В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как подключить вентилятор с конденсатором — Про дизайн и ремонт частного дома

Подробные схемы по подключению вытяжного вентилятора в ванной: через выключатель, со встроенным таймером и датчиком влажности

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

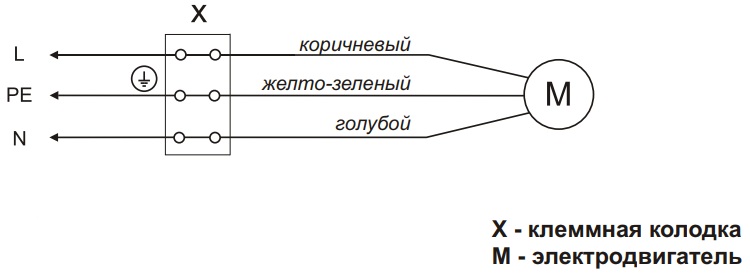

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

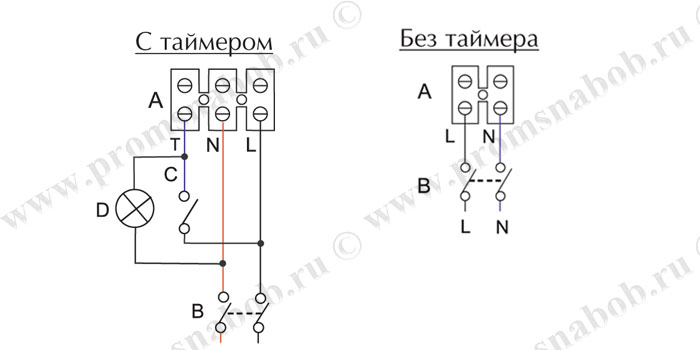

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

«D-Electric» Подключение канального вентилятора

Как подключить канальный вентилятор

Здравствуйте, уважаемые посетители сайта D-Electric.ru.
В статье»подключение вентилятора» я уже рассказывал о способах подключения вытяжных вентиляторов, при этом упустил такой немаловажный вопрос, как подключение двухскоростных канальных вентиляторов. Об этом,собственно, и пойдет сегодня речь.

Пример установки канального вентилятора

Как Вы видите, монтаж канального вентилятора существенно отличается от установки обычного,настенного — это уже целая система, которая, к тому же, устанавливается за подвесным потолком. Дороже, но, как уверяют специалисты, эффективнее. Про «тонкости» монтажа таких систем мне сказать, в общем-то, нечего — тут лучше обратиться к профессионалам. Поэтому перейдем сразу к подключению.

Канальные вентиляторы могут быть односкоростными или двухскоростными. Что касается первых, то их схема подключения совсем не отличается от схемы подключения настенных вытяжных вентиляторов. А вот с двухскоростными немного посложнее. Для них необходимо установить отдельный выключатель, а точнее переключатель скоростей.

Схема подключения переключателя скоростей

Идея в следующем: к соответствующим клеммам двухскоростного вентилятора подключаются земля(PE), ноль и два фазных провода Lа и Lв. При этом ноль и земля нигде «не разрываются» и имеют постоянный контакт с клеммами вентилятора, а фаза, в зависимости от требуемой скорости вращения вентилятора, подается или на клемму Lа, или на Lв. Подавать «питание» на Lа и Lв одновременно нельзя — сгорит вентилятор.

На данном вентиляторе нет заземляющего контакта , поэтому для подключения использовался трехжильный кабель.

Вот, в общем-то и все. Иногда, правда, бывают стуации, когда в с/у уже есть кабель для подключения вытяжного вентилятора, но подключен он вместе с освещением или через отдельную клавишу выключателя, а протянуть свою линию для переключателя скоростей или «перекрутить» разветвительную коробку не представляется возможным. В таких случаях придется пожертвовать одной скоростью двухскоростного вентилятора и подключить его как обычный, настенный, т.е задействовать клеммы PE(земля), N(ноль),
La(или Lb) (фаза), таким образом превратив его в односкоростной.

Как подключить однофазный электродвигатель – схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота — 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

• пускового;
• работающего;
• работающего и пускового (комбинированная).

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов — рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

• на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора;
• пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Land Rover Range Rover › Бортжурнал › Доработка включения вентиляторов конденсатора (Bimetal disc temperature switch condenser fans activation upgrade)

Внедрил бимет. температурный выключатель на 60 градусов.

Land Rover Range Rover 1998, двигатель бензиновый 4.6 л., 224 л. с., полный привод, автоматическая коробка передач — тюнинг

Машины в продаже

Land Rover Range Rover, 1994

Land Rover Range Rover, 1996

Land Rover Range Rover, 1999

Land Rover Range Rover, 2001

Комментарии 18

Спасибо за подсказку!
В дизеляках как раз есть не занятое отверстие под доп. датчик температуры в ГБЦ. В БМВ там датчик стоит, на ренжах его нет — заглушка.
Надо будет поставить на всякий случай дополнительный.

я себе сделал от кнопки два года назад, по незнанию электрики поставил на два вентилятора одно реле от жигулей), которое успешно расплавилось) так и сгореть не долго) тьфутьфутьфу, надо сделать правильно но теперь уже и не знаю как

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

Здравствуй, я в этом ничего не понимаю тем более на английском) о этой или похожей схеме

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

И првельро и не правельно, вы веедрили датчик на силовое питание, а вам надо было поставить его на включение релле.

Здравствуйте! Если Вы посмотрите схему, то увидите, что подключение идет, как раз на реле вентиляторов.

Во как. Это интересно

А зачем ? Поясните ? А то может я чего то не знаю .И поподробней пожалуйста.

Чтобы вентиляторы включались при достижении «подкапотки» 60 градусов и отключались после остывания ниже 60 градусов даже при условии выключенного кондиционера.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

В любом случае это исключает возможность перегрева. Главное следить за реле, чтобы не выгорело. Я правильно понял?

Я бы сказал, улучшает воздухообмен. Реле вентиляторов? По идее оно для этого и предназначено, но согласен, следить нужно за всеми компонентами.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

85-90 это температура охлаждающей жидкости при которой происходит полное открытие термостата и переход на большой круг. Что же касается температуры подкапотки, то вот измерения:

On day of test 28oC
eng. bay temp. before start up 27oC
after five miles eng. Bay temp 55oC
stopped in traffic eng bay temp 59oC
eng. off five minutes 73oC
Bear in mind the following temperatures could not all be taken at the same time.
Fuse box 55oC
Valve block 37oC
Eas comp. 44oC
Top of rad. 55oC
Header tank 64oC
Abs pump 52oC

А что если взять датчик на температуру повыше и сам датчик прикрутить на двигатель. Тогда охлаждение конденсора превратится в охлаждение двигателя и как результат можно будет снять вискомуфту?
Сам я не уверен что это такая уж хорошая идея, но киты для замены вискомуфты на електровентилятор для ренджа существуют.

Теоретический конечно можно, но для этого нужно делать эл. подготовку, тянуть провода, ставить реле, предохранитель, датчик, да и желательно все это дело внедрять в бу двигателя. Так, как в системах с эл. вентилятором управляет им именно он, учитывая множество факторов, например при включении конд. по умолчанию должна включаться малая скорость вентилятора и так далее. По моему мнению мех. вентилятор более надежный и производительный агрегат, да и инженеры не зря его поставили.

вентиляторы конденсатора? хорошая и видимо нужная весчь! 😉

Подключаем вытяжку в ванную через выключатель правильно, рассматриваем ошибки и схемы | Энергофиксик

Недостаточность стандартной вытяжки в туалете или ванной комнате характерна для огромного количества квартир. И для того, чтобы улучшить проветриваемость таких помещений, многие используют принудительную вытяжку. В этой статье я расскажу об основных правилах и ошибках при монтаже вытяжки в уборной или ванной комнате.

Как проверить вытяжку

Варианты подключения вытяжки

Как не нужно подключать

Подключение вытяжки через выключатель, рассматриваем схемы

Прежде чем приступать к установке вентилятора следует убедиться что ток воздуха в вытяжной шахте присутствует. Для этого возьмите обычную свечу, зажгите ее и поднесите к решетке, если пламя будет отклоняться в сторону вытяжки, то ток воздуха присутствует, если нет, то вытяжка неисправна.

Еще вы можете взять обычный листок бумаги и закрыть им вытяжку, затем отпустите листок и если он упадет, ток воздуха отсутствует.

Если вы обнаружили, что система вентиляции не работает, то следует обратиться с жалобой вашей управляющей компании, а если работает, но недостаточно, то можно ставить вытяжной вентилятор, чем мы и займемся.

Итак, для начала давайте узнаем, какие варианты вообще возможны:

1. Подсоединение изделия через датчик движения или датчик открывания двери.

2. Подключение через датчик влажности.

3. Подсоединение напрямую через лампу освещения.

4. Подсоединение через выключатель.

Это все возможные варианты подключения, давайте начнем с неправильных вариантов.

У трех первых вышеописанных способов есть целый ряд неудобств, с которыми вы можете столкнуться, а именно:

Давайте рассмотрим вариант с установленными датчиками влажности или контроля качества воздуха.

Согласитесь, когда вы принимаете ванну, то влажность в помещении очень высокая и в таком случае вытяжка будет работать без перерыва, а это не совсем удобно, так как вы будете ощущать постоянный сквозняк.

Так же неудобен датчик на открывание двери, представьте, что вы установили такой аппарат у себя в туалете, в подавляющем числе предельное время работы датчика составляет 5 минут, а что если вы задержитесь в туалете? Открывать и закрывать дверь? По-моему это не совсем удобно, тем более, если у вас будут гости.

Монтаж обычного датчика движения внутри ванной комнаты (как и любого другого выключателя) запрещен, так как он является коммутирующим устройством, а согласно ПУЭ:

Подключение вытяжки непосредственно через патрон лампы является наименее затратным, но он тоже не является правильным, так как вытяжка будет работать ровно то время, пока будет гореть свет. И если в туалете это еще хоть как-то приемлемо (хотя как только вы выключите свет вентилятор остановится и помещение не проветрится как следует), то в ванне такое подключение неприемлемо из-за образования сквозняка во время приема ванны.

Итак, получается единственно верным и правильным остается подключение вытяжки через выключатель, его мы и рассмотрим подробно.

В качестве вытяжки мы будем рассматривать вентилятор со встроенным таймером, например, такую модель как ERA.

Такая вытяжка позволяет переключаться между двумя режимами путем переставления перемычки.

При работе в сан.узле (перемычка в верхнем положении) вытяжка будет включаться сразу, как только будет включен свет и проработает некоторое время после выключения освещения.

Если перемычка будет установлена в нижем положении (ванная комната), то вытяжка включится только после того, когда свет будет выключен (при условии, что он прогорел не менее 1,5 минуты).

Так же такое подключение можно реализовать через двойной выключатель: где одна клавиша будет отвечать за освещение, а вторая за включение и отключение вентилятора

В таком случае схема подключения будет выглядеть следующим образом:

Важно. Обратите внимание на то, что к такой вытяжке подводится две фазы, одна напрямую, минуя выключатель, вторая через выключатель, и рабочий ноль. Если у вас проводка выполнена трехжильным кабелем, то на такую вытяжку следует проложить четрырехжильный провод: L1, L2, N, PE.

Заключение

Итак, мы рассмотрели как не нужно и как правильно подключать вытяжку в ванной комнате и туалете. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание!

Установка и подключение вентилятора в ванной

Введение в схему выключателя

Чтобы поднять продуктивность работы кулера, его подключают к электрической сети через автономный выключатель. Его размещают на решетке вытяжки или на стене. Такая схема дорогая и трудоемкая, т.к. общая длина проводки увеличивается.

Способы подключения вентилятора в ванной через выключатель:

1. При помощи двухклавишного выключателя. Освещение и вентиляция активируются отдельно разными клавишами.
2. При помощи одноклавишного выключателя. Клавиша привязана только к вытяжке.

Удобнее всего размещать выключатель внутри ванной комнате, однако нормы ПУЭ имеют по этому поводу ряд ограничений. Как следствие, выключатель обычно устанавливается перед входом (там, где расположен выключатель освещения).

Монтаж выключателя пошагово:

1. Провести двухжильный кабель от распредкоробки к точке установки. Для этого применяют штробы или кабель-каналы (если ремонт в санузле уже сделан). Концы провода выводятся в коробку и в нишу под выключатель.
2. Установить подрозетник. Эту круглую пластиковую коробку фиксируют в нише алебастром или стартовой шпаклевкой.
3. Разобрать выключатель и подсоединить на контакты рабочего механизма подводящие жилы. На входящую клемму проводят подключение фазы домовой сети. На выходящую клемму коммутируется фаза от вентилятора. Контактные соединения должны соответствовать требованиям ПУЭ.
4. Вставить и закрепить рабочую часть выключателя в подрозетнике с помощью винтов.
5. Установить защитную крышечку и клавиши переключения.

Двухклавишный выключатель

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Это интересно: Подключение люстры с вентилятором без переключателя скоростей — читаем по порядку

Различные варианты скруток

Непрофессиональное соединение. Это скрутка многожильного провода с одножильным. Такой вид соединений правилами не предусмотрен, и если такое соединение проводов будет обнаружено приемной комиссией, то объект просто не будет принят в эксплуатацию.

Однако скрутку все же применяют и тут нужно знать как выполняется правильная скрутка многожильных проводов. Она часто используется в экстренных случаях, когда нет возможности профессионально выполнить соединение, и срок эксплуатации такого соединения будет небольшим. И еще, скрутку временно можно применять только для открытых проводок, чтобы можно было всегда осмотреть место соединения.

Плохое соединение проводов

Почему же нельзя соединять провода скруткой? Дело в том, что при скрутке создается ненадежный контакт. При прохождении через скрутку токов нагрузки, место скрутки нагревается, а от этого увеличивается переходное сопротивление в месте соединения. Это в свою очередь способствует еще большему нагреванию. Таким образом, в месте соединения повышается температура до опасных значений, которая может вызвать пожар. Кроме того, нарушение контакта приводит к появлению искры в месте скрутки, что тоже может вызвать пожар. Следовательно, чтобы достичь хорошего контакта рекомендуется скруткой соединять провода сечением до 4 мм 2 . Подробно про о цветовой маркировке проводов.

Существуют несколько типов скруток. При скрутке необходимо добиваться хорошего электрического контакта, а также создания механической прочности на разрыв. Прежде чем приступать к соединению проводов их следует подготовить. Подготовка проводов осуществляется в следующей последовательности:

• с провода, в месте соединения снимается изоляция. Изоляция снимается таким образом, чтобы не повредить жилу провода. Если на жиле провода появится надрез, то в этом месте он может сломаться;
• оголенное место провода обезжиривается. Для этого оно протирается тряпкой, смоченной в ацетоне;
• для создания хорошего контакта, обезжиренный участок провода зачищается наждачной бумагой до металлического блеска;
• после соединения должна быть восстановлена изоляция провода. Для этого может применяться изоляционная лента или термоусаживающаяся трубка.

На практике применяются несколько видов скруток:

простая параллельная скрутка. Это самый простой и распространенный вид соединения. При хорошей параллельной скрутке в месте соединения можно добиться неплохое качество контакта, но механические усилия на разрыв будут минимальными. Такая скрутка может ослабевать в случае возникновения вибрации. Чтобы правильно выполнить такую скрутку необходимо, чтобы каждый провод обвил друг друга. При этом должно быть не менее трех витков; Скрутка обычная двух проводов

Многожильная скрутка трех проводов

метод «навивки». Этот метод применяется, если необходимо выполнить ответвление провода от основной магистрали. Для этого на участке ответвления снимается изоляция провода, и на оголенное место путем навивки подключается провод ответвления;

Присоединение провода к основному

• бандажная скрутка. Этот вид скрутки часто применяется при соединении двух и больше одножильных проводов. При бандажной скрутке применяется дополнительный проводник из такого же материала, как и жилы провода. Сначала выполняется простая параллельная скрутка, а затем на это место накладывается бандаж из дополнительного проводника. Бандаж увеличивает механическую прочность на разрыв в месте соединения;
• соединение многожильного и одножильного провода. Этот вид самый распространенный и простой сначала выполняется простая накрутка, а затем зажимается ;

Соединение многожильного и одножильного медного провода

другие различные варианты соединения.

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр. .

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

• энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
• в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
• создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
• минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Кратко о бытовых системах заземления

Начиная с 2003 года в силу вступило постановление, в котором приведены обновленные требования к строительству и переоборудованию многоквартирных домов (и других строений), в том числе к устройству систем заземления. По правилам, здания должны оснащаться стояком, состоящим из 5 проводов, где 5-й служит в качестве заземляющего проводника.

Касательно частных домов. Системы заземления (при отсутствии) должны устраиваться жильцами самостоятельно. Обычно такая система представляет собой заземляющий контур, вкопанный в грунт. Контур, как вариант, выполняется из 3–4 стальных кольев, вбивающихся в землю и объединяющихся в единую цепь.

Для организации системы заземления в доме/квартире используются трехжильный кабель, подключение которого выполнятся по несложной схеме. Рассмотрим этот вопрос детальнее.

Это интересно: Кто отвечает за опоры ЛЭП во дворе многоквартирного дома?

Инструкция по укладке электропроводки

В процессе монтажа агрегата и подключения устройства к электросети необходимо обязательно соблюдать технику безопасности. Во-первых, прежде чем приступать к работе, проверьте, чтобы электрика в сети была выключена. Во-вторых, контакты проводов лучше соединять не «скрутками», а специальными клеммными колодками. Они обеспечивают более надежный контакт.

К месту монтажа агрегата подводится медная проводка. Если менять кафель в ванной вы не собираетесь, то проводку придется пускать поверх него.
Чтобы максимально спрятать провод, можете отправить его в специальный короб из пластика. Крепление агрегата начинается после того, как он будет подключен к сети электроснабжения.

В ванных комнатах часто можно ощущать не столь приятный запах сырости, избавиться от которого довольно сложно. Постоянный контакт поверхностей с водой вызывает появление плесени, грибка, которые поражают материалы, выделяют крайне опасные споры. Чтобы избавиться от таких неприятностей, необходима установка вентилятора, обеспечивающего правильную циркуляцию воздушных масс, вытяжку отработанного и влажного воздуха из помещения.

Вентилятор в ванной обеспечивает циркуляцию воздуха и вытягивает влагу из помещения.

Рекомендуется выбирать вентилятор с компактными размерами, он монтируется прямо в вентиляционное отверстие ванной комнаты
. Большие затраты при этом не требуются, зато атмосфера в ванной будет заметно улучшена. Вентилятор лучше всего проектировать на этапе ремонта санузла, так как потребуется его подключение к сети электропитания. Даже если это не было сделано предварительно, не составит большой сложности установить его для уже полностью готовой ванной комнаты, обеспечив правильный микроклимат.

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором

При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально. Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки

Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

• в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
• в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Посоветуйте как состыковать 2 окна

заскочил на минутку

Сообщений: 3 Откуда (Город): Харьков

« Последнее редактирование: 08 Апрель 2010, 13:46:28 от el-otdel »

Djentelmen

эксперт Клуб Okna.ua эксперт Клуб Okna.ua активист Клуб Okna.ua эксперт Клуб Okna.ua эксперт заскочил на минутку

Сообщений: 3 Откуда (Город): Харьков

Всем спасибо за попытку помочь. Диспозиция следующая:окна марки винхаус стеклопакеты 1 камерные. состыковать окна — имеется ввиду- правильно установить их одно около другого вплотную- рама к раме, для застекления балкона. 8 этаж.

Друзья обещавшие помочь чем то заняты, поэтому пытаюсь разобраться сам что надо. дабы время не пропадало даром.

Кто отписывал про специальные соединители или приспособы для соединения дайте пожалуйста ссылку где почерпнуть суть предлагаемого.

эксперт участник Клуб Okna.ua активист завсегдатай Клуб Okna.ua эксперт Клуб Okna.ua эксперт

« Последнее редактирование: 08 Апрель 2010, 15:56:43 от vidok »

Требования к установке вытяжного вентилятора

В выдолбленное отверстие вставляется патрубок и обмазывается со всех сторон строительным раствором.

Чтобы вентилятор в ванной выполнял все свои функции, необходимо соблюдать такие условия его монтажа:

1. Следует правильно подготовить отверстие для вытяжки, обработать края, убрать все лишнее, включая старые решетки.
2. Выбирается тип подключения, который может различаться в зависимости от требований оборудования и его эксплуатации.
3. Под дверью в ванной должна находиться специальная вентиляционная щель или предусмотрена специальная решетка для подачи свежего воздуха. Это требуется для нормальной работы оборудования, которое, удаляя воздух, должно замещать его свежим.
4. Покупать стоит оборудование, которое не только подходит по размерам, но и по мощности, производительности и другим параметрам.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Схема подключения вентилятора в ванной комнате

Способ, как подключить вентилятор в ванной, зависит от выбранной схемы.

Как подключить вентилятор в ванной к лампочке (параллельно светильникам)

В этом случае провод, питающий аппарат, подключается к тем же клеммам, к которым присоединён потолочный светильник. Соединение проводов производится в распаечной коробке. Для удобства ремонта желательно сохранить цветовую маркировку проводов (ноль-фаза), но на работу вентилятора это не влияет.

От одноклавишного или двухклавишного выключателя

При использовании этой схемы подключение производится в переходной коробке аналогично обычным светильникам:

• К выключателю подводится фазный (коричневый) провод. В двухклавишном устройстве он уже подключён для потолочного освещения.
• Провод, идущий от выключателя, соединяется с коричневым проводом, проложенным к вентилятору. В зависимости от числа клавиш, он может быть синим или жёлто-зелёным.
• Синяя жила из кабеля, идущего к вытяжке, подключается к общему нулевому проводу освещения.

Подключение вентилятора с таймером

Это оптимальная схема включения вытяжки. Устройство самостоятельно отключается через некоторое время после включения. Управление таймером может осуществляться различными способами:

• Отдельным выключателем. Включение производится вручную, для отключения необходимо выключить выключатель, остановка вытяжки происходит через некоторое время после этого.
• Кнопкой. Для включения на заданный промежуток времени необходимо нажать кнопку.
• Выключателем освещения. Управление светом и вентилятором производится при помощи одного выключателя. Работа вентилятора продолжается некоторое время после отключения света. В зависимости от конструкции таймера двигатель вытяжки может находиться в выключенном состоянии при включенном освещении.

Для работы аппарата необходимо постоянное наличие питания 220В и управляющее напряжение, поэтому вытяжка запитывается при помощи трёхжильного кабеля. Подключение согласно маркировке клеммника таймера и цветам изоляции токопроводящих жил:

• — L (Line) — коричневый, фаза;
• — N (Neutral) -синий, ноль;
• — Т (Time) — жёлто-зелёный, управление таймером.

На клеммы L и N вентилятора с таймером подается напряжение сети 220 Вольт. Сам таймер работает от фазы, которая подается с выключателя – клемма «T».

В распределительную коробку приходит питающий кабель, кабель от группы светильников и кабель от вытяжного вентилятора. Все нулевые провода (синего цвета) в коробке соединяем вместе. Далее соединяем фазный провод от вентилятора (который подключен к клемме «L») с фазным проводом от щитка и фазным проводом который пойдет в подрозетник на выключатель.

Затем одну из жил провода вентилятора подключаем и жилой кабеля от выключателя. И остается у нас две жилы от одна от выключателя, другая от светильников их соединяем вместе. С расключение распредкоробки разобрались.

Неправильное подключение приведёт к тому, что вентилятор не будет включаться или выключаться.

Похожие материалы на сайте:

• Правила установки розеток в ванной комнате
• Монтаж электропроводки в ванной
• Кабель для электропроводки в квартире

Схема подключения вентилятора к двухклавишному выключателю

Это еще один распространенный вариант подключения вентилятора, когда свет в ванной включается отдельно, а вентилятор отдельно.

В данном варианте устанавливается распределительная коробка, в которую заводятся трехжильные кабеля от светильника, двойного выключателя, вентилятора и щитка питания или соседней коробки.

Подключение вентилятора к двухклавишному выключателю

Соединяем провода в коробке. Разделываем все кабели, зачищаем провода. Берем зачищенный синий (ноль) провод с питающего кабеля, синий со светильника, синий с вентилятора и скручиваем между собой.

Затем берем коричневый (фаза) провод питающего кабеля, коричневый провод с кабеля, идущего с выключателя, и скручиваем.

Теперь берем коричневый провод с кабеля, идущего с вентилятора, зеленый провод с кабеля, идущего с выключателя, и скручиваем между собой.

Берем коричневый провод с кабеля, идущего со светильника, синий провод с кабеля, идущего с выключателя, и скручиваем. Подключаем выключатель, светильник, вентилятор согласно электрической схеме.

Неровные и острые кончики скруток откусываем бокорезами, или опрессовываем скрутки, изолируем, укладываем в коробку, закрываем ее, подаем электропитание и проверяем работоспособность данной схемы, в которой каждая клавиша включит отдельно светильник и вентилятор.

Вот все премудрости подключения, думаю, справятся все. Удачного вам электромонтажа.

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Советы по монтажу

Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха

Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление

Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

К вопросу установки вытяжного вентилятора подходят ответственно.Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.

Выбор вентилятора для ванной комнаты

Перед тем, как подключить вентилятор в ванной к выключателю, его нужно выбрать и приобрести. Есть разные критерии, по которым производится выбор этого устройства.

1. Продуктивность

Согласно санитарным нормам для качественного проветривания ванной необходим воздухообмен не менее 25м³/ч. Это сказано в таблице 9.1 СНиП 31-01-2003 «Здания жилые многоквартирные».

При постоянной работе вытяжки для этого достаточно вентилятора любой мощности, но обычно эти устройства работают кратковременно, поэтому целесообразно выбрать прибор с бОльшей производительностью.

После принятия ванны или душа желательно поменять весь тёплый влажный воздух на новый, сухой и прохладный. Поэтому при использовании таймера желательно согласовать производительность вытяжки, объём помещения и время включения таким образом, чтобы полная замена воздуха производилась за одно включение устройства по формуле ДхШхВ=Рхt, где:

• Д, Ш, В — длина, ширина, высота помещения в метрах;
• Р — производительность в м³/ч;
• t — время включения в часах.

2. Уровень шума

Если электроприборы в квартире во время работы производят много шума, то это является некомфортным, особенно в ночное время. Однако вытяжной вентилятор в ванной находится за закрытой дверью, а все бытовые устройства отличаются пониженным уровнем шума.

Проблемы возможны в случае выбора вместо бытового промышленного вытяжного устройства. При изготовлении этих приборов приоритет отдаётся не пониженному уровню шума, а производительности. Для домашнего использования подойдут вытяжные вентиляторы с уровнем шума 25–40 дБ (до 25 дБ очень тихо, до 40 дБ – умеренно слышно).

3. Габаритные размеры

Размеры этого прибора зависят от его диаметра, который ограничен поперечным сечением вентиляционной шахты. Для его определения необходимо снять защитную решётку и измерить ширину шахты и толщину стенки. Именно эти параметры ограничивают размеры и производительность устройства.

Для сравнения минимальный диаметр трубы вентиляторов составляет 80 мм, а максимальный 200 мм. Но выбрать нужный диаметр под свой размер не всегда получится. Я советую брать воздухообменник с меньшим диаметром трубы, а оставшееся пространство заделать шпаклевкой или пеной. Это лучше чем разбивать стену для большего по размеру вентилятора.

4. Электробезопасность (степень защиты)

Согласно ГОСТу Р 50571.7.701-2013 помещение санузла разделено на зоны по опасности попадания на электроприборы воды и необходимой степенью защиты от внешних условий IP.

Выбор этого параметра в ванной зависит от того, в какой зоне используются приборы от IPх7 в зоне «0» до IPх1 в зоне «3», поэтому перед тем, как подключить вентилятор в ванной к выключателю, необходимо выбрать для него место установки.

Однако деление помещения на зоны ограничено высотой 2,25 метра, а вытяжка располагается выше этого уровня, что позволяет использовать вентиляторы любого типа.

5.

Потребляемая электрическая мощность таких устройств не велика и составляет 8 – 20 Вт. Это показатель зависит от производительности. Чем больше производительность, тем соответственно больше мощность.

6. Дополнительные функции

Бытовые вытяжные вентиляторы могут оснащаться различными дополнительными устройствами, позволяющими автоматизировать процесс включения и отключения:

• датчики влажности, движения и освещения;
• пульты дистанционного управления;
• регулировка мощности;
• таймер.

Эти приборы влияют на стоимость аппарата, поэтому перед приобретением устройства необходимо определить перечень необходимых функций.

Как подключить вентилятор в ванной от света. Как подключить вентилятор в ванной комнате. Подготовка места для вентилятора

Обеспечить комфортный микроклимат ванной и душевой комнаты бывает проблематично. Повышенный уровень влажности пагубно сказывается на шкафах, зеркалах и тумбах, способствуя размножению плесени.

Если естественная вентиляция не справляется, то можно поставить вентилятор для вытяжки в ванной – агрегат принудительно удаляет из помещения отработанный влажный воздух.

Мы расскажем, как выбрать подходящую модель, а также опишем пошагово процесс установки оборудования. Технология монтажа достаточно простая, главное – учесть некоторые нюансы подключения и следовать приведенной ниже инструкции.

Мнение о том, что вентилятор для ванной придумали производители, чтобы наживаться на потребителях, не соответствует действительности. Ведь условия проживания в разных домах кардинально отличаются. А не всегда удовлетворяет потребности.

Запросы жильцов дома/квартиры разнятся – кто-то стирает белье в ванной, любит париться по 1-1,5 часа, а кто-то лишь принимает 5-минутный контрастный душ.

Все это в условиях неработающей вентиляции чревато появлением затхлости и других неприятных сюрпризов в обители чистоты, например, появлению .

Образование плесени и ее активное размножение приведет к неприятному запаху. Причем черные пятна появятся на зеркалах в ванной, а деревянная мебель начнет постепенно подгнивать (+)

Установка вентилятора станет спасением для многих ванных комнат в многоэтажках и частных домах современной постройки с герметичными окнами и утепленными стенами.

Хорошим станет решение об установке вентилятора, если унитаз и ванна находятся в одном помещении. Вытяжка добавит комфорта в жизнь всех жильцов квартиры, вынужденных пользоваться совмещенным санузлом.

Особенно актуальны вентиляторы для 2-3-х санузлов новенького деревянного коттеджа – они помогут избежать появления плесени и постепенного гниения древесины

Если же общедомовая вентиляция хорошо работает и в ванной наблюдается отличная тяга, а стены комнаты после проведения банных процедур быстро просыхают, то о вентиляторе смело можно забыть.

Если есть необходимость в монтаже вентилятора, нужно правильно располагать прибор и приточные отверстия или клапаны, чтобы обеспечить хорошую циркуляцию воздуха в ванной

Естественный приток и удаление отработанного воздуха в состоянии полностью удовлетворить запросы потребителей.

Галерея изображений

В комнатах с высокими потолками и помещениях производственного назначения ставят канальные модели вентиляторов

В зависимости от места расположения выделяют такие приборы:

• Настенные . Они крепятся горизонтально – на стену;
• Потолочные , устанавливаемые в вертикальной плоскости.

В частных домах устанавливают преимущественно потолочные вентиляционные устройства, которые выводят отработанный воздух сначала на нежилой чердак, затем на улицу.

Поэтому важно подобрать модель, имеющую соответствующий класс защиты от влаги

Шумность вентилятора . Наиболее приемлемый вариант – до 35 дБ. Чем ниже этот показатель, тем комфортнее будут ощущать себя все члены семьи, пользующиеся ванной или душевой с установленным прибором для вентилирования.

Если шумность вентилятора 40 дБ и выше, это способно нарушить спокойный сон особо чувствительных домочадцев и вызвать головную боль при длительном нахождении в вентилируемом помещении.

Шум оказывает негативное воздействие на здоровье и нервную систему взрослого человека. Нужно перед покупкой проверять уровень шумности, указанный в инструкции

Простота установки и обслуживания прибора . Хорошо, если подходящий вариант можно установить своими руками, не вызывая опытных мастеров. Да и простота обслуживания имеет значение – чем проще и реже, тем предпочтительнее.

Дополнительный функционал . Удобно, если вентилятор оснащен таймером, декоративной подсветкой, защитными шторками или датчиком влажности. Высокотехнологичными моделями можно управлять по смс.

Стоимость . Как бы ни хотелось приобрести самую лучшую модель, всегда останавливает его цена. Именно от этого параметра зависит конечный выбор потребителя – кто-то остановится на испанских SILENT , а кто-то предпочтет более доступные приборы отечественного производства.

Внешний вид . Именно дизайн оборудования ценится многими потребителями, тщательно прорабатывающими интерьер своего дома. Прибор должен органично вписываться или привносить изюминку в созданное стилевое решение конкретного помещения.

Спорные вопросы в выборе оборудования

При выборе вентилятора для ванной/душевой можно наблюдать много споров по поводу дополнительных функций между владельцами прибора.

Обратный клапан . Можно услышать категорически противоположные мнения о надобности/ненадобности этого элемента. Он нужен, чтобы воздух обратно не заходил.

Роль обратного клапана сложно переоценить. Единственная неприятность – его нужно периодически обслуживать

Например, если соседи жарят рыбу/картофель, то при выключенном вентиляторе клапан закрывается и не дает воздуху с ароматами соседского ужина попасть в квартиру. Если же дверь в ванную герметична, то можно отказаться от покупки .

Это очень индивидуально, ведь многие мастера, устанавливая двери в ванную комнату, учитывают нормативные требования и оставляют зазор от нижнего края до пола в 1-2 см.

Еще одно неприятное явление – эти клапана засоряются и могут прилипать к вентилятору. Они требуют чистки и ухода. Каждые 6 месяцев нужно доставать вентилятор и прочищать щеточкой лепестки обратного клапана.

Жалюзи/защитные решетки . Часто можно услышать мнение, что желательно брать модель без них. Жалюзи нужны, чтобы при необходимости закрыть отверстие одним легким движением. Это оправданно при использовании людьми, любящими попариться и склонными к простудам.

Когда же особой потребности в такой функции нет, то постоянно закрытая решетка повлечет за собой появление спертого воздуха в комнате, когда свежему никак не попасть, а отработанному сложно удалиться.

Защитная сетка . Она нужна, чтобы предотвратить попадание из вентканала тараканов, бабочек и прочих нежеланных гостей.

С другой стороны, сетка электризуется, на ней оседает пыль и скапливается паутина. Поэтому требуется частенько ее чистить – каждую неделю-две. Ставить защитную сеточку или нет – полностью зависит от конкретных условий расположения ванной комнаты.

Если в частном доме не наблюдается насекомых и на выходах вентканалов уже предусмотрены решетки, от такой сетки можно отказаться

Декоративная панель , полностью закрывающая прямое попадание воздуха к вентилятору. Она действительно влияет на работоспособность оборудования. Этот момент следует учитывать при подборе модели для своей ванной.

Когда понравилось 2 варианта, отличающихся мощностью, шумностью и ценой, то можно услышать совет, что брать нужно более мощный. Это неправильно – мощность должна четко соответствовать потребностям комнаты в обновлении воздуха.

Очень мощный прибор будет сильно шуметь в маленькой комнате и доставит массу других неприятностей своему пользователю в виде быстрого понижения температуры, когда, напарившись, можно схватить простуду

Особенности монтажа вытяжного вентилятора

Улучшить микроклимат ванной комнаты с помощью вытяжного вентилятора можно своими силами или с привлечением мастеров. Вариант установки вентиляционного прибора зависит от сложности приобретенной модели и навыков владельца квартиры/дома.

Если вентилятор прост в установке и есть желание все сделать своими руками, то все работы займут около 2-х часов со сверлением стен.

Процесс установки и подключения вентилятора к вытяжному отверстию в ванной включает ряд традиционных этапов:

Галерея изображений

Создание системы принудительной вентиляции позволяет улучшить микроклимат в жилых помещениях. Сейчас обычные бытовые вентиляторы постепенно вытесняются с рынка более эффективными устройствами — кондиционерами и сплит-системами. Однако в некоторых ситуациях они продолжают оставаться полезными. Самостоятельно подключить вентилятор в ванной к выключателю довольно просто, но стоит помнить о некоторых нюансах этого процесса.

• Показать всё

  Необходимость установки

  Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.

  Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.

  Критерии выбора

  Чтобы приобрести , достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата .

  Как установить стационарный выключатель на вентилятор

  Основные виды

  В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:

  • Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
  • Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.

  Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа — канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.

  Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.

  Технические характеристики

  Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:

  • Уровень шума.
  • Производительность.
  • Степень безопасности.




  Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м 3 /ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.

  Дополнительные устройства

  Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:

  Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.

  Перед тем как приступить к установке кулера, стоит изучить инструкцию. Если ее нет, то вероятно был приобретен некачественный агрегат либо его ввезли нелегально. Для монтажа вентилятора в ванной своими руками потребуется затратить около 30 минут свободного времени. Предварительно с него необходимо снять лицевую панель. На место контакта агрегата со стеной наносится силикон или полимерный клей.

  Так как вес пластикового устройства мал, этого способа монтажа будет вполне достаточно. Затем вентилятор вставляется в предварительно сделанное отверстие либо гофру и плотно прижимается к стене на несколько минут. Далее с помощью саморезов, которые чаще всего входят в комплект поставки, лицевая крышка прикручивается к корпусу..схема подключения вентилятора с таймером в ванной несколько сложнее в реализации. Такой аппарат довольно удобен в эксплуатации и часто используется в быту. Чаще всего модели кулеров с таймером имеют четыре контакта. Фазовый проводник подсоединяется к выключателю и соответствующей клемме прибора.

  Нулевой провод соединяется с лампочкой и контактом N вентилятора. Клемма питания таймера подключается к выключателю и соединяется там со вторым проводом, ведущим к источнику света. Четвертый контакт вентилятора предназначен для подсоединения заземляющего проводника. Создать систему вытяжной вентиляции сможет даже начинающий домашний мастер. Если используется кулер с таймером, то предварительно необходимо разобраться с электросхемой прибора и его конструкцией.

Каждый знает, что в ванной комнате всегда повышенная влажность, по этой причине образуется грибок, плесень на стенах и другие неприятные факторы. Именно поэтому каждая семья нуждается в в ванной комнате.

Монтаж вентилятора в ванной комнате – это не так уж сложно, как может показаться на первый взгляд. Необязательно быть мастером на все руки, чтобы правильно его установить, но все же несколько важных пунктов знать обязательно нужно. Установка устройства не займет много времени. Желательно, конечно, производить установку вентилятора во время ремонта, но бывают такие случаи, когда существующие средства вентиляции не справляются с поставленной задачей. Это можно легко определить по запотевшим зеркалам в ванной комнате, или же когда при процедурах принятия ванны становится тяжело дышать.

Не стоит пугаться того, что обычная установка может испортить только что сделанный ремонт. При установке вентиляции необязательно делать ремонт снова, достаточно только немного подмазать штукатуркой или шпатлевкой, и ничего не будет заметно. В случаях когда существующая вентиляция не справляется со своей функцией, необходимо установить дополнительные устройства вентиляции.

Инструменты и материалы, необходимые для установки вентилятора в ванной комнате

1. Первое, что вам понадобится, это само устройство (вентилятор). Выбирать его нужно, измерив преждевременно ширину и длину, и глубину проема, подготовленного для установки прибора.
2. Перфоратор или дрель – необходимы для того, чтобы просверлить отверстия.
3. Дюбели диаметром примерно 3 мм. Но это еще зависит от конструкции самого вентилятора.
4. Для того чтобы устройство присоединить к электропроводке, необходимо также приобрести провода и кабельные каналы.
5. Шпатлевка – нужна для того, чтобы снова замазать места, где отлетит штукатурка при установке вентиляции.
6. Герметик.
7. Декоративная решетка.

Вернуться к оглавлению

Виды и системы вентиляции

Очень важно, чтобы в помещениях с повышенной влажностью была хорошая вентиляция, от этого в частности зависит здоровье человека. Именно по этой причине к вентиляции в ванной предъявляют определенные требования, которые указаны в СНИПах.

Типов вентиляции достаточно много, но не всегда существующая вентиляция справляется со своей непосредственной задачей.
По воздухообмену вентиляция делится на два основных вида:

1. Естественная – свежий воздух поступает от имеющихся в ванной окон и дверей.
2. Искусственная, по-другому еще называют принудительная, работает из-за установки вентиляционных приборов.

По назначению вентиляция делится на 3 типа:

1. Вытяжная – обмен воздуха происходит за счет выхода воздуха с помещения через шахту.
2. Приточная – воздухообмен происходит через вентиляционный канал.
3. Смешанная – в этом случае работают два принципа, выход старого воздуха через шахту и вентиляцию.

В случаях когда нужно старую вытяжку поменять на новую, необходимо просто отверткой открутить шурупы от средств старой вентиляции и прикрутить в то же место заранее выбранный вами вентилятор. Но когда нужно применить принудительную вентиляцию, необходимо перфоратором создать дополнительную вытяжку, которая будет соединена с вентиляционным каналом. Для того чтобы подключить устройство в ванной, можно использовать выключатель света или светильник в ванной комнате. В таком случае вентиляция будет работать тогда, когда ванная комната будет освещена. Бывают случаи, когда не всегда нужно, чтобы вентилятор работал при включенном свете, тогда необходимо просто приобрести дополнительный выключатель. Дополнительная вытяжка избавит от неприятного запаха.

Вернуться к оглавлению

Виды вытяжных вентиляторов для ванной

Существует несколько видов вентиляторов для ванной. Все они разные по функциональности и дизайну, поэтому каждый выбирает то, что ему нужно:

1. Осевые – считаются одними из самых популярных, потому как очень прост. Устанавливать их необходимо непосредственно в стену: в отверстия вентиляционной шахты. В сравнении с другими приборами, у них достаточно высокий КПД – более 100 м куб в час. Есть небольшой недостаток: осевые вентиляторы очень шумные, шум их достигает до 30-35 дБ.
2. Радиальные – при должен непременно работать мастер, так как самому без особых знаний и опыта будет очень сложно. Радиальные вентиляторы экономят электроэнергию – 20%. Считаются бесшумными.
3. Центробежные – несмотря на свою мощь, данные вентиляторы бесшумные. Они используются в основном, когда помещение больше 15 м². Центробежные вентиляторы появились в 70-е годы, но почти сразу же стали известны всему миру, благодаря своей простоте в использовании. Чаще всего такие вентиляторы устанавливают под потолком, затем прячут под гипсокартоном. Монтаж таких вентиляторов не занимает много времени.
4. Крышные – установка данных вентиляторов производится специальными мастерами. Вентиляция данного вида устанавливается на крыше жилых помещений. Это оптимальный выбор для тех, кто боится испортить только что сделанный ремонт. Плюсы данного прибора заключается в том, что он не занимает места в помещении и не беспокоит шумом.

К выбору вентиляции можно подходить не только со стороны функциональных особенностей, но еще и с дизайнерской стороны. Сделав необычный ремонт в ванной комнате и подобрав стильный и современный вентилятор, вы поспособствуете тому, что ванная преобразится еще больше.

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

• через датчик открывания двери или движения

• датчик влажности

• напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100TH ERA SB D100 Optima Vents 100 K Домовент 100 C ERA D 100 E 100SC Ballu Green Energy ERA D 100 4C ET Vents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр.Осв)

• третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

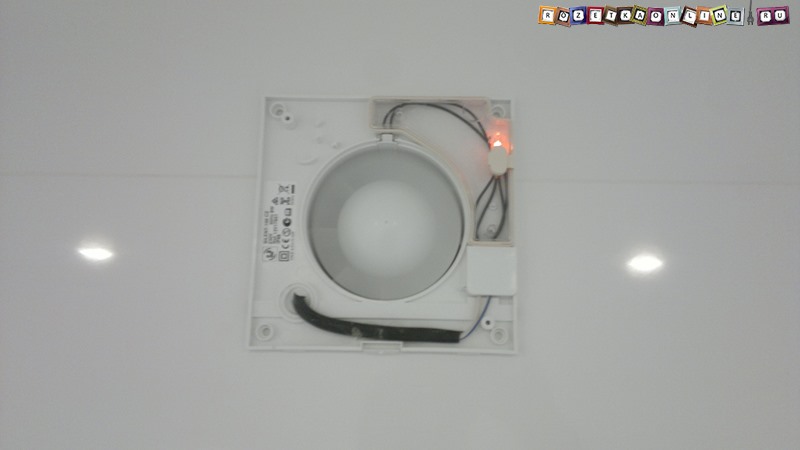

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L — к клемме с аналогичной маркировкой

• фазу таймера вентилятора — на средний контакт с надписью Т

• нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Ошибки подключения

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Вентилятор для вытяжки ванной комнаты является её важной составляющей, так как он позволяет обеспечивать нормальный микроклимат в данном помещении, а также снижать безусловный уровень влажности. Кроме естественной вентиляции в этой комнате необходимо устанавливать принудительную систему, которая будет препятствовать образованию плесени, болезнетворных бактерий, порчи электрических приборов из-за высокой влажности, а также устранять посторонние запахи. В настоящее время существует большое количество систем вентиляции для ванных комнат, которые можно установить своими руками.

Для чего нужна система вентиляции в ванной

Ванная комната больше других помещений подвержена естественной конденсации и практически всегда имеет высокий уровень влажности при отсутствии нормальной вентиляционной системы. В результате в этом помещении начинают появляться неприятные затхлые запахи и вода от конденсата на стенах, способствующего быстрому развитию грибков и плесени.

В настоящее время существует два вида вентиляции: естественная (природная) и принудительная (искусственная). Если отсутствует возможность создать нормальную естественную вентиляцию (нет окон или они не открываются), тогда используется принудительная вентиляционная система, которая предусматривает установку определённых видов вентиляторов, предназначенных для данных бытовых помещений.

Принудительный вентилятор в ванной комнате

По своей конструкции вентиляция бывает:

• Бесканальной. В этом случае вентиляция производится в ванной комнате через отверстия в стене общих вентканалов многоэтажных домов.
• Канальной. Применяется для подвода системы вентиляции к местам, которые требуют наиболее интенсивной и частой очистки воздуха.

Также в некоторых случаях владельцы квартир и частных домов предпочитают устанавливать отключающуюся принудительную систему, даже если в ванной комнате присутствует естественный тип вентиляции. Таким образом, можно быть точно уверенным в том, что в этом помещении всегда будет царить нормальный микроклимат.

Связано это с тем, что во многих старых домах, которые были построены более 20 лет назад, общие вентиляционные системы уже не способны справляться с постоянно нарастающими нагрузками, поэтому приходится выбирать более современные методы борьбы с высокой влажностью.

Критерии выбора

Наиболее эффективный способ сделать правильную вентиляцию — это приобрести и установить электрический вентилятор принудительного типа. Обычно для таких целей приобретают настенные осевые вентиляторы различной мощности.

Настенный осевой вентилятор для принудительной подачи воздуха

Выбирая такое устройство необходимо обратить внимание на:

• Систему безопасности. Вентилятор является бытовым электроприбором, а ванная комната — закрытым помещением с высокой степенью влажности, поэтому устройство должно иметь максимальную степень защиты корпуса от попадания воды и пара.
• Шумоизоляцию. Уровень шума прибора должен быть минимальным, чтобы не раздражать людей, живущих в квартире. При необходимости можно установить специальный шумоглушитель и дополнить его шумоизоляционными материалами, которые укладываются внутрь вентилятора.
• Мощность вентиляционного устройства должна соответствовать габаритам ванной комнаты и количеству жильцов. При недостаточной мощности смысл данной системы просто потеряется, так как она не сможет в полной мере выполнять свои функции.

Требования, которые предъявляются к принудительным вентиляторам

• Уровень шума в небольшом помещении должен быть не более 35 – 40 дБ.
• Система вентиляции должна создавать регулярную смену воздуха не менее 5–8 раз в один час и соответствовать нормативам СНиП.
• Устройство вытяжки должно иметь обратный клапан, если вывод воздуха будет производиться только через один ветканал.
• Корпус должен быть влагозащитным классом не меньше IP34.
• Двигатель мощностью в 36 В позволит устройству работать достаточно бесшумно.

Классификация вытяжных систем

Вентиляторы по своим конструктивным особенностям могут быть:

Многие современные вентиляторы оснащаются дополнительными функциями

• Электрические вентиляторы со встроенным датчиком движения могут распознавать тело человека в радиусе своей «видимости» и включать двигатель. Такая система позволяет существенно экономить электричество.
• Вентилятор с таймером способен распознавать движущегося человека и включать мотор для начала работы. Если движение прекращается в радиусе его действия, устройство отключается.
• Вентилятор с контроллером температуры (влажности) в зависимости от своих конструктивных особенностей убирает горячий воздух из помещения ванной или наоборот, нагревает его. Для монтажа такого устройства предусмотрена специальная схема, позволяющая настраивать оптимальную температуру воздуха в помещении. В случае превышения установленной нормы мотор устройства начинает работать, создавая необходимый воздухообмен в ванной и предотвращая перегрев людей.
• Устройство с обратным клапаном необходимо для недопущения обратного притока воздуха, а также посторонних запахов извне, когда оно не работает.
• Вентилятор с жалюзи также предназначен для предотвращения притока воздуха с улицы в период отключения устройства. Только в этом случае жалюзи открывается и закрывается вручную.

Как правильно рассчитать мощность вытяжки для ванной комнаты

Прежде чем приобретать вентилятор следует рассчитать оптимальную степень мощности системы.

Для этого мы используем формулу 6V или 8V, где V — объем помещения, а цифры — это коэффициенты, которые показывают количество человек, пользующихся ванной. Если ней пользуется регулярно более 3 человек, то нам потребуется коэффициент 8.

Если вентилятор подключить к выключателю света, то работать он начнёт только тогда, когда человек будет заходить в ванную комнату. Таким образом, будет экономиться электроэнергия, а система выполнять свои функции, когда они действительно необходимы. Но не все люди хотят принимать ванную или душ под шум гудящего двигателя вентилятора. В этом случае можно сделать для него автономный выключатель, который будет работать, когда помещение будет пустым.

Производительность (мощность) вентилятора также можно вычислить по другой формуле:

• Определяем площадь ванной.
• Умножаем эту цифру на 5.
• Прибавляем к результату ещё 20%.
• Получается рекомендуемая мощность вентилятора.

Установка принудительной системы вентиляции

Для начала рассмотрим некоторые правила монтажа вентилятора.

• Вентилятор монтируется как можно ближе к потолку и как можно дальше от открывающегося окна или двери, иначе будет осуществляться только частичная вентиляция, которая не способна затрагивать другие места ванной комнаты.
• Должен находиться как можно дальше от любых источников воды во избежание короткого замыкания.
• Провода, которые идут к вентилятору, необходимо утопить в штробах или скрыть под потолком (натяжным или навесным).
• Если в ванной комнате отсутствует вентиляционная труба, то можно установить трубу ПВХ для канализации диаметром 10 см.

Поэтапная установка

1. Мы рассмотрим, как правильно подключается и монтируется вентилятор на примере устройства ERA 4S ET, которое оснащено защитной сеточкой от насекомых и электронным таймером. Эта модель имеет шарикоподшипниковый двигатель с максимальной защитой от перегрева.

   Схема габаритов вентилятора

2. Так как по архитекторскому типовому проекту в стене ванной комнаты каждого многоэтажного дома предусмотрена вентиляционная отдушина, то делать её самостоятельно не придётся. Может быть, только увеличить в диаметре при необходимости. Нам понадобится отверстие диаметром 10 см.

   Отверстие для установки вентилятора

3. Прокладываем кабель типа ВВГ 3х1,5 в специальной гофрированной трубе, который идёт от выключателя. Для этого надо было перед началом ремонта и укладки кафеля сделать штробу от выключателя к отверстию и проложить кабель ВВГ для будущего вентилятора. Концы заизолировать для дальнейшей работы с ним.

   Отверстие с кабелем для подключения вентилятора

4. В это отверстие мы будем монтировать наш вентилятор.

   Задняя часть вентилятора, которую мы будем вставлять в отверстие в стене

5. Крепить вентилятор к стене можно саморезами, которые приложены в комплектации устройства вместе с дюбелями.

   Комплект для крепления вентилятора

6. Но лучше всего использовать силиконовый герметик типа «Гермент», если вы не хотите сверлить лишние отверстия в новом кафеле, так как он может сильно повредиться и тогда придётся менять плитку.

   Герметик для крепления вентилятора к стене

7. Вначале мы откручиваем шуруп сбоку корпуса и отщёлкиваем лицевую часть устройства.

   Откручиваем переднюю панель вентилятора

8. Лишнюю часть гофры мы срезаем, а провода подвигаем немного в сторону, чтобы он не мешал циркуляции воздуха.

   Срезаем лишнюю гофру с провода

9. Мы прикладываем вентилятор к отдушине и заводим провод. Если специальное отверстие не подходит для провода, то можно высверлить его в самом корпусе вентилятора.

   Проложенный по стене кабель для вентилятора

10. Наносим плотным слоем герметик по всему краю периметра отверстия для вентилятора, прижимаем и хорошо фиксируем его. Проверяем правильность расположения и оставляем застывать герметик примерно на 2–3 часа. Можно закрепить дополнительно малярным скотчем, а затем его снять.
11. Для подключения питания вентилятора мы заранее проложили провод с тремя жилами, который протянули от выключателя к месту установки. На вентилятор подаётся фаза с выключателя, зануление и земля.
12. Ниже представлена схема подключения устройства к двухклавишному выключателю для того, чтобы можно было одной клавишей включать свет, а второй — вентилятор.
13. Вариант второй схемы позволит вам подключить устройство к одноклавишному выключателю. Одновременное включение света и вентилятора.

    Подключение вентилятора к электропроводам

14. Для того чтобы подсоединить к проводам электрику вентилятора «как положено» необходимо ввести кабель с 4 жилами (фазой, заземлением, нулём и управляемой фазой). Так как мы имеем пластиковый корпус устройства, то заземлять его не нужно. Поэтому третий провод мы используем для подсоединения системы управления таймером
15. Ниже представлена схема подключения устройства с таймером к двухкнопочному выключателю.

16. Для работы вентилятора нам необходимо иметь сеть в 220 В на клеммах L и N, а таймером будет управлять фаза, которая подаётся от выключателя на третью клемму «Т».
17. После того как мы подключили все провода необходимо защёлкнуть назад лицевую крышку и прикрутить шуруп.
18. При установке электропроводки мы будем использовать распределительные щитки в минимальном плане, а расключения делать просто в подрозетниках.

    Подключение вентилятора с таймером

19. В результате у нас получается, что со щитка в подрозетник идёт провод ВВГ 3х1,5.
20. Белую жилу мы подключаем на общий вывод выключателя (схематично указано красного цвета). Синюю жилу соединяем с занулением в подрозетнике (для включения вентилятора и света), а жёлто-зелёную соединяем с защитным проводником света. Для удобного и прочного соединения всех жил провода мы использовали специальные клеммы.

    Клеммы для подключения вентилятора

21. Подключаем отходящий кабель таким образом: белую жилу подводим к общему выводу выключателя; синюю — ноль мы соединяем с нулём провода; жёлто-зелёную — к одному из выходов выключателя
22. В результате мы одной клавишей сможем включать освещение, а второй управлять работой таймера.
23. В вентиляторе выведенный провод мы подключаем так: белую жилу к клемме «L»; синюю жилу к клемме «N» и жёлто-зелёную к клемме «Т».
24. Если необходимо, вентилятор с временным таймером мы можем подключить и к одноклавишному выключателю по разработанной схеме, представленной ниже.

    Схема подключения вентилятора

25. После подключения мы проверяем работу устройства. Когда вентилятор работает, горит синяя лампочка индикатора «Сеть».

Схема режимов работы вентилятора

Как подключить обычный вентилятор со шнурком

Подключение вентилятора со шнурком производится намного проще, так как здесь не потребуется специальных знаний схем электричества.

1. Мы устанавливаем вентилятор в отдушину под потолком, как и в первом случае, но только не подводим никаких проводов к нему, так как работать он будет от электросети в 220 В посредством обычного провода со штекером.
2. «Садим» вентилятор на герметик, чтобы он плотно зафиксировался. Включаем провод в розетку, и всё. Теперь, когда нам понадобится включить вентилятор, мы просто потянем за шнурок, и двигатель запустится. После того как помещение полностью проветрится, нам надо будет также потянуть за шнурок и выключить вентилятор.

Недостатком такой системы является не только ручное включение устройства, но и необходимость близкого расположения электрической розетки, так как иначе придётся пользоваться удлинителем для того, чтобы можно было подключить вентилятор, который находится на противоположной от розетки стене.

Проверка работы

Для того чтобы проверить правильность выбора и подключения вентиляционной системы мы можем провести простой тест: берём лист бумаги и прикладываем его к решётке вытяжной системы. Если в помещении воздух хорошо циркулирует и выводится через специальные вентканалы, то листок прочно «прилипнет» к решётке.

Видео: как установить вентилятор для ванной комнаты в частном доме

Таким образом, используя современные системы принудительной вентиляции, мы можем быстро и эффективно решить проблему повышенной влажности в ванной комнате. Выбрав вытяжные системы, которые снабжены таймером или датчиком движения, можно не переживать об экономии электроэнергии, так как устройство будет работать только тогда, когда это необходимо. А установить своими руками вентилятор без привлечения специалистов не представляет труда.

Таймер для вентилятора в туалет

Подключение таймера вытяжного вентилятора в санузле

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Зачем нужен таймер для вентилятора санузла ?

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха , попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения таймера санузла

К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем ( Это очень важно! )

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии , одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером

Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе , помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю , согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.

Кнопка для включения принудительного вентилятора в санузел

Хочу поставить вентилятор на принудительную вентиляцию в санузел, но при стандартных подключениях вижу некоторые проблемы:

1. Запараллелить со светом. Говорят что потоки воздуха создаваемые вентилятором могут дискомфорт доставлять когда ты моешься, и некоторых раздражает звук вентилятора. Также желательно чтобы вентилятор какое-то время после выключения света работал (хотя эта проблема решается вентилятором с таймером)
2. Отдельный выключатель на вентилятор. В этом случае его либо будешь забывать включать, либо будешь забывать выключать и он сутками гонять будет.

Я решил сделать отдельный выключатель и вентилятор с таймером. Но выключатель хочу не в переключением вкл/выкл а чтобы кнопку нажал, подался сигнал чтобы вентилятор запустился и по таймеру потом выключился через 30 мин, чтобы не забывать его выключать потом. Где такую кнопку найти?

Grumb1er написал:
Где такую кнопку найти?

Город свой напишите. Подобные есть у легранда, да и других фирм.

Выберите фильтр слева — тип изделия — выключатель кнопочный
и ставите таймер на 30 минут

Все мои сообщения — исключительно ИМХО. Каждый совершеннолетний дееспособный человек сам несет ответственность за принятые им решения.

Grumb1er написал:
выключатель хочу не в переключением вкл/выкл а чтобы кнопку нажал, подался сигнал чтобы вентилятор запустился и по таймеру потом выключился через 30 мин, чтобы не забывать его выключать потом. Где такую кнопку найти?

Вентилятор с таймером и кнопочный выключатель из любой облюбованной серии установочных изделий ( Легран, АББ, Шнейдер-электрик . ). Практикую уже около десяти лет.

Grumb1er ,
гм датчик движения? они почти всё с таймерами.
соответственно кто то вошёл вентилятор включился, пока движение есть таймер сбрасывается, вышли таймер тикает.

Grumb1er , Я в свое время тоже интересовался этим вопросом. Из того, что подошло под мои задачи нашёл только вот это:

в зависимости от потребности

avmal написал:
Вентилятор с таймером и кнопочный выключатель из любой облюбованной серии установочных изделий ( Легран, АББ, Шнейдер-электрик . ). Практикую уже около десяти лет.

Альтернативный ватиант. Вентилятор — любой, самый простой без таймера. Включение — нажатие на кнопку. Выключение — повторное нажатие или по уставке таймера (забыли отключить, сушка белья, проветривание и т. п.)

выключатель хочу не в переключением вкл/выкл а чтобы кнопку нажал, подался сигнал чтобы вентилятор запустился и по таймеру потом выключился через 30 мин, чтобы не забывать его выключать потом.

ИМХО, у выключателя (совместно с таймером) есть некоторый плюс: можно при желании включить надолго. А если включить и сразу выключить, то уже работает таймер. Главное — приучить домочадцев к такому маневру.

А 30 минут не многовато?

Себе тоже планирую подобное решение, но немного по-другому. Хотелось бы, чтобы можно было оперативно выбрать время работы вентилятора. К примеру, одно нажатие на кнопку включает вентилятор на 3 минуты, два — на 10, три — на полчаса.
Спаять самому никак руки не доходят. Может, существуют подобные промышленные решения? В разумных ценовых пределах, конечно.

Я может бестолковый какой, но не нашел кнопок по указанным ссылкам)) Ткните пожалуйста носом прямо в ссылку конкретную, можно название модельки, если Леграндовская есть то вообще прекрасно.
К разным релюшкам также присмотрелся бы, если есть еще что-то похожее на то что тут некоторые выложили. В идеале конечно чтобы вентилятор включался при выключении света и работал заданное кол-во времени, и принудительно выключался бы если бы свет включился бы до того как вентилятор по таймеру выключится.

A.C.LoMiK , датчики движения недешевые вроде все. Да и с датчиками движения зачем заморачиваться, слишком сложно в данном варианте имхо.

Sevan , интересный вариант. Но жена не хочет чтобы вентилятор работал пока человек находится в ванной, типа шуметь будет и создавать потоки воздуха с которыми холодно мыться будет. А с этой релюшкой он включится при включении света. Хочет чтобы включался когда человек выходит из ванны.

Олечка , мне кажется слишком сложный вариант для такого простого случая. Да и некрасиво в ванне такой вешать.

Для правильного воздухообмена в санузле нужен вытяжной вентилятор с таймером

Обеспечение хорошей вентиляции санузла – очень важная задача. Отсутствие правильного воздухообмена этого помещения не позволит обеспечить комфортное пребывание здесь человека. Таймер для вытяжного вентилятора санузла – невероятно удобная функция. Он включит работу вытяжки вместе с включением света в помещении и выключит по истечении определенного времени после его выключения.

В жилых и общественных зданиях обязательно предусмотрена система вентиляции, которая функционирует из-за естественного притока воздуха, но вентиляционные каналы имеют свойство со временем загрязняться и уже не могут в полной мере выполнять свою основную функцию. Определить это в санузле можно по таким простым признакам:

• долго держится неприятный запах;
• потеют зеркальные поверхности;
• конденсат скапливается на стенах и сантехнике.

При наличии одного из этих признаков нужно позаботиться об установке вытяжного вентилятора. А таймер для вентилятора можно приобрести и монтировать самому или же купить вентилятор со встроенным таймером.

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Таймер вентилятора предусматривает также такую программу: после выключения света время работы вентилятора будет таким же, сколько он работал при включенном свете. Разные модели вентиляторов с таймером могут иметь разный интервал работы.

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.

Конструкция и правила эксплуатации

Таймер представляет собой одностороннюю печатную плату, на которой монтируются элементы. Компонент DD1 подключается со стороны проводников, остальные составляющие устанавливаются с другой стороны.

Чтобы защитить печатную плату от попадания влаги, ее рекомендуется вскрыть лаком, стойким к воздействию влаги.

Наиболее распространенный вид таймеров подключается к сети 220 В и имеет вход сигнального провода от лампы освещения. Другими словами, таймер всегда подключен к питанию, а уже к нему подключается вентилятор. При включении света в ванной комнате к таймеру поступает сигнал и начинается отсчет времени, по истечении которого включается вытяжка. При выключении света питание на сигнальном проводе пропадает и начинается обратный отсчет времени – до отключения.

Устройства с датчиками света

Также существуют таймеры с датчиками света, которые реагируют именно на наличие освещения. Им командный провод от лампы уже не нужен.

Как правило, вытяжной вентилятор монтируется под потолком в стене санузла, чтобы при включении освещения, он был максимально ярко освещен. Для правильной работы таймера следует обеспечить существенную разницу при включенном и выключенном освещении санузла. Если же в санузле настолько светло, что вытяжка не прекращает свою работу, нужно закрасить лаком светодиод, чтобы снизить количество света, или углубить его.

Следует помнить, что элементы таймера находятся под напряжением, именно поэтому при установке устройства или при его проверке нужно быть крайне осторожным. Опасность повышается, т. к. установка проводится в помещении, где вероятность поражения электрическим током высокая из-за влажности.

(голосов: 3, средняя оценка: 5,00 из 5)

Вытяжной вентилятор для туалета и ванной. Схемы подключения

Современные хозяева все чаще снабжают свой туалет или ванную вытяжным вентилятором, призванным ликвидировать влажность и неприятные запахи. Большинство таких вентиляторов включаются и отключается вместе с освещением туалета или ванной.

Но встречается и более удачный вариант исполнения вентилятора для туалета, когда выключение происходит с задержкой, что позволит вентилятору работать даже при выключенном освещении. Также в выключателе с задержкой исключается случай, когда можно забыть выключить свет и вентилятор одновременно, и понести непредвиденные расходы на электроэнергию. Поистине замечательное изобретение во всех отношениях, поэтому мы, как и многие, во время очередного этапа ремонта квартиры своими руками, захотели обзавестись таким устройством в собственном туалете.

Вытяжной вентилятор для туалета — разновидности технического решения

Итак, мы склоняемся к вентилятору для туалета с задержкой выключения. Алгоритм работы в этом случае может быть такой: включаем свет, заходим в туалет, в это время включается вентилятор, после того, как все дела будут сделаны, выходим из туалета, свет гасим, а вентилятор продолжает работать еще несколько минут. Главное, что мы не думаем о вентиляторе, а заботимся только о включении и выключении освещения.

Данную задачу можно решить двумя способами: использовать специальный выключатель-таймер АNАМ ALX 5115, либо установить специальный вентилятор с задержкой или встроенным таймером. И в первом, и втором случае вам потребуются дополнительные провода.

Схема подключения вентилятора через выключатель-таймер ALX 5115 выглядит следующим образом.

Для реализации данной схемы потребуется проложить дополнительные провода от соединительной коробки и от выключателя к вентилятору.

Неоспоримое достоинство применения выключателя-таймера в том, что вы можете использовать абсолютно любой вытяжной вентилятор для туалета или ванной, как по размеру, так и по внешнему виду. А самое главное — подобрать вентилятор с оптимальными характеристиками и максимально низким уровнем шума.

Схема подключения специального вентилятора со встроенным таймером выглядит так:

Как видите, в этом случае также требуется дополнительная электропроводка, причем до вентилятора также потребуется проложить один или два дополнительных провода.

Данные две схемы подключения вентилятора в туалете являются наиболее простыми для осуществления, не считая, конечно, самого примитивного способа — когда, вентилятор работает параллельно с лампочкой в туалете. На сегодня, такой параллельный вариант — самый распространенный и легко реализуемый. Однако, он имеет свои недостатки – это прежде всего шум от вентилятора и недостаточное время для нормализации атмосферы в санузле.

Но существуют немного чуть более сложные и более удобные схемы работы вытяжного вентилятора в туалете, о которых мы здесь http://ura-remontu.ru/ventilyator-v-sanuzle.html сейчас расскажем

Схемы работы вентилятора с задержкой в туалете или ванной

Во этом способе применяется отдельный выключатель с задержкой только для вентилятора. В этом случае нужен отдельный выключатель – это единственный недостаток. Во всем остальном данная схема имеет одни преимущества. Это способ подключения вентилятора с использованием вышеупомянутого выключателя от АНАМ

Если вентилятор снабжен датчиками влажности или шума, то возможен следующий вариант исполнения. Свет сам по себе, а вентилятор включен независимо напрямую к сети и включается по уровню шума от двери или воды. Если сильно постараться найти недостаток данного вентилятора можно: например, если вы зашли за веником или выкинуть мусор, то система отработает и вентилятор включится. Однако, если есть возможность регулировать чувствительность датчика звука, то можно настроить «сработку» на звук слива воды, и тогда получаем идеальный вариант. Во время посещения «на шума ни пыли», а потом за вас «все остальное сделает техника». Если же в вентиляторе есть автоматический датчик влажности, то данной схеме прямая дорога в ванную комнату.

В третьей трансформации также применен «умный» вентилятор, который включается с некоторой задержкой после включения света, а после выключения света работает еще некоторое время. При кратковременном включении света в санузле, например, если вы зашли на секунду, чтобы взять ведро или веник, то вентилятор уже не включится и не будет бесполезно бороться за чистоту атмосферы, расходуя лишнюю электроэнергию.

Для своего санузла в новой квартире без отделки, мы использовали именно такой умный вентилятор, но в нештатном включении. Об этом, с удовольствием, расскажем подробнее в следующей статье.

Реле/Таймер под вытяжку в ванную и туалет

Друзья, всем привет!

Делаю у себя ремонт и хочу провернуть такую схему с вытяжками в ванной и туалете.

1. Они должны включаться по кнопке принудительно, аля » >
2. После активации кнопкой, должны работать в течении заданного мною времени

Для всего этого дела мне необходимо реле/таймер. Хочу спрятать всё в корбку, которая будет в сан. шкафу на потолке.

Какое лучше использовать для этой цели реле? Посоветуйте пожалуйста.

И ещё, может быть есть вариант запитать всё на одно реле на две вытяжки и кнопки?

Kostya-Gv , ноотехника предлагает пару таймеров для санузлов
один попроще: » >
а со вторым вентилятор будет жить собственной жизнью: » >

jaja, в сво время копал этот вопрос.. Вся эта ноотехника и прочее имеет одну проблему — аффтары не подумали куда ее ставить.

Делают защиту оболочки типа IP20, и как вы в санузел ЭТО поставите?
Либо на дюбели вешать на стену в коридоре? Для дин-рейки-то не приспособлено устройство..
Или покупать коробку соответствующего исполнения по цене раза в три дороже?

Решил просто — меандровское реле в щиток. И крутить уставки времени у него удобно.

Но реле Меандр тоже не полная няшка — диаграмма 31 подходит для вытяжки больше всего, но там проблема что отрезок времени на включение будет равен отрезку времени на отключение.

Писал в одно из тем про это.

Либо сам вентилятор с таймером и 4×1.5 на него от выключателя.

Проектирование, монтаж, сбор щитов — [email protected]

Alexey_Spb написал :
не подумали куда ее ставить.

в подрозетник за выключатель, там же все и развязать. а выключатель су, как известно, должен быть снаружи

ТС, купите себе вот это и поставьте в щиток:

Только в исполнении не ошибитесь, не надо брать на 400 вольт ))

Проектирование, монтаж, сбор щитов — [email protected]

jaja написал :
в подрозетник за выключатель, там же все и развязать

Ну вариант кстати. Только у меня есть некоторые сомнения в его коммутирующей способности, особенно индуктивной нагрузки, при таких размерах.

Проектирование, монтаж, сбор щитов — [email protected]

Alexey_Spb написал :
сомнения в его коммутирующей способности

они мне отсыпали этих таймеров лет пять-шесть назад. один стоял (трудился в поте лица) в старом офисе. пока вроде работает

jaja написал :
они мне отсыпали этих таймеров лет пять-шесть назад. один стоял (трудился в поте лица) в старом офисе. пока вроде работает

Ок, спасибо, возьму себе на заметку.

Ежели кто захочет таймер в санузел будет один из рабочих вариантов )

Проектирование, монтаж, сбор щитов — [email protected]

не знаю, продается ли в России такая штука, но ее возможности понравились — ее можно программировать как угодно. )
» >

jaja написал :
один попроще: » >

Alexey_Spb написал :
у меня есть некоторые сомнения в его коммутирующей способности, особенно индуктивной нагрузки, при таких размерах.

у меня дома такой тоже лет 5 работает

jaja написал :
в подрозетник за выключатель, там же все и развязать. а выключатель су, как известно, должен быть снаружи

я таймер на освещение санузла в кухне под потолком за венткоробом в коробке У996 вместе с разделительным трансформатором разместил, благо место там как будто идеально для этого предназначено!

А сразу готовый продукт не желаете приобрести, хочется поиграться в конструктор?
» >

megrad написал :
А сразу готовый продукт не желаете приобрести

1. цена завышена в 1,5-2 раза
2. датчик влажности нафиг не нужен
3. я люблю чтобы вентилятор работал тихо как Silent 100 (26,5 дБ против 33 дБ, что примерно соотносится как тихий шёпот против приглушённого разговора — разница огромна когда лежишь в ванне и пытаешься расслабиться)

Есть модели только с таймером. А Вы принимая ванну включаете вентилятор?
Вентилятор проще поставить на выключатель без всяких таймеров.
Надо включил, нет выключил.
» >
ценник такой же
Кто мешает поставить канальный чтобы не уродовать ванну.
Не забывайте про производительность 90-100 м3 в час ванну особо не спасут.

jaja , Спасибо за вариант, но интересует немного другое, например то что предложил Alexey_Spb .
cooler.od , Спасибо, я чуть попроще смотрю))
megrad , Спасибо, такой вариант видел, но мне нужно именно самому включать вытяжку тогда, когда посчитаю нужным и надо чтобы она работала заданное мною время)

Alexey_Spb , Спасибо за наводку! Вроде то что мне нужно! Буду разбираться теперь как это всё дело запитать. )) Не пробовали устанавливать такое?

megrad написал :
Вентилятор проще поставить на выключатель без всяких таймеров.
Надо включил, нет выключил.

Согласен на 200%. Таймеры — зло (как и всякие включения вместе со светом и остальная подобная чепухня и выкрутасы). Заданного времени может тупо не хватить. Либо наоборот, он будет крутиться намного дольше, чем нужно.
До сих пор не разработан универсальный алгоритм управления вентилятором на все случаи жизни. Только человек может адекватно оценивать потребность в его работе, а значит вовремя включать и выключать. Поверьте, еще один раз нажать на клавишу совсем не трудно.

Да, вот это реле то что надо — » >

Интересует схема «Диаграмма работы 26 — при подаче питания включается индикатор «U» и срабатывает исполнительное реле, при этом замыкаются контакты 15-18 и 25-28. При снятии питания выключается индикатор «U» и начинается отсчёт установленной выдержки времени, после чего исполнительное реле выключается (замыкаются контакты 15-16 и 25-26). Если во время отсчёта времени будет подано питание на реле, то отсчёт времени прекратится, после снятия напряжения питания отсчёт времени начнётся сначала.»

То есть я давлю на кнопку, вытяжка начинает работать, затем выключается. Опять контакт на кнопку и вновь, вот именно то что надо.

Помогите пожалуйста разобраться в схеме подключения. Я пока в электрике вообще ноль, кроме фазы/нуля и земли понятия не имею как на рейку его вешать) Буду учиться. Что я подвожу к +А1 и А2? И как дальше мне от шкафа пускать провода на выключатель и вытяжку? Что-то не вникну.

Пока я понимаю схему так:

1. К +А1 (фаза?) питание
2. К А2 (ноль) питание
3. Ноль пускаю на вытяжку
4. К 15 пускаю фазу? питание
5. К 18 пускаю фазу от вытяжки
6. К 25 ноль питание
7. К 28 ноль на вытяжке?

Или можно на одну реле повесить две вытяжки? Аррр, не понимаю как подключиться.

Radio , Ну тут ты вышел и ушёл или забыл, а ооон круууууууутит и крутит. А так выставил минут на 5-10 скажем и норм.

Kostya-Gv написал :
Пока я понимаю схему так:

А1 — фаза с кнопки
А2 — ноль
15 — фаза из щитка
18 — фаза пошла на вытяжку
ноль на вытяжку напрямую

Kostya-Gv написал :
Или можно на одну реле повесить две вытяжки?

Можно, но включаться/выключаться они будут одновременно.

Kostya-Gv написал :
тут ты вышел и ушёл или забыл, а ооон круууууууутит и крутит

Ну если ванная находится в другом крыле здания, метров за 100 — вполне. В обозримой квартире не забудешь.

Kostya-Gv написал :
А так выставил минут на 5-10 скажем и норм.

А вот не норм. Далеко не норм.
Во-первых, я могу душ принимать дольше 5-10 минут. Мне потом голым в мыле выскакивать, чтобы нажать снова?
Во-вторых, 5-10 минут может не хватить (да и почти наверняка не хватит) для нормальной просушки помещения, даже если включить его после душа.
Ставить время подольше?
Но тогда, в-третьих, есть масса случаев, когда 5 минут может быть достаточно и даже много. А он будет маслать впустую полчаса.
Ну и как прикажете?

Ну не придумали еще умный вентилятор, не требующий вмешательства человека, да и невозможно это. Даже те, что с датчиками влажности, лажают по-черному.

Больше скажу: «умные дома» — такая же лажа. Пригодны разве что «эффект присутствия» создавать, включая лампочки попеременно. 85% заявленных функций — туфта, негодная для реальной жизни.

Приемлемым вариантом продвинутого управления вентилятором была бы небольшая слаботочная панель, установленная в зоне досягаемости рукой из ванны. И алгоритм, аналогичный используемому для кухонных вытяжек: 3 скорости вентилятора и включение таймера на 15-20 минут.
Таким образом, во время посещения ванной комнаты можно включать вентилятор только при необходимости и с желаемой производительностью, а по завершении — либо совсем выключить и уйти, либо выключить с задержкой и уйти.

Электропроводка переключателя потолочного вентилятора — электрическая 101

Опции управления потолочным вентилятором и осветительным комплектом

Существует несколько способов управления потолочными вентиляторами и осветительными комплектами.

• Один провод / переключатель — для одновременного включения / выключения питания вентилятора (и лампочек)
• Два провода / переключателя — один переключатель включает / выключает питание вентилятора, другой — свет
• Тяговые цепи — для регулировки скорости вращения вентилятора и освещения
• Дистанционное управление — доступно на новых или существующих вентиляторах для регулировки скорости вращения вентилятора и освещения
• Настенное управление — для регулировки скорости вентилятора и освещения, доступны настенные органы управления для конфигураций с одним или двумя проводами / переключателем

Однопроводное и двухпроводное настенное управление коммутатором

Однопроводная конфигурация использует один переключатель и один линейный провод для управления питанием вентилятора (и индикаторов).

В двухпроводной конфигурации используются два переключателя и два линейных провода каждый для управления питанием вентилятора и освещения.

Схема подключения переключателя потолочного вентилятора 2

Сетевое напряжение поступает в розетку переключателя, и линейный провод подключается к каждому переключателю. Коммутируемые линии и нейтраль подключаются к кабелю 3-, который идет к выходному блоку освещения / вентилятора в потолке.

Переключатель управления вентилятором обычно подключается к черному проводу, а переключатель комплекта освещения — к красному проводу 3- -жильного кабеля.

На этой схеме черный провод потолочного вентилятора предназначен для вентилятора, а синий провод — для комплекта освещения.

Схема заземления показана отдельно.

Электрические схемы переключателя потолочного вентилятора 1

3– жильный кабель идет от распределительной коробки и подключается к проводу вентилятора, освещения, нейтрали и заземления.

Расположение приемника дистанционного управления

Потолочный вентилятор и выходная коробка для освещения

Как установить электронный таймер Leviton 6260M

Тодд Фратцель on Electrical

Таймер Leviton 6260M

В предыдущем посте, электронный таймер Leviton 6260M, я писал об этих новых таймерных переключателях, которые я купил для использования в наши три ванные комнаты.Использование таймеров позволит нам запустить вентиляторы после того, как мы вышли из комнаты, чтобы убедиться, что вся лишняя влага удалена из комнаты. Это отличный способ обеспечить поступление достаточного количества свежего воздуха в тесные дома, а также убедиться, что мы выводим всю эту избыточную влагу наружу, чтобы у нас не было проблем с плесенью и грибком.

Сегодня вечером я установил первый электронный таймер Leviton 6260M. Вы можете купить эти диммеры на Amazon, Leviton Decora 60-30-20-10 Preset Minute Electronic Timer.Спецификации для этих таймеров требуют наличия заземления и нейтрали в месте расположения переключателя. Это важная деталь, которую вы должны изучить перед покупкой этих переключателей. Если у вас в коробке есть только ножка переключателя, то есть только горячая ножка, которая будет двумя черными или отмеченными черным и белым, то этот таймер не будет работать должным образом.

Всегда не забывайте отключать прерыватель и подавать питание на любую цепь, в которой вы собираетесь работать. Даже после того, как вы отключили прерыватель, убедитесь, что вы используете вольтметр для проверки цепи, чтобы убедиться, что она не находится под напряжением.Как всегда, проконсультируйтесь с электриком, если вы не уверены в том, что делаете. Электричество даже при небольшом напряжении и малом токе может серьезно повредить или даже убить вас.

Я выполнил инструкции по установке этого переключателя. Как вы можете видеть на фотографии, вам нужно подключить зеленый провод к земле, подключить все нейтрали к белому проводу, подключить синий провод к «горячему» проводу на приспособлении и, наконец, подключить черный провод к черная или горячая подача от цепи.

Это сработало как шарм.Единственная проблема, которую я вижу, касается людей, у которых есть неглубокие распределительные коробки, этот переключатель очень большой, в сочетании со всеми проволочными гайками, и вам повезет, если вы вообще сможете установить его с неглубокой коробкой. Лучше всего то, что мне не нужно беспокоиться о том, что кто-то бросит фанатов бежать после того, как они покинут комнату. Теперь они просто выбирают 10 минут, 20 минут, 30 минут или 60 минут, и таймер отключит питание по истечении этого времени. Этот переключатель должен помочь нам сэкономить энергию и сохранить хорошее качество воздуха в нашем доме.

Схемы подключения потолочного вентилятора и комплекта освещения

По коду, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице представлены электрические схемы для бытовых вентиляторов, в том числе потолочных вентиляторов и комплектов освещения, регуляторов яркости, регуляторов скорости вращения вентиляторов, трехходовых переключателей вентиляторов и контуров вытяжных вентиляторов для ванной комнаты.

Цвета проводов в базовом комплекте вентилятора / света обычно черный, синий, белый и зеленый. Это верно для большинства потолочных вентиляторов Hunter и Harbour Breeze, которые можно найти в вашем местном магазине. Черный провод обычно является горячим для вентилятора, а синий провод — горячим для света.Белый провод — это нейтраль прибора, а зеленый — земля.

Белый провод от приспособления подключается непосредственно к нейтральному проводу источника, либо в коробке приспособлений, либо через стык в распределительной коробке. Заземляющий провод соединяется с заземлением источника и с любой клеммой выходной коробки с помощью гибкого кабеля. В некоторых бытовых электрических цепях белый провод также можно использовать вместо горячего. В этих случаях его следует обернуть черной изолентой или иным образом пометить, чтобы идентифицировать его как горячий.

Схема подключения потолочного вентилятора с комплектом осветительных приборов

На этой электрической схеме показаны соединения потолочного вентилятора и освещения с двумя переключателями, регулятором скорости вентилятора и диммером для освещения. Источник находится на переключателях, и вход каждого соединен с черным проводом источника с помощью гайки. От переключателей 3-жильный кабель идет к потолочной розетке. В распределительной коробке черный провод подсоединяется к выходу регулятора скорости, а другой конец — к черному проводу вентилятора.Красный провод подсоединяется к выходу регулятора яркости, а другой конец — к проводу синего света. Нейтраль от источника соединяется в распределительной коробке с белым проводом, идущим к вентилятору, а другим концом к нейтральному проводу на потолочном креплении. Точно так же заземляющий провод подключается к любым клеммам заземления в распределительной коробке и соединяется для подключения к месту расположения вентилятора.

Схема подключения вентилятора и источника света на потолке

Эта схема аналогична предыдущей, но с источником электрического тока от вентилятора / осветительной арматуры.Оттуда идет трехжильный кабель к контроллерам на стене. Нейтральный провод от источника подключается непосредственно к белому проводу на потолочном креплении. Провод горячего источника сращивается с белым на 3-проводном кабеле, а затем сращивается с входными проводами на обоих контроллерах на другом конце. Белый провод обмотан черной лентой, чтобы определить, что он горячий. Черный провод соединяет вентилятор с регулятором скорости, а красный провод соединяет свет с диммером.

Это обновленная проводка для этой схемы с добавлением двухжильного кабеля между вентилятором / освещением и переключателями.Белый провод больше не используется для горячего подключения, и вместо этого нейтраль источника проходит через распределительную коробку, чтобы удовлетворить требованиям NEC 2011 года. Два провода в таком расположении не используются: белый провод во втором кабеле и один из заземляющих проводов. Они должны быть закрыты с обоих концов проволочной гайкой. Вся остальная проводка такая же, как на предыдущей схеме.

Используйте эту схему для подключения цепи 3-позиционного переключателя, который управляет и вентилятором, и светом.Как и во всех трехпозиционных цепях, общий на одном переключателе подключен к проводу горячего источника от цепи. Общий на втором трехпозиционном переключателе подключен к горячим проводам вентилятора / освещения. Соедините и вентилятор, и световые провода вместе с общим проводом от SW2. Путевые провода соединены вместе в коробке для крепления на потолке и проходят между переключателями. Путешественники не подключаются к вентилятору или свету. Чтобы управлять вентилятором и освещением по отдельности, на вентиляторе / освещении требуется встроенный переключатель, такой как тяговая цепь или пульт дистанционного управления.

Схема диммерного переключателя потолочного вентилятора

Такое расположение проводов позволяет опускать свет с помощью диммера и управлять вентилятором с помощью встроенной тяги. Источник находится в потолочной розетке, и оттуда к распределительной коробке идет трехжильный кабель. Нейтраль от источника подключается непосредственно к белому проводу на комплекте вентилятора и кабелю, идущему через распределительную коробку. Горячий источник подключается к черному проводу вентилятора, а черный провод идет к диммеру.На другом конце черный провод кабеля соединен с одним из проводов горячего диммера, неважно, какой именно. Другой провод диммера соединен с красным проводом в распределительной коробке, который соединен с синим проводом света на другом конце.

Подключение контура переключателя потолочного вентилятора

Используйте эту проводку, когда источник находится на приборе и вы хотите управлять подачей на оба компонента с помощью одного и того же переключателя. Трехжильный кабель проходит от вентилятора к распределительной коробке, а нейтраль источника соединяется с белым проводом и нейтралью вентилятора.Источник горячего сращивания с красным проводом, который подключен к одной клемме переключателя на другом конце. Черный провод подключается к другой клемме, возвращая питание к вентилятору, где он соединяется как с черным проводом вентилятора, так и с синим проводом светильника. Трехскоростной вентилятор управляется цепным переключателем на приспособлении.

Здесь источник находится у вентилятора / освещения, а петля переключателя идет к настенному переключателю. Источник подключается непосредственно к вентилятору, а также к переключателю.При таком расположении свет управляется настенным выключателем, а вентилятор имеет проводное подключение для управления скоростью тяговой цепи.

Подключение вентилятора и освещения к одному выключателю

В этой проводке источник находится на переключателе, а 3-проводный кабель идет оттуда к вентилятору и свету. Нейтраль источника и земля соединены с местом расположения вентилятора. Горячий провод источника подключается к черному проводу вентилятора, чтобы подключить его непосредственно к цепи и к пигтейлу, соединяющему переключатель.

Красный провод трехжильного кабеля подсоединен к выключателю и на вентиляторе, он соединен с синим проводом к свету.При таком расположении мощность вентилятора регулируется с помощью встроенной тянущей цепи на корпусе двигателя, а свет регулируется настенным выключателем.

Используйте эту проводку, если источник питания находится в настенной коробке, и вы хотите управлять вентилятором и освещением с помощью одного переключателя. Здесь источник горячего питания подключается непосредственно к выключателю, а оттуда идет двухжильный кабель к потолочному вентилятору.

Черный провод, идущий к потолочной коробке, подсоединен к другой клемме переключателя.На потолке он соединен с черным и синим проводами от вентилятора и света. Нейтраль источника соединена с белым проводом вентилятора. Заземление источника подключается к потолочной коробке и подключается к зеленому проводу заземления на вентиляторе и к любой клемме заземления, найденной там. При таком расположении вентилятор и свет выключаются и включаются настенным выключателем, а скорость вращения вентилятора регулируется с помощью встроенной тянущей цепи на приспособлении.

для ванной комнаты

Чтобы подключить вытяжной вентилятор к настенному выключателю, используйте эту схему.Эти вентиляторы обычно поставляются с небольшой коробкой электрических соединений, приваренной к боковой стороне корпуса. На распределительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проволоки и проденьте в нее зажим для проволоки. Пропустите кабель через зажим и затяните его. Соедините черный и белый провода кабеля с проводами вентилятора с помощью гайки. Подключите заземление к клемме заземления в соединительной коробке и к заземляющему проводу от вентилятора, если он есть.

Здесь вытяжной вентилятор управляется таймером вместо переключателя. Из корпуса таймера должны выходить два провода под напряжением и заземление, подключите один из них к источнику тепла. Приправьте второй провод к черному кабелю, идущему к вентилятору. Соедините нейтраль источника с белым проводом кабеля. Подключите заземление источника к заземляющим проводам переключателя и вентилятора. У вентилятора соедините провода, соответствующие цвету каждого, и подключите заземляющий провод к клемме заземления.

В этой схеме осветительная арматура и вытяжной вентилятор подключены к одному источнику.Управление освещением осуществляется однополюсным переключателем, а вентилятором — таймером, как на предыдущем рисунке. Горячий источник подключается к каждому управляющему устройству, а выход контроллеров подключается к вентилятору, соединяющему черный цвет с черным, белый к белому, а заземление — к клемме на корпусе вентилятора.

Еще подобное на Do-It-Yourself-Help.com

Как установить таймер для вентилятора в ванной

Недавно мы построили новый дом на заказ. Однако в нем не было переключателя таймера вентилятора в ванной.В начале своей карьеры я работал электриком, поэтому мне было очень комфортно выполнять эту задачу после переезда.

Существует множество таймеров обратного отсчета для переключателей вентилятора в ванной, которые можно выбрать. Вам не нужно много тратить, чтобы получить приличный с лучшим качеством воздуха. Я точно знал, что мне нужен цифровой, а не механический или подпружиненный.

У меня также есть большой проект по замене переключателей в остальной части нашего дома на беспроводные диммеры Lutron Caseta.Хотя я не видел необходимости автоматизировать «управление туалетной комнатой», я решил остаться с брендом Lutron.

Таймер обратного отсчета Lutron

Для этого проекта я выбрал переключатель Lutron, номер детали MA-T51MN-WH. Lutron также производит менее дорогую версию этого переключателя, для которой не требуется нейтральный провод (MA-T51-WH).

Я выбрал более дорогой, так как знал, что наличие нейтрального провода для меня не будет проблемой. Недавно мы построили наш новый дом, используя действующие электрические стандарты.

Из того, что я читал о менее дорогой версии переключателя таймера обратного отсчета, минимальное требование для нагрузки вентилятора составляло 0,3 А или 40 Вт. Поскольку у нас новый дом со встроенной системой энергоэффективности, я не хотел рисковать, что это станет проблемой.

Сам коммутатор прост в использовании. Вы нажимаете на переключатель, чтобы включить или выключить его. Вы можете установить таймер от 5 до 60 минут.

Если вы хотите оставить его включенным для выключения таймера, оставьте его в покое. Переключатель запоминает настройку таймера с момента последнего использования.Если вы хотите изменить настройку таймера, используйте тумблер вправо.

Также есть таймер, позволяющий работать непрерывно. В нашем предыдущем доме был переключатель с разными настройками таймера, который вы могли нажимать, но не было возможности работать постоянно. Иногда вы хотите иметь возможность это сделать, поэтому я нашел это отличной функцией.

Ни один из этих переключателей не совместим с системой умного дома Lutron Caseta. Не думал, что в туалетной комнате нужна функциональность.

Соответствующий цифровой переключатель Lutron

Этот переключатель таймера вентилятора ванной комнаты находился внутри туалета. Это крошечная комната с дверью внутри нашей большой главной ванной комнаты.

В результате в вентилятор встроен светодиодный светильник для самой комнаты. Лампа управлялась отдельно от вентилятора, поэтому мне нужно было решить, заменить ли оба переключателя или найти новую комбинированную пластину. Я также решил заменить выключатель света. Конечно, это тоже должен был быть цифровой коммутатор от Lutron.

Lutron предлагает переключатели и пластины разных стилей. Может быть несколько запутанным понимание всех их различных соглашений об именах. Выбранный мной таймер обратного отсчета был Maestro, поэтому соответствующий переключатель света должен был быть в стиле Maestro.

Переключатель, который я купил, имел номер детали Lutron MA-S8AM-WH. В описании на Amazon указано, что это диммер. Это не; переключатель только включается или выключается.

Я читал где-то еще, кроме «диммера» с Lutron указывает на стиль.Если так, то опять же это не очевидно.

В деталях продукта указано: «Нажмите один раз, чтобы включить / выключить свет». Вот что он делает, и ВСЕ, что он делает. Это все, что мне было нужно.

Номера деталей Lutron для таймера обратного отсчета и переключателя.

Настенная пластина Lutron Claro

Последним предметом, который мне нужно было купить, была настенная пластина Lutron Claro Decorator (Two-Gang, номер детали CW-2-WH).

Стеновые панели Claro привлекательны тем, что они «безвинтовые». Безвинтовой, что означает отсутствие видимых винтов.Отсутствие винтов придает коммутатору чистый гладкий вид.

Выключатели и настенные панели Lutron бывают разных цветов. Все розетки и выключатели в нашем доме в настоящее время белые, поэтому я остановился на этом цвете.

Если вы посмотрите на настенную пластину сбоку, вы увидите, что есть две отдельные части:

На задней стороне настенной пластины вы можете увидеть шесть пластиковых зажимов, которые скрепляют две части:

Результат красивая, современная, аккуратная настенная тарелка.

Я совместил новую настенную пластину с существующей, чтобы убедиться, что ее размер примерно такой же. Из-за стиля тарелки она кажется немного уже. Поскольку у нас новый дом, это не было проблемой. Однако, если вы перекрасили стену и т. Д., Вам может потребоваться подкрасить краску этой новой настенной пластиной.

Снятие старого переключателя вентилятора и освещения

Первым шагом при установке нового таймера вентилятора ванной комнаты является снятие старых.Несмотря на то, что старая крышка настенной панели может показаться беспорядочной, это довольно чистая электрическая коробка (лучше в новом доме!):

Сняв переключатели, вы можете начать чтобы увидеть провода, участвующие в установке.

Комбинированные блоки вентилятора и освещения для ванной обычно подключаются с помощью кабеля 14-3 Romex. Этот Romex включает медный провод заземления, белый провод для нейтрали и два «горячих» провода (переключаемых) для вентилятора и света.Один черный, а другой красный. Неважно, какой из них идет к вентилятору или светодиоду.

Эти провода можно увидеть на изображении ниже. Все белые провода соединены с помощью гайки. Мне нужно будет добавить к этому соединению еще два провода, по одному для каждого нового переключателя Lutron.

Вы можете видеть, что электрик обжал вместе медные заземляющие провода медным обжимом. Я не собираюсь разбирать это. Вместо этого я буду использовать соединители для существующих медных проводов, идущих от старых переключателей.

В наши дни многие электрики подключают зачищенные провода к задней части переключателя или розетки, используя предусмотренные отверстия. Не многие тратят дополнительное время, чтобы прикрепить их винтами сбоку.

Якобы есть способ «отсоединить» эти провода от переключателя. Мне легче отрезать их кусачками.

Если вы еще этого не сделали, сейчас самое время выключить питание этих переключателей.

На рисунке ниже вы можете видеть, что я готов к установке новых коммутаторов. Я добавил два новых нейтральных провода к соединению (увеличил размер с помощью красной гайки) и зачистил все провода, готовые к работе.

Управление Lutron в одном месте или в нескольких местах?

Обычно при установке одно-, трех- или четырехпозиционного переключателя вы покупаете разные переключатели.Lutron предоставляет свои цифровые переключатели с функциями для выполнения всех этих конфигураций переключения.

Когда вы впервые откроете свой новый коммутатор Lutron, вы увидите синий провод. Не то, чего вы ожидали.

На первом изображении ниже показаны обе стороны одного из этих новых переключателей. Нижний черный винт слева — это место, где вы подключаете линию питания. В то время как средний серебряный винт подключается к новому нейтральному проводу.

Верхний левый латунный винт используется для соединения с вентилятором или светом.Латунный винт предназначен для конфигурации с одним местом, которую я устанавливаю.

Для установки в нескольких местах латунный винт и синий винт на противоположной стороне предназначены для «путевых» проводов. Эти дополнительные провода упрощают управление в нескольких местах. Поскольку я не выполняю установку в нескольких местах, я не использую синий винт.

Дополнительный вид с задней стороны переключателя:

Вам помогут несколько полезных диаграмм.Оба переключателя однопозиционные. Они не являются трехсторонними или многопозиционными.

Установка нового таймера вентилятора для освещения и вентиляции ванны

На этом этапе все необходимые подключения для новых цифровых переключателей Lutron выполнены. Следующий шаг — вернуть все обратно в электрическую коробку. Судя по этой картинке, это кажется невозможным?

Хотя новые переключатели не такие уж глубокие, вам понадобится все возможное горизонтальное и вертикальное пространство.

В моем случае на внутренней стороне коробки было немного грязи для гипсокартона. Грязь не имела большого значения, когда электрик установил стандартный выключатель. Для меня это нужно уйти.

Я всегда использовал старую отвертку с прямым лезвием и легкий молотковый инструмент (например, линейные плоскогубцы). Осторожно расколите засохшую грязь вдоль края коробки и удалите ее.

Вам также потребуется отломать три металлических выступа на внутренней стороне обоих переключателей.Если вы этого не сделаете, вы не сможете установить оба коммутатора рядом.

На изображении ниже я сломал верхнюю часть только на левом переключателе. Я отломал остальные пять перед установкой переключателей.

Установка обоих новых коммутаторов завершена, и пора снова включить питание.

После того, как питание было снова включено, таймер обратного отсчета уже был включен, установленный на 15-минутный интервал времени.Маленький светодиодный индикатор слева загорается и гаснет во время обратного отсчета.

Завершающие шаги установки

Установить настенную панель Lutron Claro очень просто. Затяните четыре прилагаемых винта.

На задней панели есть отверстия для винтов, используемых для крепления переключателей. Эти отверстия пригодятся, если вам нужно их затянуть или ослабить. Таким образом, вам не нужно сначала снимать заднюю панель.

Последний шаг — защелкните переднюю часть настенной панели Claro. Установить было легко.

Наш «туалетный шкаф» наконец-то готов! Новый таймер вытяжного вентилятора в ванной работает отлично!

Продукты, используемые в этой установке

• Переключатель таймера обратного отсчета Lutron Maestro для галогенных ламп и ламп накаливания, 5-амперный свет / 3-амперный вентилятор, однополюсный или многоцелевой, MA-T51MN-WH, белый
• Цифровой диммер Lutron для галогенных ламп и ламп накаливания, 120 В / 8 А, однополюсный или многоцелевой, MA-S8AM-WH, белый
• Lutron Claro 2 Gang Decorator Wallplate, CW-2-WH, белый

Как установить переключатель управления вентилятором и освещением | Руководства по дому

Вентилятор, лениво вращающийся над кроватью, помогает сделать теплые ночи комфортными, но вам не нужно жертвовать верхним освещением, когда вы добавляете потолочный вентилятор.Подвесные вентиляторы с дополнительным освещением — лучшее из обоих вариантов. Однако, чтобы не тянуться к шнурку для управления каждым элементом, вам необходимо установить переключатель управления вентилятором и освещением, чтобы можно было управлять работой вентилятора и освещением независимо и в одном удобном месте.

Найдите автоматический выключатель вентилятора и освещения на главной электрической панели. Выключите прерыватель, чтобы отключить питание от цепи прибора. Убедитесь, что электрическая линия полностью отключена, проверив выключатель с помощью бесконтактного тестера цепей.

Снимите предыдущий переключатель, открутив крышку с помощью отвертки. Отложите крышку в сторону.

Открутите винты, крепящие старый выключатель к стене, с помощью отвертки. Вытяните переключатель наружу, чтобы можно было растянуть присоединенную проводку. Дайте старому переключателю временно свисать вниз. К задней части старого переключателя должно быть подключено четыре провода.

Сфотографируйте подвешенную проводку цифровой камерой или телефоном, оснащенным камерой, чтобы напомнить вам о подключениях проводов.Как вариант, оберните небольшой кусок малярной ленты вокруг каждого из четырех свисающих проводов и отметьте точки их соединения на ленте ручкой. Например, отметьте «от синего к красному» на синем подвесном проводе, чтобы указать, что он подключается к красному проводу.

Отсоедините старый коммутатор от проводов стены, повернув крепежные винты на задней панели коммутатора с помощью отвертки. Разверните и вытяните каждый провод из переключателя. Отложите переключатель в сторону.

Подсоедините черный провод нового переключателя к нижнему черному проводу, выходящему из области стены, вручную, скручивая оголенные концы проводов вместе.Этот нижний черный провод должен вести к электрической панели дома, а не к самому вентилятору. Проконсультируйтесь с инструкциями по новому переключателю, чтобы узнать о различиях цвета проводов; у каждого производителя своя цветовая схема проводки, которая может различаться в зависимости от модели коммутатора.

Подключите красный провод нового переключателя к другому черному проводу от стены, вручную скручивая оголенные концы проводов вместе. Этот черный провод должен вести к вентилятору.

Подключите синий провод нового переключателя к красному проводу стены, вручную скручивая оголенные концы проводов.

Подключите белый провод нового переключателя к двум белым проводам, выходящим из стены, вручную, скручивая все три оголенных провода вместе.

Присоедините скрученные соединители к каждой из четырех конфигураций скрученных проводов, поворачивая их вручную, пока они не будут плотно закрывать оголенную проводку. Убедитесь, что на этом этапе нет оголенных проводов. Любая оголенная проводка должна быть закрыта дополнительной изолентой, если разъем не закрывает ее полностью, чтобы избежать опасности возгорания и поражения электрическим током.

Осторожно протолкните проводку к стене вместе с прикрепленным переключателем. Вкрутите выключатель в стену с помощью отвертки и прилагаемых шурупов.

Прикрутите заглушку к стене с помощью отвертки. Включите автоматический выключатель на главной электрической панели. Включите и выключите переключатель вентилятора и освещения, чтобы убедиться, что он работает правильно.

Ссылки

Предупреждения

• Не пытайтесь работать на коммутаторе при включенном электричестве на главной панели.Попросите друга охранять панель, если необходимо, чтобы никто случайно не включил цепь. Удар током может быть смертельным.

Writer Bio

Профессионально писающая с 2010 года, Эми Родригес успешно выращивает кактусы, суккуленты, луковицы, плотоядные растения и орхидеи в домашних условиях. Имея степень в области электроники и более чем 10-летний опыт работы, она применяет свою любовь к гаджетам в мире садоводства, продолжая свое образование в колледже и занимаясь садоводством.

Встроенные таймеры для Easy Home Automation

— один из самых простых и экономичных способов автоматизации управления освещением и вентиляторами. Отключение стандартного переключателя включения / выключения или диммера для модели с таймером гарантирует, что вы никогда не оставите свет включенным случайно. Это хорошо для окружающей среды, хорошо для вашего кошелька и чрезвычайно удобно, когда вы перемещаетесь по дому или по работе.

Интернет-магазин TOPGREENER предлагает широкий выбор программируемых таймеров и выключателей для любого применения.От сложных цифровых моделей до систем с одним нажатием кнопки — у нас есть что-то для каждого дома. Изучите свои варианты ниже.

Продукты с программируемым таймером

Мы производим три основных типа таймеров включения света:

• Таймеры обратного отсчета: Таймеры обратного отсчета — самый простой способ автоматизировать освещение и вентиляторы. Таймер обратного отсчета обычно содержит лицо с набором предварительно запрограммированных кнопок, соответствующих разной продолжительности обратного отсчета — от минут до часов.Многие продукты также оснащены ручным переключателем.
• Цифровые таймеры: Цифровые таймеры предлагают больше возможностей программирования, чем переключатели обратного отсчета. Благодаря светодиодному управлению, подобному термостату, они позволяют вам планировать расписание или устанавливать точную продолжительность обратного отсчета, которая лучше всего соответствует вашим потребностям.
• Подключаемые таймеры: Подключаемые таймеры различаются по конфигурации и сложности, хотя все они имеют удобную установку «plug-and-use», не требующую каких-либо электрических работ.

Для получения дополнительной информации о наших продуктах посетите страницы отдельных категорий или свяжитесь напрямую с представителем TOPGREENER.

Приложения и преимущества

Программируемые таймерные переключатели имеют много преимуществ. Клиенты часто используют нашу продукцию по:

• Входы и выходы: синхронизированное освещение идеально подходит для входов и выходов — и в любом другом месте дома, через которое проходят вы и ваши гости. Переключатель таймера позволяет легко поддерживать хорошее освещение этих областей, когда это необходимо.
• Вентиляторы и приборы. Освещение по времени идеально подходит для работы вентиляторов, кондиционеров, увлажнителей и других приборов, которые помогают заснуть, но запускать его на ночь будет дорого.
• Праздничные витрины. Будь то рождественская елка или украшения для Хэллоуина, таймеры помогут вам согласовать праздничные показы и другие сезонные функции.
• Общая безопасность: программируемые индикаторы таймера также отлично подходят для того, чтобы ваш дом выглядел занятым, пока вы находитесь за городом, и отпугивает злоумышленников.

Если ваша основная цель — безопасность, экономия, удобство или душевное спокойствие, в нашем интернет-магазине вы найдете широкий выбор идеальных программируемых таймеров.

Наши продукты

TOPGREENER и Enerlites сочетают в себе превосходную долговечность с доступной ценой. Мы предоставляем на нашу продукцию годовую гарантию, а также 30-дневную гарантию возврата денег. Встроенные таймеры настенного освещения соответствуют стандартам UL и всем применимым национальным строительным нормам. Обратный отсчет и цифровые блоки помещаются в стандартные одно- и двухканальные настенные пазы, хотя для многих требуется нейтральный провод для установки. В дополнение к вашей покупке мы продаем широкий ассортимент декоративных и безвинтовых настенных панелей в дополнение к другим аксессуарам.

Узнайте, почему мы выбираем подрядчиков и домашних мастеров, просмотрев наш интернет-магазин. Даже наша доставка быстрая и доступная для всех клиентов — изучите наш каталог и сделайте заказ сегодня.

Три способа подключения вытяжного вентилятора Panasonic WhisperGreen Select

Вы можете управлять вентилятором ванны и светом с помощью переключателя, автоматизировать с помощью управления движением и сенсорами, или вы можете смешивать и сочетать методы. Можно еще повозиться с переключателем

РАСШИФРОВКА ВИДЕО:

Компания Panasonic рада предложить самый технологичный и энергоэффективный вентилятор.WhisperGreen Select позволяет настроить вентилятор в соответствии с конкретными потребностями клиентов.

Как и все вентиляторы и вентиляторы / осветительные устройства Panasonic, WhisperGreen Select внесен в список UL для установки в ванну или душевую кабину с защитой GFCI.

Перед установкой лучше всего иметь представление о том, как вы или ваш клиент хотели бы, чтобы вентилятор WhisperGreen Select работал. В зависимости от желаемой функции вы можете выбрать один из трех способов подключения.

Мы рассмотрим три метода в этом руководстве и объясним работу вентилятора с каждым из них.

Прежде чем мы приступим к методам подключения, важно отметить, что каждая базовая модель WhisperGreen Select — это сразу три вентилятора в одном.

Вы найдете селекторный переключатель CFM на пластине двигателя вентилятора, который позволяет вам установить скорость вентилятора WhisperGreen Select (50-80-110 или 110-130-150 CFM, в зависимости от модели).

Просто выберите скорость, на которой должен работать вентилятор, переместив селекторный переключатель на желаемый CFM.

Открыв крышку распределительной коробки вентиляторов, вы обнаружите, что WhisperGreen Select содержит черный, белый и зеленый провода, а также два красных провода только на вентиляторе.

Блоки вентилятора / освещения имеют дополнительный черный и белый провод для комплекта освещения.

Обратите внимание: вы должны соблюдать все местные правила подключения.

Метод 1: управление вентилятором только с настенного выключателя (1:35)

Первый метод — это самый простой способ установки. В этом случае мы будем подключать вентилятор для включения и выключения в качестве вентилятора точечной вентиляции, и мы не собираемся добавлять какие-либо модули plug and play для WhisperGreen Select.

• Подайте питание с панели на настенный выключатель.
• К настенному выключателю прикрепите провод для силового провода (черный кабель) со стороны линии однополюсного выключателя.
• От коммутатора продолжайте движение, подключив силовой провод — опять же черный кабель — к стороне нагрузки коммутатора вверх в распределительную коробку вентилятора, подключенную к черному проводу от двигателя вентилятора.
• Нейтральные проводники, белые кабели, соединяются вместе в распределительной коробке и продолжаются до распределительной коробки, где они подводятся к белому проводу в распределительной коробке.
• Заземляющие провода подведены к настенному переключателю и продолжаются до провода заземления, зеленого провода, от распределительной коробки.
• Два красных провода остаются нетронутыми. С ними не нужно ничего делать.

При использовании этого метода важно отметить, что если вы решите использовать какой-либо из модулей plug and play позднее, они будут работать только в том случае, если переключатель включения находится в положении «включено». В противном случае вентилятор отключится.

Метод 2: Автоматический режим (2:45)

Используя этот метод, вы будете использовать модуль датчика движения и / или датчик конденсации для включения или выключения вентилятора.Или, если используется модуль непрерывной работы для увеличения скорости вентилятора с низкой до высокой.

Если вы выберете этот метод подключения, у вас не будет ручного управления вентилятором. Вы будете полагаться на датчики только для управления вентилятором.

• Подайте питание от источника непосредственно на распределительную коробку вентиляторов.
• Поднесите шнур питания (черный провод) к проводу питания двигателя вентилятора
• Нейтральный провод (белый провод) к белому проводу в распределительной коробке вентиляторов
• И оголенный провод массы к зеленому проводу в распределительной коробке вентилятора.
• Оставьте красные провода отдельно закрытыми и заправленными в распределительную коробку.

Метод 3: Ручное управление с помощью настенного переключателя и сенсоров (3:30)

Третий метод, который мы обсудим, — это ручное управление вентилятором с помощью настенного выключателя в сочетании с любым из модулей plug and play.

• Подайте питание от источника непосредственно на распределительную коробку вентиляторов.
• Поднесите шнур питания (черный провод) к проводу питания двигателя вентилятора
• Нейтральный провод (белый провод) к белому проводу в распределительной коробке вентиляторов
• Подсоедините оголенный провод заземления к зеленому проводу в распределительной коробке вентилятора.
• Красные провода — это сигнальные провода, которые предназначены для переключения вентилятора из режима ожидания в положение «включено» или с низкой скорости на высокую при использовании модуля непрерывной работы. Они НЕ предназначены для проведения тока, НЕ подключайте питание к этим проводникам. Эти проводники подключаются к любой стороне стандартного однополюсного переключателя.

Переключение переключателя в положение «включено» позволяет вентилятору включиться или увеличить его от низкого до высокого уровня, завершая сигнальный контур двигателя вентилятора.

При таком способе подключения вы по-прежнему можете использовать как датчик движения, так и модули датчиков конденсации в качестве вторичного элемента управления, однако обратите внимание, что эти элементы управления будут активны только тогда, когда настенный переключатель находится в выключенном положении.

Если переключатель находится в положении «Вкл.», Сигнальная петля будет завершена, и вентилятор перейдет в активный режим. Датчик движения и / или датчик конденсации не будут влиять на вентилятор в этот момент.

Модели с вентилятором / освещением расширяют возможности настенного выключателя (4:43)

При подключении модели вентилятора / освещения вам понадобится отдельная цепь для выключателя света, поскольку вы не можете подавать сетевое напряжение на красные провода.

Для подключения вентилятора / освещения можно использовать два отдельных переключателя сигнальных полюсов и запустить отдельные переключатели для комплекта освещения и сигнального контура для двигателя вентилятора.

Или, если хотите, вы можете использовать однополюсный переключатель вместо однополюсного, нарушив общий выступ на линейной стороне переключателя. Используйте один переключатель для управления мощностью света, а другой переключатель для управления сигнальным контуром для двигателя вентилятора.

Если вы хотите использовать один переключатель, чтобы свет загорался при включении вентилятора или в его режим ускорения, вы можете использовать двухполюсный однопозиционный переключатель. Используйте один полюс для управления питанием осветительного комплекта, а другой полюс — для подключения проводов сигнального контура двигателя вентилятора.

При использовании этого метода при включении переключателя загорается свет, и вентилятор либо включается, либо переходит в режим ускорения. Когда переключатель выключен, свет погаснет, но вентилятор будет продолжать работать на полной скорости, пока не истечет время таймера задержки.

— Эта статья принадлежит PanasonicIAQ, одному из рекламодателей ProTradeCraft. #PanasonicIAQ — ведущий производитель мощных и энергоэффективных вентиляторов, которые бесшумно удаляют нездоровый, неприятный или влажный воздух из дома или офиса.Смотрите все материалы PanasonicIAQ здесь.
