Подключение нагревателей к трехфазной сети «звезда» и «треугольник» для контроля мощности и температуры

Любой тип трубчатого нагревателя может подключаться как к однофазной, так и к трехфазной сети. В свою очередь к трехфазной сети нагреватель может подключаться по одной из следующих схем:

Равномерная нагрузка возможна при условии, что на каждой фазе количество ТЭНов будет кратно числу три. Для подключения к трехфазной сети подбираются электронагреватели с рабочим напряжением в 200 или 380 Вольт. Элементы нагрева, у которых рабочее напряжение рассчитано на сеть 220 Вольт подключают по типу «звезда», а устройства с напряжением 380 Вольт могут подключаться к сети по типу «звезда» и «треугольник».

Подключения по схеме «звезда»

В качестве примера приведем подключение по схеме «звезда» с тремя электронагревателями. Таким способом можно подключать сухие ТЭНы с четырьмя болтами выводов и блоки ТЭН.

Каждый второй вывод нагревательного элемента подключается к соответствующей фазе. Первые выводы при этом соединены вместе и образовывают общую точку определяющуюся как нулевая или нейтральная. Соединённая нагрузка в данном случае считается трехпроводной.

Трехпроводное подключение предназначено для рабочего напряжения 380 Вольт. Ниже рассмотрим схему подсоединения трубчатого нагревателя к трехфазной сети. Включение и отключение напряжения производится в указанном случае автоматически за счет трехполюсных выключателей.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.

Помимо трехпроводного подключения можно подключаться к сети и по четырехпроводной схеме «звезда». В данном случае подключают нагреватели в трехфазную сеть, напряжение которой составляет 220 Вольт. Нулевая точка нагрузки соединяется с нейтральной точкой питающего источника.

Представленная схема показывает соединение правых выводов трубчатых элементов нагрева к соответствующим фазам, левые при этом замыкаются в одной точке, подключенной к нейтральной шине источника питания. Между нулем и выводами нагревателей напряжение 220 Вольт.

Если нужно полностью отключить нагрузку от электрической сети применяются выключатели «3+N» или «3Р+N», которые работают в автоматическом режиме. С помощью таких автоматов можно полностью перевести все силовые контакты на автоматизированный режим работы. Для наглядного практического применения схемы типа «звезда» рассмотрим подключение электронагревателей котла.

ПОДКЛЮЧЕНИЕ ТЭНОВ ЭЛЕКТРОКОТЛА

Для электрокотла можно подобрать несколько вариантов подключения, но в данном случае мы рассмотрим подключение сухих ТЭНов к трехфазной сети с напряжением 220 Вольт по типу «звезда».

Из-за того, что мощность сухих трубчатых нагревателей высока важно, чтобы питающие провода соединялись с ними надежно. Поэтому рекомендуется в строгом порядке придерживаться схемы подключения проводов к выводам ТЭН по инструкции.

Подключая фазные провода к выводам электронагревателей следует в первую очередь накрутить гайку м4. После этого нужно наложить шайбу и одеть наконечник-кольцо питающего проводка. Далее опять накладывается шайба, а сверху на нее ложится пружинная шайба-гровер. Все это зажимается гайкой м4.

Провод, который будет подключен к нейтральной фазе, затягивается болтом м8. Он будет располагаться в перемычке между контактами отверстий нагревателя.

После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

В качестве защитного заземлителя можно использовать отдельный проводник дополнительной системы уравнивания потенциалов или взять его с клеммы заземления управляющего блока.

После работ приведенных выше можно считать, что подключение ТЭНа электрического котла завершено. Теперь осталось только провести установку кожуха защиты на блоке теплового обменника.

Для контроля температур воды и воздуха применяют специальные термодатчики. На главной панели блока управления электрического котла находятся два промаркированных регулятора — «воздух» и «вода». Каждый из регуляторов имеет свою градуировку с цифровым кодом, в котором обозначена температура, измеряемая в Цельсиях. Благодаря таким регуляторам можно с легкостью выставлять требуемые термические значения теплоносителя. Регулятор работает по принципу настройки, когда температура электрокотла достигнет значений, которые были установлены в опциях, ТЭН прекратит нагрев, а как значения опустятся ниже необходимого уровня, устройства нагрева вновь начнут свою работу.

Таким образом, можно автоматизировать работу электрокотла. Оператору достаточно всего лишь выставить значения нужных показателей, а дальнейшая работа будет проводиться автоматически. Тепло в помещении будет поддерживаться на нужном уровне без участия человека.

Температурные датчики значительно облегчают эксплуатацию электрокотла. Датчик контроля температуры воды располагается непосредственно в теплообменнике в специальном посадочном месте. Как вариант его можно установить самостоятельно, прикрепив к отопительной трубе.

Аналогичным образом работает и датчик определяющий температуру воздуха. Его устанавливают в помещении для замера общей температуры. Электрический котел будет прогревать теплоноситель до той степени, пока воздух в помещении не достигнет нужных температурных значений.

Различные типы и модели электрокотлов могут отличаться своей внутренней компоновкой, наличием дополнительных функций, автоматизации и мн.

др. Но, несмотря на разность всевозможной модификации прокладка электрической проводки, подбор типа и сечения кабеля, автоматической защиты, а также подключений к сети не меняются.

Подключение по схеме «треугольник»

При подключении по схеме «треугольник» выводы трубчатого нагревателя соединяют в поочередном порядке. Схема подключения такого типа означает, что: вывод под номером 1 у первого нагревателя будет соединён с выводом №1 второго нагревателя; вывод №2 второго ТЭНа подключится к выводу №2 третьего нагревателя; от первого нагревателя вывод №2 подсоединится к выводу №1 третьего ТЭНа. При соблюдении указанной схемы в итоге должно получиться три плеча — «а», «б», «с». На каждое плечо будет подана своя фаза:

• «а» — А фаза;

• «б» — В фаза;

• «с» — С фаза.

Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность.

Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:

P = U * I

где P — мощность,

U — напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

P = U2 / R

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электросопротивление у большей части нагревательных устройств напрямую зависит от температурной выработки самого элемента нагрева. Но, сопротивление в пределах нескольких сотен градусов будет меняться незначительно. Стоит понимать, что с карбидокремниевыми нагревателями ситуация будет абсолютно другой. Так как у них функцию элемента нагрева выполняет неметаллический стержень, сопротивление здесь будет изменяться не в линейном порядке. Сопротивление таких устройств может находиться в диапазоне 0,5…5 Ом, что не позволит напрямую подключить устройство нагрева в сеть напряжением 220 Вольт и уж тем более 380 Вольт. По техническим меркам карбидокремниевые нагреватели можно подсоединять к стандартной сети, если соблюдать их сборку в последовательной цепочке. Но. Стоит отметить, что такая методика малоэффективна, если необходимо проводить точный контроль мощности и регулировку определенной температуры печи. Самым лучшим способом считается подключение электронагревателей к сети с помощью лабораторных регулируемых автотрансформаторов или стандартных устройств статистических электромагнитных устройств.

Существуют нагреватели, которые изготавливаются сразу для трехфазной сети, например блок- ТЭНы или W-образные карбидокремниевые нагреватели. Способ их подключения зависит от рассчитанного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» подразумевается соединение трех нагревательных единиц, у которых сопротивления равны и на каждый будет подано напряжение 380 Вольт. Схема «звезда» с наличием нулевого провода подробно расписана выше и предназначается для подачи на каждый потребитель напряжения 220 Вольт. Нулевой провод необходим для подключения потребителей с разными электросопротивлениями.

Получить консультацию по подбору мощности, рабочих температур и способу подключения нагревателей вы можете бесплатно, обратившись к услугам компании «ТЭН24». Наши технологи помогут в точности рассчитать все параметры и характеристики электронагревателей для вашего оборудования и за короткое время выполнят заказ. Доставка промышленных нагревателей «ТЭН24» осуществляется по всей Украине.

Подключения электрокотла к электросети 220/380В | Денис Прокошенков

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого “прожорливого” потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение.

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН).

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В – однофазные или 380 В – трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома.
Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

Схема подключения электрокотла к электросети 220 В (однофазного)

Как видите, питающую линию котла на 220 В защищает дифференциальный автоматический выключатель, совмещающий в себе функции автоматического выключателя (АВ) и Устройства защитного отключения (УЗО). Так же, в обязательном порядке к корпусу устройства подключается заземление.

ТЭН или ТЭНы (если их несколько) в таком котле рассчитаны на напряжение 220В, соответственно к одному из концов трубчатого электрического нагревателя подключается фаза, а к другому ноль.

Для подключения котла требуется проложить трехжильный кабель (Фаза, Рабочий ноль, Защитный ноль – заземление).

Если же вам не удалось найти подходящий дифференциальный автоматический выключать или просто он слишком дорог в выбранной вами линейке защитной автоматики, его всегда можно заменить связкой Автоматический выключатель (АВ) + Устройство защитного отключения (УЗО), в таком случае схема подключения однофазного котла к электросети выглядит так:

Теперь осталось выбрать кабель нужной марки и сечения и номиналы защитной автоматики, для правильной электропроводки к электрокотлу.

В выборе необходимо отталкиваться от мощности будущего котла, а лучше всего рассчитывать с запасом, ведь в будущем, реши вы поменять котел, выбрать старшую модель (более мощную) вы уже не сможете, без серьезной переделки проводки.

Не буду загружать вас лишними формулами и расчетами, а просто выложу таблицу выбора кабеля и защитной автоматики в зависимости от мощности однофазного электрокотла 220 В. При этом в таблице будут учтены оба варианта подключения: через дифференциальный выключатель и через связку Автоматический выключатель + УЗО.

Для прокладки будут указаны характеристики медного кабеля марки ВВГнгLS, минимально допустимого ПУЭ (правилами устройства электроустановок) для использования в жилых зданиях, при этом расчеты сделаны для трассы от счетчика до электрокотла длинной 50 метров, если у вас это расстояние больше, возможно потребуется корректировка значений.

Таблица выбора защитной автоматики и сечения кабеля по мощности электрокотла 220 В

Устройство защитного отключения (узо) всегда выбирается на ступень выше стоящего с ним в паре автоматического выключателя, если же вам не удается найти УЗО необходимого номинала, можете взять защиту следующей ступени, главное не брать ниже положенного.
Особых сложностей и разночтений при подключении элекрокотла на 220В обычно не возникает, переходим к трехфазному варианту.

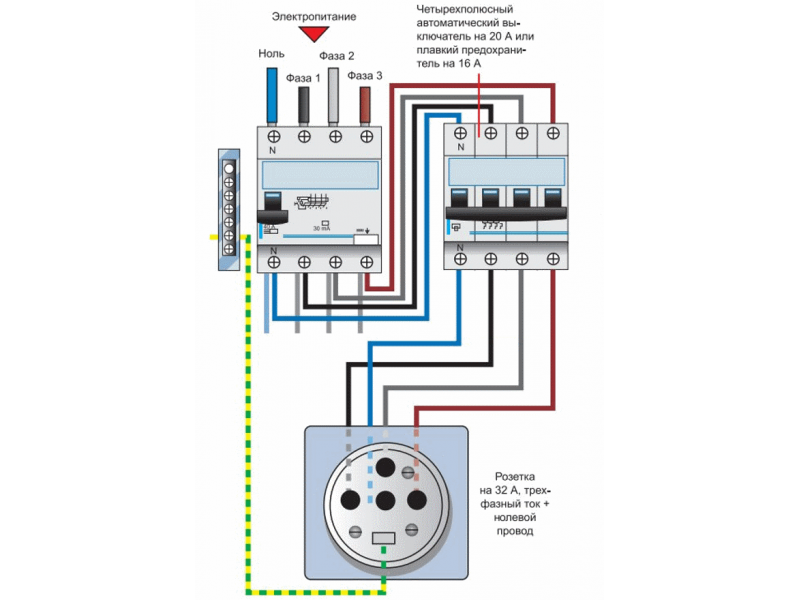

Схема подключения электрокотла к электросети 380 В (трехфазного)

Общая электрическая схема подключения электрокотла 380 В, выглядит следующим образом:

Как видите, линия защищена трехфазным автоматическим выключателем дифференциального тока, к корпусу котла обязательно подключено заземление.

Как обычно, по традиции, выкладываю схему подключения трехфазного электрокотла со связкой автоматический выключатель (АВ) плюс устройство защитного отключения (УЗО) в цепи, которая нередко бывает дешевле и доступнее Диф. автомата.

Выбор номиналов защитной автоматики и сечения кабеля для трезфазных электрокотлов различной мощности удобно делать по следующей таблице:

В трехфазных электрокотлах обычно установлено сразу три ТЭНа, бывает и больше. При этом практически во всех бытовых котлах каждый из трубчатых электронагревателей рассчитан на напряжение 220 В и подключён следующим образом:

Это так называемое подключение «звезда», для этого случая и подводится к котлу нулевой проводник.

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3.

Если же в вашем котле стоят ТЭН, рассчитанные на напряжение 380 В, схема их соединения совершенно другая и выглядит она так:

Такое подключение ТЭН электрокотла называется «треугольник» и при одинаковом напряжении 380 В, как в предыдущем способе «Звезда», мощность котла значительно увеличивается. Нулевой проводник при этом не требуется, подключаются лишь фазные провода, электрическая схема подключения при этом соответственно выглядит вот так:

Не отступайте от схем подключения допустимых для вашего электрокотла, если там стоят ТЭН на 220В при трехфазном подключении, не переделывайте схему на «треугольник». Как вы понимаете, теоретически их можно переподключить и получить на ТЭН напряжение 380 В, соответственно и повышение их мощности, но при этом они у вас скорее всего просто сгорят.

Как определить правильную схему подключения ТЭН звездой или треугольником и, соответственно, на какое напряжение они рассчитаны?

Если утеряна инструкция по подключению вашего электрокотла или просто нет возможности к ней обратиться, определить правильную схему подключения в бытовых условиях можно так:

1.  В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Так, например, для подключения «звездой» и ТЭНах на 220В, три клеммы будут объединены перемычкой.

2.  Само наличие нулевой клеммы – «N», свидетельствует о том, что ТЭН на 220 В и подключать их требуется по схеме «Звезда». При этом её отсутствие, вовсе не означает, что ТЭН на 380 В.

3. Самый же надежный вариант узнать наряжение ТЭН – это посмотреть маркировку, указанную либо на фланце, к которому закреплены трубчатые электронагреватели

Либо на самом ТЭН в обязательном порядке выдавливаются его параметры:

Если же у вас не получается наверняка узнать напряжение, на которое рассчитан ваш электрический котел и схему подключения его ТЭН, а подключить «очень надо», советую использовать схему «Звезда».

При этом варианте, если Тэны окажутся рассчитаны на 220 В, они будут работать в штатном режиме, а если на 380 В, то просто будут выдавать меньшую мощность, но главное не сгорят.

Электрический котел отопительный ЭВПМ-7,5 тэн нерж Сангай

Электрический котел отопительный Сангай-7,5 кВт рассчитан для нагрева площади 60 квадратных метров. Комплектуется встроенным блоком управления.

Изготовление ЭВПМ-7,5 тэн нерж Сангай

Электрический котел отопительный Сангай-7,5 кВт производится на заводе с применением современного технологичного оборудования. Производитель гарантирует высокое качество изделия. Продажа техники возможна с доставкой во все регионы России. Чтобы купить электроприбор высылайте заказ и реквизиты по электронной почте. Для выставления счета на продажу теплотехники от юридических лиц требуется карточка предприятия, а от физических лиц паспортные данные.

Отопительный электрический котел Сангай-7,5 предназначен для работы в составе системы водяного отопления жилых и служебных помещений с естественной или принудительной (насосной) циркуляцией теплоносителя (воды) при давлении не более 0,25 МПа и температуре нагрева воды до 85°С. Рабочий диапазон температур окружающей среды от + 1°С до + 40°С. Устанавливать циркуляционный насос рекомендуется во всех системах отопления, где есть электротепловое оборудование. Это позволяет улучшить циркуляцию теплоносителя и повысить эффективность всей системы.

Сангай-7,5 кВт поставляется в упаковке (гофрокартон). В комплект поставки входит паспорт.

Описание ЭВПМ-7,5 тэн нерж Сангай

Отопительный электрический котел представляет собой корпус из трубы, внутри которого расположены трубчатые электронагреватели (ТЭН), объединенные в блок нагревателей. Корпус теплоприбора имеет два патрубка: нижний — для подвода холодной воды, верхний — для отвода нагретой воды. Корпус прибора закрыт стальным кожухом.

Крепление блока нагревателей к корпусу осуществляется шестью шпильками через уплотнительное резиновое кольцо. Герметичность соединения обеспечивается при креплении на три шпильки, равно расположенные по окружности.

Рядом с корпусом внутри кожуха размещены элементы управления: датчик-реле температуры, лампа индикации, магнитный пускатель. Ручка датчика-реле температуры выведена на лицевую панель кожуха и служит для регулирования температуры воды. Лампа индикации установлена на кожухе рядом с датчиком и служит для индикации наличия напряжения. Магнитный пускатель обеспечивает включение — отключение блока ТЭН.

В средней левой части изделия имеется вводное отверстие и клеммная колодка для ввода и подключения внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы клеммной колодки должны быть закорочены перемычкой. В нижней левой части имеется вводное отверстие для подвода питания.

Принципы предосторожности по ЭВПМ-7,5 тэн нерж Сангай

Установка и монтаж электрического котла в отопительную систему и подключение к электросети должны производится квалифицированным персоналом, по согласованию с местными органами Госэнергонадзора, в соответствии с «Инструкцией по электроснабжению индивидуальных жилых домов и других частных сооружений», при обязательном соблюдении требований ПУЭ, ПТЭ и ПТБ.

Без заземления технику не включать. Заземлению подлежат собственно котел, пульт управления и трубопроводы системы отопления. Категорически запрещается использовать для заземления металлоконструкции водопроводных отопительных и газовых сетей. Визуальный контроль целостности защитного заземления должен выполняться перед каждым включением прибора в работу.

Запрещается использовать нагреватель в закрытых системах горячего водоснабжения (наличие расширительного бачка в системе обязательно), эксплуатировать при неполном заполнении водой и при превышении температуры воды выше 85°С. Не допускается повышение давления воды выше 0,25 МПа. Все работы по осмотру, профилактике и ремонту должны производится при отключении от электросети.

Порядок установки ЭВПМ-7,5 тэн нерж Сангай

Электронагреватель устанавливается в помещениях, не содержащих вредных паров кислот, взрывоопасных газов, токопроводящей пыли, с относительной влажностью воздуха не более 80% при 25°С. Монтаж электрического котла в отопительную систему должен выполняться специалистами, имеющими опыт в проведении сантехнических работ. Электромонтажные работы по подключению прибора должны производится по согласованному с местными органами Госэнергонадзора проекту, силами специализированных организаций, имеющих право выполнять работы в действующих электросетях и электроустановках при обязательном соблюдении требований ПУЭ, ПТЭ и ПТБ.

При монтаже электрокотел следует закрепить на стене шурупами через отверстия в кронштейнах на его задней стенке, обеспечив необходимые для обслуживания расстояния до боковых стен и расстояние до пола. При подключении в систему отопления допускается установка на его входном и выходном патрубке шаровых кранов или иных задвижек с проходным сечением не менее G1». Категорически запрещается включение нагрева при закрытой запорной арматуре. В целях улучшения условий циркуляции теплоносителя систему отопления рекомендуется комплектовать циркуляционным насосом. Параметры циркуляционного насоса подбираются таким образом, чтобы в течение часа через него прогонялся троекратный полный объем теплоносителя системы.

Система с естественной циркуляцией зависима от расположения электроводонагревателя и требует монтажа труб большого диаметра. Электрический котел отопительный с целью улучшения условий циркуляции воды в системе отопления, необходимо установить так, чтобы его нижний патрубок был ниже радиаторов отопления (нижней точкой всей системы отопления), что выполнить не всегда удается. Трубопроводы выполняются из водопроводных труб, соединения на резьбе и сварке. Рекомендуемые установочные размеры для радиаторов при монтаже квартирного отопления от стен до радиатора — не менее 3 см, от пола до низа радиатора — 10 см, от верха радиатора до подоконника не менее 10 см. При установке радиатора в нише расстояние до боковой стенки ниши не менее 10 см с каждой стороны. При гибке труб радиус сгиба не менее 2 наружных диаметров трубы.

Горизонтальные трубопроводы должны прокладываться с уклоном для выпуска воздуха не менее 10 мм на 1 погонный метр трубопровода. При этом уклоны ответвлений к нагнетательному прибору должны быть не менее 10 мм на всю длину подводки в сторону электрокотла. Система отопления должна быть оборудована открытым или закрытым (мембранным) расширительным баком (экспанзоматом).

Как подключить ЭВПМ-7,5 тэн нерж Сангай

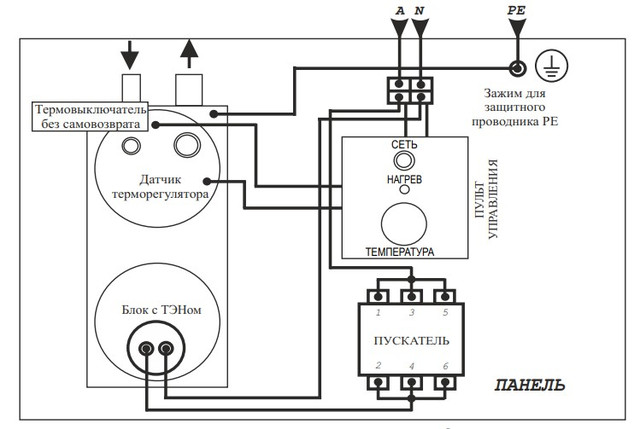

Питание электрического котла отопительного Сангай-7,5 кВт производится от однофазной сети 220В или трехфазной сети 380 В. Подключение к электросети производится через автоматический выключатель или УЗО, рассчитанный на номинальный ток, кабелем или монтажным проводом в металлорукаве (трубе). Для подключения необходимо снять кожух, вводной кабель пропустить через вводную изоляционную втулку и закрепить скобой на основании. Фазные провода следует подключить в соответствии с маркировкой на клеммы магнитного пускателя или входного клеммника, а нулевой провод на клеммник. При подключении следует проверить затяжку всех доступных контактных соединений и при необходимости подтянуть.

В оборудовании предусмотрено подключение внешнего регулятора температуры воздуха в помещении. При его отсутствии клеммы на клеммной колодке замкнуты накоротко. При установке внешнего регулятора необходимо учитывать нагрузочную способность его контактов и диапазон регулирования температуры. Для подключения внешнего термостата кабель пропустить через вводную изоляционную втулку, закрепить скобой на основании и, удалив перемычку, подключить к клемной колодке.

Прокладку проводов или кабеля следует проводить в электротехнических плинтусах, коробах, либо в трубе или металлорукаве. Защитная труба должна быть заземлена.

Перемещение ЭВПМ-7,5 тэн нерж Сангай

Теплонагреватели должны храниться в закрытых помещениях в условиях, исключающих возможность воздействия солнечных лучей, влаги, резких колебаний температуры. Температура окружающего воздуха при хранении электрических котлов отопительных должна быть не ниже + 1°С. Относительная влажность воздуха не более 80 % при + 25°С.

Транспортирование в заводской упаковке допускается производить любым видом транспорта на любые расстояния. Условия транспортирования в части воздействия климатических факторов — по группе условий хранения 4(Ж2) ГОСТ 15150-69; условия транспортирования в части воздействия механических факторов — по группе условий транспортирования Л ГОСТ 23216-78.

Гарантия на ЭВПМ-7,5 тэн нерж Сангай

Изготовитель гарантирует нормальную работу при условии соблюдения правил эксплуатации и хранения. Гарантийный срок эксплуатации 1 год со дня продажи потребителю.

Изготовитель обязуется в течение гарантийного срока эксплуатации безвозмездно исправлять дефекты изделия или заменять его, если дефекты не возникли вследствие нарушения покупателем правил пользования отопительным электрическим котлом или его хранения. Гарантийный ремонт осуществляет предприятие-изготовитель или его представитель.

Какое сечение провода нужно для 15 кВт 3 фазы для ввода в дом

Подключение электрического котла и правила безопасности

Подключение электрического котла к электросети должно происходить по правилам безопасности. Вот основные рекомендации, которые вам необходимо соблюдать при выполнении электромонтажных работ:

1. Подключение электрического котла нужно выполнять при выключенной электроэнергии.
2. Его установка обязательно должна происходить на определенном расстоянии от остальных объектов:

• Между стеной и котлом следует оставить 5 см пространства.
• Передняя панель должна быть доступной для открытия. Для этого вполне хватит 60 см.
• От потолка расстояние должно составлять 75 см.
• Если устройство имеет подвесной тип, тогда от пола необходимо оставлять не менее 50 см.
• До ближайших труб расстояние должно составлять около 60 см.

1. Подключение электрического котла должно выполняться в трехфазную сеть. Если в вашем доме установлена однофазная сеть, тогда она просто не выдержит нагрузки. Впоследствии этого может возникнуть короткое замыкание.
2. Соединения проводов обязательно должны быть герметичными. Они должны быть надежно защищенными от попадания влаги. Также при прокладке проводки для электрического котла специалисты рекомендуют использовать гофрированную трубу. Она обеспечит надежную защиту и легкий доступ к кабелю. Также при возгорании проводки гофрированная труба способна предотвратить распространение огня.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Особенности расчета производительности котла для квартир

Расчет мощности котла для отопления квартир высчитывается по той же норме: на 10 квадратных метров 1 кВт тепла. Но коррекция идет по другим параметрам. Первое, что требует учета — наличие или отсутствие неотапливаемого помещения сверху и снизу.

• если внизу/вверху находится другая отапливаемая квартира, применяется коэффициент 0,7;
• если внизу/верху неотапливаемое помещение, никаких изменений не вносим;
• отапливаемый подвал/чердак — коэффициент 0,9.

Стоит также при расчетах учесть количество стен, выходящих на улицу. В угловых квартирах требуется большее количество тепла:

• при наличии одной внешней стены — 1,1;
• две стены выходят на улицу — 1,2;
• три наружные — 1,3.

Учитывать надо количество наружных стен

Это основные зоны, через которые уходит тепло. Их учитывать обязательно. Можно еще принять во вминание качество окон. Если это стеклопакеты, корректировки можно не вносить. Если стоят старые деревянные окна, найденную цифру надо умножить на 1,2.

Также можно учесть такой фактор, как месторасположение квартиры. Точно также требуется увеличивать мощность, если хотите покупать двухконтурный котел (для подогрева горячей воды).

Расчет по объему

В случае с определением мощности котла отопления для квартиры можно использовать другую методику, которая основывается на нормах СНиПа. В них прописаны нормы на отопление зданий:

• на обогрев одного кубометра в панельном доме требуется 41 Вт тепла;
• на возмещение теплопотерь в кирпичном — 34 Вт.

Чтобы использовать этот способ, надо знать общий объем помещений. В принципе, этот подход более правильный, так как он сразу учитывает высоту потолков. Тут может возникнуть небольшая сложность: обычно мы знаем площадь свой квартиры. Объем придется высчитывать. Для этого общую отапливаемую площадь умножаем на высоту потолков. Получаем искомый объем.

Расчет котла отопления для квартир можно сделать по нормативам

Пример расчета мощности котла для отопления квартиры. Пусть квартира находится на третьем этаже пятиэтажного кирпичного дома. Ее общая площадь 87 кв. м, высота потолков 2,8 м.

1. Находим объем. 87 * 2,7 = 234,9 куб. м.
2. Округляем — 235 куб. м.
3. Считаем требуемую мощность: 235 куб. м * 34 Вт = 7990 Вт или 7,99 кВт.
4. Округляем, получаем 8 кВт.
5. Так как вверху и внизу находятся отапливаемые квартиры, применяем коэффициент 0,7. 8 кВт * 0,7 = 5,6 кВт.
6. Округляем: 6 кВт.
7. Котел будет греть и воду для бытовых нужд. На это дадим запас в 25%. 6 кВт * 1,25 = 7,5 кВт.
8. Окна в квартире не меняли, стоят старые, деревянные. Потому применяем повышающий коэффициент 1,2: 7,5 кВт * 1,2 = 9 кВт.
9. Две стены в квартире наружные, потому еще раз умножаем найденную цифру на 1,2: 9 кВт * 1,2 = 10,8 кВт.
10. Округляем: 11 кВт.

В общем, вот вам эта методика. В принципе, ее можно использовать и для расчета мощности котла для кирпичного дома. Для других типов стройматериалов нормы не прописаны, а панельный частный дом — большая редкость.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

это сколько киловатт 22 ответа

15 киловатт 3 фазы сколько ампер

В разделе Строительство и Ремонт на вопрос 380 вольт и 50 ампер: это сколько киловатт? заданный автором Ёлава Филиппов лучший ответ это Независимо от соединения треугольником или звездой суммарная мощность для трёх фаз потребителя равна:P=3*Uф*IфТо же самое и на 1 фазу P=Uф*IфТо есть, в Вашем случае, P=3*220*50=33кВт.НО нужно смотреть в проект. Там указана максимальная разрешенная мощность. И в счётчиках обычно пишут например 10(50)А. А это значит, что пиковый ток 50А.Вот у меня счетчик 10(100)А, но мощность по проекту 6 кВт.

Привет! Вот подборка тем с ответами на Ваш вопрос: 380 вольт и 50 ампер: это сколько киловатт?

Ответ от Леха БезфамильныйЧтобы узнать выделенную вам мощность, нужно знать какой вводной автомат вам поставили для начала.

Ответ от ***Все верно. Три фазы — это три провода по 220В в каждом. Вы синусоиду напряжения видели? Когда в одном проводе она идет на спад, в другом — она поднимается, в третьем находится на минимуме. Т. о. имеется возможность иметь напряжение на некотором уровне. Точнее 220В*корень из трёх = 380В.Мощность это ток (А) умноженный на напряжение (В) .380В * 50А = 19 кВт. Примерно по 6,3кВт на фазу придется.Теперь о разводке. В многоэтажках именно так и делают, как вы написали — фазы пускают по стоякам квартир, а ноль — общий для всех. Если вы будете делать разводку, внимательно просчитайте нагрузку, не нагружайте все на один фазный провод.И обязательно сделайте защитное заземление (пятый провод) .Подробности изложены в ПУЭ (Правила Устройства Электроустановок)

Ответ от ЁарказмТак обычно и делают.Между фазами 380В, а между фазой и нулем — 220. Бывает и наоборот. Но эти не исп. для бытовых нужд.А 50А и 380 В — Это 380 умножить на 50 = это 19 киловатт.Но счетчик не потребляет такую мощность — он просто сможет выдержать ток менее50 ампер (но не более — сгорит) , а мощность такая будет — сколько вы сами потребуете от сети, если потребуете больше повредите счетчик (но для этой цели ставят автоматы-пактеники 3 по 15 А — (общ. ток — 45А — они -то и не дадут потечь большому току через ваш счетчик.Но я сильно сомневаюсь, что к вам заведены 3 фазы. Только по стоякам. В одной квартире не может быть больше 1 фазы.

Ответ от Илья КалмыковВатт=Ампер*Вольт, или Ампер = Ватты / Вольт, то есть 50*380=19 000 вт или 19 000/380=50!

Ответ от 1не вводите людей в заблуждение. 50 ампер автомат при трех фазах это по 50 ампер на каждую фазу. Из этого следует 220В (одна фаза) * 50 А= 11000 Вт= 11кВт11 кВт* 3 фазы= 33кВт

Ответ от Ђра М вайъУмнож узнаеш!

Привет! Вот еще темы с нужными ответами:

Схема подключения электрокотла к электросети

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме, более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома. Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м. потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение. Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает

Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН)

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт. чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

Преимущества и область применения изделий

Электрические котлы достаточно часто используют для обогрева помещений дачи или частного дома. Это было обусловлено многими факторами. Основным фактором считается то, что они имеют низкую цену, и процесс установки не занимает много времени.

Подключение котла к электросети также обладает рядом преимуществ. К основным из них можно отнести:

• Полностью безопасную конструкцию. В конструкции не предусмотрено открытое пламя и именно поэтому она является наиболее безопасной.
• Работоспособность электрического котла не будет нарушена, даже если его водонагреватели будут находиться в отключенном состоянии около года.
• Он имеет небольшие габариты конструкции. Именно поэтому монтировать его можно практически где угодно.
• Сегодня можно встретить огромное количество разновидностей системы. Они значительно могут отличаться по своей мощности и разновидности устройства.
• При нагревании воды не будет возникать копоть, которая может нанести вред человеку.

380 вольт и 50 ампер это сколько киловатт

• Авто и мото
  • Автоспорт
  • Автострахование
  • Автомобили
  • Сервис, Обслуживание, Тюнинг
  • Сервис, уход и ремонт
  • Выбор автомобиля, мотоцикла
  • ГИБДД, Обучение, Права
  • Оформление авто-мото сделок
  • Прочие Авто-темы
• ДОСУГ И РАЗВЛЕЧЕНИЯ
  • Искусство и развлечения
  • Концерты, Выставки, Спектакли
  • Кино, Театр
  • Живопись, Графика
  • Прочие искусства
  • Новости и общество
  • Светская жизнь и Шоубизнес
  • Политика
  • Общество
  • Общество, Политика, СМИ
  • Комнатные растения
  • Досуг, Развлечения
  • Игры без компьютера
  • Магия
  • Мистика, Эзотерика
  • Гадания
  • Сны
  • Гороскопы
  • Прочие предсказания
  • Прочие развлечения
  • Обработка видеозаписей
  • Обработка и печать фото
  • Прочее фото-видео
  • Фотография, Видеосъемка
  • Хобби
  • Юмор
• Другое
  • Военная служба
  • Золотой фонд
  • Клубы, Дискотеки
  • Недвижимость, Ипотека
  • Прочее непознанное
  • Религия, Вера
  • Советы, Идеи
  • Идеи для подарков
  • товары и услуги
  • Прочие промтовары
  • Прочие услуги
  • Без рубрики
  • Бизнес
  • Финансы
• здоровье и медицина
  • Здоровье
  • Беременность, Роды
  • Болезни, Лекарства
  • Врачи, Клиники, Страхование
  • Детское здоровье
  • Здоровый образ жизни
  • Красота и Здоровье
• Eда и кулинария
  • Первые блюда
  • Вторые блюда
  • Готовим в …
  • Готовим детям
  • Десерты, Сладости, Выпечка
  • Закуски и Салаты
  • Консервирование
  • На скорую руку
  • Напитки
  • Покупка и выбор продуктов
  • Прочее кулинарное
  • Торжество, Праздник
• Знакомства, любовь, отношения
  • Дружба
  • Знакомства
  • Любовь
  • Отношения
  • Прочие взаимоотношения
  • Прочие социальные темы
  • Расставания
  • Свадьба, Венчание, Брак
• Компьютеры и интернет
  • Компьютеры
  • Веб-дизайн
  • Железо
  • Интернет
  • Закуски и Салаты
  • Прочие проекты
  • Компьютеры, Связь
  • Билайн
  • Мобильная связь
  • Мобильные устройства
  • Покупки в Интернете
  • Программное обеспечение
  • Java
  • Готовим в …
  • Готовим детям
  • Десерты, Сладости, Выпечка
  • Закуски и Салаты
  • Консервирование
• образование
  • Домашние задания
  • Школы
  • Архитектура, Скульптура
  • бизнес и финансы
  • Макроэкономика
  • Бухгалтерия, Аудит, Налоги
  • ВУЗы, Колледжи
  • Образование за рубежом
  • Гуманитарные науки
  • Естественные науки
  • Литература
  • Публикации и написание статей
  • Психология
  • Философия, непознанное
  • Философия
  • Лингвистика
  • Дополнительное образование
  • Самосовершенствование
  • Музыка
  • наука и техника
  • Технологии
  • Выбор, покупка аппаратуры
  • Техника
  • Прочее образование
  • Наука, Техника, Языки
  • Административное право
  • Уголовное право
  • Гражданское право
  • Финансовое право
  • Жилищное право
  • Конституционное право
  • Право социального обеспечения
  • Трудовое право
  • Прочие юридические вопросы
• путешествия и туризм
  • Самостоятельный отдых
  • Путешествия
  • Вокруг света
  • ПМЖ, Недвижимость
  • Прочее о городах и странах
  • Дикая природа
  • Карты, Транспорт, GPS
  • Климат, Погода, Часовые пояса
  • Рестораны, Кафе, Бары
  • Отдых за рубежом
  • Охота и Рыбалка
  • Документы
  • Прочее туристическое
• Работа и карьера
  • Обстановка на работе
  • Написание резюме
  • Кадровые агентства
  • Остальные сферы бизнеса
  • Отдел кадров, HR
  • Подработка, временная работа
  • Производственные предприятия
  • Профессиональный рост
  • Прочие карьерные вопросы
  • Работа, Карьера
  • Смена и поиск места работы

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов. в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт. модель ZOTA — 12 серия «Econom» .

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

Электрические котлы электрокотлы

Начнем с того, что есть несколько серьезных причин ограничивающих распространение электрокотлов:

1. далеко не на всех участках есть возможность выделить требуемую для отопления дома электрическую мощность (напомним, что для дома площадью в 200 кв. м это примерно 20 кВт),
2. относительно высокая стоимость электроэнергии,
3. перебои с электроснабжением.

С другой стороны, если вышеописанные проблемы в вашем случае отсутствуют, то электрокотел вполне может стать идеальным вариантом для отопления. Достоинств у этого типа котлов, действительно, очень много. Среди них:

1. относительно невысокая цена электрического котла,
2. простота монтажа электрокотла,
3. легкие и компактные, их можно вешать на стену, как следствие — экономия места,
4. безопасность (нет открытого пламени),
5. электрические котлы просты в эксплуатации,
6. электрокотлы не требуют отдельного помещения (котельной),
7. не требуют монтажа дымохода,
8. не требуют особого ухода,
9. электрокотлы бесшумны,
10. электрические котлы экологичны, нет вредных выбросов и посторонних запахов.

Кроме того, в случаях, когда возможны перебои с подачей электроэнергии, электрический котел нередко используется в паре с резервным твердотопливным. Этот же вариант применяется и для экономии электроэнергии (сначала дом протапливается с помощью дешевого твердого топлива, а потом в автоматическом режиме температура поддерживается с помощью электрокотла).

Стоит отметить, что при установке в больших городах с жесткими экологическими нормами и проблемами согласования, электрокотлы также часто выигрывают у всех остальных типов котлов (включая газовые котлы).

Коротко об устройстве и комплектации электрических котлов.
Электрокотел — достаточно простое устройство. Основными элементами электрического котла являются теплообменник, состоящий из бака с укрепленными в нем электронагревателями (ТЭНами), и блока управления и регулирования. Электрические котлы некоторых фирм поставляются уже укомплектованными циркуляционным насосом, программатором, расширительным баком, предохранительным клапаном и фильтром.

Важно отметить, что электрические котлы небольшой мощности бывают в двух разных исполнениях — однофазные (220 В) и трехфазные (380 В). Электрические котлы мощностью более 12 кВт обычно производятся только трехфазными

Подавляющее большинство электрических котлов мощностью более 6 кВт выпускается многоступенчатыми, что позволяет рационально использовать электроэнергию и не включать котел на полную мощность в переходные периоды — весной и осенью.

При применении электрокотлов наиболее актуально рациональное использование энергоносителя. Значительную экономию электроэнергии можно получить при установке выносных программаторов, которые поддерживают температуру в помещении по заранее заданному вами графику. Стоит иметь в виду, что стоимость таких программаторов совсем не велика и обычно колеблется от 50 до 150 евро. Кроме экономии энергии программаторы заметно повышают комфорт и удобство использования отопительного оборудования.

Если вы решите приобрести электрический котел, то вам будут полезны следующие таблицы с ориентировочными значениями сечения кабеля для электроподключения котла (таблица №1) и значений токов предохранительных автоматов в зависимости от мощности котла (таблица №2)

Таблица № 1Ориентировочные значения сечения кабеля для подключения электрокотла

Мощность котла	Сечение кабелядля однофазных электрических котлов	Сечение кабелядля трехфазных электрических котлов
до 4 кВт	4,0 мм2
до 6 кВт	6,0 мм2
до 10 кВт	10,0 мм2
до 12 кВт	16,0 мм2	2,5 мм2
до 16 кВт		4,0 мм2
до 22 кВт		6,0 мм2
до 27 кВт		10 мм2
до 30 кВт		16 мм2
До 45 кВт		25 мм2
До 60 кВт		35 мм2

Таблица № 2Значения токов предохранительных автоматов в зависимости от мощности электрического котла

Мощность котла	Для однофазных электрических котлов	Для трехфазных электрических котлов
4 кВт	25 А	10 А
6 кВт	32 А	16 А
8 кВт	40 А	16 А
10 кВт	50 А	20 А
12 кВт	63 А	25 А
14 кВт		25 А
16 кВт		32 А
18 кВт		32 А
22 кВт		40 А
27 кВт		50 А
30 кВт		63 А
45 кВт		80 А
52 кВт		100 А

Среди наиболее заметных на российском рынке марок электрокотлов можно назвать: РусНИТ и ЭВАН (Россия), ACV (Бельгия), Bosch (Германия), Dakon (Чехия), Eleko (Словакия), Kospel (Польша), Protherm (Словакия), Roca (Испания), Wattek (Чехия), Wespe Heizung (Германия).

Производители газовых котлов

МИЛеев Леонид[email protected]тел.: 8-926-22-760-99

Жидкотопливные котлы

Сколько киловатт выдержит СИП



   Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

  Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

  Но зато есть ГОСТ  31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

СИП 4х16	62 кВт	22 кВт
СИП 4х25	80 кВт	29 кВт
СИП 4х35	99 кВт	35 кВт
СИП 4х50	121 кВт	43 кВт
СИП 4х70	149 кВт	53 кВт
СИП 4х95	186 кВт	66 кВт
СИП 4х120	211 кВт	75 кВт
СИП 4х150	236 кВт	84 кВт
СИП 4х185	270 кВт	96 кВт
СИП 4х240	320 кВт	113 кВт

Методика расчета (update от 19.02.2018)

  Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

   для однофазной нагрузки 220В P=U*I

   для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

  update от 19. 02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

  Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить  предельно допустимые значения для данного сечения провода.

  Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

Общие моменты

Чтобы в доме было тепло, система отопления должна восполнять все имеющиеся потери тепла в полном объеме. Тепло уходит через стены, окна, пол, крышу. То есть, при расчете мощности котла, необходимо учитывать степень утепления всех этих частей квартиры или дома. При серьезном подходе у специалистов заказывают расчет теплопотерь здания, а по результатам уже подбирают котел и все остальные параметры системы отопления. Задача эта не сказать что очень сложная, но требуется учесть из чего сделаны стены, пол, потолок, их толщину и степень утепления. Также учитывают какие стоят окна и двери, есть ли система приточной вентиляции и какова ее производительность. В общем, длительный процесс.

Есть второй способ определить теплопотери. Можно по факту определить количество тепла, которое теряет дом/помещение при помощи тепловизора. Это небольшой прибор, который на экране отображает фактическую картину теплопотерь. Заодно можно увидеть где отток тепла больше и принять меры по устранению утечек.

Определение фактических теплопотерь — более легкий способ

Теперь о том, стоит ли брать котел с запасом по мощности. Вообще, постоянная работа оборудования на грани возможностей негативно сказывается на сроке его службы. Потому желательно иметь запас по производительности. Небольшой, порядка 15-20% от расчетной величины. Его вполне достаточно для того, чтобы оборудование работало не на пределе своих возможностей.

Слишком большой запас невыгоден экономически: чем мощнее оборудование, тем дороже оно стоит. Причем разница в цене солидная. Так что, если вы не рассматриваете возможность увеличения отапливаемой площади, котел с большим запасом мощности брать не стоит.

50 КВТ СКОЛЬКО АМПЕР — Сколько ампер в 1 киловатте

То есть, 1 кВт=1000 Вт (один киловатт равен тысячи ваттам). Т.е. суммарная мощность всех потребителей, которые будут запитаны от автомата с номиналом 25А, не должна превышать 5,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке. Для оптимального подбора кабеля нужно знать, как быстро перевести амперы в киловатты соответственно.

Ватт, согласно системе СИ – единица измерения мощности. В наши дни используется для измерения мощности всех электрических и не только приборов. Например, если требуется выбрать автоматический выключатель или предохранитель при известной суммарной мощности всех потребителей. Купил провод 3 на 2,5 и вилку с пределом до 16 ампер( стандартная вилка как на всех электрик. Приборах), но думаю что нужна отдельная розетка и специальная вилка? Что мне делать?

Сама постановка вопроса перевода ампер в киловатты, а киловатт в амперы несколько некорректна. Благодаря тому, что в России напряжение в электрической сети переменное, существует возможность самостоятельно рассчитать соотношение Ампер \ Ватт, используя нижеприведённую информацию. К примеру, в однофазной сети установлен автомат на 5 ампер. Значит, согласно формуле можно высчитать соотношение величин, т.е. какую потребляемую мощность он может выдержать. Мощность (ватты и киловатты) описывает скорость, с которой этот заряд был перенесен. Из этого следует – чем больше мощность, тем быстрее и больше переместилось носителей заряда через тело. В одном киловатте тысяча ватт, это нужно запомнить для быстрого расчета и перевода. Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230). Получается, что амперы вычисляются путем деления ватт на вольты.

3 фазы и ноль, в самом начале стоит счётчик на 50 ампер… 3 фазы – это и есть 380 (а фазы-то по 220) . Сколько у нас энергии выделено?

220 В достаточно 25 Ампер, для трансформаторов 380 В – 32 Ампера. Амперами меряют силу тока, а не электрическую мощность.

Для лучшего понимания, рассмотрим всем известную лампочку с мощностью в 60 ватт. Продолжительность ее работы – 2 часа, то есть для этого потребовалось 60Ватт*2 ч. = 120 киловатт*час. Как известно, в амперах (А) измеряют силу электрического тока, в ваттах (Вт) и киловаттах (кВт) – электрическую мощность, в вольтах (В) – напряжение. Для того чтобы полученное значение перевести в киловатты, 5500Вт делим на 1000 и получаем 5,5кВт (киловатт). Это совершенно разные характеристики, показывающие: первая – мощность устройства, вторая – потребленную им эл/энергию (или выполненную работу).

Установка агрегата

Для начала вам потребуется установить свой электрический котел в помещении. Этот процесс является наиболее простым. Агрегат можно устанавливать как на полу, так и на стене. Если его установка будет выполнена на полу, тогда вам обязательно нужно будет сделать специальную подставку.

Если электрический котел будет установлен на стене, тогда вам потребуются специальные анкера. Сначала необходимо произвести разметку на стене. Помните, что ваши отверстия обязательно должны ровно размещаться на стене. Далее нужно просверлить отверстия и вставить анкера. После того как анкер плотно разместится в стене можно подвешивать котел.

Электрические котлы трехфазные (380 В)

В эту категорию вошли отопительные агрегаты, питающиеся от трёхфазных электрических сетей. Их мощность составляет от 6 кВт, что позволяет обогревать площадь до 60 кв. м. и выше. Модели мощностью 6/9 кВт могут работать как от однофазных, так и от трёхфазных электросетей на выбор потребителя.

Трёхфазные электрические котлы представлены в продаже множеством модификаций. Самые простые модели представляют собой несколько ТЭНов, помещённых в трубу-теплообменник. Они лишены автоматики и не могут самостоятельно управлять температурой теплоносителя. Более продвинутые котлы наделяются автоматикой, способной отслеживать заданный температурный режим. Они управляют температурой теплоносителя, ориентируясь на указанные пользователями параметры. Также возможен температурный контроль по внутренним или наружным датчикам температуры.

Электрические котлы, питающиеся от трёхфазной сети, наделяются не только автоматикой, но и встроенной обвязкой. Она включает:

• Группы безопасности;
• Циркуляционный насосы;
• Расширительные баки (экспанзоматы).

Группы безопасности включают в себя предохранительные клапаны, воздухоотводчики и манометры. Циркуляционные насосы служат для принудительной циркуляции теплоносителя по отопительной системе, а расширительные баки используются для забора излишков расширившегося теплоносителя. Наличие обвязки обеспечивает быстрое и лёгкое включение котла в отопительную систему. А подобные котлы нередко называются мини-котельными.

Также трёхфазные электрические котлы подразделяются на одноконтурные и двухконтурные. Одноконтурные модели обеспечивает подготовку теплоносителя в соответствие с заданными параметрами. Двухконтурные модели подготавливают горячую воду для одной или нескольких точек разбора на манер классического электрического проточного водонагревателя. По принципу нагрева трёхфазные котлы подразделяются на ТЭНовые, электродные и индукционные. Первые греют теплоноситель за счёт традиционных ТЭНов, вторые – с помощью погруженных в теплоноситель электродов. Индукционные электрокотлы используют для нагрева теплоносителя вихревые токи.

Планируете подобрать и купить трёхфазный электрический котёл? Загляните в каталог интернет-магазина Теплодвор. Мы подготовили для вас десятки удачных моделей от известных мировых производителей – к ним относятся образцы от Bosch, Buderus, Protherm и многие другие. Также в продаже имеются электрические котлы от проверенных отечественных разработчиков – в их число вошли модели от Галан, ЗОТА и других российских брендов. Подберите котёл по электрической мощности и типу нагрева, уточните наличие циркуляционного насоса и расширительного бака. Также вы найдёте у нас модели с погодозависимой автоматикой и умной электроникой с дистанционным управлением через интернет. Доставим оборудование по всей России, сопроводим официальной заводской гарантией.

Типы подключения ТЭНов типа ЗВЕЗДА или ТРЕУГОЛЬНИК для трехфазной сети: схемы и примеры :: информационная статья компании Полимернагрев

Трубчатые электронагреватели являются самым популярным типом нагревательных элементов как в промышленности, так и в бытовых приборах. Каждый электрический ТЭН, даже если он рассчитан на 220В, может подключаться как к однофазной, так и к трехфазной сети. Давайте подробно рассмотрим, какие типы подключения к трехфазной сети для нагревателей существуют и какие требования к характеристикам ТЭНов предъявляются для них.

Для подключения электронагревательных элементов к 3-фазной сети применяются такие виды схем:

Если мы имеем не специальные нагреватели, типа блок ТЭНов или сухие керамические ТЭНы, а обычные трубчатые ТЭНы, то для получения равномерной нагрузки необходимо иметь на каждой фазе трехкратное количество электронагревателей. То есть минимальное количество нагревателей будет равно 3. При этом в технических параметрах ТЭНов напряжение питания может быть как 380, так и 200 Вольт.

Для электронагревательных ТЭНов с параметрами напряжения электропитания 220 В нужно использовать тип подключения к 3-фазной сети типа ЗВЕЗДА. А для тех, которые производятся с характеристикой напряжения равной 380 Вольт, возможно применять обе схемы подключения: и вариант ЗВЕЗДА и вариант ТРЕУГОЛЬНИК.

Вариант подключения к трехфазной сети питания типа ЗВЕЗДА

Тип ЗВЕЗДА применяется в сухих ТЭНах от компании Полимернагрев в варианте подключения № 3 с четырьмя болтами в качестве типа токовывода. Также тип подключения «звезда» может применяться при подключении блок ТЭНов ТЭНБ. В данных случаях подключение нагревательных спиралей производится по следующей электрической схеме:

Давайте теперь рассмотрим, как можно подключить нагреватели по данной схеме, если у нас имеются в наличии не специальные, а стандартные электрические воздушные или водяные металлические ТЭНы.

К питающему напряжению должен подключаться только один вывод от каждого ТЭНа. Именно поэтому для подключения к трехфазной сети у нас должно быть кратное трем количество электронагревателей. Остальные же контактные выводы, которые не подключены к напряжению, должны быть соединены в одну так называемую нулевую точку.  Таким образом, мы получаем трехпроводную соединенную нагрузку.

Давайте подробно рассмотрим схему трехпроводного соединения на 380 В для включения 3-х водяных ТЭНов. На первом рисунке вы можете рассмотреть описанную выше схему включения ТЭНов, а на втором к схеме добавляется специальное устройство для подачи напряжения на ТЭНы с защитными переключателями. Как четко видно на схеме, каждый второй токовывод нагревателя подается на фазы А, В и С, а остальные же соединяются вместе.

Подключая ТЭНы таким образом мы получаем значение напряжения электропитания на каждом электротэне между подключением к сети и нейтральной точкой равное 220 В.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.

Также есть вариант подключения к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.

Тут так же, как и в предыдущем случае, одни выводы соединяются в нулевую точку, а другие подводятся к трехфазной сети. Если соединение с нулевой точкой передавать на нулевую шину источника электропитания, мы получим на каждом нагревателе между питанием и нулем напряжение в 220-230В.

Когда возникает необходимость в полном отключении питания на нагреватели, нужно применять выключатели типа 3+n или же 3р+n, способные функционировать в автоматическом режиме. Автоматы данного типа могут использоваться для полного перевода всех силовых электроконтактов на полностью автоматический рабочий режим.

Давайте рассмотрим, как же на практике следует применять тип подключения ЗВЕЗДА, на примере монтажа ТЭНов в электрокотле.

Подключение нагревателей по схеме ЗВЕЗДА для электрокотла

В электрических нагревательных котлах ТЭНы могут подключаться различными способами, но для демонстранции схемы подключения по типу ЗВЕЗДА опишем вариант установки сухих ТЭНов к 3-фазной сети питания с напряжением 220В.

Высокая мощность водяных сухих ТЭНов накладывает определенные требования к качеству соединений. Надежность соединений должна быть обеспечена высоким качеством термостойких проводов и строгим соответствием всех действий описанной в инструкции схеме.

Первое, что нужно сделать, это при подключении фазных поводов произвести накрутку гайки M4. Далее вам необходимо наложить шайбу и установить кольцевой наконечник провода питания. Следующим шагом будет наложение еще одной такой же шайбы, поверх которой помещается еще одна специальная пружинная шайба гровер. И это все нужно надежно зафиксировать гайкой M4.

Провода, которые выводятся на нейтральную фазу, крепятся при помощи болта типа M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий ТЭНа.

Обязательно заземлите корпус нагревательного элемента и проводов питания после того, как подключите все провода на питающие и нулевые контакты ТЭНа. В большинстве случаев в стандартных электрокотлах болт заземления располагается с левой стороны около блока с ТЭНами. К нему мы и должны присоединить провод для заземления.

После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

Вы можете использовать для заземления как отдельный провод уравнения потенциалов, так и провод с клеммника заземления блока управления.

Наглядно все вышеописанное вы можете посмотреть на рисунке ниже в виде схемы и фото подключения ТЭНа.

Если вы сделали все в четком соответствии инструкции, подключение блок Тэна электрокотла можно считать завершенным. Останется лишь вернуть защитный кожух на блок нагрева.

В электрических котлах управление нагревом осуществляется на основе данных от термодатчиков. Терморегулирующие устройства находятся на основной панели управления котла. На терморегулятор будут подаваться данные о температуре ТЭНа и температуре теплоносителя. На основе этих показаний и установленных на терморегуляторе настройках автоматикой принимается решение о подаче или отключении питания нагревательных элементов. Пока температура будет меньше установленной, будет подаваться питание, и Тэны будут производить нагрев, а при достижении или превышении порогового значения питание будет отключено и ТЭН прекратит нагреваться. При остывании до нижнего порога ТЭН опять включится.

Терморегулятор позволяет человеку всего один раз установить температуру (верхний и нижний порог) и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.

Есть вариант использования терморегуляторов с несколькими типами термодатчиков, которые будут не только контролировать нагревание самого ТЭНа, но и температуру воздуха в помещении. Для этого термодатчик нужно установить на расстоянии от котла и теплоносителя.

Вариант подключения к трехфазной сети питания типа ТРЕУГОЛЬНИК

Рассмотрим на схеме второй вариант подключения нагревательных элементов к трехфазной сети под названием ТРЕУГОЛЬНИК.

При данном варианте нагреватели соединяются между собой последовательно. У нас в итоге должно сформироваться три плеча для фазы А, В и С.  Для примера:

1. Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2

2. Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3

3. Для С фазы – соединяем второй вывод  ТЭНа №1 и первый вывод ТЭНа №3

Теперь, когда мы познакомились с двумя типами подключения ТЭНов, можно рассмотреть зависимость мощности и температуры нагревателей от типа схемы подключения.

Зависимость температуры и мощности нагрева от варианта схемы подключения

Мощность нагревателя – это очень важный параметр, на который многие покупатели ориентируются при покупке ТЭНа. По сути же мощность ТЭНа зависит только от показателя сопротивления греющей спирали. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство зависимости можно легко вычислить, воспользовавшись простой формулой из школьного курса физики:

Мощность (P) = Напряжение (U) * Сила тока (I)

В данном случае за величину напряжения берем разницу потенциалов между выводами электрического ТЭНа, а силу тока нужно измерять ту, которая будет протекать по греющей спирали.

Силу тока можно вычислить по формуле I=U/R, где R – электрическое сопротивление нагревательной спирали. Теперь подставим данное значение в формулу мощности, и получится, что мощность ТЭНа зависит только от напряжения и сопротивления.

Таким образом, делаем вывод, что при постоянном напряжении сети питания мощность электронагревателя будет меняться только при изменении сопротивления.

Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Но в нагревателях с нихромовой или фехралевой спиралью, к примеру, в пределах сотни-другой градусов сопротивление практически не изменяется.

В ситуации с высокотемпературными нагревателями из карбида кремния или дисилицид молибдена картина будет совсем другой. В выскотемпературных нагревателях с увеличением температуры сопротивление падает очень значительно в пределах от 5 до 0,5 Ом, что делает их очень выгодными с точки зрения потребления электроэнергии в печах.

Но из-за данного качества высокотемпературных КЭНов их нельзя подключать напрямую даже к сети питания 220В, не говоря уже о 380В. Технически можно произвести подключение к 220в КЭНы, если соединить их последовательным образом. Однако при данном способе будет невозможно контролировать мощность и температурную выработку нагревателей в печи. Для подключения высокотмепературных нагревателей неметаллического типа следует использовать специальные регулируемые трансформаторы или же стандартные статистические ЭМ устройства.

В компании Полимернагрев вы можете купить электронагреватели, которые производятся специально с учетом подключения к трехфазной сети питания. Это сухие керамические ТЭНы, блок Тэны для воды и трехстержневые КЭНы. Тип подключения данных нагревателей зависит от показателя напряжения по схеме звезды или треугольника.

При подключении электрических Тэнов в соответствии со схемой ТРЕУГОЛЬНИК соединяются три нагревательных спирали, у которых равные значения сопротивления и на питание будет подано 380В. Подключение ТЭНов ЗВЕЗДА подразумевает наличие нулевого вывода, а на каждый элемент нагрева будет подаваться 220В. Нулевой провод позволяет подключать потребители с разным значением сопротивления.

Если у вас остались вопросы по типам подключения нагревателей к трехфазной сети, вы можете обратиться к нашим специалистам по телефону в Москве или задайте свой вопрос в форме ниже, мы постараемся подробно ответить вам в самые кратчайшие сроки.

Электрический котел Эван NEXT 5 220/380В

Описание товара

  Evan NEXT -недорогой и экономичный электрокотел отопления класса «Стандарт», созданный с применением современных технологических решений. Предназначен для отопления дач, частных домов, небольших торговых и складских помещений. Требуемая температура теплоносителя устанавливается встроенным термостатом с плавной регулировкой в диапазоне от 30 до 85 градусов.
Преимущества электрокотла Эван NEXT

• Надежность, безопасность и простота обслуживания
• Цена существенно ниже конкурентного оборудования со схожими характеристиками
• Эффективно работает в качестве как основного, так и резервного источника отопления
• Компактность. Габариты моноблока всего 600х205х105 мм
• Универсальность. Может подключаться к однофазным 220В и трехфазным 380В сетям (в этом случае из винтового зажима нужно удалить перемычку).
• Практически бесшумен, благодаря применению силовых реле вместо электромагнитного контактора.
• Корпус устойчив к внешним воздействиям (оцинкованная сталь с полимерным покрытием)
• Возможность использовать в качестве теплоносителя как воду, так и незамерзающие жидкости

Выбор Эван NEXT  оптимален в случае, когда владельцу загородного дома необходимо подобрать резервный источника тепла. В комплект поставки не входит циркуляционный насос, но в конструкции предусмотрены клеммные зажимы для его подключения — владелец может самостоятельно купить и подключить подходящую ему модель насоса. Это специально сделано для того, чтобы покупатель не переплачивал за готовые и не всегда приемлемые по цене варианты с уже установленным оборудованием.

В Evan Next предусмотрено ручное ступенчатое управление мощностью, позволяющее снизить потери электроэнергии на ненужный перегрев помещения, при этом количество циклов включения или выключения снижается, что способствует увеличению срока службы котла. Кожух изготовлен из металла с полимерным покрытием, защищающий металл от негативного воздействия окружающей среды.
Блок ТЭНов Эван NEXT  изготовлен из нержавейки и имеет три ступени мощности с ручным переключением на панели управления.
Первая ступень (выключатель I) поддерживает 2/3 от номинальной мощности. Вторая ступень поддерживает 1/3 от номинальной мощности: первая клавиша отключена и вторая (выключатель II) включена. Режим оптимален когда нет необходимости в полноценном отоплении, например, при отсутствии людей в помещении в течение нескольких дней. Третья ступень включает котел на полную мощность: нажаты обе клавиши.
При нормальном режиме работы температура теплоносителя ограничена уровнем 85°С. Если по какой-то причине температура повышается, то достигнув уровня в +92°С срабатывает термовыключатель ТК-20, который отключит котел и, соответственно защитит от поломки термостат.

Комплект поставки электрокотла Эван NEXT
котел 1 шт.
руководство по эксплуатации 1 шт.
индивидуальная упаковка 1 шт.
манжета 1 шт.

Гарантия

Гарантийный срок эксплуатации Эван (Россия)  — 1,5 года от даты изготовления, если подключение произведено не позднее 3 месяцев от даты продажи прибора. При более позднем подключении гарантийный срок эксплуатации прибора (1,5 года) исчисляется с момента продажи. Покупатель-пользователь под угрозой потери гарантийных прав обязан поручить установку прибора и пусконаладочные работы организации, соответствующих органов, и получить запись в разделе «Отметка о проведённых работах», подтверждающую проведение этих работ. Гарантийные обязательства распространяются на дефекты изделия, возникшие по вине завода-изготовителя. Рекламации на работу прибора не принимаются, бесплатный ремонт и замена не производятся в следующих случаях:


—  параметры электрической сети не соответствуют требуемым значениям;

—  отсутствует зануление (заземление) прибора;

—  качество теплоносителя (воды) не соответствует требованиям СанПиН 2.1.4.1074.01;

—  нарушение потребителем требований руководства по эксплуатации;

—  ремонт припора потребителем без привлечения работника сервисной службы;

—  утеряно руководство по эксплуатации.

При обнаружении неисправностей в приборе потребитель обязан вызвать работника сервисной службы. Решение о гарантийной или платной форме выполнения ремонта в течении гарантийного срока принимается работником сервисной службы после установления причин неисправности. Гарантийный ремонт прибора оформляется соответствующей записью в разделе «отметка о проведённых работах.

Разница между однофазными и трехфазными источниками питания

В этом руководстве мы изучим различия между однофазными и трехфазными источниками питания переменного тока. Мы познакомимся с некоторыми основами однофазных и трехфазных систем, преимуществами и недостатками, а также некоторыми ключевыми различиями между однофазными и трехфазными источниками питания.

Введение

Почти 90% электроэнергии, которую мы используем в повседневной жизни, поступает из переменного тока. Будь то наша бытовая техника, офисное оборудование или промышленное оборудование, мы используем источник переменного тока для питания этих устройств.

Если вы новичок, то переменный ток или просто переменный ток — это тип электроэнергии, в котором электрический ток периодически изменяется, как по величине, так и по направлению. Кроме того, в зависимости от приложения, питание переменного тока может подаваться в однофазной или трехфазной системе.

Однофазная система питания переменного тока состоит из двух проводов, известных как фаза (или иногда линия или фаза) и нейтральный провод. В случае трехфазной системы вы используете либо три провода, либо четыре провода для передачи мощности (без нейтрали в трехпроводной трехфазной сети).

Давайте теперь углубимся в детали однофазных и трехфазных систем, а также посмотрим на разницу между однофазными и трехфазными источниками питания.

Что такое однофазный источник питания?

Как упоминалось ранее, в однофазном блоке питания питание распределяется с использованием только двух проводов, называемых фазой и нейтралью. Поскольку мощность переменного тока принимает форму синусоидальной волны, напряжение в однофазном источнике питания достигает пика на уровне 90 ⁰ во время положительного цикла и снова на уровне 270 ⁰ во время отрицательного цикла.

Фазный провод передает ток к нагрузке, а нейтральный провод обеспечивает обратный путь тока. Обычно однофазное напряжение составляет 230 В, а частота — 50 Гц (в зависимости от того, где вы живете).

Поскольку напряжение в однофазной сети повышается и понижается, постоянная мощность не может подаваться на нагрузку.

Преимущества

• Это очень распространенный источник питания для самых малых требований к мощности. Практически все бытовые электропитания являются однофазными, поскольку бытовым приборам требуется небольшое количество энергии для работы освещения, вентиляторов, холодильников, обогревателей, небольших кондиционеров и т. Д.
• Конструкция и работа однофазной системы электроснабжения часто просты.
• В зависимости от региона однофазного источника питания достаточно для нагрузок до 2500 Вт.

Недостатки

• Небольшие однофазные двигатели (обычно менее 1 кВт) не могут запускаться напрямую с помощью однофазного источника питания, поскольку для двигателя недостаточен начальный крутящий момент. Таким образом, для правильной работы необходимы дополнительные схемы, такие как пускатели двигателей (например, пусковой конденсатор в вентиляторах и насосах).
• Тяжелые нагрузки, такие как промышленные двигатели и другое оборудование, не могут работать от однофазной сети.

Что такое трехфазный блок питания?

Трехфазный источник питания состоит из трех проводов питания (или трех фаз). Кроме того, в зависимости от типа цепи (а она бывает двух типов) у вас может быть нейтральный провод, а может и нет. В трехфазной системе питания каждый сигнал питания переменного тока на 120 ⁰ не совпадает по фазе друг с другом.

В трехфазном источнике питания в течение одного цикла 360 ⁰ каждая фаза имела бы пик напряжения дважды.Также мощность никогда не падает до нуля. Этот стабильный поток энергии и способность выдерживать более высокие нагрузки делают трехфазный источник питания подходящим для промышленных и коммерческих операций.

Как упоминалось ранее, существует два типа схем в трехфазном источнике питания. Это Дельта и Звезда (или Уай). В конфигурации «Дельта» нет нейтрального провода, и все системы высокого напряжения используют эту конфигурацию.

В конфигурации «звезда» или «звезда» имеется нейтральный провод (общий вывод цепи звезды) и провод заземления (иногда).

Напряжение между двумя фазами в трехфазном источнике питания составляет 415 В, а между фазой и нейтралью — 240 В. Следовательно, вы можете обеспечить три однофазных источника питания, используя трехфазный источник питания (именно так это обычно делается для бытовых и малых предприятий).

ПРИМЕЧАНИЕ: Существует разница между прямым трехфазным питанием и трехфазным питанием, разделенным на три однофазных источника.

Преимущества

• Для той же мощности трехфазный источник питания использует меньше проводов, чем однофазный источник питания.
• Трехфазный источник питания обычно является предпочтительной сетью для коммерческих и промышленных нагрузок. Хотя в некоторых странах (например, в большинстве европейских стран) даже бытовое электроснабжение является трехфазным.
• Вы можете легко запускать большие нагрузки.
• Для больших трехфазных двигателей (обычно используемых в промышленности) не требуется пускатель, так как разность фаз в трехфазном источнике питания будет достаточной для обеспечения достаточного начального крутящего момента для запуска двигателя.
• Почти вся мощность вырабатывается при трехфазном питании. Хотя существует концепция многофазного питания, исследования показали, что трехфазный источник питания более экономичен и прост в производстве.
• Общая эффективность трехфазного источника питания выше по сравнению с однофазным источником питания для той же нагрузки.

Разница между однофазными и трехфазными источниками питания

Давайте теперь посмотрим на разницу между однофазными и трехфазными источниками питания.

• В однофазном источнике питания питание подается по двум проводам, называемым фазой и нейтралью. В трехфазном источнике питания питание подается по трем проводам (четыре провода, если имеется нейтральный провод).
• Напряжение однофазного источника питания составляет 230 В, тогда как оно составляет 415 В при трехфазном питании.
• Для того же количества мощности для однофазного источника питания требуется больше проводов, чем для трехфазного источника питания.
• Эффективность трехфазного источника питания значительно выше, чем у однофазного источника питания, и способность передачи мощности также больше.
• Поскольку однофазный источник питания использует только два провода, общая сложность сети меньше по сравнению с четырехпроводным трехфазным источником питания (включая нейтраль).

Вам нужен трехфазный блок питания?

В зависимости от ваших требований ваша энергораспределительная компания предложит однофазный или трехфазный источник питания. Для небольших домов и магазинов достаточно однофазного питания.

Но если у вас большой дом с тремя-четырьмя кондиционерами (все могут работать одновременно), водонагревателями, большим погружным насосом, стиральной машиной, двухдверным холодильником и т. Д., тогда вам может потребоваться трехфазное питание, чтобы нагрузка на каждую фазу распределялась должным образом.

Поскольку у нас нет прямых трехфазных устройств, то, что делает компания по распределению электроэнергии, заключается в том, что три фазы от трехфазного источника питания подаются как три отдельных однофазных источника. Например, если у вас есть три спальни с тремя кондиционерами, то в каждой комнате будет отдельная фаза.

Квартиры и общины обычно имеют специальные трансформаторы, чтобы они могли понижать напряжение с 11 кВ, поступающего непосредственно от подстанции, до 240 В независимо от уличного трансформатора.

Как подключить трехфазный двигатель?

При подключении 3-фазного двигателя, паспортная табличка показывает разные напряжения для треугольника: 380-400 В и 660-690 В для звезды. Какой вариант следует выбрать? Напряжение питания от линии к линии составляет 380-400.

Каждая обмотка статора двигателя выдерживает напряжение 380-400 В.
Таким образом, если вы подключаете двигатель (статор двигателя) по схеме треугольник, он должен быть подключен к линейному напряжению 380-400 В.

С другой стороны, если вы подключите обмотку статора вашего двигателя в Y, вы сможете подключить двигатель к линейному напряжению, которое составляет sqrt (3) x 380-400 В = 660-690. В.

Фактическая выходная мощность (для стандартного трехфазного двигателя переменного тока с короткозамкнутым ротором) определяется не самим двигателем, а нагрузкой, которую он приводит. Двигатель будет пытаться работать со скоростью, близкой к синхронной, и передавать мощность, необходимую для ведомого оборудования, на этой скорости. Это означает, что ток, потребляемый двигателем при любом заданном напряжении, будет почти одинаковым, независимо от того, подключен ли он звездой или треугольником. Таким образом, если вы подключаете двигатель звездой, питая его напряжением, на которое он рассчитан при подключении по схеме треугольника, ток через каждую обмотку будет в квадрате (3) раз больше, чем рассчитана обмотка.Это снова означает, что рассеивание тепла в обмотке будет примерно в 3 раза больше, чем она рассчитана, и поэтому она сгорит, если вы загрузите двигатель его номинальной нагрузкой.

Мы должны знать, что мощность двигателя, указанная на его паспортной табличке, в зависимости от доступной мощности панели MCC, к которой он подключен, являются важными факторами при выборе типа запуска двигателя. Примите во внимание тот факт, что при прямом пуске двигателя в треугольник (что является правильным в зависимости от напряжения вашей сети), токи могут достигать 8-кратного номинала двигателя, и если ваш MCC не способен выдерживать этот ток ( уменьшая его напряжение питания), вы можете выйти из строя с типом пуска DOL Delta.Именно поэтому, исходя из мощности двигателей, во избежание высоких токов во время пуска рекомендуется соединение Y / D. Ограничения пусковых токов по Y / D значительны, если сначала уменьшить ток с помощью sqrt3, потому что напряжение питания не равно 660 В (вы питаете двигатель напряжением 380-400 В), а исходный ток по Y равен sqrt3

Схема подключения штекера 380 вольт.Введите в конструкцию трехфазное напряжение. Разница в структуре сетей

А на крупных предприятиях проходят высоковольтные линии высокого напряжения. При таком напряжении передача электроэнергии связана с меньшими потерями. Даже с работой понижающих трансформаторов. На КТП, стоящих в поселках с жилыми домами, в многоэтажных домах (на заводах обычно есть подстанции) высокое напряжение преобразуется в 380 вольт.

Везде 4 провода, иногда используется система из пяти проводов.Три провода — это отдельные фазы. Один провод — ноль. Напряжение между любыми отдельными фазами — 380 вольт. Это линейное напряжение. Напряжение между одной отдельной фазой и нулевым проводом составляет 220 вольт. Это фазное напряжение. Фазы никогда не соединяются, даже не соприкасаются, иначе произойдет короткое замыкание.

Для чего используется 380 вольт?

В квартире, где работает только телевизор, холодильник, изредка пылесос, нагрузка небольшая, поэтому можно обойтись всего двумя проводами: фазным и нулевым.Если речь идет о доме, где есть гараж и мастерская или сауна и бассейн, где массовая бытовая техника, система вентиляции или отапливается электронагревателями, то лучше четыре провода намотать и предусмотреть линейное напряжение 380 вольт.

Это позволяет распределить нагрузку по фазам. Например, гараж и баню нужно «сажать» в одну фазу, кухню — в другую, все остальное — в третью. Разделение фаз выполняется при установке распределительного щита.Для питания мощного оборудования, например, электродвигателя, сварочного аппарата, электрокотла, электроплиты или сплит-системы, у вас на щите в доме уже будет 380 вольт.

Как подключить линию 380 вольт

При подключении дома рассчитывалась потребляемая мощность. Дело в том, что при подключении энергоснабжающая организация выделяет ограниченное количество мощности. Например, 3 кВт при 220 В и 3 кВт при 380 В, которые взяты от ближайшей опоры.Все выше подключено напрямую от ближайшего трансформатора. Кабели от трансформатора до вашего дома обычно прокладываются за счет заказчика, то есть вы платите.

Если вам нужен дом на 380 В, вы должны проложить линию или провести кабель по земле. Расчетом сечений, проектом и укладкой занимаются специализированные фирмы. Вы просто оплачиваете всю работу. Это означает, что необходимо тщательно подготовить список возможного оборудования, требующего подключения напряжением 380 В.Это минимизирует ваши расходы в будущем.

Каждая женщина на этой планете знает, что такое менструация и сколько осложнений возникает, чтобы защитить белье и одежду от менструальной крови. Чего только не придумали дамы «в наши дни», чтобы содержать в чистоте. Чтобы помочь им, были изобретены прокладки, которые прошли долгий путь обновления, чтобы в наши дни стать женским спасательным кругом.

История прокладки

Еще в Древнем Египте женщины пытались собрать менструальную кровь, используя сложенный в несколько слоев папирус.В записях Гиппократа упоминается, что древние римские женщины клали в свою одежду деревянные палки, обернутые тканью. Испокон веков использовались любые материалы: шкура животных, трава и мох, морские губки, шерсть, зола, опилки, кусочки ткани. Некоторые женщины для этих целей использовали свернутую ткань, переложенную ватой. В эпоху Возрождения в моде были специальные сумки, которые привязывались к поясу и застегивались между ног. Вообще, в древних писаниях практически невозможно найти какую-либо информацию о том, как женщины справлялись с неудобствами, потому что чаще, особенно в сельской местности, женщины ничего не делали, позволяя менструальной крови просто стекать по ногам.Так было до середины 19 века, когда появились первые колодки промышленного производства. Этот «прибор для сбора крови» был застегнут в виде ремня и плотно облегал бедра и область между ног, потому что известно, что нижнее белье той эпохи было свободным, и в панталонах нельзя было хранить постельное белье. Менструальная повязка Янсена, так называлось это устройство, получила патент в 1858 году, и с тех пор началось ее коммерческое распространение. Однако этот продукт был настолько дорогим, что прежде чем женщины смогли почувствовать его удобство и позволить себе его купить, прошло несколько лет.В 1878 году были запатентованы одноразовые прокладки Корфа, которые все еще крепились к поясу. В последующие годы почти каждый год появлялись новые производители этих интимных товаров, предлагавшие прикрепляемые к поясу прокладки. Прокладки в том виде, в каком мы знаем, были изобретены только в 70-х годах. 20 век, нашедший отклик у массового покупателя только к девяностым годам.

Что нужно знать о прокладках

Прежде всего, прокладки необходимы, чтобы помочь женщине оставаться сухой и чистой во время менструации.Современные прокладки просты в использовании: нужно просто оторвать защитную ленту и наклеить прокладку на трусики. Супервпитывающие прокладки (от четырех до пяти звезд) требуются в те дни, когда выделения наиболее интенсивны, а также для ночного использования. Прокладки от трех звезд и ниже и ультратонкие прокладки нужны на те дни, когда подходят к концу менструации. Также для не очень интенсивного разряда доступны варианты без крылышек, хотя, по общему мнению, прокладки с крылышками все же удобнее использовать, так как они не дают прокладке мнаться и прочно закрепляют ее на нижнем белье.

Во избежание появления неприятных запахов и размножения бактерий, прокладки необходимо заменять каждые 4 часа. Если у вас сильное кровотечение, вам может потребоваться более частая замена прокладок. Необходимо помнить, что даже в конце менструации, когда выделения значительно уменьшились, нельзя держать одну прокладку в течение дня, потому что это может столкнуться с бактериальной или грибковой инфекцией.

Похожие видео

Электросистема современного дома или производственного помещения — продуманная, построенная и собранная система приборов высшего качества.Грамотно спроектированная и смонтированная электропроводка обеспечит надежную работу бытовых электроприборов и личную безопасность.

Вам понадобится

• индикаторная отвертка, нож, индикатор фазы, плоскогубцы, гаечные ключи на 14 и 17 (можно использовать рожок 14х17), предупреждающая табличка «Не включать! Работать на линии», при необходимости наконечники для прокладки многожильных проводов.

Инструкция

Перед началом работ необходимо отключить электрический щит, в котором будут проводиться работы.Повесьте предупреждающий плакат на выключатель. Чтобы проверить отсутствие напряжения, воспользуйтесь индикаторной отверткой. Просто дотроньтесь кончиком отвертки до всех контактов, указательным пальцем нужно дотронуться до

Трехфазный асинхронный двигатель — самый распространенный из всех электродвигателей. Говорят, что электротехника — это наука о контактах. Большинство проблем, возникающих в электрических цепях, вызвано определенными контактами. В конструкции асинхронного двигателя нет контактов. Этим объясняется его надежность.При правильной эксплуатации эти двигатели работают до износа подшипников. Правильность эксплуатации обеспечивает оптимальный температурный режим и максимально медленное изменение свойств утеплителя. Подшипники, а также нарушение изоляции обмоток являются двумя основными причинами неисправностей асинхронных двигателей.

В трехфазных электрических сетях используются две схемы обмоток двигателей — «треугольник» и «звезда». Эти схемы как раз и определяют температурные режимы обмоток и нагрузку на изоляцию.Напряжение 380 В действует либо на каждую обмотку при соединении «треугольником», либо на электрическую цепь из двух обмоток при соединении «звездой». Следовательно, в одном устройстве обмотки, соединенные в «треугольник», работают в более тяжелых режимах напряжения и температуры. Однако за счет этого достигается более высокая механическая мощность на валу двигателя.

• При соединении обмоток по схеме «треугольник» получается в полтора раза больше мощности по сравнению со схемой «звезда».

Процесс перехода от запуска двигателя к постоянной частоте вращения ротора также более энергичен с точки зрения пускового тока. В сетях малой мощности это приведет к значительному снижению напряжения за время разгона ротора. Поэтому в таких электрических сетях рекомендуется использовать асинхронные двигатели с фазным ротором и механизмами управления. Из-за больших пусковых токов «звезда» является главной цепью для соединения обмоток. Напряжение U является наиболее важным параметром для каждого двигателя и поэтому всегда указывается на паспортной табличке и в сопроводительной документации.

Поскольку в мире выпускается большое количество моделей двигателей, перед подключением электродвигателя на 380 вольт, т.е. перед подключением его обмоток, необходимо убедиться, что отечественные стандарты и модели соответствуют требованиям. Если на паспортной табличке указаны более высокие значения, вместо обычно используемого соединения звездой необходимо использовать соединение треугольником.

Лучший способ начать

Для наиболее эффективного использования асинхронного двигателя целесообразно использовать комбинированные режимы его работы.Это означает использование коммутирующих выводов обмоток для получения выбора одного из двух вариантов соединения обмоток. Пуск и разгон двигателя происходит по схеме соединения звездой. После завершения переходного процесса и достижения минимального значения пускового тока происходит переключение на схему треугольника.

Такой контроль достигается тремя группами контактов по три контакта в каждой группе. Чтобы переход с одной цепи на другую не привел к аварии, необходимо соблюдать определенную последовательность срабатывания контактов.

• При запуске асинхронного двигателя первая и вторая группы замыкаются. Неважно, кто из них первым замкнет контакты.
• Третья группа остается открытой до окончания разгона ротора.
• При разгоне ротора вторая группа размыкает контакты.
• Через некоторое время, необходимое для завершения размыкания второй группы контактов, контакты третьей группы замыкаются.
• Отключение двигателя от трехфазной сети 380 В происходит размыканием контактов первой и второй групп.
• Чтобы сделать переход с одной цепи на другую более безопасным, необходимо отключить контакты первой группы на время, когда контакты второй группы отключены, а контакты третьей группы включены.

Для схемы потребуются три магнитных пускателя с контактами, пригодными для отключения токов управляемого двигателя.

Владельцы частных домов и коттеджей часто используют для своих построек трехфазное электроснабжение.При этом домашнему мастеру приходится запитывать электроплиты до 380 вольт, сварочные, различные аппараты с асинхронными двигателями через разъемные соединения, состоящие из вилки и розетки.

В настоящее время модифицируются трехфазные бытовые сети. По шкале состояния происходит переход от четырехпроводной схемы питания к пятипроводной схеме питания.

Благодаря этому можно встретить два типа электрооборудования, каждое из которых подключается по определенному стандарту: старые ГОСТы советских времен или новые требования общеевропейской электротехнической компании.

Разберем их подробнее, учитывая, что конец кабеля розетки закреплен на стороне источника напряжения постоянно, а гибкий силовой кабель от электроприбора подключен к розетке. это общее правило для всех электрических цепей.

Монтажные работы производятся при полном снятии напряжения в цепи и принятии мер по предотвращению его несанкционированной подачи.

Штекерные соединения для четырехпроводной сети

В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался пустым.Он был отделен от приложенного напряжения слоем изоляции. В целях безопасности он был усилен.

Пострадавшие почувствовали «покалывание», судорожные сокращения мышц, в особых случаях получили электротравмы. Защита цепи, состоящей из одного автомата или электрических вилок, в такой ситуации, как правило, не срабатывала. Автоматический выключатель создан для.

Для подключения мобильных потребителей электроэнергии к трехфазной сети по четырехпроводной схеме создана соответствующая розетка с вилкой.

Подключение проводов фаз к их контактам было практически произвольным, так как нагрузка между фазами всегда симметрична, а порядок их чередования влияет только на направление вращения асинхронных электродвигателей.

Это легко исправить при вводе в эксплуатацию, повторно подключив два произвольных фазных провода в любом месте. Для этого достаточно просто развести проводку.

Нулевой рабочий провод всегда был подключен к его клемме. Это было обозначено символом земли.

Видно на лицевой стороне вилки и розетки.

Штекерные соединения для пятипроводной сети

В этой системе конструкция соединения усложнена, а безопасность использования значительно повышена.

Принципиальная схема

Корпус электрического устройства через пятый провод, называемый PE-проводником, надежно подключается к нулю питающего трансформатора, а УЗО добавляется к защите.

В случае пробоя изоляции между потенциалом любой фазы и корпусом через проводник защитного заземления создается ток утечки, который сразу же обнаруживается дифференциальным автоматическим выключателем и исключает риск поражения электрическим током.

Разъемная конструкция

Состав множества типов разъемов для трехфазной сети с пятью проводами, дополненными еще одним контактом.

В данной конструкции коммутация жил кабеля выполняется по предыдущей методике, но структура их обозначений изменена на современный европейский стандарт.

Способы подключения

Для обозначения фаз используется первая буква английского слова «Line» — линия, и они нумеруются арабскими буквами.В результате имеем:

Обозначение рабочего нуля обозначается буквой «N», что означает «нулевой провод», а защитный — символом заземления.

В большинстве конструкций для переключения проводов используется винтовое соединение с шайбами. Но это не единственный метод.

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилым проводом путем разрезания его изоляционного слоя специальным ножом с фиксацией.

Последовательность работы мастера показана на четырех фотографиях:

• № 1 — предъявление к гнезду стыка изолированного и несвязанного сердечника;
• № 2 — запихивание конца керна в отверстие до упора;
• №3 — установка в гнездо наконечника плоской отвертки;
• №4 — поднятие рукоятки до упора, обеспечивающее прокол диэлектрического слоя и создание плотного электрического контакта через лезвие ножа.

Работнику нужно только убедиться в прочности созданного механического соединения и надежности удержания сердечника внутри розетки.

Возможные схемы подключения трехфазной розетки

Вариант надежного монтажа пятиконтактных разъемов

На практике используются два варианта использования защиты:

1. только автоматический выключатель;
2. автомат и УЗО.

Поясним иллюстрации для их подключения.

Защитный автоматический выключатель розетки

Все провода фаз и рабочего нуля от электросчетчика до розетки проходят через автоматический выключатель. В некоторых случаях нейтраль может начать обход его силового контакта.

Защитный проводник PE монтируется непрерывным способом с помощью одного куска провода от его шины в квартирном экране непосредственно к заземляющему контакту в розетке.

Схема защиты розетки с автоматическим выключателем с УЗО

В этой ситуации автомат монтируется так же, как и в предыдущем случае, а после него последовательно выходит из строя УЗО.Для упрощения работы и экономии места в квартирном щите можно использовать подключение дифференциального выключателя, объединяющего в своем корпусе оба типа этих защит.

Дифференциальный выключатель устанавливается на место АКПП. В результате вся предыдущая схема подключения остается неизменной, но к ней добавляется защита от появления тока утечки.

Вариант безопасной установки розеток с 4 контактами по пятипроводной схеме

Вот небольшое упрощение, связанное с подключением защитного нулевого провода.Поскольку для него нет места на вилке и розетке, проводник РЕ прокладывают непосредственно и подключают к корпусу трехфазного потребителя электроэнергии.

Метод вполне нормален для стационарных электрических плит или машин с асинхронными двигателями. Когда возникнет необходимость перенести электрический прибор, например, трехфазную сварку, в более удобное место, то для обеспечения его безопасного использования необходимо будет решить проблему повторного включения защитного нуля.

После сборки электрической цепи с трехфазной розеткой и вилкой их необходимо проверить путем измерения сопротивлений и напряжений.

Это важно сделать перед подключением к сети.

Способы проверки правильности подключения трехфазной розетки

Работа проводится в четыре этапа:

1. внешний осмотр оценивает состояние установки и прочность механического узла;
2. перед подачей напряжения мегаомметром измеряется прочность изоляции собранной установки
3. в режиме омметра цепи от контактов переключателя до розетки для определения их соответствия цепи и невозможности создания короткого замыкания;
4. включение напряжения на холостом ходу для измерения его линейных и фазовых значений.

При правильном подключении мы измеряем 380 вольт между фазами и 220 вольт относительно фазных проводов с рабочим и защитным нулями. Если это условие не выполняется, то следует поискать ошибку в схеме.

Способы проверки прокладки кабеля к трехфазной вилке

Способ подключения электрокабеля к потребителю и вилке должен соответствовать схеме измерения напряжений на контактах в розетке.

Общая нейтраль обмоток подключена к рабочему нулю, а их фазовые концы подключены к соответствующим контактам.

Для этого с помощью омметра измерить активные сопротивления устройства через кабель на вилке. Поскольку сопротивления всех фаз эквивалентны относительно нейтрали, мы обозначаем их буквой R. Мы должны видеть это значение при измерении между фазными контактами и рабочим нулем.

Защитный ноль должен четко определяться только на контакте корпуса.

Сопротивление любой комбинации фазных контактов с исправной цепью будет 2R — удвоенное сопротивление фазы.

Если эти измерения подтвердили правильность подключения вилки с кабелем к электроприбору, то ее можно устанавливать в подготовленную для этого розетку.

Контакты вилки и розетки, предназначенные для передачи электрического тока нагрузкам. На большие количества они не рассчитаны.

Если выключить работающее электрическое устройство, просто отключив его под нагрузкой, то возникает искра, которая перерастает в электрическую дугу, разрушающую металл и всю конструкцию.

Для коммутации токов нагрузки используются специальные контакты пускателей, а аварийные токи разрешается отключать только силовыми машинами.

Технологию крепления корпуса и подключения проводов дополняет видео владельца Игоря Тимошина «Установка трехфазной розетки».

Различные варианты подключения шнура питания к электрической плите обсуждаются в видеодимапозитивном pylia.

Говоря о высоком напряжении, большинство людей имеет в виду 220 вольт.Этого вполне достаточно для нормального функционирования бытовой техники (стиральная машина, посудомоечная машина, холодильник, микроволновая печь, тостер и т. Д.). Для подключения трехфазного напряжения необходим такой фактор, как нехватка электроэнергии из-за неправильного распределения в сети. Подключение или повторное включение трехфазного напряжения необходимо для работы мощного оборудования на 380 вольт.

Прежде всего, чтобы в доме было 380 вольт, необходимо заменить кабель питания.Если у вас был кабель на 220 вольт, то он точно не подойдет, так как в нем три провода, на напряжение 380 вольт нужно четыре провода. Просто замените кабель. В идеале его нельзя скручивать, паять и тому подобное, от начала до конца нужен прочный кабель.

Самым сложным и затратным после получения разрешения будет покупка комплектующих и сборка электрического щита на 380 вольт. Его сборка осуществляется строго по инструкции, полученной в энергоснабжающей компании, иначе щит не пройдет проверку и к нему не будут подключены 380 вольт.

Это официальная схема подключения электрической панели. Схема начинается от столба ЛЭП и идет к электрическому щиту.

В квадрате экрана ввода и учета нарисованы:
Схема заземления. Он опломбирован и подключен к нулю перед счетчиком.
Машины на 25 ампер опломбированы.
После них подключается электросчетчик на 380 В.
После выхода поставить машины, к которым подключают проводку дома, бани, гаража и т. Д.

Схема подключения электрощита со счетчиком на 380 вольт:

Рекомендуем после включения проверьте отсутствие фазы на корпусе, затем измерьте значение напряжения на пускателе или клеммной колодке в самом приборе, между фазами 380 В, значит, вы все подключили правильно. Соблюдайте все правила безопасности.

Для подключения необходимо выполнить следующие действия:

Основные типы розеток для подключения напряжения до 380 вольт

Все эти типы торговых точек отечественного производства.Их функциональные возможности не хуже зарубежных аналогов и намного дешевле. Есть один момент для установки розеток корсета — это их эстетичный вид. В основном их устанавливают в домах с евроремонтом, чтобы не портить общий вид в целом. При покупке таких розеток необходимо учитывать вилки (вилки), поскольку в оборудовании могут быть установлены разные вилки в зависимости от производителя оборудования. Но не стоит отчаиваться, ведь при необходимости вы можете заменить заглушку на нужную.

При подключении трехфазной розетки никаких сложностей нет, это под силу практически любому человеку, нужно лишь следовать инструкции.

Из законодательства Республики Беларусь.

Все работы по электрификации жилого дома, выполняемые организацией или предпринимателем, не имеющим «Свидетельства о технической компетенции», в эксплуатацию не допускаются. Копия этого документа должна быть приложена к договору.

Согласно ТКП 45-1.01-221-2010 разрешение на производство электромонтажных работ — «Свидетельство о технической компетенции» . В сертификате указываются виды работ, которые организация или предприниматель уполномочены выполнять. Данный сертификат выдается при наличии в штате специально обученного персонала с соответствующим образованием, необходимым опытом выполнения электромонтажных работ проверка знаний Правила электробезопасности и пожарной безопасности.

Для того, чтобы можно было подключить к электросети более мощное оборудование, необходимо напряжение 380 вольт. Хотя есть секреты, как подключить мощное оборудование к сети напряжением 220 вольт — об этом в нашей статье. Теперь попробуем разобраться, как подключить 380 вольт.

Инструменты

Потребуется

1. Индикаторная отвертка.
2. Индикатор фазы.
3. Нож (необходим для зачистки проводов).
4. Плоскогубцы.
5. Ключи (накидные или рожковые, размер 14х17).

Если работа будет проводиться на производстве, необходимо разместить предупреждающий плакат.

Подготовительный этап

Так как правильно подключить 380 вольт? Для этого необходимо предварительно полностью обесточить электрощит, на котором будут проводиться работы. Для проверки напряжения необходимо использовать индикаторную отвертку. Одним концом она по очереди опирается на все контакты, при этом в момент касания ее пальца нужно коснуться специального элемента, размещенного сверху ручки инструмента.

Шаг 1. Подготовка кабеля

В самом начале нужно работать с кабелем. Для этого его наконечники необходимо очистить от изоляции, чтобы удобно было подключать контакты в распределительном щите. Далее по такому же принципу зачищаются и жилы кабеля. Затем нужно согнуть проводку так, чтобы они образовали полукруг (для удобства соединения). Для этого лучше всего использовать плоскогубцы или круглогубцы.

Шаг 2. Подключение

1. В кабеле четыре провода.Самый тонкий из них — «0», он подключается в первую очередь к нулевой шине.
2. Остальные провода будут фазными. Если вы перепутаете их и подключите к «0» или заземлению, весьма вероятно, что проводка сгорит. Фазы подключаются в любом порядке.
3. Если используется пятипроводной провод, один из контактов должен быть заземлен.
4. Индикатор фазы используется в случае, если вам нужно подключить нагрузку на другом конце кабеля (например, двигатель). Только в этом случае важно определить последовательность фаз (ABC).

Полезную информацию о том, какой ток в розетке, вы найдете в нашей статье

specsheet_commercial_electric_hdduty_1401_prs2506430_r10.indd

% PDF-1.3 % 1 0 obj >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> endobj 2 0 obj > поток 2020-08-28T19: 38: 17-04: 002020-08-28T19: 39: 10-04: 002020-08-28T19: 39: 10-04: 00Adobe InDesign 15.1 (Macintosh) uuid: 699d5e94-0de2-d049- b1b7-c016b62cd3a4xmp.did: 3e0ff9bb-7fea-4a8e-9b3d-288f7923d9b5xmp.Идентификатор: 5a24b0b8-89b0-4fd4-bf62-6a32c6ed31e0proof: pdf1xmp.iid: a19180e1-fac0-4a27-9c7c-690a9f382246xmp.did: 1a7abb61-23c5-4d31-99af-66a2e0e3ddd3-8d3e08e08d2d4d3d3d3d3e8d8d8d8d8d8d8d8d8d8d8d8d8 преобразовано из приложения / x-indesign в приложение / pdfAdobe InDesign 15.1 (Macintosh) / 2020-08-28T19: 38: 18-04: 00 application / pdf

specsheet_commercial_electric_hdduty_1401_prs2506430_r10.indd

Библиотека Adobe PDF 15.0FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001

3260415621Helvetica NeuePostScript3260415621Adobe Systems29969HelveticaNeue-BoldCond001.000

3812916711Helvetica NeuePostScript3812916711Adobe Systems29772HelveticaNeue-Roman001.100

618066407Helvetica NeuePostScript618066407Adobe Systems 30960HelveticaNeue-Bold001.100

3004584904Helvetica NeuePostScript3004584904Adobe Systems31828HelveticaNeue-BoldItalic001.100

122310971Helvetica NeuePostScript122310971Adobe Systems 28785HelveticaNeue-Italic001.101

1216829357Helvetica NeuePostScript1216829357Adobe Systems 40154HelveticaNeue-BoldCondObl001.000

2448889031Helvetica NeuePostScript 2448889031Adobe Systems 32860HelveticaNeue-HeavyItalic001.100

3734765074Zapf ДингбатыTrueType3734765074Galapagos Design Group0ZapfDingbatsITC6.1

4205150771ITC Zapf DingbatsPostScript4205150771Adobe Systems 52560ZapfDingbats001.001

2835246409HelveticaPostScript2835246409Adobe Systems29798Helvetica-Condensed001.001

2367161726HelveticaPostScript2367161726Adobe Systems29753Helvetica001.006

конечный поток endobj 3 0 obj > endobj 6 0 obj

Факты о распределении электроэнергии для детей

Распределение электроэнергии — это система доставки электричества в места, где она используется, например, дома и другие здания.В основном это делается по линиям электропередач, трансформаторам, подстанциям и счетчикам. Электроэнергия поступает от электростанции под высоким напряжением и подается от среднего до низкого уровня напряжения.

Раньше электричество распределялось как постоянный ток (DC). Переменный ток (AC) был позже представлен во время Войны токов. Распределение постоянного тока исчезло, потому что трансформаторы могут легко преобразовывать переменный ток в высокое напряжение для передачи электроэнергии и низкое напряжение для использования дома.

История

В конце 1870-х и начале 1880-х годов было введено освещение дуговыми лампами, используемыми на открытом воздухе или в больших помещениях, таких как эта система Brush Electric Company, установленная в 1880 году в Нью-Йорке.

Распределение электроэнергии стало необходимым только в 1880-х годах, когда электричество начали вырабатывать на электростанциях. До этого электричество обычно производилось там, где оно использовалось. Первые системы распределения электроэнергии, установленные в городах Европы и США, использовались для питания освещения: дуговое освещение, работающее от очень высокого напряжения (около 3000 вольт) переменного тока (AC) или постоянного тока (DC), и лампы накаливания, работающие на низком напряжении (100 вольт). вольт) постоянного тока. Оба заменили газовые системы освещения: дуговое освещение заняло большую территорию и уличное освещение, а лампы накаливания заменили газовое освещение для бизнеса и жилых помещений.

Из-за высокого напряжения, используемого в дуговом освещении, одна генерирующая станция может снабжать длинной цепью огней до 7 миль (11 км). Каждое удвоение напряжения позволит кабелю того же размера передавать одинаковое количество энергии, в четыре раза превышающее расстояние для данной потери мощности. Внутренние системы освещения лампами накаливания постоянного тока (например, первая станция Эдисон-Перл-Стрит, установленная в 1882 году) испытывали трудности с снабжением потребителей более чем в миле из-за низкого напряжения 110 вольт, используемого по всей системе, от генераторов до конечного использования.Система постоянного тока Эдисона требовала толстых медных проводников, а генерирующие установки должны были находиться в пределах примерно 1,5 миль (2,4 км) от самого дальнего потребителя, чтобы избежать чрезмерно больших и дорогих проводов.

Введение трансформатора

Передача электроэнергии на большие расстояния при высоком напряжении с последующим снижением его до более низкого напряжения для освещения стала признанным инженерным препятствием на пути к распределению электроэнергии со многими, не очень удовлетворительными, решениями, испытанными осветительными компаниями.В середине 1880-х годов произошел прорыв в разработке функциональных трансформаторов, которые позволили «поднять» переменное напряжение до гораздо более высоких напряжений передачи, а затем упасть до более низкого конечного напряжения пользователя. Благодаря гораздо более низким затратам на передачу и большей экономии за счет масштабов, связанных с тем, что крупные электростанции снабжают целые города и регионы, использование переменного тока быстро распространилось.

В США конкуренция между постоянным и переменным током приняла личный оборот в конце 1880-х годов в форме «войны токов», когда Томас Эдисон начал атаковать Джорджа Вестингауза и его разработку первых в США трансформаторных систем переменного тока, указывая на все смертельные случаи, вызванные высоковольтными системами переменного тока на протяжении многих лет, и утверждение, что любая система переменного тока по своей сути опасна.Пропагандистская кампания Эдисона была недолгой: его компания перешла на AC в 1892 году.

переменного тока стал доминирующей формой передачи энергии благодаря инновациям в Европе и США в конструкции электродвигателей и разработке спроектированных универсальных систем , позволяющих подключать большое количество устаревших систем к большим сетям переменного тока.

В первой половине 20 века во многих местах электроэнергетика была вертикально интегрированной, что означало, что одна компания занималась производством, передачей, распределением, измерением и выставлением счетов.Начиная с 1970-х и 1980-х годов, страны начали процесс дерегулирования и приватизации, что привело к появлению рынков электроэнергии. Система распределения останется регулируемой, но системы генерации, розничной торговли и иногда системы передачи были преобразованы в конкурентные рынки.

Генерация и трансмиссия

Упрощенная схема подачи электроэнергии переменного тока от генерирующих станций до точек обслуживания потребителей.

Электроэнергия начинается с генерирующей станции, где разность потенциалов может достигать 13 800 вольт.Обычно используется переменный ток. Пользователи больших объемов электроэнергии постоянного тока, такие как некоторые системы электрификации железных дорог, телефонные станции и промышленные процессы, такие как выплавка алюминия, используют выпрямители для получения постоянного тока из общедоступного источника переменного тока или могут иметь свои собственные системы генерации. Высоковольтный постоянный ток может быть предпочтительным для изоляции систем переменного тока или контроля количества передаваемой электроэнергии. Например, у Hydro-Québec есть линия постоянного тока, идущая из района залива Джеймс в Бостон.

От генерирующей станции он идет на распределительное устройство генерирующей станции, где повышающий трансформатор увеличивает напряжение до уровня, подходящего для передачи, с 44 кВ до 765 кВ. Попадая в систему передачи, электроэнергия каждой генерирующей станции объединяется с электричеством, произведенным в других местах. Электроэнергия потребляется сразу после ее производства. Он передается с очень высокой скоростью, близкой к скорости света.

Обзор дистрибуции

Генеральный план электрических сетей.Напряжения и нагрузки типичны для европейской сети.

Переход от передачи к распределению происходит на подстанции, которая выполняет следующие функции:

• Автоматические выключатели и переключатели позволяют отключить подстанцию ​​от сети передачи или отключить линии распределения.
• Трансформаторы понижают передаваемое напряжение 35 кВ или более до первичного распределительного напряжения. Это цепи среднего напряжения, обычно 600-35000 В.
• От трансформатора мощность поступает на шину, которая может разделить распределительную мощность в нескольких направлениях. Автобус распределяет мощность по распределительным линиям, которые разветвляются к клиентам.

Городское распределение в основном проходит под землей, иногда в общих коммуникациях. Распределение в сельской местности в основном над землей с опорами электроснабжения, а распределение в пригороде — это смесь. Ближе к потребителю распределительный трансформатор понижает мощность первичного распределения до низковольтной вторичной цепи, обычно 120/240 вольт в США для бытовых потребителей.Электроэнергия поступает к потребителю через линию обслуживания и счетчик электроэнергии. Последний контур в городской системе может быть меньше 50 футов, но может быть больше 300 футов для клиента из сельской местности.

Первичное распределение

Первичные распределительные напряжения находятся в диапазоне от 4 кВ до 35 кВ между фазами (от 2,4 кВ до 20 кВ между фазами и нейтралью). Только крупные потребители получают питание непосредственно от распределительных напряжений; большинство потребителей коммунальных услуг подключены к трансформатору, который снижает напряжение распределения до низкого «напряжения использования», «напряжения питания» или «напряжения сети», используемого в системах освещения и внутренней проводки.

Сетевые конфигурации

Подстанция недалеко от Йеллоунайфа, на северо-западных территориях Канады

Распределительные сети делятся на два типа: радиальные и сетевые. Радиальная система устроена как дерево, где у каждого покупателя есть один источник поставок. Сетевая система имеет несколько источников питания, работающих параллельно. Точечные сети используются для сосредоточенных нагрузок. Радиальные системы обычно используются в сельской или загородной местности.

Радиальные системы обычно включают аварийные соединения, где система может быть перенастроена в случае проблем, таких как неисправность или необходимость замены.Это можно сделать путем размыкания и замыкания переключателей. Замыкание петли на короткое время может оказаться приемлемым.

На длинных фидерах наблюдается падение напряжения (искажение коэффициента мощности), требующее установки конденсаторов.

Сельское хозяйство

В системах электрификации сельских районов, как правило, используются более высокие напряжения распределения из-за больших расстояний, покрываемых линиями распределения (см. Управление электрификации сельских районов). Распределение напряжения 7,2, 12,47, 25 и 34,5 кВ является распространенным в США; 11 кВ и 33 кВ распространены в Великобритании, Австралии и Новой Зеландии; 11 кВ и 22 кВ распространены в ЮАР и Китае.Иногда используются другие напряжения. Распределение в сельской местности может быть только однофазным, если неэкономично устанавливать трехфазное питание для относительно небольшого количества потребителей.

Сельские службы обычно стараются свести к минимуму количество столбов и проводов. Однопроводной возврат на землю (SWER) является наименее дорогим, с одним проводом. В нем используются более высокие напряжения (чем в городских сетях), что, в свою очередь, позволяет использовать стальную оцинкованную проволоку. Прочная стальная проволока позволяет снизить расходы на широкое расстояние между полюсами.В сельской местности полюсный трансформатор может обслуживать только одного потребителя. В Новой Зеландии, Австралии, Саскачеване, Канаде и Южной Африке однопроводные системы заземления (SWER) используются для электрификации отдаленных сельских районов.

Более высокое напряжение или трехфазная сеть при более высокой инфраструктуре и более высокой стоимости обеспечивают повышенную эффективность оборудования и более низкие затраты на энергию для крупных сельскохозяйственных предприятий, нефтеперекачивающих установок или водопроводных станций.

В других сельских районах используется «4-проводная» система, но, чтобы уменьшить количество проводов, 4-й нейтральный провод подключается к земле, чтобы использовать его в качестве обратной связи (незаземленная звездочка).

Вторичное распределение

Электроэнергия подается с частотой 50 или 60 Гц, в зависимости от региона. Он поставляется отечественным потребителям в виде однофазной электроэнергии. В некоторых странах, например в Европе, трехфазное питание может быть доступно для более крупных объектов. На осциллографе бытовой блок питания в Северной Америке выглядел бы как синусоидальная волна, колеблющаяся между -170 и 170 вольт, давая эффективное напряжение 120 вольт. Трехфазное питание более эффективно с точки зрения мощности, передаваемой на каждый используемый кабель, и больше подходит для работы больших электродвигателей.Некоторые крупные европейские приборы могут питаться от трехфазного источника питания, например, электрические плиты и сушилки для одежды.

Заземление обычно предоставляется для системы клиента, а также для оборудования, принадлежащего коммунальному предприятию. Целью подключения системы заказчика к земле является ограничение напряжения, которое может возникнуть при падении проводов высокого напряжения на проводники низкого напряжения, которые обычно монтируются ниже к земле, или в случае отказа распределительного трансформатора.Системы заземления могут быть TT, TN-S, TN-C-S или TN-C.

Региональные варианты

Электрическое напряжение и частота по всему миру

Системы 220-240 В

В большинстве стран мира используется однофазное напряжение с частотой 50 Гц, 220 или 230 В, 400 В, трехфазное, для жилых помещений и предприятий легкой промышленности. В этой системе первичная распределительная сеть снабжает несколько подстанций на зону, а мощность 230 В от каждой подстанции распределяется напрямую. Провод под напряжением и нейтраль подключены к зданию для каждой фазы трехфазной сети.Однофазное распределение используется там, где нагрузка двигателя невелика. В Европе электричество обычно распределяется для промышленных и бытовых нужд по трехфазной четырехпроводной системе. Это дает трехфазное напряжение 400 вольт звездой и однофазное 230 вольт. В Великобритании типичная городская или пригородная низковольтная подстанция обычно имеет мощность от 150 кВА до 1 МВА и снабжает энергией целый квартал из нескольких сотен домов. Для промышленных потребителей также доступно трехфазное напряжение 690/400 вольт или может генерироваться локально.Крупные промышленные заказчики имеют собственный трансформатор (трансформаторы) на входе от 11 кВ до 220 кВ.

Системы 110-120 В

В большинстве стран Америки используется переменный ток 60 Гц, система с разделением фаз на 120/240 вольт внутри страны и трехфазная система для более крупных установок. Трансформаторы в Северной Америке обычно питают дома напряжением 240 вольт, аналогично 230 вольт в Европе. Это расщепленная фаза, которая позволяет использовать в доме 120 вольт.

В электроэнергетике Японии стандартные частоты переменного тока составляют 50 и 60 Гц.В некоторых частях страны используется 50 Гц, а в других частях — 60 Гц. Это реликвия 1800-х годов. Некоторые местные поставщики электроэнергии в Токио импортировали немецкое оборудование с частотой 50 Гц, а местные поставщики электроэнергии в Осаке привезли генераторы с частотой 60 Гц из США. Сети росли, пока в конце концов не была подключена вся страна. Сегодня частота составляет 50 Гц в Восточной Японии (включая Токио, Иокогама, Тохоку и Хоккайдо) и 60 Гц в Западной Японии (включая Нагоя, Осака, Киото, Хиросима, Сикоку и Кюсю).

Большинство бытовых приборов работают на любой частоте. Проблема несовместимости стала известна общественности, когда землетрясение Тохоку 2011 года и цунами вывели из строя около трети мощностей востока, и власть на западе не могла быть полностью разделена с востоком, поскольку у страны нет общей частоты .

Существуют четыре преобразовательные станции постоянного тока высокого напряжения (HVDC), которые перемещают энергию через границу частоты переменного тока Японии. Shin Shinano — это объект постоянного тока постоянного тока в Японии, который является одной из четырех станций преобразования частоты, соединяющих западную и восточную электросети Японии.Остальные три находятся на Хигаси-Симидзу, Минами-Фукумицу и плотине Сакума. Вместе они могут переместить до 1,2 ГВт мощности на восток или запад.

Системы на 240 В и розетки на 120 В

Большинство современных домов в Северной Америке рассчитаны на прием 240 вольт от трансформатора, а за счет использования электроэнергии с разделением фаз могут иметь как розетки на 120 вольт, так и на 240 вольт. 120 В обычно используются для освещения и большинства розеток. Розетки на 240 вольт обычно предназначены для обслуживания духовки и плиты, водонагревателя и сушилки для белья (если они электрические, а не на природном газе).Иногда в гараже монтируют розетку на 240 вольт для техники или для зарядки электромобиля.

Meter All the Phases: трехфазный счетчик энергии с OpenWrt

Отслеживать общее потребление электроэнергии — это хорошо, и даже лучше, если вы знаете, на что уходят все киловатт-часы. В доме [Анурага Чуга] три фазы, идущие от распределительной коробки, аккуратно организованы: одна для освещения и вентиляторов, одна для бытовых приборов и одна для горячего водоснабжения.Чтобы отслеживать и анализировать электрические отпечатки пальцев своего дома, [Анураг] установил трехфазный счетчик энергии и подключил его к Интернету.

Компания

[Anurag] приобрела трехфазный счетчик Selec MFM383C с интерфейсом Modbus и тремя трансформаторами тока, по одному на каждую фазу. После того, как все было подключено и установлено в электрическую распределительную панель, он подключил планшет Android к счетчику с помощью моста USB-RS485. Он начал считывать регистры Modbus со счетчика с помощью приложения для мониторинга.Убедившись, что приложение считывает разумные значения, он продолжил настройку маршрутизатора OpenWrt для подключения его к Интернету.

Хотя измеритель также без проблем подключается к своему маршрутизатору OpenWrt TL-MR3020 через интерфейс USB-RS485, вся установка не проходит без проблем. Последняя версия OpenWrt заполняет большую часть внутренней флэш-памяти маршрутизатора, оставляя слишком мало места для дополнительных модулей, необходимых для проекта. Обходной путь [Anurag] для этого — скомпилировать урезанную версию OpenWrt, которая позволяет перенести файловую систему на внешний USB-накопитель через последовательный порт маршрутизатора, что, конечно, потребовало открытия маршрутизатора и подключения USB к последовательному мосту.

Включив и запустив маршрутизатор, он написал компактный пакет OpenWrt для считывания данных со счетчика электроэнергии через интерфейс командной строки. Задание cron периодически выполняет небольшой скрипт, который опрашивает счетчик и загружает точки данных в учетную запись начального состояния. Там собранные данные можно обрабатывать и отображать в графическом виде через привлекательный веб-интерфейс.

Сборка

[Anurag Chugh], безусловно, выполнена хорошо, но что действительно выделяется в этом проекте, так это детализация и структура документации.Он состоит из четырех обширных постов, где все шаги полностью задокументированы до самого нижнего уровня, и готовы к воспроизведению и изучению другими создателями и хакерами. Мы уверены, что вам понравится читать!

Спасибо [Джейми] за подсказку!

A Руководство по объединению сетей и изолированной эксплуатации мини-сетевых энергосистем мощностью до 200 кВт (Технический отчет)

Грецен, Крис, Энгель, Ричард, и Кетченбах, Томас. Руководство по объединению сетей и изолированной эксплуатации мини-сетевых энергосистем мощностью до 200 кВт . США: Н. П., 2013. Интернет. DOI: 10,2172 / 1171616.

Greacen, Chris, Engel, Richard, & Quetchenbach, Thomas. Руководство по объединению сетей и изолированной эксплуатации мини-сетевых энергосистем мощностью до 200 кВт . Соединенные Штаты. https: // doi.org / 10.2172 / 1171616

Грецен, Крис, Энгель, Ричард, и Кетченбах, Томас. Пн. «Руководство по объединению сетей и изолированной эксплуатации мини-сетевых систем мощностью до 200 кВт». Соединенные Штаты. https://doi.org/10.2172/1171616. https://www.osti.gov/servlets/purl/1171616.

@article {osti_1171616,
title = {Руководство по межсетевому соединению и изолированной эксплуатации мини-сетевых энергосистем мощностью до 200 кВт},
author = {Грейсен, Крис и Энгель, Ричард и Кетченбах, Томас},
abstractNote = {Руководство по межсетевому соединению и изолированной эксплуатации мини-сетевых энергосистем мощностью до 200 кВт предназначено для удовлетворения широко распространенной потребности в руководствах, стандартах и ​​процедурах для соединения мини-сетей с центральной электрической сетью по мере продвижения электрификации сельских районов в развивающихся странах, объединяя эти когда-то отдельные энергосистемы.Руководство направлено на то, чтобы помочь владельцам и операторам мини-сетей возобновляемых источников энергии понять доступные технические варианты, вопросы безопасности и надежности, а также инженерные и административные расходы, связанные с различными вариантами объединения сетей. Руководство намеренно краткое, но включает ряд приложений, которые указывают читателю на дополнительные ресурсы для получения более подробной информации. В рамки руководства не включены политические соображения по поводу того, «кто за что платит», как следует устанавливать тарифы, или другие финансовые вопросы, которые также имеют первостепенное значение, когда «малая сеть соединяется с большой сетью».”},
doi = {10.2172 / 1171616},
url = {https://www.osti.gov/biblio/1171616}, journal = {},
number =,
объем =,
place = {United States},
год = {2013},
месяц = ​​{4}
}

.

No related posts.
