Подключение разъема rj 45: Распиновка коннектора RJ45 по цветам

Содержание

Распиновка коннектора RJ45 по цветам

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами.

На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Распиновка

Как подключить розетку RJ-45

При отсутствии возможности установки беспроводного соединения большую актуальность имеет монтаж компьютерного разъема, роль которого чаще всего исполняет розетка rj 45.

Описание конструкции

 Компьютерная розетка имеет восемь посадочных мест с таким же количеством контактов. Она может быть либо накладной, либо скрытого монтажа, для установки в стене. Внешне похожа на телефонный разъем, только в более широким гнездом. Используется розетка rj 45 для подключения к локальной сети и, соответственно, к Интернету.

Схема подключения


 Установка компьютерного разъема состоит из следующих этапов:

  1.  выбрать место монтажа;
  2.  закрепить устройство;
  3.  снять крышку;
  4.  разделить витую пару;
  5.  затянуть хомут;
  6.  закрыть крышку.

 Итак, первым делом следует убедиться в наличии кабеля на месте непосредственного монтажа разъема или же проложить его самостоятельно. Затем необходимо прикрепить к стене розетку. Обычно это осуществляется с помощью двух шурупов, но также может использоваться и двусторонний скотч. Если установка осуществляется первым способом, то предварительно нужно задействовать перфоратор, а после прикручивания и возвращения платы на место крышку просто не надевать.

Если же крепление осуществилось с помощью клейкой ленты, то дополнительно снимаем крышку.

Теперь нужно снять примерно 3 см внешней изоляции кабеля и расплести жилы.

Провода по отдельности распределяются через гребенку розетки. На большинстве розеток все посадочные места для каждого кабеля отмечены соответствующим цветом. Часто предлагается два варианта кроссирования, А и В.

Принято кроссировать только по варианту В.

Стоит отметить, что для удобства обжимки используют специальный забивочный кросс-нож. Он нажимает на жилу и вдавливает ее в отверстие розетки, снимая при этом изоляцию проводника изакрепляя его на конце. Это обеспечивает надежную фиксацию жил.
И, наконец, затягиваем хомут, или кабельную стяжку, и возвращаем крышку на место.
Как видно, установить самостоятельно розетку rj-45 довольно просто, если соблюдать основные советы и схемы подключения разъема.

17.01.18

Подключение розетки rj 45 — Ремонт220

Автор Светозар Тюменский На чтение 2 мин.

Просмотров 2.1k. Опубликовано Обновлено

Соединяя два компьютера между собой или более, используя Hub/Switch, подключение к сетевой плате компьютера возможно, минуя розетки, непосредственно к разъёмам сетевых плат – коннектором RG 45.

Недостатком этого способа является незащищённый от внешних механических повреждений отрезок витой пары от стены (если проводка внутренняя) до разъёма сетевой платы. В случае его повреждения придётся устанавливать соединитель или менять всю «косу».

При использовании розетки с разъёмом RJ 45, витая пара полностью скрыта в стене, что исключает возможность её повреждения.

Подключение розетки с разъёмом RJ 45 обычно делается в соответствии с наиболее распространёнными стандартами T568A или T568B. Оба стандарта совершенно идентичны, различия имеются лишь в цветовой гамме проводов, несущих информацию.

Пример подключения компьютерной розетки Legrand (2 порта):

Для того, чтобы подключить розетку RG 45, вначале с витой пары необходимо удалить внешнюю изоляцию.

Причём, удалять внешнюю оболочку кабеля следует ровно настолько, насколько это необходимо для терминирования отдельных пар. 50 мм будет вполне достаточно.

Далее, разведя скрученные пары в стороны нужно, не снимая изоляцию с проводов вложить их каждый в свой паз контакта, соответствующий стандарту подключения (на фото в данном примере – это T568B).

После, закрыв крышку и зафиксировав провода, не забудьте обрезать их концы, выступающие из клемм. Розетка подключена.

Как правильно обжать интернет кабель. Витая пара


Подключение сетевого кабеля к двух портовой розетке


Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.


Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:

В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с. Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.


Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.

Как подключить розетку?

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:

Контакты в компьютерной розетке используются следующим образом:
Контакт — Предназначение
1 — передача сигнала
2 — передача сигнала
3 — прием сигнала
4 — не используется
5 — не используется
6 — прием сигнала
7 — не используется
8 — не используется

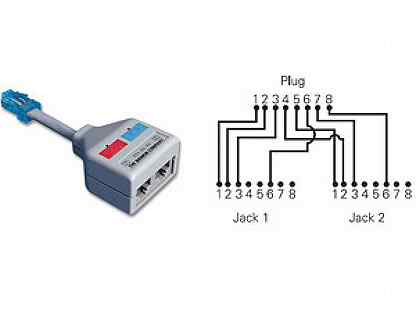

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:
Контакт  — Предназначение
1 — Компьютер
2 — Компьютер
3 — Компьютер
4 — Телефон
5 — Телефон
6 — Компьютер
7 — Не используется
8 — Не используется

Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.
Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), — плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.
Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:
Контакт — Цвет провода (стандарт А) — Цвет провода (стандарт В)
1 — бело-зеленый — бело-оранжевый
2 — зеленый — оранжевый
3 — бело-оранжевый — бело-зеленый
4 — синий — синий
5 — бело-синий — бело-синий
6 — оранжевый — зеленый
7 — бело-коричневый — бело-коричневый
8 — коричневый — коричневый

На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.



Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.


Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.



Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.



Как подключить компьютерную розетку rj-45

Розетки для коммутации компьютера и телефона, хотя и похожи внешне, все же отличаются. В первом случае нужна одна пара проводов, а во втором – две, а значит, применяется компьютерная розетка 4545. Как ее подключить, сделать качественный обжим, какие существуют разновидности – рассмотрим подробнее.

Кабель – основа всего

Информационные технологии требуют к себе индивидуального подхода. Кабель для интернета имеет 8 проводов. Их скручивают по два, в результате получается четыре витые пары. Каждый провод своего цвета. Это помогает не ошибиться при монтаже.

Также кабель делится на категории, начиная с третьей. Чем выше, тем более высокий стандарт передачи. Например, категории 3 и 5 подходят для скорости 100 Мбит/с. Но 5е и выше – уже 1000 Мбит/с. Существуют экранированные варианты, которые более защищены от помех. Они подходят для широкого спектра задач: Ethernet , телефония, смарт TV.

Категории

Все Ethernet – кабели делятся на категории. Они определяют, где можно кабель использовать, какие его характеристики. От этого зависит скорость передачи данных и качество. Если же проводник экранированный, то это – только плюс.

Можно посмотреть на схему, нарисованную ниже, и определить, какая категория нужна именно вам.

Видна закономерность: чем выше, тем лучше.

Розетки

Может возникнуть вопрос о том, зачем нужны компьютерные розетки, если провайдер может просто подвести кабель к компьютеру. Для начала – это эстетика. Следующее – возможность подсоединяться к сети в любой части квартиры. Не факт, что не будет еще одного компьютера, смарт TV, или других девайсов.

Розетки для подключения телефона имеют четыре контакта (стандарт разъема RJ-11), тогда как компьютерные – 8 (RJ-45). Они бывают одинарные, двойные, тройные, внутренние, наружные.

Такие модули устанавливаются как непосредственно на стену, так и на din – рейку.

Виды розеток

Есть разные виды фурнитуры для сети. Самая простая – розетка rj 45 одинарная.

Используется для разъем аrj 45. Категория 5e. Устанавливается на стену, выглядит довольно симпатично. Один выход, но этого достаточно, чтобы подключить смарт – TV или один компьютер.

Другой вариант – розетка внешняя двойная rj 45. Это уже двухпортовая фурнитура. Данный вариант более универсален, потому как позволяет в один розеточный модуль включать, кроме сетевого оборудования, обычный телефон. Известно, что для 11 модели нужно меньше жил, а габариты разъема стандартные, что и делает возможным подобные подключения.

Если пойти дальше, то существует еще и тройная розетка. Ее удобно использовать в офисах, где имеется большое количество оборудования. Такой розеточный модуль будет как раз кстати. Его монтаж может быть выполнен как на din – рейку, так на стену.

Установка

К примеру, у нас устанавливается розетка rj 45 двойная, категория 5e, настенная. Прокладываем кабель, желательно экранированный. Это можно сделать в стене или в плинтусе. Так как модульнакладной, крепим его на стену при помощи специальных дюбелей типа «быстрый монтаж». В некоторых случаях его ставят на din – рейку. Накладная фурнитура выглядит менее эстетично, чем внутренняя. После того как сделана разводка, можно делать коммутацию.

Установка в шкафах

Если розеточный модуль ставят в шкафу, то удобнее использовать шину din. Выпускаются специальные разъемы, адаптированные для такого вида монтажа.

Делается внутренняя разводка и необходимая коммутация. Имейте ввиду, что если шкаф металлический, роутер в него ставить нельзя, так как сигнал будет полностью экранирован.

Коммутация

Стоит помнить, что витая пара передает слаботочный сигнал. Ее необходимо прокладывать как можно дальше от электрических проводов, чтобы избежать помех. К примеру, если электропроводка проложена по всем стандартам (15–20 см от потолка), тогда витую пару нужно прокладывать возле плинтуса. Экранированный вариант даст лучшее качество.

Нам понадобятся:

  • Сама розетка,
  • Интернет кабель с наконечником. Обжим должен быть качественным,
  • Инструмент. Нужно будет зачищать провода,
  • Обжимка,
  • Перфоратор, короба – если еще не сделана разводка.

Коммутация довольно простая. На самой розетке клеммы обозначены цветами. Они идентичны цветовой маркировке жил, которые будут к ним подходить. Все, что требуется, это совместить провода, не попутать их и все сделать одинаково на всех розетках. В некоторых случаях понадобится специальный инструмент, но чаще всего нет, так как клеммы не требуют обжима. На рисунке показан пример заделки для rj45.

При подсоединении компьютера контакты 4 и 5, как видно из рисунка, не используются. Они не нужны ни для смарт TV, ни для Ethernet. Поэтому, если все оставить так, как есть, все будет работать. Однако чаще делают универсальный модуль: делают монтаж телефонных концов (разъем RJ 11). Распиновка получится такая:

На рисунке изображена розетка rj одинарная. После коммутации ее необходимо надежно закрепить. Некоторые модели крепятся на din – рейку. Теперь ее можно использовать и для включения телефона (RJ 11), и для смарт TV, и просто для интернета.

Правильная заделка

Чтобы контакт был качественным, а интернет работал, нужно знать некоторые нюансы. Обжим витой пары делают по цветам проводов. Используют коннекторы, как правило,  rj 45.

Есть два стандарта обжима. Чаще всего используют T568B. Для соединения компьютера с коммутатором или хабом, обжать кабель нужно одинаково с обеих сторон. Если же вместе соединяют два компьютера (или два коммутатора), тогда перекрестно. Распиновка хорошо видна на рисунке.

В схеме для двухпарного кабеля могут несколько отличаться цвета проводов. Это зависит от производителя.

Для разделки используют специальный инструмент.

Сама технология несложная:

  • Где-то на 2–3 см необходимо разделать и зачистить кабель. Это можно сделать как специальным инструментом, так и обычным ножом.
  • Развести провода, согласно цветной маркировке, которая нужна.
  • Выпрямить их и обрезать лишнее. Оставить приблизительно 12.5 мм от оболочки.
  • Теперь внимание! Зачищать концы не надо!
  • Вставить провода в коннектор. Следить, чтобы они не перепутались. Оболочка тоже должна войти.
  • При помощи кримпера обжать кабель. Оболочка тоже зажимается, поэтому, если она тонкая, намотайте на нее немного изоленты. Таким кримпером можно также обжимать телефонные концы (11 стандарт).

Отличие телефонного подсоединения

Для подключения телефонного разъема используют другие стандарты. Например, для аналогового аппарата используют rj11. Хотя в данном случае применяются всего два средних контакта, лучше придерживаться стандартов, чтобы потом не переделывать. Поэтому стоит обратить внимание на распиновку.

Телевидение

Смарт – TV уверенно занимает свою нишу. Есть три способа подключения такого телевизора к сети.

  1. Через модем:
  2. С использованием роутера:
  3. Напрямую:

Какой способ выбрать – решается индивидуально. Все разъемы стандартные, коммутация – при помощи той же витой пары. Так же каждый для себя выбирает розеточный модуль. Внутренняя разводка такая же, как и для обычного интернета, ведь, по сути, это и есть интернет-TV.

Фурнитура для интернета имеет разнообразное применение: мы можем подсоединить компьютер, можем сделать целую сеть. Нужен телефон – легко включаем rj 11 и пользуемся. Установка тоже универсальна: снаружи стены и непосредственно в ней самой, а при необходимости – и на шине din. Так что проблем не возникнет,  и при необходимости всегда можно найти то, что нужно именно здесь и сейчас.

подключение и монтаж на стену.

В современном доме или квартире невозможно обойтись наличием только одной электрической розетки.
Компьютеры, телефоны и модемы, требуют совершенно иных элементов для подключения электронного высокоскоростного сигнала. Одним из элементов подобной арматуры, которая может понадобиться при объединении нескольких компьютеров в одну сеть, является розетка rj45. Как подключить это устройство будет подробно описано ниже.

Для чего нужна розетка rj45

Этот элемент арматуры предназначен для передачи компьютерного сигнала от одного системного блока к другому. Одним из наиболее часто устанавливаемых устройств, является розетка комбинированная компьютерная — тв. Удобство использования этого элемента достигается за счёт установки в одном корпусе еще и телефонного разъёма rj11. Такое устройство позволяет не только подключить компьютер к домашней сети, но и осуществить соединение стационарного телефона с сетью.

Прежде чем узнать, как подключить такое устройство, необходимо разобраться в том, какие существуют модели компьютерной арматуры.

Разновидности розетки rj45

Розетка компьютерная rj45 может быть накладного типа и для установки с помощью внутреннего монтажа. Если планируется устанавливать внутреннюю модель, то потребуется осуществить штробление стен.


Чтобы установить наружную компьютерную розетку, делать отверстия в стене не потребуется, но расположенный кабель-канал вдоль стены будет значительно портить весь интерьер комнаты. Наружный способ больше подходит в том случае, когда требуется установить большое количество компьютеров объединённых в одну сеть. При необходимости добавить ещё один компьютер в систему, не составит большого труда. Достаточно будет подключить участок кабеля к крайнему устройству.

Комбинированные розетки с rj11 внешнего исполнения также востребованы для подключения компьютеров в офисе.
Подключение совместно с компьютером и телефонного аппарата, позволяет рационально использовать пространство на рабочем столе и, при неоходимости, легко отключить устройство от сети.
Розетки для подключения компьютера могут быть одинарными и двойными.

Если требуется подключение более одного компьютера к сети на одном рабочем месте, то двойная модель позволит полностью отказаться от различных приспособлений, которые применяются для увеличения количество портов.

Распайка компьютерной розетки

Правильный монтаж, вне зависимости от модели устанавливаемого элемента, позволит безопасно использовать дорогостоящее компьютерное оборудование. Если подключение компьютерной розетки будет осуществлено с нарушениями, то чувствительное микропроцессорное оборудование может быть выведено из строя. Передача сигнала от одной розетки, к другой осуществляется с помощью кабеля «витая пара».
Такое соединение позволяет передавать высокоскоростной сигнал, на расстояние до 100 метров, без потери качества.
Кабель для подключения этого устройства содержит 4 пары цветных проводов, что значительно облегчает правильную установку. Распиновка разъёма зависит от стандарта подключения устройства.
Разъём Т568А имеет следующую распиновку:
1 контакт — бело-зелёный.
2 — зелёный.
3 — бело-оранжевый.
4 — синий.
5 — бело-синий.
6 — оранжевый.
7 — бело-коричневый.
8 — коричневый.

Если используется стандарт Т568В (используется чаще), то распайка следующая:
1 контакт — бело-оранжевый провод.
2 контакт — оранжевый.
3 — бело-зелёный.
4 — синий.
5 — бело-синий.
6 — зелёный.
7 — бело-коричневый.
8 — коричневый.


Эти варианты распиновки, являются взаимозаменяемыми и совершенно идентичны по качеству передачи сигнала.

Подключение розетки к кабелю

При подключении, компьютерная розетка должна быть соединена с кабелем таким образом, чтобы было полностью исключено непроизвольное выпадение проводника из зажимного контакта. Для этого следует правильно соединить устройство с высокоскоростным кабелем. Подключение осуществляется с применением специальной вилки. Вилку следует использовать необходимого размера, толщина жала инструмента не должна превышать диаметр провода.


Установка кабеля осуществляется в такой последовательности:

  • Каждую витую пару необходимо слегка распустить.
  • Провода заводятся в крепление согласно распиновке.
  • С помощью вилки каждый провод вдавливается внутрь зажима.

Некоторые монтажники с целью экономии вместо специальной вилки используют шлицевую отвертку соответствующего размера. Но этот способ кустарный, иногда приводящий к обрыву провода или ослаблению контактов зажимов. Хотя тоже имеет место жить.

При подключении кабеля не требуется осуществлять зачистку проводов. Ножи, которые встроены в зажим разъёма, надёжно прорезают изолирующую оболочку.

Монтаж розетки на стену

Компьютерную розетку можно установить как скрытым, так и наружным способом. Как установить этот элемент, зависит от личных предпочтений и целесообразности использования той или иной модели такого устройства.
Если устанавливаем устройство в комнате, которая предназначена для размещения большого количества компьютеров, то наиболее подходящим вариантом, будет использование внешнего устройства. Для осуществления крепления такого элемента, необходимо установить кабель в разъём, затем с помощью двух дюбелей выполняется крепление внутренней части розетки к стене. Следующим, завершающим этапом, будет установка декоративной части компьютерной розетки.
Для установки внутренней конструкции потребуется потратить значительно большее количество времени.
Подключается такое устройство к кабелю вышеописанным способом, но сам монтаж этого элемента к стене производится совершенно иначе. Установка внутренней модели производится в такой последовательности:

  • В стене перфоратором с коронной насадкой делается вырез, внутренняя часть которого убирается затем с помощью зубила и молотка.
  • К стене делается штроба от одной компьютерной розетки к другой. Если происходит подключение высокоскоростного интернет-соединения или телефонного кабеля для разъёма rj11, то потребуется вести штробу к коммуникационной распределительной коробке.
  • В сделанное отверстие, устанавливается подрозетник и фиксируется с помощью гипсового раствора.
  • Подводится по штробе кабель для подключения компьютера, выводится в установочную коробку и подключается к розетке.
  • Розетка устанавливается в установочную коробку, и с помощью винтов надёжно фиксируется.
  • Устанавливается декоративная пластмассовая накладка.

Несмотря на более сложный вариант установки скрытой компьютерной розетки, использование такого способа монтажа, позволяет значительно повысить эстетические качества такого соединения.
Как подключить компьютерную rj45, подробно описано в данной статье. Если осуществить монтаж по всем правилам, то розетка прослужит долгое время, без каких-либо нарушений в работе, а сетевая игра, будет возможна даже в том случае, если второй компьютер находится в другой комнате.

Распиновка rj45 100 мбит 4 провода

В век компьютерных технологий практически в каждой квартире присутствует интернет. У кого-то это обычный ADSL, а многие уже давно пользуются высокоскоростным подключением. И, наверное, у каждого складывалась такая ситуация, когда необходимо укоротить кабель или же, наоборот, протянуть в другую комнату.

И вот тут возникает вопрос: как обжать витую пару 8 жил? Ведь непосредственно сам коннектор «намертво» закреплен на проводе. Что же теперь, снова вызванивать провайдера, вызывать специалистов, платить им за работу?

Как оказалось, схема обжима витой пары не так уж и сложна. Вполне возможно выполнить подобное подключение своими руками. К тому же, витая пара, подключение которой выполнено своими руками, сэкономит личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит понять, что представляет собой сам интернет-кабель и как подключить жилы к коннектору для его правильной работы.

Провод, разъем и кримпер

Интернет-кабель содержит в себе 8 медных жил, которые скручены попарно между собой. Именно поэтому и назван подобный провод витой парой. Сдвоенные жилы имеют похожий цвет. К примеру, в паре может быть синий и сине-белый либо коричневый и коричнево-белый цвета.

На прилавках имеются провода двух видов — это экранированный (STP) и неэкранированный (UTP). Но, в конечном счете, эти виды кабеля выполняют одну и ту же работу, а потому нет смысла переплачивать за экран. Поэтому наилучшим будет второй вариант, как более доступный для подсоединения. К тому же он имеет разные категории, среди которых и стоит выбирать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (самые распространенные). Необходимо понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5-ю категорию, которая неплохо зарекомендовала себя в эксплуатации и при этом имеет вполне приемлемую стоимость. Она является на данный момент самой распространенной.

Что касается коннектора, то в наше время практически во всех устройствах используется Rj-45. Его стоимость невысока, а потому стоит покупать эти детали коммутации с запасом, т.к. есть риск испортить их при работе по причине неопытности.

Также для работы может понадобиться инструмент, называемый кримпером, т.е. специальные клещи для обжима вилки. Хотя можно обойтись и без них при условии, что нужно обжать только один-два провода — в таком случае на него тратиться не стоит.

Способы обжимки витой пары

Разобравшись с необходимым инструментом и материалом, можно приступить к выбору варианта, по которому будет производиться обжим. Ведь от того, каким он будет, зависит и скорость передачи интернет-трафика и другой информации, и типы устройств, с которыми кабель будет совместим.

Выделяют два вида распиновки: это 568 А и 568 В. В свою очередь они составляют два подвида — прямого включения либо перекрестного (кроссового). К тому же, существует упрощенная распиновка, т. е. обжим витой пары 4 провода, а не 8. Однако при таком расположении скорость трафика снижается с 1 Гбит/сек до 100 Мбит/сек. Необходимо рассмотреть каждый из вариантов в отдельности, и начать следует с наиболее простых.

Прямой на 4 и 8 проводов 568В

Витая пара, обжим которой выполнен 2-парным способом, используется при подключении компьютера к коммутационным устройствам, таким как модем, роутер и т.п. При обжиме с обеих сторон последовательность проводов на контактах такова:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. зеленый.

Такая цветовая раскладка оставляет незадействованными 4, 5, 7 и 8 контакты. Таким образом, можно подключить интернет по ADSL-линии со скоростью не более 100 Мбит/сек, но при этом витая пара 4 жилы, естественно, намного проще в монтаже.

Витая пара, подключение которой должно быть высокоскоростным, требует при обжиме использования всех 8 проводов. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи информации до 1 Гбит/сек. Порядок расположения жил по цветам таков:

  1. оранжевый с белым;
  2. оранжевый;
  3. зеленый с белым;
  4. синий;
  5. синий с белым;
  6. зеленый;
  7. коричневый с белым;
  8. коричневый.

Немного другой порядок подключения в кроссовом варианте, для которого используется вид расположения жил 568 А.

Кроссовый

Кроссовый (перекрестный) обжим витой пары

Подобный вариант подключения использует вид 568 А и 568 В для малых скоростей передачи, а именно, одна из сторон провода обжата по предыдущему 8-жильному способу, а вот у второй меняются местами оранжевая и зеленая пары. Получается распиновка витой пары 568;А:

  1. зеленый с белым;
  2. зеленый;
  3. оранжевый с белым;
  4. синий;
  5. синий с белым;
  6. оранжевый;
  7. коричневый с белым;
  8. коричневый.

Если же нужна высокая скорость трафика, распиновка кабеля для интернета будет следующей: одна из сторон обжимается в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пар «синие-коричневые».

Порядок действий при обжиме при помощи кримпера

Сначала необходимо зачистить внешний слой изоляции примерно на 2,5–3 см. Для подобной манипуляции на кримпере имеются специальные углубления. При этом нужно быть очень внимательным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно расправить жилы, расположив их в нужной последовательности, и обрезать так, чтобы получился ровный перпендикулярный край. Далее, по находящимся внутри вилки канавкам, завести жилы внутрь таким образом, чтобы они вошли в контакты штекера. Внешняя изоляция провода при этом также должна войти внутрь. В противном случае, после нескольких перегибов разъем не выдержит и жилы сломаются.

После уже можно обжать провод и второе крепежное место кримпером, на котором имеется специальный паз для сетевого провода 8Р. Если обжима достаточно, то контакты прокалывают изоляцию жил. Подобное действие несет в себе две функции — создается прочный контакт и дополнительная фиксация.

При условии точного соблюдения инструкций разъем витой пары будет работать так, как это и было задумано. Если же что-то пошло не так, были перепутаны цвета жил и т.п., именно на такой случай и необходим запас штекеров, о котором упоминалось выше.

Обжим без инструмента

Порядок действий здесь такой же, как и в предыдущем методе, — снимается изоляция, располагаются в нужном порядке и подрезаются жилы, вводятся внутрь вилки по канавкам. После отверткой прожимается крепящая сам кабель часть, и только после этого можно приступать непосредственно к самим контактам.

Той же отверткой (или ножницами — кому как удобнее) аккуратно, по одному, обжимаются контакты до того момента, когда они проколют изоляцию и плотно упрутся в жилы проводников. Контакты при этом останутся притоплены в пазах пластика штекера.

Но все-таки, конечно, намного более качественным будет разъем, обжатый при помощи кримпера, даже самого бюджетного. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямым или перекрестным способом обжат разъем, т.к. эти модели уже сами подстраиваются под распиновку. Конечно, это не означает, что можно выполнить подобную процедуру как попало. Просто при необходимости подключения интернет-модема или другого компьютера можно выполнить посредством прямого обжима витой пары или витой пары 4 жилы (при низкой скорости трафика).

Подводя итог

Как стало, наверняка, ясно, вопрос, как обжать сетевой кабель, не настолько сложен, и выполнить подобную работу под силу каждому, даже не имея специального образования. Главное, как и в любой работе, — это внимательность, аккуратность и точное соблюдение инструкции (изображение различных распиловок имеются выше). А потому нет смысла вызывать мастера, ждать его и платить деньги за ту работу, которая может быть выполнена своими руками. Но если есть сомнения в своих силах, тогда, конечно, можно доверить это дело профессионалу, но все же попробовать самому сделать обжим не помешает. Ведь затраты на штекеры самые маленькие, а сэкономить можно прилично.

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В


Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A


Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

  • Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

  • Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

  • Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше. Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.
  • Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

  • Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

  • Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

  • Наличие сертификата качества.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Всё о витой паре и локальных сетях

Обжим витой пары 4 жилы выполняют при изготовлении патч-кордов для 10-100 мегабитных ЛВС, которые гораздо чаще, чем гигабитные, создаются в квартирах и малых офисах.

Да, такие сети прекрасно работают и на восьмижильной “витушке”, но при стандартах передачи 10Base-Т, а также 100Base-Т задействованы всего четыре проводника, поэтому зачем платить за кабель в два раза больше? Мы считаем, что незачем и предлагаем освоить методику обжима 4 жильной витой пары.

Обжатый коннектор с 4 жильным проводом

Схема опрессовки медного кабеля из четырех проводников

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие – для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимые инструменты для обжима

Чтобы выполнить обжим витой пары 4 провода, нам понадобится:

    Отрезок четырех- или восьмижильного медного кабеля длиной не больше 100 м.

Кабель из 4 жил

Обычный Rj45 и экранированный

Тестер для витой пары

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

  1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
  2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Зачищенный кабель UTP

Откусываем концы проводков витой пары

Надеваем коннектор на контакты

Обжимаем RJ45 с помощью щипцов

Проверяем надежность опресовки

Заключение

Сегодня вы освоили правила обжима витой пары, состоящей из четырех проводников. С восьмижильным кабелем, надеемся, разобрались тоже.

Поздравляем, вы умеете уже очень многое и можете считать себя почти профессиональным монтажником сетей. Но не торопитесь покидать наш сайт – у нас еще большой запас полезной и интересной информации для вас.

Схема расположения выводов 8-контактного разъема

RJ45, технические характеристики и способы использования

Идентификатор контакта

Номер:

Номер контакта

Пара

Цвет провода

1

1

Пара 1

Белый с оранжевым

2

8

Коричневый с белым

3

2

Пара 2

Оранжевый с белым

4

7

Белый с коричневым

5

3

Пара 3

Белый с зеленым

6

6

зеленый с белым

7

4

Пара 4

Синий с белым

8

5

Белый с синим

Технические характеристики разъема RJ45
  • 8P8C Разъем RJ-45 (8-контактный разъем)
  • Гнездо для монтажа на печатной плате со сквозным отверстием
  • Совместим со всеми кабелями CAT и UDP

Сопутствующие материалы

CAT кабели, модули USART, преобразователи RS232 в TTL, модули RJ45

Другой разъем RJ45

Разъем Molex RJ45, выход RJ45 MagJack, плата приемопередатчика

Где использовать разъемы RJ45

RJ45 — это тип протокола связи, который используется для Ethernet и других междугородных коммуникаций. В этом типе связи данные передаются между двумя электронными устройствами, такими как микроконтроллеры или микропроцессоры, на очень большое расстояние без потери. Обычно для передачи этих данных используются такие протоколы связи, как SPI, USART, IIC. Эти два устройства связаны с помощью кабеля, такого как CAT-кабели. Кабели CAT подключаются к цепи через этот разъем RJ45. Эти разъемы поддерживают любой тип кабеля Ethernet, например USP, CAT5e, CAT6 и т. Д.

Существует также множество типов разъемов RJ45 , но все они выполняют одну и ту же функцию, кроме внешнего вида и качества сборки.Поэтому, если вы ищете разъем для связи по протоколу RJ45, этот разъем может быть для вас правильным выбором.

Как использовать разъем RJ45

Разъем RJ45 имеет 8 контактов, как показано выше. Очень важно выбрать подходящие контакты для ваших данных и земли, чтобы протокол RJ45 работал эффективно. Основное преимущество использования связи RJ45 заключается в том, что они подключаются с помощью кабелей CAT. Эти кабели CAT состоят из скрученных парных проводов, и эти провода размещены внутри кабеля, который может защитить его от внешнего шума.Поскольку провода скручены в пару из двух, один из этих двух проводов будет использоваться для передачи сигнала или данных, а другой будет проводом заземления, который удалит шум из провода данных во время передачи на большие расстояния.

Простая примерная схема подключения для USART-соединения с двумя линиями передачи данных RX и TX показана ниже

.

Линии данных могут быть любыми от USART, SPI или даже IIC. Обратите внимание, что в каждой витой паре один провод передает данные, а другой подключен к земле.Другими альтернативными методами для этого протокола являются протокол связи RS232 и протокол связи RS485 . Эти кабели также поддерживают POE (Power over Ethernet) и, следовательно, могут также передавать питание на модули при необходимости

Приложения
  • Обычно используется в Ethernet-соединении
  • Передача данных на большие расстояния
  • Передача данных в шумной среде
  • Проводное соединение на большие расстояния
  • поддерживает питание через Ethernet

Габаритные размеры модуля

Что такое разъем RJ45? Разъем RJ45, используемый для подключения к сети Ethernet Оптоволоконные компоненты

Вы когда-нибудь замечали, что медный кабель подключен к вашему компьютеру? Или, точнее говоря, разъем кристалла в вашем компьютере? Это то, что мы назвали разъемом RJ45. Что такое разъем RJ45? Это обычный компонент, используемый для подключения компьютеров к локальным сетям (LAN) на базе Ethernet. Но что вы знаете об этом простом разъеме? Давайте вместе разберемся, как он выглядит и как им заделать кабель Ethernet.

Что такое разъем RJ45: Обзор разъема RJ45

Разъем

RJ45 — самый распространенный разъем для витой пары для кабелей и сетей Ethernet. Буква «RJ» представляет собой «зарегистрированный разъем», который представляет собой стандартизированный физический сетевой интерфейс для подключения телекоммуникационного оборудования или оборудования для передачи данных.Разъем RJ45 имеет восемь контактов для подключения проводов и восемь позиций на расстоянии около 1 мм друг от друга, в которые вставляются отдельные провода с помощью специальных инструментов для обжима кабеля. Этот тип разъема называется 8P8C (Eight Position, Eight Contact).

Несколько других типов разъемов очень похожи на RJ45, и кто-то может легко запутаться в них. Например, разъем RJ11, используемый с телефонными кабелями, является одним из таких разъемов. Но этот разъем использует только шесть позиций, а не восемь, что делает их менее популярными, чем разъемы RJ45.

Схема цветового кодирования разъема RJ45

Как мы все знаем, при подключении разъема RJ45 к кабелю существуют два стандарта проводки, которые определяют, как разводка контактов RJ45 для организации восьми отдельных проводов — T568A и T568B. Что касается двух стандартов, есть две разные формы подключения. Если оба конца патч-кордов подключены по одному стандарту, это прямое соединение. В противном случае это перекрестное соединение. Оба стандарта могут использоваться для прямого кабеля.Вот иллюстрация цветового кода разъемов RJ45, когда они используются в разных соединениях.

Прямые соединения

Не имеет значения, со стандартным T-568A или T-568B, как только порядок цветов на одном конце определен, то же самое происходит и на другом конце, что означает, что порядок цветов одинаков на обоих концах. Возьмем, к примеру, прямое соединение T568A. Порядок цветов одного модульного разъема: зеленый / белый, зеленый, оранжевый / белый, синий, синий / белый, оранжевый, коричневый / белый и коричневый.Порядок цветов другого модульного разъема должен соответствовать ему (как показано на следующем рисунке).

То же самое и со стандартным T568B. Посмотрите на следующую картинку.

Перекрестные соединения

Это соединение отличается от прямого, так как порядок цветов на обоих концах разный. Не нужно тратить время на запоминание, сколько цветов может быть в этой связи. Потому что вы можете получить кроссоверное соединение, подключив один конец по стандарту T-568A, а другой конец — по стандарту T-568B.Как показано на следующем рисунке. Или запомните цветовую кодировку, просто заменив зеленый набор проводов оранжевым. Проще говоря, поменяйте местами зеленый (G) на оранжевый (O) и поменяйте местами зеленый / белый на оранжевый / белый.

Простое руководство для завершения кабеля Ethernet с разъемом RJ45

Если у вас есть опыт установки или обслуживания кабелей в локальных сетях, возможно, вы знаете, насколько важно терминировать медные кабели Cat5e, Cat6 или Cat6a с помощью разъемов RJ45.Освоение этого навыка иногда может сэкономить время, а также деньги на установку кабеля Ethernet. Вот простой учебник.

Шаг первый. Обрежьте конец кабеля Ethernet обжимным инструментом. Снимите примерно один дюйм куртки, оставив витые пары снаружи.

Шаг второй. Разделите 4 пары витых проводов и размотайте каждую пару. Сгладьте провода как можно сильнее, чтобы подготовиться к правильной индивидуальной вставке в разъем.

Шаг третий. Определите, на каком стандарте вы основываетесь, затем аккуратно разместите провода в порядке, соответствующем этому стандарту.

Шаг четвертый. Удерживая разъем RJ45, осторожно вставьте подготовленные провода в разъем, проталкивая их через разъем, пока концы проводов не выйдут со стороны контактов разъема. Убедитесь, что порядок цветов правильный. Если нет, снимите провода с разъема и сделайте это снова.

Шаг пятый. Осторожно обрежьте концы проволоки с помощью обжимного инструмента. Убедитесь, что концы находятся как можно заподлицо с поверхностью разъема, чтобы обеспечить хорошее штепсельное соединение.

Заключение

В этом посте представлены основные сведения и цветовой код RJ45 для различных подключений, а также способы подключения к нему кабеля Ethernet.Поскольку системы Ethernet обеспечивают гибкие и эффективные способы передачи голоса и данных, разъемы RJ45, как ключевая часть связи Ethernet, становятся все более популярными. Следовательно, хорошо владеть знаниями об этом полезно.

Связанная статья : Введение в оптическую сеть с автоматическим переключением (ASON)

RJ45 Ethernet Проводка Цветовые руководства

Просмотрите наш объемный кабель

Просмотрите наши модули модов

Просмотрите наши домкраты

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45. Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны. Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Кабель Ethernet

Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet оконцован на обоих концах, чтобы они могли следить за работой других специалистов, не догадываясь или не тратя время на расшифровку функций и соединений каждой пары проводов.Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них не является лучшим по своей сути. Единственная разница между ними заключается в том, насколько часто они используются в конкретном регионе или типе организации. Итак, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A — это стандартный стандарт, применяемый в странах Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

Распиновка проводов RJ45 и другая информация о модульных кабелях

Прежде чем мы начнем обсуждение схем подключения для модульных разъемов, полезно знать, как пронумерованы контакты на RJ45 и других модульных разъемах. На следующей схеме показана точная нумерация контактов на штекерных и женских разъемах RJ45.

Нумерация контактов RJ45


Все остальные модульные разъемы, такие как RJ11, начинают отсчет с той же стороны разъема. На схемах подключения модульных разъемов на этом сайте мы предпочитаем использовать изображение перевернутого разъема с крюком под ним.

Наиболее распространенная разводка кабелей RJ45 — это прямой кабель. В этой разводке кабеля все контакты подключены друг к другу с другой стороны. Контакты разъема RJ45 назначаются парами, и каждая пара передает один дифференциальный сигнал.Каждая пара линий должна быть скручена. Если используется кабель UTP или FTP, пары имеют оранжевый, коричневый, синий и зеленый цвета. Подключение этих кабелей к разъемам RJ45 для создания прямого кабеля определено EIA / TIA 568B. Разъемы RJ45 на обоих концах подключаются одинаково. Цветовая схема представлена ​​ниже.

Прямая цветовая кодировка RJ45 — EIA / TIA 568B


Прямой кабель RJ45 обычно используется для подключения сетевых карт с концентраторами в сетях 10Base-T и 100Base-Tx.На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. На концентраторах, коммутаторах и маршрутизаторах пара 1-2 является приемником, а 3-6 — передатчиком. Благодаря этому для подключения сетевых карт к концентраторам можно использовать прямой кабель RJ45.

В очень небольших сетевых конфигурациях, где необходимо подключить только два компьютера, использование концентратора не требуется. Прямой кабель RJ45 в этой ситуации использовать нельзя. Также, когда необходимо подключить два концентратора для увеличения количества узлов в сегменте сети, этот кабель не подходит. В обеих ситуациях необходим перекрестный кабель RJ45, где линии передачи и приема на обоих разъемах RJ45 перекрестно соединены. Цветовая кодировка перекрестного кабеля RJ45 определена в стандарте EIA / TIA 568A.

Обратите внимание: Один разъем RJ45 должен быть подключен как EIA / TIA 568B, другой как EIA / TIA 568A . При подключении обоих концов по стандарту EIA / TIA 568A в результате снова получается прямой кабель.

Перекрестная цветовая кодировка RJ45 — EIA / TIA 568A


В зависимости от ситуации, когда используются модульные кабели, схемы подключения с модульными гнездами различаются.Наиболее распространенные схемы подключения можно увидеть на картинке ниже.

Общие схемы подключения модульного разъема Женский разъем, вид с открытого конца


Применение Ethernet для витой пары

| Fluke Networks RJ45

Мастера на все руки

«RJ» в RJ45 обозначает зарегистрированный разъем, стандартное обозначение, которое возникло по схеме кода заказа универсальных услуг (USOC) системы Bell System еще в 1970-х годах для телефонных интерфейсов. Старый телефонный разъем RJ, с которым вы, вероятно, знакомы, — это RJ11. RJ11 использует 6-позиционный, 2-контактный (6P2C) интерфейс для телефонных услуг с одной линией, и это то, с чем большинство из нас выросло в своих домах. А если вы из мира телефонии, вы также можете быть знакомы с RJ14 и RJ25, в которых используются 6P4C (4-контактный) и 6P6C (6-контактный) для двух- и трехлинейного обслуживания соответственно.

Хотя обозначение RJ технически относится только к разводке разъема (т. Е. Количеству позиций и количеству подключенных проводов), обозначения обычно используются для обозначения фактического типа модульного разъема независимо от проводки.Это создало массу путаницы.

Например, в то время как RJ11 технически представляет собой соединение с однопроводной парой (из-за его 2-контактного состояния), RJ14 и RJ25 используют один и тот же шестипозиционный модульный разъем, и поэтому три физически идентичны, несмотря на разное количество контактов. Это привело к тому, что все три этих разъема стали называться разъемами RJ11, хотя технически RJ14 и RJ25 НЕ являются RJ11.

Это похоже на то, что мы теперь называем разъемами Ethernet для витой пары 8P8C как RJ45.Первым пользователем проводки 8P8C был RJ45 с ключом, который использовался для соединения двух магистральных линий в мире телефонии. Когда мир телефонии начал передавать данные через эти разъемы, название RJ45 прижилось.

Однако настоящий RJ45 с ключом не полностью совместим с современными разъемами Ethernet для витой пары 8P8C; Вилки 8P8C могут подключаться к настоящей розетке RJ45, но настоящая вилка RJ45 не может подключаться к розетке 8P8C Ethernet (если, конечно, вы не отрежете небольшой пластиковый язычок, на котором она закрывается).

Если подходит обувь

Поскольку исходный RJ45 с ключом используется редко, и большинство из нас никогда не столкнется с этими телефонными разъемами, нет ничего страшного в том, что все мы используем терминологию RJ45 для разъемов Ethernet для витой пары. В конце концов, это термин, который мы все знаем (и некоторые из нас любят).

И это больше, чем просто термин. Интерфейс RJ45 (или модульный интерфейс 8P8C, если вы сейчас решили быть технически правильным) также является стандартом де-факто для кабелей Ethernet на основе витой пары, поскольку это общепризнанный интерфейс, обеспечивающий обратную совместимость и взаимодействие.

Вот почему RJ45 продолжает использоваться по мере того, как кабельные системы перешли от категории 3 к категории 5e, от категории 6 к категории 6A. По этой же причине TIA внедрила вездесущий интерфейс RJ45 для новейших кабелей категории 8. И это то, что позволяет вашему тестеру серии DSX CableAnalyzer легко работать с любой кабельной системой, будь то категория 5e, 6, 6A или 8.

Расшифровка штекерного и женского разъема RJ45

Многие люди думают, что разъемы RJ45 — RJ45 — это то же самое, что и модульные вилки или разъемы, но они ошибаются.В большинстве случаев термин штекер технически относится к кабелю или штекерному концу соединения, а термин гнездо относится к порту или гнезду. Если у вас возникло недопонимание этих концепций, вы, вероятно, столкнулись с проблемами, которые было чрезвычайно трудно решить в вашей сети. Поэтому в этой статье будет краткое введение в разъемы RJ45 типа «папа» и «мама».

Распиновка RJ45

Разъем RJ45 обозначает зарегистрированный разъем 45, чаще всего встречается с объемными кабелями Ethernet и сетевыми кабелями.Это зарегистрированное гнездо определяет физические штекерные и розеточные разъемы, а также назначение контактов. Прежде чем мы начнем обсуждение разъема RJ45 типа «папа» и «мама» для модульных разъемов, полезно знать, как пронумерованы контакты на разъемах RJ45.

Две стандартные распиновки RJ45 определяют расположение отдельных восьми проводов, необходимых для подключения разъемов к кабелю — стандарты T568A и T568B. Оба следуют соглашению о покрытии отдельных проводов одним из пяти цветов — коричневым, зеленым, оранжевым, синим и белым — с определенными комбинациями полос и сплошных цветов.

Следование этой цветовой схеме важно при прокладке кабелей для обеспечения электрической совместимости с другим оборудованием. T568B стал более популярным стандартом. В таблице представлена ​​эта цветовая кодировка.

Кабели RJ45, использующие разъемы RJ45 — RJ45 и витую пару категорий 5/6, легко построить с помощью подходящих инструментов. В частности, разъемы RJ45 и стандарты кабельной разводки просты сами по себе, поскольку RJ45 использует только четыре из восьми контактов на разъемах. Контакты 1 и 2 передают данные, а контакты 3 и 6 используются для приема данных при использовании в порту данных, сконфигурированном для Ethernet.

Разъем RJ45 «папа» и «мама»

Разъем RJ45, так как модульный разъем имеет пол: вилки считаются штыревыми, а гнезда или розетки — штепсельными. Современные кабели Ethernet оснащены небольшими пластиковыми заглушками на каждом конце, которые вставляются в гнезда RJ45 устройств Ethernet.

Вилки используются для заделки незакрепленных кабелей и шнуров, в то время как разъемы используются для фиксированных мест на поверхностях, таких как стены и панели, а также на оборудовании. За исключением телефонных удлинительных кабелей, кабели с модульной вилкой на одном конце и разъемом на другом встречаются редко.Вместо этого кабели подключаются с помощью переходника «папа-папа», который состоит из двух гнездовых разъемов, соединенных взаимно.

На схеме выше показана точная нумерация контактов на разъемах «папа — папа» и «RJ45 — мама». Все остальные модульные разъемы начинают отсчет с той же стороны разъема. На схемах подключения модульных разъемов на этом сайте мы предпочитаем использовать изображение перевернутого разъема с крючком внизу.

Гнездовой разъем (гнезда) и штекер RJ45 (штекеры)

Гнезда и штекеры имеют очень похожую упаковку, хотя функции, которые они выполняют, совершенно не похожи.В зависимости от области применения он бывает самых разных типов: от модульных разъемов и вилок (телефонные разъемы, разъемы для компьютера и Ethernet и т. Д.) До подключений к Интернету и электронных компонентов.

Телефонный разъем или разъем RJ45 «розетка-розетка» — это очень тип модульного разъема. Этот небольшой блок подключается к телефонному кабелю, который затем передает аналоговый телефонный сигнал из специальной телефонной розетки, расположенной на стене, столе или кабине, на фактический телефонный блок.Разъем Ethernet очень похож на обычный телефонный разъем, но он немного шире. Этот порт можно использовать для подключения вашего компьютера к другому компьютеру, локальной сети, внешнему DSL или кабельному модему. На следующем изображении показан трапецеидальный разъем cat5e без инструментов.

Как отмечалось ранее, вилки используются для заделки незакрепленных кабелей, а розетки — для фиксированных мест. Другими словами, у приборов есть шнуры, оканчивающиеся вилкой, которая вставляется в розетку. Модульный штекер FS.COM RJ45 для одножильного или многожильного кабеля категории 5e.Эти модульные вилки изготовлены из поликарбоната, чтобы выдерживать ежедневный износ, а контакты покрыты золотом 50 микрон для оптимальной передачи сигнала.

Распространенная проблема с разъемами «папа» и «мама»

Штекерный разъем или вилки можно плотно вставить в розетку (розетку), чтобы обеспечить надежное физическое и электрическое соединение. В некоторых вилках RJ45 используется небольшой изгибаемый кусок пластика, называемый язычком, который помогает создать плотное соединение между кабелем и портом при вставке.Но это еще проблема разъема, когда он зацепляется за другой кабель. Фиксирующий язычок может сломаться.

Здесь я хотел бы перечислить некоторые уловки, чтобы избежать этого: покупайте соединители с загнутым вниз фиксирующим язычком, чтобы он не заедал. Если вы не можете найти хорошо продуманные соединители, используйте ботинки, чтобы не защелкнуть язычки. Используйте обжимной инструмент хорошего качества, который не нажимает на язычок при обжиме разъема.

В общем, обжать разъем RJ45 — RJ45 непросто.Операция требует сноровки, внимания и тренировки. Если вы хотите облегчить себе жизнь, вы можете использовать направляющие для проводов, которые идут в комплекте с некоторыми упаковками. Много тренируйтесь, и гиды вам не понадобятся.

Статьи по теме

Экранированный или неэкранированный кабель Ethernet: что лучше использовать?

Какой тип кабеля Ethernet вам следует использовать?

24AWG против 26AWG против 28AWG Ethernet-кабель: в чем разница?

Кабель Cat6 и Cat6a: чем они отличаются друг от друга?

Официальный документ — Сравнение надежности RJ45 и Mini I / O

Введение

Новые разработки в промышленном IoT / Industrie 4. 0 увеличивают количество подключений датчиков и исполнительных механизмов и требуют меньших габаритов разъемов, в то время как требования к надежности подключения повышаются из-за необходимости меньшей задержки.

В промышленных приложениях со степенью защиты IP20 используются соединители RJ45, хотя интерфейс изначально был разработан для неэкранированной телефонной проводки с использованием протыкающих контактов. Интерфейс разъема RJ45 известен как не самое стабильное и надежное электрическое соединение в агрессивных средах с вибрациями и влажностью.Система разъемов Mini I / O — идеальный кандидат для промышленного Ethernet, с огибающей поверхности сопряжения всего 25% от размера разъема RJ45.

В качестве отправной точки для этого теста используются требования стандарта IEC 60306-7-X. Чтобы сравнить характеристики соединительных систем, недостаточно проверить соответствие определенным критериям спецификации. Вместо этого системы должны подвергаться нагрузке сверх того, что обычно требуется в выпуске продукта или спецификациях IEC. Например. IEC 60603-7-3 требует вибрации только 50 м / с 2 , прибл.5г. Уровень нагрузки отдельного испытания может быть повышен, но также необходимы различные комбинации испытаний, чтобы вызвать напряжения, которые соответствуют реальным условиям использования в промышленных приложениях. Уровни вибрации могут быть легко увеличены, но путем введения последовательности долговечности (циклы сопряжения), смешанного потока газа (MFG), температурного срока службы и вибрации, износ и коррозия будут индуцированы, что дает лучшее представление о характеристиках контактной системы в суровых условиях. .

Во время вибрации соединители обычно проходят квалификацию согласно IEC 60512-5-2 (тест 2e) и пороговое значение на один разрыв определенной длины в течение заданного периода и уровня вибрации.Согласно IEC 60603-7 требование прерывания составляет 10 мкс. При современных скоростях связи в интервале 10 мкс кодируется множество битов в зависимости от используемого протокола. Для этого теста отслеживаются более короткие прерывания, как описано в следующих разделах.

Рис. 1. Пример различных типов протестированных разъемов Ethernet

Система разъемов RJ45

Физический разъем, обычно называемый «RJ45», стандартизирован как модульный разъем 8P8C согласно IEC60603-7, ANSI / TIA- 1096-A и ISO-8877.Подключенный к распиновке T568A и T568B, указанной в стандарте TIA / EIA-568, RJ45 совместим как с телефоном, так и с Ethernet. RJ45 — это модульный разъем, который изначально был разработан для использования в телефонной проводке. Модульные соединители были описаны в системе Registration Interface в США. Это было санкционировано Федеральной комиссией по связи (FCC) в 1976 году, в результате чего они стали известны как Registered Jacks. Пробивающий контакт, используемый в RJ45, является единственным известным принципом надежного подключения к проволоке с мишурой, которая используется в шнурах фиксированных телефонных катушек.Благодаря модульной конструкции он идеально подходит для подключения плоского кабеля различной ширины. Для плоского кабеля скорость заделки по-прежнему непревзойденная, потому что все проводники прокалываются за один шаг, а также предусмотрена двойная разгрузка от натяжения кабеля. К сожалению, схема подключения T567B требует перекрещивания проводов кабеля , круглого , , , что делает подключение намного менее прямым.

За последние десятилетия RJ45 доказал свою универсальность [1] и в настоящее время даже используется в промышленных средах за счет дополнительных экранов и прочных корпусов.

Соединительная система Mini I / O

Первоначально разработанный для японского промышленного рынка, Mini I / O был разработан, чтобы быть меньше и надежнее по сравнению с RJ45. Уменьшение огибающей поверхности сопряжения было достигнуто путем выбора полностью закрытых металлических корпусов, которые воспринимают усилия, обеспечивают жесткие допуски и стабильность сопряжения. Благодаря использованию дополнительных нескольких паяных площадок и дополнительных анкерных штифтов с отверстиями, он может выдерживать тянущее усилие 98 Н в соответствии со спецификацией продукта, при этом сохраняя при этом истинный SMD-монтаж. Используя гермафродитную схему контактов, контакты вилки и розетки имеют пружинное действие и 2 независимые точки контакта, также известные как «контакты боевой змеи». Как разработчик, TE Connectivity получила стандарт IEC для мини-ввода-вывода для скоростей до 1 Гбит / с / 100 м [2]. AMPHENOL и FCI используют этот разъем в качестве стандарта для промышленного рынка.

Методы и результаты

Использованные образцы для испытаний

Разъемы подключаются к обычному промышленному кабелю Cat 5e, имеющему 26AWG [0.13 мм 2 ] провода. Розетки RJ45 представляют собой прямоугольные домкраты типа SMD, за исключением одного типа оплавления через отверстие. Заглушки RJ45 бывают протыкающего или устанавливаемого на месте. Все марки разъемов тестируются попарно; штекер и гнездо одного производителя, за исключением одной пары. Для прямоугольных розеток Mini I / O версия SMD с ключом типа 2 была соединена с вилками версии под пайку.

После подготовки сборок выводов сразу же при первоначальных измерениях LLCR в лаборатории было обнаружено несколько некачественных заделок для прошивки RJ45 (R всего — R навалом > 20 мОм). Регулярная проверка качества заделки с помощью инструмента проверки целостности цепи не выявила этих дефектов. Исследование показало, что глубина ввода проволоки и / или глубина нагрузочной планки очень важны для получения хорошей заделки прожига. Для всех марок прошивок RJ45 необходимо соблюдать осторожность, чтобы гарантировать правильную глубину ввода проводов при вдавливании организатора проводов в разъем, но некоторые бренды очень критично относятся к этому аспекту.

Анализ физики контактов

Контактные системы RJ45 и Mini I / O основаны на золоте поверх никелирования.Сравнение приведено на рис. 2.

Рис. 2. Сравнение двух систем разъемов Ethernet с поперечными сечениями сопрягаемого интерфейса.

Ключевые различия влияния на стабильность соединения в зависимости от типа разъема:

Схема RJ45:
  1. Устойчивость точки контакта; Размеры и допуски, установленные серией IEC60603, допускают очень большие перемещения точки контакта (в худшем случае до 1,08 мм в направлении сопряжения) и изменения нормального усилия контакта.
  2. Одиночная точка контакта; контактные системы только с одной балкой / точкой контакта могут быть очень стабильными [3], но в сочетании с плохой стабильностью точки контакта, вызванным износом, отсутствие дублирования от параллельных точек контакта показывает колебания сопротивления напрямую.Особенно, когда за износом в цикле сопряжения следует воздействие окружающей среды.
  3. Соединение кромок со срезом: направление штамповки прокалывающего контакта создаст кромку среза на сопрягаемой поверхности контакта. Некоторые контактные поверхности разъема RJ45 сглажены.
  4. Принцип контакта с протыканием концевой заделки проволоки: во время протыкания инструмент давит на контактную поверхность, вызывая риск деформации или повреждения поверхности.
Расположение Mini I / O:
  1. Устойчивость точки контакта; цепь допуска точки контакта хорошо контролируется.Металлические корпуса позволяют более жесткие допуски и обеспечивают большую жесткость.
  2. В вилке под пайку и в розетке SMD оба контакта имеют гладкую скатанную поверхность.
  3. Компоновка более сложная и требует наличия упругого пружинного материала на стороне вилки и розетки.
Исследование производительности и надежности

Испытательные группы были определены для конкретных областей производительности. Каждая группа состоит из 4 сопряженных пар, то есть 32 контактных измерения сигнала на группу.

Механические свойства / вибрация / износостойкость

Были определены две испытательные группы: после 375 циклов спаривания, после которых выполнялись испытания на влажность (21 цикл -10 / 25/65 ° C) или MFG (4 газа / 21 день) при испытании на термостойкость и вибрацию до 25 г. Цель заключалась в том, чтобы вызвать воздействие окружающей среды после износа, чтобы можно было найти различия между контактными системами, не проводя слишком мягких испытаний или разрушения всех соединений. Повышение контактного сопротивления низкого уровня (ΔLLCR) было одним из результатов.Первоначально все сигнальные соединения в порядке (300 мОм) можно было наблюдать уже после первых 375 циклов сопряжения.

Рис. 3. Увеличение сигнального контакта LLCR после циклов сопряжения, воздействия окружающей среды и вибрации

При испытании на вибрацию используется специальная установка для подсчета микронеровностей. Цель состоит в том, чтобы измерить, насколько увеличиваются битовые ошибки для каждого разъема во время вибрации. Спецификация IEC 60603-7, используемая для Ethernet, гласит, что продукт выходит из строя, если разрывы происходят более чем на 10 мкс.Большинство промышленных сетей должны иметь производительность не ниже Cat 5e, в которой для каждой дифференциальной пары скорость передачи составляет 125 Мбод. Период времени для каждой передачи составляет 8 нс, поэтому, когда только прерывания длительностью 10 мкс считаются ошибкой, уже произошло много битовых ошибок. Таким образом, время прерывания в этом тесте сокращается с 10 мкс до 20 нс. Это значение попадает в интервал времени в одну бод. Затем, во время испытания на вибрацию, которое продолжается в течение 2 часов, каждое прерывание более 20 нс считается неисправностью.

Результаты проверки на отсутствие непрерывности представлены на рис. 4. На всех разъемах видны разрывы, но если подсчитать разрывы в 20 нс, рейтинг качества соединения можно определить по общему количеству разрывов. Это значение позволяет лучше понять стабильность разъема в промышленных приложениях.

Рис. 4. Разрывы 20 нс после циклов сопряжения / воздействия окружающей среды во время вибрации, 8 сигнальных контактов последовательно

Выдерживаемое диэлектрическое напряжение (DWV)

Чтобы определить пределы напряжения систем разъемов, по 2 сопряженных пары каждой группы, где проверял, пока пробой не разрушил разъем.Все образцы соответствовали требованиям IEC с запасом прочности не менее 500 В, как показано на рис. 5.

Рис. 5. Выдерживаемое диэлектрическое напряжение — испытание до отказа

EMI

В измерениях EMI выбирается затухание экранирования для для сравнения, чтобы показать характеристики EMI разъемов от 1 до 500 МГц. На рис. 6 представлены результаты. Как можно видеть, экранирующее затухание у паяной версии Mini I / O значительно лучше, чем у других версий RJ45, вплоть до частоты 125 МГц, что представляет собой диапазон частот, представляющий интерес для скоростей передачи данных до 1 Гбит / с.Для диапазона частот выше 125 МГц производительность остается одной из лучших.

Рис. 6. Результаты электромагнитных помех


Рис. 7. Установка для испытания движения кабеля

Контактная физика: нормальная сила и сопротивление

3 последовательных прогиба исходных деталей показали нормальные воспроизводимые характеристики для нормальной силы и сопротивления в зависимости от прогиба . У всех разъемов обнаружены низкие и стабильные начальные сопротивления, характерные для золота.

Был добавлен дополнительный тест на перемещение кабеля для дальнейшего исследования стабильности интерфейса.Этот тест на перемещение кабеля показывает некоторое сходство с автомобильным LV-214-2 «испытание на изгиб при медленном движении» и отслеживает сопротивление при перемещении кабеля в поперечном и осевом направлении на расстоянии 100 мм от стыка.

Добавить комментарий

Ваш адрес email не будет опубликован.
