Как подключить генератор к дачному дому

При отсутствии электричества или сбоях в его подаче для частного дома необходимо резервное питание. Многих домовладельцев часто озадачивает проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть в первую очередь безопасной. Прежде всего необходимо разобраться, чего делать нельзя.

Ошибки при подключении резерва

Не допускается подключение мини-электростанции к розетке в доме при отключенных автоматах в щитке ввода, что часто делают хозяева. Мощность генератора может быть в несколько раз больше, чем пропускная способность проводки. Для розетки она составляет не более 3,5 кВт. В результате провода перегреются, что грозит коротким замыканием или пожаром. В случае если кто-то нечаянно включит автомат при возобновлении питания, резервный источник электроэнергии тут же выйдет из строя. Но решение вопроса о том, как подключить генератор к сети дома через розетку, все же есть. Мини-электростанция может подключаться к домашнему распределительному щиту, если она соответствует мощности нагрузки и подключена только к контактам рубильника со стороны генератора.

Правильным решением будет также подключение к нему удлинителя, а затем – нужных приборов. В данном случае резервный источник не будет связан с домашней сетью.

При частых отключениях электроэнергии на даче или в загородном доме рекомендуется подключать резерв с помощью перекидного рубильника, реверсивного переключателя или системы автоматического запуска резерва (АВР).

Выбор электрогенератора

Домашняя электростанция – это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение. Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости. В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Прежде всего следует рассчитать требуемую мощность дополнительного источника электроэнергии. Для этого суммируется мощность всех нагрузок, которые следует подключить, после чего следует добавить к ней запас до 30 %. Здесь учитываются пусковые токи двигателей домашней техники, в несколько раз превышающие допустимые. После к расчетной мощности подбирается агрегат.

Пример: стиральная машинка в час потребляет 2 кВт, электрическая плита – 3 кВт, холодильник – 0,5 кВт, телевизор с компьютером – 0,5 кВт, освещение – 0,5 кВт. В сумме выходит 6,5 кВт, а с учетом запаса – 8,5 кВт. На работу генератора оказывает негативное влияние отсутствие нагрузки. Она должна быть не ниже 30 % от номинального значения.

При решении вопроса о том, как подключить генератор к сети дома, схема очень важна и должна быть составлена правильно. Для минимального количества потребителей применяют компактные модели мощностью 2-3 кВт как временная мера, пока не восстановится основная сеть.

Схема подключения бензинового генератора к сети дома может быть простейшей.

Важно, чтобы она была составлена правильно и обеспечивала соответствие агрегата действующей нагрузке.

Виды электрогенераторов

В качестве бытовых источников электроэнергии наиболее распространены бензиновые генераторы. Их особенности следующие:

• большой выбор цен;
• небольшая мощность – 0,8-12 кВт;
• компактные мобильные и стационарные модели;
• бывает генератор 3-х фазный и однофазный;
• применяются преимущественно четырехтактные ДВС.

Выбирая вариант того, как подключить генератор к сети дома, схема охлаждения ДВС зависит от того, применяется агрегат постоянно или временно. Обычно устройства снабжаются воздушными радиаторами. Промышленные модели способны работать круглосуточно на жидкостном охлаждении. Они выпускаются преимущественно трехфазными. Габариты у них больше, но выше экономичность.

Подключение дизель-генератора к сети в доме применяется реже из-за большой цены. Но все же его применение целесообразно по причине большого ресурса.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Однофазные и трехфазные генераторы

Если трехфазных потребителей нет, целесообразно выбрать модель проще, чтобы мощность использовалась рационально. Подключение однофазного генератора к трехфазной сети дома сделать не так уж сложно.

К тому же трехфазный агрегат дороже и все фазы следует равномерно нагружать. Если разница превышает 25 %, устройство может выйти из строя.

Для резерва частного дома однофазный источник тока предпочтительней при любом вводе.

Схемы подключения

Можно выбрать несколько способов применения дополнительных источников питания.

1. Подключение резерва к выделенной группе потребителей по отдельной схеме.
2. Применение перекидного рубильника или трехпозиционного переключателя, на которых делаются перемычки на входе со стороны генератора. В таком случае вся домашняя сеть будет запитана. Недостаток заключается в том, что трехфазные потребители здесь работать не будут.
3. Установка двух контакторов, где один подключает питание от городской сети, а другой – от резервного источника. Способ применяется в схемах с АВР. Здесь также требуются перемычки между вводами со стороны резерва.

Подключение трехфазного генератора к трехфазной сети дома обязательно следует делать при наличии соответствующих электроприемников, например электродвигателей станков.

Автозапуск генератора

Наиболее полноценный способ переключения нагрузки производится с применением АВР. Система снабжается электростартером. Устройство автозапуска контролирует внешнюю сеть сразу после подачи на него питания. Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Затем внешняя сеть отключается и начинается запуск дизель-генератора. После набора оборотов в течение 20 секунд генератор подключается к сети дома.

Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы. Затем глушится двигатель генератора.

Подключение генератора с АВР к сети дома – это удобное решение, хотя и дорогостоящее.

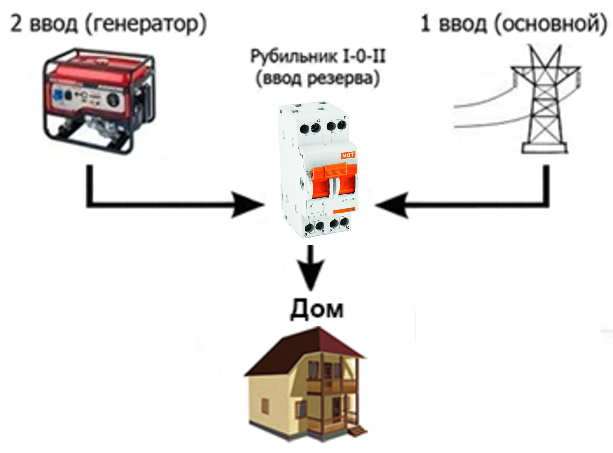

Применение перекидного рубильника

Если средние контакты рубильника подключить к потребителю, а крайние – к кабелю электростанции и к вводу электросети, схемы источников питания никогда не пересекутся. Будет еще лучше, если у рубильника будет еще одно промежуточное нейтральное положение.

Исходное состояние рубильника считается, когда подключена главная сеть. При его переключении питание начинает поступать от генератора.

Недостатком перекидного рубильника старого образца является искрение и открытость токоведущих частей. Современные конструкции снабжены защитным кожухом, закрывающим подвижные детали. Переключатель крепится в щите управления. Исходное положение – это подключение к главной сети. При сбое в подаче электроэнергии рукоятку переключения устанавливают в нейтральное положение, а затем запускают генератор, прогревают его и подключают к нагрузкам в доме.

Отдельное подключение нагрузки

Генераторы обычно не обеспечивают питание всей домашней сети. Достаточно подключить основные потребители: освещение и некоторые бытовые приборы. Целесообразно переоборудовать электропроводку, чтобы не делать много переключений. Для этого достаточно провести отдельную линию к дежурному освещению и отдельным от домашней сети розеткам холодильника, телевизора, компьютера. В щите устанавливают клеммник, к которому подключен кабель с выхода генератора.

Реверсивный переключатель

Переключение на питание от бензогенератора производится с применением реверсивного рубильника. Устройство обычно имеет 3 положения ручки, где крайние замыкают цепи, а среднее – размыкает.

Однофазная схема подходит, чтобы сделать подключение резервного генератора к сети дома с небольшой мощностью потребления, например на даче.

Входные клеммы располагаются сверху, а выходные – снизу. На щитке устанавливаются индикаторные лампы, сигнализирующие о включении сети или генератора.

Применение системы АВР

Система автоматического запуска стоит значительно дороже ручного. При этом внешний контроль все равно необходим, поскольку при запуске ДВС необходимо управлять дроссельной заслонкой. После пуска двигатель должен прогреться.

Многие предпочитают применять частичную автоматизацию, с подключением основного питания через контактор, который размыкается при отключении входа. Затем генератор запускается вручную. В него встраивается реле времени для прогрева двигателя и автоматического перехода на подключение резерва в дом.

При возобновлении подачи электричества контактор отключается и нагрузка снова подается на общую электросеть.

Резерв с полной автоматизацией электроснабжения содержит микропроцессорное регулирование работы мощных генераторов.

Особенности подключения генераторов

1. Резервный генератор следует надежно защитить от осадков. Это может быть навес на участке или отдельное помещение с отводом выхлопа газов.
2. Установка после счетчика, чтобы не платить за собственную выработку электроэнергии.
3. Возможно применение резерва как подпитки при пиковых нагрузках.
4. Выбор экономичной схемы, чтобы не было лишних затрат.

Заключение

При нестабильном электроснабжении частного дома появляется проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть простой и безопасной. Наиболее удобным источником резервной энергии индивидуального дома или дачи является генератор с ДВС. Агрегат удобно перевозить и эксплуатировать, он не очень дорогой. Для выбора оптимальной схемы подключения необходимо ознакомиться с особенностями устройства и переключающего оборудования.

Почему знать, как подключить генератор к частному дому через розетку – это лишняя осведомленность

Профессиональные электрики рекомендуют совсем не думать на тему, как подключить генератор к дому через розетку, по следующим причинам:

• Отдельная розеточная группа не в состоянии принять на себя магистральную нагрузку.
• Отсутствие отдельного автомата в линии включения.
• Присутствие человеческого фактора, когда пользователь забывает выключить вводной автомат, чем вызывает перегруз и срабатывание защиты агрегата.
• Возможность «встречки», когда напряжение городской сети при включенном автомате поступает на контакты работающего электрогенератора, чем может вывести его из строя.

И, наконец, последний аргумент – нет смысла пренебрегать безопасностью и комфортной системой эксплуатации узла. Правильней узнать, как подключить генератор на даче или в доме, и организовать или автоматический режим переключения или ручной. Согласитесь, только так все оборудование и электросети гарантированно будут в сохранности.

Что необходимо для реализации проекта

Если еще кто-то думает, что для подсоединения бензогенератора к электросети домостроения нужно прибрести массу оборудования, спешим успокоить – это не так. Конечно, придется определиться с месторасположением агрегата и обустроить его в соответствии с вибро- и шумоизоляционными нормами. Если для этого нужно отдельное помещение, то без цементно-песчаной стяжки не обойтись.

Само собой, речь идет об электрогенераторах мощностью свыше 2 кВт, которые в большинстве случаев монтируются стационарно. Для подсоединения его к домашней сети технический минимум состоит из следующих компонентов:

1. Отдельный ввод из медного кабеля сечением не менее 4 мм², который прокладывается от вводного устройства до места постановки генераторного агрегата.
2. Перекидной рубильник в модульном варианте с возможностью фиксации на DIN-рейку 35 мм. Выбор здесь довольно широк, от недорогих TDM-63 до более надежных приборов от Hager или ABB.

Особое внимание следует уделить типу заземления в домостроении, потому что подсоединение бензогенератора в роли резервного источника энергии должно выполняться в соответствии с ПУЭ. Иными словами, перед тем, как подключить генератор к домашней сети, нужно определить систему заземления – TT или TN-C-S.

Вариант 1: как на даче подключить электрический генератор при помощи реверсивного переключателя

Традиционно нижние контакты реверсивного рубильника используются для отходящей нагрузки. С противоположной стороны на парные контакты подсоединяются отдельные вводы. Переключатель имеет три положения, в среднем – все контакты разомкнуты.

Важно учесть одну деталь – в трехпозиционном переключателе нет электромагнитного или теплового разъединителя, он попросту выключает нагрузку. Исходя из этого, каждый ввод следует дополнительно страховать автоматом, ток срабатывания которого определяется допустимой нагрузкой на линию.

Последовательность включения электрогенератора в схеме с пакетным переключателем

Процесс подключения резервной системы энергоснабжения выполняется в следующей последовательности:

• Отключить автомат ввода.
• Установить рукоятку переключателя с городской сети на сеть генераторной установки.
• Отключить автомат нагрузки.
• Подсоединить кабель от ручного переключателя к розетке бензогенератора.
• Запустить агрегат и прогреть его около 2-3 минуты.
• Дать питание на реверсивный рубильник.
• Включить автоматы нагрузки.

После появления штатного сетевого питания нужно отключить агрегат от нагрузки в обратной последовательности.

Альтернативное решение

Многие интересуются, как подключить электрический генератор на даче, если не удалось найти достойного перекидного устройства. Его можно сделать самостоятельно из пары двухполюсных однотипных автоматов.

Их монтируют рядом на одном уровне. Один автомат крепится в перевернутом положении так, чтобы все клавиши оказались на одном уровне, их фиксируют стальным штифтом.

Вариант 2: организация автоматического переключения линий

В штатном режиме городская сеть остается на подхвате включенного контактора. Когда на вводе из города электричество пропадет, то контакты отбросит и замкнется пара контактов, которые приведут в действие второй контактор, отвечающий за резервный ввод. Этот контактор включается в цепь до разрыва питающей сети от генераторной установки.

В схеме разумно использовать реле времени, которое позволит подать питание потребителям через 2-3 минуты после пуска бензогенератора. Этот промежуток нужен для прогрева двигателя. Питание резервного контактора должно проходить через нормально замкнутый контакт коммутатора главного ввода.

В случае появления напряжения в городской линии первый контактор опять включится и разомкнет цепь, которая запитывает второй ввод. Конечно, такую схему автоматической можно назвать только с большим натягом, потому что пуск мотора электрогенератора осуществляется под контролем человека. Полностью автоматические системы оправданы при работе с мощными источниками тока.

Вариант 3: как подключить к домашней сети резервный генератор с автозапуском АВР

Приборы для осуществления аварийного электроснабжения в полностью автоматическом режиме предполагают наличие у генерирующего агрегата стартера и системы останова двигателя. Можно и самому организовать подобную систему, но это довольно хлопотно. Таким образом, оправданы два варианта решения вопроса:

• Комплектный блок управления, который продается вместе с электрогенератором. Перед тем, как подключить резервный генератор к домашней сети, комплект подсоединяется согласно схеме. Он управляет не только запуском и остановкой агрегата, но и регулирует обороты, т.е. выдаваемую мощность.
• Устройство АВР с компонентами, которые необходимо установить на бензогенератор как дополнительное оборудование для управления стартером и дроссельной заслонкой.

Преимущество таких комплектов состоит в том, что они включают встроенную защиту по току, а также страхуют от утечек и перенапряжений. Пользователю только остается подсоединить провода ввода и потребителей на коммутирующие приборы.

Современная жизнь просто переплетена с электрической энергией. Она требуется практически для всей техники, которая присутствует в доме. Современные системы отопления не обходятся без питания. Если пропадает электричество, то котел останавливается по нескольким причинам. Одной является обесточивание циркуляционного насоса, который способствует перемещению разогретого носителя, а другая заключается в том, что плата электроники не способна контролировать происходящие процессы. Следствием такой ситуации может стать авария целой системы. Чтобы ее предотвратить, необходимо своевременно ввести резерв, в роли которого может выступать генератор. Как выполнить подключение генератора к сети питания? Об этом речь пойдет в статье.

Подготовка к подключению

Любая ответственная работа не может быть выполнена качественно без должной подготовки. Это особенно касается резервного питания. Перед приобретением какого-либо генератора, необходимо определиться с основными пунктами в отношении резерва. Среди них можно выделить:

• необходимая номинальная мощность;
• частота отсутствия электричества;
• место установки генератора;
• тип генератора;
• мощность генератора;
• дополнительные функции резервного источника.

Первым делом необходимо определить минимальную требуемую нагрузку в условиях отсутствия центральной сети питания. Чтобы было проще это сделать, необходимо выписать на листок бумаги приборы, который должны функционировать без перебоев. В список следует внести:

• холодильник;
• морозильную камеру;
• системы охраны;
• систему отопления;
• систему водоснабжения;
• освещение.

В случае когда отключения являются периодическими с высокой частотой, тогда дополнительно учитывается мощность таких приборов:

• электрическая плита;
• бойлер;
• системы телекоммуникации.

В первом варианте общая мощность потребления будет примерно следующей:

• холодильник – 0,5 кВт;
• морозильная камера – 0,5 кВт;
• система отопления – 0,1 кВт;
• система водоснабжения – 1 кВт.
• освещение – 0,5 кВт.

Суммарное потребление в этом случае составит примерно 2,5 кВт, но следует учитывать дополнительные нагрузки, которые могут быть оказаны во время функционирования оборудования. Например, все перечисленные системы выше, кроме освещения, имеют двигатели. Во время запуска двигателя образуются пусковые токи. В некоторых случаях потребление возрастает в несколько раз, поэтому стоит сделать запас минимум в 30% мощности. То есть мощность резерва в номинале должна составлять не менее 3,3 кВт.

При необходимости полной нагрузки на резерв необходимо учесть:

• электрическая плита – 3,2 кВт;
• бойлер – 2 кВт;
• стиральная машинка – 2 кВт;
• системы телекоммуникации – 0,5 кВт.

Общая цифра находится на уровне 6,5 кВт. Лучше дополнительно сделать запас на уровне 9 кВт. Это необходимо на тот случай, когда потребуется запуск нескольких высокомощных приборов одновременно. Например, при работающей машинке будет включаться холодильник, морозильная камера и насос.

После того как была определена номинальная и максимальная нагрузка, важно выбрать место, где будет находиться генератор. Лучше если он будет установлен стационарно, т. к. придется постоянно вытаскивать его, подключать и запускать, что не очень удобно, особенно когда на улице непогода. Идеальным решением будет постройка отдельного подсобного помещения. Под нужды установки генератора подойдет и гараж. Помещение должно иметь достаточную площадь, а также свободный приток воздуха, без которого двигатель не сможет нормально функционировать. Также стоит позаботиться об удалении отработанных газов. Обычно для этого достаточно отверстия в стене, в которое выводится патрубок от выхлопной трубы.

Следующим шагом будет определение системы запуска генератора. Она может быть:

• ручной;
• полуавтоматической;
• автоматической.

Самой удобной среди перечисленных систем является автоматическая система запуска. В этом случае от пользователя не требуется никаких действий. Как только пропадает питание, осуществляется запуск генератора. Полуавтоматическая система требует некоторого вмешательства пользователя. При ручной системе запуска придется выполнить все необходимые действия по переключению источника, а также по запуску генератора. В зависимости от выбранной системы будет зависеть схема подключения. Самой сложной она является для автоматического способа ввода резерва.

Выбор генератора

Определить мощность генератора это не значит определиться с выбором генератора. Есть несколько критериев, которые необходимо учитывать во время покупки. Среди них можно выделить:

• количество фаз;
• форм-фактор;
• используемое топливо;
• способ запуска;
• наличие стабилизатора напряжения.

Количество фаз, которые будут использоваться в генераторе зависит от того, сколько фаз приходит по основному питанию. Нет проблем сделать питание только по одной фазе, но будет слишком большая нагрузка на проводку. Также будет работать только часть оборудования, а к остальной потребуются удлинители. Стоит понимать, что трехфазные генераторы обойдутся несколько дороже однофазных. Генератор может быть транспортируемый и стационарный. Есть стационарные варианты, которые рассчитаны на очень большую нагрузку. Передвижные имеют несколько меньший потенциал, но их можно использовать не только дома.

В зависимости от используемого топлива генераторы могут быть:

Выбор источника будет зависеть от наиболее доступного в конкретной местности. Широкое распространение получили бензиновые генераторы. Газовые генераторы могут работать на магистральном и сжиженном газе. Есть двухтопливные варианты, которые способны функционировать на бензине и газе. Наиболее экономичными считаются дизельные генераторы. Но они не так просты в обслуживании, как предыдущие.

По типу запуска генераторы можно разделить на:

Если планируется автоматическая система запуска, тогда потребуется второй вариант. В генераторе могут быть дополнительные функции. Одной из них является стабилизатор напряжения. Модуль отслеживает, чтобы на выходе были стабильные 220 вольт в случае с однофазным подключением. Если в доме уже установлен стабилизатор, тогда нет смысла переплачивать за эту функцию. Есть отдельный выход на 12 вольт для запуска соответствующих потребителей. Стоит понимать, что большинство генераторов выдают напряжение с альтернативной синусоидой. Некоторые потребители требуют правильной синусоиды, если в доме нет отдельного преобразователя, тогда необходимо выбрать генератор с правильной синусоидой.

Как не следует выполнять подключение

Чтобы подключение генератора к домашней сети было выполнено правильно, необходимо знать об ошибках, которые часто допускают при построении схемы. Одной из излюбленных ошибок является подключение генератора в розетку общей проводки. При этом отключаются автоматы, чтобы обезопасить приборы от центральной сети питания. Проблема заключается в том, что фаза, которая идет от генератора может не совпасть с той, которая выполнена по разводке. Но большей трудностью является сечение провода, а также общая выдерживаемая мощность розетки. Обычно розетка рассчитывается на 16 ампер, что в пересчете составляет примерно 3,5 кВт при напряжении 220 вольт. Если источник рассчитан на большую нагрузку и она будет на него оказываться, тогда будет происходить перегрев проводки в месте подключения, что может привести к пожару.

Возможные варианты подключения

Доступные схемы подключения можно разделить на три основные группы:

• прямое;
• с перекидным рубильником;
• с использованием контакторов.

Прямое подключение

Прямое подключение источника является одним из самых простых, т. к. не требует покупки дополнительных модулей. После выбора места и установки генератора необходимо выполнить проброску питающих проводов от прибора до основного щитка. В щитке выполняется подключение проводов питания непосредственно к автоматам. При этом нагрузка будет равномерно распределена между всеми потребителями. Проводка также не будет перегреваться, что исключит возникновение короткого замыкания. Прямое подключение может также заключаться в использовании удлинителя. В этом случае к генератору подключается удлинитель, куда, в свою очередь, подключаются все потребители.

С перекидным рубильником

Схема подключения с перекидным рубильником также довольно проста и не требует особых знаний для осуществления подключения. Главным критерием будет правильный подбор перекидного рубильника. Он должен быть рассчитан на силу тока, которая является суммарной и максимальной для всех потребителей. Лучше вместо перекидного рубильника использовать реверсивный автомат. Последний имеет три положения. Среднее является нейтральным, при котором не происходит подачи напряжения ни от одного из источников. К крайним положениям подключается либо генератор, либо центральная сеть питания. Устанавливается такой элемент в распределительном щите после счетчика. К нему делается подвод от генератора и от центральной сети. Процесс запуска происходит полностью в ручном режиме.

Использование контакторов

Применение магнитных пускателей дает возможность организовать автоматическое переключение между источниками питания. Суть способа заключается в том, что на каждый источник устанавливается отдельный магнитный пускатель. Оба пускателя должны быть с нормально разомкнутыми контактами. Он постоянно находится во включенном состоянии и подает питание от центральной сети. Сигнальный кабель второго включается в разрыв сети первого. Как только сеть питания пропадает, происходит включение второго пускателя, который обеспечивает взаимодействие с генератором. При этом сигнальный кабель первого подключается к сети питания от генератора. Как только начинает подаваться напряжение от него, пускатель отключает основную сеть.

Самая дорогая схема подключения генератора осуществляется с использованием АВР. Ее можно видеть на иллюстрации выше. Реализуется она благодаря специальному блоку. Он самостоятельно отслеживает наличие источников питания и производит их переключение. При этом модуль АВР способен запустить генератор, который оборудован электростартером. Схемой предусмотрено наличие определенной задержки, во время которой происходит анализ необходимости запуска резерва, т. к. в основной сети мог возникнуть краткосрочный сбой.

Резюме

Как видно, существует несколько доступных схем подключения, которые легко реализовать своими руками. Некоторые требуют дополнительных затрат, но облегчают запуск впоследствии. Основным является соблюдение всех мер предосторожности и техники безопасности во время проведения монтажных и пусковых работ.

Подключение генератора к сети дома

Мы не можем представить себе жизнь без электричества, от которого зависит работа бытовой техники, электронного оборудования и электроинструментов. Но что делать, если в вашем районе происходит частое отключение энергии по разным причинам? В этом случае лучше всего приобрести генератор энергии, который поможет «выжить», пока неисправность не будет устранена. Однако для того, чтобы купить устройство и произвести подключение генератора к дому (бытовой электросети), необходимо:

• Правильно выбрать источник питания.
• Составить схему подключения генератора к сети.
• Рассчитать запас мощности генератора (суммировать мощность тех электрических приборов, которые будут использоваться в хозяйстве при отключении магистральной линии, и полученную сумму увеличить на 25%).

Принцип действия агрегата

Принцип работы генераторов основан на преобразовании кинетической энергии (движения) в электричество. Устройство состоит из двигателя внутреннего сгорания, синхронного генератора, контрольно-измерительных приборов и топливного бака. Движение поршней двигателя по индукции преобразуется в электрический ток, который передается в сеть или непосредственно на подключенное устройство. Некоторые чиллеры имеют встроенную батарею, которая позволяет собирать электроэнергию и использовать ее позднее. У бензиновых генераторов двигатель внутреннего сгорания приводит в движение вращающийся вал, поворачивая клапан. В случае применения возобновляемых источников (ветра и воды) турбина приводится в движение благодаря воздействию природных сил.

К выбору резервного источника питания нужно подходить очень ответственно, учитывая следующие параметры:

1. Топливо, которое используется в работе агрегата.

Бензиновые генераторы дешевле, чем их дизельные аналоги, и встречаются чаще. При этом предел их работы, в зависимости от модели, составляет от пяти до восьми часов, после чего нужно выдержать паузу, которая составляет не меньше двух часов. Дизельным генераторам пауза не нужна, да и электричество, вырабатываемое дизелем, стоит дешевле бензинового. Однако, подключенные к дому бензиновые агрегаты могут легко стартовать даже при низкой температуре воздуха, чего не скажешь о дизельных. Вывод напрашивается сам собой: если говорить о редком включении генератора, выбор очевиден – бензин. При частом использовании агрегата, которому по плечу длительная работа с высокими нагрузками, лучше отдать предпочтение дизелю.

2. Количество фаз.

Если в доме установлен однофазный (220 B) источник питания, то вопросов не возникает. Однофазный генератор можно использовать и в тех случаях, когда стоит трехфазный источник питания, но общая площадь дома не превышает 300 квадратов. Если площадь дома более 300 метров квадратных, то необходимо устанавливать только трехфазный генератор.

3. Напряжение

Один из самых важных параметров. Когда мощность электрогенератора слишком мала, вырабатываемое электричество будет использоваться в очень ограниченных пределах. Когда мощность слишком велика, средства, потраченные на устройство, будут «теряться» в самом генераторе. Таким образом, если мощность, подаваемая в дом, составляет 7 кВт, то не нужно приобретать генератор точно с такой же мощностью, ведь ситуаций, при которых все домашние электроприборы одновременно работают от сети, практически нет. При допустимой мощности 7 кВт необходимо приобрести генератор, мощность которого варьирует от З,5- 4 кВт – такого запаса вполне хватает для обеспечения неотложных нужд.

Если блок питания трехфазный, а допустимая мощность сети составляет 15 кВт, можно подключить однофазное генерирующее энергию устройство от 5 до 7 кВт, для больших площадей – трехфазный агрегат на З–З,5 кВт. Не забывайте: чем больше фаз и выше мощность, тем больше стоимость генерирующего энергию устройства, а надежные и мощные бренды дорогие.

Способы подключения

1. Аварийное соединение.

Способ, называемый в народе «через розетку». Характеризуется ненадежностью и высокой степенью пожароопасности. Советуем использовать его только тогда, когда проблему потребности в электричестве невозможно решить никаким другим способом. Чтобы провести присоединение генератора к частному дому, понадобится переноска, на двух концах которой имеются штекеры.

Благодаря тому, что все электророзетки являются компонентами электрической домашней цепи, при подключении к одной из них источника энергии, напряжение появится везде. Подобная схема подключения чаще всего применяется при использовании однофазных генераторов. Если удлинительный кабель не имеет встроенной защиты, важно убедиться, что общая мощность приемников не превышает емкость кабеля. Расчеты произвести не сложно: 1 квадратный миллиметр провода выдерживает нагрузку до 2 кВт при 220В. К примеру, к удлинителю из изолированного соединительного (PVA) провода, сечение которого составляет 3,5 мм, можно подключить устройства до 1,5 кВт. Удлинитель во время работы должен быть полностью развернут, в противном случае он будет перегреваться, что повлечет за собой плавление либо возгорание.

Важно помнить, что нельзя производить включение генератора в электророзетку, не выключив прежде вводный автомат – одновременный запуск электропитания, поступающего от магистральной линии, и установки генератора повлечет ее выход из строя, а также может стать причиной возгорания.

2. Автомат распределительный.

Более правильная и надежная методика подключения генератора к сети. Особенно удобно производить подключение к сети в той ситуации, когда поблизости с автоматом установлена электророзетка. Если возле щитка нет розетки, нужно откинуть провода от ввода распредавтомата, после чего произвести подключение генераторов напрямую. Так как при работе электрогенератора силовые контакты откинуты от магистральной линии, на них можно «кинуть» сигнальную лампу – ее включение будет сигналом к отключению устройства, генерирующего энергию.

3. Рубильник.

Надежный и не слишком мудреный метод подключения генератора к сетям. Подходит тем, кто имеет хоть минимальные навыки электрика, и понимает различие между нулем и фазой. Подключение практически ничем не отличается от схемы присоединения генераторов к распредавтомату, но при его проведении используется трехпозиционный стационарный рубильник – агрегат, на который можно кинуть две разные ветки, при этом нагрузка будет только на одной. Из-за того, что на генераторе имеется собственный ноль, важно выбрать соответствующий ему переключатель.

При подключении электрогенератора к сети дома иногда нет возможности приобрести трехпозиционный переключатель. В данной ситуации можно на время использовать двухпозиционное устройство. Для его изготовления берется парта двухполюсных автоматов, которые устанавливаются рядом (один в перевернутом положении по отношению к другому), и скрепляются клавишами. Чтобы подключенный генератор к сети не использовался «впустую», на магистральные провода крепится сигнальная лампа, которая оповещает о появлении электрического тока в основных сетях.

4. Автопереключение.

Чтобы при включении генератора не производить лишних манипуляций с переключателем, можно создать систему автоматического переключения источника энергии. Не стоит путать автопереключение с автозапуском, который, помимо переключения между источниками энергии, попутно запускает в работу генератор. Автопереключение только переключает домашнюю сеть с магистральной линии (при отсутствии подачи энергии) на генератор. Для создания автопереключения необходимо иметь под рукой контакторы основного ввода KM1 и KM2, где используются нормально замкнутые и силовые контакты, и реле времени, которое устанавливается для нормального прогрева подключенного к дому генератора.

При отключении центрального источника питания контроллер, без вмешательства человека, переключит сеть дома на независимый источник энергии. Когда в сети дома вновь появится электричество от магистральной линии, контроллер переключится на нее, а хозяину дома останется только выключить двигатель.

Автозапуск

В этом случае, чтобы подключить генератор к сети дома, используется блок ABP, который частично либо полностью освобождает хозяина дома от участия в работе электрогенератора. Различают два вида устройств ABP:

1. Аналог автоматического переключения, который дополнительно оснащен электронным блоком, самостоятельно запускающим и останавливающим двигатель. Блок получает информацию о наличии либо отсутствии электрической энергии в центральной сети посредством слаботочного кабеля. В зависимости от полученной информации он или запускает, или останавливает работу двигателя подключенного генератора. Основной недостаток данного блока – отсутствие дополнительной защиты генераторного электродвигателя при включениях/выключениях.
2. Система, которая управляется микропроцессорной электроникой. Основным ее достоинством является наличие разнообразных датчиков, контролирующих работу подключенного генератора.

Блок ABP устанавливается вместо распределительного щитка, и его монтаж лучше всего доверить профессионалам.

Заземление

В процессе работы генератора энергии на его корпусе время от времени возникает статическое электричество, поэтому любое стационарно установленное устройство должно быть отдельно заземлено. Самым доступным способом создания заземления является использование металлического полутора-двухметрового штыря с приваренным на одном конце болтом. Штырь забивается в землю таким образом, чтобы остался виден только болт. К нему прикручивается один конец мягкого медного провода, другой конец которого присоединяется к корпусу генератора.

Монтаж генераторов электричества

   Проблема большинства загородных домов — перебои с подачей электроэнергии. Посидев несколько раз неопределенное время без света, с керосиновыми лампами, с размороженными холодильниками, многие дачники начинают задумываться о резервном источнике питания.

   Если не считать разных, весьма спорных, преимущественно маломощных источников питания типа аккумуляторных батарей с инвертором, солнечных батарей, которыми в большинстве своем можно лишь зарядить мобильный телефон, дорогостоящей экзотики в наших краях — ветряных электростанций, то наиболее доступным вариантом являются генераторы бензиновый или дизельный. Стоимость киловатт-часа от данных источников электроэнергии весьма значительна, ресурс двигателя ограницен, необходимо постоянно поддерживать некоторый запас топлива, систематически проводить обслуживание.

   Наличие в доме генераторна позволяет не сильно переживать по поводу отсутствия света. Через пару минутлампочки светятся, телевизор работает, при достаточной мощности источника питания можно с чувством глубокого удовлетворения наблюдать за суетой и переживаниями соседей, удивляющихся по поводу наличия света у вас.

   «Наверное, фаза накрылась», — глубокомысленно замечает наиболее продвинутый в вопросах электричества сосед. После чего все дружно направляются к трансформаторной подстанции в надежде найти пропавшую «фазу».

   Однако покупка генератора это ещё не всё. Важно соблюсти несколько условий.

   Во-первых, и это очень важно, необходимо не допустить, чтобы генератор и внешняя сеть хотя бы не мгновение «встретились». Такое возможно, если работает генератор, а «свет дали». Опять же, ваш генератор вряд ли сумеет обеспечить электроэнергией весь поселок. Значит, перед запуском генератора надо обеспечить надежное отключение внешней сети.

   Во-вторых, желательно обеспечить какую-то сигнализацию о том, что внешнее питание восстановилось. Конечно, можно следить за появлением света в окнах соседних домов, но как быть, если в них никто не живет, у вас высокий забор, или дело происходит днем? Нашедшие фазу соседи уже давно разбрелись и ковыряются в своих грядках, наиболее стойкие уже давно разбрелись и ковыряются в своих грядках, наиболее стойкие уже третий не отходят от трансформатора, продолжая обмывать возврат к цивилизации, а счастливый обладатель генератора продолжает нюхать его выхлом и с наслаждением прислушивается к ритмичному звуку движка.

   В-третьих, полностью запитать электроустановку дома вряд ли получится. Или придется покупать мощный агрегат, способный вырабатывать необходимые киловатты. Это неоправданно дорого, да и работать он часто будет более чем наполовину вхолостую, т.к. электрооборудование вряд ли будет включено постоянно. Значит, перед запуском генератора придется убедиться, что мощные электроприборы отключеный от сети. Это не всегда удобно, т.к. загородный дом обычно больше городской квартиры, а на участке может быть несколько построек.

   Существует возможность полностью автоматизированного ввода резервного питания. При отключении внешней сети источником электроэнергии становится через инвертор аккумуляторные батареи. Когда уровень заряда падает, система дает команду на запуск генератора. Происходит несколько попыток запуска через определенные интервалы времени. При удачном запуске электроустановка дома переходит на питание от генератор. Одновременно заряжаются аккумуляторные батареи. Когда уровень заряда достигает необходимого значения, генератор отключается, питание идет от батарей. Затем снова запускается генератор. Таким образом, достигается существенная экономия топлива, переход на резервное питание происходит незаметно, нет перерыва в энергоснабжении.

   Другая крайность, зато дешево — это просто подключить генератор к ближайшей розетке. Перед его включением необходимо вырубить рубильник на вводе в дом. Ещё придется убедиться, что все мощные потребителя отключены. Иначе генератор просто заглохнет, или сработает защита (а может и не сработать).

   Оптимальное по соотношению цена-удобство может быть следующиее решение. Для резервного питания даже сравнительно большого дома достаточно генератора номинальной мощностью от двух до трех киловатт. Такой генератор способен питать все линии освещения, при условии, что будут преимущественно использоваться энергосберегающие лампочки, холодильник, телевизор, бюджетное насосное оборудование и ряд других приборов. Для того чтобы безболезненно «пережить» нечастые отлючения внешней сети, этого вполне достаточно..

   В щитовой дома устанавливается переключатель «сеть-генератор». Он может быть ручным или автоматическим. Во втором случае это реле-переключатель, которое автоматически переводит внутреннюю сеть дома на питании от генератора при его включении.

   Определяются линии и приборы, которым должно быть обеспечено резервное питание. Обычно это линии освещения, холодильник, насосное оборудование, вентиляторы и автоматика котлов (если источником тепла служит не электроэнергия).

   Выделяется несколько розеток, которыми можно воспользоваться для подключения, например, телевизора, зарядки мобильного телефона, необходимого инструмента. Удобно, когда в доме такие розетки есть на каждом этаже и парочка на кухне. Конечно, можно подключить на резервное питание и весь дом, но тогда перед запуском генератора придется бегать по всем помещениям, отключая мощные потребители. Такое решение удобным покажется не всем.

   Весьма желательно устроить какую-либо сигнализацию о включении внешней сети. Такой сигнал может давать мощный звонок, установленный так, чтобы его было слышно не только в доме, но и на участке. Хороший недорогой звонок можно купить в магазинах, где торгуют противопожарным оборудованием. Обратите внимание на то, чтобы звонок был рассчитан на относительно длительную работу.

   Сам генератор устанавливается в помещении с надежной принудительной вентиляцией. Выхлопные газы отводятся через специальную трубу.

Приобретение генератора

   От его функционирования зависит стабильность работы всей электростанции в целом.

   В двухтопливных газовых электростанциях «Вепрь» устанавливаются редукторы Lovato, выпускающиеся в Италии в течении уже более шестидесяти лет и зарекоментовавшие себя благодоря высочайшему качеству, универсальности, простоте и надежности.

   Следующий критерий оценки — фирма-производитель двигателя. Фирма является одним из самых главных и относится к выбору и покупке вообще любой электростанции. Данное устройство является «сердцем» каждого электроагрегата и от его качества зависит ресурс работы электростанции в целом.

   Больше всего на рынке присутствуют двигатели китайского производства, построенные «по технологии Honda или Yanmar«.

Внимание! Технологиями там и не пахнет, так как могут выпускаться либо оригинальные японские двигатели Honda или Yanmar, либо китайская копия, как правило плохая

   Верить, что они полностью идентичны, не стоит, поскольку при профессиональном тестировании в специализированных сервисных центрах видно, что у них снижены все эксплуатационные характеристики. Поэтому моторесутс такого двигателя ниже, чем уоригинальной продукции в 5-10 раз и составляет всего максимум 700 моточасов.

   Кроме того, если в оригинальной продукции используется качественные материалы, а тарировочных зазоров между ними нет, то в китайской версии зазоры могут достигать 300%!!! Это сильно уменьшает срок эксплуатации двигателя.

   Наша компания предлагает услуги по установке и настройке генераторов электричества для коттеджей и загородных домов. Так же мы всегда готовы помочь вам подобрать наиболее оптимальный вариант, в соответствии с вашими пожеланиями, а так же поможем с выбором места установки.

   Мы имеем огромный опыт работ по установке и настройке газовых генераторов, дизельных генеторов и бензиновых генераторов.

   Так же мы осуществляем монтаж генератора «под ключ». В данню услугу включены сборка, настройка, установка генератора, сборка щита, установка системы вентиляции, в соответствиями с требованиями заказчика.





Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС!



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту



2155682@mail. ru



Для заказа выезда инженера звоните



+7(495) 118-32-15



+7(495) 118-34-20



Как подключить электростанцию к дому

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

• В линии отсутствует отдельный автомат.
• Розеточная группа не способна принять магистральную нагрузку.
• Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
• Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
• Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

• Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
• Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

• широкий диапазон цен;
• мощность 0,8-12 кВт;
• небольшие размеры;
• существуют стационарные и мобильные модели;
• существуют однофазные и трехфазные;
• используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

• Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
• Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

• Подключение по отдельной схеме резерва к выделенной группе.
• Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
• Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

• С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
• Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

• Автомат ввода отключить.
• Рукоятку переключателя установить на сеть генераторной установки.
• Автомат нагрузки отключить.
• Соединить кабель ручного переключателя к розетки генератора.
• Запустить генератор, позволить прогреться пару минут.
• Подать питание на рубильник.
• Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

Как делать нельзя?

Первое, о чем следует рассказать – как запрещается выполнять подключение генератора к домашней сети. Некоторые горе-электрики советуют подключить электростанцию к ближайшей розетке в доме, предварительно отключив автоматы на вводном щитке. Ни в коем случае этого не делайте, потому что мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Итог – превышение максимальной нагрузки, короткое замыкание, пожар. Помимо этого, если Вы забудете отключите автоматы на вводе, то при подаче электричества в сеть, резервная станция моментально выйдет из строя.

Единственный способ обойтись без надлежащего подключения – подсоединить к электростанции удлинитель и в него уже включить те электроприборы, в которых Вы нуждаетесь. Только если Ваша резервная станция маломощная (до 4 кВт) допускается подсоединить ее через розетку. Чтобы правильно все сделать, просмотрите обязательно видео ниже.

Однако если у Вас на даче либо дома часто происходит отключение электроэнергии, рекомендуем подключить генератор к сети через перекидной рубильник или систему автозапуска – АВР. Как раз ниже мы и поговорим, как это сделать правильно своими руками.

Использование перекидного рубильника

Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:

Монтаж через рубильник

Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР).

Что касается технологии подсоединения, она выглядит так:

1. Отключите электропитание в доме (автоматы на щитке).
2. Подсоедините провода согласно схеме.
3. Заведите генератор и подождите, чтобы он несколько минут прогрелся.
4. Переключите рубильник в положение питания от электростанции (по правилам – нижнее).

Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

1. АВР постоянно следит за напряжением в сети.
2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
3. Включается стартер и электростанция начинает работу.
4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

Вторая статья на Конкурс. Статью прислал читатель Виктор Пивоваров из Краснодара. История этой статьи уходит корнями в переписку по электронной почте – Виктор спрашивал меня, как ему правильно и не дорого подключить генератор. В итоге я уговорил его написать эту статью)

Небольшое вступление от меня. Про подключение генераторов у меня уже есть три статьи:

Однако, тема о генераторах – очень популярная, и я не сомневаюсь, что она в очередной раз вызовет читательский интерес. Поэтому, читайте, комментируйте, задавайте автору вопросы “на засыпку”.

Я иногда по тексту буду вставлять в цитатах свои 25 копеек, думаю, автор не против)

Инверторный генератор БЭГ-3100

Здравствуйте, читатели этого замечательного блога! Я решил поучаствовать в конкурсе. Тем более есть чем поделиться.

Недавно я приобрел себе генератор для аварийного питания дома, ведь я живу за городом, и перебои с электричеством не редкость. В особенности переживаю за отопление. Потому что прошлой зимой приходилось постоянно следить за котлом (электронный с насосом), чтобы он не замерз, так как было дело выключали свет надолго.

Генератор я приобрёл Электроприбор БЭГ-3100 мощностью 3 кВт.

Генератор мне порекомендовали инверторный, поскольку он работает тише обычного. А у меня соседи нервные.

Поскольку немного разбираюсь в электрике, решил подключить его к дому сам, в том числе следуя советам Александра, автора блога.

Электропроводка в доме

Перед тем, как подключить генератор к дому, провел анализ состояния сети дома. После счетчика у меня стояло два автомата по 25А. Я решил сразу и их поменять, поскольку проводка в доме старая.

Счетчик и защитные автоматы. Третий, ИЕК не подключен.

Кабель ПВС, который уходит вверх – уходит на летнюю кухню. Генератор решено ставить около летней кухни, под навесом, поэтому питание с генератора будет приходить по этому кабелю.

Как подключить генератор

Я не хотел подключать генератор через схему АВР, поскольку у меня на это нет знаний и средств, а я решил всё сделать сам, и подключить без автоматики.

В магазине мне посоветовали подключить генератор прямо через розетку, но делать так по безопасности я не стал. А предложили и продали мне вот такой переходник:

Кабель с вилками для подключения генератора в розетку

Для того, чтобы использование генератора было безопаснее, я для него сделал такую розетку на стене летней кухни:

Розетка для генератора

Розетка типа ССИ-114 имеет крышку которая защищает части под напряжением. А ведь напряжение на ней будет всегда – и при работе генератора, и с улицы! Закрепил её повыше, чтобы дети не достали.

Для подключения сделал другой переходник, чтобы его ни с чем не перепутать, и подписал предупреждения о опасности.

Кабель для подключения

Вилка имеет такой вид:

Вилка выхода с генератора

Это самое опасное место в конструкции. Но как избежать беды – секрет в последовательности подключения, об этом позже.

Переделка ввода

Напряжение с улицы после счетчика поступает в дом через двухполюсный автомат №1, а потом – через автоматы №2 и №3.

А напряжение с генератора – через автомат №2.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Схема подключения

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Последовательность включения генератора

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

Если пропал свет с улицы

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

Если свет дали

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Фото генератора

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Плюсы и минусы генератора

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

Схема генератора

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

Если статья понравилась, вы можете проголосовать за неё здесь.

Видео по подключению генератора

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Рекомендую статьи по теме:

Статья понравилась?

Добавьте её в свою соц.сеть и дайте оценку!

35 комментариев

на “Бюджетный вариант подключения генератора”

Хорошая статья!
Неужели картошка окупает расходы на питание весов? 🙂

В целях безопасности используется перекидной рубильник, а схема остается без изменений.

Виктор, новых успехов в Новом Году!

Генератор в своём хозяйстве – хорошая и нужная вещь! Ваше решение наверняка вызовет интерес читателей, имеющих проблемы в части перебоев с эл.энергией в своём доме.
Хотелось бы увидеть общую принципиальную схему электропитания вашего дома и ваше схемное решение включения генератора со всеми автоматами.

Спасибо всем за внимание к статье, буду стараться ответить на вопросы.

Схему нарисую, вышлю, если не поздно!

“Последовательность включения генератора
Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)”

А не было ли желания чисто физически/схемно решить “простые правила включения генератора” и исключить тем самым человеческий фактор (жену) – называется “Защита от дурака”?

Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.
Думал поставить переключатель, но цена его – больше 1000 руб поэтому остановился на автоматах.

Мне то ваши проблемы понятны, в отличии о т Alex S, по возможности всё равно нужно поставить переключатель (не зря же примеры писал).

“Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.”
Я то-же так думал.

В 70-х годах я имел дело (не с генератором) с мотопомпой якобы пожарного назначения. Это агрегат – водяной насос с забором ок. 50 мм диаметра с бензоприводом отечественного производства. Завести её (помпу) пытались все сотрудники нашего НИИ, включая КТН, шоферов и механиков, но удавалось это далеко не каждому, даже в летнее время.

Надеюсь, ваш генератор заводится с одной попытки?

Цитата: “Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)”
Хорошая “защита от дурака”, особенно удобно (читать) когда свет отключат в тёмное время суток, спасибо рассмешил! Ну а серьёзно, “защиту от дурака” нужно ставить обязательно.
Приведу несколько примеров из практики. На заводе электрик отключил рубильник питания крана и повесил предупреждающий знак, залез на троллеи что-то подтянут, пришёл сменщик, (подумал забыли, как объяснял потом) снял знак и включил рубильник, в итоге электрик на троллеях сгорел.
“жена будет включать”, женщины вообще не предсказуемы. Дома одно устройство (не генератор) нужно было включать в розетку с соблюдением фазировки. Сделал самое простейшее, взял жесткий провод, чтобы нельзя было перевернуть вилку (я с большим усилием мог это сделать), промаркировал фазу/нуль, проинструктировал жену и все равно она как-то умудрилась вывернут провод и сунуть в розетку и коротнуть (сказала что не смогла вставить в правильном положении). Ладно обошлось без последствий, пришлось ставить пускатель! А в данном случае полно причин забыть включить/выключить автомат (в спешке, в темноте, по пьянке и т.д.), даже супер-пупер спецы делают ошибки, а тут женщина (а если блондинка!?)
Попугал, теперь как я сделал в подобном случае у друга. Попросил сделать как проще, ну я АВР делать не стал, а сделал РВР 🙂 . Схема аналогичная (индикация сетевого напряжения, автоматы и пр.), но вместо автомата (№1 у автора) я поставил двухполюсной переключатель, потребители подключаются или к сети или генератору, при этом никогда не забудешь переключить (иначе будешь без света). Единственное (при отключенной сети) нужно поглядывать на индикатор, но выйти из положения можно дополнительной установкой звукового сигнала. В таких случаях я ставлю “пиликалки” из муз-открыток, зажигалок и т.д. К слову, на эл.термометр отопления поставил маленькую муз.ёлочку из оргстекла, при превышении заданной температуры, проиграв 10 секунд продолжает переливаться разными цветами, полезно и красиво.
з.ы. Похоже автор экстремал, не побоялся работать под напряжением, вводного автомата нет! И ещё, вместо фото (бензобак, воздухофильтр и т.д.) не имеющих отношения к теме, нужно было выложить схему своей конструкции (хотя из описания вроде понятно).
з.ы.з.ы. Ну я понаписал и в тему и не в тему, целая статья на конкурс 🙂 .

как подключить генератор к дому

Дата публикации: 28.01.2019 16:03

Ввиду того, что электроэнергия «пропадает» частенько в сетях, то генератор является очень полезным оборудованием. Необходимо знать как правильно подключить генератор, чтобы не вывести из строя само оборудование.
Кстати, давайте поговорим о том, как не стоит выполнять подключение данного устройства.

Не раз наверное слышали советы от знакомых «проф. электриков», что мол, подключи станцию к розетке и «выруби» вводной автомат и всё у тебя будет классно. Так категорически делать запрещено. Розетка не выдержит ту мощность, которая в станции , что в итоге может привести к короткому замыканию. А теперь представьте еще такой момент, вы включили вводной автомат, а станцию оставили в сети, в итоге выход станции из строя.

Есть один вариант, это удлинитель, т.е мы будем подключать в удлинитель, те приборы, которые нам по сути нужны. Но не забывайте, что станция должна быть менее 4кВТ.

Но лучше всего, это подключить ваш генератор через рубильник, либо через систему автоматического переключения АВР. Давайте же поговорим об этих системах по подробнее.
Раз мы сперва упомянули систему подключения через рубильник, то о ней мы и поговорим.

Сперва рассмотрим, что из себя представляет схема подключения генератора по однофазной нагрузке.

Принцип работы и схема, как видно на рисунке, довольно просты. К нижним контактам подключают нагрузки, которые отходят к потребителям. Те контакты, которые сверху (парные), подходят два ввода, от резервного источника питания и от основного. Рубильник имеет три положения, если переключить в среднее положение клавишу, то цепи будут разомкнуты. Практически все серий подразумевают 3-х фазную нагрузку, что даст огромное преимущество в работе  с трёхфазной сетью.

Важно, вы должны отключить станцию только тогда, когда клавиша будет находится в верхнем положении, когда все цепи разомкнуты.

Очень важный момент, в понимание работы рубильника, он не имеет не электромагнитного расцепителя, не теплового, поэтому должен стоять коммутационный аппарат(автоматический выключатель).

Что же касается подключения автоматического (АВР)?

Тут не много по сложнее, но если подробно разобраться, то особого труда данное подключение не составит.

Обычно автоматическое подключение генератора выполняется через коммутатор.  Если у вас пропало электричество, вы заводите станцию , после чего замыкается контактор станции. при появлении основного источника питания контактор станции разомкнётся и включится контактор основной сети.

Можно также сделать некоторые добаботки, когда станция у вас будет выключаться в автомате, при появлении основного источника питания,  путём ввода дополнительного реле.

Также, существует способ в котором у вас, при включение станции, нагрузка на сеть появится через определенное время, что даст возможность станции перейти в нормальный режим, т.е прогреться. К такому способу необходимо подключить реле времени.

Если у вас в доме трёхфазная нагрузка(380в), то настоятельно вам рекомендуем подключать только одну фазу к станции. И жельтельно, чтобы на данной фазе находились только  важное для вас электрооборудование(освещение , одну из розеточных групп, например для подкллючения ноутбука).

Почему это так важно ? Все потому что при подсоединение может призоити перекос фаз, что очень негативно может повлиять на вашу электропроводку.

Здесь вы можете наглядно увидеть схему подключения АВР.

Были перечислены наиболее распространенные способы подключения генератора. Какой вариант наиболее оптимальный ? Тут всё зависит от того, насколько вам тот или иной вариант удобен. Еще один момент , при выборе перекидного рубильника , ваш выбор должен быть нацелен на трёхпозиционный.



Как выбрать электрогенератор — Энергетика

Чтобы электричество всегда было под рукой, необходим портативный источник электроэнергии — генератор. Какой выбрать из множества вариантов?

Тип

Для выработки электроэнергии генераторы могут использовать разные виды топлива: бензин, дизельное топливо или газ. Бензиновый генератор — отличный запасной вариант при временном отключении электричества. Так же они не заменимы в лесу или на даче, где нет централизованного электроснабжения.

Бензиновые генераторы доступны по цене, но их эксплуатация не из дешевых, особенно с постепенным ростом цен на бензин. Поэтому такое устройство лучше всего использоваться в качестве резервного, а не постоянного источника электроэнергии. Если Вам нужно ненадолго снабдить электричеством загородным домик, или у Вас в планах использовать его на природе, генератор на бензиновом топливе — то, что Вам нужно.

Дизельный генератор

А вот дизельный генератор — более выгодное решение в качестве постоянного источника питания: при чем, как для бытовых, так и для промышленных нужд. Стоимость дизельных электростанций выше бензинового генератора, но ее эксплуатация значительно дешевле и она за короткий срок компенсирует разницу в цене. Производственный ресурс и диапазон мощности дизельных генераторов выше бензиновых. С помощью них можно постоянно обеспечивать электроэнергией загородный дом или небольшое производство. Поэтому дизельный электрогенератор хорош как в качестве и основного источника питания, и в качестве аварийного.
Газовая электростанция

Газовая электростанция — более универсальное устройство. Генераторы на газу не только вырабатывают электроэнергию, но так же могут обеспечивать помещение горячей водой или паром, а так же дает холод для систем кондиционирования. Современные газовые электростанции работают почти бесшумно и соответствуют мировым экологическим стандартам, поэтому их можно устанавливать в непосредственной близости от объекта. Такие генераторы могут служить основным и резервным источником электроэнергии.

Мощность электрогенератора

Максимальная мощность — ключевой момент при выборе генератора. Этот показатель должен превышать сумму мощностей всех одновременно электроприборов на 20-30 %.
К примеру, для дачного домика в качестве резервного подойдет генератор мощностью до 2 киловатт. А в качестве основного источника питания в загородном доме может служить генератор мощностью в 4-5 кВт.
Такой мощности хватит на одновременное использование всех необходимых в быту электроприборов. Чтобы точно рассчитать максимально нужную мощность электрогенератора, определите список приборов, которые будете подключать и сумму их мощностей.

Кроме того, обратите внимание на коэффициент пускового тока. Это тот, который возникает на короткое время после запуска прибора. Умножаем мощность на коэффициент пускового тока. Складываем сумму мощностей всех приборов, добавляем 20-30%, и получаем нужную мощность силового генератора.

Варианты запуска генератора

Существует 3 варианта запуска генератора — ручной, электрический и автоматический. При ручном запуске генератор заводится одним движением руки — нужно лишь дернуть за шнур. Чем Выше мощность — тем больше усилия придется приложить. Если есть возможность электрического пуска, значит, в приборе установлен стартер и генератор запускается при помощи поворота ключа.
Лучший вариант — это наличие и ручного, и электронного запуска. Если стартер вдруг выйдет из строя, Вы всегда сможете запустить генератор вручную.
Существует так же и автоматический запуск, который самостоятельно включает генератор при попадании напряжения в основной сети. Этот вариант необходим, если в случае обесточивания важно моментально восстановить питание. Но генераторы с автоматическим запуском стоят значительно дороже.
Число фаз

Все генераторы делятся на однофазные и трехфазные. Однофазные генераторы работают с однофазной сетью напряжением 220 вольт. Такие подойдут для питания бытовой техники и для подключения электросети закрытых домов, квартир и офисов.

Трехфазные генераторы работают с напряжением 380 вольт, обладают более высокой мощностью и рассчитаны на большую нагрузку. Такие генераторы спокойно могут снабдить электроэнергией серьезное промышленное здание и целый загородный дом или офис.

Уровень шума

При выборе генератора обратите внимание на заявленные характеристики уровня шума.

Маломощные модели бензиновых и газовых генераторов до 5 кВт при работе издают шум в диапазоне от 50 до 70 децибел. Что по громкости сопоставимо с шумом города или спокойным разговором. Более мощные модели или газовые электростанции работают в диапазоне от 70 до 100 децибел, что по громкости сравнимо с метро или заведенным двигателем мотоцикла.

Этот параметр особенно стоит учитывать при выборе генератора в качестве основного стационарного источника питания. А чтобы жить и работать вблизи такого агрегата было комфортнее, специалисты предлагают множество вариантов изоляции прибора: системы вибро и шумоизоляции, специальные кожухи, глушители и так далее.

Количество выходов в генераторе может варьироваться от1 до 7. Но у большинства моделей предусмотрено 2-3 выхода. Вес генератора может составлять 20-40 кг и более. Поэтому часто производители оснащают прибор колесиками, чтобы его было легче перемещать с места на место.

Если Вам нужен генератор, лучшим вариантом будет однофазный бензиновый генератор мощностью около 2 кВт и ручным запуском. Если к Вашему частному дому еще не подвели электросеть — то выбирайте дизельный или газовый генератор, работающий в 2 фазах и электрическим запуском и тремя выходами.

Чтобы внезапное отключение электроэнергии не привело к остановке производства, подключите к сети питания дизельный генератор с автоматическим запуском.
Часто едите отдыхать на природу — на всякий случай берите с собой бензиновый генератор с мощностью до полутора киловатт ручным и электрическим запуском с одним или двумя выходами.
А если нужно снабдить дом не только электроэнергией, но еще и горячей водой или холодом для системы кондиционирования, то выбирайте газовый генератор.

Схема подключения дизель-генератора в частных домах

Подключение дизельного генератора

Актуальность дизельных генераторов
Установка дизельных электрогенераторов в частных домах в последнее время становится тенденцией.

Наличие маленькой автономной электростанции — это прежде всего защита от незапланированных сбоев в электросети и возможность самостоятельного контроля количества электричества, которое потребляется.

Дизельный генератор способен гарантировать постоянное присутствие электричества и безопасное использование бытовой техники, потому как непредвиденные скачки напряжения довольно часто приводят к поломкам кондиционеров, холодильников и прочего оборудования.

Схема подключения однфазного генератора в трехфазную сеть в режими резерва.

Обратите внимание

Автономные системы электроснабжения часто востребованы на территориях, где еще не расположены электрические сети, однако существует необходимость проведения большого количества работ с использованием электроэнергии (к примеру, загородное строительство).

Выбор генераторов тока на сегодняшний день очень велик и дает возможность без проблем выбрать необходимый вариант. Все будет зависеть исключительно от требований, которые предъявляются покупателем, а также его финансовых возможностей.

От того, насколько будет правильно выбрана установка и какие условия ее эксплуатации, практически на 98% зависит качество и срок службы автономной системы электроснабжения.

Схема подключения системы автоматического запуска генератора.

Основными параметрами, на которые следует обратить внимание в процессе приобретения автономной системы электроснабжения, являются следующие:

• вид тока и частота;
• мощность;
• экономичность;
• тип генератора.

Современные ДГУ являются технически сложными устройствами, к которым предъявляются особые требования по установке и настройке. Правильная установка и подключение являются гарантией длительной работы.

Монтаж электростанции должен обязательно проводиться в соответствии с требованиями по эксплуатации и по строго установленным правилам.

В противном случае есть вероятность того, что наступит преждевременный износ и порча оборудования.

Схема подключения генератора кавитации к топливной системе дизель-генераторов дизель-электрохода «Капитан Плахин».

В случае когда для учета электроэнергии, которая потребляется, используется больше 1 счетчика, для подключения дизель-генератора понадобится объединить электросети в одну точку, к которой и подключают генератор.

Объединение электросетей в один щит распределения понадобится выполнить для того, чтобы обеспечить несколько этажей единого здания аварийным питанием, когда приборы учета будут находиться на разных этажах.

Реконструкция электрической сети должна осуществляться по проекту внутреннего энергоснабжения.

Важно

При одновременном включении дизель-электростанции и существующей нагрузки в электросетях возможен пожар и повреждение оборудования. Дизель-генератор должен включаться исключительно в случае отсутствия напряжения в основной сети. Для того чтобы исключить возможность одновременного включения, понадобится установить ABP — автоматический ввод резерва в эксплуатацию.

Схема подключения дизель-генератора в помещении изображается на данном рисунке (ИЗОБРАЖЕНИЕ 1).

Подготовка к эксплуатации дизельного генератора

Изображение 1. Подключение дизельного генератора

Подготовка подобного устройства к эксплуатации должна соответствовать следующим требованиям:

• дизель-генератор должен защищаться от воздействий окружающей среды, в том числе от атмосферных осадков и попадания солнечных лучей;
• понадобится предусмотреть систему принудительной вентиляции, для того чтобы избежать возможности перегрева агрегата;
• дизельные генераторы нужно предохранять от воздействия чрезмерно высоких и низких температур, их резких перепадов;
• схема подключения дизельной электростанции должна предусмотреть защиту от попадания воздушных примесей, в том числе строительной пыли, дыма, выхлопных газов, химических веществ и так далее.

Для того чтобы обеспечить наиболее эффективное охлаждение дизель-электростанции, а также свободного доступа к ней, понадобится вокруг генератора оставить не менее 1,5 м сверху и 1 м по периметру.

В процессе установки дизель-установок на открытых площадках схема подключения должна обязательно включать в себя защиту от внешних воздействий. В данном случае это может быть шумопоглощающий всепогодный кожух либо же контейнер в северных условиях.

Кожухи могут предусматриваться и при временной установке дизель-генератора вне помещения или в нем.

Фундамент и закрепление ДЭС

Схема подключения генератора и расположение его контактных клемм (дизельные модели).

Все подобные дизельные устройства поставляются в собранном виде. Силовые их агрегаты (двигатель и генератор) располагаются соосно и монтируются на жесткой металлической раме (станине), которая является основанием установки.

В процессе монтажа устройства оно должно быть жестко закреплено на правильно подготовленном фундаменте. Крепление выполняется при помощи анкерных болтов через отверстия установки основания дизельного устройства. Идеальным фундаментом будет железобетонная подушка. Она способна обеспечить жесткую опору, предотвращать проседание агрегата и исключить возможность распространения вибрации.

Ширина и длина фундамента должны соответствовать габаритным размерам ДЭС, глубина должна составлять как минимум 150-200 мм. Поверхность пола или земли под ним необходимо правильно подготовить. Она должна иметь структуру, которая способна выдерживать вес агрегата и фундамента.

При установке дизельных генераторных установок в помещении понадобится учитывать требования строительных правил, которые существуют. Конструкции зданий должны позволить выдерживать нагрузку, которая соответствует весу фундамента, максимального запаса топлива, оборудования. Работы по подключению дизель-генератора

Источник: http://DekorMyHome.ru/remont-i-oformlenie/podkluchenie-dizelnogo-generatora.html

Дизель генератор для частного дома

Дизель-генераторы используются частными лицами в двух случаях: если в сети наблюдаются частые перебои с электричеством (а то и вовсе его отсутствие), или дом (обычно это касается дачных домиков) вообще не подключен к электроснабжению. В нашей статье мы осветим вопросы выбора дизель генератора для частного дома или дачи и подключения к домашней сети.

Дизель-генератор для частного дома

Для организации автономного электроснабжения частного дома в основном используют генераторы, работающие на дизельном топливе.

В отличие от бензиновых, они более экономичны и производительны. Кроме того, дизель-генераторы обладают высоким моторесурсом и могут эксплуатироваться без перерыва в течение длительного времени.

Дизельный генератор для частного дома подбирается по двум основным параметрам:

По мощности

Необходимая мощность генератора определяется простым суммированием мощностей электрооборудования, которое может быть включено одновременно.

Чтобы не вынуждать автономную электростанцию работать на пределе возможностей, к расчетной мощности добавляют 20-30% запаса. Как показывает практика, для аварийного обеспечения электроэнергией загородного подходит дизель-генератор мощностью 10-30 кВт.

С обеспечением дачного домика достаточно 2 кВт (если кроме холодильника, телевизора да пары электролампочек в нем больше ничего нет).

По количеству фаз

Дизельные генераторы делятся на две группы:

• однофазные: предназначены для питания только однофазных нагрузок. Напряжение вырабатываемого тока – 220 В, частота – 50 Гц. Подключение однофазных энергопотребителей к сети проблем не создает: главное, правильно их «посчитать», учесть возможные нюансы (высокие пусковые токи, например) и выбрать агрегат соответствующей мощности;
• трехфазные: вырабатывают ток с частотой 50 Гц и мощностью 380/220 В. Приборная панель таких генераторов оснащена соответствующими клеммными колодками или розетками.

К трехфазным дизель-генераторам можно подключать как трехфазные, так и однофазные электроприборы.

Однако при подключении последних наблюдается перекос фаз.

Чтобы этой проблемы благополучно избежать, следует запомнить два правила:

• суммарная потребляемая однофазная нагрузка должна быть ниже 1/3 от номинальной трехфазной мощности (выходной) генератора. Если, например, автономное электроснабжение обеспечивает трехфазный дизель мощностью 5 кВт, то стиральную машину мощностью 2,5 кВт подключить не получится. 1,5 кВт – вот «потолок» для однофазных потребителей в этом случае;
• если в доме имеется несколько однофазных нагрузок, разница их потребляемой мощности не должна превышать трети перекоса фаз (см. правило 1).

Источник: https://ks5.ru/elektrichestvo/elektrosnabzhenie/dizel-generator-dlya-chastnogo-doma.html

Схемы подключения резервного дизель генератора

Резервный дизельный генератор чаще всего подключается по стандартной схеме.

Отличия в вариантах подключения могут быть в зависимости от выходного напряжения, на которое расчитан электрогенератор (однофазный или трёхфазный), от наличия или отсутствия панели автоматического включения резерва (АВР), от места расположения блока контроля состояния внешней сети (в панели АВР или в панели управления автономной электростанции).

Ниже приведена однолинейная электрическая схема подключения генераторной установки с панелью АВР:

На данной схеме указаны следующие элементы:

• Дизель генератор. Резервная дизельная электростанция.

• АВР сеть – ДГ. Панель автоматического включения резерва, которая осуществляет переключение питания нагрузки между внешней сетью и дизельной электростанцией.

• QS. Перекидной рубильник линии «обводного канала» (байпас). Данный рубильник осуществляет переключение питания нагрузки напрямую от сети, исключая из цепи энергоснабжения панель АВР. Эта опция не является обязательной для схемы резервного электропитания, но она очень удобна, так как позволяет отключить панель АВР (например для ремонта) без необходимости длительного отключения нагрузки.

• Панель управления. Панель управления дизель генератором.

• Щит ЩРдг. Электрощитовая, в которой расположены автоматический выключатели нагрузок, которые резервируются от автономного генератора.

• QF1. Выходной автоматический выключатель генераторного агрегата.

• QF2. Автоматический выключатель для защиты кабеля собственных нужд. Обычно устанавливается в электрощитовой.

• Силовой кабель. Данный кабель прокладывается между резервным генератором и панелью АВР. По нему на нагрузки передаётся электроэнергия, которую вырабатывает дизель генератор. Со стороны генераторного агрегата силовой кабель подключается непосредственно на клеммы выходного автоматического выключателя (QF1). С другой стороны силовой кабель подключается на соответствующие клеммы панели АВР.

• Кабель управления. Данный кабель прокладывается между резервной электростанцией и панелью АВР. Предназначение кабеля управления (сигнального кабеля) меняется в зависимости от места расположения блока контроля внешней сети. Данный блок осуществляет контроль наличия внешней сети, контроль соответствия качества основного энергоснабжения заданным параметрам (по напряжению и частоте), даёт команды на запуск и остановку генератора электричества, а также управляет переключением панели АВР. Если блок контроля внешней сети расположен на панели АВР, то по кабелю управления от панели АВР на генератор дизельный поступает сигнал о запуске или остановке. Если же блок контроля внешней сети расположен в панели управления автономной электростанции, то по данному кабелю осуществляется управление переключения панели АВР. В последнем случае от внешней сети на электрогенератор необходимо проложить дополнительный кабель (не показан на приведенной выше электрической схеме), который подключается на панель управления, и по которому осуществляется контроль наличия и качества основного энергоснабжения.

• Кабель собственных нужд. Данный кабель прокладывается от генераторной установки в электрощитовую. Когда дизельная электростанция не работает, по данному кабелю осуществляется питание автоматического подогрева охлаждающей жидкости двигателя и автоматического подзаряда аккумуляторных батарей от внешней сети. Необходимо помнить, что кабель собственных нужд должен быть защищён отдельным автоматическим выключателем, который на схеме показан как QF2.

Рекомендации по сечению указанных кабельных линий, а также по номинальным токам автоматических выключателей для защиты кабеля собственных нужд, в зависимости от мощности дизельной электростанции Вы можете посмотреть в статье «Сечение кабельных линий для дизель генератора».

Очень часто на объекте есть два независимых ввода от основного энергоснабжения, что повышает отказоустойчивость системы электропитания в целом. В данном случае дизельные генераторы подключаются аналогичным способом, как и в приведённой выше схеме, только между двумя сетевыми ввода добавляется ещё одна панель АВР (АВР сеть – сеть на однолинейной схеме ниже).

 Однако не всегда генераторы дизельные резервируют все нагрузки на объекте. Часто потребителей разделяют на группы в зависимости от их критичности (например по величине финансовых потерь в случае их отключения от электропитания).

Наименее критичной является группа нагрузок («Потребители 1 категории» на схеме ниже), которая питается только от внешней сети, и её энергоснабжение резервируется переключением между двумя сетевыми вводами. Более критичные нагрузки выделяются в так называемую «Особую группу 1 категории».

Помимо двух сетевых вводов данных потребителей также резервируют дизельные электростанции (ДЭС), которые запускаются в случае пропадания основного энергоснабжения по обоим вводам. Самые важные нагрузки, для которых не приемлемо даже секундное прерывание в электропитании, выделяются в «Критическую группу».

Потребителей «Критической группы» резервируют не только электрогенераторы, но и источники бесперебойного питания (ИБП), которые включаются последовательно в электрическую цепь и обеспечивают отсутствие пропадания энергоснабжения на время запуска резервной электростанции.

Если Вы планируете покупать дизель генераторы или источники бесперебойного питания рекомендуем Вам обратится к специалистам компании «ВИНУР» для правильного подбора оборудования и построения надёжной схемы энергоснабжения.

Источник: https://vinur.com.ua/aboutus/usefull-info/articles/110-generator-connect-schema

Как подключить генератор к сети дома: схема, основные способы, инструкция :

При отсутствии электричества или сбоях в его подаче для частного дома необходимо резервное питание. Многих домовладельцев часто озадачивает проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть в первую очередь безопасной. Прежде всего необходимо разобраться, чего делать нельзя.

Ошибки при подключении резерва

Не допускается подключение мини-электростанции к розетке в доме при отключенных автоматах в щитке ввода, что часто делают хозяева. Мощность генератора может быть в несколько раз больше, чем пропускная способность проводки. Для розетки она составляет не более 3,5 кВт.

В результате провода перегреются, что грозит коротким замыканием или пожаром. В случае если кто-то нечаянно включит автомат при возобновлении питания, резервный источник электроэнергии тут же выйдет из строя. Но решение вопроса о том, как подключить генератор к сети дома через розетку, все же есть.

Мини-электростанция может подключаться к домашнему распределительному щиту, если она соответствует мощности нагрузки и подключена только к контактам рубильника со стороны генератора. Правильным решением будет также подключение к нему удлинителя, а затем – нужных приборов.

В данном случае резервный источник не будет связан с домашней сетью.

При частых отключениях электроэнергии на даче или в загородном доме рекомендуется подключать резерв с помощью перекидного рубильника, реверсивного переключателя или системы автоматического запуска резерва (АВР).

Выбор электрогенератора

Домашняя электростанция – это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение.

Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости.

В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Прежде всего следует рассчитать требуемую мощность дополнительного источника электроэнергии. Для этого суммируется мощность всех нагрузок, которые следует подключить, после чего следует добавить к ней запас до 30 %. Здесь учитываются пусковые токи двигателей домашней техники, в несколько раз превышающие допустимые. После к расчетной мощности подбирается агрегат.

Пример: стиральная машинка в час потребляет 2 кВт, электрическая плита – 3 кВт, холодильник – 0,5 кВт, телевизор с компьютером – 0,5 кВт, освещение – 0,5 кВт. В сумме выходит 6,5 кВт, а с учетом запаса – 8,5 кВт. На работу генератора оказывает негативное влияние отсутствие нагрузки. Она должна быть не ниже 30 % от номинального значения.

Совет

При решении вопроса о том, как подключить генератор к сети дома, схема очень важна и должна быть составлена правильно. Для минимального количества потребителей применяют компактные модели мощностью 2-3 кВт как временная мера, пока не восстановится основная сеть.

Схема подключения бензинового генератора к сети дома может быть простейшей. Важно, чтобы она была составлена правильно и обеспечивала соответствие агрегата действующей нагрузке.

Виды электрогенераторов

В качестве бытовых источников электроэнергии наиболее распространены бензиновые генераторы. Их особенности следующие:

• большой выбор цен;
• небольшая мощность – 0,8-12 кВт;
• компактные мобильные и стационарные модели;
• бывает генератор 3-х фазный и однофазный;
• применяются преимущественно четырехтактные ДВС.

Выбирая вариант того, как подключить генератор к сети дома, схема охлаждения ДВС зависит от того, применяется агрегат постоянно или временно. Обычно устройства снабжаются воздушными радиаторами. Промышленные модели способны работать круглосуточно на жидкостном охлаждении. Они выпускаются преимущественно трехфазными. Габариты у них больше, но выше экономичность.

Подключение дизель-генератора к сети в доме применяется реже из-за большой цены. Но все же его применение целесообразно по причине большого ресурса.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Однофазные и трехфазные генераторы

Если трехфазных потребителей нет, целесообразно выбрать модель проще, чтобы мощность использовалась рационально. Подключение однофазного генератора к трехфазной сети дома сделать не так уж сложно. К тому же трехфазный агрегат дороже и все фазы следует равномерно нагружать. Если разница превышает 25 %, устройство может выйти из строя.

Для резерва частного дома однофазный источник тока предпочтительней при любом вводе.

Схемы подключения

Можно выбрать несколько способов применения дополнительных источников питания.

1. Подключение резерва к выделенной группе потребителей по отдельной схеме.
2. Применение перекидного рубильника или трехпозиционного переключателя, на которых делаются перемычки на входе со стороны генератора. В таком случае вся домашняя сеть будет запитана. Недостаток заключается в том, что трехфазные потребители здесь работать не будут.
3. Установка двух контакторов, где один подключает питание от городской сети, а другой – от резервного источника. Способ применяется в схемах с АВР. Здесь также требуются перемычки между вводами со стороны резерва.

Подключение трехфазного генератора к трехфазной сети дома обязательно следует делать при наличии соответствующих электроприемников, например электродвигателей станков.

Автозапуск генератора

Наиболее полноценный способ переключения нагрузки производится с применением АВР. Система снабжается электростартером. Устройство автозапуска контролирует внешнюю сеть сразу после подачи на него питания.

Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Затем внешняя сеть отключается и начинается запуск дизель-генератора.

После набора оборотов в течение 20 секунд генератор подключается к сети дома.

Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы. Затем глушится двигатель генератора.

Подключение генератора с АВР к сети дома – это удобное решение, хотя и дорогостоящее.

Применение перекидного рубильника

Если средние контакты рубильника подключить к потребителю, а крайние – к кабелю электростанции и к вводу электросети, схемы источников питания никогда не пересекутся. Будет еще лучше, если у рубильника будет еще одно промежуточное нейтральное положение.

Исходное состояние рубильника считается, когда подключена главная сеть. При его переключении питание начинает поступать от генератора.

Недостатком перекидного рубильника старого образца является искрение и открытость токоведущих частей. Современные конструкции снабжены защитным кожухом, закрывающим подвижные детали. Переключатель крепится в щите управления.

Исходное положение – это подключение к главной сети. При сбое в подаче электроэнергии рукоятку переключения устанавливают в нейтральное положение, а затем запускают генератор, прогревают его и подключают к нагрузкам в доме.

Отдельное подключение нагрузки

Генераторы обычно не обеспечивают питание всей домашней сети. Достаточно подключить основные потребители: освещение и некоторые бытовые приборы.

Целесообразно переоборудовать электропроводку, чтобы не делать много переключений. Для этого достаточно провести отдельную линию к дежурному освещению и отдельным от домашней сети розеткам холодильника, телевизора, компьютера.

В щите устанавливают клеммник, к которому подключен кабель с выхода генератора.

Реверсивный переключатель

Переключение на питание от бензогенератора производится с применением реверсивного рубильника. Устройство обычно имеет 3 положения ручки, где крайние замыкают цепи, а среднее – размыкает.

Однофазная схема подходит, чтобы сделать подключение резервного генератора к сети дома с небольшой мощностью потребления, например на даче.

Входные клеммы располагаются сверху, а выходные – снизу. На щитке устанавливаются индикаторные лампы, сигнализирующие о включении сети или генератора.

Применение системы АВР

Система автоматического запуска стоит значительно дороже ручного. При этом внешний контроль все равно необходим, поскольку при запуске ДВС необходимо управлять дроссельной заслонкой. После пуска двигатель должен прогреться.

Многие предпочитают применять частичную автоматизацию, с подключением основного питания через контактор, который размыкается при отключении входа. Затем генератор запускается вручную. В него встраивается реле времени для прогрева двигателя и автоматического перехода на подключение резерва в дом.

При возобновлении подачи электричества контактор отключается и нагрузка снова подается на общую электросеть.

Резерв с полной автоматизацией электроснабжения содержит микропроцессорное регулирование работы мощных генераторов.

Особенности подключения генераторов

1. Резервный генератор следует надежно защитить от осадков. Это может быть навес на участке или отдельное помещение с отводом выхлопа газов.
2. Установка после счетчика, чтобы не платить за собственную выработку электроэнергии.
3. Возможно применение резерва как подпитки при пиковых нагрузках.
4. Выбор экономичной схемы, чтобы не было лишних затрат.

Заключение

При нестабильном электроснабжении частного дома появляется проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть простой и безопасной.

Наиболее удобным источником резервной энергии индивидуального дома или дачи является генератор с ДВС. Агрегат удобно перевозить и эксплуатировать, он не очень дорогой.

Для выбора оптимальной схемы подключения необходимо ознакомиться с особенностями устройства и переключающего оборудования.

Источник: https://www.syl.ru/article/295649/kak-podklyuchit-generator-k-seti-doma-shema-osnovnyie-sposobyi-instruktsiya

Подключение генератора к сети загородного дома

Электроэнергия, хотя и вырабатывается на крупных электростанциях, которые работают без остановки, но, тем не менее, иногда пропадает. Погода вносит свои коррективы во многие процессы. В том числе и в электроснабжение.

Причем для поселений вне городской черты они наиболее чувствительны. И когда на даче или где-нибудь в деревне с приходом непогоды пропадает свет, цивилизация вдруг исчезает. Но чтобы не испытывать проблем с отключениями электричества, нужен резервный генератор.

О его подключении и расскажем далее.

Выбор наилучшего варианта схемы

Электросеть 220 В поступает в современные частные дома и дачи через счетчик электроэнергии, расположенный вне помещения. Но главный распределительный щит обычно устанавливается в помещении. Электрогенератор также располагается либо в доме, либо в подсобном помещении. По этой причине надо в первую очередь выбрать оптимальный вариант его подключения:

1. По месту установки электросчетчика.
2. По месту расположения электрического щита.

В каждом из этих вариантов надо использовать такую схему, в которой питающие напряжения электросети и генератора надежно разделяются и ни в коем случае не соединяются встречно. Вариантов такой схемы может быть несколько.

Современные системы автоматического управления выпускаются для решения, в том числе и управления генераторами.

Они обеспечивают после пропадания напряжения их автоматический запуск и безопасное присоединение к домашней электросети.

Схемы с АВР

Под управлением микроконтроллера по заданной программе коммутаторы автоматически выполняют все необходимые переключения. Как результат — не надо задумываться о необходимости что-либо включать-выключать вручную и делать это.

Автоматика все сделает за человека. Но за деньги. Причем из всех вариантов сумма получится самой большой. Автоматика — дорогое удовольствие.

Кроме того, подобная схема легко реализуема только одновременно с построением домашней электросети.

Обратите внимание

Если решено применить полностью автоматическое переключение домашней сети на питание от электрогенератора, потребуется блок автоматического ввода резерва (АВР). Он должен настраиваться на приоритет основной электросети. Пример такого блока показан далее на изображении.

Блоки АВР в отдельном настенном боксеСхема домашнего электроснабжения с резервным генератором и АВР

Практическая реализация такой схемы тем проще, чем короче провода и кабели, соединяющие ее элементы. Поэтому рекомендуется продумать размещение элементов схемы заранее.

При этом не забыть о заземлении, для которого также предусматривается определенное место. В руководстве по эксплуатации обязательно изложены рекомендации о том, как делается заземление генератора.

Полная автоматизация перехода на электропитание от генератора неразрывно связана с его конструкцией.

Пример инсталляции заземления электрогенератора

Такая мини-электростанция конструктивно делается по аналогии со стартером автомобиля. В ней обязательно присутствует аккумулятор для питания электродвигателя, вращающего двигатель внутреннего сгорания.

Если применена мини-электростанция, которая запускается только вручную, эта операция — единственная, которую необходимо выполнить после отключения основной питающей электросети.

Также вручную придется отключить электростанцию и после восстановления централизованного электроснабжения.

Схема полностью автоматического резервирования электропитания трехфазной домашней сети

Переключение вручную как минимум дешевле…

Когда электросеть уже существует и к ней надо присоединять автоматику для управления электрогенератором, возникают трудности, которые с трудом преодолеваются.

Поэтому при доработке домашней электросети лучше выбрать схему с ручным переключением. Для этого в уже эксплуатируемом электрическом щите используется вариант с установкой перекидного рубильника.

Лучше всего применить компактные модели этого коммутатора. Некоторые из них показаны далее на изображении.

Перекидные рубильники от фирмы ABB

Но их можно использовать только в том случае, когда к электрощиту либо уже были проложены все необходимые для этого кабели, либо их можно проложить в уже сложившихся условиях.

И, конечно же, на дин-рейке необходимо место для размещения рубильника. А еще уточним, что такой рубильник относится к дорогим коммутаторам.

Поэтому, исходя из цен, вместо него можно порекомендовать рубильник классической конструкции, показанный на изображении далее.

Коммутатор с рубильником

Этот коммутатор устанавливается между электросчетчиком и распределительным щитом. Где именно — определяется в каждом конкретном случае.

Важно

Но самое главное при выборе коммутационного оборудования то, что не имеет смысла вкладываться в дорогие комплектующие изделия. Резервное электропитание работает случайным образом и наиболее часто кратковременно.

Резервные коммутаторы совершают незначительное число переключений. То есть они изнашиваются минимально. Поэтому простейший вариант — это схема с перекидным рубильником.

Схема с перекидным рубильником (3 фазы с общей нейтралью)

Переключатели обязательны к использованию

Наличие отдельного коммутатора, несмотря на то, что он будет нечасто использоваться, сделает схему электроснабжения дома безопасной как для пользователей, так и для оборудования, присоединенного к электропитанию.

Хотя самое простое решение — это обычная розетка, через которую можно запитать всю домашнюю сеть. Тем более что подключение к электрогенераторам тоже выполняется через розетки, установленные на их корпусе.

Однако все зависит от мощности электрогенератора.

Если его мощность более 2–3 кВт, обычная розетка может перегреться и прийти в негодность. Но и более мощные контакты решат проблему лишь отчасти.

Для оптимальной схемы необходимо аварийное отключение нагрузки.

Также будет велика вероятность того, что при подаче сетевого напряжения получится встречное соединение генератора и питающей электросети. А это может привести к порче электрогенератора.

Перекидной рубильник, хоть и не автоматический, в одном из трех своих положений перенаправит потребителей на электрогенератор.

Причем никогда не получится встречного соединения, поскольку это физически невозможно в этом рубильнике. В среднем положении домашняя электросеть получается обесточенной.

Даже при работающем электрогенераторе и наличии напряжения в электросети можно без проблем переключаться между этими двумя источниками электроэнергии.

Подключение реверсивного рубильника в однофазной электросети

Синий провод сети и генератора (см. изображение выше) надо пропустить через контакты автоматических выключателей.

Для сети и для электрогенератора нужен свой отдельный автомат-выключатель. В схеме подключения генератора обязательно должен присутствовать заземляющий контур или заземление из трубы или стального профиля длиной от 2 метров.

Хороший вариант заземления — труба скважины для воды.

Если дом присоединен к трехфазной сети, а электрогенератор однофазный, рекомендуется схема, показанная далее.

Схема соединения однофазного электрогенератора с трехфазной домашней сетью

В заключение дадим собственные рекомендации по выбору схемы подключения генератора. Еще раз напомним, что начинать строить такую схему надо со статистики отключений электроэнергии в конкретном месте.

Ручное переключение на электрогенератор дешевле. Также более дешевым вариантом является использование источников бесперебойного питания для конкретного оборудования. Электрогенератор наиболее эффективен при отоплении электричеством, когда отключения регулярны и продолжительны.

Источник: https://domelectrik.ru/elektrosnabzhenie/seti/podklyuchenie-generatora

Как подключить дизельный генератор?

Читайте также:

• Правила эксплуатации дизельного генератора

На сегодняшний день приобретение дизельных электрогенераторов для индивидуальных домов набирает все большую популярность. Установка небольшой автономной электростанции в первую очередь позволит защитить жилье от внезапно возникших неполадок в работе основной электросети, а также обеспечит надлежащий контроль количества потребляемой электроэнергии.

Дизель генераторы предназначены для обеспечения непрерывного энергоснабжения и создания безопасных условий для пользования бытовой техникой, ведь неожиданные перепады напряжения нередко приводят к выходу из строя кондиционеров, холодильников и других приборов.

Современные ДГУ – это технически сложные агрегаты, к которым предъявляют строгие требования касательно монтажа и наладки. Гарантированно долгая служба прибора возможна лишь при его надлежащей установке и подключении.

Совет

Мероприятия по установке дизель-генератора должны в полной мере соответствовать эксплуатационным требованиям и принятым нормам, иначе возникнет высочайшая вероятность досрочного выхода из строя и уничтожения устройства.

Если для контроля потребляемого электричества применяется несколько счетчиков, перед подключением ДГУ нужно свести электросети в одну точку, предназначенную для этого подключения.

Если в резервном электроснабжении нуждается более одного этажа многоэтажной постройки, а устройства для учета размещены на различных этажах, следует объединить электросети единым распределительным щитом.

Реконструкцию электросети производят, опираясь на план внутреннего энергообеспечения.

Параллельное включение дизельной установки и имеющейся нагрузки в электрических сетях может стать причиной возгорания и поломок техники. Дизель-генератор должен запускаться лишь при исчезновении напряжения в центральной электросети. Для сведения к нулю возможности синхронного включения рекомендуется монтаж АВР.

Подготовка ДГУ к использованию

Подготовку данного оборудования к использованию производят в соответствии с нижеперечисленными требованиями:

• устройство нуждается в защите от повреждающих природных факторов, включая атмосферные осадки и солнечное излучение;
• для предотвращения перегрева прибора нужно организовать систему принудительной вентиляции;
• генераторам вредят не только критически повышенные и пониженные температуры, но и их резкие перепады;
• схема подключения устройства должна препятствовать поступлению агрессивных элементов из воздуха (химикатов, дыма, выхлопных газов, строительной пыли и др.).

Для обеспечения максимально эффективного охлаждения генераторной установки и создания комфортного доступа к ней следует позаботиться о достаточном окружающем свободном пространстве (сверху – минимум 1.5 метра, по периметру – по 1 метру).

При монтаже на открытых территориях схему подключения нужно обязательно дополнить защитой от внешних воздействий. Например, шумопоглощающим всепогодным кожухом либо контейнером в морозных условиях.

Кожухи используют и при временном размещении ДГУ вне здания и даже в нем.

Фундамент и укрепление прибора

Обычно дизельные установки реализуют уже собранными. Силовые элементы электростанций (электродвигатель и генератор) располагают на одной оси и монтируют на станине (представляет собой жесткую рамку из металла), которая служит прибору основанием.

Во время монтажных мероприятий генераторная установка должна надежно закрепляться на фундаменте, соответствующем всем нормам.

Укрепление осуществляют анкерами, проходящими сквозь отверстия в основании дизельного агрегата. Идеально созданный фундамент представлен железобетонной подушкой.

Она станет прекрасной жесткой опорой, не даст прибору проседать и сведет к нулю вероятность распространения вибрационных волн.

Ширину и длину фундамента определяют габариты ДГУ, оптимальная глубина составляет от 150 до 200 мм. Поверхности пола либо грунта под фундаментом нуждаются в рациональной обработке, ведь их структура призвана удержать общую массу фундамента и прибора.

Монтаж ДГУ в помещениях производят с учетом существующих строительных норм. Конструктивные особенности постройки должны соответствовать величине нагрузки, складывающейся из масс фундамента и техники, а также максимально возможного запаса топливной смеси.

Мероприятия по подключению оборудования

Подключить ДГУ можно несколькими методами.

• Перекидной рубильник. Наибольшей простотой отличается использование данного элемента в трех положениях (1/0/2), а именно:
  • положение №1 – дом либо офис питается от производственной электросети;
  • нулевое положение – отключение нагрузки;
  • положение №2 – подключение к источнику резервного электроснабжения (электрогенератору).

• Простейший блок АВР на контакторах.

Для второго метода характерна большая сложность, но при этом он тоже может использоваться. В такой ситуации необходимо применять АВР с приоритетом ввода.

Принцип функционирования этого прибора относительно простой: при пропадании электроэнергии в населенном пункте нужно лишь приблизиться к генератору и включить его. Когда в центральной электросети отсутствует электрическая энергия, происходит замыкание контактора электрогенератора.

При возобновлении подачи электроэнергии в центральной электросети контактор генераторной установки разомкнется и прибор запустится.

Обратите внимание

Не повредит небольшая модификация АВР, благодаря чему при возобновлении электрификации населенного пункта генератор будет заглушен дополнительным реле. Возможна и дополнительная комплектация особым реле времени.

Данное усовершенствование приведет к тому, что при включении генератора нагрузка переключится только через некоторый временной отрезок, служащий для выхода генератора на свой стандартный рабочий режим.

Электростанция успеет прогреться, произойдет стабилизация числа оборотов.

Приведенный метод подключения электростанции к объекту обеспечивает подключение различных видов генераторов, как снабженных системой запуска вручную, так и укомплектованных электростартером.

• Блок автоматического управления ДГУ.Третий метод подключения ДГУ к постройке возможен посредством полноценного АВР.

Такой способ отличается своей оптимальностью. При его использовании блок автоматики «следит» за наличием напряжения в центральной электросети.

При исчезновении напряжения происходит автоматический запуск электростанции, прогревание и переключение нагрузки на ДГУ.

При возобновлении подачи электропитания в основной электросети нагрузка переключается с электростанции, происходит остановка работы последней.

Основной недостаток данного способа – достаточно высокие затраты на покупку АВР и проведение установочных работ, ведь для соединения электростанции и АВР-системы нужны определенные умения и опыт в сфере подключения автоматики и дизельных приборов. Обратите внимание, что для автоматического функционирования дизель-генератора необходим электростартер.

Источник: http://www.top-generators.ru/catalog/generatory/dizelnye/shema-podklyucheniya-dizel-generatora/

Подключаем электрогенератор в доме

В частном доме никогда не помешает запасной источник электроэнергии, на случай ситуаций с аварийными или плановыми отключениями электроснабжения в сети.

Бывает случаи когда дом может оставаться без света не одни сутки, а например зимой когда система отопления напрямую зависит от электричества, без дополнительного источника электроэнергии не обойтись.

Но выход из ситуации можно найти обустроив в своем доме дополнительный источник электроэнергии в виде бензинового или дизельного генератора (электростанции). Но как правильно обустроить всю систему чтоб она работала безопасно, просто и налажено? Рассмотрим все варианты…

В основном существует две принципиальные схемы подключения (управления):

1. Ручная, когда коммутация осуществляется вручную, с помощью перекидного рубильника или автомата в паре с контактором.

2. Автоматическая. Автоматическую схему управления поддерживают не все электростанции. Кроме самой электростанции нужно приобретать “систему авто запуска”

Принцип работы состоит в том что при отключение электричества в сети (на входе), “система авто запуска” переключает “дом” на генератор, при этом сама и запускает его. При возобновление электричества на входе – система сама отключает бензиновою электростанцию и подключает дом напрямую.

Очень часто применяя генератор принято не заворачиваются и просто “подкидывать” питание от генератора к ближайшей розетке таким способом запитав весь дом. Но делать так категорически нельзя, за исключением редких единичных случаев. Но почему? 1. Проводная линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку.

Есть исключения когда для этого проведена отдельная линия от щитка с проводом большого сечения и отдельным соответствующим автоматом. 2.Есть вероятность что вы забудете отключить вводной автомат в щитке, при этом запустив и подключив электростанцию.

Важно

Что может произойти? В лучшем случае вы запитаете от генератора всех “соседей” подключенных к вашей линии, что обязательно вызовет перегруз и постоянное срабатывания защитного автомата. В худшем случае – и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с своей электростанцией. 3.

Удобство и налаженность переключения источников электроэнергии. Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности. 1. Обеспечить отдельный ввод в щиток, отдельную линию от генератора в главный щиток дома, проводом не менее 4 мм2. 2. Перекидной рубильник.

Для бытовых нужд применяется множество вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Рубильники имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода.

Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Следует понимать что такой рубильник не обладает защитными свойствами автоматического выключателя, поэтому каждый ввод нуждается в защите отдельными автоматами

В крайних случаях, когда не имеется возможности найти подобное устройство, можно изготовить его аналог с помощью двух двухполюсных автоматов одного номинала и производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Если “щиток управления” расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно применить устройство автоматического переключения. Для автоматического и безопасного перехода с централизованного электроснабжения на автономное можно применить контактор.

Такая система обладает максимальной дешевизной и простотой, при етом обладая свойствами промышленных систем АВР!Схема АВР включается после вводного автомата домового распределительного щита, в разрыв перемычки между вводным автоматом и групповыми автоматами.

Ввод после вводного автомата подключается к точке “основной ввод”, нулевая шина к “нулю”, генератор к точкам “резерв” и нулевой шине. Генераторы не имеют “нуля” и “фазы”, и подключение генератора к АВР производится в произвольной последовательности.

Применяемое в схеме электромагнитное реле контактора должно иметь обмотку на 220 вольт и обладать переключаемой контактной группой на ток не менее тока вставки вводного автомата, и обязательно быть рассчитанным на продолжительный режим работы во включенном состоянии. Работа с такой схемой АВР очень проста.

Совет

При пропадании электричества в сети необходимо просто запустить генератор и в доме появится электричество. Помните, что генератор не сеть и его не стоит зря перегружать, особенно при запуске, поэтому лучше отключить мощные потребители, без которых вы можете обойтись. Чтобы генератор не работал постоянно, необходимо регулярно наблюдать за лампой “Свет есть”, и как только она загорится, заглушите генератор.

Функция глушения генератора

Для подобной реализации устройства необходимо уже два контакторы (реле) подключенные параллельно. Второе реле можно поставить на небольшой ток, но не менее 5 ампер. Оно должно также, как и первое реле, содержать контактную группу на переключение, нормально замкнутые контакты которой подключаются параллельно выключателю зажигания генератора. Для предотвращения падения напряжения в цепи зажигания данное реле можно вынести непосредственно к генератору. Кроме того в схему можно добавить выключатель принудительного глушения, в нормальном режиме этот выключатель всегда должен находиться в положении “включен” и в отсутствие света генератор все же можно будет заглушить за ненадобностью, например прямо из щитка.Как работает схема? При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении “выкл”, в доме снова загорится свет (от электростанции). Если у генератора есть электростартер, то после пуска двигателя стартером нужно вернуть ключ в положение “выкл”. После того, как свет дадут снова, схема АВР автоматически переведёт дом на основное питание (сети), а второе реле, разомкнувшись, заглушит генератор. Если вам будет необходимо завести генератор при наличии основного питания, просто поставьте его выключатель зажигания в положение “Вкл.” и заведите его. По окончании любых работ с генератором не забывайте всегда переводить выключатель зажигания в положение “выкл” для восстановления работоспособности функции автоматического глушения. Если вам необходимо принудительно заглушить генератор когда света нет, а генератор запущен, то разомкните дополнительный выключатель принудительного глушения генератора, в нормальном режиме этот выключатель должен быть постоянно замкнут. Принцип работы автоматического АВР чем-то похож на работу полуавтоматического, описанного выше, но в данном случае АВР самостоятельно запустит, прогреет генератор, после чего произведет переключение нагрузки на резервный источник электричества (генератор). Кстати в полуавтоматическом для безопасной работы (функция прогрева) – можно применить модульное реле времени которое подаст напряжение после запуска двигателя с некоторой задержкой для прогрева бензодвигателя.Основной минус подключения электрогенератора через АВР – это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Самостоятельно подключить автоматику к генератору не обладая необходимыми навыками достаточно сложно. Например при неправильной организации работы велик риск испортить оборудование. Если генератор имеет поломку моторной части, например, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера. Есть два варианта автоматических АВР: 1.Штатный блок электронного управления, поставляемый вместе с генератором устанавливается с ним в одном помещении. Такой блок подключается согласно инструкции и схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по ранее описанных схемах. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует запускать или останавливать генератор. 2. Комплектные устройства АВР с авто запуском. Такие устройства требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором. Преимущество таких систем в том, что они имеют всё необходимое “из коробки” и полностью заменяет вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.Автоматическая АВР выполняет следующие функции: 1. Постоянно следит за напряжением сети 2. Автоматически подключает и отключает нагрузку 3. Запускает электростанцию включая стартер двигателя 4. После достижения нужных оборотов двигателя электростанции – с помощью контакторов подключает дом к электростанции Помещение где будет находится бензиновая электростанция должно быть защищено от влаги, но при етом иметь хорошую вентиляцию. В таком помещение не должно быть высокой температуры. Так как вы имеете дело с горючим топливом, не забывайте об этом! Кроме этого при установке генератора вы должны учитывать, что от такой техники будет издаваться довольно грубый шум. Учитывая это, рекомендуется установить и подключить электростанцию в гараже либо другой садовой постройке, например как на фото.При подключение контактов нельзя оставлять незащищенные места, все соединения должны бить герметичны и закрыты. Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять! По возможности избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды. Заземление обязательно для дизельных и бензогенераторов! Для генератора будет необходимо обустроить индивидуальный контур заземления. Вам может потребоваться металлический прут, трубка или оцинкованное железо. Диаметр “штырей” – около 50мм и по 1.5м длиной. Соединятся штыри будут при помощи листового (оцинкованного) железа 500*1000 мм. Также будет необходим металлический прут диаметром 15мм. Штыри вбиваются в землю практически на всю длину, после чего, по кругу металлической полосой все штыри привариваются вместе. Затем к одному из штырей приваривается металлический прут который от контура заводится в сухое помещение, в котором будет произведено его соединение с медным проводом сечением 4мм через болтовое соединение. Такое соединение размещается внутри герметичной соединительной коробки. А другой конец медного провода соединяется с массой (корпусом) металлической рамы электростанции генератора. Для небольших электростанций необязательно делать заземление в виде контура из нескольких штырей, достаточно одного но длинного, близко 2м штыря забитого в влажную почву.

Источник: http://elektt.blogspot.com/2016/11/ehlektrogenerator-v-dome.html

Как подключить генератор

Переносной генератор — это удобный способ безопасно генерировать собственную электроэнергию, когда сеть выходит из строя по естественным или искусственным причинам. Если вы новичок в использовании генератора или имеете большой опыт, вам нужно знать несколько вещей, чтобы использовать его безопасно.

«Самое важное, что вы можете сделать для безопасной работы генератора, — это спланировать, как использовать генератор до того, как он вам понадобится», — говорит Кевин Коул, младший инженер производителя генераторов Generac.Спланируйте, что вы хотите запитать и как вы будете использовать генератор для питания этих нагрузок.

Электробезопасность

1. Размер имеет значение Правильно подберите размер генератора, чтобы он соответствовал электрическим нагрузкам, которые вы собираетесь питать, с некоторой встроенной избыточной мощностью. Мы писали на эту тему , как и многие другие другие, так что недостатка в хорошей информации нет. Если вы уменьшите мощность генератора, вы создадите по существу те же условия, что и отключение электросети при недостаточном напряжении.Это может повредить что-нибудь большое, например, скважинный насос, или такое маленькое, как компьютер.

2. Использование безобрывного переключателя Самый безопасный способ использования портативного генератора в качестве резервного источника питания в доме — это использовать его вместе с ручным безобрывным переключателем — прочным электрическим устройством. Генератор подключается к переключателю передачи с помощью толстого прочного кабеля, называемого шнуром генератора, который подключается к розетке, установленной снаружи дома (эта розетка официально известна как коробка ввода питания).Кабель внутри дома идет от розетки до переключателя. Электроэнергия от генератора проходит через шнур генераторной установки, к розетке, через внутренний кабель, к безобрывному переключателю и его автоматическим выключателям к различным цепям, которые вам нужны для питания — безопасно.

Передаточный переключатель имеет три цели:

• Он изолирует электрические цепи в доме, которые вы хотите запитать; все остальные цепи остаются без доступа к питанию, что помогает предотвратить перегрузку.
• Передаточный переключатель электрически изолирует генератор и дом от сети. Это предотвращает обратную подачу электроэнергии в сеть и искрообразование, а также травмы обслуживающего персонала, прибывшего для ремонта и восстановления электроэнергии.
• Переключатель предотвращает подачу электроэнергии в дом при работающем генераторе, что может вызвать электрический пожар и, вероятно, также вызвать возгорание генератора.

---

---

3. Использование переключателя GFCI на генераторе GFCI Национальный электротехнический кодекс (NEC) требует наличия розеток GFCI (прерыватель цепи замыкания на землю) на генераторах с двойным напряжением (генерирующих 120 и 240 вольт). Для генераторов, оборудованных розетками GFCI, требуется переключатель, предназначенный для них. Этот переключатель можно назвать трехполюсным переключателем или просто переключателем, совместимым с GFCI, и это также требуется NEC. Когда вы включаете этот переключатель, вы не только отделяете цепи, питаемые генератором, от двух цепей на 120 В, питаемых электросетью, но также отключаете третью ветвь цепи, питаемой электросетью, называемую нейтралью.Если вы используете стандартный 2-полюсный переключатель на генераторе, оборудованном GFCI (который не отключает нейтраль), выходы GFCI отключатся. Использование этого переключателя является нарушением электрического кодекса, и, отключив розетки GFCI, вы ограничили возможности генератора. Это иронично, поскольку вы заплатили дополнительные деньги, чтобы получить эту защиту GFCI. Вы можете использовать 3-полюсный переключатель или 2-полюсный переключатель на всех других типах генераторов (без GFCI).

Удлинительный шнур Woods 12 калибра для сверхтяжелых условий эксплуатации, длиной 100 футов

4. Используйте шнуры для тяжелых условий эксплуатации, правильно Предположим, у вас еще нет денег на установку безобрывного переключателя. Вы можете безопасно работать с приборами, подключенными непосредственно к генератору. Вы можете привести в действие свой холодильник, электроинструменты и компьютеры (например), подключив к генератору длинные удлинители. Эти шнуры должны быть прочными и иметь достаточно толстую проволоку, чтобы выдерживать ток, протекающий через них; упаковка шнура сообщит вам, на какую электрическую нагрузку он рассчитан.Затем шнуры должны быть рассчитаны на использование вне помещений. Наконец, вы хотите проложить шнуры таким образом, чтобы они не повреждались, не перекручивались или не скручивались, особенно при питании мощного устройства, такого как обогреватель. Свернутые удлинители могут сильно нагреваться, они могут оплавиться.


Существует правильная последовательность включения нагрузки через удлинитель. Запустите генератор и подключите к нему шнуры. Затем войдите внутрь и подключите нагрузки к удлинителю. Сделайте обратное, когда пришло время отключить нагрузки.Отключите нагрузки от генератора, затем выйдите на улицу, отключите шнуры и выключите генератор.

---

---

5. Понять, когда и как использовать заземляющий стержень Не подключайте генератор к заземляющему стержню, когда вы подключаете нагрузки непосредственно к генератору с помощью удлинительных шнуров. Чтобы повторить это: если вы подключаете сверхмощный удлинитель к генератору и подключаете его к прибору, электроинструменту или устройству, пропустите заземляющий стержень.

И наоборот, используйте заземляющий стержень при питании цепей через передаточный переключатель.Подключите клемму заземления на генераторе к заземляющему стержню с помощью куска медного провода того же диаметра, что и самый тяжелый провод в цепи, которую вы запитываете. Например, если вы используете генератор для питания чего-то такого большого, как кондиционер на 240 вольт или электрическая плита, вам может понадобиться провод заземления сечением 6 или 8.


Lex20Getty Images

Безопасность CO

Как и большинство машин с малым объемом двигателя, генераторы производят большое количество окиси углерода.Вы слышали, как мы говорили это раньше, но мы скажем это снова: никогда, ни при каких обстоятельствах не включайте генератор в гараже, хозяйственном здании или сарае (даже с открытой дверью), в подвале или в любом другом помещении. способ, которым окись углерода может накапливаться до такой степени, что становится смертельной.

Кроме того, направьте выхлоп генератора подальше от дома. Если возможно сориентировать генератор относительно преобладающего ветра так, чтобы ветер шел вниз от дома, сделайте это. Зафиксируйте генератор с помощью высокопрочной цепи и навесного замка.

Наконец, многие генераторы оснащены детекторами CO, которые отключают машину до того, как CO накапливается до точки, где он становится смертельным. Хотя генератор, оборудованный таким образом, немного дороже, чем генератор без такой технологии, это все же хорошая идея.

STA-BIL Стабилизатор топлива для хранения

СТА-БИЛ walmart.com

8,88 долл. США

Качество и безопасность топлива

Не заправляйте горячий генератор, не заправляйте его при наличии обогревателя или другого горячего объекта (гриля для барбекю), который работает поблизости, и не храните емкости с топливом рядом с генератором .Помните, что глушитель генератора может быть достаточно горячим, чтобы расплавить пластик. Представьте себе это: вы выключаете генератор и кладете к нему газовый баллон, ожидая, пока генератор остынет — в процессе вы забываете, что глушитель раскален докрасна, и в этом случае он небрежно расплавляет отверстие в боковой стенке глушителя. поставил газовую баллонку.

Поддерживайте запас топлива. Если вы покупаете топливо оптом, чтобы его хватило на несколько дней или дольше, используйте стабилизатор топлива, чтобы замедлить химическое разложение топлива. После того, как аварийная ситуация прошла, тщательно удалите топливо из генератора.Дайте машине прогреться и слейте газ из карбюратора и топливных магистралей. Химически испорченное топливо может оставлять остатки, затрудняющие перезапуск генератора.

Безопасность при погодных условиях

Люди начали изобретательно строить всевозможные сооружения из брусчатки, чтобы защитить свои генераторы от ветра, дождя и снега. Если предположить, что они не будут взорваны или разрушены, все в порядке, но оставьте воздушное пространство в 5 футов от генератора до окружающих поверхностей; это предотвращает перегрев генератора и снижает риск возгорания.Если вы предпочитаете решение «под ключ», вы можете купить заводское покрытие для работы генератора в ненастную погоду, например, Gen Tent.

Эксплуатационная безопасность: проведите тестовый запуск

Единственный способ убедиться, что ваша система работает должным образом, — это тщательно протестировать ее сразу после того, как она будет настроена. Не ждите чрезвычайной ситуации, сделайте полный тестовый запуск, пока все в норме и вы спокойны. Вы можете узнать несколько вещей. Все может работать от генерируемой энергии так же легко, как и от электросети.А может и нет. Когда тестовый запуск указывает на проблемы, необходимо проверить несколько вещей.

1. Отключение розеток GFCI Это указывает на то, что в цепи, которую питает генератор, есть либо замыкание на землю, либо использовался несовместимый двухполюсный переключатель. Установка 3-полюсного безобрывного переключателя должна решить проблему. Если это не так, вам нужно найти место замыкания на землю, скрывающееся где-то в электрической системе.

2. Сработавшие выключатели Вы что-то перегрузили.Попробуйте лучше управлять питанием. Например, вы могли рассчитать потребляемую мощность скважинного насоса. Если окажется, что двигателю насоса требуется больше мощности, чем вы думали, настройте потребление энергии таким образом, чтобы ничто другое не потребляло мощность (или только небольшую мощность), и позвольте скважинному насосу иметь полный доступ к полной мощности генератора, когда он заряжает хорошо танк. Последнее, что вам нужно, — это пониженное напряжение для больших нагрузок, таких как скважинный насос, что в конечном итоге приведет к его повреждению. Электродвигатели могут увеличивать ток в три раза превышающий номинальный в течение первых нескольких секунд запуска.

---

4 отличных портативных домашних генератора

Самый мощный

Переносной генератор DuroMax XP12000EH

DuroMax amazon.com

$ 1 299,00

Этот двухтопливный генератор с пусковой мощностью 12 000 Вт может работать на пропане или электричестве и имеет электрический запуск и отключение при низком уровне масла.

Тихий

Champion 4000-ваттный инвертор-генератор с открытой рамой

Чемпион амазонка.com

565,54 долл. США

Этот Champion тише и легче, чем генераторы такой же мощности, и может быть подключен к жилой розетке или домашней розетке, а также работать на газе до 17 часов.

Портативный

WEN 56200i Газовый инверторный генератор мощностью 2000 Вт

Этот компактный генератор с емкостью на один галлон и множеством розеток безопасен для зарядки электроники.

Дистанционный запуск

Переносной генератор Westinghouse WGen7500

Westinghouse амазонка.com

849 долларов США

Благодаря дистанционному брелку и простому запуску с помощью кнопки вы можете безопасно запустить этот генератор на расстоянии до 260 футов от вашего дома на газе или пропане.

---

3. Устройства, которые отказываются работать или работают плохо на мощности генератора Для этого есть множество причин, от неаккуратной установки безобрывного переключателя до неисправности самого генератора. Недорогие генераторы (от компаний, о которых вы никогда не слышали) могут быть не по качеству производимой электроэнергии.Например, генератор выдает 120 вольт, но не постоянно. Эти плохие новости становятся еще хуже, когда размер генератора меньше. Теперь его низкое качество электроэнергии при нормальных условиях эксплуатации становится еще хуже, поскольку к нему предъявляются повышенные требования.

Как недорогая бытовая электроника (тот огромный телевизор с плоским экраном, который был подозрительно недорогим в крупном розничном магазине), так и крупная бытовая техника часто имеют плохую способность фильтрации мощности в схемах постоянного тока. Оба они могут быть уязвимы из-за низкого качества электроэнергии, производимой генераторами, производимыми компаниями-однодневками.В результате вы можете повредить прибор или электронику.

Наш совет — придерживаться хорошо известных брендов генераторов, особенно производителей, входящих в Ассоциацию производителей портативных генераторов. Это не гарантия от проблем с качеством электроэнергии, но, безусловно, улучшает шансы.


Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Передаточный переключатель

для вашего портативного генератора: Руководство покупателя 101

Последнее обновление 14 сентября 2020 г., автор: Scott

Хотите добавить портативный генератор в качестве резервного источника питания в свой дом? Перед прыжком нужно знать несколько вещей.

Самым важным является автоматический переключатель .

При установке безобрывного переключателя необходимо соблюдать не только мер предосторожности , но и важные правила , которым необходимо следовать в отношении норм безопасности дома.

В этом руководстве я расскажу, что такое передаточный переключатель, типы безобрывных переключателей, какой переключатель лучше всего подходит для вашего дома и как его использовать для передачи энергии от вашего генератора к вашему дому.

После этого руководства вы будете готовы купить для себя правильный переключатель передачи и узнать, как его правильно установить.

Что такое автоматический переключатель?

Изображение предоставлено: Этот старый дом

Передаточный переключатель — это электрический переключатель, который передает электроэнергию между двумя источниками.

В нашем случае между вашим домом и генератором рядом с электрической панелью установлен автоматический переключатель (АВР) .

Этот переключатель позволяет вашему портативному генератору запитывать выбранные вами цепи в случае отключения электроэнергии.

С установленным безобрывным переключателем устраняет необходимость в удлинителях для каждого отдельного устройства, , что обеспечивает безопасную установку с соблюдением всех требований кода.

Нужен ли мне безобрывный переключатель для генератора?

Хотя в безобидном переключателе технически нет необходимости, давайте рассмотрим, почему это хорошая идея при подключении портативного генератора к бытовой технике.

• Это требуется Национальным электрическим кодексом.

При использовании портативного генератора для питания электроприборов в вашем доме Национальный электротехнический кодекс (NEC 700.5 и 701.5) требует наличия правильно установленного безобрывного переключателя.

Это особенно важно , если вы планируете продать свой дом в будущем, так как неправильная установка является нарушением кодекса.

• Это самый простой способ подать электричество в ваш дом во время отключения электроэнергии.

Поскольку большинство важных электроприборов, таких как кондиционеры, печи и водонагреватели, имеют жесткую проводку, их нельзя подключить к генератору с помощью удлинителя.

Кроме того, последнее, о чем вы должны думать, — искать, распутывать и использовать удлинители во время отключения электроэнергии.

Передаточный переключатель позволяет мгновенно переключать питание портативного генератора во время отключения электроэнергии для быстрого, простого и надежного альтернативного источника питания.

• Это самый безопасный способ подключить портативный генератор к дому.

Использование удлинительных шнуров может вызвать обратную подачу электроэнергии, идущей обратно по электросети.

Это увеличивает риск возгорания или поражения электрическим током, что может привести к серьезным травмам или смерти.

Что следует искать в автоматическом переключателе?

Имея широкий выбор переключателей резерва, есть несколько вещей, на которые вы хотите обратить внимание при выборе лучшего для вас.

Я упростил это с помощью краткого руководства о том, что искать.

Тип

Есть два основных типа: ручной и автоматический. Мы рассмотрим различия ниже.

Комплексные комплекты

Чтобы обеспечить быструю, простую установку и наличие всех необходимых деталей, необходимо иметь универсальный комплект .

Большинство переключателей продаются в комплекте; тем не менее, дважды проверьте, чтобы не складывать вещи воедино.

Номинальная мощность

При выборе безобрывного переключателя одним из наиболее важных требований является — количество рабочих ватт, которое он может поддерживать, .

Крайне важно определить, какие цепи вы хотите запитать через свой коммутатор, и рассчитать количество ватт, которое потребуется для их работы.

Сертификаты UL / CUL

Большинство комплектов переключателей под торговой маркой имеют эти сертификаты, но рекомендуется перепроверить, чтобы убедиться, что они соответствуют спецификациям кодов.

Гарантия

Как и при любой покупке, вы захотите проверить, насколько хорошо компания поддерживает свои продукты.

Когда что-либо работает с большой электрической нагрузкой, приятно сохранять спокойствие.

Типы автоматических переключателей

Есть много чего узнать о типах безобрывных переключателей: переключатели с разомкнутым, замкнутым переключением и переключатели с задержкой переключения.

Они очень важны для бизнеса и офиса, но в этой статье мы сосредоточимся только на домашнем использовании .

Для домашнего применения мы рассмотрим ручной и автоматический переключатель резерва.

Каждый из них имеет свои преимущества, и в зависимости от вашего бюджета и области применения вы можете выбрать то, что лучше всего соответствует вашим потребностям.

Ручные автоматические переключатели

Ручные безобрывные переключатели позволяют вручную переключать источник питания с сети на генератор с помощью переключателя.

Эти переключатели на намного дешевле, чем на автоматические переключатели, но вы должны щелкнуть переключателем во время отключения электроэнергии .

Они также позволяют вам вручную управлять нагрузкой на ваш генератор, чтобы предотвратить перегрузки.

Плюсы

• Недорого: Ручные переключатели дешевле, чем их аналоги ATS.
• Простота управления нагрузками: С помощью переключателей на каждой цепи вы можете контролировать нагрузку, под которой находится ваш генератор, чтобы предотвратить перегрузку.
• Легче установить: Ручной переключатель гораздо проще установить, поскольку меньше движущихся частей и не требуется программирования.

Минусы

• Требуется ручное переключение переключателя: В случае отключения электроэнергии вам необходимо будет вручную щелкнуть переключатель, чтобы ваш генератор запитал ваш дом.

Автоматические переключатели

Автоматический переключатель позволяет автоматически переключать источник питания с сети на генератор , как только вы теряете мощность.

Кроме того, эти переключатели можно запрограммировать на автоматическое питание цепей с наивысшим приоритетом во время отключения электроэнергии.

Но за удобство приходит и цена, и эти автоматические переключатели не являются исключением. Благодаря большему количеству функций и более высокой максимальной мощности, автоматические безобрывные переключатели обычно стоят на выше, чем на ручных резерва.




Pros

• Простота использования: Во время отключения электроэнергии АВР автоматически переключает питание; ручное переключение не требуется.
• Программируемый: Некоторые блоки ATS могут быть запрограммированы таким образом, чтобы приоритизировать более важные устройства для предотвращения перегрузки.

Минусы

• Дорого: По сравнению с ручными переключателями, ATS значительно дороже; однако вы получаете больше возможностей.

Лучшие автоматические переключатели: мои рекомендации

Выбор правильного безобрывного переключателя для вашего дома будет зависеть от вашего бюджета и доступности вашей коробки выключателя (или расположения переключателя).

На рынке имеется множество опций, предлагающих широкий выбор опций.

Я посмотрю на лучшие ручные и автоматические переключатели, чтобы получить общее представление о моих лучших выборах.

1. Reliance Controls Corporation 31406CRK — Самый популярный ручной переключатель

Reliance Controls Corporation 31406CRK является фаворитом клиентов Amazon по многим причинам.

Этот универсальный комплект ручного резерва по конкурентоспособной цене включает в себя все необходимое для безопасной и эффективной передачи энергии от генератора к дому.

Характеристики:

• Максимальная рабочая мощность генератора: 7,500
• В списке cUL1008
• 5-летняя гарантия на продукт

Этот комплект включает предварительно смонтированный переключатель передачи с измерителями мощности, 10-футовый шнур питания, Блок ввода питания на 30 А, соединители проводов и дополнительный штекерный конец на 20 А.

Проверьте цену на Amazon

2. Коммутатор EmerGen 10-7501G2 — отлично подходит для использования внутри или вне помещений

Для универсальных приложений подходит для установки внутри и снаружи помещений. EmerGen EGS107501 — это решение.

Многие коробки переключения передач с ручным управлением предназначены для установки в помещении, поэтому о них не может быть и речи для тех, кому требуется установка на открытом воздухе.

Вот где этот переключатель действительно затмевает конкурентов.

Характеристики:

• Максимальная рабочая мощность генератора: 7,500
• Внесен в список UL
• Годовая гарантия
Connecticut Electric EGS107501G2KIT EmerGen EGS107501G2 Комплект ручного резервного переключателя 30 А, 10 цепей, 7500 Вт, для портативного генератора
• ДЛЯ ПОРТАТИВНОГО ГЕНЕРАТОРА: Этот комплект для переключения разработан для использования с аварийными генераторами, которые имеют выход до 30 А, Nema L1430.Благодаря понятным инструкциям, это устройство невероятно легко установить и является более дешевой альтернативой работе портативного генератора без него.
• НАПРЯЖЕНИЕ: Этот комплект безобрывного переключателя рассчитан на использование двухполюсных цепей и позволяет использовать цепи с напряжением 240 В, что делает его идеальным для применения в колодцах или насосах водоотстойника. Если одна из установленных 2-полюсных цепей не нужна, соединительную планку можно снять, чтобы учесть 2 однополюсные цепи.
• ВНУТРЕННИЙ ИЛИ НАРУЖНЫЙ УРОВЕНЬ: Разработанные корпуса для входа питания и переключателей передачи для использования в помещении или на открытом воздухе и имеют рейтинг защиты от дождя NEMA 3R, что позволяет устанавливать комплект в любом удобном для вас и вашего дома месте.

Входящий в комплект блок nema 3R с защитой от дождя обеспечивает безопасность ваших соединений, обеспечивая при этом универсальное место установки.

Проверьте цену на Amazon

3. Reliance Controls Corporation 51410C для генераторов мощностью до 12500 рабочих ватт — быстрая и простая установка

51410C не является серьезным конкурентом только потому, что его можно использовать до 12500 рабочих ватт.

Упрощенный дизайн позволяет быстро и легко установить как дома, так и в офисе.

Этот набор ручных переключателей включает высококачественный стальной корпус с порошковым покрытием , шесть комбинированных заглушек, переустанавливаемые автоматические выключатели с номинальным током ответвления и двухпозиционные переключатели без отключения.

Характеристики:

• Максимальная рабочая мощность генератора: 12500
• Предназначен для быстрой и простой установки
• 2-летняя гарантия на продукт

Уточняйте цену на Amazon

4. Generac RTSW200A3 — Самый популярный автоматический переключатель

Generac RTSW200A3 — это универсальный автоматический переключатель резерва, созданный для питания всего дома или небольшого офиса.

Этот однофазный переключатель на 200 ампер, 120/240 В имеет удобный разъединитель для обслуживания, который упрощает обслуживание или ремонт.

Корпус с рейтингом Nema 3R защищает ваш коммутатор, сохраняя при этом легкий доступ к нему.

Характеристики:

• Максимальная рабочая мощность генератора: 48000
• Внесено в список UL / CUL
• 2-летняя гарантия на продукт

Проверить цену на Amazon

Что такое заземление?

Подключение безобрывного переключателя к дому — это процесс, который мы предлагаем доверить профессионалам, но если вы не против решить его самостоятельно, вот краткий обзор.

Заявление об ограничении ответственности
Это общее руководство, и я не несу ответственности за материальный ущерб или травмы, понесенные в результате использования любой информации, содержащейся в этой статье.

1. Найдите коробку панели и определите, где вы хотите установить коммутатор (установка коммутатора рядом с коробкой панели является обычной практикой для упрощения установки).
2. Закрепите передаточный переключатель на стене и убедитесь, что он надежно защищен от любых препятствий или устройств.
3. Найдите главную электрическую панель дома и выключите основное питание (всегда дважды проверяйте отключение питания, проверяя приборы).
4. Правильно подключите провода, идущие от безобрывного переключателя, к выключателям , которыми вы хотите управлять, в распределительной коробке.
5. Используя подходящее сверло диаметром 1 ½ дюйма, просверлите отверстие в стене дома снаружи, чтобы пропустить электрические провода.
6. Установите прилагаемую электрическую коробку над отверстием снаружи дома.
7. Пропустите соответствующий электрический кабель от распределительной коробки через отверстие к безобрывному переключателю .
8. Найдите электрическую розетку, входящую в комплект поставки коммутатора , и подключите ее к электрическому кабелю на наружной коробке . Установите электрическую розетку в коробку.
9. Подключите другой конец того же кабеля к переключателю в доме .
10. Перед проверкой работы убедитесь, что ваш портативный генератор находится в рабочем состоянии.
11. Чтобы проверить работу , отключите питание дома и включите генератор в электрическую розетку вне помещения.
12. Переведите переключатель с линии на генератор и убедитесь, что подключенные цепи получают от генератора достаточную мощность.
13. Если все в рабочем состоянии, переведите переключатель в исходное положение, выключите генератор и снова включите основное питание.
14. Закройте отверстие в стене, чтобы внутрь не попадали погодные условия, насекомые и влага.

Заключение

Мы надеемся, что это руководство предоставило вам информацию, необходимую для решения, какой переключатель передачи выбрать и как его установить.

Безобрывный переключатель — отличное вложение, помогающее восстановить подачу электроэнергии в случае отключения электроэнергии, когда важные устройства должны продолжать работать.

Поскольку доступно так много стилей и приложений, я хочу услышать ваш опыт из первых рук.

Использовали ли вы в доме передаточный переключатель? В каких ситуациях вам помог автоматический переключатель?

Последнее обновление от 29 января 2021 г. Партнерские ссылки и изображения из API рекламы продуктов Amazon

Спросите эксперта: увеличится ли стоимость моего дома, если я установлю генератор?

Увеличится ли стоимость моего дома, если я установлю генератор?

Домашние генераторы имеют единственное назначение; для обеспечения электроэнергией вашего дома, когда ваша электрическая компания не может.Отключение электроэнергии может быть просто результатом перегоревшего трансформатора в вашем районе или может быть столь же сложным, как стихийное бедствие, отключившее сеть, в масштабах всего региона, как мы испытали летом 2003 года и во время супер-урагана Сэнди.

Отключение электроэнергии обходится американским семьям примерно в 150 миллиардов долларов в год. Лишь около трети этой суммы приходится на эпизоды, связанные с погодой. Как на местном, так и на национальном уровне, наша электросеть испытывает стресс из-за сложных энергопотребляющих устройств и постоянно растущего населения.

Хотя генераторы были изобретены не для домовладельцев, эти машины стали окончательным решением в обеспечении аварийного питания во время перебоев в работе вашего поставщика энергии. Потеря мощности означает потерю систем охлаждения, отопления и охлаждения, систем жизнеобеспечения, отстойников и систем горячего водоснабжения.

Резервные генераторы предназначены для автоматического включения в течение нескольких секунд после потери мощности за счет использования автоматического переключателя. Затем, когда электричество будет восстановлено, ваш генератор отключается, и ваш дом автоматически подключается к сети.Это плавный переход, который делает резервные домашние генераторы идеальными для семей с маленькими детьми или домов, где требуется электрическое жизненно важное медицинское оборудование.

Генераторы могут использоваться для обеспечения электроэнергией сельских районов, где дома отключены от электросети, и в последние годы они устанавливаются в коммерческих зданиях, таких как школы, больницы, дома престарелых и центры обработки аварийных данных, где электроэнергия необходима во время катастрофы. .

Для некоторых преимущества резервного домашнего генератора перевешивают вложения.Это означает, что удобство автоматического включения генератора в течение нескольких секунд после отключения электроэнергии, будь вы дома или вдали, стоит его значительных затрат. Нематериальная ценность генератора очевидна, когда ваш дом — единственный в квартале, где есть свет, работающий холодильник и система отопления или кондиционирования воздуха.

Установка резервного домашнего генератора — это не проект «сделай сам». Они постоянно устанавливаются на бетонной площадке вашего двора и могут обеспечивать бесперебойное использование электроэнергии в течение нескольких дней.Они подключаются непосредственно к электрической панели вашего дома и питаются от природного газа, сжиженного пропана или дизельного топлива.

Для установки генератора требуются лицензированные электрик и сантехник, а также архитектор для получения разрешений в Департаменте строительства. Детали установки домашнего генератора сложны и требуют утвержденного плана участка для завершения юридического процесса. Неразрешенный генератор может привести к нарушениям DOB, которые влекут за собой серьезные штрафы, включая требование удалить генератор из вашего помещения.Кроме того, любой ущерб, причиненный незаконно установленным генератором, может привести к проблемам с покрытием у вашей страховой компании.

Установка генератора «на законных основаниях» может увеличить стоимость вашего дома при перепродаже. В Consumer Reports говорится, что в некоторых случаях стоимость вашего дома может увеличиться на 3-5%. В отчете журнала Remodeling Magazine за 2014 год указано, что установка резервного генератора может обеспечить до 150% окупаемости ваших инвестиций. Это означает, что если вы потратили 12000 долларов на установку генератора, стоимость вашего дома может вырасти до 18000 долларов.

Квалифицированному специалисту необходимо будет оценить ваш дом, чтобы правильно определить размер генератора, чтобы включить в него все приборы, которые вы хотели бы использовать во время отключения электроэнергии. Они предоставят вам лучшее решение для вашего дома с точки зрения типа и размера генератора и объяснят процесс установки.

Портативные генераторы — идеальный выбор для тех, у кого ограниченное пространство или минимальное количество электроприборов. Портативные генераторы могут привести в действие вашу блочную вечеринку или поход, или помочь вам вымыть подъездную дорожку или покрасить дом.Портативный генератор может обеспечить достаточное питание некоторых устройств в вашем доме при условии, что выбранная вами модель обеспечивает уровень качества энергии, который не повредит сложным электронным устройствам.

Обратной стороной портативного генератора является то, что вы должны физически переместить или задействовать генератор, чтобы обеспечить питание вашего дома. В случае простого отключения электричества это легко сделать. Однако, если вы находитесь в отъезде, пока это происходит, это становится сложной задачей, так как вы зависите от кого-то еще, чтобы связать это.Еще один минус: портативные генераторы не повысят стоимость вашего дома.

Итак, вам действительно нужен домашний генератор? Ответ заключается в том, что генератор — это инвестиция в ваш дом, безопасность вашей семьи и ваш комфорт. Без этого можно жить?

Coastal Supply Group — Центр дизайна кухонь и ванных комнат — Сантехника, отопление и оборудование для кондиционирования воздуха

(718) 447-2692 www.coastalsupplygroup.com

Все наши эксперты являются лицензированными, связанными и застрахованными членами отделения Стейтен-Айленда Национальной ассоциации индустрии ремоделирования (Подрядчики по благоустройству дома Статен-Айленда).Домовладельцы всегда должны консультироваться с лицензированными профессионалами. Проверьте лицензию подрядчика через Департамент по делам потребителей г. Нью-Йорка (позвоните по номеру 311 для получения информации) и убедитесь, что ваш проект соответствует правилам DOB г. Нью-Йорка, прежде чем приступать к любому проекту по благоустройству дома.

Чтобы задать вопросы по обустройству дома, обращайтесь: [email protected] .

Размеры и типы генераторов для дома или бизнеса

Все большее число американцев переводят свои портативные бензиновые генераторы в системы аварийного резервного питания.

Минимальный размер, рекомендуемый для использования в чрезвычайных ситуациях дома, — это генератор мощностью 5000 ватт (от 600 долларов), который может питать несколько приборов в течение 8 часов.

Переносные генераторы доступны на нашем сайте и могут быть доставлены в любую точку страны. Они также есть в розничных магазинах, но во время отключения электроэнергии их становится мало, и часто бывает трудно найти шнуры, вилки, переключатели и другие необходимые детали. Большинство генераторов, продаваемых в хозяйственных магазинах, имеют низкое качество и удешевляют.Мы продаем качество подрядчика, построенное на долгий срок.

У нас есть портативные генераторы нескольких марок, в том числе: VoltMaster Honda, Yamaha, Baldor, Winco, Onan, Robin и другие. Для получения дополнительной информации о портативных генераторах просто нажмите> Portable Generators.

Удлинители
Самый распространенный способ использования портативного генератора — разместить его на открытом воздухе, а затем пропустить удлинитель (и) через открытое окно или дверь к выбранному прибору. Этот подход хорошо работает для небольших генераторов, потому что вы можете подключить только один или два элемента.Вы должны подключить элемент напрямую, если вы не используете безобрывный переключатель. ПРИМЕЧАНИЕ: Вы не можете запускать генератор в помещении, даже в гараже, потому что генератор вырабатывает окись углерода, не имеющую запаха и не имеющую цвета, и она может убить вас и вашу семью.

Убедитесь, что используете шнуры питания подходящего размера для переноса электрической нагрузки. Если вы используете шнур меньшего размера, вы можете повредить генератор и приборы.

Удлинители рассчитаны на «калибры».«Например, наиболее распространенный размер для генератора — калибр 14, 12 и 10. Чем меньше номер калибра, тем толще шнур и тем больше электроэнергии он может нести.

Удлинители

имеют ряд других недостатков. Во-первых, большинство удлинителей шнуры нельзя подключать к печи, колодезному насосу или потолочному светильнику. А если их проложить под ковриками или коврами, может накапливаться тепло и вызывать пожар.

Чтобы увидеть сводку проблем, связанных с переносным генератором, см. «Переносные генераторы и стационарные генераторы ».

Резервные генераторы — Flathead Electric Cooperative

Безопасная установка резервного генератора

В Flathead Electric Cooperative мы понимаем удобство наличия резервной системы. Наличие резервного генератора может спасти вас, вашу семью или ваше предприятие от случайных перебоев в подаче электроэнергии из-за непогоды, а также предлагает определенное чувство дополнительной безопасности. Однако в случае неправильной установки ваш резервный генератор, даже небольшие портативные генераторы, могут угрожать вашей безопасности и безопасности вашего кооператива и нашего линейного мастера, работающего с электрической системой.

Перед покупкой личного генератора защитите себя и свою семью, следуя инструкциям по безопасности, содержащимся в каждом руководстве по эксплуатации генератора, и обязательно задайте себе следующие вопросы:

• Как вы собираетесь использовать генератор?
• Подходят ли размеры генератора для предполагаемого использования?
• Как он будет установлен?
• Где безопасно работать?

Наконец, вы захотите прочитать сводку советов по безопасности, представленную в этой брошюре, чтобы убедиться, что генератор правильно установлен и правильно используется.

Переносные генераторы

Переносные бензиновые генераторы предназначены для использования с приборами с подключенными к ним шнурами. Они могут быть особенно удобны для использования в удаленных местах, например, в кемпингах или на строительных площадках. Освещение, мелкие бытовые приборы и т. Д. Можно включать непосредственно в розетки портативных генераторов. Как правило, они не предназначены для подключения к вашему дому или какой-либо проводке в здании. Не пытайтесь самостоятельно устанавливать эти устройства на вашу электрическую панель.

Стационарные генераторы

Большие стационарные генераторы обычно напрямую подключаются к проводке здания для обеспечения резервного питания во время чрезвычайных ситуаций или отключений электроэнергии. Тем не менее, электропроводка должна быть правильно установлена ​​квалифицированным подрядчиком-электриком. Правильная установка «постоянного» генератора чрезвычайно опасна, это не работа «своими руками». Если вы планируете установить этот тип генератора, вам необходимо получить разрешение на электрооборудование в местном отделении электричества или строительной инспекции.Свяжитесь с отделом строительных норм штата Монтана по телефону (406) 841-2056.

«Обратное кормление» — состояние опасное

Неправильное подключение портативного генератора к электропроводке может вызвать «обратную связь» — опасный ток, который может вызвать поражение электрическим током или серьезно повредить вам или другим людям. Обратная подача в линии электропередачи от генератора может привести к возникновению «горячих» линий электропередач во время отключения. Линейщики, ожидающие, что линия будет обесточена, могут получить травмы.

Одним из хороших способов избежать обратной подачи является установка двухполюсного двухходового раздаточного переключателя.Квалифицированный подрядчик по электрике может установить этот переключатель, чтобы предотвратить опасную обратную подачу.

«В соответствии с Национальным электротехническим кодексом; Передаточное оборудование должно быть спроектировано и установлено таким образом, чтобы предотвратить непреднамеренное взаимное подключение обычных и аварийных источников питания при любой работе передаточного оборудования. Автоматические переключатели должны иметь электрическое управление и механическую фиксацию ». Передаточный переключатель должен быть прерывателем перед включением, который «разорвет» электрическое соединение с коммерческими линиями электропередач, прежде чем он «установит» соединение между вашим генератором и проводкой.Переключатель также предотвратит повреждение генератора сетью электроснабжения при восстановлении регулярного обслуживания. Убедитесь, что безобрывный переключатель рассчитан на такую ​​же или большую силу тока, чем основная защита от перегрузки по току.

Резервное силовое оборудование и подключения

Поскольку безводные переключатели могут быть дорогими, другой способ установки генератора — это установка дополнительной панели с главными выключателями и питанием от главной панели или генератора. Выключатель главной панели и выключатель генератора на вспомогательной панели должны иметь заблокированные ручки, чтобы предотвратить одновременное размыкание и замыкание.Это предотвращает обратную подачу коммерческой энергии при использовании генератора.

1. Установите прерыватель и проводку от главной панели к подпанели питания. Примечание. Размеры проводки и выключателя зависят от необходимой нагрузки цепи.

Таблица размеров выключателя / проводки
30 А 10–3 с заземляющим проводом
40 А 8–3 с заземляющим проводом
50 А 6–3 с заземляющим проводом
2. Установите вспомогательную панель с главными выключателями подходящего размера. Питание одного от главной панели, а другого от генератора.

3.Установите комплект для удержания главного выключателя с двойным питанием / сервисного разъединителя и блокировку ручки. Примечание. Не все производители поставляют комплекты фиксаторов блокировки рукоятки для всех моделей разъединителей выключателя.

4. Установите автоматические выключатели на вспомогательной панели для цепей, которые должны быть запитаны от генератора.
Примечание. Генераторы меньшего размера могут не выдерживать полную нагрузку для всех цепей. Используйте диаграмму расчета нагрузки (Рисунок 3), чтобы определить общую нагрузку. Генератор меньшего размера, чем общая нагрузка, можно использовать, отключив некоторые прерыватели, когда прибор или освещение не нужны.Всегда используйте генератор, который как минимум на 25% больше, чем большинство необходимых нагрузок. Это позволит использовать некоторые несущественные нагрузки.

Опасности окиси углерода

При использовании генератора убедитесь, что он установлен снаружи, чтобы не было выхода ядовитого угарного газа. Никогда не используйте генератор в закрытом здании, особенно в здании, прилегающем к жилому дому. Также убедитесь, что в генераторе достаточно воздуха для дыхания, а его выхлопная система вентилируется должным образом.Пары сгоревшего топлива могут быть смертельными. Всегда обеспечивайте надлежащую вентиляцию и циркуляцию воздуха вокруг генератора.

Генераторы и вода несовместимы

Не используйте переносной генератор в затопленном подвале. Это могло быть опасной комбинацией. Кроме того, убедитесь, что ваши руки сухие, что вы стоите в сухом месте и что генератор должным образом заземлен при каждом использовании генератора.

Безопасное использование бензина

Бензин следует хранить в одобренных емкостях и в недоступном для детей месте.Само собой разумеется, что при обращении с бензином необходимо погасить все пламя или сигареты. Держите полностью заряженный одобренный огнетушитель рядом с генератором и никогда не заправляйте генератор, когда он работает или горячий.

Другие напоминания о безопасности

• Всегда тщательно проверяйте агрегат каждый новый сезон перед тем, как запустить его.
• Ни в коем случае не пытайтесь ремонтировать электрогенератор, ремонт должен выполнять только квалифицированный специалист.
• Запрещается снимать и изменять предохранительные устройства; они там, чтобы защитить вас и вашу собственность.
• Многие детали двигателя во время работы сильно нагреваются, прикосновение к ним может привести к сильным ожогам.
• Не подпускайте детей к генераторам.
• Всегда надлежащим образом отключайтесь от электросети перед запуском резервного генератора.

Не рискуйте своей жизнью

Электрогенераторы

могут обеспечить вам душевное спокойствие и удобство, если вы не рискуете своей безопасностью или безопасностью других. Обязательно соблюдайте эти правила техники безопасности, чтобы не подвергать опасности себя или жизнь других людей.Неправильное использование или установка электрического генератора может привести к материальному ущербу, серьезным травмам и даже смерти.

Безопасность генератора

| Центр Энтерджи Шторм

Обеспечение собственного аварийного электроснабжения безопаснее, если вы будете следовать некоторым основным рекомендациям.

Персональные генераторы очень полезны после стихийных бедствий, но они также могут быть опасными. Основные опасности, которых следует избегать при использовании генератора, — это отравление угарным газом из-за токсичных выхлопных газов двигателя, поражение электрическим током или поражение электрическим током и пожар.

Узнайте больше о том, какой размер генератора лучше всего подходит для вашего дома или бизнеса.


Переносные генераторы

Переносные генераторы предназначены для питания небольшого количества выбранных приборов или осветительных приборов.

Эти советы помогут вам безопасно эксплуатировать портативный генератор:

• Приобретайте портативный электрогенератор только у надежного продавца, который может обслуживать и ремонтировать устройство.
• Следуйте инструкциям производителя, прилагаемым к генератору.Размещайте устройство на открытом воздухе, вдали от дверей, окон и вентиляционных отверстий, через которые может попасть опасный угарный газ в помещение.
• Самый простой способ использовать переносной генератор — это подключать лампы или приборы непосредственно к соответствующей электрической розетке на самом генераторе. Если вы используете удлинители, их следует убрать в сторону, чтобы избежать опасности споткнуться.
• Переносные генераторы никогда не следует подключать напрямую к домашней или строительной проводке, даже через розетку.Они могут подавать электричество на линии электропередач, над восстановлением которых работают линейщики.
• Генератор должен быть рассчитан на ожидаемую нагрузку. Например, генератор мощностью 3 киловатта производит 3000 ватт. Этого было бы достаточно для питания фена на 1200 Вт и тостера на 1600 Вт, а немного энергии осталось бы для нескольких ламп. При выборе генератора следует учитывать дополнительные потребности.
• Вы должны учитывать шумовое загрязнение как часть своего решения. Шум вашего генератора может раздражать ваших соседей, у которых нет электричества.

Следуйте инструкциям производителя, прилагаемым к генератору.

Резервные встроенные генераторы

Вы можете установить резервный встроенный генератор, который может обеспечивать больше электроэнергии, чем переносное устройство.

Вот несколько советов, как сделать их безопаснее:

• Квалифицированный, лицензированный электрик должен установить резервный встроенный генератор.
• Установка должна включать переключатель для переключения источника питания между Entergy и резервным встроенным генератором.Во время эксплуатации генератор должен быть изолирован от электрической системы Entergy, то есть главные выключатели должны быть открыты, чтобы предотвратить подачу электроэнергии обратно в линии Entergy и создать опасность для населения и работников линий электропередач. Выключатель должен находиться на стороне потребителя розетки счетчика. Entergy не допускает включения переключателя или другого устройства между счетчиком Entergy и его розеткой.
• Коммерческие клиенты должны проконсультироваться с независимым инженером или электриком, чтобы определить размер генератора, изменить проводку и предоставить автоматический метод передачи энергии во время отключения электроэнергии.
• Вам следует проконсультироваться с местными властями о необходимых разрешениях, прежде чем начинать какую-либо работу на дому или на предприятии. Приобретайте портативный электрогенератор только у надежного продавца, который может обслуживать и ремонтировать устройство.

Безопасное использование генератора
• Держите генератор в сухом состоянии и не используйте его в дождь или в сырую погоду. Чтобы защитить его от влаги, используйте его на сухой поверхности под открытой конструкцией, напоминающей навес. Вытрите влажные руки, прежде чем прикасаться к генератору.
• Подключайте приборы непосредственно к генератору. Или используйте удлинительный шнур для тяжелых условий эксплуатации, рассчитанный на использование вне помещений, номинальная мощность (в ваттах или амперах) как минимум равна сумме нагрузок подключенных устройств. Убедитесь, что на всем шнуре нет порезов или разрывов, а вилка имеет все три контакта, особенно заземляющий штифт.
• НИКОГДА не пытайтесь запитать домашнюю проводку, подключив генератор к сетевой розетке, практика, известная как «обратное питание». Это чрезвычайно опасная практика, которая представляет опасность поражения электрическим током для рабочих и соседей, обслуживаемых одним и тем же трансформатором.Он также позволяет обойти некоторые встроенные устройства защиты бытовых цепей.
• Если вам необходимо подключить генератор к домашней электропроводке, ведущей к силовым приборам, попросите квалифицированного электрика установить соответствующее оборудование в соответствии с местными электротехническими правилами.
• В случае перебоев в подаче электроэнергии стационарные стационарные генераторы лучше подходят для обеспечения резервного питания дома. Даже правильно подключенный портативный генератор может оказаться перегруженным. Это может привести к перегреву или перегрузке компонентов генератора, что может привести к отказу генератора.
• Никогда не храните топливо для генератора дома. Бензин, пропан, керосин и другие легковоспламеняющиеся жидкости следует хранить вне жилых помещений в безопасных не стеклянных контейнерах с соответствующей маркировкой. Не храните их рядом с устройствами для сжигания топлива, такими как водонагреватель, работающий на природном газе, в гараже. Если топливо пролилось или контейнер не запечатан должным образом, невидимые пары топлива могут перемещаться по земле и могут воспламениться от светового индикатора устройства или от электрической дуги от электрических переключателей в устройстве.
• Перед заправкой генератора выключите его и дайте остыть. Бензин, пролитый на горячие детали двигателя, может воспламениться.

НИКОГДА не используйте генератор в закрытых помещениях, в том числе в домах, гаражах, подвалах, подвальных помещениях и других закрытых или частично закрытых помещениях, даже с вентиляцией. Генераторы могут очень быстро производить высокий уровень окиси углерода.

Опасность окиси углерода

• НИКОГДА не используйте генератор в закрытых помещениях, в том числе в домах, гаражах, подвалах, подвальных помещениях и других закрытых или частично закрытых помещениях, даже с вентиляцией.Генераторы могут очень быстро производить высокий уровень окиси углерода.
• Открытие дверей и окон или использование вентиляторов не предотвратит накопление CO в доме. При использовании портативного генератора помните, что вы не чувствуете запаха CO или не видите его. Даже если вы не чувствуете запаха выхлопных газов, вы все равно можете подвергаться воздействию CO.
• Держите генераторы снаружи и вдали от дверей, окон и вентиляционных отверстий, чтобы выхлопные газы не попадали в ваш дом / офис или соседний дом / бизнес.
• Если вы почувствуете тошноту, головокружение или слабость во время использования генератора, НЕМЕДЛЕННО выйдите на свежий воздух.НЕ ЗАДЕРЖИВАЙ. CO от генераторов может быстро привести к потере трудоспособности и смерти.
• При появлении серьезных симптомов немедленно обратитесь за медицинской помощью. Сообщите медицинскому персоналу о подозрении на отравление угарным газом. Если у вас возникли симптомы в помещении, попросите кого-нибудь позвонить в пожарную службу, чтобы определить, когда можно безопасно снова войти в здание.
• Установите сигнализаторы CO с батарейным питанием или съемные сигнализаторы CO с резервным аккумулятором у себя дома в соответствии с инструкциями производителя по установке.Сигнализация CO должна быть сертифицирована в соответствии с требованиями последних стандартов безопасности для сигнализации CO (UL 2034, IAS 6-96 или CSA 6.19.01).
• Регулярно проверяйте сигнализацию CO и заменяйте разряженные батареи.

Подключение генератора к электросети

Для обеспечения безопасности и качества электрических услуг Entergy требует, чтобы генераторы, подключенные к сети, были зарегистрированы и соответствовали тем же стандартам безопасности и надежности, что и генераторы Entergy.Для получения дополнительной информации звоните по телефону 1-800-ENTERGY (368-3749).

Установка и обслуживание небольшой ветроэнергетической системы

Вы находитесь здесь

Домашняя страница »Установка и обслуживание небольшой ветроэлектрической системы

Если вы прошли этапы планирования, чтобы оценить, будет ли небольшая ветровая электрическая система работать в вашем месте, вы уже будете иметь общее представление о:

• Количество ветра на вашем участке
• Требования к зонированию и условия в вашем area
• Экономика, окупаемость и стимулы от установки ветряной системы на вашем участке.

Теперь пора взглянуть на проблемы, связанные с установкой ветряной системы:

• Выбор или поиск лучшего места для вашей системы
• Оценка годовой выработки энергии системой и выбор турбины правильного размера и башня
• Принятие решения о подключении системы к электросети.

Установка и обслуживание

Производитель вашей ветряной системы или продавец, у которого вы ее купили, должен помочь вам установить небольшую ветряную электрическую систему.Вы можете установить систему самостоятельно, но перед тем, как приступить к проекту, задайте себе следующие вопросы:

• Могу ли я залить надлежащий цементный фундамент?
• Есть ли у меня доступ к лифту или способ безопасного возведения башни?
• Знаю ли я разницу между проводкой переменного (AC) и постоянного (DC) тока?
• Достаточно ли я знаю об электричестве, чтобы безопасно подключить мою турбину?
• Знаю ли я, как безопасно обращаться с батареями и как их устанавливать?

Если вы ответили «нет» на любой из приведенных выше вопросов, вам, вероятно, следует выбрать установку вашей системы системным интегратором или установщиком.Обратитесь к производителю за помощью или свяжитесь с вашим государственным энергетическим управлением или местным коммунальным предприятием, чтобы получить список местных установщиков системы. Вы также можете проверить желтые страницы поставщиков услуг ветроэнергетики.

Надежный установщик может предоставить дополнительные услуги, например, разрешение. Узнайте, является ли установщик лицензированным электриком, попросите рекомендации и проверьте их. Вы также можете узнать об этом в Better Business Bureau.

При правильной установке и техническом обслуживании малая ветровая электрическая система должна прослужить до 20 лет или дольше.Ежегодное техническое обслуживание может включать:

• Проверка и затяжка болтов и электрических соединений по мере необходимости
• Проверка машин на коррозию и правильное натяжение растяжек
• Проверка и замена изношенной ленты передней кромки на лопатках турбины, если необходимо
• При необходимости замена лопаток турбины и / или подшипников через 10 лет.

Если у вас нет опыта обслуживания системы, ваш установщик может предложить программу обслуживания и ремонта.

Расположение небольшой ветряной электростанции

Производитель или дилер вашей системы также может помочь вам найти лучшее место для вашей ветряной системы. Некоторые общие соображения включают:

• Рекомендации по использованию ветровых ресурсов — Если вы живете в сложной местности, будьте осторожны при выборе места установки.Если вы разместите свою ветряную турбину, например, на вершине холма или на ветреной стороне холма, у вас будет больше доступа к преобладающим ветрам, чем в овраге или на подветренной (защищенной) стороне холма на том же участке. У вас могут быть разные ветровые ресурсы на одном участке. Помимо измерения или определения годовой скорости ветра вам необходимо знать преобладающие направления ветра на вашем участке. Помимо геологических образований, вам необходимо учитывать существующие препятствия, такие как деревья, дома и сараи.Вам также необходимо спланировать будущие препятствия, такие как новые здания или деревья, которые не достигли своей полной высоты. Ваша турбина должна быть расположена с наветренной стороны от любых зданий и деревьев, и она должна быть на 30 футов выше всего в пределах 300 футов.
• Системные требования — Обязательно оставьте достаточно места для подъема и опускания градирни для обслуживания. Если ваша башня закреплена растяжками, вы должны оставить место для растяжек. Независимо от того, является ли система автономной или подключенной к сети, вам также необходимо будет определить длину провода, проложенного между турбиной и нагрузкой (дом, батареи, водяные насосы и т. Д.) во внимание. Значительное количество электроэнергии может быть потеряно из-за сопротивления провода — чем дольше он проложен, тем больше электроэнергии теряется. Использование большего количества или большего количества проводов также увеличит стоимость установки. Потери при протекании провода больше, если у вас постоянный ток (DC) вместо переменного (AC). Если у вас длинный провод, рекомендуется преобразовать постоянный ток в переменный.

Размеры малых ветряных турбин

Небольшие ветряные турбины, используемые в жилых помещениях, обычно имеют мощность от 400 до 20 киловатт, в зависимости от количества электроэнергии, которую вы хотите произвести.

Типичный дом потребляет около 10 932 киловатт-часов электроэнергии в год (около 911 киловатт-часов в месяц). В зависимости от средней скорости ветра в районе потребуется ветряная турбина мощностью 5–15 киловатт, чтобы внести значительный вклад в удовлетворение этого спроса. Ветряная турбина мощностью 1,5 киловатт удовлетворит потребности дома, требующего 300 киловатт-часов в месяц в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду).

Чтобы определить, какой размер турбины вам понадобится, сначала определите энергетический бюджет.Поскольку энергоэффективность обычно дешевле, чем производство энергии, сокращение использования электроэнергии в вашем доме, вероятно, будет более рентабельным и уменьшит размер необходимой ветряной турбины.

Высота башни ветряной турбины также влияет на то, сколько электроэнергии будет вырабатывать турбина. Производитель должен помочь вам определить необходимую высоту башни.

Оценка годовой выработки энергии

Оценка годовой выработки энергии ветровой турбиной (в киловатт-часах в год) — лучший способ определить, будет ли она и башня вырабатывать достаточно электроэнергии для удовлетворения ваших потребностей.

Производитель ветряных турбин может помочь вам оценить ожидаемое производство энергии. Производитель будет использовать расчет, основанный на следующих факторах:

• Конкретная кривая мощности ветряной турбины
• Среднегодовая скорость ветра на вашем участке
• Высота башни, которую вы планируете использовать
• Частотное распределение ветра — оценка количества часов, в течение которых ветер будет дуть с каждой скоростью в среднем за год.

Изготовитель также должен скорректировать этот расчет с учетом высоты вашего участка.

Чтобы получить предварительную оценку производительности конкретной ветряной турбины, вы можете использовать следующую формулу:

AEO = 0,01328 D ² V ³

Где:

• AEO = Годовая выработка энергии (киловатт) -часов / год)
• D = Диаметр ротора, футы
• V = Среднегодовая скорость ветра, миль в час (миль в час) на вашем объекте

Примечание: разница между мощностью и энергией заключается в мощности (киловатт) ) — это скорость потребления электроэнергии, а энергия (киловатт-часы) — это количество потребляемой энергии.

Малые ветроэнергетические системы, подключенные к сети

Небольшие ветроэнергетические системы могут быть подключены к системе распределения электроэнергии. Это системы, подключенные к сети. Подключенная к сети ветряная турбина может снизить потребление электроэнергии, поставляемой коммунальными предприятиями, для освещения, бытовых приборов и электрического тепла.Если турбина не может обеспечить необходимое количество энергии, разница компенсируется коммунальными предприятиями. Когда ветровая система производит больше электроэнергии, чем требуется вашему дому, избыток отправляется или продается коммунальному предприятию.

При таком подключении к сети ваша ветряная турбина будет работать только при наличии коммунальной сети. При отключении электроэнергии ветряная турбина должна отключаться из соображений безопасности.

Системы, подключенные к сети, могут быть практичны при наличии следующих условий:

• Вы живете в районе со средней годовой скоростью ветра не менее 10 миль в час (4.5 метров в секунду).
• Электроэнергия в вашем районе стоит дорого (около 10–15 центов за киловатт-час).
• Требования, предъявляемые коммунальными предприятиями к подключению вашей системы к сети, не являются чрезмерно дорогими.

Есть хорошие стимулы для продажи избыточной электроэнергии или покупки ветряных турбин. Федеральные постановления (в частности, Закон о политике регулирования коммунальных предприятий 1978 года или PURPA) требуют, чтобы коммунальные предприятия подключались к небольшим ветроэнергетическим системам и покупали у них электроэнергию.Однако перед подключением к распределительным линиям вам следует связаться с вашим коммунальным предприятием, чтобы решить любые проблемы, связанные с качеством электроэнергии и безопасностью.

Ваша утилита может предоставить вам список требований для подключения вашей системы к сети. Для получения дополнительной информации см. Домашние энергосистемы, подключенные к сети.

Ветроэнергетика в автономных системах

Энергия ветра может использоваться в автономных системах, также называемых автономными системами, не подключенными к системе распределения электроэнергии или сети.В этих приложениях небольшие ветряные электрические системы могут использоваться в сочетании с другими компонентами, включая небольшую солнечную электрическую систему, для создания гибридных энергетических систем. Гибридные энергосистемы могут обеспечивать надежное автономное электроснабжение домов, ферм или даже целых сообществ (например, совместное жилье), которые находятся далеко от ближайших инженерных сетей.

Автономная гибридная электрическая система может быть полезной для вас, если приведенные ниже пункты описывают вашу ситуацию:

• Вы живете в районе со средней годовой скоростью ветра не менее 9 миль в час (4.0 метров в секунду).
• Подключение к сети недоступно или может быть выполнено только через дорогостоящее расширение. Стоимость прокладки линии электропередачи к удаленному объекту для подключения к коммунальной сети может быть непомерно высокой: от 15 000 до более 50 000 долларов за милю, в зависимости от местности.
• Вы хотите получить энергетическую независимость от сети.
• Вы хотите производить чистую энергию.

Дополнительную информацию см. В разделе «Управление системой вне сети».

Установка и обслуживание небольшой ветроэнергетической системы

.

No related posts.
