Работа электромонтера вообще, в настоящее время не особо престижна. Но если говорить именно, о сфере электромонтажа, бытового и промышленного тем не менее — остается востребованной.

Высокооплачиваемый но физически тяжелый и подчас — весьма пыльный, труд электромонтера-монтажника несомненно, достоин всяческого уважения.

Занимаясь именно — электромонтажем, начинающий специалист может овладеть базовыми навыками и умениями, набраться начального опыта.
В независимости от того, как в дальнейшем он будет строить свою карьеру, можно быть уверенным — практические знания, полученные таким образом пригодятся обязательно.

В начало.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Основы электромонтажа | Услуги электрика

Довольно часто у нас возникает потребность выполнения монтажа электрических сетей в квартире или частном доме, в офисе или промышленном помещении. И ничего удивительного. Ведь использование электроэнергии настолько плотно вошло в обиход современной жизни, что без ее применения уже достаточно сложно представить наше существование.

Давайте попробуем разобраться, что же скрывается под термином «выполнить электромонтаж».

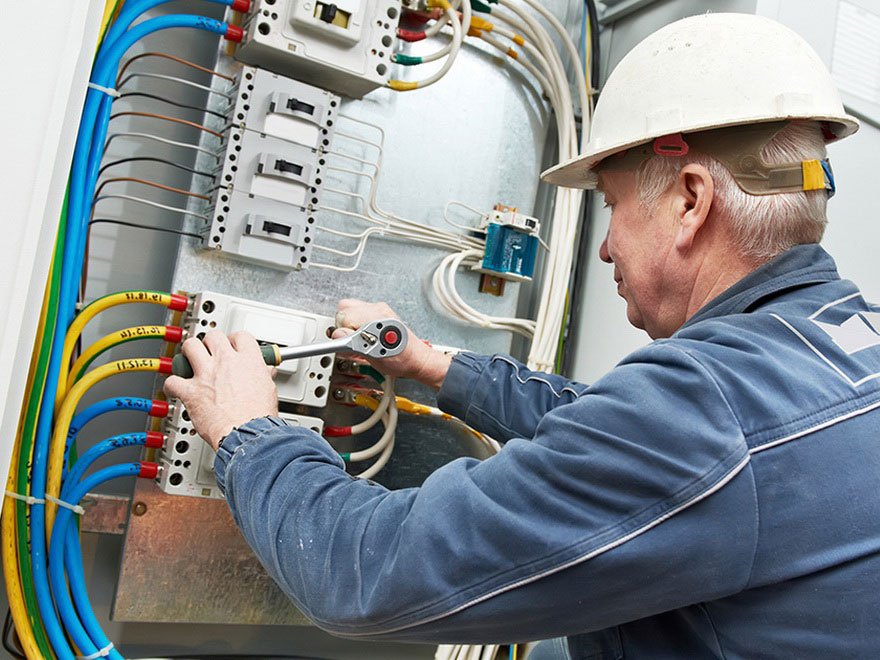

Если посмотреть на работу электромонтажника со стороны, то все это выглядит достаточно просто: протянуть провода к розеткам, люстрам и выключателям. На самом деле, под банальной укладкой проводов подразумевается много сопутствующих факторов, только при реализации которых можно добиться качественно выполненного электромонтажа.

Что такое правильно выполненный электромонтаж? С одной стороны, всё просто, можно всего лишь выполнять технические нормы и правила выполнения электромонтажа разработанные на основе исследований и проведения лабораторных испытаний в ходе которых были изданы технические нормативы и правила такие как ПУЭ, ППЭЭ, СНиП и т.п. Также, необходимо выбрать те материалы, которые соответствуют ГОСТам и тому типу, который необходимо использовать в том или ином случае.

Для примера: Сравните дома провод от утюга и провод от электрочайника. И при прочих равных условиях, провод на утюге больше защищен от деформации при прикосновении к горячей поверхности подошвы утюга. В случае же с электрочайником, используется влагостойкий провод, который не испортится, если на него прольется вода. Вроде, мелочь? А из подобных мелочей и состоит квалифицированно выполненный электромонтаж.

Бесспорно, соблюдение правил, указанных в вышеперечисленных документах, составляет ядро качества выполнения работ, но давайте не будем забывать о сопутствующих «мелочах», которыми пренебрегают некоторые электрики и последствиях их невыполнения.

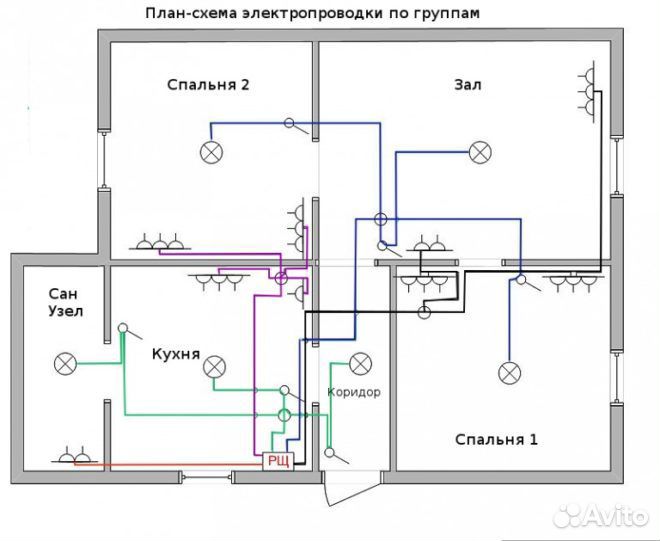

Благодаря заранее спроектированному плану выполнения работ и что немаловажно, согласованию со всеми смежными структурами ход выполнения электромонтажа можно достичь минимальных сроков выполнения задачи.

Например, работа на одном и том же участке нескольких смежников. Скажем, работа бригады сантехников и электриков в санузле. Сами понимаете, что при нахождении двух бригад в малом пространстве будет малоэффективной.

Следующие два пункта, которые априори должны быть первыми, но мы почему-то, часто ими пренебрегаем — это соблюдение правил техники безопасности при выполнении электромонтажных работ и осуществление работ обученным персоналом.

Люди постарше помнят времена, когда постоянно выбивали пробки. Что тогда делали? Ставили «жучок», чтоб электричество проходило в обход этого защитного устройства. Да, если поставить «жучок» все заработает, только мало кто знает, что эта пробка установлена именно для того, чтоб защищать провода от перегрузки во избежание их перегрева и как следствие пожара. Спасало только то, что в те годы даже электроплитки и утюги потребляли гораздо меньше электроэнергии, чем сейчас.

Кто бывал в квартирах со старой электропроводкой и старым ремонтом, видели странные светло-коричневые полосы, которые тянутся от розеток. А это – последствия перегрева провода из-за недопустимой для него нагрузки. Скорей всего это из-за нашей ментальности. «Авось пронесет» «Что там делать? Провод в стену заштукатурить» — так думают те, кто доверяет работы по электромонтажу отделочнику или плиточнику, который, по идее, больше должен разбираться в адгезии материалов, чем в электрике.

Словооборот «на все руки мастер» — это похвала, но только в случае решения мелких бытовых проблем по электрике. Например, заменить лампочку или розетку. В некоторых же случаях общих знаний по электротехнике и электромонтажу недостаточно. Важен еще и опыт работ по этому профилю.

Нельзя исключать выполнение электроработ старым дедовским способом, но о современных методах электромонтажа, а также применение новых технологий, всё-таки, более актуально. Использование таймеров, датчиков движения и влажности, проходных (коридорных) выключателей, различных устройств значительно упрощает современную жизнь, уменьшает затраты электроэнергии, повышает надежность цепей. Поэтому, при проектировании электромонтажной сети немаловажно их применение, которое поможет осуществить лишь узкопрофильный специалист.

Естественно, что стоимость услуг на электромонтаж могут удивить тех, кто впервые обратился к помощи электромонтеров. Собственно, по этой причине и возникает желание сэкономить на специалисте. Но люди, у которых уже возникали проблемы с электрикой, понимают, что лучше предоставить эту работу специалистам и обращаются к ним. Ведь бригада квалифицированных электриков не только качественно выполнит работу, но и предоставит консультацию и возможную корректировку электроцепей на новом объекте еще до начала электромонтажа.

Основы электротехники для начинающих. Что нужно знать об электричестве новичкам? Электрика для чайников: основы электроники

Содержание:

Существует множество понятий, которые нельзя увидеть собственными глазами и потрогать руками. Наиболее ярким примером служит электротехника, состоящая из сложных схем и малопонятной терминологии. Поэтому очень многие просто отступают перед трудностями предстоящего изучения этой научно-технической дисциплины.

Получить знания в этой области помогут основы электротехники для начинающих, изложенные доступным языком. Подкрепленные историческими фактами и наглядными примерами, они становятся увлекательными и понятными даже для тех, кто впервые столкнулся с незнакомыми понятиями. Постепенно продвигаясь от простого к сложному, вполне возможно изучить представленные материалы и использовать их в практической деятельности.

Понятия и свойства электрического тока

Электрические законы и формулы требуются не только для проведения каких-либо расчетов. Они нужны и тем, кто на практике выполняет операции, связанные с электричеством. Зная основы электротехники можно логическим путем установить причину неисправности и очень быстро ее устранить.

Суть электрического тока заключается в движении заряженных частиц, переносящих электрический заряд от одной до другой точки. Однако при беспорядочном тепловом движении заряженных частиц, по примеру свободных электронов в металлах, переноса заряда не происходит. Перемещение электрического заряда через поперечное сечение проводника происходит лишь при условии участия ионов или электронов в упорядоченном движении.

Электрический ток всегда протекает в определенном направлении. О его наличии свидетельствуют специфические признаки:

  • Нагревание проводника, по которому протекает ток.
  • Изменение химического состава проводника под действием тока.
  • Оказание силового воздействия на соседние токи, намагниченные тела и соседние токи.

Электрический ток может быть постоянным и переменным. В первом случае все его параметры остаются неизменными, а во втором — периодически происходит изменение полярности от положительной к отрицательной. В каждом полупериоде изменяется направление потока электронов. Скорость таких периодических изменений представляет собой частоту, измеряемую в герцах

Основные токовые величины

При возникновении в цепи электрического тока, происходит постоянный перенос заряда через поперечное сечение проводника. Величина заряда, перенесенная за определенную единицу времени, называется , измеряемой в амперах .

Для того чтобы создать и поддерживать движение заряженных частиц, необходимо воздействие силы, приложенной к ним в определенном направлении. В случае прекращения такого действия, прекращается и течение электрического тока. Такая сила получила название электрического поля, еще она известна как . Именно она вызывает разность потенциалов или напряжение на концах проводника и дает толчок движению заряженных частиц. Для измерения этой величины применяется специальная единица — вольт . Существует определенная зависимость между основными величинами, отраженная в законе Ома, который будет рассмотрен подробно.

Важнейшей характеристикой проводника, непосредственно связанной с электрическим током, является сопротивление , измеряемое в омах . Данная величина является своеобразным противодействием проводника течению в нем электрического тока. В результате воздействия сопротивления происходит нагрев проводника. С увеличением длины проводника и уменьшением его сечения, значение сопротивления увеличивается. Величина в 1 Ом возникает, когда разность потенциалов в проводнике составляет 1 В, а сила тока — 1 А.

Закон Ома

Данный закон относится к основным положениям и понятиям электротехники. Он наиболее точно отражает зависимость между такими величинами, как сила тока, напряжение, сопротивление и . Определения этих величин уже были рассмотрены, теперь нужно установить степень их взаимодействия и влияния друг на друга.

Для того чтобы вычислить ту или иную величину, необходимо воспользоваться следующими формулами:

  1. Сила тока: I = U/R (ампер).
  2. Напряжение: U = I x R (вольт).
  3. Сопротивление: R = U/I (ом).

Зависимость этих величин, для лучшего понимания сути процессов, часто сравнивается с гидравлическими характеристиками. Например, внизу бака, наполненного водой, устанавливается клапан с примыкающей к нему трубой. При открытии клапана вода начинает течь, поскольку существует разница между высоким давлением в начале трубы и низким — на ее конце. Точно такая же ситуация возникает на концах проводника в виде разности потенциалов — напряжения, под действием которого электроны двигаются по проводнику. Таким образом, по аналогии, напряжение представляет собой своеобразное электрическое давление.

Силу тока можно сравнить с расходом воды, то есть ее количеством, протекающим через сечение трубы за установленный период времени. При уменьшении диаметра трубы уменьшится и поток воды в связи с увеличением сопротивления. Этот ограниченный поток можно сравнить с электрическим сопротивлением проводника, удерживающим поток электронов в определенных рамках. Взаимодействие тока, напряжения и сопротивления аналогично гидравлическим характеристикам: с изменением одного параметра, происходит изменение всех остальных.

Энергия и мощность в электротехнике

В электротехнике существуют еще и такие понятия, как энергия и мощность , связанные с законом Ома. Сама энергия существует в механической, тепловой, ядерной и электрической форме. В соответствии с законом сохранения энергии, ее невозможно уничтожить или создать. Она может лишь преобразовываться из одной формы в другую. Например, в аудиосистемах осуществляется преобразование электроэнергии в звук и теплоту.

Любые электрические приборы потребляют определенное количество энергии на протяжении установленного промежутка времени. Эта величина индивидуальна для каждого прибора и представляет собой мощность, то есть объем энергии, который может потребить тот или иной прибор. Этот параметр вычисляется по формуле P = I x U, единицей измерения служит . Он означает перемещение одним вольтом через сопротивление в один ом.

Таким образом, основы электротехники для начинающих помогут на первых порах разобраться с основными понятиями и терминами. После этого будет значительно легче использовать полученные знания на практике.

Электрика для чайников: основы электроники

Электротехника — это как иностранный язык. Кто-то уже давно и в совершенстве владеет им, кто-то только начинает знакомиться, а для кого-то — это пока что недостижимая, но манящая цель. Почему многие хотят познать этот таинственный мир электричества? Всего около 250 лет люди знакомы с ним, но сегодня уже трудно себе представить жизнь без электричества. Чтобы познакомиться с этим миром, и существуют теоретические основы электротехники (ТОЭ) для чайников.

Первое знакомство с электричеством

В конце XVIII века французский ученый Шарль Кулон стал активно исследовать электрические и магнитные явления веществ. Именно он открыл закон электрического заряда, который и назвали в честь него, — кулон.

Сегодня известно, что любое вещество состоит из атомов и вращающихся вокруг них электронов по орбитали. Однако в некоторых веществах электроны удерживаются атомами очень крепко, а в других эта связь слабая, что позволяет электронам свободно отрываться от одних атомов и прикрепляться к другим.

Для понимания, что это такое, можно представить большой город с огромным количеством машин, которые движутся без каких-либо правил. Эти машины движутся хаотично и не могут совершать полезную работу. К счастью, электроны не разбиваются, а отскакивают друг от друга, как мячики. Чтобы получить пользу от этих маленьких тружеников, необходимо выполнить три условия:

  1. Атомы вещества должны свободно отдавать свои электроны.
  2. К этому веществу необходимо приложить силу, которая заставит двигаться электроны в одном направлении.
  3. Цепь, по которой движутся заряженные частицы, должна быть замкнутой.

Именно соблюдение этих трех условий и лежит в основе электротехники для начинающих.

Все элементы состоят из атомов. Атомы можно сравнить с Солнечной системой, только у каждой системы свое количество орбит, и на каждой орбите может находиться сразу несколько планет (электронов). Чем дальше орбита находится от ядра, тем меньшее притяжение испытывают на себе электроны, находящиеся на этой орбите.

Притяжение зависит не от массы ядра, а от разной полярности ядра и электронов . Если ядро имеет заряд +10 единиц, электроны в общей сложности тоже должны иметь 10 единиц, но отрицательного заряда. Если электрон с внешней орбиты улетит, то суммарная энергия электронов будет уже -9 единиц. Простой пример на сложение +10 + (-9) = +1. Получается, что атом имеет положительный заряд.

Бывает и наоборот: ядро имеет сильное притяжение и захватывает «чужой» электрон. Тогда на его внешней орбите появляется «лишний», 11-й электрон. Тот же пример +10 + (-11) = -1. В этом случае атом будет отрицательно заряжен.

Если в электролит опустить два материала, обладающих противоположным зарядом, и к ним подключить через проводник, например, лампочку, то в замкнутой цепи потечет ток, и лампочка загорится. Если цепь разорвать, к примеру, через выключатель, то лампочка потухнет.

Электрический ток получается следующим образом. При воздействии электролита на один из материалов (электрод) в нем возникает излишек электронов, и он становится отрицательно заряженным. Второй электрод, наоборот, при действии электролита отдает электроны и становится положительно заряженным. Каждый электрод соответственно обозначается «+» (избыток электронов) и «-» (нехватка электронов).

Хотя электроны имеют отрицательный заряд, но электрод отмечают «+». Эта путаница произошла на заре электротехники. В то время считали, что перенос заряда происходит положительными частицами. С тех пор было составлено множество схем, и чтобы их не переделывать, оставили все как есть.

В гальванических элементах электрический ток образуется в результате химической реакции. Объединение нескольких элементов называют батареей, такое правило можно найти в электротехнике для «чайников». Если возможен обратный процесс, когда под действием электрического тока в элементе накапливается химическая энергия, то такой элемент называют аккумулятором.

Гальванический элемент изобрел Алессандро Вольта в 1800 году. Он использовал медные и цинковые пластины, опущенные в раствор соли. Это стало прообразом современных аккумуляторов и батарей.

Виды и характеристики тока

После получения первого электричества появилась идея передавать эту энергию на некоторое расстояние, и здесь возникли трудности. Оказывается, электроны, проходя через проводник, теряют часть своей энергии, и чем длиннее проводник, тем больше эти потери. В 1826 году Георг Ом установил закон, отслеживающий взаимоотношение между напряжением, током и сопротивлением. Читается он следующим образом: U=RI. Если словами, то получается: напряжение равно произведению силы тока на сопротивление проводника .

Из уравнения видно, что чем длиннее проводник, который увеличивает сопротивление, тем меньше будет ток и напряжение, следовательно, уменьшится мощность. Устранить сопротивление невозможно, для этого нужно понизить температуру проводника до абсолютного нуля, что осуществимо лишь в лабораторных условиях. Ток необходим для мощности, поэтому его трогать тоже нельзя, остается только повысить напряжение.

Для конца XIX века это была непреодолимая проблема. Ведь в то время не было ни электростанций, вырабатывающих переменный ток, ни трансформаторов. Поэтому инженеры и ученые устремили свой взор на радио, правда, оно сильно отличалось от современного беспроводного. Правительство разных стран не видело выгоды от этих разработок и не спонсировало такие проекты.

Чтобы можно было трансформировать напряжение, увеличивать или уменьшать его, необходим переменный ток. Как это работает, можно увидеть из следующего примера. Если провод свернуть в катушку и внутри неё быстро перемещать магнит, то в катушке возникнет переменный ток. В этом можно убедиться, подключив к концам катушки вольтметр с нулевой отметкой посередине. Стрелка прибора будет отклоняться влево и вправо, это будет свидетельствовать о том, что электроны движутся то в одном направлении, то в другом.

Такой способ получения электроэнергии называется магнитная индукция. Его используют, например, в генераторах и трансформаторах, получая и изменяя ток. По своей форме переменный ток может быть:

  • синусоидальным;
  • импульсным;
  • выпрямленным.

Типы проводников

Первое, что влияет на электрический ток — это проводимость материала. Такая проводимость у разных материалов разная. Условно все вещества можно разделить на три вида:

  • проводник;
  • полупроводник;
  • диэлектрик.

Проводником может быть любое вещество, свободно пропускающее через себя электрический ток. К ним относятся такие твердые материалы, как, например, металл или полуметалл (графит). Жидкие — ртуть, расплавленные металлы, электролиты. А также сюда входят ионизированные газы.

Исходя из этого, проводники делят на два типа проводимости:

  • электронный;
  • ионный.

К электронной проводимости относятся все материалы и вещества, в которых для создания электрического тока используются электроны. К таким элементам относятся металлы и полуметаллы. Хорошо проводит ток и углерод.

В ионной проводимости эту роль выполняет частица, имеющая положительный или отрицательный заряд. Ион — это частица с недостающим или лишним электроном. Одни ионы не прочь захватить «лишний» электрон, а другие не дорожат электронами и поэтому свободно их отдают.

В соответствии с этим такие частицы могут быть отрицательно заряженными и положительно заряженными. Примером служит соленая вода. Основным веществом является дистиллированная вода, которая является изолятором и не проводит ток. При добавлении соли она становится электролитом, то есть проводником.

Полупроводники в обычном состоянии не проводят ток, но при внешнем воздействии (температура, давление, свет и подобное) они начинают пропускать ток, хотя и не так хорошо, как проводники.

Все остальные материалы, не вошедшие в первые два вида, относятся к диэлектрикам или изоляторам. Они в обычных условиях практически не проводят электрический ток. Это объясняется тем, что на внешней орбите электроны очень прочно держатся на своих местах, а места для других электронов нет.

При изучении электрики для «чайников» нужно помнить, что применяются все ранее перечисленные виды материалов. Проводники, в первую очередь, используются для соединения элементов схемы (в том числе в микросхемах). Могут присоединять источник питания к нагрузке (это, например, шнур от холодильника, электропроводка и т. д). Применяются при изготовлении катушек, которые, в свою очередь, могут использоваться в неизменном виде, например, на печатных платах либо в трансформаторах, генераторах, электродвигателях и т. п.

Проводники наиболее многочисленны и многообразны. Почти все радиодетали изготавливаются из них. Для получения варистора, например, может использоваться один полупроводник (карбид кремния или оксид цинка). Есть детали, в состав которых входят проводники разных типов проводимости, например, диоды, стабилитроны, транзисторы.

Особую нишу занимают биметаллы. Это соединение двух или более металлов , у которых разная степень расширения. Когда такая деталь нагревается, то она деформируется, благодаря разному процентному расширению. Обычно используется в токовой защите, например, для защиты электродвигателя от перегрева или отключения прибора по достижению заданной температуры, как в утюге.

Диэлектрики в основном выполняют функцию защиты (например, изоляционные ручки электроинструментов). Также они позволяют изолировать элементы электрической схемы. Печатная плата, на которой крепятся радиодетали, изготавливается из диэлектрика. Провода катушки покрываются изоляционным лаком для предотвращения замыкания между витками.

Однако диэлектрик при добавлении проводника становится полупроводником и может проводить ток. Тот же самый воздух становится проводником во время грозы. Сухое дерево плохо проводит ток, но если его намочить, оно уже не будет безопасным.

Электрический ток играет огромную роль в жизни современного человека, но, с другой стороны, может представлять смертельную опасность. Обнаружить его, например, в проводе, лежащем на земле, очень трудно, для этого нужны специальные приборы и знания. Поэтому при пользовании электрическими приборами нужно соблюдать предельную осторожность.

Человеческое тело состоит преимущественно из воды , но это не дистиллированная вода, которая является диэлектриком. Поэтому для электричества тело становится почти проводником. Получив электрический удар, мышцы сокращаются, что может привести к остановке сердца и дыхания. При дальнейшем действии тока кровь начинает закипать, затем происходит иссушение тела и, наконец, обугливание тканей. Первое, что нужно сделать, — прекратить действие тока, при необходимости оказать первую помощь и вызвать медиков.

В природе образуется статическое напряжение, но оно чаще всего не представляет опасности для человека, за исключением молнии. Зато оно может быть опасно для электронных схем или деталей. Поэтому при работе с микросхемами и полевыми транзисторами пользуются заземленными браслетами.

В настоящее время, уже довольно устойчиво сложился рынок услуг , в т. ч. и в области бытовой электрики .

Высокопрофессиональные электромонтеры, с нескрываемым воодушевлением, из-за всех сил стараются помочь остальной части нашего населения, получая при этом огромное удовлетворение от качественно выполненой работы и, скромного вознаграждения. В свою очередь, наше население тоже получает огромное удовольствие, от качественного, быстрого и совершенно не дорогого, решения своих проблем.

С другой стороны, всегда существовала достаточно широкая категория граждан, принципиально считающих за честь — собственноручно решать абсолютно любые бытовые вопросы возникающие на территории собственного места проживания. Подобная позиция безусловно, заслуживает и одобрения и понимания.
Тем более, что все эти Замены, переносы, установки — выключателей, розеток, автоматов, счетчиков, светильников, подключение кухонных печей и.т.д — все эти, наиболее востребованные населением виды услуг, с точки зрения электрика-профессионала, вовсе не являются сложной работой .

И по-правде говоря, рядовой гражданин, без электротехнического образования, но имеющий достаточно подробную инструкцию, вполне может справиться с ее выполнением сам, своими руками.
Конечно, выполняя подобную работу в первый раз, начинающий электрик может потратить гораздо больше времени, нежели опытный профессионал. Но совсем не факт, что от этого она будет выполнена менее качественно, при внимательности к мелочам и отсутствии какой-либо спешки .

Первоначально, этот сайт и задумывался как подборка подобных инструкций, относительно наиболее часто возникающих проблем в этой области. Но в дальнейшем, для людей абсолютно никогда не сталкившимися с решением подобных вопросов, был добавлен курс » молодого электрика» из 6-ти практических занятий.

Особенности монтажа электрических розеток скрытой и открытой проводки. Розетки для электрической кухонной плиты. Подключение электроплиты своими руками.

Выключатели.

Замена, монтаж электрических выключателей, скрытой и открытой проводки.

Автоматы и УЗО.

Принцип работы Устройств Защитного Отключения и автоматических выключателей. Классификация автоматических выключателей.

Электрические счетчики.

Инструкция по самостоятельной установке и подключению однофазного счетчика.

Замена проводки.

Электромонтаж в помещении. Особенности монтажа,в зависимости от материала стен и вида их отделки. Электропроводка в деревянном доме.

Светильники.

Установка настенных светильников. Люстры. Монтаж точечных светильников.

Контакты и соединения.

Некоторые виды соединения проводников, наиболее чаще встречающиеся в «домашней» электрике.

Электротехника-основы теории.

Понятие электрического сопротивления. Закон Ома. Законы Кирхгофа. Параллельное и последовательное соединение.

Описание наиболее распространенных проводов и кабелей.

Иллюстрированная инструкция по работе с цифровым универсальным электроизмерительным прибором.

Про лампы — лампы накаливания, люминесцентные, светодиодные.

Про «денежку.»

Профессия электрика определенно, не считалась престижной до последнего времени. Но можно было ли, назвать ее малооплачиваемой? Ниже, вы можете ознакомиться с прейскурантом, наиболее распостраненных услуг трехгодичной давности.

Электромонтаж — расценки.

Электросчетчик шт. — 650p.

Автоматы однополюсные шт. — 200p.

Автоматы трехполюсные шт. — 350p.

Дифавтомат шт. — 300p.

УЗО однофазное шт. — 300p.

Одноклавишный выключатель шт. — 150p.

Двухклавишный выключатель шт. — 200p.

Трехклавишный выключатель шт. — 250p.

Щит открытой проводки до 10 групп шт. — 3400p.

Щит скрытой проводки до 10 групп шт. — 5400p.

Прокладка открытой проводки П.м — 40p.

Проводки в гофре П.м — 150p.

Штробление в стене (бетон) П.м — 300p.

(кирпич) П.м — 200p.

Установка подразетника и распаечной коробки в бетоне шт. — 300p.

кирпиче шт. — 200p.

гипсокартоне шт. — 100p.

Бра шт. — 400p.

Точечный светильник шт. — 250p.

Люстра на крюк шт. — 550p.

Потолочная люстра (без сборки) шт. — 650p.

Установка звонка и кнопки звонка шт. — 500p.

Установка розетки, выключателя открытой проводки шт. — 300p.

Установка розетки, выключателя скрытой проводки (без установки подрозетника) шт. — 150p.

В бытность свою, электриком «по объявлению», мне не удавалось смонтировать больше, чем 6-7 точек (розеток, выключателей) скрытой проводки, по бетону — за вечер. Плюс к этому 4-5 метров штробы(по бетону). Проводим несложные арифметические вычисления: (300+150)*6=2700p. — это за розетки с выключателями.
300*4=1200р. — это за штробы.
2700+1200=3900р. — это общая сумма.

Неплохо, за 5-6 часов работы, не правда ли? Расценки, конечно, московские, по России они будут меньше, но не более, чем в два раза.
Если брать в целом, то месячный заработок электрика — монтажника, в настоящее время редко превышает 60000р.(не в Москве)

Конечно, встречаются на этом поприще и особо одаренные люди (как правило, с железным здоровьем) и практической сметкой. При определенных условиях, они ухитряются поднять свой заработок до 100000р и выше. Как правило, они имеют лицензию на производство электромонтажных работ и работают напрямую с заказчиком, беря «серьезные» подряды без участия различных посредников.
Электромонтеры — ремонтники пром. оборудования (на предприятиях), электрики — высоковольтники, как правило(не всегда) — зарабатывают несколько меньше. Если же предприятие рентабельно и на нем вкладываются средства в «перевооружение» для электриков-ремонтников могут открываться дополнительные источники заработка, например — монтаж нового оборудования производимый в нерабочее время.

Высокооплачиваемый но физически тяжелый и подчас — весьма пыльный, труд электромонтера-монтажника несомненно, достоин всяческого уважения.
Занимаясь электромонтажем, начинающий специалист может овладеть базовыми навыками и умениями, набраться начального опыта.
В независимости от того, как в дальнейшем он будет строить свою карьеру, можно быть уверенным — практические знания, полученные таким образом пригодятся обязательно.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт

Электричество применяется во многих областях, оно окружает нас практически повсюду. Электроэнергия позволяет получать безопасное освещение дома и на работе, кипятить воду, готовить пищу, работать на компьютере и станках. Вместе с тем, обращаться с электричеством необходимо уметь, иначе можно не только получить травмы, но и нанести вред имуществу. Как правильно прокладывать проводку, организовывать снабжение объектов электричеством, изучает такая наука, как электротехника.

Понятие электричества

Все вещества состоят из молекул, которые, в свою очередь, состоят из атомов. У атома есть ядро и движущиеся вокруг него положительно и отрицательно заряженные частицы (протоны и электроны). При нахождении двух материалов рядом друг с другом между ними возникает разность потенциалов (у атомов одного вещества электронов всегда меньше, чем у другого), что приводит к появлению электрического заряда – электроны начинают перемещаться от одного материала к другому. Так возникает электричество. Другими словами, электричество – это энергия, возникающая в результате перемещения отрицательно заряженных частиц из одного вещества в другое.

Скорость перемещения может быть разной. Чтобы движение было в нужном направлении и с нужной скоростью, используются проводники. Если движение электронов по проводнику осуществляется только в одном направлении, такой ток называется постоянным. Если же направление перемещения с определенной частотой меняется, то ток будет переменным. Самым известным и простым источником постоянного тока является батарейка или автомобильный аккумулятор. Переменный ток активно используется в бытовом хозяйстве и в промышленности. На нем работают практически все устройства и оборудование.

Что изучает электротехника

Данная наука знает практически все об электричестве. Изучить ее необходимо всем, кто хочет получить диплом или квалификацию электрика. В большинстве учебных заведений курс, на котором изучают все, что связано с электроэнергией, называется «Теоретические основы электротехники» или, сокращенно ТОЭ.

Данная наука получила развитие в XIX веке, когда был изобретен источник постоянного тока, и появилась возможность строить электрические цепи. Дальнейшее развитие электротехника получила в процессе новых открытий в области физики электромагнитных излучений. Чтобы без проблем осваивать науку в настоящее время, необходимо иметь знания не только в области физики, но также химии и математики.

В первую очередь, на курсе ТОЭ изучаются основы электричества, дается определение тока, исследуются его свойства, характеристики и направления применения. Далее изучаются электромагнитные поля и возможности их практического использования. Завершается курс, как правило, изучением устройств, в которых используется электрическая энергия.

Чтобы разобраться с электричеством, не обязательно поступать в высшее или среднее учебное заведение, достаточно воспользоваться самоучителем или пройти видеоуроки «для чайников». Полученных знаний вполне хватит, чтобы разобраться с проводкой, заменить лампочку или повесить люстру дома. Но, если планируется профессионально работать с электричеством (например, в должности электромонтера или энергетика), то соответствующее образование будет обязательным. Оно позволяет получить специальный допуск на работу с приборами и устройствами, работающими от источника тока.

Основные понятия электротехники

Изучая электричество для начинающих, главное разобраться с тремя основными терминами:

  • Сила тока;
  • Напряжение;
  • Сопротивление.

Под силой тока понимается количество электрического заряда, протекающего через проводник с определенным сечением за единицу времени. Другими словами, количество электронов, которые переместились из одного конца проводника в другой за некоторое время. Сила тока является самой опасной для жизни и здоровья человека. Если взяться за оголенный провод (а человек – это тоже проводник), то электроны пройдут через него. Чем больше их пройдет, тем больше будут повреждения, поскольку в процессе своего движения они выделяют тепло и запускают различные химические реакции.

Однако чтобы ток шел по проводникам, между одним и другим концом проводника должно быть напряжение или разность потенциалов. Причем она должна быть постоянной, чтобы движение электронов не прекращалось. Для этого электрическую цепь обязательно замыкают, а на одном конце цепи обязательно ставят источник тока, который обеспечивает в цепи постоянное движение электронов.

Сопротивление – это физическая характеристика проводника, его способность к проведению электронов. Чем ниже сопротивление проводника, тем большее количество электронов по нему пройдет за единицу времени, тем выше сила тока. Высокое сопротивление, наоборот, уменьшает силу тока, но влечет за собой нагревание проводника (если напряжение достаточно высоко), что может привести к возгоранию.

Подбор оптимальных соотношений между напряжением, сопротивлением и силой тока в электрической цепи является одной из основных задач электротехники.

Электротехника и электромеханика

Электромеханика является разделом электротехники. Она изучает принципы функционирования устройств и оборудования, которые работают от источника электрического тока. Изучив основы электромеханики, можно научиться ремонтировать различное оборудование или даже проектировать его.

В рамках уроков по электромеханике, как правило, изучаются правила преобразования электрической энергии в механическую (каким образом функционирует электродвигатель, принципы работы любого станка и так далее). Также исследуются и обратные процессы, в частности, принципы действия трансформаторов и генераторов тока.

Таким образом, без понимания того, как составляются электрические цепи, принципов их функционирования и других вопросов, которые изучает электротехника, осваивать электромеханику невозможно. С другой стороны, электромеханика является более сложной дисциплиной и носит прикладной характер, поскольку результаты ее изучения применяются непосредственно при конструировании и ремонте машин, оборудования и различных электрических устройств.

Безопасность и практика

Осваивая курс электротехники для начинающих, необходимо уделить особое внимание вопросам безопасности, поскольку несоблюдение определенных правил может привести к трагическим последствиям.

Первое правило, которому необходимо следовать, – обязательно знакомиться с инструкцией. У всех электроприборов в руководстве по эксплуатации всегда имеется раздел, который посвящен вопросам безопасности.

Второе правило заключается в контроле состояния изоляции проводников. Все провода обязательно должны покрываться специальными материалами, не проводящими электричество (диэлектриками). Если изоляционный слой нарушен, в первую очередь, следует его восстановить, иначе возможно нанесение вреда здоровью. Кроме того, работу в целях безопасности с проводами и электрооборудованием следует производить только в специальной одежде, которая не проводит электричество (резиновые перчатки и диэлектрические боты).

Третье правило состоит в использовании для диагностики параметров электросети только специальных приборов. Ни в коем случае не стоит делать этого голыми руками или пробовать «на язык».

Обратите внимание! Пренебрежение данными элементарными правилами является основной причиной травм и несчастных случаев в работе электриков и электромонтеров.

Чтобы получить начальное представление об электричестве и принципах работы устройств с его применением, рекомендуется пройти специальный курс или изучить пособие «Электротехника для начинающих». Подобные материалы разработаны специально для тех, кто пытается с нуля освоить данную науку и получить необходимые навыки для работы с электрооборудованием в быту.

В пособии и видеоуроках подробно рассказывается, как устроена электрическая цепь, что такое фаза, а что такое ноль, чем отличается сопротивление от напряжения и силы тока и так далее. Отдельное внимание уделяется технике безопасности, чтобы избежать травм при работе с электроприборами.

Конечно, изучение курсов или чтение пособий не позволит стать профессиональным электриком или электромонтером, но решить большинство бытовых вопросов по итогам освоения материала будет вполне по силам. Для профессиональной работы требуется уже получение специального допуска и наличие профильного образования. Без этого выполнять должностные обязанности запрещается различными инструкциями. Если же предприятие допустит человека без необходимого образования к работе с электрооборудованием, и он получит травму, руководитель понесет серьезное наказание, вплоть до уголовного.

Видео

Видео версия статьи:

Начнем пожалуй с понятия электричества. Электрический ток – это упорядоченное движение заряженных частиц под действием электрического поля. В качестве частиц могут выступать свободные электроны металла, если ток течет по металлическому проводу, или ионы, если ток течет в газе или жидкости.
Есть ещё ток в полупроводниках, но это отдельная тема для разговора. Как пример можно привести высоковольтный трансформатор из микроволновки – сначала электроны бегут по проводам, затем ионы движутся между проводами, соответственно сначала ток идет через металл, а потом через воздух. Вещество называются проводником или полупроводником, если в нём есть частицы, способные переносить электрический заряд. Если таких частиц нет, то такое вещество называется диэлектриком, оно не проводит электричество. Заряженные частицы несут на себе электрический заряд, который измеряется обозначается q в кулонах.
Единица измерения силы тока называется Ампер и обозначается буковой I, ток величиной в 1 Ампер образуется при прохождении через точку электрической цепи заряда величиной 1 Кулон за 1 секунду, то есть грубо говоря сила тока измеряется в кулонах секунду. И по сути сила тока это количество электричества, протекающего за единицу времени через поперечное сечение проводника. Чем больше заряженных частиц бежит по проводу, тем соответственно больше ток.
Чтобы заставить заряженные частицы перемещаться от одного полюса к другому необходимо создать между полюсами разность потенциалов или – Напряжение. Напряжение измеряется в вольтах и обозначается буквой V или U. Чтобы получить напряжение величиной 1 Вольт нужно передать между полюсами заряд в 1 Кл, совершив при этом работу в 1 Дж. Согласен, немного непонятно.

Для наглядности представим резервуар с водой расположенный на некоторой высоте. Из резервуара выходит труба. Вода под действием силы тяжести вытекает через трубу. Пусть вода – это электрический заряд, высота водяного столба – это напряжение, а скорость потока воды – это электрический ток. Точнее не скорость потока, а количество вытекающей за секунду воды. Вы понимаете, что чем выше уровень воды, тем больше будет давление внизу А чем выше давление внизу, тем больше воды вытечет через трубу, потому что скорость будет выше.. Аналогично чем выше напряжение, тем больший ток будет течь в цепи.

Зависимость между всеми тремя рассмотренными величинами в цепи постоянного тока определяет закон ома, который выражается вот такой формулой, и звучит как сила тока в цепи прямо пропорциональна напряжению, и обратно пропорциональна сопротивлению. Чем больше сопротивление, тем меньше ток, и наоборот.

Добавлю ещё пару слов про сопротивление. Его можно измерить, а можно посчитать. Допустим у нас есть проводник, имеющий известную длину и площадь поперечного сечения. Квадратный, круглый, неважно. Разные вещества имеют разное удельное сопротивление, и для нашего воображаемого проводника существует вот такая формула, определяющая зависимость между длиной, площадью поперечного сечения и удельным сопротивлением. Удельное сопротивление веществ можно найти в интернете в виде таблиц.
Можно опять же провести аналогию с водой: вода течёт по трубе, пусть труба имеет удельную шершавость. Логично предположить, что чем длиннее и уже труба, тем меньше воды будет по ней протекать за единицу времени. Видите, как всё просто? Формулу даже запоминать не нужно, достаточно представить себе трубу с водой.
Что касается измерения сопротивления, то нужен прибор, омметр. В наше время более популярны универсальные приборы – мультиметры, они измеряют и сопротивление, и ток, и напряжение, и ещё кучу всего. Давайте проведём эксперимент. Я возьму отрезок нихромовой проволоки известной длины и площади сечения, найду удельное сопротивление на сайте где я её купил и посчитаю сопротивление. Теперь этот же кусочек измерю при помощи прибора. Для такого маленького сопротивления мне придется вычесть сопротивление щупов моего прибора, которое равно 0.8 Ом. Вот так вот!
Шкала мультиметра разбита по размерам измеряемых величин, это сделано для более высокой точности измерения. Если я хочу измерить резистор с номиналом 100 кОм, я ставлю рукоятку на большее ближайшее сопротивление. В моём случае это 200 килоом. Если хочу измерить 1 килоом, то ставлю на 2 ком. Это справедливо для измерения остальных величин. То есть на шкале отложены пределы измерения, в который нужно попасть.
Давайте продолжим развлекаться с мультиметром и попробуем измерить остальные изученные величины. Возьму несколько разных источников постоянного тока. Пусть это будет блок питания на 12 вольт, юсб порт и трансформатор, который в своей молодости сделал мой дед.
Напряжение на этих источниках мы можем измерить прямо сейчас, подключив вольтметр параллельно, то есть непосредственно к плюсу и к минусу источников. С напряжением всё понятно, его можно взять и измерить. А вот чтобы измерить силу тока, нужно создать электрическую цепь, по которой будет протекать ток. В электрической цепи обязательно должен быть потребитель, или нагрузка. Давайте подключим потребитель к каждому источнику. Кусочек светодиодной ленты, моторчик и резистор на (160 ом).
Давайте измерим ток, протекающий в цепях. Для этого переключаю мультиметр в режим измерения силы тока и переключаю щуп во вход для тока. Амперметр подключается в цепь последовательно измеряемому объекту. Вот схема, её тоже следует помнить и не путать с подключением вольтметра. Кстати существует такая штуковина как токовые клещи. Они позволяют измерять силу тока в цепи без подключения непосредственно к цепи. То есть не нужно отсоединять провода, просто накидываешь их на провод и они измеряют. Ну ладно, вернёмся к нашему обычному амперметру.

Итак, я измерил все токи. Теперь мы знаем, какой ток потребляется в каждой цепи. Здесь у нас светятся светодиоды, здесь крутится моторчик а здесь…. Так стоять, а че делает резистор? Он не поёт нам песни, не освещает комнату и не вращает никакой механизм. Так на что он тратит целых 90 миллиампер? Так не пойдёт, давайте разбираться. Слышь ты! Ау, он горячий! Так вот куда расходуется энергия! А можно ли как-то посчитать, что здесь за энергия? Оказывается – можно. Закон, описывающий тепловое действие электрического тока был открыт в 19 веке двумя учеными, джеймсом джоулем и эмилием ленцем.
Закон назвали закон джоуля ленца. Он выражается вот такой формулой, и численно показывает, сколько джоулей энергии выделяется в проводнике, в котором течёт ток, за единицу времени. Из этого закона можно найти мощность, которая выделяется на этом проводнике, мощность обозначается английской буквой Р и измеряется в ваттах. Я нашёл вот такую очень крутую табличку, которая связывает все изученные нами на этот момент величины.
Таким образом у меня на столе электрическая мощность идёт на освещение, на совершение механической работы и на нагрев окружающего воздуха. Кстати именно на этом принципе работают различные нагреватели, электрочайники, фены, паяльники и прочее. Там везде стоит тоненькая спираль, которая нагревается под действием тока.

Этот момент стоит учитывать при подведении проводов к нагрузке, то есть прокладка проводки к розеткам по квартире тоже входит в это понятие. Если вы возьмете для подведения к розетке слишком тонкий провод и подключите в эту розетку компьютер, чайник и микроволновку, то провод может нагреться вплоть до возникновения пожара. Поэтому есть вот такая табличка, которая связывает площадь поперечного сечения проводов с максимальной мощностью, которая по этим проводам будет идти. Если вздумаете тянуть провода – не забудьте об этом.

Также в рамках этого выпуска хотелось бы напомнить особенности параллельного и последовательного соединения потребителей тока. При последовательном соединении сила тока одинакова на всех потребителях, напряжение разделилось на части, а общее сопротивление потребителей представляет собой сумму всех сопротивлений. При параллельном соединении напряжение на всех потребителях одинаково, сила тока разделилась, а общее сопротивление вычисляется вот по такой формуле.
Из этого вытекает один очень интересный момент, который можно использовать для измерения силы тока. Допустим нужно измерить силу тока в цепи около 2 ампер. Амперметр с этой задачей не справляется, поэтому можно использовать закон ома в чистом виде. Знаем, что сила тока одинакова при последовательном соединении. Возьмём резистор с очень маленьким сопротивлением и вставим его последовательно нагрузке. Измерим на нём напряжение. Теперь, пользуясь законом ома, найдём силу тока. Как видите, она совпадает с расчётом ленты. Здесь главное помнить, что этот добавочный резистор должен быть как можно меньшего сопротивления, чтобы оказывать минимальное влияние на измерения.

Есть ещё один очень важный момент, о котором нужно знать. Все источники имеют максимальный отдаваемый ток, если этот ток превысить – источник может нагреться, выйти из строя, а в худшем случае ещё и загореться. Самый благоприятный исход это когда источник имеет защиту от перегрузки по току, в таком случае он просто отключит ток. Как мы помним из закона ома, чем меньше сопротивление, тем выше ток. То есть если взять в качестве нагрузки кусок провода, то есть замкнуть источник самого на себя, то сила тока в цепи подскочит до огромных значений, это называется короткое замыкание. Если вы помните начало выпуска, то можете провести аналогию с водой. Если подставить нулевое сопротивление в закон ома то мы получим бесконечно большой ток. На практике такое конечно не происходит, потому что источник имеет внутреннее сопротивление, которое подключено последовательно. Этот закон называется закон ома для полной цепи. Таким образом ток короткого замыкания зависит от величины внутреннего сопротивления источника.
Сейчас давайте вернёмся к максимальному току, который может выдать источник. Как я уже говорил, силу тока в цепи определяет нагрузка. Многие писали мне вк и задавали примерно вот такой вопрос, я его слегка утрирую: саня, у меня есть блок питания на 12 вольт и 50 ампер. Если я подключу к нему маленький кусочек светодиодной ленты, она не сгорит? Нет, конечно же она не сгорит. 50 ампер – это максимальный ток, который способен выдать источник. Если ты подключишь к нему кусочек ленты, она возьмёт свои ну допустим 100 миллиампер, и все. Ток в цепи будет равен 100 миллиампер, и никто никуда не будет гореть. Другое дело, если возьмёшь километр светодиодной ленты и подключишь его к этому блоку питания, то ток там будет выше допустимого, и блок питания скорее всего перегреется и выйдет из строя. Запомните, именно потребитель определяет величину тока в цепи. Этот блок может выдать максимум 2 ампера, и когда я закорачиваю его на болтик, с болтиком ничего не происходит. А вот блоку питания это не нравится, он работает в экстремальных условиях. А вот если взять источник, способный выдать десятки ампер, такая ситуация не понравится уже болтику.

Давайте для примера произведём расчёт блока питания, который потребуется для питания известного отрезка светодиодной ленты. Итак, закупили мы у китайцев катушку светодиодной ленты и хотим запитать три метра этой самой ленты. Для начала идём на страницу товара и пытаемся найти, сколько ватт потребляет один метр ленты. Эту информацию я найти не смог, поэтому есть вот такая табличка. Смотрим, что у нас за лента. Диоды 5050, 60 штук на метр. И видим, что мощность составляет 14 ватт на метр. Я хочу 3 метра, значит мощность будет 42 ватта. Блок питания желательно брать с запасом на 30% по мощности, чтобы он не работал в критическом режиме. В итоге получаем 55 ватт. Ближайший подходящий блок питания будет на 60 ватт. Из формулы мощности выражаем силу тока и находим её, зная, что светодиоды работают при напряжении 12 вольт. Выходит, нам нужен блок с током 5 ампер. Заходим, например, на али, находим, покупаем.
Очень важно знать потребляемый ток при изготовлении всяких USB самоделок. Максимальный ток, который можно взять от USB, составляет 500 миллиампер, и его лучше не превышать.
И напоследок коротенько о технике безопасности. Здесь вы можете видеть, до каких значений электричество считается неопасным для жизни человека.

Базовая электрика. Основы — презентация онлайн

1. TT 002

Базовая электрика
Основы
Service Training

2. Базовая электрика

Определение электрического тока и напряжения
Электрический ток — направленное движение электрически
заряженных частиц.
Электрическое напряжение — (разность потенциалов) –
отношение работы электрического
поля при переносе пробного заряда
из точки
А в точку В к величине
пробного заряда.
Service Training

3. Базовая электрика

Напряжение в автомобиле
Разницу потенциалов называют напряжением.
Напряжение может существовать только между
двумя полюсами.
• Электроны перемещаются от одного полюса к
другому до выравнивания потенциалов.
• Полюс, имеющий избыток электронов, заряжен
отрицательно.
• Полюс заряжен положительно, если он имеет
недостаток электронов.
Service Training

4. Базовая электрика

Ток
Электрическим током называется
1 Ампер = 6,242 · 1013 Электронов в секунду
направленное движение электрически
заряженных частиц.
Силой тока называется физическая величина,
численно равной величине электрического
заряда, прошедшего через поперечное сечение
проводника за единицу времени.
Физическое направление тока в металлах от
минуса к плюсу.
Техническое направление тока от плюса к минусу.
Service Training

5. Базовая электрика

Постоянный ток (DC)
Разница потенциалов
Ток
Работа
Service Training

6. Базовая электрика

Постоянный ток (DC)
V
Характеризуется постоянной
(неизменной во времени)
разностью потенциалов
+
Service Training
t

7. Базовая электрика

Переменный ток (AC)
Разница потенциалов
Ток
Работа
Service Training

8. Базовая электрика

Переменный ток (AC)
V
Характеризуется переменной по
времени разностью потенциалов
+ +
Service Training

t

9. Базовая электрика

Сопротивление
Электрическое сопротивление это сила
Низкое
сопротивление
Высокое
сопротивление
которая препятствует протеканию тока.
Чем выше сопротивление, тем меньше ток.
Чем больше диаметр, тем меньше
сопротивление
Очень большое
сопротивление
Al
Чем меньше длина, тем меньше
сопротивление
Service Training
Cu
Отсутствие
проводимости

10. Базовая электрика

Удельное
1
m
m
2
сопротивление
2
9
3
K
(
2
0
°
C
)
1
m
Величина устанавливающая соотношение между
сопротивлением, поперечным сечением и длинной
проводника при определенной температуре.
Service Training

11. Базовая электрика

Закон Ома
Величина тока, протекающего на участке
цепи, прямо пропорциональна напряжению
и обратно пропорциональна его
U
сопротивлению.
RxI
U
I=
U=RxI
R=
R
Service Training
U
I

12. Базовая электрика

Электрическая мощность
Мощность определяется двумя
параметрами: силой тока и напряжением.
Произведением этих двух величин и
P
определяется мощность.
UxI
P= UxI
Service Training
U = P/ I
I = P/ U

13. Базовая электрика

Последовательное включение:
R2
R1


Service Training
=
R 1 + R2

14. Базовая электрика

Последовательное включение:
120Ω
4,7kΩ
1000Ω
5820Ω
RΣ =
Service Training
R1 + R2 + … + R n

15. Базовая электрика

Параллельное включение:
R1
R2

Service Training
1 = 1 + 1

R1
R2

16. Базовая электрика

Параллельное включение:
120
120
60Ω

Service Training
1 = 1 + 1 = 2

120
120
120

17. Базовая электрика

8kΩ
Параллельное включение:
47kΩ
1000Ω
872,38Ω
Service Training
1= 1 + 1
1
+
RΣ 8kΩ 47kΩ 1000Ω

18. Базовая электрика

Подключение вольтметра:
Измеряем напряжение:
V
Прибор подключается
параллельно, цепь под
напряжением.
Перед подключением корректно
выбрать предел измерений.
Service Training

19. Базовая электрика

Подключение амперметра:
I
Измеряем силу тока:
Прибор подключается
последовательно, цепь под
напряжением.
Перед подключением корректно
выбрать предел измерений.
A
Service Training

20. Базовая электрика

Ω
Подключение омметра:
Измеряем сопротивление:
Прибор подключается
параллельно, цепь без
напряжения.
Перед подключением
корректно выбрать предел
измерений.
Service Training

21. Базовая электрика

Ручной мультиметр
VAS1526
Service Training

22. Базовая электрика

Измерительная техника VAS 5051B
Service Training

23. Базовая электрика

Измерительная
техника
VAS 5051B
Service Training

24. Базовая электрика

Практика
R1
А
R2
Service Training
R3

25. Базовая электрика

Страница 9 рабочей тетради
Какое измерение не допустимо выполнять под нагрузкой и почему ?
Измерение сопротивления. Особенности омметра.
При каком измерении внутреннее сопротивление прибора минимально и при
не правильном подключении может привести к короткому замыканию?
Измерение тока.
При каком измерении внутреннее сопротивление прибора максимально.
Измерение напряжения.
Что необходимо помнить и выполнять перед измерением электрического тока ?
Начинать измерение токовыми клещами , так как сила тока может оказаться больше
Максимального предела измерения прибора ( 2 А для VAS5051 или 15 А для VAS 1526)
Service Training

26. Базовая электрика

Страница 10 рабочей тетради
Соединение потребителей (Добавляется потребитель)
Параллельно
Последовательно
Напряжение на каждом потребителе :
Одинаковое
Разное
Ток каждого потребителя
Одинаковый
Разный
Общий ток потребляемый схемой
Увеличивается
Уменьшается
Общая мощность схемы
Увеличивается
Уменьшается
Суммарное сопротивление схемы
Уменьшается
Service Training
Увеличивается

27.

Базовая электрика Страница 11 рабочей тетради
+12V
R1 = 47 Om
R2 = 100 Om
R3 = 220 Om
R1
R2
R3
На каком из резисторов будет самое высокое падение напряжения :
R2,R3
Через какой из резисторов R2 или R3 будет протекать больший ток :
R2
Как измениться мощность резисторов R2 и R3, если заменить R1 резистором номиналом 3 Ом.
Увеличится
Service Training

28. Базовая электрика

Страница 12 рабочей тетради
+12V
R1
R5
R4
R1 = 47 Om
R2 = 100 Om
R3 = 220 Om
R4 = 1kOm
R5 = 220OM
R6 = 470 Om
Аккумулятор
R2
R3
R6
Нарисовать пути протекания токов в схеме.
Чему будет равен ток через R6.
I6=I4+I5
Через какой из перечисленных элементов схемы будет протекать максимальный ток
Service Training
Аккумулятор

29. Базовая электрика

Страница 14 рабочей тетради
При каком подключении двух ламп мощность их работы максимальна?
При параллельном
Как измениться общий ток при включении трех ламп параллельно?
Увеличится
Как изменится общий ток при включении трех ламп последовательно?
Уменьшится
В каком случае ток потребляемый схемой — выше ?
При параллельном включении
Service Training

30.

Базовая электрика Электромагнитное реле.
87
85
30
86
87
86
30
85
Service Training

31. Базовая электрика

+
30
30
86
R
87
85
Блок
Управления
J ….
shunt
31
Service Training
V

32. Базовая электрика

+
30
30
86
R
87
85
Блок
Управления
J ….
shunt
31
Service Training
V

33. Спасибо.

Service Training

Электрика: статьи, советы, полезная информация

Ответ на вопрос, какой кабель использовать для проводки в квартире содержится в документе «Правила устройства электроустановок» (ПУЭ). Кратко, ответ формулируется так: кабель, сечение которого удовлетворяет требованиям безопасности при длительной работе под заданной нагрузкой. Кабели для проводки могут быть разными При условии, что они соответствуют стандартам и нормативам, относящимся к расчетным значениям. Пока никто не запутался, попробуем пояснить простыми словами: На…

Подробнее

Сегодня материалы и технологии позволяют провести монтаж электропроводки в квартире, не пытаясь заменить старые провода. Актуальный вопрос для старого жилого фонда, где зачастую невозможно установить места прокладки кабелей. Стоимость работ обратно пропорциональна качеству отделки Если ранжировать монтаж электропроводки в квартире по стоимости, то минимальная цена будет в помещениях готовых под отделку. Мы говорим об условной стоимости одного погонного метра, очевидно,…

Подробнее

Оговоримся сразу, замена электропроводки в квартире старого жилого фонда вообще бесперспективное занятие. Здесь потребуется прокладка новых линий, а вот в квартирах постройки конца девяностых уже использовались доступные каналы, об этом поговорим. Почему ремонт электропроводки требуется раз в 7-12 лет? Причин несколько, если верить статистике, владельцы, понимающие в электричестве, практически не занимаются подобными работами. Обдуманная эксплуатация с учетом реальных нагрузок позволяет…

Подробнее

Удивительный факт, но с точки зрения различных правил и норм, электропроводка в деревянном доме по сложности превышает подземную прокладку высоковольтной линии. Для понимания сути проблемы достаточно сравнить две цифры, может быть это поможет ответственно отнестись к тому, чем мы пренебрегаем в домашней проводке (Рис 1). Ватты, вольты и амперы вовсе не эфемерные единицы измерения Но сначала обещанные цифры. В 2017…

Подробнее

Факт, когда нужна безопасная электропроводка, скрыть её в стене, потолке (иногда в полу) кажется лучшим вариантом. Но не все простые решения на практике оказываются правильными. Почему? Скрытая проводка должна быть при необходимости обнаружена Вот откуда все эти правила ПУЭ и прочие СНиПы. Когда нужно электропроводку скрыть, будьте любезны следовать простым правилам, если не нужны проблемы: Штробы ведут к точкам вертикально…

Подробнее

В любом деле есть тонкости, и электропроводка не исключение, а скорее правило. Причем это такое дело, в котором правила имеют особое значение, хотя многие специалисты относятся к ним, мягко говоря, неуважительно. Рассмотрим детали прокладки силовых линий в квартире или доме, это поможет оценить работу профессионалов. Цветовая маркировка и принципиальная схема – обязательные детали Любая электропроводка начинается с принципиальной схемы, первым…

Подробнее

Хотя на самом деле, именно электропроводка в квартире, судя по статистике, является основной причиной утраты владельцами квартир. Не только по причине короткого замыкания, выселение ввиду долгов перед энергетиками сегодня не исключительный случай. Типовая прокладка кабелей – копирование чужих ошибок В 90-е годы начался первый строительный бум в частном секторе, и в это же время была ликвидирована надзорная функция электриков за…

Подробнее

Чтобы благополучно закончить монтаж электропроводки, достаточно все провода соединить правильно и убедиться, что все работает. Нужно немного, все компоненты есть в строительных магазинах, инструкции доступны в сети, выглядеть это в теории должно так – (Рис 1). Но когда доморощенные электрики решают, что прокладка электропроводки яйца выеденного не стоит, суровая реальность впечатляет даже нетрезвых специалистов – (Рис 2). Запас прочности электропроводки…

Подробнее

Частично электропроводка в доме убирается в штробы, тогда правило доступности не работает. Канал замазан, сверху стяжка, плитка, дорогое покрытие, в случае замены разрушение неизбежно. Но оценивать разводку с точки зрения доступности проводов необходимо. Избыточность электропроводки – это небольшие затраты Когда начинается разводка электропроводки, владельцы уже имеют представление о планировке и обустройстве помещений. Однако жизнь любит вносить коррективы. Оставляйте «закладные», пусть…

Подробнее

Схема электропроводки одинаково важна в новой квартире или доме Иллюстрации в статье из строительства частного дома, но мы постарались рассмотреть этаж, поэтому схема электропроводки идентична обычной новой квартире. Электрику обветшалого старого жилья рассмотрим позднее. Прямые линии, удобное расположение, мелочи учтём на первом этапе Принципиальная схема электропроводки является частью технической документации квартиры или дома. В рамках СНиП. Поговорим о настоящей схеме…

Подробнее

Базовые понятия в электрике — основные понятия в электрике

Базовые понятия электрики
Инструменты электрика
Электроинструменты электрика
Техника безопасности
Помощь при поражении током
Защита от электрического тока
Кабели, провода и шнуры
Характеристики составляющих проводов
Маркировка кабельной продукции
Виды кабелей, проводов и шнуров
Сопутствующие изделия
Способы соединения проводов

Электромонтажные изделия
Изделия для прокладки кабеля
Электромонтажные коробки
Розетки и выключатели
Осветительная аппаратура
Трансформаторы
Автоматические выключатели
Предохранители
Ящики и боксы под автоматы
Электрические счетчики

Монтаж кабеля
Выбор проводов
Составление схемы электропроводки
Монтаж скрытой проводки
Штробление стен
Скрытая прокладка проводки в трубах
Скрытая прокладка кабеля в перегородках, полах и потолках
Монтаж открытой электропроводки
Прокладка кабеля сквозь стены, дверные проемы и оконные рамы

Монтаж розеток, выключателей и распределительных коробок
Освещение
Виды светильников
Основные правила освещения
Монтаж освещения в квартире или ч. доме
Галогенные лампы с трансформатором
Монтаж уличного освещения
Дизайнерские ухищрения в освещении
Монтаж распределительных (ЩЭ) щитков
Заземление
Заземление в многоэтажном доме
Система уравнивания потенциалов

Электричество в частном доме
Трехфазные и однофазные сети
Ввод электроэнергии в частный дом
Подключение к линии электропередачи
Заземление в частном доме
Защита от молний в частном доме
Система уравнивания потенциалов
Применение стабилизаторов
Монтаж электрики на открытом воздухе
Система «Умный дом»
Ремонт электропроводки
Отключение электроэнергии во всей квартире (доме)
Срабатывание УЗО
Приложения

Прежде чем приступить к работам, связанным с электричеством, необходимо немного «подковаться» теоретически в этом вопросе.

Если говорить просто, то обычно под электричеством подразумевается это движение электронов под действием электромагнитного поля.

Главное — понять, что электричество — энергия мельчайших заряженных частиц, которые движутся внутри проводников в определенном направлении (рис, 1.1).

Постоянный ток практически не меняет своего направления и величины во времени. Допустим, в обычной батарейке постоянный ток. Тогда заряд будет перетекать от минуса к плюсу, не меняясь, пока не иссякнет.

Рис. 1.1. Движение электронов в проводнике

Переменный ток — это ток, который с определенной периодичностью меняет направление движения и величину.

Представьте ток как поток воды, текущий по трубе. Через какой-то промежуток времени (например, 5 с) вода будет устремляться то в одну сторону, то в другую. С током это происходит намного быстрее — 50 раз в секунду (частота 50 Гц). В течение одного периода колебания величина тока повышается до максимума, затем проходит через ноль, а потом происходит обратный процесс, но уже с другим знаком. На вопрос, почему так происходит и зачем нужен такой ток, можно ответить, что получение и передача переменного тока намного проще, чем постоянного.

Получение и передача переменного тока тесно связаны с таким устройством, как трансформатор (рис. 1.2). Генератор, который вырабатывает переменный ток, по устройству гораздо проще, чем генератор постоянного тока. Кроме того, для передачи энергии на дальнее расстояние переменный ток подходит лучше всего. С его помощью при этом теряется меньше энергии.

Рис 1.2. Трансформатор на подстанции понижает напряжение от высоковольтной линии для передачи в бытовую сеть

При помощи трансформатора (специального устройства в видек атушек) переменный ток преобразуется с низкого напряжения на высокое и наоборот, как это представлено на иллюстрации (рис. 1.3).

Рис. 1.3. Передача на расстояние переменного тока

Именно по этой причине большинство приборов работает от сети, в которой ток переменный. Однако постоянный ток так-же применяется достаточно широко — во всех видах батарей, в химической промышленности и некоторых других областях.

Многие слышали такие загадочные слова, как одна фаза, три фазы, ноль, заземление или земля, и знают, что это важные понятия в мире электричества. Однако не все понимают, что они обозначают и какое отношение имеют к окружающей действительности. Тем не менее знать это обязательно.

Не углубляясь в технические подробности, которые не нужны домашнему мастеру, можно сказать, что трехфазная сеть — это такой способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Вышесказанное надо немного пояснить. Любая электрическая цепь состоит из двух проводов. По одному ток идет к потребителю (например, к чайнику), а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи (рис. 1.4).

Тот провод, по которому ток идет, называется фазовым, или просто фазой, а по которому возвращается — нолевым, или нолем. Трехфазная цепь состоит из трех фазовых проводов и одного обратного. Такое возможно потому, что

фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120 °С (рис. 1.5). Более подробно на этот вопрос поможет ответить учебник по электромеханике.

Рис. 1.5. Схема трехфазной цепи

Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно экономически — не нужны еще два нолевых провода. Подходя к потребителю, ток разделяется на три фазы, и каждой из них дается по нолю. Так он попадает в квартиры и дома. Хотя иногда трехфазная сеть заводится прямо в дом. Как правило, речь идет о частном секторе, и такое положение дел имеет свои плюсы и минусы. Об этом будет рассказано позднее.

Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем.

Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю (рис. 1.6).

Рис. 1.6. Простейшая схема заземления

Еще один пример. Допустим, в работе электродвигателя стиральной машины возникла небольшая поломка и часть электрического тока попадает на внешнюю металлическую оболочку прибора. Если заземления нет, этот заряд так и будет блуждать по стиральной машине. Когда человек прикоснется к ней, он моментально станет самым удобным выходом для данной энергии, то есть получит удар током. При наличии провода заземления в этой ситуации излишний заряд стечет по нему, не причинив никому вреда. В дополнение можно сказать, что нолевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции.

Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано в дальнейшем.

ВНИМАНИЕ!

Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нолевой провод как заземляющий. Никогда так не делайте. При обрыве нолевого провода корпуса заземленных приборов окажутся под напряжением 220 В.


Я — электрик! — вся информация о домашней электрике

Электричество — основа цивилизации. Оно создает комфорт в домах и квартирах, дает нам возможность работать на заводах и в офисах, помогает отдохнуть и развлечься по вечерам. Если жизнь устроена, мы используем электроприборы не задумываясь. Проблемы возникают когда мы начинаем ремонт в квартире, строим новый дом или однажды, нажав выключатель, обнаруживаем, что света нет. В такой ситуации люди вызывают электрика и ожидают решения возникшей проблемы в разумные сроки с минимальными затратами. Если для вас электрика трудно доступна для понимания, ассоциируется с опасностью или опостылевшими уроками физики в школе, нет ничего зазорного в том чтобы обратиться к профессионалам. К сожалению, даже хороший специалист работает прежде всего на себя, а только затем на нас с вами. К тому же на рынке полным полно дилетантов, лентяев  да и просто недобросовестных людей, всегда готовых нажиться на чьей-то технической безграмотности…

В любых нетривиальных ситуациях результат работы электрика во многом будет зависеть от вашей способности грамотно поставить задачу, согласовать способ ее решения, при необходимости проконтролировать процесс и в конце концов принять работу. Понимание того как устроена современная электропроводка, зачем нужен автоматический выключатель или УЗО, что находится внутри электрического щитка, поможет вам не только сохранить время, нервы и деньги, но и обеспечить максимально возможный комфорт и безопасность вашей семьи.

Для большинства людей нужда в информации по электрике возникает изредка, нет смысла идти учиться на электрика, чтобы потом раз в пятилетку починить розетку или пару раз в жизни сделать проводку в новом доме. В таких случаях поможет наш сайт. Здесь вы сможете быстро получить необходимые знания для решения вашей проблемы без погружения в ненужные технические, исторические и прочие дебри. Наша цель не сделать вас профессиональным электриком, а дать возможность принимать осознанные решения, не стать жертвой недобросовестного «специалиста».

Сайт содержит много полезной информации для тех кто любит работать своими руками. Многие работы в электрике достаточно просты, материалы и инструменты широко доступны. Иногда просто нет возможности вызвать электрика или приходится ждать несколько дней… В таких случаях первым делом тщательно и всесторонне изучите проблему. Если возникли вопросы, задайте их в комментариях к соответствующей статье, мы постараемся помочь. Всегда и везде соблюдайте правила электробезопасности.

Основы электрооборудования: руководство по электромонтажным работам для новичков

Резюме

Ваш дом зависит от электричества. Но как много вы знаете о том, как работает электричество в вашем доме? Понимаете ли вы, как электричество поступает в ваш дом, как оно распределяется, и какие устройства контролируют и предоставляют вам доступ? В этом руководстве для начинающих по электромонтажным работам мы познакомим вас с основами электрической системы вашего дома.

Содержание

Почему важно понимать вашу систему

Ваша энергетическая компания позаботится о подаче электроэнергии в ваш дом, но как только она поступает в ваш дом, все, что связано с электрической системой вашего дома — проводка, переключатели, розетки, светильники — это ваша ответственность.Домовладельцу важно знать достаточно об основных компонентах своей системы, чтобы принимать разумные решения о безопасности, обслуживании и обновлениях.

  • Безопасность. Более 6% домашних пожаров вызваны проблемами с электричеством. Это значительное число. Знание основ работы электричества в вашем доме может предотвратить ненужный электрический пожар.
  • Техническое обслуживание. Проблема с электричеством в вашем доме может быть не такой очевидной, как протекающий кран.Регулярная оценка и обслуживание основных электрических систем в вашем доме может предотвратить развитие проблем.
  • Обновления. Хотите добавить больше розеток, новых выключателей или интеллектуальных функций в электрическую систему вашего дома? Как насчет добавления резервного генератора или другого устройства? Понимание основ электрооборудования вашего дома может помочь вам принимать обоснованные решения.

Подключение системы и счетчик электроэнергии

Если вы не полностью или частично отключены от сети, ваша электроэнергия поступает к вам через сеть вашей электрической компании.Сеть может быть наземной или подземной. Но прежде чем вы сможете использовать электричество в своем доме, энергетическая компания должна знать, сколько энергии вы используете. Это работа электросчетчика, который находится между электросетью и вашим домом и измеряет количество энергии, потребляемой вашим домом. Есть три типа электросчетчиков.

  • Электромеханический — Если у вашего электросчетчика есть ряд циферблатов и вращающийся диск за стеклянной крышкой, то у вас электромеханический счетчик.Хотя технология для них довольно старая, они все еще довольно распространены. Обычно сотрудник энергетической компании должен вручную считывать показания счетчика, чтобы знать, сколько электроэнергии потребляет ваш дом.
  • Интеллектуальные счетчики — Эти электронные счетчики могут напрямую связываться с энергокомпанией, что позволяет более точно отслеживать, когда и сколько энергии вы используете. Эти устройства имеют цифровые дисплеи и могут считываться удаленно.
  • Двунаправленные счетчики — Большинство электрических счетчиков измеряют только потребляемую вами мощность.Если вы производите свою собственную энергию с помощью солнечных батарей или какого-либо другого источника, вы можете продать излишек энергии, который вы производите, обратно энергетической компании. Двунаправленные измерители измеряют как входящую, так и излучаемую мощность.

Важно знать, что вы не являетесь владельцем электросчетчика. За установку и обслуживание счетчика отвечает коммунальное предприятие. Если у вас возникнут вопросы или опасения по поводу вашего счетчика, обратитесь к поставщику электроэнергии.

Выключатель-разъединитель

В вашем доме может быть выключатель-выключатель, расположенный рядом с электросчетчиком.При нажатии этого переключателя в вашем доме будет отключено все электричество. Это полезно в случае возникновения чрезвычайной ситуации или при выполнении серьезных работ с электрической системой. Если в вашем доме нет этого переключателя, не волнуйтесь. Вы все еще можете отключить все питание на главной сервисной панели.

Панель выключателя

Пройдя мимо электросчетчика, электричество должно быть распределено по всему дому к выключателям, розеткам, приборам и другим устройствам, которым требуется питание. Ваша панель прерывателя — это то место, где начинается процесс.Сервисная панель известна под разными названиями: панель выключателя, коробка выключателя, панель обслуживания и распределительная панель — вот некоторые из наиболее распространенных. Если у вас более старый дом, у вас может быть блок предохранителей, который выполняет ту же функцию.

Главный автоматический выключатель
Линия электропередачи, входящая в ваш дом, сначала проходит через главный автоматический выключатель. Этот переключатель управляет потоком мощности к выключателям ответвления, также расположенным на сервисной панели. Установив этот переключатель в положение ВЫКЛ, вы можете полностью отключить электричество в своем доме.

Автоматические выключатели ответвления
Электропитание передается от главного автоматического выключателя к выключателям ответвления. Каждый из этих переключателей контролирует поток энергии к части вашего дома, и, если они обнаруживают слишком большой ток, протекающий через них, они отключаются или «отключаются». Например, один прерыватель цепи ответвления может управлять подачей электроэнергии к розеткам и освещению на кухне, а другой — к электропитанию. Автоматические выключатели ответвления бывают «однополюсными» или «двухполюсными».Однополюсные выключатели управляют потоком 125-вольтного тока, используемого в розетках, светильниках и т. Д., В то время как двухполюсные выключатели управляют потоком 250-вольтового тока, используемого сушилками, электрическими плитами, зарядными устройствами для электромобилей и т. Д. другая техника. Автоматические выключатели рассчитаны на силу тока. Более высокое число означает, что схема может выдерживать более высокую электрическую нагрузку. Большинство бытовых 125-вольтных цепей рассчитаны на ток около 30 ампер.

Субпанели
В некоторых домах есть субпанели, подключенные к главной панели выключателя.Это небольшие сервисные панели с меньшим количеством выключателей. Их часто используют, когда к дому пристроили пристройку или хозяйственную постройку, или когда резервный генератор подключен к электрической системе дома.

Хотите узнать больше о панели автоматического выключателя в вашем доме? Ознакомьтесь с этим руководством.

Электропроводка

Электропроводка — это невидимый компонент электрической системы вашего дома. В зависимости от того, где расположена проводка и каковы применяемые строительные нормы и правила, проводка в вашем доме может состоять из неметаллических кабелей, металлических кабелей или проводов в металлических или пластиковых кабелепроводах.Точные типы, которые следует использовать, будут указаны в местных строительных нормах и отраслевых стандартах. Важно убедиться, что кабель, который вы используете, соответствует задаче, поэтому, если вы занимаетесь ремонтом или расширением дома, связанным с электропроводкой, перед началом работы проконсультируйтесь с квалифицированным электриком.

Если ваш дом был построен между 1956 и 1972 годами, вы должны знать, что в нем может быть алюминиевая проводка. Вероятность возникновения пожара в этой проводке выше, чем в медной, и ее следует заменить или отремонтировать.Команда Enoch полностью квалифицирована для решения этой проблемы безопасности, поэтому свяжитесь с нами для оценки вашего риска.

В Team Enoch мы готовы выполнить любую монтажную работу, от большой до маленькой. Свяжитесь с нами, если у вас есть какие-либо вопросы о проводке в вашем доме.

Электрические устройства и схемы

Электрические устройства включают в себя все предметы в вашем доме, которые используют электричество. Некоторые из них встроены в электрическую систему вашего дома, например, потолочные светильники и электрические розетки в стенах.Некоторые устройства, например тостер, питаются от электрической розетки. Электроэнергия проходит через домашнюю проводку по одному из двух типов цепей.

  • Цепи нескольких устройств питают несколько розеток, переключателей и приспособлений. Если вам когда-либо приходилось переустанавливать автоматический выключатель после того, как в комнате погасло все освещение и розетки, вы видели пример этого.
  • Выделенные цепи питают только одно устройство. Распространенными примерами выделенных цепей являются цепи, питающие такие приборы, как водонагреватели, сушилки, электрические плиты, печи и т. Д.Используя выделенные цепи, эти устройства можно устанавливать или обслуживать без отключения электроэнергии в других частях дома, при этом снижается риск перегрузки цепи.

Коммутаторы

У вас есть коммутаторы по всему дому. Они используются для управления потоком энергии по всему дому, поэтому вы можете включать осветительные приборы или управлять потоком энергии к розеткам, потолочным вентиляторам и другим устройствам. В зависимости от электрической схемы, в которой они установлены, вы найдете разные типы переключателей.

  • Однополюсные выключатели управляют одним устройством или розеткой. Вероятно, они очень распространены в вашем доме.
  • Трехпозиционные переключатели используются парами, поэтому вы можете управлять одним устройством, например потолочным светильником, из двух разных точек. Вы найдете их в таких местах, как концы лестниц, или у разных входов в комнату, например, в гостиную.
  • Диммеры позволяют регулировать интенсивность света. Добавление диммера к верхнему свету — довольно легкое улучшение дома.
  • Переключатели датчиков движения включают питание ваших фонарей, когда они обнаруживают движение. Добавление переключателей датчиков движения может помочь вам сэкономить электроэнергию или сделать такие зоны, как лестницы, более безопасными.
  • Интеллектуальные переключатели позволяют использовать домашнюю систему Wi-Fi для управления освещением в комнатах вашего дома с помощью специальных приложений.

Розетки

Розетки все одинаковые, да? Не так быстро — есть разные типы розеток, которые лучше всего подходят для различных применений в вашем доме.Давайте посмотрим на самые распространенные электрические розетки, которые вы найдете в своем доме.

  • Розетки на 125 В на 15 А , скорее всего, самые распространенные розетки, которые вы найдете в своем доме. Есть две версии: незаземленная и заземленная. Вы можете заметить разницу, добавив отверстие для заземляющего контакта вилки под двумя вертикальными прорезями. Эти розетки подходят для общего пользования, но может быть целесообразно обновить их для повышения безопасности, особенно если они расположены на вашей кухне или в ванной комнате.
  • Розетки на 125 В на 20 А предназначены для работы с более тяжелыми нагрузками, поэтому они являются хорошим выбором для использования электроинструментов или крупногабаритных бытовых приборов. Вы можете идентифицировать эти розетки, добавив небольшую горизонтальную прорезь, подключенную к одной из вертикальных прорезей.
  • Розетки на 250 В — это специальные розетки, которые используются для подключения к электрическим плитам, сушилкам для одежды и другим приборам и устройствам, для которых требуется это более высокое напряжение.
  • Выходы AFCI (прерыватель цепи дуги) предотвращают возникновение дуги — искры, возникающие между незакрепленными проводами, — которые могут возникнуть в результате перегрева или неисправностей в вашей проводке.Они могут обеспечить дополнительный уровень безопасности в вашем доме.
  • Выходы GFCI (прерыватель цепи замыкания на землю) отключаются автоматически, когда они обнаруживают внезапный скачок напряжения, который может произойти при контакте воды с выходом. Они необходимы для ванных комнат, кухонь и уличных розеток, а также являются разумным выбором для гаражей и любых других мест, где существует опасность контакта с водой.
  • Коммутируемые розетки привязаны к определенным розеткам в вашем доме. С переключаемой розеткой вы можете включать или выключать свет или другие предметы, подключенные к розетке, когда вы входите в комнату или выходите из нее.
  • Умные розетки могут связываться с пультами дистанционного управления или приложениями. Вы можете запрограммировать их или управлять ими дистанционно для автоматического включения и выключения питания. Используя такие приложения, как Google Home и другие, вы даже можете использовать голосовое управление.
  • USB-розетки — это разумное обновление, если у вас есть устройства, которые необходимо регулярно заряжать. Они удобнее и привлекательнее, чем вставные «бородавки».

Выход за пределы сети

В то время как подавляющее большинство американцев получают электроэнергию от сети энергокомпаний, все более распространенным становится самогенерирование энергии для резервного копирования, экономии денег и экологической ответственности.

  • Солнечные панели и другие альтернативные источники энергии предлагают перспективу экономии денег и ответственного производства электроэнергии. Консультации с подрядчиком по электричеству или солнечной энергии для определения наилучшего способа подключения к вашей существующей системе — хороший первый шаг.
  • Резервные генераторы для всего дома становятся все более распространенным вариантом для домовладельцев, которым нужен надежный источник энергии на случай ураганов или отключений электроэнергии. Генераторы, работающие на природном газе или пропане, — отличный вариант.Узнайте больше о резервных генераторах для всего дома из этого бл.

Умные действия с вашей электрической системой

Техническое обслуживание или работа с вашей электрической системой — серьезное дело. Следуйте этим четырем рекомендациям:

  • Безопасность прежде всего! Если вы решите выполнять какие-либо электромонтажные работы в своем доме, всегда не забывайте отключать питание цепи, в которой вы работаете, с помощью панели выключателя. Если вы не уверены или не уверены в том, что делаете, наймите электрика.
  • Осмотрите и замените. Регулярно проверяйте свою электрическую систему. Треснувшие розетки, неисправные переключатели и изношенную проводку всегда следует заменять сразу.
  • Используйте качественные комплектующие. Покупка дешевых запасных частей, таких как выключатели или розетки, или дешевых компонентов, таких как удлинители или устройства защиты от перенапряжения, — это ложная экономия, которая в дальнейшем может вызвать большие проблемы.
  • Не перегружайте цепи. Если вы регулярно отключаете автоматический выключатель, вы перегружаете цепь.Переместите приборы или другие предметы в другие цепи и проконсультируйтесь с электриком о том, как вы можете модернизировать свою систему, чтобы справиться с нагрузкой.

Обновление и ремонт с помощью команды Enoch

В Team Enoch мы получили знания и навыки для ремонта или модернизации ваших электрических систем. Будь то новый настенный выключатель или более крупная работа, например, резервный генератор, зарядное устройство для электромобилей или новая панель выключателя, мы готовы помочь вам оценить, что вам нужно, и выполнить работу правильно.

Свяжитесь с нами сегодня, и мы будем рады обсудить с вами ваши потребности в электричестве. Помните, оценки всегда бесплатны!

Основы бытовых электрических систем

Первый из серии видеороликов «Основы» по бытовому электричеству. Это на розетках.

Это видео носит ознакомительный характер.

Торговых точек:

Помимо крепления провода к боковым винтам, у некоторых розеток есть порты сзади, в которые можно вставить провод для быстрого подключения.

Пол никогда не использует эти быстрые соединения, потому что они могут так же быстро отключиться. Он также отмечает, что это особенно актуально для алюминиевой проволоки.

Вместо этого всегда подключайте провод к винтовым клеммам, заворачивая ушко по часовой стрелке так, чтобы при затягивании винта он втягивал провод в соединение.

Однако есть розетки с хорошими задними подключениями. Некоторые розетки зажимают провод, если вы затягиваете винты.

инструментов:

Устройства для зачистки проводов бывают разных видов.
Некоторые из них автоматические, так как каждый раз снимают нужное количество оболочки.

Тестеры розеток

сообщат вам, правильно ли выполнено подключение.
Подключите к розетке, и световая диаграмма указывает на проблемы (или их отсутствие) в соответствии с таблицей на задней стороне тестера.

Ручки для проверки напряжения показывают, есть ли в проводе электричество или безопасно ли работать.

Клещи Lineman
Не покупайте дешевые. Купите хорошие плоскогубцы, это имеет значение.

Два наконечника для работы с проволокой
  1. Выключите питание.
  2. Закройте панель. Вы никогда не знаете, кто может включить там питание, не зная, что вы работаете с проводом под напряжением.

Подробнее об установке розетки:

Оставьте не менее шести дюймов провода, выходящего из коробки. Один из простых способов быстро это определить — использовать ладонь в качестве ориентира: протянуть проволоку поперек руки и перерезать ее примерно на дюйм или два, в зависимости от вашей неуклюжести. Гораздо больше, и трудно аккуратно вставить провод обратно в коробку, тем более, и с ним трудно работать.

В этом видео Пол рекомендует поставить опору заземления вниз — землей — так, чтобы получился перевернутый треугольник. Другие электрики, с которыми мы работали, не рекомендуют этого, чтобы избежать случайного соединения между горячей и нейтралью, если вилка частично смещается (обычное дело), ​​когда что-то вроде ножа для масла соскальзывает со стола и скользит в зазор.

Это позволит установить связь между горячим и нейтральным (возможно, не так часто, но, конечно, не непонятно). Такая конфигурация может сделать включение ночных светильников болью в шею, но это может быть стоящим шагом по обеспечению безопасности.

Если в коробку входят два кабеля — или, точнее, один входит, а другой выходит — держите там провода от каждого кабеля, выровненные на вилке. Провода от входящего кабеля вверху и отходящего кабеля внизу.

Не допускайте чрезмерного зачистки провода. Сделайте его достаточно коротким, чтобы не осталось оголенных проводов после наматывания на винт. Или еще: огонь, шок, шум от вашей команды. В большинстве розеток есть стриптиз.

Черный горячий и подключен к золотому винту, белый — нейтраль и подключен к серебряному винту, земля — ​​это чистая медь и подключена к зеленому винту.Подключите заземляющий провод к земле от других кабелей и прикрепите косичку к зеленому винту.

Для этого доступны специальные гайки для проводов и обжимные соединители, но не все они принимаются во всех юрисдикциях, поэтому проверьте. Пол использует вставной соединитель.

Вставьте кабели обратно в коробку и привинтите розетку к коробке. Складывание кабелей гармошкой поможет сохранить аккуратность.

Пол использует динамометрический пистолет, чтобы прикрутить емкость к коробке, и отвертку, чтобы закрепить лицевую панель, что позволяет избежать ее растрескивания.

С розеткой в ​​коробке и установленной лицевой панелью Пол использует тестер, чтобы проверить свою работу и проиллюстрировать различные проблемы, включая незакрепленный «горячий» провод. Он не прикасается к медной части незакрепленного провода, поэтому он не ударит себя электрическим током, но все равно, пожалуйста, НЕ играйте в игру с обнаружением незакрепленного провода дома или на работе, если у вас нет большого опыта и комфортная работа с бытовым электричеством.

—Пол Рикальде — подрядчик по ремонту дома и пожарный в Новом Орлеане, штат Луизиана.Его канал на YouTube богат видеороликами о строительстве и реконструкции.

Основы лицензирования электрических подрядчиков | Министерство труда и промышленности Миннесоты

Компании и частные лица, заключающие договор на выполнение электромонтажных работ в Миннесоте, должны иметь лицензию подрядчика по электричеству.

  • Электротехнические работы определяются как установка, изменение, ремонт, планирование или прокладка электропроводки, аппаратуры или оборудования для электрического света, тепла, электроэнергии, технологических цепей или систем или для других целей.

  • Сотрудникам лицензированного подрядчика по электромонтажу не требуется иметь собственную лицензию подрядчика.

  • Сотрудники, выполняющие электромонтажные работы, должны иметь лицензию на работу электрика, мастера-электрика или быть зарегистрированными в DLI в качестве зарегистрированного электрика без лицензии.

  • Генеральным подрядчикам и фирмам по управлению строительством, которые заключают контракты с лицензированными субподрядчиками на выполнение электромонтажных работ, не требуется наличие собственной лицензии электрического подрядчика.

Как мне получить лицензию подрядчика по электрике?

1. Вы должны указать лицо, ответственное за лицензию вашей компании. Ваше ответственное лицензированное физическое лицо должно:

  • Имеет действующую лицензию мастера-электрика,

  • Быть владельцем, должностным лицом или участником предприятия, подающего заявку на получение лицензии, или сотрудником W-2, который активно занимается электромонтажными работами компании и не может быть нанят в качестве электрика другим подрядчиком,

  • Не выступать в качестве ответственного лицензированного физического лица для любого другого подрядчика или работодателя в области электротехники, и

  • Отвечать за электромонтажные работы, выполняемые сотрудниками компании.

2. Вы должны предоставить доказательство наличия полиса страхования гражданской ответственности.

  • Полис

    должен быть составлен страховой компанией, имеющей лицензию на продажу страховки в Миннесоте.

  • Доказательство страхования может быть сертификатом ACORD или сертификатом, утвержденным DLI. Страховой сертификат должен быть представлен и подписан лицензированным страховым агентом.

  • Политика

    должна обеспечивать покрытие «помещений, операций и продуктов, а также завершенных операций.”

  • Минимальное страховое покрытие в размере 100 000 долларов США на одно происшествие, 300 000 долларов США в совокупности и 50 000 долларов США на покрытие имущественного ущерба.

3. Вы должны предоставить залог в размере 25 000 долларов США.

  • Облигация

    должна быть на форме, утвержденной DLI.

  • Облигация

    должна быть оформлена корпоративным поручительством, имеющим лицензию на ведение бизнеса в Миннесоте.

4. Вы должны подать необходимые формы заявки на лицензию и оплатить сбор за подачу заявки на лицензию.

  • Все формы должны быть заполнены.

  • Формы

    можно загрузить в процессе онлайн-подачи заявки на лицензию или отправить по почте в DLI с чеком на оплату сбора за подачу заявки.

  • Стоимость первоначальной заявки на лицензию и продления лицензии составляет 128 долларов США.

Каковы мои обязанности как лицензированного подрядчика по электрике?

  • Убедитесь, что сотрудники, выполняющие электромонтажные работы, имеют активную лицензию электрика или зарегистрированы в DLI в качестве зарегистрированного нелицензированного электрика.

  • Убедитесь, что нелицензированные сотрудники всегда находятся под надзором лицензированного поденщика или главного электрика, и что лицензированный сотрудник руководит не более чем двумя нелицензированными сотрудниками. Работники без лицензии могут находиться под наблюдением только лицензированного электрика, нанятого тем же работодателем.

  • Получите разрешения на электромонтажные работы до или до начала электромонтажных работ.

  • Вызовите необходимые проверки, когда работа будет готова к проверке.

  • Своевременно отвечайте на запросы информации от сотрудников DLI и электрических инспекторов.

  • Вести точный учет опыта работы нелицензированных сотрудников, выполняющих электромонтажные работы, и предоставлять эти записи по запросу.

  • Уведомить DLI в письменной форме в течение 15 дней с момента потери вашего ответственного лицензированного лица.

  • Убедитесь, что номер лицензии вашей компании указан на служебных автомобилях.

  • Обеспечьте своевременное продление лицензии подрядчика. Лицензии подрядчиков по электричеству истекают в последний день февраля четных лет.

Кто такой сотрудник?

Электротехнические правила Миннесоты (Minnesota R. 3800.3500, подраздел 3) определяют, кто является сотрудником (в отличие от независимого подрядчика). Сотрудник:

  • Лицо, чья компенсация за электромонтажные работы указана работодателем в форме Налоговой службы W-2, а также считается работником в соответствии с действующим законодательством; или

  • Инструктор курса по электромонтажу и слушатели инструктора при выполнении электромонтажных работ на объектах на территории школы под непосредственным руководством лицензированного сотрудника подрядчика.

Где я могу найти информацию о требованиях личного лицензирования?

Просмотр личной информации о лицензировании электрооборудования.

Вопросы?

Свяжитесь с нами по [email protected] или 651-284-5034.

Основы электрических компонентов

Если вы хотите узнать все об электричестве, вам следует начать с понимания основных компонентов, из которых состоит любая электрическая конструкция, и того, как они работают.Подумайте о том, как великие пирамиды Египта были построены из каменных блоков. Сами по себе камни были ничем, но в сочетании с тщательным дизайном они образовывали такие грандиозные сооружения!

Изображение предоставлено: Винделл Оскей (Flickr Creative Commons)

Точно так же вам нужно знать об основных электрических компонентах и ​​о том, как они работают вместе, чтобы создавать прекрасные современные электрические системы. Ниже вы найдете информацию о наиболее распространенных электрических компонентах:

Резисторы

Самый первый компонент, о котором вы должны знать, — это резистор.Довольно легко предположить, что резистор, как следует из названия, будет противостоять току, протекающему через него, и вы также будете правы в этом предположении! В любой ситуации, требующей регулирования потока тока на желаемом уровне, потребуется резистор.

Источник изображения: amazon.com

Вот два сценария, которые лучше объясняют, что делает резистор. В обоих случаях мы включим светодиод:

.

Сценарий 1 — Без резистора

  • У вас блок питания с одной стороны.
  • К другому концу подключаете светодиод.
  • Полная сила электричества попадает в лампочку.
  • Это приводит к перегрузке светодиода и, в конечном итоге, к его полному сгоранию.

Сценарий 2 — С резистором

  • У вас блок питания с одной стороны.
  • Вы подключаете это к резистору.
  • Резистор, в свою очередь, подключается к светодиодной лампочке.
  • Электричество проходит через резистор в лампочку.
  • Вы можете контролировать количество электричества, которое должно подаваться на лампочку.В результате светодиод не перегружается и не перегорает.

Конденсаторы

Если резистор подобен подушке, которая используется для управления потоком электричества, то конденсаторы подобны небольшим перезаряжаемым батареям, которые накапливают в себе небольшое количество заряда. Конденсаторы делают две вещи одновременно:

  • Они пропускают через себя переменный или переменный ток.
  • Они сопротивляются прохождению через них постоянного тока.

Источник изображения: thomasnet.com

Таким образом они могут стабилизировать практически любую схему. В основном используются конденсаторы двух типов:

  • Поляризованные конденсаторы — имеют положительную и отрицательную клеммы
  • Неполяризованные конденсаторы — у них нет положительных или отрицательных выводов

Светоизлучающий диод (LED)

Я кратко упомянул светодиоды в сценариях, которые использовались в разделе «Резисторы» выше.Светодиоды похожи на лампочки, за исключением того, что они чрезвычайно надежны. Вы можете найти их практически на каждом приборе в вашем доме, который имеет какой-либо индикатор. Обычная светодиодная лампа может прослужить десятилетия без всяких признаков смерти.

Изображение предоставлено: Томас Брессон (Flickr Creative Commons)

Поскольку они настолько надежны, они используются для индикации состояния тока в любой точке цепи. Такие световые индикаторы упрощают такую ​​важную задачу, как проверка выходного напряжения или тока в цепи.

Транзисторы

Резисторы, конденсаторы и светодиоды — это простые составляющие электрических цепей. Теперь поговорим о первом сложном компоненте — транзисторе. Транзисторы используются для создания сложных электрических систем, например, усилителей. Простой способ понять транзисторы — это подумать о переключателе. Базовый переключатель имеет состояние «включено» и «выключено». Они контролируются положением переключателя, которое изменяется вручную.

Источник изображения: sz-tw.com

Транзистор — это более совершенный переключатель с несколькими выходными состояниями. В отличие от переключателя, вы не можете изменить эти состояния вручную. Единственный способ переключать транзистор между различными состояниями — пропускать через него ток. Управляя током, протекающим через транзистор, вы можете управлять состоянием выхода для достижения желаемых результатов.

Катушки индуктивности

Катушки индуктивности так же сложны, как и транзисторы. Как и транзисторы, индукторы используются для построения сложных электрических систем.Однако, в отличие от транзисторов, индукторы представляют собой катушки из проволоки, намотанные вокруг других компонентов. Они используются как фильтры.

Изображение предоставлено: Винделл Оскей (Flickr Creative Commons)

Из всех электрических компонентов, упомянутых на этой странице, вы, скорее всего, не будете использовать индукторы для основных схем. Тем не менее, в зависимости от конкретного проекта, над которым вы работаете, индукторы могут появляться в конструкции схемы.

Интегральная схема (ИС)

Интегральные схемы — это электрические компоненты, которые объединяют или объединяют многочисленные электрические компоненты, включая упомянутые ранее.Одна ИС может действовать как транзистор, а другая ИС — как резистор.

Источник изображения: georgialibraries.org

ИС похожа на готовую микросхему, которую можно использовать для завершения проекта, который вы хотите построить, без использования большого количества отдельных транзисторов или конденсаторов. При переходе от использования базовых компонентов к интегральным схемам вы обнаружите, что почти всегда проще использовать ИС для всего проекта, чем отдельные компоненты.

В этом посте я дал вам небольшое введение в основные электрические компоненты, о которых вам нужно знать, прежде чем вы начнете работать с электрическими системами.Самый простой план — начать с конденсаторов и резисторов, перейти к использованию ИС и, в конечном итоге, создать собственные системы для сложных или продвинутых проектов. Когда будете готовы, возьмите стартовый комплект и сходите с ума от него!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, фитингов кабелепровода, автоматических выключателей, распределительных коробок, проводного кабеля, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Стать электриком → 5 вещей, которые вам нужно знать

Стать электриком — многообещающая карьера, потому что всем нужны электрические услуги, будь то строительство или обслуживание нового дома.

Чтобы стать электриком, вам нужно образование, опыт и драйв, но как только вы пройдете начальный этап, это карьера на всю жизнь.

Если вы думаете о карьере электрика, вот пять вещей, которые вам следует знать.

1) Вам потребуются годы обучения и опыта.

Как и в любой другой карьере, вы начинаете снизу. Чтобы стать электриком, вы начинаете как ученик.

Вы будете следовать за мастером-техником и учиться у него около четырех лет, прежде чем перейти к работе в одиночку.

Поскольку электрики работают с цветными проводами, вы не можете быть дальтоником, что может быть физическим ограничением для некоторых людей. Большинство электриков проходят обучение, пока они учатся.

Вам потребуется около 2 000 часов практического обучения в течение четырех лет.

2) Вам необходимо выбрать область знаний

После прохождения стажировки вам необходимо выбрать область знаний. Это ваша задача как электрика .

Вы можете сосредоточиться на коммерческой или жилой работе. Разница в том, что бытовые техники занимаются строительством и обслуживанием домов, а коммерческие электрики работают в офисах или зданиях.

Вы также можете стать промышленным техником или линейным мастером. Технические специалисты работают на заводах и крупных предприятиях, таких как центры обработки данных или производственные предприятия.

Линейщики — это электрики, которые подводят электричество от линий общего пользования электростанции к внешнему контакту дома.

3) Быть электриком опасно

Электрики работают с мощным электрооборудованием. При работе техником существует некоторая опасность, потому что всегда есть шанс получить удар электрическим током.

Вы также должны быть в форме, так как работа с электропроводкой требует лазания и маневрирования в здании или доме.

Быть электриком определенно более физически, чем работать за столом, но многие люди предпочитают физическую активность сидению за столом весь день.

4) Если вы планируете стать электриком, вам нужна лицензия.

Электрики являются лицензированными подрядчиками, поэтому будьте готовы к обучению и экзаменам для получения лицензии. Если вы в большей степени учитесь на практике, вы можете учиться на работе, чтобы получить необходимую практику для сдачи экзамена.

Как бы вы ни учились, вы должны найти лучший способ запомнить факты и научиться сдавать экзамен. Как мы уже упоминали ранее, вам также необходимо проработать учеником около четырех лет, прежде чем вы сможете сделать это самостоятельно.

Электрики обычно проходят несколько лет (почти столько же, сколько врач) обучения, прежде чем стать мастером-техником.

5) Вы можете получать хорошую зарплату

Средняя заработная плата электрика зависит от вашего местоположения и области вашей компетенции, но средняя зарплата стандартного электрика составляет от 50 000 до 60 000 долларов в год.

Эта цифра увеличивается по мере того, как вы набираетесь опыта и становитесь мастером-электриком.

Если вы думаете, что хотите стать электриком, это отличная карьера, которая требует предварительного обучения и работы, но может продлиться вам всю жизнь.Это также интересно и избавляет от необходимости сидеть за столом весь день.

Начни свою карьеру сегодня

Нет времени лучше, чем настоящее!

Начните свою карьеру с курса дистанционного обучения электриков Стратфордского института карьеры и изучите основы работы электриком.

Оцените этот пост
Загрузка …

Статьи по теме

Хотите стать электриком?

Изучите основы работы электрика, пройдя удобный и доступный курс.Запишитесь сегодня!

Подготовка к тесту ASE — Основы электротехники

1. Частицы, вращающиеся вокруг центра атома:

Электроны.
Молекулы.
Ядро.
Протоны

2.Атом, который теряет или получает один электрон, называется:

Сбалансированный.
Элемент.
Молекула.
Заряженная частица или ион.

3. Традиционная теория протекания тока утверждает, что протекает ток:

Случайным образом.
От положительного к отрицательному.
От отрицательного к положительному.
Ни один из вышеперечисленных.

4. Сила, заставляющая электроны проходить через проводник. известен как:

сила.
электрический ток.
напряжение.
сопротивление.

5. Две одинаковые лампы подключены параллельно к источнику 12 В. Напряжение на каждой лампе:

12 вольт.
6 вольт.
4 вольта.
2 вольта.

6. В параллельной цепи какое из утверждений верно:

сопротивление цепи уменьшается по мере добавления дополнительных ветвей.
ток одинаков во всех частях цепи.
только один путь тока к земле.
ничего из этого.

7. Обрыв или обрыв в электрической цепи:

открытый.
короткие.
земля.
ни один из вышеперечисленных.

8. Сумма падений напряжения в последовательной цепи равна:

напряжение на самой большой нагрузке.
напряжение на наименьшей нагрузке.
источник напряжения.
напряжение шунтирующей цепи.

9.Техник А говорит, что устройства защиты цепей чувствительны к Текущий. Техник B говорит, что они чувствительны только к напряжению. Кто прав?

Только техник А.
Только техник B.
и техник А, и техник Б.
ни техник А, ни техник Б.

10. К источнику напряжения параллельно подключено несколько ламп. Если одна лампа перегорает, все остальные лампы:

погаснет.
станет ярче
не пострадает.
станет тусклее.

11. Сила магнитного поля, окружающего одиночный проводник. с течением тока, хотя это?

обычно слабый.
напрямую зависит от силы тока, протекающего через дирижер.
можно обнаружить с помощью магнитного компаса.
все из этого.

12. Когда силовые линии магнитного поля пересекают проводник:

в проводнике индуцируется напряжение.
проводник постоянно индуцируется.
проводник постоянно намагничен.
в проводнике наводится магнетизм.

13. Цветовой код (диапазон от 1 до 4) для 2-ваттного резистора 100 Ом. с допуском 5% составляет:

коричневый, черный, коричневый, золотой.
черный, коричневый, черный, серебристый.
коричневый, красный, оранжевый, золотой.
оранжевый, коричневый, черный, серебристый.

14. При нанесении припоя на стыковое соединение:

припой наносится непосредственно на жало паяльника.
припой наносится в момент подачи тепла.
припой наносится на стык после его нагрева на несколько секунд.
как b, так и c.

15. Три вывода биполярного транзистора:

анод, основание и катод.
база, коллектор и эмиттер.
эмиттер, затвор и анод.
сетка, анод и катод.

16. Техник «А» говорит, что для управления направлением используется диод. текущего потока. Техник «B» говорит, что диоды нельзя использовать для скачок управляющего напряжения на катушке индуктивности. Кто прав?

Техник А.
Техник Б.
Оба техника A и B.
Ни техников А, ни Б.

17. Техник «А» говорит, что реле используется для управления небольшим количеством тока с большим количеством тока. Техник «Б» говорит реле используется для создания падения напряжения в цепи управления.Кто прав?

Техник А.
Техник Б.
Оба техника A и B.
Ни техников А, ни Б.

18. Термисторы используются для получения информации по:

давление.
температура.
скорость.
должность.

19. Указанное выходное напряжение электрического устройства составляет 0,55 вольт. Техник А говорит, что это эквивалентно 5,5 милливольт. Техник B говорит, что это эквивалентно 550 милливольт. Кто правильный

Техник А.
Техник Б.
Оба техника A и B.
Ни техников А, ни Б.

20. Какие из следующих факторов НЕ влияют на силу электромагнита?

тип сердечника.
направление обмоток.
количество текущего потока.
количество витков в катушке.

21. В замкнутой цепи с конденсатором ток будет продолжаться течь до тех пор, пока напряжение не будет заряжено на обкладках конденсатора:

Становится меньше напряжения источника.
Становится равным исходному напряжению.
Становится больше, чем напряжение источника.
Сравнивается с сопротивлением пластин.

22. В этом реле:

Клемма 1 подключается к клемме 5 до подачи питания, затем клемма 1 подключена к клемме 4..
Клемма 3 подключается к клемме 5 до тех пор, пока не будет подано напряжение, затем клемма 3 подключена к клемме 4 ..
Клемма 4 подключается к клемме 5 до тех пор, пока не будет подано напряжение, затем клемма 4 подключена к клемме 3.
Клемма 4 подключается к клемме 3 до тех пор, пока не будет подано напряжение, затем клемма 4 подключена к клемме 5.

23.Падение напряжения кремниевого диода с прямым смещением составляет:

1,0 — 1,8 вольт.
источник напряжения.
.2 — .3 вольт.
0,5 — 0,7 вольт.

24. Техник А говорит, что диод, показанный на схеме ниже. обратное смещение.Техник B говорит, что в этой цепи свет будет выключен. Кто прав?

Только техник А.
Только техник B.
Оба техника A и B.
Ни техников А, ни Б.

25.Подача напряжения на PN-переход называется:

допинг.
смещение.
температура.
ковалентная связь.

26. Устройство, вырабатывающее напряжение под давлением:

аккумулятор.
генератор.
солнечная батарея.
кристалл.

27. Когда силовые линии магнитного поля пересекают проводник:

в проводнике индуцируется напряжение.
проводник постоянно индуцируется.
проводник постоянно намагничен.
в проводнике наводится магнетизм.

28. Когда электрический ток проходит через проводник, будучи заключенным во многие петли, создается магнитное поле. Сила поля может быть увеличено на

увеличение витков или витков проводника.
увеличение количества тока в катушках.
как A, так и B.
ни А, ни Б.

Основы электрооборудования: набор навыков

(Фотография Бурджу Авсара)

«Я думала, ты позвонил и запрограммировал термостат на включение тепла», — сказала моя соседка Хелен Джой своему мужу Дейву, когда они прибыли в свой загородный дом в Катскилле после 4-часовой поездки.«Я сделал», — настаивал Дэйв. «Так почему же холодно?» — спросила Хелен. Проблема: неплотное соединение в распределительной коробке масляной горелки печи привело к расплавлению соединительного провода и короткому замыканию в цепи горелки. Это было неприятно, но не так уж необычно. Как электрик и подрядчик по механике, я вижу это все время. Ситуацию можно было предотвратить с помощью правильно установленного соединителя проводов. В большинстве случаев разъем — это не что иное, как пластиковый колпачок с пружиной внутри. Когда вы скручиваете два или более проводника, вы получаете аккуратный и электрически изолированный стык.Это легко, но для этого нужны некоторые ноу-хау.

Начинай круто, оставайся правым

Сопротивление току вызывает нагревание, а тепло вызывает расширение электрических проводников. При отключении тока провода остывают и сжимаются. Процесс может ослабить неправильно выполненное соединение и привести к электрическому сбою или даже к возгоранию. Первый шаг к предотвращению этого — выбрать соединитель подходящего размера. Проверьте на коробке разъема размер провода и количество проводников, на которые рассчитан разъем.

Чтобы подключить проводной соединитель, сначала убедитесь, что питание цепи отключено. Затем крепко удерживайте провода вместе с параллельными зачищенными концами (шаг 1). Наденьте разъем на провода. Не должно быть оголенных проводников (шаг 2). Поверните соединитель по часовой стрелке и остановитесь, когда соединение будет плотным (шаг 3). Проверьте свою работу, потянув за каждый провод, удерживая разъем. Если провод выскользнул, начните заново.

Pretwist или нет?

Я отличаюсь от многих электриков тем, что не скручиваю проводники перед установкой разъема.Я считаю, что предварительное скручивание плоскогубцами может вызвать нагрузку на проводники, и это может привести к их разрыву в будущем. Кроме того, практика делает чрезвычайно трудным разъединение проводов, если требуется ремонт или модификация. Наконец, это лишнее. Чтобы разъем был внесен в список UL, он должен надежно соединяться без предварительного перекручивания.

border = «0» cellpadding = «0» cellspacing = «0»>

ЦВЕТОВАЯ КОДИРОВКА

Стандартный серый, синий, оранжевый, желтый или красный соединитель недороги и подбирается по цвету для соединения комбинаций проводов определенных размеров.
style = «font-size: 10pt; padding: 2px» valign = «top»>

КРЫЛО

Большие прорезиненные крылья упрощают скручивание этого разъема. Хороший выбор, когда работа требует много связей. idealindustries.com
idealindustries.com
style = «font-size: 10pt; padding: 2px» valign = «top»>

ДВУХЦВЕТНАЯ ЮБКА ИЗ ГИБКИ

Разъемы

Bicolor подходят для самых разных подключений. Подходит и гибкая юбка, и экраны, и большие жгуты проводов. 3m.com

border = «0» cellpadding = «0» cellspacing = «0»>

SLIP-ON

Этот накладной продукт зажимает провода в труднодоступных местах или когда провода недостаточно для скрученного соединения.idealindustries.com
style = «font-size: 10pt; padding: 2px» valign = «top»>

КОГНИ

Гибкий пигтейл и разветвленная клемма № 10 позволяют легко подсоединить стык к клеммному винту устройства. idealindustries.com

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

.

Добавить комментарий

Ваш адрес email не будет опубликован.
