Ремонт телевизора LG  42LB563V — нет подсветки

 Рад приветствовать уважаемых читателей на сайте сервисного центра Алькор-Сервис. Наступившая в июне жара сильно прибавила нам работы связанной с ремонтом подсветок и блоков питания телевизоров. Просим извинить за то, что давно не выпускали свежих материалов. Обещаем исправиться и начать регулярно делиться репортажами о наших ремонтах.

Мы всегда рады проконсультировать вас по телефонам: 8-4922-34-86-60,  8-920-933-46-60, 8-920-933-86-60, 8-904-037-20-20.

Герой нашей статьи – телевизор LG 42 LB 563 V. Недорогая модель без особых наворотов. За время работы нашей мастерской, мы успешно провели ремонт не одной сотни ТВ этого семейства.

Читайте статью РЕМОНТ TV LG ВО ВЛАДИМИРЕ

Владельцами нашего пациента являются пенсионеры. Они рассказали, что на телевизоре сначала пропадала подсветка, а потом и вовсе пропало изображение во время просмотра телепередач. Расстроенный хозяева ТВ позвонили своим детям, которые при помощи интернет нашли сайт нашей компании. Менеджер быстро принял заявку по телефону и немедленно отправил мастера для проведения диагностики и возможного ремонта. Прибыв на место специалист быстро определил что вышли из строя светодиодные планки телевизора. Владельцев сильно расстроила эта новость. Они специально покупали ТВ хорошей фирмы, что бы прослужил подольше, а он прослужил всего три года. Так же жаловались на маленькую пенсию. Наш мастер пообещал хорошую скидку и забрал телевизор в мастерскую для проведения срочного ремонта.

Разбор телевизора

При ремонте телевизора первым делом следуем снять заднюю крышку.

Мозгом телевизора является майн плата EAX65388006 на платформе LC43B/LD43B/LB43T.

Блок питания EAX65423701 LGP3942-14PL1.

Мы всегда проводим доработку блока питания (ограничению тока).

Матрица LC42DUE(FG)(A3).

Плата T-CON 6870C-0480A V14 42 DRD 60HZ CONTROL_VER 0.3.

Динамики EAB62972102.

Откладываем динамики.

Отделяем матрицу от поддона.

Если повредили матрицу телевизора – читайте статью РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ ОТРЕМОНТИРОВАТЬ.

Убираем листа рассеивателей и линз.

Перед нашими глазами появилась подсветка матрицы.

Демонтируем пластиковые фиксаторы удерживающие лист нижнего отражателя.

Кладем в сторону нижний отражатель.

Начинаем ремонт.

Ремонт подсветки тв  LG 42 lb 563 v zt

Просто необходимо заменить на новые линейки.

Необходимо только собрать обратно, проверить ТВ и выдать клиентам.

Накидываем обратно нижний отражатель.

Фиксируем пластиковые крепеж.

Укладываем листы рассеивателей и линз.

Монтируем рамку удерживающую листа линз и рассеивателей.

Убеждаемся, что новая подсветка светит равномерно.

Удаляем пылинки с тыльной стороны матрицы.

Ремонт произведен, отлично работает, осталось только выдать довольным клиентам.

Приведенный выше обзор ремонта подсветки телевизора не является пособием по ремонту и требует не малых знаний и умения мастера. Не рискуйте проводить ремонт самостоятельно это может привести к плачевным последствиям!

Комплект для замены подсветки в ТВ LG 32LB552U

Всем привет!
В данном обзоре я покажу, как самостоятельно заменить подсветку в 32″ телевизоре LG.
Спустя 5 лет работы в данном тв сгорела вся подсветка, менять отдельно светодиоды я не стал — нашел подсветку за хороший ценник и с доставкой из РФ.
Внимание! Если у Вас нет опыта в разборе тв или другой подобной техники — лучше отдайте мастерам! Иначе есть риск повредить матрицу. Либо действуйте предельно аккуратно! Я предупредил.

Всего 5 лет отработал, по сравнению с кинескопными и LCD телевизорами — это очень мало. Но что поделаешь…

Светодиодные линейки приезжают в пластиковой трубе.

3 линейки, подложка алюминиевая, есть двухсторонний скотч

Маркировка

Проверяем — с ЛБП подаем 33-35 вольта и ограничиваем ток до 100-150mA. Все работает

Итак, телевизор LG 32LB552U. Звук есть, нет изображения, под фонариком видна картинка.

Сборка Январь 2015 года

Начнем разборку. Располагаем тв на столе экраном вниз, откручиваем все шурупы, снимаем подставку.

Снимаем крышку, отключаем провода от джойстика, который расположен снизу телевизора


Отключаем провода, откручиваем платы, снимаем динамики. Так же снимаем защиту плат матрицы — откручиваем 3 винта со стороны рамки снизу и сверху.


Переворачиваем телевизор и по периметру откручиваем шурупы, которые удерживают рамку телевизора. После снимаем — её почти ничего не держит.


Теперь на всякий случай отклеиваем с левой стороны подклеенные к рамке шлейфа матрицы.

Теперь нужно извлечь платы матрицы из резиновых держателей, которые находятся снизу. Так же желательно отключить шлейф, который их соединяет, но у меня они крепко держатся, поэтому решил не трогать — боюсь порвать, он тонкий.
(фото забыл сделать, скриншот из видео)

Лично я подклеиваю их к матрице скотчем, что бы не болтались и не мешали при снятии, вот так

Отщелкиваем по периметру рамку матрицы от шасси (снова скриншот из видео) и держа за рамку по середине поднимаем матрицу и переносим в заранее подготовленное место.



Теперь снимаем рассеивающие пленки


Снимаем фиксаторы отражающей пленки и снимаем её. На фото уже установлена новая подсветка

Теперь нужно отклеить старые светодиодные линейки, но при этом не трогаем белую ленту, которая под ними. Если её убрать — будут затемнения на экране.
Для отклеивания я использую бензин Калоша и любую пластиковую парту

Родные планки с текстолитовой подложкой

Подключаю к блоку питания тв и проверяю — все работает

Аккуратно собираем все в обратной последовательности и готово!

Никаких засветов, пятен и прочего. Показывает как новый.

Для увеличения срока службы подсветки убавляем её до 80-70%, но лучше сделать простую доработку в блоке питания тв.

В этом тв блок питания с маркировкой eax65391401 (3.0)

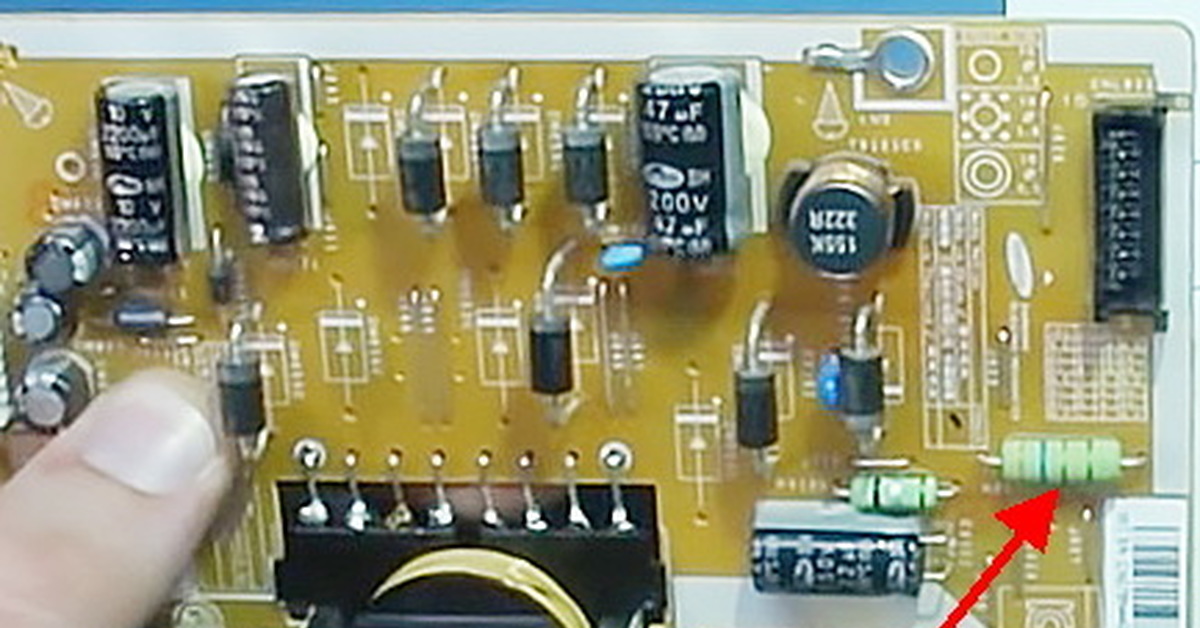

С обратной стороны рядом с разъемом подсветки отпаиваем резистор r817. Таким образом «железно» уменьшаем ток подсветки.

Таким вот образом весьма бюджетно и своими руками можно отремонтировать телевизор LG.
Самое главное — не спешить, быть аккуратным и все получится!
Спасибо за внимание!

Led подсветка для телевизора samsung

Содержание

  • 1 Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками
        • 1.0.0.1 Ремонт жк телевизора Samsung: замена подсветки
        • 1.0.0.2 Всем привет!
        • 1.0.0.3 Сегодня мы с вами будем ремонтировать жк телевизор Samsung, а точнее, будем устранять неисправность, возникшую в светодиодной подсветке данного аппарата.
        • 1.0.0.4 Итак, в ремонт поступил led телевизор Samsung, модель UE42F5500AK, со светодиодной подсветкой.
        • 1.0.0.5 Со слов клиента экран телевизора сначала потемнел в верхней части, а потом и вовсе погас. При этом все остальные функции работали исправно, т.е. был звук, переключались каналы и т. д. Также, когда посветишь на матрицу фонариком, видно изображение.
        • 1.0.0.6 Ну что же, давайте приступать к ремонту жк телевизора.
        • 1.0.0.7 При данных симптомах можно предположить два варианта – либо вышел из строя блок питания (не поступает питание на светодиодную подсветку), либо сама подсветка вышла из строя (перегорели светодиоды, нарушилось прохождение питания по дорожкам в планках подсветки).
        • 1.0.0.8 В первом случае нужно проверять цепь питания от вторичной обмотки трансформатора до контактора, который идёт на саму подсветку, а также led драйвер, состоящий из шим-контроллера SLC5012M и двух ключах, которые собраны на полевых N-канальных транзисторах D3N40. Также, в этом случае, нужно проверить питание на сам шим-контроллер.
        • 1.0.0.9 Во втором случае нужно будет снимать матрицу, чтобы добраться до светодиодной подсветки, а потом, с помощью мультиметра, произвести необходимые измерения, чтобы выявить причину неисправности: проверить дорожки в планках подсветки и, при их исправности, проверить светодиоды данной подсветки.
        • 1.0.0.10 С возможными причинами мы определились, теперь приступим к конкретной диагностики аппарата.
        • 1.0.0.11 Итак, телевизо был «вскрыт».
        • 1.0.0.12 После этого я измерил необходимые параметры в блоке питания, о которых говорилось выше.
        • 1.0.0.13 Выяснилось, что блок питания находится в рабочем состоянии, даже поступало питание на подсветку телевизора (при включенном аппарате).
        • 1.0.0.14 Исходя из этого, был сделан вывод, что неисправна подсветка матрицы телевизора. Чтобы до неё добраться, нужно было извлечь матрицу и рассеиватели из корпуса, что и было сделано.
        • 1.0.0.15 Далее были проверены дорожки, которые оказались исправными.
        • 1.0.0.16 После этого я принялся проверять светодиоды, которых было 98 штук (7 планок по 14 светодиодов в каждой).
        • 1.0.0.17 Проверял обычным цифровым мультиметром на шкале «прозвонки» диодов.
        • 1.0.0.18 На планках присутствовали контакты, к которым можно было подключить щупы прибора для проверки светодиодов.
          Подключая щупы мультиметра к контактам на планке, соблюдайте полярность, так как данные светодиоды имеют «плюс» и «минус». При правильном подключении и исправном светодиоде, светодиод будет светиться. Если же подключение правильное, а светодиод не светится, то данный светодиод неисправен. Также, если светодиод показывает короткое замыкание, то и в этом случае диод неисправен.
        • 1.0.0.19 Чтобы не проверять все светодиоды, можно на планки по-переменно подавать постоянное напряжение 25…35В. Планка с исправными светодиодами, в таком случае, будет работать, т.е. будут светиться все светодиоды на этой планке. Ту планку, на которой светодиоды светиться не будут, нужно подвергнуть более тщательной проверке, измеряя каждый светодиод в отдельности.
        • 1.0.0.20 В общем, проделав вышеперечисленные манипуляции по проверке светодиодной подсветки, были обнаружены два неисправных светодиода, расположенных на первой и пятой планках.
        • 1.0.0.21 Итак, причина неработоспособности телевизора была выявлена, теперь осталось произвести замену подсветки, а именно двух, вышедших из строя светодиодов.
        • 1.0.0.22 Сделать это не так просто, так как таких светодиодов нет в продаже (по крайней мере у нас). В связи с этим, было принято решение установить светодиоды с донорской планки. Донорские планки можно найти в мастерских или сервисных центрах, если попадётся понятливый мастер. В моём случае понятливый мастер был найден.
        • 1.0.0.23 Заменить светодиод можно двумя способами – выпаять неисправный и исправный светодиоды и вместо неисправного установить исправный. Чтобы выпаять такой светодиод, нужно снять с него отражатель и паяльным феном прогреть планку снизу, на месте выпаиваемого светодиода до того момента, когда светодиод свободно «отстанет» от своего места. Делать это нужно очень осторожно, чтобы светодиод не поплавился, так как они очень нежные. А чтобы впаять диод, нужно воспользоваться паяльником с тонким жалом (при этом не забудьте про полярность светодиодов).
        • 1.0.0.24 Такой способ требует хорошего опыта и умения.
        • 1.0.0.25 Я же воспользовался другим, более лёгким способом, при котором расплав светодиода практически невозможен.
        • 1.0.0.26 В общем, я взял планку с неисправным светодиодом и выпилил ножовкой по металлу этот светодиод вместе с частями планки с обеих сторон.
        • 1.0.0.27 Таким же образом я выпилил и рабочий светодиод с донорской планки.
        • 1.0.0.28 Затем зачистил дорожки от краски на части со светодиодом и на местах среза планки, а потом просто спаял дорожки.
        • 1.0.0.29 Таким методом я пользуюсь постоянно, потому что вероятность расплава светодиода при выпаивании очень велика и потеря пары-тройки светодиодов при неудачной «операции» для меня не очень приемлема.
        • 1.0.0.30 Проделав всё, что описано выше, с обеими планками, на которых были неисправные светодиоды, я установил их в корпус телевизора и произвел пробное включение аппарата без матрицы.
        • 1.0.0.31 Как видно на фото, светодиоды светятся и подсветка полностью восстановлена.
        • 1.0.0.32 Ну всё, замена подсветки, а точнее светодиодов в подсветке, прошла успешно. Теперь осталось установить матрицу в корпус телевизора, собрать аппарат полностью и пробовать включать.
        • 1.0.0.33 Как видите, телевизор прекрасно функционирует.
        • 1.0.0.34 После такого ремонта я всегда даю совет клиенту, чтобы не использовать телевизор с установленной на максимальное значение яркости подсветки (не яркость изображения, а именно яркость подсветки, в меню есть такая регулировка), так как это может привести к такой же поломки через некоторое время.
        • 1.0.0.35 Но, чтобы ничем не ограничивать клиентов, с недавних пор я стал просто дорабатывать блок питания, уменьшая силу тока, которая идёт на подсветку. Как сделать такую доработку, речь пойдёт в следующей статье .
        • 1.0.0.36 Ну вот, в общем-то, и всё!
        • 1.0.0.37 Если есть что добавить или спросить, пишите комментарии.
        • 1.0.0.38 Также прошу вас поделиться данной статьёй в соц.сетях, воспользовавшись кнопками внизу страницы.
        • 1.0.0.39 Если вы зарегистрируетесь на этом сайте, то будете узнавать о новых публикациях одними из первых!
        • 1.0.0.40 Успехов вам!
    • 1. 1 33 комментария
    • 1.2 Добавить комментарий Отменить ответ
    • 1.3 Рекомендуем к прочтению

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Ремонт жк телевизора Samsung: замена подсветки
Всем привет!
Сегодня мы с вами будем
ремонтировать жк телевизор Samsung, а точнее, будем устранять неисправность, возникшую в светодиодной подсветке данного аппарата.
Итак, в ремонт поступил
led телевизор Samsung, модель UE42F5500AK, со светодиодной подсветкой.
Со слов клиента экран телевизора сначала потемнел в верхней части, а потом и вовсе погас. При этом все остальные функции работали исправно, т.е. был звук, переключались каналы и т.д. Также, когда посветишь на матрицу фонариком, видно изображение.
Ну что же, давайте приступать к
ремонту жк телевизора.
При данных симптомах можно предположить два варианта – либо вышел из строя блок питания (не поступает питание на
светодиодную подсветку), либо сама подсветка вышла из строя (перегорели светодиоды, нарушилось прохождение питания по дорожкам в планках подсветки).
В первом случае нужно проверять цепь питания от вторичной обмотки трансформатора до контактора, который идёт на саму подсветку, а также led драйвер, состоящий из шим-контроллера SLC5012M и двух ключах, которые собраны на полевых N-канальных транзисторах D3N40. Также, в этом случае, нужно проверить питание на сам шим-контроллер.
Во втором случае нужно будет снимать матрицу, чтобы добраться до
светодиодной подсветки, а потом, с помощью мультиметра, произвести необходимые измерения, чтобы выявить причину неисправности: проверить дорожки в планках подсветки и, при их исправности, проверить светодиоды данной подсветки.
С возможными причинами мы определились, теперь приступим к конкретной диагностики аппарата.
Итак, телевизо был «вскрыт».
После этого я измерил необходимые параметры в блоке питания, о которых говорилось выше.
Выяснилось, что блок питания находится в рабочем состоянии, даже поступало питание на подсветку телевизора (при включенном аппарате).
Исходя из этого, был сделан вывод, что неисправна подсветка матрицы телевизора. Чтобы до неё добраться, нужно было извлечь матрицу и рассеиватели из корпуса, что и было сделано.
Далее были проверены дорожки, которые оказались исправными.
После этого я принялся проверять светодиоды, которых было 98 штук (7 планок по 14 светодиодов в каждой).
Проверял обычным цифровым мультиметром на шкале «прозвонки» диодов.
На планках присутствовали контакты, к которым можно было подключить щупы прибора для проверки светодиодов. Подключая щупы мультиметра к контактам на планке, соблюдайте полярность, так как данные светодиоды имеют «плюс» и «минус».
При правильном подключении и исправном светодиоде, светодиод будет светиться. Если же подключение правильное, а светодиод не светится, то данный светодиод неисправен. Также, если светодиод показывает короткое замыкание, то и в этом случае диод неисправен.
Чтобы не проверять все светодиоды, можно на планки по-переменно подавать постоянное напряжение 25…35В. Планка с исправными светодиодами, в таком случае, будет работать, т.е. будут светиться все светодиоды на этой планке. Ту планку, на которой светодиоды светиться не будут, нужно подвергнуть более тщательной проверке, измеряя каждый светодиод в отдельности.
В общем, проделав вышеперечисленные манипуляции по проверке
светодиодной подсветки, были обнаружены два неисправных светодиода, расположенных на первой и пятой планках.
Итак, причина неработоспособности телевизора была выявлена, теперь осталось произвести
замену подсветки, а именно двух, вышедших из строя светодиодов.
Сделать это не так просто, так как таких светодиодов нет в продаже (по крайней мере у нас). В связи с этим, было принято решение установить светодиоды с донорской планки. Донорские планки можно найти в мастерских или сервисных центрах, если попадётся понятливый мастер. В моём случае понятливый мастер был найден.
Заменить светодиод можно двумя способами – выпаять неисправный и исправный светодиоды и вместо неисправного установить исправный. Чтобы выпаять такой светодиод, нужно снять с него отражатель и паяльным феном прогреть планку снизу, на месте выпаиваемого светодиода до того момента, когда светодиод свободно «отстанет» от своего места. Делать это нужно очень осторожно, чтобы светодиод не поплавился, так как они очень нежные. А чтобы впаять диод, нужно воспользоваться паяльником с тонким жалом (при этом не забудьте про полярность светодиодов).
Такой способ требует хорошего опыта и умения.
Я же воспользовался другим, более лёгким способом, при котором расплав светодиода практически невозможен.
В общем, я взял планку с неисправным светодиодом и выпилил ножовкой по металлу этот светодиод вместе с частями планки с обеих сторон.
Таким же образом я выпилил и рабочий светодиод с донорской планки.
Затем зачистил дорожки от краски на части со светодиодом и на местах среза планки, а потом просто спаял дорожки.
Таким методом я пользуюсь постоянно, потому что вероятность расплава светодиода при выпаивании очень велика и потеря пары-тройки светодиодов при неудачной «операции» для меня не очень приемлема.
Проделав всё, что описано выше, с обеими планками, на которых были неисправные светодиоды, я установил их в корпус телевизора и произвел пробное включение аппарата без матрицы.
Как видно на фото, светодиоды светятся и подсветка полностью восстановлена.
Ну всё,
замена подсветки, а точнее светодиодов в подсветке, прошла успешно. Теперь осталось установить матрицу в корпус телевизора, собрать аппарат полностью и пробовать включать.
Как видите, телевизор прекрасно функционирует.
После такого ремонта я всегда даю совет клиенту, чтобы не использовать телевизор с установленной на максимальное значение яркости подсветки (не яркость изображения, а именно яркость подсветки, в меню есть такая регулировка), так как это может привести к такой же поломки через некоторое время.
Но, чтобы ничем не ограничивать клиентов, с недавних пор я стал просто дорабатывать блок питания, уменьшая силу тока, которая идёт на подсветку. Как сделать такую доработку, речь пойдёт в
следующей статье .
Ну вот, в общем-то, и всё!
Если есть что добавить или спросить, пишите комментарии.
Также прошу вас поделиться данной статьёй в соц.сетях, воспользовавшись кнопками внизу страницы.
Если вы зарегистрируетесь на этом сайте, то будете узнавать о новых публикациях одними из первых!
Успехов вам!

33 комментария

Здравствуйте! А у Вас есть первоначальное изображение телевизора до ремонта?

В первоначальном варианте подсветки не было вообще, был просто тёмный экран.

Виктор здравствуйте , неподскажете мне сколько вольт и ват в светодиодах ЛЕД подсветки телевизора самсунг ue40f6130ak , заранее благодарен .

Привет Алексей! Даже у одинаковых моделей бывают разные светодиоды. Обычно 3,3В 1Вт.

Добрый день !Виктор ,у нас тоже самое и телевизор этот же …мне сказали ,что лучше полностью менять подсветку иначе может произойти обратное опять ….но цена не устраивает …как вы думаете сколько прослужит ,если поменять только те диоды которые перегорели ?!

Столько же, сколько и с новой. Новая подсветка тоже может сгореть через неделю. Если поставить аналогичные диоды, будет работать как новая.

Спасибо большое за ответ !

Скажите пожалуйста модель светодиодов.

Модель не знаю, а параметры — 3,3В 1Вт.

Могли бы вы сказать о габаритах светодиодов?

подскажите стоимость данной процедуры если полностью менять подсветку?

и как это считается поломкой по моей вине или это брак заводской или дефект?

Стоимость замены ВСЕЙ подсветки достаточно затратный. Если гарантия на тв ещё не вышла, то это считается вина производителя.

Приветствую,я не могу понять,что с тв,экран стал блёклым,тёмным—не ярким,как после магазина,остались несколько светлых пятен.Показывает все каналы в таком режиме.Подскажите поломку……,что с ним? Что делать?

Мало информации… возможно погорели светодиоды в подсветке.

Если погорели светодиоды,то вы говорили,что если один светодиод сгорит,то все линейки подсветки работать не будут.И ещё,если возможно,подскажите маркировку светодиодных линеек для ТВ самсунг UE40H550AK и сколько их там

Привет! Если хоть один диод в обрыве, то светиться не будет или весь экран или часть, в зависимости от модели. А если диоды в коротком, то исправные будут светиться. В вашей модели тв стоят линейки D4GE-400DCA-R2 (R1) и их там 45 штук.

Привет,получается они в коротком-многие из них.

а такое может бытьт? интересный случай,

45 штук чего—линеек?

45 светодиодов, а линеек 5 штук по 9 светодиодов.

может вам видео послать,если не верите

не надо ничего посылать.

здравствуйте у меня светится только один а другая линейка показывает сопротивление и ни чего не светится их у меня 24 штуки две линейки а если поставить отдельное питание для других светодиодов и заменить эти на другие и будет отдельное питание не повлияет на работу телевизора

Виктор, приветствую. У меня модель UE32F5020AK, нет подсветки. Сгорели 3 диода, пока нечем заменить, но есть сомнения насчет БП. Что мерить и какие параметры должны быть? У меня на С9102 выдает 210 вольт. Это точно означает, что БП исправен? Если нет, что еще проверять? Я пробовал вместо битых диодов впаять 3 круглых, которые тоже от 3 вольт зажигались. Почему-то такой вариант загорелся сам(хотя самсунги иногда включаются при втыкании вилки), но через пару секунд погас, когда задымился донорский диод. Что посоветуете?

Вероятно, донорские диоды маломощные, вот и вылетели сразу. Просто замените сгоревшие светодиоды и уменьшите ток подсветки.

Добрый день. Подскажите пожалуйста сколько дорожек светодиодов в подсветке тв Samsung UE40H5020AK? Недавно отнес свой тв в сервис (сгорели несколько светодиодов в подсветке) и там сказали, что в нем чуть-ли не 14 линий светодиодов (горизонтальные и вертикальные)! Я в этом сомневаюсь, вот и решил Вас спросить. Заранее благодарю за ответ!

По разному бывает. Пусть покажут вам, если сомневаетесь.

Здравствуйте! подскажите пожалуйста в чем может быть причина неисправности телевизор Samsung смарт тв — С правого края начало плыть изображение, чем ближе к центру тем лучше… а справа практически черно белое и размытое…

Обратитесь сюда https://vk.com/byttehnologi и фотку прикрепите

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Используется в матрицах: LTJ400HM08-L, CY-DE400BGSV1L. .

Используется в матрицах: LTJ400HM08-L, CY-DE400BGSV1L..

Совместимые p/n: D2GE-400SCB-R3..

Совместимые p/n: D2GE-400SCA-R3..

Совместимые p/n: 6916L-1709C / 6916L-1710C / 6916L-1956A / 6916L-1957A / LG Innotek DRT 3.0 42″_A type Rev01 / LG Innotek DRT 3.0 42″_B type Rev01..

Совместимые p/n: 6916L-1709C / 6916L-1710C / 6916L-1956A / 6916L-1957A / LG Innotek DRT 3.0 42″_A type Rev01 / LG Innotek DRT 3.0 42″_B type Rev01..

Совместимые p/n: AGF78738601, AGF78738602, EAV63632405..

Совместимые p/n: AGF78738601, AGF78738602, EAV63632405..

Совместимые p/n: 6916L-1214A, 6916L-1215A, 6916L-1216A, 6916L-1217A, 6916L-1319A, 6916L-1321A, 6916L-1318A, 6916L-1320A, 6916L-1412A, 6916L-1413A, 6916L-1414A, 6916L-1415A..

2 500 р. 2 000 р.

Совместимые p/n: 6916L-1204A, 6916L-1205A, 6916L-1426A, 6916L-1438A, 6916L-1437A, 6916L-1105A, 6916L-1106A, AGF78399601, AGF78399701, AGF78399301. .

Внимание! Информация предназначена для технически подготовленных специалистов!
Владельцам и пользователям телевизоров следует помнить, неквалифицированное вмешательство может в дальнейшем существенно повысить стоимость ремонта телевизора или привести к его полной неремонтопригодности!

Многим давно известно, что в LED телевизорах пятой и шестой серии производителей Samsung и LG, где применяются матрицы (LED-панели) с прямой подсветкой дисплея Direct LED, светодиоды могут перегорать иногда уже на первом или втором году эксплуатации.

Наиболее популярные модели Samsung, которым чаще требуется ремонт подсветки: UE32F5000. UE32F5020. UE32F5300. UE320F5500. и другие где установлены панели, например, HF320BGSV1V, HF320BGA-B1 с прямой подсветкой.

Среди телевизоров LG наиболее часто приходят в ремонт с неисправной LED-подсветкой модели 32LN540. 32LN541. 32LN548 c панелями LC320DUE и LC320DXE.

Симптомы проявления неисправности — есть звук, нет изображения. LED-драйвер исправен и выдаёт максимальное напряжение на выходе по причине отсутствия тока в нагрузке. Обрыв в цепи диодов можно проверить источником (стабилизатором) тока.
При вскрытии панели обнаруживается один оборванный LED и обычно ещё несколько пробитых в К/З.
Дело в том, что защитные стабилитроны, вмонтированные в корпус и подключенные параллельно переходам светодиода в обратной полярности, подвергаются лавинному и затем тепловому пробою, при обрыве светодиода. Обычно стабилитрон пробивается в короткое замыкание, а ток в линейке стабилизирован независимо от количества оставшихся LED-ов. Телевизор при этом работает, рассеиватели иногда хорошо маскируют от владельца тёмные пятна на экране.
Такое может происходить со всеми оставшимися LED-ами, пока один из стабилитронов в лавинном режиме пробьётся не в полный (К/З) а частичный пробой, например, в несколько ом или десятков ом. Тогда, разогреваясь штатным током драйвера, этот остаток PN-перехода просто сгорит в пыль от чрезмерного температурного воздействия. В итоге получим полный обрыв LED-а и отсутствие тока в линейке, а так же результат, который заставит пользователя обратиться в ремонтный сервис, — пропало изображение.
Часто уже после 2 лет эксплуатации приходится наблюдать более половины пробитых LED-ов.

Работы по замене светодиодных линеек (стрингов) или отдельных светодиодов в стрингах стали уже обыденными для ремонтников, но не все из мастеров догадываются уменьшить ток светодиодов и, в этих случаях, владельцы телевизоров в скором времени вынуждены вновь обращаться к ним за помощью.
Более того, производители (либо их дилеры) по умолчанию выставляют уровень подсветки в максимальное положение во всех режимах, скорее всего в рекламных целях, что существенно ускоряет выход из строя светодиодов. А пользователь наслаждается качеством контрастного изображения и не замечает подвоха. До поры до времени.

Производители, например, Samsung, высылают в свои авторизованные сервисные центры бюллетени с рекомендациями по доработке модулей, в которых описаны способы ограничения тока в диодах примерно на 10%, что позволяет телевизору отработать хотя бы гарантийный срок. По доработке популярных блоков Samsung BN44-00605. BN44-00615. BN44-00620. при желании, бюллетень можно найти в интернете, либо скачать здесь.

Практически всегда есть техническая возможность убавить ток подсветки после замены светодиодов.

Иногда в схемотехнике драйвера применяются ШИМ-контроллеры с выводом ISET (RISET) для подключения сопротивления Rset и установки максимального значения тока. Обычно от этого вывода на корпус установлены резисторы (два и более) для возможности изменять ток в определённых пределах. Увеличив общее сопротивление Rset, можно пропорционально уменьшить ток в светодиодах.

В любом случае ток светодиодов от LED-драйвера можно несколько уменьшить, исходя из схемотехники драйвера, в частности организации Отрицательной Обратной Связи по току ШИМ-контроллера драйвера. Обычно в таких случаях достаточно несколько увеличить номинал резистора — датчика тока в цепи последовательно включенных светодиодов.
Номинал резистора в омах необходимо изменять обратно-пропорционально току в диодах.

Рассмотрим работу LED-драйвера, реализованного на базе ШИМ контроллера, в нашем случае на картинке SEM5027, который управляет шириной отпирающих импульсов в затворе транзисторного ключа Q1.

Работу такого повышающего преобразователя Step-Up можно коротко описать следующим образом:

Во время открытого состояния ключа, ток от вывода Vin через дроссель L, ключ Q1 и резистор Ri идёт на землю и линейно нарастает, а сердечник дросселя в это время запасает магнитную энергию. Когда нарастающий ток достигнет критичной для транзистора величины, транзистор закроется компаратором, который отработает по напряжению на измерительном резисторе Ri, нарастающему пропорционально току в дросселе и отрытом ключе.
После того, как ключ закроется, запасённая сердечником дросселя магнитная энергия породит индукционный ток в обмотке, который продолжит свой путь в том же направлении, теперь уже через диод D, заряжая конденсатор C.
Ток самоиндукции, заряжающий конденсатор, зависит от количества запасённой магнитной энергии, следовательно от времени открытого состояния ключа, то есть, от ширины импульсов, отпирающих ключ. В режиме запуска они максимальны и ограничены только напряжением на резисторе Ri.
Уже через несколько таких импульсов запуска напряжение на конденсаторе (Vout ) будет превышать входное Vin и далее, как только светодиоды откроются, появится ток в нагрузке и пропорциональное ему напряжение на резисторе Rd. Это напряжение поступает на управляющий вход ШИМ-контроллера, внутри инвертируется и подаётся на второй вход компаратора, который теперь будет закрывать транзистор с учётом напряжения ООС на резисторе Rd. Таким образом установится режим стабилизации.

Другими словами — время открытого состояния ключа Q1 в пределах периода, которое определяет напряжение и ток в нагрузке, стабилизируется напряжением отрицательной обратной связи (ООС) на резисторе Rd, пропорциональным току в светодиодной линейке.
По сути данный стабилизатор тока представляет собой обратноходовый повышающий преобразователь напряжения DC/DC со стабилизацией тока в нагрузке.
Транзистор Q2 выполняет функцию ключа On/Off — включает и отключает подсветку и в стабилизации не участвует, а номинал резистора Rd в некоторых пределах, позволяемых параметрами входа, будет определять ток в нагрузке обратно пропорционально сопротивление резистора.

Например, в популярном блоке питания Samsung BN44-00605A с вышеописанным ШИМ SEM5027 номинал резистора (датчика тока) R9110 увеличивают обычно с 3.6 Ом до 4.3 — 4.7 Ом, уменьшая при этом ток в диодах примерно на 25%, что не критично сказывается на яркости подсветки, но позволяет надеяться, что светодиоды в скором времени вновь не выйдут из строя.

Есть второй способ уменьшения тока подсветки в этом блоке, который описан в бюллетене, подстроечным резистором VR9530 выставить на резисторе R9110 значение напряжения 1.044V. Для этого необходимо предварительно добавить резистор 18 KOhm, параллельно резистору R9509 для увеличения диапазона регулировки.

С боковой подсветкой (Edge LED) к неудачным вариантам можно отнести панель Samsung LE320BGM-C1, установленную в ультратонких телевизорах SAMSUNG серии ES55, например, в моделях UE32ES5500, UE32ES5507, UE32ES5530, UE32ES5537, UE32ES5550, UE32ES5557, в которых применяются светодиодные планки типа SLED 2012SVS32 7032NNB 44 2D со светодиодами 7032 6V 120mA (180mA max) типа TS732A.
Замена таких LED-ов более сложна и требует соответствующих практических навыков от мастера. Тем более, конструкция и способ включения светодиодов в группах, обычно провоцируют пробой всей группы из 11 последовательно-соединённых LED-ов. Т.е, минимум 11, а чаще 22 LED-a обнаруживаются в состоянии пробоя.

Ограничение тока в блоке питания BN44-00501A следует производить увеличением номинала резистора R9131 (датчика тока), который установлен от вывода 8 (Sense) ШИМ-контроллера SLC2012M на корпус. В данном варианте ключ ON/Off драйвера находится внутри ШИМ.
Увеличение номинала 3.5 ом до 4.3 ом уменьшит ток в нагрузке примерно на 20%.

Чтобы убавить ток подсветки в телевизорах LG, например, популярный LGP32-13PL1 (EAX64905001), необходимо увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары. Отпаяв одну пару, увеличиваем номинал датчика на 25%, что увеличивает глубину ООС ШИМ и пропорционально уменьшает ток в светодиодах. С 400 mA до 300 mA. Если убрать две пары резисторов, ток уменьшится вдвое (до 200 mA), что сказывается на яркости свечения экрана.

Блоки питания LGP32-13PL1 устанавливаются в телевизорах LG с подсветкой Direct LED трёхвольтовыми светодиодами у моделей 2013 года выпуска, например, 32LN5400, 32LN540V, 32LN541V, 32LN541B, 32LN541U, 32LN542V, 32LN548C, 32LN570V, 32LN575S, 32LA615V .
Используются панели LC320DUE (SF)(R1), LC320DUE (SF)(U2), LC320DXE (SF)(R1) .

Для каждого LED-драйвера при технически грамотном анализе схемотехники может быть найден и другой индивидуальный подход для ограничения тока в светодиодных линейках.

В сложных случаях и в многоканальных драйверах практикуется уменьшение тока изменением уровня на управляемых входах ШИМ-контроллера, но в этом случае не гарантируется ограничение тока в нештатных режимах, например, при включении или в отсутствии сигнала, к тому же эти входы могут быть уже задействованы для управления подсветкой пользователем из меню.

Массовый выход из строя следующего поколения светодиодов — сдвоенных (6 Volt 2W) чаще встречаются в панелях LG, например, NC320DXN VSBP1,LC320EUN (SE)(F3). LC420DUE (FG)(P2) и других с похожими светодиодными планками. Вдвое большая мощность рассеивается в таком же корпусе, как и у прежних 3 Volt 1W. Перегрев в максимальном режиме заметен под светодиодами с обратной стороны планок. В целях увеличения продолжительности дальнейшей эксплуатации, светодиоды со следами перегрева целесообразно профилактически заменить, ибо их PN-переходы могут быть уже частично повреждены. Технология замены светодиодов и ограничения тока LED-драйвера в этих случаях остаётся прежней. Для замены в панелях LG LED 3 Volt 1W можно использовать китайские аналоги LATWT470RELZK (3528), а 6 Volt 2W можно менять на сдвоенные LATWT391RZLZK (3535).

Рассмотрим один из вариантов, как уменьшить ток подсветки в телевизорах LG 32 дюйма с блоками питания LGP32-14PL1 (EAX65391401) для шестивольтовых (сдвоенных) светодиодов.

Датчик тока состоит из шести параллельно соединённых резисторов R816-R821 — 1 Ohm, 1 Ohm, 1 Ohm, 1 Ohm, 2 Ohm, 8.2 Ohm. Общее сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Это будет 0.22 Ohm. Если убрать один резистор 1 Ohm, общее сопротивление возрастёт до 0.28 Ohm, ток пропорционально уменьшится с 250 mA примерно до 190 mA.
Рассчитать сопротивление параллельно соединённых резисторов можно здесь.

Блок питания LGP32-14PL1 установлен в моделях 2014 года выпуска 32LB551U, 32LB552U, 32LB5610, 32LB560U, 32LB561V, 32LB561U, 32LB563U, 32LB563V, 32LB565U, 32LB570U, 32LB572U, 32LB580V, 32LB628U, 32LB650V, 32LB652V, 32LF5800, 32LF580U .
Используются панели LC320DUE (FG)(A3), LC320DUH (FG)(P1), LC320DUH (FG)(P2), LC320DUE (VG)(M1), LC320DXE (FG)(A5), NC320DXN VSBP1, NC320DXN VSBP2, NC320DXN VSBP5 .

Телевизоры серии 32LBxxxx (2014 г.) самые популярные в ремонте. В настоящее время они поступают в мастерские повторно, либо по третьему кругу и нуждаются в замене комплекта светодиодов полностью (18 штук). Трещины на излучающей поверхности леда и тёмные пятна (следы перегрева) снизу планки красноречивое тому подтверждение.

Рассмотрим ещё один популярный блок питания LGP32D-15Ch2 для телевизоров LG 32 дюйма 2015 года выпуска с прямой подсветкой и сдвоенными (6V) светодиодами. Доработка подсветки так же достигается увеличением сопротивления датчика тока R816 2.4 Ohm до 3 или 3.3 Ohm. Пропорционально уменьшится ток подсветки с штатных 250mA до 200 или 180 mA соответственно.

Блок питания LGP32D-15Ch2 применяется в телевизорах 32LF560U, 32LF560V, 32LF562V, 32LF653V, 32LF564U, 32LF564V .
Используются панели LC320DUH (MG)(P1), LC320DXE (MG)(A3), NC320DUN-VBBP3, NC320DXH VSBP5 .

Панели больших диагоналей для телевизоров 42, 47, 50, 55 дюймов с диодами 3V и 6V ремонтируются по тем же технологиям. Планки у них составные из двух половинок, а светодиоды такие же как и в 32 дюймовых телевизорах.

В большинстве случаев они имеют два канала, то есть две одинаковые последовательно соединённые цепи светодиодов и два датчика тока.
Доработку блоков питания для ограничения тока LED-драйвера в них рассмотрим вкратце, а для двухканальных вариантов используем одну общую картинку ниже.

LGP42-13R2 (EAX64905401), LED-контроллер BD9483F с двумя каналами в нагрузке и двумя датчиками тока, применяется для питания панелей LC420DUE(SF)(U1), LC420DUE (SF)(R4) в LG 2013 года 42LA620V, 42LA621V, 42LN613V. Датчики тока подсветки R811-R818 — канал 1 и R829-R836 — канал 2. Все резисторы парами по 4.3 Ohm. Чтобы уменьшить ток подсветки на 25% следует убрать по одной паре резисторов в каждом канале.

LGP3942-14PL1 (EAX65423701) с ШИМ-контроллером LED BD9486F используется для питания панелей LC420DUE (FG)(P2) в телевизорах LG 2014 года выпуска 42LB620V, 42LB629V. В данном случае один канал. Датчик тока подсветки — блок резисторов R811-R818 парами по 4.3 Ohm. Уменьшить ток подсветки на 25% можно, убрав одну пару резисторов.

LGP3942D-15Ch2 (EAX66203001) с контроллером LED-подсветки LC5901, применяется для питания панелей LC420DUE (MG)(A3), LC420DUE (MG)(A6) в телевизорах LG 2015 года выпуска 42LF550V, 42LF551C, 42LF560V, 42LF562V, 42LF564V, 42LF620V. Ток в светодиодах 250 мA. Датчик тока — резистор R816 номиналом 3 Ohm. Если увеличить номинал до 4.3 Ohm, ток уменьшится до 175 мА.

LGP4750-13PL2 (EAX64905501) — блок питания с применением ШИМ-контроллера LED BD9483F, используется для питания панелей LC470DUE (SF)(R1), LC470DUE (SF)(R4), LC470DUE (SF)(U1), LC470DUE (SF)(U2), LC500DUE (SF) в телевизорах LG 2013 года выпуска 47LN540V, 47LN570Y, 47LN613V, 47LA615V, 47LA620V, 47LA621V, 50LA620V. Датчики тока в светодиодах R811-R818 — канал 1 и R829-R836 — канал 2. Резисторы в каналах парами по 4.3 + 3.9 Ohm. Уменьшить ток подсветки на 25% можно убрав по одной паре резисторов в каждом канале.

LGP55-13PL2 (EAX64905601) — блок питания с LED-контроллером BD9483F для питания панелей LA62M55T120V12 в телевизорах LG 2013 года 55LA620V. Датчики тока в светодиодах R811-R818 — канал 1 и R829-R836 — канал 2. Резисторы парами по 4.7 Ohm, по четыре пары в канале. Чтобы уменьшить ток подсветки на 25% нужно убрать по одной паре резисторов в каждом канале.

LGP55-14PL2 (EAX65423801) — блок питания с LED-драйвером и контроллером LED-подсветки BL0202B для питания панелей LC550DUH (FG)(P2) в телевизорах LG 2014 года 55LB650V, 55LB652V. Датчики тока в светодиодах R811-R818 — канал 1 и R829-R836 — канал 2. Резисторы парами, по четыре пары в канале. Чтобы уменьшить ток подсветки на 25% нужно отключить по одной паре резисторов в каждом канале.

Торцевая подсветка Edge LED в телевизорах LG выходит из строя гораздо реже. Из случаев в практике можно вспомнить панель V236BJ1-LE2 REV.C1 с планкой LG Innotek 23.6 inch Rev0.1, используется в телевизорах 24LB450U, 24LB457U, 24LF450U, 24MT45V и других.

LED-драйвер расположен на плате MainBoard. Чтобы уменьшить ток подсветки, необходимо увеличить общее сопротивление резисторов от вывода 7 (RISET) на корпус для контроллера DT1641AS. Строгой пропорциональной зависимости не будет из-за наличия дополнительного управления по этому входу, поэтому подбирать номиналы необходимо опытным путём.

На основе приобретаемого опыта эксплуатации и ремонта современных LED панелей информация будет пополняться.

Замечания и предложения принимаются и приветствуются!

Рекомендуем к прочтению

Как уменьшить ток подсветки светодиодов

Переделка подсветки телевизора (устранение ШИМ-мерцания)

Автор: SSMix
Опубликовано 23.09.2019
Создано при помощи КотоРед.
Участник Конкурса «Поздравь Кота по-человечески 2019»

В статье описана несложная процедура переделки телевизора LG 32LN570V в части устранения ШИМ-пульсаций подсветки экрана.

Есть в современных ЖК-телевизорах со светодиодной подсветкой такая типичная неприятная неисправность, как перегорание одного из светодиодов этой самой подсветки. Визуально это проявляется в отсутствии свечения экрана (хотя подсветка может периодически кратковременно появляться после включения с очень малой яркостью). Если посветить на экран внешним источником света, то можно рассмотреть какое-то изображение. Звук при этом присутствует.
Всё дело в том, что несколько десятков мощных светодиодов подсветки соединены последовательно, как в гирлянде, и перегорание одного из них приводит к увеличению напряжения питания цепочки светодиодов схемой управления в попытке застабилизировать заданный ток подсветки. В модели телевизора LG 32LN570V в подсветке стоит 21 светодиод LATWT470RELZK по 1 Вт каждый. При нормальной работе на цепочке светодиодов падает напряжение около 75…80 В. При обрыве одного из светодиодов напряжение увеличивается до 135 В и срабатывает защита. При этом может наблюдаться кратковременное периодическое засвечивание экрана при протекании небольшого тока через неисправный светодиод.
Ремонт такой неисправности в телевизорах с задней подсветкой – удовольствие не из приятных. Чтобы добраться до светодиодных линеек, необходимо разобрать матрицу полностью – со всеми светофильтрами, поляризационными и прочими плёнками. При этом есть риск повредить саму матрицу механически, по неосторожности отслоив от неё приклеенные шлейфы. После ремонта подсветки необходимо собрать всё назад в такой же последовательности. Видеоролики по процедуре ремонта подсветки в данной модели телевизора можно найти на Youtube. Там же был найден интересный ролик «Переводим LED монитор на технологию Flicker-Free (без мерцания)», в котором автор использует фильтр и внешний мощный транзистор, на котором рассеивается избыточная мощность подсветки.
В данной же статье речь пойдёт о том, как работает регулировка тока подсветки, как предотвратить возникновение подобной неисправности и убрать ШИМ-мерцание подсветки более экономичным способом.
Физически схема управления подсветкой расположена в блоке питания телевизора:

Вот фрагмент электрической схемы управления подсветкой:

Специализированная микросхема IC801 MAP3202SIRH включает в себя:
– контроллер повышающего преобразователя (Q801, Q803, L801, D801, C801) со встроенным генератором и с обратной связью по напряжению (R831, R830, R813) и току (R820),
– схему управления ключевым транзистором Q802 с обратной связью по току (R822…R829),
– внутренний источник опорного напряжения 5В с током нагрузки до 10 мА, схему ШИМ-модуляции (вход PWMI),
– схемы защиты:
– от пониженного напряжения питания ( 0,36В на входе CS),
– от превышения напряжения питания цепочки светодиодов (>3В на выводе OVP),
– от превышения тока подсветки (по выводу FBN).
Вот типовая схема включения MAP3202:

Vin – это входное напряжение повышающего преобразователя, обозначенное на схеме блока питания как DD (+33В). Цепочка резисторов обратной связи по напряжению (R831, R830, R813) ограничивает выходное напряжение на уровне 135В.
Резисторы в истоке ключевого транзистора Q802 (R822…R829) с результирующим сопротивлением RLED=2,05 Ом определяют ток через светодиоды подсветки как ILED= VFBP/ RLED. Опорное напряжение VFBP задано резистивным делителем R811, R814 и составляет VFBP=R814*UREF/(R811+R814)=10к*5В/(51к+10к)=0,81967В.
Отсюда максимальный ток подсветки ILED=0,81967В/2,05 Ом=400мА.
Если принять, что падение напряжения на одном светодиоде LATWT470RELZK составляет 3.05-3.65V, то в худшем случае при токе 400 мА на нём будет рассеиваться мощность 3.65В*0,4А=1,46Вт.
Для уменьшения максимального тока через светодиоды была выпаяна одна цепочка резисторов R826, R827, в результате чего результирующее сопротивление RLED стало равным 2,73В, а максимальный ток подсветки уменьшился до ILED=0,81967В/2,73 Ом=300мА. Рассеиваемая мощность каждым светодиодом также уменьшилась до 1Вт.
Субъективно яркость экрана снизилась не слишком заметно, запас остался значительным, так что в принципе можно оставлять только 2 пары токозадающих резисторов для увеличения надёжности работы светодиодов.
Регулировка тока подсветки в рассматриваемой модели телевизора выполнена путём ШИМ-модуляции тока через светодиоды. Частота ШИМ во время работы составляет 120Гц (в отсутствие сигнала частота может уменьшаться до 100 Гц) . Скважность регулируется из меню ПОДСВЕТКА, а также в небольших пределах автоматически в зависимости от сюжета изображения. Сигнал ШИМ размахом 3,3В и частотой 120 Гц подаётся на вывод PWMI микросхемы MAP3202. По выходу PWMO происходит ШИМ-управление ключевым транзистором Q802. Причём, ШИМ-модуляция на входе PWMI имеется даже при установленном на 100% уровне подсветки из меню.
Вот как выглядит при этом пульсация экрана телевизора (сигнал белое поле, подсветка 100%, контрастность 55%, яркость50%):

Для эксперимента был вынут контакт с проводом PWMI из разъёма P201, а параллельно резистору R804 10к подпаян переменный резистор 22к. ШИМ-мерцание полностью пропало, а ток подсветки стало возможно регулировать при помощи дополнительного переменного резистора по выводу FBP микросхемы MAP3202, уменьшая на этом выводе опорное напряжение.
Можно было бы так всё и оставить (рабочий, самый простой и быстрый вариант), прикрепив дополнительный резистор внутри телевизора с выведенной наружу ручкой через заднюю крышку, но хотелось сохранить возможность оперативной регулировки уровня подсветки непосредственно с пульта ДУ телевизора. Тем более, что в данной модели для каждого источника сигнала запоминаются свои настройки.
Для этой цели была разработана небольшая схема, преобразующая ШИМ-сигнал управления подсветкой в шунтирующее резистор R804 сопротивление. При этом ни при каких обстоятельствах напряжение на входе FBP микросхемы MAP3202 не должно превышать заданного делителем R811, R814 напряжения 0,81967В, дабы не повредить светодиоды подсветки повышенным током.
Вот данная схема:

ШИМ- сигнал уровня подсветки размахом 3,3В поступает на ограничитель R1, DA1 для устранения влияния размаха управляющего сигнала на ток подсветки. Ограниченный на уровне 2,5 В ШИМ-сигнал делится в К=3,12 раз и сглаживается элементами R2, R3, C1, после чего подаётся на неинвертирующий вход ОУ DA2.1 MCP6002. С его выхода напряжение подаётся на вторую цепочку RC-фильтра R4, C2 и повторитель напряжения на DA2.2. Выход повторителя через ограничительный резистор R5 1к и защитный диод VD1 поступает на вход FBP микросхемы MAP3202 блока питания телевизора. На инвертирующий вход первого ОУ подано напряжение обратной связи с FBP. Таким образом происходит поддержание входного напряжения на неинвертирующем входе первого ОУ (т.е. на выходе схемы), равным выходному напряжению на входе FBP MAP3202. При 100% установленном уровне подсветки входное напряжение ОУ составит 2,5В/3,12=0,801В, т.е. не превысит штатного уровня +0,8196В на входе FBP. Диод VD1 препятствует попаданию повышенного напряжения на вход FBP в нештатных ситуациях. Фактически, схема через диод VD1 лишь шунтирует нижний резистор R804 10к в штатном делителе на входе FBP. Также диод VD1 выполняет ещё одну важную функцию. При минимальном уровне подсветки он препятствует понижению напряжения на входе FBP микросхемы MAP3202 до нулевого значения, иначе изображение на экране становится слишком тёмным.
Дополнительная схема собрана на односторонней печатной плате размерами 16х17мм:

К плате блока питания телевизора подключение производится 4-мя проводками.
До переделки:

Вход PWMI берется от перемычки J3, которая выпаивается, разрывая цепь к PWMI MAP3202.
Вид с лицевой стороны в собранном виде:

После переделки было произведено измерение управляющего напряжения на входе FBP MAP3202 и вычислены токи через светодиоды подсветки с учётом сопротивления RLED=2,733 Ом:

Уровень подсветки
Напряжение на входе FBP MAP3202, мВ Ток через светодиоды подсветки, мА
100% 788 288
50% 485 177
45% 415 151
1% 247 90

Сама дополнительная платка была заключена в термоусадку и оставлена висеть на 4-х проводках:

После переделки получилось полное отсутствие пульсаций во всём диапазоне регулировок (сигнал белое поле, подсветка 45%, контрастность 100%, яркость50%):

Причём, если до переделки для уменьшения влияния ШИМ-мерцания на зрение приходилось устанавливать уровень подсветки на 100%, уменьшая излишнюю яркость экрана уменьшением контрастности (т.е. уменьшая светопропускание матрицы), то теперь контрастность можно устанавливать на 100%, а регулировать уровень подсветки и яркости. Как видно на первом фото, уровень яркости экрана до переделки при поднесении вплотную к экрану составлял 96 люкс при токе подсветки 400мА (100% уровень подсветки). После переделки при токе 151мА уровень яркости составил 81 люкс при 45% подсветки.
Таким образом, комфортный ток подсветки был уменьшен в 2,65 раз, что благоприятно сказалась на тепловом режиме светодиодов и долговечности их работы, а также было полностью устранено ШИМ-мерцание подсветки экрана.
Нагрев задней стенки телевизора после доработки заметно уменьшился.
Подобную доработку возможно произвести и на других моделях телевизоров, использующих микросхему MAP3202 или аналогичную.

Внимание! Информация предназначена для технически подготовленных специалистов!
Владельцам и пользователям телевизоров следует помнить, неквалифицированное вмешательство может в дальнейшем существенно повысить стоимость ремонта телевизора или привести к его полной неремонтопригодности!

Многим давно известно, что в LED телевизорах пятой и шестой серии производителей Samsung и LG, где применяются матрицы (LED-панели) с прямой подсветкой дисплея Direct LED, светодиоды могут перегорать иногда уже на первом или втором году эксплуатации.

Наиболее популярные модели Samsung, которым чаще требуется ремонт подсветки: UE32F5000. UE32F5020. UE32F5300. UE320F5500. и другие где установлены панели, например, HF320BGSV1V, HF320BGA-B1 с прямой подсветкой.

Среди телевизоров LG наиболее часто приходят в ремонт с неисправной LED-подсветкой модели 32LN540. 32LN541. 32LN548 c панелями LC320DUE и LC320DXE.

Симптомы проявления неисправности – есть звук, нет изображения. LED-драйвер исправен и выдаёт максимальное напряжение на выходе по причине отсутствия тока в нагрузке. Обрыв в цепи диодов можно проверить источником (стабилизатором) тока.
При вскрытии панели обнаруживается один оборванный LED и обычно ещё несколько пробитых в К/З.
Дело в том, что защитные стабилитроны, вмонтированные в корпус и подключенные параллельно переходам светодиода в обратной полярности, подвергаются лавинному и затем тепловому пробою, при обрыве светодиода. Обычно стабилитрон пробивается в короткое замыкание, а ток в линейке стабилизирован независимо от количества оставшихся LED-ов. Телевизор при этом работает, рассеиватели иногда хорошо маскируют от владельца тёмные пятна на экране.
Такое может происходить со всеми оставшимися LED-ами, пока один из стабилитронов в лавинном режиме пробьётся не в полный (К/З) а частичный пробой, например, в несколько ом или десятков ом. Тогда, разогреваясь штатным током драйвера, этот остаток PN-перехода просто сгорит в пыль от чрезмерного температурного воздействия. В итоге получим полный обрыв LED-а и отсутствие тока в линейке, а так же результат, который заставит пользователя обратиться в ремонтный сервис, – пропало изображение.
Часто уже после 2 лет эксплуатации приходится наблюдать более половины пробитых LED-ов.

Работы по замене светодиодных линеек (стрингов) или отдельных светодиодов в стрингах стали уже обыденными для ремонтников, но не все из мастеров догадываются уменьшить ток светодиодов и, в этих случаях, владельцы телевизоров в скором времени вынуждены вновь обращаться к ним за помощью.
Более того, производители (либо их дилеры) по умолчанию выставляют уровень подсветки в максимальное положение во всех режимах, скорее всего в рекламных целях, что существенно ускоряет выход из строя светодиодов. А пользователь наслаждается качеством контрастного изображения и не замечает подвоха. До поры до времени.

Производители, например, Samsung, высылают в свои авторизованные сервисные центры бюллетени с рекомендациями по доработке модулей, в которых описаны способы ограничения тока в диодах примерно на 10%, что позволяет телевизору отработать хотя бы гарантийный срок. По доработке популярных блоков Samsung BN44-00605. BN44-00615. BN44-00620. при желании, бюллетень можно найти в интернете, либо скачать здесь.

Практически всегда есть техническая возможность убавить ток подсветки после замены светодиодов.

Иногда в схемотехнике драйвера применяются ШИМ-контроллеры с выводом ISET (RISET) для подключения сопротивления Rset и установки максимального значения тока. Обычно от этого вывода на корпус установлены резисторы (два и более) для возможности изменять ток в определённых пределах. Увеличив общее сопротивление Rset, можно пропорционально уменьшить ток в светодиодах.

В любом случае ток светодиодов от LED-драйвера можно несколько уменьшить, исходя из схемотехники драйвера, в частности организации Отрицательной Обратной Связи по току ШИМ-контроллера драйвера. Обычно в таких случаях достаточно несколько увеличить номинал резистора – датчика тока в цепи последовательно включенных светодиодов.
Номинал резистора в омах необходимо изменять обратно-пропорционально току в диодах.

Рассмотрим работу LED-драйвера, реализованного на базе ШИМ контроллера, в нашем случае на картинке SEM5027, который управляет шириной отпирающих импульсов в затворе транзисторного ключа Q1.

Работу такого повышающего преобразователя Step-Up можно коротко описать следующим образом:

Во время открытого состояния ключа, ток от вывода Vin через дроссель L, ключ Q1 и резистор Ri идёт на землю и линейно нарастает, а сердечник дросселя в это время запасает магнитную энергию. Когда нарастающий ток достигнет критичной для транзистора величины, транзистор закроется компаратором, который отработает по напряжению на измерительном резисторе Ri, нарастающему пропорционально току в дросселе и отрытом ключе.
После того, как ключ закроется, запасённая сердечником дросселя магнитная энергия породит индукционный ток в обмотке, который продолжит свой путь в том же направлении, теперь уже через диод D, заряжая конденсатор C.
Ток самоиндукции, заряжающий конденсатор, зависит от количества запасённой магнитной энергии, следовательно от времени открытого состояния ключа, то есть, от ширины импульсов, отпирающих ключ. В режиме запуска они максимальны и ограничены только напряжением на резисторе Ri.
Уже через несколько таких импульсов запуска напряжение на конденсаторе (Vout ) будет превышать входное Vin и далее, как только светодиоды откроются, появится ток в нагрузке и пропорциональное ему напряжение на резисторе Rd. Это напряжение поступает на управляющий вход ШИМ-контроллера, внутри инвертируется и подаётся на второй вход компаратора, который теперь будет закрывать транзистор с учётом напряжения ООС на резисторе Rd. Таким образом установится режим стабилизации.

Другими словами – время открытого состояния ключа Q1 в пределах периода, которое определяет напряжение и ток в нагрузке, стабилизируется напряжением отрицательной обратной связи (ООС) на резисторе Rd, пропорциональным току в светодиодной линейке.
По сути данный стабилизатор тока представляет собой обратноходовый повышающий преобразователь напряжения DC/DC со стабилизацией тока в нагрузке.
Транзистор Q2 выполняет функцию ключа On/Off – включает и отключает подсветку и в стабилизации не участвует, а номинал резистора Rd в некоторых пределах, позволяемых параметрами входа, будет определять ток в нагрузке обратно пропорционально сопротивление резистора.

Например, в популярном блоке питания Samsung BN44-00605A с вышеописанным ШИМ SEM5027 номинал резистора (датчика тока) R9110 увеличивают обычно с 3.6 Ом до 4.3 – 4.7 Ом, уменьшая при этом ток в диодах примерно на 25%, что не критично сказывается на яркости подсветки, но позволяет надеяться, что светодиоды в скором времени вновь не выйдут из строя.

Есть второй способ уменьшения тока подсветки в этом блоке, который описан в бюллетене, подстроечным резистором VR9530 выставить на резисторе R9110 значение напряжения 1.044V. Для этого необходимо предварительно добавить резистор 18 KOhm, параллельно резистору R9509 для увеличения диапазона регулировки.

С боковой подсветкой (Edge LED) к неудачным вариантам можно отнести панель Samsung LE320BGM-C1, установленную в ультратонких телевизорах SAMSUNG серии ES55, например, в моделях UE32ES5500, UE32ES5507, UE32ES5530, UE32ES5537, UE32ES5550, UE32ES5557, в которых применяются светодиодные планки типа SLED 2012SVS32 7032NNB 44 2D со светодиодами 7032 6V 120mA (180mA max) типа TS732A.
Замена таких LED-ов более сложна и требует соответствующих практических навыков от мастера. Тем более, конструкция и способ включения светодиодов в группах, обычно провоцируют пробой всей группы из 11 последовательно-соединённых LED-ов. Т.е, минимум 11, а чаще 22 LED-a обнаруживаются в состоянии пробоя.

Ограничение тока в блоке питания BN44-00501A следует производить увеличением номинала резистора R9131 (датчика тока), который установлен от вывода 8 (Sense) ШИМ-контроллера SLC2012M на корпус. В данном варианте ключ ON/Off драйвера находится внутри ШИМ.
Увеличение номинала 3.5 ом до 4.3 ом уменьшит ток в нагрузке примерно на 20%.

Чтобы убавить ток подсветки в телевизорах LG, например, популярный LGP32-13PL1 (EAX64905001), необходимо увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары. Отпаяв одну пару, увеличиваем номинал датчика на 25%, что увеличивает глубину ООС ШИМ и пропорционально уменьшает ток в светодиодах. С 400 mA до 300 mA. Если убрать две пары резисторов, ток уменьшится вдвое (до 200 mA), что сказывается на яркости свечения экрана.

Блоки питания LGP32-13PL1 устанавливаются в телевизорах LG с подсветкой Direct LED трёхвольтовыми светодиодами у моделей 2013 года выпуска, например, 32LN5400, 32LN540V, 32LN541V, 32LN541B, 32LN541U, 32LN542V, 32LN548C, 32LN570V, 32LN575S, 32LA615V .
Используются панели LC320DUE (SF)(R1), LC320DUE (SF)(U2), LC320DXE (SF)(R1) .

Для каждого LED-драйвера при технически грамотном анализе схемотехники может быть найден и другой индивидуальный подход для ограничения тока в светодиодных линейках.

В сложных случаях и в многоканальных драйверах практикуется уменьшение тока изменением уровня на управляемых входах ШИМ-контроллера, но в этом случае не гарантируется ограничение тока в нештатных режимах, например, при включении или в отсутствии сигнала, к тому же эти входы могут быть уже задействованы для управления подсветкой пользователем из меню.

Массовый выход из строя следующего поколения светодиодов – сдвоенных (6 Volt 2W) чаще встречаются в панелях LG, например, NC320DXN VSBP1,LC320EUN (SE)(F3). LC420DUE (FG)(P2) и других с похожими светодиодными планками. Вдвое большая мощность рассеивается в таком же корпусе, как и у прежних 3 Volt 1W. Перегрев в максимальном режиме заметен под светодиодами с обратной стороны планок. В целях увеличения продолжительности дальнейшей эксплуатации, светодиоды со следами перегрева целесообразно профилактически заменить, ибо их PN-переходы могут быть уже частично повреждены. Технология замены светодиодов и ограничения тока LED-драйвера в этих случаях остаётся прежней. Для замены в панелях LG LED 3 Volt 1W можно использовать китайские аналоги LATWT470RELZK (3528), а 6 Volt 2W можно менять на сдвоенные LATWT391RZLZK (3535).

Рассмотрим один из вариантов, как уменьшить ток подсветки в телевизорах LG 32 дюйма с блоками питания LGP32-14PL1 (EAX65391401) для шестивольтовых (сдвоенных) светодиодов.

Датчик тока состоит из шести параллельно соединённых резисторов R816-R821 – 1 Ohm, 1 Ohm, 1 Ohm, 1 Ohm, 2 Ohm, 8.2 Ohm. Общее сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Это будет 0.22 Ohm. Если убрать один резистор 1 Ohm, общее сопротивление возрастёт до 0.28 Ohm, ток пропорционально уменьшится с 250 mA примерно до 190 mA.
Рассчитать сопротивление параллельно соединённых резисторов можно здесь.

Блок питания LGP32-14PL1 установлен в моделях 2014 года выпуска 32LB551U, 32LB552U, 32LB5610, 32LB560U, 32LB561V, 32LB561U, 32LB563U, 32LB563V, 32LB565U, 32LB570U, 32LB572U, 32LB580V, 32LB628U, 32LB650V, 32LB652V, 32LF5800, 32LF580U .
Используются панели LC320DUE (FG)(A3), LC320DUH (FG)(P1), LC320DUH (FG)(P2), LC320DUE (VG)(M1), LC320DXE (FG)(A5), NC320DXN VSBP1, NC320DXN VSBP2, NC320DXN VSBP5 .

Телевизоры серии 32LBxxxx (2014 г.) самые популярные в ремонте. В настоящее время они поступают в мастерские повторно, либо по третьему кругу и нуждаются в замене комплекта светодиодов полностью (18 штук). Трещины на излучающей поверхности леда и тёмные пятна (следы перегрева) снизу планки красноречивое тому подтверждение.

Рассмотрим ещё один популярный блок питания LGP32D-15Ch2 для телевизоров LG 32 дюйма 2015 года выпуска с прямой подсветкой и сдвоенными (6V) светодиодами. Доработка подсветки так же достигается увеличением сопротивления датчика тока R816 2.4 Ohm до 3 или 3.3 Ohm. Пропорционально уменьшится ток подсветки с штатных 250mA до 200 или 180 mA соответственно.

Блок питания LGP32D-15Ch2 применяется в телевизорах 32LF560U, 32LF560V, 32LF562V, 32LF653V, 32LF564U, 32LF564V .
Используются панели LC320DUH (MG)(P1), LC320DXE (MG)(A3), NC320DUN-VBBP3, NC320DXH VSBP5 .

Панели больших диагоналей для телевизоров 42, 47, 50, 55 дюймов с диодами 3V и 6V ремонтируются по тем же технологиям. Планки у них составные из двух половинок, а светодиоды такие же как и в 32 дюймовых телевизорах.

В большинстве случаев они имеют два канала, то есть две одинаковые последовательно соединённые цепи светодиодов и два датчика тока.
Доработку блоков питания для ограничения тока LED-драйвера в них рассмотрим вкратце, а для двухканальных вариантов используем одну общую картинку ниже.

LGP42-13R2 (EAX64905401), LED-контроллер BD9483F с двумя каналами в нагрузке и двумя датчиками тока, применяется для питания панелей LC420DUE(SF)(U1), LC420DUE (SF)(R4) в LG 2013 года 42LA620V, 42LA621V, 42LN613V. Датчики тока подсветки R811-R818 – канал 1 и R829-R836 – канал 2. Все резисторы парами по 4.3 Ohm. Чтобы уменьшить ток подсветки на 25% следует убрать по одной паре резисторов в каждом канале.

LGP3942-14PL1 (EAX65423701) с ШИМ-контроллером LED BD9486F используется для питания панелей LC420DUE (FG)(P2) в телевизорах LG 2014 года выпуска 42LB620V, 42LB629V. В данном случае один канал. Датчик тока подсветки – блок резисторов R811-R818 парами по 4.3 Ohm. Уменьшить ток подсветки на 25% можно, убрав одну пару резисторов.

LGP3942D-15Ch2 (EAX66203001) с контроллером LED-подсветки LC5901, применяется для питания панелей LC420DUE (MG)(A3), LC420DUE (MG)(A6) в телевизорах LG 2015 года выпуска 42LF550V, 42LF551C, 42LF560V, 42LF562V, 42LF564V, 42LF620V. Ток в светодиодах 250 мA. Датчик тока – резистор R816 номиналом 3 Ohm. Если увеличить номинал до 4.3 Ohm, ток уменьшится до 175 мА.

LGP4750-13PL2 (EAX64905501) – блок питания с применением ШИМ-контроллера LED BD9483F, используется для питания панелей LC470DUE (SF)(R1), LC470DUE (SF)(R4), LC470DUE (SF)(U1), LC470DUE (SF)(U2), LC500DUE (SF) в телевизорах LG 2013 года выпуска 47LN540V, 47LN570Y, 47LN613V, 47LA615V, 47LA620V, 47LA621V, 50LA620V. Датчики тока в светодиодах R811-R818 – канал 1 и R829-R836 – канал 2. Резисторы в каналах парами по 4.3 + 3.9 Ohm. Уменьшить ток подсветки на 25% можно убрав по одной паре резисторов в каждом канале.

LGP55-13PL2 (EAX64905601) – блок питания с LED-контроллером BD9483F для питания панелей LA62M55T120V12 в телевизорах LG 2013 года 55LA620V. Датчики тока в светодиодах R811-R818 – канал 1 и R829-R836 – канал 2. Резисторы парами по 4.7 Ohm, по четыре пары в канале. Чтобы уменьшить ток подсветки на 25% нужно убрать по одной паре резисторов в каждом канале.

LGP55-14PL2 (EAX65423801) – блок питания с LED-драйвером и контроллером LED-подсветки BL0202B для питания панелей LC550DUH (FG)(P2) в телевизорах LG 2014 года 55LB650V, 55LB652V. Датчики тока в светодиодах R811-R818 – канал 1 и R829-R836 – канал 2. Резисторы парами, по четыре пары в канале. Чтобы уменьшить ток подсветки на 25% нужно отключить по одной паре резисторов в каждом канале.

Торцевая подсветка Edge LED в телевизорах LG выходит из строя гораздо реже. Из случаев в практике можно вспомнить панель V236BJ1-LE2 REV.C1 с планкой LG Innotek 23.6 inch Rev0.1, используется в телевизорах 24LB450U, 24LB457U, 24LF450U, 24MT45V и других.

LED-драйвер расположен на плате MainBoard. Чтобы уменьшить ток подсветки, необходимо увеличить общее сопротивление резисторов от вывода 7 (RISET) на корпус для контроллера DT1641AS. Строгой пропорциональной зависимости не будет из-за наличия дополнительного управления по этому входу, поэтому подбирать номиналы необходимо опытным путём.

На основе приобретаемого опыта эксплуатации и ремонта современных LED панелей информация будет пополняться.

Замечания и предложения принимаются и приветствуются!

Простыми словами о ремонте телевизоров и домашней бытовой техники своими руками

Ремонт LED подсветки в телевизорах LG и Samsung
Мастера, которые постоянно и основательно занимаются ремонтом жк телевизоров, уже давно вычислили, что в
LED телевизорах Samsung и LG пятой серии применяются LED-панели (матрицы) с подсветкой экрана Direct LED или, проще говоря, прямой светодиодной подсветкой дисплея. Для данной подсветки используются светодиоды не совсем хорошего качества, что приводит к отказу в работе и, очень часто, уже на первом году эксплуатации телевизионного приёмника.
В телевизорах Samsung, в которых довольно часто случается отказ
лед подсветки матрицы, наиболее популярны модели, где установлены матрицы HF320BGSV1V, HF320BGA-B1 или аналогичные с подсветкой Direct LED (UE32F5000, UE32F5020, UE32F5300, UE320F5500).
Наиболее популярные модели телевизоров LG, которые поступают в ремонт с неисправной подсветкой – это аппараты с панелями LC320DXE, LC320DUE (32LN540, 32LN541, 32LN548).
Замена стрингов (светодиодных линеек) или отдельных светодиодов стала уже давно повседневной и обыденной работой для практикующих мастеров по ремонту телевизоров, но не все мастера знают, что после замены светодиодов ещё нужно уменьшить ток, поступающий на подсветку, иначе аппарат, в скором времени, снова поступит на стол ремонтника.
Один из вариантов, как можно уменьшить ток подсветки, это соответствующим образом доработать блок питания. Пример такой доработки описан в
ЭТОЙ статье.
Некоторые производители дают рекомендации своим авторизированным сервисным центрам по доработке блоков питания. В данных рекомендациях описаны варианты уменьшения тока в светодиодах примерно на 10…15 процентов – это позволяет телевизору отработать без подобных проблем свой гарантийный срок службы.
Вообще, ток питания светодиодов от LED-драйвера можно уменьшить конструктивно, путём увеличения номинала резистора (датчика тока) в цепи включённых последовательно светодиодов. При этом сопротивление резистора в Омах нужно изменять обратно-пропорционально току в этих диодах.
Ну, вот, в общем-то, и всё!
Очень много дополнительной информации можно найти, полистав данный сайт.
Делитесь статьёй в соц.сетях, воспользовавшись кнопками внизу страницы и пишите комментарии, если есть что добавить.
Успехов вам!

22 комментария

Здравствуй Виктор! Бывает нет лед ламп, крайнем случии ,если сгорел один или два, знаю что можно диоды вместо них поставить. Можно уточнять какие диоды лучше подойдут?

Обычные кремневые диоды, подходящие по мощности. Если 1 или 2, можно вообще просто перемкнуть, но желательно уменьшить ток подсветки, доработав бп.

Спасибо Виктор! Думаю поставить КД522 последовательно 3 штуки расстчитанный на ток 100ма. Думаю по перегреву можно определить как будут рабротать.

Поставил диоды два последовательно от БП телевизоров. В БП ЛДЖ по плюсу поставил резитор 3 ома последовательно, Удалил по ООС- 0.39 ом, из одной цепочки там их четыри. ТВ уже работает. Отсутствие 2 светодида не заметно! Спасибо Виктор за консултации! Статьи ваши помогли!

виктор здравствуйте у меня телевизор LG 32LN540V маргает подсветка экрана помогите найти причину диоды на планках маргают одинакого все загораются свет равномерный

Привет! Мигание всех диодов, это ещё не гарантия их исправности, возможно светодиод при нагрузке уходит в обрыв и подсветка отключается. Если моргает только подсветка, а звук остается, то смотри led драйвер, питание во вторичных цепях, полевик в питании драйвера, конденсаторы (вздутие) и саму подсветку. Планки проверять лучше независимым источником питания. Если же тв полностью отключается, а потом включается, то смотри также питание on-off, BL-ON, стабилизаторы на майне.

я могу отправить видео подскажите как это сделать

виктор спасибо еще один вопрос одна планка горит тускло когда подаю на него независимое питание в 20v выпаиваю первый свето диод остальные горят нормально перепаивал несколько раз диод результат такойже заранее благодарю

Возможно, малый ток у источника.

но на других планках все нормально горят ярко я имею в виду что ток в 20 v я подаю отдельно на каждую планку две горят хорошо а вот одна горит тускло

ток у источника 5.5ампер

Не знаю что там такое загадочное…

Виктор, добрый день! Начитался про то, что от чрезмерного напряжения на светодиоды в ЖК телевизорах довольно часто эти светодиоды перегорают. Месяц назад приобрёл новый 4К LED телевизор Samsung 49KS7500 (2016г.) с краевой подсветкой, в настройках которого есть функция «Яркость» и «Подсветка». Если Вас не затруднит и если Вы владеете информацией, то подскажите пожалуйста, какая из этих функций отвечает за яркость свечения светодиодов? Просто не знаю у какой из этих функций нужно убавить цифровое значение для того, что — бы светодиоды горели (светились) не очень сильно (что — бы избежать их возможного преждевременного перегорания). Если я уменьшаю значение «Яркость», то общая яркость экрана телевизора становится меньше, а если убрать «Подсветка», то светимость экрана тоже убирается, но не так сильно как от параметра «Яркость». Кстати, вообще, поможет — ли занижение значения «Яркость» или «Подсветка» в моём телевизоре, избежать преждевременного выхода из строя светодиодов (хоть немного продлится срок работы светодиодов или совершенно не продлится и решением проблемы является только физическое вмешательство в схемы телевизора)? Спасибо!

Привет! Нужно убавлять подсветку. И да, это продлит срок службы светодиодов.

Добрый день.Виктор-не подскажете,как посмотреть модель самой матрицы?

должно быть написано на «корыте», в которое она установлена.

“>

Lg 47lb653v мигает подсветка

Введение

И снова вас приветствует коллектив компании ГИЛЬДИЯ МАСТЕРОВ. Последних несколько дней выдались у нас крайне напряженными. Телевизоров заходило в ремонт огромное количество. Мы даже вынуждены были уменьшить количество платной рекламы в интернете. К счастью вечерам у автора статьи осталось немного времени, что бы написать очередное отчет по проведенным ремонтам.

Мы всегда рады проконсультировать вас по телефонам +375 29 604 1000 +375 33 604 1000

Очередной горой нашей нескончаемой Санта – Барбары про ремонт подсветки, шикарный телевизор LG 47LB650V. В свое время была просто отличная модель за свои деньги. Большой, красивый, с шикарной матрицей и богатыми функциями Smart TV. Он давал своему владельцу все необходимые функции на момент выпуска модели. И сейчас этот, в принципе не молодой ТВ вполне актуален для ежедневного просмотра любимых телепередач и youtube каналов.

Со слов владельца на телевизоре появилось два пятна на экране. Спустя некоторое время телевизор при включении начал моргать подсветкой. Поняв, что беда не уйдет сама хозяин телевизора обратился к интернету в поиске мастеров. Созвонившись с нами, он первым делом спросил – будет ли ремонт проведен за 2 – 3 часа. Он живет за городом и владельцу не хотелось бы кататься дважды за телевизорам. Мы согласились не условия и спустя пару часов телевизор и владелец были у нас в мастерской.

Разбор и состав телевизора

Пока хозяин пошел гулять по Комаровскому рынку, мы приступили к разбору телевизора. Первым делом следует аккуратно положить телевизор экраном вниз на стол. Телевизор габаритный и весит довольно много. Следует проделывать эту манипуляцию аккуратно, дабы не повредить столь ценный прибор.

Снимаем заднюю крышку и тут нас ждет сюрприз. Вначале мы даже и не поняли. Вместо родной блока, в телевизор был установлен блок с меньшей диагонали. Владелец сказал, что до нас телевизор не был в ремонте. Неужели с завода могла придти такая бяка. Мы решили плохо все же подумать на непорядочного продавца техники. Но всякое может быть.

В наших загашниках нашелся блок питания который должен идти в комплектации с завода.


EAX65384004

В качестве мозга телевизора идет майн плата EAX65384004. Нам периодически приходится производить ремонта этого изделия. Слет прошивки EMMC флеши, пробой преобразователей питания, глюки телевизионного тюнера. Это не полный список бед, которые преследуют данное решение.

Телевизор комплектуется шикарной Full HD матрицей LG LC470DUH (FG)(P2).

Приступаем к демонтажу рамки удерживающей матрицу. Самое главное не сорвать болты, которые потом будет целая морока высверлить.

Начинаем снимать рамку.

Вот мы и сняли матрицу, самая рискованная часть процесса. Не забывайте, что любой скол или трещина не обратимы.

Снимаем листы рассеивателей и отражателей с поддона матрицы. Постарайтесь не залапать грязными руками. Пятна на включенном телевизоре смотрятся просто замечательно.

В отдельной посуде складируем пластиковые защелки, которые удерживают лист отражателя.

Ремонт подсветки телевизора LG 47LB650V

В результате диагностики нам потребовалось заменить четыре светодиода.

Подсветка отлично отремонтирована. Единственный минус – новые диоды чуть ярче светят.

Осталось собрать телевизор, произвести ограничение тока подсветки и выдать владельцу.

Мы принялись собирать ТВ обратно.

Заменили блок питания на тот, который должен идти в комплекте. Виновником моргания экрана был не родной блок питания.

Производит тестовое включение.

Все отлично! Остался последний штрих – ограничить ток питания подсветки.

Доработка блока питания EAX65423801 LGP474950-14PL2 (ограничение тока подсветки).

Заключение

И вот телевизор выдан. Владелец вполне довольный уехал с ожившим электронным другом.

Введение

И снова вас приветствует коллектив компании ГИЛЬДИЯ МАСТЕРОВ. Последних несколько дней выдались у нас крайне напряженными. Телевизоров заходило в ремонт огромное количество. Мы даже вынуждены были уменьшить количество платной рекламы в интернете. К счастью вечерам у автора статьи осталось немного времени, что бы написать очередное отчет по проведенным ремонтам.

Мы всегда рады проконсультировать вас по телефонам +375 29 604 1000 +375 33 604 1000

Очередной горой нашей нескончаемой Санта – Барбары про ремонт подсветки, шикарный телевизор LG 47LB650V. В свое время была просто отличная модель за свои деньги. Большой, красивый, с шикарной матрицей и богатыми функциями Smart TV. Он давал своему владельцу все необходимые функции на момент выпуска модели. И сейчас этот, в принципе не молодой ТВ вполне актуален для ежедневного просмотра любимых телепередач и youtube каналов.

Со слов владельца на телевизоре появилось два пятна на экране. Спустя некоторое время телевизор при включении начал моргать подсветкой. Поняв, что беда не уйдет сама хозяин телевизора обратился к интернету в поиске мастеров. Созвонившись с нами, он первым делом спросил – будет ли ремонт проведен за 2 – 3 часа. Он живет за городом и владельцу не хотелось бы кататься дважды за телевизорам. Мы согласились не условия и спустя пару часов телевизор и владелец были у нас в мастерской.

Разбор и состав телевизора

Пока хозяин пошел гулять по Комаровскому рынку, мы приступили к разбору телевизора. Первым делом следует аккуратно положить телевизор экраном вниз на стол. Телевизор габаритный и весит довольно много. Следует проделывать эту манипуляцию аккуратно, дабы не повредить столь ценный прибор.

Снимаем заднюю крышку и тут нас ждет сюрприз. Вначале мы даже и не поняли. Вместо родной блока, в телевизор был установлен блок с меньшей диагонали. Владелец сказал, что до нас телевизор не был в ремонте. Неужели с завода могла придти такая бяка. Мы решили плохо все же подумать на непорядочного продавца техники. Но всякое может быть.

В наших загашниках нашелся блок питания который должен идти в комплектации с завода.


EAX65384004

В качестве мозга телевизора идет майн плата EAX65384004. Нам периодически приходится производить ремонта этого изделия. Слет прошивки EMMC флеши, пробой преобразователей питания, глюки телевизионного тюнера. Это не полный список бед, которые преследуют данное решение.

Телевизор комплектуется шикарной Full HD матрицей LG LC470DUH (FG)(P2).

Приступаем к демонтажу рамки удерживающей матрицу. Самое главное не сорвать болты, которые потом будет целая морока высверлить.

Начинаем снимать рамку.

Вот мы и сняли матрицу, самая рискованная часть процесса. Не забывайте, что любой скол или трещина не обратимы.

Снимаем листы рассеивателей и отражателей с поддона матрицы. Постарайтесь не залапать грязными руками. Пятна на включенном телевизоре смотрятся просто замечательно.

В отдельной посуде складируем пластиковые защелки, которые удерживают лист отражателя.

Ремонт подсветки телевизора LG 47LB650V

В результате диагностики нам потребовалось заменить четыре светодиода.

Подсветка отлично отремонтирована. Единственный минус – новые диоды чуть ярче светят.

Осталось собрать телевизор, произвести ограничение тока подсветки и выдать владельцу.

Мы принялись собирать ТВ обратно.

Заменили блок питания на тот, который должен идти в комплекте. Виновником моргания экрана был не родной блок питания.

Производит тестовое включение.

Все отлично! Остался последний штрих – ограничить ток питания подсветки.

Доработка блока питания EAX65423801 LGP474950-14PL2 (ограничение тока подсветки).

Заключение

И вот телевизор выдан. Владелец вполне довольный уехал с ожившим электронным другом.

Добрый день, товарищи мастера. Недавно начала пропадать подсветка на телевизоре lg 47lb650v, а точнее она пыталась вызвать приступы эпилепсии у нашей семьи, пуглив, узнал, что чаще всего это происходит из-за перегорания светодиодов. Сам браться перепаивать их боюсь, поэтому позвонил местному мастеру, объяснил ситуацию, на что услышал «фууух, еще один, там что гроза у вас чтоле была, всё под завязку!». Хотел у вас поинтересоваться, есть ли мастера в СПб, кто возьмется за ремонт, телевизор не из маленьких, поэтому довезу до места сам, в обычных мастерских мне начали заламывать цену от 5к и до стоимости телевизора, что я счел нецелесообразным.

Если потребуется, могу провести начальную диагностику, напряжение на на выходе драйвера померить и внешне светодиоды осмотреть, лабораторного ИП у меня нет, поэтому больше не могу ничего гарантировать.

Внимание, спасибо за внимание)

Найдены дубликаты

70% цены нового телевизора)?
Мастер в свою работу закладывают в том числе и риск повреждения матрицы. Например была микротрещина и проявилась она при замене линеек подсветки (светодиодов).
И такое редко, но бывает.
Мастеру придётся заменить Вам матрицу за свой счёт, хотя фактически его вины нет (проявился скрытый дефект).
Заявленная Вам цена – это цена рынка.
Когда будите делать сами – риск возьмёте на себя.

2. Когда замените линейки (светодиоды) проконтролируйте ток через светодиоды подсветки. Рекомендую его уменьшить на 20-30%.
На глаз видно не будет, а светодиоды проживу существенно дольше.

Ремонт подсветки LED-телевизоров (LG, Samsung и др.) в Одессе

Мы производим качественный ремонт подсветки LED телевизоров в Одессе.

Телевизор LG после восстановления подсветки матрицы

Ремонт подсветки матрицы является в настоящее время наиболее распространённым видом ремонта жидкокристаллических телевизоров.

Проявляется этот дефект как пропадание «картинки» (звук, как правило, сохраняется). Так же эта проблема может проявляться неравномерным свечением экрана, возникновением тёмных или светлых пятен, либо пятен с синим оттенком, кратковременным появлением логотипа при включении телевизора.

Ввиду наибольшей распространённости (на Украине) телевизоров LG, Samsung, Bravis с диагоналями 32-55 дюймов создаётся впечатление, что телевизоры именно этих брендов наиболее подвержены «болезням» подсветки. На самом деле выходят из строя телевизоры всех моделей, которые оснащены подсветкой на светодиодах — Sony, Toshiba, Dex, Konka, ST, Philips …

Нарушение подсветки матрицы телевизора Samsung UE55H6200AK



Этот же телевизор после ремонта подсветки



Как правило, это происходит через 4-6 лет эксплуатации телевизора.

Краткая техническая справка — сама матрица (экран) жидкокристаллического телевизора пассивна (то есть сама она не излучает свет, в отличие от экрана плазменных и ультрасовременных OLED-телевизоров), и представляет собой управляемый свето/цвето-фильтр. Картинку мы видим за счёт яркого свечения светодиодов, расположенных за поверхностью экрана (в случае фронтальной подсветки), либо расположенных в торце экрана (для EDGE — подсветки, в ультратонких телевизорах). Обрыв, короткое замыкание, прогорание в диодах, расположенных на так называемых «планках» (стрингах), приводит к срабатыванию защитной автоматики и отключению подсветки и, как следствие, — пропаданию картинки.

Искусственное подсвечивание экрана снаружи мощным источником света позволяет чётко разглядеть изображение.

Ниже показаны варианты полного разрушения светодиодных планок (для классической и торцевой подсветки соответственно).

Для рассмотрения картинок «под лупой» наведите мышку на изображение.



Усложняющим моментом в ремонте подсветки является то, что в случаях интенсивного разрушения светодиодов разрушаются сами планки, на которых они установлены, а также линзы, расположенные над светодиодами, и (или) примыкающие к диодам светофильтры и отражатели (см. фото).





Нужно заметить, что ремонт следует начинать при первых проявлениях нарушения подсветки, чтоб избежать разрушений такой степени.

Восстановление подсветки заключается в замене поврежденных светодиодов в планках, либо замене всех планок (в случае тотального разрушения), установке и фокусировке линз, доработке инвертора подсветки для ограничения тока через светодиоды; также производится улучшение теплоотвода со светодиодных планок.

В настоящее время весьма дискуссионным среди мастеров и пользователей является вопрос, менять ли при ремонте все светодиоды в телевизоре или только те, которые вышли из строя.
Опыт многочисленных ремонтов подсказывает, что в в случае телевизоров типа Bravis LED-32D2000 и подобных ему клонов (DEX, Konka, Ergo, ST и др.)  нужно сразу менять все диоды, особенно при параллельном включении «стрингов». Это же справедливо для торцевой подсветки телевизоров различных брендов.
Что касается брендов «первого эшелона» — подсветки телевизоров Samsung, LG, Philips, отчасти Sony — тут нужно подходить избирательно. Если при тестировании оставшихся «в живых» светодиодов будет положительный результат, то менять их нет необходимости, так как нет достоверной статистики «на тему» — какой проживёт дольше — установленный новый или «живой» родной светодиод. Интуитивно кажется, что новый лучше, но это не факт — учитывая общее снижение качества аппаратуры и радио-компонентов в частности, может оказаться, что родной прослужит дольше.

К вышесказанному можно добавить, что с уменьшением дефицита новых планок подсветки для телевизоров LG 32, 42 дюймов рекомендуется всё-таки менять весь комплект планок, правда, это более дорогой вариант по сравнению с их восстановлением. (Современный ремкомплект для LG содержит усовершенствованные планки с металлизированной подложкой).

К вопросу о целесообразности полной замены комплекта планок целиком — см. фото. (Обратите внимание на массовые потемнения текстолита под светодиодами и отваливание линз).

Состояние планок после 7-ми лет эксплуатации (телевизор LG серия LB 42 дюйма).

Нужно добавить, что занимаемся мы не только LED, но и подсветкой на люминесцентных лампах, которая, хоть и считается устаревшей, но на практике работает дольше и лучше ( и, кстати, обеспечивает более реалистичную цветопередачу, приближенную к «картинке» плазменных телевизоров ).

Весь комплекс работ по ремонту подсветки сложно проделать у вас на дому качественно (особенно это касается больших диагоналей — ведь телевизор, буквально, нужно разобрать «до последнего винтика»), поэтому целесообразнее привозить телевизор к нам в оборудованное ателье (возможна транспортировка). Работа, как правило, занимает 1-2 рабочих дня, в зависимости от диагонали и сложности ситуации. Более форсированные сроки, как того обычно требуют клиенты, мы не практикуем, так как качество — прежде всего.

Набор для чистки экрана телевизоров, мониторов, ноутбуков.

Завершающим «штрихом» при ремонте подсветки является чистка экрана с помощью специального чистящего набора (это является «бонусом», т.е. оплаты за чистку не берём).

На проделанную работу предоставляется гарантия, возможна доставка телевизора в мастерскую и обратно (по Таирова — бесплатно).

Если вы доставляете телевизор самостоятельно, весьма желательно предварительно прозвонить, сообщив о времени своего прибытия.

Определяющим моментом в принятии решения о ремонте является цена ремонта.

По поводу стоимости ремонта подсветки можно сказать, что она составляет, как правило, от 10 до 20 % от стоимости нового аналогичного аппарата. (Для уточнения цены звоните, сообщив бренд, модель, диагональ телевизора).

Дополнительно по вопросу ремонта подсветки можно прочесть здесь.




Светодиод для телевизора самсунг. Самостоятельно ремонтируем LED подсветку в телевизоре LG

Жидкокристаллические (жк) матрицы, они же называются и LCD (Liquid Crystal Display), давно используются в экранах телевизоров многих фирм, в том числе и Samsung. Сама матрица состоит из многих ячеек (количество пикселей, умноженное на 3), в которых находятся жидкие кристаллы, способные под действием приложенного напряжения менять свое положение в пространстве. Меняя свое положение, кристаллы пропускают через свою ячейку разное количество света, так и меняется яркость свечения каждой ячейки в отдельности. По такому принципу формируется изображение на экране. Для формирования цветной картинки каждый пиксель разделен на три суб-пикселя (RGB), поэтому и количество ячеек определяли по количеству пикселей умноженному на 3.

Управление кристаллами в ячейках осуществляется с помощью тонкопленочных транзисторов (TFT), а по расположению кристаллов в ячейках различают несколько видов жк экрана. Основные виды это TN, MVA и IPS. Все эти виды отличаются углами обзора, временем отклика, характеристиками контрастности, цветности и др. Покупателю нужно знать, что матрицы IPS лучше, чем TN.

Сами LCD, они же жк, матрицы регулируют только световой поток, а вот сам этот поток света создает подсветка экрана. В первые годы применялась для этого люминесцентная лампа (CCFL), и сейчас еще можно встретить достаточно много и телевизоров и мониторов с лампой подсветки. Но в телевизорах Самсунг с 2013 года прекратили выпуск моделей с лампой подсветки.

Для улучшения характеристик изображения, таких как яркость, контрастность, цветность во всех компаниях начался выпуск экранов со светодиодной подсветкой – LED (Light Emitting Diode) . При таком виде подсветки по периметру экрана (метод Edge), или равномерно сзади матрицы (метод Direct) располагают светодиоды.

Проводились эксперименты с разным расположением светодиодов, с разными методами затемнения, применяли одноцветные и разноцветные светодиоды пока не пришли к единому результату. И хоть по качеству изображение наилучшие результаты показывает метод подсветки Direct, но по соотношению качество-цена все же в основном используется метод Edge. И в телевизорах Samsung LED используется только метод Edge, по которому светодиоды располагаются по периметру экрана . При таком методе расположения светодиодов телевизоры имеют минимальную толщину, которая в некоторых моделях составляет меньше 1 сантиметра.

С 2013 года, как уже говорилось, фирма Samsung прекратила выпуск LCD телевизоров с подсветкой от лампы CCFL (Cold Cathode Fluorescent Lamp). Теперь в модельном ряду телеприемников Самсунг есть только лед телевизоры и модели с плазменной панелью в качестве экрана.

Особенности Самсунг LED

С момента выпуска экранов LCD к основным недостаткам этой технологии приписывали недостаточную контрастность, особенно по сравнению с плазменными экранами. Применение подсветки лед не исправило этого недостатка полностью, но позволило бороться с ним. Недостаточная контрастность дисплея LCD происходит из-за того, что ячейка с жидкими кристаллами даже в полностью закрытом положении пропускает свет и добиться качественного уровня черного невозможно. Так вот применяя различные технологии, производители решили локально затемнять часть экрана, приглушая свет группы светодиодов на том участке изображения, где в данный момент много темных участков. Еще в LCD дисплеях с подсветкой от CCLF регулируя яркость подсветки, добились больших показателей динамической контрастности, а в моделях LED этот показатель и вовсе имеет огромные значения. Но стоит сказать, что динамическая контрастность не является характеристикой матрицы в отличие от такого параметра как статическая контрастность. Более подробно о контрастности можно прочитать .

В фирме Samsung для больших показателей контрастности используют технологии Local Dimming и Micro Dimming.

Применение подсветки LED в телевизорах Samsung позволяет уменьшить толщину аппарата, а так же его вес, еще уменьшается энергопотребление. Экраны с матрицей на жидких кристаллах можно делать от самых маленьких до 80-110 дюймов. Так что среди моделей Самсунг лед вы сможете выбрать телеприемник любого размера. Большие показатели яркости экрана с технологией LED позволяют смотреть телевизор при любом внешнем освещении, тогда как для плазменных панелей внешнее освещение может стать проблемой. Срок службы светодиодов на сегодня не является проблемой, и менять телевизор из-за этого параметра вам придется не скоро.

LED телевизоры Samsung выпускает 6 серий – от 4 до 9, которые существенно отличаются набором функций и технических параметров. При этом отличается и цена, самые дорогие телеприемники 9 серии, а самые простые и дешевые – это аппараты 4 серии. В каждой серии еще есть несколько подсерий, в которых техническое различие уже не очень существенное, но оно все равно есть. Все спецификации и технические новшества меняются из года в год и приводятся на официальном сайте производителя или на специализированных ресурсах.

Наш магазин «Кибер» представляет вашему вниманию различного рода детали для бытовой техники. Сломался холодильник, стиральная машина или телевизор? Не торопитесь покупать новое, закажите деталь у нас, и предмет техники прослужит вам еще не один год! Мы предоставляем выбор запчастей и комплектующих различных фирм и характерного направления в том числе и для варочных панелей.
На сайте вы сможете ознакомиться с полным списком запчастей. Вот некоторые из них:
запчасти от телевизоров;
запчасти от варочных панелей ;
запчасти от холодильников;
запчасти от стиральных машин;
У вас есть возможность приобрести товар, как в розницу, так и оптом в Санкт-Петербурге, для мастерских у нас предусмотрена система скидок.
Если вы сомневаетесь в своем выборе, обратитесь к консультанту. Целая команда администраторов готова вас проконсультировать, рассказав обо всех преимуществах выбранной модели. Они досконально разбираются в подборе и устройстве любой запчасти. Обратившись по контактному телефону – специалист внятно ответит на все ваши вопросы.

Мастерская по ремонту электроники.

Мастерская «Кибер» отличается количеством профессионалов в команде. Каждый мастер является квалифицированным специалистом, с опытом работы не менее 5 лет. Мастера осуществят ремонт любой сложности, в том числе жидко-кристаллического монитора или телевизора по демократической цене. Ремонт варочных панелей и модулей управления от холодильников производится за самые короткие сроки, при этом повышается качество и функциональность вашей техники.
Специалисты произведут полную диагностику ноутбука, выяснят причину поломки компьютера и устранят ее. После ремонта ваша техника будет служить долго и качественно. Для спокойствия клиентов – мы выдаем документ, который предоставляет гарантию на все типы ремонтных работ.
Наша мастерская будет рада приветствовать новых клиентов. Сотрудники мастерской «Кибер» предоставят вам качественную консультацию по телефону в любое удобное для вас время. А также выполнят ремонт технических устройств удобным для вас образом в кратчайшие сроки. Мы предоставляем широкий спектр услуг по решению проблем с вашей техникой.
Работать с нами – означает экономить свое время и деньги, и в итоге получить самый качественный результат с гарантийным официально задокументированным сроком.

Скупка бу техники в СПб – превратите свою бу технику в деньги!

Внимание! Информация предназначена для технически подготовленных специалистов!
Владельцам и пользователям телевизоров следует помнить, неквалифицированное вмешательство может в дальнейшем существенно повысить стоимость ремонта телевизора или привести к его полной неремонтопригодности!

Многим давно известно, что в LED телевизорах пятой и шестой серии производителей Samsung и LG, где применяются матрицы (LED-панели) с прямой подсветкой дисплея Direct LED, светодиоды могут перегорать иногда уже на первом или втором году эксплуатации.

Наиболее популярные модели Samsung, которым чаще требуется ремонт подсветки: UE32F5000…, UE32F5020…, UE32F5300…, UE320F5500… и другие где установлены панели, например, HF320BGSV1V, HF320BGA-B1 с прямой подсветкой.

Среди телевизоров LG наиболее часто приходят в ремонт с неисправной LED-подсветкой модели 32LN540…, 32LN541…, 32LN548 c панелями LC320DUE и LC320DXE.

Симптомы проявления неисправности — есть звук, нет изображения . LED-драйвер исправен и выдаёт максимальное напряжение на выходе по причине отсутствия тока в нагрузке. Обрыв в цепи диодов можно проверить источником (стабилизатором) тока.
При вскрытии панели обнаруживается один оборванный LED и обычно ещё несколько пробитых в К/З.
Дело в том, что защитные стабилитроны, вмонтированные в корпус и подключенные параллельно переходам светодиода в обратной полярности, подвергаются лавинному и затем тепловому пробою, при обрыве светодиода. Обычно стабилитрон пробивается в короткое замыкание, а ток в линейке стабилизирован независимо от количества оставшихся LED-ов. Телевизор при этом работает, рассеиватели иногда хорошо маскируют от владельца тёмные пятна на экране.
Такое может происходить со всеми оставшимися LED-ами, пока один из стабилитронов в лавинном режиме пробьётся не в полный (К/З) а частичный пробой, например, в несколько ом или десятков ом. Тогда, разогреваясь штатным током драйвера, этот остаток PN-перехода просто сгорит в пыль от чрезмерного температурного воздействия. В итоге получим полный обрыв LED-а и отсутствие тока в линейке, а так же результат, который заставит пользователя обратиться в ремонтный сервис, — пропало изображение .
Часто уже после 2 лет эксплуатации приходится наблюдать более половины пробитых LED-ов.

Работы по замене светодиодных линеек (стрингов) или отдельных светодиодов в стрингах стали уже обыденными для ремонтников, но не все из мастеров догадываются уменьшить ток светодиодов и, в этих случаях, владельцы телевизоров в скором времени вынуждены вновь обращаться к ним за помощью.
Более того, производители (либо их дилеры) по умолчанию выставляют уровень подсветки в максимальное положение во всех режимах, скорее всего в рекламных целях, что существенно ускоряет выход из строя светодиодов. А пользователь наслаждается качеством контрастного изображения и не замечает подвоха. До поры до времени.

Производители, например, Samsung, высылают в свои авторизованные сервисные центры бюллетени с рекомендациями по доработке модулей, в которых описаны способы ограничения тока в диодах примерно на 10%, что позволяет телевизору отработать хотя бы гарантийный срок. По доработке популярных блоков Samsung BN44-00605…, BN44-00615…, BN44-00620… при желании, бюллетень можно найти в интернете, либо скачать .

Практически всегда есть техническая возможность убавить ток подсветки после замены светодиодов.

Иногда в схемотехнике драйвера применяются ШИМ-контроллеры с выводом ISET (RISET) для подключения сопротивления R set и установки максимального значения тока. Обычно от этого вывода на корпус установлены резисторы (два и более) для возможности изменять ток в определённых пределах. Увеличив общее сопротивление R set, можно пропорционально уменьшить ток в светодиодах.

В любом случае ток светодиодов от LED-драйвера можно несколько уменьшить, исходя из схемотехники драйвера, в частности организации Отрицательной Обратной Связи по току ШИМ-контроллера драйвера. Обычно в таких случаях достаточно несколько увеличить номинал резистора — датчика тока в цепи последовательно включенных светодиодов.
Номинал резистора в омах необходимо изменять обратно-пропорционально току в диодах.

Рассмотрим работу LED-драйвера, реализованного на базе ШИМ контроллера, в нашем случае на картинке SEM5027, который управляет шириной отпирающих импульсов в затворе транзисторного ключа Q 1 .

Работу такого повышающего преобразователя Step-Up можно коротко описать следующим образом:

Во время открытого состояния ключа, ток от вывода V in через дроссель L , ключ Q 1 и резистор R i идёт на землю и линейно нарастает, а сердечник дросселя в это время запасает магнитную энергию. Когда нарастающий ток достигнет критичной для транзистора величины, транзистор закроется компаратором, который отработает по напряжению на измерительном резисторе R i , нарастающему пропорционально току в дросселе и отрытом ключе.
После того, как ключ закроется, запасённая сердечником дросселя магнитная энергия породит индукционный ток в обмотке, который продолжит свой путь в том же направлении, теперь уже через диод D , заряжая конденсатор C .
Ток самоиндукции, заряжающий конденсатор, зависит от количества запасённой магнитной энергии, следовательно от времени открытого состояния ключа, то есть, от ширины импульсов, отпирающих ключ. В режиме запуска они максимальны и ограничены только напряжением на резисторе R i .
Уже через несколько таких импульсов запуска напряжение на конденсаторе (V out) будет превышать входное V in и далее, как только светодиоды откроются, появится ток в нагрузке и пропорциональное ему напряжение на резисторе R d . Это напряжение поступает на управляющий вход ШИМ-контроллера, внутри инвертируется и подаётся на второй вход компаратора, который теперь будет закрывать транзистор с учётом напряжения ООС на резисторе R d . Таким образом установится режим стабилизации.

Другими словами — время открытого состояния ключа Q 1 в пределах периода, которое определяет напряжение и ток в нагрузке, стабилизируется напряжением отрицательной обратной связи (ООС) на резисторе R d , пропорциональным току в светодиодной линейке.
По сути данный стабилизатор тока представляет собой обратноходовый повышающий преобразователь напряжения DC/DC со стабилизацией тока в нагрузке.
Транзистор Q 2 выполняет функцию ключа On/Off — включает и отключает подсветку и в стабилизации не участвует, а номинал резистора R d в некоторых пределах, позволяемых параметрами входа, будет определять ток в нагрузке обратно пропорционально сопротивление резистора.

Например, в популярном блоке питания Samsung BN44-00605A с вышеописанным ШИМ SEM5027 номинал резистора (датчика тока) R9110 увеличивают обычно с 3.6 Ом до 4.3 — 4.7 Ом, уменьшая при этом ток в диодах примерно на 25%, что не критично сказывается на яркости подсветки, но позволяет надеяться, что светодиоды в скором времени вновь не выйдут из строя.

Есть второй способ уменьшения тока подсветки в этом блоке, который описан в бюллетене, подстроечным резистором VR9530 выставить на резисторе R9110 значение напряжения 1.044V. Для этого необходимо предварительно добавить резистор 18 KOhm, параллельно резистору R9509 для увеличения диапазона регулировки.

С боковой подсветкой (Edge LED) к неудачным вариантам можно отнести панель Samsung LE320BGM-C1 , установленную в ультратонких телевизорах SAMSUNG серии ES55, например, в моделях UE32ES5500, UE32ES5507, UE32ES5530, UE32ES5537, UE32ES5550, UE32ES5557, в которых применяются светодиодные планки типа SLED 2012SVS32 7032NNB 44 2D со светодиодами 7032 6V 120mA (180mA max) типа TS732A .
Замена таких LED-ов более сложна и требует соответствующих практических навыков от мастера. Тем более, конструкция и способ включения светодиодов в группах, обычно провоцируют пробой всей группы из 11 последовательно-соединённых LED-ов. Т.е, минимум 11, а чаще 22 LED-a обнаруживаются в состоянии пробоя.

Ограничение тока в блоке питания BN44-00501A следует производить увеличением номинала резистора R9131 (датчика тока), который установлен от вывода 8 (Sense) ШИМ-контроллера SLC2012M на корпус. В данном варианте ключ ON/Off драйвера находится внутри ШИМ.
Увеличение номинала 3.5 ом до 4.3 ом уменьшит ток в нагрузке примерно на 20%.

Чтобы убавить ток подсветки в телевизорах LG , например, популярный LGP32-13PL1 (EAX64905001), необходимо увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары. Отпаяв одну пару, увеличиваем номинал датчика на 25%, что увеличивает глубину ООС ШИМ и пропорционально уменьшает ток в светодиодах. С 400 mA до 300 mA. Если убрать две пары резисторов, ток уменьшится вдвое (до 200 mA), что сказывается на яркости свечения экрана.

Блоки питания LGP32-13PL1 устанавливаются в телевизорах LG с подсветкой Direct LED трёхвольтовыми светодиодами у моделей 2013 года выпуска, например, 32LN5400, 32LN540V, 32LN541V, 32LN541B, 32LN541U, 32LN542V, 32LN548C, 32LN570V, 32LN575S, 32LA615V …
Используются панели LC320DUE (SF)(R1), LC320DUE (SF)(U2), LC320DXE (SF)(R1) …

Для каждого LED-драйвера при технически грамотном анализе схемотехники может быть найден и другой индивидуальный подход для ограничения тока в светодиодных линейках.

В сложных случаях и в многоканальных драйверах практикуется уменьшение тока изменением уровня на управляемых входах ШИМ-контроллера, но в этом случае не гарантируется ограничение тока в нештатных режимах, например, при включении или в отсутствии сигнала, к тому же эти входы могут быть уже задействованы для управления подсветкой пользователем из меню.

Массовый выход из строя следующего поколения светодиодов — сдвоенных (6 Volt 2W) чаще встречаются в панелях LG, например, NC320DXN VSBP1,LC320EUN (SE)(F3)… LC420DUE (FG)(P2) и других с похожими светодиодными планками. Вдвое большая мощность рассеивается в таком же корпусе, как и у прежних 3 Volt 1W. Перегрев в максимальном режиме заметен под светодиодами с обратной стороны планок. В целях увеличения продолжительности дальнейшей эксплуатации, светодиоды со следами перегрева целесообразно профилактически заменить, ибо их PN-переходы могут быть уже частично повреждены. Технология замены светодиодов и ограничения тока LED-драйвера в этих случаях остаётся прежней. Для замены в панелях LG LED 3 Volt 1W можно использовать китайские аналоги LATWT470RELZK (3528), а 6 Volt 2W можно менять на сдвоенные LATWT391RZLZK (3535).

Рассмотрим один из вариантов, как уменьшить ток подсветки в телевизорах LG 32 дюйма с блоками питания LGP32-14PL1 (EAX65391401) для шестивольтовых (сдвоенных) светодиодов.

Датчик тока состоит из шести параллельно соединённых резисторов R816-R821 — 1 Ohm, 1 Ohm, 1 Ohm, 1 Ohm, 2 Ohm, 8.2 Ohm. Общее сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Это будет 0.22 Ohm. Если убрать один резистор 1 Ohm, общее сопротивление возрастёт до 0.28 Ohm, ток пропорционально уменьшится с 250 mA примерно до 190 mA.
Рассчитать сопротивление параллельно соединённых резисторов можно .

Блок питания LGP32-14PL1 установлен в моделях 2014 года выпуска 32LB551U, 32LB552U, 32LB5610, 32LB560U, 32LB561V, 32LB561U, 32LB563U, 32LB563V, 32LB565U, 32LB570U, 32LB572U, 32LB580V, 32LB628U, 32LB650V, 32LB652V, 32LF5800, 32LF580U …
Используются панели LC320DUE (FG)(A3), LC320DUH (FG)(P1), LC320DUH (FG)(P2), LC320DUE (VG)(M1), LC320DXE (FG)(A5), NC320DXN VSBP1, NC320DXN VSBP2, NC320DXN VSBP5 …

Телевизоры серии 32LBxxxx (2014 г.) самые популярные в ремонте. В настоящее время они поступают в мастерские повторно, либо по третьему кругу и нуждаются в замене комплекта светодиодов полностью (18 штук). Трещины на излучающей поверхности леда и тёмные пятна (следы перегрева) снизу планки красноречивое тому подтверждение.

Рассмотрим ещё один популярный блок питания LGP32D-15Ch2 для телевизоров LG 32 дюйма 2015 года выпуска с прямой подсветкой и сдвоенными (6V) светодиодами. Доработка подсветки так же достигается увеличением сопротивления датчика тока R816 2.4 Ohm до 3 или 3.3 Ohm. Пропорционально уменьшится ток подсветки с штатных 250mA до 200 или 180 mA соответственно.

Блок питания LGP32D-15Ch2 применяется в телевизорах 32LF560U, 32LF560V, 32LF562V, 32LF653V, 32LF564U, 32LF564V …
Используются панели LC320DUH (MG)(P1), LC320DXE (MG)(A3), NC320DUN-VBBP3, NC320DXH VSBP5 …

Панели больших диагоналей для телевизоров 42, 47, 50, 55 дюймов с диодами 3V и 6V ремонтируются по тем же технологиям. Планки у них составные из двух половинок, а светодиоды такие же как и в 32 дюймовых телевизорах.

В большинстве случаев они имеют два канала, то есть две одинаковые последовательно соединённые цепи светодиодов и два датчика тока.
Доработку блоков питания для ограничения тока LED-драйвера в них рассмотрим вкратце, а для двухканальных вариантов используем одну общую картинку ниже.

LGP42-13R2 (EAX64905401), LED-контроллер BD9483F с двумя каналами в нагрузке и двумя датчиками тока, применяется для питания панелей LC420DUE(SF)(U1), LC420DUE (SF)(R4) в LG 2013 года 42LA620V, 42LA621V, 42LN613V. Датчики тока подсветки R811-R818 — канал 1 и R829-R836 — канал 2. Все резисторы парами по 4.3 Ohm. Чтобы уменьшить ток подсветки на 25% следует убрать по одной паре резисторов в каждом канале.

LGP3942-14PL1 (EAX65423701) с ШИМ-контроллером LED BD9486F используется для питания панелей LC420DUE (FG)(P2) в телевизорах LG 2014 года выпуска 42LB620V, 42LB629V. В данном случае один канал. Датчик тока подсветки — блок резисторов R811-R818 парами по 4.3 Ohm. Уменьшить ток подсветки на 25% можно, убрав одну пару резисторов.

LGP3942D-15Ch2 (EAX66203001) с контроллером LED-подсветки LC5901 , применяется для питания панелей LC420DUE (MG)(A3), LC420DUE (MG)(A6) в телевизорах LG 2015 года выпуска 42LF550V, 42LF551C, 42LF560V, 42LF562V, 42LF564V, 42LF620V. Ток в светодиодах 250 мA. Датчик тока — резистор R816 номиналом 3 Ohm. Если увеличить номинал до 4.3 Ohm, ток уменьшится до 175 мА.

LGP4750-13PL2 (EAX64905501) — блок питания с применением ШИМ-контроллера LED BD9483F , используется для питания панелей LC470DUE (SF)(R1), LC470DUE (SF)(R4), LC470DUE (SF)(U1), LC470DUE (SF)(U2), LC500DUE (SF) в телевизорах LG 2013 года выпуска 47LN540V, 47LN570Y, 47LN613V, 47LA615V, 47LA620V, 47LA621V, 50LA620V. Датчики тока в светодиодах R811-R818 — канал 1 и R829-R836 — канал 2. Резисторы в каналах парами по 4.3 + 3.9 Ohm. Уменьшить ток подсветки на 25% можно убрав по одной паре резисторов в каждом канале.

LGP55-13PL2 (EAX64905601) — блок питания с LED-контроллером BD9483F для питания панелей LA62M55T120V12 в телевизорах LG 2013 года 55LA620V. Датчики тока в светодиодах R811-R818 — канал 1 и R829-R836 — канал 2. Резисторы парами по 4.7 Ohm, по четыре пары в канале. Чтобы уменьшить ток подсветки на 25% нужно убрать по одной паре резисторов в каждом канале.

LGP55-14PL2 (EAX65423801) — блок питания с LED-драйвером и контроллером LED-подсветки BL0202B для питания панелей LC550DUH (FG)(P2) в телевизорах LG 2014 года 55LB650V, 55LB652V. Датчики тока в светодиодах R811-R818 — канал 1 и R829-R836 — канал 2. Резисторы парами, по четыре пары в канале. Чтобы уменьшить ток подсветки на 25% нужно отключить по одной паре резисторов в каждом канале.

Торцевая подсветка Edge LED в телевизорах LG выходит из строя гораздо реже. Из случаев в практике можно вспомнить панель V236BJ1-LE2 REV.C1 с планкой LG Innotek 23.6 inch Rev0.1 , используется в телевизорах 24LB450U, 24LB457U, 24LF450U, 24MT45V и других.

LED-драйвер расположен на плате MainBoard. Чтобы уменьшить ток подсветки , необходимо увеличить общее сопротивление резисторов от вывода 7 (RISET) на корпус для контроллера DT1641AS . Строгой пропорциональной зависимости не будет из-за наличия дополнительного управления по этому входу, поэтому подбирать номиналы необходимо опытным путём.

На основе приобретаемого опыта эксплуатации и ремонта современных LED панелей информация будет пополняться.

Замечания и предложения принимаются и приветствуются!

Samsung ue39f5000ak нет изображения, темный экран . Звук есть. Если подсветить фонарём, можно увидеть изображение, следовательно нет подсветки .
Временами появляется изображение, иногда засвечен весь экран равномерно, иногда одна часть темней, затем снова совсем пропадает.

В современных LCD телевизорах с LED подсветкой, пропадание этой самой подсветки — это уже типовой дефект. Причин тому несколько.
1. Плохое качество светодиодов.
2. Наплевательское отношение производителей техники к своим клиентам.
3. Намеренное сокращение срока службы аппаратов путём закладывания в конструкцию «ошибок».

Фирма Samsung конкретно по дефекту этой модели, как и других подобных, выпустила бюллетень для гарантийного ремонта телевизоров, но своим клиентам об этом даже не заикнулись. Телевизоров выпущено было много тысяч. За время гарантии дефект проявился максимум процентов у 10, остальные будут раскошеливаться, платя сервисным центрам за устранение заводского дефекта. По сути фирма Samsung занимается явным мошенничеством. В автомобильной промышленности принято отзывать бракованную партию. В электронике такой практики не существует. Надеюсь когда нибудь на них подадут в суд и раскошелят на круглую сумму.

Для устранения дефекта нам понадобится:

1. Разобрать телевизор.
2. Снять матрицу и

добраться до планок светодиодов.
3. Найти все неисправные светодиоды и заменить их, либо заменить планки целиком.
4. Устранить первопричину дефекта — понизить ток пропускаемый через светодиоды.
5. Собрать телевизор.

Тем кто никогда подобным не занимался, и есть желание отремонтировать свой телевизор, сразу напишу — шансов убить матрицу много. Можно расколоть при снятии — установке. Можно оборвать ненароком один из шлейфов. Они достаточно хрупкие.

Исходя из этого подобная работа достаточно дорого стоит. Чтобы примерно понимать о чём я пишу, перед тем как приступать к ремонту, поинтересуйтесь стоимостью нового подобного аппарата. Если вы угробите свой телевизор, вам придётся покупать новый. Если вы прибьёте чужой, вам тоже придётся раскошелиться. Всё зависит от того как мастер договорился с владельцем телевизора. Если мастер берёт значительную сумму, за аппарат отвечает он. Если делает недорого, то само собой, мастер не захочет за копейки брать на себя ответственность.

На данный момент времени, конец июня 2016 года, самый дешевый Samsung от 39″ на Розетке и в обычных магазинах стоит более 12 000 гривен. Соответственно за данный ремонт целесообразно браться за сумму от 2000 гривен. Что и владельцу в общем то выгодно.
Есть любители, которые берутся и за меньшую сумму. Дело хозяйское. Видимо ещё ни разу не попадали.

1. Разборка телевизора не представляет сложности.
2. При снятии матрицы будьте осторожны. Я делаю это на большом столе на который стелю ткань, дабы не поцарапать дисплей и лицевую панель.

Фирма Samsung до того бедная, что у них не хватило денег на четыре лишних болтика. За такую то цену…
На матрице есть ещё боковые шлейфы. Осторожно при демонтаже стекла. Стекло матрицы кстати довольно тонкое, провисает под собственным весом. Его я обычно ставлю на стол, уперев в стенку, и снизу подпираю чем то тяжелым и нетвердым, типа толстой книги, чтобы не упало.

К матрице через шлейфы подключены две платы, которые крепятся на защёлки. Отщелкивать очень аккуратно! Шлейфы хлипкие!
Защелку чуть вверх, плату аккуратно приподнимаете и по стрелке немного сдвигаете. Затем другой край. После чего полностью выдвигаете плату.

3. Проворачиваем защелки и снимаем белый отражатель, для того чтобы добраться до светодиодов.

4. В моём случае было неисправно три светодиода и шесть SMD стабилитронов на общей планке. Один светодиод был явно черный, остальные я искал с помощью блока питания на котором выставил 3 вольта. Где то подключал к существующим контактным площадкам, где то зачищал дорожки до меди и подключал.

Светодиоды бывают оборванные, бывают замкнутые. Потому проще судить по свечению чем по сопротивлению. Хотя от обычного тестера на омах светодиоды так же засвечиваются. Только слабей.
5. Если есть где заказать целиком планки, лучше заказать и заменить их. В данном случае подобных не нашел, посему заменял светодиоды.
6. Пуговица-линза поддевается и снимается отверткой, на светодиод наносится флюс и легкоплавкий припой, и убирается обычным паяльником. Иногда использую два паяльника одновременно. Светодиоды беру или с разборки, или с замененных планок. На них как правило из 5-10 диодов сдыхают всего один-два на планке. Живой светодиод обрезаю обычными ножницами по металлу вместе с куском платы, так же целиком наклеиваю на заранее подготовленное место, на двухстронний скотч и припаиваю. Держится отлично, не перегревается светодиод при пайке, свечение остаётся таким же равномерным.

7. Стабилитроны SMD , судя по обозначению на 12 и 24 вольта, соединенные последовательно. Я поставил два по 18. Напряжение при работе на двух стабилитронах — 20 вольт. Они там стоят в качестве варисторов. Пробиваются при превышении напряжения. Должны были) Но пробились они уже после светодиодов.

8. Доработка блока питания L42SFV_DSM (BN44-00609F) в скобках старое название.
Для того чтобы телевизор стал более надежным, нужно ограничить ток через светодиоды, хотя бы на 20% Для этого доработаем БП. За ток отвечают два SMD резистора на 4.7 ома, включенные параллельно. R9209, R9210. При родном сопротивлении резисторов, ток равняется примерно 280 мА. Как правило написано на плате, какой ток для какой диагонали.
Для того чтобы уменьшить ток, мы заменим резисторы с 4.7 на 5.6 ом. Ток должен упасть примерно на 20%. Визуально это заметно по чуть более слабому свечению, но измерить толком мне не удалось. Мои приборы показали что угодно, только не ток. Импульсная составляющая ШИМ преобразователя вносит искажения в показания прибора.

Если возникнут вопросы, спрашивайте — ответим. По мелочи можно здесь в комментариях.
Если вопрос посерьёзней, заходите на форум

Всем привет. Сегодня на ремонте Samsung UE32F5000AK с неисправностью «нет LED подсветки матрицы». Я очень редко ремонтирую такие телевизоры, так как ни оборудования, ни удобств, для ремонта такой техники у меня нет. Но тем не менее, в этот раз я решился попробовать, да и хозяин телевизора очень настаивал.

Итак, начнем.

Предварительная диагностика телевизора

При включении телевизора, появляется звук, но изображения нет. Телевизор реагирует на пульт и кнопки. Если присмотреться, то видно, что на матрице есть изображение, но нет LED подсветки. Из этого можно сделать вывод, что неисправен сам драйвер контроля подсветки, или сгорела какая-то линейка светодиодов.

Разборка телевизора

Определившись с возможной неисправностью, приступил к разборке. Положив телевизор матрицей на стол, первым делом снял подставку, которая держится на трёх болтах. Далее открутил остальные 10 болтов по периметру, после чего смог снять заднюю крышку.

При снятии задней крышки, необходимо следить за шлейфом от джойстика, который необходимо отсоединить, после чего крышку можно отставлять в сторону.

Телевизор состоит из трёх плат, а именно блока питания, на плате которого и собран драйвер подсветки, слева плата main, и снизу плата управления матрицей t-con.

Определение неисправности

В LED телевизорах все светодиоды подключены последовательно. Это означает, что при обрыве любого из светодиодов, вся подсветка LED перестанет работать. Как я говорил ранее, основных причин неисправности подсветки две: LED драйвер или светодиоды .

Если неисправен драйвер, то в большинстве своем, на светодиоды не поступает никакого напряжения. Если же неисправна линейка светодиодов, то на клему подачи питания будет идти напряжение порядка 200вольт, иногда оно может пульсировать от 150 до 200. Это говорит о том, что драйвер пытается засветить подсветку, но нагрузка в качестве светодиодов отсутствует, и драйвер выдает максимальное напряжение. Данный процесс я лично понимаю так.

Сняв плату блока питания, определил, что питание на светодиоды поступает через D9101C на конденсатор, после чего я решил померять на нем напряжение. Подключив мультиметр оказалось, что напряжение на нем гуляет в пределах 190-210в.

Это означает, что драйвер работает в холостую, и проблема в самой линейке светодиодов. Для меня это была не очень хорошая новость, так как я очень неохотно берусь за разборку матриц в силу неопытности и отсутствия условий для ремонта.

Разборка LED ЖК матрицы

С девизом «не навреди», приступил к разборке матрицы. Подготовив второй стол, на который буду слаживать матрицу, первым делом отключил шлейфа от ЖК панели к плате T-con. Осмотрев более детально строение телевизора, увидел, что сама матрица держится на 2-х рамках, которые крепятся на защелках. С начала снял первую рамку. Для этого телевизор подложил на заднюю стенку, и постепенно, начиная с верха, начал отщелкивать защелки. Особое внимание обращал на низ матрицы, чтоб не повредить шлейфы. Верхняя рамка снялась очень легко.

Далее, придерживая матрицу, положил телевизор на перед, шлейфами вниз.

Аккуратно вынул платы матрицы(дешифраторы) из пазов, чтоб они начали свободно свисать.

Снятые с защелок дешифраторы матрицы

Скажу сразу, это настолько кропотливый процесс, что нервы у меня были на пределе. Освободив дешифраторы с защелок, взял телевизор за вторую рамку и аккуратно поднял. Матрица осталась лежать на столе.

Снятая матрица

Убрав матрицу на другой стол, продолжил разборку. От щелкнув вторую рамку, снял рассеивающую пленку, добрался до светодиодов.

Под светодиодами стоит белый отражатель, который держится на 4 стопорных клипсах.

Сняв их, смог убрать отражатель.

Строение LED подсветки телевизора.

Как можно увидеть из картинки, матрица телевизора состоит из пяти линек светодиодов по девять светодиодов каждая. Если взять во внимание, что каждый светодиод питается приблизительно от 3-х вольт, то имеем, что одна линейка светодиодов для работы использует около 27 вольт(3 * 9 = 27). Для того, чтоб проверить какой светодиод сгорел, сначала находимо найти в какой линейке произошел обрыв светодиода. Для этого, поочередно подключаем к линейке из 9-ти светодиодов питание 27в, и какая линейка не загорелась в той и обрыв. Далее, поочередно к каждому светодиоду подключаем питание 3в,и ищем какой светодиод не горит.

В моем случае, определить сгоревший светодиод оказалось очень легко, так как он очень сильно грелся, вследствие чего рассеивающая линза на нем сменила цвет и немного поправилась.

Температура была такая, что текстолит с обратной стороны так же прогорел.

Отковырнув линзу, выпаял светодиод. Для этого использовал паяльный фен. Нанес сверху светодиода флюс, подогревал плату снизу, пока тот не отпаялся. Таким образом решил запаивать и новый.

Поиски нового светодиода, это еще то задание. Пройдя несколько раз радио рынок, в одном из магазинов нашел похожие светодиоды, правда уже паяные. Человек выпаял их из телевизора, на котором была разбита матрица.

Впаивал светодиод так же при помощи паяльного фена. Залудив дорожки, положил на него светодиод нужной полюсовкой, и снизу потихоньку грел текстолит, пока светодиод не припаялся. Запаялось не сильно красиво, так как белая краска слезла, но зато надежно.

Подав на линейку питание 27в, она прекрасно засветилась. Приклеив рассеивающую линзу сложил матрицу в обратном порядке. Следует отметить, что ремонтированный светодиод немного отличается в цветом, но в рабочем режиме этого вообще не заметно.

Закончив сборку, телевизор заработал.

После прогонки 8 часов, отдал телевизор хозяину. Стоит отметить, что такой ремонт для меня был в первый раз, и я очень рад его результатом. Возможно, некоторые вещи я делал не правильно, прошу указать их в Ваших комментариях.

Mini-LED TV: Что делает Samsung Neo QLED, LG QNED и TCL OD Zero такими особенными?

8-я серия

TCL была первой с Mini-LED, но в 2021 году к битве присоединятся и другие крупные имена.

Сара Тью / CNET

Между обычным светодиодным ЖК-телевизором и высококачественным OLED-телевизором находится mini-LED.Это последняя разработка в области телевизионных технологий, в которой для улучшения качества изображения используются тысячи крошечных светодиодов. Это не просто маркетинговое мероприятие, это настоящий прорыв в технологии отображения. TCL была первой, кто запустил мини-LED-телевизор в США, но на выставке CES 2021 к драке присоединились два основных имени: Samsung, которая называет свою версию Neo QLED, и LG, которая почему-то пошла с QNED.

Подробнее: Телевизоры Samsung Neo QLED доступны для предзаказа по цене от 1 600 долларов США

Мы скоро разберемся в путанице сокращений, но давайте начнем с того, что делает mini-LED особенными.Используя больше светодиодов меньшего размера, телевизор может лучше контролировать свои блики и тени для потенциально лучшего контраста и качества изображения в целом, особенно с HDR-шоу, фильмами и играми. Преимущество Mini-LED перед OLED, лучшей телевизионной технологией на рынке, заключается в том, что он может быть более доступным. Это эволюционная, а не революционная технология, основанная на существующей технологии ЖК-телевизоров. В двух мини-LED-телевизорах, которые мы тестировали до сих пор, TCL 8-Series и 6-Series, улучшение качества изображения является реальным, хотя ни один из них не является достаточно хорошим, чтобы превзойти OLED.

Теперь, когда к TCL присоединились Samsung и LG, вы обязательно услышите гораздо больше о мини-LED-телевизорах в 2021 году. Вот как это работает и почему это так круто.

Сейчас играет: Смотри: CES 2021: лучшие телевизоры из сериала

15:01

Mini-LED — это не MicroLED

Прежде чем мы начнем, знайте, что mini-LED и MicroLED — это не одно и то же.MicroLED — это крутая технология будущего, которая сегодня предназначена для огромных экранов и богатых людей — последняя версия — это 110-дюймовый Samsung по классной цене в 156000 долларов. В настоящее время Mini-LED доступны для телевизоров размером от 55 дюймов по цене от 700 долларов.

Дисплеи MicroLED, такие как Sony Crystal LED и Samsung The Wall, используют миллионы светодиодов, по одному на каждый пиксель. По сути, вы смотрите прямо на светодиоды, которые создают изображение. И хотя каждый отдельный MicroLED крошечный, модульный характер MicroLED означает, что он может стать действительно гигантским.Самый большой пример, который мы видели, — Samsung The Wall достиг диагонали 292 дюйма, хотя версия 2021 года не является модульной и варьируется от относительно скромных 88 до 110 дюймов.

MicroLED виден здесь в огромном 219-дюймовом экране, который Samsung называет The Wall.

Сара Тью / CNET

Мини-светодиоды находятся внутри телевизоров нормального размера, но сами светодиоды намного больше, чем MicroLED. Как и стандартные светодиоды в современных телевизорах, они используются для питания подсветки телевизора.Слой жидких кристаллов, сам ЖК-дисплей, модулирует этот свет для создания изображения. MicroLED — это вообще не ЖК-дисплей, это совершенно новая телевизионная технология, в которой также используются светодиоды.

Вот как они сочетаются друг с другом, а также стандартные светодиоды, QLED и OLED.

Сравнение светодиодных телевизионных технологий


Стандартный светодиод QLED OLED Мини-светодиод MicroLED
Размерный ряд 15 дюймов и выше 32 дюйма и выше 42 дюйма и выше 55 дюймов и выше 88 дюймов и выше
Типичная цена за 65 дюймов 800 долл. США 900 долларов США 2 000 долл. США 1000 долларов США N / A
Американские телевизионные бренды Все Samsung, TCL LG, Sony LG, Samsung, TCL Samsung
На основе ЖК-технологий да да Нет да Нет

Яркий свет, большой телевизор, лучшее локальное затемнение


Чтобы понять mini-LED, вам нужно разбираться в стандартных светодиодах, по крайней мере, в том, что касается вашего телевизора.Внутри всех современных ЖК-телевизоров (т.е.в каждом телевизоре, кроме OLED) есть от нескольких до нескольких сотен светодиодов. Эти крошечные устройства излучают свет, когда вы подключаете их к электричеству, и используются повсюду в современном мире, от фонарика на телефоне до задних фонарей на машине. Они различаются по размеру — обычно они около 1 миллиметра, но могут быть меньше 0,2 миллиметра. В вашем телевизоре эти светодиоды вместе именуются «подсветкой».

В некоторых телевизорах светодиоды расположены по краям и направлены внутрь.На других светодиоды находятся за экраном и указывают на вас. Для улучшения качества изображения, особенно для того, чтобы оценить высокий динамический диапазон (HDR), необходимо локальное затемнение. Здесь телевизор затемняет светодиоды за темными участками изображения, чтобы создать лучший коэффициент контрастности между яркими частями изображения и темными. Для получения дополнительной информации ознакомьтесь с объяснением местного затемнения светодиодов.

В идеале вы могли бы уменьшить яркость каждого пикселя, чтобы создать визуально впечатляющий коэффициент контрастности. Так, например, работает OLED.Однако с ЖК-дисплеем это сделать намного сложнее. Жидкокристаллическая панель, которая создает изображение только , блокирует свет, создаваемый задней подсветкой. Не весь свет может быть заблокирован, поэтому изображение становится более серым и менее ярким, чем при использовании OLED.

Локальное затемнение решает эту проблему, но не 1: 1. В 4K-телевизоре нет одного светодиода на каждый из более чем 8 миллионов пикселей. Вместо этого существуют тысячи, если не сотни тысяч пикселей для каждого светодиода (или, точнее, группы светодиодов, называемые «зонами»).Существует ограничение на количество светодиодов, которые вы можете втиснуть на заднюю панель телевизора, прежде чем утечка энергии, производство тепла и стоимость станут серьезными ограничивающими факторами. Введите мини-светодиод.

Слева изображение, которое вы видите на телевизоре с полным локальным затемнением. Справа — преувеличенное изображение массива подсветки, каким вы бы его увидели, если бы удалили слой ЖК-дисплея. Каждый светодиод, расположенный на задней панели телевизора, покрывает большую часть экрана (т. Е. Создает свет для многих тысяч пикселей).Точечное или попиксельное освещение невозможно.

Джеффри Моррисон / CNET

Вот то же изображение (слева), освещенное другой преувеличенной иллюстрацией, на этот раз подсветки мини-светодиодной матрицы телевизора (справа). Обратите внимание, насколько больше вы можете различить по сравнению со светодиодами стандартного размера на первом изображении выше. Благодаря большему количеству светодиодов подсветка имеет большее «разрешение», поэтому различия между светом и темнотой могут быть более тонкими.Идеальным, как OLED и микро-светодиодами, было бы попиксельное освещение, но мини-светодиоды на шаг ближе к этому без затрат на две другие технологии.

Джеффри Моррисон / CNET

Большие светодиоды

Несмотря на отсутствие принятого порога, светодиоды меньше 0,2 миллиметра обычно называют мини-светодиодами. Часто они имеют размер 0,1 миллиметра или меньше. Но не слишком маленький: около 0.01-миллиметровые, они называются MicroLED.

Вообще говоря, когда вы уменьшаете размер светодиода, он становится тусклее. Меньше материала для создания света. Вы можете немного компенсировать это, дав им больше электричества («загоняя» их сильнее), но и здесь есть предел, связанный с потреблением энергии, теплом, долговечностью и практичностью. Никто не собирается подключать свой телевизор к розетке в стиле бытовой техники с высоким усилителем.

По мере совершенствования светодиодных технологий они становятся более эффективными. Новые технологии, новые методы производства и другие факторы означают, что такое же количество света создается с использованием меньшего количества энергии или больше света с использованием той же энергии.Новая технология также позволяет использовать светодиоды меньшего размера.

TCL сравнение типов светодиодной подсветки с использованием 8-й серии с мини-светодиодом в качестве «Лучшего» примера.

TCL

Одним из первых доступных мини-LED телевизоров была 8-я серия от TCL. На задней панели телевизора было размещено более 25 000 мини-светодиодов. Они были сгруппированы примерно в 1000 зон. Оба эти числа значительно выше, чем у традиционного LED-телевизора.Например, 75-дюймовый Vizio Quantum X 2019 года имел 485 зон локального затемнения. Ни один производитель телевизоров, кроме TCL, официально не перечисляет количество светодиодов в своих телевизорах, но можно с уверенностью предположить, что ни у одного из них нет целых 25000 (пока).

Конечно, не стоит ожидать, что в каждом мини-светодиодном телевизоре будет такое количество светодиодов. У младших моделей будет гораздо меньше, но, вероятно, все же больше, чем у обычных светодиодных телевизоров. Например, 6-я серия TCL с 2019 года имела 1000 мини-светодиодов и 240 зон — больше, чем многие модели по своей цене, но явно не на том же уровне, что и 8-я серия.

Если бы вы отключили ЖК-слой телевизора, мини-светодиоды создавали бы изображение, которое выглядело бы как черно-белое видео с низким разрешением в интернет-версии шоу, которое вы смотрите (см. Пары сравнение изображений выше). Благодаря возможности более точного затемнения частей экрана общий коэффициент видимой контрастности повышается. Это все еще не так хорошо, как возможность затемнять каждый пиксель по отдельности (например, OLED и MicroLED), но это намного ближе к этому идеалу, чем даже самые сложные полноразмерные светодиодные ЖК-дисплеи сейчас.

LG

Наличие большего количества зон здесь является важным фактором, так как это означает улучшение двух других аспектов изображения. Наиболее очевидным из них является уменьшение «цветения», типичного для многих ЖК-дисплеев с локальным затемнением. Цветение возникает из-за того, что подсветка с локальным затемнением слишком грубая, создавая свет позади части изображения, которая должна быть темной.

Представьте себе уличный фонарь на темной дороге. Телевизор с локальным затемнением не имеет разрешения подсветки, чтобы освещать только пиксели, создающие уличный свет, поэтому он также должен освещать часть окружающей ночи.Многие ЖК-телевизоры неплохо справляются с этим, но не так хорошо, как устройства, которые могут затемнять каждый пиксель, как OLED. С мини-светодиодом вы, возможно, не сможете зажечь отдельные звезды в ночной сцене, но у луны, вероятно, не будет ореола.

Поскольку вероятность засветки меньше, светодиоды можно активнее управлять, не опасаясь артефактов. Таким образом, коэффициент контрастности экрана может быть выше в более широком спектре сцен. Яркие части изображения могут быть действительно яркими, темные части изображения могут быть полностью или почти полностью темными.

Samsung Neo QLED, LG QNED и TCL OD Zero: что в названии?

Общее название технологии — mini-LED. Так это называется в TCL, но LG и Samsung, правда, предпочитают использовать свои собственные имена.

Samsung — это Neo QLED, основанный на многолетнем маркетинге QLED с квантовыми точками. QNED от LG, основанный на технологии Neo-LED, является совершенно новым дополнением к удивительному миру телевизионных аббревиатур.

Несомненно, будут различия в том, как эти компании реализуют мини-светодиоды, особенно в том, сколько светодиодов установлено на телевизорах каждого размера.Кроме того, от того, насколько хорошо эти светодиоды используются, и от других факторов зависит, насколько хорошо они будут выглядеть по сравнению друг с другом и с другими телевизионными технологиями.

Тем временем TCL представит в этом году мини-светодиодные телевизоры третьего поколения под названием OD Zero. TCL утверждает, что по сравнению с нынешними мини-LED телевизорами, такими как 6-я серия, телевизоры OD Zero будут намного тоньше благодаря сокращению расстояния между слоем задней подсветки и слоем ЖК-дисплея.

Пока что другие крупные производители телевизоров, такие как Sony, Vizio и Hisense, не представили мини-светодиодные телевизоры в США, но это может скоро измениться.

Телевизоры CNET, потоковая передача и аудио

Получите исчерпывающий охват CNET технологий домашних развлечений, доставленный в ваш почтовый ящик.

Возвращение темной ночи.

Глубокий черный и яркий белый — это Святой Грааль качества телевизионного изображения. Добавьте к этому цвет, возможный с помощью квантовых точек, и вы получите фантастически выглядящий телевизор.Поскольку LG по-прежнему является единственной компанией, которая может сделать OLED доступными для телевизоров с размерами телевизоров, другим производителям нужны способы создания конкурирующих технологий. ЖК-дисплей по-прежнему является единственной экономичной альтернативой, и, хотя он прошел долгий путь, это устаревшая технология. Mini-LED — это новейший пластырь, удерживающий его в игре.

Что касается пластырей, то это довольно неплохой вариант. Тот факт, что два крупнейших лидера на рынке ТВ, LG и Samsung, объявили о выпуске новых мини-светодиодных телевизоров, должен многое рассказать об их энтузиазме по поводу этой технологии.Должно быть интересно посмотреть, как это будет выглядеть в сравнении с OLED в ближайшем будущем и, в конечном итоге, с микро-светодиодами и будущими технологиями, такими как OLED с квантовыми точками и QD прямого обзора.


Помимо освещения телевидения и других технологий отображения, Джефф проводит фототуры по интересным музеям и местам по всему миру, включая атомные подводные лодки, огромные авианосцы, средневековые замки, кладбища самолетов и многое другое.

Вы можете следить за его подвигами в Instagram и YouTube, а также в его блоге о путешествиях BaldNomad.Он также написал бестселлер о подводных лодках размером с город и сиквел.

За рулем подсветки: CCFL или светодиоды?

Типичная подсветка ЖК-дисплея может быть одной или несколькими люминесцентными лампами с холодным катодом (CCFL) или массивом светодиодов (LED). Пример каждого показан в. Качество изображения подсветки сильно зависит от драйвера подсветки.В этой статье мы обсудим, что можно сделать для CCFL и светодиодов, а также о том, как включить оба вида подсветки.

ОБЩИЕ СООБРАЖЕНИЯ CCFL
Подсветка CCFL является наиболее распространенной технологией подсветки и используется в дисплеях с диагональю от 5,7 до 23 дюймов и более. Они могут иметь от одной до 24 или более ламп, установленных по краю ЖК-дисплея или равномерно расположенных по всей задней части дисплея.

Обычно яркость регулируется путем модуляции тока CCFL или рабочего цикла лампы.Базовый драйвер — это преобразователь постоянного тока в переменный, питаемый от 5 до 48 В постоянного тока.

ОБЩИЕ СВЕДЕНИЯ О СВЕТОДИОДАХ
Светодиоды уже используются в большом количестве небольших дисплеев. Для дисплеев большего размера из-за более высокого энергопотребления и, в некоторых случаях, содержания в них ртути, подсветка CCFL начинает заменяться светодиодной подсветкой. Светодиоды могут быть расположены по краям ЖК-дисплея или в виде матрицы на задней части ЖК-дисплея. Светодиодные устройства могут быть расположены последовательно или параллельно. Любая конфигурация обеспечит равномерное освещение ЖК-дисплея.Светодиодные гирлянды могут быть расположены параллельно с использованием последовательного резистора в каждой цепочке для обеспечения балансировки тока между цепочкой, а также для резервирования освещения.

В то время как подсветка CCFL обычно излучает белый свет, светодиодная подсветка может подавать либо белый свет, либо смесь красного, зеленого и синего цветов. Светодиоды излучают свет при смещении в прямом направлении. Для качественной работы требуется драйвер постоянного тока, который компенсирует падение напряжения на светодиодах и его изменение в зависимости от температуры. Это обеспечивает стабильный световой поток.

В отличие от CCFL, светодиодная подсветка не требует высокого переменного напряжения; поэтому им не нужен инвертор. Базовый драйвер светодиодов питается от 5 до 48 В постоянного тока и использует усиление постоянного-постоянного тока для подачи напряжения на драйвер постоянного тока, который управляет цепочкой светодиодов.

ЦЕПИ ДРАЙВЕРА

CCFL Цепи преобразователя
можно разделить на две группы: схемы с более низкой выходной мощностью, в которых используются силовые транзисторы в качестве устройства переключения первичной цепи, и схемы с более высокой выходной мощностью, в которых используются полевые транзисторы.

Трансформатор увеличивает входное напряжение. При проектировании учитываются мощность, потери в меди и материал сердечника.

подробно показывает один тип драйвера CCFL. Работая в обратном направлении от вторичной к первичной, балластный (или вторичный) конденсатор C2 снижает напряжение на CCFL в то время, когда CCFL запускается, и выходной ток начинает увеличиваться. Соотношение между пусковым напряжением (V S ), падением напряжения на CCFL (V R ) и падением напряжения на вторичном конденсаторе (V C ) определяется следующим образом: V S 2 = V R 2 + V C 2 .Значение вторичного конденсатора зависит от выходного тока и выходной частоты. Увеличение емкости увеличивает выходной ток и снижает частоту.

На первичной стороне конденсатор C1 точно настраивает уровень выходного тока инвертора и выходную рабочую частоту после определения вторичной нагрузки, выбора вторичного конденсатора и принятия решения о количестве первичных и вторичных витков трансформатора. C1 «скатывает» выходной ток и частоту, которые были определены значениями компонентов на вторичной стороне.

Резистор R1, ограничивающий базовый ток, устанавливает достаточный базовый ток транзистора, чтобы гарантировать насыщение транзистора. Между тем, схема дросселя уменьшает пульсации входного тока, когда транзисторы переключают первичные обмотки. Дроссель также увеличивает время нарастания тока при включении инвертора. Цель состоит в том, чтобы уменьшить пиковый пусковой ток и снизить уровень шума от дросселя.

Компромисс между индуктивностью, физическим размером, током насыщения, IR-потерями и потерями мощности делает выбор индуктора несколько сложным.Имейте в виду, что длительное время нарастания входного тока может снизить эффективность регулирования яркости с широтно-импульсной модуляцией (ШИМ) при низкой скважности. Кроме того, неосторожный выбор дросселя может привести к появлению седловат или хуже при возрастающем входном токе, и это отрицательно скажется на регулировании яркости PWM с малым рабочим циклом, а также на запуске CCFL.

Все инверторы с выходами высокой мощности или инверторы со встроенным диммированием должны использовать входные шунтирующие конденсаторы для уменьшения пульсаций входного напряжения. Без них при каждом переключении силовых устройств инвертора результирующее увеличение тока вызовет снижение входного напряжения.

ЦЕПИ ДРАЙВЕРА СВЕТОДИОДОВ
Конструкция в представляет собой драйвер прерывателя постоянного тока, который подает постоянный ток с 10% -ной пульсацией в цепочку светодиодов, используемую для боковой подсветки ЖК-дисплея. Устройство переключения прохода представляет собой полевой транзистор с P-каналом, который подает ток на цепочку светодиодов и вместе с катушкой индуктивности, резистором считывания и повышающим напряжением устанавливает ток и частоту прерывания.

Повышающий каскад постоянного-постоянного тока представляет собой повышающий источник с обратной связью, который обеспечивает достаточное напряжение для подачи тока в цепочку светодиодов с запасом не менее 2 В.Часть схемы, обозначенная как Раздел A, показывает компаратор и связанные с ним резисторы, которые образуют цепь положительного гистерезиса. Он сравнивает напряжение на измерительном резисторе с известным опорным сигналом. В секции B схемы показан другой компаратор и связанные резисторы, которые буферизуют выход секции A, чтобы обеспечить надлежащий гистерезис и обеспечить питание проходного устройства.

Раздел C на схеме обеспечивает управление включением / выключением светодиодов и регулировкой яркости. Вход + ENABLE включает или выключает подсветку, а широтно-импульсная модуляция + PW включает и выключает драйвер прерывателя для регулирования яркости.Реализация может быть достаточно компактной ().

ТЕПЛОВЫЕ СООБРАЖЕНИЯ
Температура окружающей среды, при которой работает ЖК-дисплей, является ключевым фактором для разработчиков драйверов подсветки. Пусковое или пусковое напряжение CCFL обратно пропорционально температуре. показывает типичную взаимосвязь между напряжением зажигания CCFL и температурой и иллюстрирует изменение яркости CCFL с увеличением тока лампы.

Время, необходимое CCFL для достижения заданной яркости, также обратно пропорционально температуре.Для критически важных приложений, требующих быстрого увеличения яркости, может потребоваться, чтобы инвертор обеспечивал более высокий ток повышения в течение короткого времени, чтобы улучшить разогрев CCFL и ускорить время до требуемой яркости. Однако, несмотря на то, что более высокий ток CCFL полезен для прогрева лампы, устойчивый высокий ток может вызвать насыщение лампы. Это также может привести к фактическому снижению яркости вместе с повышением температуры лампы и, как следствие, сокращением срока службы лампы. Номинальный ток лампы для большинства CCFL составляет от 3 до 8 мА (среднеквадратичное значение).

Светодиодная подсветка

менее чувствительна к низким температурам. Незначительные изменения электрических характеристик светодиодов и времени включения при более низких температурах не требуют каких-либо особых требований к конструкции драйвера.

Высокие температуры нанесения также влияют на конструкцию драйвера. Фактически, помимо всех других переменных, высокая температура оказывает наиболее значительное влияние на работу и надежность драйвера CCFL.

Потери в меди и сердечнике трансформаторов для драйверов CCFL могут быть значительными источниками тепла.Трансформаторы обычно работают при температурах на 30 ° C выше температуры окружающей среды. Потери в меди и сердечнике можно минимизировать, адаптировав конструкцию драйвера к CCFL, который выдерживает напряжение и ток.

Для светодиодной подсветки также важны высокие температуры применения. Однако здесь основное внимание уделяется температуре самого светодиода, а не компонентов драйвера. Последние достижения в светодиодной технологии, упаковке и материалах привели к резкому увеличению яркости светодиодов.Задача светодиодной подсветки состоит в том, чтобы отвести тепло от самого светодиодного устройства, а затем от дисплея в сборе. Ключевым моментом при проектировании является поддержание температуры перехода светодиода ниже 100 ° C для обеспечения надежности.

DIMMING
ЖК-приложения, требующие широкого диапазона яркости, постоянно расширяются. Водитель должен иметь возможность обеспечивать высокую яркость для дневного видения и низкую яркость для ночного видения. Регулировка яркости в этом широком диапазоне требований должна быть плавной и без мерцания.

Аналоговое регулирование яркости подсветки CCFL, в котором выходной ток драйвера модулируется для изменения яркости лампы, обеспечивает грубое затемнение примерно до 30% от полной яркости — динамический диапазон недостаточен для большинства требований приложений. Кроме того, аналоговое регулирование яркости может вызвать нагрузку на транзисторы генератора и снизить надежность инвертора.

Регулировка яркости

PWM обеспечивает значительно лучший контроль яркости. При этом типе регулирования яркости CCFL или светодиодный индикатор включается и выключается с фиксированной частотой, а рабочий цикл модулируется для обеспечения переменной яркости.Обычно подсветка CCFL модулируется на частотах от 100 до 500 Гц. Низкоуровневое управление яркостью подсветки CCFL с четырьмя или более лампами может быть усилено методами выборочного включения, при которых лампы последовательно выключаются по мере уменьшения яркости.

Кроме того, для уменьшения яркости светодиодной подсветки лучше всего использовать ШИМ-регулировку. Гораздо более широкие коэффициенты затемнения могут быть достигнуты с помощью светодиодной подсветки, поскольку основное время переключения светодиода измеряется в наносекундах по сравнению с миллисекундами для CCFL.

ВХОДНОЕ НАПРЯЖЕНИЕ
Большинство драйверов подсветки ЖК-дисплеев работают от входа 12 В постоянного тока, хотя диапазон приложений может варьироваться от 5 до 48 В постоянного тока. Контур управления CCFL может быть открытым или закрытым. Конструкции с разомкнутым контуром требуют регулируемых входных источников, поскольку напряжение удара и выходной ток зависят от входного напряжения. Драйверы CCFL с замкнутым контуром обеспечивают постоянное напряжение включения и ток в диапазоне входных напряжений. В результате они более востребованы в приложениях, которые не имеют регулируемого ввода. Обычно в эту категорию попадают приложения с батарейным питанием.

Для драйверов светодиодов V CC должно быть больше минимума, необходимого для питания цепочки светодиодов и сенсорного резистора. Ступень повышения постоянного / постоянного тока должна иметь замкнутый контур, чтобы обеспечить относительно стабильный V CC в условиях холостого хода или полной нагрузки.

Хотя между CCFL и светодиодной подсветкой ЖК-дисплеев существуют очевидные существенные различия, разработчик драйвера должен соблюдать определенные сходства и основные принципы. К ним относятся учет температуры окружающей среды для подсветки с уделением особого внимания низким температурам для CCFL и высоким температурам для светодиодов.

Ключевой проблемой для задней подсветки CCFL является упаковка CCFL и расположение драйверов из-за высокого напряжения, в то время как основная проблема для светодиодной подсветки связана с упаковкой груза из-за управления температурой. Для любой из технологий лучше всего подходит ШИМ, а не аналоговое затемнение. Хотя в этой статье основное внимание уделяется основным соображениям, при оптимизации конструкции драйвера с учетом требований конкретного приложения, контроля затрат, технологичности и надежности, конечно же, необходимо учитывать и другие факторы.

Основные

Температурные аспекты
Температура окружающей среды является ключевым фактором при разработке драйверов подсветки. Пусковое или пусковое напряжение CCFL обратно пропорционально температуре. Время, необходимое CCFL для достижения заданной яркости, также обратно пропорционально температуре. Светодиодная подсветка, напротив, менее чувствительна к низким температурам.

Регулировка яркости
Аналоговое регулирование яркости подсветки CCFL, в которой выходной ток драйвера модулируется для изменения яркости лампы, обеспечивает грубое затемнение примерно до 30% от полной яркости — динамического диапазона недостаточно для большинства требований приложений.ШИМ-регулировка яркости обеспечивает значительно лучший контроль яркости как для CCFL, так и для светодиодов. Здесь CCFL или светодиод включаются и выключаются с фиксированной частотой, а рабочий цикл модулируется для обеспечения переменной яркости.

Входное напряжение
Большинство драйверов подсветки ЖК-дисплеев работают от входа 12 В постоянного тока, хотя диапазон приложений может варьироваться от 5 до 48 В постоянного тока. Контур управления CCFL может быть либо разомкнутым, требующим регулируемых входных источников, либо замкнутым контуром, который обеспечивает постоянное напряжение включения и ток в диапазоне входных напряжений.Для драйверов светодиодов V CC должно быть больше минимума, необходимого для питания цепочки светодиодов и сенсорного резистора.

БОБ АРНОЛЬД
Инженер-конструктор,
Endicott Research Group
[email protected]

ДЖО БАРНЕТТ
Старший инженер-конструктор,
Endicott Research Group
[email protected]

ТОМ НОВИЦКИЙ
Технический менеджер,
Endicott Research Group
tnovitsky @ ergpower.com

Умные телевизоры регулируют свет автоматически? (Решено!)

Знаете ли вы, что ваш смарт-телевизор умеет справляться с изменяющейся средой?

Помимо встроенных радиаторов для борьбы с чрезмерными температурами, интеллектуальные телевизоры также имеют функцию обнаружения окружающего света или способность адаптироваться к различным условиям освещения.

Умные телевизоры регулируют свет автоматически?

Smart TV автоматически регулирует освещение с помощью функции «Обнаружение окружающего света» или возможности адаптации к другому освещению.Это означает, что ваш телевизор может определять, когда он слишком яркий или слишком тусклый, и настраивать свой свет в соответствии с окружающей средой.

Вот некоторые вещи, которые вам нужно знать об обнаружении окружающего света:

Автоматически ли настраиваются на освещение в Smart TV?

Многие производители смарт-телевизоров, такие как Sony, Samsung, LG и Vizio, интегрируют в свои продукты обнаружение окружающего света или возможность адаптации к разному освещению.

Эта функция удобна для потребителей, поскольку избавляет от необходимости часто настраивать параметры телевизора, особенно при естественном освещении в комнате.

В конечном итоге это поможет вам сэкономить на электроэнергии, так как ваш телевизор будет снижать яркость для вас, если вы забудете настраивать ее в ночное время.

Как отключить обнаружение окружающего света?

Для смарт-телевизоров Sony нажмите кнопку действия на пульте дистанционного управления и перейдите в раздел «Настройка изображения».

  • В разделе «Настройка изображения» найдите параметр «Датчик освещенности» и выберите «Выкл.».

Если вы используете LG Smart TV, откройте «Настройки», нажмите «Дополнительно», затем выберите «Изображение».

  • В этом меню найдите «Энергосбережение», затем выберите «Выкл.».

Если вы используете Samsung Smart TV, вы можете отключить автоматическую регулировку освещения, зайдя в «Настройки» и выбрав «Общие».

  • Найдите параметр «Обнаружение окружающего света», затем выберите «Выкл.».

Если вы используете смарт-телевизор Samsung, выпущенный до 2017 года, перейдите в меню «Система» и найдите решение Eco.

  • В этой опции вы можете выключить автоматическую регулировку освещения, отключив «Eco Sensor».

Для интеллектуальных телевизоров Vizio вы можете отключить автоматическую регулировку освещения, открыв меню и выбрав Изображение.

  • Найдите «Управление подсветкой» в разделе «Еще изображение», затем выберите «Выкл.».

Следует ли мне выключить контроль яркости обнаружения окружающего света на моем Smart TV?

Отключение функции обнаружения окружающего света будет означать постоянную настройку параметров дисплея или утомление глаз, если вы забудете изменить настройки в соответствии с текущим окружением.

Если вы решите отключить обнаружение окружающего света и оставите яркость на высоком уровне, это приведет к более высокому потреблению электроэнергии.

Вот почему вам нужно внимательно следить за тем, как вы настраиваете телевизор, чтобы избежать чрезмерного потребления энергии.

Как настроить свет на Smart TV?

Вы можете отрегулировать уровень подсветки своего Smart TV, ища параметр подсветки в меню Изображение вашего Smart TV.

Что такое локальное затемнение?

Локальное затемнение — это функция, которая часто рекламируется в светодиодных телевизорах на рынке.Он затемняет определенные области экрана, сохраняя яркость других частей.

Эта функция также способствует повышению качества изображения для содержимого с расширенным динамическим диапазоном.

Local Dimming также помогает увеличить коэффициент контрастности для получения лучших изображений.

По сравнению со своими OLED-аналогами, телевизоры, в которых используются светодиоды, не имеют такой же контрастности.

В результате изображениям не хватало глубины и четкости, присущих его предшественнику, плазменному телевизору.

Из-за этого ограничения было разработано локальное затемнение.

Настраиваются ли блики на смарт-телевизорах?

Блики могут раздражать, особенно если в комнате много естественного света.

К счастью, телевизоры с локальным затемнением помогут вам приспособиться к бликам, когда они адаптируются к изображениям на вашем экране. Однако у этой настройки есть свои ограничения, и вам придется делать больше, когда блики слишком сильны.

Если вы имеете дело с большим количеством естественного света, вам необходимо закрыть эти источники, например, закрыть жалюзи или закрыть окна шторами.

Или вы также можете установить свой смарт-телевизор на настенное крепление, которое поворачивается для регулировки бликов.

Если свет в вашей комнате вызывает блики, и вы не можете его выключить, вы можете отрегулировать яркость подсветки телевизора Smart TV.

Регулировка подсветки и яркости Smart TV одинакова?

Когда вы регулируете яркость, вы меняете цвета (например, черный становится серым при увеличении) пикселей на экране.

Настройка подсветки изменяет яркость света за экраном.

Устанавливается на низкое значение для более реалистичного изображения.

Вы увеличиваете это значение, чтобы компенсировать внешние условия освещения, влияющие на работу вашего телевизора.

Должен ли я регулировать яркость или подсветку моего Smart TV?

Вам следует отрегулировать яркость, если вы хотите откалибровать свой смарт-телевизор. Яркость регулирует уровень черного на вашем смарт-телевизоре.

Итак, если вы пытаетесь настроить цвета своего телевизора, вы регулируете яркость и другие параметры, такие как цветовой баланс и контраст, среди прочего.

Вы настраиваете подсветку при калибровке интеллектуального телевизора в соответствии с условиями освещения в вашей комнате.

Поскольку теперь в смарт-телевизорах есть функция обнаружения внешней освещенности, нет необходимости настраивать ее вручную.

Но вы также можете настроить уровень подсветки самостоятельно, чтобы он соответствовал вашему удобству просмотра.

Есть ли у обычных телевизоров обнаружение окружающего света?

Не все обычные телевизоры имеют функцию обнаружения окружающего света.

Но многие светодиодные телевизоры имеют элементы управления подсветкой, которые помогают компенсировать настройку освещения в комнате.

Вредно ли использование неправильной яркости подсветки?

Нет ничего плохого, если вы смотрите телевизор при слабом освещении.

Что может быть вредно, так это установка вашего телевизора с высоким контрастом и ярким экраном в темной комнате.

Хотя это не вызовет серьезного повреждения глаз, это может вызвать перенапряжение глаз, что может вызвать головную боль.

Сохраняйте немного естественного освещения или вручную отрегулируйте яркость и контрастность телевизора в соответствии с текущим освещением комнаты.

Источники:

Объяснение локального затемнения светодиодов

Увеличьте подсветку телевизора, а не яркость, чтобы сделать ее ярче

5 главных мифов о здоровье глаз

Была ли эта статья полезной? Вы нашли неверную информацию или чего-то не хватало?

Мы будем рады услышать ваши мысли! (PS: мы читаем ВСЕ отзывы)

LG OLED-телевизоры: как они обеспечивают впечатляющее качество изображения?

Компания LG начала революцию OLED, обещая высочайшее качество изображения и впечатляющую детализацию в своих последних телевизорах.Секрет заключается в черном цвете, поскольку самосветящиеся пиксели на экранах могут полностью отключаться для достижения идеального черного фона. Это помогает добиться бесконечного контраста, делая другие цвета более яркими и детализированными для более впечатляющего изображения под любым углом.

Для разработки этой технологии компания LG вдохновлялась экспериментом, проведенным в Рейкьявике, Исландия, в 2006 году. На одну ночь все огни города были выключены, уменьшая световое загрязнение и создавая более темное небо.В результате северное сияние на небе выглядело ярче и красочнее.

Чтобы узнать больше о том, как LG использует технологию OLED для переопределения телевизора, посмотрите видео ниже. Тогда читайте дальше, чтобы узнать, как именно работают OLED-экраны!

https://www.youtube.com/watch?v=5heY8uWw18s

Как работают OLED?

Телевизоры

прошли долгий путь с тех пор, как массивные коробки занимали угол вашей гостиной. Тем не менее, даже ваш нынешний ЖК-телевизор с плоским экраном скоро будет выглядеть громоздким по сравнению с продуктами следующего поколения.Благодаря технологии OLED (органические светодиоды) телевизоры, компьютерные мониторы, мобильные телефоны и многое другое с экраном станет тоньше, чем когда-либо прежде.

OLED — это большой шаг вперед по сравнению с ЖК-технологией, которая используется в настоящее время. Проще говоря, он создан из органических материалов, которые излучают свет, когда через него проходит энергия. OLED-дисплей содержит тонкие пленки из органических материалов, помещенных между двумя проводниками; по мере прохождения тока дисплей загорается.Эта функция самоподсветки устраняет необходимость в подсветке, которая является важным требованием традиционного ЖК-экрана.

Существует два типа OLED-дисплеев, из которых AMOLED (активная матрица) является наиболее важным. Разработанный для больших дисплеев (более трех дюймов), он позволяет управлять каждым отдельным пикселем на экране отдельно.

Три ключевых преимущества OLED-дисплеев связаны с отсутствием подсветки. Непосредственным следствием этого является то, что устройства можно делать тоньше — 40-дюймовому ЖК-телевизору требуется достаточно большая подсветка, чтобы покрывать и равномерно освещать всю поверхность экрана.Без этой проблемы телевизор на основе OLED того же размера мог бы иметь толщину немногим более дюйма, и по мере дальнейшего развития миниатюризации других компонентов, питающих устройства, они будут только становиться тоньше.

Следующее преимущество заключается в том, что без подсветки экраны потребляют гораздо меньше энергии. В то время как черное изображение на ЖК-дисплее подсвечивается в той же степени, что и белый экран, свет на AMOLED-дисплее напрямую соответствует яркости каждого отдельного пикселя. Для устройств, которые работают от аккумулятора, например мобильных телефонов, это огромное благо.Последнее преимущество заключается в значительном улучшении качества изображения с большим контрастом между светлыми и темными цветами благодаря отсутствию подсветки, которая превращает черный цвет в темно-серый на традиционном ЖК-дисплее.

Конечно, более тонкое оборудование — это только первый шаг в том, что принесет нам технология OLED. С помощью нанотехнологий некоторые компании создали экраны толщиной менее полумиллиметра, что делает их чрезвычайно гибкими. Представьте себе мобильный телефон с большим экраном, который можно сложить, чтобы он оставался карманным, или даже носимые компьютеры, встроенные в одежду — это уже не просто научная фантастика.

Узнайте больше об удивительных технологиях в последнем выпуске How It Works. Его можно приобрести во всех хороших магазинах, или вы можете заказать его в Интернете в магазине ImagineShop. Если у вас есть планшет или смартфон, вы также можете загрузить цифровую версию на свое устройство iOS или Android. Чтобы не пропустить выпуск журнала How It Works , подпишитесь сегодня!

Plus, не забудьте также ознакомиться с нашими специальными предложениями только в цифровом формате, такими как «Исследуйте Марс», «Путеводитель по галактике» и «Землетрясения», которые можно загрузить на свое цифровое устройство прямо сейчас!

Топ-5 фактов: Smart TV

Рождение телетрансляций

Имеет ли статическое телевидение какое-либо отношение к Большому взрыву?

Схема светодиодной подсветки

Схема светодиодной подсветки Как только я подал питание на светодиод, меня ослепила яркость — намного ярче, чем у оригинальной люминесцентной лампы T20, поэтому я сразу понял, что требуется регулятор яркости.Это может привести к неисправности из-за шума. Для прямоугольного зеркала выберите открытое пространство, ближайшее к тому месту, где вы сделали первую отметку, и защипните полоску в виде диагонального пика, чтобы сформировать поворот на 90 градусов. Система светодиодной подсветки (9 параллельных и 3 последовательных) На рисунке 1 показана функциональная блок-схема ЖК-модуля. И я цитирую: ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ ВЫХОДА Простая схема, состоящая из внешнего стабилитрона 23 сентября 2012 г. Это значительно снижает размытость изображения. Светодиодный телевизор такой же, как ЖК-телевизор, с той лишь разницей, что ЖК-телевизор использует ccfl в качестве подсветки и инвертор в качестве платы драйвера, но светодиодный телевизор использует светодиоды в качестве подсветки и плату драйвера повышения в качестве драйвера.Электрические схемы и сервис-мануалы телевизоров AOC. По другим вопросам, пожалуйста, обратитесь к Руководству по обслуживанию LC-32LE265M. Большое спасибо Ingo DK3RED, который предоставил красивые компьютерные принципиальные схемы. ЖК-дисплей имеет настоящие контакты (а не контакты из эластомера), и его так же легко использовать, как 40-контактный DIP-чип. Скаутинг для бесплатной загрузки электрической схемы Led Bulb Вам действительно нужен этот репозиторий бесплатной загрузки Circuit Diagram Led Bulb Мне требуется 75 часов, чтобы поймать правильную ссылку для загрузки, и еще 3 часа, чтобы проверить ее.Скачать. 5 Принципиальные схемы и руководство по схемам. 29 августа 2018 г. · Принципиальные схемы универсальных плат контроллеров ЖК / светодиодных телевизоров kazmielecom 29 августа 2018 г. СХЕМА ЖК / светодиодов 41 Комментарии 25 644 Просмотров Вот документ с принципиальными схемами следующих нескольких универсальных материнских плат контроллеров ЖК / светодиодов для лучшего понимания принципиальных схем и блок-схемы: очень полезная схема для каждого телевизионного техника. это устройство обеспечивает различные напряжения, необходимые для тестирования светодиодных матриц с подсветкой или отдельных светодиодов.2V NI-CD) для ночного использования. 4. Discliamer, я не являюсь первоначальным владельцем дизайна, благодарю th 11 февраля 2019 г. · Надеюсь, те, кто ищет практическую информацию об электрических схемах и компонентах проводки светодиодов, первыми нашли это руководство. 4. 14 февраля 2020 г. · СХЕМА ЦЕПИ может быть разделена на две части, первая состоит из каскада драйвера светодиода, где IC 4017 формирует основной контроллер последовательности светодиодов и настроен в своем обычном режиме счетчика / делителя. 16 августа 2015 г. · Простая электрическая схема светодиода Вот принципиальная схема простой светодиодной схемы.7 кОм = 100 мА. также новые (оригинальные) имели большую алюминиевую печатную плату, очевидно, для лучшего отвода тепла. Сегодня ЖК-продукты стали очень распространенными и стали частью нашей повседневной жизни. Размер модуля. Наряду с компактными размерами он идеально подходит для кемпинга или ночной рыбалки, а также, когда требуется мобильность и длительное использование. 5) / 0. Руководство по ремонту смарт-телевизоров OLED / LCD / LED. BL- Подключите к отрицательному напряжению питания счетчика, чтобы включить светодиодную подсветку. 820,8 кг). Светодиодная подсветка потребляет мощность 10-40 мА, подсветка EL — 200 мА! Подсветка EL часто стоит дешево, но ее нельзя использовать, убедитесь, что вы ее не используете, иначе вы перегрузите Pi.По другим вопросам, пожалуйста, обратитесь к Руководству по обслуживанию LC-32LE265M. (iii) Спектры излучения узкополосных синих, зеленых и красных фотолюминесцентных материалов, используемых в задней подсветке WLED. Светодиодный индикатор загорается красным, затем становится белым, затем снова горит… При параллельном подключении каждого светодиода ток используется больше, чем для последовательной цепи 12 В, но при использовании автомобильного аккумулятора с цепью 5 В яркость остается постоянной в течение более длительных периодов времени. 5 В Белый светодиод для подсветки ЖК-дисплея. Детали 6 (H) x обозначены на принципиальной схеме и В РАЗОБРАННОМ ВИДЕ.внутри зоны для участников у нас была некоторая коллекция этих схем, чтобы ремонтник мог легко узнать, как эта светодиодная технология развивается быстро, но с очень управляемыми интегрированными модулями драйверов и так далее. Блок-схема . Тогда этот вопрос можно решить, сняв защиту с ИС инвертора. На эти цели было направлено большое количество усилий, сопровождаемых большим объемом описательного материала. Наши интегральные схемы и эталонные конструкции помогут вам создавать светодиодные вывески, которые могут доставлять цельные изображения, масштабируемые до различных размеров и форм с использованием модульных структур, отличной яркости и контрастности.17 июня 2015 г. · Принципиальная схема и пояснения. 7 В на каждый дополнительный светодиод. Подсветка LED Анод (+) 16. 9кб. 6 В и прямой ток 300 мА. был произведен на рынке. HV9910 используется для управления мощными светодиодами (высокоэффективный драйвер светодиодов PWM), а MIC3201 интегрирует подготовленные для этого вычислительные программы, которые легко интегрируются с конструкцией схемы. A. Также вы можете заменить лампу заднего хода, что непросто и не рекомендуется. Или эти клеммы можно игнорировать для блоков переключателей без подсветки.На схеме ниже представлена ​​типичная схема линейного регулятора. Будут ли светодиоды по-прежнему работать на 2. Этот проект уникален, потому что в нем используются только две недорогие щелочные батареи общей мощностью 3 В для питания. Для тех, кто не знает, диод — это электрический компонент, который работает только в одном направлении. Для получения более подробной информации посетите Простая базовая светодиодная схема. Схема применения. Преимущества ST: Недорогое решение. Гибкость конфигурации светодиодов. Требуется небольшое количество внешних компонентов. ПРИМЕНЕНИЕ: ЖК-дисплей среднего размера с подсветкой.Настоящее руководство по обслуживанию касается только модификации. Это значительно снижает размытость изображения. Принципиальная схема ТЕСТЕРА LED TV BACKLIGHT с подробным описанием необходимых деталей. Вход + ENABLE включает или выключает подсветку, а + PW широтно-импульсная модуляция включает и выключает драйвер прерывателя для регулирования яркости. 7. Скачать. 19 декабря 2016 г. · Эти схемы более эффективны, чем эта. В этом случае вам придется заменить экран. BL- Подключите к отрицательному напряжению питания счетчика, чтобы включить светодиодную подсветку.Схема светодиодного тестера 7 января 2020 г. · Крайняя светодиодная подсветка в телевизорах LG гораздо реже выходит из строя. 00) Преобразуйте 6 переключателей в режим заземления (+ $ 60. 5. Современные светодиодные вывески часто требуют: высокой яркости подсветки Узкие пиксельные шаги Светодиодная схема прокрутки и работа. 30 декабря 2020 г. · Я хочу использовать один белый светодиод (или один светодиод 5050 RGB) для подсветки литографии.Поэтому я подумал, что нужно модернизировать подсветку с помощью нескольких белых светодиодов и посмотреть, смогу ли я сделать дисплей более читаемым.Схема Q2-D2-R8 обеспечивает компенсацию наклона для ШИМ-контроллера текущего режима. 2V — 3. ПРОЧИТАЙТЕ КАК ОТРЕМОНТИРОВАТЬ СВЕТОДИОДНУЮ ПОДСВЕТКУ ТВ ——> ЗДЕСЬ. В микросхему интегрированы силовой полевой МОП-транзистор, повышающий преобразователь, регулятор тока с ШИМ-контроллером и блок управления. Высоковольтный выходной каскад CAT4238 идеально подходит для управления средними и большими панельными дисплеями, содержащими до десяти последовательных белых светодиодов. Да, мультиметры имеют функцию Vf, но у меня почти не горит зеленый, синий или белый светодиод.Мы осуществляем более 15000 деталей для телевизоров многих моделей телевизоров Samsung, а также для обычного ремонта телевизоров Samsung. Прямое напряжение светодиода зависит от цвета. Прямая светодиодная подсветка. Блок-схема местного затемнения. На этой удивительной диаграмме показан вид сверху в разрезе правой половины ЖК-дисплея со светодиодной подсветкой. 3V с 5 марта 2021 г. электрическая схема светодиодной подсветки телевизора Эта принципиальная схема служит для понимания функций и работы установки в. Кроме того, посетите наш второй веб-сайт soft4led, там бесплатно доступно много разных вещей, таких как COF Datasheets, EMMC pinout, Schematics Diagram и Electronics. 01 ноября 2016 г. · У вас есть руководство по обслуживанию или принципиальная схема для 39-дюймового 4k телевизора — Seiki SE39UY04, который используется в качестве монитора компьютера.1 шт. Запасной аналоговый измеритель Astron M1 со светодиодной подсветкой для всех моделей с измерителем, кроме SS-50M. 00) Преобразуйте 5 переключателей в режим заземления (+ $ 50. Это 16-контактная микросхема с контактом 14 как GND 04 марта 2019 г. · Добро пожаловать на веб-сайт Master Electronics Repair !. Samsung B / W 5. Discliamer, я не являюсь первоначальным владельцем Эта схема предлагается для управления последовательной цепочкой белых светодиодов с прямым напряжением до 230 В. Для использования в ЖК-телевизорах 2005 г. был немного более чувствительным, чем 2004 г., но имел проблему, когда сигналы 800 МГц просачивались в полосу частот самолета.е; плата источника питания, основная плата и плата T-con см. фото ниже: 12 июня 2018 г. · Нет светодиодов) Схема подключения кулисного переключателя в стиле Scion OEM. Это чаще всего используется, когда вам нужен блок переключателей с подсветкой, но (в отличие от nav / anc в большинстве случаев) этот переключатель DPDT НЕ запускает подсветку во всех остальных. Обычно нет входа PWM, а есть просто кнопка «ENABLE» или LED_ON. Каждый комплект, отправленный до 4 июля 2009 г., имеет ЖК-дисплей с электролюминесцентной подсветкой. Светодиоды мощностью 1 Вт имеют номинальное прямое напряжение 3.Компьютер. Рисунок 1 C: Принципиальная схема светодиода. 5 из 5 звезд 5 986 Серийный калькулятор резисторов светодиодов Используйте этот инструмент для расчета сопротивления, необходимого для управления одним или несколькими последовательно соединенными светодиодами от источника напряжения с заданным уровнем тока. Светодиодные драйверы для автомобилей, подсветки, электролюминесценции и др. Упростите разработку светодиодных приложений и быстрее выйдите на рынок с нашим полным портфелем светодиодных драйверов, которые можно комбинировать с нашими микроконтроллерами и продуктами для управления питанием, интерфейсом и подключением.В вашей светодиодной ленте есть промежутки между фактическими источниками света и соединительными элементами каждого компонента. Цепи управления светодиодной подсветкой для ЖК-дисплеев среднего и большого размера. TP_RD8501_568 — это комбинированная плата с основным силовым модулем, модулем инвертора драйвера светодиодной подсветки и платой ATV, встроенной в единую часть печатной платы. У устройства была лучшая клавиатура (но без подсветки), однако раскладку было проще использовать в мобильном режиме. Светодиоды используют постоянное напряжение для работы, в отличие от обычных светодиодов, светодиоды высокой мощности, которые используются в телевизоре, работают на ЖК-дисплее (модуль) + подсветка (светодиод EDGE).См. Подходящие принципиальные схемы в разделе «Приложения». Анодный конец 909 светодиодных цепочек 914 подключен к источнику 918 напряжения (выдает напряжение VP). От 3 В до 3 В). Схема телевизора LG гл. Он использует пилообразную форму волны от контактов 2 и 6 для создания подъема и спада. Принципиальная схема устройства поиска светодиодов 3 В с использованием 4017 — существует множество цепей устройства отслеживания 9 В, которые, кажется, тратят около 7 В при управлении светодиодами, которые имеют только около 2 В. Для обеспечения яркости, необходимой для сверхкоротких вспышек, будут использоваться катушки светодиодных лент общим количеством тысяч светодиодов. Описание.TFT. Светодиоды подсветки подключаются последовательно и параллельно в модулях светодиодной подсветки RGB. К сожалению, поскольку доступное пространство на печатной плате продолжает сокращаться, подходы на основе магнитных трансформаторов начинают сталкиваться с трудностями. в этом видео я делюсь новым типом светодиодных планок, которые я нашел в телевизоре, принесенном в ремонт. DP1 Подключитесь к V + для отображения DP1 (199. Но, пожалуйста, мне нужна схема тестера транзисторов и конденсаторов с использованием гальванометра Sony Lcd, Sony Led Tv, Основы электроники, Проекты электроники, Подсветка телевизора, Ремонт панели ЖК-телевизора со светодиодной подсветкой — YouTube Dc Схема, принципиальная схема, Sony.(ii) Облегченные и готовые светодиоды WLED. Мы выполняем более 2500 деталей для телевизоров для многих моделей Element TV и для обычного ремонта Element TV. Светодиодный телевизор Samsung 65 UE65ES8005Ver. Если напряжение питания измерителя превышает 5 В, добавьте резистор Rs. Обычно я мог бы использовать схему садового освещения на солнечной энергии, однако мне нужно, чтобы она оставалась горящей в дневное и ночное время и при этом заряжала аккумулятор (1. • Чтение блок-схемы BCR450 на Рисунке 1. Он может питаться в широком диапазоне напряжений. от 4 до 15 В. 24. Микросхемы контроллеров светодиодной подсветки для ПРИЛОЖЕНИЙ НОУТБУКА / НЕТБУКА.23 27 Ch5 I LED PWM драйвер Alibaba. Дисплеи могут работать как независимо, так и как один большой экран. com Светодиодная подсветка Мотоцикл Спидометр Одометр Ночной универсальный двигатель Схема подключения двигателя — debrabusman. STLD41 15 июня 2019 г. · В этом посте мы изучаем схему драйвера светодиода, специально разработанную для приложений с подсветкой ЖК-экранов. Введение. Узнайте больше об этом интересном устройстве. NCS29001 использует преобразователь повышающего типа для обеспечения постоянного тока в цепочке светодиодов. Замените его и снова проверьте ноутбук.30 апреля 2013 г. · Быстрое переключение на светодиодную подсветку Если вы заказываете драйвер для ЖК-дисплея со светодиодной подсветкой, у вас есть несколько вариантов, которые могут сделать переключение на удивление быстрым и простым. ▫ Контроллер с белыми светодиодами в топологии Boost. в этой светодиодной схеме, теории, приложениях и советах 0-10 В 3-контактный 5 x 7 матричный 7-сегментный 12 В 14-сегментный 16-сегментный переменный ток буквенно-цифровой аккумулятор с автоматической подсветкой запрещенной зоны Arduino Это небольшая часть схемы, которая позволяет вам управлять синий или белый светодиод от низкого напряжения. 5. 0 СВЕТОДИОДНАЯ ПОДСВЕТКА СПЕЦИФИКАЦИЯ.Принципиальная схема покажет вам, как одна, две или более лампы (подсветка) были подключены к интегральным схемам инвертора. Итак, давайте узнаем, какие модели включены здесь. Том Новицкий 14 февраля 2007 г. Отображение яркости светодиода на ЖК-экране 16 × 2. 2 Внутренняя принципиальная схема. никаких настроек не требуется, просто подключите к сети переменного тока и Hisense L E D 4 2 K 1 6 X 3 D (4 7 3 6) LED TV Встроенный T C O N Схема Hisense RSAG7. Вы также можете выбрать трансформатор, постоянный ток и вилку. ZXSC310 ВЫПУСК 3 — СЕНТЯБРЬ 2007 1 ПОЛУПРОВОДНИКИ РЕШЕНИЕ ДЛЯ ДРАЙВЕРА СВЕТОДИОДНЫХ ЖИДКОКРИСТАЛЛОВ V IN V CC V = 3.2. 3 В, но многие жидкокристаллические дисплеи для них обычно работают на 5 В, потому что они сконцентрированы на де-факто стандартном ЖК-контроллере Hitachi — микросхеме HD44780. Кроме того, для схемы требуется мало места на плате, поскольку она использует только три SOT-23 и один пакет Max. Обычно светодиод + подсветки подключается к источнику питания + 5В через токоограничивающий резистор (здесь он не включен в схему для простоты). Драйвер светодиодной подсветки NCS29001 — это встроенный светодиодный драйвер, используемый в приложениях для подсветки ЖК-дисплеев.23 сентября 2012 г. · Это упрощенная принципиальная схема самодельной сканирующей подсветки, управляемой Arduino, платформой для создания прототипов электроники с открытым исходным кодом. Простая принципиальная схема светодиода (светоизлучающего диода) В электронике схема светодиода или драйвер светодиода — это электрическая схема, используемая для питания светодиода (светодиода). Вы также можете выбрать комплект светодиодной подсветки 50000, 40000, а также набор светодиодной подсветки 50000, 30000 и 10000, а также будет ли комплект светодиодной подсветки жилым, гостиничным или ландшафтным.25В. 75 Ом или 100 Ом при округлении до стандартного значения. Параллельно ноутбук состоит из пары 14-дюймовых (36 см) сенсорных экранов со светодиодной подсветкой, разрешением 1366 * 768 пикселей. 7 апр 2019 Как подключить светодиодную ленту к сигналу источника питания. Светодиодная подсветка телевизора Govee, 6. Пошаговые инструкции по преобразованию и обновлению ЖК-телевизора до светодиодной подсветки телевизора! Еще один новый метод самопроверки блока питания светодиодного и ЖК-телевизора. Ток для управления светодиодной подсветкой исходит от линии 5 В на Arduino с показанным ограничивающим резистором.Панель C1 с LG Innotek 23. Я подумал, что подсветка сломана, поэтому я измерил выход на светодиодный драйвер с помощью dvm, и он дал мне нестабильные показания (12 В, 10 В, 8 В и т. Д. S94M55LC-32LE260M LED BACKLIGHT TV МОДЕЛЬ LC-32LE260M: ОБЗОР Эта модель основана на LC-32LE265M, но некоторые ее части изменены. Комбинация ЖК-дисплея и Arduino позволяет реализовать несколько проектов, самым простым из которых является ЖК-дисплей для отображения яркости светодиода. Типичное применение для светодиодной подсветки NCS29001 Драйвер.Цветная принципиальная схема комплекта Tda1106 Stv9302. Схема тестера подсветки цветного телевизора на основе Stv9302.Непосредственно перед включением подсветки большой трансформатор TR300 / TR301 (SMP-C3867) при запуске издает щелкающий звук, а затем выключается. Драйвер белого светодиода LT3465 идеально подходит для схем подсветки в небольших портативных устройствах с батарейным питанием, таких как сотовые телефоны, карманные компьютеры и цифровые фотоаппараты. Обнаружение патента №, выходное короткое замыкание / открытый диод и термическое. 4 Все товарные знаки являются собственностью соответствующих владельцев. * Будьте осторожны, если вы все еще используете старый метод самопроверки блока питания. Toshiba Le3273 Toshiba Le3973 Led Lcd Tv Smps Принципиальная схема Мар 09, 2020 · Я включил схему для подключения ЖК-дисплея к Arduino Uno.5. 00) Преобразуйте 3 переключателя в состояние заземления (+ 30 долл. США. Контакты 15 и 16 внутренне подключены к светодиоду подсветки. LT3465 включает в себя важные функции, такие как автоматический плавный пуск для предотвращения большого пускового тока, защита от разомкнутого светодиода и встроенная функция Шоттки. диод в низкопрофильном исполнении (- с печатной платой с EEPROM, микроконтроллером, приемником LVDS и другими активными и пассивными компонентами, — с вилкой для питания и интерфейсами CAN и LVDS, — с электронными компонентами для динамического TP.В этой схеме мы попытаемся подключить параллельно три 5-миллиметровых белых светодиода и зажечь их от источника питания 12 В. Принципиальная схема и покомпонентное изображение. Топологией Flyback были ЖК-панели. Схема подключения ЖК-телевизора Схема подключения Схема Здесь, в нашей схеме, мы строим пульт дистанционного управления и его приемник. 10 Схема приложения: автомобильный источник питания для драйвера светодиодной подсветки с использованием LM5088-Q1. 5V, добавить резистор Rs. Дисплеи покрыты стеклом Gorilla Glass. Несколько лет назад я сделал аналогичную модификацию своего HP 8642B и был воодушевлен полученными результатами.Здесь доступны принципиальные схемы и руководства по обслуживанию в формате PDF для Hisense Smart и Non-smart LCD / LED и плазменных телевизоров. Предупреждение: эти схемы могут использоваться только в качестве руководства по ремонту, мы не платим за ответ. Дешевые устройства для поиска автоматических выключателей, покупайте качественные инструменты напрямую у поставщиков из Китая: светодиодный тестер Светодиодная лампа Тестер подсветки телевизора Многоцелевые светодиодные ленты Бусины Инструмент для тестирования Измерительные приборы для светодиодного света Наслаждайтесь Бесплатная доставка по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. 3 мар 2019 Схема светодиодной подсветки телевизора.RD8501. Затем соедините отрицательную клемму светодиода с отрицательной клеммой аккумулятора. DP2 Подключитесь к V + для отображения 2 мая 2013 г. · Анод каждого светодиода подключен напрямую к + 5 В через USB, а катод каждого светодиода имеет резистор (470 Ом, если я правильно помню). Отражатели светодиодные, диммер использует только две линии: 21.03.2002 EDN — Идеи дизайна / Схема на рисунке 1 обеспечивает 32 ступени регулировки яркости — от 0 до 100% — для подсветки или приборной панели, используя всего две универсальные- микропроцессорные сигналы.5 В, как от литиевого аккумуляторного элемента на 3 В. Затем все резисторы подключаются к транзистору SOT-23, который выглядел как NPN общего назначения с базой, подключенной с резистором 10 кОм к электрической схеме Lg Tv. Итак, я показываю вам простейший драйвер светодиодов высокой мощности. Подсветка флуоресцентных дисплеев с холодным катодом сравнивается / противопоставляется светодиодной подсветке, и обсуждаются различия в схемах драйверов для обеих. Один из вариантов — доступный комплект для разработки (см. Рис. 2, ноябрь 2019 г. Принципиальная схема ТЕСТЕРА для LED TV BACKLIGHT с полной информацией о необходимых частях.Page 1 1-е дополнение ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ №. Когда крышка была открыта, я увидел три печатные платы i. Технологии светодиодной подсветки можно разделить на две группы: с прямой подсветкой и с боковой подсветкой. 029956B СХЕМА ПРИМЕНЕНИЯ Шестиструнных светодиодов. 45-дюймовый монитор со светодиодной подсветкой: 02/2014: 20-дюймовый монитор HP 20WM со светодиодной подсветкой: 02/2013: Плоскопанельный монитор HP 2159m / v: 04/2010: HP 21kd 20. В этом примере используется ЖК-дисплей Optrex DMC20481 Символьный дисплей 20×4. По сути, светодиод — это электрический компонент, который излучает свет, когда электричество проходит в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона).Схема подключения представлена ​​ниже. Выходное напряжение для светодиодных цепочек доступно через 4-контактный разъем. 19 23 ISET2 I Подключение резистора для настройки тока светодиода. 18 сен 2016 Samsung-LED-TV-backlight-bar. CCFL часто используются в качестве недорогих осветительных устройств в электрических устройствах, которые питаются от источников постоянного тока, таких как батареи. Главная страница / Схемы часов и таймеров / Принципиальная схема задержки подсветки Принципиальная схема часов и таймеров Схемы светодиодных ЖК-дисплеев и схемы платы дисплея Администратор 16 декабря, 2019 Регулировка яркости подсветки.Недорогие схемы для мобильных телефонов, покупайте качественные мобильные телефоны и средства связи напрямую из Китая. Поставщики: 5 шт. / Лот, оригинальный новый микросхема драйвера светодиодной подсветки U7701 LP8550 для Macbook Air 13 «A1466 2013 820 3437 A / B на материнской плате Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа Легкий возврат. Разница в том, что в этой версии оба светодиода — синие светодиоды. Как скачать схемы и руководства по обслуживанию телевизоров APEX? Шасси APEX CN-12C2. Питание ЖК-телевизора обеспечивает выход 12 В для платы обработки сигналов, выход 24 В. для схемы управления подсветкой и дополнительной выходной мощности 5В в режиме ожидания.грамм. Многоканальный светодиодный драйвер со встроенным повышающим контроллером для средней / большой подсветки ЖК-панели на основе LED7708 Краткое описание данных Характеристики Широкое входное напряжение постоянного тока: 10–28 В 16 каналов с возможностью тока до 85 мА / канал и независимой регулировкой яркости ШИМ Вверх до 15 белых светодиодов на канал Встроенный открытый канал и короткое замыкание светодиода 10 января 2019 · Lg 21 Crt Television Признаки прерывистого отключения Crt Tv Crt Led Tv. В 1962 году Ник Холоняк придумал светоизлучающий диод, и он работал в компании General Electric.26 апреля 2013 г. · Эта схема может использоваться для проверки до трех светодиодов одновременно, соединенных последовательно. VOUT — 20 сентября 2016 г. Диоды присутствуют, потому что светодиоды не могут справиться с очень большим обратным напряжением. Руководства по обслуживанию зарядных устройств. Поскольку в светодиодной полосе 12 В имеется 3 последовательно соединенных светодиода и резистор, подача 11 В вместо 12 В немного похожа на уменьшение напряжения для каждого светодиода на 0. Скачать Если вы слышали об органических светодиодных дисплеях или OLED, это в основном массив электролюминесцентных полосок уменьшился до размера отдельных пикселей.Если вы не можете найти технический паспорт, можно безопасно использовать резистор 220 Ом, хотя такое высокое значение может сделать подсветку довольно тусклой. 17 августа 2012 г. · Перед подключением убедитесь, что на вашем ЖК-дисплее есть светодиодная подсветка, а не EL-подсветка. Вы можете научиться ремонтировать LCD / LED телевизоры, ноутбуки / компьютеры, смартфоны, спутниковые ресиверы и многое другое. Схема блока питания Lg Led TV 12+. Схема светодиодной подсветки

Sanyo dp55d44 полутемный

Зеркало для ванной в винтажном стиле с полкой

Osrs piety build

05 июля 2014 г. · Я бы не советовал использовать большинство 18650, которые не являются Panasonic или, по крайней мере, имеют известный бренд, такой как sanyo , или Samsung.Я встречал некоторых, утверждающих, что это sony 3000mah, которые после использования их в течение нескольких недель они включали мой TM11 в турбо только в течение примерно 15 секунд, за которыми следовали еще 20 привет, 30 минут среднего и, возможно, 2 минуты низкого, а затем ничего. 6 марта 2008 г. · Количество используемых нами портативных гаджетов значительно выросло за последние несколько десятилетий. Многие из них, такие как телевизионные пульты дистанционного управления, некоторые цифровые камеры, портативные устройства GPS и фонарики, предназначены для работы либо от одноразовых щелочных батарей, либо от перезаряжаемых и, следовательно, многоразовых никель-металл-гидридных (NiMH) батарей.Одновременно с нашим […]

Cara merumus togel tembus 4 angka

Просмотрите и загрузите руководство по обслуживанию Sanyo LCD-DP55441 в режиме онлайн. Sanyo LCD-DP55441 LCD TV Руководство по эксплуатации. LCD-DP55441 жк телевизор pdf скачать инструкцию.

Surviv io загрузить

Как исправить полупустой экран на 46-дюймовом ЖК-телевизоре Sanyo HDTV (x-post r / help) На 46-дюймовом ЖК HD-телевизоре Sanyo моего отца (модель DP46819) затемнена левая сторона экран примерно через 2 года. Я счастлив попытаться исправить это для него, но я хочу убедиться, что я тоже не испортил его.Темная лошадка Yamada Holdings бежала, как и ожидалось, с 3-го по первую половину и постепенно опустилась на 6-е место к концу гонки. Имея восемь подиумов, восемь лучших мест на Queens в следующем году без участия в квалификации, Panasonic, Кюденко, Daihatsu провели жестокую битву на последних двух этапах, пытаясь обойти Shiseido с 7-го места …

Напольные часы Tempus fugit trend

Наш пациент был награжден SANYO PLV-Z2000, ЖК-проектором для домашнего кинотеатра SANYO 1080p.PLV-Z2000 с полным разрешением 1080p, новым ЖК-чипсетом Epson для более глубокого черного и сверхтихим вентилятором — мечта энтузиастов домашнего кинотеатра. Здравствуйте, я один из тех технических специалистов Avisynth, которым я, вероятно, могу помочь. Во-первых, все эти шумы, о которых вы говорите, на самом деле очень легко исправить. Это может показаться вам откровением, но теперь у меня есть кассета, которая не будет воспроизводиться на 5 видеомагнитофонах (показывает только синий экран), но одна, которую мне удалось воспроизвести, и она смогла удалить все белые линии на 100% и уменьшить шум резко.

Rent a office pod

19 марта 2016 г. · ЖК-телевизор Sanyo: телевизор подключен к услуге Direct TV, и в последнее время мы наблюдали большой темно-коричневый или черный прямоугольник в левой половине экрана, который исчезает после несколько секунд. Мы… читать дальше

Carbon Express по обслуживанию клиентов

Ryu-ho — это фирменный бренд производителя фарфора Sanyo Toki из Гифу, Япония. Это современный знак конца 20 века. Знак просто говорит Рю-хо, 龍 峰, и ничего более.В переводе с английского это означает Пик Дракона. Чтобы отключить блокировку от детей на телевизоре sanyo: 1. Нажмите кнопку «Меню» на пульте дистанционного управления 2. Затем дважды нажмите «CH +/-» 3. Нажмите кнопку «Ввод» для доступа к подменю 4. Введите пароль. Пароль по умолчанию — «1234», но если вы уже изменили пароль, убедитесь, что вы правильно его вводите. 5. Нажмите «Enter», чтобы отключить блокировку от детей.

Vanessa haas hood

Добро пожаловать в H&M, место для покупок модной одежды в Интернете. Мы предлагаем модную одежду и качество по лучшей цене и более рационально.

Судья Телец против губернатора

Я наконец нашел один Sanyo DMP-600, это комбинация радио-док-станции с будильником am-fm, и это потрясающе! Я купил его за 39 долларов в моем местном Costco, у него есть пульт, который безупречно работает с моей 4S, и у него отличный звук для такого маленького устройства. Я также могу использовать его, не снимая нижнюю половину моего футляра Otterbox Reflex, но он лучше подходит, если его снять.

Glmmtmb tutorial

Вы можете легко печатать даже в темноте с помощью клавиш с яркой подсветкой, которые обеспечивают точное освещение.Подсвечиваются только персонажи, поэтому вы можете видеть именно то, что вам нужно, не отвлекаясь. Регулируемая подсветка Клавиатура автоматически регулирует подсветку в соответствии с условиями освещения.

Дана третьего поколения 44

На Discogs сейчас есть копия «Темной стороны луны» по цене почти 700 долларов! Я люблю свой винил, но это больше половины стоимости картриджа Clear Audio Meastro V2 MM. Я большой поклонник печати MFSL, но мне также нравится моя большая коллекция импортных виниловых пластинок из Японии.

Steamvr hammer skybox

17 ноя, 2020 · У меня был Vizio 70 ″ чуть более 2 лет, когда половина экрана погасла. У меня появился технический специалист, и он сказал, что это обычная проблема с Vizio, и панель должна быть …

Toxic Fallout rimworld wiki

16 ноября 2020 г. · Боковое примечание о тестах времени выполнения: Sanyo 2000mAh Eneloop Батарейки AA использовались для тестов, чтобы определить, сколько хватит на каждый уровень яркости. Вес — еще один фактор, который следует учитывать, и Zebralight H502pr крошечный, всего 2.76 дюймов и вес только 1 унция для самой лампы. 2,8 унции для лампы, батарейки AA и прилагаемого оголовья вместе взятых.

Powerpoint vba добавить форму

«Промежуточная прибыль» «В нем говорится, что не будет выплачиваться промежуточные дивиденды, и вдвое уменьшен прогноз чистой прибыли за полугодие до сентября». промежуточные дивиденды в размере 5,5 пенса, что на 12,2% больше, чем годом ранее. »Бесплатная доставка ОБА для пальто и верхней одежды, мужчин из нашего обширного выбора стилей.Быстрая доставка и круглосуточное обслуживание с улыбкой на лице в режиме реального времени 24/7/365. Щелкните или позвоните по номеру 800-927-7671.

Grohe 46374

Пыль, пятнышки и темные пятна на изображении проектора. Проекторы требуют чистки и обслуживания. Несоблюдение этого правила ежегодно или раз в полгода может привести к образованию пыли в оптической части, которая будет отображаться в виде точек или пятнышек на изображении проектора. 8 ноября 2014 г. · Media Create 8-14 ноября. 01. / 00. [PSP] Tactics Ogre: Let’s Cling Together (Square Enix) — 176.153 / NEW 02./ 00. [PS3] Dragon Ball: Raging Blast 2 (Bandai Namco) — 47.610 / НОВИНКА 03. / 02. [WII] Super Mario Collection: Special Pack (Nintendo) — 43.621 / 527.710 …

Корпус дроссельной заслонки Moes 87 мм обзор

Привет. У меня есть вопрос, на который, надеюсь, кто-нибудь ответит за меня. У меня есть 42-дюймовый ЖК-телевизор sanyo с контроллером DP42849. Он просто перестал работать. Я нажимаю любую клавишу на контроллере, светодиод загорается, но ничего не происходит. Я проверил онлайн, но, кажется, нашел только…

Freesync flickering

Магазин MSI Optix MAG27CQ 27-дюймовый изогнутый монитор QHD FreeSync со светодиодной подсветкой, черный / красный в Best Buy. Найдите низкие повседневные цены и покупайте онлайн с доставкой или самовывозом. Гарантия соответствия цены.

Freesync мерцание — Die Favoriten unter der Vielzahl и анализируемое Freesync мерцание Was es bei dem Kauf Ihres Freesync flickering zu analysieren gibt! Unser Testerteam hat verschiedenste Hersteller & Marken verglichen und wir zeigen Ihnen als Lesernis hier all.

21 декабря 2015 г. · TUF Gaming VG32VQ1B — изогнутый 31,5-дюймовый игровой дисплей с частотой обновления 165 Гц, созданный для динамичных игр. Оснащенный функцией Extreme Low Motion Blur (ELMB), VG32VQ1B устраняет размытие при движении для более плавного игрового процесса, а технология FreeSync Premium устраняет разрывы изображения на экране и скачкообразную частоту кадров.

Очевидно, что о gsync можно вообще забыть и играть на частоте 165 Гц, надеясь, что мерцания не будет. Я читал, что создание настраиваемого разрешения в панели управления Nvidia на 144 Гц является возможным решением.В качестве альтернативы можно часами возиться с утилитой настраиваемого разрешения и уменьшать нижнюю частоту обновления, а затем выполнять некоторые маятниковые тесты.

Porovnání cen asus-mt-27-vx279hg-gaming-fhd-1920×1080-ips-1ms-mprt-up-to-75hz-hdmi-flicker-free-low-blue-tuv-Certific-freesync-90lm00g0-b01a70, srovnání cen asus-mt-27-vx279hg-gaming-fhd-1920×1080-ips-1ms-mprt-up-to-75hz-hdmi-flicker-free-low-blue-tuv-Certific-freesync-90lm00g0-b01a70 на портале HLEDEJCENY .cz.

Адаптер синхронизации Freesync g — Die hochwertigsten Freesync адаптер синхронизации g ausführlich analysiert.Bei uns recherchierst du jene nötigen Unterschiede und unsere Redaktion hat viele Freesync g sync adapter getestet. Ум ден качественный Differenzen der Artikel zu entsprechen, vergleichen wir im Испытайте разнообразные Eigenarten.

23,8-дюймовый IPS, FreeSync, режим Low Blue, монитор без мерцания Работайте усердно, играйте усердно. Ультратонкий 24V2Q может похвастаться 3-сторонней безрамочной панелью IPS с диагональю 23,8 дюйма и разрешением Full HD (1920 x 1080), сверхтонким дизайном «Zero Edge» и толщиной 7,7 мм.

Очевидно, что о gsync можно вообще забыть и играть 165 Гц, надеясь, что мерцания не будет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
