ЕГР — система рециркуляции отработанных газов. Нужна для снижения содержания оксидов азота в выхлопных газах. Клапан служит для дозировки отработанных газов во впускной коллектор (определённого количества в конкретный период).

Симптоматика засорённого клапана ЕГР

Нестабильная работа двигателя (плавают обороты), двигатель время от времени перестаёт работать (особо часто ситуации бывают под нагрузкой). Наблюдается прерывистое движение машины. Твёрдые частицы из выхлопа, химсажа оседают на запорном клапанном механизме, препятствуя полному закрытию. Итог — формирование разряжения во впускном коллекторе. Тогда двигатель работает на богатой топливовоздушной смеси. Чистить его нужно через каждые 60 – 80 тыс. км, но многие автовладельцы не проходят через чистку, а ждут, когда перестанет функционировать система ЕГР.

Ревизия функционала EGR

При проверке осмотру подлежат трубки, провода, прочие составляющие.

При наличии пневматического клапана используется вакуумный нанос для запуска. Для комплексной проверки подходит спецоборудование, позволяющее выявить код ошибки. Для проведения диагностики нужно знать техпараметры аппарата, чтобы найти расхождения в заявленных и итоговых сведениях.

Шаги осмотра:

1. Отсоединение вакуумных шлангов.
2. Продувание аппарата до состояния, когда через него не проходит воздух.
3. Отсоединение разъёма от электромагнитного клапана.
4. Подача питания от аккумулятора к прибору проводами.

Если при ревизии обнаружилась такая поломка, что аппарат нельзя использовать, то нужно приобрести и установить новый. Нередко хватает заглушки имеющегося агрегата.

Выбор средств для чистки egr дизеля

Автовладельцы жалуются, что от чистки толка нет. Но качественное очищение узлов, агрегатов возможно при условии, что для выполнения операций хозяин ТС использует специально произведённые для этих целей средства. Не стоит забывать: при чистке системы egr не используют приспособления, царапающие поверхность деталей. Не нужно использовать даже мягкую зубную щётку. На обрабатываемые поверхности устройства наносятся только жидкости из аэрозолей.

Наиболее действенны:

• средства с образованием пены для чистки карбюратора;
• пенообразующее средство в виде спрея;
• очиститель ЕГР, турбины, впускного тракта;
• карбюраторная промывка.

Нагар со стенок убирают пенным очистителем. Процедуру повторяют до 6 раз. Количество повторов зависит от толщины слоя нагара. Сохранить стабильно работающей систему возможно, дождавшись момента, когда грязь уйдёт от действия химикатов.

Промывку для карбюратора используют как средство для замачивания частей клапана при значительном загрязнении. После замачивания, предварительной чистки можно пользоваться спреем. Средство поможет удалить остаток грязи.

Как проводить чистку клапана egr

Сначала его удаляют с машины. Перед демонтажем нужно приобрести новые клапанные прокладки. Старые продавлены, через них идёт воздух.

Клапан ЕГР размещается перед впускным коллектором. Иногда он есть между впускным и выпускным коллектором, соединение проходит через трубки.

Чистка ЕГР не предполагает применения особых средств. Подойдёт обычная WD40. Также подойдёт средство для чистки карбюраторов. Этот вариант очистки принесёт более заметный результат. Нужно залить загрязнённые части чистящим средством, оставить на несколько минут, чтобы грязь отмокла. Затем подручными средствами произвести очистку, дать клапану высохнуть, установить на место. Нужно не забывать о том, что потребуется установка новых прокладок.

При возникновении симптомов засоренного клапана ЕГР рекомендуем как можно скорее обратиться к специалистам, что позволит в короткий срок устранить проблемы с неровной работой двигателя. Сотрудники компании «Восток-Авто» с удовольствием помогут Вам. Для этого просто заполните форму, размещенную ниже.

LIQUI MOLY — очистка впускной системы дизеля

Файлы:

---

К впускной системе дизеля относится воздушный фильтр, холодная часть турбины, интеркулер, впускной коллектор, EGR – клапан и его охладитель, впускные клапаны.

Мы рассмотрим влияние на работу двигателя состояние впускного коллектора и EGR – клапана, как систем, наиболее сильно влияющих на работу двигателя.

Повышенное сопротивление системы впуска воздуха и вентиляции картера (загрязнения EGR – клапана и коллектора) на дизельном двигателе приводит к следующим проблемам:

1. двигатель не заводится в теплую и холодную погоду
2. двигатель трудно заводится
3. двигатель заводится, но сразу глохнет
4. нестабильная работа на холостых оборотах
5. недостаток мощности
6. чрезмерный расход топлива
7. выхлоп черного цвета
8. выхлоп голубого или белого цвета
9. чрезмерный расход масла
10. перегрев дизельного двигателя
11. повышенное давление в картере
12. неустойчивая работа дизельного двигателя

Ресурс различных систем EGR составляет от 70 до 100 тысяч километров (в отечественных условиях около 50 тысяч). После этого ее компоненты подлежат замене. Это в идеале. Однако желающих платить немалые деньги находится немного, поэтому многие авторемонтные предприятия включают в перечень регламентных работ мероприятия по очистке и, соответственно, продлению жизни компонентов системы. В пневмоклапане EGR необходимо периодически очищать седло и шток от нагара. В системах с управляющим электроклапаном в нем, как правило, имеется фильтр, защищающий вакуумную систему от загрязнения. Его необходимо периодически очищать.

Когда EGR начинает давать сбои, многие автовладельцы предпочитают заглушить ее. Как правило, это делается с помощью вырезанной из тонкой жести прокладки, устанавливаемой под клапан. Однако, в результате повышается температура в камере сгорания, а это увеличивает риск появления трещин в головке блока цилиндров.

Типичные загрязнения впускного тракта Опель, Фольксваген и впускной коллектор поле очистки:

Технология очистки EGR – клапана и впускного коллектора:

1. Прогреть двигатель до рабочей температуры
2. Заглушить двигатель и обеспечить доступ к впускному тракту, удалив, например, патрубок, подводящий воздух от турбины.
3. Завести двигатель (Внимание: впрыскивание препарата проводят только на заведенном двигателе!) и распылять состав Pro-L ine Ansaug-System-R einiger Diesel на загрязнения вглубь впускного коллектора короткими интервалами по 2-3 секунды. Поддерживать обороты двигателя около 2000 обмин. При самопроизвольном повышении оборотов более чем на 1000 обмин распыление немедленно прекратить!
4. Израсходовать содержимое баллона, контроль очистки производить визуально.
5. Заглушить двигатель, восстановить ранее разобранные соединения.
6. При необходимости, стереть накопившиеся ошибки в БУД (блок управления двигателем).

Очистку впускного тракта рекомендуется включать в работы по регламентному обслуживанию автомобиля, особенно с пробегом более 100 000 км.

Как очистить клапан ЕГР и дроссель

Продолжаем разбираться, как изменился процесс смесеобразования в ДВС и как это сказалось на работе и ремонтопригодности моторов.

В своей работе мы много общаемся с обычными автовладельцами и мастерами сервисов различного уровня и получаем много отзывов, вопросов. За многие годы активного сотрудничества с потребителями и проведения всевозможных тестов продукции мынаработали огромную базу историй ремонта самых разных автомобилей. Сегодня мы продолжаем серию публикаций о распространенных проблемах современных моторов. Ни в коем случае не хотим высказывать претензии автопроизводителям. Вся информация собрана в процессе личного общения, изучения форумов и собственного опыта экспертов LAVR.

Сегодня мы разберем, как разгорячились моторы за последние 20 лет, какие перемены претерпел процесс смесеобразования в ДВС и как это сказалось на работе и ремонтопригодности.

Система рециркуляции выхлопных газов

В прошлой статье мы говорили о том, что в последние 20 лет двигатели становятся более легкими и экологичными и при этом более мощными. Для этих целей производители силовых агрегатов увеличили рабочую температуру, что вполне предсказуемо ударило по темпам деградации масла, старения пластиковых и резиновых деталей мотора и износу цилиндро-поршневой группы. Управляемый термостат не слишком повлиял на ситуацию, потому что система охлаждения обладает инертностью и не успевает за увеличением температуры мотора, которая под нагрузкой оказывается выше оптимальной.

В качестве решения автоконцерны предложили внедрение клапана рециркуляции выхлопных газов. Он установлен на большинстве автомобилей после 2010 года выпуска. На современных моторах клапан EGR управляется электронно от ЭБУ и может осуществлять полное или частичное открытие рециркуляционного тракта.

Изначально система EGR воспринималась как экологическое новшество, снижающее токсичность выхлопа, а конкретно содержания оксидов азота, которое возросло вместе с ростом рабочей температуры моторов. Однако это справедливо для дизелей, в бензиновых двигателях основная задача системы ЕГР — именно снижение температуры в камере сгорания на средних нагрузках: часть кислорода замещается отработавшими газами, и градусы в камере сгорания падают. Для производителей тотальное введение рециркуляции выхлопных газов стало решением, убившим двух зайцев, а для многих российских автомобилистов – просто необязательной деталью, которую, как катализатор, можно вырезать.

Разберемся с проблемами, которые добавило появление EGR автовладельцам. В России на многих современных автомобилях этот элемент системы уже после 20 000 км пробега начинает сбоить. По данным опытных сервисменов, которые проходили обучение в дилерских центрах Европы, там проблема стоит не так остро: естественный механический износ клапана обычно наступает после 60 000 – 80 000 км пробега. Все дело — в качестве топлива, которое способствует увеличению сажи в выхлопе.

Вот и получается, что из-за низкосортного бензина применение системы рециркуляции приводит к попаданию большого количества сажи из выхлопных газов во впускную систему. Чем это чревато, понятно? Ускоренный износ поршневых колец, забивание каналов и неполное сгорание с еще большим образованием сажи. Она вместе с маслом (о том, откуда масло в выхлопе, мы писали в предыдущей статье) оседает на штоке клапана, стенках, самой магистрали, впускном коллекторе и находящихся в нем датчиках, что приводит к нестабильной работе мотора и поломке EGR. Круг замкнулся.

Простая иллюстрация: надежный японский мотор 1KD-FTV. В варианте Евро-3 объём рециркуляции отработавших газов невелик, а ресурс двигателя официально составляет более 500 000 км. Этот же силовой агрегат в более экологичном исполнении, где отработавшими газами замещается почти весь избыточный воздух, из-за ускоренного износа ЦПГ имеет ресурс 100 000-150 000 км. Таких примеров десятки.

Очевидное решение – периодически чистить клапан и его каналы, но в большинстве машин это сделать довольно сложно, поэтому сажа копится. Клапан может прогореть, но до этого доходит редко и только в автомобилях, где сама его конструкция невероятно надежна. А самая частая поломка EGR — клин в каком-то одном положении. Открытое положение чревато тем, что все отходы горения прямиком летят в цилиндры, в том числе на высоких оборотах и при большой нагрузке. Закрытый клапан передает «мозгам» некорректные показания, а те на основе этих данных могут вносить изменения в работу других систем двигателя.

Другой вариант — клапан начинает двигаться рывками. Исправный клапан должен обеспечивать плавное перемещение штока, но, если он «скачет», информация передается на ЭБУ, а система работает некорректно. Бывают машины, где соленоид движется за счет шагового электропривода, он тоже может выйти из строя, как и вся цепь управления его работой.

Что еще усугубляет ситуацию? Несвоевременное техобслуживание двигателя. Практически любые поломки влияют на процесс сгорания топлива и, следовательно, на работы системы рециркуляции газов. Сюда же — замена фильтров и масла с большими интервалами, использование низкосортного или контрафактного лубриканта, отсутствие промывки системы смазки. И третье – режим эксплуатации, особенно вредны короткие поездки, свойственные для города, и стояние в пробках.

Вишенка на торте – сложность диагностики и поиска причины выхода из строя этого узла. Симптомов, характерных именно для неполадок EGR, нет, а до его проверки дело доходит далеко не в первую очередь.

Многие автовладельцы, заимев проблемы в ЕГР и узнав стоимость ремонта, предпочитают заглушить клапан. Тоже вариант, хоть и не слишком экологичный. Нюанс в том, что делать это нужно правильно, чтобы ДМРВ и датчик кислорода не оценили ситуацию как слишком большой расход воздуха, и ЭБУ не дал команду  корректировать топливную смесь с сторону наращивания впрыска топлива.

Как можно продлить жизнь EGR? Во-первых, следить за исправностью двигателя и соблюдением адекватных режимов работы. Во-вторых, регулярно осуществлять профилактику, особенно важна промывка масляной системы. В-третьих, и это очень важно, заправляться только на проверенных АЗС, потому что некачественное горючее — это самый злейший враг клапана рециркуляции отработанных газов. И наконец, не лишними будут меры по улучшению качества топлива и качества сгорания рабочей смеси. В ассортименте LAVR для этих целей есть Октан-корректор, Цетан-корректор и универсальный Усилитель моторного топлива.

Дроссельная заслонка

Еще один элемент автомобиля, который подвержен очень быстрому загрязнению сажей, маслом и пылью — дроссельная заслонка. На этот процесс влияют состояние двигателя, свежеть воздушного фильтра и – главное — работа системы рециркуляции. Ведь в большинстве случаев выхлопные газы направляются обратно в цилиндры через дроссельную заслонку. Обычно загрязнения копятся довольно долго – не меньше 100 000 км, но в случае некорректной работы EGR процесс идет сильно ускоряется.

Симптомы критического загрязнения дроссельной заслонки, как и в случае клапана ЕГР, не слишком показательны: троение, заторможенная реакции на педаль газа, ошибки в подаче воздуха, рост расхода топлива.

Однако есть и хорошая новость. Дроссельный узел довольно легко вскрыть и почистить. Для этого есть специальная автохимия, которая несколько минут смывает нагар и масляный налет: например, Очиститель дроссельной заслонки LAVR.

Ремонт/чистка,дизельный двигатель,сажа,впускной коллектор,EGR-клапан,XENUM

О преимуществах дизельных двигателей известно так же хорошо, как и об их недостатках. Более экономичные благодаря повышенному КПД они сложнее и дороже из-за особенностей своей конструкции. Конечно, платить меньше на заправках приятно. Однако на эту бочку меда приходится и своя ложка дегтя: стоит только дизелю начать хоть немного сбоить, как тут же возникает тревога, уж не ТНВД это или форсунки.

Да, в ремонте дизель совсем не подарок. Запчасти дороги, а потому в отношении технического обслуживания дизелей стоит быть особенно внимательным. Однако в ряде случаев тревога при, казалось бы, совсем уж явных признаках необходимости сложного ремонта вполне может оказаться напрасной. Ведь бывает и так, что грозная и неизбежная проблема находит вдруг простое и доступное решение.

Вот, к примеру, типичный случай. Дизельный двигатель автомобиля как-то вдруг потерял приемистость и чуткость к педали газа, обороты плавают, а при перегазовке из выхлопной трубы автомобиля валит густой и черный дым. «ТНВД или форсунки, – посочувствуют соседи по стоянке. – Да, не повезло, но что поделаешь – дизель». Однако при подобных признаках казалось бы неизбежного дорогого и сложного ремонта не стоит все же унывать. Во всяком случае, ровно до тех пор, пока действительная причина явного нездоровья двигателя не будет точно диагностирована, а методы устранения поломки – не определены.

В ряде случаев причиной проблем дизельного двигателя вполне может оказаться… просто грязь. Грязь, скопившееся там, где ей совсем не место – во впускном тракте коллектора мотора. И если такая неприятность имеет место быть, то дизельный двигатель начинает вести себя так, будто бы скоропостижно и явно преждевременно износился до предела.

Прежде всего стоит разобраться в причинах возникновения засорения впускного тракта дизелей. Этих причин много, но начинается все, как известно, с качества топлива. Если цетановое число дизельного топлива понижено, ниже 50, что отнюдь не редкость на наших заправках, то такое топливо обладает повышенной склонностью к нагарообразованию. Эта причина усугубляется особенностями конструкции современных дизельных двигателей. Во впускном коллекторе большинства из них в обязательном порядке установлен клапан EGR, важный компонент системы рециркуляции отработанных газов.

Принципиальная схема системы впуска с датчиком EGR

Повсеместное распространение эта система получила благодаря своей способности снижать процент NOx в составе выхлопных газов дизеля. В процессе работы двигателя с малой нагрузкой этот клапан обеспечивает возможность разбавлять подаваемый в цилиндры двигателя воздух отработанными газами – до 15% от общей массы заряда. Лишенная кислорода, эта порция отработанных газов действует в цилиндрах двигателя и аналогично инертному газу замедляет скорость протекания реакции, снижает температуру горения топлива до уровня, при котором NOx не возникает. При этом, кроме непосредственного влияния на экологические характеристики мотора, система рециркуляции решает еще одну крайне важную техническую проблему. Добавка инертного компонента к воздушному заряду, подаваемому в цилиндры, позволяет исключить риск возникновения детонации в режимах, когда мотор работает на обедненной смеси. При высоких и постоянных нагрузках дизельный двигатель работает без подачи такого компонента как выхлопные газы в цилиндры. В таких режимах клапан EGR закрыт, а стало быть, во впускном коллекторе нет ничего, что могло бы поспособствовать образованию сажи на его стенках. Но этот режим эксплуатации, при движении по трассе, далеко не самый распространенный в общей картине эксплуатации городского автомобиля. Таким образом, образование сажи во впускном коллекторе лишь вопрос времени, рано или поздно, но двигатель любого городского автомобиля такую проблему создаст.

Кроме особенностей работы системы рециркуляции отработавших газов свою лепту в образование грязи во впускном коллекторе вносит еще и сапун, отводящий избыток давления картерных газов во впускной коллектор. Очевидно, что маслянистая взвесь, попадающая из картера двигателя во впускной коллектор, создает все условия для усиления загрязнения всех поверхностей, в том числе и самого клапана EGR. В условиях загрязнения этот клапан вполне может отказать при выполнении штатных функций, в результате чего выхлопные газы будут находиться во впускном коллекторе постоянно.

Грязь на клапане системы EGR

Но не только выхлопные газы и маслянистая взвесь способны обусловить проблему загрязнения впускного коллектора дизеля. К этим причинам вполне может добавиться еще и следствие эксплуатации мотора с неисправными свечами нагрева. Пуск холодного двигателя в таких условиях затруднен по очевидным причинам, а в коллектор из-за этого попадает еще и топливо, усугубляющее общую картину загрязнения. И со временем, учитывая все эти причины, не удивительно, что впускной коллектор напрочь покрывается густым слоем мазутообразной грязи, наличие которой в этом месте и обуславливает целый ряд проблем с эксплуатацией дизеля.

Нагар в мазутоподобном состоянии не оставляет ни одного шанса для возможности работы дизельного мотора

Среди специалистов автосервиса и просто продвинутых пользователей бытует мнение о том, что в проблеме образования сажи во впускном коллекторе виноват, прежде всего, клапан EGR. Часто можно даже слышать мнение о том, что, дескать, деталь эта в двигателе явно лишняя и что ею запросто можно пожертвовать, согласившись с потерей экологических показателей мотора.

Однако предложением заглушить этот клапан едва ли стоит соблазняться. Дело в том, что итогом такой доработки станет рост риска работы двигателя с детонацией, а хуже того, с детонацией такого уровня, который вполне может оказать на детали двигателя катастрофически разрушающее влияние. Да, конечно, современные системы управления работой мотора в некоторой степени компенсируют такую доработку, адаптируясь так, чтобы детонация не проявлялась. Но едва ли в этом случае можно всерьез рассчитывать на то, что такая компенсация окажется эффективной во всех возможных режимах эксплуатации дизеля.

Упразднение клапана EGR «модернизация» крайне сомнительной ценности

Кроме того, не стоит забывать еще и о том, что рост NOx в выхлопе дает свои последствия не только на организм человека, находящегося рядом с автомобилем. Попадая в картер двигателя, выхлопные газы с повышенным содержанием NOx не менее пагубно влияют и на масло, повышая его кислотное число и способствуя ускоренному снижению щелочного. Ускоренный и непрогнозируемый износ масла тоже не сулит ничего хорошего для надежности и долговечности эксплуатации дизеля.

Эксплуатация дизельного мотора в наших условиях по целому ряду причин сопряжена еще и с такими проблемами, как ускоренный износ ТНВД и периодическое засорение форсунок. А в случае, когда речь идет о дизелях современных конструкций, к этим проблемам добавляются еще и сложности из-за загрязнения EGR-клапана вкупе с лопатками турбины, если мотор оснащен турбонаддувом. Что же касается моторов, выпускная система которых включает в себя DPF-фильтр, то проблемы впускного тракта способствуют тому, что и этот недешевый узел выходит из строя.

Схема движения воздуха во впускном коллекторе атмосферный воздух смешивается с горячими газами, поступающими через рециркуляционный клапан EGR

В борьбе за здоровье дизеля рынок традиционно предлагает целый комплекс разнообразных средств, предназначенных для предотвращения загрязнения впускного тракта двигателя. С этой целью владельцам дизельных авто предлагают топливные присадки:
— очистки форсунок;
— вытеснения влаги из топлива;
— увеличения цетанового числа;
— снижения износа и коррозии топливной аппаратуры;
— улучшения сгорания для снижения дымности выхлопа;
— антидепрессорные, снижающие температуру застывания топлива;
— универсальные топливные присадки.

Выбор огромен. Но в то же время подобрать оптимальное сочетание возможностей всех этих средств с целью достижения максимальной эффективности их применения — на рынке отсутствует. Поэтому ситуация, когда владелец автомобиля, даже учитывающий необходимость компенсационных мер при эксплуатации дизеля в наших условиях, может столкнуться с распространенными для всех проблемами вполне возможна. Учитывая это обстоятельство, бельгийская компания Xenum предложила свой вариант решения актуальной проблемы. Xenum предлагает комплекс системной очистки двигателя, реализуемый с помощью установки Xenum I-Flux 100.

Установка для промывки Xenum IFlux 100 проверенное средство борьбы с отложениями сажи в дизеле

I-Flux-технология компании Xenum позволяет провести необходимые работы по очистке двигателя без его разборки. Удаление отложений во впускном коллекторе, образовавшихся в результате загрязнений из-за работы системы рециркуляции, и отложений и нагара с впускных клапанов осуществляется за счет подачи во впускной коллектор оптимизированного для этих целей химического состава. С этой целью встроенный компрессор аппарата установки Xenum I-Flux 100 подсоединяется к впускной системе двигателя, мотор запускается и работает на протяжении 2 ч. По завершению обработки двигатель восстанавливает мощность и равномерность работы, снижается дымление и уменьшается расход топлива.

Xenum IFlux 100 в действии на демонстрационном стенде (фото вверху) и под капотом Audi Q7

Xenum рекомендует проводить такую обработку не менее, чем раз в полгода, что обеспечивает эксплуатирующемуся в городских условиях дизелю возможность сохранять свои показатели в норме даже в далеких от оптимальных условиях работы. Периодичная аппаратная обработка двигателя химическим средством по технологии I-Flux 100 защищает мотор от отложений во впускном коллекторе, предотвращает необходимость работ по механической очистке, но главное – снижает риск выхода из строя дорогих систем современного дизельного автомобиля.

Результат работы Xenum IFlux 100 налицо. Отложения сажи во впускном коллекторе до и после очистки

Компания Xenum в очередной раз показала, что ее технологии и профилактические работы эффективно решают проблемы, устранять которые иным образом приходится путем дорогого ремонта с заменой поврежденных узлов и механизмов. Профилактика и терапия лучше кардинального вмешательства.
Андрей Ильчук

Источник: журнал autoExpert №11`2013. При перепечатке ссылка на источник обязательна.

Фірма «ДАН АВТО» («DAN AUTO») — офіційний дистрибютор моторних мастил, змазок, автохімії, автокосметики XENUM в Україні.

Чистка клапана EGR и впускного коллектора на дизеле — Двигатель / Трансмиссия

Всем привет! Поскольку 1.5 и 1.6 которые устанавливаются на Soul аналогичны по конструкции решил выложить отчёт по промывке впускного коллектора. На моём CRDI вот уже несколько месяцев подряд начали происходить странные вещи-в разгоне тупит, расход и дымность повысились, появилась турбояма, при газе на 2000 об не улетает вперед, а начинается цокотение по типу бензиновой детонации. Решил осмотреть впускной коллектор. Снял подводящий воздушный патрубок и охре… удивился очень сильно









Причем толщина слоя сажи в впускном коллекторе от 5 мм до 1 см!!!



Порывшись на форумах и по техдокументации обнаружил, что симптомы похожи на зависание клапана EGR, при котором сажа гонится постоянно в впускной коллектор. Помимо уменьшения мощности вследствие уменьшения сечения, куски сажи попадая под тарелки клапанов, увеличивают износ их сёдел, а попадая в цилиндры портят стенки и кольца. По хорошему EGR должен открываться на холостом ходу в пробках и добавлением части выхлопных газов в впуск, уменьшать температуру сгорания и следственно количество окислов NO. Но если клапан завис у вас выхлоп будет гнаться постоянно в впуск, причём заслонка регулирующая соотношение воздух через турбину — через EGR (рис 1) может вообще закиснуть и двигатель будет дышать этой смесью постоянно.



Вобщем было принято решение снимать и чистить впускной коллектор и клапан EGR

Скачан был мануал по сьёму коллектора

и работа пошла



Коллектор снят, нагар видно и на входе в клапанный блок, его выгребаем самодельной лопаткой



нагар на заслонках системы изменения геометрии впускного коллектора



Потрачено было 2 баллона с очистителем карбюратора и 2л бензина. Причем очистка в основном выполнялась механически, при помощи Г-образной самодельной лопатки, металлического ерша и шомпола с тряпкой. Очиститель не смог смыть эту бездну нагара, которой я наковырял 1.5 стакана, купленный очиститель EGR от Хадо какой то маслянистый, и визуально только грязь смывал не трогая нагара, поэтому на него я забил.

Времени ушло 3 часа, на неспешный разбор и очистку с отмывкой



Вот уже на 90% отмытый коллектор



Был также промыт клапан EGR, он таки забился сажей и соответственно завис в открытом состоянии, гоня сажу во впускной





Итоги: После промывки вернулась заводская резвость и пропало клевание (турбояма), по расходу отпишусь позднее, выводы для себя сделал- раз в полгода проверять и чистить клапан EGR, и осматривать состояние впускного коллектора.



PS Узнавал по разным станциям сколько будет стоить сделать эту поцедуру от 60уе до 160уе, причём много рассказывают про то что они чистят без сьёма коллектора, брызгая туда «волшебным баллончиком с молекулярным мега очистителем», ЭТО НЕПРАВИЛЬНО!!!! Размоченная жижа потечёт в цилиндры и как минимум закоксует клапана. Чистить только со сьемом!!! и полным выгребанием сажи и промывкой до состояния ослепительных кошачих сфероидов. Желательно что бы вы присутствовали, тогда всё будет качественно, а не «на отъ…бись» как у нас в сервисах любят.



PPS Мануал по разбору впускного 1.5 CRDI http://hostex.org/dl/6cf8c6f1e2 и http://hostex.org/dl/aa3fd079de



а вот по разбору впускного 1.6 CRDI http://www.ex.ua/view_storage/875008912182











PPPS Поузнавал по причинам зависания клапана EGR, в основном из-за отечественной солярки с цетановым числом ниже 50 (48-49 Лисичанск, Кременчуг) которая при сгорании даёт много сажи, ну и конструктив клапана конечно тоже не мультитопливный

Чистка клапана ЕГР по низкой цене в Москве



Система рециркуляции отработанных газов (EGR) предназначена для снижения уровня токсичности выхлопа, благодаря постоянной циркуляции отработанных газов в выпускной коллектор и обратно. Со временем клапан ЕГР загрязняется и в нем появляется толстый налет сажи, которые и затрудняет эффективную работу двигателя.

Программное отключение ЕГР и его чистка — это обязательная процедура, если вы хотите освободить двигательную систему и повысить производительность работы автомобиля любой марки и модели.

Загрязненный клапан ЕГР не только делает работу двигателя жесткой и менее отзывчивой, но и сильно повышает расход топлива, что значительно бьет по карману автовладельца. Однако самая главная проблема заключается в том, что несвоевременная чистка егр приводит к тому, что клапан выходит из строя и возникает необходимость покупать новый. Новая деталь стоит очень дорого, поэтому вовремя проведенная диагностика и очищение полости клапана поможет вам значительно сэкономить в дальнейшем.

Как еще сможет подпортить жизнь автовладельцу несвоевременная чистка клапана егр? Зажатый двигатель, неисправная выхлопная система сильно влияют на маневренность автомобиля. В этот момент о комфортной езде можете забыть, и возникает риск не удержаться на очередном повороте, что влечет за собой огромные финансовые риски и риск для здоровья владельца авто.

Основные симптомы загрязнения клапана:

• Непостоянное значение оборотов двигателя;
• Проблема с набором скорости;
• Рывки и дерганье автомобиля при езде;
• Высокий расход топлива;
• Ошибка в работе датчиков



Компания “БИБИЗОН” предлагает воспользоваться услугой чистка егр, и устранить зажатую работу двигателя, вернув полный ход без ограничений вашему автомобилю. Наши специалисты используют в работе профессиональное оборудование и специальную жидкость, что делает работу безопасной для основных элементов системы. Для того чтобы полностью почистить егр в опеле, рено дастер, пежо боксер, бмв достаточно 1 – 2 часов. Чистка егр вольво xc70 предоставляется по очень выгодной цене. Цена на порядок ниже, чем, если бы чистка егр была вами упущена, потому что восстановить новый клапан или новый двигатель это огромные финансовые затраты.

Чистка егр безопасна для авто?



Процедура может быть опасна для некоторых моделей автомобилей, поэтому необходима консультация с проверенными мастерами во избежание плачевных последствий. Специалисты компании “БИБИЗОН” помогут провести подробную диагностику и порекомендовать, что в вашем случае окажется оптимальным чистка клапана егр или заглушка.

Обнаружив вышеуказанные проблемы с двигателем, немедленно обратитесь за квалифицированной помощью и верните оптимальную эффективность работы егр элемента, чтобы в дальнейшем избежать дополнительных проблем с более глобальным ремонтом автомобиля. Профессиональная команда компании “БИБИЗОН” поможет почистить егр в опеле или любой другой марке автомобиля быстро и выгодно. Вся работа производится с железной гарантией того, что вы получите легкий ход и свободную работу двигателя вашего автомобиля.

Где находится клапан ЕГР — чистка или как заглушить EGR

Главная » Советы по ремонту » Где находится клапан ЕГР — чистка или как заглушить EGR

просмотров 118 543

Cистема клапана ЕГР (EGR) предназначена для рециркуляции выхлопных газов и находиться на двигателе под капотом вашего автомобиля. Если заглушить клапан ЕГР, то в результате не будет снижается выброс в атмосферу окиси азота.



Клапаны устанавливаются как на двигатели внутреннего сгорания (кроме двигателей, оснащённых турбиной), так и на дизели. В первом случае будет значительно снижена детонация двигателя, а во втором работа будет более «мягкой». И что немаловажно при этом будет снижен расход топлива.

Надо сказать, что клапаны ЕГР (EGR) часто приводят к головной боли у отечественных автолюбителей. Эта система очень восприимчива к тому, что вы заливаете в бак автомобиля (качество топлива больше оказывает влияние на работу дизельного двигателя). И многие предпочитают просто заглушить её

Из-за плохого качества топливной смеси в этой системе, а также во впускном коллекторе и установленных там датчиков может появиться нагар (если не проводится регулярная чистка системы), а это приведёт к нестабильной работе двигателя вашего автомобиля. Непосредственно сам клапан ЕГР дорого стоит, из-за этого многие автолюбители, в случае поломки клапана, не меняют его на новый клапан, а предпочитают заглушить всю систему. Правильно это или нет – вы узнаете из этой статьи.

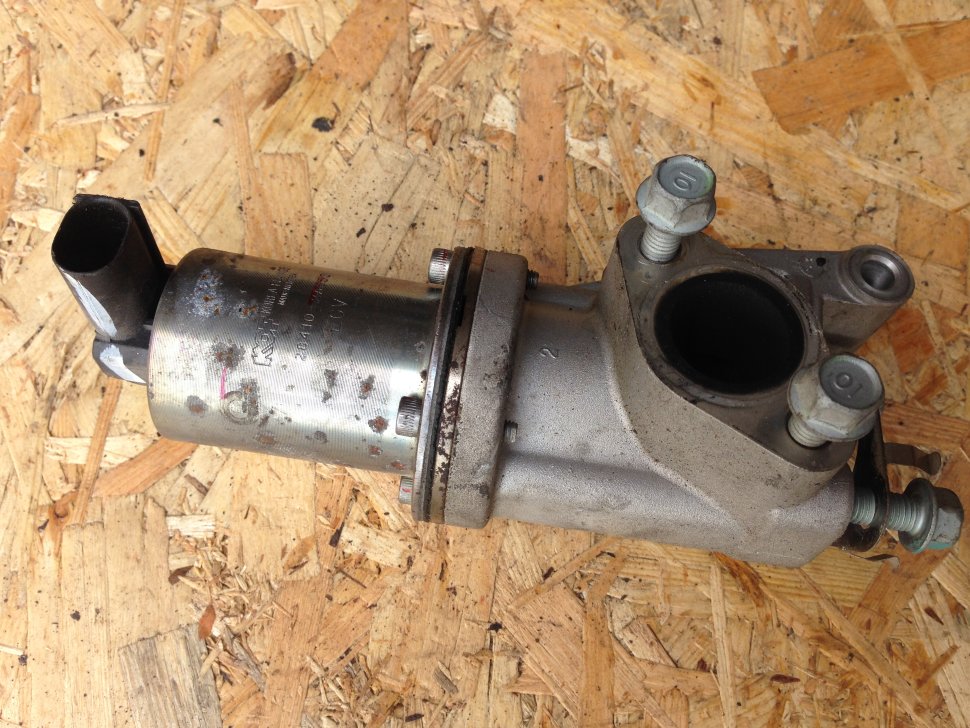

Что такое клапан ЕГР

Схема работы клапана довольно проста – часть газов из выхлопной системы смешивается с воздухом из выпускного коллектора. Если процент окиси азота слишком высокий, то это приводит к большому температурному режиму в камере сгорания. Все мы, ещё со школьной скамьи, знаем, что катализатором горения выступает кислород. А газы из впускного коллектора, смешиваясь с воздушным потоком, минимизируют процент кислорода. Как следствие — снижается температура сгорания и понижается токсичность.

Как работает система ЕГР

Всё будет зависеть от двигателя, на котором установлен такой клапан. В дизельных двигателях клапан будет открыт уже на холостых оборотах, и обеспечит 50% воздуха на впуске. Как только повышаются обороты двигателя клапан будет понемногу закрываться. И полностью закроется, как только обороты двигателя достигнут своего максимально значения. Когда двигатель прогревается, то клапан тоже будет полностью закрыт. Во время холостых оборотов двигателя внутреннего сгорания клапан ЕГР будет закрыт, а также он не включится при максимальных оборотах двигателя. В остальных режимах работы двигателя клапан ЕГР подача воздух на впуск подаёт от 5% до 10%.



Какие могут быть неисправности у клапана ЕГР

Выход из строя клапана ЕГР, в большинстве случаев, возникает в том случае, когда на пластине скапливается нагар и ему требуется чистка.  Это происходит из-за плохого топлива, или если нарушена работа топливной системы, сильно изношены цилиндры, неисправен турбокомпрессор, выход из строя датчиков (отвечающих за работу клапана).

Если клапан ЕГР засориться, и не происходит регулярная его чистка, то это может привести к тому, что он заклинит или будет срабатывать очень медленно. Клапан ЕГР заклинить может как на открытие, так и на закрытие. При заклинивание на открытие бензиновый двигатель будет плохо работать на холостом ходу, а у дизельного двигателя значительно возрастёт потребление топлива и понизится мощность. При заклинивании клапана ЕГР на закрытие бензиновый двигатель будет больше потреблять топлива, а дизельный двигатель начнёт работать более «жестко». Если клапан будет открываться медленно, то в основном, это будет заметно при холостых оборотах двигателя.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель. Следующий способ, который отвечает за работу клапана — электропневматический.

2. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
3. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

• Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.
• Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
• Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Важным показателем будет уровень отработанных газов, которые поступают во впускной коллектор. Другими словами, интересует показатель открытия клапана ЕГР. Кроме того, на это будет влиять общий процент изношенности двигателя (свечи зажигания, топливный насос или закупорка топливных форсунок).

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель. Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.



Как поступить, если клапан ЕГР вышел из строя?

Если открыть руководство по эксплуатации любого автомобиля, то там написано – система ЕГР имеет ограниченное время работоспособности. Уже при пробеге автомобиля от 70 000 до 100 000 километров необходимо заменить полностью всю систему, но это в том случае если у вас хорошее топливо. В России этот срок (в связи с низким качеством топлива) значительно ниже и составляет 50 тысяч километров.

Но как поступить, если автолюбитель не может себе позволить замену дорогостоящих компонентов через такой короткий срок? Тут можно посоветовать два способа – должна проводиться своевременная чистка всей системы, или просто заглушить всю систему ЕГР.

Чистка клапана ЕГР, видео



На что надо обратить внимание в первую очередь?

1.    Непосредственно клапан ЕГР. Чтобы ход клапана был достаточно свободным и шток клапана обеспечивал плотное закрытие – чистка обязательна для штока и седла клапана. Использовать лучше аэрозоль, с помощью которого происходит чистка карбюратора. Но надо быть внимательным и не допустить падания жидкости непосредственно на диафрагму. Это может привести к её разрушению (компоненты, входящие в состав могут разложить резину).
2.    Если есть, то надо обратить внимание на соленоид ЕГР. В большинстве случаев там находится небольшой фильтр, который защищает вакуум системы от загрязнения. Этому фильтру необходима чистка.

В некоторых случаях систему ЕГР можно просто заглушить. Что это может, если вы решите заглушить всю систему?

Положительные моменты:

• Не скапливается в коллекторе нагар.
• Улучшается динамика автомобиля.
• Нет необходимости замены клапана.
• Масло менять можно не так часто.

Отрицательные моменты

• При наличии катализатора он быстрее выйдет из строя.
• Загорается чек на панели приборов (если не запрограммировано отключение системы)
• Расход топлива может увеличиться (не у всех моделей).
• Износ клапанной группы (в редких случаях).

Как итог, то можно сказать о том, что если клапан функционирует исправно, то и пусть себе работает. А если с ним начинаются проблемы, то самым радикальным и дешёвым, с финансовой точки зрения, вариантом будет, если заглушить всю систему. К большим последствиям в работе вашего автомобиля это не приведёт.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья? Загрузка…

JLM Дизельный воздухозаборник и очиститель EGR

В дизельных двигателях обрастание в результате накопления и отложений сажи происходит в результате движения на низких оборотах, экологического вождения или коротких поездок. Если в дизельном двигателе происходит засорение, грязь быстро распространяется по всей впускной системе, в результате чего двигатель начинает работать неравномерно и даже выключается. Эта грязь не уходит сама по себе или при обычной езде по автомагистралям.Поэтому необходимо очистить впускную систему.

JLM Diesel Air Intake & EGR Cleaner — это мощный и эффективный очиститель, который очищает клапан системы рециркуляции выхлопных газов, всю впускную систему и впускные клапаны в головке блока цилиндров. Дизельный воздухозаборник и очиститель системы рециркуляции отработавших газов восстанавливают подачу воздуха в двигатель. Это улучшает мощность двигателя и ускорение, а также снижает количество дыма из выхлопных газов. Используйте дизельный воздухозаборник и очиститель системы рециркуляции отработавших газов, если двигатель работает нерегулярно или самопроизвольно отключается.

КАК ИСПОЛЬЗОВАТЬ

1) Прогрейте двигатель
2) Снимите гибкий шланг в системе впуска воздуха
3) a. Расположен между турбонагнетателем / промежуточным охладителем и впускным коллектором (очистка впускного коллектора и впускных клапанов)

ИЛИ

г. Перед турбонагнетателем (очистка воздухозаборника перед турбонагнетателем)

ИЛИ

г. Перед клапаном рециркуляции отработавших газов (очистка клапана рециркуляции отработавших газов), в зависимости от того, какую часть вы хотите очистить.

ВАЖНАЯ ИНФОРМАЦИЯ:
— Не распыляйте непосредственно через промежуточный охладитель.
— При применении JLM EGR Cleaner частота вращения двигателя может увеличиваться или уменьшаться, что может привести к детонации дизельного двигателя. Это связано с добавлением жидкости и изменением соотношения воздух / топливо.

4) Запустите двигатель и дайте ему поработать на холостом ходу.
5) Распылите продукт с короткими интервалами от 1 до 2 секунд во впускной коллектор. После каждого измельчения обороты двигателя могут увеличиваться или уменьшаться; перед повторным распылением дождитесь стабилизации оборотов двигателя.
6) Если во время нанесения обороты двигателя уменьшаются, немного увеличьте скорость, чтобы избежать остановки двигателя (примерно до 2000 об / мин).
7) Если во время нанесения обороты двигателя увеличиваются или возникает детонация дизельного двигателя, оставьте двигатель на холостом ходу во время нанесения.Не разгоняйся!
8) На некоторых автомобилях нанесение проще с использованием дополнительной удлинительной трубки.
9) Продолжайте до тех пор, пока не израсходуется половина продукта в аэрозоле.
10) Дайте двигателю поработать 2 минуты на холостом ходу.
11) Остановите двигатель и снова подсоедините воздухозаборный шланг.
12) Запустите двигатель и разгоните двигатель примерно в 5-10 раз; не превышайте 2500 об / мин и не проезжайте от 3 до 5 миль, чтобы помочь высвободить весь углерод в системе.
13) Дайте двигателю снова поработать на холостом ходу не менее одной минуты, прежде чем останавливать двигатель.

ВНИМАНИЕ: НЕ РАСПЫЛЯЙТЕ ЖИДКОСТЬ В ТУРБО И / ИЛИ КОНДИЦИОНЕР

Эти инструкции помогут вам выполнить тщательную очистку. Однако, если у вас есть сомнения, советуем прекратить процедуру и попросить совета у нас или у профессионального автомеханика.

STP® Профессиональный очиститель системы рециркуляции отработавших газов для дизельных двигателей

STP® Professional Diesel EGR Cleaner разработан для быстрого растворения камеди, лака, нагара и смолистых отложений из системы впуска воздуха.

Проезд

1. Запустите двигатель и дайте ему прогреться.
2. Снимите гибкий шланг, который находится между турбонагнетателем или промежуточным охладителем и впускным коллектором. Продолжайте запускать двигатель на холостом ходу.
3. Тщательно взболтать баллон перед использованием. Распыляйте продукт в течение 2 секунд во впускной коллектор, но НЕ РАСПЫЛЯЙТЕ НАПРЯМУЮ В КОНДИЦИОНЕР.
4. После каждого распыления подождите, пока не восстановятся обороты холостого хода и двигатель не будет работать стабильно. Повторяйте процесс до тех пор, пока весь продукт не будет удален из аэрозоля.
5. В крайнем случае демонтируйте корпус клапана рециркуляции ОГ и обильно распылите продукт прямо на агрегат. Дайте впитаться в течение нескольких минут и повторяйте, пока загрязнения не будут удалены. Удалите излишки чистой мягкой тканью.

Безопасно ли использовать в моем автомобиле?

STP® Professional Diesel EGR Cleaner подходит для впускного коллектора, впускных клапанов, клапанов системы рециркуляции отработавших газов, датчиков воздушного потока и турбо-систем на дизельных двигателях.

Обратите внимание!

STP Professional Diesel EGR Cleaner можно использовать для восстановления потока воздуха и помощи в откреплении клапанов EGR без необходимости демонтажа.

Часто задаваемые вопросы

Если клапан рециркуляции отработавших газов сильно загрязнен, вам потребуется демонтировать корпус клапана рециркуляции ОГ и обильно распылить его прямо на устройство.

Основы рециркуляции выхлопных газов — что они делают, как они работают, как искать и устранять неисправности система впуска двигателя для повышения эффективности двигателя, снижения расхода топлива и снижения выбросов NOx.

С ростом давления, направленного на сокращение выбросов, клапан системы рециркуляции ОГ будет играть все более важную роль в будущем. Важно знать, что он делает, почему выходит из строя и как его заменить, когда это произойдет.

Как работает клапан рециркуляции ОГ?

Примеры суровых условий для клапанов системы рециркуляции ОГ.

Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370 ° C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем проходят через выхлопную систему в атмосферу.

Чтобы свести к минимуму это, клапан рециркуляции отработавших газов позволяет точному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. При меньшем количестве кислорода теперь разбавленная смесь горит медленнее, снижая температуру в камере сгорания почти на 150 ° C и уменьшая образование NOx для более чистого и эффективного выхлопа.

Клапан рециркуляции ОГ имеет два основных положения: открытый и закрытый, хотя положение может меняться где угодно.Клапан рециркуляции ОГ закрыт при запуске двигателя. На холостом ходу и на низких оборотах требуется лишь небольшое количество энергии и, следовательно, только небольшое количество кислорода, поэтому клапан открывается постепенно — он может быть открыт до 90% на холостом ходу. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции ОГ закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.

Клапаны рециркуляции отработавших газов не только снижают выбросы NOx, но и могут использоваться в двигателях GDi меньшего размера для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации.В дизельном топливе это также может помочь уменьшить детонацию дизеля на холостом ходу.

Типы клапана рециркуляции ОГ

Несмотря на то, что существует несколько типов клапана рециркуляции ОГ — в более ранних системах использовался клапан с вакуумным приводом, а в более новых транспортных средствах с электронным управлением — основные типы можно обобщить следующим образом:

Дизельные клапаны системы рециркуляции ОГ высокого давления отводят высокопоточный выхлопной газ с высоким содержанием сажи до того, как он попадает в сажевый фильтр — сажа может объединяться с парами масла, образуя отстой. Затем газ возвращается во впускной коллектор либо через трубу, либо через внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания разрежения во впускном коллекторе, поскольку в дизельных двигателях этого нет.

Дизель Клапаны системы рециркуляции ОГ низкого давления отводят выхлопные газы после их прохождения через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.

Бензиновые клапаны системы рециркуляции ОГ отводят выхлопные газы, как и дизельный аналог высокого давления. Вакуум, создаваемый при понижении давления в цилиндре, втягивает выхлопные газы, а поток регулируется открытием и закрытием самого клапана рециркуляции ОГ.

Вакуумные клапаны EGR используют вакуумный соленоид для изменения разрежения на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также включают датчик обратной связи для информирования ЭБУ о положении клапанов.

Цифровые клапаны системы рециркуляции ОГ оснащены соленоидом или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают сигнал с широтно-импульсной модуляцией от ЭБУ для регулирования потока выхлопных газов.

Почему выходят из строя клапаны системы рециркуляции ОГ?

Клапаны системы рециркуляции ОГ

работают в агрессивной среде, поэтому со временем они изнашиваются. Тем не менее, единственная основная причина поломки — скопление частиц углерода из выхлопных газов вдоль каналов системы рециркуляции отработавших газов и впускной системы.Со временем это приведет к засорению труб, каналов для выхлопных газов и, в конечном итоге, плунжерного механизма клапана, в результате чего он либо закроется, либо откроется. Неисправности также могут быть вызваны разрывом или утечкой мембраны клапана.

На что обращать внимание при отказе клапана системы рециркуляции ОГ?

Симптомы, связанные с отказом клапана рециркуляции отработавших газов, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого сбои системы рециркуляции отработавших газов продолжают оставаться источником головной боли для многих технических специалистов. Однако есть несколько признаков, на которые следует обратить внимание:

• Контрольная лампа двигателя: Как и в случае с большинством компонентов системы управления двигателем, проблема с клапаном рециркуляции ОГ может вызвать срабатывание контрольной лампы двигателя.
• Проблемы с производительностью двигателя: , если клапан заклинивает в открытом положении, воздушно-топливное соотношение транспортного средства нарушается, вызывая проблемы с производительностью двигателя, такие как снижение мощности, плохое ускорение и грубый холостой ход. Это также может привести к утечкам давления турбонаддува, в результате чего турбонагнетатель будет работать тяжелее.
• Повышенные выбросы NOx: , когда клапан рециркуляции ОГ остается закрытым, в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопе, что приводит к увеличению выбросов NOx и снижению топливной эффективности.
• Детонация двигателя: более высокие температуры и NOx могут также привести к усилению детонации или детонации, которые слышны как стук в двигателе.

Поиск и устранение неисправностей клапана рециркуляции ОГ

Учитывая различные типы клапанов системы рециркуляции ОГ, всегда лучше следовать процедурам устранения неполадок, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь в точной диагностике:

• Считайте все коды неисправностей клапанов системы рециркуляции ОГ с электронным управлением с помощью диагностического прибора.
• Убедитесь, что все вакуумные линии и электрические соединения подключены и расположены правильно.
• Используйте вакуумметр, чтобы проверить вакуумный шланг подачи вакуума при 2000–2500 об / мин. Отсутствие вакуума при нормальных рабочих температурах может указывать на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид с отверстиями или неисправный вакуумный усилитель / насос.
• Проверить вакуумный соленоид при работающем двигателе. На клапанах системы рециркуляции ОГ с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте разрежение на конце трубы. Если соленоид не открывается под напряжением, застревает в открытом или закрытом положении или имеет корродированное электрическое соединение, неплотный провод или плохое заземление, это повлияет на работу системы рециркуляции отработавших газов. Перед заменой определите основную причину.
• Если возможно, проверьте движение штока клапана при 1500–2000 об / мин. Шток клапана должен двигаться, если клапан работает правильно; если нет, и есть разрежение, значит неисправность.
• Подайте разрежение непосредственно на клапан рециркуляции ОГ с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана рециркуляции ОГ.Если качество холостого хода не изменилось, то либо неисправен клапан системы рециркуляции ОГ, либо каналы полностью закрыты. Если двигатель плохо работает на холостом ходу или глохнет, проблема вызвана неисправной системой управления.
• Снимите клапан рециркуляции ОГ и проверьте, нет ли нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
• Проверить канал рециркуляции ОГ в коллекторе на предмет засорения и при необходимости очистить.

Общие коды неисправностей системы рециркуляции ОГ

На клапанах системы рециркуляции ОГ последних моделей распространены следующие коды неисправностей:

• P0400: Неисправность потока системы рециркуляции ОГ
• P0401: Обнаружен недостаточный расход системы рециркуляции ОГ
• P0402: Обнаружен чрезмерный расход системы рециркуляции ОГ
• P0403: Неисправность цепи системы рециркуляции ОГ.
• P0404: Диапазон / рабочие характеристики цепи рециркуляции ОГ
.
• P0405: Низкий уровень сигнала датчика А системы рециркуляции ОГ
• P0406: Высокий уровень сигнала датчика А системы рециркуляции ОГ.
• P0407: Низкий уровень сигнала в цепи датчика B системы рециркуляции ОГ
• P0408: Высокий сигнал в цепи датчика B системы рециркуляции ОГ
• P1403: Низкий уровень электромагнитного клапана системы рециркуляции ОГ
• P1404: Система рециркуляции ОГ — ошибка штифта закрытого клапана
• P1405: Высокий уровень электромагнитного клапана системы рециркуляции ОГ
• P1406: Ошибка положения цапфы системы рециркуляции ОГ

Как заменить неисправный клапан системы рециркуляции ОГ?

• Сначала снимите кожух двигателя.
• Затем ослабьте электрический кабель на клапане и снимите электрические соединения и / или вакуумные линии, проверяя наличие признаков повреждения.
• Выверните крепежные винты и проверьте клапан на предмет повреждений, коррозии или отложений нагара.
• Тщательно очистите монтажную поверхность клапана рециркуляции ОГ и установите новый клапан и прокладку. Удалите также любой свободный нагар из порта подачи рециркуляции ОГ.
• Совместите клапан рециркуляции ОГ с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
• Затяните все крепежи до рекомендованного момента затяжки.
• После надежной посадки снова подсоедините вакуумные линии и / или электрические соединения.
• Наконец, используйте диагностический диагностический прибор, чтобы сбросить световой сигнал управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют сброса клапана рециркуляции ОГ при адаптации. Это просто позволяет ЭБУ запомнить положение остановки в открытой и закрытой точках. В противном случае клапан может сломаться и упасть в коллектор.

Весенняя чистка вашего автомобиля: клапан EGR

На прошлой неделе мы говорили о разъемах аккумулятора и о том, как их очистить, чтобы ваш двигатель запускался и работал лучше. На этой неделе мы рассмотрим, как чистый клапан системы рециркуляции ОГ может улучшить производительность, экономичность и долговечность вашего автомобиля. Вот третий из четырех «скрытых» советов по очистке, которые помогут дать вашему автомобилю новый старт в новом сезоне, а также помогут вам внести свой вклад в защиту окружающей среды.

Очистите клапан рециркуляции ОГ

Расположенный на впускном коллекторе клапан рециркуляции выхлопных газов (EGR) снижает выбросы оксидов азота (NOx) из вашего двигателя.Короче говоря, система рециркуляции отработавших газов использует инертные выхлопные газы двигателя (с низким уровнем кислорода) для снижения температуры сгорания внутри камер сгорания цилиндров. Это помогает избавиться от звона, который иногда слышен при разгоне (искровой стук)! Однако постоянный отвод этих выхлопных газов приведет к накоплению углерода, который может засорить клапан рециркуляции отработавших газов, что приведет к неэффективной работе системы и ухудшению характеристик двигателя.

Признаки заклинивания загрязненного клапана рециркуляции ОГ:

• Неровный холостой ход
• Помпаж двигателя
• Двигатель работает так, будто вот-вот заглохнет
• Проверьте свет двигателя

Признаки заклинивания загрязненного клапана рециркуляции ОГ:

• Звон / стук при разгоне
• Двигатель работает при высоких температурах
• Уменьшился расход топлива
• Проверьте свет двигателя

Как в открытом, так и в закрытом состоянии может не потребоваться немедленная замена клапана рециркуляции ОГ.Иногда хорошая глубокая очистка может помочь восстановить систему рециркуляции выхлопных газов вашего автомобиля.

Пошаговая инструкция по очистке клапана рециркуляции ОГ

Отличия Delphi

Если клапан поврежден или у вас неисправный клапан рециркуляции ОГ, рассмотрите возможность замены клапана рециркуляции отработавших газов в Delphi Technologies. Delphi Technologies предлагает прецизионные клапаны системы рециркуляции ОГ с точной подгонкой для легкой установки, доступны как в поворотной, так и в линейной конфигурации, а также включает прокладку клапана для полного решения.

Загляните в наш каталог, чтобы узнать, предлагаем ли мы клапан системы рециркуляции ОГ для вашего автомобиля, а на следующей неделе просмотрите еще один совет по весенней очистке от Delphi Technologies.

Выхлоп и впускной канал системы рециркуляции ОГ (очистители впускного тракта дизельного двигателя и оборудование)

9026 3389 90. ФЛАНЕЦ 2-ХОДОВОЙ Адаптер6 90202

069-3380	Адаптер клапана EGR E380 FORD 6.0L (шина VT385)
069-3381	Порт датчика EGR E381 M14X1. 5 Адаптер
069-3382	EGR E382 M12X1.25 Адаптер порта датчика
069-3383	Адаптер порта датчика ДАВЛЕНИЯ EGR E383
069-3384	EGR E384 0,40 дюйма DIA. Переходник порта датчика		Адаптер ручного открывания EGR E385
069-3387	Адаптер порта датчика EGR E387 M10X1.25
069-3388	EGR E388IN MERCEDES	Инструмент EGR
069-3390	EGR E391 M14 X 1.5-портовый адаптер
069-3391	Адаптер EGR M12 x 1,5
069-3393	Адаптер EGR M10 x 1,25
069-26 M
069-33 1.0
069-3395	Шланг EGR в сборе с фитингом 1/8 NPT
069-3396	Адаптер EGR M16 x 1,5
069- адаптер EGR M18 x 1. 5
069-3399	Коллектор EGR
	Адаптер клапана EGR E460 для MaxxForce 10 (доступен 8 марта 2017 г.)
069-350 Переходник выхлопа EGR
069-3503	EGR E503 ШЛАНГ ВД 1,375 дюйма С ЗАЖИМОМ впускного адаптера
069-3504	EGR E504 ДИАМ. ФЛАНЕЦ Впускной адаптер
	EGR E505 MERCEDES 3.0L 2012 Впускной адаптер
	EGR E506 OVAL 2 SLOT Выхлопной адаптер
	EGR E519 Диаметр 1,71 дюйма. Адаптер клапана EGR			EGRIA
	EGR E527 ФЛАНЕЦ 2.31 «Болт впускной адаптер с центром
069-3528	EGR E528 Фланец 2.31 » Болт с центральным выпускным адаптером			EGR E531 Фланец 2. Впускной адаптер с центральным болтом на 84 дюйма
069-3532	Фланец EGR E532 2,06 дюйма, центральный выпускной адаптер
069-3535	EGR2 902 902 9026 Адаптер порта датчика M12X1.5 9026	069-3560	Адаптер клапана EGR E560 BMW N47 / N57
069-3565	Адаптер клапана EGR E565 VW BRM
069-3571	E EGR60 дюймов I.D. Адаптер впускного шланга
069-3572	EGR E572 Круглый 2,0-дюймовый выпускной адаптер
069-3576	EGR E576 Фланец 2,64 дюйма 2,64 дюйма, центр впускного адаптера	3577	EGR E577 Фланец 2,64 дюйма, центральный выпускной адаптер с болтом
069-3581	EGR E577 Фланец 2,64 дюйма, центральный выпускной адаптер
069-3591.0-дюймовый центральный впускной адаптер с тремя болтами
069-3592	EGR E592 Круглый 1,58-дюймовый внутренний выпускной адаптер
069-3621	EGR E621 2,38-дюймовый впускной шланг		9026
069-3622	EGR E622 Фланец 4,30 дюйма, центральный выпускной адаптер с болтом
069-3627	EGR E627 OVAL 2 HOLE Выхлопной адаптер
E6 069 Фланец EGR 308-дюймовый впускной адаптер с центральным болтом
069-3631	EGR E631 Впускной адаптер с 5 отверстиями с круглым отверстием
069-3636	EGR E636 Круглый впускной адаптер		EGR E637 Круглый выпускной адаптер
069-3638	EGR E638 Внутренний диаметр 1,25 дюйма Адаптер впускного шланга
069-3639	EGR E639 1. Выхлопной шланг с внутренним диаметром 25 дюймов
069-3641	EGR E641 Внутренний диаметр 2,25 дюйма Адаптер впускного шланга
069-3642	EGR E642 Адаптер для круглого выхлопа
069-3645	E645 MAXXFORCE7 6.42 Переходник порта			EGR2 9069 или E381	EGR E651 Круглый впускной переходник
069-3655	Впускной переходник шланга EGR E655
069-3656	EGR E656 3 ОТВЕРСТИЯ IRR TRAP Впускной адаптер	0	EGR E657 Круглая заглушка Выхлопной адаптер
069-3676	EGR E676 Фланец 2.Адаптер впускного канала с центральным болтом на 64 дюйма
069-3677	Фланец EGR E677 2,18–2,92 дюйма Центральный выпускной адаптер с четырьмя болтами
069-3683	Переходник EGR E683 SQ 4	EGR E683 SQ 4
069-3684	Впускной адаптер EGR E684 OCT с 2 ОТВЕРСТИЯМИ
069-3686	EGR E686 Круглый 3,12-дюймовый впускной адаптер	N / A
N / A
Квадратный впускной адаптер с 4 отверстиями
98821298	Комплект принадлежностей системы рециркуляции отработавших газов: используется в MERCEDES MBE4000	Н / Д
98821299	Комплект принадлежностей системы рециркуляции ОГ: используется в CUMM 83L	НЕТ
98821309	Комплект принадлежностей системы рециркуляции отработавших газов: используется в дизельном автобусном двигателе Ford VT365 (6 л)	Н / д
98821336	Комплект принадлежностей системы рециркуляции отработавших газов: используется в Cummins IS		Н / Д

Как использовать очиститель впускных клапанов CRC GDI »NAPA Know How Blog

Внутреннее сгорание — грязный бизнес, и все побочные продукты производства энергии не ограничиваются камерой сгорания и выхлопом, а не дальний выстрел. Сам бензин грязный. По мере приближения к камере сгорания эффекты горения бензина становятся все более очевидными — лак и нагар быстро накапливаются на впускных желобах, ведущих к камере сгорания. Это связано с тем, что камера закрывается только во время циклов сжатия и сгорания; есть два других цикла поршней, когда клапаны открыты.

Когда цикл сгорания завершен, выпускной клапан открывается, поршень поднимается, чтобы вытолкнуть отработавшие газы сгорания, а затем около верхней мертвой точки открывается впускной клапан.Некоторые из этих дымовых газов достигают впускных желобов. Воздух и топливо всасываются, когда поршень опускается в канал, клапан закрывается, и цикл начинается заново. Это происходит несколько тысяч раз в минуту.

Со временем на впускном клапане образуется нагар. Внутри камеры отложения нагара становятся докрасна, что является основной причиной детонации, того звенящего звука, который вы можете услышать, если прислушаетесь достаточно внимательно. Эти отложения на клапане со стороны головки блока цилиндров нарушают распыление воздуха и топлива, подаваемого в двигатель. Если они становятся достаточно плохими, они могут даже привести к тому, что клапан не полностью сядет, оставив клапан слегка открытым, что может резко снизить сжатие отдельных цилиндров. Это приводит к неравномерному холостому ходу, плохому ускорению и снижению расхода топлива.

Проблемы с GDI (бензиновый прямой впрыск)

Двигатели с прямым впрыском имеют еще более высокую скорость накопления углерода на впускных клапанах из-за того, что топливо никогда не смывается через заднюю часть клапана, чтобы помочь очистить отложения. Углерод накапливается намного быстрее в двигателях с прямым впрыском бензина.Всего за 5 000 миль ваш двигатель GDI может значительно накапливаться на впускных клапанах.

Не беспокойтесь, это не требует восстановления. Вам просто нужно очистить двигатель изнутри с помощью очистителя впускных клапанов. В отличие от очистителей, которые вы заливаете в топливный бак, CRC GDI IVD® Intake Valve & Turbo Cleaner не растворяется в топливе. Благодаря рецептуре PEA (полиэфир амина), который в 150 раз больше концентрируется на впускных клапанах, чем любая присадка к топливу премиум-класса, CRC GDI IVD® Intake Valve & Turbo Cleaner работает для удаления твердых углеродных отложений и восстановления производительности вашего двигателя. Этот продукт безопасен для турбин и промежуточных охладителей и должен использоваться каждые 10 000 миль для двигателей GDI.

Очистка ваших впускных клапанов

В отличие от топливных присадок, использование очистителя впускных клапанов немного сложнее. Сначала вы должны снять воздушный фильтр и найти датчик массового расхода воздуха. MAF будет находиться между воздушным фильтром и корпусом дроссельной заслонки на двигателе. НЕ распыляйте это перед MAF, так как это может повредить чувствительное устройство. Если возможно, отсоедините воздухозаборную трубку от самого корпуса дроссельной заслонки и распылите жидкость прямо в двигатель (пока нет).

Под большой пластиковой впускной коробкой находится корпус дроссельной заслонки. Вам нужен доступ к этому.

Используя отвертку с плоским лезвием или головку подходящего размера, ослабьте зажим на корпусе дроссельной заслонки.

Это датчик массового расхода воздуха (на GMC Denali 2015 года мы работаем), вы не хотите повредить его распылителем. Мы обходим его, распыляя непосредственно на туберкулез.

Воздушный ящик удерживается другим зажимом возле датчика массового расхода воздуха, мы его ослабили и подняли воздушный короб.

Запустите двигатель, прогрейте его до рабочей температуры. Вам понадобится помощник для управления двигателем. Попросите помощника удерживать двигатель примерно на 2000 об / мин.

Запустите двигатель и дайте ему поработать на холостом ходу, пока он не достигнет рабочей температуры, обычно около 200 градусов.

Используя встроенную соломинку, протяните соломинку мимо датчика массового расхода воздуха (массового расхода воздуха), не касаясь его (если вы не можете добраться до корпуса дроссельной заслонки, как описано ранее), и распыляйте очиститель короткими порциями, пока банка не опустеет, пока помощник держит. двигатель на 2000 об / мин.Ваш помощник должен увеличить обороты двигателя, чтобы он не заглох во время распыления. Не превышайте 3500 об / мин.

Попросите помощника поддерживать скорость вращения двигателя 2000 об / мин, это важно, чтобы двигатель не заглох.

Распылите CRC GDI IVD® для впускного клапана и турбоочистителя непосредственно в корпус дроссельной заслонки короткими порциями.

Когда банка опустеет, увеличьте обороты двигателя с холостого хода примерно до 3000 об / мин (не превышайте 3500!). Дайте двигателю поработать 1 минуту на холостом ходу, а затем выключите его. Установите на место систему забора воздуха.Дайте двигателю постоять один час.

После того, как баллончик опустеет, увеличьте обороты двигателя примерно до 3000 об / мин, но не выше 3500. Сделайте это дважды, затем дайте двигателю поработать на холостом ходу в течение одной минуты.

Запустите двигатель и проедьте по шоссе не менее 10 минут, чтобы завершить процесс очистки.

Это немного сложнее, чем обычные очистители «слить в бензобак и проехать», но, безусловно, работает намного лучше, чем эти очистители. Если у вас есть движок GDI, это необходимый процесс для поддержания его работоспособности.Добавки к топливу в баке не оказывают никакого воздействия на впускные клапаны GDI, поскольку они никогда не видят, как топливо омывает их. Очистители в баке отлично подходят для «мокрых» клапанов, но не для «сухих» клапанов.

Ознакомьтесь со всеми химическими продуктами , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о CRC GDI Intake Valve Cleaner, поговорите со знающим экспертом в вашем местном магазине NAPA AUTO PARTS.

Накопление углерода в дизельных двигателях

Чрезмерное накопление углерода в дизельных двигателях является основной причиной черного дыма, который, как известно, генерируется дизельными двигателями.Чрезмерный холостой ход дизельных двигателей также является основной причиной скопления углерода на поршнях, кольцах, форсунках и клапанах. Многие водители дизельных грузовиков считают (ошибочно), что лучше оставить дизельный двигатель на холостом ходу, чем выключить его и снова запустить.

Накопление углерода — более серьезная проблема в дизельных двигателях, чем в бензиновых. Это почему? Одной из причин может быть федеральное требование о добавлении определенных моющих средств в бензин на нефтеперерабатывающем заводе. Это снижает углеродную нагрузку в вашем автомобиле и лучше, чем ничего (это то, что есть у дизельного топлива с точки зрения дополнительной моющей способности), хотя это не значит, что в бензине достаточно моющей способности, чтобы все оставалось полностью чистым на протяжении всего срока службы. машина.Дизельные двигатели не получают такой выгоды.

Это топливо или масло?

Некоторые обвиняют чрезмерное накопление углерода в попадании масла в интеркулер и впускные трубы. В этом случае домашние механики рекомендуют установить маслосборник. Но даже это решение оспаривается в интернет-сообществе.

Что об этом говорят другие органы власти?

Один из виновников, которому приписывают вину, — это системы прямого впрыска. По мере того, как автомобили переходят на прямой впрыск, механики видят в двигателе больше углерода. Углерод накапливается вокруг впускных клапанов и снижает производительность или пробег, которые двигатель получает от прямого впрыска. Насколько велика потеря? Исследования были проведены на дизельных автомобилях, использующих более новые автомобили (начиная с 15000 миль) и сравнивающих мощность транспортного средства в этот момент, а затем с добавленными еще 5000 миль (вместе с отложениями углерода на впускном клапане). На 15 000 миль автомобили имели 324 «лошадиных силы на все колеса». Через 5000 миль мощность составила 317 лошадиных сил.Еще 5000 миль, и мощность упала до 305. Это падение почти на десять процентов менее чем за 10 000 миль.

Что делать с нагаром в дизельных двигателях?

Зайдите на доску объявлений для водителей дизельных двигателей и задайте вопрос о предотвращении накопления углерода, и вы получите несколько интересных ответов. Одна доска, которую мы видели, пропагандирует настил двигателей 10-15 раз в день, если дизельный двигатель — это легковой автомобиль или легкий грузовик.
