Обозначение сопротивлений и расшифровка: буквенная, цветовая, для SMD (с примерами)

Содержание

Цветная маркировка резисторов по цвету, расшифровка резисторов


Маркировка резисторов по цвету была задумана для облегчения считывания номинала постоянного резистора при любом положении самого резистора.
Сопротивление измеряется в омах. Символ ома — буква омега .
1 Ом — довольно маленькая величина. Поэтому часто значение резистора задаётся в КОм и в МОм.
1 КОм = 1000 Ом. 1 МОм = 1000000 Ом.

Цвета резисторов

Цвет Значение
Чёрный 0
Коричневый 1
Красный 2
Оранжевый 3
Жёлтый 4
Зелёный 5
Голубой 6
Фиолетовый 7
Серый 8
Белый 9

Маркировка резисторов по цвету обычно обозначается четырьмя цветными полосами.

  • 1 полоса обозначает первую цифру,
  • 2 полоса обозначает вторую цифру,
  • 3 полоса обозначает число нулей,
  • 4 полоса обозначает точность значения сопротивления резистора, так называемый допуск. В большинстве случаев это значение может быть проигнорировано.



Раcшифровка резисторов


На этом резисторе нанесено:
Красный — 2, фиолетовый — 7, жёлтый — 4 нуля.

Итого, номинал резистора составляет: 270000 Ом — 270 КОм.

Маркировка резисторов по цвету сопротивлением менее 10 Ом

Цветная маркировка резисторов сопротивлением менее 10 Ом требует дополнительных цветов, т.к. стандартные цвета для обозначения сопротивления постоянных резисторов не могут описать номинал менее 10 Ом. Для описания таких номиналов существуют два специальных цвета для третьей полосы: золотой, что означает х 0.1 и серебряный — х 0.01. Первая и вторая полоса обозначают цифры как обычно.
Например:
Красный, фиолетовый, золотой: 27 х 0. 1 = 2.7 Ом.
Зелёный, голубой, серебряный: 56 х 0.01 = 0.56 Ом.

Точность значения сопротивления резисторов

Точность номинала постоянного резистора показывается четвёртой цветной полосой. Она обозначается в процентах. Например, резистор с указанным номиналом 390 Ом и точностью ±10% на самом деле будет иметь сопротивление между 390 — 39 = 351 Ом и 390 + 39 = 429 Ом (39 это 10% от 390).
Существуют специальные цветовые коды для четвёртой полосы:

  • серебряный — ±10%,
  • золотой — ±5%,
  • красный — ±2%,
  • коричневый — ±1%
Если четвёртая полоса отсутствует, точность номинала резистора составляет ±20%.



Кодовое обозначение резисторов

Номиналы резисторов обозначаются так же и буквенно-цифровым (кодовым) методом, который исключает использование десятичной запятой, потому что очень легко не заметить маленькую точку. Вместо десятичной запятой используются буквы R, K, M. При определении номинала резистора буква K означает умножение на 1000, буква M на 1000000, а буква R на 1.


Например:

  • 560R означает 560 Ом
  • 2K7 означает 2.7 КОм = 2700 Ом
  • 39K — 39 КОм
  • 1M0 — 1.0 МОм = 1000 КОм

О маркировке SMD резисторов: кодировка, обозначения, расшифровка

Одним из самых простых и распространенных элементов электронных схем в приборах различного назначения являются резисторы. Производители делают большое количество различных модификаций, маркировка которых отличается. Поэтому тем, кто занимается ремонтом, проектированием и сборкой электронных схем требуется хорошо разбираться в маркировке резисторов различных типов. Термин SMD (Surface Mounted Device) в переводе с английского языка означает технология поверхностной пайки, разработан для упрощения установки малогабаритных элементов на печатных платах в радиоэлектронных изделиях.

Внешний вид резисторов SMD

Назначение резисторов SMD

Главная роль резисторов в электронных схемах – это ограничение тока на определенных участках цепи. Одним из ярких примеров является подключение резисторов в цепи питания светодиодов или на каскады усиления на транзисторах.

Установка резистора в светодиодной ленте

Резисторы в цепи являются сопротивлением электрическому току, все проводники и полупроводники имеют удельное сопротивление.

Схема включения светодиода через резистор

Упрощенно для схем оно рассчитывается по классическим формулам:

  • P = I2 * R – мощность равняется произведению квадрата тока на сопротивление;
  • R = P\I2 – сопротивление равно отношению мощности к квадрату тока в цепи;
  • R = P\U2 – сопротивление можно рассчитать через отношение мощности к квадрату напряжения.

Мощность выражается в Ваттах, напряжение – в Вольтах, ток – в Амперах по международной системе измерения величин СИ. На крупногабаритных резисторах старого образца мощность и сопротивление просто писали на его поверхности буквенными и цифровыми обозначениями, например, 3кОм 5Вт.

Современная аппаратура имеет печатные платы малых габаритов, соответственно, резисторы и другие детали должны иметь миниатюрные размеры, на которых нет возможности сделать надписи. Поэтому аббревиатуру стали наносить в зашифрованном виде только цифрами или цветными полосами в определенной последовательности.

Конструктивные особенности резисторов SMD

Отличие SMD полупроводниковых деталей в том, что они миниатюрных размеров и припаиваются на медные дорожки платы с одной стороны. Контактные ножки других деталей проходят через отверстия на плате и припаиваются к дорожкам с другой стороны. Форма резисторов чаще всего бывает прямоугольной или квадратной, чем больше рассеиваемая тепловая мощность резистора, тем больше его размеры.

Конструкция резисторов SMD, с указанием контактов и основного резистивного слоя

Технология, по которой сделан чип резистор, позволяет припаивать детали на плату, не делая отверстий в дорожках, это значительно упрощает монтаж, малые размеры элементов позволяют сократить габариты всей платы. Но обозначение smd резисторов для маркировки резисторов делается условными сокращениями, чтобы надписи поместились на поверхности элемента.

Расшифровка аббревиатуры SMD резисторов

Прежде всего, SMD резисторы разделяют по типоразмерам, которые напрямую связаны с рассеиваемой мощностью. Некоторые элементы настолько малы, что маркировка чип резисторов не помещается на его корпусе даже в виде сокращенного кода. Поэтому существуют справочные таблицы, где указаны ширина, длина корпуса, из которой можно определить мощность резистора. Измерения можно определить микрометром.

Таблица зависимости мощности от размеров резистора

Обратите внимание! Маркировка smd резисторов типоразмера 0402 (длина – 0,04, ширина – 0,02 дюйма) не делается, нет кодовых обозначений, величины сопротивления, в этом варианте мощность определяется по таблице, сопротивление лучше измерить мультиметром, погрешность сопротивления в этих резисторах составляет от 2 до 10%.

Более точные smd резисторы с погрешностью в 1% с кодом типоразмера 0603 маркируются двумя цифрами и буквой R, цифры обозначают величину в омах, буква – множитель 10-1. Определяем кодировку по таблице, например:

  • Код – 04 R;
  • Соответствует величине сопротивления 107 Ом;
  • R = 10-1.

В итоге получится величина сопротивления резистора 107х10-1 = 10,7 Ом. Когда R стоит между цифрами (2r2), это означает, что номинал сопротивления резистора – 2.2 Ом.

В обозначениях множителя применяется не только буква R:

  • A – число 100;
  • B – умножается на 101;
  • C – это число 10 в степени 2;
  • D – означает умножение на 103;
  • E – число умножается на 104;
  • F – число умножается на 105;
  • S – множитель на х10-2.

Пример расшифровки такой маркировки следующий. Код 05Е, смотрим по таблице, 05 соответствует значению 110 Ом, умножаем на 104. Сопротивление с таким кодом будет 110х104 = 11440 Ом или 11,44 кОм.

Таблица кодов и номинальных значений

Маркировка, обозначающая величину сопротивления на смд резисторах, имеет три варианта:

  • Рассмотренный случай с двумя цифрами и одной буквой;
  • С тремя цифрами;
  • С четырьмя цифрами.

Расшифровка группы изделий с типоразмером 0805 с тремя цифрами (100, 102, 103…107 или 113) имеет следующие обозначения:

  • Первые две цифры указывают величину сопротивления в Ω, иногда это значение называют мантисса, последняя цифра – степень, в основании которой всегда стоит 10;
  • 113 соответствует 11х103 Ом = 11кОм;
  • 182 соответствует 18х102 Ом = 18 кОм или 1800 Ом.

Маркировка резисторов с четырьмя цифрами расшифровывается аналогичным способом, просто значения номинального сопротивления резисторов на порядок больше:

  • 7882 = 788х102 = 78800 Ω или 78,8 кОм;
  • 1853 = 185х103 = 185000 Ω или 185 кОм.

Примеры различной маркировки

Профессионалам, которые часто сталкиваются с расшифровкой, это делать несложно. Обычному обывателю непросто запомнить методики расшифровки маркировки резисторов SMD. Для этого на различных ресурсах интернета созданы калькуляторы в режиме онлайн, достаточно внести элементы кодовой маркировки резистора, и в окне появится соответствующее значение этому сопротивлению. В некоторых вариантах калькулятора можно выбирать единицы измерения Ом, кОм, МОм.

Видео

Оцените статью:

Резисторы Система условных обозначений

Резисторы. Система условных обозначений



   В соответствии с действующей, в настоящее время системой сокращенных и полных условных обозначений (ОСТ 11.074.009-78) резисторов, сокращенное условное обозначение вида компонента состоит из следующих элементов:

ПЕРВЫЙ ЭЛЕМЕНТ — буква или сочетание букв, обозначающих подкласс резисторов (Р — резисторы постоянные; РП — резисторы переменные; HP — наборы резисторов; ВР — варистор постоянный; ВРП — варистор переменный; ТР — терморезистор с отрицательным температурным коэффициентом сопротивления /ТКС/; ТРП — терморезистор с положительным ТКС ).

ВТОРОЙ ЭЛЕМЕНТ — цифра, определяющая группу резисторов по материалу резистивного элемента (1 — непроволочные; 2 — проволочные или металлофольговые).

ТРЕТИЙ ЭЛЕМЕНТ — цифра, обозначающая регистрационный номер разработки конкретного типа резистора. Между вторым и третьим элементом ставится дефис: Р1-4, РП1-46.

Для полного условного обозначения резистора к сокращенному обозначению добавляется вариант конструктивного исполнения (при необходимости), значения основных параметров и характеристик, климатического исполнения и обозначение документа на поставку. Климатическое исполнение (В — всеклиматическое и Т — тропическое) для всех типов резисторов указывается перед обозначением документа на поставку. Буквенно-цифровая маркировка на резисторах содержит: вид, номинальную мощность, номинальное сопротивление, допускаемое отклонение сопротивления и дату изготовления.

До введения указанного выше стандарта, по классификации до 1980 года (ГОСТ 3453-68), названия отечественных постоянных резисторов (раньше называли -«сопротивления») начинались буквой «С», переменных и подстроечных с «СП» (затем следовал номер группы резистора в зависимости от токонесущей части: 1 — непроволочные тонкослойные углеродистые и бороуглеродистые; 2 — непроволочные тонкослойные металлодиэлектрические или металлоокисные; 3 — непроволочные композиционные пленочные; 4 — непроволочные композиционные объемные; 5 — проволочные; 6 — непроволочные тонкослойные металлизированные). Названия нелинейных сопротивлений (варисторов) начиналось с букв «СН» (1 — карбидокремниевые), термозависимых сопротивлений (терморезисторов) — с букв «СТ» (1 — кобальто-марганцевые, 2 — медно-марганцевые, 3 — медно-кобальто-марганцевые, 4 — никель-кобальто-марганцевые), а светозависимых сопротивлений (фоторезисторов) начиналось с букв «СФ» (1 — сернисто-свинцовые, 2 — сернисто-кадмиевые, 3 — селенисто-кадмиевые).

Далее через тире следовал регистрационный номер (номер разработки).



СИСТЕМА СОКРАЩЕННЫХ ОБОЗНАЧЕНИЙ РЕЗИСТОРОВ

Сопротивление резисторов измеряют в омах (Ом), килоомах (кОм), мегаомах (МОм) и т.д. Номинальное значение сопротивления определяет силу проходящего через него тока при заданной разности потенциалов на его выводах В зависимости от размеров резисторов применяются сокращенные (кодированные) обозначения номинальных сопротивлений и допусков, которые состоят из четырех-пяти элементов, включающих две-три цифры и две буквы

ПЕРВЫЙ ЭЛЕМЕНТ — цифры, указывающие величину сопротивления в Омах. Согласно ГОСТ 2825-67 установлено шесть рядов номинальных сопротивлений:

Е6, Е12, Е24, Е48, Е96, Е192. (цифра после буквы «Е» указывает число номинальных значений в данном ряде).

ВТОРОЙ ЭЛЕМЕНТ — буква русского или латинского алфавита обозначает множитель, составляющий сопротивление и определяет положение запятой десятичного знака («R(E)»=1; «К(К)»=103; «М(М)»=106; «G(Г)»=109; «Т(Т)» =1012). Если же номинальное сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой.

ТРЕТИЙ ЭЛЕМЕНТ — буква, обозначающая величину допуска в процентах: (Е=±0.001; L=±0.002; R=±0.005; Р=±0.01; U=±0 02; В(Ж)=±0.1; С(У)=±0.25; D(Д)=±0.5; F(Р)=±1; G(Л)=±2; J(И)=±5; К(С)=±10; М(В)=±20; N(Ф)=±30. Величина допуска может быть нанесена под номиналом сопротивления во второй строке.

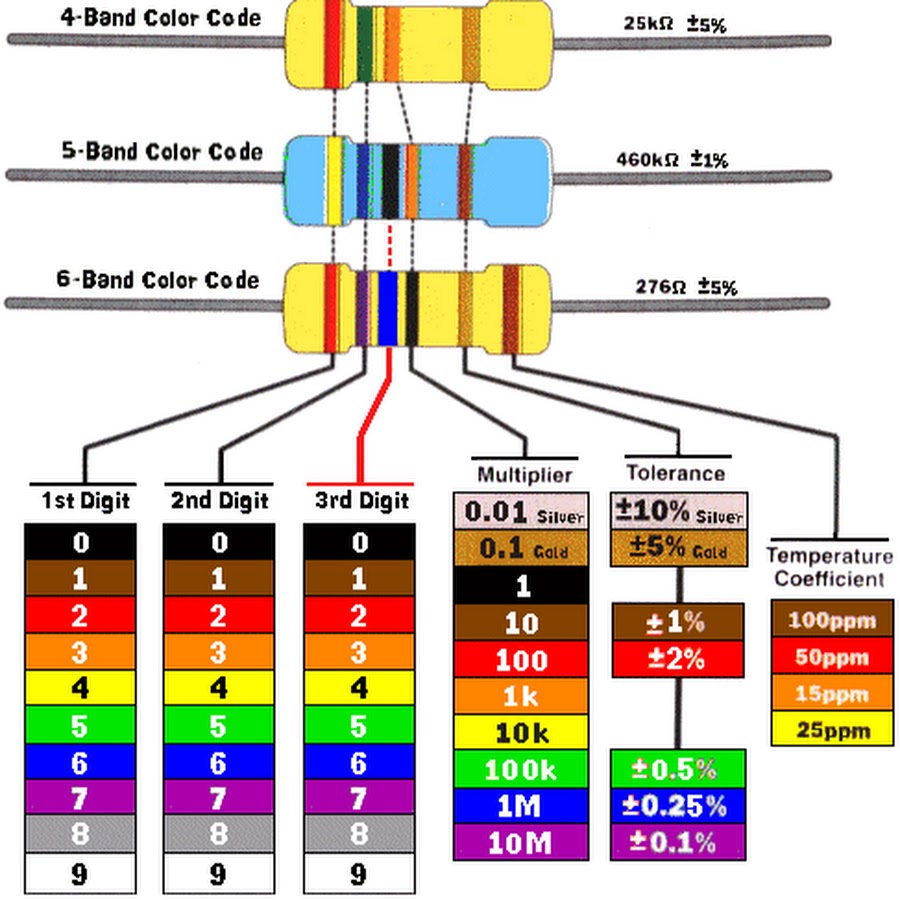

ЦВЕТОВОЕ КОДИРОВАНИЕ МИНИАТЮРНЫХ РЕЗИСТОРОВ

На постоянных резисторах в соответствии с ГОСТ 175-72 и требованиями Публикации 62 МЭК (Международной электротехнической комиссии) маркировка наносится в виде цветных колец. Каждому цвету соответствует определенное цветовое значение:

Цвет знака Номинальное сопротивление, в Ом Множитель Допуск,%
Первая полоса Вторая полоса Третья полоса Четвертая полоса Пятая полоса
Серебристый       0,01 ±10
Золотистый   0   0,1 ±5
Черный   0   1
Коричневый 1 1 1 10 ±1
Красный 2 2 2 100 ±2
Оранжевый 3 3 3 1000
Желтый 4 4 4 104
Зеленый 5 5 5 105 ±0,5
Голубой 6 6 6 106 ±0,25
Фиолетовый 7 7 7 107 ±0,1
Серый 8 8 8 108
Белый 9 9 9 109

Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других.

Резисторы с малой величиной допуска (0.1%…10%) маркируются пятью цветовыми кольцами. Первые три — численная величина сопротивления в Омах, четвертое — множитель, пятое кольцо — допуск. Резисторы с величиной допуска ±20% маркируются четырьмя цветовыми кольцами. Первые три — численная величина сопротивления в Омах, четвертое кольцо -множитель.

Незначащий ноль в третьем разряде и величина допуска не маркируются. Поэтому такие резисторы маркируются тремя цветовыми кольцами. Первые два — численная величина сопротивления в Омах, третье кольцо — множитель. Мощность резистора определяется ориентировочно по его размерам.



ОБОЗНАЧЕНИЕ РЕЗИСТОРОВ ЗАРУБЕЖНЫХ ФИРМ

Единая структура условных обозначений резисторов за рубежом отсутствует. Она произвольно устанавливается фирмами-изготовителями. В основу обозначения постоянных резисторов положен буквенно-цифровой (или цифровой) код, которым обозначают тип, значения основных параметров (номинальная мощность, ТКС, номинальное сопротивление, допускаемое отклонение) и вид упаковки.

Для резисторов специального назначения (изготовляемые по стандартам MIL) условное обозначение формируется следующим образом:

ПЕРВЫЙ ЭЛЕМЕНТ — обозначает серию резистора, согласно таблицы:

Серия Наименование резисторов N стандарта
RL Стандартные металлопленочные резисторы (допуск ±2, ±5) MIL-R-22684
RN Металлопленочные прецизионные резисторы MIL-R-10509
RE Мощные проволочные резисторы с алюминиевым радиатором MIL-R-18546
RNC Металлопленочные резисторы с уровнем надежности «S» MIL-R-55182
RLR Металлопленочные резисторы с уровнем надежности «Р» MIL-R-39017
RB Проволочные прецизионные резисторы миниатюрные и субминиатюрные MIL-R-93
RBR Проволочные прецизионные резисторы с уровнем надежности «R» MIL-R-39005
RW Проволочные мощные резисторы для поверхностного монтажа MIL-R-26
RNR
RNN
Металлопленочные прецизионные резисторы с герметичным уплотнением MIL-R-55182
RCR Углеродистые композиционные резисторы MIL-R-39008
М55342 Толстопленочные кристаллы резисторов с уровнем надежности «R» MIL-R-55342

ВТОРОЙ, ТРЕТИЙ, ЧЕТВЕРТЫЙ И ПЯТЫЙ ЭЛЕМЕНТ — цифровой код, обозначающий номинальное сопротивление

ШЕСТОЙ ЭЛЕМЕНТ — буквенный код, которым обозначается уровень надежности резисторов в течение 1000 часов-

Код М Р R S
Уровень надежности (число отказов в %) 1 0,1 0,01 0,001

Обозначение номинального сопротивления представляет собой код из четырех цифр, первые три из которых указывают величину номинала сопротивления в Омах, а последняя — число последующих нулей. Для резисторов с допуском более 10% код состоит из трех цифр, в котором значащими являются первые две. Некоторые фирмы указывают номинальное сопротивление, закодированное в соответствии с Публикацией МЭК № 62, 63:

Сопротивление код Сопротивление код Сопротивление код Сопротивление код
0,1 Ом R10 47 Ом 47R 4,7 кОм 4К7 220 кОм М22
0,15 Ом R15 68 Ом 68R 6,8 кОм 6К8 330 кОм МЗЗ
0,22 Ом R22 100 Ом 100R 10 кОм 10К 470 кОм М47
0,33 Ом R33 150 Ом 150R 15 кОм 15К 680 кОм М68
4,7 Ом 4R7 220 Ом 220R 22 кОм 22К 1,0 МОм 1МО
6,8 Ом 6R8 330 Ом 330R 33 кОм ЗЗК 1,5 МОм 1М5
10 Ом 10R 1 кОм 1КО 47 кОм 47К 2,2 МОм 2М2
15 Ом 15R 1,5 кОм 1К5 68 кОм 68К 3,3 МОм ЗМЗ
22 Ом 22R 2,2 кОм 2К2 100 кОм М10 4,7 МОм 4М7
33 0м 33R 3,3 кОм ЗКЗ 150 кОм М15 6,8МОм 6М8

Для примера рассмотрим условное обозначение постоянных резисторов фирмы Philips :

ПЕРВЫЙ ЭЛЕМЕНТ — тип (класс) резистора: AC, ACL (Cemented Wirewound’ Nonisolated) -мощные керамические проволочные, CR (Carbon Resistor) -углеродистые пленочные, EH (Power Wirewound Isolated) -мощные, опорные проволочные. MPR (Metal film precision Resistor) -металлопленочные прецизионные, MR (Vetal film Resistor) -металлопленочные, NPR (Fussible) -предохранительные металлопленочные, PR (Power metal film Resistor) -мощные металлопленочные, RC (Chip Resistor) — бескорпусные (кристаллы),SFR (Standart film Resistor) -стандартные пленочные, VR (High- ohmic Voltage Resistor) -высоковольтные, WR (Enamelled Wirewound Isolated Resistor) — мощные эмалированные пленочные;

ВТОРОЙ ЭЛЕМЕНТ — максимальный диаметр корпуса (кроме класса RC): 06 — 0,6 мм; 08 — 0,8 мм; 16—1,6 мм; 21 — 2,1 мм; 24 или 25 — 2,5 мм; 30—3 мм; 31 или 34 — 3,1 мм; 37 или 39 — 3,7 мм; 52 или 54 — 5,2 мм; 68 или 74 — 6,8 мм.

ПРИМЕЧАНИЕ: Для классов AC, ACL и ЕН цифры обозначают допустимую мощность рассеяния: 01 — 1 Вт; 02 — 2 Вт; 03-3 Вт; 04—4 Вт; 05—5 Вт; 07—7 Вт; 09-9 Вт; 10 — 10 Вт; 15 — 15 Вт; 17 — 17 Вт; 20 — 20 Вт.

ТРЕТИЙ ЭЛЕМЕНТ — кодируется буквенными символами и обозначает конструктивное исполнение контактных выводов и материал покрытия контактов (см. табл.1). Обозначение номинального сопротивления, в зависимости от типа резистора, может быть представлено: — кодом из четырех (или трех) цифр, в котором первые три (или две) являются значащими, а последняя обозначает число последующих нулей; — кодом в соответствии с Публикацией МЭК № 62; — цветовым кодом в соответствии с Публикацией МЭК № 63.

Таблица 1. Цветовое различие выпускаемых корпусов резисторов.

Цвет корпуса Тип резистора
Светло-коричневый CR16, CR25, CR37, CR52, CR68
Светло-зеленый SFR16, SFR25, SFR30
Серый NFR25, NFR30
Зеленый MR16, MR25, MR30, MR52, MR24E(C), MR34E(C), MR54E(C), MR74E(C), MPR24, MPR34, AC04, AC05, AC07, AC10, AC15, AC20, ACL01, ACL02, ACL03
Светло-голубой VR25, VR37, VR68
Красный PR37, PR52
Коричневый WRO167E, WRO842E, WRO825E, WRO865E

Некоторые фирмы применяют цветовое кодирование для отличия резисторов, изготавливаемых по стандартам MIL, от резисторов промышленного и бытового назначения или обозначения ТКС для отличия проволочных резисторов от постоянных.



НЕКОТОРЫЕ РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ РЕЗИСТОРОВ

Резисторы, применяемые в колебательных контурах, усилителях высокой частоты, аттенюаторах, должны обладать только активным сопротивлением, т. е. не изменяют свое сопротивление в рабочем диапазоне частот. Граничная частота, на которой может работать резистор, зависит от его номинального сопротивления и собственной емкости :

Frp. = 1/4RC.

Собственные емкости, например, непроволочных резисторов (ВС, МТ, ОМЛТ, С2-6, С2-13, С2-14, С2-23, С2-33) находятся в интервале 0,1… 1,1 пФ. При работе в импульсном режиме средняя мощность не должна превышать номинальную, т.к. через резистор протекают периодические импульсы тока, мгновенные значения которых могут значительно превышать значения в непрерывном режиме.



Маркировка резисторов и расшифровка их обозначений

Таблица — цветовая маркировка резисторов

Цвет кольца Номинальное сопротивление, Ом Множитель

Множитель

Допуск, %
Первая полоса Вторая полоса Третья полоса
чёрный 0 1 1
коричневый 1 1 1 10 10 ±1
красный 2 2 2 102 100 ±2
оранжевый 3 3 3 103 1 кОм
жёлтый 4 4 4 104 10 кОм
зелёный 5 5 5 105 100 кОм ±0,5
голубой 6 6 6 106 1 МОм ±0,25
фиолетовый 7 7 7 107 10 МОм ±0,1
серый 8 8 8 108 100 МОм ±0,05
белый 9 9 9 109 1000 МОм
серебристый 10-2 0. 01 ±10
золотистый 10-1 0.1 ±5

Расшифровка обозначений резистора, примеры

Маркировка резистора с пятью полосами:

=251×1000±0,1 Ом=251±0,1 кОм

Маркировка резистора с четырьмя полосами:

=20×10000±0,1 Ом=200±0,1 кОм

Маркировка резистора 200 Ом:

=20×10±0,1 Ом=200±0,1 Ом

Маркировка резистора 10 Ом:

=10×1±5 Ом=10±5 Ом


Кодовая маркировка smd резисторов, примеры

323=32×103=32 кОм

100=10×100=10 Ом

100=10×103=10 кОм

7403=74×103=74 кОм

5R8=5,8 Ом

0R33=0,33 Ом

000=0 Ом

32С=32×102=3200 Ом

Коды букв

Код символа множителя Значение
Z 0. 001
Y/R 0.01
X/S 0.1
A 1
B/H 10
C 100
D 1000
E 10000
F 100000

Маркировка резисторов

Резистор (англ. resistor, от лат. resisto — сопротивляюсь), — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома: мгновенное значение напряжения на резисторе пропорционально току проходящему через него. На практике же резисторы в той или иной степени обладают также паразитной ёмкостью, паразитной индуктивностью и нелинейностью вольт-амперной характеристики.



Обозначение резисторов на схемах
В России условные графические обозначения резисторов на схемах должны соответствовать ГОСТ 2. 728-74. В соответствии с ним, постоянные резисторы обозначаются следующими образом:

Маркировка резисторов с проволочными выводами
Резисторы, в особенности малой мощности — чрезвычайно мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой невозможно. Поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, 120К — 120 кОм и т. д. Однако и в таком виде читать номиналы трудно. Поэтому, для особо мелких резисторов применяют маркировку цветными полосками.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на двузначное число, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы).

Следует отметить, что иногда встречаются резисторы с 5-ю полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цвет Как
число
Как десятичный
множитель
Как точность
в %
Как ТКС
в ppm/°C
Как %
отказов
серебристый   1·10-2 = 0,01 10
золотой   1·10-1 = 0,1 5
чёрный   0 1·100 = 1
коричневый   1 1·101 = 10 1 100 1%
красный   2 1·102 = 100 2 50 0,1%
оранжевый   3 1·103 = 1000 15 0,01%
жёлтый   4 1·104 = 10 000 25 0,001%
зелёный   5 1·105 = 100 000 0,5
синий   6 1·106 = 1 000 000 0,25 10
фиолетовый   7 1·107 = 10 000 000 0,1 5
серый   8 1·108 = 100 000 000
белый   9 1·109 = 1 000 000 000 1
отсутствует 20%

Пример
Допустим на резисторе видим 4 полоски коричневую, чёрную, красную, золотую. Первые две полоски дают 1 0, третья 100, четвёртая даёт точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после чёрной 0 и коричневой 1 идёт последовательность цветов радуги. Так как маркировка была придумана в англоязычных странах, голубой и синий цвета не различаются.

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4-мя полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

 по материалам: ru.wikipedia.org

naf-st >> Маркировка и обозначение >> Маркировка и обозначение резисторов

  • Маркировка и обозначение

Резик (резистор) — это пассивный элемент радиоэлектронной аппаратуры (РЭА), предназначенный для создания в электрической цепи требуемой величины электрического сопротивления, обеспечивающий перераспределение и регулирование электрической энергии между элементами схемы.

Резисторы бывают проволочные и непроволочные. Проволочные резики выполняются, как видно из названия, из токопроводящей проволоки, обладающей большим удельным сопротивлением. Для её изготовления применяют такие сплавы, как манганин, константан, никелин. Непроволочные резики выполняются на некоем диэлектрическом основании, покрытым материалом с некоторым сопротивлением (резистив).

Буквенно-цифровая маркировка резиков содержит: вид, номинальную мощность, номинальное сопротивление, допуск и дату изготовления. На маленьких же резюках чаще применяется не полное, а сокращенное (кодированное) обозначение. Ниже в табличке приведена система обозначения номинальных сопротивлений резюков.

Единица измерения Буковка кода Пределы номинальных сопротивлений Как есть на самом деле Как отображается на резюке
Ом Е до 99 0,47 Ом
4,7 Ом
Е47
4Е7
кОм К 0,1. ..99 470 Ом
4,7 кОм
К47
4К7
МОм М 0,1…99 470 кОм
4,7 МОм
М47
4М7
ГОм Г 0,1…99 470 МОм
4,7 ГОм
Г47
4Г7

Для обозначения допусков используются следующие сокращения:

  • Ж — ±0,1%
  • У — ±0,2%
  • Д — ±0,5%
  • Р — ±1%
  • Л — ±2%
  • И — ±5%
  • С — ±10%
  • В — ±20%
  • Ф — ±30%

Это старое обозначение, а по новому выглядит так:

  • B — 0,1%
  • С — ±0,25%
  • D — ±0.5%
  • F — ±1%
  • G — ±2%
  • J — ±5%
  • K — ±10%
  • M — ±20%
  • N — ±30%

Для туканов пояснение. Если на резюке написано К51И или K51J, то это означает, что резистор 510 Ом допуск ±5%

Кроме буквенно-цифровой маркировки существует и цветная. В основном ею раскрашивают буржуйские резюки. Чуть ниже в табличке её расшифровка.

Цвет знака Номинальное сопротивление Допуск, %
Первая цифра Вторая цифра Третья цифра Множитель
  10-2 ±10
  10-1 ±5
  0 1
  1 1 1 10 ±1
  2 2 2 102 ±2
  3 3 3 103
  4 4 4 104
  5 5 5 105 ±0,5
  6 6 6 106 ±0,25
  7 7 7 107 ±0,1
  8 8 8 108 ±0,05
  9 9 9 109

На корпусе резика располагается 4 или 5 цветных полосок (иногда точек) и выглядит все это примерно так:


АХТУНГ: Полосы (либо точки) располагаются ближе к одному из крайних выводов. От этого места ведется отсчет. Если полосок 4, то четвертый столбец пропускается, ежели полос 5, используются все столбики. Вот, например, на рисунке раскраска резика четырьмя полосами и, согласно таблицы сие означает, что этот резик сопротивлением 27 кОм и допуском ±5%. Вот так довольно просто. Если кто часто имеет дело с «раскрашенными» резисторами рекомендую табличку запомнить, а лучше выпотрошить и сохранить где-нибудь.

Новости:







Цветовая маркировка резисторов – как пользоваться онлайн сервисами для определения сопротивления

Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.

Онлайн-калькулятор дает возможность удобно и быстро узнать номинал по цветам колец. Программа рассчитана на распознавание изделий с маркировкой, состоящей из четырех или пяти колец.

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

  • Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
  • Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
  • Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

Как определить номинал резистора по цветовой маркировке с помощью онлайн-программы?

Детали малой мощности имеют очень маленькие размеры (длина – несколько миллиметров, диаметр – около миллиметра), поэтому наносить буквенно-цифровую маркировку сложно. Для таких изделий используют цветные точки и линии, характеризующие основные параметры. Преимущества цветовой схемы:

  • легко читается;
  • просто наносится;
  • позволяет передать необходимую информацию.

Количество цветных полос зависит от точности, которую обеспечивает деталь:

  • 3 полоски – точность 20%;
  • 4 полоски – 5 и 10%;
  • 5 и 6 полос – наиболее точные модели.

Принцип работы с онлайн-сервисом

  • Маркировка читается слева направо. Резистор следует расположить таким образом, чтобы кольца были сдвинуты к его левому краю. Если размеры детали настолько малы, что сдвинуть маркировку к одному из выводов невозможно, то первую полосу изготавливают в два раза шире, чем остальные.
  • Столбцы в таблице соответствуют определенной полосе.
  • Строки содержат цвета.
  • Для определения сопротивления и величины отклонения для каждой полосы в соответствующей строке отмечают нужный цвет.

Идентификация резистора по универсальной таблице

В зависимости от количества полос, цветной код с использованием сводной таблицы расшифровывается следующим образом:

  • Три полоски. Первые два кольца – это первая и вторая цифры номинального ряда. Третья полоса – множитель (десятичный показатель).
  • В большинстве случаев маркировка импортной продукции имеет 4 кольца, среди которых два первых – цифры номинального ряда, третье – множитель, четвертое – допустимое отклонение.
  • Пять полосок. В данном случае значащих цифр номинального ряда уже три, а не две, как в предыдущих случаях. То есть первые три кольца – цифры номинального ряда, 4-е – десятичный показатель, 5-е – отклонение.
  • Шесть полосок. Расшифровка до 5-й полосы включительно аналогична предыдущему варианту. 6-я полоса означает температурный коэффициент изменения.

Эти правила маркировки актуальны для непроволочных деталей с гибкими выводами. Различия в обозначении проволочных вариантов: первая широкая полоска означает не сопротивление, а технологию изготовления, последнее цветное кольцо может характеризовать особые свойства детали, например устойчивость к огню.


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


типов резисторов и их раскрашивание

Если вы собираете электрическую цепь (последовательную или параллельную), скорее всего, вам понадобится компонент, называемый резистором. Поставляется фиксированного или переменного типа, они являются важной частью вашего следующего проекта схемотехники. Поэтому сегодня мы постараемся помочь вам понять все, что вам нужно знать об этом крошечном электронном компоненте!

В сегодняшнем руководстве по резисторам мы рассмотрим следующее, что даст вам более глубокое представление о том, что такое резисторы и как их можно использовать.

  • Что такое резистор
  • Обозначения и единицы резистора
  • Типы резисторов
  • Как читать цветные полосы на резисторах
  • Резисторы в последовательной цепи и резисторы в параллельной цепи

Что такое резистор?

Мы знаем, что резистор — это электронный компонент, но его функции заключаются в сопротивлении потоку электричества, ограничивая количество электронов, проходящих через цепь.

Обратите внимание, что резисторы не генерируют мощность, а вместо этого потребляют ее, полагаясь на сопряжение с другими компонентами, такими как микроконтроллеры и интегральные схемы.

  • Можно сделать выводы или аналогии с проточной водопроводной трубой, внутри которой размещен резистор для уменьшения общего протока воды.

Какое устройство использует резистор? В резисторе

А для измерения электрического сопротивления используется единица измерения Ом (Ом). Установленный г-ном Омом на основании закона Ома в 1827 году, вы можете рассчитать сопротивление, просто разделив напряжение на ток.

Расчет сопротивления и какой резистор использовать?

У них множество резисторов от 100 Ом, 200 Ом, 330 Ом, 470 Ом, 10 кОм, 4,7 кОм и так далее. Следовательно, чтобы понять, какой резистор подходит для вашей схемы, вам необходимо рассчитать необходимое сопротивление.

  • Если вы хотите приобрести комплект со всеми необходимыми резисторами, обратите внимание на приведенный выше комплект резисторов. В нем 500 резисторов 20 различных номиналов!

Вот иллюстрация того, как выбрать резистор, отвечающий требованиям вашего проекта:

Простая электронная схема с батареей и светодиодом
  • Напряжение светодиода: 20 мА
    • Преобразование в ток: 0.02A
  • Источник питания: 5 В

Следует использовать резистор: 5 В / 0,02 А = 250 Ом. Если у вас нет резистора 250, лучше использовать ближайшее ближайшее большее значение, чтобы быть в безопасности!

Как выглядит символ резистора

?

Как и все электронные компоненты, при формировании схемы вы будете использовать символы для упрощения иллюстрации. В зависимости от стиля, который вы чаще всего видите, символ резистора будет выглядеть примерно так:

  • Резистор американского типа
  • Резистор международного образца

Понимание того, как выглядят символы резисторов, поможет вам различать различные электрические компоненты при анализе принципиальной схемы.

Какие бывают типы резисторов

Что касается резисторов, то в основном есть два типа; Постоянные и переменные резисторы. В этой части руководства мы объясним оба типа и из чего они состоят.

Примечание. Существуют и другие типы резисторов, такие как фоторезистор, в котором датчик LDR используется для определения сопротивления при изменении уровня освещенности, а термистор — для изменения температуры.

1. Постоянные резисторы
  • Резистор для сквозного отверстия
  • Резистор для поверхностного монтажа

Самыми распространенными и широко используемыми резисторами на рынке являются фиксированные резисторы.Они могут быть либо сквозными, либо монтируемыми на поверхность, как показано выше.

Резисторы в сквозное отверстие

Среди двух типов постоянных резисторов длинные подгоняемые выводы резисторов со сквозными отверстиями чаще интегрируются в макетные платы или другие макетные платы. Печатная плата и т. Д. Целью такой интеграции, как правило, является создание прототипов приложений; с подключенными платами микроконтроллеров или без них.

Резисторы для поверхностного монтажа

Как следует из названия, резисторы для поверхностного монтажа работают иначе, чем резисторы для сквозных отверстий, поскольку они устанавливаются на печатные платы, а не подключаются к электронной схеме, макетной плате и т. Д.Эти резисторы для поверхностного монтажа имеют крошечную прямоугольную форму с токопроводящими краями для функциональности.

2. Переменные резисторы

Когда говорят о переменных резисторах, на ум приходят три общие формы; Реостат, подстроечный резистор и потенциометр. Общие черты этих трех компонентов заключаются в том, что они представляют собой электрические компоненты со встроенными в них фиксированными резисторами, но обеспечивают вариации для более сложных приложений (например, ползунок на потенциометре для обеспечения разделения напряжения, расчета переменного сопротивления и т. Д.)

Из каких типов состоят резисторы?

Теперь, когда мы разобрались с типами резисторов, из чего они сделаны? Вот краткое описание трех распространенных составов резисторов!

Состав резистора Пояснение
Состав углерода Карбоновые резисторы в прошлом были наиболее распространенными резисторами, но сейчас они используются редко из-за более новой конструкции.
Отсутствие температуры и надлежащее управление нагревом сделали их плохим выбором и в наши дни.
Получено путем смешивания гранул угля со связующим.
Металлооксидный состав Металлооксидные пленочные резисторы являются наиболее распространенным вариантом при использовании резисторов в настоящее время.
По сравнению с углеродом, у него лучший контроль температуры и более низкий уровень шума. что делает его лучшим вариантом с точки зрения производительности.
Состав металла Подобно вышеуказанному металлооксидному составу, металлопленочные резисторы обеспечивают сопоставимые характеристики.
Как следует из названия, вместо него используется металлическая пленка.
Обычно используется, когда требуются резисторы с выводами.

Цветовой код резистора, полосы и как их читать?

Взял резистор и обнаружил, что на нем нет маркировки его номинала? Да, для резисторов, вместо того, чтобы отображать их полное значение, они отмечены цветными полосами, которые вы можете расшифровать!

Расшифровка цветовой полосы резистора на примере
Шаг 1. Определите, какой у вас резистор — четырех-, пяти- или шестиполосный.

Группа означает количество цветных меток на резисторах.

  • Четыре полосы: первые две цветные метки — это номинал резистора, третья полоса — это значение множителя, а четвертая полоса — это значение допуска
  • Пять полос: первые три цветные метки — это номиналы резисторов, четвертая полоса — это значение множителя, и последняя полоса — это значение допуска
  • Шесть полос: дополнительная полоса для цветового коэффициента
Шаг 2: Обратитесь к таблице цветовых кодов, чтобы найти значение вашего резистора Ref

На основе примера 4-полосного резистора в таблице, вот как получить значение 560 кОм:

  • Первая цветная полоса — зеленая, табличное значение: 5
  • Вторая цветная полоса — синяя, табличное значение: 6
    • Значение после первой и второй цветных полос: 56
  • Третий цвет — желтое, табличное значение (множитель): 10 кОм
  • Четвертый цвет коричневого цвета, указывающий на допуск (насколько больше / меньше можно использовать фактическое сопротивление резистора): ± 5%

Значение резистора: 560 кОм с ± 5% допуск

Вам лень обращаться к таблице цветов и вам нужен бесплатный инструмент, который поможет вам рассчитать номинал резистора?

Используйте этот бесплатный инструмент для определения информации для резисторов с цветной полосой. Все, что вам нужно, это выбрать нет. полос вашего резистора и его соответствующего цвета. Калькулятор цветового кода резистора рассчитает значение за вас!

Резисторы в последовательной и параллельной цепях

Мы говорили о вычислении сопротивления в предыдущей части сегодняшнего руководства, но что, если вы соедините несколько резисторов вместе в последовательной или параллельной цепи? Как тогда можно рассчитать общее сопротивление ?

Расчет сопротивления в последовательной цепи

Здесь мы имеем три резистора в простой последовательной цепи.Все, что вам нужно сделать, чтобы рассчитать полное сопротивление, — это взять R1 + R2 + R3! Так просто!

Расчет сопротивления в параллельной цепи

Определение значения общего сопротивления в параллельной цепи не так просто, как в последовательной цепи. Однако, если вы будете следовать приведенной ниже формуле, это будет не так сложно!

  • Общее сопротивление = 1 / R1 + 1 / R2 + 1 / R3
    • Если у вас есть только два резистора равного номинала, общее сопротивление = половина номинала резистора

Обратите внимание, что для параллельной схемы, если вы при добавлении резисторов общее сопротивление упадет из-за обратной зависимости.

Сводка

На сегодня на резисторах все. Я надеюсь, что из сегодняшнего блога вы получите более глубокое понимание того, что такое резистор, как он работает и как рассчитать полное сопротивление!

  • Для получения дополнительной информации о цветовой кодировке полос см. Этот пост.

Поскольку резисторы являются таким важным компонентом каждой электронной схемы, вам обязательно понадобится один для вашего следующего проекта построения схемы! Следовательно, чтобы убедиться, что вы хорошо покрыты необходимыми резисторами, рассмотрите наш комплект резисторов!

Следите за нами и ставьте лайки:

Теги: резистор 10 кОм, резистор 1 кОм, углеродный пленочный резистор, металлопленочный резистор, металлооксидный резистор, параллельная схема, фоторезисторы, потенциометр, резистор, цветовой код резистора, калькулятор цветового кода резистора, таблица цветового кода резистора, делитель резистора, комплект резисторов, обозначение резистора, блок резистора, резисторы, последовательная цепь, резистор через отверстие, типы резистора, переменный резистор

Продолжить чтение

Код SMD резистора

| Стандарты и коды резисторов

Что такое резисторы SMD?

SMD резисторы на плате с USB-накопителя

SMD означает устройство для поверхностного монтажа. SMD — это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. SMT был разработан для удовлетворения постоянного стремления производителей печатных плат использовать более мелкие компоненты и быть быстрее, эффективнее и дешевле.

SMD меньше своих традиционных аналогов. Часто они имеют квадратную, прямоугольную или овальную форму с очень низким профилем. Вместо проводов, которые проходят через печатную плату, SMD имеют небольшие выводы или контакты, которые припаяны к контактным площадкам на поверхности платы.Это устраняет необходимость в отверстиях в доске и позволяет более полно использовать обе стороны доски.

Производство печатных плат с использованием SMT аналогично производству компонентов с выводами. На плату помещаются небольшие прокладки из серебряной или золотой пластины или олова для крепления компонентов. Паяльная паста, смесь флюса и небольших шариков припоя, затем наносится на монтажные площадки с помощью машины, подобной компьютерному принтеру. После того, как печатная плата подготовлена, на нее помещаются SMD с помощью машины, называемой устройством для захвата и размещения.Компоненты подаются в машину в длинных трубках, на рулонах ленты или в лотках. Эти машины могут прикреплять тысячи компонентов в час; один производитель рекламирует скорость до 60 000 центов в час. Затем плату пропускают через печь для пайки оплавлением. В этой печи плата медленно нагревается до температуры, при которой припой плавится. После охлаждения плата очищается от остатков припоя и случайных частиц припоя. Визуальный осмотр позволяет проверить отсутствие или смещение деталей, а также чистоту платы.

Калькулятор SMD резисторов

Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа. Просто введите код, написанный на резисторе, и значение отобразится под ним.

Калькулятор может использоваться для 3- и 4-значных кодов, значений EIA и кодов с использованием «R» или «m». Хотя мы сделали все возможное, чтобы проверить функцию калькулятора для всех различных кодов, мы не можем гарантировать, что он вычисляет правильное значение для всех резисторов. Иногда производители могут использовать собственные коды.Чтобы точно определить значение, лучше всего измерить сопротивление мультиметром.

Наборы резисторов SMD

Термин «корпус» относится к размеру, форме и / или конфигурации выводов электронного компонента. Например, микросхема IC, имеющая выводы в два ряда на противоположных сторонах микросхемы, называется микросхемой Dual Inline Package (DIP). В резисторах SMD обозначения на корпусе резисторов указывают длину и ширину резистора. Пакеты SMD могут быть указаны как в дюймах, так и в миллиметрах.Поэтому важно проверить документацию производителя. В приведенной ниже таблице наиболее распространенные упаковки указаны в британских единицах измерения с метрическим эквивалентом. Кроме того, даны приблизительные значения типичных номинальных мощностей.

Резистор SMD код

Из-за небольшого размера резисторов SMD часто нет места для печати на них традиционного кода цветовой полосы. Поэтому были разработаны новые коды SMD резисторов. Наиболее часто встречающиеся коды — это трех- и четырехзначная система, а также система Альянса электронной промышленности (EIA) под названием EIA-96.

Трех- и четырехзначная система

В этой системе первые две или три цифры указывают численное значение сопротивления резистора, а последняя цифра дает множитель. Число последней цифры указывает степень десяти, на которую следует умножить данное значение резистора. Вот несколько примеров значений в этой системе:

  • 450 = 45 Ом x 10 0 — 45 Ом
  • 273 = 27 Ом x 10 3 — 27000 Ом (27 кОм)
  • 7992 = 799 Ом x 10 2 составляет 79 900 Ом (79.9 кОм)
  • 1733 = 173 Ом x 10 3 составляет 173 000 Ом (173 кОм)

Буква «R» используется для обозначения положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 будет 0,5 Ом, а 0R01 будет 0,01 Ом.

Система EIA-96

Прецизионные резисторы в сочетании с уменьшающимися размерами резисторов создали необходимость в новой, более компактной маркировке для резисторов SMD. Поэтому была создана система маркировки EIA-96.Он основан на серии E96, поэтому предназначен для резисторов с допуском 1%.

В этой системе маркировка состоит из трех цифр: 2 цифры для обозначения номинала резистора и 1 буква для множителя. Два первых числа представляют собой код, который указывает значение сопротивления с помощью трех значащих цифр. В таблице ниже приведены значения для каждого кода, которые в основном являются значениями из серии E96. Например, код 04 означает 107 Ом, а 60 означает 412 Ом. Коэффициент умножения дает окончательное значение резистора, например:

  • 01A = 100 Ом ± 1%
  • 38C = 24300 Ом ± 1%
  • 92Z = 0.887 Ом ± 1%

Использование буквы предотвращает путаницу с другими системами маркировки. Однако обратите внимание, потому что в обеих системах используется буква R. Для резисторов с допуском, отличным от 1%, существуют другие буквенные таблицы.

Как и в случае с кодами упаковки, эти коды значений сопротивления являются общими, но производитель может использовать их вариации или даже что-то совершенно другое. Поэтому всегда важно проверять систему маркировки производителя.

все нюансы расшифровки

На сегодняшний день практически все строительные материалы имеют свои обозначения и маркировку.Эти символы и сокращения обозначают все характеристики товара, и, зная их расшифровку, вы сможете подобрать действительно качественную деталь, которая удовлетворит все ваши требования. То же самое и с обоями, которые тоже имеют свое обозначение. Они помечены по-разному, но в большинстве случаев символы одинаковые (независимо от того, иностранные они или отечественные). Как расшифровать обозначения на рулонах обоев?

Классификация по степени влагостойкости

Такая извилистая полоса указывает на то, что бумага на этом материале устойчива к истиранию влажной губкой или тканью. Эти обои можно использовать практически в любом помещении, но в большинстве случаев это оклейка кухонного оборудования.

Такой значок принципиально не отличается от предыдущего. Эти обои также можно мыть влажной губкой, но в этом случае производитель разрешает использовать неагрессивные чистящие средства. В первом случае поверхность материала можно было обработать только влажной тканью.

Такое обозначение на обоях, как тройная Обмотка полосы говорит о том, что их можно мыть практически любым мыльным раствором или моющим средством.Даже этот материал наиболее устойчив к влаге из всех вышеперечисленных.

Маркировка на обоях: степень влагостойкости и требования по уходу

Таким символом обычно маркируются обои, устойчивые к механическим повреждениям.
Также хорошо переносят влажную уборку. В некоторых моделях допустимо использовать для стирки не только губку и тряпку, но даже щетку.

Эти обозначения на обоях (в том числе винил) указывают на «тройную» степень устойчивости материала к механическим повреждениям. Их моют практически любым порошком и бытовыми моющими средствами. Следует отметить, что эти обои очень устойчивы не только к механическим повреждениям, но и к воздействию щелочных растворов. А с их поверхности можно удалить даже самые стойкие жирные пятна.

Устойчивость к выцветанию

Это обозначение на обоях свидетельствует о высокой устойчивости к воздействию прямых солнечных лучей. Однако производители рекомендуют все же затемнить комнату слишком ярким свечением.

«Плюсик», обозначенное на этом символе, говорит о том, что эти обои более или менее устойчивы к ультрафиолетовому излучению.Но опять же производители не гарантируют высокую стойкость материала к выгоранию и выгоранию, поэтому рекомендуют затемнять комнату во время яркого свечения днем.

А вот обои с такой маркировкой разрешено использовать на солнечных сторонах, в отличие от двух предыдущих случаев. Кроме того, они могут подвергаться длительному воздействию прямых УФ-лучей без риска выцветания.

Материал с таким обозначением можно использовать и на солнечных сторонах, и он тоже может выдерживать прямые лучи солнца.Обозначение на обоях, а именно «плюс», нарисованное по центру «солнышка», говорит о том, что этот материал более защищен от ультрафиолета, чем все другие аналоги. Поэтому он на порядок больше остальных.

Самые стойкие обои

Обои с обозначением двойного солнца можно использовать в самом жарком и солнечном климате, не опасаясь возможного выгорания краски или потери ее яркости. Но при этом стоимость самая высокая, что объясняет их низкую распространенность на российском рынке.Хотя по характеристикам обои с такой маркировкой практически не теряют первозданный вид в течение нескольких лет при постоянном воздействии прямых солнечных лучей.

p >>

Определение, типы резисторов и их стоимость. Маркировка резисторов mlt расшифровка

Постоянные резисторы — это элемент, который присутствует практически во всем электронном оборудовании. Резисторы обладают свойствами активного сопротивления. С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две и более части, слить остаточные заряды.

Постоянный резистор состоит из фарфоровой трубки или стержня, на которые напыляется железо или уголь. Сопротивление резистора зависит от толщины наплавки, а мощность — от объема.

Маркировка резистора

Буквенно-цифровая маркировка резисторов

Общий вид резисторов отечественного производства и их обозначение на схеме (рис. 1).

Большую часть резисторов в своей радиолюбительской практике я взял от старых радиоустройств.Как правило, это были старые устройства с установленными в них резисторами отечественного производства с буквенно-цифровой маркировкой. В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает металлизированные лакированные термостойкие. Число после этой фразы означает мощность.

Основная единица сопротивления — Ом. В одном Ом 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат разделителями, как запятая в обычном наборе чисел. Например, сопротивление резистора 5k3 будет 5.3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита обозначают Ом. Например, 8R0 составляет 8,0 Ом. Отсутствие буквы вообще означает, что цифра указывает сопротивление в Ом. Например, 100 — это 100 Ом.

Позвольте мне привести еще несколько примеров с буквой перед числами. К250 = 0,250 кОм а это равно 250 Ом. M100 = 0,100 мОм и это равно 100 кОм.

Цветовая маркировка резистора

Современные производители радиодеталей уже практически оставили буквенно-цифровую маркировку резисторов.Его заменили резисторы с цветной маркировкой.

Значение этой маркировки заключается в нанесении на корпус разноцветных колец, цвет которых имеет собственный номер или множитель. Мы здесь не для того, чтобы рассказывать и изучать, что означает каждый цвет, я сам не знаю этого наизусть и не хочу запоминать. В Интернете есть множество программ для определения номинала резисторов с цветовой кодировкой, вы можете скачать одну из них. Я начал использовать программу более пяти лет назад и использую ее до сих пор.

Также цветовую кодировку резистора можно определить по шаблону резисторов с уже проставленными номиналами, в любом случае они не будут мешать на таблице:


Универсальный способ определения номинала

И не забываем самый простой способ определить номинал резистора методом измерения. Правда, для определения сопротивления таким способом нужен достаточно точный прибор, китайский цифровой мультиметр подойдет, а вот стрелочные тестеры — вряд ли.При измерении не прикасайтесь к щупам мультиметра, чтобы не учитывать сопротивление тела, а при измерении малых сопротивлений вычесть сопротивление проводов, показано, если щупы закорочены (при верхний предел, он покажет ноль и сопротивление проводов не учитывается).

Резистор силовой

Резисторы

различаются как сопротивлением, так и мощностью. Основные номинальные мощности показаны на Рисунке 1. На этом же рисунке показано условное графическое изображение резистора на схеме.Если при сборке какой-либо схемы на ней указывается резистор 1 Вт, то при сборке схемы он должен быть такой же или большей мощности.

Хорошо, если на схемах есть такие обозначения, но что делать, если схема построена самостоятельно. Например, вам нужно подключить светодиод на 3 В и 30 мА к источнику питания 12 В. Для ограничения тока в цепь светодиода врезается резистор. Чтобы рассчитать рассеиваемую мощность резистора, нужно знать падение напряжения на резисторе, ток цепи и найти их произведение.(12-3) х0,03 = 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.

Здравствуйте. Сегодня статья будет посвящена такому радиоэлементу, как резистор, или как его принято называть сопротивлением.

Основная задача резисторов — создание сопротивления электрическому току. Для более наглядной визуализации представим себе электрический ток, подобный воде, который течет по трубе. В конце этой трубы устанавливается кран, который полностью откручивается, и он просто пропускает воду через себя.Как только мы начнем немного прикрывать кран, мы сразу увидим, что поток становится слабее до того момента, когда поток воды полностью прекратится.

По такому принципу работают резисторы, только вместо трубы у нас электрический провод, вместо воды — ток, а вместо крана — наш резистор. Чем больше номинал резистора, тем больше сопротивление электрическому току. Сопротивление резистора измеряется в такой единице измерения, как Ом.

Поскольку в схемах могут использоваться очень большие резисторы, номинальное значение которых может быть порядка 1000-1000000 Ом, для облегчения вычислений используются производные единицы, такие как кОм , мОм и гм .

Для лучшего понимания этих единиц измерения привожу следующую расшифровку:

1кОм = 1000 Ом;

1 мОм = 1000 кОм;

1гОм = 1000мОм;

На практике все очень просто. Если нам встретится резистор с надписью 1.8 кОм, то после несложных расчетов мы увидим, что номинал в Ом будет соответствовать 1800 Ом.

По принципу действия резисторы делятся на постоянных и переменных .

По самим названиям можно догадаться, что постоянные резисторы никогда не меняют своего номинала в процессе работы. Переменные резисторы могут изменять свое значение во время работы и используются для выполнения какой-то регулировки.Примером использования переменных резисторов могут быть ручки регулировки громкости, тембра на магнитофонах.

Постоянные резисторы

Поговорим подробнее о постоянных резисторах. На практике обозначение номинала резистора наносят на корпус. Это может быть буквенно-цифровой код или цветные полосы (). Как узнать номинал резистора по цветовой маркировке, мы можем узнать из этого.

Что касается буквенно-цифрового обозначения, то его принято обозначать так:

  1. Letter R Omah . .. Положение этого письма очень важно. Если поставить резистор типа 12 R тогда номинал резистора будет 12 Ом … Если буква стоит в начале R 12 , тогда сопротивление будет 0,12 Ом … Также возможно обозначение типа 12 R1 , что означает 12,1 Ом.
  2. Letter K to Omah … Применяются те же правила, что и в предыдущем примере. 12 К = 12кОм, К 12 = 0,12 кОм и 12К1 = 12,1кОм.
  3. Буква М — означает, что номинал резистора будет измеряться в м Ом . 12 M = 12 мОм, M 12 = 0,12 мОм и 12M1 = 12,1 мОм.

Также на корпусе резистора они обозначают такое значение, как отклонение от пар. … При массовом производстве резисторов, из-за отсутствия совершенства технологий производства, сопротивления могут иметь некоторые отклонения от заявленного значения. Это возможное отклонение указано на корпусе резистора как ± 0,7% или ± 5%. Цифры могут отличаться в зависимости от метода производства.

Во время работы при больших нагрузках резистор выделяет тепло. Если в цепь, где идут большие нагрузки, поставить маломощный резистор, то он быстро нагреется и перегорит. Чем больше резистор, тем больше его мощность.На рисунке ниже показано обозначение мощности резисторов на схемах.

Обозначение силовых резисторов на схеме

Переменные резисторы

Как упоминалось ранее, переменные резисторы используются для плавной регулировки тока и напряжения в пределах номинала резистора. Переменные резисторы строительный и настроечный … С помощью регулировочных резисторов проводятся постоянные пользовательские настройки оборудования (регулировка звука, яркости тона и т. Д.), а подстроечные резисторы используются для настройки оборудования в режиме настройки при сборке оборудования. Для регулировки резисторов приемлема удобная ручка, а строительные резисторы обычно регулируются отверткой.



Если переменный резистор говорит, что он имеет номинал 10 кОм , то это означает, что он производит настройки в диапазоне от 0 перед 10 кОм … В среднем положении рукоятки его значение будет примерно 5 кОм , в крайнем или 0 или 10 кОм .

Новая деталь — резистор.

Резистор — это элемент с определенным электрическим сопротивлением. В общем, справедливости ради скажу так — сопротивление имеют не только резисторы, но и все остальные элементы: лампы, моторы, диоды, транзисторы и даже простые провода. Однако для всех остальных элементов сопротивление не является основной характеристикой, а так сказать — побочной. На самом деле лампочка светится, мотор вращается, диод выпрямляется, транзистор усиливает, а провод тянет.Но у резистора нет другой «профессии», кроме как противостоять протекающему через него току. Что ж, он действительно нагревается и его можно использовать вместо обогревателя долгими зимними вечерами. Однако это лишь некоторые из нестандартных приложений …

На картинке показаны разные резисторы. Маленькая черная деталь внизу тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и называются SMD. Здесь нам посчастливилось наблюдать резистор SMD.

А на схеме он в любом случае обозначен только так:

Рядом с изображением обычно указывается его порядковый номер в цепи и номинальное сопротивление (то, на которое он рассчитан).В нашем примере он 12-й по счету, а его сопротивление составляет 15 кОм (т. Е. 15000 Ом). Буква R перед серийным номером говорит нам, что это резистор. (Для каждого типа деталей на схеме ведется отдельный учет.)

Значит, у резистора есть сопротивление. Сопротивление измеряется в Омах (см. Главу 2 — Закон Ома). Каждый резистор рассчитан на определенное сопротивление. Чтобы узнать это удельное сопротивление, достаточно взглянуть на корпус резистора. Это должно быть написано там. Однако не ищите ярлыков типа 215 Ом. Никто не имеет в виду, что долго, потому что долго получается. Сейчас весь мир перешел на трехзначную маркировку. Поэтому на резисторе можно встретить, например, следующие обозначения: 1К5, К20, 10Е, М36. Или эти: 152, 201, 100, 364. Или вообще не найти букв, а только полосы странного цвета. В последнем случае — не отчаивайтесь — он имеет цветовую маркировку. Читается довольно легко (если умеешь =)). Теперь приступим к разгребанию всех способов разметки. Но перед этим давайте вспомним несколько префиксов.

Мы постоянно используем несколько приставок в повседневной жизни … Например, покупаем леску толщиной 0,25 миллиметра, или едем на дачу на 54 километр, или оцениваем, сколько мегабайт занимает файл и поместится ли он на Жесткий диск на 10 гигабайт. Или, на худой конец, объяснить соседу, что болевой порог человеческого уха составляет 120 децибел и ваш усилитель такой мощности не даст, даже если очень захочет … «Миллиметр», «километр», «мегабайт», «гигабайт», «децибелы» — все эти слова образованы из слов «метр», «байт» и «колокол» с использованием нескольких префиксов: «милли-», «кило-», «мега-», «гиго-». , «деци-«.Всем прекрасно известно, что в 1-м километре 1000 метров, в 1-м грамме — 1000 миллиграммов, а в одном гигабайте — где-то около 1 000 000 000 байт. И в принципе можно сказать не «3 километра», а «3 тысячи метров», не «40 миллиграммов», а «0,04 грамма». Однако это долго и неудобно. Для этого, собственно, и служат эти приставки — чтобы облегчить жизнь нам с вами. Они формируют новое значение из некоторого базового значения (метр, грамм, байт и т. Д.), Которое в несколько раз больше или меньше основного.-12) (триллионная)

Несколько префиксов также используются для обозначения сопротивления. Чаще всего в схемах можно встретить резисторы от нескольких десятков Ом до нескольких сотен килоом. Есть резисторы и несколько МОм, но — редко. Итак:

1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1000000 Ом

Несколько примеров:

1,5 кОм = 1,5 * 1000 = 1500 Ом
0,2 кОм = 0,2 * 1000 = 200 Ом
и т. Д.

А теперь перелопатим обозначения на корпусе!

Маркировка резистора

Маркировка — это условное обозначение, наносимое на корпус детали, по которому мы можем узнать о некоторых ее свойствах. Маркировка резистора может сказать нам о его самом главном свойстве — сопротивлении.

Есть несколько способов маркировки резисторов.

Метод 1, Совдеповский.

1К5, 68К, М16, 20Е, К39 и др.

Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (ед.) Ом
К39 = 0,39 кОм = 0,39 кОм = 0,39 кОм =

Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратный префикс.Причем вместо десятичной точки ставится буква. Например, чтобы написать 1,5 кОм, нужно написать 1К5. Если число трехзначное, скажем — 390 Ом, то нужно выразить его двумя знаками: 0,39 кОм. Мы не пишем ноль. Получается К39. Если число целое, то есть знаков после запятой нет, буква ставится в самом конце: 68 К = 68,0 кОм

Метод 2, буржуйский

152, 683, 164, 200, 391.

Расшифруем:
152 = 15 00 Ом = 1.5 кОм
683 = 68000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.

Я не случайно написал нули через пробел. Вы обрезали фишку? Правильно! Первые две цифры — это какое-то число. Последнее — это количество нулей, добавленных после этого числа. Нет ничего проще!

Метод 3, цвет

Не подходит для дальтоников и ленивых людей.
Идеология — как в предыдущем способе, но вместо цифр — цветные полосы.У каждого числа свой цвет. Вот таблица соответствий (лучше выучить наизусть, или распечатать на цветном принтере и везде носить =)):


Как читать?
Возьмите резистор с цветной маркировкой. На теле 4 полосы. Три стоят рядом, один немного в стороне. Переворачиваем резистор так, чтобы эта единственная полоска оказалась справа. Далее берем таблицу и переводим цвета трех левых строк в числа. Получается трехзначное число.Далее — см. Предыдущий способ.


Вот и все! Оказывается, это так просто !!! =) Однако, если по каким-то причинам не удается прочитать маркировку резистора, сопротивление всегда можно измерить измерительными приборами. О них мы поговорим позже.


ID: 641

Как вам эта статья?


стр.1



стр. 2



стр.3



стр.4



стр. 5



стр. 6



стр.7



стр. 8



стр.9



стр.10



стр. 11



стр. 12



стр. 13



стр. 14



стр.15



стр. 16



стр. 17



стр.18



стр. 19



стр.20



стр. 21



стр.22



стр. 23



стр. 24



стр. 25



стр. 26



стр. 27



стр. 28



стр. 29



стр.30

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

UNION SSR

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Официальное издание

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Группа E20

УДК 621.I 01.91

Несоблюдение стандарта карается законом

Настоящий стандарт применяется к постоянным резисторам с проволочной обмоткой, без проволочной обмотки и фольговым резисторам, производимым для народного хозяйства и экспорта.

Виды климатического исполнения — УХЛ и В по ГОСТ 15150 — -69.

Климатические характеристики и категория размещения конкретного типа резистора указываются в стандартах или технических характеристиках на определенные типы резисторов.

Резисторы

, выпускаемые на экспорт, должны соответствовать требованиям ГОСТ 23135-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

Стандарт полностью соответствует публикации 115-1 IEC.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1. 1. Основные параметры резисторов должны соответствовать нормам, установленным в стандартах или технических условиях (ТУ) на конкретные типы резисторов по ГОСТ 24013-80.

1.2. Обозначение резисторов при заказе и конструкторской документации должно соответствовать указанным в стандартах или спецификациях на конкретные типы резисторов.

Перепечатка запрещена

Официальное издание E

Переиздание. Март 1986

© Издательство стандартов, 1987

3.2.2. Для непроволочных резисторов испытание по группе К-4 последовательностей 8 и 9 не проводится для резисторов, демонтаж которых затруднен или невозможен (например, при креплении к корпусу путем приклеивания или заливки, либо склейка корпуса с пайкой выводов).

3.2.3. Для непроволочных резисторов проверка по группе К-8 проводится только для резисторов, демонтаж которых затруднен или невозможен (например, при прикреплении резисторов к корпусу путем приклеивания или заливки, либо приклеивания корпуса с пайкой выводов) ,

3. 2.4. Последовательность испытаний резисторов отдельных типов группы К-4 в стандартах или ТУ может быть изменена.

3.2.5. Стойкость резисторов к атмосферным конденсированным осадкам (морозу и росе), плесневым грибам, соляному туману и испытания на пожарную безопасность в рамках квалификационных испытаний не контролируются.

Соответствие резисторов указанным требованиям подтверждается на основании данных испытаний, полученных при разработке резисторов, или результатов испытаний резисторов, проведенных до начала квалификационных испытаний.

При изменении конструкции, технологического процесса изготовления и (или) материалов, которые могут повлиять на стойкость резисторов к воздействию этих факторов, контроль осуществляется в рамках типовых испытаний.

3.2.6. Стойкость протекающих резисторов к атмосферному высокому давлению и атмосферному низкому давлению в рамках квалификационных испытаний не контролируется.Соответствие резисторов указанному требованию обеспечивается их конструкцией.

3.2.7. В рамках квалификационных испытаний резисторы не проходят испытания на виброустойчивость, ударопрочность.

По конструкции и принципу действия постоянных резисторов их параметры не зависят от воздействия вибрации и ударов.

3.2.8. Испытания для проверки отсутствия резонансных частот конструкции в заданном диапазоне частот не проводятся в рамках квалификационных испытаний.Соответствие резисторов указанному требованию обеспечивается их конструкцией.

3.2.9. Испытания в группах К-1 и К-2 проводятся последовательно на одном образце резисторов.

резисторов, прошедших тестирование в группах К-1 и К-2, используются для тестирования в любой другой группе.

Испытания в группах К-3-К-9; КП-К15 для непроволочных резисторов и К-3-К-6; К8-К12 для проволочных резисторов выполняются по независимым образцам.

3.2.10. Образцы заполняются по следующим правилам:

для группы испытаний К-3 — по правилам, установленным для группы К-1;

для испытательных групп К-4, К-I для непроволочных резисторов и К-4, К-8 для проволочных резисторов — по правилам, установленным для группы П-2;

для испытательных групп К-5-К-8 для непроволочных резисторов и К-5 для проволочных резисторов — по правилам, установленным для групп П-3-П-6;

для испытательных групп К-10 для непроволочных резисторов и К-7 для резисторов с проволочной обмоткой — по правилам, установленным для испытаний на долговечность. Испытания на долговечность являются продолжением испытаний на надежность. Часть образца, предназначенная для испытаний на долговечность, определяется заранее перед началом испытаний на надежность;

для испытательных групп К-9, К-12-К-15 для непроволочных резисторов и К-6, К-9 — К-12 для проволочных резисторов — из всего набора резисторов, предусмотренных стандартами или ТУ на резисторы конкретных типов и находящихся в производстве.

3.2.11. Для тестирования используются следующие планы управления:

для опытных групп К-1 и К-2 — планы контроля, установленные для групп С-1 и С-2 соответственно;

для опытной группы К-3 — план контроля, установленный для группы П-1;

для испытательных групп К-4-К-8, КПК-14 для непроволочных резисторов и К-4-К-6, К-8-КП для проволочных резисторов — план контроля установлен для групп П-2, П- 3-П-6 для непроволочных резисторов и П-2-П-3 для проволочных резисторов;

для испытательных групп К-10 для непроволочных резисторов и К-7 для проволочных резисторов, количество испытуемых резисторов, образец (i d), допустимое количество отказов A должно быть

должны быть указаны в стандартах или ТУ для конкретных типов резисторов по ГОСТ 25359-82. Доверительная вероятность /> * = 0,6, коэффициент преобразования должен быть указан в стандартах или ТУ на конкретные типы резисторов;

для испытательных групп К-15 для резисторов с проволочной обмоткой и К-12 для резисторов с проволочной обмоткой размер выборки n = 3, C = Q.

3.2.12. Резисторы подвергаются квалификационным испытаниям по группе К-3, допускается поставка потребителю отдельными партиями, если параметры резисторов соответствуют нормам приемки и поставки.

3.3. Приемочные испытания

3.3.1 Резисторы к приемке предъявляются партиями.

3.3.2. Состав тестов, разделение состава тестов на тестовые группы и внутри каждой группы должны соответствовать приведенным в таблице. 4.

Таблица 4

Номера позиций

испытания

технический

требования

контроль

1. Проверка внешнего вида

маркировка

4. Поверка общий вид, габаритные, установочные и присоединительные размеры

1. Измерение сопротивления

2.Измерение уровня шума

3. Измерение сопротивления изоляции

3.3.3. Последовательность проверки резисторов отдельных типов группы С-2 может быть изменена.

3.3.4. Испытание в группе С-2 проводится с резисторами, прошедшими испытания в группе С-1.

3.3.5. Испытания в группах С-1 и С-2 проводятся в соответствии с планами выборочного одноэтапного контроля, приведенными в таблице. 5 по ГОСТ 18242-72, либо непрерывный контроль.

Таблица 5

Контрольная группа

Объем партии N, шт.

Дефектность приемки 1,%

Объем пробы l, шт.

Приемочный номер С х, шт.

Количество брака, шт.

нормальный

контроль

усиленный

контроль

нормальный

контроль

усиленный

контроль

нормальный

контроль

усиленный

контроль

Примечание. Для партий до 25 шт. по опытной группе С-1 и 90 шт. для опытной группы С-2 используется непрерывный контроль.

3.3.6. Производитель анализирует причины неудовлетворительного состояния производства и принимает меры по их устранению, если количество возвращенных лотов (в том числе повторно представленных) составляет 4 из 10.

Если количество отправлений, предъявляемых к приемке, превышает 100 в месяц, то это количество составляет 8 из 20.

3.3.7. Перед отправкой потребителю резисторы необходимо перепроверить, если по истечении срока их приемки более 6 месяцев.

Перепроверка проводится по группе приемочных испытаний С-2.

Дата перепроверки должна быть дополнительно указана на потребительской упаковке.

3.4. Периодические испытания

3.4.1, Состав тестов, разделение состава тестов на тестовые группы, периодичность тестов для каждой группы, а также * последовательность их проведения внутри групп должны соответствовать приведенным в таблице 6 для непроволочных резисторов и таб. 7 — для резисторов с проволочной обмоткой.

3.4.2. Для непроволочных резисторов испытание по группе П-2, последовательности 8 и 9, не проводится для резисторов, демонтаж которых затруднен или невозможен (например, при креплении к корпусу путем приклеивания или заливки, или приклейка корпуса с пайкой выводов).

Таблица 6

дикость

Номера позиций

Название видов испытаний и

последовательность их поведения

технический

iSPY-

требования

контроль

Проверка надежности

каждые 12 месяцев

1. Определение температуры

Коэффициент аэродинамического сопротивления

каждые 6 месяцев

3. Испытание на удар

4.Тест на влияние повышенной рабочей температуры среды

5. Испытание на удар

Повышенная предельная температура

6.Тест на влияние низкой рабочей температуры среды

каждые 3 месяца

1. Определение изменений сопротивления

снижение напряжения

1. Испытание выводов на удар

усилие растяжения, усилие изгиба,

крутящий момент

2.Испытание на термостойкость

при пайке

Таблица 7

Номера позиций

Наименование видов испытаний и пс-

последовательность их поведения

технический

тестирование

требования

контроль

Проверка надежности

каждые 12 месяцев

1. Тест на жаростойкость

при пайке

2. Испытание на вибростойкость (кратковременное)

3. Испытание на удар одиночного действия

4.Проверка выводов на удар

растягивающее усилие; крутящий момент

5. Испытание на удар

изменения температуры среды 6. Тест на влияние повышенной рабочей температуры среды

7. Испытание на влияние повышенной предельной температуры среды

8. Испытание на влияние низкой рабочей температуры среды

9.Испытание на удар

нижний предел температуры среды

10. Испытание на удар

высокая влажность воздуха (кратковременная)

11. Проверка электрики

ГОСТ 24238-84

Продолжение таблицы 7

3 4 3. Для непроволочных резисторов испытание по группе П-6 проводится только для резисторов, демонтаж которых затруднен или невозможен (например, при прикреплении резисторов к корпусу приклеиванием или заливка, или приклеивание корпуса припаянными выводами).

3.4.4. Последовательность проверки резисторов отдельных типов группы П-2 может быть изменена.

3 4.5. Испытания в группах П-1 — П-6 проводятся на независимых образцах.

3.4 6 Правила комплектования образцов по испытательным группам П-1 — П-6 должны быть указаны в стандартах или ТУ на конкретные типы резисторов

34 7 Испытания по группе П-1 проводятся по ГОСТ 25359-82. Размер выборки и допустимое количество отказов устанавливаются стандартами или техническими условиями на конкретные типы резисторов.

Испытания проводятся в течение 1000 часов.

Значение интенсивности отказов А и должно составлять 3-10 ~ 6 л / ч „Значение доверительной вероятности Р * = 0,6

3.4.8. Испытания в группах П-2-П-6 проводятся в соответствии с планами выборочного двухэтапного контроля, приведенными в таблице. 8

Таблица 8

[Уровень приемки неисправности

План управления

1-я очередь

2-я ступень

размер выборки n и t

Приемочный номер Ci, шт.

браковочный номер С 2, шт

объем образца n 2, шт

общее приемочное число С 3, шт

общее количество брака С 4, шт.

Примечание. Размер образца с уровнем приемочного качества 1,5 ° / o применяется к резисторам, предназначенным для использования в уникальном оборудовании.

3.4.9. При получении отрицательных результатов испытаний для группы Р-1 приемка и отгрузка возобновляются через 100 часов испытаний.

3.4.10. Резисторы, прошедшие периодические испытания по группе П-1, могут быть поставлены потребителю отдельными партиями, если параметры резисторов соответствуют нормам приемки и поставки.

Резисторы, проверенные на другие группы, поставке не подлежат.

3.5. Тесты хранения

3.5.1. Испытания при хранении проводят по ГОСТ 21493 — ■ -76.

4. СПОСОБЫ КОНТРОЛЯ

4л. Общие положения

4.1.1. Резисторы испытывают в нормальных климатических условиях, установленных ГОСТ 20.57.406-81, если иные условия не указаны при указании конкретных методов контроля.

Испытания проводятся контроллером с остротой зрения 0,8-1 на оба глаза (с коррекцией, если необходимо) и нормальной световой чувствительностью при освещенности резисторов (50-100) люкс.

4.1.2. Параметры-критерии пригодности при начальных и заключительных измерениях контролируются в одних и тех же электрических режимах.

4.2. Проверка соответствия проектным требованиям

4.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов (п. 2.2.1) проверяются по ГОСТ 21395.1-75 путем сопоставления с конструкторской документацией и измерения габаритов любыми средствами измерений, обеспечивающими измерение с погрешностями, не превышающими установленных. по ГОСТ 8.051-81.

4.2.2. Внешний вид резисторов (п. 2.2.2) проверяют по ГОСТ 21395.1-75.

4.2.3. Масса резисторов (п. 2.2.3) проверяется по ГОСТ 21395.1 —

.

4.2.4. Механическая прочность выводов (п. 2.2.4) проверяется по ГОСТ 20.57.406-81 испытаниями:

.

заключение о действии растягивающего усилия, метод 109-1;

гибкие гибкие провода и ленты, способы 110-1, 110-2;

резьбовые клеммы для крутящего момента, метод 113-1.

При испытании на изгиб конкретное направление изгиба указывается в стандартах или ТУ для конкретных видов изделий.

ГОСТ 24238-84

При испытании резисторов с одножильными осевыми проволочными выводами образец резисторов после испытания на растягивающее усилие разделяют на две равные части, одну из которых испытывают на изгибающее усилие, а другую — на кручение. .

Во время первичной и окончательной проверок проводится внешний осмотр резисторов.

при заключительных проверках после каждого вида испытаний не обнаружены обрывы свинца и другие механические повреждения, герметичность не нарушена;

при окончательных замерах изменение сопротивлений резисторов с допустимым отклонением более 1% соответствует норме, указанной в стандартах или ТУ для конкретных типов резисторов, выбранных из диапазона: ± 2; ± 5; ± 10;

изменение сопротивления резисторов с допуском до 1% включительно высоковольтных, высокоомных, высокочастотных и импульсных резисторов соответствует норме, установленной в стандартах или технических условиях на конкретные типы резисторов.

4.2.5. Определение резонансных частот конструкции (раздел 2.2.7)

выполняется по ГОСТ 20.57.406-81, метод 100-1 с ускорением

10-50 м * с ~ 2 (1-5 г).

Диапазон частот — до 1000 Гц.

Количество проверенных резисторов — 3 шт.

Направление воздействия вибрации указано в стандартах или технических характеристиках для конкретных типов резисторов.

При испытании резисторы присоединяются к клеммам так же, как при испытании на вибрацию.

Испытания проводятся без электрической нагрузки.

В процессе воздействия вибрации определяются резонансные частоты резисторов.

Индикация резонанса определяется электретным методом.

4.2.6. Паяемость резисторов (п. 2.2.5) проверяют по ГОСТ 20.57.406-81, метод 402-1 или 402-2.

Перед проверкой паяемости резисторы подвергают ускоренному старению одним из методов, предусмотренных ГОСТ 20.57.406-81.

Конкретный метод указан в стандартах или технических характеристиках для конкретных типов резисторов.

После ускоренного старения юрскую резню подвергают окончательной стабилизации в течение не менее 2 часов, после чего проверяют возможность пайки выводов резистора.

При испытании использовать припой марки ПОС-61 по ГОСТ 21931-76.

Используемый флюс должен состоять из канифоли по массе 25% (ГОСТ 19113-84) и на 75% по массе этилового спирта (ГОСТ 18300-72).

Метод 402-1 используется для проверки работоспособности выводов резисторов, предназначенных для групповой пайки.

Метод 402-1

При первичной проверке выполняется внешний осмотр резисторов.

Испытания проводятся с использованием теплозащитного экрана.

Материал, толщина экрана и метод экранирования указаны в стандартах или технических характеристиках для конкретных типов резисторов.

Площадь отдельных не увлажненных участков измеряется любыми средствами измерения, обеспечивающими измерения с погрешностью в пределах ± 0.5 мм (например, разметочный компас ГОСТ 24472-80), просуммировать и рассчитать площадь, не смачиваемую расплавленным припоем.

Площадь поверхности выхода (б) в процентах, покрытая сплошным слоем припоя, определяется по формуле

где 5 — общая площадь несмачиваемых участков на оцениваемой поверхности, мм 2;

5 цепочка, — площадь расчетной выходной поверхности, мм 2.

В оценке различаются:

несмачиваемых участков в виде точек (проколов), максимальный размер которых до 1 мм.Площадь единичной точки принимается равной 1 мм 2;

несмаченных участков в виде пятен (участков). Максимальные размеры пятна — более 1 мм. Площадь пятна (области) и совокупность несмачиваемых участков в виде точек и пятен, расстояние между которыми не более 2 мм, определяется как площадь описываемого прямоугольника. .

Метод 402-2

Во время первичных проверок проводится внешний осмотр резисторов.

Конкретный тип паяльника указывается в стандартах или технических характеристиках для конкретных типов резисторов.

Время пайки 2-5 сек.

Необходимость использования радиатора и его тип указываются в стандартах или технических условиях для конкретных типов резисторов.

Во время заключительных проверок проводится внешний осмотр резисторов.

ГОСТ 24238-84

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Резисторы должны изготавливаться в соответствии с требованиями настоящего стандарта, а также стандартами или техническими условиями на отдельные типы резисторов согласно рабочей конструкторской и технологической документации, утвержденной в установленном порядке.

Обозначение комплекта конструкторской документации должно быть дано в стандартах или технических условиях на конкретные типы резисторов.

Конструкция резисторов, предназначенных для использования при автоматизированной сборке (установке) оборудования, должна обеспечивать механизацию и автоматизацию процессов сборки оборудования, если это требование указано в стандартах или технических условиях на конкретные типы резисторов.

2.2. Строительные требования

2.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов должны соответствовать указанным в стандартах или технических условиях на конкретные типы резисторов.

2.2.2. Внешний вид резисторов должен соответствовать образцам внешнего вида, подобранным и утвержденным в установленном порядке.

Образцы внешнего вида хранятся на заводе-изготовителе и потребителям не отправляются.

2.2.3. Масса резисторов не должна превышать значений, указанных в стандартах или ТУ на конкретные типы резисторов.

2.2.4. Выводы резисторов, включая места их подключения, должны без механических повреждений выдерживать воздействие растягивающего усилия, направленного по оси вывода, крутящего момента (для резьбовых выводов) и скручивания (для гибких одножильных осевых выводов с проводом с диаметром от 0,3 до

1,2 мм. Угол поворота и допустимое количество витков должны соответствовать значениям, указанным в стандартах или ТУ на конкретные типы резисторов).

Конкретные значения растягивающего усилия, крутящего момента и скручивания устанавливаются в стандартах или технических условиях на определенные типы резисторов.

Гибкие лопаточные, ленточные и проволочные выводы резисторов должны выдерживать изгибающие усилия без механических повреждений. Допустимое количество изгибов должно соответствовать значению, указанному в стандартах или технических условиях для конкретных типов резисторов.

2.2.5. Выводы резисторов и контактные поверхности резисторов без выводов должны иметь возможность пайки без дополнительного обслуживания в течение времени, выбранного из серии:

ГОСТ 24238-84

Метод испытания паяльной способности резисторов без выводов установлен в стандартах или технических условиях. для конкретных типов резисторов.

Термостойкость резисторов при пайке (п. 2.2.6) проверяют по ГОСТ 20.57.406-81 по методике 403-1 или 403-2.

Конкретный метод или метод проверки резисторов без выводов указан в стандартах или спецификациях для конкретных типов резисторов.

Во время первоначальных проверок выполняется внешний осмотр резисторов и измеряется их сопротивление.

Температура припоя в ванне (260 ± 5) ° С.

Метод испытаний 403-1 выполняется с использованием теплозащитного экрана. Материал, толщина экрана и метод экранирования указаны в стандартах или технических характеристиках для конкретных типов резисторов. *

Общее количество проверяемых выводов установлено в стандартах или спецификациях для конкретных типов резисторов.

Продолжительность окончательной стабилизации не менее 2 часов.

Во время окончательной проверки выполняется внешний осмотр резисторов и измерение сопротивления резисторов.

Считается, что резисторы выдержали испытание, если:

при окончательной проверке внешнего вида резисторы соответствуют требованиям п. 2.2.2;

изменение сопротивления резисторов соответствует значениям, установленным в стандартах или ТУ на конкретные типы резисторов, выбранных из диапазона: ± 2; ± 3; ± 5; ± 10%.

4.2.8. Герметичность резисторов (п. 2.2.8) проверяют по ГОСТ 20.57.406-81 одним из способов, указанных в стандартах или ТУ для конкретных типов резисторов.

Предварительную очистку резисторов от загрязнений проводят в порядке, указанном в ТУ, и выдерживают в нормальных климатических условиях в течение времени, указанного в стандартах или ТУ для конкретных типов резисторов.

4.2.9. Коррозионную стойкость резисторов (п. 2.2.9) проверяют испытанием на воздействие повышенной влажности воздуха и соляного тумана.

4.2.10. Пожарная опасность резисторов (и 2.2.11) проверяется испытанием на пламя и испытанием на воспламеняемость.

Испытания резисторов на пожарную безопасность проводят в нормальных климатических условиях по ГОСТ 20.57.406-81,

.

Испытания проводятся в вытяжном шкафу с использованием измерителя времени, источников питания (для проверки способности вызывать возгорание) и средств измерений, обеспечивающих настройку и контроль параметров режима, проверку и регистрацию признаков пожарной опасности резисторов.

Точность измерения продолжительности знаков пожарной опасности должна быть не менее ± 1 с.

12, 18 месяцев со дня их изготовления при соблюдении режимов и правил выполнения пайки, указанных в гл. 6.

Конкретный период паяемости резисторов должен быть указан в стандартах или технических характеристиках для конкретных типов резисторов.

Покрытия выводов, предназначенных для пайки, не должны иметь зазоров в основном металле, коррозионных повреждений, отслаивания и отслаивания.

При использовании свинцовых покрытий расстояние непокрытой части провода от края крышки до корпуса резистора не должно превышать значения, указанного в стандартах или технических характеристиках для конкретных типов резисторов.

2.2.6. Резисторы должны быть термостойкими при пайке при соблюдении режимов и правил выполнения пайки, указанных в гл. 6. Минимальное расстояние от корпуса резистора до места пайки должно соответствовать значению, указанному в стандартах или технических условиях для конкретных типов резисторов.

2.2.7. Резисторы не должны иметь резонансные частоты в диапазоне с верхней частотой, указанной в стандартах или спецификациях для конкретных типов резисторов.

2.2.8. Резисторы должны быть герметичными (только для герметичных резисторов).

2.2.9. Резисторы должны быть устойчивыми к коррозии или хорошо защищены от коррозии.

2.2.10. Температура перегрева резисторов не должна превышать значений, установленных в стандартах или ТУ на конкретные типы резисторов.

2.2.11. Противопожарные резисторы не должны самовоспламеняться и воспламенять окружающие элементы и материалы оборудования в диапазоне от 1,1 Rнсм до значения, установленного в стандартах или ТУ для конкретных типов резисторов из диапазона: 5, 10, 15, 20, 25 R ном

Резисторы должны быть огнестойкими.

2.2.12. Удельная материальная емкость резисторов не должна превышать значений, указанных в стандартах или ТУ на конкретные типы резисторов.

2.3 Требования к электрическим параметрам и режимам работы

2.3 1. Электрические параметры резисторов при эксплуатации и доставке должны соответствовать приведенным в пп. 2.3.1.1-2.3.1.6.

2.3.1.1. Сопротивление резисторов должно соответствовать номиналу с учетом допустимого отклонения, установленного в стандартах или технических условиях на конкретные типы резисторов.

Номинал и допустимое отклонение сопротивлений резисторов устанавливаются по ГОСТ 24013-80.

2.3.1.2. Температурный коэффициент сопротивления (ТКС) резисторов в диапазоне положительных температур должен быть установлен в стандартах или ТУ на отдельные типы резисторов по ГОСТ 24013-80.

ТКС в диапазоне отрицательных температур следует устанавливать в стандартах или ТУ на конкретные типы резисторов.

2.3.1.3. Уровень шума непроволочных резисторов, кроме высокочастотных и импульсных резисторов, должен быть установлен в стандартах или технических условиях на резисторы конкретных типов из серии:

0.5; один; 5 мкВ / В — для резисторов с допуском до 1% включительно;

один; 5 мкВ / В — для резисторов с допуском более 1%.

Для высоковольтных резисторов и резисторов с большим сопротивлением уровень шума устанавливается в стандартах или спецификациях для конкретных типов резисторов.

2.3.1.4. Сопротивление изоляции изолированных резисторов

должно быть не менее значений, указанных в стандартах или спецификациях для конкретных типов резисторов, выбранных из диапазона: 100, 500,

.

1000, 5000, 10000 МОм.

2.3.1.5. Изолированные резисторы должны обладать электрической прочностью. Испытательное напряжение должно быть в два раза больше номинального напряжения.

2.3.1.6. Изменение сопротивления от изменения напряжения составных резисторов должно соответствовать нормам, установленным в стандартах или технических условиях на резисторы конкретных типов.

2.3.2. Электрические параметры резисторов во время работы (п. 2.5.1) в течение времени, равного сроку хранения (п. 2.5.2), при работе в режимах и условиях, допускаемых настоящим стандартом, а также стандартами или техническими условиями на определенные типы резисторов, должны соответствовать нормам, установленным в стандартах или ТУ.

2.3.3. Электрические параметры резисторов в течение срока годности (пункт 2.5.2) при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или спецификациями для определенных типов резисторов, должны соответствовать нормам, установленным в стандартах или технических условиях.

2.3.4. Предельно допустимые значения электрических параметров резисторов и режимов их работы должны соответствовать приведенным в пп. 2.3.4.1-2.3.4.4.

2.3.4.1. Номинальная рассеиваемая мощность резисторов должна соответствовать значениям по ГОСТ 24013-80. Конкретное значение номинальной рассеиваемой мощности должно быть установлено в стандартах или технических условиях для конкретных типов резисторов.

2.3.4.2. Допустимая рассеиваемая мощность резисторов для диапазона рабочих температур и давлений должна соответствовать значениям, указанным в стандартах или технических условиях для конкретных типов резисторов.

2.3.4.3. Предельное рабочее напряжение резисторов должно соответствовать значениям, установленным в стандартах или ТУ для конкретных типов резисторов по ГОСТ 24013-80.

2.3.4.4. Резисторы должны выдерживать импульсные нагрузки.Параметры импульсной нагрузки следует указывать в стандартах или технических условиях на конкретные типы резисторов.

2.4. Требования по устойчивости к внешним воздействующим факторам

2.4.1. Резисторы должны быть устойчивы к механическим воздействиям, указанным в стандартах или технических характеристиках для конкретных типов резисторов согласно таблице. 1 по ГОСТ 25467-82.

Примечание. Требование устойчивости к ударам многократного и однократного воздействия предъявляется прочностью

.

2.4.2. Резисторы должны быть устойчивы к климатическим факторам, указанным в стандартах или ТУ на определенные типы резисторов по ГОСТ 25467-82.

Для высоковольтных высокоомных резисторов повышенная рабочая температура должна быть установлена ​​в стандартах или ГУ для конкретных типов резисторов из серии: 40, 55, 70, 85, 100, 125, 155, 175, 200 ° С.

2,5. Требования к надежности

2.5.1. Интенсивность отказов R e, относящаяся к нормальным климатическим условиям по ГОСТ 20.57.406-81, в электрических режимах, установленных стандартами или ТУ на определенные типы резисторов, в течение времени работы t д не должно превышать значений, установленных в стандартах или ТУ на конкретные резисторы.

n типов из диапазона 5 * 10 ~ 8; 3-10 ~ 8; 2-10 8 л / час и далее по ГОСТ 25359-82.

Значение наработки 1 Н должно соответствовать установленному в стандартах или ТУ для резисторов конкретных типов из диапазона: 15000, 20000, 25000, 30000, 40000 ч и далее по ГОСТ 25359-82.

2.5.2. 95% -ный срок годности резисторов при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или спецификациями для конкретных типов резисторов, должен быть не менее значений, установленных в стандартах или спецификациях из диапазона: 12, 15 , 20, 25 лет.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки резисторов — по ГОСТ 25360-82.

Отдельные виды и группы квалификационных и периодических

испытаний, а также испытаний резисторов на долговечность допускается по согласованию со службой технического контроля не проводить, если один и тот же производитель проводит аналогичные испытания резисторов такой же конструкции специального назначения, изготовленных по той же технологии. на контролируемый период.

3.2. Квалификационные испытания

3.2.1. Состав тестов, разделение состава тестов на группы тестов и последовательность их проведения внутри каждой группы должны соответствовать приведенным в таблице. 2 для непроволочных резисторов и таб. 3 — для резисторов с проволочной обмоткой.

Таблица 2 f

испытания

Наименование вида * испытаний и последовательность их проведения

технический

требования

контроль

1.Проверка внешнего вида

2. Проверка читаемости и содержания

маркировка

3. Проверка прочности маркировки

4. Проверка общего вида, габаритов, монтажа и подключения

размеры

1.Измерение сопротивления

2. Измерение уровня шума

3. Измерение сопротивления изоляции

4. Проверка диэлектрической прочности

5. Проверка на герметичность

Продолжение таблицы.2

испытания

Название видов испытаний и последовательность их проведения

технический

спрос

контроль

Проверка надежности

1.Определение температурного коэффициента сопротивления

2. Тест на влияние изменения температуры среды

3. Испытание на воздействие повышенной влажности воздуха (кратковременное)

4. Испытание на влияние повышенной рабочей температуры окружающей среды

5.Испытание на воздействие повышенной предельной температуры

6. Испытание на влияние низкой рабочей температуры окружающей среды

7. Испытание на влияние пониженной предельной температуры среды

8. Испытание на вибростойкость (кратковременное)

9.Испытание на удар одиночных ударов

10. Испытание на действие пониженного атмосферного давления

I. Испытание на избыточное давление

Испытание на пригодность к пайке

1. Определение изменения сопротивления-юния от изменения напряжения

2.Импульсный тест

1. Проверка массы

2. Проверка выводов на удар.

растягивающая сила изгибающий момент 3. Испытание на термостойкость при пайке

1.Испытание на вибростойкость (кратковременное)

2. Испытание на воздействие ударов одинарного действия

Продолжение таблицы. 2

Номера позиций

испытания

Название видов испытаний и последовательность их проведения

технический

спрос

контроль

Испытание на долговечность

Тест формы

Испытание в солевом тумане

Испытание на пожарную безопасность

Таблица 3

Номера позиций

тестирования

Название видов испытаний и последовательность их проведения

технический

требования

контроль

1.Проверка внешнего вида

2. Проверка читаемости и содержания

маркировка

3. Проверка прочности маркировки

4. Проверка общего вида, габаритов, монтажа и подключения

размеры

1.Измерение сопротивления

2. Измерение сопротивления изоляции

3. Проверка диэлектрической прочности

Проверка надежности

Продолжение таблицы.8

Номера позиций

пробная

Название видов испытаний и последовательность их проведения

технический

требования

контроль

1. Проверка массы

2.Тест на термостойкость при пайке

3. Испытание на вибростойкость (кратковременное)

4. Испытание на воздействие ударов одинарного действия

5. Проверка выводов на удар:

момент силы растяжения 6.Проверка на герметичность

7. Определение температурного коэффициента сопротивления

8. Испытание на влияние изменения температуры среды

9. Испытание на влияние повышенной рабочей температуры окружающей среды

10.Тест на влияние повышенной предельной температуры среды

31. Испытание на влияние низкой рабочей температуры окружающей среды

12. Испытание на влияние пониженной предельной температуры среды

13. Испытание на воздействие повышенной влажности (кратковременное)

14.Испытание на действие пониженного атмосферного давления

15. Испытание на действие высокого атмосферного давления

16. Проверка диэлектрической прочности

Испытание на пригодность к пайке

1.Проверка габаритных размеров контейнера

2. Проверка прочности упаковки

Испытание на долговечность

Испытание на высокую влажность (длительное)

Тест на мороз и росу

Менее надежность Под резисторами понимается их свойство сохранять свои рабочие характеристики (проводимость, контакт, плавность регулирования) и параметры (сопротивление, уровень шума и т. Д.).) в пределах установленных норм при определенных условиях эксплуатации (или испытаний) в течение заданного времени.

Надежность оценивается с помощью количественных показателей, описывающих, какие методы используются математической статистики … Основными параметрами, характеризующими надежность электронного изделия, являются вероятность безотказной работы P (t) за заданное время t и интенсивность отказов λ (т).

Вероятность безотказной работы — это вероятность того, что в данном режиме работы (или тестирования) в течение заданного времени отказ не произойдет.На практике это значение может быть определено по результатам проверки резисторов на надежность как отношение количества резисторов Nn i, оставшихся исправными в течение интервала времени испытания ti, к общему количеству резисторов N, выставленных на испытание в этом режиме: P i ≈ (Nn i) / N, где ni — количество отказавших резисторов за время ti.

Степень надежности резисторов в каждый данный момент времени характеризуется интенсивностью отказов, которая приблизительно определяется как количество отказов Δn i за интервал времени Δt i, отнесенное к количеству резисторов, оставшихся в исправном состоянии в начале рассматриваемого временного интервала: λ (t) ≈Δn i / [(Nn i) * Δt i], где ni — количество вышедших из строя резисторов к началу рассматриваемого временного интервала.По сути, частота отказов — это вероятность отказа в единицу времени.

Под отказ Под резистором понимается полное нарушение его работоспособности, а также ухудшение основных параметров сверх установленных нормативов. В соответствии с этим отказы делятся на полные и условные (параметрические).

Полный отказ возникает в результате нарушения электрической или механической прочности резистора и характеризуется значительным резким изменением его основных параметров.В частности, критериями полного отказа являются выгорание (поломка) токопроводящего элемента, выход из строя основания и выводов, потеря контакта между средним выводом и токопроводящим элементом. Условный выход из строя резистора может проявляться в виде отклонения одного из параметров (чаще всего сопротивления) за пределы норм, установленных в качестве критерия пригодности.

Поскольку степень допустимых изменений параметров резисторов, приводящих к выходу из строя электронного оборудования, различна и зависит от требований, предъявляемых к конкретной электронной схеме, условные отказы не имеют единых числовых критериев.Действительно, изменение сопротивления резистора в прецизионном оборудовании, например, на ± 2% может привести к отказу, но практически не повлияет на работу схем, в которых резисторы используются в качестве демпфирующих элементов.

Количественные показатели надежности резисторов, полученные на основании информации об их отказах в процессе эксплуатации электронного оборудования и в результате специальных испытаний статистически обоснованных образцов из выпускаемой продукции, носят средний характер и являются экспериментальными величинами.Полученная таким образом экспериментальная оценка надежности определяется с определенной заданной надежностью, то есть вероятностью того, что показатель, характеризующий надежность всего комплекта резисторов, находится между некоторыми предельными значениями, в пределах доверительного интервала. Нижний и верхний доверительные границы различны.

Определение и проверка параметра надежности резисторов в производственных условиях осуществляется выборочным испытанием в режиме номинальной электрической нагрузки при максимальной рабочей температуре, при которой в технических условиях допускается рассеяние номинальной мощности.Размер выборки устанавливается в зависимости от ожидаемых (контролируемых) значений вероятности безотказной работы, заданной надежности и ожидаемого (приемочного) количества вышедших из строя резисторов, которые указаны в документации поставки (ГОСТ, ТУ. ). Поскольку параметр надежности определяется с достоверностью, отличной от 100%, то всегда существует вероятность того, что партия резисторов с уровнем надежности ниже контролируемого значения будет принята (риск заказчика), а партия резисторов с таким же или более высоким контролируемая величина, уровень надежности (риск поставщика).

Количественные показатели надежности резисторов одного типа, полученные из данных эксплуатации и испытаний, не совпадают, это связано с тем, что в процессе эксплуатации оборудования действует комплекс внешних и внутренних факторов, связанных с климатическими условиями. метеорологические особенности работы, реальные режимы работы систем и условия их эксплуатации, при этом при испытаниях резисторы подвергаются номинальным электрическим и тепловым нагрузкам. Поэтому указанные в технических условиях показатели надежности резисторов служат для контроля уровня производства и не рекомендуются для использования при расчете надежности оборудования.

Долговечность резистора — это его свойство сохранять работоспособность в течение длительного времени в определенных режимах и условиях эксплуатации до разрушения или другого предельного состояния. Для определения установленного в технической документации гарантированного времени работы проводятся окончательные испытания резисторов в заданном режиме (обычно номинальном) до времени работы, при котором вероятность безотказной работы не ниже установленной с учитывая надежность.Принято ограничивать продолжительность испытаний для получения минимальной вероятности безотказной работы не менее 0,8 при надежности 0,7-0,9.

Остойчивость резисторов — это имущество, позволяющее сохранять заданные показатели производительности в течение и после периода хранения и транспортировки, установленного в технической документации. Под воздействием климатических факторов внешней среды параметры резисторов изменяются и со временем могут превышать нормы, разрешенные техническими условиями.В результате процессов старения величина сопротивления и сопротивления изоляции претерпевает наибольшие изменения при хранении. Кроме того, у переменных резисторов с проволочной обмоткой контакт подвижной части с обмоткой может быть нарушен в результате коррозии.

Количественная сохранность Гарантированный срок хранения , которому для большинства типов резисторов 12 лет. В качестве критерия оценки стойкости может быть принята допустимая вероятность отказа в течение гарантированного срока хранения.Долговечность резисторов по сравнению с другими элементами электронной техники довольно высока. Интенсивность отказов резисторов при хранении на 2-3 порядка ниже, чем у вакуумных и полупроводниковых приборов. При этом большее количество отказов возникает, как правило, в составных переменных резисторах.

Наибольшее изменение параметров резисторов при хранении происходит в первый год хранения. Дальнейшие изменения, особенно значения сопротивления непроволочных резисторов, могут быть аппроксимированы прямой линией с известной степенью точности.Это обстоятельство позволяет прогнозировать будущее состояние резисторов. К концу периода хранения изменение значения сопротивления для резисторов металл-диэлектрик не превышает 5-6%, для углеродных резисторов 10%, для композитных резисторов 10-15% и для проволочных резисторов 1-2. Резисторы хранятся на складах в оригинальной упаковке. Раньше упаковки изготавливались из картона и в основном защищали от механических повреждений. В настоящее время разработана и внедрена в производство упаковка из полиэтилена и пенопласта, защищающая от воздействия влажной среды.Для длительного хранения рекомендуется использовать металлические герметичные ящики.

1. Элементы радиоэлектронного оборудования. Выпуск 26. В. В. Стальбовский, И. И. Четвертков. Резисторы. М .: Изд-во «Советское Радио», 1973.
2.Резисторы: Справочник / В.В. Дубровский, Д.М. Иванов, Н.Я. Пратусевич и другие; изд. Четверткова И. И., Терехова В. М.. — 2-е изд., Перераб. И доп. — М .: Радио и связь, 1991.

.

Расшифровка генетической устойчивости

Агрономы могут помочь клиентам принять важные решения по сохранению устойчивости к черной ножке.

Черная ножка — это болезнь канолы, передающаяся по стерне, которая может вызвать серьезную потерю урожая. Он может сохраняться на полях в течение многих лет, если севооборот очень плотный, и, по словам Жюстин Корнельсен, специалиста по агрономии Совета Канолы по рапсу, некоторая степень инфекции черной ножки может быть обнаружена примерно на 70–75 процентах полей в Западной Канаде.

Корнельсен поделилась этой статистикой в ​​своей презентации на симпозиуме Syngenta Canada Blackleg этой осенью в Виннипеге, штат Манчестер. Симпозиум собрал вместе отраслевых и академических экспертов по лечению болезней канолы из Канады и Австралии.В выступлениях спикеров основное внимание уделялось важности сохранения генетической устойчивости, которую Корнельсен называет нашим «самым ценным инструментом» в борьбе с черной ножкой.

Весь рапс, продаваемый и выращиваемый в Канаде, имеет рейтинг R (устойчивость) к черной ножке, но в некоторых районах устойчивость снизилась из-за использования той же генетики устойчивости в узких севооборотах канолы. Поскольку черная ножка эволюционировала, преодолевая источники генетической устойчивости и приспосабливаясь к окружающей среде, производители теперь вынуждены бороться с различными «расами» возбудителя болезни.

«Все сорта, поступающие на рынок в Канаде, устойчивы к черной ножке», — говорит Корнельсен. «Но в некоторых областях, в зависимости от этой конкретной области и в зависимости от сорта, устойчивые сорта действуют как восприимчивые».

Принятие правильных решений

Корнельсен говорит, что агрономическая группа в агропромышленном магазине может сыграть значительную роль в помощи своим клиентам в сохранении генетической устойчивости посредством решений, которые они принимают на ферме.

«Производители могут принять 50 важных решений для всего лишь одного урожая.Генетика устойчивости к черной ножке может быть действительно сложной, и это решение может оказаться второстепенным », — говорит Корнельсен. «Мы хотим увеличить долговечность нашей генетики, и агрономы могут помочь своим производителям в этом».

Очень важно хорошо поработать над этим заболеванием, чтобы вы были готовы к тяжелым разговорам.
Жюстин Корнельсен

Cornelsen рекомендует розничным торговцам уделять первоочередное внимание предоставлению своим сотрудникам знаний о последних достижениях в области исследований «черной ножки», чтобы вести диалог с покупателями.

«Когда вы говорите о генетике с производителями, это может быть довольно сложной темой для обсуждения», — говорит она. «Очень важно поработать над этим заболеванием, чтобы вы были готовы к тяжелым разговорам».

Быть в курсе последних разработок в области черной ножки — это то, к чему Твайла Джонс, менеджер по агрономическим услугам северо-центрального подразделения Nutrien Ag Solutions (Nutrien Ag) провинции Альберта, говорит, что она и ее команда очень серьезно относятся к этому.

«Внутри нашей компании мы действительно сосредоточили обучение персонала на болезнях канолы, чтобы наша агрономическая команда могла консультировать производителей и устранять путаницу на рынке», — говорит Джонс.«В Nutrien Ag Solutions нам очень повезло, что у нас есть собственный патологоанатом, который хорошо связан с исследовательским сообществом, работающим над болезнями канолы».

Подходящая игра

Корнельсен говорит, что большая часть путаницы в отношении устойчивости к черной ножке начинается, когда производители выбирают семена на основе результатов испытаний стерни, предназначенных для определения расы или расы черной ножки на их поле.

«Агрономы могут помочь убедиться, что покупатели действительно хорошо понимают, что они ищут в этих результатах», — говорит Корнельсен.«Когда мы смотрим на гены авирулентности в полевых условиях, это становится игрой на сопоставление, чтобы выбрать разновидность с правильным геном устойчивости, и это может стать довольно запутанным».

Корнельсен имеет в виду Систему маркировки основных генов, появившуюся на рынке в 2017 году. Согласно blackleg.ca, бесплатному веб-сайту Совета по рапсу, разработанному 10 ярлыкам для определения устойчивости основных генов у сорта.

Существуют две основные формы устойчивости канадских сортов канолы к черной ножке: устойчивость к второстепенным генам (количественная) и устойчивость к основным (качественным) генам.

Количественная устойчивость помогает уменьшить влияние всех рас черной ножки, замедляя распространение патогена в системе растений. Считается стабильной формой сопротивления, но не полностью завершенной. В настоящее время нет простого способа измерить эту сложную форму сопротивления, но она выражается рейтингом R или MR (умеренно стойкий).

Основная устойчивость должна соответствовать конкретному гену против определенного гена авирулентности патогена.Основная устойчивость считается менее стабильной, но она может обеспечить полный контроль при правильном сопоставлении генов. Это передается с помощью метки устойчивости основного гена.

Растения канолы, инфицированные черной ножкой, демонстрируют разную степень некротических повреждений стеблей.

Хотя этикетки предоставляют больше информации, Джонс говорит, что, по ее опыту, их трудно использовать на практике, и в настоящее время она не использует их для рекомендаций по выбору семян. Она говорит, что есть некоторые проблемы на пути к точному совпадению генов, такие как изменчивость рас в поле, и она выражает озабоченность по поводу того, что система чрезмерно подчеркивает роль устойчивости основных генов.

Сама Корнельсен признает эти опасения. В своем выступлении на симпозиуме Blackleg она сказала, что еще предстоит провести исследования и что основное внимание уделяется устойчивости основных генов, «потому что мы это понимаем». По ее словам, еще одна проблема заключается в том, что не все семеноводческие компании используют систему маркировки.

«К сожалению, это не так просто, как нам хотелось бы», — говорит Корнельсен. «Если они не могут его использовать, то именно тогда агроном должен вернуться в медико-биологическую компанию и выяснить, какие у них есть новейшие варианты защиты от черной ножки.”

Джонс говорит, что это то, чем занимается ее команда, и что ее команда все еще следит за признаками того, что сопротивление сломано, и покупатель должен попробовать новый сорт.

«Мы считаем, что решения клиента о семенах должны основываться на опыте фермерских хозяйств и последних генетических данных, имеющих рейтинг R», — говорит Джонс. «Раннее заражение черной ножкой на стадии семядоли до двухлистного у сортов с рейтингом R может быть для нас убедительным указанием на то, что генетика устойчивости не соответствует расам, обнаруженным в этой области.”

Подчеркивание вращения

Джонс говорит, что, когда она помогает клиентам анализировать вероятность того, что сопротивление сломается, и оценивать альтернативы, это решение в идеале не должно сразу вступать в игру на полевом уровне.

«Надеюсь, фермер не вернется к рапсу на этом поле в течение трех-четырех лет», — говорит Джонс. По ее словам, в ее регионе давление черной ножки значительно увеличилось в последние годы из-за сочетания жестких севооборотов канолы, которые не позволяют стерне сельскохозяйственных культур разрушаться, и условий высокой влажности, которые создают идеальную питательную среду для болезни.

«По моему опыту, производители, которые лечат черную ножку в первую очередь посредством ротации, имеют гораздо меньшую частоту и серьезность черной ножки, чем те, кто этого не делает», — говорит Джонс. «Обработка черных ножек на ферме начинается с твердых севооборотов».

Статьи по теме

  • Помогите распространить информацию о Всемирном дне почв «Более одной трети почв Земли уже деградированы, и более 90 процентов могут деградировать к 2050 году.” Это лишь одна из статистических данных, полученных Продовольственной и сельскохозяйственной организацией Объединенных Наций (FA …
  • Сегмент нового продукта открывает новые возможности Розничные торговцы помогают своим клиентам изучить все тонкости регуляторов роста растений. Полегание пшеницы может лишить канадских производителей прибыли за счет ограничения урожайности сельскохозяйственных культур. Полегание чаще встречается на влажных почвах и т. Е…
  • Практика прерий для условий прерий Новое обозначение 4R характерно для Западной Канады. Сертифицированные консультанты по растениеводству (CCA), которые предоставляют консультации по управлению питательными веществами в Западной Канаде, теперь могут получить статус специалиста по управлению питательными веществами (NMS) 4R, специ …
  • Сохранение генетической устойчивости Небольшое разнообразие помогает сохранить генетическую устойчивость к болезням сельскохозяйственных культур.Когда производители имеют дело с болезнями сельскохозяйственных культур, такими как черная ножка и кала при рапсе и фузариоз злаков, сорта культур с генетическими …

Расшифровка общих терминов для красок

Карен Рехенберг, PPG Paint

Когда дело доходит до краски, есть много жаргона, от «блеска» и «отделки» до «смываемости» и «смываемости». Начинающий художник может задать вопрос: что на самом деле означают эти термины? Понимание общей терминологии красок может помочь выбрать правильный выбор краски для вашего проекта, независимо от того, насколько он большой или маленький.

Краски PPG; Цвет: PPG Misty Aqua

Смываемость: Это общий термин, охватывающий стойкость к пятнам, а также способность краски сопротивляться полировке (блестящие пятна) и царапинам (потере цвета), которые часто возникают при очистке окрашенной стены. Повреждения также могут возникать в результате ссадин, например, от трения школьных ранок или одежды о стену. Вы можете найти краску высшего качества, которая может быть очень устойчивой к пятнам, полировке и царапинам, например, внутренняя краска PPG UltraLast ™ + грунтовка.

Блеск: Блеск на этикетке указывает на отражательную способность поверхности краски. Плоский блеск или блеск яичной скорлупы является наименее отражающим, в то время как полуглянцевый или атласный блеск более отражающим. Меньшее отражение света от стены приводит к более низкоэнергетической отделке, идеально подходящей для помещений, где целью является расслабление, таких как спальни, гостиные или где угодно, где вам нужна атмосфера спа. Краска с более высоким блеском обладает большей энергией и отлично смотрится на мебели и дверях, в игровых комнатах или подчеркивает архитектурные особенности.Более высокий блеск также помогает отражать свет в комнате, в которую меньше естественного света.

Глянец: В лакокрасочной промышленности существует различие между блеском и блеском, и все дело в точке обзора. Технически, «блеск» относится к тому, насколько отражающей является поверхность краски, если смотреть прямо, а «блеск» — это мера отражательной способности, если смотреть со щекой близко к стене. Это вид, который у вас будет на длинную стену коридора, когда вы идете по ней.

Краски PPG; Цвета: PPG Big Cypress (левая стена), PPG Transcend (передняя стена)

Покрытие: Этот термин охватывает два разных атрибута краски.Первый относится к области, которую вы можете покрыть галлоном краски. Чтобы рассчитать количество краски, которое вам нужно купить, воспользуйтесь калькулятором краски, который поможет избежать догадок. Кроме того, покрытие также используется для описания способности краски покрывать ранее существовавший цвет, что может повлиять на количество слоев, необходимых для достижения однородной отделки. Более качественная краска обеспечивает большую защиту и более насыщенный цвет при меньшем количестве слоев.

Устойчивость к пятнам: Это способность краски удерживать пятна и потертости от проникновения через пленку краски.Каждый хочет, чтобы его тяжелая работа окупилась в долговечном свежевыкрашенном виде. Более высокий блеск более устойчив к пятнам и обычно рекомендуется для кухонь и ванных комнат.

Очищение: Этот термин описывает, насколько краска устойчива к агрессивной очистке, которая может быть необходима при попытке удалить стойкие пятна с красок, которые не обладают достаточной стойкостью. Стойкость к истиранию измеряется путем оттирания пленки краски до ее разрыва. Напротив, стойкость к пятнам — это мера того, насколько легко красочная пленка оставляет пятно.

Если вы потратите время на понимание общих терминов рисования, прежде чем возьмете в руки кисть, вы сможете сделать выбор в отношении вашего следующего проекта менее напряженным и с большей вероятностью приведет к желаемому результату.


Подпишитесь, чтобы получать еженедельные советы по оформлению дома и тенденции дизайна, которые доставляются прямо на ваш почтовый ящик из блога Styled, Staged & Sold.

эпителиально-мезенхимальная пластичность в устойчивости к блокаде иммунных контрольных точек

Page 20 Lotsberg

et al

.

Cancer Drug Resist

2020; 3: [Сначала онлайн] I http://dx.doi.org/10.20517/cdr.2020.41

81. Росланд Г.В., Энгельсен АСТ. Новые возможности для таргетной терапии рака. Basic Clin Pharmacol Toxicol 2015; 116: 9-18.

82. Recondo G, Mezquita L, Facchinetti F, Planchard D, Gazzah A, et al. Различные механизмы устойчивости к ингибитору ALK

третьего поколения лорлатинибу при раке легких с перестройкой ALK. Clin Cancer Res 2020; 26: 242-55.

83. Шибуэ Т., Вайнберг, РА. EMT, CSC и лекарственная устойчивость: механистическая связь и клинические последствия. Нат Рев Клин Онкол

2017; 14: 611-29.

84. Мани С.А., Го В., Ляо М.Дж., Итон Э.Н., Айянан А. и др. Эпителиально-мезенхимальный переход порождает клетки со свойствами стволовых клеток

. Cell 2008; 133: 704-15.

85. Гуо В., Кекесова З., Донахер Дж. Л., Шибуэ Т., Тишлер В. и др. Slug и Sox9 совместно определяют состояние стволовых клеток молочной железы.Ячейка

2012; 148: 1015-28.

86. Talbot LJ, Bhattacharya SD, Kuo PC. Эпителиально-мезенхимный переход, микроокружение опухоли и метастатическое поведение

эпителиальных злокачественных новообразований. Int J Biochem Mol Biol 2012; 3: 117-36.

87. Ocaña OH, Córcoles R, Fabra A, Moreno-Bueno G, Acloque H, et al. Метастатическая колонизация требует репрессии эпителиально-

индуктора мезенхимального перехода Prrx1. Cancer Cell 2012; 22: 709-24.

88.Туиль Ю., Игуджил В., Корвезье М., Дессейн А.Ф., Вандом Дж. И др. Клетки рака толстой кишки избегают гибели клеток, вызванной химиотерапией 5FU, за счет

, вступая в ствол и покой, связанный с осью c-Yes / YAP. Clin Cancer Res 2014; 20: 837-46.

89. Ляу Б.Б., Сиверс С., Донохью Л.К., Гиллеспи С.М., Флавахан В.А. и др. Адаптивное ремоделирование хроматина влияет на пластичность стволовых клеток глиобластомы

и устойчивость к лекарствам. Cell Stem Cell 2017; 20: 233-46.e7.

90. Hata AN, Niederst MJ, Archibald HL, Gomez-Caraballo M, Siddiqui FM, et al.Опухолевые клетки могут следовать различным эволюционным путям, чтобы

становились устойчивыми к ингибированию рецепторов эпидермального фактора роста. Нат Мед 2016; 22: 262-9.

91. Шаффер С.М., Дунагин М.К., Торборг С.Р., Торре Е.А., Эмерт Б. и др. Вариабельность редких клеток и лекарственное перепрограммирование как способ устойчивости

к лекарствам от рака. Природа 2017; 546: 431-5.

92. Мюллер Дж., Крайгсман О., Цой Дж., Роберт Л., Хьюго В. и др. Низкое соотношение MITF / AXL предсказывает раннюю резистентность к нескольким таргетным лекарствам при меланоме

.Нац Коммуна 2014; 5: 5712.

93. Hoek KS, Eichhoff OM, Schlegel NC, Döbbeling U, Kobert N, et al. In vivo переключение клеток меланомы человека между пролиферативным

и инвазивным состояниями. Cancer Res 2008; 68: 650-6.

94. Konieczkowski DJ, Johannessen CM, Abudayyeh O, Kim JW, Cooper ZA, et al. Различие в состоянии клеток меланомы влияет на чувствительность

к ингибиторам пути MAPK. Рак Discov 2014; 4: 816-27.

95. Тирош И., Изар Б., Пракадан С.М., Уодсворт М.Х., Трейси Д. и др.Рассечение многоклеточной экосистемы метастатической меланомы с помощью одноклеточной РНК-секвенции

. Наука 2016; 352: 189-96.

96. Терри С., Буарт С., Тан Т.З., Грос Г., Номан М.З. и др. Приобретение фенотипического разнообразия опухолевых клеток по спектру EMT под гипоксическим давлением

: последствия для восприимчивости к клеточно-опосредованной цитотоксичности. Онкоиммунология 2017; 6: e1271858.

97. Бхоумик Н.А., Гиасси М., Бакин А., Акре М., Лундквист, Калифорния и др. Трансформирующий фактор роста-бета1 опосредует эпителиальную трансдифференцировку

мезенхимы посредством RhoA-зависимого механизма.Mol Biol Cell 2001; 12: 27-36.

98. Йокела Т.А., Энгельсен АСТ, Рыбицка А., Пелисье Ваттер Ф.А., Гарбе Дж. С. и др. Не спорадическая экспрессия рецепторов

AXL и cKIT, вызванная микросредой, связана с пластичностью эпителия и лекарственной устойчивостью. Front Cell Dev Biol 2018; 6:41.

99. Терри С., Фаузи Заарур Р., Хассан Венкатеш Г., Фрэнсис А. и др. Роль гипоксического стресса в регуляции иммуногенности опухоли, устойчивости

и пластичности. Int J Mol Sci 2018; 19.

100. Hasmim M, Noman MZ, Messai Y, Bordereaux D, Gros G и др. Передний край: индуцированный гипоксией nanog способствует внутриопухолевой инфильтрации

регуляторных Т-клеток и макрофагов посредством прямой регуляции TGF-β1. J Immunol 2013; 191: 5802-6.

101. Номан М.З., Бенлалам Х., Хасмим М., Чуаиб С. Цитотоксические Т-клетки — взаимодействия стромы. Бычий рак 2011; 98: E19-24.

102. Номан М.З., Шуаиб С. Нацеленность на гипоксию на переднем крае противоопухолевых иммунных ответов.Онкоиммунология 2014; 3: e954463.

103. Номан М.З., Десантис Г., Джанджи Б., Хасмим М., Каррай С. и др. PD-L1 представляет собой новую прямую мишень для HIF-1α, и его блокада в условиях гипоксии

усиливает опосредованную MDSC активацию Т-клеток. J Exp Med 2014; 211: 781-90.

104. Номан М.З., Хасмим М., Лекё А., Сяо М., Дюгем С. и др. Улучшение иммунотерапии рака путем воздействия на гипоксическую опухоль

микросреда: новые возможности и проблемы. Ячейки 2019; 8.

105.Chouaib S, Noman MZ, Kosmatopoulos K, Curran MA. Гипоксический стресс: препятствия и возможности инновационной иммунотерапии рака

. Онкоген 2017; 36: 439-45.

106. Dong Y, Zheng Q, Wang Z, Lin X, You Y, et al. Более высокая жесткость матрикса как независимого инициатора запускает эпителиально-мезенхимальный переход

и способствует метастазированию ГЦК. Журнал Hematol Oncol 2019; 12: 112.

107. Гонсалес Д.М., Медичи Д. Сигнальные механизмы эпителиально-мезенхимального перехода.Sci Signal 2014; 7: re8.

108. Хорн Л.А., Фаусек К., Палена С. Пластичность опухоли и устойчивость к иммунотерапии. Тенденции рака 2020; 6: 432-41.

109. Фиори М.Э., Ди Франко С., Вилланова Л., Бьянка П., Стасси Г. и др. Связанные с раком фибробласты как факторы, способствующие прогрессированию опухоли на перекрестке

ЭМП и устойчивости к терапии. Молочный рак 2019; 18:70.

110. Уэрго-Запико Л., Пароди М., Кантони С., Лаварелло С.

Добавить комментарий

Ваш адрес email не будет опубликован.
