Норма напряжения в сети 220в гост: Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта — КАРТРИДЖИ лазерные BROTHER, CANON, HP, KYOCERA MITA, PANASONIC, RICOH, SAMSUNG, XEROX

Содержание

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Полные нормы напряжение в электросети: ГОСТ

Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

С 2015 года в РФ действует новый стандарт – уровни 230 В и 400 В, что соответствует европейским стандартам.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

Изменилось рабочее напряжение на кабеле электросети;
Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
Частота подачи напряжения – 50 Гц.

Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

Стандартные параметры электрической сети

Нормы общепринятых стандартов регламентируют также основные параметры, присущие для электроэнергии, поставляемой в дома. С учетом того, что технический ГОСТ – это десятки и десятки страниц сложной терминологии и расчетов, здесь будут приведены общая оценка приводимых категорий. Как общепринято считать, основными параметрами, определяющими нашу бытовую электроэнергию, считаются частота и сила переменного тока и напряжение. Однако есть и ряд других, которые стоит учитывать.

Стандартные параметры электрической сети включают в себя:

Коэффициент временного напряжения;
Импульсное напряжение;
Отклонение частоты напряжения на кабеле электросети;
Диапазон изменения напряжения;

Длительность потери напряжения и прочие.

Все перечисленные показатели так или иначе оказывают влияние на потерю или превышение установленных норм подачи энергии в сети.

Максимальное отклонение напряжения в электросети

Ток в сети по естественным причинам непостоянен и изменяется в определенных показателях. В рамках нового стандарта 230 В/400 В номинальное отклонение допустимо в пределах 5% и максимально должны отмечаться в кратковременных промежутках не более 10%. Таким образом, такое теоретические отклонение допускается в пределах 198 В и до 242 В. Такой размах может считаться актуальным для большинства нынешних квартир.

Что влияет на сетевое колебание поставки энергии и потери напряжения:

Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
Значительные погрешности отмечаются и в плохо обслуживаемой сети;
Ошибки при планировке и выполнении прокладочных работ в доме;
Значительный рост показателей энергопотребления, превышающих установленный стандарт.

Как уже отмечалось, приемлемы перепады в сети на +-5%. Так, например, по поставляемому показателю в 220 вольт, допустимо отклонение в сети, равное 209 В и наибольшее превышение, равное 231 В.

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При обнаружении таких колебаний, максимальная просадка фиксируется и с этими показателями, ссылаясь на общепринятый стандарт и качество поставляемой энергии, нужно обращаться в органы-поставщики электроэнергии.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

Быстрее перегорают лампочки;
Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

В так называемых воздушных линиях – до 8%;
В кабельных линиях электроснабжения – до 6%;
В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

Обязательное регулирование напряжения в электрических сетях

Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.

Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Допустимое напряжение в сети 220 В по ГОСТу (видео)

На счетчиках пишется показатель сетевого напряжения, который должен учитывать каждый житель дома. Следите за своими электроприборами правильно и вовремя обращайтесь в нужные инстанции.

ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные, ГОСТ от 25 ноября 2014 года №29322-2014

ГОСТ 29322-2014

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МКС 29. 020
13.260*

91.140.5**
_____________________

* По данным официального сайта Росстандарта ОКС 29.020,

здесь и далее;
** Вероятно, ошибка оригинала. Следует читать: 91.140.50,
здесь и далее. — Примечания изготовителя базы данных.

Дата введения 2015-10-01

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

Беларусь

Казахстан

Киргизия

Молдова

Россия

Украина

Минэкономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

Кыргызстандарт

Молдова-Стандарт

Росстандарт

Госпотребстандарт Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2014 г. N 1745-ст межгосударственный стандарт ГОСТ 29322-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.

5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60038:2009* IEC standard voltages (Напряжения стандартные). При этом дополнительные и измененные положения, учитывающие потребности национальной экономики указанных выше государств, выделены в тексте курсивом, а также вертикальной линией, расположенной на полях этого текста.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.

Международный стандарт разработан Международной электротехнической комиссией (IEC).

Наименование настоящего стандарта изменено относительно наименования международного стандарта в связи с особенностями построения межгосударственной системы стандартизации.

Перевод с английского языка (en).

Степень соответствия — модифицированная (MOD)

6 ВЗАМЕН ГОСТ 29322-92

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт устанавливает номинальные напряжения для электрических систем, сетей, цепей и оборудования переменного и постоянного тока, которые применяют в странах — членах Международной электротехнической комиссии.

Настоящий стандарт по построению, последовательности изложения требований, нумерации разделов и подразделов полностью соответствует стандарту IEC 60038:2009. По сравнению со стандартом IEC 60038:2009 настоящий стандарт дополнен обновленными ссылками на международные стандарты и определениями терминов.

Наименьшее используемое напряжение в Таблице А. 1 Приложения А настоящего стандарта определено для максимального падения напряжения между вводом в электроустановку пользователя и электрооборудованием, которое равно 4%. Такое максимальное падение напряжения в электрических цепях электроустановки было указано в ранее действовавшем стандарте [7]. В Таблице G.52.1 действующего в настоящее время стандарта [6] для электроустановок, подключаемых к электрическим сетям общего пользования, установлены иные значения максимального падения напряжения:

для электрических светильников — 3%;

для других электроприемников — 5%.

Требования в настоящем стандарте набраны прямым шрифтом, примечания набраны мелким прямым шрифтом. Обновленные ссылки, а также дополнительные и измененные положения выделены в тексте курсивом.

1 Область применения

Настоящий стандарт распространяется:

— на электрические системы переменного тока номинальным напряжением более 100 В и стандартной частотой 50 Гц или 60 Гц, используемые для передачи, распределения и потребления электроэнергии, и электрооборудование, применяемое в таких системах;

— на тяговые системы переменного и постоянного тока;

— на электрооборудование переменного тока с номинальным напряжением менее 120 В и частотой (как правило, но не только) 50 или 60 Гц, электрооборудование постоянного тока с номинальным напряжением менее 750 В. К такому оборудованию относятся батареи (из элементов или аккумуляторов), другие источники питания переменного или постоянного тока, электрическое оборудование (включая промышленное и коммуникационное) и бытовые электроприборы.

Настоящий стандарт не распространяется на напряжения, используемые для получения и передачи сигналов или при измерениях. Стандарт не распространяется на стандартные напряжения компонентов или частей, применяемых в электрических устройствах или электрооборудовании.

Настоящий стандарт устанавливает значения стандартного напряжения, которые предназначены для применения в качестве:

— предпочтительных значений для номинального напряжения электрических систем питания;

— эталонных значений для электрооборудования и проектируемых электрических систем.

Примечания

1 Две главные причины привели к значениям, установленным в настоящем стандарте:

— значения номинального напряжения (или наивысшего напряжения для электрооборудования), установленные в настоящем стандарте, главным образом основаны на историческом развитии электрических систем питания во всем мире, так как эти значения оказалось наиболее распространенными и получили всемирное признание;

— диапазоны напряжений, указанные в настоящем стандарте, были признаны самыми подходящими в качестве основы для разработки и испытания электрического оборудования и систем.

2 Однако определение надлежащих значений для испытаний, условий испытаний и критериев приемки является задачей систем стандартов и стандартов на изделия.

2 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями. Для напряжений переменного тока ниже указаны действующие значения.

2.1

номинальное напряжение системы (nominal system voltage): Соответствующее приближенное значение напряжения, применяемое для обозначения или идентификации системы.

[[1] раздел 601-01, статья 21]

2.2

наибольшее напряжение системы (исключая переходные и анормальные условия) (highest voltage of a system (excluding transient or abnormal conditions)): Наибольшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание — Это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.

[[1] раздел 601-01, статья 23]

2.3

наименьшее напряжение системы (исключая переходные и анормальные условия) (lowest voltage of a system (excluding transient or abnormal conditions)): Наименьшее значение рабочего напряжения, которое имеет место при нормальных условиях оперирования в любое время и в любой точке электрической системы.

Примечание — Это определение исключает переходные перенапряжения, например, вследствие коммутационных оперирований, и временные колебания напряжения.

[[1] раздел 601-01, статья 24]

2.4 зажимы питания (supply terminals): Точка в передающей или распределительной электрической сети, обозначенная как таковая и определенная договором, в которой участники договора обмениваются электрической энергией.

2.5 напряжение питания (supply voltage): Напряжение между фазами или напряжение между фазой и нейтралью на зажимах питания.

Примечание — Эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью на зажимах питания.

2.6 диапазон напряжения питания (supply voltage range): Диапазон напряжения на зажимах питания.

2.7 используемое напряжение (utilization voltage): Напряжение между фазами или напряжение между фазой и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание — Эквивалентное определение: напряжение между линиями или напряжение между линией и нейтралью в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

2.8 диапазон используемого напряжения (utilization voltage range): Диапазон напряжения в штепсельных розетках или в точках фиксированных электроустановок, к которым должны быть присоединены электроприемники.

Примечание — В некоторых стандартах на электрооборудование (например, в IEC 60335-1 [2] и IEC 60071 [3]), термин «диапазон напряжения» имеет другое значение.

2.9 наибольшее напряжение для электрооборудования (highest voltage for equipment): Наибольшее напряжение, для которого электрооборудование охарактеризовано относительно:

a) изоляции;

b) других характеристик, которые могут быть связаны с этим наибольшим напряжением в соответствующих рекомендациях для электрооборудования.

Примечание — Электрооборудование можно использовать только в электрических системах, имеющих наибольшее напряжение, которое меньшее или равно его наибольшему напряжению для электрооборудования.

2.10

напряжение между фазами (phase-to-phase voltage): напряжение между двумя фазными проводниками в заданной точке электрической цепи.

[[1] раздел 601-01, статья 29]

2.11

напряжение между фазой и нейтралью (phase-to-neutral voltage): напряжение между фазным и нейтральным проводниками в заданной точке электрической цепи.

[[1] раздел 601-01, статья 30]

2.12

линейный проводник (line conductor): Проводник, находящийся под напряжением при нормальных условиях и используемыи для передачи электрической энергии, но не нейтральный проводник или средний проводник.

[[4] раздел 826-14, статья 09]

2.13

нейтральный проводник (neutral conductor): Проводник, электрически присоединенный к нейтрали и используемый для передачи электрической энергии.

[[4] раздел 826-14, статья 07]

2. 14

фазный проводник (phase conductor): Линейный проводник, используемый в электрической цепи переменного тока.

[[5] пункт 20.91]

3 Стандартные напряжения

3.1 Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно

Номинальное напряжение системы переменного тока в диапазоне от 100 до 1000 В следует выбирать из значений, приведенных в Таблице 1.

Таблица 1 — Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно


Номинальное напряжение трехфазных четырехпроводных или трехпроводных систем, В		Номинальное напряжение однофазных трехпроводных систем, В
50 Гц	60 Гц	60 Гц
— 230 230/400 —	120/208 240 230/400 277/480	120/240 — — —
— — — 400/690 1000	480 347/600 600 — —	— — — — —
Значение 230/400 В является результатом эволюции систем 220/380 В и 240/415 В, которые завершили использовать в Европе и во многих других странах. Однако системы 220/380 В и 240/415 В до сих пор продолжают применять. Значение 400/690 В является результатом эволюции системы 380/660 В, которую завершили использовать в Европе и во многих других странах. Однако систему 380/660 В до сих пор продолжают применять. Значение 200 или 220 В также используют в некоторых странах. Значения 100/200 В также используют в некоторых странах в системах с частотой 50 или 60 Гц.

В Таблице 1 трехфазные четырехпроводные системы и однофазные трехпроводные системы включают однофазные электрические цепи, присоединенные к этим системам.

Меньшие значения в первой и второй колонках являются напряжениями между фазой и нейтралью, большие значения — напряжениями между фазами. Если указано одно значение, оно относится к трехфазным трехпроводным системам и устанавливает напряжение между фазами. Меньшее значение в третьей колонке является напряжением между фазой и нейтралью, большее значение — напряжение между фазными проводниками.

Напряжения, превышающие 230/400 В, предназначены для применения в тяжелой промышленности и в больших торговых предприятиях.

При нормальных условиях оперирования напряжение питания не должно отличаться от номинального напряжения системы больше чем на ±10%.

Диапазон используемого напряжения зависит от изменения напряжения на зажимах питания и падения напряжения, которое может быть в потребительской электроустановке, например — в электроустановке здания. Для получения дополнительной информации см.[6]. Этот диапазон используемого напряжения следует учитывать техническим комитетам по стандартизации.

Примечание — Наибольшие и наименьшие значения напряжения на зажимах питания и на зажимах электроприемника приведены в Приложении А для информации. Они могут быть рассчитаны, как указано выше и по [6].

3.2 Тяговые системы постоянного и переменного тока

Напряжения тяговых систем постоянного или переменного тока следует выбирать из значений, приведенных в Таблице 2.

Таблица 2 — Тяговые системы постоянного и переменного тока


	Напряжение, В			Номинальная частота для систем переменного тока, Гц
	Наименьшее	Номинальное	Наибольшее
Системы постоянного тока	(400) 500 1000 2000	(600) 750 1500 3000	(720) 900 1800 3600
Однофазные системы переменного тока	(4750) 12000 19000	(6250) 15000 25000	(6900) 17250 27500	50 или 60 16 50 или 60
Значения, указанные в скобках, считаются непредпочтительными значениями. Эти значения не рекомендуется использовать для новых систем, сооружаемых в будущем. В частности, для однофазных систем переменного тока номинальное напряжение 6250 В следует использовать только тогда, когда местные условия не позволяют применить номинальное напряжение 25000 В. Значения, указанные в таблице, являются значениями, принятыми Международным комитетом по оборудованию электрической тяги и техническим комитетом 9 МЭК «Электрическое оборудование и системы для железных дрог». В некоторых европейских странах это напряжение может достигать 4000 В. Электрическое оборудование транспортных средств, участвующих в международном сообщении с этими странами, должно выдерживать это максимальное значение напряжения в течение коротких промежутков времени до 5 мин.

3.3 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно

Напряжения для трехфазной системы переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно следует выбирать из значений, приведенных в Таблице 3.

Таблица 3 — Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно


Ряд I			Ряд II
Наибольшее напряжение для электрооборудования, кВ	Номинальное напряжение системы, кВ		Наибольшее напряжение для электрооборудования, кВ	Номинальное напряжение системы, кВ
3,6	3,3	3	4,40	4,16
7,2	6,6	6	—	—
12	11	10	—	—
—	—	—	13,2	12,47
—	—	—	13,97	13,2
—	—	—	14,52	13,8
(17,5)	—	(15)	—	—
24	22	20	—	—
—	—	—	26,4	24,94
36	33	30	—	—
—	—	—	36,5	34,5
40,5	—	35	—	—
Примечания 1 Рекомендуется, чтобы в любой стране соотношение между двумя смежными номинальными напряжениями было не менее двух. 2 В нормальной системе ряда I наибольшее и наименьшее напряжения не отличаются более чем на ±10% (приблизительно) от номинального напряжения системы. В нормальной системе ряда II наибольшее напряжение не отличается более чем на +5%, а наименьшее напряжение более чем на — 10% от номинального напряжения системы. Эти системы обычно представляют собой трехпроводные системы, если не указано иначе. Указанные значения являются напряжениями между фазами. Значения, указанные в скобках, считаются непредпочтительными значениями. Эти значения не рекомендуется использовать для новых систем, сооружаемых в будущем. Эти значения не следует применять для новых систем распределения общего назначения. Эти системы обычно представляют собой четырехпроводные системы, а указанные значения являются напряжениями между фазами. Напряжение между фазой и нейтралью равно указанному значению, деленному на 1,73. Унификация этих значений на рассмотрении. Значения 22,9 кВ для номинального напряжения и 24,2 или 25,8 кВ для наибольшего напряжения для электрооборудования также используют в некоторых странах.

3.4 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 35 до 230 кВ включительно

Напряжения для трехфазной системы переменного тока с номинальным напряжением свыше 35 кВ до 230 кВ включительно следует выбирать из значений, приведенных в Таблице 4.

Таблица 4 — Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 35 до 230 кВ включительно


Наибольшее напряжение для электрооборудования, кВ	Номинальное напряжение системы, кВ
(52)	(45)	—
72,5	66	69
123	110	115
145	132	138
(170)	(150)	(154)
245	220	230
Значения, указанные в скобках, считаются непредпочтительными значениями. Эти значения не рекомендуется использовать для новых систем, сооружаемых в будущем. Значения являются напряжениями между фазами.

Выше приведены два ряда номинальных напряжений системы. В любой стране рекомендуется применять только один из двух рядов.

В любой стране в качестве наибольшего напряжения для электрооборудования рекомендуется применять только одно значение из следующих групп:

— 123 или 145 кВ;

— 245 или 300 кВ (см.таблицу 5) или 362 кВ (см.Таблицу 5).

3.5 Системы трехфазные переменного тока с наибольшим напряжением для электрооборудования свыше 245 кВ

Наибольшее напряжение для электрооборудования для трехфазной системы переменного тока, превышающее 245 кВ, следует выбирать из значений, приведенных в Таблице 5.

Таблица 5 — Системы трехфазные переменного тока с наибольшим напряжением для электрооборудования более 245 кВ


Наибольшее напряжение для электрооборудования, кВ
(300)
362
420
550
800
1100
1200
Значения, указанные в скобках, считаются непредпочтительными значениями. Эти значения не рекомендуется использовать для новых систем, сооружаемых в будущем. Значения являются напряжениями между фазами. Применяют также значение 525 кВ. Применяют также значение 765 кВ. Значения напряжения, используемые при испытаниях электрооборудования, должны быть такими, которые установила IEC для 765 кВ.

В любом географическом регионе в качестве наибольшего напряжения для электрооборудования рекомендуется применять только одно значение из следующих групп:

— 245 (см.Таблицу 4) или 300 или 362 кВ;

— 362 или 420 кВ;

— 420 или 550 кВ;

— 1100 или 1200 кВ.

Примечание — Термин «географический регион» может указать одну страну, группу стран, которые соглашаются принять один и тот же уровень напряжения, или часть очень большой страны.

3.6 Электрооборудование переменного тока с номинальным напряжением менее 120 В и постоянного тока с номинальным напряжением менее 750 В

Номинальное напряжение менее 120 и 750 В для электрооборудования соответственно переменного и постоянного тока следует выбирать из значений, приведенных в Таблице 6.

Таблица 6 — Электрооборудование переменного тока с номинальным напряжением менее 120 В и постоянного тока с номинальным напряжением менее 750 В


Постоянный ток		Переменный ток
Номинальное напряжение		Номинальное напряжение
Предпочтительное, В	Дополнительное, В	Предпочтительное, В	Дополнительное, В
	2,4
	3
	4
	4,5
	5		5
6		6
	7,5
	9
12		12
	15		15
24		24
	30
36			36
	40
48		48
60			60
72
	80
96
			100
110		110
	125
220
	250
440
	600
Примечания 1 Поскольку напряжение элементов или аккумуляторов менее 2,4 В и выбор типа применяемого элемента или аккумулятора для различных областей использования основан на иных критериях, чем его напряжение, эти напряжения не указаны в таблице. Соответствующие технические комитеты IEC могут устанавливать типы элементов или аккумуляторов и соответствующие напряжения для конкретных применений. 2 По техническим и экономическим причинам для специфических областей применения могут потребоваться другие напряжения.

Приложение А (справочное). Наибольшие и наименьшие значения напряжения на зажимах питания и электроприемников для систем переменного тока с номинальным напряжением от 100 до 1000 В включительно

Приложение А
(справочное)

В Таблице А.1 указаны наибольшие и наименьшие значения напряжения на зажимах питания и электроприемников. Их можно рассчитать по данным Таблицы 1 Раздела 4 настоящего стандарта и указаниям, приведенным в [7].

Примечания

1 Значения в Таблице А.1 основаны на примечании к разделу 525 [7], в котором указано: «При отсутствии других соображений, рекомендуется, чтобы на практике падение напряжения между вводом в электроустановку пользователя и электрооборудованием было не более 4% от номинального напряжения электроустановки». Раздел 525 [7] находится на рассмотрении. В будущем значения для наименьшего используемого напряжения могут быть изменены в соответствии с пересмотром [7].

2 Стандарт [7] заменен стандартом [6], в Таблице G.52.1 Приложения G которого для электроустановок, подключаемых к электрическим сетям общего пользования, установлены следующие максимальные падения напряжения: для электрических светильников — 3%, для других электроприемников — 5%.

Таблица А.1 — Наибольшие и наименьшие значения напряжения на зажимах питания и электроприемников для систем переменного тока с номинальным напряжением от 100 до 1000 В включительно


Системы	Номинальная частота, Гц	Напряжение
		Наибольшее напряжение питания или используемое напряжение, В	Номинальное напряжение, В	Наименьшее напряжение питания, В	Наименьшее используемое напряжение, В
Трехфазные четырехпроводные или трехпроводные системы	50	253	230	207	198
		253/440	230/400	207/360	198/344
		440/759	400/690	360/621	344/593
		1100	1000	900	860
	60	132/229	120/208	108/187	103/179
		264	240	216	206
		253/440	230/400	207/360	198/344
		305/528	277/480	249/432	238/413
		528	480	432	413
		382/660	347/600	312/540	298/516
		660	600	540	516
Однофазные трехпроводные системы	60	132/264	120/240	108/216	103/206
Значение 230/400 В является результатом эволюции систем 220/380 В и 240/415 В, которые завершили использовать в Европе и во многих других странах. Однако системы 220/380 В и 240/415 В до сих пор продолжают применять. Значение 400/690 В является результатом эволюции системы 380/660 В, которую завершили использовать в Европе и во многих других странах. Однако систему 380/660 В до сих пор продолжают применять. Значение 200 или 220 В также используют в некоторых странах. Значения 100/200 В также используют в некоторых странах в системах с частотой 50 или 60 Гц.

Библиография


[1]	IEC 60050-601:1985	Electrotechnical Vocabulary. Chapter 601: Generation, transmission and distribution of electricity. General (Международный электротехнический словарь. Глава 601. Производство, передача и распределение электрической энергии. Общие понятия)
[2]	IEC 60335-1:2013	Household and similar electrical appliances. Safety. Part 1: General requirements (Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования)
[3]	IEC 60071	Insulation co-ordination (Координация изоляции)
[4]	IEC 60050-826:2004	International Electrotechnical Vocabulary — Part 826: Electrical installations (Международный электротехнический словарь. Часть 826. Электрические установки)
[5]	ГОСТ 30331.1-2013	Low-voltage electrical installations. Part 1. Fundamental principles, assessment of general characteristics, definitions (Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения)
[6]	IEC 60364-5-52:2009	Low-voltage electrical installations. Part 5-52: Selection and erection of electrical equipment. Wiring systems (Низковольтные электрические установки. Часть 5-52. Выбор и монтаж электрического оборудования. Системы электропроводок)
[7]	IEC 60364-5-52:2001	Electrical installations of buildings. Part 5-52: Selection and erection of electrical equipment. Wiring systems (Электрические установки зданий. Часть 5-52. Выбор и монтаж электрического оборудования. Системы электропроводок)

______________________________________________________________________
УДК 621. 314.222.8:006.354 МКС 29.020 MOD
13.260
91.140.5

Ключевые слова: напряжение, номинальное напряжение, стандартное напряжение, номинальное напряжение системы, наибольшее напряжение системы, наименьшее напряжение системы, напряжение питания, напряжение между фазой и нейтралью, напряжение между фазами, используемое напряжение, наибольшее напряжение для электрооборудования, диапазон напряжения питания, диапазон используемого напряжения, зажимы питания, переменный ток, постоянный ток, электрооборудование, электроприемник, электроустановка, система, трехфазная система, однофазная система, тяговая система
______________________________________________________________________

Электронный текст документа
подготовлен АО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2015

Нормы напряжения в сети в квартире

Автор Евгения На чтение 22 мин. Опубликовано 03. 03.2020

Нормы напряжения в сети в квартире

Какое напряжение в бытовой сети оптимальное для работы электроприборов

Уровень напряжения – одни из критериев качества электроснабжения. Каждый из бытовых электроприборов рассчитан на продолжительную нормальную работу при условии питания его от напряжения, находящегося в пределах допустимых значений. В данной статье рассмотрим вопрос о том, какое напряжение в бытовой сети является оптимальным для работы электроприборов.

Уровень напряжения в электрической сети

Прежде всего, следует отметить, что на уровень напряжения в электрической сети влияет множество различных факторов. Электричество от источника – электростанции к конечному потребителю, в частности в жилые дома, приходит, пройдя несколько этапов преобразования. На первом этапе напряжение повышается для передачи его на большие расстояния, по энергосистеме. По мере приближения к конечному потребителю, электричество проходит несколько этапов преобразования напряжения до значений, используемых в быту.

Фиксированное значения напряжения в различных участках энергосистемы невозможно обеспечить, так как в энергетической системе постоянно происходят различные процессы: увеличивается или снижается нагрузка, соответственно изменяется и количество вырабатываемой электроэнергии на электростанциях, возникают аварийные ситуации на различных участках электрической сети, которые в той или иной мере влияют на уровни напряжения. Поэтому на каждом этапе преобразования электроэнергии осуществляется регулировка уровня напряжения, как в сторону увеличения, так и в сторону уменьшения.

Основной задачей регулировки напряжения обеспечить уровень напряжения на тех или иных участках электрической сети в пределах допустимых значений. То же самое касается конечного этапа, который обеспечивает понижение напряжения величины, используемой в быту – 220/380 В.

В наиболее часто используемой для электроснабжения потребителей однофазной электрической сети напряжением 220 В нормально допустимые отклонения напряжения находятся в пределах +/- 5 %. То есть диапазон напряжения 209-231 В является нормальным, может быть постоянным, соблюдение напряжения сети в пределах данных значений является одним из критериев качественного электроснабжения.

Но, как и упоминалось выше, в электрической сети могут возникать аварийные режимы работы, которые могут влиять на уровни напряжения в электрической сети. В связи с этим существует еще одна норма – предельно допустимые отклонения напряжения, которые составляют +/- 10 % или 198-242 В.

Данные отклонения напряжения допускаются на незначительное время, как правило, на время ликвидации аварийной ситуации в электрической сети или на время оперативных переключений, в процессе которых происходит временное изменение значений напряжения электросети.

Какое напряжение в бытовой сети оптимальное для работы электроприборов?

Выше приведены общие нормы напряжения электрической сети. Что касается бытовых электроприборов, то в большинстве случаев они проектируются для нормальной работы в диапазоне предельно допустимых отклонений напряжения, то есть 198-242 В. При этом электроприборы не должны выходить из строя в случае непродолжительного превышения напряжения выше 242 В.

Если рассматривать диапазоны допустимых напряжений в паспортах бытовых электроприборов, то можно выделить две группы электроприборов. К первой группе можно отнести те электроприборы, которые меньше всего подвержены перепадам напряжения – это электрический чайник, электропечь, бойлер, электрический обогреватель и другие электроприборы, в которых основным конструктивным элементом является тепловой нагревательный элемент.

Ко второй группе можно отнести электроприборы, которые наиболее подвержены перепадам напряжения – это, прежде всего, компьютерная техника, блоки питания различной техники, аудио- и видеотехника и различные дорогостоящие электроприборы, конструктивно имеющие электронные схемы, преобразователи.

В паспорте электроприборов первой группы в большинстве случаев можно увидеть рекомендуемое рабочее напряжение 230 В. По сути данные электроприборы будут работать и при более низком напряжении, но при этом они будут работать менее эффективно.

Электроприборы второй группы, как более подверженные к перепадам напряжений, проектируется с учетом работы в широких диапазонах. Часто диапазоны рабочих напряжений выходят ниже предельно допустимых. Например, блок питания аудио- видеоаппаратуры, зарядное устройство мобильного телефона рассчитано для работы в пределах 100-240 В.

Отдельно следует выделить бытовые приборы, конструктивно имеющие электродвигатель, насос или компрессор. Перечисленные элементы рассчитаны для работы при номинальном напряжении, как правило, это 220-230 В.

В случае понижения напряжения в электрической сети увеличивается ток нагрузки в электродвигателе (насосе, компрессоре), что в свою очередь приводит к перегреву его обмоток и снижению срока службы изоляции. В данном случае, чем ниже напряжение в электрической сети, тем меньше срок службы данных электроприборов, в частности их конструктивных элементов – электродвигателей (насосов, компрессоров).

Учитывая диапазоны допустимого напряжения всех электроприборов, используемых в быту, можно сделать вывод, что наиболее оптимальным напряжением в электрической сети является напряжение величиной 230 В. При таком значении напряжения будут нормально работать электроприборы с электродвигателями, нагревательными элементами, а также электроприборы, конструктивно имеющие электронные схемы и преобразователи.

Рассматривая вопрос о том, какое напряжение в бытовой сети оптимальное для работы электроприборов, следует учитывать, что важен не только уровень напряжения, но и его стабильность.

Под стабильностью подразумевается отсутствие скачков напряжения, как в сторону увеличения, так и в сторону уменьшения. Перепады напряжения негативно влияют на работу электроприборов и, в конечном счете, могут привести к выходу их из строя.

Искусственный интеллект нашего сайта решил, что эти статьи вам будут особенно полезны:

Что делать, если напряжение электропитания в сети выше или ниже нормы

Отношения по предоставлению коммунальных услуг собственникам и пользователям помещений в многоквартирных домах, собственникам и пользователям жилых домов, в том числе отношения между исполнителями и потребителями коммунальных услуг регулируются «Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» (утв. постановлением Правительства РФ от 06.05.2011 № 354) (далее Правила). Указанные Правила устанавливают порядок контроля качества предоставления коммунальных услуг, порядок изменения размера платы за коммунальные услуги при предоставлении коммунальных услуг ненадлежащего качества, а также регламентируют вопросы, связанные с наступлением ответственности исполнителей и потребителей коммунальных услуг.

Коммунальные услуги – это осуществление деятельности исполнителя по подаче потребителям любого коммунального ресурса в отдельности или 2 и более из них в любом сочетании с целью обеспечения благоприятных и безопасных условий использования жилых, нежилых помещений, общего имущества в многоквартирном доме.

Электрическая энергия является одним из видов коммунальных ресурсов.

В соответствии с пп. «д» п. 3 Правил качество предоставляемых коммунальных услуг должно соответствовать требованиям, приведенным в приложении № 1 Правилам.

В п. 10 приложения №1 к Правилам указано, что одним из требований к качеству энергоснабжения является постоянное соответствие напряжения и частоты электрического тока требованиям законодательства РФ о техническом регулировании.

В соответствии с п. 4.2.2 ГОСТ 32144-2013 в электрических сетях низкого напряжения стандартное номинальное напряжение электропитания равно 220 В. При этом положительные и отрицательные отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения в течение 100% времени интервала в одну неделю.

Таким образом, предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения: для сети 220 В – от 198 до 242 В.

В случае, если напряжение в сети потребителя отличается от данных значений, можно говорить о том, что качество коммунальной услуги по электроснабжению является ненадлежащим.

В Правилах прописан порядок установления факта предоставления коммунальной услуги ненадлежащего качества. Если вы обнаружили, что предоставляемая коммунальная услуга имеет ненадлежащее качество, то об этом нужно сообщить в аварийно-диспетчерскую службу исполнителя (письменно или устно, в том числе по телефону). Запишите номер заявки. Если причины нарушения качества коммунальной услуги неизвестны, то с потребителем должна быть согласована дата и время проведения проверки факта нарушения качества коммунальной услуги. Если с потребителем не согласовано иное время, то проверка назначается не позднее 2 часов с момента подачи заявки потребителем. По окончании проверки составляется акт, один экземпляр которого должен быть выдан потребителю. Если факт нарушения качества коммунальной услуги в ходе проведенной проверки подтвердился, то дата и время обращения потребителя в аварийную службу исполнителя будет считаться началом периода, в течение которого считается, что коммунальная услуга предоставляется с нарушениями качества. Период нарушения качества коммунальной услуги считается оконченным, например, с момента установления исполнителем факта возобновления предоставления коммунальной услуги надлежащего качества всем потребителям либо с момента сообщения потребителем исполнителю о возобновлении предоставления ему коммунальной услуги надлежащего качества. Если установлено, что качество предоставляемой электрической энергии было ненадлежащим, то размер платы за каждый час снабжения электрической энергией ненадлежащего качества суммарно в течение расчетного периода (месяца) снижается на 0,15 процента размера платы, определенного за такой расчетный период.

Следует знать, что исполнитель обязан выполнить требование об устранении недостатков в разумный срок, назначенный потребителем (ст. 30 Закона о защите прав потребителей). Для этого потребителю лучше оформить свое требование в виде письменного заявления, подать это заявление исполнителю. Второй экземпляр такого заявления с распиской в получении и датой нужно оставить у себя.

В соответствии с положениями ст. 13 Закона РФ «О защите прав потребителей» за нарушение прав потребителей исполнитель несет ответственность, предусмотренную законом или договором. Если иное не установлено законом, убытки, причиненные потребителю, подлежат возмещению в полной сумме сверх неустойки (пени), установленной законом или договором. Уплата неустойки (пени) и возмещение убытков не освобождают исполнителя от исполнения возложенных на него обязательств в натуре перед потребителем.

В соответствии с пп. «е» п. 33 Правил потребитель вправе требовать от исполнителя возмещения убытков и вреда, причиненного жизни, здоровью или имуществу потребителя вследствие предоставления коммунальных услуг ненадлежащего качества, а также компенсации морального вреда в соответствии с законодательством Российской Федерации.

Если в результате предоставления электрической энергии вышла из строя бытовая техника, потребитель вправе требовать возмещения причиненных убытков (стоимость восстановительного ремонта или стоимость бытовой техники).

С требованиями о предоставлении электрической энергии надлежащего качества и возмещении убытков следует обращаться к той организации, которая поставила ему электроэнергию нестандартного качества и кому он платит за потребленную энергию, т.е. на чей счет поступают денежные средства. Обращение лучше всего составить в письменном виде в виде претензии.

При отсутствии реакции на претензию и требование добровольного возмещения убытков пострадавшим потребителям следует обращаться в суд, приложив к иску все имеющие доказательства (например, акт проверки качества электроэнергии, заключение специализированной сервисной службы или экспертной организации о причинах выхода из строя техники).

В соответствии с п. 2 ст. 17 Закона РФ «О защите прав потребителей» иски о защите прав потребителей могут быть предъявлены по выбору истца в суд по месту:

нахождения организации, а если ответчиком является индивидуальный предприниматель, – его жительства;

жительства или пребывания истца;

заключения или исполнения договора.

Если иск к организации вытекает из деятельности ее филиала или представительства, он может быть предъявлен в суд по месту нахождения ее филиала или представительства.

Потребители, иные истцы по искам, связанным с нарушением прав потребителей, освобождаются от уплаты государственной пошлины в соответствии с законодательством Российской Федерации о налогах и сборах.

Важно знать, что при удовлетворении судом требований потребителя, установленных законом, суд взыскивает с исполнителя в пользу потребителя за несоблюдение в добровольном порядке удовлетворения требований потребителя штраф в размере пятьдесят процентов от суммы, присужденной судом в пользу потребителя (п. 6 ст. 13 Закона РФ «О защите прав потребителей»).

Нормы напряжения в квартире

Фотографии на тему: Нормы напряжения в квартире

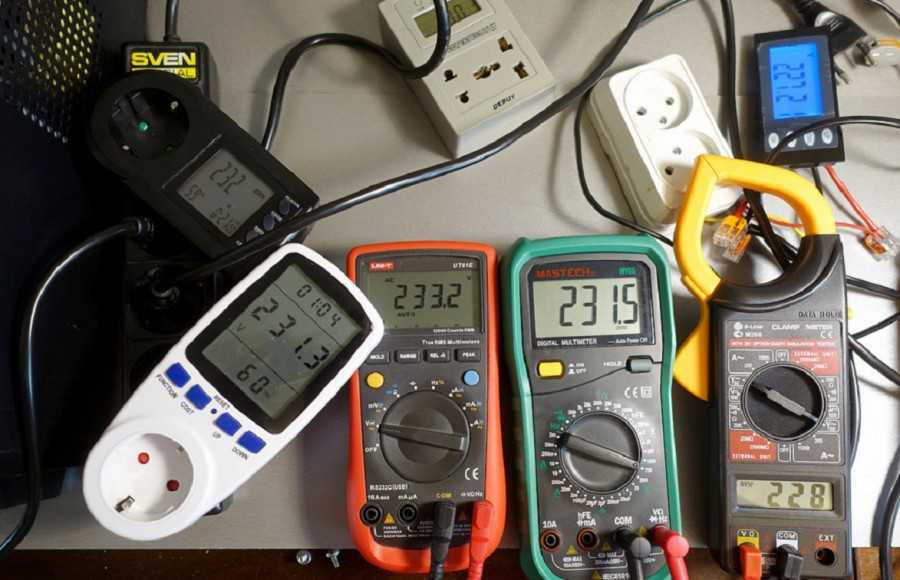

Определить есть ли отклонение от нормы достаточно просто.

При пониженном напряжении электроприборы перестанут включаться или будут работать с перебоями. При повышенном напряжении приборы могут вовсе выйти из строя и “сгореть”. Если в квартире напряжение превышает или недотягивает до указанных предельных норм, владелец имеет право обратиться в управляющую компанию. Порядок действий:

Собственник обращается с жалобой в компанию, обслуживающую дом.
Электрик замеряет напряжение, составляет акт выполненных работ, фиксирует отклонения от нормы.
Владелец предоставляет акт в УК для устранения причин отклонений от нормы.
В случае если УК отказывает исправлять ситуацию, владелец вправе обратиться в суд.

Причин отклонения от нормы может быть много:

Нехватка напряжения трансформатора. Сейчас во многих домах стоят еще советские трансформаторы, их мощности не хватает для обеспечения многоквартирного дома из-за увеличившегося потребления. С появлением микроволновых печей, электрических чайников, компьютеров, пылесосов и т.д. расход электроэнергии значительно увеличился. А мощность трансформатора осталась на прежнем уровне. Компания, обслуживающая дом, должна решить эту проблему заменой трансформатора на более мощный, либо установкой дополнительного трансформатора.
Если проблема наблюдается у части жильцов, то причина может быть в тумблере. Часто на трансформаторах ставят специальный тумблер, с помощью которого можно регулировать напряжение. Этот тумблер может выйти из строя, за счет чего специалисты не могут отрегулировать мощность. Решается – заменой тумблера.
Еще одной частой причиной отклонения от нормы является перегруженность определенной фазы. При подключении электрик может допустить ошибку и подключить к одной фазе слишком много квартир. Тогда напряжение будет недостаточным.
Также причиной недостаточного напряжения может быть сгоревший провод. Если система электроснабжения давно не менялась, нелишним будет “прозвонить” все провода на наличие тока.

В любом случае при нестабильном напряжении тока, необходимо выяснить причину отклонения от нормы напряжения в квартире. Затем обратиться в УК для устранения проблем.

Какое отклонение напряжения в сети считается предельно допустимым

Несоответствие параметров электрической сети требуемым параметрам качества электроэнергии, установленных ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения», негативно влияет на работу электрооборудования. В быту чаще всего это отражается на сроке службы лампочек (быстрее перегорают), а также работе бытовой техники, в частности, холодильников, телевизоров, микроволновых печей. В этой статье мы рассмотрим допустимое и предельное отклонение напряжения в сети по ГОСТ, а также причины возникновения такой проблемы.

Нормы в соответствии с ГОСТом

Итак, руководствоваться мы будем, ГОСТ 32144-2013, согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения:

для сети 230в – от 207 до 253 Вольта;
для сети 400в – от 360 до 440 Вольт.

Что касается допустимого отклонения напряжения у потребителей, в ГОСТе указано, что данную величину в точках общего подключения устанавливает непосредственно сетевая организация, которая в свою очередь должна удовлетворять нормы, указанные в настоящих стандартах.

Помимо этого хотелось бы отметить, что при нормальном режиме работы сети допустимое отклонение напряжения на зажимах электрических двигателей находится в диапазоне от -5 до +10%, а других аппаратов не больше, чем 5%. В то же время после возникновения аварийного режима допускается понизить нагрузку не больше, чем на 5%.

Кстати, хотелось бы дополнительно отметить, что на источнике питания в электросетях 0,4 кВ согласно нормам отклонение не должно превышать отметку в 5%, собственно, как и у самих потребителей. Итого, 5% на источнике + 5% у потребителей, имеем 10% предельно допустимого.

Немаловажно знать о причинах возникновения отклонения напряжений. Так вот основной причиной считается сезонное или суточное изменение электрической нагрузки самих потребителей. К примеру, в зимнее время все резко включают обогреватели, в результате чего параметры электросети заметно падают. О том, что делать, если низкое напряжение в сети, мы рассказывали в соответствующей статье!

Негативное влияние отклонения параметров

Чтобы вы понимали всю опасность отклонения напряжения в сети, предоставляем к прочтению следующие факты:

Когда значение понижается ниже нормы, значительно снижается срок службы используемого электрооборудования и в то же время повышается вероятность возникновения аварии. Помимо этого, в технологических установках увеличивается длительность самого производственного процесса, что влечет за собой увеличение показателей себестоимости продукции.
В бытовой сети, как мы уже говорили, отклонения напряжения сокращает срок службы лампочек. При повышении напряжения на 10% срок эксплуатации обычных лампочек сокращается в 4 раза. В свою очередь энергосберегающие лампы при снижении напряжения на 10% начинают мерцать, что также негативно влияет на продолжительность их работы. Об остальных причинах мерцания люминесцентных ламп вы можете узнать из нашей статьи.
Что касается электрических приводов, то из-за снижения напряжения увеличивается потребляемый двигателем тока. В свою очередь это уменьшает срок службы двигателя. Если же напряжение будет даже на незначительных казалось бы 1% выше нормы, реактивная мощность, которую потребляет электродвигатель, может увеличиться до 7%.

Подведя итог, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящих линиях и шинах подстанций.

Вот мы и рассмотрели нормы отклонения напряжение в сети по ГОСТ. Теперь вы знаете, насколько низкого или же высокого значения может достигать этот параметр в трехфазной и однофазной сети переменного тока!

Рекомендуем также прочитать:

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Допустимое напряжение в сети в большинстве сооружений составляет 220 В До совсем недавнего времени в России, как и близлежащих странах СНГ действовали технические нормативно-правовые акты в сфере подачи и обслуживания электроэнергии времени существования СССР. Так, известными в этой области являются ГОСТ 29322-92 и ГОСТ 21128-83 в новой редакции 2014 года. Каждый из них закреплял известное нам всем и привычное до боли значение среднего параметра подаваемого напряжения – 220 В. Однако с недавнего времени, а именно, 2015 года, было принято решение о введении нового стандарта, который соответствует общеевропейским запросам и потребностям.

О том, какое на сегодняшний день допустимое напряжение на кабеле электросети и какое наибольшее и минимальное значение должны выдавать счетчики – узнавайте в данной публикации.

Полные нормы напряжение в электросети: ГОСТ

С 2015 года в РФ действует новый стандарт – уровни 230 В и 400 В, что соответствует европейским стандартам.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

Изменилось рабочее напряжение на кабеле электросети;
Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
Частота подачи напряжения – 50 Гц.

Нормы напряжения в электросети зависят от типа назначения постройки

Стандартные параметры электрической сети

Стандартные параметры электрической сети включают в себя:

Коэффициент временного напряжения;
Импульсное напряжение;
Отклонение частоты напряжения на кабеле электросети;
Диапазон изменения напряжения;
Длительность потери напряжения и прочие.

Максимальное отклонение напряжения в электросети

Что влияет на сетевое колебание поставки энергии и потери напряжения:

Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
Значительные погрешности отмечаются и в плохо обслуживаемой сети;
Ошибки при планировке и выполнении прокладочных работ в доме;
Значительный рост показателей энергопотребления, превышающих установленный стандарт.

Посадка напряжения в домашней сети

При проблемах с напряжением в домашней сети следует вызвать электрика

При обнаружении таких колебаний, максимальная просадка фиксируется и с этими показателями, ссылаясь на общепринятый стандарт и качество поставляемой энергии, нужно обращаться в органы-поставщики электроэнергии.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

Быстрее перегорают лампочки;
Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Величина допустимого падения напряжения: ПУЭ

Нормальное падение работы напряжения в сети:

В так называемых воздушных линиях – до 8%;
В кабельных линиях электроснабжения – до 6%;
В сетях на 220 В – 380 В – в районе 4-6%.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Для регулировки напряжения в электрической сети используют специальные приборы

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Допустимое напряжение в сети 220 В по ГОСТу (видео)

Допустимые нормы отклонения напряжения по ГОСТ

В данной статье речь пойдет о допустимых нормах отклонения напряжения на зажимах электроприемников, согласно ГОСТов, НТП, РД, СП и различных справочников по электроснабжению.

В настоящее время допустимые отклонения напряжения регламентируются следующими нормативными документами:

ГОСТ 32144 — 2013 (взамен ГОСТ Р 54149—2010) соответствует европейскому стандарту EN 50160:2010 и принят в таких странах как: Армения, Беларусь, Кыргызстан, Российская Федерация, Таджикистан и Узбекистан.
ДСТУ ЕN 50160:2014 (взамен ГОСТ 13109-87) он разработан на основании европейского стандарта EN 50160:2010 и принят в Украине.
НТП 99 (взамен СН 357-77) – Нормы технологического проектирования. Проектирование силовых электроустановок промышленных предприятий.
РД 34.20.185-94 — Инструкция по проектированию городских электрических сетей.
СП 31-110-2003 — Проектирование и монтаж электроустановок жилых и общественных зданий.

Согласно ГОСТ 32144 — 2013 пункт 4.2.2 предельно допустимое значение установившегося отклонения на зажимах электроприемников должно быть в пределах ± 10 % от номинала сети.

Соответственно номинальное напряжение будет находится в пределах:

для сети 220 В – от 198 до 242 В;
для сети 380 В – от 342 до 418 В;

Обращаю Ваше внимание, что для нормальной работы электроприемников нормально допустимым показателем отклонения напряжения является ±5%. В ГОСТ 32144 — 2013 об этом ничего не сказано, в отличие от ГОСТ 13109-87 (заменен) таблица 1.

Также в действующих нормативных документах приведены следующие формулировки:

РД 34.20.185-94 пункт 5.2.2:

СП 31-110-2003 пункт 7.23:

В справочнике по проектированию электрических сетей и электрооборудования. Ю.Г.Барыбина. 1991г в таблице 2.58, страница 170, приведены допустимые отклонения напряжения на зажимах электроприемников. Данная таблица в полном объеме соответствует таблице, приведенной в нормативном документе СН 357-77 – заменен.

Сравнение ДСТУ ЕN 50160:2014 и ГОСТ 13109-87

На основе проведенного анализа данных нормативных документов предложены сравнительные таблицы со сроками и нормами основных нормативных документов по качеству электрической энергии, которые могут быть полезными для практического использования этих документов. Выявленные недостатки новых нормативных документов, которые необходимо устранить в их следующих переизданиях.

Более подробно о сравнении ДСТУ ЕN 50160:2014 и ГОСТ 13109-87, можно ознакомится в таких материалах как:

УДК 621.314 – Порівняльний аналіз основних нормативних документів щодо якості електричної енергії. Трунова І. М., к.т.н., Лебедєва Я. А, д.т.н. В данной статье предлагаются таблицы с терминами и нормами основных нормативных документов по качеству электрической энергии. Выявлены недостатки новых нормативных документов, которые необходимо устранить в их последующем переиздании.
УДК 621.312 – Деякі питання щодо застосування ДСТУ ЕN 50160:2014. Трунова І. М., к.т.н., Лебедєва Я. А, д.т.н. В данной статье исследуются противоречия действующих стандартов характеристик напряжения и предлагаются рекомендации по применению ДСТУ EN 50160:2014 в условиях действующего ГОСТ 13109-97.

Литература

Все нормативные документы (ГОСТ, НТП, РД, СП, инструкции по проектированию), справочники по электроснабжению и научные статье, которые приводились в данной статье, вы сможете найти в архиве.

Всего наилучшего! До новых встреч на сайте Raschet.info.

Поделиться в социальных сетях

Благодарность:

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding».

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Какое минимальное напряжение должно быть в сети – 220 или 230 вольт?

Какое напряжение должно быть в однофазной сети

На первый взгляд, кажется, что между этими двумя редакциями нет никакой разницы. В обеих случаях номинальным напряжением объявляется 230 В. Допустимое отклонением от номинала плюс, минус 10%. Получается, что минимальным допустимым рабочим напряжением является 207 В, а максимальным 253 вольта, но в ГОСТе от 2014 года в отличие от предыдущей редакции есть приложение “А”, в котором есть колонка “наименьшее используемое напряжение” и там стоит цифра 198 В.

Что это значит, а только одно, что стандарт допускает “проседание”, связанное с состоянием электрических сетей.

Какова действительная величина напряжения в сети в квартире

Не скажу за всю Россию, но в мой квартире это значение колеблется от 235 до 239 вольт.

Если исходить из принятых в ГОСТе определений, то 230 В, вовсе не является среднеквадратичным значением и служит только для идентификации сети т. е. говоря, “линия на 230 вольт” в этом случае можно предположить, что разговор ведётся о любом показателе в интервале 198–253 В и при любой его величине в установленных рамках, такое напряжение будет считаться “правильным”, соответствующим стандарту.

Как изменение повлияло на ресурс бытовых электроприборов

После нескольких лет эксплуатации можно сделать некоторые выводы о влиянии “нового электричества” на бытовые электроприборы, основанные на практическом опыте.

Холодильник

На шильдике, который находится внутри, внизу, слева, есть указание 220–240 вольт переменного тока, частотой 50 Гц. Что это значит? Диапазон номинальных напряжений. Если применить допустимое отклонение 10%, для нижнего значения со знаком минус, а для верхнего со знаком плюс, то получим коридор, ограниченный 198–264 вольтами. Как видите, он вполне укладывается в диапазон, предусмотренный стандартом.

Впрочем, для того кто знает об особенностях асинхронных электродвигателей, в это нет ничего удивительного.

Водонагреватель, электроплита

В моём случае, в руководствах по эксплуатации указывается номинальное значение 220 В и только для водонагревателя допуск ±10%.

Пониженное напряжение для бытовой техники, в которой используются ТЭНы, вообще, не страшно. ТЭН будет медленнее нагреваться, только и всего. Верхний предел зависит от максимальной температуры нагрева спирали, которая, в свою очередь, зависит от длины проволоки нихрома, её сечения и ещё много отчего.

Стиральная машина

Порогом нижнего предела для стиральных машин считается 190 В. При падении ниже этого порога автоматика в лучшем случае отключит привода или зависнет.

Телевизоры, компьютер

На шильдеке пишут разное: AC 230 V, 220 – 230 В, а на телевизоре (Samsug), даже так 100 – 240 В, но если кто-то сталкивался с импульсными блоками питания которыми оснащена современная аппаратура, тот знает, что перепады напряжения даже более значительные чем предусмотренные стандартом, для импульсников не проблема.

Проблема в выходной мощности, но это совсем другая история.

Приборы освещения

Единственно действительно уязвимыми для 230 вольт оказались приборы освещения. Причём все: лампы накаливания, лампы КЛЛ и драйвера светодиодов.

Видимо, в понимании производителей приборов освещения, обозначение 220–240 не означает диапазон номинальных значений, а их предел. В самом деле, что будет делать производитель, если каждая лампочка, им произведенная, будет светить 5–10 лет.

Нормы в соответствии с ГОСТом

Итак, руководствоваться мы будем ГОСТ 29322-92 в актуальной редакции (за 2014 год), согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения:

для сети 230в – от 207 до 253 Вольта;
для сети 400в – от 360 до 440 Вольт.

Негативное влияние отклонения параметров

Чтобы вы понимали всю опасность отклонения напряжения в сети, предоставляем к прочтению следующие факты:

Когда значение понижается ниже нормы, значительно снижается срок службы используемого электрооборудования и в то же время повышается вероятность возникновения аварии. Помимо этого, в технологических установках увеличивается длительность самого производственного процесса, что влечет за собой увеличение показателей себестоимости продукции.
В бытовой сети, как мы уже говорили, отклонения напряжения сокращает срок службы лампочек. При повышении напряжения на 10% срок эксплуатации обычных лампочек сокращается в 4 раза. В свою очередь энергосберегающие лампы при снижении напряжения на 10% начинают мерцать, что также негативно влияет на продолжительность их работы. Об остальных причинах мерцания люминесцентных ламп вы можете узнать из нашей статьи.
Что касается электрических приводов, то из-за снижения напряжения увеличивается потребляемый двигателем тока. В свою очередь это уменьшает срок службы двигателя. Если же напряжение будет даже на незначительных казалось бы 1% выше нормы, реактивная мощность, которую потребляет электродвигатель, может увеличиться до 7%.

Двигаясь ближе к концу, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящих линиях и шинах подстанций.

Рекомендуем также прочитать:

Устройства защиты от перенапряжения
Причины перегорания светодиодных ламп
Причины возгорания электропроводки в квартире

Статьи

Какое напряжение должно быть в сети 220В или 230В

И так вопрос: «Какое напряжение должно быть в нашей сети 220В или 230В?» На первый взгляд, очень простой вопрос. И очень простой ответ: «В сети должно быть 220В». Действительно, мы с детства знаем, что в розетке 220 Вольт и это опасно для жизни. На заводе, фабрике и в офисе на каждой розетке должна быть надпись «220В». На двери трансформаторной будки: «Не влезай — Убьет! 220В/380В».

Однако это не совсем верный ответ. В настоящее время в России стандартным напряжением в сети является напряжение 230В, но для поставщиков электроэнергии действует 220В. Действительно, ранее в Советском союзе стандартным напряжением было 220В, однако в последствии были приняты решения о переходе на общеевропейский стандарт — 230В. Согласно требований межгосударственного стандарту ГОСТ 29322-92 сетевое напряжение должно составлять 230В при частоте 50 Гц. Переход на этот стандарт напряжения должен был завершиться в 2003 году. В ГОСТ 30804.4.30-2013 так же есть упоминание о необходимости проведения измерений при стандартном напряжении 230В. ГОСТ 29322-2014 определяет стандартное напряжение 230В с возможностью использовать 220В. Электросети поставляют электроэнергию согласно действующего на сегодняшний день ГОСТ 32144-2013, устанавливающего напряжение 220В.

При этом следует понимать, что электрическое оборудование, выпускаемое в России и для России должно нормально работать и при напряжении 220В, и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

В разных странах мира приняты различные стандарты сетевого напряжения. Можно встретить следующие стандарты:

100В в Японии
110В в Ямайке, Гаити, Гондурасе, Кубе
115В в Барбадосе, Сальвадоре,Тринидаде
120В в США, Канаде, Венесуэле, Эквадоре
127В в Бонайре, Мексике,
220В во многих странах Азии и Африки
230В во многих странах Европы и части стран Азии
240В в Афганистане, Гайане, Гибралтаре, Катаре, Кении, Кувейте, Ливане, Нигерии, Фиджи.

География стран, в которых приняты напряжения 220В и 230В

Наибольшее распространение получили стандарты 220В и 230В, эти стандарты приняты более чем в 150 странах мира. Ниже приводится таблица стран, в которых приняты стандарты напряжения 220В и 230В. В левой колонке находятся страны, в которых стандартное сетевое напряжение 220В, в правой колонке — страны, где напряжение 230В.

Таблица стран, в которых принято напряжение 220В и 230В

Страна	Напряжение	Страна	Напряжение
Азербайджан	220В	Австралия	230В
Азорские острова	220В	Австрия	230В
Албания	220В	Алжир	230В
Ангола	220В	Андорра	230В
Аргентина	220В	Антигуа	230В
Балеарские острова	220В	Армения	230В
Бангладеш	220В	Бахрейн	230В
Бенин	220В	Белоруссия	230В (ранее 220В)
Босния	220В	Бельгия	230В
Буркина-Фасо	220В	Ботсвана	230В
Бурунди	220В	Бутан	230В
Восточный Тимор	220В	Вануату	230В
Вьетнам	220В	Великобритания	230В
Габон	220В	Венгрия	230В
Гвинея	220В	Гамбия	230В
Гвинея-Бисау	220В	Гана	230В
Гонконг	220В	Гваделупа	230В
Гренландия	220В	Германия	230В
Грузия	220В	Гренада	230В
Вжибути	220В	Греция	230В
Египет	220В	Дания	230В
Зимбабве	220В	Доминика	230В
Индонезия	220В	Замбия	230В
Иран	220В	Западное Самоа	230В
Кабо-Верде	220В	Израиль	230В
Казахстан	220В	Индия	230В
Камерун	220В	Иордания	230В
Канарские острова	220В	Ирак	230В
Киргизия	220В	Ирландия	230В
Китай	220В	Исландия	230В
Коморы	220В	Испания	230В
Конго	220В	Италия	230В
Корфу	220В	Камбоджа	230В
Лесото	220В	Лаос	230В
Литва	220В	Латвия	230В (ранее 220В)
Мавритания	220В	Лихтенштейн	230В
Мадейра	220В	Люксембург	230В
Макао	220В	Маврикий	230В
Македония	220В	Малави	230В
Мартиника	220В	Мальдивские острова	230В
Мозамбик	220В	Мальта	230В
Нигер	220В	Молдавия	230В (ранее 220В)
Новая Каледония	220В	Монголия	230В
ОАЭ	220В	Мьянма	230В
Парагвай	220В	Непал	230В
Перу	220В	Нидерланды	230В
Португалия	220В	Новая Зеландия	230В
Реюньон	220В	Норвегия	230В
Сан-Томе	220В	Пакистан	230В
Северная Корея	220В	Польша	230В
Сербия	220В	Россия	230В (220В)
Сирия	220В	Румыния	230В
Сомали	220В	Сенегал	230В
Таджикистан	220В	Сингапур	230В
Таиланд	220В	Словакия	230В
Тенерифе	220В	Словения	230В
Того	220В	Судан	230В
Туркменистан	220В	Сьерра-Леоне	230В
Узбекистан	220В	Танзания	230В
Фарерские острова	220В	Тунис	230В
Филиппины	220В	Турция	230В
Французская Гвиана	220В	Украина	230В (ранее 220В)
Чад	220В	Уругвай	230В (ранее 220В)
Черногория	220В	Финляндия	230В
Чили	220В	Франция	230В
Экваториальная Гвинея	220В	Хорватия	230В
Эфиопия	220В	Чехия	230В
ЮАР	220В	Швейцария	230В
Южная Корея	220В	Швеция	230В
		Шри Ланка	230В
		Эритрея	230В
		Эстония	230В

Примечание: при составлении таблицы использованы данные энциклопедии «Википедия»

Какое напряжение походит для электроприборов 220В или 230В

Нам удалось выяснить, что стандартным напряжением в России сегодня является напряжение 230В. На практике конечно напряжение в сети постоянно изменяется и зависит от многих факторов. Какое же напряжение является удовлетворительным для электроприборов, применяемых в нашем доме? Однозначного ответа на этот вопрос нет. Диапазон допустимых напряжений для каждого прибора определяется техническими данными паспорта изделия. Часто допустимый диапазон напряжений указывается на тыльной стороне изделия или на электрической вилке прибора. Так современные компьютеры могут работать при напряжении от 140 до 240 Вольт, зарядное устройство для телефона от 110 Вольт до 250 Вольт. Наиболее требовательны к качеству электропитания приборы, имеющие электродвигатели (холодильники, кондиционеры, стиральные машины, котлы отопления, насосы).
Ясно, что для любых приборов, используемых в России и напряжение 220В и напряжение 230В является хорошим.

Какие бывают отклонения в качестве электроэнергии

Хорошо известно, что в наших сетях часто бывают значительные отклонения от стандартов качества электроэнергии. И напряжение может быть значительно ниже 220В или значительно выше 230В. Причины этого явления тоже известны: старение действующих электрических сетей, плохое обслуживание сетей, высокий износ сетевого оборудования, ошибки в планирование сетей, большой рост потребления электроэнергии. К проблемам в сетях можно отнести: низкое и пониженное напряжение, высокое и повышенное напряжение, скачки напряжения. провалы напряжения, перенапряжение, изменение частоты тока.

Купить по выгодной цене стабилизаторы напряжения можно в нашем магазине с бесплатной доставкой в города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Казань, Омск, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Красноярск, Пермь, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Барнаул, Ульяновск, Тюмень, Иркутск, Владивосток, Ярославль, Хабаровск, Махачкала, Оренбург, Новокузнецк, Томск, Кемерово, Рязань, Астрахань, Пенза, Набережные Челны, Липецк, Тула, Киров, Чебоксары, Калининград, Курск, Брянск, Улан-Удэ, Магнитогорск, Иваново, Тверь, Ставрополь, Белгород, Сочи, Нижний Тагил, Архангельск, Владимир, Смоленск, Курган, Волжский, Чита, Калуга, Орёл, Сургут, Череповец, Владикавказ, Мурманск, Вологда, Саранск, Тамбов, Якутск, Грозный, Стерлитамак, Кострома, Петрозаводск, Нижневартовск, Комсомольск-на-Амуре, Таганрог, Йошкар-Ола, Новороссийск, Братск, Дзержинск, Нальчик, Сыктывкар, Шахты, Орск, Нижнекамск, Ангарск, Балашиха, Старый Оскол, Великий Новгород, Благовещенск, Химки, Прокопьевск, Бийск, Энгельс, Псков, Рыбинск, Балаково, Подольск, Северодвинск, Армавир, Королёв, Южно-Сахалинск, Петропавловск-Камчатский, Сызрань, Норильск, Люберцы, Мытищи, Златоуст, Каменск-Уральский, Новочеркасск, Волгодонск, Абакан, Уссурийск, Находка, Электросталь, Березники, Салават, Миасс, Альметьевск, Рубцовск, Коломна, Ковров, Майкоп, Пятигорск, Одинцово, Копейск, Железнодорожный, Хасавюрт, Новомосковск, Кисловодск, Черкесск, Серпухов, Первоуральск, Нефтеюганск, Новочебоксарск, Нефтекамск, Красногорск, Димитровград, Орехово-Зуево, Дербент, Камышин, Невинномысск, Муром, Батайск, Кызыл, Новый Уренгой, Октябрьский, Сергиев Посад, Новошахтинск, Щёлково, Северск, Ноябрьск, Ачинск, Новокуйбышевск, Елец, Арзамас, Жуковский, Обнинск, Элиста, Пушкино, Артём, Каспийск, Ногинск, Междуреченск, Сарапул, Ессентуки, Домодедово, Ленинск-Кузнецкий, Назрань, Бердск, Анжеро-Судженск, Белово, Великие Луки, Воркута, Воткинск, Глазов, Зеленодольск, Канск, Кинешма, Киселёвск, Магадан, Мичуринск, Новотроицк, Серов, Соликамск, Тобольск, Усолье-Сибирское, Усть-Илимск, Тимашевск, Тихорецк, Ухта, Севастополь, Симферополь, Ялта, Судак, Саки, Феодосия, Старый Крым, Алупка, Алушта.

Подробнее об этих проблемах читайте также в статьях:

Показатели качества электроэнергии
Низкое или пониженное напряжение. Как повысить напряжение в сети
Высокое или повышенное напряжение. Как понизить напряжение в сети

Стандарты напряжения в России.

04.05.2018

«Каким должно быть напряжение в розетке домашней электросети?» – на этот вопрос большинство ошибочно ответит: «220 Вольт». Не многие знают, что введённый в 2015 году ГОСТ 29322-2014 (IEC 60038:2009) устанавливает на территории Российской Федерации величину стандартного бытового напряжения не 220 В, а 230 В. В данной статье мы сделаем небольшой экскурс в историю электрического напряжения в России и выясним с чем связан переход к новой норме.

В СССР вплоть до 60-х годов XX века эталоном бытового напряжения считались 127 В. Это значение обязано своим появлением талантливому инженеру русско-польского происхождения Михаилу Доливо-Добровоольскому, разработавшему в конце XIX века трёхфазную систему передачи и распределения переменного тока, отличную от ранее предложенной Николой Тесла – двухфазной. Изначально в трехфазной системе Добровольского линейное напряжение (между двумя фазными проводниками) составляло 220 В. Фазное напряжение (между нейтральным и фазным проводником), которое мы используем в бытовых целях, меньше линейного на «корень из трёх» – соответственно для данного случая получаем указанные 127 В:

Дальнейшие развитие электротехники и появление новых электроизоляционных материалов привели к повышению указанных значений: сначала в Германии, а затем и во всей Европе был принят стандарт 380 В – для линейного напряжения и 220 В – для фазного (бытового). Сделано это было с целью экономии – при росте напряжения (с сохранением установленной мощности) в цепи снижается сила тока, что позволило использовать проводники с меньшей площадью сечения и сократить потери в кабельных линиях.

В Советском Союзе, несмотря на наличие прогрессивного стандарта 220/380 В, при реализации плана массовой электрификации, строили сети переменного тока преимущественно по устаревшей методике – на 127/220 В. Первые попытки перейти на напряжение европейского образца были предприняты в нашей стране ещё в 30-х годах XX века. Однако массовый переход был начат лишь в послевоенное время, его причиной стала возрастающая нагрузка на энергосистему, которая поставила инженеров перед выбором – либо увеличивать толщину кабельных линий, либо повышать номинальное напряжение. В итоге остановились на втором варианте. Определённую роль в этом сыграл не только фактор экономии материалов, но и привлечение к работе немецких специалистов, имевших прикладной опыт использования электрической энергии с напряжением 220/380 В.

Переход растянулся на десятилетия: новые подстанции строили уже под номинал 220/380 В, а большинство старых переводили лишь после плановой замены отслуживших свой срок трансформаторов. Поэтому в СССР долгое время параллельно сосуществовали два стандарта для сетей общего пользования – 127/220 В и 220/380 В. Окончательное переключение на 220 В некоторых однофазных потребителей, по свидетельствам очевидцев, произошло только в конце 80-х — начале 90-х годов.

Потребление электрического тока постоянно росло и в конце ХХ века в Европе было принято решение о дальнейшем увеличении номинальных напряжений в трехфазной системе переменного тока: линейного с 380 В до 400 В и, как следствие, фазного с 220 В до 230 В. Это позволило повысить пропускную способность существующих цепей питания и избежать массовой прокладки новых кабельных линий.

В целях унификации параметров электрических сетей новые общеевропейские стандарты были предложены Международной электротехнической комиссией и другим странам мира. Российская Федерация согласилась их принять и разработала ГОСТ 29322-92, предписывающий электроснабжающим организациям перейти на 230 В к 2003 году. ГОСТ 29322-2014, как уже выше упоминалось, устанавливает значение номинального напряжения между фазой и нейтралью в трехфазной четырехпроводной или трехпроводной системе равным 230 В, однако допускает применение и систем с 220 В.

Стоит отметить, что не все страны перешли на общий стандарт напряжения. Например, в США установленное напряжение однофазной бытовой сети – 120 В, при этом к большинству жилых домов подводятся не фаза и нейтраль, а нейтраль и две фазы, позволяющие в случае необходимости запитать мощных потребителей линейным напряжением. Кроме того, в Соединённых Штатах отлична и частота – 60 Гц, в то время как общеевропейский стандарт – 50 Гц.

Вернёмся к отечественным электросетям. Пятипроцентное изменение их номинала не должно сказаться на функционировании привычных бытовых электроприборов, так как они имеют определённый диапазон допустимых значений питающего напряжения. Обе величины – 220 и 230 В, в большинстве случаев, входят в этот диапазон. Однако определённые трудности при переходе на европейские стандарты всё-таки могут возникнуть. Они, в первую очередь, коснутся работы осветительного оборудования с лампами накаливания, рассчитанными на 220 В. Увеличение входного напряжения вызовет перенакал вольфрамовой нити, что негативно скажется на её долговечности – такие лампы будут чаще перегорать. Поэтому покупателям следует быть внимательнее и выбирать электролампы, допускающие включение в сеть 230 В (номинальное напряжение обычно указывается в маркировке прибора).

В заключение следует сказать, что различные нештатные ситуации, возникающие в отечественных электросетях (резкие перепады напряжения или прекращение подачи электричества), представляют для электрооборудования намного большую опасность, чем плановый переход на европейские стандарты электропитания. Кроме того, энергоснабжающие компании часто не соблюдают требования к качеству электроэнергии, допуская сильные отклонения от установленных номинальных значений.

Защитить современную технику от пагубных влияний различных сетевых колебаний могут специальные устройства – стабилизаторы напряжения и источники бесперебойного питания. Группа компаний «Штиль» выпускает данное оборудование с различными значения выходного напряжения: 220 В, 230 В или 240 В.

Подробнее о стабилизаторах напряжения «Штиль»:

Инверторные стабилизаторы напряжения «Штиль». Модельный ряд.

Среднее значение и частота

Основная статья: Стандарты напряжений и частот в разных странах

Основные параметры сети переменного тока — напряжение и частота — различаются в разных регионах мира. В большинстве европейских стран низкое сетевое напряжение в трёхфазных сетях составляет 230/400 В при частоте 50 Гц, а в промышленных сетях — 400/690 В. В Северной, Центральной и частично Южной Америке низкое сетевое напряжение в сетях с раздёлённой фазой составляет 115 В при частоте 60 Гц.

Более высокое сетевое напряжение (от 1000 В до 10 кВ) уменьшает потери при передаче электроэнергии и позволяет использовать электроприборы с большей мощностью, однако, в то же время, увеличивает тяжесть последствий от поражения током неподготовленных пользователей от незащищённых сетей.

Для использования электроприборов, предназначенных для одного сетевого напряжения, в районах, где используется другое, нужны соответствующие преобразователи (например, трансформаторы). Для некоторых электроприборов (главным образом, специализированных, не относящихся к бытовой технике) кроме напряжения играет роль и частота питающей сети.

Современное высокотехнологичное электрооборудование, как правило, содержащее в своём составе импульсные преобразователи напряжения, может иметь переключатели на различные значения сетевого напряжения либо не имеет переключателей, но допускает широкий диапазон входных напряжений: от 100 до 240 В при номинальной частоте от 50 до 60 Гц, что позволяет использовать данные электроприборы без преобразователей практически в любой стране мира.

Параметры сетевого напряжения в России

Производители электроэнергии генерируют переменный ток промышленной частоты (в России — 50 Гц). В подавляющем большинстве случаев по линиям электропередач передаётся трёхфазный ток, повышенный до высокого и сверхвысокого электрического напряжения с помощью трансформаторных подстанций, которые находятся рядом с электростанциями.

Согласно межгосударственному стандарту ГОСТ 29322-2014 (IEC 60038:2009), сетевое напряжение должно составлять 230 В ±10 % при частоте 50 ±0,2 Гц (межфазное напряжение 400 В, напряжением фаза-нейтраль 230 В, четырёхпроводная схема включения «звезда»), примечание «a)» стандарта гласит: «Однако системы 220/380 В и 240/415 В до сих пор продолжают применять».

К жилым домам (на сельские улицы) подводятся четырёхпроводные (три фазовых провода и один нейтральный (нулевой) провод) линии электропередач (воздушные или кабельные ЛЭП) с межфазным напряжением 400 Вольт. Входные автоматы и счётчики потребления электроэнергии, обычно, трёхфазные. К однофазной розетке подводится фазовый провод, нулевой провод и, возможно, провод защитного заземления или зануления, электрическое напряжение между «фазой» и «нулём» составляет 230 Вольт.

В правилах устройства электроустановок (ПУЭ-7) продолжает фигурировать величина 220, но фактически напряжение в сети почти всегда выше этого значения и достигает 230—240 В, варьируясь от 190 до 250 В.

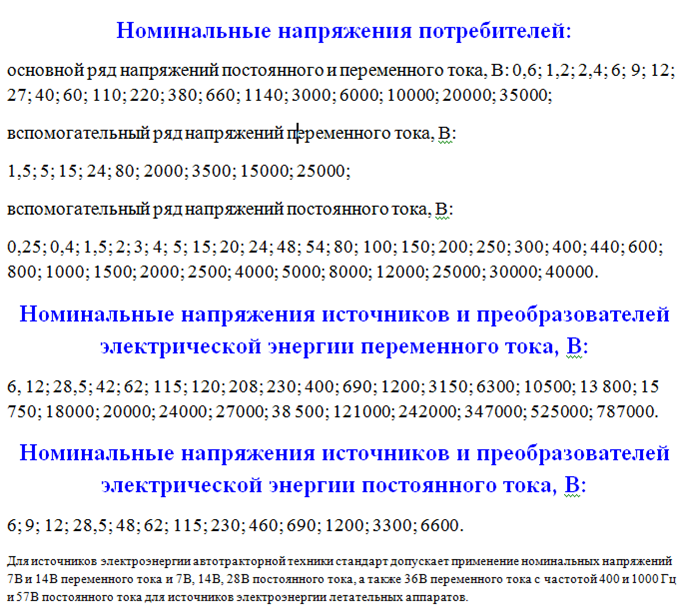

Номинальные напряжения бытовых сетей (низкого напряжения): Россия (СССР, СНГ)

До 1926 года техническим регулированием электрических сетей общего назначения занимался Электротехнический отдел ИРТО, который только выпускал правила по безопасной эксплуатации. При обследовании сетей РСФСР перед созданием плана ГОЭЛРО было установлено, что на тот момент использовались практически все возможные напряжения электрических токов всех видов. Начиная с 1926 года стандартизация электрических сетей перешла к Комитету по стандартизации при Совете Труда и Обороны (Госстандарт), который выпускал стандарты на используемые номинальные напряжения сетей и аппаратуры. Начиная с 1992 года Межгосударственный совет по стандартизации, метрологии и сертификации выпускает стандарты для электрический сетей стран входящих в ЕЭС/ОЭС.

	Переменный ток 50 Гц с разделённой фазой или постоянный ток, двух-/трёхпроводные линии		Трёхфазный переменный ток, 50 Гц
	110/220 В	220/440 В	3×120 В (треугольник)	127/220 В	220/380 В	230/400 В
Временные правила ИРТО, 1891	широко используется	запрещен	разрешён	запрещен	запрещен	запрещен
Дополнение к временным правилам ИРТО от 1898	широко используется	разрешён	широко используется	разрешён	разрешён	—
ГОЭЛРО I очередь (1920)				предпочтителен
ОСТ 569 (1928)	предпочтителен	предпочтителен	разрешён	—	предпочтителен	—
ОСТ 5155 (1932)	разрешён	разрешён	разрешён	—	разрешён
ГОСТ 721-41	разрешён	разрешён	допускается сохранение существующих установок	разрешён	предпочтителен	—
ГОСТ 5651-51	разрешён	разрешён	—	разрешён	разрешён	—
ГОСТ 721-62	разрешён	разрешён	допускается сохранение существующих установок	разрешён	предпочтителен	—
ГОСТ 5651-64	—	разрешён	—	разрешён	разрешён	—
ГОСТ 721-74	разрешён	разрешён	допускается сохранение существующих установок	разрешён	предпочтителен
ГОСТ 21128-75	разрешён	разрешён	—	для ранее разработанного оборудования	предпочтителен	—
ГОСТ 23366-78	разрешён	разрешён	—	для ранее разработанного оборудования	предпочтителен	—
ГОСТ 21128-83	разрешён	разрешён	—	для ранее разработанного оборудования	предпочтителен	разрешён
ГОСТ 5651-89	—	разрешён	—	—	разрешён	—
ГОСТ 29322-92 (МЭК 38-83)	—	—	—	—	разрешён до 2003 года	предпочтителен
ГОСТ 29322-2014 (IEC 60038:2009)	—	—	—	—	в текст стандарта внесено примечание: «Однако … до сих пор продолжают применять. »	предпочтителен

Примечания «Р»

«Акционерное Общество Электрического Освещения 1886 года» использовало этот номинал (напряжение на зажимах трансформатора 133 В), что и было отражено в ОСТ 569. В результате гармонизации с рекомендациями МЭК в шкале стандартных напряжений ГОСТ 721 он был заменён на номинал 3×127 В, но допускалось сохранение существующих установок 3×120 В. Фактически, сети тех крупных городов, которые его использовали, уже переходили на «звезду» с номиналами 127/220 В и 220/380 В.
Номинал трёхфазного переменного тока 230/400 В, начиная c ОСТ 569, 1928 года, являлся предпочтительным для источников тока (генераторов и трансформаторов).
1 2 3 4 Использование тока высокого напряжения выше ±225 В или выше ∼110 В было запрещено в бытовых сетях, не требующих квалифицированного персонала.
Первоначально, в I очереди плана ГОЭЛРО было намечено строительство сетей 120/210 В, исходя из того, что в сетях некоторых крупных городов использовалось 3×120 В (треугольник), однако, при реализации, строили сети 127/220 В.
1928-1931 гг. Витебск, Вязьма, Бобруйск, Рыльск, Россошь, Златоуст, Камышин, Камень, Красноярск, Чита, Острогожск, Старобельск, Чугуев, Красноград, Хмельник, Купянск, Проскуров, Червоное … и др. См.: Гейлер Л.Б. 110 или 220 V в распределительных сетях населённых мест // Электричество. — 1933. — № 9. — С. 39.
Впоследствии все крупные новые электросети СССР создавались на 220/380 В.
1932-40 гг., Ленэнерго, переход старых сетей 3×120 В на 127/220 В. См.: Айзенберг Б.Л., Мануйлов Р.Е. Заземление нейтрали городской кабельной сети низкого напряжения // Электричество. — 1940. — № 11. — С. 54.
1936-47 гг., Мосэнерго, переход избранных районов старых сетей 3×120 В на 127/220 В. См.: Плюснин К.Л. Низковольтная замкнутая сетка в Московской кабельной электросети // Электричество. — 1937. — № 22. — С. 7., и Куликовский А.А. Система городских распределительных сетей низкого напряжения с искусственными нейтральными точками // Электричество. — 1947. — № 9. — С. 45.
В других стандартах, связанных с промышленным применением, например, ГОСТ 185-41, номинал 127/220 В остался недоступен для новых изделий.
1 2 3 Стандарты ГОСТ 5651 — «Аппаратура радиоприёмная бытовая», в частности, определяли номиналы напряжения питания радиоприёмников.
1 2 1950 г., начало перевода низковольтной сети со 127 В на 220/127 В и применения напряжения 380/220 В для электроснабжения новых жилых районов Москвы. См.: Зуев Э.Н.. Московских окон негасимый свет.
1970-79 гг., Киев, Ленинград и Харьков, в основном, перешли на 220/380 В. Хотя отдельные дома, в которых переход не завершился, встречались и позднее.

Примечания

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
Грищенко А.И., Зиноватный П.С. Энергетическое право России. (Правовое регулирование электроэнергетики в 1885—1918 гг. ). — М.: «Юрист», 2008. — С. 118.
Грищенко А.И., Зиноватный П.С. Энергетическое право России. (Правовое регулирование электроэнергетики в 1885—1918 гг.). — М.: «Юрист», 2008. — С. 13.
План электрификации РСФСР. — 2-е изд. — М.: Госполитиздат, 1955. — С. 213,355,356,361. — 660 с.
Производство пара, паровые машины, пароме турбины, двигатели внутреннего сгорания, газовые турбины, ветряные двигатели, водяные двигатели, насосы и компрессоры, теплосиловое хозяйство, электротехника, освещение // Hütte Справочник для инженеров, техников и студентов. — М.-Л.: ОНТИ, 1936. — Т. 3. — С. 950.
Проект общесоюзного стандарта «Номинальные напряжения стационарных установок сильного тока» (Взамен ОСТ 4760 и ОСТ 5155)(2-я редакция, Октябрь 1938 г.) // Электричество. — 1939. — № 1. — С. 30.
Основные напряжения ГОСТ 721-41.
Левитин Е. Государственный общесоюзный стандарт на радиовещательные приемники // Радио. — 1951. — № 9. — С. 11-13.
Левитин Е. А., Левитин Л.Е. Радиовещательные приемники. — Издание второе, переработанное и дополненное. — М.: Энергия, 1967. — С. 349.
Основные напряжения ГОСТ 21128-75.

На какую электрическую сеть мы можем рассчитывать. Проблема качества электроэнергии

Электрические приборы становятся многофункциональнее, точнее, чувствительнее. Чувствительнее они становятся не только к входным сигналам, но и к качеству питающей сети. А усложнение аппаратуры и увеличение ее количества ухудшает качество сети.

Самым неприхотливым прибором, наверное, является нагреватель (электроплитка). Он может работать и при пониженном напряжении (отдавая меньше мощности), при бросках, провалах и любых помехах. Хотя и он при длительном повышенном напряжении выйдет из строя.

Холодильник — капризнее. Он может сгореть и при пониженном напряжении (если мотору не хватит напряжения, чтобы запуститься).

Радиоприемнику и телевизору может «не понравиться» не только повышенное или пониженное напряжение сети, но и наличие в ней помех. Эти устройства могут их показывать, воспроизводя помехи поверх полезного изображения и звука.

А устройства, имеющие сложные блоки управления, при наличии в сети помех могут сбиваться или вообще откажутся работать.

Поэтому стандартом определены требования, предъявляемые к качеству электроэнергии: ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения». И вся аппаратура должна быть приспособлена к этим параметрам.

Отклонение напряжения

По ГОСТ 21128-83 отклонение напряжения характеризуется показателем, для которого установлено следующее: нормально допустимые и предельно допустимые значения установившегося отклонения напряжения ?U_p на выводах приемников электрической энергии равны соответственно ±5% и ±10% от номинального напряжения электрической сети.

Ни один из потребителей электроэнергии такого отклонения не заметит, за исключением трехфазных сетей, где автоматика может отслеживать разбаланс по фазам.

При поставке электроэнергии этот параметр качества очень часто (чаще всех других) не соответствует ни нормально допустимым, ни предельно допустимым значениям. Привести в норму этот параметр может любой стабилизатор (в пределах, отраженных в его характеристиках), если сопротивление подводящей линии достаточно мало. Но, естественно, ни один стабилизатор не поднимет напряжение с 0 В.

В паспорте на стабилизатор указывают:

рабочий диапазон входных напряжений, в котором они поддерживают выходное напряжение с заданной точностью;
предельный диапазон входных напряжений, при выходе из которого стабилизатор отключает нагрузку (или отключается полностью), так как стабилизация напряжения уже не производится.

Колебания напряжения

Колебания напряжения более опасны, чем отклонение напряжения, так как проявляются в виде таких же отклонений напряжения, но повторяющихся — через промежутки времени от 60 мс до 10 мин.

Виновником этих отклонений может быть не поставщик электроэнергии, а другие потребители, подключенные к этой линии, или плохое качество самой линии. Можно отметить, что с отклонениями, проявляющимися с большими промежутками времени (более 40–80 мс), стабилизатор справляется успешно. Период переменного напряжения в сети равен 20 мс. Поэтому стабилизатору нужно, по крайней мере, 20 мс, чтобы измерить напряжение, и какое-то время, чтобы его скорректировать.

Колебания напряжения характеризуются следующими показателями:

размахом изменения напряжения;
дозой фликера.

По ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения» допускается размах изменения напряжения не более 10% от номинального, если число этих колебаний не более одного за 10 мин. Эта величина снижается до 0,4%, если частота возрастает до 1000 колебаний в минуту. А для потребителей электрической энергии, располагающих лампами накаливания, в помещениях, где требуется значительное зрительное напряжение, этот показатель уменьшается еще в 1,5 раза. Выполнить такие требования обычному стабилизатору не под силу. Из этого положения есть два выхода. Во-первых, поставить стабилизатор с двойным преобразованием и получить такое качество электроэнергии, какое необходимо.

Есть и более дешевый вариант: использовать «энергосберегающие» лампы, если надо устранить явление фликера. У этих ламп есть встроенный преобразователь. Поэтому мерцание значительно снижается ( но при больших колебаниях мерцание полностью не устраняется).

Такие колебания напряжения не нарушат нормальный режим работы бытовой и промышленной аппаратуры. Но человек, находящийся в помещении, освещаемом лампами, питающимися от такой сети, может чувствовать себя некомфортно. В связи с этим в ГОСТ 13109-97 введен термин для оценки субъективного восприятия человеком колебаний светового потока искусственных источников освещения, вызванных колебаниями напряжения в электрической сети, питающей эти источники, — «фликер».

Колебания напряжения на источнике света приводят к изменению его яркости, что воспринимается как мерцание. Длительное мерцание света вызывает утомляемость.

Поэтому в ГОСТе 13109-97 введены еще два показателя качества электроэнергии:

Доза фликера — мера восприимчивости человека к воздействию фликера за установленный промежуток времени.
Время восприятия фликера — минимальное время для субъективного восприятия человеком фликера, вызванного колебаниями напряжения определенной формы.

Отклонение частоты

Нормально допустимое и предельно допустимое значения отклонения частоты равны ±0,2 и ±0,4 Гц соответственно (ГОСТ 13109-97).

Отклонение частоты (мы не рассматриваем локальное производство электроэнергии от дизель-электрических агрегатов, а только от единой энергетической системы России) поддерживается точнее предельных значений. Это самый стабильный параметр. Если же его надо исправить, то в этом помогут только устройства с двойным преобразованием. Они могут питаться очень «плохой» сетью, как правило, выпрямляют ее и затем генерируют выходное напряжение нужной частоты (и формы).

Провал напряжения

Провал напряжения определен ГОСТом 13109-97 как внезапное понижение напряжения в точке электрической сети ниже 0,9U_ном, за которым следует восстановление напряжения до первоначального или близкого к нему уровня через промежуток времени от 10 до нескольких десятков миллисекунд.

Предельно допустимое значение длительности провала напряжения в электрических сетях напряжением до 20 кВ включительно равно 30 с (рис. 1).

Временное перенапряжение

Временное перенапряжение — повышение напряжения в точке электрической сети выше 1,1U_ном продолжительностью более 10 мс, возникающее в системах электроснабжения при коммутациях или коротких замыканиях.

Значения коэффициента временного перенапряжения в точках присоединения электрической сети общего назначения в зависимости от длительности временных перенапряжений не превышают значений, указанных в таблице 1.

Таблица 1. Значения коэффициентов временного перенапряжения в зависимости от его длительности

В среднем за год в точке присоединения возможно около 30 временных перенапряжений.

При обрыве нулевого проводника в трехфазных электрических сетях напряжением до 1 кВ, работающих с глухо заземленной нейтралью, возникают временные перенапряжения между фазой и «землей». Уровень таких перенапряжений при значительной несимметрии фазных нагрузок может достигать значений междуфазного напряжения. А длительность — нескольких часов (рис. 1).

Провал напряжения и временное перенапряжение — это два противоположных отклонения. Провал напряжения и временное перенапряжение — явления кратковременные и поставщику электроэнергии не подконтрольные, так как возникают при включении и выключении нагрузок, находящихся на этой же линии (фазе).

Такие отклонения стабилизатор может исправить. Провал напряжения встречается чаще и в большей или меньшей степени возникает при любом включении электродвигателя и даже ламп накаливания.

Импульс напряжения

При номинальном напряжении в сети 0,38 кВ коммутационное импульсное напряжение может составлять 4,5 кВ при длительности на уровне 0,5 амплитуды импульса, равной 1,5 мс. Значение грозовых импульсных напряжений может составлять 6 кВ. Возможная форма импульсного напряжения показана на рис. 2 (вторая половина диаграммы).

Импульсные напряжения в электрической сети бывают двух видов, различающихся по происхождению, — коммутационное и грозовое. Коммутационное импульсное напряжение возникает при включении большой нагрузки, выключении ее, при переключении нагрузки с одного источника на другой и особенно при сварке. Грозовое импульсное напряжение возникает в сети при ударах молнии вблизи электрической линии. Избавить от импульсного напряжения стабилизатор не в силах. Защитить нагрузку он может только частично с помощью варисторов, которые могут поглотить короткий импульс. От больших импульсов напряжения (и в том числе грозовых) может спасти только разрядник. В стабилизаторах разрядники, как правило, не ставят, а размещают на входе сети, чтобы защитить все приборы, подключенные после разрядника.

Для защиты стабилизатора и аппаратуры, включенной после стабилизатора, как правило, используют фильтр для защиты от синфазных помех. Источник импульсного напряжения наводит в линии импульс синфазного напряжения, так как расположен, как правило, вне линии, а не между проводами линии.

Несинусоидальность напряжения

Этот параметр характеризуется:

коэффициентом искажения синусоидальности кривой напряжения;
коэффициентом n-ой гармонической составляющей.

Первая величина имеет нормально допустимое значение — 8,0% и предельно допустимое — 12,0%.

Вторая величина имеет нормально допустимое значение — 6,6%. Предельно допустимое значение в 1,5 раза больше. С увеличением номера гармоники коэффициент n-ой гармонической составляющей уменьшается.

Источники света, как правило, могут работать и при сильных искажениях синусоидального напряжения. Но есть приборы, которые могут неправильно работать при искаженной форме синуса. Это в первую очередь приборы, которые измеряют напряжение сети.

Многие устройства измеряют значение напряжения для привязки своих настроек, и искажения синусоиды приведут к неправильной их работе. Пример несинусоидальности показан на рис. 2 (первая половина диаграммы).

Если при рассмотрении предыдущих параметров нас не интересовала форма напряжения в сети, то теперь рассмотрим ее влияниена работу аппаратуры.

Если синус без искажений, значит, в нем присутствует только первая гармоника. Чем больше искажен синус, тем больше в нем гармоник. Коэффициент гармоник отражает искажение синуса.

Говоря о напряжении в сети, равном 220 В, мы имеем в виду, что энергия, заключенная под синусоидой, совершит такую же работу, как и постоянное напряжение 220 В. При этом амплитудное значение синусоидального напряжения составит 310 В.

Электрические сигналы напряжения характеризуются мгновенным, средним, средневыпрямленным, среднеквадратическим и пиковым (для периодических сигналов — амплитудным) значениями.

Мгновенные значения наблюдают на осциллографе и определяют для каждого момента времени по осциллограмме. Все остальные значения могут быть измерены соответствующим вольтметром или вычислены по следующим формулам.

Среднее значение напряжения является среднеарифметическим за период:

Для симметричных относительно оси времени напряжений U₀ равно нулю, поэтому для характеристики таких сигналов пользуются средневыпрямленным значением — средним значением модуля напряжения:

Среднеквадратическое значение напряжения за время измерения (чаще за период) вычисляется по формуле:

Закону изменения напряжения соответствуют определенные количественные соотношения между амплитудным, среднеквадратическим и средним значениями напряжений. Эти отношения оцениваются коэффициентами амплитуды:

Так, для синусоидального напряжения:

среднее значение напряжения равно U_ср.в. = 0,637U_m;
среднеквадратическое значение напряжения равно U_ср.кв = 0,707U_m.

В зависимости от системы применяемого прибора, типа и режима измерительного преобразователя и градуировки шкалы прибора его показания могут соответствовать среднему, среднеквадратическому или амплитудному значению измеряемого напряжения.

При измерении искаженного синуса появится ошибка.

На рис. 3а показано нормальное напряжение сети 220 В действующего значения (310 В — его амплитудное значение). Если произойдет ограничение синусоиды (как показано на рис. 1в), то действующее значение составит 209 В, а амплитудное — 280 В. Измеритель амплитудных значений измерит искаженный синус «В», так же как амплитудное значение «С».

То есть оно уменьшится соответственно формуле:

Этот измеритель, отградуированный в действующих значениях, ошибется на 5%. Градуировку большинства шкал вольтметров производят в среднеквадратических значениях синусоидального напряжения.

Поэтому при отличии формы напряжения от синуса измерение напряжения происходит с ошибкой. В этот процесс вмешивается и еще один фактор. Чем больше напряжение отличается от синуса, тем больше оно содержит гармоник (высокочастотных составляющих). А почти у всех измерителей точность измерения снижается с увеличением частоты.

Искажать синус могут также различные потребители электроэнергии. Больше всего это проявляется при проведении сварки. Затем идут тиристорные устройства, работающие с отсечкой. Например, электрический радиатор для обогрева помещения. Чтобы уменьшить его нагрев, тиристоры подают напряжение на нагреватель не весь полупериод, а часть полупериода. При этом на нагревателе выделяется не вся мощность, а ее часть. И так каждый полупериод: часть синуса с уменьшенной нагрузкой, часть — с увеличенной.

Даже импульсный источник питания компьютера потребляет ток неравномерно: часть полупериода меньше, часть — больше. Мощность компьютера мала, поэтому его работа на домашних приборах не сказывается. Но в компьютерных залах вольтметры разных систем покажут в сети разное напряжение (при неискаженной сети они показывают одинаковые напряжения).

В одной компании только что приобретенные стабилизаторы установили в зале с компьютерами, а на следующий день предъявили претензию, что стабилизаторы ошибаются. Выяснилось, что вольтметры, какими они пользовались, как раз измеряли амплитудное напряжение, а проградуированы были в среднеквадратичном.

С чем сталкивается потребитель электроэнергии

Источником электроэнергии для потребителей является трансформаторная подстанция, которая выдает 3-фазное напряжение 380 В (или 220 В относительно нейтрали). И если проверить качество электроэнергии на выходе подстанции, то оно будет соответствовать ГОСТу 13109-97. С удалением от подстанции качество электроэнергии будет ухудшаться. В ухудшение качества будет вносить вклад закон Ома. Как это происходит?

Рассмотрим вариант электропитания нескольких потребителей. Предположим, что от подстанции протянута линия (медным проводом или кабелем сечением 25 мм²) вдоль улицы из 10 домов (рис. 4).

Пусть расстояние между домами Ll = 20 м. Подвод электроэнергии осуществляется по двум проводам. По закону Ома, сопротивление этих проводов равно:

Если каждый потребитель включит только один электрочайник (3 кВт), ток потребления которого 13,5 А, то ток в проводах между потребителями составит величину, показанную во втором столбце таблицы 2. А ток от трансформатора будет 135 А. В первом столбце таблицы 2 отображен номер потребителя. В третьем столбце таблицы показано падение напряжения на одинаковых сопротивлениях линий между потребителями при увеличивающихся токах. В четвертом столбце приведено значение падения напряжения на линии от трансформатора до каждого из потребителей.

Таблица 2. Расчет падения напряжения в проводах между потребителями

В случае, показанном на рис. 4, у потребителя № 1 (самого дальнего от трансформаторной подстанции, ТП) будет 220 В, если у всех выключена нагрузка, то на линии никакого падения напряжения не будет. Если все включат по одному электрочайнику (20,2 В упадет на линии), то у потребителя № 1 будет на входе 200 В. Три киловатта по сегодняшним меркам — небольшая величина.

Сейчас воздушные линии имеют большее сечение, что уменьшает сопротивление проводов и падение напряжения на них, но провода используются не медные, а алюминиевые или даже стальные (что увеличивает сопротивление проводов и падение напряжения на них). Поэтому приведенный пример очень близок к реальности.

Раньше в каждой квартире или доме после счетчика стояли четыре пробки по шесть ампер (две линии по шесть ампер). На одного потребителя приходилось 12 А.

Сейчас потребление тока сильно возросло. Один электрический чайник потребляет порядка 3 кВА (13,5 А). В некоторых коттеджах потребление тока составляет 70–90 А (до 20 кВА). В этих случаях и отклонение напряжения, и колебания напряжения выйдут за пределы, регламентируемые ГОСТом 13109-97. Если потребитель находится недалеко от трансформаторной подстанции, то положение можно полностью исправить с помощью стабилизатора напряжения. В противном случае положение можно частично исправить с помощью стабилизатора напряжения. Частично — это значит, что нагрузка должна будет иметь некоторый предел, который зависит от сопротивления подводящей линии. При превышении этого предела падение напряжения на линии начнет превышать то напряжение, на которое стабилизатор его повысит. Следующий пример иллюстрирует это.

В практике авторов был такой случай. Владелец магазина приобрел однофазный стабилизатор на 21 кВА. Он имеет минимальное входное напряжение 150 В и при этом может поднять напряжение на 32 В. От трансформаторной подстанции был протянут кабель. Его сопротивление оказалось 1,4 Ом. Нагрузка представляла собой несколько промышленных холодильников. При включении нагрузки напряжение на входе составило 164 В (при токе 40 А).

Падение напряжения на кабеле составило:

ΔU = 220 – 164 = 56 B.

Стабилизатор повысил напряжение на 32 В или в 0,195 раза: (164 В + 32 В) / 164 В = 0,195.

Мощность на нагрузке увеличится по квадратичному закону: 1,1952 = 1,4³, так как P = U²/R. Во столько же раз возрастет ток в подводящей линии, и во столько же раз увеличится падение напряжения на ней.

Ток в подводящей линии: 40 А × 1,43 = 57,2 А.

Падение напряжения на подводящей линии: 57,2 А × 1,4 Ом = 80 В.

Напряжение на входе стабилизатора упадет до 220 – 80 = 140 В.

Стабилизатор отключался по нижнему пределу входного напряжения. Когда нагрузка отключалась, напряжение на входе стабилизатора повышалось. Стабилизатор обнаружил, что напряжение находится в рабочем диапазоне, и включил нагрузку. Далее процесс повторялся. В данном случае стабилизатор не справился с корректировкой напряжения.

Казалось бы, если поставить дополнительно трансформатор и повысить напряжение на 13 В, то напряжение окажется в диапазоне работы стабилизатора и проблема будет решена. Но если мы будем повышать напряжение, то по квадратичному закону будет увеличиваться входной ток и во столько же увеличится падение напряжения на кабеле. И достигнуть необходимого результата не удастся.

То есть попытка стабилизатора увеличить напряжение приведет к его уменьшению. Для каждой подводящей линии свой порог, и зависит он от сопротивления этой линии.

Поэтому выход один: надо подключаться к трем фазам. Даже если протянуть каждую фазу отдельно (со своей нейтралью) и распределить нагрузку равномерно, выигрыш будет в три раза.

Ток в подводящей линии: 40 А / 3 = 13,3 А.

Падение напряжения на подводящей линии: 13,3 А × 1,4 Ом = 18,6 В.

Напряжение на входе стабилизатора упадет до 220 – 18,6 = 201,4 В.

Если подключиться с помощью обычного четырехжильного кабеля, то, при правильно распределенной нагрузке, ток по нейтрали течь не будет, и его сопротивление можно не учитывать. Значит — падение напряжения уменьшится еще в 2 раза.

Ток в подводящей линии: 13,3 А / 2 = 6,7 А.

Падение напряжения на подводящей линии: 6,7 А × 1,4 Ом = 9,4 В.

Напряжение на входе стабилизатора упадет до 220 – 9,4 = 210,6 В.

В этом случае может не понадобиться стабилизатор напряжения.

Если руководство электрических сетей примет решение установить для потребителя отдельный трансформатор, то на его выходе можно обеспечить качество электроэнергии, оговоренное в ГОСТе 13109-97.

Такое бывает. Авторы видели высоковольтную линию, подходящую к деревне из 15 домов. На конце этой линии стоят 2 трансформатора. От одного питается деревня, от другого — только один коттедж. Только в таком случае нагрузки, включаемые соседями, не ухудшают качество электроэнергии, и это качество можно требовать с поставщика электроэнергии.

Литература

ГОСТ 13109-97 «Нормы качества электрической энергии в системах электроснабжения общего назначения».
ГОСТ 21128-83 «Системы энергоснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В».

220 или 230? По новым стандартам 230 вольт « Все возможно!

На вопрос «Какое напряжение должно быть в сети 220В или 230В?» постараемся получить ответ.

Простой ответ: «В сети должно быть 220В». Но так ли это? Европейский стандарт напряжения 230 Вольт. Везде мы встречаем надписи «220 вольт» и на приборах и на наклейках на щитках. Однако это не совсем верный ответ. Сейчас напряжение по стандартам «230 вольт» для однофазных и «400 вольт» для трехфазных сетей.

Изменение стандартного значения напряжения было проведено для получения полного соответствия европейским стандартам качества электроэнергии. Из всех бывших республик СССР к стандарту «230В» перешли Россия, Украина, страны Балтии.
Электрическое оборудование, выпускаемое как в России так и в Украине должно нормально работать как при напряжении 220В, так и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.
В российском ГОСТ 30804.4.30-2013 есть упоминание о необходимости проведения измерений при стандартном напряжении 230В. В Украине новый стандарт был принят 20 мая 2014 — международный европейский стандарт организации «CENELEC» — «EN 50160:2010». Этот стандарт вступил в силу 1 октября 2014 под названием «ДСТУ ЕN 50160:2014» — «Характеристики напряжения в системах электроснабжения общего назначения». В этом стандарте напряжения 400/230 В ± 10% официально гармонизированы со стандартами ЕС.
Таким образом нормальное напряжение в сети наших домов и квартир должно быть в пределах от 198 до 253 вольт. Если же напряжение не соответствует приведенным выше, то резонно обратиться к поставщику с претензиями. Правда, это далеко не всегда возымеет хоть какие-то ответные действия.
В любом случае это нужно знать.
Значения колебания напряжения имеют те же самые нормы, что и отклонение напряжения с единственным отличием: длительность процесса менее одной минуты.
Нормально допустимые колебания напряжения. Нормально допустимым колебанием напряжения считается диапазон в 5 %, то есть: +/-5 % (от 209 В до 231 В).
Предельно допустимые колебания напряжения. Предельно допустимым колебанием напряжения считается диапазон в 10 %, то есть: +/-10 % (от 198 В до 242 В).
Если качество сетевого напряжения не соответствует нормальным и изменить ситуация никак не удается, то имеет смысл купить и установить две вещи, первый — это реле напряжения (или другими словами «отсекатель» ценой 400-600грн) при выходе напряжения за заданные пределы реле просто отключает всю нагрузку и подключит ее только после восстановления нормального напряжения, а второй — это стабилизатор напряжения, который сгладит и выровняет напряжение до нужных параметров, цена их зависит от мощности, технологии и скорости работы и начинается от 800грн.

A Раздел стандартов напряжения

Во время моей недавней поездки в Европу я обнаружил, что преобразователи не так широко продаются, как адаптеры, и не зря. Большая часть мира получает однофазное напряжение 220–240 В с частотой 50–60 Гц, за удивительно небольшим количеством исключений являются Канада, Колумбия, Япония, Тайвань, США, Венесуэла и несколько других стран Карибского бассейна и Центральной Америки. .

В то время как в большинстве стран существует один определенный тип вилки, несколько стран в Латинской Америке, Африке и Азии используют набор несовместимых вилок для разных розеток, для чего требуется несколько адаптеров в зависимости от региона.

Хотя в большинстве стран существует значительная степень стандартизации в отношении напряжения, используемого для бытовых приборов, что вызвало разрыв между стандартом 220–240 В и стандартами 100–127 В, используемыми в остальных странах?

Типичный жилой блок

Электроснабжение от сети (или от сети, от стены, от электросети) относится к источнику переменного тока общего назначения, доступному в домах и на предприятиях, обычно для бытовых приборов. Электропитание может отличаться в зависимости от напряжения и частоты, и, конечно же, попытка использовать несовместимое значение может привести к поломке ваших приборов.

Чаще всего питание в дом подается через два или три проводных контакта — линейный провод (горячий контакт, передающий переменный ток между электросетью и домом), нейтральный провод (замыкает цепь и передает переменный ток) и провод заземления (подключает оборудование к заземлению для защиты от поражения электрическим током).

Значение напряжения — это измерение на одиночном проводе под напряжением относительно нейтрали или земли.Учитывая сопротивление в бытовой электропроводке и расстояние между удлинителями, используемыми для бытовых приборов, это значение обычно падает к тому моменту, когда оно достигает прибора, что является одной из причин, по которым значения, отличные от напряжения сети, используются для расчета характеристик прибора.

Ранее мы писали об оборудовании для передачи энергии и трансформаторах, которые вы найдете на типовых опорах электроснабжения для обеспечения питания жилых помещений от двух- или трехфазных линий электроснабжения.

Где появились эти стандарты напряжения?

Первая крупная центральная электростанция была запущена Томасом Эдисоном в 1882 году, обеспечивая постоянный ток (DC) напряжением 110 В для 968 лампочек в Лондоне.Это напряжение считалось «безопасным» для потребителей, а также лучшим напряжением для нитей, используемых в его лампочках.

После его завода в Лондоне в Соединенных Штатах начали появляться системы переменного тока, в которых использовались трансформаторы для понижения более высоких напряжений в распределительных сетях. В ответ Эдисон запатентовал трехпроводную распределительную систему в 1883 году, чтобы обеспечить большую универсальность для пользователей, что вскоре уступило место Войне токов (на самом деле недавно был выпущен фильм по этой теме).

В Соединенных Штатах после того, как переменный ток доказал свое превосходство, Westinghouse Electric приняла стандарт 110 В переменного тока 60 Гц. Европейские энергетические компании, с другой стороны, повысили напряжение до 240 В, чтобы повысить эффективность распределения. На этом этапе изолированных проводов и мер безопасности при распределении электроэнергии было достаточно, чтобы 240 В больше не считалось опасным для пользователей, что привело к широкому распространению стандарта 240 В переменного тока 50 Гц.

В зависимости от связи с землей, влажности или сопротивления кожи, площади поверхности контакта и продолжительности действия могут играть роль в определении реальных проблем безопасности человека, столкнувшегося с поражением электрическим током.Но в наше время автоматические выключатели, розетки GFCI (прерыватель цепи замыкания на землю) и розетки AFCI (прерыватель цепи дугового замыкания) многое сделали для решения проблем, связанных с поражением электрическим током и возгоранием электросети.

Это наша система

Таковы вещи и так будут. Никаких серьезных изменений для международной унификации стандартных электросетей не планируется. Преобразование одной системы в другую было бы чрезмерно дорогим, и для этого нет движущей силы. Современные производители электроники по большей части сделали это несложным, разработав блоки питания, которые будут нормально работать как от 240 В, так и от 110 В, нуждаясь только в простом преобразователе, чтобы широкий спектр типов розеток хорошо сочетался со стандартом вашей страны. .

Для устройств, которые напрямую используют питание переменного тока, тип вилки помогает гарантировать, что именно то, что продается, соответствует рыночным устройствам. В таких странах, как США, когда требуется более высокий стандарт 240 В, розетка подключается с использованием двух горячих ножек для получения 200-240 В от системы электросети, рассчитанной на 110 В.

Диапазон напряжения в вашем доме

Легко запутаться, когда мы говорим о диапазоне напряжений, которые бытовая электрическая система подает на наши устройства. Долгое время большинство людей называло мощность домашней розетки «110 вольт». Точно так же «220 вольт» использовалось для более крупных бытовых приборов, таких как электрические плиты и сушилки для одежды. Эти обозначения домашней сети переменного тока действительно устарели. Они неточно описывают диапазон напряжения, который поступает в ваш дом от электросети.Итак, к чему такая путаница?

В наши дни почти каждый потребитель может получить 120 вольт от розетки. Однако в ваш дом обычно подается питание с номинальным напряжением 240 вольт. Внутри трансформатора на опоре электросети питание делится на систему с расщепленными фазами, каждая линия имеет номинальное напряжение 120 вольт. Номинальное напряжение — это напряжение, на которое рассчитана линия; однако в реальных условиях допуск к колебаниям напряжения составляет от –5% до + 5%.Это приводит к фактическому диапазону напряжения от 114 В до 126 В от вашей розетки и диапазону напряжения от 228 до 252 В для ваших полнофазных приборов. Теперь вы можете посмотреть на эти диапазоны напряжения и подумать, что такая большая разница может потенциально представлять опасность для вас или ваших электрических устройств. Однако могу вас заверить, что это совершенно нормально и принимается во внимание при проектировании схем.

Мы коротко поговорили о 240 вольтах, которые подаются в ваш дом от энергокомпании.В трансформаторе однофазное питание от энергокомпании делится на 3 провода: 2 линейных провода и заземление. Это известно как однофазная трехпроводная или двухфазная система. Обычно ваши лампы и другие устройства на 120 В подключаются между одним линейным проводом и заземленным центром, в то время как электрические плиты, сушилки и другие приборы подключаются как к линейным проводам, так и к заземлению. Таким образом, каждая половина может уравновесить другую при увеличении электрических нагрузок. Наш преобразователь напряжения Quick 220 ^® объединяет эти половинки и производит удобную розетку с диапазоном напряжения от 228 В до 252 В без необходимости вызывать дорогостоящего подрядчика по электрике.

Надеюсь, вы узнали сегодня немного об электросети Северной Америки и о том, как работают преобразователи напряжения Quick 220 ^®. Наша миссия всегда — не только делать электроэнергию удобнее, но и просвещать.

Brazil — Вилка, розетка и напряжение в сети в Бразилии

Справочная информация

В прошлом в Бразилии не было стандарта на вилки и розетки. В стране использовалось аж 10 (!) Различных типов вилок и розеток, в том числе наиболее часто используемые типы C.Чтобы положить конец этому распространению различных типов розеток и вилок, Бразильская ассоциация технических стандартов (Associação Brasileira de Normas Técnicas (ABNT)) решила стандартизировать систему домашних вилок на 230 В по международному стандарту, названную IEC 60906-1. . В 2001 году этот стандарт был принят в Бразилии как NBR 14136, и его внедрение началось в 2007 году. Этот стандарт N orma BR asileira 14136, однако, не полностью идентичен IEC 60906-1: бразильский стандарт имеет диаметр штифта 4 мм для вилки 10 А и 4.8 мм для вилки на 20 А, тогда как в исходном стандарте IEC 60906-1 был только один единственный штырь диаметром 4,5 мм и максимальный ток 16 А.

Стандартизация Бразилии на один тип вилки и розетки, однако, влечет за собой некоторые риски.

Зачем? Просто потому, что Бразилия — одна из очень немногих стран, в которых нет стандартного сетевого напряжения, но в то же время есть только один официальный тип розетки! Другими словами, вы не заметите разницы между розеткой 220 В и 127 В!

В большинстве штатов используется электричество на 127 В, но некоторые из них — на 220 В.Это означает, что фен на 127 В, купленный в Рио-де-Жанейро, будет уничтожен при подключении к совместимой розетке 220 В в Федеральном округе! Убедитесь, что вы проверили местное напряжение, прежде чем что-то подключать (см. Список выше)! Стандартный способ узнать местное напряжение (проверить лампочку, чтобы увидеть, какое напряжение напечатано на ней) часто не работает, поскольку в некоторых домах для освещения есть источники питания на 127 В и 220 В. Однако следует сказать, что многие продаваемые в Бразилии приборы имеют двойное напряжение, но это определенно не относится ко всем из них.

К счастью, в последние несколько лет появилась тенденция делать разницу в напряжении четко видимой.

Обычно розетки на 220 В будут красными, а розетки на 127 В — белыми. Если это не так, розетки могут быть помечены наклейкой с указанием напряжения. Такие красно-белые наклейки сейчас можно купить в большинстве DIY-магазинов.

Щелкните здесь, чтобы увидеть глобальную карту, показывающую распространение различных типов вилок, используемых по всему миру.

Щелкните здесь, чтобы просмотреть подробный список стран мира с соответствующими типами вилок и розеток, напряжением и частотой.

Elektronik & Messtechnik 12V Контроллер выключателя низкого напряжения батареи Модуль чрезмерной защиты Business & Industrie nofir.no

Nofir собирает сети для разведения рыбы по всей Европе. Мы забираем как у рыбоводных предприятий, так и на СТО. Если вы хотите, чтобы мы забирали ваши сети для разведения рыбы, важно, чтобы сети были вымыты и продезинфицированы. Пожалуйста, свяжитесь с нами, если у вас есть дополнительные вопросы и / или сети, которые вы хотите, чтобы мы забрали.

Nofir также занимается сбором отходов у компаний, стратегически расположенных на побережье Норвегии. Тем, у кого недостаточно отбракованного материала для заполнения грузовика, обращайтесь в ближайшую компанию по утилизации отходов. Смотрите также карту у наших партнеров.

Øfas Deanugeaidnu 9845 Тана www.ofas.no
Ремикс Ringveien 180 9018 Тромсё www.remiks.no
Сенья Авфаль Botnhågen 9300 финнов www.senja-avfall.no
LAS Лекнескрокен 3 8376 Leknes www.las-lofoten.no
Ирис Салтен Икс Vikan 8030 Bodø www.iris-salten.no
SAR Nordmiljø Мелломвика 21 8622 Mo i Rana www.nordmiljo.no
Røst kommune 8064 Рёст http: // www.
No related posts.

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Полные нормы напряжение в электросети: ГОСТ

Стандартные параметры электрической сети

Максимальное отклонение напряжения в электросети

Посадка напряжения в домашней сети

Величина допустимого падения напряжения: ПУЭ

Обязательное регулирование напряжения в электрических сетях

Допустимое напряжение в сети 220 В по ГОСТу (видео)

ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные, ГОСТ от 25 ноября 2014 года №29322-2014

Введение

1 Область применения

2 Термины и определения

3 Стандартные напряжения

3.1 Системы и электрооборудование переменного тока с номинальным напряжением от 100 до 1000 В включительно

3.2 Тяговые системы постоянного и переменного тока

3.3 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 1 до 35 кВ включительно

3.4 Системы трехфазные и электрооборудование переменного тока с номинальным напряжением свыше 35 до 230 кВ включительно

3.5 Системы трехфазные переменного тока с наибольшим напряжением для электрооборудования свыше 245 кВ

3.6 Электрооборудование переменного тока с номинальным напряжением менее 120 В и постоянного тока с номинальным напряжением менее 750 В

Библиография

Нормы напряжения в сети в квартире

Нормы напряжения в сети в квартире

Что делать, если напряжение электропитания в сети выше или ниже нормы

Нормы напряжения в квартире

Читайте также

Определить есть ли отклонение от нормы достаточно просто.

Какое отклонение напряжения в сети считается предельно допустимым

Нормы в соответствии с ГОСТом

Негативное влияние отклонения параметров

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

Полные нормы напряжение в электросети: ГОСТ

Стандартные параметры электрической сети

Максимальное отклонение напряжения в электросети

Посадка напряжения в домашней сети

Величина допустимого падения напряжения: ПУЭ

Обязательное регулирование напряжения в электрических сетях

Допустимое напряжение в сети 220 В по ГОСТу (видео)

Допустимые нормы отклонения напряжения по ГОСТ

Сравнение ДСТУ ЕN 50160:2014 и ГОСТ 13109-87

Какое минимальное напряжение должно быть в сети – 220 или 230 вольт?

Какое напряжение должно быть в однофазной сети

Какова действительная величина напряжения в сети в квартире

Как изменение повлияло на ресурс бытовых электроприборов

Холодильник

Водонагреватель, электроплита

Стиральная машина

Телевизоры, компьютер

Приборы освещения

Нормы в соответствии с ГОСТом

Негативное влияние отклонения параметров

Какое напряжение должно быть в сети 220В или 230В

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

География стран, в которых приняты напряжения 220В и 230В

Таблица стран, в которых принято напряжение 220В и 230В

Какое напряжение походит для электроприборов 220В или 230В

Какие бывают отклонения в качестве электроэнергии

Стандарты напряжения в России.

Среднее значение и частота

Параметры сетевого напряжения в России

Номинальные напряжения бытовых сетей (низкого напряжения): Россия (СССР, СНГ)

Примечания

На какую электрическую сеть мы можем рассчитывать. Проблема качества электроэнергии

Отклонение напряжения

Колебания напряжения

Отклонение частоты

Провал напряжения

Временное перенапряжение

Импульс напряжения

Несинусоидальность напряжения

С чем сталкивается потребитель электроэнергии

Литература

220 или 230? По новым стандартам 230 вольт « Все возможно!

A Раздел стандартов напряжения

Типичный жилой блок

Где появились эти стандарты напряжения?

Это наша система

Диапазон напряжения в вашем доме

Brazil — Вилка, розетка и напряжение в сети в Бразилии

Справочная информация

Elektronik & Messtechnik 12V Контроллер выключателя низкого напряжения батареи Модуль чрезмерной защиты Business & Industrie nofir.no
