Схема цифрового мультиметра серии — 830

6 178

В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT.


Технические характеристики цифровых мультиметров серии M83:

· Количество измерений в секунду. 2
· Постоянное напряжение U=0,1мВ — 1000В (входное сопротивление 1 МОм),
· Переменное напряжение U~ 0,1В — 750В
· Постоянный ток I= 2?A — 10A
· Диапазон частот по перем. току 40 — 400Гц
· Сопротивление R 0,1 Ом — 2 Мом
· Входное сопротивление R 1 Мом
· Встроенный генератор синус1000Гц
· Коэффициент усиления транзисторов h31 до 1000
· Проверка диодов 3В / 0.8мА
· Габариты, мм 65 ? 125 ? 28
· Вес, грамм (с батареей) 180
· Сервис — Индикация разряда батарейки
· Индикация перегрузки «1»

Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц.
Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).

Рис. 1. Структурная схема АЦП 7106

Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.


Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40


Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3).

На вывод 1 IC1 подается положительное напряжение питания батареи 9V, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3V, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3V в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, а с его выхода на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.

Рис. 3. Принципиальная схема мультиметра М832

Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:

Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:

Рассмотрим работу прибора в основных режимах.

Измерение напряжения
Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3V, вывод 32.

Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения

При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.

Рис. 5. Упрощенная схема мультиметра в режиме измерения тока

В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.

Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления

В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX
и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.

Режим прозвонки.
В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104.
Защита обеспечивается резистором R106 на входе компаратора.

Дефекты мультиметров.
Все неисправности можно разделить на заводской брак и повреждения, вызванные ошибочными действиями оператора.
Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы.
Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице:

Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50…60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3V и отсутствия пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, ? и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль.
При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10А — только нули.
В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор С6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 прибор не будет измерять напряжение в диапазонах 20V, 200V и 1000V или существенно занижать показания в этих диапазонах.
В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3V. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220V. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.
При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6.

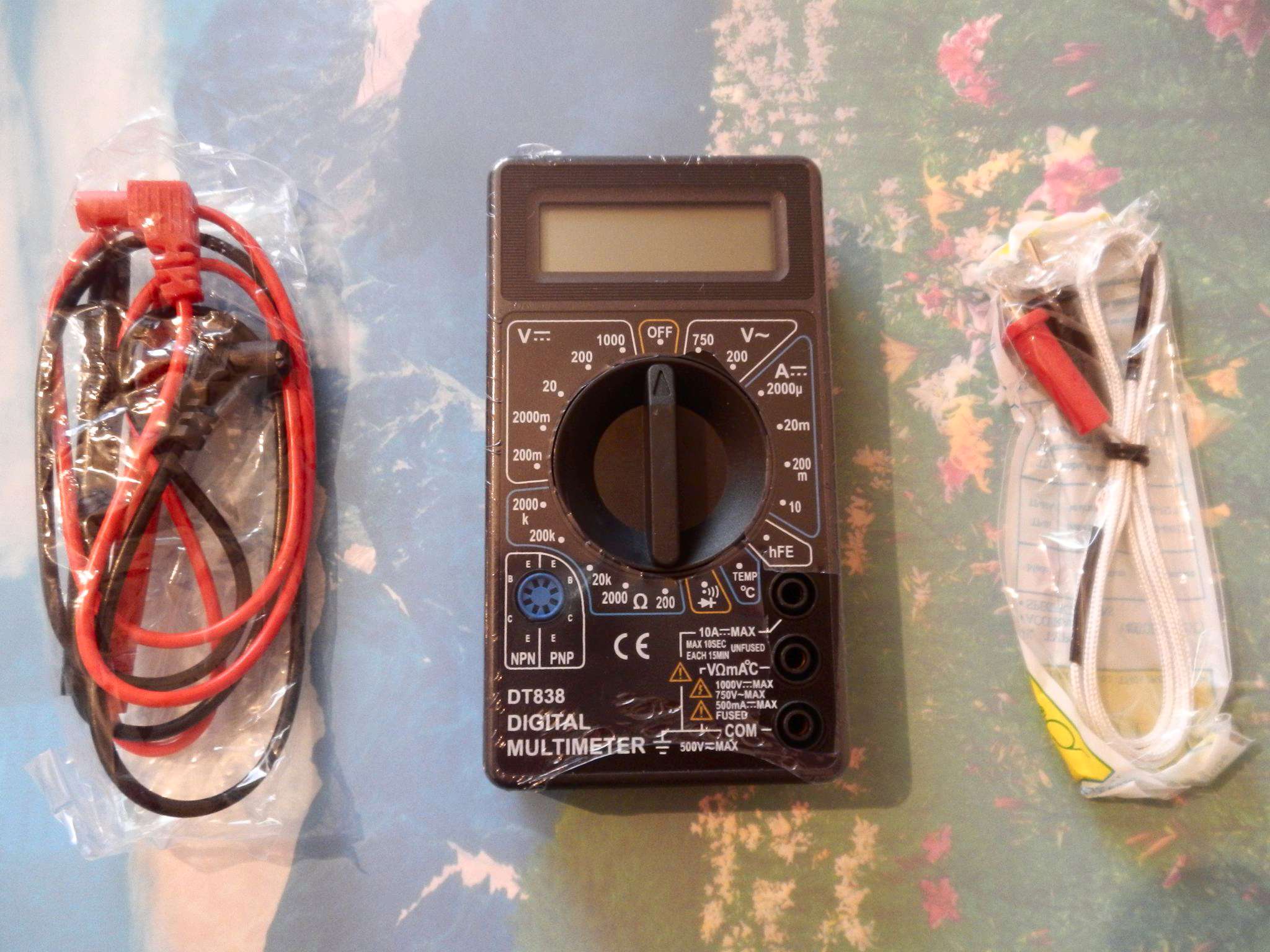

У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.
Источник стабилизированного напряжения 3V в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4V, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.
В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.
Часто в DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.
Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5V относительно общего вывода. Если оно равно нулю, то неисправен АЦП.
Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр.
Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.
Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые измерители, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.
У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус.
Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.
Случается, что изготовители дешевых приборов ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.
В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают, чувствительны к яркому свету. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.

С. Бобин «Ремонт электронной техники» №1, 2003
«Интегральные Микросхемы для аналого-цифрового преобразования и средств мультимедиа», выпуск 1, Москва. «Додэка». 1996 г.

Цифровой мультиметр Fluke 28-II Ex

Мультиметр Fluke 28-II Ex — искробезопасный цифровой многофункциональный прибор, предназначенный для измерения параметров электрической цепи.

Функционально этот аппарат является аналогом Fluke 28-II, но дополнительно оснащён защитой от возникновения искр в соответствии со стандартом ATEX. Это позволяет использовать мультиметр Fluke 28-II Ex в условиях повышенной пожароопасности при высокой концентрации горючих газов и паров, скопления огнеопасной пыли. Искробезопасный мультиметр востребован в химической, горнодобывающей и фармацевтической промышленности, на газо- и нефтеперерабатывающих заводах, автозаправках, угольных шахтах. Корпус Fluke 28II Ex полностью герметичен и надёжно предохраняет тонкую начинку от воды, пыли и механических повреждений, что значительно расширяет возможности его применения в сложных производственных и полевых условиях.

Мультиметр Fluke 28-II Ex производит измерения напряжения и силы постоянного и переменного тока, сопротивления цепи, частоты. С помощью тестера можно проверить диод на пробой, а также цепь на короткое замыкание или разрыв. При измерении параметров нелинейного сигнала прибор Fluke 28-II Ex определяет их истинное среднеквадратическое значение с высокой точностью. Благодаря встроенному низкочастотному фильтру прибор можно использовать в условиях высокочастотных помех и электрического шума, возникающих при работе аппаратов с высоким энергопотреблением, частотно-управляемых приводов, инверторов и других аналогичных устройств.

Для выбора диапазона можно использовать ручной или автоматический режим. Результаты измерения выводятся на жидкокристаллический дисплей, где они могут удерживаться при использовании режима HOLD. Помимо текущих значений мультиметр Fluke 28-II Ex определяет максимальные, минимальные и усредненные значения. Прибор позволяет работать с большими объёмами данных благодаря дисплею высокого разрешения (20 000 разрядов).

Важным достоинством конструкции мультиметра Fluke 28-II Ex является наличие специального отсека для плавких предохранителей, защищающих прибор от перегрузки. Эта особенность позволяет производить замену предохранителей в процессе работы, не нарушая калибровочные настройки измерителя. Купить мультиметр Fluke 28-II Ex стоит каждому, кто стремится обеспечить безопасность работы с сохранением точности измерений.

DT-9979 Профессиональный цифровой мультиметр — Сем

Особенности: DT-9979 Мультиметр цифровой

• Прорезиненный ударопрочный корпус обеспечивает защиту прибора от различных механических повреждений
• Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации
• Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения
• предназначены для использования как внутри помещений, так и снаружи
• Подсветка дисплея LCD
• Автоматическое отключение питания

Область применения: DT-9979 Мультиметр цифровой

• ЖКХ, в быту;
• Энергетика: диагностика электрических соединений;
• радиоэлектроника и диагностика электрических приборов

Мультиметры измеряют среднеквадратичное значение переменного напряжения и тока – True RMS и имеют 10000 ячеек памяти для хранения результатов измерений.
Передача результатов на PC и смартфон по Bluetooth, Meterbox (приложение для Android)

Особенности:

  • Защита от перегрузок IEC 61010 CAT IV 600V, CAT III 1000V
  • Защита входов до 1000В на всех диапазонах
  • Предохранитель 10А/1000В и 0.5А/1000В на всех токовых диапазонах
  • Степень защиты IP67
  • Измерение среднеквадратичных значений True RMS
  • Определение максимальных, минимальных и средних значений MAX/MIN/AVG
  • Удержание показаний DATA HOLD
  • Память 10000 значений
  • Регистратор данных до 200 часов
  • Временные метки
  • Именование и сохранение результатов
  • Построение графиков и анализ результатов
  • Относительные измерения REL
  • Навигационные клавиши
  • Подсветка дисплея
  • Многострочный графический дисплей позволяет отображать несколько результатов измерения
  • Графическая шкала
  • Автовыключение
  • Фиксация пиковых значений PEAK
  • Петлевой ток: 4 – 20мА
  • Диодный тест, прозвонка цепей
  • Bluetooth интерфейс
  • Бесконтактный детектор напряжения

Технические характеристики:

  • Разрядность шкалы 50 000 отсчетов
  • Постоянное напряжение: 1000В: ±0. 025%
  • Переменное напряжение: 1000В: ±0.3%
  • Постоянный ток: 10A: ±0.1%
  • Переменный ток: 10A: ±0.6%
  • Сопротивление: 50MΩ: ±0.05%
  • Коэффициент заполнения: 99.9%: ±1.2%
  • Частота: 10MГц: ±0.01%
  • Емкость: 10мФ: ±2.0%
  • Температура: 1000°С: ±3.0%
  • Петлевой ток: 4 – 20мА
  • Размеры: 210 х 95 х 60 мм
  • Вес: 676 г

Параметр

Значение



Соответствие стандартам МЭК

IEC 61010-1:2001, IEC 61010-031:2002



Категория прибора

CATIV 600V, CATIII 1000V



Защита входов по напряжению

до ≅1000В (действующее значение)



Защита входов по току
(сменные предохранители)

•     вход μA/mА: 0,5А/1000В
•     вход 10А: 10А/1000В



Входной импеданс (вход V), МОм

10



Частота переменного тока, Гц

50. ..100 000



Изоляция

двойная, водоустойчивая



Степень защиты корпуса

IP67



Цифровые индикаторы

5-разрядные (основной и 3 дополнительных)



Датчик температуры

ТХА (К)



Питание прибора

7,4В аккумуляторная Li-Pol батарея



Условия эксплуатации

+5. ..+40°С, ≤ 80%RH



Условия хранения

−20…+60°С, ≤ 80%RH



Размеры, мм

210×95×60



Вес, г

676



Параметр

Диапазон

Разрешение

Погрешность

Напряжение постоянного тока

до 50,00мВ

0,001мВ

±(0,05% + 20 ЕМР *)

до 500,0мВ

0,1мВ

±(0,025% + 5 ЕМР *)

до 5,000В

0,0001В

до 50,00В

0,001В

до 500,0В

0,01В

±(0,05% + 5 ЕМР *)

до 1000В

0,1В

±(0,1% + 5 ЕМР *)

Напряжение переменного тока

до 50,00мВ

0,001мВ

50/60 Гц
±(0,3% + 25 ЕМР *)
< 1 кГц
±(0,8% + 25 ЕМР *)
< 5 кГц
±(3% + 25 ЕМР *)

до 500,0мВ

0,1мВ

до 5,000В

0,0001В

до 50,00В

0,001В

до 500,0В

0,01В

до 1000В

0,1В

Параметр

Диапазон

Разрешение

Погрешность

Напряжение переменного
и постоянного токов (AC + DC)
0. ..1000 Гц

до 50,00мВ

0,001мВ

±(1% + 25 ЕМР *)

до 500,0мВ

0,1мВ

до 5,000В

0,0001В

до 50,00В

0,001В

до 500,0В

0,01В

до 1000В

0,1В

±(1% + 40 ЕМР *)

Напряжение переменного тока
5 кГц…100 кГц

до 50,00мВ

0,001мВ

±(5% + 40 ЕМР *)

до 500,0мВ

0,1мВ

до 5,000В

0,0001В

до 50,00В

0,001В

±(6% + 40 ЕМР *)

Сила постоянного тока

до 500,0мкА

0,01мкА

(0,1% + 20 ЕМР *)

до 5000мкА

0,1мкА

до 50,00мА

0,001мА

до 500,0мА

0,01А

(0,15% + 20 ЕМР *)

до 10,00А

0,001А

(0,3% + 20 ЕМР *)

до 20,00А

максимум 30 секунд
с уменьшенной точностью

Сила переменного тока
5. ..10 000 Гц

до 500,0мкА

0,01мкА

50/60 Гц
±(0,6% + 25 ЕМР *)
< 1 кГц
±(1,5% + 25 ЕМР *)
< 10 кГц
±(3% + 25 ЕМР *)

до 5000мкА

0,1мкА

до 50,00мА

0,001мА

до 500,0мА

0,01А

до 10,00А

0,001А

до 20,00А

максимум 30 секунд с уменьшенной точностью

Для 5. ..100% диапазона измерений

Сила переменного
и постоянного токов (AC + DC)
0…1000 Гц

до 500,0мкА

0,01мкА

±(1% + 25 ЕМР *)

до 5000мкА

0,1мкА

до 50,00мА

0,001мА

до 500,0мА

0,01А



до 10,00А

0,001А

±(1,5% + 40 ЕМР *)

Параметр

Диапазон

Разрешение

Погрешность

Сопротивление

до 50,00 Ом

0,001 Ом

±(0,5% + 20 ЕМР *)

до 500,0 Ом

0,01 Ом

±(0,05% + 10 ЕМР *)

до 5,000 кОм

0,0001 кОм

до 50,00 кОм

0,001 кОм

до 500,0 кОм

0,01 кОм

до 5,000 МОм

0,001 МОм

±(0,2% + 20 ЕМР *)

до 50,00 МОм

0,001 МОм

±(2% + 20 ЕМР *)

Сопротивление

до 50,00 Ом

0,001 Ом

±(0,5% + 20 ЕМР *)

до 500,0 Ом

0,01 Ом

±(0,05% + 10 ЕМР *)

до 5,000 кОм

0,0001 кОм

до 50,00 кОм

0,001 кОм

до 500,0 кОм

0,01 кОм

до 5,000 МОм

0,001 МОм

±(0,2% + 20 ЕМР *)

до 50,00 МОм

0,001 МОм

±(2% + 20 ЕМР *)

Емкость

до 5,000 нФ

0,01 нФ

±(2% + 40 ЕМР *)

до 50,00 нФ

0,01 нФ

до 500,0 нФ

0,1 нФ

до 5,00 мкФ

0,001 мкФ

до 50,00 мкФ

0,01 мкФ

до 500,0 мкФ

0,1 мкФ

±(5% + 40 ЕМР *)

до 10,00 мФ

0,01 мФ

Частота
(электронная)

до 5,000 Гц

0,001 Гц

±(0,01% + 10 ЕМР *)

до 500,0 Гц

0,01 Гц

до 5,00 кГц

0,0001 кГц

до 50,00 кГц

0,001 кГц

до 500,0 кГц

0,01 кГц

до 5,000 МГц

0,0001 МГц

до 10,00 МГц

0,001 МГц

Частота
(электрическая)

40,00. ..10 кГц

0,01к..Г.0ц,001

±0,5%

Чувствительность: 1В RMS

Скважность

0,1…99,9%

0,1%

±(1,2% + 0,2%)

Ширина импульса: 100 мкс…100 мс, частота: 5 Гц…150 кГц

Параметр

Диапазон

Разрешение

Погрешность

Температура

−20…+400°С

0,1°С

±(3% + 5°С)

+400. ..+1000°С

1°С

Без учета погрешности шупа TXA

Напряжение на диоде

до 3,2 В

1мВ

±(10% + 5мВ)



Параметр

Значение

Проверка диодов

Тестовый ток, мА

0,35

Проверка целостности участка цепи («прозвонка»)

Тестовый ток, мА

≤ 0,3

Пороговое сопротивление, Ом

≤ 30

Комплект поставки: прибор, щупы, руководство пользователя, термопара K-типа, элемент питания 9 В типа Крона.

Подключение устройства к ПК и смартфону

Для подключения к устройствам, оснащенным Bluetooth, в меню настроек Setup выберите пункт Communicate и нажмите кнопку, соответствующую индикатору PC. Затем нажмите кнопку OPEN.

Meterbox представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в «облаке» с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.

Включает в себя панель измерений, графики показаний в режиме реального времени, интерфейс для просмотра статистики, статистический анализ, доступ к «облачному» серверу, распределение данных и мощные возможности для выполнения расчетов как на ПК; функцию экспорта данных, удобную при выполнении измерений.

Удобный интерфейс Meterbox превращает обычный мультиметр в высокотехнологичный прибор с различным набором профессиональных функций (графический режим, дистанционное управление, хронометраж, сигналы предупреждения и т.п.), которые реализованы в высокотехнологичных устройствах. С данной программой сложную задачу можно выполнить легко, «играючи».

Соединение: Meterbox поддерживает разные типы мультиметров.
Для подключения мультиметра необходимо войти в интерфейс выбора типа прибора в программе Meterbox и выбрать соответствующий мультиметр. Выбрать соответствующий пункт в списке найденных мультиметров (мультиметр работает в режиме Bluetooth), программа Meterbox подключается к выбранному мультиметру (код доступа по умолчанию: 1234 или 0000).
После успешного подключения Meterbox работает с прибором в режиме облачного мультиметра и включает панель измерения.

Запись данных: Для записи данных подключить Meterbox к мультиметру и войти в режим Measure Panel (Панель измерений), в которой синхронно отображаются измеренные данные.
В окне Data File List (Список файлов данных) выбрать пункт файла данных для просмотра графика и отчета. Можно также просматривать информацию в книжном или альбомном формате.

Можно изменять стиль графика, цвета предупреждения, и цвета графика, отображения сетки и метки. есть функция масштабирования графика. Если нажать на точку на графике, появляется подсказка с подробной информацией о параметрах графика. Экспорт данных осуществляется в форматах CSV (текстовый), PNG, PDF на адрес электронной почты или сохранения в карте памяти.

Как безопасно пользоваться мультиметром ?. Мультиметры — самая распространенная штука… | by Multimeter Pro

Как пользоваться мультиметром — Советы по безопасности мультиметра

Мультиметры — это наиболее распространенная часть электрического испытательного оборудования. Как следует из названия, он может измерять множество переменных, таких как напряжение, сопротивление, ток и многие другие.

Цифровой мультиметр может быть защитным устройством и эффективным рабочим инструментом в руках обученного специалиста, но он также может стать источником несчастных случаев, связанных с электричеством, в руках неосторожного или невежественного человека.

Эффективное и безопасное использование мультиметра, вероятно, является самым важным навыком, которым может овладеть техник или электрик, как для профессионального мастерства, так и для личной безопасности.

Небрежность — главный фактор, приводящий к несчастным случаям с электричеством. И независимо от того, являетесь ли вы профессиональным техником или любителем электроники, совершенно необходимо соблюдать меры предосторожности для мультиметра, чтобы не попасть в эту нежелательную ситуацию.

Существуют различные модели и бренды мультиметров, каждая из которых имеет свой набор функций.

В этом разделе мы обсудим, как безопасно использовать мультиметр для различных приложений. Однако используемые здесь иллюстрации представляют собой общий дизайн и не относятся к какой-либо торговой марке, а просто объясняют основные принципы использования.

На вашем цифровом мультиметре вы заметите поворотный переключатель, который можно установить на три основных параметра измерения: напряжение «V», сопротивление «Ω» и ток «A».

Настройки «V» и «A» дополнительно разделены на два уникальных положения: либо волнистой кривой с пунктирной линией под ней (которая представляет переменный ток), либо парой пунктирных и сплошных горизонтальных линий (DC).

Измерение напряжения с помощью цифрового мультиметра — Изображение: allaboutcircuits.com

Всего получается пять позиций, и вы должны выбрать тип измеряемого тока (A) или напряжения (V) с помощью поворотного переключателя.

Во избежание ошибок и поражения электрическим током всегда помните об этом различии при настройках счетчика.

Вы также заметите гнезда на устройстве, к которым вы можете подключить свои измерительные провода (изолированный черный и красный провод с острыми и заостренными щупами).

Подключите черный измерительный провод к разъему с маркировкой «COM» на мультиметре, а красный провод к красному разъему с маркировкой сопротивления и напряжения или к разъему с маркировкой тока в зависимости от параметра, который вы собираетесь измерять.

Советы по безопасности при измерении напряжения с помощью мультиметра

  • Вам необходимо понимать величину, которую вы хотите измерить, и не вставлять измерительный провод в неправильное гнездо, чтобы избежать риска поражения электрическим током.
  • Обратите внимание на измеряемое напряжение.Например, при измерении переменного напряжения не позволяйте наконечникам щупов касаться друг друга, когда они все еще подключены к своей соответствующей точке в электрической цепи. Это сделано для того, чтобы избежать короткого замыкания цепи, которое может вызвать искру или огненный шар, которые могут нанести вам вред.
Избегайте соприкосновения наконечников пробников друг с другом при подключении к электрической цепи — Изображение: allaboutcircuits.com
  • Не используйте измерительные провода, если защитная изоляция на выводах или пробниках потрескалась или изношена.Ваши пальцы могут прикоснуться к проводнику зонда, что может привести к сильному электрошоку.
  • Перемещение тока из одной руки в другую при поражении электрическим током наиболее опасно. Если возможно, удерживайте щупы одной рукой или защелкните наконечник щупа на контрольной точке цепи, чтобы вы могли держать другой рукой и установить его на место.
  • Как постоянное, так и переменное напряжение могут быть очень опасными. Даже если вы не ожидаете найти и то, и другое, вы всегда должны выполнять проверку безопасности при использовании мультиметра, проверяя наличие как постоянного, так и переменного напряжения.

>>> См. Также: Обзор лучшего мультиметра для электроники

Измерение сопротивления с помощью мультиметра — гораздо более простая задача.

  • Поместите щупы в правые гнезда (черный тест в гнездо с маркировкой «COM» и красный тест в красный разъем, отмеченный для сопротивления).
  • Установите переключатель в положение «Ω» и прикоснитесь к щупам на устройстве, которое вы собираетесь измерять, чтобы отобразить показания на вашем глюкометре.

Однако вы всегда должны помнить, что измерение сопротивления должно производиться только на обесточенном компоненте .

Это связано с тем, что измеритель, установленный в режим сопротивления, использует небольшую внутреннюю батарею для пропускания небольшого тока через компонент, который вы собираетесь измерять. Сложность прохождения этих токов через компонент затем записывается и отображается измерителем как сопротивление.

Если есть дополнительный источник напряжения или цепь находится под напряжением, счетчик выдаст неверные показания. В некоторых случаях это дополнительное напряжение может повредить счетчик.

Это применение мультиметров является наиболее сложным и опасным.Причина этого не надумана; это потому, что вы должны заставить ток, который вы собираетесь измерять, пройти через измеритель.

Это означает, что вы не просто подключите измеритель где-нибудь сбоку, как вы это делаете при измерении напряжения, но скорее сделаете свой мультиметр частью пути тока в цепи.

Для этого необходимо разорвать исходную цепь и подключить счетчик к двум точкам открытого разрыва.

Чтобы измерить ток, вы должны установить измеритель так, чтобы он указывал на переменный или постоянный ток «A» с помощью переключателя, и подключите красный измерительный провод к розетке с маркировкой «A.На рисунке ниже показано, как измерить ток в цепи.

Измерьте токи с помощью мультиметра — Изображение: allaboutcircuits.com

Разорвите цепь батареи-лампы и подключите щупы мультиметра к обрыву цепи. (подключите красный щуп к концу провода, который ведет к лампе, а черный щуп к «-ve» клемме аккумулятора, чтобы измерить ток).

Подключите щупы к цепи для измерения тока — Изображение: allaboutcircuits.com

Схема на этой иллюстрации имеет напряжение 9 В, что вряд ли приведет к поражению электрическим током, поэтому можно безопасно разомкнуть цепь голыми руками. .

Но это может быть очень опасно, если вы попробуете это, когда вы работаете с цепями более высокой мощности. Даже если напряжение в цепи низкое, ток, протекающий через нее, может быть достаточно высоким, чтобы вызвать опасную искру после того, как вы установите последнее соединение датчика измерителя.

Другой возможной причиной электрических несчастных случаев при использовании измерителя является невозможность вывести его из режима измерения тока и вернуть обратно в нормальную конфигурацию измерения напряжения перед измерением напряжения с его помощью.

Конечно, легко установить селекторный переключатель из положения тока в положение напряжения и забыть изменить положение красного светодиода с Ампера на напряжение. Измеритель будет препятствовать потоку электронов внутри цепи, что приведет к короткому замыканию внутри измерителя.

Некоторые измерители оснащены функцией предупреждения и звуковым сигналом, когда измерительный провод подключается к разъему «A», когда селекторный переключатель указывает на положение напряжения.

Какими бы хорошими ни были эти функции, они не заменяют ясного мышления и соблюдения необходимых мер безопасности при работе с цифровым мультиметром.

Советы по безопасности мультиметра

Совет 1. Выберите правильный измеритель

Очень важно выбрать мультиметр, который может справиться с вашей работой. Это помогает избежать ошибки, повреждения счетчика или несчастных случаев с электричеством.

Всегда выбирайте измеритель, который подходит для вашего места измерения и имеет самые высокие оценки CAT, в которых он потенциально может использоваться, или измеритель с рейтингом выше, чем вам требуется.

Например, если вы хотите измерить электрическую распределительную панель с напряжением 500 В, используйте счетчик с CAT IV-600 В, CAT-III-1000 В или CAT III-600 В.

>>> Подробнее: Какой мультиметр лучше всего подходит для начинающих?

Совет 2. Осмотрите измеритель перед его использованием
  • Начните с поиска признаков физического повреждения.
  • Не предполагайте, что мультиметр находится в хорошем рабочем состоянии. Перед работой с высокоэнергетической цепью под напряжением следует проверить, правильно ли он работает. Используйте испытательный стенд или известный источник напряжения.
  • После использования отключите измерительные щупы и храните прибор и его принадлежности в защитном футляре.

Совет 3. Осмотрите измерительные щупы
  • Начните с физического осмотра щупов, убедитесь, что они закрыты кожухом и не изношены, не треснуты и не повреждены.
  • Убедитесь, что соединение должно быть прочным и надежным, когда вы вставляете их в гнезда.
  • Убедитесь, что металлические части измерительных выводов минимально оголены на наконечнике, чтобы избежать короткого замыкания.
  • Не используйте поврежденный измерительный щуп и не пытайтесь его отремонтировать. Поврежденные зонды необходимо заменить.

Совет 4:

Избегайте поражения электрическим током

Удар электрическим током происходит, когда тело оператора становится частью электрической цепи. По этой причине всегда следует предполагать, что все компоненты электрической цепи находятся под напряжением.

Вы также должны знать положение своего тела, когда попадаете в электрическую среду.

Серьезность поражения электрическим током зависит от:

  • Количество тока, протекающего по цепи
  • Как долго тело подвергается воздействию тока
  • Площадь, подверженная контакту, и путь, по которому ток потоки
  • Состояние области, подверженной воздействию тока (например, сухие руки имеют большее сопротивление току, чем влажные руки).

Чтобы избежать поражения электрическим током, следуйте приведенным ниже советам:

  • Используйте свои средства индивидуальной защиты. Надевайте перчатки и головной убор и используйте изолированные резиновые коврики при работе рядом с источниками питания или с электрическими цепями с напряжением 50 В или выше.
  • При работе рядом с находящейся под напряжением или открытой цепью, не работайте в одиночку.
  • Избегайте эксплуатации глюкометра во влажной или влажной среде.
  • Следите за звуковыми или визуальными предупреждениями на дисплее мультиметра.

Совет 5. Понять опасность

Переходное перенапряжение (скачок напряжения) : Это кратковременный нежелательный скачок энергии, который может достигать тысяч вольт. Удары молнии, включение и выключение питания, двигатели и нефильтрованное электрическое оборудование являются основными генераторами всплесков. Переходное перенапряжение — это почти неизбежная опасность тестирования электрических устройств.

Взрывы дуги, вспышки дуги : это текущий разряд через воздушный зазор.Они вызваны а) случайным контактом между проводниками или б) избыточным напряжением, ионизирующим воздух между проводниками.

Примечание. Возникновение дуги или вспышка дуги могут возникнуть в электрической системе, когда происходит переходный процесс в линии электропередачи, когда для регистрации напряжения используется мультиметр. Мультиметры с рейтингом CAT предназначены для уменьшения, снижения или предотвращения возникновения такой ситуации внутри счетчика.

Совет 6. Знайте рейтинги CAT

Рейтинг CAT — это величина временного скачка мощности, который может выдержать счетчик.

Категория перенапряжения или рейтинги CAT — Источник: Азбука безопасности мультиметра — Fluke
  • Категории CAT зависят от того факта, что опасный всплеск высокой энергии, такой как удар молнии, будет подавляться или ослабляться по мере прохождения через сопротивление электрического устройства.
  • Ключ к оценке CAT — это местоположение. Когда всплеск энергии (переходный процесс) проходит через электрическую систему, сопротивление переменному току (импеданс) снижает его.
  • Как правило, чем ближе вы находитесь к источнику питания, тем выше будет номер CAT, что означает, что выше переходные процессы потенциальной энергии в электрической среде.Счетчик с рейтингом CAT IV более устойчив к более высоким энергетическим переходным процессам, чем счетчик со стандартами CAT III.

Совет 7. Знайте номинальное напряжение

Более высокое номинальное напряжение в категории CAT означает способность выдерживать более высокие всплески энергии.

Например, мультиметр CAT III-1000 В имеет более высокую защиту, чем мультиметр CAT III-600 В. В то время как измеритель CAT III-600 В обеспечивает большую защиту, чем CAT II-1000 В.

Дополнительные обзоры цифровых мультиметров и советы по использованию можно найти здесь

Мультиметр может быть устройством безопасности и эффективным рабочим инструментом, особенно в руками опытного техника.Хотя этот инструмент может эффективно измерять некоторые электрические параметры, обнаруживать электрические неисправности и повышать вашу квалификацию в своей профессии, он также может быть источником электрических несчастных случаев, если вы неосторожны или невежественны.

В этой статье показаны некоторые факторы, вызывающие несчастные случаи с электрическим током, а также показано, как можно использовать мультиметр и избежать нежелательных ситуаций.

Почему бы не соблюдать эти меры безопасности и не попрощаться с потенциальными опасностями, связанными с вашим инструментом?

Помните: вы можете больше получить, чем потерять.

Основные операции, уход и обслуживание, а также расширенное устранение неисправностей для квалифицированных специалистов

Точность технического специалиста зависит от того, какое измерительное оборудование он использует. Если оборудование используется неправильно или неисправно, то измерения будут неточными. Если измерения будут неточными, техник сделает неправильные выводы. Чтобы избежать получения неточных показаний, вам необходимо правильно обращаться, использовать и хранить счетчики. Когда вы закончите использовать мультиметр, его всегда следует выключать, чтобы продлить срок службы батареи.

Меры предосторожности при обращении с измерителем и его использовании

Эти меры предосторожности применимы как к цифровым, так и к аналоговым счетчикам.

  • Не роняйте метр.
  • Не перегружайте счетчик. В случае сомнений используйте высокий диапазон, который, как вы знаете, не будет перегружен. При необходимости всегда можно переключиться на более низкий диапазон.
  • Не трогайте точные инструменты. Обратитесь к квалифицированному специалисту по ремонту инструментов для обслуживания точных инструментов.
  • Перед подключением измерителя к цепи убедитесь, что переключатель диапазонов установлен в соответствующее положение.
  • Тщательно проверьте соединения цепи перед подачей питания на счетчики.
  • Будьте осторожны, не прикасайтесь к другим электронным компонентам внутри оборудования.
  • Будьте осторожны, не касайтесь наконечниками щупов друг друга, когда они подключены к чему-либо еще.
  • Никогда не переключайте настройки (например, напряжение на ток), пока датчики подключены к цепи

Два основных типа счетчиков — аналоговые и цифровые (Рисунок 1). Хотя оба измерителя выполняют одинаковые функции, они выглядят по-разному.

Рисунок 1: Аналоговый мультиметр и цифровой мультиметр

Как видите, разница в блоке отображения. Цифровые измерители обычно проще в использовании и более точны, чем аналоговые, и поэтому стали более популярными. Мы сосредоточимся на цифровом мультиметре (DMM), поскольку это наиболее распространенный тип, хотя аналоговые мультиметры все же могут быть предпочтительнее в некоторых случаях, например, при отслеживании быстро меняющегося значения.

Работа с мультиметром

При обращении с мультиметром следует убедиться, что он надежно закреплен.Падение мультиметра, особенно аналогового, даже с небольшой высоты может повлиять на будущие показания и точность мультиметра. При снятии показаний пользователю, скорее всего, понадобится использовать обе руки для выполнения задачи. В результате необходимо убедиться, что счетчик надежно установлен в безопасном месте, где его можно будет прочитать, не меняя положение пользователя. Если подходящего места нет, может потребоваться второй человек, который будет держать измеритель и / или записывать показания.Некоторые счетчики также могут быть оснащены магнитными ремнями или тросами, чтобы облегчить их использование одним техническим специалистом.

Хранилище

Мультиметры

следует хранить в сухом месте, где они не будут подвергаться физическим повреждениям. Большинство мультиметров поставляется с футляром для их хранения. Этот футляр не только удерживает все части вместе в одном месте (счетчик, провода, батарейки, магнитный ремешок и т. Д.), Но также защищает уязвимые части, такие как дисплей, от любых повреждений.

При хранении мультиметра в течение длительного периода извлечение батарей гарантирует, что коррозия не будет накапливаться на соединениях батарей.
Выводы мультиметров могут быть разной длины. Необходимо уделить особое внимание тому, чтобы внутренние соединения проводов не были повреждены из-за их плотной наматывания вокруг себя.

Безопасность

— Мультиметр взорвался во время измерения переменного напряжения — Что я сделал не так?

Хорошо, давайте сначала разберемся с некоторыми вещами, которые могут быть связаны с неправильным использованием мультиметра. ..

В зависимости от того, какой именно мультиметр вы используете, ваш пробег может отличаться, но вот мое предположение о том, что произошло, если предположить, что ваш мультиметр имеет отдельные входы для измерения тока и напряжения, часто обозначаемые «[мА] [A] [COM] [V , Ω] «или что-то в этом роде …

Независимо от того, как вы устанавливаете шкалу, если вы не подключаете выводы к входу «Вольт» (а вместо этого к любому из входов «Ампер»), вы подключаете внутренний резистор измерения тока (шунт) мультиметра через трансформатор. выход.В общем, это означает, что вы создаете почти короткое замыкание на своем трансформаторе, и любой (обычно большой!) Ток, который может передать ваш трансформатор, будет проходить через ваш бедный мультиметр.

Хммм … с учетом ваших правок / уточнений … Мультиметр не должен быть поврежден, если вы подключите щупы к «COM» и «V-Ohm-mA» и поставьте шкалу на любой из «Volts» «позиции. При любой другой настройке (Ом, Ампер) вы подключаете резистор измерения тока (шунт) мультиметра к выходу вашего трансформатора (плохо!), Или источник тока, который ваш мультиметр использует для проверки резисторов, будет пытаться воздействовать на выход трансформатора (и он обнаружит, что в этой фатально безвыходной ситуации невозможно победить).

Поскольку вы упоминаете (в более позднем редактировании) , что вы можете в значительной степени исключить любую из этих проблем, конечно, существует (несколько редкая и отдаленная) возможность неисправности в мультиметре, и мы смотрим на это сейчас …

Расположение дорожек, а также любых проводов и компонентов внутри мультиметра, конечно, должно быть спроектировано так, чтобы выдерживать напряжения, которым они подвергаются во время нормальной работы, и допускать некоторый запас безопасности. Изображения, которые вы отредактировали в своем вопросе, выглядят так, будто ваш мультиметр действительно мог содержать небольшой искровой разрядник из-за ужасных производственных навыков — получает то, за что платит

Вот изображение искрового разрядника, который можно купить, если вам нужны контролируемые характеристики пробоя:

(Источник: Википедия)

Вот фото возможного искрового разрядника, который никому не нужен 😉

Похоже, что три провода, используемые для соединения основной платы и платы бананового разъема, (i) спаяны с ужасным качеством и, что более важно, (ii) должны были быть обрезаны до того, как сборка была помещена в корпус. Я предполагаю, что два верхних провода могли погнуться во время сборки инструмента и были очень близко друг к другу.После того, как вы подали напряжение трансформатора на клеммы, вы, вероятно, закончили тем, что между проводами возникли искры. Обратите внимание, как гнездо [10A] подключено к гнезду [COM] с помощью шунтирующего резистора (большой предмет, похожий на U-образный провод), поэтому средний провод может вызвать искрение на любом из двух внешних проводов. Судя по всему, у вас были искры между верхним и средним проводами, потому что от тепла дуги остались маленькие шарики (извините, я не могу найти английского слова для Schmelzperle , может быть, кто-то сможет отредактировать).

Итак, да, есть возможное свидетельство того, что вы использовали свой мультиметр правильно и действительно обнаружили неисправность, вызванную плохим производством.

Что теперь делать?

Учитывая, что вы квалифицированный электрик (отказ от ответственности, отказ от ответственности 😉 , вы можете обрезать провода, исправить плохую пайку, повторно собрать мультиметр, и есть вероятность, что он все еще будет работать, может быть, даже лучше, чем когда-либо прежде 😉

Однако было бы неплохо ограничить использование отремонтированного мультиметра (или любой подобной модели) безопасными измерениями низкого напряжения, потому что об этом стоит подумать. ..

Некоторые замечания по безопасности

Так же, как существует прямой путь с низким сопротивлением между [COM] и [10A], существует также соединение между гнездом транзистора и тремя входами в правом нижнем углу. Вы можете скачать отчет с впечатляющими фотографиями и короткое видео с сайта одного из властей Германии. Текст на немецком языке, но картинки довольно хорошо рассказывают историю. Поскольку это общедоступный отчет, выпущенный правительственным агентством, я позволил себе скопировать две фотографии.

Один показывает очень плохую идею — не пытайтесь пробовать этот в любое время, ни дома, ни где-либо еще :

На другом изображен взрыв, вероятно вызванный дешевым предохранителем, не способным отключать большие токи. Обратите внимание на гигантский трансформатор на заднем плане, такой впечатляющей «стрелы» обычно не бывает на бытовой розетке. Однако, если вы подвергнете мультиметр постоянному току (как, например, при тестировании импульсного источника питания компьютера), дуги сохранятся (поскольку ток не пересекает нулевой уровень, как в переменном токе). Обратите внимание на то, как в вашем мультиметре образовалась внутренняя искра, даже если вы использовали его правильно, потому что ему не хватало надлежащих зазоров и путей утечки. При использовании постоянного тока искра может превратиться в дугу и действительно вызвать пожар, возможно, даже прямо в вашей руке, держащей измеритель.

Опять же, фотографии взяты из Hessisches Ministerium für Soziales und Integration

электротехника — как мультиметр защищает себя от высокого напряжения?

ПРЕДУПРЕЖДЕНИЕ : Обратите внимание, что некоторые дешевые счетчики не подходят для использования с сетью переменного тока 230 В переменного тока. Некоторые измерители могут иметь диапазоны переменного напряжения, которые можно концептуально измерить, значительно превышающие напряжение сети переменного тока, НО имеют внутренние компоненты, не сертифицированные, подходящие или безопасные, например, при 230 В переменного тока. Использование таких измерителей для измерения таких напряжений сродни более безопасной, чем обычная игра в «русскую рулетку», которая все же может закончиться летальным исходом.

_________________

Могут происходить отказы из-за рассеивания мощности в компонентах или из-за пробоя напряжения, даже если рассеиваемая мощность находится в допустимых пределах.При переоценке диапазоны напряжения обычно менее подвержены нагрузкам, чем другие диапазоны.

Измерители

с автоматическим выбором диапазона начинают с самого высокого диапазона и работают вниз, пока показание не станет определенным процентом полной шкалы в этом диапазоне. Переключение может осуществляться, например, с помощью полевых МОП-транзисторов, используемых либо для замыкания резисторов в делителях, либо для снятия напряжения с соответствующих точек ответвления.

В дешевых счетчиках защита ограничена.
При токе, намного превышающем 200 мА в диапазонах малых токов, обычно сгорает внутренний предохранитель.
Слишком высокий ток в диапазоне высоких ампер (10A, 20A, приведет к срабатыванию шунта или предохранителя, если он установлен.
Высокое напряжение при более низком напряжении переменного или постоянного тока или в диапазонах тока иногда приводит к выходу из строя измерителя (спросите меня, откуда я знаю: -)).

Все сказанное: входы с чрезмерным диапазоном не обязательно будут вызывать нагрузку, кроме входной схемы. Мощность входного резистора выше минимально необходимой может обеспечить кратковременную защиту. Стабилитроны или другие зажимы могут предотвратить попадание высокого напряжения в электрическую схему.
Очень заинтересованные производители могут предоставить электронные переключатели. Это могут быть простые полевые МОП-транзисторы высокого напряжения, включенные последовательно со входом, которые можно выключить при необходимости. Это добавит некоторую ошибку из-за падения напряжения, но это можно контролировать и спроектировать.

Так, например, состояние перенапряжения применяется к токовому входу, входной резистор начинает рассеивать чрезмерную мощность, внутренний конец резистора зажимается стабилитроном или TVS (ограничителем переходного напряжения), и срабатывает переключатель быстрого MOSFET, чтобы отключить перегрузка. Более высокая, чем необходимо, мощность рассеяния входной цепи обеспечивала достаточно времени для срабатывания защиты.


Реальный пример:

В этой заметке по применению Intersil —
AN046 Создание цифрового цифрового видеомагнитофона с автоматическим переключением диапазонов с питанием от батарей с помощью ICL7106 приведены конкретные примеры конструкции оборудования с автоматическим переключением диапазонов и способы решения возникающих проблем.

Вот так концептуально выглядит передняя часть:

и вот как это работает на практике

http: // www.intersil.com/content/dam/Intersil/documents/an04/an046.pdf

Цифровой мультиметр

: советы и хитрости | Стратегии решения проблем и диагностики в анализе систем управления

Цифровой мультиметр (DMM), пожалуй, самый полезный инструмент в коллекции техников по приборам. Это единое испытательное оборудование, при правильном использовании, дает ценную информацию о состоянии и работе многих электрических и электронных систем. Мультиметр хорошего качества не только способен точно определять электрическое напряжение, ток и сопротивление, но также полезен для более сложных испытаний.Тема этого раздела — как использовать цифровой мультиметр для некоторых из этих расширенных тестов.

Для всех этих тестов я предлагаю использовать высококачественный полевой мультиметр. Я лично большой поклонник расходомеров марки Fluke , так как использую именно эту марку почти всю свою профессиональную карьеру. Эти мультиметры обладают выдающейся способностью точно измерять истинную среднеквадратичную амплитуду, различать сигналы переменного и постоянного тока, измерять сигналы переменного тока в широком частотном диапазоне и выдерживать нагрузки, как механические, так и электрические.

Запись автоматических измерений

Многие современные мультиметры имеют функцию, которая записывает самые высокие и самые низкие измерения, полученные во время теста. На мультиметрах марки Fluke это называется функцией Мин. / Макс. . Эта функция чрезвычайно полезна при диагностике периодически возникающих проблем, когда соответствующие напряжения или токи, указывающие на проблему или вызывающие ее, не являются постоянными, а скорее приходят и уходят. Много раз я использовал эту функцию для отслеживания сигнала с прерывистым «глюком», пока я занимался другими задачами.

Самая основная функция захвата высокого и низкого уровня на мультиметре сообщает вам только самые высокие и самые низкие измеренные показания во время тестового интервала (и это только в пределах времени сканирования измерителя — очень короткий переходный сигнал может остаться незамеченным. измеритель, если его продолжительность меньше времени сканирования измерителя). Более продвинутые мультиметры фактически регистрируют , время , когда происходит событие, что, очевидно, является более полезной функцией. Если ваш бюджет на инструмент может поддерживать цифровой мультиметр с возможностью «регистрации», потратьте дополнительные деньги и найдите время, чтобы узнать, как работает эта функция!

Предотвращение показаний «фантомного» напряжения

Моя первая «уловка» — это не столько характеристика высококачественного цифрового мультиметра, сколько решение общей проблемы , вызванной использованием высококачественного цифрового мультиметра. Большинство цифровых мультиметров демонстрируют очень высокий входной импеданс в режимах измерения напряжения. Это похвально, поскольку идеальный вольтметр должен иметь бесконечное входное сопротивление (чтобы не «загружать» измеряемый им сигнал напряжения). Однако в промышленных приложениях такое высокое входное сопротивление может привести к тому, что измеритель будет регистрировать наличие напряжения там, где его не должно быть.

Рассмотрим случай испытания на отсутствие напряжения переменного тока на изолированном силовом проводе, который случайно проходит рядом с другими (находящимися под напряжением) силовыми проводниками переменного тока на длинном участке кабелепровода:

Когда провод 5 переключателя питания находится в разомкнутом состоянии, между проводом 5 и нейтралью (L2) не должно быть измеренного напряжения переменного тока, однако вольтметр регистрирует чуть более 10 вольт переменного тока.Это «фантомное напряжение» возникает из-за емкостной связи между проводом 5 и проводом 8 (все еще находящимся под напряжением) по всей длине их взаимных путей внутри трубопровода.

Такие фантомные напряжения могут вводить в заблуждение, если технический специалист обнаружит их при устранении неисправностей в неисправной электрической системе. Фантомные напряжения создают впечатление соединения (или, по крайней мере, соединения с высоким сопротивлением), где фактически нет непрерывности. Показанный пример, где фантомное напряжение составляет 10,3 вольт по сравнению со значением напряжения источника 120 вольт, на самом деле довольно скромен.При увеличении паразитной емкости между проводниками (более длинный провод проходит в непосредственной близости и / или более одного «соседнего» провода под напряжением) величина фантомного напряжения начинает приближаться к величине напряжения источника.

Здесь показана эквивалентная схема, где цифровой мультиметр смоделирован как сопротивление 10 МОм \ (\ Омега \):

Аналоговый вольтметр никогда бы не зарегистрировал 10,3 В при тех же условиях из-за его значительно более низкого входного сопротивления. Таким образом, показания «фантомного напряжения» являются продуктом современного тестового оборудования больше, чем что-либо еще.

Очевидным решением этой проблемы является использование другого вольтметра — с гораздо меньшим входным сопротивлением. Но что делать технику, если их единственный вольтметр — это высокоомный цифровой мультиметр? Разумеется, подключите небольшое сопротивление параллельно входным клеммам счетчика! Компания Fluke предлагает именно такой тип аксессуаров, SV225 «Адаптер паразитного напряжения» с целью устранения паразитных показаний напряжения на цифровом мультиметре с высоким импедансом:

Поскольку входной импеданс вольтметра искусственно уменьшен с помощью этого приспособления, емкостной связи недостаточно для создания какого-либо существенного падения напряжения на входных клеммах вольтметра, что устраняет его.Теперь технический специалист может с уверенностью приступить к проверке наличия управляющего сигнала переменного тока (или напряжения питания).

Бесконтактное определение напряжения переменного тока

В то время как последней «уловкой» с мультиметром было устранение паразитного эффекта, этот трюк представляет собой использование того же эффекта: показания «фантомного напряжения», полученные посредством емкостной связи высокоомного вольтметра с проводником, на который подается напряжение переменного тока (с относительно земли). Вы можете использовать вольтметр переменного тока с высоким импедансом для качественных измерений напряжения переменного тока с привязкой к земле, установив измеритель на максимально возможный диапазон чувствительности переменного тока, заземлив один измерительный провод и просто прикоснувшись другим измерительным проводом к изоляции проводника. под тестом.Наличие напряжения (обычно в диапазоне милливольт переменного тока) в непосредственной близости от проводника, находящегося под напряжением, будет указывать на то, что этот проводник находится под напряжением.

Этот трюк полезен для определения того, находятся ли определенные провода питания переменного тока или управляющие провода под напряжением в месте, где единственный доступ к этим проводам — ​​это их изолирующие оболочки. Примером того, где вы можете столкнуться с этой ситуацией, является снятие крышки с колена кабелепровода или другого фитинга, чтобы получить доступ к пучку проводов, и вы обнаружите, что эти провода помечены для облегчения идентификации, но провода не заканчиваются ни на одном оголенном металлические клеммы для контакта с наконечниками щупов мультиметра.В этом случае вы можете надежно подсоединить один зонд к металлическому корпусу фитинга кабелепровода, при этом по отдельности прикасаясь концом другого зонда к нужным проводникам (по одному), наблюдая за показаниями измерителя в милливольтах переменного тока.

Несколько существенных оговорок ограничивают полезность этого «трюка»:

  • Невозможность количественного измерения
  • Возможность получения «ложноотрицательных» показаний (невозможность определить наличие напряжения)
  • Возможность «ложноположительных» показаний (обнаружение «фантомного напряжения» от соседнего проводника)
  • Исключительная применимость к переменным напряжениям значительной величины (\ (\ geq \) 100 В переменного тока)

Поскольку это только качественный тест, показания милливольтметра, отображаемые высокоимпедансным вольтметром, ничего не говорят о действительной величине переменного напряжения между проводником и землей. Хотя входной импеданс измерителя достаточно постоянен, паразитная емкость, образованная площадью поверхности наконечника испытательного зонда и толщиной (и диэлектрической проницаемостью) изоляции проводника, весьма непостоянна. Однако в условиях, когда достоверность измерения может быть установлена ​​(например, в случаях, когда вы можете прикоснуться кончиком щупа к проводнику, который, как известно, находится под напряжением, чтобы установить «базовый» милливольтный сигнал), метод полезен для быстрой проверки состояние подачи питания на проводники, где омический контакт (металл-металл) невозможен.

По той же причине сильно изменяющейся паразитной емкости этот метод никогда не следует использовать для обесточивания проводника в целях безопасности. Единственный случай, когда вы должны доверять тому, что вольтметр не показывает линейное напряжение, — это когда тот же самый измеритель проверяется относительно известного источника аналогичного напряжения в непосредственной близости, и когда тест выполняется с прямым контактом металл-металл (кончик зонда к проводу ) контакт. Не показывающий вольтметр может указывать на отсутствие опасного напряжения или на нечувствительный измеритель.

Обнаружение гармоник переменного тока

Присутствие гармоник напряжений в системе переменного тока может вызвать множество неуловимых проблем. Приборы контроля качества электроэнергии существуют для измерения содержания гармоник в энергосистеме, но удивительно хороший качественный контроль гармоник может быть выполнен с помощью мультиметра с функцией измерения частоты.

Установка мультиметра на считывание переменного напряжения (или переменного тока, если это интересующая величина), а затем активация функции измерения «частоты» должны дать результат измерения точно 60.0 Гц в правильно функционирующей энергосистеме (50,0 Гц в Европе и некоторых других частях мира). Единственный способ, которым измеритель должен когда-либо считывать что-либо, значительно отличающееся от базовой частоты, — это наличие в цепи значительного содержания гармоник. Например, если вы настроили мультиметр на считывание частоты переменного напряжения, а затем получили измерение 60 Гц, которое периодически подскакивало до некоторого более высокого значения (скажем, 78 Гц), а затем обратно до 60 Гц, это будет означать, что ваш измеритель обнаруживает гармонические напряжения достаточной амплитуды, чтобы затруднить «привязку» измерителя к основной частоте.

Очень важно отметить, что это грубый тест гармоник энергосистемы, и что измерения «твердой» базовой частоты не гарантируют отсутствие гармоник. Конечно, если ваш мультиметр выдает нестабильные показания, когда он настроен на измерение частоты, это говорит о наличии сильных гармоник в цепи. Однако отсутствие такой нестабильности не обязательно означает, что в цепи отсутствуют гармоники. Другими словами, стабильное показание частоты — неубедительное : цепь может быть без гармоник или гармоники могут быть достаточно слабыми, чтобы ваш мультиметр игнорировал их и отображал только основную частоту цепи.

Определение шума в трактах сигнала постоянного тока

Серьезным источником неисправностей в аналоговых электронных схемах является наличие «шумового» напряжения переменного тока, накладываемого на сигналы постоянного тока. Такой «шум» сразу проявляется, когда сигнал отображается на экране осциллографа, но сколько технических специалистов берут с собой портативный осциллограф для поиска и устранения неисправностей?

Высококачественный мультиметр, демонстрирующий хорошую селективность измерения напряжения переменного и постоянного тока, очень полезен в качестве качественного прибора для обнаружения шума.Настройка мультиметра на считывание напряжения переменного тока и подключение его к источнику сигнала, где ожидается чистое (неизменное) напряжение постоянного тока, должны дать показание почти ноль милливольт. Если на этот сигнал постоянного тока накладывается шум, он проявляется как напряжение переменного тока, которое будет отображать ваш измеритель.

Не только возможность высококачественного (дискриминирующего) мультиметра по напряжению переменного тока полезна при обнаружении наличия «шумового» напряжения, наложенного на аналоговые сигналы постоянного тока, она также может дать подсказку об источнике шума. Активировав функцию измерения частоты мультиметра при измерении напряжения переменного тока (или милливольт переменного тока), вы сможете отслеживать частоту шума, чтобы увидеть его значение и стабильность.

Однажды на работе я диагностировал проблему в аналоговой системе управления мощностью, в которой устройство управления работало странно. Подозревая, что причиной проблемы может быть шум на линии сигнала измерения, я настроил мультиметр Fluke на измерение напряжения переменного тока и снял напряжение шума в несколько десятых вольта (наложенное на сигнал постоянного тока величиной в несколько вольт).Это сказало мне, что шум был действительно серьезной проблемой. Нажав кнопку «Hz» на своем мультиметре, я измерил частоту шума 360 Гц, которая оказалась частотой «пульсации» шестипульсного (трехфазного) выпрямителя переменного тока в постоянный, работающего на базовой частоте 60 Гц. Это подсказало мне, где находится вероятный источник шума, что привело меня к физическому местонахождению проблемы (плохой экран на кабеле рядом с проводкой выхода выпрямленного питания).

Создание испытательного напряжения

Современные цифровые мультиметры — фантастически способные измерительные инструменты, но знаете ли вы, что они также способны генерировать простых тестовых сигналов? Хотя это не является целью функций мультиметра для проверки сопротивления и диодов, он выдает низкое напряжение постоянного тока в каждой из этих настроек.

Это полезно при качественном тестировании определенных инструментов, таких как электронные индикаторы, записывающие устройства, контроллеры, модули сбора данных и сигнальные реле, все они предназначены для ввода сигнала напряжения постоянного тока от резистора 250 Ом, проводящего сигнал электронного передатчика 4–20 мА. Установив мультиметр на функцию проверки сопротивления (\ (\ Omega \)) или диода, а затем подключив измерительные провода к входным клеммам прибора, можно будет отметить реакцию прибора.

Конечно, это только качественный тест для , поскольку мультиметры не предназначены для вывода какого-либо точного значения напряжения ни в режиме проверки сопротивления, ни в режиме проверки диодов. Однако для тестирования основного отклика индикатора процесса, регистратора, контроллера, канала сбора данных, входа DCS или любых других устройств, принимающих сигнал постоянного тока, это удобно и полезно. В каждом мультиметре, с которым я когда-либо пробовал это делать, функция проверки диодов выдает на больше напряжения, чем функция измерения сопротивления. Это дает вам два уровня генерации «тестового сигнала»: низкий уровень (сопротивление) и высокий уровень (проверка диодов). Если вы заинтересованы в использовании мультиметра для генерации тестового напряжения, я рекомендую вам потратить время на подключение мультиметра к вольтметру с высоким импедансом (например, другому цифровому мультиметру для измерения постоянного напряжения) и отметить, какое напряжение выдает ваш измеритель. в каждом режиме.Зная это, вы сможете проводить тесты, которые будут скорее количественными, чем качественными.

Использование счетчика в качестве временной перемычки

Часто в процессе диагностики проблем в электрических и электронных системах возникает необходимость временно соединить две или более точек в цепи вместе, чтобы вызвать реакцию. Это называется «перемычкой», и провода, используемые для этих временных соединений, называются перемычками .

Более чем однажды я оказывался в положении, когда мне нужно было сделать временное «перемычку» между двумя точками в цепи, но у меня не было с собой никаких проводов для этого соединения.В таких случаях я узнал, что могу использовать измерительные провода мультиметра, подключив их к токовым гнездам измерителя. Большинство цифровых мультиметров имеют отдельный разъем для красного измерительного провода, внутренне подключенный к низкоомному шунту , ведущему к общему (черному) разъему измерительного провода. Когда красный измерительный провод подключен к этому разъему, два измерительных провода фактически являются общими друг для друга и действуют как один провод.

Прикосновение тестовых проводов измерителя к двум точкам в цепи теперь будет «перемыкать» эти две точки вместе, любой ток, протекающий через шунтирующее сопротивление мультиметра. При желании измеритель может быть включен, чтобы отслеживать, сколько тока проходит через «перемычку», если это имеет диагностическое значение.

Дополнительным преимуществом использования мультиметра в режиме измерения тока в качестве испытательной перемычки является то, что эта установка обычно защищена от тока предохранителем внутри измерителя. Применение перемычек к цепи, находящейся под напряжением, может таить в себе некоторую опасность, если между этими двумя точками существует значительный потенциал и возможность источника тока: в тот момент, когда перемычка соединяет эти точки, внутри провода может возникнуть опасный ток.Использование мультиметра таким образом дает вам перемычку с предохранителем : дополнительная степень безопасности в вашей диагностической процедуре.

Управляйте своим мультиметром

IFSEC Global

Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока для использования в будущем. Запись измерений цепи во время ввода в эксплуатацию сигнализации имеет решающее значение, иначе после ложной тревоги или неисправности системы вы не узнаете, изменились ли какие-либо показания.Но как узнать, является ли прибор точным и безопасным в использовании?

Вы всегда должны соблюдать действующие Требования по охране здоровья и безопасности. Перед тем, как погрузить щупы в потенциально опасное напряжение, произведите визуальный (и назальный!) Осмотр измерителя. Я не шучу! Поразительно, сколько мультиметров взрывают случайные перегрузки даже у специалистов. После измерения тока легко забыть подключить измерительные провода к источнику напряжения, поэтому в следующий раз, когда вы подключитесь к тестовой сети, произойдет большой взрыв.Прежде чем пытаться использовать глюкометр, обнюхайте входы розеток на предмет каких-либо ядовитых запахов. Это первый признак потенциальной опасности.
Если все в порядке, включите глюкометр и проверьте, не мигает ли символ низкого заряда батареи. Невероятно количество мультиметров, которые возвращаются для повторной калибровки просто потому, что требуется замена батареи. Пока у вас есть задняя часть счетчика, проверьте предохранители. Подходят ли они по размеру и стоимости для защиты ВАС и счетчика, или их обошли с помощью обмотанной проволоки, серебряной фольги, гвоздей или шурупов? Помимо очевидной опасности получить удар электрическим током и взорвать счетчик, неправильные предохранители серьезно снизят его точность.Если они неисправны или перегорели, немедленно замените их.
Теперь мы можем выполнить основные функции. Во-первых, внимательно посмотрите на ЖК-дисплей. Сколько цифр там и отсутствуют ли какие-либо сегменты? Большинство портативных мультиметров имеют дисплей на 3,50 разряда. Цифра представляет все числа до нуля включительно, а цифра 0,50 представляет цифру 1. Таким образом, счетчик 3,50 разряда может показывать до 1999 года. Отсутствие сегментов часто вызвано загрязнением или ослаблением соединений между контактами печатной платы и ЖК-дисплеем. . Замените глюкометр, если ЖК-дисплей не может быть исправлен.Некоторые мультиметры оснащены скользящей шкалой «гистограмма», которая перемещается вверх и вниз с цифровым считыванием. Барграф возвращает нас к тем временам, когда все мультиметры были аналоговыми, а стрелка перемещалась по зеркальному дисплею. Преимущество гистограммы заключается в том, что она позволяет увидеть колебания измерения намного быстрее, чем цифровое считывание.
Продолжайте визуально проверять остальную часть глюкометра на безопасность, обращая особое внимание на измерительные провода. Многие мультиметры возвращаются неисправными просто из-за неисправных проводов.Чтобы избежать поражения электрическим током, никогда не используйте прибор с физическими повреждениями или неисправными измерительными проводами. Убедитесь, что открытые металлические щупы полностью изолированы в пределах 2 мм от наконечника, и всегда имейте при себе запасной набор подходящих измерительных проводов. Теперь, к каким розеткам подключать и какой диапазон использовать для проведения теста? Прежде чем вы сможете использовать свой глюкометр, вам необходимо понять основные функции и проверить его точность. Большинство мультиметров имеют три или четыре входных гнезда; COM (обычно черный) и V Ohm (обычно красный) для измерения вольт и омов (сопротивления).Для измерения постоянного / переменного тока измерительные провода должны быть подключены между COM и мА (для миллиампер) или 20 А (до 20 А). Перед подключением измерительных проводов к любой цепи, находящейся под напряжением, измеритель следует включить и переключить на правильную функцию и диапазон. Начните с тестирования самих лидов. Переключитесь на символ Ом и подключите измерительные провода между входными гнездами COM и Ohm. Ваш мультиметр «ручной» или «автоматический»? Ручные мультиметры имеют вращающийся переключатель, который позволяет вам выбирать определенный диапазон в пределах функции (например,грамм. 200 Ом, 2 кОм, 20 кОм и т. Д.), В то время как измерители с автоматическим выбором диапазона имеют вращающийся переключатель для выбора функций и кнопку диапазона, которая при нажатии неоднократно изменяет диапазон (например, переключитесь в положение Ом, а затем нажмите кнопку диапазона несколько раз, чтобы выбрать 200 Ом, 2 кОм, 20 кОм и т. Д.).
Для правильной проверки выводов измерителя необходимо выбрать диапазон сопротивления 200 Ом. В зависимости от типа ЖК-дисплея измеритель должен показывать либо OL, либо мигающую 1 (оба означают предел выключения). Теперь замкните щупы вместе, чтобы измерить сопротивление проводов.Хороший набор измерительных проводов обычно должен иметь сопротивление около 00,1 Ом (то есть одну десятую от 1 Ом). Пока щупы закорочены, поворачивайте провода, и если сопротивление значительно изменится, они неисправны.
Большинство мультиметров имеют непрерывный диапазон «звуковой зуммер», который звучит при измерении очень низкого сопротивления (обычно ниже 20 Ом). Это позволяет выполнять звуковые проверки целостности цепи, не глядя на измеритель. Теперь, когда мы знаем, что измерительные провода безопасны в использовании, давайте протестируем дисплей измерителя на всех диапазонах сопротивления.При закороченных щупах измерительных проводов переключитесь на каждый диапазон сопротивления по очереди, десятичная точка должна сместиться в следующее положение: 200 Ом = 00,1, 2 кОм = 0,000, 20 кОм = 0,00, 200 кОм = 00,0, 2 МОм =. 000, 20 МОм = 0.00. (1 кОм = одна тысяча Ом, 1 МОм = один миллион Ом). Прежде чем мы сможем использовать мультиметр для записи показаний сопротивления, нам сначала нужно проверить точность каждого диапазона относительно известного значения сопротивления. Мы можем использовать «включенный» ИК-датчик и резистор 18 кОм. Выберите диапазон сопротивления 200 Ом и подключите щупы измерительных проводов к контактным клеммам сигнализации PIR.Запишите полученное значение сопротивления «нормально замкнутого» и сравните его с сопротивлением, указанным в инструкции PIR (например, 10,0 Ом). Если показание находится в пределах плюс-минус 5%, диапазон сопротивления измерителя является точным. Переключите измеритель на диапазон 2 кОм и запишите полученное значение (например, 0,10 Ом).
Разрешение измерителя изменилось, но значение сопротивления осталось прежним. Проверьте точность остальных диапазонов сопротивления с помощью резистора 18 кОм. Диапазон: 20кОм = 18.00, 200 кОм = 18,0, 2 МОм = 0,018 и 20 МОм = 0,01. Чтобы получить различные показания, вы можете использовать более широкий диапазон резисторов или откалибровать мультиметр.
Знаете ли вы, что сопротивление вашего тела меняется, когда вы лжете? Попробуйте это на своих детях дома. Переключите мультиметр на диапазон 20 МОм и заставьте их удерживать щупы измерительных проводов (по одному в каждой руке) легким нажатием пальца. Задайте вопрос с подвохом, чтобы поймать их и понаблюдать за реакцией счетчика! Если они лгут, показания сопротивления внезапно изменятся.Теперь смочите пальцы и сожмите щупы, чтобы изменить сопротивление. Чем меньше сопротивление, тем ниже показание. У всех разный уровень сопротивления тела, но последнее, что вам нужно, — это сунуть мокрые пальцы в розетку.
Чтобы понять, как мультиметр измеряет сопротивление, нужно просто объяснить. Измеритель посылает небольшое напряжение и ток (обеспечиваемые батареей внутри измерителя), которые проходят через тестируемую цепь и обратно в измеритель. При коротком замыкании измерительных проводов сопротивление практически отсутствует, поэтому весь ток течет обратно в измеритель, и рассчитанное значение сопротивления равно 0. Когда вы подключаете щупы измерительных проводов к проводящему материалу (например, воде, металлу, кабелю, коже), тип и количество проводящего материала создают сопротивление. Это сопротивление уменьшает ток, возвращаемый в измеритель, и рассчитывается и отображается как измеренное сопротивление. Хороший способ более четко понять сопротивление — взять в качестве примера сигнальный кабель и магнитные контакты. Если замкнуть пару проводов на конце 100-метрового рулона обычного сигнального кабеля и измерить сопротивление петли с помощью мультиметра, вы получите значение примерно 10.0 Ом. Таким образом, вы можете решить, что 10-метровый кабель должен давать показание сопротивления контура 01,0 Ом, которое будет подтверждено вашим измерителем. Сопротивление нового (замкнутого) магнитного контакта 0,1 Ом). Так, если у вас есть, скажем, 50 м кабеля с пятью магнитными контактами, включенными последовательно, расчетное сопротивление цепи должно быть 05,5 Ом, что снова подтверждается вашим измерителем.
Теперь нам нужно проверить остальные функции мультиметра. Теперь возьмем вольт. Опять же, вы выбираете соответствующий диапазон, поворачивая переключатель в нужное положение или повторно нажимая кнопку диапазона.Большинство мультиметров имеют следующие диапазоны напряжения переменного / постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 750 В, 1000 В. Вы можете проверить базовую точность диапазонов постоянного тока (кроме диапазона милливольт) с батареей 1,5 В. Перед подключением к любому источнику питания, находящемуся под напряжением, убедитесь, что измерительные провода подключены между COM и V для вольт. Выберите диапазон 2 В постоянного тока и подключите щупы измерительных проводов к клеммам аккумулятора; красный +, черный -. Новая батарея на 1,5 В должна отображать показания чуть выше 1,500 В. Затем выберите диапазон 20 В, и показание измерителя должно измениться на 1.50 В. Переключение на диапазон 200 В должно изменить показание на 01,5 В. Наконец, на диапазоне 1000 В оно должно измениться на 001 В. Опять же, это то же самое чтение, просто изменилось разрешение. С точностью, подтвержденной с точностью до плюс-минус 5%, теперь вы можете уверенно использовать измеритель для тестирования и записи всех измерений напряжения постоянного тока на пассивные инфракрасные устройства, клавиатуры, модули LIM и резервную батарею. Диапазоны 20 В, 200 В и 750 В переменного тока можно проверить на точность, аккуратно подключив щупы измерительных проводов «параллельно» к входной сети питания панели управления и выходным источникам питания трансформатора.Убедитесь, что ваш счетчик подходит для подключения к электросети. Если вы не уверены в уровне напряжения, всегда переключайте мультиметр на максимальный диапазон переменного / постоянного тока, чтобы выполнить начальное испытание. Как только уровень напряжения будет установлен, вы можете переключать один диапазон вниз, чтобы получить максимальное разрешение. При проверке любого напряжения всегда подключайте черный щуп первым и снимайте его последним.
У измерения сопротивления и напряжения есть одно общее! Вы выполняете измерения, подключая щупы измерительных проводов «параллельно» к тестируемой цепи.Однако есть одно очень важное отличие. Чтобы измерить напряжение постоянного и переменного тока, цепь должна быть подключена к источнику. Для измерения сопротивления цепь необходимо отключить от источника. Как вы теперь знаете, при измерении сопротивления измеритель пропускает через цепь небольшое напряжение и ток, которые возвращаются в измеритель. Если тестируемая цепь подключена к другому источнику напряжения, показание сопротивления, отображаемое на измерителе, будет совершенно бессмысленным. Чтобы сэкономить время при измерении сопротивления, вам нужно отключить от источника только одну ножку цепи.Если вы случайно забудете это сделать, в счетчике есть «встроенная защита от идиотов». Однако, когда дело доходит до измерения постоянного и переменного тока, вопросы безопасности совсем другие! Большинство людей ненавидят проводить измерения тока, потому что вам придется подключать мультиметр «последовательно» к цепи для проверки; потенциально опасно, если вы не будете осторожны или заранее не проверили текущие диапазоны мультиметра. Большинство мультиметров имеют следующие диапазоны переменного / постоянного тока: 200 мА, 20 мА, 200 мА, 20 А. (muA = микроампер, mA = миллиампер, A = ампер).1000 мА = 1 мА, 1000 мА = 1 ампер.

Предупреждения об опасности
Для безопасного измерения микроампер или миллиампер измерительные провода должны быть подключены к гнездам измерителя, обозначенным COM и muA или mA. При измерении тока измерительные провода должны быть подключены между гнездами, обозначенными COM и 20A. Прежде чем пытаться измерить ток, вы должны выполнить визуальную проверку безопасности, чтобы убедиться, что установлены предохранители правильного типа и номинала для защиты ВАС и счетчика. Во избежание травм или поражения электрическим током никогда не подключайте щупы измерительных проводов параллельно к любому источнику переменного или постоянного тока, находящемуся под напряжением, с мультиметром, переключенным на мА, мА или А.Чтобы проверить точность диапазонов постоянного тока измерителя, вы можете использовать «включенный» ИК-датчик. Выберите на мультиметре диапазон 20 мА и подключите измерительные провода к гнездам, обозначенным COM и mA. Затем отсоедините провод + DC от положительной клеммы питания (это можно сделать либо на источнике питания, либо на PIR). Подключите щупы измерительных проводов «последовательно» к снятому + проводу и положительной клемме питания (если отображается отрицательное значение, поменяйте местами измерительные провода). Подождите несколько минут, пока PIR нагреется, затем запишите ток в мА, непрерывно используемый PIR (например,грамм. 15,00 мА).
Проверьте точность диапазона измерителя 20 мА, сравнив отображаемый результат с током, указанным в инструкции PIR. Допускается отклонение плюс-минус 5%. Затем подтвердите точность диапазона 200 мА (например, 15,0 мА) и, наконец, подключите измерительные провода между разъемами COM и 20 А и переключитесь на диапазон ампер (00,1 мА).
Показания остались прежними, но разрешение изменилось. Чтобы проверить диапазоны переменного тока на измерителе, вы можете использовать выходное напряжение переменного тока трансформатора на панели управления или блоке питания следующим образом: Выберите диапазон переменного тока 20 А на мультиметре и убедитесь, что измерительные провода подключены между COM и 20 А. Отсоедините один (но только один) из проводов выходного напряжения переменного тока от трансформатора к клеммам печатной платы панели управления. Контрольная панель теперь будет работать от резервного аккумулятора. Затем осторожно соедините щупы измерительных проводов «последовательно» с удаленным проводом трансформатора и клеммой печатной платы. Будьте готовы к искре! Отображаемое значение показывает количество переменного тока, используемого системой охранной сигнализации и для зарядки аккумулятора. Количество используемого переменного тока будет варьироваться в зависимости от размера системы охранной сигнализации.

Овладейте своим мультиметром Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока […]

IFSEC Global

IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасности

Основы цифровых мультиметров

Загрузите эту статью в формате .PDF

Цифровые мультиметры

(DMM), когда-то называвшиеся вольтметрами, в новом тысячелетии считаются рулеткой для инженеров. Поскольку электроника и электрические схемы включены почти в каждый потребительский и промышленный продукт, цифровые мультиметры необходимы для проектирования, тестирования и поиска и устранения неисправностей. Здесь вы узнаете о функциях и возможностях цифровых мультиметров, а также о том, как их безопасно использовать.

Основы цифрового мультиметра

Цифровые мультиметры

— это инструменты для измерения вольт (В), ом (Ом) и ампер (А). Большинство цифровых мультиметров имеют другие особенности и характеристики, но измерение этих трех переменных является основой всех электрических измерений. Вы также должны знать, как цифровые мультиметры отображают свои измерения по-разному.

Разрешение , например, указывает на точность измерения цифрового мультиметра. Зная разрешение измерителя, вы можете определить, возможно ли небольшое изменение измеряемого сигнала. Например, если цифровой мультиметр имеет разрешение 1 мВ в диапазоне 4 В, он может видеть изменение на 1 мВ (1/1000 вольт) при считывании сигнала 1 В.

Вы не купили бы линейку, размеченную сегментами в один дюйм (или один сантиметр), если бы вам приходилось измерять до четверти дюйма (или одного миллиметра).Термометр, который измеряет только целые градусы, бесполезен, если ваша нормальная температура составляет 98,6 ° F. Вам нужен термометр с разрешением в одну десятую градуса.

Точность — это наибольшая допустимая погрешность при определенных условиях эксплуатации. Другими словами, это показатель того, насколько близко измерение цифрового мультиметра к фактическому значению сигнала. Точность цифровых мультиметров обычно выражается в процентах от показаний. Погрешность в один процент от показания означает, что для отображаемого значения 100 В фактическое значение напряжения может находиться в диапазоне от 99 до 101 В.

Цифровые и аналоговые дисплеи: Для обеспечения высокой точности и разрешения цифровой дисплей показывает три или более цифр для каждого измерения. Отображение аналоговой стрелки менее точное и имеет более низкое эффективное разрешение, поскольку вам необходимо оценивать значения между линиями. Гистограмма показывает изменения и тенденции сигнала, как и аналоговая стрелка, но она более долговечна и менее подвержена повреждениям.

Технические характеристики аналогового измерителя

определяются погрешностью при полной шкале, а не отображаемыми показаниями.Типичная точность аналогового измерителя составляет ± 2% или ± 3% от полной шкалы. При одной десятой полной шкалы они составляют 20% или 30% от показания. Типичная базовая погрешность цифрового мультиметра составляет от ± (0,7%) до ± (0,1%) от показания или лучше.

Сохранение и обмен результатами: По мере того, как оборудование становится более сложным и мощным, появляются цифровые мультиметры. Инструменты беспроводного тестирования могут отправлять результаты друг другу и на смартфоны, где вы можете делиться данными, изображениями и заметками с коллегами. Беспроводные цифровые мультиметры, другие сопутствующие инструменты для тестирования и приложения для смартфонов (например, Fluke Connect) позволяют инженерам принимать оптимальные решения быстрее, чем когда-либо прежде, экономя время и повышая вашу производительность.

Вольтметры основаны на законе Ома, который связывает напряжение (В), силу тока (i) и сопротивление (R), V = i x R.

Измерение постоянного и переменного напряжения

Одной из основных задач цифрового мультиметра является измерение напряжения. Типичный источник постоянного напряжения — это аккумулятор, например, используемый в автомобилях. Напряжение переменного тока обычно создается генератором. Настенные розетки в вашем доме являются обычным источником переменного напряжения. Некоторые устройства преобразуют переменный ток в постоянный. Например, в электронном оборудовании, таком как телевизоры, стереосистемы, видеомагнитофоны и компьютеры, которые вы подключаете к розетке переменного тока, используются устройства, называемые выпрямителями, для преобразования переменного напряжения в постоянное.Это постоянное напряжение питает электронные схемы в этих устройствах.

Проверка правильности напряжения питания обычно является первым шагом при поиске неисправностей в цепи. Если напряжение отсутствует или оно слишком высокое или слишком низкое, проблему с напряжением следует устранить, прежде чем проводить дальнейшие исследования.

Формы сигналов, связанных с переменным напряжением, могут быть либо синусоидальными (синусоидальные волны), либо несинусоидальными (например, пилообразная, прямоугольная и волновая). Цифровые мультиметры с истинным среднеквадратичным значением отображают среднеквадратичное значение (среднеквадратическое значение) этих осциллограмм напряжения.Действующее значение — это действующее или эквивалентное значение постоянного напряжения переменного тока.

Сигналы напряжения могут иметь различную форму. Вот три (сверху вниз): постоянный ток, переменный синусоидальный и несинусоидальный переменный ток.

Некоторые базовые цифровые мультиметры имеют «средний отклик», давая точные среднеквадратичные значения, если сигнал переменного напряжения представляет собой чисто синусоидальную волну. Измерители среднего отклика не могут точно измерить несинусоидальные сигналы. Несинусоидальные сигналы точно измеряются цифровыми мультиметрами, обозначенными как «истинные среднеквадратичные значения», вплоть до пик-фактора, заданного цифровым мультиметром.Пик-фактор — это отношение пикового значения сигнала к среднеквадратичному значению. Это 1,414 для чистой синусоидальной волны, но часто намного выше, например, для импульса тока выпрямителя. В результате средние показания счетчиков часто будут намного ниже фактического действующего значения. Но в наши дни большинство счетчиков являются истинными среднеквадратичными значениями.

Способность цифрового мультиметра измерять переменное напряжение может быть ограничена частотой сигнала. Большинство цифровых мультиметров точно измеряют переменное напряжение на частотах от 50 до 500 Гц, но полоса измерения переменного тока цифрового мультиметра может достигать сотен килогерц.Такой измеритель показывает более высокое значение, потому что он «видит» больше сложных сигналов переменного тока. Спецификации точности цифрового мультиметра для переменного напряжения и переменного тока должны указывать частотный диапазон вместе с точностью диапазона.

Как производить измерения напряжения

Измерение напряжения просто:

  1. Выберите V.
  2. Вставьте черный щуп во входное гнездо COM. Подключите красный измерительный щуп к входному гнезду V.
  3. Если цифровой мультиметр имеет только ручной диапазон, выберите самый высокий диапазон, чтобы не перегружать вход.
  4. Прикоснитесь наконечниками щупа к цепи через нагрузку или источник питания (параллельно цепи).
  5. Просмотрите показания, обязательно отметив единицу измерения.

Будьте осторожны. Чтобы получить показания постоянного напряжения с правильной полярностью, прикоснитесь черным щупом к отрицательной стороне или заземлению цепи, а красным щупом — к положительной стороне цепи. Если это поменять местами, цифровой мультиметр с автополярностью просто отобразит знак минус, указывающий на отрицательную полярность.Однако с аналоговым измерителем вы рискуете повредить его.

Высоковольтные пробники, такие как этот, расширяют диапазон измерения напряжения цифрового мультиметра. Пользователи должны знать, что эти пробники не предназначены для использования в электроэнергетике, в которых высокое напряжение также сопровождается высокими энергиями. Вместо этого они предназначены для приложений с низким энергопотреблением.

Сопротивление, целостность цепи и диоды

Сопротивление измеряется в омах (Ом).Значения сопротивления могут сильно варьироваться: от нескольких миллиом (мОм) для контактного сопротивления до миллиардов Ом для изоляторов. Большинство цифровых мультиметров имеют сопротивление до 0,1 Ом, а некоторые — до 300 МОм. (300000000 Ом). Бесконечные сопротивления (разомкнутые цепи) читаются как «OL» на многих дисплеях счетчиков и означают, что сопротивление превышает измерительные возможности счетчика.

Измерения сопротивления должны производиться при выключенном питании цепи; в противном случае счетчик или цепь могут быть повреждены. Некоторые цифровые мультиметры обеспечивают защиту в режиме измерения сопротивления от случайного контакта с напряжением. Уровень защиты сильно различается в зависимости от цифрового мультиметра.

Для точных измерений с низким сопротивлением сопротивление измерительных проводов необходимо вычесть из общего измеренного сопротивления. Типичное сопротивление измерительных проводов составляет от 0,2 Ом до 0,5 Ом. Если сопротивление измерительных проводов превышает 1 Ом, их следует заменить.

Если цифровой мультиметр подает испытательное напряжение менее 0,6 В постоянного тока для измерения сопротивления, он сможет измерять значения резисторов, которые изолированы в цепи диодами или полупроводниковыми переходами.Это часто позволяет пользователям тестировать резисторы на печатных платах, не распаивая их.

Как измерять сопротивления:

  1. Отключите питание цепи.
  2. Выберите сопротивление (Ом).
  3. Вставьте черный щуп во входное гнездо COM. Подключите красный измерительный щуп к входному гнезду Ω.
  4. Подключите наконечники пробников к компоненту или участку цепи, для которого вы хотите определить сопротивление.
  5. Просмотрите показания, не забудьте указать единицы измерения — Ом (Ом), кОм (кОм) или мегом (МОм).

Непрерывность — это быстрое испытание на сопротивление, которое позволяет различать открытые и замкнутые цепи. Цифровой мультиметр со звуковым сигналом проверки целостности позволяет пользователям легко и быстро выполнять множество тестов на непрерывность. Измеритель издает звуковой сигнал при обнаружении замкнутой цепи, поэтому нет необходимости смотреть на измеритель во время тестирования. Сопротивление, необходимое для срабатывания звукового сигнала, варьируется от модели к модели цифрового мультиметра.

При измерении сопротивления в цепи, в которой есть диод, испытательное напряжение цифрового мультиметра поддерживается ниже нуля.6 В, поэтому полупроводниковые переходы не проводят ток.

Диоды похожи на электронные переключатели и включаются, если напряжение превышает определенный уровень (обычно около 0,6 В для кремниевого диода), а при включении позволяет току течь только в одном направлении.

Многие цифровые мультиметры имеют режим проверки диодов. В этом режиме измеряется и отображается фактическое падение напряжения на переходе. Кремниевый переход должен иметь падение напряжения менее 0,7 В при подаче напряжения в прямом направлении и разрыв цепи в обратном направлении.Будьте осторожны при использовании аналогового вольт-омметра для проверки перехода диода или транзистора. Эти измерители могут пропускать токи до 50 мА через переход, что может привести к повреждению тестируемого устройства.

Постоянный и переменный ток

Измерения тока отличаются от других измерений цифрового мультиметра. Измерения тока, выполненные цифровым мультиметром с использованием измерительных проводов (без токовых клещей — подробнее об этом позже), требуют включения измерителя последовательно с измеряемой цепью. Это означает размыкание цепи и предоставление тестовых проводов цифрового мультиметра замкнуть цепь.Таким образом, весь ток цепи протекает через цифровой мультиметр.

Как производить измерения тока

  1. Отключите питание цепи.
  2. Отрежьте или распаяйте схему, создав место, куда можно вставить измерительные щупы.
  3. Выберите A (переменный ток) или A (постоянный ток) по желанию.
  4. Вставьте черный щуп во входное гнездо COM. Подключите красный щуп к входному разъему усилителя или миллиампера, в зависимости от ожидаемого значения показаний.
  5. Подключите наконечники пробников к цепи через разрыв, чтобы весь ток проходил через цифровой мультиметр (последовательное соединение).
  6. Снова включите питание схемы.
  7. Просмотрите показания, обязательно отметив единицу измерения. Если измерительные провода перевернуть для измерения постоянного тока, на дисплее отобразится «-».

Защита входа. Распространенная ошибка — оставлять измерительные провода подключенными к токовым входным гнездам, а затем пытаться измерить напряжение. Это вызывает прямое короткое замыкание источника напряжения через резистор низкого номинала (также известный как токовый шунт) внутри цифрового мультиметра. Через цифровой мультиметр протекает сильный ток, и если счетчик не защищен надлежащим образом, ток может повредить как цифровой мультиметр, так и цепь, и, возможно, травмировать пользователя. Токи повреждения могут быть чрезвычайно высокими, если задействованы промышленные цепи высокого напряжения (240 В или выше).

Следовательно, цифровые мультиметры

должны иметь предохранитель токового входа достаточной мощности для измеряемой цепи. Счетчики без этого предохранителя не должны использоваться в цепях с высокой энергией (> 240 В переменного тока). Цифровые мультиметры, в которых используются предохранители, должны иметь предохранитель с емкостью, достаточной для устранения высокоэнергетических неисправностей.Номинальное напряжение предохранителей счетчика должно превышать максимальное напряжение, которое пользователь ожидает измерить.

Например, предохранитель на 20 А, 250 В может не устранить неисправность внутри счетчика, когда счетчик подключен к цепи 480 В. Чтобы устранить неисправность в этой цепи, потребуется предохранитель на 20 А, 600 В.

Существует два основных типа схем защиты: с автоматическим восстановлением и без него. Некоторые счетчики имеют схему, которая обнаруживает перегрузки и защищает счетчик до тех пор, пока условие не исчезнет.После устранения перегрузки цифровой мультиметр возвращается в нормальный режим работы. Обычно это используется для защиты функции измерения сопротивления от перегрузок по напряжению. Другие счетчики обнаруживают перегрузки и защищают счетчик, но не восстанавливаются до тех пор, пока оператор не выполнит операцию со счетчиком, например, замену предохранителя.

Принадлежности для датчиков тока. Иногда пользователям необходимо измерять токи, которые превышают номинальные значения цифрового мультиметра, иначе они окажутся в ситуациях, которые не позволяют им размыкать цепь для измерения тока.В этих приложениях с более высоким током (обычно более 2 А), где высокая точность не требуется, может быть полезен токовый пробник. Токовый зонд зажимает провод, по которому проходит ток, и преобразует измеренное значение в уровень, с которым может работать измеритель.

Токовые пробники (которые на самом деле являются трансформаторами тока) измеряют только переменный ток. Выходной сигнал трансформатора тока обычно составляет 1 миллиампер на ампер. Таким образом, значение 100 ампер становится 100 миллиампер, что может быть безопасно измерено большинством цифровых мультиметров.Провода датчика подключаются к входным гнездам «мА» и «COM», а переключатель функций измерителя установлен в положение «мА переменного тока».

Мультиметр безопасный

Безопасное выполнение измерений начинается с выбора подходящего измерителя для задачи, а также среды, в которой он будет использоваться. Пользователи должны прочитать и следовать руководству пользователя перед использованием, уделяя особое внимание разделам ПРЕДУПРЕЖДЕНИЕ и ВНИМАНИЕ.

Убедитесь, что вы используете счетчик, соответствующий категории Международной электротехнической комиссии (МЭК) и номинальному напряжению, утвержденному для того места, где должны производиться измерения. Например, если необходимо провести измерение напряжения на электрической панели с напряжением 480 В, следует использовать счетчик категории III на 600 В или 1000 В. Это означает, что входная схема измерителя будет выдерживать переходные процессы напряжения, обычно встречающиеся в этой среде, без вреда для пользователя. Выбор счетчика с этим рейтингом, который также имеет сертификаты UL, CSA, VDE или TUV, означает, что счетчик не только соответствует стандартам IEC, но и прошел независимые испытания, подтверждающие его соответствие этим стандартам.

Но как можно узнать, подлинный ли у них прибор CAT III или CAT II? Это не всегда просто.Производители могут самостоятельно сертифицировать свои счетчики как CAT II или CAT III без независимой проверки. Остерегайтесь таких формулировок, как «Разработано в соответствии со спецификациями …» Планы конструктора никогда не заменяют фактическое независимое тестирование. IEC разрабатывает и предлагает стандарты, но не несет ответственности за соблюдение стандартов.

Найдите символ и регистрационный номер независимой испытательной лаборатории, такой как CE, CSA, RCM или другого признанного агентства по сертификации. Этот символ можно использовать только в том случае, если цифровой мультиметр успешно прошел тестирование в соответствии со стандартом агентства, который основан на национальных / международных стандартах.UL 61010, например, основан на IEC 61010. В несовершенном мире это самое близкое к тому, чтобы гарантировать, что мультиметр действительно прошел испытания на безопасность.

Беречь от опасных панелей. Ваш цифровой мультиметр также может защитить вас от опасных ситуаций. Цифровые мультиметры, которые поддерживают беспроводную связь с персональными компьютерами, смартфонами и другими инструментами тестирования беспроводной связи, можно безопасно размещать внутри электрических панелей с отключенным питанием. Когда панель закрыта и снова запитана, измерения можно производить удаленно, сохранять и передавать, и все это, не ставя себя перед работающей электрической панелью.

Категории измерений. Критически важным понятием для понимания электробезопасности является категория измерений, кратко упомянутая выше. Стандарты определяют категории от 0 до IV, часто обозначаемые как CAT 0, CAT II и т. Д. Разделение системы распределения электроэнергии на категории основано на том факте, что опасный высокоэнергетический переходный процесс, такой как удар молнии, будет ослабляться или ослабляться как он проходит через полное сопротивление (сопротивление переменному току) системы.Более высокое значение CAT относится к электрической среде с более высокой доступной мощностью и более высокими переходными процессами. Таким образом, мультиметр, разработанный по стандарту CAT III, устойчив к гораздо более высоким энергетическим переходным процессам, чем мультиметр, разработанный по стандартам CAT II.

В рамках категории более высокое номинальное напряжение означает более высокую стойкость к переходным процессам — например, счетчик CAT III 1000 В имеет лучшую защиту по сравнению с счетчиком CAT III 600 В. Настоящее недоразумение возникает, если кто-то выбирает счетчик с номиналом 1000 В. CAT II.

Контрольный список безопасности

  • Используйте счетчик, соответствующий принятым стандартам безопасности для среды, в которой он будет использоваться.
  • Используйте измеритель с предохранителями на токовых входах и не забудьте проверить предохранители перед измерением тока.
  • Перед измерением проверьте измерительные провода на предмет физических повреждений.
  • Используйте измеритель, чтобы проверить целостность измерительных проводов.
  • Используйте только измерительные провода с закрытыми разъемами и защитными кожухами для пальцев.
  • Используйте только измерители с утопленными входными гнездами.
  • Выберите правильную функцию и диапазон для ваших измерений.
  • Убедитесь, что счетчик находится в хорошем рабочем состоянии.
  • Соблюдайте все процедуры безопасности оборудования.
  • Всегда сначала отсоединяйте «горячий» (красный) щуп.
  • Не работай в одиночку.
  • Используйте измеритель с функцией защиты от перегрузки по сопротивлению.
  • При измерении тока без токовых клещей отключите питание перед подключением к цепи.
  • Помните о ситуациях, связанных с сильным током и высоким напряжением, и используйте соответствующее оборудование, такое как высоковольтные пробники и сильноточные клещи.

Особенности

Следующие ниже особенности и функции могут облегчить использование цифрового мультиметра.

  • Извещатели с первого взгляда показывают, что измеряется (вольт, ом и т. Д.).
  • Управление одним переключателем упрощает выбор функций измерения.
  • Защита от перегрузки предотвращает повреждение как счетчика, так и цепи, одновременно защищая пользователя.
  • Специальные высокоэнергетические предохранители обеспечивают дополнительную защиту пользователя и счетчика во время измерения тока и перегрузок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
