Маркировка резисторов млт расшифровка. Все о резисторах. Определение, типы резисторов и их номинал
Постоянные резисторы — это такой элемент, который присутствует практически во всей электронной аппаратуре. Резисторы обладают свойствами активного сопротивления. С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две о более части, для отвода остаточных зарядов.
Состоит постоянный резистор из фарфоровой трубки или палочки, на которую напыленно железо или углерод. От толщины напыления зависит сопротивление резистора и от объема — мощность.
Маркировка резисторов
Буквенно-цифровая маркировка резисторов

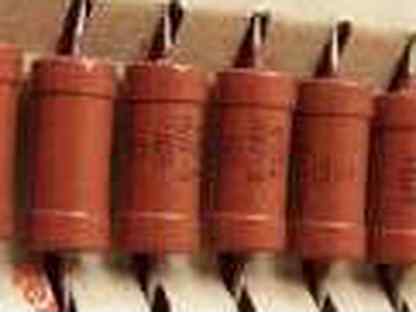

Общий вид резисторов отечественного производства и обозначение их на схеме (рис1).
Большинство резисторов в своей радиолюбительской практике брал из старых радиоустройств. Как правило, эти устройства были старыми и в них были установлены отечественные резисторы с буквенно-цифровой маркировкой.
Основная единица измерения сопротивления — Ом. В одном Оме 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат в роли разделителей, как запятая в обычном наборе цифр. Например, сопротивление у резистора 5к3 будет 5,3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита и обозначают Ом. Например, 8R0 — это 8,0 Ом. Отсутствие буквы вовсе означает, что цифра обозначает сопротивление в Ом. Например, 100 — это 100 Ом.
Приведу еще несколько примеров с буквой перед цифрами. К250 = 0.250 кОм и это равно 250 Ом. М100 = 0,100 мОм и это равно 100 кОм.
Цветовая маркировка резисторов
Современные изготовители радиодеталей уже практически ушли от буквенно-цифровой маркировки резисторов. На смену ей пришла цветовая маркировка резисторов.
Смысл данной маркировки в нанесении на корпус разноцветных колец, цвет которого несет свою цифру или множитель.
Рассказывать и изучать, что означает каждый цвет, мы здесь не будем, я сам этого на память не знаю, и запоминать не хочется. Для определения номинала резисторов с цветовой маркировкой существует множество программ в интернете, скачать одну из них можно . Я начал использование программы больше пяти лет назад и пользуюсь до сих пор.
Так же цветовую маркировку резистора можно определить из шаблона резисторов с уже проставленными номиналами, во всяком случае на столе не помешают:
Универсальный способ определения номинала
И не забываем самый основной способ определения номинала резистора методом измерения. Правда, для определения сопротивления данным способом, необходим довольно точный прибор, китайский цифровой мультиметр вполне сойдет, а вот стрелочные тестеры врятли. При измерении не прикасайтесь к щупам мультиметра, что бы не учитывать сопротивление тела, и при измерении небольших сопротивлений отнимайте сопротивление проводов, показывается если щупы замкнуть накоротко (на большем пределе покажет нуль и сопротивление проводов не учитывается).
Мощность резистора
Резисторы различаются как по сопротивлению, так и по мощности. Основные номиналы мощности показаны на рисунке 1. На том же рисунке показано условно графическое изображение резистора на схеме. Если при сборке, какой либо схемы на ней указан резистор мощностью 1 Вт, то при сборке схемы он должен быть аналогичной или большей мощности.
Хорошо если на схемах такие обозначения есть, а что делать, если схема проектируется самостоятельно. К примеру, нужно подключить светодиод 3 Вольта и 30 миллиАмпер к источнику питания 12 В. Для ограничения тока в цепь светодиода врезается резистор. Что бы рассчитать рассеиваемую мощность резистора необходимо знать напряжение падения на резисторе, ток цепи и найти их произведение. (12-3)х0,03= 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.
Привет. Сегодня статья будет посвящена такому радиоэлементу как резистор, или как было принято называть его ранее сопротивление.
Основной задачей резисторов является создание сопротивления электрическому току.
Для более наглядной визуализации, давайте представим электрический ток, как воду, которая течет по трубе. В конце этой трубы установлен кран, который полностью откручен, и он просто пропускает через себя водный поток. Стоит нам немного начать закрывать кран, как мы сразу увидим, что поток стает слабее вплоть до того момента, когда течь воды полностью остановится.
По такому принципу и работают резисторы, только вместо трубы у нас электрический проводник, вместо воды ток, а вместо крана наш резистор. Чем больше номинал резистора, тем больше он делает сопротивление электрическому току. Сопротивление резистора измеряется такой единицей измерения как Ом.
Так как в схемах могут использоваться очень большие резисторы, номинал которых может составлять порядка 1000 -1000000 Ом, то для облегчения вычислений используют производные единицы, такие как
Для большего понимания этих единиц измерения, привожу следующую расшифровку:
1кОм = 1000 Ом;
1 мОм = 1000 кОм;
1гОм = 1000 мОм;
На практике все очень просто.
Если нам попался резистор с надписью 1,8 кОм, то проведя не сложные вычисления, увидим, что номинал в Омах будет соответствовать 1800 Ом.
По принципу работы, резисторы делятся на постоянные и переменные
Из самих названий можно догадаться, что постоянные резисторы в процессе работы никогда не меняют своего номинала. Переменные же резисторы, могут менять свой номинал в процессе работы, и используются для выполнения какой-то настройки. Примером для использования переменных резисторов может быть ручки управления громкостью, тембром на магнитофонах.
Постоянные резисторы
Поговорим более детально о постоянных резисторах. На практике, обозначение номинала резисторов наносится на корпусе. Это может быть буквенно–цифровой код или обозначение цветными полосками (). Как узнать номинал резистора по цветовой маркировке, можем узнать из этой .
Что касается буквенно-цифрового обозначения, то его принято обозначать такими способами:
- Буква R Омах .
Очень важным является позиция этой буквы. Если на резисторе надпить типа 12 R то номинал резистора будет 12Ом . Если же буква будет в начале R 12 , то сопротивление будет 0,12Ом . Также возможно обозначение типа 12 R1 , что будет означать 12,1 Ом. - Буква K – означает, что номинал резистора будет измеряться в к Омах . Действуют теже правила что и для предыдущего примера.
- Буква М – означает, что номинал резистора будет измеряться в м Омах . 12 М = 12мОм, М 12 = 0,12 мОм и 12М1 = 12,1мОм.
Очень важным является позиция этой буквы. Если на резисторе надпить типа 12 R то номинал резистора будет 12Ом . Если же буква будет в начале R 12 , то сопротивление будет 0,12Ом . Также возможно обозначение типа 12 R1 , что будет означать 12,1 Ом.Так же на корпусе резистора обозначают такую величину как отклонение от номинала . При массовом производстве сопротивлений, в виду не совершенства технологий производства, сопротивления могут иметь некоторые отклонения от заявленного номинала.
Это возможное отклонение обозначается на корпусе резистора в виде ±0,7% или ±5%. Цифры могут быть разные, в зависимости от метода производства.
В процессе работы, при больших нагрузках резистор выделяет тепло. Если в схему, где идут большие нагрузки поставить резистор маленькой мощности, то он быстро разогреется и сгорит. Чем больше по размерам резистор, тем больше его мощность. На рисунке ниже видно обозначение мощности резисторов на схемах.
Обозначение мощности резисторов на схеме
Переменные резисторы
Как говорилось ранее, переменные резисторы используются для плавной регулировки силы тока и напряжения в пределах номинала резистора. Переменные резисторы бывают построечные и регулировочные . С помощью регулировочных резисторов проводятся постоянные пользовательские регулировки аппаратуры (регулировка звука, яркости тембра и др.), а построечные используются для настройки аппаратуры в режиме наладки во время сборки техники. Для регулировочных резисторов приемлемо наличия удобной ручки, построечные же обычно регулируются отверткой.
Если на переменном резисторе написано что он имеет номинал 10кОм , то это означает, что он производит регулировку в пределах от 0 до 10 кОм . В среднем положении ручки его номинал будет приблизительно около 5 кОм , в крайнем или 0 или 10 кОм .
Новая деталь — резистор.
Резистор — это элемент, обладающий определенным электрическим сопротивлением.
Вообще, справедливости ради, скажу так — сопротивлением обладают не только резисторы, но и все остальные элементы: лампы, двигатели, диоды, транзисторы и даже простые провода. Однако у всех остальных элементов сопротивление — это не главная характеристика, а так скажем — побочная. На самом деле, лампочка — светит, двигатель — вращается, диод — выпрямляет, транзистор — усиливает, а провод — проводит. А вот у резистора нет иной «профессии», кроме как оказывать сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами.
Однако — это несколько из области нестандартных применений…
На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части — это тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.
А на схеме его в любом случае обозначают только так:
Рядом с изображением обычно указывают его порядковый номер в схеме и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету и его сопротивление — 15 килоом (т.е., 15 000 Ом). Буква R перед порядковым номером говорит нам о том, что это — резистор. (Для каждого вида деталей в схеме ведется свой счет.)
Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. главу 2 — Закон Ома).
Каждый резистор рассчитан на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление — достаточно посмотреть на корпус резистора. Оно должно быть там написано.
Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как — длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому, на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36. Или такие: 152, 201, 100, 364. Или вообще не найти никаких букв, а только странные цветные полоски. В последнем случае — не отчаивайтесь — это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.
Кратные приставки
мы постоянно используем в повседневной жизни. Например, покупая леску толщиной 0,25 миллиметра, или отправляясь на дачу на 54-й километр, или оценивая, сколько мегабайт занимает файл и влезет ли он на винчестер объемом 10 гигабайт. Или, на худой конец, объясняя соседу, что болевой порог человеческого уха — 120 децибелл и ваш усилок никак не обеспечит такой мощи, даже если очень захочет…
«Миллиметр», «километр», «мегабайт», «гигабайт», «децибелл» — все эти слова образованы из слов «метр», «байт» и «Белл» при помощи кратных приставок: «милли-«, «кило-«, «Мега-«, «Гиго-«, «деци-«.
-12) (триллионная)
Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но — редко. Итак:
1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом
Несколько примеров:
1,5 кОм = 1,5*1000 = 1500 Ом
0,2 кОм = 0,2*1000 = 200 Ом
и т.д.
Теперь поехали лопатить обозначения на корпусе!
Маркировка резисторов
Маркировка — это условные обозначения, наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве — сопротивлении.
Существует несколько различных способов маркировки резисторов.
Способ 1-й, совдеповский.
1К5, 68К, М16, 20Е, К39 и т.д.
Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом
Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку.
Причем, буква ставится вместо десятичной запятой.
Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем — 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39.
Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм
Способ 2-й, буржуазный
152, 683, 164, 200, 391.
Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.
Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры — это некоторое число. Последняя — количество нулей, дописываемых после этого числа. Проще некуда!
Способ 3-й, цветовой
Не подходит для дальтоников и ленивых.
Идеалогия — как в предыдущем способе, но вместо цифр — цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):
Как читать?
Берем резистор с цветовой маркировкой.
На корпусе — 4 полоски. Три находятся рядом, одна — чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее — см. предыдущий способ.
Вот и все! Оказывается, это так легко!!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора — сопротивление всегда можно померить измерительными приборами. О них мы еще поговорим.
ID: 641
Как вам эта статья? | Заработало ли это устройство у вас? |
125 до 2 Ватт. Если быть более точным, то это ряд 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт. Конечно, есть и более мощные резисторы, например проволочные, но они редко используются в электронных схемах. На рисунке ниже изображены внешний вид и габариты резисторов, а также их обозначения на принципиальных схемах.Из них чаще всего в электронике используются резисторы мощностью от 0.125 до 0.5 Ватт. Резисторы бывают как обычные, с допуском 5-10%, так и прецизионные с допуском 0.1-1%. Существуют и более точные резисторы, но в большинстве радиолюбительских конструкций такая точность не требуется. Если резистор может менять сопротивление — его называют переменным (или подстроечным). Фото переменных резисторов:
Переменные резисторы также бывают проволочные и непроволочные , проволочные обычно бывают рассчитаны на большую мощность. Устройство непроволочного переменного резистора можно видеть на рисунке:
Устроен резистор следующим образом, на основании из гетинакса в виде дуги нанесен слой из сажи смешанной с лаком.
У этого резистора между первым и вторым контактом (на рисунке), другими словами между крайними выводами сопротивление неизменно, а между средним и крайними выводами изменяется при вращении ручки резистора. К этому слою обладающему сопротивлением прилегает подвижный контакт, соединенный с центральным выводом. Очень часто при интенсивном использовании регулятором, этот слой сажи истирается, и сопротивление резистора при вращении ручки резистора изменяется скачкообразно, становясь иногда даже больше максимального положенного по номиналу. Из-за этого износа и происходит шуршание и треск из динамиков, а иногда при сильном износе звучание пропадает совсем. Переменные резисторы бывают как одинарные, так и сдвоенные, сдвоенные обычно используются в устройствах со стерео звучанием. Также к переменным резисторам относятся подстроечные резисторы:
Они отличаются от стандартных переменных отсутствием ручки и регулируются вращением вала отвёрткой. Также переменные резисторы бывают однооборотные и многооборотные.
Схематическое изображение переменного и подстроечного резистора на рисунке ниже:
На советских резисторах МЛТ был написан номинал резистора, на импортных резисторах маркировка осуществляется нанесением разноцветных колец, в первых двух кольцах закодирован номинал, третье кольцо множитель, четвёртое кольцо это допуск резистора (для обычных не прецизионных резисторов).
Встречается маркировка большим, чем четыре, количеством колец, расшифровать маркировку поможет следующий рисунок:
Иногда возникает надобность узнать номинал резистора, а по цветовой маркировке это сделать, по каким-либо причинам затруднительно. В таком случае нужно обратиться к принципиальной схеме устройства. На таких схемах номинал резистора обозначается следующим образом, например: 150 означает 150 Ом (единицы измерения не указываются), 100 К означает 100 КилоОм, 2 М означает 2 МегаОма. Иногда при сборке какой-либо схемы нужного номинала нет под рукой, но есть много резисторов других номиналов, в таком случае может помочь последовательное или параллельное соединение резисторов.
Формулы подсчета всем известны из учебников физики, но если кто подзабыл, приведу здесь их:
При последовательном соединении
При параллельном соединении
В последнее время многие переходят на SMD детали, из них наиболее распространены резисторы размеров 0805 и 1206. Определить номинал SMD резистора очень просто, первые две цифры показывают сопротивление резистора, третья цифра количество нулей. Пример : нанесена маркировка 332 , это значит 33 плюс два нуля, получается 3300, то есть 3.3 КилоОма. Менее распространены в электронике, но тем не менее находят применение терморезисторы и фоторезисторы. На рисунке ниже изображено схематическое изображение терморезисторов:
У терморезисторов сопротивление зависит от температуры. Если с повышением температуры сопротивление терморезистора увеличивается, то температурный коэффициент сопротивления ТКС положительный, если же с повышением температуры сопротивление уменьшается, то ТКС отрицательный.
Терморезистор изображен на фотографии ниже:
На следующем рисунке изображён фоторезистор, как его рисуют на схемах:
Он представляет собой полупроводниковый прибор, сопротивление которого меняется под действием света.
Фоторезисторы особенно широко используются в устройствах автоматики. Привожу типовую схему включения полупроводникового фотодетектора:
Обсудить статью РЕЗИСТОРЫ
Определение, типы резисторов и их номинал. Маркировка резисторов млт расшифровка
Постоянные резисторы — это такой элемент, который присутствует практически во всей электронной аппаратуре. Резисторы обладают свойствами активного сопротивления . С их помощью можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две о более части, для отвода остаточных зарядов.
Состоит постоянный резистор из фарфоровой трубки или палочки, на которую напыленно железо или углерод.
От толщины напыления зависит сопротивление резистора и от объема — мощность.
Маркировка резисторов
Буквенно-цифровая маркировка резисторов
Общий вид резисторов отечественного производства и обозначение их на схеме (рис1).
Большинство резисторов в своей радиолюбительской практике брал из старых радиоустройств. Как правило, эти устройства были старыми и в них были установлены отечественные резисторы с буквенно-цифровой маркировкой. В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает, металлизированный лакированный теплостойкий. Цифра после этого словосочетания обозначает мощность.
Основная единица измерения сопротивления — Ом. В одном Оме 1000 кОм и 1 000 000 мОм. Буквы в маркировке служат в роли разделителей, как запятая в обычном наборе цифр. Например, сопротивление у резистора 5к3 будет 5,3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита и обозначают Ом. Например, 8R0 — это 8,0 Ом.
Отсутствие буквы вовсе означает, что цифра обозначает сопротивление в Ом. Например, 100 — это 100 Ом.
Приведу еще несколько примеров с буквой перед цифрами. К250 = 0.250 кОм и это равно 250 Ом. М100 = 0,100 мОм и это равно 100 кОм.
Цветовая маркировка резисторов
Современные изготовители радиодеталей уже практически ушли от буквенно-цифровой маркировки резисторов. На смену ей пришла цветовая маркировка резисторов.
Смысл данной маркировки в нанесении на корпус разноцветных колец, цвет которого несет свою цифру или множитель. Рассказывать и изучать, что означает каждый цвет, мы здесь не будем, я сам этого на память не знаю, и запоминать не хочется. Для определения номинала резисторов с цветовой маркировкой существует множество программ в интернете, скачать одну из них можно. Я начал использование программы больше пяти лет назад и пользуюсь до сих пор.
Так же цветовую маркировку резистора можно определить из шаблона резисторов с уже проставленными номиналами, во всяком случае на столе не помешают:
Универсальный способ определения номинала
И не забываем самый основной способ определения номинала резистора методом измерения.
Мощность резистора
Резисторы различаются как по сопротивлению, так и по мощности. Основные номиналы мощности показаны на рисунке 1. На том же рисунке показано условно графическое изображение резистора на схеме. Если при сборке, какой либо схемы на ней указан резистор мощностью 1 Вт, то при сборке схемы он должен быть аналогичной или большей мощности.
Хорошо если на схемах такие обозначения есть, а что делать, если схема проектируется самостоятельно. К примеру, нужно подключить светодиод 3 Вольта и 30 миллиАмпер к источнику питания 12 В.
Правда, для определения сопротивления данным способом, необходим довольно точный прибор, китайский цифровой мультиметр вполне сойдет, а вот стрелочные тестеры врятли. При измерении не прикасайтесь к щупам мультиметра, что бы не учитывать сопротивление тела, и при измерении небольших сопротивлений отнимайте сопротивление проводов, показывается если щупы замкнуть накоротко (на большем пределе покажет нуль и сопротивление проводов не учитывается).
Для ограничения тока в цепь светодиода врезается резистор. Что бы рассчитать рассеиваемую мощность резистора необходимо знать напряжение падения на резисторе, ток цепи и найти их произведение. (12-3)х0,03= 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.Привет. Сегодня статья будет посвящена такому радиоэлементу как резистор, или как было принято называть его ранее сопротивление.
Основной задачей резисторов является создание сопротивления электрическому току . Для более наглядной визуализации, давайте представим электрический ток, как воду, которая течет по трубе. В конце этой трубы установлен кран, который полностью откручен, и он просто пропускает через себя водный поток. Стоит нам немного начать закрывать кран, как мы сразу увидим, что поток стает слабее вплоть до того момента, когда течь воды полностью остановится.
По такому принципу и работают резисторы, только вместо трубы у нас электрический проводник, вместо воды ток, а вместо крана наш резистор.
Чем больше номинал резистора, тем больше он делает сопротивление электрическому току. Сопротивление резистора измеряется такой единицей измерения как Ом.
Так как в схемах могут использоваться очень большие резисторы, номинал которых может составлять порядка 1000 -1000000 Ом, то для облегчения вычислений используют производные единицы, такие как кОм , мОм и гОм .
Для большего понимания этих единиц измерения, привожу следующую расшифровку:
1кОм = 1000 Ом;
1 мОм = 1000 кОм;
1гОм = 1000 мОм;
На практике все очень просто. Если нам попался резистор с надписью 1,8 кОм, то проведя не сложные вычисления, увидим, что номинал в Омах будет соответствовать 1800 Ом.
По принципу работы, резисторы делятся на постоянные и переменные .
Из самих названий можно догадаться, что постоянные резисторы в процессе работы никогда не меняют своего номинала. Переменные же резисторы, могут менять свой номинал в процессе работы, и используются для выполнения какой-то настройки.
Примером для использования переменных резисторов может быть ручки управления громкостью, тембром на магнитофонах.
Постоянные резисторы
Поговорим более детально о постоянных резисторах. На практике, обозначение номинала резисторов наносится на корпусе. Это может быть буквенно–цифровой код или обозначение цветными полосками (). Как узнать номинал резистора по цветовой маркировке , можем узнать из этой.
Что касается буквенно-цифрового обозначения, то его принято обозначать такими способами:
- Буква R Омах . Очень важным является позиция этой буквы. Если на резисторе надпить типа 12 R то номинал резистора будет 12Ом . Если же буква будет в начале R 12 , то сопротивление будет 0,12Ом . Также возможно обозначение типа 12 R1 , что будет означать 12,1 Ом.
- Буква K к Омах . Действуют теже правила что и для предыдущего примера. 12 K = 12кОм, K 12 = 0,12 кОм и 12К1 = 12,1кОм.
- Буква М – означает, что номинал резистора будет измеряться в м Омах . 12 М = 12мОм, М 12 = 0,12 мОм и 12М1 = 12,1мОм.
Так же на корпусе резистора обозначают такую величину как отклонение от номинала . При массовом производстве сопротивлений, в виду не совершенства технологий производства, сопротивления могут иметь некоторые отклонения от заявленного номинала. Это возможное отклонение обозначается на корпусе резистора в виде ±0,7% или ±5%. Цифры могут быть разные, в зависимости от метода производства.
В процессе работы, при больших нагрузках резистор выделяет тепло. Если в схему, где идут большие нагрузки поставить резистор маленькой мощности, то он быстро разогреется и сгорит. Чем больше по размерам резистор, тем больше его мощность. На рисунке ниже видно обозначение мощности резисторов на схемах.
Обозначение мощности резисторов на схеме
Переменные резисторы
Как говорилось ранее, переменные резисторы используются для плавной регулировки силы тока и напряжения в пределах номинала резистора.
Переменные резисторы бывают построечные и регулировочные . С помощью регулировочных резисторов проводятся постоянные пользовательские регулировки аппаратуры (регулировка звука, яркости тембра и др.), а построечные используются для настройки аппаратуры в режиме наладки во время сборки техники. Для регулировочных резисторов приемлемо наличия удобной ручки, построечные же обычно регулируются отверткой.
Если на переменном резисторе написано что он имеет номинал 10кОм , то это означает, что он производит регулировку в пределах от 0 до 10 кОм . В среднем положении ручки его номинал будет приблизительно около 5 кОм , в крайнем или 0 или 10 кОм .
Новая деталь — резистор.
Резистор — это элемент, обладающий определенным электрическим сопротивлением.
Вообще, справедливости ради, скажу так — сопротивлением обладают не только резисторы, но и все остальные элементы: лампы, двигатели, диоды, транзисторы и даже простые провода .
Однако у всех остальных элементов сопротивление — это не главная характеристика, а так скажем — побочная. На самом деле, лампочка — светит, двигатель — вращается, диод — выпрямляет, транзистор — усиливает, а провод — проводит. А вот у резистора нет иной «профессии», кроме как оказывать сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами. Однако — это несколько из области нестандартных применений…
На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части — это тоже резистор, только без ножек. Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.
А на схеме его в любом случае обозначают только так:
Рядом с изображением обычно указывают его порядковый номер в схеме и номинальное сопротивление (то, на которое он рассчитан). В нашем примере он 12-й по счету и его сопротивление — 15 килоом (т.е., 15 000 Ом).
Буква R перед порядковым номером говорит нам о том, что это — резистор. (Для каждого вида деталей в схеме ведется свой счет.)
Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. главу 2 — Закон Ома). Каждый резистор рассчитан на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление — достаточно посмотреть на корпус резистора. Оно должно быть там написано. Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как — длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому, на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36. Или такие: 152, 201, 100, 364. Или вообще не найти никаких букв, а только странные цветные полоски. В последнем случае — не отчаивайтесь — это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.
Кратные приставки
мы постоянно используем в повседневной жизни.
Например, покупая леску толщиной 0,25 миллиметра, или отправляясь на дачу на 54-й километр, или оценивая, сколько мегабайт занимает файл и влезет ли он на винчестер объемом 10 гигабайт. Или, на худой конец, объясняя соседу, что болевой порог человеческого уха — 120 децибелл и ваш усилок никак не обеспечит такой мощи, даже если очень захочет…
«Миллиметр», «километр», «мегабайт», «гигабайт», «децибелл» — все эти слова образованы из слов «метр», «байт» и «Белл» при помощи кратных приставок: «милли-«, «кило-«, «Мега-«, «Гиго-«, «деци-«.
Все прекрасно знают, что в 1-м километре — 1000 метров, а в 1-м грамме — 1000 миллиграмм, а в одном гигабайте — где-то 1000 000 000 байт.
И можно, в принципе, говорить не «3 километра» а «3 тысячи метров», не «40 милиграмм» а «0,04 грамма». Однако — это долго и неудобно. Для того, собственно, и служат эти приставки — чтоб облегчить нам с вами жизнь. Они образуют из некоторой базовой виличины (метр, грамм, байт и т.д.) новую величину, которая больше или меньше базовой во сколько-то раз.
-12) (триллионная)
Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но — редко. Итак:
1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом
Несколько примеров:
1,5 кОм = 1,5*1000 = 1500 Ом
0,2 кОм = 0,2*1000 = 200 Ом
и т.д.
Теперь поехали лопатить обозначения на корпусе!
Маркировка резисторов
Маркировка — это условные обозначения , наносимые на корпус детали, по которым мы можем узнать о некоторых её свойствах. Маркировка резистора может сказать нам о самом главном его свойстве — сопротивлении.
Существует несколько различных способов маркировки резисторов.
Способ 1-й, совдеповский.
1К5, 68К, М16, 20Е, К39 и т.д.
Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом
Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку.
Причем, буква ставится вместо десятичной запятой.
Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем — 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39.
Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм
Способ 2-й, буржуазный
152, 683, 164, 200, 391.
Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.
Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры — это некоторое число. Последняя — количество нулей, дописываемых после этого числа. Проще некуда!
Способ 3-й, цветовой
Не подходит для дальтоников и ленивых.
Идеалогия — как в предыдущем способе, но вместо цифр — цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица соответствия (ее лучше выучить наизусть, или распечатать на цветном принтере и везде носить с собой =)):
Как читать?
Берем резистор с цветовой маркировкой.
На корпусе — 4 полоски. Три находятся рядом, одна — чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее — см. предыдущий способ.
Вот и все! Оказывается, это так легко!!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора — сопротивление всегда можно померить измерительными приборами . О них мы еще поговорим.
ID: 641
Как вам эта статья? |
стр. 1
стр. 2
стр. 3
стр. 4
стр. 5
стр. 6
стр. 7
стр. 8
стр. 9
стр. 10
стр. 11
стр. 12
стр. 13
стр. 14
стр..jpg)
И 01.91
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на постоянные проволочные, непроволочные и фольговые резисторы, изготовляемые для народного хозяйства и экспорта.
Виды климатических исполнений — УХЛ и В по ГОСТ 15150 — -69.
Климатическое исполнение и категорию размещения резистора конкретного типа указывают в стандартах или технических условиях на резисторы конкретных типов.
Резисторы, изготовляемые для экспорта, должны соответствовать требованиям ГОСТ 23135-78 и требованиям, изложенным в соответствующих разделах настоящего стандарта.
Стандарт полностью соответствует Публикации МЭК 115-1.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Основные параметры резисторов должны соответствовать нормам, установленным в стандартах или технических условиях (ТУ) на резисторы конкретных типов по ГОСТ 24013-80 .
1.2. Условное обозначение резисторов при заказе и в конструкторской документации должно соответствовать указанному в стандартах или ТУ на резисторы конкретных типов.
Перепечатка воспрещена
Издание официальное Е
Переиздание. Март 1986 г.
© Издательство стандартов, 1987
3.2.2. Для непроволочных резисторов испытание по группе К-4, последовательности 8 и 9, не проводят для резисторов, демонтаж которых затруднен или невозможен (например, при креплении за корпус путем его приклеивания или заливки, или приклеиванием корпуса с припаиванием выводов).
3.2.3. Для непроволочных резисторов испытание по группе К-8 проводят только для резисторов, демонтаж которых затруднен или невозможен (например, при креплении резисторов за корпус путем его приклеивания или заливки, или приклеиванием корпуса с припаиванием выводов),
3.2.4. Последовательность проведения испытания резисторов конкретных типов по группе К-4 в стандартах или ТУ допускается изменять.
3.2.5. Стойкость резисторов к воздействию атмосферных конденсированных осадков (инея и росы), плесневых грибов, соляного тумана и испытание на пожарную безопасность в составе квалификационных испытаний не контролируют.
Соответствие резисторов указанным требованиям подтверждают на основе данных проверок, полученных при разработке резисторов, или результатами испытаний резисторов, проведенных до начала квалификационных испытаний.
При изменении конструкции, технологического процесса изготовления и (или) материалов, которые могут повлиять на стойкость резисторов к воздействию указанных факторов, контроль проводят в составе типовых испытаний.
3.2.6. Стойкость негерметичных резисторов к воздействию атмосферного повышенного давления и атмосферного пониженного давления в составе квалификационных испытаний не контролируют. Соответствие резисторов указанному требованию обеспечено их конструкцией.
3.2.7. Испытание резисторов на виброустойчивость, ударную устойчивость в составе квалификационных испытаний не проводят.
По конструкции и принципу работы постоянных резисторов их параметры не зависят от воздействия вибрации и ударов.
3.2.8. Испытания на проверку отсутствия резонансных частот конструкции в заданном диапазоне частот в составе квалификацй-онных испытаний не проводят.
Соответствие резисторов указанному требованию обеспечено их конструкцией.
3.2.9. Испытания по группам К-1 и К-2 проводят последовательно на одной выборке резисторов.
Резисторы, прошедшие испытания по группам К-1 и К-2, используют для испытания по любой другой группе.
Испытания по группам К-3-К-9; КП-К15 для непроволочных резисторов и К-3-К-6; К8-К12 для проволочных резисторов проводят на самостоятельных выборках.
3.2.10. Выборки комплектуют по следующим правилам:
для группы испытаний К-3 — по правилам, установленным для группы П-1;
для групп испытаний К-4, К-И для непроволочных резисторов и К-4, К-8 для проволочных резисторов -по правилам, установленным для группы П-2;
для групп испытаний К-5-К-8 для непроволочных резисторов и К-5 для проволочных резисторов — по правилам, установленным для групп П-3-П-6;
для групп испытаний К-10 для непроволочных резисторов и К-7 для проволочных резисторов — по правилам, установленным для испытаний на долговечность.
Испытания на долговечность являются продолжением испытаний на безотказность. Часть выборки, предназначенной для испытаний на долговечность, определяют заранее до начала испытаний на безотказность;
для групп испытаний К-9, К-12-К-15 для непроволочных резисторов и К-6, К-9 — К-12 для проволочных резисторов — от всей совокупности резисторов, предусмотренной в стандартах или ТУ на резисторы конкретных типов и находящихся в производстве.
3.2.11. Для проведения испытаний применяют следующие планы контроля:
для групп испытаний К-1 и К-2 -планы контроля, установленные для групп С-1 и С-2 соответственно;
для группы испытаний К-3 — план контроля, установленный для группы П-1;
для групп испытаний К-4-К-8, К-П-К-14 для непроволочных резисторов и К-4-К-6, К-8-К-П для проволочных резисторов — план контроля, установленный для групп П-2, П-3-П-6 для непроволочных резисторов и П-2-П-3 для проволочных резисторов;
для групп испытаний К-10 для непроволочных резисторов и К-7 для проволочных резисторов число резисторов, подлежащих испытанию, выборка (я д), допускаемое число отказов А должны
быть указаны в стандартах или ТУ на резисторы конкретных типов по ГОСТ 25359-82 .
Доверительная вероятность />* = 0,6, пе-ресчетный коэффициент должен быть указан в стандартах или ТУ на резисторы конкретных типов;
для групп испытаний К-15 для непроволочных резисторов и К-12 для проволочных резисторов объем выборки п = 3, C = Q.
3.2.12. Резисторы, подвергавшиеся квалификационным испытаниям по группе К-3, допускается поставлять потребителю отдельными партиями, если параметры резисторов соответствуют нормам при приемке и поставке.
3.3. Приемо-сдаточные испытания
3.3.1 Резисторы для приемки предъявляют партиями.
3.3.2. Состав испытаний, деление состава испытаний на группы испытаний и по в пределах каждой группы должны соответствовать приведенным в табл. 4.
Таблица 4 | |||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||
Проверка внешнего вида3.3.3. Последовательность проведения испытаний резисторов конкретных типов по группе С-2 допускается изменять.
3.3.4. Испытание по группе С-2 проводят на резисторах, прошедших испытания по группе С-1.
3.3.5. Испытания по группам С-1 и С-2 проводят по планам выборочного одноступенчатого контроля, приведенным в табл.
5 по ГОСТ 18242-72 , или сплошным контролем.
Таблица 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Примечание. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
При объеме партий до 25 шт. по группе испытаний С-1 и 90 шт. по группе испытаний С-2 применяют сплошной контроль.3.3.6. Изготовитель анализирует причины неудовлетворительного состояния производства и принимает меры по их устранению, если количество возвращенных партий (в том числе повторно предъявленных) равно 4 из 10.
При числе предъявленных приемке партий более 100 в месяц, это число составляет 8 из 20.
3.3.7. Резисторы должны быть перепроверены перед отгрузкой потребителю, если после их приемки истекло время, превышающее 6 мес.
Перепроверку производят по группе приемо-сдаточных испытаний С-2.
Дата перепроверки должна быть указана дополнительно на потребительской таре.
3.4. Периодические испытания
3.4.1, Состав испытаний, деление состава испытаний на группы испытаний, периодичность испытаний для каждой группы, а так* же последовательность их проведения в пределах групп должны соответствовать приведенным в табл.
6 для непроволочных резисторов и в табл. 7 — для проволочных резисторов.
3.4.2. Для непроволочных резисторов испытание по группе П-2, последовательности 8 и 9, не проводят для резисторов, демонтаж которых затруднен или невозможен (например, при креплении за корпус путем его приклеивания или заливки, или приклеиванием корпуса с припаиванием выводов).
Таблица 6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Продолжение табл, б |
Таблица 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Испытание на воздействие повышенной рабочей температуры сре-
Проверка электрической проч-| ГОСТ 24238-84 Продолжение табл 7 |
3 4 3. Для непроволочных резисторов испытание по группе П-6 проводят только для резисторов, демонтаж которых затруднен или невозможен (например, при креплении резисторов за корпус путем его приклеивания или заливки, или приклеиванием корпуса с при-паиванием выводов).
3.4.4. Последовательность проведения испытаний резисторов конкретных типов по группе П-2 допускается изменять.
3 4.5. Испытания по группам П-1 — П-6 проводят на самостоятельных выборках.
3.4 6 Правила комплектования выборки по группам испытаний П-1 — П-6 должны быть указаны в стандартах или ТУ на резисторы конкретных типов
34 7 Испытания по группе П-1 проводят в соответствии с ГОСТ 25359-82 . Объем выборки и допускаемое число отказов устанавливают в стандартах или ТУ на резисторы конкретных типов.
Испытания проводят в течение 1000 ч
Значение интенсивности отказов А и должно быть 3-10~ 6 1/ч„ Значение доверительной вероятности Р* = 0,6
3.4.8. Испытания по группам П-2-П-6 проводят по планам выборочного двухступенчатого контроля, приведенным в табл. 8
Таблица 8 | |||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||
Примечание Объем выборки с приемочным уровнем качества 1,5 °/о применяют для резисторов, предназначенных для использования в уникальной аппаратуре. | |||||||||||||||||||||||||||||||||
3.4.9. При получении отрицательных результатов испытаний по группе П-1 возобновление приемки и отгрузки проводят по истечении 100 ч испытаний.
3.4.10. Резисторы, подвергавшиеся периодическим испытаниям по группе П-1, допускается поставлять потребителю отдельными партиями, если параметры резисторов соответствуют нормам при приемке и поставке.
Резисторы, подвергавшиеся испытаниям по остальным группам, поставке не подлежат.
3.5. Испытания на сохраняемость
3.5.1. Испытания на сохраняемость проводят по ГОСТ 21493 -■ -76.
4. МЕТОДЫ КОНТРОЛЯ
4Л. Общие положения
4.1.1. Испытания резисторов проводят при нормальных климатических условиях, установленных ГОСТ 20.57.406-81 , если другие условия не указаны при изложении конкретных методов контроля.
Испытания проводит контролер с остротой зрения 0,8-1 для обоих глаз (при необходимости с коррекцией) и нормальным све-тоощущением при освещенности резисторов (50-100) лк.
4.1.2. Параметры-критерии годности при начальных и заключительных измерениях контролируют в одинаковых электрических режимах.
4.2. Проверка на соответствие требованиям к конструкции
4.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов (п. 2.2.1) проверяют по ГОСТ 21395.1-75 сличением с конструкторской документацией и измерением размеров любыми средствами измерений, обеспечивающими измерение с погрешностями, не превышающими установленные ГОСТ 8.051-81.
4.2.2. Внешний вид резисторов (п. 2.2.2) проверяют по ГОСТ 21395.1-75.
4.2.3. Массу резисторов (п. 2.2.3) проверяют по ГОСТ 21395.1 —
4.2.4. Механическую прочность выводов (п. 2.2.4) проверяют по ГОСТ 20.57.406-81 испытаниями:
выводов на воздействие растягивающей силы, метод 109-1;
гибких проволочных и ленточных выводов на изгиб, методы 110-1, 110-2;
резьбовых выводов на воздействие крутящего момента, метод 113-1.
При испытании на изгиб конкретное направление изгибов указывают в стандартах или ТУ на изделия конкретных типов.
При испытании резисторов с одножильными осевыми проволочными выводами выборку резисторов после испытания на воздействие растягивающей силы делят на две равные части, одну из которых подвергают испытаниям на воздействие изгибающей силы, а вторую — на воздействие скручивания.
При начальных и заключительных проверках проводят внешний осмотр резисторов.
при заключительных проверках после каждого вида испытания отсутствуют обрывы выводов и другие механические повреждения, не нарушена герметичность;
при заключительных измерениях изменение сопротивления резисторов с допускаемым отклонением свыше 1 % соответствует норме, указанной в стандартах или ТУ на резисторы конкретных типов, выбираемой из ряда: ±2; ±5; ±10;
изменение сопротивления резисторов с допускаемым отклонением до 1 % включительно, высоковольтных, высокомегаомных, высокочастотных и импульсных резисторов соответствует норме, установленной в стандартах или ТУ на резисторы конкретных типов.
4.2.5. Определение резонансных частот конструкции (п. 2.2.7)
проводят по ГОСТ 20.57.406-81, метод 100-1 при ускорении
10-50 м*с~ 2 (1-5 g).
Диапазон частот — до 1000 Гц.
Число испытуемых резисторов — 3 шт.
Направление воздействия вибрации указывают в стандартах или ТУ на резисторы конкретных типов.
При испытании резисторы крепят за выводы тем же способом, что и при испытании на вибропрочность.
Испытания проводят без электрической нагрузки.
В процессе воздействия вибрации определяют резонансные частоты резисторов.
Индикацию резонансов определяют электретным методом.
4.2.6. Способность резисторов к пайке (п. 2.2.5) проверяют по ГОСТ 20.57.406-81 , метод 402-1 или 402-2.
Перед проверкой способности к пайке резисторы подвергает ускоренному старению одним из методов, предусмотренных ГОСТ 20.57.406-81.
Конкретный метод указывают в стандартах или ТУ на резисторы конкретных типов.
После ускоренного старения резне юры подвергают конечной стабилизации в течение времени не менее 2 ч, после чего проводят проверку способности выводов резисторов к пайке.
При испытании применяют припой марки ПОС-61 по ГОСТ 21931-76 .
Применяемый флюс должен состоять из 25 % по массовой доле канифоли (ГОСТ 19113-84) и 75% по массовой доле этилового спирта (ГОСТ 18300-72).
Метод 402-1 применяют при проверке способности выводов резисторов, предназначенных для групповой пайки.
Метод 402-1
При начальных проверках проводят внешний осмотр резисто-ров.
Испытания проводят с применением теплового экрана.
Материал, толщину экрана и способ экранирования указывают в стандартах или ТУ на резисторы конкретных типов.
Площадь отдельных несмоченных участков измеряют любыми средствами измерения, обеспечивающими измерения с погрешностью в пределах ±0,5 мм (например, циркуль разметочный ГОСТ 24472-80), суммируют и вычисляют площадь, не смоченную расплавленным припоем.
Площадь поверхности вывода (б) в процентах, покрытую сплошным слоем припоя, определяют по формуле
где 5 -суммарная площадь несмоченных участков на оцениваемой поверхности, мм 2 ;
5оцеп, -площадь оцениваемой поверхности вывода, мм 2 .
При оценке различают:
несмоченные участки в виде точек (проколов), максимальные размеры которых до 1 мм. Площадь отдельной точки принимают равной 1 мм 2 ;
несмоченные участки в виде пятен (участков). Максимальные размеры пятен — более 1 мм. Площадь пятна (участка) и совокупность несмоченных участков в виде точек и пятен, расстояние между которыми не более 2 мм, определяют как площадь описанного прямоугольника.
Метод 402-2
При начальных проверках проводят внешний осмотр резисторов.
Конкретный тип паяльника указывают в стандартах или ТУ на резисторы конкретных типов.
Время пайки 2-5 с.
Необходимость применения теплоотвода и его вид указывают в стандартах или ТУ на резисторы конкретных типов.
При заключительных проверках проводят внешний осмотр резисторов.
ГОСТ 24238-842. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Резисторы должны быть изготовлены в соответствии с требованиями настоящего стандарта, а также стандартов или ТУ на резисторы конкретных типов по рабочей конструкторской и технологической документации, утвержденной в установленном порядке.
Обозначение комплекта конструкторской документации должно быть приведено в стандартах или ТУ на резисторы конкретных типов.
Конструкция резисторов, предназначенных для использования при автоматизированной сборке (монтаже) аппаратуры, должна обеспечивать механизацию и автоматизацию процессов сборки аппаратуры, если данное требование указано в стандартах или ТУ на резисторы конкретных типов.
2.2. Требования к конструкции
2.2.1. Общий вид, габаритные, установочные и присоединительные размеры резисторов должны соответствовать указанным в стандартах или ТУ на резисторы конкретных типов.
2.2.2. Внешний вид резисторов должен соответствовать образцам внешнего вида, отобранным и утвержденным в установленном порядке.
Образцы внешнего вида хранят на предприятии-изготовителе ш потребителям не высылают.
2.2.3. Масса резисторов не должна превышать значений, установленных в стандартах или ТУ на резисторы конкретных типов.
2.2.4. Выводы резисторов, включая места их присоединения, должны выдерживать без механических повреждений воздействия растягивающей силы, направленной вдоль оси вывода, крутящего момента (для резьбовых выводов) и скручивания (для гибких одножильных осевых проволочных выводов диаметром от 0,3 до
1,2 мм.
Угол поворота и допускаемое число поворотов должны соответствовать значениям, установленным в стандартах или ТУ на резисторы конкретных типов).
Конкретные значения растягивающей силы, крутящего момента и скручивания устанавливают в стандартах или ТУ на резисторы конкретных типов.
Гибкие лепестковые, ленточные и проволочные выводы резисторов должны выдерживать без механических повреждений воздействие изгибающей силы. Допускаемое число изгибов должно соответствовать значению, установленному в стандартах или ТУ на резисторы конкретных типов.
2.2.5. Выводы резисторов и контактные поверхности резисторов без выводов должны обладать способностью к пайке без дополнительного обслуживания в течение времени, выбранного из ряда:
ГОСТ 24238-84Метод испытания на способность к пайке резисторов без выводов устанавливают в стандартах или ТУ на резисторы конкретных типов.
Теплостойкость резисторов при пайке (а. 2.2.6) проверяют по ГОСТ 20.57.406-81 , метод 403-1 или 403-2.
Конкретный метод или метод проверки резисторов без выводов указывают в стандартах или ТУ на резисторы конкретных типов.
При начальных проверках проводят внешний осмотр резисторов и измеряют сопротивление резисторов.
Температура припоя в ванне (260±5)°С.
Испытание по методу 403-1 проводят с применением теплового экрана. Материал, толщину экрана и способ экранирования указывают в стандартах или ТУ на резисторы конкретных типов. *
Общее число выводов, подвергаемых испытаниям, устанавливают в стандартах или ТУ на резисторы конкретных типов.
Продолжительность конечной стабилизации — не менее 2 ч.
При заключительных проверках проводят внешний осмотр резисторов и измерение сопротивления резисторов.
Резисторы считают выдержавшими испытания, если:
при заключительных проверках внешний вид резисторов соответствует требованиям п. 2.2.2;
изменение сопротивления резисторов соответствует значениям, установленным в стандартах или ТУ на резисторы конкретных типов, выбираемых из ряда: ±2; ±3; ±5; ±10 %.
4.2.8. Герметичность резисторов (п. 2.2.8) проверяют по ГОСТ 20.57.406-81 одним из методов, указанных в стандартах или ТУ на резисторы конкретных типов.
Проводят предварительную очистку резисторов от загрязнений способом, указанным в ТУ, и выдерживают в нормальных климатических условиях в течение времени, указанного в стандартах или ТУ на резисторы конкретных типов.
4.2.9. Коррозионную стойкость резисторов (п. 2.2.9) проверяют при испытании на воздействие повышенной влажности воздуха и соляного тумана.
4.2.10. Пожароопасность резисторов (и. 2.2.11) проверяют испытанием на способность вызывать горение и испытанием на горючесть.
Испытания резисторов на пожарную безопасность проводят в нормальных климатических условиях по ГОСТ 20.57.406-81 ,
Испытания проводят в вытяжном шкафу с использованием измерителя времени, источников питания (для испытания на способность вызывать горение) и средств измерения, обеспечивающих задание и контроль параметров режима, испытания и регистрацию признаков пожарной опасности резисторов.
Точность измерения продолжительности признаков пожарной опасности должна быть не менее ± 1 с.
12, 18 мес с даты их изготовления при соблюдении режимов и правил выполнения пайки, указанных в разд. 6.
Конкретный срок паяемости резисторов должен быть указан в стандартах или ТУ на резисторы конкретных типов.
Покрытия выводов, предназначенных для пайки, не должны иметь просветов основного металла, коррозионных поражений, отслаивания и шелушения.
При использовании покрытий выводов расстояние непокрытой части вывода от границы покрытия до корпуса резистора не должно превышать значения, установленного в стандартах или ТУ на резисторы конкретных типов.
2.2.6. Резисторы должны быть теплостойкими при пайке при условии соблюдения режимов и правил выполнения пайки, указанных в разд. 6. Минимальное расстояние от корпуса резистора до места пайки должно соответствовать значению, установленному в стандартах или ТУ на резисторы конкретных типов.
2.2.7. Резисторы не должны иметь резонансных частот в диапазоне с верхней частотой, установленной в стандартах или ТУ на резисторы конкретных типов.
2.2.8. Резисторы должны быть герметичными (только для герметичных резисторов).
2.2.9. Резисторы должны обладать коррозионной стойкостью или быть надежно защищены от коррозии.
2.2.10. Температура перегрева резисторов не должна превышать значений, установленных в стандартах или ТУ на резисторы конкретных типов.
2.2.11. Резисторы в пожаробезопасном исполнении не должны самовоспламеняться и воспламенять окружающие его элементы и материалы аппаратуры в диапазоне от 1,1 Р нсм до значения, установленного в стандартах или ТУ на резисторы конкретных типов из ряда: 5, 10, 15, 20, 25 Р ном
Резисторы должны быть трудногорючими.
2.2.12. Удельная материалоемкость резисторов не должна превышать значений, установленных в стандартах или ТУ на резисторы конкретных типов.
2.3 Требования к электрическим параметрам и режимам эксплуатации
2.3 1. Электрические параметры резисторов при режиме и поставке должны соответствовать приведенным в пп. 2.3.1.1-2.
3.1.6.
2.3.1.1. Сопротивление резисторов должно соответствовать номинальному значению с учетом допускаемого отклонения, установленного в стандартах или ТУ на резисторы конкретных типов.
Номинальное значение и допускаемое отклонение сопротивления резисторов устанавливают в соответствии с ГОСТ 24013-80 .
2.3.1.2. Температурный коэффициент сопротивления (ТКС) резисторов в интервале положительных температур должен быть установлен в стандартах или ТУ на резисторы конкретных типов по ГОСТ 24013-80 .
ТКС в интервале отрицательных температур должен быть установлен в стандартах или ТУ на резисторы конкретных типов.
2.3.1.3. Уровень шумов непроволочных резисторов, кроме высокочастотных и импульсных, должен быть установлен в стандартах или ТУ на резисторы конкретных типов из ряда:
0,5; 1; 5 мкВ/В-для резисторов с допускаемым отклонением до 1 % включительно;
1; 5 мкВ/В -для резисторов с допускаемым отклонением свыше 1 %.
Для высоковольтных и высокомегаомных резисторов уровень шумов устанавливают в стандартах или ТУ на резисторы конкретных типов.
2.3.1.4. Сопротивление изоляции изолированных резисторов дол
жно быть не менее значений, установленных в стандартах или ТУ на резисторы конкретных типов, выбираемых из ряда: 100, 500,
1000, 5000, 10000 МОм.
2.3.1.5. Изолированные резисторы должны обладать электрической прочностью. Испытательное напряжение должно быть равно двойному номинальному напряжению.
2.3.1.6. Изменение сопротивления от изменения напряжения композиционных резисторов должно соответствовать нормам, установленным в стандартах или ТУ на резисторы конкретных ти-пов.
2.3.2. Электрические параметры резисторов в течение наработки (п. 2.5.1) в пределах времени, равного сроку сохраняемости (п. 2.5.2), при эксплуатации в режимах и условиях, допускаемых настоящим стандартом, а также стандартами или ТУ на резисторы конкретных типов, должны соответствовать нормам, установленным в стандартах или ТУ.
2.3.3. Электрические параметры резисторов в течение срока сохраняемости (п. 2.5.2) при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или ТУ на резисторы конкретных типов, должны соответствовать нормам, установленным в стандартах или ТУ.
2.3.4. Предельно допускаемые значения электрических параметров резисторов и режимов их эксплуатации должны соответствовать приведенным в пп. 2.3.4.1-2.3.4.4.
2.3.4.1. Номинальная мощность рассеяния резисторов должна соответствовать значениям по ГОСТ 24013-80 . Конкретное значение номинальной мощности рассеяния должно быть установлено в стандартах или ТУ на резисторы конкретных типов.
2.3.4.2. Допускаемая мощность рассеяния резисторов для интервала рабочих температур и давлений должна соответствовать значениям, установленным в стандартах или ТУ на резисторы конкретных типов.
2.3.4.3. Предельное рабочее напряжение резисторов должно соответствовать значениям, установленным в стандартах или ТУ на резисторы конкретных типов по ГОСТ 24013-80 .
2.3.4.4. Резисторы должны выдерживать воздействие импульсной нагрузки. Параметры импульсной нагрузки должны быть указаны в стандартах или ТУ на резисторы конкретных типов.
2.4. Требования по стойкости к внешним воздействующим факторам
2.
4.1. Резисторы должны быть стойкими к воздействию механических факторов, установленных в стандартах или ТУ на резисторы конкретных типов согласно табл. 1 по ГОСТ 25467-82 .
Примечание. Требование к стойкости при воздействии ударов многократного и одиночного действия предъявляют по прочности,
2.4.2. Резисторы должны быть стойкими к воздействию климатических факторов, установленных в стандартах или ТУ на резисторы конкретных типов по ГОСТ 25467-82 .
Для высоковольтных высокомегаомных резисторов повышенная рабочая температура должна быть установлена в стандартах или ГУ на резисторы конкретных типов из ряда: 40, 55, 70, 85, 100, 125, 155, 175, 200 °С.
2.5. Требования к надежности
2.5.1. Интенсивность отказов Я э, отнесенная к нормальным климатическим условиям по ГОСТ 20.57.406-81 , в электрических режимах, установленных в стандартах или ТУ на резисторы конкретных типов, в течение наработки t d не должна превышать значений, установленных в стандартах или ТУ на резисторы конкрет-
ных типов из ряда 5*10~ 8 ; 3-10~ 8 ; 2-10 8 1/ч и далее в соответствии с ГОСТ 25359-82 .
Значение наработки 1 Н должно соответствовать установленному в стандартах или ТУ на резисторы конкретных типов из ряда: 15000, 20000, 25000, 30000, 40000 ч и далее в соответствии с ГОСТ 25359-82.
2.5.2. 95-процентный срок сохраняемости резисторов при хранении в условиях, допускаемых настоящим стандартом, а также стандартами или ТУ на резисторы конкретных типов, должен быть не менее значений, установленных в стандартах или ТУ из ряда: 12, 15, 20, 25 лет.
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки резисторов — по ГОСТ 25360-82 .
Отдельные виды и группы квалификационных и периодических
испытаний, а также испытания резисторов на долговечность допускается, по согласованию со службой технического контроля не проводить, если на том же предприятии-изготовителе проводят аналогичные испытания резисторов той же конструкции специального назначения, изготовляемых по той же технологии за контролируемый период.
3.2. Квалификационные испытания
3.2.1.
Состав испытаний, деление состава испытаний на группы испытаний и последовательность их проведения в пределах каждой группы должны соответствовать приведенным в табл. 2 для непро-волочных резисторов и табл. 3 — для проволочных резисторов.
Таблица 2 f | ||||||||||||||||||||||||||||||||||||||||||||
|
Измерение сопротивленияПродолжение табл. 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Испытание на воздействие изменения температуры среды
Испытание на воздействие атмосферного повышенного давленияПродолжение табл. | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
2Таблица 3 | ||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||
Проверка внешнего видаПродолжение табл. 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Проверка массы
Испытание на воздействие пониженной рабочей температуры средыПод надежностью резисторов понимается их свойство сохранять свою работоспособность (проводимость, контактирование, плавность регулирования) и параметры (сопротивление, уровень шумов и др.
) в пределах установленных норм при определенных условиях эксплуатации (или испытаний) в течение заданного времени.
Надежность оценивается с помощью количественных показателей, для описания которых используются методы математической статистики. Основными параметрами, характеризующими надежность изделия электронной техники, являются вероятность безотказной работы P(t) на заданное время t и интенсивность отказов λ(t).
Вероятность безотказной работы — это вероятность того, что в определенном режиме эксплуатации (или испытаний) в течение заданного времени отказ не произойдет. Практически эта величина может быть определена по результатам испытаний резисторов на надежность как отношение числа резисторов N-n i , оставшихся исправными в интервале времени испытаний t i к общему числу резисторов N, поставленных на испытание в данном режиме: P i ≈(N-n i)/N, где n i — число отказавших резисторов за время t i .
Степень надежности резисторов в каждый данный момент времени характеризуется интенсивностью отказов, которая приближенно определяется как число отказов Δn i за промежуток времени Δt i , отнесенное к числу резисторов, оставшихся исправными к началу рассматриваемого промежутка времени: λ(t)≈Δn i /[(N-n i)*Δt i ], где n i — число отказавших резисторов к началу рассматриваемого промежутка времени.
По существу, интенсивность отказов — это вероятность отказа в единицу времени.
Под отказом резистора понимается как полное нарушение его работоспособности, так и ухудшение основных параметров свыше установленных норм. В соответствии с этим отказы классифицируются на полные и условные (параметрические).
Полный отказ возникает в результате нарушения электрической или механической прочности резистора и характеризуется значительным скачкообразным изменением его основных параметров. В частности, критериями полного отказа являются перегорание (обрыв) токопроводящего элемента, поломка основания и выводов, потеря контакта между средним выводом и проводящим элементом. Условный отказ резистора может проявляться в виде ухода одного из параметров (чаще всего сопротивления) за нормы, установленные в качестве критериев годности.
Поскольку степень допустимых изменений параметров резисторов, приводящих к нарушению работоспособности электронной аппаратуры, различна и зависит от требований к конкретной электронной схеме, условные отказы не имеют единых численных критериев.
В самом деле, изменение сопротивления резистора в прецизионной аппаратуре, например, на ±2% может привести к отказу, но практически не скажется на работе схем, где резисторы используются в качестве гасящих элементов.
Количественные показатели надежности резисторов, полученные на основании информации об их отказах в процессе эксплуатации электронной аппаратуры и в результате специальных испытаний статистически обоснованных выборок из выпускаемой продукции, имеют усредненный характер и являются опытными значениями. Полученная таким образом экспериментальная оценка надежности определена с некоторой заданной достоверностью, т. е. вероятностью того, что показатель, характеризующий надежность всей совокупности резисторов, находится между некоторыми предельными значениями, внутри доверительного интервала. Различаются нижняя и верхняя доверительные границы.
Определение и проверка параметра надежности резисторов в условиях производства осуществляется выборочным испытанием в режиме номинальной электрической нагрузки при максимальной рабочей температуре, при которой техническими условиями допускается рассеяние номинальной мощности.
Объем выборки устанавливается в зависимости от ожидаемого (контролируемого) значений вероятности безотказной работы, заданных достоверности и ожидаемого (приемочного) числа отказавших резисторов, которые приводятся в документах на поставку (ГОСТ, ТУ). Поскольку параметр надежности определяется с достоверностью, отличной от 100%, то всегда имеется вероятность того, что будет принята партия резисторов с уровнем надежности ниже, чем контролируемое значение (риск заказчика), и будет забракована партия резисторов с равным или более высоким, по сравнению с контролируемым значением, уровнем надежности (риск поставщика).
Количественные показатели надежности резисторов одного типа, полученные по данным эксплуатации и испытаний, неодинаковы, Это обусловлено тем, что при эксплуатации аппаратуры на элементы воздействует комплекс внешних и внутренних факторов, связанных с климатическими и метеорологическими особенностями эксплуатации, реальными режимами работы систем и условиями их обслуживания, в то время как при испытаниях резисторы подвергаются воздействию номинальной электрической и тепловой нагрузок.
Поэтому указываемые в технических условиях показатели надежности резисторов служат для контроля уровня производства и не рекомендуются для использования при расчете надежности аппаратуры.
Долговечность резистора — это его свойство длительно сохранять работоспособность в определенных режимах и условиях эксплуатации до разрушения или другого предельного состояния. Для определения установленной в технической документации гарантийной наработки проводят определительные испытания резисторов в заданном режиме (обычно номинальном) до наработки, при которой обеспечивается вероятность безотказной работы не ниже установленной с заданной достоверностью. Принято ограничивать продолжительность испытаний до получения минимальной вероятности безотказной работы не менее 0,8 при достоверности, равной 0,7-0,9.
Сохраняемость резисторов — это свойство сохранять заданные эксплуатационные показатели в течение и после срока хранения и транспортирования, установленного в технической документации.
При воздействии климатических факторов внешней среды параметры резисторов изменяются и с течением времени могут превысить нормы, допускаемые техническими условиями. В результате процессов старения наибольшему изменению при хранении подвергаются величина сопротивления и сопротивление изоляции. Кроме того, у проволочных переменных резисторов в результате коррозии может нарушаться контакт подвижной части с обмоткой.
Количественно сохраняемость характеризуется гарантированным сроком хранения , который для большинства типов резисторов составляет 12 лет. В качестве критерия при оценке сохраняемости может быть принята допустимая вероятность отказа за гарантированный срок хранения. Сохраняемость резисторов по сравнению с другими элементами электронной аппаратуры довольно высокая. Интенсивность отказов резисторов при хранении на 2-3 порядка ниже, чем у электровакуумных и полупроводниковых приборов. При этом большее число отказов приходится, как правило, на композиционные переменные резисторы.
Наибольшее изменение параметров резисторов при хранении имеет место в первый год хранения. Дальнейшее изменение, особенно величины сопротивления непроволочных резисторов, с известной степенью точности может быть аппроксимировано прямой линией. Это обстоятельство дает возможность прогнозировать будущее состояние резисторов. К концу срока хранения изменение величины сопротивления у металлодиэлектрических резисторов не превышает 5-6%, у углеродистых резисторов 10%, у композиционных 10-15% и у проволочных резисторов 1-2. Сохранение резисторов на складах производится в заводских упаковках. Раньше упаковки изготовлялись из картона и предохраняли они в основном от механических повреждений. В настоящее время разработаны и внедряются в производство упаковки из полиэтилена и пенопласта, которые защищают от воздействия влажной среды. Для длительного хранения рекомендуется использовать металлические запаянные коробки.
1.Элементы Радиоэлектронной Аппаратуры. Выпуск 26. Стальбовский В.
В., Четвертков И.И. Резисторы. Москва: Издательство «Советское радио», 1973 год.
2.Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; под ред. И. И. Четверткова и В. М. Терехова. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1991 год.
Инструкция по заправке картриджа Samsung MLT-D111S / MLT-D111L
Инструкция по заправке картриджа Samsung MLT-D111S / MLT-D111L, для аппаратов Samsung SL-M2020 / SL-M2070.
Все расходные материалы для заправки данного картриджа вы можете приобрести у нас.
Острым ножом срезаем пластиковые заклепки на торцах картриджа.
Затем высверливаем отверстия на их месте и вкручиваем винты. Винты необходимо вкрутить до упора, чтобы правильно нарезать резьбу.
После того, как резьба нарезана, выкручиваем винты и с помощью острого ножа и отвертки снимаем боковые крышки.
Разбираем картридж на две части.
Берем верхнюю часть и удаляем барабан, слегка вытащив ось в сторону шестерни.
Поддеваем и удаляем ролик заряда.
Откручиваем два винта и снимаем лезвие очистки.
Удаляем отработанный тонер и ставим лезвие на место.
Надеваем втулки и устанавливаем ролик заряда.
Затем устанавливаем фотобарабан и задвигаем ось в исходное положение.
Переходим ко второй части: Снимаем шестерню с вала переноса.
С другой стороны откручиваем один винт и снимаем крепление вала переноса.
Снимаем вал переноса и проходим специальным пылесосом по кромке.
Откручиваем два винта, снимаем лезвие подбора.
Вытаскиваем пробку и тщательно очищаем картридж от остатков старого тонера.
Вспушиваем уплотнители и устанавливаем лезвие подбора, предварительно протерев его сухой чистой тряпкой.
Устанавливаем вал переноса, предварительно протерев его сухой чистой тряпкой.
Наносим токопроводящую смазку на внутреннюю поверхность вала переноса и одеваем крепление.
Засыпаем новый тонер. Для MLT-D111S / MLT-D111L — 80 грамм.
Соединяем обе части.
Надеваем и фиксируем крышки с левой стороны.
В правой крышке меняем чип (Если аппарат не прошит) и наносим токопроводящую смазку.
Затем надеваем и фиксируем ее.
Ваш картридж готов к работе.
Телескопический погрузчик Manitou MLT-X 735-120 LSU
28.05.2019
Про телескопические погрузчики мы периодически писали. Но вот вживую познакомиться с этой техникой, к сожалению, до этого не доводилось.
Этот промах решено было исправить.
Правда, строители поблизости от редакции пока к «телескопам» относятся настороженно и в свои парки техники их не берут. Зря, конечно. Зато этот вид машин распробовали сельскохозяйственные предприятия. И мы поехали в гости к официальному дилеру Manitou — компании «Агротрак», чтобы самим опробовать телескопический погрузчик в работе.
Первые впечатления
На площадке для импровизированного тест-драйва стоят две красные машины, которые до этого мы видели только на фото и видео. Живьём погрузчик ассоциируется с этаким коренастым крепышом.
За равновеликими колёсами практически нет ни заднего, ни переднего свесов. Между ними с левой стороны кабина, по площади остекления схожая с аквариумом. Рядом справа — моторный отсек, ниже которого белыми буквами нанесено название модели с индексом.
Моторный отсек находится справа«Давайте объясню, как расшифровывается полное название модели. MLT — Manitou loader-telescopic — телескопический погрузчик.
Индекс 735 означает максимальную высоту погрузки 7 метров и максимальную грузоподъёмность 3,5 тонны. 120 л. с. — мощность двигателя. LSU — система, позволяющая распределять гидравлический поток в трёх направлениях благодаря аксиально-поршневому насосу и умному распределителю DDIC.
Именно благодаря ей машина может одновременно совершать три движения: поднимать, выдвигать стрелу и работать с «навеской». Это значительно увеличивает производительность погрузчика», — объясняет руководитель филиала ООО «Агротрак» Иван Мартынушкин.
X — серия машин, соответствующих техническим требованиям, выдвигаемым для эксплуатации в России.Сзади машины находится поворотное прицепное устройство с системой защиты от опрокидывания и электроразъёмами для подключения питания прицепов. Над капотом конструкторы разместили воздушный префильтр циклонного типа, который при загрязнении можно легко очистить: по принципу работы он сравним с колбой пылесборника у пылесоса. Это продлевает жизнь основному воздушному фильтру от Donaldson и уменьшает расход топлива.
Идём к кабине. Чтобы туда попасть, нужно встать на ступеньку. Она оснащена специальным зацепом, чтобы нога оператора не соскользнула, и он не получил травму.
Дверь состоит из двух половин и распахивается на 180°. Справа от неё внизу виден индикатор уровня гидравлической жидкости, что позволяет проверить этот параметр до начала работы.
Садимся в кресло, которое регулируется под вес и рост оператора. Перед глазами приборная панель, позволяющая следить за всеми основными показателями машины. Под ней — 1-DIN магнитола с USB-входом. В задней части кабины расположены два динамика.
С такой ступеньки не только не соскользнёшь, но ещё и ноги от грязи очистишьВ правой части приборной панели находится датчик системы защиты от опрокидывания машины в случае поднятия груза весом больше положенного. Но если для выгрузки или поднятия груза на заданную высоту оператору не хватает небольшого (буквально в несколько сантиметров) расстояния, он может воспользоваться кнопкой выключения активной системы безопасности.
В правой части кабины находится джойстик для управления гидравликой, движением погрузчика вперёд-назад и стрелой. В верхней части кабины находится водный уровень указателя наклона погрузчика. На видном месте расположена красная кнопка остановки машины при аварийной ситуации.
Датчик уровня гидравлической жидкости виден до начала работыВерхняя часть крыши стеклянная, она защищена решёткой.
При жаркой солнечной погоде оператор может использовать полупрозрачную солнцезащитную шторку как на лобовом стекле, так и на верхнем. Все погрузчики MLT оснащены кондиционерами, поэтому, даже если на улице очень жарко, в кабине — комфортно.
«9% штата компании Manitou — инженеры. Они занимаются новыми разработками, модернизацией и улучшением качества погрузчиков», — поясняет Иван Мартынушкин.
Заводим двигатель. В кабине тихо, уровень шума минимальный: моторный отсек оборудован звукоизоляцией в базовой комплектации. В сравнении с моей дизельной Mazda Bongo, здесь просто тишина и спокойствие.
Обзор и освещение не менее важныОб эксплуатации
Под капотом стоит 4-цилиндровый силовой агрегат Perkins. Чтобы начать движение, оператору достаточно выбрать рабочую передачу, отпустить ручной тормоз и переключить направление движения трёхпозиционной (вперёд-нейтраль-назад) клавишей на джойстике. Остаётся только рулить левой рукой (предусмотрен «ленивец»), да где нужно ногой поддавать газу, а где-то — притормаживать.
К слову, управлять этим «телескопом» даже проще, чем экскаватором-погрузчиком. Справа возле стекла находится переключатель режимов движения. Их здесь три: «рулёжка» передней осью, «крабовый ход» и «след в след». За счёт правильного выбора и смены режимов оператор может маневрировать в крайне стеснённых условиях.
Примечательно, что ни одна из частей машины при развороте не выходит за пределы радиуса колёс.
Приборная панель информативна и эргономичнаManitou MLT-X 735-120 LSU — вездеход. Благодаря постоянному полному приводу с автоматической блокировкой дифференциала, мощным мостам от Dana Spicer, клиренсу в 44 см и мощным шинам с грунтозацепами машина пробирается практически по любой местности.
«Торможение происходит на оба моста, на все четыре колеса. Тормозная система мультидисковая в масляной ванне, по четыре тормозных диска на каждое колесо.
При погрузке и загрузке машина выполняет много движений вперёд и назад, перемещается от склада к складу, надёжность тормозной системы очень важна», — поясняет г-н Мартынушкин.
Это обеспечивает эффективное и быстрое торможение и увеличивает скорость работы.И мы действительно убедились в том, что техника послушна в управлении. Даже разогнавшийся до максимальной скорости 35 км/ч «телескоп» останавливается легко. Нажатие на педаль — и 7-тонный вездеход стоит на месте как вкопанный.
Джойстик для управления телескопической стрелойНо пора испытать рабочий орган машины — телескопическую стрелу. Для управления ею установлен запатентованный джойстик, за который не нужно держаться — рука лежит сверху, не напрягая запястье. Лёгкий сдвиг вбок и стрела быстро пошла вверх. Чувствуется хорошая гидравлика.
Каретка оптимизирована для удобного захвата навесок Стрела поднимает груз до 6,9 м«Аксиально-поршневой насос позволяет одновременно выполнять 3 гидравлических действия. Например, подъём и телескопирование стрелы, и опрокидывание ковша.
За счёт своей производительности и маневренности эта машина может заменить несколько фронтальных погрузчиков. А это экономия на топливе и на операторах», — говорит наш провожатый.Характерной особенностью ковша объёмом 3 кубометра является отсутствие рёбер жёсткости и накладная пластина на кромке. Она мало того, что двухсторонняя, то есть при истирании одной стороны, её можно просто открутить и развернуть, так ещё и защищает кромку самой «навески». Соответственно, ковш может служить очень долго.
Между тем, в список навесного оборудования входит несколько десятков различных наименований.
Правда, для смены, допустим, ковша на вилы нужно опустить навеску на поверхность, выйти из кабины, вытащить металлический палец, после подъехать к вилам, зацепить их и вставить палец. Но операция эта для опытного оператора занимает не более 2 минут, с учётом перемещения от одной навески к другой.
Опционально можно установить гидравлический стопор, тогда процедура пройдёт ещё быстрее.
«Машина оборудована уникальной системой очистки радиатора Autooclean, то есть группа радиаторов автоматически очищается каждые 3 минуты в течение 15 секунд. Если её активировать, то каждые 3 минуты она будет включаться на 15 секунд, независимо от выполняемых операций, за счёт отдельного привода», — рассказывает г-н Мартынушкин.
Порадовал и расход. При напряжённой эксплуатации он в среднем равен 6-7 литрам в час. Хотя отметим, что, как и большинство техники с импортными двигателями и топливной системой, к качеству ДТ Manitou MLT-X 735-120 LSU неравнодушен.
У этого вездехода большой клиренс — 440 мм«Основной недостаток российского топлива — повышенное содержание серы, что пагубно влияет на качество масла в двигателе. Поэтому чтобы пользоваться современной техникой долго, нужно своевременно делать ТО и менять масло.
И подбирать его строго по сертификации API, рекомендованной производителем техники.
Но по нашему опыту никаких глобальных проблем с стопливной системой у погрузчиков Manitou не возникает», — объясняет наш наставник.Вердикт
Префильтр защищает воздушный от преждевременного засорения«Эти машины круглый год работают в хозяйствах около 10 часов в сутки. Люди удивляются, сначала не могут понять, зачем она нужна, но, когда начинают эксплуатировать — не представляют работу без не¸. Казалось бы, ТО через 1000 моточасов мы должны сделать через 3-4 месяца, а на практике приезжаем через 1,5-2 месяца.
Она практически круглосуточно работает, особенно в период осенне-полевых работ, когда уборка урожая, сушка зерна, погрузка активная. Есть примеры, когда машину эксплуатируют по 12 000 моточасов и она прекрасно работает.
А вообще, машина многопрофильная. Её используют в животноводстве, в земледелии, в строительстве, в обслуживании объектов. Применение очень широкое», — резюмирует Иван Мартынушкин.
Технические характеристики
- Двигатель: 4-цилиндровый Perkins 1104E 44TA объёмом 4. 4 л и мощностью 124 л. с.;
- Трансмиссия – механическая с гидротрансформатором 4 вперёд / 4 назад;
- Аксиально поршневой насос – 150 л/мин;
- Максимальная высота подъёма – 6,9 м;
- Максимальный вылет стрелы – 3,9 м;
- Макс. грузоподъёмность на 500 мм от основания ковша – 3500 кг;
- Макс. грузоподъёмность на макс. вылете – 1200 кг;
- Макс. грузоподъёмность на макс. высоте – 3000 кг;
- Шины – 460/70 R24;
- Гидравлический бак – 135 л;
- Топливный бак – 120 л;
- Радиус разворота – 3,7 м;
- Дорожный просвет – 440 мм;
- Габариты (ДхШхВ) — 4790х2400х2300 мм;
- Макс.скорость – 35 км/ч;
- Вес погрузчика – 7100 кг.
4 л и мощностью 124 л. с.;Резисторы С2-33Н | РЕОМ
Резисторы постоянные непроволочные С2-33Н (аналог МЛТ).
С2-33Н — резисторы постоянные непроволочные общего применения всеклиматического неизолированного варианта исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.
Габаритные размеры и технические характеристики:
|
Вид резистора |
Габаритные размеры, мм |
Масса, г, не более |
Минимальная наработка, ч |
|||
|
L |
D |
l |
d |
|||
|
Резисторы С2-33Н, предназначенные для ручной сборки |
||||||
|
С2-33Н-0,125 |
6,0-0,75 |
2,2-0,6 |
16+4 |
0,6±0,1 |
0,15 |
30 000 |
|
С2-33Н-0,25 |
7,1-0,9 |
3,2-0,75 |
0,25 |
|||
|
С2-33Н-0,5И |
0,3 |
25 000 |
||||
|
С2-33Н-0,5 |
10,8-1,1 |
4,2-0,75 |
25+5 |
0,8±0,1 |
1,0 |
30 000 |
|
С2-33Н-0,75И |
25 000 |
|||||
|
С2-33Н-1 |
13,0-1,1 |
6,3-0,9 |
2,0 |
|||
|
С2-33Н-2 |
18,0-1,1 |
8,5-0,9 |
3,5 |
|||
|
Резисторы С2-33Н , предназначенные для автоматизированной сборки |
||||||
|
С2-33Н-0,125 |
6,3-0,9 |
2,5-0,6 |
25+5 |
0,6±0,06 |
0,22 |
30 000 |
|
С2-33Н-0,125И |
||||||
|
С2-33Н-0,25 |
25 000 |
|||||
|
С2-33Н-0,25И |
||||||
|
С2-33Н-0,4 |
7,1-0,9 |
3,2-0,75 |
0,3 |
|||
|
С2-33Н-0,5 |
|
4,2-0,75 |
0,8±0,06 |
1,0 |
30 000 |
|
|
С2-33Н-0,75 |
10,8-1,1 |
|||||
|
С2-33Н-0,75И |
|
|||||
Резисторы С2-33Н изготавливают 1 типа , 13 видов, трех конструктивных исполнений.
Резисторы С2-33Н удовлетворяют требованиям ГОСТ 24238 и изготавливаются в соответствии с техническими условиями ОЖО.467.173 ТУ (приёмка «ОТК») и ОЖО.467.093 ТУ (приёмка «5»).
Резисторы С2-33Н изготавливают в двух исполнениях – предназначенном для ручной и предназначенном для автоматизированной сборки аппаратуры.
Резисторы С2-33Н , предназначенные для автоматизированной сборки аппаратуры, соответствуют ГОСТ 20.39.405, конструктивно-технологическая группа I, исполнение 1.
Резисторы С2-33Н изготовляют во всеклиматическом исполнении В2.1 по ГОСТ 15150.
Примечание:
1. Резисторы С2-33Н-0,125И; С2-33Н-0,25И; С2-33Н-0,5И; С2-33Н-0,75И изолированного варианта исполнения поставляются только на экспорт.
2. Резисторы С2-33Н-0,25; С2-33Н-0,5И; С2-33Н-0,5; С2-33Н-0,75; С2-33Н-0,75И, предназначенные для автоматизированной сборки, поставляются на основе дополнительного соглашения к договору на поставку.
3. . Резисторы С2-33Н-0,125; С2-33Н-0,25; С2-33Н-0,5И; С2-33Н-0,5; С2-33Н-0,75; С2-33Н-0,75И, предназначенные для автоматизированной сборки, в дальнейшем по тексту обозначаются с буквой А.
4. Допускается резисторы С2-33Н-0,5 изготавливать с диаметром вывода 0,6 мм.
Условное обозначение резистора С2-33Н при заказе и в конструкторской документации должно состоять из слова «Резистор», сокращенного условного обозначения резистора, номинальной мощности рассеяния, обозначения изолированного исполнения (буква И), полного обозначения номинального сопротивления и допускаемого отклонения по ГОСТ 28883-90, группы по уровню шумов (только для класса А и Б), группы по температурному коэффициенту сопротивления (только для группы В), обозначения автоматизированного монтажа (буква А), обозначения варианта по стабильности (буква К), обозначения ТУ.
Пример условного обозначения:
Резистор С2-33Н-0,25И – 221 кОм ±1% — А – В – А – К ОЖО.467.173 ТУ.
Основные технические данные:
Номинальная мощность рассеяния, номинальное сопротивление и допускаемые отклонения номинального сопротивления, предельное рабочее напряжение:
|
Вид резистора |
Номинальная мощность рассеяния, Вт |
Номинальное сопротивление, Ом |
Допускаемые отклонения, % |
Предельное рабочее напряжение, В |
||
|
постоянного или переменного (эфф. |
импульсного (ампл. знач.) тока Рср=0,1Р |
постоянного, переменного (эфф. знач.) или импульсного (ампл. знач.) тока |
||||
|
при атмосферном давлении, Па (мм рт. ст.) |
||||||
|
4400 и выше (33 и выше) |
ниже 4400 (33) |
|||||
|
С2-33Н-0,125 |
0,125 |
от 0,1 до 0,91 вкл. |
±5, ±10 |
200 |
400 |
150 |
|
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 3,01×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
С2-33Н-0,125И |
0,125 |
от 1 до 3,01×106вкл. |
±1, ±2, ±5, ±10 |
200 |
400 |
150 |
|
С2-33Н-0,125А |
0,125 |
от 1 до 3,01×106вкл. |
±1, ±2, ±5, ±10 |
200 |
400 |
150 |
|
С2-33Н-0.25А |
0,25 |
от 1 до 3,01×106вкл. |
±1, ±2, ±5, ±10 |
250 |
400 |
150 |
|
С2-33Н-0.25И |
0,25 |
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
250 |
400 |
150 |
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 3,01×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
С2-33Н-0,25 |
0,25 |
от 0,1 до 0,91 вкл. |
±5, ±10 |
250 |
450 |
200 |
|
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 3,01×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
С2-33Н-0.5И |
0,5 |
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
250 |
450 |
200 |
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 3,01×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
С2-33Н-0,5; С2-33Н-0,5 |
0,5 |
от 0,1 до 0,91 вкл. |
±5, ±10 |
350 |
750 |
300 |
|
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 3,01×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
С2-33Н-0.75И; С2-33Н-0.75А |
0,75 |
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
350 |
750 |
300 |
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 5,11×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
С2-33Н-1 |
1 |
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
500 |
1000 |
320 |
|
от 10 до 499×103вкл. |
0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 10×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
от 10×106 до 22×106 вкл. |
±5, ±10 |
|||||
|
С2-33Н-2 |
2 |
от 1 до 9,76 вкл. |
±1, ±2, ±5, ±10 |
750 |
1200 |
350 |
|
от 10 до 499×103вкл. |
±0,5; ±1, ±2, ±5, ±10 |
|||||
|
от 510×103 до 10×106 вкл. |
±1, ±2, ±5, ±10 |
|||||
|
от 10×106 до 22×106 вкл. |
±5, ±10 |
|||||
_%D0%BF%D0%BF%D0%BA-2_%D0%BF%D0%BF%D0%BA-3_%D0%BF%D0%BF%D0%BA-4.jpg)
знач.) тока
Рср — сумма средней импульсной и постоянной составляющей мощности нагрузки,
Р — допустимая мощность, рассеиваемая резистором при нагрузке постоянным или переменным током.
Примечание. 1. Резисторы С2-33Н с допускаемым отклонением ±0,5% поставляются на основе дополнительного соглашения к договору на поставку.
2. Резисторы С2-33Н мощностью рассеяния 1 и 2 Вт номинальным сопротивлением свыше 10 мОм поставляются на основе дополнительного соглашения к договору на поставку.
3. Резисторы С2-33Н варианта исполнения «К» выпускаются с допускаемым отклонением ±5, ±10%.
Промежуточные значения номинального сопротивления резисторов С2-33Н соответствуют ряду Е96 для резисторов с допускаемыми отклонениями ±1, ±2% и ряду Е24 по ГОСТ 2825—67 для резисторов с допускаемыми отклонениями ±5, ±10%.
Уровень шумов:
|
Пределы номинальных сопротивлений, Ом |
Уровень шумов, мкВ/В |
Обозначение группы шумов |
|
от 0,1 до 10×103 включ. |
1 |
А |
|
св. 10×103 до 10×106 включ. |
1 |
А |
|
5 |
без обозначения |
|
|
св 10×106 до 22×106 включ. |
5 |
без обозначения |
|
10 |
Б |
Примечание. 1. Резисторы С2-33Н-0,125; С2-33Н-0,125И С2-33Н-0,125А; С2-33Н-0,25А; С2-33Н-0,25И номинальными значениями сопротивления свыше 1×106 Ом, С2-33Н-0,25 С2-33Н-0,5И номинальными значениями сопротивления свыше 2×106 Ом с уровнем шумов не более 1 мкВ/В поставляются на основе дополнительного соглашения к договору на поставку.
2. Резисторы С2-33Н варианта исполнения «К» поставляются с ненормированным уровнем шумов.
Температурный коэффициент сопротивления (ТКС):
|
Группа по ТКС |
Допускаемое отклонение сопротивления, % |
ТКС•10-6, 1/°С, не более в интервале температур, °С |
|
|
от 20 до 155 |
от +20 до минус 60 |
||
|
— |
±0,5 |
±50 |
±150 |
|
В |
±1 |
±100 |
±300 |
|
— |
±200 |
±500 |
|
|
— |
±2 |
±200 |
±500 |
|
— |
±5 |
±500 |
±1000 |
|
— |
±10 |
±500 |
±1000 |
Примечание.
1. Резисторы С2-33Н в диапазоне сопротивлений от 0,1 до 0,91 Ом и от 10•106 до 22•106 Ом вкл. изготовляют с ТКС ±1000•10-6 1/°С в диапазоне температур от минус 60 до +20 °С.
2. Резисторы С2-33Н со значениями ТКС отличными от приведенных в таблице поставляются на основе дополнительного соглашения к договору на поставку.
3. Резисторы С2-33Н с допускаемым отклонением сопротивления ±1% группой В по ТКС выпускаются в диапазоне номинальных сопротивлений от 1 до 976•103 Ом вкл.
Надёжность: |
|
|
95 % срок сохраняемости, лет |
25 |
|
Изменение сопротивления резисторов, % или Ом (в зависимости от того какое значение больше), не более: |
|
|
в течение 1000 часов наработки: |
|
|
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) |
±3% или 0,015 Ом |
|
— для резисторов С2-33Н с допускаемым отклонением ±5; ±10% (без обозначения) |
±3% или 0,1 Ом |
|
— для резисторов С2-33Н с допускаемым отклонением ±0,5; ±1, ±2% (без обозначения) |
±2% или 0,1 Ом |
|
— для резисторов С2-33Н с сопротивлением от 1 до 976•103 Ом с допускаемым отклонением ±5; ±10% (исполнение К) |
±10% или 0,1 Ом |
|
в течение минимальной наработки: |
|
|
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) |
±10% или 0,15 Ом |
|
— для резисторов С2-33Н с допускаемым отклонением ±5; ±10% (без обозначения) |
±10% или 0,1 Ом |
|
— для резисторов С2-33Н с допускаемым отклонением ±0,5; ±1, ±2% (без обозначения) |
±5% или 0,1 Ом |
|
— для резисторов С2-33Н с сопротивлением от 1 до 976•103 Ом с допускаемым отклонением ±5; ±10% (исполнение К) |
±15% или 0,1 Ом |
|
в течение одного года хранения: |
|
|
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) |
±1% или 0,015 Ом |
|
— для резисторов С2-33Н с сопротивлением свыше 0,91 Ом (без обозначения) |
±1% или 0,1 Ом |
|
— для резисторов С2-33Н варианта исполнения К |
±5% или 0,1 Ом |
|
в течение 25 лет хранения: |
|
|
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) |
±1,5% или 0,015 Ом |
|
— для резисторов С2-33Н с сопротивлением от 1 до 10•106 Ом(без обозначения) |
±2% или 0,1 Ом |
|
— для резисторов С2-33Н с сопротивлением от 11•106 до 22•106 (без обозначения) |
±3% |
|
— для резисторов С2-33Н варианта исполнения К |
±10% или 0,1 Ом |
Внешние воздействующие факторы:
|
Воздействующий фактор и его характеристики |
Способ крепления резисторов |
|
|
за корпус с закреплением выводов пайкой |
за выводы |
|
|
Синусоидальная вибрация: |
|
|
|
диапазон частот, Гц: |
1-3000 |
|
|
для резисторов мощностью 1 и 2 Вт |
|
1-600 |
|
для остальных резисторов |
|
1-3000 |
|
амплитуда ускорения, м•с-2 (g) |
200 (20) |
|
|
для резисторов мощностью 1 и 2 Вт |
|
100 (10) |
|
для остальных резисторов |
|
200 (20) |
|
Механический удар: |
|
|
|
одиночного действия: |
|
|
|
пиковое ударное ускорение, м•с-2 (g) |
10 000 (1000) |
|
|
для резисторов мощностью 1 и 2 Вт |
|
5 000 (500) |
|
для остальных резисторов |
|
10 000 (1000) |
|
многократного действия: |
|
|
|
пиковое ударное ускорение, м•с-2 (g) |
1500 (150) |
|
|
для резисторов мощностью 1 и 2 Вт |
|
400 (40) |
|
для остальных резисторов |
|
1500 (150) |
|
Атмосферное пониженное давление. |
|
|
рабочее |
1,33•10-4 (10-6) |
|
предельное |
19,4 (145) |
|
Атмосферное повышенное рабочее давление, кПа (ата) |
294 (3) |
|
Повышенная температура среды, °С: |
|
|
рабочая (при номинальной мощности рассеяния) |
70 |
|
максимально допустимая рабочая (при снижении мощности рассеяния) |
155 |
|
Пониженная предельная рабочая и предельная температура среды, °С |
минус 60 |
|
Смена температур, °С: |
|
|
от максимально допустимой рабочей температуры среды |
155 |
|
до пониженной предельной температуры среды |
минус 60 |
| Повышенная относительная влажность при 35°С, % |
98 |
Соляной (морской) туман. |
+ |
| Атмосферные конденсированные осадки (иней и роса). |
+ |
|
Плесневые грибы. |
+ |
Па (мм рт. ст.):Типовые характеристики:
Допустимая мощность рассеяния резисторов С2-33Н в интервале температур окружающей среды от минус 60 до + 155°С (от213 до 428 °К) при нормальном давлении 84000 – 106700 Па (630 – 800 мм рт. ст.)
Допустимая мощность рассеяния резисторов С2-33Н в интервале давлений от 1,33 10-7 до 294 кПа (от 10-6 2280 мм рт. ст.) и интервале температур окружающей среды от минус 60 до + 155°С.
Допустимая перегрузка мощности резисторов С2-33Н в импульсе относительно номинальной при длительности импульса не более 1000 мкс для средней мощности рассеяния не более 1,0 Рном
Указания по применению и эксплуатации:
При применении, монтаже и эксплуатации резисторов С2-33Н следует руководствоваться указаниями, приведенными в руководстве по применению резисторов РД 110636 и настоящими указаниями.
Выводы и места пайки резисторов С2-33Н после монтажа аппаратуры тропического исполнения должны быть покрыты тропикоустойчивым лаком.
Допускается промывка резисторов С2-33Н после пайки в любом из режимов и моющих средств в соответствии с п.3.2.1 ГОСТ 20.39.405.
При монтаже резистора С2-33Н допускается производить изгиб вывода на расстоянии не менее 3 мм от колпачка резистора. Радиус изгиба выводов резистора С2-33Н должен быть не менее одного диаметра вывода. В технически обоснованных случаях допускается устанавливать радиус изгиба выводов резистора С2-33Н не менее 0,3 мм.
Допускается одноразовый изгиб вывода резистора С2-33Н на меньшем расстоянии от корпуса, при условии защиты контактного узла и его покрытия от повреждений в момент изгиба.
Для крепления за корпус допускается использование лаков, клеев и других клеящих материалов, компоненты которых и технология их применения не нарушают защитный покров резисторов С2-33Н и не ухудшают их свойств и характеристик во всех режимах и условиях эксплуатации.
Резисторы С2-33Н выдерживают трехкратное воздействие групповой пайки и лужение выводов горячим способом без применения теплоотвода при температуре групповой пайки не более 265 °С в течение времени не более 4 с.
Правила хранения:
Резисторы С2-33Н следует хранить в складских условиях при температуре +5. ..+30 °С, при относительной влажности воздуха не более 85% и при отсутствии в воздухе агрессивных примесей.
показания и противопоказания, что такое магнитолазеротерапия, расшифровка ФТЛ в медицине, отзывы
Физиотерапевтические методики показывают высокую эффективность в лечении суставных заболеваний, позволяют не только снизить выраженность симптоматики, но и нормализовать многие функциональные процессы в организме. Далее рассмотрим, что такое магнитолазерная терапия, когда показана и как проводится процедура.
Что такое магнитолазерная терапия
Магнитолазерная терапия (МЛТ) — методика физиотерапии, в основе которой лежит применение лазерного излучения низкой интенсивности и магнитного поля.
Воздействуя комплексно, магнитное поле и лазерное излучение усиливают действие друг друга, обеспечивая высокую эффективность метода.
Справка. При одновременном воздействии появляется фотомагнитоэлектрический эффект, оказывающий благотворное воздействие на организм.
Методика сочетает в себе лазерное излучение и магнитное поле
Помимо этого, подобный способ физиотерапевтического лечения (расшифровка ФТЛ в медицине) обладает целым перечнем преимуществ:
- Хорошая переносимость.
- Отсутствие болезненных и неприятных ощущений.
- Высокая эффективность.
- Безопасность.
- Усиление лечебного эффекта принимаемых лекарственных препаратов.
- Возможность снижения количества принимаемых медикаментов.
- Быстрое купирование воспаления.
Методика воздействует не только на очаг поражения, но и на весь организм в целом, укрепляя его и восстанавливая.
Воздействие МЛТ на организм
Физиопроцедура, являясь сочетанием магнитного и лазерного излучения, характеризуется следующими выраженными терапевтическими свойствами:
Обладает разными лечебными свойствами
- обезболивающее;
- противовоспалительное;
- противоотечное;
- регенеративное;
- нейротрофическое;
- противоаллергическое;
- иммуномодулирующее;
- усиление микроциркуляции крови и лимфооттока;
- стимуляция обменных процессов.
МЛТ снижает количество холестерина в крови, повышает уровень антиоксидантов, устраняет спазмирование мускулатуры, а также препятствует развитию гипоксии тканей.
Показания
Показания и противопоказания к магнитолазерной терапии довольно обширны, поэтому специалист при назначении этой методики учитывает все возможные нюансы течения патологии и индивидуальные особенности организма пациента.
Что касается показаний к проведению, то МЛТ используется в терапии недугов различных органов и систем, в том числе заболеваний суставных сочленений и позвоночного столба:
Назначается при различных патологиях ОДА
- Остеохондроз.
- Артроз, артрит.
- Радикулит.
- Люмбаго.
- Спондилоартрит.
- Спондилез.
- Травмы (переломы, вывихи, растяжения).
- Тендовагинит.
- Фасциит.
- Неврит.
- Миозит.
- Пяточная шпора.
- Периартрит.
- Бурсит.
- Фиброзит.
Также методика широко применяется в других областях медицины: дерматология, отоларингология, неврология, урология, гинекология, хирургия.
Противопоказания
Процедура имеет некоторые ограничения к выполнению, к числу которых относятся такие обстоятельства и недуги:
Магнитолазерная терапия имеет множество ограничений к проведению
- беременность и период ГВ;
- повышенная чувствительность к излучению;
- онкологический процесс;
- образования доброкачественного характера в стадии роста;
- эндокринные патологии;
- обострения психических расстройств;
- судорожный синдром;
- тиреотоксикоз;
- тяжелая почечная и печеночная дисфункция;
- сердечные и сосудистые недуги в острой форме;
- патологии крови, склонность к кровотечениям;
- красная волчанка;
- легочная недостаточность 3 стадии;
- декомпенсированный сахарный диабет;
- фотодерматит, фотодерматоз;
- острая форма туберкулеза;
- вживленные кардиостимуляторы, искусственные клапаны и водители ритма.
Также методика запрещена к применению при острых воспалительных и инфекционных болезнях, лихорадочных состояниях, сопровождающихся высокой температурой тела.
Как проходит процедура
Лазеромагнитотерапия назначается врачом-физиотерапевтом с учетом вида недуга, характера его течения и индивидуальных особенностей пациента. Проводится медицинским персоналом, который тщательно контролирует силу и частоту воздействия прибора на организм больного.
Справка. Специальной подготовки такая методика ФТЛ не требует.
Сама же процедура проведения магнитолазерной терапии выглядит таким образом:
Процедура является безболезненной и непродолжительной
- Пациент занимает удобное положение на кушетке лежа или сидя (зависит от области воздействия).
- Пораженный участок обнажается, однако иногда допускается проведение процедуры через тонкую ткань (не больше 2 мм).
- Медсестра накладывает специальные пластины на область поражения, включает прибор и настраивает необходимый режим.
- Длительность процедуры — 15-20 минут.
- По истечении этого времени специалист выключает прибор, убирает пластины.
- Пациент одевается, утепляет проблемную зону и отдыхает в течение 15-30 минут.
- Длительность курса — 10-15 процедур, которые могут проводиться каждый день либо через день.
- Повторный курс — через месяц.
Процедура является безболезненной и комфортной. Во время воздействия больной ощущает только легкое приятное тепло.
Аппараты для МЛТ
Сегодня выпускаются разные приборы для проведения МЛТ. Они обладают разными характеристиками, функциями и особенностями эксплуатации.
Рассмотрим популярные модели аппаратов, с помощью которых проводят данную процедуру физиотерапии:
- «Рефтон-01-ФЛС» — многофункциональный прибор, основными функциями которого являются, помимо МЛТ, гальванизация и электрофорез, электростимуляция, амплипульстерапия. Применяется в больницах, а также может быть использован для лечения на дому.
- «Муравей» — портативный малогабаритный аппарат для МЛТ. Предназначен для домашней терапии. Питание прибора осуществляется как от батареи, так и от сети, что позволяет его использовать даже вне дома.
- «Лумис» — магнитолазерный терапевтический прибор нового поколения, позволяющий наиболее эффективно проводить терапию. Используется в стационарах, поликлиниках и для посещения больных на дому.
- «Милта Ф-8-01» — магнитолазерный прибор. В его основе лежит одновременное либо раздельное воздействие магнитного поля, импульсного лазерного излучения, постоянного светодиодного излучения инфракрасного диапазона. Модель выпускается для оснащения клиник.
Аппараты для проведения лазеромагнитной терапии
Каждый аппарат обладает своими преимуществами. Поэтому следует проконсультироваться со специалистом при желании подобрать прибор для домашнего лечения.
Отзывы
Отзывы о данной физиотерапевтической процедуре в большинстве случаев положительные. Многие пациенты отмечают безопасность, результативность методики, а также быстрое наступление эффекта и появление приятного ощущения тепла во время процедуры.
Отзывы в основном положительные
Приведем несколько отзывов людей, проходивших такое лечение.
Артем: «Профессионально занимаюсь спортом, баскетболом. На одной из игр получил серьезное повреждение колена, собирали по косточкам. Восстановление было длительным и болезненным.
Для того чтобы нормализовать мое состояние и ускорить реабилитацию, врач прописал курс МЛТ. После первых сеансов боль стала стихать, а после курса — совсем исчезла. Со временем я полностью восстановился, но все равно периодически прохожу курс магнитолазерной терапии для поддержания коленного сустава».
Валерия: «Год назад жуткие боли в шее погнали меня в больницу, где мне диагностировали остеохондроз. Благодаря пройденному лечению стала чувствовать себя намного лучше.
Сейчас прохожу курс поддерживающей терапии, который включает МЛТ. Процедура приятная и полезная, помогает пережить период обострения, снижая боль и скованность».
Анастасия: «У меня артрит. Часто беспокоит боль в суставах. Доктор прописал курс МЛТ. После первой процедуры почувствовала некоторое облегчение. Пройденный курс позволил мне вздохнуть с облегчением и на время забыть о моей болячке».
Заключение
Суставные заболевания требуют довольно длительного лечения и комплексного подхода. Поэтому, наряду с другими консервативными методиками, часто применяется физиотерапия, позволяющая ускорить процесс терапии и реабилитации многих поражений опорно-двигательной системы.
Магнитолазерная терапия: безопасность и неограниченные возможности.
Мировая клиническая практика лазерной терапии насчитывает уже несколько десятилетий. Её использование официально признано большинством стран, как эффективный метод лечения различных заболеваний.
Экспериментальные и клинические исследования наглядно доказали, что совместное использование низкоинтенсивного лазерного излучения в ИК спектре и постоянного магнитного поля значительно повышает эффективность терапии. Улучшается естественная микроциркуляция, активируется клеточный метаболизм, увеличивается глубина проникновения ИК излучения в ткани.
Эти наработки российских ученых позволили «НПО Космического Приборостроения» создать серию аппаратов «МИЛТА» (Магнито-Инфракрасный Лазерный Терапевтический Аппарат) сочетающих в себе низкоинтенсивный импульсный лазер, генератор магнитного поля и постоянное ИК излучение светодиодов.
Возможность комбинировать методы воздействия и широкий спектр световодных насадок (гинекологические, ЛОР, косметические и т.д.) позволяет эффективно использовать аппараты «МИЛТА» врачами-специалистами, не только, как вспомогательный метод реабилитации и лечения больных, но и как монотерапию,практически во всех направлениях медицины: стоматология, неврология и онкология, хирургия, травматология и ортопедия, гастроэнтерология, дерматология и косметология, оториноларингология, педиатрия, акушерство и гинекология, пульмонология, урология, фтизиатрия, кардиология, и множество других.
Высокая эффективность магнитолазерной терапии при лечении различных заболеваний связана с тем, что её действие направлено на общие для всех болезней патогенетические факторы.
Благодаря встроенному биофотометру одновременно с терапией производится ИК-тестирование, позволяющее подобрать индивидуальные параметры лечения для каждого пациента с учетом его физических, возрастных параметров и восприимчивости к ИК излучению.
Преимущества магнитолазерной терапии:
Безопасность.
Применение аппаратов магнитолазерной терапии под наблюдением врача-специалиста не имеет абсолютных противопоказаний. Все применяемые методы воздействия являются естественными для человека.
Эффективность.
Эффективность применения терапии при отдельных заболеваниях доходит до 98 %. Сроки выздоровления и реабилитации ускоряются почти в два раза.
Безмедикаментозность.
«МИЛТА» многократно усиливает и продлевает действие лекарственных и косметических средств, что позволяет значительно уменьшить их потребление.
Показания к использованию аппарата «МИЛТА»:
Хирургия:
Показания: ожоги и обморожения, раны в различной стадии заживления, переломы костей, фурункулы и карбункулы, болезни сосудистой системы, трофические язвы и прочие заболевания группы.
Результаты: При лечении ожогов и обморожений уже после нескольких процедур ликвидируются отек, боль, краснота, сокращается продолжительность всех фаз течения раневого процесса. Ускоряется ход реабилитации после хирургического вмешательства.
При переломах быстрее формируется костная мозоль, исчезают отеки и боль, нормализуется микроциркуляция. При вывихах и ушибах значительно сокращаются сроки выздоровления.
При лечении заболеваний вызывающих нарушение питания кожи заживление язв наступает быстрее. Наблюдается нормализация температуры и улучшение кровотока конечностей.
Кардиология:
Показания: ишемическая болезнь сердца (стенокардия, инфаркт миокарда), гипертоническая болезнь и прочие сердечно-сосудистые заболевания.
Результаты: Лечение подразумевает постепенное снижение дозировки лекарственных препаратов, а иногда и полную их отмену параллельно с введением лазерной терапии. Воздействие аппарата, обладая антиишемическим и антиаритмическим эффектами, приводит к повышению электрической стабильности миокарда, стабилизации показателей кровообращения и деятельности сердца, и, как следствие, устойчивости к физическим нагрузкам.
Применение лазерного аппарата «МИЛТА» улучшает микроциркуляцию и транспорт кислорода кровью, способствует снижению уровня холестерина в крови.
Вживленные кардиостимуляторы, искусственные клапаны и водители ритма являются противопоказаниями для применения аппарата.
Неврология, артрология:
Показания: заболевания суставов и позвоночника – остеохондроз, радикулиты и невриты, артриты и артрозы, невралгии и другие болезни ЦНС.
Результаты: При межпозвоночных грыжах приостанавливается прогрессирование процесса, и тем самым удается избежать операции. Как правило, после нескольких процедур отмечается выраженный обезболивающий эффект. Улучшается приток крови, снимается отек, улучшается функциональная подвижность суставов. Лечение остеохондроза дает более устойчивый эффект при сочетании лазерной терапии с массажем и лечебной физиотерапией.
Пульмонология:
Заболевания: бронхиальная астма, пневмония, бронхит и другие заболевания дыхательных путей.
Результаты: Применение аппарата лазерной терапии «МИЛТА» перспективно при лечении больных с заболеваниями легких благодаря противовоспалительному, обезболивающему, антимикробному и ряду других эффектов.
При использовании лазерного аппарата «МИЛТА» при лечении бронхита уже после нескольких процедур у подавляющего большинства больных отмечается улучшение общего самочувствия. Нормализуется температура тела, улучшается проходимость дыхательных путей, уменьшается кашель и количество выделяемой мокроты, снижается воспалительная реакция бронхов. После прохождения курса лечения часто болеющие дети не болеют по 5-6 месяцев.
При бронхиальной астме применение аппарата «МИЛТА» приводит к общему улучшению состояния больных, обильному отхождению мокроты, снижению симптомов требующих ингаляции.
Урология:
Показания: нефрит и пиелонефрит, простатит, аденома, уретриты и прочие.
Результаты: Применение аппарата «МИЛТА» в сочетании с традиционными методами лечения способствует снижению воспаления, нормализации функции предстательной железы, ослаблению симптомов заболеваний, помогает значительно снизить количество потребляемых лекарств, существенно ускоряет процесс лечения. Регулярные профилактические мероприятия с использованием аппарата поможет избежать обострений хронических форм заболеваний.
Гинекология:
Заболевания: климактерический синдром, воспаления придатков и эрозии матки, мастит, родовые и послеродовые осложнения.
Результаты: Чаще всего лазерный аппарат «МИЛТА» используют для лечения воспалительных процессов придатков матки. Магнитолазерная терапия – одно из наиболее эффективных и перспективных средств лечения различных гинекологических заболеваний. Значительный эффект достигается при подостром и хроническом сальнингоофорите, а также при спаечном процессе с болевым синдромом.
Проктология:
Показания: парапроктит, геморрой, анальный зуд и трещины.
Результаты: применение лазерного аппарата «МИЛТА» на раннем этапе заболевания часто позволяет предупредить оперативное вмешательство. Также аппарат может применяться для улучшения результатов послеоперационного лечения доброкачественных заболеваний аноректальной области. Лазерное излучение активизирует многие процессы в организме, повышает энергетический и пластический обмен, усиливает микроциркуляцию, стимулирует процессы регенерации, нормализует клеточный обмен, что обеспечивает гладкое течение послеоперационного периода.
Дерматология:
Показания: дерматиты и дерматозы, нейродермиты, экзема, герпес, угревая сыпь.
Результаты: При экземе использование аппарата «МИЛТА» приводит к ликвидации кожных проявлений и длительной ремиссии.
При герпесе применение аппарата в период ранних проявлений заболевания прерывает развитие процесса, а в запущенных случаях аппарат способствует обратному развитию.
Успешное применение в дерматологии аппарата лазерной терапии «МИЛТА» обусловлено способностью значительно улучшать динамику процесса лечения, способствовать быстрому восстановлению иммунной системы, снятию отека, ускорению заживления поврежденных областей.
Косметология:
Показания: Целлюлит, разглаживание морщин, снятие отеков и сохранение молодости кожи.
Результаты: Аппарат «МИЛТА» эффективен при лечении целлюлита, в особенности в сочетании с другими методами лечения (например, вакуумным массажем, бальнеотерапией, лечебной физкультурой и др.). Останавливается развитие заболевания, нормализуются биохимические и физиологические процессы, восстанавливается строение пораженных тканей.
Применение аппарата лазерной терапии «МИЛТА» в косметологии приносит наиболее быстрый эффект при обработке кожи лица и шеи.
Воздействие лазерного аппарата «МИЛТА» усиливает и продлевает эффект от применения косметических средств.
Оториноларингология:
Показания: Тонзиллит, отит и ринит, ангина, фарингит и все типы поражений слизистой носоглотки.
Результаты: При таких заболеваниях как хронический тонзиллит, аденоиды и т.п. в большинстве случаев удается избежать операции. Применение лазерного аппарата «МИЛТА» после операции на ЛОР-органах, приводит к быстрому обезболиванию, снимает отеки, препятствует возникновению осложнений.
При гайморите использование аппарата «МИЛТА» позволяет сократить сроки лечения на 25-30% по сравнению с традиционной терапией.
При отите уже после 3х-4х процедур у пациентов исчезают болевые ощущения, прекращается зуд, наступает стойкое улучшение.
Гастроэнтерология:
Показания: гастрит, язвенная болезнь желудка и двенадцатиперстной кишки, прочие заболевания ЖКТ, холециститы и панкреатиты, гепатит.
Результаты: При хроническом холецистите, дискинезии желчных путей применение аппарата лазерной терапии «МИЛТА» уменьшает процесс воспаления в печени и желчном пузыре, нормализует их функции, устраняет спазмы сфинктеров внепеченочных желчных путей, уменьшает величину поверхностного натяжения и вязкости желчи. Воздействие аппарата стимулирует процесс регенерации печени. При этом повышается местный иммунитет. При язвенной болезни желудка и 12 перстной кишки, гастритах, дуоденитах уже после нескольких процедур отмечается уменьшение болевого синдрома, улучшение общего состояния. По данным эндоскопии наблюдается снижение воспалительной реакции, улучшается микроциркуляция, происходит быстрое заживление язвенного дефекта.
Стоматология:
Показания: Повреждения и язвы слизистой оболочки рта, пульпит, пародонтоз, отеки и травмы ротовой полости.
Результаты: При пародонтозе и прочих заболеваниях слизистой оболочки после 2-ого сеанса существенно снижается болевой синдром, после 3-5 сеансов наблюдается ликвидация воспалительных явлений. Во всех случаях в 1.5-2 раза ускоряется процесс заживления слизистой оболочки.
Применение аппарата «МИЛТА» снижает растворимость поверхностного слоя зубной эмали, способствует исчезновению очагов с пониженной минерализацией.
Спортивная практика:
Показания: Травмы, ушибы, растяжения и вывихи, ускорение восстановления после предельных нагрузок.
Результаты: Магнитолазерная терапия эффективно стимулирует метаболические и физиологические процессы в организме. В среднем почти в 2 раза снижает периоды заживления травм и ушибов. Аппарат «МИЛТА» показал себя, как важная часть поддержания спортивной формы спортсменов при подготовке к соревнованиям.
Это далеко не все области применения магнитолазерной терапии. Благодаря интенсивным исследованиям в области фотобиологического и биостимулирующего воздействия лазерного излучения на человека список показаний к применению неизменно растет.
Подробно о показаниях к применению лазерной и магнитолазерной терапии можно узнать у врача-специалиста.
Маркировка резисторов млт расшифровка. Все о резисторах. Определение, тип резисторов и их номинал
Постоянные резисторы — это такой элемент который присутствует практически во всей электронной аппаратуре. Резисторы способности активного активного сопротивления. С помощью их можно ограничить или уменьшить ток в цепи, разделить определенное напряжение на две более части, для отвода остаточных зарядов.
Состоит постоянный резистор из фарфоровой трубки или палочки, на которую напыленно железо или углерод.От толщины напыления зависит сопротивление резистора и от объема — мощность.
Маркировка резисторов
Буквенно-цифровая маркировка резисторов
Общий вид резисторов отечественного производства и обозначение их на схеме (рис1).
Большинство резисторов в своей радиолюбительской практики брал из старых радиоустройств. Как правило, эти устройства были установлены отечественные резисторы с буквенно-цифровой маркировкой.В маркировке таких резисторов обычно присутствовали три буквы МЛТ, что означает, металлизированный лакированный теплостойкий. Цифра после этого словосочетания обозначает мощность.
Основная единица измерения сопротивления — Ом. В одном Оме 1000 кОм и 1 000 000 мОм. Буквы в маркировке в роли разделителей, как запятая в обычном наборе цифр. Например, сопротивление у резистора 5к3 будет 5,3 кОм, а 5м3 — 5,3 мОм. Все остальные буквы английского алфавита и обозначают Ом. Например, 8R0 — это 8,0 Ом.Отсутствие буквы означает, что цифра обозначает сопротивление в Ом. Например, 100 — это 100 Ом.
Приведу еще несколько примеров с буквой перед цифрами. К250 = 0,250 кОм и это равно 250 Ом. М100 = 0,100 мОм и это равно 100 кОм.
Цветовая маркировка резисторов
Современные изготовители радиодеталей уже практически ушли от буквенно-цифровой маркировки резисторов. На смену ей пришла цветовая маркировка резисторов.
Смысл данной маркировки в нанесении на корпус разноцветных колец, цвет которого несет свою цифру или множитель.Рассказывать и изучать, что означает каждый цвет, мы здесь не будем, я сам на эту память не знаю, и запоминать не хочется. Для определения номинала резисторов с цветовой маркировкой существует множество программ в интернете, скачать одну из них можно. Я начал использование программы больше пяти лет назад и пользуюсь до сих пор.
Так же цветовую маркировку резистора можно определить из шаблонных резисторов с уже проставленными номиналами, во всяком случае на столе не помешают:
Универсальный способ определения номинала
И не забываем основной способ определения номинала резистора методом измерения.Правда, для определения сопротивления данным необходим точный прибор, китайский цифровой мультиметр вполне сойдет, а вот стрелочные тестеры врятли. При измерении не прикасайтесь к щупам мультиметра, что бы не учитывать сопротивление тела, и при измерении небольших сопротивлений отнимайте сопротивление проводов, показывается, если щупы замкнутьоротко (на большем пределе показывает нуль и сопротивление проводов не учитывается).
Мощность резистора
Резисторы различаются как по сопротивлению, так и по мощности.Основные номиналы мощности показаны на рисунке 1. На том же рисунке показано условно графическое изображение резистора на схеме. Если при сборке, какой либо на ней указан резистор мощностью 1 Вт, то при сборке схемы он должен быть аналогичной или схемы большей мощности.
Хорошо если на схемах такие обозначения есть, а что делать, если схема проектируется самостоятельно. К примеру, нужно подключить светодиод 3 Вольта и 30 миллиАмпер к источнику питания 12 В. Для ограничения тока в цепи светодиодарезается резистор.Что бы рассчитать рассеиваемую мощность резистора необходимо напряжение падения на резисторе, ток цепи и их найти произведение. (12-3) х0,03 = 0,27 Вт. Принимаем ближайшее, большее значение мощности 0,5 Вт.
Привет. Сегодня статья будет называть его радиоэлементу как резистор, или как было принято называть его посвящена ранее сопротивление.
Рекомендуемое сопротивление является создание сопротивления электрическому току. Для более наглядной визуализации, давайте представим электрический ток, как воду, которая течет по трубе.В конце этой трубы установлен кран, который полностью откручен, и он просто пропускает через себя водный поток. Стоит нам начать закрывать кран, как мы сразу увидим, что поток стает слабее до того момента, когда течь воды полностью остановится.
По такому принципу и работают резисторы, только вместо труб у нас электрический проводник, вместо воды ток, а вместо крана наш резистор. Чем больше номинал сопротивления электрическому току, тем больше он делает сопротивление электрическому току. Сопротивление резистора измеряется такой единицей измерения как Ом.
Так как в расчетах схемах, штатные сотрудники, номинал которых может быть произведен порядок 1000 -1000000 Ом, то для облегчения вычисления производные единицы, такие как кОм , мОм и гОм .
Для большего понимания, привожу следующую расшифровку:
1кОм = 1000 Ом;
1 мОм = 1000 кОм;
1гОм = 1000 мОм;
На практике все очень просто.Если нам попался резистор с надписью 1,8 кОм, то проведя не сложные операции, увидим, что номинал в Омах будет соответствует 1800 Ом.
По принципу работы, резисторы делятся на постоянные и переменные .
Из разных названий можно догадаться, что постоянные резисторы в процессе работы никогда не меняют своего номинала. Переменные же резисторы, могут менять свой номинал в процессе работы, и используются для выполнения какой-то настройки.Примером для использования резисторов может быть ручки управления громкостью, тембром на магнитофонах.
Постоянные резисторы
Поговорим более детально о постоянных резисторах. На практике, обозначение номинала резисторов наносится на корпусе. Это может быть буквенно – цифровой код или обозначение цветными полосками (). Как узнать номинал резистора по цветовой маркировке, узнать из этой маркировки.
Что касается буквенно-цифрового обозначения, то его принято обозначать такими способами:
- Буква R Омах .Очень важная позиция этой буквы. Если на резисторе надпить типа 12 R то номинал резистора будет 12Ом . Если же буква будет в начале R 12 , то сопротивление будет 0,12Ом . Также возможно обозначение типа 12 R1 , что будет означать 12,1 Ом.
- Буква К — означает, что номинал резистора будет измеряться в к Омах . Действуют теже правила что и для предыдущего примера. 12 К = 12кОм, К 12 = 0,12 кОм и 12К1 = 12,1кОм.
- Буква М — означает, что номинал резистора будет измеряться в м Омах . 12 М = 12мОм, М 12 = 0,12 мОм и 12М1 = 12,1мОм.
Так же на корпусе резистора обозначают такое как отклонение от номинала . При массовом производстве сопротивлений, в виду не совершенства технологий производства, сопротивление может иметь отклонения от заявленного номинала.Это возможное отклонение обозначается на корпусе резистора в виде ± 0,7% или ± 5%. Цифры могут быть разные, в зависимости от метода производства.
В процессе работы, при больших нагрузках резистор выделяется тепло. Если в схеме, где идут большие нагрузки, поставьте резистор маленькой мощности, то он быстро разогреется и сгорит. Чем больше по размерам резистор, тем больше его мощность. На рисунке ниже видно обозначение мощности резисторов на схемах.
Обозначение мощности резисторов по схеме
Переменные резисторы
Как говорилось ранее, переменные резисторы используются для плавной регулировки силы тока и напряжения в пределах номинала резистора.Переменные резисторы бывают построечные и регулировочные . С помощью регулирующих резисторов используются постоянные пользовательские настройки аппаратуры (регулировка звука, яркости тембра и др.), А построечные используются для настройки аппаратуры в режиме наладки во время сборки техники. Для регулировочных резисторов приемлемо наличие удобной ручки, построечные же обычно регулируются отверткой.
Если на переменном резисторе написано что он имеет номинал 10кОм , что означает, что он производит регулировку в пределах от 0 до 10 кОм .В среднем положении ручки его номинал будет около 5 кОм , в крайнем или 0 или 10 кОм .
Новая деталь — резистор.
Резистор — это элемент, обладающий определенным сопротивлением. Вообще, справедливости ради, скажу так — сопротивлением лампы не только резисторы, но и все остальные элементы:, двигатели, диоды, транзисторы и даже простые провода. Однако у всех элементов сопротивления — это не главная характеристика, а так скажем — побочная.На самом деле, лампочка — светит, двигатель — вращается, диод — выпрямляет, транзистор — усиливает, а провод — проводит. А вот у резистора нет другого «профессии», кроме как сопротивление идущему через него току. Ну, правда, он нагревается, и его можно использовать вместо обогревателя долгими зимними вечерами. Однако — это несколько из области нестандартных применений…
На картинке изображены различные резисторы. Маленькая черненькая фичка в нижней части — это тоже резистор, только без ножек.Такие детали используются для поверхностного монтажа и носят имя SMD. Здесь мы имеем счастье наблюдать SMD-резистор.
А на схеме его в любом случае обозначают только так:
Рядом с обозначением обычно указывается его порядковый номер в схеме и номинальное сопротивление. В нашем примере он 12-й по счету и его сопротивление — 15 килоом (т.е. 15 000 Ом). Буква R перед порядковым номером говорит нам о том, что это — резистор. (Для каждого вида деталей в схеме ведется свой счет.)
Итак, резистор обладает сопротивлением. Сопротивление измеряется в Омах (см. Главу 2 — Закон Ома). Каждый резистор на какое-то определенное сопротивление. Чтобы узнать это определенное сопротивление — достаточно посмотреть на корпус резистора. Оно должно быть там написано. Однако не ищите надписей вроде 215 Ом. Так уже давно никто не обозначает, потому как — длинно получается. Сейчас весь мир перешел к трехзначной маркировке. Поэтому на резисторе можно встретить, например, такие обозначения: 1К5, К20, 10Е, М36.Или такие: 152, 201, 100, 364. Никаких букв, а только странные цветные полоски. В последнем случае — не отчаивайтесь — это цветовая маркировка. Ее довольно легко читать (если знать как =)). Сейчас мы начнем разгребать все способы маркировки. Но до этого, немного вспомним кратные приставки.
Краткие приставки мы постоянно используем в повседневной жизни. Например, покупая леску толщиной 0,25 миллиметра, или оценивая, сколько мегабайт занимает файл и влезет ли он на винчестер объемом 10 гигабайт.Или, на худой конец, объясняя соседу, что болевой порог человеческий уха — 120 децибелл и ваш усилок никак не обеспечит такойи, даже если очень захочет… «Миллиметр», «километр», «мегабайт», «гигабайт», «децибелл» — все эти слова образованы из слов «метр», «байт» и «Белл» при помощи кратных приставок: «милли-», «кило-» »,« Мега- »,« Гиго- »,« деци- ». Все прекрасно знают, что в 1-м километре — 1000 метров, а в 1-м грамме — 1000 миллиграмм, а в одном гигабайте — где-то 1000 000 000 байт. И можно, в принципе, говорить не «3 километра» а «3 тысячи метров», не «40 милиграмм» а «0,04 грамма».Однако — это долго и неудобно. Для того, собственно, и эти приставки — чтоб облегчить нам с вами жизнь. Они образуют из некоторой виличины (метр, грамм, байт и т.д.) новое положение, которое больше или меньше во сколько-то раз. Во сколько — об этом нам как раз и скажет кратная приставка! Ниже приведена таблица кратных приставок. Обратите внимание, что некоторые приставки пишутся с большой буквы, некоторые — с маленькой. Об этом нельзя забывать, иначе вы рискуете перепутать милливольт с Мегавольтом.-12) (триллионная)
Для обозначения сопротивления тоже используют кратные приставки. Чаще всего в схемах можно найти резисторы от нескольких десятков Ом до нескольких сотен килоом. Встречаются резисторы и по нескольку мегаом, но — редко. Итак:
1 кОм = 1000 Ом
1 МОм = 1000 кОм = 1 000 000 Ом
Несколько примеров:
1,5 кОм = 1,5 * 1000 = 1500 Ом
0,2 кОм = 0,2 * 1000 = 200 Ом
и т.д.
Теперь поехали лопатить обозначения на корпусе!
Маркировка резисторов
Маркировка — это условные обозначения, наносимые на корпус детали, по которому мы можем узнать о некоторых её свойствах.Маркировка резистора может сказать нам о самом главном его своем сопротивлении.
Существует несколько различных способов маркировки резисторов.
Способ 1-й, совдеповский.
1К5, 68К, М16, 20Е, К39 и т.д.
Расшифруем:
1К5 = 1,5 кОм
68К = 68 кОм
М16 = 0,16 МОм = 160 кОм
20Е = 20 (единиц) Ом
К39 = 0,39 кОм = 390 Ом
Маркировка всегда состоит из двух цифр и одной буквы, обозначающей кратную приставку. Причем, буква ставится вместо десятичной запятой.Например, чтобы записать 1,5 кОм, надо написать 1К5. Если число 3-значное, скажем — 390 Ом, то надо выразить его с помощью 2-х знаков: 0,39 кОм. Ноль не пишем. Получается К39. Если число целое, то есть, после запятой нет знаков, буква ставится в самом конце: 68 К = 68,0 кОм
Способ 2-й, буржуазный
152, 683, 164, 200, 391.
Расшифруем:
152 = 15 00 Ом = 1,5 кОм
683 = 68 000 Ом = 68 кОм
164 = 16 0000 Ом = 160 кОм
200 = 20 Ом
391 = 39 0 Ом.
Я не случайно писал нули через пробел. Усекли фишку? Правильно! Первые две цифры — это количество число. Последняя — количество нулей, дописываемых после этого числа. Проще некуда!
Способ 3-й, цветовой
Не подходит для дальтоников и ленивых.
Идеалогия — как в предыдущем способе, но вместо цифр — цветные полоски. Каждой цифре соответствует свой цвет. Вот таблица (ее лучше выучить наизусть, или распечатать на цветном принтере и везде с собой =)):
Как читать?
Берем резистор с цветовой маркировкой.На корпусе — 4 полоски. Три находятся рядом, одна — чуть в стороне. Переворачиваем резистор так, чтобы эта одиночная полоска была справа. Далее берем таблицу и переводим цвета трех левых линий в цифры. Получается трехзначное число. Далее — см. предыдущий способ.
Вот и все! Оказывается, это так легко !!! =) Однако, если все же по каким-то причинам не удается прочесть маркировку резистора, сопротивление всегда можно померить измерительными приборами. О них мы еще поговорим.
ID: 641
Как вам эта статья? | Заработало ли это устройство у вас? |
Из них чаще всего в электронике используются резисторы мощностью от 0,125 до 0,5 Ватт. Резисторы бывают как обычные, с допуском 5-10%, так и прецизионные с допуском 0,1-1%. Существуют и более точные резисторы, но в большинстве радиолюбительских конструкций такая точность не требуется.Если резистор может менять сопротивление — его называют переменным (или подстроечным). Фото набор резисторов:
Переменные резисторы также бывают проволочные и непроволочные , проволочные обычно бывают рассчитаны на большую мощность. Устройство непроволочного переменного резистора можно видеть на рисунке:
Устроен резистор следующим образом, на основании из гетинакса в виде дуги нанесенанный слой из сажи смеш с лаком.У этого резистора между первым и вторым контактом (на рисунке) другими словами между крайними крайними выводами сопротивление изменяет, а между средним и крайними выводами изменяется при вращении ручки резистора. К этому слою обладающим сопротивлением прилегает подвижный контакт, соединенный с центральным выводом. Этот регулятор очень часто при интенсивном использовании, этот слой сажи истирается, и сопротивление сопротивление при вращении ручки резистора изменяется скачкообразно, станов иногда даже больше положительного по номиналу.Из-за этого износа и происходит шуршание и резкость из динамиков, иногда при сильном износе звучание пропадает совсем. Переменные резисторы бывают как одинарные, так и сдвоенные, сдвоенные обычно в устройствах со стерео звучанием. Также к переменным резисторам подстроечные резисторы:
Они отличаются от стандартных размеров ручки и регулируются вращением вала отвёрткой. Также переменные резисторы бывают однооборотные и многооборотные.Схематическое изображение переменного и подстроечного резистора на рисунке ниже:
На советских резисторах МЛТ был написан номинал резистора, на импортных резисторах маркировка осуществляется нанесением разноцветных колец, в первых двух кольцах закодирован номинал, третье кольцо множитель, четвёртое кольцо это допуск резистора (для обычных не прецизионных резисторов).
Встречается маркировка большим, чем четыре, колец, расшифровать маркировку поможет следующий рисунок:
Иногда возникает проблема определения номинального резистора, а по цветовой маркировке это сделать, по какой-либо причине затруднительно.В таком случае необходимо обратиться к принципиальной схеме. На такихах номинал резистора обозначается следующим образом: 150 означает 150 Ом (единицы не измерения указываются), 100 означает 100 КилоОм, 2 означает 2 МегаОма. Иногда при сборке какой-либо схемы нужного номинала нет под рукой, но есть много резисторов других номиналов, в таком случае может помочь последовательное или параллельное соединение резисторов. Формулы подсчета всем известны из учебников физики, но если кто подзабыл, приведу здесь их:
При последовательном соединении
При параллельном соединении
В последнее время переходят на детали SMD, из них наиболее распространены резисторы размеров 0805 и 1206.Определить номинал SMD резистора очень просто, первые две цифры показывают сопротивление резистора, третья цифра количество нулей. Пример : нанесена маркировка 332 , это значит 33 плюс два нуля, получается 3300, то есть 3.3 КилоОма. Менее распространены в электронике, но тем не менее находят применение терморезисторы и фоторезисторы. На рисунке ниже изображено схематическое изображение терморезисторов:
У терморезисторов сопротивление зависит от температуры.Если с повышением сопротивления терморезистора увеличивается, то температурный коэффициент сопротивления ТКС положительный, если же с повышением сопротивления температуры уменьшается, то ТКС отрицательный. Терморезистор изображен на фотографии ниже:
На следующем рисунке изображён фоторезистор, как его рисуют на схемах:
Он представляет собой полупроводниковый прибор, сопротивление которого меняется под своим светом.
Фоторезисторы широко широко используются в устройствах автоматики. Привожу типую схему включения полупроводникового фотодетектора:
Обсудить статью РЕЗИСТОРЫ
Вход в личный кабинетКонтекстная рекламаЩитовое оборудование CHINT Электрощиты и комплектующие от официального представителя в СЗФО. Быстрая доставка, доступные цены и широкий ассортимент. Корпус RS52 — решение для Вас! Цените своё время и беспокоитесь о безопасности при установке электрооборудования? Вам нужен RS52 ТМ «Узола»! Температура лица Многофункциональный терминал для распознавания лица и измерения температуры. Доставка. Удлинители и сетевые фильтры ЭРА «КраснодарЭлектро»: напрямую от производителя.Выгодные цены, широкий ассортимент, гарантия, доставка. Уличные светодиодные светильники по вашему ТЗ Гарантия до 5 лет. Диоды Samsung, CREE и др. Любая мощность. Доставка по всей РФ, цены от производителя. | Страница »/ upload / file / sprav / sprav7.htm «не найдена. | Поиск по сайтуКонтекстная рекламаЭлектротехническое оборудование CHINT ЭТК Бортек — официальный дистрибьютор. Продукция в наличии, по выгодным ценам. Автоматические выкл. ВА88 МАСТЕР ИЭК Рабочее напряжение до 690 В.Служат для защиты электрических сетей от КЗ, перегрузки, снижения напряжения. Компактные размеры. H07RN -F медный кабель от производителя Кабели по международному стандарту. Напрямую с завода, доставка по всей России, комплексные заказы. Надёжное электрощитовое оборудование! Широкий ассортимент, доступные цены и высокое качество.Добро пожаловать на страницы каталога ГК «Узола»! «ВРУ-1» от ГК «Узола» снова в наличии! Только сейчас «Узола» предлагает самые выгодные цены и условия на покупку корпусов ВРУ! Заходите к нам !. Свежий номерРассылкаПодпишитесь на нашу бесплатную рассылку! * / ]]]]>]]> |
Инструкция по заправке картриджа Samsung MLT-D111S / MLT-D111L
Инструкция по заправке картриджа Samsung MLT-D111S / MLT-D111L, для аппаратов Samsung SL-M2020 / SL-M2070.
Все расходные материалы для заправки данного картриджа вы можете приобрести у нас.
Острым ножом срезаем пластиковые заклепки на торцах картриджа.
Затем высверливаем отверстия на их месте и вкручиваем винты. Винты необходимо вкрутить до упора, чтобы правильно нарезать резьбу.
После того, как резьба нарезана, выкручиваем винты и с помощью острого ножа и отвертки снимаем боковые крышки.
Разбираем картридж на две части.
Берем верхнюю часть и удаляем барабан, слегка вытащив ось в сторону шестерни.
Поддеваем и удаляем ролик заряда.
Откручиваем два винта и снимаем лезвие очистки.
Удаляем отработанный тонер и ставим лезвие на место.
Надеваем втулки и установить ролик заряда.
затем установить фотобарабан и задвигаем ось в исходное положение.
Переходим ко второй части: Снимаем шестерню с вала переноса.
С другой стороны откручиваем один винт и снимаем крепление вала переноса.
Снимаем вал переноса и проходим специальным пылесосом по кромке.
Откручиваем два винта, снимаем лезвие подбора.
Вытаскиваем пробку и тщательно очищаем картридж от остатков старого тонера.
Вспушиваем уплотнители и устанавливаем лезвие подбора, продерев его сухой чистой тряпкой.
Устанавливаем вал переноса, произведенный протерев его сухой тряпкой.
Наносим токопроводящая смазка на внутреннюю поверхность вала переноса и одеваем крепление.
Засыпаем новый тонер. Для MLT-D111S / MLT-D111L — 80 грамм.
Соединяем обе части.
Надеваем и фиксируем крышку с левой стороны.
В правой крышке меняем чип (Если аппарат не прошит) и наносим токопроводящую смазку.
Затем надеваем и фиксируем ее.
Ваш картридж готов к работе.
млт расшифровка مراجعات — تسوق عبر الإنترنت ومراجعات لـ млт расшифровка على AliExpress
بار رائعة! أنت في المكان الصحيح لأجل млт расшифровка. الآن تعلم بالفعل بأنك ، مهما كان ما تبحث عنه ، ستجده بالتيد على AliExpress.لدينا حرفيًا آلاف المنتجات الرائعة في جميع الفئات. На сайте AliExpress.
ستجد المتاجر الرسمية للماركات بجانب البائعين الصغار المستقلين الذين يقدمون الخصومات. وسوف تتمكن لك من الاستمتاع بالشحن السريع وأساليب الدفع الموثوقة ، بغض النظر عن المبلغ الذنر نوي.
AliExpress يسعى دائمًا لتوفير الأفضل من حيث الاختيار والجودة والسعر. ل يوم ستجد العروض الجديدة عبر الإنترنت فقط وخصومات المتاجر والفرص لتوفير المزيد من لال مع اللسا. ولكن ربما عليك التصرف بسرعة لأن المنتجات مثل ا млт расшифровка الأفضل أحيانًا تنفد بسرعة كبيرة. ر كيف سيغار أصدقاؤك عندما تخبرهم بأنك حصلت على млт расшифровка على AliExpress. من خلال الأسعار المخفضة وأسعار الشحن المنخفضة وخيارات المجموعات المحلية ، يمكنك توفير المزيدية.
ا كنت لا تزال مترددًا بشأن млт расшифровка وتفكر ي اختيار منتج مشابه ن AliExpress مكان رائع لمقارنة الأسعاعار وابي الناعار وارنة. سوف نساعدك لاتخاذ قرار بشأن جدارة الإصدار الفاخر بدفع المزيد أو عما إذا كن ستحصل عما إذا ن ستحصل عل ة للتاوية التلالاوية التلالاوية متيا. وإذا كنت تريد فقط تدليل نفسك والصرف ببذخ على الإصدار الأغلى, فإن AliExpress ستحرص دائما على حصولك على أفضل سعر مقابل أموالك, وحتى إخبارك بالموعد الذي يستحسن فيه أن تنتظر بدء العرض الترويجي, والتوفيرات التي يمكنك توقعها.
Интернет-магазин AliExpress для мобильных. ل متجر وبائع مصنف لخدمة العملاء والسعر والجودة بناءً على آراء عملاء حقيقيين. بافضافة إلى ذلك, يمكنك العثور على تصنيفات المتاجر أو البائعين, بالإضافة إلى مقارنة الأسعار أو عروض الشحن والخصومات على المنتج ذاته من خلال قراءة تعليقات ومراجعات المستخدمين.كل عملية شراء مصنفة بنجوم وكثيرا ما تحتوي على تعليقات العملاء السابقين, ويصفون فيها تجربة التعامل بحيث يمكنك الشراء بثقة في كل مرة. باختصار ، لا يتعين عليك أن تستمع إلينا — استمع إلى الملايين من عملائنا السعداء.
وإذا نت ديدًا عل AliExpress سوف نطلعك على سر. بل أن تنقر وق «راء الآن» مباشرة في المعاملة ، انتظر لحظة للتحقق من وجود قسائم — وسوف توفر املتوير املة.Интернет-магазин AliExpress для мобильных ولأن معظم البائعين لدينا يوفرون الشحن المجاني — نعتقد بأنك ستتفق معنا بأنك تحصل على млт بأنك تحصل عل млт расшифровка بأحأد رعلتلالالالالتلال
لدينا دائمًا أفضل التقنيات وأحدث الصيحات والعناوين الأكثر شهرة. عل، AliExpress تتوفر الجودة والسعر والخدمة الرائعة بشكل قياسي — ل مرة.ابدأ أفضل تجربة تسوق مررت بها من قبل هنا.
Телескопический погрузчик Manitou MLT-X 735-120 LSU
28.05.2019
Про телескопические погрузчики мы периодически писали. Но вот вживую познакомиться с этой техникой, к сожалению, до этого не доводилось. Этот промах решено было исправить.
Правда, строители поблизости от редакции пока к «телескопам» настороженно и в свои парки техники их не берут. Зря, конечно. Зато этот вид машин распробовали сельскохозяйственные предприятия. И мы поехали в гости к официальному дилеру Manitou — компании «Агротрак», чтобы самим опробовать телескопический погрузчик в работе.
Первые впечатления
На площадке для импровизированного тест-драйва стоят две красные машины, которые мы видели только на фото и видео.Живьём погрузчик ассоциируется с этаким коренастым крепышом.
За равновеликими колёсами практически нет ни заднего, ни переднего свесов. Между ними с левой стороны кабина, по площади остекления схожая с аквариумом. Рядом — моторный отсек, ниже которого белыми буквами нанесено название модели с индексом.
Моторный отсек находится справа«Давайте объясню, как расшифровывается полное название модели. MLT — Погрузочно-телескопический Manitou — телескопический погрузчик.X — серия машин, соответствующих техническим требованиям, выдвигаемым для эксплуатации в России.
Индекс 735 означает максимальную высоту погрузки 7 метров и максимальную грузоподъёмность 3,5 тонны. 120 л. с. — мощность двигателя. LSU — система, позволяющая распределять гидравлический поток в трёх направлениях благодаря аксиально-поршневому насосу и умному распределителю DDIC.
Именно благодаря ей машина может одновременно совершать три движения: поднимать, выдвигать стрелу и работать с «навеской».Это увеличивает производительность погрузчика », — объясняет руководитель филиала ООО« Агротрак »Иван Мартынушкин.
Сзади машины находится поворотное прицепное устройство с системой от опрокидывания и электроразъёмами для подключения питания прицепов. Над капотом конструкторы разместили воздушный префильтрлонного типа, который при загрязнении можно легко очистить: по принципу работы он сравним с колбой пылесборника в пылесоса. Это продлевает жизнь основному воздушному фильтру от Donaldson и уменьшает расход топлива.
Кабина практически вся остеклена. Даже сверхуИдём к кабине. Чтобы попасть, нужно встать на ступеньку. Она оснащена специальным зацепом, чтобы нога оператора не соскользнула, и он не получил травму.
Дверь состоит из двух половин и распахивается на 180 °. Справа от этого внизу виден индикатор уровня гидравлической жидкости, что позволяет проверить этот параметр до начала работы.
Садимся в кресло, которое регулируется под вес и рост оператора.Перед глазами приборная панель, позволяющая следить за всеми показателями машины. Под ней — 1-DIN магнитола с USB-входом. В задней части кабины расположены два динамика.
С такой ступеньки не только не соскользнёшь, но ещё и ноги от грязи очистишьВ правой части приборной панели находится датчик системы защиты от опрокидывания машины в случае поднятия груза больше положенного. Если для выгрузки или поднятия груза на заднюю высоту оператору не хватает небольшого (буквально в несколько сантиметров) расстояния, он может воспользоваться кнопкой выключения системы безопасности.
В правой части кабины находится джойстик для управления гидравликой, движением погрузчика вперёд-назад и стрелой. В верхней части кабины находится водный уровень указателя наклона погрузчика. На видном месте установлена красная кнопка остановки машины при аварийной ситуации.
Датчик уровня гидравлической жидкости виден до начала работыВерхняя часть крыши стеклянная, она защищена решёткой. При жаркой солнечной погоде оператор может использовать полупрозрачную солнцезащитную шторку как на лобовом стекле, так и на верхней.Все погрузчики MLT оснащены кондиционерами, поэтому, даже если на улице очень жарко, в кабине — комфортно.
«9% штата компании Manitou — инженеры. Они занимаются новыми разработками, модернизацией и улучшением качества погрузчиков », — поясняет Иван Мартынушкин.
Заводим двигатель. В кабине тихо, уровень шума минимальный: моторный отсек оборудован звукоизоляцией в стандартной комплектации. В сравнении с моей дизельной Mazda Bongo, здесь просто тишина и спокойствие.
Обзор и освещение не менее важныОб эксплуатации
Под капотом стоит 4-цилиндровый силовой агрегат Perkins. Чтобы движение начать, оператору достаточно выбрать рабочую передачу, отпустить ручной тормоз и переключить направление движения трёхпозиционной (вперёд-нейтраль-назад) клавишей на джойстике. Остаётся только рулить левой рукой (предусмотренный «ленивец»), да где нужно ногой поддавать газу, а где-то — притормаживать.
От солнца можно закрыться специальной шторкой, при падении груза на стеклянную крышу спасёт металлическая решёткаК слову, управлять этим «телескопом» даже проще, чем экскаватором-погрузчиком.Справа возле стекла находится переключатель режимов движения. Их здесь три: «рулёжка» передней осью, «крабовый ход» и «след в след». За счёт правильного выбора и смены режима оператор может маневрировать в крайне стесненных условиях.
Примечательно, что ни одна из частей машины при развороте не выходит за пределы радиуса колёс.
Приборная панель информативна и эргономичнаManitou MLT-X 735-120 LSU — вездеход. Благодаря постоянному полному приводу с автоматической блокировкой дифференциала, мощным мостом от Dana Spicer, клиренсу в 44 см и мощным шинам с грунтозацепами машина пробирается практически по любой местности.
«Торможение происходит на оба моста, на все четыре колеса. Тормозная система мультидисковая в масляной ванне, по четыре тормозных диска на каждое колесо. Это обеспечивает быстрое и быстрое торможение и увеличивает скорость работы.
При погрузке и загрузке машина много движений, вперёд и назад, перемещается от склада к складу, надёжность тормозной системы очень важна », — поясняет г-н Мартынушкин.
И мы действительно убедились в том, что техника послушна в управлении.Даже разогнавшийся до максимальной скорости 35 км / ч «телескоп» останавливается легко. Нажатие на педаль — и 7-тонный вездеход стоит на месте как вкопанный.
Джойстик для управления телескопической стрелойНо пора испытать рабочий орган машины — телескопическую стрелу. Для управления ею установлен запатентованный джойстик, за который не нужно держаться — рука лежит сверху, не напрягая запястье. Лёгкий сдвиг вбок и стрела быстро пошла вверх. Чувствуется хорошая гидравлика.
Каретка оптимизирована для удобного захвата навесок Стрела поднимает груз до 6,9 м«Аксиально-поршневой насосных позволяет одновременно выполнять 3 гидравлических действия.Например, подъём и телескопирование стрелы, и опрокидывание ковша. За счёт своей производительности и маневренности эта машина может заменить несколько фронтальных погрузчиков. А это экономия на топливе и на оператора », — говорит наш провожатый.
Характерной особенностью ковша объёмом 3 кубометра отсутствует рёбер жёсткости и накладная пластина на кромке. Она мало того, что двухсторонняя, может просто открутить и защитить кромку самой «навески».Соответственно, ковш может служить очень долго.
Между тем, в список навесного оборудования входит несколько десятков различных наименований.
Правда, для смены, допустим, ковша на вилы нужно опустить навеску на поверхность, выйти из кабины, вытащить металлический палец, после подъехать к вилам, зацепить их и вставить палец. Но операция для опытного оператора занимает не более 2 минут, с учётом перемещения от одной навески к другому. Опционально можно установить гидравлический стопор, тогда процедура пройдёт ещё быстрее.
Топливный фильтр«Машина оборудована уникальной системой очистки радиатора Autooclean, то есть группа радиаторов автоматически очищается каждые 3 минуты в течение 15 секунд. «Если её активировать, то каждые 3 минуты, она будет включаться на 15 секунд независимо от выполняемых операций, за счёт отдельного привода», — говорит г-н Мартынушкин.
Порадовал и расход. При напряжённой эксплуатации он в среднем равен 6-7 литрам в час. Хотя отметим, что, как и большинство других типов импортных двигателей и топливной системы, к качеству ДТ Manitou MLT-X 735-120 LSU неравнодушен.
У этого вездехода большой клиренс — 440 мм«Основной недостаток российского топлива — повышенное содержание серы, что пагубно влияет на качество масла в двигателе. Поэтому чтобы пользоваться современной техникой долго, нужно своевременно делать ТО и менять масло.
И подбирать его строго по сертификации API, установленной техники. Но по нашему опыту никаких глобальных проблем с стопливной системой у погрузчиков Manitou не возникает », — объясняет наш наставник.
Вердикт
Префильтр защищает воздушный от преждевременного засорения«Эти машины круглый год работают в хозяйстве около 10 часов в сутки.Люди удивляются, сначала не могут понять, зачем она нужна, но когда начинают эксплуатировать — не работают без не¸. Казалось бы, ТО через 1000 моточасов мы должны сделать через 3-4 месяца, а на практике мы делаем через 1,5-2 месяца.
Она практически круглосуточно работает, особенно в период осенне-полевых работ, когда уборка урожая, сушка зерна, погрузка активная. Есть примеры, когда машину эксплуатируют по 12 000 моточасов и она прекрасно работает.
А вообще, машина многопрофильная.Её используют в животноводстве, в земледелии, в строительстве, в обслуживании объектов. Применение очень широкое », — резюмирует Иван Мартынушкин.
Технические характеристики
- Двигатель: 4-цилиндровый Perkins 1104E 44TA объёмом 4.4 л и мощностью 124 л. с .;
- Трансмиссия — механическая с гидротрансформатором 4 вперёд / 4 назад;
- Аксиально поршневой насос — 150 л / мин;
- Максимальная высота подъёма — 6,9 м;
- Максимальный вылет стрелы — 3,9 м;
- Макс.грузоподъёмность на 500 мм от основания ковша — 3500 кг;
- Макс. грузоподъёмность на макс. вылете — 1200 кг;
- Макс. грузоподъёмность на макс. высота — 3000 кг;
- Шины — 460/70 R24;
- Гидравлический бак — 135 л;
- Топливный бак — 120 л;
- Радиус разворота — 3,7 м;
- Дорожный просвет — 440 мм;
- Габариты (ДхШхВ) — 4790х2400х2300 мм;
- Макс.скорость — 35 км / ч;
- Вес погрузчика — 7100 кг.
Резисторы С2-33Н | РЕОМ
Резисторы постоянные непроволочные С2-33Н (аналог МЛТ).
С2-33Н — резисторы постоянные непроволочные общего применения всеклиматического неизолированного исполнения, предназначены для работы в электрических цепях постоянного, переменного токов и в импульсном режиме.
Габаритные размеры и технические характеристики:
Вид резистора | Габаритные размеры, мм | Масса, г, не более | Минимальная наработка, ч | |||
л | D | л | д | |||
Резисторы С2-33Н, предназначенные для ручной сборки | ||||||
С2-33Н-0,125 | 6,0-0,75 | 2,2-0,6 | 16 + 4 | 0,6 ± 0,1 | 0,15 | 30 000 |
С2-33Н-0,25 | 7,1-0,9 | 3,2-0,75 | 0,25 | |||
С2-33Н-0,5И | 0,3 | 25 000 | ||||
С2-33Н-0,5 | 10,8-1,1 | 4,2-0,75 | 25 + 5 | 0,8 ± 0,1 | 1,0 | 30 000 |
С2-33Н-0,75И | 25 000 | |||||
С2-33Н-1 | 13,0-1,1 | 6,3-0,9 | 2,0 | |||
С2-33Н-2 | 18,0-1,1 | 8,5-0,9 | 3,5 | |||
Резисторы С2-33Н, предназначенные для автоматизированной сборки | ||||||
С2-33Н-0,125 | 6,3-0,9 | 2,5-0,6 | 25 + 5 | 0,6 ± 0,06 | 0,22 | 30 000 |
С2-33Н-0,125И | ||||||
С2-33Н-0,25 | 25 000 | |||||
С2-33Н-0,25И | ||||||
С2-33Н-0,4 | 7,1-0,9 | 3,2-0,75 | 0,3 | |||
С2-33Н-0,5 | 4,2-0,75 | 0,8 ± 0,06 | 1,0 | 30 000 | ||
С2-33Н-0,75 | 10,8-1,1 | |||||
С2-33Н-0,75И | ||||||
Резисторы С2-33Н изготавливают 1 типа, 13 видов, трех конструктивных исполнений.
Резисторы С2-33Н удовлетворяют требованиям ГОСТ 24238 и изготавливаются в соответствии с техническими условиями ОЖО.467.173 ТУ (приёмка «ОТК») и ОЖО.467.093 ТУ (приёмка «5»).
Резисторы С2-33Н изготавливаются в двух исполнениях — предназначенном для ручной и предназначенной для автоматизированной сборки аппаратуры.
Резисторы С2-33Н, предназначенные для автоматизированной сборки аппаратуры, соответствуют ГОСТ 20.39.405, конструктивно-технологическая группа I, исполнение 1.
Резисторы С2-33Н изготовляют во всеклиматическом исполнении В2.1 по ГОСТ 15150.
Примечание:
1. Резисторы С2-33Н-0,125И; С2-33Н-0,25И; С2-33Н-0,5И; С2-33Н-0,75 изолированного варианта исполнения поставляются только на экспорт.
2. Резисторы С2-33Н-0,25; С2-33Н-0,5И; С2-33Н-0,5; С2-33Н-0,75; С2-33Н-0,75И, предназначенные для автоматизированной сборки, поставляются на основе дополнительного соглашения к договору на поставку.
3..Резисторы С2-33Н-0,125; С2-33Н-0,25; С2-33Н-0,5И; С2-33Н-0,5; С2-33Н-0,75; С2-33Н-0,75И, предназначенные для автоматизированной сборки, в дальнейшем по тексту обозначаются с буквой А.
4. Допускается резисторы С2-33Н-0,5 изготавливать с вывода 0,6 мм.
Условное обозначение резистора С2-33Н при выполнении и в конструкторской документации должно состоять из слова «Резистор», сокращенного условного обозначения резистора, номинальной мощности распределения, обозначения изолированного исполнения (буква И), полного обозначения номинального сопротивления и допустимого отклонения по ГОСТ 28883-90 , группы по уровню шумов (только для класса А и Б), группы по температурному коэффициенту сопротивления (только для группы В), обозначения автоматизированного монтажа (буква А), обозначения варианта по стабильности (буква К), обозначения ТУ.
Пример условного обозначения:
Резистор С2-33Н-0,25И — 221 кОм ± 1% — А — В — А — К ОЖО.467.173 ТУ.
Основные технические данные:
Номинальная мощность рассеяния, номинальное сопротивление и допускаемые отклонения номинального сопротивления, предельное рабочее напряжение:
Вид резистора | Номинальная мощность рассеяния, Вт | Номинальное сопротивление, Ом | Допускаемые отклонения,% | Предельное рабочее напряжение, В | ||
постоянного или переменного (эфф.знач.) тока | импульсного (ампл. Знач.) Тока Р ср = 0,1Р | постоянного, переменного (эфф. Знач.) Или импульсного (ампл. Знач.) Тока | ||||
при атмосферном давлении, Па (мм рт. Ст.) | ||||||
4400 и выше (33 и выше) | ниже 4400 (33) | |||||
С2-33Н-0,125 | 0,125 | от 0,1 до 0,91 вкл. | ± 5, ± 10 | 200 | 400 | 150 |
от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
С2-33Н-0,125И | 0,125 | от 1 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | 200 | 400 | 150 |
С2-33Н-0,125А | 0,125 | от 1 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | 200 | 400 | 150 |
С2-33Н-0,25А | 0,25 | от 1 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | 250 | 400 | 150 |
С2-33Н-0.25И | 0,25 | от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | 250 | 400 | 150 |
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
С2-33Н-0,25 | 0,25 | от 0,1 до 0,91 вкл. | ± 5, ± 10 | 250 | 450 | 200 |
от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
С2-33Н-0,5И | 0,5 | от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | 250 | 450 | 200 |
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
С2-33Н-0,5; С2-33Н-0,5 | 0,5 | от 0,1 до 0,91 вкл. | ± 5, ± 10 | 350 | 750 | 300 |
от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 3,01 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
С2-33Н-0,75И; С2-33Н-0,75А | 0,75 | от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | 350 | 750 | 300 |
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 5,11 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
С2-33Н-1 | 1 | от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | 500 | 1000 | 320 |
от 10 до 499 × 10 3 вкл. | 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 10 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
от 10 × 10 6 до 22 × 10 6 вкл. | ± 5, ± 10 | |||||
С2-33Н-2 | 2 | от 1 до 9,76 вкл. | ± 1, ± 2, ± 5, ± 10 | 750 | 1200 | 350 |
от 10 до 499 × 10 3 вкл. | ± 0,5; ± 1, ± 2, ± 5, ± 10 | |||||
от 510 × 10 3 до 10 × 10 6 вкл. | ± 1, ± 2, ± 5, ± 10 | |||||
от 10 × 10 6 до 22 × 10 6 вкл. | ± 5, ± 10 | |||||
Р ср — сумма средней импульсной и постоянной составляющей мощности нагрузки,
Р — допустимая мощность, рассеиваемый резистор при нагрузке постоянным или переменным током.
Примечание. 1. Резисторы С2-33Н допускаемым отклонением ± 0,5% поставляются на основе дополнительного соглашения к договору на поставку.
2. Резисторы С2-33Н мощностью рассеяния 1 и 2 Вт номинальным сопротивлением свыше 10 мОм поставляются на основе дополнительного к договору на поставку.
3. Резисторы С2-33Н варианта исполнения «К» выпускаются с допускаемым отклонением ± 5, ± 10%.
Промежуточные значения номинального сопротивления резисторов С2-33Н соответствуют ряду Е96 для резисторов с допускаемыми отклонениями ± 1, ± 2% и ряду Е24 по ГОСТ 2825—67 для резисторов с допускаемыми отклонениями ± 5, ± 10%.
Уровень шумов:
Пределы номинальных сопротивлений, Ом | Уровень шумов, мкВ / В | Обозначение группы шумов |
от 0,1 до 10 × 10 3 включ. | 1 | А |
св. 10 × 10 3 до 10 × 10 6 включ. | 1 | А |
5 | без обозначения | |
св 10 × 10 6 до 22 × 10 6 включ. | 5 | без обозначения |
10 | Б |
Примечание. 1. Резисторы С2-33Н-0,125; С2-33Н-0,125И С2-33Н-0,125А; С2-33Н-0,25А; С2-33Н-0,25И номинальными значениями сопротивления свыше 1 × 10 6 Ом, С2-33Н-0,25 С2-33Н-0,5И номинальными значениями сопротивления свыше 2 × 10 6 Ом с уровнем шумов не более 1 мкВ / В добавление к дополнительному договору на поставку.
2. Резисторы С2-33Н варианта исполнения «К доставке» с ненормированным уровнем шумов.
Температурный коэффициент сопротивления (ТКС):
Группа по ТКС | Допускаемое отклонение сопротивления,% | ТКС • 10 -6 , 1 / ° С, не более в интервале температуры, ° С | |
от 20 до 155 | от +20 до минус 60 | ||
– | ± 0,5 | ± 50 | ± 150 |
В | ± 1 | ± 100 | ± 300 |
– | ± 200 | ± 500 | |
– | ± 2 | ± 200 | ± 500 |
– | ± 5 | ± 500 | ± 1000 |
– | ± 10 | ± 500 | ± 1000 |
Примечание.1. Резисторы С2-33Н в диапазоне сопротивлений от 0,1 до 0,91 Ом и от 10 • 10 6 до 22 • 10 6 Ом вкл. изготовляют с ТКС ± 1000 • 10 -6 1 / ° С в диапазоне температур от минус 60 до +20 ° С.
2. Резисторы С2-33Н со значениями ТКС отличными от приведенных в таблице дополнительных соглашений к договору на поставку.
3. Резисторы С2-33Н с допускаемым отклонением сопротивления ± 1% группа В по ТКС выпускаются в диапазоне номинальных сопротивлений от 1 до 976 • 10 3 Ом вкл.
Надёжность: | |
95% срок сохраняемости, лет | 25 |
Изменение сопротивления резисторов,% или Ом (в зависимости от того, какое значение больше), не более: | |
в течение 1000 часов наработки: | |
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) | ± 3% или 0,015 Ом |
— для резисторов С2-33Н с допускаемым отклонением ± 5; ± 10% (без обозначения) | ± 3% или 0,1 Ом |
— для резисторов С2-33Н с допускаемым отклонением ± 0,5; ± 1, ± 2% (без обозначения) | ± 2% или 0,1 Ом |
— для резисторов С2-33Н с сопротивлением от 1 до 976 • 10 3 Ом с допускаемым отклонением ± 5; ± 10% (исполнение К) | ± 10% или 0,1 Ом |
в течение минимальной наработки: | |
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) | ± 10% или 0,15 Ом |
— для резисторов С2-33Н с допускаемым отклонением ± 5; ± 10% (без обозначения) | ± 10% или 0,1 Ом |
— для резисторов С2-33Н с допускаемым отклонением ± 0,5; ± 1, ± 2% (без обозначения) | ± 5% или 0,1 Ом |
— для резисторов С2-33Н с сопротивлением от 1 до 976 • 10 3 Ом с допускаемым отклонением ± 5; ± 10% (исполнение К) | ± 15% или 0,1 Ом |
в течение одного года хранения: | |
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) | ± 1% или 0,015 Ом |
— для резисторов С2-33Н с сопротивлением свыше 0,91 Ом (без обозначения) | ± 1% или 0,1 Ом |
— для резисторов С2-33Н варианта исполнения К | ± 5% или 0,1 Ом |
в течение 25 лет хранения: | |
— для резисторов С2-33Н с сопротивлением от 0,1 до 0,91 Ом (без обозначения) | ± 1,5% или 0,015 Ом |
— для резисторов С2-33Н с сопротивлением от 1 до 10 • 10 6 Ом (без обозначения) | ± 2% или 0,1 Ом |
— для резисторов С2-33Н с сопротивлением от 11 • 10 6 до 22 • 10 6 (без обозначения) | ± 3% |
— для резисторов С2-33Н варианта исполнения К | ± 10% или 0,1 Ом |
Внешние воздействующие факторы:
Воздействующий фактор и его характеристики | Способ крепления резисторов | |
за корпус с закреплением выводов пайкой | за выводы | |
Синусоидальная вибрация: | ||
диапазон частот, Гц: | 1-3000 | |
для резисторов мощностью 1 и 2 Вт | 1-600 | |
для остальных резисторов | 1-3000 | |
ампли ускорения, м • с -2 (г) | 200 (20) | |
для резисторов мощностью 1 и 2 Вт | 100 (10) | |
для остальных резисторов | 200 (20) | |
Механический удар: | ||
одиночного действия: | ||
пиковое ударное ускорение, м • с -2 (г) | 10 000 (1000) | |
для резисторов мощностью 1 и 2 Вт | 5 000 (500) | |
для остальных резисторов | 10 000 (1000) | |
многократного действия: | ||
пиковое ударное ускорение, м • с -2 (г) | 1500 (150) | |
для резисторов мощностью 1 и 2 Вт | 400 (40) | |
для остальных резисторов | 1500 (150) | |
Атмосферное пониженное давление.Па (мм рт. Ст.): | |
рабочее | 1,33 • 10 -4 (10 -6 ) |
предельное | 19,4 (145) |
Атмосферное повышенное рабочее давление, кПа (ата) | 294 (3) |
Повышенная температура среды, ° С: | |
рабочая (при номинальной мощности рассеяния) | 70 |
максимально допустимая рабочая (при снижении мощности рассеяния) | 155 |
Пониженная предельная рабочая и предельная температура среды, ° С | минус 60 |
Смена температуры, ° С: | |
от максимально допустимой рабочей температуры среды | 155 |
до пониженной предельной температуры среды | минус 60 |
| Повышенная относительная влажность при 35 ° С,% | 98 |
| Соляной (морской) туман. | + |
| Атмосферные конденсированные осадки (иней и роса). | + |
Плесневые грибы. | + |
Типовые характеристики:
Допустимая мощность рассеяния резисторов С2-33Н в интервале температур окружающей среды от минус 60 до + 155 ° С (от213 до 428 ° К) при нормальном давлении 84000 — 106700 Па (630-800 мм рт.ст.)
Допустимая мощность рассеяния резисторов С2-33Н в интервале давлений от 1,33 10 -7 до 294 кПа (от 10 -6 2280 мм рт. Ст.) И интервале температур окружающей среды от минус 60 до + 155 ° С .
Допустимая перегрузка мощности резисторов С2-33Н в импульсе относительно номинальной при длительности импульса не более 1000 мкс для средней мощности рассеяния не более 1,0 Р ном
Указания по применению и эксплуатации:
При применении, применении и эксплуатации резисторов С2-33Н следует руководствоваться указаниями, приведенными в применении по применению РД 110636 и настоящими указаниями.
Выводы и места пайки резисторов С2-33Н после монтажа аппаратуры тропического исполнения быть покрыты тропикоустойчивым лаком.
Допускается промывка резисторов С2-33Н после пайки в любых режимах и моющих средств в соответствии с п.3.2.1 ГОСТ 20.39.405.
При использовании резистора С2-33Н допускать изгиб вывода на расстоянии не менее 3 мм от колпачка резистора. Радиус изгиба вывода резистора С2-33Н должен быть не менее одного диаметра вывода.В технически обоснованных условиях установлен радиус изгиба выводов резистора С2-33Н не менее 0,3 мм.
Допускается одноразовый вывод резистора С2-33Н на меньшем расстоянии от корпуса, при условии защиты контактного узла и его покрытия от повреждений в момент изгиба.
Для крепления защитных покровов использование лаков, клеев и других клеящих материалов, технология их применения не нарушает защитный покров резисторов С2-33Н и не соответствуют их характеристикам и характеристикам во всех режимах и условиях эксплуатации.
Резисторы С2-33Н выдерживают трехкратное воздействие групповой пайки и лужение выводов горячим способом без применения теплоотвода при температуре групповой пайки не более 265 ° С в течение времени не более 4 с.
Правила хранения:
Резисторы С2-33Н следует хранить в складских условиях при температуре +5. .. + 30 ° С, при относительной при окружающей среде не более 85% и отсутствии в агрессивных примесей.
Магнитолазерная терапия: безопасность и неограниченные возможности.
Мировая клиническая практика лазерной терапии показывает уже несколько десятилетий. Её использование официально признано большинством стран, как эффективный метод лечения различных заболеваний.
Экспериментальные и клинические исследования наглядно доказали, что совместное использование низкоинтенсивного лазерного излучения в ИК спектре и постоянном магнитном поле увеличивает эффективность терапии. Улучшается естественная микроциркуляция, активируется глубинный метаболизм, увеличивает проникновение излучения в ткани.
Эти наработки российских ученых ученых «НПО Космического Приборостроения» создают серию аппаратов «МИЛТА» (Магнито-Инфракрасный Лазерный Терапевтический Аппарат) сочетающих в себе низкоинтенсивный импульсный лазер, генератор магнитного поля и постоянное ИК излучение светодиодов.
Возможность использовать методы воздействия и широкий спектр световодных насадок (гинекологические, ЛОР, косметические и т.д.) позволяет эффективно использовать аппараты «МИЛТА» врачами-специалистами, не только, как вспомогательный метод реабилитации и лечения больных, но и как монотерапию, практически во всех направлениях медицины: стоматология, неврология и онкология, хирургия, травматология и ортопедия, гастроэнтерология, дерматология и косметология, оториноларингология, педиатрия, акушерство и гинекология, пульмонология, урология, фиатрия, кардиология и множество других.
Высокая эффективность магнитолазерной терапии при использовании различных заболеваний, связанных с тем, ее действие направлено на общие для всех болезней патогенетические факторы.
встроенным биофотометром вместе с терапией производит ИК-тестирование, позволяющее подобрать индивидуальные параметры лечения для каждого пациента с учетом его физических, возрастных параметров и восприимчивости к ИК излучению.
Преимущества магнитолазерной терапии:
Безопасность .
Применение аппаратов магнитолазерной терапии под наблюдением врача-специалиста не имеет абсолютных противопоказаний. Все применяемые методы воздействия являются естественными для человека.
Эффективность.
Эффективность применения терапии при отдельных заболеваниях доходит до 98%. Сроки выздоровления и реабилитации ускоряются почти в два раза.
Безмедикаментозность.
«МИЛТА» многократно усиливает и продлевает действие лекарственных и косметических средств, что позволяет уменьшить их потребление.
Показания к использованию аппарата «МИЛТА»:
Хирургия:
Показания: ожоги и обморожения, раны в различных стадиях заживления, переломы костей, фурункулы и карбункулы, болезни сосудистой системы, трофические язвы и прочие заболевания группы.
Результаты: При лечении ожогов и обморожений уже после нескольких процедур ликвидируются отек, боль, краснота, сокращается продолжительность всех фаз течения раневого процесса. Ускоряется ход реабилитации после хирургического вмешательства.
При переломах быстрее формируется костная мозоль, исчезает отеки и боль, нормализуется микроциркуляция. При вывихах и ушибах значительно сокращаются сроки выздоровления.
При лечении заболеваний вызывающих нарушение питания кожи заживление язв наступает быстрее. Наблюдается нормализация температуры и улучшение кровотока конечностей.
Кардиология:
Показания: ишемическая болезнь сердца (стенокардия, инфаркт миокарда), гипертоническая болезнь и прочие сердечно-сосудистые заболевания.
Результаты: Лечение подразумевает соответствующее снижение дозировки лекарственных препаратов, а иногда и полное их отмену с введением лазерной терапии. Воздействие аппарата, обладая антиишемическим и антиаритмическим эффектами, приводит к повышению стабильности миокарда, стабилизации кровообращения и деятельности сердца, и, как следствие, устойчивости к физическим нагрузкам.
Применение лазерного аппарата крови «МИЛТА» улучшает микроциркуляцию и транспорт кислорода кровью, повышение уровня холестерина в.
Вживленные кардиостимуляторы, искусственные клапаны и водители ритма являются противопоказаниями для применения аппарата.
Неврология, артрология:
Показания: заболевания суставов и позвоночника — остеохондроз, радикулиты и невриты, артриты и артрозы, невралгии и другие болезни ЦНС.
Результаты: Припозвоночных грыжах приостанавливает прогрессирование процесса, и тем самым удается избежать операции.Как правило, после нескольких процедур отмечается выраженный обезболивающий эффект. Улучшается приток крови, снимается отек, улучшается функциональная подвижность суставов. Лечение остеохондроза дает более устойчивый эффект при комбинации лазерной терапии с массажем и лечебной физиотерапией.
Пульмонология:
Заболевания : бронхиальная астма, пневмония, бронхит и другие заболевания дыхательных путей.
Результаты: Применение аппарата лазерной терапии «МИЛТА» перспективно при лечении больных легких благодаря противовоспалительному, обезболивающему, антимикробному и ряду других эффектов.
При использовании лазерного аппарата «МИЛТА» при лечении бронхита уже после процедур у подавляющего большинства больных улучшение общего самочувствия. Нормализуется температура тела, улучшается проходимость дыхательных путей, уменьшается кашель и количество снижающейся мокроты, снижается воспалительная реакция бронхов. После прохождения курса лечения часто болеющие дети не болеют по 5-6 месяцев.
При бронхиальной астме применения аппарата «МИЛТА» приводит к общему улучшению состояния больных, обильному отхождению мокроты, снижению симптомов требующих ингаляции.
Урология:
Показания: нефрит и пиелонефрит, простатит, аденома, уретриты и прочие.
Результаты: Применение «МИЛТА» в сочетании с традиционными методами лечения лечения воспалительного процесса, нормализации функции предстательной железы, ослабления симптомов заболеваний, помогает снизить количество потребляемых лекарств, ускоряет процесс лечения. Регулярные профилактические мероприятия с использованием аппарата поможет избежать обострений хронических форм заболеваний.
Гинекология:
Заболевания: климактерический синдром, воспаления, придатков и эрозии матки, мастит, родовые и послеродовые осложнения.
Результаты: Чаще всего лазерный аппарат «МИЛТА» используют для лечения воспалительных процессов матки. Магнитолазерная терапия — одно из наиболее эффективных и перспективных средств лечения различных гинекологических заболеваний. Значительный эффект достигается при подостром и хроническом сальнингоофорите, а также при спаечном процессе с болевым синдромом.
Проктология:
Показания: парапроктит, геморрой, анальный зуд и трещины.
Результаты: Применение лазерного аппарата «МИЛТА» на раннем этапе заболевания позволяет своевременно вмешаться оперативное вмешательство. Также аппарат может предложить улучшения результатов послеоперационного лечения доброкачественных заболеваний аноректальной области. Лазерное излучение активизирует многие процессы в организме, повышает энергетический и пластический обмен, усиливает микроциркуляцию, стимулирует процессы регенерации, нормализует клеточный обмен, что обеспечивает гладкое послеоперационного периода.
Дерматология:
Показания: дерматиты и дерматозы, нейродермиты, экзема, герпес, угревая сыпь.
Результаты: При экземе использование аппарата «МИЛТА» приводит к выведению кожных проявлений и длительной ремиссии.
При использовании аппарата в ранних случаях заболевания прерывает развитие процесса в запущенных случаях аппарат обратного развития.
Успешное применение в дерматологии аппарата лазерной терапии «МИЛТА» обусловлено способностью значительно улучшать динамику процесса лечения, быстрому восстановлению иммунной системы, снятию отека, ускорению заживления поврежденных областей.
Косметология:
Показания: Целлюлит, разглаживание морщин, снятие отеков и сохранение молодости кожи.
Результаты: Аппарат «МИЛТА» эффективен при лечении целлюлита, в сочетании с другими методами лечения (например, вакуумным массажем, бальнеотерапией, лечебной физкультурой и др.). Останавливается развитие заболеваний, нормализуются биохимические и физиологические процессы, восстанавливается строение пораженных тканей.
Применение аппарата лазерной терапии «МИЛТА» в косметологии приносит наиболее быстрый эффект при обработке лица и шеи.
Воздействие лазерного аппарата «МИЛТА» усиливает и продлевает эффект от применения косметических средств.
Оториноларингология:
Показания: Тонзиллит, отит и ринит, ангина, фарингит и все типы слизистой носоглотки.
Результаты: При таких заболеваниях как хронический тонзиллит, аденоиды и т.п. в большинстве случаев удается избежать операции. Применение лазерного аппарата «МИЛТА» после на ЛОР-органах приводит к быстрому обезболиванию, снимает отеки, препятствует возникновению осложнений.
При гайморите использование аппарата «МИЛТА» позволяет сократить сроки лечения на 25-30% по сравнению с традиционной терапией.
При отите уже после 3х-4х процедур у пациентов исчезают болевые ощущения, прекращается зуд, наступает стойкое улучшение.
Гастроэнтерология:
Показания: гастрит, язвенная болезнь желудка и двенадцатиперстной кишки, другие заболевания ЖКТ, холециститы и панкреатиты, гепатит.
Результаты: При хроническом холецистите, дискинезии желчных путей применения лазерной терапии «МИЛТА» уменьшает процесс воспаления в печени и желчном пузыре, нормализует их функции, устраняет спазмы сфтеров внепеченочных желчных, уменьшает поверхностное натяжение и вязкости желчи. Воздействие аппарата стимулирует процесс регенерации печени. При этом повышенный местный иммунитет. При язвенной болезни желудка и 12 перстной кишки, гастритах, дуоденитах уже после процедур отмечается уменьшение болевого синдрома, улучшение общего состояния.По данным эндоскопии наблюдается снижение воспалительной реакции, улучшается микроциркуляция, происходит быстрое заживление язвенного дефекта.
Стоматология:
Показания: Повреждения и язвы оболочки оболочки рта, пульпит, пародонтоз, отеки и травмы ротовой полости.
Результаты: При пародонтозе и прочих заболеваниях оболочки оболочки после 2-го сеанса снижается болевой синдром, после 3-5 сеансов прекращения воспалительных явлений.Во всех случаях в 1,5-2 раза ускоряется процесс заживления оболочки оболочки.
Применение аппарата «МИЛТА» снижает растворимость поверхностного слоя зубной эмали, способствует исчезновению очагов с пониженной минерализацией.
Спортивная практика:
Показания: Травмы, ушибы, растяжения и вывихи, ускорение восстановления после предельных нагрузок.
Результаты: Магнитолазерная терапия эффективно стимулирует метаболические и физиологические процессы в организме.
