При включении — уходит в дежурный режим, а затем и вовсе гаснет. Анализ показал, что при подачи сетевого. Ремонт телевизора LG CF-20D40 на шасси MC-64A. LG CF-20d30 при включении моргал и гас светодиод и тишина как будто защита срабатывала. телевизор LG cf-21d70 Шасси MC-64A отключается(сам. телевизор LG cf-21d70 (Шасси MC-64A) отключается(сам переходит в дежурный режим)ремонт и профилактика. партнерка youtube. основы электроники\учебник начинающего телемастера\секреты ремонта\ схемы\прошивки\неисправности. Телевизор LG CF-21D70 шасси MC64a Не запоминает каналы ТВ — TV. А разве описание дефекта автором это исключает? Телевизоры LG-GOLDSTAR. 15FC2AB 15FC2RB 15FJ4RB 15Q9ALQ/AG/AB 21CA70 21CA7RB-T9 21CA7RB-TH 21FA2RGE 21FA3LR 21FA3RL. БЕСПЛАТНО · РУССКИЕ ИНСТРУКЦИИ БЕСПЛАТНО. GOLDSTAR / LG CF-14D10K шасси MC-019A. GOLDSTAR / LG CF-21D70B шасси MC-41B. Александр. 415.) LG CF-21D70 (Chassis: MC-64A). При включении — уходит в дежурный режим, а затем и вовсе гаснет. Анализ показал, что при подачи.

LG CF-14J50. MC994A. LG CF-14J50K. MC019A. LG CF-14K40KE. MC019A. Доступные для скачивания схемы телевизоров LG, можно найти здесь. Подскажите пожалуста : телевизор lg cf-21d70 звук есть, изображения нет, экран тёмный; серега / 23.01.2014 здравствуй у нас. Телевизор, Инструкция LG CF-21D70, PDF, 197. Телевизор, Инструкция LG CF-21E20, PDF, 197. Телевизор, Инструкция LG CF-21E40, PDF, 197. Заявленная неисправность периодически отключается телевизор, на этапе первичной диагностики на приемке в нашем сервис центре. Менять. Провести инициализацию согласно сервисной инструкции, затем провести. LG CF-21D70 Самопроизвольны переход в дежурный режим. LG CF-21D70 (Chassis: MC-64A). При включении — уходит в дежурный режим, а затем и вовсе гаснет. Анализ показал, что при подачи. LG(Элджи) CF-20F60 Телевизор инструкция, паспорт, описание, мануал, руководство, форум, Инструкция по эксплуатации.

Радио для всех — Goldstar (LG)2

1678.) LG CF-21D70 (Шасси МС-64А) — в деж. режим включается.

При переводе в рабочий режим идет очень громкая и зрелищная «стрельба» в ТДКС. Искры летят во все стороны. Неисправен ТДКС типа 6174Z-8004B.Стоимость его 18-22$. На принципиальной схеме шасси МС-64А указан для диагонали 21″ тип ТДКС 154-375F, стоимость которого 8,5$. Я установил 154-375F без каких-либо конструктивно-принципиальных переделок. ТВ заработал. Геометрия в норме. Настроил SCREEN и FOCUS и все. Но есть недостаток — экран довольно синий с синими линиями обр. хода. В результате прострелов строчного трансформатора вышли из строя Q514, Q513 и Q512 (2SA1266Y) в видеоусилителе. (Вместо 6174Z-8004B в другом ТВ LG CF-21D70 стоял 154-375Е. Продавцы предлагают также как аналоги 154-194D(10$) и HR7906.)

1679.) LG CF-21D70 (Шасси MC-64A) — При нажатии на кнопку «Сеть» индикатор деж. режима загорается на 2-3 сек.и гаснет. Напряжения с БП при нажатии на кнопку «Сеть» имеют номинальные значения в течение 1сек ,затем они плавно уменьшаются до 0В в течение 1-2 сек.(Строчная развертка не запускается пока индикатор деж.

режима горит, т.к. ТВ при нажатии кнопки «Сеть» должен включаться в деж. режим).Неисправна кнопка «Сеть», которая подает питание на ТВ только пока на нее жмешь рукой. Хозяин ТВ сказал ,что ТВ почти всегда был в деж. режиме ,т.е. сетевой кнопкой пользовались редко.

1683.) GOLDSTAR CF-21E20B шасси МС-41. Неисправность титры, которые обычно пробегают внизу кадра, двоятся так, что прочитать их невозможно, сама картинка с нормальным качеством. Подключаю генератор испытательных сигналов, включаю сетку по видеовходу все нормально, а по ВЧ через антенное гнездо отчетливо видно сильный повтор вертикальных линий ясно, что неисправность кроется в радиоканале. В конце концов неисправность была локализована в фильтре ПАВ К2559, заменил на К2550.

1703.) Goldstar CF-20F60. Телевизор сразу включается в рабочий режим, минуя дежурный режим. Напряжение с БП завышено. Неисправен оптрон IC801.

1726.) Goldstar CF-21C22X шасси MC46A Блок питания собран на STRS6707. В рабочем режиме ТВ работает без замечаний, но при переводе ТВ в режим St-by из динамиков слышны щелчки, частота и громкость щелчков может меняться, потом через какое-то время в такт со звуком начинает скворчать ТДКС, то есть пытается запуститься. Светодиод светится нормально.. Померил напряжение в БП по строке в St-by выдавал все 80вольт, а должен выдавать около 40вольт, вот по этому и появлялись посторонние звуки в St-by. Неисправен конденсатор в БП, 10мкф на 100вольт во вторичной цепи, на управления оптопары.

1729.) LG KF-21P10 При включении белый экран по всему экрану обратный ход луча, неисправна TDA6108 и стабилитрон на 5 ноге (IK) 7V5.

1746.) LG CF-21F30K шасси MC 019A Блок питания не запускается: замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C (встречается брак TDKS-ов изготовления 09-10.2003 г.).

1804.) Goldstar CF-14/20/21A80Y. Неисправность: неправильно работают кнопки на панели телевизора. Громкость регулируется скачками. После замене микросхемы памяти на чистую,- заработал нормально. Программатор читает память нормально, но выдает ошибку при попытке записи. При установке новой микросхемы памяти, с прошивкой из неисправной микросхемы, опять перестают работать кнопки панели. Но старая прошивка и не требуется.

1805.) Goldstar CF-14/20/21A80Y. Неисправность: в СЕКАМ — преобладание красного цвета, в ПАЛ норма. Выломать конденсатор, встроенный в контур L502, навесить 100 пф. В моем случае не потребовалось даже подстройки контура

1820.) GOLDSTAR CF-20E20B (шасси MC-41B). Неисправность: через 30 минут после включения телевизора пропадает звук. Со снятой задней крышкой телевизор может нормально работать неограниченно долго. Процессор GS8434-16A опознает есть ли сигнал телецентра по синхроимпульсам поступающим на вывод 17 (ID) с вывода 21 микросхемы TA8690AN. При отсутствии этого сигнала звук отключается, на выходе регулировки звука процессора устанавливается уровень соответствующий минимальной громкости. Был неисправен транзистор Q06 (типа КТ315, именно этот транзистор поставили во время предыдущего ремонта) в цепи прохождения данных синхроимпульсов. Кто ремонтировал в больших количествах советские телевизоры знает эту особенность КТ315.

1828.) LG-CF 20F39 Неисправность: вертикальная линия. Обрыв емкости 0,364мкф на 400в в строчке. Производитель конденсатора — WOO YANG

1833.) LG-CF14/20/21G20/D70/E60 на шасси MC-64A. Неисправность: отключается блок питания. На первый взгляд все детали целы, замена микросхемы ic802 и транзистора стабилиатора питания Q810 C3198Y со стабилитроном в базе ничего не дала. При тщательном анализе обнаружился конденсатор с заниженной емкостью С824 4.7×50в. После замены конденсатора блок запускается. Кстати в более ранних выпусках этих моделей стоял конденсатор 220,0×5в, проблем не было.

1848.) LG CT-20T30KE Неисправность: Через некоторое время начинает теряет 1 канал или все сразу. Может дергаться размер по вертикали. Может отключиться в дежурку. Может перестать управляться. Пропадает звук. Кратковременно пропадает строчная развертка и т.д. Замена памяти (можно ставить чистую) и кварца,- не дала результата. Замена процессора TDA9381PS\N2\3/0701. При установке процессоров с другими прошивками, телевизор не выходит из дежурного режима, при этом меняет прошивку в микросхеме памяти, как ему заблагорассудится.

1849.) LG CT-20T30KE Неисправность: Нет цвета ПАЛ. Замена кварца 12.000 Мгц. Кварцы, даже новые, могут не соответствовать допуску.

1859.) Goldstar CF-14/20/21/E20B (MC-41B). Неисправность: в СЕКАМ окрашивается в красный цвет, иногда работает нормально. Конденсатор на выв. 26 транскодера AN5633 проверить заменой.

1899.) LG CT-20T30KE. Замена процессора TDA9381PS/N2/3/0701(OICTMPH007B) на TDA9381PS/N2/3I0792(OICTMPH010A). Все в норме. Только растр немного сдвинут по вертикали вниз. Пришлось искать вход в сервис. 2 кнопки ОК на пульте и телевизоре нажатые в течении 10 сек. приводили не к входу в сервис, а к включению режима самотестирования, после которого телевизор гас, но не в деж

1959.) LG, шасси MC-41B. МВ работает нормально, на ДМВ уходит настройка. Настройка контура АПЧГ ничего не дала. При измерениях замечено, что TU на тюнере на диапазоне ДМВ при настройке не плавно изменяется, а «прыгает». Дефект — в тюнере.

1975.) GoldStar (LG) 21D16CF, 20A80Y мала насыщенность ПАЛ, Секам норма, замена микроконтроллера GS8334–09C

1977. ) Goldstar GF20D60B не запускается БП (STRS 6707), светодиод загорается на секунду и гаснет, шасси МС– 1В пробой стабилитрона ZD811

1997.) LG CT-21Q42KEX шасси MC-019A Блок питания не запускается, предохранитель F801 сгорает, при осмотре обнаружил сгоревший диодный мост DB801 D2SB и конденсатор C801 1000p 1kV после замены вышедших из строя деталей телевизор заработал.

2011.) GoldStar CF-21A80Y и другие аналогичные модели. ВНИМАНИЕ. При работе с блоком питания на микросхеме STR-S6707 непременно разряжать накопительную ёмкость 220х400в.

Неисправность: при включении сети начинает часто моргать индикатор дежурного режима. Неисправна ёмкость С826 220,0х35в в цепи Q805 KTD2092.

Неисправность: мала яркость. При добавлении яркости ускоряющим с ТДКС прекращает работать кадровая: узкая полоса. Неисправным оказался стабилизатор 9в: питание на 1 ногу кадровой микросхемы.

Неисправность: телевизор мог включиться или не включиться. Но если включился, при переводе ТВ в дежурный режим, гас индикатор дежурного режима, а напряжения на выходах вторичных выпрямителей повышалось в 2-2. 5 раза. Подобную неисправность надо искать в устройстве стабилизации. В данном случае неисправным оказался резистор R814 (12ком) в цепи светодиода оптопары IC801.

2019.) GoldStar 9322B (шасси PC-05X2) при включении заливает молоком, регулировки яркости и контрастности не влияют, подвесил 8 ногу видеопроцессора TDA3562A (аналог КР1024ХА4) через 1 Мом на +, стало слегка проглядывать изображение. Замена микросхемы ни чего не дала. Прозвонил транзисторы на плате кинескопа — все ок!. Решил заменить транзистор Q907 2SA1015, тестером звонится нормально. После замены телевизор заработал.

2021.) LG CF-20F39. Неисправность: нет изображения. На экране вертикальная полоса. Неисправен конденсатор в цепи строчных катушек (кажется С412) номиналом 0,36 мкФх400 В — обрыв. На внешний вид никогда и не подумаешь.

2046.) LG CF21D30 шасси MC-64B после замены ТДКС, отгоревшего R424 10ком, пробитого D401. Неисправность: телевизор запускается и через несколько секунд переходит в дежурный режим. Каждое последующее включение с пульта сокращает время работы. В итоге оказался битый транзистор Q302, который подает импульс ABNORMAL на 20 ногу процессора.

2093.) LG-СF21F60K, процессор ТДА 9381 PS / №2 / 3 / 0533 Неисправность: белые наклонные полосы на темном экране, при отключении антенны появляется слабый снег. Со слов хозяйки – изображение пропало при подключении видеокамеры по низко частотному входу Н.Ч. Подключение 42 ножки процессора (вход внешнего видео) через сопротивление 1 Ком на землю – восстановило работу TV по В.Ч. и по Н.Ч.

2104.) GoldStar CF-14A80Y, CF-20A80Y, CF-21A80Y Шасси MC-41A. Центральный процессор IC01 GS8334-09A (GS8334-09C) Неисправность: В TV режиме нет звука, есть в режиме AV. Во время настройки на каналы не останавливается (проскакивает станции). В утечке Q06 2SC3198.

2112.) GOLDSTAR CF20E20B Неисправность: отсутствуют изображение и звук. При осмотре обнаружил, что отсутствует питание видеопроцессора TA8690. Причина — вышел из строя стабилизатор IC402 (KIA7809). После замены микросхемы телевизор заработал.

2144.) GOLDSTAR CF20A80 Неисправность: включается на любой случайной программе, при нажатии на кнопку переключения программ вылезает меню и т.д. Заменить память 24СО2.

2145.) LG CT-15Q91KE Неисправность: нет растра. Со слов клиента: Щёлкнул и погас. Звук есть, регулируется. Каналы переключаются. При добавлении ускоряющего напряжения появился серый растр с линиями ОХ. Видеосигнал и OSD отсутствуют. При переключении каналов — небольшое притухание растра. Линии ОХ неподвижны — не реагируют на наличие-отсутствие сигнала на входе антенны. Собран на ИМС TDA9381PS/N2/3I0792. Все напряжения питания в норме. FB, SSC и др. вх. импульсы в норме. Обвязка проверена от и до, в том числе и на плате кинескопа. Сигнал с выходов RGB до катодов доходит нормально. На выходах RGB ИМС (pin 51, 52, 53) абсолютный ноль. На выводе 50 ИМС (BLKIN — black current input) +7в. Схемы не нашёл, нормальное напряжение неизвестно. Попробовал заземлить. Результат: появилось изображение, но с линиями ОХ. На красном — флаги, но яркость нормальная. Напряжение на катодах одинаковое — около 150в. Поочерёдно замыкаю выходы RGB на массу. После замыкания R появляется изображение без красного цвета. Подбором сопротивления резистора между между выходом IK (ИМС TDA6107Q) и массой добился появления изображения без линий ОХ. Номинал — 10 ком. Изображение яркое, если не считать флагов на красном. Вывод: Потеря эмиссии красного катода кинескопа вследствие высоковольтного разряда внутри трубы. Как следствие — запирание катодов ИМС процессора микротекста. Так что, не забывайте проверять токи эмиссии катодов.

2152.) LG CF-21F30 Неисправность: нет запуска. Блок питания собран на STRS5707. Высох С824 4,7х50в

2153.) LG-21D33 (шасси МС-84А) Неисправность: через 1-1,5 часа работы телевизор периодически отключается в дежурный режим в течении нескольких минут. Затем переходит в дежурный режим и ни на что не реагирует. Чтобы снова включить, надо отключить от сети на ~ 0.5ч. Неисправной оказалась схема сброса IC03 KA7542.

2185.) GOLDSTAR CK21A90 Неисправность: не включается (незадолго перед поломкой включался через раз). В блоке питания оборван (звонится 1.5 мОм) R802 680 ком.

2191.) LG CT-25Q20RQ Неисправность: не включается, индикатор дежурного режима не горит. В обрыве R830 (типа резистор-предохранитель вместо него поставлен резистор на 0.47 ома), стоит во вторичке, через него идет питание +12 вольт.

2196.) Gold Star CF-29C44 шасси МС-51А. Неисправность: При включении через 2 секунды возвращается в дежурный режим, высокое появляется. Аппарат пришел после безуспешного ремонта. Поменяли в нем процессор, память, весь перепахали. А все потому, что не читали «Секреты ремонта». Спасибо Борису Бокачеву [email protected] см. секрет 450. Ремонт занял 15 минут. Из них 10 минут искал на плате PIP — КРЕНку 78L08 позиционный номер IC7P (очень неприметная). При замерах в момент включения на ее выходе появлялось 4в вместо 8в. После ее замены все заработало.

2203.) LG CF-21J50K, CT-21Q41KE шасси MC 019A Неисправность: блок питания не запускается (цыкает). Замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C аналог HR8656 (если по всем выводам строчного транзистора короткое замыкание, вероятно придётся менять TDKS, встречается брак TDKS-ов изготовления 09-11.2003 г.) в моей практике три телевизора LG русской сборки разных марок, но с таким же шасси и у всех «сдохли» умножители, а обмотки целые. А телевизоры ещё гарантийные.

2204.) LG CT-29K30VE шасси MC 022A Неисправность: нет изображения и растра (экран чёрный), звук есть, при увеличении ускоряющего напряжения экран зеленоватый с линиями обратного хода, при переключении каналов изображение появляется на секунду, но без синего оттенка и опять пропадает. Замена видеоусилителя TDA6107JF ничего не изменила, только после детальной проверки обвязки оказался с утечкой диод D903 на плате кинескопа по синему цвету, после его замены на наш из МЦ-2 (родного не оказалось) изображение появилось.

2213.) LG RT-21FA32X Неисправность: телевизор не включается из дежурного режима. Оказался неисправным С820 200,0х160.

2259.) GoldStar CF-20E20 (блок питания собран на STR-S5707). Неисправность: для включения телевизора с холодного старта необходимо было 10-15 раз нажимать сетевую кнопку. Для устранения неисправности необходимо заменить две ёмкости: С820 и С825 обе 220,0х35в.

2297.) Goldstar CKT-9902. Неисправность: При включении сверху экрана видно черную стрелку шириной 5-10 см, направление стрелки слева направо. Красивая четко прорисованная стрела с головкой на конце в виде полумесяца. Через 5 минут после включения стрелка исчезает. Причина — конденсатор вольтдобавки в кадровой развертке 100мкф , установлен вблизи кадровой микросхемы.

2307.) LG CF-21D30 Неисправность: в разные промежутки времени уходит в дежурный режим. Заменить С408 и желательно поменять С311 и С824.

2320.) GoldStar CF20A80Y Неисправность: на передней панели нажимаю кнопку переключения программ, высвечивается все, что угодно, только каналы не переключаются. Необходимо перепрошить микросхему памяти 24С02 на программаторе.

2322.) LG CF-21D31KE. Шасси MC-019. Звук сопровождается неприятными призвуками, такое впечатление, что дефектны либо громкоговорители, либо УНЧ. Но проверка показала, что они в норме. Причиной неисправности оказалась микросхема аудиопроцессора TDA9859.

2335.) LG RT-21FB30M. Неисправность: нет изображения, чёрный экран, OSD есть. Не проходит сигнал ПЧ, нет видеосигнала на выв.40 IC01(CVBSINT) – пробит транзистор Q551 (2SA1980)

2340.) Goldstar CF-21A80Y. Неисправность: не работает АПЧГ, нет идентификации сигнала. Неисправен процессор GS8334-09C. Заменён на GS8434-03B. Для совместимости с родным пультом заменить кварц 4,0 МГц на 3,6 МГц.

2384.) Gold Star (шасси MC64A) Неисправность: после включения +В прыгает до 160В и срабатывает внутренняя защита в STR-S5707. Причина – С824.

2403.) GoldStar CF21A80Y Неисправность: размытое изображение (нет фокусировки). Проверил напряжение с ТДКС-норма, думал трубка неисправна, на всякий случай разобрал колодку кинескопа, разрядник на фокусировке окислен (весь сине-зеленый) медь осталась, почистил окисел щеткой, ТВ заработал картинка отличная.

2406.) LG CF-20J50K (Шасси MC-019B) — Неисправность: изображение сдвинуто вправо на 10см, цвет и синхронизация есть. Обрыв С505(222J) фильтра 2ой цепи АПЧиФ.

2426.) LG CF21F60K шасси 019А Неисправность: темный экран, при добавлении ускоряющего слабая картинка с обратным ходом луча, звук есть, графика есть. Неисправен R456 обрыв цепь ABL, после замены телевизор работает.

2427.) LG CF21F60K шасси 019А TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG CT-21Q42KEX).

2431.) LG RT-29FA55RB MC049A Неисправность: телевизор не выходит из дежурного режима срабатывает защита, требуется заменить TDA6109J. Попробовал заменить на TDA6108J: телевизор включился но после 15мин уходит в дежурный режим, необходимо заменить именно на TDA6109J.

2450.) GOLD STAR CF-29C36X. Шасси MC-51B. Неисправность: телевизор не включается из дежурного режима, при включении светодиод индикации ДР загорается зеленым, через секунду красный и так повторяется. Если удалить Q803 (C3228) ТВ включается, строчная запускается, но экран темный. Неисправна IC351 TDA8350Q. После замены — «складка» на изображении по вертикали из-за увеличения сопротивления разрывного резистора FR359 (10 Ом- 0,5 Вт) по питанию +45 В. Заменен, а также FR351 (2,2 Ом) по питанию +20 В.

2459.) LG CF-21D30 шасси MC-64B. (Блок питания собран на STR-S5707) Неисправность: при включении красный светодиод на передней панели начинает постоянно мигать с частотой примерно 2 Гц, в такт миганиям слышны щелчки реле. Телевизор не реагирует ни на пульт ДУ, ни на кнопки управления на лицевой панели. Оставил включенным в таком состоянии. Примерно через 10 минут появилась струйка дыма. Неисправность нашлась сама. Дымил маленький конденсатор C813 470пФх1000 В во вторичной цепи источника питания (шунтирует выпрямительный диод +В). После замены на близкий по параметрам конденсатор работа аппарата восстановилась.

2474.) LG-CF20F39 (шасси-MC994A) Неисправность: нет запуска БП, пробит строчный транзистор 2SD2449. В обвязке заметил «знакомые» конденсаторы от фирмы WOOYANG. Один из них 0,334х400 в обрыве. Хотя с такой неисправностью у телевизоров вертикальная нитка, но транзистор не выбивает, поэтому заменил и конденсатор на 1600 вольт (он тоже от WOO YANG).

2482.) GOLDSTAR CF-20D70B Неисправность: отсутствует цвет в системе SECAM. В результате поиска был найдет неисправный Q512 2SC3198Y. Подсаживал напряжение на 13 выводе процессора до 2 вольт.

2503.) Goldstar CKT-9742. Процессор SAA1293-02. Неисправность: все признаки сбоя памяти MDA2062, (неправильная работа кнопок на передней панели и т.п.). Вход в сервис пультом РС-4, перебор опционных байт кнопкой SERV, сохранение изменений происходит автоматически. Опционные байты выставил аналогично SAA1293-03 (как в 4УСЦТ).

2516.) GoldStar CKT9745 (PC-91A) Неисправность: не включается, реле щелкает. Неисправен R805 -820к в БП.

2530.) GOLDSTAR шасси МС-41А. Микропроцессор LG8634-02A заменим на GS8334-03B.Отличие только в обвязке RGB для подачи сигналов на видеопроцессор.

2531.) GoldStar шасси MC-51А. Неисправность: через секунду после включения выключается в STBY. Знаменитая кренка 1C7P (7808) здесь не причем, как и сама плата PIP. После нескольких безуспешных часов оживить тв была обнаружена IC806 (KIA7809) находится рядом с БП, которая выдавала 4 вольта на выходе. После замены на КРЕН8А все заработало.

2536.) Goldstar CKT-4822. Неисправность: нет изображения. Звук есть. Экран светится только если добавить ускоряющего. На видеопроцессор TDA3561А, вроде как все приходит (до меня его меняли, но результата не добились). Проблема оказалась в его питании. Прибор показывал положенные 12В на первом копыте. Нужно заменить электролитический конденсатор 330,0х25В, который стоит перед КРЕНкой по 12В после диода (питание идет со строчного транса). Надо отметить, что после вышеуказанной замены телевизор заработал, но плохо. Пришлось заменить еще несколько электролитов по питанию разных каскадов.

2553.) LG CF 20S10E. Неисправность: телевизор не включается в рабочий режим. Состав: ICO LG 20S10E IC 501, TDA 8842 S1. Проблема в резисторной сборке AR02 4,7к 9н в обрыве: 0 ом . Замена сборки AR02 4,7k работу ТВ восстановила. Тоже 1204 1184 . К выше сказанному можно добавить: отказ ТВ включения в рабочий режим происходит при выходе из строя AR02 так и при AR01. Но при выходе из строя АR01 память всегда цела! А при выходе AR02 возможен сбой памяти, даже вход из строя транзистора строчной развертки.

2596.) GoldStar CF-20D60B, Неисправность: горит сетевой предохранитель, вышла из строя STRS6707 в блоке питания. Обязательно проверить и при необходимости заменить С825, С826. В противном случае возможен повторный выход из строя STRS6707.

2606.) LG-21Q42KEX шасси MC-019. Неисправность: нет строчной и кадровой синхронизации, звук есть. Заменен процессор TDA9361PS/N2/4I0793 (OICTMH006C).

2607.) GOLD STAR CF-14A80B шасси MC-41B. Неисправность: уменьшение количества принимаемых телевизором каналов. Постоянно включен диапазон VH (+12В) на тюнере из-за утечки стабилитрона Z003 (7V5) в цепи управления ключом Q11 DTA114.

2652.) LG CF20E20 Неисправность: Не предсказуемо отключается в ждущий режим (через ~ 3…30мин.). Причина: потеря ёмкости C408 1,0mkF 160V в фильтре предвыходного каскада строчной развёртки. На неисправном кондёре мультик показывал 42В , после его замены 33В. Как ни странно, температура выходного транзистора была в норме.

2698.) LG CF-21D30. Неисправность: телевизор не реагирует на кнопки переключения каналов, путает команды с ПДУ, периодически уходит в дежурный режим. Неисправна м/с ППЗУ 24С04. Заменить на новую, можно не прошитую.

2734.) LG PT-53A82T Неисправность: «разбежалось» сведение, конкретно — не сводится красный луч на кресте в опции меню. Неисправна STK392-120 даташит, их там две — на синий и красный проектор. После замены все нормально. Внимание — настоящая STK стоит порядка 35$.

2736.) GOLDSTAR CKT-2190, SHIVAKI STV-206M4, собранные на шасси PC-04A Неисправность: при включении на изображении отсутствует звук и цвет, в автоматической настройке пропускает программы, с прогревом дефект может пропасть. После диагностики выяснилось: подсох электролит C409 0,22mk по 5-ой ноге TDA1940 по схеме.

2741.) Goldstar СКТ- 2190. Неисправность: повышена яркость, затемнение в левой части экрана с изменением яркости. Заменить С431 2.2х250v (питание видеоусилителей).

2762.) LG CF-20F39 шасси MC994A. Неисправность: поступил в ремонт со сроревшим ТДКС, так-же сгорел резистор в цепи ABL. ТДКС раз уже кто-то менял. После замены ТДКС и R 33k телевизор запустился. При замере напряжения пит. строчки обнаружено его плавное возрастание до 150-160в защита не срабатывала. Поиск неисправности по цепи стабилизации в БП выявил дохлый оптрон IC801. Заменён на PC120, все пошло как надо. Строчный тр-р в этом шасси без радиатора, я считаю это недоработкой LG — устранить! Про конденсаторы WOOYANG не буду повторяться.

2776.) Goldstar CFZ-9822. Неисправность: вышел из строя ТДКС 154-177E. Данный ТДКС имеет вывод Booster. Такой ТДКС – дефицит. Есть возможность поменять его на распространенный 154-177J. Переделок минимум: Домотать на сердечник ТДКС 5 витков изолированного монтажного провода, один конец припаять к 3 выводу ТДКС (92 в от БП), второй конец к + С705 100 х 63 в (бустер). Направление намотки определите экспериментально, если перепутаете, ничего катастрофичного не произойдет, просто все вторичные напряжения ТДКС будут занижены. Отрезать дорожки от выводов 5 и 6 ТДКС и поменять их местами, (это напряжения 12 и 24 в.) Можно не резать дорожки, а поднять резисторы, подключенные к ним и запаять накрест. Отрезать дорожку от 4 вывода ТДКС и соединить его с землей. Отрезать дорожку от 7 вывода ТДКС (никуда его не подключать, так как этот вывод в 154-177J – 40 вольт) Все остальные выводы совпадают. Количество витков намотанной дополнительной обмотки меняет все вторичные напряжения ТДКС прямо пропорционально. (больше витков – больше напряжения.) Если в вашем случае напряжения будут завышены (или занижены), подгоните количество витков, под свой вариант. Я подбирал количество витков и контролировал выходные напряжения по питанию видеоусилителей (180 в), а уже потом проверял остальные.

2811.) LG CF-20D70 шасси MC-64A Неисправность: нет запуска строчной развертки. Неисправным оказался D408 1N4148, хотя при проверке утечки не показывает, даже цифровым прибором.

2831.) GoldStar SF- 21E20B. Неисправность: через 30 — 40 минут после включения уходит в дежурный режим, что сопровождается миганием светодиода на передней панели. Последующее включение в рабочий режим было возможно только после «остывания», причём на время не более 30 — 40 минут. Причина в плохой пайке выводов импульсного трансформатора блока питания. После пайки всех выводов нормальная работа телевизора восстановилась. Дефект был обнаружен только после тщательного осмотра печатной платы через лупу.

2833.) Goldstar CF-20D70B. Шасси MC-41B. Неисправность: после нескольких минут работы появлялась группа выбитых строк в верхней части растра, причем при работе от видеовхода такого дефекта не наблюдалось. Причина оказалась в микросхеме коммутатора IC201 (LA7222) — она «просаживала» видеосигнал.

2834. ) Goldstar CKT-9902. Шасси PC-04A. Неисправность: при переходе из дежурного режима в рабочий индикаторный светодиод гаснет, но аппарат не включается. Причина оказалась в обрыве диода D401. Стоит в цепи питания предвыходного каскада строчной развёртки. Заменен на диод Д226Д.

2851.) GoldStar CF-21A80Y, он же CF-20E20B шасси MC-41A. Процессор GC8334-09B память 24C02. Неисправность: при включении сетевой кнопкой самопроизвольно переходил в рабочий режим на 89 или 91 канал. Кнопки на лицевой панели ТВ включали всё что угодно, кроме того, что они должны отображать. После замены на чистую память и настройки на каналы всё восстановилось.

2894.) LG шасси MC-64A. Неисправность: после включения через некоторое время появляется хлопающий звук и в такт с этим звуком начинает появляться растр, который постепенно расширяется по горизонтали до полного размера. Течёт диод D408 ( 1N4148 ). Стоит рядом с известным конденсатором С408 по цепи ABNORMAL.

2921.) GOLDSTAR-CF20A80 (шасси MC-41). Неисправность: тихий звук с искажением. Применено конвертирование звука из мультистандартного в ПЧ=6 МГЦ. Вышел из строя SFE-фильтр 6,0 МГЦ к 49 ножке TA8690AN.

2923.) LG CF-20F30 Неисправность: не запускается. Отключаем строчную развёртку подключаем контрольную лампочку. БП запустился контрольная лампочка загорелась появились все напряжения. Однако неисправность выявить в развёртке не удалось. Пришлось вернуться к блоку питания. Оказалось потерял ёмкость С824 4.7х50V до 2.8мкф

2925.) GoldStar трансформатор 154 117в меняется на 154 357 F

2929.) LG Model CF-20F80 Шасси МС-84А Неисправность: поступил в ремонт с неисправностью нет изображения звук нормальный, хотя служебная информация отображается нормально. При большом увеличении на строчнике SCREEN на экране появлялось очень слабое инверсное изображение вместе с линиями обратного хода. Причиной данной неисправности оказался стабилитрон ZD741 8,2V по линии ABL. После его замены картинка появилась, телевизор заработал нормально.

2948.) LG RT-21FA72X шасси MC-019. Аппарат после грозы. Неисправность: при включении на секунду появляется изображение и сразу отключается в дежурный режим. Виноват процессор TDA9381PS/N2/4/0703 (OICTMPH006B). Успешно заменён на TDA9381PS/N2/4I0793 (OICTMPH006C).

2949.) LG CF-20K50E шасси MC-019. Неисправность: не включается из дежурного режима. На 4 ноге IC803 (STRF6654) 13 вольт вместо 18,9 вольта. Неисправен С801 (100,0х35В).

2950.) Goldstar CF-21E60X шасси MC-64A. Неисправность: отключается в дежурный режим через разные промежутки времени. Причина: пробой D401 (1N4148) и утечка транзистора Q302 (2SC3198). После замены телевизор перестал отключаться.

2951.) LG RT-21FB30M шасси МС-019А. Неисправность: телевизор после грозы. При включении появляется растр, но нет изображения и звука. Меню включается, все кнопки управления работают. Настройка включается, но ничего не находит. Виноват оказался процессор IC01 TDA9381PS/N2/3I0792 (OICTMPH010A). После замены всё заработало.

2952.) Goldstar CF-21C22X шасси МС-46А. Телевизор не включается. При попытке включения, индикатор пригасает, но на выходе блока питания напряжения нет. В блоке питания найден пробитый транзистор Q812 (KTC1026). После замены изменений нет. Далее найден транзистор Q2 (KRC102M) в утечке (заменён на DTC114ES) и IC807 (KIA7812P) в обрыве. После этого телевизор начал включаться, но при отключении исчезал растр и звук, и продолжали работать развёртки. Найден транзистор Q105 (KRC102M) в утечке (заменён на DTC114ES). Аппарат нормально заработал.

2954.) GoldStar CF-20A80Y шасси MC-41A Неисправность: при холодном старте телевизор плохо включается (раза с 10-го) слышен гул импульсного трансформатора, а также неприятный гул в динамике, напряжения выходные занижены. Оказались высохшие конденсаторы в блоке питания С815, С820 10,0х100V, C826 220,0х35V

2956.) Goldstar CF-20A80Y шасси МС-41А Неисправность: при выключении ТВ из розетки или кнопкой питания происходили сбросы настроек к заводским (яркость, контраст, включение и выключение ТВ) неисправна оказалось IC02 24c02P

2961. ) LG RE-29FA33X Неисправность: периодически пропадает изображение и через 5 сек. уходит в защиту. Установлено пропадание кадровой. Причина в холодных пайках ножек ТДКС — всех, кроме установленных на заклёпки. Ноги ТДКС закрыты пластмассовой рамкой под моноплату.

2971.) LG CF-20E20 Неисправность: телевизор не включается, светодиод не светится. Обнаружил , К.З. мощного транзистора в STR S 5707, утечка 120 ом в оптроне 4N35GV между 4 и 5 ногой. С820 220мкф 35в и С825 220мкф на35в- изменили свои ёмкости. Все заменил, телевизор не включается, светодиод не светится. Измерил С — метром С824 4,7мкф на 50в — норма, а вот ESR больше 30ом, заменил С824 и телевизор стал работать.

2972.) LG CF- 21J50K шасси МС- 019А Неисправность: телевизор светится, нет приема ни на одном канале, нет звука. По низкой частоте телевизор работает. В сервисном режиме телевизора, что касается селектора и ПЧ, соответствует табличным данным. Проверил осциллографом шину данных и шину синхронизации, прямоугольные импульсы заполненные более высокой частотой имеются. Напряжение селектора каналов соответствует. Отсоединил IF — селектора, подал ПЧ с другого телевизора, изображение появилось. С помощью Ласпи- ТТ- 03, проверить ПЧ невозможно, мал уровень сигнала. Заменил селектор и телевизор стал работать.

2986.) LG CF20E20 Неисправность: телевизор работает, но на разных диапазонах с разным промежутком времени, уходит в дежурный режим. Нажав кнопку переключения программ на пульте, телевизор снова работает 20 иногда30 минут. На процессоре IC01 на 20 ноге AVNORMAL изменялось напряжение и переводило блок питания в дежурный режим. C408 1,0х160 вольт, в моём случае: с-метр показывал нормальную ёмкость, а измеритель ESR больше 30 ом.

2988.) LG 20E20 Шасси MC-64A. Неисправность: не включается блок питания на STR-S5707. Причина — потеря ёмкости конденсатора С824, что стоит на 7-ой ноге микросхемы. Видимо этот дефект обусловлен не совсем удачным местом его установки — между ребрами радиатора.

3038.) LG CT29M60VE (шасси MC-022A). Неисправность: увеличен размер по горизонтали. Пробой конденсатора С407 (стоит параллельно нижнему диоду модулятора строк). Пропаять Q302 (регулятор E/W), были кольцевые трещины. Возможно, это и явилось причиной пробоя конденсатора.

3048.) LG PT-53A83T. Неисправность: Нарушено сведение синего луча. Oбрыв и увеличение номинала резисторов R2002-5,6 0м, R2003-3,9 Oм, оба по 2 Вт, из-за неисправности микросхемы IC2001 (STK392-120) на плате <CONVERGENCE OUT>. Как следствие-сгорает предохранитель F 833 (4A/250V) на плате <SMPS>, цепь питания (-20V) дисплея <VFD>, который не включается, как и весь телевизор. Замена IC2001 и F833 — ремонт окончен.

3051.) LG CF-20K50E шасси MC 84A Неисправность: при включении из дежурного режима срабатывает перегрузка по току, ТВ отключается и снова пытается запуститься, светодиод мигает. Отключая диод по питанию 16 вольт кадровой микросхемы TDA8351, телевизор включается без кадровой развертки. Замена микросхемы ничего не дала, дефект повторился. Проверил питание с ТДКС 45v и 16v под нагрузкой, этим исключив межвитковое замыкание обмоток ТДКС и фильтров, все в норме и ТВ при этом запускается. Но стоит подать напряжение на TDA8351 уходит в защиту. ОС подкидывал, обвязка была проверена много раз. Только после снятия транзистора Q02 KRC102M по цепи кадрового импульса гашения (V-SYNC) ТВ стал работать с кадровой. Оказалася неисправен процессор управления LG 8003-08A, его 10 нога V-SYNC при появлении импульса с кадровой микросхемы сажала 5v до 4,5v питание процессора и поэтому срабатывала перегрузка. Пришлось менять процессор.

3087.) LG RT-21CA75M процессор двухрядный VCT 4921I PZ F 1 000, память 24LC16B, кадровая TDA4863A. Неисправность: изображение сдвинуто вверх по вертикали. Режим работы кадровой мс нормальный. Информации по входу в сервис на эту модель не имею. Выпаял мс памяти и поставил чистую 24LC32A. Эффект тот же. Вернул родную память и включил телевизор — изображение приняло нормальную центровку по вертикали. Других отклонений геометрии не наблюдается. Видимо процессор произвел самодиагностику и восстановил первоначальные установки.

3117.) GoldStar CF-21D60B на ИМС GS8334-03A, TA8690, TA8750 Неисправность: нет изображения и звука как с тюнера так и от внешнего источника — нет управления на ТА7222 (ТВ/АВ) пробит выход 9 GS8334 — отрезать дорожку от 9 выв и подать на управление LA7222 5V. Не останавливается при настройке на канал — подстроить контур AFT на 47 выв. TA8690. На секамовских каналах изображение насыщенное красным цветом — подстройка контура R-Y в обвязке ТА8750. Сильно высокая яркость изображения, регулятор ярости в положении 0% — убит конденсатор на 34 выв ТА8690 — 4,7х50В.

3118.) LG RT-21CA80VE Неисправность: при включении «цыкает» БП. Пробит строчный транзистор ТТ2140 — заменил на 2SD2499 (для данной замены обязательно выпаять резистор на плате между Б и Э). После кратковременного включения слышен ненормальный свист строчной развертки и сильно нагрелся установленный D2499. Подозрение на ТДКС (6174V-6008B). Заменил на 154-375F: рассверлил только отверстия вокруг выводов 5,6,7. Домотал обмотки на +14В и -14В ( 2+2 витка с отводом от середины ) всё остальное без переделок. Подстройка SCREEN , FOKUS на ТДКС.

3165.) LG Шасси МС059 Неисправность: телевизор уходит в дежурный режим, все советуют поменять резистор. Дело не в резисторе, а в транзисторе Q403 BF421. Скоро к вам понесут их много, нагрейте паяльником транзистор и увидите.

3170.) LG (шасси MC994A). Неисправность: пробой строчного трансформатора 6174V-8008A на 8-ю ножку (ABL). Выгорели резисторы по ABL R402, R405, пробой по питанию TB1238BN. Заменены неисправные детали. Вместо 6174V-8008A поставил 154-177B, 7
ножку которого не впаивать, отогнуть в сторону.

3179.) LG CF20D79 шасси 994. Неисправность: узкая, вертикальная полоса. Проверить и при необходимости заменить С412.

Что сегодня у меня в ремонте… — Систематизированная полезная информация

SAMSUNG CK-5339TR, Chassis SCT-11D, не включается в рабочий режим

В ремонте SAMSUNG CK-5339TR с поломкой не включается в рабочий режим.

Открываю крышку и вижу БП собран на «сладкой парочке» ( всеми давно изученный)

Беглый осмотр показал, что вздуты литы во вторичке, от стаба R2K остался пепел.

Подаю питание та тв, при этом тестер показывает на B+ 280в.

Покупаю комплект SMR, HIS, R2K, C-22/50 (у нас он стоит 300р)

После установки нужных деталей включаю тв в дежурный режим на выходе 140в.

С этого ремонт по сути только и начался. В рабочий режим аппарат не с локальной клавиатуры не с пульта включаться не хочет.

На 18pin процессора постоянно высокий уровень.

С эмитировал команду POWER, замкнув базу QT03 на корпус, при этом появился растр с обратным ходом луча.

Питание дежурного режима составило 5,1в, также были подкинуты кварц на 12МГц и память.

Результата это никакого не принесло…

Всё больше появлялась мысль, что сдох процессор, но повнимательнее обследовав обвязку обнаружил подгоревший резистор R914- 150ом.

Он то и оказался в обрыве.

В результате его замены телевизор ожил, а кинескоп сохранился за 15 лет просто супер.

LG CF-20Q70, Chassis : MC-64A, уходит в защиту через 2 секунды

Chassis:MC-64A

Поступил в ремонт, с дефектом не включается.

Жалоба клиента — заедала кнопка.

После самовольного вмешательства родственика клиента, была успешно выведена из строя IC802(STR-S5707), Q810(C1026Y), ZD810 (7,5V).

Которые были заменены.

Также выявлена реальная причина поломки «заедала кнопка» высыхание ёмкостей С825, С824, С820 и С408.

Стандартная типовуха!

После запуска ТВ в РР высокое появилось спустя минут 5-6 , после нескольких включений /выключений пропало вообще.

Аппарат начал валиться в защиту через пару секунд, без появления высокого.

Решено было отключать защиты , для локализации модуля неисправности.

Откидывание коллектора Q302, ничего не изменило, значит кадровая отпадает.

Поднял ногу диода D408 , появилось высокое, ТВ заработал нормально. Проверил заменой С408, Q401, T402.

Впаял диод на место. Нет высокого, ТВ начал опять сваливаться в защиту. Замерил напряжение на коллекторе Q401 — 24V.

Должно быть в ДР равно напряжению В+. R411(керамический ) не на шутку нагревается.

Выпаял диод D408 и прозвонил его на 200кОм, он показал сопротивление в обе стороны по 82кОм .

Его замена искоренила причину свала в защиту .

Подробно про это шасси и снятие защиты описано в журнале «Ремонт»№47, стр.32

Звук идет а изображения нет на телевизоре. Что делать, если пропали звук и изображение на телевизоре

Печать

Неисправности телевизоров LG

LG KF-21P10. При включении белый экран по всему экрану обратный ход луча , неисправна TDA6108 и стабилитрон на 5 ноге (IK) 7V5.

LG CF-20F30. Самостоятельно выключается в дежурный режим от 10 минут до часа. Вся плата в буквальном смысле слова «перепахана на слонах и на верблюдах», не тронули только проц управления за счет его дороговизны. Причина отключения процессора LG CF-21F3. Моментально после включения уходит в дежурный режим . Нет Vsync на процессоре. Неисправность-обрыв R15 4. 7k

LG CF-21D33E . Пробой отклоняющей системы Pianzhuan QPC 29-90-54. После удаления «углей» и компаунда с противоположной стороны, разводки витков, и заливки термоклеем ОС заработала. Сведение встало в лучшем виде.

LG CF-20E60K . нет кадровой развертки в аппаратах : Обрыв резистора R311 2,2 ом.

LG CF-20K50E. Стоит в дежурке и не включается ни с пульта ни с TV панели . Оказалось одно сопротивление 4,7к в керамической сборке возле процессора управления в обрыве. Навесил с другой стороны платы аналогичный резистор: ящик заработал, но растр сжат по вертикали и сдвинут влево. В сервис лезть не стал,поменял память, растр стал нормальным.

LG CF21D70 . При включении переходит в дежурный режим . Причина в пробое диода 2N4148 (150V) по схеме D408. Уже 3 случая за 3 месяца.

LG CF-21K49 . Не включается или имеет на экране узкую вертикальную полосу. Замене подлежит конденсатор C411 334/200V.

LG-CF21D79 . Перенасыщенное цветное изображение ч/б нет, как будто отсутствует яркостной сигнал. Замена видео процессора TB1238BN ничего не дала. Неисправной оказалась микросхема SECAM TA1275AZ.

LG CF-21D70. При включении — уходит в дежурный режим , а затем и вовсе гаснет. Анализ показал, что при подачи сетевого напряжения, выходное напряжение +В плавно повышается до более чем +160 В (норма +125В), а затем срабатывает внутренняя защита и срывается генерация БП. Анализируя выявил дефектный электролит С824 4,7мкФ 50В (утечка, усыхание либо повышение внутр. сопр. на ВЧ), установленный между 4 выв. оптопары IC801 и 7 выв. STRS5707. Что радует — это своевременная внутренняя защита, которая не дала разгуляться убийственному +В=160-180В.

LG-21D70X . при включении, переключении программ не сохраняется информация о настройках . После нажатия сетевой кнопки телевизор включается в режим LINESVC, из которого переходит в нормальный режим после нажатия кнопки ДУ TV/AV. После замены памяти 24С02 и включении телевизор вновь перешел в режим LINESVC, затем после нажатия на пульте ДУ кнопки TV/AV, телевизор переключился в нормальный режим с восстановлением функций сохранения настроек. Никаких дополнительных действий по «прошивке» микросхемы памяти не понадобилось.

LG CF-20D60 . Не включается , при замерах в блоке питания происходит запуск. Необходима замена емкости 4,7mFx50V (находится в створе радиатора 5707).

LG CF-21D70. Самопроизвольный переход в дежурный режим . На разных каналах по-разному, на одних через 5 мин на других через 10 мин. Попробуйте заменить электролит позиции С408 номиналом 160V1mF усох до 0 в добавок еще и был в утечки.

LG CT-29K37E. В рабочицй режим входит через 5-6 попыток вкл-выкл. Необходима замена C808 (100.0x35V) в блоке питания, который собран на микросхеме STR-F6656.

LG CF-21F89. шасси MC994A. Симптом — включается на несколько секунд затем уходит в st-by. За время включения успевает раскалиться строчный транзистор. Замкнула строчная катушка в ОС.

LG CF20F30 . Горит предохранитель . Пробит диодный мост и микросхема IC802 STR5707. Мост спаял из КД105-х, в микросхеме откусил 1и 3 выводы, включил, на 4 ножке есть импульсы запуска. На проводах подвесил транзистор КТ872А (к-1н, б-3н, э-2н), включил работает. Тр-р поставил на подходящий радиатор.

LG CF-21D70. шасси MC64A. Самопроизвольно уходит в «дежурку» . Не зависимо от времени работы, нагрева или охлаждения. Замена процессоров и памяти результатов не дали. В результате долгих поисков дефект все же был выявлен — усох С408 1мкфХ160в в цепи Q401. В этих же ТВ не запускается Б.П. — усыхание С824 4.7мкфХ50в в цепи оптопары.

LG CF-20K51KE . Пробой строчного транзистора Q402 D5702 на корпус, с прогаром. После замены — новый через секунду вылетел. Заменил Q402 На BU2520DX, они надежнее. Тщательная проверка обвязки — результата не принесла. Отключил один вывод строчных катушек ОС и кратковременно включил телевизор. Экран засветился с полосой. Включил кратковременно с ОС. Экран засветился со сжатым экраном. Транзистор остался цел. Заменил ОС. Результат положительный. В битой ОС — дефектов не обнаружил.

LG CF-14G20R . Слабая чувствительность . На изображении помехи и шумы . Виноват оказался в этом безобразии фильтр ПЧ радиоканала К6265К.

LG CF-20F60 . Поступил из другой мастерской с диагнозом — неисправен процессор. Аппарат вёл себя довольно оригинально: сначала начинал работать, минут через пять зависал и больше в течении дня никак не хотел работать. Отдохнув часов двенадцать, опять начинал работать, зависал, и всё повторялось заново. Оказались неисправны три резистора в сборке AR02, два из них были подключены к выводам шины I2C процессора, причём номиналы резисторов изменились не в большую сторону, как это чаще всего бывает, а в меньшую. Вместо положенных 4,7 кОм стало 2:3 кОм. Для надёжности пришлось заменить всю сборку обыкновенными резисторами.

LG CF-21K50E . звук есть, изображения нет, экран тёмный . При вскрытии оказалось, что накал есть, напряжения на катодах тоже. При увеличении ускоряющего напряжения появилась яркая узкая горизонтальная полоса. Неисправная оказалась кадровая микросхема LA7830 и резистор 1ом по питанию этой микросхемы. Микросхема вылетела из за повышенного напряжения с блока питания (145 вольт). Причина — высохли электролиты в обвязке микросхемы блока питания (STR-S5707). После замены электролитов БП стал выдавать 115 вольт.

LG CF-14E20B. шасси MC-41B. Загорается красный (индикатор ДР), не реагирует на кнопки, +B = 43V. Причина — X01 (стоял почему-то 3,6MHz). По схеме 4 MHz, т.к. не оказалось — поставил 4,43.

LG CF-20F89 . Не включается. Блок питания на STRF-6707A (не путать с STRS-6707). После замены микросхемы БП запустился, но при переключении из standby в рабочий режим через пять сек. снова ушел в standby. Не сразу, но догадался подключить отклонялку. Оказалось, что без нее TV не выходит из дежурки.

LG CF-21S10E. Нет кадровой разветки , меняем кадровую микросхему TDA8351. Изображение сжатое снизу до половины экрана, меняем видеопроцессор TDA 8842,изображение в норме,но не надо радоваться всё может повториться,а виноват в этом безобразии ТДКС 6174Z-8005A. Временами его пробивает.

LG CF-21D70 . При переводе в рабочий режим пробивает ТДКС . Неисправен ТДКС типа 6174Z-8004B. Установил 154-375F без каких-либо конструктивно-принципиальных переделок. ТВ заработал. Геометрия в норме. Настроил SCREEN и FOCUS и все. Но есть недостаток — экран довольно синий с синими линиями обр. хода. В результате прострелов строчного трансформатора вышли из строя Q514, Q513 и Q512 (2SA1266Y) в видеоусилителе. Вместо 6174Z-8004B в другом ТВ LG CF-21D70 стоял 154-375Е.

LG CF-21D70 . При нажатии на кнопку «Сеть» индикатор деж. режима загорается на 2-3 сек.и гаснет . Напряжения с БП при нажатии на кнопку «Сеть» имеют номинальные значения в течение 1сек. затем они плавно уменьшаются до 0В в течение 1-2 сек. Неисправна кнопка «Сеть», которая подает питание на ТВ, только пока на нее жмешь рукой.

LG CF-21F30K . Блок питания не запускается: замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C.

LG-CF 20F39 . Вертикальная линия . Обрыв емкости 0,364мкф на 400в в строчке.

LG-CF14E60 на шасси MC-64A. Отключается блок питания . На первый взгляд все детали целы, замена микросхемы ic802 и транзистора, стабилизатора питания Q810 C3198Y со стабилитроном в базе ничего не дала. При тщательном анализе обнаружился конденсатор с заниженной емкостью С824 4.7×50в. После замены конденсатора блок запускается. Кстати в более ранних выпусках этих моделей стоял конденсатор 220,0×5в, проблем не было.

LG CT-20T30KE . Через некоторое время начинает терять 1 канал или все сразу . Может дергаться размер по вертикали. Может отключиться в дежурку. Может перестать управляться. Пропадает звук. Кратковременно пропадает строчная развертка и т.д. Замена памяти (можно ставить чистую) и кварца,- не дала результата. Замена процессора TDA9381PS\N2\3/0701. При установке процессоров с другими прошивками, телевизор не выходит из дежурного режима, при этом меняет прошивку в микросхеме памяти, как ему заблагорассудится.

LG CT-20T30KE . Нет цвета ПАЛ . Замена кварца 12.000 Мгц. Кварцы, даже новые, могут не соответствовать допуску.

LG CF-20F39 . Нет изображения . На экране вертикальная полоса . Неисправен конденсатор в цепи строчных катушек (кажется С412) номиналом 0,36 мкФх400 В — обрыв.

LG-СF21F60K , Белые наклонные полосы на темном экране , при отключении антенны появляется слабый снег. Со слов хозяйки — изображение пропало при подключении видеокамеры по низко частотному входу Н.Ч. Подключение 42 ножки процессора (вход внешнего видео) через сопротивление 1 Ком на землю — восстановило работу TV по В.Ч. и по Н.Ч.

LG CT-15Q91KE . Нет растра . При добавлении ускоряющего напряжения появился серый растр с линиями ОХ. Видеосигнал и OSD отсутствуют. При переключении каналов — небольшое притухание растра. Линии ОХ неподвижны — не реагируют на наличие-отсутствие сигнала на входе антенны. Собран на ИМС TDA9381PS/N2/3I0792. Все напряжения питания в норме. FB, SSC и др. вх. импульсы в норме. Обвязка проверена от и до, в том числе и на плате кинескопа. Сигнал с выходов RGB до катодов доходит нормально. На выходах RGB ИМС (pin 51, 52, 53) абсолютный ноль. На выводе 50 ИМС (BLKIN — black current input) +7в. Схемы не нашёл, нормальное напряжение неизвестно. Попробовал заземлить. Результат: появилось изображение, но с линиями ОХ. На красном — флаги, но яркость нормальная. Напряжение на катодах одинаковое — около 150в. Поочерёдно замыкаю выходы RGB на массу. После замыкания R появляется изображение без красного цвета. Подбором сопротивления резистора между между выходом IK (ИМС TDA6107Q) и массой добился появления изображения без линий ОХ. Номинал — 10 ком. Изображение яркое, если не считать флагов на красном. Вывод: Потеря эмиссии красного катода кинескопа вследствие высоковольтного разряда внутри трубы. Как следствие — запирание катодов ИМС процессора микротекста. LG CF-21F30 Неисправность: нет запуска. Блок питания собран на STRS5707. Высох С824 4,7х50в

LG-21D33 . Через 1-1,5 часа работы телевизор периодически отключается в дежурный режим в течении нескольких минут. Затем переходит в дежурный режим и ни на что не реагирует. Чтобы снова включить, надо отключить от сети на ~ 0.5ч. Неисправной оказалась схема сброса IC03 KA7542.

LG CT-25Q20RQ . Не включается, индикатор дежурного режима не горит . В обрыве R830 (типа резистор-предохранитель вместо него поставлен резистор на 0.47 ома), стоит во вторичке, через него идет питание +12 вольт.

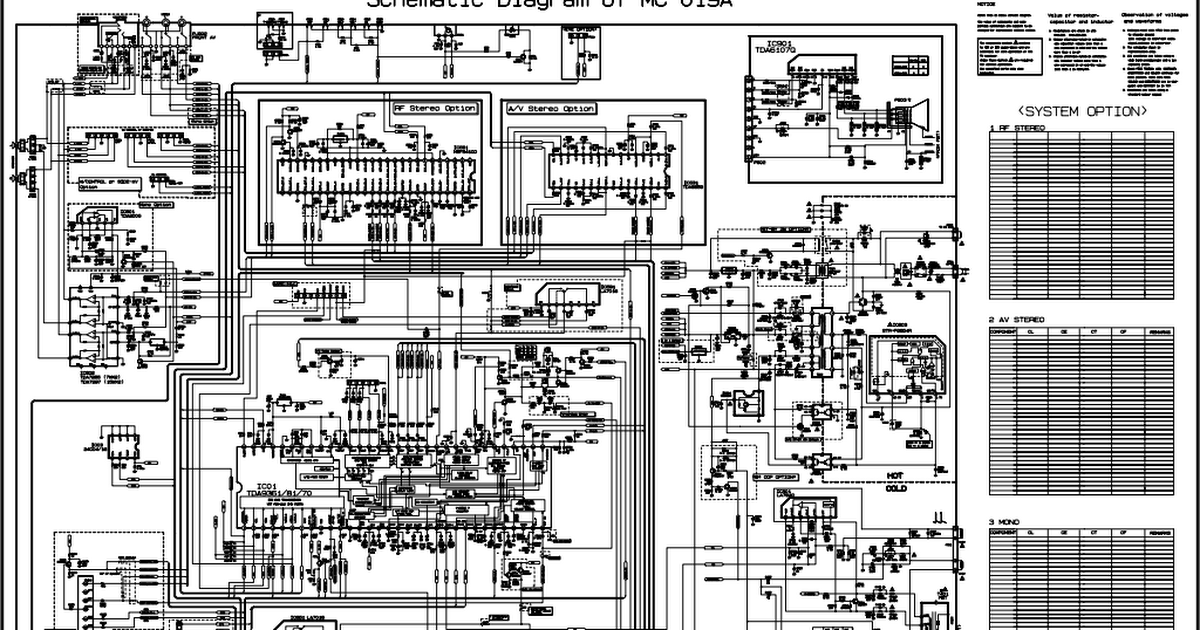

LG CF-21J50K, CT-21Q41KE шасси MC 019A. Блок питания не запускается (цыкает). Замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C аналог HR8656.

LG CT-29K30VE . шасси MC 022A. Нет изображения и растра (экран чёрный), звук есть, при увеличении ускоряющего напряжения экран зеленоватый с линиями обратного хода, при переключении каналов изображение появляется на секунду, но без синего оттенка и опять пропадает. Замена видеоусилителя TDA6107JF ничего не изменила, только после детальной проверки обвязки оказался с утечкой диод D903 на плате кинескопа по синему цвету, после его замены на наш из МЦ-2 (родного не оказалось) изображение появилось.

LG RT-21FA32X. Телевизор не включается из дежурного режима. Оказался неисправным С820 200,0х160.

LG CF-21D30 . В разные промежутки времени уходит в дежурный режим. Заменить С408 и желательно поменять С311 и С824.

LG CF-21D31KE . Шасси MC-019. Звук сопровождается неприятными призвуками , такое впечатление, что дефектны либо громкоговорители, либо УНЧ. Но проверка показала, что они в норме. Причиной неисправности оказалась микросхема аудиопроцессора TDA9859.

LG RT-21FB30M . Нет изображения, чёрный экран, OSD есть . Не проходит сигнал ПЧ, нет видеосигнала на выв.40 IC01(CVBSINT) — пробит транзистор Q551 (2SA1980)

LG CF-20J50K (Шасси MC-019B). Изображение сдвинуто вправо на 10см, цвет и синхронизация есть. Обрыв С505(222J) фильтра 2ой цепи АПЧиФ.

LG CF21F60K . Темный экран , при добавлении ускоряющего слабая картинка с обратным ходом луча, звук есть, графика есть. Неисправен R456 обрыв цепь ABL, после замены телевизор работает.

LG CF21F60K. TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG CT-21Q42KEX).

LG CF-21D30 шасси MC-64B. (Блок питания собран на STR-S5707) Неисправность: при включении красный светодиод на передней панели начинает постоянно мигать с частотой примерно 2 Гц, в такт миганиям слышны щелчки реле. Телевизор не реагирует ни на пульт ДУ, ни на кнопки управления на лицевой панели. Оставил включенным в таком состоянии. Примерно через 10 минут появилась струйка дыма. Неисправность нашлась сама. Дымил маленький конденсатор C813 470пФх1000 В во вторичной цепи источника питания (шунтирует выпрямительный диод +В). После замены на близкий по параметрам конденсатор работа аппарата восстановилась.

LG-CF20F39 (шасси-MC994A) Нет запуска БП , пробит строчный транзистор 2SD2449. В обвязке заметил «знакомые» конденсаторы от фирмы WOOYANG. Один из них 0,334х400 в обрыве. Хотя с такой неисправностью у телевизоров вертикальная нитка, но транзистор не выбивает, поэтому заменил и конденсатор на 1600 вольт (он тоже от WOO YANG).

LG CF 20S10E . Телевизор не включается в рабочий режим. Состав: ICO LG 20S10E IC 501, TDA 8842 S1. Проблема в резисторной сборке AR02 4,7к 9н в обрыве: 0 ом. Замена сборки AR02 4,7k работу ТВ восстановила. Тоже 1204 1184 . К выше сказанному можно добавить: отказ ТВ включения в рабочий режим происходит при выходе из строя AR02 так и при AR01. Но при выходе из строя АR01 память всегда цела! А при выходе AR02 возможен сбой памяти, даже вход из строя транзистора строчной развертки.

LG-21Q42KEX шасси MC-019. Нет строчной и кадровой синхронизации , звук есть. Заменен процессор TDA9361PS/N2/4I0793 (OICTMH006C).

LG CF-21D30 . Телевизор не реагирует на кнопки переключения каналов, путает команды с ПДУ, периодически уходит в дежурный режим. Неисправна м/с ППЗУ 24С04. Заменить на новую, можно не прошитую.

LG PT-53A82T . Нет сведения, конкретно — не сводится красный луч на кресте в опции меню. Неисправна STK392-120 , их там две — на синий и красный проектор. После замены все нормально.

LG CF-20F39 шасси MC994A. Поступил в ремонт со сроревшим ТДКС, так-же сгорел резистор в цепи ABL. ТДКС раз уже кто-то менял. После замены ТДКС и R 33k телевизор запустился. При замере напряжения пит. строчки обнаружено его плавное возрастание до 150-160в защита не срабатывала. Поиск неисправности по цепи стабилизации в БП выявил дохлый оптрон IC801. Заменён на PC120, все пошло как надо.

LG CF-20D70 . Нет запуска строчной развертки . Неисправным оказался D408 1N4148, хотя при проверке утечки не показывает, даже цифровым прибором.

LG CF-20F30 . Не запускается . Отключаем строчную развёртку подключаем контрольную лампочку. БП запустился контрольная лампочка загорелась появились все напряжения. Однако неисправность выявить в развёртке не удалось. Пришлось вернуться к блоку питания. Оказалось потерял ёмкость С824 4.7х50V до 2.8мкф

LG CF-20F80 Шасси МС-84А Нет изображения звук нормальный , хотя служебная информация отображается нормально. При большом увеличении на строчнике SCREEN на экране появлялось очень слабое инверсное изображение вместе с линиями обратного хода. Причиной данной неисправности оказался стабилитрон ZD741 8,2V по линии ABL. После его замены картинка появилась, телевизор заработал нормально.

LG RT-21FA72X . Аппарат после грозы . Неисправность: при включении на секунду появляется изображение и сразу отключается в дежурный режим. Виноват процессор TDA9381PS/N2/4/0703 (OICTMPH006B). Заменён на TDA9381PS/N2/4I0793 (OICTMPH006C).

LG CF-20K50E . Не включается из дежурного режима . На 4 ноге IC803 (STRF6654) 13 вольт вместо 18,9 вольта. Неисправен С801 (100,0х35В).

LG RT-21FB30M . При включении появляется растр, но нет изображения и звука . Меню включается, все кнопки управления работают. Настройка включается, но ничего не находит. Виноват оказался процессор IC01 TDA9381PS/N2/3I0792 (OICTMPH010A).

LG RE-29FA33X . Периодически пропадает изображение и через 5 сек. уходит в защиту . Установлено пропадание кадровой. Причина в холодных пайках ножек ТДКС.

LG CF- 21J50K . Телевизор светится, нет приема ни на одном канале, нет звука . По низкой частоте телевизор работает. Заменил селектор и телевизор стал работать.

Насколько совершенной бы не была техника от производителя LG, она подвержена износу и механическим повреждениям. Данная статья посвящена такой проблеме, как отсутствие изображения на экране, когда звук продолжает транслироваться, а каналы переключаются при помощи пульта дистанционного управления. Здесь мы рассмотрим, какие могут быть причины подобной неисправности и варианты устранения этих причин.

Возможные неполадки

Неисправность инвертора;
Поломка матрицы;
Выход из строя блока питания;
Перегоревшие конденсаторы;
Шлейф от экрана к плате поврежден или вышел из гнезда;
Сгоревшие светодиоды;

В сущности, все эти проблемы диагностировать самостоятельно практически невозможно, для этого нужны специальные знания и, по крайней мере, минимальный набор оборудования. Обычно в таком случае владелец техники сразу обращается в сервисный центр LG , но мы все же рассмотрим каждую из проблем подробно.

Инвертор телевизора

Инвертор обеспечивает и регулирует подачу света, проще говоря его неисправность будет основой для отсутствия изображения. Чтобы определить работоспособность этой жизненно важной для телевизора детали, первым делом следует осмотреть микросхему, если на ней заметны сгоревшие детали или перебитые контакты, значит дело в нем. Также в плане диагностики будет очень полезен мультиметр, он покажет все нерабочие части устройства.

Все же новичку браться за ремонт инвертора не следует, можно лишь усугубить положение, сразу везите ТВ в мастерскую или вызовите мастера на дом.

Поломка матрицы

Если из строя вышла матрица вашего телевизора lg, то вам пора задуматься о покупке новой техники, так как замена этого компонента будет стоить очень дорого, и актуальна она только для дорогих моделей товаров данной категории. В большинстве случаев матрицы не подлежат ремонту, а заказывать новую довольно затратно, касается это и работы специалиста, который ее заменит.

Блок питания

Блок питания, отвечающий за изображение, может сбоить или вовсе сломаться, его детали необходимо будет заменить. Сделать это можно самому, при наличии маломощного паяльника. Если контакты деталей блока почернели или же сами запчасти вздулись, они подлежат замене. Также можно проверить из целостность прозвонив контакты. Самое главное в процессе ремонтных работ не повредить соседних контактов и саму микросхему, в противном случае блок вообще придется менять.

Перегоревшие конденсаторы

Чаще всего вздуваются конденсаторы, это также может послужить причиной того, что на телевизоре lg звук есть, а изображения нет. Естественно, что реанимировать конденсатор не получится, его замена также процесс несложный, как собственно и диагностика. Определить какой именно из конденсаторов сгорел совсем несложно, это видно невооруженным глазом.

Шлейф матрицы

По ряду причин может выйти из строя шлейф, который соединяет матрицу устройства с микросхемой, либо он просто вышел из гнезда. Если при осмотрите, шлейф окажется на своем месте, обратитесь к мастеру сервисного центра.

Подсветка

В список очень часто встречающихся поломок телевизоров можно внести перегоревшие светодиоды, вследствие чего изображение также перестанет транслироваться. Замена светодиодов, дело кропотливое и требует усидчивости, плюс ко всему, одно неверное движение и можно повредить контакты, тогда придется оплачивать капитальный ремонт.

Независимо от марки и модели прибора, владельцы сталкиваются с такой проблемой — нет изображения на телевизоре. При этом звуковое сопровождение может работать в нормальном режиме, а может также пропасть. Первоначально Вы можете самостоятельно продиагностировать устройство, а также устранить обнаруженные неисправности. Однако причина поломки, зачастую, бывает гораздо серьезнее, тогда все работы по восстановлению функциональных характеристик Вашего ТВ лучше доверить профессионалам.

Пропало изображение на телевизоре: диагностика и способы решения проблемы

В первую очередь нужно определиться с характером неполадок. Наряду с полным пропаданием картинки это может быть:

Периодическое мигание экрана, мелкая рябь.
Временное прерывание видеосигнала.
Появление светлых или цветных полос на экране.
Мигание элементов подсветки.
Плохое качество изображения (картинка размыта, объекты на видео имеют красный или зеленый контур, изображение складывается из мелких квадратиков).

В некоторых современных моделях плазменных телевизоров (Samsung, Sony, Philips) есть функция, позволяющая отключать изображение, сохраняя при этом звуковое сопровождение. Возможно, Вы случайно воспользовались этой возможностью Вашего прибора. Если нет — приступайте к диагностике. Причин ухудшения или полного исчезновения картинки может быть несколько:

Проблемы с сетью.
Повреждение кабеля питания или его частичное отсоединение (особенно актуально в кинескопных телевизорах).
Выход из строя электронного усилителя (инвентора), подающего напряжение на элементы подсветки ЖК экрана.
Неисправность элементов блока питания.
Поломка матрицы, системной платы или блока подсветки.
Деформация шлейфов, конвекторов, дешифраторов.
Вздутие корпуса конденсаторов.

Ваши действия по устранению вышеуказанных неполадок могут быть следующими:

Восстановите соединения кабелей и проводов, при нарушении их целостности — замените на новые.
Зайдите в настройки прибора и проверьте их правильность.
Если прибор подключен к сети Wi-Fi, убедитесь в стойкости сигнала. При необходимости перезагрузите модем или оптимизируйте его настройки.

Нередко помогает простой прием: увеличьте громкость до максимума, после чего сбавьте ее до нужного уровня.

Если все элементы дисплея в норме (экран работает, при включении появляется заставка и каналы переключаются), одно из вышеуказанных действий вполне вероятно поможет устранить проблему отсутствия изображения. В противном случае Вам потребуется помощь квалифицированного мастера.

Пропали и звук, и изображение

Бывает, что при попытке переключения каналов, изображение сначала портится, а затем полностью пропадает картинка и звук. В этом случае проверьте соединение вилки с розеткой — возможно, отходят контакты, в связи с чем питание отключается.

Если розетка и шнур в порядке, а после включения ТВ Вы видите лишь черный экран без звука, то вполне возможно, что сгорела материнская плата или неисправен блок питания.

Не забудьте также проверить состояние кабелей и целостность динамиков.

Если Вы при подключении компьютера или ноутбука к телевизору использовали в качестве основного интерфейса HDMI, а изображение так и не появилось, обратите внимание на следующие показатели:

Проверьте целостность кабеля. По возможности протестируйте его с другим устройствами. Чинить деформированный шнур не имеет смысла — проще купить новый.
Проверьте состояние портов на наличие внешних видимых повреждений.
Зайдите в настройки ТВ. Убедитесь, что именно тот порт HDMI, который Вы выбрали в качестве источника видеосигнала, был занят кабелем. Как правило, в приборах современных производителей (LG, JVC, Samsung, Sony, Philips, Тошиба) имеется 3-4 таких порта. При необходимости выполните необходимые настройки.
Зайдите в настройки компьютера. Проверьте, настроена ли видеокарта на передачу изображения на экран телевизора.
Не списывайте со счетов и человеческий фактор — возможно, Вы просто неправильно подключили компьютер к TV.

Если все настройки в норме, а кабели и порты рабочие, при этом нет изображения через HDMI на телевизоре, обращайтесь к опытному специалисту, который выполнит полную диагностику, выявит причины поломки, а также выполнит ремонт Вашего устройства.

Самостоятельный ремонт TV или услуги профессионалов?

Жидкокристаллический или плазменный телевизор — дорогая и сложная техника, требующая аккуратного обращения. Естественно, что при возникновении любых неполадок в его работе нужно с особой тщательностью обследовать внешний корпус на наличие видимых повреждений, а в случае необходимости ремонта вызвать опытного мастера.

Если изменить настройки ТВ, проверить подключение к сети или компьютеру, заменить шнуры и кабели Вы можете выполнить самостоятельно, по замену узлов и деталей лучше доверить опытному мастеру. Специалисты нашего сервисного центра «Ремонтано» профессионально выполнят оперативный ремонт любых марок и моделей телевизоров:

В нашем штате — мастера, обладающие знаниями и умениями, позволяющими быстро чинить даже самую сложную технику.
Мы работаем только с проверенными поставщиками запчастей, поэтому Вы можете быть уверенны в качестве устанавливаемых деталей.
На все виды работ распространяется гарантия.

Для того, чтобы оставить заявку на вызов специалиста, звоните по телефону

Если при переключении каналов изображения их номеров нормально видны на экране, то можно гарантированно исключить неисправности части схемы, которая отвечает за формирование изображения или работоспособность экрана.

Блок радиоканала также нет смысла подозревать, поскольку проблем со звуком не наблюдается.

Скорее всего причина кроется в согласующих элементах между входами цветных сигналов и процессором телевизора. Подобные «плавающие» неисправности наиболее часто возникают при неисправностях электролитических конденсаторов.

Диагностировать неисправность конкретного конденсатора можно как специальным прибором (при этом гарантируется 100% точность результата) или визуально. Исправный конденсатор имеет ровную цилиндрическую форму и плоский верхний торец, на котором видны просечки в виде прямых рисок или в виде какого-либо клейма. Вздутие верхней части говорит о том, что конденсатор требует замены.

Вторая причина пропадания изображения – сбой в программном обеспечении. Подобная неисправность устраняется повторной прошивкой управляющего процессора, но это требует специфического оборудования и производится только в сервисном центре.

В службе технической поддержки компании Самсунг обычно советуют в таких случаях обновить программное обеспечение через кабель для подключения интернета. Не стоит пренебрегать этим советом. Если нарушение не затрагивает неизменяемой части программы, то проблема должна исчезнуть, в противном случае без вмешательства сервисного центра не обойтись.

причины неисправности и способы ее устранения

Блок радиоканала также нет смысла подозревать, поскольку проблем со звуком не наблюдается.

Печать

Неисправности телевизоров LG

LG CF-20E60K . нет кадровой развертки в аппаратах : Обрыв резистора R311 2,2 ом.

LG CF-21K49 . Не включается или имеет на экране узкую вертикальную полосу. Замене подлежит конденсатор C411 334/200V.

LG CF-21F30K . Блок питания не запускается: замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C.

LG-CF 20F39 . Вертикальная линия . Обрыв емкости 0,364мкф на 400в в строчке.

LG CT-20T30KE . Нет цвета ПАЛ . Замена кварца 12.000 Мгц. Кварцы, даже новые, могут не соответствовать допуску.

LG RT-21FA32X. Телевизор не включается из дежурного режима. Оказался неисправным С820 200,0х160.

LG CF-21D30 . В разные промежутки времени уходит в дежурный режим. Заменить С408 и желательно поменять С311 и С824.

LG CF21F60K. TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG CT-21Q42KEX).

LG-21Q42KEX шасси MC-019. Нет строчной и кадровой синхронизации , звук есть. Заменен процессор TDA9361PS/N2/4I0793 (OICTMH006C).

Пропало изображение на телевизоре: диагностика и способы решения проблемы

Периодическое мигание экрана, мелкая рябь.
Временное прерывание видеосигнала.
Появление светлых или цветных полос на экране.
Мигание элементов подсветки.
Плохое качество изображения (картинка размыта, объекты на видео имеют красный или зеленый контур, изображение складывается из мелких квадратиков).

Проблемы с сетью.
Повреждение кабеля питания или его частичное отсоединение (особенно актуально в кинескопных телевизорах).
Выход из строя электронного усилителя (инвентора), подающего напряжение на элементы подсветки ЖК экрана.
Неисправность элементов блока питания.
Поломка матрицы, системной платы или блока подсветки.
Деформация шлейфов, конвекторов, дешифраторов.
Вздутие корпуса конденсаторов.

Ваши действия по устранению вышеуказанных неполадок могут быть следующими:

Восстановите соединения кабелей и проводов, при нарушении их целостности — замените на новые.
Зайдите в настройки прибора и проверьте их правильность.
Если прибор подключен к сети Wi-Fi, убедитесь в стойкости сигнала. При необходимости перезагрузите модем или оптимизируйте его настройки.

Нередко помогает простой прием: увеличьте громкость до максимума, после чего сбавьте ее до нужного уровня.

Пропали и звук, и изображение

Не забудьте также проверить состояние кабелей и целостность динамиков.

Проверьте целостность кабеля. По возможности протестируйте его с другим устройствами. Чинить деформированный шнур не имеет смысла — проще купить новый.
Проверьте состояние портов на наличие внешних видимых повреждений.
Зайдите в настройки ТВ. Убедитесь, что именно тот порт HDMI, который Вы выбрали в качестве источника видеосигнала, был занят кабелем. Как правило, в приборах современных производителей (LG, JVC, Samsung, Sony, Philips, Тошиба) имеется 3-4 таких порта. При необходимости выполните необходимые настройки.
Зайдите в настройки компьютера. Проверьте, настроена ли видеокарта на передачу изображения на экран телевизора.
Не списывайте со счетов и человеческий фактор — возможно, Вы просто неправильно подключили компьютер к TV.

Самостоятельный ремонт TV или услуги профессионалов?

В нашем штате — мастера, обладающие знаниями и умениями, позволяющими быстро чинить даже самую сложную технику.
Мы работаем только с проверенными поставщиками запчастей, поэтому Вы можете быть уверенны в качестве устанавливаемых деталей.
На все виды работ распространяется гарантия.

Для того, чтобы оставить заявку на вызов специалиста, звоните по телефону

С проблемой отсутствия звука при наличии изображения на экране сталкиваются владельцы телевизоров различных брендов и моделей.

Вне зависимости от цены и качества телевизора, звуковая система в нем обычно стабильно работает много лет. Однако в последнее время проблема отсутствия звука стала заметно более актуальной. Причин тому немало, так же как и причин самой неисправности.

Внимание! Если ваш телевизор неожиданно перестал звучать во время работы и отчетливо ощутим запах гари, немедленно вынимайте вилку из розетки! Вероятно сгорела микросхема. Загореться может весь телевизор, а старенький вообще — взорваться!

Если вы включили телевизор, а звука нет, перво-наперво исключите простую оплошность и проверьте настройки громкости. Пультом дистанционного управления увеличьте громкость.

Если это не помогло, значит неисправен либо телевизор, либо сам пульт управления.

В случае с пультом возможных проблем меньше и решаются они гораздо проще. Обязательно проверьте:

не сломался ли пульт механически,

не залипают ли кнопки,

есть ли в нем батарейки, не сели ли они, соблюдена ли полярность.

Не лишним будет почистить пульт от пыли и грязи внутри и снаружи. Скорее всего, совершив эти действия, вы почините пульт. В особо сложных случаях необходим профессиональный ремонт пульта или же его замена на новый.

После диагностики пульта приступите к осмотру телевизора. Нет ли механических повреждений, трещин, сколов и так далее? Быть может он падал, в него попала вода или случилась иная неприятность?

Механические поломки телевизоров устраняются заменой той или иной сломанной детали на аналогичную новую.

Если вы ничего не обнаружили, попробуйте выключить телевизор и включить снова. Звука все равно нет? Подключите к телевизору наушники или колонки. Если через них звук воспроизводится, значит повреждены или просто отработали положенный срок динамики телевизора.

Если телевизор у вас новый, не исключено что динамики изначально были установлены некачественные или бракованные.

Если вы не слышите звука телевизора в наушниках или колонках , подключенных к нему, возможны три варианта:

Неправильное подключение (часто наблюдается, если используется HDMI кабель).
Расшатались или износились разъемы для подключения, ослабли контакты. Звук в таком случае часто то появляется, то пропадает, если прикасаться к месту входа кабеля. В любом случае потребуется замена разъема.

Неисправен кабель.

Звука чаще нет именно по причине износа контактов и разъемов, так как владельцы различного вида гаджетов (ноутбуков, игровых приставок, видеокамер) любят подключать их к телевизору (особенно если его экран внушительных размеров).

Износившиеся разъемы, плохие контакты и неисправные динамики также служат причиной отсутствия звука в первые несколько минут после включения телевизора (когда изображение уже есть, а звука еще нет).

Нередко владельцев телевизоров беспокоит не отсутствие, а тихий звук . В этом случае проблема скрывается в настройках техники, подключенной к телевизору, в радиоканале, процессоре телевизора и прочих деталях. К примеру, могла сбиться память.

Во всех этих случаях нужна диагностика и профессиональный ремонт.

Диагностика для клиентов сервисного центра ВсеРемонт24 осуществляется сертифицированным и опытным мастером абсолютно бесплатно. Стоимость ремонта зависит от его сложности, а также от модели и марки ремонтируемого телевизора.

С подобным сбоем пользователи сталкиваются достаточно часто. Проведите диагностику, чтобы определить, почему на телевизоре ЛДЖИ нет изображения, а звук есть. Преимущественно причина кроется в неисправности аппаратных модулей. Впрочем, исключать программные сбои тоже ни в коем случае нельзя.

Некоторые дефекты пользователям по силам устранить самостоятельно. Более сложные поломки, требующие полноценной разборки TV, лучше доверить специалистам сервисного центра.

Если нет изображения на телевизоре LG, а звук есть, то это лишь один из признаков неисправности техники. Есть и другие симптомы, которые также свидетельствуют о наличии проблем в работе ТВ-устройства. Рассмотрим наиболее часто встречаемые дефекты.

Признак неисправности	Особенности устранения поломки
Изображение постоянно мигает, снизился уровень яркости.	Деактивируйте энергосберегающий режим работы TV.
На экране есть дефекты, а тест диагностики не обнаружил проблем.	Проверьте правильность подключения в соответствии с источником сигнала.
Некорректная яркость картинки.	Зайдите в «Дополнительные настройки», чтобы отрегулировать параметры яркости.
Изображение раздвоилось или оно слишком размыто.	Активируйте опцию Avto Motion Plus.
Телевизор произвольно выключается.	Отключите Eco режим и функции, направленные на сохранение энергии.
Низкое качество картинки, искажения.	Проверьте качество приема телевизионного сигнала.
Некорректная передача цветов.	Отсоедините кабель, а потом подключите его снова.
Искаженная передача цветов.	Откатите ТВ к параметрам по умолчанию.
Вдоль экрана телевизора появилась пунктирная линия.	Измените соотношение сторон на 16:9.

Перечисленные выше дефекты пользователь сможет устранить самостоятельно. Многие описанные выше способы устранения неполадок могут также помочь, если картинка отсутствует, а звук есть.

Причины исчезновения изображения

Самая распространенная причина того, что пропало изображение на телевизоре ЛЖ – аппаратные поломки. Что делать в таких ситуациях? Как восстановить корректную трансляцию цифрового или аналогового ТВ? Нужно провести диагностику, чтобы определить вышедший из строя модуль.

Сразу после определения поврежденной комплектующей, ее необходимо поменять. Сделать это можно самостоятельно. Впрочем, такой вариант актуален при условии, что у вас есть необходимые навыки и оборудование. Если вы не знаете, как отремонтировать TV, тогда обратитесь в сервисный центр.

Теперь перейдем непосредственно к рассмотрению основных причин исчезновения изображения.

Сгорел блок питания

Если звук есть, а картинка постоянно дергается, темный экран, упала яркость, появились другие дефекты, значит, функционирует некорректно.

Пользователям, которые не знают, как устроены LED телевизоры LG, ни в коем случае нельзя пытаться ремонтировать их самостоятельно. Вызовите специалиста, который сможет оперативно определить причину некорректной работы ТВ.

Впрочем, диагностику все же можно осуществить самостоятельно в домашних условиях:

Начните с разрядки конденсаторов. Выключите телевизор из розетки. Открутите фиксирующие болты, а потом снимите заднюю крышку. Проверьте кабели и шлейфы, возможно, некоторые из них повреждены. Обязательно протестируйте работоспособность кнопок и предохранителей.
Осмотрите блок питания на предмет расплавленных или обуглившихся резисторов, конденсаторов. Если такие элементы есть, то их нужно немедленно заменить.
Измерьте напряжение выходных цепей адаптера питания. Полученные показатели должны соответствовать параметрам, которые указаны на плате или в документах техники.
Перепады напряжения. Например, уровень напряжения достигает 200В, отыщите причину поломки в первичной цепи питания.
Если вы постучали по корпусу ТВ, и изображение на несколько секунд нормализовалось, значит, причиной проблемы стала некачественная спайка элементов блока питания.

Перепайка контактов и прочих элементов должна осуществляться профессиональным оборудованием. Использование подручных средств чревато усугублением первоначальной неисправности.

Нерабочий кабель

Если качество аудиосигнала не вызывает вопросов, а изображения нет, нужно обязательно проверить целостность соединительных элементов. Речь идет о кабеле. О каком именно? Ответ на этот вопрос зависит напрямую от источника сигнала. Поэтому осмотреть нужно:

антенный кабель;
HDMI провод;
шнур, подсоединенный провайдером кабельного ТВ;
Ethernet кабель (при условии, что используется Smart TV).

Чтобы определить причину появления черного экрана, используйте специальное программное обеспечение. Например, утилиту Moninfo. Она позволяет определить неполадки, связанные с передачей звука и видеосигнала. Если программа обнаружит сбои, необходимо аккуратно осмотреть кабель на предмет повреждений.

Выход из строя матрицы

Поломка матрицы – едва ли не самая распространенная причина того, что на экране телевизора отсутствует картинка. Также повреждение матрицы может вызвать целый ряд других симптомов:

дрожит видео;
изображение отображается только на половине экрана;
по всему периметру экрана появляются различные полосы.

Почему не работает матрица? Комплектующая выходит из строя вследствие коротких замыканий и механических повреждений. Отремонтировать неисправную матрицу невозможно. Поэтому проводится замена детали. Если дефекты начали появляться без причины, например, резко потемнело изображение. Вероятно, повреждены элементы матрицы, их замена стоит намного дешевле, нежели всего модуля.

Можно ли поменять матрицу самостоятельно в домашних условиях? Теоретически это возможно. Впрочем, человеку, который никогда не ремонтировал телевизоры, сделать это будет чрезвычайно тяжело. К тому же вместо сломанной детали нужно установить оригинальную матрицу. Купить фирменную комплектующую очень непросто.

Конденсаторы сгорели

В жидкокристаллических телевизорах проблемы с конденсаторами появляются вследствие скачков напряжения. Признаки неисправности конденсаторов:

картинка двоится;
отсутствует изображение;
телевизор произвольно выключается;
низкий уровень яркости;
некорректная передача цветов.

Чтобы устройство снова начало работать корректно, нужно разобрать его. На плате вы увидите поврежденный конденсатор и перегоревший предохранитель.

Если своевременно не устранить поломку, то неисправность усугубится. Спустя время возникнут нарушения в работе блока питания. Комплекс процедур, направленных на диагностику, идентичен ситуации с поломкой матрицы.

Замена конденсаторов – сложный вид аппаратного ремонта телевизоров. Малейшая неточность спровоцирует усугубление неисправности. Поэтому разумней доверить устранение неисправности специалистам сервисного центра.

Шлейф матрицы

Иногда на телевизоре LG пропадает изображение из-за повреждения шлейфа матрицы. Поломка проявляется в виде следующих признаков:

периодически исчезает изображение;
неудовлетворительное качество картинки – появились помехи, рябь;
появились горизонтальные или вертикальные черно-белые, цветные полосы.

Специфика устранения поломки будет напрямую зависеть от специфики повреждений шлейфа. Если неисправность удалось обнаружить на ранней стадии, тогда мастера сервисного центра перепаяют поврежденные участки шлейфа, восстановив работу TV. В некоторых ситуациях приходится менять шлейф матрицы полностью.

Второй вариант считается более долговечным решением проблемы. Перепаянный шлейф проработает относительно недолго. Поэтому разумней сразу поменять его на оригинальную комплектующую. Самостоятельно делать этого не стоит. Доверьте работу профессионалам.

Сгоревший инвертор

Вследствие того, что сломался инвертор, перестает работать экран телевизора. Симптомы поломки:

появляются искажения, картинка дергается;
изображение отсутствует в принципе или долго загружается;
дисплей ТВ после включения тускнеет и моментально гаснет;
передача звука осуществляется корректно, но на экране появилась рябь;
картинка очень расплывчатая, низкий уровень яркости.

Главная функция инвертора – подача напряжения на лампы подсветки. Поэтому если не светится экран телевизора, то возможно, причина заключается именно в неисправности инвертора.

Модуль выполняет много других функций:

преобразование постоянного (12-вольтного) напряжения в переменное;
стабилизация входного тока лампы до нужных показателей;
регулирование уровня яркости изображения;
согласование выходного каскада с входным ламповым сопротивлением;
защита микросхем и плат от возможного короткого замыкания, перегрузки.

Как определить, что проблема с отсутствием изображения вызвана именно поломкой инвертора? Необходимо разобрать телевизор и провести комплексную диагностику. Поломку модуля можно определить в процессе визуального осмотра.

Чтобы восстановить ТВ, нужно иметь в своем распоряжении термовоздушную и инфракрасную паяльную станцию, а также мультиметр. Также потребуются хорошие знания физики и электроники. Сказать какой именно элемент вышел из строя чрезвычайно тяжело. Некорректная работа TV может быть вызвана поломкой лампы, трансформатора, контроллера платы.

Нерабочая подсветка

Если телевизор LG не транслирует изображение, то причиной может также являться поломка подсветки экрана. Современные модели оснащены LED подсветкой, которая обеспечивает максимально качественную картинку. Определить поломку чрезвычайно просто, если картинка моргает или же появляется рябь, то причина проблемы – некорректное подсвечивание полимерного ЖК слоя.

Как устранить такую неисправность? Сделать это подручными средствами в домашних условиях практически невозможно. Хотя бы потому что у вас не будет нужных деталей. Заказывать комплектующие нужно у официальных дистрибьюторов. Ждать их придется очень долго. Да и в целом это очень дорогое удовольствие.

Поэтому оптимальным выходом из этой ситуации станет обращение в сервисный центр. Сертифицированные мастерские работают с официальными поставщиками. Поэтому смогут оперативно поменять всю подсветку или неисправный светодиод.

На телевизоре пропало изображение но есть звук. Телевизор LG нет изображения звук есть

Признак неисправности	Особенности устранения поломки
Изображение постоянно мигает, снизился уровень яркости.	Деактивируйте энергосберегающий режим работы TV.
На экране есть дефекты, а тест диагностики не обнаружил проблем.	Проверьте правильность подключения в соответствии с источником сигнала.
Некорректная яркость картинки.	Зайдите в «Дополнительные настройки», чтобы отрегулировать параметры яркости.
Изображение раздвоилось или оно слишком размыто.	Активируйте опцию Avto Motion Plus.
Телевизор произвольно выключается.	Отключите Eco режим и функции, направленные на сохранение энергии.
Низкое качество картинки, искажения.	Проверьте качество приема телевизионного сигнала.
Некорректная передача цветов.	Отсоедините кабель, а потом подключите его снова.
Искаженная передача цветов.	Откатите ТВ к параметрам по умолчанию.
Вдоль экрана телевизора появилась пунктирная линия.	Измените соотношение сторон на 16:9.

Причины исчезновения изображения

Теперь перейдем непосредственно к рассмотрению основных причин исчезновения изображения.

Сгорел блок питания

Пользователям, которые не знают, как устроены LED телевизоры LG, ни в коем случае нельзя пытаться ремонтировать их самостоятельно. Вызовите специалиста, который сможет оперативно определить причину некорректной работы ТВ.

Впрочем, диагностику все же можно осуществить самостоятельно в домашних условиях:

Начните с разрядки конденсаторов. Выключите телевизор из розетки. Открутите фиксирующие болты, а потом снимите заднюю крышку. Проверьте кабели и шлейфы, возможно, некоторые из них повреждены. Обязательно протестируйте работоспособность кнопок и предохранителей.
Осмотрите блок питания на предмет расплавленных или обуглившихся резисторов, конденсаторов. Если такие элементы есть, то их нужно немедленно заменить.
Измерьте напряжение выходных цепей адаптера питания. Полученные показатели должны соответствовать параметрам, которые указаны на плате или в документах техники.
Перепады напряжения. Например, уровень напряжения достигает 200В, отыщите причину поломки в первичной цепи питания.
Если вы постучали по корпусу ТВ, и изображение на несколько секунд нормализовалось, значит, причиной проблемы стала некачественная спайка элементов блока питания.

Нерабочий кабель

антенный кабель;
HDMI провод;
шнур, подсоединенный провайдером кабельного ТВ;
Ethernet кабель (при условии, что используется Smart TV).

Выход из строя матрицы

дрожит видео;
изображение отображается только на половине экрана;
по всему периметру экрана появляются различные полосы.

Конденсаторы сгорели

картинка двоится;
отсутствует изображение;
телевизор произвольно выключается;
низкий уровень яркости;
некорректная передача цветов.

Замена конденсаторов – сложный вид аппаратного ремонта телевизоров. Малейшая неточность спровоцирует усугубление неисправности. Поэтому разумней доверить устранение неисправности специалистам сервисного центра.

Шлейф матрицы

периодически исчезает изображение;
неудовлетворительное качество картинки – появились помехи, рябь;
появились горизонтальные или вертикальные черно-белые, цветные полосы.

Сгоревший инвертор

Вследствие того, что сломался инвертор, перестает работать экран телевизора. Симптомы поломки:

появляются искажения, картинка дергается;
изображение отсутствует в принципе или долго загружается;
дисплей ТВ после включения тускнеет и моментально гаснет;
передача звука осуществляется корректно, но на экране появилась рябь;
картинка очень расплывчатая, низкий уровень яркости.

Модуль выполняет много других функций:

преобразование постоянного (12-вольтного) напряжения в переменное;
стабилизация входного тока лампы до нужных показателей;
регулирование уровня яркости изображения;
согласование выходного каскада с входным ламповым сопротивлением;
защита микросхем и плат от возможного короткого замыкания, перегрузки.

Нерабочая подсветка

Телевизор является довольно важной техникой в доме каждого человека. Как и любой другой сложный прибор, он может по определенной причине перестать работать. Поломки могут быть разными, но самой распространенной считается ситуация, когда экран телевизора внезапно начинает сильно моргать либо просто выключается во время просмотра. Конечно же, это может вызвать сильное беспокойство у владельца техники, но особо переживать не следует. Для начала важно установить главную причину, по которой пропадает изображение на телевизоре, а звук работает.

Какие могут быть ситуации?

Причиной проблем с изображением и звуком может быть множество. К самым распространенным проблемам, с которыми сталкиваются многие владельцы смарт-ТВ, относят ситуацию, когда на ЖК телевизоре пропало изображение, а звук есть. Дополнительно проблема может выражаться в следующем:

телевизор издает звук, но отсутствует сама картинка;
не получается нормально переключить канал по причине черного экрана;
не функционирует подсветка;
техника приводит к сильному искажению картинки, изменяет ее размер, приводит к необходимости изменения формата изображения;
сильно ухудшается яркость экрана, краски становятся слишком тусклыми;
трансляция изображения время от времени пропадает, и экран телевизора перестает светиться.

Перед тем как браться за починку своего устройства, важно точно определить причину неисправности и продумать ход своих дальнейших действий.

Какие проблемы могут возникнуть?

Почему пропадает изображение на телевизоре? Самой распространенной причиной, по которой изображение на телевизоре начинает гаснуть и пропадает звук, является неисправность аппаратных деталей. Проблемы с функционированием блока питания либо блоком цветности, сгоревший инвертор, сломанная матрица и конденсатор — все это в большинстве своем приводит к следующим проблемам:

перестают показывать все передачи;
цвет картинки меняется до зеленного либо черно-белого оттенка;
изображение меняет свое положение, переворачивается, изменяет формат;
также могут возникать и другие виды проблем, когда сам видеоряд отсутствует, но звук продолжает функционировать нормально.

У телевизора пропало изображение — что делать? Чтобы избавиться от такой проблемы, следует обратиться за помощью к частному мастеру, работающему в ремонтном центре, либо осуществить самостоятельный поиск проблемы и ее решения.

Тестируемый кабель

Если звук из устройства исходит при нормальной громкости аудиодорожки, но экран телевизора при этом продолжает оставаться темным, то главным решением станет тестирования кабеля, передающего изображение:

антенный;
HDMI 3;
от кабельного провайдера;
проверка подключения интернет-сети (это нужно сделать тогда, когда телевизор оснащен цифровой приставкой).

Чтобы осуществить такую проверку, придется воспользоваться специальной утилитой Moinfo. Она создана специально для выявления основных проблем с функционированием устройства при передаче видеосигналов и звуков. Если приложение смогло определить сбои в функционировании прибора, то владельцу следует внимательно осмотреть контакты кабеля на всевозможные повреждения.

Проблемы с работой матрицы

Наверное самой частой причиной, по которой с экрана телевизора исчезает изображение либо происходит его сильное изменение, считается поломка матрицы. При повреждении матрицы могут наблюдаться следующие признаки:

прыгающая картинка;
экран начинает показывать лишь половину остаточного изображения;
по всему экрану начинают идти полосы разного цвета либо одного (розового, белого, желтого).

Чаще всего матрица ломается под действием факторов извне, к примеру при случайном попадании воды, падении, ударе сильной мощности. В этом случае провести починку экрана не удастся, придется приобрести новую матрицу (либо вообще покупать новый телевизор).

Если же проблемы с такой деталью возникли без определенных причин, к примеру неожиданно начала мутнеть либо двоиться сама картинка, то исправить такое состояние можно в техническом сервисе. Здесь проводится замена старого модуля на новый, хорошо функционирующий.

Также матрицу телевизора можно заменить и самостоятельно в домашних условиях, но непрофессионалу в этой сфере провести замену своими руками будет очень сложно. Первые проблемы возникнут уже в процессе подготовки к ремонту: найти правильную модель матрицы для конкретного телевизора непросто, ее придется заказывать через официальные сервисные центры города. В противном случае высок риск приобрести подделку, которая лишь отрицательно повлияет на состояние и функционирование техники.

Сгоревшие в устройстве конденсаторы

Проблемы с работой конденсаторов в ЖК телевизорах появляются по причине сильных скачков напряжения сети. Внешние признаки поломки могут быть следующими: внезапно пропадает изображение на телевизоре и появляется, гаснет сам экран, подача сигнала прекращается сразу же после включения устройства либо по прошествии короткого отрезка времени, картинка двоится либо теряет свою яркость — потемнение, тусклость. После разбора телевизора на плате можно обнаружить вздувшийся либо взорванный конденсатор, а также перегоревший предохранитель.

Важно обратить особое внимание на то, что после перезарядки первым из строя выходит именно блок питания. Диагностические мероприятия должны проводиться точно так же, как и в других ситуациях. должен осуществляться опытным профессионалом, который предотвратит осложнение ситуации и не сломает его полностью.

Проблемы со шлейфом матрицы

Главными признаками, по которым можно понять, что сломался именно шлейф матрицы, считаются следующие проявления:

время от времени на экране телевизора пропадает изображение;
устройство не показывает изображение нормально — возникают помехи, сильно рябит монитор;
можно заметить искажение картинки: на экране появляется большое количество полосок либо двоение картинки в геометрическом порядке.

После обращения за помощью к мастеру он может предложить следующие пути решения проблемы:

ремонт шлейфа;
приобретение новой детали.

Первый метод считается трудоемким и нецелесообразным, так как намного легче будет демонтировать сломанную запчасть и поменять ее на новую, чем пытаться починить. Пытаться самостоятельно справиться с такой задачей не следует.

Проблемы с подсветкой

Еще одной довольно распространенной причиной погашения изображения на экране является плохая работа подсветки. В устройствах ЛЖ прекращают нормально функционировать светодиоды в led-подсветке. Выявить такую проблему будет довольно просто — изображение при этом сильно моргает, на нем появляется характерная рябь, но главная проблема состоит в неисправности подсвечивания полимерного жидкокристаллического слоя.

Справиться с такой проблемой и починить подсветку своими усилиями в домашних условиях почти невозможно по причине отсутствия всех нужных деталей. Заказывать их у официального поставщика слишком длительно и дорого, а на радиорынок такие запчасти просто не поставляются. Именно по этой причине наилучшим решением станет отправка сломанного оборудования в сертифицированный сервисный центр с опытными мастерами.

Перегорел инвертор

Описать все причины поломки инвертора напряжения в телевизоре просто невозможно. К основным признакам поломки можно отнести следующие явления:

Самостоятельно починить сломанный инвертор сможет лишь тот, кто умеет правильно использовать паяльник и мультиметр, а также обладает хотя бы базовыми школьными знаниями в электронике и физике. Точно ответить на вопрос о том, где чаще всего происходит перегорание деталей, сложно, так как проблема может возникнуть в любом месте: контроллерах платы, лампах, а также трансформаторах.

Функционирование блока питания

Если звук телевизора все-таки есть, а картинки нет, но при этом монитор постоянного моргает, его цвет тусклый, а изображение неправильно отображается либо появляется с сильным опозданием, то вероятнее всего проблема заключена в блоке питания.

Пытаться самостоятельно в домашних условиях починить блок питания без достаточных знаний в электронике и физике запрещается, так как это может только ухудшить ситуацию и привести к опасным последствиям. Лучше всего доверить это дело профессионалу, который быстро определит поломку и осуществит ее починку.

Несмотря на то, что в продажу постоянно поступают самые различные модели телевизоров, которые в буквальном смысле считаются усовершенствованными относительно старых конструкция для просмотра телепередач, достаточно часто приходится сталкиваться с множеством проблем. Например, на телевизоре нет изображения, однако есть звук, на экране высветилась горизонтальная полоса или же из-за высокого напряжения вышла из строя плазма. Что делать в такой ситуации? Стоит ознакомиться с тем, какие могут быть неисправности, почему они возникают и как провести устранение.

Причина сломанного телевизора порой может быть самая различная.

И чаще всего он не работает из-за :

Неисправностей в функционировании блока управления;
Перегорания блока питания;
Проблемы в такой детали, как видеоусилитель;
Сломанного селектора радиоканалов;
Неисправности в модуле, отвечающем за цвет на картинках или в селекторе синхроимпульса;
Поломки модуля цветности;
Неисправности в блок кадровой и строчной развертки;
Поломки матриц телевизора.

Если нет самостоятельных навыков по диагностике телевизора, то дефекты и неполадки должен осмотреть специалист, обладающий опытом работы, соответствующим образованием и необходимым оборудованием. Если поломка не имеет характерные черты, то ремонт не потребует серьезных вложений. Однако, если неисправность требует замены детали, причем далеко не дешевой, то в некоторых случаях мастера вовсе рекомендуют оставить технику для списания осуществить покупку нового оборудования, так как вероятность того, что проблема не возникнет вновь очень велика.

На ЖК телевизоре звук есть, а изображения нет: причина

Опытному специалисту найти типовые поломки не сложно, однако, что делать, если у плазменных телевизоров не показывает экран, однако есть звук? То почему отсутствует картинка, определить самостоятельно удается не всегда, так как ЖК устройства обладают сложным строением и множеством микросхем, для диагностики которых нужна специальная аппаратура и опыт работы. Оптимальное решение – это обращение к мастеру.

Поломка может быть и другого вида. Например, телевизор включается, а потом стал моргать или вовсе потух. Независимо от вида и модели устройства, нужна диагностика, так как это может свидетельствовать о серьезной неисправности.

С такой проблемой могут столкнуться владельцы изделий даже таких известных марок, как :

Самсунг;
Филипс;
Эриксон;
Томсон;
Оникс;
Супра;
Лджи флатрон и другие.

Есть ряд причин, по которым погас экран, однако телевизор не перестал работать и присутствует звук. Произошло отсоединение шнура от гнезда, появились повреждения на проводе, вышел из строя инвертор, который отвечает за подачу напряжения на лампу и она, соответственно не светится. Возможно, есть неисправность в матрице, системной плате или блоке подсветки .

Также могут быть следующие причины: присутствуют дефекты в конвекторе, испорчен шлейф и дешифратор, сломался электролит в блоке питания, стал негодным электролитический конденсатор. В кинескопных ТВ возможно повреждение кадровой и строчной развертки или есть произошло отсоединение шлейфа и матрицы.

Почему не работает телевизор: диагностика

Если при включении телевизора ЖК есть звук, но есть искажение на экране или он вовсе не горит, то можно провести ряд действий, которые смогут устранить проблему. Делать их нужно тщательно и только в соответствии с рекомендациями специалистов.

Диагностика :

Проверяется качество соединительного кабеля. Если он поврежден, то требуется замена.
На панели, расположенной сзади, нужно осмотреть место соединения шнура с гнездом.
Далее повышается громкость до максимума, после чего аппарат должен вернуться в нормальный режим функционирования.
Категорически запрещены все механические воздействия на телевизор, даже если они незначительные.
Нужно проверить настройки аппарата, на предмет включения и выключения выходных и входных каналов.

При частых перебоях в сети нужно установить предохранитель.

Горизонтальная полоса на экране телевизора

Если на экране стали возникать полосы, расположенные по горизонтали, отсекающие половину изображения, то нужно осуществить немедленный поиск этой неисправности.

Цвет черточки может быть :

Красным;
Розовым;
Белым.

В зависимости от вида телевизора, причина этой поломки может быть различной. У кинескопов горизонтальная полоска свидетельствует о том, что присутствует дефект в кадровой развертке, что может возникнуть по причине устаревания деталей или при сильных и частых скачках в напряжении. Поломку устранить не сложно и можно с минимальными затратами.

Если это телевизор ЖК, плазменный или LED / LCD и образовались полосы горизонтального вида, то это свидетельствует о неисправности :

Матрицы;
ТДКС;
Платы под названием Т-КОН .

В первом случае требуется полная замена экрана, однако если есть возможность восстановить работу устройства, то нужно немало средств. В данном случае нужно принять решение о том, что чинить аппарат или же осуществить покупку новой техники, чтобы сэкономить средства.

Категорически недопустимо то, чтобы телевизор упал на пол, так как это станет причиной отключения устройства, а также возникнут основные поломки, устранить которые не так просто. Очень важно поддерживать технику в чистоте, так как пыль, проникающая внутрь устройства, может стать причиной засорения контактов, замыкания и перегрева шлейфа.

Желательно чтобы телевизор был установлен в месте, где не будет осуществляться даже минимального механического воздействия. Лучше всего установить его на стену на специальные кронштейны. Не желательно проводить влажную уборку телевизора, независимо от его вида. Пыль снимается пылесосом.

Распространенные неисправности ЖК телевизоров и их устранение

Как уже было сказано, модели телевизоров могут ломаться все до исключения, будь то: CW71A, EBR73575201, CW62C, MAX9590, TA8750AN.

Стоит заметить, что неисправностей, которые существуют и могут возникнуть, неимоверно количество и к ним можно отнести :

Рябь;
Процесс, когда экран снежит;
Линии, которые располагаются по вертикали;
Пищит телевизор;
Сузился экран;
У цветных экранов не раскрывается рамка тюнера;
Экран либо гаснет, либо горит слишком ярким цветом и другие.

Есть еще неисправности, которые могут возникнуть исключительно в ЖК ТВ. Поломка цепи подсветки матрицы или другими словами инвертора телевизора. Инвертор используется для того, чтобы преобразовать низкое напряжение, которое поступает из блока питания в более высокое, чтобы осуществить зажигание и поддерживание свечения лампы, подсвечивающей экран. Поломка может быть различного вида.

К примеру, после включения устройства, экран становится темный или сразу же черный, причем частично, а не полностью. Это свидетельствует о том, что пропадает не картинка, а не работает лампа подсветки.

Возможна поломка блока питания, посредством которого осуществляется обеспечение напряжением каждого узла в ЖК ТВ. Блок питания обладает несколькими степенями защиты, которые могут работать не всегда исправно. Если рассматривать неисправности, вызванные именно дефектом в функционировании блока питания, то возможны такие неполадки, как: отсутствие возможности включить телевизор, не включение или моргание экрана, включение после длительной задержки, самостоятельное выключение, устройство не реагирует на нажимаемые на нем кнопки или попросту не выполняет поставленную задачу, происходит исчезновение изображения.

Может сломаться основной модуль, который отвечает за управление всего телевизора в целом. О том, что он неисправен, говорит многое. Например, отсутствие функционирования таких составляющих как инвертор, тайминг-контроллер и блок питания. Плата основного модуля содержит центральный процессор, конвертеры, устройство тюнера, временную и постоянную память, а также программное обеспечение. Неисправность в основном блоке может проявляться в виде помех на картинке и трудностей в управлении ТВ.

Поломка матрицы или другими словами тайминг-контроллера считается серьезной проблемой, которая требует немедленного обращения к мастеру. За счет тайминг-контроллера осуществляется преобразование, и подача сигнала на основную плату, что влияет на качество воспроизводимого изображения. Следовательно, если экран покрыт мурашками, рябью и другими дефектами, то предварительно нужно начать диагностику именно с матрицы.

Почему нет изображения на телевизоре, а звук есть (видео)

Итак, способы диагностики, в зависимости от поломки могут быть различные, например, чтобы выявить обратный ход луча нужно специальное устройство, а для устранения трещины на экране только визуальный осмотр и не более. Самое главное, чтобы у неработающего телевизора был отличный мастер, который сможет возобновить работу изделия быстро и без оплошностей.

Пропало изображение на телевизоре: диагностика и способы решения проблемы

Периодическое мигание экрана, мелкая рябь.
Временное прерывание видеосигнала.
Появление светлых или цветных полос на экране.
Мигание элементов подсветки.
Плохое качество изображения (картинка размыта, объекты на видео имеют красный или зеленый контур, изображение складывается из мелких квадратиков).

Проблемы с сетью.
Повреждение кабеля питания или его частичное отсоединение (особенно актуально в кинескопных телевизорах).
Выход из строя электронного усилителя (инвентора), подающего напряжение на элементы подсветки ЖК экрана.
Неисправность элементов блока питания.
Поломка матрицы, системной платы или блока подсветки.
Деформация шлейфов, конвекторов, дешифраторов.
Вздутие корпуса конденсаторов.

Ваши действия по устранению вышеуказанных неполадок могут быть следующими:

Восстановите соединения кабелей и проводов, при нарушении их целостности — замените на новые.
Зайдите в настройки прибора и проверьте их правильность.
Если прибор подключен к сети Wi-Fi, убедитесь в стойкости сигнала. При необходимости перезагрузите модем или оптимизируйте его настройки.

Нередко помогает простой прием: увеличьте громкость до максимума, после чего сбавьте ее до нужного уровня.

Пропали и звук, и изображение

Не забудьте также проверить состояние кабелей и целостность динамиков.

Проверьте целостность кабеля. По возможности протестируйте его с другим устройствами. Чинить деформированный шнур не имеет смысла — проще купить новый.
Проверьте состояние портов на наличие внешних видимых повреждений.
Зайдите в настройки ТВ. Убедитесь, что именно тот порт HDMI, который Вы выбрали в качестве источника видеосигнала, был занят кабелем. Как правило, в приборах современных производителей (LG, JVC, Samsung, Sony, Philips, Тошиба) имеется 3-4 таких порта. При необходимости выполните необходимые настройки.
Зайдите в настройки компьютера. Проверьте, настроена ли видеокарта на передачу изображения на экран телевизора.
Не списывайте со счетов и человеческий фактор — возможно, Вы просто неправильно подключили компьютер к TV.

Самостоятельный ремонт TV или услуги профессионалов?

В нашем штате — мастера, обладающие знаниями и умениями, позволяющими быстро чинить даже самую сложную технику.
Мы работаем только с проверенными поставщиками запчастей, поэтому Вы можете быть уверенны в качестве устанавливаемых деталей.
На все виды работ распространяется гарантия.

Для того, чтобы оставить заявку на вызов специалиста, звоните по телефону

Печать

Неисправности телевизоров LG

LG CF-20E60K . нет кадровой развертки в аппаратах : Обрыв резистора R311 2,2 ом.

LG CF-21K49 . Не включается или имеет на экране узкую вертикальную полосу. Замене подлежит конденсатор C411 334/200V.

LG CF-21F30K . Блок питания не запускается: замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C.

LG-CF 20F39 . Вертикальная линия . Обрыв емкости 0,364мкф на 400в в строчке.

LG CT-20T30KE . Нет цвета ПАЛ . Замена кварца 12.000 Мгц. Кварцы, даже новые, могут не соответствовать допуску.

LG RT-21FA32X. Телевизор не включается из дежурного режима. Оказался неисправным С820 200,0х160.

LG CF-21D30 . В разные промежутки времени уходит в дежурный режим. Заменить С408 и желательно поменять С311 и С824.

LG CF21F60K. TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG CT-21Q42KEX).

LG-21Q42KEX шасси MC-019. Нет строчной и кадровой синхронизации , звук есть. Заменен процессор TDA9361PS/N2/4I0793 (OICTMH006C).

Телевизор лджи погас экран звук есть. Звук есть, а изображения нет

Печать

Неисправности телевизоров LG

LG CF-20E60K . нет кадровой развертки в аппаратах : Обрыв резистора R311 2,2 ом.

LG CF-21K49 . Не включается или имеет на экране узкую вертикальную полосу. Замене подлежит конденсатор C411 334/200V.

LG CF-21F30K . Блок питания не запускается: замена строчного транзистора TT2140 на 2SD2499 и TDKS 6174Z-6040C.

LG-CF 20F39 . Вертикальная линия . Обрыв емкости 0,364мкф на 400в в строчке.

LG CT-20T30KE . Нет цвета ПАЛ . Замена кварца 12.000 Мгц. Кварцы, даже новые, могут не соответствовать допуску.

LG RT-21FA32X. Телевизор не включается из дежурного режима. Оказался неисправным С820 200,0х160.

LG CF-21D30 . В разные промежутки времени уходит в дежурный режим. Заменить С408 и желательно поменять С311 и С824.

LG CF21F60K. TDA9381PS\N2\3 меняется на TDA9361PS\N2\4I0793 (от LG CT-21Q42KEX).

LG-21Q42KEX шасси MC-019. Нет строчной и кадровой синхронизации , звук есть. Заменен процессор TDA9361PS/N2/4I0793 (OICTMH006C).

Отсутствие изображения на экране телевизора — одна из самых частых поломок этого вида техники вне зависимости от моделей и брендов.

Вероятных причин исчезновения изображения на экране немало. Очень часто провоцирует неисправность отсутствие подсветки экрана .

Ремонт подсветки телевизора относится к категории особо сложного. Доверять его непрофессионалу крайне опасно. Самостоятельно, не имея соответствующих знаний, опыта и инструментов, выполнить его невозможно.

Поэтому, если ваш телевизор включается, реагирует на пульт, звук есть, а видео отсутствует, лучшее решение — обратиться в сервисный центр ВсеРемонт24!

Две причины неисправности подсветки телевизора

У качественных телевизоров изображение пропадает спустя долгие годы безупречной работы. К сожалению случаи, когда перестает показывать новая техника, случаются не реже (если не чаще).

Может не пройти и года(!) как ваш телевизор сломается, если не посчастливилось купить технику низкого качества.

У большинства современных телевизоров с жидкокристаллическим дисплеем стоит подсветка LED (light-emitting diode) . Именно такие модели доминируют на российском рынке бытовой техники.

Экран ЖК-телевизора — жидкокристаллическая матрица, которая изнутри подсвечивается рядами припаянных лент LED-светодиодов.

Проще говоря, LED-подсветка — это множество маленьких лампочек-диодов, расположенных в телевизоре за жидкокристаллической матрицей.

Вариантов неисправностей подсветки телевизора всего две:

Сгорела какая-то линейка светодиодов. Светодиоды подключены последовательно, поэтому обрыв любого из них влечет за собой выход из строя всей подсветки LED. Напряжение порядка 200 вольт при этом продолжает поступать на лампочки.
Неполадки с драйвером контроля подсветки (LED-драйвером) . В таком случае на светодиоды не поступает напряжение, поэтому они и не горят.

Убедиться в том, что виной отсутствия изображения стала неисправность подсветки, несложно. Направьте свет фонарика на экран работающего телевизора. Осуществив принудительную подсветку, вы разглядите изображение.

На этом самостоятельная диагностика завершится. Далее нужно приглашать мастера, который продиагностирует телевизор, разобрав его.

Профессиональный ремонт подсветки телевизора

Специалист снимет подставку и заднюю крышку телевизора, отсоединив от нее шлейф от джойстика. Станут доступны три платы телевизора :

блок питания, на плате которого собран драйвер подсветки,
плата main,
плата управления матрицей t-con.

Демонтаж плат — очень кропотливое, требующее максимального сосредоточения внимания, занятие. Любое неточное движение может повлечь за собой окончательную поломку телевизора (например, обрыв шлейфа). Даже простое прикосновение к матрице грязными руками впоследствии обернется низким качеством изображения.

Опытный специалист аккуратно снимет:

T-con. Отсоединит шлейфы, выкрутит болты.
Защиту из металла с дешифраторов. Открутит болты крепления по бокам.
Переднюю рамку телевизора. Открутит болты крепления по всему контуру.
Дешифраторы с резиновых креплений. Для этого мастер осторожно переворачивает экран, придерживая матрицу.
Рассеивающую пленку. Сначала потребуется отщелкнуть защелки и снять рамку из пластика.
Отражатель. Снимет стопорные клипсы.

После этих действий ничто не помешает приступить к проверке самой подсветки телевизора.

Иногда проблема перегорания светодиода заметна невооруженным взглядом — одна или несколько лампочек подгорают в месте крепления , изменяется цвет их линз, они оплавляются.

Если видимых следов подпала отдельных диодов нет, придется проверять все LED-лампочки.

Сначала электропитание подключают к каждой линейке светодиодов. Какая линейка не загорелась, в той обрыв и/или короткое замыкание.

После питание подается поочередно к каждому светодиоду из неисправной линейки. Какой светодиод не горит , тот и неисправен.

Линзу снимают, а сам неисправный диод выпаивают (для этого используется паяльный фен). Затем на место неисправного светодиода припаивают новый. Линза приклеивается на прежнее место.

Ремонт подсветки телевизора окончен!

После мастер проверяет работоспособность подсветки (подается напряжение) и собирает телевизор в обратном порядке.

Если телевизор показывается и нигде на экране нет светлых или темных пятен, ремонт прошел успешно!

Если по результатам диагностики окажется что с линейкой светодиодов все в порядке, проблема сокрыта в драйвере в блоке питания.

Каждый LED-драйвер уникален. После проверки мультиметром, необходим предварительный анализ схемотехники. Далее проводятся изменения тока в светодиодных линейках, исходя из полученных данных и весь необходимый ремонт или замена деталей.

Знаете ли вы, что некоторые дилеры телевизионной техники специально выставляют уровень подсветки экрана в максимальное положение на всех режимах, чтобы ускорить выход из строя светодиодов и приблизить час ремонта?

Максимальная яркость способствует преждевременной поломке LED-подсветки. Поэтому в отремонтированном телевизоре устанавливается не слишком большая (оптимально 75% ) яркость.

По ходу эксплуатации ТВ в его работе возникают различные неисправности. Чтобы определить специфику поломки, нужно внимательно изучить симптомы, а именно то, о чем они свидетельствуют. Почему нет изображения на телевизоре, а звук есть? Распространенная ситуация. Преимущественно это сигнал о выходе из строя аппаратных модулей. Сейчас разберемся, по какой причине пропадает изображение, а также проанализируем наиболее эффективные способы устранения этой проблемы.

В чем проявляются неисправности

Сначала необходимо определить, какой именно аппаратный модуль функционирует некорректно. Для этого нужно проанализировать симптомы. Сам факт отсутствия картинки может проявляться по-разному. Например, гаснет экран телевизора, а потом включается или появляются полосы, темные точки, затемнения, пятна, рябь. Наиболее часто встречаемые симптомы поломки телевизора:

в телевизоре пропало изображение, а звук есть. Темный экран, если выключить звук, то может показаться, что ТВ и вовсе не работает;
искажение изображения. На экране появляются полосы. Иногда они возникают сразу после включения ТВ, но могут также появляться уже в ходе работы устройства;
однотонное изображение – зеленый, красный или белый экран. Динамических сцен или других изменений не видно, отображается только один цвет;

картинку видно, но исказилась передача цветов. Изображение чрезвычайно тусклое, поскольку яркость упала. Другие дефекты отсутствуют;

трансляция есть, но слишком много помех и всевозможных других дефектов, которые делают просмотр невозможным;
картинка периодически исчезает, мигает, изменяется уровень яркости, а также сила свечения. Сбой появляется периодически или присутствует постоянно.

Иногда нет изображения в телевизоре, а звук есть из-за плохого приема сигнала. В этом случае причиной появления проблемы выступает антенна или коаксиальный кабель. Преимущественно черный экран и описанные выше дефекты сигнализируют о наличии аппаратных поломок. Если у вас есть необходимый инструмент, то работу техники можно нормализовать, но только при условии, что пользователь будет следовать инструкциям.

Самые частые неполадки

Почему звук есть, а изображения нет? Причин может быть несколько, но как уже было отмечено ранее, чаще всего это аппаратные поломки. Наиболее распространенной считается ситуация, когда телевизор не показывает изображение в принципе. Со стороны может показаться, что техника и вовсе не включена в розетку.

Такой симптом свидетельствует о неисправности светодиодов LED подсветки. Если вы столкнулись с такой проблемой при первом включении ТВ, то дело в заводском браке. Однако подсветка также постепенно изнашивается в процессе эксплуатации. Поэтому не исключено, что сбой проявится спустя несколько лет после покупки устройства.

Проблемы с подсветкой встречаются двух типов – выхода из строя диодов и поломка инвертора (модуль, обеспечивающий преобразование электричества и подачу энергии на светодиоды). Не исключено, что причиной неисправной работы телевизора стала неисправность другого аппаратного компонента.

Поломка матрицы – еще одна причина, по которой картинки нет, а звук есть. Один из наиболее неприятных видов ремонта. Проблема заключается в том, что отремонтировать поврежденную матрицу невозможно. Поэтому для восстановления ТВ проводится замена комплектующей. Сделать это чрезвычайно сложно. Не говоря уже о том, что это весьма финансово затратная операция.

Как определить, что сломалась именно матрица? О повреждении этой комплектующей свидетельствует аномально низкая яркость картинки, а также появление битых пикселей. Наличие огромного количества серых точек существенно усложняет просмотр. Преимущественно эксперты не рекомендуют менять матрицу. Целесообразней купить новый ТВ.

Анализируя характер дефектов, вы сможете определить, что именно стало причиной искажения картинки. Рассмотрим основные причины:

Самостоятельно вы сможете только в тех случаях, когда предварительно на 100% диагностировали причину неисправной работы техники. С этим могут возникнуть проблемы, преимущественно из-за отсутствия профессионального оборудования: мультиметра, осциллографа и т.д.

	Неисправный модуль
Черный экран (складывается ощущение, что ТВ выключен)	Адаптер питания, подсветка или инвертор
На экране появились вертикальные линии	Трансформатор
Горизонтальные полосы по периметру всего дисплея
Аномально низкий уровень яркости изображения
Битые пиксели (маленькие черные или серые точки)	Механическое повреждение жидкокристаллической матрицы
Некорректная передача цветов	Видеоусилитель или модуль, отвечающий за цветность
Не соблюдены пропорции изображения	Система электрического питания или проблемы с кадровой разверткой

Теперь вы знаете все необходимое о признаках и причинах , а значит, пришло время рассмотреть способы устранения, описанных выше поломок.

Как устранить неисправности

Перед тем как разобрать телевизор удостоверьтесь в том, что ваших навыков и инструментов абсолютно точно достаточно для устранения поломки. Если возникают сомнения, тогда обратитесь в сервисный центр, чтобы сертифицированные мастера определили, почему у телевизора пропало изображение, а потом нормализовали работу устройства.

Неисправная работа инвертора или его комплектующих

Разберем специфику устранения наиболее распространенных поломок. Начнем с поломки инвертора. Напоминаем, что данный модуль обеспечивает подачу электрического напряжения на элементы подсветки. Иными словами, он их активирует. В телевизорах встречаются инверторы двух типов: односложные и двухсложные блоки микросхем. Инвертор расположен на той же плате, что и адаптер питания.

Прежде чем приступить к ремонту проверьте, действительно ли подача напряжения стабильна. Скачки и пульсация должны отсутствовать. Если все в порядке, тогда проверьте процесс передачи команды к активации подсветки с материнки. Нельзя исключать, что есть звук, а изображение отсутствует из-за проблем на этом этапе.

Если сбои до этого момента обнаружены не были, тогда поменяйте светодиоды подсветки на эквивалентные комплектующие. Например, если после установки новых светодиодов телевизор заработал, то тогда именно они были причиной некорректной работы ЖК телевизора. Однако, если новые элементы подсветки установлены, а картинки нет, значит, сложность поломки заметно выше, нежели вы предполагали.

Не пренебрегайте общепринятыми диагностическими процедурами: измерением уровня электрического напряжения, сопротивления, емкости. Выполнять все эти операции нужно с помощью специального оборудования. Внимательно осмотрите плату, перегоревшие звенья будут видны невооруженным взглядом.

Транзисторные ключи – еще одно слабое место телевизоров. Однако замена этих деталей может быть временным решением проблемы. После нескольких недель корректной работы телевизора, вероятнее всего, изображение снова исчезнет. Это обуславливается тем, что замена ключей – устранение следствия, а не причины проблемы. Разумеется, что в таком случае поломка никуда не исчезает.

Если говорить об инверторах, то проблемы в их работе также возникают из-за поломки трансформаторов высоковольтного напряжения. На эти элементы оказывается колоссальная нагрузка. Поэтому износ данных комплектующих происходит достаточно быстро. Проблема решается путем замены комплектующих.

Проблемы с подсветкой

В том случае, если в ходе диагностики вами было установлено, что проблемы возникли из-за поломки светодиодов (поскольку после установки новых деталей телевизор работал корректно), то тогда наиболее удачным решением станет их замена. Неисправность этого типа возникает при внешнем воздействии на ТВ. К примеру, произошло выгорание катода. Заменить поврежденные детали достаточно легко, но при условии наличия специальных навыков.

В процессе замены поврежденных элементов совершенно необязательно демонтировать матрицу. Инженеры сервисных центров используют спецоборудование, позволяющее произвести отключение, предотвращая тем самым попадание пыли и других засорений вовнутрь матрицы. Однако если оборудования нет, тогда придется снимать матрицу. Делать это нужно крайне осторожно.

Производители техники подчеркивают, что в некоторых ситуациях подсветка заменяется вместе с матрицей. Все элементы светодиодной подсветки расположены в специальном модуле, который визуально напоминает светоотражающий контейнер.

Найдите проводник, который отвечает за подключение комплектующей к плате. Отключите провод, а потом замените деталь. Новый модуль должен закрепляться по такому же принципу, как и старый.

Плата питания

Небольшие модели ТВ оснащены платой, которая выглядит как отдельный блок. Устройства с большой диагональю экрана оборудованы платой питания в виде встроенных телевизионных шасси. Ваша задача – немного отогнуть комплектующую, а потом извлечь блок. Тщательно осмотрите деталь на предмет механических повреждений.

Преимущественно источником проблемы становятся конденсаторы фильтров. Поскольку именно они являются «слабым звеном» платы питания. Когда блок питания и его узлы будут заменены, можно перейти к подсоединению инвертора. Даже минимальных навыков предостаточно для отключения инвертора и других аппаратных комплектующих.

Причинами того, что на телевизоре Самсунг звук есть, а изображения нет, могут стать программные и аппаратные сбои. Почему возникают такие поломки? Перепады напряжения, механические повреждения, неправильно установленные приложения или обновления – все это может привести к некорректной работе ТВ.

Если телевизор перестал работать, то это не означает, что нужно обращаться в сервис-центр. Некоторые неполадки можно устранить самостоятельно. Сейчас проанализируем основные причины появления проблем с изображением, а также изучим способы устранения возникшего сбоя.

На экране ЖК телевизора проблемы с изображением могут проявляться несколькими вариантами. Признак имеет большое значение. Поскольку причины появления неисправности определяются в соответствии с симптомом.

Преимущественно на экране нет изображения в принципе, а звук присутствует. Однако встречаются и немного другие ситуации:

картинка мерцает, появилась рябь;
видеосигнал периодически исчезает, а потом опять появляется;
вертикальные полосы;
мигают некоторые элементы ЛЕД подсветки;
изображение есть, но присутствуют дефекты – полосы или квадраты;
контур картинки зеленого или красного цвета;
на экране вертикальные цветные полосы;
просмотр невозможен, поскольку картинку перекрывают различные помехи.

Причин, вследствие которых пропало изображение на телевизоре, чрезвычайно много. Далеко не всегда пользователям удается самостоятельно определить причину неисправной работы ТВ. Поэтому, чтобы устранить поломку, иногда приходится обращаться в сервисные центры.

Проблемы с изображением появляются как на плазмах, так и на моделях с жидкокристаллическим экраном. Производителя также обвинять не стоит. Перечисленные выше дефекты проявляются не только в работе ТВ от Самсунг. Владельцы устройств от других производителей тоже сталкиваются с подобными проблемами.

Иногда TV включается и даже появляется заставка, но потом дисплей гаснет. Звук присутствует, а каналы переключаются с помощью дистанционного управления. Основные причины появления такого сбоя:

неисправен инвертор, обеспечивающий подачу напряжения на элементы светодиодной подсветки;
наличие нарушений в работе конвектора, шлейфа или даже дешифратора;
механическое повреждение матрицы, системной платы или элементом подсветки;
проблемы с электролитами, которые находятся в блоке питания;
сломался электролитический конденсатор;
отошел шлейф матрицы, обеспечивающий подключение к плате.

Поломка любого шлейфа может привести к такой неисправности. Чтобы наверняка установить причину некорректной работы телевизора, нужно обратиться за помощью к специалистам.

В старых телевизорах (кинескопные модели) подобного рода дефекты появлялись из-за проблем с кадровой или строчной разверткой.

Какие неисправности можно устранить самому

Проверьте целостность соединительного кабеля. Если провод перебит или поврежден, замените его на новый.
Увеличьте громкость на максимум, после этого черный экран может исчезнуть и ТВ начнет работать в привычном режиме.

3. На задней панели проверьте качество соединения антенного кабеля с соответствующим гнездом. Возможно, поврежден штекер.

4. Проверьте настройки телевизора, не исключено, что изображение пропадает из-за некорректно заданных параметров. Вернитесь к настройкам по умолчанию.

Представленные выше рекомендации актуальны только в том случае, если экран пребывает в рабочем состоянии. Как это проверить? Включите телевизор, если сразу после запуска появилась заставка, а потом исчезла, значит, проблема кроется в неправильных настройках или соединении (в этом случае многое зависит от источника сигнала). Подобного рода неполадки пользователи смогут ликвидировать самостоятельно.

Синий экран, белый экран и всевозможные другие неисправности могут также появляться из-за неисправных аппаратных модулей, которые перегорают вследствие коротких замыканий. Чтобы предотвратить такие поломки, обзаведитесь источником бесперебойного питания.

Если после включения Смарт ТВ картинка исчезает, а звук пропадает, то в первую очередь нужно проверить работоспособность провода. Сделать это можно с помощью программы Moninfo. Софт предназначен для проверки качества передачи различных сигналов (аудио, видео).

Если программное обеспечение обнаружит нарушения, то значит, проблема заключена в соединяющем кабеле. Чтобы проверить качество видеосигнала, следуйте простой пошаговой инструкции:

На пульте дистанционного управления нажмите на кнопку с иконкой в виде домика.
Зайдите в меню настроек.
Выберите раздел «Поддержка» , а потом вкладку «Самодиагностика» .
Активируйте команду «Запустить тест изображения» .
После окончания диагностики появится список рекомендаций от компании Samsung, воспользуйтесь ими.

Рассмотрим также другие проблемы, а также проанализируем способы их устранения.

	Устранение проблемы
Изображение мигает или снизилась яркость.	Деактивируйте команду «Экономия энергии» или отключите режим «Eco».
Диагностика ТВ не выявила проблем.	Проверьте, правильно ли подсоединен кабель.
На экран транслируется слишком тусклое изображение.	Отрегулируйте яркость в меню «Дополнительные настройки».
Картинка разделена на две части, размыта и дрожит.	Используйте функцию «Avto Motion Plus».
Телевизор произвольно выключается.	Отключите все дополнительные функции, действие которых направлено на сохранение энергии.
Изображение искажено, появились помехи.	Проверьте качество приема сигнала, возможно, поврежден кабель или антенна.
Некорректная передача цветов.	Отсоедините антенный кабель, а потом подключите его снова.
Нарушения в цветовом балансе экрана.	Откатитесь к настройкам, установленным по умолчанию.
Вдоль кромок дисплея появилась пунктирная линия.	Измените разрешение, переключитесь на соотношение сторон 16:9.

Практически все типы неполадок можно устранить самостоятельно в домашних условиях. Без использования профессионального оборудования. Намного сложнее с аппаратными поломками, поскольку, чтобы заменить сломанную деталь, нужно разбирать телевизор.

Когда стоит обратиться в сервисный центр

Самостоятельный ремонт ограничивается устранением программных сбоев и неполадок, связанных с кабелями. Сложные аппаратные поломки, из-за которых отсутствует изображение на телевизоре Samsung, целесообразней доверить мастерам сервисного центра.

Самая распространенная поломка – неисправность инвертора. Этот модуль обеспечивает подачу напряжения на лампу, также он регулирует запуск подсветки. Инвестор представлен в виде одного или нескольких блоков микросхем. Все зависит от модели ТВ. Находится комплектующая рядом с блоком питания.

Прежде чем приступить к ремонту, специалисты проверяют наличие поступающего напряжения. Пульсации должны отсутствовать. После этого мастера смотря, как проходит команда к запуску ламп с материнской платы. Преимущественно сбой появляется именно на этом этапе.

Если поломка не обнаружена, проводится замена элементов подсветки. Проводится повторное тестирование. В случае если система работает исправно, ремонт завершен.

Иногда проблема не исчезает после замены ламп, значит, проблема намного серьезней, чем казалось изначально. Сначала проводится визуальный осмотр. Специалисты пытаются определить наличие перегоревших звеньев.

Достаточно часто ломаются полевые транзисторные ключи, но их замена может не дать результат или позволит решить проблему на непродолжительный отрезок времени. Дело в том, что замена ключей устраняет следствие неисправности, а не ее причину. Поэтому дефект возникает повторно в ходе последующей эксплуатации телевизора.

Еще одним слабым место инверторов являются трансформаторы высоковольтного напряжения. На эти элементы ложится большая нагрузка. Соответственно естественный износ происходит чрезвычайно быстро. Замена трансформаторов также позволяет решить проблему.

Второй тип аппаратной неисправности – лампы подсветки. Инженеры просто заменяют неисправные лампы оригинальными комплектующими. Отсутствие изображение может являться следствие выгорания катода. Такая проблема устраняется следующим образом. Выкручиваются болты, фиксирующие плату. Вскрытие матрицы не осуществляется, поскольку мастера используют специальный инструмент, позволяющий отключить комплектующую. Пыль внутрь матрицы не попадет.

Производители ТВ-устройств уверяют, что лампы нужно заменять исключительно вместе с матрицей. Отключение лампы осуществляется максимально аккуратно. В основном деталь приклеена к другим элементам системы. Высокая температура становится причиной того, что лампа припаивается к микросхеме.

Шлейф, обеспечивающий подключение лампы к плате, отключается, а только потом извлекается комплектующая. Новая лампа закрепляется аналогичным образом.

Перегорание платы питания – еще одна причина того, что звук есть, а изображения нет. Эта комплектующая имеет несколько форм, все зависит от размеров ТВ-устройства. Например, компактные модели оснащены платами в форме блока. Большие телевизоры оснащены платой в виде шасси. Мастера сервисного центра оперативно разберут TV, а потом поменяют неисправные элементы.

Слабое место любой платы питания – конденсаторы фильтров. Когда поврежденные элементы заменены, проводится подключение блока питания, ламп и инвертора.

Аппаратный ремонт – действительно очень дорогостоящая процедура, но попытки самостоятельно поменять инвертор, лампы или плату питания приведут к усугублению неисправности. Поэтому лучше обратиться в сервисный центр.

Electro help: апрель 2018

Используемые микросхемы: TEA1533AT (контроллер SMPS), TF6NK90Z (SMPS-коммутирующий полевой транзистор), PT11400 (ИС дистанционного управления), TDA9570 (Syscon Chroma Jungle), TDA1517 (ИС аудиовыхода), LA78040 (ИС с выходом вертикальной развертки), BU1508DX (выходной транзистор с горизонтальной разверткой)

Эта схема использовалась с многие брендовые CTV. Основная найденная неисправность с этой схемой происходит обрыв выходного транзистора Горизонтальной развертки (BU15508DX). Если этот транзистор найден утечка (от коллектора к эмиттеру), обязательно измерьте частоту на штыре (30 — HOUT) микросхемы TDA9570H.{Если установка не включается, а главный предохранитель на плате исправен, это признак повреждения горизонтального выходного транзитора. Светодиодный индикатор питания на передней панели устройства мигнет один раз и сразу же погаснет — (защита от короткого замыкания). В этом случае просто распаяйте выходной транзистор строчной развертки и включите устройство без него. Индикатор питания должен загореться и продолжать гореть; при условии, что в его цепи нет неисправности. Теперь вы можете измерить все напряжения на выходе SMS.} В большинстве случаев эта частота будет намного выше, чем обычно. Если вы обнаружили, что эта частота очень высока (ее можно измерить без вставив новый горизонтальный транзистор на место), убедитесь, что он ограниченная частота; обычно между (15500 — 17800 Гц), перед заменой горизонтальный выходной транзистор, иначе транзистор снова выйдет из строя, как только вы включаете набор, не давая вам возможности проверить вина. Проверьте и убедитесь, что конденсатор свободного хода, который подключен между коллектором транзистора строчной развертки и землей, исправен.Убедитесь, что на выводах этого конденсатора нет неплотного припоя. Если этот конденсатор (обычно от 0015 до 0047MFD-2500VDC.) Неисправен или имеет неплотный припой, транзистор будет поврежден.

Более того, если отклоняющая вилка (боковая намотка горизонтального сканирования) внутреннее короткое замыкание между его обмотками, этот транзистор не перегреется время и потерпит неудачу. Итак, после замены этого транзистора, периодически проверяйте нагрев транзистора примерно через 2 минуты интервал.Может быть тепло, но не слишком горячей. Почувствуйте это тепло на его радиаторе.

Щелкните схему, чтобы увеличить

Другая возможность — с выходным напряжением постоянного тока от преобразователя SMPS. Если это напряжение выходит за пределы нормального [высокого], транзистор будет поврежден. если ты обнаружили, что это напряжение ненормальное, проверьте и устраните все неисправности с помощью SMPS схема в первую очередь.

Компоненты, используемые в SMPS этой схемы, дешевы и просты в использовании. доступны на местном рынке электронных запчастей.При работе с ним просто замените все основные компоненты; (Коммутационный транзистор SMPS, оптопара и ИС управления (TEA1533), все одновременно.

Справочник по командам шлюза широкополосной сети

для маршрутизаторов Cisco ASR серии 9000 — команды резервирования абонента и сеанса [Маршрутизаторы служб агрегации Cisco ASR серии 9000]

Примеры

Это некоторые из варианты для показать подписчика команда сеанса в Режим EXEC:


RP / 0 / RSP0 / CPU0: router #   показать сеанс абонента все
RP / 0 / RSP0 / CPU0: router #   показать сеанс абонента все итоговые местоположения 0/1 / CPU0
RP / 0 / RSP0 / CPU0: router #   показать фильтр сеанса абонента vrf расположение vrf1 0/1 / CPU0
RP / 0 / RSP0 / CPU0: router #   показать абонентский сеанс подписчика-метки 40

Это образец выход показать сеанс подписчика вся команда:


Ср 23 янв, 10:20:58.344 GMT
Коды: IN - инициализация, CN - подключение, CD - подключен, AC - активирован,
       ID - режим ожидания, DN - отключение, ED - конец

Тип Состояние интерфейса Абонент IP-адрес / префикс
                                                Адрес LNS (Vrf)
-------------------------------------------------- ------------------------------
PPPoE: PTA Gi0 / 1/0 / 0.pppoe1 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe2 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0/0.pppoe3 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe1 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe2 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe3 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe1 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe2 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe3 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe1 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe2 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe3 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe4 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe5 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe6 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe4 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe5 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0/0.1.pppoe6 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe4 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe5 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe6 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe4 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe5 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe6 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe7 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe8 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe9 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe7 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe8 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe9 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe7 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe8 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0/0.2.pppoe9 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe7 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe8 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe9 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe10 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe11 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe12 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe10 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe11 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe12 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe10 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe11 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe12 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe10 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe11 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0/0.3.pppoe12 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe13 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe14 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe15 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe13 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe14 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe15 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe13 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe14 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe15 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe13 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe14 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe15 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe16 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.pppoe17 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0/0.pppoe18 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe16 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe17 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.1.pppoe18 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe16 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe17 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.2.pppoe18 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe16 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe17 AC 100.0.0.1 (по умолчанию)
PPPoE: PTA Gi0 / 1/0 / 0.3.pppoe18 AC 100.0.0.1 (по умолчанию)

Этот стол описывает важные поля, отображаемые на дисплее.

Таблица 2. Показать абонентская сессия Описание полей
Поле	Описание
Тип	Определяет тип абонентской сессии.
Интерфейс	Определяет тип интерфейса.
Государство	Определяет состояния сеанса подписчика, такие как инициирование, подключение, подключение, активирован, отключен, простаивает, конец.
Подписчик IP-адрес / префикс LNS-адрес (Vrf)	Определяет IP-адрес абонентского интерфейса.

Это пример выходных данных для команды show subscriber session в режиме EXEC:


RP / 0/0 / CPU0: server #   показать сеанс подписчика, все подробности внутреннего местоположения $
[14:09:18.244 UTC, 21 марта, 13 марта 2019 г.] +++
Интерфейс: Bundle-Ether2.111.ip1
ID цепи: неизвестно
Удаленный идентификатор: неизвестно
Тип: IP: DHCP-триггер
Состояние IPv4: активен, 21 мар, 21 марта, 17:26:42 2019
IPv4-адрес: 95.1.10.133, VRF: vrf1
Помощники IPv4 Up: 0x00000040 {IPSUB}
Запросы IPv4 Up: 0x00000040 {IPSUB}
Mac-адрес: 0000.0201.8d8f
Идентификатор сеанса учетной записи: 00000001
Нас-Порт: Неизвестно
Имя пользователя: 0000.0201.8d8f
Отформатированное имя пользователя: неизвестно
Имя пользователя клиента: неизвестно
ID внешней VLAN: 11
Внутренний идентификатор VLAN: 10
Метка подписчика: 0x00000040
Создано: 21 мар 17:26:40 2019
Состояние: Активировано
Аутентификация: без аутентификации
Авторизация: авторизована
Ifhandle: 0x00000b20
Идентификатор истории сеанса: 1
Интерфейс доступа: Bundle-Ether2.111
Флаги SRG: 0x00404000 (M)
Политика выполнена:

Учет сеанса:
  Acct-Session-Id: 00000001
  Список методов: по умолчанию
  Начат бухгалтерия: 21.03.2019 18:30:43 2019
  Промежуточный учет: включен, интервал 10 мин.
    Последнее успешное обновление: Пт 22 мар 09:28:36 2019
    Следующее обновление через: 00:00:01 (dhms)
    Последнее обновление отправлено: Пт, 22 мар, 09:28:36 2019
    Отправлено обновлений: 40
    Принято обновлений: 40
    Отклоненных обновлений: 0
    Ошибок отправки обновлений: 55
Учет услуг: TurboAcctSvc
  Acct-Session-Id: 00017701
  Список методов: ACCT
  Начат бухгалтерия: 21 мар, чт, 18:31:24 2019
  Промежуточный учет: включен, интервал 10 мин.
    Последнее успешное обновление: никогда
    Следующее обновление через: 00:08:36 (dhms)
    Последнее обновление отправлено: Пт 22 мар 10:07:11 2019
    Отправлено обновлений: 43
    Принято обновлений: 0
    Отклонено обновлений: 43
    Ошибок отправки обновлений: 53
Последний полученный запрос сертификата подлинности: недоступен
Профиль пользователя, полученный от AAA:
Список атрибутов: 0x1500ddf0
1: ip-vrf len = 4 значение = vrf1
2: addr-pool len = 9 value = pool-vrf1
3: ipv6-enable len = 4 value = 1 (1)
Услуги:
  Имя: GEO_IP_2-vrf1
  ID услуги: 0x400001d
  Тип: Мультишаблон
  Статус: применено
-------------------------
  Имя: TurboAcctSvc
  ID услуги: 0x4000011
  Тип: Мультишаблон
  Статус: применено
-------------------------
[История событий]
   21 марта, 17:26:42.432 СУБДБ произведено
   21 марта 17:26: 42.432 IPv4 Up

В следующей таблице представлены описания различных флагов SRG:


Флаги SRG	Значения флага SRG	Описание
IEDGE_SRG_FLAG_NONE	0x00000000	Функция SRG не поддерживается.
IEDGE_SRG_MASTER_DEL_PENDING	0x00000001	Ожидается удаление основного подписчика SRG.
IEDGE_SRG_MASTER_EOMS_INTF_PENDING	0x00000002	EOMS ожидает рассмотрения.
IEDGE_SRG_MASTER_EOMS_INTF_RECEIVED	0x00000004	МНВ получено.
IEDGE_SRG_MASTER_EOMS_DEL_PENDING	0x00000008	EOMS ожидает, потому что для сеанса есть отложенная отправка удаления.
IEDGE_SRG_SENT_TO_TXLIST	0x00000010	Сессия успешно отправлена через txlist.
IEDGE_SRG_DONT_SEND_TO_TXLIST	0x00000020	Не отправлять этот сеанс через txlist.
IEDGE_SRG_ENCODE_DONE_IN_TXLIST	0x00000040	Обратный вызов Encode завершен для этого сеанса в txlist.
IEDGE_SRG_SKIP_INTF_ROLE_CHECK	0x00000080	Пропустите INTF-ROLE-CHECK, чтобы передать данные в txlist.
IEDGE_SRG_TXLIST_ENFORCE_REPOSITION	0x00000100	Переместить запись в txlist.
IEDGE_SRG_SLAVE_SEND_NACK	0x00000200	SRG-SUBORDINATE перед удалением отправил NACK.
IEDGE_SRG_OPCODE_FLAG_NONE	0x00000400	Нет синхронизации SRG.
IEDGE_SRG_OPCODE_FLAG_UPDATE	0x00000800	Флаг OPCODE создан или обновлен.
IEDGE_SRG_OPCODE_FLAG_DELETE	0x00001000	Флаг OPCODE удален.
IEDGE_SRG_STATE_FLAG_NONE	0x00002000	Состояние SRG отсутствует.
IEDGE_SRG_STATE_FLAG_MASTER	0x00004000	Основные флаги состояния SRG.
IEDGE_SRG_STATE_FLAG_MASTER_IN_TXLIST	0x00008000	State Primary флаги в txlist.
IEDGE_SRG_STATE_FLAG_SLAVE	0x00010000	Флаги подчиненного состояния SRG.
IEDGE_SRG_ROLE_CHANGE	0x00020000	Флаги изменения роли SRG.
IEDGE_SRG_FC_STATE_INFLIGHT	0x00040000	Флаги управления потоком SRG.
IEDGE_SRG_STATE_FLAG_INVALID	0x00080000	Флаг состояния SRG недействителен.
IEDGE_SRG_STATE_FLAG_SESSION_RESTORE	0x00100000	Флаг восстановления сеанса состояния SRG.
IEDGE_NONSRG_INTERIM_ACCT_TRIGGER IEDGE_NONSRG_SESSION_ESTABLISHED IEDGE_NONSRG_IPV4_ADDR_SET IEDGE_NONSRG_IPV6_ADDR_SET IEDGE_NONSRG_IPV6_PD_SET IEDGE_NONSRG_IPV6_PREFIX_SET	0x00200000 0x0400000 0x00800000 0x01000000 0x02000000 0x04000000	Устанавливается для каждого абонента при появлении первого AF.Обязательно устанавливайте это один раз в жизненном цикле подписчика.

Это пример выходных данных команды show subscriber session all username:


RP / 0/0 / CPU0: server # показать сеанс подписчика все имя пользователя
Чт, 13 марта, 16:25: 21.861 IST
Коды: IN - инициализация, CN - подключение, CD - подключен, AC - активирован,
       ID - режим ожидания, DN - отключение, ED - конец

Имя пользователя Состояние интерфейса IP-адрес абонента / префикс
                                                     Адрес LNS (Vrf)
-------------------------------------------------- ------------------------------
базовый @ cisco.com Gi0 / 0/0 / 0.pppoe1 AC 10.0.0.2 (по умолчанию)
[email protected] Gi0 / 0/0 / 0.pppoe2 AC 10.0.0.3 (по умолчанию)
[email protected] Gi0 / 0/0 / 0.pppoe3 AC 10.0.0.1 (по умолчанию)
[email protected] Gi0 / 0/0 / 0.1.pppoe1 AC 10.0.0.4 (по умолчанию)

В этом примере показана подробная информация обо всех сеансах абонента, включая информацию об учете услуг.


RP / 0 / RSP0 / CPU0: router #   показать сеанс абонента все детали

Интерфейс: Bundle-Ether12.125.ip643
ID цепи: неизвестно
Удаленный ID: 00066c9ced63ef20
Тип: IP: DHCP-триггер
Состояние IPv6: работает, пт, 8 февраля, 16:42:57 2013 г.
IPv6-адрес: 2001: 2 :: b246, VRF: по умолчанию
Префикс делегированного IPv6: 3000: 2: 0: 8546 :: / 64, VRF: по умолчанию
ID интерфейса IPv6: 0004007d000c (30 30 30 34 30 30 37 64 30 30 30 63)
Mac-адрес: 0010.6401.0102
Идентификатор сеанса учетной записи: 00008ad2
Нас-Порт: Неизвестно
Имя пользователя: 0010.6401.0102
ID внешней VLAN: 125
Метка подписчика: 0x00000046
Создано: 8 фев 16:42:57 2013
Состояние: Активировано
Аутентификация: без аутентификации
Интерфейс доступа: Bundle-Ether12.125
Политика выполнена:
абонент управления типом карты политик BNG-Test
  событие Session-Start match-first [в пт 8 февраля, 16:42:57 2013]
    абонент управления типом класса PPPoE do-until-failure [Failed]
    абонент управления типом класса IPoE-DS do-until-failure [Успешно]
      1 активируйте IPoE с динамическим шаблоном [Успешно]
      10 авторизовать список AAA по умолчанию [Успешно]
      15 активировать динамический шаблон test-svc1 [Успешно]
      16 активировать динамический шаблон test-svc2 [Успешно]
Учет сеанса:
  Acct-Session-Id: 00008ad2
  Список методов: по умолчанию
  Начало учета: Пт 8 фев 16:43:27 2013
  Промежуточный учет: отключен
Учет услуг: AcctTurbo1G
  Acct-Session-Id: 00008ad3
  Список методов: по умолчанию
  Начало учета: Пт 8 фев 16:43:27 2013
  Промежуточный учет: включен, интервал 2 мин.
    Последнее успешное обновление: никогда
    Следующее обновление через: 00:01:48 (dhms)
Учет услуг: test-svc3
  Acct-Session-Id: 00008ad4
  Список методов: по умолчанию
  Начало учета: Пт 8 фев 16:43:27 2013
  Промежуточный учет: включен, интервал 2 мин.
    Последнее успешное обновление: никогда
    Следующее обновление через: 00:01:48 (dhms)
Учет услуг: svcAcct
  Acct-Session-Id: 00008ad5
  Список методов: по умолчанию
  Начало учета: Пт 8 фев 16:43:27 2013
  Промежуточный учет: отключен
Учет услуг: test-svc1
  Acct-Session-Id: 00008ad6
  Список методов: по умолчанию
  Начало учета: Пт 8 фев 16:43:27 2013
  Промежуточный учет: включен, интервал 2 мин.
    Последнее успешное обновление: никогда
    Следующее обновление через: 00:01:48 (dhms)
Учет услуг: test-svc2
  Acct-Session-Id: 00008ad7
  Список методов: по умолчанию
  Начало учета: пт 8 фев 16:43:27 2013
  Промежуточный учет: включен, интервал 2 мин.
    Последнее успешное обновление: никогда
    Следующее обновление через: 00:01:48 (dhms)
Последний полученный запрос сертификата подлинности: недоступен

Этот пример вывода из показать сеанс подписчика all, отображает активные клиентские сеансы IPv4 или IPv6 для конфигурация с двумя стеками.


RP / 0 / RSP0 / CPU0: router #   показать сеанс абонента все

Вт 29 Янв 12:49: 25.237 UTC

Коды: IN - инициализация, CN - подключение, CD - подключен, AC - активирован,

       ID - режим ожидания, DN - отключение, ED - конец

Тип Состояние интерфейса Абонент IP-адрес / префикс

                                                 Адрес LNS (Vrf)

-------------------------------------------------- ------------------------------

IP: DHCP BE1.10.ip22 AC 10.10.10.10 (по умолчанию)

                                                 2001 :: 2 (по умолчанию)

Этот пример вывода из показать сеанс подписчика все команда detail, отображает подробную информацию об активных Сеансы клиентов IPv4 или IPv6 для конфигурации с двумя стеками.


RP / 0 / RSP0 / CPU0: router #   показать сеанс абонента все детали

Вт 29 янв 12:49: 27.752 UTC

Интерфейс: Bundle-Ether1.10.ip22

ID цепи: неизвестно

Удаленный идентификатор: неизвестно

Тип: IP: DHCP-триггер

Состояние IPv4: работает, вторник, 29 января 12:46:32 2013

IPv4-адрес: 10.10.10.10, VRF: по умолчанию

Состояние IPv6: работает, вторник, 29 января, 12:46:42 2013 г.

IPv6-адрес: 2001 :: 2, VRF: по умолчанию

ID интерфейса IPv6:..d ..... (02 00 64 ff fe 01 01 02)

Mac-адрес: 0000.6401.0102

Идентификатор сеанса учетной записи: 0000001c

Нас-Порт: Неизвестно

Имя пользователя: 0000.6401.0102

ID внешней VLAN: 10

Метка подписчика: 0x00000055

Создано: 29.01.2013 12:46:32 2013

Состояние: Активировано

Аутентификация: без аутентификации

Интерфейс доступа: Bundle-Ether1.10

Политика выполнена:

подписчик управления типом карты политик pm-src-mac

событие Session-Start match-all [во вторник, 29 января, 12:46:32 2013]

   подписчик управления типом класса dual_stack_class_map do-all [Успешно]

     1 активируйте динамический шаблон Dual_stack_IPoE [Успешно]

     2 авторизовать список AAA по умолчанию [Успешно]

Учет сеанса:

Acct-Session-Id: 0000001c

Список методов: по умолчанию

Начат бухгалтерия: Вт 29.01 12:46:32 2013

Промежуточный учет: включен, интервал 1 мин.

   Последнее успешное обновление: Вт 29 янв 12:48:34 2013

   Следующее обновление через: 00:00:06 (dhms)

Последний полученный запрос сертификата подлинности: недоступен

Испытание отработавшего топлива — Кульминация: технические измерения.Промежуточный отчет, 1982 финансовый год (технический отчет)

Патрик, У. К., Баллоу, Л. Б., Буткович, Т. Р., Карлсон, Р. К., Дарем, ВБ, Хейдж, Г. Л., Майер, Э. Л., Монтан, Д. Н., Нихольм, Р. А., и Ректор, Н. Л. Испытание отработавшего топлива - Кульминация: технический измерения. Промежуточный отчет, 1982 финансовый год . США: Н. п., 1983. Интернет. DOI: 10,2172 / 59273.

Патрик, В. К., Баллоу, Л. Б., Буткович, Т. Р., Карлсон, Р. К., Дарем, В. Б., Хейдж, Г. Л., Майер, Е. Л., Монтан, Д. Н., Найхольм, Р. А., & Ректор, Н. Л. Тест отработавшего топлива - Кульминация: технические измерения. Промежуточный отчет, 1982 финансовый год . Соединенные Штаты. https://doi.org/10.2172/59273

Патрик, В. К., Баллоу, Л. Б., Буткович, Т. Р., Карлсон, Р. К., Дарем, В. Б., Хейдж, Г. Л., Майер, Е. Л., Монтан, Д. Н., Найхольм, Р. А., и ректор, Н. Л. Вт. «Испытание отработавшего топлива - кульминация: технические измерения. Промежуточный отчет, 1982 финансовый год».Соединенные Штаты. https://doi.org/10.2172/59273. https://www.osti.gov/servlets/purl/59273.

@article {osti_59273, title = {Испытание отработавшего топлива - Кульминация: технические измерения. Промежуточный отчет, 1982 финансовый год}, author = {Патрик, В. К. и Баллоу, Л. Б. и Буткович, Т. Р. и Карлсон, Р. К. и Дарем, В. Б. и Хейдж, Г. Л. и Майер, Е. Л. и Монтан, Д. Н. и Найхольм, Р. А. и ректор, Н. Л.}, abstractNote = {Испытание отработавшего топлива - Кульминация (SFT-C) находится на глубине 420 м ниже поверхности в гранитном сырье Climax на испытательном полигоне в Неваде.Тест проводится для Министерства энергетики США (DOE) под техническим руководством Ливерморской национальной лаборатории Лоуренса (LLNL). Было размещено одиннадцать контейнеров с отработавшим топливом ядерных реакторов, и шесть электрических тренажеров были подключены к источнику питания с апреля по май 1980 года, таким образом начав испытание с запланированной фазой хранения топлива от 3 до 5 лет. Операционная цель SFT-C по демонстрации возможности упаковки, транспортировки, хранения и извлечения высокорадиоактивных тепловыделяющих сборок безопасным и надежным способом была достигнута.Этой демонстрации способствовали три обмена отработавшим топливом между SFT-C и наземным хранилищем. Технические цели испытаний привели к разработке программы технических измерений, которая является предметом настоящего и двух предыдущих промежуточных отчетов. Геотехнические, сейсмологические данные и данные о состоянии испытаний записывались на постоянной основе в течение первых 2-1 / 2 лет испытаний на более чем 900 каналах. Данные по-прежнему собираются из теста. Некоторые данные теперь доступны для анализа и представлены здесь.Основные мероприятия в этом году включают анализ данных о трещинах, полученных во время определения характеристик площадки, лабораторные исследования радиационных эффектов и повреждений при бурении в граните Climax, улучшенные расчеты теплопередачи в ближней зоне и термомеханической реакции, исследование эффектов вентиляции и дальнейшая разработка данных. системы приобретения и управления.}, doi = {10.2172 / 59273}, url = {https://www.osti.gov/biblio/59273}, journal = {}, number =, объем =, place = {United States}, год = {1983}, месяц = {2} }

M-03-274 — Верификация лечения in vivo с помощью INSIDE in-beam PET: клинические результаты в протонной терапии. (№ 1897)

Е. Фиорина ^{1, 2}, Г. Барони ^{2, 3}, Г. Баттистони ⁴, Н. Белкари ^{5, 6}, MG Bisogni ^{5 , 6}, P. Cerello ¹, M. Ciocca ², M. De Simoni ^{7, 8}, M. Donetti ², Y. Dong ^{4, 9}, A. Embriaco ¹⁰ , V. Ferrero ¹, M. Fischetti ^{8, 11}, G. Giraudo ¹, AC Kraan ⁵, F.Laurina ^{5, 6}, C. Luongo ^{5, 6}, M. Magi ¹¹, E. Malekzadeh ^{12, 2}, C. Mancini-Terracciano ^{7, 8}, M. Marafini ^{8, 13}, I. Mattei ⁴, E. Mazzoni ⁵, R. Mirabelli ^{7, 8}, A. Mirandola ², M. Morrocchi ^{5, 6}, S. Muraro ⁴, A. Патера ¹, В. Патера ^{8, 11}, Ф. Пеннацио ¹, А. Ретико ⁵, А. Риветти ¹, М.D. Rolo ¹, V. Rosso ^{5, 6}, A. Sarti ^{8, 11}, A. Schiavi ^{8, 11}, A. Sciubba ^{11, 14}, E. Solfaroli-Camillocci ^{8 , 15}, G. Sportelli ^{5, 6}, S. Tampellini ², M. Toppi ^{11, 14}, G. Traini ^{8, 13}, SM Valle ⁴, F. Valvo ² , B. Vischioni ², V. Vitolo ², R. Wheadon ¹

¹ INFN, Отделение Турина, Турин, Италия
² Fondazione CNAO, Клиническое отделение, Павия, Италия
³ Миланский политехнический институт, Департамент биоинженерии, Милан, Италия
⁴ INFN, Миланский сектор, Милан, Италия
⁵ INFN, Секция Пизы, Пиза, Италия
⁶ Пизанский университет, Физический факультет, Пиза, Италия
⁷ Università di Roma, физический факультет, Roma, Италия
⁸ INFN, Section of Roma1, Roma, Italy 90 016 ⁹ Università degli Studi di Milano, Физический факультет, Милан, Италия
¹⁰ INFN, Секция Павии, Павия, Италия
¹¹ Università di Roma, Департамент SBAI, Рим, Италия
¹² Tarbiat Modares University , Департамент медицинской физики, Тегеран, Иран (Исламская Республика)
¹³ Museo Storico della Fisica e Centro Studi e Ricerche Enrico Fermi, Roma, Италия
¹⁴ INFN, Section of Laboratori di Frascati, Roma, Italy
¹⁵ Università di Roma, Специализированная школа медицинской физики, Рим, Италия

Содержание

В терапии частицами очень желательно устройство проверки лечения in vivo для отслеживания диапазона частиц и лучшей оптимизации плана лечения с точки зрения доза направлена к цели и щадит здоровые ткани.Такой прибор может быть особенно полезен при межфракционных морфологических изменениях. В рамках проекта INSIDE был разработан новейший технологический сканер для лучевой позитронно-эмиссионной томографии (ПЭТ), который был установлен на объекте CNAO (Италия) как часть бимодальной системы дальномерного мониторинга. Детекторы ПЭТ используют распределение активности, индуцированной пучком внутри пациента, для быстрого обнаружения возможных различий между предписанной и доставленной дозами. Для проверки клинических характеристик системы в июле 2019 года началось клиническое испытание (ClinicalTrials.gov NCT03662373). В настоящее время под наблюдением находятся 20 пациентов (10 лечились протонами и 10 — ионами углерода) с отдельными патологиями головы и шеи и головного мозга. В этой статье будет представлен анализ первого набора данных из 10 пациентов, получавших протоны, и будет обсуждена возможность обнаружения межфракционных морфологических изменений. Изображения ПЭТ, полученные во время облучения, имеют достаточную статистику для сравнения с эталонным распределением (измеренным или смоделированным) с точностью до 2 мм и чувствительностью при обнаружении разницы в диапазоне частиц 6-8 мм на полуширине.

Инструкция на cf-21d70b — Bitbucket

Радио для всех — Goldstar (LG)2

Что сегодня у меня в ремонте… — Систематизированная полезная информация

Звук идет а изображения нет на телевизоре. Что делать, если пропали звук и изображение на телевизоре

Пропало изображение на телевизоре: диагностика и способы решения проблемы

Пропали и звук, и изображение

Самостоятельный ремонт TV или услуги профессионалов?

причины неисправности и способы ее устранения

Пропало изображение на телевизоре: диагностика и способы решения проблемы

Пропали и звук, и изображение

Самостоятельный ремонт TV или услуги профессионалов?

Причины исчезновения изображения

Сгорел блок питания

Нерабочий кабель

Выход из строя матрицы

Конденсаторы сгорели

Шлейф матрицы

Сгоревший инвертор

Нерабочая подсветка

На телевизоре пропало изображение но есть звук. Телевизор LG нет изображения звук есть

Причины исчезновения изображения

Сгорел блок питания

Нерабочий кабель

Выход из строя матрицы

Конденсаторы сгорели

Шлейф матрицы

Сгоревший инвертор

Нерабочая подсветка

Какие могут быть ситуации?

Какие проблемы могут возникнуть?

Тестируемый кабель

Проблемы с работой матрицы

Сгоревшие в устройстве конденсаторы

Проблемы со шлейфом матрицы

Проблемы с подсветкой

Перегорел инвертор

Функционирование блока питания

На ЖК телевизоре звук есть, а изображения нет: причина

Почему не работает телевизор: диагностика

Горизонтальная полоса на экране телевизора

Распространенные неисправности ЖК телевизоров и их устранение

Почему нет изображения на телевизоре, а звук есть (видео)

Пропало изображение на телевизоре: диагностика и способы решения проблемы

Пропали и звук, и изображение

Самостоятельный ремонт TV или услуги профессионалов?

Телевизор лджи погас экран звук есть. Звук есть, а изображения нет

В чем проявляются неисправности

Самые частые неполадки

Как устранить неисправности

Неисправная работа инвертора или его комплектующих

Проблемы с подсветкой

Плата питания

Какие неисправности можно устранить самому

Когда стоит обратиться в сервисный центр

Читайте также…

Electro help: апрель 2018

для маршрутизаторов Cisco ASR серии 9000 — команды резервирования абонента и сеанса [Маршрутизаторы служб агрегации Cisco ASR серии 9000]

Примеры

Испытание отработавшего топлива — Кульминация: технические измерения.Промежуточный отчет, 1982 финансовый год (технический отчет)

Добавить комментарий Отменить ответ
