Ремонт и замена матриц (экранов) телевизоров

Ремонт матрицы (экрана) плазменного телевизора

Матрица — это просто!

Матрицей в плазменных дисплеях и телевизорах, по сути, является экран.

Для того чтобы понять какие неисправности бывают в матрицах плазменных панелей (ПП), необходимо понять, как она устроена.

Основой матрицы является прозрачная панель, обычно из стекла. Производитель до некоторого времени использовал для этой цели два стекла толщиной 3мм. Последние модели матриц телевизоров изготовлены всего лишь из стекол толщиной 2мм, что сильно снизило вес, но сделало матрицу черезвычайно хрупкой и чувствительной к малейшим ударам..

Склеенными друг с другом так, что они образуют в между стекольном пространстве колбу, которую заполняют газовой смесью. На поверхностях стекол, обращенных друг к другу наносятся сетки электродов. На наружном стекле, обращенном к пользователю, наносятся ряд горизонтальных электродов. По два электрода на одну строку.

Их можно назвать Y электродом и X электродом. Они будут отвечать за формирование строчек изображения.

На внутреннем стекле, наносятся вертикальные (адресные) электроды, по одному электроду на 1 сабпиксел. 3 сабпиксела образуют триаду – 1 пиксел. Таким образом получается колба, с нанесенными рядами и столбцами электродов, образующими перекрестья.

Электроника управляющая этими горизонтальными и вертикальными элетродами формирует засвечивание минимальной единицы изображения – 1 сабпиксела. 3 сабпиксела, как уже говорилось выше, образуют триаду – 1 пиксел. Триада может сформировать практически любой оттенок цвета, видимый человеческим глазом. Триада, он же Пиксел, в свою очередь, является составляющей единицей всего изображения на экране.

Теперь же вернемся, к тому как засвечивается сабпиксел. Как видно из рисунка, перекрестье горизонтальных XY электродов и вертикального, адресного электрода – образует ячейку. Электроника, управляющая матрицей, формирует специальные сигналы, которые позволяют засветить, или потушить конкретную ячейку. Электроника, как бы знает каждую ячейку и может управлять каждой из них. А как же формируется свечение ячейки, что заставляет ее светиться. Многие видели лампы дневного света, такие трубчатые светильники, которые стоят в метро, офисах, домах. Там используется тот же принцип. Только 1 сабпиксел матрицы, это как бы маленькая трубчатая лампа дневного света. Но только в матрице каждая из этих «ламп» окрашена в красный, зеленый, синий цвета. Каждая ячейка может засветиться только одним из трех цветов, — красным, зеленым или синим.

Теперь у нас есть три цвета, но как же получить полутона, черный, белый цвет. Особенность человеческого глаза состоит в том, что если светящиеся зоны на экране малы, то находящиеся рядом разноцветные зоны склонны сливаться и восприниматься как усредненный цвет. Таким образом светящиеся красным и синим, рядом стоящие субпикселы, будут образовывать восприятие фиолетового цвета. Красный и зеленый – желтого. Зеленый и синий – голубого. Комбинации из трех цветов формируют белый цвет, а интенсивность свечения отдельных цветов будет создавать бесконечные вариации оттенков.

Так 3 сабпиксела — триада или 1 пиксел, позволяют создать любой оттенок цвета в одной точке экрана. Это можно рассматривать как минимальную единицу, из которых составляется вся картинка изображения.

Далее эти пикселы сканируются электроникой панели подобно тому как буквы в книге. Они составляют строки, которые в свою очередь, составляют страницы — кадры изображения, которые могут сменять один другого 50 – 100 раз в секунду и более.

Как уже было сказано выше, электроника знает каждый пиксел в матрице, и четко , с большими скоростями, контролирует его, обращаясь к конкретным адресным, и сканирующим (Y)электродам.

Основными неисправностями матриц являются сложности с чипами, интегрированными в стекло матрицы, которые сканируют адресные и скан электроды и приводят к тому, что нарушается адресация и сканирование соотвественно. Возникают всякого рода полосы имеющие вид столбов.

Следующей неисправностью матрицы, является единичный или множественный обрыв электрода уходящего в колбу.

Это приводит к тому, что целая строка или столбик в один сабпиксел не управляются. Выглядит это для строк – как черная строчка или несколько, а для вертикального столбика – как хаотически засвечивающиеся или темные участки части триады, а поскольку будет отсутствовать одна из составляющих триады, это будет восприниматься на разных сценах как цветная вертикальная полоска или несколько полосок.

Эти неисправности в большинстве случаев устранимы.

Также существуют и другие неисправности, замыкания в колбе матрицы, обрывы внутри колбы как вследствие замыкания, так и вследствие брака изготовителя.

Эти неисправности не позволяют восстановить матрицу, т.к. причины и дефекты, находятся между стекол в газовой смеси, и получить доступ туда – будет означать разрушение целостности колбы и потерю газовой смеси.

Если матрица Вашего аппарата не подлежит восстановлению, то произведем замену матрицы плазменного телевизора.

Основные симптомы поломки LCD телевизора

Любой телевизор, как и каждая техника, иногда может выйти из строя. Самостоятельно практически невозможно определить причину поломки, если нет соответствующего технического образования. Современные широкоформатные LCD панели обладают рядом дополнительных функций и поэтому особо подвержены поломкам при нарушении правил эксплуатации. Поэтому ремонт телевизоров lcd, лучше предоставить специалистам сертифицированного сервисного центра.

К основным неисправностям LCD телевизоров можно отнести:

1. Пропал сигнал и звук, а на телеэкране транслируется только снег. Это первая причина поломки встроенного цифрового тюнера или медиа-плеера. Сначала необходимо проверить подаваемый сигнал на телевизор. Если сигнал в порядке, то телевизор необходимо везти в сервисный центр.
2. Ели при включении телевизора мигает датчик питания, но телевизор не включается, скорее всего, это вышел из строя блок питания либо сама плата источника питание. Такое часто происходит, если в сети есть перепады напряжения. Не стоит пытаться самостоятельно вскрыть телевизор и определить поломку, это может привести к поражению электрическим током.
3. Пропало изображение, но звук есть и видно контуры телепередачи. Такая неисправность свидетельствует о неисправности системы подсветки. При этом могли сгореть сами диоды, которые подсвечивают экран, либо сломалась плата распределяющая подсветку.
4. Вертикальные либо горизонтальные полосы, которые возникли на матрице телевизора. Это возникает при нарушении контакта матрицы LCD панели со шлейфом. В основном это говорит о выходе из строя матрицы. Эта самая дорогостоящая поломка из всех возможных.
5. Появление пятен на экране. Такой вид неисправности возникает в основном при механическом воздействии на LCD панель. При такой поломке так же необходимо менять матрицу целиком.
6. Телевизор не отвечает на команды пульта дистанционного управления. Когда возникает такая ситуация необходимо сначала заменить батарейки в ПДУ и протестировать его. Если телевизор и после этого отказывается отвечать на команды, скорее всего, вышла из строя плата приемника ИК сигнала.

Если необходим ремонт телевизоров samsung, лучше всего будет воспользоваться услугами сертифицированного сервисного центра компании SAMSUNG. Специалисты быстро определят причину поломки на тестовом столе и смогут заменить вышедшую из строя деталь, так как большинство запасных деталей приходит напрямую от завода производителя.

Служба ремонта выполняет: ремонт телевизоров, ремонт стиральных машин, ремонт холодильников, вскрытие замков и пр.

Неисправности матрицы телевизора

Неисправности матрицы телевизора могут испортить вам настроение и помешать просмотру любимых фильмов и программ. Иногда изображение может и совсем исчезнуть.

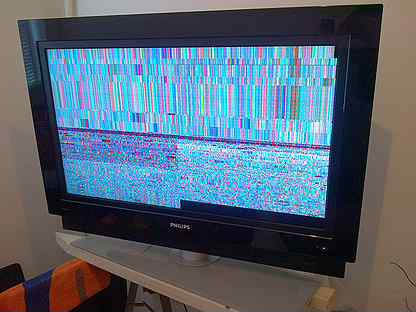

Если на экране появляются горизонтальные полоски, а изображение периодически «зависает», в этом виноват электрический пробой матрицы.

Если на матрицы попадает вода, на ней могут образоваться темные пятна в виде кругов. Если неисправности матрицы телевизора связаны с попаданием воды, на экране появляются вертикальные полоски, напоминающие цветные разводы.

Если неисправности матрицы телевизора вызваны механическим повреждением, на телевизионном экране обычно появляются вертикальные полоски.

 Неисправности матрицы телевизора возникают:

1. Если произошло механическое повреждение.
2. Если на контакты попала вода или другая жидкость.
3. Если матрица была неправильно изготовлена (в случае производственного брака).

Неисправности матрицы телевизора, вызванные механическим воздействием.

Экран жидкокристаллических телевизоров отличается повышенной хрупкостью. Под тонким стеклом налита особая жидкость. Если стекло только чуть-чуть оцарапано, на комфорт при просмотре телевизора это не влияет. Если же по дисплею с силой ударить, он может пострадать. В таких случай единственный вариант устранения неисправности матрицы телевизора – замена поврежденного дисплея.

Неисправности матрицы телевизора. Вызванные воздействием воды или другой жидкости

Если электроды жидкокристаллической матрицы соприкасаются с водой или другой жидкостью, они начинают разрушаться. Нарушается контакт, и на изображении появляются помехи в виде полос. В некоторых случаях происходит полное исчезновение изображения.

Производственный брак и неисправности матрицы телевизора, связанные с износом

Бывают случаи, когда на заводе выпускают бракованные матрицы. Это происходит довольно часто. Для того, чтобы изделие прошло контроль ОТК, в нем должно быть максимум три – четыре битых пикселя. Бракованные пиксели отличаются от исправных тем, что они либо работают постоянно, либо совсем не загораются.  Матрица жидкокристаллического телевизора состоит из огромного количества светящихся точек (пикселей), поэтому допустимый процент битых пикселей не оказывает негативного влияния на трансляцию картинки.

Как выяснить, в чем причина неисправности матрицы телевизора

Если у вас возникли проблемы с жидкокристаллическим телевизором, ни в коем случае не заменяйте матрицу сами, обратитесь в сервисный центр для консультации со специалистом. Существует несколько типов матриц, и у каждой – свои технические характеристики. В некоторых случаях для удаления неисправности следует поменять программные настройки.

Как приобрести матрицу телевизора

Матрицы от жидкокристаллических телевизоров не поступают в свободную продажу, их необходимо заказывать. У каждой марки телевизора – свой тип матрицы. Если вы хотите заказать новую матрицу, будьте готовы сообщить поставщику код модели и серийный номер вашего телевизора. Только в этом случае вам подберут именно тот тип матрицы, который необходим для правильной работы вашей техники.

Как заменить матрицу телевизора

Замена матрицы стоит недешево, поэтому в большинстве сервисных центров при заказе матрицы необходимо осуществить предоплату. Производить замену неисправной матрицы должен только специалист. Если вы возьметесь за дело самостоятельно, вы рискуете окончательно испортить технику. И она уже не будет подлежать дальнейшему ремонту.

Как поступить в случае неисправности матрицы телевизора

Если вы заметили, что матрица вашего жидкокристаллического телевизора неисправна, необходимо обратиться в сервисный центр для консультации. Возможно, ремонт будет очень дорого стоить. В этом случае вы можете отправить телевизор на утилизацию, но за это нужно будет платить. Также вы можете привезти сломанную технику в мастерскую по ремонту телевизоров, где вам дадут за него определенную сумму. Специалисты отремонтируют ваш жидкокристаллический телевизор, а затем направят его в комиссионный магазин, где продается б/у техника. Внимание: выбрасывать старые жидкокристаллические телевизоры на свалку бытовых отходов строго запрещается! В состав матрицы входят высокотоксичные тяжелые металлы и другие химические элементы, разрушающие здоровье человека.

Как поступить, если устранение неисправности матрицы телевизора стоит очень дорого

Можно привезти испорченную технику в мастерскую по ремонту телевизоров, там вам заплатят определенную сумму. Также возможна обмена телевизора с испорченной матрицей на новую технику, при доплате с вашей стороны.

Ремонт плазменных телевизоров: профессиональный и самостоятельный

Плазменные телевизоры самые высокотехнологичные и сложно устроенные. Не каждый производитель бытовой техники и электроники берется за изготовление телевизионных приемников такого типа.

Точно диагностировать причину поломки и качественно отремонтировать плазму также непросто. Телемастер должен быть опытным и высококвалифицированным.

Особенности плазменных телевизоров

Плазменные телевизоры самые дорогие и самые безопасные для человеческого зрения.

Кроме плазменных ТВ-приемников, в магазинах можно встретить плазменные дисплеи. Отличаются эти приборы только тем, что в телевизорах есть тюнер (то есть по нему можно смотреть кабельные и эфирные ТВ-каналы), а в дисплеях нет.

Плазменный дисплей предназначен для просмотра видеосигналов DVD, Blue-ray, иных проигрывателей.

Чем отличается плазма от более привычных ЭЛТ, LCD, LED-телевизоров? Принципиально иным способом передачи изображения!

Каждая ячейка матрицы дисплея (а всего их может быть миллион и более!) — микроскопический кинескоп! Это светящаяся частица, наполненная газом (ксеноном и неоном) и покрытая люминофором. Микро-кинескоп светится под воздействием ультрафиолетового излучения от разрядов в газовой среде.

Плазменные телевизоры:

• тонкие, но тяжелые,
• с огромными плоскими дисплеями (до 80 дюймов),
• с большим углом обзора экрана (до 160?),
• надежные (средний срок службы — 17 лет),
• не мерцают, не создают магнитных и электрических полей, от них нет рентгеновского излучения,
• имеют высочайшие характеристики цветопередачи, яркости, контрастности, глубины черного цвета,
• оригинальные и очень стильные.

Частые поломки и ремонт плазменных телевизоров

К сожалению, чем более сложно устроен электроприбор, тем выше вероятность его поломок и тем они разнообразнее. В частности, огромное количество микро-кинескопов в плазмах увеличивает вероятность появления постоянно светящихся точек на экране, а слой люминофора имеет свойство выгорать.

Проблемы искажения изображения, его полного или частичного отсутствия под номером один, самые распространенные. Ремонт плазменного экрана всегда сводится к его замене.

Вторая частая поломка — повреждение экрана. Если более ранние модели плазменных телевизоров оснащались толстыми обрамляющими матрицу стеклами, то в последнее время выпускаются телевизоры с толщиной экрана всего 2 мм. Плазменные дисплеи очень хрупкие.

Не нужно особой физической силы, чтобы разбить экран и повредить матрицу плазменного телевизора. Газ из матрицы при повреждении чаще всего выходит, а ее саму останется только заменить на новую. Альтернатива (иногда более выгодная по средствам) — купить новый телевизор.

В ремонте нет смысла и он будет невыгоден, если треснул просто плазменный дисплей (без ТВ-тюнера). Лучше купить новый.

Если во время механического повреждения экрана, газ из матрицы не вышел (понять можно потому, что на нем просто появляются горизонтальные и вертикальные полосы), профессиональный мастер сможет его перенастроить. Новый ТВ-приемник покупать не придется!

Третья по распространенности группа поломок касается не непосредственно плазмы, а других составляющих телевизионного приемника:

• тюнера,
• видеопроцессора,
• электрических схем,
• ресивера.

При неисправности этих деталей происходит искажение изображения, появляется шум или картинка совсем пропадает. Ремонт в таком случае сводится к перепайке нерабочих элементов либо полной замене деталей на новые.

Такие неполадки случаются нередко из-за того, что плазменный телевизор очень энергозатратный, для его работы необходимо поступление высокого напряжения. И даже устанавливаемая в этих приборах защита не всегда спасает от чрезмерного тока.

Нередко владельцы плазменного телевизора провоцируют повреждение:

• проводов,
• шлейфов,
• разъемов,
• гнезд.

Это четвертая по распространенности группа поломок плазменных ТВ.

Если разъемы и гнезда в некоторых случаях еще можно отремонтировать, то шлейфы и провода просто заменяются на новые.

Если плазменный “друг” стал работать громче (шумит кулер) или самопроизвольно выключается, вы столкнулись с неисправностью под номером пять — поломка электронной “начинки” ТВ .

Цепочки причин, провоцирующие такого рода неисправности:

1. Внутри телевизора собралось слишком много пыли ? внутренние компоненты перегреваются ? электроника ломается.
2. Выходит из строя система охлаждения ? внутренние компоненты перегреваются ? электроника ломается.

Необходимо очистить телевизор от пыли и починить электронику. Ни первое, ни второе своими силами осуществить никак не получится. Собственно как и любой другой ремонт  плазменного телевизора!

Любая проблема с высокотехнологичным телевизионным электроприбором — повод обратиться в легально работающий сервисный центр ВсеРемонт24.

Владелец плазменного телевизора может и должен заниматься профилактикой его неисправностей:

1. Сменять изображение на экране или выключить телевизор, если его никто не смотрит уже более 20 минут.
2. Регулярно проводить влажную уборку и проветривать помещение, в котором стоит ТВ-приемник.
3. Минимум раз в год вызывать мастера для разбора и проведения профилактической очистки внутренних поверхностей от пыли.

Рекомендуется также устанавливать дополнительный, защищающий от пыли и ударов, экран из акрила.

Лучшие типы матриц для телевизоров: TFT, IPS или VA

При покупке телевизора, мало кто вникает в какие-либо тонкости, связанные с характеристиками прибора. Диагональ, звук, изображение – это понятно. Но еще существуют подсветки, типы матриц экрана, понятия которых, игнорировать не стоит. В этой статье можно узнать, какая матрица лучше для телевизора и какие бывают типы подсветок.

Виды матриц мониторов, их характеристики, сходства и различия

У любого экрана или монитора есть своя составляющая. Это матрица – основа плазменной панели. От типа матрицы экрана зависит, какого качества будет изображение, контрастность и цветопередача. Ниже представлен список вариантов для тех, кто думает, какую же матрицу выбрать для телевизора.

TN+Film

Когда-то, на заре ЖК- телевидения, всем заправляла матрица TN. Из всех достоинств у нее была низкая цена и наименьшее время отклика. Цветопередача при этом оставалась крайне посредственной и не удавалось получить идеальный черный цвет.

Позднее, специалисты внедрили в TN специальный слой, который позволил немного повысить градус угла обзора. Разработка получила название TN+Film. Больше плюсов никаких не прибавилось, дешевизна и низкое качество изображения остались. Применяется в большинстве бюджетных телевизоров.

Лучший телевизор с TN матрицей:

VA-матрица: Замена IPS или альтернатива TN?

Запущенная в производство технология IPS-матриц, обладала рядом преимуществ:

1. Насыщенный черный цвет.
2. Естественная цветопередача.
3. Широкие углы обзора.

Но все это упиралось в довольно высокую стоимость. Было принято компромиссное решение, которое устраивало многих. Это матрица VA. По времени отклика она немного уступает TN, а по передаче цветов незначительно отстает от IPS. Зато компенсируется более приемлемой ценой.

Лучшие телевизоры с VA матрицей:

TFT IPS матрицы: другой взгляд на ЖК-технологию

Строго говоря, TFT – это не тип матрицы. Это технология изготовления так называемого «тонкопленочного транзистора». Способ управления пикселями, в этом случае, осуществляется при помощи гигроскопических полевых транзисторов.

Такие матричные экраны относятся к активному классу ЖК-телевизоров. Для лучшего понимания следует еще раз отметить, что TFT – это способ управления матрицей, а никаким образом не ее тип.

Чтобы иметь более широкое представление о матрице IPS, надо знать, что она идеально подходит для игровых систем. Кому важны качественная передача цветовых оттенков, насыщенный черный цвет, широкий угол обзора, то IPS наиболее подходящий вариант.

Телевизоры с ips матрицей не лишены недостатков. Большое время отклика и увеличенное энергопотребление.

Лучшие телевизоры с IPS матрицей

Plane-to-Line Switching (PLS)

В 2010 году компанией Samsung была официально представлена PLS-матрица. Принцип ее работы немного схож с IPS, но есть ряд своих особенностей. Это плотность пикселей на высоком уровне, оптимально широкий угол обзора и отличная цветопередача.

Полный диапазон трех основных цветов (RGB) и идеальный черный цвет, понравятся даже дотошным пользователям. Из минусов – цена, приближенная к премиальной и, по сравнению со старейшей TN, большое время отклика.

Если провести небольшое сравнение IPS и PLS матриц телевизоров, то вторая выигрывает благодаря высокой яркости и сочным цветам. Полностью отсутствует мерцание на экране, что не раздражает органы зрения.

Обычно, в характеристиках телевизоров, нет расширенного объяснения по поводу тех, или иных матриц. Покупатель может рассчитывать только на тип экрана, указанный на упаковке.

Лучший телевизор с PLS матрицей

Edge LED или Direct LED — что лучше

Кроме вышеназванных параметров, в современных телевизорах есть функции, на которые редко кто обращает внимание. Это подсветки, которые также разделяются на типы. Здесь будут раскрыты особенности разных вариантов подсветок, а какая лучше – решать пользователю.

Edge LED

При такой подсветке, светодиоды белого цвета расположены по бокам матрицы. Диоды освещают светоотражающую поверхность, на которой устроена пиксельная панель. Толщина телевизора при этом становится меньше.

Экран имеет повышенную яркость и динамичную контрастность. В недорогих моделях телевизоров диодная лента размещена сверху или снизу, а может и только с двух боков. Недостаток такой подсветки в том, что на черном экране, по углам, можно увидеть свечение.

Кому-то до этого нет дела, но многих владельцев телевизоров, такой факт нервирует. В ТВ премиального уровня, этой проблемы нет. Там светодиоды установлены по всем четырем сторонам экрана, в результате чего черный цвет получается равномерным.

Лучшие телевизоры Edge LED

Direct LED

В народе такую функцию называют прямой подсветкой. Светодиоды равномерно распределены по всей площади сзади экрана. Свет направлен на зрителя, а не рассеивается, как в случае с Edge LED.

Преимуществами подсветки Direct LED являются полное отсутствие засветов и полноценная яркость. Минус в большой толщине корпуса и высоком потреблении электроэнергии.

Лучшие телевизоры Direct LED

OLED дисплей – как это работает?

Органические светодиоды (OLED), состоящие из тонкопленочной структуры, установлены между двумя проводниками. После подачи на них напряжения, экран излучает свет и появляется изображение.

Есть три варианта OLED-подсветки. В первом, три органических соединения, дают базу для получения 3-х основных цветов – синий, зеленый и красный. Этот вариант называют трехцветной моделью.

Во втором случае, белые светодиоды передают свет через несколько цветных фильтров. Но здесь эффективность использования энергии крайне мала. Третий способ – это преобразование коротких волн голубого цвета, в длинноволновые, зеленого и красного цветов.

Основным недостатком OLED-мониторов – малый срок службы некоторых цветовых диодов. К примеру, синий светодиод, работает всего 2-3 года. Но при использовании одних белых диодов, период эксплуатации возрастает до 100 000 часов. Телевизоры с подсветкой OLED отличает высокая стоимость.

Лучшие OLED телевизоры

Дисплеи LCD CCFL и EEFL

Последние технологические разработки – это LCD-дисплеи. Разработаны два типа такой подсветки:

1. CCFL. Внутри флуоресцентной лампы установлен холодный катод. Вначале применялись лампы с горячим катодом, но они оказались недолговечными. На внутренние стенки лампы нанесен люминофор, а она сама наполнена газом и ртутными парами. При воздействии ртути на люминофор, после подачи напряжения, происходит свечение.
2. EEFL. Принцип работы немного другой. Электрическое поле, которое возникает между электродами на концах лампы, действует на ртуть. В результате этого процесса, газ, находящийся в лампе, преобразуется в плазму. Отсюда идет название – плазменные лампы. Электропотребление ниже чем в CCFL.

Если дисплей создан на IPS-матрице с лампами CCFL, то по цветопередаче и качеству видеоконтента, он будет превосходить телевизоры с матрицей TN и обычной LED-подсветкой.

От чего зависит выбор матрицы

Прежде чем установить в телевизор тот или иной тип матриц, разработчики изучают массу факторов. Можно затронуть два основных. Если предполагается недорогой сегмент с 24 или 32-дюмовым экраном, то это обычно матрица TN.  Хотя встречаются аналогичные модели на 43, 50 дюймов.

На премиальных экземплярах tv, стоят матрицы покруче – TFT, IPS или *VA. Тут и диагональ экрана уже идет по нарастающей ‒ от 55 дюймов и выше. Контраст на экране более динамичен. Но не исключено, что и в огромном телевизоре lg может стоять, например, TN-матрица. Это можно легко узнать, если посмотреть на цену прибора.

На чем остановить свой выбор

Может это прозвучит странно, но для начала нужно определиться, где будет стоять (или висеть) телевизор. Для кухни, гигант с 75-дюймовой диагональю, скорей всего, будет выглядеть неуместно. Тут нормально будет смотреться небольшой вариант с матрицей TN.

В гостиную или большую комнату целесообразно будет поместить телевизор с va или ips матрицей. У кого позволяет кошелек, то технология PLS – оптимальный выбор.

Как можно самостоятельно определить тип матрицы в телевизоре

При покупке телевизора, не всегда можно узнать, какой тип матрицы у приобретаемой модели. Но если очень хочется это узнать, есть несколько способов:

• понижается контрастность, ухудшается изображение и падает качество цветопередачи – TN-матрица;
• в результате просмотра, неожиданно, могут пропасть оттенки цвета – MVA-матрица;
• черный цвет под любым углом немного искажен и излучает фиолетовое свечение – матрица IPS.

Какой должна быть контрастность телевизора

Строго говоря, определенной единицы контрастности еще не придумали. Есть простое отношение одного цвета к другому. То есть, эта величина может показать, во сколько раз самая яркая точка на экране ярче темной. А теперь немного понятней.

Есть примерное соотношение 1000:1. Это значит, что экран данного телевизора, передает белый цвет в тысячу раз ярче, чем черный. Величина 1200 встречается в бюджетных моделях телевизоров.

Коэффициент 3000 и 5000:1 имеют ТВ среднего класса. У дорогих агрегатов соотношение еще больше ‒ 20000:1. Но в погоне за прибылью, это может быть и обычный рекламный ход.

 При показателе более 30000:1, нет смысла покупать такую модель с запредельной стоимостью. Все равно человеческим глазом такая величина не воспринимается.

Контрастность изображения на экране телевизора, определяется исходя из личных интересов потребителя. Определенного критерия здесь нет. Все модели разные и у каждого на этот счет есть свое мнение.

Однозначно ответить на вопрос, какие типы матриц лучше для телевизора, нельзя. Необходимо пересмотреть множество вариантов, прежде чем остановиться на выбранном, а потом поздравить себя с удачной покупкой.

Восстановление lcd матрицы. Ремонт ЖК матрицы телевизора: пошаговая инструкция

Плазменные телевизоры уже давным-давно стали постоянными сожителями в наших квартирах, ведь такие приборы выдают очень качественно изображение. Качество передачи изображения идеально подходит и для боевиков, и для спортивных соревнований, и даже для мультиков. Но вот в телевизор летит увесистая детская игрушка, и ваш “электронный друг” перестает передавать изображение, показывая лишь появившуюся трещину с цветными полосками на дисплее. Что делать в таких случая? Можно ли отремонтировать ЖК телевизор, если разбит экран? Не торопитесь грустить, возможно, данная статья поможет вам найти самое оптимальное решение такой проблемы.

Что из себя представляет экран плазменного телевизора?

Главная составляющая такого экрана — это матрица. Матрица содержит в себе просто огромнейшее число частиц, которые наполнены смесью неона и ксенона. Периметр матрицы обрамлен полупроводниками. Электрический ток проходит через газовую среду и создает УФ-свечение, которое заставляет люминофоры светиться. Весь этот хитрый процесс приводит к свечению ячейки нужным цветом, а в совокупности десятки тысяч ячеек образуют картинку, которую мы ежедневно наблюдаем.

Все устройство экрана расположено в относительно небольшом пространстве между двумя плоскостями, которые принято выполнять из специального стекла.

Важно! Раньше модели могли похвастаться толщиной стекол, которая составляла всего 3 миллиметра. Но прогресс вместе с производителями сделали новые модели с толщиной всего лишь в 2 миллиметра. Такие инновации заметно снизили вес устройства, но сделали его еще более хрупким, что и приводит к чреватым последствиям.

Можно ли починить разбитый экран ЖК телевизора, если он треснул? Давайте поговорим об этом.

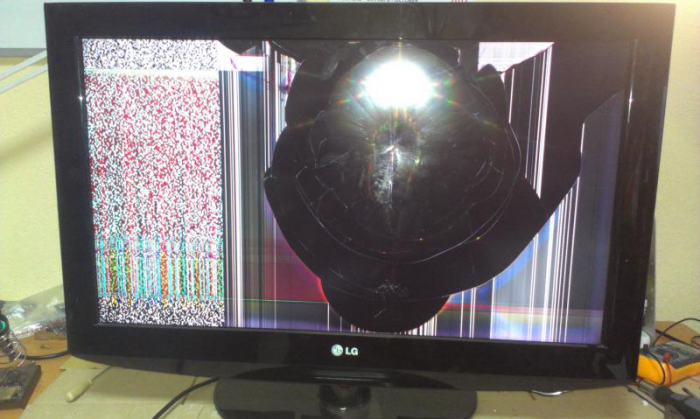

Если дисплей потрескался

Трещины на внешнем стекле нарушают целостность матрицы, а газовая смесь беспрепятственно уходит из своего “резервуара”. Такую неисправность отремонтировать невозможно. Выход один — это покупка новой матрицы.

Важно! Матрица устройства стоит практически, как и сам телевизор, поэтому чаще всего проще приобрести новый телевизор.

Опытные пользователи рекомендуют не заниматься починкой плазменных панелей, который являются компонентом домашнего кинотеатра и не имеют никаких устройств вывода звука или других полезных компонентов. Этот случай точно потребует покупки новой панели. Но если разбит плазменный ТВ с огромным набором функций, то тут уже можно будет порассуждать. Но стоит понимать, что только в 1 из 5 случаев будет выгодно заниматься ремонтом. Скорее всего потребуется замена телевизора.

Поэтому сразу ознакомьтесь с , возможно, вы решите, что покупка нового ТВ все же будет более выгодной, вместо того, чтобы чинить телевизор который упал и разбился.

Все-таки решили менять матрицу?

Матрицу отремонтировать можно, но и тут придется немного вас расстроить: дома ремонтом заниматься нельзя, и даже тут возникают огромные трудности — это перевозка плазмы. Специалисты рекомендуют транспортировать такую технику только в вертикальном положении и избегать любых углов наклона, чтобы не вызвать перегрузка.

Важно! Если вы — счастливый обладатель огромной плазмы, а во дворе у вас стоит маленькая легковушка, то придется раскошелиться не только на ремонт, но и на перевозку сломавшегося аппарата.

Прежде чем отправлять “труп” телевизора в технический центр, еще раз убедитесь в рентабельности всех манипуляций. Чтобы избежать огромных затрат вхолостую, рекомендуется вызвать мастера на дом. Приедет специалист, проведет диагностику и выдвинет решение, с которым лучше всего согласиться, возможно потребуется заменить какие то детали. Также, помимо диагностики, за небольшую плату мастера сами проведут перевозку ТВ с соблюдением всех правил техники безопасности. Вам нужно будет только согласовать вопросы о встрече и принять решение, подождать пару-тройку дней и ехать за готовым телевизором.

Важно! Можно ли отремонтировать ЖК телевизор, если на экране полосы или пятна? Можно, и об этом более подробно читайте в статьях:

Лучше всего попробовать избежать такой поломки в будущем.

Профилактические меры

Вот к вам приехал домой отремонтированный телевизор, но дети, животные или неуклюжий член семьи все еще способны разбить экран? Нужно что-то срочно предпринимать.

Для таких телевизоров выпускают специальные защитные экраны из акрила. Такие поверхности не боятся воды, царапин, а дети смогут кидать свои игрушки в экран, не заставляя брать родителей кредит на новый девайс. К тому же, такая защита спасает от пыли, которая, между прочим, тоже является старым заклятым врагом телевизоров. Поэтому покупка “аксессуара” является самой востребованной. Если вы будете оберегать свою технику, то еще долго сможете смотреть футбол, фильмы или мультфильмы.

Также есть еще одна профилактическая мера ухода за ТВ. Для этого понадобится приобрести кронштейн. Использование кронштейна позволяет провести установку плазмы прямо под потолком. Такие меры помогут избежать случайных “толканий спиной” или последствий детских активных игр на дому. Правда, кронштейн обойдется немного дороже, а его установка — это уже совсем отдельная тема.

Владельцы телеприемников с ЖК экранами иногда сталкиваются с ситуацией, когда необходимо произвести замену матрицы на телевизоре. При этом возникает вопрос: не проще ли , так как стоимость замены ЖК панели в сервисных центрах очень высока? А если сюда прибавить еще цену на новый экран, то получается, что ремонт будет стоить почти как новый телеприемник. Но на самом деле, не все так печально. Замена матрицы телевизора — не такая уж непосильная задача. Если знать порядок действий, то эту процедуру сможет произвести любой домашний мастер, умеющий держать в руках отвертку.

Это главных элемент ТВ-техники, отвечающий за формирование изображения. Матрица представляет собой плоский контейнер, где меж двух пластин наносится слой жидких кристаллов. Последние при подаче напряжения меняют интенсивность свечения.

Каждый отдельный кристалл, он же пиксель, несёт в себе три цвета – синий, красный и зеленый. Свет, проходя через какой-то конкретный тон, формирует итоговую картинку. То есть, здесь мы имеем своего рода набор мини-проекторов.

Виды матриц

На рынке можно встретить телевизоры с разным типом матриц, но за основу принято брать устройства, построенные по технологии TN и IPS. А всё остальное (PLS, VA и т.п.) – это производные.

TN (TN + film)

Кристаллы здесь выстроены по горизонтали и находятся под небольшим углом друг к другу, образуя спираль. Устройства с TN-матрицей отличаются хорошей скоростью отклика и невысокой стоимостью. Весомый недостаток подобной техники – скромные углы обзора.

IPS

В этом случае кристаллы выстроены параллельно друг другу. Телевизоры с IPS-матрицей предлагают максимальные углы обзора , сохраняя при этом качество изображения. Но из-за специфики технологии скорость отклика заметно увеличена. Стоимость IPS-матриц заметно выше, чем TN.

Признаки поломки матрицы

Техника на жидких кристаллах кроме явных преимуществ имеет один весомый недостаток – частые поломки матрицы. Ремонт в специализированных центрах – дорогостоящая процедура,но на современных устройствах её замену можно провести в домашних условиях.

Техника на жидких кристаллах привередлива практически ко всему. Матрица может выйти из строя при физическом воздействии, контакте с влагой или даже пылью. Неправильная эксплуатация устройства также приводит к печальным последствиям.

Визуальные эффекты указывающие на поломку матрицы:

• пятна на мониторе разной интенсивности;
• вертикальные или горизонтальные полосы;
• артефакты типа «снег»;
• хаотичные цветные пиксели;
• мигающая картинка.

При обнаружении одного из вышеуказанных эффектов следует немедленно приступить к решению проблемы, иначе матрица может полностью выйти из строя, потянув за собой другие важные элементы. Рассмотрим самые распространённые дефекты подробнее.

Механическое воздействие

Если телевизор упал или его ударили, то матрица тут же даст знать об этом сбитым изображением.Некоторые бюджетные модели реагируют даже на мягкие предметы или нажатие пальца. Идентифицировать подобный дефект достаточно легко по микротрещинам на экране, лопнувшему стеклу или сколам на корпусе. Кроме ударов причиной поломки могут быть перегибы экрана, к примеру, во время транспортировки.

Искажение картинки

Здесь могут проявляться самые разные эффекты. Некоторые проблемы исчезают сами собой, когда, к примеру, техника прогревается, в то время как другие остаются.

Матрице требуется ремонт в следующих случаях:

• притормаживание кадров;
• появление тонких вертикальных полос;
• мерцание экрана в динамических сценах;
• широкие разноцветные полосы.

Важно! Аналогичные проблемы могут появиться при выходе из строя управляющего чипа.

Пятна

По внешнему виду пятен можно определить источник проблем. Если участок светлый, то это говорит о битом стекле или о расслоении матрицы. Крупные тёмные зоны указывают на перегиб или попадании в устройство влаги. Мелкие чёрные точки – это испорченные пиксели . Последние не подлежат ремонту.

Замена матрицы

Замена матрицы на телевизоре Sony от процедуры замены экрана (матрицы) в телевизоре LG отличается незначительно. Главным образом, отличие кроется в конструкции телевизора , что сказывается на порядке его разборки. Крепления могут быть реализованы стандартным способом – на винтах, или менее удобным – на защелках, которые сложнее обнаружить и легко сломать. Разборка агрегата может быть доступна с фронтальной или с тыльной стороны.

Доступ с фронтальной стороны

При фронтальном доступе к разборке аппарата следует приступать с отжатия защелок, которые держат облицовку панели.

Существуют модели LCD аппаратов, в том числе и плазмы, имеющие защитное стекло перед матрицей. Если экран был разбит, то придется менять и защитное стекло.

После того, как защелки отсоединены, вы увидите матрицу ЖК телевизора, прикрученную к корпусу телика с помощью винтов, которые необходимо выкрутить. Следует обратить внимание на то, что некоторые винты могут быть дублированы защелкой . После этого выкрутите весь крепеж на задней стенке аппарата, закрывающей всю электронную начинку устройства.

Доступ с тыльной стороны

Для замены матрицы в телевизоре LG, Самсунг или любом другом, в том числе и на плазменном, потребуется выкрутить весь крепеж, удерживающий заднюю панель агрегата, и снять подставку, если это настольная модель аппарата. Поскольку в разных местах на задней крышке могут быть вкручены винты разной длины, нужно запомнить их месторасположение.

Бывают конструкции телеприемников, в которых на задней стенке предусмотрен специальный люк (например, на телевизоре LG) для сервисного обслуживания в период гарантийного срока. Снимая крышку, требуется быть осторожным, чтобы не повредить идущие к нему шлейфы. Также отключите все модули, которые могут находиться на крышке, от платы. Замена экрана проводится подобным образом и у плазменного телевизора.

Чтобы телик начал правильно работать, потребуется провести согласование новой матрицы со всеми модулями. Для этого нужно включить аппарат, войти в сервисное меню, и произвести настройку. Как это делается, указано в инструкции к агрегату .

Для корректной идентификации причин поломки следует в первую очередь исключить проблемы с периферийным и внутренним оборудованием: проверить шлейф, приставку, видеоускоритель и блок цветности.

Подсветка может выйти из строя из-за скачков напряжения. При необходимости она легко заменяется. Если ремонт превышает стоимость новой матрицы, то имеет смысл просто заменить её.

Совет! Также нелишним будет проверить гарантийные сроки. Если они не вышли, то устройство с неполадками любого типа нужно отнести в сервисный центр.

Замена экрана в LCD или LED телевизоре — задача не сложная, но требующая предельной аккуратности, поскольку можно повредить не только очень тонкие шлейфы на новой матрице, но и ее саму, так как она очень чувствительна к перегибам. Некоторые другие неисправности телевизора тоже можно .

Шлейф матрицы – набор проводов, соединяющих плату формирования изображения с матрицей экрана. В целом это чувствительный компонент телевизора, отвечающий за нормальную работу матрицы. Ремонт шлейфа производится при его повреждении, которое сопровождается рядом дефектов. Основными из них являются: периодическое или постоянное мерцание, искаженное изображение, рябь, полосы или пятна.

Как отремонтировать шлейф матрицы

Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных.
Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.

При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.

Физическое повреждение

К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.

Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.

При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты. Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.

Важно! Выполняя пайку необходимо следить, чтобы между отдельными жилами не образовались перемычки.

Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.

Внимание! В случае замены или ремонта матрицы шлейф возле разъема рекомендуется закрепить скотчем.

Искажение картинки

Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.

Пятна на изображении

При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.

Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.

Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.

Как правильно разобрать устройство

Произвести ремонт самой матрицы, если экран треснул или разбит, невозможно. Стоимость новой матрицы немного ниже стоимости нового телевизора. Поменять вышедший из строя устройство можно самостоятельно при условии четкого следования пунктам пошаговой инструкции.

Справка! Для проведения ремонта потребуется сильный увеличительный прибор (микроскоп, лупа или очки с увеличительной линзой).

Ремонт шлейфа состоит из нескольких этапов:

Шаг 1. Разборка корпуса.

Шаг 2. Осмотр поврежденного шлейфа.

Шаг 3. Отсоединение его от матрицы и аккуратная выемка.

Шаг 4. Зачистка и обезжиривание поврежденных контактов.

Шаг 5. Восстановление контактов методом припаивания.

Шаг 6. Установка шлейфа и присоединение к матрице.

Шаг 7. Сборка корпуса.

Ремонтные работы требуют четкости и максимального внимания во избежание повреждения остальных тонких дорожек. Исходную форму шлейфа необходимо сохранить в первоначальном виде. Даже незначительный изгиб может привести к разрыву проводников.

При отсоединении от матрицы нельзя опираться на нее, можно повредить материнскую плату. По возможности его целесообразнее поменять на новый из-за кропотливости работ по его ремонту.

В процессе написания одного из обзоров, про использование китайской безделушки «а ля Ambilight «, умерла матрица моего телевизора.
Умерла не совсем- появились полосы по экрану.
Восстановлению данный дефект практически не подлежит (сложно и далеко не на любом ТВ возможно). В мастерской Вам наверняка предложат замену матрицы (что очень недешево), ну а смотреть с полосами очень неприятно и раздражает.
Однако имеется относительно несложный вариант «ремонта» подобной неисправности:)

На самом деле «ремонтом» это называть не совсем правильно (поэтому в кавычках), но продлить срок службы поврежденной матрице вполне реально — тем более, что дефект возможно убрать практически полностью!
Любопытно, но об этом варианте «лечения» не знали даже мои знакомые «любители- ремонтники» телевизоров и пр. электроники, поэтому решил написать небольшой обзор — вдруг еще кому окажется полезным? 🙂
Мне, например, уже пригодилось! 😉

Для описываемого «ремонта» практически не нужны специальные знания, не будем вникать в «дебри» — нет необходимости, обойдемся лишь несколькими популярными терминами и фразами, для общего понимания того, что мы будем делать.
Нам не понадобятся специфические инструменты (включая даже паяльник и тестер!), но потребуется некоторая аккуратность и относительно «прямые руки».
Весь ремонт (у меня) занял от силы полчаса, и то, основное время было потрачено на кручение винтиков для разборки/сборки телевизора, а вернее его задней крышки.

Вот так выглядел мой экран после появления дефекта!
На самом деле имеются вариации проявления подобной неисправности — разного вида полосы, затемнения части экрана и т.п.

Так стал выглядеть после «ремонта» — как говорится, почувствуйте разницу!
Практически идеально, а те искажения, которые Вы возможно видите на фото, это явление интерференции (если я не ошибаюсь в названии физического явления), и они почти исчезнут, если кликнуть для просмотра полной версии изображения

Положительный эффект от подобного «лечения» я (как минимум) наблюдал на паре телевизоров от LG и одного Самсунга- так что попробовать однозначно стОит.

Начнем!? 😉
Сразу поясню: Мы не будем вносить никаких изменений в конструкцию и схему, которые могут нанести дополнительный вред остальной схеме телевизора!

Надо однако понимать, что никто не застрахован от собственной неосторожности! Если Вы случайно упустите «кирпич» на экран или экран на кирпич, или произойдут другие форс-мажорные обстоятельства — я не виноват! 🙂
Все работы Вы производите на собственный страх и риск! 🙂
Кроме того, имейте в виду опасность поражения электрическим током — после снятия задней крышки телевизора, становятся доступными опасные напряжения!

В тоже время описанные далее действия не является «панацеей» — в конкретно Вашем случае может оказаться другой неисправность, или конструкция телевизора…
Главное, что «попытка не пытка» 😉 — и никаких необратимых действий Вы не производите!

Сначала нам надо отыскать плату тайминг контроллера (T-con) нашего ТВ.
Для этого НА ВЫКЛЮЧЕННОМ ОТ СЕТИ телевизоре снимаем заднюю крышку (откручиваем много-много винтиков).
При разборке желательно положить экраном на стол, застеленный мягким покрытием, чтобы не продавить/поцарапать экран.

T-con обычно можно определить по нескольким плоским шлейфам выходящим из него на матрицу, и входящему большому шлейфу от основной «материнской» платы. Шлейфы уходящие на матрицу в данном случае прикрыты, но мы и до них доберемся;)

Вот она, необходимая нам плата. Чаще всего она имеет пару выходов шлейфов на матрицу (реже четыре).
По этим шлейфам (через дополнительные драйвера) происходит управление пикселами матрицы.

В процессе «ремонта» нам понадобится неоднократно отключать эти шлейфы. В общем-то ничего сложного нет, но для тех кто никогда с подобными не сталкивался лучше туда и не лезть необходимо подцепить, например ногтем, черную планку и потянуть вверх — она должна подняться вверх. После этого шлейф можно вытащить из разъема.

Для последующих действий понадобится полоска вырезанная из тонкой бумаги (я использовал кассовый чек).
Вначале используем полоску шириной около 5мм, длина произвольная (несколько см).
Накладываем ее на часть контактов разъема, прикрывая (изолируя) часть контактов, вставляем шлейф и защелкиваем замок. После чего включаем телевизор и смотрим результат.

В зависимости от того, какие именно контакты Вы прикрыли, изображение может иметь самые разнообразные искажения в виде вертикальных, горизонтальных полос или отсутствовать вовсе — не пугайтесь! 🙂

После каждой проверки выключаем ТВ, отщелкиваем замок разъема, вытаскиваем шлейф и сдвигаем полоску бумаги, и так до конца разъема, проходим по всем контактам… Добиваемся оптимального результата!

У меня на обоих ТВ «срабатывало» примерно в одних местах — это 8-10 контакт (если считать справа) на левом разъеме.
При чем, если слегка сдвинуть полоску влево или вправо результат не пропадал, но появлялось периодическое небольшое изменение яркости в правом углу экрана.
В идеале, необходимо изолировать как можно меньшее количество контактов (кроме того не всегда удается подобрать подходящий вариант с такой шириной полоски бумаги), поэтому следующим этапом используем более тонкую (или более широкую) полоску бумаги в найденном нами месте. Слегка сдвигаем ее до получения самого хорошего изображения.

После получения устраивающего Вас результата можно так и оставить кусочек бумаги в разъеме, или заклеить необходимые контакты, например тонким скотчем. Я просто бумажку оставил…

В данном случае удалось получить практически идеальный результат!
Белый экран без полос- наиболее видны они были именно на белом цвете. Некоторая неравномерность получается только на фото, в реальности все отлично!

Дополнительно -правый нижний угол, левый верхний угол

Тестовая картинка

«Дешево и вкусно!» 😉

Надо добавить, что данный способ практически идеально работает на «средних» размерах матриц (32-40). На более крупных, к одному из краев экрана возможно заметное падение быстродействия срабатывания пикселей, что может вызывать легкую размытость экрана или слабо выраженный эффект черезстрочности (что впрочем обычно уже не видно с небольшого расстояния).

немного подробнее, для тех, кому интересна суть проблемы и принцип ее решения.

Управление пикселами матрицы осуществляется специальными микросхемами — драйверами управления (TAB COF IC).
Эти микросхемы часто расположены на гибких шлейфах (так называемых «ушах») впаянных в стекло матрицы, либо на самой матрице, поэтому эта часть схемы мало пригодна для ремонта.
Выглядеть может например так

Проявление полос, это часто неисправность одного из драйверов, в нашем случае скорее всего он «пробит».

Средние и большие матрицы имеют удвоенное количество драйверов, они расположены с противоположных сторон экрана. По сути они включены параллельно, для уменьшения падения быстродействия срабатывания пикселей к концу строки, из-за увеличения сопротивления относительно длинных проводников.
В тоже время, для вполне нормальной работы не очень крупной матрицы, хватает драйверов и одной стороны — именно этим мы и пользуемся, при описанном выше, так называемом «ремонте» ;). Мы просто отключаем (изолируем) часть драйверов одной стороны, и матрица продолжает работать на исправных драйверах другой стороны.

Иногда, для этих же целей, ремонтники целиком отрывают эти так называемые «уши» на матрице- цель преследуется та же самая, но и не любая матрица имеет эти самые «ушки», да и добраться до них уже несколько сложнее…

Всем удачи и хорошего настроения! 😉 Добавить в избранное Понравилось +226 +378

Показать содержание статьи

Недостаток телевизоров на жидких кристаллах — хрупкость матричного элемента и его частые поломки. Ремонт в сервисном центре обходится очень дорого, поэтому допустима замена неисправной матрицы на плазменном или ЖК телевизоре. Как выполнить работу, подскажут эксперты.

Что такое ЖК -матрица

Матрица является основной деталью ЖК -монитора, формирующей картинку. Элемент выполняется в виде двух стеклянных пластин с тонким слоем жидких кристаллов. Каждая ячейка из массива пикселей может менять расположение при воздействии напряжения. Пиксель состоит из субпикселей — синего, красного и зеленого, которые выстраиваются в конкретном порядке и пропускают потоки света.

Матрица ЖК-телевизора

Интересно знать! Увидеть жидкие кристаллы можно невооруженным глазом. Достаточно посмотреть на дисплей с близкого расстояния — точки разных цветов визуализируются четко.

Виды ЖК -матриц

На российском рынке представлены телевизоры с двумя типами ЖК -матриц:

Совет! Для просмотра фильмов со спецэффектами и быстрых видеозаписей остановитесь на матрицах TN + film.

Признаки поломки матрицы на телевизоре

Жидкокристаллические матрицы очень хрупкие, поэтому приходят в неисправность при механическом воздействии, доступе влаги, наличии царапин или неправильном уходе. О поломках элемента сообщат:

• вертикальные или горизонтальные полосы на экране;
• крупные пятна на мониторе;
• пятнышки в виде снега или цветных точек;
• полная или частичная утрата изображения.

Обнаружив хоть одну поломку, немедленно выполните ремонт ЖК матрицы вашего телевизора. Перед началом работ стоит подробно ознакомиться с основными дефектами.

Физическое повреждение

Выход из строя жидкокристаллической панели происходит в результате ударов по монитору, падения. Современные матрицы ломаются даже при попадании на них мягких предметов. Неполадку можно идентифицировать по трещинам, как на разбитом стекле, маленьким сколам. Помимо ударов поломку провоцируют перегибы.

Искажение изображения

Восстановление поломанной матрицы современного или устаревшего ЖК -телевизора требуется, когда:

Помимо самого элемента чаще всего неисправен шлейф, ослабевают его контакты с матрицей. Аналогичная проблема наблюдается при сбоях чипов управления.

Появление пятен на картинке

На изображении могут появляться несколько типов пятен:

Важно! Телевизор с битыми пикселями ремонту не подлежит.

Неквалифицированное вмешательство

Самостоятельная починка устройства без знаний и навыков приводит к сбоям дисплея и других деталей. Результат неквалифицированного вмешательства — разрывы матричных шлейфов, образование трещин по углам монитора, сколы.

Совет! Ремонт своими руками нужно выполнять очень аккуратно, уделяя внимание последовательности сборки и разборки.

Подготовка к замене матрицы на телевизоре

Абсолютно все неисправности сломанной матрицы любых ЖК и плазменных телевизоров устраняются путем ее замены. Перед началом починки следует сделать подготовку:

1. Приобрести новую матрицу на основании технической документации к устройству. Она продается в интернет-магазинах или сервисных центрах;
2. Приобрести защитный акриловый монитор. Деталь предотвратит возможные поломки;
3. Подобрать инструменты и материалы. Понадобятся разнопрофильные отвертки, пинцет с тонкими длинными ножками, спиртовая влажная салфетка и очень тонкая пластинка из металла;
4. Подготовить рабочее место. Ремонт нужно проводить в абсолютно чистой комнате. Стол, куда укладывается матрица, предварительно накрывается мягкой плотной тканью или картоном.

Важно! Оригинальные матрицы выпускаются под конкретную модель телевизора. Не покупайте аналоги.

Замена матрицы на телевизоре: инструкция

Матрица — хрупкая и чувствительная деталь, поэтому обращаться с ней нужно очень аккуратно. Лучше работать поэтапно:

Важно! Ознакомьтесь с подробным алгоритмом — он облегчит вам работу.

Разбор устройства

Как быстро поменять неисправную матрицу на жидкокристаллическом телевизоре без ошибок своими руками? Начать с последовательной разборки:

Совет! Не используйте нож или острый предмет для снятия защелок.

Замена матрицы

Производители выпускают модели с винтовыми и защелковыми креплениями. Разборка устройств происходит с передней части или сзади.

Доступ с фронтальной стороны

Разбирать телевизор необходимо следующим образом:

1. Отжать защелки, удерживающие облицовку;
2. Убрать поврежденное защитное стекло;
3. Выкрутить винты на корпусе;
4. Полностью снять крепления за задней панели.

Важно! Некоторые модели оснащены дополнительной защелкой для винтов. Ее снимают очень аккуратно.

Доступ с тыльной стороны

Снимая матрицы с передней части техники:

Совет! Расположение винтов можно сфотографировать.

Установка новой матрицы

Работают следующим образом:

Чтобы телевизор начал показывать, матрицу согласовывают с модулями. В инструкции производителя указаны особенности настройки через сервисное меню.

Самостоятельный ремонт шлейфа матрицы

Неполадки шлейфа связаны с разрывом контактов между самим элементом и TCON-планкой. Анизотропная проклейка разрушается при замене светодиодной подсветки или доступа жидкости на монитор.

Ремонт оборванного шлейфа от матрицы ЖК -телевизора проводится только в сервисном центре. Самостоятельно допускается только приклеивание шлейфа к дисплейной планке.

Элемент аккуратно отделяется. От него отрезается полоса длиной 1 мм. Со шлейфа полностью снимают клей, залуживают контакты на плане и припаивают детали.

1. При наличии вертикальных тонких полос стоит проверить не только матрицу, но и видеоусилитель, блок цветности;
2. Лампы в матрице могут выгорать из-за скачков напряжения. Их заменяют;
3. Ремонт матрицы имеет смысл только в случае большей, в сравнении с деталью, цены нового телевизора;
4. Корпус техники собирается в обратном направлении;
5. Некоторые шлейфы можно снять, только подняв прижимную планку;
6. Если гарантия на ТВ еще действует, а матрица сломалась, отдайте его для починки в сервисный центр.

Посмотрите видео о том, как демонтировать матрицу телевизора с большой диагональю

замена матрицы сломанного экрана ЖК своими руками. Как снять шлейф и заменить самостоятельно? Инструкция по ремонту

Телевизор в процессе эксплуатации подвергается различным поломкам, и одной из самых распространенных является нарушение работы экрана. Возможность восстановления работоспособности дисплея зависит от типа телевизора и вида неисправности. Стоит разобраться с тем, как проводить ремонт экрана своими руками.

Как диагностировать неисправности?

Прежде чем приступать к ремонту телевизора, необходимо убедиться в том, что проблема действительно есть. Поможет определить неисправность диагностика, которую можно выполнить самостоятельно и не тратиться на вызов мастера.

Существует несколько типов поломок экрана телевизора. Среди самых распространенных можно выделить следующие.

1. Техника перестает включаться. Данный вид поломок связан с перегоревшим предохранителем, поэтому без разницы, не включается кинескопный телевизор или современное ЖК-устройство. Единственное отличие заключается в элементах конструкции, которые потребуется менять. Довольно распространенной причиной выхода из строя элемента может быть также выход из строя диодного моста.
2. Произошел сбой потенциала. Подобная поломка встречается как в отечественных, так в зарубежных моделях. Причина кроется в некорректной работе позистора, который отвечает за подачу потенциала.
3. Перестал работать монитор плазменного телевизора. Проблему стоит искать внутри конструкции устройства, в деталях и схемах, которые отвечают за передачу изображения на дисплей. Определить поломку просто: на экране появляются полосы темного или светлого оттенка, меняется цвет картинки во время просмотра.

Еще одна распространенная причина отказа работы экрана – поломка шнура или неисправность розетки.

Восстановить работу дисплея телевизора сложно, но при желании и наличии необходимых инструментов справиться с проблемой можно самостоятельно. При этом удастся исправить не только основные симптомы, но также улучшить качество картинки.

Признаки поломки экрана их устранение

Матрица телевизора отличается повышенной хрупкостью, поэтому зачастую при работе экрана возникают различные неисправности. Особенно подвержены этому дисплеи жидкокристаллических телевизоров.

Поломку элемента конструкции устройства можно обнаружить по следующим признакам:

• возникновение вертикальных или горизонтальных полос на экране;
• появление крупных пятен;
• образование небольших пятен в виде снега;
• появление цветных точек.

Дополнительно о поломке сообщит экран. Если он сузился или если показывает только половину изображения, значит, проблема есть.

Еще один признак, подтверждающий поломку экрана, – это физическое повреждение матрицы, самого дисплея или других составляющих элементов. Деформация устройства происходит при:

• ударах по монитору;
• падении оборудования;
• попадании в монитор предметов различной тяжести.

Идентифицировать неисправность можно по трещинам, которые образуются на стекле, или маленьким сколам. Проблема возникает из-за неправильной транспортировки или эксплуатации устройства, когда возникают перегибы.

Распространенный признак поломки – искаженное изображение. Если экран светится, моргает или вовсе показывает пятна, то необходима его замена. Ремонт матрицы также требуется в тех случаях, когда на экране становятся заметными:

• столбы на картинке;
• замирающие или подтормаживающие изображения;
• разноцветные вертикальные полоски.

Сразу стоит отметить, что при поломанной матрице или подсветке дисплея качество изображения падает, а картинка искажается.

Неисправность не всегда может крыться в матрице устройства. Иногда признаки поломки вызваны выходом из строя шлейфа, предназначенного для обеспечения контактов основных элементов, или дешифратора. Также проблемы возникают в чипах управления.

При поломке экрана на нем могут появиться следующие виды пятен.

1. Светлые в форме прямоугольников или овалов. Они могут быть неподвижными или постоянно менять свое положение на экране. Такие пятна сообщают о поломке стекла экрана или деформации поляризационных слоев, которым требуется замена.
2. Черные в виде отдельных фрагментов. Произошла поломка пикселей, и лучшим вариантом станет полная замена экрана.
3. Темные зоны большой площади по всему экрану. В этом случае неисправность могла возникнуть из-за проникновения влаги внутрь устройства или нарушения транспортировки оборудования.

Пятна могут находиться по краям экрана или располагаться на самом изображении.

Самостоятельно справиться с возникшей проблемой можно. Любая поломка экрана не представляет ничего слишком серьезного и может быть устранена. Для этого необходимо выполнить диагностику устройства и оценить его состояние.

После рекомендуется запастись необходимыми материалами и инструментами, к которым можно отнести новый экран, отдельные запчасти, различные отвертки и крепежные элементы. Только после этого можно приступать к починке, заранее отключив телевизор от сети.

Ремонт своими руками должен выполняться аккуратно. Важно обращать внимание на состав конструкции и на то, как расположены по отношению друг к другу элементы. Это поможет собрать телевизор обратно после того, как будет решена проблема.

Инструкция по замене экрана телевизора

Процедура замены экрана телевизора зависит от того, какую необходимо чинить модель. Отличия могут быть в порядке разборки конструкции и способа установки новой детали – матрицы, комплектующих или целого экрана.

В качестве крепежных элементов в большинстве моделей предусмотрены защелки или винты, поэтому демонтировать крышку телевизора не составит труда. Разборка конструкции проводится с любой стороны.

• Фронтальной. В этом случае необходимо выполнить отжим защелок, которые отвечают за крепление облицовки телевизионной панели. Только так можно будет получить доступ к матрице и другим комплектующим экрана, которым может потребоваться замена. Для демонтажа матрицы необходимо открутить винты крепления – они расположены на задней стенке конструкции. Затем останется только заменить элемент или деталь и выполнить обратную сборку телевизора.

• Тыльной. Чтобы получить доступ к матрице и комплектующим с этой стороны, необходимо открутить фиксаторы, сдерживающие заднюю панель, и убрать подставку, на которую крепится телевизор. Так как в корпусе таких устройств используют винты разной длины, важно обратить внимание на их расположение и по возможности отметить места установки определенных крепежей. После останется разобрать корпус, снять вышедшую из строя матрицу, установить новый экран и осуществить обратную сборку конструкции.

Сама процедура по замене матрицы экрана в случае поломки не представляет ничего сложного. Важно соблюдать порядок действий и обращать внимание на следующие шаги.

1. Когда будет разобран корпус, появится доступ к матрице. Можно будет увидеть, что на ней зафиксированы электронные платы и шлейфы, которые отвечают за подачу сигнала на экран устройства. Эти компоненты нужно отключить и демонтировать, предварительно сфотографировав или отметив их местоположение.
2. Отсоединение шлейфов следует выполнять вдоль периметра устройства. Стоит отметить, что в некоторых моделях шлейфы спрятаны под рамкой, что также нужно учитывать.
3. После снятия матрицы ее необходимо положить рядом с исправным элементом, на который следует постепенно переносить модули и электронные платы. Как только будет перенесена плата, к новой матрице можно подключить шлейф.

Новую матрицу устанавливают на место разбитой, затем собирают корпус телевизора и проверяют работоспособность дисплея.

Если при диагностике было обнаружено, что причина неисправности ЖК-экрана или другого вида дисплея кроется в выходе из строя других комплектующих, требуется выполнить их замену.

Для этого придется посетить специализированный магазин и купить расходные материалы, предварительно уточнив модель оборудования.

Чтобы телевизор работал правильно и прослужил долго, необходимо согласовать новую матрицу с установленными модулями. Процедура проводится при включенном устройстве. Для согласования потребуется:

• зайти в настройки;
• запустить соответствующую функцию;
• следовать правилам подключения драйверов.

Стоит отметить, что в зависимости от модели телевизора набор и последовательность действий могут быть разными, поэтому рекомендуется читать руководство по эксплуатации.

Не всегда удается самостоятельно отремонтировать сломанную матрицу и обеспечить работу устройства. Если после проведения ремонта, согласования элемента и включения телевизора были обнаружены полосы или пятна на экране, значит, проблема серьезная.

В этом случае рекомендуется обратиться за помощью к профессионалам.

Далее смотрите видео с мастер-классом по ремонту экрана телевизора.

Адресация ЖК-матриц — ЖК-экран или плазма — что вам нравится? Понимание современных технологий плоских телевизоров

Адресация ЖК-матриц

Адресация ЖК-дисплеев с пассивной матрицей очень похожа на то, как это делается в плазменных дисплеях. Передний электрод, общий для всей колонки, проводит напряжение. Задний электрод, общий для всего ряда, служит массой.

Недостатки устаревших пассивных матриц многочисленны и хорошо известны: панели медленные, а дисплей нечеткий. На то есть две причины. Первый связан с тем фактом, что пиксель, после того как он был обработан, медленно начинает возвращаться в свое нормальное состояние, создавая размытое изображение. Вторая причина связана с емкостной связью между линиями управления. Эта связь делает распространение напряжения неточным и загрязняет соседние пиксели.

Чтобы решить эти проблемы, производители внедрили технологии активной матрицы.

Хитрость здесь заключается в том, чтобы добавить транзистор к каждому пикселю, который работает как переключатель.Когда переключатель замкнут (включен), данные могут быть записаны в накопительный конденсатор. Когда переключатель разомкнут (выключен), данные остаются в конденсаторе, который затем работает как аналоговая память. Эта технология имеет множество преимуществ. Когда переключатель замыкается, данные остаются сохраненными в конденсаторе, и, таким образом, жидкий кристалл будет продолжать иметь напряжение на своих выводах, когда линии обращаются к другому пикселю. Это означает, что он не вернется в исходное состояние, как в случае с пассивной матрицей.Время записи на конденсатор намного короче, чем время вращения кристалла, что означает, что данные могут быть записаны, а другой пиксель адресован немедленно, без ожидания.

Эта технология, известная как «TFT» для тонкопленочных транзисторов, которые она использует, стала настолько популярной сейчас, что ее название стало ассоциироваться со всеми ЖК-мониторами.

Используемое напряжение намного ниже, чем у плазменных дисплеев. Для работы пикселя TFT необходимо напряжение от -5 до +20 вольт, что далеко от того, что требуется плазменным панелям в сотни вольт.

Что случилось с плазменными панелями?

Плазменный телевизор Pioneer PDP-436SXE 43in. Pioneer часто считали лучшими плазменными панелями, пока компания не решила прекратить производство телевизоров в 2010 году.

Плазменные дисплеи когда-то были кремом телевизионных технологий. Обладая глубоким черным цветом и великолепной цветопередачей, они могли соперничать с ЭЛТ в то время, когда большая часть ЖК-технологий в то время часто считалась менее чем вдохновляющей. Но было ли когда-нибудь у плазменных панелей настоящее будущее?

Приятно иметь новые идеи.Проблема в том, что они неизменно сталкиваются со старыми идеями, за которыми стоит опыт.

Рассмотрим некоторых почти великих технологических достижений последних нескольких десятилетий только в области кино и телевидения. У кого-нибудь дома есть плазменный экран на стене? Нет? Было время, когда надпись на ЭЛТ-дисплеях висела на стене, а надпись не говорила «TFT-LCD». На нем было написано «плазменная панель». Плазменные дисплеи в буквальном смысле состоят из крошечных ячеек, заполненных ионизированным газом.Ранние типы были заполнены неоном, который светился характерным красно-оранжевым светом при приложении высокого напряжения, создавая ярко-оранжевые плоские дисплеи, которые можно было найти в ноутбуках начала 90-х.

Это изображение показывает структуру плазменной панели Pioneer PDP-V402. На передней части матрицы ячеек есть сетка для обеспечения электропроводности и небольшого коэффициента заполнения

Полноцветные плазменные дисплеи заполнены газовой смесью, содержащей ртуть, которая, как в люминесцентной лампе, при возбуждении излучает ультрафиолетовое излучение. Ультрафиолетовый свет возбуждает цветные люминофоры, которые по своим цветовым характеристикам очень похожи на ЭЛТ. Важно отметить, что если мы отключим питание определенной ячейки, она будет полностью и полностью отключена и световой поток может быть нулевым. Это означает, что плазменные дисплеи могут обеспечивать уровень черного почти как у OLED. Многие этого не делают из-за неидеальной электроники, но производительность была немного лучше, чем у большинства ЖК-дисплеев.

BenQ PV3200PT — хороший пример современного TFT-LCD дисплея.Обратите внимание на более высокий коэффициент заполнения и отсутствие сетки

Проблема была в том, что лот не был лучше, чем лучших ЖК-дисплеев , потому что ЖК-дисплеи были развивающейся технологией. Плазменные устройства в качестве полноцветных дисплеев появились, возможно, с 21-дюймовой панели Fujitsu в 1992 году, хотя они не стали потребительскими товарами до конца 90-х годов и стали практичными только через несколько лет после этого. И наоборот, исследователи из Westinghouse в 1970-х годах создали термин «активная матрица» для описания того, что впоследствии станет TFT-LCD.В конце концов, технологии производства больших TFT-LCD панелей усовершенствовались настолько, что в середине 2000-х годов продавались больше, чем плазменные.

Большие плазменные дисплеи демонстрировались на крупных выставках совсем недавно, десять лет назад, но, в конце концов, это была технология, которую более опытные действующие лица буквально затмили.

Изображения плазменной панели Pioneer PDP-V402 появились благодаря сотрудникам компании Rarevision LLC, чей энтузиазм по поводу ретро-технологий продемонстрирован в приложении VHS Camcorder.

Как работают плазменные дисплеи | HowStuffWorks

Ксенон и неон в плазменном телевизоре содержатся в сотнях тысяч крошечных ячеек , расположенных между двумя стеклянными пластинами. Между стеклянными пластинами с обеих сторон ячеек также зажаты длинные электроды. Адресные электроды и расположены позади ячеек, вдоль задней стеклянной пластины. Прозрачные отображающие электроды , которые окружены изолирующим диэлектрическим материалом и покрыты защитным слоем оксида магния , установлены над ячейкой вдоль передней стеклянной пластины.

Объявление

Оба набора электродов проходят по всему экрану. Электроды отображения расположены в горизонтальных рядах вдоль экрана, а адресные электроды расположены в вертикальных столбцах. Как вы можете видеть на схеме ниже, вертикальный и горизонтальный электроды образуют основную сетку .

Чтобы ионизировать газ в определенной ячейке, компьютер плазменного дисплея заряжает электроды, которые пересекаются в этой ячейке.Он делает это тысячи раз за малую долю секунды, по очереди заряжая каждую ячейку.

Когда пересекающиеся электроды заряжены (с разностью напряжений между ними), электрический ток течет через газ в ячейке. Как мы видели в предыдущем разделе, ток создает быстрый поток заряженных частиц, который стимулирует атомы газа высвобождать ультрафиолетовые фотоны.

Высвободившиеся ультрафиолетовые фотоны взаимодействуют с материалом люминофора , нанесенным на внутреннюю стенку ячейки.Люминофор — это вещества, излучающие свет при воздействии на них другого света. Когда ультрафиолетовый фотон попадает на атом люминофора в ячейке, один из электронов люминофора перескакивает на более высокий энергетический уровень, и атом нагревается. Когда электрон возвращается на свой нормальный уровень, он выделяет энергию в виде фотона видимого света .

Этот контент несовместим с этим устройством.

Люминофоры в плазменном дисплее излучают цветной свет при возбуждении.Каждый пиксель состоит из трех отдельных субпиксельных ячеек, каждая из которых имеет люминофор разного цвета. Один субпиксель имеет люминофор красного света, один субпиксель — люминофор зеленого света, а один субпиксель — люминофор синего света. Эти цвета смешиваются вместе, чтобы создать общий цвет пикселя.

Изменяя импульсы тока, протекающего через разные ячейки, система управления может увеличивать или уменьшать интенсивность каждого субпиксельного цвета для создания сотен различных комбинаций красного, зеленого и синего цветов.Таким образом, система управления может воспроизводить цвета по всему спектру.

Основное преимущество технологии плазменных дисплеев состоит в том, что вы можете изготавливать очень широкий экран из чрезвычайно тонких материалов. А поскольку каждый пиксель освещен индивидуально, изображение получается очень ярким и хорошо смотрится практически со всех сторон. Качество изображения не совсем соответствует стандартам лучших электронно-лучевых трубок, но, безусловно, соответствует ожиданиям большинства людей.

Самым большим недостатком этой технологии была цена .Однако падение цен и технический прогресс означают, что плазменные дисплеи вскоре могут вытеснить старые наборы с ЭЛТ.

Чтобы узнать больше о плазменных дисплеях, а также о других телевизионных технологиях, перейдите по ссылкам на следующей странице.

матричных дисплеев для видеостен — хорошее, плохое и уродливое

За последние несколько недель у меня было несколько запросов относительно видеостен или матричных дисплеев.

Мы расскажем о хороших, плохих и уродливых в отношении видеостен

Хорошо: Сначала хорошее.Видеостены и матричные дисплеи прошли долгий путь с момента их появления в конце 80-х годов. В то время большинство видеостен состояло из телевизоров с обратной проекцией, которые были сложены в виде кубов. Также требовался внешний компьютер или процессор для объединения различных видеоисточников в одно, два, четыре или несколько изображений.

Сегодняшние видеостены и матричные дисплеи превратились в группы ЖК или плазменных телевизоров. В отличие от своих громоздких предшественников, эти новые плоские дисплеи обычно имеют глубину 4-8 дюймов и могут быть установлены практически в любом месте.

Технологические преимущества ЖК или плазменных дисплеев позволяют получать более яркое изображение с более высоким разрешением и более широким углом обзора по сравнению с предыдущими матричными видеостенами с обратной проекцией.

WOW Factor! Когда вы впервые видите плоскопанельный матричный видеостену, возникает неоспоримый WOW-фактор. Эти дисплеи лучше всего подходят для крупных выставок, торговых выставок, торговых центров, концертов, телевизионного производства и, во все большей степени, индустрии гостеприимства.

Матричные дисплеи чаще всего используются в качестве цифровых вывесок и маркетинга, когда наблюдатель обычно смотрит на экран менее 5 минут… Именно здесь вступает в силу фактор Wow.

Матричные панели и видеостены можно настроить для отображения одного большого изображения или 2, 4 или более изображений в зависимости от конфигурации матрицы.

Матричные дисплеи обычно состоят из плазменных и ЖК-дисплеев с диагональю от 42 до 60 дюймов. Основным недостатком видеостен был «эффект мозаики», создаваемый большим зазором между экранами, создаваемым лицевыми панелями вокруг каждого дисплея. Производители экранов на протяжении многих лет усердно работали над уменьшением зазора между экранами, чтобы минимизировать «эффект плитки».Хотя некоторые производители предлагают плоские панели, которые они продают как плоские панели с нулевой рамкой или от края до края, на самом деле даже плоские панели с нулевой рамкой имеют минимальную ширину рамки 3,5 мм (чуть меньше 1/4 дюйма). Большинство плоских экранов, используемых в современных матричных экранах для видеостен, имеют ширину рамки от 90 мм (3,5 дюйма) до всего 7,3 мм (3/8 дюйма) при сборке вместе. Чем меньше / уже ширина рамки / рамки, тем дороже видеостена. Очевидно, что чем дальше от экрана вы просматриваете изображение, тем меньше становится «Эффект плитки».
Наконец, с появлением более быстрых компьютерных процессоров и карт видеозахвата разрешение сегодняшних видеостен и матричных экранов превосходит все, о чем можно было даже мечтать десять лет назад. Почти все видеостены подключены через входы DVI для компьютерных мониторов, а большинство экранов управляются видеопроцессором на базе Linux или Windows.

Плохо: А теперь о плохом… Первый минус матричных экранов видеостен — это цена. Эти вещи дороги, и по мере уменьшения ширины рамки / лицевой панели цена возрастает в геометрической прогрессии.Самый маленький дисплей Matrix Video Wall представляет собой дисплей с размером экрана 2 × 2 или с четырьмя экранами по цене от 24 000 долларов США. Дисплей 3×3 или девять экранов может работать до 50 тысяч для дисплея с нулевым кадром.

Высокая стоимость обслуживания… Видеостены и матричные дисплеи, как известно, дороги в обслуживании. По мере износа экраны необходимо регулярно калибровать по цвету. Если один экран не откалиброван, вся видеостена может выглядеть ужасно.

The Ugly: Что же происходит, когда плоская панель полностью выходит из строя.Снова в ремонтную мастерскую, а тем временем ваша видеостена снова выглядит ужасно. Теперь, что происходит, когда экран выходит из строя и не может быть отремонтирован, вы не можете просто пойти в «Лучшую покупку» и взять плоскую панель за 500, 42 дюйма, скорее вам придется выложить 5-6 долларов за новый телевизор и затем установка и перекалибровка цветов на всех телевизорах в видеостене. Помимо калибровки цвета, при выходе из строя телевизора необходимо иметь дело с матричным процессором дисплея. По сути, это компьютер, и, как и все компьютеры, в какой-то момент выйдет из строя.Что происходит, когда компьютер выходит из строя или блокируется, или видеокарта выходит из строя, или микропрограммное обеспечение повреждено…. вся видеостена выходит из строя до тех пор, пока не будет отремонтирована. Средний срок службы матричного дисплея видеостены составляет максимум 3-5 лет из-за высокой стоимости обслуживания этих систем отображения.

Конечно, есть огромный ВАУ-фактор! когда вы впервые смотрите на эти дисплеи для видеостен, но немногие торговые представители сообщают вам об общей стоимости владения этими завораживающими дисплеями.

Вопрос? Нравится ли клиентам смотреть спорт на матричном дисплее видеостены?

Матричные дисплеи

для видеостен отлично привлекают внимание и отлично подходят для коротких видеоклипов, выставок, торговых выставок, цифровых вывесок и рекламы, но реальный вопрос заключается в том, посмотрите ли вы хоккейный или футбольный матч на видеостене a120 с «плитками и рамками» разрезая изображение или вы предпочитаете смотреть хоккейный или футбольный матч на 120-дюймовом моторизованном экране с передней проекцией и четким полнокадровым изображением без рамки?

В DJ’s Sound City мы продаем обе системы: видеостены 2 × 2 по цене от 24 000 долларов за установку и 120-дюймовые телевизоры с фронтальной проекцией и 120-дюймовыми моторизованными экранами за 4000 долларов.

Нам интересно узнать, что вы думаете о видеостенах для просмотра спортивных соревнований в сравнении с большим экраном или плоскими панелями.

Нравится:

Нравится Загрузка . ..

Связанные

ЖК-телевизор и плазменный телевизор — разница и сравнение

Разница в качестве изображения

Вот как ЖК-телевизоры и плазменные телевизоры складываются с точки зрения всех различных элементов, определяющих качество изображения.

Коэффициент контрастности

Коэффициент контрастности — это мера сравнения самого темного черного с самым белым белым.Плазменные телевизоры хорошо показывают себя по этому параметру с контрастностью до 3000: 1. ЖК-телевизоры имеют контрастность до 1000: 1; однако для ЖК-дисплеев этот показатель рассчитывается по-другому, поэтому это не сравнение яблок с яблоками. Плазменные телевизоры, как правило, обладают большей контрастностью, чем ЖК-дисплеи.

Приработка

Старые модели плазменных телевизоров могут выгорать из-за статических изображений. После продолжительных периодов времени неподвижные изображения «прожигают» экран и создают фантомное остаточное изображение, которое постоянно остается на экране. Это больше не влияет на новые плазменные дисплеи, поскольку они постоянно перемещают изображение, чтобы изображение не оставалось неподвижным.

ЖК-телевизоры не подвержены выгоранию. Однако на ЖК-экране могут выгореть отдельные пиксели. В результате на экране появляются маленькие видимые черные или белые точки.

Более глубокий черный цвет в плазменных телевизорах

Плазменные телевизоры

способны отображать более глубокий черный цвет. Улучшенные уровни черного помогают лучше отображать такие трудно определяемые атрибуты качества, как глубина изображения, детализация сцены — особенно в сценах телевидения и кино, где одновременно отображается много темного и светлого контента, а также насыщенность цвета.Косвенно, лучший уровень черного также приводит к лучшей передаче контрастности изображения.

Для сравнения, природа ЖК-технологии — когда подсветка проходит через слой ЖК-дисплея — затрудняет достижение истинного черного, то есть истинного отсутствия света. Всегда есть утечка света от соседних элементов изображения на ЖК-панели.

Сравнение цветов в плазме и ЖК-экранах

ЖК-телевизоры

воспроизводят цвета, управляя световыми волнами и вычитая цвета из белого света.Это затрудняет поддержание точности и яркости цвета. Но ЖК-телевизоры обладают преимуществами информации о цвете, поскольку в их дисплеях количество пикселей на квадратный дюйм выше среднего.

В плазменных телевизорах каждый пиксель содержит красный, зеленый и синий элементы, которые вместе создают 16,77 миллиона цветов. Информация о цвете воспроизводится с помощью плазменных телевизоров более точно, чем с помощью любой другой технологии отображения, включая ЖК-телевизоры.

Частота обновления экрана

Плазменный телевизор

отображает обновления и обрабатывает быстрые движения на видео так же, как обычные телевизоры с ЭЛТ.ЖК-телевизоры изначально создавались для отображения компьютерных данных, а не видео. Поэтому частота обновления не так хороша, но ЖК-телевизоры быстро догоняют.

Готовность к HDTV

Большинство ЖК-телевизоров уже имеют встроенные стандартные ТВ-тюнеры (HDTV-тюнеры обычно строятся и в наши дни, но не во всех)

Различия в продолжительности жизни

Срок службы ЖК-телевизоров

обычно составляет 50 000-60 000 часов, что соответствует примерно 6 годам использования в режиме 24/7. Однако на самом деле ЖК-телевизоры прослужат столько же, сколько и его подсветка, и эти лампы можно заменить — так что по сути нет ничего, что могло бы износиться.

Срок службы плазменных телевизоров составляет от 25 000 до 30 000 часов, что соответствует примерно 3 годам использования круглосуточно без выходных, прежде чем яркость телевизора снизится до половины исходной.

Использование ртути

Плазменные телевизоры

не используют Mercury, в то время как ЖК-телевизоры используют подсветку CCFL. Однако этот вопрос — отвлекающий маневр. В наиболее распространенных высокоэффективных фосфоресцентных лампах используется ртуть, и это не имеет большого значения. Количество ртути, используемой в ЖК-телевизорах, очень мало, и, кроме того, пользователь никогда не контактирует с ней.

Видео, объясняющие различия

Вот еще несколько видеороликов на YouTube, в которых объясняются различия между ЖК-телевизором и плазменным телевизором.

Где купить

Большинство розничных продавцов электроники продают ЖК-телевизоры и плазменные телевизоры, включая Best Buy, Amazon. com, Wal-Mart, Dell, Target, P.C. Ричард и сын, Sears, Costco и hhgregg.com.

Плазменный телевизор против ЖК-телевизора

Обновлено на 2017 год

Это сложная тема: выбирая между ЖК-телевизором и плазменным телевизором, вы фактически выбираете между двумя конкурирующими технологиями, обе из которых обладают схожими характеристиками (т.е.е., яркие, кристально чистые изображения, сверхцветные насыщенные изображения) и поставляются в аналогичных корпусах (например, корпус с плоским экраном глубиной от 3,5 до 5 дюймов). Чтобы еще больше усложнить процесс принятия решений, цена и размер — это два предыдущих соображения, которые быстро перестают иметь значение, поскольку теперь ЖК-дисплеи производятся в больших размерах и по ценам, конкурирующим с плазменными телевизорами.

Несмотря на все эти сходства, эти технологии отличаются тем, как они обрабатывают и отображают входящие видео / компьютерные сигналы.

Технология плазменного плоского экрана состоит из сотен тысяч отдельных пиксельных ячеек, которые позволяют электрическим импульсам (исходящим от электродов) возбуждать редкие природные газы, обычно ксенон и неон, заставляя их светиться и излучать свет. Этот свет освещает надлежащий баланс красного, зеленого или синего люминофоров, содержащихся в каждой ячейке, для отображения правильной цветовой последовательности от света. Каждая пиксельная ячейка представляет собой отдельную микроскопическую люминесцентную лампочку, получающую инструкции от программного обеспечения, содержащегося на задней электростатической кремниевой плате.Присмотритесь к плазменному телевизору, и вы действительно сможете увидеть окраску отдельных пикселей в виде красных, зеленых и синих полос. Вы также можете увидеть черные ребра, которые разделяют каждое.

Независимо от того, размещены ли они на плоском экране или в центре проектора, все ЖК-дисплеи основаны на единой технологической основе. Матрица тонкопленочных транзисторов (TFT) подает напряжение на заполненные жидкими кристаллами ячейки, зажатые между двумя листами стекла. При попадании электрического заряда кристаллы раскручиваются до определенной степени, чтобы отфильтровать белый свет, генерируемый лампой за экраном (для плоских телевизоров) или светом, проецируемым через небольшой ЖК-чип (для проекционных телевизоров).ЖК-мониторы воспроизводят цвета посредством процесса вычитания: они блокируют определенные длины волн цвета из спектра белого света, пока они не останутся с нужным цветом. И именно сила света, пропускаемая через эту жидкокристаллическую матрицу, позволяет ЖК-телевизорам отображать изображения, переполненные цветами или их градациями. Светодиодные телевизоры — это новая форма ЖК-телевизоров.

Качество изображения

Как показывают преимущества, плазменная технология обеспечивает лучшее качество изображения при нормальном и слабом освещении в помещении и лучше в 4 из 5 категорий качества изображения. Плазменные технологии почти без исключения восторжествуют при ночном просмотре. ЖК-телевизоры отлично подходят для соляриев / комнат для завтрака. Кроме того, ЖК-мониторы, как правило, лучше подходят для публичных демонстраций, таких как вывески в аэропортах и ​​в магазинах розничной торговли, из-за яркого освещения в помещении. См. Полный текст статьи о плазменных и ЖК-изображениях.

ПРЕИМУЩЕСТВО: Plasma

Функциональные особенности

ИСПОЛЬЗОВАНИЕ КОМПЬЮТЕРА

ЖК-мониторы с диагональю

дюйма чрезвычайно хорошо отображают статические изображения с компьютерных источников, с полной детализацией цвета и без выгорания экрана.«

ЖК-мониторы

очень хорошо отображают статические изображения с компьютеров или источников VGA, с полной детализацией цвета, без мерцания и выгорания экрана. Более того, количество пикселей на квадратный дюйм на ЖК-дисплее обычно выше, чем у других технологий отображения, поэтому ЖК-мониторы особенно хороши при отображении больших объемов данных — как, например, в электронной таблице Excel — с исключительной четкостью и точностью. . ЖК-дисплеи также доступны во многих других размерах, особенно меньших размеров, которые чаще всего используются для компьютерных дисплеев.

Плазменная технология улучшила тактику защиты от ожогов, а также компьютерную и статическую обработку сигналов. По-прежнему существуют проблемы с каждым из них, которые во многом зависят от модели и производителя. Например, плазменные телевизоры с разрешением 720p плохо справляются с компьютерным вводом и дают очень неровное изображение на плазменных экранах больших размеров.

ПРЕИМУЩЕСТВО: LCD

БЫСТРОЕ ВОСПРОИЗВЕДЕНИЕ ВИДЕО

«Плазменные дисплеи обладают отличной производительностью с быстро движущимися изображениями»

Плазменные дисплеи

получили здесь высокую оценку за их отличную производительность с быстродвижущимися изображениями и высоким уровнем контрастности. Есть еще около 2 производителей уровня ^и , чьи плазменные продукты демонстрируют некоторое отставание люминофора, перетаскивание от светлого к темному.

Хотя «время отклика» ЖК-телевизоров заметно улучшилось за последние пару лет, особенно с появлением дисплеев с частотой 120/240 Гц, они все еще страдают от эффекта размытия движения, когда отдельные пиксели лишь немного не совпадают с изображение на экране. ЖК-телевизоры с высокой частотой обновления кадров также могут оказывать нежелательное влияние на изображение.Во время динамичных спортивных сцен самые взыскательные глаза могут заметить эту небольшую задержку реакции на движение.

ПРЕИМУЩЕСТВО: Plasma

ВЫСОТА ИСПОЛЬЗОВАНИЯ

«На ЖК-дисплеи не влияет повышение или понижение давления воздуха. »

Есть причина, по которой ЖК-панели являются предпочтительными устройствами визуального отображения для использования в самолетах: ЖК-дисплеи не подвержены влиянию увеличения или уменьшения давления воздуха.Их характеристики стабильны независимо от высоты, на которой они используются.

Это не относится к плазменным телевизорам. Элемент отображения в плазменных телевизорах фактически представляет собой стеклянную подложку, в которой сжаты редкие природные газы. Таким образом, на больших высотах (6500 футов и выше) возникает перепад давления воздуха, из-за чего плазменные дисплеи издают гудящий звук из-за более низкого давления воздуха. Этот шум может походить на гудение старой неоновой вывески.NEC успешно произвела производство нескольких плазменных моделей, рассчитанных на высоту 9500 футов.

ПРЕИМУЩЕСТВО: ЖК-дисплей, на высоте 6500 футов и выше.

ДОЛГОЛЕТНОСТЬ

производителей ЖК-дисплеев заявляют, что их дисплеи служат в среднем 100 000 часов. Фактически, ЖК-телевизор прослужит столько же, сколько и его подсветка — и эти лампочки иногда можно заменить! Поскольку это не что иное, как свет, проходящий через призматическую подложку, в ЖК-мониторе практически нет ничего, что могло бы изнашиваться.Однако один неприятный малоизвестный факт о ЖК-технологии заключается в том, что по мере старения подсветки она может немного изменять цвета (подумайте о флуоресцентном офисном освещении). Когда это произойдет, баланс белого всего ЖК-дисплея будет искажен, и пользователю потребуется повторно откалибровать или, что еще хуже, попытаться заменить подсветку или полностью отключить устройство. Некоторые из первых покупателей ЖК-экранов большего размера узнают этот лакомый кусочек через пару лет. Одна вещь, которую я обнаружил в этой отрасли, — это нелегко выяснить, можно ли заменить подсветку ЖК-дисплеев.Производители либо не решаются обсуждать эту тему, либо просто не знают.

«В период полураспада люминофоры в плазменном экране будут светиться вдвое меньше, чем когда они были, когда набор был новым».

Плазма

, с другой стороны, использует слабые электрические токи для возбуждения комбинации благородных газов (например, аргона, неона, ксенона), которые светятся красным, синим и / или зеленым светом. Это по сути активное явление, поэтому фосфорные элементы в плазменных дисплеях со временем тускнеют.Многие производители заявляют, что новый период полураспада составляет 100 000 часов, что составляет чуть более 68 лет, если телевизор работает 4 часа каждый день. Хотя я скептически отношусь к этой спецификации, я все же считаю, что были достигнуты успехи, чтобы сравнять с игровым полем LCD. В период полураспада люминофоры в плазменном экране будут светиться вдвое так ярко, как когда они были новыми. Нет возможности заменить эти газы; дисплей просто продолжает тускнеть по мере использования.

ПРЕИМУЩЕСТВО: Даже в зависимости от качества производителя.

ЗАГОРАНИЕ ЭКРАНА

Технология ЖК-дисплея

не подвержена «выгоранию» или «двоению» (преждевременному старению ячеек пикселей) из-за природы технологии «скручивания кристаллов».

ЖК-дисплей не склонен к выгоранию или двоению изображения на экране.

На плазменных дисплеях статические изображения начнут «выгорать» или постоянно вытеснять отображаемый цвет на стеклянном элементе дисплея.Время, необходимое для этого, во многом зависит от технологии защиты от выгорания производителя. Недавние улучшения, внесенные производителями плазмы, безусловно, увеличили время записи в пиксельной ячейке плазмы. Раньше я заботился о том, чтобы поставить DVD на паузу 15 минут. Теперь многие из усовершенствований, такие как улучшенный зеленый люминофор и технология защиты от выгорания с адаптацией к движению, значительно снижают риск ожога. Он стал настолько лучше, что я больше не беспокоюсь об этом.В новой плазменной модели от любого ведущего производителя я бы поставил оценки «ореолов» на час или более сейчас (ореол можно «смыть» отображением статичного серого материала). Постоянное пригорание я бы поставил более 10 часов.

ПРЕИМУЩЕСТВО: ЖК-дисплей, но не так сильно, как год назад.

Прочие соображения

РАЗМЕР И СТОИМОСТЬ

Все размеры телевизора указаны в дюймах как размер диагонали экрана дисплея от угла до угла.

Жидкокристаллические и плазменные телевизоры становятся все более доступными в больших размерах, хотя плазменные телевизоры по-прежнему с большим отрывом лидируют в борьбе за размеры. Pioneer и LG производят 61-дюймовые плазменные панели, а у Panasonic есть готовая 65-дюймовая модель. Хотя PanasonicSamsung пока не импортируется в США, он произвел гигантский плазменный телевизор с диагональю 150 дюймов. Хотя такие гигантские мониторы дороги, они не демонстрируют никаких «изломов», которые можно было бы ожидать от таких больших дисплеев.Другими словами, надежны даже самые большие плазменные дисплеи. Большие плазменные дисплеи будут потреблять электроэнергию — попробуйте 675 Вт для 65-дюймового дисплея по сравнению с примерно 330 Вт для 42-дюймовой плазмы, хотя производители плазменных панелей снизили потребляемую мощность и сделали продукт более эффективным, некоторые даже теперь имеют право на получение рейтинга Energy Star.

ПРЕИМУЩЕСТВО: Плазма. Несмотря на то, что производственные затраты и розничные цены снизились для обеих технологий, плазма по-прежнему имеет преимущество с точки зрения производственных затрат и мощности.

ЭНЕРГОПОТРЕБЛЕНИЕ

«ЖК-телевизорам для работы требуется значительно меньше энергии, чем для плазменных телевизоров».

Не очень важная проблема, но стоит отметить. Поскольку ЖК-дисплеи используют флуоресцентную подсветку для создания изображений, для работы им требуется значительно меньше энергии, чем для плазменных телевизоров. ЖК-дисплеи потребляют примерно половину энергии, потребляемой плазменными дисплеями. Причина: плазма использует много электричества для освещения каждого пикселя, который вы видите на экране, даже темных.Хотя производители плазмы улучшили требования к потребляемому напряжению, плазменный телевизор будет потреблять примерно на треть больше энергии для дисплея того же размера.

Преимущество: LCD

Цена и стоимость

Плазменные телевизоры

обычно имеют более низкую цену на размер по сравнению с ЖК-телевизорами. В то время как ЖК-дисплеи почти догнали плазму в размере 42 дюймов, плазма по-прежнему доминирует в диапазонах больших размеров.При сравнении сопоставимого ЖК-дисплея качества Tier 1 с плазменным экраном Tier 1, чем больше размер, тем больше экономия на цене при покупке плазмы. Плазма размером 46 дюймов в настоящее время продается со скидкой от 30% до 40%, тогда как плазма 58 дюймов может дать скидку от 40% до 50%. Разрешение больше не является проблемой, так как большинство телевизоров с диагональю 46 дюймов и больше имеют разрешение Full HD 1920 X 1080 (1080p).

Наши оценочные рейтинги по-прежнему являются причиной того, что плазменные телевизоры обычно получают более высокие оценки в наших общих рейтингах телевизоров. См. Полную таблицу сравнительных рейтингов здесь.

ПРЕИМУЩЕСТВО: Плазма, особенно в телевизорах больших размеров.

150 долларов за плазменный телевизор? Плохая ставка

Загорелась новая схема быстрых денег эпохи Интернета. На десятках веб-сайтов появились многообещающие электронные устройства с высокой стоимостью за копейки на доллар. Один обещает бесплатный портативный компьютер каждому, кто готов потратить 50 долларов на электронную книгу. На другом сайте покупка CD-ROM за 500 долларов дает шанс выиграть 4650 долларов или бесплатный плазменный телевизор.Но есть одна загвоздка: на каждые 50 покупателей может быть только один победитель. Сайты утверждают, что они законны, но эксперты-юристы предупреждают об обратном.

Трудно сказать, сколько людей вовлечено в матричные системы, но цифры явно существенные. На публичном форуме, прикрепленном к одному из ведущих сайтов, EzExpo.com, за последнюю неделю было отправлено около 1000 сообщений. Другие сайты перечисляют свои текущие матричные рейтинги с указанием сотен участников.

А оператор матричного узла B-and-K.com, запущенный только в этом месяце, сообщил MSNBC.com, что выручил 25 000 долларов всего за первую неделю работы.

«Это как новый eBay», — сказал Курт, разговаривая с MSNBC.com при условии, что его фамилия не будет использоваться. Курт сказал, что его переполняли этические соображения, и он закрыл сайт всего через семь дней и вернул деньги всем участникам.

Незаконно или просто выстрелил?
По словам Курта, этические проблемы возникли потому, что использование матричного сайта неудобно близко к управлению схемой Понци, формой мошенничества, при которой ранние инвесторы получают деньги от более поздних.И хотя Курт сказал, что он согласовал свою операцию с генеральной прокуратурой штата Орегон, прежде чем открыл свои двери, и пришел к выводу, что операция не была строго незаконной, он сказал, что все сайты должны пройти спорную «тонкую грань».

Вот как работает типичный матричный сайт: потребитель платит 150 долларов за электронную книгу и право войти в матрицу для «бесплатного» плазменного телевизора. Первый участник матрицы получит телевизор, когда еще 50 человек вложат 150 долларов. Второй участник побеждает, когда войдут еще 50 человек, и так далее.Но цифры быстро становятся экспоненциально большими — 20-й участник не выиграет, пока в игру не войдет 1000 человек. А для победы 1000-го человека необходимо участие 50 000 человек.

Схемы Понци незаконны, потому что такие системы в конечном итоге рушатся под собственной тяжестью — в конце концов, новичков не хватает для продолжения выплат. Серия таких схем охватила почти все население Албании в 1990-е годы, и их крах вызвал беспорядки.

Сайты Матрицы утверждают, что они отличаются от схем Понци, потому что участники что-то покупают, обычно электронную книгу, а затем заявляют, что вход в матрицу — это просто бесплатный подарок.

Shadesmatrix.com, например, формулирует это так: «Это веб-сайт, на котором вы можете покупать электронные книги в Интернете. Мы предлагаем электронные книги по цене 25, 30, 50, 100, 125, 175 и 225 долларов. В качестве рекламной акции каждый раз, когда приобретается электронная книга, покупатель добавляется в матрицу бесплатных товаров ».

Бесплатный подарок обычная тактика
Но это обычная тактика мошенников, пытающихся обойти закон, сказал Джеймс Ком, помощник директора по маркетингу Федеральной торговой комиссии.

«Просто назвать это подарком не меняет характера того, что вы делаете», — сказал Кох.

Стивен А. Ричардс, юрист, представляющий многоуровневые маркетинговые компании Grimes & Reese в Айдахо-Фоллс, штат Айдахо, сказал, что часто не существует четких юридических тестов для схем Понци. Но если проданный продукт не имеет ценности или очень мал, и потребители не купят его без прилагаемого бесплатного подарка, схема, вероятно, противоречит федеральным законам и законам штата.

«Действительно ли люди, которые платят 100 долларов, получают что-то ценное в обмен на эти 100 долларов, или это какой-то способ замаскировать схему, вот в чем вопрос», — сказал Ричардс.

Без жизнеспособного продукта, который сам по себе может приносить доход и прибыль, любая структура типа Понци обречена на крах, и именно поэтому они являются незаконными, сказал Ком.

Курт, управлявший B-and-K.com, сказал, что электронные книги, приобретенные многими участниками, по сути бесполезны и, конечно, не могут приносить самоподдерживающийся доход.

«В большинстве этих электронных книг сказано, что у вас есть полные права на перепродажу или бесплатную раздачу», — сказал он. «Скорее всего, были получены бесплатно.И если люди знают, как искать в Интернете, они могут получить те же электронные книги бесплатно.

«Я не верю, что продажи (на моем сайте) были произведены на основе электронной книги», — добавил он. «Люди вкладывали свои деньги, чтобы выиграть приз».

В сообщениях на досках обсуждения, связанных с сайтом EzExpo, некоторые участники признают, что проданные там электронные книги бесполезны.

«По сути, бизнес должен основываться на продаваемых продуктах, а не на стимулах, как сейчас. Очевидно, что в этом весь смысл », — пишет один. «Магазины часто раздают покупателям бесплатные подарки, чтобы побудить их совершить там покупки, и это то, за что вы это выдает, но на самом деле вы недостаточно сосредотачиваетесь на этой модели, и именно поэтому вопросы постоянно возникают. ”

Большинство проигрывают
Но Двамиан Маклейш, управляющий ExtremeMatrix.com, настаивал на том, что продаваемые им продукты ценны. На ExtremeMatrix.com покупатели могут потратить от 50 до 500 долларов на компакт-диск, который содержит информацию о ведении малого бизнеса.Маклиш сказал, что он запустил свой сайт 2 января после того, как стал участником EZExpo.com, где вложил 100 долларов. Он еще не ездил на велосипеде на EzExpo.

«Если на это у меня уйдет две жизни, я посвящу себя тому, чтобы каждый в моем списке получил свой продукт», — сказал он.

Это, конечно, невозможно, так как существует ограниченное число людей, которые могут зарегистрироваться на сайте, и последние участники должны проиграть. Фактически, очень немногие люди, участвующие в сайтах с прямой матрицей, получат что-либо.

«Если люди действительно покупают возможность получить ноутбук, очевидно, что большинство людей не могут этого сделать», — сказал Кох. «Только 2% людей могли бы получить ноутбук, если бы у вас было 50 человек под вами. Это означает, что 98 процентов людей терпят поражение ».

Маклеиш — не единственный, кого вдохновил сайт EzExpo.com. На адрес MoveMeUp.com был отправлен запрос по электронной почте с инструкциями по поиску комментариев от Дэмиона Флинна, который был указан как оператор EzExpo.com.

В ответ на запрос по электронной почте об интервью писатель, представившийся Флинном, сказал, что он согласится только на интервью «Если у вас есть непредвзятость, вы готовы внести некоторые из положительных сторон нашей программы стимулирования ( и другие сайты, последовавшие нашему примеру).”

Автор не ответил на последующие электронные письма.

210 000 долларов, чтобы получить новый телевизор

Одна из проблем, связанных с сайтами, заключается в том, что люди, входящие в матрицу, могут не понимать математику и не осознавать, как мало у них шансов на победу, если они не входят в число участников. самые первые участники.

Например, на Expo4less.com пользователи платят 100 долларов за матрицу для 42-дюймового плазменного телевизора. Согласно сайту, в один из вечеров на прошлой неделе участница по имени Тоан Май была близка к тому, чтобы получить свой телевизор с большим экраном за 100 долларов, а для того, чтобы внести 100 долларов, потребовалось всего семь человек.Как только Май получит телевизор, следующим будет некто по имени Грегг Нейринг — но только после того, как еще 50 пользователей вложат еще 5000 долларов. Габриэлю Йенко, который находился в конце списка, требовалось еще 42 комплекта по 50 человек, чтобы внести бай-ин, по 100 долларов каждый — другими словами, Дженко остался на 210 000 долларов, чтобы получить свое фантастическое телевидение.

Тем не менее, многие участники более чем готовы потратить сотни долларов, чтобы запрыгнуть в конец очереди и дождаться своей очереди. Некоторые даже стоят в очереди несколько раз — например, кто-то, указанный как Джери Нельсен, заплатил 800 долларов за восемь слотов в матрице плазменного телевизора на MyElectronics4. com

Путаница приводит в действие насос
Джонатан, подающий надежды плазменный телевизор, который приобрел несколько матриц, сказал, что он уверен, что многие новички сбиты с толку системами. Он просил не называть его фамилию.

«Люди думают, что если они подпишутся в списке, то, как только зарегистрируются еще 50 человек, они получат свой телевизор», — сказал он. «Но если вы видите свое имя в этом списке и у вас осталось 20 человек, вам на самом деле придется ждать 1000 человек».

Он все еще надеется, что в конечном итоге сможет подняться на вершину списка, но считает, что потребители должны знать, насколько велики шансы на это.

«Это азартная игра, — сказал он. «Но я потерял много денег на акциях интернет-компаний. Чем это отличается? »

И Курт, который сказал, что вернул 25000 долларов потребителям после недельного набега на матрицы, и сказал, что фактически потерял 1000 долларов из-за банковских комиссий, связанных с возмещением, признает, что путаница приводит в действие насос на сайтах матриц.

«Я … знаю, что существует слишком много людей, которые не до конца понимают, и, хотя вы можете сказать, что это их вина, я не мог чувствовать себя комфортно, будучи тем, кто извлекает выгоду из их халатности», — написал он в сообщение о закрытии сайта.«Это не сильно отличается от казино или лотереи. Есть победители и много проигравших. … Математически невозможно получить свой приз, даже если компания длилась вечность. Я не мог спать по ночам, зная, что, хотя будут некоторые победители, люди подписывались с уверенностью, что они тоже выиграют. Для некоторых людей этого просто не могло случиться ».

Доски сообщений, подключенные к EzExpo, также содержат смесь надежды и трепета от участников, которые не совсем понимают, во что они ввязались.

«Я также был одним из тех людей, которые думали, что я понимаю, что если бы я был в матрице из 20 человек, я бы ехал на велосипеде, когда меня подчиняли 20 человек», — пишет другой, подписавший записку «Теряя веру».

«Теперь я знаю, что это было неправильно, и полагал, что, вероятно, пройдут ГОДЫ, прежде чем я что-нибудь получу, так как я нахожусь в самом низу большинства списков EZExpo. * вздох * Пора ждать ».

Что должны делать потребители
Но для остальных сайтов получение потока новых участников является ключом к любому обнадеживающему «циклеру», и пользователи матрицы обнаружили, что eBay — их любимый рекламный инструмент.

На прошлой неделе было проведено более 100 аукционов eBay, которые служили тонко замаскированной рекламой для различных матричных веб-сайтов. Большинство обещали плазменные телевизоры с большой скидкой — цены на них были всего 99 центов — и появились в списке плазменных телевизоров eBay.com. А в некоторых случаях мошенники-понзи используют eBay, чтобы окупить свои вложения, продавая информацию о матричных системах.

«ИНФОРМАЦИЯ О КАК ПОЛУЧИТЬ ЭТИ ВЕЛИКОБРИТАНИЯ ПО ДЕЙСТВИТЕЛЬНО ДЕШЕВУ», — говорится в одном объявлении, за которое было продано всего 3 доллара.25. Другие похожие объявления принесли до 25 долларов.

Информация о продаже и веб-адреса противоречат условиям обслуживания eBay, но в настоящее время аукционы на сайте компании проходят успешно.

Потребители, которые рассматривают возможность присоединения к одному из сайтов, должны тщательно подумать о цифрах, говорится в сообщении FTC.

«Посмотрите вокруг. Если каждый, кто вносит деньги в систему, надеется получить больше, чем заплатил », — сказал он. «Тогда у вас есть огромный красный флаг».

Неудовлетворенные потребители также могут подавать жалобы на веб-сайте Федеральной торговой комиссии или в офисе генерального прокурора штата.Они также могут запросить возврат средств на участвующих сайтах; По крайней мере, один потребитель, связавшийся с MSNBC.com, сказал, что получил своевременное возмещение от EzExpo.com

В то же время потребители должны просто держаться подальше от любых финансовых соглашений, обещающих возмутительную прибыль от небольших инвестиций, — сказал эксперт Понци Льюис Фриман, судебно-медицинский эксперт из Флориды. бухгалтер.

«Почему вы ставите 29 долларов на компьютер? В этом нет никакого смысла, — сказал Фриман.

No related posts.
