Материнская плата подробно

Опубликовано: 22.01.2017

Приветствую, друзья.

В данной статье мы более подробно рассмотрим материнскую плату и все что с ней связано. Разберемся что такое сокет, чипсет, какие внутренние разъемы существуют на материнской плате. Узнаем для чего они используются. Научимся разбираться в различиях материнских плат и правильно подбирать их для своего компьютера.

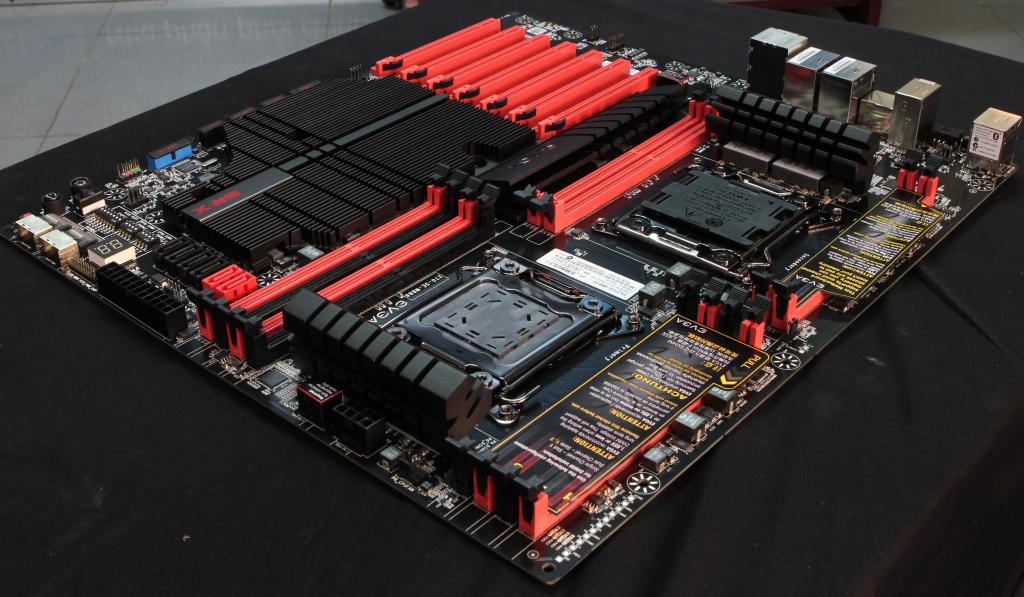

Материнская плата (англ. motherboard или mainboard) — это основа компьютера, к которой подключаются все остальные элементы ПК. Она представляет из себя тексталитовую многослойную печатную плату, на которой установлены различные радио-элементы и разъемы. Служит посредником при взаимодействии различных узлов кмпьютера.

Не смотря на то, что на материнской плате собирается вся конфигурация, она все же не является главным элементом системы. Ее следует выбирать, исходя из характеристик остального, необходимого нам, оборудования.

Материнские платы могут отличаться друг от друга производителем, набором дополнительных возможностей, различиями в форм-факторе, чипсете, сокете, набором внешних и внутренних разъемов.

Форм-фактор материнской платы — это стандарт, который определяет размеры платы, места ее крепления к корпусу, места и количество разъемов, подключаемый тип блока питания. Эти спецификации не являются обязательными, но большинство производителей стараются соблюдать их в угоду совместимости с другим оборудованием. На данный момент эти стандарты используются только в ПК и не относятся к прочей компьютерной техние, такой как ноутбуки или планшеты.

Разновидностей форм-факторов существует большое количество, но сегодня подробно рассматривать все мы не будем. Остановимся лишь на 3-х наиболее часто используемых: ATX, Mini-ATX и Micro-ATX. Главное их отличие в размерах и разъемах PCI.

Форм-фактор выбирается исходя из необходимости в разъемах для подключаемого оборудования. Так, например, для офисного компьютера будет достаточно Mini-ATX материнской платы. Она будет компактней и дешевле полноразмерной. В свою очередь полноразмерная материнская плата формата ATX является предпочтительным вариантом при сборке игрового ПК или ПК для работы с графикой.

Она вмещает на себе большее количество разъемов, с помощью которых можно подключить дополнительное оборудование. Например дополнительные планки оперативной памяти, большее количество жестких дисков, 2 видеокарту и т.п.

Помните, при выборе форм фактора материнской платы не стоит забывать про размеры корпуса. При сборке будет крайне неприятно вдруг обнаружить, что мат. плата не влезает в корпус.

Сокетом процессора называется соединение между процессором и материнской платой. Сокет является одним из основных параметров при выборе материнской платы. Он должен быть тем же, что и на процессоре.

Разъёмы сокета делятся на 2 вида, в зависимости от фирмы производителя процессора. Для процессоров Intel специфично в названии наличие букв LGA и цифрового обозначения (LGA1155 или LGA775). Для фирмы AMD характерно одно- или двухбуквенное обозначение с цифровой приставкой в 1 или 2 цифры, возможно с символом + (AM3+ или FM2).

Чипсет — это чип или группа чипов, которые координируют работу подключенного оборудования.

Чипсет является очень важным элементом материнской платы. От него зависит максимальная скорость работы и количество разъемов на плате. Чаще всего чипсет прикрыт радиатором. Они так же делятся по производителю, самые распространенные на данный момент чипсеты компании Intel это чипы 7 серии (Z77 и H77), а чипсеты от AMD представлены 900 серией (990FX, 990X, 970).

Разница в чипсетах довольно сильно влияет на цену материнской платы. Также более производительные чипсеты потребляют больше электроэнергии и выделяют больше тепла, следовательно, они более требовательны к охлаждению. Для офисных компьютеров более производительный чипсет будет обузой, но для игровых машин он необходим. На более дешевых чипсетах подключаемое оборудование не сможет полностью себя раскрыть и работать с максимальной производительностью.

Немаловажной составляющей материнских плат является ее система управления. Это и есть BIOS. В более новых платах UEFI. UEFI представляет из себя более продвинутую версию BIOS.

Она имеет более информативный графический интерфейс и может отображать не только наборы параметров запуска, но и состояние системы в целом и элементов в отдельности, таких как температура, занятые разъемы или количество оперативной памяти.

Внутренние разъемы используются для подключения оборудования, которое остается внутри системного блока. Например оперативная память или жесткий диск. Рассмотрим подробно основные разъемы материнской платы:

Оперативная память устанавливается в специально предназначенные слоты. Количество слотов колеблется от 1 до 32. Чаще всего встречаются платы с двумя или четырьмя слотами под оперативную память. Современные планки памяти бывают 2-х видов: DDR3 и DDR4. Последняя имеет меньшее энергопотребление и большую скорость передачи данных (частоту). Если слотов 4 и больше, то слоты работают попарно. Так же они попарно размечены на материнской плате. Пары маркированы разными цветами. Для увеличения производительности следует покупать парные планки памяти и попарно подключать их в разъемы.

Данные разъемы встречаются в 3х основных форм-факторах: PCI, PCI-Express x1 и PCI-Express x16. Количество данных слотов может варьироваться в зависимости от типа материнской платы и производителя.

Разъемы PCI-Express x16 предназначены для оборудования с высокой скоростью передачи данных. Чаще всего используется для подключения различных видеокарт.

Разъемы PCI-Express x1 используются для подключения низкоскоростного оборудование, такого как дополнительные контроллеры USB или TV-тюнеры.

Разъемs PCI является более устаревшим чем предыдущие, но все еще использующийся в современных компьютерах. Он имеет меньшую скорость, но все еще активно используется для различных периферийных устройств, таких как сетевые или звуковые карты.

Данный тип шины чаще всего используется для подключения жестких дисков и оптических приводов (CD, DVD, Bluray дисководы). Эти разъемы бывают 3-х основных ревизий: SATA1, SATA2 и SATA3. Каждое следующее поколение превышает в скорости предыдущее в 2 раза. Они являются обратно совместимыми и позволяют подключаться друг к другу без особых проблем, но скорость будет считаться в таком случае по самому медленному. Чаще всего на материнских платах комбинируют наличие данных разъемов и разделяют их виды различными цветами.

Это устаревшие разъемы, которые использовались раньше для подключения жестких дисков, CD-DVD приводов и Floppy дисководов. На данный момент полностью устарели и были вытеснены SATA разъемами.

Через разъемы питания на материнскую плату подается выпряпмленное напряжение. Для работы разных элементов компьютера необходимо разное напряжение, поэтому пинов в этом разъеме так много. Чаще всего встречаются 24 пиновые разъемы. Также часто присутствует дополнительные 4-х или 6-ти пиновые разъемы питания процессора.

Для подключения систем охлаждения используются небольшие 2х или 4х пиновые разъемы питания. 4-х пиновые разъемы имеют датчики скорости и управляются при помощи ШИМ(Широтно Импульсной Модуляции). Чаще всего разъемов на материнской плате может быть от 1 до 4-х.

Основной кулер используется для подключения охлаждения процессора, его разъем питания подписан cpu_fun.

Также, в зависимости от типа и класса материнской платы, в ней могут быть дополнительные разъемы. Основная группа этих разъемов расположена в нижней части материнской платы. Там находятся разъемы для подключения корпусных кнопок включения/выключения и перезагрузки ПК, выходы на передние аудио разъемы и дополнительные USB + системы мониторинга (загрузка процессора, взаимодействие с жетским диском). Описание подключения данных разъемов нанесено на материнскую плату рядом с ними или более подробно описано в инструкции к материнской плате.

Материнская плата (Motherboard) — Как выбрать компьютер, ноутбук, нетбук, комлектующих, деталей, описание, статьи, советы и рекомендации

    Материнская плата – это одна из основных плат (компонентов) компьютера. Она предназначена, чтобы соединять остальные компоненты компьютера в нечто единое под названием системный блок. Материнская плата, обеспечивает разветвление и питание эл. энергией всех компонентов, также она физически соединяет компоненты, и обеспечивает контроль физического соединения и работы. Например, если провести аналогию с автомобилем, то процессор будет мотором, а материнская плата кузовом… хотя не самое удачное сравнение.
    Существует достаточное количество стандартов материнских плат, но наиболее распространенными являются ATX, MicroATX (mATX), если вкратце, отличаются они размерами самой платы, естественно на более маленькой меньше слотов для дополнительных комплектующих, но они зачастую и не ставятся.

    Основными характеристиками материнской платы, можно назвать: слот процессора, модели северного и южного моста, тип памяти и скорость памяти, встроенная видеокарта (если имеется), различные доп. Характеристики и возможности.
    Слот процессора – место, куда устанавливают процессор. За годы развития процессоров их набралось достаточно много, но большинство из них уже даже не найти, правда и искать незачем.

    Северный и Южный мосты – это называют набором системной логики, набор микросхем обуславливающие всю работу материнской платы. Например, северный мост, обеспечивает работу узлов требующих наибольшую скорость и наибольший приоритет, таких как, процессор, видеокарта, память. Южный мост обеспечивает работу дополнительным слотам, если они используются, жесткого диска, дополнительной функциональности, например, сети, звука, USB и т.д., работу манипуляторов, принтеров.

    Тип памяти и скорость – оперативная память, ввиду постоянного развития индустрии, оперативная память тоже меняется как и все комплектующие, меняются и слоты куда память вставляется и скорости с которой они работают, именно это и показывает данный параметр. В прайсах, можно встретить, например, запись не только типа и скорости память, но так же максимальный объем или количество слотов (мест) под память.


    Встроенная видеокарта – сейчас сильно распространены материнские платы со встроенным графическим процессором, не стоит думать, что он может быть аналогом видеокарты! В первую очередь конфигурация материнской платы со встроенной видеокартой рассчитана на компьютеры, например, для офисной работы, то есть основная задача графического процессора обеспечить вывод изображения на экран, рассчитывать на то, что он «потянет» современные игры не стоит, то же касается и фильмов в высоком разрешении (HD). То есть, на данных материнских платах строят бюджетные (дешевые) компьютеры. Также во встроенном графическом процессоре нет никакой нужды если вы покупаете видеокарту, вы просто переплатите.
    Дополнительные характеристики – в данном случае имеется в виду, USB контроллеры, звук (встречается 2-х, 6-ти, 8-ми канальный, также встречается оптический вывод звука), сеть (Ethernet например), количество слотов и вид слотов для подключения жестких дисков и оптических приводов, а также прочие дополнения, которые либо используются не полностью, либо вообще не используются.

Рассмотрим записи материнских плат из прайс-листов:

ASUS LGA1155 P8P67 PRO P67 4xDDR3-2200 3xPCI-E 8-ch 4xSATA 4xSATA_6Gb/s RAID 4xUSB_3.0 2xeSATA 2×1394 GLAN ATX
Asus – производитель
LGA1155 – слот под процессор
P8P67 PRO – модель
P67 – набор системной логики, чипсет
4xDDR3-2200 – количество плашек памяти, тип памяти и ее скорость
3xPCI-E – кол-во слотов PCI-E
8-ch – 8-ми канальный звук
4xSATA 4xSATA_6Gb/s – 8 портов SATA, для подключения жестки дисков или оптических приводов
RAID – возможность создавать RAID-массивы
4xUSB_3.0 2xeSATA 2×1394 – кол-во различных разъемов для подключения устройств.
GLAN – поддержка сети 1Gbit или 1000Мбит/сек.
ATX – форм-фактор


Gigabyte Socket-AM3 GA-890GPA-UD3H AMD890GX/SB850 4xDDR3-1866 2xPCI-E HDMI/DVI/D-sub 8ch 6xSATA 2xSATA_6Gb/s RAID
Gigabyte — производитель
Socket-AM3 – слот под процессор
GA-890GPA-UD3H — модель
AMD890GX/SB850 – набор системной логики, севереный/южный мосты
4xDDR3-1866 – количество плашек памяти, тип памяти и ее скорость
2xPCI-E – кол-во слотов PCI-E
HDMI/DVI/D-sub – входя для подключения ТВ или монитора, подскажут о встроенном графическом процессоре
8ch – 8-ми канальный звук
6xSATA 2xSATA_6Gb/s – 8 портов SATA, для подключения жестки дисков или оптических приводов
RAID – возможность создавать RAID-массивы

Основные производители: Asus (ссылка на Wiki)(ссылка на сайт производителя)
MSI (ссылка на Wiki)(ссылка на сайт производителя)
Gigabyte (ссылка на Wiki)(ссылка на сайт производителя)
Intel (ссылка на Wiki)(ссылка на сайт производителя)
ASRock (ссылка на Wiki)(ссылка на сайт производителя)
EliteGroup (ссылка на сайт производителя)

Что такое материнская плата?

Происхождение такого термина, как материнская плата, чисто английское. Motherboard, иногда используется сокращение MB, как и слово mainboard. Это — главная плата. И за этим термином необходимо видеть основу основ компьютера.



Именно от материнской платы, которую также можно называть системной платой, зависит, как долго будет функционировать компьютер. И это не преувеличение. Дело в том, что материнскую плату необходимо воспринимать в качестве некого единого транспортного узла, который взваливает на себя функции взаимодействия всех «железок», которые подключены к компьютеру.



Чисто внешне материнская плата представляет собой пластину текстолита с медными проводниками, к которым припаяны детали и разъемы. От материнской платы зависит их централизованная работа.



В основе любой современной системной платы – набор системной логики. Но большинство предпочитают называть его иначе – чипсет.



Так называют совокупность микросхем, которые обеспечивают согласованную совместную работу составных частей компьютера, налаживают их взаимодействие между собой. В чипсет обычно входит две основные микросхемы. Их принято называть мостами. Северным и южным.



* Северный мост (North bridge, системный контроллер) является частью системной логики материнской платы, которая обеспечивает работу основных узлов компьютера. Под ними подразумеваются центральный процессор, оперативная память, видеокарты.



На него возложено управление работой шины процессора, контроллера ОЗУ и шины PCI Express, к которой присоединена видеокарта. Северный мост может в отдельных случаях содержать интегрированный графический процессор.



* Южный мост (Southbridge, ICH (I/O controller hub), периферийный контроллер, контроллер ввода-вывода) должен обеспечивать подключение к системе тех устройств, которые менее скоростные и не нуждаются в том, чтобы пропускная способности была высокой.



Под ними подразумеваются жёсткий диск, сетевые платы, аудиоплаты, а также шины PCI, USB и др. В них устанавливают самые разные дополнительные устройства. И такие привычные для нас клавиатура и манипулятор, то есть «мышка», тоже замыкаются на южный мост.



Если есть северный и южный мост, то перед вами классическая схема построения чипсета. На нем и базируется системная плата.



Однако есть схемы, которые отличаются от классических. Например, компьютеры на базе современных процессоров, которые содержат в себе элементы, выполняющие функции северного моста. В большинстве случаев – контроллер оперативной памяти, интегрированное графическое ядро. Северный мост на системных платах для таких процессоров заметно проще.



Что такое материнская плата | BeginPC.ru

Любой пользователь компьютера рано или поздно слышит это странное название — материнская плата, давайте попробуем разобраться, что это. Она является самой большой деталью внутри системного блока. Имеет много имен, среди самых распространенных можно выделить: системная плата, мать, мама, материнка, motherboard, MB. Как уже понятно из названий является главной деталью, сердцем системы, хотя скорее можно сравнить с нервной системой человека. Все остальные компоненты компьютера устанавливаются на неё или подключаются к её разъёмам. Материнская плата обеспечивает взаимодействие всех компонентов, как единой системы, управляя их совместной работой.

Действительно, есть жесткий диск с данными, но их обрабатывает процессор, а для этого они должны оказаться в оперативной памяти. Чтобы пользователь компьютера увидел результаты работы процессора, видеокарта должна вывести их на монитор, а данные с клавиатуры и мыши наоборот должны поступить в процессор. Наконец результаты работы надо сохранить обратно на жесткий диск компьютера. Координацией этой работы и занимается материнская плата компьютера. Так в самом упрощенном виде выглядит эта схема.

Давайте более подробно рассмотрим, что такое материнская плата компьютера. Физически материнская плата представляет собой сложную печатную плату с множеством микросхем. Так как все остальные устройства подключаются к ней, она является лимитирующим фактором при выборе остальных комплектующих или если уже имеются какие то компоненты системы, придется под них подбирать материнку. Давайте возьмем простой пример, у вас есть старый компьютер, который вы хотите модернизировать. Например, поставить новую мощную видеокарту. Однако выясняется, что в материнской плате используется устаревшая шина AGP. Новую видеокарту с интерфейсом AGP замучаетесь искать, причем она будет довольно слабой и стоить дороже аналогичной с шиной PCI-E. Некоторые читатели могут возразить, такое старье проще выкинуть и купить новый нормальный компьютер и возможно они будут правы.

Тогда давайте рассмотрим другую ситуацию. Имеется компьютер процессором Intel Core 2 Quad Q8400, который вы решили заменить на более мощный Core i7. Только вот не задача, его невозможно установить в вашу материнскую плату, так как он использует другой процессорный сокет. Придется покупать еще и новую мать, а заодно и новую память DDR3. Стремительное развитие технологий больно бьет по карману при попытке апгрейда старого оборудования. Это необходимо учитывать при выборе новых комплектующих чтобы уменьшить затраты на дальнейшую модернизацию.

Как узнать какая материнская плата в компьютере.

Существует несколько способов определить модель материнской платы используемой в компьютере. Посмотреть в документации на компьютер, найти название модели, написанное на самой материнской плате или воспользоваться одной из программ, показывающих используемое оборудование в системе. Рекомендуем обратить внимание на программу CPU-Z. Запускаем её и на вкладке mainboard видим, какая материнская плата и чипсет используются в компьютере.

Давайте рассмотрим основные характеристики материнской платы, влияющие на её потребительские свойства.

На рисунке отмечены следующие элементы:

  • 1 — выводы для подключения периферийных устройств
  • 2 — слот для установки центрального процессора
  • 3 — радиатор северного моста
  • 4 — слот PCI Express x16
  • 5 — стандартный PCI слот
  • 6 — батарейка биоса
  • 7 — коннекторы SATA портов
  • 8 — радиатор южного моста
  • 9 — слот для подключения FDD
  • 10 — слот для IDE
  • 11 — коннектор для подключения питания материнской платы
  • 12 — слоты оперативной памяти

Чипсет или набор системной логики — реализует обмен данными между центральным процессором и оперативной памятью, а так же контролерами периферийных устройств. Чаще всего состоит из двух больших функциональных блоков «северного моста» и «южного моста». Именно от чипсета зависят все основные характеристики материнской платы. Скорость и стабильность взаимодействия компонентов системы, сколько и какие устройства можно подключить к ней, возможности разгона системы не в последнюю очередь зависят от чипсета.

Активно греющиеся компоненты приходится охлаждать. Существует два варианта: активное и пассивное охлаждение. Активное более эффективно, т.к. используется поток воздуха от вентилятора или водяная система охлаждения, зато менее надежно и шумит. Пассивное представляет собой просто радиатор, который рассеивает тепло естественным путем. Никогда не сломается, беззвучный, но подходит только для слабо греющихся частей. К чему мы все это рассказываем? Чипсет требует охлаждения и от того как оно сделано на материнской плате будет зависеть шум и возможности разгона системы. С шумом всё понятно, а вот пассивное охлаждение может несколько ограничить потенциал разгона.

Разъем центрального процессора (ЦПУ) или сокет, служит для установки процессора на материнскую плату. Обеспечивает легкую установку и замену процессора в случае необходимости. Имеет свой условный номер определяющий, какое семейство центральных процессоров можно в него установить. Например, Socket B2 (LGA1356) предназначен для семейства процессоров Intel Sandy Bridge и никакие другие в него установить не удастся. Это необходимо учитывать, если вы собираете компьютер из отдельных комплектующих и при апгрейде системы, т.к. каждое следующее поколение процессоров имеет свой сокет не совместимый с предыдущими.

Возникает вопрос, как узнать какой сокет в компьютере. Способов существует довольно много, перечислим некоторые из них. Посмотреть в документации на компьютер. Посмотреть модель материнской платы напечатанное на ней и посмотреть документацию на сайте производителе материнской платы. Воспользоваться одной из программ диагностики компьютера, например бесплатной программой CPU-Z. Просто запускаем программу и получаем много полезной информации о системе.

Количество слотов для оперативной памяти, тип и количество поддерживаемой памяти материнской платой. Сейчас наиболее распространенными типа памяти являются DDR2 и DDR3. Какой тип памяти и её максимальное количество поддерживается, можно узнать в спецификациях на материнскую плату. Сейчас в среднестатистическом компьютере установлено примерно 2-4 ГБ памяти, причем OC Windows 32-bit увидит только порядка 3,2 ГБ (зависит от конкретного «железа»).

Тут стоит отметить один нюанс, материнская плата одновременно может работать только с одним типом оперативной памяти, но существует небольшое количество моделей, на которых имеется слоты для памяти сразу двух типов, DDR2 и DDR3. Это может здорово пригодиться при апгрейде системы, когда вы не можете или не хотите менять все компоненты компьютера сразу. Используя такую материнку, вы можете использовать свою старую DDR2, а когда появится необходимость, заменить ее на более производительную DDR3. Вот пример такой универсальной материнской платы.

Слоты для высокопроизводительной шины РСI Express (PCI-E) служат для установки видеокарты. Конкретная реализация слота может иметь разную пропускную способность, подробности указаны в спецификациях на плату. Материнская плата может иметь несколько слотов для установки видеокарт, для создания высокопроизводительной графической системы компьютера. Чем больше слотов имеет плата и выше их скорость (больше линий), тем более гибкие возможности она предоставляет. Поддерживается «горячая замена» карт.

Слоты для низко производительной шины PCI. Интерфейс сильно сдал позиции шине PCI-E, но ещё может пригодиться для подключения старого периферийного оборудования. Потребность в таких слотах строго индивидуальна.

Разъёмы SATA используются для подключения накопителей (жестких дисков и оптических приводов). Интерфейс SATA это развитие интерфейса IDE использующееся раньше для накопителей. Скорость работы зависит от ревизии SATA, например спецификация Revision 3.0 предусматривает пропускную способность до 6 Гбит/с. Поддерживает «горячую» замену оборудования. Чем больше разъемов на материнской плате, тем больше устройств можно подключить.

IDE это устаревший интерфейс для подключения накопителей. После появления интерфейса SATA был переименован в PATA (Parallel ATA). Несовместим с SATA. На один шлейф может быть подключено два устройства. Одно называется ведущим (master), другое ведомым (slave). Устройства требуют конфигурирования с помощью перемычек на корпусе. Встречается в материнских платах до сих пор, для обеспечения обратной совместимости. Существуют переходники для подключения IDE устройств к SATA порту и наоборот. Может пригодиться для подключения старого оборудования в новый компьютер или модернизации старого.

USB (универсальная последовательная шина) разъем служащий для оперативного подключения низко и среднескоростных устройств. Нашел широкое применение для подключения принтеров, сканеров, флешек, картридеров, фотоаппаратов, телефонов и многих других периферийных устройств. Имеет несколько ревизий отличающихся производительность интерфейса и имеющих обратную совместимость. Наиболее распространенный USB 2.0 постепенно вытесняется USB 3.0. Чем больше на материнской плате присутствует USB портов, тем лучше. Желательно присутствие хотя бы нескольких USB 3.0 портов. Необходимо иметь в виду, что существует несколько физических реализаций разъемов. Покупая провод для подключения какого-либо устройства необходимо об этом помнить.

Микросхема ПЗУ (BIOS) содержит набор микропрограмм необходимый для первоначальной инициализации оборудования и последующей загрузки операционной системы. Современная реализация часто позволяет обновлять BIOS с внешних носителей. Обычно содержит множество настроек для конфигурирования оборудования, его включения/отключения, настраивает очередность загрузки ОС с носителей и выполняет некоторые другие функции. Возможности разгона системы в значительной степень определяется настройками, предоставляемыми BIOS для этого. Ввиду выполняемых BIOS функций его работоспособность критична для системы. Неверные настройки или повреждение приведут к невозможности загрузки системы, поэтому многие производители материнских плат предусматривают аварийные системы защиты, такие как дублирующая микросхема BIOS. Если компьютер отказывается загружаться из-за неработоспособности BIOS, можно вынуть батарейку типа CR2032 на несколько минут, установленную на материнской плате компьютера. Чтобы попасть в меню BIOS необходимо нажать определенную клавишу или комбинацию клавиш в момент проверки работоспособности системы сразу после включения компьютера. Наиболее распространенные варианты это F2, F10, Del, Esc. Точную клавишу можно узнать в документации на материнскую плату.

Последний момент, который мы хотели рассмотреть, это так называемый форм-фактор материнской платы. Он определяет габаритные размеры, расположение крепежных отверстий, тип разъема для подключения питания, расположение интерфейсов и некоторые другие вещи. Среди наиболее распространенных на данный день форм-факторов можно выделить:

  • ATX (Advanced Technology eXtended) — наверно самый распространенный формат материнских плат для компьютера, имеет размеры 30,5×24,4 см.
  • MicroATX (mATX) — уменьшенный вариант формата ATX с размерами 24,4×24,4 см. Отличается меньшим количеством слотов для периферии и обычно более простым устройством материнской платы.

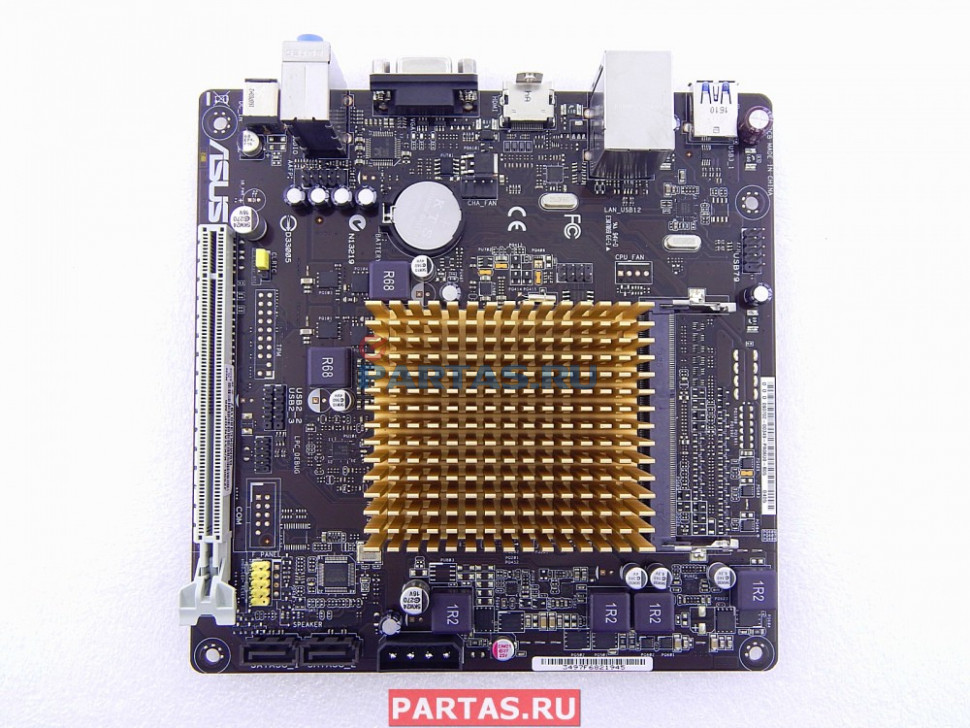

  • Mini-ITX — имеет размеры 17×17 см, встречаются варианты с впаянным процессором и пассивным охлаждением. Применяется для систем нетребовательных к высокой производительности, но имеющих ограничения по размерам и шуму.

Корпус системного блока должен быть предназначен для установки платы данного форм-фактора. В корпус для ATX можно установить и другие меньшие по размеру платы, а вот в корпус MicroATX поставить материнку формата ATX не получится. Так же надо учитывать, что из-за плотной компоновки таких плат как MicroATX, MiniATX, Mini-ITX, Nano-ITX и других уменьшенного размера некоторые комплектующие невозможно будет установить, т.к. им физически будет не хватать места. Например, мощная большая видеокарта или габаритный процессорный кулер упрутся в оперативную память или конденсаторы.

Вот и всё, что мы хотели рассказать о материнской плате компьютера. Конечно это достаточно поверхностное описание, однако вполне достаточное, чтобы начинающий пользователь компьютера представлял себе, что такое материнская плата компьютера.

h210M-K|Материнские платы|ASUS в России

Комплексная защита

Комплекс решений 5X Protection II обеспечивает непревзойденную надежность материнских плат ASUS, а строгие стандарты тестирования гарантируют их совместимость с огромным количеством компьютерных компонентов. Доверьтесь ASUS, производителю материнских плат №1 в мире.

ESD Guards

Опасностью статического электричества часто пренебрегают, а ведь этот фактор может причинить серьезный вред системе. Для защиты от электростатического разряда ASUS использует специальную защитную схему, способную выдерживать разряд до 10 кВ через воздух и до 6 кВ при контакте.

1

Сетевой порт

Защита с помощью TVS-диодов. 2

Порты USB

Защита с помощью TVS-диодов. 3

Видеоинтерфейсы

Дополнительные защитные цепи с TVS-диодами. 4

Разъемы для подключения мыши и клавиатуры

Дополнительные TVS-диоды.

Какая Материнская Плата В Компьютере — Характеристики для Выбора и Подключение

Многие неопытные пользователи, собирая свой компьютер, сталкиваются с довольно неожиданной и очень неприятной проблемой – комплектующие либо совершенно несовместимы, либо совместимы, но работать корректно отказываются. А истрачена на них не одна сотня долларов. Таким образом, немаленькие затраты оказываются совершенно бессмысленными. К тому же производительность компьютера тоже значительно ниже ожидаемой. А причина в таком несчастье может быть проста – неправильно выбрана материнская плата. Как узнать, какая материнская плата стоит в данный момент в компьютере, где найти ее характеристики и как подключить совместимую модель — об этих и многих других вопросах мы поговорим в этой статье.

Основные характеристики материнской платы

Материнская плата (ее еще называют системной) – это один из важнейших компонентов компьютера. В ее «обязанности» входит сопряжение всех деталей в единую машину и обеспечение их питания. Иными словами, она делает из груды металлолома «умную машину» — компьютер. Как вы понимаете, при такой важной роли при выборе, замене и подключении необходимо очень внимательно смотреть на характеристики материнской платы и ее совместимость с уже существующими комплектующими, который подключаются к системной плате с помощью специальных разъемов.

При этом следует учитывать, что если вы ищите материнскую плату для ноутбука, она будет кардинально отличаться от модели для стационарного ПК. На схеме материнской платы, приведенной ниже, четко видны все основные современные разъемы для подключения необходимых устройств. Это слоты, используемые для жестких дисков, звуковых карт, модемов и видеокарт, а также сокеты.

Схема

Начнем с последнего. Итак, что такое сокет (soket)? По сути это то место, куда устанавливается процессор. В зависимости от модели процессора, подходящего для той или иной материнской платы, на ней имеются один из множества различных типов сокетов. Соответственно, если у вас плата испортилась и требуется замена под имеющийся процессор, то прежде всего нужно определиться, в какой тип сокета он вставляется. И наоборот, если накрылся проц, то подбирать новый надо с учетом имеющегося сокета на материнке.

На сегодняшний день материнские платы выпускаются, как правило, с сокетами Intel и AMD. Соответственно к таким системным платам подходят только процессоры Intelel и AMD и никак иначе. Совместить их не получится никогда. И процессор AMD не сможет работать с материнской платой Intel и наоборот. Как ни крути! Причем каждая из фирм выпускает свои типы процессоров под различные разъемы. И все производители материнских плат — Gigabite, ASUS, MSI, AsRock и другие — делают их под один из таких разъемов.

Материнские платы для современных компьютеров Intel производятся с сокетами LGA 1151 и LGA 1155, хотя в ходу еще и более устаревшие модификации, но все еще востребованные, поэтому в продаже доступны платы под множество самых разнообразных типов — LGA 775, LGA 1366, LGA 1155 (самый распространенный), PGA 478 и др. для процессоров Intel и AM2+, AM3+, FM2+ и др. под AMD. Цифры в названиях сокетов информируют о количестве площадок для установления контактов.

Какую же версию лучше выбрать?

Специалисты рекомендуют покупать материнские платы с самыми современными сокетами — это избавит вас от многих проблем в дальнейшем при апгрейде железа компьютера. Подробно о выборе лучшего сокета читайте тут.

Чипсет

Следующая важная составляющая материнской платы — это чипсет. Как следует из названия Chip Set, это набор чипов, а по-русски микросхем. В моделях материнских плат, которые мы сейчас называем устаревшими, чипсет представлял из себя так называемые «южный» и «северный» мост, каждый из которых отвечал за контроль над теми или иными составляющими (видео-и звуковые карты, USB, оперативная память и т.д.). Последние модели отличаются тем, что мост остался только южный, а функции северного на себя взял процессор. Что касается контроллеров x16, PCI и ОЗУ, то они теперь размещаются на процессорном кристалле.

Южный мост чипсета материнской платы обеспечивает работу PCI и SATA-слотов, а также деятельность USB-контроллера. В задачи северного моста входило обеспечение взаимодействия между процессором и ОЗУ. Но в обновленной версии материнские платы, если и имеют мост северный, то в его функции входит обеспечение обмена данными между процессором и видеокартой.

Основными производителями чипсетов являются те же Intel и AMD, а также ATI, nVidea, SIS и некоторые другие фирмы.

Также здесь стоит сказать о таком понятии, как системная шина (computer bus). Это основная интерфейсная система компьютера, которая отвечает за связь между собой всех его компонентов. Измеряется в мегагерцах (MHz). Чем выше число, тем выше скорость связи между всеми комплектующими, а значит тем быстрее будет работать компьютер.

При подборе материнской платы и соответствующего ей процессора следует обращать внимание на частоту их шин, так как если частота шины процессора выше частоты материнской платы, то процессор работать вообще не будет. Если же наоборот, у процессора частота шины 1066 МГц, а материнская плата поддерживает процессоры с частотой 1333 МГц, то процессор будет работать, но только на определенных ему 1066 МГц.

Оперативная память (ОЗУ)

Что такое ОЗУ? Среди пользователей этот термин, который звучит как «оперативка». То есть, это Оперативное Запоминающее Устройство.

Когда вы выбираете материнскую плату, следует внимательно смотреть и на характеристики памяти. Специалисты рекомендуют выбирать такую материнскую плату, где слоты под оперативку будут типа DDR4. Именно такие слоты – самые современные модели ОЗУ. DDR2 и DDR3 сегодня уже можно отнести к моделям устаревшего типа.

При выборе материнской платы под оперативную память, особое внимание стоит обратить на поддерживаемую ею частоту – это вопрос не праздный, а очень даже важный. К примеру, оперативная память с частотой 1 866 МГц вполне может совместиться с материнской платой, имеющей частоту 1 333 МГц, однако и частота оперативной памяти будет снижена до 1 333 Мгц. В результате вы получите довольно низкую производительность при довольно высокой цены на комплектующие — ведь у приобретенных модулей DDR3 частота 1 600 Мгц.

Когда идет процесс выбора типа модулей ОЗУ, ни на минуту не забывайте, что DDR4 не станет работать с материнской платой, поддерживающей только DDR3. Подобные проблемы могут возникнуть и в обратном случае — при установке DDR3 на материнскую плату, которая может поддерживать только DDR4. Такая техническая несовместимость появляется потому, что на ключ (выемка) DDR3 и DDR4 расположены на модулях по-разному.

Также при выборе оперативной памяти необходимо учитывать, какой ее размер поддерживается платой. Этот параметр также обязательно указывается в характеристиках на коробке или на сайте магазина или производителя.

Слоты расширения и видеокарты

Слоты расширения — специальные слоты для установки карт расширения — звуковых и видеокарт, ТВ-тюнера, wifi-адаптера, модема, сетевой карты и т.д. Большинство из них используют слот PCI.

Сейчас компания, производящая данные слоты, разработала еще один новый стандарт, который отличается большей скоростью работы — это PCI Express (PCIs или PCI-E). Причем он бывает нескольких видов, отличающихся по размеру — PCIe 1х, 4x, 8x и 16x.

Современные видеокарты ставятся в разъем PCI-E 16x версии 3.0.

Для компьютеров, где используется больше, чем две видеокарты, обязательно нужна материнская плата, имеющая более двух слотов PCI Express. При этом слоты эти должны поддерживать работу видеокарт в режимах ATI Crossfire или NVidia SLI. Стоит помнить, что современные видеокарты отличаются массивностью, поэтому следует рассчитывать, как их можно расположить на материнской плате.

Имейте в виду, что очень важно, чтобы свободный доступ потока воздуха для охлаждения всей системы машины не был нарушен и ни в коем случае не был перекрыт радиаторами массивных видеокарт.

Если в компьютере только одна видеокарта, то проблем при выборе системной карты быть не должно.

Также несколько слотов PCI пригодятся в том случае, если вы планируете дополнительно установить в компьютер вторую сетевую карту (первая обычно уже встроена в материнскую) или ТВ-тюнер.

Дисковые контроллеры

Еще два неотъемлемых составляющих современного компьютера — жесткий диск и DVD-привод. Если вы когда-либо заглядывали под крышку компьютера, то наверняка видели такие длинные плоские шлейфы. Это не что иное, как кабели (шины) с разъемом типа IDE (или ATA) для подключения приводов и дисков к материнской плате.

На такую шину можно «нанизать» сразу два устройства. При этом цветной конец вставляется в разъем на сетевой карте, ближний к нему — к основному жесткому диску, а противоположный — к DVD приводу или запасному диску. Однако этот тип на данный момент уже устарел, поэтому все современные системные платы содержат новый разъем — SATA. Его преимущество заключается в большей скорости работы, но к одному кабелю можно подключить только 1 устройство, поэтому их обычно на плате несколько.

Самые востребованные сегодня разъемы для подключения CD/DVD-приводов и жестких дисков – это SATAII. Они отличаются высокой скоростью работы — 300 Мб/с против 130 у IDE. И материнскую плату следует покупать именно содержащую данные современные разъемы SATA II.

Разъемы на задней панели

Теперь давайте внимательно присмотримся к имеющимся разъемам на материнской плате, к которым будут подключаться внешние устройства. Как правило, современные платы уже оснащены интегрированными (встроенными) звуковой, видео и сетевой картами. Об их наличии как раз говорят разъемы на задней панели, которые будут выставлены наружу корпуса.

Сразу хочу оговориться, что для профессиональной работы с графикой, записи музыки, а также для качественных игр интегрированных устройств будет недостаточно, однако подойдут для повседневной офисной работы. Из этого следует, что если планируется приобретать плату для компьютера, на котором вы только редактируете тексты и сидите в интернете, то стоит обратить внимание на наличие этих разъемов.

Если же планируется более профессиональное использование видео и аудио устройств, то можно на них не обращать внимания, так как все равно придется покупать отдельные более дорогие профессиональные карты.

А начнем разбор задней панели с гнезда RJ-45 для подключения Интернета. Оно принадлежит к встроенной сетевой карте и если вы постоянно работаете во всемирной паутине, то имеет смысл присмотреться к характеристикам данной карты. Скорости интернета с каждым годом растут, поэтому рекомендую брать такую плату, на которой установлена сетевая карта с поддержкой самых последних скоростных интернет-стандартов — до 1000 Мб/сек.

Кроме того, имеются такие платы, на которых уже есть карта для беспроводной связи по Wi-Fi — она определяется по выступающей наружу антенной. Здесь нужно выбирать карту с поддержкой современного стандарта WiFi 802.11 n. Эти характеристики также обязательно указываются в описании модели системной платы.

Следующие интересующие нас порты — аудио и видео входы и выходы. Аудио-разъемов обычно от 3 до 6 штук стандарта mini-Jack, под который делается большинство современных наушников и микрофонов. Если на плате есть встроенная видеокарта, то мы также найдем и видео-выход для подключения монитора, как правило это VGA или DVI. Также иногда бывают и HDMI — подробно о них я говорил в статье про подключение монитора, поэтому здесь повторяться не буду.

  • PS/2 — старый разъем для подключения мышки и клавиатуры. Как правило, дешевые модели оснащены вилкой именно под данный тип розетки.
  • LPT — порт для работы со старыми принтерами. Сейчас почти не нужен, так как все уже давно перешли на стандарт USB, но если у вас именно такой вполне исправный агрегат, то проследите, чтобы на плате был для него разъем.
  • COM — для подключения старых модемов, также уже не используется.
  • Ну и, конечно, USB — куда ж без них. Чем больше портов USB, тем больше можно будет подключить к компьютеру внешних устройств — принтер, клавиатура, мышь, колонки, сканер и т.д. Также стоит обратить внимание на наличие самого нового более скоростного стандарта разъемов USB 3.0, с которым в будущем будут работать все новые устройства. Отличить их можно по синему цвету внутренней отделки разъема.
  • FireWire IEE 1394 — новый разъем для еще более скоростной передачи данных между компьютером и подключаемыми цифровыми устройствами. Имеется несколько стандартов для 4 pin, 6 pin и 9 pin.
  • S/PDIF — для передачи высококачественного цифрового звука на аудиоаппаратуру. В него подключается кабель с разъемом типа «тюльпан».

Это основные типы имеющихся на задней панели разъемов, однако в зависимости от начинки системной платы их может быть больше — более редкие для подключения различных видео-камер, тв-кабелей, антенн и т.д.

Форм-фактор, или размерность

При выборе материнской платы под определенный корпус компьютера важно также учитывать такое понятие, как форм-фактор, а попросту говоря, ее размер, так как не каждая плата может быть установлена в определенный корпус.

Сейчас существуют следующие стандарты:

  • ATX (30.5 х 24.4 см) — самый популярный и распространенный размер. Пригоден для сборки как офисного, так и мощного игрового компьютера. Имеет до 9 стандартных отверстий для крепления.
  • XL-ATX (32.5 х 24.4 см) — бОльшая по размеру, чем просто ATX для мощных игровых компьютеров с возможностью установки максимального количества устройств расширения (видеокарт, памяти и т.д.). Требует более габаритного корпуса.
  • Micro ATX (mATX, uATX) (24.4 х 24.4 см) — имеет меньше отверстий для монтажа и из-за меньшего размера — меньше слотов расширения и разъемов, т.е. к ней можно подключить меньше устройств и она имеет меньше возможностей и функционала. Используется для компактных офисных или домашних компьютерах без больших требований к последующему апгрейду.
  • Mini-ITX (17 х 17 см) — самая маленькая плата для нересурсоемких компьютеров. Как правило, в ней уже есть встроенные видео- и аудиокарты, а также процессор без возможности его замены. Имеет смысл использовать для маломощного компьютера, который будет выступать в роли сервера или медиацентра.

Как узнать, какая материнская плата в компьютере?

Итак, как вы поняли, если у вас пришел в негодность процессор и вы хотите пойти в магазин за новым, то прежде надо узнать, какая стоит материнская плата в вашем компьютере. Сделать это проще простого — для этого даже не придется снимать боковую крышку. Запускаем программу Speccy, о которой я рассказывал в этой статье. В разделе «Системная плата» будет указана ваша модель.

После этого копируем номер модели и ищем ее характеристики в поисковике, например, на Яндекс Маркете. Здесь есть очень удобное и понятное описание модели материнской платы, так что не сложно будет их распечатать и захватить с собой в магазин — если вы сами не сможете подобрать правильные комплектующие к ней, то это сможет сделать продавец.

Здесь как раз самое время подробнее присмотреться к описанию характеристик материнских плат на сайтах магазинов и расшифровать множество длинных и непонятных данных. Вот для примера сделал снимок описания одной из моделей:

  1. MB Asus M5A78L LE socket AM3+ — это название модели. MB (Mother Board) от Asus, модель M5A78L LE с сокетом типа AM3+, что означает, что на нее устанавливается процессор AMD
  2. AMD 760G — это модель чипсета, установленного на карте
  3. 4xPC3-10600 DDR3 (до 16 GB) — 4 слота для карт памяти стандарта DDR3, общим объемом до 16 гигабайт
  4. PCI-E 2.0 x16/2xPCI-E 2.0 x1/3xPCI — 1 «длинный» (16x) слот PCI-Express для видеокарт, 2 «коротких» слота PCI-Express и 3 слота стандарта PCI для устройств, типа модема, сетевей карты и тв-тюнера.
  5. SATA II RAID/USB/UATA133 — имеется разъемы дисковых контроллеров SATA II и IDE (UATA 133)

Теперь посмотрим на изображение данной платы и убедимся, что определили все верно.

Производители — Gigabite, ASUS, MSI, AsRock

Среди множества фирм, представленных сегодня на рынке, репутацию достаточно беспроблемных и надежных зарекомендовали себя материнские платы от Asus и Gigabyte.

Недорогие ASRock и MSI является хорошим вариантом для создания бюджетного домашнего компьютера, т.к. они достаточно недорогие и при этом весьма качественные и отвечают той стоимости, за которую их продают. Но при возможных поломках помните о цене…

Для более производительных компьютеров я бы рекомендовал приглядеться к Asus и Gigabyte. При этом последние уже в течение многих лет отличаются очень высокой надежностью и стоят немного дешевле, чем аналогичные модели от Asus, которые больше подойдут для премиум сегмента.

Остальные фирмы не рекомендую даже рассматривать, так как раз на раз не приходится — может попасться хорошая плата, а может бракованная — намного выше процент брака, чем у мной перечисленных. Особенно не рекомендую Elitegroup из-за высокого процента брака — кстати, именно их из-за дешевизны любят устанавливать в брендовые, то есть продающиеся уже собранными в магазине компьютеры.

Как подключить материнскую плату к компьютеру?

Если же вы приобрели новую материнскую плату, которая подходит под ваше остальное железо, то прежде всего нужно заменить старую. Как это делать я описывать не буду — гораздо удобнее посмотреть наглядное видео, подключить материнскую плату, что я вас и призываю сделать. Привожу ролики, в которых показан процесс выбора и установки.

Как скачать драйвера для материнской платы?

Ну а сразу после ее монтирования в корпус и подключения всех разъемов первым делом необходимо поставить драйвера на новое устройство. Это можно сделать либо с прилагавшегося к ней диска, либо через программу Driver Pack Solution, о которой я уже рассказывал.

На этом все, надеюсь, эти сведения вам пригодятся при выборе комплектующих для усовершенствования своего компьютера. Я обязательно продолжу эту тему подбора оборудования и сборки компа — ждите новых статей!

Спасибо!Не помогло

Цены в интернете

Александр

Опытный пользователь WiFi сетей, компьютерной техники, систем видеонаблюдения, беспроводных гаджетов и прочей электроники. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

Как узнать модель материнской платы компьютера, ноутбука

Приветствую всех!

При решении некоторых проблем с компьютером (или ноутбуком) необходимо знать модель материнской платы (например, для поиска и обновления драйверов, или для того, чтобы определить, как и что поддерживает устройство). Часто такая необходимость появляется после переустановки Windows, когда нужно скачать драйвера на чипсет и звук.

Хорошо, если у вас остались документы, которые шли вместе с покупкой компьютера (но как показывает практика — в большинстве случаев, либо их не найти, либо их уже вообще нет 😢). В этой статье я приведу несколько простых и быстрых способов определения модели материнской платы (по англ. — motherboard, mainboard).

И так…



5 способов узнать модель материнской платы

Использование специальных утилит

На мой взгляд — это один из самых простых и быстрых способов узнать о компьютере все его характеристики (и не только материнской платы). Таких утилит довольно много, я порекомендую несколько из них.

Ремарка! Лучшие утилиты для просмотра характеристик компьютера см. в этой статье: https://ocomp.info/harakteristiki-kompyutera.html

*

AIDA64

Простая и незаменимая утилита при работе за компьютером. Позволяет в мгновение ока узнать всю подноготную: процессор, ОС, мат. плату, температуру компонентов, жесткие диски и т.д.

В нашем случае достаточно открыть раздел «Компьютер/суммарная информация» (см. скриншот ниже). Кстати, программу не обязательно устанавливать — у нее есть портативная версия (например, можно записать на флешку и с нее запускать).

AIDA64 — информация о компьютере (ЦП, системная плата и пр.)



CPU-Z

Еще одна популярная утилита для просмотра характеристик компьютера. В ней достаточно открыть вкладку «Mainboard», и затем программа покажет всю информацию о вашей плате (прим.: Mainboard — это материнская плата в переводе с английского).

Mainboard — модель материнской платы (CPU-Z)



*

Просмотр в свойствах Windows

Посмотреть модель материнской платы — можно и в самой Windows. Правда, иногда, Windows кажет информацию напротив данного пункта «Недоступно». Поэтому, если узнать этим способом у вас не получится — переходите к следующему…

Сначала нажмите сочетание кнопок WIN+R и введите команду msinfo32. Нажмите Enter (см. скриншот ниже).

msinfo32 — просмотр сведений о компьютере

Далее, в открывшемся окне просмотрите все свойства о вашей системе. В списке должна быть информация о многих устройствах: версии BIOS, имени системы, сведения о ОС Windows, модели системной платы, процессоре, системных папок, и т.д.

msinfo32 — Модель мат. платы

Кроме команды msinfo32 можно использовать dxdiag (так же вызвав меню «Выполнить«, см. пример выше). Обратите внимание, что в этом случае вы сможете узнать изготовителя и модели вашего устройства (что, кстати, хватает с лихвой, когда имеете дело с ноутбуком).

DxDiag — модель и изготовитель компьютера



*

 ❸ Просмотр в командной строке

Этот способ хорош своей универсальностью (дабы командная строка работает даже в самых убитых Windows) и безотказностью: почти всегда он срабатывает.

Как запустить командную строку:

  • можно найти ссылку в меню ПУСК;
  • в Windows 10 — можно щелкнуть правой кнопкой мышки по значку «ПУСК» и во всплывшем списке выбрать запуск командной строки;
  • можно нажать сочетание кнопок Win+R, далее ввести команду cmd и нажать Enter (это универсальный вариант!).

В помощь! Как открыть командную строку в Windows 7-10 (в т.ч. с правами администратора) — https://ocomp.info/kak-otkryit-komandnuyu-stroku.html

Как запустить командную строку — универсальный способ для Windows 7, 8, 10

Примечание! Помимо командной строки так можно запускать многие другие приложения в Windows — https://ocomp.info/spisok-komand-vyipolnit.html

*

Какие команды вводить:

  • чтобы узнать кто производитель материнской платы — wmic baseboard get Manufacturer
  • модель материнской платы — wmic baseboard get product

Производитель и модель мат. платы (Пример работы в командной строке)



*

Узнаем модель мат. платы в BIOS

В BIOS можно не только менять настройки загрузки, времени, даты, настраивать оборудования и пр., но еще и получить информацию по любой железке (прим.: кол-во информации о железе зависит от вашей версии BIOS).

Чтобы не повторяться, приведу здесь сразу ссылки:

Например, если вы вошли в BIOS мат. платы Gigabyte: достаточно нажать клавишу F9 — и появиться подробная информация о ней.

BIOS — информация о материнской плате

Так же рекомендую заострить внимание на первом экране, который появляется после включения компьютера — на нем так же нередко показывается информация о мат. плате.



*

 ❺  Визуальный осмотр самой мат. платы

Один из самых достоверных способов узнать модель материнской платы — это посмотреть ее маркировку. Правда, этот способ имеет свои минусы: это дольше, чем остальные способы; труднее (особенно, если дело касается ноутбука, ибо разобрать его намного сложнее, чем открыть крышку системного блока у ПК).

Поэтому, лично я бы рекомендовал этот способ, если имеете дело с ПК, или остальные способы почему-то не подошли…

Практически на каждой системной плате имеется маркировка модели: обычно она расположена где-нибудь по краям или центру. На заметить ее просто невозможно!

Примечание! Все что написано выше — относится к брендовым производителям: Asus, Gigabyte и др. Если дело касается дешевого китайского барахла — может быть все, что угодно…

Модель материнской платы: Asus z97-k

*

На сим у меня все…

Удачной работы и быстрой диагностики!

👣

Статья откорректирована: 20.01.2019

Полезный софт:

  • Видео-Монтаж

  • Отличное ПО для начала создания своих собственных видеороликов (все действия идут по шагам!).
    Видео сделает даже новичок!
  • Ускоритель компьютера

  • Программа для очистки Windows от мусора (ускоряет систему, удаляет мусор, оптимизирует реестр).

Другие записи:

Что такое материнская плата?

Обновлено: 01.02.2021, Computer Hope

Также называется mb , материнская плата , mboard , mobo , mobd , объединительная плата , базовая плата , основная плата , планарная плата , системная плата или материнская плата на компьютерах Apple. Материнская плата — это печатная плата и основа компьютера, который является самой большой платой в корпусе компьютера.Он распределяет мощность и обеспечивает связь между ЦП, ОЗУ и всеми другими аппаратными компонентами компьютера.

Обзор материнской платы

Материнская плата обеспечивает связь между аппаратными компонентами компьютера, такими как процессор (CPU), память (RAM), жесткий диск и видеокарта. Существует несколько типов материнских плат, предназначенных для компьютеров разных типов и размеров.

Материнские платы каждого типа предназначены для работы с определенными типами процессоров и памяти, поэтому они не работают с каждым процессором и типом памяти.Однако жесткие диски в большинстве своем универсальны и работают с большинством материнских плат, независимо от типа и марки.

Ниже приведено изображение материнской платы ASUS P5AD2-E с этикетками рядом с каждым из ее основных компонентов. Щелкнув изображение, вы перейдете к более крупной и подробной версии.

Где находится материнская плата?

Материнская плата компьютера находится внутри корпуса компьютера и является местом подключения большинства компонентов и периферийных устройств компьютера.У компьютеров в корпусе Tower материнская плата находится слева или справа от башни и является самой большой монтажной платой.

Компоненты материнской платы

Ниже приведены ссылки на страницы с более подробной информацией о каждом из компонентов материнской платы, упомянутых в предыдущем разделе. Ссылки перечислены в порядке по часовой стрелке, начиная с верхнего левого угла изображения. Компоненты, не отмеченные на изображении выше, находятся в разделах далее на этой странице.

Старые компоненты материнской платы

В следующем списке содержатся ссылки на компоненты, которые не показаны на рисунке выше или входили в состав старых компьютерных материнских плат.

Форм-факторы и типы материнских плат

По мере развития компьютеров появляются и материнские платы. Ниже приведен список различных форм-факторов материнских плат и дополнительная информация о каждом из них, включая ATX, который является наиболее распространенным.

Сколько подключений, портов или слотов на материнской плате?

Не существует установленного стандарта для количества подключений, портов или слотов расширения на материнской плате. Лучший способ определить, сколько подключений, портов или слотов доступно для вашей материнской платы, — это просмотреть спецификации, содержащиеся в документации.Если вы потеряли или выбросили документацию по материнской плате, часто можно загрузить бесплатную версию в формате PDF с веб-сайта производителя.

Почему слоты и разъемы разного цвета?

Слоты, порты и соединения на материнской плате могут иметь цветовую кодировку, чтобы помочь определить тип слота, порта или разъема. Например, на нашем изображении материнской платы разъемы IDE имеют разные цвета, чтобы помочь идентифицировать первичный и вторичный разъемы. Если слоты памяти имеют разные цвета, это означает, что слоты памяти двухканальные, и пары модулей памяти должны быть установлены на одном и том же канале (цвет).Например, на нашей картинке желтые слоты памяти — это канал A, а канал B — черные слоты. Если бы вы устанавливали только две карты памяти, вы бы хотели установить их обе в канал A (желтые слоты) для оптимальной производительности.

Кончик

См. Нашу страницу с цветовой кодировкой для получения информации и примеров цвета портов на задней панели материнской платы.

Как материнская плата соединяется с корпусом компьютера?

Материнская плата компьютера соединяется с корпусом настольного компьютера с помощью подставок.После того, как материнская плата прикреплена к корпусу, все остальные устройства подключаются к самой материнской плате или карте расширения.

Какой была первая материнская плата?

Первой материнской платой считается плата, использованная в персональном компьютере IBM, выпущенном в 1981 году. В то время IBM называла ее «планарной», а не материнской платой. Персональный компьютер IBM и материнская плата внутри него установят стандарт для IBM-совместимого компьютерного оборудования в будущем.

Поскольку есть материнская плата, есть ли материнская плата?

Нет, не существует такой вещи, как материнская плата , когда речь идет о компьютере.Однако существует такое понятие, как дочерняя плата.

Откуда материнская плата получила свое название?

Дочерние платы, упомянутые в предыдущем разделе, представляют собой печатные платы, которые подключаются к одной большой центральной печатной плате; материнская плата. Платы меньшего размера можно рассматривать как «детей» основной платы, отсюда и название материнская плата.

Отличаются ли материнские платы Dell, HP и других производителей оригинального оборудования?

Да, материнские платы OEM от таких производителей, как Dell и HP, немного отличаются от других материнских плат, которые вы можете найти у розничных продавцов.OEM-производители разрабатывают свои материнские платы для своих нужд для каждой модели компьютера. Некоторые OEM-производители могут даже внести радикальные изменения, выходящие за рамки типичного форм-фактора материнской платы. Однако, хотя материнская плата OEM может иметь свои отличия, визуально они часто выглядят очень похожими. Кроме того, если не было слишком много изменений, возможно, можно будет заменить материнскую плату OEM на розничную материнскую плату. Для OEM-компьютеров с большим количеством различий, которые необходимо заменить, вам потребуется замена у OEM-производителя или у сторонней компании, которая продает детали от бывших в употреблении компьютеров.

Есть материнская плата в ноутбуке, смартфоне и планшете?

Да, хотя плату часто называют «материнской платой», а не материнской платой. Логическая плата очень похожа на материнскую плату и работает так же. Однако из-за требований к размеру большинства материнских плат такие компоненты, как процессор и оперативная память (в планшетах и ​​смартфонах), припаяны к плате. Кроме того, поскольку многие из этих устройств не имеют возможности обновления, нет слотов или розеток, как на традиционной материнской плате компьютера.

Объединительная плата, Форм-фактор, Оборудование, Материнские платы, Северный мост, Южный мост, Standout

Что такое материнская плата? — Определение, функции и схема — Видео и стенограмма урока

Части материнской платы

Если бы вы открыли свой компьютер и вынули материнскую плату, вы, вероятно, запутались бы во всех различных частях. В зависимости от марки и модели вашего компьютера он может выглядеть примерно так.

Фотография типовой материнской платы настольного компьютера

Чтобы понять, как работают компьютеры, вам не нужно знать каждую часть материнской платы.Однако полезно знать некоторые из наиболее важных частей и то, как материнская плата соединяет различные части компьютерной системы вместе. Вот некоторые из типичных деталей:

  • Гнездо ЦП — фактический ЦП припаивается непосредственно к гнезду. Поскольку высокоскоростные процессоры выделяют много тепла, рядом с разъемом процессора есть радиаторы и точки крепления для вентиляторов.
  • Разъем питания для подачи питания на ЦП и другие компоненты.
  • Слоты для основной памяти системы, обычно в виде микросхем DRAM.
  • Микросхема образует интерфейс между ЦП, основной памятью и другими компонентами. На многих типах материнских плат это называется северным мостом. Эта микросхема также содержит большой радиатор.
  • Вторая микросхема управляет функциями ввода и вывода (I / O). Он подключен не напрямую к процессору, а к северному мосту. Этот контроллер ввода-вывода называется южным мостом. Объединенные северный и южный мосты называются чипсетом .
  • Несколько разъемов, которые обеспечивают физический интерфейс между устройствами ввода и вывода и материнской платой.Южный мост обрабатывает эти соединения.
  • Слоты для одного или нескольких жестких дисков для хранения файлов. Наиболее распространенными типами соединений являются встроенная электроника привода (IDE) и последовательное соединение с усовершенствованной технологией (SATA).
  • Микросхема постоянного запоминающего устройства (ПЗУ), содержащая микропрограммное обеспечение или инструкции по запуску компьютерной системы. Это также называется BIOS.
  • Слот для видео или видеокарты. Существует несколько различных типов слотов, включая порт ускоренной графики (AGP) и Peripheral Component Interconnect Express (PCIe).
  • Дополнительные слоты для подключения оборудования в виде слотов PCI (Peripheral Component Interconnect).
Фотография типовой материнской платы с обозначенными наиболее важными частями.

Конечно, есть много сокращений, к которым нужно привыкнуть! Не беспокойтесь слишком сильно о попытках запомнить все части и их аббревиатуры. Важно помнить, что материнская плата содержит центральный процессор, память и все разъемы для остального оборудования компьютерной системы.Плата является «матерью» всех компонентов — отсюда она и получила свое название.

Принципиальная схема

Еще один полезный способ взглянуть на материнскую плату — это схематическая диаграмма. Это скорее логическая организация того, как соединяются различные части, а не их физическое расположение на листе пластика. Связи между этими компонентами называются шинами. Итак, есть шина ЦП, шина памяти и т. Д.

Принципиальная схема типовой материнской платы

Принципиальная схема отражает то, как компьютерные инженеры думают о материнской плате.После того, как они определили лучший дизайн, они должны выяснить, как лучше всего разместить все детали и их соединения на небольшой плате. Они должны учитывать размер, температуру, расстояние, схему, кабели и т. Д. Вот почему бывает трудно увидеть, как диаграмма и фотография материнской платы соотносятся друг с другом.

Разработка технологий

Одна вещь, которую следует помнить о материнских платах, заключается в том, что они продолжают очень быстро меняться. Если у вас был компьютер в начале 2000-х, вы, возможно, помните, что разъемы для вашей мыши и клавиатуры выглядели совсем иначе, чем сегодня.Все компоненты материнской платы претерпели значительные изменения за годы развития технологий. Однако основная функция материнской платы осталась прежней.

Взгляните на эту материнскую плату смартфона. Да, в телефоне тоже есть материнская плата — в ней есть процессор, память и разъемы для других частей.

Фотография материнской платы смартфона

Вы заметите, что материнская плата намного меньше, чем у настольных или портативных компьютеров.Хотя это немного сложнее увидеть, разъемов также меньше. Многие детали стали достаточно маленькими, чтобы их можно было разместить на материнской плате без отдельного разъема. В примере со смартфоном большинство деталей фактически монтируются непосредственно на самой материнской плате. Отчасти поэтому современный смартфон является более мощным вычислительным устройством, чем настольный компьютер 15-летней давности.

Результаты обучения

Обладая знаниями, полученными из этого видео-урока, вы могли:

  • Дать определение материнской платы
  • Выделите наиболее важные части материнской платы
  • Схема материнской платы
  • Определите сходства и различия между материнской платой компьютера и смартфона

Что делает материнская плата

Вам не нужно проводить весь день с техническими специалистами, чтобы услышать термин «материнская плата».«Этот важнейший компонент современного ПК играет важную роль в поддержании работы вашего компьютера. Но что делает материнская плата? Как убедиться, что она работает правильно? Можно ли заменить ее самостоятельно? Мы отвечаем на все вопросы, связанные с вашей материнской платой. в этом простом руководстве.

Как работает материнская плата?

Официальное определение материнской платы состоит в том, что это основная печатная плата в компьютере, что означает, что это основная часть схемы, к которой подключаются все остальные части, чтобы создать единое целое. весь.

Материнская плата — это основа, которая связывает компоненты компьютера в одном месте и позволяет им общаться друг с другом. Без него никакие компоненты компьютера, такие как CPU, GPU или жесткий диск, не могли бы взаимодействовать. Полная функциональность материнской платы необходима для нормальной работы компьютера. Если ваша материнская плата не работает, ожидайте больших проблем.

Общие компоненты материнской платы

Хотя вам не нужно постоянно заглядывать внутрь компьютера, чтобы осматривать материнскую плату, полезно ознакомиться с тонкостями этого важного инструмента.Материнская плата будет выглядеть как кусок плоского картона или пластика с множеством металлических конструкций и проводов на нем и вокруг него.

Части материнской платы включают разъемы питания и данных, конденсаторы, радиаторы и вентиляторы. Вы также можете увидеть отверстия для винтов для добавления новых деталей или для закрепления их в устройстве. Ищите слоты расширения, которые могут присутствовать для добавления других компонентов позже.

Детали, которые подключаются к нему с помощью проводов или напрямую, часто называют компонентами материнской платы.К ним относятся:

  • Оптические приводы, такие как DVD и CD-ROM
  • Видеокарты и графические процессоры
  • Звуковые карты
  • Жесткие диски (SSD или HDD)
  • Процессоры (CPU)
  • Карты памяти (RAM)

Короче говоря, если компьютер использует его для работы, он, вероятно, подключен к материнской плате, чтобы координировать задачи с другими частями компьютера. Без материнской платы ничего не происходит должным образом.

Как я могу определить, что моя материнская плата не работает?

Как и все технические вещи, материнские платы рано или поздно умирают или приходят в негодность.Существует множество симптомов неисправности материнской платы, в том числе:

  • Периферийные устройства, которые выходят из строя или запускаются долго
  • Компьютер неожиданно выключается
  • Компьютер вообще не включается
  • Горит или химический запах, исходящий от вашего компьютера

Такое поведение может быть симптомом других, более распространенных проблем ПК. Лучше устранять неполадки каждого решения по очереди, прежде чем предполагать, что это ваша материнская плата. Даже если вы думаете, что исключили все, что может оказаться длительным процессом, вы должны посмотреть, может ли BIOS вашей материнской платы быть проблемой.Перепрограммирование BIOS может решить проблему и сэкономить вам дорогостоящую замену.

Совет для профессионалов: Слабое соединение или отказ источника питания — более распространенное явление, чем отказ материнской платы. Это, безусловно, более доступное решение, поэтому сначала попробуйте их, прежде чем предполагать худшее.

Как заменить материнскую плату

Если вы решили заменить материнскую плату самостоятельно, вам необходимо знать точную модель, а также совместимые модели на замену, прежде чем делать решительный шаг.Материнские платы в ноутбуках может быть чрезвычайно сложно заменить, потому что их нелегко открыть или разобрать. Место также узкое, и одно неверное движение может повредить не только материнскую плату.

Вы также должны быть готовы заменить не только материнскую плату. Большинство людей считают, что процессор, видеокарта и даже источник питания должны быть заменены, когда они получают новую материнскую плату. Это не дешевый ремонт. Убедитесь, что вы исключили другие возможности, а затем составьте бюджет на дорогостоящий ремонт, который можно сделать самостоятельно.

Поиск информации о модели материнской платы

Эту замену, как правило, легче выполнить на настольных компьютерах, но любому, кто не знает точных инструкций по замене для своей конкретной модели, лучше оставить работу профессионалу.

В любом случае знание того, как найти информацию о модели материнской платы, может быть полезно для вас и вашего профессионального компьютера. Вы можете получить эту информацию, проверив документацию своего компьютера, или, если вы можете войти на свой компьютер, запустите командную строку, чтобы найти ее.

Для этого выполните следующие действия:

  1. Откройте командную строку в Windows, нажав клавиши Windows + R или используя поле поиска в меню «Пуск», чтобы ввести « cmd »
  2. Когда команда Появится окно подсказки, введите следующее: « wmic baseboard получить продукт, производитель, версия, серийный номер »
  3. Запишите информацию или сделайте снимок экрана, который должен включать серийный номер в качестве одного из последних битов информации в новой линейке, которая появляется

Теперь вы вооружены нужной информацией для принятия решений о покупке любого компонента, который должен быть совместим с вашей материнской платой, а также для замены самой материнской платы на ту же модель.

Уход за материнской платой

Большинство материнских плат долговечнее остальных компонентов компьютера, если они содержатся в хорошем состоянии. Вам не нужно ничего делать, чтобы активно ухаживать за материнской платой, но знание распространенных убийц материнской платы может быть полезно. Материнская плата может быть преждевременно разрушена:

  • Высокий нагрев, обычно из-за неадекватных систем охлаждения и вентиляторов
  • Повреждения от удара, например падения ноутбука
  • Электрические повреждения, разливы или использование неправильных аксессуаров питания
  • Неисправные соединения или типы разъемов

Если вы покупаете компьютер у известного производителя, хорошо относитесь к нему и используете только одобренные аксессуары и устройства питания, вы, скорее всего, не столкнетесь с этими проблемами.

Вкратце

Материнская плата — одна из самых сложных частей для диагностики и ремонта, поэтому стоит подумать о дополнительной защите покупателя, чтобы не беспокоиться о поломке. HP Care Pack , например, покроет даже случайное повреждение компьютеров, на которых может быть повреждена материнская плата. Часто лучше заплатить за дополнительное покрытие, чем пытаться решить это дорогостоящее решение самостоятельно.

Об авторе

Линси Кнерл (Linsey Knerl) — автор статей в HP® Tech Takes.Линси — писатель из Среднего Запада, оратор и член ASJA. Она стремится помочь потребителям и владельцам малого бизнеса более эффективно использовать свои ресурсы с помощью новейших технических решений.

Что такое материнская плата? — Определение и принцип работы материнских плат

Что такое материнская плата? Найдите ответ на этот простой, но важный вопрос и узнайте, как материнские платы работают, с нашим полным руководством по материнским платам.

Определение материнской платы: Материнская плата — это основная печатная плата внутри компьютера, которая соединяет различные части компьютера вместе.Он имеет разъемы для ЦП, ОЗУ и карт расширения (например, дискретных видеокарт, звуковых карт, сетевых карт, карт памяти и т. Д.) … а также подключается к жестким дискам, дисководам и портам на передней панели с помощью кабелей и проводов.

Материнская плата, также известная как материнская плата, системная плата, mobo или MB, выглядит так:

Теперь это та же материнская плата с установленными на ней процессором, вентилятором радиатора и оперативной памятью:

Если оставить в стороне определение материнской платы

, более простой способ понять, что такое материнская плата, — это представить ее как нервную систему вашего тела.Он связывает вместе все отдельные части компьютера … и при этом позволяет процессору (мозгу) получать доступ к этим отдельным частям и управлять ими.

Помимо соединения внутренних компонентов, порты материнской платы (см. Изображение ниже) также позволяют подключать к компьютеру внешние устройства. К таким внешним устройствам относятся монитор, динамики, наушники, микрофон, клавиатура, мышь, модем и другие USB-устройства. Для получения дополнительной информации щелкните здесь, чтобы перейти к нашему руководству по подключению компьютерных кабелей.

Давайте посмотрим на порты и разъемы материнской платы на задней панели компьютера:

Материнская плата является не только местом подключения, но и базой BIOS (базовой системы ввода-вывода), что делает ее также центром управления вашим компьютером. Скриншот BIOS материнской платы:

BIOS материнской платы выполняет проверку оборудования при каждом включении компьютера и позволяет получить доступ к таким системным настройкам, как:

  • просмотреть информацию об оборудовании и статусе
  • изменить загрузочное устройство вашего компьютера (например,грамм. жесткий диск, дисковод, флэш-накопитель и т. д.)
  • управлять настройками питания и экономией
  • разгонять или понижать тактовую частоту ЦП и ОЗУ

Теперь мы знаем, как работает материнская плата, давайте перейдем к компонентам материнской платы и их функциям.

Чтение: Материнская плата | Введение в компьютерные приложения и концепции

Материнская плата для настольного персонального компьютера Acer, показывающая типичные компоненты и интерфейсы, имеющиеся на материнской плате.Эта модель была произведена Foxconn в 2007 году и соответствует схеме ATX (известной как «форм-фактор»), обычно применяемой для настольных компьютеров. Он разработан для работы с процессором AMD Athlon 64

.

Материнская плата (иногда также называемая материнской платой , системной платой , планарной платой или материнской платой , или в просторечии mobo ) является основной печатной платой (PCB) в компьютерах и другие расширяемые системы.Он поддерживает и обеспечивает связь между многими важными электронными компонентами системы, такими как центральный процессор (ЦП) и память, а также предоставляет разъемы для других периферийных устройств. В отличие от объединительной платы, материнская плата содержит важные подсистемы, такие как процессор и другие компоненты.

Материнская плата конкретно относится к печатной плате с возможностью расширения, и, как следует из названия, эту плату часто называют «матерью» всех подключенных к ней компонентов, которые часто включают звуковые карты, видеокарты, сетевые карты, жесткие диски. , или другие формы постоянного хранения; Карты ТВ-тюнера, карты с дополнительными разъемами USB или FireWire и множество других пользовательских компонентов (термин материнская плата применяется к устройствам с одной платой и без дополнительных расширений или возможностей, таких как платы управления в телевизорах, стиральных машинах и т. Д. встроенные системы).

Intel D945GCPE Материнская плата microATX LGA775 для Intel Pentium 4, D, XE, Dual-Core, Core 2 (около 2007 г.)

История

До изобретения микропроцессора цифровой компьютер состоял из множества печатных плат в каркасе для карт с компонентами, соединенными объединительной платой, набором соединенных между собой разъемов. В очень старых конструкциях провода представляли собой дискретные соединения между контактами разъема карты, но вскоре печатные платы стали стандартной практикой.Центральный процессор (ЦП), память и периферийные устройства размещались на отдельных печатных платах, которые вставлялись в заднюю панель.

В конце 1980-х и 1990-х годах стало экономичным переносить все большее количество периферийных функций на материнскую плату. В конце 1980-х материнские платы персональных компьютеров начали включать одиночные микросхемы (также называемые микросхемами Super I / O), способные поддерживать набор низкоскоростных периферийных устройств: клавиатуру, мышь, дисковод гибких дисков, последовательные порты и параллельные порты.К концу 1990-х многие материнские платы персональных компьютеров поддерживали полный набор аудио, видео, хранилищ и сетевых функций без необходимости использования каких-либо карт расширения; В высокопроизводительных системах для 3D-игр и компьютерной графики обычно в качестве отдельного компонента использовалась только видеокарта.

Самые популярные компьютеры, такие как Apple II и IBM PC, публиковали схематические диаграммы и другую документацию, которая позволяла быстро производить обратный инжиниринг и заменять материнские платы сторонними производителями.Обычно предназначенные для создания новых компьютеров, совместимых с образцами, многие материнские платы предлагали дополнительную производительность или другие функции и использовались для обновления оригинального оборудования производителя.

Типовой проект

Материнская плата Octek Jaguar V 1993 года выпуска. На этой плате мало встроенных периферийных устройств, о чем свидетельствуют 6 слотов для карт ISA и отсутствие других встроенных разъемов внешнего интерфейса.

Материнская плата Samsung Galaxy SII; практически все функции устройства интегрированы в очень маленькую плату

Материнская плата обеспечивает электрические соединения, с помощью которых обмениваются данными другие компоненты системы.В отличие от объединительной платы, он также содержит центральный процессор и другие подсистемы и устройства.

Типичный настольный компьютер имеет микропроцессор, основную память и другие важные компоненты, подключенные к материнской плате. Другие компоненты, такие как внешнее хранилище, контроллеры для отображения видео и звука, а также периферийные устройства, могут быть подключены к материнской плате в виде сменных карт или с помощью кабелей; в современных компьютерах все чаще интегрируют некоторые из этих периферийных устройств в саму материнскую плату.

Важным компонентом материнской платы является набор микросхем микропроцессора, который обеспечивает вспомогательные интерфейсы между процессором и различными шинами и внешними компонентами. Этот набор микросхем в некоторой степени определяет особенности и возможности материнской платы.

Современные материнские платы включают:

  • Гнезда (или слоты), в которые можно установить один или несколько микропроцессоров. В случае ЦП в корпусах с массивом шариковой сетки, таких как VIA C3, ЦП напрямую припаян к материнской плате.
  • Слоты, в которые должна быть установлена ​​основная память системы (обычно в виде модулей DIMM, содержащих микросхемы DRAM)
  • Набор микросхем, который образует интерфейс между лицевой шиной ЦП, основной памятью и периферийными шинами
  • Микросхемы энергонезависимой памяти (обычно флэш-ПЗУ на современных материнских платах), содержащие микропрограмму системы или BIOS
  • Тактовый генератор, который вырабатывает системный тактовый сигнал для синхронизации различных компонентов
  • Слоты для карт расширения (интерфейс с системой через шины, поддерживаемые чипсетом)
  • Разъемы питания, которые получают электроэнергию от источника питания компьютера и распределяют ее на ЦП, набор микросхем, основную память и карты расширения.По состоянию на 2007 год некоторым видеокартам (например, GeForce 8 и Radeon R600) требуется больше энергии, чем может обеспечить материнская плата, и поэтому были введены специальные разъемы для подключения их непосредственно к источнику питания.
  • Разъемы для жестких дисков, обычно только SATA. Дисковые накопители также подключаются к источнику питания.

Кроме того, почти все материнские платы включают логику и разъемы для поддержки часто используемых устройств ввода, таких как разъемы PS / 2 для мыши и клавиатуры.Ранние персональные компьютеры, такие как Apple II или IBM PC, имели на материнской плате только минимальную поддержку периферийных устройств. Иногда оборудование видеоинтерфейса также интегрируется в материнскую плату; например, на Apple II и редко на IBM-совместимых компьютерах, таких как IBM PC Jr. Дополнительные периферийные устройства, такие как контроллеры дисков и последовательные порты, были предоставлены как карты расширения.

Учитывая высокую тепловую мощность процессоров и компонентов высокоскоростных компьютеров, современные материнские платы почти всегда имеют радиаторы и точки крепления вентиляторов для отвода избыточного тепла.

Форм-фактор

Материнские платы

производятся в различных размерах и формах, называемых компьютерным форм-фактором, некоторые из которых являются специфическими для отдельных производителей компьютеров. Однако материнские платы, используемые в IBM-совместимых системах, рассчитаны на различные размеры корпусов. По состоянию на 2007 год большинство материнских плат настольных компьютеров используют стандартный форм-фактор ATX — даже те, которые используются в компьютерах Macintosh и Sun, которые не были построены из обычных компонентов. Материнская плата корпуса и форм-фактор блока питания должны совпадать, хотя некоторые материнские платы меньшего форм-фактора из того же семейства подходят для более крупных корпусов.Например, корпус ATX обычно вмещает материнскую плату microATX.

В портативных компьютерах обычно используются высокоинтегрированные, миниатюрные и индивидуализированные материнские платы. Это одна из причин того, что портативные компьютеры сложно модернизировать и дорого ремонтировать. Часто отказ одного компонента ноутбука требует замены всей материнской платы, что обычно дороже материнской платы настольного компьютера из-за большого количества интегрированных компонентов.

Процессорные сокеты

Разъем ЦП (центральный процессор) или слот — это электрический компонент, который подключается к печатной плате (ПП) и предназначен для размещения ЦП (также называемого микропроцессором).Это специальный тип гнезда для интегральных схем, предназначенный для очень большого количества выводов. Разъем ЦП обеспечивает множество функций, включая физическую структуру для поддержки ЦП, поддержку радиатора, облегчение замены (а также снижение стоимости) и, что наиболее важно, формирование электрического интерфейса как с ЦП, так и с печатной платой. Разъемы ЦП на материнской плате чаще всего можно найти на большинстве настольных и серверных компьютеров (в ноутбуках обычно используются ЦП для поверхностного монтажа), особенно на тех, которые основаны на архитектуре Intel x86.Тип сокета ЦП и набор микросхем материнской платы должны поддерживать серию и скорость ЦП.

Встроенные периферийные устройства

Блок-схема современной материнской платы, которая поддерживает множество встроенных периферийных функций, а также несколько слотов расширения

В связи с неуклонным снижением стоимости и размера интегральных схем теперь можно включить поддержку многих периферийных устройств на материнскую плату. Комбинируя множество функций на одной печатной плате, можно уменьшить физический размер и общую стоимость системы; Таким образом, высокоинтегрированные материнские платы особенно популярны в компьютерах малого форм-фактора и бюджетных компьютерах.

  • Контроллеры дисков для дисковода гибких дисков, до 2 дисков PATA и до 6 дисков SATA (включая поддержку RAID 0/1)
  • интегрированный графический контроллер с поддержкой 2D и 3D графики, с выходом VGA и TV
  • встроенная звуковая карта с 8-канальным (7.1) аудио и выходом S / PDIF
  • Сетевой контроллер Fast Ethernet для сети 10/100 Мбит
  • Контроллер USB 2.0 с поддержкой до 12 портов USB
  • Контроллер IrDA для передачи данных через инфракрасный порт (e.грамм. с сотовым телефоном или принтером с ИК-портом)
  • Датчики температуры, напряжения и скорости вращения вентилятора, позволяющие программному обеспечению контролировать состояние компонентов компьютера.

Слоты для периферийных плат

Типичная материнская плата будет иметь разное количество подключений в зависимости от ее стандарта и форм-фактора.

Стандартная современная материнская плата ATX обычно имеет два или три разъема PCI-Express 16x для видеокарты, один или два старых разъема PCI для различных карт расширения и один или два разъема PCI-E 1x (который заменил PCI).Стандартная материнская плата EATX будет иметь от двух до четырех разъемов PCI-E 16x для видеокарт и различное количество слотов PCI и PCI-E 1x. Иногда он также может иметь слот PCI-E 4x (зависит от марки и модели).

На некоторых материнских платах есть два или более слота PCI-E 16x, что позволяет использовать более 2 мониторов без специального оборудования или использовать специальную графическую технологию под названием SLI (для Nvidia) и Crossfire (для AMD). Они позволяют соединять от 2 до 4 видеокарт вместе, чтобы обеспечить лучшую производительность в ресурсоемких задачах графических вычислений, таких как игры, редактирование видео и т. Д.

Температура и надежность

Материнская плата ноутбука серии Vaio E

Материнские платы

обычно имеют воздушное охлаждение с радиаторами, которые часто устанавливаются на более крупных микросхемах, таких как северный мост, в современных материнских платах. Недостаточное или неправильное охлаждение может вызвать повреждение внутренних компонентов компьютера или привести к его сбою. Пассивного охлаждения или одного вентилятора, установленного на блоке питания, было достаточно для процессоров многих настольных компьютеров до конца 1990-х годов; с тех пор большинству потребовались вентиляторы ЦП, установленные на их радиаторах, из-за повышения тактовой частоты и энергопотребления.Большинство материнских плат имеют разъемы для дополнительных вентиляторов корпуса и встроенные датчики температуры для определения температуры материнской платы и процессора, а также разъемы для управляемых вентиляторов, которые BIOS или операционная система могут использовать для регулирования скорости вращения вентилятора. В качестве альтернативы компьютеры могут использовать систему водяного охлаждения вместо множества вентиляторов.

Некоторые компьютеры с малым форм-фактором и домашние кинотеатры, предназначенные для бесшумной и энергоэффективной работы, имеют конструкцию без вентилятора. Обычно это требует использования ЦП с низким энергопотреблением, а также тщательной компоновки материнской платы и других компонентов, позволяющих разместить радиатор.

Исследование 2003 года показало, что некоторые ложные сбои компьютера и общие проблемы надежности, начиная от искажения изображения на экране и заканчивая ошибками чтения / записи ввода-вывода, могут быть связаны не с программным обеспечением или периферийным оборудованием, а со старением конденсаторов на материнских платах ПК. В конечном итоге было показано, что это результат неправильного состава электролита, проблема, названная «чумой конденсаторов».

Материнские платы

используют электролитические конденсаторы для фильтрации постоянного тока, распределяемого по плате. Эти конденсаторы стареют с зависящей от температуры скоростью, так как их водные электролиты медленно испаряются.Это может привести к потере емкости и последующим сбоям в работе материнской платы из-за нестабильности напряжения. Хотя большинство конденсаторов рассчитаны на 2000 часов работы при 105 ° C (221 ° F), их ожидаемый расчетный срок службы примерно удваивается на каждые 10 ° C (50 ° F) ниже этого значения. При температуре 45 ° C (113 ° F) срок службы составляет 15 лет. Это кажется разумным для материнской платы компьютера. Однако многие производители поставляют некачественные конденсаторы, которые значительно сокращают срок службы. Недостаточное охлаждение корпуса и повышенные температуры легко усугубляют эту проблему.Найти и заменить вышедшие из строя конденсаторы на материнских платах ПК можно, но это требует много времени.

Загрязнение воздуха и надежность

Высокий уровень отказов материнских плат в Китае и Индии, по всей видимости, связан с «серным загрязнением воздуха, производимым углем, который сжигается для выработки электроэнергии. По словам исследователей Intel, загрязнение воздуха разъедает электрические схемы.

Начальная загрузка с использованием базовой системы ввода-вывода

Материнские платы

содержат энергонезависимую память для инициализации системы и загрузки некоторого загрузочного программного обеспечения, обычно операционной системы, с внешнего периферийного устройства.Микрокомпьютеры, такие как Apple II и IBM PC, использовали микросхемы ПЗУ, установленные в гнездах на материнской плате. При включении питания центральный процессор загружает в свой программный счетчик адрес загрузочного ПЗУ и начинает выполнение инструкций из ПЗУ. Эти инструкции инициализировали и тестировали аппаратное обеспечение системы, отображали системную информацию на экране, выполняли проверки ОЗУ, а затем загружали начальную программу с внешнего или периферийного устройства. Если ничего не было доступно, компьютер будет выполнять задачи из других хранилищ памяти или отображать сообщение об ошибке, в зависимости от модели и конструкции компьютера и версии ПЗУ.Например, и Apple II, и исходный IBM PC имели Microsoft Cassette BASIC в ПЗУ и запустили бы его, если никакая программа не могла быть загружена с диска.

В большинстве современных конструкций материнских плат для загрузки операционной системы используется BIOS, хранящийся в микросхеме EEPROM, припаянной к материнской плате или вставленной в нее. Программы загрузки, не относящиеся к операционной системе, по-прежнему поддерживаются на современных машинах, созданных на базе IBM PC, но в настоящее время предполагается, что программа загрузки будет представлять собой сложную операционную систему, такую ​​как MS Windows NT или Linux.Когда на материнскую плату впервые подается питание, микропрограмма BIOS тестирует и настраивает память, схемы и периферийные устройства. Этот самотестирование при включении (POST) может включать в себя тестирование некоторых из следующих вещей:

  • Видеоадаптер
  • Карты вставляются в слоты, например обычные PCI
  • Дисковод гибких дисков
  • Температура, напряжение и скорость вращения вентилятора для аппаратного мониторинга
  • CMOS, используемая для хранения конфигурации настройки BIOS
  • Клавиатура и мышь
  • Сетевой контроллер
  • Оптические приводы: CD-ROM или DVD-ROM
  • Жесткий диск SCSI
  • Жесткий диск IDE, EIDE или SATA
  • Устройства безопасности, такие как считыватель отпечатков пальцев или состояние переключателя с фиксацией для обнаружения вторжения
  • USB-устройства, такие как запоминающее устройство

На новейших материнских платах BIOS может также исправлять микрокод центрального процессора, если BIOS обнаруживает, что установленный ЦП является тем, для которого были опубликованы ошибки.

Что такое материнская плата? — ПОФТУТ

Материнская плата является основным компонентом ПК, сервера, ноутбука, планшета, который используется для подключения к системе различных устройств, компонентов и периферийных устройств. Он содержит многие важные компоненты системы, такие как ЦП (центральный процессор), ОЗУ (память), жесткий диск (жесткий диск), сетевой адаптер (сетевой интерфейс), графический процессор (GPU). Материнская плата также называется материнской платой, что является взаимозаменяемым термином.

Стандартная материнская плата ПК

Форм-фактор материнской платы

Материнские платы

имеют разные размеры и конструкции, предназначенные для разных типов устройств, таких как мобильные, настольные, встроенные и т. Д.

ATX

Advanced Technology Extended или ATX — это современная материнская плата для ПК, которая является предшественницей дизайна Baby AT. ATX, представленный в 1995 году, предоставляет широкий спектр портов, разъемов и т. Д.

E-ATX

Extended ATX предоставляет больше функциональных возможностей, чем ATX. E-ATX поддерживает слоты PCI-E x16, которые имеют небольшой размер и обеспечивают большую расширяемость.

Микро / Мини ATX

Конструкция

Micro ATX займет меньше места, чем конструкция ATX. Он в основном используется для защищенных или встроенных систем.Кроме того, в домашних и развлекательных системах обычно используется Micro ATX.

Чипсет или тип разъема

Чипсет — очень важная часть материнской платы, где он соединяет северный и южный мосты, просто ЦП с другими частями компонентов. В настоящее время есть два основных производителя ЦП, которые производят ЦП.

  • Intel — самый популярный в мире производитель процессоров для настольных ПК, ноутбуков и серверов.
  • AMD — вторая по популярности версия ЦП в мире для рынка настольных ПК, ноутбуков и серверов.

Эти поставщики используют разные типы подключения для компонентов ЦП и материнской платы, поэтому материнская плата должна быть совместима с данным ЦП. Существуют также другие различия между типами ЦП, которые перечислены ниже.

  • AM3 для AMD
  • AM3 + для AMD
  • FM2 + для AMD
  • AM4 для AMD
  • Разъем 478 для Intel
  • LGA775 для Intel
  • Серия LGA11XX для Intel
  • LGA2066 Слоты
  • и Intel Материнские платы

    предоставляют различные типы разъемов и портов для расширения данной материнской платы.Эти слоты и порты используются для расширения материнской платы различными компонентами, такими как графический процессор, сетевая карта, жесткий диск, оперативная память и т. Д.

    • Peripheral Component Interconnect PCI используется для подключения видео, звуковых и сетевых карт
    • Accelerated Graphics Port AGP предназначен для видеокарт
    • Integrated Drive Electronics интерфейсы для жестких дисков
    • Serial ATA SATA интерфейсы для жесткого диска с улучшенным производительность
    • Универсальная последовательная шина — USB используется для внешних периферийных устройств, таких как камера, джойстик, флэш-диск
    • Слоты памяти для RAM

    Периферийные устройства материнской платы

    Как указывалось ранее, материнская плата является основным компонентом, который используется для соединения различных частей или компонентов системы.Здесь мы перечислим некоторые из них, которые напрямую подключены к материнской плате.

    ЦП

    Центральный процессор или ЦП — это сердце ПК, компьютера или системы. Подключение процессора к материнской плате должно быть очень быстрым, потому что все данные будут обрабатываться центральным процессором.

    RAM

    Оперативная память или RAM используется для хранения данных как энергозависимых во время работы. Данные RAM обрабатываются, устанавливаются, изменяются и удаляются ЦП.

    Жесткий диск

    Жесткий диск

    или жесткий диск используется для постоянного хранения данных в случае выключения компьютера.

    графический процессор

    Графический процессор

    , графический процессор или графическая карта используется для обработки визуального представления данного программного обеспечения, операционной системы и т. Д. И отображения на мониторе.

    Назначение материнской платы | Small Business

    Если открыть корпус настольного компьютера, то можно увидеть несколько плат с припаянными к ним трансформаторами различных цепей и проводами. Большая плата, к которой подключены все остальные платы, и есть материнская плата. Заменить материнскую плату на настольном компьютере несложно, хотя есть много подводных камней, которых следует избегать.Общие знания о том, как материнская плата функционирует в компьютере, поможет вам, если вы хотите попытаться отремонтировать компьютеры своего предприятия, или это может помочь вам заключить более выгодную сделку с ремонтной мастерской.

    Определение

    Материнская плата — это самая большая карта в компьютере, к которой подключены все остальные карты и ЦП. И ноутбуки, и настольные компьютеры содержат материнские платы, но те, что в ноутбуках, гораздо сложнее ремонтировать, поскольку все компоненты упакованы очень плотно.Основная задача материнской платы — управлять всеми подсистемами компьютера. Набор микросхем управляет обменом данными между системами. Материнская плата также распределяет питание по системам с низким энергопотреблением.

    Функции

    Материнская плата имеет разъем, в который можно подключить один или несколько процессоров. Он имеет слоты для периферийных карт, таких как видеокарты, звуковые карты или сетевые карты. Он включает в себя набор микросхем, который действует как интерфейс между всеми подсистемами компьютера. Он содержит ПЗУ или постоянную память, используемую BIOS (базовая система ввода / вывода) — бит памяти, который не стирается при выключении компьютера, потому что он содержит инструкции, которые напоминают компьютеру, что делать, когда он снова включается.Кроме того, на материнской плате есть тактовый генератор, который представляет собой своего рода электронный метроном, который компьютер использует для синхронизации различных операций. Он также содержит более активную оперативную память, которую машина использует при запуске программного обеспечения. Наконец, на материнской плате есть слоты для карт расширения и разъемы питания, которые обеспечивают питание различных компонентов (высокоскоростные видеокарты и дисководы получают питание непосредственно от источника питания).

    Совместимость

    Различные материнские платы поддерживают различные типы процессоров, памяти, дисководов, видеокарт и других периферийных устройств.Если вы пытаетесь заменить материнскую плату, убедитесь, что все компоненты совместимы с типами разъемов и разъемов, имеющихся на материнской плате. Например, сокет процессора на материнской плате будет различаться в зависимости от того, поддерживает ли он Intel или AMD, а также зависит от процессоров одного производителя. Накопители также имеют разные разъемы и стандарты. Чаще всего материнская плата может поддерживать IDE, SATA или и то, и другое. Слоты для карт расширения также будут разными, более поздние версии PCI Express будут самыми быстрыми.Чтобы определить, какие материнские платы лучше всего работают с каким оборудованием и каких материнских плат следует избегать, прочитайте обсуждения и обзоры на форумах по компьютерному оборудованию.

    Производительность

    Большинство производителей компьютеров согласны с тем, что, при прочих равных условиях, материнская плата оказывает лишь минимальное влияние на производительность. Однако обновление материнской платы для поддержки более быстрого процессора, большего объема памяти или более быстрых интерфейсов видеокарты или диска может значительно повысить производительность, если вы также замените один или несколько из этих элементов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
