Транзистор КТ947 — генераторный, эпитаксиально-планарный, структуры n-p-n, кремниевый. Основное применение: умножители частоты, усилители мощности, автогенераторы (на частоте 0.1 ± 1.5 МГц при напряжении питания 27 В). Имеет жёсткие выводы, металлокерамический корпус и монтажный винт. Тип транзистора указывается на корпусе. Весит не более 35 г.
Цоколёвка КТ947
Электрические параметры транзистора КТ947
• Выходная мощность на частоте f = 1.5 МГц при Uкэ = 27 В, не менее | 250 Вт |
• Коэффициент усиления по мощности на частоте f = 1.5 МГц при Uкэ = 27 В, Pвых = 250 Вт, не менее | 10 |
типовое значение | 70 |
• КПД коллектора на частоте f = 1. Uкэ = 27 В, Pвых = 250 Вт, не менее | 55% |
типовое значение | 60% |
• Коэффициент передачи тока (статический) в схеме с общим эмиттером при Uкэ = 5 В, Iк = 20 А: | |
Тк = +25°C | 10 ± 80 |
Тк = +125°C для 2Т947А | 5 ± 160 |
Тк = −60°C для 2Т947А | 5 ± 80 |
• Модуль коэффициента передачи тока на частоте f = 30 МГц при Uкэ = 10 В, Iк = 4 А, не менее | 2.5 |
типовое значение | 3.3 |
• Ёмкость коллекторного перехода при Uкб = 27 В, не более | 850 пФ |
типовое значение | 680 пФ |
• Ток КЭ (обратный) при Uкэ = 100 В, Rбэ = 10 Ом, не более: | |
Т = +25°C | 100 мА |
Т = +125°C для 2Т947А | 160 мА |
• Ток эмиттера (обратный) при Uэб = 5 В, не более | 150 мА |
Предельные эксплуатационные характеристики транзисторов КТ947
• Напряжение К-Э (постоянное), при Rэб ≤ 10 Ом: | |
Тп ≤ +100°C | 100 В |
Тп = +200°C | 70 В |
• Постоянное напряжение Э-Б | 5 В |
• Ток коллектора (постоянный) | 20 А |
• Ток коллектора (импульсный) | |
при f = 100 КГц, Q ≥ 2 | 50 A |
при tи ≤ 300 мкс, Q ≥ 6 | 40 A |
• Рассеиваемая мощность (постоянная) при Тк ≤ 50°C | 200 Вт |
• Тепловое сопротивление переход — корпус | 0. 75°C/Вт |
• Температура p-n перехода | +200°C |
• Температура корпуса: | |
КТ947А | +100°C |
2Т947А | +125°C |
• Рабочая температура (окружающей среды) | |
КТ947А | −60…Tк = +100°C |
2Т947А | −60…Tк = +125°C |
Серия |
Гарантия | 1 год |
Страна | Китай |
Потребляемая мощность | 1200 Вт |
Длина сетевого шнура | 1.77 м |
Регулировка температуры | 1 режим |
Мощность подачи пара | до 25 г/мин |
Объем резервуара для воды | 150 мл |
Время нагрева | до 40 сек |
Подошва отпаривателя | металл |
Индикация включения | Да |
Индикация готовности к работе | Да |
Защитная рукавица | Да |
Насадка-щетка | Да |
Все отзывы взяты из открытых источников, либо оставлены посетителями сайта. Администрация сайта otzovik-top ответственности за отзывы не несет.
Биполярные транзисторы серии КТ9хх
Биполярные транзисторы серии КТ9ххБИПОЛЯРНЫЕ ТРАНЗИСТОРЫ серии КТ9хх
130 типономиналов на 10-май-19
Предприятия, отмеченные таким цветом, прекратили свое существование.
Подробная информация о производителях — в ПУТЕВОДИТЕЛе и о корпусах — здесь | ||||||||||
тип | класс | аналог | Uкэ, В | Iк, А | h31 | Uнас, В | tрас, мкс [fгр, МГц] | корпус | производитель | подробности |
---|---|---|---|---|---|---|---|---|---|---|
2Т904А | npn | 2N3375 | 28 | 0,8 | [400] | КТ4-2 | НИИЭТ | АЕЯР.432140.445ТУ | ||
КТ907А | npn | 2N3733 | 28 | [400] | КТ4 | ВЗПП-С | ЩБ3. 365.052ТУ | |||
2Т908А | npn | 100 | 10 | 8…60 | 1.5 | [50] | КТЮ-3-20 | ИСКРА | Ге3.365.007ТУ | |

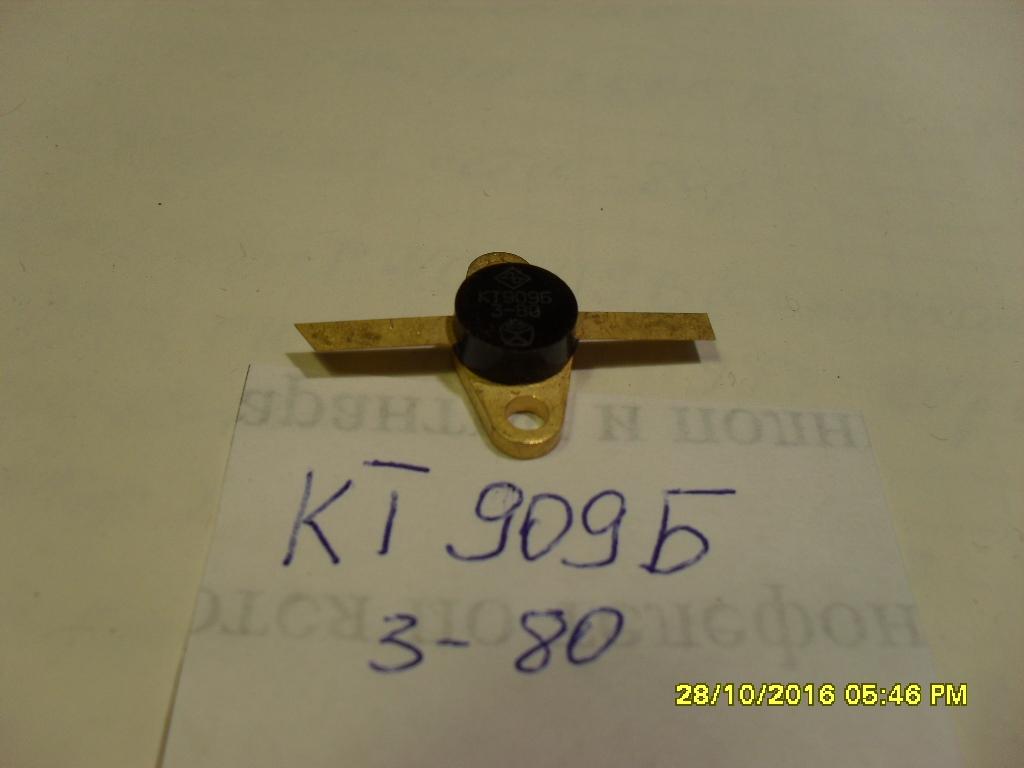

КТ909Б | npn | 2N5177 | 28 | [500] | КТ15 | ВЗПП-С | ЩБ3.365.064ТУ | |||
КТ911Б | npn | 28 | [1000] | КТ18 | ВЗПП-С | ЩБ3.365.061ТУ | ||||
КТ920В | npn | 2N6081 | 12,6 | [200] | КТ17 | ВЗПП-С | аА0.336.059ТУ | |||
КТ922В | npn | 2N6369 | 28 | [175] | КТ17 | ВЗПП-С | аА0.336.073ТУ | |||
КТ925В | npn | 2N5590 | 12,6 | [320] | КТ17 | ВЗПП-С | аА0. 336.074ТУ | |||
КТ926А | npn | 200 | 15 | 50 | 2,5 | КТ10 | ФЗМТ, ЭЛИЗ | |||
КТ928А | npn | 2N2218 | 60 | 0,8 | 65 | 1,0 | 0.2 | КТ2-7 | ТРАНЗИСТОР | * |
КТ929А | npn | BZ8Z | 8 | [175] | КТ17 | ВЗПП-С | * | аА0.336.249ТУ | |||
КТ930Б | npn | 2N6364 | 28 | [400] | КТ32 | ВЗПП-С | аА0.336.253ТУ | |||
КТ931А | npn | 2N6369 | 28 | [200] | КТ32 | ВЗПП-С | аА0.336.252ТУ | |||
КТ932А | pnp | 80 | 50 | [30] | КТ9 | НИИПП | ||||
КТ933А | pnp | 80 | 50 | [120] | КТ2-7 | НИИПП | ||||
КТ934В | npn | 2N5637 | 28 | [400] | КТ17 | ВЗПП-С | аА0. 336.203ТУ | |||
КТ935А | npn | 100 | 20 | 50 | 1,0 | КТ10 | ФЗМТ, ЭЛИЗ | |||
КТ939А | npn | N643 | 30 | 0,4 | 40 | [2500] | КТ16-2 | ЭЛЕКТРОНИКА, ТРАНЗИСТОР | ||
КТ940Б | npn | BF458 | 250 | 0,1 | 25 | 1,0 | [90] | КТ27 | ИСКРА, КРЕМНИЙ, ТРАНЗИСТОР | * |
КТ940Б1 | npn | BF421 | 250 | 0,1 | 25 | 1,0 | [90] | КТ26 | ИСКРА | * |
КТ941А | pnp | 30 | 0,5 | 20 | 0,6 | ЭЛЕКС | * | |||
КТ943Д | npn | 80 | 2 | 60 | 2,5 | 1,1 | КТ8 | * | ||
КТ944А | npn | 2N5709 | 100 | 12,5 | 50 | 1,5 | [30] | КТ5 | ИСКРА | * |
КТ945А | npn | 2SD551 | 200 | 15 | 10. ..60 | 2,5 | 1,1 | КТ9 | ФЗМТ, ЭЛИЗ | * |
КТ946А | npn | 10 | [1000] | КТ25 | ПУЛЬСАР | |||||
КТ947А | npn | 2N6047 | 100 | 20 | 60 | 1,2 | [100] | КТ5 | ИСКРА | * |
КТ948А | npn | 28 | [2000] | КТ54 | ПУЛЬСАР | |||||
КТ949А | npn | 60 | 20 | 10 | 1,7 | ЭЛЕКТРОНПРИБОР | ||||
КТ950А | npn | 10 | 5 | >20 | [80] | КТ18 | ПУЛЬСАР | |||
КТ951А | npn | 10 | 1 | >10 | [80] | КТ17 | ПУЛЬСАР | |||
КТ955А | npn | 30 | 6 | 10 | [30] | КТ30 | ЭЛЕКТРОНПРИБОР | * | ||
КТ956А | npn | 100 | 15 | 10 | [30] | КТ19 | ЭЛИЗ | * | ||
КТ957А | npn | 28 | 25 | 10 | [30] | КТ32 | ЭЛЕКТРОНПРИБОР | * | ||
КТ958А | npn | BM40-12 | 36 | 10 | 50 | 0,08 | [200] | КТ32 | ВЗПП-С | * | аА0. 336.331ТУ |
КТ960А | npn | CM40-12 | 36 | 7 | 0,08 | [400] | КТ32 | ВЗПП-С | * | аА0.336.353ТУ | |
КТ961А | npn | BD139 | 80 | 1,5 | 100 | 0,5 | [50] | КТ27 | ИСКРА, КРЕМНИЙ | * |
КТ962В | npn | DM10-28 | 50 | 4 | [1000] | КТ17 | ВЗПП-С | * | аА0.336.381ТУ | ||
КТ963А | npn | 15 | 0,2 | [9000] | КТ52 | ПУЛЬСАР | ||||
КТ964А | npn | 30 | 5 | >10 | [80] | КТ19 | ПУЛЬСАР | |||
КТ965А | npn | 36 | 4 | 10 | [30] | КТ30 | ЭЛЕКТРОНПРИБОР | * | ||
КТ966А | npn | 36 | 8 | 10 | [30] | КТ31 | ЭЛЕКТРОНПРИБОР | * | ||
КТ967А | npn | 36 | 15 | 10 | [30] | КТ19 | ЭЛЕКТРОНПРИБОР | * | ||
КТ968А | npn | BF457 | 300 | 0,1 | 75 | 0,2 | [90] | КТ2-7 | ИСКРА | * аАО. 339.262ТУ |
КТ969А | npn | BF469 | 250 | 0,1 | 100 | 1,0 | [60] | КТ27 | ИСКРА, КРЕМНИЙ, ТРАНЗИСТОР | * |
КТ969А1 | npn | BF420 | 250 | 0,1 | 100 | 1,0 | [60] | КТ26 | ИСКРА | * |
КТ970А | npn | CM2100 | 50 | 13 | [400] | КТ56 | ВЗПП-С | аА0.336.461ТУ | ||
КТ971А | npn | BM100 | 28 | 17 | [200] | КТ56 | ВЗПП-С | аА0.336.462ТУ | ||
КТ972А | npn | BF875 | 60 | 4 | 750 | 1,5 | 0,2 | КТ27 | ТРАНЗИСТОР, ЭЛЕКТРОНИКА | * |
КТ973А | pnp | BF876 | 60 | 4 | 750 | 1,5 | 0,2 | КТ27 | ТРАНЗИСТОР, ЭЛЕКТРОНИКА | * |
КТ974А | pnp | 70 | 2 | 40 | 0,5 | 0,2 | КТ3 | ПУЛЬСАР | * | |
КТ975А | npn | 45 | [1400] | КТ59 | ПУЛЬСАР | |||||
КТ976А | npn | Ph2114 | 28 | 6 | [1000] | КТ17 | ВЗПП-С | аА0. 336.466ТУ | ||
КТ977А | npn | 40 | [1500] | КТ25 | ПУЛЬСАР | |||||
КТ978А | npn | 300 | 10 | 15 | 1,0 | 1,2 | КТ8 | * | ||
КТ979А | npn | 28 | [1300] | КТ57 | ПУЛЬСАР | |||||
КТ980А | npn | 50 | 8 | 10 | [100] | КТ19 | ПУЛЬСАР | |||
КТ981А | npn | 36 | 10 | 10 | [80] | КТ31 | ЭЛЕКТРОНПРИБОР | * | ||
КТ982А | npn | 10 | 0,4 | [7000] | КТ52 | ПУЛЬСАР | ||||
КТ983А | npn | BLX96 | 25 | 0,2 | [860] | КТ17 | ВЗПП-С | аА0. 336.527ТУ | ||
КТ984Б | npn | MSC1250M | 50 | 3 | [820] | КТ42 | ВЗПП-С | # | аА0.336.583ТУ | ||
КТ985АС | npn | BAL0204 | 28 | 17 | [400] | КТ45 | ЭЛЕКТРОНИКА | # | пара | аА0.336.584ТУ | ||
КТ986А | npn | 45 | [1600] | КТ59 | ПУЛЬСАР | |||||
КТ987А | npn | 28 | [1000] | КТ58 | ПУЛЬСАР | |||||
КТ988А | npn | 28 | [1400] | КТ57 | ПУЛЬСАР | |||||
КТ989А | npn | 28 | [2000] | КТ57 | ПУЛЬСАР | |||||
КТ991АС | npn | BAL0105 | 28 | 7,5 | [700] | КТ44 | ВЗПП-С | # | пара | аА0. 336.721ТУ | ||
КТ993А | npn | 120 | 5 | 10 | 2 | ЭЛЕКТРОНПРИБОР | ||||
КТ994А | npn | 45 | [1600] | КТ62 | ПУЛЬСАР | |||||
КТ995А | npn | 14 | 0,6 | [9900] | КТ52 | ПУЛЬСАР | # | |||
КТ997А | npn | D44H5 | 45 | 10 | >40 | 1 | 0,5 | КТ28 | ЭЛИЗ | # |
КТ998А | npn | 85 | 15 | 10 | 1 | КТ10 | ЭЛЕКТРОНПРИБОР | |||
КТ999А | npn | 250 | 0,05 | 50 | 1 | [60] | # | |||
КТ9101АС | npn | BAL0105 | 28 | 15 | [700] | КТ44 | ЭЛЕКТРОНИКА | # пара | ||
КТ9103А | npn | 0,9 | [5000] | КТ54 | ПУЛЬСАР | |||||
КТ9104Б | npn | MRA0610 | 28 | 1,5 | [700] | КТ42 | ВЗПП-С | * | # | аА0. 336.718ТУ | ||
КТ9105АС | npn | BAL0105 | 28 | 16 | [500] | КТ45 | ВЗПП-С | # | пара | аА0.336.719ТУ | ||
КТ9109А | npn | MSC1550 | 50 | 5 | [820] | КТ42 | ЭЛЕКТРОНИКА | * | ||
КТ9111А | npn | 50 | 5 | 30 | [80] | КТ19 | ПУЛЬСАР | |||
КТ9114А | npn | 40 | * | |||||||
КТ9115А | pnp | BF472 | 300 | 0,1 | 25 | 1,0 | [90] | КТ27 | КРЕМНИЙ | * |
КТ9116Б | npn | TPV394 | 28 | 10 | [230] | КТ56 | ЭЛЕКТРОНИКА | # Р6/94 | ||
КТ9117А | pnp | 100 | 1 | 100 | 0,3 | 0,9 | КТ2-7 | КРЕМНИЙ | # | |
КТ9118А | npn | 40 | 7,5 | [1300] | КТ61 | ПУЛЬСАР | * | |||
КТ9119А | npn | 15 | 0,9 | [5000] | КТ52 | ПУЛЬСАР | ||||
КТ9120А | pnp | D45H5 | 45 | 12 | 40 | 0,6 | [200] | КТ28 | КРЕМНИЙ | |
КТ9121А | npn | 40 | [2700] | КТ55 | ПУЛЬСАР | # | ||||
КТ9122А | npn | 40 | 6,5 | [2000] | КТ61 | ПУЛЬСАР | * | |||
2Т9123Б | npnD | 36 | 12,5 | >1800 | 1,5 | 0,25 | КТ9 | ФЗМТ | ||
КТ9124А | npn | 30 | 1,5 | [3500] | КТ57 | ПУЛЬСАР | # | |||
КТ9125АС | npn | BAL0105 | 28 | 4 | [500] | КТ45 | ЭЛЕКТРОНИКА | # пара | ||
КТ9126А | npn | 100 | 30 | 40 | 0,5 | [160] | # | |||
КТ9127А | npn | 50 | [1150] | КТ55 | ПУЛЬСАР | # | ||||
2Т9128АС | npn | BAL0102 | 28 | 18 | [175] | КТ45 | НИИЭТ | # | аАО. 339.711ТУ | ||
КТ9129А | npn | 24 | [3500] | КТ57 | ПУЛЬСАР | # | ||||
КТ9130А | npn | 250 | 0,15 | 45 | 1,0 | [200] | КТ27 | КРЕМНИЙ | # | |
КТ9131А | npn | 100 | 25 | 100 | 2,5 | [180] | # | |||
КТ9132АС | npn | 30 | 11,2 | [700] | КТ44 | ЭЛЕКТРОНИКА | # пара | |||
КТ9133А | npn | TPV376 | 55 | 16 | 3 | [240] | КТ56 | ЭЛЕКТРОНИКА | # Р6/94 | |
КТ9134А | npn | 45 | [1500] | КТ76 | ПУЛЬСАР | # пара | ||||
КТ9135А | npn | 15 | 0,9 | [9000] | КТ52 | ПУЛЬСАР | # | |||
КТ9136АС | npn | SD1565 | 45 | 10 | [500] | КТ44 | ЭЛЕКТРОНИКА | # пара | ||
КТ9137А | npn | 22 | 0,4 | [2300] | КТ20 | ПУЛЬСАР | # | |||
2Т9138А | npn | 100 | 5 | 30 | 1,5 | 1,1 | КТ19А-3 | ФЗМТ | ||
КТ9139А | npn | 24 | 1,5 | [3200] | КТ57 | ПУЛЬСАР | # | |||
КТ9140А | npn | 50 | 10 | [1450] | КТ61А | ПУЛЬСАР, ЭЛЕКТРОНИКА | # | |||
КТ9141А | npn | 80 | 0,3 | 15 | [1000] | КТ16 | ПУЛЬСАР | # | ||
КТ9142А | npn | 2SC3218 | 28 | 15 | [860] | КТ44 | ЭЛЕКТРОНИКА | Р6/94 | ||
КТ9143А | pnp | 65 | 0,1 | 20 | [1500] | КТ2-7 | ПЛАНЕТА | # | ||
КТ9144А9 | pnp | 500 | 0,1 | 20 | 1,0 | [30] | КТ47 | КРЕМНИЙ | # | |
КТ9145А9 | npn | 500 | 0,1 | 20 | 1,0 | [30] | КТ47 | КРЕМНИЙ | # | |
КТ9146А | npn | 45 | [1550] | КТ62 | ПУЛЬСАР | # | ||||
КТ9147АС | npn | 28 | 29 | [400] | КТ82 | ЭЛЕКТРОНИКА | пара | |||
КТ9149А | npn | 25 | [2300] | # | ||||||
КТ9150А | npn | TPV595 | 25 | 3 | [860] | КТ81 | ЭЛЕКТРОНИКА | Р6/94 | ||
КТ9151А | npn | 2SC3812 | 27 | 33 | [230] | КТ82 | ЭЛЕКТРОНИКА | Р6/94 | ||
КТ9152А | npn | 2SC3660 | 28 | 24 | [860] | КТ82 | ЭЛЕКТРОНИКА | Р6/94 | ||
2Т9153БС | npn | MRA0510 | 28 | 10 | [840] | КТ44 | НИИЭТ | АЕЯР. 432149.024ТУ | ||
2Т9155В | npn | 2SC3217 | 28 | 24 | [860] | КТ44 | НИИЭТ | АЕЯР.432150.052ТУ | ||
КТ9156БС | npn | BAL0510 | 28 | 10 | [1000] | КТ44 | ЭЛЕКТРОНИКА | АЕЯР.432150.051ТУ | ||
КТ9157Б | npn | 2SC2270 | 20 | 5 | 300 | 1,0 | [100] | КТ27 | КРЕМНИЙ | |
КТ9161АС | npn | SD1565 | 45 | [500] | КТ44 | ЭЛЕКТРОНИКА | пара | |||
КТ9163А | npn | BD545 | 60 | 15 | 15 | 1,0 | 0,25 | КТ43 | ЭЛЕКТРОНПРИБОР | |
КТ9164АС | npn | SD1565 | 50 | [1090] | КТ44 | ЭЛЕКТРОНИКА | пара | |||
КТ9166А | npn | D44H5 | 45 | 15 | 50 | 0,5 | КТ28 | КРЕМНИЙ | ||
КТ9172А | npn | 28 | 0,1 | [860] | КТ82 | ЭЛЕКТРОНИКА | Р6/94 | |||
КТ9173А | npn | 28 | 14 | [230] | КТ45 | ЭЛЕКТРОНИКА | ||||
КТ9174А | npn | SD1483 | 28 | 0,2 | [230] | КТ82 | ЭЛЕКТРОНИКА | Р6/94 | ||
2Т9175В | npn | MRF754 | 7,5 | 2 | [470] | КТ83 | НИИЭТ | АЕЯР. 432150.125ТУ | ||
КТ9176А | pnp | 2SD772 | 30 | 3 | 60 | 0,5 | [10] | КТ26 | ИСКРА | |
КТ9177А | npn | 2SD882 | 30 | 3 | 60 | 0,5 | [10] | КТ26 | ИСКРА | |
КТ9180Г | pnp | 100 | 3 | 200 | 0,5 | [100] | КТ27 | КРЕМНИЙ | ||
КТ9181Г | npn | 100 | 3 | 200 | 0,5 | [100] | КТ27 | КРЕМНИЙ | ||
КТ9182А | npn | SD1492 | 28 | 0,3 | [860] | КТ82 | ЭЛЕКТРОНИКА | |||
2Т9197В | npn | BLV94 | 12,5 | 6 | [870] | КТ83A | НИИЭТ | RadHard | АЕЯР. 432150.731ТУ | ||
2Т9211АС | npn | 50 | 11 | [350] | КТ44 | НИИЭТ | RadHard | АЕЯР.432150.731ТУ | |||
2Т9212А1 | npn | 50 | [1550] | IB1261 | НИИЭТ | |||||
2Т9213А1 | npn | 50 | [1550] | IB1261 | НИИЭТ | |||||
2Т9214А1 | npn | 50 | [1550] | IB1191 | НИИЭТ |
- Пояснения:
- Транзисторы, отмеченные «*», описаны в справочнике: Полупроводниковые приборы. Транзисторы средней и большой мощности. М., Радио и связь, 1989 г.
- Транзисторы, отмеченные «#», описаны в справочнике: В.М.Петухов. Полупроводниковые приборы. Транзисторы.- М. ,»РИКЕЛ», «Радио и связь «, 1994 г.
- Буквенный суффикс соответствует максимальному напряжению коллектора или тока.
- Буква «D» в типе означает составной транзистор (Дарлингтон)
Кт827 схемы блоков питания | Домострой
Аналог КТ827А
Здравствуйте уважаемые читатели. Существует много схем, где с большим успехом используются замечательные мощные составные транзисторы КТ827 и естественно иногда возникает необходимость в их замене. Кода под рукой данных транзисторов не обнаруживается, то начинаем задумываться об их возможных аналогах.
Полных аналогов среди изделий иностранного производства я не нашел, хотя в интернете есть много предложений и утверждений о замене этих транзисторов на TIP142. Но у этих транзисторов максимальный ток коллектора равен 10А, у 827 он равен 20А, хотя мощности у них одинаковые и равны 125Вт. У 827 максимальное напряжение насыщения коллектор – эмиттер равно два вольта, у TIP142 – 3В, а это значит, что в импульсном режиме, когда транзистор будет находиться в насыщении, при токе коллектора 10А на нашем транзисторе будет выделиться мощность 20Вт, а на буржуйском – 30Вт, поэтому придется увеличивать размеры радиатора.
Хорошей заменой может быть транзистор КТ8105А, данные смотрим в табличке. При токе коллектора 10А напряжение насыщения у данного транзистора не более 2В. Это хорошо.
При неимении все этих замен я всегда собираю приблизительный аналог на дискретных элементах. Схемы транзисторов и их вид приведены на фото 1.
Собираю обычно навесным монтажом, один из возможных вариантов показан на фото 2.
В зависимости от нужных параметров составного транзистора можно подобрать транзисторы для замены. На схеме указаны диоды Д223А, я обычно применяю КД521 или КД522.
На фото 3 собранный составной транзистор работает на нагрузку при температуре 90 градусов. Ток через транзистор в данном случае равен 4А, а падение напряжения на нем 5 вольт, что соответствует выделяемой тепловой мощности 20Вт. Обычно такую процедуру я устраиваю полупроводникам в течении двух, трех часов. Для кремния это совсем не страшно. Конечно для работы такого транзистора на данном радиаторе внутри корпуса устройства потребуется дополнительный обдув.
Для выбора транзисторов привожу таблицу с параметрами.
Параметры самодельного составного транзистора (Рвых, Iк макс.)будут конечно соответствовать параметрам примененного выходного транзистора. Вот вроде и все. До свидания. К.В.Ю.

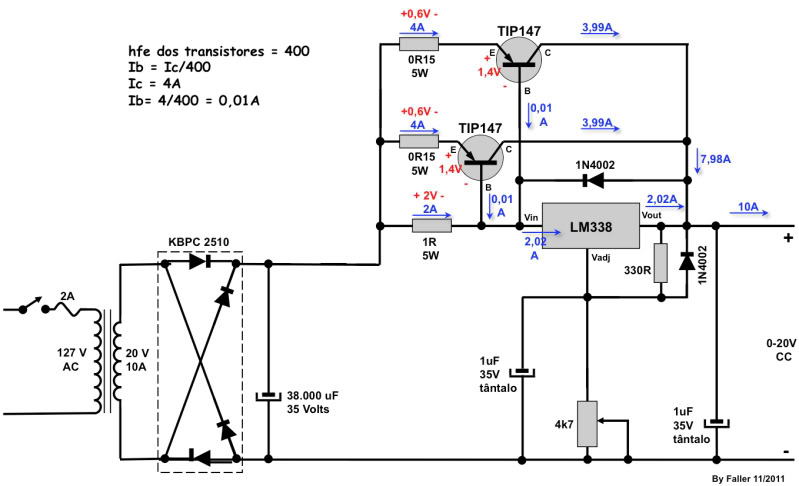

Принципиальная схема очень простого но достаточно мощного источника питания, который выполненный на мощных составных транзисторах, вполне пригоден не только для зарядки автомобильных аккумуляторов, но и для питания различных электронных схем.
Напряжение на выходе устройства регулируется от 0 до 15 В. Выходной ток блока питания может достигать 20 А.
Рис. 1. Принципиальная схема мощного стабилизатора напряжения на 0-15В и ток 5А, 10А, 20А.
Так как катоды диодов и коллекторы транзисторов соединены между собой, то все эти детали размещаются на одном большом радиаторе без изолирующих прокладок.
Если не предъявляются особые требования к стабильности напряжения, то резистор R1 и стабилитрон VD3 из схемы можно исключить. Добавив емкости, показанные на схеме пунктиром, можно использовать устройство в качестве блока питания.
- PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
- Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
- Онлайн просмотрщик Gerber-файлов от PCBWay!
Всем привет! есть вопрос? FU1 это что за деталька) и T1 сколько витков нужно? или это намотка на резистор или трансформатор.
FU1 — (от слова Fuse) это плавкий предохранитель, в данной схеме его нужно ставить на 1,5-2 Ампера.
Т1 — трансформатор переменного напряжения. На первичную обмотку подают — 220В, а на вторичной (та что идет к диодам) получаем примерно 14-16В переменного напряжения.
Трансформатор можно изготовить самостоятельно, если есть опыт и материалы, а можно купить готовый в магазине, на базаре, в интернете. В данной схеме нужен трансформатор с вторичной обмоткой на 14-16В и ток порядка 20А.
P = U*I = 14*20 = примерно 300 Ватт.
Если вам не нужен такой ток то можно брать менее мощный.
Желательно помнить: трансформатор должен быть с запасом по мощности по отношению к той что вам нужна!
..827 проходной с током 20А..на выход. и потом что за странный выбор Кт947?—высокочастотный npn транзик для передатчиков.. туда 827 а впереди составного любой обратный средней мощн.. хоть кт817..
У транзистора КТ947 выходная мощность в пределах 200-250 Ватт, что явно выше чем у КТ827 (125 Ватт). А то что у КТ947 граничная частота передачи тока 75МГц то это в данной схеме особой роли не сыграет.
а на раскачку зачем 827. явно не оправданно. и потом два в паралель 827 как раз.. а себестоимость гораздо дешевле будет.. ВЧ мощные с позолоченными ногами на дешевые. да и применение получше найдется чем в простой бп ставить..
КТ827 — составной транзистор с высоким коэффициентом усиления, в данном случае он хорошо заменяет два каскада.
КТ947 стоит недешево, в данной схеме он избыточен.
Удешевить схему можно также за счет замены транзистора КТ827 на пару КТ819+КТ815 как на рисунке ниже:
Вместо КТ947 можно подключить в параллель несколько штук КТ819+резистор, как на схеме: Источник питания для автомобильного трансивера 13В 20А.
Если нужна схема с выходом порядка 5-6А то вполне подойдет решение на КТ827+КТ815 — Блок питания 12В 6А (КТ827).
В данной статье расскажем про универсальный блок стабилизированного питания, про их основные требования и сбор схемы описанного блока питания.
В различных источниках – интернете, книжных изданиях встречаются схемы стабилизированных источников питания. Как правило, чем совершеннее (лучше) схема, тем она сложнее.
Источники питания стабилизированным напряжением имеющие широкие пределы регулирования выходного напряжения, высокую нагрузочную способность, защиту от превышения тока нагрузки и при этом – низкий коэффициент пульсаций классически состоят из следующих основных элементов:
— схема компенсационного стабилизатора напряжения.
— контрольные измерительные приборы;
— схема (элементы) защиты от перегрузки.
Мной были изучены различные варианты лабораторных блоков стабилизированного питания, схемы которых публикуют в различных изданиях.
Основные требования, предъявленные к источникам питания:
1. Пределы регулировки постоянного выходного напряжения – 0…25 вольт;
2. Максимальный ток нагрузки – 10 А;
3. Напряжение пульсаций на нагрузке током 10 А – не более 0,2 вольта;
4. Нестабильность выходного напряжения при нестабильности напряжения в сети 20% — не более 0,3%;
5. Порог срабатывания защиты по току – от 6 А и выше (устанавливается по желанию).
Эти требования довольно высоки и очень мало вариантов получения таких характеристик без значительного усложнения схем.
В результате изучения и переработки схем мощных источников питания была разработана наиболее оптимальная простейшая схема источника стабилизированного напряжения, полностью удовлетворяющая высоким предъявленным требованиям по параметрам.
Для уменьшения количества элементов (упрощения схемы), за основу стабилизатора был взят микросхемный стабилизатор напряжения с плавной регулировкой выходного напряжения – LM317 (его отечественный аналог – КР142ЕН12А). Исполнена микросхема в обычном транзисторном корпусе ТО-220. Возможна замена этой микросхемы на LM350, LM338, LТ1083 (аналог – КР142ЕН22А), LТ1084 (аналог – КР142ЕН22), LТ1085 (аналог – КР142ЕН22Б). Все эти микросхемы обладают хорошей нагрузочной способностью (в зависимости от микросхемы – от 3-х, до 7,5 ампер). Они все имеют собственную защиту от перегрузки по току, но так как предъявлено требование к выходному току в 10 ампер, то эта защита в моей схеме не используется. Кроме того, имеется недостаток – минимальное напряжение, которое микросхема выдаёт – 1,25 вольта, а нам надо – 0 вольт. Для возможности получения выходного напряжения от нуля, радиолюбителями предлагаются схемы с дополнительными источниками отрицательного напряжения смещения, но мы пойдём по другому пути.
Для получения выходного напряжения от 0 вольт и повышения нагрузочной способности до тока более 10 ампер, в представленной мной схеме используются два составных транзистора КТ827А. Суть снижения минимального предела выходного напряжения до нуля состоит в том, что эти самые 1,25 вольта «падают» на базово-эмиттерных переходах транзисторов. О том, что это за падение, я описывал в своей статье Стабилизаторы напряжения, их расчёт. Кроме того, поставив в схему два составных транзистора КТ827А мы «убиваем второго зайца» – значительно увеличиваем нагрузочную способность блока питания, подняв запас по току до 40 ампер, чем повышаем надёжность блока питания. Для выравнивания токов нагрузки между транзисторами в эмиттерных цепях транзисторов используются резисторы R13 и R14. Регулировка выходного напряжения блока питания осуществляется резистором R10.
В основном все «продвинутые» изученные мной схемы в качестве элементов защиты используют либо оптопары, либо электромагнитные реле. Мне это крайне не понятно потому, что оптопары обычно используются для гальванической развязки, а в представленных схемах никакой гальванической развязки и не требовалось. Электромагнитные реле, это довольно медлительный элемент схемы, способный «залипать» и тогда Ваш блок питания всё равно сгорит. Реле – это элемент электрики, а не электроники. Я лично использую электромагнитное реле, в крайнем случае, когда транзисторные и тиристорные схемы не могут заменить реле.
Разработанная мной схема защиты проста и надёжна. Работает она следующим образом:
В качестве элемента, на котором измеряется ток, используется резистор R2 на 0,1 Ом. При токе нагрузки, равном 6 ампер, на нём падает напряжение равное ровно 0,6 вольта (по закону Ома). Если шлиц резистора R4 находится в крайнем правом положении, то это напряжение в 0,6 вольта прикладывается к переходу эмиттер-база транзистора VT1. Транзистор открывается. Ток, протекающий через открытый транзистор VT1, открывает транзистор VT2, а тот в свою очередь откроет транзистор VT3. Открытый транзистор VT3 закорачивает вывод 1 микросхемы (управления выходным напряжением) на корпус и выходное напряжение стабилизатора падает до нуля. Транзисторы VT1 и VT2 совместно представляют собой схему тиристорного управления, они «самоблокируются» в открытом состоянии двумя токами, протекающими по пути: 1) плюс выпрямителя – эмиттер VT1 – база VT1 – коллектор VT2 – эмиттер VT2 – элементы R7, VD3, R8, R9, транзистор VT3 – минус выпрямителя; 2) плюс выпрямителя – эмиттер VT1 – коллектор VT1 – база VT2 – эмиттер VT2 – элементы R7, VD3, R8, R9, транзистор VT3 – минус выпрямителя. Одновременно загорается светодиод VD3 «Перегрузка». Для отключения защиты, необходимо кратковременно нажать кнопку S2, которая разорвёт цепь протекания первого тока и транзисторы закроются. Если причина срабатывания защиты не устранена (например замыкание выходных клемм), то нажатие кнопки не сбросит защиту. Для уменьшения чувствительности схемы защиты по току, необходимо двигать ползунок резистора R4 из крайнего правого положения влево. Настройка производится экспериментально, путём кратковременного создания соответствующей нагрузки. Я сделал просто: в качестве нагрузки использовал внешний 10-ти амперный Амперметр, подключив его напрямую к выходным клеммам. Повышая выходное напряжение резистором R10 от нуля, я добился срабатывания схемы защиты на выбранном мной уровне (9,5А). Дополнительная защита по первичной обмотке – предохранитель FU1.
Важно
Особое внимание следует уделить выбору трансформатора. Он должен быть достаточной мощности. Я использую всё тот же ТПП-320-220-50, который я использовал и в зарядном устройстве, подобрав выходное напряжение на выходе выпрямителя VD1, равным 30 вольтам, путём выбора определённых обмоток. Не смотря на использование мощных транзисторов, при эксплуатации блока питания необходимо помнить, что нагрузочные способности любых блоков питания ограничены суммарной рассеиваемой мощностью выходных транзисторов. В данном случае, это — 250 ватт (по справочнику). Силовые транзисторы будут сильно греться и могут выйти из строя от падения на их переходах отдаваемого трансформатором напряжения. Так, при выходном напряжении 2,5 В и токе нагрузки 9 А, рассеиваемая на транзисторах мощность будет равна (30 – 2,5) * 9 = 247,5 Ватт. Эта работа «на пределе» приведёт к быстрому выходу транзисторов из строя от перегрева. Поэтому транзисторы необходимо установить на радиаторы достаточного размера. Я использовал в качестве радиаторов алюминиевый корпус своего блока, установив транзисторы через слюдяные прокладки.
В качестве выпрямителя VD1, как и в зарядном устройстве, я использовал силовой выпрямительный мост типа КЦ419 (импортный аналог – МВ5010), как результат – не нужна изоляция, компактность и запас по току до 25 ампер (МВ5010 – до 16А). Он также прикручивается непосредственно на корпус.
При сборке конструкции обязательно учтите тот факт, что ушко крепления микросхемы соединено с входным выводом микросхемного стабилизатора. Поскольку её выходные токи не превышают 0,2 А, то можете её даже не прикручивать на радиатор, но лучший вариант, если вы прикрутите её через диэлектрическую прокладку на радиатор, на котором стоят выходные транзисторы. Таким образом, Вы сможете использовать тепловую защиту, встроенную в микросхему. Если установить транзисторы и микросхему на отдельный изолированный теплоотвод, то никаких изолирующих прокладок не потребуется.
Для контроля тока использован миллиамперметр, резистор R3 подбирают таким, чтобы при подаче напряжения в 1 вольт, было отклонение стрелки прибора на максимум шкалы (на значение = 10). Вольтметр использован заводской, на 25 вольт, без дополнительных добавочных резисторов.
Большинство радиоэлементов блока питания размещено на радиоплате(печатной плате) размерами 130 х 75 мм, изготовленной из одностороннего фольгированного текстолита. Размещение элементов приводится на рисунке ниже. Микросхема D1 установлена со стороны печатных проводников, под её ушко просверлено большое отверстие в плате (чтобы можно было прикрутить микросхему к металлическому корпусу винтом).
Правильно собранная конструкция начинает работать сразу. Настройке подлежит только установка уровня срабатывания защиты по току нагрузки. Если не установите, то блок всё равно будет выдавать требуемое Вам напряжение, но без защиты. В крайнем случае – самое правое положение ползунка резистора R4 соответствует защите при токе около 6 Ампер. Обратите внимание, что при включении блока с выставленным на выходе выходным напряжением отличным от нуля, сразу срабатывает защита. Это нормальная работа, связана с тем, что на выходе блока питания стоит конденсатор С5 достаточно большой ёмкости. Для работы блока необходимо нажать кнопку сброса аварии. Впрочем, можете уменьшить номинал конденсатора на целый порядок, но это увеличит чувствительность схемы защиты к резким импульсным изменениям нагрузки, и на больших токах увеличит коэффициент пульсаций.
Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ
ТОП-10 лучших моделей, рейтинг 2020 года, технические характеристики, плюсы и минусы, отзывы покупателей
Отпариватели торговой марки Kitfort призваны облегчить процессы очистки одежды, обивки мягкой мебели и других текстильных материалов.
Они позволят хозяйке сэкономить силы и время на осуществлении бытовых задач. С таким прибором помятые вещи могут быть разглажены без лишних усилий. А декоративные и нежные ткани будут гарантированно защищены от возможных повреждений.
Устройства обычно имеют малый вес и не займут много места при хранении. Одно из важных конкурентных преимуществ отпаривателей Kitfort — их доступная стоимость.
Рейтинг ТОП-10 лучших отпаривателей Kitfort 2020 года
Как выбрать отпариватель?
Выбирая подходящую модель отпаривателя бренда Kitfort, стоит оценивать прибор по следующим факторам:
- Мощность. Аппарат, мощностью 1500-1800 Вт позволит обработать даже ткань вроде денима и другие материалы высокой плотности. Менее мощный отпариватель подойдет только для легких тканей.
- Сила подачи пара и его давление. Оптимальное давление пара составляет от 3,5 до 5 бар, сила подачи — до 55 мл в минуту.
- Емкость бака. Небольшие емкости для жидкости делают прибор более компактным и легким, но могут быть рассчитаны всего на пару-тройку вещей. Стационарные напольные модели обычно имеют контейнеры около 1,5л.
- Требования к качеству воды. Рекомендуется приобретать отпариватели со встроенными фильтрами, которые повысят мягкость водопроводной воды. В ином случае рекомендуется использовать очищенную воду.
- Режимы работы. Режим работы поможет вам настроить параметры выхода пара для эффективной заботы о разных типах материала.
- Материал подошвы. Желательно выбирать изделия с керамическим или металлическим утюжком (из нержавеющей стали). Пластиковые варианты будут стоить дешевле, но прослужат недолго.
Обзор ручных моделей
Kitfort KT-929
Компактный и маловесный ручной отпариватель почти не уступает по мощности напольному варианту, но занимает гораздо меньше места. Он удобен для поездок и ему с легкостью найдется место в малогабаритном жилье.
Наличие водяного насоса позволяет выдавать сильную струю пара. Ее мощность можно отрегулировать в одном из двух режимов — для более плотных или легких материалов. Гладить можно горизонтально — как обычным утюжком, или вертикально отпаривать шторы, костюмы и т.п.
При работе нет необходимости постоянно зажимать кнопку подачи пара — имеется удобный механизм ее блокировки.
Стоит отметить, что это одна из лучших моделей 2020 года.
Характеристики:
- мощность — 1,5 кВт;
- емкость бака — 240 мл;
- готовность к работе — через 45 с;
- мощность пара — 20г/мин;
- сетевой шнур — 1,9м;
- габариты — 13*29*15см;
- вес — 1,1 кг.
- легкий;
- компактный;
- при работе нет капель воды;
- в комплекте есть насадки разного типа;
- возможность фиксации кнопки подачи пара.
- маленький резервуар для воды.
Kitfort KT-934
Ручной отпариватель обеспечит тщательный и быстрый уход за одеждой. Прибор компактен, его можно положить в ручную кладь. При отсутствии гладильной доски вы сможете обработать паром вещи, висящие вертикально.
Во время работы теперь нет нужды снимать занавески, а нагретый пар удалит не только складки, но также загрязнения и избавит от микроорганизмов и пыли. Для облегчения чистки шерсти домашних питомцев имеется отдельная насадка, которая устранит статические заряды.
Характеристики:
- мощность — 0,8 кВт;
- емкость бака — 100 мл;
- мощность пара — 18г/мин;
- сетевой шнур — 1,8м;
- габариты — 22*14*9см;
- вес — 0,85 кг.
- вертикальное отпаривание;
- удобно брать с собой в поездки;
- хорошо снимает статическое электричество.
- невысокая мощность;
- вмещает мало воды;
- в комплекте только одна щетка.
Kitfort KT-916
Еще один представитель модельного ряда отпаривателей с маленькими размерами и небольшим весом. Работать можно одной рукой. Пар очень деликатный, но в то же время довольно мощный.
Может применяться для отпаривания декоративных элементов одежды и тканей разной плотности. Во время перерыва в работе или при отсутствии воды в баке сработает автоматическая функция отключения электропитания. Ворсовая щетка входит в комплект поставки.
Характеристики:
- мощность — 1 кВт;
- емкость бака — 260 мл;
- мощность пара — 20г/мин;
- сетевой шнур — 1,7м;
- габариты — 12*26*13см;
- вес — 0,9 кг.
- два режима работы;
- антистатическая насадка в комплекте;
- опция самоотключения при простое;
- скорость нагрева.
- нестабильный паровой удар;
- подтекание воды из бака;
- не подойдет для плотных тканей.
Kitfort KT-928
С помощью этого отпаривателя вы сможете легко и довольно быстро разгладить практически любую ткань до идеального состояния. Даже с заполненной емкостью прибор весит немного и управляется одной рукой.
Незаменимая вещь в поездке. Мощность в 0,6 кВт позволит быстро нагреть воду в емкости, превратив ее в пар. Для удобства использования провод удлинен до 170 сантиметров. Резервуар для воды рассчитан на обработку одной-двух вещей.
Корпус прибора имеет специальные метки для контроля за уровнем жидкости. Возможно отпаривание мягкой мебели. Если прибор не используется длительное время, то он отключится сам.
Характеристики:
- мощность — 0,6 кВт;
- емкость бака — 100 мл;
- мощность пара — 15г/мин;
- сетевой шнур — 1,7м;
- габариты — 15*22*10см;
- вес — 0,7 кг.
- индикация включения;
- малый вес;
- компактность;
- хорошо освежает вещи;
- быстрота нагрева.
- вмещает мало воды;
- посредственное качество сборки.
Kitfort КТ-947
Компактный ручной отпариватель обладает современным функционалом и дизайном.
Имеет встроенный резервуар для воды и точную помпу для подачи жидкости. Может использоваться как для вертикального отпаривания, так и для стандартной сухой глажки.
Ворсовая щетка поможет избавиться от стойких пятен и шерсти домашних питомцев. Комплектуется дополнительной насадкой, мерной емкостью и специальной варежкой для защиты от горячего пара.
Характеристики:
- мощность — 1,2 кВт;
- емкость бака — 150 мл;
- мощность пара — 25г/мин;
- сетевой шнур — 1,8м;
- габариты — 10*37*10см;
- вес — 0,95 кг.
- индикатор уровня воды в емкости;
- вертикальное отпаривание и горизонтальная глажка;
- высокая мощность пара.
- недостатки не обнаружены.
Обзор напольных моделей
Kitfort KT-913
Отпариватель может использоваться для различных процессов: глажения, очистки, дезинфицирования вещей.
Максимальная мощность прибора составляет 2000 Ватт. Вы сможете регулировать интенсивность испарения воды в одном из четырех рабочих режимов. Аппарат размещается напольно.
Время непрерывной работы составляет до 40 минут. Максимальная температура пара — 130 градусов. Это позволит обработать даже очень толстые и плотные ткани. Бак вмещает 1300 мл воды, что позволяет не отвлекаться для его наполнения.
Модель не теряет своей актуальности и в 2020 году.
Характеристики:
- мощность — 1,5 кВт;
- емкость бака — 1500 мл;
- мощность пара — 35г/мин;
- паровой шланг — 1,2м;
- габариты — 34*158*30см;
- вес — 5,1 кг.
- хорошая комплектация;
- современный дизайн корпуса;
- мощный пар.
- неудобно заливать воду.
Kitfort KT-919
Отпариватель упростит повседневный уход за вещами из различных тканей, придаст им свежий вид. Отличается лаконичным дизайном корпуса.
Емкость для воды вмещает 1500 миллилитров, что позволит работать без перерывов достаточно долго. Максимально возможная температура нагрева составляет 98 градусов.
Используется сетевое питание. Длина шнура — 1,6 м, парового шланга — 1,2 м. Удобная вешалка для одежды. есть индикация подключения к сети и рабочего режима. Для исключения ожогов в комплекте имеется защитная рукавица.
Характеристики:
- мощность — 2 кВт;
- емкость бака — 1300 мл;
- мощность пара — 35г/мин;
- паровой шланг — 1,7м;
- габариты — 36*31*22см;
- вес — 5,2 кг.
- сочетание цены и качества сборки;
- регулировка пара;
- вместительная емкость;
- не займет много места при хранении.
- шланг для пара коротковат.
Kitfort KT-915
Модель можно отнести к профессиональному классу, поскольку давление пара может достигать до 1,5 бар. Это гарантирует быстрое разглаживание даже плотных тканей, подходит для обивки мебели, позволяет глубоко обеззараживать вещи и уничтожать аллергены.
Уровень производительности легко регулировать, чтобы не допустить повреждений очищаемых материалов и поверхностей. Усиленная стойка способна выдержать даже тяжелую верхнюю одежду. А наличие гибкого шланга значительной длины упрощает уход за мягкой мебелью и домашним текстилем.
Образование конденсата сведено к минимуму благодаря удачной конструкции. Прозрачные стенки резервуара для воды позволяют контролировать уровень жидкости в нем. Непрерывная работа составляет приблизительно 40 минут.
Характеристики:
- мощность — 2 кВт;
- емкость бака — 1500 мл;
- мощность пара — 35г/мин;
- паровой шланг — 1,5м;
- габариты — 36*31*22см;
- вес — 5,5 кг.
- возможность механической смотки шнура;
- понятное управление и индикация;
- работает тихо;
- мощный пар.
- кнопка сматывания может заедать.
Kitfort KT-939
Отпариватель удачно совмещает функции паровой станции и пароочистителя. Бойлер осуществляет нагрев воды и подает ее в утюжок под высоким давлением — до 5,5 Бар.
Конструкция утюжка предусматривает встроенный подогрев пара, что позволяет полностью исключить появление капель конденсата. Комплект включает в себя доску для вертикального отпаривания.
Если ткань не слишком плотная, вы сможете отгладить одновременно несколько предметов одежды. Подача пара контролируется нажатием на кнопку на утюжке. Большой резервуар для воды вмещает целых 3,8 литра, этого достаточно, чтобы привести в порядок целую гору вещей.
Эта модель отлично зарекомендовала себя в 2020 году.
Характеристики:
- мощность — 2,2 кВт;
- емкость бака — 3800 мл;
- мощность пара — 60г/мин;
- паровой шланг — 1,5м;
- габариты — 39*40*31см;
- вес — 7,8 кг.
- профессиональная мощность пара;
- доска для глажения в комплекте;
- длинный шланг пара;
- мобильность благодаря колесикам.
- значительный вес устройства, особенно при заполненном баке.
Kitfort КТ-936
Отпариватель работает при полностью заполненном резервуаре около 50 минут. Съемная емкость позволит без проблем добавить воду. Корпус предназначен для напольного размещения и имеет колесики для удобства перемещения.
Прибор работает в одном из шести режимов для решения различных задач, и оборудован индикацией испарения воды и напоминанием о сроке очистки бойлера. В комплекте имеется гладильная доска, материал которой позволяет хорошо пропускать пар. Ее можно зафиксировать в удобном для вас положении наклона.
Характеристики:
- мощность — 1,8 кВт;
- емкость бака — 2000 мл;
- мощность пара — 60г/мин;
- паровой шланг — 1,3м;
- габариты — 38,5*155*32см;
- вес — 6 кг.
- две телескопических стойки;
- компактный, изящный корпус;
- мобильное перемещение;
- мощный пар без капель конденсата.
- толстый шланг для подачи пара, плохо гнется.
Отзывы покупателей
Ниже представлены отзывы покупателей об отпаривателях Kitfort:
{{ reviewsOverall }} / 5 Оценка владельцев (3 голосов)
Рейтинг бренда/модели Количество проголосовавших Добавьте свой отзыв!Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка
Будьте первым, чтобы оставить отзыв.
{{{ review.rating_title }}}{{{review. rating_comment | nl2br}}}
Показать еще Добавьте свой отзыв!Полезное видео
Видео-отзыв о ручном отпаривателе Kitfort KT-916:
Исследование экологической способности атмосферы в Цзинцзиньцзи и пяти северо-западных провинциях и автономных регионах Китая
《1 Введение》
1 Введение
Огромные масштабы энергопотребления и структура энергопотребления, связанная с углем в качестве основного источника энергии в Китае, вызывают выбросы ряда загрязнителей воздуха. В последние годы во многих регионах Китая произошли крупномасштабные и затяжные погодные явления, связанные с туманом и дымкой.Это стало центром внимания нашего общества. Для быстрого решения серьезных проблем загрязнения атмосферы и улучшения качества атмосферного воздуха Государственный совет Китайской Народной Республики в сентябре 2013 года издал и реализовал План действий по предотвращению и контролю загрязнения воздуха. С тех пор, как план действий был реализован в 2013 году, среднегодовые показатели Снижена концентрация PM 2,5 в 74 городах Китая. Однако среднегодовая концентрация PM 10 в семи провинциях Китая увеличивается.Загрязнение PM 2,5 и O 3 в Восточном Китае является серьезным. Мы по-прежнему сталкиваемся с огромными проблемами в отношении качества окружающего воздуха в Китае в целом и в ключевых регионах Китая.
Атмосферная экологическая способность относится к максимально допустимым выбросам загрязнителей воздуха в одном регионе при ограничении определенной экологической цели (например, соблюдение требований к качеству окружающего воздуха или критическая нагрузка для кислотных отложений). В реальных исследованиях мы уделяем больше внимания «региональной экологической емкости атмосферы», которая относится к допустимому общему количеству загрязняющих веществ в определенных регионах, которые выбрасываются в атмосферу из различных источников загрязнения в единицу времени при определенных погодных условиях и источнике загрязнения. условия выбросов и при условии, что целевой показатель качества атмосферного воздуха в регионе будет соблюден.Помимо экологических химических характеристик загрязнителей воздуха, факторы, влияющие на экологическую емкость атмосферы, включают региональные экологические цели, региональные географические характеристики и погодные характеристики.
В Китае емкость атмосферной окружающей среды всегда используется в качестве важной основы для контроля общего количества загрязнителей воздуха и контроля качества воздуха. Что касается экологической способности атмосферы при различных экологических задачах, китайские ученые провели много исследований. Стандарт качества атмосферного воздуха Китая был пересмотрен в 2012 году. PM 2,5 стал основным загрязнителем, влияющим на соблюдение требований к качеству атмосферного воздуха в наших городах. По сравнению с SO 2 , NO 2 и PM 10 , предельное значение PM 2,5 в окружающем воздухе более жесткое. Следовательно, исходя из необходимости управления качеством воздуха в Китае, необходимо рассчитать емкость атмосферы в соответствии с PM 2.5 , чтобы обеспечить научную основу для сокращения выбросов загрязнителей воздуха [1].Изучение экологической способности атмосферы в регионе Цзинцзиньцзи и пяти северо-западных провинциях Китая обеспечит важную основу для создания точной системы предотвращения и контроля тумана и дымки для регионов, находящихся на разных этапах экономического развития.
《2 Методика обучения》
2 Метод исследования
《2.1 Обзор》
2.1 Обзор
В исследовании 2013 год использовался в качестве базового, а 2030 год — в качестве целевого. Объемы атмосферной окружающей среды по SO2, NOx, первичным PM2.5, выбросы ЛОС и Nh4 в регионе Цзинцзиньцзи и пяти северо-западных провинциях были подтверждены с использованием глобальной модели атмосферного переноса GEOS-Chem для проведения аналоговых расчетов концентраций загрязняющих веществ в окружающем воздухе из-за выбросов из источников загрязнения воздуха и на основе ограничения условие, чтобы среднегодовая концентрация PM2,5 по сетке в регионе Цзинцзиньцзи и пяти северо-западных провинциях в 2030 году соответствовала Стандарту качества окружающего воздуха (GB3095–2012), чтобы проанализировать состояние перегрузки и потребность в сокращении выбросов в базовом году.
《2.2 Настройка модели GEOS-Chem》
2.2 Настройка модели GEOS-Chem
(1) Период моделирования: весь базовый год (2013 г.) и весь целевой год (2030 г.). Интервал моделирования — 3 часа.
(2) Зона моделирования: Китай и другие азиатские регионы, близкие к Китаю, простирающиеся до Японии на востоке, Индии на западе, Сибири на севере и Индонезии на юге. Диапазоны долготы и широты составляли 70 ºE – 150 ºE и 11 ºS – 55 ºN соответственно, а разрешение сетки было 0.5º × 0,667º [2].
(3) Кадастр выбросов: Для выбросов из искусственных источников в базовый год и целевой год в Китае использовалась последняя инвентаризация выбросов из искусственных источников Университета Цинхуа [3]. Для других условий использовалась инвентаризация выбросов по умолчанию GEOS-Chem.
(4) Выбор метеорологического года: используемое метеорологическое поле GEOS-5 было обновлено до 2012 года в 2015 году. На основе результата сравнения между выбросами базового 2013 года, смоделированными с использованием метеорологических данных за 2010–2012 годы, и среднемесячной концентрацией ТЧ. 2.5 в Восточном Китае, среднемесячная концентрация 2012 г. в Восточном Китае в основном приближалась к среднемесячной концентрации за три года (2010–2012 гг.) (6,28 мкг · м −3 ). Среднемесячные концентрации в 2010 и 2011 годах составляли 25,94 мкг · м −3 и −32,22 мкг · м −3 , соответственно. Таким образом, 2012 год использовался как метеорологический год.
《2.3 Проверка модели》
2.3 Проверка модели
При использовании GEOS-Chem для расчета емкости атмосферы в окружающей среде необходимо проверить метеорологическое поле, кадастр выбросов и поле концентрации.Поскольку метеорологическое поле для GEOS-Chem является ассимиляционным метеорологическим полем GEOS-5, проверка метеорологического поля в данном исследовании не проводилась.
2.3.1 Сравнение и проверка кадастра выбросов базового года
Кадастр выбросов за базовый год сравнивался с другими кадастрами выбросов за последние годы в исследовании (Таблица 1). Кадастры выбросов Лю и др. [4], Xia et al. [5], а Wu et al. [6] были подготовлены с использованием восходящего подхода, а данные о выбросах за 2015 г. в Zhao et al.[7] были прогнозируемыми данными на будущее на основе базового 2010 года. Если данные о выбросах, выпущенные Министерством охраны окружающей среды, явно ниже, чем данные в кадастрах выбросов, используемых в исследовании, кадастры выбросов, используемые в исследовании, находятся в вариации диапазон исследования. Одна из причин низких данных о выбросах, выпущенных Министерством охраны окружающей среды, заключается в том, что выбросы из недорожных источников исключены.
《Таблица 1》
Таблица 1. Сравнение кадастров выбросов с другими недавними исследованиями.(× 10 3 т)
* Год в скобках указывает год инвентаризации выбросов, подготовленной в исследовании.
2.3.2 Проверка смоделированной концентрации PM 2,5 базового года
Только если смоделированная концентрация наземных PM 2,5 базового года верна, можно гарантировать надежность смоделированных результатов в будущем. В разделе 3.2.1 будет обсуждаться проверка смоделированной концентрации PM2,5 за базовый год.
《3 Основные результаты и анализ》
3 Основные результаты и анализ
《3.1 Кадастр выбросов будущих лет》
3.1 Кадастр выбросов будущих лет
Загрязнение атмосферы тесно связано с использованием энергии. Выбросы основных загрязнителей атмосферы в будущие годы зависят от потребления энергии, а также от технологий контроля и мер противодействия загрязнению атмосферы. Выбросы основных загрязнителей атмосферы в будущие годы обычно определяются с помощью сценарного анализа различных сценариев потребления энергии и сценариев контроля атмосферных загрязнителей.Это исследование основано на результатах исследования Zhao et al. [8]; он анализирует только энергетический сценарий (2030PC) и сценарий борьбы с загрязнением (2030PC2), которые могут обеспечить достижение целевого показателя качества воздуха на 2030 год, как показано в Таблице 2 и Таблице 3, соответственно.
《Таблица 2》
Таблица 2. Основные параметры энергетического сценария до 2030 года.
《Таблица 3》
Таблица 3. Параметры будущего сценария на 2030 год.
Энергетический сценарий рассчитан до 2030 года, и по сравнению с 2013 годом потребление энергии в Китае увеличилось на 7%. Уголь по-прежнему составляет самую большую долю в структуре энергетики, но его доля снизилась с 61% в 2013 году до 44%. Доля возобновляемых источников и ядерной энергии увеличилась с 8,3% в 2013 году до 15,1% в 2030 году. Что касается политик конечного контроля, в таблице перечислены две политики контроля за выбросами для каждого энергетического сценария. Коэффициент распределения технологии конечного контроля в основном рассчитывается на основе соответствующего правительственного уведомления и планирования. 2030PC2 создается на основе Плана действий по предотвращению и контролю загрязнения воздуха, предполагая, что меры контроля будут постепенно ужесточаться в течение 2030 года.В этом сценарии устройства для десульфуризации дымовых газов (FGD) широко используются на электростанциях и в промышленных секторах, а для установки горелок с низким уровнем выбросов NOx (LNB) требуются новые промышленные котлы. Электростатические пылеуловители (ESP) и высокоэффективные пылеуловители (HED) постепенно заменят неэффективные мокрые скрубберы (WET). В гражданском секторе коэффициент использования угля с низким содержанием серы достигнет 100% к 2030 году; также будут широко использоваться более совершенные печи на угле и биомассе. Транспортные департаменты скоро откажутся от транспортных средств с высоким уровнем выбросов, и к 2030 году почти 100% транспортных средств будут соответствовать самым строгим в настоящее время стандартам выбросов в Европе [9].
《3,2 Анализ атмосферных концентраций PM2,5 в будущие годы》
3,2 Анализ атмосферных PM 2,5 концентрации в будущие годы
Принимая 2012 год в качестве метеорологического года, с инвентаризацией выбросов загрязняющих веществ из внутренних искусственных источников в 2013 году, обновленной до кадастра выбросов будущего года, а кадастр выбросов из естественных и зарубежных источников остался прежним, GEOS-Chem использовался для моделирования наземная разводка PM 2.5 в регионе Цзинцзиньцзи и пяти северо-западных провинциях, как показано на рис. 1. Для упрощения анализа в дополнение к изменению концентрации PM 2,5 в 2030 году отслеживаемые и смоделированные концентрации в указанных провинциях и автономных регионах в 2013 году были добавлен. Кроме того, поскольку к концу 2013 года только 74 города имели полные и непрерывные данные мониторинга PM 2,5 [10] и были включены только столицы провинций указанных пяти провинций и автономных регионов, PM 2.5 данных наземного мониторинга за 2015 г. использованы на рис. 1 [11].
《Фиг. 1》
Рис. 1. Вариации наземных PM2,5 в регионе Цзинцзиньцзи и пяти северо-западных провинциях. По абсциссе города расположены слева направо с увеличением широты.
3.2.1 Проверка имитационных значений концентрации PM 2,5
Концентрация PM 2,5 в грунте, смоделированная с помощью модели GEOSChem, была проверена с помощью трех параметров: стандартного среднего отклонения, стандартной средней ошибки и коэффициента корреляции R. Данные мониторинга наземной концентрации PM 2,5 в 13 городах в районе Цзинцзиньцзи и пяти столицах пяти провинций и автономных регионов сравнивались с моделированной концентрацией модельной сетки GEOS-Chem, расположенной в центре этого города, и результаты показаны в Таблице 4. Стандартное среднее отклонение области Цзинцзиньцзи составляет -8,0%, а коэффициент корреляции R равен 0,83; стандартное среднее отклонение для пяти северо-западных провинций составляет -8,4%, а коэффициент корреляции R равен 0.97. Модель недооценила приземную концентрацию PM 2,5 . Это связано с тем, что метеорологическим годом является 2012 год, и широко распространено мнение, что условия распространения в 2013 году были лучше, чем в 2012 году, в результате чего результаты наземной концентрации PM 2,5 , смоделированные с помощью модели, были немного ниже, чем данные мониторинга. Кроме того, есть 66 городов в регионе Цзинцзиньцзи и пяти северо-западных провинциях, и результаты корреляционного анализа между контролируемым значением наземных ТЧ 2. 5 в 2015 году и смоделированное значение в базовом году показаны в таблице 4. Хотя между 2013 и 2015 годами существуют различия как в метеорологическом поле, так и в кадастре выбросов, результаты корреляционного анализа могут отражать точность смоделированных результатов. Результаты показывают, что смоделированные результаты для региона Цзинцзиньцзи, провинции Шэньси и провинции Цинхай были лучше, чем у Ганьсу, Синьцзяна и Нинся.
《Таблица 4
Таблица 4. Результаты проверки смоделированных значений наземных PM2.5 концентрация в базовом году
3.2.2 Анализ наземных PM 2,5 соответствие концентрации в будущем году
На рис. 1 показано, что среднегодовая концентрация наземных PM2,5 муниципалитетов и провинций в регионе Цзинцзиньцзи и пяти северо-западных провинциях может достичь стандарта качества воздуха класса 2 — 35 мкг · м-3; однако 15 городов уровня префектур из 64 в провинции Хэбэй и пяти северо-западных провинциях не могут достичь этого стандарта. Это означает, что выбросы в кадастре выбросов будущего года представляют собой емкость атмосферной среды, ограниченную среднегодовой концентрацией PM 2,5 сетей в районе Цзинцзиньцзи и пяти северо-западных провинциях, достигающих стандарта качества окружающего воздуха (GB3095–2012). ), а не объем атмосферной среды, ограниченный среднегодовой концентрацией PM 2,5 в сетях в городах на уровне префектур, достигающих стандарта качества окружающего воздуха (GB3095–2012).Последнее меньше, чем первое, и конкретные значения последнего должны быть определены в будущих исследованиях.
《3.3 Анализ емкости атмосферной среды》
3.3 Анализ емкости атмосферной среды
3.3.1 Емкость атмосферной среды
Выбросы в кадастре выбросов будущего года представляют собой емкость атмосферной среды, ограниченную среднегодовой концентрацией PM 2,5 сетей в муниципалитетах и провинциях в регионе Цзинцзиньцзи и пяти северо-западных провинциях, достигающих стандарта качества окружающего воздуха (GB3095 –2012). Возможности окружающей среды для SO 2 , NO x, первичных PM 2,5 , летучих органических соединений и NH 3 показаны в таблице 5.
《Таблица 5
Таблица 5. Экологическая емкость основных загрязнителей атмосферы. (× 10 4 т)
3.3.2 Интенсивность перегрузки по емкости атмосферной среды
Соотношение между выбросами загрязняющих веществ в атмосферу и емкостью окружающей среды в базовом 2013 году использовалось для измерения перегрузки атмосферной среды, результаты которого показаны в таблице 6.Ясно, что общая перегрузка пяти северо-западных провинций была аналогична перегрузке региона Цзинцзиньцзи. Уровни перегрузки первичных PM 2,5 и NOx были на 158–400% более серьезными, чем другие загрязнители. Если мы хотим избежать перегрузки атмосферной среды, выбросы SO 2 , NO x , первичных PM 2,5 и ЛОС во всех регионах должны быть сокращены на 30–75% по сравнению с уровнем 2013 года. Максимум Коэффициент уменьшения выбросов NH 3 составил 53%.
《Таблица 6》
Таблица 6. Перегрузка основных атмосферных загрязнителей в базовом году. (%)
《4 Выводы》
4 Выводы
(1) При ограничении среднегодовой концентрации PM2,5 в сетях в муниципалитетах и провинциях в районе Цзинцзиньцзи и пяти северо-западных провинциях, достигающих стандарта качества окружающего воздуха (GB3095–2012), экологические возможности пяти атмосферных загрязнители, SO 2 , NO x , первичные PM2.5, VOC и Nh4 составляли соответственно 609 тыс., 745 тыс., 295 тыс., 1322 тыс. И 6260 тыс. Тонн, а в пяти северо-западных провинциях — соответственно 926 тыс., 947 тыс., 349 тыс., 758 тыс. И 9160 тыс. Тонн. Тем не менее, уровень соответствия среднегодовой концентрации PM 2,5 для 66 городов на уровне префектур в районе Цзинцзиньцзи и пяти северо-западных провинциях, соответствующих указанной экологической способности, составил 76,6%, а способность атмосферной среды, соответствующая 100% -ному соблюдению. скорость должна быть меньше этих возможностей.
(2) Выбросы пяти атмосферных загрязнителей (SO 2 , NO x, первичных PM 2,5 , ЛОС и NH 3 ) в районе Цзинцзиньцзи в 2013 году составили соответственно 2,23 раза, 2,74 раза, В 3,59 раза, 1,63 раза и 1,70 раза его емкость атмосферной среды, а в пяти северо-западных провинциях была соответственно в 2,28 раза, 2,27 раза, 2,81 раза, 1,73 раза и 1,28 раза больше ее способности атмосферной среды. Перегрузки емкости атмосферной среды между регионом Цзинцзиньцзи и пятью северо-западными провинциями в 2013 году в целом были одинаковыми.Следовательно, при реализации инициативы «Один пояс, один путь» следует обратить внимание на ограничения способности атмосферной среды засушливых зон в западном Китае. Если мы хотим избежать перегрузки атмосферной среды по сравнению с 2013 годом, выбросы пяти атмосферных загрязнителей (SO 2 , NO x , первичные PM 2,5 , летучие органические соединения и NH 3 ) в регионе Цзинцзиньцзи должны должны быть соответственно сокращены на 55%, 64%, 72%, 39% и 41%, а в пяти северо-западных провинциях должны быть соответственно сокращены на 56%, 56%, 64%, 42% и 22%.
(3) Неопределенность способности атмосферной среды определялась с помощью модели качества воздуха, метеорологического поля, кадастра выбросов, стандарта качества воздуха и других факторов при использовании модели качества воздуха. В этом исследовании использовалась модель GEOS-Chem и инвентаризация выбросов из искусственных источников в 2013 году, подготовленная Университетом Цинхуа, и было определено, что смоделированные значения наземной концентрации PM 2,5 в провинциях Ганьсу, Синьцзян и Нинся отрицательно коррелируют или имеют низкую корреляцию с контролируемые значения.Таким образом, в ходе этого исследования было подтверждено, что неопределенность возможностей атмосферной среды в этих трех провинциях выше, чем в регионе Цзинцзиньцзи и провинциях Шэньси и Цинхай, что указывает на необходимость дальнейших исследований.
Рекомендации
[1] Сюэ В. Б., Фу Ф, Ван Дж. Н. и др.Моделирование возможностей атмосферной окружающей среды в отношении основных загрязнителей, ограниченных соответствием PM2,5 в китайских городах [J]. Китайская экологическая наука, 2014 г., 34 (10): 2490–2496. Китайский. ссылка1
[2] Чен Д., Ван И X, МакЭлрой М. Б. и др.Региональное загрязнение CO в Китае смоделировано с помощью модели GEOS-Chem с высоким разрешением [J]. Химия и физика атмосферы, 2009, 9 (11): 3825–3839. ссылка1
[3] Ма Кью, Цай С. , Ван С. и др.Воздействие сжигания угля на загрязнение окружающей среды PM2,5 в Китае [J]. Химия и физика атмосферы, 2017, 17 (7): 4477–4491. ссылка1
[4] Лю Ф, Чжан Ц., Чжэн Б. и др.Недавнее сокращение выбросов NOx над Китаем: обобщение спутниковых наблюдений и инвентаризаций выбросов [J]. Письма об экологических исследованиях, 2016 г., 11 (11): 114002. ссылка1
[5] Ся И, Чжао И, Нильсен К. П.Выгоды от усилий Китая по контролю за газообразными загрязнителями обозначены восходящими выбросами и спутниковыми наблюдениями в 2000–2014 гг. [J]. Атмосферная среда, 2016, 136: 43–53. ссылка1
[6] Ву Р., Бо И, Ли Дж. И др.Метод создания кадастра выбросов антропогенных летучих органических соединений в Китае и его применение в период 2008–2012 гг. [J]. Атмосферная среда, 2016, 127: 244–254. ссылка1
[7] Чжао Б. , Ван С., Ван Дж. И др.Влияние национальной политики контроля NOx и SO2 на загрязнение твердыми частицами в Китае [J]. Атмосферная среда, 2013а, 77: 453–463. ссылка1
[8] Чжао Б., Ван С. X, Лю Х. и др.Выбросы NOx в Китае: исторические тенденции и перспективы на будущее [J]. Химия и физика атмосферы, 2013, 13 (19): 9869–9897. ссылка1
[9] Ван С. Х, Чжао Б., Цай С. И и др.Тенденции выбросов и варианты смягчения воздействия загрязнителей воздуха в Восточной Азии [J]. Химия и физика атмосферы, 2014, 14 (13): 6571–6603. ссылка1
[10] Международная организация по охране окружающей среды: Зеленый мир.Рейтинг PM2.5 74 городов Китая, 2013 [EB / OL]. (27.02.2014) [09.04.2017]. http://www.greenpeace.org.cn/PM25-rank-ing. Китайский. ссылка1
[11] Международная организация по охране окружающей среды: Зеленый мир. Рейтинг PM2.5 среди 366 городов Китая, 2015 [EB / OL]. (2016-01-20) [2017-04-15]. http://www.greenpeace.org.cn/pm25-city-ranking-2015. Китайский.
Домовая мышь | SpringerLink
Об этой книге
Введение
С появлением трансгенной технологии, которая позволяет идентифицировать специфическую активность генов в развивающихся организмах млекопитающих, домашняя мышь снова заняла очень важное место в экспериментальных исследованиях как одно из наиболее изученных генетически млекопитающих.Более чем когда-либо молекулярные биологи нуждаются в подробном стандартизированном описании анатомии развивающегося эмбриона мыши. В этом классическом сборнике, обновленном и исправленном, автор представляет каждую стадию развития мышей на фотографиях и микрофотографиях, используя гибриды двух инбредных линий в качестве стандарта. Системы органов систематически реконструируются от оплодотворения до рождения. Молекулярные биологи, отслеживающие последствия генетических манипуляций, а также студенты и исследователи биологии развития по достоинству оценят возобновившуюся доступность этого стандартного справочника за его беспрецедентную точность, внимание к анатомическим деталям и объем документации.
Ключевые слова
боковой амиотрофический склероз (БАС) анатомия внимание биология рождение развитие биология развития документация эмбриональный ген имплантация грыжи мышиные исследования новорожденных
Авторы и аффилированные лица
- org/Organization»> 1. Кафедра анатомии Цюрихского университета Цюрих Швейцария
Библиографическая информация
- DOI https: // doi.org / 10.1007 / 978-3-642-88418-4
- Информация об авторских правах Springer-Verlag Berlin Heidelberg 1989
- Имя издателя Шпрингер, Берлин, Гейдельберг
- электронные книги Архив книг Springer
- Печатать ISBN 978-3-642-88420-7
- Интернет ISBN 978-3-642-88418-4
- Купить эту книгу на сайте издателя
Домовая мышь | SpringerLink
Об этой книге
Введение
С появлением трансгенной технологии, которая позволяет идентифицировать специфическую активность генов в развивающихся организмах млекопитающих, домашняя мышь снова заняла очень важное место в экспериментальных исследованиях как одно из наиболее изученных генетически млекопитающих. Более чем когда-либо молекулярные биологи нуждаются в подробном стандартизированном описании анатомии развивающегося эмбриона мыши. В этом классическом сборнике, обновленном и исправленном, автор представляет каждую стадию развития мышей на фотографиях и микрофотографиях, используя гибриды двух инбредных линий в качестве стандарта. Системы органов систематически реконструируются от оплодотворения до рождения. Молекулярные биологи, отслеживающие последствия генетических манипуляций, а также студенты и исследователи биологии развития по достоинству оценят возобновившуюся доступность этого стандартного справочника за его беспрецедентную точность, внимание к анатомическим деталям и объем документации.
Ключевые слова
боковой амиотрофический склероз (БАС) анатомия внимание биология рождение развитие биология развития документация эмбриональный ген имплантация грыжи мышиные исследования новорожденных
Авторы и аффилированные лица
Библиографическая информация
- DOI https: // doi.org / 10.1007 / 978-3-642-88418-4
- Информация об авторских правах Springer-Verlag Berlin Heidelberg 1989
- Имя издателя Шпрингер, Берлин, Гейдельберг
- электронные книги Архив книг Springer
- Печатать ISBN 978-3-642-88420-7
- Интернет ISBN 978-3-642-88418-4
- Купить эту книгу на сайте издателя
30-ноя-2020 | 84539000 | KT947 # & Поршневые машины для резки кожи ножом (B. .. | NaN | NOS | Taichung | USD | ||||||||||||
27-ноя-2020 | 84139190 | KVP0288 # & Стальные втулки (направляющее движение 3 … | 351 903 903 9035 NOS | Incheon | USD | |||||||||||||
27-Nov-2020 | 84139190 | KVP0288 # & Втулки стальные (направляющие движения … | NaN | NOS | ||||||||||||||
20-ноя-2020 | 82055900 | Инструменты, оборудование для ремонта и обслуживания автомобилей По… | NaN | NOS | Stuttgart | EUR | ||||||||||||
20 ноября 2020 г. NOS | Incheon | USD | ||||||||||||||||
17-Nov-2020 | 84139190 | KVP0288 # & Стальные втулки (направляющее движение … | NaN | NOS | ||||||||||||||
17-ноя-2020 | 84139190 | KVP0288 # & Стальные втулки (направляющее движение тыс. .. | NaN | NOS | Incheon | USD | ||||||||||||
16-ноя-2020 | 84139190 | KVP0288 # & Стальные втулки (направляющее движение 3 … | 351 903 NOS | Incheon | USD | |||||||||||||
12-Nov-2020 | 40169390 | Детали диафрагменных насосов: поршень с резиновыми втулками … | NaN | NOS | 50 Шанхай | 50 NOS | 50 | 05-ноя-2020 | 84139190 | KVP0288 # & Втулки стальные (направляющее движение тыс… | NaN | NOS | Incheon | USD | ||||
05-ноя-2020 | 84139190 | KVP0288 # & Стальные втулки (направляющее движение 3 … | 351 903 NOS | Incheon | USD | |||||||||||||
02-Nov-2020 | 84139190 | KVP0288 # & Стальные втулки (направляющее движение … | NaN | NOS | ||||||||||||||
29. 10.2020 | 84099978 | Серебряный поршень аккумулятора (СОЕДИНИТЕЛЬНАЯ ВТУЛКА), пр… | NaN | NOS | Tianjinxingang | USD | ||||||||||||
28 октября 2020 г. | 73049090 | Стальная втулка поршня. Номер детали: TX-4-C-51. Torcup-USA … | NaN | NOS | New York Ny | USD | ||||||||||||
28 октября 2020 | 84149060 | Детали промышленных холодильных компрессоров: Sil … | NaN | NOS | Kolkata | USD | ||||||||||||
28 октября 2020 г. | 73182200 | Детали промышленных холодильных компрессоров: Sil… | NaN | NOS | Nhava Sheva | USD | ||||||||||||
28 октября 2020 г. | 73182200 | Детали промышленных холодильных компрессоров: Sil … | Нхава Шева | долларов США | ||||||||||||||
28 октября 2020 года | 73182200 | Детали компрессоров промышленного холодильного оборудования: Sil . .. | NaN | NOS | Нхава Шева | 350 долларов США | 3 -Oct-2020 | 73182200 | Детали промышленных холодильных компрессоров: Сил… | NaN | NOS | Nhava Sheva | USD | |||||
28 октября 2020 | 73182200 | Детали промышленных холодильных компрессоров: Sil … | Нхава Шева | долларов США | ||||||||||||||
28 октября 2020 года | 73182200 | Детали компрессоров промышленных холодильных установок: Sil … | NaN | NOS | Нхава Шева | 350 долларов США | 3 -Окт-2020 | 73182200 | Втулка / Серебряные поршни аккумулятора, стальные материалы… | NaN | NOS | Сингапур | EUR | |||||
27 октября 2020 г. | 84139190 | KVP0288 # & Втулки стальные NaN (направляющее движение . .. | 503 | 503 | 503 NOS | Incheon | USD | |||||||||||
27-Oct-2020 | 84139190 | KVP0288 # & Втулки стальные (направляющие движения … | NaN | NOS | ||||||||||||||
27-Oct-2020 | 84139190 | Детали насоса Cryostar: втулки поршневого насоса (DU-Slee… | NaN | NOS | Другое | SGD | ||||||||||||
21 октября 2020 г. | 84139190 | KVP0288 # & Втулки из стали NaN (направляющее движение … | 351 NOS | Incheon | USD | |||||||||||||
16-Oct-2020 | 84139190 | KVP0288 # & Втулки стальные (направляющие движения … | NaN | NOS | ||||||||||||||
16-окт-2020 | 84139190 | Втулки поршневого насоса YB300, керамические, размер 245 мм диам… | NaN | NOS | Pingxiang | USD | ||||||||||||
12 октября 2020 г. | 73065099 | Втулки, легированная сталь, сварные, с круглым сечением NaN | 50 | NOS | Koln Bonn | EUR | ||||||||||||
30-сен-2020 | 84139190 | KVP0288 # & Втулки стальные (направляющее движение … | NaN | NOS | NOS |
Сделайте схему датчика тени с помощью lm 741 IC — KT948
Источник питания — 9 В (от батареи 9 В)
LM741 ICLM741 — это 8-контактный усилитель, то есть у него 8 контактов все имеют свои разные функции.
Ниже приведена распиновка микросхемы усилителя LM741Op:
Контакт 1: Нулевое смещение — это контакт, на который мы добавляем напряжение, если мы хотим устранить напряжение смещения. Это если мы хотим полностью сбалансировать входные напряжения. Подробнее об этом на смещении termina
Pin 2: Inverting Input — здесь идет положительная часть входного сигнала, который мы хотим усилить, если мы хотим инвертировать наш усиленный сигнал. Если мы не хотим, чтобы он был инвертирован, мы помещаем положительную часть сигнала в неинвертирующую клемму и размещаем здесь отрицательную или заземленную часть нашего сигнала.
Вывод 3: Неинвертирующий вход — сюда идет положительная часть входного сигнала, которую мы хотим усилить, если мы хотим, чтобы наш сигнал не был инвертирован.
Контакт 4: В — Операционный усилитель LM741 представляет собой операционный усилитель с двумя источниками питания, что означает, что на него должно подаваться положительное и отрицательное постоянное напряжение. Контакт 4 — это то место, где на операционный усилитель подается отрицательное постоянное напряжение.
Контакт 5: Нулевое смещение — это контакт, на который мы добавляем напряжение, если мы хотим устранить напряжение смещения.Это если мы хотим полностью сбалансировать входные напряжения. Подробнее об этом на клеммах смещения
Контакт 6: Выход — это клемма, откуда выходит усиленный сигнал. Какой бы выход ни выдавал усилитель, он подключается к этой клемме.
Вывод 7: В + — Это вывод, на который подается положительное напряжение постоянного тока.
Контакт 8: NC — Этот контакт обозначает «Не подключен». Он ни для чего не используется, и его следует оставить открытым.
741 характеристики
- большой диапазон входного напряжения
- без фиксации
- высокий коэффициент усиления
- защита от короткого замыкания
- не требуется частотная компенсация
- та же конфигурация контактов, что и UA709
5 7 902 9279 9279 9279 9279 Кнопка Датчики тени широко используются для обнаружения движения человека в ограниченном пространстве. Здесь описана простая, но улучшенная схема интеллектуального датчика тени, который может регистрировать тень при разнице в освещении. Здесь два 5-миллиметровых LDR используются с популярным операционным усилителем LM741CN для управления активным пьезоизлучателем при обнаружении «действительной» тени. Вся цепь датчика тени может питаться от четырех ячеек AA 1,5 В (6 В постоянного тока) или аналогичных источников постоянного тока. Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью Вы читаете бесплатный превью 1 Nicolas Reul Ответственный научный сотрудник CATDS à l IFREMER 2 Comité de Pilotage Scientifique: N.REUL (IFREMER), J. BOUTIN (LOCEAN) и T. DELCROIX (IRD / LEGOS) Physique et al. De la Mesure SMOS Activités de Calibration / Validation de SMOS: Déploiement, traitement and analysis des mesures en mer Campagnes aéroportées Océanographie 3 Концентрация солености океана в ионных источниках в воде на поверхности океана, на уровне единицы SSS = PSU (практическая единица солености) 1 PSU 1 г / кг.99% морской воды с содержанием соли 33.1 и 37.2: => глобальные вариации от 3,31% до 3,72% от уровня концентрации! 4 Profileurs du Réseau Argo Thermo-salinographes Embarqués sur Navires De recherches et d Opportunité Gliders Drifters de Surface Mammifères équipés Mouillages permanents 5 Blanc — N <10 Bleu - 10 6 Comprendre les Intéractions Entre la Circulation Océanique, le cycle Global de l Eau et le Climat en mesurant la salinité à la surface des océans Climatologie de la distribution de SSS. debouchés de rivières et de la fonte & primer des glaces de mer La Salinitéffecte la densité de l eau de mer, qui gouverne la циркуляция océanique thermo-haline et le Climat: Sa mesure permettra de mieux contraindre les оценочные данные за 7 Гордон и Гиливи, Океанография, 2008 ~ + 0.03 блока питания / блок питания ~ -0,03 блока питания / блок питания 8 10 секций / заместитель 9-литровая надстройка водохранилища водоемов теплого бассейна (поверхность Европы, температура воды> 28 ° C) с добавлением наружной воды Température Salinité SSS Mesure in situ Cravatte et al., 2009 10 Christophe Maes, 2002 Singh et al., 2010 la salinité de l’océan joue un role important dans la mise en place du phénomène. L’étude de ce paramètre permettrait d’affiner les modèles de prevention d’el Niño. 11 L’océan est le main puits de carbone planétaire, mais il est saturé et semble start à s’acidifier Panache Amazone Salinité Fugacité CO2 Kortzinger, 2000 Via ses liens avec l Alcalinité (Capacité de résister à une salaque acide), дезинфекционная вода является параметром ключа флюса в CO2 à la surface océanique 12 Соленая вода — это основные определяющие факторы окружающей среды, пуассоны и все морские фауны.S. Maderensis vit dans les eaux chaudes et peu salées (effets des pluies, du Niger, du Congo, ..) S. Aurita является inféodée aux eaux froides des upwellings du Bengela Prises de Thon & Front salins du Pacifique Tropical Ouest Lehodey, 1997 13 Ключ соленой воды для океанической динамики, биологии и климата Cycle planétaire de l eau (flux d eau douce E-P-R на поверхности) Термо-циркуляция Système climatique couplé océan-atmosphère (e.g., Эль-Ниньо, искусственное поглощение углерода в CO2) gestion des pêches Manque de données globales de la salinité de surface Faiblesse des climatologies et limites des mesures opérationnelles in situ Научный план ГСНО (Глобальная система наблюдения за океаном): «Il ya un besoin Ясное и срочное получение глобальных карт SSS à partir de données Satellites »avec une précision de l ordre de ~ psu tous les mois sur des surface de km 2 14 SMOS AQUARIUS / SAC-D Lancée ноя 2009 г. Lancement prévu Avril 2011 15 Основные комментарии по поводу фактов для измерения вариаций на предмет соответствия 0.1 г / кг воды в воде на глубине 1 см на глубине 750 км на высоте? 16 Измерение солености из космоса: изменение энергии в гидрогене, производящей электромагнитное излучение, пульсирующее с частотой 1420 МГц (полоса L), длина 21 см 21 см Настоящая задача! L’hydrogène étant le main constituant du Soleil et de la plupart des étoiles, la terre est constamment «éclairée» par des radations en bande L 17 ?? ТЕМПЕРАТУРА ВИДА + ЧАУ ТЕМПЕРАТУРА + ХОРОШО САЛИНИТ ТЕМПЕРАТУРА РУГОЗИТ САЛИНИТ 18 Ionosphère Mesures SMOS Brillance célèste Température de la surface Modèlisation électromagnétique Atmosphère Etats de mer Sels 19 FROG, 2004 CoSMOS, 2006 CAROLS, 2009 Mesurer l Impact du vent, des vague, de lécume Valider les modèles électromagnétiques Tester l инверсия в моделях измерений SSS 20 Et que voit SMOS en Survolant les mers? 21 L изображение прибора la brillance apparente de la surface terrestre en bande L dans de multis direction d monitoring 22 Brillance de la surface océanique en bande L vue dans une direction speculière de SMOS-Mois de Mai 2010 zone d’interférences dues aux передачи радар, телевидение и радио 23 ½ орбиты 1 проход Проходит восходящий проход 24 10 проходов восходящий 10 дневный проход нисходящий la multi-incidence & de la forte variabilité des signaux radar Filtrage de загрязнения земли: комбинация адаптируемых и локальных проходов Meilleure corrections des effets de la rugosité Corrections des dérives sur les brillances Filtrage пространственный 26 27 Déploiement, Collecte & Traitement des Données In situ de surface pour la Validation de SMOS GLOSCAL 28 Статистические данные о различиях квазиглобальных (55 широт) между SSS на месте и SSS SMOS L3 Cas des Moyennes mensuelles à 1 de résolution spatiale Erreur SMOS globale: 0.4 блока! Гистограмма различий между SSS на месте и SSS SMOS L3 En haut: Comparaisons Entre les SSS in situ и SMOS L3 En bas: medianes desferences de SSS par binins de ± 0.5 psu 29 Zoom sur le Pacifique Tropical Moyennes mensuelles à 1 пространственное разрешение Erreur SMOS: 0,3 psu 30 Zoom sur l océan Indien Tropical Moyennes mensuelles à 1 пространственное разрешение Erreur SMOS: 0.36 psu 31 32 SMOS AMSR-E: диапазон C и X Modis / Meris Couleur de l océan Mers Tropicales Aquarius / SAC-D Précision ~ 1 psu Reul et al., 2009 Global, точность ~ 0,1 psu SSS en côtier в определенных зонах 33 34 1) Все противники действий и пассивов, заблокированные на спутниках (полосы C, X, Ku ,..) depuis plusieurs génération, SMOS et sa mesure en bande L, предлагающие огромные возможности новых глобальных глобальных доменов в микро-областях, связанных с чувствительными объектами в атмосфере и в частности, с созданием космических объектов: => Поверхность и вода в циклонах 35 75 тыс. тонн 982 млн фунтов 115 тыс. тонн 942 млн тонн 100 тыс. тонн 947 млн тонн 90 тыс. тонн 955 млн тонн Ouragan DANIELLE Août Ouragan EARL 2-3 сентября 36 Tempête Tropicale JULIA 125 млн тонн 935 тонн 935 mb Ouragan IGOR сентябрь 110 kt 935 mb 75 kt 949 mb 50 kt 995 mb 37 L Ouragan Earl été vu deux fois par SMOS alors qu il faiblissait de catégorie 3 в категории 1 Sep 2-3 Inversion des mesures SMOS en на 10 м поверхности Оценка дизайна «Hurricane Resarch Division» 38 L Ouragan Игорь уже получил статус SMOS в соответствии с его классом «категория 4» (15 сентября), категория 3 (17 сентября) и категория 1 (19 сентября) Инверсия измерений SMOS на поверхности Оценка 10 м. des vents par le «Hurricane Resarch Division» 39 L Ouragan Igor уже получил статус SMOS, чтобы быть в курсе «категория 4» (15 сентября), категория 3 (17 сентября) и категория 1 (19 сентября) Inversion des mesures SMOS envent на 10 м поверхности Оценка параметров «Hurricane Resarch Division» 40 разрезов, пересекаемых Ouragan IGOR HWIND du HRD Vent SMOS Lissage в пространственном разрешении SMOS 41 A.Ffield, 2007 Sur la période, 68% Ouragans de Catégorie 5 sont passés directement au-dessus de la zone Historique du panache de l Amazone. La fine couche désallée (20-30 m) protège les cyclones d un contact avec les eaux plus froides du courant Nord Brésilien => SMOS и его сын мониторинг детализации и эволюции разума, способный помочь cette zone 42 Преципитации в определенных циклонах => Gérération de lentilles d eau douce SMOS en détecte-t-il? => à étudier 43 Voie Lactée Radiomètres terrestres à 1.4 GHz VLA ARECIBO Cartographie de la Température de brillance du ciel en bande L Galaxie 44 апреля 6 месяцев после получения, SMOS получил изображение почти полное изображение для наблюдения за экраном Cette image se floute de plus en plus si les vents. la surface des océans augmentent Теоретическая модель блеска воды в соответствии с SMOS si les océans sont supposés parfaitement lisses 45 Température de brillance du Ciel Réverbérée par la surface océanique Mesures SMOS 3–9 мес. 46 Température de brillance du Ciel réverbérée par la surface océanique — vents de 3 à 6 m / s- 47 Température de brillance du Ciel réverbérée par la surface océanique — vents de 6 à 8 m / s- 48 Tem pérature de brillance du Ciel réverbérée par la surface océanique — vents de 8 à 12 m / s- 49 La Salinité de surface: непостоянный климатический планер, обслуживающий доступный заместитель Espace grâce в SMOS Непростая задача для физического тела Инструмент не является полноценным, оставленным для исследователя. Возможности для многомерного наблюдения, которые позволяют фильтровать множество различных отклонений от измерений. Результаты премьер-исследователей не требуют усилий, чтобы определенные люди присутствовали для получения удовольствия от объектов. pour le suivi spatio-temporelle des fronts salins à grandes échelles Un Potentiel Accru et novateur pour, par instance, mieux délinéer des структур в лесах extrêmes tels que les Cylones tropicaux (vent, vague, flux d eau douces ,.
BC547 ТРАНЗИСТОР 2
DOE_NV-209_Rev16 | Испытание ядерного оружия
Страницы с 7 по 10 не показаны при предварительном просмотре.
Страницы с 14 по 18 не показаны при предварительном просмотре.
Страницы с 22 по 37 не показаны при предварительном просмотре.
Страницы с 43 по 44 не показаны при предварительном просмотре.
Страницы с 51 по 54 не показаны при предварительном просмотре.
Страницы с 58 по 59 не показаны при предварительном просмотре.
Страницы с 63 по 75 не показаны при предварительном просмотре.
Страницы с 79 по 90 не показаны при предварительном просмотре.
Страницы с 94 по 99 не показаны при предварительном просмотре.
Страницы с 105 по 107 не показаны в этом предварительном просмотре.
Страницы с 114 по 121 не показаны при предварительном просмотре.
Страницы с 125 по 127 не показаны при предварительном просмотре. Николас Реуль Ответственный научный сотрудник CATDS à l IFREMER
