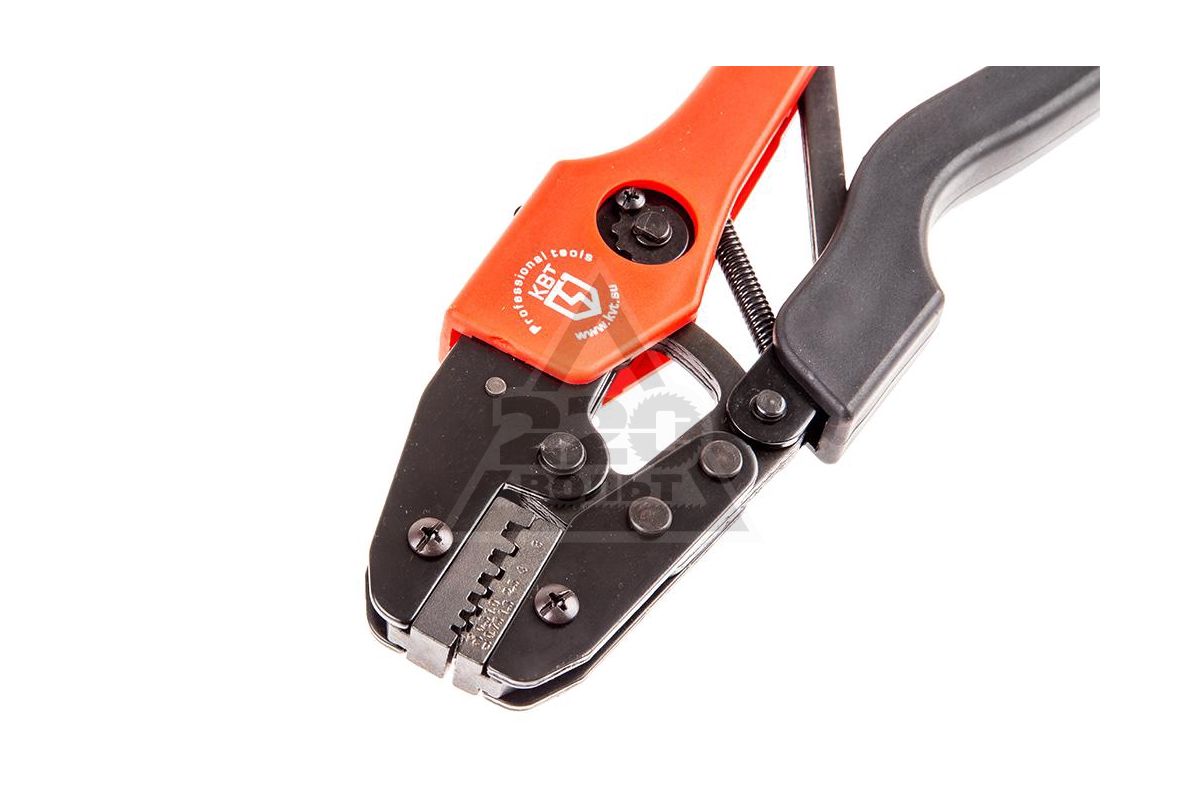

  • КВТ Пресс-клещи ПК-16м (КВТ)

    1.

    Инструмент ПК-16 и ПК-16у оснащен клиновидным профилем. Но несмотря на то, что профиль в данных моделях одинаков, модель ПК-16 предназначена для опрессовки только многопроволочных жил, а модель ПК-16у предназначена для опрессовки однопроволочных и многопроволочных жил. Разница в этом инструменте — усиленная конструкция рабочей головы и храпового механизма. Поэтому в модели ПК-16у индекс “у” означает, что инструмент усилен. Некоторые монтажники пытаются провести опрессовку моделью ПК-16 ссылаясь на то, что они опрессовывают моножилу нечасто. Одну-две опрессовки они делают, но более частое использование моножилы, да еще на критических диапазонах, приводит инструмент в негодность. Т.к инструмент не предназначен для моножилы. Что касается матрицы клиновидная, а не гексагональная. Установка гексагональной матрицы в рабочую голову приведет к увеличению габаритных размеров инструмента, гексагональная матрица должна обеспечивать равномерный обжим по всем шести граням. Это потребует значительных изменений в конструкции, что в последствии приведет к удорожанию инструмента.
    В этом случае клиновидный профиль лучший вариант, который обеспечивает необходимую опрессовку. 2. Ответить насколько важно, сразу не получится. Обе опрессовки имеют место быть, они выполняют возложенные на них функции, но всегда есть свои небольшие отличия. Пресс-клещи серии ПК с клиновидным профилем используют электрики для прокладки провода на квартирах. Этот компактный инструмент имеет свой определенный диапазон работы, и конечно цена. Гексагональная опрессовка обеспечивает равномерное обжатие хвостовика наконечника или кабельной жилы по всему периметру. За счет этого достигается максимальная площадь контактного соединения и высокая степень герметизации. При клиновидной опрессовке существует вероятность повреждения самой токонесущей жилы кабеля, или отдельных жил в случае использования многожильного кабеля, что не происходит при опрессовке шестигранными матрицами Гексагональный метод опрессовки по сравнению с клиновидным, обеспечивает значительно более прочное механическое соединение наконечника и проводника В случае гексагональной опрессовки платой и гарантией преимуществ за повышенную прочность соединения является точное соответствие шестигранных матриц геометрии опрессовываемого наконечника.
    Каждому типоразмеру наконечника в зависимости от внутреннего и внешнего диаметра хвостовика соответствует одна четко подогнанная шестигранная матрица. 3. Хочу заметить, что гильза ГМЛ предназначена для одного провода 2-3 или 5-6 класса. Для соединения нескольких проводов внахлест применяются гильзы марки ГМЛ-П. Однопроволочные/моножилы обжать клиновидной матрицей можно. Но, если вы установите несколько монжил в гильзу ГМЛ, то опрессовка будет неправильной.

    Обжимка (кримпер) для кабельных наконечников 0.25-6.0mm² (AWG23-10)

    Небольшой обзор неплохой обжимки-кримпера в комплекте с набором наконечников.
    Полезный инструмент как для профессионалов, так и для любителей))

    Попал в руки вот такой вот лот Multifunctional Professional Cable Wire Crimper Crimping Pliers Tool (0.25-6.0mm² /AWG23-10 ) в комплекте с 800Pcs Copper Insulated PinEnd Crimp Terminal

    На самом деле проскакивали акции на этот комплект, я просто нашел лот подешевле ($17 в комплекте с наконечниками в органайзере). Оказалось очень удобно — и неплохая обжимка, и сразу комплект с кейсом.
    Вообще, наконечники штыревые втулочные изолированные, так называемые НШВИ, нужны для оконцевания методом опрессовки гибких многопроволочных медных проводников. Это трубчатые наконечники, для монтажа многожильных проводов, фактически из многожильного, без пайки, просто опрессовкой получаем моножилу, которую можно притянуть винтом в клемме. Рекомендуется для электромонтажных работ.

    Характеристики обжимки:
    Model: HSC8 6-4
    Colors: Multicolor
    Crimping Range: 0.25-6.0mm² AWG23-10
    Suitable Terminals: Cord End Terminals, Insulated Terminals
    Wire Crimper Size: 175 * 90 * 17mm

    В комплекте есть кейс-органайзер с наконечниками.

    Комплект НШВИ включает:
    AWG 10 (Green): F: 12mm, L: 20.5mm, W: 6mm, D: 3.9mm, C: 3.4mm
    AWG 12 (Gray): F: 12mm, L: 19.5mm, W: 4.4mm, D: 3.2mm, C: 2.8mm
    AWG 14 (Blue): F: 12mm, L: 19.2mm, W: 4mm, D: 2.6mm, C: 2.3mm
    AWG 16 (Black): F: 10mm, L: 16. 4mm, W: 3.5mm, D: 2mm, C: 1.7mm
    AWG 18 (Red): F: 8mm, L: 14.6mm, W: 3mm, D: 1.7mm, C: 1.4mm
    AWG 20 (White): F: 8mm, L: 14.6mm, W: 2.8mm, D: 1.5mm, C: 1.2mm
    AWG 22 (Yellow): F: 6mm, L: 12mm, W: 2.5mm, D: 1.3mm, C: 1mm
    AWG 22 (Orange): F: 8mm, L: 14mm, W: 2.5mm, D: 1.3mm, C: 1mm

    Количество по 100 шт каждого вида:
    100 * E0506 Crimp Terminals
    100 * E0508 Crimp Terminals
    100 * E7508 Crimp Terminals
    100 * E1008 Crimp Terminals
    100 * E1510 Crimp Terminals
    100 * E2512 Crimp Terminals
    100 * E6012 Crimp Terminals
    100 * E4012 Crimp Terminals

    Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения — подбирайте по диаметру провода согласно таблице

    Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228.

    Вот так выглядит комплект

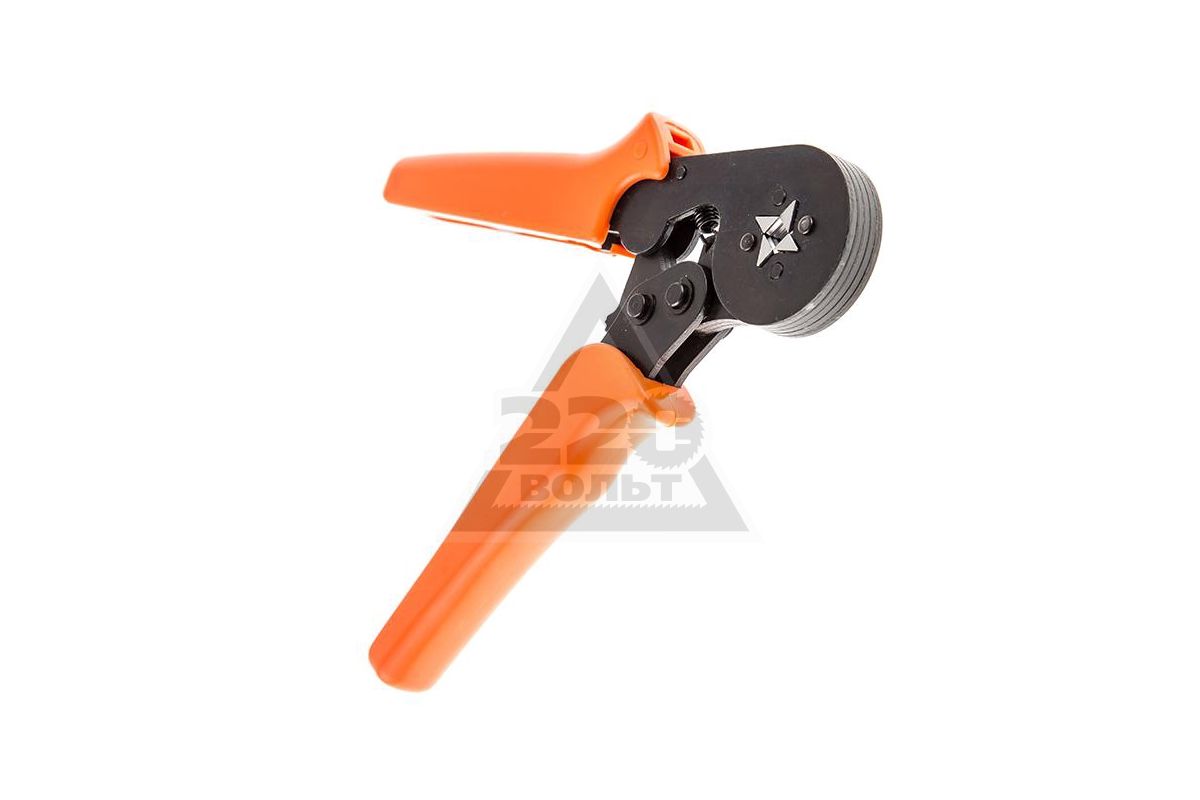

    Отдельно обжимной инструмент

    Это небольшая, но качественная обжимка.

    Присутствует маркировка HSC8 6-4

    Есть фиксатор в «сложенном» положении

    На фото — «разложенное» положение.

    Несмотря на массивную «головку», инструмент компактный, удобный для работы.

    Кейс с НШВИ

    Закрывается на замок

    В кейсе по сто штук каждого вида, всего 8 видов.

    Вот какие виды были в комплекте. Цветовая маркировка соответствует разным диаметрам.


    Процесс обжимки простой — зачищаем провод, устанавливаем наконечник, вставляем в матрицу кримпера

    Стараемся выровнять провод и сам наконечник.
    Сжимаем кримпер.

    Пластины матрицы сдавливают равномерно, получается опрессованный наконечник.
    На фото пока пустой, для теста.

    Фотография сжатого наконечника крупным планом.

    Хорошо видно, как матрица опрессовывает, если есть внутри провод — его равномерно сдавливает в «рубашку».

    Конечно, пустой наконечник промялся.

    Теперь попробую с многожильным проводом.

    Для теста — простой многожильный (примерно 0,5мм2) и красные наконечники (AWG18)

    Для того, чтобы не торчали проволочки из наконечника, нужно зачищать многожильный провод согласно таблице, в размер

    Далее вариант потолще (0,75мм2 / AWG20)

    Обжимаем.

    Результат неплохой — рубашка полностью закрывает срез изоляции, ничего не торчит, наконечник держится прочно.

    Фото опрессованного наконечника крупным планом


    Для наглядности — анимация работы кримпера.

    В целом — вполне годный инструмент для обжимки наконечников многожильных проводов.
    Очень полезен как профессионалу, так и «домашнему мастеру».
    Пример применения — подключение оборудования в щитке, в распределительных коробках и т.п., то есть там, где используются клеммные зажимы под винт.

    На мой взгляд, подобная конструкция кримпера, которая позволяет опрессовывать с четырех сторон сразу — наиболее продуманная.
    Мне попадались дешевые клещи-кримперы, которые просто сжимают наконечники с двух сторон (по принципу пассатижей, с матрицей под разные калибры наконечников). Так вот, они свою функцию выполняют, но в итоге крепление не очень надежное.
    А конструкция, как в обзоре — обжимает качественнее, проводники так просто не выдернешь из наконечника.

    Лот удобный, по отдельности будет скорее всего дороже. Наконечники, конечно, проще купить по месту, обычно их требуется не так много. С другой стороны, в лоте есть 8х100 шт разных видов сразу в кейсе, и не требуется ломать голову, хватит или не хватит. Потом всегда можно докупить новых наконечников и использовать имеющийся органайзер.

    В любом случае, инструмент полезный, и я думаю, пригодится многим.
    Спасибо!))

    Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Опрессовка проводов двойными наконечниками НШВИ 2

    Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

    В этой статье я расскажу и покажу вам, как опрессовывать два многопроволочных провода одним двойным наконечником НШВИ2.

    При сборке распределительных щитов, применяя многопроволочный провод ПВ3 или ПуГВ, постоянно возникает необходимость опрессовки двух проводов одним наконечником, для последующего зажима в клеммах автоматического выключателя, УЗО или др. устройств.

    О том, для чего необходимо опрессовывать многопроволочный провод втулочными наконечниками, каким инструментом и как это сделать я уже подробно рассказывал и показывал в видео в этой публикации.

    Самые часто используемые двойные наконечники НШВИ — это НШВИ2 6-14 для обжима двух проводов сечением 6 мм2, и НШВИ2 10-14 для обжима двух проводов сечением 10 мм2. Иногда использую НШВИ2 4-12 для обжима двух проводов сечением 4 мм2.

    Чем обжать НШВИ 2?

    Я для этих целей использую два кримпера:

    1) обжимает до 6 мм2;

    2) обжимает 10, 16 и 25 мм2.

    Помимо того, что эти кримперы опрессовывают обычные одинарные втулочные наконечники, ими можно обжимать и двойные.

    Здесь все просто: если нам необходимо обжать наконечник НШВИ2 определенного сечения, то мы его опрессовываем в матрице пресс-клещей следующего большего размера.

    Т.е. двойной наконечник сечением 4 мм2 мы обжимаем матрицей на 6 мм2, для этого я использую первый кримпер.

    Для опрессовки двойных наконечников 6 мм2 и 10 мм2 я использую вторые пресс-клещи с матрицей 10 мм2 и 16 мм2 соответственно.

    Для быстрой зачистки проводов удобно использовать специальные автоматические съемники изоляции — стрипперы.

    После обжима такими пресс-клещами наконечник приобретает форму трапеции. Существуют пресс-клещи, которые обжимают квадратом.

    Более подробно процесс опрессовки двойными наконечниками НШВИ2 смотрите в видео:

    Опрессовка провода двойными наконечниками

    Полезные материалы по теме:

    Инструмент для снятия изоляции — стриппер.

    Инструмент для опрессовки проводов — кримпер.

    Инструмент электрика — диэлектрические отвертки Wera.

    Инструмент электрика — удобный органайзер.

    Кримпер для опрессовки наконечников

    На сегодняшний день современный электромонтаж не обходится без разнообразных фурнитур и девайсов. У большинства современных устройств силовые контакты оснащены специальными винтовыми клеммами для подключения питающих проводов. Если вы подключали розетку с клеммами тогда наверняка замечали, что при чрезмерном затягивании винтов может произойти повреждение проводников. Это связано с тем, что винт врезается в провода и придавливает их. Чтобы в многожильном проводе не терялось сечение жилу следует защитить. Это делают с помощью наконечников, а для их качественной установки нужен кримпер.

    HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE

    В этой статье наш сайт «Все электричество» поделится информацией про инструмент, который предназначается для опрессовки наконечников типа НШВИ и НШВ. Этот инструмент называют кримпер для обжима наконечников. Теперь пришло время более детально ознакомиться с этим инструментом и понять, как он работает.

    Кримпер для обжима изолированных наконечников

    Без хорошего инструмента невозможно выполнить качественный электромонтаж. Конечно, в некоторых случаях можно обойтись без использования кримпера для обжима наконечников, но это действительно сложно.

    Трубчатая изолированная гильза

    В специализированных магазинах вы найдете широкий ассортимент инструментов. Совершенно не важно покупать дорогой инструмент. На рынке вы можете встретить дешевые модели. Также вы можете найти инструменты, которые одновременно сочетают в себе несколько функций.

    Обзор кримпера для НШВИ наконечников

    Наиболее распространенным и популярным на сегодняшний день считается кримпер HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE. Этот инструмент предназначается для опрессовки наконечников с сечением от 0.25 до 6 мм. SELF-ADJUSTABLE в названии обозначает, что этот кримпер считается саморегулирующим. Ознакомиться с ним более детально вы можете на фото ниже.

    Размеры кримпера HSC8 6-4 MINI-TYPE SELF-ADJUSTABLE

    Чтобы приобрести этот инструмент по достаточно низкой цене вы можете отправиться на площадку Алиэкспресс. Использовать кримпер HSC8 6 можно только для штыревых наконечников типа НШВИ или НШВ. Другие типы наконечников с помощью этого инструмента обжать вы не сможете. Эта «обжимка» считается действительно хорошим помощником в процессе проведения различных электромонтажных работ. С его помощью без особого труда можно выполнить опрессовку гибких многопроволочных жил проводов и кабелей при подключении:

    • розеток;
    • выключателей;
    • светильников;
    • клеммников;
    • автоматических выключателей.

    Кримпер для обжима наконечников HSC8 6 способен обжимать не только одинарные, но и двойные наконечники. Размер губок в этом инструменте настраивается автоматически и менять матрицы в процессе работы вам больше не придется.

    Сам кримпер достаточно удобный и производитель позаботился о том, чтобы инструмент хорошо лежал в руке. Рукоятки изготовлены из плотного пластика, поэтому не выскальзывают из руки в процессе работы. Длина рукояток составляет 11 см, что позволяет справляться с инструментом, даже одной рукой. Общая длина этого устройства составляет 18 см. При изготовлении рабочей части инструмента производитель использовал качественную сталь, толщиною в 2 мм.

    Инструмент отлично держится в руке

    В кримпере HSC8 6 присутствует уникальный храповый механизм. Этот механизм позволяет обеспечить полный цикл опрессовки и блокирует рукоятку при обратном ходе. Это дает дополнительное удобство при осуществлении опрессовки. С помощью функции блокировки вы больше не столкнетесь с проблемой «недоопрессовки» наконечника из-за вины человека. Возврат ручек в исходное положение обеспечивается с помощью пружины, которая установлена внутри.

    Процесс опрессовки наконечника с помощью кримпера

    В матрице присутствует 4 рабочих сегмента, поэтому обжим осуществляется квадратом. Все рабочие детали рукоятки, храповый механизм и матрица имеют шарнирное соединение между собой. Если в процессе работы вы желаете прекратить опрессовку тогда сделать это можно будет с помощью специального рычага. В этой модели также присутствует специальная функция регулировки прижимного усилия губок. Вес инструмента составляет около 550 грамм.

    Как пользоваться кримпером для НШВИ

    В процессе электромонтажа многие люди используют многожильные провода, которые в дальнейшем нужно подключать к электроприборам с винтовыми клеммами. Если в такой клемме зафиксировать многожильный провод тогда часть жил в обязательном порядке повредится. Поэтому для оконцевания жил многие используют наконечники НШВИ.

    НШВИ наконечник

    Теперь пришло время более детально разобраться с тем, как пользоваться кримпером HSC8 6-4 MINI-TYPE при обжиме наконечников. Для обжима сначала нужно взять необходимый провод и снять с него изоляцию. Некоторые новички часто допускают ошибку и скручивают провода, но делать это не рекомендуется. Юбка наконечника выполнена в форме конуса, поэтому провод легко в него зайдет. После этого вставьте наконечник в кримпер и выполните опрессовку. Она будет выполнена в форме квадрата и соединение получится достаточно прочным.

    Многие также неправильно выбирают сечение наконечника. Если оно будет больше, чем провод тогда соединение окажется некачественным. Двойной наконечник можно обжать аналогичным способом. Квадрат при этом также будет ровным.

    Теперь вы знаете, как пользоваться кримпером HSC8 6-4 MINI-TYPE. Как видите, инструмент является действительно качественным и ничего сложного в его использовании нет. Единственным недостатком является слишком малое верхнее сечение. Например, двойные наконечники 6 мм2 с помощью этого инструмента уже не обожмешь. Если вы используете эту модель кримпера тогда поделитесь своим мнением в комментариях. Надеемся, что эта информация была полезной и интересной.

    Рекомендуем изучить: vse-elektrichestvo.ru/elektromontazh/instrumenty-elektrika/dielektricheskie-boty-i-galoshi.html.

    Самые лучшие посты

    Инструменты Phoenix Contact для снятия изоляции, обжимки, опрессовки. Заказать набор отверток, бокорезы, пресс клещи, сумки Феникс Контакт

    Где купить профессиональный инструмент Phoenix Contact?

       Заказать качественный инструмент для электромонтажных работ можно в ООО «МПК» — авторизированного партнера компании «Феникс Контакт Рус». Доставка во все регионы России. На всю продукцию Phoenix Contact есть сертификаты качества и гарантия производителя.

    Ручной инструмент

       Используется для выполнения разного рода электромонтажных процедур, для реализации которых требуется физическое усилие рук человека. Инструмент имеет эргономическое исполнение, поэтому удобен в использовании, руки монтажника не устают даже при длительной непрерывной работе. Для удобства использования и переноски наборами инструментов ручного типа комплектуются специальные сумки.

       1. Режущий инструмент – он включает кусачки, бокорезы, ножницы электрика, кабельные резаки. Инструменты для резки Cutfox используются для разрезания проводов и кабелей разного сечения.

       2. Для снятия изоляции – с его помощью можно очистить токопроводящие проводники, снять внешний изоляционный слой с электрического кабеля. Инструмент для снятия изоляции Wirefox имеет сменные ножи, может работать с разными марками кабелей и изоляционных материалов.

      3. Для обжима – этот инструмент включает разного рода матрицы, опрессовочные клещи. Это универсальный инструментарий, используемый для установки и обжима разного вида контактов: коаксиальные соединители, кабельные зажимы, кабельные наконечники. Сменная матрица позволяет использовать один и тот же инструмент для опрессовки и обжима Crimpfox для разного вида контактов.

       4. Отвертки – это монтажный инструмент для закручивания винтовых соединений. Они могут иметь разную форму шлица, сменные наконечники.

       5. Инструмент для электроники Microfox – это инструментарий специальной формы, которая упрощает работу при обслуживании и ремонте электроники. Они включают пассатижи разной формы, круглогубцы, щипцы для кабельных стяжек, плоскогубцы, кусачки.

       6. Контрольно измерительные устройства – они включают мультиметры, индикаторы наличия напряжения, тестеры, прочее. Инструмент для тестирования и измерений Testfox делится на две категории: тестовые устройства – используются для проверки наличия напряжение, определения фаз, контроля целостности электрической цепи; измерительные – их используют для определения требуемых параметров и характеристик электрической цепи – сила тока, напряжение, сопротивление, частота, электрическая емкость, прочее.

    Автоматический инструмент

       Автоматическое электромонтажное оборудование дублирует большинство функций ручного инструмента. С его помощью можно резать кабель, снимать с него изоляцию, опрессовывать клеммы, прочее. Автоматические приспособления предназначены для выполнения большого числа операций при масштабных электромонтажных работах.

       Практически все автоматические инструменты Phoenix Contact поддерживают технологию Plug&Play, что упрощает их ввод в эксплуатацию. Наличие специальной панели управления и графического дисплея для вывода рабочих параметров упрощает управление автоматическими инструментами и облегчает их практическое применение.

    Наконечники НШВИ, ТМЛ, Гильзы. Использование и обжим. – CS-CS.Net: Лаборатория Электрошамана

    Наконечники НШВИ, ТМЛ и инструмент для их обжима

    …мне тут один читатель как-то написал в мыло: почему, мол, не сделаете пост про наконечники НШВИ и как с ними надо обращаться. Сначала я подумал, что он обнаглел, потому что наконечники НШВИ — это самая простая ерунда, про которую даже не стоит и писать. А потом вспомнил, что даже в этих простых наконечниках наработал свои технологии и приёмы, которыми могу поделиться. Так что считайте пост ещё одним мастер-классом.

    Однако прошу меня простить за качество фотографий: идея поста прилетела мне сегодня вечером, и часть фоток я делал уже при свете настольной лампы, поэтому у них сбит баланс белого и фокусировка. Но так как я обучаю не конкретике и не тупых повторял, а общим принципам и глубоким идеям, то информацию я до вас при помощи этих фоток донести смогу.

    Пожалуйте под кат. Весь пост разделён на несколько частей, чтобы его было удобно читать. А ещё я открыл для себя группу Uriah Heep, под которую пост в 02:32 ночи как-то хорошо пошёл писаться. Гм. Иногда мне думается, не сделать ли при приписку, под какую музыку или фильм писался какой пост. Итак, пост написан под зацикленную «Uriah Heep — Come Back to Me (Acoustically Driven 2001)», в акустическом исполнении.

    1. Общее. Зачем это надо?

    Время, когда щиты собирали «жёстким» проводом, постепенно отходит в прошлое. Вместе с теми, кто до сих пор с пеной у рта орёт о том, что где-то там в ПУЭ написано про то, что щиты надо монтировать только моножилой (например, периодически мне такое пытаются доказывать электрики из ЖЭКов и УК). Это хрень и бред, потому что некоторые щиты просто невозможно собрать моножилой из-за её жёсткости и других проблем.

    Любой монтажник, который начинает собирать щиты в большом количестве и любит свою работу, свои руки, свой инструмент, постепенно доходит до гибкого (многопроволочного) провода и после этого никогда не возвращается к моножиле. А я в своих постах учу вас любить себя и свою работу. Ну и свой инструмент и мир вокруг. В конце-то концов, рано или поздно ты доходишь до понимания того, что ты работаешь не ради денег, а ради улучшения мира и помощи другим людям. Деньги в этом случае как-то сами собой появляются.

    Ну так вот. Мягким проводом работать удобнее, потому что его легче гнуть, его можно красиво укладывать в жгуты и на больших сечениях можно делать более короткие соединения: провод будет легко завести куда надо, потому что его гибкость гораздо выше, чем у моножилы.

    Но существует самое главное западло. Не все вещи рассчитаны на многопроволочную (мягкую) жилу. Например, по правилам стационарную проводку надо выполнять кабелями. А кабели делают моножилой из кучи разных соображений и всякие розетки и выключатели рассчитывают под моножилу. Например, пружинные контакты выключателей, клеммы WAGO, пружинные нулевые шинки и прочие вещи. А ещё есть ряд вещей, в которых провод зажимается торцом винта. Это и китайские клеммы, и некоторые разъёмы и зажимы всякого оборудования.

    Если зажать многопроволочную жилу в такие контакты напрямую, то винт порежет проволочки жилы, и от полезного сечения останется немного. Это плохо. Часть кулибиных по старинке пытаются облудить жилу. Это ещё хуже, потому что припой течёт под давлением и плавится при небольшой температуре. Знали ли вы, например, что при некоторых КЗ медные шины и весь их крепёж рассчитывают на нагрев до +300 градусов? Что будет в таких случаях с припаянным или облуженым проводом? Припой поплавится, прижим контакта ослабеет, контакт ещё больше ослабится и начнёт ещё больше греться. Пока не отгорит.

    Тут наверное надо сказать, почему я считаю что всякие пайки-скрутки надо запрещать в силовой технике. Дело в том, что некоторые соединения проводов нетехнологичны. Качество исполнения зависит от конкретного человека, который их делает. Ну например один будет делать скрутку длиной в 3 см и пропаивать, а другой делать скрутку длиной в 5 см. Кто прав? Как это оценить? Испытаниями в лаборатории. Но что дальше? Человек устанет, задумается, пропустит пару оборотов своей скрутки… и технология нарушена.

    Другие же соединения (опрессовка, пружинные клеммы), если применять их не бездумно, а соображая где какое лучше, технологичны: контакт производится или за счёт технологии самой клеммы, или за счёт определённого инструмента, который для всех стандартный и делает одно и то же в разных руках.

    Так вот для того, чтобы превратить мягкий провод в «жёсткий» и сделаны специальные наконечники. Мы в сборках щитов используем наконечники типа НШВИ и НШВИ(2). Это тонкая металлическая трубочка с изолирующей юбочкой. Не путайте их с гильзами! Задача наконечника НШВИ — только удерживать проволочки провода вместе. А задача гильзы — создавать адское усилие прижима и электрический контакт. Поэтому гильза сильно толще, и те кулибины, которые используют НШВИ как аналог гильз — сильно не правы от слова «совсем».

    Моножильный (жёсткий, цельный) провод опрессовывать наконечниками НШВИ не надо ни в каком случае. Так, кстати, со сборкой щита и получается. Внутри щита мы собираем всё проводом ПуГВ и наконечниками НШВИ, а «снаружи» внешние линии подключают моножилой.

    А как быть, если нам надо закрутить провод под болт или винт? А для этого придумали наконечники ТМЛ. В этот наконечник, как в гильзу, можно запрессовать провод (моножилу или гибкий, многопроволочный), а сам наконечник закрутить куда надо. Такое решение используется для подачи питания на шины, для подключения PE или мощных силовых линий и кабелей.

    А так как НШВИ — это тонкостенная трубочка, то в принципе в некоторых случаях мы можем запихать в этот наконечник несколько проводов меньшего сечения, или один провод большого и один мелкого. Это то, что не проходит с моножилой при сборке щитов. Вот например нам надо от ввода на 16 квадратов запитать хилую светодиодную лампочку. Что делать? В случае с моножилой нам пришлось бы делать какую-то «петельку» и безразрывно заводить моножилу в эту лампочку. Лампочку бы разорвало.

    А в случае с НШВИ мы подсунем под НШВИ на 16 квадратов тонкий проводок на 1,5 квадрата и подведём его к лампочке. Заодно даю ремарку. Вот именно светодиодную лампочку в таком случае защищать не надо. Дохнуть там особо нечему. А если бы это был вольтметр или другой прибор, то хорошо бы воткнуть на этот кусочек провода в 1,5 квадрата предохранитель. В больших щитах я так и стал делать.

    2. Инструмент. Размер руки. Почему я так и не смог подсесть на Knipex?

    Тут ещё просили рассказать про мой инструмент. ОКей, я расскажу вам то, почему я никак не слезу с КВТ и почему я выбрал именно такой инструмент, который не был задуман производителем для тех задач, которые я на него навесил.

    Какие виды инструментов есть для опрессовки наконечников? Есть специальные клещи с фиксированными матрицами (у КВТ это клещи типа СТК). Матрицы у этих клещей иногда лажают, если провод имеет заниженное сечение. Ну а ещё приходится держать кучу клещей: для одинарных, для двойных наконечников. И ещё одни клещи для больших сечений.

    Клещи с набором матриц. Вот это вот мне сразу не понравилось, потому что мне надо часто менять сечение опрессовки. Вот взять тот же пример про ввод на 16 квадратов и 1,5 для лампочки. Жму я себе НШВИ на 16 квадратов, а потом мне надо обжать НШВИ на 1,5 квадрата. Что, матрицу переставлять? Это трудозатратный процесс, много не напереставляешься. Поэтому такие клещи я сразу отмёл.

    Для сборки всех моих щитов мне сейчас хватает такого инструмента:

    • КВТ WS-04A. Это мой самый основной и сильно любимый инструмент. Я рекомендую его тем, кто начинает заниматься щитами или ремонтом. Этот инструмент за счёт недокументированной фичи опрессовки НШВИ покрывает большинство задач сборки щитов.
      Инструмент умеет откусывать и зачищать кабели примерно до 10..16 квадратов. А ещё на нём есть пазы, в которые влезают наконечники НШВИ до 1х10 (с трудом до 1х16) или 2х6 (с трудом до 2х10) квадратов. Про эту фичу я расскажу дополнительно, когда дойду до самих НШВИ.
      Важно! Есть такой же инструмент WS-04B с матрицами для опрессовки НШВИ. Но мне он не нравится: матрицы там сделаны без рассчёта на поддельные провода и провода заниженных сечений и жмут НШВИ только до 6 квадратов. А с пазами-матрицами от WS-04A можно жать больше сечений.
      При помощи WS-04A я прессую наконечники на 6 квадратов. Ещё WS-04A выбраны мной потому, что негоже захламлять рабочее место кучей инструмента. Хорошо, когда часть инструмента универсальна (конечно, если эта универсальность не мешает работе и качеству инструмента).
    • КВТ ПКВк-10. Этот инструмент позицинируется как универсальная обжимка для НШВИ сечениями от 0,5 до 10 квадратов. Но на деле это не совсем так. Чтобы прожать им НШВИ даже на 6 квадратов, надо иметь сильную кисть руки и давить со всей силы. А если отрегулировать силу опрессовки в меньшую сторону, то она плохо прессует мелкие НШВИ.
      Но зато эта штуковина классная и очень компактная, когда надо подлезть в сложное место щита и там чего-то прессануть. Я использую её для опрессовки как раз-таки мелких сечений — до 2,5..4 квадратов.
    • КВТ СТК-03. Это суровые клещи для опрессовки НШВИ на 10, 16, 25 квадратов. Ими я прессую НШВИ на 10, на 16 квадратов. А ещё на позиции для 16 квадратов можно прессовать НШВИ (2) на 10 квадратов. Про этот приём я тоже расскажу.
      Так как я собираю щиты частями — сначала толстый ввод, потом мелкие линии — то у меня получается, что сначала я работаю этими клещами, а потом убираю их в сторону и не загромождаю стол.
    • КВТ ПК-16. Эти пресс-клещи годятся для опрессовки гильз и наконечников ТМЛ до 6..10 квадратов, хоть и заявлены до 16 квадратов. Если ваши руки чувствительные и вы их любите — то вы не будете насиловать себя, пытаясь со всей дури сжать ручки. Пресс-клещи не слишком хорошие, но дешёвые. Сейчас есть усиленная версия ПК-16у, которая более прочная.
      В общем, если вам надо опрессовывать ТМЛки раз в пару месяцев или один раз прессануть гильзы при ремонте — то ПК-16у ваш выбор (берите уж сразу усиленную версию).
    • КВТ ПГРс-70. Это моё новое приобретение — гидравлический пресс для ТМЛ и гильз как замена ПК-16. Пресс имеет сменные матрицы от 4 до 70 квадратов, которых мне хватает за глаза под мои новые задачи (разик прессануть ТМЛки на 50 квадрат). ТМЛки моих распространённых сечений (6, 10, 16 квадратов) им прессовать огромное удовольствие — руки не устают, усилий никаких не требуется.

    Так вот а почему не Knipex или Weidmuller? А блин потому что РУКИ. Мои руки устроены так, что чем длиньше вытянуты пальцы, тем меньшее усилие я могу ими создать. Мне нравятся мои руки и я не хочу быть каким-то супер-мачо. Я люблю свои чувствительные пальцы, и поэтому мне нужен инструмент, у которого ручки расходятся на небольшой угол.

    Для статьи я сделал много фоток. Вот посмотрите, как в моих руках лежит WS-04. Основные рабочие пальцы (указательный, средний, безымянный) прекрасно лежат на ручке инструмента и я могу контролировать его нажатие или сжимать его с силой.

    Удобство ручек инструмента для руки (WS-04A)

    Вот так:

    Удобство ручек инструмента для руки (WS-04A)

    Инструменты типа Книппекса (я хотел купить их обжимку ещё у Валентиныча, но пощупал и забил из-за ручек) имеют ручки, которые расходятся вот так, как на клещах СТК. Видите, моих пальцев уже еле-еле хватает. В СТК меня спасает то, что ручки сначала сжимают губки вхолостую и, когда губки матрицы доходят до самого наконечника, сжатые ручки позволяют мне перехватить клещи удобнее и прикладывать усилие.

    Неудобные ручки инструмента: слишком широко раскрываются

    Также обратите внимание, что я держу их наоборот. Насколько я понимаю, красная ручка должна двигаться, а чёрная лежать в углу между большим и указательным пальцами. Но при этом в моих руках двигается матрица с пазами, и мне приходится придерживать наконечник и провод — они двигаются вместе с матрицей. А если я держу клещи так, как на фотке, то провод и наконечник не двигаются.

    Ну и ПКВк-10 имеет тоже широко расходящиеся ручки. Вы не думайте, пальцы у меня не короткие и ладонь не как у ребёнка. Просто мне не нравится насиловать свои пальцы, заставляя их делать то, для чего они не годятся. Пусть страдает инструмент, а не мои руки.

    Неудобные ручки инструмента: слишком широко раскрываются

    В другом положении инструмента та же фигня:

    Неудобные ручки инструмента: слишком широко раскрываются

    Собственно, поэтому у меня не покатили пафосные бренды, хотя я их щупал. Но тест на усилие и раскрытие ручек они не прошли.

    3. Наконечники НШВИ, НШВИ(2) и приёмы работы с ними.

    Ну а теперь переходим к самим наконечникам НШВИ. Для чего эти наконечники созданы, я уже писал. Следует упомянуть о двух их особенностях:

    • Цвет юбочки. Этот цвет кодирует сечение наконечника. У нас обычно принят стандарт КВТ, где наконечнику на 1,5 квадрата соответствует чёрный цвет; 2,5 квадрата — синий; 4 квадрата — серый; 6 квадратов — жёлтый; 10 квадратов — красный. Ещё есть то ли брендовый, то ли китайский стандарт, в котором шестёрка или десятка могут быть коричневыми, зелёными или ещё хрен какими. Обычно такие наконечники имеют низкое качество и сами юбочки у них трескаются.
      Так что не надо пытаться искать «наконечники на 10 квадратов для фазы и для нуля». Цвет должен кодировать сечение провода — и всё.
    • Упаковка. Чаще всего наконечники идут пачками по 100 штук, которые запакованы в упаковки по пять, то есть по 500 штук. Штучно наконечниками торгуют не все. Например в Москве это Электромонтаж или магазин, где раньше Игорь Валентиныч работал — ЭлектроМастер.
    • Двойные наконечники. Не надо пытаться изобретать чего-то, чтобы соединить в одном месте два провода. Для этого есть наконечники НШВИ(2). Эти наконечники сразу созданы для соединения двух проводов указанного сечения. То есть НШВИ(2) на 6 квадратов примет два провода по 6 квадратов каждый.

    Вот вам разные образцы наконечников и тот самый обжимной инструмент, про который я говорил выше, когда про руки и ручки рассказывал. Жирный синий наконечник — это на 50 квадратов =). Кстати, на большие сечения двойные НШВИ не выпускаются. Максимум двойного НШВИ — это кажется 16 квадратов.

    Наконечники НШВИ, НШВИ(2) и инструмент для их обжима

    Рассмотрим мою любимую зачищалку КВТ WS-04A в деле. Я попробую её на максимальных сечениях — на 10 кв.мм.

    Зачищалка КВТ WS-04A

    Во-первых, она кусает провод. Всякий, какой влезет в зубья. Мне иногда удавалось со второго раза кусать ею NYM или ВВГ 3х1,5 или даже 3х2,5 квадрата. В случае сборки щитов это значит, что ей можно отрезать провода большого сечения. Шестёрку я откусываю кусачками с твёрдосплавными губками, а вот десятку и 16 кусаю зачищалкой.

    Зачищалка КВТ WS-04A: Обрезка провода

    Ну и она же и зачищает провод. Штатно на ней есть регулятор длины зачистки, который у меня не прижился и только мешается. Поэтому я его откручиваю нахрен, а длину зачистки определяю по правой заклёпке. Вот для шестёрки провод должен немного не доходить до заклёпки, а для десятки — немного заходить на неё:

    Зачищалка КВТ WS-04A: Зачистка провода

    Обычно достаточно прожать десяток наконечников, чтобы глаз и руки запомнили положение провода — и дальше зачистка идёт на интуитивном уровне, не занимая мозги.

    Итак, мы зачистили наш провод. Примечательно что эта зачищалка чистит всё, что ей попадается. Ей можно даже изоляцию с плоского ВВГ или ШВВП снимать, чтобы времянки подключать на объектах. Одно движение — стащили верхнюю изоляцию, второе — зачистили сразу две или три жилы. Только учтите, что чем жирнее провод или кабель, то тем сильнее нагрузка на губки, которые вообще-то для одного провода предназначены. Поэтому если вы будете постоянно чистить такой зачищалкой ВВГ, то она у вас быстро сдохнет.

    Зачищалка КВТ WS-04A: Зачистка провода

    Ну и то, чего мне очень нравится — это то, что остаток изоляции удерживается губкой зачищалки, если продолжать сжимать ручки. Я обычно доношу его до мусорной коробочки (круто годится коробка от рубильников OT63F3). В итоге на рабочем пространстве у меня ничего не валяется и чистенько.

    Зачищалка КВТ WS-04A: Остаток изоляции удерживается

    Ну и конечно же я нашёл винтовую нулевую шинку, чтобы закрутить туда голую десятку. Видите, как её там раздавило? Видите, что часть проволочек просто сдвинулась к бокам и даже не прижаты?

    Зажим провода ПуГВ в винтовую шину

    А вот что происходит с жилами провода после такого давления и винта:

    Зажим провода ПуГВ в винтовую шину — след деформации

    Нас это не устраивает. Ещё, кстати, это плохо тем, что если провод шевелить, то все эти проволочки будут по одной ломаться, сила прижима будет ослабляться, и в итоге мы получим плохой контакт.

    Посмотрите на матрицы (пазы, зубья) зачищалки WS0-04A. Вот именно благодаря нижним зубьям и получается недокументированная халява и опрессовка НШВИ. Если вы захотите заказать китайский аналог такой зачищалки, то заказывайте именно с такими зубьями!

    Зубья для опрессовки наконечников в зачищалке КВТ WS-04A

    В этот зуб можно уложить наш наконечник НШВИ вот таким образом:

    Использование зачищалки КВТ WS-04A для опрессовки НШВИ

    И потом прижать его зачищалкой. На наконечнике получается прижатое место:

    Использование зачищалки КВТ WS-04A для опрессовки НШВИ

    Сам паз сдавливает наконечник вот таким вот образом — достаточно плотно. Обжатый таким способом наконечник тяжеловато снять с провода, я пробовал.

    Использование зачищалки КВТ WS-04A для опрессовки НШВИ

    Ну и если повторить такие обжимы, сдивигая наконечник, то в итоге мы получим вот такую вот картинку, как на фотографии ниже. На самом деле если вы сразу же будете закручивать свой наконечник в щит, вам не надо настолько красиво извращаться. Достаточно сделать две-три точки обжима, а дальше наконечник будет доплющен винтом контакта.

    Наконечник НШВИ, опрессованый зачищалкой КВТ WS-04A

    Теперь закрутим наш наконечник в шинку и как следует затянем. Тут, наверное, следует упомянуть ещё один фикус для тех, кто не просто смотрит фоточки подряд, а читает и текст вокруг них. В общем, если вы зажимаете куда-то провод с наконечником НШВИ, то смело можете понижать максимальное сечение терминала на один шаг. Скажем, если на каком-нибудь кросс-модуле указано что он принимает моножилу на 16 квадратов, то скорее всего НШВИ на 16 квдаратов туда не влезет, а влезет только на 10 квадратов.

    Закручивание провода ПуГВ в наконечнике НШВИ в винтовую шину

    После использования наконечника получается следующее. Давление винта теперь распределяется на все жилы, потому что им не даёт разъехаться наконечник. А за счёт толщины стенки наконечника винт не портит отдельные жилы. В этом случае такой прикрученный провод можно гнуть сколько хочется — отдельные жилки «связаны в пучок» и не будут ломаться.

    Деформация наконечника НШВИ винтовой шиной

    Побалуемся с ПКВк-10. Как я уже говорил, я использую её для мелких сечений. Жать их ею одно удовольствие. Воткнул наконечник, сдавил — и получил!

    Опрессовка мелких наконечников при помощи КВТ ПКВк-10

    В этой обжималке другая конструкция: губки имеют четыре грани и сходятся со всех сторон. В результате получается не трапециевидный, а прямоугольный профиль обжима. Иногда это помогает выиграть драгоценные микроны ширины наконечника, который не хочет лезть в какой-нибудь особо мелкий терминал автоматики.

    Опрессовка мелких наконечников при помощи КВТ ПКВк-10

    Иногда обжималку подглючивает (от частого использования она немного подрасшатывается) и она заминает часть наконечника. Это не страшно, если вы не перфекционист.

    Наконечник НШВИ на 1,5 кв.мм после опрессовки КВТ ПКВк-10

    Ну и вот двойной наконечник НШВИ(2) на 6 квадратов. Когда я первый раз их покупал, то я жутко затупил с их сечениями и пытался искать НШВИ(2) на 12 квадратов. На самом деле всё подсчитано за нас с вами. У таких наконечников юбочка для провода шире и специально рассчитана на два провода. Иногда я вижу щиты, в которых народ для 2х6 квадратов использует наконечник на 10. Это плохо. Я сам так делал, но как только стал собирать больше одного щита в три месяца — купил НШВИ(2). Не пожалейте денег, делайте правильно!

    Наконечник НШВИ(2) для двух проводов ПуГВ

    Такие НШВИ тоже можно смело прожимать теми же WS-04A. Именно поэтому я и говорю, что если вы хотите сами сделать себе ремонт электрики и собрать небольшой щиток — то начните с WS-04A.

    Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

    В результате получается удобоваримая штуковина. Следует учитывать то, что НШВИ(2) на 6 квадратов чуть длиннее, чем обычный НШВИ и чтобы он корректно встал в автомат или УЗО, его надо будет немного откусить (на ~2 мм).

    Опрессовка наконечника НШВИ(2) 6 при помощи КВТ WS-04A

    Ну а большие наконенчики я жму клещами СТК-03:

    Запрессовка наконечника на 25 кв. мм. при помощи КВТ СТК-03

    Получается вот так вот. Матрица крутая и прессует наконечник очень хорошо!

    Запрессовка наконечника на 25 кв.мм. при помощи КВТ СТК-03

    4. Зажим проводов разного сечения в один наконечник НШВИ

    Теперь поговорим о недокументированных фишках монтажа щитов мягким проводом при помощи наконечников НШВИ. Первая задача — от провода большого сечения отвести мелкий провод. Реализуется она за счёт того, что не у всех проводов имеется толстая изоляция, а юбочка наконечника сделана с запасом по диаметру.

    Поэтому мы можем просто подсунуть провод мелкого сечения рядышком с большим. Вот здесь у меня есть провод на 6 квадратов и на 1,5 квадрата.

    Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

    Я зачищаю мелкий провод длиннее основного и сдвигаю его вперёд, чтобы он первым заходил в наконечник:

    Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

    Вот таким вот образом. Мне нужно, чтобы изоляция провода вошла в юбочку наконечника.

    Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

    После этого мне останется только вдвинуть до упора основной провод и опрессовать наконечник.

    Хитрость: в наконечник НШВИ можно прессовать провода разных сечений

    Такую же штуку можно провернуть с двойными наконечниками. Возьму для примера десятку и ту же полторашку.

    Запрессовка наконечника НШВИ(2) 10 и мелкого провода

    Снова начинаем с полторашки. Заводим её внутрь до начала металла наконечника, а потом задвигаем основные провода.

    Запрессовка наконечника НШВИ(2) 10 и мелкого провода

    Наконечники НШВИ(2) на 10 квадратов я прессую на матрице «16» клещей СТК-03. Чтобы клещи при этом не защёлкнулись — я придерживаю рычажок трещётки.

    Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

    Получается вот такая вот опрессовка, тоже прочная и качественная.

    Запрессовка наконечника НШВИ(2) 10 и мелкого провода при помощи КВТ СТК-03

    А ещё я развил этот же приём до того, что можно просто взять несколько проводов мелкого сечения (например 4 штуки по 1,5 квадрата) и запихать их все вместе в подходящий НШВИ (лучше использовать двойной наконечник НШВИ(2)). Это надо, если мы разводим линии в щите на клеммы и нам надо например взять из одного автомата или УЗО ноль сразу на несколько разных клемм (где перемычка не годится).

    Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

    Тогда мы можем сделать вот такую вот фишку. В НШВИ(2) на 4 квадрата лезет три провода на 2,5 или четыре на 1,5.

    Опрессовка нескольких проводов мелкого сечения в наконечник НШВИ большего сечения

    5. Изготовление длинных НШВИ (для счётчиков)

    Отдельным пунктом упомяну про длинные наконечники. Они чаще всего нужны для подключения счётчиков, потому что обычного наконечника НШВИ хватает ровно на половинку клеммы. Если вы постоянно работаете со счётчиками (или тем, где требуется такие длинные НШВИ), то вы понятно можете их заказать. Но например я подключаю один счётчик раз в полгода.

    Поэтому я просто прессую два наконечника друг за другом. Сделать это можно двумя способами. Один — это прессануть два НШВИ встречно и откусить юбочку у второго. Но там тяжело попадать жилками в трубку наконечника — ведь с встречной стороны у него нет юбочки.

    Поэтому я делаю наоборот — откусываю юбочку у наконечника (здесь как раз видны мои бокорезы с твердосплавными губками). Для этого её достаточно резко откусить почти под самый край. Дальше она трескается и легко снимается.

    Изготовление удлинённого наконечника НШВИ (для счётчиков)

    Ну и дальше нам остается только добавить ещё одну трубочку наконечника и запрессовать всё это.

    Изготовление удлинённого наконечника НШВИ (для счётчиков)

    В итоге при аккуратном исполнении у нас получается вот такая вот конструкция:

    Изготовление удлинённого наконечника НШВИ (для счётчиков)

    На этом с НШВИ всё. Переходим к более злым вещам. И потом я пойду отсыпаться 😉

    6. Наконечники ТМЛ и инструмент для их опрессовки. Гильзы.

    Ну а теперь погрузимся в мир более толстой меди. Наконечники типа ТМЛ принимают в себя и моножилу и многопроволочную жилу, потому что сделаны на самом деле из гильз ГМЛ, которые используются для соединения опрессовкой. Один из краёв гильзы просто плющится и в нём штампуется отверстие. Поэтому всё, что я буду описывать ниже, будет применимо для гильз.

    Эти наконечники полезны, когда надо прикрутить PE на корпус щита, сделать переход от стальной полосы заземления на медь около фасада дома, как следует перебрать подключение корпуса старого этажого щита на ноль стояка… и много для чего другого. Про наконечники ТМЛ надо знать вот чего:

    • Они отличаются не только сечением, но ещё и диаметром отверстия под винт/болт. Например можно найти ТМЛки на 10 квадратов под болт 8 мм или под 10 мм.
    • Форма их плоскости, которая прикручивается, не во все места влезает. Например в автоматы в литом корпусе (TMax и прочие) влезают не все наконечники. У меня в TMax XT1 влезли ТМЛки на 25 квадратов еле-еле. Поэтому для таких случаев надо или покупать специальные наконечники (у КВТ они зовутся кажется ТМЛ DIN), которые имеют узкую контактную площадку, специально рассчитанную на такие автоматы, или заказывать для автомата специальные удлинённые выводы (это полезно, если кабели после автоматов будет подключать неизвестно кто и у него не будет специальных наконечников).

    Ну и понятно, что эти наконечники имеют толстую стенку и никакими WS-04 или пассатижами их не запрессуешь. И вот тут нужны пресс-клещи. Если вам надо один-два раза прессануть ТМЛки или один раз за ремонт прессануть штук 100 гильз для ремонта в своей квартире — то можете брать КВТ ПК-16 или ПК-16у (усиленная версия, я её не покупал и не буду — потому что гидравлический пресс купил).

    ВНИМАНИЕ! Я тут периодически вижу попытки и здесь вывернуться. Почему-то некоторые пытаются прессовать такими пресс-клещами наконечики НШВИ. Это совсем не правильно! Такие клещи развивают большое давление и давят точечно и из-за этого могут прорвать тонкую трубочку наконечника НШВИ! Не делайте так! Купите ту же WS-04A!

    Наконечники ТМЛ и пресс-клещи КВТ ПК-16

    У ПК-16 со временем вылезает такой глюк: если часто прессовать им сечения на 10 или 16 квадратов (на которые они, впрочем, расчитаны), то у них выламывает губки вот таким образом:

    Пресс-клещи КВТ ПК-16 — расхождение губок

    Мои ПК-16 служили мне верой и правдой года четыре, потому что я прессовал или в основном ТМЛки на 6 квадратов (в них с силой влезал ПуГВ на 10). Но как только я начал прессовать ими десятки — то губки начало гнуть.

    Я покажу, как можно опрессовать ТМЛку такими клещами. Мы зачищаем нашу десятку на длину опрессовки:

    Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

    Ну и дальше прессуем. Усилие, которое надо прилагать к ПК-16, адское. Мои руки этого не любят. Как я уже говорил — подбирайте верный инструмент, чувствуйте себя, свои силы и руки. Одно дело, если вы будете чего-то прессовать раз в месяц. А если каждую… хотя бы неделю — то берегие руки! Любите себя!

    Вот как перекашивает губки:

    Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

    Для опрессовки ТМЛки достаточно двух точек. Я сделал одну спереди и одну сзади. Видите, как подсрезало наконечник при опрессовке из-за перекоса губок?

    Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

    Сзади это выглядит так же. Это не смертельно и работать будет, поэтому ПК-16 (ещё раз говорю) имеют право на жизнь. Кстати, если вы подобрали всё правильно, то на наконечнике будет отпечатан условный номер матрицы. Это значит что давление для опрессовки было достаточное.

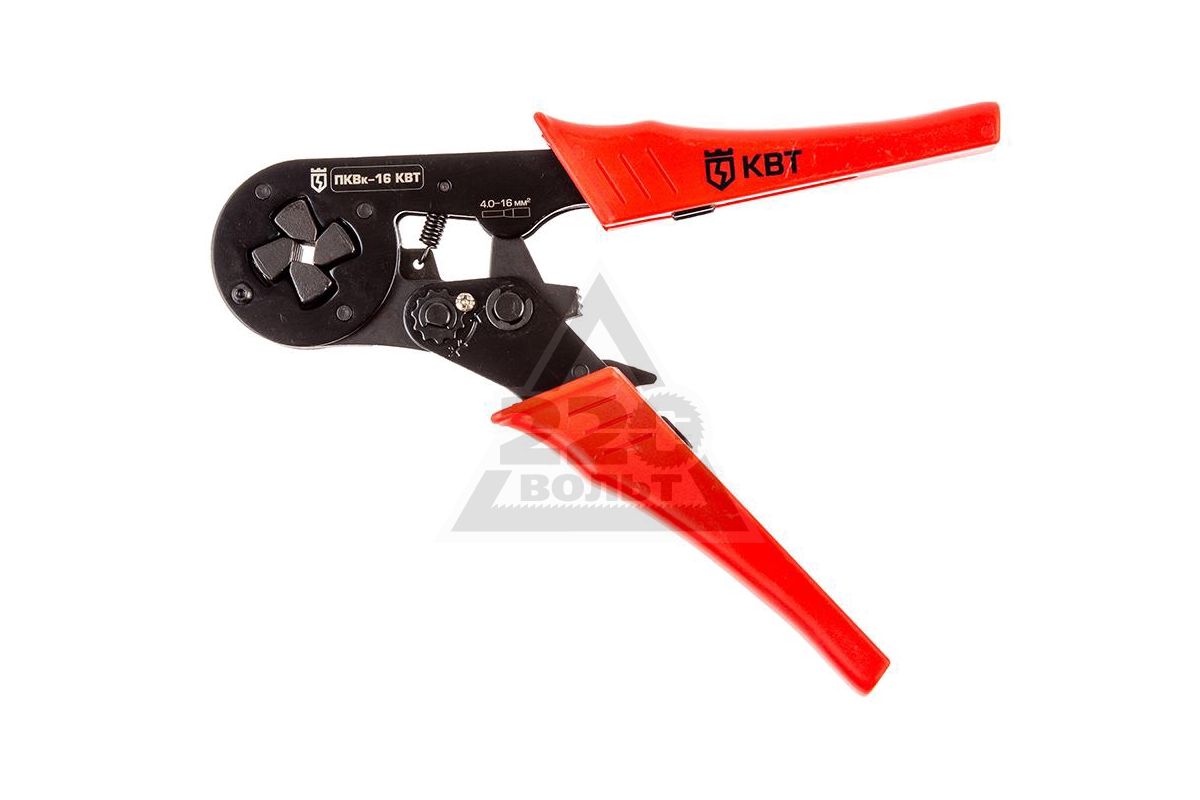

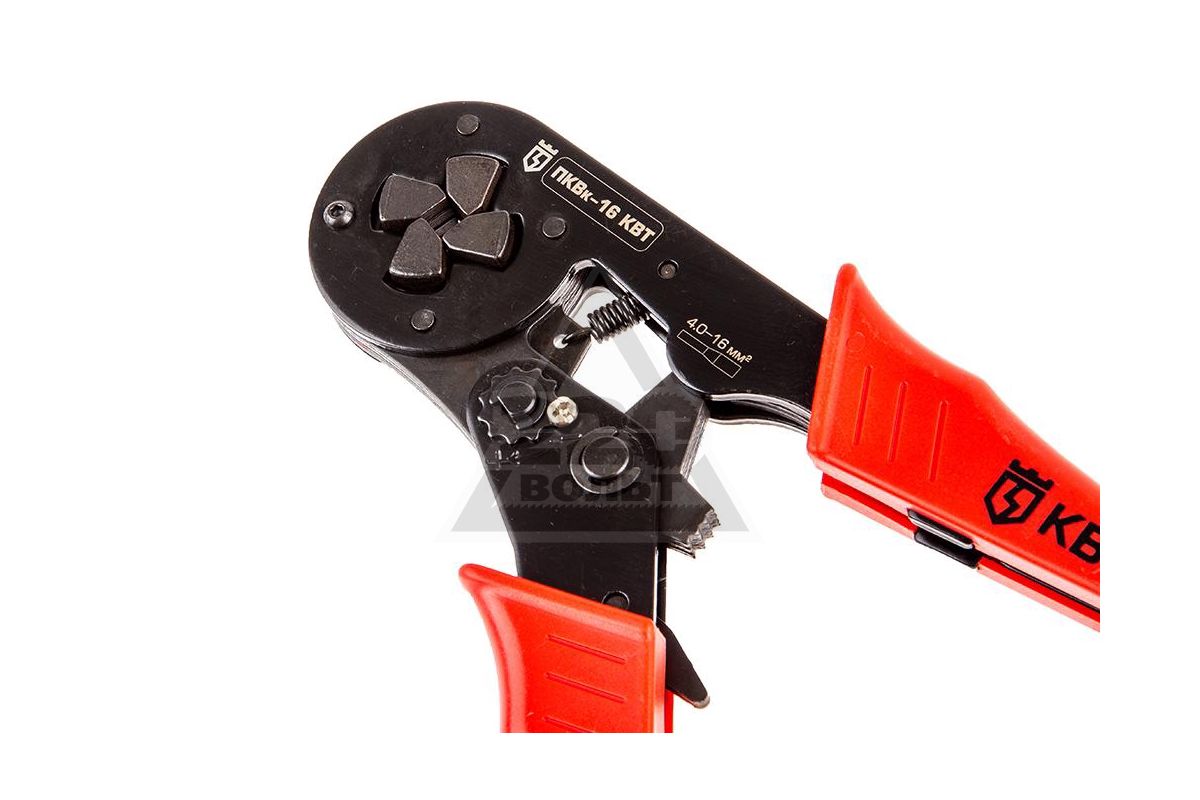

    Наконечник ТМЛ-10 и его опрессовка при помощи КВТ ПК-16

    Ну а чего делать, когда надо прессовать что-то на сечения больше 10 или 16 квадратов? Например, мне вот понадобилось прессануть ТМЛки на 25 и на 50 квадратов:

    Наконечники ТМЛ больших сечений (16, 25, 50)

    Что, что? Купить гидравлический пресс! Когда я боялся его покупать, то я думал чо он будет стоить тысяч так под 20-40. А оказалось, что он стоит под 6-8 тыр в зависимости от модели! То есть он доступен быстро, если вам начинает требоваться много прессовать. Скажем, его можно даже купить для какого-нибудь объекта под аванс. И это хорошо!

    Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

    Я купил пресс ПГРс-70. Он прессует всё, что может (ТМЛ, ГМЛ), от 4 до 70 квадратов. В комплекте идёт весь набор матриц для этих сечений. Такой пресс — это уже серьёзная штуковина, которая сильно облегчает работу.

    Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

    Пресс развивает давление до 5 тонн. Так что пальцы он отдавит в момент. Ещё в моделях прессов с буквой «с» (ПРГс) предусмотрен автоматический сброс давления, когда опрессовка завершится. Отмечу, что у меня этот сброс давления работает редко. Я заметил, что это связано со скоростью давления на ручку пресса. Если давить резко и сильно — то автосброс давления работает. А если нежно и плавно, как я, — то не работает.

    Гидравлический пресс КВТ ПГРс-70 для опрессовки ТМЛ и ГМЛ

    Вот такие матрицы идут в комплекте пресса:

    Матрицы для опрессовки наконечников

    Матрицы защёлкиваются в отверстия снизу и сверху пресса:

    Установка матриц в пресс

    У этого пресса есть небольшой баг. Иногда матрицы может немного перекашивать. Но в отличие от ПК-16, тут это не повлияет на качество опрессовки, потому что матрицы широкие и они должны (как мне кажется по задумке конструкторов) автоматически выравниваться.

    Перекос матриц в прессе

    Чтобы им чего-нибудь опрессовать, надо закрыть кран. Кран — это небольшая крутилка на цилиндре пресса. Закрывается она от руки очень легко. Если она закрыта — то пресс накачивает давление и не сбрасывает его. А если кран открыть — то давление сбрасывается, и цилиндр пресса плавненько уезжает вниз.

    Я прессую наконечники так. Сначала подгоняю матрицы поближе к месту опрессовки, чтобы не делать три дела сразу (держать пресс, наконечник и качать рычаг):

    Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

    После этого легкими нажатиями сдвигаю губки, чтобы прихватить наконечник ими:

    Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

    Ну и потом прессую до упора.

    Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

    После этого отступаю и повторяю опрессовку ишо раз для красоты.

    Опрессовка наконечника ТМЛ при помощи КВТ ПГРс-70

    Побалуемся?

    Наконечники ТМЛ больших сечений и матрицы для опрессовки

    Вот как это выглядит (25 и 50 квадратов)::

    Опрессованные наконечники ТМЛ больших сечений

    Я думал, что на больших сечениях будет тяжело прессовать. Как бы не так! Как я давил на ручки легко, так и давил. Прессу пофигу, что у тебя там зажато: 6 квадратов или 50. Мне это так понравилось, что я сейчас всё прессую только этим прессом и на ПК-16 забил совсем нафиг. Ну а дальше надо только одеть наконечники в термоусадку и получится чего-то типа такого (автоматы без крышек):

    Пример подключения автомата TMax XT1 наконечниками ТМЛ

    Собственно, для опрессовки этих проводов я и купил этот пресс.

    7. Рабочий ножик.

    Ну и ещё бонусом хочу рассказать о моём любимом ноже, который я когда-то нашёл в Леруа (сейчас они там не продаются) и на Рождественке на Митьках. Нож этот отлично лежит в руке, никуда не скользит и используется мною везде — подрезать, обрезать, надрезать.

    Рабочий ножик для всех задач со сменными лезвиями и фиксацией

    У этого ножа внутри стоит магазин со сменными лезвиями (можно зарядить 3-4 штуки). И эти лезвия можно быстро менять в автоматическом режиме.

    Рабочий ножик для всех задач со сменными лезвиями и фиксацией

    Для смены лезвия надо сдвинуть его до упора вперёд. Тогда железка, которая фиксирует лезвие, приподнимется и освободит лезвие. А дальше мы сдвигаем ручку до упора назад, и она подцепляет новое лезвие из магазина.

    Выталкивание лезвия ножа для его замены

    Ну и также есть винт, чтобы это лезвие зафиксировать.

    Фиксация лезвия ножа

    С этим ножом я тоже не расстанусь, потому что он покрывает все мои задачи. Когда лезвие закручено, то им можно пластик кроить без проблем! Закончил я этот пост в 04:31. Пойду спать!

    Калибровочная лаборатория Нашвилл, Теннесси | J.

    A. King

    Калибровка размеров

    • Угловые индикаторы / инклинометры
    • Штангенциркули
    • Измерительные блоки
    • Измерительные щупы
    • Измерители высоты
    • Линейные / шкальные индикаторы и тестовые индикаторы
    • 0005 Радиусные манометры
    • Кольцевые манометры
    • Поверхностные пластины
    • Рулетки / правила для стали
    • Калибры для резьбы
    • Приборы для измерения профиля резьбы

    Электрическая / электронная калибровка

    • Амперметры / клещи
    • Регистраторы данных
    • Мультиметры / Калибраторы процессов
    • Омметры
    • Осциллографы
    • Источники питания
    • Сварочные аппараты

    Калибровка силы

    • Авиационные весы
    • Цепные тали
    • Весы
    • Весы
    • Испытатели силы сжатия 9000 амперметры
    • Манометры
    • Тензодатчики
    • Тензиометры

    Калибровка давления

    • Барометры
    • Мониторы артериального давления
    • Измерители прочности на разрыв
    • Регистраторы диаграмм
    • Измерители веса
    • Измерители мертвого давления
    • Дифференциальные манометры
    • Манометры
    • Манометры
    • Клапаны сброса давления
    • Датчики и преобразователи давления
    • Вакуумметры

    Весы и калибровка веса

    • Весы
    • Весы для самолетов
    • 0006 Весы
    • Контрольные весы
    • Напольные весы
    • Контрольные гири
    • Автомобильные весы

    Калибровка вещества и потока

    • Анемометры / скорость
    • Пробоотборники воздуха
    • Центрифуги
    • Co Измерители индуктивности
    • Расходомеры
    • Анализаторы влажности
    • pH-метры
    • Пипетки
    • Вязкость

    Калибровка температуры и влажности

    • Автоклавы
    • Терморегуляторы
    • Блоки для измерения температуры воды
    • Sealer
    • Hot Plates
    • Гигрометры
    • Инкубаторы
    • Инфракрасные термометры
    • Анализаторы влажности
    • Валидация печей
    • Проверка холодильников и морозильников
    • Контроллеры температуры и датчики
    • 000
    • Регистраторы данных температуры
    • Калибровка

      • Тестеры крутящего момента крышки бутылки / пружины
      • Множители крутящего момента
      • Тестеры крутящего момента, анализаторы, преобразователи
      • Динамометрические ключи
      • Динамометрические отвертки
      • Динамометрические часы
      • Pneu matic Torque Tools
      • Импульсные динамометрические инструменты
      • Измерители крутящего момента

      Другие услуги по калибровке

      • Акселерометры
      • Дюрометры
      • Твердомеры
      • Светомеры
      • Металлодетекторы
      • Измерители поверхности
      • Тахометры
      • Контрольные сита
      • Пробоотборники воздуха
      • Магнитные сепараторы
      • Обжимные инструменты

      Нашвилл, Теннесси

      Нашвилл, Теннесси

      Магазин не будет работать корректно, если куки отключены.

      Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

      Сделай это моим магазином

      746 Fesslers Ln
      Nashville, TN 37210-4316
      Часы работы магазина
      понедельник 7:00 — 16:00
      вторник 7:00 — 16:00
      среда 7:00 — 16:00
      четверг 7:00 — 16:00
      пятница 7:00 — 16:00
      суббота Закрыт
      воскресенье Закрыт
      {{/ thumbnail_url}} {{{_highlightResult. name.value}}}

      {{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{# _highlightResult.color}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/ _highlightResult.цвет}}

      ‘Weird Al’ Yankovic кавер на песню The Mighty Boosh ‘Crimp’ в звукозаписывающей кабине Джека Уайта

      «Странный Эл» Янкович почтил дань уважения британской телевизионной комедии «Могучий буш » на недавней записи на лейбле Джека Уайта «Третий человек» в Нэшвилле.

      Новый автор песен недавно посетил магазин Уайта, используя его старинную будку Voice-O-Graph, записывающую будку, построенную в 1947 году, которая мгновенно записывает и помещает звук на шестидюймовую пластинку.

      СМОТРЕТЬ: Ноэль Филдинг играет звезду в подробном путеводителе по «Счастливым людям мира»

      Во время выступления Янковича a capella, которое включало попурри из песен, он сделал кавер на песню, которая была представлена ​​в скетче из шоу Ноэля Филдинга и Джулиана Барратта, названного «Four-way crimp». Стиль пения «гофрированный» — это форма скаттинга, которую персонажи Филдинга и Барратта создают в своем третьем сериале «The (Power of the) Crimp».

      Посмотрите выступление Янковича ниже, опрессовка начинается с цифры 2.00 марка. Также прокрутите ниже, чтобы посмотреть отрывок из The Mighty Boosh .
