Виды распределительных коробок для электропроводки, соединение проводов правила монтажа

Распределительная коробка выполняет для электропроводки в квартире функцию «коммутатора», в котором от одного питающего кабеля провода расходятся к «электрическим точкам» (осветительным приборам и розеткам).

Умелое использование коробок уменьшает затраты на прокладку электропроводки во много раз.

Содержание статьи

Классификация распределительных коробок

Виды распределительных коробок для электропроводки разделены по типу монтажа, примеры на фото рядом:

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Главная задача коробки – предоставить электрику доступ к окончаниям проводов, соединяющихся в общую цепь электропитания. Поэтому на распределительной коробке есть съемная крышка, которая не только защищает, но и декорирует место коммутации.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Хотите узнать все про прибор для поиска скрытой проводки? Мы предоставили Вам эту информацию.

Вас интересует, что такое глубина заложения ленточного фундамента? Информация тут.

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты и назначения. Обычная квартирная коробка для наружного монтажа имеет размеры от 10 см в диаметре или по стороне квадрата.

В корпусе от двух до четырех отверстий, заглушенных пластиковыми или резиновыми пробками. Накладные коробки снабжены отверстиями или ушками под винты для крепления к поверхностям помещений.

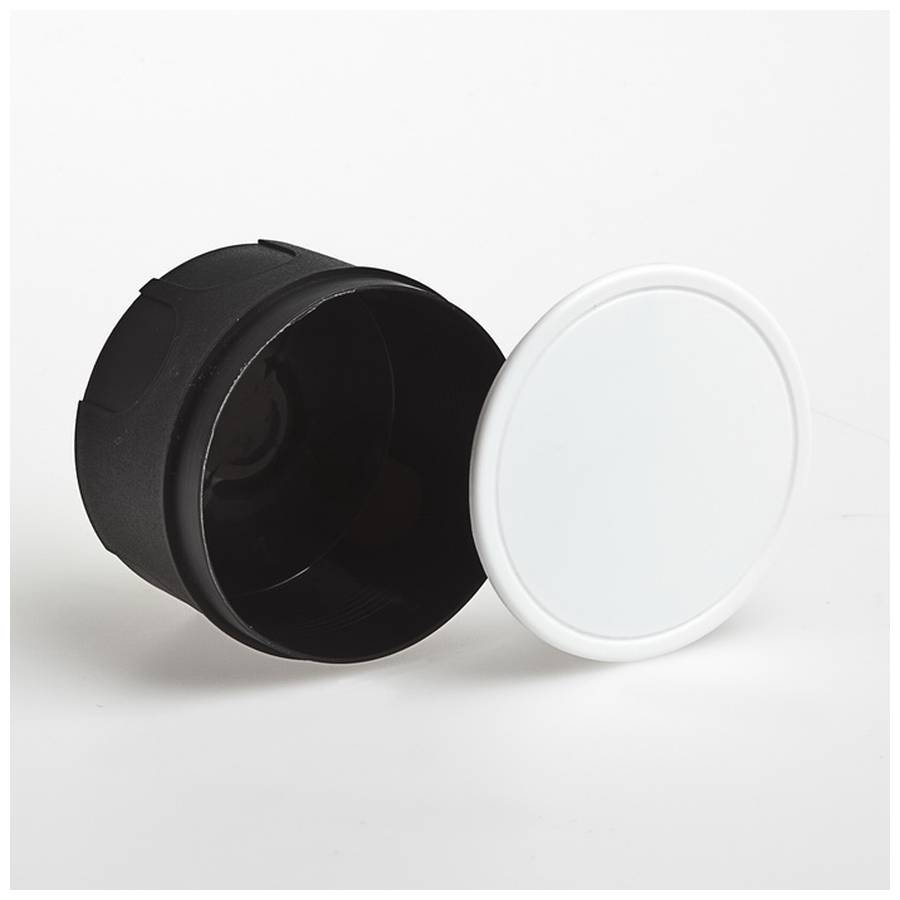

Коробка для скрытой проводки почти не отличается от предыдущей, но все отверстия для крепления находятся внутри корпуса.

Монтаж распределительной коробки

При монтаже скрытой проводки в кирпичных и бетонных стенах все элементы (распределительные коробки, включатели, розетки и провода) укладываются в специально сделанные в поверхности стен и потолков углубления.

Углубление под коробку устраивается при помощи перфоратора и, если коробка имеет круглую форму, специальной насадки – коронки для работ по бетону. В «гнезде» коробка фиксируется алебастровым раствором или дюбель-гвоздем в пробуренном отверстии.

Подключение электропроводки в распределительной коробке производится согласно электромонтажной схеме. Провода заводятся в коробку через отверстия с запасом в 10-15 см. Концы проводов освобождаются от изоляции и фиксируются в клеммах колодки. Если колодок нет, провода соединяются на скрутку. Соединения тщательно изолируются изолентой или пластиковыми колпачками.

В каркасных конструкциях для коробок готовятся специальные места монтажа. Гнездо под коробку устраивается с таким расчетом, чтобы корпус выступал над обшивкой на 2-3 мм (для фиксации крышки).

Часто проводка монтируется в металлических или пластиковых трубах. Размеры отверстий позволяют соединять трубы с коробкой, а плотные сальники или гермовводы обеспечивают полную изоляцию от внешней среды.

Распределительные коробки продаются с магазинах электротехники. В инструкции сообщаются условия эксплуатации, степень защиты и номиналы напряжения и силы тока. Клеммные колодки приобретаются в комплекте или отдельно (расширенный ряд клемм или соединение одножильных и многожильных проводов).

Соединение проводов в распредкоробке можно посмотреть в этом видео

Коробки распределительные — Электросистемы

Виды и применение распределительных коробок

Важная функция распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.

Виды распределительных коробок:

• открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
• скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.

Соответственно установка скрытых распределительных коробок осуществляется с использованием различного инструментария (в частности с помощью электродрели или перфоратора в технологических нишах).

Материалы

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии. Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Как соединять провода в распределительной коробке?

В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.

Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологично, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.

Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.

После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.

Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.

Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.

Коробки для кабельного канала

Коробка распределительная для соединений пучков кабелей и проводов силовых или слаботочных. Устанавливается в системы миниканалов и кабель-каналов и коробов. Коробка выполнена из самозатухающей композиции АБС пластика . Также может может устанавливаться отдельно и использоваться вне зависимости от миниканала или короба, т.е. являясь элементом перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Монтажные коробки для миниканалов или кабель-каналов имеют входы для различных соединений, не требуя от монтажника применения других аксессуаров.

Распределительные коробки

Распределительные коробки для сплошных стен

Распределительные коробки для сплошных стен применяются для протяжки, соединения и ответвления проводов при скрытой проводке. Материал: твердый самозатухающий поливинихлорид (ПВХ) с термоустойчивостью от -5 до +60 градусов С. Коробки распределительные для полых стен предназначены для электропроводки с напряжением 400 В и током максимально 16 А.











Распределительные коробки для гипсокартона

Распределительные коробки для гипсокартона применяются для монтажа в полые стены и перегородки для соединения и ответвления проводов при скрытой проводке. Материал: твердый самозатухающий поливинилхлорид (ПВХ), полипропилен, полистирол. Распределительные коробки для гипсокартона отвечают требованиям ГОСТа 27483-87 соответствуют испытанию на устойчивость к нагреву и возгоранию раскаленной петлей с температурой нагрева 850 градусов С. Распределительные коробки для гипсокартона предназначены для электропроводки с напряжением 400 В и с током максимально 16 А.







Распределительные коробки для наружного монтажа ПВХ

Распределительные коробки для наружного монтажа ПВХ применяются для разветвления проводов и кабелей, а также для дополнительной защиты мест коммутации.

Коробки для открытого монтажа используются как часть системы электрической канализации, состоящей из жестких гладких и гофрированных труб. Распределительные коробки для наружного монтажа имеют степень защиты IP 31. 41, распределительные коробки, имеющие степень защиты IP44 IP55, могут быть использованы при монтаже кабельных трасс на открытом воздухе, а также во влажных и пыльных помещениях. Температурный режим эксплуатации от -25 до +60 градусов С.







Распределительные коробки для наружного монтажа металлические

Распределительные коробки металлические для наружного монтажа применяются для соединения и разветвления вторичных и силовых электрических цепей, выполняемых контрольным кабелем с числом жил до 48, проводами и силовыми кабелями с сечением жил от 1,5 до 6 мм2. Материал проводников алюминий или медь. Рекомендуется использование распределительных коробок металлических в электрических цепях постоянного и переменного тока до 400 В. Степень защиты IP65.

Распределительные коробки металлические для наружного монтажа монтируются совместно со стальными нарезными или металлическими гибкими трубами.







Коробки протяжные металлические

Коробки протяжные металлические применяются для прокладки кабельных трасс, преимуществено при монтаже кабелей и проводов в металлических электротехнических трубах. Монтажные отверстия для соединения протяжных коробок и металлических электротехнических труб выполняются непосредственно при монтаже. Металлические протяжные коробки используются при монтаже кабельных линий до 1000 В. Материал изготовления металлических протяжных коробок : сталь. Степень защиты IP40.









Взрывозащищенные коробки

Взрывозащищенные коробки применяются для соединения и разводки в гибких бронированных или металлических электротехнических трубах. Широкое применения взрывозащищенные коробки получили при монтаже кабельных трассв химической, газовой, нефтяной промышленностях. Взрывозащищенные коробки выполнены из алюминиевого сплава, очищенного от медных примясей. Винты крепления выполнены из нержавеющей стали. Внутри могут быть установлены клеммные колодки.









Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

4. Разводка освещения как этап проектирования проводки

На первом этапе проектирования электропроводки было решено применить для освещения кабель ВВГнг 3х1,5 а для силовой сети кабель ВВГнг — 3х2,5. Теперь нужно продумать схему осветительной сети, а также возможность защиты кабеля от перегрева и других неприятностей.

Если мы поделим квартиру на зоны и будем проводить освещение вместе с проводами для розеток на один автомат для каждого помещения квартиры, то получим следующие особенности.

• Меньшее количество распределительных коробок, но с более сложными схемами распределения.
• До распределительных коробок должны идти провода большего сечения.
• В каждом помещении необходимо выполнять штробление стен для соединения осветительной и силовой сети.
• В распределяющих коробках сосредотачиваются провода разного сечения, которые в случае зажима под один контакт резко снижают его надежность
• С целью безопасности и ремонтопригодности такие коробки следует оставлять в легко доступном месте.

Практика показывает, что каналы для проводки освещения проходят в потолочных плитах, а для розеток — в полу. В таком случае удобнее не соединять осветительную и силовую сети. Из минусов такого решения только увеличение количества распределительных коробок. А плюсов гораздо больше.

• распределительные коробки становятся проще и меньше в размерах;
• применение безвинтовых самозажимных необслуживаемых клемм для соединения проводов, позволяет легко спрятать их в стенах;
• в случае аварии не произойдет полного обесточивания квартиры. Если авария в осветительной сети, то не погаснут электронные часы, включенные в обычную сеть, и не повредятся дорогостоящие электроприборы;
• ремонт освещения можно спокойно делать используя настольную лампу или переноску, также будет доступна дрель и другой электроинструмент
• если авария будет в другой ветке, то освещение позволит хорошо разглядеть неисправность (актуально, например, в санузлах или на кухне) особенно в темное время суток
• не нужно разводить большое количество автоматов в щитке, а значит меньше шанс в них запутаться.

Проект электропроводки квартиры. Разводка освещения. Распределительные коробки

Ввод проводов в квартиру осуществляется под полом и появляется в квартире рядом с дверью. От него провод проходит до щитка. Первая коробка будет в коридоре рядом со щитком. Ее задача транслировать ток на другие коробки и служить распределительным узлом для освещения на кухне и прихожей.

Структурная схема распределения проводки освещения и расположения распределительных коробок

В коридоре трехклавишный выключатель: прихожая, длинный коридор и кухня. Для соединения проводов применяем клеммную колодку на винтовых соединителях с подпружинивающей пластиной. Использовать можно не только такой способ соединения, но и любой уместный в данном случае.

Схема коробки 1

Так напряжение попадает до второй коробки, которая располагается в длинном коридоре над входом в зал (большую комнату). От нее работает люстра в зале и транслируется напряжение в санузлы.

Схема коробки 2

Третья коробка обслуживает маленький коридор, кладовку и санузел. Также транслирует напряжение до оставшихся двух комнат.

Схема коробки 3

Четвертая коробка находится в детской и обслуживает выключатель для детской и подает напряжение в спальню.

Схема коробки 4

Коробка в спальне нужна только для обслуживания люстры и выключателя.

Схема коробки 5

Оставшийся санузел — туалет питается от 6-ой коробки. Сдвоенным выключателем управляется не только освещение, но и вентилятор.

Схема коробки 6

Для защиты от короткого замыкания в осветительной сети применяем один автоматический выключатель номиналом 10А.

Основная идея применения автоматического выключателя — защита проводки. Человека от поражения электрическим током он не защищает.

В случае, если по проводам будет течь ток больше, чем предназначено производителем он будет разогреваться. Разогретый провод разогревает изоляцию, она плавится, происходит короткое замыкание металлических проводов. Расплавленная изоляция может загореться, искрение при коротком замыкании также может служить причиной пожара.

Распределительные коробки как неотъемлемый элемент проводки

Распределительные коробки принадлежат к категории сопутствующих расходных материалов, которые всегда присутствуют в процессе электромонтажа, но не привлекают к себе дополнительного внимания. В интерьере у них та же роль – совестливо выполнять возложенную на них миссию, оставаясь незаметными для глаз потребителей. Несмотря на всю свою простоту, даже подобное изделие заслуживает внимания: именно здесь происходит коммутация токоведущих жил, и, если коробка не будет соответствовать конкретной ситуации, это грозит перегревом проводов, электроаварией и возгоранием.

Монтажные и распределительные коробки прошли значительный путь эволюции от небольших самодельных чашек и подрозетников, где делаются скрутки, до технологичных коробов с заранее предусмотренными подводами, в которых соединение жил производится разными видами клеммников. Принципов классификации и различий между отдельными моделями данного сегмента продукции ничуть не меньше, чем в других категориях. Монтажные коробки отличаются по форме, размерам, материалу, способу монтажа и другим характеристикам. Ошибки в их подборе и установке формируют предпосылки для возгорания, что способно повлечь за собой не только существенный материальный ущерб имуществу жильцов, но и навредить их здоровью.







Что нужно знать о распредкоробках?

Хотя функциональное назначение монтажных коробок кажется вполне очевидным, с технической точки зрения его довольно чётко делят на три составляющие.

1. Распредкоробки нужны для того, чтобы обеспечивать лёгкий доступ к токоведущим жилам при обслуживании и ремонте домашней сети. К примеру, если Вам потребуется починить розетку, которая внезапно вышла из строя, не оставляя без электричества остальные потребители в помещении, этого вполне возможно добиться. Даже если розетка требует длительного ремонта, хозяину будет достаточно отключить вводное электропитание, разобрать необходимый клеммник в распредкоробке и вернуть энергоснабжение. В таком случае торопиться с восстановлением работоспособности не придётся.
2. Также распределительные коробки служат для упрощения модернизации питающих линий. Всегда может появиться необходимость установить где-либо ещё пару электроточек: вместо того, чтобы тянуть провод или кабель непосредственно от ввода в квартиру, достаточно будет произвести коммутацию гораздо более локально – в ближайшей распредкоробке. Создание новой трассы с небольшой протяжённостью всегда проще и дешевле, чем полноценная повторная прокладка питающей линии до удалённого объекта.
3. Наконец, монтажные коробки обеспечивают максимально возможную равномерность распределения электроэнергии по квартире за счёт замены параллельных магистралей разветвлённой сетью. Такой подход одновременно позволяет экономить метраж проводов, контролировать систему в ключевых точках и обеспечивать наглядность топологии питающей сети, необходимую при ремонте.

Приходя на рынок, люди часто просят продать им распределительную коробку и удивляются, когда продавец начинает задавать уточняющие вопросы. Для многих потребителей эта категория продукции кажется предельно простой, однородной, не имеющей разновидностей и специфики. На самом же деле, монтажные коробки отличаются друг от друга, поскольку каждая модель оптимизирована для эксплуатации в каких-либо определённых условиях.

Отдельно следует отметить, что монтажные коробки и подрозетники – это разные изделия: порой, родственные по форме, материалу и способу монтажа, но предназначенные для отличающихся целей, а потому и спроектированные по-разному.   В общем виде конструкция распредкоробки складывается из ёмкости и крышки, а также заранее подготовленных мест ввода-вывода проводов. Остальные же отличия более глубоки, потому предлагаем рассматривать их последовательно.







Материал изделия

Сейчас на рынке представлены всего две разновидности – металлическая и пластиковая. Первые существуют ещё с советских времён, но они претерпели значительную модернизацию. Современные металлические распредкоробки в большей степени предназначены для установки в местах со специфическим микроклиматом или механической нагрузкой. Такие изделия монтируют при проведении электропитания в баню, при подключении потолочных светильников в просторных цехах, а также используют в промышленных холодильных камерах. В быту у металлической продукции только одна сфера – электропроводка в деревянных домах. Указанный подход обуславливается тем, что при возгорании древесины или кабеля монтажная коробка должна быть способна остановить пламя, а не распространить его во все стороны.

Пластиковые изделия в наше время гораздо более популярны. В производстве полимерные товары куда проще и дешевле: им можно придать любой требуемый цвет и размер, а себестоимость предельно низка. В зависимости от используемого сырья, пластиковые короба могут быть более или менее горючими. С точки зрения монтажа пластик заметно удобнее, поскольку он податлив: в меру гибок, но эластичен – не отломится при небольшой асимметрии установки, а отверстие ввода вообще оборудовано универсальным компенсирующим уплотнителем, который подрезается под необходимый диаметр жилы или гофры с проводкой. Какие бы кабели и системы прокладки кабеля Вы ни использовали, место их входа в распредкоробку всегда будет выглядеть корректно и герметично.



Способ установки

По способу установки монтажные короба могут быть внутренними и наружными. Зачастую они используются в сочетании с одноимёнными типами разводки проводов, однако это не обязательное требование. К примеру, на промышленных предприятиях имеет смысл прятать провода в стены для соблюдения правил безопасности, однако места их коммутации должны оставаться на виду для наиболее быстрого доступа. И наоборот: в частных домах, особенно деревянных, где ремонт выполнен в стиле лофт или ретро, проводка обычно декоративная, наружная, но распредкоробки могут выглядеть чересчур громоздко, из-за чего их полностью или частично погружают в основание.

С точки зрения функциональности и удобства для мастера-электромонтажника ни один тип не имеет существенных преимуществ. Погружные изделия для скрытого монтажа позволяют сделать интерьер более однородным, лишённым ненужных элементов, но производить ремонт и подключение немного проще в наружных коробках. Кроме того, следует отметить, что среди накладных моделей присутствуют и такие, внутри которых изготовителем уже установлены клеммники на 3-4/6-8 пар соединений с винтовыми зажимами. Обычно они находят своё применение в помещениях полупромышленного назначения: на складах, в гаражах и в лабораториях.



Форма и размер изделия

Различия в геометрии монтажных коробок позволяют сделать эти изделия более удобными и вместительными. Наиболее распространены круглые модели для внутреннего монтажа и квадратные для наружного. Тем не менее, существуют также изделия прямоугольной и даже шестигранной формы – и те, и другие рассчитаны только на накладной способ установки. Отметим также, что для двух самых популярных типов связь между форм-фактором и типом монтажа отсутствует: круглые используются для встраивания лишь потому, что заготовить для них подходящее отверстие в любом основании гораздо проще. Высверливание коронкой круга занимает около минуты, а выдалбливание квадрата или прямоугольника потребует больше неприятного физического труда и выставления уровня для заданной фигуры. В свою очередь, при открытом способе монтажа более органично смотрятся изделия с прямыми углами.

Абсолютное большинство круглых коробок выполнено примерно в одном диаметре. Это позволяет готовить гнёзда для них быстро, не меняя коронку. В целом, найти в продаже коробки с увеличенным диаметром тоже реально, но эта задача несколько сложнее. Если Вы делаете ремонт в жилом помещении и осознаёте, что для требуемого количества проводов будет недостаточно внутреннего объёма стандартной коробки, увеличенную лучше заменить моделью с большей глубиной. Это позволит сохранить целостность перегородки и не составит особых проблем на этапе подготовки отверстия.







Как установить распредкоробку?

Наружный монтаж

Это более простой и быстрый способ, который требует минимум навыков от мастера и почти не приносит разрушений.

1. Обесточьте сеть или участок сети, если данная распределительная коробка не первая по очереди следования от вводного щитка.
2. Разметьте область монтажа коробки при помощи карандаша. Не бойтесь оставлять хорошо видимые отметки – они закроются корпусом распредкоробки.
3. Аккуратно просверлите отверстия в отмеченных местах. Следите за тем, чтобы стена не выкрашивалась в процессе сверления. Соблюдайте нужную глубину.
4. Установите на свои места дюбели и коробку, а затем закрутите саморезы или шурупы. Регулируйте плотность прижима, чтобы не перетянуть соединение и пластик не лопнул.
5. Вырежьте отверстия во вводных колпачках монтажной коробки под необходимый диаметр провода или гофры. Помните, что они должны входить туда туго – во избежание засорения внутренней полости в дальнейшем.
6. Произведите соединение проводов согласно предусмотренной заранее схеме. Используйте тот вид клемм быстрого монтажа, который Вам наиболее удобен. Сохраняйте пустующее место в коробке, чтобы провода затем смогли охлаждаться в достаточной мере.
7. После коммутации всех групп ещё раз проверьте, не выпадает ли каждая жила из своего зажима. Закройте крышку.

Чтобы производить коммутацию было проще, всегда подписывайте маркером концы проводов. Так Вы сможете быстро соединять их между собой, не задумываясь и не отслеживая, куда именно они идут.



Скрытый монтаж

Рассматриваемый способ является более трудоёмким, требует существенной подготовки основания, значительных затрат времени, а также отделки стен по окончании коммутации. Сразу же отметим, что замазывать гофры или провода в стенах, не подключив их к распределительным коробкам – плохая идея. Кабель может оказаться бракованным и заменить его после первичной проверки работоспособности системы будет сложнее, когда штробы уже заделаны.

1. Проделайте каналы в стенах, потолке и других перегородках для укладки в них проводов. Подготовьте отверстия под монтажные коробки на этапе сверления гнёзд для подрозетников. Следите за тем, чтобы диаметр коронки соответствовал диаметру распредкоробки: если он будет меньше, отверстия придётся расширять, а если велик, потребуется больше раствора для закрепления.
2. Доведите все гофры с проводами до силовых точек, оставив запас по длине жил не менее 10-15 см с каждой стороны.
3. Замесите немного раствора гипса или алебастра. Прихватите им провода на расстоянии в 3-7 см от входа в будущую монтажную коробку, чтобы при коммутации жилы не выскакивали, препятствуя работе. Посадите на тот же раствор саму распредкоробку заподлицо со стеной или на 1-2 мм глубже. После незначительного подсыхания снимите излишки.
4. Соедините провода между собой точно так же, как это было описано ранее для накладного способа монтажа.
5. Проверьте работоспособность системы и закройте крышку. Замажьте штробы раствором. Поверх конструкции допускается аккуратно клеить обои.

Даже если в Вашем доме довольно толстые стены, не стоит углублять распредкоробку слишком сильно. Однажды может понадобиться изменить способ подключения люстры или перекоммутировать патроны относительно клавиш нового выключателя, и в этом случае работать с короткими проводами в глубине стены будет не очень приятно. Соблюдайте такое положение, при котором монтажная коробка не торчит из плоскости перекрытия, а крышка закрывает её заподлицо, вровень с отделкой.

Не стесняйтесь увеличивать количество коробок в пределах одной комнаты, особенно если речь идёт об объёмных помещениях. В подобном случае некоторые распредкоробки получат название проходных, а другие – конечных. Данный подход существенно снижает перегруженность их внутреннего пространства кабелями и клеммниками, а также позволяет делать соединения более понятными, «читаемыми».

Коробка электрическая распределительная по оптовой цене в Agart.ua

Специфика и особенности электрических распределительных коробок

Для выполнения ремонтных работ в доме, гараже или другом помещении очень важно купить распределительную коробку. С ее помощью обеспечивается качественная фиксация кабельной разводки в 1 соединительный узел и создается эффективная линия подачи электроэнергии. Однако как выбрать такое изделие и какой может быть распределительная коробка для кабеля? Получить ответы на эти вопросы вы сможете далее.

Разновидности коробок распределительного назначения

По специфике монтажа такие коробки бывают скрытыми и наружными. Первая коробка приборная применяется для организации места проводного соединения в пустотах и проемах. Прокладка кабелей осуществляется в созданные заранее каналы, которые скрываются под слоем штукатурки. По завершению установки изделия и соединения кабелей – оно закрывается крышкой. Вторая – коробка распределительная открытой установки. Она монтируется на стене, где также расположены кабеля и установочные каналы для электропроводов. Данный вариант конструкции актуален для установки в организациях коммерческого назначения и промышленности. Для возведения частного жилья коробка электрическая распределительная открытого типа используется с целью создания линий питания в технических и подсобных помещениях.

Разновидности коробок по назначению и уровню защиты

Назначение и степень защиты определяет, какой распределительная коробка для кабеля может быть:

1. Стандартной – применяется в жилых и производственных помещениях. Конструкция подразумевает наличие крышки (без уплотнителя) и выводного отверстия с резиновым уплотнительным материалом.
2. Пылезащитной – актуальна для установки в зданиях с повышенным уровнем пыли. Решение купить распределительную коробку данного типа позволит предохранить кабельное соединение от негативного влияния пылевых частиц.
3. Влагозащитной – отвечает за защиту кабельных соединений от деструктивного воздействия влаги и воды. Такая особенность изделия достигается благодаря наличию резинового уплотнителя на крышке изделия.
4. Огнестойкой. Такая коробка универсальная для кабель-каналов используется в местах хранения и выполнения взрывоопасных и сварочных работ (газы и жидкости с легко воспламеняемой структурой). Монтаж проводов происходит посредством использования специальных крепежных элементов, удерживающихся зажимами.

Каждая коробка приборная создает хорошую изоляцию и защищает электропроводку от неблагоприятного воздействия факторов окружающей среды. При этом она отличается компактными габаритными параметрами и многообразием форм – круг, прямоугольник, квадрат.

Необходимость использования устройства

По своим техническим характеристикам и параметрам коробка распределительная универсальная является уникальным защитным аксессуаром для разветвления или ввода цепей проводов от различных электрических приборов. Она исключает риск поражения током при внезапном прикосновении к кабелям. Оголенные провода должны в обязательном порядке быть закрытыми. С этой задачей отлично справится распределительная коробка с клеммами или без них. Применение таких устройств позволяет добиться надежного и качественного изолирования узла соединения электропроводки, а также существенно облегчат доступ к кабелям при профилактическом осмотре и ремонтах. По сути, коробка монтажная – универсальная установка, способная облегчить жизнь человека.

Вывод

Итак, коробка распределительная с вводами необходима для использования в местах разделения центрального электрического кабеля на отводящие линии. Устанавливаются разветвления на основе созданного проекта, и могут быть разного типа монтажа. Какой вариант выбрать для удовлетворения собственных нужд – личное дело каждого. Однако стоит учесть гранично допустимые параметрами работы устройств и специфику помещения, в котором они будут устанавливаться.

Электрические розеточные коробки и крышки

Электрические коробки

Электрические коробки используются для закрытия соединений для ряда приложений, таких как переключатели, приспособления и электрические розетки, и защиты их от внешнего повреждения, вмешательства и других факторов, которые могут повлиять на их работу. Доступно множество моделей электрических коробок, некоторые из которых специально разработаны для подключения внутри или вне помещений.

Местные строительные нормы и правила и Национальный электротехнический кодекс (NEC) требуют использования определенных типов электрических коробок в определенных приложениях, в то время как отраслевые правила могут требовать от предприятий использовать и другие варианты для коммерческих приложений.

Источник изображения: digikey.com

Использование электрических коробок

Электрические коробки можно устанавливать на поверхностях стен, за стенами и в нишах или даже на потолке. Такая гибкость установки делает их невероятно полезными для множества различных приложений, например:

• Сращивание или соединение проводов в электрических цепях и проводке.
• Корпус разъемов для электрических приборов, осветительных приборов и т. П. И установка их на стены или потолок для облегчения доступа.
Электрические коробки
• с соответствующими номинальными характеристиками, установленными и закрепленными скобами можно использовать для размещения и монтажа потолочных вентиляторов и их соединений.
Электрические коробки
• доступны в различных материалах и размерах для различных применений, которые могут защитить проводку, электрические схемы и от поражения электрическим током.
• Они обеспечивают легкий доступ к схемам и компонентам для ремонта и обслуживания.
• Провода под напряжением также можно заземлить для дополнительной защиты и предотвращения короткого замыкания.
• Они доступны в металлическом, пластиковом и синтетическом корпусе и могут быть подключены с использованием металлической проволоки и кабелепровода, а также неметаллических кабелей.

Типы электрических ящиков Электрические коробки

бывают самых разных конфигураций, каждая из которых предназначена для конкретного использования. К ним относятся:

Распределительная коробка — Распределительные коробки никогда не используются для соединения корпуса переключателя, приспособлений или розеток, только провода, соединенные друг с другом. Эти электрические коробки позволяют безопасно разделять цепи и создавать ответвления в разных направлениях.

Handy Box — В тех случаях, когда установка электрических коробок за стенами или в нишах невозможна, можно использовать удобные коробки для размещения розеток и выключателей света. Их можно установить прямо на поверхность стены без каких-либо серьезных изменений.

Outdoor Box — Наружные коробки доступны в виде неметаллических и металлических блоков и предназначены для большинства наружных применений.Как правило, они включают в себя функции, которые защищают проводку и схемы от элементов, такие как герметичные швы, прокладки и водонепроницаемые крышки.

Old-Work Box — Старые рабочие коробки, также называемые коробками для переделки, имеют встроенные зажимы, чтобы их можно было прикрепить к существующему гипсокартону. Они идеально подходят для установки после того, как гипсокартон уже повешен.

Коробка для новых работ — Коробки для новых работ устанавливаются путем крепления их непосредственно к балкам или стойкам. Эти электрические коробки предназначены для установки при новом строительстве с использованием стержневой подвески.

Металлический ящик — Металлический ящик обладает некоторыми уникальными характеристиками, поэтому местные строительные нормы и правила во многих местах требуют их использования вместо ПВХ или пластика. Как правило, они намного более прочные и работают намного дольше.

Коробка из ПВХ или пластика — Коробка из ПВХ или пластика — это простое в установке и недорогое решение для размещения электрических коробок за гипсокартоном как в старых, так и в новых рабочих ситуациях.

Квадратный ящик — Квадратный ящик изготовлен из оцинкованного металла и может использоваться в новом строительстве.Они принимают проводку от двух устройств.

Стандартная прямоугольная коробка — Стандартные прямоугольные коробки — наиболее распространенный тип электрических коробок. В них может быть только одна розетка, розетка или выключатель.

Круглый или восьмиугольный ящик — Эти электрические коробки предназначены для установки на потолке и могут вместить только легкие предохранительные устройства и приспособления, такие как небольшие осветительные приборы и датчики CO2 / дыма.

Потолочный ящик — Потолочный ящик используется для размещения более тяжелых устройств и приспособлений, таких как люстры или потолочные вентиляторы.Перед установкой одного из них следует убедиться, что он рассчитан на то, чтобы выдерживать, по крайней мере, необходимую нагрузку.

Аксессуары для электрических коробок

Существует широкий ассортимент аксессуаров и фитингов, предназначенных для использования вместе с электрическими коробками. Они могут улучшить различные возможности, такие как безопасность, гибкость и эстетика:

Крышки для коробок — После установки электрической коробки и подключения проводки от устройств вам необходимо использовать соответствующую крышку.Пластина коробки — это в основном плоская пластина, которая может быть установлена ​​на коробке с помощью винтов, и доступны различные варианты:

• Внутренние розеточные коробки и выключатели света могут быть закрыты простыми или декоративными крышками.
• Наружные коробки требуют водонепроницаемых крышек или используемых крышек для емкостей. Они обеспечивают доступ к розетке, при этом полностью закрывая ее.
• Простые крышки коробок могут использоваться для защиты проводки от элементов и случайного контакта, при этом обеспечивая доступ для ремонта и обслуживания.

Расчалки и балочные ангары — Светильники и другие устройства могут быть установлены между балками с помощью скоб и балочных ангаров, поэтому их можно относительно легко установить в разных местах.

Удлинительные кольца — Если электрическая коробка должна вмещать несколько проводов, можно использовать удлинительное кольцо, чтобы увеличить общую глубину и предоставить больше места для проводки.

Коробки с регулируемой глубиной —
Эти коробки можно отрегулировать для точной установки электрических коробок заподлицо с поверхностью стены, независимо от фактической глубины материала стены.

Свяжитесь с нами

Если у вас есть вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

Что мне следует использовать: пластмассовую или металлическую электрическую коробку?

Выключатели света, розетки, потолочные вентиляторы и освещение, переходы провода — это лишь некоторые из предметов, помещенных в электрические коробки. В отличие от электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, которые чаще всего используются в домах:

• 4-дюймовые круглые коробки для потолочных светильников, бра, дымовая сигнализация и детекторы угарного газа.
• Одноканальные коробки для основных розеток и выключателей.
• Ящики с двумя секциями для двух выключателей света или дуплексной розетки магазины.

Электрические коробки — это намного больше, чем контейнеры для электропроводки; Oни также защитите провода и кабели от повреждений, ослабления или разорваны на части, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров. Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

• Есть неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
• Вы сами делаете работу. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке укажите толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнул; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Металлические электрические коробки используются гораздо дольше, чем версии из ПВХ. сверхпрочные, огнестойкие и не тают. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

• При вводе или выводе кабеля с металлической оболочкой или металлического кабелепровода коробки.
• Для внутреннего применения, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или корпус, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попадала и не замыкала связь. Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных электрики, свяжитесь с David Gray Electrical Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Как подключить распределительную коробку

Часть моей работы профессионального электрика заключается в том, чтобы моя работа была аккуратной и организованной.Аккуратный рабочий ящик упрощает установку освещения, выключателей и розеток, а также помогает будущим электрикам увидеть, что происходит внутри коробки. Инспекторы тоже следят за чистотой, потому что аккуратная проводка снижает вероятность короткого замыкания и образования дуги.

Для меня частью организации является соблюдение некоторых соглашений относительно того, как я проложу кабели в распределительную коробку. По возможности я пропускаю кабель, питающий питание, в коробку через заглушку на дне. Кабели, идущие к фарам или розеткам вниз по линии, проходят через отверстия в верхней части.Если в одной распределительной коробке есть наружное и внутреннее освещение (обычный сценарий для наружных дверей), кабель ближе к двери идет к внешнему свету; кабель дальше от двери питает внутреннее освещение.

Ничто в коде не говорит, что вы должны прокладывать определенные кабели через определенные заглушки, и никогда не предполагайте, что чья-то проводка соответствует вашим соглашениям. Использование собственных условных обозначений — это просто способ узнать, куда идут провода, когда вы смотрите на свою собственную работу, что удобно, когда вам нужно внести изменения или устранить неполадки в будущем.

Наконец, всегда проверяйте с помощью тестера напряжения, что питание каждого переключателя отключено (см. «Убедитесь, что питание отключено», FHB # 196). Некоторые коробки содержат более одной цепи.

Online Extra: Посмотрите серию сопутствующих видео

Шаг за шагом

1. Проложите кабель. Кабели, идущие параллельно элементам каркаса, должны быть скреплены скобами не менее чем через каждые 4–1⁄2 фута возле центра платы.Хотя жестких правил нет, будьте последовательны с размещением ящиков. Расстояние 44 дюйма. с пола работает для взрослых, детей и людей в инвалидных колясках. Кодекс требует, чтобы кабели были защищены от повреждений и устанавливались аккуратно или «по-разному». Не допускайте петель и скручиваний на кабеле, чтобы его было легче тянуть.
2. Пометьте кабель. Раскрутите каждый кабель и промаркируйте его так, чтобы надпись находилась под коробкой, когда кабель находится в коробке и скреплен скобами.Хотя ярлыки могут показаться ненужной проблемой, их использование в коробках с несколькими переключателями упрощает их последующее подключение.
3. Поместите кабели в коробку. В пластиковом ящике есть петли, которыми крепятся провода. Язычки часто присоединяются к коробке в процессе формования. Слегка приподнимите язычок с помощью плоскогубцев или плоской отвертки и слегка согните кабель, прежде чем вставлять его в коробку.
4.Закрепить сразу все кабели . Убедитесь, что все кабели выходят на 3 или 4 дюйма за переднюю часть коробки. Лучше всего вставить все кабели, убедившись, что они аккуратные и раскручены, а затем закрепить их скобами на расстоянии не более 8 дюймов от коробки. Укладчик кабелей — отличный инструмент для укладки четырех и более кабелей.
5. Подготовьте проводники. Вставив провода в коробку и закрепив их скобами, отрежьте этикетки резаком для изоляции и заправьте их в отверстия, в которых кабели входят в коробку.Удалите оставшуюся часть изоляции, разрезав ее канцелярским ножом, начиная примерно на 2 дюйма от конца. (Обязательно отрежьте от себя.) Удерживая провода, снимите внешнюю изоляцию. Когда вы закончите, отрежьте изоляцию боковыми ножами и накиньте этикетку на горячий провод кабеля.
6. Сначала подключите нейтрали. Белые (нейтральные) провода часто соединяются в распределительной коробке. Проведите их вдоль задней части коробки к центру, отрежьте до нужной длины и используйте инструменты для зачистки проводов, чтобы обнажить примерно 3/4 дюйма.1 дюйм медного проводника на каждый провод. Скрутите жилы плоскогубцами, обрежьте жгут и закройте его проволочной гайкой. Осторожно сложите пачку так, чтобы она лежала ровно в задней части коробки. Проконсультируйтесь с упаковкой провод-гайка для получения рекомендаций по правильному подбору размеров разъемов проводов.
7. Подключите провода заземления к следующему . Проложите оголенные медные провода заземления вдоль задней части коробки и проложите их к одной точке. Скрутите провода вместе как единое целое и закройте их проволочной гайкой или обжимной гильзой.Убедитесь, что для каждого заземленного переключателя в коробке имеется провод (жгут) длиной 4 дюйма.
8. Горячие провода идут в последнюю очередь. На однополюсном переключателе черный (горячий) провод, подающий питание на переключатель, подключен к одной из клемм, а провод нагрузки подключен к другой. Вы можете получить питание от одного источника питания более чем для одного переключателя, добавив гибкие провода под проволочную гайку. В коробке также находится кабель для трехпозиционного переключателя. Его красный проводник обрабатывается так же, как и черный провод.

9. Сложите провода внутрь. У каждого однополюсного переключателя будет пара черных проводов (линия и нагрузка). Возле внешних дверей проложите черный провод, питающий наружные осветительные приборы, как можно ближе к двери. Аккуратно сложите провода в коробку, не запутывая их. Протолкните провода к задней части коробки, чтобы они не были повреждены при гипсокартоне. Когда пришло время установить переключатели, вытащите черный и заземляющий провод и подключите их к соответствующим клеммам переключателя.

Торговые инструменты

От Fine Homebuilding # 228

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

× Запустить слайд-шоу Соединительные коробки из ПВХ

— Cantex Inc

Видео по установке монтажной коробки ПВХ CANTEX

В нашу цифровую эпоху, основанную на энергии, нельзя недооценивать важность правильных электрических соединений! Неправильная проводка не только приводит к плохой работе электрических устройств; он также повреждает устройства, приборы и здания! В CANTEX вся наша линейка кабелепроводов, фитингов, аксессуаров и коробок из ПВХ, включая соединительные коробки из ПВХ, опирается на более чем 60-летний опыт производства качественной электротехнической продукции из ПВХ американского производства.

Национальный электротехнический кодекс (NEC) предписывает, что сращивания проводов за пределами утвержденного корпуса запрещены. Распределительные коробки из ПВХ — это один из утвержденных типов корпусов, используемых для защиты соединений проводов и кабелей.

Что такое распределительная коробка?

Распределительные коробки

— это просто стандартные электрические коробки, в которых размещаются и защищаются соединения двух или более кабелей или проводов цепи. Распределительные коробки — это общее место встречи электрических проводов, где они соединяются, прежде чем двигаться в разных направлениях через кабелепровод и другую электрическую арматуру.

Поскольку соединительные коробки из ПВХ легче и проще в установке, чем одобренные NEC металлические корпуса, они являются отличным вариантом для защиты электрических соединений с меньшими трудозатратами и меньшими затратами. Все распределительные коробки должны быть закрыты и правильно установлены в соответствии с применимыми электротехническими нормами. Статья 314 Национального электротехнического кодекса (NEC) и NEMA OS3 объясняют инструкции по установке распределительных коробок. Перед установкой любого электрического изделия из ПВХ обязательно ознакомьтесь со всеми национальными и региональными директивами по электрооборудованию.

Рейтинг NEMA показывает, подходит ли распределительная коробка для использования во взрывоопасных или безопасных зонах, а также для внутреннего или наружного использования. Рейтинг также показывает, насколько хорошо распределительная коробка защищена от масла, охлаждающих жидкостей и коррозионных веществ. Все соединительные коробки CANTEX из ПВХ поставляются с крышкой из ПВХ, оцинкованными винтами и неопреновой прокладкой, которые необходимо использовать для соответствия действующим строительным и электрическим нормам.

CANTEX производит два типа соединительных коробок из ПВХ: наши литые соединительные коробки из ПВХ меньшего размера выпускаются 11 размеров, а наши более крупные соединительные коробки из ПВХ доступны в 5 размерах.Литые распределительные коробки CANTEX внесены в морской реестр UL и имеют рейтинг NEMA для типов 1, 3. 3S, 4, 4X, 5, 6 и 6p. Формованная распределительная коробка CANTEX размером 16 на 14 на 6 дюймов соответствует стандарту UL Type 4 X. Все остальные соединительные коробки CANTEX соответствуют стандарту NEMA типа 1. Описание номинальных характеристик распределительных коробок можно найти в публикации стандартов NEMA № 250. Распределительные коробки, произведенные CANTEX, рассчитаны на температуру окружающей среды до 50 градусов по Цельсию (122 градусов по Фаренгейту). Компаунд, используемый для производства наших соединительных коробок из ПВХ, имеет класс воспламеняемости UL94V-0.

Соединительные коробки CANTEX PVC легко соединяются с нашими применимыми трубами и фитингами из ПВХ. Их также можно использовать с металлическими электрическими трубками (EMT), если соблюдаются соответствующие инструкции по установке NEMA OS3 и NEC, а также все местные нормы.

Инструкция по установке монтажной коробки из ПВХ на стене

Монтажная коробка из ПВХ в земле Инструкции по установке

Распределительные коробки из ПВХ, часто используемые

Ознакомьтесь с нашей полной линейкой соединительных коробок CANTEX PVC

Расчет заполнения электрического шкафа — Construction Monkey

Количество оконечных проводов в коробке
Согласно NEC 314.16 (B) (1) Введите каждый проводник, выходящий за пределы коробки, и оканчивается в коробке.
№ 14	# 12	# 10	# 8	# 6
Количество сращиваемых проводов в коробке
Согласно NEC 314.16 (B) (1) Введите каждый проводник, выходящий за пределы коробки, и сращивается в коробке.
№ 14	# 12	# 10	# 8	# 6
Количество проводов, проходящих через коробку
Согласно NEC 314.16 (B) (1) Введите каждый проводник, проходящий через коробку без сращивания или заделки.
№ 14	# 12	# 10	# 8	# 6
Количество проволочных петель более 12 дюймов
Согласно NEC 314.16 (B) (1) Введите каждую петлю или катушку непрерывного проводника длиной не менее 12 дюймов.
№ 14	# 12	# 10	# 8	# 6
Дополнительная информация
Есть ли в коробке внутренние зажимы для проводов?
Количество стоек светильников или колосников, которые крепятся к коробке или крышке:
Количество (группа) устройств для установки в коробку:
Самый большой размер провода для подключения к устройствам:				# 14 # 12 # 10 # 8 # 6
Размер заземляющего проводника оборудования, входящего в коробку:				Нет # 14 # 12 # 10 # 8 # 6

Электротехника


В статье « Фитинги и опоры кабелепровода » я объяснил следующие моменты:
• Типы фитингов и опор кабелепровода,
• Примечания по поддержке кабелепровода.

Сегодня я объясню Типы электрических коробок следующим образом.

Для получения дополнительной информации вы можете просмотреть следующие статьи этого же курса:

1- Функции электрооборудования Ящики В любой установке электрические коробки используются для выполнения следующих требований: Электрические коробки закрывают проводное соединение или кабельные сращивания. Щит электрических коробок деревянные элементы каркаса зданий или другие прилегающие легковоспламеняющиеся предметы из электрические искры в случае неисправности проводки. Электрические коробки также защищают людей от случайного поражения электрическим током и сохраняют влагу и пыль нет проводных соединений или стыков.

2- Материалы электрических коробок Большинство электрических коробок изготавливаются из следующих материалов: Сталь листовая и окрашенная или оцинковка, Чугун, Алюминий, ПВХ или Прозрачный поликарбонат.

3- Где находится электрическая коробка требуется в системе электропроводки? Раздел 300.15 NEC содержит особые требования для случаев, когда требуется коробка или корпус кабелепровода система проводки. Как видно, есть общее утверждение с несколькими исключения. Коробка или корпус кабелепровода, соответствующие Статье 314, должны быть установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отрыва для подключения кабелепровода, электрического металлические трубки, поверхностные дорожки качения или другие дорожки качения.Коробка обязательна установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отвода для подключения кабеля типа MC, кабель с минеральной изоляцией, в металлической оболочке или другие кабели. Коробка должна быть установлен в точке соединения между любой такой кабельной системой и кабельным каналом система. Ящики следует устанавливать только при необходимости. Слишком много коробок приведет к такому сращиванию проводов, что увеличивается вероятность проблем из-за неправильно сращенных проводов.

4- Общие Правила для ящиков Все коробки должны быть достаточно большими обеспечить достаточное свободное пространство для всех проводников, которые будут закрыты внутри них, чтобы предотвратить переполненность и возможные физические повреждения, когда устройства или стыки установлены или завершены. Ни в одной коробке не разрешается иметь внутренняя глубина менее 1/2 дюйма.Коробка, предназначенная для установки заподлицо устройства должны иметь внутреннюю глубину не менее 15/16 дюйма. В завершенных установках каждая Коробка должна иметь крышку, лицевую панель или навес для крепления. Металлические крышки, используемые с Неметаллические коробки необходимо заземлить. Ящики с подставками требуется в вертикальных кабельных каналах, где вес кабеля может чрезмерная нагрузка на клеммы проводов.Эти опорные коробки для кабелепроводов часто встречается в многоэтажных зданиях, где используются тяжелые фидерные проводники. Коробки доступны с различное количество заглушек (KOs) или pryouts (POs) для размещения различное расположение рычагов переключателей, ручек управления, розеток, или другие устройства. Потому что так много разных производители предлагают эти электрические коробки, читателю рекомендуется проконсультироваться последние каталоги производителей для получения более подробной информации, чем можно здесь.

5- Монтаж электрических коробок Любой тип коробки должен быть установлен заподлицо в стене или потолке из дерева или другого горючего материала. В этом Таким образом, материал, который будет гореть, хранится подальше от проводов в случае дуги или искры в коробке. Если коробка установлена ​​в стене или потолке из материала, не горит, коробка может быть утоплена до 1/4 дюйма. Не менее 6 дюймов проводника необходимо оставить у розетки или распределительной коробки для подключения приборов или устройств.Этот измерение проводится с точки выхода проводника из кабелепровод или оболочка кабеля. Если проем коробки меньше восьми дюймов в любого размера, каждый проводник должен выходить на 3 дюйма за пределы отверстия.

6- Типы электрических коробок Есть много типов ящиков, используемых в монтаж кабелепровода. Приложение и условия площадки определяют тип используемой коробки.Электрические коробки могут делиться на: Коробки розеточные, Ящики для приборов, Коробки тяговые и соединительные. Ниже приводится список наиболее распространенных коробки и краткое описание их предполагаемого использования. Первое: распределительные коробки Розетки с правильной фурнитурой быть установлен в следующих местах: Каждая точка соединения проводов, Каждая розетка, точка переключения или соединение точка, Каждая точка подключения для кабелепровод и другие дорожки качения, Переходы от кабелепровода к открытым кабелям. Широкий выбор стандартных металлических и неметаллических электрические или розеточные коробки доступны для установки выключателей и розетки, соединяющие осветительные приборы и защитные стыки. Только обсуждаются и проиллюстрированы наиболее часто используемые коробки и их особенности в этом курсе. Тип шкафов, используемых в качестве розеток и ящики для устройств для поддержки, ограждения и крепления электропроводки, например, выключатели, розетки или другое оборудование на одной вилке или ремне доступны в различных размерах и формах.Эти корпуса можно использовать в одном, два, три и более типов банд. 6,1 Коробки розеточные прямоугольные прямоугольный розетки предназначен для установки одиночного выключателя или дуплексной розетки. Также называется устройством коробки, они обычно монтируются вертикально в стенах, прикрепляя их к стенным стойкам в новое строительство. прямоугольный розетки могут быть собраны вместе с соответствующими коробками, чтобы получить одну коробку с двумя громкость.После удаления противоположных съемных сторон каждой коробки, они скреплены винтами в один жесткий блок. Ящики с гангстерами могут принимать два переключателя или две дуплексные розетки с соответствующей проводкой. 6,2 Восьмиугольные розеточные коробки Восьмиугольник, часто называемый «Коробка для светильников», соединяет светильники. Коробки Octagon имеют защитные крышки. проводники, когда коробка используется как распределительная коробка. Таблица 314-16 (a) перечисляет размеры коробок с устройствами или без них, но можно использовать только провода №14–6. использовал.Доступны восьмиугольные коробки разных размеров для размещения кабеля. зажимы, фитинги и устройства (выключатели или розетки). Эти коробки обычно измеряются по диагонали, где их фактические размеры составляют 4 дюйма, но у них номинал 4 дюйма. размеры при измерении между их плоскими стороны. Их можно прикрепить к потолочным балкам или стойкам гвоздями или шурупами, или может поддерживаться телескопическими металлическими скобами, которые проходят между смежные балки.Эти ящики часто используются для крепления светильников, если в ящике, на крышке ящика или на поперечных ремнях есть шпильки или засосы. Ящики для опорных светильников и Лопастные потолочные вентиляторы бывают круглого и восьмиугольного типа. Обычно коробки с устройствами не принимаются для крепления или поддержки осветительных приборов. Одна из причин в том, что Коробки для устройств имеют от 6 до 32 отверстий под винты, а коробки круглой или восьмиугольной формы имеют 8-32 отверстия для винтов с резьбой, чтобы выдержать вес осветительного прибора. 6,3 Ящики для потолочных панелей круглые Круглый потолочные поддоны с диаметры 3,25 дюйма применяются аналогично восьмиугольным коробкам. потому что они могут быть установлены на стенах или потолках для поддержки осветительных приборов. Круглые коробки глубиной 0,5 дюйма имеют объем 4 дюйма. 3 , и те, у которых глубина 0,75 дюйма, имеют объем 5,5 дюйма. 3 . Выбор внутренних кабельных зажимов предлагается с этими коробками, и они могут принимать круглые крышки, подходящие как для круглых, так и для восьмиугольных коробок. В квадратной коробке четыре дюймов на четыре дюйма. Они есть достаточно большой, чтобы разместить два переключателя или две дуплексные розетки в одной коробке или защитить кабельные стыки. Это включает переключатели, термостаты, таймеры и розетки. У них больше кубический дюйм объема, чем восьмиугольные коробки, и позволяет проводить больше проводов. установлены. У них также есть аксессуары, такие как гипсовые (грязевые) кольца для крепления приспособления или устройства. Он также функционирует как распределительная коробка или тяговая коробка. Если используется квадратный металлический ящик, он может быть используется для поддержки приспособления или устройства, в зависимости от типа поднятого крышка б / у. Эти покрытия часто называют «гипсовыми» или «грязевыми» кольцами. Квадратные коробки также обычно устанавливаются вертикально в стены, прибивая их к стойкам во время оригинального строительство. Для этих ящиков доступен широкий выбор накладок, с различными вырезами для доступа к переключателям на ремне или к обнажить оба выхода двойных розеток на ремне.Одиночные переключатели или дуплексные розетки могут быть установлены в эти коробки, если крышка адаптера с центрально расположенным вырезом. Монтажный ящик или розетка на поверхности. Его часто называют «Удобная коробка». В служебном ящике переключатели, розетки, термостаты или кнопочные блоки. Коробка имеет глубину минимум 1,5 дюйма. Коробки должны соответствовать минимальной емкости в кубических дюймах на количество проводников на Таблица 314-16 (a) и Таблица 314-16 (b) Статьи 314 в NEC.Подсоедините кабелепровод к любому из выбивных отверстий. дырочки в коробке. Этот тип ящика используется для открытых работ. 6.6 Коробка для кабельного ввода Коробка для устройства кабелепровода устанавливается в гипсокартон. Боковые стороны можно снять, чтобы увеличить прикрепляя еще одну коробку. Это называется «группировка ящиков». Коробка кабельного устройства устанавливается в офисах и домах для выключателей и сосуды. Кладочная коробка представляет собой специальный водовод коробки.Кладочная коробка устанавливается в бетонные блоки и кирпичные стены. Каменная коробка доступна в различных размерах. не увеличивается. Всепогодный бокс — это специальные коробки для кабелепроводов, которые используются снаружи и во влажной среде. или влажные места. Всепогодный бокс изготовлен из тяжелого литого металла и имеет резьбовую втулку для подсоединения к кабелепроводу.

В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.
Схема подключения

Двухконтактная коробка

По коду, количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в одной коробке и 2 выключателей в одной коробке.

Электромонтаж двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и отдельно подключены к источнику с помощью косичек, соединенных для соединения клемм каждой из них.Если каждая розетка соединена собственным гибким проводом, то в случае выхода из строя одной из-за физического повреждения другая не пострадает и все равно должна работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и разводятся с помощью клемм устройства для их подключения. При таком расположении, если розетка №1 выходит из строя, розетка №2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электроэнергии к последующим розеткам.Однако обычно это не так. Если медный язычок между винтами клемм остается целым, даже если №1 перестанет работать, розетка №2, скорее всего, все равно будет работать.

Подключение 2 розеток к 2 источникам

На этой схеме две розетки подключены к одной и той же коробке с отдельным источником питания 120 вольт каждая. В коробку идет трехжильный кабель. И черный, и красный провода горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод подсоединяется к каждой розетке, чтобы у них был общий обратный путь.Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную схему обычно можно найти на кухне, где установлены две схемы на 20 А для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке — обычное расположение в ванной с ограниченным пространством.Горячий источник соединяется кабелем с клеммой LINE на розетке и с клеммой на выключателе света. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту GFCI в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

В этой схеме 2 переключателя установлены в одной коробке. Переключатели подключаются гибкими проводами к одному источнику.Каждый черный провод, идущий к двум отдельным осветительным приборам, подключен к одному из выключателей. Нейтральный провод источника и заземляющий провод соединены с проводами, идущими непосредственно к каждой коробке осветительной арматуры.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехжильный кабель служит источником питания для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключен к одному из переключателей, а нейтраль и земля источника используются двумя осветительными приборами.

Подключение переключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены к одной и той же коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется кабелем с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали на осветительной арматуре, расположенной в отдельной коробке.

Подключение розетки и средней цепи выключателя света

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи.Эта проводка позволяет электричеству поступать от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительной арматурой или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение переключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель контролирует питание розетки. Источник горячего питания подключается к одной клемме переключателя, а другой разъем подключается к клемме розетки с помощью короткого провода.Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а выключатель и розетка совместно используют заземление источника.

Еще подобное на Do-It-Yourself-Help.com

.

No related posts.
