Содержание

Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

Определения и расчет

Резистор и сопротивление

Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Декадный магазин сопротивлений

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении, удельном сопротивлении и проводимости.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Когда-то, во времена ламповых и первых транзисторных радиоприемников, такие резисторы были очень дорогими и обычными были 20-процентные резисторы.

Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется

предельной рассеиваемой мощностью. В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Резисторы с цветовой кодировкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.

Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме
рядов E3–E192
и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Цветовая маркировка резисторов

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Цветовая маркировка резисторов

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск.

Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывает, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца.

Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5%, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ.

SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Резисторы 39 × 10⁰ = 39 Ом 0,1 Вт для поверхностного монтажа в корпусах 1608 (1,6 × 0,8 мм)

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель.

Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления резистора МЛТ 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

В заключение еще несколько примеров:

Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой

Резистор 220 кОм ±5%: красный, красный, желтый, золотой

Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой

Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой

Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой

«Элкопром» электронные компоненты промышленности — Кодовая и цветовая маркировка резисторов

Кодовая маркировка номиналов резистивных элементов состоит из трёх или четырёх символов, включающих две цифры и букву или три цифры и букву. Последняя буква в коде является множителем, обозначает сопротивление резистора в омах, и указывает расположение запятой десятичного знака. Кодовое обозначение отклонения номинала резистора состоит из буквы латинского алфавита см. табл. 1.

Примечание: Старое обозначение, использовавшееся в СССР указано в скобках.
Цветовая маркировка резисторов обозначается четырьмя или пятью цветовыми кольцами. Цвету каждого кольца соответствует определённому цифровому значению см. табл. 2. Первое и второе кольцо у резисторов с четырьмя цветовыми кольцами обозначает номинал в омах, третье кольцо задаёт множитель на который нужно умножить цифру полученную из двух первых колец, четвёртое кольцо процент на который может отличаться сопротивление резистора от номинала.
Цветовая маркировка отечественных резисторов.

Цветовая маркировка резисторов фирмы PHILIPS.
Маркировка может состоять из 4, 5 или 6 цветовых колец,  в коде заложена информация о номинале сопротивления в омах, классе точности и температурном коэффициенте сопротивления. Так же цвет корпуса резистора и взаимное расположение полос несут дополнительную информацию.

Нестандартная цветовая маркировка резисторов фирм Corning Glass Work и Panasonic.

Многие западные фирмы помимо стандартной  маркировки резисторов используют нестандартную внутрифирменную маркировку. Дополнительная маркировка обеспечивает возможность отличать, например, резисторы изготовленные по стандартам повышенных требований точности и безопасности, от стандартов промышленного и бытового назначения.

Кодовая маркировка отечественных резисторов.
В соответствии с требованиями ГОСТ, первые 3 или 4 символа маркировки отечественных резисторов предоставляют данные о его номинале, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ показывает класс точности резистора. Требования ГОСТ и IEC практически ничем не отличаются от стандарта BS1852 (British Standart).

Помимо данных, показывающих номинал и класс точности резистора, может наноситься дополнительная  служебная информация о типе резистора, его мощности и дате производства.

Перемычки и резисторы с «нулевым» сопротивлением.
Многие производители электронных компонентов выпускают в качестве предохранителей или перемычек специальные резистивные элементы Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с нулевым сопротивлением. Они производятся в идее стандартного резистора цилиндрической формы с гибкими выводами (Zero-Ohm) или в стандартном корпусе для SMD монтажа (Jumper Chip). Реальная величина сопротивления этих резисторов составляет единиц или десятков миллиом (~ 0,005…0,05 Ом). В корпусах цилиндрической формы  маркируется черным кольцом посередине, в корпусах для SMD монтажа (0603, 0805, 1206…) цифровым кодом либо наносится код «000» (возможно «0»).

Кодовая маркировка прецизионных высокостабильных резисторов фирмы PANASONIC.

Кодовая маркировка резисторов фирмы PHILIPS.
Кодировка резисторов фирмы PHILIPS соответствует общепринятым стандартам, первые две или три цифры обозначают номинал сопротивления в омах, а последняя — множитель. В зависимости от класса точности, номинал сопротивления резистора кодируется тремя или четырьмя символами. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.
Буква R играет роль десятичной запятой, если она стоит в конце указывает на диапазон. Единичным символом «0» обозначаются резисторы Zero-Ohm с сопротивлением равным нулю.

Кодовая маркировка резисторов фирмы BOURNS.

Первые две цифры в маркировке резисторов фирмы BOURNS указывают значения в Ом, последняя — количество нулей. Данная маркировка распространяется на резисторы серии Е-24, с классом точности 1 и 5%, типоразмерами 0603, 0805 и 1206.

Первые две цифры в маркировке резисторов фирмы BOURNS указывают значения в Ом, последняя — количество нулей. Данная маркировка распространяется на резисторы серии Е-24, с классом точности 1 и 5%, типоразмерами 0603, 0805 и 1206.

Две первые цифры, определяют значение сопротивления резистора в Ом, взятые из показанной ниже таблицы 5, последний символ — буква, показывает какой множитель необходимо пременить: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Данная маркировка распространяется на резисторы серии Е-96, классом точности 1%. типоразмером 0603.


Маркировка резисторов цветными полосками

Люди, которые занимаются ремонтом бытовой техники, помнят неудобные советские резисторы, определить емкость которых зачастую было очень сложно без выпаивания его с платы. Такая ситуация возникала потому, что емкость наносилась в виде цифр только с одной стороны устройства и увидеть их было не всегда возможно. Впоследствии в обиход вошла цветная маркировка резисторов — на корпус наносились цветные круговые полоски, которые видно при любом положении элемента. Разберем, как правильно определять номинал постоянных резисторов по полоскам.

Введение

Резистор — это электронный прибор, который имеет определенное сопротивление. Его основная задача — преобразование силы тока в напряжение и наоборот. Ввиду малых размеров не всегда удается нанести и считать маркировку с резистора — к примеру, устройство на 0,25 ватт, достаточно часто применяемое в системотехнике, имеет длину не более 3. 2 мм при диаметре 1,8 мм. Именно поэтому и была разработана цветная схема маркировки. Она является международной, ее утвердила IEC (International Electrotechnical Commission) и требования ГОСТ 175-72.

Маркировка резисторов полосками

Читать полоски положено слева направо. Первое кольцо наносится ближе к проволочному выходу из устройства.

Таблица цветов

Для чтения маркировки резисторов цветными полосками можно использовать эту таблицу:

Цвет Цифровое значение
Черный 0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9
Золотой -1
Серебряный -2

Последние числа используются для десятичного множителя. Также следует помнить, что существует шесть рядов точности, предусмотренных ГОСТ. Для ряда Е6 допускается отклонение в 20%, для Е12 — в 10%, Е24 — 5%, Е48 — 2%, Е96 — 1%, Е 192 — 0,5%.

Чтение полос удобнее, чем маркировки

Правила маркировки

Классическая маркировка резисторов по цвету состоит из 3—6 полос/колец. Чем больше полос, тем больше точность измерения. Разберем наиболее популярные варианты.

Устройства с тремя полосками

Подобную маркировку применяют только для тех элементов, которые имеют “плановые” отклонения не более 20%. Цифры, относящиеся к цветам, можно взять из приведенной выше таблицы. Первый и второй круг показывает сопротивление устройства, третья — показатель множителя.

Если обозначить первую полоску D1, вторую D2, третью E, то формула расчета сопротивления будет выглядеть так:

R=(10D1+D2)*10E

К примеру, на искомом резисторе первая полоса красная, вторая зеленая, третья — желтая. Ищем сопротивление (10*2+5)*104=25*10 в 4 степени=250000 Ом или 250 кОм.

Устройства с 4 полосками

Используются для устройств с точностью до 5-10% (ряд E12 и E24 по маркировке ГОСТ). Схема маркировки сопротивлений по цветам остается прежней: первые два кольца — номинал сопротивления, третье — десятичный множитель, четвертое — допуск. Золотистый допуск — 5% (относится к ряду Е24), серебристый — 10% (ряд Е 12). В этом случае формула выглядит следующим образом: R=(10D1+D2)*10E±S, где первая полоса — D1, вторая — D2, третья — Е, четвертая — S.

Пример: если вы видите устройство с 4 полосами зеленого, оранжевого, красного и золотого цвета, то сопротивление будет равно R=(50+3)*10 второй степени=5300 Ома+-5% или 5.3 кОм ± 5%.

Резисторы с 4 полосками

Устройства с 5 полосками

Подобная маркировка резисторов по полоскам применяется для полос Е48 – 2%, Е96 – 1%, Е 192 – 0,5%. Техника подсчета первых трех полос остается прежней, четвертая обозначает десятичный множитель, пятая – уровень допуска. Формула выглядит следующим образом: R=(100D1+10D2+D3)*10E±S, где D1, D2 и D3 – первые три круга, Е-четвертый, S – пятый. Допуски обозначаются следующим образом:

  • E48 (2%) — красный;
  • E96 (1%) — коричневый;
  • E192 (0,5%) — зеленый;
  • 0,25% — синий;
  • 0,1% — фиолетовый;
  • 0,05% — серый.

Шестиполосные устройства

Профессиональные ремонтники знаю, что у некоторых резисторов имеется так называемый коэффициент температурного сопротивления или коротко — ТКС. Данный параметр показывает, на какую величину повышается/уменьшается сопротивление элемента при изменении температуры на 1 градус. Этот коэффициент измеряется в ppm/OC (parts per million или миллионная часть от имеющегося номинала, деленная на количество градусов). Разберем обозначение резисторов по цветам на шестом кольце:

  1. Коричневый цвет — 100 ppm/OC.
  2. Красный — 50 ppm/OC.
  3. Желтый — 25 ppm/OC.
  4. Оранжевый — 15 ppm/OC.
  5. Синий — 10 ppm/OC.
  6. Фиолетовый — 5 ppm/OC.
  7. Белый — 1 ppm/OC.

Разберем пример определение резистора по цветовой маркировке на 6 колец. К примеру, мы имеем резистор с красной, зеленой, фиолетовой, желтой, коричневой и оранжевой полосой. Сопротивление будет равно (100*2+10*5+7)*104  +-1% (15ppm/OC) или же 2570000±1% (15ppm/OC) или 2,57 ±1% (15ppm/OC) МОм.

Внимание: шестое кольцо часто используется для подсчета коэффициента надежности элемента. Если оно стандартной ширины, то определяет коэффициент ppm/OC, если оно шире в полтора раза, то показывает процент отказов элемента на одну тысячу часов работы.

Цветовые обозначения в этом случае следующие:

  1. Коричневый цвет — до 1 процента отказов.
  2. Красный цвет — не более 0,1% отказов.
  3. Оранжевый цвет — не более 0,01% отказов.
  4. Желтый — не более 0,001% отказов за 1000 часов работы.

В качестве рабочей таблицы для определения сопротивления можно использовать следующий вариант:

Таблица для чтения номинала резистора

Проволочные резисторы

Для проволочных резисторов приняты немного другая расшифровка резисторов по цвету. Первой полосой в любом случае будет широкая белая полоска, которая говорит о технологии изготовления (проволочный). На них не может быть более 4 полос, последнее кольцо говорит о свойствах микроэлемента. Изучите нашу таблицу — она позволит вам разобраться в том, как правильно читать номиналы проволочных устройств.

Схема для проволочных резисторов

Калькулятор маркировки резисторов по цветовым полоскам

С помощью онлайн-калькулятора маркировки резисторов вы без труда можете определить номинальное сопротивление и допуски по цветовым кольцам на корпусе радио элемента. Чтение кода обозначения необходимо начинать слева на право, с той стороны, с которой первая полоса ближе к торцу. Полоски золотого и серебряного цветов всегда располагаются в конце.



Также вы можете воспользоваться другими нашими калькуляторами по этой ссылке.

Как видите, ничего сложного в маркировке нет — используя две наших таблицы вы сможете легко определять емкость любых номиналов. Небольшая тренировка на практике – и вы запомните ключевые цвета, поскольку в основном резисторы из граничных значений применяются достаточно редко. Опытный мастер сразу читает маркировку и понимает, как работает устройство.

Декодер цветовой маркировки резисторов

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом — ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца — это цифры, а третье кольцо — множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами — 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

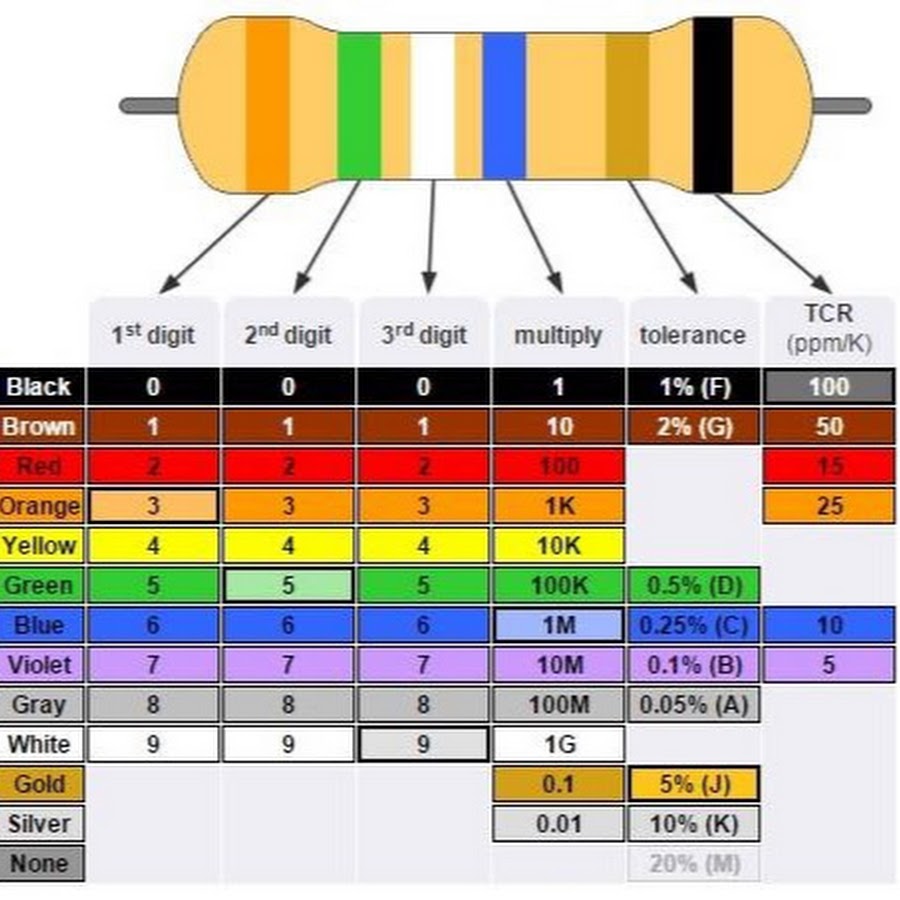

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов — онлайн калькулятор

Цветовая маркировка резисторов • HamRadio

Цветовая маркировка резисторов в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) цветовая маркировка наносится в виде 3, 4, 5 или 6 цветных колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза шире других, что на практике выдерживается не всегда. Но еще есть выход из положения это онлайн-калькулятор маркировки цветных резисторов, узнать номиналы резисторов как в чип так и дип корпусах можно вот по этой ссылочке

Примеры цветовая маркировка резисторов различных фирм, отличающихся от вышеуказанной, приведены на рисунке. Вместо цветовых колец могут встречаться цветовые точки, но принцип маркировки тот же. Цветовая маркировка резисторов фирмы «PHILIPS»

Цветовая маркировка резисторов осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Нестандартная цветовая маркировка. Маркировка фирмы CORNING GLASS WORK (CGW).

Нестандартная маркировка резисторов фирмы PANASONIC.

Помимо стандартной цветовой маркировки, приведенной на рисунке выше, многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка резисторов применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Кодовая маркировка резисторов. В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IEC (МЭК) первые 3 или 4 символа несут информацию о номинале резистора, определяемого по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наноситься дополнительная кодированная информация о типе резистора, его номинальной мощности и дате выпуска.

Например,

Резистор типа Р1-7 Мощность 2 Вт Номинал 3.6 Ом ±5% Выпущен в феврале 1980 г.

Кодовая маркировка прецизионных высокостабильных резисторов фирмы «PANASONIC»

Перемычки и резисторы с «нулевым» сопротивлением.

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0.6 мм, 0.8 мм) и резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно ”0”).





Цветовая маркировка резисторов

Сопротивление резистора в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) указывают тремя, четырьмя, пятью или шестью полосами. Как правило, первая полоса расположена ближе к одному из выводов резистора, иногда она шире остальных (надо заметить, что на практике выдерживается не всегда).

Если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах, или иначе говоря число нулей после первых двух цифр. В случае пятиполосного обозначения первые три первые полосы соответствуют сопротивлению, четвертая — множитель, а пятая — допуск. Когда на резисторе лишь три полосы, его допуск — 20%, а все полосы означают только сопротивление. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС).

В дополнение, надо заметить, что помимо стандартной цветовой маркировки, некоторые фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам «Military», от стандартов промышленного и бытового назначения, или для указания на огнестойкость и т. п. Кроме этого дополнительную информацию может нести цвет корпуса резистора. Например резисторы производства Philips имеют стандартную маркировку полосами, но кроме этого цвет корпуса указывает на тип резистора. Кроме этого выпускаются резисторы с «нулевым» сопротивлением, в цилиндрических корпусах маркировка осуществляется черным кольцом посередине.

Таблица соответстивия цвета полос и номинала (первая-третья или первая-четвертая полоса)
#Название цветаЦветЗначение
1Серебристый -2
2Золотистый -1
3Черный 0
4Коричневый 1
5Красный 2
6Оранжевый 3
7Желтый 4
8Зеленый 5
9Голубой 6
10Фиолетовый 7
11Серый 8
12Белый 9
Таблица соответстивия цвета полос и допусков (четвертая или пятая полоса)
#Название цветаЦветЗначение
1Не маркируется20%
2Серебристый10%
3Золотистый5%
4Коричневый1%
5Красный2%
6Зеленый0,5%
7Голубой0,25%
8Фиолетовый0,1%
9Серый0,05%
Таблица соответстивия цвета полос и ТКС, ppm/C (шестая полоса)
#Название цветаЦветЗначение
1Коричневый100
2Красный50
3Оранжевый15
4Желтый25
5Голубой10
6Фиолетовый5
7Белый1
Примеры обозначений

Резистор номиналом 2. 0 кОм 5%
Резистор номиналом 2.2 Ом 5%
Резистор номиналом 39 Ом 5%
Программные средства

Кроме возможности определения номиналов с помощью таблиц, на сегодняшний день создано множество программ, позволяющих определять номинал по цветной маркировке. Кроме это есть программы для определения номинала резистора по разным видам нестандартных маркировок, а также программы универсальные, определяющие маркировку резисторов, конденсаторов, диодов, транзисторов, индуктивностей.

Резистор | Страница 3 из 4 | Electronov.net

Маркировка резисторов

Маркировка резисторов с проволочными выводами:

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125 Вт имеет длину несколько миллиметров и диаметр порядка миллиметра. Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом). Кроме того, любой номинал отображается максимум тремя символами. Например, 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 0,12 МОм и т. д. Однако даже в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками. Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора. Если полосок 5, третья означает третий знак сопротивления, четвертая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надежность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвертая — точность, а пятая — температурный коэффициент.

Таблица цветового кодирования: Таблица 1 — Цветовое кодирование резисторов.Рисунок 2 — Кодирование резисторов цветными полосами.

Пример:

Допустим, на резисторе имеются четыре полосы: коричневая, черная, красная и золотая. Первые две полоски дают 1 0, третья 100, четвертая дает точность 5 %, итого резистор сопротивлением 10·100 Ом = 1 кОм, с точностью ±5 %.

Запомнить цветную кодировку резисторов нетрудно: после черной 0 и коричневой 1 идет последовательность цветов радуги. Также для облегчения запоминания можно воспользоваться мнемоническим правилом: «Часто Каждый Красный Охотник Желает Знать Сколько Фазанов Село в Болоте».

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырехполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце. Для трехполосного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной черной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешевых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Маркировка SMD-резисторов:

«Резисторы» нулевого сопротивления (перемычки на плате) кодируются одной цифрой «0».

Кодирование 3 или 4 цифрами:
  • XYZ обозначает XY10Z Ом:

например, 102 — это 10•10² Ом = 1 кОм.

  • XYZT обозначает XYZ10T Ом, допуск 1% (ряд E96):

Например, 1002 — это 100•10² Ом = 10 кОм.

Иначе говоря, первые 2 или 3 цифры определяют число (мантиссу), а последняя цифра определяет количество нулей (десятичная степень).

Кодирование цифра-цифра-буква (JIS-C-5201):

Ряд E96, точность 1 %.

Мантисса m значения сопротивления кодируется 2 цифрами, степень при 10 кодируется буквой.

Примеры: 09R = 12,1 Ом; 80E = 6,65 МОм; все 1 %.

  • S или Y = 10−2
  • R или X = 10−1
  • A = 100 = 1
  • B = 101
  • C = 10²
  • D = 10³
  • E = 104
  • F = 105
Таблица 2 — Кодирование SMD резисторов (JIS-C-5201).

Кодирование буква-цифра-цифра:

Ряды E24 и E12, точность 2 %, 5 % и 10 %. (Ряд E48 не используется).

Степень при 10 кодируется буквой (так же, как для 1%-х сопротивлений), мантисса m значения сопротивления и точность кодируется 2 цифрами.

Примеры:

  • 2 %, 1,00 Ом = S01
  • 5 %, 1,00 Ом = S25
  • 5 %, 510 Ом = A42
  • 10 %, 1,00 Ом = S49
  • 10 %, 820 кОм = D60
Таблица 3 — Кодирование SMD резисторов. Цветовая кодировка резистора

| Цветовой код

Попробуйте наш Калькулятор цветовой маркировки резисторов в разделе «Инструменты».

Номиналы и цвет стандартных резисторов

Компоненты и провода имеют цветовую маркировку для обозначения их значения и функции.

Цветовая маркировка резистора использует цветные полосы для быстрого определения значения сопротивления резистора и его процентного отклонения от физического размера резистора, указывающего его номинальную мощность.

Обычно значение сопротивления, допуск и номинальная мощность печатаются на корпусе резистора в виде цифр или букв, если корпус резистора достаточно большой, чтобы прочитать отпечаток, например, резисторы большой мощности.

Но когда резистор меньше (например, углеродного или пленочного типа 1/4 Вт), отпечаток слишком мал для чтения, поэтому спецификации должны быть представлены другим способом.

Цвет Цифра Множитель Допуск (%)
Черный 0 10 0 (1)
Коричневый 1 10 1 1
Красный 2 10 2 2
Оранжевый 3 10 3
Желтый 4 10 4
зеленый 5 10 5 0.5
Синий 6 10 6 0,25
фиолетовый 7 10 7 0,1
Серый 8 10 8
Белый 9 10 9
Золото 10 -1 5
Серебро 10 -2 10
(нет) 20

Коричневый, красный, зеленый, синий и фиолетовый цвета используются как коды допусков только для 5-полосных резисторов. Для всех 5-полосных резисторов используется цветная полоса допуска.

Пустая (20%) «полоса» используется только с «4-полосным» кодом (3 цветных полосы + пустая «полоса»).

Желто-фиолетовый-оранжевый-золотой Код цвета

Резистор цвета Желто-Фиолетовый-Оранжевый-Золотой будет иметь сопротивление 47 кОм с допуском +/- 5%.

Зеленый-красный-золотой-серебристый Код цвета

Резистор цвета Зеленый-Красный-Золотой-Серебряный будет равен 5.2 Ом с допуском +/- 10%.

Белый-Фиолетовый-Черный Код цвета

Резистор цвета бело-фиолетовый-черный будет иметь сопротивление 97 Ом с допуском +/- 20%. Когда вы видите только три цветные полосы на резисторе, вы знаете, что на самом деле это 4-полосный код с пустой (20%) полосой допуска.

Оранжевый-Оранжевый-Черный-Коричневый-Фиолетовый Код цвета

Резистор цвета Оранжевый-Оранжевый-Черный-Коричнево-Фиолетовый будет равен 3. 3 кОм с допуском +/- 0,1%.

Коричнево-зеленый-серый-серебристо-красный Цветовой код

Резистор цвета Коричнево-зеленый-серый-серебристо-красный будет иметь сопротивление 1,58 Ом с допуском +/- 2%.

Синий-коричневый-зеленый-серебристо-синий Цветовой код

Резистор цвета Синий-Коричневый-Зеленый-Серебристо-Синий будет иметь сопротивление 6,15 Ом с допуском +/- 0,25%.

Предпочтительные значения или серия E

Чтобы упростить массовое производство резисторов, МЭК (Международная электротехническая комиссия) в 1952 году определила допуски и значения сопротивления для резисторов.

Они называются предпочтительными значениями или серией E, опубликованными в стандарте IEC 60063: 1963. Эти стандарты также используются в конденсаторах, стабилитронах и индукторах.

Это было сделано для того, чтобы, когда компании производят резисторы с разными значениями сопротивления, они занимали одинаковое место в логарифмической шкале.

Это помогает поставщику складировать различные ценности. Резисторы разных производителей совместимы для одних и тех же конструкций из-за использования стандартных значений.

Стандартный резистор Номинальная серия и допуски

Стандартные значения резисторов E3, E6, E12, E24, E48 и E96 перечислены ниже.

серии E

Допуск

(SIG FIGS)

Количество значений

в каждое десятилетие

E3 36% *

3

E6 20% 6
E12 10% 12
E24 5% 24
E48 2% 48
E96 1% 96
E192 0. 5%, 0,25% и более допуски

* Расчетный допуск для этой серии составляет 36,60%, хотя в стандарте указывается только допуск, превышающий 20%, в других источниках указывается 40% или 50%.

Стандартный резистор серии E3

Это наиболее широко используемые серии резисторов в электронной промышленности, которые подходят для резисторов, номиналы которых не являются критическими.

Количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, если придерживаться этой серии.

Стандартный резистор E6 серии

Резисторы серии E6 также широко используются в электронной промышленности из-за более широкого диапазона номиналов резисторов.

Стандартный резистор E12 серии

1 1,2 1,5
1,8 2,2 2,7
3,3 3. 9 4,7
5,6 6,8 8,2

Стандартный резистор E24 серии

Несмотря на то, что доступны резисторы до E24, в любой конструкции можно сосредоточиться на использовании как можно меньшего числа резисторов.

Это сократит количество компонентов в конструкции и поможет снизить затраты при рассмотрении крупномасштабного производства.

1 1.1 1,2
1,3 1,5 1,6
1,8 2 2,2
2,4 2,7 3
3,3 3,6 3,9
4,3 4,7 5,1
5,6 6,2 6,8
7,5 8,2 9,1

Стандартный резистор E48 серии

1 1. 05 1,1
1,15 1,21 1,27
1,33 1,4 1,47
1,54 1,62 1,69
1,78 1,87 1,96
2,05 2,15 2,26
2,37 2,49 2,61
2,74 2,87 3.01
3,16 3,32 3,48
3,65 3,83 4,02
4,22 4,42 4,64
4,87 5,11 5,36
5,62 5,9 6,19
6,49 6,81 7,15
7,5 7,87 8,25
8.66 9,09 9,53

Серия резисторов E96 и выше

Серии стандартных резисторов E96 и E192 действительно существуют, но они не используются так часто, как ранее упомянутые серии.

Их допуск составляет 0,5 или 0,25%, что может привести к увеличению затрат наряду с гораздо большим количеством резисторов в диапазоне.

Попробуйте наш Калькулятор цветовой маркировки резисторов в разделе «Инструменты».

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Цветовой код резистора | Стандарты и коды резисторов

Как работает цветовой код резистора?

Узнайте все о схемах Калькулятор цветового кода резистора, удобный инструмент для считывания значений цветового кода резистора.

Номиналы резисторов

часто обозначаются цветовыми кодами. Практически все резисторы с выводами мощностью до одного ватта отмечены цветными полосами. Кодировка определена в международном стандарте IEC 60062. Этот стандарт описывает коды маркировки резисторов и конденсаторов. Он также включает числовые коды, как, например, часто используемые для резисторов SMD. Цветовой код задается несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или интенсивность отказов.Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем. Значения сопротивления стандартизированы, эти значения называются предпочтительными значениями.

Таблица цветов резистора

В таблице ниже показано, как определить сопротивление и допуск для резисторов. Таблица также может использоваться для указания цвета полос, если значения известны. Чтобы быстро найти значения резисторов, можно использовать автоматический калькулятор резисторов.

Советы по считыванию кодов резисторов

В нижеследующих разделах приведены примеры для разного количества полос, но сначала дается несколько советов по чтению цветового кода:

  • Направление чтения не всегда может быть четким. Иногда увеличенное расстояние между полосами 3 и 4 выдает направление чтения. Кроме того, первая полоса обычно находится ближе всего к отведению. Золотая или серебряная полоса (допуск) всегда последняя полоса.
  • Рекомендуется проверить документацию производителя, чтобы убедиться в используемой системе кодирования.Еще лучше измерить сопротивление мультиметром. В некоторых случаях это может быть даже единственный способ определить сопротивление; например, когда цветные полосы выгорели.

Резисторы Резисторы

4-х полосный резистор

Четырехполосный цветовой код является наиболее распространенным вариантом. Эти резисторы имеют две полосы для значений сопротивления, один множитель и одну полосу допуска.В примере слева эти полосы зеленые, синие, красные и золотые. Используя таблицу цветовых кодов, можно обнаружить, что зеленый цвет означает 5, а синий — 6. Таким образом, значение составляет 56 · 100 = 5600 Ом. Золотая полоса означает, что резистор имеет допуск 5%. Таким образом, значение сопротивления находится между 5320 и 5880 Ом. Если оставить поле допуска пустым, получится трехполосный резистор. Это означает, что значение сопротивления остается прежним, но допуск составляет 20%.

5-ти полосный резистор

с высокой точностью имеют дополнительную полосу для обозначения третьей значащей цифры.Таким образом, первые три полосы указывают значащие цифры, четвертая полоса — это коэффициент умножения, а пятая полоса представляет собой допуск. Из этого есть исключения. Например, иногда дополнительная полоса указывает интенсивность отказов (военная спецификация) или температурный коэффициент (старые или специализированные резисторы). Пожалуйста, прочтите раздел «Исключения цветового кода» для получения дополнительной информации. Показанный пример: коричневый (1), желтый (4), фиолетовый (7), черный (x1), зеленый (0,5%): 147 Ом 0,5%.

6-ти полосный резистор

с 6 полосами обычно предназначены для высокоточных резисторов, у которых есть дополнительная полоса для определения температурного коэффициента (ppm / K). Самый распространенный цвет шестой полосы — коричневый (100 ppm / K). Это означает, что при изменении температуры на 10 ˚C значение сопротивления может измениться на 0,1%. Для специальных применений, где критический температурный коэффициент, другие цвета Показанный пример: оранжевый (3), красный (2), коричневый (1), зеленый (x10), коричневый (1%), красный (50 ppm / K): 3,21 кОм 1% 50 частей на миллион / K.

Исключения цветового кода

Полоса надежности

Резисторы

, которые производятся в соответствии с военными спецификациями, иногда включают дополнительную полосу для обозначения надежности.Это указывается в количестве отказов (%) на 1000 часов работы. Это редко используется в коммерческой электронике. В основном диапазон надежности можно найти на четырех полосных резисторах. Более подробную информацию о надежности можно найти в военном справочнике США MIL-HDBK-199.

Одиночная черная полоса или резистор с нулевым сопротивлением

Резистор с одной черной полосой называется резистором с нулевым сопротивлением. В основном это проводное соединение, которое выполняет только функцию соединения дорожек на печатной плате. Использование пакета резисторов дает возможность использовать одни и те же автоматизированные машины для размещения компонентов на печатной плате.

5-ти полосный резистор с 4-й полосой из золота или серебра

Пятиполосные резисторы с четвертой полосой из золота или серебра составляют исключение и используются в специализированных и старых резисторах. Первые две полосы представляют собой значащие цифры, 3-я — коэффициент умножения, 4-я — допуск и 5-я — температурный коэффициент (ppm / K).

Отклоняющиеся цвета

Для высоковольтных резисторов часто золотой и серебряный цвета заменяются желтым и серым. Это необходимо для предотвращения попадания металлических частиц в покрытие.

Стандарты и коды резисторов | Руководство по резистору

Стандартизация — ключевой элемент в разработке электронных компонентов. Огромное количество усилий и денег можно сэкономить, установив стандарты размеров, значений, маркировки, символов и методов измерения резисторов. Хотя международные стандарты, такие как IEC (Международная электротехническая комиссия) и национальные стандарты, такие как ANSI (Американский национальный институт стандартов), широко распространены, производители резисторов часто используют свои собственные определения.Поэтому всегда важно внимательно проверять документацию производителя.

Практически все аксиальные резисторы с выводами мощностью до одного ватта имеют электронный цветовой код (международный стандарт IEC 60062). Цветовой код резистора — это система маркировки с цветными полосами, нанесенными на корпус резистора. Вместе они указывают номинал резистора и допуск. Резисторы могут иметь 3, 4, 5 и 6 полос. Таблица цветовых кодов резисторов представляет собой удобную таблицу для расшифровки системы кодирования.

Этот интерактивный инструмент позволяет настроить резистор за секунды и возвращает значение сопротивления, допуск и температурный коэффициент. Он даже указывает, принадлежит ли резистор к серии E (предпочтительные значения).

Монтаж на поверхность

Резисторы

SMD (устройство для поверхностного монтажа) имеют буквенно-цифровой код для обозначения номинала резистора и допуска. Часто эти резисторы слишком малы для цветовой маркировки резистора. Существуют две популярные системы маркировки: трех- и четырехзначный код и код EIA-96.

Номиналы резисторов серии E12, включая их цветовые коды.

Вскоре после того, как резисторы стали массово производиться, была разработана система с предпочтительными значениями, чтобы минимизировать количество различных размеров, которые необходимо было производить. Теперь предпочтительные значения для резисторов и других электронных компонентов определены в международном стандарте IEC 60063. Предпочтительные значения для электроники определены в серии E. Резисторы изготавливаются с определенным допуском. Предпочтительная система значений настроена так, что каждый допуск каждого резистора просто перекрывается с предыдущим резистором в серии. Таким образом можно снизить производственные и складские расходы. Различные серии E, такие как E-12 и E-24, имеют разные допуски. Здесь вы найдете более подробное объяснение предпочтительных значений и полный обзор таблиц серии E.

Резисторы

доступны во многих упаковках. При разработке новых схем и печатных плат важно знать точные размеры компонентов. Размеры корпуса резистора и расположение выводов часто стандартизированы.Ведущей организацией по этим стандартам является JEDEC.

Цветовой код и кодировка резистора

»Примечания к электронике

Цветовой код резистора и схема цветовой кодировки резистора и другие методы схем маркировки резистора для указания его значения.


Resistor Tutorial:

Resistors Overview Углеродный состав Карбоновая пленка Металлооксидная пленка Металлическая пленка Проволочная обмотка SMD резистор MELF резистор Переменные резисторы Светозависимый резистор Термистор Варистор Цветовые коды резисторов Маркировка и коды SMD резисторов Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E


Очевидно, что значение или сопротивление резистора очень важно. Есть несколько способов обозначить это. На некоторых более крупных резисторах с проволочной обмоткой значение может быть напечатано на нем обычным способом. Однако резисторы меньшего размера, подобные тем, которые встречаются чаще всего, имеют цветовую маркировку. Причина этого в том, что любые числа, напечатанные на компоненте, очень легко удалить, и их будет нелегко прочитать. Для преодоления этого используются цветные кольца.

Цветовой код резистора или схема кодирования

Звонков может быть три, четыре, а иногда и пять.2 или 4700 Ом. Из этого видно, что третье кольцо соответствует количеству нулей после значащих цифр.

Четвертое кольцо, если оно присутствует, показывает допуск, т.е. насколько точен резистор. Это указано в процентах. Многие резисторы сегодня составляют 2% или 5%. Это означает, что их значение будет в пределах 2% или 5% от заявленного значения. Несколько лет назад большинство резисторов составляли всего 20%, хотя даже сегодня допуски такого порядка вполне приемлемы для многих ситуаций.

Пятое кольцо, опять же, если оно присутствует, указывает температурный коэффициент. Поскольку номинал резистора будет меняться с температурой, это может быть важно в некоторых ситуациях. Эта информация может быть добавлена ​​в пятое кольцо резистора. Эти цифры указаны в ppm / C, то есть в частях на миллион на градус C. Другими словами, резистор 1 кОм с температурным коэффициентом 100 ppm будет изменяться на 0,1 Ом на каждый градус Цельсия, который он изменяет.

Схема цветовой кодировки резистора

Цвет Лента 1
1 st Фигура
Band 2
2 nd Рисунок
Лента 3
3 rd Фигура
Лента 4
Допуск
Черный 0 0 10 0
Коричневый и nbsp 1 1 10 1 1%
Красный 2 2 10 2 2%
Оранжевый 3 3 10 3
Желтый 4 4 10 4
зеленый 5 5 10 5
Синий 6 6 10 6
фиолетовый 7 7 10 7
серый 8 8 10 8
Белый 9 9 10 9
Золото 5%
Серебро 10%
Нет 20%

Схема маркировки резисторов поверхностного монтажа

На резисторах

для поверхностного монтажа лишь иногда указываются их номиналы. Когда значение отмечено, оно будет напечатано на компоненте в виде трех цифр — двух значащих цифр и множителя. Никаких дополнительных цифр не приводится — детали слишком малы, чтобы печатать на них какие-либо цифры.

Другие электронные компоненты: Резисторы
Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Цветовая кодировка резистора | LEARN.PARALLAX.COM

Резисторы сопротивляются прохождению электрического тока. Каждый из них имеет значение, показывающее, насколько сильно он сопротивляется току. Единицей измерения этого значения является ом, часто обозначаемый греческой буквой омега: Ω.

Цветные полосы на резисторе могут рассказать вам все, что вам нужно знать о его величине и допуске, если вы понимаете, как их читать. Порядок расположения цветов очень важен, и каждое значение резистора имеет свою уникальную комбинацию.

Вот пример, который показывает, как таблицу и резистор, показанные выше, можно использовать для определения номинала резистора, доказав, что желто-фиолетово-коричневый действительно составляет 470 Ом:

  • Первая полоса желтого цвета, что означает, что крайняя левая цифра — 4.
  • Вторая полоса фиолетового цвета, что означает, что следующая цифра — 7.
  • Третья полоса коричневая. Поскольку коричневый — 1, это означает прибавление одного нуля справа от первых двух цифр.

Желто-фиолетовый-коричневый = 4-7-0 = 470 Ом.

Хотя первые две полосы довольно просты, третья и четвертая полосы могут потребовать более подробного объяснения.

Значения резисторов могут быть очень большими, и часто не хватает места для использования полосы для каждой цифры. Чтобы обойти это, третья полоса указывает, что после первых двух цифр следует добавить определенное количество нулей, чтобы получить полное значение резистора. В приведенном выше примере третья полоса коричневая, что означает, что справа от первых двух цифр следует добавить один ноль.

Если вы хотите углубиться в математику, эта третья полоса официально называется множителем . Цвет полосы определяет степень 10, на которую нужно умножить первые две цифры резистора. Например, оранжевая третья полоса с числовым значением 3 будет означать множитель 10 3 , хотя вы также можете думать об этом как о том, что вам нужно «наклеить 3 нуля на конце».

Пример:

  • Резистор коричнево-черно-оранжевый.
  • Коричневый = 1, черный = 0, оранжевый множитель = 10 3
  • 10 x 10 3 = 10000, что то же самое, что 10 + три нуля = 10000.

Обратите внимание, что, как бы вы ни думали об этом, результат будет таким же.

Четвертая цветная полоса указывает на допуск резистора . Допуск — это процент ошибки в сопротивлении резистора, или насколько больше или меньше вы можете ожидать, что фактическое измеренное сопротивление резистора будет отличаться от его заявленного сопротивления. Полоса допуска для золота составляет 5%, серебро — 10%, а отсутствие полосы вообще означает допуск 20%.

Например:

  • Резистор 220 Ом имеет серебряную полосу допуска.
  • Допуск = значение резистора x значение диапазона допуска = 220 Ом x 10% = 22 Ом
  • Заявленное сопротивление 220 Ом +/- 22 Ом означает, что фактическое значение резистора может находиться в диапазоне от 242 Ом до 198 Ом.

Некоторые проекты требуют, чтобы ваши измерения были более точными, чем другие, и по этой причине диапазон допуска полезен для определения того, какой резистор даст вам более точное показание сопротивления.Чем меньше процент допуска, тем выше точность ваших измерений.

Цветовой код резистора

  • Изучив этот раздел, вы сможете:
  • • Определите значения, допуски и температурные коэффициенты на резисторах с цветовой кодировкой.
  • Четырехполосный цветовой код.
  • Пятиполосный цветовой код.
  • Шестиполосный цветовой код.

Цветовой код четырехполосного резистора

Цветовые коды, используемые на резисторах с углеродной, углеродной пленкой и металлической пленкой, широко используются и являются предметом «изучения» для инженеров-электронщиков. В таблицах на этой странице показаны три распространенные формы четырех, пяти и шести полосных резисторов.

В цветовом коде четырехполосного резистора, показанном в таблице 2.1.1, первые три полосы (ближайшие друг к другу) указывают значение в омах.Первые две из этих полос обозначают два числа, а третья, часто называемая полосой множителя, указывает количество нулей, например красный, красный, красный означает 2200 Ом, что обычно называется 2,2 кОм или 2 кОм. Эта последняя версия используется во многих схемах и каталогах поставщиков (где печать может быть очень маленькой), чтобы избежать чтения 2,2K как 22K вместо 2K2, где десятичная точка может быть неочевидной. Чаще всего полоса множителя имеет цвет между черным (без нулей), указывающим значение между 10 Ом и значением менее 100 Ом, и синим (6 нулей), указывающим значение в десятки миллионов, т.е.грамм. 10000000 Ом (= коричневый, черный, синий)

Таблица 2.1.1 Цветовой код четырехполосного резистора

Два особых случая диапазона множителя (диапазон 3) используются для очень малых значений, где золото указывает, что первые две полосы должны быть разделены на 10, а серебро означает деление на 100, например 4,7 Ом (или 4R7) обозначается желтым, фиолетовым (47), золотым (деленным на 10) = 4,7 Ом.

Четвертая полоса, отделенная пробелом от трех полос значений (чтобы вы знали, с какого конца начинать чтение), указывает допуск резистора.Золото (+/- 5%) и серебро (+/- 10%) являются наиболее распространенными допусками.

Также обратите внимание, что если полосы 1, 2 и 3 черные, это будет означать резистор 0 Ом, что кажется нелепым, поскольку это фактически будет кусок провода. На самом деле есть причина, по которой доступны резисторы 0 Ом; Причина в том, что там, где может потребоваться проводное соединение на печатной плате, автоматическим установкам компонентов проще вставить резистор 0 Ом, который имеет тот же размер и форму, что и резистор, чем использовать другой процесс для вставки проводное соединение.Также этот резистор можно легко заменить на другое значение, где могут быть построены разные версии схемы с использованием одной и той же печатной платы. Полоса допуска на резисторе указывает разброс возможных значений любого конкретного резистора, например, резистор, обозначенный как 47 кОм +/- 10%, будет иметь фактическое значение где-то между 42,3 кОм и 51,7 кОм

Таблица 2.1.2 Цветовой код пятиполосного резистора

Цветовой код пятиполосного резистора

Резисторы

доступны в нескольких различных версиях «Preferred Values», как описано в модуле Resistors & Circuits Module 2.2. Некоторые из этих версий содержат более широкий диапазон значений, требующий более точного числового значения и более близких допусков, чем это может быть достигнуто в четырехполосном цветовом коде. Поэтому пятидиапазонный код (таблица 2.1.2) был создан для обеспечения этой большей точности; большинство резисторов этой серии имеют допуск +/- 1% или +/- 2%. Другие значения допусков показаны для полноты картины.

Таблица 2.1.3 Цветовой код шестиполосного резистора

6-полосный цветовой код

Шестиполосный код добавляет еще один столбец для размещения температурного коэффициента, который определяет вероятное изменение значения резистора на ° C между его значением в указанном диапазоне температур.Как правило, углеродные резисторы имеют отрицательный температурный коэффициент и, следовательно, уменьшают свое сопротивление при нагревании, однако металлопленочные резисторы могут иметь положительный или отрицательный температурный коэффициент, в зависимости от выбора металлов производителем, цель состоит в том, чтобы произвести резистор с температурным коэффициентом и, следовательно, любым изменением его значения как можно ближе к нулю. Такие изменения сопротивления обычно очень малы и измеряются в частях на миллион, например 50 частей на миллион / ° C. Поэтому из таблицы 2.1.3 можно рассчитать, что можно ожидать, что резистор 1 МОм с допуском +/- 2% (красная полоса 5) изменит свое значение на 1000 Ом при изменении его температуры на 20 ° C. Обратите внимание, что это все еще находится в пределах допуска резистора +/- 2%, что составляет +/- 20 кОм

.

Калькулятор цветового кода резистора

• Калькуляторы электрических, радиочастотных и электронных устройств • Онлайн-конвертеры единиц

Определения и расчеты

Резистор и сопротивление

Резистор — это пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах.Резисторы можно встретить практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для обеспечения смещения активных элементов схемы, для завершения линий передачи, в цепях резистор-конденсатор в качестве компонента синхронизации . .. Список бесконечен.

Блок прецизионных декадных резисторов

Электрическое сопротивление резистора или электрического проводника является мерой сопротивления потоку электрического тока. Единицей измерения сопротивления в системе СИ является ом.Любой материал показывает некоторое сопротивление, кроме сверхпроводников, у которых сопротивление нулевое. Дополнительная информация об сопротивлении, удельном сопротивлении и проводимости.

Допуск резистора

Конечно, можно сделать резистор с очень точным сопротивлением, но это будет безумно дорого. Кроме того, резисторы высокой точности используются относительно редко. Для измерений используются очень дорогие резисторы. Здесь мы поговорим о недорогих резисторах, используемых в электрических схемах, не требующих высокой точности.Во многих случаях достаточно точности ± 20%. Для резистора 1 кОм это означает, что приемлем любой резистор со значением в диапазоне от 800 Ом до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ± 1% или даже ± 0,05%. В то же время 20% резисторы сегодня найти сложно — они были обычным явлением в начале эры транзисторного радио. Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но сейчас это не так.

Сравнение 0.Резисторы SMD мощностью 1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом

Рассеиваемая мощность

Когда электрический ток проходит через резистор, он нагревается, и электрическая энергия преобразуется в тепловую энергию, который он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температура, но и температура компонентов, окружающих этот резистор. Мощность, потребляемая резистором, рассчитывается как

, где В, в вольтах — это напряжение на резисторе с сопротивлением R в омах, а I — ток в амперах, протекающий через него.Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения своих характеристик, называется номинальной мощностью резистора или номинальной мощностью резистора в ваттах. Как правило, чем больше размер резистора, тем больше мощности он может рассеять. Выпускаются резисторы разной мощности, чаще всего от 0,01 Вт до сотен ватт. Угольные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.

Резисторы с цветовой кодировкой 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт в блоке питания компьютера

Предпочтительные значения

Хотя можно производить резисторы любого номинала, более полезно делать ограниченное количество компонентов, особенно с учетом того, что любой изготовленный резистор подлежит определенному допуску.Стоимость более точных резисторов намного выше, чем их менее точных аналогов. Общая логика требует выбора логарифмической шкалы значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, для допуска ± 10% имеет смысл охватить декаду (интервал от 1 до 10, от 10 до 100 и т. Д.) В 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3. , 3.9, 4.7, 5.6, 6.8, 8.2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Эти значения называются предпочтительными и стандартизированы как E series предпочтительных чисел, которые используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов.Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) делит декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Обратите внимание, что серия E3 устарела и почти не используется.

Списки значений серии E

Современный керамический резистор 10 Вт 8,6 Ом (вверху) и резистор VZR 2 Вт 3,3 кОм, произведенный в Советском Союзе в 1969 году

Значения E6 (допуск 20%):

1,0 , 1,5, 2,2, 3,3, 4,7, 6,8.

Значения E12 (допуск 10%):

1.0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8, 8,2.

E24 значения (допуск 5%):

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.

E48 значения (допуск 2%):

1.00, 1.05, 1.10, 1. 15, 1.21, 1.27, 1.33, 1.40, 1.47, 1.54, 1.62, 1.69, 1.78, 1.87, 1.96, 2.05, 2.15, 2.26, 2.37, 2.49, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5.62, 5.90, 6.19, 6.49, 6.81, 7.15, 7.50, 7.87, 8.25, 8.66, 9.09, 9.53.

E96 значения (допуск 1%):

1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1.40, 1.43, 1.47, 1.50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,15, 2,21, 2,26, 2,32, 2,37, 2,43, 2,49, 2,55, 2,61, 2,67, 2,74, 2,80, 2,87, 2,94, 3,01, 3,09, 3,16, 3,24, 3,32, 3,40, 3,48, 3,57, 3,65, 3,74, 3,83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.49, 5.62, 5.76, 5.90, 6.04, 6.19, 6.34, 6.49, 6.65, 6.81, 6.98, 7,15, 7,32, 7,50, 7,68, 7,87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,31, 9,53, 9,76.

E192 Значения (допуск 0,5% и ниже):

1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1. 09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1,23, 1,24, 1,26, 1,27, 1,29, 1,30, 1,32, 1,33, 1,35, 1,37, 1,38, 1,40, 1,42, 1,43, 1,45, 1.47, 1,49, 1,50, 1,52, 1,54, 1,56, 1,58, 1,60, 1,62, 1,64, 1,65, 1,67, 1,69, 1,72, 1,74, 1,76, 1,78, 1,80, 1,82, 1,84, 1,87, 1,89, 1,91, 1,93, 1,96, 1,98, 2,00, 2,03, 2,05, 2,08, 2,10, 2,13, 2,15, 2,18, 2,21, 2,23, 2,26, 2,29, 2,32, 2,34, 2,37, 2,40, 2,43, 2,46, 2,49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,12, 3,16, 3,20, 3,24, 3,28, 3,32, 3,36, 3,40, 3,44, 3,48, 3,52, 3,57, 3.61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.93, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5.83, 5.90, 5.97, 6.04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6.90, 6.98, 7.06, 7.15, 7.23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8,06, 8,16, 8,25, 8,35, 8,45, 8,56, 8,66, 8,76, 8,87, 8,98, 9,09, 9,20, 9,31, 9,42, 9,53, 9,65, 9,76, 9,88.

Цветовая кодировка резистора

Маркировка резистора

Большие резисторы, как показано на рисунке, обычно обозначаются цифрами и буквами, и их легко читать.Однако значение не может быть легко напечатано даже с использованием современной технологии печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 1920 года. Цветовые коды используются не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других электронных компонентов.

Цветовой код резистора

Для резисторов используется до шести цветных полос.Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Между третьей и четвертой полосой есть небольшой, иногда плохо различимый зазор, который помогает различать левую и правую стороны симметричного компонента. Резисторы 20% обычно маркируются всего тремя полосами — у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.

Для резисторов с точностью 2% или более используются пять или более полос, а первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет температурный коэффициент в ppm / K (миллионных долях на кельвин). На рисунке выше представлен принцип цветовой маркировки.

Полосы читаются слева направо. Обычно они сгруппированы ближе к левому краю. Если есть видимый зазор между последней цветной полосой и другими полосами, значит, это показывает правую сторону резистора.Кроме того, серебряные или золотые полосы (если есть) всегда на правой стороне. Когда вы определили значение по цветным полосам, сравните его с предпочтительными диаграммами значений. Если его там нет, то попробуйте читать с другого конца. Обратите внимание на , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062: 2016 .

Щелкните ссылки, чтобы просмотреть примеры цветовой маркировки:

10 кОм ± 20%, 12 Ом ± 20%, 15 МОм ± 1%, 18 МОм ± 2%, 22 кОм ± 10%, 27 Ом ± 5%, 33 кОм ± 5%, 39 МОм ± 0.5%, 0,47 Ом ± 0,25%, 0,56 Ом ± 0,1%, 68 Ом ± 0,05%, 0,82 Ом ± 20%

Цифровая маркировка

Числовые значения напечатаны на резисторах для поверхностного монтажа (SMT — технология поверхностного монтажа или SMD — устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевыми выводами. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа в лентах, которые имеют соответствующую маркировку.Многие, особенно малые резисторы SMD, вообще не имеют маркировки, и после того, как они сброшены с лент, единственный способ определить их сопротивление — это измерить.

39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в 1608 (1,6 × 0,8 мм) корпусах

Для маркировки используется несколько систем: трех- или четырехзначное, двухзначное с буквой, трехзначное с буквой, код RKM , и другие системы. Если вы видите только три цифры, они обозначают значащие цифры, а третья — множитель. Например, 103 на резисторе SMD представляет 10 × 10³ = 10 кОм.

Четырехзначная система используется для резисторов с высокими допусками, например, для резисторов серии E96 или E192. Например, 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это потому, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01-100, 02-102, 03-105 и т. Д.Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. Поэтому лучший способ определить сопротивление — всегда измерить его мультиметром.

В коде RKM, также называемом «нотацией R», вместо десятичного разделителя помещается буква, обозначающая единицу сопротивления, которая может не печататься надежно или просто исчезать на компонентах или дублированных документах. К тому же этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2.7 кОм и 1М5 означает 1,5 МОм.

Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (с помощью иглы) или цифрового омметра или мультиметра с функцией измерения сопротивления. Чтобы измерить сопротивление, подключите щупы к выводам резистора и прочтите значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание схемы и разрядить все конденсаторы.

Мультиметр может использоваться не только для измерения сопротивления резисторов, но и контактного сопротивления различных компонентов переключения, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно с помощью аналогового мультиметра или цифрового измерителя с аналоговым полосковым дисплеем. Аналоговая гистограмма полезна при диагностике или настройке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колеблющееся сопротивление, когда цифровой дисплей с мигающими цифрами будет совершенно бесполезен.С помощью этого типа измерителя вы можете легко найти множество периодически возникающих проблем, например, дребезг контактов вибрирующего реле.

В заключение приведу несколько примеров:

Резистор 2,7 кОм ± 5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ± 5%: коричневый, черный, желтый, золотой.

Резистор 220 кОм ± 5%: красный, красный, желтый, золотой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
