Что такое клипсы для проводов и принцип работы

Монтаж проводов на пластиковые клипсы

Пластиковая клипса или кабельный зажим – это вторая по популярности простая деталь, предназначенная для крепления. Провод надежно фиксируется и удерживается благодаря сжимающему действию пружинящих губок. Клипса для провода не предназначена для использования в качестве монтажного подвеса.

Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.

Клипсы для электропроводки имеют одну основную особенность использования – соблюдение строгого соответствия посадочного отверстия диаметру провода.

Каждая клипса предназначена исключительно для одиночного провода. Если требуется прокладывать несколько кабелей, фиксирующие конструкции устанавливают друг с другом, а контактирующие поверхности оснащают специальной системой выступов.

Крепежная конструкция больших размеров используется для фиксации тонкостенных металлических труб, а также гибких кабельных каналов. Диаметр проводов, труб, гофры может достигать 50 мм.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 — +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.

д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

  • для изолированной несущей нейтрали;
  • для самонесущих систем.

Анкерную конструкцию просто использовать благодаря легко управляемой дужке. Чаще всего эту деталь монтируют на крюки, зацепы и кронштейны для последующей фиксации на твердой поверхности электрической проводки.

Зажимы проводов под тестовые нужды

Тестовый зажим «крокодил»

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Тестовые зажимы делятся на два больших вида – для высоковольтных электрических сетей и низковольтных. Конструктивные параметры идентичны, единственное отличие – технические параметры по току.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

  1. Разметить стену, по которой будет проходить провод.
  2. Отметить места для крепежей через равные расстояния.
  3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Способы крепления кабеля, проводов, кабель каналов к стене

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь.

При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используются провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Создание открытой электропроводки

Открытая проводка выполняется скрученными в жгут проводами. Для крепления провода на стене устанавливают керамические изоляторы, а потом прикрепляют скрутку, надевая их сверху на изолятор. В настоящее время винтажный стиль стал одним из модных направлений, поэтому способ, реализованный на заре появления лампочки Ильича, вновь применяется в строительной практике.

Настоящая открытая проводка спрятана в кабельных каналах. Промышленность освоила несколько типоразмеров пластиковых каналов, которые представляют собой длинный короб. Внутрь можно уложить один или несколько кабелей. Сверху кабельный канал закрывается защелкивающейся крышкой.

Для прокладки кабельного канала последовательно выполняют несколько действий.

  1. Согласно проекту на стене рисуют направление прокладки канала.
  2. Снимают крышку с канала.
  3. С помощью саморезов крепят кабельный канал на стене. Расстояние между саморезами рекомендуют не более 60 см по горизонтали и до 90 см – по вертикали.
  4. Состыковывают каналы между собой. При необходимости строительным ножом прорезают отверстия в стенках. К ним стыкуют нужные каналы.
  5. Провод прокладывают внутри, его крепление производят кабельной стяжкой так, чтобы он компактно располагался и не выходил за пределы.
  6. Закрывают крышки. Стараются подогнать стык так, чтобы сделать его менее заметным.
  7. По концам каналов устанавливают распределительные коробки или арматуру (выключали или розетки).

Совет # 6. Чтобы кабельный канал казался монолитным, смещают точки стыка крышек и самих каналов.

Об особенностях проводки в кабель каналах рассказано в этом видео:

Открытая проводка в служебных помещениях может выполняться и без кабельных каналов. Провода прокладывают по скобам, которые после крепления на стене или потолке притягивают к поверхности. Конечно, такое крепление неэстетично, но оно надежно фиксирует кабель в нужном месте.

Совет # 7. При отсутствии покупных изделий скобы иногда вырезают из пластиковых бутылок или металлических банок от напитков. Прочность таких скоб достаточная, чтобы удержать провода в нужном месте.

Скрыть проводку в доме можно, используя пластиковые плинтусы. В них имеется полость, закрываемая крышкой. Основное назначение – это закрепить плинтус к стене. Дополнительное назначение – это прикрепить провод и проложить его к нужному месту.

На строительных рынках можно найти плинтусы с каналами большого сечения. В них прокладывают жгуты проводов, распределяя их внутри помещения. Такой способ прокладки электросети удобен для размещения проводов телевидения или домашнего интернета.

Совет # 8. При необходимости защиты от помех использовать экранированные провода, тогда они не будут влиять друг на друга.

В любом доме можно удобно выполнить грамотное крепление провода к стене, чтобы в дальнейшем безопасно эксплуатировать бытовые и иные электроприборы.

Варианты, как крепить провод внутри жилья

Создание скрытой электропроводки

Закрытую проводку осуществляют несколькими способами.

В кирпичных стенах

В вертикальных ограждениях в кирпичной кладке перфораторам вырубают каналы, шириной и глубиной равные общему поперечному сечению электропроводки. Её точечно закрепляют алебастром. Затем штробы закрывают слоем штукатурки.

В железобетонных панелях

Зная расположение пустот внутри ж/б конструкций, делают в плите два окна: выходное и входное отверстие. Используя трос или шнур, провода протягивают через полости в железобетоне. Если слой штукатурки достаточно толстый, то в нём прорубают штробу и закладывают кабель. Затем канал штукатурят.

В монолитной стене

Как указано в вышеприведённых вариантах, поступают только одним образом. Перфоратор – штроба.

Открытым способом провода укладывают с помощью крепежа, описанного в начале статьи. Главное – это то, что проводная продукция в точках опоры не должна контактировать с металлическими деталями (дюбели, гвозди, шурупы и саморезы).

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Крепеж провода к стене проволокой

Несмотря на все представленные способы крепления проводников, самым ходовым крепежным элементом, является обычная проволока. Обусловлено это минимальными затратами на электромонтаже проводки.

Как правильно делать:

  • Изготовить крепежи;
  • Произвести монтажные работы.

В первую очередь, необходимо закупить некоторое количество элементов, для изготовления крепежей. В состав крепежа входят: пластиковые дюбели, саморезы и проволока.

Далее, в зависимости от объема работ, производим разметку, для электромонтажа всех силовых элементов электрической схемы и проводов

Важно понимать, что согласно правилам ГОСТ, провода под потолком, следует прокладывать не ниже 20 см от потолочного пространства

Установка розеток, согласно современным стандартам, производится в пределах 25 – 30 см от пола. Выключатели монтируются на высоте 60 – 65 см. Проводники укладываются только горизонтально или вертикально.

Далее, необходимо изготовить крепежи. Для этого, нарезаем одножильную проволоку отрезками примерно по 12 – 15 см. Далее, на основание самореза (у шляпки), делает один оборот проволокой. Получается петля.

После этого, через промежуток 50 – 60 см, в стене или другой поверхности, проделываем отверстия и забиваем в них пластиковые дюбели. Далее, в дюбели, закручиваем саморезы с проволокой.

Монтаж провода производится следующим образом. Кабель прикладывается к саморезу, и притягивается проволокой. Таким образом, производится монтаж проводника по всей длине. После чего, кабель замазывается любыми отделочными материалами. Готово!

Кратко о других способах крепления

Эти способы больше относятся к открытой электропроводке:

Крепление кабеля с помощью дюбелей-стяжек

Ими можно крепить кабель любого сечения: и круглого, и плоского. Удобно крепить кабели разных диаметров, можно крепить несколько кабелей сразу.

Крепление с помощью клипс

Для крепления провода в гофрированной трубе к поверхности идеально подойдут клипсы, которые крепятся к стене посредством «быстрого монтажа» или саморезов – если стена из гипсокартона. Размер клипс при этом подбирается в соответствии с диаметром гофры.

Крепление кабеля с помощью гвоздевых скоб

Слаботочные кабели (телефонный, антенный, оптоволоконный кабель и кабель для интернета) можно крепить к стене посредством гвоздевых скоб. Скобки для крепления кабеля могут применяться как для кабелей круглого, так и для кабеля плоского сечений.

Штробление стен под скрытую проводку

Перед началом работ составляется схема расположения всех выключателей, энергоприборов, розеток для них и распредкоробок, а также определяется расположение линий, по которым будет вестись штробление. Такую схему необходимо обязательно хранить в бумажном или электронном варианте, чтобы в случае перепланировки, переносе выключателей и розеток, монтажа навесных конструкций (полок, бра, вешалок) и пр. не повредить проводку.

Разметку начинают с мест расположения щитков, розеток, выключателей и светильников, а затем намечают трассу для проводов. Все штобы должны проходить строго горизонтально и вертикально. Разметка для них производится мелом, карандашом или маркером с помощью отвеса, лазерного или обычного строительного уровня.

Допускаются наклонные линии только на мансардах и лестницах при условии, что они проходят параллельно наклонной поверхности. В этом случае поиск повреждений на прямых линиях займет минимум времени, а вероятность случайного повреждения кабеля, к примеру, при забивании гвоздей для полок или картин, будет сведена к минимуму.

Штроборез – достаточно дорогой инструмент, поэтому канавки под проводку обычно делают болгаркой и перфоратором. Вначале болгаркой с алмазным кругом готовятся две бороздки, а затем перфоратором между ними скалываются излишки штукатурки. Размер штробы определяется согласно габаритам проводки, обычно вполне достаточно 20 мм.

Использование распаечных коробок в типовой проводке частных домов и квартир не является обязательным. Они устанавливаются для удобства при разделении линий на отдельные группы. Распредкоробки крепят на гипсовый раствор так, чтобы они чуть выступали на толщину будущего слоя штукатурки.

Для подрозетников делаются углубления, которые частично заполняются гипсовой смесью для фиксации проводов. Их концы заправляют, а излишки обрезают так, чтобы осталось 10-15 см.

Подрозетники удобней монтировать сразу блоками. Это выглядит более эстетично, да и в эксплуатации они удобней. Для их монтажа используют защелки (кабель-каналы). Отверстия высверливаются в один ряд с расстоянием 1-2 мм, перегородки между ними затем убираются. Крышки подрозетников устанавливаются в последнюю очередь только после окончания отделки – наклеивания обоев или покраски. В помещениях с повышенной влажностью используются влагозащитные розетки с заземлением.

Виды проводки

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

  • открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
  • скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

Пример выполнения монтажа в гладких ПВХ трубках приведен на серии фото:

В технических помещениях такая разводка может оставаться не закрытой слоем штукатурки, в жилых квартирах она находится под слоем отделки.

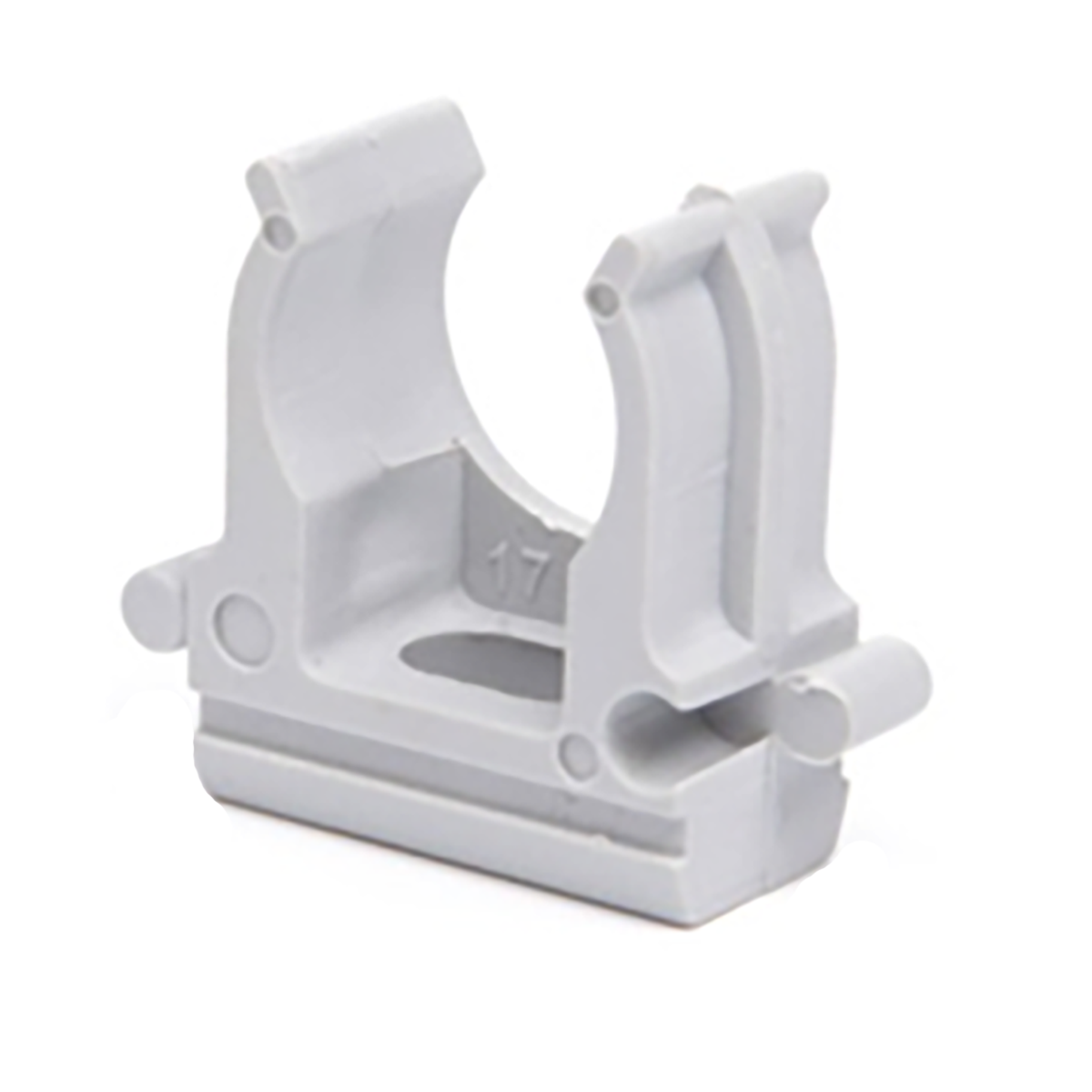

Клипсы для монтажа гофры или трубы ПВХ

В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:

Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур. Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм. Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.

Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния. Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов. В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика). Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.

На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Крепление кабеля своими руками

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.

Крепление строительной смесью

Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.

Крепление дюбель-хомутом (UW или увешка)

Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.

Крепление кабеля к стене скобами

Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.

Крепление гофры скобами

Как закрепить кабель к бетону без сверления

Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.

О других способах крепления

Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.

Несколько замечаний по прокладке

При любом способе крепления проводки нужно соблюдать аккуратность и внимательность. Что это значит?

В первую очередь необходимо сделать осмотр провода (кабеля) на предмет повреждений (порезы, задиры). Все дело в том, что перед тем, как попасть на объект, провода и кабели (да и не только они) проходят множество испытаний – их могут кидать и пинать ногами, держать какое-то время под дождем или на морозе. Иногда встречается производственный брак – в каком-либо месте бухты попадаются видимые утолщения кабеля.

Очень важно следить за тем, чтобы провод (кабель) плотно прилегал к поверхностям стен. Неприглаженные провода (горбы) – это лишний расход штукатурки

Отделочники за вас ничего не будут приглаживать – заштукатурят так как есть.

Нашим монтажникам приходилось видеть, как на отштукатуренных стенах местами проглядывал кабель. Потом на стены начинали наносить финишную шпатлевку, и изоляцию торчащего из стены кабеля сдирали шпателем. Поэтому при прокладке проводов и кабелей нужно соблюдать их достаточную натяжку, а приглаживание выполнять деревянным предметом (например, торцом ручки молотка), с разумным усилием.

При монтаже скоб шляпки гвоздей и шурупов «быстрого монтажа» необходимо утапливать на достаточную глубину. Иначе при приглаживании провода эти шляпки легко смогут пробить изоляцию провода.

Перед тем, как крепить провод (кабель) к стене, его нужно смотать с бухты хотя бы метров 10 – 15, и не полениться — выпрямить кольца руками в перчатках. Монтировать перекрученный провод – плохо и неудобно.

Чем замазать штробы

После укладки кабеля в штробы они замазываются раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

  • Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
  • Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
  • Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
  • По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
  • Шпателем проводят вдоль разводки, снимая излишки смеси.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажуУстановите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом;
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом;
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей;
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Классификационный признак Виды Описание
место монтажа напольные по своей форме, виду оптимально приспособлены к установочному месту;
магистральные
плинтусные
цвет выпускаются разных цветов и оттенков гармонично вписываются в интерьер комнат
размер разный объем канала — для одного, 2-х, 3-х и более кабелей габариты от 12×12 до 100×60 мм; имеют разную форму углов – от острых до закругленных
число замков с одним 2 защелки – более надежно удерживают на канале крышку, снижая возможность деформации;
с двумя
материал изделия алюминиевые покрыты пленкой; разнообразие оттенков придает привлекательный вид; пожаробезопасны
стальные устанавливают внутри помещений, с наружи; выпускаются с оцинкованной поверхностью разных цветов; не горят; подвержены коррозии при царапинах

Самодельные скобы

Данные скобы можно изготовить из плоского 2х жильного кабеля, одной жилы кабеля либо из жестяной банки от кофе. С помощью скоб можно закрепить большой пучок кабельной трассы.

Пример крепления кабеля ВВГнг 3х1,5 2х жильным кабелем:

  1. Нарежьте 2х жильный кабель по 7 сантиметров
  2. Сделайте перфоратором с буром 6мм отверстия в штробе с шагом 40см
  3. Вбейте в отверстия дюбель-пробки
  4. Закрепите нарезанные полоски кабеля в штробе путем вкручивания шурупов через центр 2х жильного кабеля в пробку
  5. Выпрямите укладываемый кабель и зафиксируйте его 2х жильным кабелем

Спасибо за внимание!

Вам помогла данная статья?

Рейтинг: 4.5 из 5
(16
голосов)

Рост количества потребителей в жилых домах, а также в общественных помещениях диктует необходимость замены проводов с увеличением энергопотребления и прокладки новых внутренних электросетей.

Еще недавно считалось, что максимальное потребление электроэнергии для одной семьи можно ограничить автоматом на 6 А или 10 А. Прошло совсем немного времени, и появилась целая линейка новых бытовых приборов, что потребовало установки ограничений по току в 16 А или 25 А. Сегодня во многих жилых домах монтируют внешние электросчетчики, там ставят автоматы на 40 и 63 А.

Увеличение количества потребителей требует и обновления электропроводки, а также прокладки новых проводов внутри помещения. Электрические приборы размещаются в разных комнатах, и к ним нужно провести энергию, организовав крепление провода к стене.

Принято разделять два вида прокладки электросети внутри здания:

  • скрытая проводка создается внутри стены или под слоем штукатурки;
  • открытая проводка предусматривает наличие провода на стене, зафиксированного разными способами.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Крепим изделие пистолетом

Дюбель-хомуты

Данный крепежные изделия предназначены для монтажа круглого или плоского проводника. При открытой проводке являются наименее видимыми из всех типов крепежных изделий. Прозрачные зажимы такой конструкции годятся для проводки любого цвета. Могут быть использованы при скрытой проводке, в штробе. Устанавливаются очень просто. В стене сверлится отверстие нужного диаметра, проводник заправляется в зажим, затем клипса вставляется в отверстие и задвигается до упора. К недостаткам следует отнести сравнительно небольшую прочность крепления, в связи с чем, такие клипсы используются при монтаже относительно легких проводов и кабелей.

Размеры дюбель-хомутов для электропроводки мы предоставили ниже:

На видео ниже наглядно показывается, как пользоваться дюбель-хомутами для крепления проводов:

Вот мы и рассмотрели, какие бывают клипсы для проводов и кабелей. Как вы видите, существует множество вариантов исполнения кабельных крепежей, поэтому подобрать подходящий вариант под собственные условия не составит труда!

Будет полезно прочитать:

  • Какие бывают кабель-каналы
  • Виды профилей для светодиодных лент
  • Как крепить кабельный канал к стене

Клипсы-держатели TOPEX для кабелей и проводов 6 шт. 79R270 — цена, отзывы, характеристики, фото

Клипсы-держатели TOPEX для кабелей и проводов 6 шт. 79R270 позволяют привести в порядок шнуры питания, скрепив их или скрыв позади письменного стола или комода. Они прорезинены и легко клеятся на нужную поверхность. Кабель без труда крепится и вытаскивается из клипсы, что обеспечивает быстрый демонтаж. В комплекте 6 штук.

  • Клеевой слой есть
  • Цвет разноцветные

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,06

Длина, мм: 175
Ширина, мм: 115
Высота, мм: 15

Произведено

  • Польша — родина бренда
  • Польша — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя на заводской брак 14 дней со дня покупки

Крепление для кабеля. виды и устройство. применение и особенности

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм. Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Крепежные изделия иного предназначения

Некоторые разновидности клипс не предназначены для крепления электрических проводников.

Зажимы анкерного исполнения под крепление

Анкерные зажимы

Эти конструкции предназначены для фиксации проводов, сечение которых колеблется в пределах 2 – 25 мм.кв., количество жил составляет от 2 до 4 штук.

Конструкция простая, в ее состав входит корпус, изготовленный из полимера, оснащенный саморегулируемым зажимным клином.

Анкерные клипсы делятся на два вида:

  • для изолированной несущей нейтрали;
  • для самонесущих систем.

Зажимы проводов под тестовые нужды

Тестовый зажим “крокодил”

Достаточно часто в электронике и электрике используются зажимы тестового назначения. Такими аксессуарами традиционного принято считать зубчатые раздвижные конструкции, изготовленные из металла. Зубчатая часть остается открытой, а составляющая, предназначенная под зажим, тщательно изолируется.

Применяется простейшая деталь для временного зацепления к проводам, например, для измерения напряжения сети или силы тока.

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

  • Оптимальное расстояние между крепежом — 40-50 см.
  • Если используются саморезы, винты, дюбеля, они закручиваются до упора — чтобы торчащая шляпка не повредила изоляцию.
  • Кабель укладывается равномерно, без горбов. Если необходим запас, его укладывают в наименее заметном месте.

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Маркировка и подбор размера

В маркировке наконечников для проводов указывается его тип, как правило, это аббревиатура. Затем стоит диаметр провода, на который он рассчитан, а потом класс гибкости проводов, для которых он предназначен. Если классов гибкости несколько, они перечисляются через запятую.

Наконечники для проводов подбираются по площади поперечного сечения провода. В маркировке обязательно стоит сечение, под которое они подходят. Например, НШВИ 0,5-6. Расшифровывается как Наконечник Штыревой Втулочный Изолированный. Обозначает, что он подходит для проводов сечением 0,5 мм², шестого класса гибкости (самые гибкие с большим числом тонких проводков).

Пример маркировки с указанием размера

Как видите, все просто и теоретически с подбором размера проблем быть не должно. Если знаете сечение, легко выбрать нужный размер. В действительности не все так просто и гладко. Иногда оказывается, что вроде как подходящий по размеру наконечник, оказывается наполовину пуст. Провода все уложены, но остается слишком много пустого места. Есть две возможные причины. Первая — реальное сечение проводника значительно меньше чем заявленное. Такое, к сожалению, часто случается. Второй вариант — слишком широкая гильза, что тоже бывает. В обоих случаях придется экспериментировать. Можно пробовать использовать наконечник меньшего размера. Можно мудрить с установкой. Например, для обжимных кабельных наконечников можно применять сначала плашку «в размер», если видно, что обжим неплотный, ставим на размер меньше и недожимаем. Главное — добиться хорошего контакта, но и не пережать, так как тонкая трубка может треснуть и все придется переделывать.

Для качественной установки надо правильно выбрать длину зачищенного провода

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т. ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепление проводов

Крепление провода дюбель-хомутом

Технология соединения проводов клипсами чрезвычайно проста и понятна. Для реализации не требуются особые навыки и большой список требуемых инструментов. Выполнить работу можно самостоятельно без сторонней помощи.

  1. Разметить стену, по которой будет проходить провод.
  2. Отметить места для крепежей через равные расстояния.
  3. Зафиксировать провод у стены выбранными клипсами, как правило, с помощью гвоздей или шурупов.

При использовании дюбель-хомутов нужно заправить кабель в зажим, клипсу вставить в заранее подготовленное отверстие в стене и протолкнуть до упора. Такой способ подходит только для легких проводов.

Лента монтажная для крепления кабеля или провода

Для крепления кабелей, при отсутствии других видов крепежных элементов, отличным вариантом будет, осуществить монтаж при помощи металлической полосы

Важно понимать, что при креплении открытых проводников, следует соблюдать некоторые меры предосторожности

Порядок работы:

  • Проделывание отверстий;
  • Подготовка ленты;
  • Монтажные работы.

Данная крепежная металлическая лента (полоса), выполнена из металла, с шириной 1.5 см. Через определенный промежуток, на ленту нанесена перфорация, в виде различных по диаметру отверстий.

Электромонтажные работы производятся следующим образом. На стене или потолочном пространстве, производится разметка, согласно которой будет прокладываться кабель. Далее, с шагом примерно 5- – 60 см, проделываются отверстия.

Отверстия проделываются буром с диаметром 6 мм. После этого, в отверстия забиваются пластиковые дюбели.

Подготовив основу, необходимо подготовить так называемый «провододержатель». Для этого, в зависимости от сечения кабеля, полоса нарезается ножницами по металлу на равные отрезки. Далее полосу необходимо загнуть и установить кабель и прикрепить при помощи саморезов.

Стоит отметить, что данная лента, подходит не только для крепления различных проводников, но и для установки точечных светильников. Обусловлено это тем, что благодаря своим характеристикам, данная лента позволяет достаточно точно отрегулировать положение осветительного прибора.

Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это могут быть:

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Чем отличаются крепежные элементы для открытого монтажа?

Они применяются после созданного ремонта, если электрика не была проведена до его завершения. Подобный монтажный крепеж отличается простотой, но потребует повышенный уровень внимания и аккуратности, поскольку провода останутся открытыми для глаз и могут испортить дизайн. Рассмотрим основные виды:

Провода спрятанные в каналы используются чаще всего, поскольку этот вариант отличается надежностью, эстетической красотой и маленькой стоимостью. Внешне предлагается в виде трубы, обладающей прямоугольной формой и съемной наружной частью. К стене можно закрепить с помощью различных крепежных элементов: шурупов, саморезов либо гвоздей.

После качественного монтирования во внутреннюю полость помещаются провода, которые покрываются крышкой. На рынке предлагается множество различных цветов поверхности изделия, позволяющих вписывать его в любые интерьеры.

Клипсы используется, если проводка покрывается полимерной гофрой. Но этот вид отличается неряшливой формой и редко применяется в жилых помещениях, а вот на основе предприятий, магазинов и других учреждений подобного типа используется часто. За счет особых качеств дополнительной изоляции отлично подходит для монтирования на улице.

Но иногда бывает, что на основе помещения сложно использовать один из популярных видов крепления. В этом случае необходимо опираться на специальные крепежные элементы. К ним можно отнести металлическую ленту и алюминиевый скотч.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа

Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Декоративные клипсы

Конструктивно эти изделия аналогичны монтажным зажимам с гвоздиками. Благодаря декоративной форме, такие зажимы позволяют не только произвести крепление провода, но и придать помещению требуемый стиль, а также красиво замаскировать провода на стене. Пример использования таких зажимов представлен на фото ниже.

Другой пример декоративных зажимов для кабеля представлен на следующем фото. Такие самоклеящиеся универсальные клипсы крепятся на двухстороннем скотче и предназначены для фиксации кабелей зарядных устройств телефонов и компьютерных периферийных устройств. Зажимы на липучке удобно располагать на любой гладкой поверхности.

Обзор данного вида изделий предоставлен на видео:

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.  Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Дюбель-хомут для крепления кабеля: характеристики

В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.

Особенности:

  • Конструкция;
  • Простота монтажа.

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.

Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.

Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.

Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором

Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов

Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.

К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Популярные виды клипс для проводов и кабелей

Применение конкретного зажима обуславливается большим количеством критериев, например, назначение сети, напряжение и сила тока, технико-эксплуатационные параметры соединений.

Клипсы с гвоздиком

Кабельные скобы с гвоздиком

Основная задача детали – закрепить кабель или провод, диаметр которого колеблется в пределах 6 – 14 мм. Эксплуатируется, как правило, для установки осветительных и силовых цепей, компьютерных, сетевых, а также телефонных линий.

Изготавливают их из износостойкого и термопрочного полипропилена, рабочая температура которого составляет -5 – +140 градусов. Конструкция крепится к стене или любой другой поверхности при помощи гвоздя, который входит в комплекте. Комплектующее производят из закаленной стали, длина 4 – 12 мм.

Производители заявляют, что монтировать деталь можно к любой поверхности за исключением металла.

Зажимы для установки трубы ПВХ или гофры

Скобы для гофры

Если проводка прокладывается в гофре или трубе, изготовленной из полипропилена, рекомендуется использовать упругие зажимы из пластика, их еще называют защелками.

Производят их способом литья пластика под воздействием высокого давления. Оснащены ребрами жесткости, благодаря которым обеспечивается высокая прочность захвата гофры или трубы. Рабочая температура колеблется в широком диапазоне благодаря использованию высококачественного пластика. Крепится деталь к поверхности при помощи шурупа. Размерный ряд зажимов позволяет надежно фиксировать кабели или провода диаметром от 12 до 50 мм.

Декоративные клипсы

Декоративные крепления

По конструктивным характеристикам декоративные клипсы идентичны конструкции с гвоздями. Однако отличие заключается в дополнительном оснащении привлекательной деталью, которая надежно фиксирует провод и маскирует провода, проходящие по стене.

Клипса кабельная КЛ

Клипса кабельная КЛ

Простейший способ крепления. Конструкция получила форму хомута, делают ее из металла или пластика. Благодаря большому разнообразию размеров удается надежно фиксировать провода и кабели разного сечения. Диаметр клипсы колеблется в пределах 5 – 20 мм. На упаковке и самом изделии имеется маркировка типа: КЛ-12 и т.д

Дюбель-хомуты

Дюбель-хомуты

Данная разновидность предназначена для крепления проводников круглой или плоской формы. При открытом способе монтажа считается наименее заметным среди аналогов. Также могут быть использованы при установке скрытой проводки, в штробе. Использовать их чрезвычайно просто. К недостаткам стоит отнести невысокую прочность фиксации.

Пластиковые клипсы для маркировки кабеля и провода

Общие сведения

Известный и популярный способ маркировки кабелей и проводов в защищенных малоразветвленных сетях.

Клипса представляет собой разомкнутое кольцо, которое поставляется на специальном «стерженьке» с направляющими. Стерженек имеет на конце расширяющийся «рожок» для облегчения установки клипсы на провод или кабель.

Клипсы используются в приборах и несложных электрических щитах, где мала вероятность изменения маркировки. Рекомендуется использование клипс при количестве идентификаторов не более 3-х, так как при большем количестве элементов маркировки они проигрывают по трудозатратам этикеткам, напечатанным на термотрансферном принтере.

Типы пластиковых клипс

SCN Клипсы белого цвета с одиночными буквами/цифрами, легенда черная SCN-03-0
SCN Клипсы белого цвета с одиночными буквами/цифрами без легенды SCN-03-WHITE
SCNC Клипсы белого цвета с комплектами букв/цифр, легенда черная SCNC-03-0-9
SCNG Клипсы желтого цвета с одиночными буквами/цифрами, легенда черная SCNG-03-0
SCNGC Клипсы желтого цвета с комплектами букв/цифр, легенда черная SCNGC-03-0-9
Модели и принадлежности
Артикул Наименование Описание Диаметр провода В упаковке
brd132998 SCNC-03-0-9 Клипсы белые с цифрами от 0 до 9 0,95 — 1,3 мм 300
brd133088 SCNC-05-0-9 Клипсы белые с цифрами от 0 до 9 1,35 — 1,85 мм 300
brd133048 SCNC-07-0-9 Клипсы белые с цифрами от 0 до 9 1,9 — 2,2 мм 300
brd134083 SCNC-09-0-9 Клипсы белые с цифрами от 0 до 9 2,5 — 2,8 мм 300
brd133099 SCNC-10-0-9 Клипсы белые с цифрами от 0 до 9 2,8 — 3,4 мм 300
brd133250 SCNC-13-0-9 Клипсы белые с цифрами от 0 до 9 3,4 — 4,6 мм 300
brd133949 SCNC-15-0-9 Клипсы белые с цифрами от 0 до 9 3,9 — 4,5 мм 300
brd133351 SCNC-18-0-9 Клипсы белые с цифрами от 0 до 9 4,6 — 5,9 мм 300
brd133443 SCNC-23 0-9 Клипсы белые с цифрами от 0 до 9 6,0 — 7,6 мм 50
brd133741 SCNC-07-A-M Клипсы белые с буквами от A до М 1,9 — 2,2 мм 300
brd133742 SCNC-07-N-Z Клипсы белые с буквами от N до Z 1,9 — 2,2 мм 300
brd133189 SCNC-09-A-M Клипсы белые с буквами от A до М 2,5 — 2,8 мм 300
brd133190 SCNC-09-N-Z Клипсы белые с буквами от N до Z 2,5 — 2,8 мм 300
brd133139 SCNC-10-A-M Клипсы белые с буквами от A до М 2,8 — 3,4 мм 300
brd133140 SCNC-10-N-Z Клипсы белые с буквами от N до Z 2,8 — 3,4 мм 300
brd133239 SCNC-13-A-M Клипсы белые с буквами от A до М 3,4 — 4,6 мм 300
brd133240 SCNC-13-N-Z Клипсы белые с буквами от N до Z 3,4 — 4,6 мм 300
brd135039 SCNC-15 A-M Клипсы белые с буквами от A до М 3,9 — 4,5 мм 300
brd135040 SCNC-15-N-Z Клипсы белые с буквами от N до Z 3,9 — 4,5 мм 300
brd133339 SCNC-18-A-M Клипсы белые с буквами от A до М 4,6 — 5,9 мм 300
brd133340 SCNC-18-N-Z Клипсы белые с буквами от N до Z 4,6 — 5,9 мм 300
brd135142 SCNGC-03-0-9 Клипсы желтые с цифрами от 0 до 9 0,95 — 1,3 мм 300
brd135096 SCNGC-05-0-9 Клипсы желтые с цифрами от 0 до 9 1,35 — 1,85 мм 300
brd135064 SCNGC-07-0-9 Клипсы желтые с цифрами от 0 до 9 1,9 — 2,2 мм 300
brd135060 SCNGC-09-0-9 Клипсы желтые с цифрами от 0 до 9 2,5 — 2,8 мм 300
brd135054 SCNGC-10-0-9 Клипсы желтые с цифрами от 0 до 9 2,8 — 3,4 мм 300
brd135048 SCNGC-13-0-9 Клипсы желтые с цифрами от 0 до 9 3,4 — 4,6 мм 300
brd135038 SCNGC-15-0-9 Клипсы желтые с цифрами от 0 до 9 3,9 — 4,5 мм 300
brd135072 SCNGC-18-0-9 Клипсы желтые с цифрами от 0 до 9 4,6 — 5,9 мм 300
brd135123 SCNGC-07-A-M Клипсы желтые с буквами от A до М 1,9 — 2,2 мм 300
brd135124 SCNGC-07-N-Z Клипсы желтые с буквами от N до Z 1,9 — 2,2 мм 300
brd135128 SCNGC-09-N-Z Клипсы желтые с буквами от A до М 2,5 — 2,8 мм 300
brd135131 SCNGC-09-A-M Клипсы желтые с буквами от N до Z 2,5 — 2,8 мм 300
brd135121 SCNGC-10-A-M Клипсы желтые с буквами от A до М 2,8 — 3,4 мм 300
brd135122 SCNGC-10-N-Z Клипсы желтые с буквами от N до Z 2,8 — 3,4 мм 300
brd135125 SCNGC-13-A-M Клипсы желтые с буквами от A до М 3,4 — 4,6 мм 300
brd135126 SCNGC-13-N-Z Клипсы желтые с буквами от N до Z 3,4 — 4,6 мм 300

Для заказа также доступны клипсы разных цветов (без надписей), клипсы с одной цифрой, буквой или знаком. Специалисты готовы подобрать нужные вам клипсы из доступных (более 1000 артикулов).

Преимущества

Простота использования

  • достаточно иметь несколько «стерженьков» с клипсами, чтобы обеспечить себя маркировкой на долгое время

Широкий диапазон диаметров

  • от 0,95 мм до 17 мм

Подходит для готовой кабельной системы

  • возможность маркировки уже закрепленных кабелей и проводов

Клипсы для крепления кабелей

При прокладке электропроводки открытым способом (по стенам или потолку) необходимо определиться с способом крепления кабелей. Одним из наиболее простых и вместе с тем надежных способов является использование крепежных клипс. Существуют клипсы для различных видов кабелей, прокладываемых в гофре, трубе или полностью открыто.

Перечислим наиболее распространенные виды клипс для крепления проводки:
  • Кабельные клипсы КЛ
  • клипсы с гвоздем;
  • клипсы для крепления гофротрубы или трубы из ПВХ;
  • дюбель-хомуты.

Кабельные клипсы

Это, пожалуй, наиболее простая разновидность крепежной арматуры. Они маркируются как КЛ-5, где цифра указывает на диаметр клипсы. Материалом для них служит прочный пластик или металл. Этот тип кабельных клипс отличается простой монтажа, дешевизной, и как правило используется для крепежа кабеля в штробах.

Клипсы с гвоздем

Выполнены из прочного и устойчивого к перегреву или механическим повреждениям пластика. Материал способен выдержать температуру до 140С. С их помощью удобно крепить самые различные провода и кабели: силовые, компьютерные или телефонные, диаметром до 15 мм. Само крепление производится с помощью стального гвоздя, вбиваемого в стену.

Размер клипс с гвоздем для крепления кабеля круглой формы, например ВВГ – 4-12мм. Клипсы для плоских кабелей имеют маркировку с указанием двух размеров: ширины и высоты.

С помощью таких клипс можно закрепить провод практически к любой неметаллической поверхности: дереву, пенобетону, гипсокартонным панелям и т.д.

Типоразмер клипсы подбирается под сечение кабеля. Необходимо, чтобы кабель плотно, без просветов и скольжений входил в просвет зажима. Крепление следует производить через одинаковые промежутки. На участках поворота кабельной линии ее следует крепить с обеих сторон, сразу перед и после поворота.

При установке креплений кабель следует держать в натянутом состоянии, чтобы линия шла без провисаний.

Существуют также клипсы для кабелей (на фото ниже), выполненные в декоративной формы (листочки растений, птички), которые помимо своей основной функции могут украсить интерьер помещения.

Клипсы для крепления труб из ПВХ или гофры

Для крепежа кабелей в трубах используются специальные клипсы.

Они имеют ребра жесткости для обеспечения достаточной надежности и прочности крепления. Для их изготовления также используется термоустойчивый пластик. Непосредственно сам крепеж осуществляется с помощью саморезов. Типоразмер клипс для крепления труб из ПВХ варьируется в пределах 12-50 мм. Отличительной особенностью клипс этого типа является наличие гнезд на боках, с помощью которых несколько зажимов можно объединить в один блок. Это очень удобно, если речь идет о прокладке нескольких кабелей параллельно друг другу.

Если рядом прокладываются несколько кабелей, то необязательно закреплять все объединенные в один блок клипсы, достаточно только двух. Шуруп вкручивается либо непосредственно в материал поверхности, если это дерево или гипсокартонный лист. В более твердые поверхности шуруп не войдет, поэтому необходимо заранее в точках крепежа просверлить отверстия. Альтернативным вариантом для крепежа к твердым, например, железобетонным стенам является использование дюбель-гвоздей.

Затем труба вставляется в паз до щелчка. Фото клипсы для крепления кабелей в трубах можно увидеть ниже:

Дюбель-хомуты

Дюбель-хомуты – простая в обращении и недорогая крепежная арматура. Из недостатков – их легко заметить, они часто плохо вписываются в интерьер комнаты или офиса. Кроме того, прочность крепления с помощью дюбель-хомутов не очень высока, поэтому их лучше применять для крепления кабелей небольшого сечения и веса.

Они лучше подходят для крепления проводки в штробах, чтобы не нарушать интерьер.

Кабельные клипсы для маркировки кабеля и провода ручным способом.-промышленная маркировка

Наименование

Описание

Упак.

Белый цвет

SCN03-y

только символ ‘y’ (цифра от 0 до 9 или буква от А до Z) для диам. 0.95-1.3мм

300

SCN05-y

то же, но для диам. 1.35-1.85мм

300

SCN07-y

то же, но для диам. 1.9-2.20мм

300

SCN09-y

то же, но для диам. 2.5-2.8мм

300

SCN10-y

то же, но для диам. 2.8-3.4мм

300

SCN13-y

то же, но для диам. 3.4-4.6мм

300

SCN15-y

то же, но для диам. 3.9-4.5мм

300

SCN18-y

то же, но для диам. 4.6-5.9мм

300

SCN23-y

то же, но для диам. 6.0-7.6мм

50

SCN36-y

то же, но для диам.7.6-10.5мм

50

SCN45-y

то же, но для диам.10.5-15.5мм

50

SCN61-y

то же, но для диам.15.5-17.0мм

50

Желтый цвет

SCNG03-y

только символ ‘y’ (цифра от 0 до 9 или буква от А до Z, диам. 0.95-1.3мм)

300

SCNG05-y

то же, но для диам. 1.35-1.85мм

300

SCNG07-y

то же, но для диам. 1.9-2.20мм

300

SCNG09-y

то же, но для диам. 2.5-2.8мм

300

SCNG10-y

то же, но для диам. 2.8-3.4мм

300

SCNG13-y

то же, но для диам. 3.4-4.6мм

300

SCNG15-y

то же, но для диам. 3.9-4.5мм

300

SCNG18-y

то же, но для диам. 4.6-5.9мм

300

SCNG23-y

то же, но для диам. 6.0-7.6мм

50

SCNG36-y

то же, но для диам.7.6-10.5мм

50

SCNG45-y

то же, но для диам.10.5-15.5мм

50

SCNG61-y

то же, но для диам.15.5-17.0мм

50

Комплекты разных символов

SCN07-y-z

Для диаметров 1.9-2.2мм, комплекты, где «y-z» означает А-М или N-Z

300

SCN09-y-z

то же для диаметров 2.5-2.8мм

300

SCN10-y-z

то же для диаметров 2.8-3.4мм

300

SCN13-y-z

то же для диаметров 3.4-4.6мм

300

SCN15-y-z

то же для диаметров 3.9-4.5мм

300

SCN18-y-z

то же для диаметров 4.6-5.9мм

300

Комплекты цифр от 0 до 9

SCNC03

для диам. 0.95-1.3мм

300

SCNC05

для диам. 1.35-1.85мм

300

SCNC07

для диам. 1.9-2.20мм

300

SCNC09

для диам. 2.5-2.8мм

300

SCNC10

для диам. 2.8-3.4мм

300

SCNC13

для диам. 3.4-4.6мм

300

SCNC15

для диам. 3.9-4.5мм

300

SCNC18

для диам. 4.6-5.9мм

300

Кабельные стяжки | Newegg.com

Кабельные стяжки помогают упорядочить кабели и провода, в том числе те, которые используются в компьютерных приложениях или в сети. Кабельные стяжки предлагают наиболее эффективный способ защиты шнуров и проводки и их защиты. Короткие стяжки обеспечивают надежную фиксацию небольших проводов в корпусе компьютера, а более длинные стяжки с высокой прочностью на разрыв обеспечивают надежную защиту больших пучков сетевых и электрических кабелей. Эти инструменты для укладки кабеля, также известные как «стяжки» или «стяжки», имеют тонкую полоску материала, которая проходит через головку и удерживает провода на месте с помощью сцепляющихся зубцов по всей длине.Зубцы позволяют стяжке затягиваться, но не ослаблять ее, обеспечивая надежную фиксацию кабелей и проводов.

Кабельные стяжки помогают поддерживать охлаждение вашего ПК

Стандартная кабельная стяжка постоянно связывает связанные провода и удерживает их в корпусе компьютера, обеспечивая оптимальный поток воздуха к внутренним компонентам для повышения производительности и долговечности. Установите систему охлаждения «сделай сам» на свой компьютер с помощью многоразовых стяжек Velcro ™, чтобы насосы были прикреплены к 5,25-дюймовому дисплею. отсек для дисков. Выберите стяжку с зазубринами снаружи, чтобы не повредить хрупкое покрытие проводки.Многие производители корпусов стратегически разместили отверстия позади лотка материнской платы для крепления кабельных стяжек на головке, которые скрывают и убирают пучки кабелей. Если вырезов нет, используйте тонкую цельную кабельную стяжку, чтобы связать провода вдоль бокового края лотка, чтобы получить чистый вид, демонстрирующий внутренние компьютерные аксессуары с RGB-подсветкой через боковые панели из закаленного стекла.

Держите ваш рабочий стол в чистоте и порядке с помощью ремней для управления шнуром

Уберите кабели за пределами вашего ПК, отсоединив и снова подключив их от самых тонких до самых толстых.Сначала подключите аудиокабели, затем кабели USB, затем кабели Ethernet и кабели питания и проложите каждый из них, чтобы на пути не было путаницы. Используйте ремни для фиксации шнура на липучке, чтобы создать плотные пучки, которые сохранят все в порядке. Эти ремни позволяют добавлять или удалять кабели по мере необходимости. В качестве альтернативы можно использовать спиральную обмотку, которая защищает связанные кабели от истирания, позволяя при этом подключаться к различным периферийным устройствам компьютера в любой точке пучка.

Цветные стяжки для создания чистой сети. Кабельные трассы

Цветные стяжки для управления кабелями позволяют организовать ваши сетевые кабели, так что вы можете быстро определить, какая группа кабелей Ethernet подключается к разным отделам.Идентификационные кабельные стяжки имеют область меток для печати или написания заметок, идентифицирующих кабельные жгуты в серверной. Хомуты для управления кабелями в виде зажимов имеют отверстия в головке для легкого прикрепления связанных сетевых кабелей к поверхностям, таким как серверные стойки, стены и потолки. Используйте кабельные гребни, чтобы несколько чувствительных к изгибу оптоволоконных кабелей и других сетевых кабелей оставались прямыми и не перекручивались.

Увеличьте срок службы проводки с помощью аксессуаров для укладки кабелей

Защитите связанные кабели от света, пыли, тепла и влаги с помощью кабельных каналов или используйте тканевые кожухи для кабелей, которые перекрывают провода и переходят в пол, чтобы не споткнуться.Кабельные лотки можно использовать под полом и над головой, как еще один способ скрыть пучки проводов от глаз. Некоторые рукава для крепления шнуров изготовлены из плотно прилегающего неопрена, что позволяет без разрывов размещать несколько шнуров позади монитора и ПК.

Обсуждение безопасности — трос

Кабельные зажимы

Есть только один правильный способ установить кабельные зажимы, чтобы получить максимальную эффективность (до 85%) из подготовленной петли или концевой заделки с проушиной — в противном случае заделка может быть значительно уменьшена в емкости.

Большинство кабельных зажимов имеют две секции: седловидную часть и U-образную часть.

[Инструктор по определению деталей для экипажа.]

Размер зажима должен соответствовать диаметру троса.

Вам также необходимо знать количество необходимых зажимов, длину веревки, которую нужно отвести от наперстка, и момент, необходимый для затяжки гаек. Есть таблицы, в которых подробно описана вся эта информация.

(См. Образец таблицы установки кабельных зажимов ниже.)

При изготовлении любой подготовленной петли или наконечника с проушиной для троса (особенно для подъема над головой) следует использовать не менее трех зажимов.

Все три зажима должны быть установлены седельной частью на токоведущем конце троса . Это позволяет токоведущему концу оставаться в седле и не раздавливаться U-образной частью зажима.

Правило простое: «Никогда не оседлайте мертвую лошадь».

U проходит в тупик каната — там, где раздавливание не влияет на разрывную прочность подъемного каната.

Стол для установки кабельных зажимов

Диаметр каната
(дюймы)
Минимальное количество
клипов
Количество обратного хода каната
от наперстка (дюймы)
Момент затяжки в футах-фунтах
для болтов без смазки
5 / 16 2 5 1 / 2 30
3 / 8 2 6 1 / 2 45
7 / 16 2 7 65
1 / 2 3 11 1 / 2 65
9 / 16 3 12 95
5 / 8 3 12 95
3 / 4 4 18 130
7 / 8 4 19 225

ПОДТВЕРЖДЕНИЕ
Выражаем особую благодарность Ассоциации безопасности строительства Онтарио за разрешение на перепечатку.

Страница ошибки | Gexpro

{{еще}} {{if false &&! empty projectsData.worksites && projectsData.status eq ‘success’}}

Чтобы продолжить, выберите хотя бы один проект.

Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}

Отображение {{: projectsData.worksites.length}} Рабочие сайты

Отображение рабочие места

Расширить все | Свернуть все

{{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

Отступление

Истекает

Потребление

{{для projectsData.worksites}} {{для проектов}} {{! — Статус потребления CLOUD-36019 с датой окончания при отступлении -}}

{{:кодовое название}}

Истекает: {{:истекает}} {{if expiresIn> 1}} Дни {{/если}} {{if expiresIn == 1}} День {{/если}}

Расход:

{{если! isApplicableAmountLimit}}

Нет максимальной суммы

{{еще}} {{/если}} {{/за}}
{{/за}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранять

{{/если}} {{if true &&! empty projectsData.result && projectsData.status eq ‘success’}} {{если ложь}}

Выберите учетную запись клиента

{{/если}} {{для projectsData.result}} {{/за}}

Необходимо выбрать хотя бы одну учетную запись клиента

Сохранять {{/если}} {{/если}}

Кабельные зажимы для шнуров наушников и микрофона, упакованы в пакет из 3 зажимов для шнуров

Зажим для кабеля наушников и микрофона, 3 шт. В упаковке • Кат.CC-1013

  • Эти универсальные зажимы для шнуров типа «крокодил» изготовлены из пластика и легко крепятся на провода и шнуры наушников и микрофонов
  • Эти зажимы для одежды можно использовать для закрепления шнура, прикрепив шнур наушников к одежде
  • Зажим для шнура предотвращает потерю и повреждение наушников и помогает пользователю свободно передвигаться, не натягивая шнур
  • Эти зажимы для шнура могут легко окупиться, просто предотвращая повреждение наушников, которое может быть случайно сломано в результате зацепления за близлежащие предметы при перемещении примерно

Зажим для кабеля наушников и микрофона, 3 шт. В упаковке • Кат.CC-1013

Формованные пластиковые зажимы для одежды для установки на шнуры наушников и микрофона (3 шт. В упаковке) для закрепления шнуров.

Эти зажимы для шнура наушников легко устанавливаются на большинство шнуров наушников, тонких петличных микрофонных кабелях и аудиопроводах, чтобы помочь удерживать шнуры наушников на одежде пользователя. Затем зажим для шнура прикрепляется к рубашке или блузке человека, просто зажимая зажим, а затем отпуская его, когда он защелкивается на ткани.

  • Можно использовать для прикрепления проводов наушников или микрофона к лацкану или рубашке на пуговицах, защелкнув зажим на ткани
  • Зажим для шнура предотвращает зацепление любимого наушника за близлежащие предметы при перемещении
  • Помогает удерживать наушники / гарнитуру во время вождения, чтобы шнур не запутался и не зацепился при повороте рулевого колеса.
  • Часто, когда наушники зацепляются за что-то или зацепляются за что-то, это может привести к их повреждению.
  • Эти зажимы можно прикрепить практически к любым наушникам или кабелям сотового телефона, чтобы разместить микрофон гарнитуры для наилучшего приема звука
  • Эти зажимы для шнура также подходят для миниатюрных петличных микрофонов и подходят практически для любого шнура небольшого диаметра.
  • Несколько зажимов для шнура позволяют удерживать шнур под одеждой, если вам нужно скрыть провод или шнур от посторонних взглядов
  • Сравните стоимость кабельного зажима с дороговизной замены любимого наушника
  • Вставьте провод наушника или кабель в держатель зажима и сдвиньте зажим типа «крокодил» в наилучшее положение, и он будет держаться, когда вы отпустите его
  • Прикрепите зажим для кабеля к лацкану или одежде, чтобы удерживать его на месте и оставаться защищенным
  • Используйте зажим для шнура, чтобы удерживать наушники ipod на месте во время танцев, пения или развлечения
  • Зажимы для наушников можно вставить в петлицы микрофона, шнуры наушников малого размера и кабели наушников
  • Позволяет пользователям носить наушники или микрофон и перемещаться, пока шнур или провод остаются прикрепленными к одежде
  • Совместимость со всеми наушниками Scan Sound
  • Совместимость с большинством наушников iPod и наушников-вкладышей iPod

Удерживайте шнур наушников на месте во время ходьбы, бега или езды на велосипеде

  • Снимите натяжение, чтобы шнур не натягивал ваши уши, когда вы двигаетесь примерно на
  • Зажим для шнура удерживает провод наушника близко к телу, предотвращая защемление шнура
  • Зажим для шнура не позволяет вам зацепиться за провод за близлежащие предметы при перемещении
  • Избавьтесь от шума, который может отразиться от шнура к уху, когда провод наушника наталкивается на нить
  • Помогает предотвратить появление микрофона в ухе, когда шнур наушников трется об одежду
  • Расположите микрофон / переключатель гарнитуры там, где вы можете управлять своим iphone или сотовым телефоном
  • Используйте зажим для шнура, чтобы разместить микрофон в наиболее удобном месте, чтобы четко говорить в микрофон
  • Можно удобно пристегнуть к рубашкам, футболкам, воротнику рубашки, униформе, спортивным рубашкам и курткам
  • Удерживая кабель на месте, используйте 1 или 2 зажима, чтобы скрыть проводку наушников
  • Предотвратите легкую поломку или повреждение ваших любимых наушников
  • Предотвратите защемление, натяжение и заедание с помощью кабельного зажима для удержания провода на месте

Сравните низкую стоимость кабельного зажима с высокой стоимостью замены наушников

  • Держите динамик близко к уху, а микрофон достаточно близко, чтобы слышать ваш голос
  • Расположите зажим для одежды так, чтобы при выпадении наушника он не упал на пол и не сломался.
  • Хорошо сочетается с наушниками, наушниками, микрофонами небольшого размера, гарнитурами и защитным снаряжением

Эти черные пластиковые зажимы для шнура предназначены специально для использования с наушниками, наушниками, гарнитурами и микрофонами.Шнур наушника или микрофона проходит под выступом на пластиковом зажиме в форме аллигатора и прикрепляется к шнуру, позволяя зажиму скользить вверх или вниз по длине шнура по мере необходимости. Оптимально расположите шнур так, чтобы микрофон, например, находился на идеальном расстоянии от вашего рта, чтобы улавливать звук во время разговора. На одном кабеле можно использовать несколько зажимов, если человеку, носящему наушники, необходимо перемотать провод или кабель в определенном направлении, чтобы шнур изгибался, но не отрывался от одежды при движении человека.

Эти зажимы для одежды также подходят для тех, кто хочет носить наушники, и им необходимо удерживать шнур таким образом, чтобы шнур оставался вне поля зрения или шнур проводился вниз в определенном направлении. В общем, зажим для шнура особенно полезен с наушниками и микрофонами, чтобы шнур не зацепился или не зацепился, когда человек перемещается вокруг близлежащих объектов. В некоторых случаях, если шнур зацепится, наушники могут вырваться из уха человека, поэтому зажим для шнура является очень недорогой страховкой для дорогих наушников.Зажим для шнура особенно полезен тем, кто ездит на велосипеде, совершает пробежку или участвует в внеклассных мероприятиях.

Страна производитель
Китай

Разместите первым отзыв для этого продукта

Добавить отзыв

Ваш электронный адрес не будет опубликован. Обязательные поля отмечены *

Решения по прокладке кабелей для автомобильных кабелей и проводов | Центр знаний

3 минут | 02 августа 2019

Автомобильные технологии продолжают стремительно развиваться.Allied Market Research прогнозирует, что к 2026 году мировой рынок автономных транспортных средств будет стоить 556,67 миллиардов долларов. В настоящее время уже более 1400 беспилотных автомобилей, грузовиков и других транспортных средств проходят испытания более чем 80 компаниями в 36 штатах США, а также Сам DC, сообщает Tech Crunch.

Все эти инновации означают, что в наши автомобили необходимо вписать больше проводов и кабелей, чем когда-либо прежде. Поэтому очень важно, чтобы эти кабели использовались аккуратно, чтобы создать транспортное средство, которое доставит водителей из пункта А в пункт Б быстро, с комфортом и, что наиболее важно, безопасно.

Обратите внимание на постоянно растущее количество технологий, встроенных в современные автомобили: датчики парковки, камеры, подогрев сидений, освещение, Bluetooth и GPS. Технологические достижения помогают проложить километр кабеля, который обычно используется в современных автомобилях. Это до того, как вы начнете учитывать такие важные вещи, как электричество, свет, вспомогательные компьютерные системы и проводка двигателя, необходимые для того, чтобы автомобиль действительно работал.

Этот лабиринт кабелей должен быть организован так, чтобы ремонт можно было проводить быстро и эффективно, чтобы механикам не приходилось сражаться с милей спагетти из кабелей.Эффективная система управления кабелями может упростить сборку автомобиля и позволяет быстро и безопасно выявлять дефекты.

Решения для рассмотрения

Решения для организации кабелей, используемые в автомобильной промышленности, различаются. Вы можете облегчить жизнь сборщикам, взглянув на эти решения:

Рекомендация Почему
Зажимы для укладки кабеля Седла для проволоки с защелками для быстрой работы — отличный выбор.Они не блокируются, поэтому при необходимости провода можно легко заменить.
Зажим для провода кабеля Отличным примером, особенно если вы ищете простой монтаж проводного кабеля, является зажим для плоского кабеля. Его легко установить и использовать благодаря конструкции с натяжением на одну руку, которая зажимает плоский или ленточный кабель.
Втулки диафрагмы Острые края отверстий, вырезанных в листе дверей, могут порезать и повредить провода, которые приводят в действие окна и зеркала.Втулки с отверстиями для кабелей обеспечивают необходимую защиту. Втулки — еще один ключевой ингредиент зарядных устройств для электромобилей. Они поглощают вибрации и обеспечивают герметичное уплотнение.
Кабельные каналы Для чего используются кабельные стяжки? Для связывания и жгута проводов и кабелей. Кабельные стяжки с фиксаторами идеально подходят для ограниченного пространства. Вы можете приобрести клейкие основы для легкой установки и гибкие основы для криволинейных или неровных поверхностей. Для термостойких кабельных стяжек выберите нейлон в качестве материала.Также доступны химически стойкие кабельные стяжки.
Крученые галстуки Для чего используются кабельные стяжки? Для связывания и жгута проводов и кабелей. Кабельные стяжки с фиксаторами идеально подходят для ограниченного пространства. Вы можете приобрести клейкие основы для легкой установки и гибкие основы для криволинейных или неровных поверхностей. Для термостойких кабельных стяжек выберите нейлон в качестве материала. Также доступны химически стойкие кабельные стяжки.
Термоусадочная трубка Эта термоусадочная пластиковая трубка изолирует провода, защищая их от истирания и воздействия окружающей среды.Полиолефин — это превосходный материал для термоусадочных трубок, обеспечивающий долговечность, превосходную механическую прочность и, в случае окрашивания, высокую огнестойкость. Прозрачные версии используются там, где не требуется огнестойкость.
Обвязки ремня безопасности с разрезом Прочная защита кабельных жгутов, обеспечивающая устойчивость к раздавливанию, разрезная обертка ремня защищает от истирания, сохраняя при этом гибкость.
Захваты для шнура Доступны различные типы кабельных вводов.Соединительные кабели с оборудованием, они полезны для зарядных устройств электромобилей (EV). Они бывают из нейлона, латуни и нержавеющей стали и должны быть классифицированы на воспламеняемость и взрывоопасность.

Важность управления кабелями

Одно дело — создать технологию, которая улучшает впечатления от вождения, однако эта технология жизнеспособна только в том случае, если кабельная система может выдерживать жару, холод, пыль, влагу и электромагнитные помехи, которые возникают в дороге.Поэтому автомобильная инженерия должна гарантировать, что кабели не только управляются упорядоченным и логичным образом, но и достаточно защищены, чтобы технология могла работать в суровых условиях на дороге.

Важность управления автомобильными кабелями еще больше возрастает, если учесть, что многие кабели и провода выполняют функции для нескольких систем. Это известно как система цифровой мультиплексной шины и помогает сократить количество проводов и кабелей, необходимых в современных транспортных средствах.

Эта многофункциональность еще раз демонстрирует важность управления кабелями и защиты: если кабель поврежден, это может повлиять на несколько систем, а это означает, что точная диагностика и ремонт неисправностей имеют решающее значение для производителей. Поэтому кабели и их функции должны быть простыми для идентификации, чтобы производители и связанные с ними предприятия послепродажного обслуживания могли работать эффективно, безопасно и прибыльно.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно.Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Вам тоже понравится наша гибкость, если вам нужен небольшой заказ, без проблем. Какими бы ни были ваши требования, вы можете рассчитывать на быструю доставку.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вопросы?

Напишите нам по телефону sales @ essentracomponents.com или обратитесь к одному из наших экспертов для получения дополнительной информации об идеальном решении для вашего приложения 800-847-0486 .

статей, которые могут вам понравиться:

Вещей с меткой «Кабельный зажим»

Кабельные зажимы Ender 3 по Holspeed 14 июня 2018 г. 13050 23047 100 Кабельный органайзер по Papos98 1 февраля 2019 г. 9303 12623 66 Кабельный зажим с гвоздем [ассортимент 3–12 мм] акимаками 4 февраля 2020 г. 6024 8544 17 Кабельные гребни для ПК — полный комплект гребешков путем пайки 12 июн.2019 г. 3810 5760 19 Органайзер для USB-кабеля Каната 4 мая 2018 г. 2907 4031 106 Держатель кабеля автор: mathp8 27 декабря 2020 г. 2725 3732 29 Зажим для кабеля наушников автор: muzz64 21 апреля 2017 г. 2305 2763 33 Кабельный зажим из ПТФЭ автор: DaVinci2000 18 сен 2020 2237 3405 12 Зажимы / направляющие для прокладки кабелей (модульные с замком) Автор: PattysLab 16 янв.2021 г. 1541 2019 г. 11 Более тонкий Боуден и кабельный зажим SDX по SDX 26 декабря 2017 г. 1536 2602 20 Зажимы для кабеля / ленты Ender-3 Pro автор Leo_N 17 декабря 2018 г. 1502 2883 34 Зажим для трубы / кабеля от 20 мм до 60 мм для всех размеров автор: Paul_Tibble 10 февраля 2018 г. 1479 2077 8 Зажимы для удобной прокладки кабелей по rssalerno 20 октября 2017 г. 1435 2482 14 2020 Cable Clip (режим вазы) автор: J-Max 17 нояб.2017 г. 1414 2474 18 Простой диспетчер кабелей по mvieau 9 октября 2020 г. 1323 1866 г. 16 Кабельные зажимы с V-образным пазом по Pekcitron 29 нояб.2017 г. 1218 2214 18 кабельный зажим для профиля 2020 автор: Jacky77 20 мая 2017 г. 1126 1925 г. 11 Экструзии 2020 — коллекция кабельных зажимов от toolson 17 мая 2015 года 942 1793 г. 9 куча кабельных зажимов Misumi 2020 от e-nozzel 1 июня 2014 г. 900 1764 11 Простая кабельная вешалка автор: StinkyWeezle 19 нояб.2020 г. 861 1203 3 Экструзионный зажим для кабеля 2020 Уолтер 25 марта 2018 г. 836 1397 16 Магнитный ткацкий станок для управления кабелями от STEGOBOARD 7 ноя.2020 782 962 1 Зажим для профиля 20×20 от MetalRush 19 августа 2017 г. 768 1606 28 год Зажим для ленточного кабеля для камеры Raspberry Pi компании WaveSupportApparatus 27 сен.2015 732 1399 12 « ‹ 1 2 3 4 5 › » Thingiverse О Thingiverse ® Юридический Политика конфиденциальности Связаться с нами Разработчики © 2021 г. MakerBot Industries, ООО

Различные типы, установка и распространенные ошибки

Трос — чрезвычайно универсальное механическое устройство, которое можно использовать для поддержки и перемещения объекта или груза.При использовании на подъемных кранах или для других подъемных операций важно иметь четкое представление о компонентах такелажа, которые используются для крепления и подъема груза.

Как монтажник или конечный пользователь троса, необходимо понимать типы заделки концов троса или способы обработки, которые можно использовать на концах отрезка троса, одним из наиболее распространенных из которых является трос. клипы.

В этой статье вы можете узнать:

  • Что такое зажим для троса
  • Типы зажимов для троса
  • Распространенные ошибки при использовании зажимов для троса
  • Шаги по установке зажима для троса

Что такое зажим для троса?

Зажимы для троса можно использовать для формирования проушины, несущей нагрузку на конце кабеля или троса, или для соединения двух кабелей внахлест.Зажимы для троса популярны, потому что они могут быть установлены в полевых условиях и обеспечивают 80-90% прочности троса на разрыв, в зависимости от диаметра троса.

В качестве общего правила они НЕ должны использоваться для изготовления строп, поскольку стандарт ASME B30.9 Стропы гласит: «Механические заделки каната, требующие периодической регулировки для поддержания эффективности, не должны использоваться для изготовления строп. ”

Примеры ситуаций, в которых можно использовать зажим для троса, включают:

  • Окончание троса на тросе крана или лебедке
  • Для пропуска отрезка троса через рым-болт или скобу
  • Кабели по периметру на доки, автостоянки и т. д.

Типы зажимов для троса

Существует два основных типа зажимов для троса — U-образный болт и двойные седельные зажимы. Зажимы для троса с U-образным болтом являются наиболее распространенными и могут быть изготовлены из кованого или ковкого металла.

П-образный болт Зажимы для троса

Этот тип зажима для троса по сути представляет собой П-образный болт, две гайки и металлическое основание (седло), которое может быть изготовлено из кованой стали или чугуна. Особое внимание следует уделить способу установки зажимов для троса с U-образным болтом. .

Кованые зажимы для троса

Основание зажима для троса изготовлено из кованой стали. Кованые зажимы нагреваются и забиваются молотком до нужной формы, что приводит к однородной зернистой структуре стали. Кованые зажимы для троса используются для критических, сверхмощных, подвесных нагрузок, таких как тросы лебедки, подъемные тросы кранов, опорные тросы, растяжки, буксирные тросы, стяжки, подмости и т. Д.

Гибкие зажимы для троса

Податливые Зажимы для троса используются для изготовления узлов заделки проушин только с тросом правильной свивки и только для легких условий эксплуатации с небольшими приложенными нагрузками, таких как поручни, ограждения, ограждения и т. д.Основание зажимов для троса изготовлено из ковкого чугуна, который может сломаться при интенсивном использовании и не имеет желаемых металлических свойств стали или полезной зернистой структуры, которую имеет кованая основа.

Двойные зажимы для троса с опорой

Зажимы для троса с двойным седлом состоят из двух седел, каждое с ножкой, и двух гаек — одна используется сверху, а другая — снизу. Зажимы для троса с двойным седлом можно использовать в любом направлении, поэтому при установке на токоведущий и тупиковый конец куска троса можно не догадываться.



Распространенные ошибки при установке зажимов для троса

К сожалению, нередко можно увидеть, что зажим для троса установлен неправильно. Вот некоторые из наиболее распространенных ошибок:

  • Затяжка не соответствует ожиданиям производителя
  • Не используется рекомендованное количество зажимов
  • Неправильное расстояние между зажимами
  • Седло находится на неправильном конце троса
  • Неправильная величина поворота при формировании проушины
  • Использование неправильного типа зажима для приложения
  • Несоответствие размера зажима размеру троса
  • Невозможность прокрутки троса и регулярного затягивания зажимов

Не затягивание в соответствии с ожиданиями производителя

Зажимы для троса требуют использования динамометрического ключа для правильной работы.Слишком сильное или слишком маленькое затягивание гаек на зажимах может привести к выходу зажима из строя. Если зажим слишком затянут, это может повредить резьбу троса. Если зажим недостаточно затянут, удерживающая способность зажима снижается, и трос может проскользнуть сквозь него.

Не используется рекомендуемое количество зажимов

Существует минимальное количество зажимов, необходимое для использования в зависимости от диаметра троса. Использование меньшего количества зажимов, чем указано, может привести к снижению эффективности и возможному отказу.

Неправильное расстояние между зажимами

В зависимости от количества и размера зажимов троса существует пропорциональное пространство, необходимое для размещения каждого зажима на тросе.

Седло на неправильном конце троса

У зажима для троса с U-образным болтом есть две стороны: седло и U-образный болт. При закреплении проушины троса важно установить зажим на правильный конец троса.

Седло зажима опирается на токоведущий конец троса, а U-образный болт должен опираться на тупиковый конец троса.

Поговорка, обычно используемая в такелажном деле, чтобы помочь запомнить это: «Никогда не седлайте мертвую лошадь!» Другими словами, никогда не ставьте седло на тупик веревки.

Неправильная величина поворота при формировании проушины

Обратный ход — это часть проушины троса, которая проходит от конца проушины подшипника к токоведущему концу. Если величина поворота меньше рекомендуемой, это снизит эффективность проушины троса и может привести к поломке.

Использование неправильного типа зажима для приложения

Важно убедиться, что вы используете правильный зажим для троса — кованые или гибкие зажимы для троса — для данного применения.Податливые зажимы можно использовать только для некритических целей, например, для натяжения троса, чтобы сформировать периметр вокруг парковки.

Если использование критично — приложение, в котором в случае отказа есть потенциальная травма, потеря жизни или материальный ущерб, — необходимо использовать кованый зажим.

Размер зажима не соответствует размеру троса

Используемый размер зажима — 1/8 дюйма, 3 дюйма или другой — должен соответствовать размеру диаметра троса. В противном случае трос может выскользнуть из зажима.

Невозможность обкатать трос и регулярно подтягивать зажимы

После установки зажимов необходимо регулярно проверять трос и повторно затягивать зажимы. Важно следить за крутящим моментом гаек, так как они ослабнут при многократном использовании.

Как установить зажим для троса на проушину или наперсток

Основные шаги по установке зажима для троса включают:

  1. Сначала оберните трос вокруг наперстка или, чтобы сформировать проушину, и поверните обратно правильным образом. количество веревки — указанное производителем.
  2. Прикрепите первый зажим для троса к концу тупика, оставив зазор в одну базовую ширину. Используйте динамометрический ключ, чтобы затянуть гайки на зажиме троса .
  3. При установке второго зажима (если требуется) поместите его как можно ближе к петле для глаза или наперстку. Опять же, обязательно как следует затянуть гайки зажима динамометрическим ключом.
  4. Если требуется более двух зажимов, они должны быть равномерно распределены между двумя зажимами, которые были установлены первыми.

Обертывание

Зажимы для троса — обычная и необходимая часть монтажного оборудования, когда дело доходит до использования троса и формирования концевых заделок.Они используются для образования петли для троса или для соединения двух кабелей. Важно понимать, как правильно установить зажим для троса, поскольку неправильная установка приводит к снижению эффективности сборки троса.

Основными типами зажимов для троса являются:

  • Зажимы для троса с U-образным болтом
  • Кованые
  • Податливые
  • Зажимы для троса с двойным седлом

Некоторые из наиболее распространенных ошибок при использовании зажимов для троса: :

  • Затяжка не соответствует ожиданиям производителя
  • Не используется рекомендованное количество зажимов
  • Неправильное расстояние между зажимами
  • Седло находится на неправильном конце троса
  • Неправильная величина поворота при формировании проушины
  • Использование неподходящий тип зажима для приложения
  • Размер зажима не соответствует размеру троса
  • Невозможность прокрутки троса и регулярная затяжка зажимов

В Mazzella мы предлагаем большой ассортимент оснастки и оборудования, включая проволоку веревка, зажимы, крючки, кандалы, кольца и многое другое.Если вы хотите назначить консультацию или получить расценки на свой следующий проект по подъему, свяжитесь с одним из наших специалистов по подъему сегодня.


Зажимы для троса

Mazzella хранит и продает полную линейку зажимов для троса Crosby® для всех диаметров троса. Все зажимы для троса Crosby® соответствуют или превосходят все требования ASME B30.26, включая требования к идентификации, пластичности, расчетному коэффициенту, испытательной нагрузке и температуре.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
