Клей электропроводящий для контактов

Токопроводящие клеи Контактол для восстановление контактов

Как свидетельствуют отзывы про клей Контактол 2г, использовать его достаточно просто. Для того чтобы осуществить ремонт необходимо:

обезжирить склеиваемые поверхности и удалить с них грязь;
размешивать содержимое тюбика до тех пор, пока не получится однородная масса;
нанести состав на поверхность;
подкорректировать расположение раствора лезвием;
подождать пока смеси схватиться – это может занять до 20 минут.
kleya_kontaktol_4

При работе с электропроводным клеем Контактол могут помочь следующие полезные советы:

удалить клеевой раствор с поверхности можно при помощи ацетона или этилового спирта;
для уменьшения вязкости смеси можно использовать этиловый спирт, но не более 20% от общей массы раствора, иначе потеряются все свойства;
для создания очень тонкой дорожки нужно нанести смесь на поверхность как можно меньшим слоем, дать ей подсохнуть, после чего лишнее удалить при помощи острого лезвия;

для того чтобы уменьшить сопротивление клей можно нанести на поверхность несколько раз или же, как свидетельствуют отзывы мастеров, после высыхания раствора натереть поверхность чем-то металлическим до получения металлического блеска.

Как сделать своими руками?

Токопроводящий клей не обязательно покупать, его достаточно просто можно сделать своими руками. Для этого можно смешать один из вариантов представленных компонентов:

кедровый лак, графит и медные опилки;

суперклей и графит;
цапонлак и графит;
графит, серебро, нитроцеллюлозу, канифоль и ацетон;
графит, серебро, винилхлорид и винилацетат.
kleya_kontaktol_5

Все компоненты обязательно нужно тщательно перемешивать до получения однородной консистенции. Каждая из смесей имеет свои «плюсы» и «минусы», а также различную вязкость, от которой будут зависеть токопроводящие свойства. Самым надежным считается последнее соединение, которое одновременно дает высокую прочность и отличную электропроводность.

При повреждении дорожки на печатной плате зачастую создаются трудности по ее восстановлению. Пайка дается не каждому. А если, к примеру, произошел обрыв дорожки на плате клавиатуры ноутбука, которая в большинстве случаев выполняется из пленки, а дорожки в виде алюминиевого напыления, то пайка вообще не представляется возможной.

Справиться с этой проблемой лучше всего поможет специальный токопроводящий клей, который предназначен для выполнения токопроводящих коммуникаций на диэлектриках. Этот клей может содержать порошковый графит или наполнитель из серебряного или другого токопроводящего порошка. Такой клей часто применяют для ремонта нитей обогрева заднего стекла автомобиля, так как клей обладает устойчивостью к температуре и высокой проводимостью с малым удельным сопротивлением.

Требования

Токопроводящий клей должен обладать повышенной электрической проводимостью, которая обеспечивается мелкими металлическими частицами, содержащимися в составе клея. Для этого изготовители обычно применяют различные токопроводящие порошки, в том числе: никелевый, серебряный, палладиевый, графитовый и даже золотой. Такие порошки имеют высокую электропроводность. Величина удельного сопротивления клея должна быть наименьшей.
Токопроводящий клей должен исполнять свою главную задачу и надежно соединять склеиваемые поверхности. Прочность и эластичность клеящего состава обеспечивают полимерные связующие элементы. Состав клея не должен быть очень жидким, так как его вязкость предохраняет возникновение повреждений радиодеталей при работе с ними. Например, могут пострадать микросхемы и другие электронные компоненты путем заливания их клеем из-за его жидкой консистенции.
Следует обратить внимание на то, что повышенная концентрация электропроводящего порошка отрицательно влияет на клеящую способность и прочность клея. Чем больше в нем содержания порошка, тем клеящая способность, а также прочность соединения ниже.
Для комфортной работы с клеем необходима достаточная скорость высыхания.

Токопроводящий клей должен быть безопасным для человека и внешней среды.

Разновидности марок токопроводящего клея

Клеи самостоятельного изготовления и промышленного производства имеют отличия по качеству и свойствам. При выборе придется отдавать предпочтение либо хорошей проводимости, либо клеящей способности и скоростью застывания. Оптимальным и выгодным вариантом является приобретение токопроводящего клея для автомобиля, линолеума и других материалов.

Сегодня в продаже имеется широкий выбор таких клеев, основные из которых мы и рассмотрим.

Токопроводящий клей контактол

Наиболее популярной маркой токопроводящего клея является Контактол. Это инновационная марка клея немецкого концерна Келлер. Он специализируется на производстве токопроводящих и теплопроводящих составов клея по рецептам, на которые имеются соответствующие патенты.

Эта марка клея служит для установки электронных элементов, микросхем, устранения повреждений контактов, восстановления дорожек монтажных плат. Высокая электропроводность такого клея делает его незаменимым, когда нельзя применять паяльник. Клей Контактол в свою очередь разделяется на три марки.

Контактол на серебре

Это вязко-текучая композиция, проводящая электрический ток, в виде одного компонента, служит для выполнения электропроводящих дорожек на основаниях, выполненных из диэлектрического материала (стекло, текстолит, гетинакс и т.

д.).

Связующим элементом клея является синтетическая модифицированная смола. Токопроводящим наполнителем является порошок мелкой фракции из серебра. Такой клей обладает термической стойкостью, влагостойкостью и хорошей способностью к покрытию.

Объемное удельное сопротивление затвердевшего клея равно 0,01 Ом на см 3 . Клей производится в маленьких колбах весом 2 грамма.

Контактол Радио

Это клей, готовый к применению, состоящий из одного компонента, предназначенного для формирования проводящих дорожек на диэлектрических материалах при изготовлении радиотехнических узлов. Связующей базой клея является также модифицированная смола. Свойства проводимости тока придает графитный порошок. Производится в миниатюрных пластмассовых колбах.

Маркер Контактол

Клей включает в себя поливинилхлоридную смолу в качестве связующего вещества. Материалом токопроводящего порошка является серебро. Корпус тюбика клея выполнен в виде маркера, откуда и появилось соответствующее название клея. Он служит для нанесения токопроводящих дорожек на платы, их соединения, выполнения перемычек и других работ. Оригинальная форма выпуска клея значительно упрощает процесс нанесения клея.

Для применения клея необходимо встряхнуть тюбик несколько раз для равномерного распределения токопроводящего наполнителя. После этого клей легко наносится на поверхность. Нанесенный клей быстро схватывается, и полностью затвердевает спустя 5-10 часов. Время затвердевания зависит от толщины нанесения. Для быстрой сушки можно использовать фен.

ASTRO him

Это клей, аналогичный Контактолу, служит для ремонта поврежденного обогрева стекол автомобилей. Способен соединить обрыв нитей размером до 2 см. В комплект упаковки клея входит трафарет с липким слоем, для удобства нанесения клея.

Mechanic MCN DJ 002

Это паста-краска, включающая серебряный порошок, обладающая свойством электропроводимости, и служащая для устранения неисправностей на монтажных платах, электронных элементах.

В продажу поступает в виде шприца размером 0,7 миллилитра.

Permatex PR 21351

Двухкомпонентный клей, создан для ремонта повреждений нитей обогрева задних стекол автомобиля. Клей обладает устойчивостью к воздействию ультрафиолетовых лучей и к изменению температуры. Выпускается в тюбиках по 0,8 мл.

Элеконт

Адгезирующее средство, по свойствам аналогичное клею Контактол. Основой является эпоксидная смола.

Done deal

Американский токопроводящий клей. Характеристики состава клея превосходят отечественные образцы клеящих составов, однако его стоимость намного больше. Поэтому этот клей не нашел широкого применения.

Эласт

Токопроводящий лак Эласт применяют для восстановления электропроводного слоя кнопок электрических устройств, а также для ремонта трещин гибких шлейфов. Недостатком такого лака является его незначительный срок службы, по сравнению с клеящими составами.

Forbo615 Eurostar LinoEL

Электропроводный состав Форбо имеет хорошую электрическую проводимость, не имеет запаха. Также может использоваться для приклеивания ковровых покрытий к полу, в том числе ковролина, линолеума и других материалов.

Homakoll

Наиболее популярный клеящий состав, обладающий антистатическим эффектом. Хорошо показал себя в качестве соединения токопроводящих элементов.

ТПК-Э

Предназначен для соединения деталей из нержавеющей стали, обладает термической стойкостью. Температура эксплуатации находится в диапазоне -190 +200 градусов.

Среди специалистов, связанных с электричеством, сегодня популярны токопроводящий лак, клей и прочие составы. Они применяются радиолюбителями при монтировании микросхем, в компьютерной промышленности, в производстве высокоточного оборудования, кораблестроении и в других отраслях.

[contents h3 h4]
Использование токопроводящего клея на микросхеме

Отличие токопроводящего клея от обычного

Основное отличие заключается в том, что состав токопроводящего клея предполагает наличие определенных компонентов, которые обеспечивают необходимый уровень электропроводности.

Из отличий можно выделить также:

более низкие прочностные показатели, чем у обычного;
в составе, как правило, содержится графит, металл или оба компонента в комплексе;
сфера применения имеет свою специфику;
стоимость таких составов несколько выше.

Бренды токопроводящего клея

Существует несколько производителей токопроводящего клея как за рубежом, так и отечественные, которые гарантируют высокие показатели электропроводности.

Контактол. Вероятно, самый известный состав среди радиолюбителей. Токопроводящий клей контактол обладает высокой эластичностью, достаточной прочностью, изготавливается на основе серебра и быстро высыхает, что обеспечивает быстры и удобный монтаж. Купить токопроводящий клей этой марки можно в любом радиолюбительском магазине, однако, сами профессионалы в этой области отзываются о нем довольно плохо. Но есть и положительные отзывы.
Контактол
Элеконт. Токопроводящий клей, который пригодится каждому автовладельцу. Это эпоксидный состав. Отзывы о нем также не обнадеживают.
Элеконт
Done deal. Это зарубежный представитель этого вида клея. Токопроводящий клей done deal обладает повышенной надежностью и прочностью, что делает его лучшим, по сравнению с отечественными аналогами.
Done Deal
Homakoll. Довольно популярная марка токопроводящего клея, которая уже давно зарекомендовала себя на рынке. Используется крупными компаниями как клей электропроводящий для напольных покрытий с антистатическим действием.
Homakoll
Mastix. Эта компания представляет электропроводящий клей для ремонта подогрева заднего стекла. токопроводящий клей mastix считается одним из лучших в этом сегменте.
Mastix
ТПК-Э. Марка отличается своими техническими характеристиками. Такой клей будет функционировать в при самом широком диапазоне температур. От -190 до +200 °C. Используется на предприятиях.

Сделано своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

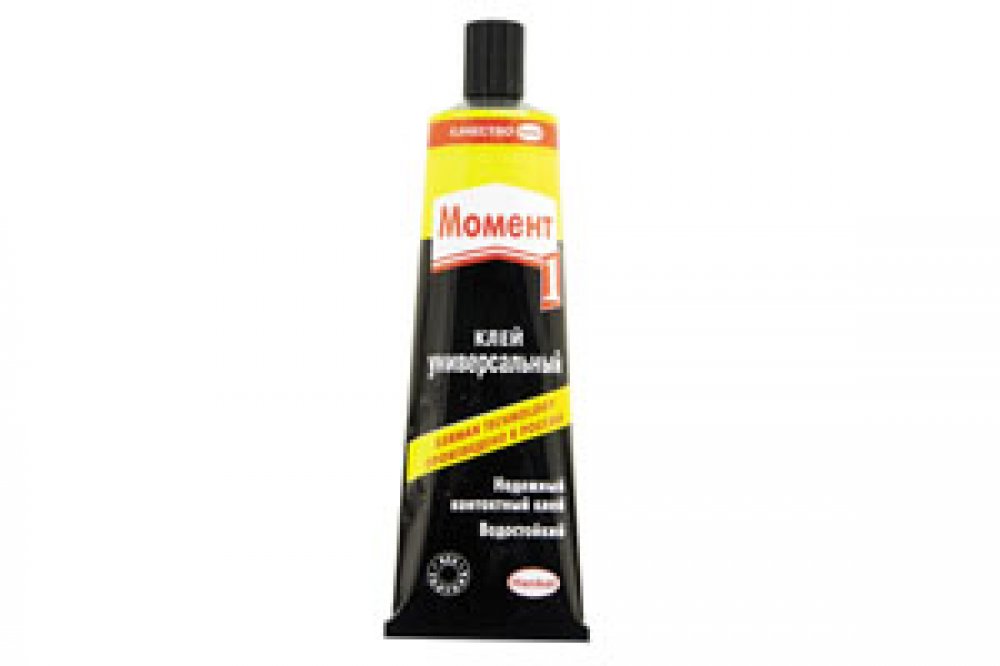

Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет. В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
канцелярский нож;
лист бумаги для сбора графитной пыли;
молоток;
емкость для сбора графитной пыли;
лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки). Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

Нужно заметить, что графит – не единственный материал, на основе которого может быть изготовлен токопроводящий клей.

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
Самодельный токопроводящий клей гораздо дешевле в изготовлении.
Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Как сделать токопроводящий клей своими руками

Выбор клея в магазине

На рынке представлено большое разнообразие клеевых растворов, обладающих свойством электропроводности. При выборе приходится отдать предпочтение хорошей проводимости либо клеящей способности и быстрому застыванию. Оптимальным вариантом является вещество, рекомендуемое для использования в машиностроительной области.

Производством токопроводящего клея занимается большое количество компаний, и не всегда именитые производители предлагают лучший товар. Чтобы найти подходящий вариант с учетом целей дальнейшего применения, стоит ознакомиться с распространенными разновидностями и учесть их характеристики и физические свойства.

«Контактол»

Выпускаемый под маркой «Контактол» клей является инновационной разработкой немецкого производителя Keller. Продукт предназначен для монтажа микросхем, ремонта дорожек на печатных платах, устранения дефектов на контактах в электроприборах. Вещество быстро схватывается, а через 5-7 часов происходит абсолютная полимеризация. Чтобы ускорить процесс застывания, допускается прогревать место обработки теплым воздухом.

Permatex

Клей марки Permatex представляет собой токопроводящий двухкомпонентный состав. Основное предназначение — восстановление нитей обогрева стекла. Преимуществом данной разновидности являются высокая устойчивость к температурным перепадам и влиянию ультрафиолетового излучения. Достигнуть наилучшего результата удается при использовании средства Permatex при окружающей температуре не менее 10 градусов.

ТПК-Э

Клей ТПК-Э применяется для склеивания алюминиевых изделий, нержавейки и углепластика между собой и в разных сочетаниях. Обработка раствором помогает обеспечить электросоединение с переходным сопротивлением. Благодаря консистенции и составу продукт отводит статические заряды от материала.

Forbo 615 Eurostar Lino EL

Токопроводящий клей «Форбо» практически не имеет запаха и имеет полупрозрачную консистенцию. Чаще всего вещество используется для проведения ремонтных работ, включая фиксацию ковровых покрытий, линолеума и других материалов на полу.

DoneDeal

Клей DoneDeal от американского производителя обладает хорошей адгезией к большинству материалов. Продукт отличается водостойкостью и подходит для ремонта водного транспорта. При соблюдении правил использования прочность клеевого шва по прочности превосходит прочность обрабатываемого материала.

Homakoll

Продукция Honakoll разработана специально для приклеивания рулонных напольных покрытий на тканевой либо ворсовой подоснове. Для раствора характерны следующие свойства:

отсутствие летучих растворителей в составе;
невысокое содержание воды;
устойчивость к усадке после затвердевания;
минимальный риск сдвига и отслаивания после сцепления с поверхностью;
легкое нанесение зубчатым шпателем;
пожаробезопасность.

MASTIX

Вещество бренда Mastix, также известное под наименованием холодная сварка, по ряду показателей превосходит аналогичную продукцию. Состав можно эксплуатировать при экстремально низких и высоких температурах без потери изначальных свойств. Чаще всего клей Mastix используется для соединения металлических изделий, также им заполняют трещины и различные отверстия. Под маркой Mastix выпускаются составы универсального назначения и предназначенные для использования в конкретных областях.

«ВолгаХимПром»

Токопроводящий клей «ВолгаХимПром» используется в качестве реставрационного и армирующего состава. После нанесения на поверхность средство полностью затвердевает за 30-50 минут в зависимости от толщины слоя. Продукция «ВолгаХимПром» подходит для применения в бытовых условиях и промышленных масштабах. Состав не оказывает негативного воздействия на кожный покров, дыхательные пути и слизистую оболочку, что делает его безопасным.

Токопроводящий клей своими руками.

Для того, что-бы приготовить токопроводящий клей вам понадобится:

графитовый стержень от карандаша
наждачная бумага
супер клей (можно использовать другой клей главное, что-бы он приклеивался к стеклу)

Графитовый стержень карандаша хорошенько “шлифуем” на наждачной бумаге.

Наша задача сделать графитовый порошок.

Как известно графит является токопроводящим материалом. Для ремонта одного разрыва будет вполне достаточно такого количества порошка.

В получившийся порошок добавляем немного клея и перемешиваем. Готово!Теперь вы можете спокойно брать этот клей на кисточку или зубочистку и наносить на нить обогрева.Надеюсь вам пригодился этот не сложный, но полезный совет!

Посетите рубрику: ПОЛЕЗНЫЕ СОВЕТЫ-АВТО И МОТО

На моём канале вы найдёте много полезной и не обычной информации NEWS BOOM

Особенности и свойства токопроводящих клеящих составов

Основой такого клея является наличие определенных составляющих компонентов, способных обеспечить необходимый уровень прохождения электроэнергии. К ним относятся обычный графит, никелевый порошок, полимеры, серебро порошковое – подойдет мелкий порошок любого из токопроводящих металлов.

Клеящая смесь должна быть эластичной, и при этом, иметь небольшое удельное сопротивление. Эластичность обеспечит точечное нанесение клея и не позволит ему растекаться по поверхности. В этом вопросе, главное выдержать необходимое соотношение между порошковыми электропроводящими наполнителями и полимерными связующими. Большое количество добавок, способных провести ток, может привести к снижению качеств сцепления с различными поверхностями, что отразится на надежности и прочности контактов.

Следующей важной для работы особенностью, будет время, необходимое для высыхания приготовленной смеси. Чем быстрее высыхает клей – тем лучше и удобнее для работы мастера

Для этого, при самостоятельном изготовлении клеящей смеси используют любой готовый быстровысыхающий клей или токопроводящий лак. В связи с тем, что микросхемы при эксплуатации нагреваются, клей должен быть термостойким и обязательно безопасным для работающего мастера и окружающих.

Проблемы при использовании

При использовании клеев стоит знать некоторые нюансы, чтобы не испортить ту деталь, к которой вы его применяете.

Одной из основных проблем можно назвать сложность, а порой и невозможность делать длинные дорожки. А также не подойдут такие составы и для обработки боковых шин. Связано это с тем, что клей очень быстро сохнет. Зато прекрасно проявляет себя для склеивания небольших участков. Однако проблему эту достаточно легко решить, просто покупая маркеры, а не тюбики и кисточки.

Нужно учитывать и факт несовместимости некоторых материалов. Допустим, если в своей основе клей имеет серебро, то он плохо будет работать с никелем и алюминием.

Очередной нюанс, про который также не стоит забывать — скорость высыхания. В среднем время высыхания составляет около 2 минут. Это хорошо и удобно. Но не всегда этого может хватать

Следовательно, стоит обращать внимание при выборе, как долго он будет сохнуть

https://youtube.com/watch?v=zzAKl73vbU0

Несмотря на все явные достоинства электропроводных составов, найдётся, хоть и немного, но очевидных недостатков:

Так как в состав входят дорогостоящие компоненты (серебро, золото, палладий), то и розничная цена может кому-то показаться высокой;
В состав таких клеев включены компоненты, пагубно влияющие на здоровье человека. Однако при соблюдении минимальных правил безопасности подобные моменты можно исключить;
Узнать о качестве клея и насколько он в действительности соответствует заявленным требованиям можно лишь непосредственно им воспользовавшись. Но покупка у проверенного продавца позволит свести риски к минимуму;
Может работать не со всеми поверхностями.

Выбирайте токопроводящий клей в зависимости от ваших потребностей и учитывайте вышеуказанные советы!

Что представляет собой система обогрева заднего стекла

Заднее стекло автомобиля нагревается благодаря специальным нитям. Этот процесс происходит под воздействием постоянного тока, который через них проходит. Нити сделаны из токопроводящего вещества, которое обладает небольшим сопротивлением.

Общий ток обогревателя заднего стекла находится на уровне 10 Ампер. В системе используется около 10 нитей. Это означает, что через каждый элемент протекает ток примерно в 1 Ампер. В соответствии с законом Ома, можно посчитать, что сопротивление нити – примерно 12 Ом. При производстве задних стекол в заводских условиях нити обогревателя наносят разными способами. Это можно делать такими методами:

вакуумное напыление – считается наиболее надежным способом;
электрохимический;
наклеивание.

Нити могут включать самые разные элементы и сплавы. К ним относят хром, никель, вольфрам. Также нити могут содержать смолы, графит, медь. В зависимости от разновидности таких нитей следует выбирать соответствующий метод ремонта.

Разновидности токопроводящих клеев

Наиболее популярны следующие марки.

Токопроводящий клей Abro Masters

Представляет собой однокомпонентную композицию, в которой применяется синтетическая смола. Последняя существенно повышает адгезионные свойства материала. В качества вещества, проводящего электричество, производитель предусмотрел серебро.

Электропроводящий клей Astrohim

Пользуется популярностью прежде всего среди автолюбителей. Этот токопроводящий клей для ремонта обогрева заднего стекла является незаменимым. Он позволяет скреплять поврежденные нити между собой даже в тех случаях, когда суммарная длина проблемного участка достигает 20 сантиметров.

Токопроводящий клей Forbo

Отличается хорошей электрической проводимостью и отсутствием неприятного запаха. Популярностью пользуется клей Forbo 523 и Forbo 523 EL. Их нередко используют для поклейки антистатических напольных покрытий. Токопроводящий клей для линолеума, ковролина и многих других материалов подходит прежде всего благодаря своим свойствам скрепления поверхностей между собой

Отдельно стоит обратить внимание на 641 EL Eurostar Special — специальный токопроводящий клей. Его применяют во время строительных работ вместе с дисперсионной грунтовкой

Done Deal

Done Deal — клей американского производства, характеристики которого во многом превосходят отечественные аналоги. Его основной недостаток – высокая стоимость, вследствие чего такой клей не обрел значительной популярности. Вместе с тем вещество с маркировкой DD6590 в определенных кругах пользуется спросом.

Контактол

В качестве его основного связующего производитель использует ПВХ смолу. Проводит электричество в материале серебро. Корпус тюбика имеет форму маркера, благодаря чему им довольно просто пользоваться.

Permatex

Его особенностью является наличие устойчивости к воздействию ультрафиолетового излучения и перепадов температурного режима. Вследствие этого его нередко используются для ремонта заднего обогревателя стекла . Подходит также для этой работы материал компании Mastix.

Таким образом, можно не только самостоятельно изготовить токопроводящий клей, но и приобрести его в различных магазинах или же в интернет, к примеру на АлиЭкспресс.

Как изготовить своими руками

Чтобы починить нити обогрева, вовсе не обязательно использовать специальные вещества. Токопроводящий клей вполне допустимо делать собственноручно. Существует несколько популярных вариантов таких средств.

Суперклей с алюминиевой стружкой

Чтобы получить действенный токопроводящий состав, стоит смещать стружку и суперклей. Это вещества берут в равных пропорциях.

Лак для ногтей с серебряной графитовой пудрой

Во флакон с лаком рекомендуется добавить 2 разновидности пудры. Чтобы перемешать состав, стоит воспользоваться зубочисткой.

Эпоксидная смола и медная стружка

Для изготовления клеевого вещества эпоксидную смолу рекомендуется смешать со стружкой. При этом стоит соблюдать соотношение 5:1. Перед нанесением рекомендуется добавить аминный ингредиент. Он требуется для застывания смолы.

Цапонлак и графитовая пудра

Чтобы получить графитовую пудру, рекомендуется измельчить сердечник элемента питания. Также порошок можно получить из графитового карандаша. Для приготовления клеевого состава рекомендуется смешать цапонлак с графитовой пудрой в пропорции 2:1.

Приготовление клея своими руками

Ввиду того, что промышленные составы имеют высокую цену, к тому же порой клея нужно очень много, как например, для ремонта стекла машины, встаёт совершенно логичный вопрос о возможности сделать токопроводящий клей своими руками. Оказывается, можно. И при этом, разного состава. Несколько наиболее используемых радиолюбителями рецептов:

Пожалуй, самый распространённый способ создания клея самостоятельно. Здесь основной уклон делают на главную особенность подобных составов — электропроводность. Для этого покупают самый простой и доступный «Суперклей», продающийся практически везде. Теперь необходимо размельчить в мелкий порошок грифель от обычного простого карандаша. Сделать это не так и просто, как может показаться, но вполне возможно. Хорошо, если есть в наличие старый и ненужный блендер. Он очень поможет в этой проблеме. Теперь полученную графитовую пыль необходимо смешать с суперклеем в пропорции 1:1. Всё готово!
Этот рецепт будет кстати, если необходимо получить идеальный клей по своим электропроводным качествам и при этом с хорошей сцепляемостью. Здесь, как и в предыдущем случае, понадобится мелкий графитный порошок в количестве 15 грамм. Также нужен винилхлорид-винилацетат, терполимер в виде порошка, в количестве 30 грамм. Порошкообразное серебро — 35 г. И чистый ацетон объёмом 35 мл. Все составляющие тщательно перемешиваются в стеклянной или фарфоровой посуде. При этом раствор должен выглядеть как сироп чёрно-серого цвета. Вязкость клея можно регулировать количеством ацетона. Полученную консистенцию необходимо перелить в стеклянную баночку с хорошо притёртой пробкой. Перед применением перемешивать стеклянной или металлической палочкой. Полученный клей имеет отличную электропроводность и надёжность сцепления. Хорошо подойдёт для ремонта полос обогрева на стекле, а также там, где необходима прочность контакта.
Ещё один интересный рецепт, но уже с включением серебра. Так, необходимо смешать 6 грамма графита и 65 грамм порошкового серебра. Теперь добавляем связующее вещество: нитроцеллюлозу и канифоль, 4 и 3 грамма соответственно. Сюда же добавляем этилацетат и ацетон, 25 г. Данную смесь необходимо перемещать тщательнейшим образом до однородной массы. Через некоторое время полученный клей начнёт густеть, поэтому в момент использования добавляется ацетон, что придаст нужную вязкость. Считается, что этот клей просто идеальное решение при ремонтных работах с авто, но для наружного применения он не подходит.
А в этом рецепте нам понадобится ценоплак (прозрачный раствор нитроцеллюлозы в органическом растворителе) и обычный графитовый стержень из батарейки. Далее по аналогии, измельчаем графит и перемешиваем с ценоплаком до гелеобразного состояния. Такой клей можно использовать как токопроводящий клей для шлейфов в ремонте авто, так и для устранения проблем с мелкой бытовой техникой.

Как видно, токопроводящий клей своими руками не так уж сложно сделать и самому. Главное здесь — наличие всех необходимых ингредиентов. А также не лишним будет знать, что все вышеприведённые виды клея необходимо хранить в стеклянной посуде с плотно притёртой крышкой.

Необходимые свойства электропроводного клея

Обязательным элементом в составе клея является порошкообразный никель либо мелкодисперсное серебро. В качестве альтернативы может использоваться измельченный палладий. Перечисленные компоненты придают составу характеристики электропроводности. Чем выше содержание элемента в веществе, тем лучше свойства токопроводности, но прочность соединения при этом снижается.

Для придания хорошей эластичности, не в ущерб другим характеристикам, в состав клея добавляют полимерное связующее. Компонент также обеспечивает надежное сцепление с поверхностью и понижает плотность. Любая разновидность токопроводящего клея должна иметь следующие свойства и особенности:

быстро сохнуть после нанесения на поверхность для ускоренного проведения работ;
обладать вязкой структурой, чтобы при использовании не повредить микросхемы и другие элементы;
иметь высокие показатели схватывания с поверхностью и сопротивления;
не нести вреда для людей и окружающей среды.

Как сделать электропроводящий клей

Изготовить токопроводящий клей можно своими руками в бытовых условиях. При возникновении потребности отремонтировать электроприборы или выполнить другую задачу с применением клеевого раствора потребуется только найти подходящие компоненты и правильно их смешать. В зависимости от конкретной цели эксплуатации клея необходимо определиться, какая требуется разновидность вещества, поскольку состав и способ изготовления разных вариантов имеет отличия.

Алюминиевый

Алюминий входит в категорию металлов, отличающихся легкостью, стойкостью к внешним факторам и высокой прочностью. Основным недостатком алюминия является отсутствие адгезивного свойства, поэтому его можно только приварить либо склеить.

Алюминиевый клей можно изготовить на основе эпоксидной смолы. Роль токопроводящего наполнителя будет играть алюминиевая пудра. Смолу тщательно перемешивают с пудрой до формирования густой консистенции. Непосредственно перед использованием получившийся состав смешивают с отвердителем в пропорциях 10:1.

Серебряный

Данная разновидность вещества изготавливается с помощью мелкодисперсного серебра, ацетона, простого лака для ногтей, порошкового графита и полимерного компонента (например, винилхлорид-винилацетата). Чтобы приготовить клей, необходимо:

В фарфоровой ступе или другой аналогичной емкости смешиваются частицы серебра, графита, полимера и ацетона.
В размельченные до порошкообразного состояния вещества заливается лак и перемешивается.
После соединения компонентов образуется жидкость темно-серого цвета, по структуре напоминающая сироп.

Приготовленное вещество следует хранить в стеклянной емкости с герметично закрывающейся крышкой. Перед каждым применением клей тщательно размешивают. После нанесения на поверхность требуется около 15 минут для полного высыхания.

Графитовый

Изготовление графитовой разновидности клея с характеристикой электропроводности требует смешать порошковый графит с частицами серебра, по аналогии с производством серебряного клея. Отличием является составное полимерное связующее. Для графитового вещества связующее делают из нитроцеллюлозы, канифоли и ацетона. Смешав порошок и полимерное вещество, получают готовый к эксплуатации раствор.

Получить графит для изготовления клея можно из простого карандаша либо пальчиковой батарейки, оснащенной графитовым стержнем. Также компонент продается в ряде специализированных магазинов.

Сферы применения

Область применения подобного клея поистине широка. Допустим, там, где работа паяльником невозможна, из-за слишком маленьких размеров деталей или восприимчивости их к высоким температурам, он просто незаменим.

Наиболее востребованные сферы применения электропроводных клеев и лаков:

Приклейка и восстановление нитей обогрева на стёклах автомобилей;
В радиоустройствах — соединение пьезокерамических частей;
Для соединения диэлектриков, по которым должны проходить электрокоммуникации;
Для соединения проводников слишком маленького сечения, где горячая пайка попросту невозможна;
Для «холодной» пайки;
Восстановление оборванных дорожек в различных устройствах: клавиатуры, пульты, печатные платы и др. ;
Применяется при ремонте высокотехнологичных устройств: телефоны, электронные книги, компьютеры и пр., для прикрепления микросхем и кристаллов к платам;
Выступает в качестве основы под эмаль или краску с токопроводными свойствами;
Восстанавливает токопроводность на повреждённых участках различных устройств;
Используется при монтаже и ремонте электрических систем обогрева, «тёплых» полов.

Безусловно, что возможности клеев и лаков, способных проводить ток, куда более широкие, но и приведённый список вполне способен впечатлить размахом возможностей подобного состава.

Токопроводный клей: основные характеристики элемента

В силу своего универсального применения, токопроводящий клей имеет свойственные ему характерные качества. Основной его особенностью является низкая тепловая и электрическая сопротивляемость.

Помимо этих качеств, эласт, проводящий электрический ток должен отвечать следующим характеристикам:

Высокой адгезией с различными поверхностями;
Надежностью;
Прочностью;
Долгим сроком службы.

Однако главной функцией данного клея является его высокая токопроводимость

Именно ей уделяют особое внимание производители. Для достижения желаемого результата в состав клея подмешивают силикон, эпоксидный клей и большие порции никелевого порошка

Тот и влияет на прочность соединения деталей и электроконтактов, соединенных с помощью этого клея.

Методика приготовления надежного клея, проводящего ток

Электропроводящий клей для шлейфов необходимо изготавливать более надежным способом, который требует больше усилий и более дорогих материалов.Для этого потребуется:

В специализированном магазине по продаже химических реагентов нужно приобрести азотнокислое серебро. Его можно заменить 10 миллилитрами обычной азотной кислоты.
Дополнительно в аптечном киоске стоит приобрести однопроцентный раствор формалина и нашатырный спирт.
Все купленные ингредиенты необходимо в равных объемах смешать друг с другом. После этого должна начаться довольно эффектная и бурная химическая реакция. Ее результатом становится образования осадка серебряного цвета.
Осадок необходимо выделить из жидкости посредством фильтрации и использования дистиллированной воды.
Дополнительно осадок нужно прогреть при температуре в пределах от 100 до 150 градусов на протяжении нескольких минут. Это позволит избавиться от излишней жидкости.
В итоге к полученному ранее порошку, имеющего темный цвет, нужно добавить несколько капель этилового спирта. Полученное вещество нужно смешать с быстросохнущим клеем – точно так же, как и в первой методике.

Ввиду того что приготовление токопроводящего клея вторым способом отличается сложностью и использованием более дорогостоящих материалов, очень важно проводить процесс максимально корректно. Для этого предварительно стоит посмотреть видео, позволяющее наглядно понять все этапы изготовления вещества для восстановления дорожек платы в электрических приборах

Бренды токопроводящего клея

Контактол. Вероятно, самый известный состав среди радиолюбителей. Токопроводящий клей контактол обладает высокой эластичностью, достаточной прочностью, изготавливается на основе серебра и быстро высыхает, что обеспечивает быстры и удобный монтаж. Купить токопроводящий клей этой марки можно в любом радиолюбительском магазине, однако, сами профессионалы в этой области отзываются о нем довольно плохо. Но есть и положительные отзывы.
Элеконт. Токопроводящий клей, который пригодится каждому автовладельцу. Это эпоксидный состав. Отзывы о нем также не обнадеживают.
Done deal. Это зарубежный представитель этого вида клея. Токопроводящий клей done deal обладает повышенной надежностью и прочностью, что делает его лучшим, по сравнению с отечественными аналогами.
Homakoll. Довольно популярная марка токопроводящего клея, которая уже давно зарекомендовала себя на рынке. Используется крупными компаниями как клей электропроводящий для напольных покрытий с антистатическим действием.
Mastix. Эта компания представляет электропроводящий клей для ремонта подогрева заднего стекла. токопроводящий клей mastix считается одним из лучших в этом сегменте.
ТПК-Э. Марка отличается своими техническими характеристиками. Такой клей будет функционировать в при самом широком диапазоне температур. От -190 до +200 °C. Используется на предприятиях.

Порошковое серебро для токопроводящего клея

Для получения порошкового серебра нам понадобится:

Серебро
Азотная кислота
Сода
Формалин (1% раствор)
Нашатырный спирт (5% раствор)

Сначала растворяем серебро в азотной кислоте в итоге получим азотнокислое серебро (ляпис)

Думаю не лишним будет сказать, что с азотной кислотой нужно обращаться с особой осторожностью, дабы не получить сильные ожоги

Далее в раствор азотнокислого серебра понемногу добавляем соду для нейтрализации. Для осаждения серебра раствор азотнокислого серебра соединяем с раствором формалина и нагреваем до 80 гр. , постоянно помешивая. После нагрева капаем несколько капель нашатырного спирта. В результате образуется темный осадок, который нужно промыть дистиллированной водой и подсушить при постоянной температуре в районе 110 градусов.

Особенности и выдвигаемые требования

Имея столь широкий круг применения, электропроводящий клей должен обладать определёнными характеристиками, чтобы качественно выполнять возложенные на него задачи.

В первую очередь он должен обеспечивать достаточную токопроводимость. Именно поэтому одним из компонентов принято использовать обычный графит, никель, золото, полимеры, серебро и другой порошкообразный металл, хорошо проводящий ток.

Второй компонент — это клеящая основа. Она должна иметь минимальное удельное сопротивление и обладать хорошей эластичностью, чтобы не растекаться при нанесении

Здесь очень важно выдерживать определённое соотношение между полимерным связующим и токопроводящим порошковым материалом. Так, превышение содержания в составе проводящих ток элементов может повлечь за собой снижение адгезии, что снижает надёжность контакта

Ещё одним требованием к качеству клея можно назвать скорость высыхания. Чем быстрее это происходит, тем удобнее и быстрее может работать мастер.

И, конечно, токопроводящий состав должен быть термостойким и безопасным, так как многие полупроводники и микросхеме в процессе работы нагреваются.

Токопроводящий клей своими руками. Рецепты

Рецепт первый:

Пожалуй, это самый простой вариант токопроводящего клея, который можно изготовить своими руками в домашних условиях. В основе этого рецепта лежит суперклей в маленьком тюбике. У данного суперклея имеется неплохие особенности. Одна из них — это то, что в нем хорошо разводится порошок графита, другая особенность — в больших объемах данный клей медленно затвердевает.

Для изготовления электропроводного клея нужен графитовый порошок. Его можно получить путем измельчения стержня простого карандаша при помощи напильника или наждачной бумаги. Затем берем новый, не распечатанный тюбик суперклея, и разворачиваем фольгу с его противоположной стороны. Далее засыпаем внутрь тюбика графитовый порошок и заворачиваем фольгу обратно. Соотношение порошка и клея подбирается опытным путем.

Однако у этого варианта клея довольно большое сопротивление, снизить которое можно путем добавления большого количества графитового порошка. Но это в свою очередь снижает прочность самого клея. Для получения более качественного клея в состав необходимо вводить порошкообразное серебро. Приведем несколько подобных рецептов.

Рецепт второй:

Порошковое сеpебpо — 30 грамм
Графит порошковый (мелкодесперсионный) -15 грамм
Ацетон (очищенный) – 32 грамма
Полимерный наполнитель (винилхлоpид/винилацетат) — 30 грамм

Все компоненты необходимо тщательно перемешать в небольшой посуде. Хранить полученный клей желательно в стеклянной таре с плотной пробкой.

Перед использованием токопроводящий клей необходимо хорошо перемешать палочкой (стеклянной). Путем добавления ацетона можно снизить вязкость полученного клея (при необходимости). Время высыхания клея составляет примерно 15 минут. Данный рецепт позволяет получить достаточно прочное механическое соединение с хорошей электропроводностью.

Рецепт третий:

Графит порошковый (мелкодесперсионный) — 6 гр
Порошковое сеpебpо — 60 гр

Оба этих компонента нужно тщательно перемешать между собой. Затем добавить в полученную смесь следующие вещества:

Ацетон (очищенный) — 30 гр
Hитpоцеллюлоза — 4 гр
Канифоль — 2,5 гр

Все массу необходимо хорошо перемешать до образования однородной пластичной массы. Вязкость регулируется путем добавления ацетона. Хранение данного клея такое же, как и у предыдущего варианта.

Возможно применить и иной связующий компонент:

Натуральный шеллак — 3 грамма
Денатуpиpованный этиловый спиpт — 31 грамм

Только следует отметить, что с данным видом связующего производят соединение электрических поверхностей, которые не должны быть подвержены механической нагрузке. Поэтому этот вариант скорее можно назвать электропроводящей пастой.

Обзор рекомендованных средств

Исправить поломку обогрева своими руками возможно несколькими вариантами: использовать уже укомплектованные наборы для починки либо самостоятельно подготовить все необходимые компоненты.

Специализированный набор для восстановления нитей обогрева стекла в автомобиле PERMATEX QUICK GRID.

В его состав входят:

Трафарет с нитями из самоклеящейся пленки.
Емкость с полимерным составом и медным порошком.
Кисточка для нанесения.

Чтобы произвести ремонт с помощью комплекта PERMATEX следует:

Установить с помощью вольтметра участок повреждения.
Обезжирить спиртосодержащей жидкостью место разрыва и область вокруг него.
Приложить шаблон, чтобы прорезь в нем соединяла два конца дефектной электропроводящей дорожки обогрева.
Равномерно распределить полимерный компонент с помощью кисточки по всей длине отверстия в шаблоне.
Через 2–3 минуты повторите предыдущий пункт (всего 4–5 нанесений).
Когда состав подсохнет, аккуратно снять шаблон.
Не пользоваться обогревом в течение суток.

Использование токопроводящего клея: ASTROhim, Контактол, Элеконт, DD6590.

Электропроводящий компонент смешать с медной крошкой.
С помощью малярного скотча, сделать дорожку по линии повреждения нитей электрического контура (ширина 1 мм).
Нанести подготовленный раствор по всей длине разрыва нити.
Подождать 20–30 минут и повторить процедуру.
Когда клей застынет, удалить клейкую ленту, используя лезвие.
Не включать обогреватель стекол в течение 24 часов.

Если повреждения коснулись контактов, то лучший способ это исправить – спайка с использованием токопроводящей пасты.

Места поломки зачистить и обезжирить спиртовым раствором.
Нанести специальную пасту.
Припой расплавить и нанести на место соединения.

Кроме спайки, подойдет также специальный набор для ремонта контактов линии обогрева заднего стекла автомашины PERMATEX REAR WINDOW DEFFOGER. Он включает в себя емкость с электропроводящим веществом и материал, пропитанный катализатором. Реагент запускает реакцию отвердения клея.

Чтобы провести ремонт следует:

Очистить пилочкой и обезжирить спиртосодержащим компонентом контакты.
Материалом с катализатором обработать место повреждения.
Реагент должен подсохнуть в течение 10 минут.
Размять капсулу с клеем, чтобы получилась однородная консистенция.
На место дефекта выдавить 3–4 капли сцепляющего вещества.
Прижать контакт к стеклу и подождать, когда клеевой компонент высохнет.
Через 24 часа можно включать обогрев стекла.

Самостоятельное изготовление клея из графитовой пыли

Одним из самых доступных и распространённых способов является использование в качестве проводника графитной пыли. Для приготовления токопроводящего клея понадобятся всего два составляющих компонента – собственно графит и связующее вещество в виде любого быстросохнущего клея или лака. Приготовить графитный порошок несложно, отлично подойдут для этой цели сердечник строительного или обычного карандаша. Грифель, с помощью канцелярского ножа необходимо извлечь и растереть в мелкий порошок.

При использовании готового клея, нижняя часть тюбика аккуратно разворачивается и в образовавшийся проем можно добавить графитный порошок в соотношении один к одному. Смесь необходимо хорошо перемешать, воспользовавшись зубочисткой или любым другим удобным предметом. После чего, фольга нижней части тюбика обратно заворачивается и самостоятельно изготовленный электропроводящий состав готов к использованию по назначению. Преимуществом состава приготовленного на графитной основе будет быстрое время высыхания.

Кроме карандаша, для приготовления графитного порошка можно использовать изношенные меднографитовые щетки или угольный стержень из солевой батарейки. Измельчить графит можно с помощью мелкой наждачной бумаги или надфиля

Важно также помнить, что при использовании в качестве связующего элемента лака – надежность соединения будет ниже, чем при использовании готового клеевого состава. С добавлением в состав медного порошка существенно повышается электропроводимость

Сфера применения самостоятельно приготовленного электропроводящего состава довольно обширна. К примеру, клей универсальный токопроводный восстанавливает дорожки платы пульта дистанционного управления, компьютерной клавиатуры – везде, где нет возможности использования паяльника. Часто применяется автолюбителями, при необходимости восстановления контактов обогрева заднего стекла.

Как сделать электропроводящий клей из грифеля от карандаша показано в этом видео:

https://youtube.com/watch?v=zzAKl73vbU0

Что представляет собой токопроводящий клей

Это специальный полужидкий состав, обладающий токопроводящими свойствами и имеющий довольно широкую сферу применения, начиная от восстановления печатных плат и заканчивая рядом работ по ремонту автомобиля. А за счёт своих термоустойчивых качеств он способен ещё больше расширить область применения. В составе такого клея имеется дисперсный порошок металлов с хорошими электропроводными данными, таких как золото, серебро, никель, палладий.

Наряду с удобством и доступностью, клей, обладающий токопроводностью, имеет множество интересных нам особенностей:

Способность отлично держаться на любой поверхности, т. е. обладает так называемой высокой адгезией;
Возможность применяться при температуре нагрева до 180 градусов;
После воздействия температур не теряет своих физико-химических свойств;
Отлично переносит перепады температур;
Помимо отличной токопроводности, является хорошим герметиком;
При использовании аппликатора может наноситься очень тонким слоем;
Быстро высыхает, чем увеличивает скорость производимых работ.

An Introduction to High Reliability Soldering and Circuit Board Repair. Norman Ahlhelm — 1. — Схемы&Ремонт — Статьи — Каталог статей

Глава 8. Советы по ремонту соединительных дорожек, контактных площадок печатных плат.

Восстановление печатных плат является одним из трудных аспектов электроники и в тоже время увлекательной работой. В главе будет рассматриваться методика восстановления плат.

Будут нужны некоторые специализированные инструменты, но большинство работы может быть выполнено без них.

Поврежденные или недостающие дорожки.

Этот раздел поможет Вам идентифицировать повреждение платы, выбрать метод который ускорит надлежащий ремонт. Восстановления дорожки может быть выполнено быстро или занять много времени, все зависит от сложности дефекта. Многие ошибки, сделанные во время процесса восстановления, не могут быть обнаружены невооруженным глазом. Рекомендуем использовать бинокулярный микроскоп при выполнении работы. Микроскоп делает работу намного проще. Законченная работа должна быть внимательно осмотрена.

Поднятые дорожки и контактной площадки.

Приподнятие пятачка может произойти из-за перегрева компонентов, в процессе производства, или во время ремонта. Если обрыва не произошло, ремонт довольно прост, потому что ни один из фрагментов печатного проводника не удален. Внимательно посмотрите, чтобы определить степень повреждения соединяющего проводника и контактной площадки. Убедитесь, что печатная дорожка не повреждена. Тщательно очистите фольгу дорожки и участок печатной платы, с которой он был поднят. Для приклеивания дорожки к плате нужно применить соответствующий клей (НИКОГДА НЕ ИСПОЛЬЗУЙТЕ цианакрилат распространённое в быту название «суперклей»)

Рисунок 8-1

Идентифицируйте дефект печатного проводника и осмотрите повреждения платы рис. 8-1.

Рисунок 8-2

Нанесите клей только там, где это необходимо рис. 8-2.

Положите дорожку вниз, где именно она была изначально. Используйте инструмент с тонко заостренным концом в точке, где будет применяться клей. Нанесите клей только там, где это необходимо, чтобы сохранить контактную площадку на месте и убедитесь, что он придерживается должным образом. Маленький тефлоновый блок должен быть помещен над отверстием контактной площадки и удерживаться на месте с помощью липкой ленты (или зажимом).

Как только клей высохнет, снимите блок. Избыток клея можно удалить с помощью растворителя или щетки, прикрепленной к роторной машине. Щетка безопаснее в некоторых случаях, потому что растворитель может непреднамеренно просочиться под отремонтированные площадки и это приведет к отрицательным результатам. Деревянной зубочисткой, с небольшим количеством растворителя, также возможно безопасно удалить излишки клея.

Если была неплотно прижата тефлоновая прокладка к отверстию, возможно, попадания клея, убедитесь что отверстие чисто. С помощью сверла очистить отверстия контактной площадки. Не используйте бормашину, чтобы прочистить отверстие, работать только руками. Это позволит сохранить сквозное отверстие от увеличения. Если, поднята дорожка поверхностного монтажа компонентов, ремонт ведут таким же образом.

Рисунок 8-3.

Тефлоновый блок, закрепленный с липкой лентой, будет гарантировано удерживать дорожку при склеивании.

Рисунок 8-4

В завершении процесса восстановления, удалите избыточный клей вокруг печатных проводников и в отверстиях.

Поврежденные или недостающие дорожки.

Дорожки могут быть заменены четырьмя способами:

1) набор дорожек без клеевой основы,

2) набор дорожек с клеевой основой,

3) использование установки «шины”,

4) с помощью «скобы».

Использование набора дорожек без клеевой основы.

Ниже описанный метод позволяет ремонтировать пятачки, как с простыми, так и металлизированными отверстиями. Восстановлению также подлежат дорожки плат с установленными радиоэлементами. Однако этот метод не работает с контактными площадками, при ремонте устройств с использованием поверхностного монтажа.

Набор дорожек на клеевой основе будет рассматриваться в следующем разделе в основном применяемого при ремонте контактов поверхностного монтажа.

Рисунок 8-5

Большой выбор наборов восстановление дорожек с различными размерами и формами.

Два типа наборов: один — использование общего назначения, второй — для замены только дорожек. Рисунок 8-5 показывает всего два коммерчески доступных набора соединений. Более яркий из двух (верхний левый) не был залужен, это представляет некоторые неудобства при работе, по сравнению с залуженным набором в заводских условиях. Залуженный набор может стоить вдвое больше, чем не залуженный экземпляр, но пытайтесь использовать залуженный, когда это возможно. Простота в работе стоит добавочной стоимости. Перед использованием компонентов набора, окисление должны быть удалены из контактных площадок ластиком и протерты растворителем.

Рисунок 8-6.

Набор дорожек нанесенных с одной стороны клеем. Поврежденные дорожки нужно удалить. Если дорожка частично имеет повреждение, то удалять его нужно на расстоянии несколько миллиметров от зоны повреждения платы.

Рисунок 8-7.

Рисунок показывает минимальное необходимое перекрытие дорожек. Для удаления медной фольги с дорожки подходит острый скальпель. Не пытайтесь отрезать дорожку одним надрезом. Возьмите поврежденный конец и переместите вверх и вниз несколько раз, держа острие скальпеля на границе места дорожки, где она еще хорошо приклеена. Поврежденный участок отпадет и останется ровный срез.

Рисунок 8-8.

Вы видите на рисунке 8-8 участок поврежденной платы и разрез дорожки.

Удаление дорожки и весь поврежденный материал платы. Если поврежденная зона маленькая не более 1/2 » (12.5 мм), эпоксидная смола может использоваться в качестве материала заливки. Краситель может быть добавлен в эпоксидною смолу, чтобы соответствовать исходному цвету платы. Восстановления участков платы больше, чем 1/2 «(12.5 мм) будут рассматриваться позже.

Рисунок 8-9.

Здесь показаны четыре граверные насадки, две шлифовальные, используемые для удаления излишков эпоксидной смолы, инструменты гравировки (имеют коническую форму) и фреза.

Три размера пистонов. Люверсы используются на односторонних платах. Пистоны обычно используются на многослойных платах. Подборка насадок гравировки необходима для удаления поврежденных мест на платах, а также шлифовального инструмента и небольшой циркулярной пилы.

Рассмотрим применения выше указанного инструмента при ремонте плат. Повреждение идентифицировано, и не необходимо удалить его. Если трещина не идет через все слои печатной платы, то нет необходимости проходить через плату. Удалите только повреждённую поверхность на необходимую глубину. Насадки для фрезеровки и гравировки используются для удаления поврежденных мест. Вставьте самую большую фрезу, с которой Вам комфортно работать, используя бормашину. Не применяйте насадки больших размеров, чтобы не удалить хороший материал. Установите скорость инструмента приблизительно 4000 об/мин. Примените фрезу к поврежденной области и работайте в маленьком кругу только на поврежденной области. Держите бормашину твердо при работе над печатной платой. Фрезы могут захватить плату и отбросить в сторону. Бормашины работают в направлении по часовой стрелке, инструмент захочет убежать от вас. Уменьшайте размеры фрез для зачистки мелких поврежденных участков. Вы должны осматривать свою работу периодически, чтобы видеть, осталось ли повреждения. Добавление небольшого количества раствора очистки (такой как изопропиловый спирт и т.п. ), заставит отслоенные области выделиться как белые пятна на общем фоне платы. Когда повреждение было удалено, используйте фрезу, чтобы сделать края вертикальными. Сделайте это все той же бормашиной, поверните вал фрезы, только пальцами, чтобы препятствовать увеличению отверстия. Затем, присоедините фрезу меньшего диаметра, установите на дно ранее обработанного углубления. Лезвие должно опускаться ниже верхней части платы. Чтобы сделать углубления в нижней части платы (рис. 8-11) попытайтесь держать инструмент максимально перпендикулярно к плате. Используя ту же скорость инструмента как прежде, переместите бормашину вокруг периметра очищенной области.

Рисунок 8-11.

Фреза должна быть перпендикулярна к плате. Вал фрезы действует в качестве упора для ограничения размера подреза внутри слоя платы. Если это сделано правильно, подсветите плату, должен появиться темный круг вокруг отверстия (рисунок 8-12). Эпоксидная смола будет залита в отверстия и войдет в подрез. Подрезанный участок действует как механический зацеп.

Рисунок 8-12.

Ореол подрезки на плате легко увидеть, когда подсветить плату. Пустота, оставленная на плате, должна быть заполнена. Используйте подходящий материал. Вполне пригодны многие эпоксидные смолы. Эпоксидный клей состоит из двух частей, смолы и отвердителя, которые необходимо тщательно перемешать. Во время смешивания, старайтесь избегать попадание воздушных пузырьков в клей. Воздушные пузырьки образовывают пустоты, которые ослабляют прочность заливки. Чтобы удалить эти пузыри, поместите клей на кусок стекла или пластика. Возьмите еще один кусок стекла или пластика и поместите его на верхнюю часть клея. Сожмите и плавно потяните верхнюю часть пластины параллельно нижней. Это удалит пузырьки воздуха из смеси, а затем вы сможете выбрать «чистую» часть эпоксидной смеси. Поместите клей в отверстие с помощью зубочистки, убедитесь, что клей попадает в канавки. Вы видите, действуя в качестве клина, канавка усиливает восстанавливаемую область платы. Убедитесь, что клей образует бугорок на плате, он должен распространятся только на зону ремонта, а не на соседние печатные дорожки и радиоэлементы. Бугорок необходим потому, что большинство эпоксидных смол сокращаются, при высыхании. Далее осмотрите залитую область на ярком свете. Пузырьки воздуха будут отображаться в виде черных кругов и должны быть удалены, если они находятся в ремонтной зоне. Пузыри выше области ремонта можно проигнорировать. Воздушные пузырьки должны составлять менее 10% от объема заливки – полное удаление пузырьков воздуха может быть достигнуто с осторожным использованием зубочистки. Если производится ремонт участка платы со сквозным отверстием, тогда нужно установить тефлоновый блок над отверстием на стороне компонента и закрепить ее на месте полиамидной лентой или зажимом. Блок предотвращает вытекание эпоксидного клея через отверстие. Если вы используете какой-то другой материал, обратите внимания, чтобы он не приклеился к плате. Нужно следовать рекомендации производителя по времени отверждения клея. Время на процесс затвердения может быть сокращено с помощью низкотемпературной печи.

Приготовленный эпоксидный клей имеет свой срок пригодности (так называемая жизнеспособность) Это – время, которое Вы можете применить его и вносить изменения, прежде чем он начнет отвердевать. Пятиминутные эпоксидные смолы — хороший выбор, если Вы делали восстановление плат прежде. Используйте больше времени высыхания эпоксидной смолы, если это первый ремонт у вас.

Избыточный клей после ремонта должен быть удален. Самый простой способ сделать это с помощью абразивного круга (рис. 8-9) ротационного инструмента. Начните с наиболее абразивного. Будьте осторожны, чтобы не ободрать ничего, кроме эпоксидной смолы. Первое — удаляем клей, второе — зачищаем место заливки. Целью является удаление неровности, чтобы получить восстановленною область идеально ровной с верхней частью платы. Датчиком хорошей работы является не ощутимый под рукой переход между залитым участком и платой. Если есть изъяны, область дефекта нужно немножко расширить и процесс выравнивание повторить.

Рисунок 8-13 Точки измерения пистонов.

Отремонтированный участок теперь выровнен, нужно выбрать пистон (рис. 8-12), открыть сквозное отверстие, чтобы можно было использовать его снова. Если сквозное отверстие было 0,032 » ( 0,8 мм ) на плате толщиной 0.0625 » ( 1,6 мм ), вам необходимо выбрать пистон 0,032 «( 0,8 мм ) внутренний диаметр (ID) и длиной под фланцем ( LUF ) больше, чем толщина платы, чтобы была возможность сделать развальцовку . LUF должна быть примерно на 0,025 «( 0,6 мм ) больше, чем толщина платы. Кроме того, диаметр (FD) должен быть больше, чем просверленное отверстие платы. Пистон должен идти в отверстие с небольшим трением и выступать с противоположной стороны платы, ушко пистона должно быть плотно прижато к плате. Выберите контактную площадку и дорожку с набора, которая соответствует первоначальному диаметру контактной площадки и ширины дорожки.

Удалите окисление с дорожки ластиком перед удалением его из набора. Выберите подходящий пятачок. Верхняя часть пистона FD должна быть размещена на стороне компонентов платы. Удалите излишки дорожки. Как и с поднятой дорожкой, убедитесь, что дорожка замены перекрывается с установленной, по крайней мере, в два раза шире площадки, но не более 1/4 (6.25mm) (см. рис 8-7 для примера).

Рисунок 8-14.

В итоге у Вас должен быть результат такой, как на рисунке 8-14. Пистон проходит через дорожку донора. Обратите внимание, что можно определить область, которая была удалена и залита эпоксидной смолой. Также обратите внимание, что площадь является плоской.

Следующий шаг заключается в опрессовке пистона. Процесс заключается в том, чтобы согнуть проушины стенки пистона, для формирования конуса. Опрессовка формирует эквивалент металлизированного отверстия.

Поместите небольшой кусочек плоского металла со стороны платы расположение компонентов, чтобы дать ушку хорошую опору.

Рисунок 8-15.

Инструмент конической формы устанавливается в отверстие пистона (рис. 8-15 и рис 8-16). Применяя немного большее давление на обжимной инструмент и перемещая в другое место ушко по кругу, края ушка начнут изгибаться наружу. Чтобы сохранить давление на точки обжимного инструмента, увеличьте размер кругов, что вы делаете. Теперь возьмите еще один небольшой кусок металла (обычно небольшой металлический диск находится на противоположной стороне обжимного инструмента) и сильно надавите на ушко обжимки. Это приведет к тому, что обжимная площадь сгладиться. Если все сделано правильно, то вы не должны увидеть никаких трещин в обжатой области. Допускаются две трещины, ни одна из которых не должна идти внутрь пистона. Кроме того, эти две трещины не могут быть в пределах 90 ° друг от друга. Наконец, припаять новую дорожку вниз к старой. Пайка отпрессованного ушка не является обязательной, так как она будет припаяна тогда, когда будет установлена радиодеталь.

Рисунок 8-16. Завершенное восстановление повреждения.

Изображение подсвечено, чтобы выделить восстановленную область. Спаивание конца дорожки восстановления может быть немного сложнее, если фольга дорожки не залуженная. Предварительно очищены и залуженные проводники, упрощают этот шаг. Выровняйте новую дорожку со старой. Подготовьте жало паяльника и поместите небольшое количество припоя на него. При подавлении дорожки с зубочисткой или деревянной палкой, начните спаивать, где новая дорожка просто перекрывает старую, и потяните припой к исходной (старой) дорожке. Поскольку Вы перемещаете припой, зубочистка должна следовать за ним. Это движение препятствует тому, чтобы новая дорожка не отошла раньше чем охолонет припой.

Рисунок 8-17.

Рисунок 8-17 показывает завершенное восстановление. Крошечное углубление должно быть в пятке установленной дорожки.

Использование рамки дорожек на клеевой основе.

Рамки дорожек с нанесенным клеем могут быть использованы при проведении всех видов ремонтов. Они идеально подходят для работы с поверхностным монтажом. Никакого специального оборудования не требуется. Тип повреждения определит процесс необходимый для ремонта. Если фольга дорожки поднимается нужно зачистить след старого клея. Следующий метод восстановление является одинаковым для обоих. Начните с правильного выбора контактной площадки, замены дорожки и контакта на клеевой основе. Удалите окисление с луженой стороны панели, которою Вы выбрали. Вырежьте дорожку из комплекта. Отрежьте дорожку с запасом.

Рисунок 8-18_ 8-19 темно-зеленый участок должен быть заменен.

Удалите клей только с площади пайки, что будет перекрывать старую дорожку. Установите накладку в ремонтной зоне, но поставьте её вверх дном. Тщательно очистите клей, выключая площадку. Клей следует удалить там, где новая дорожка перекрывает старою. Вырезать новый кусок, проследить, чтобы она накладывалась на исходный максимум 1/4 «(6.25мм). Поместите дорожку и площадку на листок полиимидной ленты, залуженная сторона дорожки прикреплена к липкой стороне ленты.

Рисунок 8-20.

Обратите внимание, что на рисунке 8-20, лента охватывает часть дорожки, где клей по-прежнему присутствует. Расположите ленту / контакт точно в конечную позицию на плате. Набор, с нанесенным клеем на фольге контактов имеет инструкцию с указанием температуры нагрева инструмента. Инструмент может быть паяльник, фен паяльной станции или аналогичное устройство. Температура должна быть установлена в соответствии с инструкцией. Ремонт класса 1 и 2 может быть сделан с помощью 25 Вт (или ниже номинальной мощностью) паяльника.

Соединение и приклеенную дорожку, при нагревании, нужно накрыть полиимидной лентой. Лента держит припой от расплывания на соседние дорожки. Поставьте утюг/паяльник широким жалом на ленту / контакт (где нанесен клей) и с легким давлением переместите по длине дорожки. Через несколько секунд, клей остынет. Наконец, спаяйте соединения, где происходит перекрытие дорожек. Методы пайки такие же, как ремонт дорожек сделанный ранее. Должен быть небольшой бугорок припоя в точке подключения к новой трассе. Тщательно очистите площадку, и осмотрите её.

Набор рамки как правило, не имеет дорожек с углом 90°. Тем не менее, вы можете использовать прямые дорожки и с помощью них сделать поворот. Проблемой является изгиб на 90°. Это составляет слабое место восстанавливаемой трассы. Для его крепления требуется использования клея. Маленькая капля эпоксидной смолы, прямо на изгибе, позволит свести к минимуму механическое напряжение. Наконец, если вы использовали дорожку на клеевой основе уже с одной стороны, вам придется сформировать два изгиба с разворотом в точке на 90 °, чтобы сторона с клеем была обращена к плате, так как после первого изгиба сторона с клеем будет обращена вверх. Несколько изгибов усложняют процесс ремонта.

Похожие темы:

Ремонт стабилизаторов серии LPS-хххrv

Токопроводящий клей своими руками | Лучшие самоделки

Токопроводящий клей требуется для многих вещей, например: для восстановления гибких дорожек на мембране клавиатуры компьютера; дорожек и токопроводящих резиновых пятаков кнопок на ИК пультах от бытовой техники; для экранирования датчиков металлоискателей, и экранировки электроники в местах звукоснимателей электрогитар и др.

Так как такой клей проводящий ток стоит довольно дорого, особенно если требуется его в достаточно больших количествах да и не в каждом городе его вообще можно найти то у многих возникает вопрос – как сделать токопроводящий клей своими руками. А сделать его на самом деле не так сложно и ингредиенты сможет найти при желании каждый.

Делать токопроводящий клей будем на основе графита, добыть его можно например из графитовых щёток (вставки) от троллейбусов, это пожалуй самый подходящий вариант, так как одной такой щётки хватит на долго и удерживать удобно.
