Какой кабель использовать для проводки в квартире?

В настоящее время, существует громадное количество кабелей и проводов, различных марок, типов, форм и предназначений. Достаточно тяжело разобраться в их разнообразии и выбрать правильный кабель для монтажа электропроводки в квартире или доме самому.

Более того, нередко, даже на специализированных форумах и порталах, всерьез обсуждаются проводки, выполненные из кабелей для этого совершенно не предназначенных и даже запрещенных к использованию во внутренних электросетях квартир.

В этой статье я постараюсь кратко, но с опорой на правила и нормы, дать вам верное представление о том, какие именно кабели и провода можно использовать в квартире или частном доме. Из всего многообразия возможных кабелей я укажу лишь самые оптимальные по доступности, удобству монтажа, качеству исполнения и конечно же цене.

ПРОВОДА ИЛИ КАБЕЛИ?



Много уже копий сломано в спорах при определении разницы между проводами и кабелями, порой их отличают лишь малозаметные, на первый взгляд, характеристики и нередко, лишь обозначение, принятое производителем, позволяет правильно идентифицировать кабельное изделие.

Думаю, эта тема, для лучшего понимания, достойно отдельной статьи, а сейчас я не буду усложнять, просто примите за правило:

Всю стационарную электропроводку квартиры делаем кабелями, проводами подключаем либо переносное электрооборудование, либо слаботочные системы, с напряжением до 24В включительно.


МЕДЬ ИЛИ АЛЮМИНИЙ



Любые применяемые вами провода или кабели в квартире, должны быть медными.

Об этом нам говорит пункт ПУЭ 7.1.34., а так же СП 31-110-2003, п. 14.3

ПУЭ 7.1.34 “В зданиях следует применять кабели и провода с медными жилами”

СП 31-110-2003, п. 14.3 “Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.”



ОДНОПРОВОЛОЧНЫЙ ИЛИ МНОГОПРОВОЛОЧНЫЙ КАБЕЛЬ?

Жилы у кабеля или провода, кроме материала изготовления, бывают также однопроволочные и многопроволочные. Каждая из этих разновидностей имеет свои достоинства и недостатки и соответственно области применения.

Однопроволочная жила кабеля, представляет собой один сплошной проводник, монолит из токопроводящего материала определенного сечения, покрытый изоляцией.

Кабель с однопроволочными жилами более жесткий, при частых перегибах ломается, поэтому обычно используется для прокладки именно стационарный электропроводки, тем более, что при прочих равных, он стоит дешевле многопроволочного и более прост и удобен в монтаже.

Многопроволочнчая жила кабеля, состоит из множества тонких проводников в общей изоляции, из суммарного количества которых и образует общее сечение такой жилы.

Кабель или провод с многопроволочными жилами довольно гибкий, поэтому он идеален для подключения переносного электрооборудования, так же удобен при проклдке в труднодоступных местах.

При подключении проводов с многопроволочными жилами к клеммникам розеток, выключателей или другой электроаппаратуры, требуется их оконцовывание или опрессовка наконечниками.

Есть у многопроволочных и однопроволочных жил кабелей и проводов различия и в том, как они проводят электрический ток, но в условиях бытовой сети квартиры, их достоинства и недостатки практически нивелируются. Поэтому, выбор применения того или иного типа жил у кабелей, стоит делать в первую очередь из соображений удобства монтажа и последующей эксплуатации, а

для стационарной проводки это однозначно однопроволочный!

ТИП И МАРКА КАБЕЛЕЙ ДЛЯ ПРОВОДКИ

Согласно ГОСТ 31565-2012, который регламентирует использование кабельных изделий исходя из требований пожарной безопасности, во внутренних электроустановках зданий и сооружений, разрешено использовать кабели с типом исполнения:

нг-LS – не распространяющие горение с низким дымо- и газовыделением.

нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов.

В настоящее время, такого типа, нам доступны к использованию в электропроводках два вида кабелей:

ВВГнг-LS



ППГнг-HF



В условиях квартиры или частного дома, достаточно применять ВВГнг-LS, он более распространён и доступнее по цене, чем ППГнг-HF.

Но важно, чтобы вы понимали их принципиальное различие, если говорить простым языком, на бытовом уровне, получается следующее:

ВВГнг-LS – в случае пожара, при наличии открытого пламени, будет гореть и плавиться, выделяя в окружающее пространство опасные химические соединения – галогены, т.к. изоляция его выполнена из ПВХ. И хотя, в отличие от своих запрещённых к применению собратьев ВВГ и ВВГнг, количество выделений этих химически активных веществ, у кабеля с маркировкой LS (low smoking) значительно снижено, они все же очень опасны. Даже короткое воздействие их на организм человека может приводить к необратимым изменениям и часто именно эти соединения являются одной из причин гибели людей при пожаре.

ППГнг-HF – в кабеле этой марки, применена изоляция из безгалогенной композиции на основе полиолефинов, о чем свидетельствует приставка HF (Halogen-Free). При горении он не выделяет потенциально опасных химически активных элементов, что зачастую позволяет людям успеть эвакуироваться из горящего здания или помещения.


В любом случае, для монтажа электропроводки, можно применять обе указанных марки кабелей.

Наиболее распространен в настоящее время в электропроводках квартир кабель – ВВГнг(А)-LS.



СЕЧЕНИЕ КАБЕЛЕЙ



При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.квДля групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.квНа группы розеток, максимальная мощность до 5.

9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.квНа питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.



ПОДКЛЮЧЕНИЕ ЭЛЕКТРООБОРУДОВНИЯ К СЕТИ



Нередко, в процессе электромонтажа, возникает необходимость подключить электрооборудование к сети, например, электроплиту к силовой розетке. Для этих целей удобно использовать гибкие провода, главные правила, которыми необходимо при этом пользоваться, следующие:

Опять же пункт 2.1.48 из ПУЭ 7, который прямо указывает, что необходимо использовать провода, лишь в тех областях, для которых они были созданы:

“Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)”

Другими словами, если в ТУ к проводу указано, что «служит для подсоединения электроприборов и электроинструмента, электроплит, стиральных машин, холодильников и изготовления удлинительных шнуров», то именно для этих целей его и необходимо использовать.

Это выдержка, из ТУ к проводу ПВС (Провод соединительный). Здесь, например, такой провод используется для подключения варочной панели.

Для слаботочного освещения до 24В, например, для прокладки провода от трансформатора до светодиодной ленты, довольно часто используется ШВВП – Шнур с оболочками из ПВХ плоский.

Проводник заземления, например, для дополнительной системы уравнивания потенциалов (ДСУП), довольно часто делают из провода ПВ3 или его аналогов.

Обычно, проводов и кабелей, которые указаны в статье, достаточно, для практически всех типов работ, связанных с электрикой в квартире или доме. Такая электропроводка, при соблюдении всех правил электромонтажа, получается по-настоящему надёжной и безопасной.

Если у вас есть какие-то вопросы по применению проводов различных видов и типов, при электромонтаже, обязательно оставляйте их в комментариях к статье, постараюсь оперативно вам помочь. Кроме того, пишите об опыте применения проводов других типов, положительном и «не очень».

Есть что добавить ?? – оставляйте комментарии!

Монтаж электропроводки в доме — Викиучебник

Монтаж электропроводки в доме — процесс прокладки и правильного подсоединения проводов, с целью создания разветвлённой системы электроснабжения жилого дома или квартиры. Для того чтобы смонтировать рабочую электропроводку в доме, необходимо совсем немного, а именно знать, что ток идёт от фазы к нулю через электроприборы подключённые к соответствующим проводникам.

Рассмотрим как выполнить монтаж на примере частного дома (в квартире, всё то же самое) Итак, по порядку:

Выбор материала[править]

Иногда может показаться, что это самое простое, но стоит заметить, что именно правильный подбор сечения проводов даст вам гарантию, что вы не сгорите. И при первой нагрузке ваши провода не сгорят.

В соответствии с современными стандартами, прокладка проводки в домах и квартирах допускается медными (алюминиевые запрещены) проводами сечением от 1,5 мм² до 6 мм², при этом на силовые розетки (те, что питают мощные электроприборы необходимо сечение провода 4 или 6 мм²), а на освещение допускается сечение в 0,5 мм². Марки наиболее используемых проводов ВВГнг (жёсткий провод, в котором каждый провод состоит из одной цельной жилы) и ПУГНП (мягкий, провода которого состоят из нескольких жилок). Марка любого провода в электромагазинах указывает также на число жил (напр. ВВГ 3*2,5, указывает что это просто жёсткий медный провод, состоящий из трёх жил имеющих сечение 2,5 мм² (на лексиконе электриков, «2,5 квадрата»). Удобнее брать провода марки ПУГНП, так как они мягкие и легче монтируются. Необходимо учитывать, что мягкие провода можно использовать только при наличии легкого доступа к ним (в кабель-каналах).

Из остального материала вам понадобятся: распределительные коробки, розетки, выключатели (они могут быть как врезные, так и накладные), клеммные колодки (сжимы, так как скрутки запрещены и считаются небезопасными), электрический щиток (если монтируете в доме/в квартире/на улице, если монтаж на лестничной площадке, он не нужен), подставка для электросчётчика (если щит не предусматривает его размещение внутри себя) и уличные сжимы (те что соединяют провода идущие от опоры ЛЭП к дому и провод идущий в дом на счётчик), такие сжимы вам будут не нужны если вы монтируете в квартире. Помимо этого вам понадобится монтажный инструмент: пассатижи, бокорезы, нож (можно использовать бумажный, удобнее), молоток, дрель и прочее. Если вы планируете прокладывать открытую проводку (рекомендуется в деревянных домах), можно использовать электротехнические короба (кабель-каналы), которые хорошо смотрятся и гофру, для монтажа на улице.

Важно знать: большинство видов проводов имеют жилы с изоляцией разных цветов, которые используют для облегчения монтажа. В однофазной системе (на 220 В):

  • Коричневый, черный, белый, красный, серый провода в двух/трёх-жильном используются в качестве фазного проводника.
  • Голубой используются в качестве нулевого рабочего провода
  • Желто-зелёный используюется в качестве проводника защитного заземления[1]

Немного терминов[править]

Чтобы не теряться здесь приведу список некоторых терминов которые используют электрики

  • Подводящий кабель — провод идущий от опоры ЛЭП (в народе «от столба») к частным домам и коттеджам. В многоквартирные дома он подводится под землёй.
  • Линия ввода — кабель/провод идущий от изоляторов на доме к электросчётчику, который чаще всего располагается в доме. Для линии ввода чаще используется медный кабель ВВГ 2*6 или ВВГ 3*6 или большего сечения.

Если ваш дом новый, то начинать надо с прокладки проводки в доме, заканчивая щитком. При замене старой проводки, всё делается аналогично.

Для того чтобы начать, нужно примерно представить где вы будете размещать розетки и выключатели, а также распределительные коробки, как будете прокладывать провода. Начертите схему, где и что вы будете размешать. После этого поставьте в намеченных местах распределительные коробки и электрощит с автоматами, помните проводку начинать надо монтировать сверху. Если у вас есть старая проводка в доме (в квартирах она обычно скрыта в стене, и её сначала надо прощупать при помощи дистанционного индикатора напряжения, если только вы не планируете проложить наружную проводку), то вы можете аккуратно открепить от стены не повреждая её, чтобы она не мешала вам монтировать новую, таким образом, вам понадобится отключать весь дом только на завершающей фазе (хотя некоторые комнаты возможно придётся отключать в ходе монтажа). После установки коробок и щита, проложите и заведите в коробки и щит провода, не подсоединяя их.

Основная работа[править]

Простановка коробок и протягивание проводов[править]

В правилах установок коробок нет ничего сложного, они размещаются чаще всего над розетками и выключателями, т.к. именно там идут подсоединения проводов. После расстановки коробок, необходимо протянуть провода и завести их в коробки, предварительно зачистив от изоляции не менее чем на 3 см.

Если вы планируете разделить проводку по автоматам (автоматические выключатели), то должны учесть, что от щита со счётчиком и автоматами (пробки сейчас практически нигде не используются), каждый питающий провод должен идти напрямую в ту часть дома, которую вы хотите запитать от него. Разветвление, само по себе, распределяет общую нагрузку на отдельные ветки проводки, что повышает безопасность в связи падением риска перегрузки на отдельном проводе (группа). Чаще на отдельные автоматы ставят: силовую розетку на печь, кухню вместе с прихожей и санузлом, по две комнаты и уличное освещение (вкл. коридор или веранду).

Для прокладки проводки используйте медные провода сечением не менее 1,5 мм², а если планируете топиться электричеством, то не менее 2,5 мм². Отводы на выключатели и люстры от коробок, можете делать из проводов сечением 1 мм²

Установка и подсоединение розеток и выключателей[править]

Установка выключателей и розеток обычно производится ниже распределительных коробок (провода на конечные розетки ведутся вдоль потолка и спускаются без коробок).

Подсоединение розеток довольно простое, там есть 2 зажима для проводов (если с заземлением, то 3), просто подключаете в соответствии с цветами (цвета провода ВВГ 3*2,5 и ПУГНП 3*2,5), красный и голубой по бокам, а заземляющий (жёлтый с зелёной полоской), на заземление. Там трудно ошибиться.

С выключателями немного труднее, там зачастую верх от низу не отличишь (в простом одинарном). В обычном одинарном выключателей два сжима, для приходящей фазы и уходящей (стандарт, чтобы при выключенном выключателе, напряжения не было на люстре вообще). С двойными и тройными проще: там выходящие сжимы группированы на одной стороне, а сжим для приходящего провода на другой.

Важно: после подсоединения проводов в розетках и выключателях, не закрывайте их до окончания монтажа и проверки работоспособности системы.

Сборка коробок[править]

Принципиально, сборкой коробок называют, процесс подсоединения проводов, заведённых в них, от щита, розеток, выключателей и т.д.

Подсоединение розетки[править]

В подключении розетки к сети, нет ничего сложного. Всего в такую коробку входят три провода: приходящий со стороны распределительного щита, уходящий далее, и идущий на розетку. Сборка проста: выбираете по жиле от каждого из проводов, скручивайте их, надеваете сжимную колодку и затягиваете отвёрткой, тоже самое делаете с другими. Если вас трёхжильные провода, то будет три подсоединения (скрутки с сжимами), если двухжильные, то два.

Подсоединение выключателя и вывода к люстре[править]

Так же больших сложностей не представляет и подключение системы освещения.

  • Сначала берём приходящий от щита фазный провод (по умолчанию красный) и соединяем его с идущим на выключатель (если есть и уходящий провод идущий на питание других комнат/розеток, то и его нужно включить в это подсоединение).
  • Второй провод идущий от выключателя (а так же другие, если выключатель двойной или тройной), в цепи является фазным и его нужно подсоединить к фазному проводу (проводам) идущем на люстру.
  • Затем берём нулевой провод (по умолч. голубой), и соединяем его с нулевым проводом идущем от люстры, и, если есть провод уходящий на другие комнаты/розетки, включить и его нулевой провод в соединение.
  • Если есть ещё и заземляющие провода, то их надо просто соединить вместе (от люстры, от щита и уходящий, если он есть).

Включить розетку в эту схему несложно, для этого нужно в подсоединения в которых участвуют фазный и нулевой провода от щита, включить и фазный и нулевой от розетки. Заземляющий соединить с остальными этого типа.

Завершение монтажа и подключение к сети[править]

После соединения проводов в коробках и подключение розеток, освещения и выключателей, у вас останется только собрать щит (если он в доме/квартире) и заменить линию ввода, если она гнилая или слабая.

Распределительный щит и электросчётчик[править]

Монтажная схема сборки электрощита.
1. Подводящий 3-х жильный провод (красная — фаза, голубой — ноль, зелёный — заземление)
2. Электросчётчик
3. Шина для заземляющего проводника
4. Нулевая шина
5. Автоматические выключатели (автоматы)
6. Провода идущие на дом
7. Заземляющий болт на корпусе железного щита
Сборка щита[править]

Сборка электрораспределительного щита, не представляет особой трудности. После установки щита и электросчётчика, вы должны установить автоматические выключатели, нулевую шину (если отсутствует в заводской сборке) и шину для заземляющих проводов (если ваша проводка собрана с защитным заземлением). Если щит металлический, на его корпусе будет оборудован болт, для подсоединения к заземляющему проводнику (можно использовать и просто нулевой провод, это запрещено, но хотя на это никто кроме инспекции не смотрит).

После того как проводка в доме собрана и все провода введены в щит, их подключают к автоматам и шинам (нулевой, и, если есть заземляющей). К автоматам снизу (не сверху) подводятся фазные провода (красные), к нулевой шине подключаются нулевые (голубые) провода. Заземляющие, если есть, подключаются к шине с заземлением (от неё же идёт отвод на корпус щита, если он металлический). Между автоматами сверху ставятся перемычки (либо фабричные, либо из кусочков проводов, большого сечения).

В последнее время принято устанавливать вводной двухполюсной автомат, в щитке он ставится в цепи до счётчика, т.е. провода идущие в дом/квартиру (фазный и нулевой) сначала заводятся в него, а уже потом на счётчик. Подключается просто: с одной стороны вводные фаза и ноль, с другой выводы на счётчик (1-ю и 3-ю клеммы, соответственно). Это повышает безопасность монтажа на подключении линии ввода к подводящему от ЛЭП проводу (в частом секторе) или к стоячному проводу (в межэтажном щите), т.к. не допускает нагрузки (современный электронный счётчик потребляет энергию).

Электросчётчик[править]

Простой однофазный счётчик электрической энергии имеет 4 контактных разъёма (слева направо): для фазового приходящего провода (от линии), для фазового провода отводящего (идущего на автоматы) и аналогично с нулевым (3-й от линии, 4-й на нулевую шину).

Провод от защитного заземления, идёт мимо счётчика на соответствующую шину.

В 1-й и 3-й разъёмы (считать слева), в электросчётчик вставляются приходящие от сети фазный и нулевой провода соответственно, а от 2-й и 4-й провода отводятся на автоматы и нулевую шину соответственно.

Линия ввода[править]

Линией ввода, называют провод, идущий непосредственно на электросчётчик, те же провода что идут от опоры ЛЭП (в частном секторе, в многоквартирные дома, они подходят под землёй), называются подводящими. В частных домах, линия ввода часто приходит в негодность, или рассчитана на малую нагрузку, поэтому при замене проводки, её также рекомендуется менять. В многоквартирных домах этим обычно занимается домоуправляющая компания или электросетевая организация.

Процесс замены и монтажа линии ввода ничем по существу не отличается от монтажа обычных проводов, его прокладывают по стене дома (частного) и заводят в дом на счётчик, другими концами он подсоединяется к подводящим проводам идущем от опоры линии электропередачи (ЛЭП).

Работа под напряжением:подключение[править]

После того как электропроводка и щиток в доме собрана, осталось подключить её к сети. В многоквартирном доме, подключение производится к электросчётчику в щите на лестничной площадке, для этого надо снять пломбу (если у вас старая проводка), отсоединить 2-й и 4-й (слева направо) провода и к этим разъёмам подключить выводящие провода со своей квартиры (2-й фаза, 4-й ноль), после этого затянуть контакты, в том числе проверить и подтянуть 1-й и 3-й. После звонить соответствующей службе, чтобы опломбировали счётчик.

Важно: перед снятием пломбы предварительно позвонить и сообщить (иногда потребуется разрешение) в вашу электроснабжающую организацию перед отключением, и сразу по завершению работ, не откладывая, дать заявку на опломбирование счётчика.

В частном доме если вам не было необходимости менять линию ввода, то подключение производится аналогично.

Важно: При отключении от счётчика старой проводки, надо отключать сначала фазный проводник, а потом нулевой, а подключать в обратном порядке. Иногда вследствие замены ЛЭП, фаза может оказаться на 3-й клемме (считать строго слева направо) счётчика, если это так, то нужно будет поменять местами 1-й и 3-й провода приходящие от линии местами (на практике, это сделать бывает нелегко, так как может не оказаться запаса длины). Если оставить это без внимания, то контролёр энергонадзора (он пломбирует счётчик) может не опломбировать счётчик.
Важно: Если у вас устанавливается вводной двухполюсной автомат (по схеме, он стоит до счётчика), его тоже будут пломбировать. Поэтому лучше всего купить такой автомат с предусмотренными крышечками прикрывающими болты контактов, или специальный боксик внутри которого будет ставиться этот автомат, чтобы контролёр мог его опломбировать, для ограничения доступа к зажимным болтам автомата.

При замене линии ввода, надо руководствоваться несколькими правилами, чтобы избежать поражения током. Зачастую изоляторы расположены на достаточной высоте, и без лестницы их не достать. Никогда не используете металлические лестницы, а если у вас не окажется под рукой другой лестницы, то подставьте под неё сухую доску, и, если есть, кусок резины. Перед началом подключения убедитесь, что все автоматы на новой и старой (если идёт замена) проводки выключены. При подключении линии ввода, сначала заведите фазный провод линии ввода в счётчик (1-я клемма, а со 2-й вывести на автоматы, таким образом, единственной работой под напряжением будет подключение фазы на улице), ноль заводить в счётчик лучше после монтажа проводов на улице. Примечание: Если у вас установлен вводной автомат, то провода с улицы заводятся сначала в него, а уже потом на счётчик, в этом случае можно подсоединить все провода на идущие к счётчику, т.к. вводные подключаются напрямую к вводному автомату, при отключении которого снимается вся нагрузка. Зачастую подводящие к дому провода, являются алюминиевыми, поэтому непосредственно скручивать их с медными не стоит (происходит окисление), рекомендуется использовать специальные сжимы (подходят У733М У3 или прокалывающие). После подсоединения на улице, вам остается завести нулевой провод в 3-й слот счётчика, а с 4-го вывести на нулевую шину.

После всего этого вы включаете автоматы и проверяете работоспособность сделанной проводки.

Важно:

  • При монтаже затягивайте контакты получше. Производители клеммных колодок (клеммников), автоматических выключателей или иного контактного оборудования обычно предоставляют необходимые показатели момента силы закручивания. Рекомендуется использовать динамометрический ключ
  • Медь с алюминием в контактах окисляются что снижает проводимость и может стать причиной пожара или обесточивания дома. Прямые соединения меди с алюминием запрещены.
  • В зависимости от сечения проводов необходимо подбирать автоматы соответствующей пропускной способности не превышающей предельною для провода: для провода сечением 1,5 мм², необходим автомат на 10 А (ампер), для провода на 2,5 мм² — 16 А, для 4 мм² — 25 А, а для 6 мм² — 32 А. Если вы возьмёте автомат большей пропускной способности, то при перегрузке на проводе он не выбьет и это станет причиной пожара, т. к. провод греется при перегрузках (не касается коротких замыканий).
  • Алюминиевые провода на скрутках, из-за плотной оксидной плёнки (Al2O3 хороший диэлектрик), которую нелегко разрушить и которая почти мгновенно восстанавливается из-за высокой химической активности алюминия, обеспечивает очень высокое электрическое сопротивление, что снижает проводимость на порядок, поэтому алюминиевые скрутки начинают греться при токе в 2-2,5 раза более низком чем сами провода. Ситуацию немного исправят лишь клеммные колодки, но даже их использование не сильно снизит сопротивление на скрутках, поэтому их не советуют использовать для монтажа в квартирах и домах. Напротив, CuO (оксид меди) рыхлый, и поэтому медные скрутки начинают греться при значениях тока на 15-30% ниже чем сами провода, что повышает их надёжность.
  1. ↑ ГОСТ Р 50462 п.5.2.1

Какой кабель использовать для проводки в квартире: оптимальное сечение для освещения

Содержание статьи:

Строительство домов и капитальный ремонт квартир включают в себя вопрос проведения или замены электропроводки. Чтобы она была безопасной и функциональной, нужно правильно выбрать провод и кабель. Следует внимательно ознакомиться со свойствами и характеристиками каждого предлагаемого вида проводов, а также заранее ознакомиться с нормами ГОСТ и требованиями безопасности.

Зачем менять проводку

Квартирная электропроводка обычно делается скрытым способом

Электропроводка в доме является важнейшей системой. Без нее не будет работать ни один бытовой прибор. Вместе с тем она несет и опасность. При неправильном выборе материалов или несоблюдении условий эксплуатации есть риск поражения электрическим током или возгорания.

Есть две основные причины, по которым люди меняют проводку в доме. Первая: любая проводка имеет ограниченный срок службы. Обычно замена требуется через 15-20 лет после сдачи строителями квартиры. Если не сделать своевременную модернизацию, пользоваться электричеством будет опасно. Вторая: замена требуется в случае добавления новых мощных электроприборов.

Делать присоединения новой электропроводки к старой не рекомендуется, так как у проводников могут не совпасть характеристики и используемый материал.

Критерии выбора

Есть ряд характеристик, на которые стоит обратить внимание для правильного подбора проводки. Приведенные требования относятся к электросети 220 В или 380 В. Нагревательные, компьютерные и другие проводники выбираются с учетом других рекомендаций. Проводка для квартиры определяется по свойствам проводников.

Конструкция жилы

Обязательные характеристики:

  • Материал жилы. В домашней электропроводке используются медные и алюминиевые проводники. Медь является более качественным, долгосрочным и надежным материалом, поэтому по рекомендациям ПУЭ именно ее нужно использовать для создания открытой и скрытой проводки.
  • Конструкция жилы. Бывают одножильные и многожильные проводники. Многожильные отличаются повышенной гибкостью.
  • Площадь поперечного сечения. Показывает, какую нагрузку способен выдержать проводник. Для домашней сети используется медный кабель 2,5 кв.мм. и 1,5 кв.мм. для освещения.

    Площадь сечения проводов и кабелей в зависимости от силы тока

  • Толщина изоляции. Этот показатель регулируется ГОСТ. Провод должен быть надежно защищен от внешнего агрессивного воздействия. Для бытовых кабелей рекомендуется толщина 0,6 мм (не меньше 0,44 мм.).
  • Толщина оболочки. Защищает и фиксирует жилы. Для многожильных кабелей этот показатель составляет 1,8 мм, для одножильных – 1,4 мм.
  • Маркировка проводника. Набор букв и цифр показывает характеристики изделия – материал изготовления жил, изоляции, завод-производитель, год выпуска, число жил, сечение.
  • Расцветка жил. Бывает сплошная цветная или полосами. По оттенкам можно понять, за что отвечает та или иная жила (фаза, ноль, земля).
  • Упаковка. По стандартам используется бухта или барабан. Бухты – для продаж в сетевых магазинах, барабаны – для оптового сбыта. Обязательно крепится бирка с описанием, в которой указываются марка, ГОСТ, дата выпуска, длина и количество отрезков, вес, номер барабана, знаки соответствия.
  • Наличие необходимых лицензий и сертификатов. Должно быть два документа – сертификат соответствия и пожарной безопасности.
  • Общее состояние продукции. Внешне кабель не должен быть поврежден, иначе он становится непригодным для использования.

Изучение этих параметров поможет при покупке лучшего кабеля для электропроводки.

Виды кабелей для электропроводки

Есть разные виды проводников, которые можно использовать для домашней электросети. Они все имеют маркировку, по которой можно определить материал жил и изоляции, класс гибкости и сечение. Также используется маркировка цветом для определения назначения жил.

ВВГ

Кабель ВВГ различного сечения

Кабель для электропроводки в квартире ВВГ является самым известным и используемым отечественным кабелем в домашних электросетях. Получить необходимые значения тока и обеспечить соответствующую безопасность можно именно с его помощью. Изделие представляет собой медный провод с изоляцией и оболочкой из ПВХ. Может работать при нормальной и повышенной влажности. Рабочее напряжение не должно превышать 660 В. Это гибкий небронированный кабель для проводки в доме. Содержит до 5 жил в зависимости от модификации, площадь сечения достигает 240 кв.мм. По форме выделяют круглые, плоские и треугольные виды.

К основным модификациям относятся ВВГнг – негорючий, ВВГнг-ls – негорючий с низким выделением дыма, ВВГнг FR-LS – с дополнительной огнезащитой из слюды (применяется в помещениях с повышенной пожароопасностью). Для розеток обычно используют ВВГнг 3х2,5 или ВВГнг-LS 3х2,5. Для выключателей выбираются такие же кабели, но с сечением 1,5 кв.мм. Подходят для установки во всех комнатах, в том числе на кухне.

Кабель NYM

Провод NYM

Европейским аналогом ВВГ является кабель NYM. Он изготавливается как на российских, так и на зарубежных заводах и соответствует всем принятым нормам ЕС и ГОСТ. Есть два вида кабелей – однопроволочный с сечением 1,5-10 кв.мм. и многопроволочный с сечением свыше 16 кв.мм. Рабочее напряжение не превышает 660 В. В качестве материала для изоляции применяется ПВХ.

Для подключения розеток и на ввод используется модель NYM 3×2,5, для выключателей – NYM 3×1,5. При покупке важно не перепутать NYM с более дешевым кабелем NUM. Он имеет пониженные характеристики, поэтому  их нельзя применять для создания домашней электропроводки.

К плюсам NYM и ВВГ можно отнести:

  • высокое качество исполнения, соответствующее всем необходимым требованиям;
  • простота монтажа, удобство разводки;
  • безопасность;
  • пожаростойкость;
  • самозатухание;
  • низкое выделение дыма при горении;
  • широкий ассортимент под любые финансы.

Какой кабель нужен для проводки в частном доме – ВВН или NYM, – каждый владелец решает самостоятельно. Эти проводники считаются самыми распространенными.

Провод ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Соединительный медный внутренний проводник имеет виниловую изоляцию. Его можно покупать для подключения бытовых приборов к электросети и создания удлинителей. В его конструкции находится от 2 до 6 медных проволок, общее сечение составляет от 0,75 кв.мм. до 10 кв.мм. Предельное напряжение составляет 380 В.

Основная сложность работы с проводом ПВС заключается в его многопроволочной конструкции. Все концы необходимо залудить, на что требуется много времени и сил. Также этот фактор приводит к повышенной пожароопасности. Из-за высокого нагрева изоляция разрушается, может произойти короткое замыкание. В отличие от кабелей провод нельзя проложить связанными пучками. Для каждой линии потребуется отдельная штроба.

Провода ШВВП и ПВВП

Это разновидности монтажных шнуров с одно- или многопроволочными жилами, изготовленными из меди. Основная сфера применения – подсоединение бытовых приборов. Срок годности короткий, сложны в монтаже из-за необходимости пайки. Изоляция горючая, поэтому для домашней проводки не подходят.

С 2007 года было запрещено использование провода ПУНП в электропроводке. Он небезопасен, характеристики не соответствуют нормативам.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

  • средства защиты: автоматические выключатели и УЗО;
  • подрозетники;
  • розетки, переключатели;
  • кабель-каналы;
  • монтажные коробки;
  • гофрированные трубки;
  • щиток;
  • изоляция, хомуты.

Все изделия подбираются под соответствующую нагрузку и индивидуальные особенности квартирного помещения. Закрыть проводку можно штукатуркой, так как все кабели прокладываются в защитных каналах.

Выбор кабеля для электропроводки в доме

Содержание

Что выбрать: провод или кабель?

Некоторые пользователи не придают значения терминологии, считая, что провод и кабель являются одним и тем же изделием. Все-таки в их конструкции могут быть некоторые отличия.

Если говорить совсем просто, то кабель имеет внутри одной общей оболочки несколько токоведущих жил в своих индивидуальных оболочках. А вот провод может иметь одну изолированную токоведущую жилу или несколько жил внутри общей оболочки, которые не имеют индивидуальных оболочек, то есть они соприкасаются друг с другом, а значит не могут нести разные фазы или фазу/нейтраль/заземление.

Кабельная жила: какая она должна быть?

Главным элементом в конструкции кабеля является его металлическая жила или проводник, по которому протекает ток. Кабельные жилы бывают однопроволочными или многопроволочными, то есть они могут содержать несколько тонких проволок, скрученных в жгут. Чем больше кабельная жила будет иметь проволок, и они при этом будут тоньше, тем, соответственно, гибче будет сам кабель.

В большинстве случаев кабель с жилой из одной проволоки применяется для стационарной проводки скрытого типа. А вот кабели с многопроволочными жилами разрешены для прокладки электропроводки в квартире только открытым способом, так как не обладают свойствами, удовлетворяющими современные требования пожарной безопасности для скрытого типа монтажа.

Например, кабель ВВГнг-LS или нг-LS. Четыре буквы в конце означают: нг-LS – не распространяющие горение с низким дымо- и газовыделением; нг-HF – не распространяющие горение и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении – галогенов. Допустим, этот кабель проложен под натяжным потолком. Если, чисто гипотетически, произойдет короткое замыкание (КЗ) или сильная перегрузка кабеля, не сработает ни одна защита, и этот кабель загорится, то за счет этих свойств он просто будет бездымно тлеть, пока не перегорит полностью и не пропадет контакт/КЗ. Кабель ПВС в принципе в своей изоляции таких свойств не имеет, и если он в тех же обстоятельствах загорится под потолком, он будет сильно дымить, выделяя яды, а так как он скрыт, возможности потушить его и при этом еще и не отравиться нет никакой.

У этих двух типов кабеля будут практически одинаковые технические характеристики. Однако многопроволочный кабель имеет более высокую цену и некоторые особенности монтажа: обязательно требуется спаять концы контакта или установить кабельные наконечники в месте соединения.

Также при подборе необходимого кабеля важно учитывать и количество самих жил. Лучше всего использовать многожильный кабель, так как для электропитания потребителей понадобится минимум две жилы: на фазу и на ноль. Если же в доме трехфазный потребитель, то потребуется уже три фазных и одна – нулевая. Кроме того, современные правила электромонтажа диктуют наличие еще и дополнительного заземляющего провода в однофазных и трехфазных сетях.

Обратите внимание!
Современные правила электробезопасности требуют заземлять нагрузку и, соответственно ставить для неё специальные розетки, поэтому для однофазной проводки необходимо использовать трехжильный кабель, а для трехфазной – пятижильный. То есть кабель, кроме фазного проводника(ов), должен иметь ноль и заземление.

Медная или алюминиевая жила?

Кабели, использующиеся для прокладки электросети в доме или квартире, как правило, оснащены алюминиевыми или медными жилами. Хоть до сих пор еще можно встретить пользователей, которые используют кабели с алюминиевыми жилами, но в настоящее время медный вариант считается более безопасным и эффективным, так как медь обладает высокой проводимостью, меньшей ломкостью при повторных изгибах и высокой устойчивостью к коррозии.

Если рассматривать алюминиевую жилу, то хоть она и имеет необходимую электропроводимость и теплоотдачу, но довольно быстро окисляется при попадании воздуха, образуя диэлектрик – тугоплавкую пленку темно-серого цвета, из-за которой происходит чрезмерный нагрев контакта, еще больше увеличивающий электрическое сопротивление. В итоге – контакты расплавятся, электроснабжение будет некачественным или вообще случится обрыв цепи. Кроме того, алюминиевая жила весьма ломкая в изгибах кабеля. Со временем может потрескаться изоляционный материал, что приведет к попаданию воздуха внутрь и ускорению процесса окисления и коррозии.

Также есть ограничения и по соединению с другими типами жил. Например, старый алюминиевый провод нельзя напрямую соединить с медным, так как это может вызвать электролиз. Ведь металлы имеют разные химические свойства и линейное расширение. При изменении температуры в помещении или величины тока место их соединения будет постепенно ослаблять, и соединение начнет перегреваться.

Плюсы и минусы алюминиевого кабеля

Минусы Плюсы
· низкая электропроводимость
· быстрое окисление
· ломкость
· срок эксплуатации – 10-15 лет
· низкая стоимость

В связи со всеми вышеперечисленными причинами кабельные изделия, имеющие алюминиевые жилы, перестали эксплуатироваться в домашних электросетях.

Кабель с медной токопроводящей жилой не содержит такого большого количества негативных факторов. Медь имеет электропроводимость в значительно выше, чем алюминий. Медная проволока более гибкая и механически прочная. Пожалуй, единственным недостатком такого типа кабеля будет его высокая стоимость. Некоторые утверждают, что существует также проблема с её соединением с другими металлами, однако для этих целей можно использовать специальные соединители.

Плюсы и минусы медного кабеля


Минусы Плюсы
· высокая стоимость · низкое сопротивление
· меньший нагрев
· меньшее окисление
· срок эксплуатации – 25-30 лет

Сечение жилы кабеля для электропроводки

Сечение или площадь торца жил кабеля также важно учитывать при его подборе. Сечение жилы указывается в квадратных миллиметрах. У всех кабелей площадь сечения жил стандартизирована, и их значение будет зависеть от силы тока. При неправильном подборе сечения кабельной жилы он может сильно перегреваться.

Чтобы сделать электропроводку дома безопасной, для различных видов бытовой нагрузки необходимо подбирать кабель со следующими характеристиками:

Вид нагрузки Суммарная мощность нагрузки Сечение провода Автоматический выключатель
Освещение до 2,2 кВт 1,5 мм² до 10 А
Группа розеток до 3,5 кВт 2,5 мм² до 16 А
Силовой потребитель (электроплита, бойлер, кондиционер) от 3,5 кВт от 2,5 мм² и выше от 25 А

Как правило, для розеточных групп используется сечение жилы 2,5 мм², при этом мощность нагрузки не может составить более 3,5 кВт. Кроме того, подбор всегда выполняется с запасом. Также необходимо учесть эксплуатационные особенности, например, если прокладка кабеля планируется под штукатуркой, то возникнет потребность в его дополнительном охлаждении.

Для электропитания светильников обычно применяется жила с сечением 1,5 мм², так как в этому случае нагрузка не будет иметь большую мощность.

При монтаже электросети в квартирах и домах такой подбор кабеля считается наиболее популярным. К тому же данный вариант позволяет создать запас мощности, которая пригодится для подключения новых потребителей в будущем.

Как определить сечение кабеля?

Площадь сечения, как правило, всегда указывается на маркировке кабеля, но бывают случаи, когда ее необходимо посчитать вручную. Чтобы это самостоятельно определить, необходимо измерить диаметр жилы штангельциркулем и просчитать площадь сечения.

Площадь сечения вычисляется по следующей формуле: S= πD²/4, при этом S – площадь сечения, π = 3,14, D – диаметр сечения.

Площадь сечения многопроволочной жилы рассчитывается сложнее. Сначала нужно снять изоляцию с куска жилы примерно на 5-10 см. Затем потребуется взять гвоздь или отвертку и намотать на них 10-15 витков проволоки жилы. При этом важно, чтобы мотки не налезали друг на друга, но были плотно сжаты. Далее необходимо замерить линейкой длину получившейся намотки, она будет ровна диаметру жилы. Также можно замерить диаметр одной проволоки и затем умножить данное значение на общее количество таких проволок в жиле.

Какие типы кабелей используются для бытовой проводки?

Подбор типов кабеля выполняется по критериям их надежности и долговечности. Также, если планируется монтаж проводки скрытого типа, то важно учесть допустимое значение пробоя изоляции. Для электропитания бытовых потребителей используются марки кабеля с медными жилами, которые себя отлично зарекомендовали по высоким техническим характеристикам – это ВВГ и NYM.

Кабель ВВГ считается в настоящее время весьма популярным, он применяется в проводниках с напряжением до 1000 В, имеет диапазон рабочей температуры от -50°C до +50°C, невосприимчив к повышенной влажности, имеется защита от воспламенения.

Кабель NYM с сечением жил от 1,5 до 16 мм². Он имеет рабочую температуру от -40°C до +70°C, является влагостойким и огнестойким. Правда, не защищён от УФ-лучей. Изделие применяется в проводниках с напряжением до 660 В.

Чтобы правильно подобрать необходимый кабель, важно изучать его маркировку. На черной оболочке кабеля обычно указываются: марка изделия и название производителя, площадь сечения, также соответствие ГОСТ. В названии кабеля первая цифра должна обозначать количество жил, вторая – сечение, а третья – расчетное напряжение сети.

Цвет изоляции кабеля

Кроме того, при прокладке кабеля и его соединения с потребителями важно понимать его цветовую маркировку изоляции. Обычно все жилы для фазного, нулевого и заземляющего соединения имеют свою расцветку, которую требуется соблюсти при соединении. Обычно заземление красится в желто-зеленый цвет, а вот фазные жилы могут отличаться расцветкой.

Чтобы в доме сделать безопасную электропроводку на долгие годы, потребуется хороший кабель. А еще важно, чтобы по этим проводам во все комнаты и помещения поступало качественное сетевое напряжение. Если с этим имеются проблемы, то в этом случае стабилизатор напряжения будет отличным защитником ваших потребителей от негативного воздействия нестабильного напряжения в сети.

Кабель для проводки — какой кабель использовать для электропроводки в квартире

Главный вопрос, который волнует обывателя: какой кабель лучше использовать для проводки в квартире? Здесь необходимо учесть несколько параметров.

В зависимости от условий эксплуатации берется в расчет длительная токовая нагрузка. Для цепей освещения подойдет кабель c токопроводящей медной жилой сечением 1,5 кв. мм, силовых цепей (розеток) – 2,5 кв. мм.

Один из важнейших параметров, когда выбираешь кабель для проводки в квартире — пожаробезопасность. Здесь потребуется расшифровка маркировки: кабель будет наиболее безопасным, если на маркировке будут индексы «нг» (нераспространение горения), «LS» (Low Smoke — низкое газо- и дымовыдление). Кабели с индексом LS при горении не выделяют значительного количества дыма, при этом светопроницаемость снижается не более чем на 50%. Соответственно, ответ на вопрос, какой кабель использовать для проводки в квартире, очевиден.

Помимо безопасности, кабель для проводки в квартире должен быть удобен в монтаже. В местах, где кабель для электропроводки требуется неоднократно сгибать, лучше сделать выбор в пользу 3-5 класса гибкости, который определяется исходя из количества проволок в жиле.


Наиболее подходящий кабель для электропроводки – широко представленных марок ВВГнг(А)-LS. Для тех, кто с особой тщательностью подходит к выбору и ищет лучший кабель для электропроводки, предлагаем продукцию торговой марки HoldCab с улучшенными характеристиками. Помимо повышенной пожаробезопасности, среди преимуществ данной марки можно выделить стойкость к низким температурам, а также возможность прокладки при температуре до минус 35 градусов, что дает неоспоримые преимущества, если есть необходимость монтировать кабель для электропроводки на строящемся объекте в зимний период. Кроме того, продукция ТМ HoldCab обладает повышенной стойкостью к влаге, в связи с этим снижаются риски пробоя изоляции. При коротком замыкании допустимая температура жилы кабеля составляет 250 градусов, это повышает надежность всей кабельной системы.

Главное, о чем следует помнить, когда выбираешь кабель для проводки, — погоня за наиболее низкой ценой может стоить жизни. По данным экспертов общественного проекта «Кабель без опасности», на фальсифицированный кабель для электропроводки приходится примерно половина рынка КПП бытового и общестроительного назначения. Если использовать некачественный кабель для электропроводки, это может привести к аварийной работе энергооборудования, что становится причиной половины пожаров в жилых домах.

Задаваясь вопросом, какой кабель использовать, лучше делать выбор в пользу проверенных десятилетиями производителей. При этом стоит помнить, что в последнее время участились случаи контрафакта. Чтобы не натолкнуться на подделку, кабель для проводки надежнее всего приобретать напрямую у производителя либо в фирменных магазинах при заводах-изготовителях. Если приобретенный через посредников кабель для электропроводки вызывает сомнение в качестве и надежности, есть возможность провести бесплатную проверку в рамках проекта «Кабель без опасности». Изделие по всем параметрам, включая физико-механические, химические, электрические характеристики, протестируют на базе Всероссийского научно-исследовательского института кабельной промышленности и других аккредитованных лабораторий.

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.


Выбирая подходящий провод, пользуются таблицами, в которых указаны:
  • материал;
  • напряжение в розетке;
  • площадь;
  • мощность;
  • ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Как подобрать кабель для проводки в квартире

Выбираем кабель для проводки

Какой кабель выбрать для проводки в квартире?

Именно такой вопрос возникает у многих наших сограждан, когда они решают заменить старую или монтируют новую электрическую сеть в доме или квартире. Вопрос это достаточно серьезный и не имеет однозначного ответа.

Все зависит от параметров вашей электрической сети и способа монтажа. И если вы хотите разобраться в этом вопросе, наша инструкция именно для вас.

Предварительные параметры нашей электрической сети

Для того, чтобы решить, какой кабель использовать для проводки в квартире, нам сначала необходимо определиться с целым рядом параметров. Прежде всего, следует выбрать способ монтажа проводки, также следует определить количество жил кабеля, параметры помещений, в которых предстоит монтаж, количество проводов, проложенных совместно, и некоторые другие аспекты.

Способ монтажа проводки

На данный момент существует два основных вида монтажа проводки. Это скрытый и открытый монтаж.

Каждый из них имеет собственные преимущества и недостатки, и отдать предпочтение одному из них можно только после детального рассмотрения. Кроме ваших предпочтений в выборе не малую роль играют нормы ПУЭ по условиям электрической и пожарной безопасности.

Выбор способа монтажа проводки

  • Открытая проводка достаточно проста в монтаже, имеет хорошую ремонтопригодность и относительно быстро монтируется. В то же время она портит дизайн комнат, забирает у нас свободное пространство и требует дополнительных коробов или труб для механической защиты.
  • Хотя, с другой стороны, согласно 2.1.2 и 2.1.3 ПУЭ, требования к открытой проводке при монтаже по сгораемым конструкциям по многих параметрам не такие жесткие. Благодаря этому для монтажа по деревянным и другим сгораемым конструкциям выбирают именно этот тип монтажа.
  • Проводка электрического кабеля в квартире скрытым способом позволяет скрыть все инженерные сети и не требует дополнительной защиты при монтаже по несгораемым конструкциям. В то же время трудоемкость выполнения работ значительно выше, ремонтопригодность не высока, а подключение дополнительных электроприборов может вызвать определенные трудности.
  • Кроме того, согласно табл. 2.1.2 и 2.1.3 ПУЭ, выбор скрытой проводки для электроснабжения деревянного дома сопряжен с большим количеством трудностей и необходимости применения дополнительных средств защиты. Из-за этого конечная цена такой проводки будет значительно выше. В то же время п.12.22 ВСН59-88 рекомендует применять только скрытую проводку в ванных комнатах, санузлах и других комнатах с повышенной влажностью.
  • Исходя из всего этого часто, приходится выбирать открытую проводку для одних комнат и закрытую для других. Это не является нарушением, но при дальнейшем выборе — какой кабель нужен для проводки в квартире, эти особенности следует учитывать.

Выбор количества жил провода

Чтобы определиться, каким кабелем делать проводку в квартире или доме, необходимо знать количество жил кабеля. Здесь все достаточно просто, и ПУЭ дает однозначный ответ.

Выбор количества жил провода

Итак:

  • Согласно п. 6.1.20 ПУЭ, к розеткам в квартире от группового щитка должен быть подведен отдельный нулевой защитный провод. Исходя из этого, для однофазной сети 220В мы должны использовать трехжильный провод.
  • Если вы используете трехфазную сеть, то вам необходим четырехжильный кабель. При этом, если она имеет ответвления к однофазному оборудованию, то она должна иметь защитный проводник. Поэтому в этом случае следует применять пятижильный провод.

Обратите внимание! Согласно п.1.3.10 ПУЭ, нулевые и защитные проводники для трехфазной сети не принимаются в расчет при расчете сечения провода. То есть, если вы используете четырехжильный провод, у которого одна жила нулевая, то выбор сечения вы производите, как для трехжильного провода.

Влияние условий в помещении на выбор кабеля

Немаловажным фактором для ответа на вопрос : какой провод выбрать для проводки в квартире, являются и условия в помещении. Температура, влажность и запыленность также играют в этом немалую роль. И если фактор запыленности для квартир не играет особой роли, то обратить внимание на остальные стоит.

Итак:

  • Согласно п.1.1.6 и 1.1.7 ПУЭ, влажным называется помещение, в котором относительная влажность воздуха превышает 60%. Это свойственно ванным комнатам и некоторым санузлам. Сырыми помещениями называются те, в которых относительная влажность воздуха превышает 75%. Это свойственно опять-таки некоторым ванным комнатам и банным помещениям.
  • Если у вас есть банные помещения или подсобные помещения, в которых длительно может быть температура выше 35⁰С, то это следует учесть, выбирая какой нужен провод. Для этих целей в ПУЭ предусмотрена табл.1.3.3, в которой приведены поправочные коэффициенты для помещений с разной средней температурой.

Таблица поправочных коэффициентов для помещений с различной температурой

Основные параметры для выбора электрической проводки

Основным параметром, который позволяет определить, какой провод использовать для проводки в квартире, является сечение его жил (см. Выполняем расчет сечения провода по мощности). Для определения данного параметра в ПУЭ имеются табл.1.3.4 для медных проводов и 1.3.5 для алюминиевых проводов.

Но, дабы использовать эти таблицы, нам необходимо знать номинальный ток, который будет протекать в проводниках. Для этого необходимо его рассчитать.

Расчет количества электроприемников

К электроприемникам относится все то, что в вашей квартире потребляет электрическую энергию. Это сеть освещения, розетки и мощное электрооборудование, подключаемое непосредственно через автоматический выключатель в распределительном щитке.

Для определения номинального тока электропроводки нам сначала необходимо знать, что от нее будет питаться.

  • Согласно п.12.27 ВСН 59 – 88, в квартире должна быть предусмотрена одна розетка на 6А на каждые 6м2 помещения. Для коридоров эта норма уменьшается до 1 розетки на каждые 10м2 помещения. Кроме того, для кухни площадью до 8м2 предусмотрено 3 розетки на 6А, а если площадь кухни больше, то 4 розетки. Также должна быть предусмотрена 1 розетка на 10 или 16А и одна розетка на 25А для подключения электрической плиты (см. Как установить розетку для электроплиты своими руками). Если электроплита не предусмотрена, то и розетку можно не устанавливать.

Вариант размещения электроприемников в квартире

  • Именно исходя из этих норм, производился расчет количества розеток в квартирах старого образца. Но времена меняются и потребность в электроэнергии становится выше. Поэтому, если вы планируете полностью изменить свою электрическую сеть, советуем пересмотреть эти параметры.
  • Не будем вам указывать точное количество розеток для каждой комнаты, оно зависит от дизайна, количеств видео, аудио и другой бытовой аппаратуры и, конечно, ваших пожеланий. Поэтому произведите планировку самостоятельно, не выходя за рамки здравого смысла.
  • Что касается освещения, то здесь вам так же предоставляется полная свобода мысли.
  • А вот относительно крупных электроприборов, то здесь есть определенные ограничения. Согласно п.13.15 ВСН 59 – 88, мощность отопительных приборов, устанавливаемых в квартирах, не должна превышать 2 кВт. Если же у вас установлены отопительные приборы от 1,5 до 2 кВт, то советуем их запитывать отдельным автоматом из распределительного щитка.

Расчет номинального тока проводки

Теперь, чтобы определить, какой провод нужен для проводки в квартире, нам следует рассчитать номинальный ток каждого отдельного электроприемника. И если с сетью освещения все более-менее понятно, — рассчитываем суммарный ток ламп, запитываемых от каждого выключателя, то с розетками могут возникнуть вопросы.

  • В розетку может быть подключено любое оборудования. Но каждую из них вы планировали для определенной цели. Поэтому исходим из того, что к ней будет подключен прибор с самой большой мощностью из планируемых.
  • Расчет номинального тока ведем по формуле I=P/U×cosα. Р – это мощность вашего электроприбора. Если вы не можете ее найти в паспорте или на корпусе, то можно воспользоваться приведенной ниже таблицей. U=220В. Cosα – коэффициент мощности, который должен быть указан в паспорте электроприбора. Если вы его не нашли, то смело принимайте равным 1.

Таблица номинальных мощностей различных электроприборов

Обратите внимание! Данный расчет поможет нам не только определить кабель для электропроводки в квартире, но и может быть использован при определении номинальных параметров розеток и выключателей. Ведь о номинальных токах этих коммутационных устройств частенько забывают при покупке, что приводит к их быстрому выходу из строя, а то и пожару.

Объединение электроприемников в группы

Определяющим при выборе числа групп, от которых будет запитана наша квартира, является п. 6.2.2 ПУЭ, который не допускает применения автоматических выключателей с номиналом более 25А. Исходя из этого, и производим наше разделение на группы.

  • Разделение на группы можно производить по разным признакам или, исходя только из номинальных токов. Но, дабы избежать путаницы в дальнейшем, обычно объединяют освещение в одну – две группы, розетки при этом запитывают от своих групп.

Обратите внимание! Пункт 6.2.3 ПУЭ запрещает объединять в одну группу более 20 ламп или розеток. При этом многоламповые люстры считаются одним присоединением.

  • Также часто используют разделение на группы по комнатам. Где от каждого автомата питается одна или две комнаты. Здесь все зависит от ваших пожеланий и суммарных цифр.
  • Если вы собираетесь монтировать проводку своими руками, то вы должны помнить, что каждая группа может быть запитана от автоматических выключателей на 16 или 25А. Меньшие номиналы использовать не целесообразно, а большие запрещено.

Выбор сечения провода

На последнем этапе мы можем приступить непосредственно к выбору. Как мы уже отмечали выше, делается это по таблицам 1.3.3 и 1.3.4 ПУЭ, которые приведены на фото в нашей статье ниже.

Таблица выбора сечения алюминиевого провода

Итак:

  • Чтобы выбрать, какой провод для проводки в квартире будет оптимальным, найдите суммарные значения номинальных токов, приблизительно равные вашим значениям. При этом следует учитывать количество жил провода. Выберете значение ближайшее большее к вашему и посмотрите, какой провод вам подойдет.
  • Если вы собрались использовать медный провод, то обычно его сечение не выше 2,5 мм2. Для алюминиевых проводов это значение может быть до 4 мм2.
  • Нельзя забывать и о том, что табл.7.1.1 ПУЭ предусматривает и минимально допустимые значения провода. Так для питания отдельных групп сечение медного провода должно быть не меньше 1 мм2, для алюминиевого не меньше 2,5 мм2.
  • Есть еще один параметр, который мы не оговорили ранее из-за того, что не знали количества групп. Теперь, зная, сколько проводов у нас будут пролегать в одной трубе или коробе, нам необходимо это учесть. Для этого п.1.3.10 ПУЭ содержит поправочные коэффициенты. Поэтому, если у вас пролегает более пяти проводов пучком, то значения тока в табл.1.3.3 и 1.3.4 будет меньше 0.68, если более 7 проводов, то на 0,63, если же их больше 10, то значение будет меньше на 0,6.

Таблица выбора сечения медного провода

  • А вот на вопрос: какой провод лучше для проводки в квартире, ответ достаточно однозначный – медный. Он не так сильно подвержен коррозии, при температурных перегревах он не так сильно теряет свои свойства и имеет более высокую электропроводность.

Вывод

Теперь вы знаете все аспекты выбора провода для квартиры или дома. Поэтому должны без труда рассчитать и выбрать проводку.

Ну а ее монтаж — дело не хитрое, и статьи на нашем сайте должны помочь вам справиться с самыми сложными вопросами подключения и прокладки провода.

Basic Electrical для электропроводки в доме, типоразмеры проводов и пожарная сигнализация

При электромонтаже дома есть много типов проводов на выбор, некоторые медь, другие алюминий, одни предназначены для использования на открытом воздухе, другие внутри помещений. В целом, однако, существует только пара разновидностей, используемых для проводка жилого дома.

Кабели Romex

Romex (показан желтым цветом выше) — торговое наименование типа электрический провод с неметаллической оболочкой, обычно используется в качестве проводки жилого отделения.Фактически, Romex будет будет наиболее распространенным кабелем, который вы будете использовать при электромонтаже дома. Ниже приведены несколько основных фактов о проводке Romex:

  • Romex ™ обычный тип жилой проводки, относящийся к категории Национальный электрический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).
  • Провода
  • NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку.В покрытие кабеля NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажной среде, такой как подвалы.
  • Подземные фидерные провода похожи на НМ и Кабели NMC, за исключением кабелей UF, содержат твердый пластик. сердечник и его нельзя «перекатывать» между пальцами.
К Romex применяются следующие правила NEC. проводники:
  • Они должны быть защищены, закреплены и зажаты коробки устройства, распределительные коробки и приспособления.
  • Поддерживайте устройства, которые могут повредить кабели, например гнутые гвозди и перегнутые скобы не допускаются.
  • Кабели
  • NM и NMC следует закреплять через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, которые не соответствуют этому Правило может провиснуть и уязвимо для повреждений.
  • Предназначены для постоянной электропроводки в домах и не должен использоваться в качестве замены электропроводки прибора или удлинители.

Romex используется для освещения и розеток. схемы в вашем доме. Romex будет помечен как «12-2» или «12-3». Первая цифра указывает калибр провода. На ваш выбор обычно 10, 12 или 14 калибра. Секунда число указывает количество проводников. У Ромекса 12-2 будет черный (горячий) и белый (нейтральный) провод, а также медный провод без оболочки провод для заземления. У Ромекса 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь.Красный на 12-3 используется для трехпозиционных переключателей света, которые будут рассмотрены позже.

Romex 12 калибра рассчитан на 20 ампер и обычно в желтой рубашке. Romex 14 калибра все еще используется в некоторых приложений, рассчитан на 15 ампер и имеет серую оболочку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или сушилки для одежды. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. Это очень часто в наши дни, а не в пробеге 14 калибра.В дополнение к Romex, для электромонтажа дома также требуется несколько больших калибр проводов для приборов большой мощности. Ваш кондиционер или электрическая плита попадает в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки в доме.

Диапазон
Калибр проволоки или тип Номинальная сила тока Обычное использование
14-2 Romex 15 А Цепи освещения
12-2 Romex 20 А Цепи освещения и розетки, холодильник
10-2 Romex 30 А Водонагреватель электрический, обогреватели плинтусов
10-3 Romex 30 А Электрическая сушилка для одежды
Кабель диапазона 6/3 Cu 50 А, Тепловой насос, Электрический по запросу Водонагреватель
Медь 2 калибра 100 А Центральное электрическое отопление
AL 1/0 SER 100 А Алюминий 1 / 0-1 / 0-1 / 0-2 Сервисный питатель провод для выключателя 100 А
AL 4/0 SER 200 А Алюминий 4 / 0-4 / 0-4 / 0-2 / 0 Сервисный механизм подачи проволоки для Панель выключателя 200A

Чтобы точно определить, сколько ампер вы можете запустить через провод определенного калибра и для получения более подробной информации о выборе правильную проводку датчика щелкните здесь.

Установка домовой лифт имеет свой набор требований к электричеству. Хотя домашний лифт, вероятно, никогда не понадобился бы в маленькой кабине, он стал довольно распространенным в больших домах.

Общие электрические Электрические схемы

Часто задаваемые вопросы по электрике

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Электрооборудование — Основы

Жилой Электрические нормы и правила

Приблизительный Электрический и тяговый кабель

выключатели и Предохранители

Типы проводов и калибровка

Определение размеров вашей электрической части Сервис

Электрооборудование — установка основной линии обслуживания

Пожар / Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие требованиям NEC ® , электрические Calc Elite или Electric Toolkit, оба для Android. В Electrical Calc Elite разработан для решения многих распространенных проблем. электрические расчеты на основе кода, такие как сечения проводов, падение напряжения, определение размеров кабелепровода и т. д. Electric Toolkit предоставляет некоторые основные электрические расчеты, схемы подключения (аналогично тем, что можно найти на этом веб-сайте) и другие электрические справочные данные.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно для того, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электропроводов используются в доме. Вам также необходимо понимать общие правила кодирования, размера и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать о домашней электропроводке

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

  • Установка новой проводки и необходимость знать, какой тип провода использовать
  • ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
  • выполняет любой ремонт или реконструкцию электрооборудования

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель против провода

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

С другой стороны, кабель — это комбинация двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовая маркировка оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку. Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

  • Черный . Провод калибра 8 или 6, цепи 45 или 60 А
  • Оранжевый . Провод 10-го калибра, цепь 30 А
  • Желтый . Провод 12 калибра, цепь 20 А
  • Белый . Провод 14 калибра, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил. Домашний электрический провод обычно бывает следующих цветов:

  • Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
  • Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или прибором.
  • Голый / зеленый . Этот цветовой код обозначает провода заземления.Провод заземления вступает в игру при замыкании на землю. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Есть провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Этикетка

И провода, и кабели имеют маркировку, чтобы сообщить вам размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики. Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как датчик и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный и одножильный

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод. Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовые приборы, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

  • 14 калибр, цепи 15 А
  • калибр 12, цепи 20 ампер
  • Цепи калибра 10, 30 А
  • 8 калибр, цепи 40 А
  • 6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме можно проложить в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила для кабеля NM

Есть несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки дома, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использовать кабель Romex или NM не разрешается. Вместо этого эти общины используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования вне помещений или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Также без проблем может промокнуть.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки, имеющие квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму, имеют широкий спектр применения. У себя дома вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и ​​кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Электрооборудование 101 для домовладельца

Клинт С. Томас, эсквайр

Фотография Зои Томас

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт электропроводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в домашнюю автоматическую коробку, часто еще называемую блоком предохранителей. Из коробки выключателя этот поток электричества распространяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электрическая система дома рассчитана на работу с напряжением 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для одежды, которая работает от 240 вольт.

Электропроводка бывает разного калибра или размера. Чем тяжелее калибр, то есть чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с каким-либо автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер.Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокого тока.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неправильного калибра с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если используется провод слишком маленького диаметра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не место для гадания. Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которое может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех жил. По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе.В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. В приспособлениях для зачистки можно использовать провода различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой вольт-детектор — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания перед работой с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с любой частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру, чтобы соответствовать электрическим проводам.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек.Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки. Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического прибора соедините проводку, совместив цветные провода линии питания и прибора, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черно-белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, объем данной статьи будет ограничен самыми основными электрическими работами с использованием только однополюсных выключателей и конечных розеток.

Электрический ток, передаваемый по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы, а затем соедините белые провода вместе с помощью гайки и заземляющие провода, закрепив их вокруг зеленого винта в нижней части переключателя.Каждый черный провод подключен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от светильников, настенные розетки остаются «горячими», что означает, что в них всегда присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и провода заземления к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что у них есть два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, опубликованным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах. Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы будут выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если есть сомнения, не делайте этого.

Прочие электрические изделия


Рекомендуемые статьи

7 правильных шагов, которые нужно соблюдать при электромонтаже дома

Электросистема вашего дома — сложная система, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем».Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже в доме.

  1. Создайте письменную схему

Разработайте электрическую схему, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не планируете использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вам также следует оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи.Обычно рекомендуется использовать шесть розеток на цепь 110 вольт в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где приборы потребляют больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить провода.Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или переключателю для каждой цепи. Вы также можете пропустить провода прямо через коробку.Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Электропроводка в квартире: правила от А до Я | Своими руками

Если вы решили повесить люстру самостоятельно или поменять розетку, необходимо соблюдать некоторые очень важные правила работы с электричеством. Даже если вы не решитесь самостоятельно взяться за работу с электропроводкой, знание того, как ее производить, позволит вам контролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях — что нужно знать

Трассу квартирной электропроводки следует прокладывать строго вертикально и горизонтально по стенам, а все повороты делать только под прямым углом.Если разводку решено расположить вверху комнаты, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это минимизирует вероятность механического повреждения кабеля при ремонте или расстановке мебели.

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае проложить кабель на полу внутри специального электрического плинтуса.

Выключатели следует располагать при входе в помещение со стороны дверной ручки. Высота размещения не нормируется в соответствии с ГОСТом и СНИП, но, как правило, составляет от 80 до 150. См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли им пользоваться. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут находиться на любой высоте, например, на уровне кухонной столешницы.Рекомендуется установить не менее одной розетки на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной — особый случай!

В других случаях указанные выше требования к зонам размещения кабелей не применяются. Здесь все провода должны быть в верхней части помещения, а разводка к потребителям (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз.Никаких проводов нельзя находиться рядом с душем или ванной.

В потолке допускается установка точечных встраиваемых светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом плане идеально подходят светодиоды. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещенности в люксе 200.


Смотрите также: Электромонтаж на даче своими руками — схемы и фото


Вода и электричество — осторожно!

Электричество и вода несовместимы, и их сочетание смертельно опасно! Поэтому в ванных комнатах повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электропитания в ванной трехжильный медный кабель 2,5 мм 2 для розеток, 1,5 мм 2 для светильников, 4мм 2 для бытовой техники.

Что и где можно установить в ванной

Электропроводку можно монтировать только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением до 12 В. В зоне высотой 225 см можно устанавливать только стационарные и специально разработанные вентиляционные и водонагреватели. с этой целью.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Какая жила и утеплитель? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.

Сердечник — это металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. Выбирая провода и кабели для домашней электропроводки, важно знать площадь сечения жил.

Изоляция — это материал, пропускающий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предохраняет жилы от соприкосновения друг с другом и обеспечивает защиту проводника от механических повреждений и погодных условий.

Отключить предохранители!

Сеть под напряжением есть только в случае отключения соответствующего предохранителя. Недостаточно просто щелкнуть выключателем! Перед окончанием работ закрепите предохранитель изолентой, чтобы предотвратить случайное включение. Перед началом работы проверьте с помощью измерительного прибора, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше использовать для этой цели индикатор напряжения или мультиметр.


Ссылка по теме: Электромонтаж в ванной и сауне своими руками — чертежи, схемы, фото


Провод, кабель или шнур

Провод имеет одну или несколько плетеных нитей, соединяющих источник электроэнергии с потребителем, поэтому они делятся на одножильные и многожильные.Провода могут быть как защищенными, так и незащищенными. Первые имеют изоляцию

Корпус

, экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жилка изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется кембриком, в кабелях используются наполнители, которые обеспечивают дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другим ручным инструментом. Кабели с такой защитой называют бронированными.

Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

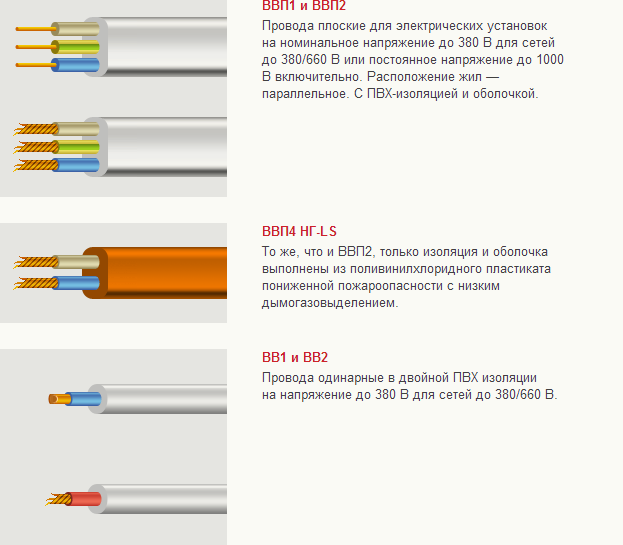

При выборе кондуктора первое, на что нужно обратить внимание, это материал жил.Согласно действующим нормам и правилам для внутренней электропроводки, допускается использование проводов и кабелей только с медными жилами. Провода с алюминиевыми жилами запрещены.

Учитывайте также способ прокладки провода или кабеля. Провода прокладываются только скрытым способом или в пластиковых коробках, кабели можно прокладывать в открытом виде.

В домашней электропроводке чаще всего используется кабель GDP. Это небронированный, экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерный цвет.

Кабель с наименованием ВВГнголитится ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации возгорания. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет самые разные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Кабель питания

NYM производится в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки.Имеет пониженную воспламеняемость и газовыделение. Чаще всего его используют для подключения к напольному щитку и для дальнейшего подключения этого щитка к квартирным или комнатным щитам (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Проволока ППНП — самая дешевая из всех токопроводящих изделий. Этот монтажный плоский провод имеет две или три одножильных жилы и изоляцию из ПВХ. Жилки можно окрасить в разные цвета.Такой провод бывает только плоским и применяется для силовых и осветительных сетей. Но утеплитель, сделанный из дешевых материалов, при нагревании быстро теряет свои свойства. Однако, если использование PPP необходимо, его следует поместить в пластиковый кабельный канал.

Для ввода электричества в дом наиболее широко применяется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции СИП-провод не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (ПУЭ). По их словам, для определенной категории проводов характерен определенный цвет изоляции.

Синяя изоляция указывает на нулевой рабочий провод, а желто-зеленый цвет указывает на нулевой защитный провод. Фазовые провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.Пренебрежение этими требованиями может вызвать трудности при монтаже проводки и ее дальнейшем обслуживании. Михаил Лежнев

Для фиксации многожильных проводов в винтовых зажимах, например, в розетках, используйте штыревые втулки. Они защищают вены от сдавливания винтом при затягивании контакта. Для опрессовки наконечников используйте специальные щипцы.

Электропроводка в квартире своими руками — видео

© Автор: Михаил Лежнев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Мини-сауна в квартире своими руками Как сделать сауну в обычной …
  • Розетки и выключатели в ванной — классы безопасности, требования и правильная установка КАКОЙ КЛАСС И ЧТО ВЫБРАТЬ …
  • Ремонт и обновление ванной комнаты своими руками — пошагово step photo ЛИЧНЫЙ ОПЫТ РЕМОНТА ВАННОЙ КОМНАТЫ ВАШИМ…
  • Жалюзи для ванной своими руками (если новые ниже) УСТАНОВКА ВАННОЙ НА РАЗНОЙ ВЫСОТЕ …
  • Компактный угловой столик с умывальником своими руками для маленькой ванной Умывальник для очень маленькой ванной …
  • Захватите ванную своими руками Как сделать перила в ванную …
  • Сауна на чердаке своими руками — мастер-класс Как разместить сауну на чердаке …

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Электрические провода и кабели — Ликвидаторы D&F

    Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные. Проволока представляет собой отдельный электрический проводник, а кабель — это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

    В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение — обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов. Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

    Общие сведения об электрическом проводе

    Источник изображения: joelynchelectrical.com

    Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и применение. Информация, напечатанная на покрытии электрического провода, — это все, что вам нужно, чтобы выбрать правильный провод для вашего дома. Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

    1. Размер проводов — Каждое приложение требует определенного размера провода для установки, и правильный размер для конкретного приложения определяется калибром проводов.Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов — 10, 12 и 14 — большее число означает меньший размер провода и влияет на мощность, которую он может передавать. Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. .

    2. Маркировка проводов — Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов.Эти буквы обозначают следующие требования NEC: .

    • T — Термопластическая изоляция
    • H — Термостойкость
    • HH — Высокая термостойкость (до 194 ° F)
    • W — Подходит для влажных помещений
    • N — нейлоновое покрытие, устойчивое к повреждениям маслом или газом
    • X — огнестойкий синтетический полимер

    3. Типы электрических проводов — В основном существует 5 типов проводов: .

    • Тройные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками.Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
    • Провода основного фидера: Провода основного фидера — это провода, соединяющие вспомогательную погодную головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
    • Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией.Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
    • Провода в неметаллической оболочке: Провод в неметаллической оболочке, или Romex, используется в большинстве домов и имеет 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления. Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
    • Однонитевые провода: Однонитевые провода также используют провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть через трубу. Однопроволочная проволока — самый популярный выбор для схем, в которых для прокладки проводов используются трубы.

    4. Цветовые коды — Провода разных цветов служат для разных целей, например: .

    • Черный: Горячий провод, для выключателей или розеток.
    • Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
    • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 направления и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
    • Зеленый и голая медь: Только для заземления.

    5. Калибр проводов, амплитуда и мощность нагрузки — Чтобы выбрать правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра. Калибр провода — это размер провода, допустимая нагрузка — это количество электричества, которое может протекать по проводу, а мощность — это нагрузка, которую может выдержать провод, которая всегда указывается на приборах. .

    Типы проводов + использование. Видео от Neepawa GG

    Общие сведения об электрическом кабеле

    Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам необходимо знать, чтобы выбрать правильный кабель для вашего дома.

    1. Типы электрических кабелей — Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности. Вот некоторые из наиболее часто используемых: .

    • Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластическую изоляцию) и неизолированный провод для заземления.Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.

    • Подземный фидерный кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле.Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых светильников, насосов и т. Д.

      Кредит изображения: servicewire.com

    • Кабель с металлической оболочкой: Кабели с металлической оболочкой, также известные как армированные кабели или кабели BX, часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), которые изолированы сшитым полиэтиленом, подложкой из ПВХ и черной оболочкой из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

    Изображение предоставлено: ncwhomeinspections.com

    • Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели содержат более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой.В различных отраслях промышленности используются различные разновидности, например, многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
    • Коаксиальный кабель: Коаксиальный кабель (иногда гелиаксиальный) имеет трубчатый изолирующий слой, который защищает внутренний проводник, окруженный трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, получившие название «коаксиальных», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
    • Кабель неэкранированной витой пары: Как следует из названия, этот тип состоит из двух скрученных вместе проводов. Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах безопасности и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, так как они гибкие и легко сгибаются для установки в стене.
    • Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами. Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
    • Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед прокладкой под землей.Они имеют тяжелый металлический сердечник с многослойной металлической оболочкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
    • Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.
    • Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
    • Спаренный кабель: Этот кабель с двумя отдельно изолированными проводниками обычно используется в цепях постоянного или низкочастотного переменного тока.
    • Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

    2. Цветовой код кабеля — Цветовое кодирование изоляции кабеля используется для определения активных, нейтральных и заземляющих проводников. NEC не предписывает никакого цвета для фазных / активных проводов.В разных странах / регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе. Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .

    Размер кабеля — Размер кабеля — это калибр отдельных жил в кабеле, например 14, 12, 10 и т. Д. — опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие в кабеле 3-х проводов калибра 10.Заземляющий провод, если он имеется, не обозначается этим номером и обозначается буквой «G».

    Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

    Свяжитесь с нами

    Если у вас возникнут вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

    Свяжитесь с нами

    Все, что вам нужно знать о домашней электропроводке

    Электропроводка дома — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию дома, таким как телевизор, лампы, кондиционеры и т. Д.

    Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

    5 различных типов систем электропроводки дома
    1. Зажим для проводов

      Эта проводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы. Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях. Более того, в наши дни система электропроводки с планками используется редко.

    2. Электропроводка обсадных труб и колпачков

      В прошлом он был довольно популярен, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке.В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели. Кабели проходили через деревянные кожухи, в которых кожух был изготовлен из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.

    3. Проводка планки

      Это когда одиночный электрический провод или группа проводов прокладываются по деревянной обрешетке. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.

    4. Проводка в свинцовой оболочке

      В проводке со свинцовой оболочкой используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

    5. Кабельная проводка

      Существует два типа кабельной проводки в зависимости от прокладки труб:

      • Поверхностная проводка из кабелепровода Когда трубы из GI или ПВХ устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой.Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равных расстояниях. Внутри коробов прокладываются электрические провода.
      • Скрытая проводка из кабелепровода Когда кабельные каналы скрыты внутри пазов в стене или точеной кирпичной стены, это называется скрытой кабельной разводкой. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

    Вот некоторые преимущества и недостатки системы скрытой проводки

    Преимущества

    • Это безопасная система электропроводки
    • Защищено от химического воздействия, влажности и других внешних факторов
    • Без риска поражения электрическим током
    • Это эстетично
    • Отсутствие риска износа, возгорания или повреждения изоляции кабеля
    • Довольно надежно
    • Ремонт можно легко выполнить, так как вы легко можете заменить старые провода

    Недостатки

    • Дороже по сравнению с поверхностной проводкой
    • Сложно изменить положение выключателей или приборов
    • Установка сложная
    • Трудно найти дефекты в проводке
    • Добавление дополнительного трубопровода в будущем — утомительная задача

    Если электропроводка не выполнена должным образом или не обслуживается должным образом, это может привести к опасным ситуациям, таким как электрический пожар.Поэтому важно проявлять большую осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить у себя дома, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

    D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный перечень электрических соединителей, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
