Типы проводов в автомобильной проводке

В автомобильном электрооборудовании применяются провода двух типов: высоковольтные и низковольтные.

• Проводник высокого напряжения применяется в системах зажигания.

• Низковольтный провод используется для монтажа бортовой сети.

Марки проводов для автомобиля

Наиболее распространенными являются марки российского производства, взглянем на них подробнее:

ПВА – низковольтный проводник, специально разработан для функционирования в проводке автомобиля, обладает высокой гибкостью не ниже 5 класса. Устойчив к нагреву до +105 С, а заявленный производителем период работы на предельных температурах достигает 96 часов при +135 С. Удовлетворяет всем требованиям надежности. Спецификация ПВАМ, где М – малогабаритный, различается более тонкой изоляцией и массой. Используется в легковых и грузовых автомобилях при монтаже бортовой сети.

ПГВА – еще один проводник низкого напряжения для автомобилей. Не такой гибкий как ПВА (3 класс гибкости) и менее устойчивый к высоким температурам (до +70 С). Преимущественно используется в пассажирском транспорте, грузовой и сельскохозяйственной технике. При работе в условиях электромагнитных помех используется его экранированная версия ПГВАЭ.

НВМ – универсальные проводники используемые при фиксированном монтаже. Луженая медь как материал проводника гарантирует качественную пайку, а допустимый показатель рабочей температуры достигает +105 С. Спецификации НВ и НВМ различаются лишь гибкостью.

В автоэлектрике так же возможно использовать провода ПВ3, ПВ4, ПуГВ. Однако нужно помнить, что они должны быть смонтированы стационарно, а их устойчивость к температурам составляет +70 С. Также они нуждаются в дополнительной защите от внешних воздействий. Чаще всего их применяют для подведения питания к автомобильной акустике.

Выбор сечения автомобильного провода

Для определения сечения проводника нам понадобятся:

• максимальное потребление тока всего оборудования в автомобиле;

• дистанция от монтируемого электрооборудования до аккумулятора

• номинальное напряжение источника питания

Определив максимальную силу тока в цепи, вы можете выбрать соответствующее сечение из таблицы, но это возможно только в случаях с короткими электрическими цепями.

Табличные данные подобраны для аккумулятора 12в (допустимые потери напряжения не более 2%).

Для иллюстрации представим, что нам нужно подключить автомагнитолу на расстоянии 2 метров, сила тока составит 15А. Подставив в таблицу исходные значения находим требуемое сечение — 6 мм².

Помните, что это лишь приблизительные данные и для точного расчета стоит проконсультироваться со специалистом.

Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта

Какой кабель использовать для освещения?

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с подбора кабельной продукции.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Обратите внимание

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

• Резина.
• ПВХ материал.
• Полиэтилен.
• Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

Изоляция (материал):

• П — полиэтилен.
• Н — негорючая резина.
• B — ПВХ.
• К — капрон.
• Пс — самозатухающий полиэтилен.
• С — свинец.
• Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

• Б — с бронированной оболочкой.
• Г — без брони (гибкий).
• А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы – до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки – дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения – с медными или алюминиевыми.

При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется.

Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Конструкция и сечение

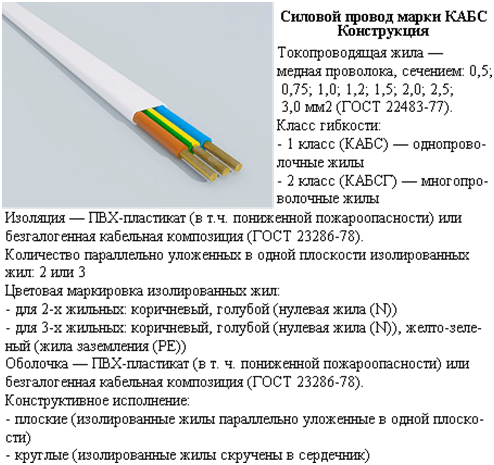

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости.

Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой.

Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Важно

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов.

Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках.

Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

• ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
• ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
• ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
• ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности.

Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику.

Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Источник: https://lightika.com/elektroprovodka/kakoy-kabel-ispol-zovat-dlya-provodki-v-kvartire-obzor-provodov-i-vybor-luchshego-varianta. html

Какой кабель использовать для домашней проводки — NYM или ВВГнг-Ls

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Совет

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т. д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Обратите внимание

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?
Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

Важно

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Совет

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Источник: https://domikelectrica.ru/kakoj-kabel-ispolzovat-dlya-domashnej-provodki/

Разберемся, какой провод лучше использовать для проводки в квартире

При гигантском количестве разнообразных приборов в стандартной современной квартире очень важна качественная работа домашних электромагистралей.

Приступая к монтажу, стоит очень внимательно подойти к подбору проводов, закладываемых в пол либо несущие стены.

Необходимо учитывать их материал, сечение, а также то, где собираются вести линии – в квартире многоэтажки либо в частном коттедже.

Виды электротехнических изделий

Существует несколько классификаций, на которые следует ориентироваться при выборе кабеля для домашних линий. Первое, что бросается глаза – количество жил. Как распределяются электротехнические изделия по этому параметру?

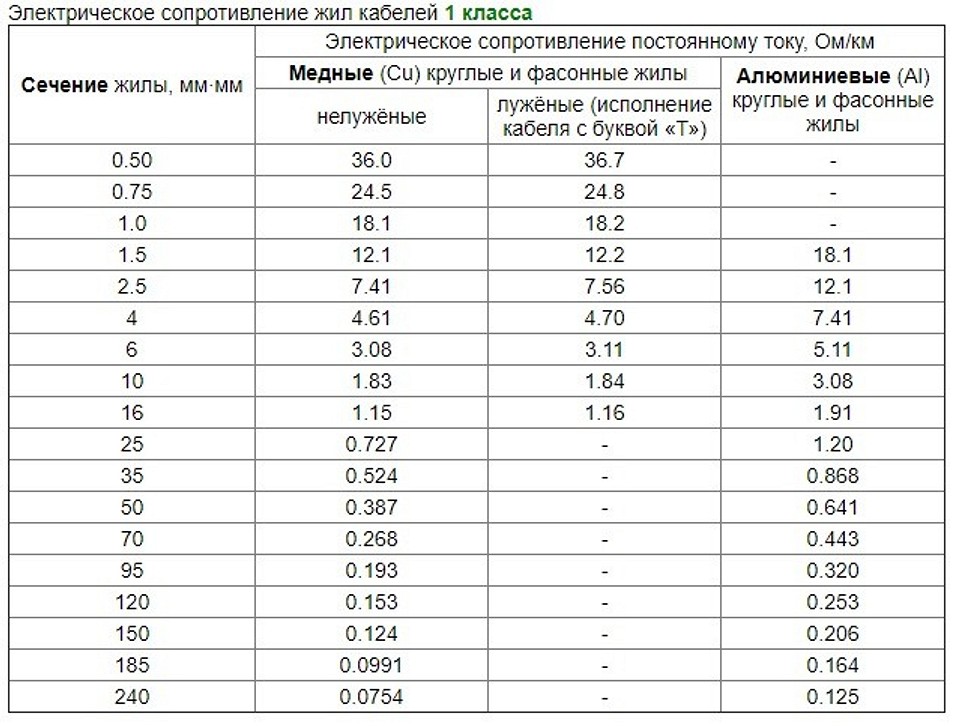

Традиционные материалы для создания кабелей – медь и алюминий. Сопротивление у первого металла меньше, чем у второго. Это означает, что при равном сечении медный вариант может пропускать больший ток, он мощнее и долговечнее. Но алюминиевые аналоги выгоднее по цене.

Важно! Медь и алюминий составляют гальванопару, их можно связывать между собой лишь через клеммник. Их скрутка непременно окислится, что грозит потерей контакта, замыканием магистрали и даже пожаром. Проще выбрать электропровода одного типа для всех линий в квартире.

Золотое сечение

Так какой же провод нужен для проводки в квартире и какое сечения подойдет для домашних магистралей? Для правильного выбора необходимо высчитать значение тока всех электроприборов в квартире.

Эта величина подскажет подходящие параметры кабеля.

Рассчитывают ее по формуле, взяв за основу мощность прибора P (данные указаны в технической документации) в качестве делимого и напряжение в электросети V (обычно 220 В) как делитель.

Площадь сечения измеряют в квадратных миллиметрах. Каждый такой «квадрат» медного электрокабеля может длительный период пропускать через себя максимально десять ампер при нагреве до допустимых норм. Алюминиевый аналог уступает: его максимум четыре – шесть ампер.

Представим прибор, требующий мощности в четыре киловатта. При стандартном электронапряжении сила тока окажется равной 18,18 ампер (4000 ватт делим на 220). Для запитки такого прибора от электросети понадобится медная проводка сечением как минимум в 1,8 квадратных миллиметров.

Для подстраховки лучше увеличить это значение раза в полтора. Идеальным вариантом для данного прибора будет медный шнур сечением два квадратных миллиметра. Вариант на основе алюминия нужно выбирать толщиной в два с половиной раза больше.

Если не хочется считать, можно прикинуть параметры по таблице, немного увеличив указанные мощности.

При скрытой проводке (в большинстве современных квартир), указанные в таблице данные надо умножать на 0,8. Открытый вариант, например, в частном доме предполагает провод сечением не меньше четырех «квадратов» с высокой механической прочностью.

Данное видео поможет вам определиться, какой провод лучше выбрать для проводки в квартире:

Что подскажет маркировка

Она обычно включает несколько букв и чисел, которые обозначают:

• Числа. Первое указывает на число жил, следующее – на площадь сечения каждой, остальные подскажут класс гибкости электропровода.
• Первые буквы. Если в маркировке на первом месте стоит «А», это алюминиевый проводник. При ее отсутствии такие буквы указывают на медные разновидности и подсказывают, из чего выполнена верхняя изоляция.Оболочка из полиэтилена маркируется литерой «П», поливинилхлоридная – «В», резиновая – «Р». Буква «К» означает контрольный кабель. Аббревиатура «ШВ» указывает на присутствие герметичной защиты, к примеру, шланга из ПВХ.
• Другие обозначения. Наличие в маркировке литеры «Э» сообщает о том, что между жилами есть наполнитель. Сочетание «ОЖ» указывает на однопроволочную жилу, гибкость и плоскость кабеля подтверждаются буквами «Г» и «П» соответственно. Качественные характеристики подскажут обозначения «НГ» (огнестойкость, негорючесть), «Б» (бронирование кабеля), «LS» (отсутствие дыма при плавлении).

Рассмотрим самые популярные виды кабелей и какой провод лучше использовать для проводки в квартире:

• ВВГ из меди может быть плоским либо круглым. Лучше выбирать улучшенные в плане безопасности варианты – ВВГнг (негорючий) либо ВВГнг-LS (огнестойкий с пониженным выделением дыма).
• АВВГ – алюминиевый устойчивый к горению аналог.
• NYM – круглый провод из меди, одножильный, с низкой степенью горючести и дымовыделения.
• ПВС – круглый многожильный провод из меди для подключения бытовой техники и удлинителей, иногда – для внутренних линий проводки в квартире.
• ШВВП – плоский кабель из меди с многопроволочным проводником. Используется для подсоединения электроники и бытовых приборов.

Провода также можно различить по цвету, что важно при открытой проводке. Черный указывает на ВВГ, оранжевый на ПВС (но он может быть и белым). Тон кабеля марки NYM – серый. ШВВП обычно белый, но встречается и других оттенков.

Внимание! Электротехнические изделия с маркировкой ПБПП, ПУВП, ПУНП, ПУНГП в квартире применять не стоит в связи с повышенной пожароопасностью.

Линии в современном жилье

Монтажный кабель для ввода в жилище по показателю плоскости сечения должен быть на ступень больше той, что необходима для обслуживания самого мощного прибора в квартире. Но совсем необязательно вести все магистрали таким проводом. Экономичнее будет подключить его к клеммнику, а затем вывести через автоматы линии необходимого сечения.

В стандартных городских квартирах для электромагистралей чаще всего выбирают провода с проводниками из меди. Для освещения подойдет электропровод сечением полтора «квадрата», для розеток – 2,5 «квадрата». В помещения с большим количеством бытовых приборов и электроники, например, в кухню, следует тянуть провод площадью сечения не меньше четырех квадратных миллиметров.

Магистраль за обшивкой из гипсокартона или навесным потолком должна быть выполнена из кабеля, не поддерживающего горение с маркировкой «НГ», а еще лучше «LS».

Обратите внимание

На изоляции провода лучше не экономить и выбрать двойной вариант. Ведь при прорыве воды некачественная изоляция может привести к пожару. Да и повредить такой провод в процессе эксплуатации очень просто.

Если вы живете в деревянном доме, то придется проводить открытые питающие линии. Использовать здесь можно лишь негорючие медные варианты. Лучше всего уложить провод в кабельные каналы, Такие пластиковые короба сейчас производят разнообразных модификаций и расцветок.

В заключение предлагаем вам посмотреть видео, в котором мастер расскажет, какими проводами лучше делать проводку в квартире:

Выбрать электрокабели, правильно поддерживающие питающее напряжение в квартире можно самостоятельно. Но монтаж электромагистралей стоит доверить профессионалам. Работа с электричеством для неподготовленного человека опасна для жизни.

Источник: http://elektrik24.net/provodka/v-kvartire/kakoj-kabel-ispolzovat.html

Провода для электропроводки в квартире

На современном рынке строительных и ремонтных материалов существует так много разновидностей и марок проводов, что в вопросе, какие провода для электропроводки лучше выбрать, часто путаются даже самые матерые профессионалы.

Что уж говорить о новичках?  Еще больше путаницы вносят различные «эксперты» на форумах, для которых выбор провода для проводки это якобы самое простое дело на земле. Но в действительности они мало что в этом понимают в том, какой провод использовать для проводки в доме и почему именно его.

Но при этом раздают массу советов, только вводя в заблуждение.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием. При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро.

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения.

Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам.

А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Как выбрать провод

Один из первых моментов, с которых стоит начать ремонт поводки это выбор провода. Точней стоит определиться, что следует использовать кабель или провод. На самом деле разница между ними с точки зрения характеристик едва заметна. Часто все зависит от того как сам производитель позиционирует свое изделие.

Кабель, шнур и провод понятия, которые часто путают между собой. Согласно учебных пособий, кабель это несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ВВГ (медный кабель в ПВХ оболочке и с ПВХ изоляцией), который может иметь от одной до четырех жил. В разных кабелях жилы имеют разное сечение.

Провод тоже может иметь несколько отдельных изолированных друг от друга жил объединённых одной цельной изоляцией. Например: ППВ (медный Провод Плоский с изоляцией из ПВХ) или ПУНП – двух и трех жильный с сечением 0,75 – 4 мм².

Шнур имеет примерно такое же устройство, только токоведущие жилы гибкие т.к. состоят из пучка тонких проволочек, и покрытые более гибкой изоляцией и защитной оболочкой. Например: ПВС (медный Провод со Скрученными жилами в ПВХ оплетке) с сечением от 0,5 до 2,5мм².

Данная тема так обширна, что потребуется отдельная статья для того чтобы полноценно ее рассмотреть. По этому рекомендуем прочитать статью про разновидности и марки проводов. Про способы монтажа проводки тоже есть отдельные статьи. Например есть статья «Как смонтировать проводку в деревянном доме» или «Как произвести электромонтаж проводки в доме или квартире».

 Но на практике достаточно будет уяснить некоторые базовые тонкости. Например, то что вся стационарная электрическая проводка в квартире должна проводиться кабелем или проводом повышенного сечения. При помощи гибкого провода-шнура допустимо подключать только переносное электрическое оборудование либо слабые системы с напряжением, не превышающим 24 Вольта.

То есть для внутренней проводки – кабель. Для внешней – провод.

Кроме этого, следует помнить, что для проводки в квартире лучше использовать медный кабель. Это повысит надежность проводки, а следственно уменьшит вероятность возникновения пожара.

Важно

Именно поэтому такие электропровода для деревянного дома — это лучшее решение. Всем известно, дерево само по себе больше подвержено горению.

А значит, риск пожара выше если сравнивать с квартирой или каменным домом.

При выборе следует также учитывать материал, из которого сделан провод. Если из алюминия, то он наделен меньшей проводимостью электричества и достаточно быстро начинает ломаться в местах перегибов.

Кроме этого провод окисляется, и данный оксид отличается повышенным сопротивлением. Это означает, что качество проводимости тока будет только ухудшаться.

Главное достоинство таких проводов их сравнительно небольшая стоимость.

Медные провода обладают значительно лучшими качествами, например:

• Они не так сильно подвержены окислению.
• Лучше проводят ток.
• Более адоптированы под внешнюю среду.
• Не так подвержены поломкам в местах сгибов.

При этом стоимость проводов немного выше в сравнении с алюминиевыми. Но такая затрата окупает себя. Из-за качеств медных проводов менять проводку придется значительно реже.

Электрический кабель в квартире должен быто достаточно гибким. Обычно городская проводка отличается большим количеством соединений и изгибов. Если говорит о кабелях, используемых за пределами жилой квартиры, то от них уже не потребуется такой гибкости.

Сечение кабелей

Вне зависимости от марки кабеля отдельно стоит обращать внимание на сечение проводов или кабелей. Оно по факту отвечает за ту токовую нагрузку, которую кабель сможет выдержать. На рынке стройматериалов можно найти провода и кабеля с сечением от 0,35 мм2 до 25 мм2. Если говорить про освещение, то достаточно будет провода с сечением 3*1,5 мм. А если под розетку то 3*2,5.

Для более точного определения сечения провода необходимо провести и более тщательные расчеты. Как произвести расчеты сечения провода читайте статью «Расчет сечения провода по току«. Но если в этом действительно есть необходимость, то лучше доверить эту работу профессиональным электрикам. При самостоятельном расчете, скорее всего по неопытности ускользнёт масса важных деталей.

Также снова важно учитывать материал провода. Если он алюминиевый, то показатели автоматически стоит увеличивать в полтора раза. Именно настолько проводимость меди выше проводимости алюминия. Поэтому алюминиевый провод будет значительно толще.

Кроме этого на выбор сечения будет влиять то, как будут спрятаны провода. Например, укроете провод под штукатурку, и появится риск его перегрева.

Соответственно если выбирать проводку под слой штукатурки, то его сечение должно быть больше, чем провода под открытую проводку. При этом в процессе покупке стоит покупать провода с запасом по сечению.

Этот запас вам обязательно пригодится в будущем, покупая в дом новую бытовую технику.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

Совет

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

Источник: http://electry.ru/kabeli-i-provoda/provoda-dlya-elektroprovodki-v-kvartire.html

Как выбрать кабель для домашней проводки лучший выбор и типы проводов

Электрические провода и кабели для монтажа в квартире или частном доме различаются по некоторым параметрам, описанным в таблице.

Параметр	Провод	Кабель
Максимальная величина напряжения тока, который можно подавать на электролинию	В районе ста вольт	При использовании кабеля в частном доме либо квартире этот параметр практически неограничен. Кабели могут проводить не одну тысячу вольт. Это обусловлено объединением жил, повышением их числа, а также площади поперечного сечения
Степень защиты от воздействия внешних факторов	Наличие изоляции в провода позволит предотвратить появление ржавчины. Эффективная защита от агрессивной среды	Разные кабели могут оснащаться различными разновидностями оболочек. Они позволяют защитить электролинию от механических воздействий, нагрузок на растяжение и изгиб, электромагнитных помех. Отдельные продукты могут быть защищены от попадания влаги, что позволяет использовать их для укладки в местах с повышенной влажностью и даже воде. Некоторые кабели имеют защиту от высоких и низких температур окружающей среды.
Параметр горючести	В случае с проводами их оболочки могут подгорать	Есть кабели, которые характеризуются негорючестью. Некоторые разновидности электроцепей не дымят и не выделяют вредоносных веществ при работе в условиях повышенных температур. В случае пожара такой кабель будет медленно плавиться.
Область использования	Провода чаще всего применяются для обустройства внутренних плат и составляющих электронных электрических приборов.	Использование кабеля допускается в любых сферах применения. Они используются как в быту, так и для укладки электролиний государственного значения.

Специалисты рекомендуют использовать провода для переносного оборудования и в слаботочных системах, величина напряжения которых составляет не более 24 вольт.

Канал Радиолюбитель TV рассказал о сходствах и отличиях проводников, а также о том, какой кабель использовать для проводки в квартире.

Типы электропроводки по количеству жил

Между собой провода для электрики в жилых и промышленных помещениях делятся на одножильные и многожильные.

Разновидность	Конструктивные особенности	Параметр жесткости	Состав проводника	Сфера использования
Кабели с одной жилой	Вокруг одной жилы имеется изоляционный слой	Параметр будет жестким	Жилы из одной проволоки либо пучка	Предназначены для укладки во внутренних скрытых магистралях
Многожильные	В таких проводниках может применяться от двух и более жил, заключенных в общую оболочку. Жилы отделены друг от друга	Такая продукция характеризуется мягким уровнем жесткости. Многожильные изделия позволяют выдерживать многократные изгибы	В таких продуктах также применяются жилы из одной либо пучка проволоки	Используются для организации открытой проводки. Могут применяться в шнурах для бытового электрооборудования, а также электроники, подключающейся к бытовой сети.

Параметры кабелей

Чтобы правильно осуществить выбор провода для прокладки, рекомендуем ознакомиться с параметрами электрических проводников.

Материал жилы

В продаже можно найти электропровода, в которых применяются медные либо алюминиевые жилы. Последний вариант более бюджетные, но медные изделия зарекомендовали себя с положительной стороны в плане надежности.

Такие провода характеризуются более высоким параметром проводимости тока, но их сопротивление ниже. Медные электроцепи греются медленнее. Этот материал характеризуется высокой пластичностью, он не подвергается окислению так быстро, как алюминиевые кабели.

Из-за этого ресурс эксплуатации медных изделий более высокий. Для квартирной проводки лучше выбрать медные кабели.

Сечение кабеля

Данный параметр измеряется в мм2 и демонстрирует пропускную способность тока. Электроцепь, выполненная из меди, на один квадратный миллиметр может пропустить не более 10 ампер тока. В случае с алюминиевым изделием максимальный показатель составит 8 ампер.

Для обеспечения более высокой безопасности электрической сети рекомендуется подобрать изделия с повышенной пропускной способностью. Это позволит предотвратить перегрев жилы и не допустить расплавления изоляционного слоя.

Важен и запас сечения, так как электролинии, уложенные скрытно под штукатуркой, не так быстро охлаждаются.

Специалисты не советуют использовать провода, рабочий номинал которого больше, чем расчетный.

Параметр сечения должен соответствовать маркировке, которая указывается на бирке проводов, но по факту рабочий параметр будет занижен.

Возможны незначительные расхождения, так как при сертификации внимание обращается на величину сопротивления, а не сечения. Если фактические расхождения более высокие, это говорит о том, что изделие бракованное.

Таблица выбора сечения для проводника

Толщина жильной изоляции

Любой вид электроцепи, независимо от количества жил, имеет изоляционный слой. В качестве материала изоляции применяется ПВХ либо другие разновидности пластмассы.

Пластик может быть обычным или обладать устойчивостью по отношению к образованию дыма и горючести. Параметр толщины определяется ГОСТом.

В соответствии с документом, в бытовых сетях, работающих с напряжением до 660 вольт провод должен иметь не менее 0,6 мм изоляции. Если сечение электролинии составляет от 1,5 до 2,5 мм2.

Толщина оболочки

Наружная оболочка способствует образованию целостного проводника. Она используется для фиксации и удержания электроцепей, расположенных внутри кабеля. Оболочка производится из разных типов пластмассы.

Это может быть сшитый полиэтилен, ПВХ либо полимерный материал, обладающий устойчивостью к горючести. Но диаметр оболочки всегда выше. По стандарту для проводников с одной жилой он должен составить 1,4 мм, а для многожильных изделий — 1,8 мм.

По факту диаметр оболочки может быть немного меньше, но не критично. Двойной изоляционный слой обеспечит максимальную защиту электролиний от повреждений.

Как читать маркировку?

Когда выбираем кабель для электрической бытовой сети, рекомендуем обратить внимание на маркировку. Символы, размещенные на кабеле, позволяют узнать всю основную информацию о продукте, необходимую для выбора. На качественных кабелях маркировка выполнена четко, она пропечатана либо вдавлена в оболочку кабеля.

Об особенностях маркировки кабелей вкратце рассказал Андрей Кулагин.

Первый символ в маркировке демонстрирует, из какого материала выполнен изоляционный слой:

• П — провод или изоляционный слой из полиэтилена;
• В — изоляционный слой выполнен из ПВХ;
• К — контрольная электролиния;
• Р — изоляционный слой выполнен из резины.

Второй символ определяет материал, который использовался для изготовления оболочки жилы:

• В — для изготовления использовался ПВХ;
• Р — оболочка выполнена из резинового материала;
• П — полиэтилен.

В маркировке могут содержаться другие символы, определяющие важные свойства продукта:

• нг — изоляционный слой электрокабеля характеризуется сниженной горючестью;
• Шв — говорит о том, что кабель герметичен;
• LS — указывает на сниженные свойства дымности, то есть продукт выделяет минимум дыма в случае плавления;
• Бб — для производства защитной оболочки использовалось несколько лент;
• Э — продукт относится к категории экранированных;
• П — кабель плоский;
• Б — продукт относится к классу бронированных;
• з — продукт, в котором свободное пространство между проводниками заполнено;
• Г — изделие, характеризующееся улучшенной гибкостью;
• ОЖ — в продукте применяется однопроволочная жила.

Символ для определения материала, который использовался для изготовления продукта, указывается только на алюминиевых кабелях (буква А). В медных изделиях не указывается символ, так как медь является металлом, который применяется по умолчанию.

Информация, которую может содержать маркировка:

• название производителя продукта;
• год производства кабеля;
• количество жил, использующихся в продукте;
• сечение проводника;
• величина напряжения или рабочий номинал.

Расцветка жил

Кабели для укладки электросетей могут быть выполнены в одном цвете или иметь цветную полоску на оболочке. Она располагается вдоль электролинии.

Вкратце о значении и особенностях цветов:

1. Кабели белого, красного либо коричневого цветов обычно применяются в качестве фазы. На большинстве электрических схем они отмечаются как L.
2. Кабели синего цвета обозначаются как ноль N.
3. Продукты зеленого цвета соответствуют заземлению. Они маркируются символами РЕ.

Александр Микрюков подробно рассказал о цветовой маркировке электрических проводов.

Проверка упаковки и сертификата

Есть несколько разновидностей упаковой для электрических кабелей. Для розничной продажи конечным потребителям используются специальные бухты. Для продажи оптовым покупателям изделия укладываются в барабаны.

Независимо от типа упаковки, к электрическим проводникам прикрепляется бирка, которая позволяет узнать:

• название предприятия, которое производило продукцию, также может указываться логотип бренда;
• марку изделия;
• дату производства продукции;
• ГОСТ либо другой стандарт, которым руководствовался производитель при изготовлении кабелей;
• количество отрезков кабеля с указанием длины;
• порядковый номер барабана, если речь идет об оптовой продукции;
• общую массу проводника;
• прочую информацию, включающую в себя знак соответствия, отметки специалистов и т. д.

Если потребитель покупает целую бухту, то покупатель получит бирку со всей необходимой информацией. Если проводники покупаются кусками, то потребитель может попросить у продавца бирку для ознакомления.

Что касается сертификатов, то качество любой продукции подтверждается документацией. Важно, чтобы у проводников были сертификаты соответствия и пожарной безопасности. Это подтверждает, что продукцию можно использовать для выполнения конкретных монтажных работ.

В сертификате обязательно отмечается ГОСТ либо стандарт и срок действия провода.

Внешнее состояние изделия

Первое, что надо делать при покупке проводников, это оценить их визуальное состояние. Не рекомендуем покупать изделия, которые имеют явные внешние повреждения.

Речь идет о:

• помятостях;
• перегибах;
• повреждениях изоляционного слоя.

Изгибы могут свидетельствовать о проблемах. Внешние дефекты могут быть следствием обрывов или замыканий.

Канал Сами с Усами рассказал о том, как найти место обрыва проводника самостоятельно.

Какой кабель нужен для домашней проводки?

Выполняя самостоятельно укладку электропроводки в жилом помещении, надо определиться с типом проводов. Они будут разными для внутренней и наружной прокладки.

Для внутренней и скрытой

Использование алюминиевых электроцепей для комнатной проводки не допускается.

Это обусловлено следующими причинами:

1. Этот материал легче меди по весу, но его удельное сопротивление значительно выше, практически в два раза. Это говорит о том, что для обеспечения необходимой проходимости потребителю потребуется использовать электролинию с большим диаметром.
2. Алюмииний относится к материалам, которые быстро окисляются на воздухе. Значит в месте контакта с окислом появится более высокое переходное сопротивление. В итоге происходит перегрев контакта, что также увеличивает параметр сопротивления. Контактные элементы расплавляются.
3. При затяжке кабеля из алюминия текут, поэтому периодических их надо подтягивать.
4. Электролинии из алюминия более подвержены повреждению при изгибах. Изоляционный слой со временем растрескается. Это приведет к реакции в результате воздействия воздуха на металл. Ускорится процесс окисления и образования ржавчины.

Если общая нагрузка на бытовую сеть составит 4,5 кВт, то диаметр медного проводника для укладки должен составить 2,5 мм2. Кабели такого типа часто используются для подключения розеток.

Для организации освещения в квартире потребуется проводник с сечением 1,5 мм2.

Если вы планируете подключать к розеткам мощное оборудование, к примеру, электрические плиты, то лучше использовать кабели с сечением 4 мм2.

Для наружной проводки

Внешняя электропроводка укладывается по фасаду строения либо между несколькими зданиями.

Поэтому проводник, который будет применяться для этой цели, должен иметь качественную изоляцию и быть недоступным для прикосновения.

Для внешней проводки рекомендуется применение витых электрокабелей либо защищенных электроцепей ПРТ. Укладка электролиний типа АВВГ и АПВГ допускается под землей, но глубина прокладки должна составить не менее 0,7 метров.

Для деревянных домов

В деревянном строении зачастую используется внешняя проводка. Самым эстетичным вариантом будет применение витых проводников.

Ретро кабели для внешней укладки представляют собой витой декоративных проводник, который включает в себя изолированные жилы, свитые друг с другом. Каждая из них устанавливается в отдельную оплетку, которая выполняется из негорючего материала.

Обратите внимание

В результате сложности исполнения стоимость таких продуктов значительно выше, по сравнению с медными проводниками. Ретро провод может иметь две или три жилы.

Канал ПЕНТАдизайн рассказал о том, какие провода нельзя использовать для укладки в деревянных сооружениях.

Популярные кабели

Если хотите выбрать лучший провод для укладки в доме, рекомендуем разобраться с популярными моделями. Выбор производителя играет важную роль в вопросе надежности.

ВВГ и его модификации

Это один из популярных вариантов российского производства, используется практически повсеместно. ВВГ продукция относится к категории небронированных силовых электроцепей.

В ее составе может быть от одной до пяти медных жил, их сечение составит от 1,5 до 240 мм2.

Если изделие обладает округленной, плоской либо треугольной формой, то оно будет иметь общую оболочку, а также поливинилхлоридный слой изоляции.

ВВГ продукция делится на такие виды:

1. Непосредственно ВВГ. Основная разновидность, ее свойства описаны выше.
2. ВВГнг. Это силовой электропроводник. Он характеризуется наличием внешней оболочки, а также изоляционного слоя жил. Последний выполнен из поливинилхлорида, относящегося к категории негорючих материалов.
3. ВВГнг-LS. Электроцепь с несколькими жилами, каждая из которых обладает негорючей изоляцией. Причем слой выполнен в самозатухающемся материале. Оболочка проводника характеризуется пониженным показанием дымовыделения при горении.
4. ВВГнг FR-LS. Негорючий тип проводников, характеризующийся пониженной задымленностью. В таких кабелях используется слюдяная лента, она предназначена для обеспечения дополнительной защиты от воздействия огня.

NYM

Такие проводники изготовляются из меди, производство налажено в России по немецкой лицензии. NYM кабели соответствуют российским и европейским стандартам. Главные свойства у таких проводников такие же, как и ВВГ продукции.

Эти кабели предназначены для работы в условиях напряжения 0,66 кВт. Есть два вида NYM изделий — с сечением от 1,5 до 10 мм2 и многопроволочные с сечением 16 мм2.

Чтобы обеспечить минимальную горючесть проводника, между жилами и оболочкой располагается прорезиненный наполнитель.

О технических характеристиках изделий NYM рассказал канал «Электрика, строительство и ремонт своими руками».

Преимущества NYM изделий:

1. Хорошее качество исполнения. Все элементы кабеля создаются с учетом стандартов, что увеличивает надежность и способствует увеличенному сроку службы.
2. Пожарная безопасность и устойчивость к воздействию огня. При указанных нагрузках проводники эффективно справляются со своими обязанностями. Благодаря наличию прочного изоляционного слоя допускается пучковая укладка электролиний.
3. Простота разделки и удобство укладки.

Что не стоит использовать

Для укладки проводки не допускается применение ПВС проводников причины следующие:

1. Такие изделия обладают многопроволочным устройством жилы. Соответственно, для подключения контактов потребуется пайка и лужение концевых частей. Для этого потребителю нужен опыт и время.
2. Использование ПВС проводников делает всю электросеть более уязвимой к пожару. Проволочные жилы нагреваются быстрее, что приводит к их ускоренному износу. Когда провода отработают свой срок службы, может произойти замыкание.
3. Не допускается укладка ПВС проводников пучком. Электролинии надо размещать на определенном расстоянии, поэтому в стене потребителю придется делать штробы для каждого проводника.

Для прокладки проводки не допускается применение проводников типа ПВВП и ШВВП.

Кабель ПВХПровод ШВВП

Использование таких проводов допускается для подключения бытовых приборов, но не в качестве стационарных коммуникаций. Проводники ПВВП и ШВВП не имеют негорючего изоляционного слоя.

Ресурс эксплуатации таких изделий значительно ниже, а в результате того, что конструкция многожильная, при укладке концы проводов придется паять. Проводники ПУНП запрещены к укладке в жилых помещениях.

Они имеют невысокую мощность и характеризуются слабым изоляционным слоем.

 Загрузка …

Видео «Процесс укладки электропроводки в квартире»

Сергей Мельников рассказал о том, как выполняется процедура укладки электросетей в жилом помещении.

Источник: https://razvodka.net/wiring/kabel-dlya-provodki-v-kvartire-19988/

Какой кабель и провод выбрать для проводки в доме или квартире – ТД Сокол™

Как правильно купить провод , какое сечение медного кабеля у «правильной проводки».

МАРКИРОВКА КАБЕЛЕЙ И ПРОВОДА

Во время ремонтных работ всегда старайтесь проверять розетки и выключатели, а также по возможности проводку, патроны под лампы. В случае выявления повреждений, проведите замену. Если кабель от розетки сильно подгорел, стоит обеспокоиться об замене провода. Не факт, что он выдержит следующую зиму, когда будут подключаться дополнительные средства обогрева. Обязательно убедитесь в том, что клеммы розетки не расшатаны, а сердечник не разболтан.

Если вы всё же, решили, что стоит провести монтаж проводки ― то лучше всего обратиться к электрику. Только учтите, что очень часто мастера получают дополнительную плату от магазина, за каждого клиента. А магазину бывает выгодно продать залежавшийся товар. Поэтому стоит ознакомиться с небольшой инструкцией, которая поможет выбрать провод для проводки.

Первые буквы указываю с какого материала была изготовлена изоляция:

• П – используется полиэтилен.
• В – изолятором выступает поливинилхлорид.
• Р – изготовлена из резины.
• К – обозначает, что это контрольный кабель.

Следующие буквы обозначают из чего сделана внутренняя оболочка провода. Идентификация полностью совпадает с первыми буквами, то есть если это Р ― значит резина, П – поливинилхлорид и т.д.

Третий ряд отвечает за наличие дополнительной защиты:

• ШВ – герметическая защита.
• Э – экранированный провод.
• З – о том, что между жилами есть заполнитель.
• Г – свидетельствует о гибкости провода.
• П – плоский провод.
• ОЖ – внутри находиться одна жила.

Помимо этого существуют бронированные кабели обозначаются буквами ББ. НГ – значит, что провод не горит, а LS – обозначает что изоляция при горении не выделяет много дыма. Также стоит помнить о том, что через коричневый провод проходит фаза, а синий является нолём.

КАБЕЛЬ И ПРОВОД, РЕКОМЕНДУЕМЫЙ ДЛЯ КВАРТИРЫ И ДОМА.

Часто в старых домах присутствует алюминиевая проводка. Конечно, когда эти квартиры строились, то у людей бытовая техника ограничивалась телевизором, холодильником и иногда электроплитой. То есть рассчитывалась на малые мощности. В современных квартирах используется только медный провод. Медь меньше окисляется, хорошо выдерживает большие нагрузки не так сильно нагревается как алюминий.

Поэтому рекомендуем купить медный провод и забыть о неприятностях.

Интернет-магазин компании SOKOL предлагает большой ассортимент продукции, с помощью которой проводиться прокладка кабеля

1. Провод ШВВП – очень часто можно встретить в электрических бытовых приборах. Имеет плоскую форму и изоляцию изготовленную из поливинилхлорида.
2. Провод ПВС – жилу состоящую из мелких скрученных между собой медных проводков. Имеет круглую форму. Используют для домашних электроприборов.
3. Провод ВВГ – отличное решение для прокладки проводки, находящейся под штукатуркой.

Будьте внимательны, если в маркировке есть литера А, то внутри находится алюминиевый провод.

Провода электрические для внутренней проводки и наружной, открытой и закрытой; какой кабель выбрать для проводки?

Давайте рассмотрим, какие провода и кабели используются для монтажа электропроводки внутри или снаружи помещения, в квартире или частном доме. Кабель для электропроводки – это несколько проводов, объединенных под одной изоляционной оболочкой. Алюминиевые провода стоят дешевле, но они быстро окисляются и выходят из строя, быстро ломаются на изгибах. Поэтому лучше выбирать медные провода для проводки. Они отличаются надежностью, высокой проводимостью, долгим сроком использования. Внутри помещений прокладывают кабеля следующих типов: ВВГ, ПВС, ШПВВП, NYM. Они все подходят для устройства скрытой и открытой проводки. Для открытой проводки также можно использовать декоративные ретро кабели. Кабель для уличной проводки лучше выбирать многожильный с сечением провода выше 2,5 мм².

Провода для электропроводки в квартире и в доме: типы (медные, витые) и значение цветов

Давайте разберемся, как выбрать провод для электропроводки:

• Наиболее распространенный кабель для монтажа внутри помещений – это ВВГ (с однопроволочной жилой). Он бывает круглый или плоский, делится на несколько разновидностей.
• ВВГнг – негорючий, при скручивании в пучки не распространяет горение. ВВГнг-LS – не горит, не выделяет дым.
• Характеристики NYM (с однопроволочной жилой) такие же, как у ВВГнг, только между жилами проложен наполнитель для придания кабелю округлой формы.
• ПВС (с многопроволочной жилой) бывает только круглым. От предыдущих типов кабеля отличается более высокой гибкостью.
• ШВВП (с многопроволочной жилой) бывает только плоским. Максимальное сечение ШВВП – 0,75 мм². Благодаря маленькому сечению провод используется только для подводки к слабомощным приборам (освещение, телевизор, компьютер). Для подключения стиральных машин, электроплит ШВВП не подходит.

Все перечисленные кабеля можно использовать для скрытой и открытой проводки. Характеристики токопроводящей жилы у всех этих видов практически одинаковы. Тогда от чего же зависит выбор провода для электропроводки? Кабель для монтажа скрытой проводки выбирается исходя только из того, каким видом вам будет удобнее монтировать проводку, жестким или гибким. Гибкие – ШВВП и ПВС. Жесткие – ВВГ и NYM. Если речь идет об открытой проводке, можно ориентироваться на цвет кабеля. Например, ВВГ бывают только черного цвета; NYM – серого; ПВС – белого, оранжевого, реже – черного; ШВВП выпускаются черного цвета. Если не получается подобрать кабель нужного цвета, можно проложить его в гофротрубе, выбор расцветок в этом случае больше.

Теперь рассмотрим, что означает цвет проводов в проводке:

• (N) Нулевой рабочий провод – голубой.
• (PE) Нулевой защитный провод – желто-зеленый.
• (PEN) Совмещенный нулевой провод – голубой с желто-зелеными полосами на концах.
• (L) Фазный проводник – коричневый, белый, черный, серый, красный, белый и еще несколько цветов.

Декоративный кабель для ретро проводки, уличные провода для наружной электропроводки

Наиболее оптимальный провод для наружной проводки по воздуху – это СИП. Не забывайте, СИП можно использовать только для воздушных линий. Подключение под землей производится бронированными кабелями ВББШВ (медь) и АВББШВ (алюминий). Оба эти кабеля сконструированы для подземной прокладки, не боятся механических повреждений и действия грунтовых вод. Для монтажа по крыше или стене используйте ВВГ, изоляция которого не боится перепадов температуры и ультрафиолета.

Для предотвращения возгорания в деревянных домах не рекомендуется использовать скрытую проводку. Специально, чтобы не испортить оригинальный дизайн деревянного дома уродливыми проводами, придумали декоративные проводки. Самая популярная из них – это ретро проводка. Декоративный витой провод для открытой проводки не только украсит дом, но и обеспечит полную безопасность. В основе такого кабеля лежит медная жила в красивой декоративной оплетке, изготовленной из негорючего синтетического материала.

Дополнительно о выборе кабеля для проводки

Рано или поздно в квартире придется менять электропроводку. Как выбрать кабель для электропроводки правильно? В обычных квартирах применяется скрытая система проводов. Предназначение того, или иного провода определяет его марка.

Выбирая провода электрические для внутренней проводки, следует определить предполагаемую нагрузку на них. Для этого суммируют мощности всех бытовых приборов, которые будут подключены к электросети одновременно.

Это поможет определить оптимальное сечение кабеля для проводки в квартире. Согласно таблице, при общей нагрузке на сеть 4,5кВт, осуществляется монтаж закрытой проводки медным проводом ― 2,5 мм². Такие провода, как правило, применяются для питания розеток, для освещения достаточно кабеля сечением 1,5 мм². Для мощных бытовых приборов (кондиционеров, электроплит) уже надо выбирать провода сечением 4 мм².

Наружная проводка прокладывается по фасаду здания, или между постройками. Поэтому кабель для наружной прокладки должен быть хорошо изолирован и недоступен для прикосновения. Оптимальное расстояние от земли до проводов на стене ― 2,75 м, до кабелей между зданиями ― 3,5 м, над проездами ― 6 м. Расстояние от окна до кабеля должно составлять не менее 0,5 м.

Для этих целей можно использовать витой провод для наружной проводки, защищенный провод ПРТ. Кроме того, кабеля АПВГ и АВВГ можно прокладывать даже под землей. Глубина их залегания не должна быть меньшей 0,7 м.

При прокладывании наружной проводки кабель пропускают через стены зданий. Если используются одножильные провода, то отверстия формируются под каждый провод отдельно. Если используется двух- или трехжильный кабель, делают один проход в стене, в который устанавливают трубку. Зазоры между трубкой и проводами заполняют негорючей, влагонепроницаемой смесью.

При выборе кабеля для электропроводки в первую очередь следует обратить внимание на материал его изготовления. Провода электрические для внутренней проводки могут изготовляться из:

• меди;
• алюминия.

Оба типа проводов можно использовать для прокладывания проводки в жилых, коммерческих и производственных зданиях. Но медные провода имеют преимущество над алюминиевыми ― они менее подвержены коррозии, более гибкие и обладают большей проводимостью.

Основное преимущество алюминиевого кабеля ― его низкая стоимость. Но данный провод более хрупкий, в местах сгиба они может крошиться и даже ломаться. Контактируя с воздухом, алюминий имеет свойство быстро окисляться, вследствие чего снижается проводимость тока, может возникнуть искрение, и даже замыкание.

Выбирая между медными и алюминиевыми кабелями, следует определиться, какой подходит вам больше ― дешевый, или безопасный.

Выбирая провод для проводки в доме, следует определить максимальную силу тока, которую он должен выдержать. Для этого используется формула:

1=Р(паспортная мощность прибора)/220V.

Так для фена мощность 1600Вт, сила тока составит (1600/220) 7А.

Зная суммарный ток всех потребителей электрики, можно подобрать провод:

• медный кабель выдерживает силу тока в 10А/мм²;
• алюминиевый провод ― 8 А/мм².

Если для скрытой проводки достаточно кабеля сечением 2,5 мм², то для открытой следует купить более прочный провод сечением не менее 4 мм².

Какую проводку выбрать для дома больших габаритов? В особняке большой площади прокладка электричества осуществляется при помощи медного провода сечением 4-6 мм². Именно такой кабель способен выдерживать большие нагрузки.

Также стоит обратить внимание на изоляцию. Наилучшую безопасность обеспечивают трехжильные провода с двойной изоляцией.

В домах из сруба, дерева чаще всего прокладывается внешняя (наружная) проводка. Наиболее эстетично она выглядит при использовании витого провода. Его еще называют витой парой, ПДВ (проводом декоративным витым, ретро-проводом).

Ретро-кабель для наружной проводки ― витой декоративный провод, состоящий из отдельных изолированных жил, свитых между собой. Каждая из жил помещена в отдельную текстильную оплетку из негорючих материалов. Из-за сложности исполнения, цена такого кабеля существенно выше обычного медного.

В зависимости от потребностей, ретро-кабель для проводки может быть двух-, или трехжильным. Для фиксации провода к стене применяются специальные изоляторы (ролики). На 1 м.п. провода приходится 2-3 ролика.

Данные провода также могут иметь различную расцветку ― они бывают белыми, коричневыми, черными, золотистыми, бежевыми. Цвет провода подбирается индивидуально под общую гамму интерьера.

Ответьте на 5 вопросов, которые помогут выбрать правильный электрический провод

Выбор провода является критически важным элементом конструкции электрической сборки, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания сборки. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложной и сложной задачей.

Для пояснения, я определяю «провод» как отдельный гибкий проводник электричества, окруженный изоляцией. Обычно материал проводника — медь; однако он может варьироваться в зависимости от приложения.Кстати, прежде чем вы начнете что-либо проектировать, вам нужно полностью понять, как будет использоваться электрическая сборка. В чем будет его работа и в какой среде он будет работать?

После того, как вы определили его конечное использование, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.

1. Провод какого размера мне нужен?

В вопросе о размере провода есть два элемента: толщина (калибр) и длина.Чтобы определить, какой калибр вам нужен, примите во внимание допустимую нагрузку и силу тока, который должен проводить провод (измеряется в амперах или амперах). Сечение провода напрямую связано с тем, сколько ампер вам нужно, чтобы его пропустить.

Расстояние, на которое должен пройти провод, также может повлиять на калибр провода, который вам нужен. Поскольку ни один проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления / нагрева. Вы можете противодействовать падению напряжения, увеличив калибр провода, что, таким образом, увеличит допустимую силу тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете в пути.

2. Насколько гибким должен быть провод?

Различные типы проволоки обеспечивают разную гибкость проволоки:

• Сплошной сердечник — почти нет гибкости в проволоке меньшего калибра; становится более гибким в более высоких калибрах
• Проволока грубая — умеренно гибкая; он сохранит ту форму, которую вы ему придали
• Провод тонкопроволочный — очень гибкий; не удержит форму

3.Какой тип изоляции провода лучше?

Тип изоляции ваших проводов будет зависеть от рабочей среды сборки.

• Напряжение — чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током
• Соображения по охране окружающей среды — воздействие солнца и ультрафиолетового излучения, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность
• Нормативные требования — UL, SA, SAE, CE и т. Д.
• Устойчивость к истиранию — в условиях повышенной вибрации требуется более толстая изоляция
• Покрытие — некоторые покрытия могут облегчить печать на проводе или проталкивание / вытягивание их через трубопровод

4. Имеет ли значение цвет провода?

Использование проводов разного цвета в электрическом узле может помочь вам, конечному пользователю и всем, кому может потребоваться обслуживание узла в будущем, понять, для чего предназначен каждый провод. Многие компании используют стандартные цвета проводов для обозначения горячих проводов, проводов заземления и нейтральных проводов; некоторые даже нанесут цветовую маркировку для различных цепей в электрическом узле.

5. Что лучше: медный или алюминиевый провод?

Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических цепей на большие расстояния можно использовать алюминиевый провод. Это приемлемый провод, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.

Упростите процесс выбора провода

Разнообразие технических характеристик проводов, применяемых в каждой отрасли, создает потребность во всех доступных типах проводов.Но каждая из этих отраслей обычно использует несколько типов проводов, соответствующих их требованиям, что на самом деле может помочь упростить процесс выбора проводов.

Например, в автомобильной промышленности в основном используется проволока GXL, которая хорошо подходит для рабочих сред, которые обычно встречаются внутри транспортного средства (температура, истирание, масла и т. Д.). С другой стороны, MTW (проволока для станков) обычно используется в электрических шкафах управления, потому что она рассчитана на более высокое напряжение, а изоляция подходит для рабочей среды.

Если вы находитесь в процессе выбора проводов для своей электрической сборки, вероятно, вам нужно будет выбрать еще несколько компонентов. Воспользуйтесь нашим контрольным списком для проектирования жгута проводов , чтобы убедиться, что вы отметили все флажки. Нажмите кнопку ниже, чтобы получить копию сегодня.

Цвета электрических проводов и их значение, решено!

Фото: istockphoto.com

В: Я заменяю нагревательный элемент в своем электрическом водонагревателе.Провода, идущие к элементу, черно-белые, но белый провод обернут красной лентой. Я запутался — я думал, что белый всегда считался «нейтральным» проводом. Что означают эти цвета электрических проводов и что обозначает красная лента?

A: Вы правы, белая оболочка обозначает нулевой провод , как правило, обозначает нейтральный провод, но его не всегда так просто расшифровать. В этом случае ваш водонагреватель, вероятно, подключен с помощью двухжильного гибкого кабеля с броней «BX» или «MC» — это заводской кабель с металлической оболочкой, защищающей черный, белый и неизолированный медный провод. Горячий провод или «токоведущий» провод в черной оболочке обычно передает питание к лампе или розетке на 110 В, в то время как нейтральный провод уносит энергию, а неизолированный медный провод заземления может проводить любую избыточную энергию, которая в противном случае могла бы быть опасность поражения электрическим током или возгорания.

Однако, если размеры соответствуют нагрузке, двухпроводные армированные кабели также могут использоваться для подачи питания на 220-вольтовые приборы, такие как водонагреватель или скважинный насос, что здесь усложняется.Поскольку этим приборам не требуется нейтраль, но используются два токоведущих проводника и заземляющий провод, электрик может использовать белый цвет для передачи вторичной фазы (также называемой «вторичная ветвь») 220-напряжения. Это разрешено кодексом при условии, что провод помечен красной или оранжевой лентой или краской, чтобы предупредить будущих обслуживающего персонала, электриков или знающих домашних мастеров о том, что провод не нейтраль , а токопроводящий.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

В новых домах вы найдете больше примеров типов электрических проводов, которые, казалось бы, игнорируют традиционное значение цвета электрических проводов. Это не ошибка: в новых конструкциях часто используются готовые кабели, и, хотя они более удобны, они имеют меньшее количество вариантов цвета проводов. Как видно на примере электрического водонагревателя, электрикам часто приходится перенаправлять белый провод, чтобы он работал как токопроводящие проводники, и им следует соответствующим образом кодировать цветом в зависимости от нового обозначения.

До того, как готовые кабели стали нормой, электрики прокладывали пустые трубки между главной панелью и настенными и потолочными коробками и заполняли трубки проводами разных цветов, таких как синий, красный, оранжевый, желтый, коричневый, и фиолетовый — установка все еще встречается в старых домах сегодня.

Фото: istockphoto.com

Заземляющий провод никогда нельзя использовать в качестве нейтрали, даже если он подключается к той же шине на главной панели — это серьезное нарушение техники безопасности, которое может вызвать поражение электрическим током, серьезные травмы или смерть. Тем не менее, во многих старых домах нет нейтральных проводов, и некоторые неопытные мастера-самоделки подключат белый нейтральный провод от нового переключателя к заземляющему проводу. Не делайте этой ошибки . Если вы видите заземляющий провод, подключенный к токоведущему винту или клемме на выключателе или розетке, или к белому, черному или любому другому цветному проводу, немедленно остановите и вызовите электрика, чтобы он разобрался.

Белые и серые провода обычно используются в качестве нейтральных проводов.

Национальный электротехнический кодекс 2011 года требует наличия нейтрали в каждой распределительной коробке для установки новых устройств, таких как датчики движения, датчики присутствия, переключатели домашней автоматизации и диммеры. Если в вашей распределительной коробке нет нейтрального провода, найдите устройство, которое не требует нейтрали, или попросите профессионального электрика отремонтировать электрическую проводку.

Белые и серые провода можно использовать как токопроводящие, если они промаркированы с обоих концов лентой или краской.

Новый цвет должен соответствовать общепринятым отраслевым практикам, изложенным здесь, но обязательно добавьте уведомление на главной электрической панели или дополнительной панели с указанием значения маркировки.

Черные провода используются для подачи питания в цепь.

Всегда считайте, что черные провода находятся под напряжением.

Красные или оранжевые провода часто используются для обеспечения напряжения вторичной фазы в сети 220 В.

Всегда предполагайте, что красный или оранжевый провод (в дополнение к черному проводу, который обеспечивает напряжение первичной фазы) находится под напряжением.Вы найдете черные, красные или оранжевые провода, подключенные к 220-вольтным приборам, таким как электрические водонагреватели, колодезные насосы и старые электрические плиты. Тем не менее, те же самые 220-вольтовые приборы могут быть подключены с помощью черно-белого провода, где белый провод был отмечен черной или красной лентой как на приборе, так и на главной панели, чтобы указать, что он был переназначен как токоведущий провод. В этой схеме подключения предполагается, что черный и перемаркированный белый провода находятся под напряжением.

Красный или оранжевый также можно использовать в качестве второго «переключаемого» провода питания в приложении на 120 вольт.

При установке потолочного вентилятора вы часто обнаружите, что черный провод, идущий от настенного переключателя, обеспечивает коммутируемое питание двигателю вентилятора. Если у вашего нового потолочного вентилятора есть лампа, красный провод от второго переключателя в той же настенной коробке может обеспечить коммутируемое питание для освещения вентилятора. Предположим, что красный и черный провода находятся под напряжением.

Красный также может использоваться в качестве «сигнального» или «пускового» провода в трехпроводных взаимосвязанных устройствах для обнаружения дыма.

Триггерный провод используется для активации всех соединенных между собой дымовых извещателей в тот момент, когда один извещатель обнаруживает дым или пожар.В этой схеме подключения детекторы дыма получают питание и нейтраль от черного и белого проводов, а красный провод соединяет каждый проводной детектор. Для каждой марки детектора и каждой серии моделей используются разные методы сигнализации и напряжения, поэтому при подключении обращайтесь к руководству. Всегда предполагайте, что красный провод в этих приложениях находится под напряжением.

Синие, желтые, фиолетовые и коричневые провода часто выступают в качестве «проводников» для передачи энергии между переключателями в трех- и четырехпозиционных переключателях.

Другими словами, синий, желтый, фиолетовый и коричневый провода вступают в игру, когда у вас есть несколько мест настенного переключателя — два в трехпозиционном переключателе или три в четырехпозиционном переключателе, которые управляют одним и тем же набором источников света .Поскольку они проводят ток между каждым из переключателей, вы всегда должны предполагать, что эти цветные провода находятся под напряжением. В качестве альтернативы, провода этих цветов также могут использоваться для передачи энергии в 220-вольтовых приложениях; здесь тоже всегда следует предполагать, что они живы.

Советы по технике безопасности при работе со всеми типами электрических проводов

Соблюдайте осторожность при наблюдении за проводами любого цвета и взаимодействии с ними. Национальный электротехнический кодекс содержит строгие правила окраски проводов для заземляющих и нейтральных проводов, но он менее строг, когда дело касается других цветов. Мы перечислили типичные варианты использования цветов проводов на основе общепринятой отраслевой практики, но не следует полагать, что электромонтаж в вашем доме был выполнен правильно профессиональным электриком. Чтобы защитить себя:

• Вы, , должны отключить питание цепи (или всего дома) и предположить, что все провода находятся под напряжением, даже если это руководство говорит, что это не так.
• Всегда используйте свой электрический тестер, чтобы убедиться, что питание действительно отключено на каждом проводе, прежде чем отсоединять какие-либо провода.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Советы по электрическому подключению: что является горячим, нейтральным и заземленным

Перед тем, как приступить к выполнению любого проекта или усовершенствования вашей электрической системы, вы должны иметь некоторое представление о том, как она работает. Электропроводка — это то, как электричество распределяется по всему дому, что, возможно, делает ее наиболее важной частью вашей электрической системы.Но как по проводке можно транспортировать электричество?

Ответ становится яснее, если мы посмотрим на три роли, которые должна выполнять проводка: горячая, нейтральная и заземленная. Эти три компонента работают в тандеме для распределения электроэнергии по всему дому, а также помогают поддерживать электробезопасность. Рекомендуется понимать возможности каждого компонента.

Для домовладельцев Милуоки, которым нужны советы по электромонтажу, компания Roman Electric разработала направляющую для проводов под напряжением, нейтрали и заземления.Следуйте нашему руководству ниже, чтобы лучше понять вашу электрическую систему!

Горячая проволока

Горячий провод используется в качестве начальной подачи энергии в цепь. Он передает ток от источника питания к розетке. Действуя в качестве первого экземпляра цепи, они всегда проводят электричество, а это означает, что прикасаться к горячей проволоке, пока есть источник питания, питающий ее, опасно.

Горячий провод идентифицируется по черному корпусу. Это основной цвет горячей проволоки для большинства домов.Однако другие горячие провода могут быть красными, синими или желтыми, хотя эти цвета могут указывать на другую функцию, помимо питания розетки. Тем не менее, со всей горячей проволокой следует обращаться одинаково: не прикасайтесь к горячей проволоке, если нет подключенного и работающего источника питания.

Нейтральный провод

После того, как горячий провод инициализировал начало цепи, должен быть другой провод для завершения цепи. Эту роль выполняет нейтральный провод. Нейтральный провод возвращает схему к исходному источнику питания.В частности, нейтральный провод соединяет цепь с землей или шиной, обычно подключаемой к электрической панели. Это обеспечивает циркуляцию токов в вашей электрической системе, что позволяет полностью использовать электричество. Кроме того, это предотвращает возникновение неисправного или избыточного тока в вашей розетке.

Нейтральные провода обозначаются белым или серым корпусом. Хотя они не всегда могут пропускать электрический ток, обращаться с ними следует так же осторожно, как с горячей проволокой.

Провод заземления

Итак, если для создания цепи уже используются горячая и нейтраль, какая роль остается? Ответ — конечно же безопасность! Провод заземления действует как защита от нестабильных электрических токов. В нормальных условиях цепи заземляющий провод не пропускает ток. Но когда происходит электрическая авария, такая как короткое замыкание, заземляющий провод отводит нестабильный ток от вашей электрической системы и направляет его к земле.

Заземляющий провод легко узнать по зеленому корпусу.Но не во всех домах он может быть. Хотя это требование NEC для новостроек, в старых домах не всегда есть заземляющий провод. Чтобы узнать, есть ли в вашем доме провод заземления, проверьте розетки. Если у ваших розеток три контакта, значит, в вашем доме есть заземляющий провод. Если выводов только два, заземляющий провод использовать нельзя. В последнем случае мы рекомендуем проконсультироваться с Roman Electric, чтобы определить, можно ли в вашем доме установить новый заземляющий провод.

Заходите на сайт Roman Electric, чтобы получить больше советов по электромонтажу! И обращайтесь к нам за доступными и качественными услугами по электромонтажу и ремонту.Позвоните нам по телефону 414-771-5400, чтобы связаться с ведущими специалистами по электрике Милуоки.

Ссылки по теме:

Простое электрическое заземление — ель

Обновите розетку с двумя зубцами новым GFCI — The Spruce

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода рассматриваются как одно и то же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель — это группа или пучок нескольких проводов внутри общей оболочки.Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества. Будь то внутри помещения или снаружи, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются различные типы кабелей для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов. Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней проводке.

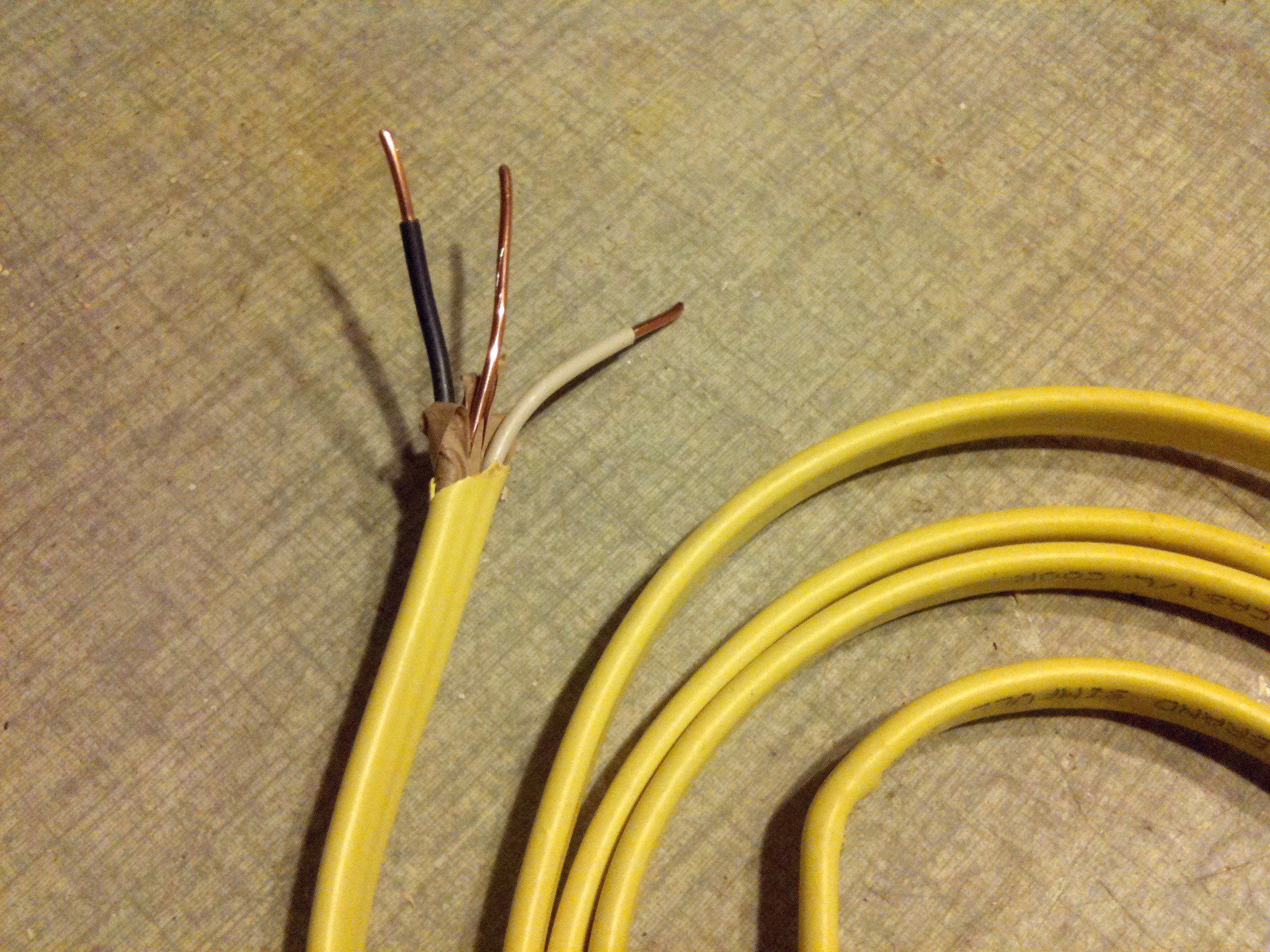

• 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
• 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
• 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
• 600 В : этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней проводки.
• ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

• T : Термопластическая изоляция, огнестойкий материал
• H : Термостойкий; способен выдерживать температуры до 167 F.
• HH : Высокая термостойкость; способен выдерживать температуру до 194 F.
• W : «Мокрый» или одобрен для влажных и влажных помещений; этот провод также подходит для сухих мест.
• X : Изоляция из синтетического полимера, который является огнестойким
• N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрического Чертежи и схемы

Жилые кабели электропроводки

Жилые электропроводки от опоры электросети до приборов или устройств внутри дома делятся в основном на пять типов.

Кабель ответвления:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания — это воздушная линия электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. е. он имеет два проводника; изолированный провод для фазовой линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные провода для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от сервисного погодозащитного элемента в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода с неметаллической оболочкой:

Провода с неметаллической оболочкой или с нейлоновой изоляцией используются для внутренней проводки. Он может состоять из 2 или более чем 2 изолированных проводов с изолированным или неизолированным заземляющим проводом. Существует еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод — самый популярный выбор для электрических схем внутри дома. Он доступен в нескольких калибрах, цветах (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром). Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет свое применение.

Жесткий коаксиальный кабель или кабель Heliax

Коаксиальный кабель Hardline или известный под торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

RG-6 является наиболее распространенным типом коаксиального кабеля, используемого для передачи сигналов. передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранирующей оплеткой для защиты от помех.Он используется для передачи аудио и видеосигналов в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это другой тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Оптоволоконный кабель этого типа состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для повышения жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель в неметаллической оболочке (NM, NM-B)

Кабель в неметаллической оболочке или в оболочке NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабеля с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Этот тип кабеля имеет два отдельно изолированных проводника с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется с различными калибрами для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный кабель NM в оболочке : этот тип кабеля содержит 3 изолированные провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками. Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой в ​​основном известны как кабель переменного тока (армированный кабель) или кабель BX и кабель MC (в металлической оболочке). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабель с металлической оболочкой такого типа имеет защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армированный слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями переменного тока и MC заключается в том, что металлическую оболочку кабеля MC нельзя использовать в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для непосредственного захоронения, так и во влажных помещениях, но при условии наличия защитной внешней оболочки из ПВХ.

Кабели с металлической оболочкой дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для больших бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача — избежать беспорядка при подключении, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель, имеющий 2 или более чем 2 отдельных трехфазных провода, является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

• Передача аудиосигнала на аудиомикшер.
• Отправка аудио и видеосигнала в игровые приставки.
• Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
• Отправка аудио- и видеосигнала от камеры по одному кабелю.
• в сети

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания портативного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температура, влажность, погода, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из нескольких изолированных проводов небольшого сечения, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Благодаря своей плоской форме они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен для защиты изоляции от разрыва из-за коронного разряда, а также во избежание поражения электрическим током.

Однопроводной провод

Однопроводной провод или, чаще всего известный как просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Он доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для применений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод состоит из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

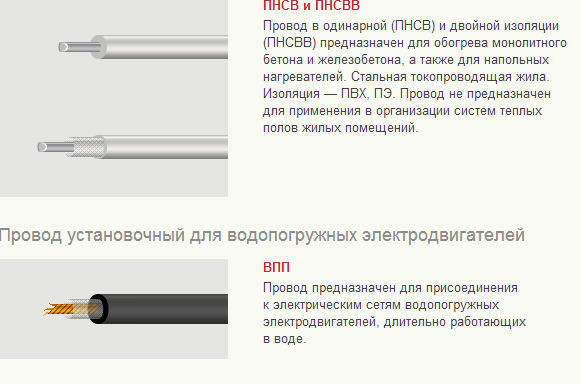

Погружной кабель

Как следует из названия, этот тип электрического кабеля разработан для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям окружающей среды, в которой проводится установка. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в местах, которые физически ограничены и недоступны. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, подземных горных работах или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он защищает сигнал от искажений. Проводники в основном многопроволочные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но двухжильный кабель предпочтительнее из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, подобную лестнице, отсюда и название — лестница Line.

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. В основном они используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Подземный питающий кабель (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, например подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, таких как подача электроэнергии в садовый сарай, фонарный столб. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором, чтобы избежать использования столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся устройствах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Многослойное скручивание

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Потому что внешний слой растягивается во время изгиба, а центральный сердечник сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгуты

Этот тип кабеля достигается за счет плетения проводников вокруг друг друга, так что проводники растягиваются равномерно при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи представляет собой проводники, подвешенные к электрическим опорам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый многожильный провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист и содержит небольшое количество кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности и веса.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для увеличения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали и окружены жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он изготовлен из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в линиях связи поблизости. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены прокладкой в ​​равной степени.

Похожие сообщения:

Как подключить подвесной светильник | Руководства по дому

Подвесной светильник будет иметь два провода, идущие от светильника. В цепи переменного тока один провод будет горячим, а другой — нейтральным. Однако, в зависимости от типа подвесной лампы, провода не всегда легко маркировать. Обычные домашние провода окрашены в черный цвет для горячего провода и в белый для нейтрального провода, поэтому легко различить, какой провод что делает.Но в цепях подвесных светильников может также быть провод с возможностью горячего переключения, который управляется настенным выключателем. Знание того, куда он идет, является ключом к успешному подключению подвесного светильника.

Выключите прерыватель, контролирующий проводку подвесного светильника. После выключения прерывателя проверьте провода детектором напряжения. Если напряжение обнаружено, выключите главный выключатель на панели выключателя. Проверьте провода, чтобы убедиться в отсутствии напряжения. Если напряжение все еще есть после отключения главного выключателя, не пытайтесь подключить подвесной светильник.Вызовите профессионального электрика для устранения проблемы.

Определите типы проводов, которые у вас есть от крепления распределительной коробки, которые будут поддерживать подвесной светильник. Белые провода — это нейтральные провода, а черные — горячие. Голые медные или зеленые провода — это провода заземления. В большинстве случаев вы будете иметь дело с черным проводом под напряжением и белым нейтральным проводом. Однако, если в распределительной коробке есть красный провод, это переключаемый горячий провод, который управляется настенным выключателем, и он станет вашим основным горячим проводом.

Определите, какой провод на подвесном светильнике является горячим, а какой — нейтральным. Если провода черные и белые в пластиковой оболочке, идентификация очевидна. Однако, если они коричневого цвета или золотого цвета в ножнах, обратите внимание на крошечные надписи, квадратные края или даже выступ на пластиковой оболочке. Если вы обнаружите какие-либо из этих опознавательных знаков, значит, вы нашли горячий провод.

Зачистите оболочку с проводов лампы так, чтобы была видна примерно 1/2 дюйма оголенного провода.

Открутите гайку на белых проводах в распределительной коробке. Оберните нейтральный световой провод вокруг белых проводов и закрепите их, снова закрутив гайку.

Присоедините горячий провод подвесного светильника к горячему проводу в распределительной коробке. Если красного провода нет, открутите гайку от черных проводов, оберните вокруг них горячий провод лампы, затем снова закрутите гайку. В качестве альтернативы, если в распределительной коробке есть красный провод, относитесь к нему как к горячему проводу и прикрепите горячий провод от лампы к красному проводу с помощью проволочной гайки.Повторно используйте оригинальные гайки для проводов или используйте новые, если старые недостаточно велики, чтобы соединить все провода вместе.

Закрепите медный или зеленый провод заземления в распределительной коробке. На большинстве коробок будет винт заземления. Открутите этот винт и оберните заземляющий провод вокруг вала винта по часовой стрелке. Вверните винт, пока он не встанет на место. В качестве альтернативы, если винта заземления нет, закрепите зажим заземления сбоку от коробки и вставьте в него провод заземления.

Ссылки

Биография писателя

Дейл Ялановский профессионально пишет с 1978 года. Его статьи публиковались в «Женском дне», «Новом домашнем журнале» и на многих самодельных сайтах. Он специализируется на проектах своими руками, обслуживании домов и автомобилей и управлении недвижимостью. Ялановский также ведет колонку раз в два месяца, в которой дает советы по благоустройству дома.

Идентификация проводов на вашем старом коммутаторе — отличная поддержка

Рассмотрение того, как подключен ваш существующий выключатель света, может помочь вам определить, какой провод находится в вашей настенной коробке.После того, как вы определили свои провода, установка Brilliant Control станет намного проще.

Мы взяли часть работы за вас и рассмотрели некоторые из наиболее распространенных выключателей света. На изображениях ниже мы обозначили провода для вас, чтобы облегчить процесс идентификации.

Во-первых, вот несколько терминов, которые помогут вам на этом пути:

Общая клемма: При установке Brilliant отверстие для общего провода — это то место, где вы вставляете провод «Линия» или «Нагрузка» в основание Brilliant.Brilliant может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому не имеет значения, какой из этих двух проводов вы вставляете в отверстие для общего провода.

Заземляющий провод: Этот провод зеленого или неизолированного медного цвета и может быть подключен к вашему старому коммутатору, а может и не быть. Если он не прикреплен к вашему старому переключателю, он может быть собран вместе в связке в задней части настенной коробки. Этот провод необходим для установки Brilliant и необходим для обеспечения безопасности. Он устанавливается в отверстие для провода, помеченное символом заземления (показано ниже).

Линейный провод: Это провод, который обеспечивает питание 120 В для вашего коммутатора от энергокомпании. Обычно это черный провод. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехполюсной конфигурации провод «Line» должен быть подключен к клемме «Common» устройства Brilliant Control.

Нагрузочный провод: Это провод, который соединяет ваш выключатель с лампочкой или другой «нагрузкой» (например, вентилятором или другим прибором).Он также обычно черный. Brilliant Control может автоматически определять, какой из проводов является «линией», а какой — «нагрузкой», поэтому они могут быть взаимозаменяемыми при установке в однополюсной конфигурации. В трехсторонней конфигурации провод «Нагрузка» должен быть подключен к клемме «L1» Brilliant Control. Вы можете узнать больше о многосторонних конфигурациях, прочитав эти две статьи поддержки.

Настройка нескольких Brilliant Controls в многоходовой конфигурации

Установка Brilliant Control в трех- и четырехпозиционной конфигурации

Нейтральный провод: Обычно подключается только в том случае, если ваш старый переключатель является интеллектуальным переключателем или определенными диммерными переключателями.Обычно это белый провод. Если он не подключен к вашему старому переключателю, поищите группу белых проводов, связанных вместе в задней части настенной коробки. Для установки Brilliant Control требуется нейтральный провод. Чтобы узнать больше о нейтральном проводе, вы можете ознакомиться со статьей поддержки здесь.

Дорожные провода: Эти провода предназначены только для многоходовых конфигураций и всегда располагаются парами. Часто это красные или черные провода. Они подключают Brilliant Control к другому многопозиционному переключателю.Чтобы узнать больше о многонаправленных конфигурациях, ознакомьтесь со статьями поддержки выше в разделе «Load Wire». При установке Brilliant Control в 3-сторонней конфигурации бегунки будут вставлены в отверстия для проводов, помеченные «L1» и «L2».

Теперь, когда вы знакомы с некоторыми из проводов, которые вы будете идентифицировать, вы можете определить, какой провод какой из них, в зависимости от типа установленного вами коммутатора. Вот несколько изображений обычных выключателей света и расположения различных типов проводов.

Тип переключателя	Изображение 1	Изображение 2
Lutron Maestro 3-ходовая модель и конфигурация
Lutron Diva 3-ходовая модель и конфигурация
Lutron Rocker 3-ходовая модель и конфигурация
LeGrand 3-ходовая модель и конфигурация
Lutron Rocker 4-ходовая модель и конфигурация
Интеллектуальный коммутатор

Расшифровка значения каждого цвета — Pacman Electric

Электрические провода, связывающие ваш дом вместе, имеют набор цветов, которые определяют каждую функцию провода в цепи.Но что означает каждый?

К счастью, цветные покрытия вокруг медного проводника провода дают вам все необходимые сведения о том, что делает каждый провод и является ли он горячим, нейтральным или заземленным.

Это невероятно важно знать, прежде чем начинать какой-либо проект домашней электропроводки, а также важно для вашей безопасности, поэтому давайте разберемся, что означают эти цветные провода и когда их использовать.

Черные электрические провода

Черные электрические провода проводят ток от источника питания к розетке и используются для питания во всех типах цепей.Будьте осторожны при работе с ними — когда вы видите черный провод, значит, он горячий. Черный провод любой цепи всегда должен оставаться под напряжением.

Эти провода часто используются в качестве ножки переключателя, которая передает питание на переключатели и розетки во всех цепях. Черные провода никогда не используются для заземления или нулевого провода и предназначены для использования в качестве источника питания для выключателя или розетки. Чаще всего они встречаются в жилых домах.

Красные электрические провода

Красные электрические провода — это вторичные токоведущие провода в цепях 220 В, которые обычно встречаются в многожильных кабелях с оболочкой.Эти провода обычно используются для коммутации переключателей, а также для соединения между детекторами дыма, жестко подключенными к энергосистеме.

Вы можете связать два красных провода вместе или красный провод с черным проводом. Поскольку красные провода проводят ток, они считаются горячими.

Синие и желтые электрические провода

Синие и желтые провода чаще всего встречаются в коммерческих зданиях и используются в качестве проводов под напряжением, протягиваемых через кабелепровод. Эти провода несут питание, но не используются в обычной розетке.Они используются в более сложных цепях и используются в качестве токоведущих проводов для проведения тока между переключателями и полюсами, поэтому их называют путешественниками.

Желтые провода используются в качестве ножек переключателей для потолочных вентиляторов, структурного освещения и розеток, соединенных с выключателями света, в то время как синие провода обычно используются в качестве переходников для трех- или четырехпозиционных переключателей.

Белый и серый электрические провода

Белый и серый цвета обозначают нейтральный провод. Это означает, что он подключается к нейтральной шине электрической панели.

Когда питание покидает электрическую панель через горячий провод цепи и работает через такие устройства, как электрическая лампочка или розетка, электрический ток возвращается обратно в сервисную панель через нейтральный (и обычно белый) провод, который подключен к нейтральная шина, которая возвращает ток в электрическую сеть.

Белые провода обычно используются в жилых домах, а серые — в коммерческих. Белый и серый провода можно подключать только к другим белым и серым проводам.

Несмотря на то, что эти провода нейтральны, они все же могут проводить ток, особенно при несимметричной нагрузке, поэтому обращайтесь с ними осторожно. Если вы видите белый провод, отмеченный черным или красным (или кусок черной или красной изоленты на его концах), это означает, что он действует как горячий провод и больше не является нейтральным.

Зеленые электрические провода

Зеленые провода подключаются к клемме заземления в розетке и проходят к шине заземления на электрической панели. Их основная цель — заземлить электрическую цепь и обеспечить путь к земле для электрического тока в цепи, если провод под напряжением в цепи взаимодействует с металлом или другим проводящим материалом.

Эти провода подключаются только к другим зеленым проводам и действуют как отказоустойчивые, позволяя электричеству иметь место для выхода. Они могут проводить значительный ток, поэтому обращайтесь с ними осторожно.

Другие цветные провода

Это наиболее распространенные цвета, используемые в электропроводке. Другие цветовые комбинации, такие как полосатые провода, могут использоваться для других целей.

Помните, что черный и красный провода всегда горячие, это означает, что они являются проводами источника, которые переносят питание от электрической сервисной панели к месту назначения, например к розетке или свету.Белые провода, усиленные красной или черной лентой или маркировкой, используются как горячие; тем не менее, черный провод нельзя использовать в качестве нейтрального или заземляющего, или для каких-либо иных целей, кроме как для передачи электрической нагрузки под напряжением.

Синие и желтые провода иногда используются в качестве проводов под напряжением, а зеленые провода (и оголенные медные провода) являются проводами заземления, а белые и серые провода — нейтральными. Однако все электрические провода, независимо от их функции, в какой-то момент могут пропускать электрический ток, и с ними следует обращаться с одинаковой осторожностью.

Мы надеемся, что этот список поможет вам различать цветные провода в вашем доме. Если вы не знаете, что означает любой из этих проводов и что они делают, важно обратиться к квалифицированному специалисту, который ответит на любые ваши вопросы.

No related posts.
