Какого цвета нейтральный провод: маркировка заземления, фазы и нейтрального провода

Содержание

Какими цветами обозначают фазу и ноль

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление.

В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели.

Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Обозначенный цвет подбираемого провода для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

  • Фаза А — желтая, возможна зеленоватая продольная прожилка.
  • Фаза В — выраженного зеленого колера, иногда неонового оттенка.
  • Фаза С — красная.
  • Ноль — допускался сизого или нейтрального серого тона.

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

  • Фаза — это подвод тока к оборудованию, розетке.
  • Нуль — отведение к источнику.
  • Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Цветовая маркировка электрических проводов. Какого цвета и как обозначаются провода ноля, фазы и земли в электрике

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет (или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека , проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки , необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике .

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности .

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

  • Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

  • Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Практичность и безопасность монтажа электропроводки во многом достигается за счет цветовой маркировки проводов . Каждая жила покрывается защитной оболочкой определенного цвета. При монтаже в электрощите, распределительных коробках, или при подключении розеток и выключателей такая цветовая систематизация позволяет безошибочно и быстро выполнить все работы.

Для более четкого понимания маркировки, перейдем от общих фраз к более детальному анализу, рассмотрим конкретные примеры и выделим главные правила безопасной работы с электропроводкой.

Первым делом, стоит ознакомится с видами электрических цепей:

  • Цепь переменного тока однофазной сети 220 В применяется в домах и квартирах.
  • Трехфазная сеть 380 В переменного тока применяется как на производстве, так и в частных домах (при необходимости).
  • Сеть постоянного тока находит свое применение в промышленности, транспорте, высоковольтных электрических подстанциях.

В каждом из рассмотренных случаев используется единый стандарт соединения электрических проводов.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

(L) (N) Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль).
(L) (PEN) Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует.

Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема ).

Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:

Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением.Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне)
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет.
Нейтраль (рабочий ноль) N (от английского Neutral ) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток.Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне)
Земля (защитный ноль) PE (от английского Protective Earth -защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает.Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне).

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

  • Фаза A (L1) – провод в коричневой оболочке.
  • Фаза B (L2) – провод в черной оболочке.
  • Фаза C (L3) – провод в серой оболочке.
  • Рабочее зануление (N) – провод в синей (голубой) оболочке.
  • Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета. Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Как определить L, N, PE

Если возникают сомнения по поводу цветовой маркировки проводов в конкретной цепи, необходимо обезопасить электромонтажные работы и провести предварительное определением фазы, нейтрали и земли. Следующие приемы помогут безошибочно проверить L , N и PE :

  • Самый простой вариант, когда имеется двухпроводная однофазная сеть. В этом случае потребуется лишь индикаторная отвертка. При контакте с фазной жилой лампочка в индикаторе должна загореться. Определив L, в цепи остается лишь провод рабочего зануления, при контакте с которым индикатор в отвертке не светится.
  • Более сложная ситуация – когда в кабеле проводки три жилы. Если фазу, как и в предыдущем случае, можно определить с помощью индикаторной отвертки, то для поиска рабочего и защитного зануления потребуется мультиметр (тестер). После того, как фазная жила (L) найдена, на ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт.

Если приобретенный кабель имеет жилы не соответствующего нормам цвета, или проводка уже проложена и имеет неверную маркировку, нужно провести дополнительную идентификацию.


Дополнительная маркировка проводов

В процессе электромонтажа концы жил помечаются при помощи термоусадочных трубок или цветной изоляционной ленты. Дополнительно, на провод или прикрепленную к проводу бирку можно нанести буквенное обозначение жил:

  • L – фаза.
  • N – нейтраль (рабочее зануление).
  • PE – земля (защитное зануление).

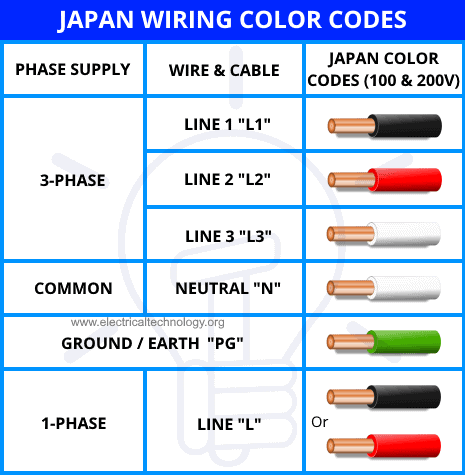

Цветовая маркировка электрических проводов в разных странах

Страна (регион) Цвет наружной изоляции проводника или жилы
Фазный проводник L1 Фазный проводник L2 Фазный проводник L3 Рабочее зануление N (нейтраль) Защитное зануление PE (земля)
США . Общепринятые цвета (120/208/240 В).черныйкрасныйсинийсеребристыйзеленый
США . Альтернативная цветовая маркировка (277/480 В).коричневыйоранжевый или фиолетовыйжелтыйсерыйзеленый
Канада . Обязательные цвета.красныйчерныйсинийбелыйзеленый или без изоляции
Канада . Трехфазные установки с изолированной нейтралью.оранжевыйкоричневыйжелтыйбелыйзеленый
Индия и Пакистан. Великобритания до 31 марта 2004 года. Гонконг до апреля 2009 года. Малайзия, ЮАР и Сингапур до февраля 2011 года.красныйжелтый или белый (ЮАР)синийчерныйжелто-зеленый или зеленый
Европа и все страны, пользующиеся стандартом CENELEC (IEC 60446) с апреля 2004 года. Великобритания с 31 марта 2004 года. Гонконг с июля 2007 года. Сингапур с марта 2009 года.коричневыйчерныйсерыйсинийжелто-зеленый
Европа . Обозначение шин.желтыйкоричневыйкрасный
СССР . Обозначение шин.желтыйзеленыйкрасныйсинийжелто-зеленый, встречается черный
Россия, Украина, Беларусь . Обозначение шин.желтыйзеленыйкрасныйголубойжелто-зеленый

Ознакомившись с основой цветовой маркировкой проводов, при проектировании проводки и иных электромонтажных работах не должно возникнуть трудностей. Четко соблюдайте все унифицированные правила. А в случаях малейшего сомнения, обязательно проверяйте кабель при помощи индикаторной отвертки и мультиметра.

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета. В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции, строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок. В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах. Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5. 2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет, им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока, также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Рекомендуем также

Расцветки проводки в Америке, Западной Европе.

Частный электрик москвич



Какие цветовые коды оболочки проводов используются для обозначения в западных странах при монтаже электропроводки



Кабели, провода, вся электропроводка, с помощью которой производится электромонтажные работы в доме, квартире в электрощите, при монтаже электроаппаратов имеет цветовую маркировку. Цветовая маркировка электропроводки при распределении переменного и постоянного тока какой-либо ветви цепи обязательно имеет цветовую маркировку.

В некоторых странах все цвета проводов указаны в нормативно-правовых документах, в некоторых странах есть лишь некоторые рекомендации по цвету проводов для электромонтажа. Посмотрим, какие правила цветовой маркировки проводки, то есть цвета изоляции провода, существуют на Западе.

В Европе большинство стран придерживается правил МЭК, Международной Электротехнической комиссии. Мы будем рассматривать те правила, которые используются для расцветки электропроводки переменного тока.

Рассмотрим новые и старые цветовые коды. Старая кодировка не полностью учитывала точное обозначение фаз. Электромонтажные работы сейчас выполняются с учетом новых правил цветовой кодировки, а это более понятно и удобно при электромонтаже.

Кстати, в Европе провод защитного заземления везде обозначается как зеленый с желтой полосой. Цветовые коды электропроводки МЭК, применяемые в большинстве стран Европы:

Функция провода

Буквенное обозначение

Цвет МЭК

Цвет, старый МЭК

Защитное заземление

РЕ

Зеленый с желтой полосой

Зеленый с желтой полосой

Нейтральный, ноль

N

Синий

Синий

Одиночная фаза

L

Коричневый

Коричневый или черный

Линия 1(3 фазы)

L1

Коричневый

Коричневый или черный

Линия 2 (3 фазы)

L2

Черный

Коричневый или черный

Линия 3 (3 фазы)

L3

Серый

Коричневый или черный



Так обозначаются цвета электропроводки в Европе. Если производится монтаж электропроводки в доме с трехфазным напряжением, то по цвету провода можно понять какую функцию выполняет провод, какая это фаза или это ноль.

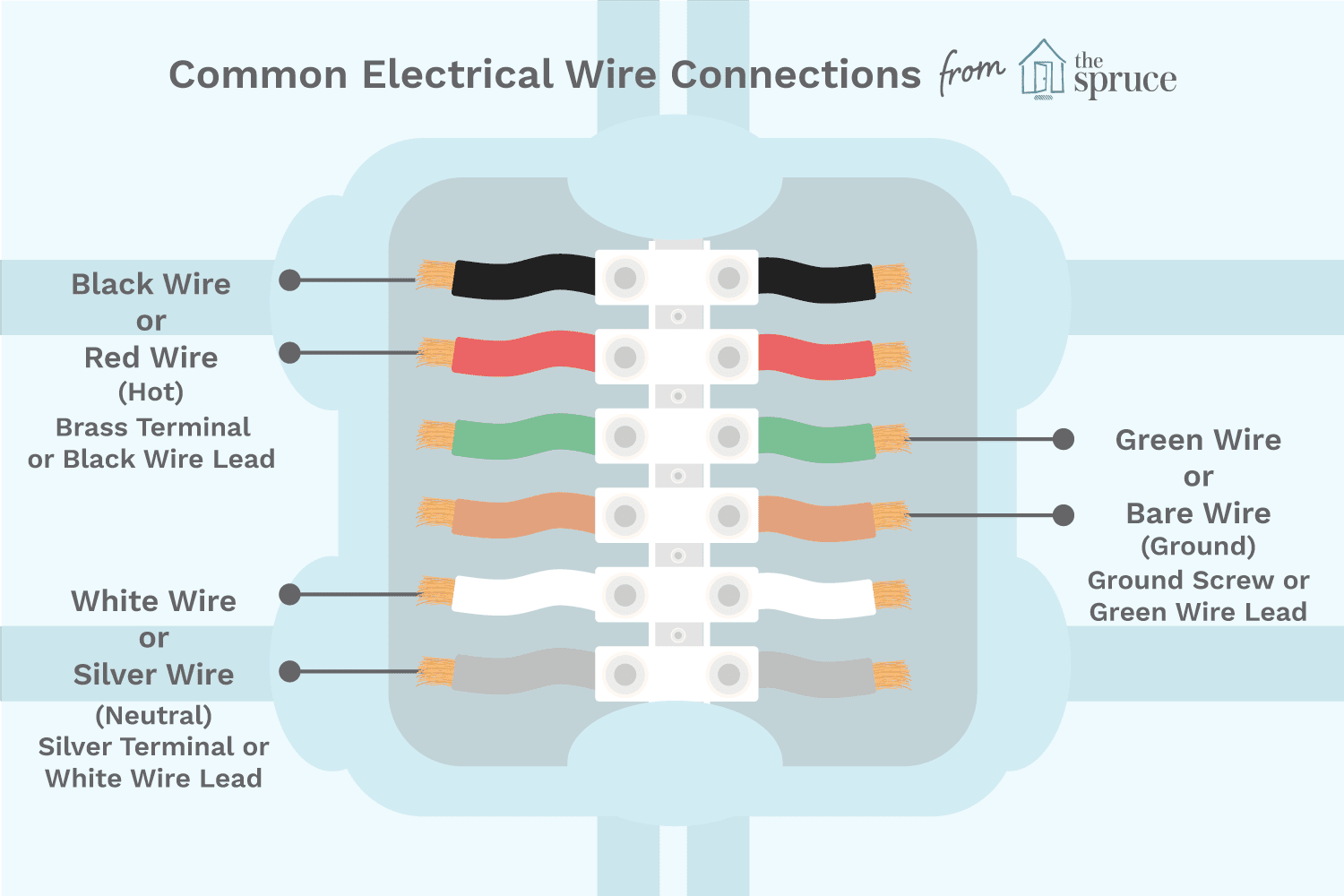

А вот в США цветовая маркировка электропроводки отличается. Там есть маркировка Национального Электрического кода. Провод заземления в Америке или медный оголенный, без изоляции, или зеленый, или зеленый с желтой полосой. Цвета провода черный, красный и синий используются для электропроводки с трехфазным переменным напряжением 120 вольт. Цветовой код коричневый, оранжевый и желтый используется для электропроводки с более высоким переменным напряжением.

Вот цветовые коды электропроводки переменного тока, используемые в США:

Функция провода

Буквенное обозначение

Цвет для 120В

Цвет альтернативный

Защитное заземление

PE

Оголенный медный, зеленый, зелено-желтый, белый

Зеленый

Нейтральный, ноль

N

Белый

Серый

Линия, одиночная фаза

L

Красный или черный



Линия (3 фазы)

L1

Черный

Коричневый

Линия (3 фазы)

L2

Красный

Оранжевый

Линия (З фазы)

L3

Синий

Желтый



Так что в Штатах ноль в розетке – белый провод, что для нашей российской электропроводки в доме не характерно.

Если вам нужно сделать качественный монтаж электропроводки в доме или квартире, звоните. Я делаем надежную электропроводку.

Как определить провод заземления

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

Обозначения и расшифровка

Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.

Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.

Фазный провод L

Буквенное обозначение фазного проводника записывается как L (line). Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.

Нулевой рабочий N

Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.

Нулевой защитный PE

Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник. Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

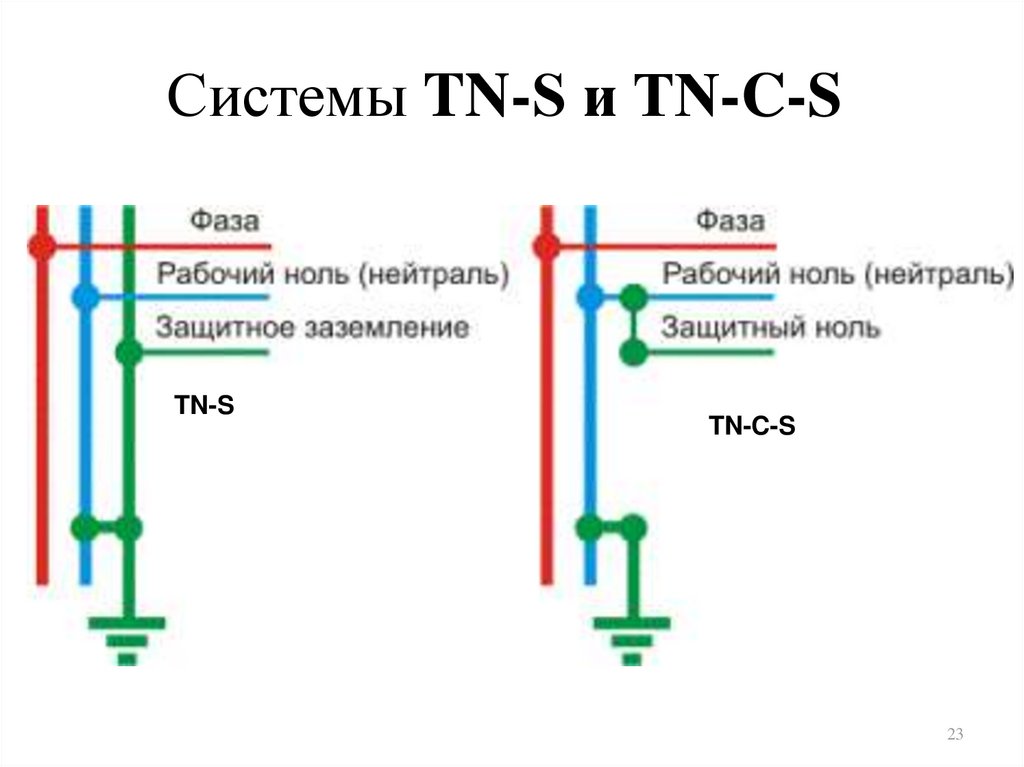

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.





Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.





« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.











 «N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).







Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.





К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Каким проводом обозначается плюс. Маркировка проводов по цвету для бытового сектора

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет — ноль.
  • Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

  • Цветные остальных цветов — фаза.
  • Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Синий цвет — нулевой провод.
  • Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зелёный цвет — земляной провод.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

  • Синий цвет — нулевой провод, это я думаю понятно.
  • Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
  • Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

  • Красный — опасный, поэтому фаза.
  • Чёрный, как в старый времена, можете сделать землёй.
  • А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Современный монтаж электрической проводки невозможно представить без использования проводов в изоляции разных цветов. Маркировка цветом делается не для красоты, она остро необходима в электрификации объектов. Цветная маркировка не только указывает назначение каждого отдельно взятого провода в общем пучке для удобства соединения, но и снижает риск ошибок при монтаже проводов. Позволяет предотвратить вероятность коротких замыканий при пробном включении или поражение электротоком при сервисных и ремонтных работах на сети.

Определенный выбор цветовой маркировки не случаен, а соответствует основному стандарту – ПУЭ. Им предписывается идентификация жил проводов по цвету или буквенно-цифровыми знаками.

Цветовая маркировка электрических проводов

Монтаж осветительных сетей и разводка электропитания к розеткам выполняется с применением кабеля с тремя проводниками.

Разноцветная маркировка наносится на всю длину проводника. Допустимо также идентифицировать концы жил и точки коммутации, применяя разноцветную термоусадочную трубку (кембрики) или цветную изоленту.

Предлагаем рассмотреть, каким образом выполняется цветовое маркирование проводников в электрических сетях однофазного, трехфазного и постоянного тока.

Заземляющий проводник должен маркироваться желто-зеленым цветом. В распределительных щитках (РЩ) «землю» необходимо подсоединять к заземляющей шине, к корпусу или металлической дверце щита. В распределительных коробках подключение выполняется к проводам заземления светильников и к контактам заземления в розетках. Проводник «земли» нет необходимости подключать к устройству защитного отключения, поэтому УЗО рекомендуется устанавливать лишь в тех в жилых помещениях, где «по старинке» электропроводка выполнена двумя проводниками.

Заземляющий проводник

Ноль (нейтраль)

Проводник «ноля» маркируется синим цветом. В РЩ всегда подключается к нулевой шине, обозначаемой латинской литерой N. К этой клемме подключаются все проводники синей расцветки. Нулевая шина присоединена к электрическому вводу через прибор учета (электросчетчик) или напрямую, без дополнительного применения автоматического выключателя. В распределительной коробке, все проводники (кроме проводника от выключателя) синей расцветки (нейтрали) соединяются вместе и не принимают участия в коммутировании напряжения. К трехполюсным розеткам проводники синей расцветки присоединяются к контактам, обозначенных латинской литерой N, маркируемой на задней стороне розетки.

Проводник «ноля»

Фаза

Для обозначения «фазного» провода обычно применяются коричневый, черный, красны или даже белый цвета. В домовом распределительном щитке, фазный проводник, идущий к потребителю нагрузки, присоединяется к нижнему контакту УЗО или автоматического выключателя. В выключателях осветительных приборов выполняется коммутирование фазного проводника, при включении контакты замыкаются и напряжение поступает потребителю. В фазовых розетках провод черного цвета необходимо подсоединить к контакту, маркируемому латинской литерой L.

С сожалением стоит отметить тот факт, что и в настоящее время многие электрики, при проведении монтажа проводки руководствуются старыми нормативами. После этого иным электрикам, при проведении сервисных или ремонтных работ, приходится выискивать «фазу» и «ноль» с помощью пробников.

Обозначения фазного провода

При отсутствии возможности покупки проводников необходимых расцветок, можно применять кабели разнообразных расцветок. Важно то, чтобы на концах жил они были правильно обозначены с использованием термоусадочной трубки или цветной изоляционной ленты.

Посмотрите видео о разновидностях проводов и кабелей:

Содержание:

Многие, приобретая электропроводку, даже не обращают внимания на цвет изоляции самих жил. Им кажется, что выгоднее для квартиры приобрести обычное белое изделие, без внешней изоляции — ведь оно дешевле. Но это в корне неправильно, ведь цветовая маркировка жил существует не для красоты. Скорее расцветка изоляции — это продиктованная безопасностью и удобством необходимость.

К примеру, если монтаж электропроводки произведен в соответствии с цветовой маркировкой жил, то для того, чтобы понять, где фазный провод, а где ноль или земля, достаточно беглого взгляда, так как их не слишком много и запомнить их легко.

Обозначения проводов по цвету, помимо удобства в монтаже, обеспечивают и безопасность электромонтера. Ведь, глядя на провод, уже можно понять, необходимо ли снятие напряжения для ремонта, или можно обойтись без этого.

Сейчас попробуем понять, какого цвета провода фазы ноля и земли и как это может помочь в работе не только электромонтера, но и домашнего мастера.

Какого цвета провод заземления

Цвет провода заземления, согласно европейскому стандарту — желтый с зеленой полосой. Но в отечественных жилах он может быть сплошного желтого или сплошного светло-зеленого цвета. Здесь обозначение по цвету играет очень важную роль. Дело в том, что при условии, что в силовом шкафу, откуда идет питание на помещение, установлено устройство защитного отключения (УЗО), то если перепутать заземляющую жилу с нулевой будет происходить его постоянное отключение.

Имеет смысл рассмотреть пример. Трехжильный АПВ, именуемый в народе «лапшой» приходит из под земли в трубе. Электромонтеру нереально понять, какая из жил нулевая, а какая заземляющая, так как при тестировании обе они ведут себя одинаково. При подключении одного контакта контрольной лампы на фазу, а второго на заземляющий провод, она будет светиться так же, как и при подключении к фазе и нулю.

Вот в этом и заключается плюс отдельной цветовой маркировки заземляющего провода. Если в такой же ситуации приходящим будет АВВГ, к примеру, 3х2,5 (то есть кабель трехжильный сечением 2,5 кв. мм), электромонтеру не придется даже доставать контрольную лампу или мультиметр (хотя все же проверить нужно, ведь неизвестно, кто и как производил подключение). Все будет ясно по цветам, где заземление какого цвета провод фазы и так далее. Если провод желто-зеленый, то, при условии грамотного подключения, он и будет заземляющим.

Нулевой провод в маркированном кабеле

Цветовая маркировка нулевой жилы в кабеле обозначается синим или голубым. Также возможны варианты белого цвета изоляции с синей полосой, либо синей жилы с белой полоской. Схематическая маркировка — «N», то есть нейтраль.

Также при монтаже синий провод или изоляция сопутствующих цветов не приходят на выключатели или иные прерыватели. Они идут от распределительной коробки непосредственно на светильник.

В распределительных силовых щитах входящий нулевой провод приходит на зануляющую шину либо напрямую, либо через автомат, либо от счетчика. Далее к этой же шине присоединяются все провода синего и голубого цветов из отходящих на помещение кабелей.

Конечно же, если монтаж электропроводки делался другими людьми, полностью полагаться на их внимательность нельзя — как говорится, доверяй, но проверяй. А потому следует проверить индикатором, нет ли на этом проводе напряжения. Зато уже в квартире или в помещении, где электропроводка монтировалась лично, подобных вопросов не возникнет.

Фаза цвет провода

Цвет фазы представлен более широкой линейкой. Все дело в том, что при напряжении в 380 вольт, в кабеле идет три разноименных фазы. И если будет короткое замыкание между ними, то есть КЗ фазного напряжения — это намного опаснее КЗ линейного напряжения (провода фазы с нулем).

Цвет проводов фаза может быть следующим: провода черного, красного, коричневого, серого, фиолетового, розового, белого, оранжевого и бирюзового цвета. По сути, необходимо запомнить лишь три цвета в подобной маркировке. Это расцветки, обозначающие заземляющий и нулевой, то ест нейтральный провод. Все другие цвета и будут фазными, то есть несущими опасное напряжение.

И если вдруг на вводной автомат приходят перепутанные цвета, то лучше при дальнейшем монтаже придерживаться правильных — не стоит надеяться на то, что неверные цвета отложились в памяти. Оптимальным будет вариант, при котором дальнейшее ведение проводки пойдет согласно технике безопасности. Это оградит от поражений электрическим током при соприкосновении фазного провода с телом (ведь напряжение 220 вольт опасно для жизни, не говоря уже о 380) и коротких замыканий при последующих добавках кабелей или ревизиях электроустановки квартиры.

Интересен факт, что цветовая маркировка неизолированных силовых шин в трансформаторных и иных силовых установках немного отличается от маркировки изолированных проводов. Так, при наличии трех фаз:

  • Фаза А — желтого цвета;
  • Фаза В — зеленого цвета;
  • Фаза С — красного цвета.

Постоянный ток

Конечно, все привыкли, что в питающей сети квартиры течет переменный ток, но и при монтаже сетей постоянного тока действуют правила, которым подчиняется цветовая маркировка проводов.

Общеизвестно, что «фазы» и «нуля» в электропроводке подобного типа не имеется. В этой двухпроводной системе присутствуют только «минус» и «плюс». Общепринятая расцветка — это провод красный «плюс» и синий «минус». Иногда может присутствовать и третий провод светло-голубого цвета. Это будет нулевой «М» контакт. При условии соединения кабеля с тремя жилами и кабеля с двумя, контактный «М», идущий с «минусом» и «плюсом», исключается, а оставшиеся соединяются исключительно в соответствии с цветом.

Конечно, в квартире с такой проводкой можно столкнуться только лишь при монтаже светодиодной подсветки, но все же данная информация лишней не будет.

Что делать при неправильной маркировке

Конечно, при необходимости проведения ремонта проводки или же дополнительных подключений, часто бывает, что маркировка жил не соответствует правилам. В таком случае нужно запастись цветной изолентой и, прозвонив все жилы при помощи мультиметра, промаркировать в непосредственной близости от соединения, чтобы понимать впоследствии, какой заряд несет линия, находящаяся перед глазами. Зная его назначение, не будет необходимости в прозвоне. Конечно, нулевой провод от заземления отличить не так просто, но и это возможно.

Найдя при помощи отвертки индикатора фазный провод и отметив его нужным цветом изоленты, нужно переключиться на работу с мультиметром. Замеряя напряжение поочередно на проводниках, совместно с фазой, необходимо определить отклонения. Напряжение между фазной и нулевой жилой будет всегда выше, чем между фазной и заземляющей.

Кстати, для маркировки провода заземления в продаже на прилавках магазинов электротехники, имеется именно желто-зеленая изолента. Она и заменит желто-зеленый провод в схеме.

Послесловие

Если вдруг получилось, что при монтаже было замечено нарушение цветовой маркировки, не нужно повторять чужих ошибок и продолжать электромонтаж не по установленным правилам. Лучше правильно промаркировать приходящие жилы, а дальше вести ее по необходимым цветам. Этот метод избавит, впоследствии, от неприятностей и неудобств, связанных с ревизией, ремонтом проводки в квартире и значительно сократит затраченное на эти действия время. Ведь намного удобнее, когда монтер знает, что значит то или иное обозначение и уверен, что цветов, означающих заземление и ноль можно не бояться, а вот с красным проводом стоит быть осторожнее.

Читайте также…

Цветовая маркировка проводов. Схематическое обозначение фазы и нуля на английском языке Что означает n в электрике

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • Коричневый;
  • Оранжевые;
  • Сиреневые,
  • Розовые;
  • Фиолетовые;
  • Белый;
  • Серые.


Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

  • На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
  • Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
  • После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.


Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
  • В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
  • Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
  • Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

  • защищенными;
  • незащищенными;
  • силовыми;
  • монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

  • белый;
  • черный;
  • коричневый;
  • красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным

Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным ! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим . В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.


Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Да, цвета электрических проводов имеют значение

Цвета электрических проводов, вероятно, ничего не значат для среднего домовладельца, но эти различия на самом деле очень важны, и знание правильной цветовой кодировки важно при выполнении электромонтажных работ. Каждый цвет служит своей цели, и вы должны знать, что все провода, независимо от их функции или цвета, в какой-то момент могут пропускать ток, поэтому с ними следует обращаться осторожно.

В 1881 году Совет по страхованию пожаров Нью-Йорка выпустил первый набор правил техники безопасности для электропроводки.В 1893 году был создан первый Национальный свод правил по электромонтажу зданий для электрического освещения и электроснабжения , а в 1897 году NBFU выпустил первый Национальный электротехнический кодекс , но цвета не были учтены. Цветовые коды проводов, наконец, были упомянуты в издании NEC 1928 года.

* Основные рекомендации, приведенные ниже, применимы к электропроводке в США, хотя есть несколько исключений, поэтому вызов сертифицированного электрика — самый безопасный вариант. *

Зеленый, зеленый с желтой полосой или голая медь

Это провода заземления, которые защищают вас, вашу бытовую технику и ваш дом от возгорания.Их цель — обеспечить путь для электрического тока цепи в случае короткого замыкания в устройстве или срабатывания выключателя.

Черный

Черный указывает на горячий или находящийся под напряжением провод, по которому течет ток и который используется для питания всех цепей. Эти провода питают розетку или выключатель и часто используются в качестве ножек выключателя (соединение, которое проходит от выключателя к электрической нагрузке).

Красный

Это будет ваш второй провод под напряжением при установке 220-вольтной большой бытовой техники, такой как плита, сушилка для одежды или кондиционер.Красный также может быть соединительным проводом между двумя проводными датчиками дыма.

Синий и желтый

Эти два цвета представляют собой горячие провода, которые обычно протягиваются в кабелепровод для обычных подключаемых электрических устройств. Синие провода используются в качестве путешественников, обычно на трех- или четырехпозиционных переключателях (управление светом из нескольких мест) или в качестве ножек переключателей для таких вещей, как вентиляторы или огни. Желтые провода почти всегда используются в качестве ножек переключателей для розеток, вентиляторов или освещения.

Белый или серый

Белый или серый цвет обозначает нейтральный провод, который обеспечивает обратный путь для тока, протекающего по горячим проводам, и заземлен внутри электрической панели.

Цвет нейтрального провода | Принадлежности для творческой безопасности

22 января 2018

Пора поговорить о нейтральном цвете провода. Несмотря на то, что все цвета проводов важны для понимания и правильного использования, нейтральный провод часто упускается из виду в любой электрической системе.У нейтральных проводов есть важная задача возврата токов к исходному источнику питания; это необходимая функция питания переменного тока, и мы должны иметь возможность правильно идентифицировать эти провода и убедиться, что мы используем их для правильного подключения напряжения.

Электричество настолько повсеместно, что мы часто не задумываемся о том, как оно работает. Мы можем просто щелкнуть выключателем или подключить шнур и штангу: у нас есть свет. Мы часто не думаем об этом до тех пор, пока не отключится питание или не возникнет какая-то неисправность проводки.

На промышленных предприятиях, где электричество участвует почти во всех аспектах деятельности рабочих, важность соблюдения надлежащих протоколов и цветовых кодов проводки становится еще более важной. Лучший способ придерживаться кодов и быть электрически безаварийным — придерживаться цветовых кодов проводов. Но сначала лучше понять, что такое нейтральный провод, почему он важен и как определить нейтральный провод по цвету.

Существует много мифов и неправильных терминов о нейтральном проводе и его функциях.Его обычно путают с проводами заземления. Некоторые люди могут даже не знать, в каких электрических системах находятся эти провода.

Нейтральные провода существуют только в сети переменного тока; Питание постоянного тока состоит из плюса, минуса и земли. Напротив, у источника переменного тока есть «горячие» провода (трехфазные), нейтраль и заземление. Это нейтральный провод, который позволяет току чередоваться, поскольку нейтральный провод действует как дорога назад к источнику питания.

Нейтральный провод часто путают с проводом заземления, но на самом деле они служат двум разным целям.Нейтральные провода переносят токи обратно к источнику питания, чтобы лучше контролировать и регулировать напряжение. Его общая цель — служить путем возврата энергии. Заземляющие провода — это электрические пути, предназначенные для проведения токов короткого замыкания при возникновении сбоев питания. Они не проводят ток — их цель — обеспечить безопасность оператора.

Лучший пример того, как заземляющий провод выполняет свою работу: когда молния ударяет в здание, заземляющий провод забирает всю эту избыточную энергию и отводит ее от дома, чтобы ваш телевизор или компьютер не перегорел.

Что нужно знать о нейтрали:

  • Нейтральные провода НЕ совпадают с проводами заземления
  • Нейтрали служат для отвода токов обратно к источнику питания
  • Нейтраль — важный компонент в сети переменного тока

AC Power бывает разных типов, в зависимости от количества вольт, переносимых проводами. Существуют определенные цветовые коды проводов для различных классов напряжения. Эти цвета должны быть разными, потому что провода должны быть составлены в соответствии с величиной напряжения, для которого они будут использоваться.

Важно уметь определять и правильно использовать соответствующие провода для правильного применения, чтобы избежать электрических проблем.

Блоки питания переменного тока

бывают разных типов, в зависимости от количества вольт, которое будут нести провода. Это напряжение часто встречается в домах и на предприятиях, которым не требуется много энергии.

Для источника переменного тока с этим напряжением цвет нейтрального провода будет белым.

Эти высоковольтные соединения, часто используемые на производстве и в промышленности, имеют провода разного цвета.Поскольку эти соединения имеют более серьезный потенциал для смертельного поражения электрическим током или других серьезных травм, очень важно правильно указать цветовые коды.

Для источника переменного тока с такими значениями напряжения цвет нейтрального провода будет серым.

В отличие от электропроводки, проводка данных не соответствует стандартам цветовой кодировки проводов, но это не означает, что с этими проводами не следует обращаться осторожно. Хотя это правда, что провода данных используются в основном для передачи информации, а не электричества, в некоторых сетевых кабелях будет достаточно активного электричества, чтобы создать опасность.

Некоторые устройства — например, IP-телефон — используют «питание через Ethernet». Это означает, что они получают энергию от сетевого кабеля, к которому они подключены. Если эти провода данных изношены или порезаны, они могут вызвать пожар или поражение электрическим током.

Рекомендуется маркировать или прикреплять предупреждающие знаки рядом с этими кабелями, чтобы напоминать рабочим о необходимости соблюдать осторожность.

Поскольку очень важно иметь хорошее представление о состоянии электропроводки на вашем объекте, возможно, стоит уделить особое внимание вашей электрической системе во время следующей прогулки по Гемба.

Цвета электрических проводов: основы

Во всем мире электрические провода имеют разные цвета, чтобы определять их цвет. Даже если вы не профессиональный электрик, знание разницы между кабелями под напряжением, нейтралью и заземлением может спасти вам жизнь. Цветовая кодировка электрических проводов восходит к 1879 году, сразу после того, как Томас Эдисон представил электрическую лампу, и страховые компании настаивали на наличии системы, чтобы люди случайно не ударили себя током.Сегодняшние цвета проводов отличаются от старых, и они даже отличаются в зависимости от местоположения. Например, электрические коды цветов для проводов в Великобритании немного отличаются от кодов в США. Но что означают цвета проводов в наших домах?

Черные провода — горячие

Черные провода являются принятым стандартом для любых кабелей, по которым электричество передается от панели к месту обслуживания. Вы также можете иметь белый провод, помеченный изолентой как горячий провод. Однако ни при каких обстоятельствах нельзя использовать черный провод в качестве заземляющего или нейтрального.Электрики должны знать, какой провод является горячим, потому что неправильное обращение с ним может привести к смерти.

Красные провода — горячие

Красные провода также являются горячими проводами. Обычно они используются в установках с напряжением 240 В, где требуется подача второй горячей проволоки к розетке. Они также обычно используются для соединения детекторов дыма, чтобы при срабатывании одного из них сработали все.

Белые провода с красной / черной лентой — горячий

Обычно белые провода являются нейтральными. Однако в некоторых случаях белый провод модифицируется путем добавления к нему красной или черной ленты.Эта модификация означает, что кабели используются как провод под напряжением, и с ними следует обращаться с осторожностью. Они могут попасть в розетки на 240 вольт, заменив красный провод вторым проводом под напряжением.

Оголенные медные провода — заземление

Медные провода являются наиболее распространенным типом заземления. Электрические устройства требуют заземления, чтобы они оставались безопасными для использования людьми. В случае неисправности заземление позволяет электричеству попасть на землю, исключая вероятность поражения электрическим током.Металлические электрические коробки и приспособления требуют заземления и обычно для этой цели используют неизолированный медный провод. Пластиковые конструкции не нуждаются в заземлении.

Зеленые провода / Зеленые и желтые провода — заземление

Альтернативой медным проводам является сплошной зеленый провод или зеленый провод с желтой полосой. Они сразу же распознаются электриками как заземление и рассматриваются как таковые. Ни при каких обстоятельствах нельзя использовать эти типы проводов как токоведущие или нейтральные.

Белый или серый провод — нейтраль

Если вы заметили белый или серый провод, убедитесь, что он не обернут черным, поскольку это будет означать, что он используется в качестве горячего провода.Если внутри коробки есть скотч, будьте осторожны, так как он мог попасть из-за белых или серых проводов. Термин «нейтральный» вводит в заблуждение, потому что многие непрофессионалы считают, что с этими проводами можно играть безопасно. Правда в том, что они по-прежнему несут электричество и могут вызвать неприятный электрошок, если вы не будете осторожны. Нейтральные провода возвращают питание к сервисной панели, замыкая цепь.

Другие провода

Внутри электрических каналов вы можете встретить синие и желтые провода.Иногда они используются в качестве горячей проволоки в этих трубопроводах. Синие кабели также используются в качестве разъемов для трех- и четырехстороннего переключения.

Электропроводка у профессионалов

Замена домашней электропроводки — это работа, которую лучше всего доверить тем, кто ее умеет. LiveWire выполнила множество проектов по электромонтажу и изменению электропроводки, поэтому мы знаем наиболее эффективный и безопасный способ сделать это. Избегайте поражения электрическим током. Предоставьте электричество специалистам. Позвоните нам сегодня, и мы поможем вам решить проблемы с электропроводкой прямо сейчас!

Британские цвета проводки: ваше личное руководство

Как домовладелец, арендатор или владелец бизнеса, для вашей собственной безопасности важно знать, какие цвета используются в стандартной проводке Великобритании.Независимо от того, собираетесь ли вы нанять электрика, чтобы перемонтировать вашу собственность, или если вы думаете о том, чтобы сделать место своими руками, юридические нормы гласят, что любой, кто работает с электричеством, должен иметь практические знания о том, как работает электричество.

Итак, следуйте нашему простому руководству, приведенному ниже, чтобы узнать основы электропроводки в вашем доме или на рабочем месте. В этой статье мы рассмотрим:

  • какие текущие цвета электропроводки в Великобритании
  • почему бывают разные цвета электропроводки
  • какие были цвета старой британской электропроводки
  • при изменении цвета электропроводки в Великобритании
  • Что делать, если в вашем доме старая проводка
  • как узнать, нуждается ли в замене проводка в доме?
  • как определить самые большие знаки опасности
  • наиболее часто задаваемые вопросы по электропроводке

Хотите узнать о затратах на ремонт дома? Вы владеете коммерческой или жилой недвижимостью и думаете о ремонте или замене электропроводки? Мы связываем домовладельцев, владельцев бизнеса и арендодателей по всей Великобритании с авторитетными и надежными электриками для получения лучших советов, цен и самой последней информации.

Заполните нашу необязательную форму котировки на этой странице, чтобы связаться с 3-4 местными экспертами-трейдерами. Наши услуги на 100% бесплатны для вас, и вам не нужно принимать какие-либо расценки, предоставленные вам.

Сравнение котировок могло бы сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Какие в настоящее время цвета электропроводки в Великобритании?

Любая электронная проводка в доме в Великобритании имеет три цвета проводки, которые используются для трех различных функций:

Это нейтральный провод

Это токоведущий провод

Это заземляющий провод

С 2006 года британский закон предписывает использовать вышеупомянутые цвета во всех новых электрических установках.

Почему существуют разные цвета проводки?

Синий провод известен как нейтральный провод, и его задача — отводить электричество от прибора. Коричневый кабель, известный как провод под напряжением, фактически подает электричество к вашему прибору. Вместе эти два провода образуют полную электрическую цепь.

Зелено-желтый кабель, известный как заземляющий провод, играет важную роль в обеспечении безопасности. Когда вы путешествуете по дому, электричество всегда будет идти по пути наименьшего сопротивления к земле.Это означает, что если в проводе под напряжением или в нейтральном проводе возникает неисправность, из-за которой любой оголенный металл становится под напряжением, существует риск поражения электрическим током, поскольку электричество может попытаться попасть на землю через тело человека. Зелено-желтый кабель предотвращает это путем «заземления» электрического прибора.

Помимо бытовой электропроводки, все вилки в Великобритании имеют провода трех цветов, упомянутых выше. Основная цель этого — обеспечить согласованность проводки между приборами и электропроводкой, используемой в розетках и осветительных приборах, включая соответствующие цепи и сети.

Какого цвета была старая электрическая проводка в Великобритании?

До 2006 г. во внутренней электропроводке Великобритании использовались кабели разных цветов, а также в приборах для нейтрали и проводов под напряжением. Старые цвета были:

Это был нейтральный провод

Это был провод под напряжением

Хотя до 1977 года заземляющий провод используется до сих пор, он был чисто зеленого цвета.

Когда в Великобритании были изменены цвета электропроводки?

От старых электрических красителей отказались в 2006 году, но, как вы понимаете, старая проводка все еще существует во многих домах и приборах.

Если в вашем доме старая электропроводка, стоит проверить ее у квалифицированного электрика, чтобы убедиться, что она находится в безопасном рабочем состоянии. Не всегда необходимо ремонтировать ваш дом, заменяя старую проводку, при условии, что существующая проводка должным образом проверена.

Что делать, если в моем доме старая проводка?

В домах

в Великобритании есть два типа электрических цепей, известные как кольцевая сеть и ответвления. При осмотре вашего имущества электрик проверит, безопасны ли ваши цепи и нужно ли заменить одну или несколько из них.

Не удивляйтесь, если электрик порекомендует заменить все цепи в вашем доме, даже если только некоторые из них будут признаны небезопасными. Это связано с тем, что, если бы они были установлены одновременно, велика вероятность того, что любые цепи, работающие в настоящее время, вероятно, также выйдут из строя в какой-то момент в ближайшем будущем.

И, конечно же, их одновременный ремонт обойдется дешевле в долгосрочной перспективе.

Как узнать, нуждается ли в замене проводка в моем доме?

Стоит следить за состоянием электропроводки в вашем здании, чтобы предотвратить такие опасности, как поражение электрическим током и электрические пожары.Есть некоторые контрольные признаки того, что проводка в вашем доме может нуждаться в замене, в том числе:

  • Если вы заметили искры или черные отметины и ожоги вокруг розеток, розеток, выключателей и арматуры, вероятно, потребуется заменить проводку.
  • Если вы заметили запах гари, вероятно, изоляция, защищающая вашу проводку, изнашивается и нуждается в замене.
  • Если вы меняете вилку и заметили, что провода красные и черные, значит, у вас старая проводка.В таких случаях стоит переделать электроприборы, чтобы они соответствовали современным стандартам безопасности.
  • Если вы заметили, что проводка начинает трескаться или уже треснула, это признак того, что ваша изоляция вышла из строя и нуждается в замене проводки.
  • Если вы используете несколько электрических устройств и у вас постоянно отключается питание, вполне вероятно, что вы перегружаете цепь, что может привести к перегреву и возгоранию. В этих случаях, возможно, стоит нанять квалифицированного электрика, который установит дополнительные розетки, чтобы мощность распределялась по всему дому более равномерно.

Как определить самые большие опасные знаки

Электричество может быть чрезвычайно опасным — и потенциально смертельным — при неправильном обращении. В идеале любые работы, связанные с электричеством, должны выполняться квалифицированным электриком.

Однако, если вы подумываете сделать что-нибудь дома своими руками — даже если это что-то столь же простое, как замена вилки или даже установка новой лампочки, — важно убедиться, что вы распознаете все опасные знаки, такие как:

  • Если вы чувствуете запах гари, видите искры или какие-либо черные или обгоревшие пятна на любых выключателях, немедленно выключите их на стене и на блоке предохранителей.
  • Если вы снимаете крышку с переключателя света, чтобы заменить ее или установить что-то вроде переключателя затемнения, обязательно выключите переключатели и включите блок предохранителей.
  • Если вы планируете переустановить электрическую вилку, убедитесь, что прибор выключен и вилка вынута из стены. Вы также должны убедиться, что три провода с цветовой кодировкой правильно вставлены в соответствующие колышки.
Сравнение котировок могло бы сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Часто задаваемые вопросы

Какого цвета провод под напряжением?

Коричневый — красный — провод старый.

Что делает провод под напряжением?

Токоведущий провод проводит ток в электрический прибор.

Может ли провод под напряжением поразить меня электрическим током?

Если он активен и не подключен к заземляющему и нулевому проводу, да — корпус будет действовать как проводник для активного напряжения, которое несет провод под напряжением. Перед обращением с проводом обязательно убедитесь, что к токоведущему проводу нет источника питания.

Какого цвета провод заземления?

Заземляющий провод желто-зеленый на всех розетках — в 2006 году это не изменилось.

Для чего нужен заземляющий провод?

Этот провод представляет собой защитное устройство, названное землей, потому что он соединяет металл, окружающий ваш электрический прибор, с землей и предотвращает подачу тока через провод под напряжением прямо на корпус прибора.

Может ли заземляющий провод поразить меня электрическим током?

Нет. Это защитный провод , предназначенный для предотвращения удара . Тем не менее, нет необходимости проверять это и трогать!

Какого цвета нейтральный провод?

Синий — если он черный, у вас старый провод.

Что делает нейтральный провод?

Нейтральный провод отводит ток от вашего электроприбора, чтобы предотвратить его перегрузку, и действует как вывод электрической цепи после того, как он обтекает провода под напряжением и заземления.

Не поразит ли нейтральный провод электрическим током?

Обычно нет, но вы все равно должны всегда отключать ток, прежде чем прикасаться к нему, поскольку они могут очень сильно нагреться.

Найдите квалифицированных электриков в вашем районе

Вы хотите заменить электропроводку в доме? Вам нужен квалифицированный электрик, чтобы выполнить работу своевременно и по доступной цене? Или вы просто ищете дополнительные советы по электропроводке и безопасности в вашем доме?

Мы работаем с опытными, проверенными и признанными электриками по всей Великобритании, и мы можем связать вас с тремя или четырьмя в вашем районе.Каждый из наших электриков будет рад дать вам совет и расценки на любую работу, которую вам нужно выполнить. Более того, поскольку каждый из наших электриков знает, что они конкурируют за ваш бизнес, вы можете сэкономить до 30% на том, что вы платите за выполнение работ.

Наши услуги бесплатны, и вы не обязаны принимать какие-либо расценки или предложения. Пожалуйста, используйте форму на этой странице, чтобы отправить нам свои данные.

Сравнение котировок могло бы сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Цветовые коды электропроводки для переменного и постоянного тока

Однофазные и трехфазные сети переменного тока и цветовые коды проводов и кабелей постоянного тока

Инженеры-электрики, подрядчики, продавцы, производители и особенно электрики во всем мире используют разные цветовые коды электропроводки для кабелей и проводов установка и распределение электроэнергии в промышленных зданиях или жилых домах.Цветовые коды некоторых проводов и кабелей питания являются обязательными, а другие — дополнительными. Правильная цветовая кодировка проводки, используемая в установках, является наилучшей стратегией для отслеживания линий, нейтрали и заземления, экономии времени, простоты обслуживания / устранения неисправностей и защиты для тех, кто работает с ней.

В разных регионах для разных проводов и кабелей используются разные цвета: однофазный, трехфазный и постоянный ток (переменный ток) для проектирования и установки в соответствии с местными нормами, правилами и положениями.Некоторые из хорошо известных — это «Национальные электрические коды NEC», за которыми следуют коды США и Канады, а также коды IEC «Международной электротехнической комиссии», за которыми следуют Великобритания, большинство европейских стран, Аргентина и т. Д.

В этом руководстве мы обсудим различные цвета проводки. коды для переменного тока (однофазный и трехфазный), питания постоянного тока, за которыми следуют NEC и IEC (большинство стран (включая Европу) адаптировали цветовые коды проводки IEC, такие как Великобритания, Китай, Россия, Гонконг, Сингапур, Украина, Беларусь, Казахстан, Турция, Израиль, Южная Африка, Аргентина, Малайзия, Южная Корея, ОАЭ и др.) Кроме того, мы покажем цветовые коды проводки, используемые в США, Канаде, Великобритании, ЕС, Австралии, Новой Зеландии, России, Китае, Японии, Индии, Пакистане и Южной Африке.

Щелкните изображение, чтобы увеличить

Цветовые коды проводки NEC для переменного тока — США и Канада
США — NEC Цветовые коды проводки переменного тока (одно- и многофазные)

Обязательные цвета для силовой проводки в национальных Электрические коды (NEC): зеленый, неизолированный или зеленый / желтый (желтая полоса или полоса на зеленом) для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода.Любые другие цвета, ожидаемые от упомянутых выше, могут использоваться для проводов под напряжением (Line или Hot). Между тем, следующие цвета адаптированы к местной практике и используются для линий, нейтрали и заземления.

Цветовые коды однофазной проводки

Однофазный 120 В переменного тока:

  • ЧЕРНЫЙ = фаза, горячая или линейная « L »
  • БЕЛЫЙ = нейтральный «N»
  • ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий провод (защитное заземление) « PG »

Однофазный 240 В переменного тока:

Это также известно как двухфазное или двухфазное питание переменного тока. но чаще всего называется однофазным питанием.

  • ЧЕРНЫЙ = Фаза 1, Горячий 1 или Линия 1 «L1»
  • КРАСНЫЙ = Фаза 2, Горячий 2 или Линия 2, «L2»
  • Белый = Нейтраль «N»
  • ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Земля «PG»
Цветовые коды трехфазной проводки

Трехфазный 208 В переменного тока:

  • ЧЕРНЫЙ = фаза 1, горячая 1 или Линия 1 «L1»
  • КРАСНЫЙ = Фаза 2, Горячая 2 или Линия 2 «L2»
  • СИНИЙ = Фаза 3, Горячая 3 или Линия 3 «L3»
  • Белый = Нейтраль «N»
  • ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Земля «PG»

Трехфазный 277 В и 480 В переменного тока:

Следующее i.е. Источники переменного тока 277 В и 480 В используются для промышленного и мощного оборудования, такого как двигатели и обогреватели на заводах и производственных предприятиях.

  • КОРИЧНЕВЫЙ = Фаза 1, Горячий 1 или Линия 1 «L1»
  • ОРАНЖЕВЫЙ = Фаза 2, Горячий 2 или Линия 2 «L2»
  • ЖЕЛТЫЙ = Фаза 3, Горячий 3 или Линия 3 “ L3 ”
  • СЕРЫЙ = Нейтральный« N »
  • ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Земля« PG »

Связанное сообщение: Как найти рейтинг (Текущий и Напряжение) выключателя, вилки, розетки и т. Д.?

Канада — CEC Цветовые коды проводки переменного тока (одно- и трехфазные)

Канадский электрический кодекс «CEC» Цветовые коды проводки на практике аналогичны национальным электрическим кодам «NEC», за исключением использования белого цвета для нейтрального провода и зеленого или неизолированного провода используется для защитного заземления.В некоторых случаях цвета 1-й и 2-й фазы (линий) находятся в обратном положении по сравнению с NEC.

Короче говоря, в Канаде практикуется использование цветовой маркировки проводов.

Однофазный переменный ток:

В основном 120 и 240 В (в однофазной системе переменного тока на 240 В есть второй фазный или фазный провод).

  • КРАСНЫЙ или ЧЕРНЫЙ = Фаза, Горячая или Линия (в случае двух линий) «L1 или L2»
  • БЕЛЫЙ = Нейтраль «N»
  • ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий провод «PG»

Трехфазный переменный ток (обязательно)

Цвета проводов, используемых для многофазных цепей питания 208 В

  • КРАСНЫЙ = Фаза 1 или Линия 1, «L1»
  • ЧЕРНЫЙ = Фаза 2 или Линия 2 «L2»
  • СИНИЙ = Фаза 3 или Линия 3 «L3»
  • Белый или СЕРЫЙ = Нейтраль «N»
  • ЗЕЛЕНЫЙ , БОЛЬШОЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземление «PG»

Трехфазный переменный ток (изолированный)

Эти цвета используются для многофазных 277 и 480 В в Канаде.

  • ОРАНЖЕВЫЙ = Фаза 1 или Линия 1 «L1»
  • КОРИЧНЕВЫЙ = Фаза 2 или Строка 2 «L2»
  • ЖЕЛТЫЙ = Фаза 3 или Строка 3 «L3»
  • Белый или СЕРЫЙ = Нейтраль «N»
  • ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземление «PG»

Связанное сообщение: Как найти правильный размер провода и кабеля для установки электропроводки — IEC и NEC

Цветовые коды проводки IEC для переменного тока — Великобритания, ЕС и другие страны

Как упоминалось выше, большинство стран Европейского Союза и Великобритания, Китай, Россия, Гонконг, Сингапур, Украина , Беларусь, Казахстан, Израиль, Турция, Аргентина, Южная Африка, KSA (Саудовская Аравия), ОАЭ (Объединенный Арабский Эмират) и Малайзия соблюдают правила подключения IEC «Международной электротехнической комиссии».Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия, Китай и т. Д., Использовали свои собственные «старые цветовые коды проводки», но теперь следуют кодам проводов силовых цепей IEC.

Великобритания и ЕС: IEC AC (одно- и трехфазные) Цветовые коды проводки
Новые (IEC) коды цветов проводов в Великобритании

Однофазный AC 230 В

  • КОРИЧНЕВЫЙ = Фаза , Горячий или линейный, (L)
  • СИНИЙ = нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий провод «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

  • КОРИЧНЕВЫЙ = Фаза 1 или Линия, (L1)
  • ЧЕРНЫЙ = Фаза 2 или Линия 2, (L2)
  • СЕРЫЙ = Фаза 3 или Линия 3, (L3)
  • СИНИЙ = Нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Провод заземления «Защитное заземление» (PE)

Соответствующий пост: Как найти автоматический выключатель подходящего размера для установки?

Старые цветовые коды проводки в Великобритании

До марта 2004 года в Великобритании применялись собственные цветовые коды проводки.Эти старые цветовые коды проводки все еще используются на субконтинентах, включая Индию, Пакистан, ОАЭ и Южную Африку.

Однофазный 230 В переменного тока

  • КРАСНЫЙ = фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ = нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий провод «Защитное заземление» (PE)

Трехфазный переменный ток 415+ В

  • КРАСНЫЙ = Фаза 1 или линия, (L1)
  • ЖЕЛТЫЙ = Фаза 2 или линия 2, (L2)
  • СИНИЙ = Фаза 3 или линия 3, (L3)
  • ЧЕРНЫЙ = Нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Заземляющий провод «Защитное заземление» (PE)

Соответствующий пост: Электрический провод и кабель Калькулятор размеров (медь и алюминий)

Цветовые коды проводки в Китае и России
Китай, КНР и Россия (старые) Цветовые коды проводов

Однофазный переменного тока

  • ЖЕЛТЫЙ = Фаза , Горячий или линейный, (L)
  • НЕБЕСНО-СИНИЙ или ЧЕРНЫЙ = Нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE)

Китай Трехфазный AC

  • ЖЕЛТЫЙ = Фаза 1 или Линия, (L1)
  • ЗЕЛЕНЫЙ = Фаза 2 или Линия 2, (L2)
  • КРАСНЫЙ = Фаза 3 или Линия 3, (L3)
  • ГОЛУБОЙ или ЧЕРНЫЙ = Нейтраль (Н)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE)

Соответствующий пост: Типы электрических проводов и кабелей

Россия Новое Цветовые коды проводки

В России использовались те же цветовые коды проводки, что и в Китае раньше, но они адаптировали IEC с небольшими изменениями i.е. в трехфазной системе они могут использовать фиолетовый или серый цвет вместо серого в IEC. Поскольку в России все немного изменилось, нужно проследить за тестером, прежде чем идти в бардак.

Однофазный переменный ток

  • КОРИЧНЕВЫЙ = Фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ = Нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» ( PE)

Трехфазный переменный ток

  • КОРИЧНЕВЫЙ = Фаза 1 или линия, (L1)
  • ЧЕРНЫЙ = Фаза 2 или Линия 2, (L2)
  • СЕРЫЙ или ПУРПУРНЫЙ = Фаза 3 или линия 3, (L3)
  • СВЕТЛО-СИНИЙ = Нейтраль (N)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Проводник заземления «Защитное заземление» (PE)

Соответствующий пост: Полное руководство по солнечной энергии Монтаж панели.Пошаговая процедура с расчетами и схемами

Цветовые коды проводки в Австралии и Новой Зеландии

И в Австралии, и в Киви используются одинаковые цветовые коды для однофазных и трехфазных цепей питания.

Однофазный переменный ток

  • КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ или НЕБЕСНО-СИНИЙ = нейтраль (N)
  • ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий провод «Защитное заземление» (PE)

Трехфазный переменный ток

  • КРАСНЫЙ или КОРИЧНЕВЫЙ = Фаза 1 или линия, (L1)
  • БЕЛЫЙ = Фаза 2 или линия 2, (L2)
  • СИНИЙ = Фаза 3 или Линия 3, (L3)
  • ЧЕРНЫЙ или СВЕТЛО-СИНИЙ = Нейтраль (N)
  • ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = заземляющий провод » Защитное заземление »(ПЭ).

Япония Цветовые коды проводки

Как следует из названия, Япония всегда делает странные вещи. Однофазное питание составляет 100 В (от линии к нейтрали), а трехфазное питание — 200 В (3 линии, без нейтрали). Для реакции «вау» отметьте обычные нейтральные цвета и цвета 3-й фазы. Они такие же, то есть белые (для объяснения прочтите следующее примечание после трех кодов фаз).

Однофазный переменный ток

  • ЧЕРНЫЙ или КРАСНЫЙ = фаза, горячая или линейная, (L)
  • БЕЛЫЙ = нейтраль (N)
  • ЗЕЛЕНЫЙ = заземляющий провод «Защитное заземление» ( PE)

Трехфазный переменный ток

  • ЧЕРНЫЙ = Фаза 1 или линия, (L1)
  • КРАСНЫЙ = Фаза 2 или Линия 2, (L2)
  • БЕЛЫЙ = Фаза 3 или Линия 3, (L3)
  • БЕЛЫЙ = Общая нейтраль (N) (используется только в двухпроводной системе)
  • ЗЕЛЕНЫЙ = Заземляющий провод «Защитное заземление» (PE)

Имейте в виду, что на всякий случай При трехфазном питании здесь, в Японии, нет необходимости в нейтральном проводе.Так что не паникуйте с «3-ей линией», состоящей из трех фаз, и обычным нейтральным цветом как белым.

Индия, Пакистан, ОАЭ, KSA и Южная Африка Цветовые коды проводки

Индия и Пакистан, включая другие страны субконтинента, а также ОАЭ (Объединенные Арабские Эмираты), KSA (Королевство Саудовской Аравии) и Южная Африка AKA «Proteas» ( Теперь они адаптировали IEC) следуют старым цветовым кодам проводки в Великобритании, то есть RYB (красный, желтый и синий для трех фаз) и красный и черный для фазы и нейтрали соответственно.

Однофазный 230 В переменного тока

  • КРАСНЫЙ = Фаза, горячая или линейная, (L)
  • ЧЕРНЫЙ = Нейтраль (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = заземляющий провод «Защитное заземление» (PE)

Трехфазный 415+ AC

  • КРАСНЫЙ = Фаза 1 или линия, (L1)
  • ЖЕЛТЫЙ = Фаза 2 или Линия 2, (L2)
  • СИНИЙ = Фаза 3 или линия 3, (L3)
  • ЧЕРНЫЙ = общая нейтраль (N) (используется только в двухпроводной системе)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = заземляющий провод «Защитное заземление» (PE)

Израиль Цветовые коды проводки

Некоторые страны адаптировали коды отжима IEC с небольшими изменениями.В Израиле соблюдаются нормы МЭК, а местная схема подключения следующая

Однофазный 230 В переменного тока

  • КОРИЧНЕВЫЙ = фаза, горячая или линейная, (L)
  • СИНИЙ = нейтраль (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = заземляющий провод «Защитное заземление» (PE)

Трехфазный 415+ AC

  • КОРИЧНЕВЫЙ (или маркировочная гильза L1) = Фаза 1 или линия, (L1)
  • КОРИЧНЕВЫЙ (ОРАНЖЕВАЯ ПОЛОСА) (или маркировочная втулка L2) = фаза 2 или линия 2, (L2) (или маркировочная втулка L2)
  • КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА) (или маркировочная втулка L3) = фаза 3 или линия 3, ( L3)
  • СИНИЙ = Общая нейтраль (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Соответствующий пост: Как подключить проводку к распределительному щиту [однофазный]

Индонезия Цветовые коды проводки

Однофазное питание переменного тока

  • КРАСНЫЙ или ЧЕРНЫЙ = фаза, горячая или линейная (L)
  • СИНИЙ = нейтраль (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = заземляющий провод «Защитное заземление» (PE)

Трехфазное питание переменного тока

  • КРАСНЫЙ = Фаза 1 или линия, (L1 или R)
  • ЖЕЛТЫЙ = Фаза 2 или линия 2 (L2 или S)
  • ЧЕРНЫЙ = Фаза 3 или Линия 3 , (L3 или T)
  • СИНИЙ = Общая нейтраль (N)
  • ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Цветовые коды проводки NEC для постоянного тока — США и Канада

Там же Есть некоторые различия между переменным и постоянным током, поэтому цветовые коды проводов для постоянного тока немного отличаются от цветовых кодов проводов переменного тока как в NEC, так и в IEC.Эти цветовые коды постоянного тока применяются на солнечной энергии, батареях и транспортных средствах и другом оборудовании с питанием от постоянного тока, таком как проводка компьютерных центров обработки данных и т. Д.

Так же, как и для переменного тока, обязательные цвета для заземленной нейтрали — белый или серый, цвет провода защитного заземления должен быть Зеленый, неизолированный провод или желто-зеленый (желтая полоса на зеленом цвете). Для горячих (фазных) проводов можно использовать любые другие цвета. Эти коды применимы как к цепям питания переменного, так и постоянного тока.

Местная практика в США придерживается и использует черный цвет для фазы 1 (горячая 1) или линия 1 (L1) и красный для фазы 2 (горячая 2) или линия 1 (L2).Кроме того, следующие цветовые коды проводки используются в США и Канаде для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

Двухпроводный незаземленный источник постоянного тока

  • КРАСНЫЙ = + Ve (L +)
  • ЧЕРНЫЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ , ШИРОКИЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PG».

Двухпроводное заземленное питание постоянного тока

  • КРАСНЫЙ = + Ve заземленной цепи -Ve (L +)
  • БЕЛЫЙ = -Ve заземленной цепи -Ve (N)
  • БЕЛЫЙ = + Ve заземленной цепи + Ve (N)
  • ЧЕРНЫЙ = -Ve заземленной цепи + Ve (L-)
  • ЗЕЛЕНЫЙ , ГОЛЫЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитный Земля «ПГ».

Трехпроводное заземленное питание постоянного тока

  • КРАСНЫЙ = + Ve (L +)
  • БЕЛЫЙ = Средний провод с резьбой по центру (N)
  • ЧЕРНЫЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ , ГОЛЫЙ ПРОВОДНИК или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PG».

* Эти цвета (для горячих проводов) не упоминаются в NEC, но рекомендуются и используются электриками в качестве общей практики.

Цветовые коды проводов IEC для постоянного тока — Великобритания и ЕС

Цветовые коды проводов IEC постоянного тока адаптированы из цветовых кодов проводов IEC переменного тока. Эти правила применяются в Великобритании, ЕС и всех других странах, которые следуют новым цветовым кодам IEC вместо местных и региональных кодов. Следующие ниже цветовые коды проводки постоянного тока IEC используются для двухпроводных заземленных, двухпроводных незаземленных и трехпроводных заземленных систем питания постоянного тока.

Двухпроводный незаземленный источник постоянного тока

  • КОРИЧНЕВЫЙ = + Ve (L +)
  • СЕРЫЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE» .

Двухпроводное заземленное питание постоянного тока

  • КОРИЧНЕВЫЙ = + Ve заземленной цепи -Ve (L +)
  • СИНИЙ = -Ve заземленной цепи -Ve (M)
  • СИНИЙ = + Ve заземленной цепи + Ve (M)
  • СЕРЫЙ = -Ve заземленной цепи + Ve (L-)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE».

Трехпроводный заземленный источник постоянного тока

  • КОРИЧНЕВЫЙ = + Ve (L +)
  • СИНИЙ = средний провод с резьбой по центру (N)
  • СЕРЫЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE».

В следующих таблицах показано сравнение различных цветовых кодов проводов и кабелей, используемых в цепях питания постоянного тока, используемых IEC и NEC.

Цветовые коды проводки постоянного тока в других странах

Австралия и Новая Зеландия

  • КРАСНЫЙ или КОРИЧНЕВЫЙ = + Ve (L +)
  • ЧЕРНЫЙ или Светло-СИНИЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитное заземление «PE».

Индия, Пакистан и Южная Африка *:

  • КРАСНЫЙ = + Ve (L +)
  • ЧЕРНЫЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитная Земля “ ЧП ».

* Южная Африка теперь следует правилам IEC.

Израиль:

  • КОРИЧНЕВЫЙ = + Ve (L +)
  • СИНИЙ = -Ve (L-)
  • ЗЕЛЕНЫЙ / ЖЕЛТЫЙ = Защитная земля «PE».

В других странах, таких как Китай, Россия, КСА и ОАЭ, теперь используются цветовые коды кабелей IEC для постоянного тока. Но не доверяйте цветам изоляции кабелей в этих областях, поскольку электрики используют как старые, так и новые цветовые коды для переменного и постоянного тока. Поэтому необходимо проверить тестером фазу и нейтраль, а также положительный и отрицательный провода.

Заключительные слова: Все, что вы узнали о цветовых кодах проводки для постоянного и переменного тока (1 и 3-фазные цепи) в IEC и NEC и других региональных отношениях.Если вы хотите добавить свою страну / регион (или видели какие-то странные) цветовые коды проводки, сообщите нам об этом в поле для комментариев ниже, и мы сможем добавить их в этот пост. Спасибо

Связанные сообщения:

Easy Chart Electrical Wire Color Codes

Wire color code — очень важная вещь, которую следует отметить. Специально для электриков, инженеров-электриков, техников и даже обычных людей.

Почему?

Если вы открыли коробку выключателя света или розетку, вы могли столкнуться с разными кабелями разных цветов.

Для вас, кто еще не слышал об этом, позвольте мне вкратце объяснить вам это.

Почему мы используем кабели разных цветов? Не больше и не меньше, чтобы дифференцировать стандартизацию кабеля.

Провод черного цвета отличается от кабеля коричневого, оранжевого, красного или зеленого цвета.

Нам нужно знать, каково конкретное назначение каждого цвета, прежде чем прикасаться к нему (лучше не трогайте и не отключайте кабель, если вы не знаете, что означает его цвет).

Знание значения цвета защитит нас и нашу электрическую систему.

Прежде чем мы начнем изучать цветовую кодировку проводки, давайте сначала разберемся, что такое электрическая проводка.

Электромонтаж

Электромонтаж — это установка электрических устройств и кабелей. Устройствами могут быть электронные табло, выключатели, розетки и комнатное освещение.

К проводке нужно отнестись серьезно. Мы должны соблюдать стандарты безопасности и правила установки.Типы провода и его размер строго классифицируются в зависимости от рабочего напряжения и силы тока.

Не только это, температура, воздействие, влажность и химический уровень тщательно планируются.

Стандарт электропроводки и монтаж электропроводки производятся с целью обеспечения максимальной безопасности людей и устройств.

Этот стандарт зависит от региона или страны. Они моделируются на основе кода, разработанного национальными или международными организациями по стандартизации.

Помните, что в старых версиях могут использоваться другие цвета. Разумно сделать заметку об истории цветового кода. Благодаря этой стратегии мы повысим безопасность и упростим обслуживание.

Цветовые коды проводов США

Электрики США должны соблюдать национальные электрические правила или NEC для цветовых кодов проводов. NEC указывает, что:

4

4 другие цвета, кроме цветов, упомянутых выше, могут использоваться для других кабелей линии электропередачи.

Хотя можно использовать любые другие цвета, существует местная практика в отношении определенных цветов, которые мы должны использовать.

Цветовые коды проводки можно разделить на 2 группы:

  • Цветовой код провода переменного тока в США
  • Цветовой код провода постоянного тока в США

Цветовой код провода переменного тока в США

Цветовые коды проводов, которым следуют США, на основе местных Практика снова делится на две группы:

a) Цветовые коды проводов переменного тока 120/208/240 В в США

Цвета проводов для этой категории:

Назначение Цвет
Нейтраль Белый или серый
Заземление Зеленый, зеленый с желтыми полосами или голая медь
Назначение Цвет
Однофазный — Линия Черный или красный
Трехфазный — Фаза 1 Черный
Трехфазный — Фаза 2 Красный
Три фазы — Фаза 3 Синий
Нейтральный Белый или серый
Земля Зеленый, зеленый с желтыми полосами или голая медь

Эта проволока g цветовые коды можно обобщить в таблице ниже:

Код провода переменного тока в США 120/208/240 В

b) Цветовые коды проводов переменного тока 277/480 В в США

Эта категория имеет цветовые коды, т. е. :

— 914
Назначение Цвет
Трехфазный — Фаза 1 Коричневый
Трехфазный — Фаза 2 Трехфазный 3 Оранжевый
Желтый
Нейтраль Серый
Заземление Зеленый, зеленый с желтыми полосами или голая медь

Эти цветовые коды проводки можно кратко представить в таблице ниже: AC

US Код 277/480 вольт

Цветовой код проводов постоянного тока США

Цветовые коды проводов постоянного тока используются для систем питания постоянного тока, таких как батареи, генераторы и солнечная энергия.

Как и раньше, NEC заявляет, что заземляющий провод должен следовать за зеленым или зеленым с желтыми полосами или просто голой медью.

Для проводов линии электропередач можно использовать любые другие цвета, но в местной практике существуют стандарты цветовой кодировки проводки:

43 Отрицательный43 Отрицательный
Назначение Цвет
Положительный Красный
Черный
Заземление Белый
Отвод по центру Белый

Эти цветовые коды проводки приведены в таблице ниже:

Код проводов постоянного тока США

Международные цветовые коды проводов

Эти коды соответствуют стандартам Международной электротехнической комиссии или IEC .

Страны, которые следуют IEC, — это большинство европейских стран, Великобритания и некоторые другие страны (Аргентина, Китай, Гонконг, Сингапур, Россия, Украина, Беларусь, Казахстан).

Эти страны следуют правилу IEC 60445 по IEC. Эти цветовые коды проводки можно разделить на две категории, а именно:

  • Цветовой код провода переменного тока IEC
  • Цветовой код провода постоянного тока IEC

Цветовой код провода переменного тока IEC

Эта категория имеет цветовые коды, то есть:

Назначение Цвет
Трехфазный — Фаза 1 Коричневый
Трехфазный — Фаза 2 Черный
Трехфазный Серый
Нейтраль Синий
Заземление Зеленый с желтыми полосами

Эти цветовые коды проводки можно кратко изложить в таблице ниже:

Цветовой код провода IEC AC

Цветовой код провода IEC DC

Цветовой код проводки постоянного тока соответствует стандарту IEC; то есть:

Назначение Цвет
Положительный Коричневый
Отрицательный Серый
Синий Синий Общий Синий

Эти цветовые коды проводки можно кратко изложить в таблице ниже:

Цветовой код проводки постоянного тока IEC

Цветовые коды проводов в Канаде

Цветовые коды проводов в Канаде регулируются Канадскими электротехническими правилами или CEC , для краткости.Защитное заземление или заземление использует зеленый цвет или зеленый цвет с желтыми полосами. Нейтральный цвет кабеля — белый.

Для линейных проводов цвета очень похожи на коды цветов проводки в США. Цветовые коды активной проводки разделены на две группы: нормальные и изолированные системы.

Для нормальных трехфазных проводов в Канаде цветовые коды:

Назначение Цвет
Трехфазный — Фаза 1 Красный
Трехфазный — 2 914 Черный
Трехфазный — Фаза 3 Синий
Нейтраль Белый или серый
Заземление Зеленый или зеленый с желтыми полосами

Эти коды цветов можно объединить в эти коды цветов в таблице ниже:

Неизолированный провод переменного тока в Канаде, цветовой код

Для изолированных трехфазных проводов в Канаде, цветовые коды:

Назначение Цвет
Трехфазный — Фаза 1 Оранжевый
Трехфазный — фаза 2 Коричневый
Трехфазный — фаза 3 Желтый ow
Нейтраль Белый или серый
Заземление Зеленый или зеленый с желтыми полосами

Эти цветовые коды проводки можно кратко изложить в таблице ниже:

Цветовой код изолированного кабеля переменного тока в Канаде

Китайские цветовые коды проводов

В Китае используются следующие цветовые коды проводов:

914 Цвет провода

0 В Южной Африке используются следующие цветовые коды проводки:

Назначение Цвет
Трехфазный — Фаза 1 Желтый
Трехфазный 2 Зеленый
Трехфазный — фазный 3 Красный
Нейтральный Черный или синий
Заземление Зеленый с желтыми полосами 914 Южная Африка
Заземление с желтыми полосами
Назначение Цвет
Двухфазный — Фаза 1 Красный или желтый
Двухфазный — Фаза 2 Белый или синий
Нейтральный Черный Заземление

Бразилия Цветовые коды проводов

Бразилия следует цветовой кодировке проводов Бразильской ассоциации технических стандартов или Associação Brasileira de Normas Técnicas ( ABNT ).

  • Активная линия: можно использовать любой цвет, кроме синего, зеленого, желтого, зеленого с желтыми полосами.
  • Нейтраль — синий
  • Земля — ​​зеленый или зеленый с желтыми полосами

Цветовые коды проводов Австралии и Новой Зеландии

Цветовые коды проводов Австралии и Новой Зеландии регулируются AS / NZS 3000: 2018 3.8.1, таблица 3.4. Для горячей проволоки можно использовать любой цвет, кроме желтого, синего, черного, зеленого и зеленого с желтыми полосами.

Рекомендуется:

a) Однофазный

  • Линия — красный или коричневый
  • Коммутируемая линия — белая

b) Многофазная

c) Нейтраль

d) Земля

  • Зеленый, Зеленый с желтыми полосами или голая медь

Заключение

Из приведенных выше данных мы можем сделать вывод, что:

  • Цветовые коды проводки для каждого региона уникальны для разных регионов, за исключением США и Канады.
  • Указанный выше цвет является новейшим цветовым кодом проводки, используемым в каждом регионе.
  • Возможно, вы захотите сделать запись для предыдущей версии стандартных цветовых кодов проводки для большей безопасности.

Часто задаваемые вопросы

  1. Что такое цветовая кодировка проводов?

    US AC Power 120/208/240 В
    a) Однофазный — Линия = Черный или красный
    b) Трехфазный — Фаза 1 = Черный
    c) Трехфазный — Фаза 2 = Красный
    d) Три- фаза — Фаза 3 =
    Синий
    e) Нейтраль = Белый или серый
    f) Заземление = Зеленый, зеленый с желтыми полосами или голая медь

  2. Какой провод находится под напряжением, синий или коричневый?

    IEC AC Power
    a) Трехфазный — Фаза 1 = Коричневый
    b) Трехфазный — Фаза 2 = Черный
    c) Трехфазный — Фаза 3 =
    Серый
    d) Нейтраль = Синий
    e) Земля = Зеленый с желтыми полосами

  3. Провода какого цвета положительные и отрицательные?

    Цветовой код провода: положительный красный, отрицательный черный

  4. Красный или черный под напряжением или нейтраль?

    Код цвета провода: положительный — красный, отрицательный — черный

  5. Провод какого цвета положительный?

    Цветной код провода: положительный красный, отрицательный черный

  6. Белый провод отрицательный или положительный?

    Белый провод используется для нейтрального провода.

  7. Какого цвета нейтральный провод?

    Цветовой код нейтрального провода белый.

Правильный цветовой код проводки [Обновление 2020]> ElectGo

Цветовой код проводки

Введение:

Tai Sin начала свое производство в 1980 году. Со временем компания развивалась и расширяла свой бизнес в различных производственных категориях. Tai Sin производит качественные кабели и провода для различных напряжений, которые подразделяются на кабели низкого напряжения, кабели среднего напряжения и измерительные кабели.Кабели и провода изготавливаются из высококачественного материала, чтобы конкурировать с рынком, обеспечивая долговечность и надежность. За последние три десятилетия компания расширила свое производство и была представлена ​​как Tai Sin Electric Limited «Tai Sin». Компания была зарегистрирована на фондовой бирже Сингапура Catalist name в 1998 году. Tai Sin занимается производством высококачественных кабелей, которые используются в различных секторах распределения и промышленности. Компания Tai Sin установила прочные партнерские отношения с основными подрядчиками и известными консультантами, чтобы одновременно улучшить качество и количество своей продукции.Компания предоставляет различные электрические кабели, а также различные решения для проводки для государственного и частного секторов.

Соответствие стандартам:

Различные компании, производящие кабели и провода в Сингапуре, следуют стандартам соответствия, установленным правительством Сингапура при производстве различных продуктов. Компания соблюдает стандарты соответствия, чтобы предоставлять глобальный продукт по всей стране.Кабели Tai Sin для обеспечения качества продукции соблюдают разные правила, связанные с различными продуктами и их стандартами.

Типы цветовых кодов проводов:

Цветовая кодировка электрических проводов в разных странах разная. В каждой стране есть свои производители для производства проводов для электричества, а цветовая кодировка проводки устанавливается государственной организацией, которой следуют по всей стране все производители.Различные схемы цветового кодирования проводов используются для идентификации различных категорий проводов из большого количества проводов. Например, если для всей проводки используется одинаковая цветовая кодировка, будет трудно идентифицировать нейтральный провод, провод под напряжением или заземляющий провод. Цветовая кодировка кабелей различается в разных странах Великобритании, нейтральный провод обозначается синим цветом, основной провод или провод под напряжением обозначается коричневым цветом, а кабель заземления или провод обозначается зеленым и желтым цветом. В Сингапуре есть два цветовых кода для проводов.Один код проводки — это старый цветовой код, а второй — последний цветовой код, установленный правительством, которому сейчас следят по всей стране. Согласно старой цветовой кодировке, красный, желтый или синий использовался для обозначения основного или токоведущего провода, нейтральный провод представлялся черным, а земля — ​​желто-зеленым комбинированным цветным кабелем. Согласно новой цветовой кодировке [1], в однофазном кабеле коричневый цвет обозначает магистраль, нейтральный провод обозначается синей линией в одно- и трехфазной сети.Провод заземления представлен зеленой и желтой линиями в обеих фазах. Для трехфазной системы магистраль или провод под напряжением представлен коричневым, черным и серым цветом.

Как применить к существующей проводке?

Цветовая кодировка проводов была обновлена ​​в Сингапуре несколько лет назад. Электромонтажные работы выполняются до того, как изменение цветового кода все еще существует, и для ремонта или обслуживания прежних проводов используются новые провода, которые смешивают цвета. Различные компании предлагают более качественные решения по ремонту и замене прежней проводки.Однако профессиональный электрик знаком с предыдущей цветовой кодировкой, а также с современной цветовой кодировкой, и он может легко применить новую цветовую кодировку к существующей электропроводке. В старых схемах провод под напряжением или главный провод был красным, нейтральный провод — черным, а заземляющий — зеленым. Профессиональный электрик может определить каждый предыдущий провод с цветовой кодировкой и легко подключить новый провод к существующему.

Рекомендации по цветовому кодированию в соответствии со стандартом (OSHA, ANSI): [2]

OSHA определило два цвета для требований безопасности.Согласно OSHA, красный и желтый цвета должны использоваться для обозначения различных физических опасностей. Для опасностей, связанных с возгоранием, необходимо использовать красный цвет, а для физических опасностей и осторожности — желтый цвет.

ANSI определил цвета для различных знаков безопасности и табличек. Знак красного цвета обозначает пожарную опасность. Опасное оборудование и машины представлены табло оранжевого цвета с предупреждением. Различные опасности представлены желтыми знаками и табличками. Общие знаки безопасности отображаются на табличках и табличках зеленого цвета в соответствии с ANSI.Синие знаки и уведомления передают информацию, касающуюся опасностей на рабочем месте.

Советы по организации кабелей:

Организация кабелей — важная проблема, которая может быть опасной при неправильном обращении. Для правильного управления разные кабели должны быть связаны вместе. Кабели должны иметь маркировку и цветовую кодировку для правильного использования. Должна быть обеспечена надлежащая изоляция кабелей.

Ссылки:

[1] «Новый цветовой код кабеля для электрических установок», Elise.ema.gov.sg, 2020. [Онлайн]. Доступно: https://elise.ema.gov.sg/safety/about.html. [Доступ: 25 февраля 2020 г.].

[2] «Безопасные цвета OSHA и ANSI | Графические продукты », Graphicproducts.com, 2020. [Online]. Доступно: https://www.graphicproducts.com/articles/osha-and-ansi-safety-colors/. [Доступ: 25 февраля 2020 г.].

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
