Правильная зарядка аккумулятора
Одним из наиболее важных условий корректной работы, хорошей отдачи и длительного срока службы аккумуляторной батареи является её правильный заряд. Это касается абсолютно всех аккумуляторов: будь то мощные промышленные большой емкости, либо же крошечные батарейки в Ваших мобильных. К сожалению, далеко не все пользователи знают, что есть правильная зарядка аккумулятора. Данная статья призвана помочь людям в этом вопросе и быть «руководством пользователя» при столкновении с задачей должным образом зарядить АКБ (аккумуляторную батарею).
Существует множество различных видов электрических аккумуляторов – для каждого из них характерны свои правила и особенности заряда. Все они подробно описаны в инструкциях по эксплуатации, обязательным образом поставляемых продавцом (по крайней мере мы так делаем всегда) вместе с аккумуляторной продукцией.
Как заряжать аккумулятор?
Итак, давайте разберемся, что представляет из себя
Все мифы о том, что аккумулятор (какой бы он ни был!), нужно каждый раз полностью разряжать, а затем полностью заряжать, и только так он прослужит максимально долго, а также утверждения «знатоков», что, мол, надо обязательно периодически разряжать аккумулятор, иначе он испортится – полная чушь! Если Вам предлагают купить аккумулятор и при этом рассказывают подобные «истории» – держитесь от таких продавцов и их продукции подальше. Для низкокачественных батарей, производимых из «грязного» вторсырья, отсутствие периодической «встряски» в виде разряда-заряда может действительно быть причиной быстрого выхода из строя (из-за того, что пластины данных АКБ чрезмерно загрязнены, и без «встрясок» данная «грязь» быстро обволакивает поверхность пластин и мешает нормальному прохождению процесса электролиза). Но для качественных аккумуляторов наиболее излюбленным является именно режим постоянного (буферного) подзаряда, при котором практически отсутствуют разряды, а сама АКБ постоянно пребывает под правильным напряжением.
Здесь надо учитывать также эффект памяти некоторых аккумуляторных батарей — в настоящий момент под эффектом памяти понимается обратимая потеря ёмкости, имеющая место в некоторых типах электрических аккумуляторов при нарушении рекомендованного режима зарядки, в частности, при подзарядке не полностью разрядившегося аккумулятора. Название связано с внешним проявлением эффекта: аккумулятор как будто «помнит», что в предыдущие циклы работы его ёмкость не была использована полностью, и при разряде отдаёт ток только до «запомненной границы». Никель-металл-гидридный (Ni-MH), Никель-кадмиевый (NiCd), Серебряно-цинковый аккумулятор.
Переходим ближе к делу. Чтобы правильно заряжать аккумулятор нужно понимать, в каком режиме он у Вас эксплуатируется.
Что такое буферный режим работы
Самый яркий пример буферного режима работы аккумулятора – ИБП (источник бесперебойного питания, он же UPS). В ИБП аккумуляторная батарея находится на постоянной подзарядке и отдает энергию лишь тогда, когда пропадает электричество в сети, а как только оно появляется, аккумулятор тут же подзаряжается.
Это самый щадящий режим работы и именно в буферном режиме, как мы уже говорили, аккумуляторы служат дольше всего (например, наши батареи EverExceed серии ST, производимые по технологии AGM нового поколения, имеют срок службы в буферном режиме при Т=20
Что такое циклический режим работы
Пример циклического режима использования АКБ – поломоечная машина, детский электромобиль в парке аттракционов, либо же система автономного электропитания с использованием альтернативных источников энергии (солнечных батарей, ветряков и т.д.). Аккумуляторы в этих приложениях разряжают-заряжают как минимум 1 раз в сутки. Такой режим является наиболее суровым, и срок службы АКБ тут уже исчисляется не годами, а количеством циклов разряд-заряда (ну и их глубины, естественно). Упомянутые ранее аккумуляторы EverExceed серии ST могут обеспечить до 600 циклов глубокого 100% разряда (обычные же AGM-аккумуляторы – не более 280). Всегда очень удивляет, когда в приложениях с явно циклическим характером работы (те же системы электропитания на солнечных батареях, либо мобильные кофемашины) некоторые «умельцы» предлагают использование стартерных автомобильных аккумуляторов (аргумент – их дешевизна!).
Как правильно заряжать аккумулятор в буферном режиме:
Всем известно, что номинальное напряжение одного элемента в свинцово-кислотных АКБ = 2 Вольта (отметим, что на практике оно обычно никогда не равняется строго 2 В, но для простоты применяется именно такое число). В быту наиболее часто используются аккумуляторные батареи напряжением 6 Вольт (3 элемента) и 12 Вольт (6 элементов).
В буферном режиме напряжение заряда следует выставить на уровне 2,27 – 2,30 Вольт на элемент (то есть для 12-вольтового аккумулятора это 13,6 – 13,8 В, а для 6-вольтового – 6,8 – 6,9 В). Это подходит как для AGM, так и для гелевых батарей.
Ток заряда должен быть ограничен в величину, равную 30% от номинальной 10-часовой емкости аккумулятора, выраженную в Амперах (для гелевых аккумуляторов – 20%). Например, для батареи с емкостью С10=100 Ач ограничение тока заряда должно составлять 30 А (для гелевых АКБ – 20 А).
Как правильно заряжать аккумулятор в циклическом режиме:
Напряжение заряда:
2,4 – 2,45 В/эл. (14,4 – 14,7 В на 12-вольтовую батарею или 7,2 – 7,35 В на 6-вольтовую) – для AGM-аккумуляторов;
2,35 В/эл (14,1 В на 12-вольтовую батарею или 7,05 В на 6-вольтовую) – для гелевых аккумуляторов.
Ток заряда:
20% от С10 (для батареи емкостью 100 Ач – это 20 А).
Сколько должен длиться заряд батареи
Продолжительность заряда зависит от изначальной заряженности (разряженности) батареи. Поначалу идет быстрый заряд (бустерный), но по мере насыщения потребляемый ток снижается, доходя до минимума при достижении полной заряженности АКБ.
Критерий полной заряженности – падение тока, который принимает аккумулятор,
Следует учесть, что для полной зарядки аккумуляторной батареи ей следует сообщить примерно на 20% энергии больше, чем следует из понятия “номинальная емкость”. Это, как говорится, законы природы, и они едины для всех свинцово-кислотных да и других батарей, независимо от вида и производителя. Образно говоря, если батарею не «перенасытить», в ней не завершатся должные электрохимические процессы и дальнейшая отдача будет меньше.
Производить зарядку аккумуляторных батарей желательно при температуре окружающей среды 20 – 25оС.
При меньшей температуре заряжать необходимо более длительное время. Зарядка аккумулятора при температуре менее 0оС становится крайне нежелательной (ибо почти безрезультатна). Желательно также наличие функции термокомпенсации (изменения напряжения заряда в зависимости от температуры окружающей среды) на Вашем зарядном устройстве.
Таблица с основными параметрами правильной зарядки аккумуляторной батареи
| БУФЕРНЫЙ РЕЖИМ | ЦИКЛИЧЕСКИЙ РЕЖИМ |
Напряжение заряда | Для 12-в АКБ: 13,6-13,8 В Для 6-в АКБ: 6,8-6,9 В | Для 12-в АКБ: 14,4-14,7 В Для 6-в АКБ: 7,2-7,35 В |
Ток заряда (не более!) | 30% от емкости C10 (для гелевых АКБ – 20%) | 20% от емкости C10 |
Предположительность заряда | 30-48 часов | 10-12 часов |
Критерий заряженности | Падение потребляемого тока до 2-3 мА/Ач + еще 1 час заряда таким током. | Падение потребляемого тока до 8-10 мА/Ач + еще 1 час заряда таким током |

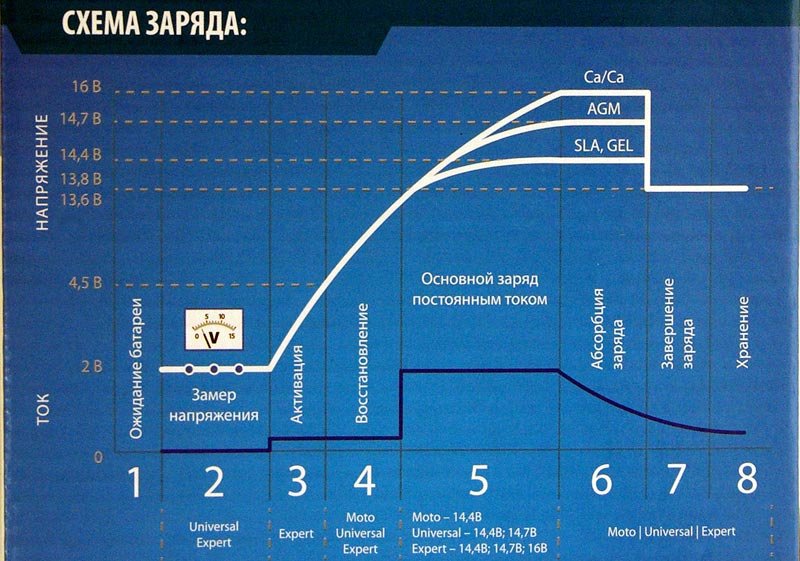

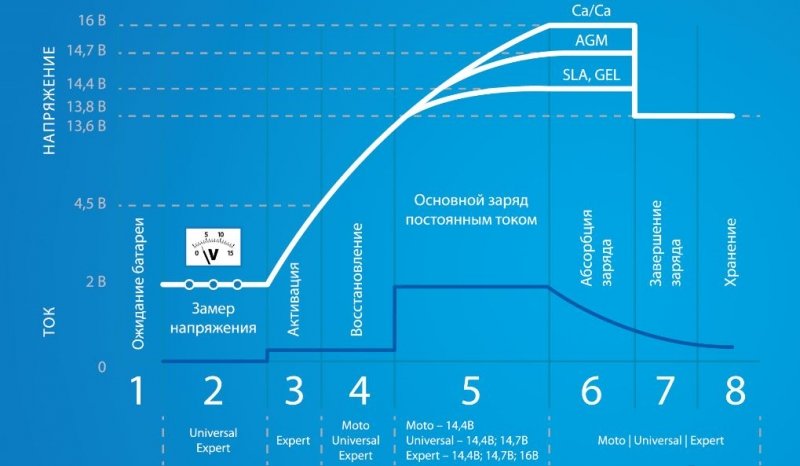

Также даем ответ на вопрос пользователья по поводу режимов заряда «BULK», «ABSORBTION» и «FLOAT«, присутствующих в некоторых ЗУ с интеллектуальной системой заряда:
- В режиме BULK идет зарядка постоянным током, при этом напряжение на аккумуляторе постоянно растет до значения 2,4-2,45 В/эл;
- В режиме ABSORPTION достигается максимальное напряжение, которое поддерживается постоянным, в то время как ток зарядки падает;
- В режиме FLOAT напряжение плавно снижается до буферного (2,27В/эл.), ток остается минимальным. Это есть режим СОДЕРЖАНИЯ аккумулятора.
Выравнивающий заряд применяется, когда есть значительный разброс по напряжению на аккумуляторах (элементах или моноблоках) – более +/- 1%. Но такое бывает редко, по крайней мере для приличных АКБ. Кроме того, если батарея хоть изредка включается на разряд, а потом на заряд, то разброс в какой-то степени сглаживается.
Если разброса нету – то и выравнивающий заряд производить нет смысла.
Более подробная информация по правильному заряду конкретных видов аккумуляторных батарей содержится в инструкциях по эксплуатации.
Пульсар Лимитед – Энергия для Лучшей Жизни!
Как заряжать и проверить заряд аккумулятора
Как заряжать и проверить заряд аккумулятора
Основное назначение стартерной аккумуляторной батареи (АКБ) указано в ее названии: это источником энергии для работы стартера. То есть, главную свою роль АКБ играет на стадии пуска двигателя, а затем энергия в бортовую электросеть поступает от генератора.
В момент пуска двигателя аккумулятор теряет значительную часть запасенной энергии, и нуждается в зарядке — она выполняется генератором, который, по идее, за относительно короткое время должен восстановить АКБ. Однако это происходит не всегда, вернее — так происходит редко, в основном же аккумуляторы либо постоянно недозаряжаются (в основном, в городе), либо перезаряжаются.
В первом случае необходимо довести заряд до нормального уровня, а во втором стоит подумать об обращении в автосервис: перезаряд может говорить о неисправности реле-регулятора. При постоянном перезаряде АКБ просто-напросто выходит из строя, и это, ко всему прочему, не является гарантийным случаем, бесплатно заменить батарею будет невозможно.
Диагностика аккумулятора
Как проверить аккумулятор? Исходя из каких параметров можно сделать вывод, что АКБ действительно нуждается в зарядке и восстановлении?
Таких параметров всего два — напряжение и плотность электролита. Но если с проверкой первого все просто, то со вторым могут возникнуть проблемы — сейчас широко распространены необслуживаемые АКБ, узнать плотность электролита в них просто невозможно. Однако не будем расстраиваться заранее, а посмотрим, что с этим можно сделать.
Сначала нужно измерить напряжение: при 100%-й зарядке на клеммах должно быть 12,7 В, при этом плотность электролита должна составлять 1,265 г/куб.
см. Если напряжение ниже, то аккумулятор разряжен: 12,4 В соответствует 75%-ному заряду, 12,2 В — 50%-ному, а напряжение 12,1 В свидетельствует, что заряд составляет всего 25%.
Проверка аккумулятора показала, что он нуждается в зарядке, что делать дальше?
Как зарядить автомобильный аккумулятор классической конструкции
Наиболее просто зарядить АКБ классической конструкции — наличие пробок и возможности видеть электролит позволяет контролировать процесс зарядки и достичь лучшего результата.
Прежде, чем подключить к аккумулятору зарядное устройство, нужно выкрутить пробки, чтобы открыть доступ к электролиту. Далее можно приступать непосредственно к зарядке, выбрав для этого один из нескольких способов.
Наиболее просто аккумулятор классической конструкции заряжать постоянной силой тока. Для этого на зарядном устройстве выбирается ток, равный 10% емкости аккумулятора: если емкость составляет 60 Ач, то ток будет равным 6 А.
Устанавливать напряжение в этом случае нет необходимости — оно автоматически отрегулируется зарядным устройством.
А теперь нужно проявить немного терпения — новая АКБ таким способом заряжается до 8 часов, батарея со «стажем» набирает полный заряд за большее время. И все это время (каждые полтора-два часа) нужно проверять напряжение и плотность электролита.
Не удивляйтесь, что напряжение будет выше привычных 12,7 В — именно поэтому аккумулятор и заряжается. Когда напряжение достигнет 14,4 В, стоит вдвое уменьшить силу тока. Плотность электролита также должна постоянно расти, но не слишком быстро.
Сколько заряжать аккумулятор, как понять, что его нужно отключать от зарядного устройства? Это будет видно сразу, так как первый признак полного заряда — «кипение» электролита. Бурная реакция обусловлена тем, что из-за полного заряда батареи изменяется характер протекающих в ней электрохимических реакций. В частности, молекулы воды начинают распадаться на водород и кислород, и эти газы покидают банку, создавая эффект закипания.
В связи с этим помните о безопасности! Заряжайте аккумулятор в хорошо проветриваемом помещении, и не подносите к нему открытый огонь — водород, смешивающийся с воздухом, вспыхивает даже от искры, и может привести к пожару и даже к взрыву аккумулятора!
Отключать зарядное устройство можно через 15 — 20 минут после «закипания» электролита, еще минут через 20 можно закручивать пробки — нужно дать газу полностью выйти.
Но бурлящий электролит — не единственный признак полного заряда. АКБ можно считать заряженной, если в течение одного-двух часов ток, напряжение и плотность электролита не изменяются. Тогда смело можно выключать зарядное устройство, и ставить аккумулятор на место.
Как правильно зарядить автомобильный аккумулятор необслуживаемого типа
Необслуживаемый аккумулятор лучше всего заряжать другим способом (который, впрочем, подходит для любых типов АКБ) — зарядкой постоянным напряжением.
В этом случае на зарядном устройстве устанавливается определенное напряжение, а сила тока уже будет регулироваться автоматически. Точнее, ток будет изменяться вследствие законов электротехники — при увеличении напряжения на аккумуляторе, сила тока будет падать, а при достижении равенства напряжений на АКБ и зарядном устройстве, ток станет нулевым.
Последнее обстоятельство обусловило популярность этого способа зарядки — она происходит в автоматическом режиме, так как по достижении полного заряда дальнейшая зарядка не производится, а значит, нет необходимости следить за процессом.
Однако у этого способа есть недостаток: он требует много времени — не менее 20 — 24 часов. Но даже этого времени будет недостаточно, если установить слишком низкое напряжение заряда. Так, при напряжении 14,4 В АКБ за сутки зарядится на 80%, при 15 В — на 90%, а при 16 В — на 95 — 97%. Полной зарядки можно достичь при напряжении 16,3 — 16,4 В.
Этот способ хорош тем, что позволяет без труда поддерживать аккумулятор в рабочем состоянии, особенно, если автомобиль постоянно работает в режиме «такси».
Однако доводить АКБ до полного заряда лучше первым способом.
Как зарядить аккумулятор автомобиля зимой
Зимой аккумулятор работает в наиболее тяжелых условиях, так как при пуске двигателя от него требуется выдавать едва ли не вдвое более высокий пусковой ток. Но это полбеды, ведь из-за морозов уменьшается емкость АКБ, а значит и стартер может нормально работать меньшее время, чем летом. Так, при температуре около нуля емкость аккумулятора снижается примерно на треть, а при температуре минус 18 градусов емкость падает уже вдвое. Теперь понятно, почему разряжается аккумулятор именно в сильные морозы.
Но уровень заряда АКБ влияет не только на способность автомобиля завестись в морозы, но и на физические состояние самой батареи. Дело в том, что чем ниже заряд, тем выше температура замерзания электролита. Если аккумулятор заряжен полностью, он не замерзнет и при минус 60, но при полном разряде замерзание может произойти и при нуле градусов.
В этом случае электролит превращается в лед, и из-за известных свойств воды увеличивается в объеме. Это приводит к «надуванию» АКБ, а иногда стенки батареи и вовсе разрушаются. Нужно сказать, что данный случай не является гарантийным, поэтому в зимнее время необходимо следить за состоянием автомобиля, и использовать специальное зимнее масло — это позволит не разряжать АКБ долгим пуском из-за загустевшего масла.
Если при замерзании аккумулятор не повредился, его необходимо отогреть до полного оттаивания электролита, и зарядить.
Быстрая зарядка АКБ
Иногда требуется зарядить аккумулятор очень быстро, буквально за два-три часа — возможно ли это? Да, возможно, что ежедневно доказывают многие автолюбители. Сокращение времени зарядки достигается простым увеличением зарядного тока — на практике ток выбирается в пределах 10 — 20 А.
Необходимо сказать, что этот способ не самый лучший — слишком высокий ток способствует быстрому износу АКБ.
Но иногда просто нет иного выхода, и приходится рисковать батареей ради экономии времени.
Первая зарядка АКБ
Новый аккумулятор в большинстве случаев нежелательно сразу ставить на автомобиль — его нужно зарядить. Но если есть немного времени, но нет желания нести АКБ домой, то ее можно зарядить и от автомобильного генератора — достаточно поездить не менее часа в умеренном режиме.
Не допускается автомобиль с только что установленным аккумулятором сразу ставить на несколько дней в гараж или на стоянку — такой простой, особенно зимой, с большой долей вероятности приведет к разряду АКБ.
Если вы приобрели сухозаряженный аккумулятор, то вам в любом случае придется потратить некоторое время на приведение его в рабочее состояние.
Сколько заряжается аккумулятор, только что купленный в магазине? Как показывает практика — от трех до восьми часов. Зарядить его можно любым из описанных выше способов.
Иное дело — сухозаряженнаый аккумулятор.
Сначала в него нужно залить электролит, подождать, пока пропитаются пластины (это длится от 15 минут до часа), затем долить электролит до нужного уровня, и ждать — примерно через полтора часа АКБ зарядится, это можно будет увидеть по «кипящему» электролиту.
Когда газовыделение прекратится, нужно проверить напряжение батареи, и если оно ниже необходимого, провести нормальную зарядку с помощью зарядного устройства. Если АКБ новая, то на все это потребуется 3 — 4 часа, но если аккумулятор пробыл в магазине свыше года, то на зарядку может потребоваться 6 — 10 часов.
Правильная зарядка аккумулятора — гарантия его долгой и стабильной работы, и этому делу нужно уделять большое внимание. Тем более, что при некотором навыке это не будет доставлять проблем и неудобств.
Каким током заряжать литий ионные. Как правильно зарядить новый li-Ion аккумулятор — советы пользователю. Зарядка новой батареи
Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата.
Это так называемая схема защиты, или Protection IC .
Из-за своих особенностей литиевые аккумуляторы требуют постоянного контроля. Давайте разберёмся более детально, как устроена схема защиты, и из каких элементов она состоит.
Рядовая схема контроллера заряда литиевого аккумулятора представляет собой небольшую плату, на которой смонтирована электронная схема из SMD компонентов. Схема контроллера 1 ячейки (“банки”) на 3,7V, как правило, состоит из двух микросхем. Одна микросхема управляющая, а другая исполнительная – сборка двух MOSFET-транзисторов.
На фото показана плата контроллера заряда от аккумулятора на 3,7V.
Микросхема с маркировкой DW01-P в небольшом корпусе – это по сути “мозг” контроллера. Вот типовая схема включения данной микросхемы. На схеме G1 – ячейка литий-ионного или полимерного аккумулятора. FET1, FET2 – это MOSFET-транзисторы.
Цоколёвка, внешний вид и назначение выводов микросхемы DW01-P.
Транзисторы MOSFET не входят в состав микросхемы DW01-P и выполнены в виде отдельной микросхемы-сборки из 2 MOSFET транзисторов N-типа.
Обычно используется сборка с маркировкой 8205, а корпус может быть как 6-ти выводной (SOT-23-6), так и 8-ми выводной (TSSOP-8). Сборка может маркироваться как TXY8205A, SSF8205, S8205A и т.д. Также можно встретить сборки с маркировкой 8814 и аналогичные.
Вот цоколёвка и состав микросхемы S8205A в корпусе TSSOP-8.
Два полевых транзистора используются для того, чтобы раздельно контролировать разряд и заряд ячейки аккумулятора. Для удобства их изготавливают в одном корпусе.
Тот транзистор (FET1), что подключен к выводу OD (Overdischarge ) микросхемы DW01-P, контролирует разряд аккумулятора – подключает/отключает нагрузку. А тот (FET2), что подключен к выводу OC (Overcharge ) – подключает/отключает источник питания (зарядное устройство). Таким образом, открывая или закрывая соответствующий транзистор, можно, например, отключать нагрузку (потребитель) или останавливать зарядку ячейки аккумулятора.
Давайте разберёмся в логике работы микросхемы управления и всей схемы защиты вцелом.
Защита от перезаряда (Overcharge Protection).
Как известно, перезаряд литиевого аккумулятора свыше 4,2 – 4,3V чреват перегревом и даже взрывом.
Если напряжение на ячейке достигнет 4,2 – 4,3V (Overcharge Protection Voltage – V OCP ), то микросхема управления закрывает транзистор FET2, тем самым препятствуя дальнейшему заряду аккумулятора. Аккумулятор будет отключен от источника питания до тех пор, пока напряжение на элементе не снизится ниже 4 – 4,1V (Overcharge Release Voltage – V OCR ) из-за саморазряда. Это только в том случае, если к аккумулятору не подключена нагрузка, например он вынут из сотового телефона.
Если же аккумулятор подключен к нагрузке, то транзистор FET2 вновь открывается, когда напряжение на ячейке упадёт ниже 4,2V.
Защита от переразряда (Overdischarge Protection).
Если напряжение на аккумуляторе падает ниже 2,3 – 2,5V (Overdischarge Protection Voltage – V ODP ), то контроллер выключает MOSFET-транзистор разряда FET1 – он подключен к выводу DO.
Тут есть весьма интересное условие . Пока напряжение на ячейке аккумулятора не превысить 2,9 – 3,1V (Overdischarge Release Voltage – V ODR ), нагрузка будет полностью отключена. На клеммах контроллера будет 0V. Те, кто мало знаком с логикой работы защитной схемы могут принять такое положение дел за “смерть” аккумулятора. Вот лишь маленький пример.
Миниатюрный Li-polymer аккумулятор 3,7V от MP3-плеера. Состав: управляющий контроллер – G2NK (серия S-8261 ), сборка полевых транзисторов – KC3J1 .
Аккумулятор разрядился ниже 2,5V. Схема контроля отключила его от нагрузки. На выходе контроллера 0V.
При этом если замерить напряжение на ячейке аккумулятора, то после отключения нагрузки оно чуть подросло и достигло уровня 2,7V.
Чтобы контроллер вновь подключил аккумулятор к “внешнему миру”, то есть к нагрузке, напряжение на ячейке аккумулятора должно быть 2,9 – 3,1V (V ODR ).
Тут возникает весьма резонный вопрос.
По схеме видно, что выводы Стока (Drain) транзисторов FET1, FET2 соединены вместе и никуда не подключаются. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда? Как нам снова подзарядить “банку” аккумулятора, чтобы контроллер опять включил транзистор разряда – FET1?
Если порыться в даташитах на микросхемы защиты Li-ion/polymer (в том числе DW01-P , G2NK ), то можно узнать, что после срабатывания защиты от глубокого разряда, действует схема обнаружения заряда – Charger Detection . То есть при подключении зарядного устройства схема определит, что зарядник подключен и разрешит процесс заряда.
Зарядка до уровня 3,1V после глубокого разряда литиевой ячейки может занять весьма длительное время – несколько часов.
Чтобы восстановить литий-ионный/полимерный аккумулятор можно использовать специальные приборы, например, универсальное зарядное устройство Turnigy Accucell 6. О том, как это сделать, я уже рассказывал здесь.
Именно этим методом мне удалось восстановить Li-polymer 3,7V аккумулятор от MP3-плеера.
Зарядка от 2,7V до 4,2V заняла 554 минуты и 52 секунды, а это более 9 часов ! Вот столько может длиться “восстановительная” зарядка.
Кроме всего прочего, в функционал микросхем защиты литиевых акумуляторов входит защита от перегрузки по току (Overcurrent Protection ) и короткого замыкания. Защита от токовой перегрузки срабатывает в случае резкого падения напряжения на определённую величину. После этого микросхема ограничивает ток нагрузки. При коротком замыкании (КЗ) в нагрузке контроллер полностью отключает её до тех пор, пока замыкание не будет устранено.
Схема контроллера литий-ионного аккумулятора
Схема контроллера литий-ионного аккумулятора Устройство и принцип работы защитного контроллера Li-ion/polymer аккумулятора Если расковырять любой аккумулятор от сотового телефона, то можно
Наверное, у большинства радиолюбителей, с годами заводится коробка, в которую складываются “на потом” литиевые аккумуляторы от безвременно усопших (утонувших, упавших с балкона, сгрызенных Дружком) мобильных телефонов и фотоаппаратов .
Лежат себе в коробке и ждут своего часа.. А час всё не наступает. Причина проста – чтобы использовать аккумулятор в том же фонарике к нему надо сделать контроллер зарядки , а чипов зарядки в местном радиомагазине почему то не завезли.. Да, проблема.
И что делать бедному радиолюбителю? Всё очень просто – можно обойтись “подножным кормом” используя то, что скрыто от глаз среднего пользователя. А именно плату защиты, которая бережно спрятана внутри каждого литий-ионного или литий-полимерного аккумулятора . Без неё не позволяют применять аккумуляторы в бытовой технике из-за исключительной активности лития. Если разобрать аккумулятор от мобильного телефона , мы обнаружим внутри вот такое нехитрое устройство:
Это и есть плата защиты аккумулятора . На этой плате установлен чип двухуровневого компаратора и полевой транзистор . При снижении напряжения на аккумуляторе ниже 3в или подъёме выше 4,25в этот компаратор отключает транзистор и изолирует аккумулятор от внешнего мира, тем самым защищая от повреждения.
У меня родилась идея попробовать использовать эти свойства платы защиты для управления процессом зарядки телефонного аккумулятора от стандартного USB-порта компьютера (который в качестве бонуса имеет ограничитель тока на 500мА). Вот и получаем суп из топора. Точней зарядку “из ничего”. Осталось каким то образом отобразить пользователю протекание (и завершение) процесса зарядки . Ниже приведена схема этого узла.
Работает очень просто. При подключению к USB порту происходит старт зарядки и загорается светодиод . Ток заряда ограничен портом компьютера и резисторами на плате. По достижении напряжения на аккумуляторе 4,25в срабатывает компаратор платы защиты и разорвёт цепь заряда. Светодиод погаснет. В первом варианте зарядки я применял кнопку для начала процесса зарядки. Но оказалось достаточно конденсатора на 100нФ для первоначального открывания полевого транзистора. Схема очень простая и начинает работать без наладки.
Файл платы можно скачать в разделе “Каталог файлов”
Если при повторении этой конструкции у Вас возникли какие-то вопросы или идеи по улучшению её, напишите мне в онлайн форме свои соображения по этому поводу.
Как зарядить литий ионный аккумулятор без контроллера
Как зарядить литий ионный аккумулятор без контроллера Наверное, у большинства радиолюбителей, с годами заводится коробка, в которую складываются “на потом” литиевые аккумуляторы от
Если вы интересуетесь как заряжать литий ионный аккумулятор, значит вы попали по адресу.
Современные мобильные устройства требуют автономного источника питания.
Причем это справедливо как для «высоких технологий» вроде смартфонов и ноутбуков, так и для более простых устройств, скажем, электродрелей или мультиметров.
Существует масса типов разнообразных аккумуляторов. Но для портативной техники чаще всего используются Li-Ion.
К столь широкому распространению привела относительная простота производства и невысокая стоимость.
Поспособствовали этому и отличные эксплуатационные характеристики, плюс низкий саморазряд и большой запас циклов зарядки-разрядки.
Важно! Для большего удобства большинство таких батарей снабжается специальным контролирующим устройством, которое не дает заряду переходить критические отметки.
При критической разрядке эта схема просто перестает подавать напряжение на устройство, а во время превышения допустимого уровня заряда отключает поступающий ток.
При этом после достижения номинальных 100%зарядка должна продлится еще полтора-два часа.
Это необходимо потому что фактически батарея будет заряжена на 70–80%.
При зарядке от ноутбука или стационарного компьютера необходимо учитывать, что USB порт неспособен обеспечить достаточного высокого напряжения, следовательно, процесс отнимет больше времени.
Чередование циклов полной и неполной (80–90%) зарядки продлит срок использования устройства.
Несмотря на столь умную архитектуру и общую неприхотливость, соблюдение некоторых правил использования аккумуляторов поможет продлить срок их использования.
Чтобы батарея устройства не «страдала» достаточно придерживаться простых рекомендаций.
Правило 1. Не нужно полностью разряжать аккумулятор
У литий-ионных аккумуляторов современных конструкций отсутствует «эффект памяти».
Поэтому заряжать их лучше до того, как настанет момент полной разрядки.
Некоторые производители отмеряют срок службы своих батарей именно количеством циклов зарядки с нулевого значения.
Наиболее качественная продукция способна переносить до 600 таких циклов. При зарядке батареи с 10–20% остатком количество циклов возрастает до 1700.
Правило 2. Полную разрядку все же необходимо предпринимать раз в три месяца
При нестабильной и нерегулярной зарядке среднестатистические отметки максимального и минимального зарядов в упомянутом ранее контроллере сбиваются.
Это приводит к тому, что устройство получает некорректную информацию о количестве заряда.
Предотвратить это поможет профилактическая разрядка. При полной разрядке аккумулятора, минимальное значение заряда в схеме управления (контроллере) обнулится.
После этого необходимо зарядить батарею «под завязку», продержав от восьми до двенадцати часов в подключенном к сети состоянии.
Это обновит максимальное значение.
После такого цикла работа батареи будет стабильнее.
Правило 3. Неиспользуемый аккумулятор необходимо хранить с небольшим количеством заряда
Перед хранением лучшезарядить аккумуляторна 30–50% и хранить при температуре 15 0 С. В таких условиях батарея может храниться довольно долго без особого ущерба.
Полностью заряженный аккумулятор в процессе хранения потеряет существенную часть емкости.
А полностью разряженные после долгого хранения останется только отдать на переработку.
Правило 4. Зарядку необходимо производить только оригинальными устройствами
Примечательно, что непосредственно зарядное устройство встроено в конструкцию мобильного устройства (телефона, планшета и пр).
Внешний адаптер в таком случае выступает в роли выпрямителя и стабилизатора напряжения.
Использование сторонней «зарядки» может негативно сказаться на их состоянии.
Правило 5. Перегрев губителен для Li-Ion аккумуляторов
Высокие температуры крайне негативно отражаются на конструкции аккумуляторов.
Низкие тоже губительны, но в гораздо меньшей степени.
Об этом необходимо помнить при эксплуатации литий-ионных батарей.
Батарею необходимо предохранять от прямых солнечных лучей и использовать на расстоянии от источников тепла.
Допустимый диапазон температур находится между -40 0 С и +50 0 С.
Правило 6. Зарядка батарей при помощи «лягушки»
Использование несертифицированных зарядных устройств небезопасно. В частности, распространенные «лягушки» китайского производства нередко воспламеняются в процессе зарядки.
Прежде чем использовать подобное универсальное зарядное устройство, необходимо сверится с указанными на упаковке максимально допустимыми значениями.
Так, внимание необходимо обратить на максимальную емкость.
Если ограничение меньше чем емкость аккумулятора, то в лучшем случае он полностью не зарядится.
При подключении батареи на корпусе «лягушки» должен засветиться соответствующий индикатор.
Если этого не происходит, значит, заряд критически низок или аккумулятор вышел из строя.
При подключении зарядного к сети должен засветиться индикатор подключения.
За достижение максимального заряда отвечает другой диод, который активируется в соответствующих условиях.
Советы по использованию Li-ion аккумуляторов
Как заряжать и обслуживать литий ионный аккумулятор: 6 простых правил
Как заряжать и обслуживать литий ионный аккумулятор: 6 простых правил
Как заряжать и обслуживать литий ионный аккумулятор: 6 простых правил Если вы интересуетесь как заряжать литий ионный аккумулятор, значит вы попали по адресу. Современные мобильные устройства
Время на чтение: 4 минуты
Из данной статьи вы поймете как правильно заряжать Li-Ion (литий-ионный) аккумулятор, а так же научитесь его правильной эксплуатации и обслуживанию. Подобные знания продлят жизнь вашей батареи.
Литий-ионный аккумулятор получил столь широкую распространенность благодаря простоте производства, невысокой стоимости и большому количеству циклов зарядки-разрядки.
Но чтобы оценить эти преимущества, необходимо правильно эксплуатировать Li-Ion аккумулятор.
Правила эксплуатации меняются в зависимости от типа аккумулятора. Например, батареи Ni-MH и Ni-Cd необходимо полностью разряжать перед зарядкой. В противном случае происходит укрупнение элементов, и объем аккумулятора снижается. Однако правило «купил телефон — разряди его в «ноль», а потом заряди и повтори цикл несколько раз» не является универсальным и к Li-Ion не относится.
Поэтому прежде чем применять указанные ниже рекомендации, посмотрите на аккумулятор. На нем должно быть написано, что он литий-ионный (Li-Ion). Только в этом случае пользуйтесь следующими правилами эксплуатации.
Не разряжайте аккумулятор в «ноль» слишком часто.
Полностью разрядить аккумулятор всё равно не получится. Защитная плата отключает устройство при достижении определенного минимума. Полная разрядка возможна лишь в случае, если вы разберете батарею и уберете защитную плату. Li-Ion и Li-Pol аккумуляторы не переносят частой полной разрядки.
Поэтому они и продаются заряженными на 2/3.
Ставьте устройство заряжаться, когда на батарее остается 10-20%
Сообщение типа «Пожалуйста, подключите зарядное устройство», появляется при достижении заряда отметки в 10-20% не просто так. Следуйте рекомендациям производителей и подключайте зарядное устройство.
Но не обязательно дожидаться такого падения. Если есть возможность поставить телефон или ноутбук на зарядку, сделайте это. Регулярная подзарядка не является панацеей, но чем чаще вы заряжаете Li-Ion, тем дольше он будет работать.
Периодически калибруйте батарею
Калибровка подразумевает полную разрядку и последующую зарядку устройства. Никакого противоречия с первым правилом: калибровку необходимо делать примерно раз в три месяца.
Калибровка не продлевает срок службы аккумулятор напрямую, а лишь помогает контроллеру правильно определять емкость батареи. Если контроллер определяет количество заряда неправильно, устройство приходится чаще заряжать.
Тратятся циклы зарядки-разрядки, аккумулятор быстрее выходит из строя.
Используйте оригинальное зарядное устройство
Оригинальность в контексте рассматриваемой проблемы нужна, чтобы обезопасить себя от использования некачественной продукции. Если же вы уверены, что технические характеристики стороннего устройства соответствуют характеристикам оригинального зарядника, то никаких проблем не возникнет.
Старайтесь не пользоваться «лягушками»
По возможности откажитесь от зарядки аккумуляторов с помощью лягушки. Использование несертифицированных устройств небезопасно, бывают случаи, что «лягушки» воспламеняются в процессе зарядки.
Литиево-полимерными аккумуляторами оснащаются практически все современные электронные гаджеты. Широкое применение они нашли на летающих радиоуправляемых моделях, квадрокоптерах, вертолетах и самолетах. У литий-полимерных аккумуляторов есть немало преимуществ, в том числе — высокая плотность энергии, низкий саморазряд и отсутствие так называемого «эффекта памяти».
В результате для моделей с силовыми электроагрегатами Li Pol батарее практически не существует достойной альтернативы. Следует ожидать, что они будут применяться все более широко, особенно в таких областях, как непилотируемые летательные аппараты, электромобили и т.п.
Несмотря на все преимущества, LiPol батареи имеют репутацию капризных, опасных и маложивущих источников питания. На самом деле, эти недостатки несколько преувеличены. Если их правильно использовать, проблемы будут сведены к минимуму.
Правила зарядки
Для того чтобы в эксплуатации источника питания не возникало проблем, необходимо правильно заряжать LiPo батареи. В противном случае велик риск их повреждения и даже самовозгорания. Рассмотрим, как правильно зарядить литий полимерный аккумулятор , чтобы избежать возможных проблем:
- Зарядить LiPo аккумулятор любым ЗУ не получится, для этого требуются специальные зарядные устройства. Связано это с особенностями двухфазного процесса зарядки.
- Зарядка аккумуляторов Li Pol проходит в две фазы (метод CC-CV). На первой стадии напряжение на всех банках АКБ возрастает. К окончанию фазы оно достигает 4,2 Вольт. По сути, к этому моменту зарядка Li Pol аккумуляторов достигает 95%. Дальше начинается вторая фаза. Для недопущения перезаряда, губительного для литий-полимерной АКБ, ток снижается. В случае превышения напряжения более 4,25 Вольт увеличивается риск самовозгорания.
- Не рекомендуется допускать полной разрядки источника питания, перед повторной зарядкой в нем должно оставаться около 10-20%, иначе он быстро выйдет из строя.
- Важно следить, чтобы напряжение не падало ниже 3 Вольт на каждой банке. При таком снижении показателей напряжения велик риск того, что батарея может вздуться. При этом вздувшийся LiPo аккумулятор потеряет более 50% своей емкости. Если вздулась LiPo батарея, ее останется только выбросить — потеря емкости необратима.
То, что литий-полимерные источники питания вздуваются, является одной из серьезных проблем их эксплуатации.
Все банки должны заряжаться и разряжаться равномерно. При этом зарядное устройство для литий полимерных батарей отслеживает только суммарное напряжение, но при большом разбросе показателей вероятность того, что LiPo аккумулятор вздулся увеличивается в разы. Также это приводит к перезаряду отдельных банок, увеличению риска самовозгорания.
Для решения этой проблемы зарядку Li Pol батарей необходимо выполнять с использованием балансира, который способен отслеживать напряжение на каждой банке, либо ЗУ со встроенным балансиром. Не заряжайте источник питания ЗУ с таймером. Если ток будет недостаточным, ЗУ отключится, не зарядив его полностью. Ток заряда не должен превышать 1С и быть меньше 0,5 С. Также нужно помнить, что чем больше емкость LiPo аккумулятора, тем дольше он будет заряжаться.
Эксплуатация
Для того чтобы продлить срок службы Li Pol устройств или, как минимум, не сократить его, важна и правильная эксплуатация аккумуляторов. Когда мы заряжаем источник питания, нельзя допускать его нагрева выше 60 градусов.
Если нагрев все же произошел, прежде чем использовать батарею, ей нужно дать остыть. Также нельзя и ставить на зарядку перегревшийся накопитель.
На хранение нельзя оставлять полностью разряженную АКБ. Обязательно зарядите ее. Самые оптимальные показатели — 60%. В целом, при соблюдении этих несложных правил, проблем с использованием литий-полимерных батарей не возникает.
Литий-ионный, или Li– Ion, аккумулятор необходим для поддержания бесперебойной работы самой разной техники. На этих аккумуляторных батареях работают смартфоны, планшеты, ноутбуки, дрели, фонари и пуско-зарядные АКБ. Такое широко распространение этих моделей объясняется высокой энергоемкостью и небольшими размерами данных элементов. Кроме того, Li-Ion аккумуляторы рассчитаны на работу 300-400 циклов. В современных устройствах этот показатель составляет до 600 подобных циклов.
Но в некоторых случаях батареи выходят из строя намного быстрее, основной причиной данного явления считается неправильный режим использования.
Поэтому так важно знать, как правильно заряжать литий-ионный аккумулятор, и что собой представляет это устройство.
Особенности работы
Обычно Li-Ion батарея представляет собой призматический или цилиндрический корпус из алюминия или стали. Внутри находится пакет электродов, и расположены сепараторы. Катодом является какой-либо из оксидов лития: никелат лития (LiNiO2) или кобальтат (LiCoO2). Для этих целей может использоваться феррофосфат лития (iFePO4) и литий-марганцевая шпинель (LiMn2O4). Анод выполняется из графита, графена и других углеродистых соединений.
Процесс зарядки и разрядки аккумулятора идет по принципу кресла качалки. В ходе работы происходит перенос из одного электрода в другой ионов лития. Во время разрядки на отрицательном электроде идет извлечение или деинтеркаляция из углеродного материала лития и интеркаляция его в оксид на положительном электроде. Когда батареи заряжаются, все происходит в обратном порядке. В призматическом корпусе электроды и сепараторы складываются в виде прямоугольных пластин, что обеспечивает повышенную плотность упаковки.
В цилиндрических батарейках содержимое свернуто в рулон. Еще один вариант – сворачивание в эллиптическую спираль. Это дает возможность объединить обе модификации.
Хотя многие батареи могут функционировать в диапазоне от -40°C до +50°, следует помнить, что емкость и эффективность работы зависят от температуры окружающей среды. На морозе емкость падает, и батарея может разрядиться. Повышение температур приводит к снижению ресурса и характеристик устройства. Поэтому не следует хранить аккумуляторы на солнце, вблизи от электрообогревателей и других источников тепла.
Обратите внимание! Все литиевые аккумуляторы не имеют общей системы стандартизации. Модели с одними и теми же характеристиками могут отличаться. Поэтому использование устройствами ионных аккумуляторов сторонних брендов может вывести из строя как саму батарею, так и все оборудование.
Схема работы зарядного устройства для батареи может быть разной. В одном оборудовании элемент, обеспечивающий саму зарядку li-ion аккумуляторов, встроен в батарею, в другом – у прибора нет подобного гаджета.
В первом случае предусмотренный сетевой адаптер необходим для понижения напряжение и выпрямления тока. Так заряжаются многие мобильные устройства. Если же речь идет о цифровых фотокамерах, то здесь литиевый аккумулятор питается от внешнего зарядника. Использование неподходящего адаптера в лучшем случае просто не зарядит батарею, а в худшем – выведет из строя и фотокамеру, и батарею.
От чего зависит зарядка аккумулятора
Некоторые варианты аккумуляторов снабжены контролирующими элементами, не позволяющими переходить критические значения заряду. Если значение выше, элемент отключит поступление тока, а если ниже, перестанет питать оборудование. Это позволяет избежать излишнего разогрева и короткого замыкания. Если питание смартфона или планшета показывает 10-20 процентов, то устройство следует поставить на зарядку. После того, как показатели дошли до максимальных ста процентов, нужно оставить технику на зарядке еще на полтора или даже два часа. Иначе устройство будет фактически заряжено только на 70-80 процентов.
Но правила говорят, что все время заряжать батареи по максимуму не следует. Производители не зря устанавливают максимальные показатели на уровне 80 процентов. Это связано с тем, что при перезаряде на катоде более активно выделяется кислород, а на углеродистой части образуется мшистый осадок металлического лития с высокой способностью к электролиту. Это повышает вероятность теплового разгона, последующего увеличения давления и, как следствие, разрушения и даже возгорания батареи.
Конечно, последнее происходит довольно редко, но снижение ресурса аккумулятора при постоянном перезаряде неизбежно. Если не доводить оборудование до полного разряжения, количество циклов работы может возрасти в полутора тысяч.
Обратите внимание! Единственный вариант, при котором снижение ресурса работы при максимальной зарядке не происходит, – это Li-ion аккумуляторные батареи с марганцем. Добавление марганца приводит к значительному замедлению реакции выделения кислорода и металлизации анода.
В таких устройствах контроллеры не предусмотрены.
С другой стороны, для увеличения срока работы батареи иногда следует доводить аккумулятор до полного разряжения. Это связано с тем, что постоянно следить за состоянием заряда довольно сложно. Отсутствие периодичности зарядки приводит к тому, что сбиваются показания минимального и максимального заряда, которые изначально заложены в контролере. Постепенно устройство начинает получать недостоверные данные о количестве заряда. Доведение аккумулятора до полного разряжение приведет к обнулению контроллеров и фиксированию минимального значения. Далее следует заряжать оборудование как можно дольше, примерно от 8 до 12 часов. За это время контроллер обновит максимальное значение, и работа батареи стабилизируется.
Если планируется не использовать аккумулятор длительное время, то следует:
- зарядить прибор на 30-50%;
- обеспечить температуру хранения приблизительно в 150С;
- поместить оборудование в сухое помещение.
Полностью разряженные аккумуляторы при длительном простое теряют свои эксплуатационные характеристики и перестают работать. Если поместить на хранение батарею со стопроцентной зарядкой, то в процессе существенная часть емкости будет потеряна.
Внимание! Кобальт представляет опасность для окружающей среды и человека, поэтому отслужившие аккумуляторы подлежат утилизации.
Общие правила зарядки
Если необходимо провести зарядку АКБ в автомобиле, то нужно использовать специальные зарядные устройства. Плюс соединяют с положительной клеммой, а минус – с отрицательной. Регулятор ставят на минимум и оставляют на несколько часов. Полный заряд соответствует показателям «0» или зеленому индикатору.
Выделим основные принципы того, как правильно и без вреда для работы заряжать и использовать литий-ионные аккумуляторы:
- Не следует постоянно дожидаться полного разряда аккумулятора;
- В обычном режиме заряжать Li-ion батарею следует при 10-20% зарядки;
- Необходимо использовать только штатное зарядное устройство;
- Цикл от полного до максимального заряда следует проводить 1 раз в 2-3 месяца;
- Хранить батареи нужно частично заряженными;
- Следует избегать перегрева и значительного охлаждения оборудования.
Рассмотрим, как зарядить по USB-проводу от компьютера, ведь в поставке со смартфоном часто предлагают USB-переходник. Здесь важно учесть, что скорость зарядки будет отличаться от привычного. Это связано с тем, что зарядка через порт по ПК ограничена силой тока в 0,5 ампера.
Если зарядка происходит через переходник от прикуривателя в автомобиле, следует внимательно сравнить характеристики штатного адаптера и нового. Обычно для смартфонов значение составляет 1 ампер, а для планшетов требуется 2 ампера.
Видео
Современное мобильное устройство, помимо первоначального своего назначения – средства коммуникации – выполняет множество других функций. Это выход в интернет, фото- и видеокамера, возможность смотреть фильмы, слушать музыку и играть в игры и многое другое. Поэтому аккумуляторы таких устройств приходится часто заряжать. Как это делать правильно, чтобы продлить жизнь АКБ и увеличить ее ресурс?
Содрежание
Виды телефонных аккумуляторов
В современных смартфонах используются литий-ионная (li-ion) и литий-полимерные (li-pol) батареи.
Литий-ионные сменили своих предшественников – никель-кадмиевые и никель-металлогидридные – и превзошли их по многим параметрам. Однако в процессе эксплуатации обнаружились и их недостатки. Литиевые электроды оказались нестабильными. Поэтому в чистом виде этот материал перестали использовать, заменив различными соединениями. Получившиеся батареи отвечали всем требованиям, а потому прочно заняли свою нишу.
Также в современных смартфонах используются литий-полимерные аккумуляторы. Там используется принцип перехода полимеров в полупроводник. В полимеры внедряются ионы электролита, это улучшает проводимость.
На сегодняшний день выпускаются такие виды АКБ:
- полимерные электролиты с внедренными в них солями лития;
- сухие электролиты на основе полимера;
- микропористые матрицы, куда внедрены неводные растворы солей лития.
Разработки в этом направлении ведутся по сей день, поэтому технология продолжает совершенствоваться.
В старых телефонах применяются, как правило, никель-кадмиевые и никель-металлогидридные.
Как правильно заряжать новый аккумулятор смартфона
Многие слышали, что новую батарею нужно и заряжать по-особенному, в противном случае она быстрее выйдет из строя. А ведь если аккумулятор несъемный то заменить его будет совсем не просто.
- Полностью, до нуля, разрядить АКБ. Не нужно делать это специально, мучая всеми способами смартфон – пусть разрядка произойдет постепенно, при обычном использовании. Главное, чтобы она была полной.
- Затем поставить аппарат на зарядку. Нужно посмотреть в руководстве к нему, сколько времени занимает полный цикл заряда и разряда, и накинуть к времени восстановления батареи пару часов.
- После полной зарядки пользоваться телефоном как обычно, но опять же дождаться его полной разрядки, процедуру повторить. И так – 3-4 раза. Это увеличивает ресурс АКБ, позволяет ей служить дольше.
Важно! Такая «раскачка» приемлема только для новых смартфонов, если аппарат уже давно эксплуатируется, то прием может, наоборот, навредить.
Как правильно заряжать новый телефон с li-ion батареей
Здесь есть некоторые нюансы. Литий-ионные батареи не очень хорошо относятся к полному разряду-заряду. Поэтому даже в самом начале эксплуатации злоупотреблять «раскачкой» не стоит, ограничившись 2-3 разами. В дальнейшем заряд батареи должен держаться в пределах 20-80%, не стоит допускать ее полной разрядки, равно как и держать, включенной в розетку, все время. Оптимальным будет немного не давать АКБ заряжаться до конца, оставляя заряд на уровне 90-95%.
Как правильно заряжать новый смарфон с li-pol батареей
Li-polymer АКБ совсем не любят глубокий разряд. Производители рекомендуют первые несколько раз заряжать аккумулятор полностью, однако в этом случае лучше не доводить его падения до нуля. При показателе 10-15 процентов стоит уже подключать аппарат к электросети. В дальнейшем рекомендуется подзаряжать его при любой удобной возможности – маленькими порциями.
Бытуют разные мнения, стоит ли новый телефон полностью разряжать и заряжать.
С одной стороны, li-ion и li-pol не обладают эффектом памяти из-за этого в этом не смысла. С другой стороны, во время производства в аккумулятор добавляют ингибитор, который должен продлить жизнь батарее и именно во время первых зарядок-разрядок он разрушается, что позволяет достичь максимальной продолжительности жизни и емкости.Как продлить срок службы аккумулятора телефона
Разные батареи требуют разного подхода, однако есть общие правила, которых следует придерживаться для всех типов АКБ, чтобы продлить их срок службы:
- Пользоваться стоит только «родной» зарядкой – при достижении полного заряда она перестает подавать питание в него, даже если не отключить от сети. Поэтому перезаряда не произойдет в любом случае. Использование же чужой зарядки может подпортить работу батареи. «Родные» ЗУ также отвечают всем требованиям касательно именно этой модели: напряжение, выходной ток, мощность.
- Необходимо поддерживать оптимальную температуру как при эксплуатации, так и при хранении смартфона. Эта комнатная температура. Одинаково вредят аппарату как перегрев, так и переохлаждение, а также резкая смена температур.
- Если мобильным устройством длительное время никто не будет пользоваться, то не стоит его перед этим полностью заряжать, равно как и разряжать до нуля. Это повредит аккумулятору. Оптимальным будет выключить и убрать телефон при уровне заряда около 50%.
Эта комнатная температура. Одинаково вредят аппарату как перегрев, так и переохлаждение, а также резкая смена температур.Как правильно заряжать смартфон с li-ion батареей
Литий-ионные батареи не любят полный разряд (за исключением калибровки) и перезаряд. Оптимально поддерживать уровень заряда в пределах от 20 до 90%.
Заряжать можно разными способами:
- Штатное зарядное устройство. Его характеристики – оптимальны, поэтому желательно пользоваться им. Только при отсутствии такой возможности прибегать к другим методам.
- Во время работы за компьютером можно заодно подключить к нему мобильное устройство и подзарядить его. Однако это займет гораздо больше времени, чем зарядка через розетку.
- Прикуриватель в автомобиле. Удобно для тех, кто за рулем, однако процесс тоже может оказаться не быстрым – в зависимости от параметров устройства.
- Универсальное ЗУ. Такое устройство в простонародье называется «лягушка». Подходит для разных типов батарей.
Как правильно заряжать телефон с li-pol батареей
Литий-полимерные АКБ не любят переразряд и стопроцентный заряд. Лучше держать его в пределах от 20 до 90%, при достижении этого показателя отключать от сети. Если при разрядке все-таки вы проворонили момент, и аппарат выключился, не нужно держать его в таком состоянии, а следует сразу поставить на зарядку.
С литий-полимерными АКБ не стоит бояться слишком частой подзарядки – наоборот, делать это нужно при любой удобной возможности небольшими порциями. Главное, не держать на зарядке по нескольку часов и не достигать 100% шкалы.
Быть постоянно подключенным к электрической сети такому аккумулятору вредно. Встроенный в зарядное устройство контроллер отключит его от зарядки в нужный момент, однако будет продолжать поступать тепло.
Это вредит литий-полимерной АКБ.
Все аккумуляторы имеют встроенный контроллер, который контролирует процесс заряда и разряда. То есть при разряде батареи в ноль там еще остается какое-то количество заряда, а при достижении 100% контроллер перестают пускать ток в батарею, как только уровень заряда упадет до 99% напряжение снова пойдет.
Не заряжайте телефон лежа на тканевой поверхности, так как это приводит к нагреву аккумулятора
Как правильно заряжать телефон с ni-mh батареей
Никель-металлогидридные (ni-mh) АКБ менее долговечные, по сравнению с современными ионными. А также они имеют эффект памяти. То есть, аккумулятор «запоминает», до какого состояния доходил раньше его заряд, и начинает разряжаться быстрее.
Чтобы этого не происходило, такие АКБ нужно «тренировать»: периодически полностью разряжать, а затем полностью заряжать. Это позволяет увеличить емкость в среднем на 5%.
Что не допускается при зарядке аккумулятора телефона
Все аккумуляторы без исключения не терпят:
- переохлаждения;
- перегрева;
- ударов и других физических повреждений;
- резкой смены температуры;
- использования неродных ЗУ;
- постоянного подключения к электросети.
В зависимости от типа, у них есть и еще кое-какие «пристрастия».
C li-ion батареей
- частая полная разрядка;
- постоянный 100% заряд;
- хранение в разряженном виде;
- слишком частая калибровка заряда;
- перегрев и переохлаждение.
Лучше поддерживать заряд батареи на уровне до 90%, а раз в несколько месяцев устраивать «тренировку», и все будет хорошо.
C li-pol батареей
С АКБ такого типа нельзя допускать следующее:
- полный разряд;
- тренировка или калибровка;
- полный заряд;
- постоянное подключение к электросети;
- перегрев и переохлаждение.
Так же, как и с li-on оптимальный заряд будет в диапазоне от 20 до 90%.
С ni-mh батареей
С АКБ такого типа нельзя допускать следующее:
- перезарядка;
- частый заряд «по чуть-чуть»;
- хранение в полностью заряженном или полностью разряженном виде;
- перегрев.
Чтобы не терять емкость такого телефона, рекомендуется заряжать его полностью, а разряжать настолько, насколько это возможно.
Периодически «тренировать».
Видео: Как правильно заряжать аккумулятор телефона
Заключение
Стоит понимать, что будь у вас Android, iPhone или старенький черно-белый мобильник, ни одно из этих устройств не сможет жить вечно. Старение и выход из строя аккумулятора – неизбежный процесс. Однако правильным обращением можно его замедлить и продлить жизнь мобильного устройства.
Сколько заряжать аккумулятор автомобильный по времени зарядным устройством
Содержание:
- Сколько заряжать аккумулятор автомобильный?
- Расчет времени зарядки
- Подготовка аккумулятора и необходимые меры безопасности
- Время зарядки в зависимости от различия аккумулятора
Зарядка АКБ при постоянном токе Зарядка при постоянном напряжении Ускоренная зарядка Как выполнить «прикуривание» авто Применение бустера Специфика применения бустера Использование сетевого зарядного устройства Как использовать ЗУ
Любому автомобилю необходим аккумулятор.
Он обеспечивает работу главных узлов электронной системы. С течением времени АКБ разряжается и требует подзарядки. Для этого используется зарядное устройство.
Основные правила зарядки состоят из:
- Проверки фактического уровня заряда.
- Подготовки устройства.
- Соблюдение этапов зарядки и ее длительности.
- Соблюдение техники безопасности.
Сколько заряжать аккумулятор автомобильный?
Аккумулятор для авто считается полностью заряженным, если электролит начинает закипать. В среднем АКБ заряжается около 9 часов. Однако это считается примерным значением. Как правило, время зарядки авто разное и зависит оно от текущего заряда батареи.
Эксперты не рекомендуют делать сильные перезаряды, поскольку на свинцовой пластине появляется накипь, после которой АКБ уже невозможно восстановить. Чтобы этого не случилось, необходимо периодически измерять плотность электролита, особенно зимой.
Летом подзарядка осуществляется, когда емкость аккумулятора составляет 50%, в зимний период данное значение составляет 25%.
После завершения подзарядки, батарею следует помыть и посушить, так как на корпус иногда капает кислота либо грязь. Эти дефекты нужно быстро устранять, иначе они могут стать причиной разрядки автомобильного аккумулятора, поскольку корпус пропускает напряжение. В этом случае, батарею нужно помыть содовым раствором. Делайте это аккуратно, чтобы вода не попала в банки АКБ.
Как видно данный процесс не трудный, необходимо лишь соблюдать правила безопасности, тогда устройство будет служить долго и отлаженно.
Расчет времени зарядки
Чтобы узнать, сколько времени нужно для зарядки автомобильного аккумулятора, нужно воспользоваться простой формулой:
Т=C/I+10%
- Т – время зарядки,
- С – емкость аккумулятора,
- I – мощность зарядного устройства,
- 10% – потеря энергии в качестве тепла.
Подготовка аккумулятора и необходимые меры безопасности
ВАЖНО ЗНАТЬ! После того, как текущий уровень зарядки был установлен, начинаем заправку АКБ с соблюдением всех правил. Каждое действие следует выполнять аккуратно и осторожно.
Основные этапы подготовки АКБ автомобиля:
- В первую очередь необходимо снять клеммы, отключив питание от бортовой сети. Отсоединить аккумулятор и установить на место для зарядки.
- Очистите клеммы от загрязнений, смазочного материала и окислений. Это улучшит контакт в процессе заправки и работы.
- Корпус батареи нужно вытереть, чтобы понизить ее тепловую нагрузку. Для этого используйте сухую мягкую ткань, смоченную в растворе из нашатырного спирта и соды (в пропорции 1:1).
- Затем аккуратно выверните крышки банок АКБ либо отсоедините заглушку. Данный этап важен, поскольку при закрытой крышке пары электролита могут выйти и внутри аккумулятора образоваться опасное давление.
- Проконтролируйте, сколько электролита находится в банке. Если его недостаточно, залейте каждую банку дистиллированной водой до полного покрытия внутренних пластинок.
- Перед подзарядкой, осмотрите визуально поверхность корпуса оборудования. Убедитесь в целостности. Если имеются нарушения или механические повреждения, не ремонтируйте его и не заряжайте. В данной ситуации обратитесь в специализированную организацию по сервису подобных автомобильных аксессуаров.
Время зарядки в зависимости от различия аккумулятора
Есть два вида батарей: обслуживаемые и необслуживаемые (или малообслуживаемые). В таких АКБ присутствует кислота и среднестатистическому пользователю работать с таким устройством не рекомендуется. Химическая жидкость, капая на одежду, может ее прожечь. Если кислота капает на кожу, нужно моментально помыть пораженный участок проточной холодной водой. Эксперты не рекомендуют использовать и заряжать неисправный аккумулятор, если пользователь не обладает конкретными знаниями и с большим опытом.
Лучше задать вопрос эксперту, который поможет и расскажет, как заряжать аккумулятор дома самостоятельно и в какой ситуации этого не нужно делать.
Чем же отличаются обслуживаемые батареи от необслуживаемых, сколько ампер нужно для зарядки. Есть обслуживаемые АКБ, имеющие прямой доступ к банкам, где можно контролировать уровень, плотность и оттенок электролита. Это помогает грамотно проводить обслуживание и ремонт батареи.
На корпусе необслуживаемого АКБ крышка герметично зафиксирована, в ней отсутствуют какие-либо отверстия. Внутрь банок нет доступа. В некоторых есть индикатор заряда, по которому можно увидеть, сел ли АКБ или находится в хорошем состоянии. Необслуживаемые называются так потому, что никаких действий с ними произвести невозможно, кроме того, как поставить на подзарядку.
Одна из характеристик необслуживаемого АКБ в том, что вода из него никуда не испаряется, даже при перезаряде, так как попадает в систему фильтрации клапанного механизма верхней крышки.
А когда в АКБ остывает вода, она конденсирует обратно в банки. Но пластины при частом или долгом перезаряде могут разрушаться, что приводит в негодность батареи, а соответственно цвет электролита становится багровым. В этом случае АКБ перестает держать заряд и передавать заявленный ампераж, поэтому подлежит утилизации.
Если сравнивать два типа устройств, то дольше будет служить необслуживаемая конструкция. Надо сказать, что у профессионального автомобилиста и новый родной аккумулятор прослужит дольше, но таких водителей сейчас мало. А на автомобильном рынке на данный момент около 70% необслуживаемых видов. Если говорить о сроке годности АКБ, то выбирайте лучше проверенных известных производителей, которые дают гарантию. Они будут стоить дороже, но работать будут около 7 лет точно.
Необслуживаемый вид
Принцип зарядки необслуживаемого АКБ в том, что мы берем 10% от общей емкости. Если мы берем 60 А.ч., то максимально допустимый ток – 6 А.
Но лучше заряжать щадящим током, то есть 3 А. По времени будет заряжаться дольше, но сохранит свойства пластин и меньше подвергнет их разрушению. А лучше заряжать автоматическими зарядными устройствами, которые выдают импульсный ток от малого к большему, что не приводит к сильному скоплению газов и разрушает сульфитацию пластин.
Неудобство лишь в том, что необходимо точно знать, насколько разряжено устройство и сколько нужно заряжать автомобильный аккумулятор 60 А.ч. Для этого нужно вычислить его емкость.
Сделать это просто. Известно, что 100% заряд – это напряжение в 12,7 Вольт. Соответственно плотность электролита будет 1,27. Плотность измеряется ареометром. А напряжение в разряженном аккумуляторе составляет 11,7 Вольт, плотность его составляет 1,1. Разряд может быть еще больше и равняться 10 Вольт, но этого допускать категорически не рекомендуется.
Если посчитать, то разница составит 1 В, то есть 12,7 – 11,7. Полученное значение делим на 10 и получаем 0,10 В, это есть 10% от заряда.
Далее 0,1 х 5 = 0,5 и прибавляем 11,7 = 12,2 В. В этом случае разряд составит 50%.
Также известно, что емкость автомобильного аккумулятора составляет 55 – 60 – 75 и так далее Ампер часов. Иными словами это значение он может отдать за 1 час. В том случае если разряд равен 50% на аккумуляторе 60 ач, то соответственно ушло 30 емкости.
Для того, чтобы восполнить половину, необходимо подать ток на батарею. Если подать 30 А или 25 Ампер, то это может убить устройство. Рекомендуется подавать всего 10%, это 6Ампер. Поскольку необходимо восполнить половину, то 30 разделим на 6, равняется 5 часов. В результате заряд будет длиться 5 часов.
Таким образом, главное определить верхнее и нижнее значение уровня разряда и тогда можно правильно зарядить необслуживаемый аккумулятор.
Обслуживаемый тип
Процесс зарядки необслуживаемого и обслуживаемого аккумулятора автомобиля отличается. Для исправного вида надо присоединить зарядное устройство к обоим клеммам.
Затем нужно подзаряжать аккумулятор автомобиля зарядным устройством. Включайте его так в сеть, чтобы не образовывались искры. Используя регулятор тока, зафиксируйте ток, требуемый для подзарядки.
Нормальным значением тока считается 1/10 от емкости конструкции. Если у пользователя изделие на 60 ампер часов, то ток равняется 6 Ампер. Если 100 а/ч, то соответственно – 10 Ампер.
В ходе зарядки обслуживаемого типа пробки нужно выкрутить, поскольку АКБ будет заряжаться, и расти напряжение. Вместе с тем внутри конструкции идет процесс закипания. В итоге образуется скопление газов, можно визуально наблюдать пар, из-за чего изделие воспламеняется. В связи с этим нужно заправлять батарею в хорошо проветриваемой комнате. При этом нельзя курить, что-либо поджигать, чтобы не допустить образования искры и дыма. Если пробки не будут откручены при увеличении напряжения и газообразовании, перепускные клапаны не будут функционировать, и произойдет взрыв.
Зарядка АКБ при постоянном токе
Для успешной и эффективной подзарядки батареи постоянным током, нужно подключить ее к зарядному устройству, которое максимально будет выдавать 16,5 В.
Сила тока при 10-тичасовой зарядке составит 1/10 Ср (Ср – номинальная емкость батареи).
Плюсом зарядки постоянным током является быстрота зарядки АКБ, что не всегда является качественным процессом. Потому что свинцовые пластины АКБ состоят из свинца, а если АКБ не новый, то их покрывает сульфатация. Чтобы зарядить аккумулятор качественно и полностью на все 100% нужно параллельно подвесить на минусовую и плюсовую клеммы 3-20 Вт лампочку, что приведет в активность пластины, быстрее их разогреет и снимет часть сульфатации.
К минусам этого способа зарядки считается:
- Нужно стабилизировать силу тока.
- Большое скопление газов.
- Повышение температуры.
Для того чтобы понизить указанные отрицательные эффекты используют 2-хступенчатый режим зарядки. При 1–ступенчатом режиме осуществляют зарядку током 0,1 Ср до тех пор, пока батарея не достигнет напряжения в 14,4 Вольт. После этого заряжают током, сниженным в пару раз.
Зарядка при постоянном напряжении
Таким способом заряжается автомобильный аккумулятор до 95% номинальной емкости и живет дольше. Минус этого способа – существенный прогрев устройства из-за увеличенной силы тока в изначальной зарядке. Напряжение источника, к которому подключается аккумулятор, будет постоянным. Зависимо от значения напряжения, ток достигает максимальной силы, потом по ходу зарядки понижается до нулевой отметки. Как правило, напряжение источника равняется от 14,6 до 15 Вольт.
Сразу после включения в розетку, ток зарядки устанавливается в соответствии с такими факторами:
- Выходное напряжение источника питания.
- Степень заряженности АКБ.
- Температура электролита.
Согласно всем этим параметрам в изначальный момент, заряд достигает 100%-ного значения от своей емкости. Для нового аккумулятора, но разряженного, подобные высокие значения тока не принесут вреда.
Несмотря на большой ток вначале зарядки, продолжительность зарядного процесса равняется длительности зарядки при постоянстве тока. Это связано с тем, что окончательный этап проходит при небольших значениях силы тока.
Такой способ зарядки позволяет оперативно зарядить аккумулятор до 100% состояния. Сообщаемая энергия в начале зарядного процесса затрачивается практически вся на целиком всю зарядку. Таким образом, восстанавливает активную массу на аккумуляторной пластине. При этом газы не образуются. Соответственно, зарядке при постоянном напряжении поможет ускорить зарядку.
Данный процесс применяется даже при восстановлении необслуживаемых устройств, поскольку в них невозможно установить и контролировать плотность электролита.
Ускоренная зарядка
Польза от «прикуривания» машины будет, если прочие устройства цепи зажигания работают безотказно. Когда техника разрядилась, имеет смысл просить соседа по стоянке оказать услугу.
Прибегать к аварийному способу запуска современного автомобиля, посредством другого авто, нужно в самых крайних случаях, потому что CAN системы чувствительны к скачкам напряжения.
Перепады тока в электрической цепи автотранспортного средства приводят к ошибкам в памяти контроллера и прочим сбоям в автоэлектрике. Несмотря на технологические модернизации систем зажигания, пользоваться указанным методом следует в исключительном случае. Лучшее решение не попадать в подобные ситуации – поддерживать исправное техническое состояние аккумуляторной батареи.
Как выполнить «прикуривание» авто
Чтобы запустить автомобиль при разряженной аккумуляторной батарее, потребуется комплект проводов с сечением не меньше 10 мм² и зажимами в удовлетворительном состоянии. Дальнейшие шаги:
- Подгоняется вторая машина.
- Двигатель вспомогательного авто глушить нельзя.
- Плюсовые клеммы соединяются кабелем.
- Сначала подключается плюс АКБ легковушки соседа, потом в другой машине.
- Затем работа ведется с минусовыми клеммами по указанной выше схеме.
Несложный способ позволяет выполнить быструю зарядку источника электрического тока.
ВАЖНО! Для исключения риска короткого замыкания, последовательность описанных действий необходимо соблюдать.
После 10-15 минут «прикуривания» провода можно отсоединить. Заводить неисправный автомобиль при аварийной подзарядке нельзя. Основная нагрузка, в короткий промежуток времени, ложится на генератор. Дополнительный отбор мощности приведет к выходу из строя элемента навесного оборудования. Многие водители спешат возразить, что устройству в этом случае ничего не грозит. Целостность генератора зависит от сечения кабеля и сопротивления. Если жилы тонкие, может, обойдется без эксцессов, но рисковать не рекомендуется.
В автотранспортных средствах с дизельными или инжекторными ДВС, пуск силовой установки в аварийной машине следует выполнять при включенном двигателе второго авто.
Успеют прогреться калильные свечи (в дизеле), запустится бензонасос, создав необходимое давление (в инжекторе). Если попытка запуска мотора удалась, клеммы можно отключать. Действия выполняются в обратной последовательности относительно подключения.
Применение бустера
Современное функциональное устройство не менее эффективно поможет быстро подзарядить аккумулятор. Бустеры – это мобильные АКБ малой емкости. Они не предназначены для пуска генератора и используются в качестве вспомогательного источника тока для подзарядки автомобильной батареи.
Специфика применения бустера
Устройства изготавливаются в двух вариантах:
- Подключение к «прикуривателю». Основной плюс – небольшие размеры. Минус – невысокий КПД. Если нужное «гнездо» подключается к АКБ одновременно с поворотом ключа зажигания, что создает дополнительную нагрузку, бустер начнет разряжаться.
- Использование клемм. В этом случае заряжать аккумуляторную батарею можно без активации функции зажигания.
Рекомендации, как зарядить подсевший источник тока в машине посредством бустера фактически одинаковые, как и в примере «прикуривания» с помощью другого авто.
Использование сетевого зарядного устройства
Автомобилист в критической ситуации может пользоваться зарядным устройством в качестве донорского источника тока для зарядки автомобильной батареи. Ключевое условие выполнения работы – в зарядном устройстве не должно быть неотключаемой автоматики. В противоположном случае, прибор не сможет подзарядить севший аккумулятор.
При любом типе АКБ подается максимальный ток. Это безопасно, потому что аккумулятор разряжен, и процесс перезаряда, который негативно влияет на функциональность автомобильной батареи, не успеет произойти. На выходе зарядного устройства напряжение будет, ориентировочно 14-15 Вольт, что несколько выше привычных значений, но не является опасным для электронных систем.
Как использовать ЗУ
С увеличением ключевых показателей тока можно сделать вывод, что заправка батареи началась. Движение ионов между пластинами активизировалось, сульфат свинца начал растворятся. В данном случае нужно вытащить ЗУ от автобатареи и включить зажигание поворотом ключа. Двигатель заработает, а элемент навесного оборудования – генератор, начнет преобразовывать механическую энергию в электрический ток.
Покупка зарядного устройства для зарядки автомобильного аккумулятора дома позволит пользователю самостоятельно обслуживать свой транспорт. Для этого не нужно обращаться в сервис, что существенно сэкономит время и деньги автовладельца. Благодаря зарядному устройству вы быстро сможете зарядить свинцовый аккумулятор перед длительной поездкой, чтобы полностью восстановить его ресурс.
Итак, вы знаете, сколько времени заряжать автомобильный аккумулятор и насколько хватает заряда АКБ разного типа. Сейчас производители делают современные батареи надежные, безопасные и долговечные, однако всегда соблюдайте правила техники безопасности и правильно заряжайте АКБ, чтобы не допустить преждевременного износа пластин.
Как правильно заряжать iPhone?
Многие люди, перешедшие от старых моделей телефонов на Айфон и пользуясь им в первый раз, были удивлены тем, как быстро разряжается батарея гаджета. Это объясняется большим количеством энергоемких приложений.
Для кого-то подзарядка аккумулятора стала ежедневным ритуалом сродни чистке зубов. Часто устройство подключают к источнику энергии, ложась спать. Некоторое пользователи ждут, пока смартфон полностью разрядится.
В любом случае всем хотелось бы как можно меньше времени тратить на зарядку и реже менять отслужившую батарею.
При скольких процентах завершить зарядку?
Сколько прослужит зарядное устройство, во многом зависит от того, насколько правильной окажется его эксплуатация. Многие слышали, что новый телефон нужно поставить на подзарядку на трое суток перед использованием. Стоит заметить, что это утверждение справедливо исключительно для никелевых батарей. Сколько же нужно заряжать литий-ионные устройства в домашних условиях?
Эксперты утверждают, что нельзя доводить показатель энергии до 100% — аккумулятор повреждается при частой зарядке. Полный круг разрядки и зарядки стоит проводить не чаще раза в месяц.
Желательно осуществлять подзарядку более чем на 50%. Максимальная сохранность зарядного устройства обеспечивается при уровне заряда 40-80%. Причина состоит в напряжении, создаваемом в литий-полимерных ячейках. Чем выше заряд, тем выше напряжение, что заметно вредит устройству. Слишком высокая нагрузка может снизить число циклов подзарядки. Заряженные до 100% батареи выдерживают от 300 до 500 циклов, а до 70% — от 1200 до 2000.
Литиевый аккумулятор хорошо работает, если электроны в нем периодически двигаются. При постоянном подключении в сеть данного результата добиться не удастся.
От чего лучше заряжать iPhone?
Есть достаточно много способов зарядки смартфона, каждый их которых обладает своими положительными и негативными особенностями.
Приобретая гаджет, многие пользуются идущей в комплекте европейской или китайской зарядкой. Она подсоединяется к устройству через USB. Желательно выбирать зарядку со слабым током, поскольку так удастся снизить нагрузку на аккумулятор. Проблема не возникает на современных телефонах, где установлен контроллер заряда, автоматически понижающий напряжение до оптимального уровня.
Еще один способ подзарядки — от компьютера. Используется все тот же USB. Чтоб восстановить заряд быстрее, обращайте внимание на тип гнезда на ПК или ноутбуке. Есть три вида комплектации, нумеруемые цифрами 1.0, 2.0 и 3.0. Первые два типа дают ток силой 2,5 Вт, последний — целых 5 Вт. То есть отдавать предпочтение стоит именно третьему варианту. Найти разъем достаточно просто — он окрашен в синий цвет.
Можно ли зарядить Айфон устройством от Айпада? Долгое время существовал миф о вреде такого способа. На своем сайте разработчики Apple, напротив, утверждают, что никакого ущерба он не принесет. В данном случае используется более мощная зарядка, которая с лихвой покроет потребности телефона. Однако многочисленные пользователи утверждают, что спустя год замечают разительные перемены во времени работы смартфона без подзарядки, если пользоваться устройством iPad регулярно.
Некоторые пользователи умудряются подключить гаджет к автомобильной электросети. Большинство экспертов в один голос говорят о вреде такого метода, так что лучше не использовать его. Напряжение в такой сети нестабильно, так что можно в короткие сроки испортить контроллер питания. Дешевая автомобильная зарядка просто не в силах уберечь смартфон от очередного скачка.
Без шнура iPhone удастся зарядить с помощью чехла-накладки. Его задняя панель является передатчиком сигнала. Apple не выпускает такие модели, но на рынке достаточно много совместимых вариантов.
Также удобным беспроводным способом является LED-лампа, представляющая собой платформу для телефона. Крепление надежно, так что если устройство завибрирует от входящего звонка, оно не упадет на стол или пол.
Есть все основания полагать, что будущее именно за беспроводной зарядкой, поскольку производители мобильных аксессуаров активно работают именно в этом направлении. В частности, изготовлен специальный акриловый диск с встроенным передатчиком энергии.
Кроме способа зарядки, также немаловажное значение играет температура хранения телефона. Батарея лучше всего работает при 15-45°C. Несмотря на удобство беспроводных устройств, у них имеются ощутимые недостатки. Создается дополнительный нагрев, из-за чего аккумулятор быстрее выходит из строя. Стоит ожидать появления на рынке более безопасных моделей.
Также батарея будет «благодарна» владельцу за снижение яркости экрана, выключение ненужных приложений, GPS. Используйте авиарежим в регионах с плохой связью.
Современные устройства настолько хорошо продуманы и оснащены защитными механизмами, что вам остается просто не подвергать их дополнительным рискам. Тогда аккумулятор будет служить долго и надежно.
Калькулятор расчета времени зарядки аккумулятора автомобиля
Зарядки требует не только полностью севший АКБ (до такого доводить нежелательно), но и аккумулятор находящийся в эксплуатации. Только вот время подзаряда будет у них разное. Зачастую это от 8 до 12 часов. Наш онлайн калькулятор поможет подсчитать сколько нужно заряжать автомобильный аккумулятор, используя для этого постоянный ток.
Первый заряд новой (незаряженной) АКБ может продолжаться относительно долго: 25–50 часов (зависит от состояния АКБ). Как долго будет заряжаться б/у батарея, зависит от ее степени разрядки, времени эксплуатации и состояния. Для сильно разряженной батареи может понадобиться 14–16 часов или больше.
Когда, как и каким током заряжать
Как правило, о степени заряженности АКБ судят по плотности его электролита. Плотность полностью заряженной батареи должна составлять 1,26-1,28 г/см³, напряжение не менее 12,5 В. Все будет зависеть от того, какая плотность электролита была изначально установлена в новом аккумуляторе вашего региона проживания, может быть как 12,7 В так 12,9В. Чем плотность ниже, тем сильнее она разряжена. Уменьшение плотности на 0,01 г/см3 по сравнению с номинальной означает, что батарея разрядилась примерно на 6-8%. Степень заряженности нужно определять по банке имеющей наименьшую плотность.
| Степень заряженности (%) | Плотность электролита (г/см³) | Степень разряженности (%) | Напряжение аккумуляторной батареи (В) | Время заряда при 10% от емкости (часы) |
|---|---|---|---|---|
| 100 | 1,277 | 0 | 12,73 | Нет необходимости |
| 90 | 1,258 | 10 | 12,62 | 2 |
| 80 | 1,238 | 20 | 12,50 | 4 |
| 70 | 1,217 | 30 | 12,37 | 6 |
| 60 | 1,195 | 40 | 12,24 | 8 |
| 50 | 1,172 | 50 | 12,10 | 10 |
| 40 | 1,148 | 60 | 11,96 | 13 |
| 30 | 1,124 | 70 | 11,81 | 16 |
| 20 | 1,098 | 80 | 11,66 | 20 |
| 10 | 1,073 | 90 | 11,51 | 24 |
| 0 | 1,06 | 100 | 11,4 | Сульфатация |
Свинцово-кислотный аккумулятор, который летом разряжен более чем на 50%, а зимой даже лишь более 25% необходимо снимать и подзаряжать. Также дополнительной зарядки требует та АКБ, плотность в банках которой, отличается более чем на 0,02 г/см³.
Оптимальным током зарядки аккумуляторной батареи считается ток равный 0,05 от ее емкости (уравнительный заряд). Так для батареи емкостью в 55 Aм/ч эта величина составляет 2,75 А, а для 60 Ач уже 3 ампера. Цель такого метода — обеспечение полного восстановления активных масс во всех пластин аккумулятора.
Уравнительный заряд способен нейтрализовать воздействие глубоких разрядов. Рекомендован при устранении сульфатации электродов, вызванной длительной эксплуатацией АКБ при заряженности менее 70%.
Хотя зачастую применяют так называемый форсированный заряд и берут другое соотношение – 10% от емкости. То есть стандартный аккумулятор легкового автомобиля 55Ah заряжают током 2.75-5.5A, а для 60Ah АКБ зарядный ток выставляют в пределах от 3А до 6А. Но, нужно знать, что чем меньше зарядный ток, тем глубже заряд, хотя и требуется больше времени. Точно такая же ситуация и с подаваемым напряжением — чем больше тем быстрее, но, оно не должно падать ниже 13,8 и превышать 14,5В). Зарядное напряжение поднимают до 16,0-16,5В лишь при зарядке необслуживаемого аккумулятора.
Подавать ток выше 1/10 его емкости — вредно, но и ниже 1/20 будет бесполезным при зарядке.
Обязательно следует отметить, что на сегодняшний день есть несколько методов подзарядки АКБ:
- При постоянном токе;
- При постоянном напряжении;
- Комбинирование в автоматическом режиме (рассматривать не будем, поскольку в таком случае калькулятор подсчета времени не нужен).
Этапы разряжености автомобильного аккумулятора
Время зарядки АКБ при постоянном токе
Формула расчета зарядного тока имеет вид: I=Q*k, где Q – емкость батареи, а k – некий коэффициент от номинала (идеальное его значение находится в границах 0,04…0,06, а оптимальное до 0,1). Исходя из такой рекомендации, подсчет времени, которое нужно для полностью посаженого аккумулятора имеет такой вид: Т= Q/ I. Подставив свои значения, вы увидите, что получается достаточно много времени, но поскольку, зачастую требуется не полная зарядка, а лишь восстановление утраченной емкости, то эта цифра будет в два или полтора раза меньше.
Для ориентировочной оценки требуемого времени на зарядку автомобильного аккумулятора постоянным током сначала необходимо определить степень разряженности батареи (в процентах), потом определить потерянную емкость (в Ач), а затем, выбрав величину зарядного тока, рассчитать время полной зарядки. Формула для расчета сколько по времени подзаряжать аккумулятор авто выглядит так:
Умножение данного соотношения в 2 раза, нужна из-за того, что КПД процесса составляет 40-50%, остальное тратится на нагрев, а также связанные с этим электрохимические процессы.
Использование расчетной формулы обязательно должно сопровождаться контролем за ходом процесса зарядки, особенно при его завершении, дабы не упустить начало бурного кипения.
Когда в течение часа на клеммах аккумулятора, при зарядке, напряжение перестает увеличиваться — аккумулятор заряжен на 100%.
Величина конечного напряжения зависит от: величины зарядного тока, температуры, внутреннего сопротивления АКБ, наличия в электролите примесей и от состава сплава решеток.
Как пользоваться калькулятором
Чтобы узнать сколько времени нужно заряжать ваш аккумулятор не нужно вдаваться в подробности всех процессов и расчетных формул достаточно воспользоватся этим калькулятором.
Для онлайн расчета необходимо заполнить все три поля:
- В поле «Номинальная емкость» вписываете емкость заряжаемого автоаккумулятора.
- В поле «Степень разряженности» можно ввести как процентное соотношение вычисленное по таблице, так и напряжение замеренное вольтметром.
- В ячейке «Зарядный ток» нужно указать каким именно током планируете заряжать АКБ от зарядного устройства.
По нажатию кнопки «Рассчитать» получите необходимое время для полного заряда аккумулятора автомобиля.
Часто задаваемые вопросы
Сколько нужно заряжать аккумулятор чтобы завести машину?
Чтобы завелась машина и можно было ехать, в летнее время, достаточно заряжать АКБ 30 минут током 10% от емкости аккумулятора. Этого времени достаточно чтобы его напряжение поднялось до 11,8 Вольт и двигатель смог завестись стартером без постороннего усилия. Зимой, нужно будет ставить батарею на зарядку минимум на 1 час чтобы поднять его напряжение до 12В. Дальнейший заряд аккумуляторной батареи будет происходить от генератора, когда машина будет ездить на оборотах свыше 1500 об/мин.
От чего зависит скорость зарядки аккумулятора?
Скорость зарядки зависит от силы тока. Скорость химической реакции при повышении тока заряда будет ускоряться. Чем выше ток от зарядного устройства будет идти на АКБ, тем быстрее он зарядится, но тем он сильнее и нагревается. Заряжать большим током необслуживаемые аккумуляторы категорически запрещено.
Сколько ампер ставить при зарядке аккумулятора?
Номинальное значение силы зарядного тока составляет 10% от её емкости. Следовательно, при зарядке аккумулятора нужно ставить 4.5, 5.5, 6.0 или 7.0 ампер. В зависимости от того с какой аккумуляторной батареей пришлось работать. А чтобы точно посчитать сколько ампер нужно выставить на зарядном устройстве, в вашем случае, воспользуйтесь калькулятором умножив емкость АКБ на 0,1.
Сколько заряжать аккумулятор 60 ампер часов?
Чтобы понять сколько заряжать аккумулятор 60ah, необходимо сначала определить степень его разреженности. Среднее время зарядки севшего АКБ составляет от 10 до 12 часов. Если аккумулятор 60 ставить на зарядку на 6 ампер, когда он имеет всего 11,7В при плотности электролита 1,1 г/см³, то свою полную емкость он восстановит за 14 часов. Конечное время зависит от уровня разряда. Аккумуляторная батарея считается полностью заряженной, когда на его клеммах вольтметр будет показывать 12,73В, и будет активное кипение электролита.
Сколько ампер должен показывать заряженный аккумулятор?
Чтобы проверить заряженный ли аккумулятор, не проверяют сколько ампер показывает мультиметр, ведь заряженный аккумулятор уже не будет брать никаких ампер. На клеммах проверяют напряжение, которое должно составить не менее 12,7В спустя получаса после зарядки и около 13,4В если проверять сразу после отключения. Поэтому сколько ампер должен показывать заряженный аккумулятор является не корректным вопросом.
Если зарядное устройство имеет не индикаторные лампочки, а встроенный амперметр, то вопрос сколько будет показывать ампер на табло зарядного устройства (которое заряжает постоянным напряжением) может возникать, однако при полном заряде вы тоже увидите стрелку на нуле (0,1 A). А вот если зарядка осуществлялась постоянным током, то нужно контролировать не ток, он будет, таким как его установили изначально, – смотрите на напряжение. Заряженный кислотный аккумулятор подключенный к устройству покажет 14,4В. Полностью заряженный до 100% кальциевый АКБ выдаст 16,3В и ток подскочит до 0,8А после того как сначала он упал до 0,4, что будет свидетельствовать о начале электролиза.
Аккумулятор 18 вольт каким током заряжать
Нередко покупатели дрели жалуются, что «родное» зарядное устройство для шуруповерта слишком медленно заряжает аккумулятор. В результате приходится неоднократно откладывать работу на 2-4 часа. Существует 2 варианта, как можно избежать подобной ситуации. В первом случае потребуется приобрести новое зарядное устройство, во втором – сделать его своими руками.
Разновидности аккумуляторов
Чтобы разобраться, как сделать зарядное устройство для шуруповерта, в первую очередь необходимо изучить разновидности аккумуляторов и их режимы заряда. Существует 3 вида батареек:
Никель-кадмиевые
Данный вид именуется как Ni-Cd, он считается хорошим источником напряжения, который способен отдавать большую мощность. Единственным недостатком является то, что такие аккумуляторы попали в список запрещенных изделий по экологическим нюансам, поэтому в продаже такая разновидность теперь будет встречаться намного реже.
Никель-кадмиевые батареи обладают энергоемкостью от 1200 до 1500 мА/ч. Общая мощность обеспечивается и поддерживается количеством банок внутри
Максимальное напряжение ячейки составляет 1,2 В. Аккумулятор заряжается электротоком 0,1-1 номинальной емкости. Получается, что батарею с ёмкостью в 5 А*ч разрешается подзаряжать током 0,5-5 А.
ВИДЕО: 5 правил зарядки никель-кадмиевых аккумуляторов
Сернокислотные аккумуляторы для шуруповерта
Другое название – Pb с кислотным гелевым наполнением. Они обладают средними характеристиками и низкой стоимостью. Минус – аккумуляторы имеют большую массу, за счет чего утяжеляют аппарат. Основное преимущество заключается в возможности использования в любом положении, при этом из емкости не вытекает электролит.
Главная их особенность — это высокое напряжение и сопротивление, благодаря чему даже к концу цикла «заряд-разряд» не наблюдается резкого падения напряжения
Максимальный уровень напряжения ячейки составляет 2 В, при этом ток зарядки батареи всегда соответствует показателю 0,1 С.
Литий-ионные батареи для шуруповерта
Наиболее распространенный вид благодаря полной герметичности емкости. Данный вариант отличается повышенной удельной мощностью, безопасностью, экологичностью, незначительной массой и простотой в утилизации.
Литий-ионный аккумулятор для шуруповёрта Li-ion 18650 Samsung 12.6V (Вольт) 2400mAh
Литий-ионная ячейка обладает максимальной мощностью в 3,3 Вольта. Напряжение разрешается плавно увеличивать при комнатной температуре с 0,1 до 1 С. Таким образом ускоряется процесс зарядки. Но данный метод подходит только для тех аккумуляторов, которые не переразряжались.
Здесь важно помнить, что заряд шуруповерта происходит до 4,2 Вольта, его превышение повлияет на уменьшение эксплуатационного срока, снижение – сократит емкость. Очень важно при подзарядке отслеживать температуру.
Количество элементов
Максимальное напряжение, Вольт
Напряжение по инструкции, Вольт
Окончание заряда, Вольт
При разработке схемы зарядного устройства для шуруповерта своими руками очень важно учитывать, какой именно аккумулятор планируется заряжать. А также нужно дополнительно просчитывать его напряжение – 12 Вольт или 18 Вольт. При работе зарядника для шуруповерта необходимо отслеживать процесс при помощи мультиметра или системой с компаратором напряжения, которая прошла предварительную настройку под определенный тип батареи.
ВИДЕО: Правила выбора аккумулятора для шуруповерта
Как самому собрать зарядное устройство
Создание самодельного зарядного для шуруповерта требует соблюдения техники безопасности и проведения работы строго по заданной схеме. Можно воспользоваться ниже приведенным чертежом, который является универсальным, поскольку такое зарядное оборудование будет подходить для любого типа аккумулятора. Здесь важным параметром является только ток заряда.
При подзарядке значение тока полностью соответствует имеющему состоянию батареи, а при завершении процесса показатель становится немножко больше.
Схема самого простого ЗУ для шуруповерта
Зарядное устройство для шуруповерта выступает в качестве генератора электротока на транзисторе VT2. Он, в свою очередь, получает питание через выпрямительный мост, контактирующий с занижающим трансформатором. Уровень тока заряда настраивается регулятором резистора R1 при включенной батарее. Он всегда будет оставаться неизменным. R3 работает ограничителем номинального электротока. VD 6 – светодиод, он выступает в качестве индикатора, определяющего, зарядка продолжается или уже завершилась.
Все составляющие из схемы зарядного устройства для шуруповерта устанавливаются на печатной плате, в качестве диодов можно использовать отечественные приборы КД202 и д242. Размещать элементы требуется таким образом, чтобы на плате было минимальное количество пересечений, идеальным вариантом послужит, если не окажется ни одного. Оставляйте между деталями не менее 3 мм.
Транзистор монтируется на теплоотводе 25-55 см 2 . Поле подключения составляющих зарядки для шуруповертов их нужно накрыть корпусом. Здесь могут возникнуть трудности с клеммами и подсоединением батареи. Поэтому дорабатывать зарядное устройство шуруповерта лучше методом модернизации старого:
- вскройте корпус устаревшего подзарядного устройства;
- уберите из него все составляющие детали и другую начинку;
- установите в корпус самодельную схему.
В схеме должны присутствовать следующие элементы:
Информационный сайт о накопителях энергии
Литиевые аккумуляторы представляют гальваническую пару, в которой катодом служат соли лития. Независимо, литий-ионный, литий-полимерный сухой или гибридный аккумулятор, зарядное устройство подходит всем. Изделия могут иметь форму цилиндра, или герметичную мягкую упаковку, способ зарядки для них общий, отвечающий особенностям электрохимической реакции. Как зарядить Li-ion АКБ?
Как правильно заряжать литиевые аккумуляторы
Существует несколько схем зарядки литиевых аккумуляторов. Чаще используется двухэтапная зарядка, разработанная компанией SONY. Не применяются устройства с применением импульсного заряда и ступенчатой зарядки, как для кислотных АКБ.
Зарядка любых разновидностей ионно-литиевых или литий-полимерных аккумуляторов требует строгое соблюдение напряжения. На одном элементе заряженного литиевого аккумулятора должно быть не больше 4,2 В. Номинальным напряжением для них считается 3,7 В.
Литиевые аккумуляторы можно ли заряжать быстро, не полностью? Да. Их всегда можно дозарядить. Работа батареи на 40-80 % емкости удлинняет АКБ срок годности.
Двухступенчатая схема зарядки батареи литиевых аккумуляторов
Принцип схемы CC/CV – постоянная сила зарядного тока/ постоянное напряжение. Как зарядить по этой схеме литиевый аккумулятор?
На схеме до 1 этапа зарядки изображен предэтап, для восстановления глубоко севшего литиевого аккумулятора, с напряжением на клеммах не менее 2,0 В. Первый этап должен восстановить 70-80 % емкости. Ток зарядки выбирают 0,2-0,5 С. Ускоренно заряжать можно, током 0,5-1,0 С. (С – емкость литиевых аккумуляторов, цифровое значение). Каким должно быть напряжение зарядки на первом этапе? Стабильным, 5 В. Когда достигнуто напряжение на клеммах аккумулятора 4,2 – это сигнал перехода на второй этап.
Теперь ЗУ поддерживает стабильное напряжение на клеммах, а зарядный ток по мере поднятия емкости снижается. При уменьшении его значения до 0,05-0,01 С зарядка закончится, устройство отключится, не допуская перезарядки. Общее время восстановления емкости для литиевого аккумулятора не превышает 3 часов.
Если литий-ионная батарея разряжена глубже 3,0 В, потребуется провести «толчок». Это заключается в зарядке малым током до тех пор, пока на клеммах не будет 3,1 В. Потом используется обычная схема.
Как контролируют параметры зарядки
Так как литиевые аккумуляторы работают в узком диапазоне изменения напряжения на клеммах, их нельзя перезаряжать выше 4,2 В и допускать разрядку ниже 3 В. Контроллер заряда установлен в ЗУ. Но каждый аккумулятор или батарея имеют собственные прерыватели, РСВ плату или РСМ модули защиты. В аккумуляторах установлена именно защита от того или иного фактора. В случае нарушения параметра, она должна отключить банку, разорвать цепь.
Контроллер – устройство, которое должно реализовать функции управления – переводить режимы CC/CV, контролировать количество энергии в банках, отключать зарядку. При этом сборка работает, нагревается.
Самодельные схемы зарядки, применяемые для литиевых аккумуляторов
- LM317 – схема простого зарядного устройства с индикатором заряда. От USB порта не запитывается.
- MAX1555, MAX1551- специально для Li Аккумуляторов, устанавливаются в адаптер питания от телефона в USB. Есть функция предварительного заряда.
- LP2951- стабилизатор ограничивает ток, формирует стабильное напряжение 4,08-4,26В.
- MCP73831- одна из простейших схем, подходит для зарядки ионных и полимерных устройств.
Если батарея состоит из нескольких банок, разряжаются они не всегда равномерно. При зарядке необходим балансир, распределяющий заряд и обеспечивающий равномерный заряд всех банок в батарее. Балансир может быть отдельным или встроенным в схему подключения АКБ. Устройство защиты батареи называется BMS. Зная как заряжать приборы, разбираясь в схемах, можно своими руками собрать схему защитного устройства для литиевого аккумулятора.
Как зарядить литиевый аккумулятор 12 вольт
Каждый литиевый аккумулятор представляет герметичное изделие цилиндрической, призматической формы, для Li-pol в мягкой упаковке. Все они имеют напряжение 3,6- 4,2 В и разную емкость, измеряемую в мА/ч. Если собрать последовательно 3 банки получится батарея с напряжением на клеммах 10,8 — 12,6 В. Емкость при последовательной зарядке, измеряется по самому слабому литиевому аккумулятору в связке.
Как правильно заряжать литиевый аккумулятор 18650 или Pol на 12 вольт, нужно знать. Для возвращения прибору емкости необходимо использовать ЗУ с контроллером. Важно иметь в сборке РСМ для каждой банки, защиту от недо- и перезаряда. Другая схема незащищенных литиево-ионных аккумуляторов – установка РСВ – управляющей платы, лучше с балансирами, для равномерной зарядки банок.
На зарядном устройстве необходимо задать напряжение, под которым работает батарея, 12,6 В. На приборной доске устанавливается количество банок и ток зарядки, равный 0,2- 0,5 С.
Как заряжать, предлагаем посмотреть видео, способ зарядки для 2, 3 литиевых аккумуляторов 18650, соединенных последовательно. Используется бюджетное зарядное устройство.
Варианты зарядки литий-ионных литиево-полимерных аккумуляторов:
- Зарядное устройство приобретаемое в комплекте с прибором.
- Использовать разъем USB от электронной техники – компьютера. Здесь можно получить ток 0,5 А, зарядка будет долгой.
- От прикуривателя, купив переходник с набором портов. Выбрать тот, что соответствует параметрам батареи на 12 В.
- Универсальное зарядное устройство «лягушка» с доком для установки гаджета. Как заряжать? Есть панель индикации заряда.
Специалисты советуют использовать для зарядки литиевых аккумуляторов штатное зарядное, остальные – только в форс-мажорных обстоятельствах. Однако, как зарядить литиевый аккумулятор без штатного зарядного устройства, нужно знать.
Как заряжать литиевые аккумуляторы шуруповерта
Шуруповерт на литиевых аккумуляторах почти всегда апгрейд. Если с Ni-Cd элементами были одни требования к зарядке, теперь они стали противоположными. В первую очередь нужно приобрести или собрать зарядник, именно для энергоемких литиевых аккумуляторов шуруповерта с форм фактором 18650. Схема зарядки применяется из двух этапов CC/CV.
Зарядка литиевого аккумулятора шуруповерта оптимальна, когда остается 20-50 % емкости – одна палочка на индикаторе. Чем чаще заряжать, тем стабильнее напряжение на клеммах и длиннее жизнь источника энергии. Чем ровнее напряжение на клеммах, тем больше циклов выдержит литиевый аккумулятор шуруповерта.
| Глубина разряда, % | Количество циклов заряда |
| 100 | 500 |
| 50 | 1500 |
| 25 | 2500 |
| 10 | 4 700 |
Если в шуруповерте 2 аккумулятора, один снимите, зарядите на 50-60 % и держите в резерве. Но второй заряжайте всегда по окончании работы, даже на 10 %. Лучшая температура для заряда +15-25 0 С. При минусе батарея шуруповерта не зарядится, но работать до -10 0 может.
Как заряжать литиевый аккумулятор шуруповерта зарядным устройством, зависит от схемы сбора батареи из банок. В любом случае, напряжение на ЗУ должно быть равно заявленному для прибора, а сила тока 0,5 С на первом этапе. На втором, напряжение клеммное стабильно, а сила тока падает, вплоть до окончания процесса.
Сколько заряжать литиевый аккумулятор
Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.
Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.
Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение , равное рабочему, в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.
Можно ли заряжать литиевый аккумулятор обычной зарядкой
Две разных системы аккумуляторов – литиевые и свинцовые требуют разного подхода к восстановлению емкости. Свинцовый АКБ не настолько требовательны к параметрам зарядки, как литиевые. Да и критерии заряда другие.
Для зарядки на первом этапе Li-ion, Li-pol требуется постоянный ток, на втором этапе постоянное напряжение. Если не контролировать параметры на первом этапе, возможен перезаряд. Но если в батарее есть встроенная защита – BMS – она справится. Поэтому несколько добавить энергии можно даже зарядником от телефона.
В зарядном устройстве для свинцовых АКБ главный показатель – стабильное напряжение. Для литиевых зарядников на первом этапе важен стабильный ток.
Правда, появились универсальные ЗУ, которые можно перенастроить на тот или иной режим зарядки. Перед вами российская разработка «Кулон».
Практически все шуруповёрты работают от аккумуляторов. Средняя ёмкость аккумулятора — 12 мАч. А для того, чтобы он всегда находился в рабочем состоянии, нужна постоянная подзарядка. Для этого необходимо зарядное устройство, характерное для каждого типа аккумуляторов. Однако они сильно различаются по своим характеристикам.
В настоящее время выпускают модели на 12–18 В. Также стоит отметить, что производители используют разные компоненты для зарядных устройств различных моделей. Чтобы разобраться с этим, вы должны ознакомиться со стандартной схемой этих зарядных устройств.
Стандартная электросхема зарядного устройства
Основой стандартной схемы является микросхема трехканального типа. В этом варианте на микросхеме крепятся четыре транзистора, сильно отличающихся по ёмкости и высокочастотные конденсаторы (импульсные или переходные). Для стабилизации тока используются тиристоры или тетроды открытого типа. Проводимость тока регулируется дипольными фильтрами. Эта электрическая схема легко справляется с сетевыми перегрузками.
Принципиальная схема
Предназначение электроинструментов в первую очередь в том, чтобы сделать наш повседневный труд менее утомительным и рутинным. В домашнем быту незаменимым помощником в ремонте или разборке (сборке) мебели и прочих предметов домашнего обихода является шуруповёрт. Автономное питание шуруповёрта делает его более мобильным и удобным в использовании. Зарядное устройство является источником питания для любого аккумуляторного электроинструмента, в том числе и шуруповёрта. Для примера познакомимся с устройством и принципиальной схемой.
Для принципиальных схем зарядных устройств шуруповёртов на 18 В используются транзисторы переходного типа несколько конденсаторов и тетрод с диодным мостом. Частотную стабилизацию осуществляет сеточный триггер. Проводимость тока зарядки на 18 В обычно составляет 5,4 мкА. Иногда, для улучшения проводимости, применяют хроматические резисторы. Ёмкость конденсаторов, в этом случае, не должна быть выше 15 пФ.
Конструкция аккумуляторного устройства для шуруповёрта
«Банки» аккумулятора заключены в корпус, который имеет четыре контакта, включая два силовых плюс и минус для разряда/заряда. Верхний управляющий контакт включён через термистор (термодатчик), который защищает аккумулятор от перегрева во время зарядки. При сильном нагреве он ограничивает или отключает ток заряда. Сервисный контакт включается через резистор на 9 кОм, который выравнивает заряд всех элементов сложных зарядных станций, но они используются обычно для промышленных приборов.
Стандартные и индивидуальные характеристики зарядного устройства фирмы «Интерскол»
- Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
- Довольно часто российский производитель «Интерскол» использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.
Элементы блока питания
Аккумулятор является самой дорогостоящей частью шуруповёрта и составляет примерно 70% от всей стоимости инструмента. При выходе его из строя придётся тратиться на приобретение практически нового шуруповёрта. Но если есть определённые навыки и знания вы можете самостоятельно исправить поломку. Для этого нужны определённые знания об особенностях и строении аккумулятора или зарядного устройства.
Все элементы шуруповёрта, как правило, имеют стандартные характеристики и размеры. Их основным отличием является величина энергоёмкости, которая измеряется в А/ч (ампер/час). Ёмкость указывают на каждом элементе блока питания (их называют «банками»).
«Банки» бывают: литий — ионные, никель — кадмиевые и никель — металл — гидридные. Напряжение первого вида — 3,6 В, другие имеют напряжение — 1,2 В.
Неисправность аккумулятора определяется мультиметром. Он определит, какая из «банок» вышла из строя.
Ремонт аккумулятора своими руками
Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.
Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.
С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.
- Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
- Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.
Замена необходимых элементов цепи
Для ремонта аккумулятора для шуруповёрта потребуется запасная аккумуляторная батарея, из которой, можно позаимствовать нужные детали или покупка новых элементов цепи. Новые «банки» должны соответствовать необходимым параметрам. Для их замены потребуется паяльник, олово, канифоль или флюс.
- Распаяйте соединения неисправных деталей и установите на их место новые. Не допускайте при этом их перегрева, который может привести к порче аккумулятора. Для этого постарайтесь выполнить быструю пайку без промедлений. В процессе пайки можете охлаждать её прикосновением руки, при отключённом напряжении.
- Выполняйте соединения родными пластинами (можно медными), иначе перегрев проводов может привести в работу необходимый термистор, который контролирует нагрев и отключает систему зарядки. При подключении не забывайте соблюдать полярность. Минус предыдущего элемента при последовательном соединении присоединяется к плюсу следующего.
- Выровняйте потенциал элементов цепи. Он различается практически на всех «банках». Для этого поставьте аккумулятор заряжаться на всю ночь, а потом на сутки оставьте для остывания. После чего, измерьте напряжение элементов. Показатели должны быть очень близки к номиналу.
- Вставьте аккумуляторную батарею в шуруповёрт и дайте на него максимальную нагрузку до полной разрядки. Сделайте два полных разрядных цикла. Результат даст полное представление об эффективности ремонтных работ.
Универсальный зарядник своими руками
Чтобы зарядить аккумуляторное устройство, можно сделать самодельную зарядку, питающуюся от USB-источника. Необходимые компоненты для этого: розетка, USB-зарядка, 10 амперный предохранитель, необходимые разъёмы, краска, изолента и скотч. Для этого нужно:
- Разобрать шуруповёрт на детали и отрезать верхний корпус от ручки ножом.
- Сделать отверстие для предохранителя сбоку от ручки. Соединить провод с предохранителем и вмонтировать в ручку агрегата.
- Зафиксировать предохранитель клеем или термопистолетом. Корпус обмотать скотчем и присоединить конструкцию к разъёму батареи. Провода монтируются вверху шуруповёрта. Инструмент собирается и обматывается изолентой. После чего корпус отшлифовывается, покрывается краской и полученное устройство заряжается.
Как видите, этот процесс не займёт много времени и не будет слишком разорителен для вашего семейного бюджета.
электротехника — Какой минимальный ток требуется для зарядки аккумулятора смартфона?
Мой входной ток составляет 300 миллиампер, и я не уверен, хватит ли этого для зарядки аккумулятора моего телефона. *
Вероятно, будет приемлемо заряжаться.
Это зависит от продукта, но в большинстве случаев современные мобильные телефоны и другие продукты, в которых используются одно- или двухэлементные литий-ионные (литий-ионные) батареи, будут заряжаться от источников, которые обеспечивают ток заряда ниже максимального номинального.
- Вместо того, чтобы рассматривать буквальный минимальный ток, который «просто» вызовет зарядку, я решил, что ваш вопрос будет означать скорее «Могу ли я заряжать аккумуляторы смартфонов с небольшой, но нетривиальной скоростью без значительных проблем». т.е. я не думал, что вы хотите знать, можете ли вы зарядить их на 10, 100 или даже 1000 микроампер. Сами аккумуляторы, вероятно, будут заряжаться при токах, несколько превышающих скорость саморазряда, но, поскольку это, вероятно, менее 100 мкА *, это не имеет большого значения в большинстве сценариев зарядки.
** например, 1400 мАч x 10%, скажем, pa = 140 мАч.
140 мАч / 8765 часов / год ~ = ток саморазряда 16 мкА. Даже при 50% саморазряде в год скорость саморазряда аккумулятора 1400 мАч составляет менее 100 мкА.
Ссылка, процитированная Air, является отличной, но может быть трудной для понимания, если у вас нет технического опыта. Основное объяснение ниже должно сказать вам минимум, необходимый для удовлетворения ваших требований.
Когда энергии для зарядки «более чем достаточно», большинство устройств с LiIon (литий-ионными) батареями заряжаются со скоростью, которая устанавливается зарядным устройством, а не батареей.Используемая скорость обычно является максимальной, разрешенной производителем батареи. Поскольку эта часть цикла зарядки выполняется в условиях постоянного тока, она обычно обозначается аббревиатурой CC mode (от «постоянного тока»). Максимально допустимая скорость, установленная производителем, обычно основана на емкости аккумулятора. Обычно максимально допустимая скорость зарядки составляет коэффициент «C / 1».
C = скорость заряда, где мА заряда = аккумулятор мАч численно.
Так, например, для аккумулятора на 1200 мАч, C = 1200 мА.
Практически все современные мобильные телефоны и многие другие устройства с питанием от LiIon используют стандарт входной зарядки «USB» на 5 Вольт.Когда доступный ток заряда меньше максимального, некоторые устройства не будут заряжаться, но большинство устройств с «входом 5 В» будут принимать любой доступный ток.
Емкость типичного аккумулятора смартфона составляет ОКОЛО 1500 мАч. Это будет иметь C = 1500 мА = максимальный ток заряда. Телефон будет заряжать батарею либо при температуре C, если имеется достаточно энергии, либо с более низкой доступной скоростью, пока не будет достигнуто заранее заданное напряжение батареи (обычно 4,2 В). Затем он обычно переходит в режим постоянного напряжения, и ток будет уменьшаться со временем под контролем химического состава батареи.
Когда батарея переходит из режима CC (постоянный ток) в режим CV (режим постоянного напряжения), батарея обычно «заряжена» примерно на 70–80% (технически от 70% до 80% SOC = состояние заряда). Точное количество зависит от ситуации — и если зарядка была намного ниже C (скажем, 300 мА вместо 1200 мА в его случае), SOC (состояние заряда) будет выше, чем при зарядке при C. Итак, при зарядке при скажем, 25% от максимальной скорости потребуется менее чем в 4 раза для достижения полного заряда, так как при медленной конечной скорости CV будет меньше входной емкости.
Это абсолютно жизненно важно, при изготовлении зарядного устройства не должно превышать Vbattery = Vmax — обычно 4,2 Вольт. Если вы подаете питание 5 В на существующую схему зарядного устройства (обычно внутри телефона), она справится с этим. Если вы подключаетесь напрямую к аккумулятору, вам следует либо использовать готовую микросхему литий-ионного зарядного устройства, либо узнать много нового о том, что требуется для поддержания заряда аккумулятора во время зарядки.
Добавлен:
Зарядное устройство малой емкости может зарядить аккумулятор до ВЫСОКОГО конечного состояния заряда и несколько сократить срок его службы.Это связано с тем, что зарядное устройство обычно отключается, когда Ibatteruy, скажем, находится на уровне I = C / 2 или C / 4 или, возможно, C / 10 для зарядки уровня дорожного бойца. Если зарядное устройство рассчитано, скажем, на аккумулятор емкостью 1000 мАч, тогда C / 4 = 250 мА.
Но при зарядке аккумулятора на 2000 мАч значение 250 мА соответствует C / 8, что на 2-5% выше уровня заряда.
### Каталожные номера:
Батарейный университет
Зарядка литий-ионных батарей
Увеличение срока службы литий-ионных батарей
Основы работы с LiIon и история вопроса
LiIon / LiPo — сравнения, полезные для обсуждения пользователями в течение нескольких лет.
Википедия
Литий-ионные батареи — полезны для получения общей информации и большого количества ссылок.
Как правильно заряжать аккумулятор сотового телефона
Давайте посмотрим правде в глаза, батареи не работают очень долго ( или вы слишком много пользуетесь Twitter / Facebook ), и нам нужно заряжать наши устройства несколько раз в день . Чтобы решить эту проблему, мы создали список советов и рекомендаций, которые помогут максимально эффективно использовать ограниченный срок службы батареи.
Краткие сведения:- Остерегайтесь «чудо-зарядных устройств» ; Обычно они продаются как зарядка ваших устройств от 0% до 100% за считанные секунды. Вот правда: 1. Они не продлят срок службы батареи, 2. Вы не получите «лишнего заряда», а 3. Слишком быстрая зарядка увеличивает нагрузку на аккумулятор.
- Лучше не заряжать полностью или полностью разряжать аккумулятор. Литий-ионные аккумуляторы не нужно заряжать полностью.Фактически, стресс от высокого напряжения может фактически истощить вашу батарею и привести к ее более быстрой разрядке. Точно так же полная разрядка аккумулятора также приводит к его старению за счет увеличения общего количества «циклов», которые проходит аккумулятор.
- Есть два этапа зарядки аккумулятора. Первая стадия, быстрая зарядка, происходит при резком повышении напряжения. Он показывает полный, но на самом деле всего около 70%. Второй этап, капельный заряд, занимает намного больше времени. Это когда напряжение достигает пика, а оставшаяся батарея медленно заряжается с 70% до 100%.
- Литий-ионные батареи не могут поглощать перезаряд. После полной зарядки ток заряда необходимо отключить, но не беспокойтесь, потому что зарядное устройство для мобильного телефона позаботится об этом. Это называется IC или интегральной схемой, и это функция некоторых зарядных устройств для телефонов.
- Никогда не разряжайте аккумулятор слишком низко. Не волнуйтесь, есть меры предосторожности, и телефон отключится до того, как батарея разрядится. При хранении аккумулятора обязательно частично заряжайте его.Даже телефон в спящем состоянии расходует аккумулятор.
- Аккумулятор вашего сотового телефона заряжен на 40%. Следуйте инструкциям и полностью зарядите телефон перед использованием. Частично заряженный аккумулятор снижает нагрузку на элементы и допускает саморазряд во время хранения.
- Избегайте сильной жары и холода. Думайте, как аккумулятор, и храните его в удобных условиях. Прекратите пользоваться устройством, если оно начинает перегреваться. Рабочая температура должна быть от 32 до 95 градусов по Фаренгейту.Это означает, что при зарядке вынимайте его из футляра и избегайте попадания прямых солнечных лучей.
- Убедитесь, что у вас установлена последняя версия iOS. С каждым новым обновлением iOS Apple добавляет в iPhone новые функции, которые значительно увеличивают время автономной работы и производительность. Чтобы убедиться, что у вас установлена последняя версия iOS, перейдите в «Настройки »> «Основные»> «Обновление программного обеспечения» ; ваш iPhone выполнит поиск доступных обновлений.
- Всегда имейте под рукой зарядный кабель. Сколько раз вы бывали в гостях у друга или в отеле, но оставляли зарядный кабель дома? Почему бы не купить себе зарядный кабель, который никогда не потеряете. ChargeTech предлагает доступный по цене кабель для зарядки, который подключается непосредственно к вашей связке ключей, так что без него вы никогда не уедете далеко. Самый простой способ зарядить телефон — на зарядной станции. Если вы когда-нибудь будете на мероприятии, выставке, конференции или музыкальном фестивале, спросите организатора мероприятия, надеюсь, у них есть аренда станций для зарядки телефонов.
- Уменьшите яркость экрана и включите автоматическую яркость. При включении автоматической яркости ваш iPhone автоматически настроит экран в соответствии с окружающим освещением, чтобы он был достаточно ярким, чтобы четко видеть экран, не расходуя слишком много энергии аккумулятора. Чтобы включить это, перейдите в «Настройки »> «Дисплей и яркость» , и переместите переключатель «Автояркость» в положение «Вкл. ».
- Купите себе футляр для зарядки аккумулятора. Если вы собираетесь использовать чехол для защиты своего драгоценного iPhone, вы можете также приобрести чехол, который даст вам дополнительную мощность.Батарейные отсеки обеспечивают такую же защиту, обеспечивая дополнительное время разговоров, серфинга и текстовых сообщений.
- Убедитесь, что на вашем MacBook установлена последняя версия Mac OS. Обычно ваш Mac автоматически проверяет наличие обновлений программного обеспечения каждую неделю (при условии, что вы подключены к Интернету). Но вы всегда можете вручную проверить наличие обновлений, щелкнув значок «» в крайнем левом углу строки меню и выбрав «App Store» ».
- Уменьшите яркость в соответствии с окружающей средой. Естественно, чем ярче ваш экран, тем быстрее он разрядится. Уменьшение яркости экрана в соответствии с окружающим освещением того места, где вы находитесь, позволит сэкономить заряд батареи, не причиняя вреда глазам.
- Отключите все аксессуары / периферийные устройства, которые вы не используете. USB-концентраторы , внешние мониторы, дополнительные жесткие диски, микрофоны, веб-камеры — все эти периферийные устройства существенно влияют на общее время автономной работы.
- Приобретите внешний источник питания для MacBook. В 2015 году ChargeTech представила миру первую портативную розетку. Это устройство позволяет подключить обычное зарядное устройство MacBook к внешнему аккумулятору и использовать ноутбук до двух раз дольше. ChargeTech в настоящее время занимается разработкой следующего поколения этого продукта, который, вероятно, будет выпущен в середине 2016 года.
- Включите режим энергосбережения во время тренировки. Если вы используете Apple Watch во время тренировки и замечаете, что у них заканчивается заряд, рекомендуется перевести Apple Watch в режим энергосбережения. Вы можете сделать это, зайдя в приложение Apple Watch на своем iPhone, нажав «Тренировка» и переместив переключатель рядом с «Режимом энергосбережения». Помните, что это позволяет сэкономить электроэнергию за счет отключения пульсометра на Apple Watch.
- Купите настенное зарядное устройство Dual USB. Постоянная замена кабеля Apple Watch и кабеля iPhone или ожидание завершения зарядки одного перед зарядкой другого становится очень неприятным; заставляет вас не заряжать Apple Watch так часто.Замена стандартного зарядного устройства Apple Watch на настенное зарядное устройство Dual USB позволяет заряжать оба устройства одновременно, а также освобождает дополнительную розетку.
- Выключить Активировать при поднятии запястья. Если вы собираетесь выполнять задание, которое требует постоянного движения рук и кистей, было бы неплохо отключить на это время функцию «Активировать при подъеме запястья». Для этого откройте приложение настроек на Apple Watch, нажмите «Общие», затем «Экран пробуждения» и проведите пальцем по переключателю рядом с «Экран пробуждения при поднятии запястья»
На этом все! Расскажите нам свои любимые советы по экономии заряда аккумулятора в разделе комментариев ниже и сообщите нам, если мы что-то пропустили.Загляните в ближайшее время, чтобы получить больше полезных советов для вашего цифрового образа жизни. #Staycharged
Влияет ли быстрая зарядка на срок службы батареи? 6 вопросов о батарее телефона, ответ
Мы узнали несколько советов, как уберечь аккумулятор вашего телефона от красной зоны.
Анджела Ланг / CNETВаш телефон работает целый день без подзарядки? Как насчет года? Беспокойство о заряде батареи реально, и если вы подумываете о новом телефоне, таком как Motorola Razr, Samsung Galaxy Note 20 или предстоящем iPhone 12, время автономной работы становится все более важным фактором при принятии решения о том, стоит ли это устройство своих денег. Поскольку мы ожидаем большего от наших телефонов и хотим, чтобы они прослужили дольше, важность заряда в течение всего дня стала важной функцией, наряду с размером экрана и качеством камеры.
Постоянный упор на время автономной работы — одна из причин, по которой быстрые зарядные устройства теперь настолько распространены, по крайней мере, для устройств высокого класса. Самый быстрый и самый энергоемкий из всех принадлежит телефонам премиум-класса, таким как Galaxy S20 и iPhone 11. Если батарея угрожает разрядиться до конца дня, быстрая подзарядка с помощью молниеносного зарядного устройства — следующая лучшая вещь. В особенности с быстрой зарядкой, 10-минутная зарядка может иметь значение между переходом в режим строгого энергосбережения и полной потерей энергии до того, как вы вернетесь домой.
Получите больше от своих технологий
Изучите умные гаджеты и советы и рекомендации по работе в Интернете с помощью информационного бюллетеня CNET How To.
Подробнее: Можно ли самостоятельно заменить аккумулятор iPhone? Да, и вот насколько это просто.
Но теперь, когда для телефонов так легко доступна быстрая зарядка, у нас есть вопросы: может ли зарядное устройство большой емкости повредить аккумулятор вашего телефона в краткосрочной перспективе? Может ли это со временем ухудшить способность вашего телефона сохранять энергию? И что в любом случае вызывает ненужный износ аккумулятора телефона?
Чтобы получить ответы, мы поговорили с несколькими исследователями и инженерами аккумуляторов о влиянии быстрой зарядки на время автономной работы вашего телефона.Вот что мы узнали.
Сейчас играет: Смотри: iPhone 11 и 11 Pro: 2 месяца спустя, вот что мы …
10:12
Батарея вашего телефона не будет заменена в ближайшее время.
Все мобильные телефоны, а также большая часть личной электроники и электромобилей используют литий-ионные (литий-ионные) аккумуляторы.Создание аккумуляторов с более длительным сроком службы — сложная задача, потому что технология аккумуляторов не менялась десятилетиями. Вместо этого, большая часть недавнего прогресса в сроке службы батарей произошла благодаря функциям энергосбережения, встроенным в устройства, и благодаря более эффективному программному обеспечению, которое управляет зарядкой и разрядкой, так что вы потребляете энергию, а не поглощаете ее.
К сожалению, для мобильных телефонов продление срока службы аккумуляторов, как правило, делается в автомобилях, спутниках и системах электроснабжения вашего дома — областях, где промышленные аккумуляторы должны работать намного дольше двух-трех лет, которые мы ожидаем от наших мобильных устройств.
Еще одна сила, работающая против наших телефонов, — это размер батареи. По сравнению с аккумулятором электромобиля источник питания телефона ничтожен. Например, емкость аккумулятора Tesla 3 более чем в 4000 раз превышает емкость аккумулятора iPhone 11 Pro Max.
Математика становится немного сложной, потому что батареи телефонов измеряются в миллиампер-часах, а батареи электромобилей измеряются в ватт-часах. Но можно нарисовать эквиваленты. Например, у Pixel 4 аккумулятор емкостью 2800 мАч (или 10.6 Втч), а iPhone 11 Pro Max, как сообщается, поставляется с аккумулятором емкостью 3969 мАч (15,04 Втч). Между тем, Chevy Volt использует батарею на 18 400 Втч, а Tesla Model 3 среднего уровня — аккумулятор на 62 000 Втч.
Подробнее: Лучшие беспроводные автомобильные зарядные устройства и крепления 2020 года
Мощный аккумулятор Tesla Model 3 имеет емкость более чем в 4000 раз больше, чем у iPhone 11 Pro Max.
Ник Миотке / RoadshowЭто важно, потому что чем больше батарея, тем больше уловок по экономии заряда батареи можно продлить.Например, когда вы заряжаете аккумулятор, напряжение повышается, что подвергает его стрессу, особенно в течение последних 20% заряда. Чтобы избежать этого стресса, производители электромобилей могут заряжать новые аккумуляторы только до 80%. Из-за большей емкости аккумулятора электромобиль по-прежнему может проехать приемлемое расстояние, избегая при этом нагрузки более высокого напряжения. Это может удвоить общий срок службы автомобильного аккумулятора.
Аккумуляторы для телефонов большего размера могут обеспечить автономную работу в течение всего дня, но обычно только на 100%.И хотя это позволяет батарее работать в течение приемлемого времени между зарядками, это также подвергает батарею большей нагрузке из-за более высокого напряжения, необходимого для ее подзарядки.
Если не считать серьезного прорыва в технологии аккумуляторов, улучшения в аккумуляторах для наших телефонов будут происходить за счет того, что устройства будут в целом более энергосберегающими. (Вот более подробный взгляд на то, что сдерживает революцию в области аккумуляторов.)
Быстрая зарядка не повредит аккумулятор
Обычное зарядное устройство имеет выходную мощность от 5 до 10 Вт.Более быстрое зарядное устройство может улучшить это до восьми раз. Например, iPhone 11 Pro и Pro Max поставляются с быстрым зарядным устройством на 18 Вт, Galaxy Note 10 и Note 10 Plus имеют зарядные устройства на 25 Вт в своих коробках. Samsung продаст вам сверхскоростное зарядное устройство на 45 Вт за 50 долларов.
Однако, если нет технических недостатков в электронике аккумулятора или зарядного устройства, использование быстрого зарядного устройства не нанесет аккумулятору вашего телефона долговременного повреждения.
Вот почему. Аккумуляторы с быстрой зарядкой работают в две фазы.Первая фаза подает импульс напряжения на разряженную или почти разряженную батарею. Это дает вам невероятный заряд от 50% до 70% за первые 10, 15 или 30 минут. Это связано с тем, что на первом этапе зарядки аккумуляторы могут быстро поглощать заряд без серьезных негативных последствий для их здоровья в долгосрочной перспективе.
Например, Samsung обещает, что его 45-ваттное зарядное устройство может разряжаться с нуля до 70% за полчаса. Apple заявляет, что быстрое зарядное устройство, поставляемое с iPhone 11 Pro, может заряжаться на 50% за 30 минут.
С 45-ваттным зарядным устройством Samsung Note 10 Plus может полностью разряжаться до 70% заряда за полчаса.
Хуан Гарсон / CNETЗнаете, как кажется, что для заполнения последних 20% или 30% батареи требуется столько же времени, сколько для зарядки первых 70% или 80%? Эта последняя часть является второй фазой зарядки, когда производители телефонов должны замедлить скорость и тщательно контролировать скорость зарядки, иначе процесс зарядки может фактически повредить аккумулятор.
Артур Ши, инженер по разборке ремонтной мастерской iFixit, предлагает представить батарею в виде губки. Когда вы впервые наливаете воду на сухую губку, она быстро впитывает жидкость. Для аккумулятора это фаза быстрой зарядки.
По мере того, как вы продолжаете поливать водой все более влажную губку с той же скоростью, жидкость будет капать на поверхность, пытаясь впитаться в пропитанную губку. Для аккумулятора этот непоглощенный заряд может привести к короткому замыканию и другим проблемам, которые потенциально могут повредить аккумулятор.
Повреждения редки, если внутри все хорошо организовано. Система управления батареей внимательно следит за двумя фазами зарядки и снижает скорость зарядки во время второй фазы, чтобы дать батарее время поглотить заряд и избежать проблем, поэтому для получения этих последних нескольких процентных точек может потребоваться 10 минут.
Случай с трагически взорвавшейся батареей Samsung Galaxy Note 7 был вызван недостатками конструкции батареи, а не методами управления батареей программного обеспечения телефона.
Вы не можете перезарядить аккумулятор телефона
Перезарядка раньше вызывала беспокойство у владельцев телефонов. Опасения заключались в том, что постоянное подключение телефона к электросети может привести к заряду аккумулятора сверх его емкости, что сделает аккумулятор нестабильным, что может снизить общий срок службы аккумулятора или вызвать слишком много внутреннего тепла и привести к взрыву или возгоранию аккумулятора.
Однако, по словам экспертов, с которыми мы говорили, система управления батареей предназначена для отключения электрического заряда, когда батарея достигает 100%, прежде чем она сможет перезарядиться.
«Если что-то не выйдет из строя со схемой аккумулятора, вы не сможете перезарядить современный телефон», — сказал Венкат Сринивасан, исследователь аккумуляторов в Аргоннской национальной лаборатории и директор Аргоннского центра сотрудничества в области науки о хранении энергии. «У них есть встроенная защита, чтобы этого не случилось».
Помните, что, тем не менее, вы можете подвергнуть аккумулятор напряжению, когда вы направляетесь на 100% заряд, как описано выше. (Вот почему производители электронных транспортных средств отключают заряд новых аккумуляторов примерно на 80%.)
Apple применяет умный подход к этой проблеме, начиная с программного обеспечения iOS 13, которое заряжает аккумулятор вашего iPhone до 100%, не нанося долгосрочного ущерба.
iOS 13 поможет снизить нагрузку на телефон при зарядке.
Анджела Ланг / CNETЕсли вы часто держите iPhone подключенным к сети в течение дня или во время сна, вы можете включить настройку аккумулятора iOS 13 под названием Оптимизированная зарядка аккумулятора, которая будет отслеживать график зарядки и поддерживать заряд аккумулятора iPhone на уровне 80%, не допуская его зона стресса.После этого он полностью зарядится до 100% прямо перед тем, как вы будете регулярно отключать телефон от сети. Это лучше всего подходит для людей, у которых есть регулярная зарядка.
Для ручного подхода вы также можете отключить телефон, когда он достигает 80% заряда, но компромисс заключается в том, что вы можете пропустить дополнительные часы использования, которые вы получаете от полностью заряженного телефона.
Не позволяйте батарее разряжаться до нуля
В свое время вы, возможно, хотели, чтобы ваш телефон время от времени полностью разрядился, чтобы помочь аккумулятору повторно откалибровать состояние заряда.Но это не такая уж большая проблема с аккумуляторами современных телефонов.
Фактически, полная разрядка аккумулятора может вызвать химические реакции, которые со временем могут сократить срок службы аккумулятора. Чтобы избежать полной разрядки, система управления аккумулятором включает в себя функции безопасности, которые отключают телефон, когда он достигает уровня заряда, превышающего безопасный уровень разряда. Вы думаете, что достигли нуля, только когда видите последнее предупреждение о низком заряде батареи.
Если вы хотите более активно заботиться о здоровье своей батареи, подключите телефон, когда уровень заряда батареи упадет примерно на 30%, что намного выше крайне низкого уровня заряда батареи.
Высокая температура может повредить аккумулятор
Тепло — настоящий враг аккумулятора. Известно, что высокие температуры со временем сокращают срок службы батареи.
Держите телефон подальше от сильного солнца, подальше от подоконников и приборной панели автомобиля, чтобы предотвратить перегрев, который со временем может снизить эффективность аккумулятора. В крайнем случае может взорваться перегретый аккумулятор.
Температура до 86 градусов по Фаренгейту (30 градусов по Цельсию) может снизить эффективность батареи, сказал Исидор Бухманн, основатель и генеральный директор компании Cadex Electronics, занимающейся технологиями аккумуляторов, и ее сопутствующего образовательного сайта Battery University.
Означает ли это, что вы хотите хранить свой телефон в ящике для льда? Нет. Но насколько это возможно, держите его подальше от высоких температур. Если вы долгое время находитесь на солнце, попробуйте накинуть на него полотенце или футболку или положить в сумку вместе с бутылкой с прохладной водой. Идея состоит в том, чтобы не допустить повышения внутренней температуры телефона.
Несоответствующие зарядные устройства и кабели не повредят вашей батарее.
Если вы не используете поддельные или поврежденные зарядные устройства и кабели, смешивание и соответствие кабелей и зарядных устройств не повредит вашей батарее.Однако, возможно, вы не будете заряжаться так быстро, как если бы вы использовали те, которые поставлялись с вашим устройством.
В некоторых телефонах, например от Huawei и OnePlus, используется запатентованная конструкция зарядки — часть схемы, отвечающей за быструю зарядку, встроена в зарядное устройство. Чтобы воспользоваться всеми преимуществами фирменной быстрой зарядки устройства, вам необходимо использовать совместимое зарядное устройство.
OnePlus использует запатентованную конструкцию зарядки для своих телефонов, включая OnePlus 7T Pro.
Эндрю Хойл / CNETДругие производители телефонов, такие как Samsung и Apple, придерживаются отраслевых стандартов в отношении быстрой зарядки и позволяют эффективно заряжать их с помощью различных совместимых кабелей и зарядных устройств.
Самый безопасный вариант — использовать зарядные устройства и кабели, которые входят в комплект, потому что при смешивании и согласовании зарядных устройств и кабелей с телефоном устройство может по умолчанию установить минимально возможную скорость зарядки.
Как еще можно сэкономить заряд аккумулятора телефона?
Чтобы продлить срок службы батареи, вы можете использовать обычные энергосберегающие приемы для экономии заряда батареи, такие как уменьшение яркости дисплея, отключение Wi-Fi и Bluetooth, когда вы их не используете, ограничение фона использование данных в настройках и отслеживание приложений, использующих GPS.
Но правда в том, что как бы мы ни были осторожны, батарейки в наших телефонах прослужат лишь на определенное время. Хитрость заключается в том, чтобы получить от аккумулятора как можно больше месяцев, не беспокоясь о его заряде.
ЗАРЯДКА 101: КАК АМПЕР, НАПРЯЖЕНИЕ И ВОДА ВЛИЯЮТ НА ЗАРЯДНЫЕ УСТРОЙСТВА?
ОСНОВЫ ЗАРЯДКИ УСТРОЙСТВ
Аккумулятор вашего телефона — это, по сути, крошечный отсек химической энергии. Каждый раз, когда вы подключаете телефон к зарядке, вы, по сути, являетесь катализатором химической реакции, протекающей внутри аккумулятора.Для тех из вас, кто изучал химию, зарядка — это перенос электронов с отрицательного полюса батареи на положительный (а для тех, кому нравилась химия , электроны переходят от отрицательного анода к катоду).
Большинство смартфонов и интеллектуальных устройств теперь содержат литий-ионный аккумулятор. Зарядка этих аккумуляторов происходит одинаково, несмотря на несколько измененные компоненты внутри аккумулятора. Но мы не будем вдаваться в подробности.
КАК ВМЕСТЕ РАБОТАЮТ АМПЕР, НАПРЯЖЕНИЕ И МОЩНОСТЬ ПРИ ЗАРЯДКЕ
Ампер — это сила электрического тока, которая часто используется для измерения заряда.Фактически, сила тока — это разница между молниеносной полной зарядкой и непрерывной струйкой в течение всего дня. Сила тока является определяющим фактором того, как быстро ваше устройство будет заряжаться.
Напряжение, с другой стороны, является единицей измерения тока. Интересно, что на самом деле это функция давления — и в данном случае ссылка на химическую реакцию, которая создает заряд. Проще говоря, напряжение равно давлению, которое толкает электроны через их проводящую петлю (или от анода к катоду).
С другой стороны,Ваттность — это скорость, с которой энергия создается или расходуется. Ватты представляют собой энергию в единицу времени. В качестве примера, с которым мы все сталкивались, покупая лампочки, лампочка мощностью 100 Вт означает, что ее хватит на 100 Вт часов.
Эти три понятия связаны в формуле, определяющей плату:
Ватт = Ампер x Вольт
Так, например, зарядное устройство для телефона выдает 5 Вт = 5 В x 1000 мА.
Согласно этой статье из Wired :
«Например, рассмотрим эти сценарии зарядки Retina iPad mini.Вы можете использовать разъем Lightning, подключенный к компьютеру (через USB), зарядное устройство для iPhone, подключенное к сетевой розетке, или зарядное устройство для iPad, подключенное к сетевой розетке. Зарядное устройство USB для ПК обеспечивает мощность 2,5 Вт (5 В при 500 мА). Зарядное устройство для iPhone обеспечивает 5 Вт (5 В при 1000 мА). Зарядное устройство Retina для iPad mini обеспечивает 10 Вт (5,1 В при 2100 мА).
«Хотя все это будет заряжать ваш iPad, использование USB, подключенного к ПК, будет заряжать Retina mini в четыре раза медленнее, чем если бы вы использовали зарядное устройство для iPad, с которым он был в комплекте.И наоборот, если вы используете зарядное устройство для планшета для своего смартфона, он будет заряжаться быстрее, чем обычно (Примечание: некоторые устройства, такие как iPhone, потребляют только ток до 1 А независимо от зарядного устройства ). Если вы играете в комбинации с зарядными устройствами такого типа, не волнуйтесь — вы не взорвете свой телефон или что-нибудь в этом роде. И миф о том, что более быстрая зарядка вашего устройства сократит срок службы аккумулятора вашего устройства , является ложным.Для некоторых старых устройств зарядное устройство с более высокими характеристиками просто не будет работать, в то время как новые устройства будут заряжаться быстрее.
«В конечном счете, именно сила тока определяет, насколько быстро зарядное устройство будет подавать питание на ваше устройство. Если вам нужна более быстрая зарядка, поищите настенное или автомобильное зарядное устройство, которое обеспечивает ток 2100 мА при 5 В (или при любом другом напряжении, на которое рассчитано устройство, которое вы пытаетесь зарядить) ».
ПОЧЕМУ ВАЖНО ПОНИМАТЬ РЕКОМЕНДУЕМУЮ ВОДУ, АМПЕР И НАПРЯЖЕНИЕ ПРИ ЗАРЯДКЕ?
Извечный вопрос: насколько быстро зарядное устройство слишком быстро? Как вы заметили, чем больше кирпич, тем быстрее заряжается.
Кирпичи большего размера подходят для более крупных химических реакций и повышения давления — зарядка аккумуляторов телефона происходит еще быстрее. Естественно, iPad требует большей реакции для зарядки. Соответственно, зарядное устройство для iPad заряжает ваш iPhone быстрее, в то время как зарядное устройство для iPhone можно приравнять к постоянной подзарядке для вашего iPad.
Лучший способ узнать, что вы защищаете свои устройства и правильно заряжаете, — это проверить их бирки или руководства. Если у вас нет ни того, ни другого, быстрый поиск в Google поможет вам выбрать правильный путь.
Но, повторяя мысль из статьи Wired, это миф о том, что вы сократите срок службы аккумулятора телефона или взорвете свой телефон, заряжая более высокую мощность, чем предлагает стандартное зарядное устройство. Новые зарядные устройства с большей мощностью просто ускоряют процесс зарядки.
Действительно ли так плохо заряжать телефон весь день?
Что говорят производители
Крупные производители телефонов отказались дать какие-либо рекомендации по конкретным методам зарядки, когда мы спросили, но они предлагают расплывчатые советы на своих веб-сайтах.
Apple говорит, что вы должны «заряжать литий-ионный аккумулятор Apple, когда захотите», и добавляет, что «нет необходимости давать ему полностью разрядиться перед зарядкой». На другой странице веб-сайта Apple компания отмечает, что вам следует избегать экстремальных температур (особенно выше 95 градусов по Фаренгейту) и снимать чехлы, которые могут вызвать перегрев вашего iPhone во время зарядки. Но Apple не указывает, когда следует или не следует заряжать, и не предлагает каких-либо оптимальных пороговых значений зарядки.
Рекомендация Google также проста: «Заряжайте столько или меньше, сколько необходимо. Вам не нужно учить свой телефон, сколько у него емкости, путем перехода от полной к нулевой или от нуля до полной зарядки «.
Samsung рекомендует регулярно заряжать аккумулятор и поддерживать уровень заряда выше 50 процентов. Компания также заявляет, что оставление телефона подключенным, когда он полностью заряжен, может сократить срок службы батареи.
Даже если постоянная зарядка повлияет на срок службы аккумулятора, заметите ли вы?
Постоянная зарядка телефона и возможность дать ему высохнуть — это привычки, которые могут сократить срок службы аккумулятора.Но могут ли они иметь достаточный эффект, чтобы иметь практическое значение, прежде чем вы переходите на новую модель?
Двухлетние контракты на беспроводное обслуживание могут уйти в прошлое, но современные планы рассрочки платежей обычно все еще требуют двух лет для оплаты телефона, а это означает, что люди, которые не покупают свои телефоны напрямую, скорее всего, сохранят их как минимум на этот срок . Заметным исключением является программа Apple iPhone Upgrade Program, которая обещает «новый iPhone каждый год». Но даже с появлением таких программ последние данные свидетельствуют о том, что циклы замены телефонов не становятся короче, а удлиняются.Исследование 2019 года показало, что американцы теперь хранят свои смартфоны в среднем почти три года. Те, кто предпочитает Apple, могут хранить свои iPhone еще дольше — до четырех лет, согласно отчету одного аналитика.
Если вы не выполняете обновление регулярно и не следуете идеальным методам зарядки, само собой разумеется, что со временем вы можете обнаружить, что заряд аккумулятора вашего телефона истощается. Однако другие факторы, в том числе то, как часто вы используете свой телефон в целом, скорее всего, имеют гораздо большее влияние на долговечность аккумулятора, чем поведение при зарядке.Это связано с тем, что литий-ионные батареи рассчитаны на определенное количество циклов зарядки или раз, когда их можно заряжать. (Эти циклы являются кумулятивными, поэтому две зарядки от 50 до 100 процентов считаются за один цикл.) Таким образом, чем больше вы используете свой телефон, тем больше вам нужно заряжать аккумулятор, и тем больше он разряжается.
В ходе неофициального опроса 32 сотрудников Wirecutter, использующих iPhone, наименьшая емкость аккумулятора после двух лет владения составила 85 процентов. Из опрошенных только один человек сообщил, что тщательно поддерживает уровень заряда батареи телефона в определенном диапазоне.Подавляющее большинство (29 респондентов, или 91 процент) указали, что они просто заряжали свои телефоны при низком уровне заряда батареи или в течение ночи, в то время как два человека сообщили, что они заряжали свои телефоны более или менее постоянно при наличии зарядного устройства.
Хотя результаты нашего опроса показывают общее ухудшение состояния аккумулятора iPhone с течением времени, как и следовало ожидать, они также предполагают, что существует небольшая прямая корреляция между возрастом аккумулятора, привычками зарядки и состоянием аккумулятора. Например, один владелец iPhone 7 сообщил, что по прошествии 42 месяцев у телефона все еще оставалось 87% заряда батареи, несмотря на решение не контролировать уровень заряда на микроуровне.Другой пользователь iPhone 7 сообщил о состоянии батареи всего на 64 процента, несмотря на то, что телефон был на шесть месяцев моложе, чем телефон другого респондента, и использовался тот же режим зарядки.
Потеря 15 процентов емкости аккумулятора за два года заметна, но при этом остается достаточно энергии — особенно с более крупными батареями в новых моделях iPhone, — которые большинство людей все еще могут прожить в течение дня без подключения к сети. Для более тяжелых пользователей телефонов для тех, кто быстрее изнашивает свои батареи, или у тех, у кого есть старые телефоны с меньшими батареями и более предельным сроком службы батареи, хорошая новость заключается в том, что батареи можно заменить довольно дешево.Apple взимает 50 или 70 долларов, включая оплату труда, в зависимости от модели вашего iPhone. Best Buy заменит аккумулятор Samsung Galaxy за 50 долларов. Сервисный партнер Google по ремонту устройств Pixel, uBreakiFix, взимает от 80 до 110 долларов за замену батарей. Или вы можете сделать это самостоятельно, следуя инструкциям на iFixit.
В конечном счете, все дело в удобстве
В конечном итоге вам нужно выбрать то, что подходит вам: нянчить аккумулятор, чтобы продлить срок его службы, или зарядить его в удобное для вас время, чтобы ваш телефон с большей вероятностью был заряжен когда вам это нужно.
Как зарядить телефон быстрее
Вы собираетесь выйти за дверь, но вашему телефону отчаянно требуется немного дополнительного заряда перед тем, как вы уйдете. К счастью, вы можете заряжать свой телефон быстрее … если вы сможете отделить правду от мифа.
Если вы помните физику в средней школе, электричество измеряется в ваттах, которые представляют собой произведение напряжения (в количестве вольт) и тока (в количестве ампер). Некоторые зарядные устройства обеспечивают большее напряжение или силу тока, чем другие, что означает, что они будут заряжать ваш телефон быстрее (если ваш телефон поддерживает это — он будет потреблять столько энергии, сколько он знает, на что способен).Вот несколько советов, которым нужно следовать, чтобы зарядить телефон как можно быстрее.
Подключите к стене, а не к ПК
Ваш ноутбук может быть рядом, но если вы хотите зарядить телефон как можно быстрее, вам нужно подключить его к розетке. Как мы упоминали в нашем руководстве по устранению неполадок телефона, который не заряжается, USB-порты на вашем ПК будут заряжать ваш телефон, но могут быть рассчитаны всего на 0,5 А по сравнению с зарядным устройством на один ампер (или выше), которое поставляется с Ваш телефон. Так что найдите этот зарядный блок и вместо этого подключите телефон к розетке.
Используйте зарядное устройство с высоким током
Также не все зарядные устройства одинаковы. Например, iPhone поставляются с небольшими блоками питания Apple на пять вольт / один ампер, в то время как iPad поставляются с более крупными блоками питания на пять вольт / 2,4 ампер (хотя некоторые старые блоки питания 5 вольт / 2,1 ампер). Однако если вы подключите зарядное устройство для iPad к iPhone, оно будет потреблять больше энергии — при условии, что это относительно современный iPhone. Некоторые старые iPhone могут не использовать более одного усилителя, в то время как другие (например, iPhone 6) потребляют около 1.6 ампер от зарядного устройства для iPad.
Ваш телефон потребляет ровно столько тока, сколько он может выдержать, поэтому вам не нужно беспокоиться о повреждении телефона, если вы используете качественное зарядное устройство от проверенной марки. Это также означает, что время, которое вы экономите, зависит от вашего телефона, размера его батареи и того, сколько энергии он может потреблять. Но согласно тестам на Macrumors.com, новые iPhone, такие как iPhone X, могут заряжать батарею с 0 до 72 процентов за час с помощью современного зарядного устройства для iPad — при этом достигая всего 39 процентов за то же время на стандартном блоке iPhone от Apple. .А наши коллеги из Wirecutter, компании New York Times, которая занимается обзором продуктов, обнаружили, что использование зарядного устройства USB-C на 18 Вт увеличило это число до 80 процентов. Это существенная разница.
Используйте совместимое быстрое зарядное устройство
Здесь все становится действительно запутанным. Вы можете получить еще больше энергии, используя специальное «быстрое зарядное устройство», которое увеличивает силу тока на и напряжение на … если ваш телефон поддерживает это. Однако существует несколько различных стандартов быстрой зарядки, и не каждый телефон будет быстро заряжаться с любым быстрым зарядным устройством.
Во многих телефонах используется стандарт Quick Charge компании Qualcomm или какой-либо его вариант с ребрендингом. И в этих случаях зарядные устройства взаимозаменяемы. Вы можете использовать адаптивное зарядное устройство Samsung Adaptive Fast Charger на телефоне Motorola и зарядное устройство Motorola TurboPower на телефоне Samsung, поскольку оба они основаны на технологии Quick Charge от Qualcomm. Некоторые телефоны, такие как новейшие iPhone от Apple и линейка Google Pixel, используют стандарт USB Power Delivery, и они также взаимозаменяемы. Наконец, некоторые телефоны (например, OnePlus 5) используют собственный запатентованный стандарт быстрой зарядки.В таких случаях вы получите быструю зарядку только при использовании этого зарядного устройства.
Опять же, вам не обязательно использовать самое лучшее зарядное устройство — ваш телефон сможет потреблять энергию от любого зарядного устройства, подходящего для его физического порта. Он просто будет заряжаться с максимальной скоростью, которую поддерживает телефон. Телефон Quick Charge 2.0 сможет заряжать только со скоростью Quick Charge 2.0, даже если он подключен к зарядному устройству Quick Charge 3.0.
Так что проверьте характеристики своего телефона, чтобы узнать, что вы можете использовать. (Вы можете найти список телефонов, совместимых с Quick Charge, на веб-сайте Qualcomm — если вашего телефона нет в списке, он может использовать вместо него USB Power Delivery или собственный стандарт быстрой зарядки.Хорошая новость заключается в том, что многие новые телефоны поставляются с совместимым быстрым зарядным устройством в комплекте, так что вы можете просто использовать его, когда отчаянно нуждаетесь в питании. Самым большим исключением является Apple, которая до сих пор включает в свои iPhone медленные зарядные устройства на один ампер. Если вам нужна максимально быстрая зарядка от Apple, вам нужно купить кабель Lightning-USB-C и мощный адаптер питания USB-C, вроде тех, что Apple продает в своем магазине. Для всех остальных в Wirecutter есть рекомендации по настенным зарядным устройствам USB и автомобильным зарядным устройствам.
Опять же, количество сэкономленного времени будет зависеть от телефона к телефону и от используемого стандарта зарядки. Но Apple заявляет, что ее быстрое зарядное устройство может зарядить вас с 0 до 50 процентов за 30 минут, в то время как Qualcomm может похвастаться почти 80-процентной зарядкой за то же время при использовании Quick Charge 3.0.
Skip Wireless Charging
Беспроводная зарядка хоть и удобна, но еще не достигла таких высот, как новейшие проводные зарядные устройства. Даже беспроводные зарядные устройства с функцией быстрой зарядки, которые заряжаются быстрее, чем стандартные беспроводные зарядные устройства, будут заряжать ваше устройство значительно дольше, чем зарядное устройство с большой силой тока, такое как iPad.Для того, чтобы бездельничать дома или даже в офисе в течение дня, беспроводная зарядка отлично подходит, но если вам нужно быстро зарядить, не используйте панель и подключите телефон.
Не беспокойтесь о выключении телефона (или в самолете Mode)
Возможно, вы слышали, что ваш телефон будет заряжаться быстрее, если вы его выключите или переведете в режим полета. Это кажется логичным: в конце концов, если ваш телефон использует меньше батареи, то он будет заряжаться быстрее, верно?
Однако на практике это обычно не имеет большого значения, чтобы того стоить.Я тестировал это на своем iPhone 7, используя входящее в комплект зарядное устройство Apple на один ампер, и моему телефону потребовалось около 52 минут, чтобы разогнаться с 0 до 50 процентов, независимо от того, был ли телефон включен. Другие тесты, такие как этот с YouTube-канала TheUnlockr, показывают разницу всего в несколько минут, если таковая имеется. Таким образом, даже если он заряжает ваш телефон быстрее, он не сэкономит вам почти столько времени, как любой из вышеперечисленных способов, и, вероятно, не стоит неудобств, связанных с тем, что телефон все это время остается выключенным.
Помните, ваш телефон заряжается «неравномерно»
Наконец, имейте в виду, что ваш телефон не заряжается с 0 до 100 процентов с той же скоростью.Использование одного из этих более быстрых зарядных устройств будет иметь большое значение при зарядке от 0 до 80 процентов или около того, но после этого ваша батарея замедлится и будет заряжаться с обычной скоростью для этого последнего бита. Так что помните об этом, соревнуясь с часами: быстрая зарядка поможет вам быстро восстановить неисправный телефон, но не зарядит ваш телефон в рекордно короткие сроки.
Зарядка переменным током или постоянным током — в чем разница —
Для многих это не имеет значения. DC работает быстрее, и это все, что им нужно знать.Но для любопытных это упрощенное объяснение разницы между зарядкой постоянным и переменным током. Технические подробности здесь намеренно замалчиваются.
Причина, по которой у нас есть два типа зарядки, заключается в том, что существует два «типа» электричества: переменного и постоянного тока; поэтому мы начнем с их обсуждения.
AC VERSUS DC
DC — это простой положительно-отрицательный тип электричества, с которым вы, вероятно, экспериментировали в 7-м классе. Ключевым преимуществом является то, что его легко хранить в батареях.Поэтому портативная электроника — фонарики, сотовые телефоны, ноутбуки — работает от постоянного тока; они должны хранить это. Транспортные средства с подзарядкой от сети портативны, поэтому они также используют батареи постоянного тока (хотя большинство из них имеют двигатели переменного тока — сложный шаг, который мы можем рассмотреть в другой раз).
Электроэнергия переменного тока немного сложнее, потому что она переключается вперед и назад, но ключевым преимуществом является то, что ее можно экономично передавать на большие расстояния. Вот почему мощность переменного тока поступает в ваш дом по линиям электропередач и находится в розетках.Стационарные приборы, которые используют электричество непосредственно из розетки — лампы, холодильники, стиральные машины — используют переменный ток.
Поскольку электрическая сеть обеспечивает переменный ток, электричество необходимо преобразовать в постоянный ток, когда вы хотите зарядить портативное устройство. Это преобразование выполняется «выпрямителем». У всех портативных электронных устройств, которые заряжаются от сети, он есть: обычно он находится в черном ящике в зарядном шнуре вместе с некоторыми другими компонентами, которые мы игнорируем. Вы заметите, что чем больше энергии потребляет устройство, тем больше это поле.Ключ к пониманию зарядки переменного тока по сравнению с зарядкой постоянным током — это узнать, где находится коробка и почему.
ПРЕОБРАЗОВАНИЕ ИЗОБРАЖЕНИЙ
Вот решение для зарядки постоянного тока для моего планшетного компьютера. Это просто USB-кабель, который позволяет моему планшету заряжаться от USB-порта постоянного тока в машине или ноутбуке. Обе стороны имеют постоянный ток, поэтому преобразование не требуется.
Зарядный шнур постоянного тока
А вот и решение для зарядки переменного тока моего планшета. Тот же USB-кабель подключается к маленькому черному ящику, который подключается к розетке переменного тока — коробка преобразует переменный ток в постоянный.
Преобразователь переменного тока в кабель постоянного тока
Вот упрощенная схема (можете ли вы сказать, что я не посещал занятия по рисованию?) Того, как зарядка переменным и постоянным током работает с подключаемым к электросети автомобилем:
Пути зарядки переменного и постоянного тока
Когда вы подключаетесь к источнику переменного тока — независимо от того, подключаете ли вы к розетке 120 В или 240 В или используете зарядное устройство J1772 — ваш автомобиль преобразует мощность в постоянный ток.
Когда вы используете зарядную станцию постоянного тока — активно используются CHAdeMO и Supercharger, скоро появится CCS — мощность преобразуется станцией, поэтому постоянный ток поступает прямо в вашу батарею (не совсем, но достаточно близко для этого обсуждение).
Обратите внимание, что в обоих случаях питание начинается от переменного тока и заканчивается постоянным током; Единственное качественное различие между «зарядкой переменным током» и «зарядкой постоянным током» заключается в том, выполняется ли преобразование до или после того, как оно войдет в ваш автомобиль.
ПОЧЕМУ ИСПОЛЬЗУЮТСЯ ОБЕ ТИПЫ?
Зачем нужны два типа зарядки — почему бы не выбрать одно место для преобразования энергии?
Переменный ток более доступен в розетках, но, несмотря на то, что по линиям переменного тока передается огромное количество энергии, количество розеток ограничено.Выделенные зарядные станции постоянного тока обеспечивают большую мощность, но, поскольку они дороги в установке и предназначены для зарядки от розетки, доступность ограничена.
Макс. Мощность от различных источников
AC ЗА И ПРОТИВЫ
Розетки переменного тока распространены повсеместно, поэтому для удобной зарядки ваш автомобиль должен иметь возможность подключаться к ним. Это означает, что каждый автомобиль должен уметь преобразовывать переменный ток в постоянный. Оборудование для преобразования в текущих сменных автомобилях варьируется; большинство из них может преобразовать мощность до 3,3, 6,6 или 9,6 кВт.
Для сравнения, обычная бытовая розетка может непрерывно обеспечивать до 1,4 кВт, а «высокомощные» розетки 240 В, которые иногда встречаются в гаражах и автостоянках, могут обеспечивать до 9,6 кВт. Технически автомобиль может преобразовывать гораздо большую мощность, чем это, но оборудование будет громоздким, тяжелым, дорогим и горячим, а все, что превышает 9,6 кВт, будет использоваться нечасто, потому что розетки более высокой мощности недоступны.
Чтобы проиллюстрировать этот момент: Tesla Model S предлагает вариант за 1500 долларов, который позволяет автомобилю переоборудовать до 19 единиц.2кВт. Очевидно, что вдвое более быстрая зарядка является огромным преимуществом, когда вы можете ее использовать, поэтому некоторые владельцы клянутся этим, но вы можете получить такую большую мощность, только если используете специальное оборудование для зарядки на 240 В. На Западном побережье есть несколько таких зарядных устройств на популярных маршрутах путешествий, но такое оборудование трудно найти, оно не требуется для ночной зарядки и все же намного медленнее, чем зарядка постоянным током. Многие владельцы пропускают этот вариант, чтобы сэкономить деньги и вес.
DC ЗА И ПРОТИВЫ
Зарядные станции постоянного тока имеют специальные сетевые подключения, поэтому они могут получать и преобразовывать гораздо больше энергии.Станции постоянного тока большие, дорогие и имеют много охлаждения — было бы непрактично устанавливать это оборудование в каждый автомобиль, даже если бы существовал способ подключения напрямую к сети.
Зарядные устройства CHAdeMO мощностью от 25 до 60 кВт, а нагнетатели мощностью от 90 до 120 кВт — почти в 100 раз быстрее, чем стандартная бытовая розетка на 120 В, и более чем в 10 раз быстрее, чем розетки на 240 В переменного тока.
При более высоких затратах сеть могла бы поставлять еще больше энергии; но эти ограничения в основном установлены, чтобы избежать повреждения автомобильных аккумуляторов во время зарядки.(Многие факторы определяют, насколько быстро могут заряжаться аккумуляторы, но в настоящее время автомобили, в которых используются зарядные устройства, имеют значительно большие аккумуляторы, чем автомобили, в которых используются зарядные устройства CHAdeMO. При прочих равных, более крупные аккумуляторы могут принимать больше энергии без вреда).
ПРИМЕР: МОДУЛЬНАЯ ЗАРЯДКА
Простой способ визуализировать разницу в зарядке постоянным и переменным током — это рассмотреть, как Tesla обрабатывает зарядку для своего седана Model S. Они производят большое количество ящиков, которые они называют «зарядными устройствами», которые включают выпрямитель мощностью 10 кВт для преобразования переменного тока в постоянный.Каждый автомобиль, который они построили, получает зарядку от сети переменного тока, поэтому он может выдерживать всю мощность, которую обеспечивает любая розетка. Подключенный к правильной розетке, он может заряжать автомобиль со скоростью до 24 миль в час.
Если вы купите «двойные зарядные устройства», вы получите две коробки в машине и теперь можете работать с мощным проводным зарядным оборудованием. Это может заряжать автомобиль со скоростью до 50 миль в час.
У нагнетателей постоянного тока Teslaна станции установлено 12 коробок, поэтому автомобилю не нужно производить переоборудование.Это может заряжать автомобиль со скоростью до 300 миль в час.
Блоки, которые выполняют преобразование энергии, по сути, такие же; Сравнение переменного и постоянного тока в значительной степени зависит от того, находятся ли коробки в машине или на зарядной станции и сколько их там.
