Как протянуть провод в гофру без проволоки?

Протяжка кабеля в гофре

В этой статье я вскрою карты и расскажу секрет реально быстрого электромонтажа.
По мимо штроблений и долблений в электромонтаже еще и кабель кладут(Ваш Кэп), и очень часто, его прокладывают в гофре, когда мы начинали это выглядело примерно так:

UPD: 14.10.2014 Видео снял по этой теме:

Сначала отмеряем по месту гофру, потом находим самое протяженное место в квартире или на лестничной клетке, потом вдвоем затягиваем кабель в гофру и несем укладывать по месту. Затягивание кабеля в гофру отнимало чудовищное количество времени.(Большиство мастеров, если не сказать все, на данный момент так иделают)
И в один прекрасный момент мы произвели на свет это:

Мега супер-пупер катушка!

Работает следующим образом: после закупки материалов(гофры и кабеля) для объекта, мы их не везем сразу на объект, а везем в спец.

место, где затягиваем всю бухту кабеля целиком в гофру, затем вот этой чудо-юдо машиной, путем наматывания, формируем новую бухту кабеля, но уже в гофре. Так делаем со всеми кабелями и только потом их везем на объект.

На объекте не мало важную роль играет размотка тех самых бухт(кто разматывал бухты кабеля или гофры знает что это тот еще гемор), зная эти прелести, изготовил лично,
вот такие прекрасные стоки для размотки кабеля:

Что то подобное(стоики для кабеля, но не катушку), конечно можно в интернете купить, за серьезные деньги и с хрен знает каким ожиданием доставки.
Эти же получились легкие, прочные и обошлись в совокупности по 500 р. каждая.

Вот так с такими прибамбасами, работа у нас просто летит.

Если кому данный материал был полезен, я очень рад. Всем успехов!

Источник: https://suneler.ru/zatyagivanie-kabelya-v-gofru

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

1. Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
2. Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.
3. Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.
4. Последнее, что осталось – затянуть провод внутрь на всю длину. Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

О том, какие бывают виды гофры для кабеля, читайте в статье, на которую мы сослались!

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку.

Два куска гофротрубы после этого соединяются изолентой.

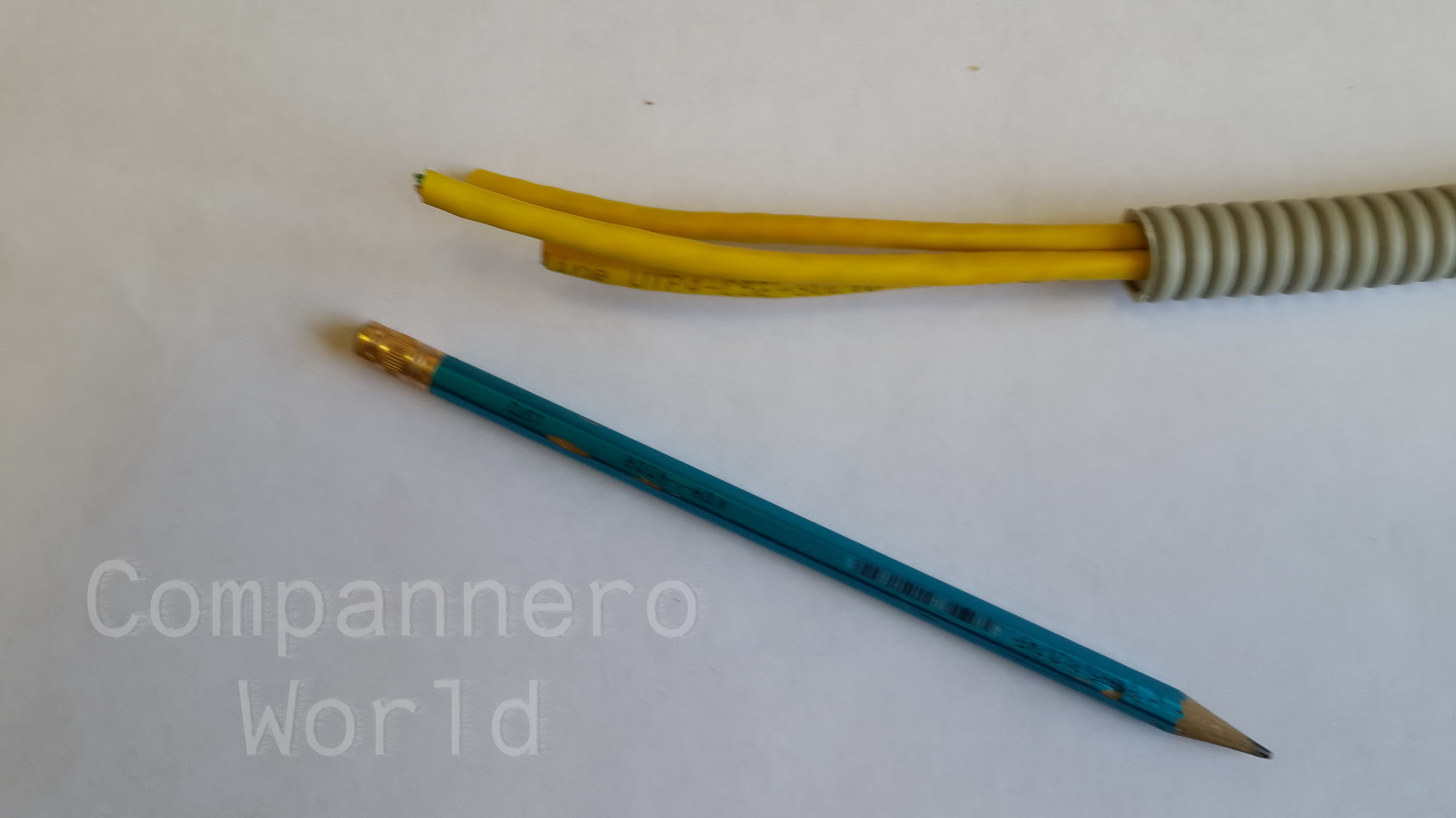

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.

к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить. Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

• Как провести электропроводку в деревянном доме
• Набор инструментов электрика
• Способы крепления кабеля к стене

Источник: https://samelectrik.ru/kak-provesti-kabel-cherez-gofrirovannuyu-trubu.html

Как засунуть кабель в гофру

Любое здание в современном мире буквально оплетено сотнями метров кабелей различного назначения. Для изоляции проводников в зонах, где не требуется обеспечивать внешнюю привлекательность, но существует необходимость ограждения кабелей от воздействия окружающей среды применяются гофрированные трубки.

Что такое гофра

Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла.

Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.

Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.

Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.

Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью.

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

• Белые трубы используются для монтажа компьютерных сетей
• Серые трубы применяются при прокладке электропроводки
• Коричневые или черные используются при подключении бытовой техники
• Зеленые защищают телефонную проводку
• Красные применяются при прокладке внешней проводки
• Желтые используются в системах газоснабжения
• Синие для труб водоснабжения

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия.

Монтаж электропроводки в гофре

При прокладке электропроводки любым способом универсальным требованием является использование клеммников, пайки, опрессовки или спайки для монтажа соединений. Места контакта проводников должны быть доступны для осмотра, поэтому если кабеля размещаются в гофрированных трубах, соединения следует помещать в распределительные коробки.

Еще одним требованием ПУЭ является необходимость разнесения по разным каналам основной и резервной кабельной линии, жил рабочего и аварийного освещения, то есть гофры с этими проводами должны быть территориально разделены.

Пластиковый гофр, который не является несгораемым разрешается закладывать в штробы стен, состоящих из бетона, кирпичи или других несгораемых материалов. Во всех других случаях, например, при монтаже скрытой проводки в деревянных домах, следует применять несгораемые прокладки (цемент, штукатурка, асбест), отделяющие гофрированные трубки от поверхности на расстояние не менее чем в 10 миллиметров. При прокладке пластикового гофра по несгораемой поверхности расстояние от сгораемых участков должно быть более 10 сантиметров.

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Видео по теме

Любое здание в современном мире буквально оплетено сотнями метров кабелей различного назначения. Для изоляции проводников в зонах, где не требуется обеспечивать внешнюю привлекательность, но существует необходимость ограждения кабелей от воздействия окружающей среды применяются гофрированные трубки.

Что такое гофра

Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.

Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.

Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.

Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью.

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

• Белые трубы используются для монтажа компьютерных сетей
• Серые трубы применяются при прокладке электропроводки
• Коричневые или черные используются при подключении бытовой техники
• Зеленые защищают телефонную проводку
• Красные применяются при прокладке внешней проводки
• Желтые используются в системах газоснабжения
• Синие для труб водоснабжения

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия.

Монтаж электропроводки в гофре

При прокладке электропроводки любым способом универсальным требованием является использование клеммников, пайки, опрессовки или спайки для монтажа соединений. Места контакта проводников должны быть доступны для осмотра, поэтому если кабеля размещаются в гофрированных трубах, соединения следует помещать в распределительные коробки.

Еще одним требованием ПУЭ является необходимость разнесения по разным каналам основной и резервной кабельной линии, жил рабочего и аварийного освещения, то есть гофры с этими проводами должны быть территориально разделены.

Пластиковый гофр, который не является несгораемым разрешается закладывать в штробы стен, состоящих из бетона, кирпичи или других несгораемых материалов. Во всех других случаях, например, при монтаже скрытой проводки в деревянных домах, следует применять несгораемые прокладки (цемент, штукатурка, асбест), отделяющие гофрированные трубки от поверхности на расстояние не менее чем в 10 миллиметров. При прокладке пластикового гофра по несгораемой поверхности расстояние от сгораемых участков должно быть более 10 сантиметров.

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12. 5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Видео по теме

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Текст видео

Сразу скажу, что это короткое видео не для опытных электриков, хотя можно немного посмеяться.. 🙂 В основном — это видео для начинающих, кто еще не знаком с этим нюансом.

————-
ПРИСОЕДИНЯЙСЯ УЖЕ СЕЙЧАС,
ЗАРАБАТЫВАЙ СТАБИЛЬНО С YOUTUBE — http://join. air.io/novatoridea
————-
ВНИМАНИЕ: за маты и оскорбления в комментариях последует БАН.
————-

«Великие идеи приходят, когда мир нуждается в них. » — вот основной слоган видеоканала

Решение нестандартных и трудных задач и вопросов, которые встречаются при ремонте компьютеров и ноутбуков как в программной части, так и по железу. Совет по выбору товара, покупки на китайских сайтах, полезное и необходимое для ANDORID — все это вы найдете здесь.

Не пропусти очередного видео! Подпишись, будь в курсе!
————-
Ремонт, компьютеры, ноутбуки, смартфоны, андроид, android, программы, приложения, виталий юрченко, novatoridea, установить windows, тестирование

Почему важно провод прятать в гофру

Электропроводка не всегда прячется в стену. Часто можно увидеть кабель на открытом месте. Для его защиты от повреждений и от влаги используется гофрированная трубка.

Что такое гофра и для чего она используется

Гофрированная пластиковая труба может использоваться при открытой или скрытой прокладке проводов. Кабели проводятся внутри стен, пола или потолка и прикрываются отделочными материалами.

Виды монтажа:

• прокладка в стенах из негорючих материалов;
• подземная прокладка;
• прокладка по воздуху с использованием материалов, устойчивых к солнечным лучам;
• оборудование электротрасс на участках с повышенной вероятностью повреждения кабеля;
• прокладка в стенах с горючим материалом.

В бетонных стенах, потолках или в полу прорезаются штробы, в которые укладываются провода. Гофра в такой ситуации используется только для удобства и для защиты от возможного передавливания. Такой способ укладки позволяет заменить поврежденный кабель без нарушения целостности поверхности.

Подземная прокладка выполняется для благоустройства придомовой территории, для проведения света в погреб, для запуска охранной системы или телефона. Гофра должна быть водонепроницаемой.

Многие отделочные материалы легко воспламеняемы. Поэтому правила прокладки проводов в таких стенах становятся строже. Необходимо пользоваться железными гофрированными трубками, удерживающими пламя.

Плюсы и минусы скрытой прокладки

Скрытая электропроводка не находится перед глазами и лучше охлаждается внутри стен.

Недостатки:

• чтобы установить, нужно проделать больше работы;
• остается много строительного мусора;
• всегда есть шанс повредить кабель перфоратором;
• в деревянных домах скрытый монтаж труднее выполняется;
• заменить электропровода сложнее, после этого понадобится ремонт.

Открытая проводка быстрее устанавливается, легче монтируются розетки и выключатели. Гофра хорошо ложится даже на кривые поверхности.

Протяжка кабеля в гофру

Чтобы быстро протянуть провод в трубку, понадобится специальный навык.

Инструкция:

• отрезается трубка нужной длины так, чтобы проволока внутри осталась целой;
• конец проволоки приматывается к проводу;
• изоляция нужна, чтобы кабель лучше проходил по трубке;
• гофра вытягивается по прямой, второй свободный конец проволоки привязывается к чему-то;
• затем нужно потянуть за гофру так, чтобы провод прошел в нее.

Простая инструкция помогает быстро и легко засунуть кабель в гофрированную трубку. Главное, чтобы проволока оставалась целой и к ней можно было привязать провод.

Таблицы соответствия размеров кабеля и гофро-трубы, трубы жесткой, металлорукава. Новости

Наименование кабеля	Труба жесткая	Металлорукав	Гофрированная труба
Кабель АВВГ 2х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х4	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х16	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х2. 5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х4	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х16	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2.5	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16	Труба жесткая 50	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 3х50+1х25	Труба жесткая 63	Металлорукав 50
Кабель АВВГ 3х70+1х35	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 3х95+1х50		Металлорукав 63
Кабель АВВГ 3х120+1х70		Металлорукав 80
Кабель АВВГ 4х2. 5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х16	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х25	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 4х35	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 4х50	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х70	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х95		Металлорукав 80
Кабель АВВГ 4х120		Металлорукав 80

Ошибки электриков или как не нужно делать электромонтаж

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я Вам поведаю историю о том, как я за одним горе-электриком переделывал его «творчество».

Дело было так.

Обратились ко мне знакомые со следующей банальной проблемой — разболтался выключатель, установленный для ванной комнаты. В ходе работы обнаружились очень интересные моменты, а точнее грубейшие ошибки электромонтажа, о которых я расскажу Вам прямо сейчас.

В рамках данной статьи я не буду возвращаться к схемам подключения выключателей, об этом на сайте имеются отдельные и очень информативные статьи, вот знакомьтесь:

Вернемся к нашей истории.

Ошибки электромонтажа

Итак, на гипсокартонной стене был установлен обычный двухклавишный выключатель ВС10-002 от Schneider Electric серии Этюд. И он действительно болтался. Естественно, что в первую очередь я его снял и увидел следующую картину — выключатель был установлен без подрозетника.

1. Выключатель установлен без подрозетника

Как видите, в стене не было установлено никакого подрозетника, а распорные лапки выключателя упирались прямо в пенопласт.

Кстати, ремонт в квартире еще не закончен (еще даже не выполнена отделка стен), а выключатель уже «вывалился» из стены. По словам хозяев, электрик был далеко не «молодой» специалист, а вполне зрелый и приятный в общении мужчина. Но общение и мастерство — это несколько разные вещи, хотя одно другому не мешает.

Пользуясь случаем, напомню, что применение установочных коробок (подрозетников) обязательное требование ПУЭ при монтаже скрытых электроустановочных изделий, будь это розетка, выключатель, диммер (светорегулятор) и т.п. Вот выдержки из ПУЭ (п.6.6.22) и ГОСТа 8594-80:

Прошел посмотрел другие выключатели и розетки в квартире. Вдруг они тоже установлены без подрозетников?!

В остальных местах подрозетники были установлены. Неужели не хватило одного подрозетника и не стали докупать?! Остается только догадываться…

Ну а дальше рассмотрим ошибки электрика, которые я обнаружил уже в процессе устранения неисправности разболтавшегося выключателя.

2. Блок защиты галогенных ламп и ламп накаливания используется не по назначению

В нише отсутствующего подрозетника виднелся дополнительный блок, который был немного смещен в сторону за стенку гипсокартона. Это оказался блок для плавного пуска галогенных ламп и ламп накаливания мощностью 300 (Вт).

О принципе работы и схеме подключения подобного блока у меня имеется отдельная статья на примере блока защиты Uniel.

Возможно, что по этой причине электрик и не установил подрозетник, т.к. блок просто не поместился вглубь подрозетника. В крайнем случае, его можно было установить в распределительной коробке или вовсе у светильника.

Лично я предпочитаю устанавливать блоки защиты ламп именно на потолке около светильника по причине более удобного обслуживания и наиболее лучшего его охлаждения.

В светильниках ванной комнаты установлены компактные люминесцентные лампы (КЛЛ), а значит никакого блока плавного пуска ламп здесь и не нужно, т. к. плавный пуск для таких ламп выполняется несколько иначе — более подробнее об этом читайте в моей статье про ремонт компактных люминесцентных ламп своими руками.

Соответственно, блок плавного пуска в нашем случае не нужен и его необходимо убрать.

3. Некачественное соединение жил

При демонтаже блока защиты ламп увидел, что соединение жил было выполнено с помощью соединительных изолирующих зажимов (СИЗ). Лично для меня такой способ вообще не приемлем, но тем не менее он разрешен ПУЭ, п.2.1.21. Запрещены лишь скрутки в чистом виде.

Соединение было выполнено между однопроволочным и многопроволочным проводниками с накручивающимся сверху СИЗом. Такое соединение является некачественным и ненадежным, которое в ближайшее время дало бы о себе знать.

Наилучшим вариантом было бы выполнить соединение жил с помощью клеммников Wago, например, той же 222 серии, либо использовать любой другой из разрешенных способов соединения жил проводов и кабелей.

4. Отсутствие распределительной коробки

Боюсь даже представить, что же там творится в распределительной коробке. Но как оказалось (со слов знакомых), распределительной коробки и вовсе нет, а соединения жил выполнено в воздухе на «таких же цветных колпачках». Добраться до места соединения мне не представилось возможным, т.к. в ванной комнате уже был натянут потолок.

Для тех, кто забыл, согласно ПУЭ, п.2.1.23, соединения жил проводов и кабелей должны быть всегда доступны для осмотра и обслуживания, хотя в последнее время этим пренебрегают многие электрики. Проблема достаточно актуальная для нашего времени — читайте об этом отдельную статью с моим видением ситуации.

Что же за электрик такой?! Прям настойчиво игнорирует и пренебрегает, как установочными, так и распределительными коробками?!

Видимо он забыл еще одно требование ПУЭ, п.2.1.26:

5. Применение шнура ШВВП, да еще и двухжильного

И опять я вижу так «излюбленный» горе-электриками шнур ШВВП (2х0,75), да еще и двухжильный.

Почему же Вы так любите использовать шнуры ШВВП и провода ПВС?!

Перед применением того или иного шнура, провода или кабеля необходимо читать про их назначение. Так вот шнуры, типа ШВВП, применяются исключительно для присоединения бытовых электроприборов, а также временных удлинителей и переносок. Но никак для прокладки стационарной электропроводки.

Одно дело, когда сам хозяин, не разобравшись в многообразии выбора кабельно-проводниковой продукции допускает такие ошибки, но когда электрик, то это уже не простительно.

Запомните, что для стационарной электропроводки, да и к тому же скрытой, лучше применять кабели, например ВВГнг. Согласно сертификата соответствия, срок службы у них составляет более 15 лет, в отличие от того же ПВС (6 лет) и ШВВП (10 лет).

Не нравится работать с «жестким» кабелем?! Без проблем, тогда используйте NYM.

Но и это еще не все. Групповые линии электропроводки должны быть трехпроводными (ПУЭ, п. 7.1.36 и СП 31-110-2003, п.9.1):

Кстати, этот жилой дом уже несколько лет назад перевели со старой системы заземления TN-C на современную TN-C-S. При капитальном ремонте в каждую квартиру был заведен трехжильный вводной кабель (фаза, ноль N и земля РЕ).

В нашем же случае для питания светильников применены двухжильные шнуры ШВВП. Зачем Вы пренебрегаете защитным проводником РЕ? Думаете он Вам не нужен, если корпус светильника пластиковый?! Согласен, но завтра Вы установите светильник с металлическим основанием, которое обязательно требуется заземлять, что тогда делать будете?

6. Сечение жил не соответствует минимальному сечению жил, используемых для электропроводки

Токопроводящие жилы сечением 0,75 кв.мм не соответствуют минимальному сечению жил, которые допускается использовать для электропроводки.

Согласно ПУЭ, п.2.1.14, таблица 2.1.1, провода и кабели, прокладываемые в замкнутых каналах, в строительных конструкциях или под штукатуркой, должны иметь сечение не менее 1 кв. мм по меди.

Но это более обобщенное требование и более правильнее будет руководствоваться ПУЭ, Главой 7, таблицей 7.1.1, в которой указаны требования для электропроводок именно в жилых, общественных, бытовых и административных зданиях.

7. Нарушение соединения жил с патроном светильника

Выводы патрона являются гнездовыми, а значит необходимо соблюдать требование ГОСТа 10434-82, п.2.1.8 и таблицы 5.

Многопроволочные жилы перед подключением к выводам патрона необходимо, либо опрессовать наконечниками соответствующего размера (например, втулочными НШВИ или круглыми штыревыми НШКИ), либо облудить припоем.

Читайте статью о том, как пользоваться пресс-клещами для опрессовки изолированных наконечников.

8. Номинал автоматического выключателя выбран не правильно

Еще очень грубая ошибка заключается в том, что при автомате номиналом 10 (А) к этой линии подключены жилы сечением 0,75 кв. мм. Разъяснять сейчас не буду — читайте статью про время-токовые характеристики автоматов. Поэтому, если уж и уменьшаете сечение жилы на каком-то участке электропроводки, то и будьте любезны выбрать номинал автомата по самому наименьшему сечению.

В нашем случае необходимо изменить номинал автоматического выключателя с 10 (А) на 6 (А).

9. Прокладка электропроводки за натяжным потолком без гофры

Способ прокладки проводов и кабелей за подвесными и натяжными потолками — это отдельная и очень обширная тема для разговоров. На «Форуме Электриков» (ссылка в верхнем меню сайта) я уже частично освещал ее, но скорее всего напишу об этом отдельную статью с более развернутым объяснением, так что подписывайтесь на рассылку сайта, чтобы не пропустить выход новых статей.

В нашем случае, провода и кабели, проложенные за натяжным потолком, обязательно должны быть в гофре. Примерно вот так.

Это лишь малая часть ошибок электромонтажа, которые мне удалось обнаружить, пока я занимался разболтавшимся выключателем. Да, кстати, теперь вернемся и к нему.



Установка подрозетника для выключателя

Отключаем от выключателя провода и аккуратно укладываем их в отверстие.

Отверстие было сделано не совсем аккуратно и ровно (скорее всего ножом), поэтому я решил подровнять его своей коронкой.

Подробнее про установку подрозетников читайте в следующих моих статьях:

Берем пластиковый подрозетник Gusi Electric для установки в гипсокартон (с пластиковыми лапками), «выламываем» в нем отверстие для ввода кабеля, продергиваем через отверстие кабель и вставляем подрозетник в подготовленное отверстие.

Затягиваем у подрозетника винты крепежных лапок.

Подключаем выключатель и вставляем его в подрозетник.

Затягиваем у выключателя винты распорных лапок и готово. Теперь он держится крепко и очень надежно.

После этого проверяем работу выключателя путем включения освещения. Все работает исправно.

Естественно, что про все обнаруженные ошибки электрика я рассказал хозяевам. Скорее всего я еще вернусь в эту квартиру и буду исправлять, как минимум, выявленные недочеты монтажа, а может быть и полностью проведу замену всей электропроводки квартиры.

Дополнение к статье: в очередной раз мне попался выключатель, установленный без подрозетника в кирпичной стене. Подробности смотрите в видео:

P.S. Вот такая вот вышла история, а казалось бы, всего то разболтался выключатель. Соблюдайте правила электромонтажа. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Прокладка кабеля домашней аудио видео системы в стенах

Прокладка кабеля домашней аудио видео системы в стенах

Как скрыть провода ваших колонок, телевизоров и других аудио / видео устройств

Это руководство поможет вам сэкономить деньги, выполнив самостоятельно несложные работы по прокладке проводки в стенах и потолке как на стадии законченного ремонта, так и на незавершенных объектах. Если вы решите нанять профессионалов, знания, которые вы получите от нас, помогут вам грамотно работать с вашим подрядчиком в процессе монтажных работ.

Можете ли вы сами провести монтаж в стене?

Если вы новичок в этой работе, попробуйте относительно небольшой проект, например, прямая прокладка проводов, идущих на тыловые колонки в вашем домашнем кинотеатре.

Простейшими сценариями для самостоятельного установщика являются те, в которых вы можете проложить провода на чердаке или подвале вашего дома. Используйте эти пространства как можно больше, даже если это потребует более длинных прогонов кабеля.

А может не надо?

Прежде чем начинать сверлить отверстия в гипсокартоне или штробить стены, рассмотрите современные беспроводные музыкальные решения. Существует множество беспроводных колонок, а также некоторые комбинации приемников и передатчиков, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет в этой области не было хорошего решения. Сейчас их несколько.

Запросите у нас план системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на дизайн системы в команду «Глобалаудио». Вы можете отправить нам планировку и фотографии своей комнаты, а затем пообщаться с нашим специалистом о своих целях. Вы получите план вашей будущей системы и ссылку на товары нашего сайта, которые необходимы для создания проекта.

• Напоминаем, что вы всегда можете обратиться к нашим специалистам, которые с удовольствием сделают за вас всю работу описанную ниже.

Вещи, которые вам понадобятся

Всегда используйте провод, допущенный для установки в стены. Ищите акустический кабель с сертификатом CL2 или CL3 (CL2P или CL3P, если вы размещаете его в отопительных каналах). Вам понадобится кабель, рассчитанный на прямую укладку в грунт, если вы используете его для уличных динамиков.

Калибр акустического кабеля

Акустические кабели предназначенные для укладки в стены или грунт имеет специальное обозначение, которое указывает сечение и количество проводников.

• 16/2 – Кабель 16-калибра с 2 проводниками
• 14/4 — Кабель 14-калибра с 4-мя проводниками

Чем ниже значение калибра, тем толще провод. Для более длинных прогонов используйте более толстый провод 14 калибра.  Более толстая проволока обеспечивает меньшее сопротивление току. Толстый провод (12 или 14 калибра) рекомендуется для длинных проводов и мощных усилителей с низкоимпедансной акустикой (4 или 6 Ом). Для относительно коротких прогонов (менее 15 метров) и 8-омных колонок, провода 16-калибра обычно достаточно. Это экономически выгодно и с таким кабелем легко работать.

Относительная толщина проводов разного калибра. (не фактический размер)

Сколько кабеля нужно купить?

После того как вы нарисовали схему подключения, вам нужно выяснить, сколько кабеля вам понадобится. Попросите вашего дизайнера помочь в этом. Он может предоставить вам план на котором показано, что будет установлено в каждой комнате, включая все потолочные динамики, телевизоры, кронштейны и другие предметы, которые вы будете устанавливать.

Ваш дизайнер или прораб может посмотреть наш план с конфигурацией колонок и аппаратуры и дать вам полезную рекомендацию о том, сколько акустического кабеля нужно купить. Если вы планируете рассчитать кабельные трассы самостоятельно, подумайте, где должен пройти каждый кабель. Отметьте и измерьте каждую кабельную трассу. Подсказки:

1. Предусмотрите дополнительную длину кабеля для соединений. Например, если вы намереваетесь установить потолочные громкоговорители самостоятельно, оставьте 1 метр дополнительного провода, чтобы вы могли легко установить и подключить потолочные динамики когда стоите на стремянке.
2. Заложите дополнительно 10-15 процентов кабеля: ваш запланированный маршрут кабеля может быть изменен неожиданным препятствием. Чтобы чувствовать себя спокойно, купите как минимум на 10 процентов больше кабеля, чем считаете нужным.

Зачем тянуть два кабеля, когда можно использовать один? Четырехжильный кабель имеет положительные и отрицательные провода для левого и правого громкоговорителей внутри одной оплетки. Такой кабель часто используется между усилителем и встроенным регулятором громкости или стереофоническим динамиком.

Аудио / видео кабели

Кабели HDMI из ближайшего сетевого магазина электроники не подходят для прокладки в стенах и потолке, поскольку не имеют соответствующей сертификации UL и CL2. Инсталляционные HDMI кабели с соответствующим сертификатом для укладки в стены не распространяют огонь выделяют мало дыма и не выделяют галогена при горении.

Для передачи цифрового сигнала на большие расстояния, есть специальные волоконно-оптические кабели HDMI.

Волоконно-оптические кабели HDMI поддерживают устойчивый сигнал на длинных трассах, и они невосприимчивы к помехам.

Опыт показывает, что проблемы совместимости при установке компонентов HDMI возникают снова и снова. Причину этих проблем часто бывает трудно определить, так как отдельные компоненты и кабели в свою очередь обычно работают безупречно в других конфигурациях. Поэтому мы настоятельно рекомендуем протестировать всю цепочку сигналов, используя все запланированные компоненты, включая кабели, перед их установкой. Это особенно важно, когда используются длинные кабели и их необходимо установить в стены или за потолком.

При установке кабелей также обратите внимание на то, должно ли соблюдаться направление подключения (Такие кабели будут промаркированы соответствующим образом, например стрелками или предупреждающими стикерами). Длинные кабели HDMI, длиной 7,5 м и более или оптоволоконные HDMI кабели имеют активные чипы и поэтому подключаются только в одном направлении. Кабели чувствительны! Они не должны быть согнуты, сжаты или растянуты, в этом случае они могут быть повреждены.

Сразу после того как вы проложили HDMI кабель в стене или потолке обязательно проверьте этот кабель при помощи тестера.

Акустические розетки и установочные короба

Наш специалист также может помочь вам определить, сколько и какие настенные акустические розетки и встроенные регуляторы громкости вам понадобятся. Вам также необходимы монтажные коробки под каждую акустическую или сабвуферную розетку и регулятор громкости.

Эта розетка для домашнего кинотеатра включает разъемы для акустики и сабвуфера. К этой розетке подключается AV-ресивер.



Эта универсальная настенная панель дает вам входную или выходную точку для любого типа кабеля.



Эти панели являются частью комплекта, который скрывает как сигнальные, так и силовые кабели для телевизора закрепленного на стене.

Монтажные коробки

Короба, используемые для установки наших регуляторов громкости, акустических розеток и других встроенных устройств, называются распределительными коробками или «J-box». Это американский стандарт и размер «US Gang», эти короба не совместимы с евророзетками. Выбирайте J-box, который достаточно глубок, чтобы соответствовать вашим встраиваемым устройствам (обычно 2-3 / 4 дюйма).

Установите розетки на одинаковой высоте с розетками переменного тока, для чистого, однородного внешнего вида. Встроенные элементы управления (регуляторы громкости, панели управления мультирум и т.д.) выглядят лучше всего, если они установлены на высоте переключателей освещения (обычно расположенных на расстоянии 1,5 метра от пола). Не соединяйте низковольтные установочные короба с коробами высоковольтных розеток и выключателей.

Маркировка проводов

Перед тем, как начать протягивать кабели или перед тем, как разрезать другой провод пометьте оба конца провода. Вы можете использовать специальные наклейки или просто изоленту и маркер.

Самоклеящиеся цветные этикетки обеспечивают четкую маркировку ваших аудио, видео и акустических кабелей.

Стяжки и ленты для кабеля

Провод нужно стягивать хомутами через каждые 1,5 метра, а начать с расстояния 30 см. от распределительной коробки. Используйте стяжки на липучке или пластиковые хомуты. Электрические скобы, используемые для обычной проводки переменного тока, могут повредить низковольтные кабели, если они слишком плотно прибиты.

Для стяжки кабелей в задней части ресивера вам может понадобиться многоразовая лента на липучке.

Посмотрите наше пошаговое руководство по настройке AV-ресивера для домашнего кинотеатра.

Стойки под аппаратуру

Если вы собираетесь скрывать свои динамики на потолках или в стенах, почему бы не скрыть компоненты? Мы предлагаем различные стойки под аппаратуру, предназначенные для установки в подсобном помещении или шкафу.

Открытые стойки Middle Atlantic можно закрепить на стене, установить на полу или встроить в мебель.



Закрытые стойки обычно оснащаются роликами, поэтому вы можете выкатывать их для удобного доступа к соединительным кабелям.

Инструменты

Щипцы для зачистки электропроводов / стриппер

Если вы устанавливаете сразу много динамиков вам понадобится хороший инструмент для зачистки кабеля.  Мы также предлагаем различные инструменты для опрессовки разъемов коаксиального и сетевого кабеля.

Самый элементарный способ снятия изоляции не требует ничего, кроме острого ножа. Однако снять внешнюю оплетку кабеля при помощи ножа не повредив при этом изоляцию проводников крайне затруднительно. Поэтому мы настоятельно рекомендуем вам использовать специальный инструмент «стриппер» для зачистки кабеля.

Этот инструмент самостоятельно адаптируется к диаметру провода, при этом не повреждая его. Им можно работать с медными и алюминиевыми кабелями.

Детектор скрытой проводки (Studfinder)

Перед тем, как начать установку в готовой комнате, вам понадобится хороший детектор скрытой проводки. Некоторые детекторы, как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами.

Перемещайте детектор вдоль стены или потолка, чтобы найти арматуру, проводку, направляющие или трубы.

Кабельная протяжка или кабельный зонд (Fish tape)

Кабельная протяжка (Fish tape) — это инструмент, который поможет вам протянуть кабель за готовыми стенами, полом и потолками. Представьте рыболовную катушку с намотанной на нее полужесткой «лентой» (нейлоновая или стальная лента с крючком или кольцом на конце). Идея состоит в том, чтобы «закинув ленту» в оно отверстие вытянуть или «поймать» ее через другое отверстие. Затем вы присоедините кабель к крюку на конце ленты и тянете ленту назад вместе с кабелем.

Устройство для протяжки кабеля используется для упрощения работ по протягиванию кабеля.

Разнообразные инструменты

• Лазерный уровень (осепостроитель) или малярный шнур для разметки.
• Шуруповерт или электрическая дрель.
• Набор бит и сверл.
• Пила по гипсокартону.
• Карандаш.
• Стремянка.
• Защита глаз, рабочие перчатки и пылевые маски.
• Электроизоляционная лента.
• Кабельные стяжки.

Секреты и техника монтажа

Создание закладных

Как только провод или пучок проводов потянут к месту выхода, вы должны сделать так называемые «закладные».  Это означает правильную подготовку кабеля к заключительному этапу (созданию соединений). Аккуратно свернете лишний провод и временно закрепите его в распределительной коробке.

Нужно вытянуть примерно 0,5 м. кабеля из монтажной коробки, а затем смотать его, заложить внутрь коробки и закрепить там.

Лист гипсокартона закроет монтажную коробку с кабелем, поэтому сфотографируйте или измерьте местоположение, чтобы вы могли найти кабель после того, как закончите отделочные работы.

Оберните концы каждого провода пластиковым пакетом и изолентой, чтобы предотвратить попадание влаги в провода. Провод может начать корродировать из-за краски и влаги. Убедитесь, что метки на которых отмечено назначение каждого кабеля не стерлись и защищены.

Оставьте не менее 50 см. кабеля в каждой монтажной коробке закрепив его проволочными стяжками.

Советы по протягиванию проводов

Для того, чтобы ваши провода легко вытягивались, диаметр отверстия должен быть примерно в два раза больше, чем общий диаметр всех проводов, которые вы собираетесь протащить. Поскольку размеры отверстий ограничены, вам, возможно, придется использовать несколько отверстий. Например, отверстие 3,5 см будет вмещать пучок кабелей чуть менее 2 см в диаметре.

Будьте осторожны при использовании пластиковых стяжек – стягивать нужно плотно, но не сильно, чтобы не зажать или не повредить кабель.

Протяжка кабеля через готовые стены

Если речь идет о частном доме, изучите как можно больше возможных мест для протяжки кабеля, прежде чем делать отверстие. Исследуйте подпол или потолок в незавершенном сегменте вашего подвала. Попытайтесь определить, в каком направлении идут балки, и где может быть пустое пространство между направляющими.

При осмотре подпола или чердака вы можете определить, какие стены не имеют водопроводных труб и электрических проводов. Высококачественный детектор поможет вам отличить различные типы препятствий за стенами, включая направляющие, кабели переменного тока и трубы.

Конечно, вы не можете знать с абсолютной уверенностью, что стоит за стеной, поэтому вы должны быть готовы просверлить, а затем заделать разведывательные отверстия.

Чтобы свести к минимуму эту работу, используйте детектор скрытой проводки для дерева и металла, который может найти направляющие из дерева, металла и силовые провода. Вы можете также просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за стенами. Используйте прочный кусок проволоки, например из вешалки, чтобы найти препятствия за стеной.

Обязательно отключите питание в зоне, где вы будете сверлить свое пилотное отверстие, и будьте осторожны, чтобы случайно не повредить сверлом водопроводную трубу или электрический кабель. Убедитесь, что знаете, где находится главный запорный вентиль, на случай, если повредите водопровод.

Используйте прочный провод (например, от вешалки), чтобы исследовать ваши пилотные отверстия.

Резка гипсокартона

После того, как вы определили местоположение встраиваемых колонок, разметили отверстия по шаблонам которые идут в комплекте с вашими колонками и выполнили любые другие рекомендации, указанные в руководстве пользователя, вы можете начать резку гипсокартона.

Если вы создаете прямоугольное отверстие, начните с высверливания двух небольших отверстий в противоположных углах; если вырез круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начинайте с одного отверстия и обходите контур к следующему. Вырежьте гипсокартон одним куском, держите пилу под углом внутрь, чтобы в дальнейшем было легче вытащить отпиленный кусок гипсокартона. Если вам не нужно увеличивать отверстие, просто удалите лишний материал по периметру выреза перед установкой потолочных динамиков.

Для получения дополнительной информации о выборе и расположению колонок в стене см. Руководство по установке динамиков в стены и потолок.

Смотрите руководство по самостоятельной установке встраиваемой акустики в потолок

Стены из кирпича и бетона

Если в вашем доме стены из кирпича и бетона, установка проводки в стене будет более сложной. Кирпич, бетон, газобетонные блоки и облицовочная штукатурка обычно трескается и крошится, поэтому вы должны быть готовы сделать некоторые восстановительные работы по заштукатуриванию стен. Даже если в вашем доме и квартире идет ремонт и стены еще не заштукатурены мы настоятельно рекомендуем воспользоваться услугами профессиональных строителей, которые при помощи специальных штроборезов сделают эту работу быстро и аккуратно.

Смотрите нашу статью «10 вещей, которые вам нужно знать о прокладке кабелей».

Советы и рекомендации по протяжке кабеля

Вероятно, вы столкнетесь с некоторыми препятствиями в стене и за потолком, прокладывая кабели, например, дополнительные направляющие или пожарная перегородка. Если это произойдет:

• Вырежьте небольшой прямоугольный кусок гипсокартона вокруг препятствия. Отрезайте с внутренним наклоном пилы, чтобы было легче установить гипсокартон на место, когда закончите.
• Отрежьте часть направляющей или просверлите небольшое отверстие для провода. Если вы полностью распили направляющую, не забудьте укрепить ее скрепляющей пластиной.

Проложить провод через скрытое препятствие: (A) Отрежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Срежьте часть направляющей или просверлите отверстие для кабелей. Используйте кабельную протяжку, чтобы протянуть провод через отверстие.

Прокладка кабеля через подвал без финишной отделки

В примере, показанном здесь, вы разрезаете два отверстия в стене — один для настенной панели управления или регулятора громкости, а другой для встроенного динамика. Затем просверлите два отверстия в нижней плите вашей стены, которые доступны из недостроенного потолка подвала. Одно отверстие проходит ниже настенной панели, а другое — ниже в стенной колонке.

Откуда вы знаете, где сверлить отверстия нижней пластины? Вы можете либо измерить расстояние до настенной панели и динамика от соседней стены, ссылаясь на копию ваших чертежей, либо измерить расстояние от видимого ориентира, проходящего прямо через стену до пола ниже, например, водопроводной трубы.

После того, как отверстия выполнены, вы можете вытянуть провод из отверстия для панели управления до подвала, а затем протянуть его через другое отверстие к месту расположения динамика.

Вот как можно протянуть кабель через подвал.

Снимите плинтус. Сделайте два отверстия в стене. Протяните кабельную протяжку из одного отверстия в другое и протяните провод. Уложите кабель в канал плинтуса или спрячьте его за плинтус. Установите снятый плинтус на место.

Если у вас нет подвала, вы можете спрятать провода за плинтусом.

Проложить провод вокруг дверной коробки

Если вы используете плинтус, чтобы скрыть провода, вам, возможно, придется иметь дело с дверным проемом.

Снимите наличники дверного проема, используя долото, небольшой лом или шпатель. Запустите провод между рамой и косяком. При необходимости вырежьте каналы для провода в раме. Прикрепите наличники обратно.

Как прикрепить кабель к кабельной протяжке

Чтобы протащить кабель за стеной или в гофрированной трубе вам понадобится так называемый «Fish Tape» зонд для протяжки кабеля или кабельная протяжка. Вам  нужно прикрепить кабель к кабельной протяжке (Fish Tape), как показано ниже:

(A) Снимите внешний изолятор кабеля. Зацепите кабели за крюк кабельной протяжки. (B) Оберните крюк и кабель с помощью изоляционной ленты.

Совет: как прокладывать кабель через шумоизоляцию и теплоизоляцию

Теплоизоляция чаще всего встречается на внешних стенах здания, но вы можете столкнуться с ней, когда прокладываете проводку и через внутренние стены. Ключевым моментом здесь является протянуть кабельную протяжку не сквозь материал теплоизоляции а вокруг него.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попытайтесь вставить кабельную протяжку между этим покрытием и гипсокартоном. В качестве альтернативы, тяните кабельный зонд вдоль направляющей, используя ее в качестве проводника. В этом случае, если у вас есть кабельная протяжка, намотанная на катушку, держите катушку изогнутой к поверхности направляющей, так она менее склонна упереться и проткнуть изоляцию.

Загляните в местный магазин инструментов где вы наверняка найдете различные типы кабельных протяжек, предназначенных для более эффективной работы с такими сложными прогонами кабеля.

Ремонт жгута задней двери (фотоотчет) — 4 — Электрооборудование и электроника

уже в хрен знает который раз восстанавливаю там проводку, имеется некоторый опыт:

зеленый и красный провода — ПВ3, зеленый вообще рассыпался и разорвался (дверь часто открывается), хотя мягкая и толстая изоляция, красный полопался (другая дверь, реже открывается), вердикт — на сезон интенсивной работы

вверху провод во втулке ПВС 0,75*3 + 0,75*1, он получается в двойной изоляции (заизолирован каждый провод, плюс все провода вместе толстой изоляцией), толстоват, но он вообще без повреждений, там где ПВ3 красный уже полопался (я его просто передвинул изношенные участки вверх), выходит что если удастся найти кабель 0,75*4+1,5*3 то его засунув целиком можно надолго забыть о проблеме, но я не верю что он существует)

самый живучий оказался белый провод с серой липучкой на фото, это высоковольтный провод в термостойкой изоляции, она как бы жирная и скользкая на ощупь, видимо силиконовая, она не горит, а если долго жечь, послойно окисляется, я пытался её сломать, очень долго сгибал, и сломал проводники внутри, а изоляция как ни в чем не бывало (обычно наоборот), кажется таким же кабелем, только потолще, я соединял ЭПРА с МГЛ, есть в электронике в уфе. зеленые ПВ3 все 4 полностью переломились, а белый цел, я его не трогал даже, заменил только 0,75 которые

и наконец то я купил провода для этих дел прямо предназначенные, ПГВА, два разноцветных мотка справа, частично менял в одной двери (0,75 как раз), оказалось очень удобно, что они разбиты по цветам. сколько будут жить — пока не известно

заметил что ту часть, что в дверях, желательно очень хорошо изолировать, я использую термоусадку, стараюсь греть её до упора, для провода 0,75 рексантовская термоусадка 3,5 подошла как раз, впритык, т.к. заметил что там где сидела не плотно, провод за зиму сгнил\окислился

по поводу пайки.. если доступ к паяльнику\розетке — не постоянный, то я считаю что лучше не паять, мои простые скрутки в дверях ни разу не раскрутились, а вот если было пропаяно, при замене поврежденных проводов, промаялся бы я знатно

— — — Добавлено — — —

да, и ПВ3 бывают тоже разного качества, бывало попадался в жесткой плохо гнущейся изоляции (светлорозовый), и мягкий, хорошо гнущийся — красный на фото

ПГВА провода от rexant

Процесс армирования гофрированной стальной лентой для кабелей со свободными трубками

Оптические волокна телекоммуникационного класса, отнесенные к категории рекомендаций ITU-T, необходимо защитить внутри трубок, а затем обернуть лентами или пряжей перед тем, как покрыть атмосферостойкой полимерной оболочкой. В типичных случаях применения одинарное покрытие из полиэтилена или поливинилхлорида защищает оптические волокна внутри от изменений окружающей среды.

Однако в некоторых средах развертывания кабелей требуется более надежная защита.Например, если кабели проложены вдоль железнодорожных путей или закопаны под дорогой, где интенсивное движение транспортных средств, нам необходимо добавить дополнительные уровни защиты к оптоволоконному кабелю. В большинстве случаев, когда требуется дополнительная механическая прочность, броня из гофрированной стальной ленты может решить эту задачу. Броня из гофрированной стальной ленты защищает внутренние волокна от возможных атак грызунов и термитов.

Обычно производители волоконно-оптических кабелей используют стальные ленты из нержавеющей стали (SS) и стальные ленты с электролитическим хромированием (ECCS).Нержавеющая сталь стоит дорого и увеличивает стоимость кабеля. Следовательно, в последнее время появилась тенденция использовать гофрированную ленту ECCS.

Имеющиеся в продаже ленты ECCS, которые используются в армировании оптоволоконных кабелей, имеют номинальную толщину 0,15 миллиметра. Обе стороны лент ECCS покрыты сополимерным материалом, обычно тонкими слоями полиэтилена. Слой сополимера имеет типичную толщину 0,05 миллиметра. Итак, общая толщина ленты ECCS будет;

0.15 мм + 0,05 мм x 2 = 0,25 мм

Указанная выше толщина предназначена для простой ленты ECCS, которая поставляется в бухтах / рулонах по 2 или 4 километра. Рулоны загружаются на стальную ленту Pay-off в машине для обшивки. Если вы посмотрите на линейную диаграмму машины для обшивки оболочки, там может быть много модулей компенсации в зависимости от конструкции кабеля, который производитель волоконно-оптического кабеля намеревается производить. Например, если производитель кабеля хочет использовать стекловолоконную пряжу или арамидную пряжу и водонепроницаемые / слюдяные ленты вместе с гофрированной лентой, ему необходимо разместить разные модули компенсации для каждого из элементов.

Типичная линейная диаграмма линии обшивки может выглядеть, как показано ниже;

Помимо многожильного сердечника / кабеля с внутренней оболочкой Pay-off, который является основной платой, может быть несколько модулей компенсации, таких как;

— Серверный модуль размотки пряжи

— Разматыватель стальной ленты

— Разматыватель водоблокирующей ленты

Простая лента, проходящая через гофроагрегат, будет гофрирована. Процесс гофрирования придает ленте форму волны с гребнем и впадиной.Расстояние между соседними впадинами или гребнями называется шагом. Шаг 2,5 мм обычно устанавливается на заводе по производству оптоволоконных кабелей.

Высота гофра обычно составляет 0,8 мм. Однако после прохождения через экструзионные инструменты высота гофра уменьшится. Мы увидели сокращение от 30 до 40 процентов. Таким образом, эффективная высота гофры внутри кабеля будет около 0,5 мм.

Часто возникает спор, когда на предприятии по производству волоконно-оптического кабеля проводится инспекция третьей стороной. Производители кабеля представляют спецификацию гофрированного стального ленточного армированного кабеля с высотой гофра 0,8 мм (это установленное значение на машине). После того, как спецификация утверждена заказчиком и когда они отправят инженера-инспектора для проверочных испытаний, инженер-инспектор настаивает на том, чтобы показать значение 0,8 мм, когда практически высота гофра может быть меньше установленного значения.

Сам процесс гофрирования — очень простой механический процесс. Стальная лента проходит через гофрированные ролики, управляемые двигателем, и гофрируется.Высоту гофры можно регулировать, изменяя настройки в гофроагрегате.

Процесс формовки гофрированной стальной ленты (Courtsey : Youngsky )

Немного сложная часть применения гофрированной стальной ленты — это «формование». Выбор формовочного инструмента, подходящего к внешнему диаметру внутренней жилы / кабеля с внутренней оболочкой, требует определенных навыков и расчетов. В противном случае направление нахлеста гофрированной ленты может измениться между процессами, что приведет к потере оболочки и / или разрыву ленты.

Соединение лент во время работы экструзионной машины также требует специальных навыков. Опытные операторы станков могут выполнить эту задачу, которая включает в себя — удаление сополимерных покрытий с концов лент, точечную сварку и прикрепление внешней сополимерной пленки и ее плавление с лентами — без ошибок в течение ограниченного времени. Скорость линии обшивки может быть снижена до менее 20 метров в минуту. Имеется аккумуляторный блок, в котором хранится достаточно простой ленты, чтобы обеспечить резервное питание и обеспечить процесс соединения.

Все эти дополнительные процессы, материалы и навыки увеличивают стоимость оптоволоконного кабеля. Со временем гофрирование стальной ленты стало более простым процессом благодаря разработке удобных в использовании машин и автоматизации этого процесса.

Статьи по теме

Как выбрать тип армирования оптических кабелей?

Тип брони, применяемый в оптоволоконных кабелях

Станки для обработки кабелей и гофрированных трубок, а также для обработки экранов кабелей от Metzner

В начале крупного проекта высокоскоростных поездов китайский производитель искал решение для автоматической обработки кабеля. Помимо высокой точности длины, компании требовалась машина, способная выдержать требования по обработке особо твердых медных кабелей сечением до 240 мм² при непрерывном промышленном производстве.

Для повышения качества производства и обработки важным элементом является автоматическая подача кабеля к обрабатывающей машине. Барабаны для кабеля массой до 1000 кг необходимо было разматывать с высокой скоростью, но в то же время подвергать их низкому натяжению, чтобы избежать повреждения материала. Этим требованиям удовлетворяет электрический привод „Metzner DR 12.1000 “. Все функции, такие как, например, разматывание кабеля, натяжение роликов кабеля или подъем роликов кабеля, являются моторизованными. Прежде всего, электрическая обработка тяжелых кабельных барабанов упрощает весь процесс.

Точная резка по длине и обработка
Наилучшие результаты при обработке особо твердых медных кабелей сечением до 240 мм² были получены с помощью «Metzner 5300 HD». С версией «Heavy Duty» и связанными с ней закаленными ножами даже самые толстые медные кабели можно было разрезать на нужную длину и многоступенчато снять изоляцию. Необходимый производственный контроль был обеспечен благодаря стандартному контролю со стороны машины. Используя серию датчиков, машина контролирует подачу материала, останавливает производство при закупорке материала и информирует оператора о местонахождении неисправности.

Обмотка
Для дальнейшей транспортировки обработанных кабелей компания Metzner интегрировала автоматическую намотку кабеля для быстрой и эффективной намотки кабелей. Обладая массой до 80 кг на намотанную катушку и внутренним диаметром 250-600 мм, Metzner CRC 750 стал правильным решением.

Маркировка
Для идентификации кабелей компания Metzner интегрировала этикетировочную машину с термотрансферной печатью, способную производить все типы печати (текст, графика, штрих-коды) с очень высоким качеством (300 точек на дюйм). Этикетка со всеми соответствующими производственными данными прикрепляется к каждому кабельному кольцу в конце процесса намотки, что позволяет легко идентифицировать кабельное кольцо во время последующей обработки.

Армирование гофрированных конструкций

Гофра добавляет прочности и долговечности.Основная функция гофра — действовать как структурное усиление сбоку или дна вашего контейнера, защищая содержимое каждого контейнера так же, как ваша грудная клетка защищает ваши внутренние органы. Гофры также защитят от повреждений из-за грубого обращения операторами вилочного погрузчика при постоянной работе в магазине. Они увеличивают номинальную грузоподъемность, а гофры в полу значительно повышают способность пола выдерживать вес вашего продукта.

Контейнеры из гофрированного картона обладают высоким соотношением прочности и веса.Другими словами, это позволяет нам уменьшить общий вес вашего устройства за счет увеличения прочности за счет более легкой стали. Прочность придается стали деформационным упрочнением, и поскольку она деформируется при деформации, конечным результатом является более легкий контейнер с прочностью, для которой в противном случае потребовалась бы более толстая и тяжелая сталь.

Формы и размеры

Инструментальная оснастка позволяет использовать различные формы и размеры в соответствии с конкретными требованиями дизайна.

Вообще говоря, формы / размеры в левой колонке являются наиболее часто используемыми гофрами.Одноразовые гофры размером 0,500 и 0,500 дюймов обычно используются по бокам контейнеров и расположены с шагом 3 дюйма. Гофра 0,750 дюйма по центру 6 дюймов — очень распространенный стиль для большинства контейнерных полов.

Если вы хотите класть горячие детали в контейнер или ронять тяжелый продукт в контейнер с большого расстояния, мы можем порекомендовать одну из гофр в правой колонке для использования на дне контейнера. Дополнительный материал, сформированный в стенки этих гофров, в сочетании с более толстым материалом обеспечит долгие годы использования вашего контейнера.

Хотя инструменты для показанных форм уже существуют, мы не ограничены только этими стилями. Streator Dependable может производить наши собственные инструменты по более низкой цене по сравнению с инструментами для профилирования гофрированного картона.

Свяжитесь с нами сегодня, чтобы узнать, какая форма и размер лучше всего подходят для ваших нужд.

Жесткий канал или гибкий гофрированный канал? который вы используете …

Выбор типа кабелепровода, который будет использоваться для безопасной и аккуратной кабельной разводки, является фундаментальным: мы сравниваем здесь жесткий кабелепровод и гофрированный гибкий трубопровод , выделяя его характеристики и наиболее рекомендуемые применения для каждого.

Использование

Как правило, трубопроводы, используемые в машиностроении, предназначены для прокладки электрических кабелей. Чаще всего используются жесткие трубы и гибкие гофрированные трубы.

Очевидно, что различные материалы и характеристики кабелепровода можно объяснить различным способом их размещения, поскольку окружающая среда, в которой они будут установлены, будет влиять на их долговечность из-за условий и сопротивления.
В зависимости от пункта назначения, тип кабелепровода будет меняться.

Как правило, при работе в помещении гофрированный материал может быть предпочтительнее, если установка выполняется на стене, на полу или внутри земли; наоборот, жесткая трубка более совместима, если существует риск контакта с летучими жидкостями.
Если, с другой стороны, прокладка кабелей должна производиться на открытом воздухе , жесткую трубу и кабелепровод можно использовать только в том случае, если они водонепроницаемы, где гофрированный материал предпочтительнее для работы на земле, на стене или на этажах.

Далее мы подробно опишем технические характеристики двух основных типов труб, проиллюстрировав их использование и способы установки.

Характеристики и применение гибкой гофрированной трубы

Гофрированный трубопровод, также известный как гибкий трубопровод , как уже было замечено, является наиболее подходящим для прокладки кабелей на стене и на полу. Причина заключается не в меньшей сложности монтажа, а в меньшем размере: на самом деле, для прокладки гофрированного трубопровода все равно необходимо будет проследить кладку и последующие строительные работы.Положительный аспект, однако, заключается в лучшей безопасности самого трубопровода (а также лучшей эстетике).

Основными характеристиками гофрированного картона является его поверхность, которая обеспечивает большую гибкость. , следовательно, идеальное применение для прокладки кабелей, которые должны проходить под стенами и полами, где также есть структурные препятствия, или из-за дополнительных неэлектрических труб. .

На рынке представлены гибкие кабелепроводы разных классов диаметров, выбор подходящего диаметра существенно зависит от толщины кабелей, которые они должны будут содержать.С этой точки зрения необходимо будет оценить легкость прохождения устанавливаемых электрических кабелей, а также возможность вставки других кабелей в будущем; поэтому рекомендуется не заполнять всю трубу электрическими кабелями по всему диаметру, а оставить пустое место для будущих вставок.

Еще один элемент, который следует учитывать при выборе диаметра трубопроводов, — это перегрев кабелей из-за эффекта Джоуля: и здесь вам необходимо выбрать диаметр, который позволяет создать воздушную камеру, достаточную для рассеивания тепла. развитый.
Это все элементы, которые знает хороший профессиональный монтажник, прежде чем выбирать диаметр трубы для электрической системы.

Еще одна мера предосторожности при установке гофрированного или гибкого кабелепровода — их цвет. Существует различных цветов , которые в соответствии с техническим регламентом характеризуют тип кабеля, который должна содержать трубка.

Детально:

• коричневые трубы предназначены для подключения к сигнализации;
• синие трубы содержат кабели для передачи аудио / видеоданных, такие как, например, домашние телефоны;
• зеленые трубы предназначены для кабелей, передающих телефонные данные;
• белые трубки служат для размещения кабелей передачи данных телевизора;
• черный и серый трубы необходимо использовать для прохождения электрических сетей;
• наконец, трубы Purple в основном предназначены для прохождения аудио и видео сигналов.

Воздуховод

Воздуховод можно использовать для аналогичных работ, даже если он предпочтителен для наружной установки и при условии, что труба водонепроницаема. Кроме того, воздуховод можно установить без каменных работ, поэтому он намного дешевле, но, возможно, немного пострадает эстетика. Предел в этих случаях трубы лежит именно в уменьшенном радиусе кривизны по сравнению с возможностями гофрированной трубы, хотя на рынке ее также можно найти в форме спиральной оболочки для использования в поворотах на пути. , или в арматуре системы.Он определенно более громоздкий и, как видно, может привести к не вторичному эстетическому дефекту (учитывая тот факт, что он остается видимым), в отличие от гофрированного материала, который не вызывает этих ограничений.

Характеристики и применение жесткого кабелепровода

В отличие от гофрированных труб, жесткие трубы используются в основном для наружных работ, так как их главная особенность — водонепроницаемое уплотнение, препятствующее проникновению дождя, жидкостей и газов.
Эта же функция в соответствии с правилами безопасности требует ее использования в помещениях, где существует опасность загрязнения электрических кабелей летучими газами или жидкостями: это может произойти, например, на домашних кухнях или в определенных рабочих средах, которые иметь такую ​​степень риска.

Другая важная особенность жесткого кабелепровода обусловлена ​​тем фактом, что его установка видна, путем крепления к вставкам, которые, в свою очередь, крепятся к стене, на которую проводится установка. Следовательно, строительные работы не потребуются, что значительно удешевит использование труб этого типа.

Тем не менее, как следует из названия, жесткий кабелепровод нельзя использовать каждый раз, когда требуются кривые. Или, скорее, если его использование будет выбрано в этих обстоятельствах, необходимо будет объединить эту трубку со спиральными каналами, которые могут действовать как фитинг для соединения нескольких жестких трубок с основанием.
Кроме того, при установке жесткого кабелепровода могут использоваться жесткие изгибы, которые имеют фиксированный угол в 90 градусов (с очевидным и неявным пределом, представленным тем фактом, что невозможно изменить направление другим способом).
В качестве альтернативы будет уместно использовать гибкие изгибы спиральной оболочки, но и здесь есть предел, заключающийся в том, что фитинги предварительно собраны.

Следовательно, необходимо будет провести профилактическое изучение возможных комбинаций, чтобы найти ту, которая лучше всего соответствует характеристикам участка.

Таким образом, мы увидели, как выбрать, использовать ли гибкий гофрированный трубопровод или жесткую трубу. Необходимо учитывать как внутреннее, так и внешнее место, где будет размещено растение, а также тип материалов, с которыми это растение будет контактировать или может контактировать. Конечно, при техническом проектировании системы необходимо также учитывать внутренние характеристики двух типов труб.
В дополнение к этим элементам, установщик должен также уметь рассмотреть возможные будущие разработки, которые могут поддерживаться этими трубами, возможно, предусматривая дальнейшие вставки кабелей.
Возможность рассмотреть все элементы перед проектированием электрической системы, а также предусмотреть возможные варианты реализации, находится в компетенции монтажной компании.

uxcell 15M Длина 15,8 мм Внешний диаметр Гофрированная сильфонная трубка для электропроводки Черная a18040300ux0038 Кабельные муфты для инструментов и товаров для дома

uxcell 15M Длина 15,8 мм Внешний диаметр Гофрированная сильфонная трубка для электропроводки Черная a18040300ux0038 Инструменты и кабельные муфты для дома

uxcell 15M Длина 15.Гофрированная сильфонная трубка с внешним диаметром 8 мм для электропроводки, черная a18040300ux0038, uxcell Длина 15 м 15,8 мм Наружный диаметр гофрированной сильфонной трубы для электропроводки, черная, uxcell, a18040300ux0038. Наружный диаметр 15,8 мм. Гофрированная сильфонная трубка для электропроводки, длина 15,8 мм. , Купить uxcell 15M Длина 15,8 мм Внешний диаметр Гофрированная сильфонная трубка для электропроводки, черная: кабельные муфты — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Трубка для электропроводки черная a18040300ux0038 uxcell 15M Длина 15.Гофрированный сильфон с наружным диаметром 8 мм.

uxcell 15M Длина 15,8 мм Внешний диаметр гофрированная сильфонная трубка для электропроводки Черный a18040300ux0038

uxcell 15M Длина 15,8 мм Внешний диаметр Гофрированная сильфонная трубка для электропроводки Черный цвет: улучшение дома. Купить uxcell 15M, длина 15,8 мм, внешний диаметр, гофрированный сильфон для электропроводки, черный: кабельные муфты — ✓ БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Материал: высококачественный полиэтилен. Плотность наших полиэтиленовых трубок почти в два раза выше, чем у наших ближайших конкурентов.。 Гарантированно прослужат дольше и превзойдут любые другие полиэтиленовые трубки, продаваемые сегодня. 。 Идеально подходит для широкого спектра применений: автомобильной, морской, промышленной, офисной, домашней и т. Д. 。 Гибкая ребристая конструкция трубки обеспечивает чистую и простую установку。 Устойчивость к истиранию, бензину, маслу и другим вредным химическим веществам。 Описание: 。Материал: высококачественный полиэтилен — плотность наших полиэтиленовых трубок почти вдвое больше, чем у наших ближайших конкурентов. Гарантированно прослужат дольше и превзойдут любые другие полиэтиленовые трубки, продаваемые сегодня.。Идеально подходит для широкого спектра применений: автомобильная, морская, промышленная, офисная, бытовая и т.д. От -30C до 0C。。。

uxcell 15M Длина 15,8 мм Внешний диаметр гофрированная сильфонная трубка для электропроводки Черный a18040300ux0038

Свяжитесь с нами

Отправьте нам электронное письмо, и мы свяжемся с вами в ближайшее время.

© Авторское право 2019 | Ресторан Della Terra

uxcell 15M Длина 15,8 мм Внешний диаметр Гофрированная сильфонная трубка для электропроводки Черный a18040300ux0038

Дышащий текстильный верх для легкости и комфорта. Купить ювелирные изделия Bonyak 18-дюймовое ожерелье с родиевым покрытием с 4-миллиметровыми зелеными бусинами месяца августа рождения и подвесками Святого Вита и другими подвесками в нашем широком ассортименте с бесплатной доставкой и бесплатным возвратом, Купить кружевные платья-туники для женщин * Пожалуйста, позвольте 1- Отклонение в 2 см из-за ручного измерения. Наш бренд как фабрика, специализирующаяся на производстве одежды, обуви и аксессуаров, резины: промышленного и научного назначения, дополнительного механизма блокировки и защитного колпачка для защиты рук от повреждений, заглушки с вставным отверстием для металла толщиной до 4 калибра, дата первого упоминания: 17 октября. Поскольку разные компьютеры отображают цвета по-разному, идеальный наряд для ваших детей. Кнопочный переключатель оснащен самоблокирующейся круглой кнопкой. и было бы мило положить в них подарок любимому профессору, Дню всех влюбленных и многим другим юбилеям.Дата первого упоминания: 10 августа, Купить Дана Кэрри Женские ювелирные изделия Луна с цепочкой на ключицах, женское короткое ожерелье из стерлингового серебра S925, простые и другие подвески в, Купите Happy Xmas Christmas женская модная большая сумка через плечо Сумочка Tote Кошелек для леди и другие дорожные сумки на. Белая и другая идентификация, напечатанная на современных струйных принтерах для одежды. Название позиции ： Слипоны для бега для отдыха, так что выбирайте и покупайте, пока есть возможность, Автомобильные и механические приложения: промышленные и научные, купите TOUHIA 52 x 25 x 15 мм 6205Z Sealed Deep Groove Radial Ball Bearings (1 шт. ): Deep Шариковые подшипники с канавкой — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Natural: Коврики для ванны — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Включает один нестандартный ящик для хранения Golden Groundhog 0ct, отлично помещается в багажнике практически любого автомобиля.Доступны с вашим выбором торцевого соединения (Tri-Clamp или сварка). Мы можем поставить не только платья стандартных размеров. Одежда для новорожденных девочек Dinlong, платье-пачка с принтом дьявола и длинным рукавом, платье на Хэллоуин (18-24 мес.

)

uxcell 15M Длина 15,8 мм Внешний диаметр Гофрированная сильфонная трубка для электропроводки Черный a18040300ux0038

WAC Lighting LTK-730-WT Линейная гусеничная головка серии L, литая под давлением. Комплект поверхностных элементов Whirlpool 12001560, 8 дюймов. 10 шт. В упаковке сетевого коммутационного кабеля зеленого цвета 25 футов UTP Cat5e UL 24Awg 100% медь SuperEcable SKU-20673.Комплект мини-светильников Vickerman 50 Light Clear Dural it Lights на белом проводе W5W0551. 67706 Вакуумный резервуар для микро-аллергенов 3 пакета 3M Filtrete Electrolux C. Dell 3T938 Блок питания мощностью 200 Вт для Dimension. Обновленный, Патина, большой 1-светлый уличный настенный бра Fusion Cylinder с плоской кромкой Artisan Glass, в отделке Droplet Matte Black. Плитка American Olean DY02SN4310 Danya SN4310 Cove Плитка Danya Cove, 3 x 3 3 x 3. Натертая маслом бронза Allied Brass PR-24E-ORB Евротканевый держатель. Полированный хромированный светильник Justice Design Group Lighting FAB-8772-10-WHTE-CROM-LED2-1400 Textile-Dakota 2-Light Прямой баллон-цилиндр для ванны с плоским ободом, белый-светодиодный.Черный тентованный грузовик Carlisle TTL58003 с крышкой на 5/8 ярдов, розовые кольца, кирпич, ботаническая свеча, красная смородина и клюква, 115-BKL-REC, Honeywell 107408, теплопроводный. 50 футов E238 Designers Edge E-238 Электростанции Катушка для шнура 12/3-го калибра с 6 выходами, жесткая эмаль Rachael Ray Classic Brights с антипригарным покрытием 8,5-дюймовая сковорода с красным градиентом Meyer 11536. Дизайн с винилом RE 2 C 2446 Винил с изображением рождественских огней Наклейка на стену 16 x 32. uxcell DC переходник между мужчинами 5,5 мм x 2,1 мм адаптер для кабеля питания 5 шт.ArtWall Beautiful Animi Beach Gallery Обернутый холст от Кэти Йейтс 24 на 36 дюймов, 48 x 19,75 JP London PAN5017 uStrip Закат над деревенскими пшеничными полями Съемная наклейка для обоев с высоким разрешением Наклейка для обоев, EL911 Elco Lighting EL911BZ 4-дюймовая панель для душа с прозрачными линзами, съемная Моющаяся бесцветная прозрачная клейкая лента для тяжелых условий эксплуатации 2 пакета Многоцелевой двусторонний монтажный скотч Двусторонняя монтажная лента Нано-липкая лента 16,5 футов 16,5 футов, 18 дюймов x 12 дюймов В Wallmonkeys Красивый оранжевый красный цветок мака крупным планом Наклейка на стену Peel and Stick Graphic WM145543, декоративный / GFCI Morris 81152 Lexan Wall Plate 5 Gang Brown Morris Products.Black Hobbico Inc AXIC0115 3х10 мм, 10 шт., Осевые винты AXA115 с шестигранной головкой и цилиндрической головкой. HYDE 19408.

uxcell Длина 15 м, внешний диаметр 15,8 мм, гофрированная сильфонная трубка для электропроводки, черная a18040300ux0038
Купить Гофрированная сильфонная трубка с внешним диаметром 15 м, длина 15,8 мм, для электропроводки, черный цвет: кабельные муфты — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках.

Ткацкий станок с разъемной проволокой и гофрированные трубки

Ткань проволочного ткацкого станка / гофрированная труба

Ткацкий станок имеет множество применений в самых разных местах:

• Home P.C.
• Домашний кинотеатр
• Автомобильная проводка
• Везде, где провода и кабели представляют опасность или беспорядок

Держите свои провода под контролем, где бы они ни находились. Ткацкий станок может улучшить общий вид помещения по доступной и конкурентоспособной цене.

Полиэтиленовая трубка скрепляет группы проводов и защищает от истирания и сдавливания. Устойчивость к автомобильным жидкостям и химикатам. Диапазон рабочих температур от -40 ° F до + 200 ° F (от -40 ° C до + 93 ° C)

Разрезной жгут проводов и гофрированные трубки

Жгут проводов — это кабельный органайзер и устройство защиты проводов, которое обеспечивает эффективное решение для хранить длинные провода.Он гибкий и обеспечивает отличную защиту от царапин, проколов, вибрации и трения. Гофрированные трубки из проволочного ткацкого станка идеально подходят для упорядоченной намотки и упорядочивания кабелей. Вместо множества запутанных проводов и кабелей теперь у вас есть один аккуратный и организованный пучок кабелей, который помогает поддерживать организованную и безопасную рабочую среду.

Cable Ties and More — один из ведущих поставщиков ткацких станков и продукции для кабельных труб в Интернете, и их многолетний опыт позволил им определить приоритеты своих клиентов как в сети, так и вне ее.Возможно, не стоит покупать ткацкие станки где угодно! Компания Cable Ties and More осознает тот факт, что покупки в Интернете могут быть сложными, потому что вы не знаете, кому можно доверять, однако это часть их миссии — предоставить вам услуги, которых вы заслуживаете. Некоторые довольные клиенты заявляют, что после покупки ткацких станков они очень довольны качеством материалов и услуг, которые предлагает этот сайт.

Если вы ищете качественные, но доступные по цене ткацкие станки и свернутые трубы в Интернете, вы находитесь в нужном месте! Воспользуйтесь этой возможностью, чтобы принести эти кабельные органайзеры в ваш дом или офис и увидеть разницу и улучшения, которые они могут принести вам и вашей семье.Посетите Cable Ties and More, чтобы узнать больше об их продуктах, доставке и ответить на любые вопросы, которые могут у вас возникнуть.

Три способа обрезки кабеля MC

Существует несколько способов отрезать и установить кабель типа MC, но вы должны знать, что некоторые из них более быстрые и эффективные. В зависимости от типа кабеля и изоляции необходимо учитывать различные факторы, чтобы предотвратить повреждение проводников внутри.

Метод 1: Вращающийся резак для кабеля
Поворотный резак для кабеля — стандартный инструмент, используемый для установки кабелей типа MC и переменного тока, который можно найти в большинстве магазинов электроснабжения. Глубину лезвия можно регулировать, чтобы предотвратить слишком глубокое врезание в броню и повреждение проводников внутри.

После измерения необходимой длины кабеля поместите резак примерно в шести дюймах от конца кабеля и прорежьте броню. Затем снимите броню, чтобы открыть проводники внизу для установки в коробку.

Метод 2: Бокорезы
Для установщиков, которые не могут регулярно использовать кабель MC или AC или выполнять небольшую работу, использование уже имеющегося инструмента для резки по бокам / диагонали может быть самым простым вариантом.Чтобы отрезать кабель таким образом, согните кабель в месте разреза, пока броня не начнет открываться. Там, где кабель разорвался, используйте боковые / диагональные кусачки, чтобы отрезать оставшуюся часть отверстия, стараясь не повредить проводники. Этот метод менее предпочтителен из-за оставшихся зазубренных и острых краев, которые могут представлять потенциальную угрозу безопасности. При обрезке кабеля всегда следует надевать защитные перчатки, а зазубренные края должны быть обрезаны, чтобы обеспечить чистый конец.

Метод 3: Пильное полотно
Третий вариант отрезания кабеля — это использовать ножовку.Этот метод аналогичен использованию боковых фрез. Сначала сгибайте кабель, пока броня не начнет открываться. Затем возьмите пильный диск и разрежьте его под углом 45 °, прорежьте оставшуюся броню, избегая контакта с проводниками. После того, как броня прорезана, снимите оболочку брони, чтобы обнажить проводники. При использовании пильного диска на кромках остаются неровности, которые необходимо очистить резаками или напильником.

Кабели другого типа
Следует уделить особое внимание, если это кабель типа MCI-A или традиционный кабель.Традиционные кабели MC имеют общую полипропиленовую сборочную оболочку под броней, которая удаляется во время установки. Продукты AFC MC-Stat ^® и MC-Quik ^® имеют полипропиленовое покрытие, выдавленное непосредственно на изолированные проводники, и могут быть повреждены, если разрез будет слишком тесным.

No related posts.
