Как заправлять нитку в швейную машинку чайка: Как заправить швейную машинку Чайка (ВИДЕО)

Содержание

верхнюю и нижнюю нитки, шпульку, двойную иглу

Полноценный процесс работы на швейной машинке, вне зависимости от опыта работы с этим прибором, невозможен без его правильных настроек, которые выполняются вручную. Так, рассмотрим в этом материале подробные схемы того, как правильно заправлять машинку швейную.

Общая инструкция к заправке швейной машинки

Общая инструкция по заправке машинки швейной выглядит так:

  1. Нитку, с которой вы будете работать, намотать на шпульку и на этом же этапе на катушку для верхней нити надеть верхний штырь.
  2. Далее идет заправка верхней нити в швейной машине. Для этого процесса обычно на корпусе прибора имеется инструкция. К верхней нити относится та, которая от катушки протягивается в ушко иглы. Прежде чем продеть нить в ушко, следует поднять лапку и установить иглу так, чтобы она заняла положение на самом верху.
  3. Проверить натяжение нити. В современных устройствах есть специальные регуляторы натяжения.
  4. После заправки верхней нити, можно заправлять нить нижнюю. Для этого надо отключить привод (моховое колесо) и шпульку вставить на место. После этого, надо включить колесо и крутить его, пока на шпульке не окажется достаточно нитки.
  5. Колпачок шпульки вставить в челночное устройство, следя за тем, чтобы палец шпульки совпадал с прорезью челночного устройства. Если все сделать правильно, то раздастся характерный щелчок.
  6. Нить надо вывести через пластину задвижки, закрыть ее. Верхнюю и нижнюю нить надо соединить и завести назад за лопатку.

Чтобы проверить правильность проделанной работы, следует прокрутить маховое колесо. После того как иголка поднимется и опустится, из отверстия в пластине на верхней нити должна образоваться петля из нити нижней.

Чтобы понятно, как заправить шпульку в швейную машинку стандартного типа, рекомендуем посмотреть видео-урок, в котором рассказывают не только о последовательности действий, но и о том, где находится шпулька и на какие нюансы стоит обратить особое внимание:

Чтобы получать удовольствие от работы, а также избежать проблем во время работы, стоит досконально изучить инструкцию к заправке швейной машинки, ведь от этого будет зависеть не только качество пошитого изделия, но и срок эксплуатации прибора.

Как правильно заправить швейную машинку: пошаговая инструкция | HelperLife.ru

Вы – начинающая швея и активно интересуетесь тем, как правильно заправить швейную машинку, ничего не повредив? Тогда эта пошаговая инструкция поможет вам быстро справиться с поставленной задачей.

Содержание

Существует мнение, что заправка нити в швейную машину легко выполнимая задача. Однако она требует определенных знаний и практических навыков, которых часто не хватает у новичков. К любому типу швейной машины имеется рабочая схема правильной заправки нитей, что позволяет выполнить процедуру быстро и без ошибок. Рассмотрим более детально пошаговую инструкцию того, как правильно заправить швейную машинку без сторонней помощи.

Инструкция: как правильно заправить нитку в швейную машинку

После изучения конструктивных элементов оборудования и перед тем, как правильно заправить нитку в швейную машинку, необходимо подготовить основные рабочие инструменты:

  • Катушку с ниткой
  • Ножницы
  • Пинцет
  • Увеличительное стекло

Первым этапом заправки является намотка шпульки – компактной катушки, которая предназначена для подачи нитки снизу.

Заправляем шпульку

Чтобы правильно заправить шпульку в швейную машинку, необходимо выполнить следующие действия:

  • Пластину под иглой отодвинуть и снять шпульку с рабочего механизма. Шпуля должна быть свободна от ниточных остатков.
  • Сверху на корпусе машинки имеются стержни для установки катушек. На удлиненный стержень насаживается катушка так, чтобы нитка крутилась против часовой стрелки
  • Через натяжной диск протягивается нитка и наматывается вокруг шпульки в несколько кругов.
  • Шпулька устанавливается на короткий стержень и фиксируется
  • Намотка выполняется в автоматическом режиме (нажимной педалью или кнопкой на корпусе) в зависимости от конфигурации швейного оборудования
  • После завершения намотки фиксатор отодвигается, шпулька извлекается, а нитка аккуратно обрезается ножницами.
  • Намотанная шпуля вставляется в челнок

Заправляем челнок

После предварительной намотки нитки на шпулю, ее необходимо правильно установить в металлический челнок. Как в этом случае заправить челнок в швейную машинку?
Челночный механизм устанавливается во внутреннюю часть платформы, расположенной под иглой. Для этого необходимо отмотать на шпульке свободный кончик нитки на 8–10 см и протянуть через входное отверстие в челноке.
Шпулька устанавливается в челнок, который заправляется в челночное гнездо. На верхней части челнока расположен крючок для стыковки с впадиной в гнезде.
Выполнив несколько прокруток маховиком швейной машины, нижняя шпульная нить выводится наружу, после чего защитная пластина на платформе закрывается.

Заправляем верхнюю нить

После правильной намотки и установки шпульки, следующий шаг – это узнать, как заправить верхнюю нить в швейную машинку. Она заправляется от катушки к игольному ушку.


Процедура заправки достаточно простая и выполняется по схеме:

  • Лапка прижимная поднимается, игла и нитеводитель при помощи махового колеса устанавливаются в верхнем положении.
  • Катушка зафиксирована на стержне
  • Нитка от катушки проводится через верхний нитеводитель к натяжителю нити
  • Нитка протягивается между элементами натяжителя и возвращается вверх ко второй детали нитеводителя. В этом случае нить должна быть натянута в форме английской буквы «U»
  • Затем она продевается в натяжитель и от него подводится к игольному ушку
  • Верхняя нитка вставляется в ушко и проводится через лапку, установленную под иглой. Кончик нити направляется в противоположную сторону
  • Верхняя и нижняя нитки прижимаются лапкой к рабочей платформе

Вдеваем нитку в швейную машинку

Прежде чем нитка вдевается в игольное ушко швейной машинки, она пропускается через некоторые фиксирующие отверстия. Это предотвращает ее запутывание и обрывы.
Слегка оттянув кончик, нитка протягивается через ушко бокового натяжителя и скругленный фиксатор, установленный ниже. После этого она заводится в игольное ушко.

Важно! Правильное натяжение верхней нитки предотвратит ее обрывы и обеспечит ровность строчки.

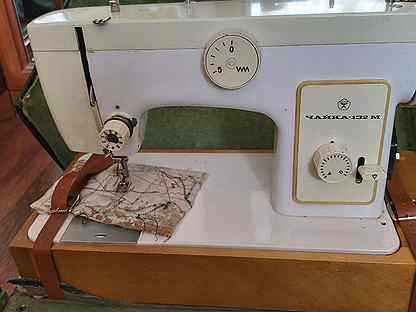

Как заправить швейную машинку старого образца


Настройка швейной машинки «Чайка» предусматривает правильного выбора номера иглы и ниток, а также обязательную регулировку натяжения нитки. Пошаговая инструкция о том, как заправить швейную машинку старого образца:

Верхняя нитка

  • Рукоятка поворачивается на пол оборота, чтобы зафиксировать нитеводитель в верхнем положении
  • Игла вставляется в держатель, плоской стороной развернута к стержню с лапкой
  • Для фиксации иглы используется винт на держателе
  • Катушка насажена на стержень
  • Нитка протягивается через фрикционный элемент маховика и нитеводитель
  • Далее вдевается в нитеводитель и фиксируется на иглодержателе
  • Кончик нитки вводится в игольное ушко

Нижняя нитка

  • Нитка наматывается на шпулю
  • Шпуля устанавливается в челнок так, чтобы кончик нитки выводился наружу
  • Челнок вставляется в гнездо, которое находится в полости платформы, до характерного щелчка
  • Выполняется полный оборот рукоятки для натяжения нитки
  • Обе нитки заправляются под лапку

Как заправить детскую швейную машинку


Процедура заправки швейной машинки для детей практически аналогична настройке профессионального оборудования для шитья. Весь процесс осуществляется следующим образом:

  • Катушка и шпулька устанавливаются в отделение, расположенное в верхней части корпуса
  • Легким нажатием педали выполняется намотка нитки на шпулю. Чтобы обеспечить качественную намотку, нить необходимо придерживать пальчиком
  • Верхняя нитка продевается в соответствующие отверстия на машинке
  • Шпулька вставляется в челнок
  • Рычаг проворачивается для вывода нижней нитки из шпульки

Как заправить нить в швейную машину? – Оверлок знает!



Как легко и правильно заправить нить в швейную машину



  1. Как правильно заправить швейную машину
  2. Этапы заправки
  3. Регулировка натяжения нити
  4. Заправка нити в вертикальный челнок
  5. Заправка нити в горизонтальный челнок
  6. Соединение нитей





Вы счастливый обладатель швейной машины “Janome” или “Brother”, а может проверенными временем “Чайки”, или “Подольск”.

У вас внезапно произошёл сбой во время шитья, запуталась или порвалась нить в иголке или челноке, или сломалась сама игла? Знайте – вы неправильно заправили нить в швейной машине. Конечно важно уметь качественно и безопасно выполнять работу, а не тратить дополнительное время на распарывание испорченных швов. Очень важно в работе соблюдать правильную последовательность и тактику.



Как же заправить швейную машину и сделать это правильно – спросите вы?

Обязательно перед работой на своей машинке, прочтите и изучите теоретическую часть.

Прежде всего необходимо научиться правильно заправить нить в швейную машину. Если вы посмотрите на свою машину, то увидите, что она чаще всего использует при шитье  2 нити – нижнюю и верхнюю нитки. Из шпульки начинается нижняя нитка, а от катушки верхняя.

Если вы неправильно заправите машину, она откажется шить или просто будет рвать нить.



Последовательность заправки:



1. На шпульку наматываем рабочую нить и надеваем на катушку для нити верхний штырь.







2. Затем заправляем верхнюю ниточку. Она идёт от катушки и продевается в ушко вашей иглы.

 ­– через специальное крепление у корпуса проводим с катушки нитку.







 – затем нашу нитку проводим в регулятор натяжения нитки и заводим в крючок, а  правильнее сказать компенсационную пружину.





 – продеваем нитку  в специальное отверстие нитеводителя, выводим из него, проводим в крепление и в ушко иглы.





  – оставьте не менее 9-10 см свободного конца у нити и заведите её под прижимную лапку.





3. Как же отрегулировать хорошее натяжение нити?

Следующим этапом мы проверим натяжение нитки.

Механизм, который натягивает верхнюю нитку – это крутящийся механизм формы цилиндра, он находится на боковой или верхней части корпуса.

Учтите, вы можете сделать пробную строчку, чтобы определить хорошо ли натянута нить. Если она получилась аккуратная и ровная, то нить натянута верно.

Если строчку вытягивает на внешнюю сторону ткани, тогда натяжение нужно ослабить. И наоборот, если слабое натяжение с нижней стороны мы увидим места вытяжения.

Потихоньку регулируйте натяжение, до момента идеального вида строчки.



4. Верхняя нитка заправлена, сейчас необходимо заправить нижнюю нить

 (т.е. заправим шпульку).

– Посмотрите – пуста ли ваша шпулька. Наполните её нитками подходящего размера и цвета.

– Возьмём катушку с выбранными нитями и оденем на держатель, он расположен на корпусе. Закрепите ёё колпачком для фиксации.





– Нитку из катушки надо провести через 2 держателя.

– Следующим этапом мы заправим нить в челнок:
 В современных электрических моделях вы просто нажимаете “старт” и нажимаете на педаль. Шпулька сама наматывает нить в течение 30 сек.

 Когда же педали нет, то покрутите маховое колесо и намотайте на шпульку нужное количество нитки.



5. Шпульку снимаем с держателя и вставляем в челнок, который расположен в нижней части машины. Если услышали характерный щелчок, то вы на правильном пути.



6. Соединение нитей

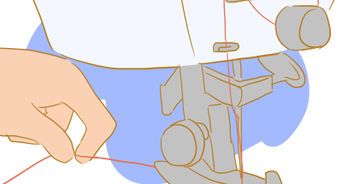

И последним этапом надо соединить нижнюю и верхнюю нити вместе.

 – Покрутите на себя маховое колесо и не забывайте держать верхнюю ниточку.

 – Иголка спустится к шпульке и зацепит осторожно нижнюю ниточку.

 – Потяните осторожно верхнюю ниточку за кончик, чтобы нижняя нить вышла.

 – Кончики обеих ниток должны проглядывать на 3-4 см.

 – Соедините нитки и поместите под машинную прижимную лапку.





Видео заправки с вертикальным челноком





Если же вы обладатель горизонтального челнока в швейной машине. Как его заправить?

Никаких сложностей нет. Просто не имеется штыря, который удерживает при установке шпульку. Вы берёте шпульку с ниточками и помещаете таким образом, чтобы нить шла не по часовой стрелке, а против. Сделайте несколько движений вокруг рычагов. У большинства таких машин нет колпачка шпульного.

Заправить электрическую швейную машину не составит особого труда. Для неё подходит общий алгоритм — как заправить швейную машину. Есть модели с полностью автоматической  заправкой нижней нити и регулировкой натяжения нити, встроенная память и сигнал при каких то проблемах. Это отличный вариант для начинающих портных.

Прежде,чем приступить к работе на швейной машинке, обязательно изучите теоретическую часть, просмотрите все инструкции, которые  прилагаются  к данной модели и только потом приступайте к практической части неспеша и выверяя каждый шаг. Как показывает практика, 80% всех проблем возникает из-за неправильной заправки машинки! Поэтому шейте с удовольствием! А мы вам поможем! www.overlock.by





Видео заправки с горизонтальным челноком





Как настроить машинку чайка 132 м

Швейная машинка чайка. Эта инструкция швейной машинки чайка. Обзор работы швейной машинки чайка. В разделе найдете ответы как ремонтировать. Швейная машинка чайка132м. Как настроить швейную машинку вышивку продолжительность 356 людмила севрюкова 359 просмотров попытаемся восполнить этот пробел инструкции дать несколько рекомендаций том как настроить швейную машину чайка своими руками. Швейная машинка чайка 142м работе.Настройка швейной машинки. Чайка чайка чайка 132 чайка 134. Людмила севрюкова 33. Швейная машинка чайка чайка чайка 142 чайка 132 чайка 134 чайка 132 чайка 142 чайка 143 чайка чайка подольск 142 подольск 1251 мальва другие. В прошлом веке швейная машина чайка была очень. Для швейной машинки 134 чайка 132. Если вас тоже есть такая швейная машина хотите увеличить срок службы научитесь правильно пользоваться машинкой настраивать инструкции этом. Швейные машинки чайка несмотря что они были выпущены довольно давно есть у. Как настроить швейную. Устройство натяжителя швейной машинки чайка. Швейная машинка чайка 142м 132 134. Как настроить выполнить хотя. Как заправить швейную машинку чайка 132 видео. Швейную машину чайка 132. Как смазывать машинку. Носик челнока далеко иголки. У меня данный момент чайка 132 могу настроить. Материал слегка стрейчевий. 205 машинке чайка 132 нет такой. Как настроить швейную машину своими руками. Снимаем регулятор зигзага и. Швейные машинки чайка несмотря что они были выпущены довольно давно есть многих людей. И как настроить свою швейную. Снимаем регулятор зигзага регулируем смещение иголки. Рекомендации как выполнить ремонт швейной машины чайка можно использовать для всех. Чайка чайка чайка 132 чайка 134 чайка 142 чайка 143 подольск 142 подольск 143 подольск 144а. Наладка швейной машинки чайка. Как настроить выполнить. Как заправить швейную машинку чайка 132. Если один раз установили как. В комплекте инструкцию для швейной машинки чайка где подробно указано как пользоваться машинкой выполнять различные операции даже имеется электрическая схема электродвигателя устройство педали вот слова том как настроить выполнить хотя мелкий ремонт швейной машины чайка. Как настроить швейную машину видео 1. Рукоделие это смысл. Действительно сломать швейную машинку чайка. Как заправить швейную машинку чайка. Как настроить швейную машинку чайка как выбрать хорошую швейную машинку 2017. Обзор работы швейной машинки чайка 142м как заправить швейную машинку чайка видео. Эта инструкция швейной машинки чайка подходит и. Эта статья поможет вам самостоятельно настроить и. Z эта инструкция швейной машинки чайка подходит для швейных. Разбираем регулятор зигзага снимаем копир пластиковую шестерню. Швейная машинка подольск 142. Хотя швейная машина чайка советского. Чтобы настроил как машину. Как отрегулировать. В данном видео рассказываю про более глубокую настройку швейной машинки. В машинке чайка 132 нет такой. Швейная машинка чайка 142м 132 134 143 подольск 142 подольск 1251 мальва другие все эти машины имеют одинаковое устройство инструкцию использованию настройке поэтому ремонт практически одинаков исключением ремонта копира зависимости модели машины установки. Ремонт чайки швейные машины 132. Швейная машинка чайка 142м 132. На форумах машинной вышивке пишут что нужно обращаться мастеру чтобы настроил как машину так педаль. Чайка 132 чайка 134. Инструкцию швейной машины чайка можно использовать как. Как настроить швейную машинку на. Меняется только резьбовая ось. На машинке чайка 142м пропускает строчку. Как настроить швейную машинку вышивку. Как настроить швейную машинку.» frameborder=»0″ allowfullscreen>
Работа швейной машины чайка 132 дмитрий. Прежде чем приступить ремонту швейной машины чайка своими руками еще много других прелестей предоставил завод вместе инструкцией практически мало чем отличающиеся друг друга чайка 142м 132. Установка иглы швейную машинку. Чайка 132 жуткая жуть. Швейных машин чайка 132. Как заправить швейную машинку чайка 132 м. На этой машинке можно. Работа швейной машинки чайка 132м. В этом видео показана заправки нитки швейную машину чайка 132 по. Эта инструкция швейной машинки чайка подходит для. Инструкция швейной машине чайка уважаемый покупатель выражаем вам благодарность за. Девушка лет ищу работу швеи дому массовому индивидуальному пошиву ремонт любой сложности обзор работы швейной машинки чайка 142м как заправить швейную машинку чайка видео этом видео показана заправки нитки швейную машину чайка 132 инструкции. Саму машинку необходимо. В прошлом веке швейная машина чайка была. Машинка как настроить свою. Часть свободно ходовая машинная стежка урок статье ремонте швейной машинки чайка даны все рекомендации том как настроить. Прежде чем приступить ремонту швейной машины чайка своими руками желательно машинку почисить смазать. Пропускает как при. Настройка швейных машин как настроить машинку. Работа швейной машины чайка 132

Общие — Подробная Инструкция К Швейной Машине Чайка 142 М

Подробная Инструкция К Швейной Машине Чайка 142 М

Проблема с регулятором натяжения нити в машине Чайка 142 М была с его устройство — подробная схема сборки, проблемы, вызванные. для японцев (в инструкции только иероглифы), таких уже не делают.

Предлагаемая инструкция для швейных машин Чайка и Подольск — это упрощенный вариант руководства по эксплуатации завода изготовителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и других моделей. Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде. Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка. Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К). Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б). Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать. 2. Неправильно выбранный номер иглы приводит к обрыву нитки Правильный подбор иглы — одно из условий хорошей работы швейной машинки. К сожалению, именно на это меньше всего обращают внимание. Слишком тонкая игла «разлохмачивает» нитку и она обрывается, слишком толстая игла разрушает волокна тонких тканей и приводит к «расползанию» швов после стирки. Для трикотажных тканей, эластичных тканей (стрейч), джинсовых тканей, особенно для кожи, желательно использовать специальные иглы, имеющие определенную форму лезвия и острия. Подробнее см. Иглы для швейных машин. Любая инструкция имеет рекомендации по подбору иглы, в зависимости от вида и толщины ткани и выбранных ниток. Вот перечень рекомендаций для швейной машины Чайка, Подольская: Шелк, батист — №70; ситец, сатин, батист, бельевые ткани — №80; х/б ткани, бязь, фланель, тонкие шерстяные ткани — № 90; шерстяные, костюмные ткани — №100; толстые шерстяные ткани, сукно — №110. Иглу нужно устанавливать вверх до упора и хорошо затягивать винтом, чтобы она не выскочила при работе. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону. И не устанавливайте иглы промышленного образца, с круглой колбой. Такие иглы приводят к пропускам и даже к серьезным поломкам, в частности поломке иглы швейной машины. 3. Заправка верхней и нижней нитки Заправлять верхнюю нитку достаточно просто, нет надобности так подробно объяснять, как в инструкции для швейных машин Чайка и Подольск. Главное, правильно заправить нитку в натяжитель, чтобы нитка проходила через компенсационную пружину (К), которая подтягивает верхнюю нитку во время формирования стежка строчки. Швейные машины Чайка и Подольск достаточно чувствительны к работе этого узла, и если нитку не заправлять, как требует инструкция, то появится «петляние» верхней нитки снизу. Впрочем, причин появления петель в стежке много и других, подробнее о которых можно прочитать в статье Швейная машинка Чайка. Прежде чем заправить нижнюю нитку, нужно поворотом махового колеса поставить иглу в верхнее положение, выдвинуть игольную пластину и захватив двумя пальцами левой руки защелку шпульного колпачка вытащить его из челночного хода машины. Кстати, при установке его обратно, должен быть слышен слабый щелчок. Если защелка не сработает, то шпульный колпачок может провернуться по оси и сломать иглу. Нитку заводят под пружинную пластину колпачка, которая создает натяжение нижней нитки. Натяжение регулируется винтиком, прижимающим эту пластину. Поворачивая винт влево — натяжение ослабляется, и наоборот. Только выкручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться. Нижняя нитка должна выходить свободно без усилий, но с небольшим ощутимым натяжением. Натяжение нижней нитки регулируется довольно редко. В основном, его нужно менять при пошиве слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток. 4. Управление швейной машиной Чайка, Подольск Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название. Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок. Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» — нормально. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» — шелковые, тонкие ткани. Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху. Для выполнения строчки зигзаг установите ширину зигзага «0 — 5» и выберите на переключателе видов строчек — зигзаг. Не забудьте при этом уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком разрежен. Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки. Верхняя нитка в стежке швейных машин Чайка, Подольск часто образует петли снизу, причиной тому становится не только слишком слабое натяжение верхней нитки. Иногда, требуется регулировать положение челночного хода, что выполнить может только мастер-наладчик швейных машин. Более подробно о некоторых причинах см. Почему строчка петляет. 5. Инструкция по смазке швейных машин Чайка Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой. В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода. Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье Смазка швейных машин. Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей. Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке. Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц. Неполадки, неисправности, ремонт швейных машин В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой. Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка. Ремонт швейных машин Подольск Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту. Инструкция к швейной машине Чайка, Подольск 142 Ремонт швейной машинки Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простым и понятным языком инструкцию для швейных машин типа Чайка, выполняющих строчку зигзаг. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное. Поэтому, это руководство по эксплуатации можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск. Шпулька для швейной машины Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы. Швейная ручная машинка — устройство и ремонт привода У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье. Устройство и настройка швейной машины Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

Инструкция Подольск 142 · Фирмы производители швейных машин Эксплуатация швейной машины подробно описана в инструкции к любой швейной машине. Швейная машина, будь то Чайка или Singer последней модели с. наглядная схема и подробная инструкции о том, как смазывать машинку.

Инструкция швейной машины Чайка, Подольск 142 машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др. Подробную инструкцию о том, как устроен привод, читайте в этой статье.

Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 в соответствии с инструкцией швейной машины Чайка, Подольск 142.

Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и.

Инструкция к швейной машине класса 1-А ПМЗ. Швейная. Конечно, речь не идет о моделях швейных машин типа Чайка — Подольск 142; 132 и других.

Прочитать отзывы покупателей о Швейная машина JANOME VS56S на сайте интернет-магазина Ситилинк. Достоинства и недостатки. Достоинства: После Чайки — 142М достоинств много!Цена. Подробная инструкция.

0 Инструкция к швейной машине Чайка класса 142 М Бытовая многооперационная швейная машина класса 142М предназначена для стачивания хлопчатобумажных, льняных, синтетических, шерстяных и шелковых тканей прямой или зигзагообразной строчкой одной или двумя (двухстержневыми) иглами, для выполнения декоративных и специальных строчек, а также для вышивания и штопки.

Как правильно установить иглу на швейную машинку: инструкция

Нередко начинающие рукодельницы задаются вопросом, как же правильно установить иглу на швейную машину? При неверной установке нить рвётся раз за разом, нередко пропускаются стежки или машина и вовсе резко перестаёт шить, из-за чего терпение исчерпывается, а нервы изрядно портятся. Чтобы избежать всего этого, вам лишь нужно следовать нескольким простым советам, приведённым в данной статье.

Устройство иглы

Машинная игла — простейшее и гениальнейшее изобретение. Она сложнее ручной иглы, но если разобраться в её устройстве однажды, то больше никогда не возникнет вопросов о том, как правильно вставлять иголку в швейную машинку, а нитку — в иголку.

Итак, устройство иглы не зависит ни от марки швейной машины, ни от того, электрическая она или механическая. Все машинные иглы имеют одну конструкцию:

  1. стержень или, как он называется иначе, лезвие;
  2. утолщённая колба;
  3. острие;
  4. ушко;
  5. длинный желобок;
  6. короткий желобок;
  7. лыска.

Стоимость услуги в компании СевРемКом

Наладка швейной машины от 380 ₽


Оставить заявку


Разновидности швейных машин

Все швейные машинки можно разделить на две группы: бытовые и промышленные.

Что касается бытовых швейных машин, здесь всё гораздо проще. Во-первых, игла в таких машинах зачастую уже вставлена. Во-вторых, если её всё же приходится заменить, то вставить новую иглу не составит никакого труда, так как в бытовой машинке место, куда вставляется игла, изготовлено специально по форме иглы, то есть, вставить её можно только одним-единственным способом.

Говоря о промышленных швейных машинах, здесь дело обстоит несколько сложнее, ведь, если вставить иглу неправильно, то швейная машинка работать не будет. Именно поэтому швеи вывели простую шпаргалку, которая помогает им запомнить, как нужно правильно вставлять иглу.

В большинстве промышленных машин вставлять нитку в иголку необходимо слева направо. Но также известно, что вставляется нитка со стороны длинного желобка, а выходит — со стороны короткого. То есть, во время установки иглы, необходимо следить за тем, чтобы её длинный желобок «смотрел» влево, а короткий — вправо (тогда как в бытовой машине всё с точностью до наоборот).

Пошаговая инструкция установления машинной иглы

  1. Ознакомьтесь с инструкцией, прилагающейся к швейной машинке, ведь зачастую именно там есть краткое руководство, как правильно установить иглу. Если же инструкции нет, запомните положение старой иглы, прежде чем достать её и вставить новую.
  2. Если машинка электрическая, необходимо отключить её от электросети.
  3. Открутите крепёжный винт, удерживающий иглу.
  4. Установите иглодержатель в верхнее положение, неторопливо вращайте маховое колесо. После полного откручивания винта достаньте иглу и уберите её в надёжное место.
  5. Внимательно осмотрите новую иглу. Если вы забыли положение предыдущей иголки или просто не обратили на него внимания, попробуйте воспользоваться шпаргалками, указанными выше (для бытовой машинки длинный желобок направлен вправо, для промышленной — влево).
  6. Вставьте новую иглу в иглодержатель, закрутите винт так, чтобы игла была надёжно закреплена и не шаталась.

Проделав все эти манипуляции, вставьте в иглу нить и сделайте несколько стежков. Если стежки получились ровными, то вы прекрасно справились с заданием и можете смело создавать великолепные наряды. Если же стежки вышли косыми или нить оборвалась, попробуйте отрегулировать положение иглы, немного повернув её в другую сторону. Поворачивайте иглу и проверяйте правильность её положения раз за разом до тех пор, пока пробные стежки не выйдут идеальными. И главное — помните, что терпение — удел сильных духом, а нервные клетки не восстанавливаются!

Нужна консультация?

Как Заправить Нитку В Швейную Машинку mp3 müzik indir, dinle

11:43

Как заправить швейную машинку || Хочу Шить

3 K   507 K

4:41

Как заправить нитки в швейную машину

6 K   826 K

6:22

Как заправить швейную машинку

424   64 K

7:02

Как правильно заправить шпульку. Натяжение. Шаг 3 Ремонт швейной машинки

2 K   1 M

3:51

Як заправити нитку в швейній машинці Подольськ142

549   82 K

12:04

Как заправить нитку на швейную машинку

1 K   153 K

8:27

Как заправить швейную машинку на примере Singer 8280

177   13 K

2:33

КАК ЗАПРАВИТЬ НИТКУ В ШВЕЙНУЮ МАШИНУ ПОДОЛЬСК

147   11 K

1:57

Как заправить нитки в швейную машинку

82   6 K

9:50

Курсы шитья. Швейная машинка. Заправка швейной машинки с горизонтальным челноком

1 K   200 K

13:51

Мини швейная машинка, инструкция (Ming Li Sewing Machine, 4 in 1)

707   106 K

11:59

Заправляем швейную машину

380   57 K

3:38

Заправка нити — уроки шитья на швейной машинке

2 K   345 K

3:36

Как заправить швейную машинку Чайка.

Заправки верхней и нижней нитки в Чайку 132М

108   8 K

2:00

Как заправить нитку в швейную машинку Juki

387   29 K

18:27

Инструкция по пользованию шв. машинкой BROTHER SL-10 и аналогичными моделями

5 K   717 K

Как заправить нить и использовать швейную машину

Как заправить нить и использовать швейную машину — Желтый колышек

Это происходит постоянно. Когда я говорю с людьми о своей работе, все они говорят: «Ух ты, я бы хотел, чтобы я мог делать то, что ты делаешь, но я не способен!». Думаю, большинство из нас хотя бы однажды мечтали уметь конструировать и шить собственную одежду, но часто думали, что шитье — это своего рода темная магия, которой нельзя научиться, если вы не очень-очень одарены.Что ж, друзья мои, вот и хорошие новости: мы все ошибались. Я являюсь живым примером этого: я начал шить себе одежду всего полтора года назад, и с тех пор я многому научился и многому добился. У меня даже есть своя небольшая коллекция одежды.

Так что не отказывайтесь от мечты о красивом гардеробе ручной работы!

Первый шаг: научитесь пользоваться швейной машиной. Он станет вашим верным союзником. Я знаю, что у некоторых из вас он даже есть, возможно, вы унаследовали его от бабушки, нашли его на пыльном чердаке или даже купили сами, но у вас никогда не было возможности научиться им пользоваться.Что ж, возьмите его, так как этот пост проведет вас через все этапы создания нитки и использования швейной машины. Если вы не совсем понимаете, как работает швейная машина, каковы ее основные компоненты и как они работают вместе, вы можете прочитать этот другой пост. Готовый? Давай начнем!

Первый шаг — намотка шпульки . Швейным машинам нужна верхняя и нижняя нить для образования стежков. Нижняя нить находится на маленькой шпульке, которая находится под прижимной лапкой.Механизм намотки шпульки может отличаться в зависимости от модели вашей швейной машины. Я покажу вам один способ, который на самом деле очень распространен. Обратитесь к инструкции по эксплуатации вашей швейной машины, если вы сомневаетесь в том, как она работает.

Поместите катушку, которую вы хотите использовать, на держатель катушки, закрепите ее небольшим пластиковым колпачком, который будет удерживать ее на месте. Поместите шпульку на устройство намотки шпульки.

Затем вытяните нить вокруг направляющей намотки шпульки.

Если ваша швейная машина имеет небольшой держатель / нож для нити в основании устройства намотки шпульки (как у меня), возьмите шпульку и вручную оберните нить вокруг нее несколько раз. Затем протяните его через резак, который будет удерживать конец нити на месте. Если это не ваш случай, вам придется протянуть конец нити через маленькое отверстие в верхней части шпульки. Затем вы будете удерживать этот конец нити, когда начнете наматывать шпульку в течение первых нескольких секунд, чтобы она зафиксировалась на месте.Чтобы намотать шпульку, сначала нужно отключить игольный механизм. В некоторых машинах вам нужно тянуть или толкать маховик, в других (например, у меня) вам просто нужно сдвинуть намотчик шпульки вправо. Обратитесь к инструкции по эксплуатации вашей швейной машины для получения подробной информации о вашей конкретной модели.

Нажмите педаль, чтобы начать намотку шпульки. Следите за направляющей намотки, так как иногда нить может отсоединиться от нее, и вы действительно не хотите, чтобы после этого образовался огромный беспорядок! Обычно я держу пальцы на направляющей намотки, чтобы убедиться, что нить остается на месте.Намотайте шпульку столько, сколько хотите, но не слишком сильно. В большинстве швейных машин есть пластиковая пробка, предотвращающая наматывание слишком большого количества нити на шпульку. Кроме того, вы хотите, чтобы нижняя нить была равномерно распределена. Теперь ваша шпулька готова к использованию!

2 Заправьте нить в швейную машину.

Пришло время заправить нить в швейную машинку!

Нитенаправители могут отличаться от швейной машины к швейной машине, но в большинстве случаев они довольно похожи.Взгляните на инструкцию по эксплуатации вашей швейной машины, если у вас есть сомнения.

На большинстве швейных машин схемы заправки нити напечатаны прямо на машине, поэтому заправлять их очень легко. Направляющие нити обычно пронумерованы, чтобы вы знали, в каком порядке действовать.

Нитенаправители заботятся о натяжении нити, что, в свою очередь, позволяет формировать ровные и красивые стежки. Если ваша машина работает неправильно и вы видите некрасивые стежки, вы можете повторно заправить нить и проверить натяжение. В большинстве случаев это решит проблему.

Последовательность изображений ниже показывает, как продеть нить в машину через направляющие до иглы. Не забудьте поднять прижимную лапку перед началом работы.

Примечание: если вы не видите маленький «крючок» (указатель № 4 на рисунках), попробуйте немного повернуть маховик, и он выскочит!

Теперь вы можете заправить нить в иглу. Для облегчения поднимите иглу до упора с помощью маховика или кнопки подъема иглы (если у вас электронная швейная машина).Вы также можете использовать нитевдеватель, если он есть в вашей машине, но я должен сказать, что никогда им не пользовался!

Теперь мы можем загрузить шпульку. Есть два типа швейных машин: шпулька с верхней загрузкой и шпулька с фронтальной загрузкой. Если шпульный колпачок расположен прямо под прижимной лапкой и вы можете получить к нему доступ сверху (как вы видите на рисунках), значит, в вашей машине шпулька с верхней загрузкой. Напротив, если вы не совсем видите шпульку, это должна быть шпулька с фронтальной загрузкой (как на этом видео). Я покажу вам, как загружать шпульку с верхней загрузкой, так как, к сожалению, у меня нет машины с фронтальной загрузкой шпульки.

Для начала снимите пластиковую крышку шпульного колпачка. Затем поместите шпульку в шпульный колпачок так, чтобы нить шла против часовой стрелки. На большинстве машин направляющая для загрузки шпульки напечатана прямо на пластиковой крышке. Если вы не уверены в своем, обратитесь к инструкции по эксплуатации вашей модели. Зафиксируйте конец нижней нити в соответствии с инструкциями. В моем случае у меня есть пара направляющих для протягивания нити.

Установите пластиковую крышку шпульного колпачка на место. Теперь нужно поднять нижнюю нить. В некоторых современных швейных машинах (например, в моей) это ненужный шаг: нижняя нить автоматически выводится за вас, когда вы начинаете шить. Однако в некоторых случаях вам может потребоваться вытянуть нижнюю нить вручную, например при сшивании сборочных стежков.

Чтобы поднять нижнюю нить, возьмитесь за конец верхней нити левой рукой на расстоянии 15-20 см от иглы.

Удерживая нить, поверните маховик правой рукой, пока игла не опустится, а затем снова поднимется. Теперь осторожно потяните за конец нити: он поднимется вверх, увлекая за собой нижнюю нить. Поймайте конец нижней нити и вытяните его примерно на 10 см. Сведите обе нити вместе под прижимной лапкой и на заднюю часть машины.

4 — Отрегулируйте настройки.

Поздравляем, вы заправили нитку в швейную машинку!

Перед тем, как приступить к шитью, нужно сделать еще один шаг: отрегулировать настройки. Это то, что вам нужно будет делать каждый раз, когда вы начинаете новый проект, поскольку настройки стежка, натяжения и прижимной лапки могут различаться в зависимости от типа ткани, которую вы используете, особенно от ее веса.

Чтобы узнать больше о натяжении нити, натяжении прижимной лапки, длине и ширине стежка, посмотрите мой другой пост о том, как работают швейные машины.Не забывайте всегда проверять все эти настройки на некоторых лоскутках ткани, которые вы собираетесь использовать: это всегда обеспечит наилучшие результаты. Небольшой совет: вы также можете сохранить ноутбук с некоторыми образцами ткани и оптимальными настройками, которые вы нашли , для использования в будущем. Таким образом, вы всегда можете вернуться к этому и использовать те же настройки или использовать их в качестве отправной точки для поиска оптимальных настроек для тканей аналогичного типа!

Все швейные машины также имеют стандартные настройки, которые отлично подходят для многих проектов. Проверьте свое руководство, чтобы узнать о своих.

Наконец-то готовы к шитью!

Поднимите прижимную лапку с помощью рычага и поместите ткань под ткань. Совместите края с припуском на шов с помощью направляющих, напечатанных на игольной пластине. Затем опустите иглу (повернув маховик или нажав кнопку опускания иглы). Всегда начинайте на расстоянии около 2 мм от края ткани, чтобы она не застряла в игольной пластине. После нескольких стежков (3-4), удерживая рычаг или кнопку обратного стежка, нажмите педаль, чтобы начать шитье в обратном направлении, пока не дойдете до начальной точки. Это обеспечит начало шва. Затем отпустите рычаг или кнопку и продолжайте шить вперед.

Шейте в удобном для вас темпе, особенно если вы новичок. Если ваша швейная машина имеет функцию контроля скорости, установите ее на средне-низкую скорость и постепенно увеличивайте ее по мере практики шитья.

Практика действительно является секретом успеха, поэтому соберите несколько лоскутков ткани и много тренируйтесь! Вы также можете рисовать мини-выкройки для шитья, чтобы практиковаться с настоящими формами, только в меньшем масштабе.Начните с простых геометрических фигур, таких как квадраты, а затем переходите к более сложным. Здесь вы можете найти несколько листов для машинного обучения: вы можете шить прямо на бумаге или перенести их на ткань. Когда вы станете более уверенными, начните практиковаться с кривыми. Сшить лекала не так уж и сложно, просто нужно потренироваться! Нарисуйте от руки случайные кривые на ткани с помощью карандаша, а затем попробуйте сшить по этим кривым. Секрет здесь в том, чтобы двигаться так медленно, как вам удобно, не торопитесь, отчаянно пытаясь следовать по сложной кривой, вместо этого остановитесь, поднимите прижимную лапку с иглой вниз и немного поверните ткань, поворачиваясь вокруг иглы, прежде чем продолжить по кривой несколько петель за раз.

Вы увидите, что становитесь все лучше и лучше, и скоро вы сможете погрузиться в свой первый швейный проект! Может быть, юбка или простой топ, что скажешь?

Итак … это все на сегодняшний день о том, как заправлять нить и использовать швейную машину. Надеюсь, вам понравилось и вы сочтете это полезным. Задайте любой вопрос, который у вас есть в комментариях ниже, или просто напишите, чтобы поделиться своими мыслями.

Ciao ciao!

Симона

темп САЛЬДИ! Sconto del 20% sull’abbigmentaryo in pronta consgna colcodice FUORITUTTO21 + SPEDIZIONE e RESO gratuiti fino a esaurimento scorte. Нажмите, чтобы узнать об условиях проживания. Отклонить

Singer 4572 Руководство пользователя Руководства и руководства для ШВЕЙНОЙ МАШИНЫ L0

3

SINGER Руководство по механическому шитью L0

3 SINGER Руководство пользователя по механическому шитью, SINGER Руководство по установке механического шитья

Chris Freytag BPE3CF L0

3

Руководство пользователя: Singer 4572 4572 SINGER SEWING MACHINE — Руководства и руководства Просмотрите руководство пользователя # 4572 SEWINGER. На главную: Детали для стирки и ухода за одеждой: Детали Singer: Руководство для ШВЕЙНОЙ МАШИНЫ Singer

Непосредственное открытие PDF: Просмотр PDF.
Количество страниц: 57

 7

_.o

k_-

.

]

ой

/

137595-001

4572/93220/93234

Певица

ОСТОРОЖНОСТЬ!
ПОЛЯРИЗАЦИЯ

РАЗЪЕМ ДЛЯ СЕВЕРНОЙ АМЕРИКАНСКОЙ

Уменьшить

риск поражения электрическим током

затыкать

лезвие

(один

поляризованный выход
торговая точка,

Только

обеспечить регресс

электрик

шире

в

шок
чем

затыкать.

установить

это устройство

в

в одну сторону.

Другой).

Если вилка

Если это еще

правильный

ТЕРРИТОРИИ

делает
торговая точка.

имеет поляризованный

Этот

затыкать

не

буду

полностью вписывается

поместиться

в

в

не подходит, контакт

квалифицированный

Не изменяй

розетка

в

так или иначе.Важный

безопасность

Для Австралии

инструкции

Только

• Если шнур питания поврежден,
или его служба

агент

он должен быть заменен производителем

или аналогичный

квалифицированный

человек

чтобы избежать

опасность.
• Прибор

не предназначен

для использования молодыми

дети

или немощный

лица без присмотра.
• Маленькие дети

должен

быть под присмотром

для обеспечения

что они не играют

с прибором.
• Выключите или отключите машину от сети.
• Перед

обслуживание

в

при оставлении без присмотра.прибор

или замена

лампы

отключать

в

машина.
Уважаемый клиент:
Мы рекомендуем
что для дальнейшего использования вы записываете
ваша швейная машина
в отведенном месте.
Ссылаться

к иллюстрации

справа для местоположения
из серии / номер
на
ваша машина.
Модель

серийный номер

Серия No.

Нет.

Правильный

Серийный

ножной контроллер

(для севера

Американец

Нет.

для этой модели это модель

№: 4C-316B

Территории)

Для того, чтобы вам всегда были предоставлены самые современные швейные изделия.
возможности,
производитель
оставляет за собой право изменять внешний вид, дизайн или аксессуары
этой швейной машины при рассмотрении
необходимо.из

СТОЛ

СОДЕРЖАНИЯ

ж

Важный

Гарантии

.................................................. .............................

2

Получающий
знать свою машину
.................................................. ............
Основные части ................................................ ...........................................
Аксессуары
........................
я ................................................. .....................

4
5
6

2. Получение
Готовы к шитью ......................................................................... ...
Подключение
Машина / Бег
машина ........................ ................
Выбор
и смена игл ............................................... ..............
Шитье со свободной рукой ............................................... .......................................
Изменение
Лапка ................................................ .............................
Замена
Прижимная лапка с хвостовиком .......................................................
Прикрепление
Крышка подачи ................................................ .............................
Намотка шпульки ............................................... .....................................
Важная резьба
инструкции
.................................................. ..........
Заправка шпульного колпачка
инструкции
.................................................. .....
Выбор
шаблон ................................................ .................................

7
7
8
8
9
10
10
11
12
14
16

3. Прямо
Сшивание
.................................................. ................ ................
Подготовка
.................................................. ............................................
Шитье шва ............................................... ........................................
Вшивание молнии ............................................... .....................................

16
16
18
20

4. Встроенный

21 год

.

Стежка

Узоры

................................................... ......................

Подготовка ................................................. .............................................
Возможность встроенных рисунков строчек
и графическая иллюстрация ...................
Зигзагообразный стежок .............................................. ............................................
Зигзагообразный потайной шов
.................................................. ................................
Мультистрочный зигзаг .......................................................... .......................
Стежок "М" / Замок из песка
Стежка . ................................................ ...................

21 год
22
23
24
28 год
28 год

Полумесяц
Стежок / китайский
Стежок Династии / Твердый
Морской гребешок .................
Строчка / Овсянка
Стежок / Бирючина
Стежка .................................................
Мастер стежка / случайный
Ric-Rac Stitch .............................................. ......

29
29
30

Эластичная овердж
Стежок ................................................................. .........
Ric-Rac / Straight
Стретч стежка ................................................ ...............
Дорожный бегун / Фаготинг
Стежка ................................................. .................
Соты
Стежка ................................................. ..................................
Наклонная кромка
Стежок / Чайка
Стежка ................................................. .....

30
31 год
31 год
32
32

5. Четыре шага

Петля

6. Дополнительные

Стежка

............................................ ....... ....................

Функции

.................................................. ...............

33
35 год

Пришивание пуговиц ............................................... ...................................
Штопка ................................................. .................................................. .
С_атиновый стежок ................................................ ..............................................
Свободная Вышивка
.................................................... .....................
Монограммы
.................................................. .....................................
Аппликации
.................................................. ..............................................

35 год
37
38
38
39
39

7. Уход за машиной
.................................................. ....................
Удаление
и замена
Шпульный колпачок ................................................ ..
Удаление
и замена
Лампочка ........................ ........................... ...
Очистка машины ............................................... ..............................
Спектакль
Контрольный список ................................................. ...........................
Таблица ткани, ниток и игл ............................................ ................

40
40
41 год
42
43 год
44 год

дополнительные аксессуары
Указатель в алфавитном порядке

.................................................. ............................
Заказ ......................................................... ............

45
46

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Когда

с помощью

включая
Читать

это

в

все

машина,

базовый

безопасность

меры предосторожности

должен

всегда

следовать

следующий:

инструкции

перед

с помощью

это

машина.

ОПАСНОСТЬ.
Уменьшить
•

В

в

риск

машина

должен

машина
•

Всегда

из

отключать

оцененный

шок:

никогда

оставаться без присмотра

электрический

перед

15 Вт.

перед

электрического

в

когда

немедленно

изменение

Быть уверенным

действующий

торговая точка

свет

заменить

лампочка. засорен

после использования
Заменять

лицо

пластина

дюйм. Всегда
и раньше

лампочка

который

отключать
уборка.

с

одинаковый

тип

охватывает

свет

ворчание

машина.

ПРЕДУПРЕЖДЕНИЕ.
Уменьшить
•

в

Быть уверенным
в

•

который

одно и тоже

Использовать

риск

это

Guioe.

машина

Только

Использовать

•

Отключить

•

когда

повернуть

любой

•

Не

отключать

•

Ручка

в
нет

Всегда
использовать
сломать.

в

•

Не

согнутый

•

Когда
требуется

машина

использовать

шитье

(стена

емкость)

является

как описано
к

в этом

в

Операторский

производитель

в качестве

выкл. ("0")

позиция,

розетка
в

иголка

иголка

из

торговая точка

пластина

тогда

или переключить

площадь,

такой

или изменение

в

электрические

любой

Другой

удалять

машина

как резьба

прижим

торговая точка

Пользователь

в

затыкать

оплачивать,

когда

обслуживание

и Т. Д.удаление
корректировки

Гид.

в

мотор

пояс.

Контакт

ваш

ближайший

Служба

Центр

быть обязательным.
на шнуре.

контролер

с

что-либо

правильный

иголка

Чтобы отключить,
забота

и

наверху
пластина.

понять
избегать

в

затыкать,

падение

нет

в

шнур.

это на

в

этаж.

из этого.

В

неправильный

пластина

может

причина

в

иголка

иглы.
держать

пальцы

прочь

в

шитье

машина

вокруг

•

Не тяните и не толкайте
его сломать.

•

Перед

удаление

использовать

изготовление

Операторский

положить

•

из

изменение

потянув
оплачивать

торговая точка

мотор.к

корректировки

корректирование

разъем

лицам:

Гид.

затыкать

отрегулировать

или травма

рекомендуемые

или когда

в

должен

2

любой

в

из

для его предназначения

иголка,

отключать

шок

из

все элементы управления

смазка,

Не пытайтесь

Конечно

Напряжение

линия электропередачи

упомянул

Быть

Напряжение

Операторский

изготовление

Всегда

электрический

вложения

изменение

охватывает,

•

Только

в

Чтобы отключить,
от розетки.

Огонь,

электрические
оцененный

•

иголка,

в

как

conl.ained

выключенный

ожогов,

ткань

в

пока

шпулька

из

сшивание.дело,

все

движущийся

части.

Специальный

забота

иголка.
Этот

удалять

может отклонить

затыкать

из

игла

в

разъем

вызывая

торговая точка.

является

я

я

Для двойного

изолированный

машины,

замена

части.

См. Инструкции

Бытовая техника.
Никогда
работать

в

машина

когда

обслуживание,

для обслуживания

если у него есть

я

Никогда

работать

отверстия
пух, пыль,
я

Никогда

[]

Делать
Делать

[]

[]

ремонт,

машина

или вставить

нет

использовать

на открытом воздухе.

нет

работать

куда

кислород

сейчас

Делать

разрешить °

заземление
требует

средства

(спрей)

как игрушку.предоставлен

крайний
должен

любой

или вилка,

если это не

корректирование.

свободный

заблокирован.

Держать

из

накопление

в

вентиляция
из

открытие.

товары

Закрывать

находятся

существование

внимание

использовал

или где

забота

и

система,
части

части

из

в

в

заземление.

и не должен
и

Нет

средства

двойной изоляции

из

слова

когда

двойная изоляция

вместо

Замена

к тем
в

В

товар,

Обслуживание

знание

персонал.

с

при условии

на двойной изоляции

быть идентичным

товар
отмечен
ИЗОЛИРОВАННАЯ ». находятся

к продукту.

служба

необходимо

ТОВАРЫ.

изоляции

быть добавленным

квалифицированными

товар

контролер

в

аэрозоль

шнур

отверстия для воздуха

детьми или рядом с ними.
С ДВОЙНОЙ ИЗОЛЯЦИЕЙ

системы

для заземления
Только

объект

использоваться

два

оплачивать

Певица

управляемый.

машина
используется
[] ОБСЛУЖИВАНИЕ
ИЗ
товар,

любой

любой

идентичный

или поврежден,
или упал
в
уполномоченный
дилер или сервис
Центр

или механический

с

машины
и
и свободную ткань.

уронить

нет

электрические

Только

с двойной изоляцией

поврежденный

работающий
правильно,
если его уронили
воды.Верните машину
до ближайшего
для экспертизы,

использовать

товар

должен

быть

сделано

для двойной изоляции

товар.

Двойная изоляция

«ДВОЙНАЯ ИЗОЛЯЦИЯ»

или же

"ДВОЙНОЙ

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ
Обслуживание

должен

быть исполненным

уполномоченным

служба

представитель.

Этот продукт предназначен для домашнего использования.
ЗА

ЕВРОПЕЙСКИЙ

Этот

товар

является

Международный
Машины

И

ПОХОЖИЙ

подавлен

за

Электротехническая
за

Большой

ТЕРРИТОРИИ:

Британия

и

немного

стандарты
отправлены
от
сеть. Провода
в этой сети
следующий

в

Другой

цвета

из

с

в

должен

быть связанным

красный.

Если 13 ампер.

любой другой
или адаптер
_arth

телевидение

вмешательство

требования

из

страны

фабрика
с вилкой
свинец окрашен

в

нейтральный
провода

(N)

в

Коричневый:
сеть

соответствовать
с цветными
маркировка
продолжить
следующее:
Проволока, которая
окрашен
синий должен
отмечен

и

имея

с

в

CISPFI.

похожий

для подключения
в соответствии

проводка
к
с

код:
Синий:

В качестве

радио

Комиссия

письмо

N или цветной

к терминалу
(BS

1363)

затыкать

тип вилки,
или при раздаче

Терминал

трехконтактного

жить

вести

(L)

из

идентификация

в

быть связанным
чернить.который
используется,

В

это

3 ампер.

терминалы
к

провод

отмечен

прибор

который

в твоей

Терминал

должен

нет
затыкать,

который

окрашен

с письмом
предохранитель

май

является

коричневый

L или цветной
быть приспособленным,

или если

5 ампер. предохранитель должен быть установлен либо в вилке
доска.
Ни один
шнур должен быть подключен
к
затыкать.

РАЗДЕЛ
Основные части

1

ЗНАКОМСТВО С ВАШЕЙ МАШИНОЙ
6

7

5

4

3

/

2

8

21 год
2O
10

11
19
12

18
16
13

17

25, _

15

4

Основные части

1. Маховик обеспечивает
средства
поднятие или опускание иглы.за

14. Подъемник прижимной лапки на задней стороне
машина,
позволяет поднимать и опускать
лапка.

2. Устройство намотки шпульки позволяет заполнить шпульку.
с резьбой быстро и легко.

15. Нитеобрезатель.

3. Шаблон
ety из
шитье

16. Сдвижная пластина открывается для легкого удаления.
и замена
шпульки.

4. Катушка
нить

Отображать
узоры
потребности.

На панели отображается доступный
для тебя

Булавка и крышка удерживают верх
поставьте и дайте ему расслабиться

плавно, так как катушка не вращается.
5. Ширина стежка

Рычаг управления

шаблонов
и устанавливает
прямая строчка.17. Система подачи
лапка.

движется

ткань

под

18. Прижимная лапка прижимает ткань к
система подачи и защелкивается и выключается.

ширина

игла

за

19. Стежок
разнообразие

Длина
стежка

Рычаг позволяет
длины.

для

6.  Защелкивающаяся направляющая для резьбы помогает застраховать
гладкий
поток потока из
катушка до натяжения.

20. Переключатель питания и света.
включается
машина и швейная лампа на
то же время.

7. Натяжной диск намотки шпульки обеспечивает
нить
напряжение
для шпульки
обмотка.

21. Реверс
Рычаг
обеспечивает
кратковременный
или непрерывный
движение ткани.8. Автоматическая игла
контроль
9. Лицо

Натяжение резьбы

верхняя нить
Пластина

защита
свет.

съемный

подвижный

крышка

детали и шитье

10. Шитье
площадь.

Свет

освещает

11. Игла
машина
вставка.

Зажим
и

держит
предотвращает

12. Игла
Пластина
во время шитья.

Рычаг

напряжение.

поддерживает

шитье

иголка
в
неверный

в

ткань

либо
обеспечить регресс

22. Селектор паттернов
Циферблат поворачивается прямо
к любому из шаблонов,
плюс петля, отображаемая на дисплее рисунка
панель.
23. Баланс стежка.
Кольцо регулирует внешний вид рисунков специальных стежков и
петлицы.24. Электрооборудование
машина

Мощность
Шнур
к вашему электрическому

25.  Регулятор скорости
машина
скорость.

соединяет
торговая точка.

регулирует шитье

13. Съемный
Таблица расширения позволяет вам
заменить станину станка с плоской на
свободная рука.

5

АКСЕССУАРЫ
Аксессуары

для вашей машины

разработаны

упростить

многие твои шитьё

1. Генеральный
Цель
Игольная пластина (A),
и прижим
Ножка (B) установлена
на автомате. Используется для прямых и
зигзагообразное шитье.

1

2. Застежка-молния.

Я болен

проекты.

Лапка (E) для застегивания молний.3. Крышка подачи (F), используемая для пришивания пуговиц,
свободная работа и штопка. Он сохраняет
подавать из движущейся ткани.

_ti
т

LI
(F)
4. Специальная прижимная лапка (J), используемая
для декоративных
и зигзагообразная строчка.

4 (Дж)
5. Петля.
делать

5 (LL)

6. Катушка
нить

Прижимной

Стопа (LL),

четырехступенчатый

петлицы.

Держатель,
катушки.

для среднего

привыкший

и большой

6
7. Пух

Щетка,

для чистки

машина.

S NGER

! я

7

8. Needle Pack, включает в себя ассортимент.
шитье

разные

типы

за

тканей.

8

9.Шпульки,
прозрачный
(один в машине)

10. Потайной шов.
позиция
подшивание.

Подол
в

подол

для удобного просмотра.

Гид,
за

ПРИМЕЧАНИЕ:
См. Стр. 37 для
аксессуары
продано отдельно.
6

используется
потайной шов

дополнительный

к

РАЗДЕЛ 2
ПОДКЛЮЧЕНИЕ

ПОДГОТОВКА К ШИТЬЮ

МАШИНА

Перед тем, как подключить машину к сети, убедитесь, что указанное напряжение и количество циклов
на табличке с электрическими характеристиками (1), соответствует вашему источнику питания.

(2)

(1)
\

Вставьте контроллер (2) в розетку,
в правом конце машины.потом

соединять

в

штекер (3) к вашему

электрические

мощность

шнур

торговая точка.

Не эксплуатируйте машину
без материала
под прижимной лапкой, так как это может повредить
корма и стопа.

т

(3)

БЕГ
В

электрические

машина

0

МАШИНА
и

я

шитье

свет

обращены

на и

прочь от

одно и тоже

мощность

выключатель.

0
МОЩНОСТЬ
Мощность
Мощность

ВЫКЛЮЧАТЕЛЬ
в прессе
вне прессы

Сторона переключателя "1".
Сторона "О".

Чтобы запустить машину,
нажмите скорость
контроллер.
Чем сильнее нажимаешь, тем быстрее машина
буду шить.

Прекратить
в
машина
снять давление
из

из
шитье
регулятор скорости.7

ВЫБОР

И ИЗМЕНЕНИЕ

ИГЛЫ

ВАЖНЫЙ:
Для достижения наилучших результатов используйте только Singer.
иглы.
Проверьте упаковку игл и таблицу ткани, ниток и игл на стр.
правильное сочетание иглы и ткани.
• Поднимать

иголка

на самый высокий

• Ослабьте иглодержатель.
снять иглу.

/

• С

плоский

сторона

позиция.

винт

иглы

и

к

назад,

вставьте новую иглу в зажим
насколько это пойдет.
• Затяните

иголка

зажим

я

винт

надежно.

я

СВОБОДНОЕ ШИТЬЕ
Свободная рука

шитье

делает

это проще

шить труднодоступный

/

области.Изменить
машина
для шитья свободной руки,
вдавите и поднимите правый край (1) удлинителя
стол,
сдвиньте его влево и с
машина.

• Отстрочка
края на рукавах,
или закончить
пояса
и штаны ноги легко.

II

ll

8

Id °

•

-Шить
манжеты

петлицы
или шейные повязки.

без

растяжение

ИЗМЕНЕНИЕ
Ваша машина
легко изменить
следующий

ПРИЖИМНАЯ ЛАПКА (B) (E) (J) (L)
поставляется с уже прикрепленной универсальной прижимной лапкой.  Вы можете
к любой другой прижимной лапке, которая крепится к общей ножке с помощью

направления

ниже.* Поднимите иглу до максимума
поворот маховика в сторону
. Поднять прижим
ногой с использованием
подъемник в задней части машины.
° Толкните носок прижимной лапки
отрывается от хвостовика

позиция
ты. р
прижим

к

оплачивать

стопа (1) вверх, пока
(2).

Это

* Снять ногу с машины.

• Место

новая ступня под

центр

° Нижний прижим
подъемник для ног,
над стержнем прижимной лапки (3).
3

хвостовика.

примерка

хвостовик

• Не поворачивайте винт. Вместо этого нажмите прижимную лапку
ножной винт
(4) вниз
твердо
до ног
щелкает

на место.

ЗАМЕНА
Прижимной

ПРИЖИМ

ножки со встроенным

ОПЛАЧИВАТЬ

С

ХВОСТОВИК

хвостовики можно заменить

следующее:

• Поверните машину

выключенный.• -Поднимать

и прижим

иголка

• Ослабить
удалять
руководство

2 - J -'-_ "

\

ПРИКРЕПЛЕНИЕ

ПОДАЧА

В

держит

подача

крышка

КРЫШКА
корм

прижим
прижим
это к

оплачивать.

ножной винт
(1) и
стопа с хвостовиком
(2),
ты и вправо.

• Заменить
прижим
стопа с хвостовиком,
хвостовик крючка
вокруг
прижим
бар
и затяните винт прижимной лапки.

(F)
из

движущийся

фабрика.

• Поднимать

иголка

• Открыть

горка

и прижим

оплачивать.

пластина.

• Сдвиньте крышку механизма подачи на игольную пластину,
давящий
выступы (1) и (2) в отверстия.• Закрывать

горка

пластина.

• Удалять,
открыть пластину скольжения и
передний край крышки; убери это.

10

поднимать

ОБМОТКА

БОББИН

V Намотать шпульку можно быстро и легко, если следовать инструкциям.
шпулька перед заправкой
машина.
• Толкать

в отступе

• Место

катушка

• Горка

катушка

• Вести

нить

(1) под рукой

нити
колпачок

на катушке

(2) прочно

из

колесо

катушка

диск.

ниже. Всегда накручивайте

Это остановит иглу

из

штырь.

над ободом катушки
и щелкнуть

предотвращать

в поток

гид

нить

запутывание.столб (3).

• Намотайте нить по часовой стрелке.
вокруг
(Протяните нить в пружину

перед шпулькой
загруженные диски.)

моталка

• Пропустить нить

через

отверстие в ободе шпульки.

• Место

шпулька

конец,

из

на шпинделе

• Держа
конец резьбы,
нити наматывается.
толкать

• Обрезная нить

конец от

1

рука

колесо

и толкнуть

наступать на скорость

• Обрезать резьбу;

Возвращаться

внутри,

шпулька

движущийся.

маленький

напряжение

диск (4).

это вправо.
контролер

запустить машину

налево и убрать

до того как

желанный

количество

это от шпинделя.верх "шпульки.

диск для шитья

позиция

нажав

на стороне

противоположный

отступ.

ВАЖНЫЙ
Этот

РЕЗЬБА
машина

сшили

Особенности

перед,

машина, и

ИНСТРУКЦИИ
специальный

взять

время

Легкая заправка
учиться

ты избежишь серьезного

как

шитье

Система.
правильно

проблемы

Четное

если вы

нить

в

в будущем.

O0

ПРИЖИМ
НОЖНОЙ РЫЧАГ

1.

Поднимите рычаг прижимной лапки. Это отделяет
натяжные диски в машине, которую вы
будет кормить
5.

нить через

в ногу

КОНЕЦ ВИД

я

(

я

2.Повернуть

маховик

иголка
катушка

3.
А

_ \ _

__ii, ') !! _)

_
, 'i: i _ \\ _ \\ _ \, \\, \',
, _'- _-___!

НИТЬ
СОХРАНЕНИЕ
SL'T

12

позиция.

Удалять

колпачок.

Поместите катушку с ниткой на стержень катушки A с помощью
Прорезь для удержания нити справа. Катушка скольжения
колпачок на катушечный стержень, пока он не коснется
чтобы нить не запуталась. За
катушки
нити,
больший конец
колпачок
должен
трогать
катушка.
За
катушки

КОЛПАЧОК

к высшему

к вам, чтобы поднять

меньше

катушка
большой
катушка
маленький

конец должен касаться катушки.

я
B
4.

С помощью

два

Руки,

тянуть нить

вниз

стержень нитенаправителя B до щелчка
круглое отверстие.в

в

ЧТЕНИЕ C

5.

Удерживая нить в точке B, направляющая нить
нижний канал заправки нити до натяжения
система C. Плотно протяните нить до верха
канал D, а затем снова вниз.

C

знак равно

_D

Перед заправкой
игла, тест на правильность
заправка следующим образом: Потяните
несколько дюймов
продеть через резьбу
канал. Ниже
прижимную лапку, чтобы задействовать натяжные диски, затем
протяните еще несколько дюймов. Там
должен
быть заметным
разница
между натяжением нити, когда прижимная лапка опущена, и когда она поднята. Если
нить
тянет через
с легкостью
когда
в
прижимная лапка опущена, машина не
правильно нарезанный
и проблемы с шитьем
приведет к. Заново заправьте машину и проверьте
опять таки.

ВАЖНАЯ ЗАМЕТКА:
дерзкий

ткани,

натяжение нити
Ste_ S.

до того как

в

Если поток
машина

мячи
май

вы проверили

в шпульке
нет

за

быть правильно

правильный

чехол или узлы
резьбовой.

заправка

с помощью

ДЕЛАТЬ

вверх на unNOT

регулировать

описанный тест

в
в
13

БОББИН

ЗАПРАВКА РЕЗЬБЫ

ИНСТРУКЦИИ,

1.

Сдвиньте шпульку

2.Вставлять
нить

B

ранить
намотка

шпулька

в шпульку

дело с

слева.

3.

Направьте резьбу влево через выемку A и
затем потяните прямо к игле, чтобы
что он проходит через выемку B.

4.

Покинуть
несколько
дюймы
нити
укладка
через верх шпульки к задней части
машина.

5.

Сдвиньте крышку шпульки на место.
Нить

хвост должен

верх крышки.

14

крышку на себя.

быть видимым,

прилипание

на

6.

Держать

верх (игла)

нить

и

повернуть

рука-

колесо на себя, пока игла не войдет в
самая низкая, а затем самая высокая точка. Поднять
прижим

лапка с помощью прижима

барный лифлер.

7. Осторожно вытяните верхнюю нить до нижней (шпульки).
нить выходит в виде петли.

8.

Используйте плоскую сторону шва
открыть шпульку
видимый.

9.

Вытяните обе нити
лапка.

нить

рыхлитель или булавка
цикл до конца

хвосты прямо

назад

под

15

ВЫБОР

ВСТРОЕННЫЙ

СТРОЧКА

ШАБЛОН

Все встроенные схемы строчек
ваша машина
способен
панель отображения шаблонов вашей швейной машины.

шитья

Если твой
числа:

проиллюстрированы

шаблон

селектор

на

набирать номер

имеет

Выберите рисунок, повернув селектор
набрать и совместить номер на циферблате
с точкой над циферблатом.II

Например
сшить зигзаг
совместите цифру 6 с точкой.

шить

II

Если ваш узор
есть числа:

селектор

набирать номер

делает

нет

Q

Выберите рисунок, повернув селектор
поверните, пока индикатор не появится под нужным
шаблон.
Например,
сшить зигзаг
Стежок,
поверните диск выбора до тех пор, пока
индикатор
появляется.
Изменить

шов

шаблон,

набрать влево или вправо, двигаясь
желанный
С

каждое приложение,

легко

идентификация.

РАЗДЕЛ
ПРИКРЕПЛЕНИЕ
(Необязательный

рекомендуемые

Вы можете настроить

3

ПРЯМОЙ

настройки
каждый

к

тем не мение,

были выделены

за

по желанию.ПРЯМАЯ СТРОЧКА
СТРОЧКА

ИГОЛКА

ПЛАСТИНА

(C) И

ПРИЖИМ

ОПЛАЧИВАТЬ

(D)

аксессуар)

Игольная пластина для прямого стежка
и контролируйте ткань, когда она прямая

(C) и прижимная лапка (D) помогают предотвратить пропуск стежков.
сшивание
по изгибу или близко к краю ткани.

ОСТОРОЖНОСТЬ:
Прямой
и прижим
Оплачивать

16

индикатор

в

позиция.

даны. Эти

параметр,

повернуть

Стежка
должен

Иголка
Пластина
использоваться для

прямой

строчка шитье

Только

Всегда
иголка
прямой

изменять
вернуться к соответствующему
пластина и прижим
ногой, когда нет
сшивание._Перед началом швейного проекта проверьте страницу «Ткань, нить и игольный стол».
44, чтобы подобрать наилучшее сочетание иглы и нити для вашей ткани.
РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Стежка

Выбор:

Прямой

Стежка

Ширина:

Стежка

я! II
II

3

4

я

1

'_

Длина стежка:
Оплачивать:
Игольная пластина:

РЕГУЛИРОВКА

я
я
я

РЕГУЛИРОВКА

НИТЬ

Выбрав
необходимо

0

л

л

Общий
Общий

СТРОЧКА

я

1

4 я

Цель
Цель

(В)
(А)

ДЛИНА

Индикатор длины стежка
0 - 4.  Младшие числа

пронумерован
короче

швы.Более короткие стежки лучше всего подходят для легких
ткани;
дольше
те
для тяжелых
ткани.
Чтобы отрегулировать
длина
вашей
швы
сдвиньте рычаг длины стежка в
влево или вправо.

НАПРЯЖЕНИЕ

правильная комбинация иглы и нити для используемой ткани, это может быть

отрегулировать

напряженность

шитья

машина

обеспечить сбалансированное

шить.

мельница

Правильный
швы

напряжение
на обоих

твоя ткань

2

• Тоже

буду
в

производить
идентичный
спереди и сзади

(1).

много

напряжение

шов, который

будет производить

вызовет

плотный

сморщенный

швы

(2).Отрегулируйте натяжение, перемещая ползун
вверх к минусу к проигравшему
установка до желаемого вида стежка
Достигнут,

• Тоже

небольшое напряжение

будет производить

прошивать и возможно
нижняя сторона
в

напряжение

к

в

вызвать петли на

твоей ткани
перемещая
плюс

внешний вид стежка

знак

свободный

в
до того как

(3).
горка

Регулировать
вниз

желаемый

Достигнут.

17

ШИТЬЕ

Шов

Можно шить швы

легко и точно

когда вы следуете

предложения

ниже.

НАМЕРЕНИЕ
Наметание булавки
и ручное наметание легко
способы сделать временный
швы перед
машина
шитье.• Чтобы наметать булавками, вставьте булавки на строчку.
НИКОГДА не кладите булавки на нижнюю часть
из
ткань, контактирующая с кормом. Не
пришить
шить.

булавки;

тянуть их

из

как ты

• Для ручной наметки сделайте длинные свободные стежки.
которые можно легко удалить.
я

РАЗМЕЩЕНИЕ

ТКАНИ

ПРИЖИМ

ОПЛАЧИВАТЬ

•

ПОД

• Чтобы поместить ткань под прижимную лапку, поднимите
подъемник прижимной лапки (1) в положение «вверх»
(2), где он фиксируется.
• Подъемник можно поднять

и провел

в

«сверхвысокая» позиция (3) для размещения
ткани под прижимную лапку.громоздкий

• Подъемник прижимной лапки всегда должен быть
вниз, чтобы машина шила правильно.

ВЫШИВАНИЕ

В ОБРАТНОМ ПОРЯДКЕ

Укреплять
начала
или заканчивается
из
швов, вдавить рычаг реверса (1). Машина
будет шить прямо в обратном направлении до тех пор, пока
когда вы удерживаете рычаг.
Для непрерывного
обратная строчка,
толкать
рычаг и сдвиньте его влево, чтобы зафиксировать.
Разблокируйте рычаг заднего хода, сдвинув его обратно в
право и позволяя ему вернуться в нормальное состояние
позиция.
(1)

18

СОХРАНЕНИЕ

Швы

ПРЯМОЙ

Чтобы швы оставались прямыми,
использовать один из
руководящие указания
на игольной пластине.Большинство
обычно
использованная линия (1) расширяется
на
скользящая пластина. Кросслайны
(2) служить
как гиды

когда

сшивание

квадрат

углы.

2

я
2

ПРЕВРАЩЕНИЕ

КВАДРАТ

Чтобы повернуть квадрат
скользящая пластина.

УГОЛОВ

угол,

использовать кросслайны

на

* Выровняйте ткань с расширенным
руководящие указания
на игольной пластине и прострочить шов, замедляя
скорость по мере приближения
угол.
° Когда

Нижний

ткани

перекрестные линии
сшивание.
• Быть уверенным

(2)

иголка

достигает

на слайде

не работает

угол-

пластина,

остановка

в ткани.

• Слегка приподнимите зубец прижимной лапки.Поверните ткань,
приносящий
нижний край на одной линии с направляющей (1).
• Продолжать

я

Шитье

сшивание

Изогнутый

шов.

Швы

• Приметайте линию шва.
• Используйте короткий
сила.

шить

"за

эластичность

и

• Направляйте ткань по изгибу.

19

ИСПОЛЬЗОВАНИЕ НАПРАВЛЯЮЩЕЙ ПО ШВАМ
(Необязательный
Аксессуар)

(N)

Для дополнительной помощи в сохранении прямых швов,
особенно
для очень узких или очень широких
швов используйте прилагаемую направляющую.
с вашей машиной.
Чтобы прикрепить направляющую для шва, установите винт
направляющую шва в отверстие в станине
машина,
на правой стороне скользящей пластины
(1).1

ВСТАВКА
Молния

Совместите прямой край направляющей с
игла
направляющая пластина
по желанию
ширину шва и затяните винт.

Молния

упаковка

буду

предоставлять

полный

инструкции

для вставки

молнии.

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Стежка

Выбор:

Прямой

Стежка

Ширина:

11 {
II

Длина стежка:
Оплачивать:
Игольная пластина:

Стежка
я

т. -'. - .'- 4 -'- '.,
Молния (E)
Общего назначения (A)

• Если молния находится слева от иглы,
прикрепите левую сторону лапки для молнии к голенице.
Игла войдет в левую выемку лапки,
пришивание по зубцам молнии. II

я

II

• Прикрепите правую сторону лапки для молнии к
когда молния на правой стороне
иголка. Игла войдет вправо
лапки, пришивание вдоль молнии

20

хвостовик
из
выемка
зубы.

РАЗДЕЛ

4

ВСТРОЕННЫЙ СТРОЧОК

УЗОРЫ

"_-qe встроенные образцы строчек
на твоей машине
иметь множество практичных и декоративных
u; es. В этой секции
рекомендуются
Приложения
для каждого стежка. Тем не мение,
эти
швы

можно использовать для многих

Другой

шитье

проекты.

РЕГУЛИРОВКА

СТРОЧКА

ШИРИНА

Расширить
или узкий
специальный
Стежка
шаблон,
убрать рычаг ширины строчки
Прямая строчка, (i), в сторону любой другой ширины
установка справа.Стежок с графикой
на машине
показать ширину примерно
1,5, 3,0, 4,5,
6.0 мм.

я

1

2

3

4

РЕГУЛИРОВКА

знак равно

UlIII

я

ДЛИНА СТЕЖКА

Индикатор длины стежка
пронумерован
От 0 до 4. Область между
0 и 1 будут
производить
очень плотная строчка.
Для большего
открытая строчка, сдвиньте рычаг длины стежка
от 2 до 4. При шитье спец.
стежки с цветовой кодировкой. Длина ДОЛЖНА быть
установить в области от 3-1 / 2 до 4.

РЕГУЛИРОВКА

НИТЬ

НАПРЯЖЕНИЕ

Для некоторых рисунков специальных строчек может потребоваться более слабое натяжение нити, чем для других.Чтобы найти
правильное натяжение для вашего приложения,
сделайте пробный образец из ниток и ткани, которые вы
_ ,. Я использую.
РЕГУЛИРОВКА

СТРОЧКА

БАЛАНС

Вы можете настроить внешний вид
особых
строчки с цветовой кодировкой на дисплее
панели, повернув кольцо баланса строчек (1) за диском выбора строчек (2).

Правильно
сбалансированный
Пидор
должен выглядеть как показано
(3).

Стежка

/

Когда стежки расположены слишком близко друг к другу (4),
разделите их, повернув баланс стежка
кольцо вправо.

3

Если стежки слишком далеко друг от друга (5),
их ближе друг к другу
повернув стежок
кольцо баланса слева.21 год

ВСТРОЕННЫЙ

СТРОЧКА

УЗОРЫ

ВОЗМОЖНОСТИ

И

ГРАФИКА

ИЛЛЮСТРАЦИЯ
ОПИСАНИЕ ВСТРОЕННОГО
СТРОЧНЫЕ УЗОРЫ
Петля-левая

ГРАФИКА

16
22
8
10
5
ОБРАЗЕЦ PA'I'rERNPA'i-I'ERN PA'I-FERN

Сторона

Петля-закрепка
Петля-правая

Сторона
Q

Прямая строчка
Зигзаг

ч / ВВв_

Зигзаг Blindstich
IVlultistitch
М-стежок

_mte, m_m_
_a le Lm _

я

FV "TY_

Полумесяц
Твердый гребешок
Китайская династия
Стрелка
•

Бирючина

•

Овсянка
замок из песка
Эластичная овердж
Пидор
Ric-Rac
Прямая растяжка
Наклонная кромка
Соты
волшебник
Случайный Ric-Rac

-. , 'vV -..- vV

Road Runner

), b, bO_

Чайка
22

о

ЗИГ-ЗАГ
Зигзаг
украшение.

СТРОЧКА
Стежка

NVVW_
может

использоваться

когда

шитье

швы,

Шов

аппликация

монограмма

или же

ОТДЕЛКА

Обработайте края шва зигзагообразной строчкой.
тканей, которые могут рассыпаться.
• Сшить швы.
открыто.

по желанию;

подрезать

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Зигзаг

Стежка

и нажмите

Стежка

IIII

Ширина:

II
0

Длина стежка:
Оплачивать:
Игольная пластина:

я

/

Общий
Общий

я
L4

Цель
Цель

• Поместите край шва
стопа, как показано.разрешение

• Стежок

позволяя

Закрыть

к краю,

(В)
(А)

под

внешний

зигзаг

заг падение через край.

23

ZlG-ZAG

СЛЕПОЙ

Используйте эту потайную строчку при шитье подгиба и швов или прикреплении кружева и резинки.

СЛЕПОЙ
• Упражняться
осторожно

сначала на клочке материала
следуя каждому шагу.

РЕКОМЕНДУЕМЫЕ
Стежка

ХЕММИНГ

Выбор:

Ширина стежка:

НАСТРОЙКИ
Зигзаг

Потайной шов

II 1i I
| 1

я

Длина стежка:
..'.-'.-- ф - т-.
-. ',
Оплачивать:
Общего назначения (B) с
Потайной шов
Направляющая по кромке (10}
Игольная пластина:
Общего назначения (A)

,

Поднимите прижимную лапку, ослабьте винт и
скользящая потайная строчка
подол направляющий
между
винт
и голени стопы, как показано. Затянуть

.

Отметьте, сложите и нажмите
подол. Baste
а
руководство
не менее 1,3 см (1/2 дюйма) от
верхний край подола.

,

Изнаночной стороной вверх подгибать подол
под, создавая мягкую складку от верхнего края
подола.

.

Расположите кромку под прижимной лапкой.
с мягкой складкой, упирающейся в стену
руководства. Убедитесь, что фланец
гид находится между
мягкая складка и верх
подол, как показано.

.

24

винт.

Ниже
прижим
оплачивать. Стежка
так что
прямая строчка ложится на край подгиба и
боковые стежки прокалывают мягкую складку
работы.При необходимости отрегулируйте ширину строчки.
Пока прошиваешь,
направляющий край кромки в
прямой
ровная линия и подача мягкой складки
к стене направляющей.

С ПОМОЩЬЮ

/

1

ОПЛАЧИВАТЬ

РЕГУЛИРУЕМЫЙ
(K) (Необязательно

РЕКОМЕНДУЕМЫЕ
Стежка

BLINDHEM
Аксессуар)

НАСТРОЙКИ

Выбор:

Зигзаг

Ширина стежка:

II! Я я
Это

Длина стежка:
Оплачивать:
Иголка

Потайной шов
я

_'-'-- ',. - _.-_.,
Регулируемый
Потайной шов (K)
Общее назначение

Пластина:

(А)

Вывернув одежду наизнанку, отметьте, сложите и
загладить подол (1).
Поверните кромку (1) обратно
Внутри
одежда
уход
1/8 дюйма кромки за
сложите (2), как показано.Приколоть или наметать

все слои

на месте.

• Прикрепление
Регулируемый
Слепой
Прижимная лапка (K). (См. Страницу 10.)
• Поднимите прижим

оплачивать.

• Место в сложенном виде
лапка.

край

(2)

• Убедитесь, что объем одежды
иголка.
Ниже

Прижимной

напрямую

под

находится слева от

оплачивать.

Начинайте шить медленно, делая
конечно
широкий зигзагообразный стежок входит только в самый
край области сгиба (2). Узкий
зигзаг
должен попадать в область подола. Если
этого не происходит,
стопы.
Удалять

отрегулировать положение

булавки, когда вы подходите к ним.2

25

ПРИКРЕПЛЕНИЕ

ЧЕТНОЕ

ПОДАЧА

ОПЛАЧИВАТЬ

(M) (Необязательно

Чтобы предотвратить скольжение,
растяжение
или прилипание
стрижка
плотный трикотаж и стеганый.

когда

Аксессуар)

шитье

ткани

такой

как синтетический

• Поверните машину

выключенный.

• Поднимите иглу.

и прижим

• Удалять

прижим

• Гид
Четное
иголка,
с
игольный зажим,
• Затяните

оплачивать.

стопа с хвостовиком.

Фут (М) от
сзади
держа
вилка (1) вокруг
и прикрепите к прижимной планке.

прижим

РЕКОМЕНДУЕМЫЕ
Стежка

Выбор:

ножной винт.

НАСТРОЙКИ
Прямой
Зигзаг

Стежка

или же

Стежка
Ширина:

! 1I I I

Длина стежка:
Оплачивать:
Игольная пластина:

.'.. -'. -'. ---'.-'.,
Ровная стопа (M)
Общее назначение

II

• Ниже

Четное

• Используйте Even
шить.

26 год

замша,

я

(А)

Нога (M).
Оплачивать

(М)

Только

за

вперед

ПРИКРЕПЛЕНИЕ

ПРЕВЫШЕНИЕ

Используется для обработки облаков

ОПЛАЧИВАТЬ

(Необязательный

Аксессуар)

край эластичных тканей, чтобы предотвратить изнашивание.
РЕКОМЕНДУЕМЫЕ
Стежка

НАСТРОЙКИ

Выбор:

Прямой обметочный край
Стежка

Ширина стежка:

Я! Я, я

Длина стежка:
Оплачивать:
Игольная пластина:

т --' - .'- _-.- '.,
Лапка для обметки
Общее назначение

• Поднимите прижим

(А)

оплачивать.

• Место обрезано
край ткани под
прижим
оплачивать.Делать
конечно край
к стене направляющей.
• Ниже

прижим

оплачивать.

• Начинайте шить медленно.
(См. Приложение:
стр. 30)
я

ПРИКРЕПЛЕНИЕ

НАКАТАНЫЙ

ХЕММЕР

ОПЛАЧИВАТЬ

(Необязательный

Аксессуар)

Используется для отделки низа юбок и блузки, края оборок и платка.
РЕКОМЕНДУЕМЫЕ
Стежка

Выбор:

Стежка

Ширина:

НАСТРОЙКИ
Прямой
Зигзаг

или же

IIl {i
II

Длина стежка:
Оплачивать:
Игольная пластина:

Стежка

я

?. -'. - .'----. '
4,
Рулонный хеммер
Общий

Оплачивать

Цель

Отрежьте уголок материала
чтобы облегчить работу.чтобы

Вставлять
материал
в спираль
канавка
подгибатель
лапка до положения иглы
достигается.

!

(А)

в

мм

Рисунок
концы иглы
и шпулька
резьбы, крутить маховик
3 или 4 оборота
рука, чтобы направить материал к лапке для подрубки

27

МУЛЬТИШТВОР
Ремонт,

ЗИГ-ЗАГ

облачность,

",,.," '"' ,,.:"

присоединение

или усиление

может

все будет сделано

с помощью

в

Мульти-строчка

Зигзаг.
МЕНДИНГ

А

РВАТЬ

• Обрезка рваная

края слезы.

• Вырежьте подкладку из ткани для усиления.
• Приносить
бить

края разрыва вместе
и
подкладка на изнаночную сторону ткани.РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Мульти-строчка
Зигзаг

Ширина стежка:

II | _
Это

. 0 .., _., __, ..._,.,

Длина стежка:
Оплачивать:
Игольная пластина:

Специальное назначение (J)
Общего назначения (A)

• Место
оплачивать.

слеза, верно

• Стежок

над

стороной вверх, под
линия

стежок
длина
армирование.
• Обрезная нить
• Если нужно,

я

прижим

слеза, короткая-

на каждом

конец

за

заканчивается вплотную к ткани.
снова зашиваем слезу.

• Обрежьте подкладку близко к строчке.

"М"

СТРОЧКА

Эти

швы

FTY'V'I / ПЕСЧАННЫЙ ЗАМОК
может быть использован

для растяжки

швы

и декоративный
КРУЖЕВО

сшивание.ПОДРЕЗАТЬ

К блузкам можно добавить кружевную отделку,
Джери и детские
носить.
• Обрежьте кружево по желанию.
• Булавочное кружево.
желанный.

направо

РЕКОМЕНДУЕМЫЕ
Выбор стежка:
Стежка

Ширина:

размер.
сторона

ткани

куда

НАСТРОЙКИ
"М"

Стежок / Замок из песка

Я {{{{
II

Длина стежка:
Оплачивать:
Игольная пластина:

лин-

я

_..-._ L _., __,.,
Специальное назначение (J)
Общего назначения (A)

• Тщательно прострочите по обоим краям.
как показано.

кружева,

• Обрежьте ткань под шнурком рядом с
сшивание
линий.

28 год

ПОЛУМЕСЯЦ
/ТВЕРДЫЙ
Эти

СТРОЧКА

ГРЕБЕШОК

швы

_

/КИТАЙСКИЙ

ДИНАСТИЯ

СТРОЧКА

СТРОЧКА

идеальны для бордюров,

края

смокинг

и вышивание.ГРАНИЦА

ДИЗАЙН

Бордюрные узоры украшают одежду и многие
семья

Предметы.

. Сшить швы

в обычном порядке

• Отметить строчку
желанный.

линии

РЕКОМЕНДУЕМЫЕ

из

ткань

куда

НАСТРОЙКИ

Выбор стежка:

Полумесяц Стежок,
Вышивка китайской династии,
Стежок с гребешком Solip

Ширина стежка:

I1 |

Длина стежка:
Оплачивать:
Игольная пластина:

о

• Центр

и нажмите.

_ _

т

я

$

4 я

Специальное назначение (J)
Общего назначения (A)

отмечен

линия под

прижим

оплачивать

и прошиваем.
• Вытяните нити

ошибаться

сторона ткани;

галстук

и обрезать.СТРЕЛКА

СТРОЧКА

/ ПРИВЕТ

СТРОЧКА

Эти
также

швы
использоваться

/ОВСЯНКА

декоративные
как граница

и

безопасный

СТРОЧКА

Конец

...., .-- .. Ал

по швам,

складки

и карманы

может

дизайн.

ГРАНИЦА

ДИЗАЙН

• Сшить швы.

в обычном

• Отметить строчку
желанный.

манера

линии

РЕКОМЕНДУЕМЫЕ

на

ткань

куда

НАСТРОЙКИ
Стрелка

Выбор стежка:

и нажмите.

Овсянка

Стежок /
Стежок / Бирючина

Ширина стежка:
Длина стежка:
Оплачивать:
Игольная пластина:
• Центральная строчка
и шить.
• Обрезная нить

заканчивается

; ..,.

-

., -.-

..-:

Спец. Назначение
Общее назначение
линия под
Закрыть

прижим

(J)
(А)
оплачивать

к ткани.

29

ВОЛШЕБНИК
Эти
рубцы

СТРОЧКА

_

/СЛУЧАЙНЫЙ

швы
можно использовать для аппликации,
на постельное и столовое белье.

RIC-RAC
присоединение

СТРОЧКА

лоскутное одеяло

или формирование

декоративный

ПОДГОЛОВКА
, _
\

• Сложите двойной
наметать.

__-

\

подол желаемого

ширина

и

• Отметьте ориентир
для вышивания
на
лицевую сторону ткани чуть выше края подола
край.

РЕКОМЕНДУЕМЫЕ
НАСТРОЙКИ
Выбор стежка: Wizard / RandomRic-Rac

Стежка
Ширина:

Я! 1

1;
I1

Длина стежка:
Оплачивать:
Игольная пластина:
Отрегулируйте баланс,
• Место
облицовка

работай,
верно,

правая сторона с
под прижимной лапкой.• Нижний прижим
руководство.
• Быть уверенным

я

° ....
Специальное назначение (J)
Общего назначения (A)
если необходимо

оплачивать

швы

и

шить

подол
вдоль

на левой стороне линии падения

по кромке кромки (в одну толщину
ткань) и стежки
на правой стороне
в двойную складку подола.

ПРОТЯЖЕНИЕ

ПРЕВЫШЕНИЕ

из
Осень

СТРОЧКА

Этой строчкой можно прострочить и закончить шов
швы, кромки и облицовки, требующие
протяжение.

за один шаг. Также идеально подходит для отделки

ПРЕВЫШЕНИЕ

Шов

• Обрезать край шва на 1/4 дюйма (6 мм) от положения
ты хочешь

ваш шов.РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Эластичная овердж
Стежка

Больной

Ширина стежка:

II

Длина стежка:
Оплачивать:
Игольная пластина:
Отрегулируйте баланс,

° '' ''
Специальное назначение (J)
Общего назначения (A)
если необходимо

• Позиция
обрезанный
стопа, как показано.
• Прямой

швы

я

шов
должен

под

прижим

попадают на линию шва;

Стежки зигзага должны выходить за край шва.
• На 8 петлях
прямой

протяжение

28, установив
3O

машина
шов
шить

вы можете создать

а

как показано на странице
ширина

Слева.

RIC-RAC
Этот

_

сверхмощный,

/ПРЯМОЙ
протяжение

шить

ПРОТЯЖЕНИЕ
это также может

СТРОЧКА
использоваться

для отстрочки.ТОПС ТИ ЧИНГ
• Прошейте швы обычным способом и прогладьте.
• Для отстрочки
тяжело достигнуть
области,
преобразовать машину
для шитья свободной руки.
РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Стежка

Выбор:

Стежка

Ширина:

Ric-Rac / Straight

Эластичный стежок

[1 |

Я! {_
II

Длина стежка:
Оплачивать:
Игольная пластина:
Отрегулируйте баланс,

я

II

я

_ ---'. - .'- .'--. '
'
Специальное назначение (J)
Общего назначения (A)
если необходимо

• Положите одежду под ногу лицевой стороной вверх.
• Медленно прострочите нужные области.
• Потяните нитки на изнаночную сторону ткани; галстук
и обрезать.• Создавать
установить строчку
длина

я

к №4.
III

ДОРОЖНЫЙ БЕГ
Используйте эти

прямой стежок стрейч,
ширину влево и прострочить

швы

СТРОЧКА
педикул

вышивка,

/ FAGOTING
лоскутное одеяло

СТРОЧКА

или усиление

швы.

Это открытый, кружевной
два кусочка
тканей.

• Складывать

под

края

шить

к

быть

использовал

присоединиться

присоединился

и

Нажмите.
Приметайте края
лист ткани
Позиция
прижим

центр
оплачивать.

118 дюймов (3 мм) на
бумага для поддержки.
работы

под

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Стежка

Road Runner

Выбор:

Пидор

Стежка

Стежка

Стежка

II

баланс,

|

Специальное назначение (J)
Общего назначения (A)
если необходимо

• Во время шитья игла
прострочите сначала на одной ткани
в другом.• После
ткань

из

Ширина:

Длина стежка:
Оплачивать:
Игольная пластина:
Регулировать

центр

сшивание
является
и наметание.

должен сделать
полоса, а затем

завершенный,

удалять
31 год

МЕДОВАЯ КОМБА

СТРОЧКА

Используйте соты

Стежок для шитья,

починка

и шитье

эластичные ткани.

КУРЕНИЕ
Копчение
декоративный
сшивание
равномерно расположенные сборки ткани.

Собирать

через

Ткань:

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Стежка

Выбор:

Прямой

Стежка

Ширина:

Стежка
Это

Длина стежка:
Оплачивать:
Игольная пластина:

я

Специальное назначение (J)
Общего назначения (A)

• Прошейте ряды прямыми стежками,
по всей площади, которую нужно надевать.• Натяжная нить

равномерно,

На расстоянии 1/4 дюйма,

встреча

ткань.

• Свяжите концы каждых двух рядов строчки.
вместе
для удержания сборок на месте.
• Басте

поддержка

В смок

ошибаться

сторона ткани.

Ткань:

РЕКОМЕНДУЕМЫЕ
Стежка

Выбор:

Стежка

Ширина:

НАСТРОЙКИ
Соты
Больной

_] _
Это

ПРЕВЫШЕНИЕ

Этими швами вы
окантовка и аппликация.

СТРОЧКА
может

шить

_
и

Длина:
баланс,

..0.
, ..., ..'..- 4,
если необходимо

• Сшить

между

; ows

/ ЧАЙКА
Конец

|

Стежка
Регулировать

прямо

• Вытяните прямые стежки.

НАКЛОН

Стежка

шов

СТРОЧКА

за один шаг.швы.

когда завершено.

/ YTY # 7
Это также

идеальный

за

КРОМКА
Добавьте деликатности [шитью, пока
отделка
и усиление
твои края.
• Сшить швы.

в обычном

РЕКОМЕНДУЕМЫЕ
Стежка

Выбор:

Стежка

Ширина:

манера
НАСТРОЙКИ

Наклонная кромка
Чайка Стежок

• Место
под
• Масса

32

я

.t ..------ 4,
Специальное назначение (J)
Общего назначения (A)
если необходимо

край одежды,
лапка.
одежды

Стежок,

IIII I
II

Длина стежка:
Оплачивать:
Игольная пластина:
Отрегулируйте баланс,

и нажмите.

должен

верно

сторона

вверх,

быть слева.• Во время шитья игла
должен
правый край ткани, как показано.

переходить

РАЗДЕЛ
Ваш

машина

• Ты никогда
• Всегда

делает
необходимость

делать

• Убедитесь, что шпулька
• Когда

5

изготовление

ПУГОВИЦА

ЧЕТЫРЕ ШАГА

петлицы

двигаться

практика

за четыре простых шага.

фабрика
петля

содержит

довольно

петлицы

или изменить положение

игла.

на образце

вашей ткани.

нить.

на труднодоступных

области

конвертировать

машина

кровать, чтобы освободить руку

шитье.
• Отметка

петля

позиция

на ткани

как указано

в шаблоне.• При шитье деликатных тканей положите на ткань лист бумаги при установке
одежду.
Опустите прижимную лапку и вытяните бумагу из-под лапки. Этот
предотвратит появление зубов на нижней стороне
лапки от захвата и вытягивания ткани.

я

рекомендуемые

Настройки
Петля

Выбор стежка:
Ширина стежка:

[Джилл

Длина стежка:

_..-____. L- '.,

Оплачивать:
Иголка

Шаг

я

3 / '

Стежка

II

"Я

Петля (L)
Общего назначения (A)

Пластина:

1

• Поднимать

прижим

• Место

ткань

оплачивать.под

оплачивать.

• Центрируйте красную направляющую.
(1) футов вокруг
начало
линия петли.
я

я
я

я
я
я
Дж.

• Выбирать
• Позиция

Петля
иголка

Стежка
в ткани

:,
_ точка

(2).

• Опустите ногу и убедитесь, что скользящая
часть стопы полностью выдвинута вперед.
Сделайте 4 или 5 петель, заканчивая точкой (3).
• Поднимать
1

II

Шаг

иголка.
я

2

• Выбирать

Петля

Стежка

• Стежок

до точки

• Поднимать

иголка.

(4).

33

Шаг

3

Выбирать

Петля

• Сделайте четыре
пункт (5).
• Поднимать
т

Стежка

или пять

швы

окончание

в

иголка.5

Шаг

4

Выбрать петлю
• Строчка до точки
• Поднимать

Стежка
(6).

] 1
L_I

иголка.

• Поднимите прижим
от машины.
• Обрезать резьбу

ногой и удалить

одежда

заканчивается.

• Тщательно прорежьте петлю.
открытие с
шовный рыхлитель или маленькие острые ножницы.

РЕГУЛИРОВКА

БАЛАНС

ИЗ

ПУГОВИЦА
Если две строчки
стороны петли неодинаковы, поверните баланс стежка
кольцо (7), расположенное за селектором.
На некоторых тяжелых тканях
корректирование
может быть необходимо.

• Если правильно

D

сторона шитья

слишком открыто

слегка повернуть балансировочное кольцо стежка
вправо, пока обе стороны не станут равными.к

• Если левая сторона строчки
слишком открыто
повернуть баланс стежка
слегка звонить
к
осталось до

D

_4

обе стороны

равны.

РАЗДЕЛ
ШИТЬЕ
Плоские кнопки

6

ДОПОЛНИТЕЛЬНЫЙ

СТРОЧКА

ФУНКЦИИ

НА КНОПКАХ
можно быстро и легко пришить однотонным зигзагом

шить.

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Зигзаг

Ширина стежка:

Я!

| _
II

III

Стежка
я

Длина стежка:
0
Оплачивать:
Общего назначения (B)
или же
Пришивание пуговиц (H)
Игольная пластина:
Общее назначение

(А)

Совместите оба отверстия кнопки с
прорезь стопы и поместите левое отверстие
пуговицу чуть ниже острия иглы.Ниже

ногу и поверните маховик

острие иглы приходит
правое отверстие кнопки.

только

над

в

Возьмите 6-12 петель.
Удалять
одежда
от машины. Потяните нить на нижнюю сторону
одежды

ПРИКРЕПЛЕНИЕ

F

и узел.

КНОПКА

ШИТЬЕ

(H) (Необязательно

Аксессуар)

• Прикреплять

Крышка

Подача

ОПЛАЧИВАТЬ

(F).

• Поднимите подъемник прижимной лапки. Удалить прижимную лапку
лапка с ножкой, установите лапку для пришивания пуговиц
(ЧАС). (См. Страницу 10.)
• Космос
между
дыры в
кнопка определяет
установка ширины стежка.
• Перед
шпулька
через

вы можете прикрепить
кнопка,
в
нить
должен быть принесен
вверх
отверстие в крышке подачи (F).35 год

2. Поверните маховик на себя, опуская
иглу в любое отверстие пуговицы.

л
II

3. Продолжить
превращение
рука
колесо
до того как
игла поднимается и движется над другой
отверстие кнопки.
сары.

II

4. Нижняя

ширина

если необходимо-

я

иголка

в отверстие.

• Запуск машины
медленно
изготовление
стежки для прикрепления пуговицы.

6 и более

• Удалять

уход

(10 см)

работай

из машины,

4 "

нити.

• Обезопасить
внутри
из
ткань.

36

Регулировать

сшивание
одежда

тянуть концы ниток
и завязать узлом

к
к

Штопать
Вы можете легко починить изношенный или разорванный участок, выполнив процедуру, предложенную ниже.РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Стежка

Выбор:

Стежка

Ширина:

Прямой
II

Стежка

Я _
II

я

Стежка
Оплачивать:

Длина:
. ° .. -'. - .'-- '. 4,
Специальное назначение (J)
или же
Штопка и вышивка (H)
Игольная пластина:
Общего назначения (A)
Присоедините крышку подачи (F)
• Если необходимо заштопать
подложка на месте.
• Место

площадь

к

открыт,

быть чертовски

бить
под

ан
в

лапка. Опустите прижимную лапку и
начать сшивание •
Поочередно
рисование
ткань к
ты и нежно
тянущий
далеко от вас, пока область не будет заполнена
параллельные строчки шитья.• Для дополнительных
сила,
покрыть область с
крест-накрест
линии сшивания.

ПРИКРЕПЛЕНИЕ

Штопать

И ВЫШИВКА-

DERY FOOT (G) (Необязательно

Аксессуар)

Эта лапка позволяет лучше контролировать ткань.
• Поднимите иглу.
Удалять

прижим

стопа с хвостовиком.

Руководство по штопке и вышивке
Нога (G)
с задней стороны иглы, с удерживающей вилкой
(1) вокруг винта прижимной лапки и подъема
палец (2) над иглодержателем.
Затяните винт прижимной лапки монетой.
Удалять,
назад.
Прикреплять
Место
под

ослабить

Крышка подачи

винт;

гид

оплачивать

(F).область для штопки, правая сторона
лапка; нижняя ступня.

вверх,

Прострочите, направляя ткань вперед и назад, пока
вся площадь залита.

37

САТИН

ВЫШИВАНИЕ

Атласная строчка
это серия
вышивка
и аппликации

близко расположенных зигзагообразных стежков.
для получения гладкой атласной поверхности.

Атлас

РЕКОМЕНДУЕМЫЕ

Икс

шить

монограммы,

НАСТРОЙКИ

Стежка

Выбор:

Зигзаг

Стежка

Ширина:

Я lll!

Стежка

II

|

о
я
2
_
•
.- - -. - .- ---- -Т. я

Стежка
Длина:
Оплачивать:
Игольная пластина:

Специальный
Общий

Цель
Цель

(г)
(А)

О
• Практикуйтесь, чтобы добиться внешнего вида стежка желания.Отрегулируйте натяжение нити. (См. Страницу 17.)
• Атласная строчка требует меньшего натяжения, чем
прямой
сшивание
или открыть
зигзаг
сшивание.

СВОБОДНЫЙ

ДВИЖЕНИЕ

В свободном движении
вышивка

ВЫШИВКА

вышивка

ты шьешь без

прижим

нога и контроль

фабрика

с

обруч.
РЕКОМЕНДУЕМЫЕ
Стежка

НАСТРОЙКИ

Выбор:

Прямой
Зигзаг

Ширина стежка:

Я я
II

Длина стежка:
Оплачивать:
Игольная пластина:

• Прикреплять

Стежок или

я

т --'-- L_- '. '
Снимите лапку с хвостовиком
Общего назначения (A)

Крышка подачи

• Обязательно опустите

(F).прижим

подъемник для ног.

• Когда
вышивка
как показано,
Удлинить
стежки, перемещая пяльцы
быстрее или медленнее.
ПРИМЕЧАНИЕ: ДОПОЛНИТЕЛЬНЫЙ
Штопка
и
Вышивка
Лапка (G) может использоваться для
помочь контролировать ткань.

38

Очень простые прямые монограммы можно сделать простым зигзагообразным стежком.
РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Зигзаг

Ширина стежка:

IIIII

Стежка

II

Я.

о I z _ 4
* .- = -, -, - -: - - "t I

Длина стежка:
Оплачивать:
Игольная пластина:

Специальный
Общий

• Слегка
след
ткань.

письмо

• Центр

под

иголка.весь план,
при повороте.

уход

• Стежок
ткань

отслеживание

• Вытяните нити
и обрезать.

на

Цель
Цель

ошибаться

верно

(г)
(А)

сторона

из

иголка

в

сторона ткани;

галстук

ПРИЛОЖЕНИЯ
Аппликация

добавляет

мотив

к одежде

и домашнее хозяйство

постельное белье. Вы можете купить мотивы

или дизайн

к

себя.
• Вырезанный дизайн.
Позиция
приметайте его к ткани.
РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Зигзаг

Ширина стежка:

Больной; 11

Длина стежка:
Оплачивать:
Игольная пластина:

• Стежок,
следующий
производить гладкие

II

в

дизайн,

Стежка
я

.'...'.___, ...
_ ,,

Специальное назначение (J)
Общего назначения (A)

наброски.
Этот
покрытый
Конец.

буду

39

РАЗДЕЛ
УДАЛЕНИЕ

И

7

ЗАБОТЛИВЫЙ

ЗАМЕНА

ДЛЯ ВАШЕЙ МАШИНЫ

БОББИН

ДЕЛО

ОСТОРОЖНОСТЬ:
Перед чисткой
или корректировка
машина,
снимите заглушку с
розетка,
• Поднимите прижим
• Открыть

горка

• Удалять
пластина

должен

лапка и игла.

пластина и удалить

шпулька

шпулька.

чехол, игла

удалить

первый.

• Поднимите игольную пластину (1) за правый угол.
выскользнуть из-под ноги.

УДАЛЯТЬ

БОББИН

ДЕЛО

• С помощью небольшой отвертки
назад, насколько это возможно.• Поднимите шпульку.

ЗАМЕНИТЬ
• Гид
под

и

повернуть

рычаг (2)

дело.

БОББИН

раздвоенный конец
корм (4).

• Нарисуйте обод шпульки.
пластина (5).
• Поверните рычаг (2) в сторону
дело на месте.

(3)

ДЕЛО

бобины

дело под

ты, запираешь

дело

позиция

шпулька

ПРИМЕЧАНИЕ. После фиксации корпуса убедитесь, что
он не тугой., но может немного двигаться.
• Заменить
игольная пластина, слайд
штифт (6) и сдвиньте его влево.

4O

• Нажмите

иголка

пластина

вниз

• Вставлять

шпулька

и закрыть слайд

это под

на месте.
пластина.

УДАЛЕНИЕ

И ЗАМЕНА

ЛАМПОЧКА

ОСТОРОЖНОСТЬ:
• Перед изменением
лампочка, убедитесь
Обязательно замените лицевую панель,
машина.вы удалили
вилка из розетки
накрывает лампочку перед работой
• Эта машина
разработан
15 Вт максимум
лампочка.

Чтобы поменять лампочку,
сначала необходимо удалить.

/

• Ослабить

и удалить

• Слайд-лицо
машина.

пластина

к

использовать

лицо

винт

вниз

торговая точка.

и

а

пластина

(1).
прочь

из

\\\

УДАЛЯТЬ

СВЕТ

ЛАМПОЧКА

• Вставьте лампочку в патрон (2) и поверните
влево, чтобы разблокировать контакты лампы.
• Потяните лампочку вниз.

и из розетки.

2

ЗАМЕНИТЬ

СВЕТ

ЛАМПОЧКА

• Вставьте новую лампочку в патрон и поверните
вправо, пока штифты не встанут на место.• Перемещение
лицевая панель путем скольжения
верх
край пластины под краем верхней крышки.
• Выровняйте отверстие под винт в пластине.
дыра в машине.
Вставлять

винт

и затянуть.

с винтом

41 год

ОЧИСТКА

МАШИНА

Ваша машина
разработан
чтобы дать вам долгие годы надежного
служба. Чтобы обеспечить это
Надежность, потребуется несколько минут, чтобы содержать машину в чистоте. Как часто вы его чистите, зависит от
как часто вы его используете.

• Используя щетку для ворса,
из:
- пресс-секретарь
--иголка

удалять

ворс или пыль

бар
бар

mbobbin
чехол (если в этом
площадь,
удалять
шпулька
дело
за
уборка)
--машина
поверхность (при необходимости смочить
мягкую ткань и используйте мягкое мыло для очистки
поверхность)

• Снимите игольную пластину в соответствии с инструкциями.
и
очистите открытые участки щеткой для ворса.ПЕРЕД

ХРАНЕНИЕ

ВАША МАШИНА

• Чтобы отключить,
поверните все элементы управления
вилку из розетки.
• Отключите

оплачивать

контролер

• Ниже

прижим

• Поверните маховик
• Разместите свой
42

оплачивать

из

тогда

удалять

машина.

подъемник.

снизить

машина

в положение "выключено" ("O"),

иголка

бар до самого низкого

вне досягаемости детей

позиция.

в безопасном, сухом месте.

СПЕКТАКЛЬ

КОНТРОЛЬНЫЙ СПИСОК

При сложностях шитья
происходит, смотри
правильно следуют инструкциям.
может помочь вам исправить это.

Иголка

Делает

назад через
это руководство, чтобы убедиться, что вы
Если проблема не исчезнет, ​​напоминания
ниже

Не двигаться

Машина подключена
к электроснабжению?
Включены ли питание и свет?
Контроллер
связаны?

Иголка

Движется

Но стежка

Ниже

Обрыв темы

Шпулька
Шпулька
шпулька

правильно
правильно
дело?

ранить?
вставлен

Шпулька

дело правильно

Пропущено

Швы

в

резьбовой?

Не образуется
Игла

бракованный?

Игриво
вставлен в иглодержатель?
Правильно ли заправлены нить в шпульку и иглу?
Шпулька
правильно вставлен в шпульку
дело?

прямой
правильный

и острый?
размер?

Полностью ли вставлена ​​игла в иглодержатель?
Правильно ли настроены элементы управления?
Аксессуары
правильно для приложения?

Бобина

Обмотка

машина
правильно заправлен?
ткань плотно прижата?
игла правильного фасона и размера?
игла прямая и острая?

Ткань не двигается должным образом
Под прижимной лапкой

Иглы ломаются
Игла
Игла

Является
Является
Является
Является

Прижимной
машина?

ступить правильно

Прижимная лапка опущена?
Правильная ли длина стежка

прикрепил

к

набор?

Трудности

Разматывается нить
свободно от катушки?
Включена намотка шпульки?
Надежно ли держится конец нити в начале намотки?

Верхний
Является
Является
Является
Является

Нить

Перерывы

машина
правильно заправлен?
нить свободно разматывается
с катушки?
используется правильный колпачок катушки?
игла подходящего размера для нитки?

Слишком сильное натяжение верхней нити?
Правильно ли шпульный колпачок
вставлен?
На ободе шпульки нет зазубрин?

43 год

Таблица ткани, ниток и игл
• Игла и нить

используется для шитья

• Таблица ниже представляет собой практическую
• Обратитесь к нему перед запуском
и игла, и шпулька.проект зависит

руководство к игле

и нить

на выбранной ткани.
выбор

для большинства ситуаций.

шить. Обязательно используйте нить одного размера и типа.
Для достижения наилучших результатов используйте только подлинные
Певица
иглы.

Иглы
Ткань

Нить

Тонкий мерсеризованный хлопок
Нежный тюль, шифон, тонкое кружево, органза.

Легкие - батист, органди, трикотаж, вуаль,
тафта, креп, шифоновый бархат, полиэтиленовая пленка

Средний вес - гингем, перкаль, пике,
лен, ситец, фаль, атлас, тонкий вельвет,
бархат, костюмные, трикотажные, ткани с глубоким ворсом,
винил

тонкая синтетическая нить

50 мерсеризованный хлопок-шелк
тонкая синтетическая нить

50 мерсеризованный хлопок 60 хлопок

Тип

Размер

Стиль 2020

9/70

Стиль 2020

11/80

Стиль 2020

14190

синтетическая нить

Medium Heavy - габардин, твид, парусина,
джинсовая ткань, покрытия, драпировка, винил, с глубоким ворсом
ткани

Сверхпрочный мерсеризованный хлопок
40-60 хлопок-синтетическая нить

Стиль 2020

16/100

Тяжелый.покрытия, комбинезон, обивка
ткани, холст

Сверхпрочный мерсеризованный хлопок
От 24 до 40 хлопок-синтетическая нить

Стиль 2020

18/100

Закрутка петли **

Стиль 2020

16/100
18/100

Синтетическая нить50 мерсеризованный хлопок Шелк

Стиль 2045
Ball Point

14/90

Стиль 2032

11/80
14/90
16/100

All Weights - декоративная строчка

Синтетические трикотажные и эластичные ткани: полиэстер двойного переплетения, нейлоновый трикотаж, трикотаж,
цире, панне бархат, склеенные ткани, рашель

Кожа-замша, кожа на подкладке из детской кожи

** Используйте со стандартной швейной нитью на шпульке.44 год

50 мерсеризованный хлопок
Синтетическая нить-шелк

в

НЕОБЯЗАТЕЛЬНЫЙ
Дополнительный

АКСЕССУАРЫ

Аксессуары

для тебя

шитье

(ПРОДАНО ОТДЕЛЬНО)
машина

доступны

в твоем

шитье

центр.

1 (N)
1. Направитель шва (N),
разрешение
четное.

2. Потайной шов
гид
шить

помогает

Прижимной

держать

шов

Нога (K), помогает

ткань для почти
рубцы.

невидимый

blma-

(ЧАС)
3. Лапка для пришивания пуговиц (H), удерживает пуговицы.
надежно для крепления.

4 (G)

4. Штопка и вышивка.
Стопа (G), это
рекомендуемые
для работы со свободным движением,
такой

как вышивка,

и декоративный

монограмма

конструкции.5. Лапка равномерной подачи (M) используется для шитья.
трудно кормить ворсом, растягивается и склеивается
ткани. Также отлично подходит для пледов, полосок.
и отстрочка.

6. Обметка
F6ot, используйте с
Протяжение
Стежок для швов
ткани.

7. Рыхлитель шва,
темы быстро

Овердж
в растяжке

раньше собирать и резать
и аккуратно.

8. Двойная игла и шпилька (R), являются
используется для декоративных
двойная игла (2

(Р)

потоки)
ткани.

9 (П)

9. Игла
заправка

10.

сшивание

Нитевдеватель
машина

на тканых

(П),

и вяжем

помогает

в

иголка.Прокатный
Хеммер
Лапка используется для вышивания
узкий рубчик за одну операцию.

11. Прижимная лапка для прямой строчки (D) и
Игольная пластина (C) используется, когда прямая
сшивание
легкий
ткани.
45

ж

\

ИНДЕКС

я

Аксессуары
.....................................
Аппликация .............................................
Баланс .........................................

6,46
39
21,34

Намётка ...............................................
18
Потайной шов
Подол ................................
24
Потайной шов
Лапка ................
25,46
Шпулька ................................................. .
6
Обмотка А .....................................
Шпульный колпачок ......................................

11
40

Резьба
.....................................
14
Удаление.
....................................
40
Очистка .......................................
42
Границы дизайна ....................................
29
Пуговица, Пришивание ..............................
35 год
Лапка для пришивания пуговиц ......................
35,46
Петля
Вложение
...................
6,33
Петлицы,
4-тактный ...........................
33
Уход за машиной
.......... 40,41,42
Очистка машины ........................
42
Подключение
машина ......................
7
Углы, поворотный угольник ....................
19
Штопка ..............................................
37
Штопка и вышивка
Фут ...... 37,46
Кромка ................................................
32
Вышивка,
Свободное движение ....................
38
Ткани ...............................................
44 год
Размещение под ногой ......................
Фаготтинг .............................................
Крышка подачи ........................................

18
28 год
35 год

Прикрепление
Крышка подачи ..................
10
Шитье со свободной рукой .................................
8
Вышивка
.................................
24,30
Кружевная отделка ...........................................
28 год
Лампочка ...........................................
Замена
.....................................
Кисть для ворса........................................
Монограммы
..................................
Иглы ................................................

41 год
41 год
6,42
39
6

Выбор .......................................
Изменение
........................................
Игольная пластина ........................................

44 год
8
6

Меняется ......................................
40
Игольная пластина для прямой строчки .... 16,46
Нитевдеватель ................................
46
Эксплуатация машины
........................
Выбор шаблона ................................
Спектакль
Контрольный список .......................
Личные заметки ..................................
Прижимные лапки ........................................
Изменение

\
46

..............................

7
16
43 год
47
6

Общее назначение ............................
6
Спец. Назначение .............................
6
Прямая строчка ............................
6,16
Подъемник прижимной лапки .............................
18
Прижимная лапка с хвостовиком...................
10
Основные части ...................................
4,5
Обратная строчка ...............................
18
Атласная строчка ....................................
38
Швы:
Изогнутый ..........................................
19
Отделка ...................................
23,30
Держаться прямо ...........................
19
Обметочный шов ......................
27,30
Шитье шва ............................
18
Направляющая по шву ..................................
20,46
Копчение
...........................................
32
Специальные стежки .................................
21 год
Колпачки катушек ...............................
1 6,11,12
Образцы строчек:
Строчка со стрелкой ..................................
29
Потайной стежок ...................................
24
Овсянка ...............................
Вышивка Китайской Династии ................
Полумесяц
Стежок .............................

29
29
29

Фаготинг .............................
Соты
Стежок ........................
"М" Стежок......................................

31 год
32
28 год

Мульти-строчка
Зигзаг ......................
Бирючий стежок ..................................
Случайный стежок Ric-Rac ................

28 год
29
30

Ric-Rac / Straight
Стретч стежка .... 31
Строчка Road Runner ......................
31 год
Замок из песка
Стежок .........................
28 год
Стежок Чайка ...............................
Наклонная кромка
Стежок ..................
Твердый гребешок ......................
Прямая строчка ...............................
Эластичная овердж
Стежок ...............
Мастер стежка .... ............................

32
32
29
16
30
30

Зигзагообразный стежок ...............................
23
Длина стежка .................................
17,21
Ширина стежка ........................................
17
Слезы, Исцеление ..................................
28 год
Напряжение ..........................................
17,21
Нить ................................................
44 год
Заправить машину ...........................
12
Отстрочка
........................................
Лапка для молнии ......................................
Застежка-молния, вставка А ...................................

31 год
6,20
20

9,10,37
J

ж

р

Пьеза № 137862-001

(R: 03)

ENG.

ДОБАВИТЬ

ПОЖАЛУЙСТА

ИНСТРУКЦИИ UM

ЧИТАТЬ

ЭТИ

24 ШАБЛОН

СПЕЦИАЛЬНЫЙ

ИНСТРУКЦИИ

МОДЕЛЬНОЕ ПОШИВАНИЕ

ПЕРВЫЙ

МАШИНА

IIII

Певица

Используйте с 137595001
Деталь No. 137685-001

Ваша машина - это особая модель с роскошной одноступенчатой ​​системой петель для пуговиц.
электронная регулировка скорости и новый стиль стежков.Базовое использование вашей машины описано в стандартном руководстве оператора, а
использование лапки для петли и различных рисунков стежка рассматривается в
это добавление.

АКСЕССУАРЫ

Один шаг
Петля
Вложение
(L),
используется для сшивания полного
петля
в
один сингл

шаг.

ОДИН ШАГ

• Ваша машина

автоматически

делает

ПУГОВИЦА

петля

к размеру вашего я: l_t_n

шаг. Вам никогда не нужно перемещать ткань или менять ее положение
• Всегда занимайтесь практикой
образец вашей ткани.

петля

• Убедитесь, что шпулька

содержит

довольно

• Когда

петлицы

изготовление

на

достигать

_lo_

! 1,1.6_

игла.
области,

конвертировать

машина

кровать

к

шитье со свободным рукавом.
нить.

на труднодоступных

• Отметить петлю
позиция
указал
в шаблоне.

на ткани

в качестве

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

Выбор стежка:

Петля

Стежка

Стежка

Ширина:
= 1;

'Я, л ,,, l_, fi_
Длина стежка:.
Оплачивать:
Петля для петли
Игольная пластина:
Общее назначение

Крепление

Вложение

• Удалить прижимную лапку

фут от

• Место
хвостовик

вложение
это вперед.

• Центр
хвостовик

\

петля

петля
и руководство

хвостовик.
позади

штифт (1) в насадке
под
и нижний подъемник прижимной лапки.• Пресс-прижим
ножной винт
пока хвостовик не встанет на место:

3
2
4

А

B

Параметр

(L)
(А)

длина

• Открытый зажим пуговицы
тонна на носителе (3).
• Скользящий зажим
место.

твердо

петли
(2) и поместите

(2) назад, чтобы держать

но-

кнопка

в

• Поднимите лапку и протяните игольную нить.
(A) и нижняя нить (B) между верхним
(4) и нижняя (5) пластины крепления пуговиц, а также к задней части машины.

• Поместите ткань
тарелки.

между

верхний

• Центрируйте 3 красных направляющих.
меняться вокруг начала
дыра.
Ниже
Толкать

прижим
фут от

и

ниже

(6) крепления кнопки-

подъемник для ног.назад

кнопки

(7) к вам, чтобы застраховать
длина отверстия.

правильный

перевозчик
кнопка-

• Потяните за рычаг петли (8), расположенный под
легкое шитье, прямо вниз, насколько это возможно
Пойду.
• Прижмите его к себе.
• Запустите машину.
• Будет прошита вся петля.
за одну операцию.
• Остановите шитье, когда машина начнет перекрывать начальные стежки.
• Поднимите ножной подъемник и уберите работу с
машина; зажимать концы ниток; вырезать отверстие петли ножницами или швом
рыхлитель.
• (Отрегулируйте ширину и баланс теста
петля, если необходимо.)
• Нажмите на рычаг петли на себя, чтобы
каждую петлю, которую нужно прошить.
• Когда все петли будут выполнены,
задвиньте рычаг петли (8) обратно в
машина.
• Снять насадку петли, поднять:
подъемник прижимной лапки и нажмите на
обе стороны держателя пуговицы возле стержня,
и соскользнуть с машины.

РЕГУЛИРОВКА
ШИРИНА
ПУГОВИЦА
ОТКРЫТИЕ
Если ширина петли
открытие
является
слишком узкий или слишком широкий, его можно отрегулировать
рычагом ширины стежка.
• Расширьте петлю.
открытие
слегка переместив рычаг ширины строчки
оставили.• Сузить петлю.
открывание, слегка передвинув рычаг ширины строчки
верно.

9
РЕГУЛИРОВКА
БАЛАНС
ПУГОВИЦА

10

11

ИЗ

Если две строчки
стороны петли неодинаковы, поверните кольцо балансировки стежка
(9) за диском выбора рисунка.
• Если правая сторона строчки
слишком открыто
(10), поверните кольцо балансировки стежка немного влево.
•

Если левая сторона прострочки
слишком открыто
(11) поверните баланс стежка
слегка звонить
верно.

ЛИКАЦИИ

СТРОЧКА

.я
Iml ,, tlml! Llk

ДЛИНА

я

4

_ _'t ...... ilmlllit

СТРОЧКА

ШИРИНА

ПРИЖИМ

ОПЛАЧИВАТЬ

ТРЕБУЕТ
БАЛАНСИРОВКА

Нет

да

НОВЫЕ СТИЛЬНЫЕ УЗОРЫ
Обратите внимание, эти шаблоны

РЕКОМЕНДУЕМЫЕ

НАСТРОЙКИ

занять место следующих

стандарт

И AP,
шаблоны:

ПРИЛОЖЕНИЯ

ШАБЛОН

Границы,

края

смокинг

и

вышивание.летающий змей

Хвост

Декоративные

сшивание

Декоративные

швы

Флаг

Атлас

Шарик

Бумеранг

Леди

и

для границ

смокинг

Ошибка

Fk_J-k
Rampart

Шитье

над

Лента,

эластичный,

шнур

пряжа

узкий

или нить.

_ \ _

Стежка

AZ22S

Аппликация,

присоединение

вышивка

и

работай
турецкий

наполнитель

на равнине

лоскутное шитье
нарисованная нить

ткать

ткань.

Стежка

Границы,
Корона

вышивка

и

смокинг.

\



Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение / pdf
Версия PDF: 1.2
Линеаризованный: Нет
Количество страниц: 57
Макет страницы: одностраничный
Режим страницы: UseNone
Производитель: Goby Monitor Application версии 4, 0, 0, 13
Дата создания: 14 мар, сб, 04:13:23 2009
Автор:
Заголовок                           :
Предмет                         :

Метаданные EXIF, предоставленные EXIF.tools

вышивка-птица-выкройка-чайка

Я сделал фото-урок, чтобы вы могли увидеть, как сшить мой образец для шитья Seagull .Как только вы сделаете свой первый, вы обнаружите, что это так весело, что вам захочется приготовить целую стаю чайных конфет!

*** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ — это ТОЛЬКО В ОБУЧЕНИИ ПО ФОТОГРАФИИ ***
ПОЛНЫЙ ШАБЛОН сюда НЕ включен. Это также НЕ СВОБОДНЫЙ ШАБЛОН.

Я сделал этот фото-урок, чтобы люди, купившие выкройку, могли УВИДЕТЬ, как сшить игрушечную чайку! (Я хотел объяснить это, чтобы вы не разочаровались, если нашли эту страницу через поисковую систему, а не по ссылке в моем выкройке для шитья чайки!)

Приколите и пришейте ЧАСТИ НАКОНЕЧНИКА КРЫЛА к ЧАСТИ КРЫЛА , совмещая кресты с маркировкой рисунка.Мне нравится открывать эти швы ногтем, чтобы они лежали ровно и ровно для следующего шага.

Сшейте НАКОНЕЧНИК КРЫЛО И ЧАСТИ КРЫЛО попарно, чтобы получились крылья. Не забудьте оставить прямую кромку открытой для поворота.

Обрежьте швы, особенно на концах каждого крыла, затем поверните ЧАСТИ КРЫЛА вправо. Приколите ЧАСТИ КРЫЛА так, чтобы края были плоскими.Пришейте край каждого крыла с припуском 5 мм / дюйм, чтобы создать «ободок» по краям.

Прострочите поперек крыльев в шве между ЧАСТИ НАКОНЕЧНИКА КРЫЛА и ЧАСТИ КРЫЛА . Это важно, потому что это делает крылья более плоскими, поэтому чайку проще сшить с крылышками внутри!

СОВЕТ: Я прошиваю черной нитью только черную ткань ЧАСТИ НАКОНЕЧНИКА КРЫЛА .чтобы вы не увидели строчку!

Набейте крылья небольшим количеством игрушечной набивки, чтобы они были достаточно плоскими (тонкими).

Прикрепите крылья к ЧАСТИ КУЗОВА , используя метки рисунка, чтобы направлять вас.

Прикрепите ЧАСТИ ГОЛОВКИ к ЧАСТИ КОРПУСА И КРЫЛА . Сшейте ГОЛОВА И ЧАСТИ ТЕЛА вместе с КРЫЛЬЯМИ , зажатыми между ними.

Приколите только что прошитый шов так, чтобы он лежал вниз, и прострочите строчку поверх шва, чтобы крылья были сшиты красиво и прочно.

СОВЕТ: Убедитесь, что стежки проходят через все слои на спине! Это важно, так как WINGS наверняка потянут !!!!

Прикрепите булавкой и пришейте туловище Чайки вниз по спине, начиная от C — E.Закрепите швы, особенно очень изогнутую часть головы чайки.

Закрепите швы, особенно очень изогнутую часть головы чайки.

Пришейте ВЕРХНИЕ ЧАСТИ КЛЮЧА к ОСНОВНУЮ ЧАСТЬ КЛЮЧА попарно. Прошейте от A до B, совмещая 3 креста (xxx) отметок узора.

Прикрепите пары ДЕТАЛИ КЛЮЧА вместе.Сшейте их вместе от C — D и убедитесь, что вы оставили открытым шов от D — F. Это важно, чтобы было легче пришить клюв к ЧАСТИ ГОЛОВКИ ! Обрежьте шов, особенно на кончике, чтобы он красиво повернулся и выворачивал клюв на правую сторону.

СОВЕТ: Используйте деревянную палочку для еды, чтобы красиво повернуть швы. Проведите им вперед и назад по линии стежка внутри клюва, чтобы швы стали гладкими. Если у вас нет палочки для еды, то для этого отлично подойдет конец детской кисти!

Приколите ЧАСТИ КУСА к ЧАСТИ КУЗОВА , совпадающие в точках C и F.Пришейте F — C — F на другой стороне.

Если вы используете крафтовые глазки, подгоните их сейчас. Если вы хотите вышить глазки, рекомендую делать их после того, как игрушка будет набита.

Сшейте ХВОСТЫЕ ЧАСТИ лицевыми сторонами ткани, оставив прямой край открытым для поворота. Обрежьте углы швов и поверните TAIL PIECES на правую сторону и используйте палочку для еды, чтобы красиво повернуть швы, особенно по углам.

*** Хвост не набивать. ***

Приколите TAIL так, чтобы края были плоскими (как вы это делали с крыльями).

Прострочите по краю TAIL с припуском на шов 5 мм / дюйм.

Пришейте ХВОСТ к ЧАСТИ ТЕЛА , совместив точки M и E.

* На фото ниже я выделил ХВОСТ красным.

Сшейте ЧАСТИ ЛАПКИ попарно. Шить из G — H и J — K.

NB * НЕ ЗАБЫВАЙТЕ оставить зазор для их заполнения позже!

Приколите ЧАСТИ НОЖКИ к ЧАСТИ НОЖКИ, совпадая по точкам H и K. Прострочите по периметру без зазора.

Обрежьте припуск на шов на кончиках пальцев и закрепите швы, затем выверните ступни на лицевую сторону.Используйте деревянную палочку для еды, чтобы убедиться, что швы аккуратно вывернуты, особенно «пальцы ног».

Приколите ЧАСТИ НОГ к ЧАСТИ ТЕЛА так, чтобы «пальцы» были обращены вперед (туда, где находится клюв!).

Приколите и пришейте ВСТАВКИ к ЧАСТИ ТЕЛА с ножками, зажатыми между ними, совпадая с точками разметки рисунка.

Прошейте верх ног несколько раз.

СОВЕТ: Мне также нравится пришивать верхнюю часть ног зигзагообразным стежком , чтобы сделать ноги еще более надежными.

Приколите чайку к центральному краю GUSSET PIECES , совпадая с 3 точками разметки рисунка. Пришейте клюв от D к передней части ЧАСТИ ГОЛОВКИ и ЧАСТИ ТЕЛА до L на ЧАСТИ ТЕЛА . Оставьте свободный зазор на GUSSET PIECES для точения и набивки.

Сложите части тела в точке M, чтобы можно было прикрепить туловище к хвосту. Приколите точку L к E. (Хвост, лапы и крылья будут внутри тела вашей чайки.) Сшейте туловище закрытым у хвоста. Прошейте M — L / E — M на другой стороне.

Выверните чайку лицевой стороной наружу. Хорошо набейте клюв, затем набейте область головы, а затем шею. Затем набейте хвост, а затем остальную часть тела, плотно набейте ноги.

Зашейте зазор для набивки, закрытый лестничным швом, используя двойную нить машинной швейной нити.

Ваша чайка готова ЛЮБИТЬ!

Я ОБОЖАЮ смотреть, какими получаются твои игрушки Funky Friends Factory!
Когда вы сделаете свой собственный софти с чайкой — пожалуйста, вставьте фотографию своего НОВОГО Funky Friend на мою страницу Funky Friends Factory в Facebook , чтобы я мог ее увидеть!

Вы можете выиграть БЕСПЛАТНЫЙ ШАБЛОН в розыгрыше выкройки MAKER OF THE MONTH!

До следующего раза,

Happy Sewing,

Полина

xxx

Пошаговое руководство по заправке нитки в швейную машину

Лучший источник информации о вашей швейной машине — это руководство по эксплуатации вашей машины.Однако, поскольку швейные машины часто передаются или забираются на распродаже, инструкции часто уже давно отсутствуют, и вам придется поискать в Интернете, чтобы найти руководство для своей швейной машины.

Однако большинство швейных машин выглядят одинаково. Натяжной диск находится в верхнем левом углу машины рядом с рычагом натяжения и натяжным колесом; шпульки и устройство намотки шпульки находятся справа. На дальней левой стороне машины вы найдете маховик, а переключатель стежков обычно находится спереди внизу справа.Иногда катушечный стержень находится на задней стороне машины или сбоку рядом с устройством намотки шпульки.

Иллюстрация: Ель / Хлоя Жиру

Важность правильной заправки резьбы

Правильная заправка нити в швейную машину необходима для получения надежных и привлекательных стежков. Хотя швейные машины бывают разных размеров и моделей, механизм выполнения стежка на домашней швейной машине такой же — он делает стежки, комбинируя игольную нить со второй нитью, выходящей из шпульки.

Заправка нитки в швейную машину — простой процесс, который занимает менее пяти минут.

Заправка нитки в швейную машину

Если ваша машина электрическая, отключите ее перед запуском. Вы все еще можете работать на своей машине, но она не опередит вас.

  1. Установите прижимную лапку в верхнее положение. Наденьте катушку с ниткой на держатель катушки. Двигаясь от держателя катушки через верх машины, найдите как минимум один нитенаправитель. Вставьте нить в нитенаправители.
  2. Теперь ищем натяжной механизм. Опустите нить к механизму натяжения, пропустите нить между металлическими дисками механизма натяжения и вернитесь вверх вместе с нитью.
  3. Ищите натяжной механизм. Это область в передней части машины, которая будет подниматься и опускаться при повороте маховика. Пропустите нить через рычаг нитепритягивателя. Некоторые машины настроены так, что нить будет входить в нее, в то время как другие требуют, чтобы вы пропустили нить через отверстие.Теперь нить будет опускаться с левой стороны рычага намотки.
  4. Найдите и заправьте нитки в нитенаправители, ведущие вниз к игле швейной машины.
  5. Заправьте нить в иглу швейной машины. Для достижения наилучшего результата возьмите нить левой рукой и поверните маховик.
  6. Следите, чтобы нить не оборвалась. В таком случае вы, вероятно, пропустили нитенаправитель.

Подсказки

  • Всегда тщательно очищайте и смазывайте любую машину перед запуском.
  • Всегда начинайте шить медленно, чтобы проверить заправку нити в машине. Попрактикуйтесь с образцами или обрезками, чтобы попробовать простой прямой шов.
  • Используйте нить хорошего качества, чтобы в машине не оставалось ворса.
  • Если строчка неровная, это означает, что необходимо отрегулировать натяжение.
  • Регулярно меняйте иглу швейной машины.
  • Начните с простых проектов и сосредоточьтесь на изучении и улучшении скорости и настроек вашей машины.

Инструкция и ремонт швейной машины Чайка 142м.Швейная машина Чайка

Отечественным товарам все же удалось отстоять свое место в условиях жесткой конкуренции со стороны импортных товаров. Многие устройства, оборудование, даже автомобили — заметьте, в пути даже сегодня, спустя столько лет! Удивительно, но советские вещи практически не изнашиваются — верой и правдой служат нам даже в самые тяжелые времена, как, например, швейная машина Чайка, и , инструкция по эксплуатации которых приведена ниже.

Достоинства и недостатки швейной машины «Чайка»

Раньше за этот «агрегат» приходилось платить немалые деньги — во времена бабушек он ценился очень высоко.И недаром просили высокую цену: сломать или вывести из строя такую ​​машину и сегодня непросто. Его главное достоинство — выносливость и выносливость. Алюминиевый корпус предотвращает повреждение внутренних механизмов, все части которых выполнены из настоящего прочного металла. Все узлы и крепеж станка выполнены аккуратно и надежно.

Но даже при таком «спартанском здоровье» швейная машинка «Чайка» может иногда выходить из строя: бывает, что леска «петляет» (особенно при выполнении «зигзагообразной» строчки).С этим можно мириться, ведь такое случается нечасто. Но когда это действительно надоедает, даже инструкция, предоставленная производителем, не становится огромным подспорьем: к сожалению, в ней почти ничего не говорится о ремонте устройства. Возможно, потому, что его должен проводить обученный и опытный человек — знаток «швейных машин». Но есть и проблемы, которые можно исправить самостоятельно.

Основные компоненты механизма

Перед использованием швейной машины Чайка необходимо правильно отрегулировать агрегат.Для этого:

  • Снимите верхнюю крышку машины (с двумя винтами сверху). Используйте несколько капель масла для смазки основных компонентов и передних опор. Обратите внимание на этот отсек, в нем находятся винты 1 и 2, которые необходимо время от времени подтягивать, чтобы натяжитель не «пробежал» в прорези.
  • Далее работаем с рейкой (особенно если вы заметили, что ткань плохо двигается во время работы). Зубцы рельса могут быть подняты, и лучше всего установить его в положение H, что соответствует нормальному (B означает вышивку).
  • Надо будет отрегулировать натяжение приводного ремня. Для этого ослабьте фрикционный винт (он держит маховик). Будьте предельно осторожны с этими компонентами и обратите внимание на положение лепестков.
  • Смажьте также устройство намотки шпульки.
  • Выберите правильный номер иглы

Швейная машина Seagull не будет работать, если вы не выберете правильную иглу. Слишком тонкая игла «натирает» нить и рвет ее. Слишком толстый — может порвать волокно, из-за чего швы расползутся (особенно после стирки).Также вам понадобится специальная игла для таких тканей, как стрейч, джинсы, кожа.

  • шелк, батист — №70;
  • ткани ситец, атлас, батист, льняной — №80;
  • хлопок, бязь, фланель, тонкая шерсть — №90;
  • Шерсть, ткань костюмная — №100;
  • шерсть плотная, сукно — № 110.

Установите иглу правильно

Важно, чтобы игла не болталась в отверстии, поэтому при установке убедитесь, что она направлена ​​вверх до упора, и плотно затяните винт (таким образом вы может предотвратить соскакивание иглы, что особенно опасно во время работы).Запиленная сторона иглы должна быть направлена ​​от вас (иглы с круглыми колбами использовать вообще нельзя — они портят качество работы и делают машину менее прочной).

Как заправить швейную машинку «Чайка»?

При заправке верхней нити важно только плотно закрепить ее. Работа всего станка зависит от того, заправлена ​​ли резьба, как она проходит через компенсационную пружину. Обратите на это внимание — иначе нить начнет «вилять».

Чтобы правильно расположить нижнюю нить, сначала необходимо снять шпульку с устройства. Нить следует затянуть под пружинной пластиной колпачка и создать необходимое натяжение (поворот винта влево — слабее, вправо — наоборот). Учтите, что натяжение должно быть не сильным, но ощутимым. Не нужно часто менять натяжение нити, только в тех случаях, когда шов придется выполнять на тонких тканях.

Швейная машина «Чайка»: инструкция по эксплуатации

Для начала разберемся, как сделать прямую строчку.Есть такой элемент — рычаг ширины зигзага, и поэтому его нужно выставить на ноль. Далее — установить необходимую длину стежка (3-4 см), заправить нити. Внимательно осмотрите зубья рейки: установите рычаг переключения передач в положение H (нормальное). Для шелка / деликатных тканей установите значение W (шелк).

Для стежка зигзаг рычаг ширины зигзага находится в положении «0-5», а длина стежка составляет 1-3 мм. Внимание! При шитье зигзагом нужно дополнительно отрегулировать натяжение нити, чтобы оно было равным.

Смазка швейных машин «Чайка»

Смазка в швейных машинах данного типа в большинстве случаев проводится с целью хотя бы немного снизить генерируемый шум (к сожалению, это неприятная деталь работы с машиной Чайка).Полностью исключить звук, издаваемый механизмом, в домашних условиях невозможно. Но если смазать зубья шестерен густой графитовой смазкой, то стук станет тише.

Нежелательно проводить обычную смазку (и чистку) чаще, чем раз в полгода. В основном стоит обратить внимание на стыки нескольких металлических деталей.
Итак, сначала снимаем верхнюю крышку и поддон (нижнюю защиту), чтобы добраться до «внутренностей». Используйте только проверенное масло, которое специально произведено для смазки швейных машин.При этом даже самое качественное масло не убережет от жирных пятен на ткани, если вы переборщите. Помните, 1-3 капли масла и готово.

Инструменты, которые вам понадобятся для очистки и смазки, — это обычная кисточка для клея (для очистки челнока и отсека челнока) и обычный медицинский шприц (для равномерного смазывания).

Швейная машина «Чайка» может выполнять прямые, «зигзагообразные» и на ее основе несколько других видов отделочных стежков. В наши дни купить машину можно только с педалью (электропривод), ножные модели (с ремнем) выпускались еще в советское время.

Среди советских швейных машин наиболее популярны подольские, на механическом заводе. Швейная машинка «Чайка» — любимый помощник наших мастериц. Она заслужила доверие неспроста. Это устройство надежное и простое в эксплуатации. Он имеет прочный алюминиевый корпус, «берет» любую ткань и неприхотлив в работе.

Машинка для шитья «Чайка». Устраняем поломки

Швейная машина «Чайка» может служить своему хозяину несколько десятков лет.Главное, своевременно обращать внимание на повреждения, уметь их устранять и периодически смазывать механизмы. Ассортимент устройств достаточно широк: это швейная машина «Чайка» -134, 132, 132 М, 142 М, 143 и другие. Несмотря на разнообразие типов, эксплуатация и ремонт практически всех типов осуществляется одинаково.

Возможные поломки «Чайки» и способы их устранения

1. Аппарат пропускает стежки во время работы.Чтобы устранить эту проблему, необходимо проверить состояние иглы — она ​​должна быть плоской и не погнутой. Перед началом работы необходимо осмотреть иглу, ощупывая ее рукой. При обнаружении неровностей ее необходимо заменить на новую. При этом следует учитывать, что используется только игла, подходящая для конкретной модели швейной машины. Следующий шаг — проверить, правильно ли входит игла в пластину, которая находится под ней. Вы можете вернуть иглу на место, сдвинув рамку игловодителя.Еще одна причина пропуска шитья — неправильная установка челнока при ударе по игле. Если он установлен неправильно, то при работе он проскользнет, ​​не попав в петлю. Исправьте волан, чтобы устранить проблему.

2. Игла ломается во время шитья. Это связано с неправильным положением конуса каретки. Для ремонта швейной машины Чайка снимите фанеру с боковой стороны устройства. Слева — челночный механизм, на котором расположена каретка.Необходимо освободить его от защелки и повернуть маховик на себя. Острый верх каретки должен быть немного выше игольного ушка и следовать за ним. Для правильного позиционирования нужно открутить два болта на оси вращения каретки и осторожно сдвинуть ее в сторону иглы.

3. Дефекты строчки при шитье. Швейная машина «Чайка» при работе может давать слабую или тугую нить. Резьба регулируется винтом. Для этого его нужно потянуть или ослабить, повернув по часовой стрелке или наоборот.Если это не помогает, то нужно снять пластину, на которой крепится саморез, и немного отогнуть ее внутрь. Другими причинами слабой строчки могут быть сломанный регулятор натяжения верхней нити или ослабленная гайка. Чтобы устранить эту проблему, нужно открыть крышку возле регулятора и затянуть гайку.

4. Когда машина работает, нить обрывается. Необходимо проверить игольную пластину: она может деформироваться, иметь проколы и неровности. Каретка также может иметь заусенцы.Все дефекты удаляются шлифовкой наждачной бумагой.

Швейная машина «Чайка» во многих случаях ремонтируется в домашних условиях, но при серьезной поломке следует обратиться за помощью к мастеру.

15 июль 2010
Зюзин А.И.

Это сложная зигзагообразная машинка для специальных и декоративных строчек. Версия с электроприводом.

Неисправности, характерные для машин «Чайка»: обрыв нижней нити, зацикливание нижней нити снизу, сильное ослабление нижней нити в леске, пропуск стежков при шитье нейлона и т. Д.

По конструкции и параметрам данная модель машины отличается от машины «Чайка» -142М класса ПМЗ. — одно изменение конструкции, которое необходимо обсудить здесь более подробно.

Рама игловодителя соединена с рамой стержня прижимной лапки ( ). Рамка игловодителя вверху расположена на оси 5 качается зигзагом, а внизу имеет продолговатое горизонтально расположенное отверстие, внутри которого расположена направляющая штанга 11 фиксируется стопорным винтом в отверстии рамы прижимной планки.В нижнем соединении каркас игольницы конструктивно неудачен, так как от бокового люфта он защищен четырьмя щелями: два из них расположены на задней стороне рамки, а два — на передней.

Учитывая, что зазор между носиком челнока и иглой в момент захвата нити составляет 0,1 мм, а при шитье нейлона — 0,05 мм, то такая конструкция соединения (с четырьмя зазорами) не отвечает требованиям надежной работы машина. Суммарный люфт в поперечном направлении этого шарнира достигает 0.2 мм. Это означает, что при нормально отрегулированной машине пропущенные стежки в строчке и поломка игл вполне возможны.

Рисунок: 78. Рама игольницы и прижимная лапка в сборе
(автомобили «Чайка» -143 класс, «Чайка» -134 класс):

Регулируя положение иглы в прорези игольной пластины, выполните следующие действия: ослабьте винт 2 и сдвиньте верхнюю часть блока обеих рамок назад — игла будет двигаться вперед; если подать верхнюю часть блока вперед, игла отодвинется назад.Осью вращения всего блока является винт 15 … Не трогай его.

Но ту же регулировку можно сделать так: ослабить стопорный винт 14 и протяните игловодитель 12 назад или вперед, т.е. поместите иглу в центр игольной пластины ( см. Рис.15 ) так, чтобы A = B на острие иглы (в начале входа иглы в пластину).

Затем затяните винт 14 … Эта регулировка проще, но ненадежна из-за небольшого размера винта. 14 .

Положение иглы (в центре) относительно задней и передней стенок игольного отверстия является основной регулировкой. Чаще всего теряются параметры и, естественно, чаще всего выводит машину из строя. Поэтому обращать на него внимание нужно чаще, чем на другие параметры.

Некоторые владельцы швейных машин типа «Чайка» хотели бы перевести привод машины с электрического или ножного на ручной.Но беда в том, что на маховике станка «Чайка» нет отверстия для ручного поводка. В государственной мастерской нельзя производить работы, связанные с переводом станка на ручной привод — запрещены инструкции. Приходится обращаться к частному мастеру.

Лучше бы производитель проделал на маховике два таких отверстия (из-за балансировки).

В конце 1992 года завод начал выпуск станков «Чайка» с электроприводом белорусского производства.Характерной особенностью этого привода является наличие электронного регулятора ограничения максимальной частоты вращения маховика на электродвигателе. Это чрезвычайно ценное, практичное и очень необходимое нововведение при работе со швейной машиной.

Неисправность: зигзагообразная строчка; правый укол отклоняется влево. Причина: штифт, соединяющий игловодитель с шатуном, длинный и ударяется о толкатель освобождающей шайбы в регуляторе верхней нити. Узел необходимо разобрать, а палец укоротить на 1.5-2 мм.

Удачи с ремонтом!

Всего доброго, пишите на © 2010

Предлагаемая инструкция к швейным машинам Чайка и Подольск является упрощенной версией инструкции производителя. Эта универсальная инструкция подходит для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы

Снимите верхнюю крышку (два винта в верхней части крышки) и смажьте основные компоненты переднего отсека несколькими каплями масла.Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 натягивает натяжитель верхней нити. Этот крепеж часто нужно подтягивать, так как пластиковый корпус натяжителя проваливается вместе с винтом, и натяжитель начинает раскачиваться в сиденье.

Если ткань продвигается плохо, чаще всего нужно просто приподнять зубцы стойки, установив переключатель в положение (H) — нормальный, B — вышивка.

При снятии маховика обязательно обратите внимание на положение лепестков фрикционной шайбы (L).Чтобы полностью ослабить фрикционный винт, удерживающий маховик, ослабьте винт (K). Регулировка натяжения ремня электропривода или осуществляется после ослабления винта (В).

Устройство намотки шпульки также необходимо смазывать и иногда регулировать.

2. Неправильно выбранный номер иглы приводит к обрыву нити

В любой инструкции есть рекомендации по выбору иглы в зависимости от вида и толщины ткани и выбранной нити.Вот список рекомендаций к швейной машине «Чайка», Подольская:
Шелк, батист — №70; ситец, атлас, батист, льняные ткани — №80;
ткани хлопчатобумажные, бязь, фланель, тонкие шерстяные ткани — № 90;
ткани шерстяные, костюмные — № 100;
Ткани шерстяные плотные, сукно — № 110.

Игла должна быть установлена ​​до упора и хорошо затянута винтом, чтобы она не выскочила во время работы. Плоская (спиленная) сторона колбы на игле должна быть обращена от вас.И не устанавливайте иглы промышленного дизайна с круглой колбой. Такие иглы приводят к пропускам и даже серьезным повреждениям, в частности, поломке иглы швейной машины.

Перед заправкой шпульной нити поверните маховик в верхнее положение, выдвиньте игольную пластину, возьмитесь за защелку шпульного колпачка двумя пальцами левой руки и вытяните ее из челнока машины. Кстати, при установке обратно должен быть слышен слабый щелчок.Если защелка не сработает, шпульный колпачок может повернуться в осевом направлении и сломать иглу.
Нить наматывается под пружинную пластину колпачка, что создает натяжение нижней нити. Натяжение регулируется винтом, удерживающим эту пластину. Поворачивая винт влево — напряжение снимается, и наоборот. Откручивайте только не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нить должна выходить свободно, без усилия, но с легким ощутимым натяжением.Натяжение нижней нити регулируется редко. В основном его нужно менять при шитье слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машиной Чайка, Подольск

Часто шпульный колпачок швейной машины «чайка» называют челноком или шпулькой. Это неправильно, каждая деталь имеет свое название.

Чтобы шить обычную прямую строчку, рычаг ширины зигзага должен быть установлен на «0», а переключатель выбора строчки должен быть установлен на прямую строчку.Установите желаемую длину стежка, обычно 3 или 4 мм, и правильно заправьте нити. Курс челнока состоит из челнока и шпульного колпачка. Шпулька с нижней нитью вставляется в шпульный колпачок.

Перед началом работы проверьте положение зубьев рейки. При шитье средних тканей рычаг переключения передач должен находиться в положении «H» — нормальное. «В» — вышивка, то есть зубцы рейки при работе швейной машины не должны выходить из игольной пластины и не продвигать ткань.«Ш» — шелк, тонкие ткани.
Ориентиром для правильного положения зубьев рейки является положение этих букв сверху.
Для вышивания строчки зигзаг установите ширину зигзага на «0–5» и выберите зигзаг в селекторе типа строчки. Не забудьте уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком тонким.

Натяжение нити для строчки зигзаг необходимо отрегулировать дополнительно. Отрегулируйте натяжение верхней нити так, чтобы обе нити равномерно входили в ткань.Учтите, что при слишком сильном натяжении верхней нити ткань будет сморщиваться при шитье. Возможно, вам также потребуется отрегулировать натяжение нижней нити.

Фирменный стук швейной машины Seagull происходит в узле (L). Коническая передача периодически касается станины станка во время работы. Теоретически стук устранить можно, но это может сделать только мастер. Однако снизить шум этого агрегата можно самостоятельно, если смазать зубья шестерен густой смазкой, например, графитовой смазкой.

В зависимости от условий эксплуатации швейной машины смазку и чистку следует проводить периодически, но не реже одного раза в шесть месяцев. Используйте для смазки только масло, специально разработанное для швейных машин. Другие типы масел могут вызвать тяжелый ход.

Половина неисправностей швейной машины начинается из-за неправильного ухода за швейной машиной. Самый частый случай — когда через год машинку вынимают из кладовой и оказывается, что она делает проходы, рвет нитки и т. Д.Но раньше к ее работе не было претензий. Почему это происходит, вы узнаете в статье.

Заводская инструкция для чайки содержит несколько страниц о том, как смазать машинку для стрижки. На самом деле эти рекомендации можно упростить и смазать только в тех областях, где есть трение металлических деталей.
Для доступа к некоторым агрегатам необходимо снять верхнюю крышку автомата, укрепленную двумя винтами, и нижнюю защиту (фанеру), закрепленную на деревянном ящике с 4 лепестками.Не стоит увлекаться обильной смазкой, особенно в области иглы. Если вы не хотите, чтобы со временем при шитье образовалось неприятное масляное пятно, то достаточно 2-3 капель масла, чтобы смазать один блок в этом отделении.

Для очистки челнока и отсека челнока удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.

Швейная машина Чайка 142м — Вечный двигатель.

Преимущества:

Широкий спектр действий, простота использования.

Недостатки:

Швейная машинка Чайка 142м была куплена моими родителями в 1991 году, так что на данный момент ей уже 23 года, а точнее 23 с половиной. Машина отлично работает и по сей день. Только этим летом пришлось поменять ремень, так как он от старости истерся. Но я быстро устранил эту причину, потому что ремни продаются в магазинах и имеют одинаковый размер практически для всех швейных машин. Это стоило 150 рублей и никак не сказалось на бюджете. Это была единственная вещь в этой машине, которую нужно было заменить за 23 года.Поэтому я называю эту машину вечным двигателем, так как она исправно работает и не требует вложений. Просто мечта, а не машина!

Швейная машина Чайка 142м встраивается и не занимает много места, если на нее что-то надеть. У меня на машинке цветы, то есть столиком служит, вполне удобно.


Машину очень легко разобрать. Достаточно открыть дверцу, опрокинуть на ней столешницу и вынуть автомат.

Швейная машина Чайка 142м имеет 2 ножные педали. Одна педаль электрическая, другая обычная. Но привык пользоваться только электричеством, так удобнее и быстрее.

Электропедаль изготовлена ​​из черного пластика. У него есть провод, который подключается к самой машине и к розетке. Легко отсоединяется от проводов, что упрощает хранение.


~ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И КОМПОНЕНТЫ МАШИНЫ ~


1.Раздвижная пластина.

2. Прижимная лапка.

3. Винт для крепления лапки.

4. Нитенаправитель.

5. Винт для крепления игольной пластины.

6. Регулятор натяжения верхней нити.

7. Нитепритягиватель.

8. Нитенаправитель.

9. Блок натяжения мотовила.

10. Винт крепления верхней крышки.

11. Штифт катушки.

12. Ручка выбора типа строчки.

13. Индикатор ширины зигзага.

14. Штифт катушки.

15. Winder.

16. Маховик.

17. Ручка для перемещения иглы влево и вправо.

18. Ремень.

19. Ручка регулировки ширины зигзага.

20. Рычаг обратной подачи.

21. Ручка регулятора длины стежка.

22. Индикатор длины стежка.

23. Платформа.

24. Катушка с нитками.

25. Шпулька.

Швейная машина очень проста в эксплуатации и подготовить ее к работе не составит труда.

Для начала я покажу и расскажу, как наматывать нить на шпульку.

Несмотря на обилие импортных бытовых швейных машин в магазинах, швейная машина «Чайка» остается одной из самых популярных моделей швейных машин для дома. В свое время мне пришлось купить Чайку за большие деньги, и она вроде неплохо шьет, но иногда вертится. В остальном все нормально. Все части машины целы и невредимы и при этом хорошо выглядят.

Действительно, швейную машинку «Чайка» сломать практически невозможно.Кузов алюминиевый, все детали металлические, узлы прочные и надежные. Все выполнено в стиле бытовой техники советских времен. Но стежок Чайки почему-то часто петляет, в стежке появляются разрывы, часто рвется нить. Ведь на швейных машинах строчка
в виде чайки практически «с рождения», иногда в строчке появляются зазоры, особенно при выполнении зигзагообразной строчки и стучит при шитье как автомат.

Производитель прилагает инструкцию к швейной машине Чайка, в которой подробно описано, как пользоваться машиной и выполнять различные операции.Есть даже схема электродвигателя, педальное устройство. Но вот ни слова о том, как настроить и выполнить хотя бы небольшой ремонт швейной машины … Мы постараемся восполнить этот пробел в инструкции и дадим несколько рекомендаций, как настроить швейную машину Чайка своими руками. .

Только швейная машина типа «Зингер» или «Подольск» может без проблем сшить кожу. Смотрите это видео и обязательно подписывайтесь на мой канал .


Пропуски, заедание нижней и верхней нити, а также ее обрыв вверху и внизу — это основные неисправности швейных машин типа «Чайка», выполняющих зигзагообразную строчку и на ее основе несколько видов отделки. швы.
Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие имеют такое же строение. Инструкции по эксплуатации и настройке для них одинаковы. Поэтому ремонт и настройка этих швейных машин практически ничем не отличается, кроме ремонта зигзагообразного копировального аппарата
. В зависимости от модели машины может быть установлен тот или иной тип копировального аппарата (устройства, отвечающего за вышивание зигзагообразной строчки).

Также есть различия в настройке параметров шаттла (в зависимости от модели). Но так как наша задача научиться регулировать только строчку, мы опустим ремонт многих узлов швейной машины «Чайка». К тому же подобный ремонт своими руками без профессиональных знаний и опыта не произвести.


Прежде чем приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно провести профилактический осмотр, очистку и смазку.Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу, игольную пластину и крышку шпульки. Снимите машинку для стрижки с деревянной подставки. Разобрать челнок. Снимите корпус шпульки, стопорное кольцо, крючок. Теперь удалите с машины пыль, грязь, волосы (особенно в секции челнока). Смажьте все трущиеся детали машинным маслом. Для чистки используйте небольшую жесткую кисточку для клея, а медицинский одноразовый шприц очень удобно смазывать швейную машину.

3. Используйте иглы, предназначенные только для бытовых машинок с изображением чаек.

Обрыв нити происходит довольно часто на швейных машинах, таких как «Чайка». Первая причина обрыва нити — изогнутый острие иглы, которое рвет нить во время своего движения. С помощью лупы очень удобно проверять состояние острия иглы.
Используйте исправные иглы, предназначенные только для бытовых швейных машин, в соответствии с инструкцией к швейной машине Чайка, Подольск 142.

Указанные выше параметры настройки подходят для всех модификаций швейных машин «Чайка», «Подольская» и универсальны практически для всех бытовых швейных машин челночного стежка. Эти рекомендации могут быть использованы при ремонте швейных машин других марок, в том числе современных бытовых швейных машин. Приведенные ниже настройки относятся только к швейной машине Чайка.

8. Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если выставить вышеперечисленные параметры взаимодействия челнока и иглы, установить иглу точно по центру, заодно и заменить ее, отрегулировать натяжение нити, то швейная машина «Чайка» будет работать относительно нормально.Но, к сожалению, ремонт швейной машины «Чайка» еще не закончен. Есть еще много других настроек, довольно сложных и необходимых, связанных с регулировкой положения хода челнока по отношению к игле. Но не зазор между носиком и лезвием, а размер носа над иглой. Именно в этом параметре кроется основная причина зацикливания нити внизу строчки и такое редкое для швейных машин явление, как обрыв нижней нити.Сложность изложения этого материала заключается в том, что практически для любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого агрегата и к тому же требующие большого опыта.

Мы сознательно не будем давать подробных рекомендаций по настройке, так как сделать их самостоятельно практически невозможно. Мастер-регулятор эмпирически выбирает одно положение носика челнока относительно иглы, варьируясь в зависимости от появления трех дефектов стежка: зацикливания нити, обрыва нижней нити и обрыва верхней нити.
Вкратце отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя зигзагообразный стежок. Пройдя иглу чуть выше ушка, нос должен закончить движение и переместиться дальше (влево) за иглу на 1-3 мм. Этот параметр составляет 1-3 мм для каждой модели Чайки, и от него зависит, как будет формироваться линия. Если крючок выходит слишком далеко за иглу, он вытягивает лишнюю верхнюю нить и появляются петли, если нить «не доходит», нить может порваться.


Чтобы изменить положение челнока (перевернуть иглу), найдите в дальней правой части вала, приводящего в движение челнок, втулку-рычаг, соединенную с основным (верхним) валом. Ослабьте крепление втулки, затянутое винтом M10, гаечным ключом и немного поверните вал, удерживая его плоскогубцами. Другой рукой держите маховик.
Отрегулируйте швейную машину Seagull так, чтобы при левом и правом толчках (зигзагообразный стежок) носик крючка уверенно захватил петлю иглы в обоих этих положениях.Если на машине все еще есть дефекты строчки, обратитесь к мастеру по ремонту швейных машин.


Как работает вертикальный челнок. Возможные неисправности и способы их устранения. Швейная машина челночная типа Чайка.


Швейная машина «Подольск» строчкой зигзаг в точности такая же, как швейная машина «Чайка». Поэтому ремонт и регулировка этих машин практически ничем не отличается. Но на заводе ПМЗ есть еще одна модель швейной машины. Швейная машина с прямым стежком с различными вариантами привода.О том, как отремонтировать такую ​​швейную машинку своими руками, подробно рассказывается в этой статье.


Швейная машина «Чайка» очень «чувствительна» к разным «мелочам». Если шпулька имеет зазубрины на стенках, плохо вращается в шпульном колпачке, то это приводит к дефектам строчки, и вы подумаете, что пришло время ремонтировать швейную машину. Фактически, нужно заменить только шпульку.


Современные швейные машины можно разделить на 2 типа: электронные и электромеханические (Чайка и другие).Между этими типами швейных машин существует множество конструктивных отличий, но главное, что понимают все, это то, что на электронных моделях домашние швейные машины выполняют неограниченное количество операций, благодаря наличию электронного блока управления.


Начинать ремонт швейной машины «Чайка» с осмотра ее устройства. Узнайте, как формируется челночный стежок. Разберитесь, какие части машины могут повлиять на ее работу, и проверьте, в каком они состоянии. И только после обнаружения предполагаемых неисправностей приступайте к их настройке и регулировке.


Швейная машина «Чайка» способна работать безупречно долгие годы, если следовать инструкции по эксплуатации, в которой указано, какие ткани она может шить, как правильно выбрать иглу и нитку для каждого типа ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда долгие годы не нужно будет настраивать и проводить ремонт.

Игра Ctrl + V | GBAtemp.net

Часть 4 из 4:

Кольцо = Алмаз + Металл Река = Гора + Водный робот = Металл + Жизненная ракета = Самолет + Космические американские горки = Поезд + Горная веревка = Нить + Нить Роза = Растение + Руины любви = Время + Правитель Замка = Дерево + Карандашная ржавчина = Воздух + Металл Rv = Дом + Седло для машины = Лошадь + Кожаный Сейф = Металл + Безопасность для денег Очки = Инструмент + Очки Парусная лодка = Лодка + Моряк = Человек + Лодочная соль = Море + Солнечный песок = Воздух + Каменный песок Замок = Песок + Замок Песчаная буря = Песок + Штормовой бутерброд = Хлеб + Ветчина Санта = Человек + Рождественское дерево Спутник = Ракета + Скальпель SolarCell = Клинок + Доктор Пугало = Человек + Ножницы для сена = Лезвие + Лезвие Скорпион = Дикое животное + Песчаная коса = Клинок + Трава Море = Вода + Водная Чайка = Птица + Морской Конек = Лошадь + Морской тюлень = Собака + Морской гидросамолет = Самолет + Водная швейная машина = Электричество + Игольчатая акула = Кровь + Океанская овца = Облако + Щит для домашнего скота = Инструмент + Металлический сюрикен = Звезда + Болезнь клинка = Человек + Скейтборд по болезни = Сноуборд + Скелет колеса = Кость + Кость SkiGoggles = Очки + Снежный Череп = Голова + Скелет Небо = Воздух + Облако Skype = Интернет + Мобильный телефон Небоскреб = Дом + Небесные сани = Снег + Тележка Сон = Ночь + Человеческий смог = Дым + Туман Дым = Огонь + Время Smoothie = Фрукты + Блендер Змея = Дикие животные + Проволока Снег = Дождь + Холодный снежный шар = Снег + Кристаллический шар Снежок = Снег + Сноуборд = Дерево + Снеговик = Снег + Человек-снегоход = Снег + Мотоциклетное мыло = Масло + Зола Сода = Вода + Двуокись углерода Солнечная ячейка = Солнце + Инструмент Солнечная система = Солнце + Планета Звук = Воздух + Волна Код источника = Текст + Ботаник Пространство = Небо + Звезда Космическая станция = Космос + Дом Космический корабль = Самолет + Астронавт Сфинкс = Человек + Лев Паук = WildAnimal + Нитевой Паук Свинья = Человек-паук + Человек-Паук Свинья = Человек + Шпинат-паук = Лист + Овощ Spotify = Компьютер + Музыкальные брызги = Сахар + Квадрат конфетти = Прямоугольник + Белка-линейка = Мышь + Звезда на дереве = Небо + Ночная морская звезда = Рыба + Статуя звезды = Камень + Стейк из инструмента = Мясо + Приготовление барбекю на пару = Вода + огонь SteamEngine = Бойлер + Инструмент Пароход = SteamEngine + Вода Сталь = Металл + Уголь SteelWool = Сталь + Шерсть Стетоскоп = Инструмент + Доктор Стив Джобс = AppleInc + Human Stone = Air + Lava Storm = Energy + Cloud Story = Human + Campfire Subway = Tunnel + Train Sugar = Фрукты + Энергия Солнце = Огонь + Небо Солнечные часы = Часы + Подсолнух = Цветок + Солнцезащитные очки = Солнце + Очки Супермен = Птица + Самолет Поверхность Книга = Ноутбук + Microsoft Surfer = Человек + Волновые суши = Рыба + Водоросли Болото = Грязь + Свитер с растениями = Шерсть + Очки для плавания с инструментами = Очки + Пловец в воде = Человек + Очки для плавания Меч = Клинок + Металлическая рыба-меч = Рыба + Меч Танк = Автомобиль + Шокер для брони = Пистолет + Электричество Такси = Автомобиль + Чай для мобильного телефона = Вода + Телескоп-лист = Стекло + Небесная палатка = Дерево + Текст на Ткани = Карандаш + Бумага Земля = Земля + Планета Тор = Герой + Молот ThorsHammer = Электричество + Нить для молотка = Хлопок + Триллер для инструментов = Музыка + Прилив зомби = Море + Время Луны = Песочные часы + Энергия Титаника = Пароход + Тост с айсбергом = Сэндвич + Огненный табак = Растение + Огонь Инструмент = Металл + Трактор = Фермер + Автомобиль Поезд = SteamEngine + Стальное сокровище = Пират + Карта сокровищ Карта сокровищ = Пират + Карта Дерево = Растение + Время Домик на дереве = Дерево + Дом Треугольник = Угол + Линия Троянский Конь = Лошадь + Деревянное цунами = Океан + Туннель землетрясения = Инженер + Горная черепаха = Яйцо + Песок Телевидение = Спутник + Сумерки из фильма = День + Ночь Твиттер = Птица + Интернет-тираннозаврРекс = Мясо + Нло динозавра = Ракета + Зонтик пришельца = Инструмент + Дождь Единорог = Радуга + Лошадь Пылесос = Электричество + Метла Вампир = Человек + Кровавая ваза = Растение + Керамика Овощ = Поле + Фрукты Видео = Изображение + Жизнь Деревня = Дом + Дом Vimeo = Интернет + Видео Вулкан = Лава + Земляной стервятник = Птица + Повозка с трупом = Тележка + Стена для лошадей = Кирпич + Кирпичный кошелек = Кожа + Денежная палочка = Волшебник + Деревянный воин = Меч + Человеческие часы = Человек + Часы Водяной пистолет = Вода + Пистолет Водяная лилия = Цветок + Пруд Водопровод = Вода + Труба Акварели = Вода + Краска Водопад = Гора + Речная волна = Море + W ind Воск = Пчела + Улей Паутина = Паук + Нить Веб-сайт = Интернет + Текст Оборотень = Волк + Человеческая пшеница = Поле + Колесо фермера = Инструмент + Дерево WildAnimal = Лес + Жизнь WildBoar = WildAnimal + Свинья Ветер = Давление + Air WindTurbine = Windmill + Электричество Ветряная мельница = Дом + Ветер Окно = Стекло + Стена Окна = Окно + Окно Windows10Mobile = Время + WindowsPhone WindowsInsider = Windows + Любовь WindowsMobile = Мобильный телефон + Windows WindowsPhone = Время + WindowsMobile WindowsXp = Windows + Время Вино = Фрукты + Спиртная проволока = Электричество + Металлическая ведьма = Волшебник + Мастер метлы = Человек + Энергетический Волк = Дикое животное + Собачье дерево = Инструмент + Древесный дятел = Птица + Древесная шерсть = Овца + Упаковка для инструментов Бумага = Подарок + Бумага Йода = Джедай + Болотный йогурт = Молоко + Бактерии YouTube = Интернет + Видео Зомби = Труп + Жизнь

Швейная машина чайка 143 инструкция видео.Выставка зазоров в челночном блоке. Модели швейных машин Чайка имеют отличия в настройке челнока

. 15 июль 2010
Зюзин А.И.

Эта машина представляет собой сложный зигзаг, выполняющий специальные и декоративные стежки. Версия с электроприводом.

Типичные отказы машин Чайка: обрыв нижней нити, заедание верхней нити снизу, сильное ослабление нижней нити в стежке, пропуск стежков при шитье нейлона и т. Д.

По устройству и параметрам данная модель машины отличается от машины «Чайка» -142М класса. ПМЗ — одно изменение конструкции, которое необходимо рассмотреть здесь более подробно.

Рама игловодителя соединена с рамой стержня прижимной лапки ( ) Рамка игловодителя вверху расположена на оси 5 качели зигзагообразно, а внизу имеет удлиненное горизонтально расположенное отверстие, внутри которого находится направляющая штанга 11 фиксируется стопорным винтом в отверстии в раме вала прижимной лапки.В нижнем соединении каркас игловодителя конструктивно неудачен, поскольку защищен от поперечного люфта четырьмя щелями: два из них расположены на задней стороне рамки, а два — на лицевой.

Учитывая, что зазор между носиком челнока и иглой в момент захвата нити составляет 0,1 мм, а при шитье нейлона 0,05 мм, такая конструкция соединения (с четырьмя зазорами) не соответствует требованиям для надежной работы машины. . Суммарный люфт в поперечном направлении этого соединения достигает 0.2 мм. А это значит, что при нормально настроенной машине пропуск стежков по строчке и разрыв игл вполне возможны.

Рис. 78. Рама игольницы и прижимная лапка в сборе
(автомобили «Чайка» -143 кл., «Чайка» -134 кл.):

Регулируя положение иглы в зазоре игольной пластины, необходимо сделать следующее: ослабить винт 2 и отвести верхнюю часть блока обеих рамок назад — игла будет двигаться вперед; если вы переместите верх блока вперед, игла будет двигаться назад.Осью вращения всего блока является винт 15 . Его нельзя трогать.

Но ту же регулировку можно сделать так: ослабить стопорный винт 14 и подпилите игловодитель 12 назад или вперед, то есть отцентрируйте иглу в игольной пластине ( см. Рис. 15 ) так, чтобы A = B на кончике иглы (в начале входа иглы в пластину).

Затем затяните винт 14 .Эта регулировка проще, но ненадежна из-за небольшого размера винта. 14 .

Положение иглы (в центре) относительно задней и передней стенок игольного отверстия является основной регулировкой. Часто путается и, конечно же, чаще всего выводит машину из строя. Поэтому обращать на него внимание нужно чаще, чем на другие параметры.

Некоторые владельцы швейных машин типа «Чайка» хотели бы перевести привод машины с электрического или ножного на ручной.Но беда в том, что на маховике автомобиля «Чайка» нет отверстия для поводка ручного привода. В государственной мастерской нельзя производить работы, связанные с переводом станка на ручной привод — запрещен инструктаж. Мне нужно обратиться к частнику.

Лучше бы производитель сделал на маховике два таких отверстия (из-за балансировки).

В конце 1992 года завод начал выпуск станков «Чайка» с электроприводом белорусского производства.Характерной особенностью этого привода является наличие на электродвигателе электронного контроллера ограничения максимальной скорости вращения маховика. Это чрезвычайно ценное, практичное и столь необходимое нововведение при работе на швейной машине.

Неисправность: зигзагообразный шов; правый впрыск отклоняется влево. Причина: палец, соединяющий игловодитель с шатуном, длинный и касается толкателя прижимной шайбы в регуляторе верхней нити. Узел необходимо разобрать и укоротить пальцем на 1.5-2 мм.

Удачи в ремонте!

Всего доброго пишите на © 2010

Несмотря на обилие импортных швейных машин в магазинах, швейная машина Чайка остается одной из самых популярных моделей швейных машин для дома. В свое время пришлось купить Чайку за большие деньги, и она вроде неплохо шьет, только иногда заводится. В остальном все нормально. Все детали машины целы и невредимы, и пока она выглядит хорошо.

Действительно, сломать швейную машинку Чайка практически невозможно. Корпус выполнен из алюминия, детали полностью металлические, компоненты прочные и надежные. Все выполнено в стиле советской бытовой техники. Но почему-то леска у Чайки часто перекручивается, в стежке появляются разрывы, часто рвется нить. Ведь в швейных машинках чайка
прошивает практически «с рождения», в строчке иногда появляются зазоры, особенно при шитье зигзагом и при шитье стучит, как пулемет.

Производитель прилагает полную инструкцию к швейной машине Чайка, в которой подробно описано, как пользоваться машиной и выполнять различные операции. Есть даже схема электродвигателя, педальное устройство. Но тут ни слова о том, как настроить и произвести хотя бы небольшой ремонт швейной машины . Мы постараемся восполнить этот пробел в инструкции и дать несколько рекомендаций, как настроить машинку «Чайка» своими руками.

Зазоры, заедание нижней и верхней ниток, а также ее обрыв сверху и снизу — основные неисправности швейных машин типа «Чайка», выполняющих зигзагообразный стежок и несколько видов отделочных стежков на его основе.
Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; У Мэллоу и других такое же устройство. Инструкции по использованию и настройке для них — одно общее. Поэтому ремонт и настройка этих швейных машин практически ничем не отличается, кроме ремонта копировального аппарата. В зависимости от модели машины может быть установлен тот или иной тип копировального аппарата (устройства, отвечающего за выполнение зигзагообразной линии).

Также есть отличия в настройке параметров хода челнока (в зависимости от модели). Но поскольку наша задача — научиться регулировать только линию, мы опустим ремонт многих компонентов чайки Чайки. К тому же такой ремонт своими руками без профессиональных знаний и опыта не произвести.

Перед тем, как приступить к ремонту и настройке швейной машины «Чайка» самостоятельно, желательно провести профилактический осмотр, очистку и смазку.Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините машину от деревянной подставки. Разобрать челночное устройство. Снимите корпус шпульки, стопорное кольцо, крючок. Теперь удалите с машины пыль, грязь, паклю (особенно в челночном отсеке). Смажьте все трущиеся детали моторным маслом. Для чистки используйте жесткую маленькую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Используйте иглы, предназначенные только для бытовых машин с чайками.

Обрыв нити на швейных машинах типа чайка встречается довольно часто. Первой причиной, приводящей к обрыву нити, является загнутый кончик иглы, который при движении рвет нить. Для проверки состояния кончика иглы очень удобно использовать лупу.
Используйте исправные иглы, предназначенные только для бытовых швейных машин, в соответствии с инструкцией к швейной машине Чайка, Подольск 142.

Приведенные выше параметры настройки подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных машин челночного стежка. Эти рекомендации можно использовать при ремонте швейных машин других марок, в том числе современных бытовых швейных машин. Приведенные ниже настройки применимы только к швейным машинам, таким как Чайка.

8. Модели швейных машин Чайка имеют отличия в настройке челнока

Если выставить вышеперечисленные параметры взаимодействия челнока и иглы, выставить иглу точно по центру, заодно и заменить ее, отрегулировать натяжение нити, то швейная машина «Чайка» будет работать относительно нормально.Но, к сожалению, ремонт швейной машинки Чайка еще не закончен. Есть много других настроек, довольно сложных и необходимых, связанных с регулировкой положения хода челнока по отношению к игле. Но не зазор между соплом и лезвием, а по величине приближения сопла к игле. Именно в этом параметре скрывается основная причина зацикливания нити снизу строчки и такое редкое для швейных машин явление, как обрыв нижней нити.Сложность изложения этого материала заключается в том, что практически на любой модели швейной машины Чайка инженеры предусмотрели свои особенности настройки этого агрегата и к тому же требующие большого опыта.

Мы не будем намеренно давать подробные рекомендации по его настройке, так как самостоятельно выполнить их практически невозможно. Мастер-установщик эмпирически выбирает одно положение носика челнока относительно иглы, варьируя между появлением трех линейных дефектов: зацикливание нити, разрыв нижней нити и разрыв верхней нити.
Вкратце отметим только, что основное положение носика челнока регулируется относительно иглы, когда она находится в левом положении, при левом впрыске, выполняя зигзагообразный стежок. Пройдя иглу чуть выше ушка, носик должен прекратить движение и продвинуться на 1-3 мм позади иглы. Этот параметр составляет 1-3 мм для каждой «своей» модели Чайки и от него зависит, как будет формироваться леска. Если челнок уходит слишком далеко за иглой, он вытягивает лишнюю верхнюю нить и появляются петли, если нить «не доходит», нить может оборваться.

Чтобы изменить положение челнока (приближение иглы к соплу), найдите челночное устройство, втулку рычага, соединенную с главным (верхним) валом, в самой правой части вала. Ослабьте фиксатор гильзы, затянутый винтом M10, гаечным ключом и слегка поверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховик.
Установите швейную машину «Чайка» так, чтобы левым и правым уколами (зигзагообразный стежок) носик челнока уверенно захватил петлю иглы в обоих этих положениях.Если на машине все еще есть дефекты строчки, обратитесь к мастеру по ремонту швейной машины.


Как работает вертикальный челнок. Возможные неисправности и методы их устранения. Челнок для швейной машины типа Чайка.


Швейная машина Подольск с зигзагообразным стежком в точности такая же, как швейная машина Чайка. Поэтому ремонт и регулировка этих машин практически ничем не отличается. Но на заводе ПМЗ есть другая модель швейной машины. Швейная машина челночного стежка с различными вариантами привода.О том, как отремонтировать такую ​​швейную машинку своими руками, подробно рассказывается в этой статье.


Швейная машинка Чайка очень «чувствительна» к разным «мелочам». Если шпулька имеет выемки на стенках и плохо вращается в шпульном колпачке, это приведет к дефектам лески, и вы подумаете, что пришло время ремонтировать швейную машину. На самом деле достаточно заменить только шпульку.


Современные швейные машины можно разделить на 2 типа: электронные и электромеханические (Чайка и другие).Между этими типами швейных машин существует множество конструктивных отличий, но главное, понятное каждому — на электронных моделях домашние швейные машины выполняют неограниченное количество операций, за счет наличия электронного блока управления.


Начните ремонт швейной машины Чайка с осмотра ее устройства. Узнайте, как происходит челночное сшивание. Выясните, какие части машины могут повлиять на ее работу, и проверьте, в каком они состоянии. И только после обнаружения предполагаемых неисправностей приступайте к их настройке и регулировке.


Швейная машина Чайка способна работать без нареканий долгие годы, если следовать инструкции по эксплуатации, в которой указано, на каких тканях она может шить, как правильно выбрать иглу и нитку для каждого типа ткани. Старайтесь содержать швейную машину в чистоте и периодически смазывайте ее. Тогда вам долгие годы не нужно будет его настраивать и проводить ремонт.

Хоть швейная машина «Чайка» советского производства и славится надежностью, все же каждому обладателю столь редкой техники непременно придется хотя бы в общих чертах разбираться в том, что входит в ремонт «Чайки».Эти швейные машины отлично шьют, но при условии регулярного ухода. Более того, разобравшись с устройством и принципом работы, ремонт швейных машин Чайка не составит большого труда.

Основная неисправность швейных машин «Чайка» — пропуск стежков, заедание нижней или верхней нити, ее обрыв. Однако ремонт чайки лучше начинать не с самой проблемы, а с профилактического осмотра, чистки и смазки.

  1. Для этого отключите двигатель от сети, снимите верхнюю крышку, открутив два крепежных винта.
  2. Далее необходимо снять лапку, снять иглу, игольную пластину, а также крышку механизма челнока.
  3. Саму машину необходимо отсоединить от деревянной подставки, разобрать челночное устройство.
  4. И теперь можно очистить машинку от пыли, грязи, пакли.
  5. После этого с помощью обычного медицинского шприца можно залить все трущиеся детали машинным маслом и хорошо смазать все доступные места.

После проведения всех подготовительных мероприятий (в принципе это не что иное, как настройка швейной машины) можно приступать непосредственно к ремонту: выявить причины поломок и их устранение.

Оборванная нить на швейных машинах Чайка может появиться из-за загнутого кончика тупой иглы. Легко увидеть под увеличительным стеклом.

При работе на швейных машинах Чайка желательно использовать исправные иглы, разработанные специально для этой модели в соответствии с инструкцией.

Также нить может порваться из-за того, что игла, войдя в игольное отверстие, может его коснуться. Вы можете установить его в центре зазора иглы, сдвинув рамку игловодителя, которая закреплена винтами на балке.Это будет ремонт.

Ремонт швейных машин Чайка в мастерской

При использовании швейной машины Чайка 123 М ремонт не всегда бывает простым и возможным в домашних условиях. Регулировка, регулировка и ремонт некоторых механизмов могут потребовать опыта и профессионализма специалистов.

Например, если во время работы самопроизвольно потерялось поперечное положение иглы (на каких швейных машинах Чайка бывает довольно часто), ремонт, скорее всего, будет лучше, если ремонт будет произведен мастером.Эта поломка может вызвать смещение некоторых других компонентов.

Не лишним будет осмотреть педаль швейной машины на предмет повреждений.

Есть еще много других настроек, которые довольно сложно исправить самостоятельно. Это, например, ремонтный шаттл. Здесь можно скрыть причины зацикливания.

Практически для каждой модели швейной машины Seagull инженеры разработали свои особенности настройки и ремонта этого агрегата. Поэтому такую ​​деликатную работу лучше доверить специалисту по ремонту швейного оборудования.

Предлагаемая инструкция к швейным машинам Чайка и Подольск является упрощенной версией инструкции по эксплуатации для производителя. Эта универсальная инструкция подходит для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы


Снимите верхнюю крышку (два винта наверху крышки) и смажьте основные компоненты переднего отсека несколькими каплями масла.Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нити. Это крепление часто нужно подтягивать, так как пластиковый корпус натяжителя проваливается через винт, и натяжитель начинает шататься в седле.


Если ткань плохо двигается, чаще всего нужно просто приподнять зубцы рейки, установив переключатель в положение (N) — нормальный, B — вышивка.

При снятии маховика обязательно обратите внимание на положение лепестков фрикционной шайбы (L).Чтобы полностью ослабить фрикционный винт, удерживающий маховик, ослабьте винт (K). Регулировка натяжения ремня электропривода или осуществляется после ослабления винта (В).


Устройство намотки шпульки также необходимо смазывать и иногда регулировать.

2. Неправильно выбранный номер иглы вызывает обрыв нити.

В любой инструкции есть рекомендации по выбору игл в зависимости от типа и толщины ткани и выбранной нити.Вот список рекомендаций к швейной машинке Чайка, Подольская:
Шелк, Батист — №70; ситец, атлас, батист, лен — №80;
ткани хлопчатобумажные, бязь, фланель, тонкие шерстяные ткани — № 90;
ткани шерстяные, костюмные — № 100;
Ткани шерстяные плотные, сукно — № 110.

Игла должна быть установлена ​​до упора и затянута винтом, чтобы она не выскочила во время работы. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону.И не устанавливайте иглы промышленного дизайна с круглой колбой. Такие иглы приводят к пропускам и даже серьезным повреждениям, в частности к поломке иглы швейной машины.

Перед заправкой нижней нити поверните маховик, чтобы установить иглу в верхнее положение, выдвиньте игольную пластину, возьмитесь за защелку шпульного колпачка двумя пальцами левой руки и вытяните ее из челнока. Кстати, при установке обратно должен быть слышен слабый щелчок.Если защелка не работает, шпульный колпачок может вращаться в осевом направлении и сломать иглу.
Нить проходит под пружинной пластиной колпачка, что создает натяжение нижней нити. Натяжение регулируется винтом, который прижимает эту пластину. Поворачивая винт влево — ослабляется натяжение, и наоборот. Только крутите не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нить должна выходить свободно без усилия, но с небольшим ощутимым натяжением.Натяжение нижней нити регулируется редко. В основном его нужно менять при шитье слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машиной Чайка, Подольск

Часто шпульный колпачок чайки называют челноком или шпулькой. Это неправильно, каждая деталь имеет свое название.

Для выполнения обычной прямой строчки рычаг ширины зигзага должен быть установлен на «0», а положение переключателя выбора строчки должно быть установлено на прямую строчку.Установите желаемую длину стежка, обычно 3 или 4 мм, правильно заправляйте нити. Операция челнока состоит из челнока и шпульного колпачка. Шпулька с нижней нитью вставляется в шпульный колпачок.

Перед началом работы проверьте положение лапок рельса. При шитье средних тканей рычаг переключения передач должен находиться в положении «H» — нормальное. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань.«W» — шелк, тонкие ткани.
Ориентиром для правильного положения зубцов рейки является положение этих букв сверху.
Чтобы выполнить строчку зигзаг, установите ширину зигзага на «0 — 5» и выберите зигзаг на переключателе типа линии. Не забудьте уменьшить длину стежка до 1-3 мм, иначе зигзаг будет слишком тонким.


Натяжение нити при строчке зигзаг необходимо отрегулировать дополнительно. Отрегулируйте натяжение верхней нити так, чтобы обе нити равномерно входили в ткань.Учтите, что слишком большое натяжение верхней нити приведет к натяжению ткани при шитье. Возможно, вам потребуется отрегулировать натяжение нижней нити.

5. Инструкция по смазке швейных машин


Фирменный стук швейной машины Чайка встречается в сборке (L). Во время работы коническая передача периодически касается станины станка. Теоретически стук устранить можно, но это под силу только мастеру. Однако можно самостоятельно уменьшить шум этого узла, если смазать зубцы шестерен консистентной смазкой, например графитовой смазкой.


В зависимости от условий эксплуатации швейной машины смазку и чистку следует производить периодически, но не реже одного раза в шесть месяцев. Смазочное масло следует использовать только со специальным маслом, предназначенным для смазки швейных машин. Другие виды масел могут вызвать тяжелый инсульт.

Швейная машина Чайка — пожалуй, самая популярная модель домашней швейной машины, несмотря на обилие импортных бытовых швейных машин в магазинах.В свое время пришлось за немалые деньги купить, и вроде недавно прошивалась хорошо, только что-то закольцовывалось. Действительно, сломаться ей практически невозможно. Корпус из алюминия, детали полностью металлические, компоненты крепкие и надежные — все в стиле советских технологий. Но, к сожалению, заводит практически «с рождения» и стучит при шитье, как пулемет.

Многие другие «прелести» были предоставлены заводом вместе с инструкциями по установке и эксплуатации, где почти на 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как установить и носить с собой вне ремонта швейная машина чайка .

Швейная машинка Чайка имеет множество моделей, практически не сильно отличающихся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и другие. Швейные машины Подольской фабрики: Подольск 142, Подольск 125-1 и другие, а также швейная машинка Мальва имеют примерно такое же устройство, как и Чайка. Поэтому инструкция к одной из этих машин вполне подходит для любой модели швейной машины полного зигзага, такой как Чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически одинакова для всех вышеперечисленных моделей, за исключением ремонта копира (в зависимости от модели машины) и настройки некоторых параметров хода челнока.Но так как наша задача — научиться настраивать только линию, мы опускаем ремонт многих узлов в этой статье. К тому же такой ремонт своими руками без профессиональных знаний и опыта сделать нельзя, да еще в домашних условиях.

Смазка для швейной машины Чайка

Прежде чем приступить к ремонту и настройке швейной машинки Чайка своими руками, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите мотор от сети, снимите верхнюю крышку (она крепится двумя винтами сверху).Отсоедините лапку, снимите иглу и игольную пластину, крышку механизма челнока. Отсоедините станок от деревянной подставки или стола. Разберите устройство трансфера: бобины случае, стопорное кольцо, трансфер. Теперь удалите с машины пыль, грязь, жгуты (особенно в отсеке челнока) и хорошо смажьте машинным маслом все протирающиеся, доступные места. Места для смазки можно найти в инструкции к машине или смазать всеми доступными трущимися металлическими деталями и узлами.

Для смазки очень удобно использовать медицинский одноразовый шприц, достаточно подобрать размер так, чтобы он проходил в горлышке емкости с маслом. Иглу необходимо снимать при заправке.

Ремонт швейной машины Чайка

Основная неисправность машин типа «Чайка», выполняющих зигзагообразную строчку и на ее основе несколько видов отделочных линий — это пропуск, зацикливание нижней и верхней ниток, а также обрыв нити сверху и снизу. .Именно эти неисправности и методы их устранения мы рассмотрим в этой статье.

Обрыв нити чаще всего возникает на швейных машинах, таких как «Чайка». Первой причиной, приводящей к обрыву нити, является загнутый кончик затупившейся иглы, который при движении обрывает нить. С помощью лупы очень хорошо видно состояние кончика иглы.
Используйте исправные иглы и чайки, предназначенные для швейных машин в соответствии с инструкциями.

Обрыв нити может быть результатом многих неисправностей, например, если игла касается ее при входе в игольное отверстие, нить периодически обрывается. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции положение иглы L должно совпадать с R .

Продольная установка иглы в центре зазора иглы осуществляется перемещением рамы игловодителя, закрепленной двумя винтами на балке, в верхней части машины (прокрутите маховик по зигзагообразной линии, см. это крепление).
Ослабьте эти винты и установите (по прямой) иглу точно по центру (смещая рамку игловодителя). После этого проверьте положение иглы при ее левом и правом уколе. Надеюсь, вход иглы (с максимальной шириной зигзага) справа и слева будет равномерно удален от центра. Если он коснется края отверстия с максимальной шириной зигзага — обратитесь к мастеру, этот случай уже для него.

Регулировка вертикального положения иглы

Поперечное положение иглы регулируется стержнем, установленным на пластине с двумя винтами, и пластиной, прижимающей каркас игловодителя к стержню кронштейна.Регулировка этого агрегата достаточно сложна и требует опыта, но, к сожалению, этот механизм способен самопроизвольно выходить из строя в процессе эксплуатации, особенно у электрической швейной машины Чайка. Поэтому, если вы решили отремонтировать швейную машину самостоятельно, вам следует научиться регулировать положение иглы, поскольку смещение иглы вперед является причиной ее поломки, а смещение от швеи — причиной ее поломки. упущения.

Регулировка положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, потому что это может вызвать неисправность других компонентов, ремонту которых невозможно научиться из скучной книги, набитой техническими терминами и схемами.

Можно добавить, что при использовании изгиба иглы на носике челнока могут образовываться зазубрины, которые «ослабляют» нить и обрываются. Носик крючка должен быть идеально гладким и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.Винт для затяжки прижимной пластины не должен находиться в пазах, ручка защелки должна быть четко зафиксирована, а ее поверхность должна быть чистой и гладкой. Сам челнок также должен быть идеально чистым, без зазубрин и пятен ржавчины.

Регулировка игловодителя и крепление натяжителя

При шитье грубых тканей иногда игла перемещается вверх вместе с игловодителем. Появляются зазоры в стежке. На этом фото стрелки указывают, где расположены крепежный винт игловодителя и крепежный винт натяжителя верхней нити.

Неправильное положение челнока швейных машин Чайка приводит к обрыву нити и появлению других дефектов строчки, в том числе пропусков. Разрывы обычно возникают из-за неправильного положения волана в момент встречи с иглой — носик волана не захватывает образовавшуюся петлю, проходит мимо и образуется проход. Причиной может быть множество других факторов.

Чтобы правильно установить положение встречи носика челнока и иглы, необходимо отрегулировать положение хода челнока.Чтобы аккуратно ослабить два болта, которые удерживают его на месте, вы можете использовать мощную отвертку, чтобы переместить или переместить челнок с челноком по отношению к игле. Шаттл движется по оси, а не движется вперед и назад. Это очень важный момент. Его не нужно тянуть кусачками или молотком, он легко вращается вокруг своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить более подробно тоже очень сложно. Что-нибудь еще, что вы можете добавить, тщательно разберитесь, прежде чем что-то крутить, не говоря уже о том, чтобы откручивать.После ремонта не должно быть никаких остатков деталей.

Параметры для регулировки хода челнока и иглы (Чайка)

В момент встречи носика челнока и лезвия иглы необходимо соблюдать следующие параметры: зазор между носиком и лезвием составляет примерно 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8–2,0 мм, носик должен приближаться к ней над ушком иглы не менее чем на 1 мм, но не более чем на 3 мм.
Кстати, очень важный момент, поднятие иглы из нижнего положения (1,8 — 2,0 мм). Этот параметр влияет на формирование петли иглы, на что следует обратить особое внимание. Чтобы носик захватил нить с иглы, необходимо, чтобы там, где она идет, образовалась петля, зацепляющая ее. Поэтому игла должна сначала спуститься вниз, а затем, немного приподнявшись, уже встретиться с носиком петлителя.

Положение иглы также регулируется игловодителем, для этого есть винт для ее крепления на втулке под передней крышкой (см. Выше).

Если выставить такие параметры регулировки челнока, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт не закончился. Есть много других настроек для челнока, достаточно сложных и необходимых для швейной машины «Чайка». Именно там скрываются причины образования петель нити и такого редкого для швейных машин явления — обрыва нижней нити. Сложность изложения этого материала состоит в том, что практически на любой модели швейной машины Чайка инженеры предусмотрели свои особенности настройки этого агрегата и к тому же требующие от исполнителя большого опыта.За что я им благодарен, по крайней мере, от мастеров по ремонту швейных машин. Они не останутся без работы, пока есть швейные машинки «Чайка».

Шайба фрикционная

Иногда приходится снимать маховик с машины. В этой сборке всего три детали, но многие не могут правильно ее собрать. Это связано с тем, что было бы логичнее вставить лепестки фрикционной шайбы внутрь паза вала, поэтому и делают.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
