Как заменить выключатель одноклавишный: Подробная инструкция как поменять выключатель

Содержание

Как поменять выключатель с одной или двумя кнопками

Выход выключателя из строя может произойти по разным причинам: от короткого замыкания до банального износа коробки. Для того чтобы заменить его, можно вызвать электрика, но при желании эта работа может быть выполнена и самостоятельно. Ничего сложно в этой операции нет, и любой взрослый человек, даже не обладая специальными знаниями, справится с ней не более чем за полчаса. Однако следует помнить, что поскольку эта работа связана с электричеством, необходимо позаботиться о мерах безопасности. В этой статье вы найдете подробный ответ на вопрос, как поменять выключатель своими руками.

Подготовка к работе

Прежде чем приступить к замене выключателя, необходимо убедиться, что причина именно в нем. Нередко «виновником» является патрон, поэтому сначала стоит проверить его пробником или мультиметром, предварительно выкрутив лампу.

Убедитесь также, что в остальных комнатах свет имеется.

Удостоверившись, что неисправен именно выключатель, его нужно демонтировать. Следует помнить, что замена выключателя света производится в обесточенной квартире, поэтому необходимо отключить рубильником напряжение, которое подается в помещение. Предупредите всех домашних, что работаете с электричеством и в это время они не должны включать никакие электроприборы, а тем более – трогать рубильник.

Разберемся сначала, как поменять выключатель с одной кнопкой.

Снятие выключателя

Чтобы демонтировать неисправное устройство, нужно сначала снять его защитную крышку, выполненную из пластика или карболита. Для этого понадобится открутить 2 винта крепления.

Механизм выключателя с одной клавишей фиксируется внутри подрозетника распорными лапками. На нем имеется пара винтовых зажимов с подключенными к ней кабельными жилами. Положение лапок при необходимости можно регулировать находящимися с левой и правой стороны винтами.

Перед снятием механизма нужно определить, по какой жиле к нему подходит фаза.

Для этого нам понадобится отвертка-пробник. Касаясь ей контактов поочередно, проверяем наличие напряжения. Затем клавишу устройства следует переключить в другое положение, после чего произвести повторную проверку.

Питающей фазной жилой кабеля является та, на контакте которой пробник показывает наличие напряжения; при этом на втором контакте оно отсутствует. Нулевая жила должна отходить на прибор освещения.

Определение фазы производится на выключателе, находящемся под напряжением, поэтому при выполнении этой процедуры необходимо быть предельно осторожным. Только после ее окончания помещение нужно обесточить, выключив рубильник или вывернув пробки.

Обесточив квартиру, нужно убедиться в отсутствии напряжения на выключателе, после чего продолжить его демонтаж. При этом нужно действовать следующим образом:

  • Вынуть механизм из подрозетника, предварительно открутив винтики распорных лапок.
  • После этого нужно отделить провода, начиная с фазного. Отвернуть винт контакта, вытащить кабель и пометить его изолентой.
  • Отсоединить от механизма второй кабель.
  • Выпрямить провода.

На этом демонтаж окончен.

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Установка нового выключателя

Подготовив механизм к установке, переходим непосредственно к его подключению. Действовать при этом нужно в следующем порядке:

  • Зачистить концы проводов от изоляции на 1-1,5 см ножом.
  • Вставить очищенную жилу в отверстие контакта, при этом нужно следить, чтобы в зажиме не оказалась изоляция. Следует помнить, что фазная жила (красного цвета) должна крепиться в гнезде контакта, обозначенного символом L1, а нулевая (черная или синяя) – в гнезде L2.
  • Если конец жилы торчит наружу более чем на 2 мм, лишнее подрезать.
  • Затянуть винт контакта.
  • Потянуть за кабель, чтобы убедиться, что контакт закреплен хорошо. Провод должен оставаться неподвижным. Если это не так, подтянуть контакт поплотнее. Но при этом важно не перестараться – можно сорвать резьбу.
  • Зачистить и вставить в отверстие следующий провод.
  • Закрепить аналогичным образом, убедиться в качестве фиксации.

После этого выключатель нужно вставить внутрь подрозетника и закрепить при помощи раздвижных планок. Затем подать электроэнергию в помещение и проверить работоспособность устройства под напряжением.

Если свет выключается при нажатии клавиши вверх, следует поменять кабели местами или же просто перевернуть корпус механизма.

Убедившись, что все в порядке, установить на место клавишу выключателя и прикрутить крышку. При установке клавиши нужно удостовериться, что штырьки на ней входят в кнопочные пазы. На этом замена выключателя завершена.

Перейдем к вопросу о том, как правильно поменять выключатель с двумя кнопками или тремя. Порядок выполнения процедуры практически идентичен тому, который соблюдается при работе с однокнопочным устройством, за исключением пары нюансов. При установке выключателя с двумя клавишами фаза подключается к клемме L3, а другие два кабеля идут на клеммы L1 и L2. Выключатели на три клавиши подключаются четырьмя проводами, один из которых – фазный, а каждый из трех остальных соответствует своей группе подключения.

Наглядно весь процесс замены двухклавишного выключателя на видео:

Заключение

В изложенном материале мы постарались максимально подробно разобрать, как заменить выключатель света. Как видим, особых трудностей эта процедура не представляет, и наши читатели, прочитав статью, легко справятся с такой работой самостоятельно, без помощи профессионального электрика.

как подключить одноклавишный выключатель

Однополюсный выключатель – коммутационное устройство для включения только одной группы источников света. Управляется кнопкой, фиксирующейся в двух положениях: включение, выключение.

Общее

Его установка, подключение и замена покажется весьма простым делом, при взгляде на схему:

Схема подключения выключателя в распред коробке

Действительно, более простую электрическую цепь трудно придумать. Но, не имея опыта, нужно иметь перед глазами данный рисунок, и отождествлять каждый провод с изображенными на чертеже линиями, иначе случится казус.

Звонок электрику из реальной жизни:

Привет, поставил выключатель в гараже, включил и везде света не стало!
Причина была в том, что фаза замыкалась на ноль через выключатель. Ошибка была вызвана тем, что в распределительной коробке имелись ответвления линии к розеткам и другим потребителям.

Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, превращается наяву в торчащий из коробки ворох проводов. Поэтому, прежде чем делать подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Данная статья расскажет, как поменять выключатель самостоятельно.

Для начала:

  • Все работы производить при выключенном напряжении!
  • Коммутироваться должен исключительно фазный провод, подключаемый к внутреннему контакту патрона источника света;
  • Выключатель скрытой установки удобно будет подключать, если длина проводов, выступающих из подрозетника (монтажной коробки), будет равна его диаметру;
  • Изоляцию лучше всего снимать с помощью стриппера – специального инструмента.
Стриппер — инструмент для снятия изоляции

Заменить устаревший или неисправный однополюсный выключатель скрытой установки

В зависимости от конструкции устройства, нужно добраться до болтов, разжимающих крепёжные скобы.

В старых советских изделиях откручиваются шурупы, крепящие лицевую крышку, а в более новых нужно отщёлкнуть клавишу, поддевая её плоской отверткой.

Ослабив зажимные винты, осторожно вынуть выключатель из монтажной коробки. Открутить болты и вынуть провода и клемм. На этом этапе могут возникнуть трудности из-за «закисших» болтовых соединений – они могут заржаветь или покрыться оксидами меди, алюминия.

В этом случае нужно обратно поставить на место сердцевину выключателя, взять хороший упор и попытаться, сильно прижимая отвертку, открутить неподдающееся соединение. Если давить с небольшим усилием, то инструмент будет прокручиваться, грани собьются, и открутить клемму не будет никакой возможности.

Если старания не увенчались успехом – придётся откусить кусачками, надеясь, что хватит сноровки, чтобы снять изоляцию и подключить новый выключатель к укороченному кабелю. Если провод обломался, или стал слишком коротким после откусывания, его можно нарастить, используя, в зависимости от количества наращиваемых проводов один из представленных клеммников:

В статье про способы соединения электрических проводов можете ознакомиться с этими соединениями

Вставляют провода в клеммы нового выключателя и крепко зажимают.

Замена старого подрозетника

Может быть, что ранее использовавшийся металлический подрозетник пришёл в полную негодность, и его надо заменить. В этом случае главное предостережение – не повредить провод!

Зубилом или перфоратором долбят монтажный гипс вокруг цилиндра, пока он не окажется свободным. Осторожно его вынимают, и на торчащие провода насаживают новый подрозетник, и фиксируют его с помощью гипса, или алебастра.

Нужно подождать до его полного затвердевания, прежде чем продолжать установку – монтажные скобы будут деформировать стенки коробки, которые упираясь в неокрепший раствор, будут его крошить, что приведёт к разбалтыванию выключателя в процессе эксплуатации.



Для завершения установки нужно открутить зажимные болты распирающих скоб, чтобы одетая на них резинка максимально прижала их к корпусу – тогда он легко будет входить в подрозетник до упора.

Придерживая выключатель в таком положении болты зажимать по несколько оборотов каждый до полной фиксации. Защёлкнуть клавишу, подать напряжение, проверить наличие света при включении.

Замена выключателя открытой установки на однополюсный выключатель скрытой

Встречается комбинация скрытой проводки и открытого, накладного выключателя. В этом случае: отсоединить кабель, разобрав отключаемое устройство, убрать его и различные крепёжные приспособления. Разметить место установки нового выключателя с учётом имеющегося кабеля.

Практика показывает, что нужно сместиться вверх, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом удалить штукатурку вдоль кабеля на десяток сантиметров вверх, высвободив его по этой длине из стены и отогнув горизонтально, стараясь не повредить.

коронка для подрозетника

Если стена бетонная, то углубление для монтажа делают с помощью перфоратора и специального сверла – буровой коронки, но можно, приложив достаточно труда, проделать его вручную, главное, чтобы специализированный под железобетон подрозетник полностью вмещался и не выступал над поверхностью.

Для кирпичной кладки подрозетник такой:

Потом отгибают назад кабель, проламывают отверстие под него в монтажной коробке, продевают и фиксируют подрозетник, замазывают раствором ранее освобождённую часть проводки.Дальнейший порядок подключения тот же, что и вышеописанный.

Заменить выключатель и часть проводов

Если предстоит вариант с заменой на скрытую установку выключателя и проводки, то старые провода от распределительной коробки до выключателя лучше будет заменить, ведь наверняка имеющийся кабель не предназначен для скрытой установки.

Допустим, требуется, чтобы распределительная коробка оставалась прежней. В этом случае, отсоединяя старые провода и раскручивая скрутки нужно пометить их соответственно точкам подключения, чтобы потом не пришлось звонить знакомому электрику, как в примере, описанном в начале статьи.

Для укладки новой проводки в стене проделывают борозду с помощью перфоратора, зубила или специального инструмента — штрабореза. Без его наличия, для облегчения задачи, сначала алмазным кругом делают две прорези, а потом скалывают бетон между ними.

Нужно помнить, что железобетонные панели в домах считаются несущими, и проделывать канаву можно только до глубины залегания арматуры. Устанавливают проводку, начиная сверху, с помощью самофиксирующихся в проделываемых отверстиях хомутов, в дальнейшем закрепляют быстросхватывающим раствором.

По описанным выше методам нужно зафиксировать подрозетник и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки.

с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно


Как поменять выключатель света с одной клавишей – это распространенный вопрос среди пользователей, которым пришлось столкнуться с поломкой электрооборудования. Ведь, несмотря на то, что производители стараются изготавливать выключатели из прочных материалов, они все равно рано или поздно выходят из строя. Причем произойти это может внезапно в квартире или офисном помещении. Тем не менее, не следует сразу же вызывать специалиста, ведь техника замены оборудования не представляет сложностей. При желании с такими действиями справится каждый человек, и сегодня мы расскажем, как это сделать.

Поменять выключатель — несложно

Что такое выключатель

Выключателем называют прибор, отвечающий за подачу питания и размыкание цепочки, которая идет к светильнику. Он должен фиксироваться на месте разрыва провода фазы. Поэтому, не стоит верить неопытным специалистам, которые считают, что к выключателю необходимо подвести нулевой и фазный провод — это приводит к проблемам с электрической проводкой.


Стандартная схема подключения выключателя

Существующие на рынке изделия предназначаются для проводки с определенной нагрузкой, поэтому при наличии иных значений, подключать их не рекомендуется. Параметры напряжения и силы тока, как правило, указывают в паспорте или на корпусной части коммутатора.

Функциональная задача выключателя – обеспечение питанием светильника, а также его прекращение, когда прибор не используется.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на диммер. Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в статье о подключению диммера.

Разновидности выключателей

Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.

Таблица 1. Виды коммутаторов по способу соединения проводов.

ВидОписание
С зажимом и винтамиДля соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия.
Механизмы с пружинамиЭто современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой.

Таблица 2. Типы выключателей по методу монтажа.

ТипОписание
НакладныеТак принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа.
ВстроенныеПод такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа.

Таблица 3. Разновидности коммутаторов по способу управления.

Вид, иллюстрацияОписание
С клавишамиЭти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант — подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже.
Шнурового типаНа пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота.
СенсорныеРабота этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду.
С дистанционным управлениемТакое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров.
Со встроенным датчикомКак правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться.

Узнайте, что такое проходной выключатель, а также ознакомьтесь с его описанием и разновидностями, в специальной статье на нашем портале.

Цены на регулируемые выключатели

Диммер

Виды


Проведем классификацию выключателей по нескольким признакам:

  • по способу крепления;
  • по количеству клавиш;
  • по конструкции;
  • по конструкции клемм для крепления концов проводки;
  • по принципу включения.
  1. По способу крепления выключатели подразделяются на два вида: внутренние и наружные.
      Наружные выключатели применяются при открытой проводке, когда проводка проходит непосредственно по стенам, выключатель соответственно крепится тоже к стене. Такое очень редко встречается в обычных квартирах, больше характерно для деревянных домов.
  2. Внутренние выключатели же применяются, когда проводка спрятана под штукатуркой. В этом случае высверливают технологическое отверстие под выключатель, закрепляют в это отверстие подрозетник, к которому уже и крепится выключатель.
  3. По количеству клавиш выключатели бывают одноклавишные, двухклавишные и трехклавишные.

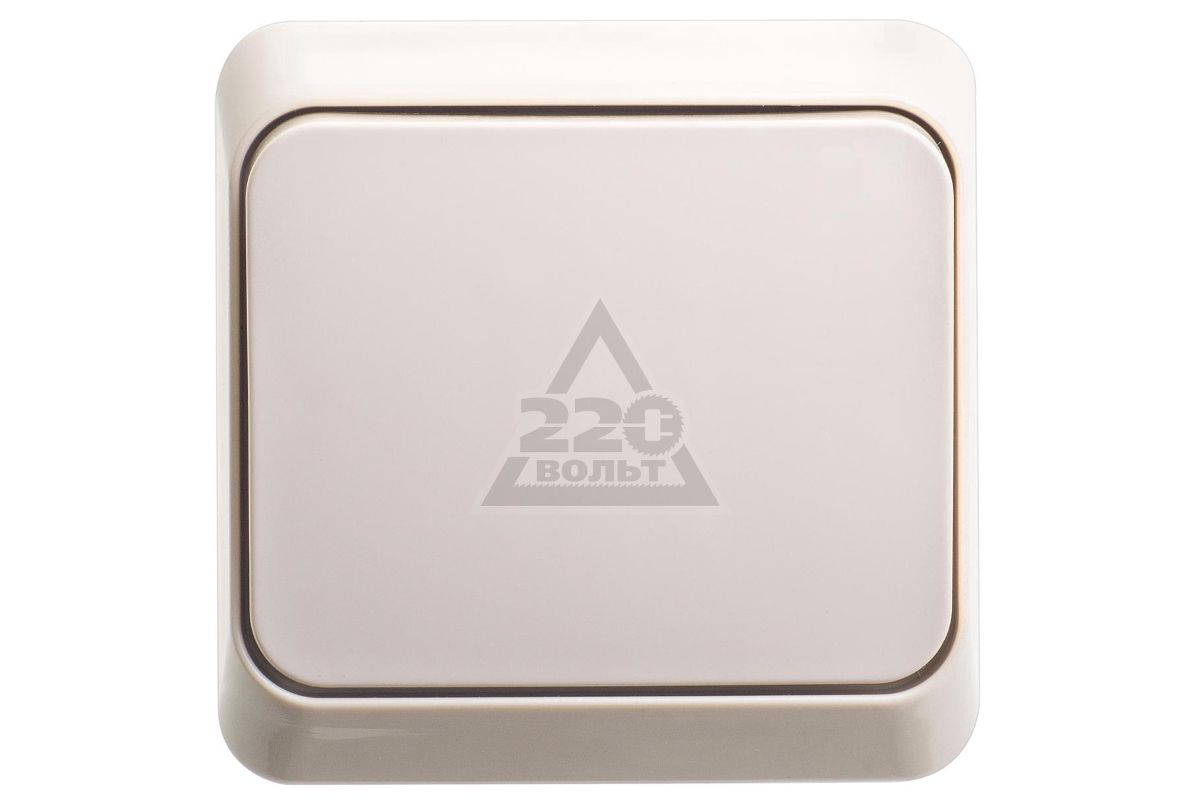

      Одноклавишные – это такие выключатели света, которые содержат только одну электрическую цепь и клавишу. Они являются самыми простыми в монтаже, но такие выключатели включают и выключают сразу все лампочки, которые есть в люстре.

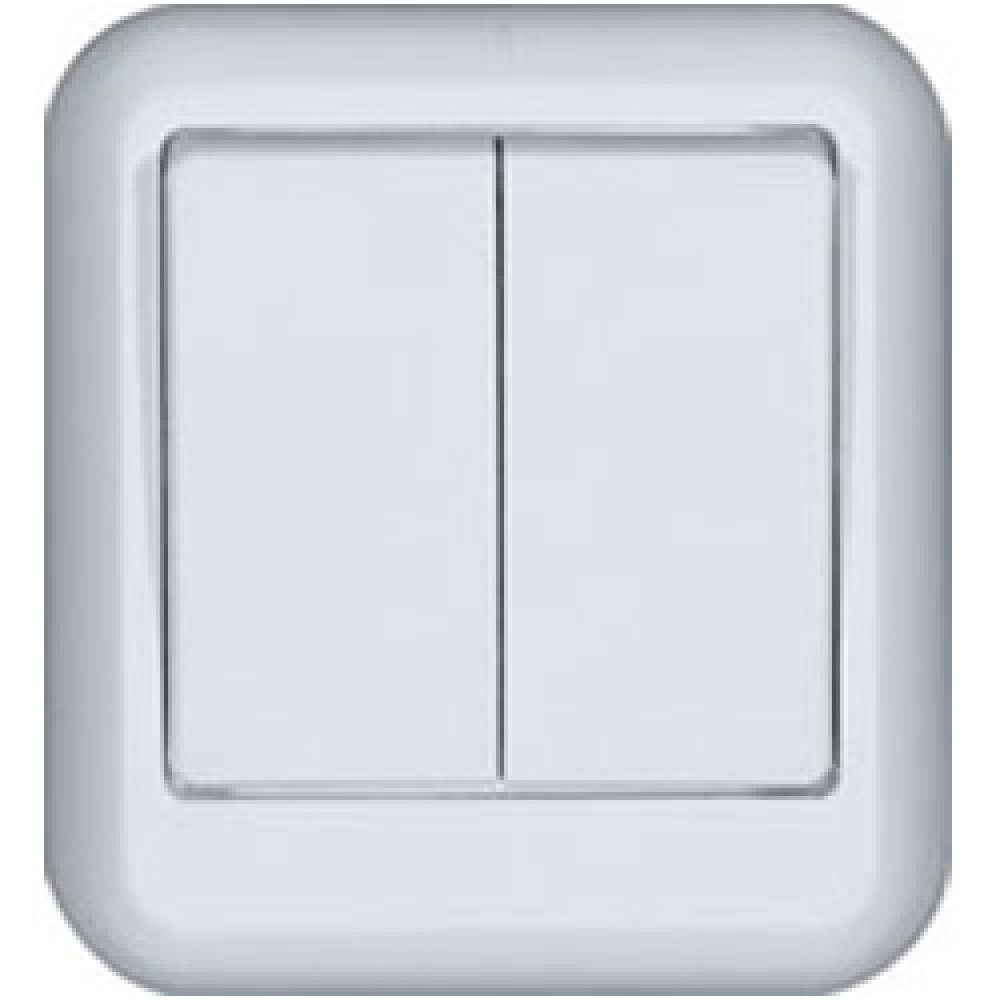

  4. Выключатели с двумя клавишами состоят их двух электрических цепей. Их можно применять, например, если у вас трехрожковая люстра. В таком выключателе можно разделить, чтобы одна кнопка отвечала за одну лампочку, а вторая за две другие лампочки, таким образом в такой люстре можно включить любое количество лампочек, начиная от одной и заканчивая всеми тремя.
  5. В трехрожковом выключателе соответственно три электрических цепи.
  6. По способу крепления проводов выключатели бывают с винтовым креплением и безвинтовым.
      Выключатели с винтовым креплением – это самый распространенный вид выключателей. Зачищенный конец провода в таких выключателях фиксируется при помощи винта. Преимуществом данного вида крепления является простота монтажа. А к недостаткам можно отнести необходимость периодически подтягивать винт, так как под воздействием вибраций он незначительно откручивается.
  7. Выключатели с безвинтовым или быстрозажимным способом крепления встречаются реже. К достоинствам данного вида крепления можно отнести отсутствие необходимости что-то подтягивать. К недостаткам можно отнести то, что не при любом виде проводки можно использовать такой тип крепления, он подходит для медной многожильной проводке и неприменим для старой алюминиевой проводки.
  8. По типу включения выключатели бывают клавишные, кнопочные, диммеры, поворотные, веревочные, сенсорные, акустические, с пультом дистанционного управления.
      Клавишные выключатели в особом представлении не нуждаются. Практически у всех дома такие выключатели. Процесс замыкания цепи производится механически, нажатием клавиши.
  9. В кнопочных выключателях процесс замыкания также как и в клавишных происходит механически, только в кнопочном выключателе процесс включения и процесс выключения осуществляется нажатием на одну и ту же кнопку. Очень часто такие выключатели встречаются на настольных лампах.
  10. Диммерные выключатели – это такие выключатели, которыми можно не только включать и выключать свет, но еще и регулировать его интенсивность. Они оснащены реостатом. Помимо довольно часто встречающихся выключателей, на тех же самых настольных лампах, с колесиком, есть еще диммерные выключатели с кнопочной регулировкой и даже сенсорной регулировкой.
  11. Поворотные выключатели наиболее часто встречаются в помещениях с открытой проводкой или в помещениях с дизайнерским интерьером под старину или лофт. Они не являются такими многофункциональными как диммерные. Включение и выключение в них осуществляется поворотным механизмом.
  12. Веревочные выключатели также многим знакомы, достаточно часто они применяются в прикроватных бра. Данный тип выключателя ничем координально не отличается от других видов выключателей. Это чисто декоративный тип выключателя, более ничего в нем особенного нет.
  13. Сенсорные выключатели являются самыми современными из всего списка и обладают огромным функционалом по сравнению с остальными. Сенсорные выключатели могут обладать такими функциями, как: таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другие. Несмотря на то, что этот тип выключателя является самым дорогим, он же и самый востребованный. Дополнительно вы можете ознакомиться с вышеупомянутимы типами устройств — инфракрасный, светодиодный и с подсветкой.
  14. Акустический же выключатель снабжен звуковым датчиком, который срабатывает при воздействии определенного звукового сигнала, чаще всего это хлопки (о таком выключателе мы писали здесь). В отличае от сенсорных выключателей встречаются более дешевые модели, которые редко отличаются хорошим качеством.

На страницах нашего портала вы найдете много полезной информации, которая поможет вам определить поломку и сделать ремонт этого устройства своими руками, а также установить проходной или перекрестный выключатель.

Особенности замены выключателя: безопасность

Замена одноклавишного выключателя – это несложная процедура, которая предполагает использование минимального набора инструментов. Тем не менее, в процессе работы следует проявлять осторожность, иначе можно причинить вред здоровью. Ведь ошибки при взаимодействии с электричеством иногда приводят к следующему:

  • воспламенение электропроводки в щитке на лестничной площадке, а также в стенах;
  • поломка различных бытовых электроприборов, светильников;
  • замыкание в общей цепочке;
  • самое опасное последствие – поражение током неумелого электрика.

Поэтому перед началом работ необходимо подготовить перчатки из прочной резины. Кроме того, необходимо соблюдать и другие правила безопасности. Поэтому желательно уделить больше времени изучению устройства электрического оборудования, а также сфотографировать или запомнить схему подключения проводки — это позволит исключить проблемы с заменой оборудования.


Выполнять замену выключателя света без специальной защиты для рук допускается лишь при наличии определенного опыта

Стоит учитывать, что любые ремонтные работы проводят только после отключения питания, поэтому необходимо отключить автоматы в распределительном щите.

Цены на различные виды дифавтоматов

Дифавтомат


Флажок автомата опускают вниз для того чтобы отключить питание

Чтобы наверняка убедиться в отсутствии напряжения, следует проверить это отверткой-индикатором напряжения. Ее подсоединяют поочередно к каждому контакту. Если сеть отключена, то лампочка, расположенная в верхней части индикатора, не загорается.


Отвертка-индикатор

Подключение с одной кнопкой

Перед тем как заменять любые выключатели света, зачищаем изоляционный слой на проводах. Пятимиллиметровые участки проводов укладываем в клеммы переключателя. Фазный провод (красного цвета) направляем к контакту, обозначенному как L1. К контакту L2 подводим синий (черный) провод. Выключатель устанавливаем в нишу. Закрепляем корпус с помощью раздвижных планок и винтов.

Запускаем электропитание на распределительном щитке и тестируем систему на работоспособность.

Иногда свет выключают движением клавиши кверху. Тогда переворачиваем корпус устройства и меняем проводники местами. Фиксируем декоративную панель и клавишу выключателя.

Демонтаж старого выключателя

Перед тем, как приступить к работам по демонтажу, необходимо внимательно осмотреть выключатель — некоторые устройства фиксируются винтами, а другие защелками из пластика.


Чтобы снять ретро-выключатель понадобится открутить отверткой винтовые крепления, а потом отсоединить верхнюю крышку

Демонтаж одноклавишного выключателя — пошаговая инструкция

Шаг 1. Сначала следует удалить верхнюю крышку, если она фиксируется шурупами, то их тоже откручивают. Для таких целей используют плоскую отвертку. Если крепление представляет собой защелки, то сначала необходимо демонтировать клавишу. Сделать это можно тай же отверткой, поддевая за край.


Клавиша быстро снимается плоской отверткой

Шаг 2. После демонтажа клавиши необходимо внимательно рассмотреть внутреннее устройство выключателя. Если это встроенный коммутатор, то необходимо освободить металлические лапки крепления, передвинув винты. Их необходимо вращать отверткой, пока основание не выйдет. Если это накладной выключатель, то достаточно открутить крепления, которые присоединяются к стене.


Отсоединить встроенный коммутатор получится только после демонтажа винтовых креплений подрозетника

Шаг 3. После демонтажа шурупов получится достать цоколь, внутри которого располагаются контакты для подачи тока к осветительному прибору.


Извлекаем выключатель

Шаг 4. Последний этап демонтажных работ предполагает отсоединение проводки. Она выводится в специальные щупы и крепится в них винтовыми зажимами. Если немного ослабить эти винты, то получится достать проводку из гнезд. Как правило, полностью их не демонтируют, ведь в некоторых коммутаторах крепежи устроены так, что кабель зажимается между шурупом и гайкой в форме квадрата. Если эта гайка сорвется с резьбы, то закрепить ее вновь будет проблематично.


После откручивания болтов, вы сможете достать корпус коммутатора

Подготовка к подключению

Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:

  • При помощи плоской отвертки снять клавишу.
  • Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.

Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.

Пошаговая инструкция — как подключить выключатель света

После демонтажа старого коммутатора необходимо подключить новый в обратном порядке. Для того, чтобы разобраться с этим процессом, рассмотрим пошаговую инструкцию.

Таблица 4. Подключение нового выключателя.

Шаг, иллюстрацияОписание
Шаг первыйПервым делом необходимо подготовить проводку. Для этого понадобится снять на конце изоляцию примерно на 10 миллиметров.
Шаг второйТеперь необходимо вставить жилу в отверстие контакта. Поскольку она не должна торчать с наружной части, при необходимости лишнее можно отрезать. Контактное крепление необходимо тщательно затянуть.
Шаг третийНеобходимо проверить протяжение контакта, поэтому следует с усилием потянуть провод. При необходимости можно будет протянуть его дополнительно. Ведь именно из-за плохо затянутого контакта приходит в негодность выключатель. Тем не менее, переусердствовать тоже не следует, иначе слетит винтовая резьба. Ведь у большинства устройств она является «слабым» звеном. Поэтому лучше несколько раз перепроверить исправность.
Шаг четвертыйНа большинстве конструкций с обратной стороны корпуса располагается схема подсоединения контактов. Если это одноклавишный коммутатор, то чаще всего там располагается маркировка — L1 или L2. В первом случае обозначается контакт приходящей фазы, во втором случае отходящий контакт (обычно помечается стрелкой). Это необходимо для того чтобы при подключении выключателя, приходящая фаза стала фиксированным контактом, отходящая оставалась подвижной. Тем не менее, для устройств с одной клавишей это не имеет принципиального значения. Поэтому подсоединять провода можно удобным способом.
Шаг пятыйТеперь необходимо приступить к процессу установки устройства в подрозетник. Для этого необходимо подключить электроэнергию и проверить функциональность клавиши. Если прибор включен, то клавиша прижата сверху, а если выключен, то снизу.
Шаг шестойДалее следует поместить коммутатор в монтажный стакан и зафиксировать металлические лапки креплениями. Затягивать их следует плотно с целью надежного крепления.
Шаг седьмойТеперь необходимо зафиксировать на прежнее место корпусную часть коммутатора.
Шаг восьмойДалее монтируется клавиша. Здесь необходимо посмотреть на ее обратную сторону, ведь штыри из пластика должны входить в пазы.
Шаг девятыйПо завершению сборки следует еще раз проверить работоспособность устройства.

Видео – Как подключить одноклавишный выключатель

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

  1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель.


    Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.

  2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).

  3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Что делать, если выключатель необходимо перенести

В некоторых ситуациях возникает желание или необходимость перенести коммутатор в другое место. К примеру, когда в семье имеются дети, которые уже подросли, но еще не могут дотянуться до верхнего выключателя. Поэтому, согласно правилам установки электрооборудования, разрешается перенос устройства в другое место.


Выгода самостоятельной замены выключателя

Допускается монтировать выключатель на расстоянии от 82 до 165 сантиметров от уровня пола. Тем не менее, чтобы приступить к работам по переносу оборудования, требуется сначала определиться с точным местом его установки. Рекомендуется размещать коммутатор на расстоянии не больше 25 сантиметров от дверного косяка (сторона не имеет принципиального значения, но чаще устройство располагают справа).


Монтировать выключатель разрешается с каждой стороны двери

Узнайте, как подключить розетку от выключателя и выключатель от розетки правильно, в специальной статье на нашем портале.

Перенос выключателя — пошаговая инструкция

Шаг 1. Если вы переносите оборудование в пределах 100 сантиметров от имеющегося положения вниз или вверх, то в перекрытии делают штробу. Как правило, она имеет глубину в 2 раза больше сечения кабеля в гофре. Так, провод не должен выпирать из проема. Подготовить подобное углубление можно перфоратором или специальным инструментом для штроб.

Цены на популярные модели штроборезов

Штроборез


Так выглядит штроба в перекрытии под кабель

Шаг 2. Теперь непосредственно на месте установки нового коммутатора необходимо сделать углубление под монтажную чашу. Делается это с помощью того же перфоратора и специальной круглой насадки. Если стена бетонная, то глубина проема будет около 50 миллиметров, а если кирпичная или панельная, то 45 миллиметров. Диаметр самой насадки будет около 7 сантиметров (подбирается индивидуально).


Так выглядит проем под монтажную чашу

Шаг 3. Теперь необходимо полностью обесточить квартиру и демонтировать старый коммутатор (способом, который мы рассмотрели выше). Только здесь уже кроме выключателя из стены демонтируется монтажная чаша. Для этого понадобится тот же ударный аппарат или молоток с плоской отверткой. Чаще всего подрозетники фиксируются на гипсовый раствор, который начинает крошиться при ударах. При этом важно не нарушить целостность пластикового основания.


Необходимо осторожно достать из стены монтажную чашу

Шаг 4. Теперь следует увеличить кабель до требуемой длины. Провода, как правило, соединяют специальными зажимами или колодкой, но если возможности нет, то их концы скучивают, а затем изолируют. По правилам монтажа кабель должен находиться в специальной пластиковой гофре диаметром около 1,6 сантиметров. Обмотать изоляционной лентой необходимо и места соединения двух частей гофры. При удлинении кабеля необходимо оставлять несколько сантиметров на запас.


Не должно оставаться открытых проводов, поэтому их обматывают лентой изоляции

Шаг 5. Теперь необходимо установить монтажную чашу в новый проем, зафиксировать ее будет проще с использованием алебастра, в составе которого имеется гипс. Поскольку гипс начинает застывать уже за несколько секунд, его быстро разводят с водой согласно инструкции, а затем замазывают отверстие.


Работать с алебастром необходимо быстро, пока он не успеет застыть

Шаг 6. Раствором необходимо замазать и штробы в перекрытии. При этом укладывать проводку следует по всем правилам, потому что поменять ее расположение уже не получится. Затем поверхность стены необходимо отделать финишной шпаклевкой, чтобы окончательно спрятать места расположения штроб. Когда поверхность просохнет, ее обрабатывают мелкозернистой наждачкой.

Цены на популярные виды шпатлевки

Шпатлевки


Штробы тоже следует зашпаклевать

Подключать коммутатор следует только после того, как раствор затвердеет. Поэтому, придется подождать несколько часов.

Обратите внимание! Иногда при переносе выключателя обнаруживают, что в стене отсутствует монтажная чаша. Так, выключатели устанавливали еще в 50-60 годах прошлого века, поэтому не стоит удивляться, здесь только упрощается задача по демонтажу.

Если вы планируете перенести коммутатор на значительное расстояние от прежнего места, то скорей всего его понадобится подключить к другой коробке. При этом желательно обратиться за помощью к опытному электрику.

Видео – Как перенести выключатель

Принципы работы

Для того чтобы сделать замену выключателей и не допустить ошибок, которые могут привести к нежелательным последствиям:

  • короткому замыканию;
  • выходу из строя осветительных приборов;
  • выгоранию проводки в стенах и распределительных коробках;
  • худшему варианту – поражению человека электрическим током

надо ознакомиться с принципом работы выключателей, техникой безопасности, запомнить схемы их включения в цепи электрической проводки, изучить правила демонтажа, установки и подключения, учесть конструктивные особенности при установке новых выключателей различных видов.

Какой тип проводки использовать


Установка выключателя с открытой проводкой

Перед тем, как устанавливать выключатель, стоит определиться с типом проводки. Существует всего 2 типа – скрытая и открытая. В соответствии со способом укладки кабеля подбираются выключатели.

Скрытой проводку называют в том случае, если кабель находится под гипсокартоном, штукатуркой, напольным покрытием. Такой вариант укладки кабеля имеет массу преимуществ в эстетическом плане. Используют исключительно внутренние и встроенные конструкции. Существуют и недостатки:

  • высокая стоимость укладки и последующих отделочных работ;
  • низкий уровень охлаждения провода в момент прохождения электрического тока;
  • проблематичность замены провода.

Открытая проводка – принцип укладывания кабеля поверх стен. Провод крепится к поверхности посредством скоб. Такой вариант элементарен с точки зрения монтажа, но имеет высокую пожарную опасность и портит внешний вид помещения. Желательно использовать накладные конструкции. Еще один недочет: провод легко повредить в результате механического воздействия.

Внутреннее устройство одноклавишного выключателя

Одноклавишный выключатель состоит из следующих основных частей:

  • Рабочий механизм. Является основной частью устройства. Он включает в себя привод клавиши, установленный на металлической рамке. Для крепления всей конструкции в подрозетнике рамка имеет пару раздвижных лапок. Подключение электрических проводов осуществляется через специальные контакты. Установка рабочего механизма выполняется таким же образом, как и монтаж электрической розетки.

  • Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.
  • Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Замена. Видео

Как правильно поменять выключатель в доме или квартире и каких правил следует при этом придерживаться расскажет видео. Это по силам сделать каждому хозяину.

На основе вышеперечисленной информации, соблюдая правила безопасности, вы сможете своими руками поменять обычные выключатели любого типа, не прибегая к услугам электрика. Как показывает практика, нет ничего сложного в том, чтобы заменить выключатель, большинство людей могут это сделать в домашних условиях.

Оцените статью:

Намечаем план действий

Пошаговая инструкция для монтажа выключателя зависит от объема необходимых работ и в целом состоит из пяти этапов:

  • Подготовка к монтажу;
  • Проведение требуемых строительных работ
  • Установка выключателя;
  • Подключение к сети;
  • Проверка работоспособности.

Для наглядности сопровождать алгоритм действий каждого этапа будут ряд фотографий и подробные схемы подключения.

Общие замечания по монтажу электропроводки

  • Монтаж и подключение электроустановочных приборов, то есть розеток и выключателей, производится только при отключенной электросети.
  • Электропровод укладывается только по прямой линии, как в горизонтальном, так и в вертикальном направлениях.
  • Если здание деревянное, то электропровод укладывается поверх стены. Непосредственное соприкосновение электропровода и поверхности стены не допускается. Он заводится или в гофру, или монтируется на специальных изоляторах, которые сделаны из непроводящих ток материалов.
  • В каменных строениях, кирпичных, панельных, монолитных домах, электропроводка закладывается под штукатурку.

Электрокабель состоит из токонесущих жил (проводов) и оболочки. Жил в электропроводе может быть две и более. Обычно используют двух и трехжильные кабеля. Одна из жил служит для создания непрерывной сети. Напряжение на нее не подается. Ее называют пустой или нулевой фазой. Остальные жилы называются рабочими фазами или жилами. Она или они и подают электроэнергию к электроприборам.

Возможные неисправности

Если после монтажа лампочка не загорается, то, возможно, что плохо скручены провода. Нужно проверить соединения. Для этого нет нужды проверять каждое. Начинать надо с проводов, входящих в выключатель. Берем индикаторную отвертку и проверяем, поступает ли на выключатель электричество. Прикоснемся отверткой по очереди к концам провода, входящего в выключатель. Если индикатор не горит, то неисправность в соединении с общей сетью. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию. Проверим еще раз.

Если ток подается, а лампочка все равно не горит, то неисправность или в выключателе, или в остальной электрической цепи. Если выключатель исправен, то индикатор должен загораться при прикосновении к обоим его контактам. Если индикатор горит только на одном из контактов, то неисправен выключатель. Лучше его сразу заменить. Бракованная вещь долго не проработает. Если выключатель исправен, проверяем каждое соединение, пока не найдем неисправность.

Этапы выполнения

В самом начале требуется проложить электропровода, совмещающие световой прибор с коробкой распределения и выключателем.

При монтировании встроенного выключателя требуется заранее выполнить подрозетник. Для удобного соединения электропровода с контактами, необходимо выпустить его из подрозетника на длину около 10 см. Подрозетник устанавливается аналогично, как и обычная розетка. Высверлив проем в стене, его фиксируют благодаря алебастру.

Как только все работы по подготовке будут выполнены, можно начать устанавливать выключатель:

  • Обесточить электросеть в щитке.
  • Убрать клавишу, прикрепленную к главной части пазами из пластика.
  • Убрать рамку, которая зачастую подсоединена к механизму парой винтов. Провести очистку концов электропровода, необходимых для соединения с клеммами.
  • Прикрепить края электропровода к контактам одноклавишного выключателя. При работе необходимо следить за их правильным подсоединением, исходя из маркировки контактов.
  • Встроить механизм в подрозетник. В этих целях используются винты. При монтажных работах данного устройства главное не спутать ее верх и низ.

Сделать защитную рамку. Для получения верного расположения рамки лучше использовать строительный уровень. 7. Установка клавиши.

Разметка мест установки электроприборов

Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.

После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.

Сосчитайте провода

О количестве жил можно судить по числу клавиш, но иногда бывают исключения. Поэтому лучше убедиться, что в стене проложено необходимое количество проводов. От этого будет зависеть, какой выключатель вы сможете установить.

Внимательно взгляните на механизм. Сосчитайте, сколько жил к нему подключено, и выясните, нет ли в стене незадействованных проводов. Всего их может быть от двух до четырёх.

  • Два провода — подойдёт для одноклавишного выключателя. Можно управлять одной или всеми лампами отдельного светильника.
  • Три провода — подойдёт для двухклавишного выключателя. Можно управлять двумя группами ламп одной люстры или двумя отдельными светильниками.
  • Три провода — также три жилы нужны для проходных выключателей. Можно управлять одной или всеми лампами отдельного светильника из двух разных мест.
  • Четыре провода — подойдёт для трёхклавишного выключателя. Можно управлять тремя группами ламп одной люстры или тремя отдельными светильниками.

Проверяем работоспособность устройства

После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.

Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.

С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.

Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

  • Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
  • Не касаться руками оголенных жил.
  • Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
  • Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
  • Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
  • Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
  • Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Читайте здесь! Трехклавишный выключатель: фото-обзор современных моделей, инструкция по их подключению и советы по монтажу. Лучшее пошаговое руководство от мастеров!

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Внимание! При покупке нового выключателя нужно обязательно приобрести подходящий к модели подрозетник, который от стандартных железных вариантов старого образца отличается компактным размером и изготавливается из специальной негорючей пластмассы.

Как снять старый

Окончив с подготовкой, приступают к демонтажу старого изделия. Работа выполняется в несколько этапов:

  • Устранение клавиш конструкции. Сначала снимаются клавиши переключателя. Для этого их осторожно поддевают плоской отверткой.
  • Демонтаж верхней части. После снятия клавиш демонтируется верхняя часть конструкции, которая является ее декоративным украшением.
  • Выкручивания винтов. После снятия верхней части откручиваются крепежные винты, при помощи которых прикручен переключатель.
  • Отсоединение проводки. Открутив коробку, отключают проводку.

Подготовка рабочего места

При выполнении любых электромонтажных работ в первую очередь необходимо отключить подачу электроэнергии, проверить отсутствие напряжения, исключить возможность повторного несанкционированного включения напряжения. С помощью индикатора напряжения определить, какой из проводов в распределительной коробке является фазным, и пометить его маркером.

Подготовить необходимые инструменты:

  • пассатижи;
  • индикатор напряжения;
  • отвертка;
  • нож строительный;
  • маркер.

Установка одноклавишного выключателя | Строительный портал

Смена выключателя — проблема, с которой рано или поздно сталкиваемся мы все. В этой статье мы рассмотрим наиболее часто используемый одноклавишный выключатель, а также схему его подключения и нюансы, которые необходимо соблюдать во время работы.

Содержание:

  1. На что обращать внимание при выборе выключателя
  2. Выключатель одноклавишный проходной.
  3. Установка одноклавишного выключателя



На что обращать внимание при выборе выключателя

Покупать выключатели лучше всего в специализированных магазинах, где ассортимент позволяет выбрать именно тот вариант, который больше всего подойдет вам по функциональности и дизайну. Также в магазине можно найти качественно сделанные фирменные выключатели, к примеру, выключатели одноклавишные Legrand.

Покупая выключатель для электропроводки общего назначения с напряжением в 250 В и нагрузкой 10 А убедитесь, что он соответствует ГОСТ Р 51324.1-99. Также на изделии обязательно должен стоять знак качество страны-изготовителя. Если речь идет о выключателе, изготовленном в РФ, то это должен быть значок Ростеста.

Обратите внимание, на какое напряжение и ток рассчитан выключатель. Например, выключатели с металлокерамическим контактом, содержащим серебро, будут надежно работать при токе до 4 А. Обязательно посмотрите на число коммутирующих цепей и число полюсов (однополюсной, двухполюсной или трехполюсной). Ну и, разумеется, стоит обратить внимание на конструкцию механизма (шнуровой (потолочный) переключатель, кнопочный, клавишный, перекидной или поворотный) и конструкцию корпуса (для встраивания в электроприборы или для установки на электропроводе, для открытой или скрытой проводки электросети).

Например, выключатель одноклавишный скрытой электропроводки отличается конструкцией, которая предусматривает присоединение электропроводов после того, как сам выключатель будет закреплен в гнезде на стене. Таким образом, вам удастся сохранить провода от лишних изгибов.

Выключатель одноклавишный открытой установки монтируется на деревянных подразетниках, к которым крепятся двумя шурупами.

Если вы планируете устанавливать выключатель в месте, где существует рис попадание воды во внутрь, обратите внимание на выключатели одноклавишные брызгозащищенные.

Когда вы выберите наиболее подходящую для вас по характеристикам модель, не забудьте проверить мягкость работы клавиши. Для этого достаточно всего лишь несколько раз «включить-выключить» клавишу, при этом все должно работать достаточно плавно – ничего не должно скрипеть или цепляться. Напоследок обратите внимание на качество сборки.

Выключатель одноклавишный проходной

Установка проходного выключателя имеет смысл в местах, где обычное управление включением и выключением освещения неудобно и не практично. В частности, речь идет о длинных коридорах, лестничных пролетах и т.д. Как правило, в таких местах устанавливаются особенные одноклавишные выключатели, оснащенные тремя контактами, особая схема соединения которых реализована в качестве переключателей. Во время работы такого устройства электрическая цепь переключается между двумя выходными контактами, а не разрывается.

Выбирая проходной выключатель, обратите внимание на модификацию устройства, которая может отличаться в зависимости от того, под какую проводку рассчитано устройство – скрытую или открытую. Так при покупке выключателя учитывайте все характеристики устройства, так как контакты рассчитаны на разный ток и, соответственно, могут выдерживать разную нагрузку.

Чем отличается обычный выключатель от проходного

Основным отличием проходного от обычного выключателя является наличие специального механизма, обеспечивающего переключение между тремя контактами, которые предусмотрены в таких выключателях. Работа проходного выключателя основана не на обычном прерывании электрической цепи, а на возможности переключения между контактами.

Схема подключения проходного выключателя:

Схема подключения выключателя проходного:

Отсюда и главное преимущество проходных выключателей, которое заключается в возможности включения-выключения осветительного прибора из двух или более точек.

Как уже писалось выше, проходные выключатели имеет смысл устанавливать в длинных коридорах и на лестничных пролетах, например на первом и втором этаже. То есть на первом этаже мы можем включить освещение лестницы, а поднявшись на второй этаж, выключить его.

Также проходные выключатели могут быть установлены в спальне – один у входной двери и один у кровати – или же на приусадебных участках, когда есть необходимость освещение дорожек в темное время суток.

Инструкция по установке проходного одоноклавишного выключателя:

Установка одноклавишного выключателя

Если вам необходимо заменить старый, вышедший из строя выключатель, то это вид работ займет у вас совсем немного времени и сложности, как таковых, в ходе их выполнения не возникнет. Однако, если речь идет об обустройстве в доме или квартире новой цепи, то в этом случае работы предстоять более сложные. Чуть ниже мы расскажем вам, как самостоятельно установить скрытый и накладной выключатели.

Монтаж распределительной коробки для одной группы освещения

Обязательно, перед работами по установке выключателя убедитесь в том, что электроэнергия отключена.

Если речь идет о создании новой цепи, а соответственно и необходимости проводить новую проводку, необходимо сразу решить для себя какой она будет – открытой или закрытой. Разумеется, с открытой проводкой, которая прокладывается по поверхности строения (или открыто, или в специальном коробе) и проблем будет меньше. Для такой проводки подойдет накладной или, как их еще называют, выключатель открытой установки.

Если же вы не хотите, чтобы проводка была скрыта, то тут не обойтись без более объемных работ, в частности штробления стен.

Итак, в отличие от того, какую проводку решили проводить выключатель, может быть или наружной установки или же скрытой установки. В последнем случае выключатель монтируется во вмонтированную в стене коробку. В первом – просто размещается на поверхности стены.

Если вы проводите новую цепь и планируете монтаж распределительной коробки для одной группы освещения с одноклавишным выключателем и светильника на одну группу ламп, то в нее должно быть проведено шесть проводов. Два провода на светильник, два – на выключатель и два питающих. Схема такой цепи будет иметь следующий вид:

Когда все провода заведены в распределительную коробку определяем их при помощи омметра, провода питающие индикатором фазного напряжения и контрольной лампой. Определив провода, нулевой рабочий проводник (N) необходимо присоединить к проводу светильника, подключенного к боковому контакту элекпроптарона, а проводник фазный (L) – соединить с проводом, идущим к выключателю. Оставшиеся два провода соединяем между собой.

Монтаж скрытого выключателя

Если вы просто хотите поменять выключатель, то во всех вышеописанных работах, разумеется, нет необходимости.  Или же, когда вы определили, где именно будет находиться выключатель и провели к этому месту провода, можно приступать к установке самого выключателя.

Монтаж одноклавишного выключателя скрытой установки предполагает установку металлической или пластмассовой монтажной коробки, также они могут быть для полых или сплошных стен.

Стандартный размер такой коробки составляет 4 см глубина и 7 см диаметр. Что касается материала, то лучше отдать предпочтение термостойкому пластику, так как он значительно безопасней металла.

Перед установкой из монтажной коробки следует вывинтить шурупы и выломать заглушку отверстий для входящих в нее проводов. Чтобы коробка надежнее держалась в стенной нише, рекомендуется воспользоваться алебастром. Коробки для полых стен, например, из гипсокартона крепятся при помощи скоб.

Схемы подключения одноклавишного выключателя:

Присоединить провода к выключателю можно четырьмя способами, при этом далеко не каждый из них считается безопасным:

  1. Провод зажимается сечением винта. Данный вид подключения является наиболее опасным, поскольку в этом случае провод может быть просто перерублен еще в процессе затяжки.
  2. Быстрозажимной способ подразумевает установку провода в отверстие при положении нажатой клавиши. Потом, когда клавиша отпускает, он зажимается. Плох этот способ тем, что в ходе эксплуатации выключателя пружина постепенно теряет свои физические свойства, а потому сила зажатия ослабевает и контакт может начать нагреваться.
  3. Провод прижимается к контактной платине шляпкой винта.
  4. Последний способ наиболее надежный и заключается он в прижатии провода пластиной, которая при помощи винта передвигается и зажимает провод.

Итак, разобравшись со способами подсоединения провода, можно приступать непосредственно к установке выключателя. Для этого аккуратно при помощи отвертки снимаем клавишу и фиксатор, при помощи которого удерживается верхняя накладка.  После снятия накладки выключатель разбирается легко и просто.

Зажав провода в гнездах, выключатель закрепляется в коробке при помощи шурупов или же специальных рычажков.

Установка накладного выключателя

Процесс монтажа накладного выключателя проходит аналогично скрытому, с единственной разницей – нет нужды штробить стены и устанавливать монтажную коробку. Единственным недостатком наружного выключателя одноклавишного является размер.

В целом, весь процесс монтажа такого выключателя сводится к разметке будущих отверстий для крепления, их сверления, установки дюбелей и, собственно, подсоединению проводов и креплению выключателя к стене.

Вот и весь нехитрый процесс монтажа одноклавишного выключателя. Как видите, если речь идет просто о замене старого выключателя на новый, то процесс монтажа настолько прост, что с этим можно справиться и самому, не вызывая электрика. Если же речь идет о создании новой цепи и установке новой распределительной коробки то тут, конечно, в целях безопасности лучше обратиться за помощью к специалисту.

Viko сделала все, чтобы их выключатели подключались легко и просто



Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.

Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.

Выключатель марки Viko серия Carmen

Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.

Материалы и инструменты для монтажа:

Итак, если вы остановили свой выбор на выключателе Viko и хотите самостоятельно его подключить, то вам будут необходимы следующие материалы и инструменты:

  • Кабель – лучше использовать медный, т.к. медь является лучшим проводником по сравнению с алюминием и срок службы такого кабеля значительно выше.
  • Нож для зачистки кабеля
  • Отвертка плоская
  • Отвертка крестовая
  • Индикатор напряжения (пробник)

Все выключатели Viko монтируются очень просто и особенных условий практически нет.

Порядок проведения работ при этом соблюдается один и тот же.

Разборка



Выключатели продаются в собранном виде и перед монтажом их нужно разобрать, для этого:

  • Поддеть плоской отверткой клавиши выключателя и снять их
  • Поддеть отверткой пластиковую прозрачную накладку, находящуюся под клавишами и снять ее тоже
  • Отделить декоративную накладку от металлической рамки.

Вся эта процедура занимает менее одной минуты, для сборки выключателя вам придется повторить все эти действия в обратном порядке.

Схема подключения

двухклавишный выключатель схема подключения

одноклавишный выключатель схема

Итак, когда выключатель разобран, в зависимости от того, какой тип расцепителя вы выбрали, нужно производить его подключение.

Схема подключения при этом не сильно отличается. В любом случае, на выключатель приходит один провод (фаза), а от него отходит один, два или три провода, если вы подключаете одноклавишный, двухклавишный и трехклавишный выключатели соответственно.

Двухклавишный выключатель Viko с подстветкой

Тем не менее, при всей простоте конструкции у некоторых людей возникают вопросы по установке выключателей Viko с подсветкой.

Действительно, многие выбирают такие типы выключателей за их практичность.

Слабое красное свечение индикатора позволяет с легкостью найти клавишу включения света в темноте и, несомненно, это имеет свои неоспоримые преимущества.

Индикаторы в выключателях Viko нужно подключать самостоятельно.

Если вы выбрали такой тип конструкции, то после снятия клавиш (как это было описано выше) вы обнаружите светодиод, от которого отходят два красных провода.

Эти провода необходимо подсоединить таким образом, чтобы один из них был подключен ко «входу» — внизу, а второй к одному из «выходов» вверху.

При этом полярность не имеет значение. Индикатор будет загораться тогда, когда та клавиша выключателя, к «выходу» которой вы его подключили, будет находиться в состоянии «ВЫКЛ»

Монтаж на стену

Перед монтажом выключателя на стену следует:

  1. С помощью индикатора напряжения найти провод, по которому подходит фаза и отделить его от всех остальных проводов
  2. Отключить подачу электроэнергии на выключатель

Полезный совет: перед проведением работ по монтажу любых электроприборов убедитесь в том, что электроэнергия отключена. Повесьте на пакетниках табличку с предупреждающей надписью, например «Не включать, работают люди!»

Дальнейшие действия нужно проводить только при отключенном электричестве:

  1. Зачистить провода в подрезетнике от изоляции на длину 8-10 мм
  2. Согнуть зачищенную часть проводов под 90°
  3. Провод, который вы отметили как фазный должен подходить к выключателю снизу, остальные провода подключаются сверху
  4. Поместите фазный провод в соответствующее отверстие в нижней части рамки выключателя.
  5. В это же отверстие поместите один из красных проводов светодиодного индикатора.
  6. Закрепите провода с помощью резьбового зажима
  7. Поместите выходные провода в соответствующие отверстия, соблюдая необходимый порядок и закрепите их резьбовыми зажимами.
  8. Следует учитывать, что оставшийся провод светового индикатора следует соединять с одним из указанных проводов.
  9. После этого конструкция помещается в подрозетник и закрепляется сначала с помощью шурупов, которые поставляются вместе с подрозетником и закручиваются в соответствующие места его пластикового корпуса. Отмечено стрелкой на рисунке

    Стрелкой отмечены монтажные винты

  10. С помощью имеющегося механизма, выключатель закрепляется путем зажима «монтажными лапками» с использованием отвертки
  11. Накладывается декоративная рамка
  12. Декоративная рамка фиксируется пластиковой прозрачной накладкой, снятой ранее
  13. Устанавливаются клавиши выключателя

Видеоинструкция установка выключателя Viko с подсветкой



Немецкие розетки ABB объединяют надежность и стильный дизайн Как собрать удобный распределительный щит своими руками Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток Что представляет собой проходной выключатель Legrand, особенности схемы его подключения.

Как поменять, перенести или отремонтировать выключатель своими руками: инструкции + видео

Автор Ангел Плодородия На чтение 12 мин. Просмотров 318 Опубликовано

Обычно выключатель освещения исправно служит до 10–12 лет, но бывают случаи, когда его нужно заменить раньше. Причины могут быть различными — механические повреждения, поломка внутреннего механизма или моральное устаревание и неприглядный вид. Для опытного электрика замена выключателя — вопрос пяти минут. Для неспециалиста это время может увеличиться до 10–15 минут, но в любом случае перед тем как начать разборку выключателя, полезно ознакомиться с его внутренним устройством.

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Все виды выключателей, в том числе и одноклавишные, могут предназначаться для скрытой или наружной проводки
С помощью двухклавишного выключателя можно независимо управлять двумя линиями осветительных приборов
Трёхклавишные выключатели применяются относительно редко, потому что они нужны в случаях, когда требуется из одной точки включать три различных световых прибора

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).

Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).

При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.

Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку
  1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо.
    Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки
  2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику
  3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.После откручивания болтов выключатель свободно извлекается из подрозетника
  4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.После ослабления болтов крепления проводов корпус выключателя останется у вас в руках
Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

  1. Подсоединяются провода на свои места.
  2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
  3. Сверху прикручивается пластмассовый корпус.
  4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша.

Установка выключателя производится в поряде, обратном снятию старого устройства

Как перенести выключатель в другое место

Иногда появляется желание (или необходимость) перемещения выключателя в другое место. Например, когда дети в семье подрастают, но достать до выключателя ещё не могут. Правилами установки электроприборов допускается перенос выключателя в удобное для пользователя место. Допускается установка выключателя на высоте от 80 до 160 см от пола. Для того чтобы произвести такое перемещение, нужно, прежде всего, определиться с новым местоположением. Оптимальной считается установка выключателя, расположенного в 15–20 см от края дверного косяка (справа или слева — не имеет значения, но чаще принято устанавливать справа).

Выключатель устанавливается в 15–20 см от двери с любой стороны

Далее действия выполняются по следующему алгоритму.

  1. Если переустановка проводится в пределах 1 м от исходного местоположения вниз или вверх, делается штроба в стене. Глубина её должна быть примерно в 1,5 больше толщины кабеля (или кабелей), уложенного в гофре. Провод должен свободно лежать внутри канавки, не выглядывая наружу. Штробу можно сделать перфоратором или штроборезом.Для того чтобы сделать скрытую проводку, в стене изготавливают штробу объёмом примерно в 1,5 раза больше, чем размер кабеля в гофрошланге
  2. В месте нового положения выключателя высверливается отверстие для подрозетника. Сделать это можно перфоратором при помощи алмазной коронки. Глубина отверстия должна быть не более 5 см в бетонных и кирпичных домах и 4,5 см — в панельных. Как правило, используется коронка с диаметром 68 мм. Впрочем, бывают различные ситуации, и коронка подбирается исходя из них. На этом подготовительные работы заканчиваются.Отверстие под подрозетник сверлится при помощи алмазной коронки диаметром 68 мм
  3. Следующим шагом является отключение питания сети дома (квартиры) и полная разборка выключателя, описанная выше. Кроме самого выключателя из стены аккуратно извлекается и подрозетник. Это можно сделать с помощью перфоратора или простого зубила с молотком. Подрозетники в бетонных и кирпичных стенах крепятся на гипс, который при воздействии на него ударов крошится и разрушается. Важно не разбить пластмассовый корпус самого подрозетника, его можно использовать повторно.Подрозетник можно извлечь, аккуратно подбив его края и раскрошив клеевой слой гипса
  4. После этого кабель наращивается до нужной длины. Соединять провода лучше всего с использованием клеммника или штатной колодки Wago, но если такой возможности нет, можно сделать простую скрутку, хорошо её при этом заизолировав диэлектрической лентой. Согласно правилам прокладки кабелей в штробах кабель должен размещаться в гофре. Минимальный размер гофрированного пластикового рукава составляет (по наружному диаметру) 16 мм. Металлическая гофра может иметь размер 9,8 мм в поперечнике. Место соединения старой и новой гофры также необходимо заизолировать. Размер наращиваемого кабеля подбирается с таким расчётом, чтобы оставался запас в 5–10 см.Если под рукой нет клеммных соединителей, можно сделать обычную скрутку, тщательно заизолировав все открытые участки
  5. После этого на новое место устанавливается подрозетник. Самый простой и быстрый способ — закрепить его на алебастре, быстрозастывающем электромонтажном гипсе. Раствор разводится в соотношении 1 часть алебастра на 1 часть воды по объёму. Так как гипс застывает очень быстро, сначала устанавливают подрозетник в отверстие стены, вводят в него гофрированный кабель и только потом готовят раствор.Алебастр нужно развести в воде в соотношении 1:1 и быстро нанести на необходимые места, т. к. он очень быстро затвердевает
  6. После того как алебастр доведён до консистенции густой сметаны, им заполняется штроба с кабелем и пустое пространство вокруг подрозетника. Уже через 25–30 минут раствор окаменеет и изменить положение проводки будет невозможно, поэтому всё нужно сделать в течение 5–7 минут. Позже, уже другим раствором, штроба полностью шпаклюется и выравнивается в плоскости стены. Бывшее место расположения подрозетника также полностью заполняется шпаклёвкой. Для финишного выравнивания всех пустот используется обычный гипс, который схватывается только через 25–30 минут (а некоторые — и до часа), что даёт достаточно времени для работы. После полного высыхания шпаклёвки (24 часа) поверхность шлифуется наждачной бумагой.Штробу необходимо заполнить раствором и тщательно выровнять, а после высыхания алебастра отшлифовать наждачной бумагой
  7. Монтаж и подключение выключателя производят после того, как штроба и подрозетник окончательно высыхают. Порядок подключения описан выше.

Иногда (чаще это случается в панельных домах старой постройки) можно натолкнуться на выключатель, который закреплён в углублении без применения подрозетника. Такая практика была свойственна постройкам конца предыдущего столетия. Панели выливали на заводе, в них предусматривалась установка выключателей и розеток прямо в бетонные отверстия. Некоторое (непродолжительное) время такие выключатели исправно служили, но вот розетки выходили из строя первыми и вываливались из своих гнёзд при выдёргивании шнура. Поэтому если подрозетника под выключателем не окажется, задача только упростится.

В случае когда выключатель переносится на значительное расстояние, возможны варианты подключения его к другой распределительной коробке. Но описывать этот процесс нет смысла без привязки к конкретной ситуации. В таком случае наилучшим решением будет консультация с опытным электриком непосредственно на месте.

Намного проще и быстрее переустановить выключатель при наружной разводке кабелей. Очевидно, что в этом случае нет нужды штробить стены, достаточно протянуть кабель-канал или даже просто кабель в гофре к новому местоположению.

Наружная проводка чаще всего выполняется в пластиковыхъ коробах

Для гофрированных рукавов в продаже имеются специальные кронштейны, которые помогают закрепить их на стене.

Гофрошланг со вставленным в него кабелем удобнее крепить с помощью пластиковых клипс

Часто такую проводку делают в гаражах, складах и других служебных помещениях. Явным преимуществом является её высокая степень доступности при проведении ремонтных или профилактических работ. Помимо этого, в кабельный канал всегда можно устанавливать дополнительные проводники по мере необходимости.

Видео: как перенести выключатель

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Разборка выключателя производится при помощи обычной отвёртки с плоским шлицом

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

  1. Если выключатель уже стоит в (на) стене, разборка начинается со снятия клавиши. Это легко сделать, поддев её отвёрткой сбоку.
  2. Далее откручиваются два винта, крепящие защитную рамку к цоколю.
  3. После этого цоколь извлекается из подрозетника, для чего ослабляются два винта распорного механизма. Полностью выкручивать их не нужно, после одного-двух оборотов с обеих сторон распорные ножки ослабятся, и выключатель свободно вывалится, свисая на проводах.
  4. Далее отсоединяются провода. Для этого ослабляются два винта, которые зажимают провод в клемме. Разборка закончена.Выключатель вынимается из подрозетника, затем от него отсоединяются провода

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Для зачистки контактов применяется мелкая наждачная бумага

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

При установке двухлавишного выключателя необходимо правильно подключить вводную жилу (фазу), которую лучше пометить при разборке

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Оцените статью: Поделитесь с друзьями!

Установка выключателей.

Выключатель стал неотъемлемой частью любого помещения, где присутствует искусственный источник света, и его замена может быть вызвана различными факторами. И сходив в магазин и прикупив там новый выключатель, большинство впадает в ступор, потому что не знают как его правильно установить. А на самом деле, установить выключатель совсем не сложно.


Для начала необходимо найти фазный провод. Это не сложно сделать с помощью пробника-отвертки. Лучше всего использовать активный пробник, который показывает фазу через изоляцию, на картинке он прозрачный, но если у Вас его нет, то подойдет и желтый пробник, он показывает фазу, если дотронуться им до оголенного провода.

Берем его в руки и приставляем к каждому проводу. Если в подрозетнике 2 провода, то один ноль, а другой фаза. Если в подрозетнике 3 провода, то один фаза и 2 других нули соответсвенно. Провод, на котором засветиться пробник, помечаем маркером или кусочком изоленты. Если в подрозетнике цветные провода, то просто запоминаем цвет фазы.

Прежде чем приступить к следующему шагу, необходимо полностью обесточить проводку.

Снимаем клавиши на выключателе.

Затем снимаем рамку. У каждой модели выключателя она снимается по-разному, поэтому четких рекомендаций дать не могу. Главное, не нужно прилагать слишком много силы, чтобы не поломать выключатель. В примере двухклавишный выключатель фирмы EL-BI.

Определяемся, к каким клеммам прикручивать фазу и нули. Как правило, на выключателях с обратной стороны возле каждой клеммы стрелочками показывается направление движения тока (ток всегда идет от фазы к нулю). Но если их нет, то найти нужную клемму не составит труда. Если выключатель одноклавишный, то у него всего 2 клеммы, к одной из них подключаем фазу, а к другой ноль. Если двухклавишный, как в примере, то у него должно быть на одной стороне 1 клемма, на другой 2 клеммы. Вот к той клемме, которая одна, и подключается фаза, а к двум другим нули.

Засовываем выключатель в подрозетник и зажимаем выключатель. Зажать его можно закручивая монтажные лапки, или просто вкрутить 2 самореза в специальные места в подрозетнике.

Если у Вас не один выключатель, то устанавливаете их так же в соседних подрозетниках.

После установки нужно проверить работоспособность, и если все нормально, то надеваем рамку и защелкиваем клавиши. Если же свет не загорается, то повторите все шаги по установке еще раз.

Еще несколько слов по установке выключателей с подсветкой (индикатором).

Существуют выключатели со светодиодной подсветкой и с лампочкой индикатором. Светодиодная подсветка встроена в сам монтажный корпус выключателя и не требует дополнительного подключения. Другими словами, для того чтобы индикатор светился, достаточно правильно подключить фазу и ноль. А вот если к Вам в руки попал выключатель с индикаторной лампочкой, то индикатор необходимо дополнительно подключить. Для этого достаточно один проводок индикатора засунуть в клемму с фазой, а другой проводок в клемму с нулем.

Как заменить механические переключатели клавиатуры за считанные минуты

Ищете ли вы лучшую игровую клавиатуру , щелкатель для повседневного использования или профессиональное периферийное устройство, все зависит от сенсорного управления. Вот почему механические клавиатуры являются лучшими из лучших: они предлагают более качественный набор текста, который не утомляет ваши пальцы и не ощущается мягким, как мембрана или другие типы клавиатур. И этот «опыт» не всегда должен быть одинаковым.

Было время, когда Cherry держалась за технологию механических переключателей, но сейчас существует невероятное количество компаний, производящих переключатели.Для начала есть Kailh , Gateron и Outemu, и есть даже производители периферийных устройств, такие как Razer , Logitech и HyperX , производящие собственные коммутаторы.

С переключателем, который идеально подходит для ваших предпочтений, набор текста станет намного веселее. Вы даже можете печатать быстрее, точнее и с меньшим утомлением. Предпочитаете ли вы тактильные механические переключатели с ударом при нажатии, линейные переключатели, идущие прямо вниз, что-то очень громкое и щелкающее или сверхнизкое и быстрое, — все дело в переключателе.

В этой статье мы покажем вам самый простой способ заменить переключатели механической клавиатуры и установить свои любимые. Но прежде чем мы перейдем к тому, как, давайте быстро обсудим, почему.

Зачем мне менять переключатели на клавиатуре?

Есть несколько причин, по которым стоит подумать о замене переключателей на механической клавиатуре.

Один случай — если вы хотите, чтобы одни клавиши воспринимались иначе, чем другие. Например, некоторым людям нравится, когда пробел более жесткий, чем остальные клавиши.

Еще одна причина отказаться от переключателей — это то, что ваш любимый переключатель или тот, который вы просто хотите попробовать, трудно найти на встроенной клавиатуре. Например, один из моих коллег-редакторов Tom’s Hardware любит печатать на переключателях Kailh Box White, но они не так заметны, как, скажем, переключатели Cherry MX Blue. А коммутаторы Kailh Silent Red , которые я устанавливаю для этой статьи, пока недоступны ни на каких клавиатурах.

Наконец, возможно, вам просто нужно немного разнообразия. Заменив переключатели, вы получите совершенно новый опыт без необходимости покупать новую клавиатуру.Это как несколько клавиатур в одной оболочке. Замена переключателей зачастую проще для вашего бюджета, чем покупка большого количества клавиатур; однако вопрос о том, проще ли это, чем просто купить другую клавиатуру, является спорным.

Как легко поменять переключатели на клавиатуре

Ниже мы подробно расскажем о самом простом способе добиться идеального набора текста, заменив механические переключатели клавиатуры с возможностью горячей замены.

1. Получите свои переключатели

Если вы планируете заменить переключатели на клавиатуре, скорее всего, вы уже имеете в виду тип переключателя.Если нет, сделайте свое исследование.

(Изображение предоставлено Tom’s Hardware)

Помните, что вы можете опробовать различные типы коммутаторов, купив тестер коммутаторов примерно за 20-30 долларов. Они легко доступны, в том числе через Amazon, и обычно продаются по маркам коммутаторов ( Cherry MX , Gateron и т. Д.).

На веб-сайтах поставщиков также есть описания их переключателей, включая общий ход, точку срабатывания и требуемое усилие. Если вы уже знаете, на что похож один переключатель, вы можете сравнить его характеристики с другими типами переключателей, чтобы получить представление о тех, которые вы раньше не пробовали.

Есть несколько мест, где можно купить переключатели. У Amazon есть выбор, и ряд сайтов для энтузиастов также продают их, в том числе AliExpress , MechanicalKeyboards , 1UPKeyboards и Drop . Для этой статьи я использовал переключатели Kailh Silent Red Switches, которые вы можете купить по адресу NovelKeys .

2. Купите заменяемую клавиатуру

Самый простой способ вставить новые переключатели в клавиатуру — это купить клавиатуру с возможностью горячей замены.Вы можете заменить переключатели на других механических клавиатурах, но это требует пайки, что увеличивает уровень сложности. С помощью клавиатуры с возможностью горячей замены вы можете менять переключатели на плате, даже если у вас нет опыта. Это тоже будет довольно быстро: мне потребовалось около 90 минут, чтобы поменять переключатели на моей полноразмерной клавиатуре с возможностью горячей замены.

Ищете ли вы полноразмерную клавиатуру или что-то меньшего размера, убедитесь, что вы ищете клавиатуру с переключателями «горячей замены», «горячей замены» или «модульной».

Поскольку вы будете прикладывать больше усилий к этой клавиатуре, чем к обычной клавиатуре, убедитесь, что на плате есть все необходимые функции, такие как макроклавиши, мультимедийные клавиши, RGB-подсветка или n-key rollover . Вы также захотите рассмотреть возможность использования колпачков для клавиш, но если вы хотите поменять переключатели местами, вас также может заинтересовать установка специальных колпачков для клавиш. Например, HyperX pudding keycaps , которые я недавно пробовал усилить эффект RGB, в то время как есть множество других, которые просто симпатичны и / или произведения искусства .Просто имейте в виду, что некоторые переключатели за пределами бренда Cherry не поддерживают стандартные колпачки клавиш. Поэтому убедитесь, что переключатели, которые вы хотите использовать, будут принимать нужные вам колпачки клавиш (и наоборот).

Другой вариант — собрать клавиатуру с нуля. Это гораздо более сложная практика, которая потребует выбора собственного шасси, получения печатной платы и выбора переключателей, клавишных колпачков и стабилизаторов. Конечно, если вы пойдете по этому пути, вам также не придется удалять предустановленные переключатели.

(Изображение предоставлено Tom’s Hardware)

В демонстрационных целях я выбрал предварительно собранную модульную механическую клавиатуру Glorious Modular Mechanical Keyboard (GMMK) Pre-Built , потому что она от известного мне бренда по приемлемой цене, обычно продаваемой по цене около 100 долларов с его алюминиевая лицевая панель.Есть более дешевые варианты, например Redragon K580 Vata.

Если вы выберете клавиатуру с возможностью горячей замены, было бы разумно приобрести клавиатуру с переключателями, которые вам тоже нужны. Тактильные переключатели Gateron Brown от GMMK являются хорошей альтернативой линейным переключателям Kailh, которые я устанавливаю. Существует также более дешевая версия этой клавиатуры без предустановленных переключателей и колпачков клавиш .

В нашей клавиатуре есть съемник для клавиш, и для него есть даже место для хранения сзади.Если у вас есть набор переключателей, вы, вероятно, получите еще один съемник для клавиш. Съемники довольно дешевы, но хранение на клавиатуре — это приятный штрих, который поможет вам не потерять съемник, когда вы им не пользуетесь.

Существует множество других клавиатур с возможностью горячей замены. Многие из них принадлежат нишевым компаниям или производителям, занимающимся набором энтузиастов. Если вы ищете более распространенный бренд или коммутаторы Logitech, вам стоит рассмотреть Logitech G Pro X .

3. Щелкни, щелкни и потяни: снятие колпачков клавиш

На клавиатуре с возможностью горячей замены имеется съемник клавиш.Съемник будет иметь место, куда можно вставить указательный палец или упереться в него, чтобы вы могли одной рукой тянуть колпачки клавиш вверх и снимать их с клавиатуры (хотя, возможно, вы захотите удерживать клавиатуру на месте другой рукой).

Будьте осторожны с съемником, чтобы не поцарапать колпачки клавиш. Даже если ваш съемник пластиковый, он все равно может повредить пластиковый колпачок.

(Изображение предоставлено Tom’s Hardware)

Чтобы снять колпачок, поместите два рычага съемников под двумя сторонами — левым и правым или верхним и нижним — колпачка.Благодаря пластиковому съемнику крышки клавиатуры, входящему в комплект поставки клавиатуры Glorious, вы можете услышать щелчок, когда каждая рука скользит под крышкой, давая понять, что съемник правильно закреплен.

Но есть и другие типы съемников. Возможно, ваш съемник похож на клещи, как показано на рисунке ниже. Вам все равно нужно убедиться, что каждая рука надежно находится на под двумя сторонами крышки клавиатуры. В приведенном ниже примере я мог увидеть, находятся ли металлические ручки под колпачками клавиш. Но если вы не уверены, просто осторожно потяните съемник за .Если ни одна из рук не видна, обе руки находятся там, где они должны быть.

(Изображение предоставлено Tom’s Hardware)

Если вы начнете дергать до того, как съемник будет правильно закреплен, вы можете поцарапать колпачок клавиатуры.

Не будет шума или сопротивления, когда вы будете тянуть съемник клавиш вверх, если вы все делаете правильно. Переключатель может выйти, когда вы вытащите колпачок; это нормально.

Когда крышка отсоединена от клавиатуры, убедитесь, что вы случайно не поцарапали ее при снятии с съемника.Это стало возможным с помощью пластмассового съемника, поставляемого с моей клавиатурой. Чтобы избежать этого, я подтолкнул крышку к самой толстой части отверстия съемника, прежде чем сдвинуть крышку.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось около 25 минут, чтобы снять все колпачки с моей полноразмерной клавиатуры. Я делал это неторопливо, поэтому при желании вы могли сделать это быстрее.

4. Держите колпачки в порядке

(Изображение предоставлено Tom’s Hardware)

Если вы также не добавите новые колпачки для клавиш, вы скоро снова их наденете.Вы сэкономите себе много работы, если удалите их в логическом порядке, а затем сохраните в раскладке клавиатуры.

Я прошел слева направо, снизу вверх и положил клавиатуру на стол в порядке удаления. Во время перерывов и после снятия всех колпачков я накрывал их пластиковой крышкой, поставляемой с клавиатурой, чтобы они не были потеряны или случайно переставлены.

Если у вас нет большого рабочего места и / или вы уже выбросили эту пластиковую крышку, по крайней мере, возьмите пакет для сэндвичей или какое-нибудь хранилище, чтобы у вас не получилась клавиатура без клавиши J.

5. Потяните за переключатель (-и)

Теперь, когда все колпачки отсутствуют, пора вытащить переключатели с помощью инструмента, прилагаемого к клавиатуре с возможностью горячей замены, или приобретаемого отдельно съемника переключателя.

(Изображение предоставлено Tom’s Hardware)

Есть крошечные вкладки сверху и снизу каждого переключателя. Используйте свой инструмент, чтобы зацепить эти два выступа, прежде чем сжимать их. При этом защелки будут вдавлены, что позволит вам потянуть весь переключатель прямо вверх.

На моей клавиатуре был металлический инструмент для снятия переключателей, поэтому по неосторожности будет довольно легко поцарапать клавиатуру.Это даже проще, чем поцарапать крышку с помощью пластикового съемника. Однако используемый вами инструмент может отличаться. Как вы можете видеть на фотографии ниже, клавиатура Logitech G Pro X с возможностью горячей замены поставляется с пластиковым съемником переключателя.

(Изображение предоставлено Tom’s Hardware)

Я начал тянуть переключатели из среднего ряда клавиатуры, так как царапины там будут менее заметными. К тому времени, когда я пробился к внешним областям, где меня беспокоят царапины, я привык к ритму с легкостью щипать переключатели.

В отличие от клавишных колпачков, не имеет значения, какой переключатель вы вставляете в каждую розетку, поэтому вам не нужно беспокоиться о том, чтобы держать переключатели в порядке. Вы можете снова использовать пакет для сэндвичей, но поскольку из каждого переключателя торчат два тонких штифта, я положил свой в коробку, чтобы случайно не погнуть штифты.

(Изображение предоставлено Tom’s Hardware)

Я бы закончил примерно за 35 минут, но у меня были проблемы со стабилизаторами, окружающими плюс моей цифровой клавиатуры и клавиши ввода. Какое-то время я пытался снять переключатели, не снимая и повторно устанавливая стабилизаторы, но не мог повернуть его.

6. Поменяйте местами, как сейчас: вставьте новые переключатели

Если хотите, вы можете подключить клавиатуру к ПК, пока вставляете новые переключатели. Это позволит вам легко убедиться, что каждый переключатель правильно вставлен и работает, прежде чем переходить к следующему.

(Изображение предоставлено Tom’s Hardware)

Вставляя переключатель, убедитесь, что два его медных контакта находятся на южной стороне и входят в соответствующие отверстия прямо вниз. Нажать переключатель несложно, и при сильном нажатии вы должны услышать громкий щелчок (защелкиваются две язычки переключателя).Переключатель может находиться в клавиатуре, не будучи полностью вставленным, поэтому по щелчку вы узнаете, что переключатель на самом деле дюймов.

Установка нового набора переключателей в мою полноразмерную клавиатуру заняла у меня около 12 минут.

7. Наденьте колпачки на место

Если вы держите колпачки в порядке, как я рекомендовал выше, это должно быть проще простого. Обязательно нажимайте на каждую клавишную крышку плотно и прямо, чтобы они были надежно закреплены и как можно глубже опускались на поперечину переключателя.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось 8 минут 30 секунд, чтобы снова надеть все свои колпачки.

Но подождите, некоторые ключи не работают!

Я не удивлюсь, если после завершения этого процесса вы обнаружите, что некоторые ключи не работают. После того, как я переставил переключатели своего GMMK, я в конце концов обнаружил, что три клавиши не работают. Как уже упоминалось, вы можете избежать этого, включив и подключив клавиатуру и проверив, что каждый переключатель работает, прежде чем накрыть ее колпачком.Это радость переключателей с возможностью горячей замены!

Но если вы обнаружите, что один или несколько ключей не работают, не паникуйте. Это простое решение.

Сначала попробуйте с усилием нажать неработающую клавишу. Возможно, вы не до конца надели колпачок, чтобы выключатель не сработал.

Если это не поможет, осторожно снимите колпачок клавиатуры и переключатель. Посмотрите на контакты переключателя. Они согнуты? Если да, аккуратно их распрямите. Я мог формировать свои наклонные булавки кончиками пальцев и использовал пинцет, чтобы манипулировать теми, которые были слишком плоско согнуты, чтобы мои пальцы могли поднять их самостоятельно.Когда оба штифта выровнены, снова вставьте переключатель, а затем колпачок клавиатуры, убедившись, что оба нажаты твердо и надежно.

Снова поменять местами

Вот и все! Теперь у вас есть клавиатура, которая должна идеально воспринимать каждую клавишу. А если вы не хотите или не хотите опробовать еще больше переключателей, смените их снова. Вы можете повторять этот процесс снова и снова, пока ваши пальцы не немеют — хотя мы рекомендуем подождать, пока это чувство вернется, прежде чем наслаждаться своей идеально продуманной клавиатурой.

Ремонт своими руками: замена механического переключателя клавиатуры — это проще, чем вы думаете

Механические клавиатуры

не только способствуют улучшению общего опыта работы с компьютером, но и защищают ваше здоровье и благополучие в долгосрочной перспективе, будучи значительно более эргономичными и удобными по сравнению с обычными мембранными клавиатурами. Однако такой уровень комфорта и приятные впечатления от набора имеют свою цену. Большинство фирменных механических клавиатур дороже, чем вездесущие мембранные клавиатуры Logitech или Microsoft.

Что еще хуже, дешевые мембранные клавиатуры практически неразрушимы из-за их несложной конструкции и отсутствия движущихся частей. Однако механические клавиатуры содержат переключатели с множеством крошечных компонентов и металлических контактов, которые подвержены механическим повреждениям. Фактически, некоторые механические переключатели нередко выходят из строя преждевременно, даже если их рейтинг MTBF (среднее время наработки на отказ) колеблется от 10 до 50 миллионов срабатываний.

Вероятность преждевременного выхода из строя переключателя не редкость, если учесть, что средняя механическая клавиатура имеет 101 переключатель.Это также с большей вероятностью произойдет за пределами типичной годовой гарантии. Без гарантии, даже одна нефункциональная клавиша может сделать всю клавиатуру практически бесполезной. Однако вам не нужно сдавать дорогую механическую клавиатуру без гарантии на переработку. Следуйте этому руководству, чтобы узнать, как самостоятельно заменить неисправные переключатели.

Что вам понадобится

В отличие от того, что было очевидно из нашего руководства по ремонту мыши, разобрать механическую клавиатуру довольно легко.Но прежде чем отправиться в это бесстрашное путешествие по самовосстановлению, мы должны сначала подвести итоги всех необходимых инструментов и материалов.

Как и руководство для мыши, наши рекомендуемые паяльные инструменты стоят более 100 долларов, но вы можете выбрать этот набор для пайки начального уровня, который стоит всего 17 долларов. Если вы выберете более дешевый комплект для пайки, не стесняйтесь пропустить пункты с 7 по 10. Запасные переключатели легко найти, когда вы посмотрите лист технических характеристик клавиатуры, чтобы выяснить, какой тип вам нужен.

  1. Клавиатура с неисправными переключателями
  2. Крестообразная отвертка с наконечниками / битами Ph2, размер
  3. Отвертка с плоским жалом и острым концом
  4. Запасная кредитная карта или пластиковая лопатка
  5. Съемник переключателя клавиатуры
  6. Съемник для ключей
  7. Паяльник
  8. Насос для распайки (присоска)
  9. 67/33 канифольный припой для сердечников
  10. Флюс для припоя
  11. Изопропиловый спирт
  12. Запасные выключатели.Нажмите, чтобы купить оригинальные переключатели Cherry MX Red, MX Blue, MX Brown.

Как заменить неисправные переключатели клавиатуры

1. Освободите рабочее место и держите под рукой отвертку с крестообразным шлицем и магнитный лоток для винтов. Вы не хотите их терять.

2. Клавиатура, с которой мы работаем, — это Corsair K65 Lux RGB, в которой используется простая конструкция интегрированной пластины, которая обычно встречается на большинстве игровых механических клавиатур. Отличительной чертой этого дизайна является то, что нет необходимости искать скрытые винты (по большей части) под резиновыми ножками и наклейками соответствия.

Что еще более важно, такая конструкция корпуса клавиатуры не требует защелкивающихся пластиковых фиксаторов. Обычно клавиатуры Razer и Logitech с полностью пластиковым корпусом используют вышеупомянутую конструкцию, поэтому вы можете обратиться к нашему руководству по ремонту мыши за советами по безопасной разборке.

3. Используйте съемник клавиш, чтобы аккуратно и безопасно снять колпачки, не повредив их. Будьте особенно осторожны при удалении давно стабилизированных клавишных колпачков, например, на клавишах пробела, Shift, Enter и Backspace.

Нестандартные колпачки клавиш, такие как эти мультимедийные клавиши, можно снять с помощью небольшой отвертки с плоской головкой или, что более предпочтительно, пластиковой лопатки / инструмента.

4. В этой конкретной клавиатуре все винты находятся на стороне встроенной пластины клавиатуры. Используйте отвертку с крестообразным шлицем, чтобы удалить их все. У других клавиатур могут быть винты в нижней части корпуса, а некоторые из них спрятаны под резиновыми ножками и этикетками соответствия. Однако быстрый поиск на YouTube должен подбросить полезное видео с разборкой, относящееся к вашей конкретной модели механической клавиатуры.

5. Мы еще не закончили. Corsair тайно спрятала винтик сразу за логотипом компании. Это подводит нас к следующему практическому правилу: если корпус клавиатуры кажется слишком трудным для открытия, на вашем пути может стоять скрытый винт, который ждет, когда вы приложите достаточно силы и сломаете что-то.

Это один из способов препятствовать самостоятельному ремонту. Однако найти эти скрытые винты довольно просто. Как правило, они расположены в общей зоне, где шасси отказывается разбираться.

6. Если убрать последний скрытый винт, клавиатура Corsair K65 Lux RGB легко разбирается.

7. На данной клавиатуре неисправен переключатель пробела. Обязательно очистите паяные соединения каждого переключателя, который вы собираетесь заменить, изопропиловым спиртом, нанесенным безворсовой салфеткой. Подождите несколько минут, чтобы спирт полностью испарился. Это особенно верно, если вы употребляете более низкие концентрации алкоголя; как правило, избегайте использования менее 90% изопропилового спирта.

8. Нанесение флюса на паяные соединения необходимо для удаления остатков окисления или загрязнений, присутствующих на поверхности. Это не только очищает соединения, но и ускоряет процесс распайки, позволяя паяным соединениям быстрее плавиться.

9. Установите паяльник на нагрев до 350 градусов по Цельсию или примерно 660 градусов по Фаренгейту. Подождите, пока температура не достигнет минимум 300 ° C. Прежде чем мы сможем продолжить, железный наконечник необходимо хорошенько залудить.Обратитесь к шагу 14 нашего руководства по ремонту мыши, где этот процесс подробно описан.

Весь процесс лужения также проиллюстрирован на изображениях ниже для удобства.

10. Снимите неисправные выключатели. Обратитесь к шагам с 15 по 20 руководства по ремонту мыши для получения подробной информации о процессе.

11.Повторите этот процесс для всех неисправных переключателей, которые необходимо заменить.

12. Это было самое сложное. Припаять новые переключатели на печатную плату относительно проще. Установите новый переключатель в правильное положение, которое вы, надеюсь, отметили заранее, и нажмите на него. Переключатель надежно защелкнется в пластине.

13. Переверните печатную плату на другую сторону, чтобы вы могли видеть, как выступают сменные ножки переключателя. Очистите площадку и ножки переключателя изопропиловым спиртом, как вы это делали перед распайкой неисправных переключателей.После того, как спирт испарится, нанесите флюс на подушечку и ножки.

14. Как объяснялось ранее, перед пайкой каждого стыка важно держать жало паяльника луженым. Секрет хорошего паяного соединения заключается в том, чтобы кончик железа одновременно касался контактной площадки на печатной плате и ножки переключателя.

Это когда вы вводите припой между стыком и наконечником железа. Расплавленный припой должен легко стекать в соединение. Вылейте только столько припоя, чтобы образовался вогнутый припой на стыке.Снимите наконечник утюга, осторожно взмахнув им вверх. Легче добавить припой позже, чем откачать излишки и переделать соединение.

15. Здесь вы видите идеальный стык с вогнутым и блестящим скруглением. Выпуклый желоб с выступом излишка припоя является признаком чрезмерного припоя или холодного соединения. Если у вас получится именно это, просто снимите соединение и припаяйте его снова, пока не пригвоздите его.

16.Это все, что вам нужно сделать, чтобы заменить неисправные переключатели клавиатуры. Выполните шаги с 6 по 1 в обратном порядке, чтобы собрать клавиатуру. Затем вы можете использовать удобную утилиту, такую ​​как Switch Hitter, чтобы проверить, снова ли работают сменные переключатели.

Начикет Мхатре

В детстве Начикет имел склонность разбирать бытовую электронику и бытовую технику; большинство из которых не удалось собрать заново.Его родители не одобрили. В наши дни он использует свою давнюю страсть к анализу гаджетов, чтобы писать о технологиях. Его родители до сих пор не одобряют этого.

Эта статья полезна? да Нет

Замена переключателя зажигания — все, что вам нужно знать

Что такое переключатель зажигания?

Автомобильный выключатель зажигания управляет системой стартера двигателя, а также управляет источником питания большинства электронных устройств в транспортных средствах.Большинство переключателей зажигания работают при повороте ключа, в то время как в более современных автомобилях есть обновления кнопочного зажигания. Конструкция переключателя позволяет выбирать различные режимы, такие как аксессуары, в которых будет запитано только освещение и развлечения, работа, при которой все компоненты запитаны, и запуск, при котором мощность в основном направляется на запуск автомобиля. В выключатель зажигания могут быть установлены компоненты безопасности, которые не позволят завести автомобиль без надлежащего ключа или, в случае кнопочного зажигания, передачи надлежащего сигнала.

Каковы симптомы неисправности замка зажигания?

Как правило, вы узнаете, неисправен ли выключатель зажигания, если вам это трудно, или вы совершенно не можете повернуть ключ или повернуть его, и ничего не происходит. Выключатель зажигания и личинка замка являются двумя наиболее часто используемыми предметами, и добавление человеческого фактора в виде заклинивания, рывков, покачивания и грубого поворота только усугубит ситуацию.

Насколько серьезен неисправный выключатель зажигания?

Значительный.К сожалению, этот ремонт отталкивается и игнорируется большинством водителей. Они находят способ повернуть ключ и завести машину, поэтому ремонт отодвигается на потом. Лучше всего производить ремонт, не платя за буксировку, поэтому найдите хорошего механика, который специализируется на ключах и системах зажигания, и назначьте встречу. Большинство ремонтов можно выполнить в течение дня, если только детали не нужно заказывать по специальному заказу, однако рекомендуется оставить автомобиль.

Получите смету услуг по замене переключателя зажигания в ближайших магазинах

Какова типичная стоимость замены замка зажигания?

  • Ориентировочная стоимость запчастей 60–100 долларов
  • Расчетная стоимость рабочей силы 75–150 долларов США

Ориентировочная общая стоимость 135–250 долларов США

Большая часть стоимости будет зависеть от марки и модели автомобиля, но состояние цилиндра ключа / замка также будет иметь значение.Многие переключатели зажигания стоят от 60 до 100 долларов в зависимости от их сложности. Некоторые переключатели зажигания являются частью сборки с личинкой замка и каким-либо устройством безопасности, и цена соответственно вырастет где-то в диапазоне от 200 до 400 долларов. По большей части, выключатель зажигания или сборка могут быть несложным ремонтом, когда затраты на рабочую силу составляют от 75 до 150 долларов. Если ключ не повернется, несмотря на самые лучшие намерения, цена на рабочую силу вырастет, потому что для удаления обычно требуется повернуть цилиндр.Если к замку зажигания / узлу прикреплены системы безопасности, то требуется дальнейшее программирование для перекодирования ключей, что добавит еще 100 долларов к счету.

Имейте в виду, что цены будут зависеть от региона, а также марки и модели вашего автомобиля. Если вы еще этого не сделали, используйте Openbay, чтобы сравнить цены и записаться на прием в квалифицированную ремонтную мастерскую в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

Ремонт неисправного коммутатора на Kinesis Advantage

Недавно я купил подержанный Kinesis Advantage от EBay.К сожалению, клавиатура поставляется с мертвой клавишей тильды. Я написал Кинезису Служба поддержки, которая мне сказала следующее:

1). Вы можете отправить нам клавиатуру, и мы отремонтируем ее для вас. Бесплатно, если клавиатура находится на гарантии. Вне гарантии 40 $ + обратная доставка.

2). Поскольку проблема связана с одной клавишей на левой стороне клавиатуру, тогда мы можем отправить вам замену правого клавишного отсека (правая сторона клавиатура с буквенно-цифровыми клавишами) за 30 долларов + доставка (или бесплатно, если меньше гарантия) и вы можете поменять его самостоятельно.Требуется только отвертка и предоставляются пошаговые инструкции.

3). Если у вас есть паяльник, я могу отправить вам несколько замен клавишные переключатели бесплатно, и вы можете самостоятельно заменить неисправный ключ, который, как Что касается пайки, это довольно просто, но я бы явно не рекомендовал это если у вас нет опыта пайки.

Поскольку гарантия на клавиатуру уже не действовала, я решил, что отдаю третью вариант выстрел. Kinesis отправила мне три коммутатора бесплатно (что было очень удивительно и очень мило), и я скрестил пальцы в надежде, что не сломаюсь что-либо.Ремонт оказался относительно несложным, но поскольку я я не мог найти в Интернете много информации о том, как это делают другие люди, подумал я Я публиковал фотографии того, что делал.

На задней стороне клавиатуры есть шесть винтов, которые легко выкручиваются. Я оценил чтобы не было винтов под резиновыми ножками или под одноразовой лентой.

Затем я удалил углубление для ключей, в котором находится клавиша тильды. Ключевой колодец гибкий печатная плата прикреплена к основной плате с помощью съемного гибкого кабель.

Я снял колпачок с тильды двумя скрепки, хотя подходящее средство для снятия крышки было бы лучше.

Я хотел убедиться, что проблема действительно в неисправном переключателе, прежде чем коснуться паяльник (в отличие от некоторых проблем с печатной платой или микроконтроллером или что нибудь). Я использовал свой мультиметр, чтобы проверить целостность цепи между двумя верхними контактами переключатель, как показано на картинке ниже; штифты должны иметь непрерывность, когда переключатель нажат.Проблема была в переключателе, поэтому я продолжился. (Я также использовал мультиметр, чтобы проверить диод на двух нижних штифты, которые проверены нормально.)

Отпаял выключатель с фитилем:

Вы могли заметить, что на картинке выше верхнее левое отверстие не имеет штифта. торчит. Это оказалось проблемой.

Чтобы снять выключатель, мне нужно было отклеить горячий клей, прикрепляющий его к ключ хорошо.Это было неплохо — я просто использовал небольшую отвертку с плоской головкой — но я не уверен, как бы я это сделал, если бы вместо этого была, скажем, клавиша «а», поскольку это было бы намного труднее получить. (Вполне возможно, что на клавише «а» нет горячего клея. Кажется, это было собран вручную, и, вероятно, сборщикам было бы сложно приклеить ключ.)

После того, как клей был удален с переключателя, я повернул переключатель вокруг сверху, а затем оторвал ее ногтем.

Когда выключатель отключился, я смог увидеть, в чем проблема. Сам переключатель не был сломан, но один из выводов был погнут и не имел припоя. Я не уверен, как это когда-либо работало, но продавец на EBay говорит, что он работал перед отправкой, так что, возможно, этот изогнутый вывод давил на площадку для пайки, но не делал контакт, а затем некоторый физический шок сдвинул его на волосок и потревожил контакт.

Я согнул провод, чтобы он снова стал прямым, и снова вставил переключатель в ключ Что ж.(Мне даже не потребовалось использовать переключатели, любезно присланные мне Kinesis!) Изогнутый ранее вывод теперь виден через отверстие.

Затем я припаял все на место и снова проверил переключатель, используя мультиметр.

Работает! Вуаля!

Мысли

Kinesis Advantage на самом деле удивительно легко ремонтировать. Помимо горячего клей, все легко разобрать и собрать без каких-либо постоянные изменения (e.г. нет уплотнений, которые нужно сломать, или ленты для удаления). Даже электроника выглядит просто; На плате USB есть компоненты для поверхностного монтажа, но она похоже, что основная плата контроллера состоит из сквозных компонентов, которые легко заменить.

Поддержка

Kinesis также впечатляет. Кажется, что им управляет один парень, но он отвечает быстро и очень помогает. Я не ожидал, что какая-либо компания пришлет мне детали для продукта, на который не распространяется гарантия, и дайте мне инструкции по ремонту что-то я, но это то, что они сделали.

Заменить цилиндр замка зажигания

Если ключ не поворачивается, машина не заводится.

Мэтт Вебер

Когда вы заводите автомобиль с помощью ключа, ключ вставляется в цилиндр замка зажигания, который поворачивается, чтобы запустить двигатель. Этот цилиндр представляет собой сменный сердечник, который со временем изнашивается и затрудняет запуск автомобиля.В этом случае цилиндр можно легко заменить новым цилиндром, который может быть закодирован в соответствии с имеющимися ключами от машины.

Это была проблема, с которой я недавно столкнулся с Dodge Stratus, у которого был цилиндр, который застревал на месте, отказывался поворачиваться и мешал использовать автомобиль. Я заменил цилиндр на новый цилиндр замка зажигания от Dorman Products, который я купил в местном магазине автозапчастей.

Вот как это сделать.

Сначала отсоедините отрицательный провод от клеммы аккумуляторной батареи.Затем открутите винты, которыми верхняя и нижняя крышки крепятся к колонке рулевого колеса. На некоторых автомобилях может потребоваться снять рулевое колесо, отсоединив провода, подключенные к звуковому сигналу, а затем сняв стопорную гайку колеса и шайбу. На показанном Stratus все было иначе.

Снимите кожух рулевого колеса, чтобы открыть цилиндр катушки зажигания. В зависимости от модели вашего автомобиля может потребоваться снять стеклоочиститель или другие переключатели, чтобы освободить крышку рулевого колеса.

Вставьте ключ в замок зажигания и поверните его в положение для принадлежностей. На показанном автомобиле все, что потребовалось, — это отвертка, чтобы нажать на фиксирующую лапку, которая высвободила цилиндр из корпуса замка и позволила мне легко вытащить его.

Для некоторых цилиндров может потребоваться вставить канцелярскую скрепку в отверстие на конце цилиндра, чтобы освободить ее. Порядок действий зависит от производителя, поэтому для получения более подробной информации обратитесь к руководству пользователя.

Здесь показан цилиндр с кожухом после снятия с рулевой колонки.

Вставив ключ в старый цилиндр и повернув его в положение для принадлежностей, с помощью небольшой отвертки нажмите небольшую кнопку предотвращения вращения под лицевой стороной цилиндра. Это позволяет поворачивать цилиндр дальше, чем его нормальное положение. Поверните цилиндр так, чтобы фиксирующий язычок и паз совпали, затем выдвиньте цилиндр из корпуса. Выньте старый ключ из старого цилиндра.

Чтобы закодировать новый цилиндр замка зажигания, необходимо аккуратно вставить крошечные новые тумблеры в той последовательности и ориентации, чтобы они соответствовали исходному цилиндру.Это самая сложная часть работы.

Наряду с инструкциями по сборке цилиндра компания Dorman приложила бумажный шаблон, чтобы помочь организовать последовательность тумблера, и это определенно облегчило работу.

С помощью небольшой отвертки снимите первый тумблер со старого цилиндра, расположенного ближе всего к ключевой стороне цилиндра. Поместите его в соответствующее место на бумажной ключевой диаграмме.

Продолжайте извлекать каждый из тумблеров из старого цилиндра и используйте шаблон (или сделайте пометку), чтобы запомнить их положение относительно ключа.Тумблеры расположены сверху и снизу цилиндра и имеют проштампованные номера для облегчения идентификации.

Отложите старый цилиндр в сторону. Запишите номера на старых тумблерах и запишите их относительно их положения на ключе.

Вставьте ключ в новый цилиндр и поверните его в положение для принадлежностей. Выньте цилиндр из корпуса, а затем выньте ключ. Используйте небольшую отвертку, чтобы удалить первый стакан, ближайший к стороне ключа. Проверьте номер на штампе, и если он не совпадает с номером соответствующего тумблера старого цилиндра, замените его тумблером с правильным номером из деталей, входящих в комплект цилиндра.(Не используйте повторно старые тумблеры, потому что они, вероятно, повреждены из-за износа и являются основной причиной отказа замка.)

Если при снятии тумблера выскочит какая-либо пружина, немедленно замените ее. Продолжайте осматривать и заменять новые тумблеры, пока все не будут готовы. Затем сожмите все тумблеры и вставьте старый ключ. Совместите фиксирующий паз и язычок, вставьте новый цилиндр в новый корпус, затем поверните ключ, чтобы обеспечить плавную работу.

Установите новый цилиндр замка в рулевую колонку, просто выполнив процедуру снятия в обратном порядке.На этом работа завершена, и ваш автомобиль должен быть готов к работе.


Рекомендуемые статьи

1 клавиша неисправна на Macbook Pro Retina — единственное решение — замена клавиатуры, аккумулятора и т. Д.?

Это по-прежнему лучший ответ на вопрос о замене клавиатуры, поэтому я решил поделиться своим недавним опытом ремонта клавиатуры после того, как пролил на нее соду.

Есть три варианта починки ключа, который застрял из-за разлива. Я перечисляю их в порядке легкости.

Имейте в виду, что все это может привести к аннулированию гарантии.Некоторые из них могут повредить ваш компьютер больше, чем он есть.

  1. Снимите верхнюю часть ключа и очистите под ней.

Используя зубочистку или другое маленькое приспособление, например гитарный медиатор или пластиковую лопатку, вы можете поддеть сбоку и снять крышку ключа. Есть металлический зажим, который удерживает верхнюю часть клавиши на поверхности с резиновой мембраной, которая приводит в действие клавишный переключатель. Если все сделать осторожно, вы можете удалить достаточно этого, чтобы очистить механическую работу единственного ключа.Это может оказаться непрактичным, если у вас много проблемных ключей.

  1. Замените клавиатуру.

Клавиатура достать непросто. Официально, как упоминалось в других ответах, вы должны заменить всю сборку, включая клавиатуру, подсветку, трекпад и батареи.

Если вы готовы потратить почти полный день на выполнение работы самостоятельно или если вы занимаетесь ремонтом компьютеров и можете делать это быстрее, это разумный вариант.

Вам потребуются подходящие отвертки и антистатическая рабочая поверхность. Pentalobe, hex и крошечный филипс — все это необходимо. См. Другие руководства для определения размеров, но большинство комплектов для ремонта компьютеров в наши дни поставляются с необходимыми размерами. Вам также пригодятся заостренная пластиковая отмычка и прочная пластиковая лопатка, чтобы открывать кабельные разъемы и перемещать крошечные провода на место.

Следуйте инструкциям по демонтажу, которые вы можете найти в сети.

Когда вы подойдете к клавиатуре, вы увидите, что она закреплена чем-то вроде заклепок.Необходимо вырвать клавиатуру из более чем 100 отверстий, пытаясь при этом вытащить все заклепки из корпуса. Судя по тому, что я видел, это работает довольно хорошо, но вам, возможно, придется вытащить некоторые из них с помощью крошечных плоскогубцев или высверлить их.

Новую клавиатуру можно купить в Интернете в разных местах за небольшие деньги. Вам также понадобится упаковка из 100+ крошечных винтов, я думаю, ph000.

Теперь клавиатуру можно привинтить, используя отверстия, оставленные заклепками.Винты должны ввинчиваться в алюминий.

Сложите все вместе и посмотрите, как это работает.

  1. Примите ванну с клавиатурой.

Это вариант, который я выбрал, потому что мне не понравилась идея выдергивать клавиатуру, и я не знал, насколько мучительно будет извлекать батареи. Тем не менее, похоже, это сработало, поскольку я использую этот ноутбук прямо сейчас, чтобы составить это.

Ноутбук необходимо полностью разобрать, как и раньше, но также снять аккумулятор и трекпад.

Извлечь батарею до смешного сложно, и в большинстве случаев в сети ее списывают как просто непрактичную попытку. Даже техническим специалистам Apple дано указание заменить весь узел при замене батареи.

При этом вы рискуете проколоть аккумуляторные элементы. Это двойной плюс нехорошо. Эти батареи могут быстро превратиться в дымящуюся струю пламени при правильном повреждении.

Но если вы все равно хотите попробовать, вот как это сделать.

Возьмите прочный инструмент, который может скользить под аккумуляторными блоками и при этом прорезать толстую двустороннюю ленту, не загибаясь вверх и внутрь аккумуляторных элементов.Я использовал относительно толстые пластиковые инструменты для снятия дверных панелей автомобилей. Но я думаю, что тонкий металлический инструмент, который продается для работы на компьютерах, работал бы лучше. Работайте по одной пачке за раз, пока не получите их все.

Две центральные батареи на 15-дюймовом корпусе приклеены к прочному куску пружинной стали, который затем приклеивается к корпусу, чтобы закрыть трекпад. Я не уверен, что легче удалить, но похоже, что стальная пластина пойдет с корпусом или двумя ячейками в зависимости от того, какую изоленту вы нарушите.Сталь изгибается по боковым краям и не может попасть под нее с боков, но может быть получена из центра стороны ноутбука, если вы сможете пройти мимо кабелей, которые мешают.

Я использовал 70% изопропиловый спирт в шприце, чтобы облегчить снятие ленты. Другие предлагают нагреть корпус по той же причине. Я обнаружил, что спирт действительно удалил липкость ленты по краям, но лента имеет ширину около полдюйма, и спирт плохо проникает.Кроме того, я не уверен, удерживал ли пластик, покрывающий батареи, спирт из батареек, поскольку они образовывали складки под лентой при любопытстве.

Будьте осторожны, чтобы не деформировать батареи при их использовании. Они похожи на очень твердую глину внутри пластиковой крышки. И уж точно не протыкайте пластик!

Я не могу точно сказать, помогает ли нагревание или растворитель. Но я могу сказать, что удаление батарей было чуть ли не самым неприятным делом, которое я когда-либо делал при ремонте компьютеров.

Если вам удастся вытащить батареи из корпуса, трекпад под стальной пластиной довольно легко заменить. На нижней стороне трекпада есть винт над переключателем. Он предназначен для регулировки щелчка на трекпаде. Если вы закрутите его слишком сильно, трекпад не будет щелкать. Слишком слабый — колодка будет дребезжать

После удаления всего остального, кроме клавиатуры, вы можете очистить всю клавиатуру.

В зависимости от того, что вы в него пролили, выберите свое чистящее средство.Если это что-то жирное, например кофе со сливками, возможно, вам понадобится спирт или аналогичный растворитель. Если это просто сахар, подойдет дистиллированная вода. В идеале найдите деионизированную воду, поскольку она даже чище дистиллированной. Мне не удалось найти деионизированный локально, поэтому я использовал дешевый дистиллированный, и он работает нормально.

Используя чистую пластиковую ванну, чтобы избежать растворения новых загрязнений, просто погрузите корпус и клавиатуру в растворитель и промойте им. Почистите клавиатуру зубной щеткой в ​​погруженном состоянии.Будьте осторожны, не оставляйте щетины, если чистите нижнюю часть. Снова и снова нажимайте на все клавиши, чтобы удалить грязь или прилипшие остатки.

Если вы считаете, что он довольно чистый, повторите процесс со свежей партией очистителя.

Затем повторите с дистиллированной или деионизированной водой и еще раз с чистой партией.

Очень хорошо высушить

После того, как он был чистым, я вытряхнул воду, высушил полотенцем из микрофибры, а затем феном, настроенным на слабый огонь.Затем я оставляю его на ночь перед осушителем, и всю ночь обдуваю его сухим воздухом. Поскольку дистиллированная и деионизированная вода содержит очень мало каких-либо минералов, она должна высыхать без водяных пятен и внутри компонентов ничего не должно оставаться.

Соберите заново

Повторная сборка проста, за исключением того, что нужно знать, какие винты куда попадают, если вы их неправильно организовали. Я рекомендую сфотографировать макет по мере продвижения и, возможно, распечатать фотографию и закрепить на ней винты, когда вы их вынимаете.Не так сложно определить, какую длину и где использовать, но если вы ошиблись, вы можете зайти слишком глубоко и сорвать сокет, пытаясь затянуть его до упора.

Также помните, какие части и в каком порядке идут. Лучше всего делать заметки о разборке, так как бывают случаи, когда что-то должно идти под другими предметами или частично под ними. Мне пришлось несколько раз браться за основную логическую плату, чтобы все было на месте.

Батареи могут дребезжать

Самой большой проблемой, с которой я столкнулся при повторной сборке, снова были батареи.Поскольку лента деформирована и больше не липнет, она бесполезна для надежного удержания батарей. В корпусе теперь гремят.

Я планирую решить эту проблему, используя ленту из пеноматериала, чтобы уменьшить зазор. Но я не буду использовать двусторонний клей.

Ноутбуки Mac предыдущих поколений имели съемные аккумуляторные батареи и не нуждались в радиаторе. Но я подозреваю, что эти батареи могут использовать эту ленту в качестве радиатора, подключаемого к корпусу с большой площадью поверхности. Подставки для рук всегда при использовании нагреваются.Поэтому я думаю о вариантах восстановления этой способности к теплопередаче, не прибегая к подобной ленте. Наверное, это не проблема. Но хотелось бы хотя бы прекратить дребезжание батареек в полости.

Новая информация:

Я нашел термопрокладку, которую можно разрезать на формы, чтобы они прикреплялись к батареям и тем самым убирали зазор, создавая тепловой мост к корпусу, как, вероятно, делала лента. Эти подушечки липкие, но это не столько клей, и они остаются на месте, но при необходимости могут легко отслоиться.

Я счел необходимым положить их на переднюю и заднюю части батарей, в отличие от того, как у Apple была лента только на скрытой стороне. Поскольку прокладки не очень липкие, это не позволяет батареям упасть на расстояние менее миллиметра до дна корпуса, когда он сидит нормально.

Личная записка

Я надеюсь, что это руководство будет полезно хотя бы для понимания того, насколько болезненным может быть этот процесс.

Лично я считаю, что использование Apple заклепок и клея на продуктах категории «Pro», которые обычно имеют срок полезного использования до 10 лет (вероятно, несколько владельцев), является серьезным ухудшением качества продукта и большим недостатком мое ощущение превосходства бренда Apple в области аппаратного обеспечения.

Замена переключателя зажигания | Стоимость и услуги

Признаки неисправности замка зажигания

Двигатель не заводится… или останавливается

В конечном счете, выключатель зажигания — это то, что сообщает двигателю вашего автомобиля, что нужно запустить или выключить. Если переключатель сломан, он не сможет этого сделать. Представьте, если у вас сломан выключатель света. Если ваш свет включен, когда выключатель сломается, у вас не будет возможности его выключить.Но если ваш свет выключен, когда выключатель ломается, вы не сможете его включить. То же самое может случиться с замком зажигания и мотором вашего автомобиля. Выключатель может выключить что-нибудь, не давая автомобилю включиться, независимо от того, сколько вы поворачиваете ключ. Или переключатель может застрять во включенном состоянии, и когда вы поворачиваете ключ против часовой стрелки и вынимаете его, двигатель продолжает работать. Обе эти вещи плохи. Вы можете решить, что хуже.

Ключ застревает

Иногда может заклинивать замок зажигания.Когда это происходит, сам переключатель работает нормально, это просто соединение для ключа, которое не работает. Возможно, вам будет сложно вставить ключ в замок зажигания, а вытащить его будет очень сложно. Также может быть трудно повернуть ключ в ту или иную сторону. Все это затрудняет эффективное использование автомобиля.

Двигатель умирает случайным образом

Да, это именно так весело, как кажется.То есть совсем не весело. Если ваш выключатель зажигания выходит из строя, двигатель часто умирает. Выключатель выключится, пока вы за рулем, машина заглохнет, а у вас останется машина, которая больше не работает. Это, пожалуй, самый частый симптом выхода из строя переключателя зажигания.

Случайная потеря принадлежностей

Если выключатель зажигания неисправен, он начнет отводить часть электроэнергии от вашего автомобиля.А это значит, что у ваших аксессуаров начнутся проблемы. Они, вероятно, продолжат работать, вы просто станете свидетелем случайной или временной потери мощности. Свет погаснет, музыка может остановиться, а сигналы и знаки на приборной панели могут мигать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
