Схема и принцип работы фена для волос

Фен впервые стал активно использоваться еще в далекие 40-е годы. Сегодня прибор может смело отпраздновать свое 75-тилетие. Он есть в каждом доме, ведь девушке сложно представить красивую укладку без его использования. Конструкция и принцип работы фена простые. После их детального анализа удастся выбрать подходящее устройство, которое гарантированно прослужит в течение долгого периода времени. Вероятность поломки в современных аппаратах удалось свести к минимуму. Соответствующие знания правил эксплуатации также должен знать каждый человек.

Конструктивные элементы и принцип работы

Конструкция устройства делится на внутренние и внешние элементы. Для изготовления корпуса используют прочный пластик, который сможет выдержать незначительную нагрузку из окружающей среды. Внутри находится маленький вентилятор. Он работает посредством приведения в движение двигателя. В его состав также входят дополнительные элементы для нагревания. Для их изготовления используется нихром.

Функционирование и принцип работы фена для человека также будут понятны. Воздух поступает на волосы посредством работы вентилятора. Поток удается нагреть до оптимальной температуры. Благодаря этому удается существенно ускорить процесс. Воздух также концентрируют на конкретном объекте с помощью сопла для сужения.

Сопло в фене может быть закрыто различными насадками. На данное место также помещают расческу или круглую щетку. С их помощью удается просто и быстро обработать даже самые длинные волосы. Конструкция расчески может быть разной. Она напрямую зависит от результата, который необходимо получить при укладке. Вентилятор защищают с помощью мелкоячеистой сетки. Она предотвращает засасывание волос и других элементов внутрь агрегата. Благодаря этому удается предотвратить поломку и существенно продлить период эксплуатации.

Важно! АС мотор в приборе позволяет производить переключение скорости и интенсивности нагревания. Регулировка производится с помощью специальных переключателей, которые находятся на рукоятке фена.

Схемы современных моделей практически одинаковые.

Однако есть пара нюансов, которые невозможно оставлять без внимания в процессе выбора устройства:

• Лопасти вентилятора;
• Мотор, работающий от электропривода;
• Нагревание воздуха осуществляется за счет специальной спирали;
• Дополнительно также должна использоваться термозащита;
• На рукоятке находится кнопка запуска и рычаг для переключения скоростей;
• Питание прибора осуществляется через специальный шнур.

Вентилятор для фена дополнительно соединяется с основными узлами. В схему также входит нагревательный элемент. Оптимальным решением считается использование базы коллекторного типа. Для качественной работы будет вполне достаточно вентилятора мощностью от 12 до 18 В. Некоторые производители предпочитают посадить пропеллер жестко и глубоко. Нагревательный элемент производят только из несгораемого материала. Он фиксируется на корпусе с помощью специальный стойких проволочных нитей.

Допускается также использовать специальные спирали. Допускается одновременно использовать сразу несколько обмоток. Благодаря этому фен переключается по режимам.

Однако обязательно схема включает также понижающую обмотку.

Существуют различные схемы взаимодействия двигателя и вентилятора. Нагревательный элемент должен находиться минимум в двух обмотках. Спирали имеют постоянный контакт с воздушным потоком, который позволяет добиться их эффективного охлаждения. При перегреве моментально запускается встроенная защита, и вентилятор прекращает работу. Однако она используется чаще всего только на дорогих и именитых моделях. Функция есть на всех фенах Филипс и Ровента.

Система защиты от перегрева

Схема фена для волос была создана с целью организации быстрой сушки. Для этого некоторые модели могут продуцировать температуру до 60 градусов. Устройство оснащено переключателем. Он помогает регулировать скорость и теплоту. Однако при этом все внутренние детали должны быть надежно защищены от перегрева. Если возникает экстренный случай, то электроснабжение должно быть полностью остановлено. Благодаря этому удастся избежать аварийной ситуации, которая может полностью уничтожить содержимое.

Важно! Фен для волос был назван в честь теплого горного воздуха, который своими порывами высушивал все прилегающие равнинные территории. Однако среди местных жителей он более известен как фён.

Дополнительно следует узнать, из чего делают аппарат и что входит в его состав для повышения чувствительности:

• Термостат позволяет организовать контакт между двумя пластинами, которые сделаны из металла. Каждый элемент должен обладать разной степенью расширения. Благодаря этому удастся зафиксировать критическую температуру и отключить подачу тока. Двигатель перестает работать, а в это время запчасти остывают и не портятся дальше.

• Устройство фена подразумевает наличие также специального термического предохранителя. С его помощью удается во всех случаях избегать перегрева. На срабатывание механизма нужно всего несколько секунд. Элемент плавкий, поэтому быстро отключает подачу электричества. Однако в некоторых моделях после критической ситуации дальнейшая работа становится возможной только после замены запчасти.

Электрический фен имеет простую систему. Существует всего две главных составляющих, которые приводят технику в действие. При необходимости каждый человек сможет разобраться в особенностях функционирования. Ремонт фена для волос своими руками выполняется только при наличии определенного опыта в данной сфере.

Предварительно следует ознакомиться с инструкцией, которая гарантированно есть в комплекте. В ней содержится полная информация о схеме, используемой производителем. Каждое изделие имеет ряд особенностей, которые не следует оставлять без внимания.

Типичные неисправности

Электрический фен прослужит в течение долгого периода времени при условии соблюдения основных эксплуатационных правил. Однако дополнительно следует разобрать поломки, что это за неприятные ситуации и как их предотвратить. Простая диагностика позволит обнаружить их на раннем этапе. Благодаря этому небольшой ремонт бытового прибора существенно увеличит срок его службы.

Ремонт фенов для волос требуется в следующих случаях:

• Нет реакции аппарата на кнопку включения. Человек должен проверить целостность шнура и найти перегибы. Именно в них чаще всего кроется причина неисправности. Обрыв провода можно решить путем его ремонта или полной замены. Плохой контакт внутри изделия обнаруживают с использованием специальных приборов. Если нет опыта работы с электричеством, то человеку рекомендуется обратиться за помощью к специалисту в данном вопросе. Неисправной также может быть кнопка пуска. Проблему решить будет возможно только путем замены элемента. Если причина кроется в двигателе, то это понять сможет только мастер. Ремонт детали обойдется дорого, поэтому многие предпочитают приобрести новое устройство;
• Неожиданное отключение фена. Температура у аппарата резко выросла, поэтому его предохранитель не смог выдержать нагрузки. Рекомендуется оставить устройство на полчаса. После окончания этого периода его можно включить повторно;
• Устройство не реагирует на включение кнопки пуска или регулятора системы. Самостоятельно от такой проблемы не удастся избавиться. Именно поэтому следует вызвать мастера, который разбирается в работе устройств данного типа;
• Электроэнергия поступает в обычном режиме, но лопасти вентилятора не приводятся в движение. Проблему удается избежать путем устранения пыли и грязи с вала, которые имеют свойство накапливаться постепенно;
• При работе фена для сушки волос вырабатывается холодный воздух. Ситуация происходит в случае порыва нити или спирали. Для устранения неисправности потребуется выполнить полную замену данных элементов. Однако даже после правильно проведенного ремонта ситуация может повториться в скором будущем;
• Ремонт фенов для волос требуется в том случае, если через устройство не проходит воздух. В таком случае следует проверить воздухозаборник или устранить загрязнения с фильтра. Предварительно аппарат отключается от сети. На решетке также скапливается пух. Для его быстрого устранения используется специальная кисточка. Если есть возможность снять фильтр, то его очистка также может проводиться под проточной водой. Все манипуляции следует проводить осторожно. Иначе повышается риск нанести устройству непоправимый вред. После окончания манипуляций производится проверка надежности каждого крепления;
• Фен для волос в период эксплуатации также может начать источать запах гари. Ситуация наблюдается в случае проникновения внутрь большого количества пыли или пуха. Мелкие частички оседают на спирали и начинают медленно плавиться. Устранить аромат можно путем тщательной очистки. Только после проведения данных манипуляций допускается продолжить эксплуатацию устройства. Однако если процесс не дал результат, то владелец должен немедленно обратиться в сервисный центр.

Далеко не все домашние мастера разбираются в работе абсолютно всех устройств и знают, как починить фен. Именно поэтому всегда рекомендуется обращаться к специалистам. Они берут на себя полную ответственность. При эксплуатации в будущем гарантированно не возникнет аварийных ситуаций, которые будут угрожать человеку.

Безопасная эксплуатация

У фена для волос есть инструкция по эксплуатации. С ней каждый человек должен ознакомиться перед первой сушкой. Благодаря выбору правильного подхода удастся продлить срок службы и сэкономить определенную часть семейного бюджета.

Человек должен знать, чего состоит опасаться при регулярном использовании фена:

• Если возникает необходимость использования удлинителя, то допускается включать фен только в заводской вариант;
• Перед началом эксплуатации потребуется визуально оценить целостность шнура. Его нельзя наматывать на ручки в период хранения;
• Насадки всегда идут в комплекте с определенной моделью. Применять другие варианты категорически запрещается;
• Аппарат не допускается использовать при повышенной влажности или непосредственным контактом с водой;
• Для предотвращения попадания мелких предметов внутрь аппарат оснащен фильтром. При его поломке дальнейшее использование считается невозможным;
• Если наблюдаются неполадки в работе, то фен отключается от сети. Дальнейшая эксплуатация может привести к серьезной поломке;
• Провод из розетки следует извлекать плавно. В состав входят медные провода, которые легко могут пострадать от любого механического воздействия;
• Человек должен понимать, какая температура приводит к перегреванию. Долгая эксплуатация опасна и отражается негативно на состоянии запчастей.

До полного остывания фена должно пройти не менее 30 минут. Только после этого рекомендуется укладывать устройство. Для него рекомендуется выделить специальный ящик или коробку. Правильное использование гарантирует, что фен не выйдет со строя в течение долгого периода времени. При этом он сохранит стильность и отличные внешние характеристики.

tehnofaq.ru

Ремонт фена своими руками, схема, устройство

Фен для сушки волос – это электрический прибор, представляющий собой отрезок трубы, через которую с высокой скоростью в заданном направлении подается поток воздуха, нагретого до 60°C. Зачастую для удобства использования трубу оснащают пистолетной ручкой.

На фотографии представлен фен марки Melissa Magic мощностью 1600 Вт. На рукоятке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру исходящего из его сопла воздуха.

Строительный фен по внешнему виду, принципу работы, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600°C.

Устройство и принцип работы фена

Когда фен включен, то холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, насаженной на вал электродвигателя постоянного тока. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана разогретая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60°C, а в строительном до 600°C, после чего выходит из трубы.

На корпусе фена обычно имеется включатель, совмещенный со ступенчатой установкой режима работы, позволяющий включать фен в режим полной или половинной мощности.

На фотографии показан внешний вид типового движкового переключателя режимов работы.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при нарушении работы двигателя, на каркасе устанавливается тепловая защита в виде биметаллической пластины.

При нагреве воздуха выше заданной температуры биметаллическая пластина изгибается вверх по стрелке на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После остывания биметаллическая пластина возвращается в исходное положение, и контакты вновь замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других нагревательных бытовых электроприборов и отремонтировать фен может любой домашний мастер.

Электрическая схема фена

Большинство строительных фенов и для сушки волос имеют ниже приведенную электрическую схему. Питающее напряжение подается через вилку типа С6 с помощью гибкого шнура. Конденсатор С1 служит для подавления помех, излучающих щеточным узлом двигателя. Резистор R1 служит для разрядки конденсатора С1 после отключения вилки от розетки для исключения удара током человека при прикосновении к штырям вилки. В некоторых моделях элементы С1 и R1 не устанавливаются.

Управление режимами работы фена выполняется с помощью переключателя S1. В его положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении движка переключателя на один шаг вправо, его подвижный контакт замыкает выводы 1-2 и питающее напряжение через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и нагревательную спираль h3. Диод обрезает половину синусоиды и таким образом снижает скорость вращения крыльчатки, и мощность нагрева спирали h3 наполовину.

При перемещении движка еще на один шаг, замыкаются контакты 1-2-3, на нагревательный элемент и двигатель подается все напряжение сети и фен работает на полную мощность.

Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на питающее напряжение 9-12 В. Для снижения напряжения служит спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрогасящие конденсаторы С2-С3 выполняют задачу гашения искр в щеточно-коллекторном узле двигателя и подавления радиопомех.

Кнопка S2 служит для возможности переключения работы фена в режим обдува холодным воздухом. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, что может произойти из-за снижения оборотов крыльчатки в случае неисправности двигателя, служит элемент тепловой защиты St, который размыкает цепь подачи питающего напряжения на нагреватель h3 при превышении максимально допустимой температуры воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрического фена следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку фена из розетки!

Если к Вам в ремонт попал сломанный фен, то в первую очередь надо выяснить по каким внешним признакам фен был признан неисправным. По ним можно, воспользовавшись ниже приведенной таблицей, сразу предположить в каком месте искать неисправность.

ydoma.info

Ремонт фена для волос своими руками: пошаговый мастер-класс

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен «Startex»

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена «Startex»).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта. Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.

Рис .2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

1. Самое нижнее – «ВЫКЛ».
2. Среднее – половина мощности нагрева.
3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.

Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.

Далее, с некоторым усилием, снимаем одну из боковых частей ручки.

Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.

Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.

Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.

Рис. 8. Принципиальная электрическая схема

Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.

Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.

Рис. 10. Переключатель в крайнем нижнем положенииРис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Далее, переставляем этот щуп на второй вывод, где кроме диода припаян еще провод.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).

Рис. 12. Переключатель в крайнем верхнем положенииРис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).

Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.

Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.

Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Далее, переходим к осмотру контактов (рисунок 17).

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.

Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.

Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.

Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.

Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.

Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).

Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя. Рис. 23. Сжимаем блок контактов
2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать. Рис. 24. Чистим надфилем края проводников
3. Так же, надфилем — чистим контакты от нагара. Рис. 25. Избавляемся от нагара
4. Ставим контактную площадку на место. Рис. 26. Ставим площадку на место
5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом. Рис. 27. Литол на кончике резцаРис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.

Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.

Далее, необходимо вставить пружину (рис. 30) в отверстие ручки переключателя.

Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.

Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.

Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.

Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Если все работает, можно собирать прибор. Но если есть желание, можно сделать ревизию рабочей части фена и контактов термодатчика.

Для этого нужно открутить еще один винт, и снять заднюю решетку.

Рис. 34. Откручиваем винт

Далее, с помощью ножа разделить две части корпуса.

Рис. 35. Снимаем заднюю решеткуРис. 36. Разделяем 2 части корпуса фена резцом или ножом

Раздвигая пальцами две половины, вытягиваем двигатель с нагревателем. На них могут быть мусор и волосы, которые необходимо удалить.

Рис. 37. Двигитель фена с нагревателем

Находим контакты термодатчика и зачищаем их надфилем.

Рис. 38. Очищаем контакты термодатчика

После, вставляем нагреватель обратно, следя, чтобы прокладка из термостойкого материала осталась на своем месте.

Рис. 39. Вставляем нагреватель обратно

Защелкиваем заднюю решетку и закручиваем винт.

Рис. 40. Закручиваем крышку фена обратно

Далее, вставляем переключатель в специальные пазы, следя, чтобы квадрат ручки управления сел точно на «флажок» переключателя. Укладываем провода в нижней части ручки, и надеваем ее вторую половину.

Рис. 41. Вставляем переключатель обратно в пазыРис. 42. Одеваем 2 часть ручки

Зажимаем винты и проверяем работу прибора.

Рис. 43. Собранный фен

На этом ремонт фена можно считать оконченным.

Видео советы и инструкции.

www.asutpp.ru

Ремонт строительного фена своими руками

Фен строительный или промышленный — это вовсе не обязательный инструмент домашнего мастера, однако его наличие позволяет реализовать целый ряд сложный работ. К таким работам относится снятие лакокрасочного покрытия, разъединение двух деталей, склеенных герметиком (автомобильные фары), а также нагревание материалов при обесшумливании автомобиля. При частой и неправильной эксплуатации, инструмент может выйти из строя, поэтому подробно выясним, что представляет собой ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

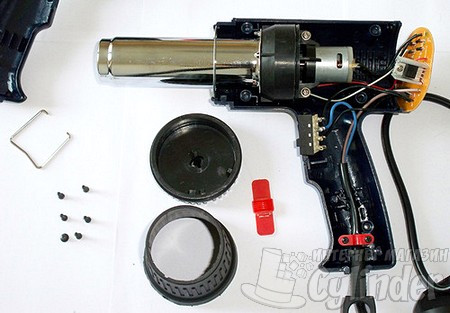

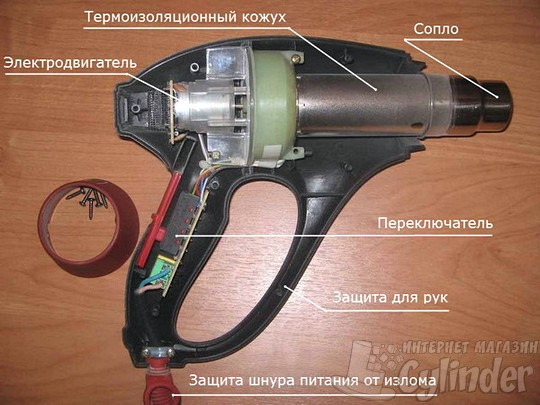

Как устроен технический фен и что у него внутри

Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:

1. Корпус — в котором располагаются все составные элементы этого прибора. Изготавливается корпус преимущественно из ударопрочного и термостойкого пластика
2. Сетевой шнур — обеспечивает передачу тока на электроинструмент. Производители также выпускают фены автономного типа, то есть, аккумуляторные. Они менее популярны, так как стоят дороже сетевых за счет применения литий-ионных аккумуляторов
3. Кнопка включения и переключения режимов — большинство фенов оснащается переключателем, выполняющего функцию не только включения прибора, но еще и переключения режимов работы
4. Электромотор вентилятора — один из главных составляющих прибора. Его назначение заключается в том, чтобы обеспечивать обдув нагревающейся спирали целенаправленным потоком воздуха. Для этого на валу двигателя установлены лопасти, обеспечивающие обдув. На сетевых фенах используются двигатели постоянного тока. Их мощности вполне достаточно для обдува нагревающихся спиралей. За преобразование и понижение напряжения из 220В до 12В-18В отвечает инверторный преобразователь — плата, находящаяся рядом с электромотором. На бюджетных моделях фенов понижение напряжения на двигатель происходит за счет нагрузки на ТЭН
5. ТЭН — это нагревающаяся спираль, за счет которой создается горячий воздух. ТЭН состоит из спирали и керамического основания (на недорогих приборах вместо керамики применяется специальный фольгированный материал). На керамическое основание наматывается никель-хромовая спираль. Помещен ТЭН в металлической колбе цилиндрической формы

Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.

Принцип работы строительного фена и схема его устройства

Если сломался строительный фен, то для того, чтобы его отремонтировать самостоятельно, нужно знать не только конструкцию, но и принцип работы инструмента. Понимая, для чего нужен каждый элемент прибора, можно выполнить проверку его исправности, и устранить поломки. Сразу нужно отметить, что промышленные фены условно можно разделить на два типа:

• Бюджетные, которые имеют простейшую конструкцию. Отличительная особенность таких инструментов в том, что они имеют низкую стоимость, а в их комплектации отсутствует электронная плата управления
• Дорогие — в конструкции таких приборов используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Есть также модели, оснащенные дисплеями и регуляторами, посредством которых можно более точно настроить температуру обдува

Электрическая схема работы простейшего строительного фена, который имеет две скорости вращения вала двигателя, представлена ниже.

Принцип работы строительного фена имеет следующий формат:

1. При включении кнопки фена в положение «1», происходит запуск двигателя с одновременным подключением тонкой спирали. Некоторые модели технических фенов имеют отдельную кнопку «Откл», которая отвечает за включение и отключение ТЭНов, как показано на фото ниже. При выключении кнопки, происходит слабый нагрев спиралей
2. Если кнопки отключения ТЭНов на фене нет, то спираль нагревается одновременно при включении инструмента. Основное напряжение подается на спираль, а остаточное на электродвигатель. В итоге получается, что ТЭН потребляет основную часть напряжения, а электродвигатель работает за счет падения напряжения, равняющееся от 12-18В
3. Перед кнопкой располагается сглаживающий фильтр — конденсатор C2, посредством которого исключаются перепады напряжения. На некоторых фенах встречаются ферромагнитные сердечники, сглаживающие ток
4. Питание поступает на выпрямительный диодный мост, посредством которого происходит выпрямление напряжения из переменного в постоянное, от которого работает электромотор
5. Если в конструкции фена имеется плата, то она отвечает за работу инструмента. На плате устанавливается тиристор, который распределяет напряжение на спираль и электродвигатель фена
6. При переключении кнопки в режим «2» происходит увеличение скорости вращения ротора электродвигателя, а также подключение дополнительной спирали ТЭНа — толстой нихромовой проволоки. В итоге фен работает на полную мощность, выдавая нагретый поток воздуха с максимальной температурой свыше 1000 градусов

Если происходит обрыв спирали, то двигатель фена не включится, но если из строя выходит двигатель, то все напряжение подается на ТЭН, что приводит к перегоранию нихромовой нити. На большинстве приборов используются защитные элементы, предотвращающие перегрев спирали.

Чем больше в конструкции прибора переключателей, тем выше вероятность того, что может выйти из строя какой-нибудь их них. Зачастую причиной поломки строительных фенов является их неправильное использование, что влечет за собой перегорание спирали ТЭНа. Прежде всего, нужно обязательно запомнить три главных правила при эксплуатации рассматриваемого прибора:

• Всегда устанавливать прибор на специальную подставку в вертикальном положении, и никогда не класть его горизонтально. Горизонтальное положение фена допустимо только с остывшим ТЭНом, и если не соблюдать это главное правило, то происходит не только оплавление пластикового корпуса инструмента, но еще и выход из строя спиралей
• При включении прибора должен быть слышен звук работы двигателя. Если двигатель не включается, то фен нужно немедленно отключить. Достаточно нескольких секунд, чтобы произошло перегорание ТЭНа при неработающем вентиляторе. На большинстве инструментов имеются встроенные элементы — термопара, которые исключают перегрев спиралей и выход их из строя. Часто при включении инструмента, когда не запускается электродвигатель, перегорает предохранитель. Многие не знают о существовании такого защитного элемента, поэтому начинают ремонт с замены спирали. Однако достаточно заменить термопару, чтобы восстановить работоспособность рассматриваемого прибора
• Нельзя ронять фен, так как керамическое основание этого прибора сразу же повреждается. Поврежденная керамика приводит к тому, что происходит соприкосновение соседних спиралей, и как итог, они перегорают

Простейшая схема работы фена представлена на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

Теперь подробно рассмотрим ремонт строительного фена своими руками. Причем для этого вовсе не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.

Неисправности строительного фена их выявление и устранение

Как отремонтировать строительный фен, спрашивают многие владельцы этого инструмента, столкнувшиеся с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, нужно соблюдать последовательность действий диагностирования поломок инструмента.

Для начала рекомендуется убедиться в том, что в подключаемой розетке имеется напряжение. Ведь часто случается так, что подключенный в сеть мощный электроприбор способствует срабатыванию автоматического выключателя. Чтобы иметь возможность работать прибором, и при этом исключить отключение автоматического выключателя, нужно снизить нагрузку на линии путем отключения мощных электроприборов — бойлера, стиральной машинки, вытяжки, электрического чайника и т.п.

Далее рассмотрим последовательность алгоритма по выявлению причин неисправности промышленного фена с последующим их устранением.

Общая проверка исправности фена мультиметром

Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:

1. Воспользовавшись мультиметром, произвести прозвонку инструмента
2. На мультиметре включить режим прозвонки диодов или измерения сопротивления
3. Прикоснуться щупами к выводам вилки электроинструмента
4. Произвести переключение кнопки фена в разные положения

При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

Проверяем исправность сетевого провода

Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.

Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:

1. Сначала нужно разобрать фен
2. Включить на мультиметре режим прозвонки
3. Подключить к одному контакту вилки щуп от мультиметра
4. Вторым щупом прибора поочередно коснуться контактов на клеммной колодке
5. Если в одном из контактов клеммной колодки происходит срабатывание звукового сигнала прибора, значит одна жила в порядке
6. Переключаем щуп на второй контакт вилки, и повторяется процедура. Теперь мультиметр должен издать звуковой сигнал при прикосновении ко второму контакту клеммной колодки

Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет индикаторная отвертка.

Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.

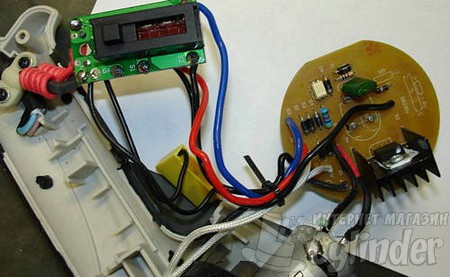

Проверка переключателя или кнопки

Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.

Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.

Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.

Как проверить исправность коллекторного двигателя фена

Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:

1. Прозвонить мультиметром
2. Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель

Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

Ремонт спирали строительного фена и определение неисправности ТЭНа

От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.

Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

1. Для начала нужно извлечь нагревательный элемент из металлической колбы
2. Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
3. Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
4. Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя

Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.

Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:

1. Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
2. Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
3. Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена

Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:

• Интерскол
• Зубр
• Макита
• Хитачи
• Штурм

Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.

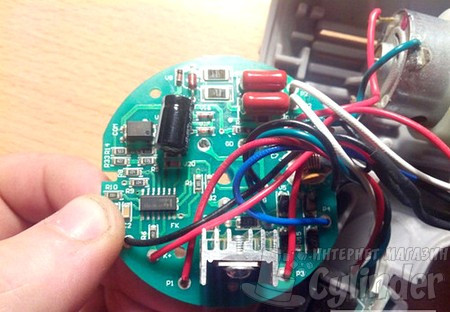

Если перегорела плата строительного фена как отремонтировать

Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.

Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.

Это интересно! Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

• Фен не включается
• Работает только один из двух или более режимов
• Включается, но при работе отключается
• Работает вентилятор, но фен при этом не греет
• Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Публикации по теме

moiinstrumentu.ru

Ремонт монтажного фена своими руками пошаговое описание с чего начать

В арсенале у домашнего мастера кроме дрели, шуруповерта, перфоратора и лобзика, должен также присутствовать строительный фен. Это прибор, который имеет простую конструкцию, и применяется для выполнения разных работ — от снятия лакокрасочного покрытия до растапливания льда. Принцип работы инструмента подобен бытовому фену, которым пользуются женщины для высушивания волос. При эксплуатации не исключается возникновение разных поломок, поэтому разобраться в вопросе о том, как выполняется ремонт строительного фена, является достаточно актуальным.

Что такое строительный фен и его конструктивные особенности

Феном строительным называется инструмент, который по конструкции похож с бытовым феном, но главной его отличительной особенностью является более мощный электромотор и нагревательный элемент. Внутри корпуса, который обычно представлен в виде ударопрочного пластика, находятся такие элементы, как электромотор, нагревательные элементы в виде спиралей и вентилятор. Кроме основных элементов, в конструкции оборудования имеются также следующие детали:

1. Кнопка выключения — некоторые модели строительных фенов имеют кнопки со встроенными регуляторами температуры
2. Регулятор температуры — устройство, посредством которого происходит настройка температуры нагрева воздуха, выходящего из сопла инструмента
3. Сменные насадки — комплектуются практически все модели строительных фенов. Насадки крепятся на сопло, что позволяет использовать прибор для выполнения разных видов работ

С принципом работы рассматриваемого прибора может разобраться даже ребенок, однако фен — это далеко не детский инструмент, к эксплуатации которого требуется соответствующий подход. Работа прибора заключается в выполнении следующих действий:

• При запуске инструмента, одновременно начинает работать электродвигатель и ТЭН
• На вал двигателя крепится вентилятор, назначение которого в том, чтобы обеспечивать вывод потока горячего воздуха из сопла и одновременно охлаждать нагревательные спирали, предотвращая их расплавление
• Если двигатель не будет работать, то ТЭН перегреется и выйдет из строя уже через несколько секунд после включения прибора (при условии отсутствия защиты)
• Если не будут работать ТЭНы, то из сопла инструмента будет выходить только холодный поток воздуха

Если в один момент фен перестает работать, то не спешите покупать новый прибор. Не стоит торопиться обращаться в специализированные сервисные центры, так как ремонт можно сделать своими руками. Заключается суть ремонта в том, чтобы отыскать причину неисправности, и устранить ее. Для устранения поломок имеются два способа — замена неисправной детали или попытка восстановления ее работоспособности.

Это интересно! В отличие от дрели или перфоратора, монтажный фен состоит из электрической части, поэтому практически все поломки, связанные с его неисправностью — это неисправности электрики.

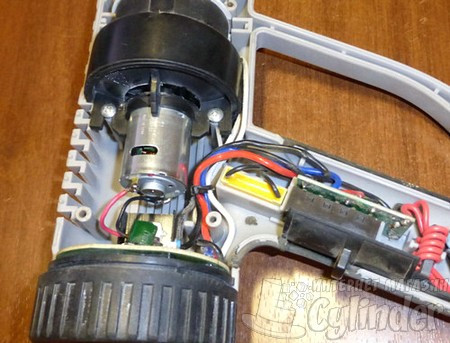

Какие поломки встречаются в конструкции строительных фенов

Не имеет значения, какой марки и модели строительный фен — Энкор, Интрескол, Интертул, Бош, Эдон и другие, так как рано или поздно, все они ломаются. Связано это непосредственно с неправильной эксплуатацией оборудования. Если мастер халатно относится к применению рассматриваемого прибора, то уже в скором времени обязательно понадобится его ремонт. Произвести ремонт строительного фена не составит большого труда, если имеется представление о его конструкции и принципе работы. Поломки фена можно классифицировать на два типа:

• Основные и незначительные — это когда неисправность прибора связана с перегибом шнура, поломкой кнопки выключения, а также выходом из строя регулятора
• Глобальные поломки — это когда неисправность инструмента связана с выходом из строя двигателя и ТЭНов

В любом случае, выявить на глаз поломку фена без его разборки невозможно, поэтому начинать ремонт инструмента следует с поиска поломки. Незначительные поломки можно устранить без замены деталей, например, когда отсутствует контакт в питающем проводе. Провод обеспечивает питание не только на электромотор, но еще и на нагревательные элементы. Если перебит провод, то инструмент не будет работать вовсе, а если неисправность связана с неработоспособностью двигателя или ТЭНа, то поиск необходимо проводить непосредственно в этих узлах.

Это интересно! Чтобы найти поломку, понадобится разобрать инструмент. В зависимости от модели, количество крепежных винтов может отличаться, однако принцип разборки заключается в том, что первоначально следует выкрутить все крепежи.

Как найти поломку в строительном фене и устранить ее

Начинать ремонт строительного фена надо с самого начала, продвигаясь от меньшего к большему. Сначала надо убедиться в том, что в розетке имеется электроэнергия. Ведь часто неисправная работа прибора связана с отсутствием напряжения в сети. Используя мультиметр или индикаторную отвертку, следует проверить наличие напряжения. Если с розеткой все в порядке, тогда производится проверка питающего провода. Для этого в режиме прозвонки мультиметра, следует проверить исправность каждой жилы провода.

Если провод перебит или нарушена его изоляция, то ремонт в таком случае заключается в соединении жилы и последующей ее изоляцией. Если причина поломки не в проводе и розетке, тогда приступаем к глобальному поиску неисправностей.

1. Если фен не включается — в таком случае проверить необходимо исправность кнопки включения, двигателя и ТЭНа. Если неисправен регулятор, то прибор будет работать, но при этом невозможно будет выставить нужную температуру нагрева
2. Если прибор работает с перебоями — при неисправности электромотора, будут возникать сбои с работой инструмента. Проявляются они достаточно просто — не работает нагревательный элемент или включается ТЭН, но при этом вентилятор не дует горячий воздух
3. При переключении режимов работы, прибор постоянно работает в одном режиме. Это означает, что из строя вышел регулятор температуры. Принцип работы этого элемента влияет на увеличение температуры нагревательных спиралей, а также частоты вращения вентилятора

 Так как инструмент состоит из электрических элементов, то для диагностики понадобится воспользоваться мультиметром. С его помощью можно выявить точную поломку, и устранить ее. Для начала рассмотрим виды неисправностей фена монтажного по электронике.

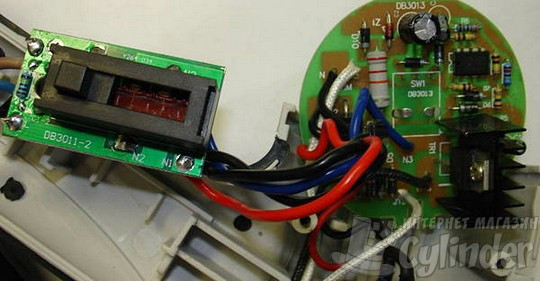

Неисправности в электронике фена

При работе инструмента из строя могут выйти элементы электроники — диоды и конденсаторы. Диоды в конструкции прибора нужны для выпрямления поступающего переменного тока в постоянный. На фенах используются маломощные электромоторы постоянного тока, что позволяет значительно снизить потребление электроэнергии, а также увеличить производительность оборудования.

При скачках напряжения прежде всего страдают именно эти элементы, поэтому с целью сглаживания напряжения, в конструкции применяется ферритовый сердечник. Кроме того, на схеме имеются конденсаторы, предназначенные для сглаживания величины напряжения, исключая тем самым выход из строя электромотора. В конструкции электроприбора часто встречаются такие виды неисправностей:

1. Окисляются контакты кнопки пуска
2. Образование окислов на контактах регулятора скорости
3. Возникновение отложений на контактах ТЭНа
4. Выход из строя резисторов, конденсаторов, диодов и симистора. Для выявления неисправностей в этих элементах понадобится мультиметр

Чтобы проверить целостность резистора, необходимо мультиметром измерить их величину сопротивления. Проверка диодов выполняется путем прозвонки. В одном направлении диоды пропускают ток, а в обратном ограничивают его протекание. Для проверки исправности конденсатора, понадобится перевести регулятор прибора в измерение емкости, и установить предварительно отпаянный элемент в специальные углубления устройства. Чтобы не отпаивать элемент, можно прикоснуться к его ножкам щупами, и проверить емкость.

Это интересно! Определить неисправность конденсатора можно по внешнему его виду. Его неисправность проявляется путем вздутия элемента, что обусловлено протеканием через элемент большого тока.

Устранить поломки элементов электроники на плате можно быстро путем их перепайки на аналогичные по величине. Для этого понадобится паяльник, а также олово и канифоль. Чтобы вернуть исправность фену, достаточно заменить один элемент, и продолжить эксплуатацию прибора.

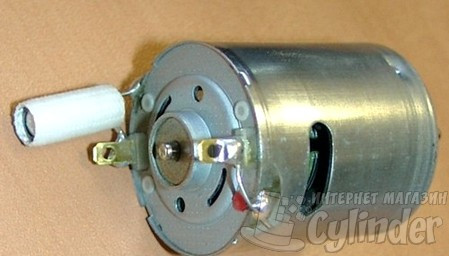

Если из строя выходит электромотор

Если диагностика показывает, что из строя на монтажном фене вышел электромотор, то его следует заменить. На фенах двигатели постоянного тока состоят из ротора (якоря) с обмоткой, а также статора из магнитов. Для подачи тока на якорь, в конструкции двигателя используется коллектор. Он состоит из медных пластин, которые соединены с выводами обмотки ротора. Если возникает неисправность двигателя, то достаточно заменить якорь, чтобы продолжить эксплуатацию электроинструмента.

Это интересно! При выборе нового якоря, понадобится указать марку и модель своего инструмента, так как двигателя разных производителей отличаются по размерам.

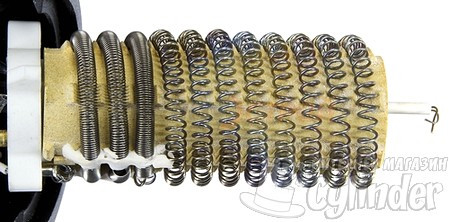

Когда возникает неисправность нагревательной спирали

Если на фене из строя выходит нагревательная спираль, то для ее ремонта можно воспользоваться паяльником или заменить этот элемент, что будет намного надежней. Спираль из специального термостойкого металла, намотана на керамическую часть. При включении прибора, происходит нагрев спиралей, а вентилятор, приводящийся в действие от электромотора, нагнетает воздух, охлаждая при этом ТЭНы. Если перегорает ТЭН в одном месте, то прибор работать не будет.

Причинами неисправности ТЭНа являются такие факторы:

• Значительный перегрев спирали, который приводит к нарушению целостности элемента
• Скачки напряжения, что также способствует пробою в спирали
• Износ — при регулярном применении инструмента, наблюдается ускоренный износ спиралей и их выход из строя

Если из строя вышла спираль на фене, то ее можно заменить, но исключительно на аналогичную по длине и диаметру. Параметры проволоки необходимо учитывать для того, чтобы исключить вероятность ее перегорания от мощности прибора. Недостаточное сопротивление спирали повлечет за собой ускоренный износ ТЭНа, а высокое наоборот повлечет за собой снижение производительности прибора. При покупке запчастей для фена, необходимо опираться непосредственно на марку и модель.

Выводы о ремонте строительных фенов своими руками

Ремонт строительного фена своими руками выполнить вполне реально, если подойти к этому вопросу с правильной стороны. Для устранения поломки порой не нужно разбирать инструмент, так как дефект может скрываться в кабеле. Для этого в кабеле необходимо отыскать место повреждения, и переизолировать кабель. После разборки инструмента, его необходимо осмотреть, очистить и провести диагностику.

За время эксплуатации инструмента могут возникнуть разные поломки, устранить которые можно своими руками. Одной из самых частых причин поломок являются неисправности с элементами на схеме. При ремонте также необходимо учитывать, что питание на двигатель поступает через спираль, поэтому если неисправен нагревательный элемент, то и двигатель соответственно работать не будет. Чтобы убедиться в работоспособности мотора, необходимо проверить его на автономном источнике питания на 12В.

Подводя итог, надо отметить, что если починить строительный фен не получается, то можно купить новый в интернет магазине Цилиндр. В каталоге магазина представлено много разных моделей инструментов, которые обязательно будут полезны не только в хозяйстве.

cylinder.com.ua

11 бытовых хитростей, для которых понадобится только фен

Ребята, мы вкладываем душу в AdMe.ru. Cпасибо за то,
что открываете эту красоту. Спасибо за вдохновение и мурашки.
Присоединяйтесь к нам в Facebook и ВКонтакте

По статистике, только в одной отдельно взятой стране продажи обычного фена могут доходить до нескольких десятков миллионов штук в год. Сушить волосы и делать укладки с ним, безусловно, удобнее. Однако не все знают, что у данного приспособления в быту может быть гораздо больше вариантов эффективного применения.

AdMe.ru узнал о нетрадиционных способах использования фена и решил поделиться связанными с ними полезными советами. Считается, что фен нужен в основном только женщинам. Но существуют хитрости, которые по достоинству оценят и мужчины.

1. Удаляем воск с мебели

В первую очередь необходимо аккуратно снять излишки воска, например с помощью пластиковой карты или кухонной лопатки. А остатки — нагреть феном. Воздух должен быть не слишком горячим. Когда воск расплавится, его следует удалить салфеткой. Такой способ поможет предотвратить появление царапин на поверхности мебели.

2. Раздуваем угли

Быстрый и недорогой способ разжечь угли без специальных жидкостей и прочих стартеров — использовать фен. Мощный поток воздуха равномерно раздувает угли в считанные секунды. Понадобится лишь розетка, чтобы подключить фен к электрической сети. Однако если пикник планируется на даче, базе отдыха или в загородном доме, то это не составит проблемы.

Подробная инструкция — здесь.

3. Быстро размораживаем холодильник

Время разморозки холодильника значительно сокращается, если использовать при этом фен. Теплый поток воздуха способен быстро подтопить куски льда, чтобы удалить их до того, как они успеют превратиться в воду и растечься. Только не забудьте предварительно отключить холодильник.

Подробнее — здесь.

www.adme.ru

Как правильно пользоваться феном — Irzeis — ЖЖ

Для того чтобы сделать эффектную прическу, не обязательно прибегать к помощи опытного парикмахера.

Достаточно простого фена!

При его правильном использовании можно просто и быстро создать объем, красиво уложить волосы, создав эффект, будто вы только что вернулись из салона красоты. В целом, фен — незаменимая и крайне необходимая вещь. Он должен быть в арсенале у каждой стильной женщины.

Этот прибор универсален – можно просто высушить волосы после мытья, согреть их при окрашивании или лечении, придать им нужную форму, создать волну или, наоборот, выпрямить вьющиеся пряди. С помощью фена можно высушить волосы по всей длине или только у корней, поставить их под определенным углом к голове.

Правильное обращение с феном подразумевает выполнение нескольких правил.

• Все виды работы с феном можно осуществлять только на чистых влажных волосах или чистых прядях, смоченных фиксирующим средством. Недопустимо сушить грязные волосы, особенно горячим воздухом. Это ведет к пересыханию волос, утрате упругости и здорового природного блеска.
• Фен нужно держать на расстоянии, как минимум, 15 см от головы. При меньшем расстоянии горячий воздух может перегреть волосы. Перегретый волос расширяется, а чешуйки на его поверхности начинают раскрываться. Он становится хрупким, теряет свою естественную влагу.
  Струя горячего воздуха всегда должна быть направлена от корней волос к их кончикам. Только так можно предохранить чешуйки, покрывающие каждый волосок, от чрезмерного раскрытия.
•  Не пытайтесь уложить влажные волосы — ничего не выйдет. Сначала просто высушите их до состояния почти сухих, придавая им желаемую форму руками и только после этого беритесь за щетки и расчески.
• Если хотите придать волосам дополнительный объем, сушите их по линии роста, то есть от корней к кончикам, от периферии к центру. Не бойтесь наклонить голову вниз — впоследствии волосы дольше сохранят объем.
• Если объем не нужен, а вы наоборот, желаете пригладить волосы, сушите от кончиков к корням.
• Вытягивать волосы нужно круглой щеткой. При этом волнистым волосам нужна крупная щетка, гладким — средняя, а кудрявым — самая узкая. Приподнимите и намотайте прядь на щетку у корня, затем тяните вниз.
• Пока укладываете волосы, включите горячий воздух, когда прическа будет готова, перейдите на холодный режим. Следите, чтобы волосы полностью высохли. Если на голове останутся влажные пряди, укладка быстро потеряет форму.
• Перед сушкой на волосы равномерно наносится фиксирующее средство или жидкость для укладки. Под воздействием горячего воздуха жидкость создает на каждом волоске защитную пленку. Эта оболочка позволяет формировать стойкие локоны и предохраняет пряди от чрезмерного пересыхания.

У современного человека свободного времени не так уж много. Времени, отведенного на то, чтобы привести себя в порядок ещё меньше. А между тем хорошо выглядеть хотят все. И не последнее место в нашем внешнем облике занимает прическа. Быстро высушить волосы, а заодно сделать ещё и красивую прическу поможет фен!
Но как правильно подобрать фен? Как определить, какой лучше подойдет для вашего типа волос? Именно с этими вопросами сегодня и постараемся разобраться.

♦ Мощность фена: больше — не значит лучше

Фены бывают разные :о)

• Самые простые и дешевые – односкоростные. Их мощность не превышает 200 Вт.
  Но лучше использовать фены, имеющие три скорости работы.
• Фен должен быть почти бесшумным, легким, удобно лежать в руке, не перенапрягать кисть.
  Все кнопки должны располагаться так, чтобы до них можно было легко дотянуться пальцем.
• Хороший фен может подавать подавать как горячий, так и холодный воздух.

  В последнее время сложилось мнение, что чем больше мощность фена, тем он лучше. Однако, это не так. Обычные фены имеют мощность 1200-1600 Вт и этого вполне достаточно для того, чтобы в домашних условиях сделать хорошую прическу или просто высушить волосы.
Нежелательно пользоваться фенами мощностью свыше 1600 Вт – они могут травмировать волосы.
Оптимальной является мощность 1200 Вт. Чем выше мощность прибора, тем больше скорость подаваемой струи воздуха.
Профессиональные фены, имеющие мощность более 2100 Вт, безусловно, являются весьма качественными. Но– это профессиональные фены. В домашних условиях вы просто не успеете сделать себе прическу до того, как ваши волосы полностью высохнут. Если вы пользуетесь подобным феном, то прическу сформировать нужно достаточно быстро. Пользоваться феном с мощностью более 2100 Вт может только профессионал, который сделает укладку волос и прическу за несколько минут.
Кроме того, мощные фены не рекомендуют тем, у кого тонкие волосы.

Есть также фены с мощностью менее 1200 Вт. Это не означает, что данная категория фенов вообще относится к ширпотребу. Это так называемые дорожные фены. Они есть практически у каждой компании производителя. Сравнительно небольшие по своим размерам и предназначены только для одной цели – сушки волос.

♦ О диффузорах и щеточках

 Различаются фены не только по мощности. Важным функциональным отличием являются также насадки фенов.
В принципе, для повседневного использования в домашних условиях вам хватит всего двух насадок – концентратора и распределителя.

Если основной функцией вашего фена будет укладка волос, то вам стоит приобрести фен с щелевидной насадкой, или фен-концентратор, как его называют производители.

Достоинство этой привычной для многих модели состоит в том, что фен-концентратор позволяет сузить воздушный поток и обработать каждый локон прически в отдельности, пока остальные влажные волосы будут терпеливо дожидаться своей очереди. Он оптимален для укладки волос открытой струей воздуха, и для укладки расческой, и для сушки волос, завитых на бигуди. Одним словом, фен-концентратор наиболее универсален.
Решив приобрести такой фен, имейте в виду, что работоспособность насадки-концентратора во многом зависит от размера воздушного отверстия (сопла). А оно у такой насадки может быть разным — довольно широким или, напротив, слишком узким (от 70 до 90 мм).
Широкие насадки работают в более щадящем режиме, так как рассеивают воздух на большую площадь. А фены с узкой щелевой насадкой, наоборот, концентрируют воздух в одной точке, что, кстати, может быть небезопасно для волос и кожи головы.
Опытные мастера советуют: чтобы избежать проблем, обратите внимание на ширину сопла — она не должна быть более 1 см.

Если же вы хотите с помощью фена не только сушить, но и укладывать волосы, количество ваших насадок должно быть больше.
Для людей с кудрявыми волосами, или для тех, кто сделал себе химическую завивку, идеальным вариантом станет насадка-диффузор. Выглядит она как полукруглая чаша, в которую вставлены полые трубочки (или как их ещё часто называют «пальчики»).
Изначально диффузор был придуман для того, чтобы сушить сразу большой участок головы. Он рассеивает горячий воздушный поток и смягчает его воздействие на волосы. К тому же процесс сушки происходит гораздо быстрее.
Однако, делать укладку такой насадкой прямым волосам нельзя. Диффузор действительно придаст объем волосам, но красиво это будет выглядеть, только если у вас есть кудри.

Современные диффузорные насадки (вращающиеся диски с «пальчиками», которые в некоторых, особо продвинутых моделях, тоже «шевелятся») помогают контролировать поток воздуха и придавать объем. Фактически они воспроизводят движения рук парикмахера.

Если же у вас нет роскошных кудрей, то вам лучше пользоваться насадкой в виде расчески. Фены с насадкой-щеткой (стайлеры) сочетают в себе функциональность обычного фена и брашинга. Как правило, они имеют небольшую мощность и незаменимы в том случае, когда необходима быстрая укладка волос
Эта насадка выглядит как цилиндр, на котором закреплена полукруглая щетка. В наборе с феном могут быть несколько насадок-щеток различного диаметра. Иногда в набор могут входить и насадки в виде половины щетки.
Фены-щетки особенно советуем выбирать тем, кто имеет не очень длинные волосы или короткие. Ими также можно распрямлять волосы и делать укладку. Именно поэтому второе название данной насадки «стайлер».

Стандартная круглая щетка с пластмассовыми зубцами используется для создания локонов, насадка-расческа — для ухода, сушки и придания объема.
Название «насадка для создания объема у корней» говорит само за себя. Это концентратор, по краям которого находятся два ряда длинных зубьев, как у расчески. Именно зубья и направленный поток воздуха создают объем у корней даже длинных волос.
Насадка «греющая рука» используется для причесывания, придания пышности и блеска.

♦ Режимы подачи воздуха

Выбирая фен, обратите внимание на то, чтобы у него были несколько режимов подачи воздуха и регулировка температуры. Это очень важно, ведь постоянно сушить волосы очень горячей струей воздуха вредно.
Кроме того, на многих фенах бывает режим подачи холодного воздуха «cool». Это нужно для лучшего закрепления укладки. Горячая струя воздуха делает волосы более податливыми и пластичными. Уложив прическу, вы включаете режим «Cool», и холодный воздух, остужая, закрепляет полученный результат.
На некоторых профессиональных фенах сейчас есть режим ионизации воздуха. Зачем это нужно? Пользуясь ионизатором воздуха при укладке, вы значительно упростите себе задачу.  Отрицательные ионы снижают уровень статического электричества, и процесс укладки становится более простым. К тому же положительные ионы оказывают на волосы очень вредное воздействие.

♦ Форма и удобство пользования феном

На данный момент фены представлены в двух формах: «пистолет» и «цилиндр». Большинство профессиональных фенов изготавливаются в форме «пистолета». То есть такие фены имеют ручку, как правило, расположенную под углом к основной части.
В домашних условиях такими фенами пользоваться бывает не всегда просто. Сами посудите, для того, чтобы направить струю воздуха в нужном направлении придется потрудиться.  Поэтому для того, чтобы самостоятельно сушить и укладывать волосы, стилисты рекомендуют вам пользоваться фенами в форме «цилиндра». Держать такой фен в руке удобней, и направлять воздух под нужным углом не составит большого труда.

Также внимательно посмотрите на шнур. Модели некоторых производителей имеют очень короткий провод (менее 2 м). Почему-то именно на этом, отнюдь не самом дорогостоящем элементе, многие экономят. На самом деле длина шнура у профессионального фена должна составлять как минимум 2,5 м, а лучше 3 м.
Проверив длину шнура, отследите также, чтобы место его крепления к самому фену свободно вращалось, не переламываясь. Тогда шнур при работе не будет закручиваться.
Кроме того, сам по себе шнур должен быть гибким, эластичным и довольно толстым, с безопасной изоляцией, чтобы при сматывании невозможно было повредить контакты.

 ♦ Как правильно сушить и укладывать волосы феном

Увы, большинство девушек не умеют правильно сушить свою шевелюру и даже выбрать подходящий фен — отсюда и предостережения о его вредном воздействии на волосы. При правильном использовании фен не повредит волосам, не пересушит их и не сделает безжизненными и тусклыми. Обязательно узнайте 3 главных ошибки при горячей укладке: как их избежать.

И вот несколько советов стилиста-парикмахера.

1. Прежде всего, нужно запомнить, что нельзя сушит очень сырые волосы. Перед сушкой волосы следует промокнуть полотенцем, немного подсушить и затем уже браться за фен.
При сушке полотенцем не стоит тереть и крутить волосы, так как сырые волосы очень хрупкие.

2. Перед сушкой феном волосы стоит сбрызнуть защитной эмульсией, которая снимет статическое напряжение с волос и они не будут электролизоваться.

3. После эмульсии на волосы наносятся средства для укладки волос, лучше всего использовать спрей, так как он быстрее проникает в структуру волоса. Подойдут и пенки и гели для укладки той степени фиксации, которая вам нужна.

4. Перед сушкой волосы нужно разделить на пряди и сушить просушивать и расчесывать их по отдельности, тогда волосы не будут путаться, а значит, не будут вылезать при расчесывании.

5. При сушки фен всегда должен быть сверху, нужно сушить, направляя струю теплого воздуха сверху вниз, это поможет скрепить чешуйки волоса и сделать его блестящим.

6. Волосы лучше всего сушить теплым или даже прохладным воздухом. При сушке горячим воздухом волосы тускнеют и становятся ломким.

7. Чтобы придать волосам объем нужно слегка накрутить волосы на круглую щетку и просушить струей воздуха.

8. Идеально прямые волосы можно получить, если пряди волос накручивать на щетку и слегка оттягивать, подсушивая сверху воздухом. Так нужно делать по всей длине, особенно уделяя внимание кончикам.

9. Не стоит пользоваться феном каждый день, даже при сушке прохладным воздухов волосы подвергаются трению и повреждениям. Лучше всего укладывать волосы феном 2-4 раза в неделю и то только теплым и прохладным воздухом.

10. При укладке волос можно смешать несколько средств для укладки, например эмульсию для защиты волос и пенку для укладки волос.

11. После укладки волос сбрызните их лаком, хотя это и не обязательно. Современные средства для укладки волос позволяют получить эластичную укладку, неутяжеляют волосы и не склеивают их как лак, в тоже время долго держат фиксацию и объем.

12. Лучше всего в конце укладки на волосы нанести блеск в виде спрея. После этого ваши волосы будут блестеть и переливаться даже в пасмурную погоду. Только не покупайте спрей с крупными блестками, такой блеск подходит только для праздничных причесок, а в будни выглядит крайне нелепо.

13. Феном удобно укладывать волосы любой длины. Прически из коротких волос получаются более пышными и сохраняются дольше, если перед укладкой феном смочить волосы у корней гелем, лаком или пенкой.

14. При выполнении укладки феном необходимо очень тщательно просушивать волосы и при этом стараться не допускать, чтобы высушенные пряди соприкасались с мокрыми. Следует также четко прорабатывать все детали прически и, создавая объемность, строго следить за тем, чтобы струя воздуха не обжигала кожу.

15. После выполнения укладки феном волосы расчесывают только комбинированной расческой или расческой с обыкновенной ручкой.

16. При укладке волос с применением фена в зависимости от длины волос используют расческу, а также круглую или плоскую щетку.

♦  «Бомбаж» — выполнение прически малого объема при помощи плоской щетки

Плоские щетки предназначены для поднятия волос у корней, т.е. создания формы прически. Такой метод укладки, называемый «бомбаж», применяется мужских, женских и модельных причесок.

1. При выполнении укладки феном с помощью плоской щетки сначала необходимо рас

zirina479.livejournal.com
