Установка наружной розетки своими руками

Наружные розетки, чаще всего, устанавливают тогда, когда нет возможности или затруднительно сделать встроенные. Вот и у нас, в качестве примера монтажа, подобный случай – когда пришлось переносить одну розетку под технику на кухне, в связи с изменением конфигурации гарнитура уже после окончания ремонта.

Проводка при этом проложена скрыто, в кабель-канале напольного плинтуса. В месте, где кабель выходит наружу,будет установлена розетка, вплотную к плинтусу, чтобы электропроводка не была видна.

Для монтажа накладной электрической розетки своими руками нам понадобятся следующие инструменты:

1. Отвертка крестовая или прямая

2. Пассатижи

3. Канцелярский резак или нож

4. Перфоратор или дрель (в зависимости от основания, куда производится монтаж)

5. Карандаш

В нашем случае, мы будем устанавливать наружную розетку Schneider Electric серии Этюд.

Это довольно простая, бюджетная модель, но в целом качественная и надежная, для наших целей подходит как нельзя лучше.

Перед началом монтажа, обязательно убедитесь в отсутствии напряжения в месте установки. Для этого, лучше всего, выключить защитную автоматику в электрическом щите, отвечающую за эту группу розеток.

Теперь можно приступать к установке наружной розетки

1. В первую очередь, разбираем механизм электрической розетки. Для этого необходимо крестовой или прямой отверткой раскрутить центральный крепежный винт, на лицевой панели, как показано на изображении ниже.

Розетка состоит из дух основных частей – механизма, где расположены клеммы для подключения, и лицевой панели – корпуса.

2. Подготавливаем провода к установке. Снимаем изоляцию с кабеля, примерно до того места, где он будет входить в розетку. Для этого, в бытовых условиях, удобно использовать канцелярский резак или нож.

3. Примеряем механизм розетки и отмечаем места для крепежа. Для этого необходимо приложить механизм к стене, выровнять его строго горизонтально и отметить расположение крепежных отверстий карандашом. (см. изображение ниже)

4. Крепим механизм розетки к стене. В зависимости от материала основания, выбирается способ крепления. В нашем случае это бетонная стена. Поэтому мы, с помощью перфоратора с буром диаметром 6мм, делаем отверстия в стене.

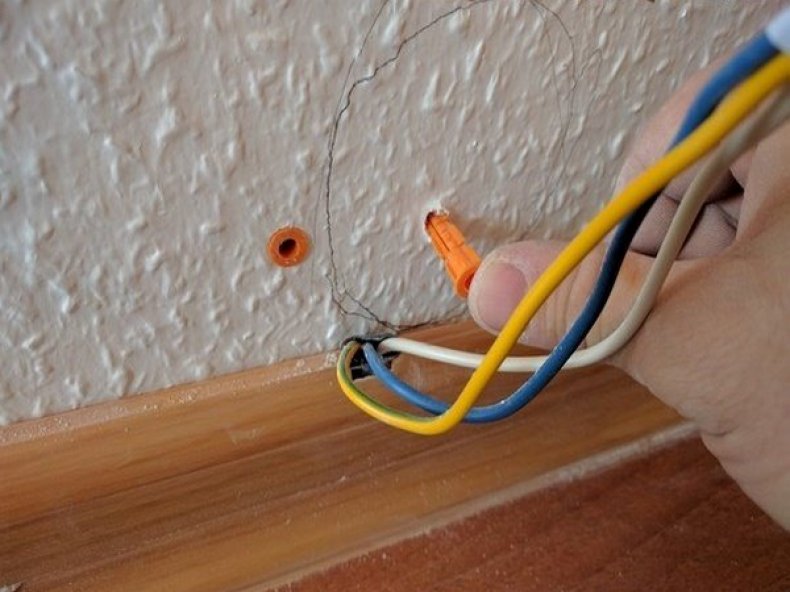

После чего, вставляем в получившиеся отверстия дюбели (пластиковые пробки), которые обеспечат надежное сцепление саморезов с несущим основанием.

После чего, с помощью саморезов или шурупов, фиксируем механизм розетки на стене. От качества выполненного крепления, напрямую зависит надежность и долговечность работы розетки.

5. Подключаем провода к механизму розетки.

Схема подключения при этом следующая:

Для этого укорачиваем провода и снимаем с концов изоляцию, на 5-8мм. После чего, фиксируем в клеммах согласно схеме.

Должно получится примерно вот так:

Если вы не знаете, как определить какой проводник фазный, какой нулевой, а какой заземление – читайте ЗДЕСЬ.

6. Устанавливаем и крепим лицевую панель. Так как у нас подводка кабеля к розетке наружная, то необходимо вырезать часть корпуса, в месте захода кабеля, с помощью резака или ножа. Пластик достаточно мягкий, сделать это легко.

Затем одеваем лицевую панель на механизм розетки и затягиваем крепежный винт.

На этом установка наружной розетки завершена, можно включить подачу электричества и протестировать её работу.

Как видите, ничего сложного в монтаже такой розетки нет и, обладая минимальными навыками, вы сможете сделать это сами, своими руками. Если же столкнетесь с трудностями не описанными в этой статье или появятся любые другие вопросы по подключению или установке, обязательно пишите в комментариях к статье (в самом низу страницы), постараюсь оперативно помочь.

Как установить наружную розетку. Монтаж наружной розеткиИнформационный строительный сайт |

Розетки бывают не только внутренними, но и наружными. Не смотря на свои недостатки, установка данного типа розеток все еще актуальна. Это обусловлено несколькими факторами, о которых далее и поговорим, а заодно рассмотрим технологию монтажа от «а» до «я».

Целесообразность использования наружных розеток

Главной отличительной чертой наружной розетки является то, что все ее элементы расположены в корпусе. Следовательно, она прикручивается непосредственно к стене без установки подрозетника. С одной стороны, это упрощает работу, с другой — имеет явные минусы:

  • неприглядный внешний вид,
  • подверженность механическим повреждениям,
  • незащищенное подключение электрокабеля,
  • риск поучить удар током в случае отхождения контакта,
  • ускоренный износ крепежных элементов и основания.

Именно эти факторы обусловили то, что в домах принято устанавливать внутренние розетки.

Тем не мене, в гаражах, сараях, подсобных помещениях или теплицах, зачастую, невозможно установить полноценную внутреннюю розетку. К тому же, под наружную розетку даже не обязательно делать штробу, достаточно закрепить кабнль гвоздиками к стене или спрятать его в защитный короб

Еще один неоспоримый плюс – это стоимость. В среднем, наружная розетка обойдется в 1-3$. Производители не стоят на месте и постоянно совершенствуют внешний вид наружных розеток. Поэтому уместно поговорить об их разновидностях.

Виды наружных розеток

Принято выделять следующие группы:

  • стандартные розетки наружные одинарные,
  • стандартные розетки наружные двойные,
  • стандартные наружные розетки с защитой,
  • декоративные наружные розетки.

Все они бывают как с заземлением, так и без него. По факту, заземление необходимо только в двух случаях:

  • если наружная розетка монтируется в металлическом гараже,
  • если монтируется декоративная наружная розетка.

Далее подробно рассмотрим каждый из видов:

  1. Стандартные наружные розетки представляют собой пластиковый контейнер в который вмонтированы корпус, контакты и пластины обжима штепселя. Так как механизм розетки имеет стандартную высоту в 5-7 см и ширину 4-5 см, итоговые размеры наружной розетки, с учетом защитной гарды под вилку электроприбора, составляют от 10 до 15 сантиметров в высоту и около 10 см в ширину. Обычно имеют форму параллелепипеда.
  2. Двойные наружные розетки отличаются от одинарных только наличием нескольких разъемов под штепсель.
  3. Розетки с защитой бывают как одинарные, так и двойные. Основная отличительная черта – наличие закрывашки, которая препятствует свободному доступу к разъему. Используют их либо на садовом участке, чтобы насекомые не залазили, либо для защиты здоровья маленьких детей.
  4. Декоративные наружные розетки появились сравнительно недавно. Их главное достоинство – высота, всего 1,5-2 см, что аналогично внутренним розеткам. Из-за особенностей устройства такие приспособления пригодны для монтажа в жилых помещениях. Разнообразие расцветок и форм вкупе с простотой монтажа делает их серьезными конкурентами внутренним розеткам. Но это только на первый взгляд. Крепление по средствам двухсторонней клеящей основы или даже болтами к стене не является надежным. Клей и дюбеля достаточно устойчивы к постоянным нагрузкам, но резкие усилия по высовыванию вилки из розетки, расшатывают конструкцию и приводят к тому, что розетка отваливается. Поэтому лучше не экспериментировать и устанавливать наружные розетки в соответствующих местах.

Срок службы розетки во многом зависит от ее качества. Поэтому при выборе лучше обратить внимание на проверенные фирмы. В их числе:

  • Simon, Испания,
  • Jung, Германия,
  • Gira, Германия.

При выборе наружной розетки необходимо учитывать следующие характеристики:

  1. Степень защиты оболочки от проникновения внутрь розетки воды и внешних твердых элементов. Маркировка степени защиты отображается на самой розетке двумя цифрами. Первая цифра отображает степень защиты от проникновения внешних предметов и ранжируется от ноля до шести. Где шесть — максимальный уровень защиты. Вторая цифра отображает степень защиты от воды, и ранжируется от нуля до девяти. Где девять обозначает полную водонепроницаемость под давлением.
  2. Показатели номинального тока и номинального напряжения.
  3. Материал основы корпуса наружной розетки. Желательно приобретать розетки белого или бежевого цвета, что говорит об использовании полноцветного пластика без красителя.

Установка наружных розеток

Перед тем, как переходить к конкретным действиям, необходимо подготовить инструмент. Для работы понадобится:

  1. Электрическая розетка.
  2. Изолирующий материал – подкладка под розетку в количестве устанавливаемых наружных розеток. В качестве такой основы используется изолирующийся материал типа текстолита. Экономным вариантом является кусок фанеры или деревянной доски толщиной в 10 мм.
  3. Дюбеля, саморезы или шурупы.
  4. Крестовая и плоская отвертка. В случае монтажа электрической розетки в бетонные или кирпичные стены понадобится еще дрель или перфоратор.
  5. Карандаш и уровень.
  6. Индикаторная отвертка для проверки напряжения в розетке.
  7. Нож или другой монтажный инструмент для зачистки концов проводов.
  8. Изоляционная лента.

Осуществляем монтаж наружных розеток:

  • рисуем схему, на которой отмечаем все необходимые розетки,
  • протягиваем кабель от счетчика к первому электроузлу,
  • зачищаем конец кабеля, зачищаем провода,
  • разбираем розетку, для этого нужно выкрутить болт, расположенный посередине между отверстиями под штепсель,
  • подключаем провода к контактам,
  • фиксируем розетку на стене, для этого либо прикручиваем ее на дюбелях, либо клеем жидкими гвоздями, между стеной и розеткой устанавливается изоляционная прокладка,
  • отмеряем необходимое количество кабеля до следующего узла с запасом в 15-20 см,
  • отрезаем кабель и зачищаем его с обеих концов,
  • подключаем кабель к первому и ко второму узлу,
  • повторяем процедуру, до полного подключения всех узлов.

По технике безопасности кабель должен быть спрятан в специальный защитный короб. На практике это требование соблюдать не обязательно, но для собственной безопасности какую-либо защиту стоит предусмотреть. Если нет желания или возможности делать штробу, то необходимо перед подключением электроузлов завести кабель в жесткую гофру. Этого будет достаточно. Даже в случае короткого замыкания или перенагрузки кабеля гофра локализирует возгорание и предотвратит пожар. Если было принято решение установить защитную коробку, следует выбирать изделия из негорючего пластика.

Еще одна проблема возникает, если монтаж наружной розетки производится после опломбировки счетчика. Чтобы снять пломбу, нужно вызывать инженера и заказывать достаточно дорогую и длительную процедуру. Решение достаточно простое – собрать удлинитель с двумя вилками. Первая включается в любую розетку домашней сети, вторая – в наружную розетку.

Важно: подводная наружная розетка должна быть одинарной. Она является источником напряжения на всей электросети, поэтому несет наибольшую нагрузку в момент включения электроприборов. Следовательно, нужно использовать кабель удлинителя с сечением не менее 4 мм, а контакты сделать максимально прочными. Для этого зачищенные концы провода сгибаются пополам, тем самым еще больше увеличивая сечение. Розетку, также, нужно выбирать качественную. Для остальной проводки достаточно сечения 2,5 мм.

Розетка с заземлением наружная

Если монтаж происходит в сельской местности или на даче, то заземления внутри сети нет. Для удобства монтажа электропроводки в многоквартирных домах внутри распределительного щита установлена линия заземления, к ней подключается счетчика, а через него, вся остальная проводка. Дополнительное заземление устанавливается только в случаях, когда напряжение в сети сильно скачет, а используемая бытовая техника не оборудована предохранителями.

В полевых условиях владельцы частных домов и других обособленных построек вынуждены делать заземление самостоятельно. Термин возник из-за того, что земля имеет сопротивление близкое к нулю, соответственно способна моментально пропускать ток любой силы не нагреваясь. Именно на этом принципе и работает заземление.

Монтаж выполняется следующим образом:

  • на глубину 40-50 см закапывается или вбивается арматура с сечением не менее 0,5 см,
  • арматура должна быть утоплена на 10 см над уровнем земли,
  • от арматуры до первого электрического узла меряется кабель и отрезается с запасом не менее 15 см,
  • кабель протягивается через толстую гофру,
  • концы кабеля зачищаются,
  • один конец прикрепляется к арматуре, обжимается резиновым хомутом и закрывается изолентой,
  • второй конец фиксируется в розетке, для этого она должна быть оборудована соответствующим разъемом,
  • разъем находится посередине между фазой и нулем,
  • остальные электроузлы соединяются между собой более тонким одножильным кабелем.

Важно: для заземления используется одножильный кабель. Его сечение не имеет большого значения, главное, выбрать металл с наименьшим сопротивлением. Наименьшее сопротивление у серебра, но такой провод придется делать на заказ, поэтому подойдет качественная медь.

На практике большинство проблем связано не столько с неправильным подключением розеток, сколько с просчетами в отношении нагрузки на кабель. Кроме того, некоторые производители экономят и используют вместо меди или алюминия железо, и свинец или различные сплавы. Это удешевляет производство, но значительно снижает технические характеристики кабеля. Поэтому перед началом работ по самостоятельному монтажу розеток, внимательно пересчитайте какой именно кабель следует использовать.

Полезные советы по монтажу наружной розетки

  • Рекомендуемое расположение наружной розетки 25-30 см от пола. Также не рекомендуется расположение электрической розетки вблизи электроприборов.
  • В продаже имеются наружные розетки с клеммами, в которых есть разъемы под провода. Подобные электрические розетки характеризуются меньшей надежностью контактов. Их лучше не приобретать. Наружная розетка, фото которой представлено ниже, наглядно продемонстрирует о чем идет речь.

  • При установке наружных розеток для удобности необходимо, чтобы из стены были выведены провода длиною в 4,5-9 см.
  • В целях безопасности монтаж наружных розеток необходимо проводить в прорезиненных перчатках.
  • Если в доме есть маленький ребенок, следует позаботиться о защите розеток при помощи специального набора заглушек.

Как правильно установить наружные накладные розетки своими руками

Практически каждое помещение имеет в своем интерьере такой элемент электрооборудования, как розетки. Без них никуда, ведь что ни возьми — утюг или компьютер, его нужно куда-то включить. Из-за постоянно растущего количества якобы необходимых бытовых приборов, катастрофически стало не хватать этих же розеток.

В связи с этим ниже будет рассмотрен определенный тип приборов, который с успехом применяется не только в закрытых жилых помещениях, но и на улице во влажной среде.

Речь пойдет о розетках наружной установки. Их еще называют ― наружные, для открытой проводки.

Особенности розеток для открытой проводки

Чем они отличаются от обычных, которые можно видеть намного чаще первых. Основным их отличием есть довольно толстый корпус. Он закрывает собой внутреннюю часть — керамическую арматуру и группу контактов. В отличие от внутренних розеток — которым необходима монтажная коробка, глубоко углубленная в стену, наружные не требуют такой трудоемкой работы, как долбление бетонных и другого типа стен. Это намного упрощает монтаж и установку одной или несколько розеток в домашних условиях.

Степень защиты

Существуют наружные розетки для открытой проводки с разной степенью защиты корпуса от попадания влаги и других веществ.

Важно! При выборе электроарматуры, обращайте внимание на степень защиты IP. Особенно если она будет установлена в сыром помещении.

Приборы с защитой IP 21 не имеют герметичного со всех сторон корпуса. Тыльная сторона открыта и при монтаже она прислоняется к плоскости стены.

В основном для влажных и других опасных помещений предназначены наружные розетки открытой проводки с абсолютно закрытым корпусом, имеющим защиту класса от IP 44 до IP 68.

Такие приборы имеют, как уже говорилось, литой пластмассовый корпус, крышку для изоляции токоведущих частей и резиновые вставки для лучшей герметизации. Все это должно защитить человека от поражения электрическим током и пожара — внутри и снаружи здания.

Особенности монтажа

Розетки для наружного монтажа в основном применяют в паре с наружной проводкой: то есть, когда провода проложены не в стене, а снаружи: на керамических изоляторах, в металлорукаве, пластиковой гофре или пластмассовом коробе.

Важно! Монтаж в металлической гофре, предусматривает ее заземление, что не всегда возможно. Предпочтительней использовать пластиковую гофру.

Такой монтаж, конечно, может портить интерьер, но сделать проводку таким способом значительно проще и быстрее. Также для такого монтажа не требуется специальное оборудование, например, болгарка и перфоратор с короной для подрозетников.

Монтаж

Теперь на практике рассмотрим, как сделать монтаж проводки и подключить наружную розетку. Первое, что необходимо сделать — выбрать розетку. Итак, если вы планируете установит ее в сухом помещении, то выбираем наружную с небольшим классом защиты, например, IP 21. Такая обойдется дешевле и в размере будет немного меньше, чем с более высокой защитой.

Использование розеток с высокой степенью защиты.

В случае с полностью герметичной розеткой, при открученной верхней крышке, перед вами откроется внутренняя керамическая часть, на которой есть контакты и зажимы для проводов.

Эта внутренность легко может выниматься, что облегчает подключение проводов. Главное, что нужно сделать — приложить корпус ровно к стене и карандашом или маркером сделать разметку в отверстиях для крепления. Теперь убираем корпус и по разметке сверлим два отверстия под дюбели. Чаще всего — это дюбеля 6*40 мм. Притом пластмассовую часть дюбеля вставляем в отверстие сразу, а металлической — прикручиваем крышку. Когда крышка крепко держится на стене, можно сказать полдела сделано. Далее подключаем провода на клеммы внутренней части и вставляем ее в уже прибитый корпус. Прикручиваем крышку.

Монтаж розетки с защитой класса IP 21.

Теперь рассмотрим монтаж розетки открытой проводки с незакрытой тыльной частью. Здесь она нужна для подключения кондиционера. Как и в первом случае откручиваем крышку. Перед вами внутренняя часть с проушинами для крепления по бокам. Как видно монтаж велся коробом с последующей укладкой в нем проводов. Находим подходящее место для крепления и прилаживаем внутреннюю часть к стене.















Важно! Не нужно крепить эту часть вплотную с коробом, иначе крышка после не встанет. Примеряя, прикладывайте в собранном виде с открученным винтом крепления крышки.



После того как приложили, придерживая внутреннюю часть, аккуратно снимаем крышку. Делаем метки в проушинах и высверливаем отверстия в стене. Далее, вставляем пластмассовые части дюбеля в отверстия и, продев в проушины розетки металлическую часть дюбеля, закручиваем его. Теперь контактная часть уже на стене.

Переходим к подключению проводов. Здесь заранее дюбелями был прибит монтажный короб к стене для укладки проводов.

Подключаем провода и заводим их в короб. Плотно уложив их в коробе, защелкиваем крышку.

Короб необходимо выбирать такого размера, чтобы количество проводов легко помещалось в нем, иначе — это будет сплошное мучение.

В крышке вырезаем углубление для выхода проводов. Прорезь должна быть достаточной, но не слишком большой, чтобы выглядело эстетично. Надеваем крышку и закручиваем винт. С другой стороны короба, подключаем провода.

Важно! Перед тем как подключать провода, проверьте цепь на отсутствие короткого замыкания.

Сделать это можно тестером или прозвонкой. Если цепь не звониться накоротко, подключаем концы и подаем напряжение. Проверяем его присутствие.

Важно! Найдите контакт «ноль», и подсоедините к нему один конец указателя напряжения. Другим, коснитесь заземляющего контакта розетки. Если покажет 220 в, посмотрите не попал ли волос провода внутри прибора с «фазы» на «заземление». Если такое произошло, срочно устраните это. Иначе на корпусе электрического прибора будет опасный потенциал.



Как установить наружную розетку без заземления?

Розетки без заземления широко распространены в нашей стране, так как раньше даже и не думали (нормативные документы этого не требовали) в жилые дома заводить отдельный провод заземления. В этом случае вся проводка двухжильная, где одна жила — это L (фаза), а другая это — PEN (совмещенный нулевой и заземляющий проводники). Ниже хочу рассказать — как установить наружную розетку без заземления. Я их часто встречаю, так как они сегодня еще в ходу.

Когда нам нужно установить наружную розетку без заземления?

  1. Когда проводка к розетке идет снаружи, т.е. не спрятана в стену. Тут нет углубления под внутреннюю розетку и поэтому остается только ее монтаж на саму стену.
  2. Когда хотите установить новую дополнительную розетку в другом углу комнаты, но штрабить не хотите, да и нет для этого инструмента и желания. Тут провод пускаете по стене в кабель-канале от ближайшей розетки или распределительной коробки.
  3. Когда розетка монтируется в подвале, сарае, гараже, кладовой и т.д.

С этим разобрались. Идем дальше…

Как установить наружную розетку без заземления?

 Сегодня будем устанавливать розетку фирмы «Schneider Electric». Вот она…

Перед установкой необходимо разобрать розетку, чтобы получить доступ к ее контактам и получить возможность закрепить ее на стене. Для этого откручиваем снаружи два болта, которые крепят корпус к основанию.

Вот что нас ждет внутри…

В розетке без заземления всего два контакта, к которым и крепим фазу (коричневая жила) и проводник PEN (голубая жила). Полярность тут не играет роли. Подключаемые провода заводятся в разъемы справа (это только для рассматриваемого случая, а так контакты в разных розетках могут находиться в разных местах) и затягиваются двумя болтами как на фото ниже…

Тут я подключаю провода на весу, т.е. когда розетка еще не закреплена на стене. Мне так удобнее. К установленной розетке провода уже сложнее подключить, так как нужно «изгибаться» и подстраиваться, чтобы жила попала точно в разъем. Далее крепим наружную розетку к стене. В моем случае поверхность не бетонная и я ее просто прикрутил к стене саморезами, но если стена бетонная, то сначала размечаете места крепления, сверлите отверстия и забиваете дюбеля (обычно 6х40 мм).

Должно получиться как-то так…

Теперь устанавливаем крышку на место…

Ага! Нам мешает подходящий провод. Чтобы он не мешал нужно в крышке вырезать для него проем. Это делается ножом или бокорезами в месте, где есть соответствующая разметка.

Крышку с вырезанным проемом для провода ставим на место, закручиваем два болта крепления, подаем на нее электричество и можно смело пользоваться.

Как видите монтаж наружной розетки без заземления очень простой.

Если в вашем доме есть заземление, то читайте: Как установить наружную розетку с заземлением?

Не забываем улыбаться:

Сколько нужно времени, чтобы вставить новую лампочку вместо перегоревшей в Государственной Думе?
Ответ: 5 месяцев и 10 минут.
— 1 месяц на принятие закона о смене лампочки,
— 1 месяц на одобрение этого закона Советом Федерации,
— 1 месяц на то, чтобы Президент его рассмотрел и наложил на него вето,
— 1 месяц уйдет на преодоление Государственной Думой Президентского вето,
— еще 1 месяц, чтобы Президент подписал закон и он вступил в силу,
— и 10 минут, чтобы электрик в крутил новую лампочку.

Как установить розетку своими руками

Чтобы знать как установить розетку не обязательно быть электриком по профессии – достаточно тех знаний про электрические цепи, что получены еще в школе на уроках физики. Оттуда же надо помнить первое правило таких работ – все они делаются при отключенном напряжении и только после окончательной проверки результатов работ питание включается.

Выбор типа подключения – внутреннее или наружное

Перед тем, как установить дома обычную розетку, проделывается достаточно большой объем работы. Сначала производится расчет проводки, на основании которого подбираются сами устройства и провода, которые будут к ним подходить. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой способ будет применяться.

наружная розетка — слева, внутренняя — справа

Разные типы розеток созданы для применения в определенных условиях, но при выборе способа как установить розетку в квартире, чаще всего руководствуются вопросом удобства монтажа. Не всегда есть возможность и необходимость прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это происходит на съемной квартире.

Внутренние и внешние розетки работают одинаково, а их подключение отличается только мелкими деталями. Главная же последовательность действий всегда одинаковая.

Подготовка основания



Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.



Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Подготовка проводки

Длина провода, которая оставляется в подрозетнике, периодически становится предметом жарких споров. С одной стороны, желательно оставлять его как можно длиннее, ведь при ремонтных работах конец провода с большой вероятностью придется откусывать и нужен запас. С другой стороны, розетка будет меняться или один раз во много лет или в случае ее перегрева и оплавления, когда часть провода скорее всего придет в негодность. При этом далеко не факт, что это будет маленький его кусок, ведь в подрозетнике все сжато вместе.

Совет здесь может быть только один – оставлять провод такой длины, чтобы с ним было удобно работать и он помещался в подрозетник сзади внутренней части розетки.

В остальном подготовка провода полностью идентична как для наружных, так и при установке обычных внутренних розеток.

Цвет проводов

Правильно установленная проводка для розеток характеризуется применением проводов определенного цвета. Это не обязательное условие для ее нормального функционирования, но оказывает неоценимую помощь при монтаже и ремонте.

Два самых главных цвета, которые надо правильно подключать – синий и желто-зеленый. Первый обозначает ноль, а второй заземление – тот же ноль, но подведенный не для работы оборудования, а защиты его и пользователей от попадания фазы на корпус. Остальные цвета могут быть разные и на них «вешается» фаза.

Если же установленный провод бесцветный, то придется его дополнительно прозванивать пробником или тестером – какая из жил куда подключена.

Очистка изоляции

У профессиональных электриков для этой цели есть специальные инструменты, но если делается установка розеток своими руками, то вряд ли они будут под рукой. Дома для этой цели применяется нож или плоскогубцы, в которых есть кусачки.

Чем бы ни снималась изоляция проводов, главное, за чем надо следить – чтобы не повреждалась металлическая основа – если на ней будет даже минимальный надрез, то жила скоро переломается.

Если применять нож, то лезвие надо держать под острым углом, чтобы не зацепить провод. Когда используются плоскогубцы, то изоляция немного сжимается кусачками и отрывается. Если попался сложный случай, то краешек провода прогревается огнем зажигалки и потом отрывается.

Работа с профессиональным инструментом электрика для разделки проводов и снятия изоляции хорошо показана в этом видео:

Подготовка жилы

Несколько различается при использовании одножильной и многожильной проводки. Общий принцип один – надо сделать так, чтобы площадь контакта между проводом и клеммой была максимальной. По логике для этого надо сделать так, чтобы к клемме прилегал как можно больший участок провода. Дополнительно жила обжимается плоскогубцами – она при этом немного сплющивается и площадь контакта увеличивается.

Для увеличения длины части одножильного провода, который касается контактов розетки, он закручивается колечком, чтобы его внутренний диаметр подходил под клеммный болт. При его монтаже придется полностью выкручивать крепежный болт, вставлять провод и закручивать болт назад, но зато контакт при этом будет максимально надежный. Многожильный провод обрабатывается точно так же, но есть для него и другой способ. Для этого все жилки делятся на две группки, каждая из которых скручивается между собой – кончик провода получается в виде буквы «V». Теперь проводки надо сплющить плоскогубцами и их можно вставлять в контакты розетки, даже не выкручивая болт полностью.

Лужение или опрессовка

Откровенно говоря, это совсем не обязательный этап для бытовых устройств, но если рассматривать как правильно установить мощные розетки, или как подключить провода максимально надежно, то без него не обойтись. Дело в том, что действие электрического тока вызывает вибрации в контактах розеток и со временем провода в них расшатываются, особенно если они многожильные. Также надо учитывать, что со временем медный провод при контакте с воздухом понемногу окисляется и расшатанные жилы будут портиться.

Чтобы по возможности минимизировать это воздействие, перед тем как выполнять подсоединение проводов их кончики обрабатываются. Лужение это покрытие жилы оловом, а для опрессовки или обжимки приобретаются специальные наконечники, которые надеваются на провод и вжимаются в него плоскогубцами или опрессовочными клещами. Наконечники могут быть в виде обыкновенной трубки или с дополнением в виде шайбы на конце, которая прижимается болтом к контакту.

Подключение проводов

Если известно на каком проводе находится заземление и где фаза с нулем, то здесь проблем быть не должно. На каждой розетке визуально видно какая клемма от какого контакта – посадить на одну токоведущую пластину два провода просто не получится (если не задаться конкретной целью). Главное – это правильно подключить заземление (если оно есть) – обычно этот контакт находится посередине и относится к усикам, что торчат сверху и снизу розетки. Фаза с нулем подключаются к крайним контактам, соединенным с пластинами в которые включается штепсель. Затем болты затягиваются – подключение завершено.

Есть много диаметрально противоположных утверждений, когда безапелляционно заявляется, что фаза обязательно подключается справа или слева, но никто и никогда из заявителей не сможет объяснить почему надо делать именно так, как он говорит.

В ПУЭ нет ни одного положения регламентирующего этот параметр и все подобные заявления рассыпаются об один неоспоримый факт – вилку в розетку можно вставлять как угодно. Соответственно, нет никакой разницы как правильно установить розетку – с фазой слева или справа – любой вменяемый электрик, перед тем как лезть в розетку, обязательно использует свой индикатор напряжения и проверит ее расположение, даже несмотря на цветную маркировку проводов.

Закрепление розетки в подрозетнике

Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.

Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.

Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

Установка крышки

Здесь все совсем просто – крышка ставится на свое место и прикручивается болтом (иногда двумя). Единственное что надо учитывать – возможное наличие декоративной накладки. Она ни к чему не прикручивается и удерживается крышкой. Ее задача это скрывать возможные дефекты стены, вследствие установки подрозетника. На некоторых розетках размеры декоративной накладки больше стандартных, поэтому они не позволяют собирать блоки розеток со стандартным расстоянием между корпусами. Если будет устанавливаться такая конструкция, то на этот момент надо обращать отдельное внимание.

Видео подборка

Краткая видео-инструкция от Leroy Merlin:

Установка наружной розетки Legrand:

Монтаж трех розеток с шлейфовым подключением:

Устанавливаем блок из пяти розеток:

Как итог, монтаж розетки можно разбить на несколько простых шагов, с выполнением которых под силу справиться даже человеку с минимальными навыками владения инструментами.

«Лидер Услуг» — Услуги для Вас и Вашего дома!

Услуги в Москве и Московской области

Специалисты сервиса выезжают по любому адресу в Москве и Подмосковье. Даже если вы проживаете в отдаленном районе или вдали от магистралей, мастер всегда приедет к вам вовремя, несмотря на плохие дороги, гололедицу или проливной дождь. Точно в назначенный час он будет у вас и сможет приступить к выполнению работы.

Мастера по мелкому бытовому ремонту от «Лидер Услуг»:

  • работают по городу и области в квартирах, частных домах, дачах, гостиницах, хостелах, кафе, ресторанах;
  • выполняют все виды услуг, от ремонта плитки до электромонтажных работ;
  • приезжают точно в назначенное время или, если требуется срочно, в течение 30 минут после вызова.

Наше значительное преимущество как сервисной компании – мобильность. На нашем сайте зарегистрированы сотни специалистов, проживающих в разных районах Москвы и области. При необходимости мастер может выехать по заявке сразу же после звонка.

Чтобы не терять время, исполнителя можно попросить по пути закупить необходимые для работы материалы и комплектующие. Это особенно важно, если мастер выезжает в отдаленные поселки, где поблизости нет строительных супермаркетов.

Заказывайте услуги профессиональных мастеров!

Мы придерживаемся строгого правила, что каждую работу должен выполнять профессионал в своем деле. Розетки должен устанавливать электрик, а межкомнатные двери – плотник. На вызов приедет специалист, знающий свою работу до мельчайших нюансов.

Мы сотрудничаем только с опытными исполнителями. Каждый из них подтверждает свое образование и опыт, если необходимо – предоставляет допуски на определенные виды работ, что особенно важно при выполнении услуг по электрике и сантехнике.

Преимущества вызова профессионального мастера:

  • Услуга будет оказана в соответствии со СНиПом и нормами безопасности. После ухода специалиста вы будете уверены в том, что работы выполнены безупречно.
  • Перед тем, как приступить к исполнению, мастер обязательно оценит фронт работ и проверит, не требуется ли подготовка или дополнительные работы.
  • Профессиональный мастер называет цену и не меняет ее к концу работ. При этом он объясняет, что входит в стоимость услуги.

Исполнители, работающие с нашей компанией, – ответственные и надежные. При оказании услуги они не отвлекаются на посторонние разговоры и перекуры, убирают за собой мусор. На вызов приезжают со своим инструментом, что дает возможность выполнить услугу максимально качественно и красиво.

«Лидер Услуг» – это ваш шанс получить безупречно оказанную услугу. Вам остается только позвонить нам.

установка и монтаж своими руками


Одной из завершающих операций по внутренней отделке является установка розеток в гипсокартон. Обустройство такого типа инженерных коммуникаций, как проводка, должно быть спланировано и осуществлено заранее. В таком случае розетки монтируют в гипсокартон своими руками уже на финишном этапе работ. Однако, несмотря на видимую простоту, существуют некоторые нюансы, и их нужно учитывать. Иначе, качественно закрепить розетку в гипсокартоне будет намного сложнее.

Вернуться к оглавлению

Полное содержание материала

С чего начать

Продумать точки установки розеток под гипсокартон нужно еще на этапе подготовки стен к монтажу каркаса и обшивке гипсокартоном, так как, прежде всего, нужно проложить проводку. Это делается двумя способами в зависимости от мест, где пройдет линия электропитания:

  1. По стене.
  2. Внутри гипсокартонных перегородок.

А также возможно уложить проводку непосредственно по уже смонтированным стенам из гипсокартона. В таком случае, кабель укладывается в пластиковые короба. При этом устанавливают наружную розетку непосредственно на поверхность стеновой отделки.

Электропроводка в гипсокартонной перегородке

Такой способ противоречит современной концепции ремонта, при которой все инженерные коммуникации должны быть упрятаны от постороннего взгляда. Наружный способ монтирования подходит для подсобных и хозяйственных помещений, а также мастерских.

Монтаж проводки по стене

Установка розеток и выключателей по принципу одинакова и начинается с подготовки, то есть прокладки линий электропитания.

Таким способом монтируется так называемая скрытая проводка. Ее укладывают прежде, чем обшивают каркас гипсокартоном.

Для этого в несущих стенах делают канавки для проводки – штробы. Эти пути для кабеля можно сделать многими способами, от самого примитивного долблением зубилом и современного, с использованием штробореза.

Провод укладывают в гофрированную трубу, которая предотвращает быструю порчу изоляции, и всю линию монтируют по штробам. При этом по заранее продуманной схеме делаются выводы под монтаж розеток и выключателей. После прокладки штробы можно штукатурить, упрятав все линии. А также можно просто закрепить гофротрубу по стене кронштейнами. В стойках каркаса при этом под нее делают отверстия.

Вернуться к оглавлению

Прокладка проводки в перегородках

Если нужно проложить электрическую линию внутри гипсокартонной перегородки, то работают по следующему алгоритму.

  • собирают каркас и обшивают его с одной стороны ГКЛ;
  • в стоечных профилях для гипсокартона с помощью дрели подготавливают отверстия под диаметр проводки в гофрированной трубе;
  • прокладывают все линии с выводами под розетки и выключатели. Крепление гофрированной трубы с проводкой можно осуществить проволокой или пластиковыми кабельными стяжками;
  • укладывают звукоизоляцию и зашивают другую сторону стены гипсокартоном.

Как в первом, так и втором варианте высота отверстия розеток и выключателей может быть разной. Однако сегодня чаще всего придерживаются европейских стандартов. Розетки располагают, используя такие размеры, на высоте 300 мм от пола, а выключатели ставим на 900 мм. Не стоит забывать и о выводах, где будет располагаться распределительная коробка.

По окончании подготовительного этапа, стены окончательно зашивают и приступают к монтированию розеток в гипсокартоне.

Вернуться к оглавлению

Монтаж розеток в гипсокартонных стенах

Способы как закрепить розетку на стены с гипсокартонной отделкой подбираются зависимо от того как проложена проводка. Значительные отличия имеют способы при уложенной скрытой электрической линии или открытой, непосредственно на стене.

В случае открытой прокладки кабеля в настенных пластиковых коробах, сам элемент розетки привинчивается с помощью крепежной бабочки к поверхности стен.

Однако, если используется скрытая проводка под гипсокартонной обшивкой, нужно применить совершенно другие методы.

Монтаж подрозетников

Перед тем как сделать отверстие в гипсокартоне, делается разметка, где будут установлены пластиковые стаканы под розетку. Отметки должны соответствовать схеме расположения выводов.

Кроме монтажа розеток по комнате на высоте 300 миллиметров от поверхности пола, нужно сделать выводы в других нужных местах. Например, под бытовую технику на кухне, или в зале.

Схема установленных подрезетников

Отверстия проще всего сделать дрелью, в которую зажимается коронка по гипсокартону. Отмерив нужное расстояние от пола, ставят отметку центра будущей розетки. После,установив центр коронки по метке, аккуратно высверливают проем.

В проделанные отверстия монтируется пластиковое гнездо под основной элемент розетки. Без него очень трудно зафиксировать ее в пустоте под гипсокартоном.

Подрозетник имеет четыре шурупа, два из которых крепят деталь, а еще два фиксируют металлическую пластину самой розетки.

Предварительно в гнезде нужно вырезать отверстие, в которое заводят проводку. Желательно, чтобы по длине кабель был с запасом. После чего вставляют пластиковый подрозетник в сделанный проем.

Стоит помнить, что глубина гнезда составляет 45 мм, и если поверхность гипсокартона от несущей стены находится ближе, то в ней нужно сделать углубление. Эту операцию стоит проводить еще на этапе прокладки проводки, когда штробятся стены под кабель.

Выставив пластиковый стакан по уровню, затягивают винты, жестко фиксируя его в обшивке. Таким образом, монтируют и блок розеток, устанавливая соответствующие тройные подрозетники.

Монтаж розетки

Если проводка не подключена к питанию, можно непосредственно приступить к установке главного элемента розетки. В противном случае лучше всего отключить электричество для безопасной работы. Проверять наличие напряжения в сети нужно индикаторной отверткой.

Перед установкой розетки в гипсокартон, ее разбирают, снимая с нее защитную пластиковую крышку. Обычно она зафиксирована одним винтом посредине.

Кончики проводки для розеток нужно зачистить от изоляции, по длине около 5–8 мм (зависимо от клемм). Сзади нужно отпустить винты зажимы клемм и вставить оголенные провода в них, после чего зафиксировать их, зажав крепления.

В случае наличия трех жил в кабеле, делается заземление (соответственно нужно приобрести и такую же розетку). При этом провод, отвечающий за «землю», вставляется и фиксируется в центральном контакте на розетках. Подключенную розетку нужно поставить в пластиковый стакан,закрепив винтами.

Крепление осуществляется двумя способами:

  1. Первый, это с использованием на розетке распорок, которые расходятся в стороны при затягивании соответствующих винтов.
  2. Второй, вставить розетку и используя болты на подрозетнике, затянуть крепеж.

Проверив крепление (розетка должна быть жестко зафиксирована, а провода не выпадать из клемм), надевают защитные декоративные пластиковые крышки и завинчивают крепежный болт. После чего можно подать питание и проверить функционирование розетки.

Выключатель устанавливается по подобной схеме.

Монтаж розеток в стене из гипсокартона не представляет никакого труда для мастера и обычно всю эту работу выполняют подсобники. Если есть вопросы, можно посмотреть соответствующие видео в интернете. Главное,установить розетки правильно, тогда розетка прослужит положенный срок.

Вернуться к оглавлению

Подборка фото по монтажу розеток в гипсокартоне

Как с легкостью добавить наружную розетку

В большинстве домов есть только пара наружных розеток (электрических розеток), но добавить одну может быть проще, чем вы думаете. Вместо того, чтобы устанавливать новую схему для розетки, вы можете подключиться к внутренней розетке существующей схемы в доме. Это приемлемо, если существующая цепь может удовлетворить дополнительную потребность в мощности новой розетки и является стандартной схемой розетки. Вы не можете подключаться к розеткам в ванной или кухне или к выделенным цепям (предназначенным для отдельного прибора или другого конкретного использования).

Электрический шкаф для наружной розетки должен быть водонепроницаемым и иметь крышку, подходящую для данного местоположения: если розетка защищена от прямого воздействия погодных условий, например крышей крыльца, она должна иметь «атмосферостойкое» покрытие, рассчитанное на влажных мест. ; если розетка подвергается прямому воздействию погодных условий и влаги, она должна иметь «рабочую» крышку, рассчитанную на влажных мест. Кроме того, все наружные розетки должны иметь защиту GFCI (прерыватель цепи замыкания на землю).Вы можете удовлетворить это требование, просто установив новую розетку GFCI.

Примечание : Новый кабель цепи и розетка GFCI должны иметь тот же номинальный ток, что и существующая цепь. Используйте кабель калибра 12 и розетку на 20 ампер для цепи на 20 ампер; используйте кабель калибра 14 и розетку на 15 ампер для цепи на 15 ампер.

Необходимые припасы

  • Бесконтактный измеритель напряжения
  • Отвертки
  • Молоток
  • Сверло
  • Длинное сверло 1/4 дюйма
  • Сверло 3/4 дюйма
  • Двухжильный кабель NM-B (калибр 14 для Схема на 15 ампер; калибр 12 для схемы на 20 ампер)
  • Металлическая вешалка для одежды (при необходимости)
  • Кабельные зажимы
  • Рыхлитель кабеля
  • Устройства для зачистки проводов
  • Соединители проводов
  • Защищенный от атмосферных воздействий наружный электрический ящик с соответствующей крышкой
  • Силиконовый герметик или внешний герметик
  • Внешние винты
  • Розетка GFCI

Что нужно знать о добавлении розетки на заднем дворе

Идеи и советы по уходу за газоном и садом

У большинства из нас случается, что нам нужно что-то подключить снаружи, но розетки никогда не бывают в хороших местах. Узнайте об установке розетки на заднем дворе.

Наружная розетка, безусловно, может пригодиться, когда пришло время установить праздничные украшения, подключить инструменты для работы во дворе или даже когда вы хотите подключить проигрыватель на террасе. Если у вас нет розетки на открытом воздухе или их слишком мало, у вас есть другие варианты, помимо прокладки удлинителя изнутри дома — и это тоже хорошо, потому что удлинители могут стать рецептом катастрофы. .

Вместо того, чтобы прокладывать шнуры повсюду, создавая опасность для спотыкания и увеличивая риск электрического пожара и поражения электрическим током, установите новую уличную розетку в своем доме. Научиться устанавливать наружную розетку проще, чем вы думаете, если у вас есть внутренняя розетка или, по крайней мере, внутренняя цепь, к которой вы можете подключиться для своей новой наружной электрической розетки.

Выберите место для новой торговой точки на открытом воздухе

Лучшее место для новой наружной розетки — по другую сторону стены от внутренней розетки, потому что внутренняя розетка обеспечивает удобное место для подключения к электрической цепи в вашем доме. Убедитесь, что вы используете схему общего пользования или схему освещения. Не подключайтесь к цепи кухни или ванной комнаты или к каким-либо специализированным цепям, используемым для питания крупной бытовой техники или домашних систем. Эти цепи уже несут большую нагрузку, поэтому добавление розетки на открытом воздухе может привести к перегрузке цепи и отключению автоматического выключателя всякий раз, когда вы используете розетку.

Если у вас нет внутренней розетки рядом с тем местом, где вы хотите разместить внешнюю розетку, вы можете подключиться к распределительной коробке в подвале, просверлив в балке обода и сайдинге, чтобы пропустить кабель к внешней стене.Убедитесь, что вы используете контур гостиной, подвала или спальни.

Отключение питания цепи

Перед тем, как подключиться к выбранной цепи, отключите питание от блока выключателя. Используйте тестер напряжения, чтобы проверить внутреннюю розетку или распределительную коробку, к которой вы собираетесь подключиться, чтобы убедиться, что она не находится под напряжением. Если вы используете розетку, вам придется проверить сами провода после того, как вы удалите розетку.

Снимите внутреннюю розетку

Если вы уверены, что внутренняя розетка, к которой вы хотите подключиться, не работает, снимите ее со стены.Аккуратно снимите его со стены и открутите соединенные с ним провода цепи. Отодвиньте провода в сторону, в сторону. Найдите отверстие в задней части рабочего ящика и выбейте его, постучав по нему отверткой.

Отметьте место для новой торговой точки

Место для новой наружной розетки нужно просверлить в стене снаружи. Для этого вам понадобится сверло длиной 18 дюймов. Если у вас есть каменная кладка или штукатурный сайдинг, вам может понадобиться каменная коронка и перфоратор, чтобы пробить стену.

Вы можете разместить новую розетку прямо за внутренней розеткой на другой стороне стены или расположить ее несколько ниже или выше, наклонив сверло вверх или вниз. Не забудьте поместить новую наружную розетку в ту же полость, что и внутреннюю розетку. Если вы подключаетесь к распределительной коробке, вы просверлите отверстие прямо через балку обода и сквозь стену, чтобы пропустить электрическую проводку.

Выйдите на улицу и поищите дыру в сайдинге. Просверлите отверстие диаметром один дюйм над этим отверстием или на несколько дюймов вверх или вниз от него, если именно там вы хотите установить новую розетку.

Установить новую электропроводку

Используйте новый проводной кабель того же диаметра и номинальной силы тока, что и используемый в существующей цепи. Снимите около двух футов оболочки с одного конца кабеля и обрежьте два из трех проводов. Согните третий провод и прикрепите его к кабелю, чтобы получилась петля. Проденьте эту петлю через отверстие во внутреннем рабочем ящике розетки и, используя изогнутую вешалку для одежды, просуньте руку в отверстие на внешней стене и вытащите ее. Протяните около фута проволоки. У внутренней коробки отрежьте новый кабель так, чтобы из стены свешивался примерно фут.

Установите новую электрическую коробку

Чтобы сделать косички, отрежьте около шести дюймов провода от конца катушки и снимите около ¾ дюйма изоляции с концов каждой. Вам нужны три гибких провода — черный, белый и зеленый или заземляющий.

Подсоедините провода гибкого кабеля к соответствующим винтам на внутренней розетке: черный идет к латуни, белый к серебру и земля к зеленому.Снимите примерно ¾ дюйма изоляции с другого конца каждой косички и с конца нового провода, который вы пропустили через стены. Используйте гайки, чтобы соединить все три горячих (черных) провода друг с другом, все три нейтральных (белых) провода друг с другом и все три заземляющих (зеленый или оголенный) провод друг с другом. Аккуратно положите их в рабочий ящик, затем замените внутреннюю розетку.

Снаружи установите новый рабочий ящик в наружную стену, прижав его к стене, обведя вокруг него, а затем осторожно вырезав отверстие пилой для гипсокартона, следя за линиями, чтобы обеспечить плотное прилегание. У новых рабочих ящиков есть крылья, которые можно приподнять, чтобы прикрепить их к стене. Установите коробку так, чтобы новая розетка прилегала к стене, поэтому, если у вас есть сайдинг, поверните коробку и розетку боком. Установите новую коробку, протянув через нее новый провод. Подключите новую розетку , прикрепив соответствующие провода к соответствующим винтам. Заправьте провода в рабочую коробку и закрутите новую розетку.

Завершение установки наружной розетки

После того, как розетка подключена, вы можете прикрепить лицевую панель и погодозащищенную, используемую крышку к новой наружной розетке.Включите питание и наслаждайтесь!

Дополнительные советы по ремонту и ремонту дома можно найти на сайте American Home Shield® .

Как установить внешнюю розетку в штукатурку | Руководства по дому

Штукатурка — это твердый, похожий на цемент сайдинговый материал, и его нелегко разрезать для установки скрытого электрического шкафа. Следовательно, электрики обычно используют коробки для поверхностного монтажа для установки розеток, освещения и выключателей на штукатурной обшивке.Однако, несмотря на сложность монтажа коробки для скрытого монтажа, задача не является невыполнимой. Какую бы коробку вы ни установили, она должна иметь водонепроницаемую крышку, и вы должны использовать розетку с прерыванием тока замыкания на землю (GFCI). У него есть внутренний прерыватель, который срабатывает при обнаружении скачка тока, который может возникнуть при контакте с водой незаземленного прибора.

Коробка для поверхностного монтажа

Выбейте отверстие в распределительной коробке для поверхностного монтажа с помощью отвертки и молотка, чтобы можно было протянуть электрические провода.Отверстие должно быть в нижней части коробки, если вы собираетесь прокладывать провода в кабелепроводе; на задней части коробки, если провода будут проходить сквозь стену.

Поместите коробку в желаемое положение. Если дыра находится в задней части коробки, отметьте ее на стене карандашом. Просверлите штукатурку с помощью сверла и сверла для кирпичной кладки 3/4 дюйма.

Установите коробку на место и совместите отверстие в задней части коробки с тем, которое вы просверлили в стене. Выровняйте коробку уровнем торпеды и прикрутите ее к фанере за лепниной, используя шурупы диаметром 1 1/2 дюйма.В зависимости от типа штукатурки вам, возможно, придется предварительно просверлить ее с помощью сверла для кирпичной кладки 1/4 дюйма.

Оберните полоску силиконового герметика вокруг задней части коробки, если в стене есть отверстие, с помощью пистолета для уплотнения.

Коробка для скрытого монтажа

Выберите примерное место для розетки и найдите ближайшую стойку стены, постучав по внутренней стене или проведя по ней прибором для поиска стоек. Просверлите отверстие на 1/4 дюйма в штукатурке рядом с стойкой, которая простирается до внешней стены.

Приложите переднюю часть металлической или пластмассовой необработанной электрической коробки к штукатурке так, чтобы один угол касался отверстия. Выровняйте его, используя уровень торпеды. Набросайте его контур на лепнине.

Разрежьте штукатурку по контуру, используя шлифовальный станок с лезвием для камня. Вырежьте материал внутри контура тупым зубилом. Если есть основа из металла или стекловолокна, разрежьте ее ножницами для проволоки. Разрежьте пенопласт или фанерную обшивку позади штукатурки с помощью сабельной пилы.

Проделайте необходимые отверстия для электрических кабелей, если коробка металлическая. Вставьте коробку в отверстие и вдавите ее, пока передний край не будет на одном уровне со стеной.

Зайдите в дом и сделайте прямоугольное отверстие в гипсокартоне прямо за коробкой, используя пилу для гипсокартона. Это гарантирует, что вы сможете закрепить выпускную коробку на шпильке. Не бойтесь проделать большое отверстие, доходящее до шпилек. Исправить отверстие большего размера не сложнее, чем заделать небольшое отверстие.

Прикрепите электрическую коробку к шпильке с помощью винтов или гвоздей. Вернитесь на улицу и нанесите полоску силиконового герметика по периметру коробки.

Ссылки

Советы

  • Отремонтируйте гипсокартон внутри помещения после того, как вы закончите электрические соединения. Вы сможете повторно использовать гипсокартон, вырезанный из отверстия, если удалите его достаточно осторожно.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов.Как ландшафтный строитель, он помог основать две садовые компании.

Установка розетки для улицы | Советы, проекты и советы своими руками UK

Описание: Подключение наружной розетки: узнайте, как подключить наружную розетку, вывести ответвление от розетки и установить наружную розетку.

Установка должна соответствовать Строительным нормам.

Во избежание включения уличных приборов от внутренних розеток можно провести ответвление от внутренней цепи к наружной розетке, защищенной от атмосферных воздействий. Если возможно, просверлите заднюю часть существующей розетки, чтобы новая розетка прилегала к ней на внешней стене. В противном случае протяните кабель от внутренней розетки вдоль стены или плинтуса в нужное положение.

Вывод ответвления от розетки

С помощью прибора для проверки целостности цепи убедитесь, что розетка, от которой вы хотите запустить ответвитель, не питается от ответвления или другого ответвления.

  • Снимите лицевую панель и монтажную коробку внутренней розетки.

  • Используя дрель с ударным действием, снабженную 10-миллиметровым (2/5-дюймовым) сверлом по камню и длиной не менее 300 мм (12 дюймов), просверлите отверстие в стене. При отключенном питании вам понадобится аккумуляторная дрель.
  • Установите монтажную коробку на место и пропустите трехжильный кабель длиной 1 мм 2 через заднюю часть монтажной коробки и через отверстие в стене.

  • Если жила заземления оголена, наденьте на ее конец желто-зеленую изолирующую оболочку.

  • Подключите все жилы к лицевой панели: жилы под напряжением (красные) к клемме L; нейтральные жилы (черные) к клемме N; и заземляющие жилы (желто-зеленые) к клемме E. В каждой клемме должно быть по три жилы одного цвета.

  • Убедитесь, что к клемме заземления на пластине розеток и клемме заземления в монтажной коробке подключена «летающая земля».
  • Прикрутите лицевую панель к монтажной коробке.

Пропустите кусок кабеля через заднюю часть монтажной коробки и подсоедините все жилы к лицевой панели.

Установка наружной розетки

Используйте всепогодную наружную розетку с отверстием для ввода кабеля на задней панели и высокочувствительным УЗО на 30 мА (устройство защитного отключения).

  • В идеале кабель от внутренней розетки должен проходить прямо в заднюю часть внешней монтажной коробки. Если это не так, любой оголенный кабель, идущий от отверстия к внешней монтажной коробке, должен быть защищен кабелепроводом.
  • Выдавите один из выступов в задней части монтажной коробки и вставьте втулку в отверстие, которое обеспечит водонепроницаемое уплотнение с кабелем. Просверлите дренажные отверстия в нижней части монтажной коробки, чтобы уменьшить конденсацию.

  • Вставьте кабель в монтажную коробку и отметьте положение отверстий для винтов на стене.

  • Прикрутите монтажную коробку к стене.

  • Подключите жилы к лицевой панели гнезда: токоведущий сердечник (красный) к клемме L; нейтральный провод (черный) к клемме N; и заземляющий провод (желто-зеленый) к клемме E.

  • Если у вас металлическая монтажная коробка, убедитесь, что она заземлена: заземляющая жила должна быть подключена как к клемме заземления на пластине розетки, так и к подвесной клемме заземления на монтажной коробке. Пластиковую внешнюю монтажную коробку заземлять не нужно.
  • Прикрутите лицевую панель к монтажной коробке.

  • Вы должны проверять УЗО каждый раз перед использованием розетки, подключая прибор, включая его и нажимая кнопку проверки. Если УЗО отключает питание, нажмите кнопку сброса на розетке и продолжайте использовать розетку. Если цепь не сработала, вызовите электрика для устранения неисправности.

Подготовьте кабель и изолируйте любую оголенную жилу заземления зелено-желтой оболочкой, затем подсоедините жилы к лицевой панели розетки.

%% Встроить? ~ / Permalink / b61bf125-473c-4fed-9c87-b17cf033a660.aspx%

Автор: Си Джей Миллс Google+


Вернуться к началу страницы

Установка наружной розетки

Установка наружной розетки может быть удобным дополнением для вашего заднего двора или рядом с подъездной дорогой.

Возможность подключать устройства во время развлечений на заднем дворике — одно из преимуществ.

Вы можете включить радио, лампы или устройства для приготовления пищи рядом с барбекю на открытом воздухе намного проще, чем использовать длинный удлинитель из дома, т.е.е. через окно.

Розетка на открытом воздухе также отлично подходит для электроинструментов. Независимо от того, работаете ли вы на открытом воздухе над строительными проектами с помощью пил или дрелей или выполняете обслуживание двора с помощью косилок с питанием от сети, поедателей сорняков и воздуходувок, легкий доступ к источнику питания может облегчить жизнь.

И давайте не будем забывать на Рождество, когда зажигаем праздничные огни. Какая разница, когда вы можете просто включить свет снаружи.

Установить наружную розетку не так уж сложно, если вы сохраните простоту и выполните базовое планирование.

Вам также понадобятся несколько ключевых деталей и немного навыков или знаний при работе с электрическими проводами. Соблюдайте правила и не торопитесь — вы можете получить безопасный и успешный результат.

Планирование наружной розетки

Безусловно, самый простой способ добавить розетку снаружи — это сделать это сбоку от дома.

Таким образом, вы можете подключиться к уже имеющейся розетке внутри вашего дома. Быстро проверьте внешние стены и найдите рабочую розетку в таком месте, где вам будет иметь смысл установить снаружи.

Для ваших материалов вы можете использовать обычную емкость для улицы. Однако он должен быть защищен GFCI.

Очевидно, это необходимо, поскольку на улице может возникнуть вода и другие опасные ситуации, поэтому вам нужно что-то, чтобы быстро отключить электричество, если что-то пойдет не так во время работы с подключенным устройством. Разъем GFCI может это сделать.

Кроме того, необходимо установить водонепроницаемую прокладку и какую-либо крышку.

Это помогает защитить розетку от воды, грязи, насекомых и всего остального, что может повредить розетку.

Также возьмите стандартную электрическую коробку, чтобы удерживать внешнюю розетку. Вы легко можете использовать герметик для наружных работ, чтобы заделать наружную розетку, чтобы не допустить попадания влаги, пыли и… других мелких вещей, таких как пауки.

Наконец, если в коробке, к которой вы привязываете, нет свободного кабеля с заглушкой, вам понадобится несколько футов электрического кабеля Romex.

Вы можете получить это в домашнем центре. Вы можете получить больше кабеля, чем нужно, если купите его предварительно упакованным. Так что, поскольку это дорого, попросите кого-нибудь отрезать то, что вам нужно, из более длинного рулона.

Подготовьте стену для наружной розетки

После того, как вы нашли подходящее место на основе внутренней розеточной коробки, перенесите это место на внешнюю стену.

Используйте какую-нибудь точку отсчета, например, окно или угол, и измерьте его.

Сделайте отметку на месте, затем сделайте еще одну отметку примерно на 6 дюймов в одном направлении.

Вы не хотите, чтобы ящики стояли идеально вплотную друг к другу, так как при ширине стены может не хватить места.

Теперь поместите новую электрическую коробку задом на стену по центру вашей отметки.Обведите его, чтобы очертить отверстие, которое нужно вырезать.

Только убедитесь, что вы не зашли за шпильку. У вас должно быть все в порядке, если вы отошли от первой отметки всего на 6 дюймов или около того.

Для дома, облицованного сайдингом или досками, размещайте выходное отверстие полностью на ровной поверхности, не внахлест или стык.

Затем прорежьте отверстие снаружи. Используйте лобзик или сабельную пилу.

Только подумайте, это будет последний раз, когда вам придется использовать удлинитель на улице!

Если вы работаете по кирпичу, используйте дрель с каменными сверлами и просверлите отверстия вокруг внутренних следов ваших следов.

Это будет тяжелая работа, но как только вы закончите, вы можете пробить отверстие с помощью молотка и долота.

Далее…

Отрежьте новый кабель до необходимой длины. Зачистите концы проводов и привяжите их к внутренней розетке.

Протяните другие концы проводов через внешнее отверстие и подключите их к новой наружной розетке.

Подключите провод источника питания к выводам, обозначенным как Line . Также подключите заземляющие провода. Когда закончите, аккуратно заправьте провода в коробку.

Установите новую наружную розетку

Когда отверстие на месте, пора отключить питание в цепи, в которой находится розетка в помещении.

Затем снимите крышку выпускного отверстия и отсоедините разъем от коробки. Коробка должна иметь выбоину сзади, которую нужно удалить.

Протолкните его большой отверткой.

Чтобы прикрепить коробку, вы можете либо заделать коробку строительным раствором, либо прикрутить фланцы коробки к внешней поверхности стены.

Обязательно используйте силиконовый герметик, предназначенный для использования на открытом воздухе, чтобы запечатать все вокруг коробки.Разгладьте герметик влажным пальцем или инструментом, предназначенным для этого.

Установите прокладку и установите крышку сверху. Включите питание после того, как вы снова соберете внутреннюю розетку.

Заключительные примечания:

Для добавления наружных розеток вдали от дома вам все равно потребуется подключение к электрической системе вашего дома.

Вы можете сделать это, как описано выше, но при этом необходимо использовать кабель, рассчитанный на использование вне помещений, правильные кабелепроводы и проложить всю проводку на соответствующем расстоянии под землей.

Конкретные коды уточняйте у местных властей. Для наружных емкостей, размещенных вдали от дома, следует использовать специальные коробки и металлические или пластиковые трубки.

Если вы установили уличную розетку для рождественских огней, вы можете попросить у Санты пульт дистанционного управления для вашей наружной розетки.

Эти изящные пульты дистанционного управления позволят вам контролировать все, что подключено к сети, изнутри. Теперь это удобство на другом уровне!

Как установить внешнюю розетку

Если вы хотите украсить свой дом праздничными огнями или просто сделать использование садовых электроприборов более удобным, внешняя электрическая розетка — очень полезное приспособление, которое стоит рассмотреть. В противном случае вы можете обнаружить, что протягиваете удлинители через частично открытые окна, что может увеличить ваши расходы на отопление и охлаждение, или использовать импровизированные и небезопасные подключения к наружным осветительным приборам, что может представлять серьезную опасность возгорания.

Если вы никогда раньше не выполняли электромонтажные работы, процесс, связанный с установкой наружной розетки, может быть сложным, но если вы проведете свое исследование, получите подходящие материалы и правильно установите их, это может быть даже достижимой целью. для дилетанта-любителя.Прочтите пошаговые инструкции, как установить уличную электрическую розетку во дворе.

Выбор лучшего места для уличной торговой точки

При выборе наружной розетки для освещения или другого предполагаемого использования необходимо учитывать два основных фактора:

  • Какое место наиболее безопасно для уличной розетки?
  • Какое место наиболее удобно для использования торговой точки?

Давайте рассмотрим пример, в котором мы устанавливаем внешнюю розетку для рождественских огней. В этом случае стойка на переднем крыльце может стать хорошим кандидатом, поскольку это место обеспечивает защиту розетки от дождя, находится рядом с входной дверью, а также близко к цепи, которая подключается к панели автоматического выключателя. То же самое место, вероятно, подойдет для Хэллоуина, Дня святого Валентина, Пасхи или любого другого случая, когда вы хотите установить праздничное уличное освещение.

Используйте прочный провод для внешних розеток

Для внешних проектов лучше всего использовать проволоку типа UF-B, которая устойчива к солнечному свету, водонепроницаема и не взаимодействует с почвой.Поскольку провод является очень прочным, может быть сложно снять изоляционное пластиковое покрытие, но есть практический способ сделать это:

  • Шаг 1: Примерно на 3 дюйма от конца, используйте универсальный нож, чтобы аккуратно надрезать кожух провода.

  • Шаг 2: Используйте кусачки для проволоки, чтобы вырезать выемки с обеих сторон заземляющего провода в середине корпуса.

  • Шаг 3: Используя заземляющий провод в качестве направляющей, с помощью универсального ножа разрежьте заземляющий провод с обеих сторон.Обрежьте проволоку до отметки. Раздвиньте секции провода.
  • Шаг 4: Используйте универсальный нож, чтобы сбрить корпус с одной стороны черного и белого проводов. Как только это будет сделано, вы сможете снять кожух с проводов и отрезать кожух.

Подключите новый провод к цепи

Для подключения мы сначала отключили выключатель цепи, с которой работаем. Затем мы просверлили отверстие в балочной балке под передним крыльцом, а внутри прохода просверлили вверх через нижнюю пластину внешней стены прямо под существующей розеткой.Затем мы разобрали розетку и сняли коробку со стены, чтобы вытащить провод снаружи и запустить его в коробку. Наконец, мы собрали внутреннюю розетку и подключили новый провод к ее клеммам. Любое место, где провод проходит через отверстие, закрывается силиконовым герметиком.

Поскольку цепь для внутренней и внешней розеток составляет 20 ампер, мы должны убедиться, что наша общая сила тока в этой цепи будет меньше этих 20 ампер, иначе цепь будет продолжать отключаться.

Какой тип розеток следует использовать?

В то время как несколько местных правил по эксплуатации электрооборудования по-прежнему допускают использование простых погодоустойчивых розеток, все внешние розетки действительно должны быть приспособлениями для защиты от замыкания на землю (GFCI). Розетки GFCI добавляют дополнительный уровень защиты от поражения электрическим током в случае короткого замыкания, которое может произойти снаружи, особенно если розетка расположена там, где она может намокнуть. Хотя нет никакой разницы в подключении одной розетки к внешнему проводу или к проводной коробке, вам нужно будет купить лицевую панель, которая будет соответствовать розетке GFCI.Если место, где вы планируете установить розетку, часто бывает влажным, вам также следует использовать розетку со встроенным погодозащитным кожухом.

Монтаж выпускной коробки

В нашем примере мы установим розетку на высоте примерно 3 дюйма от поверхности террасы. Чтобы защитить проводку от случайного удара ногой или зацепления, мы решили пропустить провод через 6-дюймовый отрезок трубопровода из ПВХ сортамента 40, подключенный к нижней части распределительной коробки. Для работы кабелепровода мы просверлили отверстие диаметром 7/8 дюйма в доске настила.После этого мы прикрепили выпускную коробку к стойке с помощью нескольких шурупов для настила с покрытием (шурупы без покрытия разрушатся из-за химикатов в обработанной древесине).

Затем мы продвинули наш провод UF-B в монтажную коробку и использовали пару плоскогубцев, чтобы предварительно согнуть концы проводов, чтобы они вошли на место на выходных клеммах.

После этого подключили провода к винтам розетки. Белый или нейтральный провод подключается к серебряным винтам (левая сторона) на розетке.Черный или нагрузочный провод подключается к золотым винтам (правая сторона). Оголенный провод или заземление подключается к зеленому винту внизу.

После подключения проводов установите розетку в монтажную коробку и закрепите ее винтами.

После этого накройте его водонепроницаемой прокладкой из пеноматериала, а затем прикрепите водонепроницаемую крышку, и все будет готово. Теперь, когда вы знаете, как установить наружную розетку и выполнили все шаги, пришло время снова включить выключатель цепи и опробовать свои огни!

Установка наружной электрической розетки GFCI (ознакомьтесь с важными советами)

Если вы используете наружные электрические розетки для праздничных огней или других вещей, которые нуждаются в розетке (для караоке-машины), то розетка GFCI просто необходима.Электропроводка дома требует GFCI на кухнях, в ванных комнатах и ​​в любом месте снаружи.

Прерыватели цепи замыкания на землю — это специальные электрические розетки. В случае замыкания на землю GFCI сработает (как выключатель) и быстро остановит прохождение электричества через тело человека, чтобы добраться до земли.

Другими словами, GFCI являются частью нервной системы вашего дома. Они позаботятся о проблемах электробезопасности, даже не задумываясь.

Но вы должны ежемесячно тестировать их, чтобы убедиться, что они работают.Кто хочет быть шокирован, исполняя песню Элвиса Пресли «Синие замшевые туфли» перед своими друзьями и соседями. Это было бы плохо, очень плохо.

В конце этого поста у вас будет возможность заменить старую электрическую розетку на розетку GFCI и проверить свою работу на правильность.

Расходные материалы для электрических розеток GFCI

Вот материалы, которые вам понадобятся:

  • Розетка GFCI
  • Тестер или детектор напряжения
  • Электрическая лента
  • Отвертки с резиновой рукояткой
  • Комбинированный съемник
  • GFCI Анализатор розеток

Я заменил внешнюю электрическую розетку, которая не была GFCI, потому что мои дочери стареют и сами подключают электрические устройства, такие как iPod, к розеткам. Я люблю их, и их безопасность очень важна.

Если вы так же относитесь к своей семье и друзьям, то то, что я хочу рассказать, уменьшит ваши страхи перед поражением электрическим током.

Давайте углубимся.

Как определить ЛИНИЮ и кабели нагрузки для наружной электрической розетки GFCI

Отключите питание старой наружной электрической розетки на сервисной панели (если вы не любите опасную жизнь) . Убедитесь, что к нему не подается электричество, с помощью тестера напряжения или детектора.

Снимите крышку с помощью отвертки с резиновым зажимом, затем проверьте все провода на наличие питания. Даже проверьте провода, с которыми вы не работаете, потому что к ним может быть подведено электричество. Убедитесь, что тестер напряжения работает, вставив его в электрическую розетку.

Опять же, проверьте мощность, прикоснувшись щупами вашего тестера напряжения к горячему проводу и заземленной коробке, к горячему проводу и нулевому проводу, или вставьте их в нейтральные и горячие гнезда в розетке.

Для этого шага я второй раз использовал свой удобный детектор напряжения денди.Шокирование не порадовало бы моего страхового агента или мою жену?

Чтобы понять, как установить розетки GFCI, вам необходимо понять, что такое кабели ЛИНИЯ и НАГРУЗКА.

Стандартный электрический кабель состоит из 2 или 3 жил. Голый медный провод — это земля. Белый провод — нейтраль. И, наконец, черный провод — это Дарт Вейдер, это горячий злой провод, который убьет вас. Подумайте о себе и БАМ! Трос Дарта Вейдера бьет тебя по правой руке.

Эй, считай, что тебе повезло. Люку Скайуокеру отрубили руку. Мораль истории: будьте осторожны и работайте с проводами при выключенном электричестве.

В любом случае, кабели LINE обеспечивают питание от сервисной панели до электрической розетки или GFCI в данном случае. Если вам повезет, в электрическую коробку будет входить только один кабель , и это будет кабель LINE . Он должен быть подключен к клеммам GFCI LINE.

Кабели НАГРУЗКИ

подают питание от розетки (в данном примере GFCI) к другой розетке в цепи.Этот кабель необходимо подключить к клеммам LOAD GFCI.

Вот видео, в котором рассказывается больше о LINE и LOAD, а также о том, как безопасно удалить старые розетки.

ЭТО СУПЕР ВАЖНО, ЧИТАЙТЕ.

В указаниях к Pass & Seymour GFCI, которые я использовал, указывалось, что не следует устанавливать его в электрическую коробку, содержащую более 4 проводов (не включая провода заземления) или с кабелями, имеющими более двух проводов (не включая провода заземления). .В последнем случае будет кабель с белым, черным и красным проводом. В таких случаях вам потребуется вызвать электрика.

В моей наружной электрической розетке два кабеля входили в распределительную коробку. Правильный способ проверки кабелей LINE и LOAD — отсоединить белый и черный провода одного кабеля. Закрывайте каждый провод отдельно проволочной гайкой, то есть одной гайкой на белом нейтральном проводе и одной гайкой на черном проводе под напряжением. Просто убедитесь, что провода от одного кабеля.

Затем снова установите наружную электрическую розетку в распределительную коробку, замените лицевую панель и включите питание на сервисной панели.

Проверьте, подается ли питание на розетку. Если у вас есть питание в розетке, закрытые провода — это провода НАГРУЗКИ. Если к розетке не подается питание, закрытые провода — это провода LINE.

Отключите питание на сервисной панели и сразу же пометьте провода LINE и LOAD. Следующий человек поблагодарит вас и подумает, что вы гений — а вы правы!

Как установить наружную электрическую розетку GFCI

После того, как электрические кабели помечены как ЛИНИЯ и НАГРУЗКА, вы можете легко установить наружную электрическую розетку GFCI.

Я использовал наждачную бумагу, чтобы очистить старые медные провода. Это помогает улучшить контакт между медными клеммами и клеммами GFCI.

Подсоедините неизолированный медный провод заземления к зеленому винту клеммы на GFCI. Затем подключите белый провод LINE к серебряной клемме LINE, а белый провод LOAD — к серебряной клемме LOAD. Проделайте ту же процедуру для черных проводов LINE и LOAD, только на этот раз подключите их к латунным клеммам на GFCI.

Если у вас есть провод, обернутый изолентой, проверьте ленту на предмет износа.Если старая лента в плохом состоянии (подумайте о Джаббе Хатте), замените ее новой изолентой. Мне пришлось сделать это примерно для 3 дюймов белого нейтрального провода.

Протолкните все провода к задней части распределительной коробки. Держите оголенный провод заземления подальше от белых и горячих клемм GFCI.

Прикрутите наружную розетку GFIC к электрической коробке, затем прикрепите лицевую панель.

Пришло время проверить свою работу. Вы настоящий рыцарь-джедай GFCI? Чтобы помочь вам с тренировками, мы с Йодой собрали это видео.

Тестирование наружной электрической розетки GFCI

Вам следует проверить розетку GFCI, потому что в случае неправильного подключения она может не защитить кого-либо от замыкания на землю, например поражения электрическим током.

Включите питание на сервисной панели.

Нажмите кнопку RESET. Он должен оставаться в GFCI.

Если кнопка не остается в GFCI, вам необходимо посетить раздел устранения неполадок в ваших маршрутах.

Если кнопка остается внутри, вам следует подключить лампу к GFCI, чтобы убедиться, что в розетке есть электричество. Если лампа не загорается, перейдите в раздел устранения неполадок (извините за плохие новости).

Теперь нажмите кнопку TEST, чтобы отключить GFCI.

Это выключит лампу, потому что прекратилась подача электричества. Кнопка RESET должна выскочить.

Если питание остается включенным, значит, вы неправильно подключили GFCI и снова должны посетить раздел устранения неполадок (это похоже на задержание).

Если питание по-прежнему выключено, значит, вы правильно установили GFCI и заслуживаете того, чтобы выпить (я бы добавил, подальше от электрических устройств). Восстановите питание, нажав кнопку RESET. Свет снова загорится.

Вот бонусное видео, в котором рассказывается, как установить внешнюю крышку розетки GFCI, которая пригодится, когда вы включите свет во время праздников.

Если вы используете какие-либо наружные акцентные светильники для праздников или вечеринок, убедитесь, что они подключены к наружной электрической розетке, защищенной GFCI.Опять же, последнее, что вам нужно, это чтобы кто-то потягивал свой любимый напиток, а затем был шокирован неисправной проводкой. Это огромный облом (и ответственность).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
