Как удлинить интернет кабель

Интернет кабель витая пара прочно вошел в нашу повседневную жизнь. Как и у всех вокруг нас кабель иногда выходит из строя. Типичная ситуация при работе с сетевым кабелем витая пара, когда до точки подключения остались считанные метры, а кабеля буквально пару метров не хватает, то ли Ваш домашний любимец с удовольствием полакомился кабелем от провайдера, также кабель легко повредить во время ремонта или просто по неосторожности. В таких случаях необходимо удлинять или соединять кабель витых пар.

На помощь Вам придет много сервисов и умельцев. Но данную проблему вполне возможно устранить самостоятельно, сэкономив время и средства. Рассмотрим 4 способа как удлинить интернет кабель своими руками.

Джойнер и патч-корд разъемные соединения

Этот вариант простой, доступен большинству аудитории и не требует специальных знаний. Для удлинения длины кабеля мы просто приобретаем патч-корд и необходимые специальные розетки и вилки RJ-45 (джойнер).

Такие компьютерные соединители продаются за небольшую цену практически в любом магазине оргтехники.

Стоит напомнить что, телефонный обыкновенный переходник и непосредственно переходник для витой пары RJ-45 практически внешне ничем неотличимы — так что будьте внимательны, не перепутайте. Как правило, у телефонного идут 7 контактов, а в нашем случае, то есть у компьютерного 8 при покупке можете пересчитать.

Далее, втыкаем патч корд в сетевую карту компьютера (ноутбука) и соответственно другой конец вставляем в джойнер, к которому подсоединяем наш интернет кабель — все готово.

Наиболее существенный недостаток – специальное оборудование (кримпер) для обжима конекторов, а это дополнительные затраты. Да и площадь контакта меньше по сравнению со следующими методами, а надежность, срок работы и герметичность не на самом высоком уровне.

Удлинение кабеля витых пар скруткой

Этот прием широко известен практически во всех областях, где применяется кабель. Способ доступен всем, кто уверенно держит в руках нож и изоленту, при всем этом обеспечивает хорошую надежность. По времени такая наростка вполне может прослужить весь срок службы самого кабеля. Скорость до 100 Мбит/с сохраняется на участках до 100 метров, как и на целых отрезках кабеля.

Зачастую скрутки делают на одном уровне, и каждый проводок изолируют отдельно. Однако существует более надежная технология соединения проводов. Она очень распространена среди телефонистов, системных администраторов, монтажников и т.д., людей которые часто сталкиваются с вопросом как удлинить интернет кабель своими руками. Основная идея заключается в соединении кабеля на разных уровнях, чтобы исключить возможность контакта между зачищенными проводами.

Необходимо освободить от внешней оболочки около 10 сантиметров кабеля. Внутри кабеля предусмотрена разрезная капроновая нить, поэтому вполне достаточно сделать небольшой надрез, найти нить и далее воспользоваться ею для очистки от оболочки. Такую же процедуру необходимо проделать и со вторым куском кабелем.

Разрезанную вдоль кабеля оболочку окончательно отрезать не стоит, мы воспользуемся ею повторно, когда соединение будет готово.

Зачищаем каждый проводок витых пар примерно на один сантиметр, не забывая следить, чтобы по расположению скрутки не могли касаться друг друга. Для зачистки проводов потребуется терпение и аккуратность, главное не подрезать медные жилы. Также не следует пренебрегать народной мудростью «Семь раз отмерь, один раз отрежь», лучше зачищать провода постепенно, после того как закончите очередную скрутку. Если опыта зачистки жил от изоляции у Вас пока еще не достаточно имеет смысл потренироваться на ненужном кусочке кабеля.

Два зачищенных конца провода прикладываем крест-накрест и закручиваем пальцами. Получается что-то вроде «косички». Соединяя между собой медные жилы надо помнить, что оба провода должны скручиваться между собой. И не допустимо, чтобы один из проводов остался прямым, а второй закрученным вокруг него. После того как мы сделали скрутку согнем ее пополам и прижмем с помощью круглогубцев, для обеспечения механической прочности.

Желательно каждую скрутку заизолировать изоляционной лентой для большей надежности и герметичности. Далее провода укладываются в оболочку одного из кабелей и накрываются второй. Для придания прочности и законченного вида место соединения крепко стягиваем изоляционной лентой и работа готова.

Удлинение и соединения кабеля витых пар пайкой

Этот способ самый надежный особенно у радиомехаников и доступен многим. Однако, необходимо иметь опыт в пайке. В случае если место планируемого соединения находится далеко от источника тока, например чердак дома или подъезд, и нет возможности воспользоваться удлинителем на помощь Вам придет мобильный паяльник.

Перед сращиванием витых пар пайкой проводим подготовку кабеля аналогично как при сращивании витых пар скруткой (см. выше). Единственное отличие — провода необязательно скручивать, достаточно будет удерживать их рядом с перекрытием кабеля 5-6 миллиметров. Или можно на концах провода сделать крючки и зацепить их друг за друга для дальнейшего удобства при пайке.

Сам процесс спайки требует от исполнителя аккуратности, так как разогретым паяльником легко нанести повреждения соседним проводам.

После спайки заизолируем провода для большей надежности. Затем умещаем провода в одну из внешний оболочек, а второй накрываем сверху. Заизолируем место соединения изоляционной лентой для большей герметичности и лучшего эстетического вида.

Рассмотренные способы могут быть применены не только к кабелю Ethernet витых пар. Такие же принципы наращивания и удлинения подходят для самых разных кабелей, будь-то многожильный или одножильный провод с самыми разными назначениями.

Роутер для удлинения интернет кабеля

Этот способ наращивания тоже достаточно удобный и практичный. Подключив роутер, вы сможете подсоединить к глобальной сети неограниченное количество ноутбуков, компьютеров и т.д. (но все-таки в разумных пределах).

Для удлинения нашего интернет кабеля данным методом нам понадобится приобрести сам роутер и обязательно обжатую витую пару (интернет провод) необходимой длины.

При необходимости можно купить уже готовый обжатый кусок такого кабеля, в некоторых случаях витую пару обжимают в специализированом магазине. Но если даже и нет, то вы можете без труда обжать витую пару своими руками.

Теперь интернет кабель следует подключить в разъем WAN порт (Internet порт) роутера, а непосредственно обжатую витую пару в простой LAN порт того же роутера а затем в ваш ноутбук либо компьютер. Останется только провести несложные настройки роутера, после чего вы сможете без проблем пользоваться сетью как раньше.

как самому удлинить кабель в 2021 году

Современные цифровые технологии распространили интернет повсюду. Сейчас сложно представить дом или работу без доступа к Сети. Как правило, провайдер выполняет подключение при помощи проводов (оптических либо медных). Но внутреннюю проводку делают исключительно металлическим кабелем.

Иногда возникает необходимость переставить компьютер или роутер на новое место, а длины провода недостаточно. Пользователю его можно удлинить, применяя дополнительные приспособления.

5 способов удлинения кабеля

Причин, когда пользователю понадобится нарастить интернет-кабель может быть несколько: перепланировка в комнате, обрыв провода, добавление нового оборудования. Во всех случаях удлинить провод можно самостоятельно, без привлечения представителей провайдера. Однако интернет-кабель (витая пара) чувствителен к изменению сопротивления проводников. Применение фабричных соединителей либо кустарных скруток препятствуют прохождению цифровых сигналов.

При необходимости нарастить витую пару делать это нужно как можно аккуратней. Слабый контакт в соединении приведет к перебоям доступа к Сети либо полному отключению интернета. Если пользователь решился удлинить шнур, стоит выбрать подходящий способ коммутации для установления надёжного подключения к удалённому оборудованию провайдера. К простым вариантам относят такие:

1. Скрутка медных жил с последующей их герметизацией изоляционным материалом.
2. Пайка припоем под флюсом. Метод сращивания проводов, эксплуатируемых на улице.
3. Соединение при помощи двусторонней розетки.
4. Коммутация проводов при помощи контактной коробки Coupler.
5. Соединение жил в сетевой розетке.

Скрутка

Вариант соединения медных жил, о котором в первую очередь вспоминают все, кто немного владеет навыками электротехники. Коммутация заключается в последовательном переплетении токоведущих сердечников с последующей их изоляцией. Несмотря на кажущуюся простоту, качественную скрутку витой пары сделать сложно. Тонкие проводки при деформации ломаются, а в зоне контакта образуется повышенное сопротивление. К тому же заизолировать восемь проводков, идущих в одном жгуте, по силам не каждому электрику.

К сведению!

Для выполнения скрутки пользователю не понадобятся специальные инструменты либо дополнительные приспособления. Всё что нужно подготовить – моток изоляционной ленты.

Пайка

Технология наращивания витой пары пайкой схожа со скруткой. Однако применение припоя сводит к минимуму возникновение локальных сопротивлений в зоне контакта. Такие соединения применяют для уличных коммутаций, где возможно попадание воды на удлинённый провод. Такой способ подразумевает наличие у пользователя паяльного комплекта с необходимыми материалами и опыта работы с ними.

Соединение «джойнером»

Распространённый способ соединения витой пары. Им пользуются монтёры и инсталляторы интернет-провайдеров. Суть процедуры заключается в закреплении на концах проводов коннекторов RJ45. Последние подключаются к двусторонней розетке с соответствующими разъёмами. Коннекторы надёжно соединяются с жилами витой пары, а контакты «джойнера» плотно их удерживают. Самостоятельно удлинить кабель можно, приобретя коммутационный шнур (патч-корд) либо установив коннекторы. В последнем случае понадобится обжимной инструмент для разъёмов RJ45.

Коммутация в «каплере»

Coupler, он же «каплер» – способ профессионального соединения LAN-кабеля. Делают его в пластиковом боксе с 16 ножевыми контактами. При коммутации в нём витой пары сопротивление токоведущих жил практически не увеличивается. Для фиксации контактов не нужен обжимной инструмент, а очистка сердечников от изоляции происходит непосредственно в соединителе. Корпус «каплера» делают в двух исполнениях – пыле- и влагозащищённый. Первый применяют в помещениях, второй – на улице.

Соединение в сетевой розетке

Обычную сетевую розетку можно применить не по прямому назначению, а соединить в ней два отрезка витой пары для увеличения общей длины LAN-кабеля. Обычно к такому способу прибегают, когда затруднительно достать «каплер» или «джойнер». Коммутацию осуществляют путём зажима соответствующих жил интернет-кабеля в сетевой розетке. Одну часть витой пары отвёрткой заправляют в ножи, согласно цветовой схемы. Второй кабель обжимают в коннекторе и вставляют в разъём.

Нарастить LAN-кабель можно самостоятельно. Следует аккуратно выполнить все соединения обжимным либо подручным инструментом. Только надёжное соединение позволит обеспечить высокую скорость доступа к Сети и непрерывность трафика.

Загрузка…

Как удлинить интернет кабель?

В последние годы беспроводная интернет-связь становится все популярнее. Многие начали использовать в домашних условиях беспроводной соединение (с помощью модема и сим-карты, например), но большинство по-прежнему предпочитает проводную связь. И немудрено: недорогие тарифы, качественное соединение, высокая скорость связи.

С таким видом подключения практически не бывает проблем. Впрочем, иногда возникают нестандартные ситуации. К примеру, проблема с кабелем. Так, его длины может не хватить, что бы перенести кабель в другую комнату. Поэтому сегодня мы поговорим о том, как удлинить кабель.

В локальных сетях используется так называемая витая пара — это один из кабелей связи, который представляет из себя несколько изолированных проводников. На кабеле всегда указывается его категория. Для подключения кабеля к оборудованию применяется разъем 8P8C, который часто называют RJ45, что, в общем-то, одно и тоже.

Теперь поговорим об удлинение кабель.

Удлинение с помощью переходника

Вам понадобится приобрести патч корд. Патч кордом называется кабель или коммутационный шнур, изготавливаемый в заводских условиях. К примеру, можете приобрести патч корд на 5 метров, что бы хватило для переноса кабеля в другую комнату.

Кроме того, вам понадобится приобрести переходник для витой пары или, как его еще называют, джойнер RJ45.

В один разъем вставляете патч корд, в другой — ваш уже обжатый кабель. Это один из наиболее удобных и простейших способов удлинения интернет-кабеля.

Удлинение с помощью скрутки

В данном случае, как вы уже догадались, вам необходимо будет приобрести кабель нужной длины и провести скрутку самостоятельно. Сделать это не так уж и сложно, особенно если есть пусть даже небольшой опыт, но скручивать нужно очень аккуратно.

Считается, что при скрутке кабеля теряется часть сигнала. Это действительно так, если сама скрутка сделаны абы как. Кроме того, в некоторых случаях может происходит перелом провода внутри скрутки, в результате чего связь может быть потеряна.

В общем, это далеко не самый идеальный способ удлинения кабеля, так что им стоит пользоваться только в крайних случаях.

Покупка роутера

Вы можете подключить несколько компьютеров к сети с помощью покупки роутера. Для этого основной кабель подключаете к устройство в WAN-порт, а в LAN-порт подключаете патч корд, который другим разъемом подключаете к нужному компьютеру. Очень удобно и недорого.

Разумеется, не стоит забывать о том, что с помощью роутера вы легко можете наладить беспроводную связь, к которой можно подключить различные устройства, поддерживающие Wi-Fi-соединение.

Удлинить кабель витая пара, установить розетку под патч корд в г. Москва за 2255 рублей

Необходимо удлинить витую пару или установить розетку патч корд в этом месте. навести порядок в проводах.

Когда: , 20:00

Адрес: улица Волхонка, 6, Москва, Россия

Отзывы Рейтинг: 5 — 1 1 отзыв

• org/Review» itemscope=»» itemprop=»review»> Виталий М. Отзывы: 7 — Заказчик

  Отзыв о выполнении задания «Удлинить кабель витая пара, установить розетку под патч корд»

  Все супер, качественно, красиво.

  Качество

  Вежливость

  Стоимость услуг

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Циклевка паркета и покрытие лаком

  19кв м

  Соня Ж. Спартаковская улица, 19с3, Москва

• Цена договорная

  Ремонт газового котла

  Предположительно есть течь в котле газовом отопительном АОГВ-11,6-1 Eurosit (Боринский)

  Олег И. село Филипповское

• Цена договорная

  Покраска нескольких жалюзи в цвет по RAL: металл и. ..

  Подъеду к вам в цех. Жалюзи дерево (натуральное), качественная покраска в RAL: — 106 шт. ламелей размером 900 мм @ 25 мм, покраска с 2х сторон и боковины, номер 2 на схеме — 3 шт. нижняя планка, размером…

  Артем С. район Куркино, Москва

• Цена договорная

  Отделочные работы в санузле

  Квартира в состоянии "от застройщика". Необходимы отделочные работы ванной комнаты и туалета: — штукатурка стен по маякам и углы под 90 градусов — заливка пола — кафельная плитка на стены и на. ..

  Игорь Дмитровское шоссе, 169к4, Москва, Россия

• Цена договорная

  Снять старые обои, покрасить стены. 1 комната, 3х7…

  Просто снять старые обои, покрасить стену или сделать что-то, чтобы был просто стильный светло серый бетон Желательно за день, комната небольшая, в квадратах сколько не знаю, 15-20кв вроде

  Василий Р. Нагатинская набережная, 62с2, Москва

Инструкция по удлинению кабеля при помощи джонеров и патч-кордов ~ intrastar.

ru

Интернет-кабель имеет вид стандартной витой пары и может иметь любую длину. Однако ситуации, при которых его протяженности не хватает для комфортного подключения оборудования, встречаются повсеместно. В этих случаях нет никакой необходимости жертвовать эргономикой и эстетикой интерьера, оставляя провод на поверхности или сдвигая мебель таким образом, чтобы техника находилась на максимально близком расстоянии друг от друга. Гораздо проще удлинить сетевой кабель при помощи джонеров и патч-кордов, либо использовать иные доступные методы – например, скрутку и пайку.

Удлинение сетевого кабеля джонером и патч-кордом

Разъемные соединения – наиболее простой способ удлинения сетевого кабеля. Он не потребует особых навыков и специальных умений, а также оборудования для той же пайки проводов. Джонеры и патч-корды применяются с момента, когда домашний интернет получил широкое распространение. Миллионы стандартных интернет-кабелей потребовали удлинения, производители создали решения, доступные каждому пользователю. Поэтому приобретите патч-корд, специальные розетки, кримпер (обжимное оборудование) и вилки RJ-45 (джонеры) в любом магазине оргтехники и приступайте к работе.

Как удлинить кабель:

1. Патч-корд необходимо установить в сетевую карту устройства.
2. К его противоположному концу подключите джонер.
3. К последнему присоедините имеющийся интернет-кабель.

Готово. Таким образом можно получить любую длину провода. Единственное, что понадобится дополнительно – это кримпер, необходимый для обжима коннекторов. Их покупка приведет к дополнительным затратам. Также на выходе площадь контакта будет существенно меньше, чем при пайке и скрутке. Поэтому использование джонеров и патч-кордов актуально только в ситуациях, когда вы не имеете никаких знаний по работе в витой парой, и не можете применить даже простейший способ перекручивания жил для удлинения провода.

Обратите внимание: для джонеров (витой пары RJ-45) используются специальные переходники, которые визуально неотличимы от телевизионных. Однако последние имеют 7 контактов, а нужные нам модели – 8. Но рекомендуется пересчитывать их только в крайней ситуации и подбирать переходники на основании маркировки или рекомендаций, данных продавцом-консультантом выбранного вами магазина.

Альтернативные способы удлинения интернет-кабеля

В качестве альтернативных решений для увеличения длины кабеля обычно указываются скрутка и спайка. Оба способа требуют применения несложного оборудования и минимума знаний. Придется повозиться, но при качественной работе вы получите более надежное, герметичное и долговечное соединение с увеличенной площадью контакта при минимальных затратах. Однако использовать эти методы удлинения кабеля стоит только при уверенности в собственных силах.

Скрутка интернет-кабеля потребует только острого ножа и изоленты. Если вы ничего не напутаете, то удлинение не уступит по сроку службы основному кабелю, при этом надежность подключения останется на прежнем уровне. По аналогии с цельными отрезками кабеля «наростки» способны сохранять скорость Интернета до 100 Мбит/с при длине до 100 метров. Часто скрутки проводятся на одном уровне с отдельной изоляцией каждого проводка. Но можно попробовать более сложную технологию, которая повсеместно применяется телефонистами.

Удлинение сетевого кабеля методом скрутки предполагает:

1. Освобождение от оболочки существенной длины провода – порядка 10 см.
2. Зачистку каждого проводка примерно на 1 см, при этом расположение скрутки должно быть таким, чтобы они не касались друг друга.
3. Скрутку – для нее два зачищенных провода накладываются крест-накрест и плотно закручиваются пальцами.
4. Сгибание готовой скрутки пополам и ее прижимание при помощи плоскогубцев.
5. Покрытие изоляционной лентой каждого соединения для недопущения контакта с другими проводами.

В ходе скрутки недопустима ситуация, когда один проводок остается прямым, а второй обвивает его – проконтролируйте этот момент. При необходимости можно провести соединение проводов при помощи пайки. Этот процесс аналогичен предыдущему, однако при нем провода не скручиваются, а спаиваются между собой при помощи паяльника. Метод следует применять с осторожностью, так как высок риск повреждения находящихся рядом проводков.

Если скрутка и пайка кажутся сложными, и вы не уверены в своих силах – остановитесь на патч-кордах и джонерах. Пусть качество соединения не будет самым высоким, но способности проводить сигнал на скорости 100 Мбит/с в бытовых условиях более чем достаточно. Никаких дополнительных манипуляций не потребуется – просто закрепите все элементы и зафиксируйте их обжимными деталями. На работу уйдет не более 5-10 минут.

intrastar

Как нарастить интернет кабель: 3 варианта удлинения

Как удлинить провод: 3 варианта

Очень неудобно пользоваться интернетом, когда нет возможности свободно передвигаться. Многие выполняют наращивание сетевого кабеля, чтобы сделать пользование интернетом комфортнее. Существует несколько простых способов удлинить кабель.

Одним из способов удлинения интернет кабеля является покупка специального патч-корда и джойнера (соединителя витой пары).

При покупке важно обратить внимание на внешний вид джойнера, так как он очень похож на переходник для телефона. Отличить витую пару будет несложно, так как переходник имеет 8 контактов, в то время как телефонный переходник – всего 7. В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю.

Варианты удлинения интернет кабеля:

1. Роутер. Удобный и надежный вариант удлинения. В роутере расположено пару гнезд, к которым можно подключить сетевой кабель. Роутер – «разветвитель» интернета. Он позволяет не только удлинить кабель, но и выполнить подключение к каналу дополнительных устройств. Отказаться от кабеля можно вообще, если приобрести Wi-Fi роутер.
2. Приобретение нового кабеля. Старый кабель можно заменить на новый, просто предварительно измерив его длину. Этот метод требует временных затрат, так как для переподключения придется вызвать техника. Но если речь идет не о многоэтажном доме, а о частном, то метод вполне подходящий.
3. Выполнение скрутки. Мастера не советуют использовать этот способ. Он предполагает разрезание кабеля, а затем вставку в него дополнительного отрезка необходимой длины. Два отрезка нужно соединить изолентой.

Скрутка может привести к возникновению коротких замыканий, что приведет к нарушению скорости соединения или полному отсутствию интернете. Самым надежным и современные способом удлинения кабеля является использование роутера. Если нет уверенности в том, что попытка самостоятельного удлинения пройдет успешно, всегда можно обратиться за помощью к интернет провайдеру.

Полезные советы: как нарастить провод

Часто случается так, что мастер перебил проводку, выполняя ремонтные работы. Работая с болгаркой или другими инструментами, некоторые случайно могут перерезать электрический провод, проложенный в стене. О повреждении свидетельствуют появившиеся искры, выключение электричества или выбивание пробок.

О том, что проводка перебита, свидетельствуют неработающие розетки и отсутствие освещения в том участке, который находится за поврежденной проводкой.

Также могут поломаться провода, расположенные в установочной коробке. Часто для их правильного подключения не достает длины. Следует заметить, что специалисты советуют не чинить один провод, а заменить весь поврежденный участок. Конечно, такой способ подходит для тех, кто не боится повреждения отделочных материалов и готов сделать новый ремонт.

Как нарастить алюминиевый кабель:

1. Скрутить концы кабеля, если они имеют достаточную длину. Скрутку нужно обязательно обмотать изолентой. Такой способ является самым ненадежным, потому что скрутка может снова поломаться, что вернет проблему.
2. На концы проводов можно насадить специальную термоусадочную трубку. Такой способ подходит для соединения и удлинения любого кабеля. Для того чтобы выполнить насаждения правильно, трубку нужно нагреть.
3. Все типы проводов (медный и алюминиевый) можно удлинить, используя колодку. Концы кабеля необходимо зачистить, а затем подобрать колодку.
4. Если провода отломились, их можно починить, используя спиральку. Ее навинчивают на концы проводов. После того, как нужная плотность будет достигнута, нужно делать изоляцию проводов.

Удлинение витой пары не требует особой квалификации, а при правильном исполнении может быть даже надежной. При скручивании проводов нужно следовать правилу одного уровня и изолировать каждое отдельное соединение. Интересен метод смещения мест соединений, выполненных способом скрутки или пайки.

5 способов: как удлинить провод в розетке

Рано или поздно каждый сталкивается с тем, что электропроводка ломается. Долгий срок эксплуатации проводки приводит к ее повреждению или обломке проводов. Провода могут повредиться в самых непредсказуемых местах.

Часто обломка проводов происходит при подключении розеток (очень часто это случается с алюминиевыми проводами).

Электрический кабель в квартире или доме можно удлинить самостоятельно. Для этого нужно убедиться, что жилы проводников, которые сращивают, состоят из одного материала (это может быть медь или алюминий). Есть пять простых способов, которые помогут решить актуальную проблему.

Пять способов удлинить провод:

1. Клеемные колодки. С их помощью можно нарастить и соединить электрические провода. Этот способ подходит для соединения проводников с различными металлическими жилами.
2. Соединительные колодки. Их применение удлиняет колодку.
3. Скручивание жил. Поврежденный конец провода должен быть не меньше 30 мм, тогда сращивание будет надежным.
4. Пайка. Для этого понадобится сварочный аппарат. Такой способ подходит для наращивания проводников с большим сечением.
5. Гильзы. Это не очень удобный способ, который занимает достаточно большое количество времени.

Способ скручивания является самым распространенным. Его используют для починки наушников, телевизора, холодильника, электроплиты и т.д. При самостоятельно проведении работ важно помнить о технике безопасности.

Поэтапные советы: как удлинить кабель для телевизора

Если длины кабеля не хватает для того, чтобы поставить телевизор в удобное место, его можно удлинить своими руками. Полностью заменить кабель будет довольно сложно. Конечно, можно использовать удлинитель, но бывают случаи, когда сделать это не представляется возможным. Есть несколько основных способов, выбрать которые можно, исходя из личных знаний и навыков.

Можно использовать ТВ-удлинитель, переходник или приготовиться к работе с паяльником и пайкой.

Приобретая дополнительный телевизионный кабель, важно обратить внимание на его марку. Чтобы соединить два кабеля, понадобятся штекеры, накрутка и переходник. Важно, чтобы штекеры были правильно подобраны по размеру.

Советы по удлинению:

• Прорезать оплетку кабеля вдоль на несколько сантиметров.
• Отвернуть оболочку в обратную сторону и удалить, там, где начинается разрез.
• Отогнуть алюминиевый экран.
• Прикрутить провода, на которых уже есть штекеры, к переходнику.

Данную схему можно использовать для удлинения шнура для плиты, электрочайника и т.д. Перебитый шнур всегда можно починить. Для удлинения провода желательно использовать клемма. Но при выполнении работ важно строго соблюдать технику безопасности. Чтобы срастить несколько проводов, необходимо предварительно изучить технологию удлинения проводов. Нарастить силовой кабель можно тоже самостоятельно, для этого нужно воспользоваться удлиняющим приемом. Чтобы во время ремонтных работ н испортить пол, можно постелить на пол простыню.

Инструкция: как нарастить интернет кабель (видео)

Современный человек не может представить себя без электронных приборов. В повседневной жизни он использует компьютер, телевизор и другие приборы, которые работают за счет электроэнергии. Часто случается так, что компьютерный или телевизионный провод недостаточно удобен использовании, так как его длина мала. Данной вводной статьей было показано, какими способами можно удлинить провод. Важно понимать, что неправильные действия могут привести к поломке приборов. Сип можно нарастить несколькими способами – каждый мастер может выбрать удобный для него.

Инструкция по обжиму витой пары для спутниковых ресиверов Триколор



Обладатели спутниковых ресиверов от ТриколорТВ, оснащенных сетевыми интерфейсами (клиент-серверное оборудование GS E501, GS C591, GS E212 и др.), не редко сталкиваются с проблемами при соединении оборудования между собой, либо подключении ресивера к другому сетевому устройству (роутеру, wifi мосту и т.п.).



Рассмотрим по порядку последовательность действий при подключении сетевых устройств:

Витая пара (сетевой кабель)

Витой парой (Рис. 1)  называется специальный кабель, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Для подключения триколоровского оборудования используется витая пара 5 категории (CATe5).

Рис.1 Витая пара



Разъём 8P8С (RJ-45)

Триколоровское оборудование между собой и другими сетевым устройствами подключается при помощи разъёма 8P8C (Рис.2) (иногда его ошибочно называют RJ45).



Рис.2 Разъем 8P8C (RJ45) и нумерация контактов



Инструмент для обжима разъемов 8P8C (RJ45)

Для качественной установки 8P8C-разъемов Вам понадобится специальный инструмент — пресс-клещи (Рис.3). При отсутствии инструмента, можно обойтись тонкой отверткой, качество опресовки при этом конечно же пострадает.

Рис.3 Инструмент для обжима разъемов 8P8C (RJ45)

Распиновка витой пары

Под распиновкой витой пары понимается схема ее обжима. Схема обжима сетевого кабеля стандартизована. Существует два стандарта обжима EIA/TIA-568B (Рис.5) (самый распространенный стандарт) и EIA/TIA-568А (Рис.4)

Рис.4 Схема обжима витой пары по стандарту TIA/EIA-568A



Рис.5 Схема обжима витой пары по стандарту TIA/EIA-568B (наиболее распространенный стандарт)

Последовательность действий при изготовлении сетевого кабеля

• Зачищаем витую пару (аккуратно снимаем пластиковую изоляцию на 20-30 мм)
• Распутываем провода и распрямляем их.
• Распределяем проводники согласно выбранному стандарту (Рис.4, Рис.5)
• Обрезаем излишки проводников и вставляем их в разъем RJ-45. Провода должны быть вставлены в разъем полностью, оболочка кабеля также должна заходить в разъем.
• Вставляем витую пару с надетым на нее разъемом в прес-клещи и обжимаем ее.

Все! Кабель готов к использованию!



Нами был рассмотрен так называемый «прямой обжим«, используемый для соединения типа компьютер-свитч/хаб, свитч/хаб-маршрутизатор. Кроме этого вида обжима также существует обжим перекрестного кабеля (Crossover), используемый для соединения типа компьютер-компьютер, свитч/хаб-свитч/хаб, маршрутизатор-маршрутизатор.

В настоящий момент, практически всё современное сетевое оборудование (в том числе спутниковые ресиверы от ТриколорТВ) поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямым так и с перекрестным обжимом. По этой причине, подключая спутниковый ресивер, не имеет смысла использовать перекресный обжим.

layer1 — минимальная длина кабеля Ethernet?

Поскольку в настоящее время у меня нет доступных мне полных стандартов, лучший ответ, который я видел по этой теме, — это ответы на форумах на веб-сайте BICSI. Судя по этой публикации сотрудника Fluke Networks (производителя ряда популярных устройств для тестирования кабелей), в стандарте не существует минимальной длины.

Однако есть как подразумеваемая минимальная длина, так и рекомендации по минимальной длине при использовании минимально совместимых компонентов для Cat5e / 6 и Cat6A.

Ниже приводится соответствующая цитата:

Для категорий 5e и 6 нет требований к минимальной длине. ANSI / TIA / EIA-568-B.2-1 в Приложении K действительно дает предупреждение об отраженном FEXT на более коротких каналах с минимально совместимыми компонентами. Очевидное решение — не покупать минимально совместимые компоненты. В первые дни Cat 6, когда поставщики изо всех сил пытались добиться большего, чем минимальное соответствие, короткие ссылки были проблемой. Сегодня это не проблема, если вы остаетесь с основным поставщиком.

В рамках этого же стандарта есть также рекомендации по расстоянию при использовании точки консолидации. Рекомендуется минимальное расстояние 5 м между CP и TO. В ISO / IEC они немного яснее указывают 15 м между DP и CP. Это все для категории 6 / класса E.

Что касается категории 6A, существует требование минимальной длины — типа. В Приложении J к ANSI / TIA-568-B.2-10 описано моделирование наихудшего случая с использованием 10-метровой линии связи. Поэтому рекомендуется идти не менее 10 м.Но опять же, это с минимально совместимыми компонентами. Как и в случае с категорией 6, указанной выше, теперь доступны компоненты, которые позволят вам пройти полевые испытания на глубине менее 10 м. ОДНАКО даже поставщики с хорошими компонентами могут по-прежнему указывать минимальную длину в своих проектных спецификациях. Единственный способ узнать, где вы находитесь, — это поговорить с продавцом и проверить его, чтобы увидеть.

Если вы говорите конкретно о коммутационных шнурах, то минимальная длина 0,5 м — это подразумеваемая минимальная длина в ANSI / TIA / EIA-568-B.2-1 для сертифицированного патч-корда. Это потому, что математика для предельных линий ниже этого значения не работает. Фактически, получить сертифицированный патч-корд 0,5 будет непросто. Многие поставщики предлагают только сертифицированный патч-корд длиной 1,0 м или более. Я подозреваю, что это может быть самая полезная информация в отношении вашего вопроса.

Кроме того, нужно помнить о возможностях инструментов, которые у вас есть под рукой. Существуют полевые тестеры, которые могут не поддерживать кабели меньшей минимальной длины, но это ограничение тестера, а не стандарт.Очевидно, что если вы тестируете устройство, имеющее минимальную длину 1 метр, вам следует избегать кабелей длиной менее 1 метра, поскольку вы не сможете получить точные результаты.

The Skinny на патч-кордах 28 AWG

Несмотря на то, что в отрасли возникли споры, поскольку они изначально не были признаны в стандартах кабелей ANSI / TIA, требующих, чтобы структурированная витая пара состояла из кабелей от 22 до 26 AWG, эти тонкие патч-корды продолжали набирать популярность.

Но спор окончен. Пару недель назад инженерный комитет TIA TR-42 проголосовал за утверждение нового стандарта кабельной системы ANSI / TIA-568.2-D, который теперь позволяет использовать патч-корды 28 AWG, и ISO / IEC, вероятно, последует этому примеру. Поэтому мы подумали, что сейчас хорошее время, чтобы показать вам худые на худой.

Вопросы сопротивления

Сопротивление проводника постоянному току, по сути, является мерой способности проводника сопротивляться прохождению электрического тока, и оно увеличивается с увеличением длины проводника. Это также связано с размером проводника — большие калибры демонстрируют меньшее сопротивление постоянному току, чем меньшие калибры. Таким образом, патч-корды Skinny 28 AWG имеют большее сопротивление.

При тестировании витой пары мы смотрим на сопротивление контура постоянного тока. Это полное сопротивление двух проводников в паре с петлей на одном конце. На сопротивление постоянному току влияет как диаметр проводника, так и его общая длина — не только меньшие проводники демонстрируют большее сопротивление постоянному току, но оно также увеличивается пропорционально длине кабеля.В соответствии со стандартами IEEE, сопротивление контура постоянного тока пары канала должно быть 25 Ом (Ом) или меньше, а сопротивление контура постоянного тока постоянного звена должно быть 21 Ом или меньше.

Что это значит для тонких патч-кордов? Чтобы не выходить за пределы сопротивления канала контура постоянного тока в 25 Ом, новый стандарт TIA 568.2-D рекомендует использовать патч-корды 28 AWG в канале не более 15 метров.

Хотя обычно это не вызывает беспокойства при подключении коммутаторов к серверу в среде центра обработки данных, когда патч-корды 28 AWG используются в приложениях удаленного питания (сегодня или в будущем), они подвержены большему нагреву, чем патч-корды большего размера, поэтому В таких случаях следует избегать больших пакетов.Фактически, и TIA, и ISO / IEC имеют активные проекты по обновлению руководства по удаленному питанию с учетом кабелей 28 AWG.

Если вы действительно превысили сопротивление контура постоянного тока, обязательно проверьте все пары на тестере сертификации медных кабелей серии DSX CableAnalyzer ™. Если только одна пара вышла из строя, скорее всего, это плохое завершение, а не использование тонкого патч-корда. Но если все пары выходят из строя в канале с использованием шнуров 28 AWG, возможно, вы зашли слишком далеко.

Больше потерь для снижения мощности

С точки зрения сигнала вносимые потери считаются еще более важным параметром производительности. Потеря сигнала — это естественное явление, которое происходит при любом типе передачи по длине любого кабеля, и, как и сопротивление постоянному току, на нее влияют как размер проводника, так и общая длина. Таким образом, в дополнение к более высокому сопротивлению постоянному току патч-корды 28 AWG также демонстрируют более высокие вносимые потери

Поскольку потери напрямую связаны с длиной канала, использование патч-кордов 28 AWG требует уменьшения общей длины канала. Уменьшение длины канала до менее 100 метров (включая 90 метров кабелей постоянного соединения и 10 метров коммутационных шнуров) называется снижением номинальных характеристик, и различные типы кабелей и приложений включают коэффициент снижения номинальных характеристик для компенсации вносимых потерь.Например, поскольку тепло вызывает вносимые потери, кабели имеют коэффициент снижения номинальных характеристик при более высоких температурах окружающей среды.

Из-за повышенных вносимых потерь коэффициент снижения номинальных характеристик патч-кордов 28 AWG рекомендуется составлять 1,95, что сокращает общую длину 100-метрового канала до 96 метров — 90 метров кабелей постоянного соединения и 6 метров коммутационных шнуров. Если необходимо поддерживать 10 метров патч-кордов, длину канала необходимо уменьшить еще больше. Например, при использовании коэффициента снижения мощности 1.95 и расчет максимальной длины канала, которая должна быть менее 102 метров, общая длина постоянного соединения при использовании 10 метров патч-кордов 28 AWG составляет 82,5 метра (т. Е. Канал длиной 92,5 метра).

102 метра — (коэффициент снижения 1,95 X 10 метров) = 82,5 метра

Используя тот же расчет, поддерживается только около 73 метров постоянного соединения, если вы используете максимальную рекомендуемую длину 15 метров для ваших шнуров 28 AWG (т. Е. 88-метровый канал).Таким образом, если ваш канал включает в себя патч-корды 28 AWG, общая длина которых превышает 6 метров, и вы не прошли тестирование вносимых потерь, есть большая вероятность, что вам потребуется уменьшить длину постоянного соединения с обычных 90 метров.

Однако у большинства пользователей нет особого беспокойства по поводу снижения номинальных характеристик, поскольку эти тонкие шнуры используются в основном в зонах коммутации с высокой плотностью соединений в центрах обработки данных, где длина каналов в любом случае обычно значительно меньше 90 метров. В целом в отрасли сходятся во мнении, что плюсы патч-кордов 28 AWG (улучшенный воздушный поток и прокладка кабелей) значительно перевешивают минусы (уменьшенная длина канала).Именно поэтому эти тонкие шнуры теперь признаны отраслевыми стандартами.

Требования к каналу

и длина многожильного кабеля

В этом техническом обзоре описывается, как заменить горизонтальный кабель патч-кабелем, соблюдая при этом стандартные требования к каналам для обеспечения производительности сети. Это включает в себя полную замену канала патч-кабелем. Это примечание относится к коммерческим и промышленным установкам.

Стандарт ANSI / TIA 568 C.2 определяет электрические параметры для структурированных кабельных каналов Cat 5e, Cat 6 и Cat 6a. Максимальная общая длина этих каналов составляет 100 м. Это наихудший случай вносимых потерь и задержки. Как видно на рисунке ниже, канал, который используется для определения характеристик категории, состоит из 4 разъемов, 90 м горизонтального кабеля (сплошной провод) и 10 м соединительного кабеля (гибкий многожильный провод).

Этот канал также используется другими группами стандартов для разработки требований к производительности сетевой электроники.Большинство установленных каналов не настроены на этот стандартный или наихудший канал. Многие установленные каналы имеют 2 или 3 разъема и имеют менее 90 м горизонтального кабеля. По мере того, как приложения для Ethernet выходили за пределы установок в зданиях, вариации или отклонения от стандартного канала также увеличивались. В некоторых приложениях канал представляет собой только один кабель с заглушками. Хотя на самом деле это не структурированная кабельная разводка, сетевое оборудование, предназначенное для работы на структурированных кабельных каналах, будет работать в этих каналах при условии ANSI / TIA 568C.Соответствуют 2 параметрам канала. Требования к каналу для промышленных и коммерческих установок одинаковы.

В каналах разъемы являются фактором более высоких обратных потерь и перекрестных помех, что приводит к более низким требованиям к перекрестным помехам и обратным потерям по сравнению с одним массивным кабелем. Это оставляет задержку и вносимые потери ограничивающими факторами для длины кабеля. Задержка будет устранена за счет сохранения общей длины канала меньше или равной 100 м. Вносимые потери можно компенсировать, заменив горизонтальный кабель соединительным кабелем соответствующей длины.Вносимые потери в многожильном соединительном кабеле снижены по сравнению с вносимыми потерями в горизонтальном кабеле на 20% для 24 AWG и на 50% для 26 AWG. Важно отметить, что стандартные вносимые потери в канале основаны на коммутационных кабелях 24 AWG для Cat 5e и Cat 6 и коммутационных кабелях 26 AWG для Cat 6a. 26 AWG можно использовать в Cat 5e и Cat 6, а 24 AWG можно использовать в Cat 6a, но длины кабелей должны рассчитываться по-другому.

Три уравнения, представленные ниже, можно использовать для расчета сочетания горизонтального кабеля и соединительного кабеля, обеспечивающего соответствующий канал:

1. Для каналов и кабеля Cat 5e и Cat 6 C = (102-H) / (1 + D)
2. Для каналов и кабеля Cat 6a C = (105-H) / (1 + D)
3. Применяется ко всем каналам T = H + C, T≤100 м

Где:

• H = горизонтальная длина кабеля
• D = Снижение номинальных характеристик коммутационного кабеля по калибру (см. Таблицу ниже)
• C = Общая длина соединительного кабеля в канале
• T = Общая длина канала

В таблице ниже приведены примеры расчетов с использованием уравнений 1, 2 и 3.Таблица является интерактивной и может использоваться для настройки ваших конкретных расчетов.

В некоторых установках используется только многожильный кабель для упрощения установки, снижения затрат и повышения надежности за счет минимизации количества подключений. Это показано в приведенных выше таблицах, где горизонтальная длина H равна нулю. В этих случаях канал состоит из 2 заглушек и отрезка кабеля. При тестировании канала тестовый интерфейс фактически находится после заглушки на концах канала. Это означает, что разъемы на концах одного кабеля, используемого в качестве канала с двумя разъемами, не будут проверяться при использовании портативного тестера с канальными адаптерами.Quabbin ^® Wire & Cable рекомендует протестировать канал как узел патч-корда, чтобы убедиться, что соединения выполнены правильно.

Калькуляторы для многожильного кабеля

Две приведенные ниже электронные таблицы можно использовать для расчета сочетания горизонтального кабеля и соединительного кабеля, обеспечивающего соответствующий канал.

Пошаговое руководство по использованию коммутационных шнуров: витая пара, часть 1

4 декабря 2015 г. | Время чтения: 5 минут

Рекомендации по управлению коммутационными шнурами

Патч-корды

потенциально могут быть самым слабым звеном в инфраструктуре витой пары и волоконно-оптических сетей .Для достижения оптимальной производительности и надежности важно следовать правильным процедурам при использовании витой пары и оптоволоконных коммутационных шнуров. Применение передовой практики на каждом этапе также минимизирует затраты, связанные с перемещениями, добавлениями и изменениями (MAC).

Передовой опыт управления коммутационными шнурами можно разделить на четыре части:

• Планирование
• Препарат
• Патч
• Проверка

Управление коммутационными кабелями: этап планирования

Запрос на изменение

Отправной точкой для всех MAC является запрос на изменение. Процесс создания и записи запроса должен быть простым, эффективным и строго соблюдаться. Основой для этого является разработка простой формы запроса на изменение. Это основной входной документ для системы управления изменениями, и если он страдает упущениями или ошибками, весь процесс изменения может потерпеть неудачу.

Вне зависимости от того, является ли форма бумажной или электронной, время, потраченное на ее разработку, чтобы собрать всю необходимую информацию и минимизировать риск ошибок, является хорошим вложением.

Ключевая информация включает в себя: имена сотрудников, отправляющих и утверждающих запросы, дату, уникальный идентификационный номер, задействованные услуги и требуемые работы, а также местоположение соединений.Форма также может предоставлять место для информации о текущих услугах пользователя, или эти данные могут быть получены из ваших записей.

Поиск в записях

После получения формы запроса выполните поиск в записях, чтобы убедиться в правильности пути. Любые изменения или дополнения, внесенные с момента установки вашей кабельной инфраструктуры, также должны быть задокументированы. Если записи хранятся в базе данных, для каждого пользователя может отображаться отдельный экран. Этот экран должен предоставить вам необходимую информацию, включая пары стояков и горизонтальные пары, обслуживающие конкретную розетку, и расположение доступных пар.

Проверить рекомендации по проектированию и подобрать шнуры

Убедитесь, что вы знаете спецификации (категории 5, 5e, 6, 6A) и конструкцию своей кабельной инфраструктуры, поскольку использование медных патч-кордов с более низкими характеристиками приведет к ограничению сквозных характеристик. Максимальная производительность сквозного канала возможна только тогда, когда шнур согласован с кабельной разводкой.

Маршрутизация, длина и плотность коммутационных шнуров

Для эффективной маршрутизации и определения правильной длины шнура сначала найдите лучший маршрут между портами, которые необходимо подключить. Обычно это кратчайший путь через горизонтальный и вертикальный кабельный орган , который не мешает другим шнурам и разъемам на панели и не мешает им.

Избегайте прокладки шнуров по уже загруженным кабельным каналам.

Определив наилучший маршрут для шнура, найдите минимальную требуемую длину, сложив горизонтальное и вертикальное расстояния. При выборе шнура для перекрестного соединения избегайте чрезмерного провисания и обеспечения аккуратного внешнего вида.Плотные шнуры будут тянуть за разъемы, а слишком большое провисание усложняет управление патч-кордом , что затрудняет работу с панелью.

Убедитесь, что у вас есть шнуры подходящей длины и что панели оснащены аксессуарами для укладки кабелей. Руководства по управлению шнурами и / или встроенные функции управления коммутационными шнурами доступны для большинства решений по установке исправлений.

Следите за тем, чтобы не перепутать шнуры разных категорий. Коммутационные шнуры могут быть механически совместимы со старыми и новыми кабелями, но в любой цепи компонент с самыми низкими характеристиками будет определять сквозные характеристики. Например, когда кабель категории 5e / класса D используется для подключения кабелей категории 6 / класса E, канал будет обеспечивать производительность только категории 5e / класса D в соответствии со стандартами TIA и ISO / IEC.

Управление коммутационным шнуром: этап подготовки

Чтобы свести к минимуму время отключения, сделайте как можно большую подготовку перед выполнением административных действий.

Изучите административные записи и найдите порты, которые необходимо подключить или повторно подключить. Убедитесь, что технические специалисты имеют всю необходимую информацию, включая информацию о маркировке задействованных портов.

Важно убедиться, что шнуры правильного типа и качества, чистые и находятся в хорошем состоянии, особенно при повторном использовании патч-кордов.

Патч-корды

необходимо проверить на предмет физических повреждений, в том числе:

• следы напряжений от изгиба на оболочке
• вырывание проводов из вилки
• Загрязнение штифта на конце штекера
• изогнутые или отсутствующие штифты на конце штекера

Управление коммутационными шнурами: этап коммутации

После начала работы над панелью ее следует завершить без промедления, используя передовой опыт на каждом этапе.

Обращение со шнуром важно. Перегибы, заедания, защемления и плохие контакты могут значительно снизить производительность патч-корда. Следующие факторы важны для предотвращения этих проблем.

Радиус изгиба

Минимальный радиус изгиба, установленный стандартами, в четыре раза превышает диаметр одножильного кабеля без нагрузки. Многожильные шнуры позволяют уменьшить радиус. См. Спецификации производителя. Все, что меньше, может изменить относительное положение проводов до точки, в которой ухудшаются характеристики передачи.

Растяжение шнура и напряжение

Будьте осторожны, не прилагайте чрезмерных усилий в процессе установки исправлений. Это может вызвать нагрузку на шнуры и разъемы, снижая их производительность. Если вам нужно силой натянуть шнур, значит, что-то не так. Найдите проблему и устраните ее, прежде чем продолжить.

Пакетирование

Объединение и завязывание шнуров придает панели аккуратный вид, но плотное связывание увеличивает риск перекрестных помех. Старайтесь не затягивать кабельные стяжки до такой степени, чтобы отдельные шнуры не могли свободно вращаться вместе с ними.Используйте только продукты, изготовленные для этой цели, и подумайте об использовании продуктов, которые можно использовать повторно без использования таких инструментов, как «липучка».

Прокладка шнуров по кабельным каналам

Если существующий шнур имеет подходящую длину, его можно будет повторно использовать при изменении маршрута соединения. В этом случае полностью отсоедините шнур и снова протяните его по кабельным каналам. Это единственный способ избежать путаницы, перегибов или деформаций.

Любые неиспользуемые шнуры и перемычки следует всегда аккуратно удалять с коммутационных панелей.

Как снять патч-корд:

1. Найдите существующую схему на полях исправлений
2. Отсоедините патч-корд с одного конца
3. Осторожно поднимите шнур прямо вверх, ослабляя провисание, пока не обнаружите его движение.
4. Следуйте прокладке шнура, осторожно снимая его по всей длине с кабельных каналов.
5. Найдите другой конец и отключите его
6. Полностью снимите шнур

Как добавить патч-корд:

1. Определите расположение новой цепи
2. Вставьте один конец патч-корда в розетку, порт патч-панели или блок
3. В поле, ближайшем к полю коммутатора и / или порта компьютера, найдите соответствующую новую точку
4. Подключите другой конец патч-корда
5. Проведите шнур по всей его длине в кабельные каналы

В некоторых случаях один конец шнура остается подключенным к тому же порту.Хотя, возможно, нет необходимости отсоединять этот конец, важно удалить шнур по всей его длине из кабельных каналов, чтобы свести к минимуму вероятность заедания и / или путаницы, которые затруднят дальнейшее использование коммутационного шнура.

Управление коммутационными кабелями: этап проверки

Окончательный визуальный осмотр и закрытие панели

Установка исправлений должна выполняться правильно с первого раза, поскольку ошибки могут привести к дорогостоящим сбоям и повторным работам. Время, затраченное на окончательную визуальную проверку соединений, — хорошее вложение.Когда патч-панели монтируются в корпусах, убедитесь, что они надежно закрыты и, при необходимости, заблокированы, убедившись, что провисание шнура не защемлено дверцами.

Обновление документации

Последним шагом является обновление документации до встроенной конфигурации и закрытие рабочего задания, связанного с завершенным запросом на изменение.

Предыдущая Следующий

The Science of Patch Cords

Узнайте, что такое патч-корды и как их использовать.

Выбор, установка и обслуживание правильного патч-корда может улучшить производительность вашей сети и обеспечить максимальное время безотказной работы.

Патч-корд, патч-кабель или патч-провод — это электрический или оптический кабель заданной длины, используемый для подключения («вставка») одно электронное или оптическое устройство к другому. Хотя патч-корды довольно распространены, они играют важную роль в передача сигналов данных внутри LAN (локальной сети).Кабель Ethernet и соединительный кабель могут быть одинаковыми, но последний обычно короче.

Одно распространенное использование патч-корды предназначены для подключения ноутбука или настольного компьютера к стене Джек. В центре обработки данных патч-корды используются для подключения оборудования в от одной стойки или корпуса к оборудованию на другой полке той же стойки, или к оборудованию в другой стойке или корпусе.

Медь Патч-корды
Медные патч-корды могут быть STP (экранированная витая пара) или UTP (неэкранированная витая пара) и иметь разъем RJ45, TERA или GG45 на обоих концах, хотя гибридный существуют версии, которые имеют разные типы разъемов.Они есть изготовлены из сплошной или многопроволочной меди и обычно короче другие соединительные кабели из-за возможной потери сигнала. Медная нашивка шнур с меньшим внешним диаметром занимает меньше места и имеет меньший радиус изгиба. Это позволяет устанавливать его на меньших площадях.

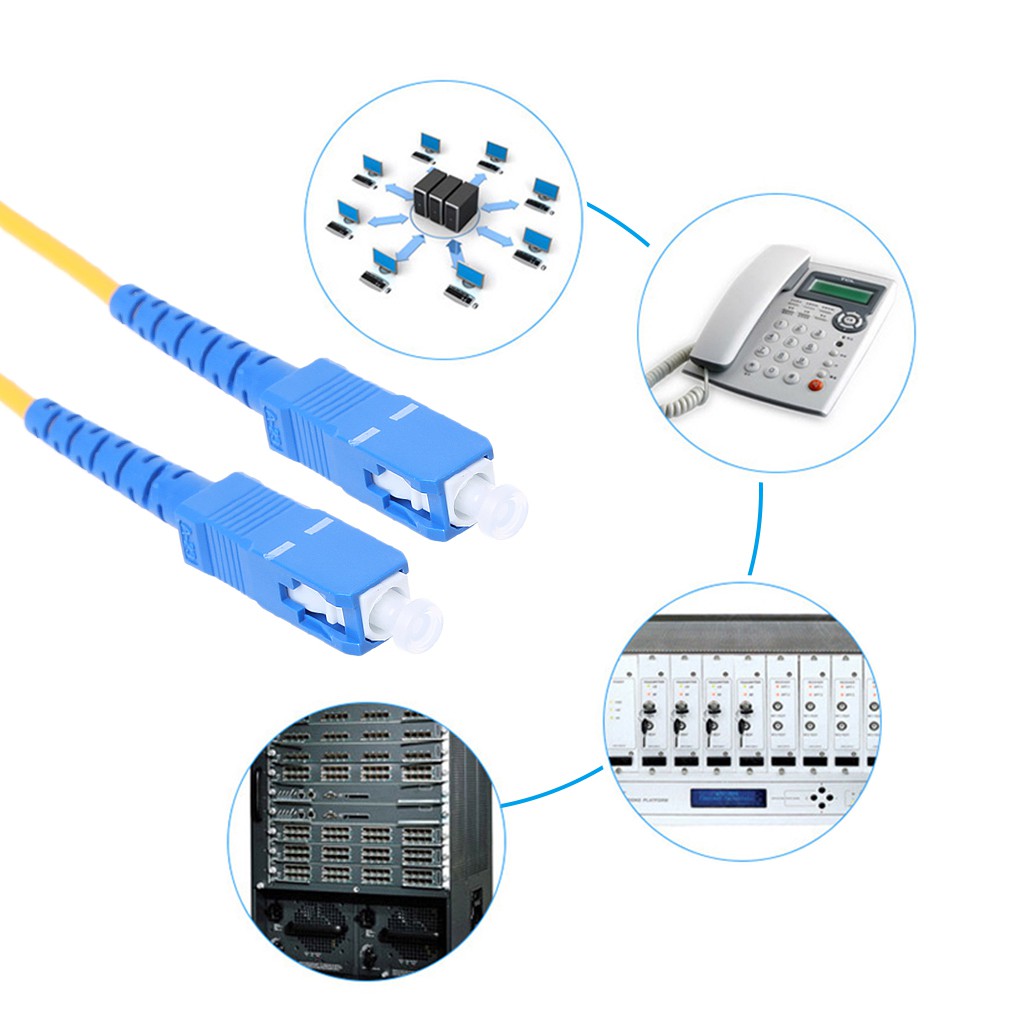

Волокно Патч-корды
Волоконные патч-корды, также называемые оптоволоконными перемычками, сделаны из оптоволокна с разъемы на обоих концах. Колпачки позволяют быстро переместить шнур. подключен к оптическому коммутатору или другим средствам связи или компьютерное устройство.Он также используется для подключения оптического передатчика, приемник или клеммную коробку.

Потенциал Проблемы с патч-кордами

Частота ошибок по битам в медные патч-корды могут повлиять на передачу, замедлить работу компьютера операции, предотвращают передачу сигналов и даже изменяют сигналы данных.

Сигналы также могут «Протекать» и ослаблять трансмиссию. Кроме того, RFI (Радио Частотные помехи) и EMI (электромагнитные помехи) могут мешают сигналу, вызывая увеличение количества ошибок по битам.

Волоконные патч-корды есть другие проблемы, включая обрыв волокон из-за слишком большого натяжения или изгиб, недостаточная мощность передачи, чрезмерная потеря сигнала из-за слишком длинного кабеля, неисправного разъема и неисправного сращивания.

Самодельное Патч-корды
Трудно построить самодельные патч-корды. Витые пары должны сохранять свое скручивает как можно ближе к разъемам RJ-45, а разъемы должны быть качественными для наилучшей передачи сигнала возможности.Самодельные патч-корды, не соответствующие спецификациям, могут вызвать проблемы.

Длина
Пластырь шнуры могут быть короче 3 дюймов (8 см) для соединения штабелированных компонентов или длиной до двадцати футов (6 м), в зависимости от типа и использования. Патч-корды из оптоволокна доступны в длиной 2 м, 3 м или 5 м. Всегда разумно сохранить свой патч шнуры как можно короче, не снимая натяжения разъемы.

Тестовый патч Шнуры

A «Тест канала» включает в себя патч-корды, а «Тест постоянного соединения» — нет.

Если вы устраняете неполадки в существующей сети или вам нужно выяснить, он будет поддерживать приложение, рекомендуется тестирование канала. если ты тестируете новую сеть или новые соединения, вы захотите узнать если кабель соответствует стандартам. В этом случае постоянная ссылка test — рекомендуемый метод тестирования.

Суть в том, что выбор, установка и обслуживание правильных Патч-корд может улучшить производительность вашей сети и помочь обеспечить как можно больше времени безотказной работы.

Патч

шнуры соединяют коммутаторы, концентраторы, модемы и другие устройства вместе в Сетевое окружение.

Понимание и выбор правильных патч-кордов

23 апр. Советы по выбору правильных патч-кордов

Патч-корды очень распространены и часто ошибочно считаются товаром. Однако технические характеристики патч-корда играют важную роль в передаче сигналов данных. Это особенно важно для критически важных приложений.

Определение патч-корда

Патч-корд — это кабель определенной длины с разъемом на каждом конце. Он используется для подключения одного сетевого устройства к другому сетевому устройству. Например, для подключения порта коммутатора или сервера к структурированной кабельной системе.

Патч-корд может использовать медный кабель с разъемом RJ45, TERA или GG45 на обоих концах. Однако обратите внимание, что существуют гибридные версии, которые имеют разные типы разъемов на концах. Медные коммутационные шнуры могут быть экранированными или неэкранированными, в зависимости от условий их использования.

Волоконно-оптические патч-корды обычно называются оптоволоконными перемычками и представляют собой либо стандартные перемычки, либо перемычки для согласования мод.

Обычное использование

Одно из самых популярных применений патч-кордов — это подключение ноутбука, настольного компьютера или другого оконечного устройства к розетке.

В центре обработки данных патч-корды используются для подключения оборудования в одной стойке или корпусе к оборудованию на другой полке той же стойки или к оборудованию в другой стойке или корпусе. Их использование повсеместно в центре обработки данных и имеет решающее значение для оптимизации производительности оборудования и сети.

В компьютерных сетях патч-корды также широко используются в шкафах для телекоммуникационных компаний, часто расположенных на каждом этаже коммерческого здания.

В телекоммуникационных приложениях патч-корды используются для подключения коммутаторов в центральных офисах, центрах совместного размещения и даже для установления соединений OSP (вне предприятия).

Возможные проблемы с коммутационными шнурами

Медные патч-корды, как и любой кабель, имеют различные уязвимости. Частота ошибок по битам может нанести ущерб передаче,

• замедление работы компьютера,
• предотвращает передачу сигнала, или даже
• изменение сигналов данных.

Хотя существуют различные электрические измерения, которые могут указывать на возникновение битовых ошибок, общепринятой мерой является RL (возвратные потери).

Кроме того, выход сигнала может быть проблематичным, когда сигналы «просачиваются» и ослабляют передачу. Проникновение сигнала также является проблемой, поскольку RFI (радиочастотные помехи) и / или EMI (электромагнитные помехи) могут мешать передаваемому сигналу и аналогичным образом ослаблять передачу, вызывая увеличение количества ошибок по битам. Эти тревожные состояния могут возникать в любом месте на пути прохождения коммутационных шнуров или на концах разъемов. Следовательно, качество кабеля и разъемов, используемых при сборке патч-кордов, а также сам процесс сборки имеют решающее значение для его работы и целостности сигнала.

У оптоволоконных патч-кордов

есть и другие проблемы, с которыми нужно бороться:

1. Оборванные волокна из-за чрезмерного физического напряжения или изгиба
2. Недостаточная мощность передачи
3. Чрезмерная потеря сигнала из-за слишком большого участка кабеля
4. Загрязненный или неисправный разъем
5. Неисправные муфты

Пользователи могут предотвратить некоторые из этих проблем, купив патч-корды у надежного производителя сборки.Хороший производитель будет использовать компоненты хорошего качества, выполнять сварку в оптимальных заводских условиях (не в полевых условиях) и полностью тестировать оптоволоконные патч-корды.

Дизайн патч-корда

При выборе патч-корда необходимо учитывать два фактора:

1) Тактико-технические характеристики

Обязательно укажите дизайн кабеля и разъема, который оптимизирует передачу сигнала в приложении, для которого он будет использоваться. Если в окружающей среде много «шума» (EMI / RFI), вам может потребоваться экранированный медный кабель.Качественная сборка с использованием экспертных инженерных возможностей может помочь вам спроектировать именно тот тип защиты, который вам нужен.

Строгие испытания на различных этапах процесса сборки могут гарантировать работоспособность оптоволоконного патч-корда. Эти тесты должны охватывать:

• Вносимые / возвратные потери (IL / RL)
• затухание
Геометрия
• (включая концентричность и непрерывность света)
• осмотр торца после полировки концов волокна

2) Физические характеристики

Физическая конструкция кабеля и разъема должна выдерживать условия и нагрузки окружающей среды, например:

• Слишком высокая температура или холод
• влажность и влажность
• пеший ход
• производственный лом
• масла и другие жидкости

И физические, и рабочие характеристики важны и могут влиять друг на друга. Таким образом, они также могут создать компромиссную ситуацию, когда вам нужно прийти к компромиссу, чтобы сбалансировать дизайн и оптимизировать производительность патч-корда. Надежный производитель сборки с сильными инженерными возможностями может помочь вам разработать оптимальную конструкцию для вашего приложения.

Тестирование патч-кордов

Все кабельные каналы в структурированной кабельной системе протестированы. Если в комплект входят патч-корды, это называется «тест канала»; в противном случае — «тест постоянной связи».Для тестирования коммутационных шнуров требуются специальные разъемы. Коммутационные шнуры не следует тестировать другими методами.

Многие производители, выполняющие необходимые испытания кабелей или патч-кордов категории EIA / TIA, которые в конечном итоге будут установлены в структурированной кабельной системе, могут соответствовать или превосходить требуемые параметры производительности на заводе. Однако после установки патч-кордов в полевых условиях чрезмерное обращение может повредить патч-корд и повлиять на его характеристики до такой степени, что он не соответствует требованиям полевых испытаний. Поэтому выбор качественной сборки со строгой системой управления качеством является обязательным условием для получения качественных патч-кордов, которые сохранят заводские характеристики при повторных испытаниях в полевых условиях.

Автор: Джейсон Портер
Вице-президент по разработке и непрерывному совершенствованию
NAI

Этот трюк с одной патч-панелью сделает все ваши кабели нужной длины

Помните, однажды кабель, который вы вытащили из коробки, имел длину ровно , необходимую для перехода от коммутационной панели к серверной полке?

Что, если бы каждый патч-кабель , который вы выбрали, были подходящей длины?

Это цель австрийской компании PatchBox, которая работает уже год назад, которая хочет устранить путаницу и ускорить сетевые перемещения, добавляет и изменяет систему выдвижных кабелей в кассетах для монтажа в стойку.Он демонстрирует продукт в стартовом зале на торговой выставке Cebit в Ганновере, Германия, на этой неделе.

PatchBox продает комплекты из 24 кассет, которые вставляются в модуль высотой 1U прямо под коммутационной платой, именно там, где вы обычно размещаете свою горизонтальную систему управления кабелями. Каждая полка оснащена четырьмя защелками — по сути, кабельными стойками, которые крепятся по бокам стойки, вокруг которых вы можете прокладывать кабели между коммутационными платами.

Каждая кассета содержит 1,3 метра (4.3 фута) Ethernet или оптического кабеля и стальной пружинный механизм, обеспечивающий необходимую длину кабеля. Он также протягивает оба конца кабеля заподлицо с передней частью кассеты, когда они отсоединены.

Кабель Ethernet плоский кат. 6 с удобными разъемами, а оптические кабели выпускаются в версиях OS2, OM3 и OM4.

В течение года PatchBox планирует выпустить еще одну версию с 2,3 метрами кат. Кабель 6А с разъемами на каждом конце кассеты, а не на обоих спереди.

«Текущая версия не совсем подходит для центров обработки данных из-за длины кабеля, и они должны иметь возможность подключения спереди назад», — сказал соучредитель PatchBox, генеральный директор Александр Гэн.

Идея системы пришла ему в голову, когда он устанавливал стойки, тратя слишком много времени на распутывание слишком длинных кабелей.

В этом видео вы можете увидеть, как Гэн работает с системой PatchBox.

Компания утверждает, что установка с помощью системы может быть на 80 процентов быстрее.

Сюда входит даже крепление полки к стойке с помощью специального крепежного винта: «Вместо того, чтобы наматывать гайку на заднюю часть, вы тянете ее спереди, чтобы не повредить пальцы», — сказал технический директор Йозеф Хофштеттер. .

У этого удобства есть цена — в данном случае около 800 евро (889 долларов США) за стойку с 24 кассетами Ethernet или от 1000 до 1100 евро за оптическую версию, в зависимости от типа кабеля.

Это немного круто, если все, что вы хотите сделать, это убрать кабели вокруг задней панели вашего ПК — вместо этого вы можете увидеть, справится ли этот новый выдвижной кабель Ethernet, который вы купили на торговой выставке.

No related posts.
