Как заменить вилку? Фоторепортаж

Всем привет. Сегодня пишу о том, как заменить вилку. Не думаю, что с этим могут возникнуть большие проблемы, но проанализировав интернет увидел, что запрос имеет место быть.Недавно я случайно сломал вилку на светильнике, пришлось произвести замену электровилки и чтобы как-то разнообразить процесс, я сделать небольшой фоторепортаж.

Как самому заменить вилку? Замена электровилки

Сломалась вилка. Это может произойти не только со светильником, это может быть утюг, пылесос, холодильник, телевизор и любой другой бытовой или промышленный прибор.

Вот так у меня заболела старая вилка.

Вилку найти труда не составило. Купить электровилки можно в любом хозяйственном магазине. Нож и отвертка думаю есть в любом доме.

Разбираем вилку , многовато деталей оказалось, но оставляем все.

Отрезаем старую электровилку и выкидываем.

Разделываем и зачищаем кабель. Осторожнее с ножом.

Зачистили кабель. Если жила многожильная, скрутите ее поплотнее, чтобы потом получилось кольцо без заусенцев.

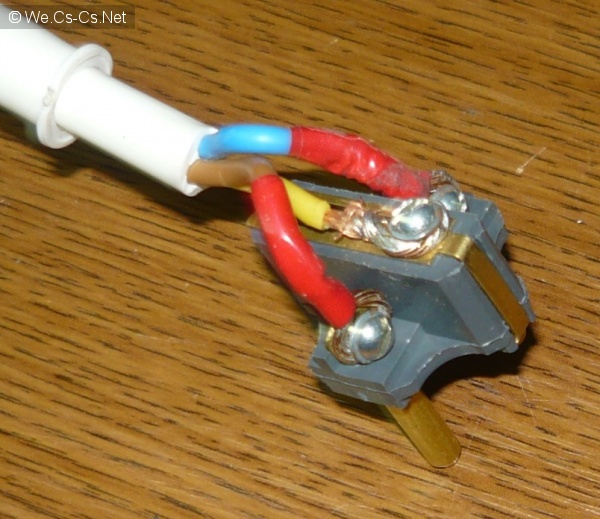

Заворачиваем кольца по часовой стрелке, для того, чтобы при зажиме жилы винтом, она не распушилась.

Устанавливаем компоненты в электровилку.

Собираем вилку. Теперь понимаете зачем столько деталей? Все по уму )))

Закрываем крышкой, готово! Включаем в розетку и светильник вновь работает.

В данном случае можно было обойтись и вовсе без отвертки. Все просто.

Анекдот:

Большинству наших граждан полноценно отдохнуть удается только от денег.

Статьи по теме:

На этом вопрос, теперь вы знаете как заменить вилку. Замена электровилки частое явление, надеюсь мой фоторепортаж оказался полезным. До связи!

Как своими руками поменять вилку для розетки на проводе

В квартирах, офисах и других помещениях используется большое количество электроприборов. Для функционирования техники требуется подключать ее к электросети, поэтому вопрос о том, как правильно поменять вилку на проводе, не теряет актуальности.

При необходимости установить новую вилку нужно предварительно изучить их классификацию. По конструктивным нюансам они практически не отличаются, и нужно обращать внимание на внешнее оформление. Наиболее распространенными являются разбирающиеся варианты благодаря повышенной функциональности и простоте демонтажа. У неразборных видов целостный корпус, и раскрутить его невозможно, поэтому придется обрезать шнур рядом с основанием.

На российском рынке производят вилки двух разновидностей со шнурами типа С, согласно установленному стандарту. На корпусе изделий указывают основные параметры, включая предельный уровень напряжения сети и величину тока.

Вилка с маркировкой С5 является альтернативой модели европейского образца СЕЕ 7-16 и создана для электрического тока с нагрузкой до 6А.

Разновидность С5 обладает округлым штырем диаметром 4 мм. У данной вилки нет заземляющего элемента, а длина изоляции составляет 10 мм от начала корпуса.

Модель С6 используется в качестве альтернативы европейских вилок СЕЕ 7-17. Диаметр круглого штыря составляет 4,8 мм. Производятся вариации с заземляющим элементом и без него. Данная разновидность рассчитана на силу тока до 10А.

Конструкция и устройство

Устройство электровилок классифицируется на ряд категорий. С техническими параметрами, особенностями, достоинствами и отрицательными свойствами каждой разновидности следует ознакомиться детально.

Неразборная

Конструкции неразборных моделей всегда идентичные. Штыри закреплены с промежутком в 19 мм в планке, выполненной из пластмассы. Внутрь планки помещены проводящие детали. Планка имеет два выступа, предназначение которых заключается в обводе провода. Обвод имеет большое значение, поскольку предотвращает риск обрыва шнура вилки при значительном силовом воздействии.

В качестве дополнительной защиты штыри и шнур заливают переплавленной пластмассой. Это делает неразборный корпус герметичным и надежно удерживает внутри сетевой шнур.

Разборная трехполюсная

Современная бытовая техника оснащается разбирающимися трехполюсными вилками. Такие модели идеально подходят для ситуаций, когда требуется заменить целостный механизм, в котором обнаружена неисправность. Основное преимущество данной разновидности вилки заключается в хорошей пригодности к починке и возможности многоразовой эксплуатации после устранения поломки.

Конструкцию можно самостоятельно и без особых трудозатрат разобрать и закрепить на другом сетевом проводе.

Разборная С1-b

Модель С1-b проста в конструктивном исполнении, что значительно упрощает демонтаж. Вилка состоит из двух частей пластмассового корпуса, штырей из латуни, фиксирующих деталей и прижимной планки.

Разборная С6

Конструкция разновидности С6 также отличается простотой исполнения, но стоит учитывать, что существуют модификации как с заземляющим элементом, так и без него.

Данные вилки созданы для использования на приборах с показателем мощности до 220 Вт. На штырях из латуни имеются контактные площадки со специальной резьбой для монтажа проводов. Сами штыри зафиксированы на нижней части вилки. Внутри корпуса может быть дополнительно установлен заземляющий элемент в виде полоски из латуни. Также разборная конструкция С6 оснащена планкой для прочной фиксации провода с заглушкой из пластика.

Основные неисправности

Если электроприбор перестал исправно функционировать, нужно провести комплексную диагностику и разобраться в причинах возникновения поломки. В перечень распространенных неисправностей входят:

1. Слабая фиксация частей корпуса. Если крепежный болт не затянут до упора, происходит нарушение контакта.
2. Обгорание проводки. Проблема может быть связана с коротким замыканием, и в данной ситуации требуется обрезать поврежденный участок и сделать новое крепление. С этой целью снимают изоляцию, зачищают провод и соединяют болтом.
3. Окисление контакта. Чтобы устранить последствия окисления, контакты зачищают ножом либо мелкозернистой наждачкой. Также можно срезать участок с дефектом и собрать новый контакт.
4. Нарушение контакта вилки и розетки. Соединение должны быть надежным и без зазоров. Также важно обеспечить совпадение диаметров ножек штепселя и отверстий розетки. Чтобы убедиться в отсутствии люфта, нужно вставить вилку в розетку и слегка покачать.
5. Перегруз вилки. Проблема возникает при использовании переходников, которые не предназначены на полученную нагрузку. Используя приборы с высокой мощностью, не рекомендуется использовать переходники.

Как правильно поменять

Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.

Во время работы важно соблюдать стандартные правила техники безопасности, чтобы предотвратить травмоопасные ситуации.

Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.

Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки. К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.

Как поменять вилку на проводе

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники.

В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

Самое главное при замене — правильно подключить провода. Достаточно всего лишь знать их маркировку по цветовой гамме, чтобы избежать путаницы.

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Замена вилки питания

Добрый день уважаемые читатели сайта «Популярная электроника». В сегодняшней статье я хочу поговорить о процессе замены вышедшей из строя вилки питания (штепсельной вилки) в электроаппаратуре или бытовых приборах. У любого электрического прибора, если конечно он не портативный (плейер, электробритва и т.д.) обязательно присутствует питающий шнур, по которому собственно и идет электрический ток, и штепсельная вилка, посредством которой происходит соединение шнура с электрической розеткой. При частом использовании вилки (частые втыкания и вытыкания из розетки) она через некоторое время выходит из строя. Сгибаются штырьки, отрывается или ломается сам питающий провод. Да и просто наступив случайно на вилку можно привести ее в негодность.

Не желательно пробовать отремонтировать нерабочую вилку, пытаясь ее скрутить или обмотать изолентой. Отремонтированная таким образом вилка – потенциальный источник опасности. Поражение электрическим током и все вытекающие из этого последствия вам обеспечены. Если не думаете о себе, то подумайте хотя бы о близких, и в первую очередь о детях – не подвергайте их опасности. Да и возникновение пожара из-за испорченной штепсельной вилки – вполне реальная штука.

Что ж, достаточно нравоучений, вернемся к сути дела. Если вилка разборная, то оторванный или переломанный провод можно аккуратно обрезать, зачистить и заново присоединить внутри вилки. Именно внутри, потому как любой другой способ исключен. Если же она неразборная, то придется приобрести новую – не стоит обрезать шнур в месте перелома и как-то пытаться скрутить провод. Шнур постоянно гнется, а особенно в скрученном месте. Такой контакт долго не продержится и вам придется заново скручивать провода, да еще и сам электрический прибор может выйти из строя из-за плохого контакта. Как же выбрать подходящую вилку вместо старой? Во-первых, определите нужна вам вилка с заземляющим контактом или без него. Если вы меняете вилку в обогревателе, электрочайнике, микроволновке, утюге, холодильнике или другом потенциально опасном электроприборе, то лучше приобрести вилку с заземлителем. Если же это радиоприемник, магнитофон, кофемолка, то в принципе можно взять вилку без заземляющего контакта. Лучше, конечно же, определить тип испорченной вилки и купить подобную. Еще одним важным параметром является выдерживаемая электрическая мощность или ток. Помните, что вилка должна выдерживать нагрузку большую, чем потребляемая электроприбором мощность. Если электроприбором является утюг, обогреватель или электрочайник, то вилка берется на ток 10-16 А. Если менее мощный – то подойдет и 6-ти амперная.

Теперь собственно о замене вилки.
– Зачищаем концы электропитающего провода с той стороны, где была старая вилка. После этого скручиваем оголенный кабель более плотно (не вместе, а каждый в отдельности). Желательно конечно эти концы залудить при помощи электропаяльника. Так они не будут раскручиваться, а контакт будет более надежным.
– Разбираем новую вилку. Обычно возле отверстия или паза, где проходит провод, имеется хомут для закрепления кабеля. Не забудьте, потом прижать им кабель, это предотвратит его вырывание из вилки при не очень бережном использовании.
– Прикручиваем концы провода к контактным площадкам или прямо к контактным стержням в самой вилке. Существует два способа крепления провода либо всовываем проводник в отверстие и зажимаем болтом, либо предварительно скручиваем его колечком (диаметр 3-5 мм.) и зажимаем его болтом под шайбу. Все зависит от конструкции вилки. Так или иначе, но самое главное обеспечить надежный электрический контакт между проводом и контактным стержнем.
– Зажимаем кабель крепежным хомутом и собираем вилку.

Все, замена вилки питания произведена. И еще один немаловажный момент, если вы меняете вилку с заземляющим контактом, то перед сменой старой вилки необходимо запомнить, какой провод (по цвету) идет на заземление, чтобы потом не перепутать при установке новой розетки. Обычно в электроприборах заземляющий провод имеет зеленый с желтым окрас, но все же лучше перестраховаться и перепроверить. Заземляющий провод всегда соединен с металлической частью корпуса электроприбора.

Вышеописанные действия можно также наглядно посмотреть на следующем видео:

Подключение вилки для плиты или варочной поверхности

Варочная поверхность или электрическая плита – это, чаще всего, наиболее энергоемкое электрооборудование в любой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, поэтому стандартная, привычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.

Кроме того, силовая вилка для подключения варочной панели или плиты к сети, должна поддерживать кабели или провода большого сечения – 4-6 мм.кв. Достаточно подробно о выборе сечения электропроводки для плиты на кухне мы говорили ЗДЕСЬ , обязательно изучите этот материал, прежде чем читать дальше.

В настоящее время существует несколько различных разновидностей бытовых розеток и вилок соответствующих этим требованиям. У нас в стране, для подключения электрической плиты или варочной панели, принято использовать разъем РШ/ВШ–32. (см. изображение ниже)

Такая связка вилка с розеткой существует как для подключения к однофазной сети -220В, так и для использования двух- или трехфазной сети. Многие модели электрический плит, с магазина, идут именно с такой вилкой, нередко в комплекте так же имеется и соответствующая розетка.

Крайне рекомендую, использовать для подключения именно готовый комплект, бывает, что силовая вилка одного производителя, неподходит к розетке другого.

В продаже, чаще всего, встречаются два вида вилок для плиты, черные – выполненные из карболита и белые – пластиковые. Белые, как ни странно, более качественные, но и стоят они дороже. Хотя внутри и конструктивно они идентичны и подключаются одинаково.

Схема подключения вилки для плиты

В первую очередь, давайте рассмотрим схему подключения такой вилки. Как вы уже могли заметить, подключить её к розетке можно лишь в одном положении, а значит в каждую из клемм нужно подключить провода в определённом порядке.

подключение силовой вилки к электроплите или варочной панели

Давайте теперь рассмотрим процесс подключения однофазной силовой вилки к шнуру электроплиты или варочной, на примере белой пластиковой вилки, модели ВШ20-у-32А/250 .

В первою очередь необходимо разобрать вилку , для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.

Штекер состоит из двух основных частей, задней крышки и основания, на котором располагаются клеммы для подключения проводов.

Прокладываем в механизм разъема провод, в данном случае для подключения плиты используется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв каждая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

Подготавливаем провода , снимаем внешнюю изоляцию и зачищаем жилы, примерно на 10мм.

Закрепляем провода согласно схеме подключения , в клеммах вилки.

Так как используется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.

Соблюдайте аккуратность как при прокладывании проводов внутри вилки, так и при их подключении, от этого напрямую зависит надежность и долговечность соединений.

Если же у вас нет возможности обжать провода, подключайте так, скрутив жилы проводника, чтобы они не вылезали из клемм.

Теперь, когда провода надежно затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

На этом подключение вилки завершено и если второй конец провода уже подсоединен к плите или варочной поверхности, можно включать его розетку .

Если у вас остались вопросы о выборе или подключении вилки плиты или варочной, оставляйте в комментариях к статье, обязательно всем отвечу.

Как разобрать и заменить электрическую вилку

Практически все бытовые электроприборы имеют в своей конструкции такую деталь, как электрическая вилка. Она необходима для подключения прибора к электрической розетки. Существует масса различных видов и типов данного электротехнического изделия, они различаются по конструкции, назначению, мощности, материала, из которого изготовлены и т.д. Но электровилка — это еще и слабое звено бытового прибора. Очень часто поломкой является как раз именно эта часть домашнего прибора. В данной статье мы поговорим с вами о том, как разобрать и поменять электрическую вилку самостоятельно.
Заменить сгоревшую электровилку не составляет большого труда, это можно сделать своими руками, не прибегая к услугам специалиста-электрика. Но давайте все по порядку.

Как определить, что виновата вилка?

• Если вы видите подгоревший или обуглившийся корпус изделия, то причина в ней!
• Если электроприбор перестал работать без видимых на то причин, то первое, что нужно сделать — это проверить вилку на исправность.

Вилка разборная. Раскручиваем ее и смотрим контакты — они могут либо открутиться, либо отгореть.
Вилка неразборная. Откручиваем крышку на корпусе электроприбора, куда входит провод от вилки. Включаем прибор, берем контрольную лампочку, вольтметр или мультиметр и проверяем наличие напряжения на двух контактах, идущих от вилки. Если напряжения нет, то виноват либо провод, либо электровилка.

Разборка электрической вилки

Как только мы определили, что виновницей поломки электроприбора является вилка, то ее необходимо заменить. А прежде чем сделать замену, ее нужно разобрать.

Для данной операции вам понадобится следующий инструмент: отвертка плоская и отвертка крестовая (они должны быть с небольшими жалами), нож, плоскогубцы, кусачки (бокорезы).

Разборная вилка. Откручиваем винт или винты, соединяющие части корпуса изделия. Разные вилки имеют винты под различные отвертки — плоские, крестовые или же буквой «П». Под последний вариант отвертку придется сделать самостоятельно, прорезав середину плоской отвертки напильником или болгаркой.

Используйте на своих сайтах и блогах или на YouTube кликер для adsense

Откручиваем провода от контактов. Здесь также может понадобится либо крестовая, либо плоская отвертка. Если контакты сильно подгорели или даже обуглились, то откусываем провод кусачками.

Трехфазная вилка разбирается по такому же принципу — откручиваем винт, соединяющий крышку и корпус, а затем отсоединяем провода от контактов.

Замена электрической вилки на новую

• Выясняем, что в поломке бытового электрического прибора виновата именно электровилка.
• Приступаем к замене электротехнического изделия.

Если вышедшая из строя вилка не разбирается, т.е. литая, то ее необходимо просто отрезать от провода кусачками или бокорезами.
Если же вилку можно разобрать, то делаем это. После разборки вилку осматриваем жилы электрического провода: если они хоть немного подгоревшие, то обрезаем их до хорошей изоляции.

После этого зачищаем сначала изоляцию всего провода или кабеля примерно расстояние в 4-5 см. Затем зачищаем изоляцию жил на расстояние в 1,5-2 см от концов провода. Данная процедура производится при помощи острого ножа и кусачек. Затем при помощи плоскогубцев туго скручиваем каждую жилу провода, чтобы она «не лохматилась». Оставляем 1 см жилы, а остальное откусываем.

Пропускаем провод в отверстие на корпусе новой вилки и закрепляем в специальном зажиме. Жилы с синий и коричневой изоляцией (чаще всего имеются эти цвета) подсоединяем к штырям вилки, а зелено-желтая жила — это заземляющий проводник. Если заземляющего контакта нет на вилке, то данный провод можно аккуратно откусить.

Теперь фиксируем провод пластиковой перемычкой, при этом важно прижать изоляцию, а не саму жилу.

Надеваем внешний корпус вилки и фиксируем винтом. Электроприбор с новой вилкой готов к применению!

Как самостоятельно заменить вилку на стиральной машинке

Когда возникает необходимость в такой работе, не следует сразу обращаться за помощью в сервисный центр. Демонтировать вышедший из строя элемент и установить на его место новый сможет практически каждый пользователь стиральной машины, если станет действовать в соответствии с рекомендациями. Инструкция о том, как поменять вилку на стиральной машине, однозначно пригодится малоопытному человеку, не способному разобраться в порядке подключения проводов. Почти все бытовые приборы функционируют от электричества посредством евровилки, выполненной без заземления или с ним. В шнуре две обычные жилы заменены тремя, что порой создает сложности при замене вилки. Но простые способы ремонта провода существуют, и ваша машина снова заработает в штатном режиме.

Ремонт вилки шнура

Перед вскрытием и заменой евровилки рекомендуется удостовериться, что она имеет повреждения. С этой целью штекер провода машины извлекается из розетки, выполняется осмотр его корпусной части и провода. Признаки нагара, оплавлений или запах горелого подтвердят необходимость ремонтных работ.

Для работы потребуются острый нож, отвертка, плоскогубцы. Алгоритм действий выглядит следующим образом:

• отрезаем старый элемент;
• на несколько сантиметров со шнура удаляем верхнюю изоляцию;
• зачищаем каждый провод;
• внутренние жилы скручиваем и обрезаем, чтобы осталось по одному сантиметру незаизолированного провода;
• плоскогубцами подгибаем проволочные кончики;
• осматриваем каждый провод. Стандартно исполненный шнур, как правило, идет с тремя проводами – синий или голубой ведут на ноль, желтовато-зеленым обозначено заземление, под фазу отводят черный, коричневый или розовый провод;
• провода подсоединяются к новой вилке, при этом «земля» выводится на контакт, расположенный в центре.

Ремонт простой старой вилки

Каждая стиральная машина автомат в современном исполнении имеет евровилку. Но если имеется желание, европейскую модель можно поменять, установив простую вилку старого советского образца. Эту же работу рекомендуется выполнить, если в вашей квартире отсутствует в электрической схеме провод заземления. В принципе, все действия практически схожи с предыдущими мероприятиями, но определенные особенности для того, чтобы поменять вилку, все же существуют:

• обрезаем штекер, раскручиваем корпус;
• на несколько сантиметров удаляем верхнюю изоляцию;
• на пару сантиметров зачищаем каждый провод, лишнюю длину подрезаем ножницами;
• на конце каждой жилы делаем кольцо;
• подсоединяем на контакты «ноль» и «фазу», при этом полярность можно не уточнять. Если шнур машины имеет провод заземления, его просто обрезаем – в вилке старого образца его посадка не предусмотрена.

Можно ли поменять шнур?

Довольно часто неисправность вилки сетевого шнура объясняется произошедшим коротким замыканием, а первоисточник проблемы скрывается в ином месте. К примеру, им может оказаться сетевой шнур, имеющий пробой. Возникает подобная проблема в результате передавливаний громоздкими предметами, случаются и внешние повреждения, полученные от гвоздя или острого угла. В связи с этим не следует торопиться разбирать вилку, пока не будет проведен внимательный осмотр шнура на трещины, сгибы или следы гари.

Легче всего работоспособность сетевого шнура машины проверяется мультиметром. Подготовленный тестер переключается в режим «зуммер», после чего можно прозванивать шнур. Как только прибор отметит утечку электричества, он выдаст пронзительный сигнал.

Когда предстоит тестирование цепи, длина которой превышает два метра, рекомендуется приготовить второй провод и ввести его в единую схему. Если запасной проводник отсутствует, существует второй вариант – на одном конце шнура соединяются провода «ноль» и «фаза». На ближайшие контакты подводятся щупы измерительного прибора. Следует отметить, что в таком способе проверки имеются определенные достоинства:

1. одним приемом проверяется вероятность утечки на обеих жилах, соединенных в общую цепь последовательно;
2. отсутствует необходимость в поиске соразмерного проводника и наращивании схемы.

В случае отсутствия мультиметра, целостность проводника проверяется при помощи универсального устройства, изготовленного своими руками. Для этого вам потребуются лампочка на 3.5 В, батарейка с несколько большей мощностью, коннектор и пара соединительных жил. Элементы подсоединяются в определенной последовательности:

1. на положительный контакт элемента питания подключается лампочка;
2. на второй контакт выводится гибкий провод, оснащенный зажимом.

Сравниваем разборную и литую вилки

Второй вариант более надежен, отличается плотными контактами, соединенными со штырями. В изготовлении литой вилки применяют точечную сварку, припой и обжим. Кроме того, такая вилка отличается герметичностью.

К сожалению, с целью выполнения ремонта разобрать такую вилку невозможно. При перетирании у основания сетевого шнура литую вилку приходится отрезать и устанавливать разборную модель. Можно поменять полностью шнур машины, но придется выполнить ее частичную разборку.

Но если вас не пугают трудности, то лучше вышедшую из строя литую вилку поменять на аналогичную новую, как более надежную в эксплуатации.

Заключение

Отметим, что заменить вилку сетевого шнура можно на любой машине. Индезит, Бош, Аристон и другие марки не имеют в этом вопросе принципиальных различий.

Как разобрать и заменить электрическую вилку

Просмотров 114 Опубликовано 11.06.2018 Обновлено 11.06.2018

Практически все бытовые электроприборы имеют в своей конструкции такую деталь, как электрическая вилка. Она необходима для  подключения прибора к электрической розетки. Существует масса различных видов и типов данного электротехнического изделия, они различаются по конструкции, назначению, мощности, материала, из которого изготовлены и т. д. Но электровилка — это еще и слабое звено бытового прибора. Очень часто поломкой является как раз именно эта часть домашнего прибора. В данной статье мы поговорим с вами о том, как разобрать и поменять электрическую вилку самостоятельно.
Заменить сгоревшую электровилку не составляет большого труда, это можно сделать своими руками, не прибегая к услугам специалиста-электрика. Но давайте все по порядку.

Как определить, что виновата вилка?

• Если вы видите подгоревший или обуглившийся корпус изделия, то причина в ней!
• Если электроприбор перестал работать без видимых на то причин, то первое, что нужно сделать — это проверить вилку на исправность.

Вилка разборная. Раскручиваем ее и смотрим контакты — они могут либо открутиться, либо отгореть.
Вилка неразборная. Откручиваем крышку на корпусе электроприбора, куда входит провод от вилки. Включаем прибор, берем контрольную лампочку, вольтметр или мультиметр и проверяем наличие напряжения на двух контактах, идущих от вилки. Если напряжения нет, то виноват либо провод, либо электровилка.

Разборка электрической вилки

Как только мы определили, что виновницей поломки электроприбора является вилка, то ее необходимо заменить. А прежде чем сделать замену, ее нужно разобрать.

Для данной операции вам понадобится следующий инструмент: отвертка плоская и отвертка крестовая (они должны быть с небольшими жалами), нож, плоскогубцы, кусачки (бокорезы).

Разборная вилка. Откручиваем винт или винты, соединяющие части корпуса изделия. Разные вилки имеют винты под различные отвертки — плоские, крестовые или же буквой «П». Под последний вариант отвертку придется сделать самостоятельно, прорезав середину плоской отвертки напильником или болгаркой.

Откручиваем провода от контактов. Здесь также может понадобится либо крестовая, либо плоская отвертка. Если контакты сильно подгорели или даже обуглились, то откусываем провод кусачками.

Трехфазная вилка разбирается по такому же принципу — откручиваем винт, соединяющий крышку и корпус, а затем отсоединяем провода от контактов.

Замена электрической вилки на новую

• Выясняем, что в поломке бытового электрического прибора виновата именно электровилка.
• Приступаем к замене электротехнического изделия.

Если вышедшая из строя вилка не разбирается, т.е. литая, то ее необходимо просто отрезать от провода кусачками или бокорезами.
Если же вилку можно разобрать, то делаем это. После разборки вилку осматриваем жилы электрического провода: если они хоть немного подгоревшие, то обрезаем их до хорошей изоляции.

После этого зачищаем сначала изоляцию всего провода или кабеля примерно расстояние в 4-5 см. Затем зачищаем изоляцию жил на расстояние в 1,5-2 см от концов провода. Данная процедура производится при помощи острого ножа и кусачек. Затем при помощи плоскогубцев туго скручиваем каждую жилу провода, чтобы она «не лохматилась». Оставляем 1 см жилы, а остальное откусываем.

Пропускаем провод в отверстие на корпусе новой вилки и закрепляем в специальном зажиме. Жилы с синий и коричневой изоляцией (чаще всего имеются эти цвета) подсоединяем к штырям вилки, а зелено-желтая жила — это заземляющий проводник. Если заземляющего контакта нет на вилке, то данный провод можно аккуратно откусить.

Теперь фиксируем провод пластиковой перемычкой, при этом важно прижать изоляцию, а не саму жилу.

Надеваем внешний корпус вилки и фиксируем винтом. Электроприбор с новой вилкой готов к применению!

Как поменять электрическую вилку

Электрическая вилка и ее самостоятельная замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

• Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

• Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

• Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

• Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

• Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

• Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

• Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

• Здесь нет заземления, поэтому подключать нужно только два провода. При подключении обязательно обращайте свое внимание на полярность.

• Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

Инструкция по замене электрической вилки своими руками

Для тех, кто собрался сделать замену вилки в домашних условиях рекомендуем изучить нашу инструкцию. Пред тем как поменять вилку на проводе нужно сперва определить, разборный данный узел или нет. Так же вам следует знать, что от правильности монтажа электро-вилок зависит здоровье бытовой техники. Мы с удовольствием расскажем, как произвести замену своими руками не прибегая к услугам электриков!

Как заменить сломанную евровилку

Перед началом монтажных работ вам нужно удостовериться, в том, что кабель с вилкой не подключены к сети 220 Вольт! Это нужно для того, чтобы избежать удара электрическим током!

Теперь следует разобраться какого типа вилка, так как именно этот фактор влияет на алгоритм сборки. Как правило, в большинстве случаев для бытовой техники используется не разборная вилка на три жилы. Данной особенностью конструкции мы обязаны инженерам, которые в разы ускорили и удешевили производство литых вилок. Ну и конечно же без внимания маркетологов данная конструкция не осталась, сломалась вилка, купи новый бытовой прибор. Такие принципы уже давно действует в Японии и Европе. Ну раз уж мы Россияне, и нас не напугать заменой не разборных вилок, то давайте же приступим!

Замена не разборной евровилки

И так, что же делать с литой вилкой, как её разобрать? Не надо её разбирать, следует её отрезать, и установить новую вилку! Алгоритм действий достаточно прост:

1. Отрезаем бокорезами кабель у основания старой вилки.
2. Канцелярским ножом разрезаем вдоль 5 см оболочки кабеля.
3. С кончиков трёх жил снимаем изоляцию по 2 см.
4. Скручиваем оголённые жилы пассатижами, чтобы осталось около 1 см.
5. Присоединяем провода к контактам, и при помощи отвёртки фиксируем.
6. Собираем корпус и стягиваем фиксирующим винтом.

Наглядная пошаговая фото-инструкция по замене вилки:

Замена разборной вилки

Если у вас электрическая вилка старого образца, она разборная и имеет всего две жилы, то инструкция будет очень похожа с предыдущей. Заземление для данного типа вилок не предусмотрено, по этому заземляющую жилу глушим (срезаем под корень). Давайте рассмотрим по шагам как установить вилку на проводе:

Для того чтобы лучше усвоить алгоритм действий по замене вилки можно посмотреть видео:

Заключение

Самое главное, на этапе сборки все узлы штепселя затягивать на совесть. Не оставляйте оголённые жилы, если зачистили больше чем нужно, то лучше срежьте лишнее.

Если моя статья по замени бытовой вилки была для вас полезна поставьте пожалуйста 5 звёзд автору. Пишите свои вопросы в комментариях, отвечу всем. Благодарю всех за внимание!

– В строительстве домов более 25 лет!
– Понравилась статья, поставь 5 звёзд!

Как заменить вилку? Фоторепортаж

Всем привет. Сегодня пишу о том, как заменить вилку. Не думаю, что с этим могут возникнуть большие проблемы, но проанализировав интернет увидел, что запрос имеет место быть.Недавно я случайно сломал вилку на светильнике, пришлось произвести замену электровилки и чтобы как-то разнообразить процесс, я сделать небольшой фоторепортаж.

Как самому заменить вилку? Замена электровилки

Сломалась вилка. Это может произойти не только со светильником, это может быть утюг, пылесос, холодильник, телевизор и любой другой бытовой или промышленный прибор.

Вот так у меня заболела старая вилка.

Вилку найти труда не составило. Купить электровилки можно в любом хозяйственном магазине. Нож и отвертка думаю есть в любом доме.

Разбираем вилку , многовато деталей оказалось, но оставляем все.

Отрезаем старую электровилку и выкидываем.

Разделываем и зачищаем кабель. Осторожнее с ножом.

Зачистили кабель. Если жила многожильная, скрутите ее поплотнее, чтобы потом получилось кольцо без заусенцев.

Заворачиваем кольца по часовой стрелке, для того, чтобы при зажиме жилы винтом, она не распушилась.

Устанавливаем компоненты в электровилку.

Собираем вилку. Теперь понимаете зачем столько деталей? Все по уму )))

Закрываем крышкой, готово! Включаем в розетку и светильник вновь работает.

В данном случае можно было обойтись и вовсе без отвертки. Все просто.

Анекдот:

Большинству наших граждан полноценно отдохнуть удается только от денег.

Статьи по теме:

На этом вопрос, теперь вы знаете как заменить вилку. Замена электровилки частое явление, надеюсь мой фоторепортаж оказался полезным. До связи!

Замена вилки питания

Как подключить вилку с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

НА этом буду заканчивать, читайте наш строительный сайт.

Ответы знатоков

Замена вилки на шнуре или установка вилки производится следующим образом. 1. Вначале зачищают ножом концы провода, идущего к вилке, пропаивают (если есть паяльник :)) и делают колечки. 2. Откручивают винты на контактных ножках вилки. 3. Прикручивают винтами концы провода, заделанные колечком, к контактным ножкам вилки. 4. Откручивают один винт скобы, прикрепленной к одной половинке корпуса, и отводят скобу в сторону. 5. Вставляют во впадины половинки корпуса со скобой, а концы провода с контактными ножками, поворачивают скобой и прижимают ею провод. Закручивают в отверстие скобы винт. 6. Закрывают собранную часть вилки другой половинкой корпуса, вставляют в отверстие корпуса винт и скручивают его с другой стороны корпуса гайкой.

Замена неразборной вилки Неразборные штепсели представляют собой электрический шнур из резины или пластмассы, который отлит заодно с вилкой. При выходе из строя неразборной вилки поступают так. Негодную вилку отрезают, а присоединительные концы шнура после заделки петелькой присоединяют к разборному штепселю согласно вышеизложенной методике.

Особое внимание следует обратить на присоединение провода заземления (он полосатый желто-зеленый) — должен подключаться к заземляющим контактам вилки, а не к штырям. Чудо:

старую отрезают. оголяют провода, зачищают, привинчивают штатно в новую.

с помощью отвёртки и, если понадобится, ножа …

Открутил и прикрутил

отрезают старую вилку, зачишают провода крепят к новой.

советские отвинчивались. современные приплавлены к проводу и никак.

все у всех правильно написано.. . но почему вилка оплавилась? проблема где-то

Розетку ышшо глянте ( контакты подтяните и, если есть возможность поскоблите щёчки — там возможно нагар .

Отрезать старую вилку, разобрать новую, зачистить провода, соединить провода к вилке, желто-зеленый обязательно к заземляющему контакту ( в центре как правило) , собрать вилку, воткнуть в розетку.

Стиральную машинку не рекомендуется включать через удлинитель. Лучше сделать по уму розетку к стиралке — а то так и будет плавится вилки — а так и до пожара не далеко.

Синий (N — neutral) — нейтральный провод, общий провод в трёхфазной схеме соединения Коричневый (L — live) — провод фазы Жёлто-зелёный (G ground) — заземление, контур внешнего заземления, имеющий 0-10 Ом сопротивления с общим проводом.

по поводу фазности: дело в том, что в евровилках второго поколения полярность включения уже не соблюдается, поэтому безразлично, с какой стороны живой провод. фазность теперь соблюдается только в трёхфазных вилках.

Слева направо или сверху вниз. Фаза — ноль.

А когда утюг включаешь тоже фазность блюдишь?

раздница в том, что «ноль» может контачить с корпусом, и если не будет заземления то может немного потрясти током (как иногда бывает с российскими холодильниками) , а так да, коричневый — фаза, полосатый — земля. Если вилка какаято уникальная, т. е. ее можно включать только в одном положении (нельзя вертеть) то это имеет значение, если же нет — то и значения нет)

синий и коричневый подключай-зелёный-это земля (если у вас предйсмотреенно подключи к земле

Представьте, что у вас евровилка с проводом не в сторону, а прямая… Где тогда у вас будет правый штырек-а где левый? НЕ ЗАМОРАЧИВАЙТЕСЬ, это не суть важно .Главное защитный проводник правильно подключите, на центр. контакт

Ответы знатоков

Ээээ Товарищь, ты попал на трехфазную штуку!

380 вольт. 3 фазы и ноль.

Возможно, и можно подключить, но надо смотреть специалисту. Если вы с этим не знакомы-не стоит делать. Минимум-выбьет предохранители, максимум-спалите дом))

У обычной вилки четыре зубца, как правило. Так в чем же проблема? Каждому зубцу провод . Делов -то.

инструкция должна быть, или обращайтесь за консультацией в магазин..

черный на землю остальные — три фазы

I don’t give a f**k:

однозначно, скрутив провода по паре. но лучше б это делать под присмотром того, кто волокёт, куда в агрегате идут эти провода) но за трёхфазную канитель я не в курсе)

а какие там жилы в толк не возьму? если два нуля и две фазы скручивай нули с нулями фазу с фазой и делай вилку если базар идет за ток больше 220 то жил не хватает… Это китайцы ща поди такое мастерят?

3-к одному, 1-к одному. И в нос.

Действительно похоже попал на 380 В. Дома такое ( без танца с бубном )не включишь

. СИНИЙ-ноль . ЖЕЛТОЗЕЛЕНЫЙ-земля остальное хоть какого цвета хоть черного хоть серобурокозюльчатого ФАЗА или ФАЗЫ

переспросил бы тут с ЦВЕТОМ проводников. !

и моделью нагревателя, хоть инструкцию за тебя посмотреть и изучить, спалишь ведь.

Продзвони концы, и определишь!

желтый обычно используется для заземления. остальные два подключаешь к вилке.

ты что, смеёшься чтоли? ? третий провод на массу, ничего не соединяй сам, вызови мастера. сгорит машинка и проводка вся полетит, и всё что в сеть включено тоже

желтый заземление. на вилке под него предусмотрено место остальные без разницы на две оставшиеся клемы сажай

вилку выбрось нужна евровилка на 3 провода желтый земля у машинки есть схема подключения синий это ФАЗА

Желтый — земля, остальные к вилке в любом виде

ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) Провод «земли» — должен быть желто-зеленого цвета. В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения) , в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

НОЛЬ (НЕЙТРАЛЬ) Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

ФАЗА Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же белым. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Жёлтый -лишний. Коричневый и синий можно, как угодно подключать к вилке.

отрежь 10см этого провода и вместе с вилкой отнеси дяде электрику, попроси соединить, сделает-придёшь домой и подсоедини к остатку, провода заизолируй

А если там два желтых

Лучшие ответы

Жёлто-зелёный — заземлениеЧёрный (коричневый) — фазаСиний — ноль!Для танкистов! Фазу — к одному штырьку, ноль — к другому штырьку, заземление — к среднему контакту!

оплетка небось разных цветов, если нет воспользуйся тестером

три проводка разного цвета! какие цвета? черный или синий -земля два других без разницы!

черный-земля, 2 другие питание

Обычно -желто полосатый -это земля, а остальное впринципе без разницы, правда зазовые котлы и кажется стиралки требуют точной фазировки, но у них в паспортах всегда расписано что какого цвета.

белый- фаза, синий -нулевой, желтый-заземление, если перепутать то УЗО «устройство защитного отключения» (если установлено) будет выбивать,

на пальцах одно, а на самом деле у вас наверное другое…. надо вызванивать…

Скорее всего так: желтый есть заземление — к центральной клемме (к лепесткам) . Две другие жилы — на боковые контакты. Если этот провод идет от прибора, то проблем быть не должно. Если еще что-то — надо «прозванивать» индикатором или мультиметром. Так как можно и ошибиться — бывает всякое. Но если провод от прибора, то желтым скорее всего маркирована защитная («земля») жила. Один из двух других — фазный, другой — ноль. По цвету изоляции более точно сказать нельзя, т. к. некоторые электрики вопреки рекомендациям вешают фазу на какую угодно жилу.

Современные обозначения: синий — ноль, черный — фаза, желто-зеленый — защитный.

Как поменять вилку на проводе видео, фото, инструкция

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца). Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.
Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками. Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже

А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный

Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна. Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте. В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Видео урок по замене:

Как нужно менять евровилку своими руками?

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Простая технология замены

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

как подключить трехжильный провод к вилке видео Видео

Легкая инструкция по подключению вилки Постоянная ссылка — http://remo-blog.ru/e-lektrika/kak-podklyuchit-vilku-s-zazemleniem.html.

Компания»спец 96″ предлагает полный спектр электромонтажных и сантехнических работ: • Прокладка электропро…

Замена электровилки Экономьте с мобильным приложением AliExpress http://ali. pub/dgtka =============================== Вконтакте https://vk….

Как подключить вилку к проводу — нашли старый удлинитель, а на нём не оказалось вилки ), вот мы и подключили…

Нашел еще старый советский софит, однако там не оказалось вилки для подключения в розетку. Что ж это не проб…

Видеоуроки по электрике. Автор Геннадий Разживин http://www.razzhivin60.ru/

Синий, желто-зеленый, белый — что означает цвет провода? Какой изолентой изолировать фазу, землю и ноль в…

Цветовая маркировка проводов кабеля, её назначение. В данном видео я расскажу какие цвета проводов должны…

Должно быть установлено УЗО в линии . ( Иначе способ не работает ). Для начала определяют фазной провод пооче…

Как сделать удлинитель электрический или другими словами переноску. Для этого нужно выбрать достаточной…

Рассмотрим цветовую маркировку 3-х жильного кабеля. Больше информации вы найдете в бесплатных курсах «Элек…

Электрическая вилка: как подключить провод к вилке. Замена вилки была проделана, потому как старая вилка…

Как соединить проводку в розетке индукционной плиты Как установить дополнительное оборудование в этажном…

Как подключить кондиционер к электросети. Ставьте «лайк» и подписывайтесь на канал! Видео «Проводка в кварт…

http://rykinekruki.ru/videouroki/kak-podklyuchit-rozetku-zavershenie/ Как подключить розетку (это 3-ий видеоурок). Начало этой темы см.: 1)…

Как подключить провода к циркуляционному насосу для отопления. Перед тем, как установить циркуляционный…

КУПИТЬ — http://got.by/1nqqb5 / http://grbe.st/8fwjR2 Скидка — https://goo.gl/Fjtw3W Как подключить двойную розетку САМОСТОЯТЕЛЬНО! Как…

Чтобы самому сделать удлинитель необходимо сначала подключить вилку к проводу. Провод лучше брать ПВС,…

Маленькое видео для самостоятельного подключения электрического патрона к проводам . КАК ДЕЛАТЬ ДЕНЬГИ…

Лучшие ответы

Желто-зеленый это земля. Если у вас в розетке нет такого провода, то и подсоединять некуда. Остается два провода. А это дело техники

Серый и синий на штырьки, а жёлто-зелёный на земляной контакт, что по бокам вилки!

Если у вас дом не новый где евро проводка, то полосатый желто-зеленый можно откусить, это заземление. Серый и голубой сажайте на контакты вилки.

Как правило жёлто-зелёный это земля, но бывает и ошибаются иногда… (особенно если ремонтировал кто-нить) Тестером лучше прозвонить на всякий случай. Бережёного бог бережёт.

коричневый с синим это фаза и ноль, коричневый фаза, можно путать местами ничего страшного не произойдет, желтый с зеленой полосой заземление, все провода в разборной вилке имеют болты и заземляющий вв том числе .

Как подключить вилку к проводу: евровилка и старая вилка

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

1. Демонтируется старый корпус и разбирается.
2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Как своими руками поменять вилку для розетки на проводе

В квартирах, офисах и других помещениях используется большое количество электроприборов. Для функционирования техники требуется подключать ее к электросети, поэтому вопрос о том, как правильно поменять вилку на проводе, не теряет актуальности.

При необходимости установить новую вилку нужно предварительно изучить их классификацию. По конструктивным нюансам они практически не отличаются, и нужно обращать внимание на внешнее оформление. Наиболее распространенными являются разбирающиеся варианты благодаря повышенной функциональности и простоте демонтажа. У неразборных видов целостный корпус, и раскрутить его невозможно, поэтому придется обрезать шнур рядом с основанием.

На российском рынке производят вилки двух разновидностей со шнурами типа С, согласно установленному стандарту. На корпусе изделий указывают основные параметры, включая предельный уровень напряжения сети и величину тока.

Вилка с маркировкой С5 является альтернативой модели европейского образца СЕЕ 7-16 и создана для электрического тока с нагрузкой до 6А. Разновидность С5 обладает округлым штырем диаметром 4 мм. У данной вилки нет заземляющего элемента, а длина изоляции составляет 10 мм от начала корпуса.

Модель С6 используется в качестве альтернативы европейских вилок СЕЕ 7-17. Диаметр круглого штыря составляет 4,8 мм. Производятся вариации с заземляющим элементом и без него. Данная разновидность рассчитана на силу тока до 10А.

Конструкция и устройство

Устройство электровилок классифицируется на ряд категорий. С техническими параметрами, особенностями, достоинствами и отрицательными свойствами каждой разновидности следует ознакомиться детально.

Неразборная

Конструкции неразборных моделей всегда идентичные. Штыри закреплены с промежутком в 19 мм в планке, выполненной из пластмассы. Внутрь планки помещены проводящие детали. Планка имеет два выступа, предназначение которых заключается в обводе провода. Обвод имеет большое значение, поскольку предотвращает риск обрыва шнура вилки при значительном силовом воздействии.

В качестве дополнительной защиты штыри и шнур заливают переплавленной пластмассой. Это делает неразборный корпус герметичным и надежно удерживает внутри сетевой шнур.

Разборная трехполюсная

Современная бытовая техника оснащается разбирающимися трехполюсными вилками. Такие модели идеально подходят для ситуаций, когда требуется заменить целостный механизм, в котором обнаружена неисправность. Основное преимущество данной разновидности вилки заключается в хорошей пригодности к починке и возможности многоразовой эксплуатации после устранения поломки.

Конструкцию можно самостоятельно и без особых трудозатрат разобрать и закрепить на другом сетевом проводе.

Разборная С1-b

Модель С1-b проста в конструктивном исполнении, что значительно упрощает демонтаж. Вилка состоит из двух частей пластмассового корпуса, штырей из латуни, фиксирующих деталей и прижимной планки.

Разборная С6

Конструкция разновидности С6 также отличается простотой исполнения, но стоит учитывать, что существуют модификации как с заземляющим элементом, так и без него. Данные вилки созданы для использования на приборах с показателем мощности до 220 Вт. На штырях из латуни имеются контактные площадки со специальной резьбой для монтажа проводов. Сами штыри зафиксированы на нижней части вилки. Внутри корпуса может быть дополнительно установлен заземляющий элемент в виде полоски из латуни. Также разборная конструкция С6 оснащена планкой для прочной фиксации провода с заглушкой из пластика.

Основные неисправности

Если электроприбор перестал исправно функционировать, нужно провести комплексную диагностику и разобраться в причинах возникновения поломки. В перечень распространенных неисправностей входят:

1. Слабая фиксация частей корпуса. Если крепежный болт не затянут до упора, происходит нарушение контакта.
2. Обгорание проводки. Проблема может быть связана с коротким замыканием, и в данной ситуации требуется обрезать поврежденный участок и сделать новое крепление. С этой целью снимают изоляцию, зачищают провод и соединяют болтом.
3. Окисление контакта. Чтобы устранить последствия окисления, контакты зачищают ножом либо мелкозернистой наждачкой. Также можно срезать участок с дефектом и собрать новый контакт.
4. Нарушение контакта вилки и розетки. Соединение должны быть надежным и без зазоров. Также важно обеспечить совпадение диаметров ножек штепселя и отверстий розетки. Чтобы убедиться в отсутствии люфта, нужно вставить вилку в розетку и слегка покачать.
5. Перегруз вилки. Проблема возникает при использовании переходников, которые не предназначены на полученную нагрузку. Используя приборы с высокой мощностью, не рекомендуется использовать переходники.

Как правильно поменять

Процедура замены вилки зависит от конкретной разновидности. Выяснив модель и особенности конструкции, нужно изучить соответствующую инструкцию.

Во время работы важно соблюдать стандартные правила техники безопасности, чтобы предотвратить травмоопасные ситуации.

Перед заменой модели С1-b нужно правильно подготовить окончания проводов. Сначала обрезают шнур интервалом не более 5 см от начала корпуса вилки. Если в результате некачественного соединения вилка перегрелась, то изоляция рядом с корпусом станет жесткой и потребуется ее заменить. На окончаниях проводов формируют кольца, а затем на винты монтируют гроверы пружинного типа и шайбы с плоской поверхностью. Данную конструкцию соединяют с винтами.

Важно закрутить винты в штыри до предела, после чего можно подсоединять провод к следующему штырю. Монтаж проводят с помощью выступов в корпусе, помещая их в специальные выемки. К проводу прикладывают планку и крепежными винтами фиксируют на корпусе. Если изоляция получается тонкой, сверху рекомендуется зафиксировать резиновую либо альтернативную по материалу трубку, чтобы исключить истирание. В завершение остается скрепить части корпуса и закрутить винт.

Заменить вилку питания в г. Москва недорого

Цена договорная

Заменить вилку питания (см. фото). Более детально обсудим с потенциальным исполнителем. В предложениях указывайте цену за работу. Жду Ваших предложений!

Когда: , 22:59

Адрес: г. Москва

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

• Цена договорная

  Прочистить унитаз от засора

  Засорился туалет кошачим наполнителем

  Роман Д. улица Коммунаров, 2, Казань

• Цена договорная

  Покрасить металлическое подстолье

  Аккуратно покрасить тёмной матовой краской. Важно чтобы выглядело красиво как будто изначально такой цвет был.

  Антон жилой комплекс Грин Парк, Москва

• Цена договорная

  Заменить трубы на кухне, подключить посудомоечную машину…

  Заменить трубы на кухне, переставить смеситель, подключить посудомоечную машину

  М К. Боцманская улица, Санкт-Петербург

• Цена договорная

  Поклеить обои в квартире

  Нужно поклеить виниловые метровые обои и потолочный плинтус в двухкомнатной квартире площадью 90 кв.м. Площадь стен около 200 кв.м. Напишите цену за квадрат поклейки на подготовленные, прогрунтованные…

  Виктор Р. метро Бульвар Рокоссовского, Сокольническая линия, Москва, Россия

• Цена договорная

  Снять старое покрытие со стен

  Необходимо снять застаревшую масляную краску и шпаклевку со стен + потолок. Всего около 18 кв. м. Материал стен: бетон + кипсолит (сантехкабина). Аккуратно, чтобы не повредить стены и без пыли . В идеале…

  Алексей Ясеневая улица, 6, Москва, Россия

Кабель и вилка – неразлучная пара

Можете ли вы представить себе подключение бытового электроприбора не вилкой в розетку, а как-то иначе? За десятилетия эта технология дошла до своей кульминации и не требует никаких доработок сама по себе. Однако, анализируя печальную статистику по поражению электрическим током и возникновению пожаров, становится очевидно, что значительная часть таких трагедий неразрывно связана с неправильным подсоединением кабеля к вилке или эксплуатации пары «вилка – розетка».

Кабели электроприборов, как правило, оснащены собранными вилками, однако есть несколько нюансов их эксплуатации и замены. Да и бывает, что у прибора есть лишь клеммы, к которым нужно подключить кабель с вилкой, а чересчур «экономные», но некомпетентные покупатели решают сделать это самостоятельно. Иногда появившиеся повреждения в изоляции кабеля требуют его замены, и в этом случае также потребуется провести ремонтные работы.

Правильные и точные знания дадут возможность сделать это качественно и достичь безопасности, поэтому следует узнать как правильно подключать кабель к вилке, и что следует учесть при включении приборов в розетку.

Кабели для подключения электроприборов

На рынке кабельной продукции достаточно большой ассортимент кабелей, отлично работающих в бытовых условиях, вот некоторые из них: NYM, ПВС, КГ, традиционный ВВГ и многие другие.

1. Двух- или трёхжильный кабель. Будет правильно, если здание оборудовано защитным заземлением, тогда потребуются трёхжильные кабели. Если заземления нет, то достаточно двухжильных кабелей, но защита от утечек будет невозможна.

2. Выбор сечения шнура или кабеля для подключения электроприбора. Обычно, сечение подключаемого кабеля равно сечению электрической линии для его подключения, ни больше, ни меньше. Также важно учесть мощность подключаемого прибора. Ведь если мощность прибора или неполадки в нём вызовут большое значение тока, то отрезок кабеля (если брать меньшее сечение) от прибора к розетке будет явно перегружен. И наоборот, если сечение подключаемого кабеля больше, чем у линии, то перегруженной будет линия.

Простой пример: Линия сечением 2,5 мм кв., питающий кабель – 1,5 мм кв. При токе в линии до 25 А, скажем 24 А, линия в норме, да и стоящий на этой линии защитный автомат, тоже в нормальном режиме. А вот кабелю-«полторашке» этого тока достаточно, чтобы оплавить изоляцию за считаные минуты или даже секунды.

Какие вилки нам доступны

В мире их довольно много, но у нас есть четыре популярные позиции:

1. Тип С (по нашему ГОСТу 7396.1-89), вилки неразборные, снабжённые шнурами или кабелями и уже подключённые к приборам.

Не ремонтопригодные, а только заменяемые на разборные.

2. Тип С5 (аналог европейским CEE 7/16), с круглыми штырями диаметром 4 мм, изолированными на 10 мм от корпуса самой вилки.

 Без заземляющих контактов, рассчитаны на мощность подключаемого  прибора до 1 300 Вт, что эквивалентно току до 6 А.

3. Тип C6 (аналог европейским CEE 7/17), по-нашенски «евровилка», с круглыми штырями диаметром 4,8 мм.

Могут быть снабжены заземляющим штырём или без штыря. Рассчитаны на мощность подключаемого  прибора до 2 000 Вт, что эквивалентно току до 10 А.

4. Тип C1-b, разборные с круглыми штырями диаметром 4 мм, рассчитаны на мощность подключаемого  прибора до 1 300 Вт, что эквивалентно току до 6 А.

Особенности неразборной вилки

Во всех случаях, в таких вилках токопроводящие штыри соединены опрессовкой или пайкой к проводам и снабжены 2-мя обводными выступами для защиты шнура или кабеля от обрыва при использовании.

Предупреждение: Не отключайте вилку из розетки за провод, а так: одна рука берёт корпус вилки (корпус, а не шнур), а вторая – придерживает розетку. Это же правило применимо и к другим видам вилок.

Правильное подключение вилки к кабелю

Правило №1. Неразборные вилки выбрасываются, а не «приклеиваются» на…

Правило №2. В разборных вилках для подключения кабеля применён обжим (что в согласии с ПУЭ), но ваша задача – получить качественный контакт. Достичь этого можно, если залудить обжимаемые концы.

1. Присоединение проводов к вилке типа C1-b.

• Не подсекая жил снимите изоляцию с проводов на 20-25 мм.
• Сформируйте колечки вокруг обжимных винтов вилки, а оставшийся нахлёст накрутите вокруг  зачищенного основания.
• Сняв готовое колечко, залудите его, но не допуская перегрева (оплавления изоляции).
• Снова оденьте облуженные колечки на винты и зажмите их в штыри до упора, но не срывая резьбу.
• Вставьте готовые штыри с проводами в их посадочные углубления.
• Отходящий провод в его изоляции, но без усилия прижмите специальной изолирующей планкой через изоляцию к корпусу, не повреждая наружную кабельную оболочку.
• Соединив половинки корпуса, плотно стяните их винтом и гайкой.

2. Присоединение проводов к вилке типа C5 и С6.

Всё практически также, но без колечек, так как в евровилках есть удобные клеммы. Провод сечением 2,5 мм кв. следует зачистить до 8-10, а а 1,5 мм кв. – до 14-20 мм, так как «полторашку» лучше после зачистки сложить вдвое и, скрутив, вставить в отверстие клеммы. Хотя качество контакта достаточно хорошее, лучше, если изредка поджимать винты в клеммах.

Правило №3. Не изобретайте велосипед, пытаясь подключить хоть куда-то третий проводник, если нет заземления. Просто оставляйте его незачищенным как резерв, для случая обрыва одной из жил.

Какая вилка надёжнее: литая или разборная?

Ответ на этот вопрос лишь один: если это не совсем халтурное изделие, то литая неразборная вилка лучше.

И вот почему: соединение проводников и штырей осуществляется на производстве точечной сваркой, пайком и лишь крайне редко обжимом. В любом случае, последующее герметичное литьё корпуса из ПВХ пластика надёжно защищает контакты от окисления, влаги и механических повреждений на длительный срок.

У литых вилок есть только один недостаток: как ни защищай то место, где кабель входит в вилку, но со временем провод может оборваться… И чем чаще пользуетесь переносным прибором, феном, плойкой, бритвой и т.д., тем чаще и обрывы. Но стоит рвать волосы, ведь если прибор не на гарантии, то, пользуясь описанием выше, можно обрезать в месте разрыва кабель и подсоединить новую, качественную разборную вилку.

Розетка для электроплиты: подключение силового устройства

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.

Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм². Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.

Для однофазной сети используется трехжильный провод сечением 6 мм², а для трехфазной – пятижильный, но с меньшим сечением.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

• под мойкой;
• за стиральной машинкой;
• посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Подробнее о схеме расположения кухонных розеток можно узнать .

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.

Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному. Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

При необходимости переноса розетки, советуем ознакомиться со .

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

• однофазное;
• двухфазное;
• трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм², отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап – подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное – соблюдать технику безопасности во время работ.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.

Переделываем китайские БП под европейскую вилку «по уму»

В прошлом «обзоре» переходников меня подвергли жесткой критике, сказав что переходники — это плохо и мы все умрём, а нужно исключительно выковыривать из БП оригинальные штыри и припаивать там внутри провод с вилкой. Предлагались и другие решения, от которых хотелось заплакать и поскорее развидеть

или сделать как-то так

потому что всё ЭТО — как минимум неэстетично, а то и не более безопасно, чем те переходники.

Дополнительная информация

Так что будем лепить из овна и палок эстетичное и безопасное решение по переделке китайской несъемной вилки БП на европейский стандарт.

Ну и сразу дисклеймер: несомненно, если есть возможность заменить на БП вилку — нужно менять вилку. Несомненно, подавляющее большинство китайских БП — крайне низкого качества и лучше не переделывать, а сразу выбросить. Несомненно, любые работы с сетью 220В и устройствами в неё подключаемыми требуют определенных знаний и умений, а несоблюдение ТБ приводит к смерти. Что я еще забыл? Вроде ничего критичного. А, хотя нет. PLA и ABS пластик наверняка горюч более чем положено по нормативам. Поэтому, если переделанный БП загорится — мы все таки умрём. Впрочем, даже самые качественные переходники, судя по обзорам, вполне успешно поддерживают горение.

Для начала нам понадобятся штыри от обычной советской вилки. Я нашел пару старых ломаных вилок и благополучно извлёк штыри оттуда, потому что таких же новых у меня нет, а штыри есть, хоть и выглядят не очень эстетично.

Блоков питания я нашел два — сяоми и какой-то китай-китай чисто для примера.

Начнем с сяоми. Сверлим в каждом штыре вилки отверстия 2.5мм и нарезаем в крайнем резьбу М3. Штыри от советской вилки рассверливаем сверлом 3мм, чтобы иметь возможность закрутить винты снаружи.

В китайском-китайском БП отверстия уже есть, резьбу М3 там не нарежешь, значит придется прикручивать винтами изнутри.

Дополнительные отверстия нужны чтобы советские круглые штыри не прокручивались на винтах, а более-менее жестко фиксировались на китайской вилке. Крепить желательно с использованием гроверов, чтобы исключить раскручивание всей конструкции от вибрации. В идеале нужно после скручивания винтами сварить контактной сверкой и сверху обпаять. Можно затянуть в термоусадку. Не забываем также о возможном образовании гальванической пары — если металлы у штырей разные.

Далее печатаем на принтере вот такие штуки

Модели тут , можете подкрутить под свои нужды. Отверстия сделаны ровно 4мм, так что нужно пройтись сверлышком, дабы на штыри вилки надевалось с натягом. Печатать естессно с заполнением 100%, для пущей электробезопасности. Ну и приклеить к корпусу суперклеем.

Результаты.

На рабочем месте:

Подытожим: данное решение, несомненно, гораздо сложнее в реализации чем переходник и требует, в частности, 3д принтера. Данное решение также гораздо надежнее чем среднестатистический переходник, а также безопаснее чем большинство виденных мной переделок. При этом в результате мы имеем кроме надежного и безопасного соединения — еще и вполне законченный и эстетичный внешний вид и совместимость с розетками с заземлением.

Несомненно, можно сказать что проще купить новый БП, чем 3д принтер для переделки старого. Но и принтер-то покупается не только для переделки БП.

Затраты на установку электрической розетки на 2021 год (GFCI, 220 В, 240 В)

Цены по типу розетки

Самым большим фактором в цене установки электрической розетки является выбранный вами тип, который будет варьироваться от $ 3 до $ 50 . Большинство электриков включают эту стоимость в общую стоимость проекта. Если у домовладельца уже есть материалы или требуется специальный блок, электрик взимает плату только за установку.

Стандартные розетки на 120 В обычно находятся на нижнем конце спектра по цене от от 3 до 5 долларов за каждую .Эти 15-амперные блоки, используемые с 1950-х годов, также могут питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, способные выдерживать колебания.

Стандартный 15-амперный, 120 В с двумя портами USB стоит от 13 до 22 долларов . Наличие USB-портов в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к стене для зарядки.

Сравнение с двумя контактами и тремя контактами

Стандартные блоки доступны с двумя или тремя контактами.Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона от $ 3 до $ 5 . Версии с тремя контактами будут на более высоком уровне.

Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь. В старых домах часто есть двухконтактные розетки.

Трехконтактный блок также включает в себя «заземляющий» провод, который подключается к земле для отвода неиспользованной энергии. В приборах с металлическим корпусом или металлических источниках питания, таких как микроволновые печи и компьютеры, металл подключается непосредственно к заземляющему контакту на шнуре питания.Если провод ослаблен, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. В современных домах такие розетки обычно есть.

220 В, 240 В и 250 В

Стандартные версии с более высоким напряжением также находятся в более низком ценовом диапазоне. Раньше электрики могли предложить розетки как на 220 В, так и на 240 В. Сейчас большинство из них имеет напряжение 250 В.

Для тяжелых бытовых приборов, таких как электрические сушилки для одежды и духовки, обычно требуются эти устройства с более высоким напряжением. Точная цена будет зависеть от типа прибора и требуемой силы тока.

Цена на розетку с высоким напряжением 250

Сила тока	Тип розетки	Стоимость
20	Прямой нож, узкий корпус	12 — 18 долларов США
30	Сушилка	10–12 долларов
30	Сушилка для поверхностного монтажа	Около 12 долларов
50	Диапазоны	10–20 долларов

GFCI

Цепь замыкания на землю Розетки для прерывателей (GFCI) для кухонь, ванных комнат или любых других мест рядом с водой или влажностью обычно немного дороже — от 7 до 25 долларов за штуку .Точные затраты зависят от качества и стиля, потому что все блоки GFCI работают одинаково.

Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый «нейтральный» слот на устройстве немного больше правого «горячего» слота. Яма — это «земля». Когда прибор работает правильно, вся вырабатываемая электроэнергия перетекает из «горячего» в «нейтральное».

В отличие от стандартного устройства, этот тип контролирует величину протекающего тока.Дисбаланс величиной всего 4 миллиампер отключит цепь всего за одну тридцатую долю секунды.

Кабельная / коаксиальная настенная пластина

Средняя стоимость коаксиальной настенной пластины составляет около $ 5 . Обычно их устанавливает телефон, телевизор или интернет-провайдер, а не электрик.

Напольные розетки

Коробочные комплекты стоят от до 30–50 долларов за штуку . Вы можете наступить на емкость или подвергнуть ее воздействию воды при мытье пола. Для обеспечения безопасности и долговечности для них требуется одобренный узел, состоящий из:

• металлической коробки
• прокладки
• специальной розетки
• прочной крышки
• влагонепроницаемой крышки

умных розеток

проводных интеллектуальных розеток варьируются от 25 до 50 долларов за штуку .Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный концентратор управления, который подключает устройство к Интернету и / или разрешает голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество.

Домовладельцы могут купить съемные смарт-модели за от 15 до 40 долларов в Интернете или в крупных магазинах бытовой техники. Автономные вилки, удлинители и переключатели предлагают многие из преимуществ проводных версий, но их можно просто вставить в существующие блоки.

Наймите электрика для установки вашей розетки

Средние затраты на установку новых электрических розеток

Профессиональный электрик взимает в среднем 55 долларов США в час , но оплата труда может варьироваться от 40 долларов США до 100 долларов США в час .Опытный профессионал может заменить до дюжины за час, а установка одного нового может занять от до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала.

Новое строительство и ремонт всего дома

Электрики обычно заряжают от розетки для новых домов или ремонта всего дома вместо почасовой оплаты. Электрик установит цену за каждую розетку в зависимости от рабочей силы и материалов и умножит ее на общее количество розеток в доме.

Он или она установит цену на установку специальных предметов отдельно. Стоимость установки осветительных приборов и вытяжных вентиляторов в ванной будет включать в себя материалы и рабочую силу. Цена на установку предметов, предоставленная домовладельцем, будет только трудозатратной.

Добавление розеток на полу и в стене

Установка на полу или потолке позволяет домовладельцам получать доступ к электричеству из середины комнаты, предотвращая необходимость прокладки опасных, неприглядных шнуров от стены. Почасовая оплата труда по установке этих розеток будет такой же.

Однако есть некоторые факторы, которые могут увеличить затраты на установку из-за увеличения времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над недостроенными подвалами или полами. Точно так же потолки под полом потребуют большего ухода, чем потолки под чердаком.

Местоположение

В некоторых местах в вашем доме могут потребоваться сверхмощные устройства или устройства GFCI, установка которых будет стоить немного дороже из-за цены самого устройства и необходимых навыков.Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI.

Сушилки или другое оборудование

Сверхмощные розетки на 250 В для осушителей, холодильников, кондиционеров, кухонных плит и других приборов стоят дороже, чем установка стандартных блоков на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, проконсультируйтесь с профессионалом.

Существующая проводка

Вам нужно будет увидеть, нужно ли вам установить новую проводку для подключения к вашей новой розетке, что увеличит цену, взимаемую электриком.Вам также необходимо убедиться, что новый блок не будет потреблять слишком много энергии от одной цепи. Если это так, требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть необходимые дополнительные работы в предложении по проекту.

Розетки с защитой от детей

Распространенная проблема с электрическими розетками — защитить их от детей, когда они будут присутствовать. Это будет дополнительным расходом к стоимости установки, но он повысит безопасность и добавит вам спокойствия.Цена на это не должна сильно превышать средний тариф электрика.

Емкости с защитой от взлома (TR) примерно на на 50 центов больше, чем на , чем традиционные емкости. Блоки TR оснащены подпружиненными крышками розеток. Когда вы прикладываете одинаковое давление к обеим сторонам, крышки открываются. Когда вы прикладываете давление только к одной стороне, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует единиц TR в новом строительстве.

Проконсультируйтесь с электриком, чтобы защитить ваши розетки от детей.

Установка розетки GFCI

Установка или замена розетки GFCI будет стоить примерно столько же, как и установка стандартной розетки, за исключением цены самого устройства.Однако электрический кодекс требует, чтобы розетки в тех частях дома, где присутствует вода или влага, были защищены от GFCI. В некоторых случаях розетка должна питаться от цепи на 20 А, что также может повлиять на общую стоимость проекта.

Требования GFCI

Комната	Требования кода	Возможные дополнительные расходы
Ванная комната	Для розеток требуется 20-амперная цепь. Розетки нуждаются в защите GFCI.	Дополнительная сила тока электрической панели и розетки GFCI
Кухня	По крайней мере две цепи малой бытовой техники на 20 А для столешницы Розетки в пределах 6 футов от раковины должны иметь защиту GFCI.	Дополнительная электрическая панель и розетки GFCI
Прачечная	По крайней мере одна 20-амперная цепь для общей розетки стиральной машины / сушилки для газа. Для электрических сушилок требуется отдельная цепь на 30 А и 240 В, соединенная четырьмя проводниками. Все розетки нуждаются в защите GFCI	Дополнительная электрическая панель и розетки GFCI
Гараж	Требуется как минимум одна розетка, в том числе по одной для каждого места в автомобиле. Все розетки нуждаются в защите GFCI.	Дополнительные розетки и розетки GFCI

Замена розетки

Замена и ремонт обычно несложны для лицензированного, опытного профессионала.Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта.

Замена проводки

В некоторых случаях неисправная розетка может указывать на более серьезную общую проблему с проводкой в ​​вашем доме. В этом случае ваш небольшой ремонтный проект может превратиться в более сложное и дорогое предприятие.

• Переналадка: 540 долларов на 2100 долларов . Зависит от проекта и необходимого количества часов
• Замена сервисной панели: от 1300 до 3000 долларов США , включая материалы, для модернизации до панели на 200 А для повышения электрических потребностей
• Открытие стен и проводов: от 3500 до 8000 долларов .Добавлена ​​стоимость открытия и ремонта стен
• Открытый грунт: посоветуйтесь с профессионалом . Это может быть простое решение или может потребоваться дополнительное время для поиска проблемы.

Обновление

Обновление может повысить безопасность и удобство для домовладельца. Будущие родители могут рассмотреть вопрос о переходе на единицы TR. Владельцы старых домов могут захотеть заменить двухконтактные розетки на заземленные трехконтактные.

Технологически ориентированные домовладельцы могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии.Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом.

Переход с 2-контактных на 3

Распространенный проект — превратить ваши стандартные 2-контактные розетки в 3-контактные. Если у вас есть блок предохранителей с заземлением, опытный профессионал может заменить розетку примерно за полчаса общей стоимостью от $ 20 до $ 50 . Если электрик должен заземлить блок предохранителей или обновить панель, стоимость проекта вырастет. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену.

Перемещение торговой точки

В рамках этого проекта может стоить от 25 до 300 долларов и . Выбранный вами тип повлияет на материальные затраты. Состояние стен будет самым большим фактором затрат, когда дело доходит до рабочей силы. Работа с оголенными стенами без гипсокартона и изоляции требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, увеличивая общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки.

Проконсультируйтесь со специалистом при перемещении или замене розеток

DIY vs.Аренда Pro

Если вам нужно установить розетку, вам нужно будет найти для этого авторитетного лицензированного электрика. Некоторые более мелкие электрические работы могут показаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой серьезную угрозу электробезопасности. Профессионал также должен знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Убедитесь, что все в соответствии с кодом, избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи.

Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика.Вы можете сэкономить деньги, позаботившись обо всех ваших электрических потребностях сразу. В целом открытие новых торговых точек — доступная работа по сравнению с другими домашними проектами.

Объединение установок

Один из самых простых способов снизить среднюю скорость работы электрика — объединить несколько электромонтажных работ одновременно, поскольку профессионалы обычно заряжают почасовой тариф. Определите, есть ли другие комнаты, в которых возникли проблемы из-за слишком малого количества розеток, и поговорите со своим электриком до того, как он или она приедет к вам домой.

Наймите электрика для установки розетки

Как заменить розетку

Каждый год тысячи домашних пожаров вызваны плохой электропроводкой. В некоторых из этих случаев виновником является неисправная или сломанная розетка, поэтому так важно периодически проверять вашу. Определить, нуждается ли розетка в замене, несложно.

Во-первых, обратите внимание на визуальные подсказки: если лицевая сторона розетки выглядит обгоревшей или имеет следы ожогов, вероятно, пора ее поменять.Иногда нет визуальных подсказок, скорее, розетка не может плотно удерживать вилку, она искры или лампа мерцает. Конечно, иногда просто не получается. Любой из них свидетельствует о том, что розетку необходимо заменить. Сменить розетку несложно, но совершенно необходимо выполнить определенные действия, чтобы оставаться в безопасности.

1. Отключите питание цепи — вы можете сделать это, разместив автоматический выключатель в монтажной коробке. Рекомендуется наклеить кусок ленты с надписью «Do Not Touch» на монтажную коробку, чтобы гарантировать, что никто другой не включит схему.


2. Снимите крышку и проверьте питание. После того, как вы удалите крышку, вам нужно будет проверить питание с помощью тестера цепей, чтобы убедиться, что питание действительно отключено. (Вы также можете оставить лампу или радио подключенными.) Если тестер показывает, что питание отключено, переходите к шагу 3. Если питание все еще включено, не продолжайте.


3. Отвинтите электрическую розетку и потяните ее вперед из распределительной коробки, чтобы обнажить проводку: Не обрезайте провода.Потяните его вперед, не снимая проводов. Возможно, вы захотите еще раз проверить питание с помощью тестера цепей.
4. После снятия розетки можно снимать провода. Но не перерезайте провода, если провода выходят за пределы настенной коробки менее чем на 3 дюйма.

5. Если провода подлежат ремонту, то есть не изношены и не обуглены, можно открутить провода и снять поврежденную розетку. Обязательно снимайте провода в следующем порядке:

   Черный: (это «горячий» провод).Ослабьте винт, повернув его против часовой стрелки. Повторите шаг с белым (нейтральным) проводом, затем, наконец, удалите зеленый (заземляющий) провод.

6. Присоедините новую розетку. Здесь важно знать, какие провода к какому винту подключаются:

   Черный провод: вставьте его в отверстие с помощью латунного винта
   Белый провод: вставьте в отверстие с помощью серебряного винта
   Зеленый провод: вставьте его в отверстие с помощью зеленого винта
   Электрики имеют маленькая поговорка, которая звучит так: «Черный к латуни и зеленый к земле.”

7. Перед установкой новой розетки обязательно оберните провода изолентой, чтобы предотвратить искрение. Теперь вы готовы к установке и тестированию. Осторожно заправьте провода обратно в розетку — обязательно устанавливайте коробку нейтральной стороной вверх, чтобы гарантировать, что если что-то упадет на розетку, то попадет в нейтральную сторону и предотвратит искривление. Теперь прикрутите его на место и накройте лицевой панелью.


8. Теперь вы готовы снова включить питание на монтажной коробке.Проверьте розетку в последний раз, нажав «тестовую кнопку» в центре розетки. Если кнопка сброса выскочила, розетка активна и работает.

Поскольку розетки приходят в негодность со временем или из-за постоянного использования, всегда полезно проверять розетки в вашем доме, чтобы убедиться, что они работают правильно, каждые полгода. Если у вас есть какие-либо сомнения или опасения по поводу замены розетки, не стесняйтесь вызывать квалифицированного электрика, так как такая работа может быть опасной.

Как подключить и установить электрическую розетку | HowToSpecialist

Эта статья о , как подключить и установить электрическую розетку .Вообще говоря, на рынке существует много типов розеток в зависимости от географического региона. Электрические розетки различаются по форме, размеру и типу подключения. В Европе наиболее распространенной электрической розеткой является так называемая розетка Schuko, а в Северной Америке стандартная розетка — NEMA 5-15 с двумя плоскими параллельными ножками и заземляющим ножом.

Тем не менее существует универсальная классификация розеток: заземленные и незаземленные. Однако в этой статье мы покажем вам, как подключить и установить розетку Schuko в пошаговом проекте своими руками.

Для установки розетки Schuko необходимо следующее:

Материалы:

инструментов:

• защитные перчатки
• защитные очки
• универсальный нож
• рулетка
• плоскогубцы
• отвертка
• тестер напряжения

Советы:

• отключите питание всех цепей вашего дома
• , прежде чем прикасаться к любому проводу, используйте тестер напряжения на каждом проводе розетки, чтобы убедиться, что питание отключено.
• установка розетки — непростая задача, поэтому, если вы не хотите брать на себя риски, лучше нанять сертифицированного специалиста

Как подключить розетку Schuko

Выключение питания

Первое, что вам нужно сделать, это выключить питание .Некоторые люди считают, что безопасно отключать только цепь, к которой вы подключаете и устанавливаете розетку, но мы настоятельно рекомендуем вам отключить питание всех цепей в вашем доме, поскольку вы никогда не будете слишком активны при работе с электричество.

Затем используйте тестер напряжения на каждом проводе, чтобы убедиться, что к ним безопасно прикасаться. Опять же, мы всегда должны проверять несколько раз, прежде чем прикасаться к электрическим проводам.

Очистка стыка от краски и гипсокартона

Следующим шагом проекта является очистка распределительной коробки от краски, остатков или грязи гипсокартона с помощью плоскогубцев.Убедитесь, что вы удалили все материалы, которые находятся в стыке или поверх резьбовых отверстий распределительной коробки. Эта операция важна, особенно если вы имеете дело с новостройкой или перекрашенной комнатой.

Однако, даже если вы заменяете старую розетку, лучше оценить распределительную коробку, чтобы убедиться, что новая электрическая розетка может быть установлена ​​и правильно выровнена.

Розетка Schuko

На этом изображении вы можете увидеть электрическую розетку, которую мы подключим и установим в месте соединения.Многим из вас это может показаться странным, так как это типичная европейская розетка под названием Schuko , которая представляет собой заземленную розетку.

Это очень безопасная электрическая розетка, так как она заземлена и используется во всех новых домах в Германии и в большинстве стран ЕС.

Разборка шуко розетки

После того, как вы купили подходящую розетку, вам нужно разобрать розетку с помощью отвертки. Эта операция очень важна, так как вы подключите электрические провода к внутренней части розетки.

Затем отверткой отверните все винты на крышке гнезда.

Умный наконечник: поверните отвертку против часовой стрелки.

Детали розеток Schuko

Если вы правильно выполнили предыдущую операцию, так должна выглядеть ваша розетка; у вас должно получиться две основные части: розетка и ее крышка.

Основная розетка — это компонент, который нам понадобится на следующих этапах, поэтому вы можете оставить крышку в стороне на некоторое время, пока мы не закончим подключать розетку Schuko.

Умный наконечник: оставьте винты в выпускной крышке, чтобы не потерять их.

Обрезка электрических проводов до нужного размера

Теперь, когда мы разобрали электрическую розетку, пора приступить к подключению розетки. Следовательно, используйте плоскогубцы, чтобы отрезать провода на расстоянии около 7 дюймов / 15 см от стены.

Этой длины должно быть достаточно, чтобы можно было подключить розетку, но в то же время, чтобы она без труда поместилась внутри распределительной коробки.Помните, что не следует оставлять провода слишком длинными, так как они могут не поместиться в распределительной коробке, и вам придется повторить операцию.

Установка электропровода в розетку

Убедившись, что провода обрезаны до нужного размера, мы перешли к следующему шагу. Впоследствии мы использовали плоскогубцы, чтобы снять примерно 2,5 см изоляции проводов.

Умный наконечник: Самый простой и эффективный метод снятия изоляции — это использовать устройства для зачистки проводов.Кроме того, вы должны выбрать правильный размер провода на щупе для зачистки.

Зачистка внешней оболочки проводов

Затем с помощью плоскогубцев согните концы проводов в форме буквы L (или буквы буквы С, если розетка имеет другую систему блокировки), как показано на рисунке.

Однако вы, наверное, заметили, что провода окрашены по-разному: коричневый провод — фаза, синий провод — нейтраль, а зелено-желтый провод — заземление. Код цвета для электромобилей отличается от страны к стране.

Каждый из этих проводов должен быть вставлен в определенный слот розетки.

Установка фазного провода (коричневый) сбоку от розетки

Следовательно, заземляющий провод должен быть проложен посередине розетки, обычно в нижней части розетки.

Нейтральное соединение может отличаться в зависимости от марки или типа розетки, но в нашем случае мы могли бы установить нейтральный провод слева или справа от розетки.После того, как вы поместите конец провода в нужное место, зафиксируйте его в этом положении, ввернув винт.

Фазный провод должен быть подсоединен на стороне, противоположной нейтральному соединению, а затем зафиксирован таким же образом.

Как установить розетку Schuko

Установка розетки в распределительную коробку

После того, как вы подключили розетку, вам следует согнуть провода, чтобы они точно вошли в распределительную коробку. После этого аккуратно вставьте выход в коробку, чтобы в первую очередь проверить, достаточно ли у розетки места для фиксации.

Если проблем нет, можно неплотно закрепить розетку в распределительной коробке винтами. Причина, по которой вы не должны закрывать его слишком плотно, заключается в том, что мы должны убедиться, что розетка хорошо выровнена.

С помощью лазерного уровня выровнять розетку

Для того, чтобы выровнять электрическую розетку, мы обычно используем лазерный уровень, но вы также можете использовать спиртовой уровень, это только немного усложнит процесс, особенно для начинающих.

Убедитесь, что лазерный уровень установлен правильно, и проверьте, выровнено ли выходное отверстие.Если вы заметили, что выпускное отверстие неровно, отвинтите его и затем отрегулируйте его положение, пока оно не станет правильным. После этого снова закрепите его в распределительной коробке, закрутив винты по часовой стрелке.

Установка выходной крышки

Одним из последних шагов является закрепление выходной крышки на стене. К счастью, эта операция проста и требует не более нескольких минут.

Просто установите крышку на розетку и закрепите винтами.

Умный наконечник: вам также следует использовать лазерный уровень, чтобы убедиться, что крышка установлена ​​вертикально.

Крепление выходной крышки винтами

С помощью отвертки прикрепите крышку к выходу по часовой стрелке. Будьте осторожны и не затягивайте винты слишком сильно, так как вы можете повредить крышку (она может треснуть).

После того, как вы закончили установку розетки , просто подойдите к электрической панели и включите питание. Используйте тестер, чтобы убедиться, что у вас правильное напряжение от фазы до нейронной сети и от фазы до земли.Кроме того, проверьте напряжение между землей между землей и нейтралью — оно должно быть [0-1].

Спасибо, что прочитали нашу статью о , как установить электрический вывод , и мы рекомендуем ознакомиться с остальными нашими проектами. Не забудьте поделиться своими статьями с друзьями в Twitter, Facebook и Google Plus.

Связанные проекты:

Как подключить и установить выключатель света

Как заменить электрические шнуры и вилки

Обзор работы электрических шнуров и вилок, а также инструкции по их замене

Возраст и интенсивное использование могут сказаться на электроприборах, шнурах и вилках ламп.Часто жертвами становятся шнуры и розетки от бытовых приборов, которыми вы часто пользуетесь, например, от утюгов и фенов; те, которые у вас есть давно, например тостеры, лампы и холодильники; и старинные модели, электрические системы которых просто изнашиваются.

Типы шнуров и вилок

Есть несколько типов электрических шнуров. Тип обычно можно определить по типу изоляции:

• Лампы и светильники имеют формованные пластиковые шнуры.

• В обогревателях обычно используются неопреновые, хлопковые или плетеные вискозные шнуры..

• Электроинструменты имеют закругленные пластиковые шнуры.

• Пылесосы обычно имеют ребристый пластиковый шнур.

Если вы покупаете новый шнур для прибора, убедитесь, что вы приобрели шнур подходящего типа для данного типа прибора.

Типы электрических шнуров и вилок

Три основных типа вилок: саморегулирующиеся, винтовые и трехконтактные.

В светильниках и мелкой бытовой технике чаще всего используются самоподключенные вилки. Штыри зажимают провода шнура, обеспечивая автоматическое соединение.Однако эти вилки не соответствуют стандартам Национального электрического кодекса.

С помощью заглушек с винтовыми клеммами провода крепятся к винтам внутри корпуса шнура; вилки этого типа обычно используются в более старых приборах. Более старые винтовые клеммы часто имеют съемный изолирующий диск, закрывающий клеммы и провода. Новые вилки имеют жесткие изолирующие перегородки.

Трехконтактные вилки используются для более крупных бытовых приборов, таких как стиральные машины, сушилки, холодильники и электроинструменты, и включают вилку, заземляющую прибор.Планируя, где вы собираетесь разместить большой прибор, убедитесь, что у вас есть розетка подходящего типа, или запланируйте ее установку.

О шнурах и вилках

Поврежденные шнуры или вилки могут быть чрезвычайно опасными. Они могут вызвать искрение или дым, вызывая пожар. Если вы видите искрение в шнуре или вилке, немедленно отключите прибор от электросети и на всякий случай отключите питание от розетки. Дайте вилке немного остыть, а затем проверьте вилку, шнур и розетку, чтобы убедиться, что они не повреждены.Если прибор поврежден, отнесите его в магазин для ремонта или купите новый. Если розетка повреждена, отремонтируйте или замените ее.

Эта сверхпрочная заглушка крепится винтами.

Отсоедините и замените вилку сразу же, если она треснула или изменила цвет, если она теплая, когда прибор включен, или если у нее сильно согнутые контакты.

Для замены шнуров и вилок на приборе на 240 В, таком как сушилка или другое крупное устройство, приобретите шнур с косичкой с приваренной к нему вилкой.Если шнур или устройство не имеют цветовой кодировки, сначала прикрепите центральный провод кабеля к центральному винту клеммы на устройстве, а затем подсоедините оставшиеся провода к другим винтам клеммы.

Замена электрических шнуров

Заменить шнур лампы очень просто. Просто отсоедините старый шнур и перережьте его кусачками на несколько дюймов ниже нижней части лампы. Прикрепите к ней новый шнур изолентой, а затем протяните новый шнур через шток лампы, вытащив старый шнур сверху.Снимите ленту со шнуров и выбросьте старый шнур.

Самый простой способ заменить шнур лампы — это отрезать его, затем зачистить, подсоединить и прикрепить к нему сменный шнур. Вставьте отремонтированную часть внутрь приспособления.

Если шнур питания неисправен, его всегда следует заменять; никогда не пытайтесь его отремонтировать. Если вы сможете разобрать прибор, чтобы увидеть, как подключен шнур, возможно, вы сможете справиться с этой работой самостоятельно (сначала обязательно отключите прибор от сети). В противном случае вызовите специалиста по ремонту бытовой техники.

Обратите внимание, что большинство новых вилок являются «поляризованными» — одна пластина вилки шире другой. При замене этого типа обязательно отметьте сторону провода, которая идет к более широкому лезвию (вы можете использовать кусок ленты), чтобы вы могли соответствующим образом сопоставить свой новый провод.

Большинство шнуров крепятся к прибору с помощью устройства снятия натяжения, петель или зажима, который необходимо снять. Для винтовых соединений без пайки отвинтите клеммные винты, удерживающие шнур, и вверните на его место новый шнур.

Провода шнура, которые скручены вместе и закреплены гайками, легко открутить — просто снимите гайки, раскрутите провода и повторите процесс в обратном порядке с новым шнуром (снимите 1/2 дюйма изоляции с концов проводов).

Если концы шнура припаяны к клеммам, и вы знаете технику пайки, вы можете удалить старый шнур и припаять новый к клеммам. В противном случае доверьте эту работу мастеру по ремонту бытовой техники.

При замене шнура обязательно используйте идентичную замену; возьмите неисправный шнур с собой в хозяйственный магазин или в компанию, занимающуюся электроснабжением, чтобы найти совпадение.

Получите предварительно протестированную локальную электрическую проводку Pro

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 работ по благоустройству дома книги и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Электрическая розетка не работает? 6 домашних решений (и когда звонить профессионалу)

Фото: istockphoto.com

В: Когда я подключил зарядное устройство сотового телефона к кухонной розетке, мой телефон не начал заряжаться, как обычно — скорее, казалось, что эта электрическая розетка не работает. Я, конечно, мог бы зарядить его в другом месте, но у нас уже очень мало розеток в этом месте. Могу я что-нибудь сделать, чтобы починить розетку самостоятельно? Или мне вызвать электрика?

A: Хотя есть вероятность, что вам придется пригласить электрика, во многих случаях проблема, связанная с неработающей розеткой, может быть легко решена домовладельцем.Мы поможем вам устранить проблему, рассмотрев наиболее распространенные причины и решения, начиная с тех, которые вы можете исправить самостоятельно.

Во-первых, небольшое примечание по розеткам: вертикальные щели в розетке называются «ставнями», а небольшое отверстие под каждым комплектом ставен — «землей». Большинство розеток подходят для вилок с 2 или 3 контактами. Если в вашем доме старая проводка, третьего отверстия («земли») может не быть. Помните об этой анатомии, пытаясь выполнить следующие советы по устранению неполадок.

Поверните выключатель в комнате, чтобы определить, есть ли у вас розетка наполовину горячая.

Этот тип розетки, который иногда называют «розеткой для лампы», немного отличается от стандартных розеток тем, что его половина (обычно нижняя) управляется выключателем на стене. Назначение полу-горячей розетки — позволить вам подключить лампу, включить ее, а затем управлять лампой с помощью выключателя света. Если вы заметили выключатель на стене, который, похоже, ни к чему не подключается, он вполне может управлять полугорячей розеткой — нажмите этот выключатель, а затем снова попробуйте розетку.

Подключите к розетке что-нибудь другое.

Если не работает не электрическая розетка, а зарядное устройство вашего мобильного телефона, подключите к той же розетке что-нибудь еще, например фен или лампу.

Если это розетка GFCI, возможно, она отключилась автоматически и ее необходимо сбросить.

Строительные нормы и правила требуют установки прерывателей цепи замыкания на землю (GFCI) в ванных комнатах, кухнях и прачечных — в любом месте рядом с водой.Как вы (надеюсь) уже знаете, вода и электричество несовместимы. До появления GFCI травмы от поражения электрическим током были более вероятными, если кто-то стоял в воде, сидел в ванне или иным образом контактировал с водой, и он использовал электрический прибор, такой как фен. Электрический ток может пройти через человека, поразив его электрическим током. Когда розетка GFCI обнаруживает скачок электричества, она отключается, чтобы минимизировать риск поражения электрическим током. К сожалению, GFCI могут быть вспыльчивыми и иногда отключаться, даже если всплеска не произошло.Но это легко исправить: просто нажмите небольшую прямоугольную кнопку в центре розетки, и GFCI сбросится. Затем вставьте зарядное устройство и посмотрите, загорится ли оно.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Проверьте другие розетки, чтобы убедиться, что они работают.

Если вы отключите питание от розетки, большую часть времени другие розетки поблизости будут также отключаться.Подключите зарядное устройство к другим розеткам в комнате, чтобы проверить, работают ли они. Если другие розетки не работают, проблема может быть в панели выключателя, которую мы проверим в следующий раз.

Проверьте панель выключателя в вашем доме, чтобы увидеть, не перевернулись ли выключатели.

Панель выключателя, часто расположенная в подсобном помещении или подвале, оснащена несколькими выключателями (переключателями), и каждый из них управляет подачей питания в другую часть вашего дома. Откройте дверцу панели, и вы увидите один или два ряда переключателей с надписью «ВЫКЛ» с одной стороны и «ВКЛ» с другой стороны.Если выключатель щелкнул, переключатель будет посередине, между ВЫКЛ и ВКЛ. Если вы найдете один посередине, сначала переверните его стороной ВЫКЛ, а затем переверните стороной ВКЛ. Это сбросит выключатель. Вернитесь к проблемной розетке и проверьте ее снова.

Фото: istockphoto.com

Отключите что-нибудь от сети, чтобы избежать перегрузки электрической цепи.

Если питание в розетке было восстановлено после того, как вы щелкнули выключателем, возможно, вы перегрузили цепь.Перегрузка цепи (каждый переключатель на панели выключателя управляет отдельной цепью) может произойти, если вы подключите слишком много вещей (особенно теплогенерирующих приборов) к одной цепи. Когда это произойдет, автоматический выключатель перевернется, потому что вы пытаетесь потребить больше электричества, чем может выдержать цепь.

Если выключатель сработал, но вы не перегрузили цепь, проблема может быть в коротком замыкании.

Короткое замыкание возникает, когда предполагаемый поток электричества прерывается, например, когда провода случайно соприкасаются.Короткое замыкание опасно и может привести к пожару. Если прерыватель снова переключается после того, как вы его сбросили, а у вас ничего не подключено, оставьте прерыватель выключенным и вызовите электрика.

Ослабленные соединительные провода могут привести к потере питания розетки.

Если вы выполнили предыдущие шаги по устранению неполадок, но у вас по-прежнему нет питания в розетке, возможно, это связано с ослаблением проводов. Если вам неудобно проверять проводку розетки, самое время вызвать электрика.

Если вы хотите проверить проводку самостоятельно, это не так уж и сложно. Сначала убедитесь, что выключатель розетки находится в положении ВЫКЛ. Затем с помощью отвертки снимите лицевую панель с розетки и открутите винты, которые удерживают розетку на месте. Это позволит вам вытянуть розетку на несколько дюймов из розетки.

Убедитесь, что концы проводов, которые присоединяются к розетке, надежно закреплены под винтами розетки. Черный провод подключается к золотому винту на стороне розетки, а белый провод подключается к серебряному винту на другой стороне.К нижней части розетки подключается медный или зеленый провод. Если какой-либо из проводов отсоединился, снова прикрепите их, поместив провод под соответствующий винт, а затем надежно затяните винт, чтобы удерживать его на месте.

СВЯЗАННЫЕ С: 8 предупреждающих знаков опасно устаревшей электропроводки

Сама розетка могла быть неисправной.

Хотя это не обычное явление, розетка может перегореть или выйти из строя и перестать работать. Если вы безуспешно выполнили предыдущие шаги, возможно, вы захотите заменить розетку.Еще раз, если вы собираетесь сделать это самостоятельно, убедитесь, что выключатель, который питает розетку, находится в положении ВЫКЛ. Затем снимите крышку розетки и отсоедините провода от старой розетки с помощью отвертки. Поверните процесс в обратном порядке, чтобы установить новую розетку, убедившись, что провода подключены, как описано в предыдущем шаге.

Если по-прежнему нет электричества в розетке, пора вызвать электрика.

Домашняя электропроводка — сложная система, и у электриков есть специальное оборудование и тестеры, которые помогут им обнаружить электрические проблемы, которые трудно определить другим способом.Если проблему не удалось устранить с помощью предыдущих шагов, рекомендуется обратиться к электрику.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как установить розетку USB

Разве не было бы замечательно, если бы вы могли перестать перемещать блок питания для зарядного устройства телефона от розетки к розетке? К счастью, установка электрической розетки со встроенными USB-портами — это довольно простая задача, сделанная своими руками, которая может иметь решающее значение.После завершения вы можете заряжать свои мобильные устройства сколько душе угодно, освобождая место для доступных розеток.

Мы составили руководство по тому, что вам понадобится для самостоятельной установки розетки USB. Однако прежде чем мы начнем, важное предупреждение: правила, регулирующие выполнение электромонтажных работ в доме, различаются в зависимости от страны и штата. Перед тем, как выполнять следующие шаги, убедитесь, что у вас есть полномочия на выполнение технического обслуживания электрооборудования в вашем районе и что у вас есть необходимые для этого средства безопасности.

Шаг 1. Выберите розетку с USB-портом

Пару лет назад вам было бы сложно найти розетку со встроенными портами USB, но теперь доступно несколько вариантов. Лучшие модели таких брендов, как Legrand и Leviton, являются одними из наших главных рекомендаций, но вы также можете выбрать дешевую торговую точку без бренда. Вы найдете множество доступных конфигураций и цветов и можете расслабиться, зная, что они созданы и протестированы на соответствие требованиям безопасности.

Однако имейте в виду, что розетки с USB-разъемом намного глубже, чем обычные конструкции, из-за дополнительной электроники, которая должна быть упакована. В этом случае вам понадобится около 3 дюймов в стене для установки новая розетка. Обнаружив место, подходящее для апгрейда, не забудьте проверить размер распределительной коробки за розеткой, прежде чем совершать покупку.

В качестве руководства мы выбрали розетку Legrand TM826USBWCCV, которая поддерживает два порта USB и две розетки с защитой от несанкционированного доступа.Вы сможете купить эту модель (и аналогичные устройства) примерно за 25 долларов. Вы можете проверить это здесь.

В зависимости от вашей существующей розетки вам также может потребоваться настенная пластина, чтобы окружить розетки. Настенная пластина на нашей розетке имеет горизонтальную планку между розетками, на которой будут располагаться новые USB-порты. Поэтому для сопровождения розетки с USB-разъемом мы выбрали настенную безвинтовую пластину Legrand, подходящую по цвету и отделке.

Шаг 2. Побалуйте себя тестером выходного напряжения

Помимо отвертки, мы настоятельно рекомендуем еще один инструмент для этой работы (или любого другого, связанного с электрическими розетками) — это тестер напряжения.Очевидно, нам нужно будет отключить питание на электрической панели перед заменой розеток, но чтобы быть абсолютно уверенным, что розетка не находится под напряжением, вам следует проверить это с помощью тестера напряжения.

Недорогие устройства, такие как этот бесконтактный тестер напряжения от Klein Tools, обеспечивают визуальные и звуковые предупреждения при обнаружении напряжения в розетке. Он доступен примерно за 20 долларов, а есть обновленная модель NCVT-3, оснащенная фонариком, которую можно купить менее чем за 25 долларов.

Получив тестер напряжения в руке, проверьте его в розетке, которая, как вам известно, находится под напряжением, чтобы убедиться, что она работает.

Шаг 3. Отключите электричество

После того, как вы определились с розеткой, которую хотите заменить, перейдите к электрической панели вашего дома. Отключите питание в комнате / розетке, которую вы заменяете, или, чтобы убедиться в отсутствии электричества, полностью отключите электричество.

Шаг 4: Снимите имеющуюся настенную пластину и розетку

С помощью тестера напряжения дважды проверьте, отключено ли питание, затем осторожно открутите и снимите настенную пластину и розетку с распределительной коробки позади.

Шаг 5: Обратите внимание на существующую проводку

Сделайте снимок существующей электропроводки (или нарисуйте быструю схему), чтобы знать, как перемонтировать новую розетку после ее установки. В домах в Северной Америке ожидайте увидеть нейтральный (белый), горячий (черный) и заземляющий (голая медь) провода. Другие континенты имеют другие коды, поэтому обязательно проверьте существующие соединения. А еще лучше — пометьте провода, прежде чем снимать их.

Шаг 6: Отсоедините провода от старой розетки

Возьмите отвертку и ослабьте стопорные винты, удерживающие электрические провода на месте.Имейте в виду, что их можно удерживать на месте быстросъемными зажимами, а не винтами. Если это так, найдите небольшую отвертку или аналогичный инструмент — инструмент для SIM-карты даже сделает эту работу — и нажмите утопленную кнопку разблокировки, чтобы освободить провода.

Шаг 7: Подключите USB-разъем

В обратном порядке подключите новую электрическую розетку. Затем убедитесь, что нейтральный провод, провод под напряжением / ток и заземление надежно подключены к правильным клеммам.

Шаг 8: Закрепите розетку и настенную пластину

Тяжелая работа окончена! Закрепите новую розетку на распределительной коробке.Вы можете использовать те же отверстия для винтов, которые использовались для крепления старой розетки на месте.

Теперь прикрепите настенную пластину к розетке, прежде чем отойти и полюбоваться своей работой.

Шаг 9: Включите и проверьте

Вернитесь к своему автоматическому выключателю и включите питание соответствующей розетки. Затем используйте тестер напряжения, чтобы убедиться, что розетка работает правильно, прежде чем подключать и проверять свои USB-устройства.

За несколько минут работы и вложение 30 долларов вы будете вознаграждены удобной новой точкой зарядки и свежей, опрятной заменой для тех усталых, стареющих розеток вокруг вашего дома.Если бы только был лучший способ встроить беспроводную зарядку в свой дом.

Рекомендации редакции

От того, как это работает и почему это помогает, до самотестирования и преимуществ

Что такое выход GFCI?

Прерыватель цепи замыкания на землю — это защитное устройство, специально разработанное для размыкания цепи каждый раз, когда возникает дисбаланс между входящим и исходящим токами. Розетка GFCI защищает электропроводку и розетки от перегрева и возможного возгорания, что значительно снижает риск поражения электрическим током и смертельных ожогов.Он также обнаруживает замыкания на землю и прерывает прохождение тока, но не должен использоваться для замены предохранителя, поскольку он не обеспечивает защиты от короткого замыкания и перегрузки.

Как работает выход GFCI?

GFCI интегрирован в электрическую розетку и постоянно отслеживает ток, протекающий в цепи, чтобы определять колебания в реальном времени. Он имеет три отверстия: два из них предназначены для нейтрального и горячего провода, а третье отверстие в середине розетки служит заземляющим проводом.Если он обнаружит какое-либо изменение электрического потока в цепи, он немедленно отключит поток электричества. Так, если вы, например, используете фен, и он скользит в раковину, наполненную водой, розетка GFCI немедленно обнаружит прерывание и отключит питание, чтобы обеспечить электрическую безопасность в ванной и за ее пределами.

Где нужен выход GFCI?

Розетки

GFCI важны, особенно когда электрические розетки расположены близко к воде.Установка розеток GFCI на вашей кухне, в ванных комнатах, прачечных, у бассейна и т. Д. — хорошая идея. Помимо того, что это важная профилактическая мера, закон также требует, чтобы в вашем доме были установлены розетки GFCI. Согласно Национальному электротехническому кодексу (NEC), все дома должны быть оборудованы защитой GFCI. Первоначально от вас требовалось только установить розетки GFCI рядом с водой, но в последние годы это требование было распространено на все однофазные розетки на 125 вольт.Розетки GFCI также следует устанавливать на временных системах электропроводки во время строительства, ремонта или обслуживания конструкций, которые временно используют электроэнергию.

Почему срабатывает розетка GFCI и что делать, когда она срабатывает

Прерыватель цепи замыкания на землю по существу предназначен для предотвращения замыкания на землю путем немедленного прерывания тока от розетки. Вот почему периодическое тестирование очень важно, чтобы гарантировать постоянную работоспособность розетки GFCI.Если розетка GFCI часто отключается, вероятно, потребуется дополнительное исследование сертифицированным электриком, так как это также может быть результатом изношенной изоляции, скопившейся пыли или плохой проводки.

Самопроверка вашего прерывателя цепи замыкания на землю

Розетку GFCI рекомендуется проверять каждый месяц и заменять каждые десять лет. Вы можете выполнить следующие простые шаги, чтобы проверить, правильно ли работает прерыватель цепи:

1. На лицевой стороне розетки GFCI есть две маленькие кнопки с надписью test и reset.Просто нажмите кнопку тестирования, и это вызовет щелчок, который указывает на срабатывание розетки.
2. После отключения питания вы можете проверить эффективность блока GFCI с помощью вольтметра.
3. Теперь подключите устройство к розетке и, когда оно перестанет работать, нажмите кнопку тестирования, чтобы убедиться в надежности механизма безопасности.
4. Как только вы узнаете, что розетка CFGI работает с максимальной эффективностью, вы можете нажать кнопку сброса, и прерыватель цепи снова включится.

Хотя эти инструкции «сделай сам» просты в использовании, они требуют, чтобы вы знали и понимали, как работает электрическая система вашего дома. Всегда рекомендуется работать с сертифицированным электриком, который может убедиться, что ваша система соответствует соответствующим нормам, чтобы ваш дом оставался защищенным от электрического пожара.

---

---

Как установить розетку GFCI Outlet

Шаг 1. Проверьте наличие защиты GFCI в вашем доме

В большинстве штатов строительные нормы и правила теперь требуют установки заглушек GFCI во влажных помещениях домов, таких как прачечные, ванны, кухни, гаражи и другие места, которые могут быть подвержены поражению электрическим током, вызванным влажностью.Итак, проверьте свой дом, чтобы увидеть, установлены ли в нем какие-либо розетки GFCI.

Шаг 2: Отключите питание
a) Отключите питание предохранителем или автоматическим выключателем.
б) Снимите настенную пластину и с помощью тестера убедитесь, что питание отключено.

Шаг 3: Снимите старую розетку

a) Снимите имеющуюся розетку, которую заменит вилка GFCI, и вытащите ее из монтажной коробки.
б) Это обнажит 2 или более провода. Убедитесь, что провода не касаются друг друга, а затем включите переключатель.
c) Используйте тестер, чтобы определить провода, по которым идет питание.
d) Пометьте эти провода и снова выключите питание.

Шаг 4. Установите выход GFCI

Розетка GFCI состоит из 2 комплектов проводов, обозначенных как «линия» и «нагрузка». Линейный комплект передает входящую мощность, а комплект нагрузки распределяет мощность между дополнительными розетками, а также обеспечивает защиту от ударов. Подключите провод питания (черный) к линейному набору, а белый провод к нагрузке, установленной на розетке GFCI.Закрепите соединения проволочной гайкой и оберните их изолентой для дополнительной безопасности. Теперь подключите заземляющий провод к зеленому винту на вилке GFCI.

После этого вставьте вилку GFCI обратно в коробку и снова закройте ее настенной пластиной.

Преимущества установки розетки GFCI

Помимо уверенности в том, что вы и ваша семья защищены от поражения электрическим током, установка розеток GFCI поможет вам:

1. Предотвращение поражения электрическим током
   Поражение электрическим током и поражение электрическим током являются основными рисками, которым вы можете подвергнуться через электрические устройства в вашем доме.Это становится еще большей проблемой, если у вас есть дети, которые могут неосознанно прикоснуться к приборам и получить шок. Розетка GFCI помогает предотвратить удары током и поражение электрическим током, поскольку она имеет встроенный датчик, который контролирует приток и отток электричества от любого устройства. Если провод под напряжением внутри устройства соприкасается с металлической поверхностью устройства, вы получите удар при прикосновении к нему. Однако, если вы подключите устройство к розетке GFCI, он заметит какие-либо изменения в электрический поток, который может возникнуть из-за ослабленного провода, и он немедленно отключит питание.Они будут тяжелее для ваших карманов по сравнению с обычными торговыми точками, но преимущество в безопасности определенно перевесит недостаток стоимости в долгосрочной перспективе.
2. Предотвращение смертельных электрических пожаров
   Одной из основных функций розетки GFCI является обнаружение замыканий на землю, которые возникают, когда электрический ток покидает цепь. Они несут ответственность за возникновение электрических пожаров. Устанавливая розетки GFCI, вы эффективно предотвращаете возникновение электрических пожаров.Вы можете утверждать, что электрические предохранители также обеспечивают базовую защиту от электрических пожаров, однако, когда вы объедините их с розетками GFCI, вероятность возникновения электрических пожаров и причинения вреда вам и вашим близким почти сведется к нулю.
3. Избегайте повреждения устройств
   Существует большая вероятность того, что изоляция устройства со временем сломается. Если не обрыв, то в утеплителе обязательно будет несколько трещин. Некоторое количество электрического тока начинает течь через эти трещины в бытовые приборы и другие электронные устройства.Если внешний корпус прибора не металлический, то вы не получите удара током, но постоянная утечка тока приведет к повреждению оборудования в долгосрочной перспективе. Если он имеет металлический корпус, вы также испытаете поражение электрическим током. Однако, когда у вас есть устройство, подключенное к розетке GFCI, вы можете не беспокоиться о том, что ваши устройства будут повреждены из-за утечки тока. Цепь GFCI обнаружит утечку и отключит цепь, предотвращая повреждение дорогостоящего оборудования и приборов в результате утечки электричества.Вы можете сэкономить много денег, избавившись от необходимости постоянно ремонтировать или заменять поврежденные электрические устройства.

Установите розетки GFCI как дома, так и на рабочем месте, в первую очередь из соображений безопасности. Не забывайте устанавливать их только у лицензированных электриков и профессионалов. Вы не можете назначить цену за безопасность своих близких, и магазины GFCI предложат вам душевное спокойствие в этом аспекте.

У нас, в D & F Liquidators , есть высококачественные розетки GFCI, которые вы можете установить у себя дома по конкурентоспособным ценам.Свяжитесь с нами, чтобы узнать больше.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.

No related posts.
