Как собрать схему реверса. Как подключить магнитный пускатель.

Продолжаем разбираться с магнитным пускателем . В статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения .

Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка .

Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.

Кнопка «Стоп».

Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата , подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.
Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.


При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Кнопка «Пуск».

Как правило, кнопку «Пуск» раскрашивают в

черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.

Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.


При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.

Схемы подключения магнитного пускателя.

Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Для удобства понимания схема разделена на две части: силовая часть и цепи управления .

Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель

QF1 , три пары силовых контактов магнитного пускателя 1L1-2T1 , 3L2-4T2 , 5L3-6T3 и трехфазный асинхронный эл. двигатель М .

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО , включенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1 , 3L2 , 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт

№3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1 , пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1 , 4Т2 , 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО , подключенного параллельно кнопке «Пуск», реализован

самоподхват .

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО . На нижнем рисунке стрелкой показано движение фазы «А».

А если не будет самоподхвата, придется все время держать нажатой кнопку «Пуск» пока будет работать эл. двигатель или любая другая нагрузка, питающаяся от магнитного пускателя.

Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.

А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.



Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2 » и «14НО ». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт

№3 кнопки «Пуск».

Ну вот, мы с Вами и разобрали простую классическую схему подключения магнитного пускателя . Также на одном пускателе можно собрать , которая предназначена для обеспечения бесперебойного электроснабжения потребителей электроэнергией.

Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.

Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема . При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.

А пока досвидания.
Удачи!

Направление вращения вала электродвигателя иногда требуется изменить. Для этого необходима реверсивная схема подключения. Ее вид зависит от того, какой у вас мотор: постоянного или переменного тока, 220В или 380В. И совсем по-другому устроен реверс трехфазного двигателя, включенного в однофазную сеть.

Для реверсивного подключения трехфазного асинхронного электродвигателя возьмем за основу схему его включения без реверса:

Эта схема позволяет вращаться валу только в одну сторону – вперед. Чтобы заставить его повернуться в другую, нужно поменять местами любые две фазы. Но в электрике принято менять только А и В, несмотря на то, что к такому же результату привели бы смены А на С и В на С. Схематично это будет выглядеть так:


Для подключения дополнительно понадобятся:

  • Магнитный пускатель (или контактор) – КМ2;
  • Трехкнопочная станция, состоящая из двух нормально замкнутых и одного нормально разомкнутого контактов (добавлена кнопка Пуск2).

Важно! В электрике нормально замкнутый контакт – это состояние кнопочного контакта, у которого есть только два несимметричных состояния. Первое положение (нормальное) – рабочее (замкнуто), а второе – пассивное (разомкнуто).

Точно так же формулируется понятие нормально разомкнутого контакта. В первом положении кнопка пассивна, а во втором – активна. Понятно, что такая кнопка будет называться «СТОП», в то время как две другие: «ВПЕРЕД» и «НАЗАД».


Схема реверсивного подключения мало отличается от простой. Главное ее отличие состоит в электроблокировке. Она необходима для исключения пуска мотора сразу в двух направлениях, что привело бы к поломке. Конструктивно блокировка – это блок с клеммами магнитных пускателей, которые соединены в управляющей цепи.

Для запуска двигателя:

  1. Включите автоматы АВ1 и АВ2;
  2. Нажмите кнопку Пуск1 (SB1) для вращения вала по часовой стрелке или Пуск2 (SB2) для вращения в обратную сторону;
  3. Двигатель работает.

Если нужно сменить направление, то сначала нужно нажать кнопку «СТОП». Затем включить другую пусковую кнопку. Электрическая блокировка не позволяет активировать ее, если мотор не выключен.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.


В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

  • Автомат;
  • Кнопочный пост;
  • Контакторы.

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

Продолжаем разбираться с магнитным пускателем и сегодня мы рассмотрим еще одну классическую схему подключения магнитного пускателя , которая обеспечивает реверс вращения эл. двигателя .

Такая схема используется в основном, где нужно обеспечить вращение эл. двигателя в обе стороны, например, сверлильный станок, подъемный кран, лифт и т.д.

На первый взгляд может показаться, что эта схема намного сложнее, чем схема с одним пускателем, но это только на первый взгляд.

В схему добавилась еще одна цепь управления, состоящая из кнопки SB3 , магнитного пускателя КМ2 , и немного видоизменилась силовая часть подачи питания на эл. двигатель. Названия кнопок SB2 и SB3 даны условно.

Для защиты от короткого замыкания в силовой цепи, перед катушками пускателей добавились два нормально-замкнутых контакта КМ1.2 и КМ2.2 , взятые от контактных приставок, установленных на магнитных пускателях КМ1 и КМ2 .


1. Исходное состояние схемы.

При включении автоматического выключателя QF1 фазы «А», «В», «С» поступают на верхние силовые контакты магнитных пускателей КМ1 и КМ2 и там остаются дежурить.


Фаза «А», питающая цепи управления, через автомат защиты цепей управления SF1 и кнопку SB1 «Стоп» поступает на контакт №3 кнопок SB2 и SB3 , вспомогательный контакт 13НО пускателей КМ1 и КМ2 , и остается дежурить на этих контактах. Схема готова к работе.

На рисунке ниже показана часть реверсивной схемы, а именно, монтажная схема цепей управления с реальными элементами.

2. Работа цепей управления при вращении двигателя влево.

При нажатии на кнопку SB2 фаза «А» через нормально-замкнутый контакт КМ2.2 КМ1 , пускатель срабатывает и его нормально-разомкнутые контакты замыкаются , а нормально-замкнутые размыкаются .

При замыкании контакта КМ1.1 пускатель встает на самоподхват , а при замыкании силовых контактов КМ1 фазы «А», «В», «С» поступают на соответствующие контакты обмоток эл. двигателя и двигатель начинает вращение, например, в левую сторону.


Здесь же, нормально-замкнутый контакт КМ1.2 , расположенный в цепи питания катушки пускателя КМ2 , размыкается и не дает включиться магнитному пускателю КМ2 пока в работе пускатель КМ1 . Это так называемая «защита от дурака», и о ней чуть ниже.

На следующем рисунке показана часть схемы управления, отвечающая за команду «Влево». Схема показана с использованием реальных элементов.

3. Работа цепей управления при вращении двигателя вправо.

Чтобы задать двигателю вращение в противоположную сторону достаточно поменять местами любые две питающие фазы, например, «В» и «С». Вот этим, как раз, и занимается пускатель КМ2 .

Но прежде чем нажать кнопку «Вправо » и задать двигателю вращение в обратную сторону, нужно кнопкой «Стоп » остановить прежнее вращение.

При этом разорвется цепь и управляющая фаза «А» перестанет поступать на катушку пускателя КМ1 , возвратная пружина вернет сердечник с контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель М от трехфазного питающего напряжения. Схема вернется в начальное состояние или ждущий режим:


Нажимаем кнопку SB3 и фаза «А» через нормально-замкнутый контакт КМ1. 2 поступает на катушку магнитного пускателя КМ2 , пускатель срабатывает и через свой контакт КМ2.1 встает на самоподхват.

Своими силовыми контактами КМ2 пускатель перебросит фазы «В» и «С» местами и двигатель М станет вращаться в другую сторону. При этом контакт КМ2.2 , расположенный в цепи питания пускателя КМ1 , разомкнется и не даст пускателю КМ1 включиться пока в работе пускатель КМ2 .


4. Силовые цепи.

А теперь посмотрим на работу силовой части схемы, которая и отвечает за переброс питающих фаз для осуществления реверса вращения эл. двигателя.

КМ1 выполнена так, что при их срабатывании фаза «А» поступает на обмотку №1 , фаза «В» на обмотку №2 , и фаза «С» на обмотку №3 . Двигатель, как мы определились, получает вращение влево. Здесь переброс фаз не осуществляется.

Обвязка силовых контактов пускателя КМ2 выполнена таким-образом, что при его срабатывании фазы «В» и «С» меняются местами: фаза «В» через средний контакт подается на обмотку №3 , а фаза «С» через крайний левый подается на обмотку №2 . Фаза «А» остается без изменений.

А теперь рассмотрим нижний рисунок, где показан монтаж всей силовой части на реальных элементах.

Фаза «А» белым проводом заходит на вход левого контакта пускателя КМ1 и перемычкой заводится на вход левого контакта пускателя КМ2 . Выхода обоих контактов пускателей также соединены перемычкой, и уже от пускателя КМ1 фаза «А» поступает на обмотку №1 двигателя М — здесь переброса фазы нет.

Фаза «В» красным проводом заходит на вход среднего контакта пускателя КМ1 и перемычкой заводится на правый вход пускателя КМ2 . С правого выхода КМ2 фаза перемычкой заводится на правый выход КМ1 , и тем самым, встает на место фазы «С». И теперь на обмотку №3 , при включении пускателя КМ2 будет подаваться фаза «В».


Фаза «С» синим проводом заходит на вход правого контакта пускателя КМ1 и перемычкой заводится на средний вход пускателя КМ2 . С выхода среднего контакта КМ2 фаза перемычкой заводится на средний выход КМ1 , и тем самым, встает на место фазы «В». Теперь на обмотку №2 , при включении пускателя КМ2 будет подаваться фаза «С». Двигатель будет вращаться в правую сторону.

5. Защита силовых цепей от короткого замыкания или «защита от дурака».

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок.
И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2 . Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1 . Произойдет межфазное замыкание между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

6. Заключение.

Конечно, все это с первого раза понять трудно, я и сам, когда начинал осваивать работу эл. приводов, не с первого раза понял принцип реверса. Одно дело прочитать и запомнить схему на бумаге, а другое дело, когда все это видишь в живую. Но если собрать макет и несколько дней посвятить изучению схемы, то успех будет гарантирован.

И уже по традиции посмотрите видеоролик о подключении реверсивного магнитного пускателя.

А у нас еще осталось разобраться с эл. двигателя и тема о магнитных пускателях может быть смело закрыта.
Продолжение следует.
Удачи!

Магнитный пускатель является ключевым элементом практически каждой электрической схемы. С помощью контактора производится подключение потребителей, управление нагрузкой дистанционно и прочие коммутационные переключения. В зависимости от напряжения управляющей сети, различаются и по напряжению управления 12, 24, 110, 220, 380 вольт. Обычно для подключения трехфазной и не только нагрузки имеются контакты L1, L2, L3 и вспомогательные NO или NC. Управление малогабаритным пускателем производится в ручном режиме или различными автоматическими устройствами, такими как реле времени, освещенности и прочими. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на 220 и 380 вольт, которые могут пригодиться в домашних условиях.

Обзор вариантов

В ручном режиме включение производят с кнопочного поста. Кнопка пуск открытый контакт на замыкание, а стоп работает на размыкание. Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом:
Рассмотрим работу цепей включения и выключения магнитного контактора. Кнопочный пост из двух кнопок, при нажатии ПУСК, фаза поступает из сети через контакты СТОП, цепь собирается, пускатель втягивается и замыкает контакты, в том числе и дополнительный NO, который стоит параллельно кнопке ПУСК. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает Р защиты двигателя. При нажатии СТОП цепь разрывается, контактор возвращается в исходное положение и размыкаются контакты. В зависимости от назначения, питание катушки может быть 220в (фаза и ноль) или 380в (две фазы), принцип работы цепей управления не меняется. Включение трехфазного электродвигателя с тепловым реле через кнопочный пост выглядит следующим образом:

В итоге это выглядит примерно так, на картинке:


Если вы хотите подключить трехфазный двигатель через магнитный пускатель с катушкой на 220 вольт, выполнять коммутацию нужно по следующей монтажной схеме:



С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.


Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2. При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.


На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания. Можно также подключить дополнительные элементы автоматики, защиты, ограничители. Рассматривать их все нужно отдельно для каждого конкретного устройства.

Для включения освещения применяются выключатели, для бытовых электроприборов — кнопки и переключатели. Это электрооборудование объединяет одно: они потребляют небольшую мощность. А также – не включаются дистанционно или устройствами автоматики. Эти задачи решаются с помощью магнитных пускателей .

Cхема магнитного пускателя. Устройство

Пускатель состоит из двух частей, расположенных в одном корпусе: электромагнита управления и контактной системы.

Электромагнит управления включает в себя катушку с магнитопроводом, включающим в себя подвижную и неподвижную части, удерживаемых в разомкнутом состоянии пружиной. При подаче напряжения на катушку подвижная часть магнитопровода притягивается к неподвижной. Подвижная часть механически связана с контактной системой.

В контактную систему входят подвижные и неподвижные группы контактов. При подаче напряжения на катушку пускателя магнитопровод притягивает подвижные контакты к неподвижным и силовые цепи замыкаются. При снятии напряжения с катушки под действием пружины подвижная часть магнитопровода вместе с контактами приводятся в исходное положение.

К силовым контактам пускателя добавляется дополнительная контактная группа, предназначенная для использования в цепях управления. Контакты ее выполняются нормально разомкнутыми (обознаются номерами «13» и «14») или нормально замкнутыми («23» и «24»).

Электрические характеристики магнитных пускателей

Номинальный ток пускателя – это ток, выдерживаемый силовыми контактами в течение продолжительного времени. У некоторых моделей устаревших пускателей для разных диапазонов токов меняются габаритные размеры или «величина».

Номинальное напряжение – напряжение питающей сети, которое выдерживает изоляция между силовыми контактами.

Напряжение катушки управления – рабочее напряжение, на котором работает катушка управления пускателя. Выпускаются пускатели с катушками, работающие от сети постоянного или переменного тока.

Управление пускателем не обязательно питается напряжением силовых цепей, в некоторых случаях схемы управления имеют независимое питание. Поэтому катушки управления выпускаются на широкий ассортимент напряжений.

Напряжения катушек управления пускателей
Переменный ток 12 36 48 110 220 380
Постоянный ток 12 36 48 110 220

Реверсивный магнитный пускатель, кнопочная станция

Самое распространенное применение пускателей – управление электродвигателями . Изначально и название устройства образовано от слова «пуск». В схемах используются дополнительные контакты, встроенные в корпус: для подхвата команды от кнопки «Пуск». Нормально замкнутыми контактами кнопки «Стоп» цепь питания катушки разрывается, и пускатель отпадает.

Выпускаются реверсивные блоки, имеющие в своем составе два обычных пускателя, соединенные электрически и механически. Механическая блокировка не позволяет им включиться одновременно. Электрические соединения обеспечивают реверс двух фаз при работе разных пускателей, а также исключение возможности подачи питания на обе катушки управления одновременно.


Для удобства монтажа пускатели выпускают в корпусах совместно с кнопками управления . Для подключения достаточно подсоединить к ним кабель питания и отходящий кабель.

В других случаях для управления работой используются кнопочные станции , коммутирующие цепь катушки управления и связанные с пускателем контрольным кабелем. Для обычных пускателей используются две кнопки, объединенные в одном корпусе – «Пуск» и «Стоп», для реверсивных – три: «Вперед», «Назад» и «Стоп». Кнопку «Стоп» для быстрого отключения в случае аварии или опасности выполняют грибовидной формы.


В зависимости от назначения пускатели выполняют трех- или четырехполюсными. Но есть и аппараты, имеющие один или два полюса.

Производители дополняют линейку выпускаемых аппаратов аксессуарами , расширяющими их возможности. К ним относятся:

  • дополнительные контактные блоки, позволяющие подключать к схеме управления сигнальные лампы и формировать команды, зависящие от состояния пускателя, для работы других устройств;
  • блоки выдержки времени, задерживающие срабатывание или отключение пускателя;
  • наборы аксессуаров, превращающих два пускателя в сборку реверсивных;
  • контактные площадки, позволяющие подключить к пускателю кабели большего сечения.

Для защиты электродвигателей от перегрузок совместно с пускателями применяются тепловые реле . Производители выпускают их под соответствующие модели аппаратов. Тепловое реле содержит контакт, размыкающийся при срабатывании и разрывающий цепь питания катушки пускателя. Для повторного включения контакт нужно вернуть в исходное положение нажатием кнопки на корпусе. Для защиты от коротких замыканий перед пускателем устанавливается автоматический выключатель, отстроенный от пусковых токов электродвигателя.

Схема подключения трехфазного электродвигателя через пускатель

Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

  • С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
  • С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

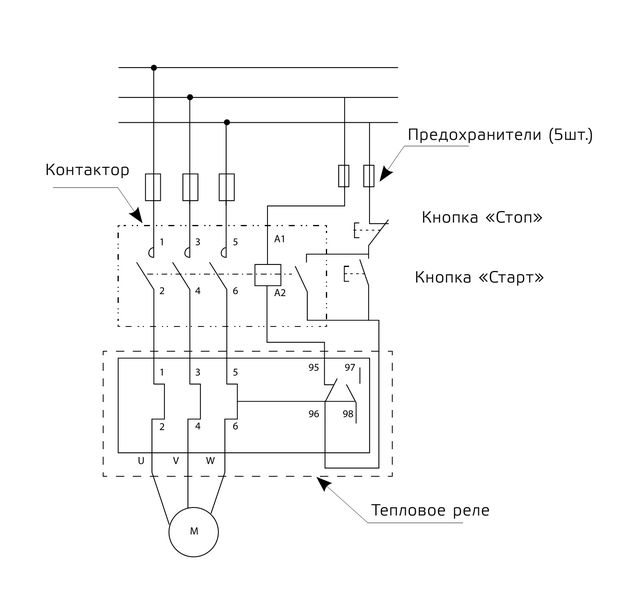

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на NO13 и NO14.

Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В

В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя. Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз. Порядок сборки смотрите в следующем видео.

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата») — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное переключение происходит аналогично — через «стоп».

Любой электрический прибор имеет устройство для его подключения к электросети, будь то чайник, кофемолка или более сложный механизм. Это может быть как простое устройство, так и более сложное. Порой, если оно вышло из строя, необходимо заменить его либо самому собрать для электроприбора.

Способы подключения

В чем может быть сложность подключения? Необходимо обеспечить безопасность пользователей от поражения электрическим током или пожара, сохранность самого прибора от полного или значительного повреждения при его неисправности. По принципам, которые используются в этих устройствах, их можно разделить на:

Электронные аппараты полностью состоят из приборов, в которых не используется механическая, мускульная сила. Для коммутации в них используются транзисторы и тиристоры. Такие устройства полностью автоматизированы. Они отличаются быстродействием, отсутствием шума. В них не возникают искры или электрическая дуга. По размерам они значительно меньше электромеханических. Также они выигрывают по весу и, что немаловажно, по цене.

Тем не менее электромеханические устройства еще широко используются. Пожалуй, единственным преимуществом у них является сравнительная простота. Если их классифицировать по разъединяемому току, то можно выделить три группы:

Через реле

Реле — самые маломощные, работают с малым током и напряжением. В связи с этим могут работать с относительно большими частотами, чем остальные два. Используются в автоматике, телефонии, для маломощных агрегатов. Могут применяться в виде основного коммутатора либо совместно с более мощным, например, пускателем.

Реле имеет металлический или пластиковый корпус и диэлектрическую пластину, из которой выходят вывода для крепления проводов. К пластине крепится катушка и контакты. По числу контактов можно выделить:

Катушка представляет собой намотанный на каркас провод, а в центре ее находится металлический сердечник. Вблизи сердечника располагается металлическая пластина, к которой через изолирующую прокладку крепится один или несколько контактов. В некоторых конструкциях их может быть 20−30. Когда по катушке проходит ток, сердечник намагничивается и притягивает пластину с коммутирующим устройством. Чтобы коммутатор вернулся в свое первоначальное положение после снятия напряжения с обмотки катушки, к нему с противоположной стороны крепится пружина.

Те коммутирующие устройства, которые находятся в движении, называют подвижными. Другие — неподвижные, они не перемещаются во время работы реле. На каждый подвижный контакт приходится один или два неподвижных. В связи с этим их можно разделить на три группы:

Замыкающими называют пару контактов, которые при срабатывании катушки замыкаются. Размыкающие, естественно, будут размыкаться при подаче на катушку напряжения. У переключающих подвижной коммутатор находится между двумя неподвижными, причем при отсутствии магнитного поля подвижные соединены с одним контактом, а при появлении магнитного поля они переключаются на другой.

Обычно на корпусе реле есть схема контактов, где показано, в каком положении при отсутствии напряжения на катушке находятся подвижные. Они пронумерованы, как и выводы на корпусе, что помогает определить, какой вывод соответствует тому или иному контакту. Отдельно показаны выводы катушки, они обозначаются буквами «А» и «Б».

На электрической схеме реле обозначается прямоугольником, а рядом ставится буква К. Если в схеме несколько реле, рядом с буквой ставится цифра — индекс. Сам прямоугольник обозначает обмотку катушки. Чтобы легче было читать схему, контакты могут располагаться отдельно от реле. Для идентификации рядом с ними ставится буква «К» и цифры (индекс), указывающие принадлежность к тому или иному реле. Если в реле несколько пар контактов, в индексе указывается их порядковый номер.

Магнитный пускатель

В быту и производстве широкое применение получил магнитный пускатель. Он используется для подключения потребителей различных мощностей. Корпус, изготовленный из электроизоляционного материала, полностью защищает человека от случайного поражения электрическим током.

Внутри корпуса крепится катушка с сердечником. Она подключается, на это необходимо обратить особое внимание, к напряжению 220 или 380 вольт. Несоблюдение этого требования приведет либо к плохой работе пускателя, либо к выходу из строя катушки. Номинальное напряжение указывается на самой катушке, а она ставится таким образом, что эту надпись можно было увидеть, не разбирая корпуса.

Как и в реле, обмотка с сердечником образует электромагнит, но гораздо большей мощности. Это позволяет увеличить скорость размыкания коммутирующего устройства за счет увеличения упругости пружины, что, в свою очередь, дает возможность подключать значительные токи к цепи.

Из-за размыкания больших токов возникает электрическая дуга. Она опасна тем, что может перекрыть соседние коммутирующие устройства, это приведет к короткому замыканию. Также увеличивается время разрыва цепи. Сами контакты под действием высокой температуры начинают плавиться и выгорать. Повышается сопротивление в них, что может плохо повлиять на работу электроприбора. Хуже всего, пожалуй, когда коммутирующие устройства слипаются, а то и вовсе привариваются, тогда цепь не сможет разомкнуться. Последствия предугадать несложно.

Для борьбы с этим нежелательным явлением существует несколько способов:

  1. Увеличение площади достигается засчет размера самого контакта. По сравнению с реле у пускателя она намного больше. Позднее придумали более оригинальный способ, сделали спаренный контакт. На самом подвижном контакте находится не одна, а две площадки. На неподвижном, соответственно, их тоже две.
  2. Второй метод сводится не только к подбору материала стойкого к температуре. Необходимо обеспечить малое сопротивление в контактах, в противном случае будет происходить потеря энергии. Таким требованиям больше всего соответствует серебро.
  3. В дугогасительных устройствах применяются разные принципы. Самый простой состоит в том, что между контактами в момент их разрыва вставляется изоляционная пластина. Она перерезает дугу. Другой способ заключается в выдувании дуги с помощью магнитного поля. Для этого к контакту подключается катушка, намотанная на ферромагнитный сердечник. К сердечнику крепятся две пластины из того же материала. Пластины же находятся возле контактов. Когда контакты размыкаются, по катушке проходит ток, создавая в сердечнике магнитное поле, а оно, в свою очередь, переходит на пластины. Между пластинами возникает мощное магнитное поле, которое разрывает электрическую дугу. Иногда пластины заменяют решеткой, которая действует аналогично. Но здесь используется еще и другой принцип. Поскольку дуга — это раскаленный ионизированный газ, то пластина или решетка выполняет роль огнетушителя, поскольку забирает тепло.
  4. Шунтирование контактов. При разрыве цепи, в которую включена индуктивность, а это катушки, двигатели, трансформаторы, ток не может сразу остановиться, поэтому возникает дуга. Чтобы предотвратить ее, необходимо ток направить по другому направлению. Это можно сделать двумя способами через конденсатор и резистор.

При использовании конденсатора необходимо подобрать емкость такой величины, чтобы она соответствовала индуктивности нагрузки. При малой емкости между контактами будут появляться искры, а при большой — сдвиг синуса по временной шкале, в худшем случае — срезание верхушек. Простым языком, ток будет выпрямляться, а это скажется на работе электроприборов.

Резистор устраняет эту проблему, но добавляет свою. При малом сопротивлении при разомкнутых контактах через пускатель будет идти ток. Это приведет к потере энергии и может представлять опасность для людей, находящихся, например, в сырых помещениях. При большом сопротивлении опять может возникнуть дуга.

Использование контактора

Контактор похож на магнитный пускатель, но работает со значительно большими токами. Обязательно имеет дугогасительную камеру, отличается быстрым срабатыванием. В отличие от магнитного пускателя не имеет защиты по току. В некоторых устройствах имеется не один, а два электромагнита. Для замыкания контактов используется основной, мощный, а для удержания применяется меньшей мощности.

Особенности подключения трехфазного двигателя

В домашних условиях иногда возникает необходимость подключения трехфазного двигателя через магнитный пускатель. На что необходимо обратить внимание? В магнитных пускателях предусмотрена защита по току. Она представляет собой биметаллическую пластину, по которой проходит ток. При нагревании пластина меняет форму, это используется для замыкания или размыкания контактов управления.

На корпусе пускателя имеются внешние контакты, которые также используются в цепи управления. Их обычно две пары, одни замыкающие, другие — размыкающие.

Основные контакты пускателя непосредственно подключают двигатель к трехфазной сети. Конструктивно две фазы уже проходят через биметаллические пластины, которые, в случае необходимости, разрывают цепь питания катушки пускателя.

Второй конец катушки идет по двум направлениям:

  • к нормально разомкнутым контактам на корпусе;
  • к кнопке «пуск».

После чего цепь вновь объединяется и идет к кнопке «Откл». После чего подсоединяется к фазе или нулю, в зависимости от типа катушки.

Если необходимо чтобы двигатель работал в двух направлениях, ставят второй пускатель по той же схеме и со своими кнопками управления. Разница будет заключаться в фазировке. Это можно будет сделать опытным путем. Двигатель пускается через один пускатель, отключается, пускается через другой. Если вращение происходит в одну и ту же сторону, две любые фазы на пускателе меняют местами.

Возможные неисправности

В процессе работы из-за износа или внешних факторов могут возникнуть неисправности:

  1. При включении пускателя контакты начинают дребезжать или не включаются.
  2. При отключении — залипают, между контактами появляются искры.

Что может быть причиной в первом случае? При замене катушки выбрали номинал большего значения. Стояла на 220 в, поставили на 380. Если не меняли, в катушке появились короткозамкнутые витки, и магнитное поле уменьшилось. Необходимо заменить катушку. При полном разборе пускателя поставили более мощную пружину на контактах.

Во втором случае либо контакты подпорчены, либо слишком большая нагрузка. Необходимо сверить ток потребителя и номинал пускателя. Если соответствуют — поменять контакты.

Работа трехфазных электродвигателей считается гораздо более эффективной и производительной, чем однофазных двигателей, рассчитанных на 220 В. Поэтому при наличии трех фаз, рекомендуется подключать соответствующее трехфазное оборудование. В результате, подключение трехфазного двигателя к трехфазной сети обеспечивает не только экономичную, но и стабильную работу устройства. В схему подключения не требуется добавление каких-либо пусковых устройств, поскольку сразу же после запуска двигателя, в обмотках его статора образуется магнитное поле. Основным условием нормальной эксплуатации таких устройств является правильное выполнение подключения и соблюдение всех рекомендаций.

Схемы подключения

Магнитное поле, создаваемое тремя обмотками, обеспечивает вращение ротора электродвигателя. Таким образом, электрическая энергия преобразуется в механическую.

Подключение может выполняться двумя основными способами – звездой или треугольником. Каждый из них имеет свои достоинства и недостатки. Схема звезды обеспечивает более плавный пуск агрегата, однако мощность двигателя падает примерно на 30% от номинальной. В этом случае подключение треугольником имеет определенные преимущества, поскольку потеря мощности отсутствует. Тем не менее, здесь тоже есть своя особенность, связанная с токовой нагрузкой, которая резко возрастает во время пуска. Подобное состояние оказывает негативное влияние на изоляцию проводов. Изоляция может быть пробита, а двигатель полностью выходит из строя.

Особое внимание следует уделить европейскому оборудованию, укомплектованному электродвигателями, рассчитанными на напряжения 400/690 В. Они рекомендованы к подключению в наши сети 380 вольт только методом треугольника. В случае подключения звездой, такие двигатели сразу же сгорают под нагрузкой. Данный метод применим только к отечественным трехфазным электрическим двигателям.

В современных агрегатах имеется коробка подключения, в которую выводятся концы обмоток. Их количество может составлять три или шесть. В первом случае схема подключения изначально предполагается методом звезды. Во втором случае электродвигатель может включаться в трехфазную сеть обоими способами. То есть, при схеме звезда три конца, расположенные в начале обмоток соединяются в общую скрутку. Противоположные концы подключаются к фазам сети 380 В, от которой поступает питание. При варианте треугольник все концы обмоток последовательно соединяются между собой. Подключение фаз осуществляется к трем точкам, в которых концы обмоток соединяются между собой.

Использование схемы «звезда-треугольник»

Сравнительно редко используется комбинированная схема подключения, известная как «звезда-треугольник». Она позволяет производить плавный пуск при схеме звезда, а в процессе основной работы включается треугольник, обеспечивающий максимальную мощность агрегата.

Данная схема подключения довольно сложная, требующая использования сразу трех магнитных пускателей, устанавливаемых в соединения обмоток. Первый МП включается в сеть и с концами обмоток. МП-2 и МП-3 соединяются с противоположными концами обмоток. Подключение треугольником выполняется ко второму пускателю, а подключение звездой – к третьему. Категорически запрещается одновременное включение второго и третьего пускателей. Это приведет к короткому замыканию между фазами, подключенными к ним. Для предотвращения подобных ситуаций между этими пускателями устанавливается блокировка. Когда включается один МП, у другого происходит размыкание контактов.

Работа всей системы происходит по следующему принципу: одновременно с включением МП-1, включается МП-3, подключенный звездой. После плавного пуска двигателя, через определенный промежуток времени, задаваемый реле, происходит переход в обычный рабочий режим. Далее происходит отключение МП-3 и включение МП-2 по схеме треугольника.

Трехфазный двигатель с магнитным пускателем

Подключение трехфазного двигателя с помощью магнитного пускателя, осуществляется также, как и через автоматический выключатель. Просто эта схема дополняется блоком включения и выключения с соответствующими кнопками ПУСК и СТОП.

Одна нормально замкнутая фаза, подключенная к двигателю, соединяется с кнопкой ПУСК. Во время нажатия происходит смыкание контактов, после чего ток поступает к двигателю. Однако, следует учесть, что в случае отпускания кнопки ПУСК, контакты окажутся разомкнутыми и питание поступать не будет. Чтобы не допустить этого, магнитный пускатель оборудуется еще одним дополнительным контактным разъемом, так называемым контактом самоподхвата. Он выполняет функцию блокировочного элемента и препятствует разрыву цепи при выключенной кнопке ПУСК. Окончательно разъединить цепь можно только с помощью кнопки СТОП.

Таким образом, подключение трехфазного двигателя к трехфазной сети может быть выполнено различными способами. Каждый из них выбирается в соответствии с моделью агрегата и конкретными условиями эксплуатации.

Инвертор, преобразователь напряжения, частотный преобразователь

Преобразователь частоты

Сделать заказ прямо сейчас!

Контакты для заказов частотного преобразователя:
+38 050 4571330
[email protected]

Вы можете оставить свой телефон, нажав на кнопку:
ПЕРЕЗВОНИТЕ МНЕ

Внимание! Налажено мелко серийное производство частотных преобразователей 7,5кВт 220 в 380В, отличительные особенности частотников 7,5 кВт:
— работа с любым однофазным напряжением от 100В
— кратковременная работа с больше нагрузкой(как на видео ниже)
Цена — 9900грн.
Видео испытаний на примере с нагрузкой до 11кВт:

Преобразователь сетевого напряжения 220В в трехфазное напряжение для питания трехфазных двигателей. Или три фазы в доме. Регулятор оборотов электродвигателей.

Гарантия завода изготовителя 2 года. Производитель — Украина, г. Днепропетровск. Почему стоит покупать этот частотник, а не другие, скажем, китайские, американские или японские аналоги? Ответ: цена — на порядок дешевле известных аналогов (это, конечно, не основной параметр, но почему-то решающий), надежность, в случае чего (зарекаться нельзя) ремонт производится в течении трех дней, простой в управлении и настройке. Консультант технической поддержки ответит на все Ваши вопросы.

Мощность выпускаемых приборов: 0,25кВт; 0,37кВт; 1кВт; 1,5кВт; 2,2кВт; 3,3кВт; 7,5кВт.

Цены на преобразователи частоты(03.03.15г.):
Модель Мощность Цена
Модель Мощность Цена
CFM110 0.25кВт 2300грн
CFM110 0.37кВт 2400грн
CFM110 0.55кВт 2500грн
CFM210 1,0 кВт 3200грн
CFM210 1,5 кВт 3400грн
CFM210 2,2 кВт 4000грн
CFM210 3,3 кВт 4300грн
AMF310 7,5 кВт 9900грн.

Вы можете оставить свой телефон, нажав на кнопку:
ПЕРЕЗВОНИТЕ МНЕ

На все частотники можно сделать выносной пульт управления, стоимость — 150грн с 3-5м шнуром.

Цены на частотные преобразователи с питанием от ~380В (три фазы вход — три фазы выход):

Модель Мощность ВхШхГ, мм Масса Цена, грн
CFM310 4.0 кВт 280х152х143 3,9 6800
CFM310 5.5 кВт 280х152х143 4,1 7500
CFM310 7.5 кВт 280х152х143 4,2 8500

Контакты для заказов:
+38 050 4571330
[email protected]

Возможна бестаможенная доставка по СНГ в страны ТС — Россия, Белоруссия, Казахстан

Видео частотника с выносным пультом управления:

Как правильно подключить контактор?

Контактор используется для дистанционного управления электродвигателями и другими электротехническими устройствами (кондиционер, насос, электропечка и так далее). Этот прибор относится к коммутационному оборудованию. В принципе, для опытного электрика подключение особых трудностей не вызовет. А вот новичкам придется сложно, поскольку нужно, как минимум, знать базовые принципы монтажа.

Основные моменты.

Прежде чем приступать к подключению, нужно выяснить, а что собой представляет устройство. Состоит оно из следующих элементов:

— главные контакты;
— электромагнитная система;
— дугогасительные элементы;
— дополнительные контакты.

Главные контакты – основа работы контактора. Они отвечают за замыкание и размыкание цепи, позволяют при большой частоте производить частые включения и отключения, а также проводят номинальный ток длительный период времени. Следите за положением контактов. Они не должны соприкасаться с механическими защелками и втягивающей катушкой.

Благодаря электромагнитной системе, происходит дистанционное управление. В ее основе: катушка, якорь, сердечник и крепежные детали. Системы могут быть различной конструкции, в зависимости от кинематической схемы контактора, рода тока или цепи.

Дугогасительные элементы обеспечивают при размыкании контактов гашение электрической дуги. Существует несколько способов это осуществить, и зависят они от режимов работы прибора.

Дополнительные контакты работают в цепях управления, где производят переключение. Они могут длительное время проводить ток, но не более 20 ампер, а отключить его могут при показателе 5 ампер.

Принципы монтажа.

Сразу обозначим, что схема управления включает множество элементов и устройств, она не ограничивается контактором. Обязательно нужен автоматический выключатель с соответствующим номиналом, который зависит от предельного тока пускателя. Обратите внимание и на токо-временную характеристику. Ее выбирают в зависимости от устойчивости прибора к индуктивным нагрузкам.

Заранее продумайте, где будет установлено устройство. Если контактор магнитный, он охлаждается автоматически. Поэтому для него нужно выбрать место с достаточным внутренним пространством или вентиляционными отверстиями. Помните, что прибор прикрепляется к основанию, для которого главное условие – отсутствие вибраций. Иначе может произойти случайный отброс втягивающего штока и, соответственно, размыкание цепи.

И конечно, контактор должен быть изолирован от внешней среды. Попадание вовнутрь влаги или пыли обязательно приведет к поломке. Но тут все зависит от класса защиты, некоторые устройства отлично переносят вышеперечисленное. Внимательно прочитайте правила эксплуатации и создайте соответствующие условия.

Коммутируемая нагрузка.

Для подключения силовых цепей лучше использовать винтовые зажимы (с седлом или прижимной планкой). Но прежде цепи необходимо собрать. Во время этого процесса профессионалы рекомендуют обеспечить максимальную площадь для соприкосновения контактной площадки и кабельных жил. Для многопроволочных жил берите штыревой наконечник, он поможет хорошо их обжать. А однопроволочные сворачивайте в кольцо.

Главные контакты делятся на пару подвижных и неподвижных. Они представлены на каждом полюсе и соединены токопроводящей пластиной. Располагаются параллельно друг к другу. На лицевой части корпуса находятся прижимные винты. Для подключения необходимо ввести наконечник жилы в седло или прижимную планку (до самого основания), а затем хорошо зажать винтом. Через двое суток выполните перетяжку (чтобы устранить остаточную деформацию металла).

Направляющие цепи.

При включении положение контактора остается без механической фиксации. Чтобы поддерживать шток в процессе работы, нужно создать систему самоподхвата. Для этого понадобится блокировочный, полностью открытый контакт (используется в качестве дополнительного). Через него подключаем цепь питания катушки к пусковой кнопке. Затем параллельно соединяем второй контур. В его основе – соединенные блокировочные контакты и один замкнутый контакт кнопки «Стоп». В итоге, когда включается контактор, блокирующий контакт замыкается на все время работы и подает ток в катушку. Если нужно разомкнуть цепь, достаточно просто нажать на «стоп».

В эту схему могут включаться и другие составляющие, например защитные приборы, различные датчики, концевые выключатели. Но само подключение в разы усложняется, поэтому новичкам лучше воспользоваться самым простым методом.

Дополнительные модули.

Они расширяют возможности контактора за пределы коммутационных и обеспечивают пользователю и прибору дополнительную защиту. К таким можно отнести блокирующие контакты. Когда они изначально включены в конструкцию прибора, осуществить схему самоподхвата куда проще. А также их можно использовать для создания более сложной автоматизации и индикации.

Хорошо, если устройство включает в себя тепловые расцепители. Они контролируют нагрузку внутри цепи и в случае превышений допустимых значений тока выключают прибор. Реле времени также являются неплохим дополнением. С их помощью можно реализовать замедленный пуск или остановку электропривода.

Для удобства продают пусковые приставки, которые уже оснащены схемой самоподхвата и кнопками «пуск» и «стоп». Но использовать их можно, только если управление осуществляется со щитка или шкафа. Иногда катушка может не подходить для напряжения управляющей цепи, но ее можно заменить на соответствующую.

Схемы подключения.

А теперь перейдем к главному вопросу. Схем всего три, у каждой свои особенности, преимущества и недостатки. Самая первая — прямая коммутация фаз. Она же и самая простая. В данном случае контактор используется для дистанционного включения и отключения. Как подключить главные контакты уже описано выше.

Для трехфазных асинхронных машин нужна схема сложнее. Для управления их прямым и обратным вращением нужно установить в паре два контактора. Отходящие провода фаз соединяются с помощью параллельного подключения. Обратите внимание, что провода, близкие к подаче питания, соединяются перекрестной перемычкой, которая должна менять последовательность любых двух-трех фаз. При этом способе важно защитить прибор от встречного включения. Защита должна быть двухсторонней. Используется и механическая блокировка, и блокировочные контакты.

Если у асинхронного мотора высокая мощность, нужно создать пусковую схему. И для этого вновь понадобятся два контактора. Один из них будет пусковым. Используя схему соединения обмоток, двигатель подключается в «звезду». Это позволяет снизить пусковые токи. Через время мотор выходит на номинальные обороты и присоединяется второй контактор. В данном случае обмотки соединяются в «треугольник». Но для этой схемы обязательно наличие реле задержки (устанавливается на основном приборе), нулевой проводник и прокладка к двигателю.

Тепловое реле для электродвигателя схема подключения

Магнитный пускатель — устройство, отвечающее за бесперебойную и соответствующую требованиям стандартов работу оборудования. С его помощью осуществляют распределение питающего напряжения и управляют работой подключенных нагрузок.

Чаще всего через него подают питание на электродвигатели. И через него же осуществляют реверс двигателя, его остановку. Все эти манипуляции позволит осуществить правильная схема подключения магнитного пускателя, которую можно собрать и самостоятельно.

В этом материале мы расскажем об устройстве и принципах работы магнитного пускателя, а также разберемся в тонкостях подключения устройства.

Блок: 1/8 | Кол-во символов: 621
Источник: https://sovet-ingenera.com/elektrika/rele/sxema-podklyucheniya-magnitnogo-puskatelya.html

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки. У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим. Простейшая рабочая схема пускателя с тепловым реле

Блок: 2/7 | Кол-во символов: 1303
Источник: https://pue8.ru/elektricheskie-seti/950-magnitnyj-puskatel-s-teplovym-rele-i-knopkami-upravleniya-skhema-printsip-dejstviya.html

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при перегрузке или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:


Как видно на бирке, номинальный ток электродвигателя 13.6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7.8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров.К примеру, как на реле РТИ-1314:

Блок: 2/3 | Кол-во символов: 1329
Источник: https://samelectrik.ru/kak-podklyuchit-teplovoe-rele.html

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Блок: 3/7 | Кол-во символов: 1518
Источник: https://pue8.ru/elektricheskie-seti/950-magnitnyj-puskatel-s-teplovym-rele-i-knopkami-upravleniya-skhema-printsip-dejstviya.html

Процесс подключения


Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Блок: 4/5 | Кол-во символов: 2751
Источник: https://2proraba.com/elektrika/teplovoe-rele-dlya-elektrodvigatelya-sxema-podklyucheniya.html

Характеристики реле


При выборе ТР необходимо ориентироваться в его характеристиках. Среди заявленных могут быть:

  • номинальный ток;
  • разброс регулировки тока срабатывания;
  • напряжение сети;
  • вид и количество контактов;
  • расчетная мощность подключаемого прибора;
  • минимальный порог срабатывания;
  • класс прибора;
  • реакция на перекос фаз.

Номинальный ток ТР должен соответствовать тому, который указан на двигателе, к которому будет происходить подключение. Узнать значение для двигателя можно на шильдике, который находится на крышке или на корпусе. Напряжение сети должно строго соответствовать той, где будет применяться. Это может быть 220 или 380/400 вольт. Количество и тип контактов также имеют значение, т. к. различные контакторы имеют различное подключение. ТР должно выдерживать мощность двигателя, чтобы не происходило ложного срабатывания. Для трехфазных двигателей лучше брать ТР, которые обеспечивают дополнительную защиту при перекосе фаз.

Блок: 3/5 | Кол-во символов: 946
Источник: https://2proraba.com/elektrika/teplovoe-rele-dlya-elektrodvigatelya-sxema-podklyucheniya.html

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:Давайте разберемся каким образом собрать схему управления которая бы отключала двигатель от сети при возникновении аварийной ситуации перегрузки или обрыва фазы. Из нашей статьи про подключение двигателя через магнитный пускатель, вы уже узнали некоторые нюансы. Если еще не успели ознакомится то просто перейдите по ссылке.

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Блок: 3/3 | Кол-во символов: 4536
Источник: https://samelectrik.ru/kak-podklyuchit-teplovoe-rele.html

Тонкости подключения устройства на 220 В

Независимо от того, как решено подключить магнитный пускатель, в проекте обязательно присутствуют две цепи — силовая и сигнальная. Через первую подают напряжение, посредством второй управляют работой оборудования.

Особенности силовой цепи

Питание для МП подключают через контакты, обычно обозначаемые символами А1 и А2. На них попадает напряжение 220 В, если сама катушка рассчитана на такое напряжение.

Удобнее «фазу» подключать к А2, хотя принципиальной разницы в подключении нет. Источник питания подключают к контактам, находящимся ниже на корпусе.

Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы 220 В.

Через магнитный пускатель, оснащенный катушкой 220 В, возможна подача напряжения от дизель- и ветрогератора, аккумулятора, других источников. Съем его происходит с клемм Т1, Т2, Т3

Минусом этого варианта подключения является тот момент, что для ее включения или отключения нужно совершать манипуляции с вилкой. Схему можно усовершенствовать путем установки перед МП автомата. С его помощью включают и отключают питание.

Изменение цепи управления

Эти изменения не касаются силовой цепи, модернизируется в этом случае лишь цепь управления. Вся схема в целом претерпевает незначительные изменения.

Когда клавиши находятся в одном кожухе, узел называется «кнопочным постом». Любая из них обладает парой входов и парой выходов. У клавиши «Пуск» клеммы нормально разомкнутые (НЗ), у прямо противоположной — нормально замкнутые (NC)

Клавиши встраивают последовательно перед МП. Первая — «Пуск», за ней идет «Стоп». Контактами магнитного пускателя манипулируют посредством управляющего импульса.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. «Пуск» не обязательно удерживать во включенном состоянии.

Оно поддерживается по принципу самозахвата. Заключается он в том, что параллельно кнопке «Пуск» подключаются добавочные самоблокирующиеся контакты. Они и снабжают напряжением катушку.

После их замыкания, катушка самоподпитывается. Разрыв этой цепи приводит к отключению МП.

Отключающая клавиша «Стоп» обычно красная. Стартовая кнопка может иметь не только надпись «Пуск», но и «Вперед», «Назад». Чаще всего она зеленого цвета, хотя может быть и черного.

Подсоединение к 3-фазной сети

Возможно подключение 3-фазного питания через катушку МП, функционирующей от 220 В. Обычно схему применяют с асинхронным двигателем. Сигнальная цепь при этом не изменяется.

Одну фазу и «ноль» подключают к соответствующим контактам. Проводник фазный прокладывают через стартовую и выключающую клавиши. На контакты NO13, NO14 ставят перемычку между замкнутым и разомкнутым контактами

Силовая цепь имеет отличия, но не очень существенные. Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. Трехфазную нагрузку подключают к T1, T2, T3.

Ввод в схему теплового реле

В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Выбор его осуществляют в зависимости от типа мотора.

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз

Подключают реле к выводу с магнитным пускателем. Ток в нем проходит к мотору последовательно, попутно нагревая реле. Верх реле оснащен придаточными контактами, объединенными с катушкой.

Нагреватели реле рассчитывают на предельную величину тока, протекающего через них. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель.

Блок: 6/8 | Кол-во символов: 3575
Источник: https://sovet-ingenera.com/elektrika/rele/sxema-podklyucheniya-magnitnogo-puskatelya.html

Популярные схемы подключения МП

Наиболее часто используют монтажную схему с одним устройством. Чтобы соединить ее основные элементы используют 3-жильный кабель и два разомкнутых контакта в случае, если устройство выключено.

Это предельно простая схема. Она собирается, когда замыкается выключатель автоматический QF. От КЗ (короткого замыкания) схему управления защищает предохранитель PU

В нормальных обстоятельствах контакт реле Р замкнут. При нажатии клавиши «Пуск» цепь замыкается. Нажатие кнопки «Стоп» разбирает схему. В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

При этой схеме большое значение имеет номинальное напряжение катушки. Когда усилие на ней 220 В, двигателя 380 В, в случае соединения в звезду, такая схема не подходит.

Для этого применяют схему с нейтральным проводником. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

Блок: 5/8 | Кол-во символов: 911
Источник: https://sovet-ingenera.com/elektrika/rele/sxema-podklyucheniya-magnitnogo-puskatelya.html

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Блок: 7/7 | Кол-во символов: 1323
Источник: https://pue8.ru/elektricheskie-seti/950-magnitnyj-puskatel-s-teplovym-rele-i-knopkami-upravleniya-skhema-printsip-dejstviya.html

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. В нее входит клавиша SB3, МП КМ2. Немного изменена и силовая часть

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Перед запуском мотора в противоположном направлении необходимо остановить заданное прежде вращение посредством кнопки «Стоп». Для кручения в обратном направлении стоит только при помощи пускателя КМ2 поменять дислокацию каких-то двух питающих фаз

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

Провод белого цвета заводит фазу А на левый контакт МП КМ1, затем через перемычку заходит на левый контакт КМ2. Выходы пускателей также объединены перекрестной перемычкой и далее через КМ1 на первую обмотку поступает фаза А двигателя

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Блок: 7/8 | Кол-во символов: 2899
Источник: https://sovet-ingenera.com/elektrika/rele/sxema-podklyucheniya-magnitnogo-puskatelya.html

Выводы и полезное видео по теме

Подробности об устройстве и подключении контактора:

Практическая помощь в подключении МП:

По приведенным схемам можно подключить магнитный пускатель своими руками как к сети 220, так и 380 В.

Необходимо помнить, что сборка не отличается сложностью, но для реверсивной схемы важно наличие двухсторонней защиты, делающей невозможным встречное включение. При этом блокировка может быть как механической, так и посредством блокировочных контактов.

Если у вас появились вопросы по теме статьи, пожалуйста, оставляйте свои в расположенном ниже блоке. Там же вы можете сообщить интересную информацию или дать совет по подключению магнитных пускателей посетителям нашего сайта.

Блок: 8/8 | Кол-во символов: 697
Источник: https://sovet-ingenera.com/elektrika/rele/sxema-podklyucheniya-magnitnogo-puskatelya.html

Кол-во блоков: 15 | Общее кол-во символов: 23364
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://pue8.ru/elektricheskie-seti/950-magnitnyj-puskatel-s-teplovym-rele-i-knopkami-upravleniya-skhema-printsip-dejstviya.html: использовано 4 блоков из 7, кол-во символов 4388 (19%)
  2. https://sovet-ingenera.com/elektrika/rele/sxema-podklyucheniya-magnitnogo-puskatelya.html: использовано 5 блоков из 8, кол-во символов 8703 (37%)
  3. https://2proraba.com/elektrika/teplovoe-rele-dlya-elektrodvigatelya-sxema-podklyucheniya.html: использовано 3 блоков из 5, кол-во символов 4408 (19%)
  4. https://samelectrik.ru/kak-podklyuchit-teplovoe-rele.html: использовано 2 блоков из 3, кол-во символов 5865 (25%)

Источник: m-strana.ru

Как проверить магнитный пускатель на работоспособность

Магнитные пускатели, как это следует из названия, задумывались как коммутационное устройство для пуска электродвигателей. Поэтому и количество силовых полюсов у этих аппаратов почти всегда равно трем – по числу фаз сети. Пускатели зачастую комплектуются тепловыми реле перегрузки и корпусом с кнопками «пуск» и «стоп».

Но пускатель получился очень удобной и функциональной вещью. Широкий спектр номинальных токов, малые габариты и возможность автономной установки вне всякого распредустройства или щита привели к тому, что магнитные пускатели стали широко применять в быту для включения в сеть различных мощных электроприемников, например, нагревательных котлов.

Как и любое другое электротехническое устройство, магнитный пускатель периодически тоже нуждается в ремонте и техническом обслуживании.

Как устроен магнитный пускатель?

В общем случае, это, как минимум, катушка из тонкого провода в лаковой изоляции, размещенная в одном пластиковом корпусе с контактами. Контакты, как это водится, делятся на подвижные, соединенные механически с подпружиненным сердечником катушки, и неподвижные, стационарно размещенные в верхней части корпуса.

При этом для пускателей, рассчитанных на ток от 20 ампер можно явно различить силовые пары контактов в количестве три пары, и пары контактов вспомогательных цепей управления, рассчитанных на слабые токи. Количество слаботочных контактов практически неограниченно, тем более, что для многих пускателей возможно приобрести дополнительные контактные приставки, позволяющие собирать на пускателях очень сложные схемы.

Подобная конструкция обеспечивает пускателю не особенно высокую степень защиты от внешних воздействий – на уровне IP00-IP30. При необходимости добиться большей степени защиты придется воспользоваться пускателями в дополнительном защитном кожухе, зачастую оборудованном собственными кнопками для пуска, останова и возврата теплового реле при наличии такового.

Рис. 1. Устройство магнитного пускателя ПМЛ:

1 – основание из термостойкой пластмассы, 2 – неподвижная часть магнитопровода, 3 – подвижная часть магнитопровода, 4 – электромагнитная катушка управления, 5 – контактные зажимы, 6 — металлическая платформа (для пускателей номиналом свыше 25 А) 7 — траверса с подвижными контактами, 8 — крепежный винт, 9 — возвратная пружина, 10 — алюминиевые кольца, 11 — неподвижный контакт, 12 — зажим с насечкой для фиксации проводников.

Программа технического обслуживания магнитных пускателей проста и включает в себя следующие пункты:

1. Внешний осмотр на предмет повреждений и сколов корпуса, а также удаление загрязнений (причем не только с поверхности корпуса, но и с поверхности сердечника электромагнита). Сколы и повреждения корпуса возникают не только вследствие ударов и падений, но и по причине длительного воздействия вибраций, обусловленных работой изношенной сети переменного тока и браком в монтаже пускателя, а также его собственными дефектами.

Если повреждения корпуса привели к тому, что пускатель невозможно надежно закрепить, или его контакты не могут свободно замыкаться/размыкаться, то иного выхода, чем замена корпуса или пускателя, просто не остается.

Отдельное внимание следует уделить проверке наличия всех деталей и частей пускателя. Например, подвижная контактная пластина вместе со своей поджимающей пружинкой может запросто «потеряться» – потребуется новая.

2. Ревизия механической части. Проверке подвергается рабочая пружина, обеспечивающая разрыв контактов. Она должна быть достаточно жесткой, витки не должны сблизиться. Проверяется ход якоря пускателя относительно корпуса: необходимо, чтобы отсутствовали всякие заклинивания и затруднения при движении.

Проверка хода осуществляется замыканием контактов «от руки». При наличии механических заклиниваний можно прибегнуть к смазке или шлифовке трущихся частей.

3. Зачистка контактов – мера, от которой лучше воздержаться при проведении технического обслуживания исправных магнитных пускателей.

Высокопроводящий слой подвижных и неподвижных контактов относительно тонок, поэтому, если при каждом обслуживании тереть по нему надфилем, то пускатель очень скоро выйдет из строя. Напильничек потребуется лишь в том случае, если на контактах имеются явные следы нагара или оплавления. А наждачная бумага для зачистки контактов исключается категорически.

При замыкании все контакты пускателя должны прилегать друг другу плотно по всей поверхности, без смещений и наклонов, наличие которых говорит о необходимости регулировки механической части.

4. Если пускатель содержит в составе корпуса металлические детали, или находится в металлическом кожухе, то необходимо убедиться в отсутствии цепи между этими частями, подлежащими заземлению, и силовыми контактами. Для всех пускателей в целом необходимо проверить отсутствие замыканий между отдельными силовыми полюсами. На бытовом уровне для этих целей достаточно воспользоваться обычным мультиметром. На производстве используется мегомметр, а сопротивление изоляции нормируется – не менее 0,5 Мом.

5. Тщательному осмотру подвергается катушка пускателя. Трещины на каркасе, повреждения, нагар и оплавление изоляции – все это верные признаки существенных проблем. Катушку с такими признаками лучше заменить.

Конечно, обычно определить межвитковое короткое замыкание в катушке можно только в процессе эксплуатации по косвенным признакам, таким как повышенный гул при работе пускателя. Тем не менее, если систематически проверять активное сопротивление провода катушки, можно заметить существенное и резкое его уменьшение. Этот признак достаточно красноречиво говорит о неисправности катушки, которую теоретически можно перемотать, а на практике проще заменить.

6. Однако повышенный гул при работе пускателя может быть вызван и некоторыми другими причинами помимо дефектов самой катушки. Например, может возникнуть перекос при ее установке, возможен недостаточный уровень напряжения в сети, бывает подобрана слишком сильная возвратная пружина.

Все эти факторы приводят к тому, что якорь при замыкании недостаточно плотно прилегает к сердечнику. Следствием будет больший ток катушки из-за меньшего ее индуктивного сопротивления (отсюда и гул), а также подгорание силовых контактов.

Проверить плотность прилегания поверхностей магнитопроводов сердечника и якоря можно при помощи обыкновенного тонкого чистого листка бумаги, прокладываемого между этими деталями. Соприкасаться должно не менее 70 процентов поверхности – тогда контакт будет надежным.

7. При наличии теплового реле перегрузки должна проверяться его уставка. На промышленных предприятиях это делают с помощью специальных испытательных стендов. К сожалению, на бытовом уровне прогрузить и проверить реле практически невозможно. Для этого можно сдать реле в специальную лабораторию, или, в крайнем случае, испытать его при помощи известной нагрузки большего номинала.

Ремонт магнитного пускателя производится по результатам технического обслуживания и сводится, обычно, к замене деталей и узлов, не подлежащих восстановлению и регулировке. Таковыми запчастями могут быть: катушка, отдельные контакты и даже контактная группа в целом, детали корпуса, пружины, винты и зажимные пластины.

Обслуживание магнитного пускателя

Для коммутации электрических приборов низковольтной аппаратуры применяются устройства, которые получили название магнитный пускатель или контактор.

Назначение устройства

С помощью таких приборов осуществляют:

  • Включение или отключение электродвигателей механических приводов в промышленном оборудовании;
  • Управление системой наружного освещения населенных пунктов и подсветкой исторических и промышленных объектов;
  • При использовании электрического отопления производится подключение и отключение ТЭНов нагревательных приборов;
  • С их помощью производят коммутацию электродвигателей и других пусковых органов в цепях автоматики;
  • Также средства коммутации широко применяются в бытовой аппаратуре.

Такие приборы выпускаются на однофазный или трехфазный пускатель.

Выбор прибора

Как правило, выбор магнитного пускателя осуществляется на этапе проектирования оборудования. Иногда возникает вопрос, как выбрать магнитный пускатель в процессе ремонта.

Для этого руководствуются следующими правилами:

  • Прежде всего, рассматриваются технические характеристики и конструктивные особенности;
  • Подбирают прибор на соответствующее напряжение цепи питания. В большинстве случаев это напряжение 220/380 вольт. Реже коммутируемая сеть имеет напряжение 380/660 вольт;
  • При выборе аппарата рассматривают номинальный рабочий ток коммутируемого механизма. Они выпускаются на различные токи коммутации от 6,3А до 250А;
  • Затем обращают внимание на параметр механической износостойкости. Он показывает, сколько циклов срабатывания может выдержать прибор без ремонта;
  • Учитывают количество полюсов коммутации;
  • На какое напряжение рассчитаны катушки магнитных пускателей. Они выпускаются на питающее напряжение от 9 до 380 вольт;
  • Часто контакторы имеют вспомогательные или дополнительные контакты. Они используются в схемах автоматики и сигнализации;
  • Промышленность освоила выпуск специальных приборов, которые могут осуществлять реверсивное включение двигателей. Такие приборы в одном корпусе имеют два контактора;
  • Когда осуществляют выбор магнитного пускателя, обращают внимание на наличие теплового реле защиты.

При самостоятельном подключении оборудования выбор пускателя производят по мощности двигателя.

Для этого существует рекомендация подбора. Согласно которой Iном принимается как мощность электромотора, умноженная на два.

Исходя из полученного значения, выбор мотора производят таким образом, чтобы номинальный рабочий ток трехфазного двигателя был меньше тока магнитного пускателя.

То есть расчетные данные должны быть меньше значений подобранного контактора. По умолчанию при расчете принимается, что контактор способен выдерживать пусковые токи, они многократно превышают рабочие токи.

Так, для подключения двигателя мощностью 3,7 Квт рабочий ток составит 3,7*2=7,4 А. Для подключения асинхронного двигателя такой мощности, достаточно выбрать магнитный пускатель с рабочим током 10 А.

Для точного подбора устройства существуют математические формулы. Которые позволяют точно рассчитать параметры контактора.

Эта формула справедлива для выбора устройства на 3-х фазное напряжение. Коэффициенты η принимают значение 0,87, и cosφ= 0,88.

Рассчитывают пусковой ток по формуле:

Iпуск.=k*Iном., где к-коэффициент кратности тока. Он имеет значение 7-8, в зависимости от мощности двигателя.

Для окончательного выбора необходимо вычислить ударный ток короткого замыкания в момент пуска. Его определяют по формуле:

После проведенных расчетов необходимо выбрать магнитный пускатель из модельного ряда, выбираем как для двигателя, так и для другой аппаратуры. После того как осуществили выбор магнитного пускателя по току в таблице модельного ряда, пускатель монтируют на дин рейку и собирают схему.

Далее подключают к исполнительным механизмам (электродвигатель и т. п.). Схема собрана и готова к работе.

Симптомы неисправности устройства

Как и все механизмы в процессе работы происходит отказ оборудования. Неисправности характеризуются следующими симптомами:

  • При включении слышно сильное гудение пускателя. Что может привести к выходу катушки контактора из строя. Нормально работающее устройство издает еле слышное гудение;
  • Включение главных контактов происходит не равномерно. И как следствие контакты подгорают, а при потере фазы может отказать и электродвигатель;
  • В реверсивных устройствах отсутствует реверс;
  • Якорь прилипает к сердечнику;
  • Отсутствует самоблокировка.

Ремонт прибора

Для того чтобы произвести ремонт магнитного пускателя, необходимо не только знать симптомы, но и методы ремонта. При неравномерном включении контактов производят затяжку хомутика контактов.

При необходимости зачищают контакты от окислов и налипшего металла. При сильном гудении производят регулировку магнитных пускателей. Затягивают винты, крепящие якорь и сердечник. Проверяют состояние короткозамкнутого витка.

Его повреждение характеризуется звоном и дребезгом магнитного пускателя, когда он работает. Проверяют прилегание обеих половин сердечника. В случае неполного прилегания (менее 70%) производят ремонт магнитного пускателя для восстановления поверхности прилегания.

Для этого зажимают копировальную бумагу между сердечниками. Если поверхность недостаточна, производят притирку сердечников. Таким образом, устраняется гудение магнитного пускателя, а наличие зазора объясняет, почему гудит контактор.

Восстановление реверса осуществляют подгонкой механических тяг. Причиной залипания якоря и сердечника может быть недостаточность или отсутствие диэлектрической прокладки.

Проверяют толщину или наличие прокладки, а также воздушный зазор.

Если отсутствует самоблокировка, производят регулировку блок — контактов. Когда этого сделать невозможно, контакты меняют.

Для того чтобы убедиться в исправности устройства необходимо знать как проверить работоспособность магнитного пускателя.

Проверка работоспособности и обслуживание

Для этого необходимо произвести внешний осмотр прибора. Обращают внимание на состояние катушки. Она не должна иметь видимых потемнений и повреждений.

Контактная группа не должна иметь перекосов, а замыкание контактов происходит одновременно.
Измеряют напряжение срабатывания и отключения устройства. Прибор должен срабатывать при постепенном поднятии напряжение от 0 до 0,85Uном. А отключаться при понижении напряжения до 0,45Uном.

Для того чтобы коммутирующее устройство работало продолжительное время необходимо во время эксплуатации проводить обслуживание устройства.

Для этого проверяют состояние соединений. Очищают прибор от пыли. Контролируют состояние коммутирующих контактов. Производят ревизию металлических деталей устройства.

Особое внимание обращают на состояние пружины. Она должна быть довольно жесткой. Витки распределены равномерно по всей длине. Якорь не должен заедать и перекашиваться.

При наличии механических неисправностей, производят смазывание или шлифуют детали. Если устройство оборудовано тепловым реле, работоспособность его проверяют на специальном стенде в лабораторных условиях.

В домашних условиях эту проверку осуществить невозможно. При обнаружении неисправности производят ремонт или замену устройства на исправное.

Как проверить катушку пускателя без сложного оборудования

Магнитный эмиттер (МП) – непростое перестановочное устройство, которое намного легче и в разы быстрее восстановить, чем заменить на новое оборудование. Из этой статьи читатель узнает, как проверить катушку пускателя своими силами.

Как проверить пускатель и его составляющие

Магнитный пускатель состоит из катушки (важнейшая его часть), сердечника (неподвижный элемент) и якоря (подвижный элемент). Кроме того, как и в любом механизме электросистемы, в пускателе имеются контакты.

Контакты

Итак, в любом электрооборудовании первично выходят из строя подвижные компоненты. В МП такими составляющими становятся контакты. Сажа, окалины и отложения – бесспорно, собираются на поверхностях контактов, вызывают искрение и другие проблемы. Возникают они не только по причине влажности окружающей среды, но и из-за протекания различных электрохимических процессов.

Чтобы осуществить проверку бобины пускателя, вначале рекомендуется осмотреть контакты, очистить их от накопившегося нагара и грязи. Использовать для этого можно напильник или наждачную бумагу, но при этом нужно проводить процедуру очистки аккуратно, чтобы не оставить царапин на контактах.

Следующий этап – регулировка контактов. Нужно с помощью тонких пластиковых лент и динамического измерителя выставить правильный зазор, прижим контактов. Пластиковые полоски в данном случае будут имитировать контакт. Динамометр же – выполняет функцию измерителя усилия – как только дойдёт до 700 гр, пластина вынимается.

К распространённым неисправностям пускателя принято относить:

  • Возникновение слоя коррозии в местах соединения подвижной части пускателя с неподвижной;
  • Трескание короткозамкнутого (КРТЗ) витка;
  • Неправильное взаимоположение якоря и сердечника;
  • Чрезмерное натяжение контактов и т.д.

Как и говорилось выше, контакты и их повреждения относятся к отдельному виду неисправностей. Их принято делить на следующие:

  1. Возникновение загрязнений различного свойства, которые устраняются протиркой бензином или спиртом. Если отложения выпуклые и твёрдые, то зачищаются они напильником.
  2. Эрозия контактов, когда они частично или на 70 процентов разрушаются. В этом случае помогает только замена на новые элементы.
  3. Выходят из строя пружины контактов. Это тоже не «лечится» ремонтом. Нужно заменить контакты.

Катушка или бобина

Первым делом катушка пускателя осматривается на наличие трещин. При обнаружении нужно взять немного холодной сварки и заполнить пространство с помощью тонкого и маленького шпателя. Рекомендуется усилить изоляцию, приклеив поверх холодной сварки ещё и медицинский пластырь.

Если в катушке обнаруживается МКЗ (межвитковое замыкание), то нужно удалить витки до места замыкания. Делается это просто методом отматывания проводки. Заметить место замыкания можно по повреждённой финифти на витке. Кабель разрезается вблизи повреждения, зачищается и спаивается.

Проводка

Замыкание, которое возникает при загрязнении контактов, может вызвать дугу. Она же вполне легко может перенестись на магнитопровод. К загрязнениям приплюсовывается коррозия. Чтобы очистить поверхность магнитопровода, нужно взять ветошь, увлажнить её бензином или ацетоном, и хорошенько очистить от загрязнений. Большие слой коррозии устраняются наждачной бумагой – зашлифовываются.

Существуют и другие сложности в работе пускателя:

  • Повреждение КРТЗ витков;
  • Ослабление винтовых креплений, фиксирующих пару якорь-сердечник.

КРТЗ витки – обязательная составляющая неподвижной части пускателя, они расположены на концах сердечника. Бывают изготовлены из мягкого металла. Для КРТЗ витков предусматриваются особого типа пазы, в которых они и размещаются. Кроме того, витки способны портиться ещё и внутри катушки, собственно намагничивающей сердечник.

Понятно, что устранить проблемы с фиксаторами можно путём затягивания слабых креплений. А насчёт КРТЗ витков, то поможет только замена.

Подробнее про различные неисправности пускателя и катушки в таблице

Тип неисправности Причина Устранение
Нет напряжения на выходе Подвижные контакты не касаются неподвижных из-за загрязнения или порчи Разобрать устройство, проверить контакты
Пускатель не срабатывает Заклинивание внутреннего механизма из-за загрязнения или порчи Проверить и устранить заклин, почистить устройство
Обгорание зажимов присоединения проводов у пускателей Слабая фиксация сердечника Замена пускателя или съёмной части, проверка контактов у новых устройств
Перегрев или окисление зажимов присоединения проводов Слабая фиксация зажимов Разобрать крепления, зачистить и собрать заново
Пускатель не включается (нет напряжения на катушке) Обрыв цепи или что-то другое Проверить цепь управления
Пускатель не включается (есть напряжение на катушке) Слабое нажатие в зажимах или на контактах Отрегулировать контакты, затянуть зажимы
Пускатель не включается (есть напряжение на катушке) Пускатель заклинен при замерзании влаги в зазорах Разобрать пускатель и собрать

Как функционирует пускатель

Принцип функционирования пускателя несложен. Чтобы задействовать пускатель, нужно для начала подать напряжение на катушку устройства. При включении она будет потреблять незначительный вольтаж в пределах 10-80 Вт.

После того, как катушка включится, она воздействует на неподвижную часть пускателя, намагничивает его. Это способствует движению якоря, который замыкает контакты. В результате этого замыкается цепь, и напряжение идёт по всей цепи.

Чтобы отключить устройство, достаточно обесточить катушку. Если на неё не будет поступать ток, то подвижная часть механизма возвратится назад, контакты разомкнутся.

Для защиты катушки и всего пускателя от перегрузок и различных внештатных ситуаций, между устройством и двигателем принято устанавливать реле. Однако если это будет тепловое реле, то от КЗ оно защитить пускатель не сможет.

По сути, пускатель – это модифицированный контактор с широким набором различных функций. Он позволяет не только задействовать генератор или другой электродвигатель, но и осуществлять реверс, защищать мотор от перегрузок, поддерживать работу цепей управления и т.д.

Что касается катушки устройства, то она может иметь конструкцию разного типа. Всё зависит от напряжения и силы тока.

{SOURCE}

Магнитный пускатель с реле. Магнитный пускатель в системах автоматики. Подключение и установка ТР

Магнитные пускатели предназначены, главным образом, для дистанционного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, а именно:

  • для пуска непосредственным подключением к сети и остановки (отключения) электродвигателя (нереверсивные пускатели),
  • для пуска, остановки и реверса электродвигателя (реверсивные пускатели).

Кроме этого, пускатели в исполнении с тепловым реле осуществляют также защиту управляемых электродвигателей от перегрузок недопустимой продолжительности.

Магнитные пускатели открытого исполнения предназначены для установки на панелях, в закрытых шкафах и других местах, защищенных от попадания пыли и посторонних предметов.

Магнитные пускатели защищенного исполнения предназначены для для установки внутри помещений, в которых окружающая среда не содержит значительного количества пыли.

Магнитные пускатели пылебрызгонепроницаемого исполнения предназначены как для внутренних, так и для наружных установок в местах, защищенных от солнечных лучей и от дождя (под навесом).

Магнитный пускатель серии ПМЛ

Устройство магнитного пускателя

Магнитные пускатели имеют магнитную систему , состоящую из якоря и сердечника и заключенную в пластмассовый корпус. На сердечнике помещена втягивающая катушка . По направляющим верхней части пускателя скользит траверса, на которой собраны якорь магнитной системы и мостики главных и блокировочных контактов с пружинами .

Принцип работы пускателя прост : при подаче напряжения на катушку якорь притягивается к сердечнику, нормально-открытые контакты замыкаются, нормально-закрытые размыкаются. При отключении пускателя происходит обратная картина: под действием возвратных пружин подвижные части возвращаются в исходное положение, при этом главные контакты и нормально-открытые блокконтакты размыкаются, нормально-закрытые блокконтакты замыкаются.

Реверсивные магнитные пускатели представляют собой два обычных пускателя, укрепленных на общей основании (панели) и имеющем электрические соединения, обеспечивающие электрическую блокировку через нормально-замкнутые блокировочные контакты обоих пускателей, которая предотвращает включение одного магнитного пускателя при включенном другом.

Самые распространенные схемы включения нереверсивного и реверсивного магнитного пускателя смотрите здесь: . В этих схемах предусмотрена нулевая защита с помощью нормально-открытого контакта пускателя, предотвращающая самопроизвольное включение пускателя при внезапном появлении напряжения.

Реверсивные пускатели могут также иметь механическую блокировку , которая располагается под основание (панелью) пускателя и также служит для предотвращения одновременного включения двух магнитных пускателей. При электрической блокировке через нормально-замкнутые контакты самого пускателя (что предусмотрено его внутренними соединениями) реверсивные пускатели надежно работают и без механической блокировки.

Реверсивный магнитный пускатель

Реверс электродвигателя при помощи реверсивного пускателя осуществляется через предварительную остановку, т.е. по схеме: отключение вращающегося двигателя — полная остановка — включение на обратное вращения. В этом случает пускатель может управлять электродвигателем соответствующей мощности.

В случае применения реверсирования или торможения электродвигателя противовключением его мощность должна быть выбрана ниже в 1,5 — 2 раза максимальной коммутационной мощности пускателя, что определяется состоянием контактов, т.е. их износоустойчивостью, при работе в применяемом режиме. В этом режиме пускатель должен работать без механической блокировки. При этом электрическая блокировка через нормально-замкнутые контакты магнитного пускателя обязательна.

Магнитные пускатели защищенного и пылебрызгонепроницаемого исполнений имеют оболочку. Оболочка пускателя пылебрызгонепроницаемого исполнения имеет специальные резиновые уплотнения для предотвращения попадания внутрь пускателя пыли и водяных брызг. Входные отверстия в оболочку закрыты специальными пробами с применением уплотнений.

Тепловые реле

Ряд магнитных пускателей комплектуется тепловыми реле , которые осуществляют тепловую защиту электродвигателя о перегрузок недопустимой продолжительности. Регулировка тока уставки реле — плавная и производится регулятором уставки путем поворота его отверткой. Здесь смотрите про . В случае невозможности осуществления тепловой защиты в повторно-краковременном режиме работы следует применять магнитные пускатели без теплового реле. От коротких замыканий тепловые реле не защищают

Тепловые реле

Схема прямого пуска и защиты асинхронного двигателя с короткозамкнутым ротором (а), (б) – пусковая характеристика двигателя (1) и защитная характеристика теплового реле (2)

Монтаж магнитных пускателей

Для надежной работы монтаж магнитных пускателей должен производится на ровной, жестко укрепленной вертикальной поверхности. Пускатели с тепловым реле рекомендуется устанавливать при наименьшей разности температуры воздуха, окружающего пускатель и электродвигатель.

Что бы не допустить ложных срабатываний не рекомендуется устанавливать пускатели с тепловым реле в местах подверженных ударам, резким толчкам и сильной тряске (например, на общей панели с электромагнитными аппаратами на номинальные токи более 150 А), так как при включении они создают большие удары и сотрясения.

Для уменьшения влияния на работу теплового реле дополнительного нагрева от посторонних источников тепла и соблюдении требования о недопустимости температуры окружающего пускатель воздуха более 40 о рекомендуется не размещать рядом с магнитными пускателями аппараты теплового действия ( и т.д.) и не устанавливать их с тепловым реле в верхних, наиболее нагреваемых частях шкафов.

При присоединении к контактному зажиму магнитного пускателя одного проводника его конец должен быть загнут в кольцеобразную или П-образную форму (для предотвращения перекоса пружинных шайб этого зажима). При присоединении к зажиму двух проводников примерно равного сечения их концы должны быть прямыми и распологаться по обе стороны от зажимного винта.

Присоединяемые концы медных проводников должны быть залужены. Концы многожильных проводников перед лужением должны быть скручены. В случае присоединения алюминиевых проводов их концы должны быть зачищены мелким надфилем под слоем смазки ЦИАТИМ или технического вазелина и дополнительно покрыты после зачистки кварцевазилиновой или цинко-вазелиновой пастой. Контакты и подвижные части магнитного пускателя смазывать нельзя.

Перед пуском магнитного пускателя необходимо произвести его наружный осмотр и убедится в исправности всех его частей, а также в свободном передвижении всех подвижных частей (от руки), сверить номинальное напряжение катушки пускателя с напряжением, подаваемым на катушку, убедится, что все электрические соединения выполнены по схеме.

При использовании пускателей в реверсивных режимах, нажав от руки подвижную траверсу до момента соприкосновения (начало замыкания) главных контактов, проверить наличие раствора нормально-замкнутых контактов, что необходимо для надежной работы электрической блокировки.

У включенного магнитного пускателя допускается небольшое гудение электромагнита , характерное для шихтованных магнитных систем .

Уход за магнитными пускателями в процессе эксплуатации

Уход за пускателями должен заключаться, прежде всего, в защите пускателя и теплового реле от пыли, грязи и влаги . Необходимо следить, чтобы винты контактных зажимов были плотно затянуты. Надо также проверять состояние контактов.

Контакты современных магнитных пускателей особого ухода не требуют. Срок износа контактов зависит от условий и режима работы пускателя. Зачистка контактов пускателей не рекомендуется, так как удаление контактного материала при зачистке приводит к уменьшению срока службы контактов. Только в отдельных случаях сильного оплавления контактов при отключении аварийного режима электродвигателя допускается их зачистка мелким надфилем.

При появлении после длительной эксплуатации магнитного пускателя гудения, носящего, характер дребезжания, необходимо чистой ветошью очистить от грязи рабочие поверхности электромагнита, проверить наличие воздушного зазора, а также проверить отсутствие заеданий подвижных частей и трещин на короткозамкнутых витках, расположенных на сердечнике.

При разборке и последующей сборке магнитного пускателя следует сохранять взаимное расположение якоря и сердечника, бывшее до разборки, так как их приработавшиеся поверхности способствуют устранению гудения. При разборках магнитных пускателей необходимо чистой и сухой ветошью протирать пыль с внутренних и наружных поверхностей пластмассовых деталей пускателя.

Здравствуйте, уважаемые читатели сайта . В предыдущей статье мы с Вами рассмотрели принципиальные схемы включения магнитного пускателя, обеспечивающие электродвигателя.

Продолжаем знакомиться с магнитным пускателем и сегодня рассмотрим типовые схемы подключения электротеплового реле типа РТИ , которое предназначено для защиты от перегрева обмоток электродвигателя при токовых перегрузках.

1. Устройство и работа электротеплового реле.

Электротепловое реле работает в комплекте с магнитным пускателем. Своими медными штыревыми контактами реле подключается к выходным силовым контактам пускателя. Электродвигатель, соответственно, подключают к выходным контактам электротеплового реле.

Внутри теплового реле находятся три биметаллические пластины, каждая из которых сварена из двух металлов, имеющих различный коэффициент теплового расширения. Пластины через общее «коромысло» взаимодействуют с механизмом подвижной системы, которая связана с дополнительными контактами, участвующими в схеме защиты электродвигателя:

1. Нормально-замкнутый NC (95 – 96) используют в схемах управления пускателем;
2. Нормально-разомкнутый NO (97 – 98) применяют в схемах сигнализации.

Принцип действия теплового реле основан на деформации биметаллической пластины при ее нагреве проходящим током.

Под действием протекающего тока биметаллическая пластина нагревается и прогибается в сторону металла, имеющего меньший коэффициент теплового расширения. Чем больший ток будет протекать через пластину, тем сильнее она будет греться и прогибаться, тем быстрее сработает защита и отключит нагрузку.

Допустим, что электродвигатель подключен через тепловое реле и работает в нормальном режиме. В первый момент времени работы электродвигателя через пластины течет номинальный ток нагрузки и они нагреваются до рабочей температуры, которая не вызывает их изгиб.

По какой-то причине ток нагрузки электродвигателя стал увеличиваться и через пластины потек ток выше номинального. Пластины начнут сильнее греться и прогибаться, что приведет в движение подвижную систему и она, воздействуя на дополнительные контакты реле (95 – 96 ), обесточит магнитный пускатель. По мере остывания пластины вернутся в исходное положение и контакты реле (95 – 96 ) замкнутся. Магнитный пускатель опять будет готов к запуску электродвигателя.

В зависимости от величины протекающего тока в реле предусмотрена уставка срабатывания по току, влияющая на силу изгиба пластины и регулирующаяся поворотным регулятором, расположенным на панели управления реле.

Помимо поворотного регулятора на панели управления расположена кнопка «TEST », предназначенная для имитации срабатывания защиты реле и проверки его работоспособности до включения в схему.

«Индикатор » информирует о текущем состоянии реле.

Кнопкой «STOP » обесточивается магнитный пускатель, но как в случае с кнопкой «TEST», контакты (97 – 98 ) не замыкаются, а остаются в разомкнутом состоянии. И когда Вы будете задействовать эти контакты в схеме сигнализации, то учитывайте этот момент.

Электротепловое реле может работать в ручном или автоматическом режиме (по умолчанию стоит автоматический режим).

Для перевода в ручной режим необходимо повернуть поворотную кнопку «RESET » против часовой стрелки, при этом кнопка слегка приподнимается.

Предположим, что сработало реле и своими контактами обесточило пускатель.
При работе в автоматическом режиме после остывания биметаллических пластин контакты (95 — 96 ) и (97 — 98 ) автоматически перейдут в исходное положение, тогда как в ручном режиме перевод контактов в исходное положение осуществляется нажатием кнопки «RESET ».

Кроме защиты эл. двигателя от перегрузок по току, реле обеспечивает защиту и в случае обрыва питающей фазы. Например. При обрыве одной из фаз, электродвигатель, работая на оставшихся двух фазах, станет потреблять больше тока, отчего биметаллические пластины нагреются и реле сработает.

Однако электротепловое реле не способно защитить двигатель от токов короткого замыкания и само нуждается в защите от подобных токов. Поэтому при установке тепловых реле необходимо устанавливать в цепь питания электродвигателя автоматические выключатели, защищающие их от токов короткого замыкания.

При выборе реле обращают внимание на номинальный ток нагрузки электродвигателя, который будет защищать реле. В инструкции по эксплуатации, идущей в коробке, есть таблица, по которой выбирается тепловое реле для конкретной нагрузки:

Например.
Реле РТИ-1302 имеет предел регулировки тока уставки от 0,16 до 0,25 Ампер. Значит, нагрузку для реле следует выбирать с номинальным током около 0,2 А или 200 mA.

2. Принципиальные схемы включения электротеплового реле.

В схеме с тепловым реле используют нормально-замкнутый контакт реле КК1.1 в цепи управления пускателем, и три силовых контакта КК1 , через которые подается питание на электродвигатель.

При включении автоматического выключателя QF1 фаза «А », питающая цепи управления, через кнопку SB1 «Стоп» поступает на контакт №3 кнопки SB2 «Пуск», вспомогательный контакт 13НО пускателя КМ1 , и остается дежурить на этих контактах. Схема готова к работе.

При нажатии на кнопку SB2 фаза через нормально-замкнутый контакт КК1.1 поступает на катушку магнитного пускателя КМ1 , пускатель срабатывает и его все нормально-разомкнутые контакты замыкаются, а нормально-замкнутые размыкаются.

При замыкании контакта КМ1.1 пускатель встает на самоподхват. При замыкании силовых контактов КМ1 фазы «А », «В », «С » через контакты теплового реле КК1 поступают на обмотки электродвигателя и двигатель начинает вращение.

При увеличении тока нагрузки через силовые контакты термореле КК1 , реле сработает, контакт КК1.1 разомкнется и пускатель КМ1 обесточится.

Если возникнет необходимость в простой остановке двигателя, то достаточно будет нажать на кнопку «Стоп ». Контакты кнопки разорвутся, фаза прервется и пускатель обесточится.

На фотографиях ниже показана часть монтажной схемы цепей управления:

Следующая принципиальная схема аналогична первой и отличается лишь тем, что нормально-замкнутый контакт термореле (95 – 96 ) разрывает ноль пускателя. Именно эта схема получила наибольшее распространение из-за удобства и экономичности монтажа: ноль сразу заводят на контакт термореле, а со второго контакта реле бросают перемычку на катушку пускателя.

При срабатывании термореле контакт КК1.1 размыкается, «ноль» разрывается и пускатель обесточивается.

И в заключении рассмотрим подключение электротеплового реле в реверсивной схеме управления пускателем.

От типовой схемы она, как и схема с одним пускателем, отличается лишь наличием нормально-замкнутого контакта реле КК1.1 в цепи управления, и тремя силовыми контактами КК1 , через которые запитывается электродвигатель.

При срабатывании защиты контакты КК1.1 разрываются и отключают «ноль». Работающий пускатель обесточивается и двигатель останавливается. При возникновении необходимости в простой остановке двигателя достаточно нажать на кнопку «Стоп ».

Вот и подошел к логическому завершению рассказ о магнитном пускателе.
Понятно, что только одних теоретических знаний мало. Но если Вы будете практиковаться, то сможете собрать любую схему с применением магнитного пускателя.

И уже по сложившейся традиции небольшой видеоролик о применении электротеплового реле.

Схема подключения магнитного пускателя и теплового реле

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

  • трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
  • Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение – с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

  • некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
  • некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания . В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Зачем нужно устанавливать стартер с двигателем? Электротехника

Зачем нужно соединять стартер с двигателями?

Необходимость и необходимость стартера с двигателем

Двигатели мощностью менее 1 л.с. (0,7457) напрямую подключаются к источнику питания без стартера, потому что их сопротивление якоря очень велико, и они могут позволить себе и пропускать более высокий ток из-за высокая стойкость. Таким образом, обмотки якоря защищены от высокого пускового тока при пуске двигателя.

У двигателей больших размеров очень низкое сопротивление якоря. Если мы подключим эти типы двигателей напрямую к источнику питания (в основном 3-фазное питание), тогда начнет течь большой ток, и это приведет к разрушению обмотки якоря из-за низкого сопротивления на начальном этапе запуска, когда двигатель не работает в нормальном положении. На этом этапе двигатель не начнет вращаться, потому что в двигателе нет обратного ЭДС. Обратная ЭДС двигателя достигается на полной скорости, когда двигатель работает на полной скорости и номинальной нагрузке.

Вот именно по этой причине мы последовательно подключаем стартер к двигателю. Пускатель, включенный последовательно с двигателем (т. Е. Сопротивление), снижает высокий пусковой ток, поскольку якорю требуется низкий ток из-за номинальных значений на начальном этапе, а затем он работает с нормальной скоростью.

Но это еще не конец истории. После запуска двигателя на малом токе сопротивление стартера снижается поворотом ручки ручного стартера (в случае автоматического стартера процесс может быть автоматическим).Таким образом, номинальный ток начнет протекать через обмотки якоря, а якорь двигателя начнет вращаться на полной скорости.

Что произойдет, если мы не подключим стартер к двигателю?

Давайте посмотрим на следующий пример.

Мы знаем, что ток якоря можно найти по следующей формуле.

I a = V — E b / R a ……… (I = V / R, закон Ома)

Где,

  • I a = Ток якоря
  • В = Напряжение питания
  • E b = Задний E.MF
  • R a = Сопротивление якоря

Связанное сообщение: Основная разница между контактором и пускателем

Предположим,

Двигатель мощностью 5 л.с. (3,73 кВт) с 440 В и сопротивлением якоря 0,25 Ом и нормальный ток полной нагрузки составляет 50 ампер. если мы подключим двигатель напрямую к источнику питания без стартера, результат будет следующим:

Подставление значений в уравнение, приведенное выше.

I a = 440 В — 0 / 0,25 Ом

I a = 1760 A

Ач! Этот высокий ток разрушит обмотку якоря, потому что его ток в 35,2 раза превышает нормальный ток полной нагрузки двигателя.

1760 A / 50 A = 35,2

Вот почему нам нужно установить стартер с двигателем.

Связанные сообщения:

Магнитные пускатели двигателей как контроллеры — Сравнение устройств типов NEMA и IEC

Время чтения: 4 минуты.

Статья 100 NEC определяет контроллер как «устройство или группу устройств, которые служат для управления некоторым заранее определенным образом электрической мощностью, подаваемой в устройство, к которому он подключен.Раздел 430.2 дает более конкретное определение двигателя: «Для целей этой статьи [Статья 430] контроллер — это любой переключатель или устройство, которое обычно используется для запуска и остановки двигателя путем включения и отключения тока в цепи двигателя».

Магнитный пускатель двигателя является таким контроллером и использует контакты с электромагнитным управлением, которые запускают и останавливают подключенную нагрузку двигателя. Цепь управления с мгновенными контактными устройствами, подключенными к катушке магнитного пускателя двигателя, выполняет эту функцию пуска и останова.Трехполюсный пускатель магнитного двигателя полного напряжения состоит из следующих компонентов: набора неподвижных контактов, набора подвижных контактов, нажимных пружин, катушки управления, неподвижного электромагнита, набора катушек затенения магнитного поля и подвижного якоря.

Также важно помнить, что магнитный пускатель двигателя — это контактор, который имеет дополнительный узел реле перегрузки, обеспечивающий защиту двигателя от перегрузки во время работы. Выбор теплового реле перегрузки осуществляется с помощью таблицы производителя, прилагаемой к пускателю магнитного двигателя.Всегда важно знать ток полной нагрузки (FLC) двигателя, коэффициент эксплуатации (SF) двигателя и температуру окружающей среды, в которой работает оборудование. Тепловые единицы рассчитаны на температуру окружающей среды 40 ° C (104 ° F).

Виды пускателей

Магнитные пускатели двигателей обычно выпускаются с полным (линейным) напряжением, пониженным напряжением и реверсивным. Полновольтный или линейный магнитный пускатель двигателя подает на двигатель полное напряжение, что означает, что он предназначен для правильного управления уровнями пускового тока, который будет развиваться при запуске двигателя (см. Рисунок 1).

Рисунок 1. Пускатель магнитного двигателя полного напряжения (параллельный)

Пускатели пониженного напряжения

предназначены для ограничения воздействия пускового тока при запуске двигателя. Они доступны в электромеханическом и электронном форматах.

Рисунок 2. Реверсивный пускатель полного напряжения

Пускатели реверсивные предназначены для реверсирования вала трехфазного двигателя. Это достигается путем замены любых двухлинейных проводов, питающих нагрузку двигателя. Реверсивный магнитный пускатель двигателя включает в себя пускатель прямого и обратного хода как часть узла (см. Рисунок 2).Предусмотрены электрические и механические блокировки, чтобы гарантировать, что только пускатель прямого или обратного хода может быть включен в любой момент времени, но не одновременно.

Сравнение пускателей NEMA и IEC

В этой статье мы сосредоточимся на том, как NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия) относятся к выбору и применению магнитных пускателей двигателей.

Магнитные пускатели двигателей

NEMA доступны в различных номинальных значениях напряжения и мощности со следующими обозначениями: размеры от 00 до размера 9, последовательно.Эти размеры NEMA классифицируют пускатели магнитных двигателей по напряжению и максимальной мощности. Примеры напряжений переменного тока включают варианты 24 В, 120 В, 208 В, 240 В, 277 В, 480 В и 600 В. Магнитный пускатель двигателя также предлагается в различных типах корпуса в зависимости от среды, в которой будет работать оборудование, не говоря уже о катушках постоянного тока. Типичными защитными кожухами являются NEMA 1 (общего назначения), NEMA 4 (водонепроницаемые), NEMA 12 (пыленепроницаемые) и NEMA 7 (опасные зоны).

Магнитные пускатели двигателей

IEC обычно выпускаются в модульном формате с контактором и реле перегрузки.Доступны трехфазные контакторы на 208 В, 230 В, 460 В и 575 В с соответствующими максимальными значениями мощности. Магнитные пускатели двигателей IEC часто поставляются как часть оборудования производителей оригинального оборудования (OEM), как и пускатели NEMA.

Если мы сравним пускатель магнитного двигателя NEMA и пускатель магнитного двигателя IEC, мы заметим следующие различия:

Устройство IEC обычно физически меньше, чем сопоставимое устройство NEMA, но не во всех случаях, особенно в больших размерах.

Жизненный цикл устройств NEMA и IEC может быть разным. Оценка производительности между NEMA и IEC, а также различия в том, как производители разрабатывают данные (не проверены третьими сторонами, поэтому методы тестирования могут сильно различаться). Общие характеристики безопасности устройств IEC или NEMA оцениваются сторонним испытательным агентством в Северной Америке. ЕС разрешает самосертификацию, но производители устройств NEMA также используют самосертификацию для характеристик производительности, специфичных для NEMA.Контроллер NEMA обычно поступает из лаборатории, аккредитованной OSHA, в то время как устройство IEC может быть самосертифицировано, иметь знак CE или сертифицировано лабораторией, которая может не иметь аккредитации OSHA. Пускатели NEMA теперь могут использоваться вместе с электронными / полупроводниковыми реле перегрузки, которые регулируются.

Устройство

IEC имеет регулируемый узел реле перегрузки, в то время как сопоставимое устройство NEMA имеет фиксированный и съемный узел реле перегрузки. Кроме того, устройства NEMA могут использоваться вместе с электронными / полупроводниковыми реле перегрузки, которые регулируются.

Устройство

IEC обычно должно быть защищено быстродействующими токоограничивающими предохранителями, в то время как устройство NEMA может быть защищено обычными предохранителями с выдержкой времени, но это зависит от продукта к продукту и от производителя к производителю.

Многие устройства IEC и NEMA предназначены для использования с обычными (не ограничивающими ток) предохранителями и автоматическими выключателями, по крайней мере, для стандартных устройств защиты от повреждений. Фактическое ограничение тока может использоваться для SCCR с высокой степенью отказа и / или координации типа 2.

Конечный пользователь должен внимательно рассмотреть все эти требования, прежде чем принимать решение об установке пускателя магнитного двигателя NEMA или пускателя магнитного двигателя IEC в своем конкретном приложении.

Как установить магнитный контактор

Установка магнитного контактора может быть выполнена за короткий период времени с соответствующей подготовкой и инструментами. Когда необходим управляемый дистанционный переключатель, часто используется магнитный контактор, поскольку он требует меньше энергии, чем может потребоваться для других цепей.Магнитные контакторы бывают разных размеров и мощностей, от размера ладони до нескольких футов в длину. Основное использование магнитного контактора — блокировать и обнаруживать перегрузку электродвигателя. Обычно в доме они используются для обогрева и / или кондиционирования воздуха. Нередко можно встретить магнитный контактор, который используется для устройств на заднем дворе с высокими требованиями к мощности, таких как патио и садовое освещение или двигатели фильтров для бассейнов.

Шаг 1 — Измерение

Перед установкой магнитного контактора необходимо уточнить в строительном отделе все местные электрические строительные нормы и правила.Для установки контактора вам понадобится защитная оболочка, утвержденная кодексом. Перед покупкой измерьте площадь, на которой вы планируете установить устройство.

Шаг 2 — Подготовка рабочей зоны

При работе с электричеством всегда рекомендуется соблюдать осторожность и выключать любой блок питания, с которым вы можете соприкоснуться, при установке любого электрического устройства.

Шаг 3 — Установите магнитный контактор

По возможности установите корпус контактора на шпильку с помощью винтов, прилагаемых производителем.Если у вас не получается установить на стойку, используйте соответствующие анкеры для стен. Предварительно просверлите небольшое стартовое отверстие в гипсокартоне, а затем осторожно забейте стеновой анкер. Это сделает корпус надежным и устойчивым для покоя контактора.

Шаг 4 — Подготовка проводки

Подготовьте проводку, используя инструмент для зачистки проводов, чтобы удалить примерно ½ дюйма изоляции со всех концов медной проводки. Убедитесь, что используете правильный инструмент для зачистки проводов. Лучший инструмент для зачистки проводов имеет несколько зазубрин на режущем лезвии.Поместите провод в прорезь правильного калибра, надавите и снимите изоляцию, не повреждая провод.

Шаг 5 — Подключение проводов управления

Слегка открутите концевые винты соленоида катушки. Осторожно подсоедините зачищенную часть провода управления к клеммам. Убедитесь, что соединение прочное и все жилы, если таковые имеются, надежно соединены.

Шаг 6 — Подключение питающих проводов

Чтобы устранить помехи, вам необходимо подключить питающие провода к клеммам.Начните с крайней левой клеммы или положения T1, закройте здесь подводящие провода. Если требуются дополнительные терминалы, перейдите к Т2 и так далее.

Шаг 7 — Подключение питающих проводов

При подключении питающих проводов позаботьтесь о том, чтобы совместить Т-образные соединения с соответствующими L-образными соединениями. Подающие провода будут подключены к клеммам магнитного контактора, расположенным в верхней части контактора. Эти терминалы будут соответственно маркером L 1 и так далее.

Как подключить реверсивный магнитный пускатель: схема, описание

В каждой настройке, которая требует вращения двигателя в прямом и обратном направлении, всегда присутствует магнитный пускатель реверсивной цепи.Подключение такого компонента — не такая сложная задача, как кажется на первый взгляд. К тому же актуальность подобных проблем возникает довольно часто. Например, в сверлильных станках, фрезерных станках или элеваторах, если они не используются в быту.

Принципиальным отличием данной схемы от одиночной является наличие дополнительной схемы управления и немного измененной силовой части. Для осуществления такой коммутации установка снабжена кнопкой (SB3 на рисунке).Такая система обычно защищена от короткого замыкания. Для этого перед катушками в цепи питания предусмотрены два нормально замкнутых контакта (КМ1.2 и КМ2.2), выведенные из контакта консолей, размещенных в положении магнитных контакторов (КМ1 и КМ2).

Для того, чтобы схема была читабельной, изображения цепи на ней и силовых контактов имеют разную цветовую схему. Для упрощения здесь не указывается пара силовых контактов, которые обычно представляют собой буквенно-цифровые сокращения.Однако эти вопросы можно найти в статьях, посвященных подключению стандартных магнитных пусковых систем.

В случае автоматического выключателя QF1 одновременно все три фазы, примыкающие к силовым контактам контактора (KM1 и KM2), находятся в одинаковом положении. В этой первой фазе, которая представляет собой промывку цепи управления через автоматическую защиту всех цепей управления SF1 и выключатель питания SB1, подает питание на контактную группу под третьим номером, который относится к кнопкам SB2, SB3.В этом случае
существующих контакторов (КМ1 и КМ2) к контакту под аббревиатурой 13БУ приобретают значение дежурного. Таким образом, система полностью готова к работе.

Отличная схема, на которой наглядно показан механизм крепления элементов, представленный на фото ниже.

С помощью кнопки SB2 подадим напряжение на катушку первой фазы, которая принадлежит магнитному пускателю КМ1. После этого происходит активация нормально разомкнутых контактов и отключение нормально замкнутых.Таким образом, замыкающий контакт KM1 — это эффект сидящего на корточках стартера. В этом случае все три фазы поступают на соответствующую обмотку двигателя, которая, в свою очередь, начинает создавать вращательное движение.

Созданная схема предполагает наличие только одного работающего пускателя. Например, может работать только КМ1 или КМ2. На приведенном выше рисунке вы можете увидеть диаграмму, на которой двигатель работает в обычном направлении. В указанной цепочке есть реальные элементы.

Теперь, чтобы дать обратное направление, нужно изменить положение фаз питания, это удобно делать с помощью переключателя КМ2.

Важно !!! В процессе изменения вектора вращения должна выполняться функция остановки двигателя перед запуском нового цикла.

Все связано с открытием первой очереди. В этом случае все контакты возвращаются в исходное положение, обесточивая обмотки двигателя. Эта фаза — режим ожидания.

Действие кнопки SB3 приводит в действие магнитный контактор с аббревиатурой KM2, который, в свою очередь, изменяет положение второй и третьей фазы.Это действие заставляет двигатель вращаться в противоположном направлении. Сейчас является ведущим КМ2 и пока его открытый КМ1 задействован не будет.

На рисунке ниже четко показаны силовые цепи. В этом положении мотор имеет нормальное вращение.

Теперь мы видим, что произошло переключения фаз напряжения и, поскольку вторая и третья разность фаз, двигатель приобрел обратное вращение.

На рисунках, где изображены реальные элементы, вы можете увидеть схему подключения, где первая фаза выделена белым цветом, вторая — красным, а третья — синим.

Как упоминалось ранее, перед выполнением процесса изменения движения ступени остановите вращение двигателя. Для этого в системе предусмотрены нормально замкнутые контакты. Ведь в их отсутствие невнимательность оператора рано или поздно привела бы к замыканию сопряжения, что произошло бы во второй и третьей фазе обмотки двигателя. Предлагаемая схема оптимальна, так как допускает использование только одного магнитного пускателя.

Представленная информация на первый взгляд может показаться устрашающей.Однако представленные схемы и фотографии — хороший пример решения таких проблем. Их изучение гарантирует успех созданной системы. Часто вначале примером является видеокурс.

Так как информация, представленная в движении, имеет гораздо большее содержание и структурное значение.

Также без вреда будет ознакомление с информацией, касающейся защиты всей схемы электродвигателя, что позволит создавать надежные системы.

Связано с контентом

Пускатели с постоянными магнитами

TCI — Dragzine

Ничто так не убивает мужское самолюбие и гордость, как звук стартера, который пытается перевернуть свой дорогой новый кубический двигатель с высокой степенью сжатия на круизной ночной стоянке. Еще хуже то, что снаряд теряется на драгстрипе, когда двигатель просто не запускается. Горячий запуск и модифицированные двигатели создают дополнительную нагрузку на стартер, а стандартные агрегаты просто не справляются с этой задачей. К счастью, компания TCI готова помочь стартерам, способным удовлетворить высокие требования к мощности любого энтузиаста маслкаров.

Компания TCI Automotive начала производство гидротрансформаторов в 1968 году в Мемфисе, штат Теннесси, преследуя две цели: производительность и надежность. В середине 70-х TCI расширила свой бизнес и начала производство полных гоночных трансмиссий. В 80-х и 90-х годах компания снова расширилась, добавив гибкие пластины и стартеры в свою линейку продуктов. Последние достижения в их технологии стартеров — это двигатели с постоянными магнитами, которые легче и компактнее, чем стандартные модели с катушкой возбуждения, что делает их идеальными для применения в гонках и гонках.

Пускатели с постоянными магнитами TCI

TCI предлагает множество различных типов пускателей для различных применений. Для буксировочных установок и уличных применений их стартеры с высоким крутящим моментом представляют собой модернизированные OEM-блоки с четырьмя полноприводными обмотками, которые обеспечивают на 20% больше крутящего момента, чем стандартные, и высокотемпературными соленоидами, предназначенными для защиты от теплового воздействия из выпускных коллекторов. Линия гоночных стартеров TCI состоит из полностью новых (не модернизированных) блоков, при этом в стандартной версии двигатель с катушкой возбуждения развивается 1.9 лошадиных сил, и «экстремальный» стартер, развивающий 3,0 лошадиных силы, что делает его способным вращать двигатели с компрессией от 11,5 до 1 или даже выше. В гоночном стартере с постоянным магнитом, который мы вам сегодня покажем, используется более компактный электродвигатель, который благодаря конструкции с постоянным магнитом развивает больший крутящий момент на ампер, чем обычный двигатель с полевой катушкой. В частности, мы рассмотрим одно конкретное применение двигателей GM — серию LS.

Двигатели GM LS

Двигатели GM LS поколения III и IV стали популярными пусковыми блоками для двигателей, при этом доступно множество значительных обновлений мощности для уличных / полосовых применений.В нашем случае мы установили стартер TCI LS Series в нашу модель ’71 Nova, которую мы оборудовали LS3. Масляный поддон и коллекторы на вторичном рынке, которые мы установили, сделали зазор более высоким, и в сочетании с желанием иметь стартер, который мог бы справиться со всем, что мы в него бросили, мы почувствовали, что гоночный стартер TCI Permanent Magnet Racing определенно нужен.

Гоночный стартер с постоянным магнитом

TCI предлагает большой крутящий момент в небольшом корпусе.


LS Starter от TCI: подробный обзор

Качественный стартер начинается с качественных компонентов.«Стартер TCI основан на стартере Hitachi с добавлением различных компонентов», — говорит Скотт Миллер из TCI Automotive. Редукторный привод 6: 1 увеличивает крутящий момент высокоскоростного двигателя, а 12-позиционное крепление позволяет «синхронизировать» соленоид для обеспечения максимального зазора. TCI заявляет, что их стартер может работать на двигателях со степенью сжатия 12: 1, в то время как стандартные стартеры начинают проверять, как только вы превышаете 9: 1. «Вы можете использовать этот стартер с более высокой степенью сжатия; это просто увеличивает нагрузку на него, что сокращает срок службы стартера », — объясняет Миллер.

Заготовка стартера

TCI предлагает 12 различных монтажных положений, позволяющих двигать соленоид там, где нет коллекторов и масляного поддона.


Большими преимуществами конструкции с постоянными магнитами являются уменьшенный вес и низкое потребление тока. Стартовый LS весит всего 7,5 фунтов, что примерно на 50% легче стандартного. «Вы можете держать его в одной руке и заводить болты другой рукой», — указал Миллер. Разница в весе означает, что стартер намного проще установить, и он помогает снизить вес автомобиля.

Поскольку пускатели с постоянными магнитами не имеют катушек возбуждения, они потребляют немного меньше энергии, чем аналогичные обычные пускатели. Пер Миллер: «Разница составляет примерно 2 или 3 ампера». Любая мелочь, доступная для зажигания, помогает, особенно при работе электрической системы с полным отсутствием потерь.


TCI совершенствует свою продукцию, подвергая ее строгим испытаниям, чтобы убедиться, что вы получаете ожидаемое качество. «Перед отправкой каждый стартер помещается на динамометрический стенд для точного тестирования функциональности», — пояснил Миллер.«Мы также следим за тем, чтобы соленоид не потреблял слишком много ампер и что ведущая шестерня вращалась правильно».

Изобретательность стартера

Стартеры

, как правило, представляют собой довольно простые в установке детали, и регулируемое крепление стартера с постоянным магнитом TCI не сильно усложняет процесс. Просто открутите три болта с шестигранной головкой, и вы сможете легко снять монтажную пластину и повернуть ее по часовой стрелке или против часовой стрелки, чтобы получить желаемое положение. Миллер говорит: «Люди устанавливали разные масляные поддоны и коллекторы, и заводской стартер мешал.Итак, мы придумали такую ​​конструкцию, чтобы вы могли установить соленоид в любом положении, чтобы очистить коллекторы и масляные поддоны ». Как только вы найдете положение, подходящее для вашего применения, стартер серии LS устанавливается так же, как и стандартный.

Три болта с шестигранной головкой снимаются, чтобы можно было изменить положение соленоида относительно опоры стартера.


Два болта проходят через монтажную пластину в блок. При установленном на блоке стартере должен быть зазор в.100 ”+/- .040” между шестерней и зубчатым венцом. Если есть зазор за пределами этих номеров, стартер необходимо снять, а монтажную пластину и блок необходимо проверить на наличие зазубрин или заусенцев.

После проверки зазора между шестерней и венцом необходимо проверить зазор. Это делается путем вытягивания ведущей шестерни в коронную шестерню и проверки зазора. Должен быть зазор от 0,35 до 0,060 дюйма. Миллер заявил: «Это спланированная сделка. Никаких прокладок или чего-то подобного не требуется.”

В отличие от типичного магазина автозапчастей «белого ящика», стартер TCI не требует установки регулировочных шайб для получения надлежащего зазора между шестерней и кольцом.

TCI Совет: при подсоединении проводов к стартеру нужно быть осторожным, чтобы не перетянуть гайку на верхней шпильке. Все, что требуется, — это подключение аккумулятора к основному выводу, второй положительный провод к выключателю зажигания и заземление.


Стартер с надежной производительностью

Стартер с постоянным магнитом TCI раз за разом с легкостью переключает высокопроизводительный двигатель LS3 в нашем Nova.С приложениями как для LS-style, так и для традиционных двигателей мышей нет оправдания владению маленьким блоком Chevy любого года изготовления вина, на котором написано «RRRRRrrrrrRRRRRrrrrr» вместо «Vroom!» Благодаря TCI высокая степень сжатия, горячий запуск и теснота не препятствуют надежному запуску.

Пускатели двигателей MOVIFIT® SC | SEW-EURODRIVE

Наш пускатель двигателя обычно используется в системах, которые включают электронику, установленную рядом с двигателем. Помимо плавного пуска и торможения до двух двигателей, инновационная конструкция агрегата предлагает множество преимуществ для эксплуатации и обслуживания с точки зрения времени и стоимости.

MOVIFIT

® SC для простых задач в децентрализованной инфраструктуре Пускатели двигателей MOVIFIT® SC Пускатели двигателей MOVIFIT® SC

Запуск без проблем! С нашим электронным пускателем двигателя MOVIFIT ® SC. Гибкие аппарели для пуска и остановки. Работа до двух двигателей одновременно или одного двигателя для двух направлений вращения.Интегрированное управление тормозом, которое позволяет работать практически со всеми распространенными системами fieldbus с потенциально децентрализованными входами и выходами, а также управлять двигателями IE3. Наш пускатель двигателя предлагает вам широкий спектр применения.

Следующее также относится к обоим функциональным уровням:

Прочный алюминиевый литой корпус со степенью защиты IP65 разделен на блок электроники (EBOX) и блок подключения (ABOX). Основным преимуществом является закрывающий механизм с одним винтом и автоматическая замена узла.Это обеспечивает быструю сборку и плавную замену агрегата для обслуживания.

Интегрированный T-распределитель энергии и связи, встроенный ремонтный переключатель и цифровые входы-выходы означают, что для установки больше не требуется большое количество внешних дополнительных компонентов. Это экономит время и деньги.

Конструкция Hygienic Plus для использования в экстремальных условиях окружающей среды, например, во влажных условиях в производстве напитков, также доступна в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
