Заземление в частном доме своими руками 220в, как сделать

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

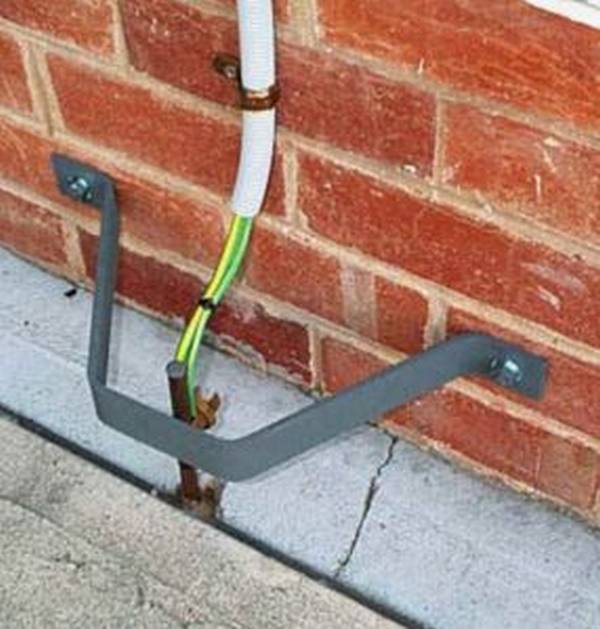

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

1. TN-C на TN-C-S;
2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

• Разбираем любую розетку в доме.
• Берем мультиметр и выставляем его в режим напряжения.
• Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
• Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

1. Сварочный аппарат и маска для сварки.
2. Кувалда 5-8 кг.
3. Лопата (штыковая и совковая).

Материалы

1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
4. Электроды 3 мм.
5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

1. Провода со столба, запитывающие дом.
2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
3. Место распайки (подключения) заземления, и питающих проводов со столба.
4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита.

Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Правильное заземление своими руками в частном доме и квартире

Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы.

Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.

Можно ли делать заземление самому?

Но не будет ли проблем с электриками? Штрафовать они любят.

Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:

• ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
• ПУЭ – Правила устройства электроустановок потребителей.
• ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.

Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.

Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.

Защитное и рабочее заземления

Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.

Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:

1. Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
2. Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
3. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
4. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.

У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).

Части заземления

Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.

Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.

Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.

К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).

Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.

Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.

Зачем несколько заземлителей?

Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.

Как нельзя заземлять

Непригодное по ПУЭ заземление

П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.

Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.

Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.

Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.

Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.

Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.

Заземление частного дома

Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.

Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.

Различные виды контуров заземления

Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.

Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:

• Электроввод – подземный через ВЩ.
• В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
• Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.

И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:

• Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
• Общая площадь помещения – свыше 100 кв. м.
• Долговременно потребляемая мощность – свыше 3 кВт.
• Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
• Наличие ДГУ резервного электропитания.

Измерение заземления

Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.

Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.

Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.

Измерение сопротивления растекания заземления меггером

Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.

Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.

Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!

Видео: пример монтажа комплекта заземления

Квартирное заземление

В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:

1. Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
2. В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.

Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.

Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.

Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.

Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.

Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.

Защитное зануление

В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.

Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.

Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.

УЗО

УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.

Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.

Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.

Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.

Однако все УЗО имеют два недостатка:

• УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
• УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.

Как все-таки заземлить квартиру

Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:

1. Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
2. Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.

А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.

Напоследок

Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

Выглядеть конструкция должна так, как показано выше на фото:

1. Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
2. Сверлим буром отверстие, нужной нам ширины и глубины;
3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

• Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
• Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Заземление дома своими руками. Как сделать? Что нужно знать?

Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.

Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:

• микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
• электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
• персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.

Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.

Что нужно знать о заземлении

Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

В качестве заземлителей, согласно «Правилам устройства электроустановок», могут быть металлические трубы, уголки, пруты или многопроволочные канаты.

Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.

Между собой заземлители можно соединять любыми из указанных проводников, но стоит учесть, что уголки и металлические ленты довольно сложно сгибать на поворотах.

Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.

Схемы заземляющего контура – их преимущества и недостатки

От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:

• линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
• с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.

Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.

Типы подключения заземления к распределительному щитку

Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.

Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:

• с TN-C на TN-C-S – в этом случае провод PEN подключается к рабочему нулю N и защитному проводу PE;
• с TN-C на ТТ – провод PEN подключается напрямую к нулю N, а PE выводится на шину заземления.

В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.

При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!

Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.

Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.

Как сделать заземление – детальная инструкция с фото

Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.

Устройство заземляющего контура

Соблюдая последовательность работ, сделать контур заземления сможет даже непрофессионал.

Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.

1. Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.
2. Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.
3. Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.
4. По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.
5. Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.
6. Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)
7. Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.
8. Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
9. Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета. Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.

Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.

Правильное подключение заземления – залог безопасности и долгой службы техники

Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.

Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.

Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.
К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.

Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.

Проверка заземления

Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.

Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.

Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!

Вам понравится

Заземление в частном доме. Монтаж контура заземления своими руками

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления. Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

• — переделать систему TN-C на систему заземления TN-C-S;
• — произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как самому сделать заземление в частном доме

На чтение 8 мин Просмотров 1.3к.

Если вы живете в частном доме, то вам не обойтись без системы заземления. Вы спросите, для чего она нужна? Ответ довольно прост — назначение системы защитного контура заключается в отводе открытого электрического напряжения в землю для того, чтобы нивелировать опасность для жизни человека.

Иными словами, в случае повреждения или неисправности электропроводки вас не ударит током, так как система заземления вес поток энергии направит в землю. Ну а теперь давайте разберемся, как можно сделать заземление в частном доме.

Устройство заземления своими силами. Устройство контура

Контур заземления состоит из двух важных элементов:

1. Наружная подсистема;
2. Внутренняя подсистема.

Объединяются вместе они с помощью специальной трассы из проводов, которая устанавливается внутри жилого помещения.

Саму работу можно разделить на:

• Уличную;
• Внутреннею.

Уличная часть работы состоит из вкапывания в электрических проводников, которые позже соединяются между собой специальными пластинами из цельного куска металла. От всей этой конструкции выводится шина из металла и подключается к главному щиту.

Внутренняя система заземления состоит из множества проводков контакты, которых соединены вместе с шиной.

Можно ли делать заземление самому?

Если вы хотите самостоятельно провести заземление без помощи специалистов, то рекомендуем вам предварительно сделать все необходимые расчеты на рабочем участке, измерить протекание тока и согласовать свои строительные работы с Жилищно -коммунальными услугами и с Жилищно — эксплуатационной конторой для избегания штрафов.

Важно знать: если вы обратились за помощью для установки заземления и был разработан проект, заключён договор, всея работа была сделана четко по строительным правилам и правилам безопасности, но в вашем доме случилась авария, то вы можете потребовать полное возмещения ущерба от компании, которая занималась установкой заземления.

Защитное и рабочее заземления

Специалистами было выведено два вида систем заземления:

1. Защитное. Необходимо оно для того, чтобы защитить людей от электрического шока при ударе током, а технику, которая находится в выключенном или включённом состоянии от сгорания.
2. Рабочее. Выполняет ту же функцию, что и защитное заземление, но с большим отличием, оно устанавливается непосредственно в промышленное оборудование.

Части заземления

1. Заземлители – это установленные напрямую в землю проводники электричества. Устанавливается в грунт не меньше чем на полметра.
2. Металосвязь – это цельная конструкция из металла, которая соединяет между собой концы заземлителя и заземлителя шин. В целом металосвязь и образует систему заземления.

Проводники – заземлители соединяют между собой клеммы заземления с шиной. Существует несколько видов клемм: жёсткие, гибкие и мягкие. Далее к шине подключаются электрические контактные площадки. Ряд из контактов обязательно необходимо обозначить несколькими полосками, нарисованными, под углом в сорок пять градусов по Цельсию.

Зачем несколько заземлителей?

Как бы там ни было, к большому сожалению одним заземлителем обойтись нельзя, так как земля сама по себе нелинейный проводник и электричество проводит неравномерно. Её сопротивление полностью зависит от образовывающегося напряжения между двумя заземлителями (расстояние между которыми приблизительно один – два метра).

Как нельзя заземлять

Вышеприведенными законными нормативными документами четко запрещается заземление электрических установок на любые системы подачи воды. К примеру, самодельное заземление, которое вы собрали своими руками из, так сказать подручных приспособлений может повлечь за собой тяжелые последствия для жизни и здоровья человека, если вы его установите водяную трубу. Так, как всем известно, что даже самый маленький кусочек трубки из пластика может в несколько десятков раз увеличить поражающее средство электрического тока.

Также законом запрещено внутреннее заземление наружу и напрямую подключать его к шине без установленной контактной площадки. Закон запрещает и последовательную установку заземления друг через друга, и подключать больше чем один проводник на одну площадку контактов.

О молниеотводах

Любой контур заземления обязательно должен быть оснащенным устройством для отвода молний. Так как металлическая основа заземления в негожий день очень хорошо притягивает к себе удары молний, а если один из ударов напрямую попадет в контур заземления, то вся его система выйдет из строя. На сегодняшний день известно множество случаев, когда загорались целые дачные посёлки из – за прямого удара молнии в заземление. Поэтому чтобы не платить дважды лучше один раз потратиться на хороший молниеотвод.

Самый простой и бюджетный отвод молний можно без особых усилий сделать самостоятельно из заостренных металлических арматур и тонкой проволоки.

Заземление частного дома своими руками

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=3irGXZI4inY&feature»]

Самый универсальный способ установки контура заземление – это заземление из труб с приплюснутым концом. Внизу трубы вразброс просверливают десять штук отверстий диаметром от пяти до восьми миллиметров. В жаркую, летнюю погоду в эти самые отверстия можно засыпать солевой раствор (половина упаковки соли на пяти литровое ведро с фильтрованной водой) для того чтобы уровень сопротивления держался в норме.

Важно знать: шина заземления имеет такую же структуру, как и шина для молниеотвода. Но, использовать для металосвязи цинковую слойку ни в коем случае нельзя, так как она проржавеет сразу после первого дождя.

Разрабатываем схему

Как и перед любым началом строительных работ, необходимо разработать схему для заземления, которой вы будете в дальнейшем руководствоваться.

Существует два вида схем:

1. Линейная схема. Устанавливаются металлические штыри в одну прямую линию, которые последовательно соединяются. Но, эта система имеет значительный минус — если первая перемычка будет повреждена, то вся система заземления моментально выйдет из строя.
2. Замкнутая (треугольная). В отличие от первой схемы она отличается более надежным и долговечным функционированием.

Важно знать: большинство специалистов рекомендуют использовать треугольную схему заземления для частного дома, так как монтажные работы предельно просты, а работает она в несколько раз лучше, чем линейная (включая долговечность замкнутой системы и её эффективность).

Подготавливаем инструмент и материалы

Для того чтобы сделать заземление своими руками для частного дома из инструментов нам понадобится:

1. Пяти – восьми килограммовая кувалда;
2. Обычная строительная лопата;
3. Аппарат для сварки и маска для защиты лица и глаз.

Измерение заземления

Для того чтобы удостовериться насколько хорошо вас защищает контур заземления вам необходимо сделать его измерения. Для этого профессионалы используют специальный прибор ПКП – три. В домашних условиях измерить заземление не получится, так как показатели будут неточными и неправильными. Поэтому вы можете купить или одолжить у кого — либо данный измерительный прибор.

Важно знать: использовать для замирения заземления напряжение из электрической сети, резисторное напряжение или миллиамперметр опасно для вашей жизни!

Монтажные работы

1. Для начала необходимо определить, где именно будет находиться контур заземления. Нужно выбирать закрытое и укромное место, где не может пройти ни человек, ни животное (для избегания летального исхода).

Важно знать: если такого места не нашлось, а вы не хотите портить штыками красивый ландшафт вашего двора, то можно организовать потайную систему разместив заземление под искусственными камнями либо под садовой скульптурой.

2. Работа с землей. Например, для того чтобы сделать контур треугольной формы нужно с помощью лопаты выкопать треугольник со сторонами до двух метров и глубиной до семидесяти сантиметров.
3. Итак, приступим к самому главному – монтажу конструкции. Электроды необходимо забить на глубину до двух метров в землю (должны остаться в поле зрения только их верхушки).

После того как все электроды будут вбиты нужно приварить металлические пластины к их верхушкам для того, чтобы получился каркас в виде треугольника.

В конце подсоединяются проводы, связанные с шиной.

Тестирование заземления

Ну, вот и все заземление готово и осталось провести тестовое испытание. Согласно строительным правилам контрольные замирения должны быть сделаны специальным прибор стоимость, которого довольно высока и нет смысла тратиться на его покупку для того, чтобы использовать его один – два раза.

Наши народные умельцы смогли придумать народный способ замирения, которые поражают своей точностью. Для этого нам понадобится обычная лампа (мощностью не меньше 100 Вт). Все что нужно так это подключить лампу одним контактом к заземлению, а другим к фазе. Если в итоге лампочка будет гореть ярко, то с заземлением все в порядке, и она является не только эффективным, но и безопасным.

Заключение

Итак, как уже стало понятно обустройство заземления в частном доме дело серьёзное и ответственное. Очень важно выбрать место для установки, тип заземления и следить за тем, чтобы работа выполнялась аккуратно и согласно всем правилам. Ну а если у вас возникнут какие – либо проблемы во время строительных работ, то обратитесь за помощью к высококвалифицированным профессионалам.



Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только при неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем можно передать большинством простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться в состояние равновесия.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как металлические или деревянные конструкции, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, из-за которой возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно протекать, другими словами, когда оно проходит по более короткому пути к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, которые проходят параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно проходит ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе проводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки свидетельство системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже более старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это означает, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенная практика заключается в том, что металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем или там, где водопровод общего пользования входит в ваш дом.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди отрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Переходники

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если гибкий провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки присоединен к металлической коробке. И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. GFCI обнаружит замыкания на землю и отключит питание до того, как паразитный ток может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный провод подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

• Защищает от электрических перегрузок

  Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокое электричество, которое может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю, а не поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от больших скачков напряжения.

• Стабилизирует уровни напряжения

  Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.

• Земляные проводники с наименьшим сопротивлением

  Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить весь избыток электричества с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-то без сопротивления, а не через вас или ваши приборы.

• Предотвращает серьезные повреждения и смерть

  Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Проверка электрического заземления

Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Шаг 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в больший паз розетки, который является нейтральным пазом. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. Большинство старых домов подверглись серьезному ремонту и ремонту, поэтому не все торговые точки могли быть переделаны.

Проверка электрического заземления очень важна для повышения уровня электробезопасности в вашем существующем жилом помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать возгорание.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный инвентарь предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Как узнать, правильно ли заземлен ваш дом

Правильно ли заземлен ваш дом, чтобы обеспечить безопасность вашей семьи? Заземление — один из важнейших аспектов домашнего хозяйства. электрическая система. Вы можете не думать об этом постоянно, но хранит вашу технику, электронику и все остальное в Ваш дом, который требует электричества, безопасен.

Вот все, о чем вы даже не подозревали. заземление.

Что такое заземление?

Вы могли вспомнить из уроков естествознания, что электричество путешествует путь наименьшего сопротивления. Например, если ваш тостер сломался, электричество потечет к металлу за пределами прибора. Потрогай это когда он подключен, вы испытаете серьезный шок или худший. Но если тостер подключен к заземленной розетке, электричество не будет выходить наружу, но будет следовать за третьим обратно в провода и в землю или землю.

Почему заземление важно для вашего дома?

Заземление защищает людей и чувствительную электронику от повреждения, которые могут возникнуть из-за электрических зарядов, которые накапливаются в проводка. Результат часто сокращается в прямом эфире для телефонов, компьютеров, и любой другой электроприбор с умным составные части.

Общие проблемы с заземлением

Электросистема вашего дома представляет собой сложную сеть проводов, торговые точки, цепи и автоматические выключатели, все создано, чтобы укротить природу электричества.Когда что-то пойдет не так, может возникнуть неисправное заземление. в большую опасность. В более старых домах, как правило, возникают проблемы с заземлением. чаще, чем более новые. Старые системы электропроводки, установленные до 1965 г. часто заземляются через металлический кабелепровод или кабель, а не через медь заземляющие провода. У некоторых вообще нет заземления. Если есть несколько двухконтактных розеток в вашем доме, скорее всего, они не обоснованы и подлежат обновлению.

Как узнать, заземлены ли ваши розетки

Самый простой способ узнать это — посмотреть на разбросанные розетки. по всему дому, в том числе в гараже, подвале и на чердаке.У них есть две дырочки или три? Те, у кого три, скорее всего заземлен. При наличии проблемы с заземлением люди могут испытывают легкое потрясение при прикосновении к металлическому предмету в дом.

Риски неправильного заземления

Жить в ненадлежащем доме может быть опасно. заземлен или вообще не заземлен. Наибольший риск исходит от огня и поражение электрическим током, которое может привести к серьезным травмам или смерти, особенно в таких местах, как кухня и ванная, где вода настоящее время.Всегда разумно иметь Ваша электрическая система регулярно проверяется квалифицированным, местный электрик, особенно если вы живете в более старом доме, или думаете, что у вас незаземленная или плохо заземленная система.

Когда звонить профессионалу

Не рискуйте излишним риском с электрической системой вашего дома. Независимо от того, сколько лет вашему дому в районе Джексонвилля, подумайте о том, чтобы оценка электробезопасности для выявления потенциальных или существующие проблемы, которые могут привести к небезопасным ситуациям.Это важный шаг, который вы можете сделать сегодня, чтобы обезопасить себя и свою семью на долгие годы.

Когда вы в последний раз проверяли дом на предмет наличия электричества? вопросы? Чтобы узнать больше о правильном домашнем заземлении или запланировать осмотр всего дома, свяжитесь с Дэвидом Греем Электрические службы онлайн или позвоните нам по телефону (904) 724-7211.

Электрическая панель не заземлена? Вот что делать

Возиться с электричеством может быть опасно. В то время как небольшие разрывы от низковольтной проводки могут просто немного уколоть, прикосновение к проводке под напряжением в электрической панели может серьезно травмировать или убить вас.Небезопасные электрические системы также могут вызвать пожар. Электрические панели заземлены, чтобы сделать их более безопасными, когда что-то пойдет не так, поскольку автоматические выключатели в вашей панели работают должным образом.

Как узнать и что делать, если электрическая панель не заземлена?

Самый простой способ узнать, заземлено ли здание, — это если на розетках есть два контакта вместо трех. Чтобы добавить заземление к существующей панели, вбейте заземляющий стержень в землю и подсоедините заземляющий провод к главной электрической панели.Установите новые розетки, которые имеют непрерывный путь заземления к заземляющему стержню.

В этом посте я объясню, почему каждая электрическая панель должна быть заземлена, что вообще делает заземление и как добавить заземление к существующей панели.

Что такое электрическое заземление?

How Stuff Works описывает Землю как один из проводов в электрической системе. В современных электрических системах обычно три провода: горячий, нейтральный и заземляющий. Электрический ток течет от горячего провода через объект под напряжением, такой как прибор или часть оборудования, а затем течет обратно через нейтральный провод.Заземляющий провод обычно не проводит электричество.

Заземляющий провод служит точкой отсчета для напряжения вашей электрической системы. Например, если вы измеряете напряжение между горячим и нейтральным проводом в вашей домашней электросети с помощью вольтметра, вы можете измерить около 120 В.

Однако это измерение представляет собой просто разницу между напряжением каждого из двух проводов. Без заземляющего провода напряжение может составлять 420 В на горячем и 300 В на нейтральном проводе, при разнице в 420–300 В = 120 В.Заземляющий провод обеспечивает нулевую контрольную точку, гарантируя, что нулевой провод показывает 0 В.

Без заземляющего провода автоматические выключатели на вашей электрической панели могут работать неправильно. Автоматические выключатели сработают при неисправности системы. Например, если провод выйдет из строя и коснется металлического корпуса, такого как миксер или тостер, этот металлический корпус станет под напряжением. Поскольку провод касается металлического корпуса, цепь не будет разорвана, и автоматический выключатель не сработает, чтобы отключить питание цепи.

Если вы прикоснетесь к металлу, вы будете потрясены. С заземляющим проводом земля будет потреблять бесконечный ток от энергокомпании. Когда ток превышает номинальное значение автоматического выключателя, автоматический выключатель срабатывает и отключает питание цепи.

Вы можете проверить, заземлены ли розетки в вашем доме или здании с помощью тестера розеток. Вы можете подключить тестер к розетке, чтобы проверить, есть ли у вас открытое или горячее заземление. Эти тестеры будут проверять только землю на розетке.Чтобы определить, заземлена ли ваша панель, вам придется полагаться на то, что вы можете видеть визуально. Если вы видите незакрепленные провода или проводники, вам следует отремонтировать все соединения.

Может ли заземляющий провод вас поразить током?

Заземляющие провода устанавливаются в розетках, на электрических панелях и даже в приборах, чтобы предотвратить травмы в случае неисправности. Неисправность может произойти, если что-то вызывает скачок тока через электрическую проводку, например, неисправный прибор, поврежденная проводка или даже удар молнии или скачок напряжения.

Обычно, когда заземляющий провод установлен правильно, он не будет поражать вас током, если вы к нему прикоснетесь. Даже если в системе произойдет сбой и заземление будет правильно подключено, это все равно вас не шокирует.

При повреждении одного из этих проводов или обрыва устройства заземление обеспечивает срабатывание автоматического выключателя в электрической панели, отключая питание цепи и предотвращая возгорание или травмы.

Если вы прикоснетесь к проводу под напряжением, когда он неисправен, и при этом не будет провода заземления или неисправен провод заземления, вы будете потрясены.Ваше тело будет действовать как путь к земле, заставляя весь электрический ток проходить через ваше тело. Если ток пройдет через ваше сердце, вы можете умереть.

Когда одна из этих неисправностей проходит через электрическую систему, ток идет по пути наименьшего сопротивления до земли. Однако, если заземляющий провод неправильно установлен или поврежден, все, что касается земли, может оказаться под напряжением. Если вы прикоснетесь к заземленному проводу, который не заземлен должным образом, ваше тело снова станет каналом, по которому ток достигнет земли.

Наличие системы заземления намного безопаснее, чем ее отсутствие.

Как добавить заземление к существующей панели

Если ваша электрическая система в вашем доме или здании была построена до 1965 года, есть вероятность, что ваши розетки не заземлены. Двухконтактные розетки в старых домах не заземлены. Заземляющий провод в более новых системах электропроводки подключается к третьему контакту, обеспечивая непрерывный путь от прибора до электрической панели, а затем вниз к заземляющему стержню.

Если у вас старая система проводки, в которой используется так называемая проводка с ручкой и трубкой, вам следует нанять квалифицированного лицензированного электрика для установки системы заземления в вашем доме.Электрик установит заземляющий стержень и соединит его с заземляющим проводом обратно к ваша электрическая панель. Я бы действительно не рекомендовал пробовать это самостоятельно.

Вам также потребуется заменить все старые двухконтактные электрические розетки на новые трехконтактные. Это будет означать, что всю старую проводку ручки и трубки нужно будет заменить на новый кабель с неметаллической оболочкой.Эта проводка с ручкой и трубкой может быть особенно опасной, поскольку она обычно была без оболочки или без изоляции, поэтому, если вы дотронетесь до незакрепленного провода, вы можете получить удар током.

Если у вас незаземленная электрическая система, вы можете обнаружить, что не можете подключить трехконтактный шнур к двухконтактной розетке. Хотя существуют адаптеры, которые позволяют подключать устройство, эти адаптеры могут быть очень небезопасными. Ваши адаптеры действительно должны быть установлены очень точно, чтобы они работали правильно. Стоит отметить, что если они сталкиваются, часто перемещаются или повреждаются иным образом, они могут оказаться совершенно неэффективными при заземлении вашего устройства.

Другой вариант включает замену двухконтактных розеток на розетки GFCI. GFCI означает прерывание цепи замыкания на землю. Розетка обнаруживает дисбаланс тока. Вокруг горячего и нейтрального проводов находится индукционная катушка. Если он когда-либо обнаружит ток в одном проводе, которого нет в другом, это означает, что ток ушел на землю, и в розетке сработает автоматический выключатель.

Без заземляющего провода в электрической системе он будет обнаруживать только то, нашел ли ток другой путь к земле, например, ваше тело, или если ток протек через металлическую трубу или воду.

Заземлите электрическую панель: это важно

Если ваша электрическая панель не заземлена должным образом, самым безопасным решением является установка системы заземления. Системы заземления требовались кодексом с 1960-х годов, и поэтому, если в вашей системе нет заземления, она не соответствует действующим нормам. Многие страховые агентства не страхуют здания, в которых нет систем заземления, из-за их небезопасности.

Надеюсь, после прочтения этого, у вас теперь есть уверенность в том, что ваша электрическая панель заземлена или нет, и что с этим делать.

Достижение приемлемого уровня почвы в бедных почвах

Чтобы ваша электрическая система функционировала должным образом, важно, чтобы ваша подземная система заземления имела низкое сопротивление. Так как же достичь этой цели, помня о безопасности?

При проектировании и установке систем электроснабжения правильное заземление — это не просто роскошь, а необходимость. Все хорошие системы заземления должны обеспечивать путь с низким сопротивлением для проникновения в землю токов короткого замыкания и молнии, обеспечивая максимальную безопасность от сбоев в электрической системе и молнии.В частности, правильно установленная система заземления не только помогает защитить здания и оборудование от повреждений, вызванных непреднамеренными токами короткого замыкания или разрядами молнии, но также защищает гораздо более важные инвестиции: людей.

Достичь приемлемой позиции — непросто. Правильная установка систем заземления требует знания национальных стандартов, материалов проводов, а также соединений и концевых заделок (рис. 1 в оригинальной статье). Но это не все. Не забывайте учитывать почвенные условия, в которых вы устанавливаете заземляющие стержни (или заземляющую сетку).

Влияние почвенных условий на заземление. Хотя общая эффективность подземной системы заземления зависит от многих факторов, сопротивление земли (или удельное сопротивление земли) существенно влияет на полное сопротивление подземного проводника. Характеристики почвы, такие как влажность, температура и тип почвы, определяют общее удельное сопротивление земли. При заземлении системы всегда помните следующее:

• Содержание влаги.

  Содержание влаги в почве важно, потому что оно помогает химическим веществам в почве, окружающим заземляющие проводники, проводить электрический ток. Как правило, чем выше содержание влаги, тем ниже удельное сопротивление почвы. Когда влажность падает ниже 10%, удельное сопротивление значительно увеличивается.

• Температура почвы.

  Температура ниже нуля также увеличивает удельное сопротивление почвы. Как только влага превращается в лед, сопротивление резко возрастает. В зонах, подверженных замерзанию, необходимо установить заземляющий стержень ниже линии замерзания для поддержания заземления с низким сопротивлением.

• Тип почвы.

  Черная грязь или почвы с высоким содержанием органических веществ обычно являются хорошими проводниками, поскольку они сохраняют более высокий уровень влажности и имеют более высокий уровень электролита, что приводит к низкому удельному сопротивлению почвы. Песчаные почвы, которые быстрее дренируют, имеют гораздо более низкое содержание влаги и уровень электролитов. Следовательно, они имеют более высокий импеданс. Твердая порода и вулканический пепел, например, найденный на Гавайях, практически не содержат влаги и электролитов. Эти почвы имеют высокий уровень удельного сопротивления, и трудно обеспечить эффективное заземление.См. Таблицу 1 (в оригинальной статье) для определения удельного сопротивления различных почв.

Измерение удельного сопротивления земли. Эффективность заземляющих стержней во многом зависит от того, может ли почва, окружающая стержни, проводить большие электрические токи. Чтобы правильно спроектировать подземную систему заземления, необходимо измерить удельное сопротивление земли с помощью прибора для измерения сопротивления заземления. Этот прибор также должен иметь переключатели для изменения диапазона сопротивления. Для измерения удельного сопротивления земли можно использовать различные методы испытаний, но наиболее распространенными являются три:

• Четырехточечный метод, наиболее точный.

• Глубинный вариационный метод (метод трех точек).

• Двухточечный метод.

После определения удельного сопротивления почвы вы сможете лучше определить, какая схема подземного заземления будет наиболее эффективной. В зависимости от удельного сопротивления почвы и требований схемы заземления конкретная система может варьироваться от простого подземного заземляющего проводника до обширного заземляющего стержня. Последний мог включать сеточную систему или заземляющее кольцо (рис.2, в оригинальной статье). Для уменьшения импеданса системы заземления можно использовать материал для улучшения заземления или электроды химического типа.

Как добиться приемлемого заземления. Существуют различные варианты снижения удельного сопротивления почвы. Один из способов — увеличить влажность почвы. Удельное сопротивление верхнего слоя почвы может быть уменьшено на 800 Ом-м за счет увеличения влажности с 5% до 10%. Дополнительное снижение удельного сопротивления, хотя и намного меньшее, может быть получено путем увеличения влажности с 10% до 20%.Проблема с добавлением влаги в почву в том, что в большинстве случаев это не практичный вариант.

Другой способ снизить удельное сопротивление земли — обработать почву солью, например сульфатом меди, сульфатом магния или хлоридом натрия. В сочетании с влагой соли выщелачиваются в почву, снижая удельное сопротивление почвы. Однако этот недорогой процесс также может вызвать проблемы. Во-первых, когда соли смываются, почва возвращается в необработанное состояние. В результате вам необходимо периодически заряжать систему.Во-вторых, некоторые соли могут вызвать коррозию заземляющих проводов. Наконец, соль может загрязнять грунтовые воды. Местные экологические нормы и Агентство по охране окружающей среды (EPA) могут возражать против добавления солей в почву.

Во многих местах обеспечить систему заземления с низким сопротивлением так же просто, как вбить стержень заземления в подповерхностный слой почвы, который имеет относительно постоянное и проводящее содержание влаги. Помните, что заземляющий стержень должен выступать ниже минимальной глубины промерзания. Вы также можете использовать материал для улучшения заземления для достижения приемлемого сопротивления системы (рис.3, в оригинальной статье).

Что следует знать при использовании материала для улучшения грунта. Практически во всех почвенных условиях использование материала для улучшения грунта повысит эффективность заземления. Некоторые из них являются постоянными и не требуют обслуживания. Вы можете использовать их в областях с плохой проводимостью, таких как каменистая почва, горные вершины и песчаная почва, где нельзя использовать заземляющие стержни или где ограниченное пространство затрудняет адекватное заземление с помощью обычных методов.

Доступно несколько видов материалов для улучшения земли.Но будьте осторожны при выборе материала. Он должен быть совместим с заземляющим стержнем, проводником и соединительным материалом. Некоторые варианты включают бентонитовую глину, коксовый порошок и специально разработанные вещества.

Бентонит — это глинистое вещество, используемое в районах с высоким удельным сопротивлением почвы. Однако проводимость в бентонитовой глине происходит только за счет движения ионов. Ионная проводимость может происходить только в растворе, что означает, что бентонитовая глина должна быть влажной для обеспечения требуемых уровней сопротивления.Когда бентонитовая глина теряет влагу, ее удельное сопротивление увеличивается, а объем уменьшается. Эта усадка приводит к прерыванию контакта между бентонитовой глиной и окружающей почвой, что дополнительно увеличивает сопротивление системы.

Порошок кокса — другой выбор. Коксовый порошок, состоящий преимущественно из углерода, обладает высокой проводимостью. Однако грунтовые воды могут его смыть.

Некоррозионное вещество с низким сопротивлением, повышающее сопротивление, представляет собой проводящий цемент, который можно укладывать влажным или сухим.В зависимости от вещества, он не выщелачивается в почву и соответствует требованиям EPA для захоронения отходов. Этот материал успешно применяется в железнодорожной и коммунальной промышленности. При установке в сухом состоянии он впитывает влагу из окружающей почвы и затвердевает, удерживая влагу в своей структуре. При использовании в сухом виде перемешивание не требуется, а максимальная эффективность достигается за считанные дни. Это потому, что он поглощает достаточно воды из окружающей почвы. Вы также можете предварительно смешать его с водой до получения густого раствора.Вы можете добавить его в траншею, в которой находится заземляющий провод, или использовать его вокруг заземляющего стержня в усиленном отверстии. Материал связывает воду в цемент, образуя прочную массу с высокой проводимостью.

Некоторые продукты предлагают подтвержденное испытанием удельное сопротивление 0,12 Ом-м или ниже по сравнению с 2,5 Ом-м для бентонитовой глины. В отличие от бентонитовой глины, цементоподобный материал не зависит от постоянного присутствия воды; он также не требует периодической зарядки / замены.

Идеальный материал для улучшения грунта не требует обслуживания.При проектировании или установке подземной системы заземления ищите материалы, которые не растворяются и не разлагаются с течением времени, требуют периодической зарядки или замены или зависят от постоянного присутствия воды для поддержания проводимости.

Установка материалов для улучшения грунта. После выбора материала продумайте способ монтажа. Размещение материала для улучшения грунта происходит быстро и легко. Для установки вокруг стержня заземления (рис. 4, в оригинальной статье) используйте шнек диаметром 3 дюйма.до отверстия диаметром 6 дюймов до глубины на 6 дюймов меньше длины стержня. Опустите стержень в отверстие так, чтобы нижний конец был отцентрирован и вбивался в землю минимум на 12 дюймов. Подключите заземляющий провод к заземляющему стержню. Затем заполните большую часть отверстия материалом для улучшения грунта. Наконец, заполните оставшуюся часть ямы почвой, удаленной во время бурения.

Установка кондуктора в траншею включает шесть этапов, перечисленных ниже. См. Рис. 5 для получения дополнительной информации.Если вы используете цемент проводящего типа для улучшения заземления, см. Расчетное количество погонных футов, которое можно получить из мешка с материалом для использования в качестве покрытия заземляющего проводника, в Таблице 2 (на странице 64P в исходной статье).

1. Выкопайте траншею шириной не менее 4 дюймов и глубиной 30 дюймов или ниже линии замерзания, в зависимости от того, что глубже.

2. Разложите достаточно материала для улучшения грунта (сухого или в виде суспензии), чтобы покрыть дно траншеи примерно на 1 дюйм глубиной.

3. Поместите проводник поверх материала для улучшения заземления.

4. Нанесите больше материала для улучшения заземления поверх проводника, чтобы полностью закрыть провод, примерно на 1 дюйм глубиной.

5. Осторожно засыпьте грунтом материал для улучшения заземления на глубину около 4 дюймов, следя за тем, чтобы не обнажить провод.

6. Утрамбуйте почву и засыпьте траншею.

Электроды химического типа — еще один вариант для сложных ситуаций с заземлением.Они состоят из медной трубки, заполненной солями, установленной в бурном отверстии или траншее. Электрод засыпан материалом для улучшения заземления. Медная трубка имеет отверстия в верхней и нижней части, а верхняя часть электрода остается открытой для атмосферы. Вода медленно растворяет соли, которые попадают в трубку через верхние отверстия, открытые для атмосферы. Солевой раствор с высокой проводимостью просачивается в почву из отверстий около дна трубы.

Засыпочный материал обычно представляет собой бентонитовую глину или комбинацию бентонитовой глины внизу и описанного выше цементного раствора вверху.Электроды химического типа требуют периодической подзарядки солей. Хотя он и дороже заземляющего стержня, заключенного в цементный раствор, несколько длительных испытаний показывают, что электрод химического типа обеспечивает примерно такую ​​же эффективность.

Измерение установленных систем заземления. После установки вам может потребоваться измерить сопротивление заземления установленной системы. Имейте в виду, что NEC 1996 г., гл. 250-84, требуется один электрод, состоящий из стержня, трубы или пластины, который не имеет сопротивления заземления 25 Ом или менее, должен быть усилен одним дополнительным электродом типа, указанного в разделах 250-81 или 250-83.Всегда устанавливайте несколько электродов на расстоянии более 6 футов друг от друга.

Обслуживание системы заземления. Вам необходима эффективная программа проверок и периодического обслуживания, чтобы обеспечить непрерывность всей системы заземления. Обязательно регулярно осматривайте его, используя утвержденный инструмент для проверки заземления, чтобы проверить электрическое сопротивление и целостность.

Важность «заземления» электрических токов

Люди сделали несколько поистине замечательных открытий в области электричества, и одним чрезвычайно важным уроком стала важность заземления электрических токов.Электричество принесло людям бесчисленные преимущества, но по-прежнему остается одним из самых смертоносных элементов, доступных в нашей повседневной жизни. Если вы уже не заземлили свои электрические системы, вы сильно рискуете, не сделав этого.

В электрической цепи есть так называемый активный провод, по которому подается питание, и нейтральный провод, по которому этот ток передается обратно. Дополнительный «заземляющий провод» может быть присоединен к розеткам и другим электрическим устройствам, а также надежно подключен к заземлению в коробке выключателя.Этот заземляющий провод представляет собой дополнительный путь для безопасного возврата электрического тока в землю без опасности для кого-либо в случае короткого замыкания. Если короткое замыкание все же произошло, ток прошел бы через провод заземления, что привело бы к срабатыванию предохранителя или срабатыванию автоматического выключателя — результат гораздо более предпочтительный, чем смертельный удар, который может возникнуть, если ток не будет заземлен.

Важность заземления электричества

Вот 5 основных причин, почему заземление электрического тока так важно.

1. Защита от электрической перегрузки

Одной из наиболее важных причин заземления электрических токов является то, что оно защищает ваши приборы, ваш дом и всех в нем от скачков электричества. Если по какой-либо причине ударит молния или в вашем доме возникнет скачок напряжения, это вызовет в вашей системе опасно высокое электрическое напряжение. Если ваша электрическая система заземлена, все это избыточное электричество уйдет в землю, а не поджарит все, что подключено к вашей системе.

2. Помогает направлять электричество

Заземление вашей электрической системы означает, что вы упростите направление энергии прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

3. Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во все нужные места, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и взорваны.Земля является общей точкой отсчета для многих источников напряжения в электрической системе.

4. Земля — ​​лучший проводник

Одна из причин, по которой заземление помогает обезопасить вас, заключается в том, что земля является таким отличным проводником и потому, что избыток электричества всегда будет идти по пути наименьшего сопротивления. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

5. Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете поджарить любые подключенные к вашей системе приборы без возможности ремонта.В худшем случае перегрузка по питанию может даже вызвать пожар, что может привести не только к значительной потере имущества и данных, но и к физическим травмам.

Хотите несколько советов по электробезопасности для вашего дома?

Как работает заземление?

Понятно, что заземление электрических работ — это разумный ход, но как это работает?

В большинстве домов система проводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

В системах электропроводки, в которых используется кабель в пластиковой оболочке, для заземления используется дополнительный провод. Поскольку электричество всегда ищет кратчайший путь обратно к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле.Благодаря этому прямому физическому соединению земля действует как путь наименьшего сопротивления, не позволяя человеку стать кратчайшим путем и получить серьезное поражение электрическим током.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим.

Точно так же заземляемый прибор снабжен трехжильным шнуром и трехконтактной вилкой.Третий провод и контакт обеспечивают заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Советы по безопасности

При работе с приборами убедитесь, что вы:

• Не прикасайтесь к прибору, если изоляция его шнура начала стираться в том месте, где он входит в металлический каркас. В этой ситуации контакт между металлическим проводом тока и металлической рамой может вызвать электричество во всем приборе, а прикосновение к прибору может вызвать скачок тока через вас.
• Осматривайте, обслуживайте и организуйте ремонт проводов в местах, где они входят в металлическую трубу, в прибор или в местах, где кабели, проложенные в стене, входят в электрическую коробку.

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электросети.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, обратитесь в Платиновые электрики сегодня на платине 1800 (1800 752 846).

Если вы все еще не уверены в важности заземления электричества или просто не уверены на 100%, правильно ли заземлена электрическая система в вашем доме, попросите местного электрика проверить проводку дома или в офисе.Помните, что если вам нужно что-то изменить, не пытайтесь сделать это самостоятельно, всегда безопаснее, чтобы профессионалы проводили обновления за вас.

Если вы хотите получить дополнительные советы по безопасности дома или в офисе, обязательно посетите нашу страницу по безопасности или пройдите бесплатную консультацию на нашем веб-сайте.

Заземление — Peninsula Light Company

Первая линия защиты для защиты вашего оборудования и устройств и обеспечения их безопасной работы — это простой, часто забываемый и недорогой заземляющий стержень.«Этот скромный маленький металлический стержень является ключевым звеном в области электробезопасности и очень экономичным страховым полисом для защиты вашего электрического оборудования и приборов.

Согласно требованиям Национального электрического кодекса (NEC) в бытовых электрических системах должна быть заземленная система, соединенная с землей через заземляющий стержень. Заземляющий стержень обычно расположен очень близко к вашей основной электрической панели обслуживания. Заземляющий стержень часто делают из меди или стали с медным покрытием, диаметром примерно ½ дюйма или больше и длиной 8–10 футов.Он должен быть электрически связан с вашей основной сервисной панелью, чтобы обеспечить надежное заземление.

Штат Вашингтон требует, чтобы максимальное сопротивление заземляющего стержня составляло 25 Ом или меньше. Если импеданс заземляющего стержня превышает 25 Ом, необходимо предпринять дополнительные меры для снижения импеданса. С 1990 года общепринятой практикой является установка двух заземляющих стержней для обеспечения безопасности.

Для быстрой визуальной проверки заземляющего провода (часто называемого проводником заземляющего электрода), который ведет к заземляющему стержню, подойдите к электросчетчику.Большинство этих счетчиков устанавливаются на внешней стене дома как можно ближе к главной служебной панели внутри дома. Ближе к нижней части стены должен выходить провод, который является связующим звеном между служебным заземлением и заземляющим стержнем. Вы не должны видеть заземляющий стержень, так как он должен быть закопан, чтобы быть эффективным.

Мы часто видели заземляющие стержни не полностью установленными (от 12 до 18 дюймов или более все еще торчащие из земли), стержни согнуты, провода отсоединены и установлены в очень каменистой и / или сухой почве и т. Д.Результирующее сопротивление в некоторых из этих случаев значительно превышает 1000 Ом. Самое низкое возможное сопротивление — лучшее, и мы измерили некоторые из них всего 15 Ом.

К сожалению, мы не можем контролировать, насколько хорошо заземлена ваша электрическая панель. Если вы не обеспечите надлежащее заземление в соответствии с NEC, нет никакого способа уменьшить электрические повреждения, которые могут возникнуть за пределами вашей электрической панели. Если у вас есть опасения по поводу заземления вашего предприятия или дома, обратитесь к лицензированному подрядчику по электрике.

Среди различных ситуаций, которые могут возникнуть в вашей электрической системе, наиболее распространенными являются скачки высокого напряжения и повреждение или потеря одного из сервисных проводов.

• Высокие скачки напряжения (молнии или коммутационные скачки). Отсутствие надлежащего заземления электрической системы может привести к перемещению повышенных первичных напряжений в систему электропроводки помещения, что приведет к поражению электрическим током и / или возгоранию из-за выхода из строя 600-вольтной изоляции. на проводниках.

• Повреждение или потеря одного из рабочих проводов. Отсутствие надлежащего заземления электрической системы может привести к тому, что напряжение на землю во время нормальной работы повысит напряжение в проводке в помещении вдвое по сравнению с нормальным напряжением.

  No related posts.
