Как подключить двойную розетку самому

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

• Отвертка соответствующая шурупам, прикручивающим розетку

• Отвертка, покрытая диэлектриком

• Подрозетник

• Кабель (если предстоит установка розетки, а не ее замена)

• Перфоратор (также — если требуется установка розетки на новое место)

• Розетка

• Нож

• Саморезы

• Кусачки

• Мультметр

• Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

• Выбрать место установки

• Проложить кабель

• Установить подрозетники

• Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

Больше информации

Задать вопрос

Как из одинарной розетки сделать двойную

Как правильно подключить двойную розетку в один подрозетник своими руками?

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки. Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

• изоляционная лента;
• острый нож для зачистки проводов;
• крестовидная и плоская отвёртка;
• пассатижи.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового сечения с основной проводкой в помещении.

Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.

Этапы установки — делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

1. На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
2. Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
3. В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
4. Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
5. Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки. Важно! Нельзя крепить фазу и нейтраль к одной пластине. Это приведёт в дальнейшем к возникновению короткого замыкания и порче всей проводки.
6. Фаза и нейтраль крепятся в разные клеммы механизма (боковые), а заземление укрепляется в центральном разъёме.

Наличие коллектора и является основным отличием таких генераторов от агрегатов с переменным током. По схожему принципу отличаются и электродвигатели — устройства, в которых электрическая энергия превращается в механическую.

Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).

На заметку. Нельзя сильно зажимать провода в клеммах, так как приложение большого усилия может привести к их повреждению.

Затем механизм крепится в стакане специальными винтами (крепёжными). Они находятся по бокам.

Сверху устанавливается и зажимается шурупами лицевая панель.

Включаются автоматы, розетка проверяется в работе. В качестве проверяющего прибора используется простая настольная лампа, а не какой-нибудь дорогой бытовой прибор вроде телевизора или компьютера.

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Видео о том, как установить двойную розетку

Как подключить двойную розетку? Основные методы подключения

Монтаж простых электрических приборов не требует специальной подготовки. Но элементарные знания по технике электробезопасности и навыки владения отверткой, плоскогубцами и другими инструментами необходимы. Сегодня нередко возникают ситуации, когда увеличение количества бытовой техники требует ее подключения в разных комнатах. А свободные точки отсутствуют. Поэтому приходится снимать одинарные и устанавливать двойные, тройные системы, а иногда и комбинированные.

Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:
• электронные или газовые варочные панели;
• посудомоечные машины;
• вытяжные системы;
• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Подключение двойного выключателя и розетки

Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах.
Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.

Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

Как подключить двойную внешнюю розетку?

Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов:
1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах.
2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель.
3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта.
4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.

5. Отмечается место крепежных отверстий.
6. Фиксируется основание прибора с помощью дюбелей типа гвозди.
7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки.
8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм.
9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой).
10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов.
11. Затем восстанавливается корпус наружной розетки в обратном порядке.

Как последовательно подключить двойные компьютерные розетки?

Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.

Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.

RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на:
• одинарные;
• двойные;
• терминальные;
• комбинированные.

По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.

Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.

Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.

Как правильно подключить двойную или тройную розетку

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную) розетку.

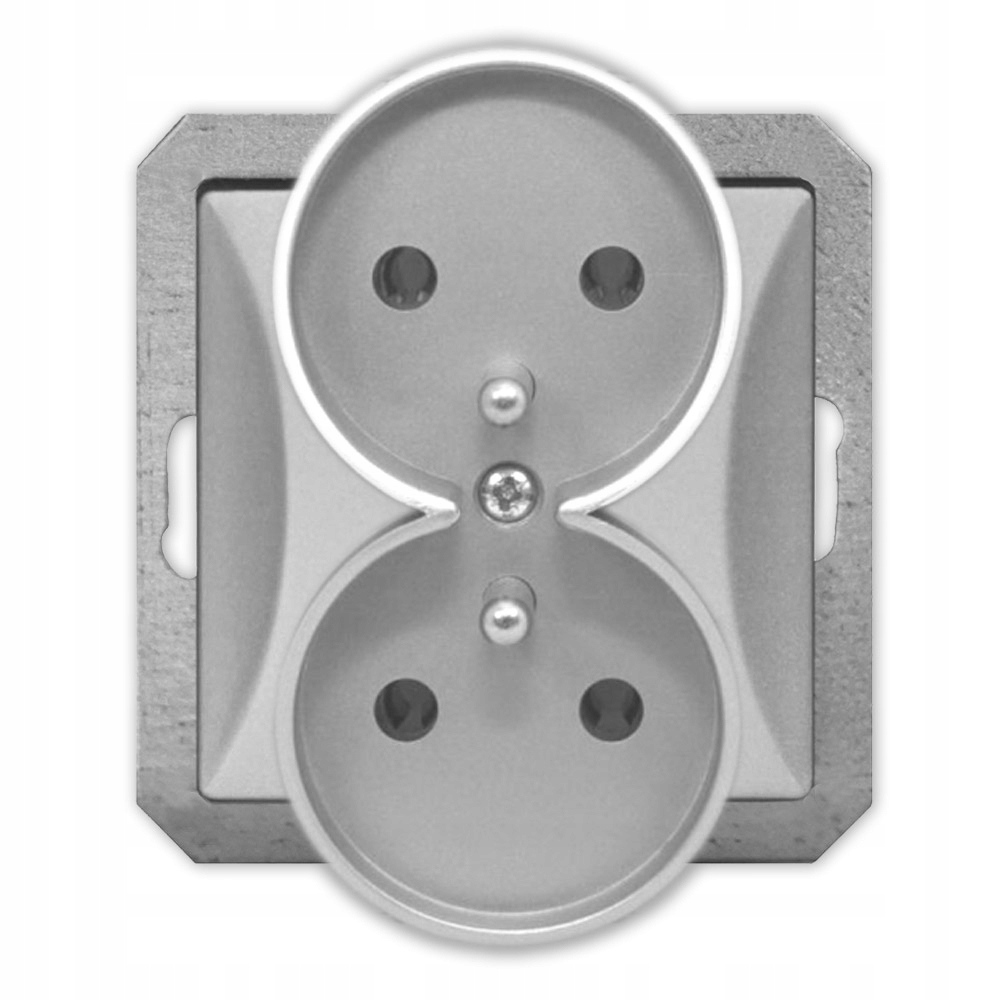

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности. Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки).

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл. », обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты , как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.

3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике , чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.

4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки , расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).

6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.

7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки . Установка завершена.

Следи за появлением новых материалов!

Похожие материалы

Комментарии: 4

Как подключить вентилятор для ванной через разрыв фазы или параллельное соединение по розетке

В коридоре установлен четырехклавишный выключатель с розеткой. Одна клавиша на ванну, одна на коридор, одна на туалет и одну установил на вентилятор в ванную через разрыв фазы на розетке.
Все отдельно работало, все выключатели и розетка работали нормально.
При включении АП при выключенном выключателе вентилятора он заработал. Когда включили выключатель на вентилятор вышибло АП.
В чем может быть причина?

АП – это автоматический выключатель ?
Очевидно, что где-то происходит замыкание. Проверьте еще раз схему подключения.. К вентилятору должен подходить ноль, а фаза идти через разрыв в выключателе. Тут ошибиться можно много где, как при монтаже проводки, так и просто при подключении выключателя или вентилятора. перепроверьте все еще раз.

АВВ серия Basic55 куда подключать провода Отверстий 4 штуки и сам механизм не разбирается . не видно внутри как пластина стои т. Кто поможет

Схема подключения двойной розетки

Двойная розетка считается достаточно популярной. В едином корпусе вы сможете увидеть две электрических точки подключения. Они предназначаются для запитки от одной рабочей группы фазы, нуля и заземления. Иногда у многих электриков могут возникнуть значительные вопросы по подключению. Схема подключения двойной розетки поможет качественно выполнить этот процесс.

Мы уверенны, что благодаря этой схеме читатели сайта «Все-электричество» смогут выполнить правильный процесс подключения. Также в этой статье вы сможете увидеть простую схему подключения двойной розетки с заземлением и без него.

Схема подключения двойной розетки

Теперь необходимо изучить схему подключения. На фото вы сможете увидеть оптимальную и важную схему подключения двойной розетки.

Как видите, все достаточно просто. Во время подключения вам необходимо правильно подключать провода. Заземление должно подключаться в центральной клемме, ноль подключают справа, а фазу нужно подсоединить слева. Во время подключения вам также необходимо знать, что заземление подключается в центре, а остальные два провода можно поменять местами. Схема подключения двойной розетки без заземления выглядит точно также, только провода PE здесь не будет. Если вам будет интересно, тогда можете прочесть про схему электропроводки в гараже.

Если вы решили использовать не двойной корпус, а сдвоенный вариант, тогда соединение проводов будет выглядеть иначе. Сдвоенные розетки имеют две разные точки подключения. Они будет находиться в отдельных распределительных коробках, и соединять их можно с помощью шлейфа.

Ниже мы предоставили схему подключения сдвоенных розеток. Мы надеемся, что эта схема будет полезной.

Если в вашем доме нет заземления, тогда схема будет выглядеть иначе. Ниже мы поместили фото схемы подключения сдвоенной розетки без заземления.

Электрические перемычки можно будет использовать только в том случае, если вы будете подключать не слишком мощные приборы. В противном случае вам необходимо будет сделать ответвление проводов. Ответвление необходимо будет делать для каждого изделия.

Вот видео, которое поможет установить двойную розетку.

Это вся информация, которую мы вам хотели предоставить вашему вниманию о двойной розетке. В проведении электромонтажных работ нет ничего сложного. Выполнить этот процесс вы сможете самостоятельно. Мы уверенны, что благодаря нашей инструкции вы сможете самостоятельно подключить розетку. Напоследок мы хотим вам сказать, чтобы вы выбирали только качественного производителя.

Если вы выберите качественного производителя, тогда можете быть полностью уверенными в качестве своих устройств. Они прослужат длительное время, и у вас не возникнет никаких проблем.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула.

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

Обучающее видео, подробно и наглядно рассказывающее об установке двойной розетки:

Как подключить двойную розетку

30 Авг 2017г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Подключение и установка двойной розетки ни чем не отличается от подключения и установки одинарной. В зависимости от трех или двухпроводной электрической сети (с заземлением или без) розетка подключается трех или двухжильным проводом.

1. Подключение розетки в двухпроводную сеть.

Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.

Любая розетка состоит из декоративной крышки и рабочей части, которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.

Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.

Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить. Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу.

В первую очередь откручиваем винты, крепящие декоративную крышку.
После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта, расположенных с левой и правой стороны рабочей части.

Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки, которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.

Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.

Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.

В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.

Совет. Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.

Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.

1. Расположение фазного и нолевого провода в розетке.

Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.

2. Установка рабочей части розетки.

Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.

Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.

Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.

4. Расположение провода в подрозетнике.

При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок. Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.

2. Подключение розетки в трехпроводную сеть.

Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого защитным проводником или заземлением, который подключают к заземляющему контакту розетки.

Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.

Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.

И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом. Перемычка Вас не защитит, а только создаст проблем. Если в доме двухпроводная сеть, то подключайте только фазу и ноль.

Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки.
Спасибо за внимание. До свидания.
Удачи!

Схема подключения двойной розетки с заземлением

---

---

Двойная розетка – довольно популярный электромонтажный прибор, применяемый при проведении косметического ремонта в квартире. Такой вид розеток практически не применяется при капитальном ремонте квартиры. Опытные электрики советуют его избегать. Давайте разберемся что к чему.

Положительные и отрицательные стороны

Преимущества:

• Компактность – количество розеток от одного подрозетника возрастает вдвое;
• Цена – стоимость двойной розетки в полтора раза меньше, чем двух одинарных;
• Скорость монтажа – монтаж двойной розетки в два раза быстрее, чем монтаж двух одинарных.

Недостатки:

1. Низкая пропускная способность – двойная розетка не сможет питать одновременно два мощных прибора
2. Цена – она ниже только если речь идет о китайских дешевых розетках. Если же вы покупаете розетку Legrand или ABB, то стоимость двойной будет примерно такая же, как и двух одинарных
3. Вываливается из подрозетника. Подрозетник испытывает двойную нагрузку с рычагом в центре, поэтому со временем крепления механизма двойной розетки ослабевают и она вываливается. Обычно в самый неподходящий момент, вместе с кучей оголенных проводов.

Гораздо правильнее и надежнее во время планирования капитального ремонта предусмотреть необходимое количество розеток в каждой комнате и на каждой стене, чем придумывать «по ходу». Но это не всегда возможно, да и переделывать всю проводку ради того, чтобы добавить одну электроточку станет не каждый.

Порядок проведения работ

---

---

Так как установка двойной розетки в большинстве случаев — это часть косметического ремонта, то мы будем рассматривать ситуацию, в которой у вас уже есть старая розетка, старая алюминиевая проводка и поклеены обои.

1. Отключить электричество в квартире

Отключите электричество в щитке

2. Демонтировать старую розетку и подрозетник

Демонтируем розетку и подрозетник

Подрозетник нужно демонтировать только в том случае, если он старого (советского) образца

3. Освобождаем место под новый подрозетник

Там обычно гипс, который можно сбивать отверткой, стамеской или зубилом без особых сложностей

4. Примеряем новый стакан

Продеваем провода в подрозетник

Для этого продеваем провода в соответствующие функциональные отверстия и вставляем стакан в получившуюся нишу в стене. Следим за тем, чтобы глубина позволяла стакану не выступать за поверхность стены.

5. Разводим раствор гипса (алебастра)

Чтобы сделать раствор возьмите посуду (например консервную банку), насыпьте стакан алебастра и добавляйте воды, пока раствор не достигнет плотности сметаны. Раствор следует перемешивать довольно быстро, чтобы гипс не застыл раньше времени

6. Внутренние края отверстия смачиваем водой

Это нужно сделать обязательно, чтобы гипс хорошо прилип к повехности

7. Наносим гипс на внутреннюю поверхность отверстия под подрозетник

Алебастр следует наносить с запасом, чтобы подрозетник хорошо закрепился

8. Также наносим алебастр на внешнюю поверхность подрозетника

После нанесения алебастра на подрозетник, следует его сразу же вставлять в стену, предварительно продев провода.

9. Остатками алебастра замазываем получившиеся щели между стеной и подрозетником

Не дожидаясь, пока гипс окончательно затвердеет следует убрать все лишние наплывы, чтобы обои легли обратно без изъянов.

10. Зачищаем провода

Провода следует зачищать на длину не более 10 мм если иное не указано на самом корпусе розетки

11. Подключаем механизм

Подключаем механизм двойной розетки

12. Закрепляем механизм в стакане

Выбираем, как будет располагаться двойная розетка, горизонтально или вертикально и закрепляем с помощью распорных ножек отверткой.

13. Приклеиваем обои на место

Не используйте для этого обойный клей — он долго сохнет и не схватится сразу. Применяйте ПВА или другой канцелярский клей.

Проверьте, чтобы клей не попал на контактные клеммы, иначе при включении электричества может возникнуть замыкание

14. Прикручиваем декоративную рамку/обналичник двойной розетки

Конечный результат

Дожидаться высыхания клея не нужно, можно монтировать. Можно пользоваться.

Видео как смонтировать двойную розетку с заземлением

---

---

Делаем отверстия под розетку в бетоне и плитке самостоятельно Какие особенности есть у выключателя компании Legrand и как можно его подключить? Ретро розетки – элемент дизайна или функциональная деталь? Как просто и быстро подключить выключатель Viko

Как подключить двойную (сдвоенную) розетку

К вашему вниманию подробная пошаговая фото инструкция – как подключить двойную (сдвоенную)  розетку.

Двойная или сдвоенная розетка — это моноблок, состоящий из двух штепсельных разъемов для подключения вилок электроприборов, который устанавливается в одно посадочное место (в один подрозетник) и требующий для подключения стандартного набора проводов – фазу, рабочий ноль и землю (защитный ноль).

Применяются двойные розетки чаще всего в случае, когда одинарной розетки уже не хватает для подключения нескольких потребителей, а добавить еще розетку по каким-то причинам нет возможности. Пользоваться такими розетками нужно с особой осторожностью, следить за мощностью подключенных в нее устройств, чтоб их суммарный ток не превышал 10А-16А (в зависимости от характеристик конкретной модели сдвоенной розетки).

Подключение двойной розетки рассмотрим на примере механизмов Schneider Electric модели Sedna.

Приступаем к установке:

1. Отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке розетки. В крайнем случае, выключайте все. Но затем обязательно убедитесь, в отсутствии электрического тока, в месте установки!





2. Разбираем розетку, для этого откручиваем, при помощью отвертки, крепежные винты, как показано на изображении ниже. В результате этого отделяем лицевую панель от механизма двойной розетки.







3. С помощью пассатижей или бокорезов, укорачиваем провода в подрозетнике, чтоб их длинна составляла примерно 10см. Затем снимаем с концов изоляцию на 8-10мм, и, для удобства подключения, подгибаем провода как показано ниже.







4. Помещаем провода в винтовые клеммы механизма сдвоенной розетки, расположение которых указано на изображении ниже. Фазный провод (у нас коричневый) и рабочий ноль (у нас голубой) помещаем в разные крайние клеммы, а защитный ноль – землю (у нас желто-зеленый) в центральную. И с помощью отвертки затягиваем вины.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.



5. Установив по уровню механизм двойной розетки- закрепляем его в подрозетнике, при помощи крепежных винтов расположенных по бокам (см. рисунок ниже).





6. Последний шаг — это установка лицевой панели. Прикладываем ее к уже закрепленному в стене механизму и затягиваем крепежные винты. Будьте внимательны, не перетяните их, поскольку лицевая панель может разрушиться.





7. Включаем все автоматы в электо щитке и тестируем работу двойной розетки. Установка завершена.

Установить двойную розетку вместо одинарной. Параллельное и последовательное соединение розеток

Все большую популярность набирают двойные розетки, подключение которых улучшает качество быта в современных квартирах. В этой статье также представлены описания компьютерных и телефонных розеток, способы их подключения и монтажа.

Двойная розетка

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

Типы двойных розеток

По способу подключения существует два типа двойных розеток:

Выбор кабеля

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Подготовка стены

Немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие

необходимость или вынужденная мера? Самостоятельно подключение

Мало кому удавалось избегать проблемы недостатка розеток в квартире. Особенно это касается домов, построенных еще во времена СССР, где количество розеток в комнате, высоту и место их установки определяли какие-то неведомые никому правила из «тайных манускриптов», лишенных инженерного обоснования и здравого смысла. В результате жители получали розетки, как будто специально скрытые за шкафами и диванами и «паутину» дополнительных удлинителей, тянущихся к нужным местам под диванами и коврами.

Такие меры хоть и являлись тогда единственным спасением, но безопасности они не добавляли, так как в один удлинитель могли «втыкать» одновременно электрокамин, утюг, фен и другие мощные потребители электрической энергии. И очень хорошо, если в щитке срабатывал автомат защиты, но происходило это далеко не всегда. Настоящей «спасительной соломинкой» в такой ситуации может послужить двойная розетка, которая устанавливается вместо одинарной в ту же монтажную коробку. В статье мы рассмотрим в каких случаях можно устанавливать эти устройства, какие существуют их разновидности, подробно разберем сам процесс монтажа.

Двойная розетка

Двойная розетка

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Установка красной розетки или вставки из красного пластика сразу подчеркнет «избранность» этой линии

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке. Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Цены на двойные розетки

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

• Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
• В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

• Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
• Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
• В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

• В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

• Разъем типа C. В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.

Цены на на двойные розетки с заземлением

двойные розетки с заземлением

Двойная розетка без заземляющего контакта (разъем типа C)

• Разъем типа F. Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.

Двойная розетка с заземлением

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

• Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
• Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

Эта накладная двойная розетка имеет два отдельных механизма и может эксплуатироваться в помещениях с повышенной влажностью

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

• IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
• Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.

Цены на на двойные розетки «Legrand»

двойные розетки «Legrand»

Двойная розетка с защитными шторками

• IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.

Розетка с крышками IP44

• IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

• Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
• Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.

Такую розетку покупать не надо!

• Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.

На что следует обратить внимание при выборе розетки

• Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
• Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.

Слева — обычная контактная группа, а справа хорошая

• Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.

«Инновационный» подход с подпруживании монтажных лапок розетки. Кстати, этим «грешат» не только китайцы

• Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.

Пожильный ввод — это не что иное, как ограничение доступа к клеммам

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2—3 раза, соответственно и надежность, и долговечность также выше.

Несмотря на неказистый вид — это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

Один из несовременных, но имеющих право на жизнь способ соединения медного и алюминиевого провода

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

Миниатюра	Производитель, модель	Краткое описание	Средняя цена (июнь 2018 г), руб
	Розетка двойная Legrand Valena, 16 А	Встраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20	374
	Розетка двойная Legrand Valena Allure, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21	648
	Розетка двойная Legrand Etika, 16 A	Встраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20	186
	Розетка двойная Legrand Quteo, 16 A	Накладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21	207
	Розетка двойная влагозащищенная Legrand Quteo, 16 A	Накладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44	523
	Розетка двойная Schneider Electric Duet WDE000120, 16 A	Встраиваемая двойная розетка без заземления, винтовые клеммы, IP20	110
	Розетка двойная Schneider Electric Duet WDE000226, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20	130
	Розетка двойная Schneider Electric W59 RS16-254-18, 16 A	Встраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21	113
	Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 A	Накладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44	245
	Розетка двойная Viko Yasemin, 16 A	Встраиваемая двойная розетка с заземлением, винтовые клеммы, IP20	80
	Розетка двойная Viko Carre, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21	120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

 Процесс «адаптации» современной розетки к старым монтажным отверстиям в трех вариантах подробно описан в статье нашего портала: «Как починить розетку». Процесс установки розеток «с нуля» описан в статье: «Как подключить розетку». И также очень много информации можно получить из очень подробной статьи: «Электропроводка в доме своими руками».

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

Изображение	Описание процесса
Монтаж монтажной коробки «с нуля»
	В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
	Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20—25 мм. Лучше всего это делать штроборезом с пылесосом.
	В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
	В монтажной коробке делается вырез под кабель в нужном месте
	Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
	Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
	Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.
Установка монтажной коробки в старую металлическую
	В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
	Ножом в нужном месте коробки делается вырез под ввод кабеля.
	Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
	Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
	После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
	Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.
Подготовка нового кабеля к монтажу двойной розетки
	Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
	Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
	От края монтажной коробки отмеряется на кабеле 5—7 см запаса, а остальное срезается.
	Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
	С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.
Монтаж розетки
	Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
	При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
	Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
	При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
	При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
	Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные медные или алюминиевые провода площадью поперечного сечения от 0,5 до 2,5 мм².

Клеммы Wago серии 2273

Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.

Как заменить сокет

Вы можете удвоить мощность розетки за выходные, просто заменив одиночные розетки на двойные. Электрик взимает 30 фунтов стерлингов за выполнение той же работы. Умножьте это на количество одиночных розеток в вашем доме, и вы увидите, сколько вы можете сэкономить, сделав это самостоятельно. Если у вас уже есть двойные розетки, это руководство покажет вам, как заменить неизбежные треснувшие, обгоревшие или забрызганные краской детали на новые. В этой статье также рассказывается о том, как добавить новую розетку в кольцевую сеть — еще одна работа, за которую электрик будет рад взимать до 80 фунтов стерлингов.

Если вам интересно, можно ли поменять одно гнездо на сдвоенное, то ответ — да, при условии, что существующее гнездо является единственным на этом ответвлении (подаче проволоки) от кольцевой сети. Чтобы проверить это, выполните тест на шаге 6. Сколько новых сокетов вы можете добавить? Теоретически вы можете удвоить количество розеток, сняв ответвления с каждой из существующих розеток или соединительных коробок, которые питают их. Вы должны убедиться, что розетка, от которой вы собираетесь использовать ответвление, является частью кольцевой магистрали (см. Тест на шаге 6).

• Отвертка с изоляцией
• Тестер сетевого напряжения / непрерывности
• Сверло
• Молоток
• Зубило для поддержки
• Пила или ножовочная пила
• Устройства для зачистки проводов

Необходимые материалы

9000 и кабель заземления
9000
• Двойная розетка
• Стальная коробка с двумя головками для установки заподлицо или пластиковая коробка для поверхностного монтажа
• Готовая штукатурка

Пошаговая инструкция

1. Если какая-либо из ваших розеток сгорела, их необходимо заменить. Шаги 3, 4, 11 и 12 покажут вам, как это сделать.

2. Избыточная нагрузка на одну розетку часто приводит к возгоранию розеток. Если это вам слишком знакомо, читайте дальше и узнайте, как поменять свои одиночные игры на парные.

3. Перед тем как начать работу, изолируйте кольцевую сеть на блоке потребителей или плате предохранителей. Некоторые устройства оснащены автоматическим выключателем, который нужно просто отключить. Если у вас старая плата предохранителей, выключите основное питание, извлеките соответствующий предохранитель (желательно с надписью «кольцо» или «главное кольцо») перед повторным включением устройства.Простое отключение кольцевой магистрали означает, что свет по-прежнему получает питание — это удобно, если вы работаете в темном углу дома.

4. Многие старые дома оснащены более чем одной платой предохранителей или потребительским блоком, поэтому не всегда можно быть уверенным, что вы изолировали нужную часть цепи. Для проверки включите прибор в розетку, с которой собираетесь работать. Если вы используете радио для этого теста, сначала убедитесь, что все батареи были извлечены, иначе вы можете потратить бесплодный день на поиск несуществующего источника питания.

5. С изолированной цепью можно безопасно открутить винты на передней панели розетки. Если на разъем только один провод (заземление, фаза и нейтраль), это означает, что розетка уже отключена от другого; вы можете превратить ее в двойную розетку, но вы не можете использовать ее для питания новой розетки. Два провода, идущие в каждый разъем, указывают на то, что разъем является либо частью кольцевой магистрали, либо одним из двух разъемов, питаемых от одной ответвления. Если вы планируете заменить одинарную розетку на двойную или добавить новую ответвление, вы должны убедиться, что розетка является частью кольцевой магистрали.Для проверки на следующем шаге необходимо запустить тест непрерывности.

6. Обойдите дом, выключите и отсоедините (если возможно) все электрическое оборудование, питаемое от кольцевой сети. На розетке открутите винт, удерживающий токоведущие (красные или коричневые) провода, и коснитесь одного из них щупом из тестера сетевого напряжения, установленного в режиме непрерывности. Коснитесь другим щупом тестера нейтральной клеммы (обозначенной N с черными или синими проводами). Повторите то же самое с другим красным или коричневым проводом. Зуммер или свет устройства не должны загораться, когда вы проверяете провода таким образом.Коснитесь по одному щупу на каждом из красных или коричневых проводов. Если тестер гудит или светится, это означает, что розетка является частью кольцевой сети. Если вы меняете одинарную розетку на двойную, удалите всю проводку из старой розетки. Если вы планируете отодвинуть новую розетку от этой, протяните провод обратно от новой розетки под половицей или через кабелепровод вдоль стены.

7. Если вы меняете одинарную розетку на двойную, вы можете использовать пластиковую коробку для поверхностного монтажа или стальную коробку, которая встраивается в стену, обеспечивая гладкую отделку. В этом случае мы устанавливали стальную коробку вместо старой одинарной розеточной коробки. Коробки для скрытого монтажа могут быть вмонтированы в традиционную штукатурку поверх кирпичных стен, как эта, и в более современный гипсокартон, поверх стен с карнизами. В обоих случаях имеет смысл использовать существующее отверстие как часть нового отверстия. Установите коробку на место и обведите ее.

8. Используйте буровое долото и молоток, чтобы выломать штукатурку и кирпич (будьте очень осторожны, чтобы не прорезать кабель). Старая штукатурка имеет неприятную привычку отделяться большими кусками, так что будьте готовы впоследствии провести некоторые ремонтные работы.Стены из гипсокартона намного легче разрезать по размеру с помощью ножовки или ножовки.

9. Внимательно посмотрите на кабели, проходящие через стену. Если есть какие-либо признаки повреждения, в том числе подгорание, порезы или рассыпчатая изоляция, их необходимо заменить на место, где они присоединяются к кольцевой магистрали — трудоемкая, но важная работа.

10. В металлических коробках, используемых для скрытого монтажа, есть ряд предварительно пробитых отверстий для пропуска кабеля. Выберите подходящий и надавите на него большим пальцем или концом отвертки.Вставьте коробку в стену, протяните провода через отверстие (лучше всего через втулку), просверлите монтажные отверстия и зафиксируйте на месте.

11. Вставьте провода в заднюю часть розетки. Текущие и нейтральные обозначены буквами L и N соответственно, в то время как точка заземления обычно представляет собой металлическую бирку, обозначенную буквой E или тремя короткими горизонтальными линиями, завершенными вертикальной линией. Мы использовали провода с новой цветовой кодировкой: под напряжением, коричневый; нейтральный, синий; и земля, желтая с зеленым индикатором. Есть большая вероятность, что у вас будут старые провода с цветовой кодировкой: живые, красные; нейтральный, черный; и земля, зеленая с желтым индикатором.Совершенно приемлемо использовать оба типа вместе, если все провода в хорошем состоянии. Если вы устанавливаете дополнительную розетку, у вас будет только один набор проводов для подключения к задней части устройства.

12. Вставьте гнездо на место, стараясь при этом не защемить провода. Затяните винты, снова включите питание и подключите что-нибудь, чтобы убедиться, что все работает нормально.

Комплекты преобразователей

Wickes — белые с одинарной на двойную розетку

перейти к содержанию Перейти в меню навигации Wickes
• Строка заказа 0330123 4123
• Список проектов
• Обслуживание клиентов
• Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
• Магазин
  • Новое в
    • Плитка
    • Домашнее хранение
    • Ванные комнаты
    • Кухни
    Просмотреть все Новое в
  • Кухни
    • Выставочный зал Кухни
      • Посмотреть все диапазоны
      • Продажа кухни
      • Кухня Галерея
      • Брошюра о кухне
      • Офисная мебель
      • Изучите наш онлайн-тур по выставочному залу
    • Готовые кухни
      • Посмотреть все диапазоны
      • Кухонные гарнитуры
      • Мэдисон Кухня
      • Орландо Кухня
      • Дакота Кухня
      • Кухня Огайо
    • Кухонный гарнитур
    • Метчики
      • Все смесители для кухни
      • Смесители для кухни
      • Кухонные моноблочные смесители
    • Раковины
      • Раковины из нержавеющей стали
      • Раковины из гранита и композитных материалов
      • Керамические мойки
      • Установки для утилизации отходов
    • Аксессуары
      • Ручки и ручки для шкафа
      • Краска для кухни
      • Плитка для кухни
      • Хранение на кухне
      • Отопление и электричество
    • Бытовая техника
      • Духовки
      • Плиты
      • Вытяжки
      • Варочные поверхности
      • Холодильники и морозильники
      • Посудомоечные машины
    • Обувь для скинали
    • Столешницы и Тумбы
      • Столешницы из ламината
      • Столешницы из массива дерева
      • Подставки
      • Столешницы барной стойки
      • Рабочие поверхности из инженерного дерева
      • Фартуки
    • Шкафы
      • Кухонные гарнитуры
      • Декоративные панели
      • Двери для бытовой техники
      • Цоколи и карнизы
      • Винные шкафы
    Посмотреть все кухни
  • Ванные комнаты
    • Выставочный зал Ванные комнаты
      • Посмотреть все люксы
      • ПРОДАЖА ВАННОЙ
      • Галерея Ванной
      • Брошюра для ванной
      • Изучите наш онлайн-тур по выставочному залу
    • Ванная комната
      • Душевые и ограждения
        • Душ
        • Душевые кабины
        • Аксессуары для душа
        • Душевые поддоны
        • Душевые Панели
        • Прогулка в душевых и влажных помещениях
        • Шторки для ванной
      • Метчики
        • Смесители для бассейнов
        • Смесители для ванны
        • Все смесители для ванной
        • Шайбы для кранов и ремонт
      • Мебель и шкафы
        • Мебель для умывальника
        • Шкафы и Хранение
        • Туалеты
        • Зеркала для ванной
        • Встроенная мебель для ванной
        • Модульная мебель для ванных комнат
        • Столешницы для ванной
      • Ванны и Аксессуары
        • Все ванны
        • Душевые ванны
        • Прямые ванны
        • Отдельностоящие ванны
        • Панели для ванны
        • Фигурные ванны
        • Двухсторонние ванны
      • Раковины
        • Мебель для умывальника
        • Раковины столешницы
        • Пьедестал бассейнов
        • Гардеробные Раковины
        • Настенные бассейны
        • Подставка для бассейна
      • Туалеты и аксессуары
        • Все туалеты
        • Комбинированные туалеты
        • Туалеты
        • Вернуться к стене туалета
        • Сиденья для унитаза
        • Подвесные туалеты
        • Низкие и высокие туалеты
      • Аксессуары
        • Плитка для ванной
        • Краска для ванной
        • Аксессуары для душа
        • Зеркала для ванной
        • Все аксессуары для ванной
        • Сиденья для унитаза
      • Полотенцесушители
        • Вертикальные радиаторы для полотенец
        • Современные радиаторы для полотенец
        • Радиаторы для черных полотенец
        • Электрические радиаторы для полотенец
        • Горизонтальные радиаторы для полотенец
        • Клапаны радиатора
      Посмотреть все ванные комнаты
    • Строительные материалы
      • Древесина
        • Строганная древесина с квадратными кромками
        • Обработанные пиломатериалы
        • CLS Studwork Древесина
        • Обработанный пиломатериал C16
        • Сушеные пиломатериалы в печи
        • Сушеный Пиломатериал C16
        • Доска для строительных лесов
      • Листовые материалы
        • Листы фанеры
        • Листы МДФ
        • Декоративные панели
        • Листы OSB
        • ДСП
        • Оргалит
      • Гипс и гипсокартон
        • Гипсокартон
        • Штукатурка
        • Угловой бус и арочные углы
        • Ковинг
        • Соединения Соединения
        • Ленты и клеи для штукатурки
        • Дюбели и крепления для гипсокартона
      • Изоляция
        • Изоляционная плита
        • Изоляция чердака
        • Изоляция стен полости
        • Акриловые листы
        • Исключители проекта
        • Трубы и куртки
      • Цемент и заполнители
        • Декоративный камень и гравий
        • Балласт и вспомогательная база
        • Цемент
        • Песок
        • Бетон
        • Строительство и ландшафтный дизайн
        • Миномет
      • Кровля
        • Битумные гофрированные листы
        • Стеклопластик и плоская кровля
        • Листы поликарбоната
        • Гофрированные листы ПВХ
        • Кровельный Войлок
        • Клеи и грунтовки для кровельного войлока
        • Черепица
      • Водостоки и дренаж
        • Почва и вентиляция
        • Водосточные желоба круглой линии
        • Желоб квадратной линии
        • Канальный дренаж
        • Водосточный желоб Mini Line
        • Водосточные желоба большой емкости
        • Подземный дренаж
      • Облицовка
        • Внутренняя деревянная облицовка
        • Внешняя деревянная облицовка
        • Внутренняя облицовка ПВХ
        • Наружное покрытие из ПВХ
        • Оконные доски
      • Кирпичи, блоки и перемычки
        • Блоки
        • Кирпичи
        • Бетонные перемычки
        • Стальные перемычки
      • Фасции и софы
        • Фасции и крышки
        • Профили и стыки
        • Доски для Софита
        • Вентиляторы и крепления
      • Защита от воды и влаги
        • Влагостойкие мембраны
        • Жидкости для защиты от воды и влаги
        • Курс защиты от влаги
        • Защита от наводнений
        • Жидкости для ремонта крыш
      Посмотреть все строительные материалы
    • Двери и окна
      • Внутренние двери
        • Двери из дубового шпона
        • Внутренние белые двери
        • Внутренние застекленные двери
        • Внутренние двери из сосны
        • Внутренние двустворчатые двери
        • Внутренние противопожарные двери
        • Внутренние французские двери
      • Внешние двери
        • Передняя и задняя двери
        • Французские двери
        • Двери патио двойного сложения
        • Гаражные двери
        • Дверные навесы
      • Дверные ручки и ручки
        • Ручки и ручки для шкафа
        • Дверная ручка
        • Наборы дверных ручек
        • Дверные петли
        • Дверные ручки
        • Дверные замки и защелки
      • Дверные рамы и крепления
        • Облицовки и рамы межкомнатных дверей
        • Наружные дверные накладки и рамы
        • Дверные петли
        • Дверные уплотнения и дефлекторы
        • Полосы и уплотнения противопожарных дверей
      • Окна
        • Окна из ПВХ
        • Деревянные окна
        • Кровельные окна
        • Карнизы
        • Оконные жалюзи
      • Встроенные двери шкафа
        • Дверные дорожки
        • Раздвижные двери на заказ
        • Модульная Гардеробная Мебель
        • Раздвижные двери для шкафов
        • Аксессуары для дверей шкафа
        • Гардеробы
      • Безопасность дверей и окон
        • Дверные болты
        • Полосы и уплотнения Firedoor
        • Замки
        • Безопасность и сигнализация
        • Безопасность окон
      • Гаражные ворота
        • Зимние сады
          • Придерживайтесь консерваторий
          • Эдвардианские консерватории
          • Викторианские консерватории
        • Дверные звонки и куранты
          • Дверные звонки и куранты
          • Дверные петли
          • Цифры и дверные аксессуары
          • Крючки
        Посмотреть все двери и окна
      • Электрика и освещение
        • Внутреннее освещение
          • Освещение для ванной
          • Потолочные светильники
          • Светильники
          • Люминесцентные светильники
          • Промывочные огни
          • Кухонные светильники
          • Прожекторы
        • Выключатели и Розетки
          • Диммерные переключатели
          • Коммутаторы для помещений
          • Внутренние розетки
          • Наружные выключатели и розетки
          • Патрасы, задние ящики и заглушки
          • Умные переключатели и розетки
          • USB-разъемы
        • Электрооборудование
          • Кабель
          • Кабельный менеджмент
          • Тестеры цепей
          • Потребительские единицы
          • Дверные звонки и куранты
          • Аккумуляторы Duracell
          • Удлинители и кабельные барабаны
        • Наружное освещение
          • Все наружное освещение
          • Садовые фонари низкого напряжения
          • Пост фонари
          • Огни безопасности
          • Солнечные огни
          • Настенные светильники
          • Рабочие огни
        • Лампочки
          • Все лампочки
          • Лампы для бытовых приборов
          • Компактные люминесцентные лампы
          • Флуоресцентные трубки
          • Галогенные лампы
          • Винтажные лампы накаливания
          • Умные лампы
        • Портативное отопление и охлаждение
          • Портативные обогреватели
          • Умные обогреватели
          • Вентиляторы охлаждения
        • Безопасность и сигнализация
          • CCTV и домашние мониторы
          • Пожарная и газовая безопасность
          • Домашняя охранная сигнализация
          • Сейфы и сейфы для ключей
          • Огни безопасности
          • Умная безопасность
        • Вентиляция и каналы
          • Осушители
          • Воздуховоды, вентиляционные отверстия и кирпичи
          • Вытяжные вентиляторы
        • Умный дом
          • Умное аудио и динамики
          • Умное отопление
          • Умные концентраторы
          • Умное Освещение
          • Умные розетки и датчики
          • Умная безопасность
          • Умные переключатели и розетки
        Посмотреть все Электрооборудование и освещение
      • Полы
        • Ламинат
        • Плитка
          • Напольная плитка
          • Плитка для ванной
          • Плитка для кухни
        • Виниловые полы
        • Аксессуары и инструменты
          • Отделка
          • Пороговые планки
          • Клеи и герметики
          • Инструменты для напольных покрытий
          • Ковровые покрытия
          • Подложка
        • Паркет из паркетной доски
        • Полы из массива дерева
        • Подложка
        • Настил ДСП
        • Доска пола деревянная
        • Полы с подогревом
          • Электрический теплый пол
          • Влажные теплые полы
        • Магазин по комнате
          • Полы в ванной
          • Полы для кухни
        Посмотреть все напольные покрытия

    Электромонтаж — Ремонт вашего дома

    Все новые электромонтажные работы должны соответствовать части P Строительных норм, которая ограничивает выполнение самодельных электромонтажных работ по соображениям безопасности. Тем не менее, вам по-прежнему разрешается выполнять некоторые работы самостоятельно, не уведомляя Управление здания. Разрешены мелкий ремонт и техническое обслуживание, а также замена «как на аналогичные», например замена существующих розеток, выключателей и потолочных подвесок или даже замена поврежденных кабелей. Если работа не находится в «особом месте», таком как ванная комната или на открытом воздухе, вам также разрешается установить дополнительные новые осветительные приборы, выключатели, розетки и даже добавить один ответвитель с плавким предохранителем в существующую цепь (‘ ответвление — это новый кабель и розетка, идущая как ответвление от существующей розетки на кольцевой магистрали).

    Все остальное, например, установка полностью новых цепей или замена платы предохранителей для потребительского блока, классифицируется как «требующая уведомления работа». Для этого необходимо заранее подать заявку на строительные нормы, чтобы можно было осмотреть и проверить работу. Однако в большинстве случаев электрик может самостоятельно сертифицировать свою работу, поскольку обычно они зарегистрированы в органе, который дает им необходимый статус «зарегистрированного установщика» (также известного как «компетентные лица»), например, в ECA (Ассоциация подрядчиков электротехники). или NICEIC (Национальный инспекционный совет по контрактам на электромонтаж).

    «Неквалифицированный» человек может выполнять подлежащие уведомлению электромонтажные работы, пока об этом проинформирована Служба управления зданием, но если вы не сделаете этого, и работа окажется небезопасной, это может привести к огромному штрафу. По завершении работы электрик должен испытать новую систему и передать подписанный сертификат электробезопасности BS 7671. Кроме того, вам должен быть отправлен сертификат соответствия Строительным нормам на все подлежащие уведомлению работы оператора схемы регистрации.

    Переналадка

    Объекты, построенные в 1970-х годах или ранее, в которых все еще сохранилась оригинальная проводка, теперь подлежат полной замене. Первая работа обычно включает в себя прокладку всех кабелей и установку опорных коробок на место. Это известно как «первое исправление». Этап «второго ремонта» включает установку всех крышек на выключатели и розетки, установку осветительных приборов, потолочных розеток и т. Д.

    Ремонт жилого помещения сложнее, чем при новом строительстве, особенно в квартирах, где кабели часто проложены внутри недоступных полов или потолков.Таким образом, повторный монтаж может вызвать значительные сбои и расходы. Традиционно кабели, идущие вдоль каменных стен, прокладывались в каналах, известных как «погоны», выдолбленные в стенах. В новом строительстве кабели могут быть проложены за плоскими стальными экранами, которые прикреплены к голым стенам и затем заштукатурены, или могут быть спрятаны в стенах с деревянными каркасами.

    Кабели

    также обычно необходимо прокладывать через пол, что может означать сверление отверстий в деревянных балках для их пропуска, но существуют строгие правила, как это сделать, не ослабляя структуру пола.При ремонте собственности установка нового подвесного потолка под существующим может скрыть множество новых кабелей, а также улучшить противопожарную и звукоизоляцию. Точно так же сухая облицовка основных стен гипсокартоном может создать полезные каналы для кабелей и настенных светильников, одновременно улучшая теплоизоляцию.

    Изменения и улучшения

    Если вы хотите модернизировать свою электрическую систему с помощью новых выключателей, розеток или осветительных приборов, всегда полезно предоставить электрику чертеж, показывающий требуемые положения.Общие электрические улучшения включают:

    Добавление дополнительных сокетов

    Одна из самых частых жалоб покупателей дома — недостаточное количество розеток для всех различных устройств, которые требуются современной жизни. Поэтому расширение цепи для добавления одной или двух дополнительных розеток — популярное улучшение при ремонте. Новые кабели можно прокладывать по поверхности в пластиковых трубах, чтобы не повредить украшения и не порезать стены, но это нужно делать аккуратно.

    В зависимости от размера комнаты современному домашнему хозяйству требуется около трех или четырех DSSO (двойных розеток) для каждой спальни, по пять или шесть для кухонь и жилых комнат и пара для холлов и лестничных площадок.Строительные нормы и правила теперь требуют, чтобы электрические розетки располагались не ниже 450 мм над полом, а выключатели света — не выше 1200 мм от пола.

    Установка нового потребительского блока

    Установка современного потребительского блока (блока предохранителей) — одна из простейших мер предосторожности, снижающих риск поражения электрическим током и возгорания. Так что, если в вашем старом блоке предохранителей есть старые предохранители с возможностью повторного подключения, их следует заменить. Современные блоки потребителей имеют автоматические выключатели (автоматические выключатели) для каждой отдельной цепи.Они автоматически отключаются или «отключаются», когда обнаруживают неисправность или перегрузку, обычно в течение 100 миллисекунд, потенциально спасая жизни. Современные потребительские блоки с разделенной нагрузкой также обеспечивают дополнительную защиту УЗО (устройство защитного отключения) для более уязвимых цепей (например, для хозяйственных построек).

    Проверка безопасности

    Рекомендуется тестировать системы каждые 10 лет или при смене владельца. Чтобы проверить состояние вашей электрической системы, рекомендуется организовать тщательный электрический осмотр и проверку квалифицированным электриком, который предоставит сертификат испытаний. По сути, это ТО для вашего дома, и он может быть вашей палочкой-выручалочкой. Обычно это требует отвинчивания и проверки около 40% всех розеток, выключателей и точек освещения в доме и занимает несколько часов. Затем следует серия испытаний проводки, а также проверка сопротивления изоляции кабелей и проверка цепей, блока потребителей и УЗО.

    Заземление

    Во многих домах есть электрические системы возрастом от 25 до 35 лет, которые все еще могут функционировать должным образом, после некоторой модернизации, чтобы привести их в соответствие с современными стандартами безопасности.Обычно это включает установку «заземления». Электричество всегда будет направляться на землю как можно быстрее, в том числе через любое человеческое тело, оказавшееся поблизости. Поэтому для предотвращения возможного поражения электрическим током со смертельным исходом имеет смысл предложить альтернативный маршрут. «Заземление» защищает людей, соединяя металлические компоненты в доме заземляющим проводом (зеленый и желтый с рукавами). Требуется скрепить металлические предметы, такие как подводящие коммуникационные трубы (вода, газ, масло и т. Д.), А также трубы центрального отопления у котла, трубы горячей и холодной воды и металлические ванны.Новые медные трубопроводы для отопления и водоснабжения необходимо заземлить с электрической системой (но не там, где трубопровод проходит из пластика).

    Ванные комнаты и кухни

    Когда дело доходит до электромонтажных работ, любые «влажные помещения» представляют собой зоны повышенного риска. Поэтому при планировании планировки комнат на кухнях и в ванных комнатах требуется особая осторожность, чтобы ничего электрического не было затронуто там, где человек может одновременно контактировать с водой. В ванных комнатах может потребоваться установка удивительного количества электрического оборудования, такого как освещение, вытяжные вентиляторы, комнатные обогреватели, душевые кабины и насосы.Тем не менее, в ванных комнатах разрешается использовать только специальное оборудование для защиты от низкого напряжения, а розетки не допускаются.

    Все электрические цепи в ванных комнатах должны быть защищены устройствами защитного отключения (УЗО), не превышающими 30 мА, и существуют правила, которые ограничивают установку оборудования определенными зонами безопасности в помещении. Выключатели света должны быть шнурковыми или располагаться на стене за пределами ванной комнаты.

    На улице

    Другая зона повышенного риска находится на открытом воздухе. Многие блоки питания, сделанные своими руками, устанавливаются в гаражи и насосы для прудов и потенциально опасны.Вот почему наружные электромонтажные работы теперь строго контролируются, цепи должны быть защищены УЗО, а кабели должны прокладываться в специальных защитных коробах внешнего класса.

    Освещение

    Хотя Строительные нормы и правила касаются таких вопросов, как электробезопасность и энергоэффективность, они обычно не применяются, когда вы просто меняете лампочки или осветительные приборы. Однако для более крупных проектов ремонта, таких как добавление новой ванной комнаты, есть правила, которые необходимо соблюдать.

    No related posts.
