Как разобрать лампочку накаливания, светодиодную LED, цоколь

В этой статье разберемся, как разобрать лампу, а также как вытащить цоколь из патрона, если случайно разбили колбу при демонтаже. Лампочку, которая перегорела, возможно употребить для создания разнообразных безделушек и в других практичных задачах. Поэтому и нужно уметь разобрать лампочку. Инвентарь для работы понадобится следующий:

• тонкогубцы;
• отвертка;
• защитные перчатки.

Состав лампы таков: электроды со спиралью, стеклянный баллон и цоколь. Один электрод подсоединен к гильзе цоколя, второй — к его центральному контакту. На электродах располагается спираль. Изолирующее стекло расположено промеж гильзы и контакта. В процессе изготавления лампы гильзу наполняют инертным газом. Это нужно для того, чтобы избежать скорого окисления и перегорания спирали.

Особую осторожность следует проявлять при работе с люминесцентными и энергосберегающими лампами, поскольку в них находятся ядовитые пары ртути. При разборе такой лампочки важно не разбить колбу.

Как разобрать лампу накаливания

Проще всего работать именно с этой разновидностью. Она не содержит в себе вредных веществ внутри. Чтобы разобрать лампу накаливания необходимо выполнить ряд действий:

• Схватить запаянный контакт внизу. Для этого используются тонкогубцы.
• Расшатать контакт и вертеть его до обрыва двух проводков, протянутых к телу накала.
• Снять контакт.
• Взломать изоляцию цоколя. Для этого также используются тонкогубцы.
• Ножку лампочки расшатать и удалить.
• Вместе с ножкой вытащить крючки, электроды и тело накала.
• Почистить внутреннюю часть лампы кусочком ткани.

Изолятор цоколя сделан из толстого стекла, ножка из более тонкого. Во время работы следует учитывать и разницу в толщине. Чтобы осколки не разлетелись по всей квартире и не доставили ее жителям массу неудобств достаточно правильно оборудовать рабочее место. Для этой цели хорошо подойдет обычная картонная коробка, застеленная тряпкой или бумажными листами.

После того, как из лампочки вытащили все «внутренности», остается емкость из термостойкого стекла. Из нее можно сделать абажур, обрамления для поделки, банку для специй и даже миниатюрного аквариума. Если залить внутрь горючую жидкость и подвести к ней фитиль, можно получить оригинальный светильник или просто дополнительный источник тепла.

Для некоторых целей отлично подходит стекляшка с цоколем, для некоторых он будет лишь помехой. Удалить цоколь можно несколькими способами:

• процарапать стеклорезом;
• растворить в плавиковой кислоте или смеси аммиачной селитры с соляной кислотой;
• отогнуть цоколь там, где он соединяется со стеклом и расчистить клей. После этого колба вытаскивается легко.

Соединение в лампах накаливания не отличается особой прочностью, поэтому удалить цоколь, как правило, не составляет труда.

Лопнула колба лампы. Как вытащить цоколь из патрона?

В процессе выкручивания лампы из патрона она может поломаться или отделиться от цоколя. В таком случае понадобится разборка патрона, для которой необходимо:

1. Надеть защитные перчатки. Если источник света расположен высоко, пригодится и защита для головы.
2. Выключить электричество, проверить через индикатор отсутствия напряжения.
3. Подмести пол, очистив его от осколков (можно его предварительно застелить).
4. Открутить цоколь, используя остроконечные плоскогубцы. Выкручивать против часовой стрелки.
5. Если патрон для лампочки не выкручивается, то попробуйте расшатывать его в разные стороны.

Первый способ самый легкий и надежный. Для того, чтобы было легче ухватиться за цоколь плоскогубцами, края можно немного отогнуть отверткой.

Другой способ? Раздвинуть плоскогубцы, сделав упор на внутренние стенки цоколя и вывернуть его.

Как разобрать люминесцентную лампочку

Компактная люминесцентная лампа по составу отличается от обычной, разбирать ее нельзя из-за наличия ядовитых паров ртути. Зато возможно добраться до устройства запуска, т.е. электронного пускорегулирующго аппарата, который вмонтирован в корпус рядом с цоколем. Для этого нужно взять плоскую широкую отвертку и отстегнуть защелки.

В старых лампах это проблематично, поскольку пластик под длительным воздействием высокой температуры твердеет, защелки начинают ломаться. Если не получается открыть отверткой, можно отрезать их, проведя ножом по шву несколько раз. Облегчить этот процесс можно при помощи строительного фена, разогрев ним корпус.

Внутри корпуса расположен электронный балласт, который соединен с контактами цоколя небольшими проводами. Для того, чтобы выяснить неисправность, нужно сначала проверить состояние нитей накаливания мультиметром. На плате они обозначены А1-А2 и В1-В2. Проблема может быть и в сгоревшем предохранителе или повреждениях на самой плате. Именно эти причины чаще всего приводят к поломке люминесцентной лампы. Но есть и другие, которые встречаются гораздо реже — выход из строя входного ограничительного резистора, электролитического конденсатора или диодов выпрямителя.

Для устранения неисправности обычно применяется шунтирование или замена деталей. Чтобы вернуть разобранный корпус в исходное состояние, разрезанные части нужно склеить друг с другом.

Светодиодная лампа

Диодную лампочку обычно разбирают для ремонта, который достаточно прост. Способ разбора практически не отличается от разбора люминесцентной. Диодная лампа состоит из:

• корпуса;
• цоколя;
• рассеивателя света;
• драйвера;
• блока светодиодов.

Диагностика неисправностей начинается с проверки подачи напряжения на контакты патрона. Если питание присутствует, а диод не горит, следовательно проблема не в патроне, а в самой лампочке. Проверить можно так: вкрутить в патрон любую рабочую лампочку.

В случае, если лампа ремонту не подлежит, но сами диоды исправны, их можно применить для создания новой светодиодной лампочки. В виде корпуса можно использовать обычную лампу накаливания. Это позволяет существенно сэкономить, ведь новая лед лампочка стоит дорого.

Источник: уникальная статья на нашем сайте electricity220.ru.

Как разобрать лампочку обычную и светодиодную

Когда электрическая лампа накаливания выходит из строя, ее можно использовать для разных поделок. Для этого надо знать, как разобрать лампочку. В качестве инструментов применяют тонкогубцы и отвертку. Обязательно понадобятся перчатки для защиты рук от порезов. Составные части лампы изображены на фото ниже.

Как выглядит разобранная лампа

Лампа состоит из электродов со спиралью, стеклянного баллона и цоколя (на фото – слева направо). Спираль закреплена на электродах, один из которых присоединен пайкой с гильзой цоколя, а другой – к его центральному контакту. Между гильзой и контактом находится изолирующее стекло. При сборке лампы гильза заполняется инертным газом, чтобы спираль быстро не окислялась и не перегорала.

Люминесцентные и энергосберегающие лампы содержат внутри ядовитые парты ртути, работать с ними нужно осторожно, чтобы не повредить колбу.

Разборка лампы

Обычная лампа накаливания легко разбирается, внутри нее нет никаких вредных веществ. Это делается следующим образом:

1. Нужно захватить запаянный контакт в нижней части тонкогубцами, расшатать его и проворачивать до тех пор, пока не оборвутся два проводка, ведущие к телу накала, далее снять контакт.
2. Тонкогубцами аккуратно взламывается изолятор цоколя. Это делается осторожно, поскольку он изготовлен из толстого стекла.
3. Оставшаяся внутренняя часть лампочки («ножка») расшатывается и удаляется. «Ножка» сделана из стекла, с которым следует обращаться осторожно. Вместе с ней удаляется тело накала, электроды и крючки. Затем лампочка чистится внутри тканью.

Извлечение «ножки» лампы накаливания из колбы

Работа связана со стеклом, поэтому производится над коробкой или подстеленными листами бумаги.

В итоге получается оригинальная емкость из термостойкого стекла, которую можно использовать для следующих поделок:

• заполнить внутри водой и опустить в нее стебли небольших растений, например, цветов;
• налить на дно горючую жидкость, опустить в нее фитиль и использовать лампочку как источник света или тепла;
• склеить лампочки между собой и закрепить как абажур вокруг источника электрического света;
• поместить внутрь лампочки красивую поделку, например, парусник;
• насыпать на дно колбы земли и посадить небольшое растение;
• применять как миниатюрный аквариум;
• сделать небольшую емкость для хранения специй и подобрать подходящую крышку, которая должна подходить к цоколю.

Если металлический цоколь не нужен, его можно аккуратно отломить, процарапав предварительно стеклорезом или алмазным надфилем место стыка с колбой. Можно опустить цоколь в плавиковую кислоту или смесь соляной кислоты с аммиачной селитрой. После растворения металла останется только стеклянная часть. Можно также отогнуть цоколь в месте контакта со стеклом, а затем раскрошить клей и вынуть колбу. Старая лампа накаливания имеет не очень прочное соединение, в результате чего отделить цоколь становится легче.

Разборка лампы с патроном

При выкручивании лампы из патрона она может сломаться или отделиться без цоколя. Чтобы разобрать патрон, надо сделать следующее:

1. Надеваются перчатки и очки для защиты от осколков стекла. Если светильник расположен высоко, следует надеть головной убор.
2. Выключается электричество и проверяется индикатором отсутствие напряжения. Лампочка может быть подключена с выключателем на нулевом проводе, а не на фазе. В электрощите отключается автомат, через который подается питание на линию освещения (к ней же относится лампочка).
3. Далее нужно совком и веником собрать с пола осколки и выбросить в мусор. Если на цоколе есть остатки стекла, снизу следует постелить плотную бумагу или картон.
4. Цоколь откручивается остроконечными плоскогубцами против часовой стрелки. Если он не поддается, его надо расшатать вращением в обоих направлениях. Можно попытаться открутить патрон, вращая его против часовой стрелки. Если это удастся, в дальнейшем вывернуть цоколь не составит труда. Если он не откручивается за кромки, следует раздвинуть плоскогубцы и с упором во внутренние стенки цоколя вывернуть его. Края цоколя можно отогнуть плоской отверткой внутрь. Тогда можно будет лучше ухватиться за них плоскогубцами при выкручивании. Контакты патрона со временем теряют упругость и деформируются при вкручивании лампы. Их нужно постоянно подгибать при замене ламп.

Разборка КЛЛ

Компактная люминесцентная лампа состоит из лампы с электронным пускорегулирующим аппаратом (ЭПРА), встроенным в корпус в области цоколя. Лампу разбирать нельзя, поскольку она содержит ядовитые пары ртути, а к устройству запуска можно получить доступ для ремонта. Для этого плоской широкой отверткой поочередно отстегиваются защелки, как изображено на рисунке ниже.

Процесс разборки компактной люминесцентной лампы

Старые лампы разбираются тяжело, поскольку пластик от длительного нагрева становится твердым, а защелки ломаются. Их можно срезать, пройдясь несколько раз острым лезвием по шву, а затем открыть половинки. В дальнейшем их придется склеить между собой. Разборка облегчится, если подогреть корпус строительным феном.

Внутри находится электронный балласт, связанный с контактами цоколя короткими проводами.

Как устроена компактная люминесцентная лампа

В  первую очередь мультиметром проверяется исправность нитей накаливания, обозначенных на плате А1-А2 и В1-В2. Их сопротивление составляет 9-10 Ом. Если обнаружен обрыв спирали, она шунтируется резистором мощностью не менее 1 Вт и с тем же сопротивлением. При этом убирается диод, шунтирующий нить накаливания.

Иногда в схеме управления есть предохранитель. Если он перегорел, вместо него устанавливается резистор на несколько Ом.

При исправных нитях проверяется состояние платы: наличие повреждений, сгоревших элементов и качество пайки. Затем определяется исправность деталей. Чаще всего, происходит пробой транзисторов или резонансного конденсатора. Могут выйти из строя: входной ограничительный резистор, электролитический конденсатор, диоды выпрямителя.



Лампы перегорают преимущественно при запуске. Поэтому их долговечность определяется количеством включений.

При перегорании обеих нитей накала лампу можно сдать в утилизацию, а исправную электронную плату применять для питания трубчатой люминесцентной лампы, если она подходит по мощности.

Продлить срок службы КЛЛ можно, если просверлить по периметру корпуса небольшие отверстия для вентиляции (один ряд возле цоколя и один посередине).

Разборка светодиодной лампы

Светодиодные лампы разбирают с целью ремонта. Для этого не обязательно иметь большие знания в области электроники. Прежде всего, проверяется подача напряжения на контакты патрона, в который ввернута лампа. Если питание есть, а она не горит, значит, причина в лампе. Простым способом проверки является вкручивание исправной лампы в патрон. Для проверки цепи тип лампы не важен.

Строение светодиодной лампы

• корпус;
• цоколь;
• рассеиватель света;
• блок светодиодов;
• драйвер.

Корпус не требует герметичности и наличия газовой среды внутри, хотя в настоящее время стали популярными модели, полностью похожие внешне на лампы накаливания.

Колба лампы делается из стекла или пластика. В верхней части располагается рассеиватель световых лучей из пластика.

Цоколи применяются такие же, как у ламп накаливания: Е27 и Е14. Зарубежные модели имеют цоколь Е26 и часто рассчитаны под напряжение 110 В.

Блок состоит из нескольких групп светодиодов, которые напаиваются на текстолитовые или алюминиевые платы. Соединение каждой лампы выполняется последовательно.

Драйверы – это блоки питания, преобразующие входное напряжение в оптимальное для групп светодиодов. Распространены трансформаторные схемы питания. Драйверы могут быть вмонтированы в корпус или выполняются отдельным блоком.

Выявление повреждений

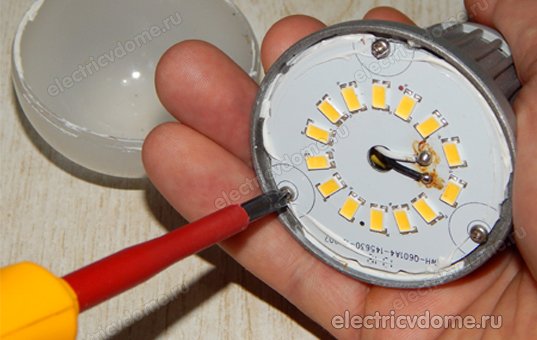

Светорассеивающий купол устроен на защелках, отцепив которые, можно получить доступ к внутренней части. Он может крепиться к корпусу винтами, которые следует отвернуть.

Светодиодная лампа в разобранном виде

После разборки проверяется схема питания лампы на внешние повреждения. Если прогаров деталей не обнаружено, они проверяются с помощью мультиметра.

На светодиодах прогар можно увидеть. В этом случае их надо заменить. Остальные детали также прозваниваются, а неисправные – заменяются. Токоограничивающий конденсатор рекомендуется заменить другим, у которого рабочее напряжение составляет 400 В. Если он рассчитан на 220 В, может выйти из строя. Когда не удается найти подходящий светодиод, вместо него подключается резистор мощностью 0,25 Вт, а номинал зависит от мощности лампы.

Сборка светодиодной лампы производится в обратном порядке.

Светодиодная лампа из лампы накаливания

1. Удалить припой на нижнем контакте цоколя лампы накаливания, расплавив паяльником.
2. Острогубцами сломать черное стекло, служащее изоляцией.
3. Отверткой удалить стеклянную ножку и вынуть все из лампы. Максимально расширить отверстие.
4. Спаять схему из трех светодиодов, соединив их параллельно и добавив к каждому по резистору на 56 Ом. Резистор припаивается к «+» светодиода (рис. ниже а). Величина сопротивления может быть другой, поскольку она зависит от источника питания.
5. Припаять к схеме два изолированных провода подачи напряжения.
6. Вставить полученную конструкцию в отверстие цоколя и аккуратно развернуть ее внутри лампочки, чтобы провода не замыкались между собой.
7. Из отверстия цоколя вывести провода питания.
8. Проверить исправность лампочки, подключив ее к источнику постоянного напряжения (рис. б).
9. Цоколь внутри заполнить с помощью пистолета горячим клеем и дать ему затвердеть.

Изготовление светодиодной лампы своими руками

Так можно изготовить дешевую и экономичную светодиодную лампу, ведь стоимость готовой модели высока, при этом часто попадаются изделия низкого качества.

Разбираем лампу. Видео

Ответ на вопрос, как разобрать лампочку правильно, можно получить, просмотрев это видео.

Лампа накаливания легко разбирается, из нее можно изготовить много поделок, но по прямому назначению использовать лампу невозможно. Восстановить можно только электронные устройства управления КЛЛ и светодиодных ламп, расположенных внутри цоколя.

Оцените статью:

Ремонт светодиодных led ламп, электрические схемы

Диагностика и замена светодиодов

Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы. Большая часть рассеивателей снимается отверткой, для чего ею нужно его поддеть в нескольких местах, найдя слабое место.

Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки – оборвавшийся контакт в последовательной цепочке светодиодов прерывает цепь их питания. То же происходит и при выходе из строя любого из диодов.

Светодиодная лампа без рассеивателя

Исправность светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.

Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, или используют детали от светодиодной ленты с похожей конструкцией и характеристиками.

Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом (можно тоже предварительно его встряхнуть) с обильным количеством канифоли. Второй вывод отпаять уже проще.

После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличится, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Но когда их останется мало, то увеличение тока станет настолько ощутимым, что оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.

Прочие неисправности

Кроме стандартного набора поломок, есть вероятность столкнуться с нестандартными неисправностями. Например, так называемый эффект холодной пайки. Это когда визуально все элементы запаяны, а на самом деле один из контактов на плате имеет микротрещину, возникшую от некачественной пайки или перегрева. Опытные мастера всегда пропаивают сомнительные контакты, а также выводы элементов, которые в процессе работы сильно нагреваются.

Стоит отметить, что китайские лампочки славятся некачественной сборкой. В результате все элементы схемы могут быть рабочими, но светодиоды не зажигаются. Как правило, в этом случае ремонт led лампы сводится к внимательному осмотру всей конструкции и поиску отпавшего провода. Иногда в процессе сборки под корпусом остаются кусочки проводов или выводов от резисторов, которые становятся причиной короткого замыкания.

Ремонт светодиодной лампы своими руками – занятие несложное и под силу даже начинающим радиолюбителям. Стоит учесть, что какова бы ни была причина поломки, ремонт обойдется намного дешевле, чем покупка новой лампочки.

Полезные рекомендации

Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель. Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

На плате размещаются многие важные элементы

Важно проверить на работоспособность лампочки, а также целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания

Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.

При правильном подходе подобные лампы станут превосходным украшением современного интерьера

Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а потом к обратной стороне припаять исправные элементы.

Использование отдельных элементов позволяет создать единый замысел для освещения

Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.

Принцип действия светодиодных ламп

Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Важно! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого или синего). Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

• Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
• В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

Примеры ремонта

Ниже будут представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которым относятся:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции. Единственный нюанс, который стоит учитывать при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, – короткие провода, крепящие драйвер к цоколю. В случае необходимости его проверки придется демонтировать цоколь, рассверливая точки крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус. Особенность конструкции лампочки заключается в том, что светодиоды подключены параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически невозможно. Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла. Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальном процедура починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Устройство

Прежде чем переходить к ремонту светодиодной лампочки, необходимо разобраться в ее устройстве и понять основные принципы работы. Любая светодиодная лампочка состоит из:

• цоколя;
• драйвера;
• радиатора;
• монтажной платы;
• оптического элемента;
• светодиодов.

Каждая деталь лампочки крайне важна, при поломке даже маленького элемента вся система перестает функционировать.

Цоколь

Базовый элемент любой лампочки, независимо от принципов ее работы. Выполняет множество функций, в число которых входит:

1. Обеспечение механической прочности соединения.
2. Изоляция проводников.
3. Придание конструкции термостойкости, благодаря чему ей не страшны перегревы во время работы. Чтобы нагреть цоколь до критической температуры, необходим мощный скачок энергии.
4. Хорошая проводимость электрического тока.

Драйвер

Ключевой элемент, без которого работа диодной лампы будет невозможна. Работа драйвера основывается на следующих принципах:

1. При подаче питания на цоколь лампочки через светодиодные кристаллы начинает проходить ток.
2. Каждый кристалл состоит из 2 полупроводников.
3. Один отвечает за «+», а другой – за «–».
4. При их взаимодействии напряжение снижается на определенное количество единиц, что вызывает нестабильность системы.
5. Драйвер является своего рода стабилизатором, при помощи которого входящие и исходящие значения выравниваются, образуя постоянную величину.

Монтажная плата

Монтажная плата – пластина из диэлектрика, на которую нанесены проводящие рисунки. Они соединяются в определенную электрическую схему, при помощи которой осуществляется работа светодиодной лампы. Они присутствуют в подавляющем количестве бытовой техники и прочих электронных приборах. Использование монтажной платы в светодиодной лампочке позволяет:

• уменьшить габариты лампочки;
• снизить общий вес конструкции;
• сборка лампочек с монтажными платами обходится дешевле и происходит в разы быстрее;
• повышается надежность рабочей системы лампочки.

Светодиоды

Устройства, при помощи которых лампочка выдает мощный, приятный для человеческого глаза, свет. Классификация светодиодов по типу используемого корпуса:

1. SMD.
2. «Звезда».
3. «Пиранья».

Наибольшей популярностью пользуются светодиоды типа «Пиранья», так как они обладают лучшими показателями теплопроводности и сцепления с поверхностью. Цвет линз у разных моделей светодиодных ламп отличаются и бывают:

• матовыми и окрашенными;
• прозрачными, не обладающими цветовой окраской;
• прозрачными и окрашенными.

У белых светодиодов интенсивность и спектр свечения определяется в кельвинах. Чем меньше число, тем теплее и желтее будет источаемый лампой свет.

Радиатор

В процессе эксплуатации лампочки светодиод выбрасывает в окружающую среду большое количество тепла. Это ведет к перегреву конструкции и снижению ее рабочих характеристик.

Выглядит радиатор, как большое число тонких пластинок, расположенных в середине корпуса лампы. Чем мощнее источник света, тем больше и тяжелее радиатор светодиодной лампы.

Изготавливается из:

• керамики;
• алюминия;
• стекла;
• композитных материалов;
• пластика.

Оптические элементы

К оптическим элементам, входящим в конструкцию светодиодной лампы, относят рассеиватель. Его функции:

• смягчение освещения, источаемого лампочкой;
• моделирование светового потока;
• ограждение источника света от воздействия внешних факторов, что повышает безопасность лампы.

Это особенно актуально для светодиодов, так как свет, испускаемый ими, слишком концентрированный и резкий. В чистом виде он неприятен для глаза и даже способен навредить, при длительном воздействии.

Среди распространенных материалов, используемых при изготовлении рассеивателей лампочки, выделяют:

• полистирол;
• поликарбонат;
• полиметилметакрилат.

Устройство светодиодной лампочки на 220 В

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

• пластиковый или стеклянный светорассеиватель,
• металлический, пластиковый или керамический радиатор для отвода тепла,
• цоколь одного из стандартов.

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.

Из каких частей состоит светодиодная лампа

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

• Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
• Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход

Если соблюдать  правила и меры предосторожности, то экономия составит приличную сумму

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:

Как разобрать, что внутри, схема светодиодной лампы Lexman E14 5.5 Вт

Вслед за сенсационной, нашумевшей на весь мир статьёй «Как разобрать и что внутри светодиодной лампы», в которой было показано, как разобрать лампочку от Lexman (бренд Леруа Мерлен) типа «свеча», но с цоколем Е27, настало время показательного вскрытия похожей, но как будет видно ниже совершенно из других компонент состоящей, лампы типа «миньон» с цоколем Е14.

Фото 1. Светодиодная лампа Lexman E14, 5.5 Вт из Леруа Мерлена

Стоила эта лампа 80 руб ($1.2), ни разу не сломалась, но любопытство требует жертв.

Как разобрать

Инструкция по разборке в виде комикса:

Илл 1. Фото-инструкция по разборке светодиодной лампы

Пару слов про происходящее на этой иллюстрации:

1. Чтобы оторвать матовый колпак, плафон, нужно как бы сломать лампу пополам. Т. е. обхватить двумя руками (лучше без перчаток, чтобы ладони своей естественной липкой кожей крепко вцепились в пластик) плафон и другую половину лампы и большими пальцами упереться в середину, в стык, создав давление на излом. Вообще говоря, плафон приклеен белым каучуковым герметиком, но очень непрочно.
2. Плафон имеет уступ,

Фото 2. Матовый плафон можно не приклеивать — есть защёлка

благодаря которому он защёлкивается в основание (так что клей-герметик здесь, в общем-то, и не нужен) и при обратной сборке приклеивать его не нужно.

1. Центральный контакт — просто кнопка с зазубринами, которая механически прижимается к контакту адаптера питания.
2. Цоколь тоже можно стащить с пластикового основания путём переламывания-расшатывания.
3. Цоколь не приклеен и может слететь уже во время этапа 1, когда пытаемся снять плафон, если правая рука надавит на цоколь, а не на основание.
4. Алюминиевая площадка со светодиодами и драйвером сзади приклеена каким-то типа резино-силиконовым клеем-герметиком. С помощью ножа/скальпеля прорезаем по кругу. (Позже выяснилось, что проще соскрести его отвёрткой с плоским шлицем.)
5. Вытаскиваем блок электроники из корпуса-основания лампы пассатижами. (Или лучше протолкнуть/выдавить металлическим стержнем с обратной стороны.) Это делается со значительным усилием, т. к. подложка светодиодов вставлена/защёлкнута в паз металлизированного изнутри корпуса.

Фото 3. Корпус пластиковый с металлизацией изнутри

Так это сделано для того, чтобы алюминиевая пластина подложки светодиодов плотно прилегала к корпусу и передавала тепло ему для дальнейшего охлаждения.

1. Драйвер (плата питания) соединён с подложкой со светодиодами разъёмами, которые не припаяны. Часовой отвёрткой отгибаем пластинки, вытаскиваем плату блока питания, затем подгибаем пластинки обратно, если хотим собрать обратно.

Светодиодный драйвер

Итак, по вскрытии мы поимели электронную плату, блок питания:

Фото 4. Плата драйвера со стороны крупных деталей

Преобразователь напряжения/тока основан на микросхеме стабилизатора тока BP9938F ([краткий даташит] или [полный даташит на китайском]) с обвязкой.

Фото 5. Плата драйвера со стороны чип-деталей и дорожек

Без нагрузки он выдаёт 300 вольт DC, но это формальное напряжение; оно, в зависимости от типа нагрузки,  проседает до уровня соответствующего закону Ома или вольт-амперной характеристике диодов, при заданном уровне силы тока, фиксацией-стабилизацией которого занимается микросхема BP9938F, и величина которого определяется номиналом сопротивления R1-R2 (который в даташите называется current sensor — датчик тока).

Схема драйвера

Собственно, вот вам схема всего этого безобразия, со всеми номиналами:

Схема 1. Конкретная реализация драйвера на BP9938F

Сопротивление резистора R_cs (R1-R2) здесь 2. 7Ω, и это задаёт микросхеме BP9938F стабилизировать выходную силу тока на уровне 70 мА. Замеры параметров работы светодиодов (ток/напряжение) показали следующее:

Фото 6. Какие светодиоды стоят в Lexman E14 5.5W

8 светодиодов, соединены последовательно, на выводах всех — 70 вольт, на каждом по 8.75, ток через все/каждый — 70 мА, итого — 4.9 ватта. Измерение ваттметром потребления с электросети конкретно этой лампы показало 5.1 Вт (у других таких же лампочек имеют место быть варианты: 5.3, 5.2). Стало быть, 0.2 ватта потребляет драйвер, его КПД — 96%. То, что падение напряжения на светодиодах составляет 9 вольт означает, что они составные: внутри три последовательно соединённых светодиода.

Е14 v.s. E27

Сравним с лампой с цоколем E27 такого же цвета (4200К), производителя (Lexman), мощности и формы [из предыдущего поста]:

Фото 7. Сравнение похожих светодиодных ламп Lexman с разными цоколями Е14 и Е27

Вообще всё разное (светодиоды, микросхем драйвера, корпуса). при том, что светят совершенно одинаково (по цвету, спектру, яркости). И мне не понравился этот цвет: зеленушно-желтушный какой-то, что хорошо заметно на контрасте с естественным дневным светом из окна, если включить их днём. Так же ещё и CRI у обеих ламп не очень-то высок по современным меркам — 85.

Полезные ссылки

1. Тестирование этой и других ламп из Леруа Мерлена на яркость, CRI, мерцание и т. п. — публикация на сайте ЛампТест.ру
2. Светодиодные лампы и ленты с CRI больше 85, 90, 95 — видео на Ютубе про то как светит эта лампа в сравнении с тем, что можно купить на Алиэкспрессе
3. Светодиоды c CRI ≥95 с Алиэкспресса — видео на Ютубе о покупке этих LED и сравнение их цвета/света с другими.

Update 08/15/2020

Оказывается, эти светодиодные лампы умеют перегорать, вот так:

Фото 8. Обугленные светодиоды, лампа не светит

Сначала на одном светодиоде появляется обугленная точка, потом обугливание начинает распространяться, ползти в стороны вплоть до того, что выползает за пределы светодиода, так что гореть начинает каким-то непонятным образом плата на алюминиевой подложке. При этом все остальные светодиоды продолжают светить. Потом начинает гореть следующий светодиод и так до тех пор, пока один из них не разомкнётся от сгорания, после чего перестают светить все, т. к. они включены последовательно.

Вот, снял «шокирующее» видео, как это выглядит:

---

Ремонт светодиодных ламп своими руками: пошаговое руководство

Источники света этой категории очень востребованы современным рынком. Они расходуют небольшое количество энергии, отличаются долговечностью и устойчивостью к различным внешним воздействиям. Однако любое техническое устройство может выйти из строя в процессе эксплуатации. Нельзя исключить и заводской брак, который может проявится после завершения официального гарантийного срока. Квалифицированный ремонт светодиодных ламп своими руками поможет устранить проблему без лишних затрат. В данной статье приведены технологии восстановления работоспособности устройств в домашних условиях с пошаговыми инструкциями и пояснениями.

Принцип работы и устройство светодиодной лампы 220 V

Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.

Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.

Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.

Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.

В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.

Основные причины поломок светодиодных ламп

В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.

Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.

Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.

Качественный ремонт светодиодных ламп своими руками

Чтобы исключить сомнения, проверяют 220 V непосредственно в патроне. Для этого используют мультиметр, пробник фазы (отвертку с встроенным индикатором фазы), либо вкручивают другую работоспособную лампу.

К сведению! В следующих разделах статьи рассказано, как разобрать лампочки светодиодные других типов. Ниже приведены рекомендации по правильной диагностике и решению сложных проблем.

Как разобрать светодиодную лампу и выявить неисправности

В предыдущем разделе была рассмотрена простейшая ситуация. Но производители применяют различные виды соединений, что на практике значительно затрудняет демонтаж. Если рассеиватель не снимается рукой, его можно поддеть ножом. В крайнем случае придется сделать отверстие непосредственно в стыке для вставки острия инструмента.

Некоторые клеевые составы настолько прочны, что разборку выполнить невозможно. В таких ситуациях разрезают лампу по шву с последующим применением герметика в процессе сборки. Неровности снаружи зачищают мелкой шкуркой.

После такой операции освобождается доступ к диммеру. Проверку этой части начинают с визуального осмотра. Если отсутствуют почерневшие детали и обрывы проводов, с помощью мультиметра проверяют последовательно отдельные элементы.

На этом фото стрелками отмечены отдельные блоки питания и управления. К ним подключены светодиоды (единичные или группы), которые заменяют при необходимости.

Замена светодиодов в ходе ремонта светодиодной лампы на 220 В своими руками

При любом направлении струи раскаленного воздуха возможен перегрев нескольких радиодеталей, что увеличит общую стоимость ремонта светодиодной лампы. Подобные сложности возникают при жестком креплении платы на металлическом радиаторе.

Аналогичное приспособление для ремонта ламп можно сделать в соответствии с монтажными размерами определенной модели светодиода и диаметром жала паяльника.

К сведению! Демонтировать неисправную деталь можно без насадки. Для этого вынимают иглой светофильтр, кладут в углубление немного припоя. Далее разогревают через это место выводы до нужной температуры. На соседние элементы платы при такой методике будет оказываться минимальное тепловое воздействие.

Устранение основных причин моргания светодиодных ламп

Такой дефект (отмечен стрелкой) сопровождается появлением щели с окислами. Вполне возможно прерывание электрического контакта. Выявить неисправность даже с помощью увеличительного стекла сложно. Поэтому ремонт светодиодных ламп своими руками заключается в повторной пайке всех посадочных гнезд. Процедура займет определенное время. Но с учетом относительно небольшой сложности схемы, сделать необходимые операции в домашних условиях будет не слишком сложно.

Эта неисправность сопровождается морганием, так как не выполняется функция устранения паразитных колебаний. Также может наблюдаться снижения интенсивности свечения.

Чтобы уточнить необходимость ремонта светодиодной лампы проверяют исправность конденсатора по следующему алгоритму:

1. Выпаивают, извлекают деталь из платы. Разряжают, замкнув контакты отверткой.
2. Подсоединяют щупы мультиметра в режиме измерения сопротивления, соблюдая полярность (плюс к плюсу, минус к минусу).
3. Наблюдают за ростом значения до максимума по мере заряда. Если сразу отображается «1» – прибор неисправен (обрыв). Индикация «0» – короткое замыкание.

Особенности сложного ремонта светодиодных ламп: устройство, электрические схемы современных драйверов

Для более точного поддержания оптимальных электрических параметров и дополнительных возможностей регулировки блоки питания создают на основе специализированных микросхем.

Это устройство выполняет свои функции с помощью модуляции частотно-импульсного типа. После выпрямления диодным мостом и сглаживания паразитных колебаний конденсаторами постоянное напряжение подают на вход микросхемы. Это запускает процесс формирования импульсов на выходе «Gate». Они в свою очередь управляют работой мощного транзисторного ключа.

Если к выводу LD подключить резисторы, будут обеспечено плавное включение светодиода. Для аналогового диммирования (регулировки уровня яркости) в эту цепь вставляют переменный резистор. Внешнее управление организуют подачей сигнала (прямоугольных импульсов) на PWMD.

В этом варианте ремонт светодиодных ламп своими руками затруднен. Кроме более широких знаний в профильной области понадобится специализированное измерительное оборудование. Работоспособность импульсно-частотного модулятора проверяют с помощью осциллографа. В стандартном режиме величина тока через светодиод изменяется по пилообразному графику. Максимальные и минимальные значения зависят от индуктивности в схеме («L») и частоты колебаний на выходе («Gate»). Для проверки конденсатора, резисторов и других элементов применяют типовые методики.

Видео, как починить светодиодную лампу на 220 V:

Загрузка. ..

Ремонт светодиодных ламп своими руками – как разобрать и починить

Автор Юлия На чтение 6 мин. Просмотров 153 Опубликовано 24.12.2019 Обновлено 24.12.2019

Стоимость светодиодного освещения постепенно снижается, но пока еще не достигла приемлемых параметров. В таком случае актуальным является ремонт светодиодных ламп своими руками. Этот процесс необходим для тех случаев, если приобретали товар по почте или на рынке, где не всегда продавец может установить какую-то гарантию на свой товар.

Современные LED лампы способны работать от 220В, что обеспечивается особой конструкцией внутри светового прибора. Также они имеют преимущества перед другими световыми приборами по таким характеристикам:

• длительный срок службы;
• экологичность;
• экономность;
• низкое энергопотребление.

Чтобы не тратить средства на новую лампу, желательно знать, как отремонтировать светодиодную лампу, которая быстро вышла из строя.

Предварительная проверка

Перед тем, как починить led устройство, необходимо провести измерения линейного и фазного напряжения в электроцепи. При отсутствии параметра, потребуется устранить данные неисправности. Когда напряжение прозванивается спецприборами, то вероятнее всего она просто перегорела.

Необходимо учесть, что потеря напряжения может случиться не только в конкретном электроприборе, но и в подходящей к нему скрытой проводке.

Вывинчиваем цоколь из патрона. И определяем методику разборки, так как вся конструкция изначально может предполагать неразборный механизм. Можно заранее сфотографировать лампу в процессе разборки, чтобы впоследствии было проще восстановить ее конструкцию.

Основными элементами данного электроприбора являются:

• жесткий корпус;
• резьбовой цоколь;
• световой куполообразный рассеиватель, обеспечивающий матовое свечение;
• плата со встроенными кристаллами;
• драйвера электропитания.

В более дешевых вариантах зачастую выходят из строя безтрансформаторные выпрямители. Их наличие снижает срок службы осветителей. Основной задачей мастера является мониторинг каждого узла на работоспособность. В более сложных случаях могут повредиться одновременно несколько узлов.

Для работы понадобятся приборы:

• комбинированная отвертка с плоским и фигурным концом;
• мультиметр, с помощью которого контролируем подачу напряжения, силу тока или имеющееся сопротивление;
• паяльник для пайки отдельных элементов к печатной плате;
• строительный нож или скальпель с тонким лезвием.

ВИДЕО: Как быстро починить светодиодную лампочку

Устройство лампы

Внутри практически каждой лампы имеются электрические схемы. На печатных платах располагается несколько электродеталей, которые вместе образуют драйвер. Он конструктивно скрывается в цоколе под кристаллами.

Подобное устройство конструкции

Питающее напряжение, подающееся на контакты патрона, поступает к цоколю. От последнего выходит пара проводков, которые сопрягаются с драйвером. Благодаря нему лед устройства получают необходимые параметры тока, ведь драйвер выступает в роли генератора тока. От него происходит питание напрямую светодиодов в лампе.

Что наиболее часто выходит из строя

Основная проблема, характерная для таких устройств, касается работы конденсатора. Для того, чтобы его можно было проверить, придется выпаять его из платы и измерить напряжение. К слову, мультиметром также удобно проверять работоспособность самих диодов.

Тестирование производится посредством мультиметра или пробника

Нередко встречаются перебои в работе токоограничивающего конденсатора – это легко определить по мерцанию кристаллов. Причина кроется в перегорании излучателя. При этом далеко не каждый кристалл будет мерцать, поэтому приходится проверять всю цепочку. Для этого понадобится тестер.

Если в конструкции изначально не были предусмотрены токоограничивающий конденсатор и выпрямитель, их можно впаять паяльником.

Для проверки исправности кристаллов удобно пользоваться пробным элементом или тестером.

Совет! Если перегорели один-два светодиод, просто замкните их контакты – на работу цепи это никакого влияния не окажет.

Популярный алгоритм ремонта

Перед тем, как разобрать конструкцию, обязательно отсоединяем ее от источников питания в целях собственной безопасности.

Электрическая схема

Далее процедуру можно разделить на несколько процессов:

• с помощь тонкой отвертки или шила поддеваем матовый купол для разделения корпуса на составные части, операция достаточно деликатная, поэтому не стоит применять излишнее усилие, чтобы не повредить стекло;
• на плате откроются шурупы, которые необходимо будет выкрутить из посадочных гнезд;
• тонким краем отвертки или ножом поддеваем плату с посадочного места для открытия доступа к тыльной стороне;
• цоколь отделяется просто, его удерживают на корпусе вдавленные персональные зазубрины;
• каждую сторону цоколя деликатно отгибаем по всему периметру фиксации;
• прикладываем небольшое усилие для вынимания цоколя;
• чтобы итог работы был успешным, при помощи ножа отсекаем соединительную проводку от светодиодной платы;
• извлекаем блок питания.

Теперь перед нами оказывается полностью подготовленная к дальнейшим работам разобранная конструкция.

На следующем этапе проводится визуальный контроль состояния прибора. Стадия зачастую позволяет выявить оплавленные или перегоревшие участки в цепи. Именно они и являются причиной поломок. Наиболее популярным является выход из строя элементов питания. Проблемы на плате требую вмешательства мастера с паяльником.

Для извлечения неисправных элементов нужно демонтировать всю конструкцию

Если отсутствует опыт пайки таких приборов, то допускается элементарная замена целых блоков. Их можно вынимать из других поломанных конструкциий, предусмотрительно отложенных в места хранения. Такое сведение из нескольких элементов обойдется дешевле, чем покупка новых светодиодов.

Продемонстрировать проблемы могут такие элементы:

• токоограничивающий конденсатор;
• его диоды;
• расположенный рядом резистор.

В этом случае ремонт драйвера лед-устройства предусматривает предварительный обязательный прозвон элементов с помощью мультиметра. Метод обязательно выявит поломку узла.

Так выглядит плата светодиода

Виновниками неисправности могут оказаться и сами кристаллы. Они будут окружены темным пятном гари, а также будет слышаться характерный запах. Для верности их работоспособность прозванивают мультиметром. Если он отсутствует, то достаточно использовать пальчиковую батарейку для подачи питания.

Вышедшие из строя светодиоды не будут гореть. Выпаиваем их с места посадки. Важно подобрать новые такие же по мощности, оттенку и силе свечения.

Мерцание также свидетельствует о том, что электроприбор вышел из строя. Он нуждается в замене.

Если перед тем как сгореть, раздавался хлопок, то вероятнее всего нужно будет начинать с замены конденсатора. Он имеет свойство не только вздуваться, но и лопаться. Придется купить на радиорынке аналогичную замену, а затем впаять на место в электросхеме.

Особенности моделей MR-16

В последнее время для экономии пространства устанавливают модель MR-16. Такую светодиодную лампочку также можно ремонтировать, хотя она не имеет цоколя. Внутри нее размещается два с половиной десятка светодиодов, которые также горят. Контакт с проводкой производит через два штыревых выхода на тыльной стороне прибора.

Основной задачей является снятие защитного стекла. Оно крепится в нескольких точках к корпусу. Начинают работу с отсоединения стекла от корпуса. Для этого тонкой отверткой в промежуток между алюминиевыми ребрами пропускаем отвертку. Ею и выдавливаем стекло изнутри.

Далее печатную плату также поддеваем отверткой. Она легко отходит со своего места. Замена диодов или ремонт драйвера проводится по стандартной методике с предварительным прозвоном мультиметром.

Замена каждого светодиода является достаточно кропотливой операцией. Предварительно требуется выпаять неработоспособные лед-элементы, не повредив платы. Выполнить операцию простым паяльником практически невозможно. Для этого необходимо выбрать прибор со специальным жалом или использовать специальную тонкую медную насадку.

Ставим новый кристалл на свое место и прогреваем контактные площадки и торцы. Паяльник прогревается до мощности 10-15 Вт. Предварительно зачищаем место от возможной гари, чтобы обеспечить лучший контакт.

ВИДЕО: Как проверить светодиоды в лампочке

ᐅ как разобрать светодиодную лампу

ᐅ как разобрать светодиодную лампу

Корпус устройства разбирается. Он оснащён по кругу большим алюминиевым пластин, которые передают тепло на радиатор с активным охлаждением. В источнике света предусмотрен и пассивный теплоотвод, и встроенный вентилятор (кулер). Вентилятор работает очень тихо. Цоколь съемный, что позволяет использовать устройство в различных типах автомобильных фар. Светодиодные лампы 4 Драйв легко совмещаются со штатным коннектором автомобиля.Кроме того, радиатор можно разобрать, чтобы легче установить диод в цоколь. Диаметр радиатора (5,1 см) универсален для различных автомобилей. Установка настолько проста, что с ней можно справиться самостоятельно. Чтобы узнать, как правильно отрегулировать положение в фаре, достаточно посмотреть видео обзор, представленный ниже.

Большой выбор LED ламп. В 2 раза ярче галогена. Доставка по России. Дешево. Лучшие светодиодные лампы для разной оптики автомобиля. Лампы дальнего и ближнего света.Тип h5 светодиодов может быть использован для двух назначений одновременно. Все светодиодные авто лампочки имеют два напряжения питания, 12 Вольт для легковых и 24 Вольт для грузовых. Лампы для автомобиля ближнего света в используют цоколи H7, реже h21, светодиод на находится в верхней. LED-лампы для авто. Рекомендуем ознакомиться. Светодиодная подсветка салона автомобиля. 2 Ближний и дальний свет — выбор диодных светильников. К выбору лампочек в данном случае нужно подходить взвешенно.Светодиодные лампы для автомобиля сегодня начинают набирать популярность, но уже многие автомобилисты отдают предпочтение лампочкам типа Н4. Что касается режима работы ближнего освещения лампы автомобиля h5. Какие преимущества характерны для автомобильных лампочек повышенной яркости с эффектом ксенона для ближнего либо дальнего освещения: В первую очередь, это экономичность. Многочисленные тесты светодиодных ламп для автомобиля. Диодные лампы автомобиля первого типа используются в фарах с совмещённой конструкцией ближнего и дальнего обзора.Светодиодные лампочки H7 применяются в авто для раздельных конструкций ближнего и дальнего света. Конечно, сегодня на рынке можно встретить светодиодные лампы ближнего света для автомобиля в цоколе h2, h5 и H7, но это продукция китайских кооперативов. Полезно. 7 магазинов. Выбор по параметрам. Доставка из магазинов Ахт и других регионов. В настоящее время очень популярны светодиодные лампы h5. Они используются для ближнего света. Но как бы то ни было, лампы для автомобиля h5 обладают необходимыми эксплуатационными расходами для обеспечения.Главная Светодиоды в автомобиль Светодиодные лампы для автомобиля — какие самые лучшие? Ксенон ставится лишь на головные фары ближнего и дальнего и последнее время не сильно влияет на законодательной базой. Светодиодные лампы в автомобиль. Беглый обзор светодиодных ламп на дальний, ближний свет. Светодиодные лампы для авто в последнее время все быстрее вытесняют обычные галогенные лампы. Срок службы более 5 лет.Установка своими руками! Акция-50%. Светодиоды в ближний свет нового поколения.Ярче ксенона — не запрещены законом. От производителя. Опт, розница. Online-подбор. Акция до пятницы! Успей купить! Курьерская доставка по РФ от 5 дней! 7 лет на рынке! Схема светодиодной ламы на 220В значительно сложнее лампочки с нитью накаливания. Простая схема драйвера для светодиодной лампы на 220 вольт для сборки своими руками. Схема светодиодной лампы работает при подаче 220 вольт, когда входной сигнал, вызывающий свечение, преобразуется до рабочей величины с помощью драйвера. А раз так, то схема светодиодной лампы на 220 В получиться совсем простой То есть 220 вольт.Дале — у меня есть фонарь ЭРА летучая мышь, с 6 вольтовым АКБ и люминесцентной лампой. Принципиальная электрическая схема светодиодной лампы на 220 вольт. Устройство трехваттной диодной лампы Camelion и фактические характеристики. Схема светодиодной лампы на 220 вольт состоит из источника переменного напряжения 220–240 В, выпрямительного моста для переменного тока в постоянный, ограничительного конденсатора С1. Описание источника питания на 220 вольт для самодельной светодиодной лампы.Главным электрическими схемами ультраяркие светодиоды (25 штук) белого излучения излучения. Мои поиски в Инете простая самопальная схема диммера для светодиодной лампы на 220в типа, сделай сам или умелые ручки показали: таких схем нет. Лампа накаливания работает от напряжения в сети 220 вольт. Схема светодиодной лампы на 220 вольт, назначение основных элементов и их неисправности. Одно из достоинств ламп, собранных на светодиодах — хорошая ремонтопригодность. Технология ремонта светодиодных светодиодных ламп, поиск неисправных светодиодов, устройство, электрические схемы.Работает схема следующим образом. Переменное напряжение питающей сети 220 В подается через. Поэтому в нашем мы не будем рассматривать создание 12-вольтовых светодиодных источников света, а покажем пару вариантов конструирования на 220 вольт. Схема драйвера для светодиодной лампы. Выгода от 18%! Удивительные товары оптом! Оригинал 100%! Доставка по РФ. LED.B, DTE LUX V. Гарантия. Доставка. Отправка в регионы РФ. Заказать светильник для растений у производителя по низкой цене очень выгодно.2 млн + проверенных поставщиков на Алибаба. Получите выгодное предложение! .Разновидность осветительных элементов для автомобилей просто огромная, производители придумывают все новые технологии и видоизменяют формы. Так же многое зависит от назначения, то есть есть назначение. В автомобиле это может быть передняя оптика, задние стопы, указатели поворотов или подсветка. Трудно сказать, сколько всего в автомобиле лампочек, так как это индивидуально для каждой и модели, но самыми главными марками для передней оптики и задних стопов.В нашем случае рассмотрим разновидность элементов для передней оптики, а так же светодиодные лампы 4Drive.

Отзывы как разобрать светодиодную лампу

Отзывы о светодиодных лампах 4 Драйв подтверждают, что во время прохождения ТО проблем не возникает, так как конструкция самая фары не претерпевает изменения. Кроме того, при обследовании специальным прибором, инспектор однозначно увидит специальную «галочку» на датчике. Четко диагностируется светотеневая граница, которая справа имеет подъём зоны освещения.Это означает, что лампа светит правильно, будет хорошо освещать обочину и не слепить глаза водителя встречного автомобиля. Отзывы как разобрать светодиодную лампу

На первый взгляд тяжело отличить стандартные галогенки от светодиодных ламп 4Drive, никакого дополнительного оборудования. Да и никаких изменений в конструкцию по факту нет. Таким образом, получается, что закон не нарушается, а установка таких светодиодных ламп 4Drive считается законной.

Поделюсь своим реальным отзывом об разобрать светодиодную лампу.Посылка задержалась, сказали, что придет в один день, а так все отлично работает, теперь советую приобрести своим знакомым. Устанавливать светодиодные лампы нового поколения 4drive просто, для этого нужно просто изучить инструкцию. Такие лампы вполне законно устанавливают на автомобили, они не требуют каких-либо изменений в конструкции фар, а это значит, что с инновационными лампами вы запросто сможете пройти любое ТО.

Узнать подробнее о как разобрать светодиодную лампу

Ещё ссылки где можно узнать как разобрать светодиодную лампу: светодиодные лампы для автомобиля филипс как разобрать светодиодную лампу
лампа светодиодная е27 4000к , лампа светодиодная е27 4000к
как разобрать светодиодную лампу , светодиодные лампы для авто , светодиодные лампы h7 для ближнего отзыва
светодиодные лампы описаниесветодиодные лампы g4 5w.

Купить-как разобрать светодиодную лампу

Посылка задержалась, сказали, что придет в один день, а так все отлично работает, теперь советую приобрести знакомым.
Большой выбор LED ламп. В 2 раза ярче галогена. Доставка по России. Дешево. Лучшие светодиодные лампы для разной оптики автомобиля. Лампы дальнего и ближнего света. Тип h5 светодиодов может быть использован для двух назначений одновременно. Все светодиодные авто лампочки имеют два напряжения питания, 12 Вольт для легковых и 24 Вольт для грузовых.Лампы для автомобиля ближнего света в используют цоколи H7, реже h21, светодиод на находится в верхней. LED-лампы для авто. Рекомендуем ознакомиться. Светодиодная подсветка салона автомобиля. 2 Ближний и дальний свет — выбор диодных светильников. К выбору лампочек в данном случае нужно подходить взвешенно. Светодиодные лампы для автомобиля сегодня начинают набирать популярность, но уже многие автомобилисты отдают предпочтение лампочкам типа Н4. Что касается режима работы ближнего освещения лампы автомобиля h5.Какие преимущества характерны для автомобильных лампочек повышенной яркости с эффектом ксенона для ближнего либо дальнего освещения: В первую очередь, это экономичность. Многочисленные тесты светодиодных ламп для автомобиля. Диодные лампы автомобиля первого типа используются в фарах с совмещённой конструкцией ближнего и дальнего обзора. Светодиодные лампочки H7 применяются в авто для раздельных конструкций ближнего и дальнего света. Конечно, сегодня на рынке можно встретить светодиодные лампы ближнего света для автомобиля в цоколе h2, h5 и H7, но это продукция китайских кооперативов.Полезно. 7 магазинов. Выбор по параметрам. Доставка из магазинов Ахт и других регионов. В настоящее время очень популярны светодиодные лампы h5. Они используются для ближнего света. Но как бы то ни было, лампы для автомобиля h5 обладают необходимыми эксплуатационными расходами для обеспечения. Главная Светодиоды в автомобиль Светодиодные лампы для автомобиля — какие самые лучшие? Ксенон ставится лишь на головные фары ближнего и дальнего и последнее время не сильно влияет на законодательной базой.Светодиодные лампы в автомобиль. Беглый обзор светодиодных ламп на дальний, ближний свет. Светодиодные лампы для авто в последнее время все быстрее вытесняют обычные галогенные лампы. Срок службы более 5 лет.Установка своими руками! Акция-50%. Светодиоды в ближний свет нового поколения. Ярче ксенона — не запрещены законом. От производителя. Опт, розница. Online-подбор. Акция до пятницы! Успей купить! Курьерская доставка по РФ от 5 дней! 7 лет на рынке! .На первый взгляд тяжело отличить стандартные галогенки от светодиодных ламп 4Drive, никакого дополнительного оборудования.Да и никаких изменений в конструкцию по факту нет. Таким образом, получается, что закон не нарушается, а установка таких светодиодных ламп 4Drive считается законной.

как разобрать и отремонтировать лед-лампочку, найти и заменить сгоревший светодиод

Светодиодная лампа — это надежный и практичный источник света, который может прослужить до 25 лет.

Но может случиться ситуация, когда лампочка не работает — она ​​перегорает или ломается.

Выходом становится самостоятельный ремонт светодиодного устройства.В отличие от ламп накаливания, ее можно починить своими руками, даже не имея специальной подготовки и знаний.

Принцип работы и устройство светодиодной лампы 220 в

Прежде чем браться за ремонт, нужно разобраться с установкой светодиодной лампы на 220 В. Вне зависимости от вида прибора все светодиодные лампочки устроены одинаково.

Основные элементы:

• цоколь;
• диэлектрическая прокладка между корпусом и цоколем;
• драйвер;
• плата с рабочими элементами;
• диоды;
• радиатор;
• оптическая система.

Лампочка представляет собой набор светодиодов, которые размещены на плате с радиатором для отвода тепла. Радиатор может служить металлический корпус.

Диоды получают питание от источника — электронного блока, который преобразует сетевое напряжение в необходимое для свечения. Драйверы бывают электронные и конденсаторные. Первый вариант является более дорогостоящим, но более надежным и используется в среднем и люксовом сегменте. Дорогие диодные лампы могут стабилизировать ток на заданном уровне.

Вся конструкция помещается в корпус и снабжается цоколем. Роль рассеивателя играет защитный колпачок.

Работает прибор следующим образом. Питающее напряжение с контактов патрона передается на цоколь. С него питание через два припаянных провода на драйвер, который в свою очередь питает светодиоды. В диодах под действием электрического тока происходит преобразование энергии в световой поток. Если лампа не горит, значит, произошла поломка одного из элементов.

Преимущества светодиодных ламп:

• низкое потребление энергии;
• долгий срок службы;
• высокая светоотдача;
• сразу же включается после подачи напряжения;
• экологичность;
• широкий ассортимент;
• устойчивость к механическому воздействию;
• прочность;
• отсутствие мерцания;
• возможность ремонта в отличие от ламп накаливания и галогенок.

Недостаток у светодиодных ламп один — это высокая цена. Она окупается, если использовать лампочку в течение нескольких лет. Поэтому неработающую лампочку нужно постараться починить. Разборный корпус позволяет добраться до любого узла с минимальными усилиями и отремонтировать или заменить его.

Основные причины поломок

Наиболее распространенной причиной поломки лампы являются резкие скачки напряжения и непостоянность электросети. Сами диоды устойчивы к перепадам в сети, а драйвер может испортиться.Чрезмерное напряжение может пробить диодный мост. Это приводит к тому, что ломаются компоненты, и требуется замена светодиодов или драйвера.

Установка некачественной вентиляции также может привести к поломке. Для корректной и качественной работы нужно проветривание, драйвер будет перегреваться. Это может привести к выходу элемента из строя. Поэтому важно правильно подбирать люстру с подходящей конструкцией плафона.

Заводской брак — это свойственный вариант для товаров неизвестных фирм.Могут быть неисправны как отдельные элементы схемы, так и весь светильник в целом. Подобная проблема практически не встречается у брендовой продукции, поэтому лучше купить дорогое, но проверенное устройство.

Поломка токоограничивающего резистора или конденсатора может вызвать мигание и мерцание.

Ошибки в организации системы освещения могут вызвать поломку. Это касается и электропроводки — неправильно выбранное сечение провода, неверное подключение светильника.

Внешние факторы и условия эксплуатации могут привести к поломке.Высокая влажность, механические удары, вибрации, неправильный подбор IP лампы — все это приводит к неполадкам с соблюдением.

Важно! Ремонт сломанных светодиодных ламп на 220 В своими руками нельзя до бесконечности, намного проще исключить факторы, приводящие к поломке.

В первую очередь нужно осмотреть. Оно не должно иметь царапин, сколов, кривых краев. Можно обратить внимание на диммируемые светодиодные источники света. В них светорегулятор позволяет понизить пусковой ток, что уменьшит вероятность преждевременной поломки лампочки.

Как починить светодиодную лампу

Перед тем, как начинать ремонтировать светодиодную лампу, следует определить причину выхода из строя лампы. Первое, что нужно проверить — патрон и напряжение в нем. Также следует прозвонить предохранитель, если он есть в составе. Его можно не выпаивать из платы, а просто приложить к выводам щупы мультиметра. Если на дисплее высвечивается бесконечное сопротивление, нужно поменять предохранитель. Затем лампочка вставляется в светильник и проверяется.Если загорелась, то ремонт окончен. Если проблема не в предохранителе, нужно продолжать ремонт.

Ремонт светодиодных ламп требует наличия оборудования — мультиметра и паяльника. Без тестера не получится прозвонить драйвер, который является наиболее уязвимой деталью лампочки. Также следует подготовить пинцет — им удобно установить маленькие детали.

Также наиболее уязвимыми компонентами являются токоограничивающий резистор и конденсатор.

Как разобрать и выявить неисправность

Для осуществления ремонтных работ светодиодную лампу нужно разобрать.Разборка устройства требует аккуратности, внимания и сноровки — важно не перепутать этапы процесса и правильно восстановить лампочку. Чтобы не запутаться, можно сфотографировать каждый шаг.

Перед тем, как разобрать лампу, нужно открутить купол. Чтобы открыть лампочку, следует взять двумя руками за края и вращающимися нерезкимими отделить верхнюю часть. Если есть слой герметика, его нужно удалить с помощью шприца с растворителем. Также герметик можно убрать путем прогрева стыка технического феном.Но важно не расплавить корпус и не вызвать поломку стекла.

Затем снимается пластина со светодиодами. Нужно открутить все крепежные болты, закрепляющие их. С помощью пинцета отсоединяется монтажная плата от радиатора. Зоны прилегания провода питания нужно распаять и отделить пластину от остальных деталей. Цоколь и радиатор разъединяются вращательными движениями.

Все составные части следует осмотреть. Нужно обратить внимание на светодиоды — если на них есть черные точки или подпаленные места, их придется заменять.Если диоды не сгорели, проверяется драйвер. Из него выпаиваются детали и прозваниваются мультиметром. Неисправные элементы заменяются на новые с аналогичными техническими характеристиками.

Замена светодиодов

Одна из часто встречающихся поломок — сгоревший излучатель. Это определяется по черному нагару. Но не все светоизлучающие диоды могут проявлять признаки неисправности, поэтому их придется прозванивать мультиметром поочередно. Лампы на 220 В бывают разные — в некоторых моделях используется минимальное количество светодиодов, а в некоторых наоборот может быть поставлено несколько десятков излучающих компонентов.

Для проверки выпаивать диоды не требуется. Достаточно поднести щупы мультитестера к выводам и проверить работу. При подаче минимального напряжения элемент загорится. Если диод не включается, его нужно выпаять и поменять на точно такой же.

Заменить перегоревший светодиодный компонент можно с помощью паяльника. В светильниках используются SMD светодиоды для поверхностного монтажа. Нерабочие части выпаиваются с пластины и заменяются на новые, с такими же предусмотренными.

Если нет светодиодных элементов, можно сделать временную перемычку.Используется такой метод, если в лампе более шести элементов. Но проработает такое устройство недолго.

Устранение основных причин моргания

Основными причинами, почему мигает светодиод, могут стать вышедшие из строя резисторы и конденсаторы. Их нужно выпаять из схемы и проверить. Конденсатор при поломке вздувается, токоограничивающий резистор нужно прозвонить мультиметром.

Также моргание может вызвать подсветка-индикатор на выключателе.Она пропускает малое количество энергии, но заряд накапливается на конденсаторе и происходит выдача разряда на светодиоды. Решается проблема двумя способами:

• отключение подсветки из клавиш выключателя;
• нужно разобрать светильник и на всех патронах поменять фазный и нулевой провода местами.

После замены моргание прекратиться.

Особенности сложного ремонта: устройство, схемы драйверов

Драйвер является одним из самых уязвимых компонентов в светодиодной лампе.Устройство электрической схемы драйвера на 220 В условно делятся на 3 типа:

• стабилизирующие ток;
• стабилизирующие напряжение;
• без стабилизации.

В светодиодных лампах используется первый тип. Второй вид подходит для светодиодных лент.

Для починки компонента его стоит визуально осмотреть. Если есть видимые перегоревшие элементы, их следует выпаять и заменить аналогичными. Когда у нас нет проблем, придется прозванивать мультитестером все детали по отдельности.

Важно! Прозванивать и выпаивать элементы нужно по одному. Если сразу удалить все составляющие, можно перепутать их местоположение на плате.

Светодиодные лампы для ванной и кухни изготавливаются со стабилизатором питания, которые понижают напряжение до 12 или 24 В. Стабилизирующий блок питания может выйти из строя. Это происходит по нескольким причинам — превышение потребляемой нагрузки и неправильный выбор степени защиты IP. Чинить такие устройства в домашних условиях без специальных знаний и оборудования нельзя.Блок питания со стабилизацией нужно заменить. Покупая новый, нужно обратить внимание на его технические характеристики. Также важно правильно подключить устройство — информацию по соединению проводов можно найти в технической документации.

Меры предосторожности

Так как светодиодная лампа питается от сети, нужно соблюдать технику безопасности. Основные требования:

• перепаивания и удержания при отключенной светодиодной лампе;
• конденсаторы разрядить вручную — для этого вывода закорачиваются на несколько секунд металлическим ручным инструментом заизолировать;
• после проведения ремонта прибор следует проверить;
• при проверке нужно защитить глаза очками, так как при неправильной сборке один из элементов может взорваться;
• нельзя оставлять без присмотра включенную паяльную станцию.

Правильно отремонтированная лампочка прослужит свой срок полностью.

Основные выводы

Светодиодные осветительные устройства активно используются в домах для создания подсветки. Это стало возможным благодаря их преимуществам — надежность, малое потребление электроэнергии и долгий срок службы. Но иногда светодиодные приборы могут выйти из строя. В таком случае можно самостоятельно провести ремонт изделия.

Перед тем как ремонтировать светодиодную лампу, нужно разобраться с причинами, которые привели к поломке.Может сломаться драйвер, подающий питание, перегореть светодиод или токоограничивающий конденсатор.

Бесконечно производить ремонт светодиодной лампы нельзя, поэтому лучше избавиться от факторов, мешающих долгому функционированию. Чтобы устройство долго работало без поломок и неполадок, стоит соблюдать условия эксплуатации.

Предыдущая

Лампы и светильникиКак правильно подключить светодиодные сети 220 В

Следующая

Лампы и светильникиТаблица соотношения мощности светодиодных, энергосберегающих и ламп накаливания

Как разобрать лампочку обычную и светодиодную

Когда электрическая лампа накаливания выходит из строя, ее можно для разных поделок.Для этого надо знать, как разобрать лампочку. В качестве инструментов применяются тонкогубцы и отвертку. Обязательно понадобятся перчатки для защиты рук от порезов. Составные части лампы изображены на фото ниже.

Как выглядит разобранная лампа

Лампа состоит из электродов со спиралью, стеклянного баллона и цоколя (на фото — слева направо). Спираль закреплена на электродах, один из которых присоединен пайкой с гильзой цоколя, а другой — к его центральному контакту. Между гильзой и контактом находится изолирующее стекло.При сборке лампы гильза заполняется инертным газом, чтобы спираль быстро не окислялась и не перегорала.

Люминесцентные и энергосберегающие лампы содержат внутри ядовитые парты ртути, работать с ними нужно осторожно, чтобы не повредить колбу.

Разборка лампы

Обычная лампа накаливания легко разбирается, внутри нее нет никаких вредных веществ. Это делается следующим образом:

1. Нужно захватить запаянный контакт в нижние части тонкогубцами, расшатать его и проворачивать до тех пор, пока не оборвутся два проводка, ведущие к телу накала, далее снять контакт.
2. Тонкогубцами аккуратно взламывается изолятор цоколя. Это делается осторожно, поскольку он изготовлен из толстого стекла.
3. Оставшаяся внутренняя часть лампочки («ножка») расшатывается и удаляется. «Ножка» сделана из стекла, с которым следует обращаться осторожно. Вместе с ней удаляется тело накала, электроды и крючки. Затем лампочка чистится внутри тканью.

Извлечение «ножки» лампы накаливания из колбы

Работа работает со стеклом, поэтому создается над коробкой или подстеленными листами бумаги.

В итоге получается оригинальная емкость из термостойкого стекла, которую можно использовать для следующих поделок:

• заполнить внутри водой и опустить в нее стебли небольших растений, например, цветов;
• налить на дно горючую жидкость, опустить в нее фитиль и использовать лампочку как источник света или тепла;
• склеить лампочки между собой и закрепить как абажур вокруг источника электрического света;
• поместить внутрь лампочки красивую поделку, например, парусник;
• насыпать на дно колбы земли и посадить небольшое растение;
• применять как миниатюрный аквариум;
• сделать небольшую емкость для хранения специй и подобрать подходящую крышку, которая должна подходить к цоколю.

Если металлический цоколь не нужен, его можно аккуратно отломить, процарапав стеклорезом или алмазным надфилем место стыка с колбой. Можно опустить цоколь в плавиковую кислоту или смесь соляной кислоты с аммиачной селитрой. После растворения металла останется только стеклянная часть. Можно также отогнуть цоколь в месте контакта со стеклом, а затем раскрошить клей и вынуть колбу. Старая лампа накаливания имеет не очень прочное соединение, в результате чего отделить цоколь становится легче.

Разборка лампы с патроном

При выкручивании лампы из патрона она может сломаться или отделиться без цоколя. разобрать патрон, надо сделать следующее:

1. Надеются перчатки и очки для защиты от осколков стекла. Если светильник расположен высоко, следует надеть головной убор.
2. Выключается электричество и проверяется индикатором отсутствия напряжения. Лампочка может быть подключена с выключателем на нулевом проводе, а не на фазе.В электрощите отключается автомат, через который подается питание на линию освещения (к ней же относится лампочка).
3. Далее нужно совком и веником собрать с пола осколки и выбросить в мусор. Если на цоколе есть остатки стекла, следует постелить плотную бумагу или картон.
4. Цоколь откручивается остроконечными плоскогубцами против часовой стрелки. Если он не поддается, его надо расшатать вращением в обоих направлений. Можно попытаться открутить патрон, вращая его против часовой стрелки.Если это удастся, в дальнейшем вывернуть цоколь не составит труда. Если он не откручивается за кромки, следует раздвинуть плоскогубцы и с упором во внутренние стенки цоколя вывернуть его. Края цоколя можно отогнуть плоской отверткой внутрь. Тогда можно будет лучше ухватиться за них плоскогубцами при выкручивании. Контакты патрона со временем теряют упругость и деформируются при вкручивании лампы. Их нужно постоянно подгибать при замене ламп.

Разборка КЛЛ

Компактная люминесцентная лампа состоит из лампы с электронным пускорегулирующим аппаратом (ЭПРА), встроенным в корпус в области цоколя.Лампу разбирать нельзя, поскольку она содержит ядовитые пары ртути, а к устройству запуска можно получить доступ для ремонта. Для этой плоской широкой отверткой поочередно отстегиваются защелки, как изображено на рисунке ниже.

Процесс разборки компактной люминесцентной лампы

Старые лампы разбираются, тяжело, благодаря системе срочной доставки становится твердым, а защелки ломаются. Их можно срезать, пройдясь несколько раз острым лезвием по шву, а затем открыть половинки.В дальнейшем их придется склеить между собой. Разборка облегчится, если подогреть корпус строительным феном.

Внутри находится электронный балласт, связанный с контактами цоколя короткими проводами.

Как устроена компактная люминесцентная лампа

В первую очередь мультиметром проверяется исправность нитей накаливания, обозначенных на плате А1-А2 и В1-В2. Их сопротивление составляет 9-10 Ом. Если обнаружен обрыв спирали, она шунтируется резистором мощностью не менее 1 Вт и с тем же сопротивлением.При этом убирается диод, шунтирующий нить накаливания.

Иногда в схеме управления есть предохранитель. Если он перегорел, вместо него устанавливается резистор на несколько Ом.

При исправных нитях проверяется состояние платы: наличие повреждений, сгоревших элементов и качество пайки. Затем укажите исправность деталей. Чаще всего, происходит пробой транзисторов или резонансного конденсатора. Могут выйти из строя: входной ограничительный резистор, электролитический конденсатор, диоды выпрямителя.

Лампы перегорают преимущественно при запуске. Поэтому их долговечность определяется первыми включениями.

При перегорании нитей накала лампу можно сдать в утилизацию, исправную электронную плату использовать для питания трубчатой ​​люминесцентной лампы, если она подходит по мощности.

Продлить срок службы КЛЛ можно, если просверлить по периметру корпуса небольшие отверстия для вентиляции (один ряд возле цоколя и один посередине).

Разборка светодиодной лампы

Светодиодные лампы разбирают с целью ремонта.Для этого не обязательно иметь большие знания в области электроники. Прежде всего, проверяется подача напряжения на контакты патрона, в которой ввернута лампа. Если питание есть, а она не горит, значит, причина в лампе. Простым способом проверки является вкручивание исправной лампы в патрон. Для проверки цепи тип лампы не важен.

Строение светодиодной лампы

• корпус;
• цоколь;
• рассеиватель света;
• блок светодиодов;
• драйвер.

Корпус не требует герметичности и наличия газовой среды внутри, хотя в настоящее время стали популярными модели, полностью похожие внешне на лампы накаливания.

Колба лампы делается из стекла или пластика. В верхней части рассеивателя световых лучей из пластика.

Цоколи применяются такие же, как у ламп накаливания: Е27 и Е14. Зарубежные модели имеют цоколь Е26 и часто рассчитаны под напряжение 110 В.

Блок состоит из нескольких групп светодиодов, которые напаиваются на текстолитовые или алюминиевые платы.Соединение каждой лампы выполняется последовательным.

Драйверы — это блоки питания, преобразующие входное напряжение в оптимальное для светодиодов. Распространены трансформаторные схемы питания. Драйверы могут быть вмонтированы в корпус или выполняются блоком.

Выявление повреждений

Светорассеивающий куполен на защелках, отцепив, которые можно получить к внутренней части. Он может крепиться к корпусу винтами, которые следует отвернуть.

Светодиодная лампа в разобранном виде

После разборки проверяется схема питания лампы на внешние повреждения. Если прогаров деталей не обнаружено, они проверяются с помощью мультиметра.

На светодиодах прогар можно увидеть. В этом случае их надо заменить. Остальные детали также прозваниваются, а неисправные — заменяются. Токоограничивающий конденсатор рекомендуется заменить другим, у которого рабочее напряжение составляет 400 В. Если он рассчитан на 220 В, может выйти из строя.Когда не найден подходящий светодиод, вместо него подключается резистор мощностью 0,25 Вт, а номинал зависит от мощности лампы.

Сборка светодиодной лампы производится в обратном порядке.

Светодиодная лампа из лампы накаливания

1. Удалить припой на нижний контакте цоколя лампы накаливания, расплавив паяльником.
2. Острогубцами сломать черное стекло, служащее изоляцией.
3. Отверткой удалить стеклянную ножку и вынуть все из лампы.Максимально расширить отверстие.
4. Спаять схему из трех светодиодов, соединив их параллельно и добавив к каждому по резистору на 56 Ом. Резистор припаивается к «+» светодиода (рис. Ниже а). Величина сопротивления может быть другой, поскольку она зависит от источника питания.
5. Припаять к схеме два вытяжных провода подачи напряжения.
6. Вставить полученную конструкцию в отверстие цоколя и аккуратно развернуть ее внутри лампочки, чтобы провода не замыкались между собой.
7. Из отверстия цоколя вывести провода питания.
8. Проверить исправность лампочки, подключив ее к источнику постоянного напряжения (рис. Б).
9. Цоколь внутри заполнить с помощью пистолета горячий клеем и дать ему затвердеть.

Изготовление светодиодной лампы своими руками

Так можно изготовить дешевую и экономичную светодиодную лампу, ведь стоимость готовой модели высока, при этом часто попадаются изделия низкого качества.

Разбираем лампу.Видео

Ответ на вопрос, как разобрать лампочку правильно, можно получить, просмотрев это видео.

Лампа накаливания легко разбирается, из нее можно изготовить много поделок, но по прямому назначению использовать лампу невозможно. Восстановить можно только электронные устройства управления КЛЛ и светодиодных ламп, используя внутри цоколя.

Оцените статью:

Как подключить светодиодную лампу на 220В

Задайте вопрос

Относительно новой продукцией на рынке осветительных приборов являются светодиодные лампы, и поэтому многие стремятся понять, как они сделаны и в чём, это принцип их работы.Зная их устройство, можно эффективнее подобрать прибор для конкретного светильника, а некоторые используют такую ​​информацию для изготовления и ремонта светодиодных ламп своими руками. Сразу следует отметить, что установка светодиодных ламп, имеющий цоколь, не вызывает большого труда: достаточно только вкрутить лампочку на положенное место. Это уже другое дело: их монтаж обычно производят квалифицированные электрики, для него необходимо умение правильно распределить проводку, дополнив ее необходимыми элементами.К тому же, все светильники чем-то отличаются друг от друга, и чтобы знать, как подключить светодиодную лампу того или иного типа, надо быть специалистом. Устройство ламп со светодиодами Сами же лампы включают в себя следующие детали: цоколь; корпус; матовый рассеиватель; светодиоды; драйвер электропитания. Схема светодиодной лампы (220 вольт) работает следующим образом: через резистор и токоограничивающий конденсатор на мостовой выпрямитель на диодах подаётся напряжение сети.Таким образом, на блок светодиодов через другой резистор подаётся постоянное напряжение, и лампочки зажигания. Существует также ещё один конденсатор, который сглаживает пульсацию выпрямленного напряжения, и резистор, который разряжает первый конденсатор, когда лампочки отключается от сети. Можно ли делать ремонт своими руками? Схема лампы со светодиодами не выглядит сложной, часто владельцы таких устройств стремятся самостоятельно починить или же соорудить новые.С одной стороны, это вполне приемлемая финансовая выгода: многие приборы стоят достаточно дорого. С другой стороны, ремонт светодиодных ламп лучше доверять специалистам, чтобы избежать опасности возгорания или взрыва. Кроме того, неправильные действия могут вызвать неправильную работу, которая может быть даже не заметна для вас, но будет приносить вред вашему здоровью. В некоторых магазинах светодиодные лампы можно приобрести по действительно выгодным ценам, и «Тримил-Д» — один из них.У нас можно легко подобрать и заказать светодиодные лампы разновидностей: для этого нужно связаться с нашими специалистами по телефонам или электронной почте, и вашу заявку быстро обработают.

Как разобрать, что внутри, схема светодиодной лампы Lexman E14 5.5 Вт

Вслед за сенсационной, нашумевшей на весь мир стать «Как разобрать и что внутри светодиодной лампы», в которой было показано, как разобрать лампочку от Lexman (бренд Леруа Мерлен) типа «свеча», но с цоколем Е27, настало время показательного вскрытия похожей , но как будет видно ниже совершенно из другого компонента состоящей, лампы типа «миньон» с цоколем Е14.

Фото 1. Светодиодная лампа Lexman E14, 5.5 Вт из Леруа Мерлена

Стоила эта лампа 80 руб ($ 1.2), ни разу не сломалась, но любопытство требует жертв.

Как разобрать

Инструкция по разборке в виде комикса:

Илл 1. Фото-инструкция по разборке светодиодной лампы

Пару слов про происходящее на этой иллюстрации:

1. Чтобы оторвать матовый колпак, плафон, нужно как бы сломать лампу пополам.Т. е. обхватить двумя руками (лучше без перчаток, чтобы ладони своей естественной липкой кожей крепко вцепились в пластик) плафон и другую половину лампы и большими пальцами упереться в середину, в стык, создаваемое давление на излом. Вообще говоря, плафон приклеен белым каучуковым герметиком, но очень непрочно.
2. Плафон имеет уступ,

Фото 2. Матовый плафон можно не приклеивать — есть защёлка

, которому он защёлкивается в основе (так что клей-герметик здесь, в общем-то, и не нужен) и при обратной сборке приклеивать его не нужно.

1. Центральный контакт — просто кнопка с зазубринами, которая механически прижимается к контакту адаптера питания.
2. Цоколь тоже можно стащить с пластикового основания путём переламывания-расшатывания.
3. Цоколь не приклеен и может слететь уже во время этапа 1, когда пытаемся снять плафон, если правая рука надавит на цоколь, а не на основе.
4. Алюминиевая площадка со светодиодами и драйвером сзади приклеена каким-то типом резино-силиконовым клеем-герметиком.С помощью ножа / скальпеля прорезаем по кругу. (Позже дорнилось, что проще соскрести его отвёрткой за шлицем.)
5. Вытаскиваем блок электроники из корпуса-основания лампы пассатижами. (Или лучше протолкнуть / выдавить металлическим стержнем с обратной стороны.) Это делается со значительным усилием, т. к. подложка светодиодов вставлена ​​/ защёлкнута в паз металлизированного изнутри корпуса.

Фото 3. Корпус пластиковый с металлизацией изнутри

Так это сделано для того, чтобы алюминиевая пластина подложки светодиодов плотно прилегала к корпусу и передавала тепло ему для дальнейшего охлаждения.

1. Драйвер (плата питания) соединён с подложкой со светодиодами разъёмами, которые не припаяны. Часовой отвёрткой отгибаем пластинки, вытаскиваем плату блока питания, затем подгибаем пластинки обратно, если хотим собрать обратно.

Светодиодный драйвер

Итак, по вскрытии мы поимели электронную плату, блок питания:

Фото 4 . Плата драйвера со стороны крупных деталей

Преобразователь напряжения / тока основан на микросхеме стабилизатора тока BP9938F ([краткий даташит] или [полный даташит на китайском]) с обвязкой.

Фото 5. Плата драйвера со стороны чип-деталей и дорожек

Без нагрузки он выдаёт 300 вольт постоянного тока, но это формальное напряжение; оно, в зависимости от типа нагрузки, проседает до уровня соответствующего закону Ома или вольт-амперной характеристике диодов, при заданном уровне силы тока, фиксацией-стабилизацией которого выполняет микросхема BP9938F, величина которого определяется номиналом сопротивления R1-R2 (который в даташите называется текущим датчик — датчик тока).

Схема драйвера

Собственно, вот вам схема всего этого безобразия, со всеми номиналами:

Схема 1 . Конкретная реализация проекта на БП9938Ф

Сопротивление резистора R _cs (R1-R2) здесь 2,7 Ом, и это задаёт микросхеме BP9938F, стабилизирующий выходную силу тока на уровне 70 мА. Замеры параметров работы светодиодов (ток / напряжение) показывает следующее:

Фото 6. Какие светодиоды стоят в Lexman E14 5. 5 Вт

8 светодиодов, соединены последовательно, на вывод всех — 70 вольт, на каждый по 8.75, ток через все / каждый — 70 мА, итого — 4.9 ватта. Измерение ваттметром потребления с электросети конкретно этой лампы 5.1 Вт (у других таких же лампочек есть варианты: 5.3, 5.2). Стало быть, 0.2 ватта потребляет драйвер, его КПД — 96%. То, что падение напряжения на светодиодах составляет 9 вольт, означает, что они составные: внутри три соединенных светодиода.

Е14 против E27

Сравним с лампой с цоколем E27 такого же цвета (4200К), производителя (Lexman), мощности и формы [из предыдущего поста]:

Фото 7. Сравнение похожих светодиодных ламп Lexman с разными цоколями Е14 и Е27

Вообще всё разное (светодиоды, микросхем драйвера, корпуса). при том, что светят совершенно одинаково (по цвету, спектру, яркости). И мне не понравился этот цвет: зеленушно-желтушный какой-то, что хорошо заметно на контрасте с естественным дневным светом из окна, если включить их днём. Так же ещё и CRI у обеих ламп не очень-то высок по современным меркам — 85.

Полезные ссылки

1. Тестирование этой и других ламп из Леруа Мерлена на яркость, CRI, мерцание и т. п. — публикация на сайте ЛампТест.ру
2. Светодиодные лампы и ленты с CRI больше 85, 90, 95 — видео на Ютубе про то, как светит эта лампа в сравнении с тем, что можно купить на Алиэкспрессе
3. Светодиоды c CRI ≥95 с Алиэкспресса — видео на Ютубе о покупке этих светодиодов и сравнение их цвета / света с другими.

Обновление 15.08.2020

Оказывается, эти светодиодные лампы умеют перегорать, вот так:

Фото 8. Обугленные светодиоды, лампа не светит

Сначала на одном светодиоде появляется обугленная точка, затем обугливание начинает распространяться, что начинает распространяться в рамках до того, что начинает гореть каким-то непонятным образом плата на алюминиевой подложке. При этом все остальные светодиоды продолжают светить. Потом начинает гореть следующий светодиод и так до тех пор, пока один из них не разомкнётся от сгорания, после чего перестают светить все, т. к. они включены последовательно.

Вот, снял «шокирующее» видео, как это выглядит:

---

Ремонт светодиодных светодиодных ламп, электрические схемы

Диагностика и замена светодиодов

Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы.Большая часть рассеивателей снимается отверткой, для чего ее нужно использовать в нескольких местах, найдя слабое место.

Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки — оборвавшийся контакт в последовательной светодиодов прерывает цепь их питания. То же происходит и при выходе из строя из диодов.

Светодиодная лампа без рассеивателя

Исправление светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.

Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, используют детали светодиодной ленты с похожей конструкцией и характеристиками.

Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом с обильным топливом канифоли. Второй вывод отпаять уже проще.

После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличивается, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Когда их останется мало, то увеличение тока станет ощутимым, оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.

Прочие неисправности

Кроме стандартного набора поломок, есть вероятность столкнуться с нестандартными неисправностями.Например, так называемый эффект холодной пайки. Это когда визуально все элементы запаяны, а на самом деле один из контактов на плате имеет микротрещину, возникшую от некачественной пайки или перегрева. Опытные мастера всегда пропаивают сомнительные контакты, а также выводы элементов, которые в процессе работы сильно нагреваются.

Стоит отметить, что китайские лампочки славятся некачественной сборкой. В результате все элементы схемы могут быть рабочими, но светодиоды не зажигаются. Как правило, в этом случае ремонт led лампы сводится к внимательному осмотру всей конструкции и поиску отпавшего провода.Иногда в процессе сборки под корпусом остаются кусочки проводов или выводов от резисторов, которые становятся причиной короткого замыкания.

Ремонт светодиодной лампы своими руками — занятие несложное и под силу даже начинающим радиолюбителям. Стоит учесть, что какова бы ни была причина поломки, ремонт обойдется намного дешевле, чем покупка новой лампочки.

Полезные рекомендации

Перед любым ремонтом обязательно проверяется наличие напряжения. При этом включается нужный выключатель.Если напряжения нет, проверяется электрическая проводка и устраняется неисправность.

На плате размещены многие важные элементы

Важно на работоспособность лампочки, а также проверить целостность предохранителей. Можно прозвонить не только целостность, но и возможное присутствие короткого замыкания.

Также проверяется блок питания и светодиоды. Светодиоды можно проверить с помощью батарейки. Для этого через резистор подается напряжение на каждый светодиод.

При правильном подходе современного современного лампы превосходным украшением интерьера

Если в лампе перегорело большее количество светодиодных элементов, то нужно выпаять все старые, а затем к обратной стороне припаять исправные элементы.

Использование отдельных элементов позволяет создать единый замысел для освещения

Используя полезные рекомендации и техники ремонтных работ, вы всегда сможете самостоятельно убрать любую неисправность.

Принцип действия светодиодных ламп

Светодиодная лампочка представляет собой полупроводниковый элемент, нарушенный в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Важно! При изменении состава этого слоя в нём генерируется определенный определенный цвет (красный, зелёного, жёлтого или синего). Устройства, обеспечивающие получение чистого дневного света, использовали устройство, применяющее небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором.

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

лампы, в состав которых входят светодиоды, обеспечивающие получение чистого дневного света, устройством применяется небольшая хитрость, заключающуюся в покрытии синего излучения жёлтым люминофором.В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

В большинстве частей светодиодные лампы держатся на защелках

Есть два варианта.Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более простом, кроме защелок, есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

• Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
• В некоторых ЛЭД лампочках соединения залиты силиконом.В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-захода дает.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх.Усилия не могут быть чрезмерными, так как защелки и могут сломаться.

Примеры ремонта

Ниже представлены примеры ремонта самых распространенных моделей светодиодных ламп, к которому принадлежит:

• «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD;
• «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD;
• «LLB» LR-EW5N-5;
• «LLB» LR-EW5N-3;
• «LL» GU10-3W.

«LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD

Более мощный аналог «LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD, не имеющий с ним принципиальных различий в конструкции.Единственный нюанс, который стоит при ремонте «LL-CORN» (лампа-кукуруза) E27 12 ВТ 80х5050SMD, — короткие провода, крепящие драйвер к цоколю. В случае его проверки придется демонтировать цоколь, рассверливая точку крепежа. Этого можно избежать, если аккуратно поддеть цоколь по краю, отогнув его края.

«LL-CORN» (лампа-кукуруза) E27 4,6 ВТ 36х5050SMD

Самая удобная лампочка для починки, конструкция которой позволяет легко прозвонить все светодиоды, не разбирая при этом корпус.Особенность конструкции лампочки заключается в том, что светодиоды параллельно, по три штуки, и во время проверки должны загораться вместе. Неисправная деталь меняется на новую или замыкается.

В случае исправной работы всех светодиодов придется разбирать корпус лампочки, чтобы добраться до драйвера. Для этого удаляется ободок, находящийся с обратной цоколю стороны. По окончании работ драйвер возвращается на положенное место, а ободок приклеивается при помощи суперклея.

«LLB» LR-EW5N-5

Из-за прочной, внушительной конструкции светодиодной лампочки разобрать ее без применения физической силы практически.Чтобы снять стекло, необходимо:

• взять отвертку;
• подцепить ее концом торцевую часть радиатора;
• аккуратно, но сильно, потянуть вверх.

Далее проверяем светодиоды неисправной лампочки тестером. Чтобы добраться до драйвера светодиодной лампы, придется снимать ее цоколь.

«LLB» LR-EW5N-3

Конструкция лампочки 3 серии отличается от 5 наличием металлического кольца, которое находится на месте стыка радиатора и стекла.Чтобы демонтировать стекло, достаточно подковырнуть его в любом удобном месте на стыке. Плата крепится к радиатору при помощи 3 винтов, а для получения доступа к драйверу светодиодной лампы разбираем ее со стороны цоколя. В остальной процедуре починки аналогична родственной модели.

«LL» GU10-3W

Данную лампочку крайне тяжело ремонтировать. Алгоритм действий при работе со светодиодной лампочкой «LL» GU10-3W:

1. Сверлим в алюминиевом корпусе лампочки небольшое отверстие.
2. Оно должно находиться на таком уровне, чтобы сверло не задевало светодиоды.
3. В отверстие продевается тонкая отвертка или шило, при помощи которого снимается стекло светодиодной лампы.
4. Проверяем светодиоды на лампочке тестером, после чего переходим к осмотру платы с драйвером.

Устройство

Прежде чем переходить к ремонту светодиодной лампочки, необходимо разобраться в ее устройстве и понять основные принципы работы. Любая светодиодная лампочка состоит из:

• цоколя;
• драйвер;
• радиатора;
• монтажной платы;
• оптического элемента;
• светодиодов.

Каждая деталь лампочки крайне важна, при поломке даже маленького элемента вся система перестает функционировать.

Цоколь

Базовый элемент любой лампочки, независимо от принципов ее работы. Выполняет множество функций, в число которых входит:

1. Обеспечение механической прочности соединения.
2. Изоляция проводников.
3. Придание конструкции термостойкости, благодаря чему ей не страшны перегревы во время работы.Чтобы нагреть цоколь до критической температуры, необходим мощный скачок энергии.
4. Хорошая проводимость электрического тока.

Драйвер

Ключевой элемент, без которого работа диодной лампы будет невозможна. Работа драйвера основывается на следующих принципах:

1. При подаче питания на цоколь лампочки через светодиодные кристаллы начинает проходить ток.
2. Каждый кристалл состоит из 2 полупроводников.
3. Один отвечает за «+», а другой — за «-».
4. При их напряжении напряжение снижается на определенное количество.
5. Драйвер является своего рода стабилизатором, при помощи которого входящие и исходящие значения выравниваются, образуя постоянную устойчивость.

Монтажная плата

Монтажная плата — пластина из диэлектрика, на которую нанесены проводящие рисунки. Они соединяются в определенную электрическую схему, при помощи которой осуществляется работа светодиодной лампы.Они присутствуют в подавляющем количестве бытовой техники и прочих электронных приборов. Использование монтажной платы в светодиодной лампочке позволяет:

• уменьшить габариты лампочки;
• снизить общий вес конструкции;
• сборка лампочек с монтажными платами обходится дешевле и происходит в разы быстрее;
• повышенная надежность рабочей системы лампочки.

Светодиоды

Устройства, при помощи которых лампочка выдает мощный, приятный для человеческих глаз, свет.Классификация светодиодов по типу используемого корпуса:

1. SMD.
2. «Звезда».
3. «Пиранья».

Наибольшей популярностью пользуются светодиоды типа «Пиранья», так как они обладают лучшими показателями теплопроводности и сцепления с поверхностью. Цвет линз у разных моделей светодиодных ламп отличаются и бывают:

• матовыми и окрашенными;
• прозрачными, не обладающими цветовой окраской;
• прозрачными и окрашенными.

У белых светодиодов интенсивность и спектр свечения определяет в кельвинах. Чем меньше число, тем теплее и желтее будет новый лампой свет.

Радиатор

В процессе эксплуатации лампочки светодиод выбрасывает в среду большое количество тепла. Это ведет к перегреву конструкции и снижению ее рабочих характеристик.

Выглядит радиатор, как большое число тонких пластинок, в середине корпуса лампы. Чем мощнее источник света, тем больше и тяжелее радиатор светодиодной лампы.

Изготавливается из:

• керамики;
• алюминия;
• стекла;
• композитных материалов;
• пластика.

Оптические элементы

К оптическим элементом, входящим в конструкцию светодиодной лампы, относятиватель. Его функции:

• смягчение освещения, будущего лампочкой;
• моделирование светового потока;
• ограждение источника света от воздействия факторов, повышает безопасность лампы.

Это особенно актуально для светодиодов, так как свет, испускаемый ими, слишком концентрированный и резкий. В чистом виде он неприятен для глаза и даже способен навредить, при длительном воздействии.

Среди распространенных материалов, используемых при изготовлении рассеивателей, выделяют:

• полистирол;
• поликарбонат;
• полиметилметакрилат.

Устройство светодиодной лампочки на 220 В

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает.Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

• пластиковый или стеклянный светорассеиватель,
• металлический, пластиковый или керамический радиатор для отвода тепла,
• цоколь одного из стандартов.

отремонтировать светодиодную лампочку своими руками, чтобы добраться до внутренностей — все проблемы сконцентрированы тут.

Из каких частей состоит светодиодная лампа

Если разобрать светодиодную лампу, внутри обнаружим электрическую часть, где и будем искать повреждения.Это:

• Преобразователь / стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
• Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощности свечения.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же высокой высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход

Если соблюдать правила и меры предосторожности, то экономия составит приличную сумму

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, улучшенная в сегодняшней статье, будет полезна читателям.Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, короткое познавательное видео по сегодняшней теме:

Обзор светодиодной лампы GU 5.3 на 12V и 220V МR16

Интернет-магазин sestek.ru прислал на обзор несколько светодиодных ламп GU 5.3 220V MR16 5W производства компании BBK.Бытовая техника производства BBK мне не нравилась, но лампочки у них оказались хорошие.

Конечно, ББК самостоятельно они ничего не реализовывали, они взяли лучшие образцы, которые есть у китайцев. Похожие продаются на Aliexpress, цена такая же, как в России. Но на Алиэкспресс у них нет гарантии и производитель неизвестен, соответственно, ему не надо беспокоится о качестве.

Содержание

• 1. Характеристики
• 2.Цоколь GU 5.3
• 3. Светодиодные лампы gu 5.3 12v
• 4. Диммируемые светодиодные лампы gu 5.3 220v
• 5. Патрон GU 5.3
• 6. Размеры
• 7. Световой поток
• 8. Конструкция
• 9. Начинка
• 10. Потребление энергии
• 11. Нагрев
• 12. Коэффициент пульсаций света
• 13. Масса
• 14. Упаковка
• 15. Приговор

Характеристики

В взаимодействует модель BBK M53F в корпусе MR16 на 220В, есть модели и на 12V, отличаются только драйвером.Точечные светодиодные светильники имеют небольшие габариты, поэтому при замене галогенки на светодиодную важно это учитывать.

5,341

	BBK M53F
Мощность	5Вт
Световой поток	420лм
	Мощность	2201441
22014
3000К
Размеры	50х54
Цоколь	ГУ 5.3
Индекс цветопередачи	75+
Угол свечения	120
Материал	Алюминий
GU000 940 945 945 9000 9000 9000 9000 9000 945 9000 9000 9000 940 9000 9000 9000 9000 9000 9000 9000 GU0003 обозначение цоколения используется число, обозначающее расстояние между контактными ножками. В нашем случае это 5,3 мм. Для GU4 это 4 мм. Цоколь GU5.3 Светодиодные лампы gu 5.3 12v Пример маркировки 220В и 12В Основное отличие светодиодных ламп GU 5.3 на 12V от 220V это отсутствие полноценного драйвера, стабилизирующего питание светодиодов. Чем меньше в конструкции используется комплектующих, тем надежнее изделие. Рабочее напряжение наносится вместе с маркировкой на корпусе. Диммируемые светодиодные лампы gu 5.3 220v Популярная диммируемая модель Gauss .. Диммированные лампы имеют маркировку в инструкции или на коробке.Обычные подключать к диммеру нельзя, скорее всего, они просто не будут работать или стать мигать. Если вас интересуют диммируемые светодиодные GU5.3 MR16 220V, то лучше покупать на 12V. Особенность лампочек на 220V будет увеличение пульсаций света при изменении яркости. Потому что регулируется напряжение в 220В, а драйвер тока пытается стабилизировать ток на светодиодах. В варианте на 12 вольт регулируется уже стабилизированное напряжение, поэтому пульсаций с соотношением 100 Герц совсем не будет. Навигатор GU5.3 В России наибольшим спросом пользуются Gauss и Navigator, Гаусс и Навигатор. Из-за небольших габаритов мощность ограничена, поэтому важен каждый люмен. Чем больше система охлаждения, тем больше должна быть мощность. Патрон GU 5.3 Мощность светодиодки в корпусе MR16 обычно не больше 7 ватт, поэтому большие нагрузки на контакты патрона не бывает. Если патрон низкого качества и контакты в нем плохие, то из-за неплотного прилегания они будут искрить и лампочка выйдет из строя. Такое мне недавно встретилось, пожаловались на плохие BBK, которые в течение недели сгорели. Разобрал патрон GU5.3 и посмотрел на контакты, они были подгоревшие и почерневшие. Всё из-за дешевых китайских светильников, купленных на Aliexpress. Размеры Световой поток Холодная Измерим количество Люмен у образца в устройстве для измерений. Показания люксметра делим на коэффициент 2.16 и получатся Люмены. Холодная Прогретая Световой поток 453лм 411лм Прогретая При заявленных10 420лм результат получился, это получилось Учитывая погрешность, соответствует значению указанному в характеристиках изделия. У половины производителей светотехники реальные характеристики обычно ниже на 10-15%. Только у Европейских брендов, например Philips Osram, параметры бывают на 100% указаны верно. Конструкция Это первые лампы, которые собраны на резьбовых соединениях. Конструктивно светодиодка выполнено очень хорошо, когда держишь в руках ощущение качественного изделия. Рассеивать фиксируется кольцом из алюминия. во первых они ничем не пахнет; основная часть корпуса выполнена из алюминия или силумина; радиатор очень ребристый; плотная сборка на резьбе; Чтобы лампа была хорошей и долго работала, есть 2 варианта: использовать хороший радиатор; или хорошие светодиоды с температурой до 90 ° -100 °. Начинка До начинки добраться не удалось, должен скручиваться цоколь. Но цоколь намертво вклеен в радиатор и стронуть его не получилось. Гнётся алюминий, но не откручивается. Установлены 28 светодиодов SMD 3528 по 0,2W или похожей мощности. Потребление энергии Энергопотребление оказалось выше, чем указано в параметрах. У других производителей реальная мощность оказывается на 10-15% ниже, попадались даже 30%. Отличный результат, больше не меньше. мощность получилась 5,46W при обещанных 5W; Коэффициент 66. Нагрев Сообщение о мощности, как и ожидалось, оказалась не высокой: на корпусе 61 °; на светодиодах 68 °. С нагревом тоже всё отлично. У других светодиодок диоды греются до 100 ° -105 ° из-за слишком малой системы охлаждения. Коэффициент пульсаций света Проверим коэффициент пульсаций на част 100Гц прибором Radex Lupin. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
