Как работает саморегулирующийся кабель для обогрева труб: Принцип работы и устройство саморегулирующегося кабеля

Содержание

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующийся нагревательный кабель — это такой кабель, который в зависимости от температуры обогреваемого объекта меняет теплоотдачу и энергию потребления автоматически. Другими словами, он обладает исключительным свойством реагировать на изменение температуры. Нагревается он только тогда, когда это необходимо. При этом не используются датчики температуры и электронные регуляторы. Каким же образом это необычное свойство создается?

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующаяся проводящая матрица (на рис. — поз. 1) лежит в основе саморегулирующегося кабеля. Она представляет собой непрерывный греющий элемент из полимера на углеродной основе и может менять свои проводящие свойства в зависимости от температуры. Например, при уменьшении температуры на конкретном участке увеличивается протекающий через матрицу ток, а это приводит к увеличению выделяемой тепловой мощности. При росте температуры всё происходит наоборот.

Два параллельных проводника (поз. 2), которые состоят из большого количества скрученных медных жил обеспечивают постоянное напряжение по всей длине кабеля. Для изоляции служит термопластичная оболочка (поз. 3). Также она защищает кабель от влаги и истирания. Металлическая оплетка (поз. 4) нужна для экранирования, заземления и дополнительной защиты матрицы и проводников от механических воздействий.

Рассмотрим, что происходит при включении «холодного» саморегулирующегося кабеля. Когда на кабель подается напряжение, матрица нагревается, что приводит к увеличению сопротивления, а ток при этом уменьшается. Значит при определённой температуре наступает баланс между потребляемой мощностью и температурой кабеля. Кабель выделяет большую мощность при уменьшении температуры среды вокруг кабеля, и наоборот. Эффект саморегулирования заключается в том, что один и тот же кабель на разных участках может иметь разную температуру.

Учитывая приведенные особенности устройства и принципа работы рассмотрим преимущества саморегулирующегося кабеля перед резистивными.

Простота и экономичность

Экономичность достигается тем, что при понижении температуры среды саморегулирующий кабель сам изменяет свой тепловой выход, что позволяет полностью отказаться от применения датчиков температуры и термостатов. Можно просто включить кабель непосредственно в электрическую сеть. Данное свойство расширяет сферу применения саморегулирующегося кабеля, т.к. не везде возможна установка датчиков температуры.

Хотя саморегулирующиеся кабели стоят дороже резистивных, их применение часто экономически оправдано. Например, потребляемая им мощность в два раза меньше для системы анти-обледенения, чем у резистивных.

Надежность, универсальность и простота монтажа

Если использовать саморегулирующийся кабель для обогрева труб, водостоков и т. д., то не нужно обеспечивать однородность среды по всей длине. Эти факторы приводят к локальным перегревам резистивного кабеля и могут быть причиной выхода из строя системы обогрева. А саморегулирующийся кабель автоматически уменьшит температуру в той области, где теплоотвод меньше, при этом в остальных местах температура останется неизменной. Также при повышении в течении длительного времени напряжения саморегулирующиеся кабели не сгорят, в отличии от резистивных кабелей. При усилии на разрыв такие кабели обладают более высокими прочностными характеристиками.

Весьма актуальным при обогреве трубной запорно-регулировочной аппаратуры является то, что можно осуществлять перехлест такого кабеля.
Также саморегулирующиеся кабели могут нарезаться кусками нужной длины, в то время как длина резистивных кабелей дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать. Однако максимальная длина саморегулирующихся кабелей ограничена и составляет 100-150 м.

Классификация саморегулирующихся кабелей

Саморегулирующиеся кабели делятся на две группы: кабели без экранирующей оплетки и кабели с экранирующей оплеткой.

Так как кабели из первой группы имеют меньшее количество защитных оболочек, они значительно дешевле. Они различаются только по выделяемой мощности. В то же время такой кабель менее стоек к внешним воздействиям и имеет более низкую защиту от поражения электрическим током, чем кабель с экраном.

Также такой кабель нельзя укладывать на кровлю или открытые участки, так как его внешняя оболочка не предназначена для борьбы с ультрафиолетовым излучением и не предназначена для использования в агрессивных средах (например, в канализации). С учетом приведенных особенностей, кабели без экранирующий оплетки стоит использовать только там, где:

— кабель будет защищен от механических воздействий – по нему не будут ходить, стучать, по нему не будет сползать снег/лед

— кабель будет защищен от попадания прямых солнечных лучей.

Если вам нужно обогреть трубу в подвале, участок трубы на улице, дренажный желоб, подогреть снаружи канализационный сток, и т.п., то можно купить кабель без экрана.

Более универсальными являются саморегулирующиеся кабели с экранирующей оплеткой. Они представлены несколькими моделями с различными свойствами.

Кабели общего назначения. Оболочка таких кабелей не предназначена для работы в агрессивных средах и не защищена от воздействия ультрафиолета. Саморегулирующегося кабеля общего назначения используют в основном для обогрева водостоков и труб (водопроводных, канализационных, нефте-газопроводов, других). Кабель общего назначения не рекомендуется укладывать на кровлю или в желоба ввиду неподходящих условий среды, что приведет к значительному снижению его срока службы.

Одним из основных местом применения саморегулирующегося кабеля  является обогрев трубопроводов. Поэтому производители часто выпускают комплекты для этой цели. Такой комплект представляет собой готовое к использованию устройство, и удобен тем, что не требует времени на сборку системы обогрева, его можно сразу же подключить.

Кабели с экранирующей оплеткой предназначены для обогрева кровли, водостоков, желобов. Оболочка такого кабеля имеет добавки, которые позволяют успешно противостоять воздействию ультрафиолета и другим агрессивным средам. Такие кабели обычно мощнее кабелей общего назначения, так как предназначены для работы в суровых температурных условиях.

Это свойство саморегулирующегося кабеля для обогрева кровли позволяет также использовать его для организации обогрева открытых площадок – ступеней, дорожек и т.д.

Специализированные саморегулирующиеся кабели с защитой оболочки от агрессивных сред можно использовать в условиях непосредственного контакта жидкости и кабеля внутри трубы, емкости и др.

Мы готовы предложить Вам проект с использованием описанного саморегулирующегося кабеля, а также произвести его поставку и монтаж!

Греющий кабель. Строение, принцип работы и особенности выбора

На сегодняшний день существует несколько типов систем обогрева. Мы рассмотрим кабельные системы. Они универсальны в применении и могут использоваться как для обогрева полов в помещениях, так и кровли зданий, уличных и подземных трубопроводов и т.д.

Существуют два основных вида греющего кабеля: резистивный и саморегулирующийся.

Резистивный кабель

Название «резистивный» происходит от слова «resistance» – сопротивление. Греющие кабели резистивного типа имеют постоянное сопротивление, которое зависит от длины кабеля. При прохождении тока по нагревательной жиле выделяется тепло по закону Джоуля-Ленца:

Q = U2 * t / R;

где:
U — напряжение в сети;
t — время;
R — сопротивление;
Q — выделяемое тепло.

Количество выделяемого тепла обратно пропорционально электрическому сопротивлению участка цепи при постоянном напряжении.


Производители закладывают в свою продукцию определенные технические характеристики. Греющие кабели нельзя укорачивать! Это приведет к общему уменьшению сопротивления на участке цепи, что влечет за собой увеличение мощности, перегрев кабеля и выход из строя всей системы обогрева.


Строение

Нагревательный элемент – металлическая жила изготавливается из сплавов с высоким показателем электрического сопротивления: меди, латуни, нихрома. Жила обтянута несколькими слоями изоляции и металлической оплеткой, которая выполняет функцию экранирующего элемента от электромагнитных полей и выполняет функцию заземления. Внешняя защитная оболочка изготавливается из термостойких полимерных материалов (поливинилхлорид, тефлон).

Резистивный кабель делится на одножильный и двухжильный.


Схематичное строение двухжильного и одножильного кабелей

Одножильный кабель

Имеет одну нагревательную жилу. Особенность заключается в том, что кабель должен укладываться по замкнутому контуру, чтобы оба конца кабеля были сведены в одно место и подключены к терморегулятору. Данный тип рекомендован для подогрева промышленных помещений и систем антиобледенения наружных площадей.

Двухжильный кабель

Состоит из двух жил соответственно. Одна является нагревательным элементом, а вторая токопроводящим для создания замкнутого контура. Монтаж осуществляется в одном направлении. Данный тип кабеля наиболее универсален в применении и рекомендован для систем теплого пола для всех типов жилых и промышленных помещений, а также для систем антиобледенения наружных площадей и кровли.


Схема подключения
одножильного кабеля

Схема подключения
двухжильного кабеля

Схема расположения
датчика температуры

ВАЖНО! Резистивный кабель нельзя использовать без терморегулятора и датчика температуры. С их помощью поддерживается и контролируется температура нагрева. Подключение кабеля напрямую к источнику питания может привести к перегоранию первого вследствие непрерывной работы в течение длительного времени.

Саморегулирующийся кабель

Способен самостоятельно регулировать свою мощность на различных участках — чем ниже температура окружающей среды, тем сильнее греется кабель.  Имеет две медные токонесущие жилы, между которыми находится высокотехнологичная матрица, которая является нагревательным и регулирующим элементом.

Принцип работы

Принцип работы саморегулирующегося кабеля также основан на законе Джоуля-Ленца о тепловом действии электрического тока:

Q = U2 * t / R;

где:
U — напряжение в сети;

t — время;
R — сопротивление;
Q — выделяемое тепло.

Количество выделяемого тепла обратно пропорционально электрическому сопротивлению участка цепи при постоянном напряжении.

За счет высокотехнологичной матрицы кабель имеет разное сопротивление при различной температуре окружающей среды и, следовательно, разную рассеиваемую мощность. Это правило распространяется и на отдельные участки кабеля — например, если одна его часть проложена в теплом помещении, а другая на улице. Чем ниже температура окружающей среды – тем ниже сопротивление кабеля и выше рассеиваемая мощность и наоборот.

Строение

Медные жилы, регулирующая матрица и первые слои изоляции обтянуты защитной экранирующей оплеткой из стали или меди. Несколько слоев внешней оболочки обеспечивают высокую степень термозащиты и предохраняют от механического или химического повреждения.

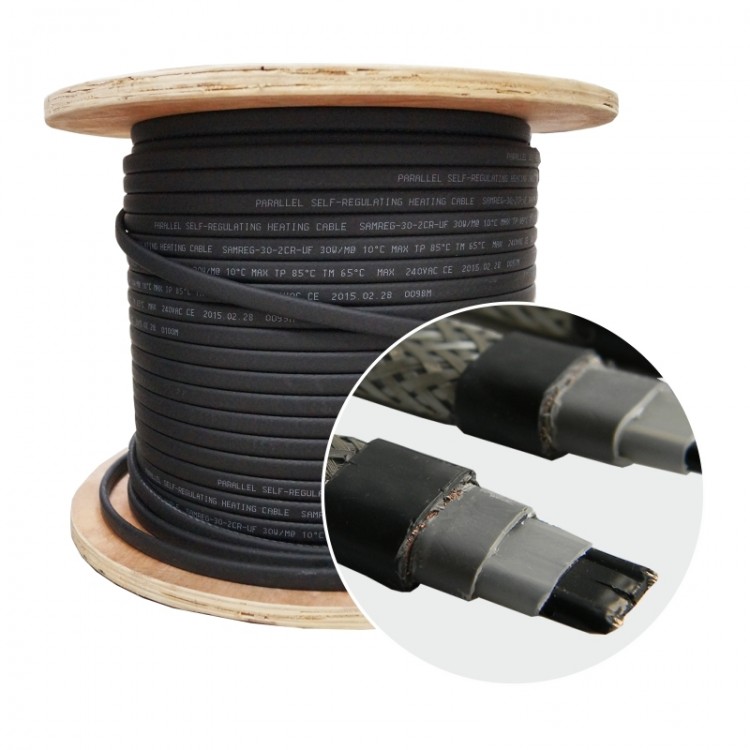

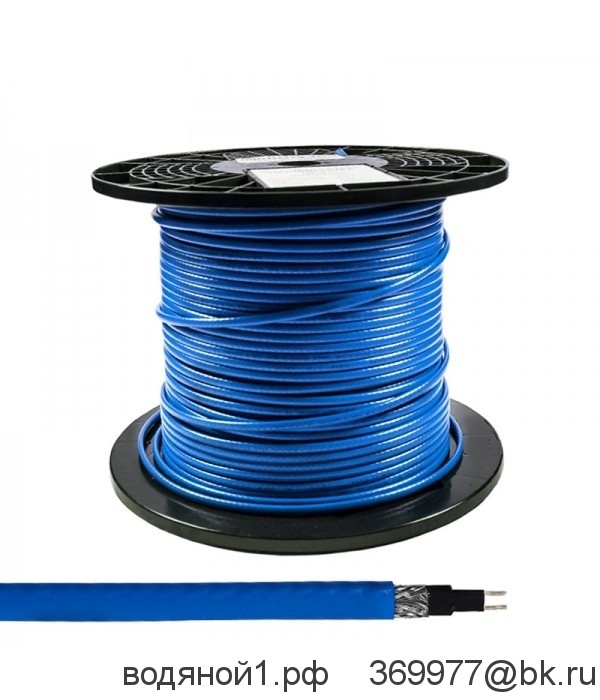

Выпускается саморегулирующийся кабель в основном в бухтах на отрез. Главными преимуществами такого способа поставки является возможность отреза кабеля любой необходимой длины.

Самреги рекомендуется использовать для систем антиобледенения и снеготаяния, обогрева внутренних участков на улице, обогрева труб, водостоков, резервуаров и не рекомендуется для использования в качестве теплого пола. Подробнее о применении саморегулирующегося кабеля тут.

Приведенные данные носят обзорный характер. Всю информацию по техническим характеристикам и видам греющего можно уточнить у наших специалистов по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.



«Греющий кабель. Строение, принцип работы и особенности выбора»
ООО «Теплый пол», 2019
Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!





10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

  • резистивные
  • саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

  • фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

  • бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

  • слой изоляции
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

  • сам кабель
  • алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

  • нейлоновые стяжки
  • теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.



При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.



Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.



Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

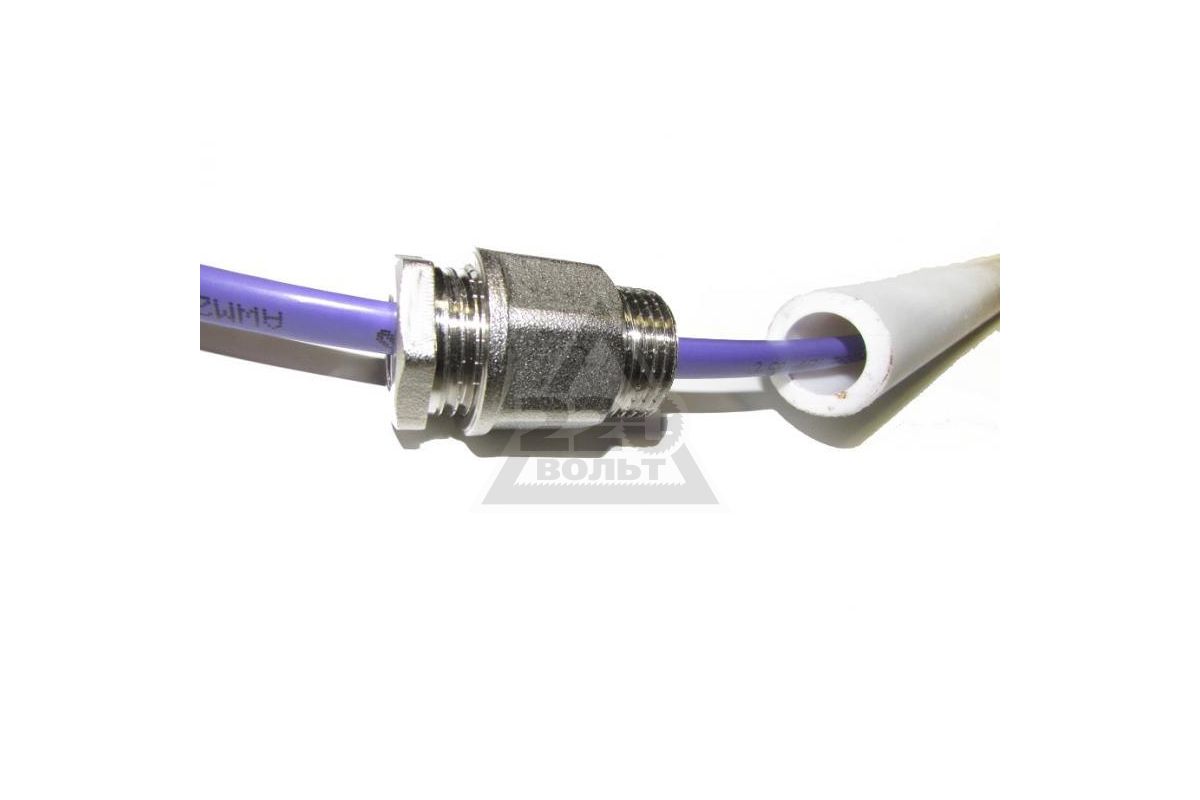

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.



Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.



Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Статьи по теме

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

  • Систем трубопровода
  • Емкостей и резервуаров
  • Оборудования
  • Водосточных труб
  • Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

  • Долговечность и надежность
  • Возможность использовать его в любых условиях
  • Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

  • Два параллельных провода, обеспечивающих напряжение по всей длине
  • Греющая полимерная матрица
  • Несколько слоев изоляции
  • Заземление
  • Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

  • Однородное нагревание по всей длине греющего элемента
  • Устойчивость к скачкам напряжения
  • Возможность выполнить перехлест кабеля
  • Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия. Часто это число отображается в названии кабеля.

Буквы СТ, CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

  • Для частных хозяйств (обогрев водопровода, канализации, водостока)
  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.

Саморегулирующийся кабель для систем обогрева различных объектов

Современные кабельные системы обогрева используют резистивные кабели и саморегулирующиеся кабели. Одним из приоритетных направлений деятельности нашей компании являются проектирование, поставка и монтаж кабельных систем обогрева использующих нагревательные кабели. За время работы нами разработано и смонтировано огромное количество систем антиобледенения кровли, дорожек, трубопроводов, систем обогрева различных жилых и производственных помещений, а также систем промышленного обогрева трубопроводов и резервуаров, использующих резистивный и саморегулирующийся нагревательный кабель.

Кабель саморегулирующийся активно используется специалистами нашей компании при разработке систем обогрева любых объектов. Этот саморегулирующийся кабель очень удобен при проведении монтажа любой, даже самой сложной, конфигурации обогревающей системы. Те, кто хоть раз, монтировал саморегулирующий кабель, несомненно, оценил их простоту, надежность и удобство при монтаже.

Саморегулирующийся греющий кабель способен самостоятельно изменять свою выходную мощность при изменении окружающей температуры. Благодаря специально разработанному очень надежному внешнему и внутреннему защитному слою и металлической оплетке достигается очень высокая механическая, химическая и электрическая защита. Средняя часть кабеля отформована вокруг двух параллельных электропроводников. Функционирование саморегулирующегося нагревательного кабеля происходит следующим образом: при понижении окружающей температуры среды происходит сжатие средней части кабеля на микронную величину, что автоматически ведет к пропорциональному увеличению числа электрических путей через сердцевину. В результате чего происходит выработка дополнительного количества тепла и, наоборот.

Тепловые кабели для горячего водоснабжения, позволяющие отказаться от лишнего звена в системах с обратной циркуляцией воды, кабели для эффективной защиты трубопроводов от замерзания, а также саморегулирующийся кабель для обогрева кровли и систем обогрева водостоков, обогрева полов, обогрева площадок открытого типа.

В зимний период трубопроводы находятся в зоне риска замерзания. Зачастую при низких температурах бывает не достаточно обычной теплоизоляции, и требуются дополнительные схемы обогрева трубопроводов. Наилучший вариант в этом случае – саморегулирующий кабель, который можно проложить как внутри трубы, так и снаружи. Кабель саморегулирующийся нагревательный самостоятельно поддерживает нужную температуру, обеспечивает надежный обогрев и защиту от конденсата.

Итак, нагревательный кабель существует двух видов: кабель резистивный и кабель саморегулирующийся. Рассмотрим их основные отличия.

Резистивный кабель

Такой нагревательный кабель конструктивно имеет внутренний провод из специального сплава, имеющего высокое электрическое сопротивление. Этот провод заключен в надежную полимерную изоляционную оболочку в экранирующей сетке из медной проволоки и все это помещено в прочную оболочку, защищающую резистивный кабель от внешних агрессивных воздействий. Кабели обладает особыми специфическими особенностями функционирования, которые обязательно следует учитывать при обустройстве требуемой системы обогрева. Это связано, а первую очередь, с физикой работы кабеля. Кабель резистивный нагревательный в разных схемах обогрева может быть уложен таким образом, что какие то его части будут проходить в зонах, требующих значительно большей потребности в выделяемом тепле. По своей конструкции резистивный кабель устроен таким образом, что во время его работы происходит равномерное выделение тепла вдоль всей его длины, то есть резистивный греющий кабель обладает постоянной теплоотдачей. В связи с этим обстоятельством, резистивный кабель может на некоторых участках подвергаться значительному перегреву, в то время как в других местах может не хватать выделяемого тепла для нормального обеспечения функционирования всей системы обогрева.

Саморегулирующийся кабель (саморегулирующий кабель, саморегулируемый кабель)

Такой кабель имеет существенное и очень важное отличие от резистивного кабеля. Кабель нагревательный саморегулирующийся сконструирован таким образом, что требуемое тепловыделение, в зависимости от температурных условий на разных участках обогреваемого объекта, будет соответственно тоже разным. На каждом, даже самом небольшом участке, благодаря тщательно продуманной уникальной конструкции, саморегулирующийся кабель будет самостоятельно и автоматически менять свою температуру в зависимости от динамики изменения температурного режима локальной окружающей среды. То есть саморегулирующиеся кабели непосредственно учитывает окружающую температуру, практически, в каждой отдельной точке, что позволяет очень дифференцировано, реагировать, задействуя или отключая те или иные требующиеся участки системы обогрева. Это происходит в связи с тем, что в соответствии с законами электофизики, одновременно с изменением температуры окружающей среды происходит адекватное локальное изменение сопротивления, вызывающее пропорциональное увеличение силы тока с неизбежным выделением тепла. То есть при локальном увеличении температуры, происходит рост сопротивления саморегулирующегося кабеля, приводящий к уменьшению теплоотдачи. И, соответственно, при уменьшении температуры локальной среды объекта происходит естественное уменьшение внутреннего сопротивления проводника, что активизирует процесс тепловыделения.

Получается, что саморегулирующийся нагревательный кабель живет как бы самостоятельной жизнью и этот циклический процесс, будет продолжаться очень долго, по расчетам может достигать 50-ти лет. В течение всего этого времени саморегулирующий кабель будет самостоятельно выполнять очень ответственную работу по поддержанию комфортной и удобной жизни. Саморегулирующийся кабель обладает высокой надежностью и безопасностью.

Технологически саморегулируемый кабель изготовлен таким образом, что при понижении температуры, материал, из которого изготовлен греющий элемент, начинает сжиматься, образуя большое количество токопроводящих дорожек из специально разработанного углеродного материала, вызывая уменьшение электрического сопротивления данного углеродистого токопроводящего слоя. Электрический ток, проходя через этот участок нагревательного элемента саморегулирующегося кабеля, нагревает его и происходит требуемый процесс выделения тепловой энергии.

Если сравнивать резистивный и саморегулирующй кабель, то следует заметить, что резистивные кабели наделены повышенной мощностью из расчета на каждый погонный метр. Кабель резистивный нагревательный, если это требуется, может быть уложен в несколько ниток. Все резистивные греющие кабели обладают повышенной эластичностью, дающий возможность делать минимальный радиус загиба, что позволяет проводить укладку, используя резистивные кабели на поверхностях абсолютно любой конфигурации. Недостаток, который имеет такой кабель, заключается в отсутствии какой-либо возможности влиять на уровень его теплоотдачи. Это свойство означает, что кабель потребует при эксплуатации дополнительного расхода электроэнергии и необходимости постоянного ухода за собой, как, например, удаление мусора, сухих листьев, во избежание перегрева. Кроме того, резистивный кабель не допускает резки, то есть его нельзя ни укорачивать, ни удлинять. Кабель резистивный нагревательный продается уже готовым к применению и имеет конкретную фиксированную длину, и она будет неизменной и при продаже и при монтаже.

Основными достоинствами, которыми обладает саморегулируемый кабель при эксплуатации — это значительная экономия расходования электроэнергии при достаточно высокой максимальной мощности. Кроме того, саморегулирующийся кабель предоставляет очень полезную с практической точки зрения, при проведении монтажа, возможность нарезать его на куски любой длины и резать в любом месте. Поэтому саморегулирующий кабель дает существенную экономию по количеству его использования и позволяет значительно упростить стоимость проводимых монтажных работ по его установке.

Кабель нагревательный саморегулирующийся представляет собой систему, состоящую из длинной цепочки с параллельными звеньями. Схематично саморегулирующийся кабель можно представить в виде сколь угодно большого количества переменных сопротивлений, подключенных параллельно.

Резистивный кабель прекрасно себя зарекомендовал, но саморегулируемый кабель обладает очень существенной особенностью — тепловыделение может изменяться по всей длине секции в зависимости от локальных температурных ситуаций. Кабель может быть использован произвольными длинами от 0,2 м до десятков метров, причем резка может производиться на объекте непосредственно во время проведения монтажных работ. Ограничение лишь накладывается на максимальную предельную длину, которая для разных типов кабелей составляет до 150 м. Этого, например, достаточно, чтобы обогреть любой тип кровли.

Саморегулирующийся кабель дороже, чем резистивный, однако, он более безопасен и экономичен. Нагревательный кабель саморегулирующийся надежно защищен от перегрева даже при условии перехлеста. Саморегулируемый греющий кабель практически не требует обслуживания. Саморегулируемый нагревательный кабель способен вырабатывать большую мощность — до 150 Вт/м. Саморегулирующиеся нагревательные кабели — на сегодняшний день наиболее эффективный метод борьбы с образованием льда на краю кровли и в водосточных трубах. Такой кабель отличает простота, надежность и долговечность в эксплуатации. Резистивный кабель используется преимущественно там, где требуется постоянный обогрев большой площади. Основное ограничение накладывает изоляция нагревательного провода и в зависимости от параметров стойкости изоляции к различного рода механическим и химическим повреждениям, она в большей определяет среду применения кабеля, а именно в сухом или влажном помещении, в условиях резких перепадов температур, ультрафиолетового излучения, в условиях действия особо агрессивных сред.

Саморегулирующийся нагревательный кабель так же имеет свои плюсы. Он не перегорает даже, если уложен с перехлестом. В снежной среде и ледяной воде генерирует полную тепловую мощность, а при потеплении начинает плавно снижать выделяемую тепловую мощность. Саморегулирующийся кабель весьма прост в установке и не требует применения каких-либо специальных навыков или оборудования.

Саморегулирующий кабель уникален тем, что выделение тепловой энергии в зависимости от наличия снега или льда на любом участке. Это достигается благодаря наличию специальной тепловой пластиковой матрицы.

Саморегулирующий нагревательный кабель не перегревается и не перегорает даже при механических повреждениях.

Кабель резистивный нагревательный так же применим при транспортировке жидкостей, требующих поддержания постоянной температуры.

Саморегулирующийся и резистивный кабель используются как в быту, так и в промышленности. Нагревательные кабели различных температурных режимов используются, в первую очередь, на предприятиях нефтегазового, горнодобывающего комплекса и в строительных организациях.

Кабель резистивный годится для работы с любым из наиболее распространённых видов напольных покрытий, таких как керамическая плитка, натуральный камень, ламинат, натуральный паркет, пробковое покрытие, линолеум и любые виды ковролина.

Надеюсь, что наши советы помогут Вам определиться с выбором.

ТОКАТА. Кабельный обогрев.

Саморегулирующийся греющий кабель принцип работы

Саморегулирующийся греющий кабель. В таком греющем кабеле применяется полупроводниковая матрица на основе сшитого полиэтилена и кремния в которой находятся две токоведущие жилы. При изменении температуры окружающей среды, меняется проводимость данной матрицы. Соответственно меняется мощность каждого отдельного участка кабеля. Таким-образом на каждом небольшом участке мощность может меняться и перегрев исключен. Даже если кабель идет внахлест, то перегрева не будет.  Чем более гибко может изменяться мощность греющего кабеля, тем лучше этот саморегулирующийся кабель. Со временем  данный показать может ухудшаться, к этому также может приводить работа в условиях с перегрузкой. Это когда мощность кабеля подобрана не верно, и труба которую он обогревает, периодически замерзает и отогревается.

На фото: иллюстрация принципа работы саморегулирующегося кабеля







На фото: Греющий саморегулирующийся кабель Handy Heat (Дания)

Получить подробную консультацию можно обратившись в нашу компанию.

Контактные данные расположены внизу страницы.







Обогрев водопроводных труб греющим кабелем

Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

Как работает система кабельного обогрева?

Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

Способ монтажа греющего проводника
Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.
Внешний монтаж по трубе
Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
Вдоль трубы
С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

Спиральный монтаж греющего кабеля

Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

Обогрев отдельных узлов

При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

  • Занижается диаметр трубы
  • Греющий кабель со временем обрастает налётом, что ведёт к засорам
  • На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
  • Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

1. На кабель надевается сальниковый узел для размещения в трубе

2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

4. Сальниковый узел с кабелем закручивается и герметизируется.

Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

Утепление труб
Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

Подключение к электрической сети
Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

Материалы, близкие по теме:

Саморегулирующиеся нагревательные кабели

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может быть использован в широком диапазоне применений в доме, например, для теплого пола , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и желобов , а также для таяния снега.Существует двух разных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины.Эта жила становится на более проводящей в условиях холодной окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыш и водосточных желобов

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В и продается отдельно, и предполагается, что монтажник на стройплощадке может отрезать его до нужной длины.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру окружающей среды по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки. Также продается пешком.

Этот продукт часто устанавливают на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательных кабелей постоянной мощности:

TempZone, Environ и Slab Heating Элементы для подогрева пола

Все элементы для подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов для подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами) для попеременного включения и выключения системы лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты от замерзания труб, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и удаление обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности из-за их способности непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений.Аналогичным образом, система обогрева пола использует кабели постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для достижения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Как работает нагревательный кабель? — HEATIT

Нагревательный кабель, также известный как тепловой кабель или тепловая лента, используется в различных областях, таких как кровля и водосточные желоба, защита от замерзания, таяние снега, поддержание температурного процесса и др.Нагревательный кабель используется для того, чтобы трубы были покрыты теплоизоляцией. Нагревательный кабель предназначен для защиты труб от замерзания за счет поддержания постоянной температуры потока.
Существует два типа кабелей, но они служат для одной и той же цели: нагревательный кабель постоянной мощности и саморегулирующийся нагревательный кабель.
Нагревательный кабель постоянной мощности
Нагревательный кабель постоянной мощности имеет одинаковую выходную мощность по всей длине независимо от температуры трубы.Для этого типа отопления требуется термостат или контроллер, так как он не может регулировать тепловую мощность самостоятельно.
Нагревательные кабели имеют параллельные жилы, намотанные и соединенные по кругу с интервалами, что позволяет иметь постоянную мощность по всей длине. При подаче напряжения нагревательный кабель получает такую ​​же мощность. Эта конструкция сделана так, что при выходе из строя участка кабеля нагрев продолжается без каких-либо изменений.
Домовладельцы предпочитают этот тип, поскольку условия окружающей среды не влияют на их тепловую мощность.Нагревательный кабель постоянной мощности лучше всего подходит для таяния снега, поскольку он может растапливать его непрерывно. Напольное отопление также используется с этим типом нагревательного кабеля, поскольку вы можете контролировать температуру. Для крупномасштабных или коммерческих проектов этот тип нагревательного кабеля может применяться для защиты от замерзания из-за скоростного потока тяжелого материала.
Нагревательный кабель постоянной мощности широко используется для предотвращения образования конденсата.
Advantage
1. Простота установки, так как технический персонал не требуется.
2. Регулируемая до желаемой тепловой мощности
3. Обеспечение постоянной тепловой мощности
4. Использование силиконовой резины в качестве изоляционного материала
Недостаток
1. Требуются трубные термостаты
2. Нельзя перекрывать
Саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель, также известный как саморегулирующийся нагревательный кабель, состоит из двух параллельных шинопроводов, вставленных в нагревательный проводящий сердечник. Они полезны для защиты трубы от повреждения морозом при одновременном снижении эксплуатационных расходов.
Нагревательный кабель увеличивает свою мощность при более низких температурах. При более высоких температурах нагревательный кабель снижает выходную мощность, экономя энергию. Электрический ток, который проходит через сердечник между кабелями, генерируется; по мере того, как температура падает, электрический ток, проходящий через него, увеличивается, и выделяется больше тепла. Кроме того, когда температура увеличивается, поток уменьшается и выделяется меньше тепла.
Хотя он саморегулируется, он не отключается полностью; рекомендуется контроллер.
Этот тип кабеля подходит для замораживания и низкотемпературных применений, не требующих жесткого контроля.
Advantage
1. Саморегулирующийся с настраиваемым выходом
2. Высокая химическая стойкость
3. Низкая стоимость
4. Обеспечивает высокую выходную мощность
5. Устойчивость к перекрытию
6. Легкость установки, так как они могут разрезаться на длину на site
Недостатки
1. Трудно контролировать температуру
2. Низкие расчетные температуры
3. Не подходит для управления технологическим процессом
И нагревательный кабель постоянной мощности, и саморегулирующийся нагревательный кабель служат одной и той же цели.Основное отличие — это тип приложения, который подходит для каждого типа. Нагревательный кабель постоянной мощности лучше всего подходит для таяния снега из-за способности таять непрерывно. В то же время трассировка труб и замораживание водосточных желобов лучше всего подходят для саморегулирующихся нагревательных кабелей, поскольку они нагревают низкие температуры.

Что такое саморегулирующийся тепловой кабель | Всепогодная броня

В чем именно разница между двумя типами, и какой из них более эффективен?

Люди используют нагревательные кабели в различных ситуациях, включая напольное отопление, защиту труб, таяние снега и т. Д.Нагревательные кабели делятся на две категории: саморегулирующиеся кабели и кабели постоянной мощности. Оба имеют одну и ту же цель; тем не менее, в некоторых ситуациях один тип будет лучше, чем другой.

  • Шинные провода — переносят электричество к проводящему сердечнику
  • Проводящий сердечник: более низкие температуры пропускают больше энергии, вызывая нагрев. По мере нагрева он расширяется и пропускает меньше энергии. При пятидесяти градусах пускай это 10 Вт / фут. При нулевом запуске это 30 Вт / фут.
  • Металлический защитный экран: провод заземления

Саморегулирующийся нагреватель типа использует токопроводящий сердечник. Этот сердечник становится более проводящим в холодную погоду, увеличивая потребляемую мощность в ответ на понижение температуры. Это идеально подходит для домовладельцев и / или предприятий, у которых ежегодно возникают проблемы с сосульками или ледяными плотинами на крыше или желобах. В теплые месяцы потребляется меньше энергии, так как снижается потребность в мощности. Хотя эти кабели регулируются соответствующим образом, они не отключаются полностью сами по себе и должны использоваться с каким-либо контроллером или термостатом, а также с большим выключателем.

Кабели постоянной мощности используют одинаковую мощность по всей длине и не регулируются автоматически. Постоянное тепло, которое они излучают, делает их лучшим выбором для домовладельцев, желающих поддерживать тепловую мощность. Он потребляет больше энергии, поэтому его необходимо использовать с контроллером или термостатом.

Тепловые кабели постоянной мощности и саморегулирующиеся кабели работают внутри помещений для обогрева полов или плавления и удаления льда на улице. При принятии решения о том, что лучше всего подходит для крыш и водосточных желобов, наиболее эффективным выбором будет саморегулирование, поскольку они способны поглощать влагу даже при низкой температуре наружного воздуха.Кабели постоянной мощности — лучший выбор для ситуаций, когда требуется таяние снега, поскольку они способны не отставать от изменений окружающей среды.

Как предотвратить замерзание труб с помощью нагревательных кабелей для труб

Как предотвратить замерзание труб


МАГАЗИН ПОПУЛЯРНЫХ ТОВАРОВ

Когда температура падает до опасно низкого уровня, многие дома и здания подвергаются повышенному риску замерзания труб и клапанов. Когда вода замерзает (20 градусов по Фаренгейту), она расширяется; расширение внутри труб вызывает разрыв замерзших труб ! Защитите свои трубы от замерзания зимой с помощью нагревательных кабелей BriskHeat! Саморегулирующийся нагревательный кабель обеспечивает защиту труб от замерзания , когда это необходимо больше всего; саморегулирующиеся нагревательные кабели специально разработаны для защиты от замерзания, а также для защиты от обледенения или оттаивания металлических или пластиковых труб и клапанов при опасно низких температурах; до отрицательных 40 градусов по Фаренгейту или до отрицательных 40 градусов по Цельсию.Прочная конструкция промышленного класса позволяет нагревательным кабелям быть надежным решением для защиты от замерзания даже при самых экстремальных низких температурах.

Почему саморегулирующийся нагревательный кабель?

  • Автоматически регулирует тепловую мощность в зависимости от температуры поверхности и окружающей среды
  • Регулятор температуры не требуется
  • Готовый к розетке шнур питания в сборе
  • Конструкция с заземлением для дополнительной безопасности
  • Подходит для экстремально низких температур до -40 ° F (-40 ° C)
  • Сейф для использования внутри и снаружи помещений
  • Нагревательный кабель с безопасным перекрытием для простой установки

Электрический обогреватель, нагревательная лента, нагрев поверхности или электронагреватель поддерживает и повышает температуру труб для предотвращения замерзания.Также известный как следовой нагрев, с использованием нагревательного кабеля, используется электрический нагревательный элемент и оборачивается длина труб для непосредственной передачи тепла.

Решения

BriskHeat предварительно собраны, просты в установке и поддерживают plug-and-play ! Они даже автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды. Если вы ищете тепловую ленту для труб, наш саморегулирующийся нагревательный кабель — идеальное решение для предотвращения замерзания труб!

Шаг 1: Выберите нагревательный кабель


Используя следующую таблицу, определите трубный нагревательный кабель, подходящий для ваших потребностей в нагревании металлических или пластиковых (ПВХ) труб.Мы рекомендуем саморегулирующиеся нагревательные кабели SpeedTrace

.

Добавьте 1 фут (30 см) к длине трубы для каждого клапана или патрубка в системе трубопроводов. В таблицах предполагается, что водонепроницаемая огнестойкая теплоизоляция с самым низким внешним температурным режимом. (предварительно сформованная пена). Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).

BriskHeat SpeedTrace Trace Heating Кабели подходят для использования внутри или вне помещений, их можно безопасно перекрывать и изолировать. С нагревательными кабелями BriskHeat нет необходимости в контроллере температуры, так как наши нагревательные кабели для труб автоматически регулируют тепловую мощность в зависимости от температуры поверхности и окружающей среды.

Шаг 2: Выбор метода установки обогрева трубы для обертывания трубы


Существует два простых варианта установки нагревательного кабеля:

Вариант первый: Монтаж нагревательного кабеля прямой трубы

Самый простой тип установки, идеально подходящий для труб меньшего диаметра (менее 3 дюймов)

  • Просто проложите нагревательный кабель по нижней части трубы по прямой линии на нижней половине трубы в положении на четыре или восемь часов.
  • Прикрепите нагревательный кабель к трубе, обвив трубу куском стекловолоконной или алюминиевой липкой ленты; с интервалом в 1 фут
  • Кабель нагревателя трубы должен касаться трубы
  • Между кабелем и трубой не должно быть больших воздушных зазоров

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Вариант 2: Установка нагревательного кабеля со спиральной намоткой

Обеспечивает равномерное нагревание труб большего диаметра и идеально подходит для труб большего диаметра (3 дюйма и более)

  1. Просто оберните нагревательный кабель вокруг трубы; на длину трубы.
  2. Подвешивание петли через каждые 10 футов. Чтобы определить длину петли, разделите длину греющего кабеля на длину вашей трубы и умножьте на 10.
  3. Прикрепите его к трубе, обвив трубу куском стекловолоконной клейкой ленты с интервалом в 1 фут.
  4. Выровняйте расстояние между спиралями, сдвинув обертку по трубе.
  5. Кабель должен касаться трубы
  6. Между кабелем и трубой не должно быть больших воздушных зазоров.
  7. Если на конце трубы остался лишний кабель, удвойте его вдоль трубы.

ПРИМЕЧАНИЕ : При прикреплении теплового кабеля к трубе не используйте виниловую изоленту, изоленту, металлические ленты или проволоку. Прикрепите кабель к трубе с помощью только стекловолоконной или алюминиевой липкой ленты или пластиковых кабельных стяжек

Шаг 3: Установите изоляцию трубы


Надежная система нагревательных кабелей SpeedTrace зависит от правильно установленной и сухой, устойчивой к атмосферным воздействиям теплоизоляции, такой как гибкая изоляция для труб с закрытыми ячейками INSUL-LOCK DS

  • Убедитесь, что используется не менее ½ дюйма предварительно отформованного пенопласта или эквивалентной теплоизоляции, и что все трубопроводы, включая клапаны, стыки и проходы в стенах, полностью изолированы, как показано.
  • Для защиты до -20 ° F (-29 ° C) используйте изоляцию толщиной 1 дюйм (25 мм).
  • Как можно скорее установите изоляцию на трубопровод, чтобы свести к минимуму возможность механического повреждения после установки.
  • Убедитесь, что этикетка нагревательного кабеля SpeedTrace видна снаружи теплоизоляции.

Нагревательные кабели BriskHeat SpeedTrace можно безопасно изолировать!

Шаг 4: Завершение установки


Чтобы предотвратить повреждение нагревательного кабеля или шнура, закрепите шнур питания (холодный конец) пластиковой кабельной стяжкой, стеклотканевой лентой или изолентой, как показано на рисунке

Этикетки для электрообнаружения, указывающие на наличие нагревательного кабеля для электрических труб, прилагаются к нагревательному кабелю.Прикрепите прилагаемые этикетки «Электрическое отслеживание» на внешней поверхности изоляции трубы с интервалом в одну этикетку на каждые 10 футов (3 м) трубы, чтобы указать на наличие нагревательного кабеля SpeedTrace.

Шаг 5: Запуск нагревательной ленты


  • Вставьте нагревательный кабель в розетку с защитой от замыкания на землю.
  • Проверьте автоматический выключатель, чтобы проверить питание кабеля.
  • Стоящая в трубе вода должна стать теплой в течение часа.

ОБЩИЕ ИНСТРУКЦИИ


  • Устанавливать только в доступных местах; не устанавливайте за стенами или там, где может быть спрятан кабель.
  • Не прокладывайте нагревательный кабель через стены, потолок или пол.
  • Подключайте только к розеткам с защитой от замыканий на землю, которые были установлены в соответствии со всеми действующими национальными и местными правилами и стандартами и защищены от дождя и другой воды.
  • Не используйте на гибких виниловых трубках (например, садовых шлангах)
  • Устанавливайте с огнестойкой водонепроницаемой теплоизоляцией не менее ½ дюйма.
  • Никогда не используйте на трубах, температура которых может превышать 150 ° F (65 ° C).
  • Удлинитель нельзя использовать для стационарной установки. Для временной установки ознакомьтесь с местными электротехническими и противопожарными правилами.

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ


ПРОБЛЕМА РЕШЕНИЕ (Я)
Греющий кабель не нагревает весь Убедитесь, что нагреватель подключен к правильному напряжению.С помощью омметра проверьте, есть ли показания сопротивления (а не обрыв цепи) в нагревателе.
Часть нагревательного кабеля не нагревается Осмотрите ненагретый кабель на предмет повреждений.
Срабатывает автоматический выключатель Убедитесь, что автоматический выключатель способен выдерживать нагрузку на нагреватель в амперах. Осмотрите обогреватель и шнур на предмет повреждений.

Зачем использовать контроллер с саморегулирующимся кабелем? Все Температура!

Одним из преимуществ использования саморегулирующегося кабеля для обогрева является то, что он предназначен для обогрева, когда наружная температура становится низкой, и прекращения обогрева при достижении максимальной температуры.Чтобы ответить на этот вопрос, важно понимать, как работает саморегулирующийся кабель и как он будет использоваться в приложении. Саморегулирующийся кабель состоит из 2 проводов шины, заключенных в сердечник из полупроводящего графита. Обычно между сердечником и проволочной сеткой имеется внутренняя оболочка, служащая заземлением. Внешняя куртка закрывает сетку. Когда графитовый сердечник холодный, он более проводящий, а это означает, что между двумя проводами шины больше электрических путей. Это обеспечивает больший поток электроэнергии, в результате чего выделяется больше тепла.По мере того, как кабель нагревается, эти пути начинают разделяться, и жила становится менее проводящей. Наконец, ядро ​​достигает максимальной температуры, и электричество проходит только через ядро, чтобы поддерживать максимальную температуру.

Если саморегулирующийся кабель саморегулируется, как описано, зачем использовать контроллер? Рассмотрим приложение; или что нужно будет сделать с кабелем.

Саморегулирующийся кабель доступен с различными максимальными температурами непрерывного обслуживания в диапазоне от 150 ° F до 250 ° F.Если кабель нагревает трубу жидкостью для снижения ее вязкости, и жидкость не чувствительна к температуре, более высокие температуры могут не быть проблемой. Если применяется защита от замерзания, тепло, выделяемое кабелем выше точки замерзания, является пустой тратой энергии. Представьте себе оплату счетов за электричество за защиту от замерзания в жаркие летние месяцы. Контроллер температуры остановит подачу электричества, когда кабель достигнет запрограммированной уставки. Это не только сэкономит деньги, но и продлит срок службы кабеля.

The Temperature Superstore продает терморегуляторы ETI и выключатели снега, разработанные для использования с саморегулирующимся нагревательным кабелем BriskHeat SLCBL. Термостаты Tracon Heat Trace Control могут быть запрограммированы с заданными значениями для регулирования температуры в желаемом диапазоне. Одно- и двухзонные агрегаты предназначены для использования вне помещений. Snow Switch Управление снегом и льдом включает замыкание на землю и подает питание на кабель SL, когда датчики Snow Switch обнаруживают снег или лед. BriskHeat SLCBL устойчив к влаге и химическим веществам и доступен в вариантах мощности 3, 5, 8, 10 и 12 Вт на фут.Все товары есть в наличии и могут быть отправлены в течение пары дней.

No Саморегулирующийся нагревательный кабель не выполняется без изоляции для удержания тепла. Изоляторы серии BriskHeat Silver представляют собой прочные тканевые изоляторы, предназначенные для установки на прямые трубы или трубки, а также на такие фитинги, как колена и тройники. Изготовленные из стеклоткани с полимерным покрытием, они имеют степень защиты IP54 и степень термозащиты R3.3. Температурный супермаркет также предлагает полную линейку изоляторов для труб Owens-Corning и Johns Manville, изготовленных из стекловолокна, перлита или силиката кальция различной толщины.

Основы системы электрообогрева

Основы электрообогрева

Что такое электрообогрев?
Электронагреватель, или, как его часто называют, электрообогрев, относится к процессу поддержания или повышения температуры импульсных линий прибора, труб и даже сосудов с помощью специально разработанных кабелей. Проще говоря, это применение компенсирующего источника тепла.

Когда следует рассмотреть возможность использования электронагревателя?
Обогрев обычно рассматривается в следующих случаях:
— когда существует риск замерзания труб.В холодную погоду это особенно характерно для мертвых ног или когда поток жидкости, подверженной замерзанию, в трубопроводе небольшой или отсутствует. Замерзшие трубы и импульсные линии могут разорваться, поэтому электрообогрев может предотвратить это.
— для поддержания температуры жидкой системы. Электрообогрев часто используется в системах горячего водоснабжения.
— для поддержания рабочих температур для бесперебойной и эффективной работы технологических установок и оборудования. Например, тяжелые или парафинистые масла текут лучше при более высоких температурах, поэтому на этих линиях часто используется электронагреватель.

Как работает электронагреватель?
Каждая труба, резервуар и импульсная линия подвержены тепловым потерям, если их температура превышает температуру окружающей среды. Скорость потери тепла можно снизить, используя теплоизоляцию, но это не устраняет ее. Электронагреватель частично или полностью заменяет тепло, теряемое поверхностью. Количество заменяемого тепла зависит от того, что должно быть достигнуто, т. Е. Предотвращения замерзания или поддержания температуры.
Регулировать подаваемое тепло можно с помощью простого двухпозиционного термостата, например.грамм. термостат, активирующий обогреватель, когда температура падает ниже заданного значения, и отключается, когда температура на пару градусов выше заданного значения, или все более распространенное управление осуществляется от микропроцессорных систем управления и мониторинга — либо автономных, либо в составе системы управления установкой .

У меня есть обогрев. Нужна ли мне изоляция?
Трудно переоценить потребность в правильно установленной и поддержанной в хорошем состоянии теплоизоляции. Без изоляции потери тепла, как правило, слишком высоки, чтобы их можно было компенсировать с помощью обычной системы обогрева.

Какие типы кабелей электрообогрева доступны
Доступны три типа кабелей электрообогрева: кабели постоянной мощности, кабели постоянной мощности и саморегулирующиеся кабели. Каждый тип электронагревательного кабеля работает по-своему, и выбор кабеля зависит от предполагаемого применения.

Нагревательный кабель постоянной мощности
Нагревательный кабель постоянной мощности, иногда называемый кабелем последовательного сопротивления, состоит из провода с высоким сопротивлением, который обычно изолирован и заключен в защитный кожух.При питании от рабочего напряжения тепловая энергия вырабатывается за счет сопротивления провода.
Преимущество нагревательного кабеля постоянной мощности состоит в том, что он обычно недорог и способен поддерживать очень высокие температуры (особенно кабели с минеральной изоляцией) для более длинных линий. Кабели с минеральной изоляцией также хороши для поддержания более низких температур в линиях, которые могут сильно нагреваться, например, в паропроводах с высокой температурой.
К недостаткам греющих кабелей постоянного питания относятся:
— они поставляются определенной длины и не могут быть сокращены в полевых условиях,
— обрыв или отказ в любом месте на длине кабеля постоянного питания приведет к отказу всего кабеля,
— при установке необходимо следить за тем, чтобы кабель не перекрещивался сам по себе, так как это может привести к его перегреву и, в конечном итоге, к выгоранию.

Электронагревательный кабель постоянной мощности
Кабель постоянной мощности состоит из нескольких зон постоянной мощности, образованных путем обертывания тонкого нагревательного элемента вокруг двух изолированных параллельных проводов шины. В изоляции на противоположных сторонах проводников создается выемка, и затем создается небольшая нагревательная цепь путем плавления нагревательного элемента с оголенным проводящим проводом, и это повторяется по всему кабелю, образуя зоны питания. Затем имеется внутренняя оболочка, которая отделяет провода шины от заземляющей оплетки.
Основным преимуществом нагревательного кабеля постоянной мощности является то, что этот кабель можно отрезать до нужной длины в полевых условиях из-за его параллельной схемы. Еще одно преимущество состоит в том, что нагревательные ленты постоянной мощности можно соединять с помощью соединительного комплекта или распределительной коробки с электронагревателем.
Как и в случае кабелей постоянного питания, кабели постоянной мощности не должны перекрещиваться сами по себе, так как это может привести к их перегреву и возможному перегоранию.
Кабель постоянной мощности всегда подключается к термостату для контроля выходной мощности кабеля, что делает его очень надежным источником тепла.

Саморегулирующийся нагревательный кабель
Саморегулирующийся нагревательный кабель чаще всего называют лентой, а не кабелем, т. Е. Саморегулирующейся лентой или даже саморегулирующейся лентой. Саморегулирующаяся лента регулирует тепловую мощность в зависимости от потерь тепла из трубопровода, изменяя его проводимость. По мере того, как температура трубы падает, электропроводность полупроводящего полимерного сердечника увеличивается, что приводит к увеличению выхода ленты. При повышении температуры трубы проводимость снижается, и мощность уменьшается.
Саморегулирующаяся лента использует два параллельных провода шины, которые переносят электричество, но не выделяют значительного тепла. Они заключены в полупроводящий полимер. Этот полимер наполнен углеродом; поскольку полимерный элемент нагревается, он пропускает меньший ток. Кабели производятся, а затем облучаются, и, варьируя как содержание углерода, так и дозировку, можно производить различные ленты с различными выходными характеристиками.
К преимуществам саморегулирующейся тепловой ленты относятся:
— ее можно отрезать до нужной длины в полевых условиях,
— она ​​более энергоэффективна, поскольку может снижать свою мощность при более высоких температурах
— она ​​не может перегреваться, поэтому не будет выгорает, если случайно перекрещивается во время установки.Это делает их привлекательными для использования в потенциально опасных зонах.
Саморегулирующаяся лента имеет некоторые недостатки, в том числе:
— она ​​не так надежна, как последовательные кабели или кабели постоянной мощности,
— она ​​имеет определенную максимальную температуру воздействия, и при воздействии температур выше этой, лента может быть повреждена и не подлежит ремонту.
— он подвержен высоким пусковым токам при запуске, поэтому требуется контактор более высокого номинала по сравнению с другими электронагревательными кабелями.

Типовая установка электрообогрева
Электрокабели обычно проектируются для прокладки вдоль трубопровода, 1 фут кабеля на 1 фут трубы.
Клапаны, фланцы и другие компоненты с большей массой требуют дополнительного кабеля для компенсации дополнительных тепловых потерь.

Типичная установка электрообогрева изображена слева:

1 — Кабель электрообогрева
2 — Комплект для подключения питания
3 — Регулирующий термостат
4 — Комплект для линейного / тройного сращивания (позволяет сращивать два кабеля вместе)
5 — Концевая заделка кабеля
6 — Крепежная лента (используется с 12-дюймовыми интервалами или в соответствии с требованиями кода или спецификации)
7 — Этикетка «Электрообогрев» (этикетка с отслаиванием и приклеиванием для указания линии прослежена)
8 — Теплоизоляция и пароизоляция





Определение размеров системы обогрева
Кабели обогрева должны быть правильно подобраны для каждого применения.Требуются расчеты теплопотерь, которые учитывают толщину изоляции и ее проводимость, разницу в температуре окружающей среды и температуры трубы, а также общую площадь поверхности трубы. Клапаны, фланцы и другие компоненты с большей массой становятся радиаторами, и это также необходимо учитывать при расчетах теплопотерь.
Как только теплопотери известны, можно выбрать кабель обогрева с соответствующей выходной мощностью, входным напряжением и материалом оболочки.
Расчет потерь тепла и выбор кабеля можно выполнить вручную, однако у большинства производителей электрообогрева есть компьютерные программы или приложения, которые можно использовать.

Можно ли использовать обогреватель во взрывоопасной зоне?
Продукты электрообогрева доступны с сертификатом и одобрением для использования в зонах 1 и 2. Саморегулирующаяся лента часто используется в потенциально опасных зонах. См. Нашу страницу об опасных зонах для получения дополнительной информации.

Можно ли проводить обогрев пластиковых труб?
Да, но осторожно. Необходимо проверить выходную мощность кабеля обогрева, чтобы убедиться, что он не повредит пластиковую трубу; обычно около 12 Вт. Заземление также важно, поэтому убедитесь, что нагревательный кабель должным образом заземлен.

Лучший трубчатый нагревательный кабель

Если у вас есть дом, который не используется зимой, или в доме есть трубы, проходящие через неотапливаемую зону, например, в подполье или на чердаке, и температура опускается ниже нуля, вы можете хотите рассмотреть вопрос о покупке трубчатых нагревательных кабелей. Нагревательные кабели для труб согревают ваши водопроводные трубы, поэтому вода внутри не замерзает, не расширяется и не лопнет трубы.

Нагревательный кабель Frost King — наш лучший выбор. После быстрой установки этот трубчатый нагревательный кабель обеспечит домовладельцу спокойствие на всю зиму.Если вы хотите узнать больше об этом или о том, что искать в других качественных нагревательных кабелях для труб, продолжайте читать.

Что следует знать перед покупкой нагревательного кабеля для труб

Как работает трубчатый нагревательный кабель

Нагревательный кабель для труб — это в основном провод с высоким сопротивлением, который изолирован и заключен в защитное покрытие. Хотя этот провод может иметь постоянную электрическую мощность, постоянную мощность или саморегулирующийся, результат тот же: он нагревается при понижении температуры, чтобы вода в ваших трубах не замерзла.

Важно понимать, что некоторые нагревательные кабели необходимо прокладывать по прямой линии вдоль дна трубы, в то время как другие должны быть намотаны по спирали (но не касаясь) вокруг трубы. Третий тип трубчатого нагревательного кабеля можно накладывать внахлест. Чтобы сохранить тепло, выделяемое трубчатым нагревательным кабелем, вам часто необходимо изолировать трубу после установки трубчатого нагревательного кабеля.

Трубный нагревательный кабель доступен различной длины

Если у вас недостаточно трубного нагревательного кабеля, вы рискуете замерзнуть в местах, где труба не нагревается.И наоборот, вы не хотите иметь слишком много нагревательного кабеля, потому что вы не можете просто обернуть излишки, чтобы поддерживать его в чистоте и порядке (это опасность пожара). И, что самое главное, никогда не следует разрезать или модифицировать нагревательный кабель каким-либо образом, поскольку это чрезвычайно опасно. Из-за этого трубчатый нагревательный кабель продается различной длины (обычно с шагом 10 футов), поэтому вы можете приобрести ту длину, которая лучше всего соответствует вашим потребностям.

Характеристики нагревательного кабеля для труб

Принцип работы термостата нагревательного кабеля для труб

Нагревательный кабель для труб имеет термостат.Он контролирует температуру трубы и, как термостат в вашем доме, включает тепло, когда температура становится слишком низкой. Он также отключает нагрев, когда температура значительно выше точки замерзания. Не все термостаты имеют одинаковые рабочие параметры — в то время как большинство включается при 37 или 38 градусах, некоторые могут отключаться при 45 градусах, а другие не отключаются, пока температура не достигнет 50 градусов.

Сколько электроэнергии потребляет трубчатый нагревательный кабель?

Электроэнергия нагревательного кабеля для труб обычно указывается в ваттах на фут.В наихудшем сценарии, когда мощность средняя (не энергоэффективная) и вам нужно запускать тепло в течение 24 часов каждый день, стоимость по среднему тарифу на электроэнергию для США составит примерно 0,02 доллара за фут в день. Некоторые энергоэффективные кабели могут потреблять всего 2 Вт на фут, в то время как средний трубчатый нагревательный кабель потребляет около 7 Вт на фут.

Прочная, но гибкая конструкция

Трубный нагревательный кабель будет проложен в тех частях вашего дома, где условия менее чем идеальные.Это означает, что они должны иметь прочную конструкцию. Однако, если кабель будет слишком жестким, работать с ним будет сложно. Идеальный трубчатый нагревательный кабель будет прочным, но гибким.

Назначение светодиода на трубчатом нагревательном кабеле

Поскольку средний трубчатый нагревательный кабель не сильно нагревается (обычно теплый — лучшее описание), может быть трудно определить, работает ли система. По этой причине — и в целях безопасности — большинство кабелей для трубных нагревателей имеют небольшой светодиодный индикатор в трехконтактной вилке, чтобы вы могли сразу увидеть, находится ли система под напряжением или под напряжением.

На первый взгляд может показаться, что существует множество вариантов ценообразования на нагревательный кабель для труб, но это только потому, что существует такое большое разнообразие длин. Как правило, трубный нагревательный кабель стоит около 10 долларов за фут. Если у кабеля лучшее качество сборки и больше функций, цена за фут возрастет, в то время как менее прочные бюджетные модели будут на несколько долларов за фут дешевле.

Нужно ли мне какое-либо защитное оборудование при прокладке трубчатого нагревательного кабеля?

А. Да. Защитные очки необходимы, особенно если трубы проходят над головой, потому что они будут покрыты мусором, который может упасть вам в глаза, если потревожить его. Также, если вы работаете с изоляцией, не забудьте надеть перчатки.

Трудно ли установить трубный греющий кабель?

A. Нет, совсем нет. Однако существует три различных метода установки. Обертывание или перекрытие кабеля, который должен проходить по прямой линии, может создать опасность пожара.Кроме того, после установки нагревательного кабеля трубы в некоторых случаях может потребоваться обернуть вокруг трубы изоляцию, чтобы она сохраняла тепло должным образом. Обязательно прочтите все сопроводительные инструкции, чтобы узнать, как правильно установить.

Какой нагревательный кабель мне выбрать?

Лучший из лучших нагревательных кабелей для труб

Наше мнение: Высокоэффективная модель, обеспечивающая спокойствие для ваших труб всю зиму.

Что нам нравится: Этот нагревательный кабель прост в установке и рассчитан на защиту ваших труб до отрицательных 40 градусов. Его можно использовать на 2-дюймовых металлических и пластиковых водопроводных трубах и потребляет 7 Вт на фут.

Что нам не нравится: Обязательно следуйте всем инструкциям по установке, чтобы добиться от этого устройства оптимальной производительности.

Наилучшая отдача для вашего нагревательного кабеля с трубчатым нагревателем

Наше мнение: Если бюджет — это проблема, этот трубчатый нагревательный кабель удовлетворит как ваши затраты, так и ваши потребности в отоплении.

Что нам нравится: Термостат в этой модели не включается, пока температура не упадет ниже 38 градусов, что помогает снизить ваши счета за электроэнергию. Индикатор на шнуре позволяет сразу увидеть, что система работает.

Что нам не нравится: Как и в случае с другими тепловыми кабелями, вам также потребуется использовать изоляцию трубной оберткой (не входит в комплект), чтобы этот продукт работал должным образом.

Нагревательный кабель для труб

Наше мнение: Самый универсальный нагревательный кабель для труб в нашем списке.Это может быть использовано при прямом, спиральном или перекрывающем монтаже.

Что нам нравится: Разработанная для 2-дюймовых металлических или пластиковых труб, эта модель нагревается за считанные минуты. Термостат включается, когда температура опускается ниже 37 градусов, и отключается, когда температура достигает 50 градусов.

Что нам не нравится: Шнур питания у этой модели очень короткий (2 фута).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
