Какое должно быть сопротивление ТЭНа?

Одним из способов убедиться в исправности ТЭНа является проверка его сопротивления. Такие нагревательные элементы используются повсеместно: они устанавливаются в стиральных машинах, бойлерах, утюгах, электрических чайниках и т.д. Однако любой нагревательный элемент имеет ограниченный срок эксплуатации: со временем на поверхности скапливается накипь, которая приводит к нарушениям теплообмена и перегреву устройства. Проверка сопротивления – это возможность оценить работоспособность прибора и убедиться в отсутствии неисправностей в его работе.

Принцип проверки сопротивления

Основой любого ТЭНа является нихромовая спираль – этот материал обладает высоким удельным сопротивлением. При прохождении через нее электрического тока она разогревается и передает тепловую энергию на металлический корпус. В «мокрых» конструкциях ТЭНа он непосредственно контактирует с водой или другой средой и передает тепло напрямую. В «сухих» моделях используется дополнительная оболочка, которая изолирует нагреватель от воды и предотвращает появление накипи.

Сопротивление ТЭНа рассчитывается в соответствии с его паспортной мощностью – она указывается в документах, также отметка присутствует на корпусе. С учетом известной мощности и напряжения рассчитывается сила тока в цепи. Она определяется по известной формуле: I=P/U с результатом в Амперах.

В соответствии с законом Ома, сопротивление рассчитывается по следующей формуле: R=U/I с результатом в Омах. К примеру, если для расчета используется ТЭН мощностью 2 кВт, который работает в бытовой сети с напряжением 220В, то если подставить эти значения в формулы, получится, что его сопротивление должно быть 24,2 Ом.

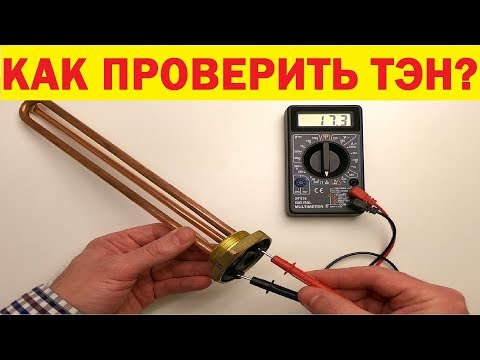

После расчетов для оценки работоспособности необходимо проверить ТЭН мультиметром. Тестер присутствует практически у каждого домашнего мастера и профессионального электрика – он позволяет определить соответствие показателей требуемым нормативам. Прибор отключается от электросети, после чего из него извлекается нагревательный элемент. Мультиметр нужно перевести в режим измерения сопротивления, после чего его щупы присоединяются к клеммам нагревательного элемента.

Проверка позволяет получить следующие результаты:

1. Если нагревательный элемент исправен, то сопротивление ТЭНа должно быть в итоге максимально приближено к расчетному.
2. Если прибор не реагирует на прикосновение щупов к клеммам, то это говорит о произошедшем замыкании, поэтому нагревательный элемент придется менять.
3. Если прибор показывает только одну единицу, то это говорит об обрыве нагревательной спирали. Значит, ТЭН поврежден и требует замены.

Проверка наличия пробоя на корпус

Сопротивление – важный, но не единственный показатель работоспособности, который можно проверить с помощью тестера. Если ТЭН не работает, необходимо проверить пробой на корпус. Для этого тестер переводится в режим зуммера и один его щуп подключается к корпусу, а второй – к выходу. Можно получить следующие результаты:

1. Зуммер не издает сигналов. Это говорит об отсутствии пробоя на корпус, ТЭН исправен.
2. Если зуммер начинает издавать писк, то присутствует пробой, поэтому ТЭН требует замены.

Проверить ТЭН мультиметром достаточно просто. Прибор покажет параметры работы электрической цепи и поможет определить имеющиеся отклонения от нормы. С его помощью можно определить ток утечки на корпус. Если изоляция устройства сильно изношена или повреждена, ток может достигать такой величины, что это вызовет срабатывание защитного автомата, а это приведет к отключению света во всем доме. Проверку можно провести с помощью мегаомметра. Прибор покажет уровень сопротивления изоляции и поможет убедиться в ее исправности.

Проверка сопротивления ТЭНа в стиральной машине

Поломка ТЭНа – одна из самых распространенных причин выхода из строя стиральных машин. На поверхности нагревателя скапливается накипь, особенно быстро она образуется при использовании для стирки жесткой воды. В результате нагревательный элемент постепенно начинает перегреваться, и со временем это приводит к его полному выходу из строя.

Самый простой способ проверки работоспособности – прозвонить ТЭН с использованием мультиметра.

В среднем, величина сопротивления нагревателей стиральных машин составляет 24-40 Ом. Более точное значение можно определить, выполнив расчет по вышеуказанной формуле. Сопротивление будет зависеть от мощности прибора, указанного в паспорте машинки.

Для проверки нужно выполнить следующие действия:

1. Отсоединить стиральную машину от электросети. Лучше еще раз убедиться, что она действительно отключена.
2. Включить на мультиметре режим проверки сопротивления в диапазоне 200 Ом.
3. Подсоединить щупы тестера к клеммам ТЭНа.

Если сопротивление ТЭНа для стиральной машины приближено к требуемым показателям, значит, он исправен, и причины поломки следует искать в других узлах. Если прибор показывает ноль или единицу, то это говорит о нарушениях работы нагревательного элемента, и он нуждается в замене на оригинальную или аналогичную деталь.

Есть альтернативный вариант проверки работоспособности ТЭНа, если стиральная машинка включается, но не нагревает воду до нужной температуры. После включения режима стирки обратите внимание на счетчик потребления электрической энергии. Если потребление не выросло, то это говорит о том, что ТЭН не работает и нуждается в замене. Если же потребление тока увеличилось, значит, нужно искать другую причину поломки.

Сопротивление ТЭНа для стиральной машины должен проверять специалист. Самостоятельные попытки ремонта могут привести к нарушениям в работе электроники, поэтому лучше не рисковать.

Определение сопротивления ТЭНа водонагревателя

В домашних и промышленных бойлерах трубчатые электронагреватели также часто выходят из строя. Если корпус прибора непосредственно контактирует с водой, то это неизбежно приводит к скоплению накипи на поверхности. Теплообмен постепенно ухудшается и создаются условия для перегрева, в результате чего со временем прибор перестает работать.

ТЭН перестает нагревать воду, а все датчики на корпусе прибора при этом демонстрируют исправность. Если произошел обрыв спирали, то водонагреватель может ударить человека током, поэтому выявить и устранить проблему нужно как можно скорее.

Один из самых быстрых вариантов диагностики – определить сопротивление ТЭНа водонагревателя с помощью мультиметра.

При проверке сопротивления нужно следовать нескольким обязательным правилам:

1. Прибор должен быть отключен от сети. Чтобы не допустить поражений электротоком, лучше сразу отключить устройство от напряжения при малейших подозрениях на неисправность.
2. От нагревательного элемента отсоединяются все провода, а клеммы должны быть тщательно зачищены от ржавчины и загрязнений.
3. Нужно провести проверку исправности предохранительного клапана.

Сопротивление ТЭНа водонагревателя проверяется мультиметром вышеуказанным способом. Значение мощности можно посмотреть в паспорте прибора, по формуле высчитывается и основной рабочий уровень сопротивления. Если прибор показывает аналогичное или близкое к нему значение, то нагреватель можно считать исправным и искать другие причины поломки. Если мультиметр показывает 0 или 1, то ТЭН неисправен и требует замены на оригинальную или аналогичную деталь.

При проверке важно убедиться, что мультиметр исправен: провода и щупы должны быть целыми, не должно быть никаких нарушений в отображении показателей.

Какой мультиметр можно использовать

Чтобы прозвонить ТЭН для проверки его исправности, можно использовать как современную цифровую, так и старую стрелочную модель мультиметра – важно лишь, чтобы прибор давал точные показания. Профессиональные электрики используют в работе мультиметры, оснащенные звуковым сигналом: они позволяют узнать результат, не отвлекаясь от работы с несправным прибором.

Цифровой мультиметр дает более точные результаты, однако это необходимо только профессионалам. Домашний мастер может пользоваться даже стрелочной моделью – она позволит определить, готов ли нагревательный элемент к использованию.

Проверка сопротивления остается самым простым и удобным способом определить, есть ли в работе ТЭНа отклонения. При выявлении нарушений нагревательный элемент меняется на аналогичную деталь, и работоспособность водонагревателя или другого прибора восстанавливается. Чтобы предотвратить повторные неполадки, рекомендуется использовать смягчители для воды, предотвращающие образование накипи.

Как правильно прозвонить ТЭН

Самой распространённой причиной выхода из строя накопительного или проточного водонагревателя является перегорание одного или нескольких нагревательных элементов, установленных внутри баков. Для этого необходимо разобрать водонагреватель и достать нагревательный элемент. После этого, если это необходимо, очистите поверхность тэна от накипи, затем внимательно осмотрите внешний вид на наличие трещин и разрывов внешней оболочки тэна. Если таковые имеются, данный тэн можно сразу выкидывать, так как никакому ремонту он не подлежит. Если нагревательный элемент, который вы достали из водонагревателя, не имеет каких-либо внешних дефектов, то, для того, чтобы проверить его на работоспособность, его необходимо прозвонить с помощью обычного бытового тестера. Процесс прозвона нагревательного элемента должен состоять из двух этапов: Во первых, необходимо прозвонить сам нагревательный элемент на целостность нихрома, расположенного внутри тэна. Для этого тестер необходимо перевести в положение звонка и после этого обеспечить надёжное соединение клемм тестера и клемм нагревательного элемента. Если в этот момент звонок есть, значит нихромовая спираль целая, если звонка нет, то нихромовая спираль имеет обрыв и значит нагревательный элемент можно выбрасывать. Если кроме нагревательного элемента вам необходимо проверить ещё и термостат, например, тэн аристон с термостатом, то необходимо вставить термостат в тэн и подсоединить клеммы тестера к клеммам терморегулятора, к которым подключается электричество. Дальше всё точно так же, если звонок есть то и тэн и терморегулятор в порядке, если звонка нет, то либо тэн, либо терморегулятор, а иногда и обе детали вышли из строя. Для того чтобы понять, что ваш нагревательный элемент в рабочем состоянии, кроме проверки целостности нихромовой спирали тэн ещё нужно проверить на пробой. Для этого берём опять наш тестер и одну клемму тестера подсоединяем к любой клемме нагревательного элемента, а второй клеммой водим по внешней оболочке нагревательного элемента, если звонка нет — значит нет и пробоя и этот тэн можно использовать дальше, если звонок есть — значит есть и пробой, а значит этот тэн нужно выкидывать. Важно помнить, что неисправные нагревательные элементы категорически запрещается использовать, так как они могут стать причиной удара электрическим током. Каталог тэнов для водонагревателей

Как самостоятельно проверить ТЭН мультиметром

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов, которые кратко именуются ТЭН. Как правило, ТЭНы отличаются простотой конструкции и длительным сроком эксплуатации, однако, при неправильном использовании или наличии брака они выходят из строя – наиболее частыми причинами неисправностей приборов являются разрыв спирали и короткое замыкание.

Перед тем, как выбросить неисправную технику, рекомендуется проверить ТЭН при помощи мультиметра. Возможно, проблема вовсе не в этой детали, и поломка куда более серьезная. Итак, как проверить ТЭН при помощи обыкновенного тестера?

Что необходимо знать перед тестированием

Трубчатый электронагревательный элемент содержит в своем составе одну либо несколько спиралей, которые отличаются высоким сопротивлением, за счет чего они и нагреваются при прохождении через них электрического тока. Во избежание короткого замыкания и других проблем, связанных с электротоком, спирали помещаются в изолированные трубки из металла.

Перед проверкой ТЭНа необходимо определить его нормальное сопротивление. Это нужно для того, чтобы при тестировании у вас был эталон, с которым следует сравнивать показания прибора. Таким образом вы сможете без труда определить, насколько измеренное мультиметром значение отличается от рассчитанного, и насколько сильно расходятся эти величины.

Чтобы рассчитать нормальное сопротивление ТЭНа, необходимо воспользоваться формулой вида

R=U²/P

где P – мощность, указанная на корпусе оборудования. Так, если электрический прибор работает под напряжением 220 Вольт, а его мощность равняется 1000 Ватт, вычисленное по формуле сопротивление будет равняться 48,4 Ом. Как видите, посчитать значение очень просто!

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

Перед тем, как проверить ТЭН мультиметром, отсоедините нагревательный элемент от питания.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

1. Установите переключатель сопротивления на мультиметре в диапазон, в который укладывается рассчитанный ранее по формуле показатель.

2. Поочередно прикоснитесь щупами тестера к каждому выходному контакту тестируемого ТЭНа и корпусу прибора.

Далее приводится расшифровка показаний тестера, которые отображаются на его дисплее:

• Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.
• Табло показывает значение 0 – короткое замыкание спирали внутри трубки.
• Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

1. Настройте мультиметр в режим зуммера, повернув регулятор на лицевой панели.

2. Поочередно прикоснитесь ко всем клеммам нагревательного элемента и к корпусу.

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

Проверка ТЭНа водонагревателя

Если вы до этого момента не знали, как проверить ТЭН водонагревателя мультиметром, для вас хорошая новость – она практически ничем не отличается от рассмотренного ранее примера и не вызывает труда даже у неопытных пользователей. Порядок действий для тестирования полностью аналогичен описанному выше, так как конструкция ТЭНов в различном оборудовании практически ничем не отличается. Единственное дополнение – рекомендуется проверить и терморегулятор.

В нормальном случае во время тестирования ТЭНа водонагревателя тестер показывает значение сопротивления, которое в большинстве случаев принимает значения 0. 37 и 0.71.

Также необходимо проверить элемент на наличие пробоя на корпус прибора. Как прозвонить ТЭН мультиметром вы уже знаете – об этом говорилось выше. Переведите тестер в режим зуммера и поочередно прикасайтесь к контактам, прислушиваясь к издаваемым мультиметром сигналам.

Проверка ТЭНа стиральной машины

Перед тем, как проверить ТЭН стиральной машины мультиметром, его еще необходимо отыскать – с этим у многих людей возникают определенные сложности, что особенно касается современных моделей машин с хитрым внутренним устройством. В большинстве случаев нагреватель в стиральной машине располагается несколько ниже ее бака ближе к задней крышке.

В некоторых моделях он установлен со стороны передней крышки. Стиральные машины с вертикальной загрузкой могут снабжаться элементами, расположенными с одного из боков.

При проверке следует знать, к каким именно контактам ТЭНа необходимо подключаться. Дело в том, что трубчатый электронагревательный элемент стиральной машины имеет три выхода, из которых для тестирования нужны только два. Как правило, в центре расположен заземляющий контакт, тогда как два крайних (ноль и фаза) – необходимые для проверки клеммы.

Для тестирования ТЭНа стиральной машины необходимо следовать приведенной ранее инструкции. Нормальный показатель сопротивления для нагревательного элемента стандартной стиральной машины варьируется в пределах 25-60 Ом, возможны малые отклонения.

Проверка целостности нагревателя

Иногда ТЭН выходит из строя по причине обрыва спирали, заключенной в металлической трубке. Как проверить целостность ТЭНа в таком случае? Опять же при помощи мультиметра! Для этого переведите прибор в режим измерения сопротивления и прикоснитесь щупами к выходам нагревателя. О разрыве спирали говорит бесконечный показатель сопротивления, которое на тестере отображается единицей или символом бесконечности (лежащая на боку восьмерка).

В случае, если внутри трубчатого электронагревательного элемента зафиксировано короткое замыкание или разрыв спирали, необходимо в срочном порядке заменить его – только тогда оборудование продолжит свою работу. Также при проверках рекомендуется не пренебрегать прозвоном ТЭНов, который позволяет вычислить опасный электрический пробой на корпус.

Расчет тэнов для нагрева масла. Как проверить мультиметром тэн стиральной машины

Практические все известные сегодня нагревательные устройства и приборы функционируют благодаря работе трубчатых электронагревательных элементов, которые кратко именуются ТЭН. Как правило, ТЭНы отличаются простотой конструкции и длительным сроком эксплуатации, однако, при неправильном использовании или наличии брака они выходят из строя – наиболее частыми причинами неисправностей приборов являются разрыв спирали и короткое замыкание.

Перед тем, как выбросить неисправную технику, рекомендуется проверить ТЭН при помощи мультиметра. Возможно, проблема вовсе не в этой детали, и поломка куда более серьезная. Итак, как проверить ТЭН при помощи обыкновенного тестера?

Трубчатый электронагревательный элемент содержит в своем составе одну либо несколько спиралей, которые отличаются высоким сопротивлением, за счет чего они и нагреваются при прохождении через них электрического тока. Во избежание короткого замыкания и других проблем, связанных с электротоком, спирали помещаются в изолированные трубки из металла.

Перед проверкой ТЭНа необходимо определить его нормальное сопротивление. Это нужно для того, чтобы при тестировании у вас был эталон, с которым следует сравнивать показания прибора. Таким образом вы сможете без труда определить, насколько измеренное мультиметром значение отличается от рассчитанного, и насколько сильно расходятся эти величины.

R=U 2 /P

где P – мощность, указанная на корпусе оборудования. Так, если электрический прибор работает под напряжением 220 Вольт, а его мощность равняется 1000 Ватт, вычисленное по формуле сопротивление будет равняться 48,4 Ом. Как видите, посчитать значение очень просто!

Проверка обыкновенного ТЭНа

Теперь, когда вы знаете, как определить сопротивление ТЭНа и зачем это нужно делать, можно приступать непосредственно к самому тестированию, которое выполняется в несколько шагов.

Перед тем, как проверить ТЭН мультиметром, отсоедините нагревательный элемент от питания.

В дальнейших действиях руководствуйтесь приведенной ниже инструкцией правильной проверки:

• Сопротивление равняется рассчитанному – исправность прибора и пригодность к работе.
• Табло показывает значение 0 – короткое замыкание спирали внутри трубки.
• Табло показывает значение 1 (или бесконечность) – обрыв нагревательной спирали.

После завершения процедуры проверки необходимо заняться прозваниванием, которое позволяет определить, происходит ли электрический пробой на корпус прибора. Прозвон осуществляется также при помощи тестера следующим образом:

Если в момент прикосновения щупов к контактам зуммер начинает издавать высокочастотные сигналы, значит происходит электрический пробой на корпус прибора, что может привести к поражению током с серьезными последствиями для здоровья и жизни.

Проверка ТЭНа водонагревателя

Если вы до этого момента не знали, как проверить ТЭН водонагревателя мультиметром, для вас хорошая новость – она практически ничем не отличается от рассмотренного ранее примера и не вызывает труда даже у неопытных пользователей. Порядок действий для тестирования полностью аналогичен описанному выше, так как конструкция ТЭНов в различном оборудовании практически ничем не отличается. Единственное дополнение – рекомендуется проверить и терморегулятор.

В нормальном случае во время тестирования ТЭНа водонагревателя тестер показывает значение сопротивления, которое в большинстве случаев принимает значения 0.37 и 0.71.

Также необходимо проверить элемент на наличие пробоя на корпус прибора. Как прозвонить ТЭН мультиметром вы уже знаете – об этом говорилось выше. Переведите тестер в режим зуммера и поочередно прикасайтесь к контактам, прислушиваясь к издаваемым мультиметром сигналам.

Проверка ТЭНа стиральной машины

Перед тем, как проверить ТЭН стиральной машины мультиметром, его еще необходимо отыскать – с этим у многих людей возникают определенные сложности, что особенно касается современных моделей машин с хитрым внутренним устройством. В большинстве случаев нагреватель в стиральной машине располагается несколько ниже ее бака ближе к задней крышке.

В некоторых моделях он установлен со стороны передней крышки. Стиральные машины с вертикальной загрузкой могут снабжаться элементами, расположенными с одного из боков.

При проверке следует знать, к каким именно контактам ТЭНа необходимо подключаться. Дело в том, что трубчатый электронагревательный элемент стиральной машины имеет три выхода, из которых для тестирования нужны только два. Как правило, в центре расположен заземляющий контакт, тогда как два крайних (ноль и фаза) – необходимые для проверки клеммы.

Для тестирования ТЭНа стиральной машины необходимо следовать приведенной ранее инструкции. Нормальный показатель сопротивления для нагревательного элемента стандартной стиральной машины варьируется в пределах 25-60 Ом, возможны малые отклонения.

Нагревательный элемент в стиральной машинке является одной из основных деталей. Внешне он напоминает трубу небольшого диаметра из металла, внутри которой располагается своеобразная спираль. Именно она и нагревается в результате воздействия тока. Происходит это из-за сопротивления, которым обладает спираль. Свободное пространство внутри ТЭНа заполнено диэлектриком, который обладает высоким показателем теплопроводности.

ТЭН в процессе стирки часто нагревается, а затем остывает. В результате этого спираль, расположенная внутри металлической трубки постепенно изнашивается и начинает терять свои качества. Все это приводит к тому, что нагревательный элемент просто перестает работать. Деталь либо замыкается на корпусе, либо перегорает. Вода в процессе стирки не нагревается. Если ТЭН пришел в негодность, то элемент следует заменить. Восстановить работоспособность детали просто невозможно. Однако каждый сможет проверить мультиметром ТЭН стиральной машины.

Где располагается деталь

В различных моделях стиральных машин нагревательный элемент располагается либо спереди, либо сзади. Как же определить расположение ТЭНа? Если задняя крышка больших размеров, то именно здесь и будет находиться нагревательный элемент. Крайне редко ТЭН располагается спереди.

Также можно перевернуть стиральную машину на бок и посмотреть снизу, где находиться ТЭН. При необходимости можно снять заднюю панель стиральной машины. Особых сложностей это не вызовет. Достаточно открутить метизы.

Как рассчитывается сопротивление ТЭНа

Чтобы проверить нагревательный элемент в стиральной машине, необходимо знать не только, как правильно прозванивать ТЭН мультиметром, но и показатель его сопротивления. Прежде всего, следует вычислить эту величину. Вам потребуются определенные данные:

1. Напряжение, которое подается на водонагреватель. В данном случае показатель U равен – 220 В. Это напряжение, которое присутствует в бытовой сети.
2. Мощность ТЭНа – Р. Определить данный показатель не составит особого труда. Достаточно заглянуть в инструкцию. Зная модель стиральной машины, мощность нагревательного элемента можно посмотреть в интернете.

Узнав все необходимые показатели, можно рассчитать сопротивление – R. Для этого существует формула:

Это сопротивление возникает в ТЭНе в процессе его использования. Измеряется показатель R в Омах. Если нагревательный элемент стиральной машины исправен, то мультиметр должен показать полученную цифру.

Как проверить ТЭН

После того, как было определено расположение ТЭНа, необходимо прозвонить ТЭН на целостность. Перед тем как проверить нагревательный элемент, многие специалисты рекомендуют его снять. Однако в этом нет необходимости. Достаточно отсоединить провода от нагревательного элемента и прозвонить его. Для этого необходимо открутить все гайки при помощи отвертки или же ключа. Чтобы прозвонить мультиметром нагревательный элемент, следует его обесточить и отключить от электросети. Прибор, предназначенный для определения сопротивления, следует перевести на отметку в 200 Ом. Концы мультиметра необходимо приложить к клеммам ТЭНа.

• Если нагревательный элемент исправен, то устройство покажет значение, которое будет приближено к расчетному.
• Если же на экране показана цифра 1, то это указывает на обрыв, произошедший внутри ТЭНа. В данном случае требуется .
• Если же на дисплее показано 0, то произошло замыкание внутри нагревательного элемента. Исправить подобную поломку можно только заменой детали.

Проверка ТЭНа на пробой на корпус

Если же мультиметр показывает правильное значение, но вода не нагревается, то стоит проверить пробой детали на корпус. При таком явлении в процессе стирки под прибором могут наблюдаться искры. Это очень опасно. Для проверки мультиметр следует перевести в режим прозвонки. Устройство должно издать писк. После этого на мультиметре загорятся индикаторы. Одним концом приспособления следует прикоснуться к клемме ТЭНа, а вторым – к корпусу либо к клемме заземления. Если мультиметр начал пищать, то нагревательный элемент не исправен, и его необходимо заменить.

Трубчатый электрический нагреватель (ТЭН) представляет собой металлическую трубку произвольной формы, в которой установлена спираль из нихромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключена фаз, а к какому ноль.

Практически в любых современных электронагревательных приборах, таких как электрочайник , утюг , автоматическая стиральная машина , обогреватель и других в качестве источника тепла используются трубчатые электронагревательные элементы, которые сокращенно называют ТЭН. Это простой и надежный элемент способный при соблюдении правил эксплуатации прослужить многие десятилетия. Но не всегда правила соблюдаются, да и ТЭНы встречаются некачественные и поэтому выходят из строя.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быт включатель, терморегулятор или другие системы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Чтобы со знанием дела проверить ТЭН нужно представлять его внутреннее устройство. Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки. Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода и УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты , спираль расплавится и ТЭН выйдет из строя окончательно. Если в квартирной проводке на входе установлено УЗО, то оно при включении электрочайника будет срабатывать и обесточивать всю квартиру.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН, если это возможно, подлежит замене. В современных электрочайниках из-за их конструкции при выходе ТЭНа из строя приходится покупать новый чайник, так как ТЭН выполнен заодно с дном.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов. Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа

с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению. Узнать какое сопротивление должна иметь спираль ТЭНа в зависимости от его мощности можно с помощью онлайн калькулятора.

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа

с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать предельную осторожность. Прикосновение тела человека к деталям или цепям, соединенных с проводом фазы, может нанести серьезный вред здоровью, вплоть до остановки сердца. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если под рукой имеется индикатор фазы электрика, то с помощью него тоже можно проверить исправность ТЭНа. При этом сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прилагается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке находится фаза (по правилам должна находиться справа) и затем соединить отрезком провода с фазным выводом один из контактных стержней ТЭНа, как показано на фотографии.

Если при прикосновении к противоположному выводу ТЭНа лампочка индикатора не светится, значит, спираль в обрыве, а если светится при прикосновении к трубке, значит, имеется пробой изоляции (спираль касается трубки).

Проверка ТЭНа с помощью контрольки электрика

Проверить ТЭН с помощью контрольки электрика может практически каждый, так как не требуется никаких измерительных приборов. Суть проверки заключается в последовательном включении со спиралью ТЭНа любой лампочки с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка , рассчитанная на напряжение 220 В.

Сначала свободный провод от патрона подключается к свободному концу ТЭНа, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве и дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и правый по схеме вывод из патрона подсоединяется к трубке ТЭНа, как показано на фотографии. Вилка вставляется в розетку, если лампочка не светит, значит, сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен. В случае, если лампочка начала светиться, значит имеет место пробой изоляции и такой ТЭН эксплуатировать недопустимо.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значить спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата , включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Как проверить тестером тен — Все о Лада Гранта

В основе многих бытовых и промышленных приборов применяется трубчатый электрический нагреватель, сокращенно ТЭН. Это керамическая, стеклянная или металлическая трубка со спиралью, разогреваемой электрическим током. Внутри трубка заполнена электроизолирующим и теплопроводным материалом. Причиной выхода из строя нагревательного прибора часто является поломка нагревателя. Как быстро проверить ТЭН на исправность измерительным прибором мультиметром рассказано в этой статье.

В каких приборах используется ТЭН и как он работает

Диапазон применения ТЭН очень широк. Жизнь современного человека требует использования разнообразной техники, помогающей экономить время, делающей жизнь удобной и комфортной. Стиральная и посудомоечная машины, электроплиты и духовые шкафы, электробойлеры. Утюги, чайники и кипятильники. Теплые полы. Вот далеко не полный перечень техники бытового назначения, в которой используются электрические нагреватели. Это не считая невообразимо больше количество приборов, которые используются промышленностью.

Вне зависимости от внешнего вида и модели все ТЭНы имеют одинаковые устройство и принцип работы и конструкцию.

При прохождении электрического тока по спирали трубчатого электронагревателя она очень сильно разогревается. Наполнитель трубки, которая является корпусом, защищает от поражения электротоком и эффективно передает полученное тепло окружающей среде, обеспечивая ее достаточный нагрев. Для обеспечения безопасности и повышения комфортности использования многие электрические нагреватели защищены от перегрева с помощью термодатчика отключающего их при достижении заданной температуры и включенные в цепь питания прибора последовательно с нагревательным элементом.

Умение правильно пользоваться мультиметром при проверке работоспособности и ремонте поможет в определении неисправности.

Как проверить ТЭН мультиметром

Обязательно все работы по выявлению неисправности необходимо проводить на отключенном от электропитания приборе. Невыполнение этого требования может привести к поражению электрическим током и повлечь получение травмы с нарушением здоровья. Для того чтобы прозвонить ТЭН на работоспособность, необходимо знать номинально значение электрического сопротивления (R) конкретного нагревателя. Его легко посчитать применяя элементарную формулу из закона Ома. Зная величину напряжения питания (U) и потребляемую прибором из сети мощность (P), по формуле R=U в квадрате/P. Например прибор питается от сети 220 В, мощность его равна 1,5 кВт (1500 Вт). Тогда сопротивление ТЭН равно 220 в квадрате деленное на 1500 и составляет 32,27 Ом. Для практического применения принимаем значение электрического сопротивления нагревательной спирали около 30-35 Ом.

Чтобы проверить ТЭН на целостность действуем в такой последовательности. Убедившись, что устройство отключено от питания разбираем его, для получения свободного доступа к выводам ТЭН, и отключаем их от остальной части прибора, предварительно промаркировав провода.

Маркировка позволит обеспечить правильность подключения при обратной сборке.

Установив на мультиметре необходимый диапазон измерений сопротивления, соединяем щупы с контактами нагревателя.

Показания тестера в районе расчетной цифры (30-35 Ом для приведенного примера) однозначно говорят об отсутствии обрыва или замыкания спирали. Если ТЭН многоконтактный нужно поочередно проверить целостность каждой части спирали, попарно касаясь всех выводов.

Далее нужно убедиться в том, что в процессе эксплуатации не нарушилась изоляция наполнителя трубки и померить ее на пробой. Для этого выбираем режим измерения сопротивления на максимально большом пределе. Установив один щуп на металлическом корпусе, вторым поочередно касаемся всех выводов нагревателя.

Если прибор показывает любое сопротивление ТЭН, значит, имеется серьезная неисправность, требующая замены нагревателя. Дальнейшая эксплуатация может нанести опасна для здоровья.

Как проверить термодатчик водонагревателя

В бойлере конструктивно предусмотрено наличие термореле, устройства отключающего водонагреватель, когда вода нагреется до нужной температуры. После того как вода немножко остынет, бойлер обеспечивает повторное включение на нагрев. Предварительно необходимо проверить ТЭН, убедившись в его исправности. Извлечь терморегулятор из корпуса бойлера, и отсоединить провода. Включив режим прозвонки или измерения минимального сопротивления, одним щупом мультиметра становимся на любую клемму, а вторым дотрагиваемся к оставшейся.

Прибор должен показать наличие контакта между клеммами.

Для проверки работоспособности регулятора нужно к его контактам подсоединить мультиметр. Убедившись по прибору в наличии исправной цепи опустить стержень регулятора в емкость с очень горячей водой. Щелчок контактов и обрыв цепи по мультиметру укажут на срабатывание термодатчика. При извлечении из горячей воды и остывании датчик должен щелкнуть еще раз и цепь восстановится, что однозначно укажет на исправность.

Водонагреватель питается от сети напряжением 220 В, поэтому, как и при проверке трубки ТЭНа, необходимо проверить датчик на пробой. Для этого проверяем отсутствие контакта любых клемм с металлическими элементами крепления датчика к корпусу.

Как проверить ТЭН стиральной машинки

Проверить ТЭН и термодатчик стиральной машины можно используя уже описанные способы электрической проверки, не забывая об обязательном отключении от сети напряжения 220 В.

Сняв стенку машинки, за которой находится нагреватель, отсоединяем провода и при необходимости извлекаем его из корпуса. Чтобы не перепутать провода предварительно промаркируйте или сфотографируйте их первоначальное расположение. Затем нужно прозвонить ТЭН стиральной машины на целостность спирали и отсутствие пробоя используя соответствующие режимы измерения. .

Датчик температуры стиральной машины в зависимости от модели может быть разной конструкции и иметь разные способы проверки.

Методы проверки других приборов

Проверка других устройств, использующих ТЭН, не имеет принципиальных отличий в методах и способах применяемых при их ремонте.

Электрические водонагревательные приборы широко используются современными людьми для решения бытовых задач. Основным их элементом, обеспечивающим нагрев воды до нужной температуры, является трубчатый электронагреватель (ТЭН). Проволочная спираль, расположенная внутри ТЕНа, обладает высоким удельным сопротивлением и нагревается, когда по ней проходит электроток, передавая тепло на корпус аппарата через теплопроводный наполнитель. Если стиральная машина, электрочайник или другой бытовой прибор перестает греть воду, то причиной неполадок чаще всего становится поломка термоэлектрического нагревателя. В этом материале мы поговорим о том, как проверить ТЭН мультиметром, чтобы убедиться в его неисправности или же установить, что проблема – не в нагревателе.

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U 2 /P. Буквы в ней означают:

• R – сопротивление электронагревателя.
• U – величина подаваемого напряжения.
• P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

• Отсоединить шнур прибора от электропитания.
• Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
• Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
• Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Закончив тестирование, следует прозвонить ТЭН, чтобы узнать, не идет ли на корпусную часть электрический пробой.

Эта процедура тоже выполняется с помощью мультиметра таким образом:

• Регулятором на панели тестера установить измеритель в режим зуммера.
• Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

Как проверяется ТЭН стиральной машины?

Самая главная сложность при проверке нагревателя стиральной машинки заключается в том, что его довольно сложно найти – особенно это касается многих современных агрегатов, внутренне устройство которых довольно запутано. Чаще всего ТЭН в аппаратах для стирки находится поблизости от задней крышки, чуть ниже загрузочного бака. Однако в некоторых моделях его устанавливают с передней стороны, а в машинах, имеющих вертикальную загрузку, электронагреватели часто находятся с одной из боковых сторон.

Проверка нагревательного элемента стиральной машинки имеет еще один нюанс – эти ТЭНы снабжены тремя выходами, а при проверке нужно подключаться только к двум из них, и важно не перепутать эти контакты. Обычно клеммы, к которым нужно подсоединяться (нулевая и фазная), расположены по краям, а между ними находится контакт заземления, который для проверки значения не имеет.

В остальном диагностика ТЭНа стирального аппарата проводится в соответствии с приведенной выше инструкцией.

Величина сопротивления исправного электронагревателя современных стиральных машин в большинстве случаев составляет от 25 до 60 Ом.

Проверка ТЭНа электрического чайника

Электронагреватель у этих приборов всегда имеет свободный доступ, и найти его не составляет труда. Чтобы проверить его, необходимо в первую очередь рассчитать по формуле сопротивление элемента. Затем нужно выставить измерительный прибор в режим минимального сопротивления, после чего приложить щупы к выводам ТЭНа и посмотреть, какие данные отразились на табло тестера. При неисправном нагревателе значение полученного сопротивления будет заметно отличаться от расчетного. Если мультиметр показывает «1» или бесконечность – спираль оборвана.

О наличии КЗ можно говорить, если прибор выдает эти же показатели, когда один из его щупов приложен к металлической трубе, а другой – к нагревательному элементу.

На следующем видео процесс проверки ТЭНа электрочайника:

Заключение

В этой статье мы разобрались, как правильно проверять ТЭНы различных бытовых приборов с помощью мультиметра. Напоследок нужно сказать, что при обнаружении неисправности ТЭНа по причине короткого замыкания или обрыва спирали восстановить работоспособность бытовой техники можно, только заменив нерабочий элемент. То же самое необходимо сделать, если электронагреватель дает пробой на корпус устройства, иначе эксплуатация такого прибора может привести к поражению током.

В бойлере наиболее уязвимым элементом является ТЭН, именно на него приходится основная нагрузка прибора. О его неисправности могут свидетельствовать прекращение нагрева воды или выключение защиты от действия тока. В некоторых случаях можно самостоятельно определить поломку, если знать, как проверить ТЭН водонагревателя.

Возможные причины

Неисправность ТЭНа может быть вызвана несколькими причинами:

• перегоревшей нитью накаливания, расположенной внутри трубки;
• опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
• образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель? Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

Диагностика ТЭНа на бойлере

В современных системах установлены специальные анодные стержни, обеспечивающие защиту нагревательных элементов от коррозии. Несмотря на защиту, ТЭНы довольно часто выходят из строя и требуют замены. Если вода в бойлере не нагревается, несмотря на работу индикаторов, или корпус бьет током, необходима диагностика ТЭНа. Ее можно провести в домашних условиях.

Но как проверить ТЭН водонагревателя на исправность? Не разбирая аппарат, это невозможно сделать. Чтобы проверить исправность нагревательного элемента, следует:

• водонагреватель отключить от сети;
• отсоединить провода;
• слить всю воду из бака;
• разобрать корпус и извлечь ТЭН;
• на его место установить новый элемент такого же типа и проверить его работу.

Однако не всегда под рукой имеются запасные комплектующие. В этих случаях проверить ТЭН можно с помощью тестера, предварительно очистив от слоя накипи.

Правила проверки

Алгоритм проверки ТЭНа не отличается особой сложностью. Однако ее результаты будут более точными, если придерживаться определенных правил:

• измерительный прибор, который применяется для проверки, должен быть исправен;
• все провода, подключенные к нагревательному элементу, должны быть отсоединены;
• места соприкосновения щупов прибора и клемм ТЭНа следует предварительно тщательно очистить от накипи, ржавчины или других загрязнений;
• необходимы осмотр и проверка предохранительного клапана.

Только при соблюдении всех этих условий можно осуществить точную диагностику узла.

Порядок прозвона

Чтобы провести проверку ТЭНа, предварительно следует рассчитать его сопротивление, используя величину мощности P. Ее значение можно найти в технической документации. Напряжение U в сети берется равным 220 В. Сопротивление R рассчитывается по известной формуле: R = U2/Р.

Проверка проводится по следующему алгоритму:

• мультиметр настроить на диапазон значений сопротивления до 200 Ом;
• коснуться проводками измерительного прибора клемм ТЭНа;
• если он исправен, покажет значение сопротивления, приближенное к расчетному;
• значение «0» свидетельствует о наличии замыкания внутри нагревательного элемента;
• значение «1» – указывает на имеющийся обрыв.

На следующем этапе проверяется наличие пробоя ТЭНа на корпус:

• тестер переключается в звуковой режим;
• один из его проводков касается вывода ТЭНа, а второй – его корпуса;
• появление звукового сигнала свидетельствует о пробое корпуса, то есть необходима замена ТЭНа в водонагревателе.

Другие варианты проверки

Проверить ТЭН на обрыв можно и без мультиметра, и без тестера, с помощью лампочки контроля:

• один из его контактов подключается к сети;
• второй – к лампочке электрика;
• если обрыва нет, лампочка загорится.

Исправность нагревательной детали можно легко проверить индикаторной отверткой, даже не извлекая его из аппарата:

• отключить посторонние провода;
• коснуться пальцами одного из контактов элемента, а кончиком отвертки – другого;
• одновременно палец другой руки нужно прижать к металлическому пятачку на конце отвертки;
• если лампочка индикатора не загорится, имеется обрыв нагревательной нити.

При возникновении проблем с изоляцией нагревательного элемента возможна утечка тока на его корпус. Если в системе установлен узел защиты от тока, он начнет срабатывать при достижении половины номинальной величины. Но мультиметр его не фиксирует, так как отсутствует короткое замыкание на корпус. Для проверки изоляции и измерения ее сопротивления пользуются мегаомметром в диапазоне измерений 500 В. Один щуп касается контакта элемента, второй – его корпуса. В норме показатель будет больше 0,5 Мом.

Модели мультиметров

Для тестирования домашних электроприборов удобно воспользоваться мультиметром. Он заменяет целый ряд измерительных приборов и помогает определить:

• наличие разрывов в проводке;
• величину напряжения в сети;
• значения сопротивления;
• емкость конденсаторов;
• показатели шумности и освещенности.

Существуют аналоговые и цифровые разновидности тестера. Функционал первых ограничен. Кроме того, они допускают большую погрешность в измерениях, поэтому редко используются. Наиболее популярны цифровые модели. Они различаются по своему функционалу. Поэтому при выборе нужно руководствоваться набором полезных характеристик, которыми наделен прибор:

• диапазоном измерений;
• величиной погрешности;
• разрядностью показаний;
• типом питания;
• качеством сборки;
• удобством пользования.

Из бюджетных моделей наиболее популярны китайские модели:

• РЕСАНТА DT830B, имеющий широкий предел измерений;
• PROCONNECT DT-182 с погрешностью 0,5 – 1,2%;
• MASTECH M830B, погрешность которого не выше 0,5%.

Заключение

При проведении диагностики или замене ТЭНа на водонагревателе в домашних условиях следует предварительно отключить ток в бойлере. Если имеются сомнения в правильности или последовательности действий, стоит обратиться к специалисту, который грамотно выполнит эту работу.

Дренаж – гидромелиоративное мероприятие по отводу избытка грунтовых вод.

Если у вас долго не уходит вода с территории участка, происходит оглеение почвы, если быстро пропадают (вымокают) кустарники и деревья, надо срочно принимать меры и проводить дренаж участка.

Причины переувлажнения почвы

Причин переувлажнения почв несколько:

• глинистая тяжелая структура почвы со слабой водопроницаемостью;
• водоупор в виде серо-зеленых и красно-бурых глин расположен близко к поверхности;
• высокое залегание грунтовых вод;
• техногенные факторы (строительство дорог, трубопроводов, различных объектов), которые препятствуют естественному дренажу;
• нарушение водного баланса строительством оросительных систем;
• ландшафтный участок находится в низине, балке, ложбине. В этом случае большую роль играют атмосферные осадки и приток воды с более высоких мест.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

• снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
• возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
• нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
• происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

• верховодка – на этом месте лучше всего выкопать водоем;
• на глубине до 0,5 м – растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
• на глубине от 0,5 м до 1 м – таволга, канареечник, ;
• от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
• от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

• при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
• глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
• если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
• оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

Для подсоединения сантехнических приборов к сети водоснабжения используется гибкая подводка для воды. Она востребована при подключении смесителей, душевых кабин, унитазов и других точек водозабора, и существенно упрощает процесс монтажа. Гибкая подводка также применяется при установке газового оборудования. Она отличается от аналогичных приспособлений для воды технологией изготовления и особыми требованиями безопасности.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

• шланги из ПВХ, которые армированы полиэфирной нитью;
• из синтетической резины с оплеткой из нержавеющей стали;
• сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

По окончании технологических и производственных задач, связанные с обустройством канализационной системы в многоквартирном доме, производственном здании, а также в частном домовладении требуется испытать задействованную систему методом принудительного пролива. Данная задача применена для выявления возможных дефектов или неправильного монтажа всей задействованной канализационной части и акт испытания систем внутренней канализации и водостоков будет вещественным доказательством проведения работ по приёмке объекта.

Визуальная проверка должна сопровождаться путём внесения в акт испытания систем внутренней канализации и водостоков по СНИП, который в настоящее период представлен действующим регламентом приложения серии «Д», который соответствует СП 73.13330.2012 «Внутренние санитарно-технические системы здания», в последнее время применима новая актуализированная рабочая редакция по СНиП 3. 05.01-85.

Ремонт чайника

Чайник представляет собой емкость с ТЭНом для кипячения воды. Раньше выпускались самовары с электрическим нагревом воды. Самовары были металлические и стоили относительно дорого. С развитием литейного производства пластмасс стали выпускаться чайники в пластмассовых корпусах.

Качество пластмассы имеет очень важное значение. В дешевых чайниках используется плохая пластмасса и если понюхать чайник, то отчетливо слышен очень противный запах. Если кипятить воду в таком чайнике, то и вода приобретает аромат чайника. Конечно, наиболее безвредными являются чайники из нержавейки.

Чайники различаются типами ТЭНов. На мой взгляд лучшим является чайник с плоским расположением ТЭНа. Такому чайнику не важно сколько воды в него налить – вода в любом случае закроет дно, а следовательно и площадь поверхности ТЭН. Корпуса всех чайников примерно одинаковые.

Подставка для чайника представляет собой круглую кнопку в которой расположены контакты. Чайник нажимает на кнопку, среднее кольцо опускается, освобождая два контакта, которые прижимаются к контактным кольцам на самом чайнике. Центральный шток является заземлением и служит для точной установки чайника.

Ремонт начинают с проверки всей цепи. Тестер ставится на сопротивление и прозвонивается со стороны вилки. При этом кнопка включения чайника должна находиться в положении «ВКЛ». При исправности чайника сопротивление должно быть 27 Ом для чайника P=2 кВт и 67 Ом для чайника P=900 Вт.

Если сопротивление отсутствует, то имеет смысл прозвонить сам чайник без контактной пластины. Для этого нужно стать тестером на контактные пластины с двух сторон круга.

Если сопротивление очень большое, то нужно снять крышку и посмотреть на контакты внутри чайника. В днище расположен ТЭН и контактная пластина. Никаких блокировок или защит здесь. Нужно прозвонить сам ТЭН. Чайник P=2 кВт и сопротивление 27 Ом. Тэн исправен.

Контактная пластина представляет собой вилку с розеткой. Если потянуть на себя, то из гнезда можно ее вытянуть. Тестером нужно проверить контакты до разъемов вилки. Пластина крепится к корпусу чайника при помощи гаек M4. Доступа к ним практически нет, поэтому откручивать можно либо пинцетом, либо острозубцами.

Вилка имеет тонкие контакты. Конечно, мощность в 2 кВт такие контакты долго передавать не могут, поэтому со временем они подгорают и отгибаются. Можно их почистить спиртом и подогнуть.

Если точно установлено, что контакт пропал именно на соединении розетки с вилкой, то можно напаять кусочки проводов на контакты розетки, чтобы увеличить объем контакта, либо выкоротить соединение с помощью проводов.

В ручке установлена кнопка включения чайника и температурная биметаллическая пластина для отключения чайника когда вода достигнет 100 C. Контакты кнопки также очень тонкие и легко расплавляются.

Помимо чайников с плоскими ТЭНами, можно приобрести чайник со спиральным ТЭНом, который спиралью проходит внутри самой колбы для воды. Такие чайники имеют ту же форму что и чайники с плоским ТЭНом. Разница только в подставке.

В нижней части чайника располагаются контактные штыри. Эти штыри заходят в в контактные пластины и подключают 220 В к ТЭНу. Прежде всего нужно прозвонить ТЭН со стороны пластин чайника. Основная неисправность – в самих пластинах.

Пластина со штырями прикручивается тремя винтами М4 через резиновую прокладку к самому ТЭНу. Прикручивать нужно равномерно и проверять на герметичность.

Первым делом нужно прозвонить ТЭН. Его сопротивление 67 Ом при мощности чайника P=900 Вт. ТЭН покрывается накипью в дешевых моделях. Можно заливать в чайник 2-4% уксусную кислоту и кипятить с ней.

Контактная пластина снабжена всякого рода блокировками. Это совсем не увеличивает надежность, а только добавляет несколько коммутаций на очень тоненьких пластинках. На контактной пластине со стороны ТЭНа расположена стальная пластина с разрезом. Разрез нужен для того, что выгнуться вперед и отключить кнопку если ТЭН перегреется свыше 120 C. В центре вверху расположен пластмассовый шток, который упирается в ТЭН и нажимает на пластину, замыкая контакт. Шток является защитой ТЭНа от перегрева: он расплавится и отключит подачу напряжения на ТЭН.

Если отвинтить саморез в центре контактной пластинs, то можно будет снять верхнюю крышку. Под крышкой всегда много горелой пластмассы и тонких коммутационных и контактных пластин. Здесь же расположены контакты кнопки включения чайника. Кнопка выполнена в виде штока, который приподнимает пластину и отключает ТЭН. Контактные пластины все одинаковые и не отличаются по мощности чайника. Самые грамотный ремонт – запаять все наглухо и кипятить напрямую без блокировок.

На самом верху контактной пластины расположен датчик кнопки отключения чайника. Он срабатывает когда температура в чайнике дойдет до 100 C. Вырез в стальной шайбе сделан не случайно. При нагревании металл расширяется. Когда кольцо нагревается, то язычок выталкивается вперед и нажимает на кнопку отключения.

Кроме обычных бытовых чайников существует линейка профессиональных и полупрофессиональных чайников. Такие чайники вмещают в себя больше 2 литров воды, умеют поддерживать необходимую температуру на одном уровне, чтобы вода была всегда горячей.

Нормальный чайник не имеет съемную подставку, что исключает подвижный контакт. Для данного чайника подойдет провод от компьютера, видно у китайцев это дастаточно ходовой и главное — удачный. Мощность чайника заметно ниже мощности бытовых чайников. Действительно, професиональный чай пьется медленно и большой компанией, а в бытовых условиях требуется большая мощность для сокращения времени ожидания кипятка.

Самое большое различие скрывается внутри. Здесь находится двигатель с помпой. Действительно, достаточно удобно не наклонять чайник, а нажимать на кнопку. Так и безопаснее для здоровья. Под белым кембриком в термозащите располагается температурный предохранитель. Плата управления работает за логику всего чайника.

Термопредохранитель можно выкорачивать, если нет другого. Он очень некритичная штуковина.

Всем удачного ремонта.

Как проверить проточный ТЭН посудомоечной машины? -Просто!

Для проверки работоспособности ТЭН циркуляционного насоса необходим мультиметр. Чтобы произвести простейшие измерения подойдет самый обычный, недорогой прибор. Устанавливаем предел измерений на Омы и прикладываем щупы на силовые контакты, как показано на рисунке. У исправного ТЭН сопротивление равно приблизительно 21-22 Ома. Если ТЭН неисправен, сопротивление равно бесконечности. В работе посудомоечной машины такая неисправность сопровождается индикацией е09.  Далее необходимо выполнить проверку сопротивления на так называемую утечку на корпус. Устанавливаем предел измерений мультиметра на мегаомы и прикладываем один щуп на силовой контакт ТЭН, а второй на контакт заземления или еще лучше непосредственно на корпус ТЭН. В исправном ТЭН измерения также должны быть равны бесконечности.







Стоит отметить, что измерения следует проводить на полностью сухом насосе. Если внешняя часть ТЭН влажная, это может стать причиной срабатывания УЗО во время работы посудомоечной машины. Соответственно и сопротивление не будет равно бесконечности.

   На корпусе ТЭН установлен спаренный термодатчик (см. фото), который имеет 3 вывода. Один из которых общий. Для его проверки необходимо произвести следующие измерения. Устанавливаем вольтметр на килоомы и производим измерения между центральным и крайними контактами. Сопротивление должно быть одинаковым. Далее проверяем сопротивление между двумя крайними контактами, это сопротивление должно быть равно сумме двух предыдущих измерений. При разной температуре сопротивление будет изменятся. Например при комнатной средние показатели каждого датчика по 7 кОм а сумма соответственно равна 14 кОм. При повышении температуры сопротивление должно уменьшатся одинаково в двух датчиках. При наличии проблем в симметрии показаний датчиков или при отсутствии их показаний вообще. В работе посудомоечной машины данная проблема сопровождается индикацией E11, E12

Tech Talk — определение контактов и проверка сопротивления с помощью мультиметра

В нашем последнем техническом разговоре мы рассмотрели тестирование вашего прибора Vivid RGB и подключение Dimwheel. На этой неделе мы собираемся быстро рассмотреть вопрос о перезарядке контактов и проверке сопротивления с помощью мультиметра.
Перед тестированием Vivid Pixel с помощью DMX-тестера (который мы рассмотрим на следующей неделе!) Важно иметь возможность прозвонить контакты и знать полярность ваших проводов.

Вызвать контакт с помощью мультиметра

Чтобы определить полярность контактов, вам необходимо сначала узнать, какой контакт какой.Возможно, вам потребуется посмотреть схему вашего DMX-кабеля, чтобы определить полярность контактов.

1. Настройте мультиметр на непрерывность. (Некоторые люди знают это как «режим звукового сигнала».)

2. Коснитесь провода, который вы пытаетесь идентифицировать, чтобы подключить любой из проводов мультиметра.

3. Коснитесь другим выводом одного из штырьков разъема кабеля DMX. Будьте осторожны, не касайтесь других контактов или стороны разъема во время тестирования. Попробуйте каждый штырь, пока мультиметр не зазвонит.

4. После того, как вы замкнули провод, пометьте его лентой, чтобы быстро идентифицировать его в будущем.

Повторите шаги 2–4 для каждого провода, который необходимо идентифицировать.

Проверка сопротивления

Используйте этот метод ТОЛЬКО для проверки сопротивления статических приборов постоянного напряжения и приборов RGB. Это не сработает с приборами постоянного тока, так как невозможно проверить их сопротивление.

При проверке сопротивления старайтесь не касаться выводов или оголенных проводов. Ваше личное сопротивление будет искажать показания мультиметра.

При проверке сопротивления статического приспособления прикоснитесь красным проводом к красному проводу, а черный провод к черному проводу. Если сопротивление вашего приспособления хорошее, оно должно быть равно сопротивлению воздуха. (Вы ищете разомкнутый контур или бесконечное сопротивление, обозначенное цифрой 1 на мультиметре.)

Для приборов RGB вам нужно проверить сопротивление, используя только два провода. Мы использовали наши желтые и синие провода, но вы сможете проверить сопротивление между любыми двумя проводами и получить разомкнутый контур.

Это то, что вы не хотите видеть при тестировании сопротивления. Это означает, что ваш прибор, скорее всего, сломан, и вы, вероятно, захотите связаться с гарантийным отделом.

Теперь, когда мы рассмотрели вызов контактов, мы можем перейти к следующему техническому обсуждению; мы расскажем, как протестировать прибор Vivid Pixel перед установкой!

Как считывать настройки мультиметра

Обновлено 29 ноября 2018 г.

Лиза Мэлони

На первый взгляд мультиметры совсем не просты.В дополнение к символам для стандартных измерений электричества (вольт, ампер и сопротивление) на шкале мультиметра будут загадочные символы для обозначения постоянного и переменного тока, различные разъемы для подключения щупов мультиметра, возможные дополнительные функции, такие как проверка целостности цепи. или диодный тестер, а иногда и масштабные измерения от крошечных до огромных.

Краткий обзор вольт, ампер и омов

Прежде чем вы начнете возиться с мультиметром, вы должны понять несколько основных понятий об электричестве:

Volts измеряют напряжение или величину силы, «проталкивающей» электроны через цепь .Если вы используете обычную аналогию с электричеством, как с водой, протекающей по трубе, то вольт будет величиной давления воды.

Ампер ( ампер для краткости) представляет собой ток или количество электронов, протекающих по цепи. Используя аналогию с водой, это будет количество воды, протекающей по трубе.

Ом измеряет величину сопротивления в цепи; чем выше сопротивление, тем сильнее цепь замедляет электричество, так же как засор замедляет протекание воды по трубе.

Что такое символы на мультиметре

Хорошо, вернемся к тем загадочным символам на шкале мультиметра. Просто нет места, чтобы написать все, что они представляют, поэтому производитель вместо этого использует сокращения. Каждый мультиметр немного отличается — и поэтому инструкция по эксплуатации всегда ваш лучший друг — но вы можете ожидать увидеть эти сокращения для измерений электричества на большинстве мультиметров:

• Вольт: В

• Ампер: A

• Ом : Ω


Вы также можете видеть префиксы, которые помогают сокращать очень большие (или очень маленькие) числа.Это те же префиксы, которые вы увидите, используемые для изменения «эталонных» метрических измерений, таких как метры и граммы:

• μ: греческая буква Mu; означает «микро» или «одну миллионную»

• m: означает «милли» или «одну тысячную»
• k: означает «килограмм» или «одну тысячу»
• M: означает «мега» или « один миллион »

Например, 200 мВ будет прочитано как« двести милливольт »или записано как 1/200 000-ая вольта.

А как насчет переменного и постоянного тока?

Ваш мультиметр будет иметь разные настройки для измерения постоянного (постоянного) и переменного тока (переменного тока), поэтому они также имеют свои собственные символы на шкале мультиметра.

Вы можете увидеть переменный ток, обозначенный волнистой линией или тильдой ~, которая идет над или по обе стороны от символа единицы. Соответствующий символ постоянного тока представляет собой сплошную или пунктирную линию — или — — -. Так, например, символ для ампер переменного тока может отображаться как ~ A, A ~ или Ã, в то время как символ постоянного напряжения будет иметь прямую линию (или комбинацию прямых и пунктирных линий) рядом или над «V» для напряжения. . Постоянный ток течет только в одном направлении и исходит практически от любого элемента, питающегося от батареи.Переменный ток меняет направление много раз каждую секунду.

На вашем мультиметре также могут быть буквы переменного или постоянного тока до или после «V» для вольт или «A» для ампер. Например, ACV / VAC для переменного тока вольт или DCA / ADC для постоянного тока.

Другие функции мультиметра

Но подождите, это еще не все. Ваш мультиметр может иметь и другие функции, в том числе проверку целостности цепи, которая издает громкий звуковой сигнал, если две вещи электрически соединены или, говоря другими словами, если они образуют полную цепь.Символ непрерывности обычно появляется на мультиметре в виде серии параллельных дуг, которые похожи на стандартный символ «WiFi» на вашем ноутбуке или смартфоне. Если цепь замкнута, мультиметр подаст звуковой сигнал; если элементы, которые вы тестируете, не подключены к электросети, он будет молчать.

Некоторые мультиметры могут также проверять диоды, которые похожи на односторонние клапаны, пропускающие электричество только в одном направлении. (Типичный символ проверки диода выглядит как короткая стрелка с перпендикулярной полосой на конце.) Некоторые мультиметры могут даже проверять другие электрические компоненты, такие как транзисторы или конденсаторы. В каждом из этих случаев обратитесь к руководству пользователя для получения подробной информации.

Настройка шкалы на мультиметре

Как только вы поймете сокращения и настройки на вашем мультиметре, вы можете начать его использовать. Во-первых, решите, измеряете ли вы вольт (В), ампер (А) или ом (Ом), и какой у вас ток — переменный или постоянный, а затем поверните циферблат в нужное положение.

Если ваш мультиметр имеет «автоматический выбор диапазона», что означает, что он автоматически определяет масштаб ваших измерений, его циферблат будет относительно простым. Но если ваш мультиметр «ручной», что означает, что вы должны дать ему общее представление о том, насколько большими или маленькими будут измерения, каждый сегмент вашего циферблата может быть далее подразделен на разные шкалы или единицы измерения.

Поскольку вы хотите быть уверенным в том, что получаете точное измерение, установите шкалу немного выше, чем вы ожидаете, но не настолько, чтобы ваши показания были неразличимы в нижней части шкалы.Например, если вы измеряете цепь 15 В и ваш мультиметр имеет настройки 2 В, 20 В и 200 В, вы должны выбрать настройку 20 В.

Использование мультиметра: подключение датчиков

В комплект мультиметра входят кабели с красными или черными датчиками на концах. Подобно зажимам на соединительных кабелях транспортного средства, красный наконечник или зажим датчика соответствует положительной стороне цепи, а черный наконечник или зажим датчика соответствует отрицательному проводу или стороне.

Ваш мультиметр обычно имеет одну заземленную розетку для подключения черного / отрицательного щупа (иногда обозначается «COM»), но у него может быть несколько розеток для подключения красного / положительного щупа.Эти розетки помечены единицей измерения, которую вы измеряете (вольт, ампер или ом), а также могут быть помечены шкалой — например, одна розетка может быть для измерения вольт, а другая — для измерения милливольт. Всегда выбирайте розетку, которая соответствует единице измерения, которую вы измеряете, и которая немного превышает ожидаемую вами шкалу.

Как вы подключаете мультиметр

После того, как вы подключили щупы к мультиметру и шкала мультиметра установлена ​​правильно, пора подключить мультиметр к проверяемой цепи.То, как вы выполняете подключение, зависит от того, что вы измеряете: для измерения напряжения подключите наконечники пробников к вашей цепи параллельно, касаясь или зажимая положительный щуп с положительной стороной цепи, а затем отрицательный щуп к отрицательной стороне. схемы. (См. Раздел Ресурсы для объяснения последовательной и параллельной цепей.)

Для измерения силы тока или ампер отключите источник питания, подсоедините мультиметр к проверяемому объекту «в линию» или в последовательную цепь, а затем снова подключите источник питания и проверить схему.

Чтобы измерить электрическое сопротивление объекта в вашей цепи, полностью отключите объект от цепи и любых источников питания, а затем прикрепите красный и черный щупы мультиметра к противоположным сторонам или концам объекта или прикоснитесь к ним.

Циферблаты, кнопки, символы и дисплей цифрового мультиметра

Это руководство познакомит вас с основами анатомии цифрового мультиметра. Чем больше вы познакомитесь со своим собственным цифровым мультиметром, тем более ценным он станет, поскольку вы сможете максимально использовать его возможности.

Циферблат цифрового мультиметра

Это составное изображение, а не реальный циферблат. На нем показаны различные функции, имеющиеся на нескольких дисках цифрового мультиметра Fluke. Ни одна модель не содержит всех этих функций. На многих моделях некоторые значки функций отображаются желтым цветом. Это означает, что для выбора этих измерений необходимо нажать желтую функциональную кнопку цифрового мультиметра.

1. Переключатель ВКЛ / ВЫКЛ
2. AUTO-V / LoZ: предотвращает считывание показаний из-за паразитного напряжения; обнаружен на Fluke 114
3. Напряжение переменного тока / LoZ: используется низкое входное сопротивление
4. Напряжение переменного тока с фильтром нижних частот
5. VCHEKTM: позволяет одновременно проверять напряжение или целостность цепи; найдено на Fluke 113
6. Напряжение переменного тока
7. Милливольт переменного тока
8. Напряжение постоянного тока
9. Милливольт постоянного тока
10. Температура
11. Непрерывность: в сочетании со звуковой кнопкой
12. Сопротивление
13. Емкость
14. Проверка диодов
15. АС, постоянный ток, амперы и миллиамперы
16. Микроампер переменного и постоянного тока

Кнопки цифрового мультиметра

Это составное изображение.Фактический ассортимент и разнообразие кнопок может отличаться в зависимости от модели цифрового мультиметра.

1. Кнопка включения / выключения.
2. Мин Макс: Сохраняет входные значения; издает звуковой сигнал, когда значение нарушается и устанавливается новое значение. Peak Min Max: Регистрирует прерывистые или переходные события, которые происходят в отслеживаемом сигнале; фиксирует максимальное значение за очень короткое время (микросекунды).
3. Удерживать: Захватывает и удерживает стабильное измерение. AutoHOLD: Захватывает измерение, издает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.Автоматически обновляется с новым стабильным чтением.
4. Функциональная кнопка: Желтая кнопка активирует вторичные функции, показанные желтыми значками вокруг шкалы (часто температура и емкость).
5. Кнопки меню: Активирует функции, относящиеся к меню на дисплее.
6. Звуковой сигнал: Включает звуковой сигнал непрерывности.
7. Относительный режим (REL): Сохраняет существующие показания (дельта) и сбрасывает отображение на ноль. Устанавливает относительную контрольную точку для сравнения со следующим показанием.
8. Кнопки курсора: Разрешить ввод данных, прокрутку меню, настройку дисплея и другие задачи.
9. Частота и рабочий цикл измерение.
10. Диапазон: Переключение в ручной режим и циклическое переключение всех диапазонов. Автоматический выбор диапазона восстанавливается при нажатии в течение двух секунд.
11. (i) info: Отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.
12. Яркость: Переключает подсветку дисплея между выключенной, низкой и высокой.
13. Выбрать: (только 3000 FC) Выбирает / отменяет выбор выделенного беспроводного модуля на дисплее. Удерживайте в течение одной секунды, чтобы привязать все выбранные модули к измерителю и остановить процедуру обнаружения.
14. Вверх / вниз: (только 3000 FC) Перемещает выделение на дисплее к следующему беспроводному модулю, отображаемому на дисплее.

Разъемы цифрового мультиметра

Не все измерители выходят за пределы входного разъема для миллиампер (мА) и микроампер (мкА).

1. A (амперы)
   Вход красного измерительного провода для:
   • Измерение тока до 10 A.
   • Текущие измерения частоты и рабочего цикла.
   • Дополнительные токовые клещи на выходе мА для измерения тока от 400 А до предела клещей.
2. мА, мкА (миллиампер, микроампер)
   Вход красного измерительного провода для:
   • Измерения тока от 0 мкА до 400 мА (до 600 мА в течение 18 часов).
   • Текущие измерения частоты и рабочего цикла.
   • Дополнительные токовые клещи на выходе мА для измерений до 600 А переменного тока.
3. COM
   Черный ввод измерительного провода для:
   • Все измерения.
   • Низкое / отрицательное соединение для измерения цепи или принадлежностей.
   • Также известен как «терминал возврата». COM — это сокращение от обычного.
4. Напряжение (В), сопротивление (Ом), проверка диодов (стрелка плюс символ), емкость (другой символ), температура.
   Красный вход щупа для:
   • Измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, если есть, температуры.
   • Также можно использовать красный провод зажимов при использовании токовых клещей с эффектом Холле.

Важно: Входной разъем, выбранный для красного тестового провода, ДОЛЖЕН соответствовать параметру, выбранному на шкале. Установить на вольт переменного тока? Убедитесь, что красный измерительный провод подключен к разъему, предназначенному для измерения напряжения, а не тока. В противном случае риску подвергаются счетчик, оборудование и технический специалист.

Дисплей цифрового мультиметра

9035 Авто активный 9035 Индикатор заряда батареи 9035 -режим разрешения Аналоговый график

Идентификатор

Ссылка

Основной

Вторичный

Вторичный

Вторичный

1

Цифры

x

2

Полярность

x

4

Относительный (REL) режим

x

5

Сглаживание

x

358

7

Высоковольтный вход (если 30 В или выше, переменного или постоянного тока)

x

8

x

9

Удержание дисплея

x

10

Пик Мин. Макс. Режим

Мин. Макс. Запись

x

12

Режим фильтра нижних частот

x

14

Режим записи

x

15

Единицы измерения

x

16

Выбранный диапазон

x

18

Автоматический или ручной диапазон

x

Связанные ресурсы

Как считывать значения сопротивления на мультиметре дальнего действия

Для измерения каждого из трех наиболее важных параметров электрической цепи — напряжения, тока и сопротивления — требуется специальный измеритель, но многие производители продают его метров, которые могут измерить все три.Эти мультиметры, аналоговые или цифровые, имеют настройки диапазона для каждого параметра, которые позволяют увеличить чувствительность измерителя для измерения небольших значений. В зависимости от качества вашего измерителя, он должен иметь от четырех до пяти диапазонов настроек для измерения сопротивления.

Использование закона Ома

Напряжение (В), ток (I) и сопротивление (R) цепи связаны законом Ома, простым уравнением, которое гласит: V = I • R. Мультиметры используют этот закон при измерении ом, то есть единиц сопротивления, путем генерирования тока через цепь с помощью внутренней батареи.Регулировка переключателя диапазонов на измерителе изменяет ток — более слабые токи могут измерять сопротивление в хрупких цепях, не повреждая их. Диапазоны обычно увеличиваются в 10 раз, но на некоторых измерителях определенные диапазоны могут отличаться в 100 раз.

Настройка измерителя

Мультиметры имеют три входных порта для двух проводов, которые идут в комплекте. Для измерения сопротивления один из выводов — обычно черный — должен быть вставлен в «общий» порт, а другой вывод — красный — в порт, помеченный греческой буквой омега, которая — это символ Ом.Перед тем, как проводить измерения, важно убедиться, что счетчик работает. Когда вы устанавливаете селектор на наиболее чувствительную настройку, которая может быть обозначена как 200 Ом или 1X, измеритель должен перескочить влево или на дисплее должно появиться сообщение об ошибке; оба указывают на большое сопротивление воздуха между выводами. Когда вы соприкасаетесь проводами, сопротивление должно быть 0.

Измерение чувствительных цепей

Если вы измеряете сопротивление в электронных схемах, вам, как правило, нужен наиболее чувствительный диапазон, предлагаемый измерителем, а именно диапазон 0-200 Ом. или 1X.При использовании этого диапазона с аналоговым мультиметром значение, указанное стрелкой, является фактическим сопротивлением. Если вы используете цифровой мультиметр, он будет отображать максимальное количество десятичных знаков. Если сопротивление слишком велико для измерения в этом диапазоне, цифровой измеритель отобразит сообщение о перегрузке, а стрелка аналогового измерителя переместится слишком далеко влево, чтобы дать значимые показания. В этом случае необходимо уменьшить чувствительность измерителя.

Увеличение диапазона измерения

Следующий диапазон чувствительности для большинства измерителей составляет 10X для аналоговых измерителей или 0–2000 Ом для цифровых.Если у вас аналоговый измеритель, вы должны умножить значение на измерителе на 10; например, если счетчик показывает 13,5, фактическое сопротивление составляет 135 Ом. Цифровой измеритель выполняет внутреннюю калибровку, поэтому на экране всегда отображается фактическое сопротивление в омах. Последующие диапазоны аналогового измерителя, например 1K, 100K и 1M, требуют умножения показаний измерителя на тысячу, сто тысяч и один миллион соответственно, чтобы получить значение сопротивления.

Лучшие мультиметры для домашних мастеров и профессионалов (Руководство покупателя)

Фото: istockphoto.com

Мультиметр является стандартным диагностическим инструментом, который часто используется в наборах инструментов для электриков, от тестирования аккумуляторов до определения величины напряжения в электрической цепи. Но мультиметры также пригодятся домашним мастерам, которые хотят проверить проводку дома или отремонтировать электроприборы. Они также удобны для любителей — людей, которые любят возиться с электронными схемами при создании таких вещей, как шагомеры, двигатели и датчики влажности.

До разработки мультиметров (также называемых мультитестерами) отдельные измерители использовались для проверки цепей на напряжение (вольтметр), сопротивление (омметр) и ток (амперметр).Современные мультиметры объединяют эти возможности тестирования в одном приборе, позволяя выполнять различные электрические тесты с помощью одного устройства.

Доступен широкий выбор мультиметров, предназначенных как для базового, так и для расширенного тестирования схем и предназначенных для различных проектов и / или специальностей. В то время как домашний мастер обычно может обойтись простым инструментом, электрики и профессионалы в области отопления, вентиляции и кондиционирования воздуха извлекут выгоду из некоторых расширенных опций, имеющихся на профессиональных моделях. Читайте дальше, чтобы узнать, что искать, и почему мы рекомендуем фаворитов, перечисленных ниже:

1. НАИЛУЧШИЕ ВСЕМ: Klein Tools MM500 Auto Ranging Multimeter
2. НАИЛУЧШЕЕ ЗНАЧЕНИЕ: Tekpower TP8260L Аналоговый мультиметр
3. BEST ДЛЯ ЭЛЕКТРОНИКИ: Мультиметр Greenlee DM-45
4. НАИЛУЧШИЙ ДЛЯ АВТО: Fluke 88 V / A KIT Автомобильный комбинированный набор для мультиметра
5. НАИЛУЧШИЙ ДЛЯ ЗА: Fluke 87V / E2 Комбинированный промышленный электрик

Основные соображения

Базовые и расширенные функции

Для большей универсальности убедитесь, что покупаемый вами мультиметр способен проверять оба типа электрического тока, переменного тока (AC) — электричества, протекающего через розетки в вашем доме, — и постоянного тока. (DC), электричество, содержащееся в батареях.Кроме того, чтобы считаться мультиметром, прибор должен выполнить как минимум два из следующих трех основных электрических испытаний:

• Ток: Скорость потока электроэнергии
• Напряжение: Разница в электрический ток между двумя заданными точками
• Сопротивление: Насколько материал, несущий энергию, например провода, сопротивляется электрическому потоку

В дополнение к проверке напряжения, сопротивления и тока современные цифровые мультиметры часто поставляются с способность проверять следующее:

• Емкость: Способность сохранять электрический заряд
• Температура: Физическое тепло цепи (часто и по Фаренгейту, и по Цельсию)
• Частота: Частота возникновения электрического тока (измеряется в герцах)

Аналог по сравнению с Дисплей с циферблатом

Классический аналоговый мультиметр имеет циферблат с стрелкой (как старый спидометр на автомобиле), и некоторым людям этот тип показаний легче увидеть, особенно при ярком солнечном свете, когда цифры на цифровом дисплее может быть трудно расшифровать.Вы больше не найдете большого выбора аналоговых счетчиков, но они, как правило, недорогие, от 10 до 70 долларов, и они могут выполнять три основных теста цепи; у них нет возможности выполнять более сложные испытания.

Большинство мультиметров, представленных сегодня на рынке, являются цифровыми, и они немного дороже: от 20 до 500 долларов или даже больше, в зависимости от качества и точности. Некоторые цифровые мультиметры поставляются с экраном с подсветкой, что облегчает просмотр дисплея при ярком свете, а некоторые включают функцию автоматического отключения, которая отключает измеритель после нескольких минут простоя.

Функция автоматического выбора диапазона

Определение приблизительного диапазона электрического тока, который вы проверяете, с помощью ручного мультиметра диапазона может занять много времени. Например, если вы хотите проверить сопротивление, вы должны сначала оценить приблизительное значение в омах (Ω) тока, повернув циферблат на определенный диапазон Ом, а затем продолжайте щелкать вручную, пока мультиметр не покажет вам результат. Мультиметр с функцией автоматического выбора диапазона (доступен только на цифровых моделях) сэкономит ваше время, поскольку все, что вам нужно сделать, это выбрать тип теста, который вы хотите выполнить (напряжение, сопротивление или ток).Затем измеритель автоматически определит правильный диапазон, просмотрев все варианты диапазона, пока он не совпадет с правильным диапазоном для схемы, и сразу же появятся показания.

Датчики и аксессуары

Большинство мультиметров включают в себя набор стандартных красных и черных датчиков для выполнения основных тестов, другие поставляются с дополнительными зажимами типа «крокодил» для крепления датчиков к проводам или клеммам аккумулятора. Магнитный футляр или ремень — это удобный аксессуар, который позволяет пользователю прикреплять мультиметры к чему-либо металлическому, например, к шкафу или шасси автомобиля, позволяя вам видеть показания и при этом оставлять обе руки свободными для тестирования.Эти зажимы, зонды и футляры также доступны в магазинах бытовой техники и товаров для дома.

Наши фавориты

Фото: amazon.com

Если вы достаточно знакомы с электропроводкой для работы с крупными приборами, такими как электроплиты и холодильники, или если у вас есть навыки установки или ремонта электропроводки в вашем доме. дома, в трейлере или на колесах, подумайте о добавлении мультиметра Klein Tools MM500 в свой набор инструментов. Этот цифровой мультиметр, который работает от двух батареек AAA (не входят в комплект), оснащен функцией автоматического выбора диапазона, дисплеем с подсветкой и проверяет напряжение переменного / постоянного тока, сопротивление и ток.Однако зонды в комплект не входят.

Фото: amazon.com

Если вы предпочитаете читать аналоговый циферблат, аналоговый мультиметр Tekpower может похвастаться подсветкой для удобного считывания показаний в условиях низкой освещенности. Счетчик работает от двух батареек AA (не входят в комплект) и проработает до 10 часов непрерывно, прежде чем потребуется замена батареи. Tekpower проверяет как переменный, так и постоянный ток на напряжение, ток и сопротивление, и он поставляется со стандартными пробниками. Короче говоря, он прост в использовании и точен при тестировании таких вещей, как портативные инструменты, бытовая техника и электрические розетки.

Фото: amazon.com

Мультиметр Greenlee DM-45, идеально подходящий для тестирования резисторов и диодов печатных плат, является лучшим выбором для любителей электроники и специалистов по ремонту компьютеров. Цифровой мультиметр имеет возможность автоматического выбора диапазона, поэтому вам не нужно гадать, какой ток вы измеряете, и он поставляется со стандартными черными и красными щупами. Greenlee работает от 9-вольтовой батареи (входит в комплект) и проверяет постоянное и переменное напряжение, сопротивление и ток, а также емкость и температуру.

Фото: amazon.com

Для механиков, которым нужны точные результаты при тестировании топливных форсунок и гибридных двигателей, комбинированный автомобильный мультиметр Fluke 88 V / A KIT — это то, что нужно. Этот профессиональный цифровой мультиметр, разработанный с учетом потребностей механиков, имеет возможность автоматического выбора диапазона и оснащен зондами с силиконовым покрытием, которые благодаря более высокой изоляционной способности силикона обеспечивают более точные показания в очень жарких и очень холодных условиях. Он работает от 9-вольтовой батареи (входит в комплект), а также имеет зажимы типа «крокодил», магнитный комплект для подвешивания, датчик температуры и чехол для переноски.Этот высококачественный мультиметр проверяет как переменное, так и постоянное напряжение, ток и сопротивление, а также измеряет температуру и емкость.

Фото: amazon.com

Комбинированный комплект Fluke 87V / E2 превзойти комбинированный комплект Fluke 87V / E2 по надежности в работе и высочайшей точности. Он проверяет напряжение, сопротивление и ток в цепях переменного и постоянного тока и имеет звуковое предупреждение, если датчик вставлен в неправильное гнездо. Он также проверяет емкость, температуру и частоту, а также имеет большой дисплей с подсветкой для удобства чтения.Этот измеритель с автоматическим выбором диапазона предназначен для получения точных результатов, необходимых для таких специалистов, как электрики и техники HVAC. Он работает от 9-вольтовой батареи (входит в комплект), поставляется с прочными испытательными зондами, ремнем для переноски и магнитной подвеской.

Символы мультиметра — что они означают?

Вас смущают все символы на мультиметре? Вам интересно, что может означать эта маленькая линия с волнистой линией рядом с ней? Возможно, вы все еще учитесь использовать свой мультиметр или, может быть, какое-то время у вас был свой, но вы просто не уверены в том, что на самом деле означают пара символов, потому что вам никогда не приходилось использовать эту настройку.Это руководство для вас. Мы собираемся подробно объяснить, что означают настройки и символы на общем счетчике.

Последнее, что вам нужно при устранении важной проблемы с цифровым мультиметром, — это неправильно понимать значение показаний. Это может быть особенно опасно, если вы пытаетесь провести проверку целостности цепи и случайно настроили прибор на измерение напряжения.

В нашем руководстве мы используем Fluke 117, мы выбрали Fluke, потому что это отличный универсальный мультиметр, и в нем есть символы и настройки, которые вы найдете на 95% мультиметров на рынке.Обратите внимание на желтые символы вокруг циферблата, эти показания можно получить только после нажатия кнопки SHIFT. Кнопка SHIFT работает так же, как на стандартной клавиатуре, вы просто нажимаете ее, и счетчик выполняет дополнительную функцию, в зависимости от того, где вы установили циферблат.

Номер 1: Кнопка удержания . Эта кнопка будет «удерживать» все, что показывает счетчик после того, как вы ее нажали. Это отличная функция, если вам нужно запомнить точное значение того, что вы измеряете, или если вы не видите мультиметр во время тестирования с помощью щупа или щупов

Номер 2: Напряжение переменного тока .Это будет ваша самая распространенная настройка для проверки напряжения дома или на работе. В зависимости от того, где вы живете, вы обычно будете измерять напряжение от 100 до 240 вольт переменного тока.

SHIFT: Герц . Используется для измерения частоты вашей цепи или оборудования. Различное оборудование и схемы предназначены для работы как на фиксированной, так и на переменной частоте, поэтому важно знать это перед тем, как приступить к тесту.

Номер 3: Напряжение постоянного тока . Настройка напряжения постоянного тока позволит вам тестировать небольшие электронные схемы, световые индикаторы и батареи.В 99% случаев, когда вы сталкиваетесь с напряжением постоянного тока, оно будет ниже 30 вольт постоянного тока.

Номер 4: Непрерывность . Измеритель издаст звуковой сигнал при обнаружении непрерывности между двумя точками. Это быстрый и эффективный способ обнаружения коротких замыканий или обрывов. Просто поместите один датчик в одну точку, а другой датчик в другую точку, и ваш глюкометр подаст вам визуальный и звуковой сигнал.

Номер 5: Постоянный ток .То же, что и для переменного тока (номер 13), но с постоянным.

Номер 6: Текущий Джек . Используется только для измерения силы тока с помощью красного измерительного провода или специальных клещей. Если вы используете специальные токоизмерительные клещи, скорее всего, у вас не будет этого разъема на вашем устройстве.

Номер 7: Обычный домкрат . Используется для всех тестов и может использоваться только с черным измерительным проводом.

Номер 8: Кнопка диапазона .Используется для переключения между различными диапазонами вашего глюкометра. Большинство измерителей имеют автоматический выбор диапазона, но у некоторых есть возможность выбрать конкретный диапазон. Например, вы можете захотеть узнать, какое значение у вас выражено в мегаомах.

Номер 9: Кнопка яркости . Переключает подсветку дисплея с тусклой на яркую.

Номер 10: Милливольты переменного тока . Если вы тестируете небольшую схему при настройке напряжения переменного тока и показания низкие, рекомендуется переключиться на настройку «Милливольты переменного тока», чтобы получить более точные показания.

SHIFT: DC Милливольты . То же, что и выше, но с постоянным напряжением.

Номер 11: Ом . Эта настройка используется для измерения сопротивления, которое измеряется в омах. Сама по себе функция называется омметром. Отличный способ проверить точность вашего мультиметра — получить резистор, сопротивление которого вам известно, и использовать настройку в омах для проверки сопротивления. Если он читает правильно, вы можете быть уверены, что ваш цифровой мультиметр точен. Установка сопротивления также является быстрым и легким способом проверки состояния предохранителей — если счетчик показывает OL, вы можете быть уверены, что предохранитель перегорел.ПРИМЕЧАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ: проверяйте предохранители с установленным сопротивлением только тогда, когда они находятся вне цепи.

Номер 12: Тест диодов . Настройка проверки диодов — самый надежный способ проверить, хороши ли ваши диоды или нет. Другой способ проверить, работает ли диод должным образом, предполагает использование настройки сопротивления, однако он не так точен, как использование специального теста диодов.

SHIFT: Емкость . Чрезвычайно важно отметить, что в некоторых конденсаторах сохраняется электрический заряд даже после отключения питания.Перед измерением емкости убедитесь, что вы безопасно разряжаете конденсаторы.

Номер 13: Переменный ток . Испытания переменным током, обычно выполняемые с добавлением зажимных приспособлений, являются обязательными для таких испытаний, как, например, нагрузка на прибор.

Номер 14: Красный Джек . Используется для всех испытаний, кроме тока, включая: напряжение, сопротивление, частоту, диод, рабочий цикл, температуру, импеданс и емкость.

Мы надеемся, что это руководство было для вас полезным. Наличие даже базовых знаний в области электрики и собственных тестеров очень поможет вам и может сэкономить тысячи долларов на расходах на электриков. Сказав это, напряжение и ток могут быть чрезвычайно опасными — даже при небольших измерениях, обязательно вызовите электрика, если у вас есть какие-либо сомнения, и никогда не выполняйте никаких работ, требующих наличия лицензии.

Как пользоваться цифровыми мультиметрами

Вот учебник по символам, терминологии, соединениям и основным методам измерения для современных мультиметров

Цифровой мультиметр (DMM) на первый взгляд может показаться сложным и пугающим, но как только вы разберетесь с дисплеем, циферблатом и панелью портов, вы лучше поймете основы цифрового мультиметра.

Мультиметры бывают двух типов: цифровые и аналоговые. Большинство электриков сегодня используют цифровые мультиметры. Цифровые мультиметры оснащены цифровым или жидкокристаллическим дисплеем (ЖКД), на котором отображаются точные числовые значения измерений. Дисплей также предупреждает вас о любых соответствующих символах и предупреждениях.

Диск цифрового мультиметра позволяет вам выбрать функцию, которую вы хотите измерить. Если вы намереваетесь измерить один из трех элементов закона Ома или более сложную функцию, такую ​​как частота или емкость, вы должны сначала установить шкалу на соответствующую функцию.

Циферблат также играет еще одну важную роль в измерении электроэнергии: определяет диапазон измерения. Диапазон, который вы выбираете на циферблате, определяет расположение десятичной точки, как она отображается на ЖК-дисплее. В свою очередь, положение десятичной точки определяет, насколько точным будет ваше чтение. Это называется разрешением.

Чтобы лучше понять разрешение, давайте посмотрим, в какой диапазон установить циферблат, если вы собираетесь тестировать напряжение переменного тока.Максимально возможное показание с диапазоном, установленным на 20 В, составляет 19,99 В. Максимальное показание с диапазоном, установленным на 200 В, составляет 199,9 В. Как видите, при переходе с 20 В на 200 В десятичная точка сместилась на одну позицию вправо, что привело к менее точному разрешению. Таким образом, установка шкалы на минимально возможный диапазон дает наилучшее разрешение.

Однако, если диапазон установлен на 20 В, и вы измеряете приложение, которое выдает более 20 В, на дисплее будет отображаться OL или перегрузка.Вы должны переустановить шкалу на более высокий диапазон и снять новое показание. Поэтому для наиболее точного считывания используется диапазон, обеспечивающий наилучшее разрешение без перегрузки. Выберите диапазон чуть выше ожидаемого значения.

Испытательное напряжение.

Чтобы проверить напряжение, сначала определите, использует ли тестируемое приложение напряжение переменного или постоянного тока. Затем установите шкалу на соответствующую функцию: V_ для переменного напряжения или V для постоянного напряжения.

Как и во всех процедурах тестирования, при тестировании напряжения установите диапазон на значение, чуть превышающее ожидаемое значение.Если вы не знаете ожидаемый диапазон, установите для диапазона наибольшее число.

Подключите измерительные провода к панели портов, как показано на рис. 1. Для переменного напряжения возьмите провода и подключите их к цепи, убедившись, что никакая часть вашего тела не соприкасается с какой-либо частью цепи под напряжением. Положение измерительных проводов может потребоваться отрегулировать до тех пор, пока на ЖК-дисплее не появится надежное измерение. Затем прочтите отображаемое измерение напряжения.

При проверке напряжения переменного тока вы обнаружите колебания показаний.По мере продолжения теста показания стабилизируются, чтобы обеспечить надежное измерение.

Для напряжения постоянного тока подключите черный измерительный провод к точке отрицательной полярности (заземление), а красный провод — к точке проверки положительной полярности. Тогда возьмите чтение.

Испытательный ток.

Вы можете проверить ток несколькими способами, но наиболее распространенный и самый простой метод — это токоизмерительные клещи. Преимущество измерения тока с помощью токоизмерительных клещей — или стандартного цифрового мультиметра с принадлежностью токоизмерительных клещей — заключается в том, что показания можно снимать без размыкания цепи.

Чтобы проверить ток, сначала определите, измеряете ли вы переменный или постоянный ток. Затем установите шкалу на соответствующую функцию: A_ для переменного тока или A для постоянного тока. Затем установите соответствующий диапазон на циферблате.

Проверка с помощью токоизмерительных клещей . Если вы используете токоизмерительные клещи, откройте головку зажима, нажав на рычаг. Оберните головку вокруг одиночного провода и отпустите рычаг. Убедитесь, что он полностью закрыл проводник, и произведите измерение.

Тестирование с помощью стандартного цифрового мультиметра и адаптера токовых клещей . Адаптер клещей преобразует измерение тока в напряжение. Поэтому установите шкалу на функцию напряжения переменного тока и выберите диапазон в милливольтах. Подключите провода и откройте адаптер зажима. Оберните зажимную головку вокруг одиночного провода и снимите показания.

Тестирование с помощью стандартного цифрового мультиметра и измерительных проводов . Чтобы измерить ток на открытой линии с помощью измерительных проводов, подключите провода и установите шкалу на переменный или постоянный ток в зависимости от того, что вы тестируете.Подключите провода к открытому току и снимите показания.

Обратите внимание, что для измерения тока выше 1 А чаще всего используются клещи. Для измерений менее 1 А предпочтительно использовать стандартный цифровой мультиметр.

Тестирование сопротивления.

Чтобы проверить сопротивление, сначала отключите питание в цепи или компоненте, который вы тестируете. В противном случае вы можете не получить наиболее точные показания и повредить цифровой мультиметр. Убедившись, что все питание отключено, установите переключатель в режим сопротивления.Выберите соответствующий диапазон на циферблате. Подключите измерительные провода, подключите их к тестируемому компоненту и снимите показания.

Важно, чтобы у вас был хороший контакт между измерительными выводами и проверяемой цепью. Грязь, масло, физический контакт и плохое соединение измерительных проводов могут значительно повысить показания сопротивления.

Чаще всего проверка сопротивления проводится в стандартной розетке, где сопротивление заземления должно быть не более 1 Ом.

Проверка непрерывности.

Важно, чтобы цепи были непрерывными или замкнутыми, что позволяло току течь. Переключатели, предохранители, проводники и соединители проводов требуют хорошей непрерывности. В то время как исправные предохранители и замкнутые переключатели имеют хорошую непрерывность, перегоревшие предохранители и разомкнутые переключатели не имеют непрерывности. Перед использованием цифрового мультиметра обычная проверка целостности цепи проверяет исправность измерительных проводов.

Проверить целостность цифрового мультиметра просто. Установите циферблат на функцию непрерывности. Подключите свой провод. Убедившись, что питание отключено, подключитесь к тестируемому компоненту с помощью проводов.Цифровой мультиметр издаст звуковой сигнал, если есть хорошая непрерывность или хороший путь, по которому течет ток. Если соединение отсутствует, цифровой мультиметр не подаст звуковой сигнал.

Проверка емкости.

Чтобы проверить емкость, установите шкалу цифрового мультиметра в положение емкости и подключите провода. Убедившись, что конденсатор разряжен, подключите щупы к клеммам конденсатора и снимите показания. Если результат измерения аналогичен номиналу, указанному на конденсаторе, конденсатор исправен.Значительное отклонение от номинального значения указывает на необходимость замены конденсатора.

Частота тестирования.

Частота измеряется в герцах (Гц) — количество раз в секунду повторения сигнала. Поддержание правильной частоты имеет решающее значение для устройств, которые зависят от переменного напряжения и тока. Однако важно понимать, что не все цифровые мультиметры включают функцию проверки Гц.

Чтобы проверить частоту, установите переключатель функций в положение Hz. Подключите провода и подключите их к цепи.Прочтите измерение и сравните его с частотой, указанной для тестируемого компонента.

Расширенные функции цифрового мультиметра.

При проведении измерений переменного тока в коммерческих и промышленных помещениях электрику необходим цифровой мультиметр с функцией измерения истинного среднеквадратичного значения. Цифровые мультиметры измеряют переменный ток с использованием метода усреднения или метода истинных среднеквадратичных значений. Цифровые мультиметры, реагирующие на среднее значение, принимают измерение переменного тока, умножают его на 1,11 и затем отображают на ЖК-дисплее. Этот метод точен, когда существует чистая синусоида, например, в жилых помещениях.Но электронные балласты для освещения, приводы электродвигателей с регулируемой скоростью, компьютеры и другое электронное оборудование в коммерческой и промышленной среде вызывают гармоники, искажающие синусоидальную волну. В этих случаях цифровому мультиметру требуется функция истинного среднеквадратичного значения, которая измеряет форму сигнала с использованием вычисления среднеквадратичного значения (среднеквадратичное значение) для получения точных показаний.

При измерении с помощью цифрового мультиметра иногда бывает полезно зафиксировать и сохранить показания в том виде, в котором они отображаются на дисплее. Если вы проводите измерение в тускло освещенном или тесном месте, кнопка удержания данных сохраняет измерение на ЖК-дисплее до тех пор, пока его не будет легко прочитать.Вы можете записать показания, просто нажав кнопку.

Нажатие кнопки максимального удержания позволит вам зафиксировать наивысшее значение любого данного измерения. Если показание упадет до более низкого значения, эта кнопка гарантирует, что максимальное значение останется на экране. Это особенно полезно для регистрации пускового тока при первом включении оборудования.

Цифровой мультиметр с автоматическим выбором диапазона не требует, чтобы вы устанавливали диапазон на шкале.
