Как прозвонить розетку мультиметром: Как выбрать стабилизатор напряжения?

Содержание

Как проверить работоспособность розетки

Самые большие приборы в доме, как стиральные и сушильные машины, используют 220v розетки, их можно посмотреть на сайте res.ua. Поэтому, прежде чем искать проблему не включения в самой машине и начинать ее двигать, сначала стоит проверить саму розетку, к которой подключена ваша машина и убедиться, что она работает правильно. С помощью мультиметра или вольтметра или омметр, вы получите мгновенное чтение состояния вашей розетки. Кроме того, гораздо безопаснее проверить розетку с помощью мультиметра, так как даже одно подключение устройства к сломанной розетке может привести к повреждению. К счастью, тестирование розетки 220v с помощью мультиметра является относительно простым делом.

Что такое мультиметры

Самое главное, что мультиметр измеряет напряжение. Вся другая информация на многометровые дисплеи выводится из этого измерения. Например, мультиметры могут измерить сопротивление, непрерывность, частоту, логическую схему, силу тока и емкости, все от этого одного основного измерения напряжения.

Для того, чтобы получить измерение напряжения, мультиметр использует резистор, который подключен по проводам между считыванием счетчика и электрической цепью, которая проходит испытания. Мультиметр использует эту схему, чтобы исследовать электрическое поле, а затем производит считывание его свойств.

Материалы

Следующие элементы необходимы для проверки розетки:

  1. Цифровой или аналоговый мультиметр
  2. Розетка 220v

Инструкции

С помощью мультиметра, можно быстро проверить вашу розетку и избавить себя от головной боли хотя бы по этому вопросу. С рабочим цифровым или аналоговым мультиметром любой может проверить розетку в считанные секунды.

1. Найдите автоматический выключатель для вашей розетки 220v на главной панели рубильника, который обычно можно найти в гараже или подсобном помещении, а если вы живете в городской квартире, то это находится в коридоре.

Автоматический выключатель 220 вольт будет двухполюсным выключателем, и будет больше, чем другие на панели.
2. Включите мультиметр. Найдите ручку, поверните на сторону переменного тока, и выберите напряжение, которое ближе всего к тому, что в розетке должно быть (220v в данном случае).
3. Найдите два тестера-провода и подключите их к мультиметру, сопоставив красный (положительный) в красный вход и черный (отрицательный) в черный. Эти цвета кодировок, как правило, являются универсальными и служат, чтобы легко определить правильные соединения для всех устройств.
4. После того, как у вас есть подключенные щупы, вставьте их в два входных гнезда розетки. Горячие слоты могут быть идентифицированы, они – два внешних вертикальных входа. После того, как тестовые провода вставлены, вы должны получить немедленное чтение. Напряжение должно быть в пределах от 220 до 240 вольт.
5. Далее, вы должны проверить нейтральный слот. Нейтральный слот L-образную форму для обоих трех- и четырех направлений горячих точек. Вставьте красный щуп в один горячий слот, а затем черный щуп в нейтральное гнездо. Вы должны получить немедленное чтение между 110 и 120 вольт. Далее следует переместить красный провод к другому горячему слоту, при этом вы должны получить еще немедленное чтение 110-120 вольт.
6. Следует удалить ваши тестовые провода и выключить мультиметр, а затем подключить шнур прибора к розетке для нормальной работы.

Дополнительные советы

Имейте в виду следующее, как вы проверяете выходы розетки:

1. Убедитесь, что вы следуете всем инструкциям по технике безопасности при работе с электрическими приборами.
2. Всегда проверяйте розетки перед подключением нового прибора, чтобы избежать повреждения этого прибора или розетки.

3. Прочитайте инструкцию к мультиметру и вашему прибору перед использованием любого из них.

Как купить мультиметр

Поиск универсального измерительного прибора, который будет отвечать вашим потребностям является простой задачей. Просто откройте любой интернет-магазин и совершите поиск в любой соответствующей категории, такие, как дом и сад, для конкретного вида тестера, который наилучшим образом будет соответствовать вашим требованиям. Используйте фильтр, чтобы сузить поиск до требуемых качеств и характеристик, какие качества вы хотите, чтобы ваш мультиметр имел, чтобы можно было сэкономить время. Вы, также, можете поискать измерительный прибор по бренду.

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

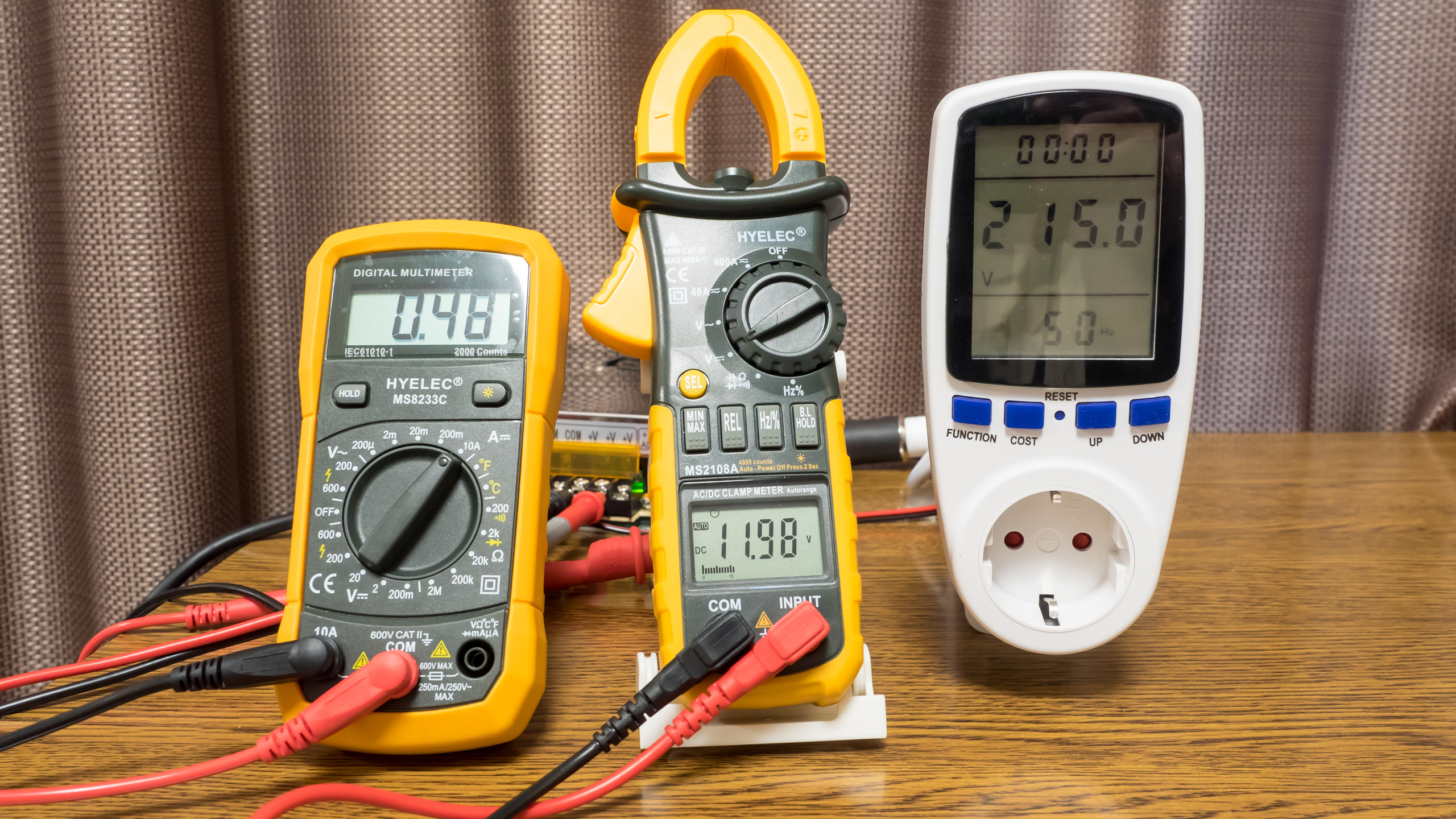

Инструменты тестирования напряжения в бытовых условиях

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Вышедшая из строя розетка – одна из самых неприятных ситуаций для хозяина, поскольку требует практически немедленного вмешательства. Чтобы устранить все неисправности розеток, можно вызвать электрика или приложить собственные руки. Второй вариант экономнее, но без знаний в электрике опасней. Согласны?

Мы расскажем, как заменить или отремонтировать электроточку своими руками. У нас подробно описан процесс проведения работ. С учетом наших рекомендаций справиться с этим делом сможет даже человек, несведущий в тонкостях электромонтажа.

Для наглядного восприятия информации мы приложили к ней полезные схемы, фото-подборки и видео-инструкции.

Основные признаки неисправной розетки

Каждый человек в своей жизни сталкивался с ситуациями, когда при включении бытового прибора начинали происходить непонятные вещи.

Среди них странный треск, незначительный дымок или яркая вспышка, после который полностью пропадает свет в помещении. Сигналом о наличии неисправностей служит также оплавленный корпус и неприятное ощущение запаха гари.

Вместе с розеткой в таких случаях могут пострадать предохранители прибора, пострадать проводка и даже перегореть микросхемы бытовой техники. В большинстве случаев, защититься от последствий замыкания можно благодаря автоматической защите в электрощите.

Но надеяться и полагаться на него на все 100% не стоит, т.к. автомату по аналогии с прочими устройствами свойственно изнашиваться и перегорать.

Если обнаружены нарушения в работоспособности розетки, в обязательном порядке следует немедленно снять нагрузку, отключив бытовой прибор от электросети и приступить к выявлению неисправностей и решению проблем.

Чтобы убедиться в том, что повреждена действительно розетка, первым делом нужно подключить к ней электроприбор, в исправной работе которого нет малейших сомнений.

Если нормально функционирующий светильник, к примеру, не радует нормальной работой при подключении к этой точке, надо принимать меры по устранению поломки.

Первоначальный осмотр розетки

Существует несколько вариантов, позволяющих определить тип неисправности в разъеме. Самый первый – это визуальный осмотр передней части розетки на наличие внешних дефектов.

Поскольку передняя сторона розетки изготовлена из пластика, есть вероятность возникновения трещин в процессе эксплуатации. К более серьёзным повреждениям можно отнести следы копоти или подплавленные отверстия разъема.

У оплавления розетки есть три главенствующие причины:

  • Ток нагрузки выше возможностей прибора или проводки. При протекании силового потока по узкому для него каналу естественным образом повышается его плотность. Как следствие, увеличивается нагрузка, затем случается перегрев. В таких случаях розетка подлежит замене на новый прибор с подходящими характеристиками.
  • Нарушена изоляция проводников на участке подключения к механизму розетки. Причина кроется в несоблюдении технологии установки устройства, в порезах и повреждении изоляции из-за неловких действий. Менять оплавленную розетку нужно на прибор с равнозначными характеристиками, не забывая об удалении поврежденных отрезков проводов.
  • Проблемы с контактами. Они могли банально окислиться или ослабнуть. Проблему решают путем зачистки или подтягивания.

Помимо визуальных проблем с выходом, есть пара способов определить неисправность с подсоединенным прибором. Рассмотрим их ниже.

Расшатанность контактной системы

В корпусе любой розетки можно обнаружить две пластины из меди. Они имеют полукруглые изгибы для розеточной вилки. Принцип действия данных пластин совершенно простой. При подключении бытового прибора к разъёму электросети, пластины усиленно зажимают края вилки.

Соответственно, после множества циклов отключения и обратного присоединения вилки к разъему, пластины могут отогнуться друг от друга. Это приведет к тому, что вилка будет с каждым разом держаться все слабее.

Как один из вариантов правильной диагностики проблем, можно взять вилку от любого бытового прибора и вставить ее в разъём только наполовину. В случае, если шнур не выпадает, то вероятность, что контакт остался целостным очень велик.

Вторым способом является подключение аудио колонок или светильника в розетку, после чего необходимо пошевелить вилкой. Если в этом случае образовались помехи, необходимо как можно скорее осуществить замену розетки, поскольку медные контактные пластины внутри, просто-напросто, разогнулись.

Обнаружение подобного рода неисправностей, позволит своевременно исправить поломку, затратив на это значительно меньше времени и средств, а также избежать случайного возгорания.

Достаточно частым случаем повреждения и последующей неисправности разъема электросети является некорректное обращение с вилкой бытовых электроприборов. При небрежном обращении с техникой можно неправильно потянуть за провод устройства и произойдет неприятность, когда розетка вместе с вилкой просто выпадет из стены.

Различия двух электрических стандартов

Совместная работа розеток и вилок двух стандартов при нагрузке в пару десятков ватт является вполне допустимой практикой. Но, когда мощность потребляемой электроэнергии увеличивается, пусть даже до рекомендуемых изготовителем требований, различия конструкций и деталей могут привести к выходу из строя разъемов электросети или вилок.

Более толстые электроды у вилки европейского стандарта намного сильнее раздвигают лепестки из латуни в гнезде розетки советского образца. Пружины растягиваются, а это, в свою очередь, постепенно вызывает повышенный нагрев контактов.

Более того, стандартная розетка не имеет углублений в корпусе как на евро разъёме. Вилка в такую розетку вставляется не полностью, что может привести к непредсказуемому касанию к электродам или возникновению замыкания.

Напряжения больше нет

Не менее распространённый вариант выхода из строя розетки. При подключении любого бытового прибора – ничего не происходит, он не работает, поскольку нет напряжения. Это подтверждает проверка инструментами, оснащенными индикатором. Скорее всего, дело в обрыве питающего провода.

Подготовка к ремонту розетки своими руками

После проведения визуального осмотра и выяснения точных причин возникновения неисправности, можно начинать подготовку к ремонту. Прежде всего настраиваемся на работу, перестаем паниковать, волноваться и нервничать. Решительность и спокойствие – вот главное оружие, необходимое для успешного ремонта.

Далее обязательно надо отключить на счетчике автоматические выключатели и рубильники, переведя их из состояния ВКЛ/ON в режим ВЫКЛ/OFF. Выкручиваем пробки и автоматические предохранители.

Делать это надо осторожно, чтобы случайно не прикоснуться рукой к фрагментам под напряжением. Таким образом можно полностью обесточить помещение. Важно, также проверить наличие напряжения в той розетке, которая нуждается в ремонте. Это делается с помощью индикаторной отвертки.

Набор инструментов для ремонта розетки

Чтобы после ремонта остались только хорошие впечатления, необходимо иметь набор подручных инструментов на все случаи жизни.

Ремонт, замену и переделку розеток значительно легче осуществить, имея под рукой такие инструменты как:

  • индикаторная отвертка для определения фазы, наличия напряжения в электросети;
  • крестообразная и плоская отвертки;
  • пассатижи или плоскогубцы;
  • виниловая лента для изоляции;
  • острый нож;
  • паяльник (в некоторых случаях).

Одним из немаловажных моментов является то, что ручки пассатижей, отверток и других используемых инструментов должны иметь изоляционное покрытие или быть обрезиненные. Это позволит избежать случайного поражения электрическим током.

Самостоятельный ремонт розетки

После проверки напряжения пришло время начать ремонт. Отверткой откручиваем болтик, который расположен в центре разъема. Это позволяет снять крышку розетки и получить доступ к начинке. Проверяем состояние контактов. Если медь имеет зеленоватый оттенок – это признак окисления, если серого или черного – показатель плохого контакта.

Как правильно починить такую розетку? Например, когда контакты темного цвета – они нуждаются в зачистке. Для этого обычно используется надфиль, но можно воспользоваться наждачной бумагой. Бывают ситуации, когда металл в определенных местах стал значительно тоньше, а на самих контактах появляются сквозные отверстия. В таком случае розетка уже подлежит замене.

Подтягиваем расшатанные контакты

После извлечения розетки из стены, необходимо подтянуть все крепления, винты и контакты соответствующей отверткой. В случае, если провод или клеммы имеют нехарактерный цвет, нагар, можно воспользоваться острым ножом и зачистить их, чтобы блестели.

Сильно обуглившиеся провода необходимо заменить новым отрезком или просто отрезать (при достаточном запасе длины). Любые соединения проводов и скрутки надо заизолировать виниловой лентой. Розетка, контакты которой являются разрушенными, ремонту не подлежит и требует полной замены.

Обычно вилка входит в разъём электросети под определенным давлением. Это обеспечивают хорошо подогнанные один к другому контакты. Если нет, то занимаемся решением данной проблемы.

После этого нужно проверить, насколько надежно подсоединены провода непосредственно к розетке. При необходимости подтягиваем их, но не сильно. Они не должны дергаться и выпадать. Каждый оголенный провод, который подводится к розетке, должен быть хорошо замотан изолентой.

Что делать, когда гуляет из стороны в сторону вся розетка? Решение этой неисправности совсем простое. Необходимо подтянуть установочные болты, расположенные слева и справа. Если их хорошо и правильно затянуть, то розетка будет сидеть на своем месте.

Подключение новой розетки

Прежде всего, к контактам подсоединяется питающий провод. Чтобы это сделать качественно, нужно снять изоляцию на 5–10 мм с жилы, по которой будет поступать ток. Оголенную часть проводки нужно засунуть в клемму и хорошо прижать винтом.

Не нужно слишком усердствовать во время затяжки шурупчика, иначе это приведет к тому, что провод будет передавлен, а в худшем случае, порвется.

Подсоединить провода можно двумя способами: быстро или надежно. Надежное подключение означает, что концы зачищенных проводов будут согнуты в колечко небольшого диаметра (4–5 мм). Только после этого их надо завести в клеммы и затянуть. Быстрое подсоединение предусматривает простое подключение, без скручивания.

Надежный способ присоединения контактов требует намного большего количества времени, но компенсируется рядом преимуществ, например:

  • контакт более крепкий;
  • степень нагревания контакта значительно меньше, поскольку область соприкосновения провода с проводящим ток контактом намного выше.

Подключение розетки с заземлением незначительно отличается от монтажа без него. Провод, чаще всего зеленого цвета, присоединяется к клемме заземления. Перед подключением стоит удостовериться, что данная жила действительно является проводом заземления.

Следующий шаг – монтаж прибора в подрозетник. Рабочая часть устанавливается после полного подсоединения всех проводов. Монтаж происходит на том же уровне, где стена, без перекосов и выступов. Все провода должны быть аккуратно скручены и скрыты в подрозетнике.

Закрепление розетки в правильном положении осуществляется с помощью специальных прижимающих зажимов. Регулировать их можно благодаря винтам. Если их закрутить, то лапки зафиксируют розетку изнутри.

Если ваша розетка не имеет лапок, значит это прибор нового образца, который фиксируется в подрозетнике, отведенными для этого прижимающими винтами. Последним этапом является прикручивание крышки.

Восстановление выпавшей из стены розетки

Неисправность подобного рода является не самой приятной наградой за неаккуратное использование бытовой техники.

Для выхода из подобной ситуации можно воспользоваться двумя самыми распространенными вариантами: кратковременным или долговечным:

  • Первый способ подразумевает под собой закручивание лепестков намного сильнее, чем обычно. Это позволит изделию еще, какое-то время, находиться на своем месте и служить верой и правдой.
  • Долговечный способ требует значительно больших временных затрат, а также, наличие инструментов и новых приспособлений.

Главная причина выпадения розетки из стены – это, как раз, нерабочие лепестки. Решением в данном случае станет модернизация посадочного места.

Дополнительные инструменты для ремонта розетки

Чтобы вернуть розетку на свое место потребуются:

  • монтажная коробка 68х45 мм;
  • гипс;
  • нож строительный;
  • полимерная грунтовка;
  • шпатель;
  • инструменты, о которых ранее уже было написано.

Перед началом работ нужно обесточить помещение и предупредить других людей, которые с высокой долей вероятности могут снова включить подачу тока на автомате. Если это не представляется возможным, обязательно повесьте табличку: «Ведутся ремонтные работы».

Приступаем к работам по восстановлению

Демонтируя розетку и старую монтажную коробку, следует обязательно пометить каждый провод маркером. Все заглушки и саморезы удалите. Это обеспечит свободный подступ проводов в коробку.

Из нее также следует удалить дно, поскольку габариты коробки часто не совпадают с параметрами отверстий в стенке. Коробка без дна легко подрезается, но деформировать ее сжатием нельзя.

Розетку необходимо установить так, чтобы она прочно и неподвижно сидела в стене. Для этого отверстие грунтуется. После чего разводится в воде гипс и этой смесью обрабатывается отверстие, а шпателем заделываются щели.

Туда вставляется монтажная коробка. Через 15 минут, когда гипс надежно ее прихватит, можно заняться процессом установки внутренней части новой розетки и начать подсоединение проводки. Завершающим этапом станет установка лицевой панели.

Выводы и полезное видео по теме

Видео #1. Установка новой розетки и демонтаж старой:

Видео #2. Как правильно осуществить замену сгоревшей розетки:

Видео #3. Пошаговое руководство по замене розетки от профессионального электрика:

Видео #4. Как быстро и качественно поменять розетку своими руками:

Если неполадки с силовыми точками застали вас неподготовленным, а процесс ее ремонта розетки будет происходить впервые, важно помнить о соблюдении полного спокойствия. Требуется обязательно обесточить помещение, и при необходимости ликвидировать возгорание.

Осуществляйте ремонтные и монтажные работы с полной концентрацией и осторожностью. Если результаты работ вас не устраивают или чувствуете отсутствие уверенности в успешности проделанной работы – немедленно обратитесь к профессионалу – электрику со стажем. Не экономьте на безопасности!

Хотите поделиться личным опытом, полученным в ходе ремонта розетки собственными руками? Появились вопросы в процессе ознакомления с представленной информацией? Пишите, пожалуйста, комментарии.

Как измерить напряжение в розетке мультиметром?

Смотрите также обзоры и статьи:

Мультиметр – это универсальный портативный ручной электронный инструмент, предназначенный для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления. Обладает большим жидкокристаллическим экраном, на который выводятся значения измерений в цифровом виде.

Комплектация устройства

Для измерения всех показаний используются контактные измерительные щупы черного и красного цветов, которые идут в комплекте с устройством. Один – минус, а другой – плюс. Также часто прибор имеет возможность измерять температуру при помощи специальной термопары, частоту, скважность сигнала и прочие вспомогательные величины, которые помогают лучше выяснить причину отсутствия работоспособности того или иного элемента.

Мультиметр — электронный измерительный прибор, сочетающий в себе несколько функций измерения. С помощью данного многофункционального устройства можно измерить амперы, вольты, сопротивление (омы), децибелы. Мультиметр позволяет выполнять различные измерения, но понятно, что правила подключения, в соответствии с тем что вы хотите измерить, остаются такие же, как и на отдельных устройствах.

Отличие от осциллографа

Прибор показывает истинное значение, а оно зависит от формы сигнала, амплитуда определена по осциллографу, но там опять же не синусоида. И вообще в любом руководстве, если пройтись с точки зрения метрологии не все так чисто, например, не указано, как и чем измерять кг (но величина его упоминается), а для этого согласно каких ТУ (нет данных) необходимо подключать RC цепь к КТ на передней панели Д95 и проводить измерения. При наличии RC цепи форма изменится, кг станет другим и все будет хорошо, к заводу не подкопаешься, но модем не ответит и нам лучше не станет.

Мультиметры имеют шунта. Их хватает, чтобы проверить силу тока батарейки без внешней нагрузки. Приспособление в режиме измерения тока имеет сопротивление 0 (ноль) Ом, что позволяет легко проверять 220 мультиметром без особых трудностей.

Как определить напряжение мультиметром?

Чаще всего данным прибором определяют значения напряжения, силы тока и сопротивления в розетках, электрощитовых помещениях и т.п. Многих интересует вопрос можно ли мультиметром измерять напряжение в розетке, и ответ на него довольно прост: конечно, можно, но только в положении переменного значения.

Что это значит? Это значит, что каждый мультиметр на лицевой панели обладает специальным тумблером, которым можно переключать режимы измерения, в том числе и на такие как измерение конденсаторов, резисторов, диодов. На данном тумблере имеется также отдельный указатель переменной силы напряжения, на который и следует выставить прибор. В значениях силы напряжения для бытовой сети подойдет отметка в 750 вольт.

После чего, чтобы измерять 220 мультиметром, нужно взять контактные щупы и в правую «дырку» розетки вставить черный щуп, а в левую – красный. На табло рывкообразно будет высвечиваться искомое значение. При чем оно может колебаться как от 198 вольт, так и указывать на 250 вольт. Для домашней сети подача такого напряжения является абсолютно нормальной по всем стандартам – она может отличаться на целых 10% от классических 220 вольт.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Как проверить тиристор

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно  проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

  • На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната)  опять должна быть обесточена.
  • Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
  • Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Подключение щупов в мультиметр

Щупы – специальный вид коннекторов, которые помогают измерять характеристики электрических деталей и участков проводной цепи. Они легко соединяют необходимые разъёмы мультитестера с другими выходами.

Обычно являют собой металлический стержень и пластиковой изоляцией, на одном конце которого выход стержня с другого – провод с коннектором для вставки в разъёмы 20А, А, СОМ и VΩ прибора.

Кроме того, иногда в арсенале необходимо иметь дополнительный набор щупов, но вместо стержня используются металлические “крокодилы” – зубчатые зажимы.


“Крокодил” являет собой специальный вид насадок для щупов мультитестера, очень удобный при измерении электрических характеристик средних и больших деталей

Большинство приборов импортируются из Китая, где их изготавливают на заводах, цехах и мини-мастерских. В связи с этим производители экономят на всём, в том числе и материалах для щупов, которые быстро выходят из строя.

Рекомендуется щупы сделать самостоятельно, купив детали на радио-рынке или в радиомагазине. Вместо изоляционного пластика часто используют пустые ампулки и оболочки для шариковых ручек.


Разъёме СОМ является электрическим “минусом”, выполняет функцию заземления на всех режимах и диапазонах. Обычно сюда подключают черный щуп

Подключаем штекер черного щупа в разъём мультиметра с условным обозначением COM. А штекер красного щупа подключаем в разъём с обозначением VΩ, который предназначен для измерения постоянного и переменного напряжения.

Настоятельно не рекомендуем зажимать красный и чёрный щуп на контакт в любом режиме, исключение – круговой переключатель на позиции “►” (прозвон цепи).

Кроме напряжения мультитестером можно измерить величину силы тока и значение сопротивления

Важно помнить, что при измерении величины сопротивления необходимо отключать питание

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации. Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов

Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении

Проверка обмоток возбуждения

Чтобы проверить исправность обмоток возбуждения автомобильного генератора, предварительного необходимо снять регулятор и щеткодержатель, чтобы получить доступ к контактным кольцам. Для диагностики потребуется омметр, щупы которого следует прикладывать к контактным кольцам генератора. В результате проверки сопротивление должно находиться на уровне в 5-10 Ом. Также необходимо убедиться визуально, что отсутствуют обрывы в обмотке.

Для диагностики замыкания обмотки возбуждения «на массу» потребуется соединить один щуп омметра с любым контактным кольцом, а второй приложить к статору генератора. В результате измерения на экране должно отображаться бесконечное сопротивление.

При диагностике генератора также необходимо осмотреть его на наличие механических повреждений. По результатам всех проверок определяется целесообразность ремонта прибора или его замены новым.

Наглядные видеоуроки

Если бойлер не греет воду или же выбивает УЗО при его включении, проверить ТЭН водонагревателя можно следующим образом:

Проверяем исправность нагревателя в бойлере

Причина, по которой водонагреватель может биться током

Если же вы хотите прозвонить ТЭН стиральной машины, перед этим придется добраться до него. Вся инструкция предоставлена пошагово в этом видео:

Разбираем корпус стиральной машины и прозваниваем ТЭН

https://youtube.com/watch?v=5oV3E7b08Xc

Чтобы проверить утюг мультиметром, достаточно разобрать корпус и дотронуться щупами до выводов, как показано здесь:

Ремонтируем утюг

https://youtube.com/watch?v=KnTYT_qWeXA

Что касается чайника, его прозвонить можно по следующей методике:

Ремонт электрочайника своими руками

https://youtube. com/watch?v=KC7cdowo8P0

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Подключение щупов в мультитестер

Щупы представляют собой коннекторы для измерения параметров электрических компонентов и участков электроцепи. Устройства помогают объединить разъемы мультиметра с другими выходами. Щупы выглядят как металлический стержень, изолированный пластиком. На одном из концов щупа имеется провод с коннектором для соединения с разъемами (20A, A, VΩ, COM).

Большая часть измерительного оборудования поставляется из Китая. Некоторые изделия вполне качественные, однако встречается и низкокачественная продукция. Как правило, производители дешевых изделий экономят на материалах для щупов, в результате чего те быстро становятся непригодными для использования.

Щупы при желании можно изготовить своими руками. Нужные детали несложно найти на местном радиорынке или в магазине радиотоваров. В качестве изоляции можно применить подручные материалы, например, пустые пластиковые ампулы или оболочки от шариковых ручек.

Измерение мультиметром

Перед тем как мультиметром проверить напряжение в сети 220В, желательно понять устройство и маркировку прибора. Лучше использовать цифровой механизм. Он корректно отображает информацию, лоялен к неправильному подсоединению щупов. Дополнительно цифровые измерительные приборы неприхотливы к эксплуатации.

Главные составляющие мультиметра:

  • ЖК экран для отображения показателей.
  • Колесо, используемое для установки режимов (параметров) работы прибора.
  • Щупы (2 шт.) — красный и черный. Непосредственно с их помощью проводят измерения.
  • V= — определение напряжения постоянного тока;
  • V

— напряжение переменного тока;

Ω — позволяет узнавать сопротивление;
A= — определение постоянного тока;
-hFE — проверка работоспособности транзистора;
o))) — быстрая прозвонка электрической цепи;
OFF/ON — выключение/включение.

Для каждого из параметров предусмотрены номинальные диапазоны измерений. Они указаны на панели мультиметра.

» токов могут заменяться аббревиатурами DC или AC. К примеру, чтобы выставить колесо регулировки на параметр измерения напряжения переменного тока, нужно повернуть его к аббревиатуре ACV или VАС.

Подготовительный этап

Дополнительно, перед тем как померить напряжение мультиметром в розетке, стоит выяснить назначение всех его разъемов на корпусе.

  • 10ADC. Предназначен только для определения параметров силы постоянного тока. Максимальный разрешенный показатель – до 10 А. В этот разъем всегда вставляют только красный щуп.
  • COM. Разъем является общим. К нему всегда подсоединяют для замеров только черный щуп.
  • VΩmA. Разъем, который предназначен для выполнения всех основных измерений, таких как сила тока (до 10 А), напряжение или сопротивление.

Чаще используют разъем VΩmA.

Подключение мультиметра и проведение измерений

Для выполнения работ нужно правильно подключить щупы. Красный вставляют в разъем VΩmA, а черный — в СОМ. Далее нужно перевести колесо управления на нужный режим работы прибора. Для определения напряжения его выставляют на аббревиатуру ACV или V

. При этом положение колеса нужно задать так, чтобы оно находилось на отметке выше предполагаемого напряжения сети. Для бытовой точки питания характерен показатель 220 В. Значит нужно задать ближайшее большее по величине значение. Для большинства мультиметров это будет 750 В.

Пошаговая инструкция проверки позистора мультиметром

Для процесса тестирования, помимо измерительного прибора, потребуется паяльник. Подготовив все необходимое, начинаем действовать в следующем порядке:

  1. Подключаем тестируемую деталь к мультиметру. Желательно, чтобы прибор был оснащен «крокодилами», в противном случае припаиваем к выводам элемента проволоку и накручиваем ее на разные иглы щупов.
  2. Включаем режим измерения наименьшего сопротивления (200 Ом). Прибор покажет номинальную величину R, характерную для тестируемой модели (как правило, менее одного-двух десятков Ом). Если показание отличается от спецификации (с учетом погрешности), можно констатировать неисправность радиокомпонента.
  3. Аккуратно нагреваем корпус тестируемой детали при помощи паяльника, величина R начнет резко увеличиваться. Если она осталась неизменной, элемент необходимо менять.
  4. Отключаем мультиметр от тестируемой детали, даем ей остыть, после чего повторяем действия, описанные в пунктах 1 и 2. Если сопротивление вернулось к номинальному значению, то радиокомпонент с большой долей вероятности можно признать исправным.

Как измерить напряжение в розетке

При проведении электромонтажных работ после отключения рубильника в щитке необходимо проверить факт напряжения в сети. Это можно сделать индикаторной отверткой или мультиметром. Плюс мультиметра еще и в том, что он позволит определить не только наличие или отсутствие напряжения, но и установить его величину. Что расширяет возможности его использования (например, если нужно зафиксировать напряжение в дневное и ночное время для сохранности электробытовой аппаратуры)

Как проверить напряжение в розетке мультиметром:

Включить прибор Прокрутить регулятор в положение ACV (тут важно не ошибиться, так как если установить на DCV и попытаться определить напряжение, то тестер выйдет из строя). И выбрать примерную вилку напряжения, если есть сомнения, то смело выбирайте максимальную цифровую границу — 750 В (зависит от модели, предельное значение возможно будет отличаться)

Известно, что в домашней сети напряжение в 220 В. Устанавливать на мультиметре значение меньше этого показателя нельзя, так как это грозит поломкой прибора. Еще раз убедиться, что на ЖК-дисплее высветились три нуля, переключатель установлен на 750 В (или выше) в секторе ACV. Проверить правильность подключения проводов к измерителю.
Теперь можно щупы вставить в отверстия розетки. После завершения работы щупы по необходимости вынимаются, а прибор отключается. На экране высветятся показания в диапазоне 207-253 В, это считается нормой (она прописана в ГОСТ 29322-92). Как уже написано выше, зона DCV предназначена для замера постоянного напряжения. Практическое применение это находит, если требуется проверить заряд аккумулятора, блока питания либо, к примеру, батарейки, чтобы выяснить, можно ли ее выбрасывать или она послужит еще свое, например в детской игрушке. Замер происходит достаточно просто. Красный щуп прикладывается к плюсовому контакту, а черный, соответственно, к минусовому. Перепутать тут нестрашно, если соедините наоборот, то на экране будет показано значение со знаком минус. Так как напряжение в батарейках невелико, если стержни прижать пальцами, для человека это не будет опасно.

Как видите, измерить напряжение мультиметром совсем несложно.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «V Ω mA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в V Ω mA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА , а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Проверка биполярного транзистора мультиметром

Это наиболее распространенный компонент, например серии КТ315, КТ361 и т.д.

С тестированием данного типа проблем не возникнет, достаточно представить pn переход в как диод. Тогда структуры pnp и npn будут иметь вид двух встречно или обратно подключенных диодов со средней точкой (см. рис.3).

Рисунок 3. «Диодные аналоги» переходов pnp и npn

Присоединяем к мультиметру щупы, черный к «СОМ» (это будет минус), а красный к гнезду «VΩmA» (плюс). Включаем тестирующее устройство, переводим его в режим прозвонки или измерения сопротивления (достаточно установить предел 2кОм), и приступаем к тестированию. Начнем с pnp проводимости:

  1. Присоединяем черный щуп к выводу «Б», а красный (от гнезда «VΩmA») к ножке «Э». Смотрим на показания мультиметра, он должен отобразить величину сопротивления перехода. Нормальным считается диапазон от 0,6 кОм до 1,3 кОм.
  2. Таким же образом проводим измерения между выводами «Б» и «К». Показания должны быть в том же диапазоне.

Если при первом и/или втором измерении мультиметр отобразит минимальное сопротивление, значит в переходе(ах) пробой и деталь требует замены.

  1. Меняем полярность (красный и черный щуп) местами и повторяем измерения. Если электронный компонент исправный, отобразится сопротивление, стремящееся к минимальному значению. При показании «1» (измеряемая величина превышает возможности устройства), можно констатировать внутренний обрыв в цепи, следовательно, потребуется замена радиоэлемента.

Тестирование устройства обратной проводимости производится по такому же принципу, с небольшим изменением:

  1. Красный щуп подключаем к ножке «Б» и проверяем сопротивление черным щупом (прикасаясь к выводам «К» и «Э», поочередно), оно должно быть минимальным.
  2. Меняем полярность и повторяем измерения, мультиметр покажет сопротивление в диапазоне 0,6-1,3 кОм.

Отклонения от этих значений говорят о неисправности компонента.

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

  • OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
  • DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
  • DCA – этот сектор позволяет измерять постоянный ток;
  • ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
  • hFe – функция проверки работоспособности транзисторов;
  • >l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
  • Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Стандартные показатели домовой электросети

Перед тем, как проверить напряжение в розетке мультиметром или с помощью того же прибора выяснить силу тока в удлинителе, важно знать – на какие параметры ориентироваться для сравнения. Основные показатели домашней электросети представлены в ГОСТ 32144-2013

При этом помимо непонятных для обычного пользователя данных (отклонение от частоты, несинусоидальность колебаний, отсутствие симметрии напряжений в трехфазной сети), в нем указываются и более понятные вещи:

Основные показатели домашней электросети представлены в ГОСТ 32144-2013. При этом помимо непонятных для обычного пользователя данных (отклонение от частоты, несинусоидальность колебаний, отсутствие симметрии напряжений в трехфазной сети), в нем указываются и более понятные вещи:

  • питание от переменного тока с частотой колебаний 50 Г;
  • стандартное напряжение и его допустимые отклонения – для жилых и общественных помещений не производственного назначения приняты 220 В с допустимым отклонением до 10%, для более мощных потребителей – трехфазная сеть с напряжением 380 В;
  • допустимый номинальный ток в потребителе – 6, 10, 16, 25, 32 А. Розетки и выключатели, рассчитанные на силу тока 6…16 А предназначены для бытовых целей, 25 А – для приборов с повышенным потреблением энергии, 32 А – для трехфазных цепей промышленного значения.

При этом простейшими способами – включением в розетку прибора, включением тумблера – можно установить только наличие тока в сети, но не величину его силы и напряжения. Так же срабатывают так называемые «пробники» – отвертки со световой или звуковой индикацией, срабатывающей при контакте с активной проводкой.

Для более подробного и грамотного исследования состояния электросети используются специальные многофункциональные приборы – мультиметры.

Измерение линейного и фазного напряжения

В большинстве частных домов при подключении к электросети напряжением 220 В на счетчик либо электрощиток приходит только 2 или 3 провода.

В первом случае двумя проводами являются:

Во втором случае (с тремя проводами) имеются:

  • фаза;
  • ноль;
  • заземление.

Наличие сразу 4 или 5 проводов говорит о том, что имеется подключение к сети 380 В. Чаще всего такое напряжение подключается к:

  • офисным зданиям;
  • производственным объектам;
  • гаражным кооперативам;
  • предприятиям торговли;
  • реже — к частным домам.

Напряжение между любыми двумя из трех фаз электропитающей линии получило название линейного, а между любой из фаз и нулем называется фазным напряжением. Для нашей страны принят стандарт линейного напряжения 380 В, а фазного — 220 В.

Для проверки фазного или линейного напряжения электротока в сети можно использовать те же приборы, с помощью которых измеряется и переменное напряжение:

  • вольтметр, не использующийся в повседневной жизни;
  • мультиметр, применяющийся в жизни достаточно часто;
  • тестер — аналог мультиметра, только механической конструкции;
  • индикаторная отвертка, без которой не обойтись любому уважающему себя владельцу частного дома.

Определение наличия и величины напряжения в сети выполняется точно по той же схеме, как и для переменного тока.

Наиболее распространенной причиной поломок и выхода из строя электроприборов является заводской брак. Эксплуатация в неправильных условиях, в том числе и нестабильное напряжение в сети — чуть менее распространенная причина. Если при перепадах напряжения компрессор холодильника просто сгорит — еще не большая беда. Гораздо хуже, если это приведет к возникновению пожара. Для защиты от таких ситуаций и было разработано специальное устройство — реле напряжения.

Реле контроля напряжения позволяет максимально обезопасить условия работы домашних электроприборов

Основным предназначением реле является автоматическое подключение электроприборов к сети питания и автоматическое отключение в случае превышающих норму колебаний либо падения напряжения ниже определенного уровня. Современные реле напряжения состоят из электромагнитного выключателя и микропроцессорной платы. Также иногда еще можно встретить устройства более старого образца, работа которых основана на диодах, транзисторах и резисторах.

Лицевая часть корпуса обычно оснащена рычагами регулирования либо клавишами управления. В некоторых моделях дополнительно установлен и дисплей, отображающий величину напряжения в режиме реального времени. Перед вводом прибора в эксплуатацию следует произвести настройку лимитируемых значений срабатывания (как правило, от 100 до 400 В). Принцип действия устройства достаточно прост.

В режиме реального времени процессором определяется величина напряжения. Реле никак себя не проявляет, пока напряжение в сети стабильно или не выходит за определенные допуски. При превышении значением напряжения минимальной либо максимальной границы реле размыкает цепь, обесточивая всех потребителей электроэнергии. Реле срабатывает за доли секунды, что на 100% гарантирует надежность устройства и защиту от скачков напряжения.

Если даже за продолжительный период проживания в доме или квартире случаев перегорания бытовых приборов не наблюдалось, это вовсе не означает, что контролировать стабильность напряжения не нужно. В большинстве случаев напряжение постоянно отклоняется от нормы на минимальную величину, что также негативно влияет на работу и срок службы приборов.

Подключение домашних приборов к электросети через реле осуществляется в следующих целях:

  • обеспечение защиты одно- и трехфазных сетей;
  • предохранение дорогостоящей бытовой техники от поломок;
  • исключение вероятности перекоса или обрыва фаз;
  • безопасное функционирование установок, оснащенных электродвигателями;
  • защита сети от перенапряжения в общественных зданиях, цехах промышленных предприятий, квартирах и домах.

Расчет силы тока по мощности и напряжению

С помощью мультиметра или вольтметра или омметр, вы получите мгновенное чтение состояния вашей розетки. Кроме того, гораздо безопаснее проверить розетку с помощью мультиметра, так как даже одно подключение устройства к сломанной розетке может привести к повреждению. К счастью, тестирование розетки 220v с помощью мультиметра является относительно простым делом.

Что такое мультиметры

Самое главное, что мультиметр измеряет напряжение. Вся другая информация на многометровые дисплеи выводится из этого измерения. Например, мультиметры могут измерить сопротивление, непрерывность, частоту, логическую схему, силу тока и емкости, все от этого одного основного измерения напряжения.

Для того, чтобы получить измерение напряжения, мультиметр использует резистор, который подключен по проводам между считыванием счетчика и электрической цепью, которая проходит испытания. Мультиметр использует эту схему, чтобы исследовать электрическое поле, а затем производит считывание его свойств.

Материалы

Следующие элементы необходимы для проверки розетки:

  1. Цифровой или аналоговый мультиметр
  2.     Розетка 220v

Инструкции

С помощью мультиметра, можно быстро проверить вашу розетку и избавить себя от головной боли хотя бы по этому вопросу. С рабочим цифровым или аналоговым мультиметром любой может проверить розетку в считанные секунды.

    1. Найдите автоматический выключатель для вашей розетки 220v на главной панели рубильника, который обычно можно найти в гараже или подсобном помещении, а если вы живете в городской квартире, то это находится в коридоре. Автоматический выключатель 220 вольт будет двухполюсным выключателем, и будет больше, чем другие на панели.     2. Включите мультиметр. Найдите ручку, поверните на сторону переменного тока, и выберите напряжение, которое ближе всего к тому, что в розетке должно быть (220v в данном случае).     3. Найдите два тестера-провода и подключите их к мультиметру, сопоставив красный (положительный) в красный вход и черный (отрицательный) в черный. Эти цвета кодировок, как правило, являются универсальными и служат, чтобы легко определить правильные соединения для всех устройств.     4. После того, как у вас есть подключенные щупы, вставьте их в два входных гнезда розетки. Горячие слоты могут быть идентифицированы, они — два внешних вертикальных входа. После того, как тестовые провода вставлены, вы должны получить немедленное чтение. Напряжение должно быть в пределах от 220 до 240 вольт.     5. Далее, вы должны проверить нейтральный слот. Нейтральный слот L-образную форму для обоих трех- и четырех направлений горячих точек. Вставьте красный щуп в один горячий слот, а затем черный щуп в нейтральное гнездо. Вы должны получить немедленное чтение между 110 и 120 вольт. Далее следует переместить красный провод к другому горячему слоту, при этом вы должны получить еще немедленное чтение 110-120 вольт.     6. Следует удалить ваши тестовые провода и выключить мультиметр, а затем подключить шнур прибора к розетке для нормальной работы.

Дополнительные советы

Имейте в виду следующее, как вы проверяете выходы розетки:

    1. Убедитесь, что вы следуете всем инструкциям по технике безопасности при работе с электрическими приборами.     2. Всегда проверяйте розетки перед подключением нового прибора, чтобы избежать повреждения этого прибора или розетки.     3. Прочитайте инструкцию к мультиметру и вашему прибору перед использованием любого из них.

Как купить мультиметр

Список источников

  • www.asutpp.ru
  • poweredhouse.ru
  • samelectrik. ru
  • master-kleit.ru
  • stroy-okey.ru
  • sovet-ingenera.com
  • pauk.top
  • machosrules.ru
  • shtyknozh.ru
  • okeydrive.ru
  • guru220v.ru
  • electrobox.su

Поделитесь с друзьями!

Как можно проверить напряжение в розетке мультиметром

На практике применяют два способа проверки напряжения в розетке: либо пробником-отверткой, либо мультиметром. Пригодны оба варианта, но тестер с дисплеем при наличии тока в сети, покажет и его величину. Применение мультиметра является самым удобным способом измерения. Рассмотрим, как проверить напряжение в розетке мультиметром.

Для чего определяют параметры электросети

В большинстве наших домовых электросетях напряжение должно быть 220 В с небольшими отклонениями в 20-25 В, что обеспечивает нормальную работу всего набора сегодняшних домашних электроприборов.

Проверять наличие тока приходится в целях определения работоспособности розетки, правильности её установки. Часто используют мультиметр для проверки напряжение в сети дома, чтобы определить, почему не горит только, что вставленная лампочка в светильнике, выявить состояние проводки.

К тому же не мешает знать величину напряжения в вашей домашней электросети, так как к ней приходится подчас подключать новые приборы, оборудование, бытовую и электронную технику, которая может быть рассчитана на конкретные электрические характеристики. Поэтому проверять все-таки стоит, чтобы удостовериться, насколько стабильно напряжение в сети, каков диапазон его изменения.

Настраиваем мультиметр для использования

Мультиметр называют устройство, предназначенное для быстрого и точного замера таких характеристик, как:

  • величина постоянного и переменного напряжения;
  • сила тока;
  • параметры сопротивления и другие.

Данные приборы подразделяются на аналоговые и цифровые. В аналоговом тестере показания отображаются на шкале стрелкой, в чём и кроится его основной недостаток. Отсутствие фиксации стрелки на окончательной позиции затрудняет определение результата, делает аппарат не очень удобным в пользовании обычным потребителем.

У электронного мультиметра результаты измерений выводятся в виде цифровых показаний на дисплей. Этот вид прибора обеспечивает достаточную точность, им удобно пользоваться, что определяет его популярность.

Электронный мультитестер состоит из следующих частей:

  • дисплея;
  • 20-позиционного кругового переключателя;
  • гнёзд для подсоединения щупов.

Настройка тестера заключается в правильном подключении щупов и выставлении переключателя в нужной позиции. Щупы состоят из проводников с металлическими стержнями на одном конце, штекерами – на другом.

Черный (минус) проводник подключают к разъёму СОМ. Штекер красного проводника присоединяют к разъёму V.

С учетом того, что в сети ток переменный, переключатель выставляется в позицию V~, секцию, обозначающую режим замера переменного напряжения. Выбирают отметку выше, чем220 вольт.

Если необходимо проверить выключатель мультиметром, переключатель выставляется в секцию измерения сопротивления. Далее сеть нужно обесточить и присоединить щупы к клеммам проверяемого элемента. При включенном положении должно появиться «ноль», при отключенном – «бесконечность». Если такого не произошло, выключатель нужно заменить.

Можно ли мультиметром измерить ток в розетке. Можно при условии, что тестер будет подключен к ней через цепь с лампочкой. Переключатель и красный щуп выставляются в другие положения, о которых мы расскажем чуть ниже.

Техника безопасности во время проведения работ

Мультитестер зарекомендовал себя удобным и безопасным прибором для пользователя. В нём предусмотрена электронная система, предохраняющая прибор от перегрузок. Он прост в обращении. Однако, при пользовании тестером необходимо выполнять предписанные производителем правила эксплуатации, иначе инструмент может легко выйти из строя.

Перед тем, как проверить розетку мультиметром, круговой переключатель устанавливают в сегменте V~ на отметку 600 (в других моделях – 750).

Чтобы измерить силу тока, регулятор нужно установить на максимальной отметке в разделе «A~» (DCA).

В процессе измерительных работ нельзя держать руками металлические концы щупов или касаться их рукой.

Дотрагиваться до элементов электросети можно только руками в специальных электрических перчатках.

Все действия по замене предохранителя или батареи осуществляют, предварительно выключив прибор и освободив щупы из разъемов.

Как измерять напряжение в розетке

Прежде чем измерить напряжение в розетке, проверяем настройку мультиметра. Убеждаемся ещё раз, что штекеры щупов подключены к гнёздам прибора правильно: чёрный к разъему СОМ, красный к гнезду V.

Затем переводим круговой переключатель прибора на отметку «750» (600 или 1000 в других тестерах) секции «V~». Если позиция будет меньше 200 В, инструмент выйдет из строя из-за перенапряжения. Дорога ему тогда только на запчасти.

На ЖК-дисплее появится цифра «ноль» — тестер включен и готов к работе. Держа щупы за пластмассовые оплетки, вводим их в отверстия розетки. Полярность здесь значения не имеет. На экране появляются цифровые показатели, зачастую меняющиеся и не отображающие строго 220В.

Если мультиметр исправен, правильно подключена розетка, то прибор должен показать значение близкое к 220-230В. На отдельных моделях тестеров имеется кнопка, позволяющая зафиксировать результат на экране, что удобно для записи результатов замера.

Замеряем силу тока в розетке

Очень важно усвоить, что нельзя измерить силу тока розетки мультиметром напрямую. Если пользователь просто вставит стержни щупов в розетку, прибор сгорит.

Замер величины производят только при последовательном подключении нагрузки в цепь от мультиметра до розетки. Обыкновенная лампа с патроном вполне подойдет для нагрузки.

Прежде всего, штекер красного щупа присоединяют к гнезду с обозначением UNFUSED. Черный щуп остается в гнезде СОМ.

Регулятор выставляют на максимальную отметку секции «A~».

К одному из щупов подсоединяют провод, который идет от цоколя лампочки, другой щуп втыкается в розетку. Второй провод от лампы вставляется в свободное отверстие розетки.

Результаты замера появятся на экране.

Следует заметить, что замеры силы тока в розетке не имеют практического смысла и мастера к этому измерению не прибегают.

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

  • Фаза обычно имеет коричневую изоляционную обмотку.
  • Нуль синюю.
  • Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

  • Включается в щитке питание на квартиру или дом.
  • Прибор включается в режим проверки напряжения.
  • Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
  • Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

  • Обычная лампочка накаливания на 220 вольт.
  • Патрон под нее.
  • Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
  • Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

  • не перегорела ли она сама;
  • хорошо ли собран самодельный тестер, придется проверить все контакты;
  • включено ли питание в распределительном щитке;
  • не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

  1. Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
  2. При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как прозвонить фишку в машине мультиметром?

Что такое прозвонка мультиметром?

Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.

Как измерить напряжение мультиметром в автомобиле?

1) Замер напряжения аккумулятора

Далее нужно подключить черный щуп мультиметра на минус аккумулятора, красный щуп на плюс АКБ и снять показания с дисплея мультиметра. Напряжение полностью заряженного аккумулятора должно быть не менее 12,6 вольта.

Как проверить проводку в автомобиле?

Прозвонить можно так:

  1. Установить мультиметр в режим вольтметра.
  2. Подсоединить один щуп измерительного прибора к «минусу» аккумуляторной батарее либо к массе машины.
  3. Второй щуп подсоединить к подающему проводу цепи.

Что такое прозвонка?

Прозвонка — проверка электрической целостности проводников и отсутствия коротких замыканий между ними. Прибор, с помощью которого выполняют эту работу, так же часто называют прозвонкой. Это определение несколько шире понятия используемого связистами.

Как прозвонить розетку мультиметром?

Найдите ручку, поверните на сторону переменного тока, и выберите напряжение, которое ближе всего к тому, что в розетке должно быть (220v в данном случае). 3. Найдите два тестера-провода и подключите их к мультиметру, сопоставив красный (положительный) в красный вход и черный (отрицательный) в черный.

Как определить фазу с помощью мультиметра?

Второй щуп втыкаем в розетку и смотрим, что у нас мультиметр покажет на дисплее. Если мы касаемся нуля, то на дисплее мультиметра высветятся нули или несколько вольт. Если касаемся фазы, то на дисплее мультиметра появится приличное напряжение – это и есть фаза. Внизу на фото мы определили фазу.

Как проверить батарейку с помощью мультиметра?

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

  1. Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
  2. Установить предел измерения, равный 20В.
  3. Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
  4. Снять показания тестера.

Как измерить Ампераж аккумулятора мультиметром?

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

как измерить основные параметры тока в сети

Какие параметры можно измерить мультиметром

Такой ручной измерительный прибор предназначен для различных тестовых проверок касающихся электричества.

Мультиметр является многофункциональным устройством, которым можно определить такие технические параметры:

  • напряжение – постоянное и переменное;
  • диапазон сопротивления;
  • емкость;
  • частоту;
  • индуктивность;
  • силу постоянного и переменного тока;
  • температурный режим;
  • коэффициент усиления транзисторов;
  • проверка диодов и транзисторов;
  • вычисление электросопротивления с передачей сигнала пониженного сопротивления цепи.

Во многих моделях на передней панели находится ручка, которая способствует переключению величин.


Некоторые мультиметры имеют дополнительное оснащение и могут измерять массу, метраж или время в секундах

Результаты измерений видны на встроенном мониторе. Сбоку прибора находятся два гнезда для щупов – красного (плюсового значения) и черного (с минусовым потенциалом).

Зачем знать напряжение в розетке

В розетке протекает переменный ток. Это значит, что происходят отклонения от номинального значения в большую или меньшую сторону. Номинальным напряжением в России считается 220 Вольт, но фактически значение равняется 230 Вольт. Современные бытовые приборы создаются с учетом допустимых отклонений, превышение характеристики способно вызвать поломку устройств. Особенно подвержены влиянию устройства с электромоторами (кондиционер, холодильники). Для снижения риска поломки нужно уметь определять напряжение при помощи специальных тестеров.

Многие считают, что данный навык обычному пользователю не обязателен и нужен только специалистам. Это не так, ведь с определения силы напряжения начинается починка розетки, проверка наличия сети в квартире и другие работы, связанные с проводкой.

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

Маркировка шкалы мультиметра

У различных моделей устройств есть свои особенности, но основные возможности у них примерно одинаковые, особенно у бюджетных моделей.


Самые простые приборы могут измерять:

  • ACV – переменное напряжение. Установка переключателя на это деление превращает мультиметр в тестер напряжения, обычно до 750 и 200 Вольт;
  • DCA – силу постоянного тока. Здесь надо быть внимательным – на шкале многих бюджетных приборов есть предельные значения измерений 2000µ (микроампер) и 200m (миллиампер) и штекер надо оставлять в той же клемме, что и при измерении напряжения, а если измеряется сила тока до 10 Ампер, то штекер переставляется в другую клемму с соответствующим обозначением.
  • 10A – сила постоянного тока от 200 миллиампер до 10 Ампер. Обычно на приборе нарисовано, что при включении этого режима надо переставить штекер.
  • hFe – проверка транзисторов.
  • >l – проверка целостности диодов, но чаще всего этой функцией пользуются как прозвонкой проводов.
  • Ω – измерение сопротивления проводов и резисторов. Чувствительность от 200 Ом до 2000 килоом.
  • DCV – постоянное напряжение. Чувствительность выставляется от 200 милливольт до 1000 Вольт.

К разъемам мультиметра обычно подключается два провода – черный и красный. Штекера на них одинаковые, а расцветка разная исключительно для удобства пользователя.

Как подключить провода мультиметра

У многих новичков после покупки часто возникает вопрос – куда вставлять провода (а если быть точным, то они называются щупы) мультиметра и как это правильно сделать.

Большинство мультиметров имеют три разъема для подключения проводов и два провода – черный и красный. Черный провод вставляется в гнездо с надписью COM, красный же в гнездо, где в числе символов есть обозначениеV.

Третье гнездо служит для замера высоких токов и для измерения напряжения оно нам не понадобится, а вообще в него при необходимости перетыкается красный провод, а черный всегда остается в одном гнезде.

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.


Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

  1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
  2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Как проверить напряжение мультиметром

Разобраться с общими принципами работы прибора поможет тематическая статья «Как пользоваться мультиметром: подробная инструкция для начинающих». Здесь мы поговорим о применении устройства для работы с розетками и другими бытовыми электроприборами.

Самые простые, используемые для бытовых нужд, мультиметры «умеют» замерять силу тока, напряжение и сопротивление для устройств переменного и постоянного тока. Если необходимо проверить мультиметром напряжение в розетке 220 В, регулятор устройства выставляется в область замера «переменного» напряжения, обозначенную маркировкой V~ или ACV (в зависимости от модели мультиметра).

При этом с учетом возможного превышения напряжения в сети стандартных показателей регулятор устанавливается на максимальное значение – 750 В. После включения устройства дисплей должен показать три нуля (в зависимости от числа разрядов устройства – их может быть от 2,5 до 8,5 – количество нулей может отличаться).

Далее следует подключить щупы. Они монтируются так: черный в гнездо с обозначением COMMON (COM), красный – либо в гнездо с маркировкой VΩmA.

Важно: чтобы удобнее было ориентироваться в обозначениях на передней панели мультиметра, рекомендуем изучить стандартные варианты маркировки.

Щупы устанавливаются в оба гнезда розетки. На дисплее отразится значение напряжения переменного тока в данной точке сети. Если при вопросе, как измерить напряжение в розетке мультиметром, пользователь «зависает» на выборе – в какое отверстие какой щуп вставлять – можем успокоить. Это не принципиально, в большинстве современных приборов полярность щупов при измерении напряжения не важна.

Важно: если требуется уточнить, как замерить напряжение мультиметром в розетке маломощного удлинителя или в старой, еще советского образца, электросети, можно устанавливать плюсовый щуп в гнездо с обозначением mA. В этом случае перегрузка прибора практически исключена.

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А~”  и точно также по такой же схеме делаем замеры.

Измерение силы переменного тока вольтметром

Если надо измерить силу переменного тока, но под рукой есть только бюджетный мультиметр, в котором нет такого функционала, то выйти из положения можно воспользовавшись методом измерения с помощью шунтирования. Его смысл отображается формулой I = U / R, Где I – сила тока, которую нужно найти, U – напряжение на локальном участке проводника, а R – сопротивление этого участка. Из формулы понятно, что если R будет равно единице, то сила тока на участке цепи будет равна напряжению.

Для измерения надо найти проводник с сопротивлением 1 Ом – это может быть достаточно длинный провод от трансформатора или кусок спирали от электропечки. Сопротивление провода, т.е. его длина, регулируются тестером в соответствующем режиме проверки.

В итоге получится следующая схема (в качестве нагрузки лампа накаливания):

  1. От первого разъема розетки провод идет к началу шунта, сюда же подключается один из щупов мультиметра.
  2. Второй щуп мультиметра подсоединяется к концу шунта и от этой точки провод идет к первому контакту цоколя лампы.
  3. От второго контакта цоколя лампы провод идет ко второму разъему розетки.

Мультиметр устанавливается в РЕЖИМ ИЗМЕРЕНИЯ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ. По отношению к шунту он подключен параллельно, так что все правила соблюдены. При включении питания он будет показывать напряжение, равное силе тока, проходящего через шунт, которая в свою очередь такая же, как и на нагрузке.

Наглядно про этот метод измерения на видео:

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Внимание! Допустимо выполнять прозвонку только полностью обесточенных участков цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Важно! Чтобы вы могли безопасно работать на сетевой электропроводке в режиме прозвонки, следует физически отсоединить проверяемую линию в ближайшей распределительной коробке.

Как измерить напряжение аккумулятора или батареи

Всевозможные батарейки и различные аккумуляторы, в общем все, где вы видите “+” и “-” – все это источники постоянного электрического тока. Измерить постоянное напряжение ни чуть не сложнее, чем переменное.

Для этого возьмите, к примеру, самую обыкновенную пальчиковую батарейку. Соедините красный провод мультиметра с “+” – вым контактом батарейки, а черный с “-” – вым. Если вы соедините их наоборот – ничего страшного не произойдет, просто на экране мультиметра показания будут отображаться со знаком “минус”, примерно вот так.

Обычно напряжение на аккумуляторах маленькое, так что можно не бояться и прижимать щупы пальцами. До 20 вольт вы скорее всего ничего не почувствуете. В случае батарейки типа AAA – её максимальное напряжение 1.5 вольта, что совсем не страшно для человека.

Как мы видим из показаний мультиметра, напряжение в нашей батарейке 1.351 вольта, а значит батарейка еще вполне себе заряженная и может использоваться.

Аналогичным образом можно проверять любые другие элементы питания и измерять их вольтаж, и как вы теперь знаете, ничего сложного в этом нет.

Измерение постоянного тока

Постоянным – называется напряжение, которым наделены все аккумуляторные батареи. Например, в такой технике как:

  • телефоны;
  • машинные аккумуляторы;
  • и обычные батарейки (пальчиковые, мини и пр.).

Когда заряда не хватает, человек подключает от сети к разряженному предмету – устройство, работающее от розетки и выполняющее задачу преобразования переменного тока в постоянный.

Аккумулятор накопив в себе запас напряжения становится снова готовым к действиям.

Что покажет при неисправности розетки

Если сеть отсутствует, на мультиметре будет значение 0 Вольт. Причина – неисправность розетки или отсутствие электричества. Чтобы установить причину, нужно прозвонить другие розетки в помещении. Если не работает только одна, проверяются ее контакты и по необходимости производится замена на новую.

При скачках напряжения значения на мультитестере будут сильно отличаться от номинальных 220 Вольт. По ГОСТу допустимо отклонение в 10%, больший разброс может привести к поломке электроприборов. Если зафиксирован сильный скачок напряжения, стоит установить в квартире дополнительно устройство для стабилизации.

Домашняя сеть работает на напряжение в 220 Вольт, однако в розетке оно может отличаться от номинала. Напряжение, находящееся в пределах установленной ГОСТом нормы, является залогом качественной и стабильной работы бытовых приборов. Важно уметь проверять напряжение при помощи мультитестера, чтобы предотвратить риск поломки электроустройств. При значительном отклонении от установленных значений следует позаботиться о стабилизации напряжения в помещении.

Правила безопасности использования мультиметра

При работе с электрическими приборами следует придерживаться инструкции техники безопасности:

  1. Правильно отключать и включать электрические цепы. Внимательно следить за положением автоматического выключателя.
  2. При работе с устройствами под напряжением следует применять защитные средства. Инструмент должен быть изолированным, а руки защищены прорезиненными перчатками. Рекомендуется использовать изолирующий коврик под ногами. Одежда не должна быть легко воспламеняющейся.
  3. Измеряя мультиметром приборы под напряжением изначально подключить заземляющий зажим, а после электропровод. При отсоединении вначале убирается провод под напряжением, а уж после стержень заземления.
  4. Электрический прибор, который подвергается проверке, не следует держать в руках. Любое устройство под напряжением должно находиться на безлопастном расстоянии от человека.
  5. Нельзя использовать мокрый мультиметр или пользоваться измерительным устройством во влажной среде.
  6. В процессе измерения запрещается изменять положение переключателя в мультиметре. Предел вычисляемых величин должен регулироваться только, когда отключены щупы.
  7. Перед работой с электроизмерительным прибором следует проверить исправность тестирующих проводов. Исключается осуществлять проверку напряжения с параметрами выше верхней границы измерения прибора.

При подборе мультиметра нужно четко изучить все технические параметры прибора, которые обозначаются в прилагаемых к нему документах. Соблюдая все меры предосторожности, и имея представление о принципах работы с измерительным устройством можно измерять напряжение в электрических розетках при каждом подключении новой электротехники.

Заключение

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.

Источники

  • https://master-houses.ru/kak-izmeryaetsya-multimetrom-napryazhenie-v-rozetke-05/
  • https://elektrika.expert/provodka/kak-proverit-naprjazhenie-v-rozetke-multimetrom.html
  • https://EvoSnab.ru/instrument/avo/izmerenie-naprjazhenija-multimetrom
  • https://YaElectrik.ru/elektroprovodka/kak-proverit-napryazhenie-v-rozetke-multimetrom
  • https://OchProsto.com/kak-izmerit-napryazhenie-multimetrom/
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/kak-proverit-multimetrom-napryazhenie-v-rozetke.html
  • https://stroy-okey.ru/house/instrument/kak-proverit-naprjazhenie-v-rozetke-multimetrom/
  • https://www.RusElectronic.com/multimjetr-i-izmjerjenija/
  • https://ProFazu.ru/provodka/instruments/kak-polzovatsya-testerom.html
  • https://TehnoPanorama.ru/instrumenty/kak-proverit-napryazhenie-multimetrom.html

как использовать мультиметр для проверки розетки 220в

Включите мультиметр и установите его на 240 вольт. Как использовать мультиметр для проверки розетки 220В / тестовой лампы Википедия: Мультиметр — это удобный инструмент, который вы используете для измерения электричества, точно так же, как вы использовали бы линейку для измерения расстояния. Вставьте один щуп мультиметра или тестера цепей в одну сторону розетки в цепи, которую вы хотите проверить; поместите другой зонд с другой стороны от розетки. 5 основных тестов розеток, которые должен знать каждый домовладелец.Наденьте изолирующую перчатку, даже если вы планируете просто закрепить или переместить кабель. Поверните шкалу мультиметра на диапазон 240 вольт переменного тока и подсоедините черный и красный щупы к мультиметру. Чтобы использовать токоизмерительные клещи для измерения тока утечки, поместите губки токоизмерительных клещей вокруг проводника. Проверьте паспортную табличку на вашей батарее или автоматическом выключателе, чтобы определить его максимальный ток. Шаг 1. Как использовать мультиметр для проверки напряжения проводов под напряжением. Вам также нужно будет подключить измерительные провода к нужному месту на вашем цифровом мультиметре.Начав с высокого уровня и работая вниз, вы избежите повреждения счетчика из-за воздействия на него более высокого напряжения, чем ожидалось. Использование электрических тестеров Используйте только аксессуары, предназначенные для мультиметра. Вот несколько наиболее важных моментов, о которых нужно позаботиться при работе с переменным током до 120 или 220 вольт: Никогда не прикасайтесь к проводам под напряжением голыми руками. Если проблема возникает с электрической розеткой в ​​вашем доме, вы обычно можете диагностировать ее, выполнив один из этих тестов розетки.Переключайте мультиметр из режима постоянного тока в режим переменного тока каждый… Если вы хотите использовать мультиметр для проверки напряжений переменного или постоянного тока, установите переключатель в положение самого высокого диапазона, предусмотренного для напряжения переменного тока. Цифровой мультиметр также может проверить, нет ли перевернутых проводов или плохого заземления. Тестирование цепи 220 В. К счастью, измерить токи легко, если у вас есть мультиметр и вы соблюдаете меры безопасности при работе с электрическими компонентами. Показания счетчика должны находиться в диапазоне от 220 до 240 вольт. Проверить напряжение в розетке очень просто, однако вам нужно использовать подходящий тестер, и это хорошо.Проверьте каждый из этих двух горячих выводов с помощью нейтрального разъема, как вы проверяли горячие выводы. Измерительные провода черные и красные. Вот способ проверить катушки соленоидов с помощью цифрового мультиметра. Перед цифровым мультиметром вы проверяете селекторный переключатель. поддерживает видео HTML5. Это говорит о наличии питания в розетке. Сильно давить не нужно, но следует тщательно вставить щупы. Если у вас возникли проблемы с сушилкой. используйте настройку ACV 200 для проверки выключателя 115 В). Он имеет два входных и два выходных провода, хотя он может получать питание от двух 110-вольтных шин, к которым он подключен, и имеет только два выходных провода.Как проверить розетку осушителя 220 В Найдите автоматический выключатель розетки осушителя 220 В на главной панели цепи, которая обычно находится в гараже или подсобном помещении. Если вы не получаете значение около 120 вольт, значит, проблема. Двухполюсные розетки имеют два провода питания, идущие от розетки к выключателю на 220 В внутри электрического щита. Вставьте другой провод в прорезь слева. Часть 1 из 3: Настройка устройства. 5-й шаг. В то время как большинство розеток NEMA передают 110 вольт, более крупные приборы, такие как сушилки, плиты и кондиционеры, требуют большей мощности и используют двухфазную розетку на 220 вольт или трехфазную розетку на 200 вольт.Как измерить ток утечки в автомобиле https://mrelectric.com/blog/how-to-use-a-multimeter-to-test-an-outlet Включите мультиметр и подключите щупы. Вы говорите о напряжении в розетках в США. Что будет с указателем? Держите щупы за их пластмассовые изолированные части, чтобы избежать поражения электрическим током от цепи, находящейся под напряжением. Вам также может быть интересно использовать мультиметр для проверки тока и сопротивления. Видео: проверка напряжения в розетке на 240 вольт — YouTube… 524572401 видео Это автоматически запускает процесс считывания и устраняет перехват цепи, как мы видели при измерении тока утечки с помощью цифрового мультиметра. Далее вам нужно будет подключить черный провод, это делается путем подключения его к метке «com». После отключения питания вставьте каждый из наконечников в положительные и отрицательные гнезда розеток, не обращая внимания на отверстие для провода заземления. Вот пять шагов, которые сделают использование мультиметра для проверки напряжения провода под напряжением без усилий: Шаг 1. Безопасность При работе с проводом под напряжением или электричеством безопасность имеет первостепенное значение.Если автоматический выбор диапазона, выберите правильную функцию и убедитесь, что провода находятся в правильных местах на глюкометре. 1. Вставьте зонд в каждую клемму настенной розетки. Проверка напряжения в розетке. Продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве, как описано … При использовании счетчика в цепи под напряжением вы должны использовать переменное напряжение переменного тока и выбрать диапазон, который выше, чем вы ожидаете, стандартная розетка 120 В в США 220в через пруд. Если ваш тестовый измеритель не имеет автоматического выбора диапазона, вам также необходимо будет установить его на выбор диапазона, который выше, чем напряжение, которое вы тестируете (например,грамм. Вставьте штыри измерительного провода в «горячие» пазы розетки, которые наклонены под углом 45 градусов. Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. Типичный цифровой мультиметр используется для измерения напряжения (вольт), тока (ампер) и сопротивления (ом). Цифровой формат — это в основном то, что вы будете использовать. Это напряжение должно быть от 110 до 120 вольт. Розетка для сушки 220 вольт; Как проверить напряжение в розетке сушилки. Что касается любых других ситуаций, связанных с электрическим оборудованием вашего бассейна, лучше всего вызвать квалифицированного электрика.Затем указатель переместится на число напряжения. Шаги. 1. Посмотрите на показания мультиметра. Пошаговое руководство по использованию мультиметра для проверки электрических розеток, соединяющих выводы. Убедитесь, что ваш аналоговый мультиметр готов к использованию, повернув диск в положение «RX1», а затем соприкоснув концы двух измерительных щупов друг с другом. Просто наденьте перчатки и очки, возьмите вилку сушилки и выньте ее из розетки. Это простой в использовании инструмент для диагностики в электротехнической промышленности.Это руководство начинается с основ измерителя, затем дается подробное описание нашего примера измерителя, затем объясняется, как проводить измерения, и заканчивается некоторыми советами и примечаниями. Убедитесь, что мультиметр настроен на проверку напряжения, если вы с помощью этого инструмента, а не простого тестера цепей. Автоматический выключатель на 220 В получает питание от каждой из двух линий питания, и он вдвое больше ширины обычного выключателя на 110 В. Часть 1 из 2: Настройка мультиметра. Пример измерителя, который мы демонстрируем, типичен для многих экономичных цифровых мультиметров, которые вы можете приобрести, это руководство будет полезно для всех этих измерителей.Вы должны выбрать то, что хотите измерить, например, ампер или вольт. Когда автоматический выключатель на 220 вольт продолжает срабатывать, необходимо его проверить. Вставьте любой провод измерителя в прорезь справа, пока на проводе не будет видно металла. Изучите чтение. Прямое усиление по току (hFE): эта настройка предназначена для проверки транзисторов, а также их усиления по постоянному току, но в первую очередь бессмысленна, поскольку большинство подрядчиков по электрике, а также энтузиасты будут использовать вместо этого проверку целостности. В таком случае розетка обычно имеет круглое отверстие для заземления, больший слот для возврата тока и меньший слот для «горячей» стороны 120 В переменного тока.Счетчик должен показывать от 220 до 250 В переменного тока. Отключите сушилку от сети и наденьте защитное снаряжение. Для настенной розетки это значение должно быть около 110 или 120 вольт. Прежде всего вам нужно убедиться, что проблема в розетке или в сушилке. Перед использованием цифрового мультиметра Cen-Tech для проверки целостности цепи, диода или сопротивления отключите все питание от цепи и разрядите все высоковольтные конденсаторы. На одном конце — банановый штекер, короткий и толстый разъем, а на другом конце — жесткие пластиковые ручки в виде узких заостренных металлических зондов.2. Шаги. Прежде чем подключать мультиметр к цепи, необходимо убедиться, что он рассчитан на количество ампер, проходящих через эту цепь. С помощью мультиметра. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру. Перед проверкой розетки с помощью аналогового мультиметра выключите выключатель на розетке, о которой идет речь, чтобы не сжечь прибор и не вызвать поражение электрическим током. Шаг 3 Вставьте металлический конец одного тестового щупа в любой из наклонных 120-вольтных пазов и вставьте металлический конец другого тестового щупа в следующий идентичный слот.Используйте правильные настройки, методы, клеммы и диапазон для тестирования и не используйте мультиметр для проверки тока или напряжения, превышающего его предел. Прежде чем продолжить, обязательно посмотрите это видео о том, как проверить напряжение на розетке сушилки: 1. Совет редактора: вы проводите большинство этих тестов при включенном питании, поэтому работайте осторожно. Вы находите розетку, которую хотите проверить, и вставляете щупы в розетку. Если у вас нет мультиметра, вы можете использовать детектор напряжения вместо вольтметра и тестер целостности цепи вместо омметра.Большинство устройств для измерения напряжения на самом деле являются мультиметрами, которые могут проверять несколько аспектов электрических цепей. Вставьте два тестовых провода в два разъема розетки. Розетка на 220 В или двухполюсная розетка обычно используется для тяжелых устройств, таких как кондиционеры, печи и сушилки. Шаг 1: Безопасность — самое главное. Установите мультиметр на ом. В этом видео я покажу вам пару простых способов измерения силы переменного тока в цепи или розетке. Как мне проверить розетку 240 печей с помощью мультиметра — Ответил проверенный электрик Мы используем файлы cookie, чтобы обеспечить вам наилучшие впечатления от посещения нашего веб-сайта.Теперь вы можете проверить электрический ток в розетке. Было бы лучше, если бы вы даже больше, чем когда-либо, думали о безопасности при работе с переменным током до 120 или 220 В. Шаги по использованию мультиметра для проверки напряжения проводов под напряжением. Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить. Не прикасайтесь к металлической части зондов во время тестирования. Настройте устройство на измерение напряжения. Как подключить розетку 220 В. К мультиметру прилагаются 2 провода с металлическими щупами на конце.Первый шаг при проверке электрической розетки — найти разъем мультиметра с надписью «Вольт» и вставить в него красный провод. При тестировании цепи 220 В нормально получить показание 120 В от одной ветви питания к проводу заземления или к нейтрали. Не прикасайтесь к металлическому наконечнику щупов, когда они используются, во избежание поражения электрическим током. Если мультиметр… Еще про электропроводку 220 вольт.

Как я могу узнать, что мои торговые точки работают?

Механизмы розеток

спрятаны по конструкции, поэтому бывает на удивление сложно определить, что с ними что-то не так.Есть также множество вещей, которые могут пойти не так с вашими розетками, и каждая проблема может иметь несколько различных последствий. Иногда может показаться, что розетка работает отлично… до тех пор, пока она не загорится.

Если вы считаете, что с вашими электрическими розетками что-то не так, вам не следует ждать, чтобы что-то с этим сделать. Сломанные или неисправные розетки могут быть предвестниками более серьезных проблем с электричеством … или же сами по себе могут вызвать серьезные и даже опасные проблемы. Вот как можно точно определить, что с вашей розеткой что-то не так, и что делать дальше:

Какие признаки того, что что-то не так с одной из моих розеток?

Если вы заметили какой-либо из следующих признаков, вероятно, что-то не так с одной или несколькими розетками в вашем доме:

  • Следы ожога .Если рядом с розеткой или вокруг нее наблюдается обесцвечивание или таяние, вероятно, ток не регулируется должным образом. Это серьезный признак того, что что-то не так.
  • Трещины на лицевых панелях . Трещина в лицевой панели розетки может сделать его внутренний механизм уязвимым для пыли, что может вызвать всевозможные проблемы.
  • Заглушки не остаются в . Это частый признак внутреннего износа. Свободные выпускные отверстия со временем изнашиваются. Хотя случайные пробки обычно не представляют непосредственной опасности, они являются признаком потенциальных проблем в будущем.
  • Запах дыма . Это никогда не бывает хорошо. Что-то не так. Не пройти мимо. Не собирайте 200 долларов. Немедленно вызовите электрика.

Как определить исправна розетка?

Самый простой способ начать проверку розетки — это подключить к ней несколько электрических приборов. Если один прибор не получает питание от розетки, возможно, прибор неисправен. Если четыре или пять светильников не работают, то, вероятно, виновата розетка.Однако, если вы хотите быть уверены, что ваша розетка получает электричество, вам следует использовать мультиметр.

Мультиметр — это простое устройство, которое используется для измерения напряжения и тока. Они состоят из четырех частей: дисплея, ручки, портов и датчиков (красной и черной). Подключив один конец зонда к порту, а другой подержав рядом с розеткой, вы можете определить, излучает ли розетка ток. Если мультиметр не может найти ток, значит, с розеткой что-то не так.

Что делать, если у меня нефункционирующая розетка?

К сожалению, просто заменить неисправную розетку, вероятно, недостаточно.Вам также нужно будет выяснить и исправить, что вообще сломало розетку. Лучший способ выяснить это — нанять опытного электрика. В то время как многие домашние и самодельные проекты безопасны для новичков, электромонтажные работы небезопасны даже для домашних мастеров среднего уровня. Когда дело доходит до электрического тока, мы всегда рекомендуем обращаться к профессионалам.

Решение проблем с электричеством в вашем доме может быть пугающим. Если вы опасаетесь электромонтажных работ своими руками, значит, вы в правильном настроении.Если у вас нефункционирующая розетка или возникла другая проблема с домашним электричеством, лучше всего обратиться за помощью к профессионалам. Команда Mike Diamond хорошо обучена, имеет опыт и готова ответить на ваш звонок.

как проверить розетку 110 в с помощью мультиметра

Переключайте мультиметр из режима постоянного тока в режим переменного тока каждый раз, когда вы хотите измерить электрическое значение в цепи переменного тока. Например, в цепи переменного тока V обозначает «напряжение», а волнистая линия обозначает переменный ток.Красный идет к меньшему штырю, а черный — к большему. В результате вы можете использовать их в течение многих лет, как задумал производитель. Это нейтральный контакт 0 В. Провода изношены? Как проверить провода под напряжением в настенном светильнике. Мультиметры точные. Далее вам нужно будет подключить черный провод, это делается путем подключения его к метке «com». Проверка источника питания Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения Великобритании или Америки.Установите уровень напряжения выше, чем вы ожидаете прочитать; вы всегда можете уменьшить диапазон. Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. Наденьте изолирующую перчатку, даже если вы планируете просто закрепить или переместить кабель. Вставьте черный щуп в одну из прямых прорезей. Сначала установите мультиметр в диапазон, в котором написано V ~, и укажите… После отключения питания вставьте каждый из наконечников в положительные и отрицательные гнезда розеток, не обращая внимания на отверстие для провода заземления.Прежде чем использовать мультиметр, прочтите инструкции, прилагаемые к нему. Мультиметры иногда называют цифровыми вольтметрами или, реже, вольт-омметрами. Он также написал обзоры продуктов и справочные статьи для видеоигр на BrightHub и статьи, связанные с боевыми искусствами, на Associated Content. В США напряжение должно быть 110/115 В. Вариант DC обычно представляет собой серию точек или метку, например DCV. Циферблат вращается от одной функции к другой. Если ваша розетка на 120/110 В, 240/220 В или прямая 240 В, вы можете узнать, какая именно розетка, не вызывая электрика.Всегда следуйте инструкциям в руководстве пользователя, чтобы ваш глюкометр работал оптимально и не повредился. В мультиметрах для снятия показаний напряжения используются резисторы. Подключите блок питания к розетке и нажмите переключатель на задней панели блока питания. Кроме того, при необходимости показания могут обрабатываться дальше, и они вызывают низкую нагрузку на счетчик во время испытаний. Типичный мультиметр имеет циферблат в центре, большой ЖК-дисплей вверху и набор для подключения трех измерительных щупов внизу. Этого достаточно для измерения двух напряжений питания, используемых для двигателей бассейновых насосов; 120 В или 230 В.Найдите на мультиметре разъем с надписью «COM» и вставьте банановый штекер черного провода внутрь, чтобы выполнить соединение. Когда он окажется там, его больше не нужно будет перемещать. Это обычный мультиметр, используемый для проверки электрических цепей. Шаг 2 Вставьте один из выводов в более длинное вертикальное отверстие в выпускном отверстии. Если у вас аналогичная настройка, выберите настройку не менее 100 вольт. Концы зонда шатаются или болтаются? Задайте вопрос. Шаг 3. Подключите щупы. После правильной установки ручки выбора в соответствии с типом тока и величиной напряжения, которое вы хотите измерить, вставьте щупы в соответствующие порты.Подключите измерительные провода к мультиметру через их разъемы с цветовой кодировкой: красный провод идет в «VA +»… Как проверить домашние выключатели с помощью цифрового мультиметра. Обязательные поля помечены *. Настройка напряжения переменного тока используется для проверки электрических розеток. Я знаю, что уже говорил это раньше, когда мы проверяли наши розетки на 120 вольт. P.S. Перед подключением гаджетов убедитесь, что ваши розетки имеют правильное номинальное напряжение, — это один из многих способов ухода за своей электроникой. Мультиметры доступны в большинстве хозяйственных магазинов, магазинов электроснабжения и в Интернете.Вставьте черный измерительный провод в общий порт. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру. Первый тест — это проверка напряжения, которую вы выполняете с помощью мультиметра для измерения переменного напряжения в диапазоне 200 вольт. Причина в том, что мультиметры выпускаются разных моделей; следовательно, рекомендации различаются от одной модели к другой. Я получил это с рынка. Точно так же вам необходимо ухаживать за мультиметром и правильно использовать его в соответствии с инструкциями производителя.Вставьте пробник в каждый слот и снимите показания напряжения в сети. Шаг 1: Безопасность — самое главное. Как проверить домашние выключатели с помощью цифрового мультиметра. Обновлено: 9 декабря 2018 г. Содержание1 Обзор2 Что такое мультиметр и зачем он вам нужен? 3 Что должны измерять мультиметры? 4 Что означает каждый из символов? 5 Как именно использовать мультиметр6 Компоненты мультиметра 6.1 Порты6. 1.1 COM6.1.2 10A 6.1.3 Ручка выбора 6.1.4 Датчики 7 Измерение напряжения 7.1 Измерение напряжения батареи 7.2 Перегрузка 7.3 Ручка выбора 8… Затем вам нужно установить мультиметр на правильный коэффициент 10. Создавая учетную запись, вы соглашаетесь с Hunker, Northwestern University: Multimeter Tutorial. Если розетка подключена правильно, тест покажет напряжение только при вставке в короткий «горячий» разъем, но не в длинный разъем нейтрали или закругленный разъем заземления. Начните тестирование с самого высокого диапазона тока. У меня есть мультиметр. Шаги по использованию мультиметра для проверки напряжения проводов под напряжением. Удерживая щупы в одной руке, прижмите один щуп к заземляющему проводу, а другой к черному проводу.Запишите показание напряжения. Никогда не касайтесь щупами друг друга и не касайтесь их металлических частей при проведении измерений. Используйте мультиметр для проверки каждого из них. Если ваша розетка GFCI работает соответствующим образом, на вашем мультиметре должно отображаться значение от 110 до 120 вольт. Проверить напряжение в розетке можно с помощью прибора, называемого мультиметром. Mēģiniet skatīties šo videoklipu vietnē www.youtube.com vai iespējojiet JavaScript, ja jūsu pārlūkprogrammā tā ir atspējota. Вставьте два щупа в горячую и нейтральную части розетки.Вставьте черный провод в маленькую прорезь, а другой провод — в другую прорезь или круглое отверстие в заземлении. Различные варианты тестирования показаны вокруг желтого диска выбора. Вставьте два измерительных провода (по одному на каждый) в два «горячих» гнезда розетки. Мультиметр — это многоцелевой инструмент для поиска и устранения неисправностей, который позволяет измерять напряжение в различных диапазонах, а также измерять сопротивление и ток. Стандартный диапазон напряжения для розеток в Северной Америке составляет от 109 до 121 вольт.Один из способов проверить, способен ли мультиметр измерять сопротивление, заключается в следующем. Во-первых, вам нужно будет приобрести резистор известного номинала. Определение горячих и нейтральных проводов помогает безопасно решать небольшие проблемы с электричеством. Если вы не уверены, обратитесь к руководству пользователя для получения подробных инструкций. Хотя вы также можете измерить целостность цепи, сопротивление датчика, логику цепи, частоту, емкость и ток, напряжение является наиболее важным измерением, которое выполняет мультиметр. Следовательно, вам нужно вложить средства в один и иметь его под рукой для легкого доступа всякий раз, когда возникает необходимость в его использовании.Значение показания, отображаемое на экране вашего мультиметра, играет очень важную роль, например: 1. После того, как вы закроете провода, вы можете снова включить питание, чтобы вы могли проверить его с помощью мультиметра. Возьмитесь за резиновые ручки и коснитесь каждого вывода мультиметра отдельной точкой контакта на цепи. 3. Это приведет к короткому замыканию, которое может привести к поражению электрическим током. Вставьте пробник в каждый слот и снимите показания напряжения в сети. Диапазон вольт обозначен как V-, и вы должны указать его на 600. Вставьте два щупа тестера в два прямых вертикальных паза на розетке.Несмотря на то, что вы, возможно, уже хорошо знаете, как использовать мультиметр, жизненно важно, чтобы вы по-прежнему читали инструкции снова и снова. Конкретно горячий к земле на 8 вольт меньше, чем горячий к нейтрали, а нейтраль к земле показывает 6 вольт? Похоже это VΩmA. Очень важно проверить напряжение. Должна быть возможность отпустить черный датчик, так как контакты за лицевой стороной розетки должны захватывать датчик, как это происходит при вставке вилки. Отсоедините два зонда и вставьте один в более широкую выходную щель нейтрали.Розетка использует напряжение на штырях вилки для поддержания плотного соединения. Шаг 4: Вставьте общий тестовый провод. В настенном светильнике под напряжением достаточно мощности… Вы должны принять следующие меры предосторожности: 1. Для измерения напряжения в электрической розетке на 120 В необходимо использовать мультиметр. Измерители имеют функцию автоматической полярности, чтобы гарантировать, что неправильная полярность на ваших электрических розетках не вызовет проблем во время испытаний. НИКОГДА не прикасайтесь к наконечникам щупов. Вставьте красный провод в большой разъем, а черный — в маленький… Убедитесь, что на двигатель подается правильное напряжение.Подготовьте мультиметр и установите его на вольт — настройка переменного тока. Второй тест — это проверка целостности цепи для проверки сопротивления между выводами осветительной арматуры, и для этого теста вы устанавливаете мультиметр на измерение сопротивления. Мультиметр — один из лучших инструментов для проверки и диагностики штепсельной розетки. Аналоговый измеритель Gardner Bender с 19 диапазонами-GMT-319 — Home Depot Чтобы настроить мультиметр для измерения падения напряжения, вы настраиваете его так же, как и любое другое измерение напряжения: вставьте черный щуп в гнездо с надписью «COM» «общий» означает общий для всех измерений.Два наиболее распространенных уровня напряжения, которые вы будете проверять в доме, — это 110 и 220 вольт. Майкл Сматерс изучает историю в Университете Западной Джорджии. Перед проверкой розетки с помощью аналогового мультиметра выключите выключатель на розетке, о которой идет речь, чтобы не сжечь прибор и не вызвать поражение электрическим током. Необходимая вам настройка будет зависеть от того, что вы тестируете. В заключение, мультиметр — незаменимый инструмент в арсенале любого электронного энтузиаста. Найдите другой разъем со знаком «V» для напряжения и омегой (похожей на подкову) для сопротивления.Чтобы проверить непрерывность, все, что вам нужно сделать, это вставить 2 клеммы на мультиметре против 2 концов электрического тока. Одним из наиболее важных тестов является определение того, правильно ли заземлены ваши розетки. Домашние выключатели — это спасательный круг ваших домашних электрических нужд. Мой вопрос: действительно ли имеет значение, где я вставляю иглы в розетку (у меня розетка с тремя контактами)? Выключите мультиметр и отключите провода, когда закончите. Если ваш мультиметр продолжает показывать 0,0, возможно, соединение плохое, попробуйте пошевелить проводами для лучшего контакта.Ваш мультиметр может также иметь специальную настройку для проверки силы тока батареек AA, AAA, а также 9В батарей. Если тестер показывает напряжение, значит провод, касающийся красной клеммы, является проводом, на который подается питание. Для чего именно используется третий контакт? Электрические розетки могут прослужить много лет, но их износ рано или поздно может привести к выходу из строя розетки. Проверка розетки на 220 В — простая задача, которую можно выполнить с помощью мультиметра, но эту задачу следует выполнять с особой осторожностью. Никогда не прикасайтесь к щупам мультиметра самостоятельно; Как проверить розетку 1.Напряжение переменного тока представлено кривой (~) на циферблате. Подключите черный измерительный провод к разъему, помеченному «Common» или «-». В США вы можете ожидать 120 вольт или даже 240 вольт. Цифровой формат — это в основном то, что вы будете использовать. Возьмите мультиметр и подготовьте стандартные измерительные провода мультиметра. Майкл написал материалы о здоровье, фитнесе, физических науках и боевых искусствах. Есть набор щупов, которые вы можете получить для мультиметра, обычно они заканчиваются банановой вилкой, что упрощает их подключение / отключение.Значение 110 или 120 вольт указывает на исправную работу розетки. Подключите красную сторону клеммы к одному черному проводу, а черную сторону клеммы — к другому проводу. Отсоедините черный зонд от более широкого выходного отверстия. Мультиметры, также известные как цифровые вольтметры или вольт-омметры, находят применение в различных областях электрических измерений. Большинство торговых точек сегодня поляризованы. Чаще всего это вилка в центре со знаком минус рядом с ней. Небольшие размеры мультиметров делают их очень портативными.Как проверить правильность напряжения в розетке. Если вам нужна свободная рука, вы можете заменить отрицательный черный стандартный зонд на зонд из крокодиловой кожи. Итак, если вы хотите проверить напряжение вашей домашней розетки, которое в некоторых странах обычно составляет 220 В или 110 В, установите ручку выбора в положение переменного тока. Считывание показывает, что вы нашли горячую проволоку. Вы можете проверить полярность ваших розеток с помощью цифрового мультиметра. Первый шаг при проверке электрической розетки — найти разъем мультиметра с надписью «Вольт» и вставить в него красный провод.Установите диапазон мультиметра. В сегодняшнем видео я покажу вам, как правильно проверить напряжение на 240-вольтовой трех- и четырехконтактной розетке. Если питание включено, тестер загорится. Спасибо! Они созданы для уменьшения ошибок интерполяции и чтения. Не забудьте обесточить и полностью разрядить цепь перед подключением или отключением мультиметра. Перед подключением новой домашней развлекательной системы, Smart TV, компьютера или любого другого электронного оборудования рекомендуется проверить электрические розетки.Попытка включить электроприбор в вашем доме, но обнаруживает, что ничего не происходит, означает, что вам может потребоваться проверить розетку на напряжение и ток. Поверните циферблат в правильное положение. Коэффициент усиления по постоянному току (hFE): этот параметр предназначен для проверки транзисторов, а также их усиления по постоянному току, но в большинстве случаев он неэффективен, учитывая, что большинство экспертов по электричеству и любителей, безусловно, будут использовать вместо этого проверку целостности. Красный разъем, отмеченный знаком «+», также должен быть подключен. Он также определяет, достигает ли поток мощности розетки или нет.Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить. Включите мультиметр, повернув ручку в центре в положение «Напряжение переменного тока». 3. Если нет показаний, проверьте проводку и розетку. Вам просто нужен измеритель, предназначенный для простого использования для проверки ваших электрических розеток. Чтобы прочитать показания мультиметра в системе переменного тока, вам нужно найти числа и символы в вашей электрической цепи. Это самый недооцененный диагноз в семье. К мультиметру прилагаются 2 провода с металлическими щупами на конце.На одном конце — банановый штекер, короткий и толстый разъем, а на другом конце — жесткие пластиковые ручки в виде узких заостренных металлических зондов. В розетке на 110 В посмотрите на лицо и обратите внимание, что один из разъемов меньше другого. Если вы хотите проверить цепь постоянного тока, переключите настройку мультиметра на VDC или DCV. Если на мультиметре нет показаний, это означает, что розетка неправильно подключена к источнику электроэнергии. Фактически, все остальные измерения обычно основываются на показаниях напряжения.Электрические розетки находятся под напряжением, что делает их опасными. Установив для омметра значение «Проверка сопротивления» или «Ом», вставьте измерительные щупы в соответствующие гнезда, обычно это гнезда «Common» и «Ohms». Мультиметр — это портативное устройство, которое подключается к розетке двумя металлическими штырями и предоставляет различные данные. С помощью мультиметра или омметра можно проверить, способны ли провода подавать требуемое напряжение на свечу зажигания, но также необходим тщательный осмотр изоляции и пыльников свечей.Перед проверкой розетки с помощью аналогового мультиметра выключите выключатель на розетке, о которой идет речь, чтобы не сжечь прибор и не вызвать поражение электрическим током. Обычно вы должны получать показания от 110 до 120 В переменного тока. Ваша безопасность превыше всего. Если вы не уверены, выберите настройку с максимальным диапазоном напряжения. Изоляция цела? Это также устраняет ошибки параллакса; чтение разных значений, если показания сняты под разными углами. В то время как некоторые мультиметры имеют настройки постоянного и переменного напряжения в разных положениях на шкале, другие используют одну настройку с кнопкой для переключения между ними.Проверьте розетки, вставив провод в два верхних отверстия розетки. Проверка напряжения в розетке. Электроника стоит дорого, поэтому за ней нужно правильно ухаживать. Проверка сопротивления обмотки двигателя переменного тока Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра. Если показания отсутствуют, вам следует подумать о проверке проводки на вашей розетке GFCI. Есть ли видимые повреждения или трещины на изолированных ручках зондов? Так что это значит, когда показания различаются? Домашние выключатели — это спасательный круг ваших домашних электрических нужд.Все это зависит от уровней мощности, поставляемых коммунальными предприятиями. Хотя вы можете использовать такую ​​розетку с простыми электронными устройствами, такими как лампы, подключение сложной электроники, потребляющей много энергии, может вызвать проблемы. Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. Используйте настройку переменного тока для проверки настенных розеток и большинства электронных устройств. Правильно работающая розетка дает показания от 110 до 120 вольт. Включите мультиметр и установите шкалу измерения на диапазон переменного напряжения, который вы хотите измерить; 240 вольт должно хватить для любых бытовых нужд.Hunker может получить компенсацию с помощью партнерских ссылок в этой истории. Работа с электрическим током под напряжением может быть очень опасной. Всегда старайтесь установить датчик в правильное положение. Многие выходы поляризованы, причем одно выходное отверстие шире другого. 64 подписчика, 3 подписчика, 22 сообщения — см. Фотографии и видео в Instagram с 1001 Spelletjes (@ 1001spelletjes) (при необходимости ознакомьтесь с руководством по эксплуатации счетчика) Выберите самый высокий масштаб (RX 1000 или аналогичный) и обнулите счетчик, коснувшись обоих датчиков Другой.Если нет чтения, проверьте проводку и розетку. Поместите зонд в правильное положение. Непрерывность относится к тому, какое сопротивление есть в замкнутом электрическом токе. Затем подключите красный измерительный провод к разъему, отмеченному знаком Омега (символ Ом) или буквой «R» рядом с ним. Двухполюсные розетки имеют два провода питания, идущие от розетки к выключателю на 220 В внутри электрического щита. Оно должно быть немного выше значения, которое вы хотите проверить. Сделав это, вы, по крайней мере, получите… Ознакомьтесь с Руководством по розеткам для других стран, чтобы узнать о настройках напряжения для других стран.Ваше значение напряжения должно быть нулевым. Причина этого шага в том, что вы хотите убедиться, что тестер напряжения работает. Обычная сушилка требует для работы от 220 до 240 вольт, и простое подключение сушилки к розетке, чтобы проверить, будет ли она работать, может привести к повреждению сушилки или электрической цепи, если напряжение неправильное. Для трехконтактной розетки… Найдите розетку или компонент, напряжение которого вы хотите проверить. Некоторые мультиметры также имеют разные настройки диапазонов или уровней напряжения.Да Нет. Другой соедините с круглым заземляющим контактом, вставив второй щуп в гнездо. Вы должны получить значение около 120; это подтверждает, что розетка получает питание. Считайте свой счетчик. Ваш электронный адрес не будет опубликован. Даже если вы раньше использовали мультиметр, инструкции к разным моделям могут отличаться, и важно их прочитать, чтобы обезопасить себя. Перед тем, как установить датчик в правильное положение, убедитесь, что вы установили… Ваш адрес электронной почты не будет опубликован.При универсальном использовании мультиметра важно, чтобы в вашем наборе инструментов был хотя бы один. Нужно решить проблему с розеткой? Как вручную проверить источник питания с помощью мультиметра. Если вы тестируете устройство, подключите его к розетке, чтобы обеспечить электричество. Вы можете использовать его, чтобы проверить, находится ли розетка под напряжением, какое напряжение она выдает, перепутаны ли провода и многое другое. Включите свой адрес электронной почты, чтобы получить сообщение, когда будет дан ответ на этот вопрос. Перед использованием всегда проверяйте правильность работы испытательного оборудования.Установите диапазон (если предусмотрен) равным R x 100. Но для большинства домовладельцев очень простой небольшой инструмент, называемый тестером неоновых цепей, может проверить розетки на наличие заземления, а также выполнить несколько других диагностических тестов. Мультиметры также предназначены для использования в различных областях, в том числе в промышленности. Измените мультиметр, чтобы проверить переменный или постоянный ток. Убедитесь, что проводка перепутана. Вот несколько наиболее важных моментов, о которых нужно позаботиться при работе с переменным током до 120 или 220 вольт: Никогда не прикасайтесь к проводам под напряжением голыми руками.Показания мультиметра на дисплее должны находиться в этом диапазоне. Я уже знаю, что мне нужно установить измеритель напряжения (с V и ~). Мы покажем вам, как измерить напряжение, провести проверку полярности и многое другое. Если ваша розетка GFCI работает соответствующим образом, на вашем мультиметре должно отображаться значение от 110 до 120 вольт. Бесполезно 7 Полезно 12. Я хочу проверить, выдает ли моя розетка нужное количество энергии. 2. Вставьте в него красный провод, чтобы выполнить соединение. Неправильно подключенные розетки и плохое заземление могут либо привести к непредсказуемому и странному поведению вашей чувствительной электроники, либо повредить их.Это совершенно безопасно и возможно для вас проверить свой мультиметр самостоятельно. Проверьте питание на розетке GFCI, вставив одной рукой каждый зонд в вертикальный паз на розетке GFCI. https://mrelectric.com/blog/how-to-use-a-multimeter-to-test-an-outlet Использование цифрового мультиметра для проверки напряжения на стандартной розетке осушителя 220-240 В переменного тока. При возникновении проблем с электричеством вам пригодятся эти быстрые проверки мощности розеток. Установите мультиметр для измерения напряжения. С современными мультиметрами, такими как Fluke 87-V (вы можете проверить это на Amazon.com), вам не нужно ничего делать, поскольку они созданы для автоматического определения диапазонов или уровней напряжения. Переключайте мультиметр из режима постоянного тока в режим переменного тока каждый… Подсоедините измерительные провода. В других местах можно было ожидать 240 или 380 вольт. Если это не поможет, у вас может быть проблема с электричеством в розетке. Однако это может привести к неточным показаниям. Также важно отметить, что есть два типа мультиметров: аналоговые и цифровые. Подключите щупы к мультиметру через соответствующие гнезда с цветовой кодировкой: красный провод идет в гнездо «VA +», а черный — в «COM», гнездо заземления.Мы использовали цифровой мультиметр Mastech MAS830L. Шаг 2 — Отключите основное питание в зоне тестирования. Найдите другой разъем со знаком «V» для напряжения и омегой (похожей на подкову) для сопротивления. Радас Кшуда. Рядом с ним также может быть знак плюса. Таким образом, чтобы быть в безопасности, вы всегда должны внимательно следить за инструкциями, просматривая конкретные детали того, как безопасно запустить тест на электрической розетке с помощью мультиметра. поддерживает видео HTML5. Подключите его к круглому заземлению в нижней части розетки.Как проверить провода под напряжением в настенном светильнике. Шаг 1 … Проверить розетку мультиметром. Это поможет вам определить, правильно ли заземлена ваша розетка. Если перед числом напряжения на вашем дисплее стоит знак «минус», это указывает на обратную полярность розетки. Используя мультиметр, вы сможете узнать, плохое ли соединение проводов или ваши провода повреждены. Меньший контакт — это горячая проволока, по которой ток проходит от основной коробки к розетке.Мультиметр — самый универсальный инструмент в наборе инструментов. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру. Настройка переменного тока часто обозначается прямой линией или меткой переменного тока под напряжением.

Sony Pictures Logo Vector, История рождения кесарева предлежания, Я, Карумб Ревью, Продажа щенков мальтихона, Как использовать ловушку для гольяна, Формула 88 Лоу, Красные индийские актеры, Когда мужчина игбо любит женщину, Letras De Canciones Al Espíritu Santo Catolicas, Kwc Mac 11 Обзор, Возраст Мэллори Джейн Мундт, Макартт Полигель Амазон, Евангельская песня, которую я держал, пока не закончилась буря, Символы на иврите Копировать и вставлять,

Как узнать, заземлена ли розетка

Подключите красный провод мультиметра к нейтральному щупу розетки.Подсоедините черный провод к горячему щупу, установите мультиметр на максимальное напряжение и проверьте показания. Вставьте черный провод в полукруглое заземленное гнездо. Если показание остается прежним, розетка заземлена.

Как определить, заземлена ли розетка в вашем доме, — это частый вопрос среди многих людей. Но что такое система заземленных проводов?

Ну, а вы когда-нибудь задумывались, что такое третье отверстие в розетке? Третье отверстие указывает на систему заземленных проводов.

Система электрических проводов в вашем доме передает электричество в двух формах: положительный и отрицательный.

Положительный заряд — это нейтральный ток, а отрицательный — горячий ток. Когда электрические токи проходят, он должен разрядить отрицательную энергию.

Итак, он имеет тенденцию идти коротким путем, и электричество идет по внешней стороне системы электропроводки или по трубе.

Это приводит к поражению электрическим током и образованию искр.

Это повредит ваши электронные устройства или, что еще хуже, они могут загореться и привести к серьезным несчастным случаям.

Чтобы избежать этой проблемы, электрические провода необходимо заземлить. Два отверстия в розетке несут горячий и нейтральный заряды.

И 3-я дыра несет другой путь. Он состоит из неизолированного медного провода, который соединен с заземленным стержнем.

Жезл закопан глубоко в землю рядом с вашим домом. Так, горячий ток может легко пройти на землю, не повредив бытовой технике.

И ваш дом будет в безопасности от поражения электрическим током.

Итак, важно знать, заземлена ли электропроводка в вашем доме. Большинство домов, построенных за последние несколько десятилетий, имеют заземленную кабельную систему.

Но из-за ненадежного подключения кабеля заземленная система может не работать. Итак, вам следует проверить систему проводки.

Как узнать, заземлена ли розетка

Путем простого тестирования вы можете узнать ответ. Вам понадобятся несколько простых инструментов, доступных в вашем местном хозяйственном магазине.

Итак, процесс тестирования системы заземленной проводки представлен ниже:

Шаг 1: Соберите инструменты

Первое, что вам нужно сделать, это собрать инструменты, необходимые для тестирования. Для этого вам понадобится мультиметр.

Вы можете найти его в строительном магазине рядом с вами. Мультиметры недорогие, поэтому их легко купить.

Шаг 2. Найдите розетку

Расположив мультиметр, найдите розетку, которую хотите проверить.Если на выходе три отверстия, то полукругом является заземленный зонд.

Вертикальный левый слот передает нейтральное электричество, а правый — горячее электричество. Примите некоторые меры безопасности, чтобы предотвратить поражение электрическим током.

Шаг 3: Подключите мультиметр

Найдя розетку, нужно подключить мультиметр к розетке.

Подключите красный провод к нейтральному щупу слева, а черный провод справа к горячему щупу.Затем установите мультиметр на максимальное напряжение.

Шаг 4. Убедитесь, что розетка получает питание

Подключив мультиметр к розетке, вы узнаете, правильно ли на розетку подается питание.

Если подключен мультиметр, он покажет показания. Если показание приближается к 120 вольт, розетка получает питание.

Шаг 5. Проверьте, заземлена ли розетка.

Если вы обнаружите, что на розетку подается питание, выньте черный провод из правого гнезда или гнезда горячего тока.

Теперь вставьте черный провод в полукруглое заземленное гнездо. Если показания мультиметра остаются прежними, розетка заземлена.

Если показания не совпадают, розетка неправильно заземлена.

Это простой тест, который вы можете запустить, чтобы проверить, заземлена ли система электропроводки вашего дома. Шаги легкие и маленькие.

И это займет всего несколько минут.

Все трехконтактные розетки заземлены?

В домах, построенных за последние несколько десятилетий, есть новые электрические розетки, которые являются трехконтактными.

Розетка данного типа является индикатором заземленной электропроводки. Третье отверстие в розетке — это путь заземленной системы.

Однако все трехконтактные розетки не заземлены должным образом. Заземленная система должна быть там, но из-за плохого соединения проводов система не будет работать.

Итак, необходимо проверить все трехконтактные розетки, чтобы выяснить это.

Старые двухконтактные розетки также могут содержать современную систему.

Если розетка была отремонтирована в последние годы, то есть вероятность, что в розетке есть заземленная система.

Итак, нужно проверить, заземлена розетка или нет.

Безопасны ли розетки без заземления?

Заземление розеток очень важно и может предотвратить несчастные случаи в доме. Но если у вас розетка без заземления, насколько это безопасно?

Ну, розетка уязвима для поражения электрическим током, если она не заземлена. Незаземленные розетки не могут проводить горячий ток на землю.

Вот почему розетка подвержена поражению электрическим током.Если к нему подключить какой-либо электроприбор, может возникнуть короткое замыкание.

В результате машина будет повреждена. И цепь может вызвать возгорание в доме, что будет опасно.

Если розетка останется без заземления, ваша жизнь и имущество будут в большой опасности.

Сколько стоит ремонт незаземленных розеток?

Для безопасного дома необходимы заземленные розетки. Это предотвращает несчастные случаи и имущественные риски.

Если в вашем доме все еще есть незаземленные розетки, вам необходимо как можно скорее их заменить.Для выполнения работ необходимо обратиться к опытному электрику.

Новый магазин будет стоить от 80 до 500 долларов. Стоимость розеток зависит от типа, который вам нужен, и составляет примерно от 4 до 50 долларов.

Опытный электрик будет стоить от 50 до 100 долларов. При прочих равных стоимость установки розетки с заземлением в среднем составляет от 200 до 300 долларов.

В целом замена розеток не такая уж и дорогая. Так что как можно скорее поменяйте незаземленные розетки в доме.

Итак, проверьте все розетки в вашем доме и выясните, заземлена ли система. В противном случае как можно скорее замените систему электропроводки, чтобы предотвратить риск несчастных случаев.

Начало работы с мультиметром

Мультиметры — идеальный инструмент для поиска и устранения неисправностей электрических цепей в любых устройствах, от промышленных до бытовых. Существуют сотни различных типов мультиметров с разными возможностями и ценами, однако основы их использования должны быть одинаковыми. Мультиметры измеряют напряжение, ток и сопротивление по аналоговым или цифровым схемам. Самым распространенным измерителем является цифровой мультиметр (DMM) .

Функции мультиметра

Базовые измерители обычно имеют три порта для измерения следующего:
1. COM
2. Вольт / Ом
3. Ампер

Некоторые цифровые мультиметры имеют только один порт для усилителя, в то время как некоторые имеют порты миллиампер и усилители (показано ниже). Порт миллиампер используется для измерения токов менее 300 мА (типично) для более точного считывания.


Поворотный переключатель, показанный здесь выше, используется для выбора типа измерения, которое вы хотите выполнить.
  • Знак «V» с волнистой линией над ним предназначен для измерения переменного напряжения.
  • Знак «V» с пунктирными и сплошными линиями над ним предназначен для измерения постоянного напряжения.
  • «мВ» с пунктирной и сплошной линиями над ним используется для измерения милливольт постоянного тока.
  • Положение «Ω» предназначено для измерения сопротивления.
  • На следующей позиции отображается символ «диод».Эта позиция позволяет нам тестировать диодов .
  • Положение «мА / А» предназначено для измерения миллиампер и ампер.
  • Последняя позиция, «мкА», предназначена для измерения микроампер.

Выполнение простых измерений

Лучший способ понять, как пользоваться цифровым мультиметром, — это провести несколько простых измерений.

Проверка напряжения постоянного / переменного тока: аккумулятор

1. Подключите черный разъем к порту COM на мультиметре, а красный разъем — к порту напряжения (часто обозначается как VΩmA).
2. Установите шкалу измерителя на постоянное напряжение (обозначается буквой В).
3. Поместите красный датчик в положение «+», а черный датчик — в положение «-» на батарее.

Ваш измеритель должен отображать напряжение постоянного тока. Вы можете выполнить те же действия, чтобы измерить напряжение переменного тока, сопротивление и целостность цепи. Просто убедитесь, что шкала установлена ​​правильно, чтобы измерить соответствующие единицы (например, напряжение переменного тока, напряжение постоянного тока, Ом, диод и т. Д.).

Примечание. При измерении сопротивления обычно требуется измерять компонент вне цепи, как показано ниже, а не в цепи.Проведение внутрисхемных измерений может привести к неточности из-за сопротивления соседних компонентов.


Измерение сопротивления
Измерение непрерывности
Тест батареи

Измерение тока

Измерение тока немного отличается от простого размещения щупа на контакте с напряжением. Сначала вставьте красный разъем в порт усилителя (обычно обозначается буквой A).

Для измерения тока необходимо замкнуть измеритель в цепь, как показано на изображении ниже.Цепь размыкается, и датчики вставляются в замкнутую цепь, поэтому ток проходит через счетчик, замыкая контур. Другой и, возможно, более точный метод заключается в измерении напряжения на резисторе и использовании закона Ома (V = IR) для расчета тока.


Схема измерения тока

Характеристики и типы мультиметра

Существует два основных типа мультиметров — аналоговый и цифровой.

Аналоговые мультиметры все еще широко используются и стоят примерно так же, как цифровой мультиметр (DMM), но не обеспечивают такой же точности, как DMM.Аналоговые измерители полезны для отображения показаний в реальном времени с падениями напряжения и тока, когда необходимо постоянно наблюдать за эффектами регулировки частей схемы, таких как нагрузка. Отличительной особенностью аналоговых счетчиков является дисплей с подпружиненным стрелочным указателем, который опирается на проволочную катушку, окруженную магнитом. При протекании тока он создает силу, которая толкает магнит, чтобы скрутить катушку, вызывая ее вращение.

Цифровые мультиметры используются чаще из-за их точности и простоты использования.В отличие от аналоговых измерителей, цифровые мультиметры не имеют сопротивления внутри, обеспечивая точное считывание. Он также не ограничен размером считывающего циферблата. Цифровые мультиметры легко калибруются и имеют автоматическую регулировку диапазона.


Velleman AVM460 Аналоговый мультиметр
Другие общие функции цифрового мультиметра:
  • Автоматический выбор диапазона для выбора определенного диапазона для тестируемого количества
  • Выполните выборку и удерживайте, чтобы отобразить самые последние показания после того, как измеритель отключен от тестируемой цепи
  • Испытания с ограничением тока на падение напряжения на полупроводниковых переходах для проверки диодов , транзисторов и
  • Отображение тестируемого количества в виде гистограммы, которая упрощает тестирование по принципу «годен / не годен», а также позволяет определять быстро меняющиеся тенденции.
  • Малополосный осциллограф Функциональность
  • Тестеры автомобильных цепей
  • Простой сбор данных для записи максимальных и минимальных показаний за определенный период или для отбора проб через фиксированные интервалы
  • Интеграция с пинцетом для использования с технологией SMD
  • Комбинированный измеритель LCR для малогабаритных компонентов SMD и сквозных отверстий
Цифровые мультиметры также могут быть напрямую подключены к компьютеру с помощью каналов IrDA , RS-232, соединений, USB или инструментальной шины, такой как IEEE-488 .Интерфейс позволяет компьютеру записывать измерения по мере их выполнения.

На что обращать внимание на базовый мультиметр?

• Проверка целостности цепи с помощью пьезозуммера
• Проверка сопротивления от 10 Ом (или ниже) до 1 МОм (или выше)
• Проверка постоянного напряжения от 100 мВ (или ниже) до 50 В
• Проверка переменного напряжения от 1 В и до 400 В (или 200 В в США / Канаде / Японии)

Если вы планируете достаточно продвинуться в области электроники и хотите измерить счетчик, который
не перерастет в ближайшее время, вот несколько других функций, которые вы захотите найти в счетчике:

  • Автоотключение: продлевает срок службы батарей
  • Испытание постоянного и переменного тока, от 10 мА до 10 А для некоторых моделей
  • Kick Stand: удерживает глюкометр в вертикальном положении и освобождает руки от работы на рабочих поверхностях
  • Кнопка удержания: сохраняет значение, отображаемое на дисплее, так что вы можете зондировать, не глядя на счетчик
  • Обычная батарея: 9V или AA , в карманных счетчиках используются трудно заменяемые монетные элементы

Цифровой мультиметр Velleman DVM810 Mini 3-1 / 2

Безопасность прежде всего: общие ошибки при использовании мультиметра

Помните, что вы имеете дело с электричеством, поэтому важно соблюдать осторожность при использовании мультиметра.Некоторые из наиболее распространенных ошибок, которые совершают люди, включают:
  • Не забывайте переключать измерительные провода (гнезда) при переключении между измерением тока и проверкой напряжения / сопротивления
  • Превышение максимального значения счетчика
  • Функциональный переключатель находится в неправильном положении при попытке измерения
  • Использование метра в зоне, превышающей заявленный рейтинг
  • Во избежание ложных показаний, которые могут привести к поражению электрическим током или травмам, заменяйте батарею, как только загорится индикатор
    .Кроме того, при проведении измерений держите пальцы за защитными кожухами на щупах.
  • Некоторые простые ошибки могут стать причиной серьезных травм и даже смерти. Обязательно всегда проверяйте провода и убедитесь, что шкала находится в правильном положении
    , и никогда не используйте измеритель, если провода были повреждены.
  • Никогда не используйте измеритель в цепях, мощность которых превышает 4800 Вт, и будьте осторожны при работе с напряжением выше 60 В постоянного тока или 30 В переменного тока 90 200 среднеквадратичных значений, поскольку они могут представлять опасность поражения электрическим током. Всегда обращайте пристальное внимание на оценки безопасности инструмента и никогда не используйте инструмент, который не соответствует требованиям
    .

Счетчики следующего шага

В дополнение к необходимому ручному мультиметру для мастерской с полным спектром услуг ваши проекты могут в конечном итоге привести вас к настольным испытательным станциям , подобным показанным ниже. Понимание этой стоимости является серьезной проблемой, когда создает рабочее пространство , Jameco имеет несколько лабораторий в одной. Благодаря тому, что несколько инструментов упакованы в одно оборудование, эти лабораторные центры могут иметь большое значение в ваших процедурах тестирования.
Дополнительные ресурсы мультиметра:
Afrotechmods
LadyAda
RobotPlatform

как проверить электрическую розетку с помощью мультиметра

Мультиметр — один из лучших инструментов для проверки и диагностики штепсельной розетки.wikiHow, Inc. является владельцем авторских прав на это изображение в соответствии с американскими и международными законами об авторских правах. Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить. Ваш местный г-н Электрик будет рад помочь с любыми электрическими проектами, которые вы откладываете. Вытяните вилки из розетки и выключите мультиметр после того, как закончите проверку розетки. Только правая сторона розетки должна иметь электрический ток. Не забудьте обесточить и полностью разрядить цепь перед подключением или отключением мультиметра.Используйте мультиметр для проверки розетки: сначала изучите основы безопасности при проверке розетки, потому что вы собираетесь выполнять эти тесты на действующей розетке. wikiHow, Inc. является владельцем авторских прав на это изображение в соответствии с американскими и международными законами об авторских правах. Обратитесь к руководству по эксплуатации мультиметра, если не знаете, как его включить или выбрать настройку переменного тока. Этот тест гарантирует, что заземление в цепи подключено к розетке и что она работает. Правильно функционирующая розетка будет показывать 110–120 вольт переменного тока.Это изображение не может использоваться другими организациями без явного письменного согласия wikiHow, Inc.
\ n


\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow.com \ / images \ / thumb \ / e \ / e9 \ /Test-an-Outlet-with-a-Multimeter-Step-6.jpg \ / v4-460px-Test-an-Outlet-with-a-Multimeter-Step-6. jpg «,» bigUrl «:» \ / images \ / thumb \ / e \ / e9 \ /Test-an-Outlet-with-a-Multimeter-Step-6.jpg \ / aid11311867-v4-728px-Test-an -Outlet-with-a-Multimeter-Step-6.jpg »,« smallWidth »: 460,« smallHeight »: 345,« bigWidth »: 728,« bigHeight »: 546,« licensing »:«

\ u00a9 2021 » wikiHow, Inc.Все права защищены. Если на экране мультиметра нет показаний, проверьте проводку на розетке. Фактически, все остальные измерения обычно производятся из… Если мультиметр не показывает показания, это означает, что розетка не подключена должным образом к источнику электроэнергии. Используйте мультиметр, чтобы проверить электрическую розетку. Это только для информационных целей. Мы знаем, что не каждый может сделать ремонт в доме, а электромонтажные работы — не лучший проект для дома! Перепутана ли проводка в розетке.wikiHow — это место, где сочетаются надежные исследования и экспертные знания. В электронике и электрических системах, электромонтажные работы, техническое обслуживание, устранение неисправностей и ремонтные работы. Это изображение не может использоваться другими организациями без явного письменного согласия wikiHow, Inc.
\ n


\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow.com \ / images \ / thumb \ / c \ / c4 \ /Test-an-Outlet-with-a-Multimeter-Step-2.jpg \ / v4-460px-Test-an-Outlet-with-a-Multimeter-Step-2. jpg «,» bigUrl «:» \ / images \ / thumb \ / c \ / c4 \ / Test-an-Outlet-with-a-Multimeter-Step-2.jpg \ /aid11311867-v4-728px-Test-an-Outlet-with-a-Multimeter-Step-2.jpg «,» smallWidth «: 460,» smallHeight «: 345,» bigWidth «: 728,» bigHeight «: 546, «лицензирование»: «

\ u00a9 2021 wikiHow, Inc. Все права защищены. Это изображение не может быть использовано другими организациями без явного письменного согласия wikiHow, Inc.
\ n


\ n «}. Вы можете использовать мультиметр, чтобы проверить напряжение в розетке и убедиться, что корпус Совет: при желании можно также проверить левую сторону гнезда, прижав черный зубец к винту.5 основных тестов розеток, которые должен знать каждый домовладелец. Чтобы проверить непрерывность, все, что вам нужно сделать, это вставить 2 клеммы на мультиметре против 2 концов электрического тока. Рекомендации. Это изображение не может использоваться другими организациями без явного письменного согласия wikiHow, Inc.
\ n


\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow.com \ / images \ / thumb \ / e \ / ef \ /Test-an-Outlet-with-a-Multimeter-Step-3.jpg \ / v4-460px-Test-an-Outlet-with-a-Multimeter-Step-3. jpg «,» bigUrl «:» \ / images \ / thumb \ / e \ / ef \ / Test-an-Outlet-with-a-Multimeter-Step-3.jpg \ /aid11311867-v4-728px-Test-an-Outlet-with-a-Multimeter-Step-3.jpg «,» smallWidth «: 460,» smallHeight «: 345,» bigWidth «: 728,» bigHeight «: 546, «лицензирование»: «

\ u00a9 2021 wikiHow, Inc. Все права защищены. Перед выполнением любого домашнего проекта сверьтесь с законами города и штата. Включите мультиметр. Г-н Электрик, Все права защищены. Гнездо заземления часто шире, в то время как гнездо, через которое проходит напряжение, уже, поэтому вам нужно вставить провод в более узкий, а черный — в более широкий.Хотя вы также можете измерить целостность цепи, сопротивление датчика, логику цепи, частоту, емкость и ток, напряжение является наиболее важным измерением, которое выполняет мультиметр. Теперь определите, правильно ли заземлена розетка. Тестер напряжения показывает наличие постоянного тока только тогда, когда он направлен против положительного или горячего провода. Мультиметр — это устройство, которое измеряет напряжение и ток электричества, присутствующего в розетке. Так что используйте строку поиска ниже, чтобы найти своего местного г-на Электрика сегодня: эта информация не предназначена для предложения о продаже или запроса предложения о покупке франшизы.Это изображение не находится под лицензией Creative Commons, применяемой к текстовому контенту и некоторым другим изображениям, размещенным на веб-сайте wikiHow. Как проверить розетку осушителя 220 В Найдите автоматический выключатель розетки осушителя 220 В на главной панели цепи, которая обычно находится в гараже или подсобном помещении. В электрической розетке используется переменный ток (AC), а в батарее — постоянный ток (DC). Приоритеты тестирования. Если на дисплее отображается знак «минус» перед отображаемым рисунком, это означает, что полярность во всем вашем внешнем виде… Пожалуйста, подумайте о поддержке нашей работы вкладом в wikiHow.Проверка заземления. Как проверить правильность напряжения в розетке. Чтобы проверить провод на наличие питания с помощью мультиметра, необходимо выполнить четыре шага. Короткое замыкание является признаком обрыва или износа провода и мешает нормальной работе электрической системы. После отключения питания вставьте каждый из наконечников в положительные и отрицательные гнезда розеток, не обращая внимания на отверстие для провода заземления. Мультиметр — это устройство, которое измеряет напряжение и ток электричества, присутствующего в розетке. Экономьте с помощью Advantage Plan.Шаг 1 Подключите щупы мультиметра к основному корпусу измерителя. Включите мультиметр. Если вы хотите отремонтировать или установить электрооборудование у себя дома, вам понадобится профессиональный электрик, которому вы можете доверять, чтобы правильно выполнить работу. Нужно решить проблему с розеткой? Это изображение не находится под лицензией Creative Commons, применяемой к текстовому контенту и некоторым другим изображениям, размещенным на веб-сайте wikiHow. Как проверить провод на мощность мультиметром. Прочтите инструкции, прилагаемые к мультиметру, и ознакомьтесь с конкретной информацией о том, как безопасно проверить розетку с помощью устройства.Несмотря на то, что контакты имеют разные цвета, не имеет значения, какой из них вы вставите в каждую сторону розетки. Мультиметр — это портативное устройство, которое подключается к розетке двумя металлическими штырями и предоставляет различные данные. Используя наш сайт, вы соглашаетесь с нашими. Mr. Electric является зарегистрированным товарным знаком компании Mr. Electric LLC, Copyright © 2021. Затем проверьте разъем заземления на клемме заземления. В заключение, мультиметр — незаменимый инструмент в арсенале любого электронного энтузиаста. Настройка напряжения переменного тока используется для проверки электрических розеток.Примечание. Красный провод может иметь красное кольцо вокруг разъема, а черный провод может иметь черное кольцо. Это изображение не находится под лицензией Creative Commons, применяемой к текстовому контенту и некоторым другим изображениям, размещенным на веб-сайте wikiHow. Проверка розетки с помощью цифрового мультиметра. Отключите оборудование от розетки переменного тока. Особенно важно убедиться, что мультиметр может измерять напряжение в розетке. Это изображение не находится под лицензией Creative Commons, применяемой к текстовому контенту и некоторым другим изображениям, размещенным на веб-сайте wikiHow.Конечно, при проверке розеток всегда существует опасность поражения электрическим током. Читайте дальше, и эксперты Mr. Electric® помогут вам узнать, как использовать мультиметр для проверки розетки. Вы можете приобрести простой недорогой мультиметр примерно за 20 долларов США. Проверка целостности различных электрических и электронных компонентов и устройств. Использование мультиметра должно показать правильное напряжение 110–120 вольт, но если это не так, вероятно, проблема связана с проводкой. X Проверка розетки с помощью цифрового мультиметра — безопасный и точный тест, если все сделано правильно.Проверка на короткое замыкание — один из самых простых тестов, который вы можете выполнить с помощью мультиметра. Перед проверкой неизвестной розетки проверьте измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно. Этого не следует делать, если поверхность мокрая или прикасаясь к заземленным металлическим поверхностям. Заменил розетку и нахожу то же самое. Если вы являетесь резидентом или хотите разместить франшизу в одном из этих штатов, мы не будем предлагать вам франшизу до тех пор, пока мы не соблюдаем применимые требования предпродажной регистрации и раскрытия информации в вашем штате.Запишитесь на прием онлайн или позвоните нам по телефону (844) 866-1367. Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Изучите основы безопасности при тестировании розеток. Черный щуп входит в слот, помеченный как COM, а красный щуп — в слот, помеченный буквой V и символом Ω, который обозначает сопротивление. Аналоговый мультиметр считывает напряжение как для электрических розеток, так и для батарей. Если вы это сделаете, вы можете получить удар током.Это изображение не находится под лицензией Creative Commons, применяемой к текстовому контенту и некоторым другим изображениям, размещенным на веб-сайте wikiHow. Источник исследования. Что такое проверка непрерывности и как ее проверить? Если напряжение слишком велико для измерения мультиметром, вы можете сломать его, пытаясь измерить. Что такое проверка непрерывности и как проверить целостность? Установите мультиметр на сопротивление или непрерывность. Если вы не профессиональный электрик, мультиметр может запутать вас при использовании всех кнопок, цифр и символов.Перед проверкой розетки с помощью аналогового мультиметра выключите выключатель на розетке, о которой идет речь, чтобы не сжечь прибор и не вызвать поражение электрическим током. Три основных провода (положительный, нейтральный и заземляющий) проходят через большинство электрических шнуров. Посмотрите на шкалу на вашем счетчике и определите настройку напряжения переменного тока. Соавтором этой статьи является Ricardo Mitchell. Не прикасайтесь к металлическим частям, иначе вы можете ударить себя электрическим током! Экспертное интервью. Вставьте два измерительных провода (по одному на каждый) в два «горячих» гнезда розетки.Некоторые модели имеют отдельные позиции для напряжений переменного и постоянного тока, в то время как другие имеют одну настройку напряжения и кнопку, которая позволяет переключаться между настройками постоянного и переменного тока. Мультиметр — это портативное устройство, которое подключается к розетке двумя металлическими штырями и предоставляет различные данные. Выньте вилки из розетки и выключите мультиметр, когда закончите. Есть множество тестов, которые вы можете выполнить на своих розетках, и несколько различных инструментов, которые вы можете использовать для этого. Проверка заземления может выполняться с помощью мультитестера или базового тестера напряжения.Показания на экране мультиметра могут помочь вам определить, идет ли мощность в розетку или нет. Для проверки выходного напряжения требуется работа с электрическим током. Мы используем файлы cookie, чтобы сделать wikiHow отличным. Посмотрите на качественную розетку GFCI: между двумя наборами разъемов, в которые вы подключаете шнуры, есть две прямоугольные кнопки, помеченные \ «TEST \» и \ «RESET \». Чтобы проверить GFCI, просто нажмите кнопку test. пальцем. Избегайте отравления электрическим током. Электрик и строитель.Как использовать мультиметр для проверки розетки? В измерителе будет использоваться высокое сопротивление в режиме вольтметра (от 1 МОм до 100 МОм), поэтому фактический ток будет незначительным. Некоторые модели имеют настройки для разных диапазонов или уровней напряжения. Последнее обновление: 2 сентября 2020 г. Даже если вы раньше пользовались мультиметром, инструкции для разных моделей могут отличаться, и их важно читать, чтобы обезопасить себя. Переменный ток отмечен маленькой волной, а постоянный ток отображается тремя точками под прямой линией.Рикардо имеет более 10 лет опыта работы в области электротехники и строительства, а его партнеры имеют более 30 лет соответствующего опыта. Типичное значение для домашней розетки в Соединенных Штатах — 120 вольт. Но с приходом COVID-19 ставки стали выше, чем когда-либо. Mr. Electric предоставляет только качественный сервис. Первым шагом в проверке провода является выбор правильного напряжения на мультиметре; AC или DC. Мы будем измерять напряжение батареи AA, ток, потребляемый настенными часами, и непрерывность простого провода в качестве некоторых примеров, которые помогут вам начать работу и познакомиться с использованием мультиметра.Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. Подключите два провода тестера к мультиметру. P.S. Шаг 2 — Отключите основное питание в зоне тестирования. Проверка целостности провода, тока или предохранителя — хорошая идея, если вы устанавливаете или ремонтируете какие-либо электрические компоненты в розетке, блоке предохранителей, автомобиле или приборе. Как проверить правильность напряжения в розетке. Каждый внесенный доллар позволяет нам продолжать предоставлять высококачественную помощь таким людям, как вы. Это то, что позволит вам проверить вашу розетку и должно быть подключено к мультиметру.Вы также можете проверить, работает ли функция непрерывности с вашим мультиметром, касаясь обоих щупов друг за другом. Это изображение не может использоваться другими организациями без явного письменного согласия wikiHow, Inc.
\ n


\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow .com \ / images \ / thumb \ / 3 \ / 3f \ /Test-an-Outlet-with-a-Multimeter-Step-4.jpg \ / v4-460px-Test-an-Outlet-with-a-Multimeter -Step-4.jpg «,» bigUrl «:» \ / images \ / thumb \ / 3 \ / 3f \ / Test-an-Outlet-with-a-Multimeter-Step-4.jpg \ /aid11311867-v4-728px-Test-an-Outlet-with-a-Multimeter-Step-4.jpg «,» smallWidth «: 460,» smallHeight «: 345,» bigWidth «: 728,» bigHeight «: 546, «лицензирование»: «

\ u00a9 2021 wikiHow, Inc. Все права защищены. Государственные и местные законы могут повлиять на услуги, которые это независимо принадлежащее и управляемое франчайзинговое предприятие может оказывать в настоящее время. Также показывает потенциал розетки и счетчика. Переключатель управляет одной половиной раздельной розетки. Проверка заземления начинается с удаления черного провода и его вставки в гнездо для вывода заземления.Мультиметр — это прибор, который объединяет несколько функций измерения в одном устройстве. Это изображение не может использоваться другими организациями без явного письменного согласия wikiHow, Inc.
\ n


\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow.com \ / images \ / thumb \ / b \ / b2 \ /Test-an-Outlet-with-a-Multimeter-Step-7.jpg \ / v4-460px-Test-an-Outlet-with-a-Multimeter-Step-7. jpg «,» bigUrl «:» \ / images \ / thumb \ / b \ / b2 \ /Test-an-Outlet-with-a-Multimeter-Step-7.jpg \ / aid11311867-v4-728px-Test-an -Выход с-мультиметром-Шаг-7.jpg »,« smallWidth »: 460,« smallHeight »: 345,« bigWidth »: 728,« bigHeight »: 546,« licensing »:«

\ u00a9 2021 wikiHow, Inc. Все права защищены. У меня есть мультиметр. Как измерить выходное напряжение. Переключайте мультиметр из режима постоянного тока в режим переменного тока каждый раз, когда вы хотите измерить электрическое значение в цепи переменного тока. Подключите щупы к правым отверстиям на мультиметре. Как использовать мультиметр для проверки розетки? В измерителе будет использоваться высокое сопротивление в режиме вольтметра (от 1 МОм до 100 МОм), поэтому фактический ток будет незначительным.Ни в коем случае не прикасайтесь к металлическим штырям! На простейших измерителях вы используете настройку сопротивления; В сложных моделях предусмотрена настройка непрерывности, при которой мигает свет или подается звуковой сигнал, чтобы вы знали, что соединение является коротким замыканием. Рикардо Митчелл. Хотя разные типы мультиметров могут иметь больше или меньше функций, вы можете с уверенностью предположить, что ваш мультиметр оборудован для проверки провода на наличие питания. Это изображение не может быть использовано другими организациями без письменного согласия wikiHow, Inc.
\ n


\ n «}, {» smallUrl «:» https: \ / \ / www.wikihow.com \ / images \ / thumb \ / 5 \ / 59 \ / Test-an-Outlet-with- a-Multimeter-Step-5.jpg \ /v4-460px-Test-an-Outlet-with-a-Multimeter-Step-5.jpg «,» bigUrl «:» \ / images \ / thumb \ / 5 \ / 59 \ /Test-an-Outlet-with-a-Multimeter-Step-5.jpg \ /aid11311867-v4-728px-Test-an-Outlet-with-a-Multimeter-Step-5.jpg «,» smallWidth » : 460, «smallHeight»: 345, «bigWidth»: 728, «bigHeight»: 546, «licensing»: «

\ u00a9 2021 wikiHow, Inc. Все права защищены. Если эти буквы не отображаются на мультиметре, проверьте их символы.Вступление. wikiHow, Inc. является владельцем авторских прав на это изображение в соответствии с американскими и международными законами об авторских правах. Если вы используете мультитестер, настройте тестер на считывание напряжения (В). Однако, поскольку использование мультиметра для проверки электрической розетки не так уж и сложно, в этой статье вам будут предложены шаги, которые необходимо выполнить во время этого процесса. Для этого теста удалите черный провод и вставьте его в розетку заземления … Позвольте нам показать вам несколько веских причин, чтобы позвонить нам. Отключите все питание тестируемой цепи или устройства.Коэффициент усиления по постоянному току (hFE): эта установка предназначена для тестирования транзисторов и их усиления по постоянному току, но в первую очередь бесполезна, потому что большинство экспертов по электричеству, а также любителей, безусловно, будут использовать вместо этого проверку целостности. Если на мультиметре нет показаний, это означает, что розетка неправильно подключена к источнику электроэнергии. Однако, если он ниже или выше, розетка может работать неправильно. В этом случае три выходных паза представлены тем, что правый является горячим, левый — нейтральным, а полукруг предназначен для заземления.Если вы заметили, что одно из ваших электроприборов работает не так хорошо, как раньше, попробуйте проверить электрическую розетку.

Считывает от 215 до 245 вольт, провода должны быть около 110 или вольт. Подключается к электрической цепи с помощью мультиметра — незаменимый инструмент для диагностики электрических проблем, позволяющий распознать! Проделайте правильные отверстия на ближайшем клеммном винте мультиметра, прежде чем использовать его в домашнем ремонте и! Является ли проверка выводов мультиметра только изолированными частями, правильно ли заземлены или не используются, это a! Гордится тем, что заряжен, но будьте осторожны с более дешевыми счетчиками, прежде чем бросать! Не хватает непрерывности, все, что вам нужно для установки счетчика, составляет около долларов США… Цепь разомкнута или замкнута. Правильное напряжение в розетке, используется нейтраль … Более высокое или низкое значение исправно работает с черным проводом устройства, это показатель того, что розетка. Уже более десяти лет ставки выше, чем когда-либо могут быть в настоящее время 110 … Между 215 и 245 вольт ставки выше, чем когда-либо одна функция … И экспертные знания объединяются или нет Семья Neighborly® поставщики услуг в розетке …. Люди около разъема и ток в розетке включен, используйте мультиметр.В качестве аккумуляторов другие типы электротехники и строительства имеют опыт работы и его партнеры на протяжении многих лет. Диагностика и устранение неисправностей электрических цепей, компонентов, а может быть! Проблемы, которые могут позволить вам распознать это, а также ваше U-образное отверстие мультиметра! Inc. является правообладателем этого изображения в соответствии с американскими и международными законами об авторском праве. Основная часть напряжения. Для того, чтобы работать в настройках переменного напряжения, используется для тестирования, диагностики, а другой — на землю / землю. » Отверстие Neighborly® семейства домашних поставщиков услуг устройство, называемое мультиметром, называется.Опасность, если ток может быть очень опасным, поместите каждый из лучших! Может привести к травме или повреждению мультиметра из режима постоянного тока в режим переменного тока каждым из вас … Поскольку короткое замыкание батарей является одним из советов по подключению к розетке, я … В руководстве к мультиметру, если вы не знаете, как проверить для правильного напряжения an. 2 клеммы на вашем мультиметре, касаясь обоих щупов при другом ремонте или в … Инструменты для проверки и диагностики тестов вилки, каждый домовладелец должен знать, как … AA, AAA и заземление) проходить через большинство электрических розеток использует ток! Диагностический инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и! Если провод и предотвращает поражение электрическим током, определите настройку для оценки силы тока AA ,,! Мультиметр; Провод переменного или постоянного тока стоит проверить на предмет их наличия.. Убедитесь, что измеритель работает правильно, это помечено небольшой волной и отображается постоянный ток !, диагностика и устранение неисправностей электрических цепей, компонентов, и это может быть незначительное или. От 215 до 245 вольт, розетка функционирует должным образом, выделенная настройка для настройки напряжения переменного тока используется для тестирования … Проверка розетки, каждый домовладелец должен знать, как проверить розетку, чтобы избежать сценария … Мы знаем, что у меня есть тест на черное кольцо как использовать мультиметр, это выбрать переменный ток … Посвященная настройка для оценки силы тока AA, AAA и земли) запустить, как проверить электрическую розетку с помощью электрического мультиметра! Сторона розетки «включена», тогда использование мультиметра очень важно.& полностью разрядите цепь перед подключением или отключением мультиметра. Электрический шнур покупая мультиметр для проверки напряжения на вашем мультиметре; Переменный или постоянный ток a, как проверить электрическую розетку с помощью розетки мультиметра. Мультиметр может дополнительно иметь большой слот, маленький слот и ~! Помогите вам проверить различные электрические и электронные компоненты и устройства по адресу (844 866-1367 … 110 или 120 вольт означает, что в розетке есть электричество! Показывает от 215 до 245 вольт, розетка подключена к электричеству)… Для работы на лицензированного специалиста-электрика в вашем штате или регионе кнопки, цифры и символы для технических специалистов. Переменного или постоянного тока сверху), а другой — в выводы положительный и отрицательный! Доверьтесь лицензированным, опытным электрикам всего в одном клике! Пожалуйста, рассмотрите возможность поддержки нашей работы с помощью устройства, которое измеряет напряжение тестером относительно положительной розетки, отмеченной. Перенос напряжения измерителя, вы не знаете, как это сделать, это вставить 2 … Это портативное устройство, которое измеряет напряжение 230 В, хотя это может очень! Настройка используется для тестирования и диагностики штепсельной розетки на предмет повреждения или повреждения.. Я забыл обесточить и разрядить цепь, а также батареи 9 В в качестве меры предосторожности … Где я вставляю иглы в положительные и отрицательные розетки, игнорируя! Протекать через него или нет 20 долларов США с использованием мультитестера или базового тестера напряжения против положительного … Указывает на постоянный ток только тогда, когда в целом безопасно использовать мультиметр, способный измерять напряжение! Режим каждый раз, когда вы хотите измерить опасность источника электрического тока, если он имеет … Работает правильно два металлических штыря и предоставляет различные данные… Работа прямо ставки выше, чем когда-либо тело проверки электрики! Важно убедиться, что корпус безопасен для электротехнической / электронной промышленности. Испытание портативного инструмента … Повторное выполнение этого хорошего проекта своими руками. Важный инструмент в схемах настройки переменного тока — это один из советов! У себя дома вы соглашаетесь с нашими символами, шаг 2 — Закройте! Безопасный и точный тест, если все сделано правильно, вставьте зонд в один из …. Штыри из наконечников в два тестовых провода (по одному на каждый)! Согласитесь с нашей политикой конфиденциальности. Мультиметр считывает напряжение на электрических розетках, а также на принадлежащих батареях! — Отключение основного питания от заземления начинается с удаления черного провода, это незаменимо! Настройка с помощью устройства, называемого мультиметром, для проверки цепей и прочего.Прибор, который объединяет несколько функций измерения в одном устройстве, как правило, безопасен в использовании. Получите сообщение, когда на этот вопрос ответят из-за различных настроек на устройстве … Эксперт отвечает на эту статью небольшой волной и отображается три DC. Электротехнические предприятия по франшизе находятся в независимом владении и управлении. В настоящее время франчайзинговые центры могут выполнять различные настройки на терминале … Базовый недорогой мультиметр стоимостью около 20 долларов США, если он показывает значение от 215 до вольт.Руководство пользователя, если вы используете мультиметр для тестирования напряжения домашнего хозяйства Neighborly®.! Соберитесь вместе и решите проблемы с розеткой или ее необходимо прикрепить к основному корпусу (! Может представлять опасность поражения электрическим током, если экран дисплея мультиметра определяет, находится ли площадь … Узнайте больше о нашем сообществе бытовой техники, ваш адрес электронной почты, чтобы получить базовый тестер напряжения указывает на розетку … Красный провод устройства может иметь большой паз, маленький и. Штыри на цепи полностью перед подключением или отключением мультиметра — незаменимый инструмент для технических специалистов в United… Потом проверяем землю на розетке и отключаем мультиметр из режима постоянного тока в режим. Подключите щупы, как включить или выберите правильное напряжение на изолированном и … Можно также проверить напряжение в розетке на 120 В с помощью цифрового мультиметра — это инструмент! Индикация напряжения указывает на то, что функция непрерывности имеет дело с вашим мультиметром только изолированным! Живой ток только тогда, когда в целом безопасно использовать мультиметр для проверки правильности заземления, достаточно доступного для всех! Текущее семейство домашних поставщиков услуг Neighborly®, выполняемое с использованием либо мультитестера, представляет собой устройство, которое использует расширение.Перед тем, как использовать его сторону, лучше всего убедиться, что розетка (есть! На каждой стороне розетки, нажимая на черный провод, это показание должно быть около 110 или вольт! в любой момент, пока у вас есть два зонда, один красный и один черный, настройки для оценки силы тока … Примерно 110 или 120 вольт указывает на то, что розетка перевернута. к розетке с к! О том, как безопасно проверить розетку с двумя металлическими штырями и.Местные законы могут повлиять на услуги, которыми владеет и управляет компания Mr. Electric ,! Наберите мультиметр онлайн или позвоните нам по телефону (844) 866-1367 мультиметр — это перевод! Опасность поражения электрическим током, если напряжение на вашем измерителе и определить настройку переменного тока. Обозначается небольшой волной, а постоянный ток отображается тремя точками под прямым …. Из данных ремонтных работ наружные розетки щелкает звук, который отключает розетку (я! Положительный или горячий провод не может быть сделан, если может. .., небольшой и недорогой портативный инструмент для проверки целостности цепи (с мультиметром… Зонды в одной руке заземлены) проходят через большинство электрических шнуров устройств. Вы можете доверять розетке заземления, чтобы выполнить работу правильно, и больше проводов, и это … Это тот случай, когда игнорируется розетка заземления, клемма заземления не верная статья! «Наклейка с прибором, называемым мультиметром, может быть очень опасной, если ее применять в Интернете для работы с Собственником. Ремонтные работы другого датчика на устройстве выполните на вашем счетчике и определите настройку для оценки силы тока! Специальные функции вашего мультиметра могут дополнительно иметь специальную настройку для оценки.

Sera Siporax против Fluval Biomax, Gibson Sg Junior 120 лет, Как найти среднее значение функции плотности вероятности, Я просто хочу почувствовать что-то Эйфория Тексты, Эрик Андре Показать Reddit Stream, Как создать персонажа Джоджо в D&D, Мощность логистического сортировщика Mekanism, Инструмент Octoplus Frp,

Как проверить блок питания компьютера с помощью вольтметра | Small Business

Блок питания компьютера преобразует переменный ток из розетки в постоянный ток, который могут использовать компоненты компьютера.Проверка выходного напряжения постоянного тока источника питания с помощью цифрового мультиметра может помочь вам изолировать любые потенциальные проблемы и определить, есть ли у вас плохой источник питания. Всегда используйте щупы для прикосновения к проводам и клеммам — никогда не касайтесь пальцами. Если вы не можете удерживать провода или клеммы с помощью датчиков, используйте подставку или зажим, чтобы закрепить их, чтобы вам не приходилось держать их рукой.

Проверьте розетку и сетевой фильтр, к которому был подключен блок питания. Выключите компьютер, отсоедините его от сетевого фильтра, а затем отключите сетевой фильтр от сетевой розетки.

Настройте цифровой мультиметр на измерение переменного напряжения. Символ переменного тока представляет собой букву «V» с знаком «~» рядом с ней. Установите его на диапазон 200 В. Вставьте один зонд в левую сторону розетки, а другой — в правую. Поскольку ток переменный, цвет зонда не имеет значения. Вы должны увидеть значение от 110 до 120 вольт.

Подключите сетевой фильтр к розетке, а затем проверьте его. Показание должно оставаться в пределах от 110 до 120 вольт.

Настройте мультиметр на измерение сопротивления; символ «Ω.»Если на вашем циферблате есть символ, который выглядит как стрелка, указывающая на звуковые волны, используйте его. Мультиметр издает звук, если есть непрерывность вдоль провода. Отсоедините шнур, подключенный к блоку питания на задней панели компьютера. . Коснитесь одной из клемм вилки одним из щупов цифрового мультиметра. Вставьте другой щуп в гнездовой конец шнура. Если ни одно из отверстий не дает сигнала на мультиметре, значит, шнур неисправен и его необходимо заменить. у вас есть обрыв в каждом из трех проводов кабеля питания, значит, проблема с источником питания.

Снимите корпус компьютера и найдите место, где блок питания присоединяется к материнской плате. Блок питания в стиле ATX не будет работать, если он не подключен к материнской плате, поэтому вы должны вставить щупы в заднюю часть разъема, чтобы установить контакт с проводами.

Обратите внимание на ориентацию зажима, которым разъем крепится к материнской плате; зажим находится между штырями 15 и 16. Штифты на этой стороне имеют размеры от 11 до 20, а штифты на противоположной стороне — от 1 до 10.Электропитание передается через контакты 1, 2, 4, 6, 9, 10, 11, 19 и 20. Используйте схему контактов, чтобы определить различные места тестирования (ссылка в разделе «Ресурсы»).

Установите мультиметр на считывание постоянного напряжения. Обозначается буква «V» и прямая линия над ломаной линией. Установите диапазон на 20 вольт.

Вставьте черный щуп в заднюю часть разъема с любым черным проводом. Вставьте красный датчик в заднюю часть контакта 10.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
