Как проверить телефонную линию мультиметром? — Вокруг-Дом

Для того, чтобы телефонная линия функционировала должным образом, она должна быть независимой, не касающейся других телефонных линий. В случае соприкосновения одной телефонной линии с другой телефонной линией обе телефонные линии перестанут функционировать должным образом. Вы можете определить, соприкасаются ли ваши телефонные линии, используя параметр «Непрерывность» на цифровом мультиметре на устройстве сетевого интерфейса, установленном на внешней стене вашего дома.

Если при тестировании телефонных линий не появляется никаких показаний, они не касаются. Кредит: изображения в горошек / изображения в горошек / изображения Getty

Шаг 1

Отключите все, что подключено к телефонной розетке в доме. Вам необходимо открыть телефонные линии, чтобы проверить их.

Шаг 2

Найдите поле устройства сетевого интерфейса или NID для вашей телефонной службы. Это большой серый ящик с надписью «Интерфейс телефонной сети», который обычно устанавливается вашей телефонной компанией на одной из наружных стен вашего дома рядом с электросчетчиком. Это поле, в котором ваши телефонные линии подключаются к проводной цепи вашей телефонной компании, поэтому она должна располагаться где-то рядом или на вашей собственности. Если вы не можете найти свой NID, обратитесь к поставщику услуг телефонной связи, чтобы узнать его точное местоположение.

Шаг 3

Отвинтите винты с надписью «Доступ клиентов» на крышке доступа клиентов NID с помощью отвертки и снимите крышку. Любые винты, которые не помечены как «Клиентский доступ», могут быть удалены только телефонной компанией, установившей NID.

Шаг 4

Отсоедините телефонные линии, которые вы хотите проверить, от их тестовых гнезд NID. После отключения телефонные линии будут полностью открыты и готовы к тестированию. Подождите одну минуту с отключенными телефонными линиями, прежде чем продолжить, чтобы электричество в линиях рассеивалось.

Шаг 5

Установите цифровой мультиметр на настройку непрерывности. Этот параметр обычно помечается символом, напоминающим звуковую волну, но для получения конкретных инструкций см. Документацию, прилагаемую к устройству.

Шаг 6

Прикоснитесь к кончикам выводов цифрового мультиметра. Если мультиметр работает нормально, на его цифровом экране появится показание, и он издаст звуковой сигнал.

Шаг 7

Подключите один из выводов цифрового мультиметра к одному телефонному проводу и подключите второй провод к другому телефонному проводу. Если мультиметр не обнаруживает непрерывности, телефонные линии не соприкасаются. Если он обнаруживает непрерывность, телефонные линии где-то касаются и не будут работать должным образом.

Шаг 8

Повторите тест для каждой пары телефонных линий. После проверки каждой пары вы узнаете, какие телефонные линии работают, а какие нет.

Как проверить телефонную линию тестером

Давайте сегодня поговорим о том как пользоваться мультиметром и для чего он вообщето нужен.

Мультиметр (от слова «мульти» — много) — это прибор которым можно измерять множество параметров электического тока, сопротивление различных матерьялов, емкость конденсатов, в более продвинутых моделях также можно измерять индуктивность.

В домашних условиях в основном нам прийдется мерять напряжение (напряжение в розетке, напряжение аккумуляторов, батареек и др.) и прозванивать проводники (прозвонить шнур питания, проверить целая ли электическая лампочка или нет, проверять спираль на обогревателях и др.)

3. Кнездо для измерения характеристик транзисторов

4. Гнездо для измерения параметров конденсаторов

5. Гнезда для подключения щупов

6. Дисплей думаю найдете сами

Дальше рассмотрим режимы измерений

1. Режим измерения сопротивления

В быту в основном используется первый режим (слева в 1 диапазоне), при замыкании контактов щупов мультимет издает не очень приятный звук — Это значит цепь которую мы прозваниваем целая (обрыва нет).

Теперь если надо проверить например лампочку — включаем этот режим и прикасаемся щупами к контактам лампы и если слышим звук который издает наш прибор значил лампа целая а если тишина то лампу отправляем прямиком в мусорное ведро.

2. Режим проверки транзисторов, не хочу про него рассказывать ( это отдельная история)

3. Проверка постоянного напряжения.

На этом режиме проверяем батарейки, аккумуляторы, блоки питания (на выходе постоянного напряжения) вообщем все где есть + и -.

4. Режим измерения переменного напряжения

Сдесь измеряем переменное напряжение. Напряжение в розетке например. Только акуратнее пожалуйста.

5. Режим при котором на щупы подается сигнал с частотой 20 килогерц

Можно подать например на вход усилителя и проверить его работоспособность

6. Режим измерения силы тока переменного напряжения

7. Режим измерения силы тока постоянного напряжения

За свою жизнь в бытовых целях, силу тока измерять не приходилось,

надеюсь вам тоже не прийдется. Но вдруг решите померять не забудьте, что ток измеряется при последовательном подключении измерительного прибора.

8. Режим измерения емкости конденсаторов.

Дальше посмотрим куда подключать щупы

3. Сюда всегда подключаем — (минус он же общий провод он же «земля» ) обычно черный провод

1. Сюда подключаем плюс (красный провод) при измерении тока в режиме 20 ампер. Если вы податите на свой любимый мультиметр ток более 200 милиампер в другие гнезда (2 или 4) то можете покупать новый прибор или если повезет прийдется менять предохранитель. Я еще не проверял.

2. Это гнездо для подключения щупов в режиме измерения тока. Внимание ток более 200 мА пропускать только через гнездо 1.

4. Для измерений напряжения, сопротивления, и выхода генератора в режиме 5 (смотри фото выше).

Ну вот в принципе и все. Хотя для непонятливых выложу несколько положений переключателя и щупов для наиболее применяемых режимах

1. Настройка вашего мультиметра для измерения напряжения в розетке

Щупы в розетку вставляем без разницы в отношении полярности (ток та переменный) Тока будьте акуратнее. На дисплее должны увидеть около 220 вольт. Отклонение вольт на 10 — 20 впринципе допустимо. Если намного меньше или больше — это беда.

2. Настройка вашего мультиметра для измерения напряжения на батарейке 1.5 вольта

Полярность можно не соблюдать. Если вы ошиблись то перед показаниями на дисплее просто появится » — «

Для батареек напряжение должно быть 1.5 вольт, если намного меньше, то батарейка «сдохла»

Для аккумуляторов напряжение должно быть 1.2 вольта, если меньше то их необходимо зарядить

При замыкании щупов вы должны услышать звуковое оповещение. На мультиметрах где нет звуковой индикации смотрите на показания индикатора. Если показания изменились и они стремятся к нулю то цепь целая. При прозвонке обогревателей показания будут больше чем при прозвонке например провода питания.

Источник: samodelki. org.ua

Категория: Мобильная связь

Похожие статьи:

Как отправить, передать с Motorola v3i droid razr maxx defy l9 и сохранить контакты, номера, данные в телефонную книгу. Программа перенос контактов на Motorola.

Как отправить, передать с Fly e154 ds123 iq441 ds120 и сохранить контакты, номера, данные в телефонную книгу. Программа перенос контактов на Fly.

Как отправить, передать с Megafon sp a1 V9+ и сохранить контакты, номера, данные в телефонную книгу. Программа перенос контактов на Megafon.

Как отправить, передать с Lenovo p770 p700i ideaphone s720 grey s890 и сохранить контакты, номера, данные в телефонную книгу. Программа перенос контактов на Lenovo.

Как отправить, передать с HTC one x desire c desire v sensation и сохранить контакты, номера, данные в телефонную книгу. Программа перенос контактов на HTC.

Как прозвонить телефонный кабель тестером

Это приспособление трудно назвать прибором или даже инструментом. Тем не менее, телефонисты с его помощью определяют почти все повреждения кабельных и проводных линий связи. Используется повсеместно и является обязательным атрибутом профессии связного электромонтёра. Наличие в руках у человека этой штуки, как правило, позволяет обывателям без всяких удостоверений определять в нём связиста. Речь идёт о трубке телефониста.

Официальное название телефонный аппарат переносной. В настоящее время они выпускаются промышленностью и могут иметь в себе множество различных функций, но речь далее пойдёт о самоделках широко распространённых в связи.

Как правило, изготовляют её на основе трубки от старого дискового телефонного аппарата. На внутреннюю сторону, между микрофоном и телефонным капсюлем прикрепляется шурупами или болтами дисковый наборник от того же аппарата. Тип, цвет и прочие атрибуты зависят от возможностей монтёра или мастерской её изготовляющей. Всё это: микрофон, телефон, наборник, соединяются последовательно. Причём, дисковый наборник подключается таким образом, чтобы счётные контакты многократно размыкали цепь в момент обратного хода диска, тем самым и обеспечивая набор номера.

Рис.1. Схема телефонной трубки.

В строительных организациях чаще используют трубки без наборника (фото справа), ибо там она используется только для прозвонки. В эксплуатации, наоборот трубка без возможности набора номера бесполезна.

В трубке желательно использовать не электронный, а старый угольный микрофон. Телефонный капсюль, наоборот лучше брать современный, более громкий. Правильно собранная трубка при подключении к телефонной паре проводов должна вызывать ответ станции, в телефонном капсюле слышится гудок. Соответственно должен набираться номер. Обычно самоделку не усложняют контактами, блокирующими телефон в момент набора номера, поэтому в трубке при наборе номера слышны громкие щелчки. Два шнура, выходящие из трубки оконечивают «крокодильчиками».

Можно использовать это приспособление с батареей из элементов питания желательно более 12 вольт, включается последовательно, но в эксплуатации чаще используют питание станционное («-» берут из телефонной пары). Ищут просто: один провод шнура заземляют, вторым последовательно касаются контактов на плинте. По громкому щелчку в трубке и определяют питание. Собственно по громкости щелчка, то есть на слух и определяются все повреждения.

Сообщение определяется при подключении одного контакта на «землю». Вторым касаются проверяемой линии. Естественно, станционное питание при этом отключают. Если щелчок громкий, значит, на проводе присутствует постороннее напряжение, то есть сообщение.

Землю определяют, подсоединив один провод к питанию. Вторым при этом касаются проверяемого провода. Громкий щелчок свидетельствует о пониженной изоляции этого провода. Полное отсутствие щелчка свидетельствует об отсутствии ёмкости, то есть о близком обрыве провода. Щелчок должен быть еле слышен, но быть он должен.

Короткое узнают, как и землю, при этом второй провод исследуемой пары заземляют.

С помощью этого приспособления можно по номеру телефона найти в распределительном шкафу нужную пару, позвонить с неё куда угодно или подслушать чей-нибудь разговор, но это уже криминал и советов на эту тему на этом сайте нет.

Прозвонка при монтаже кабельной линии.

Прозвонка при монтаже кабельной линии описана в «Руководстве. » на странице Монтаж сборных муфт.

Прозвонить кабель можно и без микрофона в трубке: читать «Если в трубке закоротило микрофон».

Прозвонка при проверке смонтированной кабельной линии

Две трубки и какое-либо питание используются для прозвонки кабеля. То есть для проверки целости жил и их правильного монтажа или для выбора пар кабеля при сборке. При прозвонке трубки подключаются по таком схемам:


Рис.2.Схема проверки монтажа кабеля (прозвонки) кабеля с батареей питания через «землю»


Рис.3. Схема проверки монтажа кабеля (прозвонки) кабеля со станционным питанием через «землю»

По поводу ««-» берут из телефонной пары», минуса на этой схеме и заодно о полярности станционного питания есть страница из раздела «Вопрос-ответ» Напряжения на проводном/городском/домашнем телефонном аппарате при разных режимах работы


Рис. 4. Возможно включение не через «землю», а через экран кабеля. Дополнительно проверяется целость экрана

Общеприняты две последовательности прозвонки: «по парам» или «по-жильно».

По парам. Первый монтер касается контактом трубки 2-х жил пары одновременно. Второй при этом проверяет присутствие напряжения «щелчка» на обеих жилах своего плинта. Далее, убедившись, что обе жилы доходят, второй по трубке даёт команду первому: «одну». Первый монтёр переключается на жилу «а». Второй проверяет присутствие щелчка на жиле «а» и его отсутствие на второй жиле жиле «б», то есть проверяет пару на короткое замыкание. Далее даёт команду первому: «дальше». Первый переключается на 2 жилы следующей пары. Процесс повторяется.

По жильно. Первый касается только жилы «а» пары. Второй проверяет на «щелчок» жилу «а» и на его отсутствие жилу «б». Возвращается на жилу «а», даёт команду «дальше». Первый переключается на жилу «б». Второй проверяет его присутствие на этой жиле и по ней же даёт команду «дальше». Для следующей пары процесс повторяется.

Со стороны диалог монтёров слышен либо, как «одну, дальше, одну, дальше…». Либо: «дальше, дальше, дальше…».

Такая прозвонка позволяет убедится в правильности монтажа, в отсутствии обрывов жил или «земли» на этих жилах. Но не гарантирует проверку отсутствия сообщений, а так же разбитостей (разнопарки), собранных по прозвонке. По правилам сообщения и разбитости должны определятся при дальнейших измерениях (переменным током или на рабочую ёмкость), но это часто зависит от возможностей или добросовестности измерителей.

Выбор метода измерений по характеру повреждений кабеля
Прозвонка для определения характера повреждения

Когда дело касается повреждений кабеля, прозвонка усложняется. В повреждённом кабеле желательно точно выяснить какая жила, с какой сообщается, а какая оборвана. Поэтому здесь необходимо не только проверять каждую пару на короткое, но и «прощёлкивать» все остальные пары кабеля на cообщение. Измерителю полезно знать всю картину повреждения, что бы правильно определиться с методами и жилами для измерений.

На практике при неполном обрыве кабеля, а так же при затекании муфты редко бывает, что бы все жилы «землили» или сообщались одинаково. Обычно картина повреждения схематично выглядит подобным образом:


Рис.5. Схема поясняющая электрический характер повреждений кабеля

Анализируя эту картинку можно например заметить, что жила «а» 1-ой пары в обрыве. Для неё, а так же для жил « б » второй и третьей пары (5кОм) подойдёт импульсный метод измерений.

Жила « б » первой пары практически «чистая», то есть может быть использована для измерения мостовыми методами. Например, закоротив на стороне «Б» жилы 2 б , 3 б и 1 б можно применить метод Муррея (теория) (ПКП-5) (для ИРК-ПРО «утечка»). Подключать жилу 1 б следует на 1-ую клемму прибора (для ИРК-ПРО кл. А). Отношение изоляции «чистой» жилы к повреждённой будет в этом случае 4000/5=800, что вполне удовлетворительно для данного метода.

При отсутствии таких возможностей можно использовать даже жилу 4 б (34кОм), но уже для метода Купфмюллера (ПКП-5)(коэффициент К для ИРК-ПРО) погрешность в этом случае будет больше, но ориентироваться на трассе уже будет можно.

Ну и наконец для включения генератора (контактный метод поиска) лучше использовать жилу с наименьшей изоляцией, в данном случае, или как обычно, экран кабеля (4кОм)

Решение подобных задач, часто напоминает разгадывание ребуса, и чем больше измеритель знает и использует методов измерений, тем меньше вероятность ошибки. Не спешите подключать генератор, не определившись с районом поиска. Как было сказано в известном мультфильме «лучше час потерять, зато потом за 5 минут долететь»

На эту тему есть небольшая страничка о моём первом кабельном повреждении.

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы

или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

Прозвонка нужной кабельной пары на кроссе, в муфте или на удаленном конце кабеля является неотъемлемой задачей любого инженера, занимающегося монтажом и обслуживанием медных кабельных линий.

Прозвонка кабеля с помощью телефонной трубки или гарнитуры

Издавна прозвонка проводов выполнялась двумя монтажниками, каждый из которых был оснащен телефонной трубкой или гарнитурой. Один из них подключал к линии источник (аккумулятор или генератор) для питания микрофонов тестовых трубок напряжением 12 – 100 В как показано на рисунке.

1 – бокс типа БКТ;
2 – винт крепления плинта, сообщающийся с экраном кабеля;
3 – экранная проволока; 4 – пучки жил кабеля;
5 – косоплетка с прозвоненными парами

Рис. 1 Прозвонка кабеля при помощи тестовых телефонных трубок и генератора 12 – 100 В

Один из выводов источника подключался к экрану кабеля напрямую, другой – через тестовую трубку одного из монтёров, подключался к медной паре или группе пар, которые нужно идентифицировать на обратном конце. Второй монтер подключал один из выводов телефонной трубки к экрану кабеля, другим же поочередно прикасался к жилам кабеля. Об идентификации нужной пары говорил щелчок, который был слышен в телефонной трубке монтера после попадания ее под напряжение. Таким образом также образовывался канал голосовой связи между монтажниками. Причем для организации голосовой связи в ходе идентификации пар достаточно второму монтеру было закоротить все жилы между собой и подключится к ним свободным выводом телефонной трубки. Главными недостатками трубок является плохая слышимость щелчков, необходимость физически подключаться к кабелю, а также неудобство работы: монтажнику необходимость прижимать трубку к уху, а руками в это время подключаться к разным жилам.

Что такое тестовый набор для прозвонки кабеля?

С течением времени и развитием технологий появились специализированные приборы для прозвонки кабельных пар – тестовые наборы. Входящий в их состав тоновый генератор способен не только подать питающее напряжение на микрофоны тестовых трубок для организации голосовой связи, но и подать в пару тональный сигнал для удобства ее идентификации на обратном конце. Распространяясь по проводнику сигнал создает вокруг него электромагнитное поле, которое и обнаруживается на удаленном конце приемником.

Рис. 2 Организация канала служебной связи между монтажниками посредством генератора Greenlee 77HP

В качестве приемника можно пользоваться тестовой телефонной трубкой (гарнитурой), один из выводов которой должен быть подключен к экрану кабеля, другой – использоваться в качестве щупа. Вместе с тем, практичнее для этой цели использовать специальный индуктивный щуп, являющийся также составной частью тестового набора.

Рис.3 Идентификация пары на обратном конце кабеля при помощи индуктивного щупа Greenlee 200EP-G

Громкий сигнал с генератора будет прекрасно слышен в динамике щупа даже без непосредственного контакта его наконечника с искомой парой, однако по мере приближения к ней уровень сигнала будет выше, что позволяет легко справиться с поставленной задачей. Некоторые индуктивные щупы имеют разъёмы для подключения телефонной гарнитуры и даже тестовой телефонной трубки.

Аналоговые индуктивные щупы

Аналоговые индуктивные щупы позволяет точно определить пару проводов на удаленном конце, однако эта пара должна быть отключена от активного оборудования и разомкнута. Кроме того, такими приемниками вряд ли получится трассировать линию под штукатуркой и за фальш стеной. Это возможно только в случае совместного использования с генератором высокой мощности. Вместе с тем, они хорошо определяют низкочастотные гармоники, исходящие от силовой проводки под нагрузкой. Это позволяет трассировать скрытую под штукатуркой или в полой стене.

Видео трассировки проводки индуктивным щупом:

Наиболее популярными и универсальными индуктивными щупами являются модели:

Какое напряжение в телефонной сети

Опубликовано: 23.08.2017

Подключение одного стационарного телефона или нескольких параллельно к линии связи своими руками простейшая задача, под силу практически любому человеку, даже не знающего тонкостей связного дела.

Телефонная линия связи находится под напряжением постоянного тока 40-60В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат, смотрите какое напряжение в телефонной сети. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Максимум, что может произойти, отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или будут замкнуты накоротко проводники линии связи. Это автоматически телефонную линию отключает автоматическая телефонная станция (АТС) для экономии электроэнергии в случае короткого замыкания между проводниками линии связи или не положенной на телефонный аппарат трубки. Так что можете, смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения. Как измерять постоянное напряжение стрелочным тестером и мультиметром, подробно описано в статье Измерение напряжения. Если телефон к линии не подключен или подключен, но трубка положена на телефон прибор должен показать напряжение величиной 40-60В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находиться под напряжением.


Слаботочный щит. Домашняя телефонная сеть и домофоны

Бесплатная электроэнергия из телефонной сети

заявка в службу телефонной линии

Почему не работает городской телефон? С таким вопросом иногда приходится сталкиваться владельцам компаний, которые пользуются фиксированной связью, абонентам — физическим лицам, использующим стационарный телефон для общения с родственниками, друзьями, коллегами и пр. Причин, которые приводят к проблемам со связью, существует множество.

Простому человеку самостоятельно сложно определить, что конкретно послужило тому, что воспользоваться услугами связи не удается, и тем более устранить причину. Конечно, если речь не идет о чем-то банальном, например, телефонный аппарат не включен в розетку или провод, находящийся в квартире, поврежден.

Не работает городской телефон: что сделать в первую очередь?

При обнаружении проблем со связью нужно попробовать самостоятельно понять, может ли их причина находиться на территории квартиры. Сделать это достаточно просто:

  • Проверить, включен ли телефон в розетку.
  • Убедиться, что кабель телефонной линии включен в устройство.
  • Проверить целостность кабеля, внимательно осмотрев его (особенно это актуально для семей, в которых есть маленькие детишки или домашние животные).

Конечно, можно не заморачиваться и сразу обратиться к сотрудникам компании, оказывающей услуги связи. Однако первичный осмотр может существенно помочь и ускорить процесс восстановления работы сети.

Не работает городской телефон — куда звонить?

Итак, если в ходе первичного осмотра удалось выявить какие-то сложности, например, повреждение кабеля, или, наоборот, самостоятельная диагностика не привела к обнаружению возможной причины, то необходимо обращаться на линию поддержки, чтобы сообщить, что не работает городской телефон.

Для получения однозначного ответа, на какой номер следует обращаться, необходимо наверняка знать, услуги какого провайдера используются. Чаще всего абоненты знают о том, какой компании они ежемесячно платят за те или иные услуги связи. В крайнем случае всегда можно просмотреть договор на оказание услуг связи, который заключается с телефонной компанией, и уточнить ее наименование. Кстати, в данной документации также могут содержаться также контакты линии поддержки.

Абонентам МГТС

Пока частный телефон от «Ростелеком» служит с высокой стабильностью и не допускаются неполадки, мы не задумываемся о необходимости записать телефон технической поддержки в контакт мобильного телефона. Ситуация изменяется, когда мы внезапно остаемся практически изолированы от внешнего мира и нет возможности произвести даже короткий телефонный звонок. Не работает домашний телефон от Ростелекома, куда звонить? — сразу возникает вопрос у пользователя. Попробуем разобраться, что необходимо проверить в работе телефона в первую очередь.

При использовании устаревшей проводной телефонной линии, необходимо убедиться, не появился ли обрыв там, где передвигалась мебель. Тщательно исследовать на неразрывность телефонного кабеля до самого входа в помещении. При нахождении обрыва, можно своими руками соединить, скрутить проводки и изолировать, проверив работу телефона. Если проблема решена, то совершать звонки в компанию «Ростелеком» нет необходимости. Для надежной зашиты кабеля лучше его прятать в специально оборудованные каналы или пластиковый короб.

Перед совершением звонка в Ростелеком по проблеме неработающего домашнего телефона, прежде всего, необходимо проанализировать работоспособность телефонного аппарата.

Для известных радиотелефонов выполняются последующие процедуры устранения проблем:

  • Констатировать факт подключения базы к телефонному кабелю;
  • Проверить функционирование и присутствие питания базы;
  • Проанализировать работу беспроводной аккумуляторной трубки.

Если проблем не обнаружено и все безупречно работает, тогда неисправность скрывается в линии связи. Для полного удостоверения своих догадок, по возможности, необходимо подключить иной телефонный аппарат, выполнив тестирование.

Встречаются сейчас телефоны у Ростелекома, подсоединённые при помощи голосового шлюза, сочетающего с роутером. Этот вариант связи не предусматривает протяжки линии от дома до телефонной станции, а осуществляется подключение при помощи интернета. Поэтому при этом виде подключения рекомендуется вначале перезагрузить роутер, а не звонить в поддержку Ростелеком.

Бывает и такое, что забыли внести абонентскую плату за пользование интернетом. Потребуется зайти на официальный сайт в личный кабинет «Ростелеком», для проверки, внесена ли оплата по лицевому счету.

Как связаться со службой тех. поддержки

Позвонив на горячею линию по телефону 8-800-707-12-12 , оператор решит вопрос с вами по телефону. Если понадобится выезд специалиста, то оператор составит заявку и вскоре к вам приедет мастер, который выполнит ремонт домашнего телефона Ростелеком. Для удобства и быстрого поиска телефона поддержки лучше всего записать его в контакты смартфона. Совершив звонок в техническую поддержку, опешите оператору возникшую ситуацию (назвав номер и необходимую информацию для создания заявки). После ее составления мастер проанализирует:

  • Способность выполнения полной работы оборудования телефонного пункта;
  • Невредимость телефонного радиоузла и линейного спецоборудования;
  • Бесперебойность в работе клиентского оборудования.

Специалисты возобновят работу телефонной и цифровой линии связи, проверят работоспособность вашего телефона. Перечисленные выше работы по восстановлению производятся бесплатно.

Если в результате самостоятельной проверки выясняется, что сломался телефонный агрегат, его можно заменить собственноручно без обращения в техническую поддержку «Ростелеком». Понадобится в специализированном магазине приобрести подходящий телефон и подключить к сети, голосовому шлюзу. Запомните, воспользоваться предоставленным номером службы поддержки можно, когда нет возможности произвести звонок по причине поломки на стороне поставщика услуг.

Ростелеком – это крупная компания по оказанию услуг сотовой и стационарной связи с широким спектром действий: телефония, телевидение и интернет. Такие коммуникации имеют хорошее качество, но в связи с большим количеством пользователей могут возникать проблемы. В случае если не работает телефон Ростелеком, куда звонить и к кому обращаться – первое, что приходит в голову. Но сначала необходимо попробовать разобраться в сложившейся ситуации самостоятельно.

В каких случаях можно выявить поломку своими силами

Перед тем как вызвать мастера компании, следует обратить внимание на следующие моменты:

  1. Работоспособность телефонного аппарата. Проверить неисправность стационарного телефона можно путем подключения к сети другой техники. Если дело действительно в аппарате, и другой работающий телефон в порядке, то следует обратиться в сервисный центр или по месту приобретения товара. Служба Ростелекома к данной проблеме никакого отношения не имеет.
  2. Целостность кабеля в квартире. Следует осмотреть провод на наличие сильных изгибов и сломов с проблесками медной проволоки. Ремонт телефонной линии в квартире можно решить самостоятельно путем зачистки провода, соединения контактов и изолировании этого места. Если же нет возможности отремонтировать городской телефон своими силами можно позвонить в бюро ремонта.
  3. Несвоевременная оплата. Проверить наличие задолженности абонентской платы можно в личном кабинете на официальном сайте rt.ru или связаться с оператором по бесплатной линии 8 800 1000 800 с любого телефона.

Если по всем вышеперечисленным действиям источник неисправности стационарного телефона не выявлен, следует перейти к следующему этапу.

Как обратиться в службу Ростелеком

Помимо задолженности, проблем с техникой и обрывом кабеля существует еще множество причин, способных испортить связь, например: проблемы на подстанции, короткое замыкание, обрыв линии вне помещения и т. д. В любом случае в Ростелеком ремонт телефона можно произвести, получив необходимую консультацию удаленно и необязательно вызывать техническую службу на дом.

Провайдер Ростелеком имеет 3 службы для обращения абонентов:

  1. Служба ремонта домашнего телефона.
  2. Служба поддержки сотовой связи.
  3. Техническая служба обслуживания интернета и телевидения.

В любом случае, даже когда не работает домашний телефон Ростелеком, связавшись с оператором через мобильник, будет произведена переадресация абонента в подходящую службу для выявления причины и решения проблемы. Чтобы найти какие-либо контактные данные (телефонные номера и адрес сайта) можно воспользоваться договором, заключенным при активации услуг.

Звонок в справочные службы

Вызов на единый номер 8 800 1000 800 бесплатный, а переход в тональный режим дает возможность сразу услышать нужную информацию или соединиться с узким специалистом. Если не работает домашний телефон оставить заявку на ремонт можно по номеру 150 с сотового аппарата. При связи с оператором после уточнения необходимой информации (имя, адрес, телефон и № договора) следует описать суть возникшей проблемы. Если оператор не решит ситуацию удаленно, оставляйте заявку, он свяжется с вами по оставленному номеру в течение суток и направит мастера по ремонту телефона Ростелеком на вызов. Техник должен позвонить на неработающий номер телефона и убедиться в том, что телефонной связи действительно нет.

Заявка с сайта

Для подачи заявки нужно загрузить главную страницу rt.ru, где по умолчанию будет установлен Московский регион и, если он не изменится автоматически, следует вручную выставить свое местонахождение, для получения четких и информативных данных. Далее в главном меню нужно выбрать вкладку «Услуги связи» и «Для себя», где воспользоваться интересующими услугами.

В личном кабинете можно легко контролировать своевременное пополнение счета и производить оплату с помощью онлайн расчетов. Это удобно в случае, когда нет возможности ждать подключения оператора, заказать обратный звонок или во вкладке «Задать вопрос» заполнить заявку на вызов мастера. Она также будет рассмотрена в течение 24 ч.

Обратите внимание.

  1. За несвоевременное внесение абонентской платы телефонную линию отключают, а затем следует повторное подключение услуг связи, что влечет за собой уплату штрафа, который прописан в договоре.
  2. В службу ремонта Ростелеком следует обращаться даже тогда, когда причина неисправности была устранена самостоятельно и заявку подали несвоевременно, чтобы в дальнейшем был произведен перерасчет за неиспользованные услуги.
  3. Для обращения в службу поддержки по телефону, вызов может осуществляться с других операторов.
  4. Чтобы связаться с техслужбой, лучше использовать сотовый телефон для мобильного передвижения при решении проблемы.
  5. Для устранения причины в телефонном режиме находиться следует непосредственно у проблемного источника, чтобы своевременно среагировать на просьбы техника.

Если связавшись с экспертом, причиной неполадок окажется проблема на подстанции или обрыв линии из-за форс-мажорных обстоятельств, придется ждать столько времени, сколько потребуется для ее устранения, после чего будет произведен перерасчет за не оказанные услуги.

Стационарный, или как его еще называют «городской телефон», далеко не роскошь и до появления мобильного телефона им пользовалось большое количество населения. На сегодняшний день его продолжают использовать многие люди, но проблемы с работой телефона все равно настигают их. Причин таких проблем может быть достаточно много, но самое главное, необходимо ведь знать, куда обращаться в случае неисправности со стороны оператора

Предоставлением городской связи занимается компания Ростелеком, соответственно и по проблемам отсутствия связи необходимо обращаться именно в эту компанию. И не каждый знает куда звонить, если не работает домашний телефон . Но, предварительно следует удостовериться в том, что проблема именно на стороне провайдера, который предоставляет вам услуги, а не на вашей стороне. Ведь, может быть и такая ситуация, когда у вас неисправен телефонный аппарат, в этом случае вам следует просто починить свой телефон или же купить новый. Но совсем другое дело, когда проблема с линией передачи сигнала, в этом случае уже необходимо обращаться непосредственно к оператору, точнее к поставщику услуги компании Ростелеком.

Номер телефона технической поддержки Ростелеком

Чтобы установить, в чем проблема, следует попробовать позвонить в службу поддержки абонентов компании Ростелеком, для этого есть несколько номеров. В первую очередь — это единый номер поддержки абонентов 8 800 100 08 00 . На этот номер можно звонить как с городского телефона, так и с мобильного. Поэтому, если у вас нет возможности позвонить с домашнего телефона, например, попросить у соседа, то в таком случае можно позвонить с мобильного телефона. С городских номеров звонок на номер службы поддержки абонентов бесплатный.

Если у вас телефон оформлен на Юридическое лицо, или же ИП, то вам следует использовать уже другой номер для связи 8 800 200 3000 . Существует разница между пользователями, которые подключали тарифы Рослтелеком на домашний телефон и пользователями, которые подключали бизнес тарифы на домашний телефон .

Обращение на электронную почту

Если у вас нет возможности позвонить на номер поддержки компании Ростелеком, то вам следует воспользоваться одним из альтернативных способов подачи заявки в службу поддержки абонентов. Что для этого необходимо сделать?. Вам следует перейти на форму обращения абонентов, она находится на официальном сайте компании по адресу rt.ru/service#feedback . Предварительно вам необходимо выбрать свой населенный пункт, в котором вы обслуживаетесь. Далее просто нужно заполнить все поля формы и описать вашу проблему, в данном случае уточнить информацию, почему ваш домашний телефон Ростелеком не работает. Поля доступные к заполнению следующие:

  1. Мобильный номер телефона
  2. Электронная почта
  3. Адрес подключения услуги
  4. По какой услуге поступает обращение
  5. Тема обращения
  6. Само обращение

После заполнения данной формы вам необходимо нажать кнопку отправить, после чего запрос будет отправлен на электронную почту компании. Сотрудники компании свяжутся с вами в течение суток и ответят на ваши вопросы.

Не работает домашний телефон

Если у вас не работает домашний телефон , и вы звонили в Ростелеком, где вам сообщили о том, что с линией все в порядке, то, скорее всего, у вас неисправен сам телефонный аппарат. Проверить это достаточно просто, ну не нужно быть особым гением. Вам нужно отключить неисправный телефон от сети. Найти другой телефонный аппарат, его можно одолжить на время у соседей, и подключить его к телефонной линии.

Подключение происходит по специальному разъему, ничего сложного — достаточно вставить вилку в разъем и все должно заработать. Если гудки появились — значит, ваш телефон неисправен и его необходимо отнести в ремонт или покупать новый телефонный аппарат.

Альтернатива домашнему телефону

Есть и альтернативные виды связи, последнее время мобильная связь вытесняет стационарную. В ней есть свои плюсы, но и минусы также присутствуют. Поэтому есть смысл подключиться к мобильной связи и использовать ее в дальнейшем.

Плюсы такой связи в мобильности, ваш мобильный телефон может находиться в кармане, а вы при этом спокойно перемещаться. Среди минусов — это то, что его необходимо периодически заряжать.

Неисправный домашний телефон — настоящая проблема. Не всегда мобильная связь заменяет стационарную. Звонить через городской удобнее и дешевле. Ростелеком – один из лучших операторов стационарной связи в стране. Но время от времени и в сети бываю проблемы. Куда звонить, если не работает домашний телефон Ростелеком?

Можете рискнуть и восстановить связь своими руками, но сначала нужно понять причину неисправности. Самые частые причины почему стационарный телефон Ростелеком не работает:

  • Неоплаченные счета. Самая простая и частая причина неработающего телефонного аппарата – задолженность за телефонную связь. Из — за этого оператор может отключить телефон. Когда телефон отключен за неуплату? При попытке позвонить выдается сообщение о долге и сумме, к оплате;
  • Сломался аппарат. Чтобы узнать исправен телефон или нет отключите его от телефонного кабеля, и подключите новый телефонный аппарат. Если он исправно работает, то проблема не в операторе связи, а в телефоне, и его нужно отнести в ремонт;
  • Неисправная проводка. Осмотрите провода, идущие к телефону, особое внимание уделить частям, склеенным липкой лентой. Вероятно, провода истончились от времени или разорвались. Причина разрыва домашние животные или тяжелая мебель, случайно поставленная на провод;
  • Обрыв линии передач. Понять если обрывы на линии просто. Позвоните на домашний номер. Гудки частые и короткие? Значит, проблемы на линии. Чтобы узнать, когда связь снова появится, звоните в Ростелеком. Операторы скажут, когда закончатся ремонтные работы на линии. Если домашний телефон не работает, и виноват оператор связи, то Ростелеком оплачивает стоимость восстановительных работ. По их окончанию, Ростелеком обязан сообщить об этом клиенту, который оставлял заявку о неисправности. И проверить качество связи на линии.

Как сообщить о поломке городского телефона и куда звонить

Куда звонить, если не работает домашний телефон Ростелеком? Если вы обнаружили проблемы с соединением, звоните в службу поддержки оператора. Звонок бесплатный и служба работает без перерыва. Обратитесь к операторам через:

  • стационарный телефон;
  • интернет-портал;
  • сотовый телефон.

Номер службы поддержки клиентов Ростелеком есть в договоре между абонентом и компанией связи, квитанции оплаты услуг, на официальном сайте Ростелекома. Не получается дозвониться до службы поддержки через телефонную связь?

Как оставить заявку на ремонт домашнего телефона на сайте

На сайте кликните город, и переместитесь в раздел контакты и подраздел обратная связь. Там есть форма заявки, заполните, указав, что городской телефон Ростелеком не работает, контактные сведения. Далее нажмите отправить. Через некоторое время ваша анкета будет принята к рассмотрению, и оператор свяжется с вами по указанным в заявке номерам городского, мобильного телефона.


Если Ростелеком не позвонил, а стационарный телефон не работает, и починить своими силами его не получается, то снова нужно звонить в службу поддержки клиентов, и напомнить о проблеме. После связи с оператором, он обязан дать инструкции, для восстановления работы телефона.

Консультация по телефону не помогла? Вызывайте мастера на дом. Служащий Ростелекома обязан принять заявку на вызов мастера, и сообщить время его прихода. Если мастер обнаружит, что неполадки по вине владельца, то вызов оплачивается по принятому тарифу. Если неисправность по вине Ростелекома, то зарегистрированное сообщение – гарантия пересчета оплаты услуг телефонной связи и бесплатной работы мастера.

Заключение

Когда не работает домашний телефон Ростелекома по вине владельца, то ремонтные работы он оплачивает из своего кармана. Если не работает домашний телефон, то после заявки на восстановление связи, операторы службы поддержки Ростелеком обязаны решить проблему в кратчайшие сроки. Если вашу заявку проигнорировали или заставили оплатить обслуживание, хотя городской телефон не работал по вине Ростелекома, то вы можете звонить или направить письменную жалобу в отдел Роспотребнадзора по защите прав потребителей.

Напряжение в сети телефонной линии

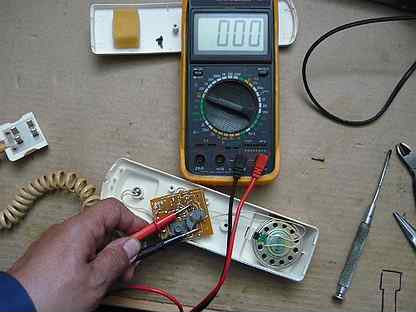

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

  1. Устройство переводится на прозвонку.
  2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
  3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
  4. Изоляционной лентой отметить необходимый провод. Это фаза.
  5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
  6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
  7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
  8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

  • подготовка инструментов;
  • обеспечение защитных средств;
  • снятие с кабеля защитной пленки согласно необходимой длине;
  • подсоединение кабеля по схеме к коробке;
  • фиксирование жил внутри телефонного короба.
  • крепление разъема к стене;
  • монтаж защитной крышки;
  • подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

  • вольтметр;
  • прорезиненные перчатки;
  • отвертка;
  • уровень;
  • скотч с липкой лентой на две стороны;
  • нож для работы с оптическими кроссами;
  • острогубцы;
  • карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»; • красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности

Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Прозвонка многожильных кабелей с целью их маркировки

При маркировке многожильных кабелей можно использовать описанные выше методы, но существуют способы, позволяющие существенно упростить этот процесс.

Способ 1: применение специальных трансформаторов, у которых имеется несколько отводов вторичной обмотки. Схема подключения такого устройства показана на рисунке.

Использование трансформатора для маркировки

Как видно из рисунка, первичная обмотка такого трансформатора подключена к сети питания, один конец вторичной обмотки подсоединен к защитному экрану кабеля, остальные выводы – к его жилам. Для маркировки проводов необходимо замерить напряжение между экраном и каждым проводом.

Способ 2: использование блока резисторов с разным номиналом, подключенного к проводам кабеля с одной стороны, как показано на рисунке.

Резисторы, подключенные к выводам кабеля

Для определения кабеля достаточно замерить сопротивление между ним и экраном. Если вы хотите сделать такой прибор своими руками, то следует подбирать резисторы с шагом не менее 1 кОм, чтобы уменьшит влияние сопротивления провода. Также не следует забывать, что номинал резисторов имеет определенную погрешность, поэтому предварительно замерьте их омметром.

При проверке телефонного многожильного кабеля монтажниками не редко используется гарнитура для прозвонки, например ТМГ 1. Собственно, это две телефонные трубки, к одной из которых подключена батарейка на 4,5 В. Такое несложное приспособление позволяет не только проверить кабель, а и согласовывать свои действия при монтаже и тестировании.

Прозвонка телефонной трубкой

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20, лет встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Это интересно: Ромашки из пластиковых бутылок

Для чего ещё нужно знать напряжение телефонной линии связи?

Согласитесь, что вы проживаете в квартире или доме, напичканном современными средствами, девайсами и другими гаджетами. Все они так или иначе связаны с проводами, поскольку не могут работать без электричества.

Наверное, всё-таки полезно знать, какое напряжение имеет тот или иной проводник, поскольку мы пользуемся данными устройствами практически каждый день. Поэтому, если вы будете знать напряжение тока, проходящего во всех проводах, то очевидно, что сможете избежать опасности. Ведь большой электрический разряд способен доставить человеку немало неприятных ощущений в случае повреждения его носителя и соприкосновения с ним. А вот в иных ситуациях знания в данной области и твердая уверенность в неспособности провода по различным причинам ударить током помогут сохранить спокойствие и хорошее настроение.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

  • мультиметр переключается в режим измерения напряжения;
  • один щуп цепляется на минус АКБ или массу автомобиля;
  • другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания. Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра

Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Подключение нового телефона

Как уже говорилось выше, напряжение в телефонной линии обычно проверяется, когда следует установить новый аппарат или починить уже имеющийся. Поговорим сначала о подключении. Но перед тем как приступить к данному процессу, нужно рассмотреть основные виды телефонных розеток. Первый и самый распространённый вид – РТШК-4. Установка связи осуществляется таким образом: контакты розетки (к ним подключаются провода линии) должны совпадать с контактами вилки (к ним подключаются провода телефона).

Розетка 623K RJ-116P4C является более современным вариантом, однако также устаревшим. Она используется не только для установления телефонной связи, но и для обеспечения доступа в интернет. Два линейных проводника следует подключать, как правило, к зелёному и красному проводам.

Можно подключить телефон и без розетки, с использованием вилки RJ-11. Для этого нужно взять провод телефонной линии, зачистить его два контакта и вставить их в разъём RJ-11. Зажатие провода производится с помощью специальных клещей (кримперов) или вручную (например, простукиванием концом плоской отвёртки ламелей до необходимой глубины).

Прозваниваем проводку

Инструменты для прозвонки

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т. д.)
.

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

  • Проверить наличие контакта
  • Проверить целостность электрической цепи
  • Проверить работу выключателя или розетки
  • Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным
.

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

  • Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
  • Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

  • Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
  • Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
  • Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
  • Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
  • Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

  • Обесточить.
  • Откалибровать мультиметр (щупы нужно замкнуть).
  • Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу

Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

  1. Проверить замыкание на корпус.
  2. Установить на мультиметре самое большое значение для замеров.
  3. Проверить его на готовность к работе.
  4. К корпусу подсоединяется один щуп, потом — второй.
  5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

  • Требуется включить режим измерения сопротивления.
  • На ламелях коллектора оно измеряется при подключении попарно.
  • Между корпусом якоря и коллектором оно также замеряется.
  • Исследуются обмотки у статора.
  • Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Максимум, что может произойти, отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или будут замкнуты накоротко проводники линии связи. Это автоматически телефонную линию отключает автоматическая телефонная станция (АТС) для экономии электроэнергии в случае короткого замыкания между проводниками линии связи или не положенной на телефонный аппарат трубки. Так что можете, смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения. Как измерять постоянное напряжение стрелочным тестером и мультиметром, подробно описано в статье Измерение напряжения. Если телефон к линии не подключен или подключен, но трубка положена на телефон прибор должен показать напряжение величиной 40-60В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находиться под напряжением.

Стандартные телефонные кабели

Любой телефонный провод или кабель связи представляет собой специальные провода, предназначенные для прокладки стационарных абонентских линий открытого или закрытого типа. Их основой являются токопроводящие жилы из , сечение которых составляет всего лишь несколько долей миллиметра. Данные жилы заключены в особую индивидуальную изоляцию. Для каждой изолированной пары существует определенный цвет. В конечном итоге, все пары скручиваются в определенные виды кабелей.

Каждый провод является готовым изделием, который можно сразу же подключать. Эта процедура очень простая, при условии соблюдения определенных правил и последовательности выполнения всех операций.

Оцените статью:

Простой тестер телефонного аппарата

Простой в изготовлении прибор позволит протестировать телефонный аппарат и измерить длительность сигнала «Flash».

Когда при модернизации телефонной сети в офисе приходится использовать старые телефонные аппараты различных моделей, возможно вам придется столкнуться с проблемой, которую я называю «проблема Flash». Она заключается в том, что для корректной работы функции перевода вызовов с одного номера на другой необходимо знать, какой длительности импульс отправляет телефонный аппарат на станцию при нажатии кнопки «Flash» («длительность Flash»). Эта величина обычно указана в инструкции аппарата, если об этом позаботился производитель и инструкция еще не потерялась. У некоторых моделей, особенно стационарных факсов (подключающихся к сети) и телефонов с радиотрубками, длительность Flash можно даже менять. Проблемы возникают в том случае, когда инструкции нет и узнать длительность Flash неоткуда. Также я столкнулся с тем, что телефоны, питающиеся от батареек (не беспроводные), обычно забывают установленную длительность Flash и непонятно, какая длительность устанавливается в этом случае.

Чтобы помочь в решении данного вопроса, я разработал и изготовил простое устройство, которое позволяет измерять длительность импульса Flash любого телефонного аппарата. Я назвал это устройство «Простой телефонный тестер». Оно действительно просто как по принципу работы, так и по количеству деталей, требуемых для сборки. Обратимся к принципиальной схеме.


Принципиальная схема

Тестер подключается параллельно телефонной линии и состоит из диодного моста VD1, токоограничительных резисторов R1 и R2, оптопары (светодиод ИК-диапазона VD2 и фотодиод VD3). Фотодиод подключается к выводам RTS и DSR COM-порта.

Чтобы понять, как этот тестер работает, обратимся к принципам устройства линейной части АТС и телефонного аппарата [1]. С точки зрения телефонного аппарата, АТС представляет собой источник постоянного тока с некоторым относительно большим сопротивлением. ЭДС (напряжение без нагрузки) этого источника составляет от 40 до 60 вольт, а сопротивление – несколько килоом. С точки зрения АТС телефонный аппарат представляет собой периодически подключающийся к линии резистор сопротивлением сотни ом. Когда трубка положена, этот резистор отключен, напряжение в линии равно ЭДС источника питания на станции, когда подключен – делится между сопротивлением станции и телефонного аппарата по закону Ома и составляет 10-20 вольт. Резистор также отключается в моменты набора номера (при импульсном наборе, при известной сноровке номер можно набирать, стуча по рычагу 🙂 и в момент формирования импульса Flash! В итоге, после снятия трубки напряжение в линии падает в 3 – 5 раз, а в момент посылки сигнала Flash возрастает до прежних величин.

Именно этот факт и используется в нашем тестере. Когда напряжение в линии высокое, через светодиод VD2 оптопары идет ток, достаточный для срабатывания фотодиода VD3, через фотодиод идет ток от вывода RTS (на которой при открытом программой порту напряжение порядка 10-12 вольт) к выводу DSR. При анализе состояния порта программа определяет высокий уровень сигнала DSR. Если же напряжение в линии низкое, то через светодиод ток почти не идет, фотодиод закрыт, и уровень сигнала DSR определяется, как низкий. Измеряя длительность импульсов высокого уровня на линии DSR можно определить длительность сигнала Flash подключенного к линии телефона.

Для измерения длительности импульсов была написана программа «Анализатор COM-порта». На страничке программы есть подробная инструкция, как с ее помощью определить параметры телефонного аппарата.

Замечания по конструкции.

Переменный резистор используется для регулировки чувствительности устройства. Его сопротивление устанавливается таким, чтобы при снятии трубки регистрировался четкий ноль все время, пока трубка снята (из-за конденсатора в цепи питания телефона при снятии трубки вначале напряжение в линии резко падает, а затем может подняться на некоторую величину).

Диодный мост нужен, чтобы работоспособность прибора не зависела от полярности линии. Если вы предполагаете использовать прибор с конкретной телефонной розеткой (т.е. всегда будете знать полярность напряжения в линии), мост можно заменить на предохранительный диод (на всякий случай!). В любом случае, обратное напряжение диодов должно быть не меньше 150 вольт, чтобы выдержать сигнал звонка, случайно пришедшего во время измерений.

Тестер выполнен на базе двойной телефонной розетки, в корпусе которой установлена печатная плата с радиоэлементами. Резисторы и диоды моста использовались выводные (не SMD), оптопара была взята из обычной компьютерной мыши (с шариком или оптопара под колесиком), используется один из двух фотодиодов. Кабель к COM-порту можно взять любой (от мышки, от UPS, от модема, спаять самому и т.п.), главное, чтобы один из его проводников соединялся с выводом, где есть +12 В (RTS – вывод 7, DTR – вывод 4), а другой с одним из измеряемых программой выводом (DSR – вывод 6, CTS– вывод 8).

Вид на монтаж Внешний вид прибора

Ссылки по теме

Устройство телефонного аппарата и основы телефонной связи

Проблемы с телефонной проводкой и устранение неисправностей для домовладельца

Мои телефоны не работают. Я позвонил в телефонная компания, и они утверждают, что проблема в моем доме. Как могу я узнать, в чем проблема?

Пройдемся по основам телефонной проводки. Как только вы поймете основы, устранение неполадок становится проще простого. Это может занять много времени, но совсем несложно. И в 40 долларов или больше за получасовое обслуживание у специалиста по ремонту телефонов, ветер будет за твоей спиной !!

Реальные основы телефонной проводки…

Хотя у вас могут быть сотни футов телефонных проводов и бесчисленное количество соединений, Телефонная разводка действительно проста и логична. Давай прогуляемся по твоему дому, и разберемся вместе.

телефонная компания, благослови их души, предоставляет вам услуги через четыре провода или более проводов, ведущих к внешней стороне вашего дома (есть на самом деле больше, чем это, но вам не нужно больше знать, чтобы работать над свой собственный материал). Эти провода подключаются к коробке, называемой сетью . интерфейс , обычно расположенный за пределами вашего дома для облегчения доступа телефонная компания.

Его также называют протектором (просто звук этого вызывает у вас покалывание, а?) Название «защитник» удачно … он защищает проводку домашнего телефона от необычного электрического скачки от ударов молнии, линии электропередач, которые могут касаться снаружи телефонные кабели и т. д. Не надежная система, но очень эффективная 99,9% время. Протектор часто можно найти рядом с вашей электрической службой. (метр), потому что телефонная компания и электрическая компания используют одни и те же критерии выбора точки доступа к дому.

Сетевой интерфейс действует как ваша основная распределительная коробка — место, где все телефонные кабели, ведущие в ваш дом, происходят. Обычно часть выключена ограничения для вас. Он может быть запечатан замком или закручен. Вот где телефонная компания устанавливает свои связи. Цвета проводки не будут соответствовать цветовое кодирование вашего интерьера телефонные провода.

На стороне, доступной для клиентов, используется стандартная цветовая кодировка, которую вы будете запускать. снова и снова во всей телефонной работе.Наиболее распространенные телефонные кабели имеют четыре провода внутри … красный, зеленый, черный и желтый. В торговле они именуются «парами». Красно-зеленая пара используется в качестве базовой. линия обслуживания, а черно-желтая пара используется для обеспечения второй линии.

Если вы посмотрите на увеличенное изображение сетевого интерфейса слева, вы увидите, что есть «блок» с шестью цветными винтами. Есть три пары вместе … желто-черный, красно-зеленый и второй желто-черный. Ты также заметите, что есть провода, подключенные к красному и зеленому терминалы.В этом разъеме только одна живая телефонная линия … линия 1. Хотя разъем может поддерживать до трех линий, для облегчения клиент использует обычно только одну линию на разъем. Если у тебя есть три линии, у вас будет один соединитель, обслуживающий одну линию, а второй соединитель, обслуживающий две линии. Этот сетевой интерфейсный блок имеет два таких разъемы, так что в этом доме может быть до шести телефонных линий установлены.

Фактическое подключение к вашей проводке осуществляется через телефонную розетку в разъем с помощью съемной вилки, прикрепленной к черному проводу. Отсоединение этой вилки отключает телефонные линии, подключенные к разъем. Этот плагин упрощает поиск и устранение неисправностей, так как вы можете подключите тестер к разъему, чтобы убедиться, что линии телефонной компании в порядке (подробнее об устранении неполадок позже).

В некоторых старых домах нет легкодоступных интерфейсов …

В старых домах защитное устройство снаружи дома представляет собой герметичную коробку, которая не разрешить доступ клиентов. В нем есть специальный предохранитель, предотвращающий попадание молнии. достигает вашей внутренней проводки.По сути, это отправная точка для стандартный 4-проводный кабель для входа в дом, и у вас нет легкого доступа к его внутренности!

Почему телефонная компания защищала своего защитника? Часть Причина в том, что много лет назад телефонная компания сделала все … они владели все телефоны, провода и разъемы, и это было незаконно для вас с проводкой. Таким образом, у них не было стимула делать прямой доступ к внутренней части доступный вам протектор. Подсоедините телефонные кабели непосредственно к протектор выгоден тем, что там самый сильный телефонный сигнал, и я рекомендую это, когда и если возможно.На самом деле, если у вас старый стиль протектор, многие телефонные компании заменят его на современный разъем, такой как на фото выше, бесплатно. Особенно, если у вас проблемы с телефоном или Проблемы с подключением к Интернету !! Просто плачь и умоляй, как я!

Вторая важная причина, по которой домовладельцам было отказано в доступе, заключается в опасаются, что подключат провода к незащищенной стороне коробки, оставив их системы электропроводки уязвимы для ударов молнии и, возможно, катастрофических последствия!

Так что если у вас старый запломбированный Protector, ваш доступ к телефонной компании осуществляется через кабель (обычно 4 провод или две пары), который входит в ваш дом и подключен к разъему блок или входной мост .Соединительные блоки представляют собой прямоугольные пластины, которые используйте винты для соединения каждого из четырех служебных проводов (от телефонной компании). вместе с вашими внутренними проводами. Соединительный блок имеет четыре клеммы, которые удерживают провода вместе с винтами. Провода от телефонной компании и ваши внутренние провода имеют общий винт в зависимости от цвета провода … все красные до один терминал, черные — в другой и т. д. Эта система была отличной, когда люди может иметь два телефона (если они были грязно богатыми), но три или четыре пары, идущие от них к нескольким телефонным разъемам.

Исторически сложилось так, что соединительные блоки возникли, когда в домах был только один телефон. линия и один телефон. Один провод вошел в дом и пошел к одинарный домкрат. Шли годы, и людям стали нужны более удобные телефоны, дополнительные провода были выведены от соединительного блока для обслуживания других телефонов. Примерно через два соединения, блоки заклинили проводами и трудно работать с. Войдите на въездной мост … значительное улучшение. Вместо того, чтобы прокладывать телефонные провода к соединительному блоку в жилом площади, въездной мост был установлен в подвальном или хозяйственном помещении. Подъездные мосты выполняют ту же функцию, что и переходные блоки, но подъездные провода телефонной компании не касаются напрямую проводов домашнего кабеля. Вместо, используют различные методы крепления проводов к изолированному металлическому каркасу который обеспечивает соединение. Как вы можете видеть на рисунке, провода телефонной компании (входящие в рисунок снизу) каждый присоединяется к блок с двумя винтовыми зажимами. До двух телефонных линий с двумя отдельные кабели (например, наверху и внизу) можно подключить без необходимость совместного использования проводов на терминале.

Как видите, входные мосты могут содержать больше соединений проводов, чем разветвления. блоки, и поскольку каждое соединение является отдельным, вы предпочитаете новый или заменяющие установки. У вас будет как лучшая электрическая соединение, меньше шансов непреднамеренного прикосновения проводов и меньше путаницы проводка!

Подводя итог, два провода обеспечивают все ваши телефонные услуги, если у вас есть одна линия, четыре провода, если у вас две линии. И все ваши настенные телефоны, беспроводные телефоны, компьютерные модемы, автоответчики, факсы и даже удаленная домашняя сигнализация системы возвращаются к телефонной компании по этим маленьким проводам!

Что может пойти не так с моей телефонной проводкой?

Вы что-нибудь изменили или повредили… Если ваши телефоны не работает должным образом, подумайте о любых изменениях, которые вы могли внести в свою систему. Установили ли вы новый телефон за последнюю неделю или две (иногда электроника требует ненадолго потерпеть неудачу)? Вы переставили мебель, случайно дернули телефон провод или уронить телефон? Если вы думаете о чем-нибудь, что могло повредить телефон, розетка или провод — это отправная точка в вашей детективной работе!

Грызуны поедают провода … Не смейтесь! Я обнаружил несколько перегоревших телефонных кабелей лет, а также провода стереодинамиков, коаксиальный (телевизионный) и антенный кабель, и электрический кабель под напряжением.Канатные дороги «Обеденный звонок» — это те места, где кабель проходит в скрытую область, например, за изоляцией в подвале стена. Я думаю, они знают, что это нас раздражает … вот почему так поступают мыши! Итак, если вы видели следы грызунов, их можно считать возможными подозреваемыми. Прочтите мою вредную статью, в том числе тему … Мыши везде !! У меня был истребитель, но проблема повторяется каждый год. Помощь! ! о том, как найти и, надеюсь, избавиться от мышей из ваших домов, не прибегая к ядовитые приманки или ловушки.

Снова молния … Возможно, у вас был эффект удара молнии ваша телефонная система и даже не знаю об этом. Всплеск может выборочно поджарить один из ваших телефоны, или модульный разъем, или одно соединение, не оставляющее явных доказательств кроме неисправности.

Плохая проводка … Иногда в своем желании выполнить проект любитель с самыми лучшими намерениями пренебрегает перепроверкой своей работы. возможные исходы:

Короткое замыкание : два оголенных провода, которые не должны касаться, были слишком малы близко, и время и невезение заставили их немного измениться, и, вуаля… короткое замыкание. Если провода соприкасаются, телефонная компания думает, что вы по телефону, и вы не можете принимать или совершать телефонные звонки. К счастью, это не является опасным состоянием, потому что скачок высокого напряжения, возникающий при телефонные звонки не могут произойти. Если бы это было так, возможно, это могло бы поджечь ваши провода. Корректирующее действие, конечно же, — разъединить провода.

Обрыв цепи : Это когда провод, который предполагается подключить нет. В этом случае результат обратный… телефонная компания думает что с вашими телефонами все в порядке, звонящие слышат звонок, а ваш телефон — нет «получить сообщение». Решение … найти незакрепленный или сломанный провод провод, подключи или отремонтируй, и вуаля … мир ждет твоего возвращения.

Перевернутые провода: При соблюдении правил цвета проводов последовательно, у вас не должно возникнуть проблем с добавлением новых телефонов или кабели. Поскольку напряжение является постоянным, а не переменным током, обратная проводка может вызвать сбои в работе вашего оборудования.Иногда один телефон может быть неправильно подключенным и по-прежнему функционировать. Добавьте второй телефон с правильным подключением и система тает!

Перво-наперво … это твоя вина или телефонная компания?

Всегда сначала звоните в службу ремонта телефона … хотя они могут не добраться до вас немедленно, это, по крайней мере, поставит вас в «очередь» в случае, если ваша проблема , их проблема !

В большинстве новых домов есть возможность легко проверить, не проблема. находится вне вашего дома на линиях телефонной компании… пока у вас есть сетевой интерфейс снаружи или внутри вашего дома.

Откройте доступную для клиентов часть интерфейса, и вы увидеть ряд знакомых предметов … розетки! Каждому гнезду соответствует одна или несколько телефонных линий в вашем доме. Если у вас только один телефонная линия, будет только один видимый телефонный разъем с цветными проводами прикрепил. В этом интерфейсе вы можете увидеть, что телефонная компания записал последние четыре цифры телефонного номера на интерфейсе, чтобы найти нужный штекер проще.

Вынесите один из своих телефонов на улицу или получите тестер телефонных розеток в магазине оборудования. магазин, домашний магазин, магазин электротехники или электроники. Отключите короткожильный телефонный штекер из разъема в интерфейсе, соответствующем вашему телефонную линию и подключите телефон (или тестер). Гудок (или правильный последовательность световых сигналов) сообщит вам, что телефонная компания не виновата. Если вы не слышите гудка, возьмите трубку и позвоните в ремонтную службу!

Если у вас несколько линий, у вас будет более одной разъемы активны.Вам нужно будет протестировать их все, чтобы понять, что бракованный. Вам также понадобится тестер двухпроводного телефона, если он интерфейс разделяет две строки, так как вторая строка не будет обнаружена стандартный однолинейный тестер (или однолинейный телефон).

Если у вас есть соединительный блок или въездной мост, вы можете проверить проводку телефонной компании с помощью мультиметра. Для типичной четырехпроводной системы вы не нужно отключать провода для выполнения этого теста. Прикоснитесь к «+» Щуп мультиметра к зеленому и «-» щуп к красным проводам.Если у вас есть вторая строка, «+» на черный и «-» на желтый. Если вы получаете низкое значение напряжения постоянного тока на паре провода (красно-зеленый или черно-желтый) около 48В, вы знаете, что подключены в телефонную компанию. Отсутствие напряжения означает, что вы не получаете сигнал от телефонной компании.

Нет проблем с телефонной компанией? Проверять за неисправный телефон!

Один неисправный телефон может испортить всю работу! Отключите все телефоны и телефонные аппараты … компьютеры, автоответчики и т. д. … по всему вашему жилой дом. Затем, взяв тестер линии (или один телефон, который, как вы уверены, работает), вокруг и подключите его к каждой розетке, проверяя правильную последовательность освещения (или, в случае телефона, гудок). Если все гнезда кажутся мертвыми (или вы нигде не слышите гудок), ваша проблема не в телефонах или телефонное оборудование.

Однако, если вы действительно показываете положительную связь с вашим тестером, вы знаете телефон, вероятно, виноват.Подключите каждое устройство по одному к посмотреть, кто из них возмутитель спокойствия. Как только вы найдете виновника, вы сможете либо выбросить его, либо отремонтировать.

Следующим шагом является проверка вашей проводки …

Сразу предупреждаю, что это может быть сложно, запутать и попробовать ваше терпение! Разные вещи могут вызвать неисправность телефонной проводки. авария … ненадлежащее прикосновение к проводам, мыши, поедающие кабели, или электрическое Все возможные виновники вспыхивают в телефонной розетке. я попытаюсь дать вам столько информации, сколько смогу, но, в конце концов, это до , вы до внимательно изучите и проанализируйте свою систему!

Отсоедините внутреннюю проводку от телефонной компании.В качестве упомянул несколько абзацев назад, если у вас есть сетевой интерфейс за пределами вашего домой вы должны отключить вилку, обслуживающую плохую линию. Если у тебя есть соединительный блок или входной мост, физически отделить телефон проводка компании от блока или моста. Убедитесь, что ни один из проводов не соприкасается!

Это действие откроет цепь и позволит вам использовать мультиметр, чтобы проверить целостность вашей проводки. Провод, имеющий «непрерывность» позволяет электричеству беспрепятственно течь через него.Если два оголенных провода соприкасаются, у них тоже есть обрыв. Если ты не хочешь эти провода соприкасаются, наличие обрыва указывает на неисправное состояние. То есть ваша цель … найти дефект и исправить его!

В правильно подключенном доме каждый цвет провода в вашем доме не зависит от все остальные. Следовательно, не должно быть контакта между любыми проводами различные цвета. Настройте мультиметр для проверки целостности цепи (см. инструкция к счетчику). Вы должны иметь возможность прикоснуться к зондам через любые два провода разного цвета и не получить непрерывности.Ты можешь сделать это на клеммной колодке или входном мосту, не отключая ни один из внутренние провода (кроме, конечно, проводов телефонной компании). Все телефоны и устройства должны быть отключены от сети, иначе этот тест не сработает.

Если вы видите непрерывность, происходит одно из двух … либо два провода касаются где-то в вашем доме или у вас неисправный телефон Джек. Оголенные провода могут касаться телефонной розетки или соединительный блок или въездной мост.Электрический скачок, который попал в ваш система сожгла один из ваших разъемов, что вызвало внутреннее короткое замыкание. Проверять сначала все видимые соединительные блоки. Сделайте видимый осмотр, чтобы увидеть, есть ли провода, подключенные к разным клеммам, соприкасаются, или если какие-либо провода кажутся отсоединены или ослаблены. Если вы видите одно из этих условий, разделите прикоснуться к проводам или затянуть соединения. Вернитесь к предыдущему шагу и проверьте снова линии с телефоном. Если телефоны по-прежнему не работают, продолжайте к другим блокам и телефонным розеткам.Изучая их, убедитесь, что все оголенные провода хорошо удалены друг от друга. Иногда просто переустановка крышка может касаться близких проводов!

Имейте в виду, что может быть вторичных соединительных блоков или параллельно соединения в вашем доме. Они используются для подключения телефонного кабеля к удаленному местоположение, врезавшись в кабель другого телефона, а не проложив новый кабель от основного соединительного блока или протектора. Кроме того, телефонные кабели могут цепочки друг от друга (на электрическом языке называемые параллельными соединение), одно соединение с другим, с другим и так далее.Если вы посмотрите на свой соединительный блок и видите два кабеля, ведущие в дом, но вы знаете, что есть шесть телефонных розеток, происходит один из этих двух сценариев. Вам следует попробуйте найти вторичные соединительные блоки и осмотрите их на предмет касания провода или незакрепленные провода. Что касается параллельных подключений, вы обнаружите только их, когда вы откроете телефонные розетки на следующем этапе вашего устранение неполадок, если вам придется зайти так далеко.

Теперь нужно определить, сам ли это кабель или телефон розетки или домкраты.Отсоедините один провод из пары (красный или зеленый, черный или желтый) от каждого гнезда. Это отключает все разъемы без необходимости полного отключения все провода. Подключите цепь к проводам телефонной компании. Затем один по одному, повторно подключите разъемы по одному, проверяя с телефоном или телефонной линией тестер.

Если ни один из разъемов не работает, значит, у вас короткое замыкание в кабеле. Если все работает но во-первых, ваш шорт, вероятно, в домкрате.Вы можете получить новый домкрат и попробовать подключив к нему имеющиеся провода.У меня обычно один стандартный модульный домкрат доступен для тестирования всякий раз, когда я ищу неисправности в телефонах.

Должен признать, что это не единственный способ устранения неполадок телефона. линии … всего лишь один базовый подход. После того, как вы узнаете свой домашний телефон system, вы можете найти ярлыки для тестирования, о которых я даже не упоминал. Считайте это учебником, но не забывайте … вы сами являетесь учеником опыт!!

Есть ли ограничение на количество телефоны, которые я мог подключить к той же линии?

Да и нет.На самом деле нет абсолютного ограничения на количество телефонов или устройств. На вашем телефоне или устройстве есть этикетка, на которой указано значение по телефону REN или звонок Эквивалентность . Доступно ограниченное количество энергии от телефонная компания, чтобы ваши телефоны звонили. Другими словами, если у вас слишком много телефоны, никто из них не звонит. Ваши абоненты будут думать, что ваш телефон звонит (сигнал «занято» не будет), но вы не услышите звонка!

Хотя ограничение составляет около 5 устройств, вы будете знать, если вы превысите ограничение, потому что телефоны просто больше не будут звонить.Если вы позвоните по телефону компании, они могут предоставить вам лимит REN для вашей системы. Затем сложите REN всех ваши устройства на линии. Если они меньше предела REN, все в порядке, если если вы превысили лимит REN, ваши устройства могут не реагировать на сигнал вызова.

Большинство телефонов имеют REN около 1. Компьютерные модемы, факсы и автоответчики также имеют значение REN, и вы должны их учитывать при подсчете вашего общего REN. У меня есть голосовой факс-модем US Robotics Sportster, и он имеет эквивалент по Рингеру 0.4. У моего автоответчика также REN составляет 0,4.

Вернуться к статьям по поиску и устранению неисправностей телефона

Как проверить телефонную линию с помощью аналогового вольтметра

Даже в век смартфонов все еще может быть важно иметь работающий стационарный телефон. Если у вас возникли проблемы, но у вас нет тестера телефонной линии, можно использовать аналоговый вольтметр для выполнения некоторых элементарных тестов. Это удобное пошаговое руководство покажет вам, как это сделать!

Примечание: Если у вас возникли проблемы с телефонной линией, попробуйте отключить телефоны, чтобы убедиться, что сам телефон не виноват.Это должно быть первое, что вы должны попробовать, если вы не можете получить гудок или он прерывистый.

Проверьте, подключены ли ваши линии к телефонной компании
Шаг 1 — Найдите главную распределительную коробку

Сначала найдите сетевой интерфейсный блок, который установлен где-то снаружи вашего дома, и найдите внутри линейную проводку.

Шаг 2 — Проверка напряжения входящей телефонной линии

Чтобы проверить, подключены ли вы к телефонной компании, вам не нужно ничего отключать или ослаблять винты проводов.Вместо этого просто установите вольтметр на «Вольт» или «В постоянного тока» и прикоснитесь черным проводом щупа к красному проводу внутри коробки. Аналогичным образом прикоснитесь красным проводом щупа к зеленому проводу. Ваш вольтметр должен показывать низкое напряжение от 45 до 48 мВ. Если да, то ваши линии правильно подключены к телефонной компании. Однако, если показание напряжения не отображается или оно равно нулю, значит, ваши линии вообще не получают сигнал от телефонной компании.

Проверка целостности внутренней проводки
Шаг 1. Отсоедините проводку

Подойдите к блоку сетевого интерфейса за пределами дома и отсоедините вилку (внутри внешней распределительной коробки) от линии, которая не работает.Если у вас только одна линия, должна быть только одна вилка с подключенными к ней цветными проводами. Удалите короткий провод штекера, а затем вернитесь внутрь и снимите штекеры линии со всех телефонов, которые совместно используют линию.

После того, как вы больше не будете подключены к телефонной компании, вы можете проверить целостность внутренней проводки.

Шаг 2 — Настройте вольтметр для проверки целостности цепи

Следуйте инструкциям, прилагаемым к вольтметру, для настройки его на проверку целостности цепи или обрыва цепи.

Шаг 3 — Понятие непрерывности

При правильном подключении каждый цветной провод в линии должен быть полностью независимым от других. Итак, ни один из цветных проводов не должен касаться друг друга. Вы можете использовать функцию проверки непрерывности вашего вольтметра, чтобы убедиться, что никакие два провода не соприкасаются.

Непрерывный провод позволяет электричеству беспрепятственно проходить по всей длине провода. Однако два неизолированных провода, которые соприкасаются друг с другом, также имеют непрерывность.Поскольку провода ни в коем случае не должны касаться друг друга, в этом случае обрыв указывает на проблему.

Шаг 4 — Проверка проводки

Используйте отвертку, чтобы открыть клеммную коробку (куда вы подключаете свой телефон). Затем поместите выводы на любые два провода. Если вольтметр показывает, что есть непрерывность, у вас есть проблема с внутренней проводкой в ​​вашем доме, и вам необходимо ее отремонтировать.

Проверьте телефонную линию без телефона — Galway Games Gathering

Для правильной работы телефонной линии необходима независимая цепь, которая не касается других телефонных линий.Одна телефонная линия не должна контактировать с другой телефонной линией. В этом случае обе телефонные линии перестанут нормально работать.

Шаги для проверки телефонной линии

Есть много шагов для проверки телефонной линии с помощью мультиметра. Они следующие:

Отключите все подключения к телефонной розетке в доме. Телефонные линии должны быть открыты для проверки телефонной линии.

Устройство сетевого интерфейса должно быть расположено для телефонной связи.Это устройство обычно устанавливается телефонной компанией на наружных стенах дома рядом с электросчетчиком. Откручиваем винт отверткой и снимаем крышку.

После отключения линий телефонные линии будут полностью открыты и готовы к тестированию. Затем подождите минуту, чтобы проверить активность телефонных линий.

Установите мультиметр в положение непрерывности. Эти настройки помогают выделить символы, напоминающие звуковую волну. Но не забудьте просмотреть документы, прилагаемые к вашему устройству, для получения конкретных инструкций.Мультиметр используется для проверки телефонной линии без телефона. Если мультиметр работает правильно, показания появятся на его цифровом экране, и будет издан звуковой сигнал.

Продолжить проверку всех телефонных линий. После тестирования каждой пары вы узнаете, какая телефонная линия работает, а какая нет. В многоканальной телефонной системе больше телефонных линий. Многоканальные телефоны в основном используются в деловой среде, но также могут использоваться в жилых помещениях.

На той стороне дома будет ящик, который является домами, которые подключены к своим телефонным соединениям. Обычно коробка будет серого цвета там, где телефонные линии входят в дом. Будет два блока, это называется тестом напряжения телефонной линии.

Вольтметр должен быть настроен на свой указанный диапазон. Затем подсоедините выводы к клеммам красного и зеленого проводов. Если все провода исправны с линиями телефонной компании, счетчик будет показывать вольт.Возникнет проблема, которая часто возникает ниже одного вольт. Но теперь очень легко проверить, активны ли телефонные линии или нет, просто подключив телефон к модульной розетке и проверив гудок.

У меня неисправна телефонная линия. Как мне проверить свое оборудование или проводку?

Вы можете попробовать решить многие проблемы самостоятельно, выполнив несколько простых проверок, некоторые из наиболее распространенных проблем с телефоном показаны ниже:

  • У вас есть беспроводной телефон? Убедитесь, что он полностью заряжен.
  • Проверьте все своих телефонов , чтобы убедиться, что они на крючке и что все телефонные шнуры подключены и надежно закреплены.
  • Проблема только в одном телефоне? Тогда, скорее всего, неисправен телефон, а не линия. Если вы арендуете телефон у нас, мы доставим новый. Просто нажмите ссылку «Связаться с нами» на этой странице, чтобы получить наши контактные данные.

Вы можете купить новый телефон в BT Business Direct

Все еще не получается гудок? выполните следующие действия.

Проверьте свое телефонное оборудование

  1. Отключите все телефоны и оборудование от все телефонные розетки включая:
    • ПК
    • Факсы
    • Модемы
    • Дигибоксы спутникового ТВ
    • Микрофильтры
    • Модем или маршрутизатор ADSL

    Убедитесь, что ничего не осталось подключенным.

    Если у вас старый телефон, который нельзя отключить от сети, вам нужно связаться с ним.Щелкните ссылку «Связаться с нами» на этой странице, чтобы получить наши контактные данные.

  2. Подключите рабочий телефон (не беспроводной) к основной телефонной розетке (обычно это место, где телефонная линия входит в ваше помещение). Посмотри, сможешь ли ты с него звонить. Если вы можете совершать звонки, скорее всего, неисправность связана с одним из ваших устройств.
  3. Подключайте оборудование по очереди . Делайте пробный звонок каждый раз, когда вы подключаете какое-либо оборудование. Это позволит вам определить, какой элемент вызывает проблему.Чтобы исправить это, прочтите руководство или свяжитесь с вашим поставщиком.

Проверить проводку

Если вы по-прежнему не можете позвонить из основной розетки , быстро проверьте проводку.

  1. Если ваша основная розетка выглядит, как на картинке ниже, открутите 2 маленьких винта и выдвиньте нижнюю половину лицевой панели. Справа вы увидите тестовый разъем.


  2. Подключите телефон к тестовой розетке, как показано на рисунке ниже.Позвонить. Посмотрите, зазвонит ли линия один раз и остановится ли она вообще.


Если ваша основная розетка выглядит так, как показано на рисунке ниже, вам необходимо связаться с вами. Щелкните ссылку «Связаться с нами» на этой странице, чтобы получить наши контактные данные.

Если вы можете набрать номер через тестовый разъем, скорее всего, неисправность связана с внутренней проводкой. Вы можете исправить это самостоятельно или обратиться в компанию, которая обслуживает ваши телефоны, хотя они будут взимать плату за это, если на вас не распространяется гарантия.

Если вы не можете дозвониться через тестовую розетку, скорее всего, неисправна линия, и вам необходимо сообщить об этом своему оператору телефонной связи.

Если это мы, вы можете выявлять, исправлять, сообщать и отслеживать неисправности в режиме онлайн в ремонтном центре или нажать кнопку «Связаться с нами» на этой странице, чтобы получить наши контактные данные.


Обновлено 18.01.2021 Введение в тестирование телефона

| OPENXTRA Freestuff

Процесс исключения

Как это часто бывает, устранение неисправности телефона может быть сложной задачей.Неисправность может быть вызвана любым из бесчисленного множества единиц оборудования, составляющих телефонную систему, от самого телефона через вашу УАТС до телефонной линии, предоставляемой вашей телефонной компанией. Выявление именно неисправного компонента — сложная задача. При систематическом подходе к поиску и устранению неисправностей поиск неисправностей может быть намного проще.

Первое, что вам нужно сделать, это убедиться, что ваш телефон не неисправен. Самый быстрый способ проверить работоспособность вашего телефона — заменить его на заведомо исправный.Если неисправность исчезнет, ​​значит, ваш телефон неисправен.

Если неисправность сохраняется, значит, проблема не в телефоне. В идеале у вас должен быть тестер кабеля, чтобы исключить прокладку кабелей между вашей телефонной розеткой и УАТС. Большинство современных тестеров способны тестировать как традиционные двух- и четырехжильные кабели, так и кабели CAT5, присутствующие в большинстве современных структурированных кабельных систем. Если у вас нет тестера, переключение телефона на другой добавочный номер поможет устранить кабели как причину неисправности.

Если с кабелем все в порядке, вам необходимо проверить телефонную линию, предоставленную вашим оператором связи. Вот тут-то и приходит на помощь телефонный тестер.

Кабельные тестеры

Кабельные тестеры бывают самых разных форм, подходящих для множества различных задач, от простого тестера целостности до очень сложных сертификаторов кабелей.

Тестер целостности, вероятно, самый старый тип тестеров кабеля. Тестеры непрерывности работают, подавая электрический сигнал на кабель и отправляя его удаленному устройству на противоположном конце кабеля.Поместив электрический сигнал на кабель, они могут определить, что сигнал был получен пультом дистанционного управления правильно. Обычно они довольно дешевы и могут обнаруживать короткие замыкания или обрывы кабелей.

Квалификационные тестеры

, вероятно, немного избыточны, если вы просто хотите устранить проблемы с телефоном, поскольку их основная цель — квалифицировать структурированные кабели для использования в качестве среды для передачи высокоскоростного сетевого трафика. Чтобы квалифицировать кабель для работы в сети, они обычно отправляют сетевой трафик по кабелю (так называемый тест BERT) на интеллектуальный пульт.Затем удаленный компьютер может подтвердить, что сетевой трафик получен правильно. Если трафик получен правильно, считается, что кабель соответствует требованиям для успешной передачи сетевого трафика.

Сертификаторы кабелей — это самый дорогой тип тестеров кабелей, и они обычно используются только установщиками кабелей, желающими сертифицировать установку кабелей.

Телефонные тестеры

Если вы уверены, что неисправна телефонная линия, вам понадобится инструмент, который поможет определить причину проблемы.Базовый инструмент для проверки телефона, который часто называют «набором для стыков», подключается к телефонной розетке и проверяет линию на наличие напряжения и гудка. Затем вы можете набрать внешние номера, чтобы устранить любые проблемы.

Более сложные тестеры могут определять повышенное или пониженное напряжение, показывать набранные и входящие номера, проверять ток, полярность и другие характеристики линии. Если вам нужно протестировать современные линии ADSL, убедитесь, что у вас есть тестер, который может работать с этими новыми системами. Если вам нужно устранить неполадки в работе ADSL на вашей телефонной линии, то специальный тестер ADSL будет очень полезен.

Если вы уверены, что проблема с телефонной линией, вам необходимо позвонить в вашу телекоммуникационную компанию или оператора связи. Если есть проблема в будущем, они единственные люди, которые могут ее решить. Если вы вооружены показаниями тестера, вы, вероятно, получите более положительный ответ от вашего оператора связи.

Типичный телефонный тестер также будет поставляться с зажимами типа «крокодил», позволяющими протестировать установку без оконечных устройств (неизолированный провод). Если вы планируете много использовать тестер, возможно, стоит выбрать один с функциями памяти для записи часто используемых номеров, повторного набора последнего номера и других функций экономии времени, а также гарнитуру для работы без помощи рук (очень полезная функция, если вам нужно работать в шумном или стесненном помещении, чаще всего в комнатах связи и коммутационных шкафах).

Обзор тестера телефонной линии

— блог siaorry

Описание тестера телефонной линии

Тестер телефонной линии — это устройство размером с карман, которое используется для поиска основных неисправностей в аналоговых телефонных системах, а также для определения полярности линии. Он контролирует телефонные линии на предмет качества цифрового тона и мощности сигнала, проверяет правильность полярности разъема (обнаруживает перевернутый наконечник и звонок) и указывает адресацию вызовов для правильных добавочных номеров.

Для чего используется тестер телефонной линии?

Тестер телефонной линии или тестер телефонной линии в основном применяется для проверки рабочих параметров проводки телефонной компании на модульном разъеме, который включает в себя напряжение разомкнутой цепи или линии «положена трубка», напряжение звонка и полярность линии.Состояние напряжения телефонной линии отображается с помощью счетчика, а полярность соединений линии отображается светодиодом. Провода в телефонных кабелях имеют цветовую маркировку: зеленый провод — положительный полюс, а провод — отрицательный. Когда на линии нет нагрузки, то есть когда все телефоны в вашем доме или офисе подключены к масленке, измеренное напряжение на модульном разъеме вашего телефона должно быть выше 40 вольт постоянного тока, плюс-минус немного. Как правило, полярность не является проблемой, поскольку большинство стандартных телефонов будут работать независимо от полярности напряжения постоянного тока в телефонной линии.Однако обратная полярность линии может мешать работе некоторых видов коммутационного оборудования, в частности, некоторых недорогих конференц-коммутаторов и многоцелевых коммутаторов, поэтому мы предусмотрели этот тест.

Как работает тестер телефонной линии?

Тестер телефонной линии, показанный на следующем рисунке, подключается к телефонной линии через модульный разъем P1. Тестер использует только два из четырех разъемов — красный и зеленый. Если это правильно, то есть зеленый провод — это положительная сторона, а красный провод — отрицательная сторона, ничего не произойдет.Если ситуация обратная. Светодиод загорится. С переключателем SI Набор для LINE / RING. Оба S1-a и S1-b разомкнуты, и измеритель показывает состояние сетевого напряжения. Любое показание линейного напряжения в диапазоне LINE OK (подробнее на счетчике через мгновение) указывает на линейное напряжение выше 40 вольт постоянного тока. Если телефон звонит с помощью номера обратного вызова или набора номера с другого телефона, измеритель покажет RING OK, а светодиодный индикатор будет мигать (указывая переменный ток), если напряжение / ток звонка правильные.Фактическое положение указателя счетчика зависит от того, как звонки подключены к линии. (Три или более старомодных вызывных устройства могут чрезмерно нагружать напряжение вызывного сигнала, если местная телефонная компания не скорректировала нагрузку вашего звонка.) Когда S1 замкнут, диапазон напряжения измерителя изменяется, и номинальное сопротивление нагрузки составляет 230 Ом. (R5 и R6) подключаются через линию для имитации нагрузки телефона при снятой трубке. Если счетчик показывает LOOP OK, вы можете быть уверены, что у вас достаточно напряжения контура для удовлетворительной работы телефона.Если вы поместите другую нагрузку на линию, например, сняв трубку дополнительного телефона, показания счетчика почти всегда упадут ниже диапазона LOOP OK. Это совершенно нормально; линия работает нормально, когда нагрузка на один контур приводит к показанию счетчика LOOP OK. Вот как проверить телефоны на правильность подключения. Если поднятие трубки приводит к падению показаний счетчика, вы, по крайней мере, можете быть уверены, что переключатель телефонной трубки работает и что катушка повтора подключена к линии.

Характеристики тестера телефонной линии

  • Прием и воспроизведение гудка телефонной системы для определения качества тона
  • Оборудован для доступа к системам с разъемами и кросс-коммутацией
  • Прием сигналов отслеживания для идентификации определенных проводников в кабельной трассе (функция TRACE требует отдельного тонального генератора)
  • Регулятор громкости для настройки тестовых сигналов
  • Прочный влагостойкий корпус и динамик для длительного срока службы

Кроме тестера телефонной линии, существует множество других типов испытательного оборудования и инструментов для коммуникационных приложений, таких как EXFO FTB-200, тестер RJ45 , подземный индикатор проводов и визуальный локатор неисправностей и т. Д.

Статья Источник: Введение в тестер телефонной линии

Тест телефонной линии — Все производители — eTesters.com

Отображение последних результатов 1 — 15 из 21 найденной продукции.

  • Тест модема с коммутируемым доступом

    ModemTest 1.3 — PassMark Software Pty Ltd

    Проверьте свой модем коммутируемого доступа и телефонную линию на наличие ошибок и скорости соединения. Предоставляется тест локальной петли, а также тест ведущий / ведомый.Для проверки ведущий / ведомый требуется 2 модема и 2 телефонные линии. ModemTest совместим с большинством модемов коммутируемого доступа. (9,6 — 56 Кбит)

  • Телефонные тестовые наборы

    Fluke Networks

    Телефонные испытательные комплекты являются стандартом среди телефонистов. За последние 100 лет функциональные возможности набора тестов не сильно изменились. Времена меняются, сети меняются, и теперь меняются наборы стыков. Они больше не являются одноцелевыми инструментами, а превращаются в полноценные многофункциональные наборы для тестирования.Войдите в новейшую линейку комплектов для тестирования телефонов VDV (голос, данные и видео) от Fluke Networks. Мы взяли лучшие функции из нашей существующей линейки, добавили новые технологии и полностью переработали их, чтобы облегчить ваш пояс с инструментами.

  • Тестер телефонной линии

    Line-Bug 4 — Тестовое оборудование и инструменты Triplett

    Triplett Line-Bug 4 — это простой тестер, позволяющий определить, есть ли повреждающий ток телефонной линии на линиях RJ-11 и RJ-45.Некоторые линии LAN имеют телефонный ток на ранее неиспользуемых парах. Предварительное тестирование линий LAN с помощью Line-Bug 4 перед тестированием с помощью LAN Tester может предотвратить его повреждение. Проверяет соединения RJ45 на наличие выводов 568A / B или USOC. Испытания 1-, 2-, 3- и 4-х линейных домкратов.

  • Анализатор телефонной линии и линии

    TALAN ™ 3.0 — Research Electronics Intl.

    Анализатор телефонной и линейной связи TALAN 3.0 предоставляет расширенные возможности для обнаружения и обнаружения незаконного взлома и уязвимостей безопасности в цифровых, аналоговых и VoIP телефонных системах.Новое оборудование дает возможность тестировать витые пары на соответствие современным телекоммуникационным угрозам, включая экран и заземление.

  • Испытательная система

    Модель 501 — Microtronix Systems Ltd.

    Тестовое решение на базе ПК для производителей проводных и беспроводных устройств (POTS). Высокая скорость, повторяемость и точность результатов испытаний позволяют каждому производителю проходить испытания в соответствии с указанными требованиями.Телефонная испытательная система модели 501 — это комплексное решение для тестирования электрических и акустических свойств телефона на производственной линии и в условиях контроля качества. Модель 501, имеющая прочную конструкцию и отвечающую требованиям крупносерийного производства телефонов, является гибкой и точной для постоянно растущих требований тестирования технических характеристик. Простой и легкий в использовании интерфейс для повышения производительности и полностью программируемый, что позволяет протестировать каждый телефон за секунды!

  • Тестер телефонной линии

    ST230E — Shandong Senter Electronic Co., ООО

    Обзор продуктов

    : Тестер телефонной линии ST230F — это портативный и интеллектуальный тестер неисправности линии, в котором используются передовые технологии, такие как интеллектуальный процессор, ИС и технология поверхностного монтажа (SMT). Он объединяет в себе различные виды функций, такие как телефон, проверка производительности линии и проверка безопасности, чтобы быть единым.1. Проверка неисправности телефонной линии 2. Монитор, идентификация ISDN / ADSL 3. Функция «свободные руки» (два канала разговора, громкоговоритель) 4. Отображение номера телефона .One Функция блокировки блокировки ключа Функция блокировки блокировки данных 6.Функция передачи тонального / импульсного сигнала 7. Индикация высокого напряжения постоянного тока 8. Сигнализация высокого напряжения переменного тока 9. Самопроверка низкого напряжения, автоматическое отключение питания и энергосберегающий дизайн 10. Ключ памяти (10 групп по 18 цифр) 10. Функции телефона (набор, прием, повторный набор) 11. Отображение телефонного номера вызывающего абонента 12. Сохранение телефонного номера и функция набора 13. Функция отключения звука 14. Тест тестера (проверка переменного и постоянного напряжения, проверка изоляции, проверка обрыва линии, изоляция заземления) 15. Вызов пользователя и разговор 16. Проверка пар проводов Технические характеристики Испытание постоянного тока Диапазон (В) 0-260 Ошибка ± 5% Диапазон измерения сопротивления изоляции (МОм): 0 ~ 10 Диапазон (МОм): 10 ~ 30 Ошибка: ≤ ± 5% ± 0.1 МОм Погрешность: ≤ ± 10% ± 0,5 МОм Общие характеристики Расстояние между кольцами (км) ≤ 2 Открытое разрешение (км) ≤ 2 Сопротивление контроля (МОм) ≥1 Температура (C) -10 ~ 55 Вес (кг) 0,5 Размер (мм) 232x73x95 Батарея 11,1 В, 620 мАч Литий-ионный заряжаемый аккумулятор Относительная влажность 10% ~ 95% Шум окружающей среды (дБ) ≤60 Атмосферное давление (кПа) 86 ~ 106

  • Тестер линии

    LT51 — H Heuer Instruments Pty Ltd.

    Тестер линии LT51 — это портативный портативный прибор с батарейным питанием для тестирования данных, DSL, телефона и голосовой медной линии.Он сочетает в себе функции нескольких единиц испытательного оборудования, таких как измеритель уровня / анализатор спектра, анализатор искажений, осциллятор, портативный цифровой мультиметр и рефлектометр, в одном небольшом легком корпусе.

  • Resi-Test Pro

    RT100 — Etcon

    # Четко и точно отображает результаты тестирования на большом ЖК-дисплее со специальными значками # Проверяет кабель CAT3, CAT5 / 6 на обрыв, короткое замыкание, неправильное соединение, перепутывание и идентификацию удаленных розеток # Проверяет подключения телефонной линии и определяет напряжение на кабеле # Проверяет обрыв и короткое замыкание кабельных / кабельных систем и расположение

  • Анализатор тональных / импульсных сигналов телефона

    1076A Серия — PRODIGIT ELECTONICS CO., ООО

    Тест частоты и уровня в дБ DTMF. Импульсный тест PPS и M / B. Автоматическое переключение между тональным и импульсным сигналами. Тест звонка с программируемой частотой включения / выключения и регулируемым уровнем. Программируемые ограничения контроля качества и индикация GO / NO GO. Настраиваемая длина последовательного набора. Проверка времени вспышки переключателя. Телефонная искусственная линия и регулируемый ток петли.

  • Имитатор телефонной линии

    TLS-5 — Teltone Corporation

    Имитатор телефонной линии TLS-5 предлагает наиболее удобный способ демонстрации или тестирования телекоммуникационного оборудования там, где линии центрального офиса недоступны.TLS-5 функционирует как виртуальный коммутатор CO, обеспечивая четыре смоделированные линии центрального офиса с двумя переговорными путями, а также порт аудиоинтерфейса. Функции включают в себя: 4 линии начала цикла, 2 канала разговора, функции PBX, программируемые параметры, точные тоны прохождения вызова, функции идентификации вызывающего абонента, функции CLASS и программируемые тональные сигналы набора.

  • Телефонный набор для приклада

    СБИ-145 — Группа ДПЛ

    SBI-145 — это современный набор для тестирования, предназначенный для приобретения сетевыми провайдерами в качестве инструмента для облегчения установки, диагностики и тестирования телефонных линий POTS и MDC.Легкий и автономный SBI-145 имеет три режима набора: импульсный набор (PD), тональный набор (DTMF), Meridian Digital Centrex (MDC® или EBS).

  • Карманный тестер

    DR-770 — Daerim Electronics Co.

    Поскольку DR-770 содержит «МОмметр» для проверки сопротивления изоляции, телефонисты могут самостоятельно и эффективно определять состояние линии (неисправности) без помощи помещения для проверки CO.Его миниатюрный размер и функция «свободные руки» позволяют линейным монтерам использовать обе руки на столбах или в люках, повышая безопасность, эффективность работы и легкость переноски.

  • Тональный генератор и зонд

    26844 — C2G, Lastar, Inc.

    Очень практичный инструмент для установки сети и поиска и устранения неисправностей, который включает одно- или многотональный сигнал, два измерительных провода и 4-жильный модульный кабель.Сигнал тон-генератора легко отслеживается датчиком, даже когда кабели собраны в жгут или спрятаны в беспорядке из перфорированных блоков или настенных пластин. Эта система проверяет целостность кабеля, выявляет неисправности проводки, определяет полярность линии и напряжение в сети (Cat5 и коаксиальный кабель) и модульных телефонных линиях без повреждения изоляции кабеля.

  • Цифровая идентификация сигнала

    Tempo Communications, Inc.

    Бывают случаи, когда использование обычного тестового телефона или другого устройства для проверки того, что линия «не работает» перед отключением, просто не работает. Одним из примеров является то, что по кабелю могут передаваться «внеполосные» услуги, такие как ADSL и VDSL, которые не слышны при использовании обычного оборудования для мониторинга. T-Bug определит характер услуги на линии, будь то xDSL или ISDN, в то время как датчик DigAlert ™ предупредит, если присутствует какой-либо высокочастотный сигнал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
