Методика отыскания неисправностей в телевизоре и их устранение

При ремонте телевизионных приемников встречаются ситуации, когда телевизор не включается и не подает никаких признаков жизни. Это значительно затрудняет локализацию дефекта, особенно если учесть, что ремонтировать импортную технику часто приходится без принципиальных схем. Перед мастером встает задача выявить неисправность и устранить ее с наименьшими затратами времени и усилий. Для этого необходимо следовать определенной методике отыскания неисправностей.

Если мастерская или частный мастер дорожит своей репутацией, необходимо начинать с чистки аппарата. Вооружившись мягкой кистью и пылесосом, следует произвести чистку внутренней поверхности корпуса, поверхности кинескопа и платы телевизионного приемника. После тщательной очистки производят внешний осмотр платы и элементов на ней. Иногда можно сразу определить место неисправности по вздувшимся или разорвавшимся конденсаторам, по обгоревшим резисторам или по прогоревшим насквозь транзисторам и микросхемам.

Бывает, что после очистки кинескопа от пыли вместо прозрачной колбы мы видим молочно-белую внутреннюю поверхность (потеря вакуума).

Значительно чаще визуальный осмотр не выявляет внешних признаков неисправных деталей. И тут возникает вопрос — с чего начать?

Наиболее целесообразно начать ремонт с проверки работоспособности блока питания. Для этого отключаем нагрузку (выходной каскад строчной развертки) и подключаем вместо нее лампу накаливания 220 В, 60…100 Вт.

Обычно напряжение питания строчной развертки составляет 110…150 В в зависимости от размеров кинескопа. Просмотрев вторичные цепи, на плате рядом с импульсным трансформатором блока питания находим конденсатор фильтра, который чаще всего имеет емкость 47…100 мкФ и рабочее напряжение порядка 160 В. Рядом с фильтром находится выпрямитель напряжения питания строчной развертки. После фильтра напряжение поступает на выходной каскад через дроссель, ограничительный резистор или предохранитель, а иногда на плате стоит просто перемычка.

Отпаяв этот элемент, мы отключим выходной каскад блока питания от каскада строчной развертки. Параллельно конденсатору подключаем лампу накаливания — имитатор нагрузки.

При первом включении ключевой транзистор блока питания может выйти из строя из-за неисправности элементов обвязки. Для того чтобы этого не произошло, блок питания лучше включать через еще одну лампу накаливания мощностью 100…150 Вт, используемую в качестве предохранителя и включенную вместо выпаянного компонента. Если в схеме есть неисправные элементы и ток потребления будет большим, лампа загорится, и все напряжение упадет на ней. В такой ситуации необходимо, прежде всего, проверить входные цепи, сетевой выпрямитель, конденсатор фильтра и мощный транзистор блока питания. Если при включении лампа зажглась и сразу погасла или стала слабо светиться, то можно предположить, что блок питания исправен, и дальнейшую регулировку лучше производить без лампы.

Включив блок питания, замерьте напряжение на нагрузке. Внимательно посмотрите на плате, нет ли около блока питания резистора регулировки выходного напряжения. Обычно рядом с ним находится надпись, указывающая величину напряжения (11О…150 В).

Если таких элементов на плате нет, обратите внимание на наличие контрольных точек. Иногда величину напряжения питания указывают рядом с выводом первичной обмотки строчного трансформатора. Если диагональ кинескопа 20…21″, напряжение должно быть в диапазоне 110…130 В, а при размере кинескопа 25…29″ диапазон напряжения питания обычно составляет 130…150В.

Если напряжение питания выше указанных значений, надо проверить целостность элементов первичной цепи блока питания и цепь обратной связи, которая служит для установки и стабилизации выходного напряжения. Следует также проверить электролитические конденсаторы. При высыхании их емкость значительно уменьшается, что приводит к неправильной работе схемы и повышению вторичных напряжений.

Например, в телевизоре Akai CT2107D при высыхании электролитического конденсатора С911 (47 мкФ, 50 В) напряжение во вторичной цепи вместо 115 В может возрасти до 210 В.

Если напряжения занижены, надо проверить вторичные цепи на наличие замыканий или больших утечек, целостность защитных диодов R2K, R2M в цепи питания строчной развертки и защитных диодов на 33 В в цепи питания кадровой развертки.

Например, в телевизоре Gold Star CKT 2190 при неисправном конденсаторе фильтра питания строчной развертки 33 мкФ, 160 В, имеющем большой ток утечки, напряжение на выходе вместо 115В составляло порядка 30 В.

Разобравшись с блоком питания и убедившись, что он исправен, восстанавливаем соединение в цепи питания строчной развертки, убрав предварительно лампу, которую использовали вместо нагрузки.

Для первого  ремонта телевизора желательно установить лампу накаливания, используемую вместо предохранителя.

При исправном выходном каскаде строчной развертки лампа при включении загорится на несколько секунд и погаснет или будет слабо светиться.

Если при включении лампа вспыхнула и продолжает гореть, нужно убедиться в исправности выходного транзистора строчной развертки. Если транзистор исправен, а высокого напряжения нет, убедитесь в наличии управляющих импульсов на базе выходного транзистора строчной развертки. Если импульсы есть и все напряжения в норме, можно предположить, что неисправен строчный трансформатор.

Иногда это сразу понятно по сильному нагреванию последнего, но достоверно сказать, исправен ли ТДКС, по внешним признакам очень трудно. Для того чтобы определить это точно, можно воспользоваться следующим методом. На коллекторную обмотку трансформатора подаем прямоугольные импульсы с частотой 1…10 кГц небольшой амплитуды (можно использовать выход сигнала калибровки осциллографа]. Туда же подключаем вход осциллографа.

При исправном трансформаторе максимальная амплитуда полученных продифференцированных импульсов должна быть не меньше амплитуды исходных прямоугольных импульсов.

Если ТДКС имеет короткозамкнутые витки, мы увидим короткие продифференцированные импульсы амплитудой в два и более раз меньше исходных прямоугольных.

Этим методом также можно определять неисправность трансформаторов сетевых импульсных блоков питания.

Метод работает и без выпаивания трансформатора (естественно, надо убедиться в отсутствии короткого замыкания во вторичных цепях обвязки).

Еще одна неисправность строчной развертки, при которой блок питания не включается и лампа, включенная вместо предохранителя, ярко светится — пробой строчных отклоняющих катушек. Определить данную неисправность можно путем отсоединения катушек. Если после этого телевизор нормально включился, то, вероятно, неисправна отклоняющая система [ОС]. Чтобы в этом убедиться, замените отклоняющую систему на заведомо исправную. Телевизор при этом нужно включать на очень короткое время, чтобы избежать прожога кинескопа. Заменить отклоняющую систему не сложно. Лучше применить ОС от аналогичного кинескопа с диагональю такого же размера.

Радио для всех — SHARP




6.) SHARP 14R-SC В режиме авто поиска проскакивает станции Причина — неточная настройка детектора AFT.

21.) Sharp 14R2/R1 или 21/R2.Неисправность: Телевизор включается горит красный светодиод, включаем с пульта загорается зеленый светодиод, но не появляется изображение(и звук тоже). Причина не выдает (или очень маленькое)напряжение микросхема TA78L09 (IC603).

Дополнение к секрету 21. Прежде чем включить блок питания, надо отключить его от видеомагнитофона и вместо нагрузки подключить лампочку (12в). Его надо подключить к тому выходу, откуда вдеть цепь обратной связи к оптопаре. Обычно это 5в. По яркости этой лампочки можно определить выходное напряжение в момент включения. Если загорится ярко, выключаю БП, замыкаю выводы транзистора оптопары и вновь включаю БП. Если напряжение снизилось, то причина в оптопаре или цепи его питания. Оптопару можно проверить так: подключаю элемент 1,5в к светодиоду оптопары и измеряю транзистор. Вместо предохранителя надо подключить лампочку 220в 100вт. Если она загорится ярко, немедленно отключаю БП и ищу ошибку или неисправные детали. Таким образом можно ремонтировать БП телевизоров избегая выхода из строя дорогостоящих деталей.

38.) T/V «SHARP» (разл. модели) — при включении из дежурного режима нет растра и звука, высокое напряжение есть. Выход из строя стабилизатора KIA7809(9В.)

49.) При ремонте импортных ТВ основной трудностью является поиск принципиальной схемы. Я составил каталог всех марок ТВ помещенных в альбомы схем с 1-21. Тем не менее, часто встречаются марки, которых нет в каталоге. Для многих телемастеров был бы полезен краткий справочник по элементной базе телевизоров. Обвязку ИМС и их режимы найти значительно проще. Новых ИМС гораздо меньше, чем новых марок телевизоров. Зная набор ИМС в телевизоре проще найти подобную схему и определиться с методикой поиска дефекта. Если знать вход в сервисное меню для SHARP 21R-SC, то и для других телевизоров имеющих с процессором — IX2938CE. и RAM — ST24C04. вход аналогичен. Одному составить подобный справочник очень трудно. Призываю ВСЕХ вместе сделать эту работу. Можно присылать любые базы данных, я обработаю.

SHARP 21DCK1.

Проц IX2504CE,IX2448CE,M52343SP,M52325,

TDA4661,КАДР-LA7837,УНЧ- TDA7056,

M52317SP,TA7347P,mPC358C,КОММ LA7956,

МП IX1779CE, 2SD1884(PO124E),

МР 2SD2095,2SC3417,2SA1015,

TA7808S,TA7809S.

SHARP 21R-SC

МП-IX1779CE.2SD1884.

Проц-IX2938CE.RAM-ST24C04.

УНЧ — TDA7056A.МК-IX0640CE.(P0223PE)

KOMM-TA7348P. TB1226CN.

УПЧИ- VHIBA 7357S/-1. MР-2SD2586.

ТЮНЕР TU201 VTUVTST6H064/.

ТДКС Z012OPE. Q851-853 2SC3789.

Управление по шине I2C.

64.) SHARP-DV 5450 Пропали два метровых диапазона, остался только ДМВ (возможны варианты). Выход из положения — замена микросхемы памяти 24C02CB1.

81.) SHARP Модель 21H-SC. Неисправность выражена следующим образом. Телевизор включается, экран не светится, высокое есть, если добавить ускоряющее на экране наблюдается горизонтальная полоса. Проверяем кадровые импульсы на IC801 10 нога, импульсы отсутствуют, проверяем питание процессора IC801 43 нога Vcc должно быть 8 вольт, а имеем 7,2 вольта. Неисправность заключается в стабилизаторе IC602 KIA7809 9 вольт, стабилизатор вместо положенных 9 выдает 7,6 через ограничительное сопротивление и имеем  7,2 вольта. Необходимо менять стабилизатор, лучше на отечественный. Стабилизаторы фирмы KIA уже подводили не раз. Данная неисправность уже встречалась не раз в телевизорах SAMSUNG и GOLDSTAR 72 диагонали.

87.) SHARP CV-2132CK1 — отключается через 2-3 секунды после включения. Блок питания исправен. Причина — IC601 (LA7837) кадровая.

110.) SHARP DV-5450. Не включается. Пробит транзистор Q603 D1554 (1500/600V, 3,5A, 40W). После замены пробивает его опять. Первоначальный дефект высох конденсатор C601 47M*100V.

117.) SHARP DV-5450. Помехи на изображении типа елочка, высох C714 1000*16V.

118.) SHARP 25FN1, 29FN1. Не останавливается поиск, в верхней части экрана мерцание цвета. Неисправна IC603 TA7809S (+9V, 1A).

145.) SHARP DV5403 S. После включения TV, он переходит в st — by (нет запуска). Причина: нет напряжение на кадровой развертки, из этого следует — нет информации для платы digital.

Дефект — неисправный R612 ( 3,3ом).

175.) Sharp 21D-SC. Горизонтальная полоса. На принципиальной схеме мс кадровой IXO620, была установлена IXO10???. Заменил на LA7830. Пришлось слегка лишь доработать радиатор.

194.)  SHAPP 21B-SC пришёл с диагнозом — неисправный кинескоп. При включении работает некоторое время и отключается. Запустить можно при повторном включении кнопки Power. При отключении платы кинескопа (или выводом ускоряющего напряжения на минимум), работает нормально, все вторичные напряжения в норме. Дефект в следующем: 1.Утечка конденсатора С617 с вывода ABL строчного трансформатора  0,1Мф (показывает 3 Ком при выпайке). 2.Обрыв резистора R623 c +115V. После замены этих деталей работоспособность восстановилась. Дефект встретился первый раз.

200.) Дополнительно к информации, выложенной на вашем сервере, по вхождению в сервисный режим SHARP 54AM-16SC надо уточнить, что Четыре одновременно нажатые кнопки на передней панели ТВ (+- VOLUM, +- PROGRAMM) с одновременным включением сетевого выключателя необходимо держать нажатыми в течении 3-5 сек., пока светодиод на передней панели не сменит красный цвет на зеленый. А то первый раз я провозился минут 20 пока вошел в SERV режим.

246.) SHARP 54AM-16SC. Доступ ко всем каналам закрыт паролем «Защита от детей». Пароль, как и следовало ожидать, потерян (забыт). При этом нет доступа и в режим настройки каналов. Словом, спасибо конструкторам, телевизорам пользоваться нельзя. С помощью подсказки от Alex M в конференции по радиоаппаратуре на сайте VIDAKа я снял парольную защиту, а заодно исследовал сервисный режим этого ТВ.

После входа в режим сервиса в левом верхнем углу ТВ появляется надпись «SERV». Нажимая кнопки «+ PROGRAM», «- PROGRAM», перемещаются по опциям меню сервисного режима. Изменение величин функций в опциях осуществляется кнопками «+ VOLUM», «- VOLUM». В меню сервисного режима всего 13 опций: «AGC», «AFT», «BL PHA», «VER PO», «VER AM», «VER SM», «LUMA D», «GII», «V-B-CO», «GAIN R», «GAIN G», «GAIN B», «NVM». Это, в основном, регулировки радиоканала, коррекции растра и баланса белого. Но некоторые регулировки не отражены в виде отдельных опций, а доступ к ним возможен путём непосредственного изменения байтов в МКСХ энергонезависимой памяти. Для этого предусмотрена опция сервисного меню «NVM». При входе в неё на экране высвечивается:

ХХ – два разряда адреса (байт в 16-тиричном виде) – зелёный цвет;

ХХ – два разряда значения функции (байт в 16-тиричном виде) – красный цвет

Изменение адреса осуществляется кнопками «± VOLUM».

А вот изменение значения функции происходит довольно хитро:

а) цифровыми кнопками ДУ «0», «1», «2», «3» изменяется младший правый разряд на ±1, ±2, ±4, ±8 единиц (шестнадцатеричных) соответственно.

б) цифровыми кнопками ДУ «4», «5», «6», «7» изменяется старший левый разряд на ±1, ±2, ±4, ±8 единиц (шестнадцатеричных) соответственно.

Так вот, чтобы снять парольную защиту «от детей» (хотя это сделано как серьёзная защита, без права на исправление пользователем) нужно по адресу NVM – «C5» установить значение «00» (красный цвет). При включённом пароле (PIN-коде) по адресу «C5» установлено «01». Запоминание  внесённых значений в память NVM происходит при переключении ТВ в дежурный режим с ДУ кнопкой «POWER».

Замечание: я заметил, что по адресам «00» ё «0F», «10» ё «1F», «20» ё «2F» трижды повторяется информация по 13 опциям меню и ещё какая-то (16 адресов). Далее расшифровку байт NVM я не знаю. И ещё, позже (я уже не проверил) поступила ещё одна подсказка от Morris ([email protected]), что по адресам «C6», «C7», «C8», «C9» забит PIN-код (пароль)

P\S еще один вариант для шарпа к теме 246 для 54DT-25SC не подходит блокировка по адресу  4D 00 и шарп перестает спрашивать код. Осуществить снятие кода можно с помощью программатора на сайте ТЕЛЕМАСТЕР www.chat.ru/~vidak/prog.html

250.) TVs «SHARP 54AT-16SC». Вылетел строчный BU508DFI. Перед этим наблюдались интенсивное подёргивание строк и свирист. Первое впечатление — шьёт по высокому. Нет, всё экзотичнее. Сильно высохли сглаживающие емкости C604 и C622 ( по 220mkF*10V ) в выпрямителе отрицательного напряжения для питания двухтактного каскада Q602, Q604 формирователя строчных импульсов запуска. При этом «огрызки» импульсов с ИП, накладываясь на строчные, вызывали хаотичность запуска развертки. При ремонте следует учесть, что заменяемый строчный транзистор не должен содержать встроенного резистора Б-Э.

266.) Хочу сделать некоторые обобщения опыта ремонта многих ТВ: SAMSUNG, FUNAI, AKAI, SHARP, SHIVAKI, ORION и др. фирм по дефекту ухода частоты настройки, уменьшения (искажения) звука и пропадания (мигания) цвета в SECAMе. Имеется ввиду случай, когда тюнер и процессор в порядке, что чаще всего и бывает. Так вот все эти дефекты вызваны некачественными контурами: по 1-й ПЧ в цепи подстройки «AFT», опорного контура ПЧ звука и контура опознавания SECAM соответственно. (См. также секр. №№ 6, 65, 102, 122).

Я выделяю 3 стадии неисправности.

1 — Начальная.  Все вышеперечисленные дефекты легко устраняются небольшой (+ — 1 оборот) подстройкой соответствующих контуров (контура находятся по надписям на плате либо анализируя схему ТВ, либо, в крайнем случае, методом пробы).

2 — Усиливающаяся. Действия те же, но настройки не так однозначны, очень критичны и со временем (недели, месяцы) требуют повторных манипуляций.

3 — Хроническая. Подстройкой сердечников контуров не удаётся добиться сколько-нибудь приемлемого качества и стабильности приёма. Так вот, скорее всего, во всех случаях виноват встроенный в контур керамический конденсатор (возникновение проводимости и изменение эл. проницаемости диэлектрика и как следствие изменение ёмкости, а сердечник катушки [секр. №122] вероятно тут ни причём).

Рекомендации. На 1-й стадии можно ограничиться подстройкой сердечника контура. На 2-й стадии — подстройка с последующим наблюдением, либо замена контура. На 3-й стадии — замена (ремонт) контура. Я ремонтирую контур по секр. №102. Выпаиваю контур, выламываю в его нижней части конденсатор (цилиндрический на керамике без защитного покрытия). Устанавливаю контур на прежнее место и припаиваю со стороны дорожек навесной конденсатор (КМ, КТ) 43 — 56 пФ (с подбором у меня проблем не возникало, обычно 47 или 51 пФ [для f=38 МГц] идут сразу). Далее осталось подстроить сердечник по изображению или звуку (с цветом я пока обходился только подстройкой родного контура) и проверить работу AFT на разных каналах. Данный дефект у ТВ появляется, по моим наблюдениям, где-то после 3-5 лет работы и вероятно у более 50% аппаратов этого класса.

Телевизор Sharp 54AM-12SC 54AM-15SC 54AT-12SC 54AT-15SC не всегда включается — Q708 BC337 BC338 в блоке питания меняем и проблема исчезает

281.) TVs «Sharp DV-5450SC». Единственный импульсный трансформатор ИП, который стабильно отказывает (правда, после лет 5 работы) — HR290N 9433-01 (это не дата) Z0511BMZZ от фирмы DIEMEN (Испания). Из-за остаточных механических напряжений при заливке компаундом (задумано правильно, но термоцикл, похоже, не выдержан) происходит замыкание первичной обмотки на экранную или обрыв первичной обмотки. Проблема решаема в Митино. Палатка в зоне импортных компонентов. У них есть своя страница: www.icmitino.boom.ru, там прайс. Трансформаторы есть всегда, они родные из Испании и рабочие. На коробке (с подсолнухом) обозначено: HR9433 RTRN Z0511BMZZ.

287.) Несколько советов относительно кинескопов.

1.) На телевизоре Sharp замкнул кинескоп (зеленый цвет с накалом). Проявляется стандартно — через несколько секунд после включения экран зеленеет все ярче и ярче, появляются линии обратного хода, затем БП аварийно отключается (данная неисправность может быть вызвана утечкой под напряжением транзистора видеоусилителя — проверяется путем замены).

Проблема устраняется путем изменения цепи накала. На плате кинескопа перерезать трассы, идущие к накалу, на сердечник ТДКС намотать 1-3 витка монтажного провода во фторопласте. Число витков нужно подобрать, начиная с 1-го (обычно два витка), контролируя на глаз накал (промахнуться невозможно — ведь в самом ТДКС целое число витков). В цепь последовательно с получившейся обмоткой включить резистор того номинала, который стоял на ограничении тока накала (обычно 0,5 — 3 Ом) и припаять всю конструкцию к выводам накала кинескопа. Способ применим к любым кинескопам и многократно опробован, в т.ч. на советских телеках (число витков в этом случае нужно подобрать). Повторов не было, операция делается в домашних условиях за полчаса. Идея почерпнута из «Радио», но там предлагалось включить в разрыв накала импульсный трансформатор (тоже опробовано, тоже эффективно).

2.) Дикий способ убрать замыкание в кинескопе. Применим ТОЛЬКО к ламповым ТВ (цветные и ч/б, у которых лампы в развертке), коих у нас в регионе еще очень много). Итак, если диагностировано КЗ, без разницы между какими электродами, делаем так. Отсоединяем плату кинескопа от БЦ (либо отпаиваем катод от платы УПЧИ), снимаем присоску с анода, берем ее чем-нибудь хорошо изолированным (не дай бог уронить!) и включаем ТВ. После прогрева развертки (присоска начинает шипеть) подносим присоску к плате кинескопа и начинаем веселиться. На расстоянии 2-3 см между ПК и присоской начинают лететь искры — не надо пугаться! Водим присоской ОКОЛО платы, добиваясь попадания искры на все электроды. (На кинескопе при этом  обязательно должен быть накал и земля на самой плате). Выключаем ТВ, подключаем ПК и убеждаемся, что все в норме.

Это не шутка, способ предложен мастером (по-моему, Александр Лопаткин его зовут, работал в Петергофе)из Санкт-Петербурга и много раз опробован — никогда ничего плохого не случалось с остальными элементами схемы, а КЗ вышибает на раз. Кинескопы после такой операции тоже живут благополучно. Напомню о технике безопасности — ОБЯЗАТЕЛЬНО КТО-НИБУДЬ ДОЛЖЕН БЫТЬ РЯДОМ, А ДЕРЖАТЬ ПРИСОСКУ НУЖНО ЧЕМ НИ БУДЬ ЭЛЕКТРИЧЕСКИ НАДЕЖНЫМ (я зажимаю между двумя длинными дощечками).

3.) Если подсел (особенно на советских), а на новый у хозяев денег нет, не делайте поднакал — во многих случаях достаточно добавить напряжения с МП. 3усцт и подобные нормально держат 145-150В, кинескоп после этого служит еще 1,5-2 года.

4.) Много предлагалось в литературе способов защиты кинескопов, основанных на задержке подачи высокого напряжения. Если у ТВ один источник питания, который при переходе в дежурный режим не меняет слишком выходные напряжения, рекомендую просто накал кинескопа завести с блока питания через шестивольтовую КРЕН, прикрутив ее для теплоотвода к подходящей железяке в ТВ. На выход КРЕН — обязательно стабилитрон КС168 для защиты кинескопа в случае пробоя микросхемы. Чуть усложняется процедура включения — сначала включаем ТВ в дежурный режим, ждем 1-2 минуты, затем включаем ТВ. Выключение — в обратной последовательности. Прелесть способа еще в том, что изображение появляется сразу, без мутного прогрева. Есть одно но-гонять сутками включенный накал не рекомендуется — кинескопу побоку, а вот магниты на горловине могут через 1-2 года начать терять свои свойства.

Важное дополнение.

Был случай замыкания в Sharp 21 красного катода с накалом с тем же классическим проявлением. Однако, при установке своей обмотки накала, как описано у Константина Кияшко, телевизор стал уходить в защиту вообще сразу же. Так же он вел себя с отключенными выводами накала кинескопа. При рассмотрении схемы накала оказалось: один вывод заземлен, второй идет к обмотке ТДКС и оттуда же отходит малозаметный полупроводник и уходит в глубины схемы (контроль напряжения?). Получилось 2 варианта: 1) своя обмотка на накал и резистор 10 Ом 5 Вт к обмотке ТДКС в качестве нагрузки для обмана. Опробовано (кратковременно) — работает. 2) Разделительный трансформатор. Намотан на том, что было под рукой — сердечник ТВС переносного ТВ. Намотан проводом в ПХВ изоляции, обм. I — 10…20 витков, II — соотв. 11…21 виток (некритично. Витки обмотки II подобрать по равенству напряжений на обмотках при подключенном кинескопе с измерением вольтметром в обоих направлениях). Обмотки мотать только друг на друга! Собранный сердечник закреплен на плате кинескопа.

Замечание. При изолированной цепи накала даже при длительной работе пробой кинескопа не происходит — замеряли вольтметром и омметром. Так что и ухудшения четкости не происходит.

335.) SHARP54AT-16SС при выходе из дежурного режима релаксирует и верещит строчная развёртка. Через 4-7 секунд появляется яркий растр со всполохами по краям и сворачиванием в центре, что приводит к отключению в дежурный режим. Аппарат поступил на ремонт после одной мастерской, с подозрением на строчный трансформатор. Неисправность заключалась в конденсаторе С604 220мк10в и в обрыве резистора по питанию видеоусилителей.

337.) SHARP 21H-SC. После прогрева пропадало изображение, при добавлении ускоряющего напряжения появилась горизонтальная полоса. Проверка кадровой развёртки (IXO640C) ничего не дала. Неисправна микросхема стабилизатора 9 вольт — 7809! Вместо 9В на выходе 7,7В.

339.) TV SHARP DV-5450 SC  накаляется до красна R 730. Причина: замкнута вторичная обмотка Т701, вывод 17 с 15, заменить HR290H9433-01

341.) TV SHARP DV 5450 SC не работает МП «взорваны» С705, Q702 MJF 18006, R722. обрыв обмотки 6-8 Т701, заменить HR 290H-9433-01

342.) TV SHARP DV -5450 SC изображение смещено в право, слева черная полоса, R621 3K3 изменил свой номинал. Заменить R 621

352.) SHARP 21D-CK1 (21D-CK1(A)). Существует два варианта схем данных Шарпов внешне одинаковых, да и внутри компоновка плат очень похожа. Хорошо, что к ним иногда прикладывается схема. Так вот, в названии модели различия только в маленькой буковке А в кружке «(A)», хотя схема, кроме БП, построена на различных мксх. Мне чаще попадались аппараты на TDA8362 — это SHARP 21D-CK1(вероятно также CV-2195RU; 21H-SC; 14L-SC), а в 21D-CK1(A) стоит M52343SP. В этих аппаратах (об этом уже писалось) часто горят стабилизаторы 7809. Но я о другом, мне как-то нужно было войти в сервисный режим, нашёл описание входа через кнопку S1008. Но эту кнопку никак не мог найти ни на схеме ни в натуре (был аппарат  SHARP 21D-CK1). И вот недавно попался 21D-CK1(A) со схемой и я всё понял — только в этих вариантах есть кнопка S1008 . Только почему не могли номер модели изменить в названии?:)). Осталось выяснить есть ли сервис в SHARP 21D-CK1 — там стоит другой процессор.

376.) SHARP DV-25081S Нет изображения, если добавить ускоряющее напряжение, белый растр. После замены IC1403 (DTI2223) телевизор заработал.

377.) SHARP DV-25081S На хорошем сигнале все нормально. На более слабом пропадает SEKAM, причиной оказалась IC1401 (SPU2243). Если кто пришлет схему я не обижусь.

378.) SHARP-DV25081S Через 20-30мин пропадает свечение экрана. На осциллографе вместо кадровой пилы, какой то хаос. Заменил IC1408 (MCU2600) и кварц, причина пропала.

392.) Sharp DV5451SC. Неисправность заключалась в следующем: после включения телевизор работал 2-3 минуты и после этого уходил в дежурный режим. Проверка показала, что перегревается выходной транзистор строчной развёртки и закорачивает блок питания. Причиной перегрева транзистора оказалось схемное решение и халатность при сборке. Выходной транзистор запускался не через трансформатор, как обычно, а с выхода двухтактного усилителя через разделительную ёмкость С601, которая со временем дала утечку и выходной каскад строчной развёртки перешёл в режим А, что и привело к его перегреву. Однако при сборке был установлен конденсатор на 85 градусов. В результате ремонта С601 был заменён и поставлен с температурным пределом 105 градусов, после этого отказа не последовало.

399.) Sharp CV-2132CK При включении телевизора, происходит запуск строчной и сразу блок питания переходит в режим защиты. При проверке обнаружил, что R540 3,3 Ом 1/2w в обрыве, это в цепи питания +27v на кадровую м\х LA7837. Пришлось заменить резистор и кадровую LA7837, (микросхема была пробита по питанию на корпус). После замены все стало ОК.

411.) SHARP 21L-SC. Поступил с дефектом отсутствие питания. Вышли из строя элементы ИБП: TEA2261 (IX1779CE), ключевой транзистор 2SD1884, диод питания строчной развертки 115В. Проверка тестером и измерителем емкости цепей строчной развертки дефектов не выявила. После замены неисправных деталей обнаружена перегрузка по цепи 115В. Неисправным оказался строчный трансформатор F0137PE, который и привел к выходу из строя ИБП. Заменяется без переделок на F0069PE и с меньшими затратами (устанавливался в более старых моделях «SHARP»).

421.) SHARP 2131SC При включении сетевой кнопкой на 1-2 сек. Загорается красный индикатор (деж. режим) и гаснет. Через несколько попыток время увеличивается, и пока горит индикатор можно успеть включить дистанционкой рабочий режим. Причина, конечно же, конденсатор С723. Он неполярный, 3,3мкф.

442.) SHARP SV-2153SCN. Телевизор не включается. Пробит транзистор Q602 в строчной развертке 2SD1554. После его замены через 2-3 дня он снова вылетал (в момент включения). Заменил C707, C716, C714 — через 2-3 дня то же самое. Как оказалось, причина в переменном сопротивлении R604 (10K). Прозвонил тестером значение сопротивления и заменил на постоянный —  4,7K. На всякий случай заменил С604 (10 мкф). После этого Q604 перестал вылетать.

459.) Переделка SHARP DS на SEKAM-DK. Поступил на переделку телевизор SHARP 63DS-05SN.Стандартная процедура: замена IC201 TDA8843 на TDA8844,замена ПАВ на К2950,К2960,замена IC105  27C200 на прошивку с  СЕКАМом и установка звукового транскодера с выходом на 58 ножку IC305 MSP3410.После переделки телевизор перестал включаться, обнаружено, что в этой модели установлена микросхема мультитекста  IC 2400 SDA5273-35.Пришлось еще раз заменить IC105 на 27С400 c телевизора 63DS-05SC. Появилась славянская графика и отпала необходимость в транскодере. Но в графике появилось много непонятных символов, причем, если английский отображался правильно, то русский и украинский с кучей ошибок. Все дело в SDA5273-35,она не может работать с кириллицей, после замены на SDA5273  все проблемы были сняты.

467.) SHARP CV-1496 RU Блок питания — TEA2261 Дефект: телевизор после двухчасового прогрева в рабочем режиме, после выключения в дежурный режим, не выходит из дежурного в рабочий режим. Долго запускается в рабочий режим с 3-5  попытки или не выходит в рабочий режим совсем. Устранение: Уменьшить конденсатор С711 (десятый вывод TEA2261) по схеме 1500 пкФ, в реальности было 470 пкФ, установил 360 пкФ.

496.) SHARP 20H-SC Дефект: При подаче сигнала на AV-вход все нормально, по TV видеосигнал искажен, иногда срывает синхронизацию, нет цвета, контрастность в норме и как-то странно на видеосигнал действует регулировка  AGC. Там-то дефект и находился. Неисправен диод D1061 (утечка), через который процессор запирает AGC в AV- режиме.

521.) Данная информация переписана и дополнена из конференции по ремонту ТВ. Дефекты узла строчной развертки Почему летит строчный транзистор?

5.SHARP 70ES14. горит строчный транзистор через некоторое время — заменить С607 330мкФ 10В Он стоит в цепи запирающего напряжения на строчный транзистор

9. SHARP 70CS-03S Периодически выходит из строя строчный транзистор. Проверить D609,610 ,C601,619,заменить С604 и проверить разьем на самой ОС -холодная пайка  ставить только BUH515 и поменять С604, можно на 470/35 105град или ТДКС с прогревом прошивает было такое с Philips смотреть конденсатор по питанию предоконечного каскада

548.) SHARP (разные модели, в которых кадровая развертка выполнена на дискретных элементах)

На экране узкая горизонтальная полоса. Ремонт кадровой развертки позволяет получить растр, но часто обнаруживаются новые проблемы. Как правило, нет реакции на органы управления и/или нет прохождения сигнала. Во всех случаях оказывается вышедшим из строя микропроцессор (MPU).

Первопричина – высыхание фильтрующих конденсаторов по цепи питания кадровой развертки (КР). В результате горят транзисторы в КР. Этим бы все и ограничилось, но во всех телевизорах отсутствовали защитные стабилитроны на входах MPU (хотя по схеме должны быть и место на плате предусмотрено). В результате, при пробое транзисторов КР, импульс обратного хода на входе MPU превышал допустимый уровень и он выходил из строя ( SDA5254 – A005; SDA20561 – B514).

556.) Sharp DV-7011S на шасси D3000 дефект: «задержка сигнала яркости/цветности 2,5 см в режиме PAL». SECAM при этом работал нормально. Параметр «CHROMA-LUMA DELAY» в сервисном режиме работает исправно. Установив новые EPROM и EEPROM определили, что неисправность находится в NVM 3060. Записали новые данные в NVM 3060 -деффект остался. Поиск несправной ячейки в м/сх также результата не дал. И только после полного стирания и повторной записи дефект был устранен.

584.) SHARP DV-5450SC (Shassis: S3B). Телевизор не выходит из дежурного режима (светодиод на передней панели постоянно мигает). А до этого в аппарате пропал цвет (нет СЕКАМа) и остались лишь ДМВ каналы. Характерные признаки сбоя микропрограммы (прошивки) в EEPROM IC1002 24C02. Невыход из деж. режима нашёлся быстро — виновен С714 1000х16В (возросло внутреннее сопротивление на ВЧ, т. к. тестером звонится вполне прилично). Что-то подобное замечалось в сообщении №117, но там ещё ТВ включался. Этот конденсатор фильтрует напряжение +8В (реально +8,5В), а в моём случае было менее 7В, которое питает МКСХ деж. режима. А с памятью пришлось повозиться. Похожий случай у меня был уже давно, тогда я поставил чистую 24C02 и всё восстановилось (изменились некоторые надписи в меню), даже геометрию подстраивать не пришлось. А сейчас у меня оказалась 24C02, которая уже прошивалась (что я понял не сразу) и с ней аппарат не восстановился. Пришлось думать. Сразу скажу, что программатора у меня нет (хотя и собираюсь завести) и я не совсем согласен с webmasterом и некоторыми другими мастерами в части безальтернативности использования в подобных случаях оного. Есть варианты, например, ремонт на дому у клиента, да и знание структуры сервисных режимов полезен, а при определённом навыке и опыте ремонт можно сделать быстрее без программатора. Сбой прошивки у меня встречался и в SHARP 54AT-16SC; 54AM-12SC, о чём отдельно, поэтому решил воспользоваться описанием прошивки для этих аппаратов (Shassis: 5BS-A), где за систему цвета и доступные диапазоны отвечает байт по адресу (шестнадцатеричный код в опции сервисного режима — NVM): 0B. Его (байта) возможные значения — 03, С3, Е3 и др. Так вот, никакие изменения по данному адресу 0B для шасси S3B не подходят. На шасси S3B полной расшифровки прошивки нет даже на CD-R SHARP. Пришлось взять с сайта ТЕЛЕМАСТЕР открытую прошивку на SHARP DV-5450SC, распечатать её и нудно вбить в нерабочий аппарат (хватило части). Затем решил всё же найти адрес байта отвечающего за эти важнейшие настройки. После нудного перебора определил: 21. Всё, теперь вбивая по данному адресу вышеприведённые значения возвращаем метровые волны и СЕКАМ. Про внутреннюю структуру опций напишу в другом сообщении.

595.) TV Sharp — CV 2195RU. Неисправность: нет растра. При добавлении Uуск. просматривается горизонтальная полоса. Причина: дохлый стабилизатор KIA7809. В течение недели было 2 аппарата с одинаковыми дефектами, видимо закономерность. KIA7809 устанавливаю на радиатор.

608.) Sharp 20L-SC -временами мигает с полосками ОХ. -С617 в ОТЛ накоротко.

614.) TV SHARP 14A1-RU на м/с TDA9381PS, при попытке запуска буквально через 5 секунд переходит в дежурный режим и начинает моргать красным светодиодом. При попытке найти неисправность включил с отключенной ОС телевизор запустился, естественно с точкой на экране затем заморгал красный светодиод, но телевизор продолжал работать. Затем подключил ОС телек нормально запустился как положено со всеми развёртками задал ему автопоиск пролетел все диапазоны ничего не нашёл. Выключил включил снова старая песня уход в дежурку и моргание красного СД так посей день больше не хочет такие фокусы делать. Проверил все диоды и резисторы которые идут на 8 ногу проца всё в норме. Проверил шину SCL SDA при попытке обращения к тюнеру телек переходит в дежурку, что за телек гиморный, выходит что при неисправности тюнера он сразу в дежурку (хотя я не уверен что тюнер дохлый, просто как я понял последним опрашивается тюнер а может быть это просто совпадение ухода в дежурку и обращение к тюнеру ) После долгих поисков пришёл к замене строчного транзистора . Заменил строчный транзистор D1877 и всё стало работать !!!!

Проведём анализ неисправности :

При включении телевизора слышен треск статики на кинескопе. Естественно опытный мастер скажет строчная в норме, я то же так думал!!! По другому проверить не мог так как телек сразу уходил в дежурку. Более того тестером в момент запуска проверял напряжения на строчном естественно они там были и я был спокоен за строчную. В поисках неисправности, что только я не делал выше описана часть моих поисков. А сегодня поковырялся очередной раз как всегда бесполезно и решил соберу и верну клиенту в нерабочем состоянии. Ну думаю включу в собранном состоянии, включил работает!!! Выкл вкл не работает. Ну думаю или микротрещена или непропай всё пропаял проверил — не включается. Ну разозлил он меня, думаю добью всё равно! И пришла мысль в голову а почему он запускается с отключенной ОС хотя известно что кадровая живая, вывод напросился сам собой не тянет строчная — заменил в строчной транзистор и всё О.К. Вот такие хитрые попадаются транзисторы, проверил транзистор-хороший. Так что если кому попадётся телевизор с такой неисправностью не ломайте голову, а меняйте строчный транзистор!

TV SHARP 14A1-RU хочу добавить ещё маленькую хитрость ремонта этого телевизора. Если замена транзистора не помогла, то смело газовой горелкой, паяльной станцией или строительным феном пропаиваете тюнер и всё будет работать. Дело в том что описав первую неисправность, позже в моём экземпляре тв вылезла ещё одна похожая. Но здесь отключение ОС уже не помогало и всё сводилось к тюнеру (подобный тюнер знаменит своими чудесами на тв SONY )

618.) SHARP 21L — SC. При включении телевизора загорается светодиод рабочего режима, но экран не светится и звука нет. Строчная развертка работает, кадровая — не работает. При поиске неисправности была обнаружена неисправная м/схема IC602 — стабилизатор 9в в цепи питания в/процессора TDA8362. После замены м/сх на К142ЕН8А телевизор работает  нормально.

661.) SHARP лет 5 назад попалось несколько телевизоров разных моделей в течении 2 — 3х месяцев с одним и тем же.  Телевизор переходит в дежурный режим. Срабатывает защита. Неисправным оказалось сопротивление 1,2 Mom по цепи AFT от строчного трансформатора (FBT)

671.) SHARP CV2131CK1. При включении красный светодиод тухнет, телевизор не включается. Причина: неисправна микросхема IC501 IX0640ce. Меняем на LA7830, заменяем резистор R521 3,3Oм 1/2w (в обрыве). Включаем телевизор, наблюдаем сверху экрана линии обратного хода. То есть микросхема опять может сгореть. Причина всему конденсатор C502 220mF. Менять обязательно!!!.

684.) Sharp 54AM12SC. Дефект: не запускается, а если запустится — то с треском и с помехами на изображении. Заменить конденсаторы С712, С714 (в БП), С604, С622 (в МС), С716 (по 5V), С501, С514 (в МК). Конденсаторы не проверять, просто заменить!!! После этих замен ТВ запускается «без шума и без пыли», как часики.

690.) Sharp DV5450 Не включается. Замеряю сопротивление на конденсаторе 100mF на  200V, определяю КЗ, меняю конденсатор, нагружаю блок питания на лампочку 60Вт. Включаю телевизор, все напряжения в норме. Знаю, что этот телевизор до ремонта работал с искажениями в виде дерева на изображении. Меняю все электролитические конденсаторы на выходе блока питания. Включаю телевизор, не включается — словно нет напряжения. После поисков нахожу неисправный конденсатор 100mF (пробит в КЗ). Заменяю, включаю на лампочку, всё в норме. Подключаем строчную развёртку, включаем телевизор. Он пытается запуститься но пищит и выключается. Причина — переходной конденсатор в цепи базы Д1554 47mF на 100V, меняем, включаем телевизор работает. Вывод: если не хотите мучиться то меняйте конденсаторы по одному, а не все сразу!!! Болезнь этой марки телевизора – переходной конденсатор в цепи базы Д1554, и неисправность ТПИ ( замыкание между обмотками).

730.) Sharp 37GQ-20S привезен из германии (новый) переделка цвета: войти в сервис удерживая на передней панели тв CH+ и VOL+ включить сетевую кнопку далее находим PAL и переводим на AUTO теперь телевизор поддерживает все цветовые системы. Переделка звука установить фильтр К2950M на место CF202 входные ноги подключить параллельно CF201 или прямо на тюнер. Теперь звук появится после того как канал найден и точной настройкой нужно сдвинуть по шкале чуть вправо до появления четкого звука. Чтобы избежать этого дефекта я просто отпаял выходные ноги фильтра CF201 и звук стал ловиться автоматически. Полное исключение фильтра CF201 ухудшило изображение. Далее просто не было времени разбираться и поэтому все было оставлено так.

757.) Sharp 70DS-03S. Не включается. Вышли из строя строчный транзистор BUH515, в блоке питания Q702, Q703-BC338, Q701-2SK2605, в пробое стабилитрон D712 -15V. После замены блок питания пытается запуститься и запускается с 3 или 4 попытки. Изображение со звуком появляется и через несколько секунд изображение складывается сверху до половины экрана. Проверка выходного напряжения 148V c блока питания показало, что оно изменяется от 127 до 148 вольт. Замена оптопары ничего не дала. Виновником оказался резистор R716 0,47ома. Под напряжением его сопротивление гуляло.

789.) SHARP 21A1-RU. Черный растр, в верхней части кадровые линии ОХ, ОSD отсутствует. Дефект встречался неоднократно. Причина в кадровой ИМС TDA8357J.

790.) SHARP 21D-ck1 Периодически уходит в STB без видимых причин, температурных или временных зависимостей. Традиционная 7809 исправна, кадровая тоже. Ремонт осложняет то, что схема на эту модель, представленная в сети и альбомах отличается- другой тип процессора (IX2321CEN) и видео (TDA8362),отличается и схема защиты. Вход PROTECT процессора (pin 33) рабочий уровень 0, при отпирании Q603 срабатывает защита. Контролируются через схему ИЛИ на шести диодах почти все рабочии напряжения телевизора, один из них, а именно D637, завязаный на напряжение питания ВУ периодически давал утечку, определен последовательным исключением.

823). SHARP 2195RU. Не включается. Срабатывает защита. Неустранимое замыкание в кинескопе. Лечится заменой кинескопа.

953.) SHARP DV-2150SC При включении — яркий белый экран с линиями ОХ. (через некоторое время отключается). Неисправность: предохранитель R604 (рядом с ТДКС) питания видеоусилителей.

960.) SHARP CV-3730SC. Нет кадровой развёртки. С начало было обнаружено как всегда кольцевые трещины вокруг ножек IC501 IXO640CE, но пропайка  не дала оконечного результата. После проверки режима IC501 на 2 ножки было обнаружено 0V, что обозначало обрыв D501.

967.) SHARP 70DS-15S. Нарушение линейности КР в верхней части экрана. Была виновата отвалившаяся ножка эмитера у транзистора Q505 (2SA1037/50V,0,1A). Не знаю почему но в SHARPах очень часто встречается кадровая и звук на планарных транзисторах, этим добавляя головную боль.

970.) SHARP 21L — SC. Не включается. Вышла со строя кренка на 9 В. После замены телевизор включился , но с одной проблемой. Нет звука. Вернее издает только шумы на всех системах (B/G , D/K , I ). Виновен транзистор Q3202 C1815. Утечка коллектор — эмиттер. Возможна замена на КТ315.

972.) Sharp 20S20B Телевизор включается на 3-4 секунды и «уходит» в дежурный режим. Деффект — неисправна микросхема кадровой X0640C После замены на её полный аналог LA7830 дефект устранён

989.) SHARP DV-7045S (кадровая TDA8350) неисправность — нет нижней части (половины) изображения. Измерения осциллографом показали, что питающие напряжения и входные сигналы микросхемы в норме, а вот на выходе кадровая пила- ОБЪЕМНАЯ. Замена микросхемы картины не изменила. Причина же оказалась в дросселе коррекции.

1012.) Sharp CV-2131SC проявление неисправности: нет запуска, ТВ не выходит из дежурного режима на секунду появляется высокое, затем ТВ переходит в деж. режим. При проверки обнаружено: обрыв R521 3,3 Ом 1/2W, защита по току кадровой развертки при замене резистора последний греется, неисправна МС IC501 по схеме IXO0604CE на плате X1011CE, заменил XO0604CE, все работает повторного обращения не было.


Горит строчный транзистор у кого так не было, меняешь сгоревший строчный транзистор


Горит строчный транзистор

У кого так не было, меняешь сгоревший строчный транзистор,  телевизор включается, растр нормальный  через минуту снова горит


строчный транзистор, и замерять  ничего не успеваешь.

Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.

И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:


  1. Не завышено ли напряжение питания строчной развертки НОТ.

  2. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.

  3. Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках,  в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме.  Короткое замыкание в отклоняющих катушках.

  4. Брак транзистора.

Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:

Проверить 2SC2482, C451, C453, T450, С455, С455А.


Строчная развертка телевизора POLAR  51CTV-4029



К проверке: C401, C403, VT401, T401, C402.

Как проверить строчный транзистор предварительно в схеме не выпаивая? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

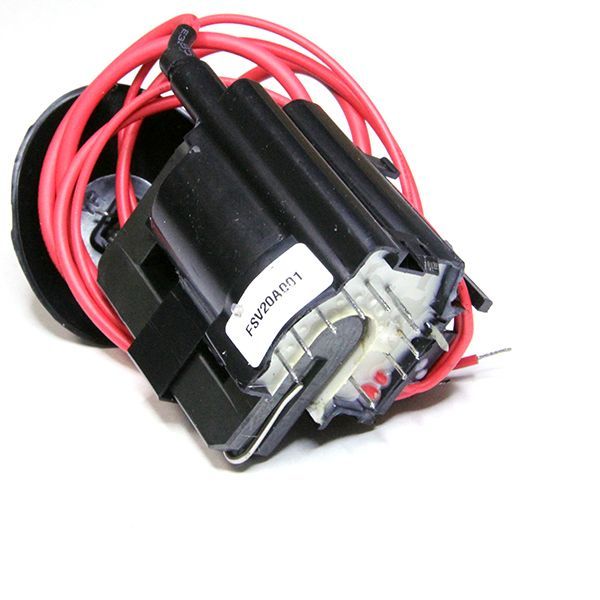

Проверить строчный трансформатор можно так, выпаиваем трансформатор и  вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то  вероятно  сгорел  ТДКС (при условии что элементы обвязки исправны и будьте осторожны  вывод на умножитель под напряжением  8,5 кВ).

Строчный транзистор (HOT) выходит из строя (пробивается) по двум основным причинам.

Первая — тепловой пробой из-за изменения формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (FBT) тоже может стать причиной теплового пробоя.

Вторая — пробой по напряжению в основном из-за блока питания и микротрещин. Вот несколько основных причин.

Завышено напряжение питание строчной развертки НОТ.


Неисправны конденсаторы в коллекторных цепях транзистора.

Холодные пайки (кольцевые трещины) в блоке строчной развертки. Пропаять в обязательном порядке трансформатор межкаскадный строчный ТМС, осмотреть плату и устранить подозрительные пайки в элементах строчной развертки.

Конденсатор по питанию ТМС. В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем. Еще один неправильный выход установить транзистор помощнее, ампер так под 25…30 (Для проверки-можно).

Плохой контакт разъема отклоняющей системы, могут так же стать причиной выхода из строя HOT. Причем отсутствие кольцевых трещин по ОС не означает, что контакт хороший. Проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.

« Последнее редактирование: 18 Февраля 2012, 18:41:58 от aze1959 »

Почему выходит из строя строчный транзистор? Строчный транзистор выбивает по двум основным причинам:



  • Первая—тепловой пробой из-за изменения формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (РВТ) тоже может стать причиной теплового пробоя.

  • Вторая—пробой по напряжению в основном из-за блока питания и микротрещин.

Опять сгорел выходной транзистор в строчной развертке! Вот несколько основных причин:

  1. Завышено напряжение питание строчной развертки НОТ.

  2. Неисправны конденсаторы в коллекторных цепях транзистора.

  3. Холодные пайки (кольцевые трещины) в блоке строчной развертки. Пропаять в обязательном порядке трансформатор межкаскадный строчный ТМС, осмотреть плату и устранить подозрительные пайки в элементах строчной развертки.

  4. Конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем. Некоторые мастера по незнанию выходят из положения тем, что ставят в телевизор дополнительные радиаторы. Со временем телевизор может потяжелеть даже на полкилограмма алюминия. Еще один неправильный выход установить транзистор помощнее, ампер так под 25…30.

  5. Плохой контакт разъема отклоняющей системы, могут так же стать причиной выхода из строя строчного транзистора. Причем отсутствие кольцевых трещин по ОС не говорит, что контакт хороший. Проверьте соединение проводов в самом разъеме.

  6. Короткое замыкание в отклоняющих катушках. Например, в телевизоре LG (Goldstar) шасси МС-84А модели CF-21DЗЗ,  CF-21DЗЗ E , CF-20К51КЕ, шасси МС-994А модели CF-21F39, где установлена отклоняющая система Pianzhuan QРС 29-90-54. Многократно подтвержден факт выхода из строя строчного транзистора из-за межвиткового пробоя строчной отклоняющей системы.

  7. Прострелы строчного трансформатора могут выводить строчный транзистор из строя.

  8. Диоды, резисторы в СР проверить?

  9. Не пропаяны выводы или неисправен кварц 500 кГц.

  10. Вы приобрели некачественные, некондиционные или перетертые транзисторы. К сожалению, данная проблема для наших дней становится все более актуальной. Непорядочные коммерсанты идут на всяческие ухищрения, чтобы заработать, как можно больше. Это самое настоящее мошенничество. На сайте www.telemaster.ru  в разделе ФУФЛЯНДИЯ вы можете прочитать, а также прислать ваши наработки в области радио мошенничества. Каждый из нас сталкивается или сталкивался с этим неприятным обстоятельством.

Если горит от перегрева, то надо осциллографом посмотреть на базе выходного строчного транзистора размах отрицательного закрывающего выброса. Если он меньше -5 В, то надо копать буферный каскад. Может конденсатор на фильтре питания буфера потек, может неисправен предвыходной буферный транзистор (потеря усиления). Проверить электролитические конденсаторы в блоке питания. Проверять электролитические конденсаторы в блоке питания на момент усыхания удобней всего осциллографом. Подключая его, легко заметить пульсации по тем цепям, которые нуждаются в замене фильтров питания (конденсатором).

Примеры:


Panasonic TC21B3EE. Периодически выходит из строя строчный транзистор. Надо пропаять переходной трансформатор строчной развертки. Также в блоке питания всегда есть холодные пауки (кольцевые трещины).

SONY KV29C3. Выходит из строя строчный транзистор 2SC3997. В таких случаях меняют IC403 SDA9361 и кварц Х401.

SONY 21DK2. Выходит из строя строчный транзистор через 1…2 дня. В телевизоре на микросхеме 1213 подключен кварц. По возможности — заменить его новым.

JVC 21ZE, JVC 21 дюйм. Присутствует та же неисправность, лично 3 транзистора сжег.

PALLADIUM шасси 991, произведено IMPERIAL. Через 5…10 минут выходной транзистор строчной развертки и демпферный диод перегреваются. Напряжение питания строчной развертки в норме. Предвыходной каскад выполнен на TDA8143. В этом случае необходимо заменить неисправный конденсатор с 1-й предвыходного трансформатора строчной развертки на базу строчного транзистора. Если проблема не будет устранена заменить трансформатор строчной развертки.

SARP 70ES14. Выходит из строя строчный транзистор через некоторое время — заменить С607 (330 мкФ х 10 В).

PANASONIC TC 29V50. Горит строчный транзистор. Непропай трансформатора драйвера ТМС, ну и, конечно, убедится в исправности конденсатора на 1500 В подключенного к коллектору выходного транзистора.

VESTEL модель 7216 GST PIP шасси 11АК19В-1. Горит строчный транзистор — проверить ТМС. Все эти турецкие шасси страдают от непропаев на соединителе отклоняющих катушек и вообще в районе строчной развертки.

NORDMENDE SPECTRA C55. Горит строчный транзистор — проверить ТМС.

SARP 70CS-03S. Периодически выходит из строя строчный транзистор. Проверить D609, D610, С601, С619, заменить С604 и проверить разьем на отклоняющей системе, возможно образование холодной пайки. Выходной транзистор ставить только BUH515.

SONY KV29C3 , шасси АЕ4. Выгорает строчный транзистор. Ищите неконтакт по базовой цепи строчного транзистора: обычно кольцевые трещины в ТМС, или резисторе в базе выходного и предвыходного транзистора.

Смотрите: таблица — выходные транзисторы строчной развертки, БП и их аналоги.

Источник: М.Г.Рязанов. 1001 секркет телемастера.

Метки: [ дельные советы, ремонт ТВ ]

Поделитесь с Вашими друзьями:

Как сделать пибор для проверки тдкс

мир электроники — Как проверить ТДКС

FBTest v1.1 — прибор для проверки трансформаторов: обзор и …

ПРИБОР ДЛЯ ПРОВЕРКИ ТРАНСФОРМАТОРОВ

Как проверить строчный трансформатор телевизора распиновка …

мир электроники — Как проверить ТДКС

Как проверить строчный трансформатор \u2014 TDKS. Ремонт строчной …

Тестирование строчной развертки при малом напряжении питания

Проверка импульсных трансформаторов и ТДКС

мир электроники — Как проверить ТДКС

FBTest v1. 1 — прибор для проверки трансформаторов: обзор и …

Как проверить строчный трансформатор телевизора распиновка …

РЕМОНТИРУЕМ СТРОЧНУЮ РАЗВЕРТКУ.

Как проверить строчный трансформатор телевизора распиновка …

Прибор HR- для проверки ТДКС — Ремонт TV по-русски/форум

мир электроники — Как проверить ТДКС

Проверка импульсных трансформаторов и ТДКС

Прибор для проверки ламп подсветки ЖК-панелей TL1040 …

Признаки выхода из строя тдкс. Горит строчный транзистор

Восстановление ТДКС

Озонатор воздуха своими руками

Как проверить строчный трансформатор телевизора распиновка . ..

Строчный трансформатор: как проверить и схема подключения

Прибор для восстановления кинескопов

Тдкс схема подключения

Журнал Радио 10 номер 2003 год.

FBTest v1.1 — прибор для проверки трансформаторов: обзор и …

Интерн для телемастера

Тестирование строчной развертки при малом напряжении питания

ПРИБОР ДЛЯ ПРОВЕРКИ ТРАНСФОРМАТОРОВ

Ремонт видеотехники с неисправными строчными …

Интерн для телемастера

The device for check of pulse transformers. Garden Of The Urals.

Как проверить строчный трансформатор телевизора распиновка …

Восстанавливаем ТДКС на телевизор Samsung.

Что такое ТДКС распиновка и аналоги

Самодельные приборы — конструкция, описание | Мастерская …

Что такое ТДКС распиновка и аналоги

VRTP -\u003e Прибор обнаружения КЗ витков FBTest

VRTP -\u003e Прибор обнаружения КЗ витков FBTest

Как проверить строчный трансформатор телевизора распиновка …

Неисправность блока кадровой развертки. Описание работы …

Ремонт тдкс своими руками

Самодельные приборы — конструкция, описание | Мастерская …

Высокое напряжение на ТДКС

Что такое ТДКС распиновка и аналоги

Тдкс

Тестирование строчной развертки при малом напряжении питания

Источник высокого напряжения из ТДКС — Современная техника

Запуск ТДКС на одном транзисторе (Flyback Driver)

ПРОСТОЕ САМОДЕЛЬНОЕ оборудование для сварки алюминия …

Комбинированный прибор для измерения Cx;ESR;FBt;F;SP и ген 1КГц

VRTP -\u003e Прибор обнаружения КЗ витков FBTest

FBTest v1. 1 — прибор для проверки трансформаторов: обзор и …

мир электроники — Как проверить ТДКС

Ремонт телевизоров. Строчная и кадровая развертки в …

Строчный трансформатор: как проверить и схема подключения

Ремонт видеотехники с неисправными строчными …

ТДКС BSC25-4805. Гарантия. Скидка за количество

Строчный трансформатор

Самодельные приборы — конструкция, описание | Мастерская …

Что такое ТДКС распиновка и аналоги

Расшифровка выводов тдкс. Восстановление тдкс телевизоров

FBTest v1. 1 — прибор для проверки трансформаторов: обзор и …

Проверка импульсных трансформаторов и ТДКС

Ремонт телевизора «Sony KV-29CS60K». \u2014 Радиомастер инфо

Проверка ТДКС, ОС, трансов инверторов — Ремонт TV по-русски …

Ремонт видеотехники с неисправными строчными …

Самодельные приборы — конструкция, описание | Мастерская …

Простая схема подключения ТДКС от блока питания компьютера

Как проверить строчный трансформатор мультиметром \u2013 как …

Простой мощный качер на строчном трансформаторе

Строчный трансформатор: как проверить и схема подключения

Тестирование строчной развертки при малом напряжении питания . ..

ПРИБОР ДЛЯ ПРОВЕРКИ ТРАНСФОРМАТОРОВ

FBTest v1.1 — прибор для проверки трансформаторов: обзор и …

ремонт восстановление ТДКС (monitorlab.ru)

Что такое ТДКС распиновка и аналоги

Тестирование строчной развертки при малом напряжении питания …

Принципиальные схемы

Самодельные приборы — конструкция, описание | Мастерская …

Тестирование строчной развертки при малом напряжении питания

Прибор для проверки ламп (TFT) [1]

FBTest v1. 1 — прибор для проверки трансформаторов: обзор и …

Проверка импульсных трансформаторов и ТДКС

Получаем 10 000 Вольт из строчника) Или самодельный …

Описание работы выходного каскада строчной развертки

Ремонт телевизоров JVC своими руками | Мастер Винтик. Всё …

Неисправность блока кадровой развертки. Описание работы …

Как проверить строчный трансформатор телевизора распиновка …

ПОЧИНКА СТАРОГО ТВ SAMSUNG

Тестирование строчной развертки при малом напряжении питания …

Источник высокого напряжения из ТДКС — Современная техника

Как проверить строчный трансформатор мультиметром \u2013 как . ..

Ремонт видеотехники с неисправными строчными …

Телевизор SAMSUNG CS-29VV10MGR не включается — Технический форум

FBTest v1.1 — прибор для проверки трансформаторов: обзор и …

Ремонт телевизора \u201cLG CF-20S12E\u201d. \u2014 Радиомастер инфо

Что такое нот в телевизоре – 4apple – взгляд на Apple глазами Гика

Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.

И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:

  1. Не завышено ли напряжение питания строчной развертки НОТ.
  2. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.
  3. Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках, в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.
  4. Брак транзистора.

Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:

Проверить 2SC2482, C451, C453, T450, С455, С455А.
Строчная развертка телевизора POLAR 51CTV-4029

К проверке: C401, C403, VT401, T401, C402.

Как проверить строчный транзистор предварительно в схеме не выпаивая? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

Проверить строчный трансформатор можно так, выпаиваем трансформатор и вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то вероятно сгорел ТДКС (при условии что элементы обвязки исправны и будьте осторожны вывод на умножитель под напряжением 8,5 кВ).

Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.

И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:

  1. Не завышено ли напряжение питания строчной развертки НОТ.
  2. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.
  3. Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках, в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.
  4. Брак транзистора.

Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:

Проверить 2SC2482, C451, C453, T450, С455, С455А.
Строчная развертка телевизора POLAR 51CTV-4029

К проверке: C401, C403, VT401, T401, C402.

Как проверить строчный транзистор предварительно в схеме не выпаивая? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

Проверить строчный трансформатор можно так, выпаиваем трансформатор и вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то вероятно сгорел ТДКС (при условии что элементы обвязки исправны и будьте осторожны вывод на умножитель под напряжением 8,5 кВ).

причины перегорания

Небольшое примечание к статье: все нижерассказанное относится в основном к стандартной схеме построения строчной развертки. Но, существует и некое исключение от правил- развертка шасси 11АК30 без разделительного трансформатора ТМС (применяется в телевизорах VESTEL , SANYO и некоторых других). О ней разговор отдельный.

– Исправность цепи прохождения СИОХ , особенно в случае варианта с емкостным делителем (возможен как мгновенный выход НОТ из строя, так и с прогревом), а также цепей регулировки фазы СР.

Оцените статью: Поделитесь с друзьями!

Как отремонтировать телевизор?

Ответ мастера:

Прежде чем приступить к самостоятельному ремонту телевизора, вне зависимости от его марки и внутреннего устройства, осмотрите состояние ввода сетевого кабеля и антенны. Возможно, проблема кроется только в исчезновении сигнала канала, а другие программы при этом будут показывать.

Поверьте кнопку переключателя, которая должна быть в положении приёма TV сигнала. В противном случае будут отсутствовать либо звук, либо изображение. А то и вовсе экран останется тёмным. Внимательному обследованию подлежат предохранители и платы внутри телевизора, которые отказываются работать из-за кольцевых микротрещин в местах пайки.

Иногда в момент включения телевизора может срабатывать защита, что является следствием высыхания электролитов блока питания, выдающего из-за этого большое напряжение. Электролиты, подлежащие замене, расположены в сетевой части БП.

Не менее распространённой причиной срабатывания защиты является поломка (замыкание, пробой) ТДКС, обнаружить которую можно, если включить тестер меж общим кабелем телевизора и той дорожкой, которая соединяет один из выводов ТДКСа с «ножкой» коллектора главного транзистора на радиаторе близ ТДКС.

В случае обнаружения короткого замыкания меж этими точками нужно перерезать дорожку к коллектору либо вовсе его отпаять. После чего проверить, что пробито: ТДКС либо транзистор. Иногда случается пробой на корпус в конденсаторе с коллектора строчного транзистора. Это определяется повышением напряжения ТДКС, который пробивается вместе с транзистором.

В случае, если вы включили телевизор, а экран остался тёмным и нет звука, то проблема будет крыться в неисправности блока питания или срочной развёртки.

При наличии звука, экран остаётся тёмным – виновата строчная развёртка. Проверьте также наличие на аноде кинескопа высокого напряжения: если оно есть, а накал кинескопа не происходит, то проверьте работоспособность цепи накала кинескопа.

Ещё одной проблемой является отсутствие изображения при свечении экрана. Значит, из строя вышел тюнер, радиоканал либо видеопроцессор.

Проблема кроется в видеоусилителе и видеопроцессоре, когда изображение одного определённого цвета. Шумы на экране свидетельствуют о повреждении TV антенны или тюнера.

При выходе из строя кадровой развёртки на экране появляется узкая горизонтальная полоска. Виной всему пробой кадровой микросхемы, непременно подлежащей замене. Если полоса вертикальная, то в телевизоре неисправен трансформатор строчной развёртки или цепь её коррекции. Также виновата кадровая развёртка при бегущих кадрах, завороте изображения или уменьшении его относительно размеров экрана. Проблему решить можно регулировкой и заменой конденсаторов.

Бывает что при наличии нормального изображения, отсутствует звук. Прозвоните, для начала, динамики. Затем проверьте надёжность пайки проводков к динамикам. Теперь, следуя по проводкам, просмотрите путь к звуковому разъёму, который находится на плате. Теперь исследуйте целостность дорожек звуковой микросхемы. На дорожках установлены конденсаторы-электролиты с большой ёмкостью. Проверьте тестером эти конденсаторы на высыхание и пробой. Проверить также можно параллельно подставляя заведомо исправный конденсатор к элементам на схеме.

Внимательному осмотру на наличие кольцевых микротрещин подлежит и звуковая плата на радиаторе. Посредством тестера проверьте все контакты микросхемы на наличие напряжения на выводах. При отсутствии на выводах напряжения, исследуйте выходы БП и дорожки, ведущие к звуковой микросхеме от БП.

Чтобы ваш телевизор исправно работал долгое время, соблюдайте нехитрые правила по его эксплуатации. Итак, обычные CRT, то есть кинескопные телевизоры нуждаются в ежегодной очистке от пыли. Главное в этом деле – это отключить от сети устройство! Ни в коем случае не допускайте, чтобы внутрь телевизора проникла вода.

Согласно правилам эксплуатации телевизоров LCD, вы должны отключить устройство, после 6 часов его беспрестанной работы. Если яркость изображения падает, то замене подлежит лампа подсветки. Внутренняя очистка телевизора – также ежегодно, и при отсутствии питания, даже когда просто когда вам нужно протереть экран.

Если у вас дома плазменный телевизор, то знайте – его охлаждение является «заслугой» встроенных вентиляторов. А значит, воздух должен свободно попадать внутрь телевизора. Если вы услышали неровное гудение и шум вентиляторов, то пришла пора искать причину неполадки.

И, наконец, проекционные телевизоры требуют отдыха после 6 часов работы. Такие устройства нельзя резко включать и отключать. Зато нужно всё время следить за состоянием лампы, срок службы которой невелик.

Устранение паразитных колебаний в высоковольтной обмотке тдкс. Тестирование строчной развертки при малом напряжении питания

Считаю необходимым высказать свое мнение по поводу сомнительных советов в разных источниках о «методиках резонансных проверок трансформаторов» с использованием генератора ЗЧ. Резонансная частота трансформатора зависит от числа витков, диаметра провода, свойств материала сердечника, высоты зазора. Много лет тому назад методом закорачивания части витков катушки, магнитной антенны (аналогично и в трансформаторе), резонанс смещали выше по частоте без особого ущерба для работы в «резонансе». Поэтому витковые замыкания не сказываются на отсутствии резонанса, а только повышает его частоту, снижая добротность. Форма синусоиды закороченными обмотками, не искажается, а применять импульсы вообще не разумно по причине возникновения импульсов ударного возбуждения.
На форму импульса может влиять насыщение сердечника. Но тогда о каком резонансе речь и какой мощности должен быть генератор? По ряду причин может наблюдаться несколько резонансов. Так что можно только сожалеть о напрасно потраченном времени, реализуя такие советы.
Трансформаторы импульсных блоков питания выходят из строя, чаще всего, по причине разогрева первичной обмотки, когда происходит короткое замыкание (КЗ) в силовых ключах. Это особенно часто происходит в небольших по размеру трансформаторах, и трансформаторах намотанных тонким проводом, например в блоках питания современных видеомагнитофонах и ведеоплейеров. Провод за короткое время сильно разогревается, при этом происходит разрушение изоляции. В результате возникают межвитковые замыкания, резко снижающие добротность, что нарушает режим работы автогенератора.
В схемах с внешним возбуждением срабатывают различные защиты, в том числе и по току, блокирующие работу импульсных источников питания(ИИП), защищающие микросхемы и силовые ключи. При анализе неисправности следует считать, что повышенное напряжение на вторичках и работа в «разнос» показатель нормального качества трансформатора.
Один из наиболее сложных дефектов — «мерцающее КЗ», то есть проявляющиеся периодически. Это связано с электромеханическими явлениями, в частности перетирание витков обмоток плохо натянутых или не закрепленных по требованиям технологии намотки. Неравномерный нагрев разных обмоток и их расширение, с учетом вибрации в магнитном поле, создает условия для локального разрушения изоляции и возникновения «мерцающих» межвитковых замыканий. Тогда силовые ключи выходят из строя внезапно, и как бы беспричинно.
Такие проблемы вообще требуют специальных методов диагностики с применением активного режима работы трансформатора. Большое количество вариантов приборов для проверки на КЗ обмоток проблему не решают, и в практике ремонта не прижились в виду малой достоверности результатов проверок. Предлагается доступный метод контроля качества трансформаторов, в «домашних» условиях. Для этого используется подключение низковольтной обмотки трансформатора импульсного блока питания (БП), или накальной обмотки ТДКС к выводам накала работающего телевизора, примерно так, как показано на рисунках. При этом телевизор используется в качестве генератора мощных импульсов. Наличие КЗ витков легко определяется по перегрузке источника импульсов. Но практичнее использовать для этих целей генератор автора, на базе стандартного ИИП. Об одном из вариантов такого устройства можно прочитать

Рис.1 Вариант для накала



Рис.2 Вариант для БП

Для тестирования ТДКС удобнее применять работающий ИИП, используя его в качестве генератора импульсов. ТДКС выпаивают и включают по схеме проверки, как высоковольтный преобразователь для получения ускоряющего напряжения Рис 2. Высоковольтный вывод ТДКС необходимо соединить с отрицательным выводом умножителя через простейший разрядник. Можно использовать провод с двумя зажимами типа «крокодил». Импульсы, генерируемые, ИИП имитируют работу ТДКС в рабочем режиме. Импульсное питание от обмотки ИИП обеспечивает работу умножителя и на его выводах + / — возникает высокое напряжение 10 — 18 кВ. Это напряжение пробивает разрядный промежуток и наблюдается в виде искры. Для нормально работающих и исправных ТДКС искра в разрядном промежутке достигает 2 — 4 см. Таким образом можно безопасно обнаружить места пробоя изоляции корпуса ТДКС так называемые «свищи».
Не смотря на высокие напряжения токи безопасны, но применение стандартных требований техники безопасности не повредит.

Дополнительную, полезную информацию, по ремонту телевизоров можно получить из раздела нашего Форума: Ремонт телевизоров и Энциклопедии ремонта . Трансформаторы различных марок, предлагат интернет магазин Dalincom.

Данная статья отвечает на вопросы:
как проверить импульсный трансформатор и как проверить ТДКС .
Метод №1

Для проверки работоспособности трансформатора понадобится осциллограф и звуковой генератор с диапазоном частоты от 20 кГц до 100 кГц. Через конденсатор с емкостью 0,1-1 мкФ подается синусоидальный импульс с амплитудой 5-10 В на первичную обмотку проверяемого преобразователя. Сигнал вторичной обмотки измеряется подключенным к ней осциллографом. Если синусоидальный сигнал не искажен, на любом из участков частотного диапазона, то проверяемый трансформатор исправен. Искаженная синусоида свидетельствует о неисправности преобразователя. На рисунке 1 схематически показан способ подключения. На рисунке 2 – форма синусоидальных сигналов.

Рис. 1. Схема подключения тестируемого трансформатора (метод №1)
Рис. 2. Формы синусоидальных сигналов (метод №1)
Метод №2

Чтобы проверить исправность импульсного трансформатора данным методом, для начала необходимо параллельно подключить конденсатор емкостью 0,01-1 мкФ к первичной обмотке и с помощью генератора звуковых частот подать на обмотку сигнал с амплитудой 5-10 В. Далее, изменяя частоту сигнала генератора нужно создать резонанс в параллельно подключенном колебательном контуре и, с помощью осциллографа, контролировать амплитуду импульса. Если в работоспособном преобразователе замкнуть вторичную обмотку, то колебания в контуре прекратятся. Из чего можно сделать вывод, что из-за короткого замыкания в витках нарушается резонанс в колебательном контуре. Поэтому, если в тестируемом трансформаторе имеются короткозамкнутые витки, не зависимо от частоты сигнала, резонанс будет отсутствовать. Схема подсоединения всех элементов изображена на рисунке 3

Рис. 3. Схема подключения тестируемого трансформатора (метод №2)
Метод №3
Данный метод
проверки трансформатора такой же, как и предыдущий, но с небольшим отличием: подключение конденсатора не параллельное, а последовательное. Если в обмотке трансформатора присутствуют короткозамкнутые витки, при резонансной частоте происходит обрыв колебаний в контуре и в дальнейшем вызвать резонанс будет невозможно.
Способ подключения схематически показан на рисунке 4.
Рис. 4. Схема подключения тестируемого трансформатора (метод №3)
Метод №4
Три предыдущих метода лучше подходят для тестирования разделительного трансформатора и трансформатора питания, а
проверить работоспособность преобразователя ТДКС с помощью этих способов можно лишь приблизительно. Оценить пригодность строчного трансформатора можно следующим образом.

По коллекторной обмотке проверяемого преобразователя нужно пустить прямоугольный частотный импульс 1-10кГц с небольшой амплитудой (подойдет выходной сигнал для калибровки осциллографа). В то же место требуется подключить вход осциллографа и, исходя из полученного изображения, можно делать выводы. Если ТДСК исправен, то амплитуда наблюдаемых продифференцированных сигналов будет примерно такой же, как и исходные прямоугольные импульсы. При наличии в трансформаторе короткозамкнутых витков, на картинке будут видны короткие продифференцированные сигналы с амплитудой ниже в несколько раз, чем у исходного прямоугольного импульса.

Такой метод проверки считается рациональным, так как для тестирования ТДКС необходим всего лишь один измерительный прибор. Но стоит также учитывать, что не все осциллографы оснащены выходом генератора, который используется для калибровки прибора. К примеру, довольно распространенные осциллографы С1-94 и С1-112 не оборудованы отдельным генератором калибровки. Чтобы решить данную проблему, можно самостоятельно собрать простой генератор, который сможет поместиться на одной микросхеме. К тому же его не сложно установить в корпус осциллографа, что обеспечит быструю и эффективную проверку ТДКС трансформаторов. Схема сборки генератора изображена на рисунке 5.

Рис. 5. Схема генератора (метод №4)
Собранный генератор устанавливается внутри осциллографа в любом подходящем месте, питание подводится от 12 В шины. В качестве включателя удобней использовать тумблер сдвоенного типа (П2Т1-1В), который лучше разместить на передней части устройства, рядом с входным разъемом осциллографа.
Питание на генератор подается через одну пару контактов, через другую пару контактов соединяется вход самого осциллографа с выходом генератора. Благодаря чему, чтобы проверить исправность трансформатора, достаточно соединить обмотку преобразователя и вход осциллографа простым сигнальным проводом.
Метод №5

В этом методе описывается проверка ТДКС на межвитковые короткие замыкания и обрывы в обмотках без использования генератора. Перед началом тестирования преобразователя нужно отсоединить его вывод от источника электропитания (110-160 В). Далее, с помощью специальной перемычки необходимо замкнуть коллектор выходного транзистора строчной развертки с общим проводом. После чего узел электропитания по цепи 110-160 В нужно нагрузить электролампой в 40-60 Вт, 220 В. Теперь следует найти на вторичных обмотках преобразователя узла электропитания напряжение в 10-30 В и пропустить его через транзистор, с сопротивлением10 Ом, на отсоединенный вывод ТДКС. Сигнал резистора контролируется осциллографом. Если проверяемый трансформатор имеет межвитковые замыкания, то изображения будет выглядеть как «грязно-пушистый прямоугольник», и основная часть напряжения упадет на резисторе. Если замыкания отсутствуют, то рисунок прямоугольника будет чистым, а падение электросигнала на резисторе составит не более чем несколько долей Вольт.

Контролируя сигналы на вторичных обмотках, можно узнать, исправен трансформатор или нет. Если на картинке изображен прямоугольник, значит обмотка целая, если прямоугольника нет – обмотка оборвана. Далее нужно убрать резистор сопротивления (10 Ом) и повесить на все вторичные обмотки ТДКС нагрузку 0,2-1,0 кОм. Если на выходе изображения такое же, как и на входе, то ТДКС трансформатор исправен.

У кого так не было, меняешь сгоревший строчный транзистор, телевизор включается, растр нормальный через минуту снова горит
строчный транзистор, и замерять ничего не успеваешь.

Выход из строя транзистора строчной развертки наверно наиболее часто встречающаяся неисправность в телевизорах. Строчная развертка основная нагрузка для блока питания и является по сути дополнительным БП, с которого снимается напряжение для кадровой развертки, видеоусилителей и т. д. Хорошо, когда ремонт заканчивается с заменой строчного транзистора, но иногда строчный транзистор после замены, сразу или немного спустя, снова выходит из строя.

И так если после замены строчного транзистора, сразу или через некоторое время он снова выходит из строя, необходимо обратить внимание на следующее:

  1. Не завышено ли напряжение питания строчной развертки НОТ.
  2. Греется ли перед выходом из строя транзистор или нет. Если транзистор греется, то это говорит о том, что нагрузка на него больше чем положено. В данном случае неисправны, могут быть как строчный трансформатор, так и цепи нагруженные на него. Необходимо проверить конденсатор по питанию задающего трансформатора (ТМС). В этом случае происходит изменение строчного импульса запуска. Транзистор строчной развертки будет перегреваться и закончится тепловым пробоем.
  3. Если транзистор не греется, то причина кроется, чаще всего, в холодных пайках, в цепях, через которые поступают строчные импульсы на базу транзистора. Особенно необходимо обратить внимание на согласующий трансформатор драйвера строчной развертки, включенного в цепь транзистора выходного каскада строчной развертки. Плохой контакт разъема отклоняющей системы, так же может стать причиной того, что пробивает строчный транзистор, проверьте соединение проводов в самом разъеме. Короткое замыкание в отклоняющих катушках.
  4. Брак транзистора.

Рассмотрим для примера несколько схем. Строчная развертка телевизора Erisson 21F7:

Проверить 2SC2482, C451, C453, T450, С455, С455А.
Строчная развертка телевизора POLAR 51CTV-4029


К проверке: C401, C403, VT401, T401, C402.

Как проверить строчный транзистор предварительно в схеме не выпаивая? Между базой и эмиттером мультиметр будет показывать короткое замыкание, так как сопротивление будет измеряться через трансформатор, переходы: Б-К и Э-К если они исправны, будут «звониться» в одну сторону. Но лучше проверять все таки выпаивая.

Проверить строчный трансформатор можно так, выпаиваем трансформатор и вместо него впаиваем две ножки трансформатора ТВС-110ПЦ15, девятую и двенадцатую. Включаем телевизор, и если на трансформаторе появилось высокое напряжение, а строчный транзистор перестал греться, то вероятно сгорел ТДКС (при условии что элементы обвязки исправны и будьте осторожны вывод на умножитель под напряжением 8,5 кВ).

Испытания трансформаторов обратного хода (LOPT)

; 1994-2021
Все права защищены.

Полное или частичное воспроизведение этого документа разрешено, если оба выполняются следующие условия:

1. Это примечание полностью включено в начало.
2. Плата не взимается, кроме расходов на копирование.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ Мы не несем ответственности за повреждение оборудования, ваше эго, взорванные детали, отключение электричества в округе, спонтанно генерируемое мини (или больше) черное дыры, планетарные сбои или травмы, которые могут возникнуть в результате использования этого материала.



  • Вернуться к оглавлению «Обратное тестирование».

    Введение

    Объем этого документа

    Когда возникают проблемы в подсистемах горизонтального отклонения / высокого напряжения телевизоров или мониторов (или даже современных осциллографов и других ЭЛТ-дисплеев), Обратный трансформатор (или линейный выходной трансформатор для тех, кто находится на другой стороне озеро) часто является подозреваемой причиной. Отчасти это связано с тем, что он Обычно это самая дорогая и труднодоступная запчасть в агрегате. и потому что обратные рейсы часто менее понятны, чем другие более распространенные составные части.

    В этом документе рассматривается работа и тестирование обратного хода (LOPT). Трансформеры: что они собой представляют, как они терпят неудачу, почему они терпят неудачу и как тестировать их. Для получения дополнительной информации о системах горизонтального отклонения см. документ: телевидение и Системы отклонения монитора.



  • Вернуться к оглавлению тестирования обратного хода.

    Безопасный поиск и устранение неисправностей обратноходовых трансформаторов ВНИМАНИЕ! Прочтите, усвойте и следуйте рекомендациям в документе: Рекомендации по безопасности для Оборудование с высоким напряжением и / или питанием от сети, прежде чем пытаться использовать телевизор или ремонт монитора.

    В частности, прежде чем касаться или прощупывать обратный ход или схему в его окрестности:

    • Отключить оборудование !!!
    • Измерьте напряжение на линии B + обратного хода и разрядите главный фильтр. конденсаторы при необходимости.
    • При приближении к высоковольтному выходу, фокусу или соединениям экрана разрядите Емкость ЭЛТ тоже.
    Конкретную информацию о безопасности вашего оборудования см. В документах: Примечания к Поиск и устранение неисправностей и ремонт компьютеров и видеомониторов или Примечания к Устранение неисправностей и ремонт телевизоров по мере необходимости.

  • Вернуться к оглавлению тестирования обратного хода.

    Трансформаторы обратного хода (LOPT)

    Что делает трансформатор обратного хода (LOPT)?

    Типичный обратноходовой трансформатор или трансформатор с линейным выходом (LOPT) состоит из двух частей. (вы также можете указать термин IHVT — интегрированный высоковольтный трансформатор):
    1. Специальный трансформатор, который в сочетании с горизонтальным выходом транзисторные / отклоняющие схемы повышают B + (120 В, типичное для телевизора) низковольтный источник питания от 20 до 30 кВ для ЭЛТ, а также обеспечивает различные вторичные пониженные напряжения для других цепей.

      Высоковольтный выпрямитель преобразует импульсы высокого напряжения в постоянный ток, а емкость ЭЛТ сглаживает это. Высоковольтное напряжение может быть получено из одной обмотки с множеством многих витки провода или обмотки пониженного напряжения и напряжение диод-конденсатор множитель.

      Различные вторичные напряжения питают логику, тюнер, видеосигнал, схемы вертикального отклонения и нити ЭЛТ. Фактически, со многими телевизорами конструкции, единственная энергия, не получаемая от обратного хода, предназначена для поддержания активности схема, необходимая для поддержания памяти каналов и обеспечения пускового привода для система горизонтального отклонения / высокого напряжения.

    2. Делитель напряжения, обеспечивающий питание фокусировки и экрана. Горшки находятся в этой разделительной сети — и эти вещи не работают, что приводит к плохой фокусировке, неконтролируемая яркость или колебания фокуса и / или яркости. Всего короткое также может привести к отказу других компонентов, таких как горизонтальный выходной транзистор. Фокус и экран обычно сверху и снизу ручки соответственно. В некоторых телевизорах фокус и разделитель экрана и / или органы управления находятся вне обратного хода и чувствительны к пыли и проблемам особенно в сырые дни.

    Чем обратный трансформатор отличается от обычного Трансформатор?

    Хотя следующее не всегда строго верно для ТВ и монитора обратноходовой Трансформеры, это хороший обзор:

    (От: Сивасанкар Чандер ([email protected]).)

    1. Основное отличие обратноходового трансформатора от штатного трансформатора в том, что обратный трансформатор предназначен для хранения энергии в магнитных цепь, то есть он функционирует как чистый индуктор, тогда как обычный трансформатор предназначен для передачи энергии от первичной к вторичной и минимизации накопленная энергия.
    2. Обратный трансформатор в своей простейшей форме имеет текущий ток либо в первичном, либо в вторичном (но не в обоих одновременно). (На практике это более сложно из-за конечного времени выключения для транзисторы и диоды, необходимость в демпфирующих схемах и т. 6 Гц, тогда как Обычные трансформаторы имеют гораздо более широкий диапазон, от нескольких Гц до 10-12 Гц.
    Возможно, мне удалось запутать вас без искупления, поэтому лучший выходом для вас было бы прочитать любой вводный учебник по переключению блоки питания для более полной картины.

    Происхождение термина «Flyback»

    В США (возможно, во всей Северной Америке) трансформатор, генерирующий высокое напряжение в телевизоре, мониторе или другом оборудовании на основе ЭЛТ называется обратный преобразователь или трансформатор обратного хода. Почти везде в мире это является либо LOPT (Line OutPut Transformer), либо просто LOT, либо, как указано, IHVT — Интегрированный трансформатор высокого напряжения (что на самом деле является наиболее точным термином для современных агрегатов).

    Термин «обратный ход», вероятно, возник из-за высоковольтного импульса, который заряжает емкость ЭЛТ, создаваемую схлопыванием магнитного поле в сердечнике трансформатора в течение короткого периода восстановления — когда электронный луч в ЭЛТ «возвращается» к началу новой строки сканирования. Поток в сердечнике медленно изменяется во время сканирования и резко переключается. полярности выключением HOT во время обратного хода или обратного хода.

    Многие автономные импульсные источники питания и преобразователи постоянного тока также имеют типа «обратного хода» с передачей энергии главным образом в их выходные цепи в то же время в цикле — но ЭЛТ не задействована.В самом деле, эти высокочастотные ферритовые трансформаторы, которые обычно выглядят как обычные трансформаторы, часто с сердечником E-I — также могут быть отнесены к как обратные ссылки в каталогах трансформаторных компаний.

    LOPT и LOT вытекают из того факта, что именно схема строчной развертки задействован и трансформатор находится в выходном каскаде.

    Я все еще думаю, что flyback намного интереснее! :-).

    Конечно, у других есть свое определение:

    (Источник: Сэм Ринер (riner @ inet2000.com).)

    Когда мне было около 12, я дотронулся до провода, идущего от FBT на картинке трубка, это был БОЛЬШОЙ напольный телевизор, и я отлетел примерно на пять футов назад. я знаю, что это не настоящая история названия, но много лет я верил в это был.

    Немного истории

    Итак, как далеко зашло использование высокого напряжения на основе обратного хода?

    (От: Генри ван Клифа ([email protected]).)

    Подача HV обратного хода была особенностью комплектов RCA 630 и GE 801 1946 года.Они использовались либо 807, либо 6BG6 горизонтальная выходная лампа, демпфер 6W4, выпрямитель 1B3.

    Довоенные телевизоры (да, телевизоры производились и продавались до того, как стал стандарт NTSC). утвержден в 1941 г.) обычно использовался 60 Гц. трансформатор и 2X2 аналогичный схемы, используемые в осциллографах RCA и Dumont 30-х годов.

    Зворыкин / Мортон «Телевидение» (Wiley, 1940) имеет схемы и проект. самодельный телевизор с использованием лампы 81 для ВН от стандартного силового трансформатора. Конечно, чтобы разобраться в этой книге, вы должны знать вакуумную лампу. теория и много физики неплохо, но это историческое золото мой.

    (От: Брэда Томпсона ([email protected] valley.net).)

    Некоторые из ранних телевизоров использовали ВЧ-генератор для генерации высокого напряжения. для ЭЛТ с электростатическим отклонением: типичная линейка ламп может включать 6V6 генератор и выпрямитель 1B3 (или 1X2).

    Почему сочетаются отклонение и высокое напряжение?

    Одна из основных причин того, что телевизоры и многие мониторы разработаны с горизонтальным расположением Обратный ход, управляемый отклонением, — это просто экономия — он обеспечивает дешевый способ получить высокое напряжение и многие или большинство других напряжений для набора с минимальное оборудование.(Высококачественные компьютерные мониторы иногда используют отдельный источник высокого напряжения, так что горизонтальное отклонение используется только для отклонение, чтобы уменьшить взаимодействие между изменяющейся скоростью сканирования и HV.) A Дополнительным преимуществом является то, что если горизонтальное отклонение умирает, источник питания высокого напряжения напряжение идет вместе с ним и предотвращает сгорание люминофоров ЭЛТ. неотраженный луч высокой интенсивности.

    Использование горизонтальной частоты, а не частоты сети переменного тока 50 или 60 Гц позволяет компонентам источника питания быть маленькими и легкими по сравнению с силовой трансформатор с питанием от сети и конденсаторы фильтра.

    Конструкция с обратным ходом

    Хотя детали могут несколько отличаться, все обратные клапаны состоят из набора обмоток. на ферритовом сердечнике с зазором. Высоковольтные диоды и резистивные делители (часто с регулировочными ручками) для фокуса и экрана (G2) также могут присутствовать.

    Типичный обратный ход включает в себя следующие компоненты:

    • Обмотка привода — для телевизора с линейным питанием их может быть сотня витки провода среднего калибра (например, AWG # 26). Для низковольтного питания это может только дюжина витков более толстого провода.Это то, что соединено последовательно с B + на выходной транзистор строчной развертки в телевизоре или мониторе.
    • Обмотка высокого напряжения — несколько тысяч витков. Эта обмотка может быть разделена на несколько последовательных секций с высоковольтным выпрямителем для каждой или может быть одинарной обмоткой. Альтернативой является обмотка с более низким напряжением и используйте умножитель напряжения (диодно-конденсаторная лестница), чтобы увеличить его до этого требуется ЭЛТ. Очень тонкий провод (например, AWG # 40) будет использоваться для обмотка высокого напряжения.Вывод высокого напряжения на ЭЛТ подается от максимальное выходное напряжение выпрямителя или умножителя.

      В некоторых конструкциях телевизоров и мониторов используется физически отдельный (внешний — не обратного трансформатора) умножитель напряжения. В этом случае обратный ход обмотка высокого напряжения будет генерировать от 6 до 10 кВ переменного тока, и умножитель будет обычно увеличивайте это значение в 3 или 4 раза до 20–30 кВ постоянного тока. Фокус и экран (G2) В этом случае сеть обычно будет частью модуля умножителя.

    • Сетевой резистивный делитель для фокуса и экрана (G2). Вероятно, это будет питается только от одной из последовательно соединенных обмоток (если используется). Часто там регулировки фокуса и экрана прямо на обратном ходу. Выходы от этого делителя может быть подключен к контактам в основании обратного хода или имеют свои собственные отдельные выводы, которые подключаются к розетке / плате ЭЛТ.
    • Вспомогательные обмотки — от пары витков (для нити накала ЭЛТ) до нескольких сотен оборотов (для источника наддува). Они поставляют различные напряжения для типичного телевизора или монитора — накаливания ЭЛТ, логического питания, аналогового мощность, источник наддува (если обратный ход не включает собственный экран поставка) и др.Толщина этих обмоток будет зависеть от силы тока. требования каждого выхода. Они подключаются к контактам под пайку в основании. обратного хода.
    • Ферритовый сердечник — состоит из двух С-образных частей, скрепленных вместе либо пружинное устройство, либо шпильки и гайки. Будет разрыв доля миллиметра обеспечивается набором прокладок между двумя С-образными секциями.
    В большинстве современных обратноходовых преобразователей все обмотки расположены на одном плече сердечника. В обмотка привода и вспомогательные обмотки будут намотаны и изолированы отдельно под обмоткой высокого напряжения.Обмотка высокого напряжения будет состоять из много слоев, между которыми находится изоляционный материал (например, майлар).

    Остальные компоненты будут установлены в отдельной части сборки и затем весь блок заливается эпоксидным наполнителем. Часть ядра обычно доступен — часто целая нога.

    Обратный ход — это не обычный трансформатор. Ферритовый сердечник содержит зазор. Энергия накапливается в магнитном поле сердечника во время сканирования как ток нарастает.Энергия также связана с некоторыми вторичными выводит во время сканирования. Однако энергия высокого напряжения (HV) связана с его вторичные обмотки почти полностью, когда первичный ток отключен выключен в конце сканирования (вероятно, источник обратного вызова имени, потому что он находится во время обратного хода электронного луча).

    Какой тип соединения действует, зависит от направления выпрямители на вторичной стороне обратного хода:

                      _ _
                       \ / _ / \ _
       B + ------ + + ---- |> | ----- + --- o + V1 B + ------ + + ---- |> | ----- + --- o + HV
               o): :( o Сканировать | o): :( Обратный ход |
                 ): :( Выпрямитель _ | _): :( Выпрямитель _ | _
                 ): :( ---): :( ---
                 ): :( |): :( |
           _ / \ _): :( | _ / \ _): :( o |
      ГОРЯЧИЙ ------ + + ------------ + ГОРЯЧИЙ ------ + + ------------ +
                                 _ | _ _ | _
                                  - -


    Здесь V1 — это просто типичный пример вспомогательного источника питания, полученного при сканировании. выпрямитель и высокое напряжение — это самый известный пример использования обратного выпрямителя.

    Обратите внимание, что соотношение количества витков для каждой обмотки * нельзя * использовать для расчета ожидаемых выходных напряжений, так как скорость разрушения магнитное поле (определяется конструкцией горизонтальной выходной цепи) влияет на это.

    Зазор имеет решающее значение для правильной работы и обычно определяется какие-то пластиковые проставки. ВНИМАНИЕ: отметьте каждую и замените их точно такая же позиция, если по какой-то причине разобрать сердечник.

    Почему вы не хотите изготавливать собственный обратный клапан или Восстановить плохой

    Попытайтесь разобрать флайбэк и вы поймете, почему я не рекомендую это, если все будущее исследованной * и * неизведанной вселенной не зависит на усилие! Вам понадобится специализированное оборудование, чтобы просто намотать высокое напряжение. катушка.

    Это не то, что вы можете сделать вручную в подвале, и единственная проблема разве несколько тысяч витков почти невидимого провода, используемого в типичном лететь обратно. Чтобы выдерживать высокое напряжение без дуги и свести к минимуму межобмоточная емкость, обмотка высокого напряжения построена как можно больше отдельные слои — возможно, всего 50 слоев — по 50 витков каждый, используя супер тонкая проволока (типовой № 40 — тоньше человеческого волоса). Каждый слой нужно наматывать идеально ровная, со всеми проводами, расположенными рядом, а затем с индивидуальной изоляцией майларовой лентой.Просто дыша на такой провод, он практически сломается. в одиночку накатал несколько тысяч витков в полном порядке!

    Остальные детали: приводная и низковольтная обмотки, фокус и делитель экрана. сети, и выпрямители высокого напряжения должны быть собраны с высоким напряжением обмотка и провода ЭЛТ, а затем все дело залито эпоксидной смолой.

    Забудьте об этом — у вас есть дела поважнее, чем потратить неделю на трансформатор!



  • Вернуться к оглавлению тестирования обратного хода.

    Отказ обратного хода и тестирование

    Почему выходят из строя обратноходовые трансформаторы?

    В то время как трансформаторы обратного хода могут иногда выходить из строя из-за неисправности в другом месте в цепях питания или отклоняющих цепях телевизора или монитора, в большинстве случаев, они просто истекают сами по себе. Почему?

    Обратные ходы намотаны множеством слоев действительно очень тонкой проволоки с очень действительно тонкий утеплитель. Вся эта сборка залита эпоксидной смолой. который заливают и дают застыть.

    В некотором смысле это просто короткое замыкание, которое должно произойти.

    Флайбэки во время использования нагреваются, что приводит к ухудшению изоляции. Любые дефекты, зазубрины или царапины на изоляции или пузырьки воздуха. и примеси в материале эпоксидного наполнителя способствуют повреждению. Температура циклы и производственные дефекты приводят к появлению мелких трещин в эпоксидной заливке материал, уменьшающий пробой изоляции, особенно в области обмотки высокого напряжения, выпрямители и сеть делителя фокуса / экрана. Они также физически вибрируют до некоторой степени.Целый ряд других факторов также несомненно важно.

    Как правило, пробой — искрообразование или искрение — является окончательным.

    Удивительно, что они продолжаются столько, сколько выдерживают стрессы, которым они подвергаются.

    Как выходят из строя обратноходовые трансформаторы?

    Обратные переходы терпят неудачу по нескольким причинам:
    1. Перегрев, приводящий к трещинам в пластике и наружной дуге. Если здесь нет серьезных повреждений обмоток, возможен ремонт. Однако дуга от обмоток прокалывает их очень тонкую изоляцию так, что закорачивает обмотки могли уже развиться.Даже если обмотки в данный момент Состояние хорошее, длительная надежность любого такого ремонта вызывает сомнения.

      Тем не менее, не помешает попробовать очистить и покрыть несколькими слои герметика высокого напряжения, короны или даже пластиковую изоленту (желательно в качестве временного ремонта, хотя мне все сошло с рук это на месте постоянно). Если возможно, переместив точку, в которую обратный ход вызывает дугу дальше (то есть кусок металла или другой провод) тоже помогло бы.

      (Следующее от: Том Риггс ([email protected]))

      Я обнаружил, что для герметизации обратных трансформаторов силиконовый герметик имеет работал очень хорошо. Я использовал чистую разновидность, хотя другие, вероятно, будут тоже работать. Я слышал о прожигании коронным допингом. (Авторы примечание: убедитесь, что у вас достаточно времени для установки силиконового герметика. полностью — иначе он выйдет из строя мгновенно — не менее 24 часов. Кроме того, некоторые виды (пахнущие вином — уксусная кислота — лечение может привести к коррозии проводки в долгосрочной перспективе).

    2. Треснувший или иным образом поврежденный сердечник повлияет на характеристики обратного хода до такой степени, что он может работать некорректно или даже взорвать горизонтальный выходной транзистор и другие дорогие детали, такие как регулятор низкого напряжения или импульсный источник питания. Если ядро ​​можно реконструировать так, чтобы не было имеются зазоры (кроме необходимых, где две половинки соединяются) и закреплены и / или приклеены, должна быть возможность проводить испытания без чрезмерного риска повреждения цепи, но рассмотрите возможность замены обратного хода как долгосрочное решение.
    3. Внутреннее короткое замыкание в сети делителя ФОКУС / ЭКРАН, если есть. Один знак из этого может быть крышка искровых промежутков FOCUS или SCREEN на печатной плате на шейка ЭЛТ.
    4. Внутреннее короткое замыкание в обмотках.
    5. Открытые обмотки.
    В каждом конкретном случае может применяться более одного из них. Как уже отмечалось, временные ремонт, по крайней мере, иногда возможен при отказах (1) и (2). За Замена отказов (3) на (5) обычно является единственной альтернативой.

  • Вернуться к оглавлению тестирования обратного хода.

    Базовое тестирование

    Начальные тесты с использованием ваших чувств и, возможно, Мультиметр

    Сначала проведите тщательный визуальный осмотр при выключенном питании. Ищите трещины, выпуклый или расплавленный пластик и изменение цвета. Ищите плохие паяные соединения на штифтах обратного хода. Если телевизор или монитор можно запитать безопасно, проверьте наличие дуги или коронного разряда вокруг обратного клапана и в его окрестностях, или у искровых разрядников или протекторов газовых трубок на плате шейки ЭЛТ.

    Затем проведите испытания омметром на очевидное короткое замыкание между обмотками, значительно уменьшены сопротивления обмоток и открытые обмотки.Не пренебрегайте проверьте между разъемом CRT HV (присоской) и штырями на основании. Это должно измерить бесконечность.

    Для обмоток низкого напряжения в руководствах по эксплуатации может быть указано ожидаемое Сопротивление постоянному току (например, Фотофакт Самса). Иногда это изменится Достаточно для обнаружения — если у вас есть омметр с достаточно низкой шкалой. Обычно это доли ома. Трудно или невозможно Измерьте сопротивление обмотки ВН постоянному току, поскольку выпрямители обычно встроенный.Значение тоже не публикуется.

    ВНИМАНИЕ! Убедитесь, что телевизор или монитор отключены от сети, и убедитесь, что основной конденсатор фильтра разряжается до того, как что-либо коснется, так как обратный ход обычно связано с этой точкой, возможно, напрямую! Если вы собираетесь снимите или коснитесь проводов высокого напряжения ЭЛТ, фокуса или экрана, сначала разрядите высоковольтный провод с помощью хорошо изолированного резистора высокого сопротивления (например, несколько МОм, 5 Вт) к Ремешок заземления ЭЛТ (НЕ сигнальное заземление).

    Измерения, которые намного меньше опубликованных значений, вероятно, указывают на частично закороченная обмотка.Однако разница в 10% может и не быть существенный. Показания выше нормы могут просто указывать на то, что дизайн изменение было внесено. Да, я знаю, трудно поверить, что они не сообщили ты этого! Например, различные версии flyback, используемые в Apple MAC Plus — 157-0042A, B, C — функционально аналогичны, но имеют незначительные отличия. по параметрам намотки. Неизвестно, к каким последствиям это приведет, но они взаимозаменяемы, по крайней мере, для тестирования.

    Конечно, любая непрерывность между отдельными обмотками определенно является неисправностью.

    Частично замкнутые обмотки (возможно, всего на пару витков) и иногда короткие замыкания в фокусе / разделителе экрана резко снижают Q и увеличить нагрузку, которую обратный ход возлагает на свой приводной источник без выхода связаны. Именно такие отказы не обнаруживаются простым омметром. тесты или визуальный осмотр, методы, описанные в разделах по адресу «Расширенное тестирование».

    Хотя это случается реже, я видел короткое замыкание между высоковольтным разъемом ЭЛТ и обмотки низкого напряжения на базе обратного хода.Это подразумевает разбивку материал эпоксидной заливки, вероятно, из-за термически вызванных микротрещин или некачественное изготовление. Как только появляется небольшая дуга, она быстро обугливается материал вокруг него еще больше снижает сопротивление. Они редко заживают сами по себе и, таким образом, проявляются как явно низкие значения сопротивления при использовании омметр. Это простой тест, который можно выполнить, не снимая лететь обратно. Разрядите CRT HV (хотя он, вероятно, будет мертв) и просто снимаем разъем с ЭЛТ.

    Также возможно, что различные типы неисправностей обратного хода могут повредить другие схемы (помимо снятия транзистора строчной развертки и его связанные части). Например, внезапное короткое замыкание между высоковольтным разъемом ЭЛТ. обмотка низкого напряжения или короткое замыкание между двумя обмотками низкого напряжения может возможно взорвать твердотельные компоненты с питанием от обратного хода. Этот ущерб обычно не будет очевидным, пока не будет заменен обратный клапан. Следовательно, если в flyback обнаружены шорты, стоит протестировать некоторые компоненты в непосредственной близости и наоборот.

    Процесс ликвидации

    Прежде чем пытаться выполнить более сложные тесты, предложенные ниже, возможно, есть способы быть более уверенным в том, что ваш обратный ход является проблемным компонентом. В ниже предполагается, что запуск телевизора или монитора с подозрительным обратным ходом приводит к чрезмерной нагрузке на блок питания низкого напряжения (B +). предохранитель (или попытка сжечь предохранитель — слишком яркая серийная лампочка). B +, вероятно, упадет с нормальных 65 В постоянного тока до 140 В постоянного тока или более (в зависимости от фактический телевизор или монитор и режим) до некоторого низкого значения, например 25 В постоянного тока при измерении на стороне источника питания низкого напряжения обмотки привода обратного хода.(Измерение на ГОРЯЧИХ может привести к всевозможным странным показаниям из-за характера пульса формы волны и не рекомендуется — особенно когда все работает правильно — 1500 В импульсов!).
    • Отключите все вторичные нагрузки от предполагаемого обратного хода, включая ЭЛТ. Подключаем только привод (B + и HOT).

      Включите телевизор или монитор (желательно с помощью последовательной лампочки или включите Variac.

      Если B + теперь поднимается до более нормального значения, проблема с HV (CRT короткое) или указывается одна из вторичных нагрузок.Подключите каждый из этих включите один раз (или проверьте отдельные компоненты), чтобы локализовать неисправность. В обратный ход, вероятно, хорош.

    • Удалите подозрительный обратный ход и подключите к приводу только HOT и B +. обмотка заведомо исправного обратного хода для телевизора аналогичного размера или аналогичного типа монитор (при необходимости). Это может быть достаточно близко, чтобы удерживать диск схемотехникой доволен.

      Включите телевизор или монитор (желательно с помощью последовательной лампочки или включите Variac.

      Если B + теперь поднимается до более нормального значения, проблема с оригиналом обратный ход указан. Однако может потребоваться более тщательное тестирование, чтобы быть абсолютно уверенным.

      Если вы делаете это регулярно, сохраняя набор «симуляторов обратного хода» — просто могут быть желательны приводные обмотки и сердечники.



  • Вернуться к оглавлению тестирования обратного хода.

    Расширенное тестирование

    Когда базовые тесты ничего не показывают

    См. Также раздел «Оборудование для испытаний с обратным ходом».

    Есть несколько способов проверить обратный ход (при условии, что вы на самом деле не иметь для этого специальное испытательное оборудование).Вот две возможности. Первый вариант проще, если у вас есть прицел, но второй — веселее.

    Метод 1

    Следующая техника, называемая «кольцевым тестом», работает для обратного хода, чоппер. трансформаторы, двигатели, сетевые трансформаторы, обмотки отклоняющего ярма, видеомагнитофоны и другие магнитные головки, и другие трансформаторы, катушки или индукторы.

    Однако учтите, что он может пропустить некоторые проблемы, такие как обрыв обмоток (если они не используются для теста), а также коротких замыканий или размыканий, возникающих только тогда, когда Обратный ход осуществляется почти на полное напряжение.Таким образом, проводите базовые тесты СНАЧАЛА и не Предположим, что обратный ход на 100 процентов хорош только потому, что он проходит кольцо test (хотя вероятность этого очень высока).

    (Части от: Гейба ([email protected]).)

    Это называется «кольцевым тестом» и часто используется в коммерческих тестеры обратного хода (или других катушек / трансформаторов). Теория такова, что неисправный обратный ход (который не может быть обнаружен простыми измерениями сопротивления) будет закоротили витки в одной из катушек. В таком случае «Q» трансформатор сильно уменьшен.Если возбуждено импульсом, неисправный трансформатор будет резонировать с сильно затухающими колебаниями, пока хороший постепенно распадаться.

    1. Подключите высококачественный конденсатор к одной обмотке подозрительного устройства. Надеюсь на резонансную частоту в несколько кГц. Возможно, вам потребуется выбрать емкость конденсатора для достижения наилучших результатов. Я обнаружил, что конденсатор в От 0,001 мкФ до 1 мкФ (неполяризованный) обычно будет достаточно.

      Обратите внимание, что не имеет значения, применяется ли возбуждение к закороченная обмотка или любая другая.Однако вам следует избегать попыток подключите генератор к одной из очень маленьких обмоток, например, для Нить накаливания для ЭЛТ может иметь только 2 или 3 витка.

    2. Подайте импульсный сигнал на параллельный резонансный контур. В 1960 году большинство у осциллографов была «синхронизация» по временной развертке, которая обеспечивала несколько десятков вольт при достаточном для этого токе. Схема в журнале «Телевидение» пара лет назад использовал BU508, источник питания 12 В и небольшой генератор. от микросхемы 4011.Функциональный генератор или схема на основе таймера 555 будут также сделать удовлетворительное раздражающее действие. Также смотрите раздел: Обратное испытательное оборудование.
    3. Посмотрите на форму волны в резонансном контуре с помощью осциллографа. Хороший юнит даст красиво затухающие колебания, по крайней мере, несколько циклов, возможно 10 циклов. Если есть закороченный виток * где-нибудь * в устройстве, колебания будут серьезно затухать, и вам повезет, если вы увидите 2 полных циклы. Опыт и / или сравнение с заведомо исправным устройством подскажет вам Что ожидать.
                                             Объем
                             _ o
                Импульс или _ | | _ | Тестируемое устройство
                функция o --------------------- + ----------- + + ---
               Генератор | ): :(
                                Высокое качество _ | _): :( Все остальные
                                Неполяризованные ---) :: + --- обмотки
                                    Конденсатор | ) :: + --- оставлено открытым
                                               | ): :(
                  Земля o --------------------- + ----------- + + ---


    (От: Джеймс Эллиотт (jelliott @ stlnet. com).)

    Я попробовал метод оценки добротности, используя 100-вольтный импульс напряжения CAL от Прицел Tektronix. Лучше всего он работал, когда я использовал последовательный конденсатор на 200 пФ. я получил может быть 100 импульсов, прежде чем он упадет до нуля. Если я закоротил два основных штифтов, затухающая последовательность импульсов почти сразу обратилась в ноль. Так что работает!

    Я придумал другой способ. Добротность резонансного контура равна центральная частота, деленная на половину ширины полосы мощности. Я применил звук генератор через резистор 22 кОм, нашел пиковую частоту, затем отключился, что частота до.707 такой амплитуды. Удвойте это будет пропускная способность. я получил Q 26 и 16 на двоих, которые я пробовал. (Примечание редактора: это похоже на действительный подход.)

    Метод 2

    Схема ниже возбуждает обратный ход во многом так же, как и в обычном операция. Единственное предостережение, что этот тестер наверное не ставит достаточной нагрузки на обратный ход, чтобы найти прерывистый, который не работает только при полные условия эксплуатации. Однако большинство отказов обратного хода устойчивы — однажды появляется короткое замыкание, происходит своего рода обвал, и он остается.

    Вам потребуется источник питания 12 В мощностью не менее 2 или 3 А. (регулировка не важна — я просто использую простой трансформатор, выпрямитель, фильтр конденсаторного типа источника питания).

    Схема показана ниже. Ни одно из значений компонентов не является критическим.

        +12 1 квартал + ---------------- +
         о | ) ::
         | B | / C) ::
         | + ------ | 2N3055) ::
         | | | \ E 5T) :: + ------ |> | ---------- o + HV
         | | | ) ::: :( Высоковольтный диод (ы),
         | | -_-) ::: :( обычно встроен.| | ) :: + ----- +: :(
         + - | ------------------------- +: :(): :(
         | | Q2 _-_): :( 10Т): :(
         | | | )::(  каждый )::(
         | | B | / E 5T): :( _): :(
         | | + --- | 2N3055): :( _ | _): :(
         | | | | \ C) :: + - - +: :(
         | | | | )::  Выключатель ::(
         | | | + ---------------- + ::: :(
         | | | ::: :(
         | | ----------------------- + :: + ------------------ o -HV
         | | 2Т) ::
         | | + ----------- + :: (Многие другие обмотки не показаны. )
         | | | 2Т) ::
         | + ------------------------- + Примечание: :: обозначает ферритовый сердечник.
         | |
         | R1 | R2
         + -------- / \ / \ / \ - + - / \ / \ / \ --- +
                    110 27 _ | _
                    2 Вт 5 Вт -


    Примечание: если цепь не начинает колебаться при напряжении около 5 вольт или меньше, поменяйте местами две цепи обратной связи с базами транзисторов.

    Тестер — это просто измельчитель, питающий утилизированное ядро ​​от старого обратного хода (Я удалил проставки контроля индуктивности для этого сердечника).Привод (5Т + 5Т) Катушки обратной связи (2T + 2T) могут быть намотаны от соединительного провода (# 14- # 20) и хорошо заизолирован пластиковой изолентой. Подключайте центральные смесители напрямую к катушки — не выводить петлю из проволоки. Убедитесь, что все повороты каждого катушки намотаны в одном направлении. Намотайте катушку обратной связи прямо сверху катушки привода. Вторичная обмотка этого сердечника представляет собой 10-витковую хорошо изолированную Катушка аналогична двум другим, намотанным на противоположной стороне ферритового сердечника.

    Вам нужно будет удалить подозрительную обратную связь с телевизора или монитора.Другой 10-витковая катушка намотана на подозрительный обратноходовой сердечник в любом месте, где она подходит. Подключите один конец этой катушки к одному концу 10-витковой катушки на старом обратноходовое ядро. Используйте проволочную гайку или надежно скрутите вместе. Обеспечьте легкий способ мгновенно соединить другие концы — кнопка пригодится.

    Убедитесь, что вы разместили возвратный провод HV на обратном пути и используете его в качестве возвращение за дугу. В противном случае вы можете проткнуть изоляцию высокое напряжение находит свой путь к земле.

    Определение возврата высокого напряжения на обратном ходу
    Важно, чтобы он был правильно подключен, иначе высокое напряжение * найдет * подходящий путь к земле — и это может не сделать другие схемы что-то хорошее!

    Можно использовать несколько подходов — возможно, в сочетании:

    Метод 2 Процедура тестирования
    После того, как все подключено и дважды проверено, включите сок.
    • Если обратный ход хороший, то при подключенных катушках будет несколько кВ на его выходе — достаточно, чтобы создать небольшую дугу (типично 1/8 «, до 1/2» для цветных налетов).
    • Нагрузка на генератор будет невысокой (частота увеличивается в ответ на нагрузку).
    Если есть закороченные обмотки, значительного выхода высокого напряжения не будет. и нагрузка на осциллятор резко возрастет.
    • Если вы получаете искрение или корону из-под * обратного хода — на штифтах — либо не обнаружил правильный возврат ВН или короткое замыкание внутри, что привело к Высоковольтная дуга внутри обмоток низкого напряжения.

    Я использовал этот «тестер» на десятке или около того обратных рейсов.Никогда не было неправильно (хотя я решил не верить в это и облажался).

    Другие процедуры тестирования обратного хода и комментарии

    Вот веб-сайт с некоторыми заметками о процессах обратного тестирования:

    У них есть другая полезная информация, связанная с ремонтом монитора, а также ну сколько еще ссылок сюда!

    (От: Терри ([email protected] com).)

    Сначала я проверяю на предмет горячего короткого замыкания, перегрузки вторичного питания и всего остального, отключение обмоток обратного хода от любых подозрительных цепей на ходу.Итак, если я перейти к следующему тесту, почти все соединения с обратным ходом теперь все равно открыть. Затем я выполняю «Тест петли»:

    1. Позвоните в трансформатор на первичной обмотке HOT. Вам не нужны фантазии генераторы сигналов для подачи сигнала. Даже вторичная обмотка переменного тока 60 Гц от 6 трансформатор накала вольта будет работать, хотя вы встречаетесь, если у вас есть один в вашем магазине. (Примечание: я ожидаю, что трансформатор 6 В переменного тока работает в этом случай, потому что ядро ​​обратного хода довольно быстро насыщается на этом низком уровне частота, приводящая к резким краям для создания кольцевого импульса — я бы предпочел используйте таймер 555 или генератор импульсов — Сэм.)
    2. Область действия любой вторичной обмотки обратного хода для малого вызывного импульса. Соблюдайте количество циклов в затухающем импульсе.
    3. Оберните небольшой кусок проволоки вокруг одного столба ферритового сердечника и закоротите два конца проволоки вместе (петля).
    4. Если количество демпфированных циклов резко не уменьшается, то трансформатор уже имеет * короткое замыкание на один виток * или * хуже *. Это плохо. Там небольшое изменение, потому что Q уже значительно уменьшен существующим коротким в неудавшемся обратном ходу даже один оборот.Если он все же резко снизится, то вы только что сильно повлияли на Q, введя свой собственный шорт, так что обратный ход в порядке. Что значит «драматично»? Попробуйте несколько известных хороших и плохие и убедитесь сами. 🙂

    Это * должно * работать в цепи, но любая неисправная (большая нагрузка и т. Д.) Цепь включена. любой обратный ход уменьшит Q, поэтому вам нужно исключить эти другие все равно возможно. По моему опыту, обратный ход почти всегда уходит физические доказательства его кончины. Если не вижу, проверяю все остальное прежде чем я попробую этот тест цикла. Мне редко приходится им пользоваться.

    Я просто обожаю, когда ребята на бис звонят мне и говорят, что мне нужно на 2000 долларов испытательное оборудование для надежного тестирования горизонтальных цепей. Когда я говорю им, как я сделай это, они почти потеряли дар речи. Некоторые очарованы. Это те те, кому следует переключиться с продаж на технические.

    (От: Дикого Билла ([email protected]).)

    Существует множество инструментов, которые проверяют определенные обратные ходы / IHVT. параметры, а не другие.Тщательное тестирование можно выполнить только с несколько инструментов. Насколько я знаю, нет ни одного инструмента, который проверим все параметры.

    Проверка на наличие внутренних неисправностей включает в себя обрыв, короткое замыкание, короткое замыкание утечка между обмоткой и обмоткой в ​​сердечник, высоковольтный выпрямитель стек (множитель), делитель экрана фокусировки (и внутренний искровой разрядник) и импульсный вход привода — тест относительного пропорционального выхода. И после всех вышеперечисленных тестов устройство может выйти из строя на фактические рабочие напряжения / температуры цепи.

    Минимальные тесты должны включать измерения сопротивления, утечки и звона. Открытие в Обмотка ВН не может быть обнаружена омметром, если XFMR содержит ВН выпрямительный стек. поскольку омметр не подает необходимое напряжение для смещение выпрямителей. Хорошо спроектированный (довольно недорогой) тестер утечки может подайте необходимое напряжение, чтобы это проверить.

    (От: Jurb6005 ([email protected]).)

    Я тестирую обратный ход, вставляя старый добротный выходной транзистор горизонтальной развертки TO3. в цепь.Это проверит его при фактическом рабочем напряжении и покажет все неисправности. Вы не поверите, но это также работает на наборах, в которых используется GCS (Gate Переключатель управления, GTO SCR?), Как 2SG264 и 613. Если вы используете его на одном из Эти наборы могут нагреваться, но они будут работать достаточно долго, чтобы что-то проверить. (Четное «Мускулистый старый HOT» может не выдержать определенных неисправностей. — Сэм.)

    Кроме того, на наборах, в которых используется линейный регулятор (не импульсный источник питания или регулятор) обычно стоит балластный резистор. Если вы просто оставите закороченный регулятор отключил, он будет пробегать балласт и альт! Вы можете проверить схему неразрушающим способом.

    Эти методы особенно хороши, если вы пишете смету, вам не нужно впаивать что-нибудь!



  • Вернуться к оглавлению тестирования обратного хода.

    Дополнительная информация об испытаниях на обратный ход и сервисная информация

    Оборудование для испытаний с обратным ходом

    Sencore и другие компании продают тестовое оборудование, которое включает в себя «кольцевой тест» или подобное. встроенные возможности. Для профессионала это того стоит.

    Тем не менее, любитель, вероятно, мог бы купить замену телевизора на весь срок службы для стоимость одного из этих навороченных гаджетов.

    Боб Паркер (известный измеритель СОЭ) разработал недорогой, простой в использовании Тестер LOPT / Flyback доступен через Dick Smith Electronics. Информация доступно по адресу:

    Различные журналы по электронике опубликовали статьи о строительстве для различных типы упрощенных версий этих устройств. Вот указатель на один из таких статья:

    В колонке «Think Tank» журнала Popular Electronics за декабрь 1998 г. информация об установке для испытаний катушек индуктивности и трансформаторов (в т.ч. flybacks), который отображает характеристики на осциллографе.

    (Отрывки от: Тони Дуэлла ([email protected]).)

    В февральском номере журнала «Телевидение» за 1998 г. Тестер LOPT (Line Output Transformer — обратный трансформатор).

    Он использует микросхему TBA920 в качестве генератора, управляя BUT11AF, который обеспечивает первичный из LOPT. Напряжение, развиваемое на этой обмотке (обратная ЭДС когда транзистор выключен) отображается на цифровом мультиметре. Также есть наведите указатель мыши на создаваемый сигнал.

    Другой чип или генератор, построенный на дискретных транзисторах, может быть заменен на TBA920. Некоторые возможности: таймер 555 или MC1391, или мультивибратор может быть построен из 2Н3904с.

    Однако в статье есть несколько опечаток:

    1. Напряжение питания составляет 12 В, как указано в тексте, а не 2 В, как показано на схема.
    2. Пиковая амплитуда, указанная на рис. 3 из 8 В должно быть после делителя сети, а не на самом трансформаторе.
    3. На выводе 13 показан конденсатор (развязка), который почти наверняка должен быть шунт на землю, а не на коллектор управляющего транзистора.

    Быстрые внутрисхемные тесты обратного хода

    Примечание: Ларри протестировал тестер обратного хода Боба Паркера (известного в качестве измерителя ESR). описано на: http://www.ozemail.com.au/~bobpar/fbt.htm.

    (От: Ларри Сабо ([email protected]).)

    Проверка обратных рейсов может быть неприятной и отнимать много времени без хороший тестер.

    Теперь мне достаточно секунды, чтобы проверить, нет ли звонка на коллекторе HOT. Нет звонит? Проверьте HOT с DVM на наличие коротких замыканий. Без шорт? Отпаять все обратные опоры, кроме первичной обмотки, и еще раз проверьте наличие колец. Без колец? Короткие повороты в обратном ходу!

    По оценке Боба, 20% неисправных обратных ходов имеют внутреннюю утечку или искрение, или плохие высоковольтные диоды, вроде как надо. И LC102 (тестер) их не поймает либо :-). Я обнаружил, что около половины из них имеют низкое сопротивление. измерение между цоколем EHT и землей.

    Иногда при ограничении объема выходных данных EHT обнаруживается не исправленный звонок, но Причиной этого, вероятно, является паразитная емкость. В других случаях это явно исправлено, так что пойди разбери. В крайнем случае я прибегаю к вертолету Сэма, чтобы бороться с опорой на землю, но требуется некоторое время, чтобы удалить flyback и поставил 10-15 витков вокруг сердечника. Звонок мне тоже помог изолировать неисправное ярмо, что объясняет, почему вещи не звенят.

    В любом случае, я считаю, что тестер Боба — отличный маленький блок, и рад, что у меня есть возможность протестировать — и сохранить прототип! 🙂

    (От: Джона Робертсона (jrr @ flippers.com).)

    Я использую генератор аудиосигнала, устанавливаю его примерно на 15 кГц и осциллограф или переменный ток. вольтметр на одной из выходных обмоток.

    Подключите генератор к выводам, которые выводят выходной транзистор строчной развертки и заземление (вне цепи, используйте провода HOT и B + — sam). Вы должны увидеть на осциллограф имеет достаточно хорошую форму волны, похожую на входную. Если вы используете вольтметр, вы должны получить примерно правильное соотношение выходного напряжения относительно исходных напряжений. Итак, если ваш генератор выдает 10 В переменного тока и исходные уровни входного напряжения высокого напряжения составляли 100 В постоянного тока, тогда уровни напряжения должны быть примерно 1/10 оригинала.Я делаю это в схеме и пытаюсь получить прямоугольную волну как источник, но теория непротиворечива.

    (От: Quick Fix ([email protected]).)

    Если вы не ремонтируете так много телевизоров, самый дешевый способ проверить FBT — это соединить его первичную обмотку последовательно с ярмом (нижняя сторона) рабочего набор. Если изображение сжимается на несколько дюймов с обеих сторон равномерно и без звонки или тюремные решетки, ваш FBT в порядке. Вы даже можете измерить высокое напряжение на вашем FBT этим методом.

    Тестирование неисправных высоковольтных диодов

    Трудно обнаружить выход из строя одного диода, если он включен последовательно с другими. диоды (что типично для больших обратных ходов), поскольку это будет проблемой только тогда, когда работает почти на полную мощность.Однако такой сбой маловероятен.

    Общий отказ диода (короткое замыкание), вероятно, не будет обнаружен с помощью сортов испытаний, описанных выше, или с помощью типового оборудования для испытаний с обратным ходом. Фактически, может быть достаточно простой проверки омметром между высоковольтным выходом и возвратом! Если это ничего не показывает, я предлагаю следующее:

    Один из возможных способов проверить это — подключить высоковольтный конденсатор. между выходом ВН и возвратом обратного хода. Если диоды исправны, значит возбуждение тестера должно зарядить этот колпачок (берегитесь — напряжение может оказаться довольно высоким!).Во время зарядки эта нагрузка сделает обратный ход. провалить любой кольцевой тест. После зарядки он должен пройти. Однако если диоды закорочен, я бы ожидал, что обратный ход будет плохим, так как колпачок будет продолжать представлять на выходе нагрузку переменного тока и никогда не заряжать должным образом.

    Однако я этого не пробовал, поэтому никаких гарантий.

    (От: dB King (([email protected]).)

    Z-метры Sencore способны подавать достаточное смещение для проверки этих диодов. для прямой проводимости и обратной утечки.Прямая проводимость должна быть подтверждено первым, чтобы исключить обрыв — почти все мультиметры всегда будут показывать разомкнутые высоковольтные диоды из-за их ограниченного выходного напряжения.

    Незаменим также при тестировании конденсаторов. Я не знаю, как я обошелся без моего! У них также есть встроенная вилка / обратный звонок. 🙂

    Довольно дорого. Вы можете попробовать найти использованный.

    Почему все обратноходовые трансформаторы кажутся такими? Уникальный?

    (Большинство этих комментариев также применимо к высокочастотным трансформаторам SMPS.)

    Из всех компонентов монитора или телевизора обратный ход, скорее всего, будет уникальная часть. Это не столько из-за обмотки высокого напряжения и / или ВН мультипликатор, но скорее связанный с его обычной функцией в качестве источника множественных напряжения вторичного источника питания, используемые различными тюнерами, отклонениями, видео и аудиоподсистемы. Кроме того, индуктивность, емкость, конфигурация контактов, выходы высокого напряжения, фокусировки и экрана должны быть совместимы.

    ECG и подобные компании имеют линейку универсальных FBT и должны иметь каталог / перекрестная ссылка для них, аналогичных каталогу для полупроводников.См. Раздел «Замена обратных трансформаторов».

    Тем не менее, FBT — это то место, где дизайнеры телевизоров и мониторов действительно могут творческий. В конце концов, указание обмоток обратного хода дает им полную свобода выбора количества и типов вторичных напряжений! Ваши шансы взять что-то с улицы, так сказать, и ожидать, что это подойдет все, что у вас когда-либо было — или когда-либо будет, — не очень хорошо.

    (Источник: инженер производителя телевизоров).

    У нас есть один парень, чья миссия в жизни заключается именно в этом… (и указав ГОРЯЧИЕ тоже).

    Помимо указания вспомогательных вторичных обмоток, вы также можете указать переворот на первичный (для отклоняющих катушек, которые в противном случае потребовали бы> 1500 В HOT) и влиять на настройку вторичной обмотки EHT, чтобы определить внутреннюю сопротивление. И, наконец, вы можете указать встроенный конденсатор EHT или дренажный клапан. резистор и различные типы вставных модулей потенциометра (возможно, с напряжение второго фокуса для DAF).

    Типовая схема обратного хода

    На этой диаграмме показан типичный обратный ход, который можно найти в прямом просматривать цветной телевизор или компьютерный монитор. Сопротивления включены для Только для иллюстративных целей и может быть совсем другим на обратном пути!

    Секция высокого напряжения справа может быть построена как умножитель напряжения, а не одна обмотка с несколькими высоковольтными диодами. Выпрямители или умножитель, и / или разделитель фокуса / экрана могут быть внешними. к обратноходовому трансформатору в некоторых моделях.

    Обратные трансформаторы, используемые в черно-белых телевизорах и монохромных компьютерах. у мониторов нет фокуса и сетевого делителя экрана.Старшие делают не включать высоковольтный выпрямитель — он внешний.

    Ферритовый сердечник обратного трансформатора сконструирован с точностью зазор обычно образуется пластиковыми прокладками или кусочками ленты. Не теряй их, если нужно разобрать ядро. Ферритовый сердечник также относительно хрупкая, поэтому будьте осторожны.

    В схеме делителя фокуса и экрана используются потенциометры и резисторы. (не показано) со значениями в диапазоне от 10 до 100 МОм, поэтому они не могут пропишите вообще на свой мультиметр. Выпрямители высокого напряжения (CR1 до CR3 на этой схеме) состоят из множества последовательно соединенных кремниевых диодов и будет читаться на обычном ВОМ или цифровом мультиметре.

    Обратите внимание, что нет стандартизации цветового кода. Однако жир провод к ЭЛТ чаще всего красный, но может быть и черным. Конечно ты не может пропустить его с изолятором в виде присоски на анодном конце ЭЛТ. Фокус и / или соединения экрана также могут быть связаны с контактами, а не с летающими ведет.

                                            + - |> | ----------- o От высокого напряжения к ЭЛТ
                  _ 1: :( CR1 (от 25 до 30 кВ,
                 | B + o ------------- +: :( На присоске
        Драйв | ): :( толстый красный провод)
        обмотка | - +
                 | _ ГОРЯЧЕЕ o ------------- +: :( CR2
                  _ 3: :(
                 | 50 o ------------- +: :(
                 | ) :: + ------- +
                 | 4.11) :: |
                 | 35 o ------------- + :: + - |> | - +
      Разное | ): :( CR3 |
      вспомогательный



    Запасные трансформаторы с обратным ходом

    К сожалению, вы не можете зайти в Radio Shack и ожидать, что найдете обратный рейс. для вашего телевизора или монитора. Вряд ли морковь на прилавке даже знать, что такое обратный ход, или узнавать его, если он ударил их по голове (где бы то ни было что бы на морковку). Они, вероятно, попытаются продать вам 6,3 В. силовой трансформатор :-).К счастью, есть и другие варианты:
    • Оригинальный производитель — самый надежный источник, но самый дорогой. Старшая модели могут быть недоступны. Это может быть единственный вариант для многих телевизоров. и мониторы — особо дорогие или менее популярные модели.
    • Дистрибьюторы электроники — ряд мест, включая MCM Electronics, Dalbani, запасные части премиум-класса и источник компьютерных компонентов, продажа на замену обратные рейсы. См. Документ: Примечания к Поиск и устранение неисправностей и ремонт компьютеров и видеомониторов для контакта Информация.Многие из них на самом деле являются оригинальными деталями и обозначены как таковые. Тем не менее, может быть нет способа узнать, и вы можете что-то получить это не совсем совместимо (см. ниже). Таким образом, если в каталоге говорит «оригинальная часть», они могут быть не лучше, чем приведенные ниже источники.

      Вот одна только для обратных поездок:

      и тот, который в основном предназначен для обратных рейсов:

      • Компоненты CRC, 1-800-822-1272.

      некоторые другие:

      • Data Display Ltd, канадское отделение CCS, 1-800-561-9903.
      • EDI (Electro Dynamics, Inc.) NY, 1-800-426-6423.

      И вот один для ваших нужд под старину (1950-е годы):

      • Linear Electronics, Walthan, MA. Телефон: 1-617-894-7300, Факс: 1-617-894-8890. (У них также есть вакуумные лампы.)
    • Стандартные замены — иногда они доступны. ЭКГ, NTE, ASTI, HR Diemen, например, предлагает линейку заменяющих нахлыстовиков. Что-нибудь из этого сайты включают перекрестную ссылку на их замену на основе телевизора или монитора модель и / или номер детали или дома на обратном пути:

      Однако они могут быть более низкого качества или не совсем совместимы с вашим оригинал. Стремясь свести к минимуму количество различных моделей обратного хода, некоторые углы могут быть обрезаны, и правило «один размер подходит многим», что приводит к всякие проблемы. Вот несколько возможностей:

      • Количество витков на одной или нескольких обмотках может не совсем соответствовать вашему исходное значение будет ниже или выше напряжения от определенных выходы и / или условия привода (ток, резонанс) могут быть затронуты.
      • Могут быть даже лишние или отсутствующие соединения — контакты внизу или летающие ведет.Важно определить, что нужно сделать, чтобы обратная работа в вашем оборудовании * перед * подачей питания. Дополнительные соединения может потребоваться заземление или подключение к другим точкам цепи. Если этого не сделать, работа может быть неправильной или другие части могут взорваться. поскольку ток от этих неподключенных контактов находит свой собственный путь к земле.
      • Обратный ход может просто быть неисправен из-за плохого контроля качества, деталь путаница с цифрами или неправильная маркировка. Внутренняя схема, такая как фокус и разделитель экрана (G2) мог быть неправильно подключен, настроен для другая модель или полностью исключена.Такие дефекты очень сложно устранить. идентифицировать.

      Таким образом, маргинальное или неустойчивое поведение может быть результатом универсальной замены значительно усложняет поиск и устранение неисправностей, поскольку без тщательных измерений невозможно узнать, связана ли проблема с новым обратным ходом или ошибка, которая все еще существует в другом месте. Для некоторых реальных событий см. раздел: Дешевые Flybacks — Остерегайтесь.

    (От: [email protected])

    HRdiemen — производитель замена линейных выходных трансформаторов и насчитывает несколько тысяч типов имеется в наличии.Но самое приятное — это их онлайн-база данных, в которой они иметь распиновку и внутреннюю схему, включая типовые напряжения каждый из этих трансформаторов. Просто введите свои оригинальные буквы / цифры в поле поиска, вы получите замену типа трансформатора и ссылка на его внутреннюю конструкцию.

    Очень полезно, если вы хотите «переработать» старый трансформатор для новой схемы.

    Чтобы все это происходило автоматически, должен быть включен Javascript. если ты предпочитаю работать без javascript (как и я, чтобы избежать рекламных баннеров и прочего сомнительные фоновые действия), вы также можете получить прямой доступ http: // www.hrdiemen.es/data/esquemas/HR7491.gif или любой другой номер вашего трансформатора.

    Дешевые обратные рейсы — Остерегайтесь

    Были сообщения о недорогих обратных ходах замены, приводящих к множество странных симптомов. Я не знаю, насколько вероятно возникновение проблем с этими. В большинстве случаев я ожидал, что замена сразу же появится и выполнять отлично. Однако иногда я слышал о трудностях. я не знаю, какие из перечисленных выше компаний продают такие несовместимые устройств.Тем не менее, стоит проверить перед покупкой, если это возможно.

    Вот несколько примеров проблем несовместимости:

    (От: Petercoe ([email protected] com).)

    В этих обратных рейсах есть как хорошее, так и плохое. Я заметил одну вещь: что конкуренция привела к падению цен на известные бренды.

    Однако эти обратные ходы могут работать не во всех случаях. Я знаю, что мне пришлось изменить схему в Sony, чтобы устройство работало сразу после использования низкого замена по цене.У меня также был Goldstar, который работал только с оригинальный flyback «.

    (От: Майкл Каплан ([email protected]).)

    FBT, которые я пробовал (три образца двух родовых брендов, доступные здесь, в Канада), похоже, отсутствует необходимый внутренний делитель напряжения. Этот было подтверждено сравнением с новой OEM запчастью Sony. OEM часть экспонатов правильное измерение сопротивления. Именно благодаря этому сопротивлению Выводится удерживающее напряжение. «Нет сопротивления = нет удерживающего напряжения», как насколько я могу судить.»

    (От: Дэйва Мура ([email protected]).)

    Недавно я поставил дешевый суб обратноходовой Hitachi P / N 243384 в модель Hitachi CT2647 26-дюймовый телевизор.

    Помимо недостаточного отклонения по горизонтали, телевизор демонстрировал звон, похожий на тени от тюремной панели в левой части экрана и яркая область с ретрейсом линии, показывающие сверху вниз по середине экрана. В сначала подумал, что это классический плохой фильтр B + на crt board явления. Но нет, фильтр хороший.

    Поэтому я подумал, что это должен быть плохой фильтр в ограничителе яркости или видеосхемы. Быстрый обход с моим верным измерителем ESR DS из-за слабого колпачка в цепи ограничителя яркости. Сделал это вылечить проблему? Как сказал бы Джон Белуши: Нееееет. Ну я вспомнил аналогичная проблема, с которой я столкнулся при экспериментировании с экраном напряжение на ТВ Зенит. В какой-то момент я удалил небольшой дисковый конденсатор на источник питания экрана пытается разгрузить закороченное питание экрана.Ну Проблема оказалась в кинескопе и после того, как я очистил экран, Я заметил феномен, похожий на то, что испытывал сейчас. (яркая область в центре экрана сверху вниз с ретрейсом линий).

    После того, как я снова подключил маленький дисковый конденсатор, проблема исчезла. Так!! Я думаю про себя: маленькая крышка для диска Hitachi, над которой я работаю. должно быть плохо. Ну о чудо — на хитачи нет крышки диска. Нет места для одного тоже.Он был разработан, чтобы в нем не было необходимости.

    Поэтому я положил крышку на 0,01 мкФ на 1400 вольт (потому что это было удобно) на экран и вуаля! Конец полосок тюрьмы и линий обратного хода в середине экрана. я могу только Предположим, что причиной был дешевый обратный рейс. Это заставляет меня задуматься, а не Отсутствие горизонтальной ширины также может быть симптомом этого «дешевого» обратного хода. Я, вероятно, просто параллельно подключу некоторую емкость на HOT, так как у меня нет большая ширина, чтобы составить. Я уже настроил B + на раздел высокого напряжения и при полном положении регулятора по часовой стрелке картинка не раскрывает все путь.Я оставил пульт в средней позиции и пару раз поиграл сет. часы. Все работает круто.

    (От: Грегори Даннера ([email protected]).)

    Что касается «общих» обратных ходов, будьте готовы сделать небольшую адаптацию, поскольку Что касается механического монтажа. Иногда новые не такие диаметр и высота, и не подходят к существующей металлической опоре кронштейны, которые, возможно, придется отрезать или согнуть. Иногда булавки которые проходят через печатную плату, не совсем правильно выровнены и могут должны быть согнуты и немного отрегулированы, чтобы соответствовать доске.Экран и элементы управления фокусом могут быть не в том же физическом положении на новом лететь обратно. Но в целом я бы сказал, что большинство обычных обратных ходов Я работал нормально электронно.



  • Вернуться к оглавлению тестирования обратного хода.

    — конец V1.58 —

  • Тестирование трансформатора обратного хода — Как проверить и когда его заменить

    В настоящее время все больше и больше мониторов приходят с проблемами трансформатора обратного хода. Проверить обратные трансформаторы несложно, если внимательно следовать инструкции.Во многих случаях обратный трансформатор может вызвать короткое замыкание после использования не более 2 лет. Частично это связано с плохой конструкцией и некачественными материалами, использованными при изготовлении обратноходовых трансформаторов. Вопрос в том, какие проблемы могут быть у обратного трансформатора, как его проверить и когда заменить. Вот объяснение, которое поможет вам определить многие проблемы с обратным трансформатором.

    Обратный трансформатор может иметь девять общих проблем.
    a) Короткое замыкание в первичной обмотке.
    b) Обрыв или короткое замыкание внутреннего конденсатора во вторичной части.
    c) Обратный трансформатор вздувается или треснет.
    d) Внешняя дуга на землю.
    д) Внутренняя дуга между обмотками.
    f) Короткое замыкание внутреннего высоковольтного диода во вторичной обмотке.
    г) Пробой в делителе напряжения фокусировки / экрана, вызывающий размытие изображения.
    ч) Поломка трансформатора обратного хода при полном рабочем напряжении (пробой под нагрузкой).
    i) Короткое замыкание между первичной и вторичной обмотками.

    Тестирование трансформатора обратного хода будет основано на пунктах (a) и (b), поскольку проблема (c) видна, а проблема (d) и (e) может быть обнаружена по звуку дуги, создаваемому обратным трансформатором. Проблему (f) можно проверить, установив мультиметр на самый высокий диапазон, измеренный от анода до вывода ABL, в то время как (g)
    можно решить, добавив новый фильтр размытия монитора (только для мониторов 14 ‘и 15’). Проблема (h) может быть протестирован только путем замены заведомо исправного аналогичного трансформатора обратного хода. Различные мониторы имеют разную конструкцию обратного трансформатора.Проблема (i) может быть проверена с помощью омметра, измеряющего между первичной обмоткой
    и вторичной обмоткой. Короткое замыкание во вторичной обмотке происходит очень редко.

    Какие симптомы появятся при коротком замыкании в первичной обмотке?

    a) Нет дисплея (нет высокого напряжения).
    б) Мигание питания.
    c) Падение напряжения B +.
    d) Горизонтальный выходной транзистор сильно нагревается, а затем закорачивается.
    д) По линии B + будут испорчены компоненты.

    Пример: — вторичный диод UF5404 и B + FET IRF630.
    е) Иногда это приводит к перегоранию силовой части.

    Какие симптомы появятся, если конденсатор разомкнут или закорочен в обратном трансформаторе?

    Короткое замыкание конденсатора

    а. Нет дисплея (нет высокого напряжения).
    г. B + падение напряжения.
    г. Вторичный диод (UF5404) сгорел или закорочен.
    г. Закорачивает выходной транзистор горизонтальной развертки.
    e. Мощность мигает.
    ф. Иногда дует силовая секция, например: монитор Raffles 15 дюймов.
    г.Отключение силовой части например: Compaq V55, монитор Samtron 4bi.
    ч. Иногда компоненты схемы автоматического ограничителя яркости (ABL) сгорают.
    Эта цепь обычно находится рядом с трансформатором обратного хода. Например: LG520si

    Конденсатор открыт

    a. Отключение высокого напряжения.
    г. На мониторе будет звучать «тик-тик». Иногда конденсатор может измерять нормально. но выходят из строя при полном рабочем напряжении.
    г. Горизонтальный выходной транзистор перегорит через несколько часов или дней после его замены.
    г. Иногда это может вызвать прерывистое «нет отображения».
    e. Искаженный дисплей, т.е. дисплей будет появляться и исчезать.
    ф. Это приведет к закорачиванию выходного транзистора строчной развертки и повреждению силовой части.

    Как проверить исправность первичной обмотки обратного трансформатора?
    a) Используя тестер обратного хода / LOPT, этот прибор выявляет неисправности в первичной обмотке, выполняя «кольцевой» тест.
    b) Он может проверить обмотку даже с одним закороченным витком.
    c) Этот счетчик удобен и прост в использовании.
    d) Просто подключите зонд к первичной обмотке.
    e) Показания представляют собой четкую «гистограмму», которая показывает, исправна ли первичная обмотка трансформатора обратного хода
    или закорочена.
    f) Тестер LOPT также может использоваться для проверки катушки CRT YOKE, катушки B + и обмотки импульсного силового трансформатора
    .

    ПРИМЕЧАНИЕ. Измерение сопротивления обмотки обратного трансформатора, катушки ярма, катушки B + и обмотки SMPS с помощью мультиметра
    может ЗАБЛУЖДИТЬ техник, полагая, что закороченная обмотка — это хорошо.На это можно потратить его драгоценное
    времени, а время — деньги.

    Как диагностировать обрыв или короткое замыкание внутреннего конденсатора?
    Используя обычный аналоговый мультиметр и цифровой измеритель емкости. Хороший конденсатор имеет диапазон
    от 1,5 до 3 нанофарад. *
    1) Сначала установите мультиметр на диапазон X10K.
    2) Поместите зонд на анод и на холодную землю.
    3) Вы должны снять колпачок анода, чтобы получить точные показания.
    4) Холодное заземление означает заземление корпуса монитора.
    5) Если стрелка мультиметра показывает низкое сопротивление, это означает, что внутренний конденсатор закорочен.
    6) Если стрелка вообще не двигается, это не значит, что конденсатор в порядке.
    7) Вы должны подтвердить это с помощью цифрового измерителя емкости, который вы можете легко получить у местного дистрибьютора
    .
    8) Если показания цифрового измерителя емкости показывают 2,7 нФ, это означает, что конденсатор находится в пределах допустимого диапазона (ОК).
    9) И если показание показало 0,3 нФ, это означает, что конденсатор открыт.
    10) У вас есть три варианта, если конденсатор разомкнут или закорочен.
    — Установите новый трансформатор обратного хода или
    — Отправьте трансформатор обратного хода на ремонт или
    — Отправьте монитор обратно клиентам, потратив на это много часов и приложив много усилий.

    Однако некоторые мониторы могут иметь значения 4.5nf, 6nf и 7.2nf.
    Примечание. Иногда вывод внутреннего конденсатора подключается к цепям (обратная связь) вместо заземления. В схемах обратноходового трансформатора
    TV RCA обычно нет внутреннего конденсатора.
    Если у вас есть схема обратного хода и схемы, которые вы можете получить из сети, это будет преимуществом
    , чтобы легко понять, как их проверить.

    испытание трансформатора обратного хода — самый простой метод испытаний

    Простое испытание Метод трансформатора обратного хода

    Схема трансформатора обратного хода

    Тестирование трансформатора обратного хода для компьютерный монитор сложен, если вы не умеете тестировать Это.Есть много причин, почему обратный трансформатор терпит неудачу. Я объясню вам девять распространенных ошибок, которые вы можете найти в неисправном обратном отсеке.

    a) Короткое замыкание первичной обмотки в обратном направлении
    б) Открытый, прерывистый или закороченный внутренний конденсатор внутри обратный рейс.
    c) Обратный трансформатор вздулся или потрескался, и на него налили эпоксидную смолу. из
    г) Внешнее дуговое замыкание на землю, особенно на корпусе или корпусе flyback
    д) Внутренняя дуга между обмотками.Это может произойти между первичными ко вторичной обмотке.
    е) Закоротил один из внутренних высоковольтных диодов во вторичной обмотке. обмотка.
    ж) Трещина или пробой в фокусе и делителе напряжения экрана, вызывающие размытость и отсутствие отображения.
    з) Пробой обратноходового трансформатора при полном рабочем напряжении (поломка при полной нагрузке).
    i) Короткое замыкание между первичной и вторичной обмотками.

    Испытание трансформатора обратного хода будет базироваться на (а) и (b) поскольку проблема (c) видна, а проблема (d) и (e) может быть обнаруженным, услышав звук дуги, создаваемый обратным ходом трансформатор.Проблему (f) можно проверить с помощью мультиметра, установленного на самый высокий диапазон, измеренный от анода до вывода ABL, в то время как (g) может быть решено добавлением нового монитора размытия (для 14 ‘и 15’ только монитор. ) Проблема (h) может быть проверена только путем замены известный хороший аналог Flyback Transformer. Другой монитор имеет
    другой тип конструкции обратного трансформатора. Проблема (i) может быть проверено омметром между первичной и вторичной обмотками обмотка. Короткое замыкание или разрыв вторичной обмотки очень опасны. необычно.

    Какие симптомы появятся при коротком замыкании? включил первичную обмотку?

    a) Нет дисплея (нет высокого напряжения).
    б) Мигание питания.
    в) падение напряжения B +.
    г) Горизонтальный выходной транзистор или HOT сильно нагревается и позже закорочены.
    д) По линии B + будут испорчены компоненты. Пример: — закорочено вторичный диод UF5408 и B + FET IRF640A.
    е) Иногда это может привести к перегоранию блока питания.

    Какие симптомы появятся, если внутренний конденсатор обрыв, перебои или короткое замыкание в обратный трансформатор?

    Короткое замыкание конденсатора

    a. Нет дисплея (нет высокого напряжения).
    б. B + падение напряжения.
    c. Вторичный диод (UF5404) сгорел или закорочен.
    d. Закорачивает выходной транзистор горизонтальной развертки.
    е. Мощность мигает.
    f. Иногда может взорваться силовая часть, например: MTC 15 дюймов монитор.
    грамм. Отключение силовой части например: Compaq V55, Samtron 4bi монитор.
    час Иногда схема автоматического ограничителя яркости (ABL) компоненты сгорят.
    Эта цепь обычно находится рядом с трансформатором обратного хода. За Например: LG520si


    Внутренний конденсатор в обратном трансформаторе


    Конденсатор открыт

    a. Отключение высокого напряжения.
    б. На мониторе будет звучать «тик-тик».Иногда конденсатор может измерить ОК. но
    выход из строя при полном рабочем напряжении.
    c. Горизонтальный выходной транзистор перегорит через несколько часов или дней после того, как вы его заменили.
    d. Иногда это может вызвать прерывистое «нет отображения».
    е. Искаженный дисплей, т.е. дисплей будет появляться и исчезать.
    f. Это вызовет короткое замыкание выходного транзистора строчной развертки и взорвать силовую часть.

    Как проверить обратный трансформатор, если первичная обмотка хорошо или плохо?
    а) Используя тестер обратного хода / LOPT, этот прибор определяет неисправности первичной обмотки на
    делать «кольцевой» тест.
    б) Он может проверить обмотку даже с одним закороченным витком.
    в) Этот измеритель удобен и прост в использовании.
    г) Просто подключите зонд к первичной обмотке.
    д) Показания представляют собой четкую «гистограмму», которая показывает, обратный трансформатор
    первичная обмотка исправна или закорочена.
    е) Тестер LOPT также может использоваться для проверки катушки YOKE CRT, B + катушка и обмотка импульсного силового трансформатора.

    Дик Смит Lopt or Flyback Тестер

    Нажмите здесь, чтобы стать профессионалом в SMPS ремонт

    ПРИМЕЧАНИЕ: Измерение сопротивления трансформатора обратного хода обмотка, обмотка ярма, обмотка B + и
    Обмотка ИИП с помощью мультиметра может ЗАБЛУДИТЬ техника в полагая, что закороченный
    обмотка хорошая. Это может тратить его драгоценное время, а время Деньги.

    Как диагностировать обрыв или короткое замыкание внутреннего конденсатора?
    Используя обычный аналоговый мультиметр и цифровую емкость метр. Хороший конденсатор имеет диапазон от 1,5 нанофарад до 3 нанофарад. *
    1) Сначала установите мультиметр на диапазон X10K.
    2) Поместите зонд на анод и холодную землю.
    3) Вы должны снять колпачок анода, чтобы получить точный чтение.
    4) Холодное заземление означает заземление корпуса монитора.
    5) Если стрелка мультиметра показывает низкое сопротивление, это имеется ввиду внутренний конденсатор
    закорочен.
    6) Если игла совсем не двигается, это не значит, что конденсатор в порядке.
    7) Вы должны подтвердить это с помощью цифрового измерителя емкости. который вы можете легко получить один
    от местного дистрибьютора.
    8) Если показания цифрового измерителя емкости показывают 3,0 нанофарад, это означает, что емкость конденсатора
    в пределах досягаемости (О. К.).
    9) И если показание показало 0,5 нФ, это означает, что конденсатор неисправен. открыто.
    10) У вас есть три варианта, если конденсатор разомкнут или закорочен.
    — Установить новый обратноходовой трансформатор или
    — Отправьте обратноходовой трансформатор на ремонт или
    — Отправьте монитор обратно клиентам, потратив много часов и много усилий на это.

    В некоторых мониторах внутренний конденсатор может иметь значение 4.5nf, 6nf и 7.2nf.
    Примечание: иногда вывод внутреннего конденсатора подключается к цепям. (обратная связь) вместо заземления.
    Цепи обратноходового трансформатора RCA обычно не имеют внутреннего конденсатор в нем. Если у вас есть обратная диаграмма, схема или схемы, которые вы можете получить из Интернета, это было бы Преимущество легкого тестирования обратного трансформатора легкость путь.


    Признаки неисправного трансформатора обратного хода

    Обновлено 22 сентября 2017 г.

    Горацио Гарсия

    Обратный трансформатор используется в современных телевизорах и компьютерных мониторах, а также в других устройствах отображения.Трансформатор контролирует напряжение, с которым работают разные электронные компоненты. Он преобразует низкое напряжение в высокое напряжение, необходимое для мониторов, и отправляет правильное напряжение на другие компоненты. Признаки и симптомы появляются, когда обратный трансформатор выходит из строя или выходит из строя.

    Изображение не отображается

    Верным признаком неисправности обратного трансформатора является то, что изображение не отображается на мониторе. Телевизор продолжает воспроизводить звуки вместе с изображением, но изображение не видно.Обратный трансформатор не передает достаточно высокое напряжение на монитор для отображения изображения.

    Монитор или изображение мигает

    Неисправный обратный трансформатор вызывает мигание монитора или изображения. Мигающий дисплей означает, что изображение на мгновение гаснет, а затем возвращается. Сигнал от трансформатора к монитору прерывается. Это короткое замыкание периодически возникает при выходе из строя трансформатора обратного хода.

    Телевизор или монитор нагревается

    Все мониторы или телевизоры выделяют тепло, но признак неисправности трансформатора обратного хода возникает, когда монитор очень горячий.Температура перехода от низкого напряжения к высокому возрастает, потому что обратный трансформатор неисправен или неисправен. Это изменение температуры можно почувствовать в верхней части монитора или на передней части экрана.

    Перегоревшие предохранители

    Обратный трансформатор вызывает преждевременное сгорание различных предохранителей при выходе из строя. Этот знак появляется из-за того, что трансформатор подает на электронные компоненты больше напряжения, чем требуется. Когда электронные компоненты получают слишком высокое напряжение, перегорает предохранитель, вызывая проблемы со звуком, громкостью или регулировкой.

    Как проверить трансформатор: 12 шагов (с изображениями)

    Поддержите образовательную миссию wikiHow

    Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния. В условиях нынешнего кризиса общественного здравоохранения и экономического кризиса, когда мир резко меняется, и мы все учимся и приспосабливаемся к изменениям в повседневной жизни, людям нужна wikiHow больше, чем когда-либо.Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей по всему миру. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

    Об этой статье

    Соавтор:

    Старший электрик

    Соавтором этой статьи является Джесси Кульман.Джесси Кульман — старший электрик и владелец компании Kuhlman Electrician Services, расположенной в Массачусетсе. Джесси специализируется на всех аспектах домашней / жилой проводки, поиске неисправностей, установке генераторов и термостатов WiFi. Джесси также является автором четырех электронных книг по домашней электропроводке, в том числе «Устранение неполадок в электроснабжении в жилых домах», в которых рассказывается об устранении основных неисправностей в электросети в жилых домах. Эту статью просмотрели 513 408 раз (а).

    Соавторы: 18

    Обновлено: 29 мая 2020 г.

    Просмотры: 513,408

    Резюме статьи X

    Чтобы проверить трансформатор с помощью цифрового мультиметра (DMM), сначала отключите питание схемы.Затем подключите провода цифрового мультиметра к входным линиям. Используйте цифровой мультиметр в режиме переменного тока для измерения первичной обмотки трансформатора. Если результат измерения составляет менее 80% от ожидаемого напряжения, ваша проблема может быть связана с трансформатором или схемой, обеспечивающей первичное питание. Для измерения вторичного выхода используйте режим переменного тока, если нет фильтрации или формирования. В противном случае используйте шкалу постоянного тока, чтобы определить, в чем проблема. Чтобы узнать, как устранить неполадки в трансформаторе, продолжайте читать!

    • Печать
    • Отправить письмо авторам
    Спасибо всем авторам за создание страницы, которую прочитали 513 408 раз.

    Драйвер обратноходового трансформатора для начинающих: 9 шагов (с изображениями)

    Что вам понадобится:

    1x обратный трансформатор

    Со старого ЭЛТ-телевизора / монитора или купленного в Интернете (не срывайте, это стоит около 15 долларов максимум, когда новый). Обратный ход телевизора, кажется, лучше всего работает с этой схемой, обратный ход монитора не дает такого большого эффекта.

    1x транзистор, например MJ15003.

    2n3055 — классический транзистор, который часто используется в паре с этим драйвером в Интернете, но номинал 60 В действительно ограничивает его полезность и чаще всего приводит к его разрушению. Пиковое напряжение между коллектором и эмиттером легко поднимается выше этого номинального значения 60 В и ограничивается, когда транзистор выходит из строя, вызывая сильный нагрев и, в конечном итоге, выход из строя устройства. Так что, пожалуйста, не используйте его, в противном случае вам понадобится большой конденсатор, например 470-1 мкФ, чтобы ограничить пиковое напряжение. Это также сделает дуги очень маленькими.

    MJE13007 работает нормально, но без дополнительных модификаций работает не так хорошо, как MJ15003.

    Сообщается, что

    NTE284 и 2N3773 дают схожую производительность с MJ15003, в то время как KD606 и KD503 считаются лучшими с этим драйвером.KD в наши дни трудно достать дешево, и они были более распространены в Восточной Европе.

    Хороший транзистор имеет приличное усиление по току (Hfe), например, MJ15003 измеряет около 30 с моим китайским тестером, а также низкую задержку выключения (время хранения) и время спада.

    Он также должен быть рассчитан на несколько ампер, чтобы выдерживать пиковые токи, и не менее 100 В, но ниже 250 В предпочтительнее, так как части с более высоким напряжением часто не могут колебаться в этой цепи.

    Похоже, что многие аудио- и линейные прикладные транзисторы обладают этими параметрами.

    1x Радиатор с крепежными винтами и стопорными гайками

    (Чем больше радиатор, тем лучше). MJ15003 использует стиль корпуса TO-3, в то время как MJE13007 использует TO-220, оборудование TO-3 обычно дороже, чем TO-220. Те, кто умеет работать с металлоконструкциями, вероятно, могли бы изготовить свой собственный радиатор из металлолома, просверлив необходимые монтажные отверстия, просто погуглите технический чертеж транзистора TO-3 или TO-220 для получения дополнительной информации.

    Рекомендуется термопрокладка или паста / смазка для лучшей теплопередачи между транзистором и радиатором.Для этого подходят самые дешевые и противные вещи, которые вы можете найти на ebay, у меня были остатки от сборки ПК, но вы могли бы спасти достаточно старых светодиодных лампочек или телевизора, с которого вы взяли обратно! Величины размером с горошину достаточно, и транзистор раздавит ее и разложит.

    Резистор 1x 2 Вт

    Напряжение источника питания определяет номинал этого резистора. 150 Ом для 6 В , 220 Ом для 12 В , 470 Ом для 18 В .Я буду делать драйвер на 12 В, поэтому с этого момента я буду ссылаться на резистор 220 Ом.

    1x 22 Ом 5-ваттный резистор

    Значения резистора не должны быть точными, следующее стандартное значение вверх или вниз также будет работать, они должны смещать транзистор, подавая примерно 0,7-1 В на базу, верхний должен пропускать несколько десятков миллиампер, в то время как нижний устанавливает ток выключения, когда транзистор выходит из состояния насыщения, делая это меньшее значение, увеличит выход, но вызовет большую нагрузку на транзистор и нагрев.

    2x диода быстрого восстановления один рассчитан на минимум 200 В 2 ампер с временем обратного восстановления ниже 300 нс , другой рассчитан на 500 мА и минимум 50 В (UF4001-UF4007 здесь хорошо работает).

    Они защищают транзистор от отрицательных скачков напряжения, я просто использовал те, которые есть на плате телевизора.

    Для диода 200 В 2 А я использовал (BY229-200), но подойдет все, что соответствует этим минимальным требованиям. MUR420 и MUR460 — самые дешевые из доступных в моем местном электронном магазине, от EGP30D до EGP30K также могут работать вместе с UF5402 до UF5408.

    Для другого диода на базе, которую я использовал UF4004, этот защищает от отрицательного импульса и предотвращает ухудшение усиления транзистора.

    При случайных диодах вы можете просто погуглить номер детали на стороне диода и проверить техническое описание.

    1x конденсатор

    Это должен быть пленочный или фольгированный тип, рассчитанный минимум на 150 В переменного тока и между 47–680 нФ. Этот конденсатор образует квазирезонансный демпфер и помогает защитить транзистор от всплеска положительного выходного напряжения при выключении, конденсатор большего размера ограничивает выходное напряжение, но дает дополнительную защиту, я использовал 200 нФ (код 204) с моим. С помощью транзистора с более высоким напряжением вы можете уменьшить емкость конденсатора и позволить напряжению подняться до более высокого уровня, создавая большее напряжение на выходе.

    Я включу метод измерения пикового напряжения между коллектором и эмиттером с помощью мультиметра на странице «дальше».

    Провод (подойдет любой старый лом).
    Для первичной катушки и катушек обратной связи подойдет любой провод от 18 AWG (0,75 мм2) до 26 AWG (0,14 мм2), но не больше, поскольку он не подходит! Нежелательные шнуры питания от сети с низким током являются хорошим источником, просто срежьте внешнюю изоляцию и зачистите, чтобы обнажить внутренние жилы с цветовой кодировкой.Я использовал 1 метр для первичной обмотки и 70 см для обратной связи, при 12 В это дает много дополнительной длины для экспериментов с большим количеством витков.

    Эмалированный медный магнитный провод в наши дни слишком дорог за одну катушку, чтобы я мог рекомендовать его, к тому же он имеет неприятную привычку царапать и закорачивать сердечник.

    Способ соединения компонентов, например, перемычки припоя или зажима типа «крокодил» .

    Можно использовать макетную плату, но помните, что транзистор и резисторы не вызывают его плавления!

    Источник питания 6,12 или 18 В минимум 2 А (подробнее об этом ниже).

    BroadcastStore.com — Новое и бывшее в употреблении профессиональное видео, аудио и вещательное оборудование. Sony, JVC, Panasonic, Grass Valley, Tektronix, Avid, Applied Magic и другие …


    Рекомендуемые продукты

    Ленточные накопители

    SKU # EQ500750U

    24-канальный формат DASH Состояние аудиорекордера как есть — с пультом дистанционного управления RM-3324, но отсутствуют интерфейс и кабель. Продается КАК ЕСТЬ.

    Цена: 3684 доллара.00

    Запросить информацию

    3/4 U-Matic VTR Editor

    SKU # MO5243U

    BCS отремонтированный Broadcast 3/4 дюймовый редактор SP с временным кодом. Дополнительно: TBC, DNR, TCG, боковая панель

    Цена: 4 267,08 $

    Запросить информацию

    Сравнить 30 позиций.

    2-дюймовый четырехъядерный видеомагнитофон, аксессуары и детали

    SKU # EQ703017U

    2-дюймовый четырехдиапазонный редактор вещания.Мы покупаем, перестраиваем и продаем четырехъядерный видеомагнитофон. Хорошее состояние — Б / у блок с видеоголовкой и отремонтированным источником питания.

    Цена: Special $ 24 999,00

    Запросить информацию

    Очиститель ленты — Tape Check Pro

    SKU # Video Cleaner

    SKU # Video Cleaner

    : ластик, принтер, дигибета. Состояние удовлетворительное — есть в наличии. С ремонтом. Ограниченная гарантия 90 дней.Доступна расширенная годовая гарантия.

    Цена: Special $ 8,700.00

    Запросить информацию

    PAL 3/4 «U-MaticEditor

    SKU # EQAL

    SKU # EQAL TBC — это опция, которая не включена, но доступна.Отличное состояние — отремонтирован для крупномасштабной оцифровки.

    Цена: $ 8 792,00

    Запросить информацию

    3/4 U-Matic VTR Editor

    SKU # EQ700445U

    BCS отремонтированный Broadcast 3/4 дюймовый редактор SP с временным кодом.Дополнительно: TBC, DNR, TCG, боковая панель

    Цена: 4 267,08 $

    Запросить информацию

    Сравнить 30 позиций.

    3-х трубная камера

    SKU # EQ511835U

    Трубка 3 2/3 дюйма, вещательная камера, 650 линий, соотношение сигнал / шум 59 дБ, двойной конденсатор, диодная пушка, отвес Отличное состояние — АРЕНДА CAM-1 Превосходный пакет для трансляции камеры. Используется в производстве фильма «НЕТ»

    Цена: Нажмите здесь, чтобы связаться с нами

    Запросить информацию

    Очиститель ленты — Tape Check Pro

    EQ70 #

    Профессиональный оценщик / очиститель видеокассет для кассет U-Matic Хорошее состояние — из нашей ЛАБОРАТОРИИ, в рабочем состоянии, включает 12 рулонов чистящей салфетки.Доступна расширенная гарантия

    Цена: Щелкните здесь, чтобы связаться с нами

    Запросить информацию

    Формат ID-1 Принадлежности и детали видеомагнитофона

    SKU # EQ502810U Цифровой приборный регистратор, скорость передачи данных до 512 МБ / с, пользовательские 64, 50 и 32 МБ / с Удовлетворительное состояние — 309 часов на барабане, лента 805H, загрузка 929, 34 651 час работы. Возможен ремонт.

    Цена: Щелкните здесь, чтобы связаться с нами

    Запросить информацию

    Playback Systems & Carts

    SKU # EQ500 automation732U

    Мы покупаем, продаем и обслуживаем Flexicarts в удовлетворительном состоянии — с бета-бункерами

    Цена: Нажмите здесь, чтобы связаться с нами

    Запросить информацию

    1/4 дюйма Videotape Transfer

    906 # EQ513854N

    Форматы видео 8, форматы видеокассет 8 мм и Hi-8, переформатированные в цифровые файлы Высококачественная передача, переформатирование и перекодирование доступны для большинства форматов файлов

    Цена: Нажмите здесь, чтобы связаться с нами

    Запросить информацию

    Playback Systems & Carts

    SKU # EQ706144U

    Система автоматизации воспроизведения / записи ленты с бинами DVCAM.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
