Как проверить фазировку указателем напряжения: Как проверить фазировку силового кабеля 6

Содержание

Как проверить фазировку силового кабеля 6

  1. Косвенный метод
  2. Прямой метод фазировки кабельных линий напряжением 6 — 10 кВ
  3. Требования к безопасности
  4. Скачать образец протокола фазировки

Процесс определения соответствия (чередования) фаз кабельных линий от источников электропитания к потребителю, при трёхфазном, параллельном подключении, называется фазировкой или фазированием. Основной задачей данной операции, является определение напряжения тока на каждой из токоведущих жил электрооборудования на предмет совпадения с напряжением на соответствующих жилах электросети

Предварительная и прямая фазировка

Предварительное фазирование проводится непосредственно в процессе монтажа, перед первым включением электрооборудования. А также в случае ремонта оборудования или силового кабеля, когда есть вероятность изменения очерёдности фаз, и их несоответствия между собой и шинами распределительного устройства.

Работы по предварительной фазировке проводяться исключительно на электрооборудовании находящееся без напряжения.

А при вводе в работу электрооборудования, в обязательном порядке производится косвенное или прямое фазирование оборудования. Поскольку, только проведение данной операции, может дать гарантию соответствия фаз всех элементов электроцепи.

Выбор метода, прямой или косвенной фазировки, главным образом, зависит от вида оборудования и класса напряжения электросети. Принципиальным отличием методов, является то, что прямой метод производится на рабочем напряжении и является более наглядным.

Косвенные методы

При вводе в эксплуатацию новых распределительных устройств (РУ)

Данный метод сводится к проверке соответствия маркировки (расцветки) выводов вторичных обмоток трансформаторов напряжения, с указаниями ПУЭ. Наиболее объективным способом проверки данной операции является пофазная подача электрического тока с проверкой на соответствие расцветки фаз в РУ, фазам энергосистемы.

Вместе с тем проверяется маркировка вторичных цепей по появлению напряжения на выводах той или иной фазы трансформатора напряжения.

Вторичные обмотки других трансформаторов напряжения в дальнейшем фазируют с трансформатором, для которого маркировка уже проверена. Выбор метода зависит от схемы вторичной обмотки: заземлена ли ее нулевая точка или одна из фаз.

В первом случае для фазировки применяют вольтметр со шкалой на двойное фазное напряжение, во втором — на двойное линейное напряжение. Например, необходимо проверить совпадение фаз двух трансформаторов напряжения, включенных со стороны высокого напряжения (ВН) на разные системы шин (или секции), то для этого шины соединяют между собой включением шиносоединительного (или секционного) выключателя и затем производят фазировку.

При двойной системе шин

В данном случае фазировку проводят на вторичном напряжении трансформаторов. Для этого при включённом шиносоединительный выключателе с помощью вольтметра, устанавливают совпадение фаз вторичных напряжений трансформаторов рабочей и резервной систем шин.

Затем одну из систем переводят в резерв, отключают выключатель соединяющий шины и снимают с её привода оперативный ток. К резервной линии подключают цепь, фазировку которой нужно произвести и на неё подают ток.

Затем производят фазировку на выводах вторичных цепей трансформаторов напряжения рабочей и резервной систем шин. С помощью вольтметра в последовательности (рис 1.): a1-a2; a1-b2; а12; b12; b1-b2; b1

-c2, производят измерения. При нулевых показаниях вольтметра, включают шиносоединительный выключатель, а сфазированную цепь включают на параллельную работу.

Схема фазировки при двойной системе шин (Рис. 1)

При положительных показаниях прибора фазируемую цепь отключают и производят пересоединение токопроводящих частей. Заново производят процесс фазировки, добиваясь соответствия фаз резервной и фазируемой цепи.

Прямой метод фазировки цепи 6-10 кВ

В качестве указателя напряжения применяются УВН-80, УВНФ и другие. В обязательном порядке проводится проверка исправности указателя напряжения. Осуществляется внешний осмотр: на целостность лакового покрытия, наличие штампа о проведении периодических испытаний, целостность изоляции соединительного кабеля.

Заказать периодические высоковольтные испытания указателей и других СИЗ в электролаборатории МЕТТАТРОН.
Оставить заявку

После внешнего осмотра приступают к проверке исправности указателя.

УВН 80 2М с ТФ — указатель высокого напряжения с трубкой фазировки

Для этого щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки на несколько секунд подносят к одной из фаз цепи, которая заведомо находится под напряжением, индикаторная лампочка должна загореться (рис. 2а). Затем на насколько секунд щупами обеих трубок касаются одной токоведущей части

(рис. 2б). Если лампочка не загорелась, значит указатель исправен и можно проверить наличие напряжения на всех фазах. Для этого щуп трубки с резистором соединяют с заземлением, а щупом другой трубки поочередно касаются всех шести зажимов разъединителя (рис. 2в). В каждом случае сигнальная лампа должна гореть.

Схема прямой фазировки (Рис. 2)

Процесс непосредственно самой фазировки заключается в подключении одного щупа трубки указателя напряжения, к любому крайнему выводу электроустановки, а щупом другой трубки поочерёдно касаются трёх выводов фазируемой линии

(рис. 2г).

Если при подключении щупов указателя, лампочка не горит, то это означает, что разность потенциалов фаз между цепями отсутствует, а фазы являются одноимёнными (согласно включению). Найдя первую фазную пару, можно приступать к дальнейшей фазировке. При нахождении второй пары, проверка третьей не обязательна и является контрольной.

Далее одноимённые фазы соединяют на параллельную работу, при условии расположения одноимённых фаз друг против друга. В противном случае производится переподключение фаз в порядке совпадения расположения фаз.

Требования к безопасности при проведении фазировки

К производству работ допускается бригада состоящая минимум из двух электромонтёров.

При этом, у одного из них должна быть группа по электробезопасности не ниже 4-ой. Он выполняет контроль за производством работ и вносит записи о выполненных операциях в бланке переключений и заполняет протокол фазировки.

Скачать образец протокола фазировки — форма 14.doc

Второй электромонтёр (оператор), который непосредственно проводит измерения, должен иметь группу не ниже 3-ей. В отдельных случаях, при необходимости, измерения может проводить старший электромонтёр. Все измерения производятся исключительно в диэлектрических перчатках, которые также как и УВН должны иметь штамп о проведении периодических испытаний. Перед фазировкой перчатки необходимо проверить на механические проколы и трещины, путём скручивания краг в сторону пальцев. Не допускается проведение измерений в условиях дождя, снега или густого тумана.

Рекомендуем прочитать:

  1. Как прокладывают кабельные линии?
  2. Наружные диаметры кабеля. Справочные таблицы.
  3. Жилы силового кабеля: токопроводящие и нулевые (заземляющие).

Испытание указателей напряжения для проверки совпадения фаз

Описание товара:

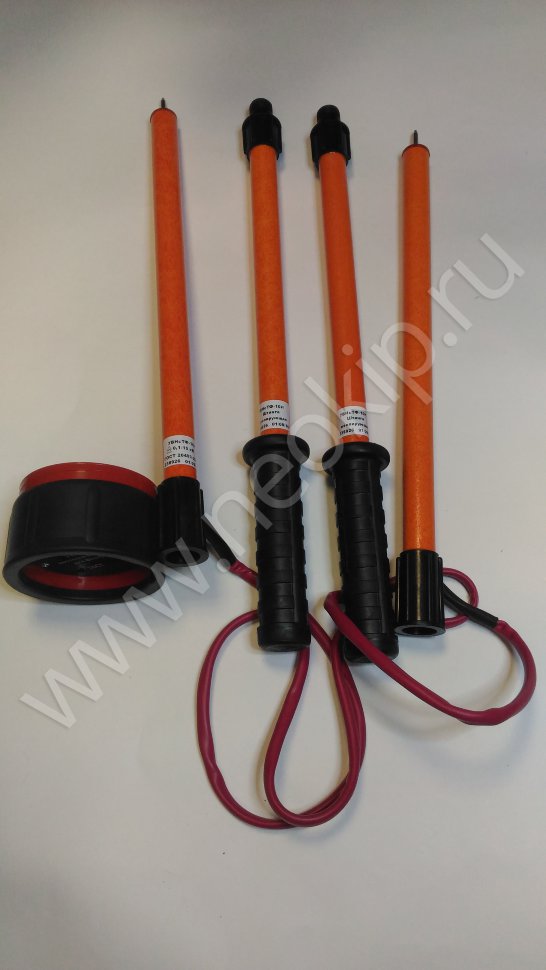

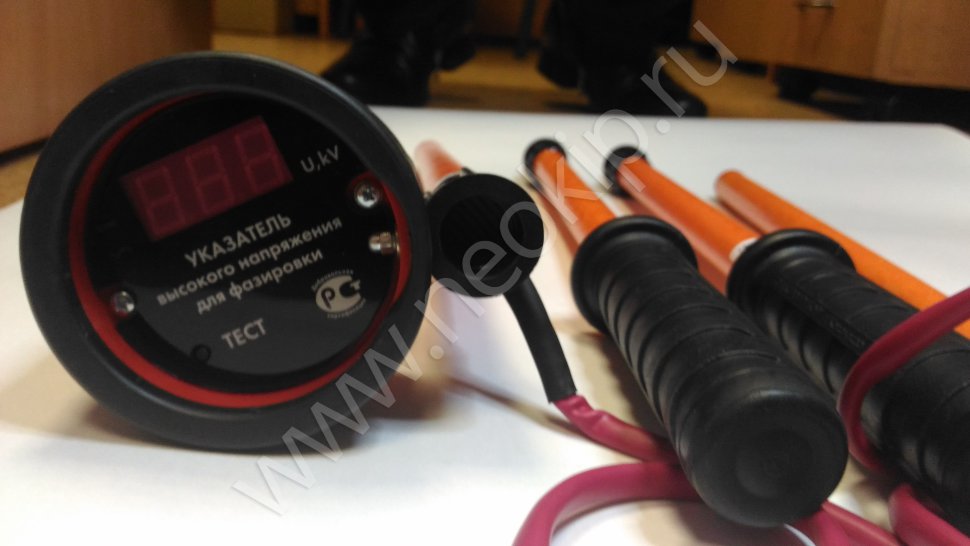

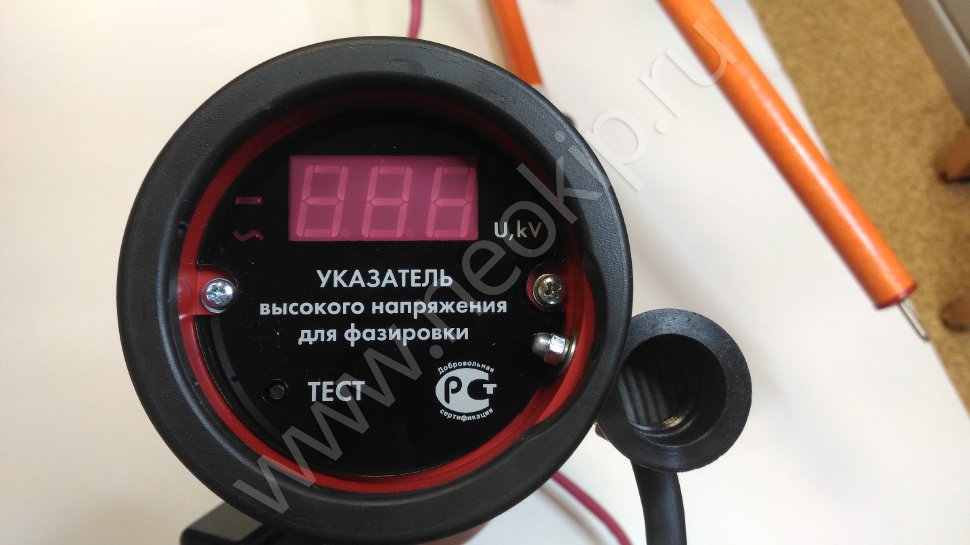

Указатели напряжения для проверки совпадения фаз(фазировки)

Указатели предназначены для проверки совпадения фаз напряжения (фазировки) в электроустановках от 6 до 110 кВ.

При электрических испытаниях указателей фазировки проводится проверка электрической прочности изоляции рабочих, изолирующих частей и соединительного провода, а также их проверка по схемам согласного и встречного включения.

При испытании изоляции рабочей части напряжение прикладывается между электродом-наконечником и элементом резьбового разъема. Если указатель не имеет резьбового разъема, то вспомогательный электрод для присоединения провода испытательной установки устанавливается на границе рабочей части.

При испытании изолирующей части напряжение прикладывается между элементом ее сочленения с рабочей частью (резьбовым элементом, разъемом и т.

п.) и временным электродом, наложенным у ограничительного кольца со стороны изолирующей части.

При испытаниях гибкого провода указателей на напряжение до 20 кВ его погружают в ванну с водой при температуре (25±15) °C так, чтобы расстояние между местом заделки провода и уровнем воды было в пределах 60–70 мм. Напряжение прикладывается между одним из электродов‑наконечников и корпусом ванны.

Гибкий провод указателей напряжения 35–110 кВ испытывается по аналогичной методике отдельно от указателя. При этом расстояние между краем наконечника провода и уровнем воды должно быть 160–180 мм. Напряжение прикладывается между металлическими наконечниками провода и корпусом ванны.

При проверке указателя по схеме согласного включения оба электрода-наконечника подключаются к высоковольтному выводу испытательной установки.

При проверке указателя по схеме встречного включения один из электродов‑наконечников подключается к высоковольтному выводу испытательной установки, а другой – к ее заземленному выводу

При испытаниях напряжение плавно поднимается от нуля до появления четких сигналов. Нормируемые значения напряжения индикации для обеих схем испытаний в зависимости от номинального напряжения электроустановок

Нормы и периодичность электрических испытаний указателей напряжения для проверки совпадения фаз:

Наименование средства защиты

Напряжение электроустановок, кВ

Испытательное

напряжение, кВ

Продолжи-

тельность

испытания,

мин.

Ток, протекающий через

изделие, мА,

не более

Периодичность

испытаний

Указатели напряжения для проверки совпадения фаз:

— Изолирующая часть







— Рабочая часть









— Напряжение индикации:

— По схеме согласного включения









— По схеме встречного включения









До 10

Выше 10 до 20

35

110

До 10

15

20

35

110





6

10

15

20

35

110

6

10

15

20

35

110







40

60

105

190

12

17

24

50

100





Не менее 7,6

Не менее 12,7

Не менее 20

Не менее 28

Не менее 40

Не менее 100

Не выше 1,5

Не выше 2,5

Не выше 3,5

Не выше 5

Не выше 17

Не выше 50







5

5

5

5

1

1

1

1

1









































1 раз

в 12 мес.

прямые и косвенные способы и технология их реализации

Фазировка вводимого в эксплуатацию электрооборудования представляет собой один из способов определить последовательность расположения фаз относительно питающей линии или параллельной секции сборных шин. В зависимости от способов проведения, методы фазировки условно разделяют на две категории:

  • Прямые. Используют в электроустановках напряжением до 110 кВ, при наличии напряжения на фазируемом оборудовании.
  • Косвенные. Фазировка в этом случае проходит на вторичных обмотках трансформаторов напряжения, которые присоединены к фазируемой части электроустановок.

В каждом индивидуальном случае, фазировку проводят наиболее безопасным, простым и доступным способом. Прямые методы фазировки показывают высокую точность измерений, но требуют определенного уровня подготовки, по причине высокого риска попадания персонала под напряжение. Косвенный метод менее опасен, но всегда есть вероятность ошибки монтажа и транспозиции фаз, что может стать причиной несоблюдения фазировки в подключаемом оборудовании.

Методика фазирования электрооборудования

В общем случае, методика фазировки вновь вводимой электроустановки включает два этапа:

  • Проверка и сравнение чередования фаз электроустановки и питающей сети.
  • Проверка совпадения по фазе одноименных напряжений.

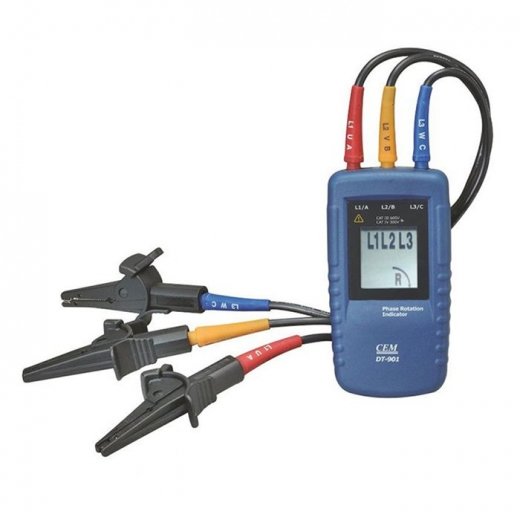

Для проверки чередования фаз используют фазоуказатели, которые подсоединяют к проверяемой системе в соответствии с маркировкой зажимов, шин, кабельных выводов и т.п. При совпадении чередования фаз на вводимом в эксплуатацию оборудовании и питающей линии, приступают к следующему этапу работ. В случае несовпадения чередования, меняют две фазы на проверяемом оборудовании и производят повторную проверку.

Контроль совпадения фаз одноименных напряжений выполняют при помощи специальных приборов для фазировки:

  • для электроустановок до 1000В используют вольтметры переменного тока, которые подключают напрямую к фазируемому оборудованию;
  • для электроустановок выше 1000В при косвенном методе используют вольтметры;
  • для электроустановок выше 1000В при прямом методе используют специальные указатели напряжения для фазировки.

 В процессе работы проверяют попарно все выводы на соответствие величины напряжения и его цветового обозначения. При совпадении всех выводов по величине напряжения и чередованию фаз, производят подсоединение вводимого в эксплуатацию оборудования и его пробное включение.

Вернуться назад

Проверка фазировки электрооборудования с использованием устройства фазировки

Фазировка заключается в проверке совпадения по фазе напряжения каждой из трех фаз включаемой электроустановки с соответствующими фазами напряжения сети, и включает в себя следующие операции:

  • проверка и сравнение порядка следования фаз включаемой электроустановки и сети;
  • проверка совпадения по фазе одноименных напряжений, отсутствие между ними углового сдвига;
  • проверка одноименности (расцветки) фаз, соединение которых предполагается выполнить. Целью этой операции является проверка правильности соединения между собой всех элементов электроустановки, то есть правильности подвода токопроводящих частей к включающему аппарату.

Проверка фазировки выполняется перед подключением в параллельную работу 2 и более линий, которые работают независимым способом.

Трехфазные системы напряжений и токов могут отличаться друг от друга порядком следования фаз. Если фазы следуют друг за другом в порядке А, В, С, это называется прямым порядком следования фаз. Если фазы следуют друг за другом в порядке А, С, В, это называется обратным порядком фаз. В случаях несовпадения порядка следования фаз или порядка чередования фаз электроустановки и сети при включении выключателя происходит КЗ. Возможен лишь единственный вариант, при котором возникновение КЗ исключено: когда совпадают и то, и другое.

Под совпадением фаз при фазировке понимают именно этот вариант, когда на вводы выключателя, попарно принадлежащие одной фазе, поданы одноименные напряжения, а обозначения (расцветка) вводов выключателя согласованы с обозначением фаз напряжений.

Фазировка может быть предварительной, выполняемой в процессе монтажа и ремонта оборудования, и при вводе его в работу, производимая непосредственно перед первым включением в работу нового или вышедшего из ремонта оборудования, если при ремонте фазы могли быть переставлены местами.

Проверка фазировки в установках выше 1000 В может производиться с использованием устройства фазировки (измерителя фазы) СК-001, предназначенным специально для этой цели.

Устройство фазировки СК-001 предназначено для проверки правильности подключения кабелей по фазам. Применяется совместно с  комплектами индикации наличия напряжения КИНН. Устройство подключается к стационарным блокам индикации напряжения ИН-001.

Устройство фазировки обеспечивает полную безопасность персонала при проведении фазировки кабелей под рабочим напряжением. Контакты измерителя фазы подключаются к контактам индикатора (двух разных индикаторов) ИН-001. Светодиод измерителя будет моргать (гореть), в том случае, если контакты подключены к делителям, установленным на разноименные фазы. Светодиод измерителя не будет загораться, если контакты индикатора подключены к одной и той же фазе или на делителях отсутствует высокое напряжение.

Проверка работоспособности устройства фазировки СК-001

Подключите оба штекера устройства к двум гнездам блока индикации напряжения ИН-001 одной ячейки. Световой индикатор прибора фазировки должен загореться. Устройство работает.

Проверка совпадения фаз

Подключите оба штекера устройства фазировки СК-001 к гнёздам блоков индикации напряжения, установленных в различных ячейках. Если при этом наблюдается свечение светового индикатора устройства фразировки – фазы не совпадают, если световой индикатор устройства фразировки не горит – фазы совпадают.

Внимание! Во время подключения измерителя, светодиод индикатора ИН-001 может не гореть.



Фазировка кабельных и воздушных линий 35

Практическая работа № 28

Фазировка воздушных линий

Цель работы: изучение способов фазировки воздушных линий.



Различают прямые и косвенные методы фазировки оборудования при вводе его в работу.

Прямыми называются такие методы фазировки, при которых она производится на вводах оборудования, находящегося непосредственно под рабочим напряжением. Такие методы широко применяются в установках напряжением до 110 кВ.

Косвенными называются такие методы фазировки, при которых она производится не на рабочем напряжении установки, а на вторичном напряжении трансформаторов напряжения, присоединенных к фазируемым частям установки.

Такие методы фазировки менее наглядны, чем прямые, но более безопасны. Они применяются на все классы напряжения установки.



При прямой фазировке кабельных и воздушных линий 6 – 10 кВ пользуются индикаторами типа УВНФ (указатель высокого напряжения фазировочный).

Рис. 1 Указатель напряжения для фазировки в установках 6 – 10 кВ

В комплект указателя входят собственно указатель напряжения, трубка с добавочным резистором и соединяющий их проводник.

В корпус (трубку из изоля-ционного материала) указателя на-пряжения 1 вмонтированы сигналь-ная лампа 7 , шунтирующий кон-денсатор 10 и три дополнительных полистирольных конденсатора 8 на рабочее напряжение 1 кВ каждый. В трубку 2 встроено до десяти тер-мостойких резистора 9, суммарное сопротивление которых составляет 8 – 10 Ом. Обе трубки последо-вательно соединены проводом 4, выдерживающим испытательное напряжение до 20 кВ.



К верхним частям трубок привинчены металлические щупы 3, соединенные с электрической схемой, к нижним – изолирующие штанги 5 с ручкой-захватом 6.

Для фазировки на отключенный аппарат (выключатель, разъединитель) с каждой из его сторон подают фазируемые напряжения. Щупы указателя подносят к зажимам, принадлежащим одному полюсу отключенного аппарата, и наблюдают за свечением сигнальной лампы. При этом возможны два случая:



· встречное включение – это включение на несфазируемое напряжение, лампа указателя в этом случае должна ярко гореть, сигнализирую о несовпадении фаз;

· согласное включение – это включение на напряжение одной и той же фазы. Лампа указателя в этом случае светиться не должна. Отсутствие свечения лампы свидетельствует об одноименности фазируемых напряжений, поданных на зажимы полюса и о возможности соединения этих фаз между собой включением коммутационного аппарата.



Для проверки исправности самого индикатора щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки подносят к одному из зажимов аппарата, находящегося под напряжением. При этом должна загореться неоновая лампа (рис. 2 а).

Затем щупами обеих трубок касаются одной токопроводящей части. При этом лампа индикатора гореть не должна (рис. 2 б).

Проверяется напряжение на всех шести выводах коммутационного аппарата. Такая проверка производится для того, чтобы исключить ошибку при фазировке линии, имеющей обрыв.

Абсолютные значения напряжения между фазой и землей роли не играют, так как при фазировке присоединение индикатора будет производиться или на линейное напряжение (при несовпадении фаз), или на малую разность напряжений между одноименными фазами (при совпадении фаз). Поэтому о наличии напряжения на каждой фазе судят по свечению лампы индикатора.

Процесс фазировки состоит в том, что щупом одной трубки индикатора касаются любого крайнего вывода аппарата, например фазы С, а щупом другой трубки – поочередно трех выводов со стороны фазируемой линии.

Рис. 2 Последовательность операций при фазировке линий 10 кВ указателем УВН.

а — проверка исправности указателя при встречном включении;

б — то же при согласном;

в — проверка наличия напря-жения;

г — фазировка.





В двух случаях касаний (С – А1 и С – В1) лампа ярко загорается, а в третьем (С – С1) гореть не будет, что укажет на одноименность фаз. После определения первой пары одноименных выводов щупами поочередно касаются других пар, например А – А1 и А – В1. Отсутствие свечения лампы индикатора в одном касании укажет на одноименность пары выводов. Совпадение фаз третьей пары выводов В – В1 проверяют лишь для контроля – фазы должны совпасть

Фазировка кабельных и воздушных линий 35 — 110 кВ.



Для фазировки применяют указатель напряжения типа УВНФ-35-110.

Фазировку производят на отключенных разъединителях (или отделителях), выводы которых находятся под напряжением: с одной стороны от шин РУ, с другой — от фазируемой линии. Сначала на всех фазах разъединителей проверяют наличие напряжения прикосновением щупов указателя к фазе и к заземленной конструкции. При наличии напряжения лампа указателя должна загораться.

Затем на крайних фазах разъединителей проверяют совпадение напряжений по фазе (рис. 3). На средней фазе проверку не производят.

Если лампа указателя не загорается при фазировке на крайних фазах, то фазировку считают законченной — фазы совпадают.

При свечении лампы указателя на обоих крайних фазах или только на одной фазировку прекращают — фазы не совпадают.



Рис. 3 Подключение указателя к выводам разъединителей при фазировке линии 35-110 кВ.



Одноименные фазы соединяют на параллельную работу. Если одноименные пары у разъединителей или выключателей не находятся друг против друга, установка отключается и шины пересоединяют в том порядке, который необходим для совпадения фаз.



Условия безопасности при производстве фазировки указателями напряжения.



Прежде чем приступить к производству фазировки, необходимо убедиться в выполнении как общих требований техники безопасности по подготовке рабочего места, так и специальных требований по работе с измерительными штангами на оборудовании, находящемся под напряжением.

Электрические аппараты, на выводах которых будет производиться фазировка, еще до подачи на них напряжения должны быть надежно заперты и приняты меры, предотвращающие их включение.

Указатели напряжения перед началом работы под напряжением должны быть подвергнуты тщательному наружному осмотру. При этом обращается внимание на то, чтобы лаковый покров трубок, изоляция соединительного провода и лампа — индикатор напряжения не имели видимых повреждений и царапин. Срок годности указателя проверяется по штампу периодических испытаний. Не допускается применять указатели, срок годности которых истек.

При работах с указателем напряжения обязательно применение диэлектрических перчаток. В ходе фазировки не рекомендуется приближать соединительный провод к заземленным частям. Располагать рабочие и изолирующие части указателей следует так, чтобы не возникала опасность перекрытия по их поверхности между фазами или на землю.

Фазировку указателем напряжения нельзя производить во время дождя, снегопада, при тумане, так как изолирующие части его могут увлажниться, что приведет к их перекрытию.





Косвенным методом обычно фазируют линии всех классов напряжения, чаще всего при двойной системе шин.

В РУ, где обе системы шин находятся в работе, для выполнения фазировки освобождают одну систему шин, выводя ее в резерв.

При включенном шиносоединительном выключателе (ШСВ) вольтметром проверяют совпадение фаз вторичных напряжений трансформаторов напряжения рабочей и резервной систем шин. Затем отключают ШСВ и снимают с его привода оперативный ток.







Рис.4 Схема фазировки воздушной линии косвенным методом на вторичных выводах трансформаторов напряжения.



На резервную систему шин включают линию, для которой следует произвести фазировку. С противоположного конца линии на нее подают напряжение и производят фазировку на выводах вторичных цепей ТН рабочей и резервной систем шин.



Порядок выполнения практической работы:

1. Изучить теоретические сведения по теме «Фазировка воздушных линий»

2. Составить отчет по работе, ответить на контрольные вопросы.



Контрольные вопросы по теме:

1. Какие существую методы фазировки, в чем их отличие?

2. Какое устройство используется при фазировке линий 6 – 10 кВ?

3. Как проверить исправность УВНФ?

4. Какова последовательность операций при фазировке линий 6 – 10 кВ?

5. Как фазируются линии 35 – 110 кВ?

6. В чем суть косвенного метода фазировки и где он применяется?

7. Какие меры безопасности выполняются при фазировке?

Рекомендуемая литература:

1. Макаров Е.Ф. Обслуживание и ремонт электрооборудования электростанций и сетей. М. ИРПО: Издательский центр «Академия» 2003г.

2. Мандрыкин С.А., Филатов А.А. Эксплуатация и ремонт электрооборудования станций и сетей. Энергоатомиздат 1983.

3. Сибикин М.Ю. Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий. – ПрофОбрИздат, 2001.






Рекомендуемые страницы:


Воспользуйтесь поиском по сайту:

Указатель высокого напряжения — Электросистемы

См. также мультиметр, клещи токоизмерительные, отвертка-индикатор.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

  • Рабочая часть.
  • Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
  • Изолирующая часть.
  • Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

  • контактными;
  • бесконтактными;
  • комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан — оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели — индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

УВНсТФ 6-10 указатель высокого напряжения для фазировки

Назначение УВНсТФ 6-10

В наличии 3 шт.!

УВНсТФ 6-10 двухполюсный указатель высокого напряжения для фазировки предназначен для фазировки кабельных, воздушных линий и трансформаторов в электроустановках напряжением 6÷10 переменного тока промышленной частоты.

Особенности УВНсТФ 6-10

  • Наличие напряжения индицируется с помощью светодиодов повышенной яркости.
  • Функции УВНсТФ 6-10: индикации разряда батареи.
  • В транспортном положении рабочие части помещается внутри изолирующих частей, чем достигается компактность изделия и защита рабочих частей от механических повреждений.

Купить указатель высокого напряжения УВНсТФ 6-10 в МИР Энерго, Москва. Звоните по тел. (495) 940-76-78 или нажмите на кнопку «КУПИТЬ», будем рады помочь. Доставка по всей России.



























































































































































































































































Варианты написания: УВНсТф 6-10, УВНСТФ6-10, УВН с ТФ 6-10, УВНсТФ-6-10, УВНсТФ 6-10кВ,УВНсТФ 6-10 кВ,
УВНСТФ6-10кВ, УВНСТФ-6-10кВ, УВНСТФ-6-10 кВ, увнстф 6-10, увн с тф 6-10, увнс тф6-10, увн с тф 6-10кВ,
увн с тф 6- 10 кВ, увн с тф-6-10, увн стф-6-10кВ, увн с тф -6-10 кВ,увнстф6-10 увнстф 6 10кВ, увнстф 6 10,
увнстф 6 10кВ, увнстф 6 10 кВ, увн6-10, увн6-10кВ, увн 6-10, увн-6-10, увн-6-10кв, увн с тф 6-10, увн с тф 6 10, увн-стф-6-10

Как проверить трехфазное напряжение

В жилых домах и на большинстве малых предприятий используется однофазный электрический ток, но это не та форма, которую принимает электричество, когда оно движется по электросети. Электроэнергетические предприятия генерируют трехфазный электрический ток высокого напряжения, который передается и преобразуется в двухфазный и однофазный ток через трансформаторные коробки. Трехфазный ток зарезервирован для использования на фабриках и аналогичных установках, где он питает большие двигатели, электрические печи и другое тяжелое оборудование.Проверить трехфазное напряжение можно, осмотрев трехфазный трансформатор.

TL; DR (слишком долго; не читал)

Чтобы проверить трехфазное напряжение, используйте электрический мультиметр для проверки всех шести проводов в коробке трансформатора, начиная с проводов с маркировкой линии и заканчивая проводами с маркировкой нагрузка.

Перед тестированием

Перед тестированием трехфазного напряжения крайне важно проявить осторожность и принять соответствующие меры безопасности. Рекомендуется надевать заземляющий браслет.Когда все будет готово, переведите выключатель двигателя высоковольтного трансформатора в положение «выключено». Выверните винты, удерживающие крышку на выключателе, и снимите крышку. Настройте мультиметр на определение напряжения переменного или постоянного тока в зависимости от того, что указано на коробке, подключите выводы зонда к «общему» и «вольтному» разъему и выберите диапазон напряжения несколько выше, чем напряжение, которое вы собираетесь проверять.

Испытательные линии

Установив и откалиброванный мультиметр, проверьте внутреннюю часть трансформатора.В высоковольтных передачах чаще всего используются три провода: всего вы должны увидеть шесть проводов, по три с каждой стороны коробки. Клеммы, к которым прикреплены эти провода, должны быть помечены L1, L2 и L3 с одной стороны и T1, T2 и T3 с другой — провода L являются входящими или линейными проводами, каждый из которых несет одну фазу трехфазного тока. . Чтобы проверить входящее напряжение, поместите один из щупов мультиметра на L1, а другой на L2. Подождите, пока мультиметр покажет напряжение, а затем повторите тесты, проверяя L1 и L3, затем L2 и L3. Если трансформатор работает нормально, показания напряжения должны быть одинаковыми после каждого теста.

Испытательные нагрузки

После проверки входящего напряжения необходимо проверить выходное напряжение. Не снимая коробку, проверьте мультиметром выводы T1 и T2, как вы это делали с линейными проводами. Проверьте T2 и T3, затем T1 и T3. Показания напряжения для каждого теста должны быть нулевыми. Когда вы будете готовы, осторожно включите коробку и повторите испытание проводов нагрузки, чтобы определить исходящее трехфазное напряжение.Между тестами должно быть небольшое изменение напряжения.

Цифровой измеритель фазирования напряжения, часть 1

Цифровой измеритель напряжения фазы 0-40 кВ для цепей фазирования

Цифровой измеритель фазирования напряжения Hastings 6702 состоит из высоковольтных резисторов, заключенных в два корпуса из стекловолокна. Эти резисторы соединены витым шнуром. Цифровой дисплей прикреплен к одному из герметизированных корпусов резисторов. Присоедините каждый заделанный резистор к горячей палке соответствующей длины, соответствующей измеряемым напряжениям.

Измеряет надземное и подземное напряжение, тестирование потенциала и тестирование кабелей URD. Проверка потенциала цепи — цифровой измеритель высокого напряжения может использоваться для измерения высокого напряжения на кабеле. Это включает фазу на фазу и фазу на землю 0-40 кВ. Напряжение до 240 кВ может быть получено с шагом 40 кВ с помощью дополнительных резисторов кат. № 6703.

ХАРАКТЕРИСТИКИ

  • Автоматическое самотестирование и проверка уровня напряжения батареи во время запуска.
  • Большой цифровой дисплей с функцией включения / выключения подсветки.
  • Доступны три режима работы: AC, Hi-Pot и DC.
  • Отображается максимальное значение диапазона напряжения.
  • Высококачественный прочный корпус из экструдированного алюминия.
  • Автоматическое отключение активируется после 10 минут неиспользования.
  • Спиральный самовтягивающийся кабель втянут на 16 дюймов и 10 футов при полном выдвижении.

Расширенные диапазоны напряжения для счетчиков фазировки
Могут использоваться при более высоких напряжениях с дополнительными парами резисторов расширения.Эти удлинительные резисторы ДОЛЖНЫ использоваться парами для увеличения диапазона напряжений. Коэффициенты умножения и диапазоны следующие.

Высокий адаптер постоянного тока

Адаптер постоянного тока HiPot представляет собой инкапсулированный высоковольтный выпрямитель для использования в измерителях фазы 6702 и 6706. При использовании вместе с сигналом фазы он позволяет оператору выполнять следующие испытания систем до 35 кВ включительно между фазами:

1.Испытайте участки подземного кабеля для определения целостности изоляции, т. Е. Поврежденных кабелей.
2. Определите, все ли заземления были удалены после завершения работ на обесточенной подземной системе.

Корпус адаптера HiPot изготовлен из стекловолокна и имеет длину 13 дюймов. Гнездовой конец в форме раструба позволяет соединить его с концом фазового сигнализатора после снятия крючка проводника. Затем на другой конец адаптера HiPot можно установить соответствующий переходник проходного изолятора URD.

Посмотрите видео, чтобы увидеть больше возможностей цифрового измерителя фазирования напряжения Hastings 6702

Далее: Часть 2 Видео цифрового измерителя фазирования

▷ Проверка последовательности фаз трехфазного источника питания

Сегодня прочитаем гостевой пост, написанный А.N, один из наших верных товарищей, инженер-электрик. С конца 2016 года он довольно часто публикует статьи в блоге, и мы благодарим его. Если вы хотите сделать что-то подобное, пришлите нам письмо.

Правильная последовательность фаз требуется для правильной работы любой трехфазной системы. Это гарантирует, что нагрузка работает должным образом, при неправильной работе оборудование, такое как двигатель, может выйти из строя, вращаться в обратном направлении. Чередование фаз может повредить двигатель или оборудование, которым он управляет.

Перед подключением нового оборудования или перед повторным подключением двигателей после технического обслуживания всегда важно убедиться, что входящие 3-фазные провода имеют правильную последовательность фаз. Это может быть неочевидно при визуальном осмотре, отсюда и необходимость в надежном инструменте. Два обычно используемых метода — это вращающийся измеритель последовательности фаз или статический индикатор последовательности фаз.

Испытательные инструменты используются для подтверждения того, что подключение к двигателям и другому трехфазному оборудованию выполняется непосредственно перед вводом в эксплуатацию.Кроме того, индикаторы последовательности фаз используются для подтверждения подключения в распределительных щитах с трехфазным питанием.

Измеритель последовательности фаз / индикатор

Измеритель последовательности фаз является наиболее простым и широко используемым инструментом для определения последовательности фаз. Счетчик может быть цифровым с использованием полупроводниковых приборов или ротационного (аналогового) типа.

Трехфазный тестер | изображение: edgefx.in


Измеритель чередования фаз

Это небольшие асинхронные двигатели, состоящие из алюминиевого диска, который служит ротором.Тестер имеет три обмотки, которые обычно подключаются к тестируемой цепи. Принцип работы аналогичен асинхронному двигателю.

В счетчике есть катушки, один конец каждой из которых соединен звездой. Остальные три конца катушек присоединяются к силовым разъемам двигателя или тестируемой цепи. Счетчик содержит алюминиевый диск, который вращается, когда ток через катушки создает магнитное поле.

Ток через три обмотки создает магнитное поле, которое зависит от последовательности фаз входящих силовых проводов, это заставляет диск вращаться в направлении, которое зависит от последовательности фаз. Клеммы счетчика отмечены определенным порядком чередования фаз. Как только диск вращается, направление стрелки на диске показывает последовательность фаз, основанную на отметках.

Инструмент вращается по часовой стрелке, если чередование фаз правильное (RYB), и против часовой стрелки, если фазы поменяны местами.

Некоторые индикаторы общего назначения могут определять последовательность фаз, коэффициент мощности и фазовый сдвиг между током и напряжением.

Статические индикаторы чередования фаз

Статический индикатор представляет собой простую конфигурацию, в которой используются две лампы и индуктор или конденсатор.Одна лампа подключена к одной фазе, такой как R, а другая — к другой фазе, например Y, а индуктор или конденсатор — к оставшейся третьей фазе. Резистор можно использовать последовательно с лампой для управления величиной тока и напряжения.

Статический индикатор чередования фаз | image: eiprocus.com

Если используется индуктор, лампа B будет ярче, чем A, если чередование фаз правильное, а лампа A станет ярче при смене фаз.
Однако при использовании тестера конденсаторов лампа A загорится, а лампа B выключится.Если последовательность неправильная, лампа B горит, а лампа A остается выключенной.

Типовая схема проверки последовательности фаз с использованием статического индикатора | изображение: edgefx.in

Заключение

В трехфазном оборудовании, таком как двигатели и измерительные приборы, правильная последовательность фаз определяет, будет ли двигатель вращаться в правильном направлении или прибор работает должным образом. Однако последовательность фаз может быть неочевидной, и важно иметь средства проверки ее правильности, иначе система может работать неправильно или не так, как ожидалось.

Два широко используемых метода — это измеритель последовательности фаз или статический индикатор. Счетчик прост и удобен в использовании, но стоит дороже. С другой стороны, статический индикатор дешев, прост в изготовлении и использовании.

| Bierer Meters

Простой и универсальный фазовый вольтметр для множества областей применения. Универсальные коммунальные счетчики PD Series® — это фазовые вольтметры, предназначенные для замены множества других счетчиков (см. Изображения), которые имеют один диапазон и / или выполняют одну функцию.

PD Series® можно использовать для следующих приложений:

  • Емкостный измеритель фазирования контрольной точки

  • Детектор нейтрали регулятора

  • Измерение истинного среднеквадратичного напряжения

  • Счетчик коммерческого / промышленного назначения

  • Фазирование или измерение вторичных напряжений, замена вольтметров на 600 В

  • Обычный вольтметр фазирования для воздушных сетей и систем URD от фазы до фазы 0-25 кВ

  • постоянного и переменного тока до 400 Гц

  • Резистивный вольтметр High Line *

  • Измеритель чередования фаз / вращения *

  • Тестер утечки постоянного тока * (тестер грозового разрядника)

  • Кабель Hi Pot URD *

  • Устройство трассировки кабеля постоянного тока *

* Требуется дополнительный адаптер

Это фазовый вольтметр обычного типа с множеством других применений. Измеряет напряжение переменного или постоянного тока с невероятной точностью и точностью. Может использоваться для первичного или вторичного напряжения или емкостных контрольных точек. Сегодня на рынке не с чем сравнивать!

Измерители фазирования серии PD представлены в двух моделях: PD25® и PD50®. Оба имеют следующие особенности:

  • Большой (3/4 «) ЖК-цифровой измеритель с подсветкой

  • Несколько диапазонов 2кВ, 20кВ, 25 / 50кВ

  • Полностью экранированный корпус для измерительного прибора и второго датчика

  • Полностью экранированный соединительный кабель (с изоляцией на 35 кВ от земли), который НЕ ДОЛЖЕН находиться в стороне от заземленных или находящихся под напряжением объектов из-за страха поражения электрическим током или создания помех для считывания

  • Соединительный кабель длиной до 100 футов.

  • Запатентованная входная схема

  • Самый точный измеритель высокого напряжения из существующих, с точностью до +/- 1%

  • Оба датчика ударопрочные и водонепроницаемые, рассчитаны на износ

  • Оба датчика хранятся либо в прочном мягком футляре для переноски, либо в холщовой сумке

Включает:

PD25

5-позиционный селекторный переключатель серии PD25® выполняет следующие функции:

  • ВЫКЛ — для хранения
  • 2кВ — Диапазон 0-1999 Вольт
  • 20кВ — Диапазон 0-19990 Вольт
  • 25 кВ — диапазон 0-24900 В
  • Test — проверка внутренней схемы измерителя и отображение напряжения батареи

Каждый комплект PD25 в стандартной комплектации включает прямой зонд (81280LPM), зонд с крючком (81280LHM), 8 футов. соединительный кабель (81280ML), 8 футов. удлинительный кабель (81280FL), источник питания 3 кВ (PA25T), аккумулятор 6 В постоянного тока (81280B1), инструкция по эксплуатации, мягкий футляр для хранения.

Д (АГИ) (PA50DCHP) Адаптер высокого напряжения постоянного тока

380 долларов.00

F (AGF) Адаптер вилки заземления

59 долларов. 00

G (AGC) (81280FG) Адаптер зажима заземления

54 руб.00

h5 Пара 2 фт.удлинительные ручки и (1) пара двухметровых обычных ручек.

402,00 $

H6 (2) Пара 2 фута.удлинительные ручки и (1) пара двух футов обычных ручек

526,00 $

h3 Пара обычных 2 фт.ручки

278,00 долл. США

I (A100) (PA100P) Адаптер питания постоянного тока на 100 вольт

274 доллара.00

P (APS) (P25PSA) Адаптер последовательности фаз

48 долларов.00

R (AER — 81280ER) Пара адаптеров для резисторов-удлинителей

705 долларов.00

Z (АЗО-81280ИЕ) Удлинитель нулевого сопротивления

298 долларов.00

ЭЛЕКТРОННАЯ ПАРА (AES) (8128EALB) Пара угловых адаптеров 15-25 кВ

92 доллара.00

L-PAIR (ABL) (8128TBALB75) Пара переходников вводов 35 кВ

122 доллара.00

S-ПАРА (АБС) (81280 ТБАЛБ) Пара переходников вводов 15-25 кВ

102 доллара.00

В-ПАРА (ALV) (PA25LVA) Пара адаптеров низкого напряжения

61 доллар.00

АУН (3403) — ПАРА Пара 3403 Металлических универсальных адаптеров

28 долларов.00

AGA (3402) — ПАРА Пара 3402 Metal grip все адаптеры

28 долларов.00

Обновленный метод проверки отсутствия напряжения

До NFPA 70E 2018

Для проверки отсутствия напряжения в панели или другом электрическом оборудовании рабочие-электрики, использовавшиеся в предыдущем процессе, требовали использования «… испытательного прибора с соответствующими характеристиками…» 1, который обычно интерпретировался как портативный тестер напряжения.NFPA 70E, статья 120.5, «Процесс установления и проверки электрически безопасных условий работы», всегда содержала шаг для проверки отсутствия напряжения. Версия 2018 года включает исключение, также известное как одобренная альтернатива использованию портативного измерительного прибора. Новое исключение описывает отсутствие тестера напряжения (AVT). Новый язык в NFPA 70E-2018, статья 120.5 (7) гласит: Исключение № 1: разрешается использовать стационарно установленное испытательное устройство с соответствующими номинальными характеристиками для проверки отсутствия напряжения на проводниках или частях схемы на рабочем месте. , при условии, что он отвечает всем следующим требованиям: A.Он стационарно монтируется и устанавливается в соответствии с инструкциями производителя и проверяет проводники и части схемы на этапе работы B. Он перечислен и помечен с целью проверки отсутствия напряжения C. Он проверяет каждый фазный провод или часть цепи одновременно. фаза-фаза и фаза-земля D. Испытательное устройство проверяется как удовлетворительно работающее на любом известном источнике напряжения до и после проверки отсутствия напряжения. В остальной части данной статьи, NFPA 70E-2018, статья 120.5 (7), исключение 1 будет называться Исключением 1.

Частью мотивации для включения Исключения 1 было стимулирование оригинальных решений и разработка новых технологий для приложений безопасности, а также повышение безопасности и эффективности тестирования на отсутствие напряжения. Например, при выполнении традиционного метода использования портативного тестера напряжения для проверки отсутствия напряжения на панели управления дверца должна быть открыта для проведения теста. Это подвергает электрического работника потенциально опасному для жизни напряжению.Однако внедрение устройств AVT позволяет работнику проверять отсутствие напряжения перед открытием панели, что снижает риск поражения электрическим током.

Соответствие исключению 1 NFPA 70E-2018, раздел 120.5 (7)

Несмотря на то, что несколько устройств на рынке, кажется, удовлетворяют требованиям, подробно описанным в Исключении 1, важно тщательно изучить каждое из этих устройств, чтобы определить, удовлетворяют ли они в достаточной мере изложенным критериям.

Порталы для испытания напряжения с переносным напряжением

Tester Порталы для тестирования напряжения иногда устанавливаются на оборудование, чтобы работники могли использовать портативные тестеры напряжения, прежде чем открывать корпус.Однако эта комбинация не соответствует требованиям подраздела C, поскольку нет возможности подтвердить, что щупы ручного тестера находятся в прямом контакте с электрическими проводниками внутри корпуса. Кроме того, использование портативного тестера требует доступа к известному источнику напряжения для проверки его работы.

Панельный измеритель

Хотя может показаться, что щитовой прибор соответствует требованиям исключения 1, проблемы связаны с подразделами B, C и D.В подразделе C указано, что тестер анализирует каждую фазу от фазы к земле и между фазами. Внутрипанельные измерители напряжения имеют жесткую проводку и устанавливаются только для измерения напряжения между фазой и землей. Панельный счетчик не может выполнить самопроверку и определить правильность работы. Измеритель панели, проверяющий напряжение, может быть неисправен и поэтому может не указывать на наличие напряжения и на то, что панель находится под напряжением. Другая причина неправильного определения отсутствия напряжения — это то, что один из измерительных проводов смещен и больше не подключен к линии.Из-за этих ограничений панельные счетчики не могут быть включены в список для проверки отсутствия напряжения и не соответствуют требованиям Подраздела B.

Индикатор напряжения

Индикатор напряжения — это установленное устройство, которое загорается при наличии напряжения; однако индикатор напряжения может быть ненадежным. Когда свет на индикаторе не горит, напряжение все еще может быть в случае аппаратного сбоя, например, при неправильной работе индикатора или выходе из строя светодиодов.Неправильная установка индикатора напряжения или незакрепленные провода могут привести к отключению индикатора напряжения от источника, что приведет к ложным или ненадежным показаниям. В конечном итоге индикаторы напряжения не соответствуют требованиям разделов B, C и D.

Тестер отсутствия напряжения (АВТ)

AVT отличается от рассмотренных ранее устройств тем, что это надежное тестовое устройство, использующее активные индикаторы. Во всех АВТ используются активные индикаторы, чтобы наглядно показать отсутствие напряжения.В качестве дополнительной меры безопасности некоторые тестеры, такие как VeriSafe AVT, включают индикаторы напряжения, показывающие наличие напряжения. Прежде чем загорится индикатор отсутствия напряжения, AVT проверяет, что он установлен правильно, тестер установлен правильно, тестер работает правильно, и ни переменного, ни постоянного напряжения не обнаружено.

VeriSafe AVT — Безопасный, эффективный и точный способ проверки При обслуживании электрического оборудования рабочие должны соблюдать правила техники безопасности, которые требуют проверки напряжения для подтверждения отсутствия напряжения.Перед выполнением работ с обесточенным электрооборудованием, NFPA 70E требует, чтобы рабочие удостоверились в том, что оборудование находится в электрически безопасном рабочем состоянии. VeriSafe AVT — это первый прибор, в котором отсутствует тестер напряжения, указанный в UL 1436, разработанный специально для требований NFPA 70E-2018, раздел 120.5 (7), исключение 1. Тест VeriSafe AVT на отсутствие напряжения в низковольтных электрических шкафах помогает снизить опасность поражения электрическим током и сложность тестирования с помощью портативного тестера, и он более надежен, чем простой индикатор или измеритель напряжения.

Чтобы узнать больше о сертифицированном обучении NFPA, свяжитесь с вашим местным отделением или ознакомьтесь с нашими предстоящими занятиями, чтобы узнать о предстоящих мероприятиях и деталях.

IHV-1 Монитор высокого напряжения

IHV-1 — это высоковольтный монитор, который показывает наличие высокого напряжения в трехфазных энергосистемах. Индикаторы на передней панели IHV-1 мигают, а при высоком напряжении издаются звуковые «импульсы». Частота миганий и световых сигналов является полезным показателем уровня напряжения.

Никаких электрических подключений к фазам не требуется для контроля напряжения с помощью IHV-1. Вместо этого запатентованные сенсорные площадки измеряют фазные напряжения через изоляцию на каждом фазном кабеле (кабели не должны быть экранированы). Эти самоклеящиеся сенсорные колодки, подходящие для всех, просты в установке и могут использоваться для всех обычно используемых размеров кабелей.

Чтобы загрузить спецификации, щелкните здесь.
Чтобы скачать руководство пользователя, нажмите здесь.

Характеристики и характеристики

  • Независимые индикаторные лампы для каждой фазы.Лампы мигают, указывая на наличие высокого напряжения.
  • Избыточные звуковые сигналы тревоги «мигают» при наличии высокого напряжения.
  • Частота миганий лампы и сигналов тревоги увеличивается с увеличением напряжения, и наоборот.
  • Независимо контролирует фазное напряжение на каждой фазе.
  • Патентованные сенсорные площадки плотно прикрепляются к изолятору на каждом фазном кабеле без зазоров, которые могут привести к повреждению коронным разрядом.
  • Размеры сенсорной площадки могут быть оптимизированы для конкретных кабелей и контролируемых напряжений. Простые инструкции по обрезке, напечатанные на каждой подушке, упрощают оптимизацию.
  • Прямое электрическое подключение к фазам не требуется.
  • Сенсорные площадки рекомендуются для всех размеров кабелей с внешним диаметром более 0,2 дюйма.
  • Автономный источник питания — блок питания не требуется.
  • Полностью изолированный панельный индикаторный блок.
  • Простое управление: не требуется калибровка, нет управления оператором.

Информация для заказа

Модель Номер детали Описание
IHV-1 1100-9500 IHV-1, 4кВ — 17кВ


Монитор высокого напряжения IHV-2

Мониторы высокого напряжения IHV-2 показывают наличие высокого напряжения на проводнике, таком как шина напряжения.IHV-2 монтируется непосредственно на контролируемом проводе, и нет никаких других необходимых механических или электрических соединений.

Индикаторы, видимые через прозрачный корпус IHV-2, мигают при наличии высокого напряжения. Частота миганий является полезным показателем уровня напряжения.

IHV-2 имеет автономное питание, и никаких электрических соединений не требуется, кроме монтажного болта 1/2 дюйма. Вместо этого IHV-2 по беспроводной связи потребляет рабочий ток через уникальную заземляющую антенну.”

Предусмотрены две модели для работы в широком диапазоне напряжений. IHV-2-1 рекомендуется для напряжений между фазой и нейтралью от 2 кВ до 15 кВ, а IHV-2-2 рассчитан на напряжение от 15 до 30 кВ.

Чтобы загрузить спецификации, щелкните здесь.

Характеристики и характеристики

  • Пять ярких индикаторных ламп обеспечивают отличную видимость с широким углом обзора через переднюю линзу IHV-2. Дополнительные индикаторы освещают прозрачный корпус устройства, обеспечивая обзор почти на 360 градусов.
  • Контрольные лампы мигают, указывая на наличие высокого напряжения. Частота вспышек увеличивается с увеличением напряжения, и наоборот.
  • Полужесткий «провод для позиционирования» легко сгибается для позиционирования индикатора для обеспечения оптимальной видимости, но при этом надежно удерживает устройство на месте.
  • Никаких электрических соединений не требуется, за исключением монтажного болта 1/2 ”. Несколько IHV-2 можно использовать для контроля нескольких фаз.
  • Простота использования: без элементов управления, без разъемов, без калибровки.
  • Автономный источник питания — блок питания не требуется.
  • Доступны две модели для широкого диапазона контроля напряжения:
    • ИХВ-2-1 (PN 1100-9550) на 2кВ — 15кВ
    • IHV-2-2 (PN 1100-9551) на 15–40 кВ
  • Незначительное энергопотребление: менее 50 мВт.
  • Компактная, прочная конструкция

Информация для заказа

Модель

Номер детали

Описание

ИХВ-2-1 1100-9550 Монитор высокого напряжения для 2–15 кВ
ИХВ-2-1 1100-9551 Монитор высокого напряжения для 15–40 кВ

LLI-1 Индикатор прямой линии

LLI-1 — простой и недорогой трехфазный монитор напряжения.Лампы для каждой фазы на передней панели мигают при наличии напряжения. Частота вспышек увеличивается с увеличением напряжения и наоборот.

Электрические соединения предусмотрены для каждой шины и заземления. LL-1 получает питание от контролируемой шины, поэтому никаких дополнительных подключений не требуется.

Характеристики и характеристики

  • Недорогой и простой способ добавить монитор наличия напряжения к 3-фазной шине.
  • Проста в установке и использовании.Никаких настроек или калибровки не требуется.
  • Маленький размер. Требуется только панель размером 3,25 x 3,5 дюйма.
  • Независимые индикаторные лампы для каждой фазы. Лампы мигают при включении фазы.
  • Частота вспышек лампы увеличивается с увеличением напряжения, и наоборот.
  • Независимо контролирует фазное напряжение на каждой фазе.
  • Питание от контролируемой шины — Питание не требуется.
  • Простое управление: не требуется калибровка, нет управления оператором.
  • Контрольное напряжение: 120–600 В переменного тока (фаза — земля)

Чтобы скачать спецификации, щелкните здесь.

Информация для заказа

Модель

Номер детали

Описание

ЛЛИ-1 1100-9570 Трехфазный монитор напряжения LLI-1

Датчик LEA-1

Номер детали: 1100-9600

LEA-1 — это чрезвычайно точный аналоговый датчик с низким энергопотреблением (LEA), разработанный для упрощения измерения напряжения в трехфазных электрических системах, работающих при напряжении до 1 кВ переменного тока.Благодаря тому, что его входы подключены непосредственно к фазным напряжениям, LEA-1 обеспечивает выходное напряжение с низким энергопотреблением, которое можно безопасно измерять.

С коэффициентом понижения 100: 1 и высоким внутренним импедансом выходы LEA-1 по своей природе маломощные и могут быть безопасно подключены непосредственно к входам LEA на электронном контрольном оборудовании.

При длине всего 4,5 дюйма и диаметре 2,9 дюйма LEA-1 представляет собой компактное, безопасное и простое решение для измерения высоких напряжений, не требующее громоздкого, дорогого 3-фазного понижающего трансформатора.

DIY Voltage Phase Rotation Meter — Блог о проектах DIY Solar и Arduino

Программное обеспечение Коды

Последним шагом будет добавление исходного кода на плату Arduino. Я предполагаю, что вы установили программное обеспечение Arduino. Если вы не установили программное обеспечение, ссылка здесь может привести вас на официальный сайт загрузки. После того, как вы загрузили программное обеспечение, вы можете загрузить файл кода (.ino) для этого приложения ниже (щелкните правой кнопкой мыши ссылку для сохранения).

Есть 2 файла исходных кодов , прикрепленных , которые представляют собой исходный код с функцией защиты ЖК-дисплея и без нее. Если у вас нет экрана LCD Display Shield, выберите код без экрана LCD Display Shield, но вам придется вручную откалибровать и ввести 2 значения смещения для обоих датчиков. Однако я все же настоятельно рекомендую вам приобрести LCD Display Shield.

При использовании LCD Display Shield после загрузки кода на плату Arduino текущее значение будет отображаться на ЖК-дисплее.Мы добавили функцию автоматической калибровки: после нажатия кнопки SELECT значение возвращается к точной нулевой точке. Возможно, вам придется подождать от 5 до 8 секунд, пока все значения не будут повторно откалиброваны. Если первое нажатие вас не устраивает, вы можете повторить, нажав еще раз .

Я не буду отображать здесь код, потому что он длинный.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
