Проверка изоляции кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

• ⚡атмосферные условия
  Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
• ⚡процесс укладки кабеля
  Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
• ⚡физический износ с течением времени
• ⚡воздействие агрессивной среды
• ⚡завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр.

Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

• ⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
• ⚡при испытании удалите всех посторонних от испытуемого кабеля
• ⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
• ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
• ⚡не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

• ⚡проверяете отсутствие напряжения на жилах кабеля
• ⚡на длинных кабелях может быть наведенное или остаточное напряжение
  Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
• ⚡отсоединяете кабель от подключенного оборудования.
  Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• ⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• ⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

1. первым делом проверяете отсутствие напряжения на кабеле
2. заземляете все жилы
3. прибор размещаете на ровную поверхность
4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром



Как часто проводится проверка изоляции кабеля мегаометром?

1. Первый замер делается на заводе изготовителе
2. Перед монтажом на объекте
3. После монтажа перед подачей напряжения
4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

Советы по работе с мегаомметром:

• ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Статьи по теме

Как сделать прозвонку своими руками: как промегерить кабель?

Советы по работе с мегаомметром:

• ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Поделись с друзьями:

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V…) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A…) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

• дисплей;
• ручка выбора;
• порты;
• зонды (провода или щупы) измерительные;
• источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ — это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
2. При разрыве показывает единица.
3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

• включение OFF;
• напряжение переменное ACV;
• напряжение постоянное DCV;
• ток переменный ACA;
• ток постоянный DCA.

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

• Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
• Включить прибор, переключатель установить на 20 В.
• Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

• Обесточить силовую цепь.
• Отсоедините индикатор от цепи.
• Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
• Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

• Эклектическая цепь измерения полностью отключается от электросети.
• Правильно выбранный диапазон мультиметра даёт более правильный результат.
• Если показание — единица, то изменить диапазон на больший.
• При замере небольших сопротивлений следует учитывать сопротивление датчиков.
• При больших значениях сопротивления (Мом) установления показателя происходит медленно.
• Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

1. Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
2. Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
3. Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
4. Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

1. Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
2. Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны. Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
3. Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ. Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
4. Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
5. Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
6. Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
7. Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
8. Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

Мегаомметр что это такое — Стройпортал Biokamin-Doma.ru

Мегаомметр, что это такое и как им пользоваться?

Мегаомметр или мегомметр как правильно говорить? Такой вопрос возникает у многих. С точки зрения русского языка правильно мегомметр, без идущих друг за другом гласных. Но если посмотреть с профессиональной стороны, то правильно будет мегаомметр, «мега» приставка, показывающая диапазон измерения прибора на высоком напряжении, и «Ом» единица сопротивления, то есть то, что измеряет прибор, ведь не зря во многих рабочих журналах проверок средств защиты пишут именно мегаомметр. Слово «метр» означает измеряю.

Прибор используется для определения большого значения сопротивления, отключенных от электропитания, электрических цепей и диэлектриков, применяемых для изоляции кабельной продукции, изолированных проводов, двигателей, трансформаторных и электротехнических устройств, установок телекоммуникаций и прочих электрических машин.

Прибор также осуществляет измерительные действия по определению поверхностных и объемных сопротивлений изоляции, определяющей состояние безопасности установки.

Безопасное пользование мегаомметром

Пользоваться мегаомметром можно только согласно правилам техники безопасности, измерения могут производить только два квалифицированных специалиста один из которых должен иметь группу допуска по электробезопасности IV. Не подготовленный пользователь не может пользоваться прибором, это чревато поражением электрическим током.

Мегаомметр принцип работы и его схема

Работу c мегаомметром рассмотрим на примере самого распространенного прибора с маркировкой ЭС0202/2Г. Прибор произведенный еще в советское время, на Уманском приборостроительном заводе, мегаомметр получил распространение по территории всего Советского Союза и успешно работает в настоящее время. Надежность, неприхотливость, а что самое важное, точность измерений зарекомендовали этот прибор с положительной стороны. В России прибор под этой маркировкой производится в Белгороде и на многих других приборостроительных заводах.

Прибор предназначен для проведения измерений с большими величинами сопротивлений, и рекомендуется для проверки высоковольтного оборудования, рассчитанного на большую мощность, а также для силовых кабелей большого сечения или раскинутых на значительное расстояние.

Рис №1: Внешний вид мегаомметра

Мегаоомметр этого типа относится к индукторным устройствам, работает за счет встроенного в конструкцию генератора, что позволяет прибору работать без постороннего источника питания, и без аккумуляторных батарей.

Принцип работы построен на использовании принципиальной схемы логарифмического измерительного устройства отношений. В измерительном процессе задействованы: электромеханический генератор напряжения, преобразователь и электронный измеритель.

Для работы рекомендуется использовать прерывистый режим, в котором 1 минута отводится на измерение, 2 минуты – пауза. При первом ознакомлении прибором внимательно изучите мегаомметр и инструкцию по эксплуатации.

Рис №2. Принципиальная схема мегаомметра ЭС0202/2Г

Как проверить мегаомметр

Перед началом измерительных работ выполняется операция по проверке исправного состояния прибора и его поводков, для этого, провода, подсоединенные к прибору замыкают накоротко, и вращают ручку генератора, стрелка должна показать «0» короткое замыкание в положении переключателя «I». При проверке, во время замыкания проводов, нельзя касаться их голыми руками, можно получить удар током.

Как пользоваться мегаомметром или последовательность проведения измерительных работ:

1. Присоединение мегаомметра к гнездам измерения сопротивления.
2. Присоединение заземляющего проводника к гнезду экрана (кожуха).
3. Установка переключателя в нужный предел проведения измерения, всего их два, чем выше мощность оборудования, тем больше диапазон измерения.
4. Проверяем работу прибора замкнув измерительные щупы, одновременно вращая ручку.
5. После присоединения измерительных шнуров вращаем ручку мегаомметра (генератора питания), скорость должна быть не менее 120 об в мин.
6. Установление стрелки измерения в определенное положение является началом отчета измерения.
7. Чтобы понизить время измерения сопротивления мегаомметром по II шкале гнезда сопротивления закорачиваем (перед началом замера) и вращаем ручку прибора примерно 5 сек.
8. После применения мегаомметра переключатель устанавливаем в нейтральное положение.

Рис №3. Схема присоединения мегаомметра

Допустимая погрешность в работе мегаомметра составляет 0,05 Мом +-15%. Предел дополнительной погрешности связанный с наличием в цепи измерения токов с промышленной частотой в виде помех, составляет около 500 мкА. Прибор может эксплуатироваться при температуре в границах от 30 до +50 о С. На зажимах присутствует измерительное напряжение мегаомметра от 500 до 2500В, в зависимости от диапазона используемого измерения, поэтому по окончании измерения необходимо разрядить генератор, касаясь измерительными щупами «земли» или закоротить их на секунду, между собой, до электрического разряда.

Современные мегаомметры

В настоящее время наряду с традиционными, но все еще работоспособными и надежными мегаомметрами, используются электронные аналоговые и цифровые приборы. Они имеют источники тока, это аккумуляторы или гальванические батареи. Использование цифрового табло позволяет более точно проводить измерения и фиксировать их. Многие модели оснащаются немало важными функциями такими как, например: автоматическое определение коэффициентов абсорбции и поляризации. Кроме этого, для большего удобства эксплуатации они конструируются с возможностью подсветки экрана, и сохранения измеренных показаний в память прибора с последующей передачей на компьютер, для отслеживания динамики измерений.

Например, цифровой мегаомметр ЦС202-2 может фиксировать в своей памяти до 10 последних измерений. Кроме измерения изоляции, им можно автоматически выполнить определение коэффициента абсорбции. Диапазон замера этим прибором равен от 0 до 200 ГОм.

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм 2 , что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:

• Щупы следует держать только за изолированные ручки, ограниченные упорами.
• Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
• Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
• После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
• После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
• Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «

З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:

• К проверяемым проводам, при необходимости теста на пробой между жилами.
• К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений

• Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
• Подключить заземление.
• Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

• Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
• Снять заземление с тестируемого объекта.
• Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
• После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
• Отключить щупы.
• Нейтрализовать остаточное напряжение.

Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Мегаомметр — друг инженера-электрика

краткое содержание статьи:

Мегаомметр – это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после высоковольтных испытаний), обмотке статора турбогенератора, электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

• С1 — геометрическая емкость
• С2- абсорбционная емкость
• R1 – сопротивление изоляции
• R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Однако тут встает неудобство в том плане, что необходимо найти розетку.

Однако и на этом прогресс не остановился, и появились электронные мегаомметры. Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор (ну я не проверял, но так говорят некоторые инженера).

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Внимание, говорю правду. Подробнее об этом писал вот тут, но повторюсь еще раз. Правильно прибор для измерения мегаОмов называется мегаомметр. Ранее он назывался мегомметр (например, в книге 1966 года он так и именуется). Новые времена, новые правила. Правильно называть его мегаомметр, так давайте же и будем использовать это название в своей электротехнической жизни. И если мегомметр — это название устаревшее, то прочие интерпретации являются просто неправильными и неграмотными. Хотя можно, например, старые приборы с ручкой, выпущенные в советском союзе называть мегомметры, а новые цифровые, например электронные типа Sonel именовать мегаомметрами. Но это моё личное мнение, скорее даже шутка, чем мнение.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Мегаомметр ЭСО-210

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы ЭСО 210/3 и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Мегаомметр sonel mic-2510

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Безопасность при работе мегаомметром

Так как мегаомметр подает высокое напряжение, то он является потенциальным источником опасности как для тех, кто это напряжение подает, так и для тех, кто находится рядом с оборудованием, кабелем, на который это напряжение подается.

О чем же необходимо помнить, при работе с мегаомметром? Во-первых, необходимо правильно подсоединять концы к прибору, во-вторых надо надежно закреплять концы, по которым подается напряжение к электрооборудованию. Также не стоит забывать про заземление испытываемого оборудования, как до измерения, так и по окончании для снятия остаточного заряда.

Фокусы с мегаомметром

Про фокусы с мегаомметром могу только отметить, что есть у нас один работник, которого мы мегерили на 500 вольт, тут, как он говорит главное держать концы плотно и не отпускать. Внимание. Не советую вам это повторять . . Зрелище было стремное конечно. А теоретически ток небольшой и термическое воздействие не напрягает.

В общем, желаю вам удачи в вашей работе с мегаомметром, и будьте внимательны, ведь наша профессия не только очень интересная, но и достаточно опасная. ТБ превыше всего.

Сохраните в закладки или поделитесь с друзьями

Как пользоваться мегаомметром

Зачем нужны мегаомметры

Мегаомметр – электрический прибор для измерения сопротивления. Его используют, чтобы проверить сопротивление изоляции кабелей, электрических двигателей, трансформаторов и других электрических приборов. .

Еще одно название мегаомметра – тестер изоляции . В просторечии еще используется устаревшее «мегомметр», но оно считается некорректным. А на сленге электриков этот прибор называется «меггер».

Сопротивление изоляции – один из важных параметров кабелей. Оно нормируется отраслевыми стандартами и технологическими картами производителей. Отклонение показателя от нормы свидетельствует об ухудшении качества изоляции, выходе кабеля из строя и аварийной ситуации.

Измерение сопротивления изоляции помогает определить:

• короткое замыкание;
• увлажнение изоляции;
• утечку тока из-за механических воздействий и повреждений.

Сопротивление изоляции измеряют перед вводом в эксплуатацию электрических сетей и приборов, после ремонта, а также для текущей и внеплановой диагностики.

Как работает тестер изоляции

Мегаомметр состоит из источника напряжения, амперметра для измерения тока и рабочих щупов.

В современных цифровых тестерах изоляции источником тока является аккумулятор. В устаревших стрелочных моделях используется ручной генератор с динамо-машиной.

У мегаомметров три выходные клеммы, к которым подключают измерительные щупы. Первая клемма – это заземление, вторая – объект или линия, а третья – экран. Обычно клеммы «земля» и «линия» находятся рядом, а клемма «экран» удалена от них.

Когда мастер тестирует сопротивление изоляции к контуру заземления, диагностические провода подключают к клеммам заземления и линии. Когда специалист тестирует сопротивление изоляции между жилами кабеля и экраном, к клемме экрана подключают третий провод.

Мегаомметр генерирует напряжение в сети, к которой подключается с помощью диагностических щупов. А встроенный в прибор амперметр измеряет силу тока. Данные напряжения и силы тока позволяют вычислить сопротивление по закону Ома: R = U/I, где R – сопротивление, U – напряжение, I – сила тока.

Формулировка закона Ома: сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Правила безопасности при работе с мегаомметром

Во время работы аналоговый мегаомметр генерирует напряжение от 500 до 1 500 вольт. Оно передается через диагностические провода и щупы на кабели и приборы, которые тестирует монтер.

Напряжение более 500 вольт опасно для здоровья и жизни человека. Поэтому работать с тестером изоляции может только профессиональный электромонтер, который прошел инструктаж по технике безопасности и имеет третью и выше группы допуска по электробезопасности.

При работе с мегаомметром соблюдайте следующие правила:

• В приборе может сохраняться остаточный заряд, поэтому перед и после работы его нужно разряжать. Для этого используйте переносное заземление.
• Держать кабели и щупы нужно за изолированные ручки.
• Во время работы пользоваться диэлектрическими перчатками.
• Перед тестированием выключить приборы, обесточить сеть.
• До начала работы вывесить предупредительные знаки, чтобы исключить случайную подачу электричества в сеть посторонними людьми.

Как измерить сопротивление мегаомметром

Перед началом работы ознакомьтесь с инструкцией по эксплуатации выбранной модели тестера. Дальше действуйте так:

1. Убедитесь, что прибор работает

Для этого замкните диагностические кабели «земля» и «линия» и подайте напряжение. Прибор должен показать нулевое сопротивление.

2. Выберите рабочее напряжение

Оно зависит от объекта, который вы тестируете. Для небольших приборов, бытовых кабелей переменного тока, кабелей связи подойдет напряжение 500 вольт. Электрические приборы с номинальным напряжением до 1 000 вольт тестируют с напряжением 1 000 вольт. Магистральные кабели, трансформаторы, силовые установки с номинальным напряжением более 1 000 вольт тестируют с напряжением 1 500 вольт и выше.

3. Подключите диагностические щупы

Порядок подключения зависит от объекта, который вы проверяете. Например, для проверки сопротивления между жилами кабеля щупы нужно подключить к параллельным жилам. Для проверки сопротивления между жилой и внешним экраном щупы подключают к тестируемой жиле и внешнему экрану.

4. Подайте напряжение

На аналоговых приборах для этого нужно крутить ручку динамо-машины. На цифровых мегаомметрах достаточно нажать кнопку «Пуск».

5. Зафиксируйте полученные показатели

Мегаомметры измеряют сопротивление в мегаомах. На цифровых приборах результаты измерения отображаются на дисплее, а на аналоговых – на шкале со стрелкой.

После тестирования снимите остаточный заряд с помощью переносного заземления.

Заключение

С помощью мегаомметра монтер определяет утечки тока, увлажнение изоляции и короткие замыкания. Работать с тестером изоляции может только профессионал с третьей и выше группой допуска по электробезопасности.

При работе с мегаомметром важно соблюдать технику безопасности. Чтобы измерить сопротивление , нужно подключить диагностические щупы к жилам кабеля. Если нужно измерить сопротивление между жилой и экраном, один из щупов подключают к экрану.

Дополнительную информацию о мегаомметрах можно получить в TZ Group по телефону 8 (800) 555-96-52.

Как пользоваться мегаомметром

Измерение электрического сопротивления может выполняться разными приборами. Среди них довольно часто применяется мегаомметр, название которого состоит из трех частей. «Мега» означает миллион или 10 6 , «ом» – соответствует сопротивлению, а частица «метр» эквивалентна слову «измерять». Таким образом, диапазоном измерений этого прибора служат мегаомы. Начинающим электрикам рекомендуется, прежде чем пользоваться мегаомметром, изучить принцип работы, устройство и технические характеристики данного измерительного прибора.

Принцип действия мегаомметра

Работа мегаомметра основана на законе Ома для участка цепи, отображаемого в виде формулы I=U/R. Для измерения необходимы элементы, расположенные в корпусе устройства. Прежде всего, это источник напряжения с постоянной, откалиброванной величиной. Кроме того, мегаомметр дополняется измерителем тока и выходными клеммами.

В разных моделях конструкция источника напряжения может существенно изменяться. В старых мегаомметрах установлены простые ручные динамо-машины, а в новых применяются внешние или встроенные источники. Значение выходной мощности генератора и его напряжения могут изменяться в различных диапазонах или оставаться в фиксированном виде. К клеммам мегаомметра подключены соединительные провода, скоммутированные в измеряемую цепь. Надежный контакт обеспечивается зажимами – «крокодилами».

Амперметр, включенный в электрическую схему, измеряет величину тока, проходящего по цепи. Благодаря точному значению напряжения, шкала на измерительной головке размечена сразу в нужных единицах сопротивления. Это могут быть мегаомы или килоомы. Некоторые приборы оборудованы шкалой, показывающей оба значения. Новые модели мегаомметров, использующие цифровые сигналы, отображают полученные данные на дисплее.

Устройство мегаомметра

Типовой мегаомметр состоит из генератора постоянного тока, измерительной головки, тумблера-переключателя и токоограничивающих резисторов. Работа измерительной головки основана на взаимодействии рабочей и противодействующей рамок. Тумблер может выставляться на определенные пределы измерения. Он осуществляет коммутацию различных резисторных цепочек, изменяющих выходное напряжение и режим работы головки.

Все элементы заключены в прочный, герметичный диэлектрический корпус, оборудованный ручкой для более удобной переноски. Здесь же располагается портативная складывающаяся генераторная рукоятка. Чтобы начать вырабатывать напряжение, она раскладывается и вращается. На корпусе имеется рычаг управления тумблером и выходные клеммы, в количестве трех, к которым подключаются соединительные провода. Каждый выход имеет собственное обозначение: «З» — земля, «Л» — линия и «Э» — экран.

Клеммы «З» и «Л» применяются во всех случаях, когда требуется измерить сопротивление изоляции по отношению к контуру заземления. Вывод «Э» необходим для устранения воздействия токов утечки при измерение между кабельными жилами, расположенными параллельно или похожими токоведущими частями. Клемма «Э» работает совместно со специальным измерительным проводом, имеющим экранированные концы. Обычно она подключается к кожуху или экрану. С помощью этой клеммы производятся наиболее точные измерения. В некоторых моделях клеммы «Л» и «З» обозначаются соответствующей маркировкой «rx» и «-».

Принцип работы мегаомметров, использующих внутренние или внешние источники питания генератора, такой же, как и у конструкций с ручкой. Для того чтобы выдать напряжение на проверяемую схему, необходимо нажать кнопку и удерживать ее в этом состоянии. Существуют приборы, способные выдавать различные комбинации напряжения путем сочетания нескольких кнопок.

Современные мегаомметры отличаются более сложным внутренним устройством. Напряжение, выдаваемое генераторами разных конструкций, составляет примерный ряд величин: 100, 250, 500, 700, 1000 и 2500 В. Одни мегаомметры могут работать лишь в одном диапазоне, а другие – сразу в нескольких.

Значение выходной мощности мегаомметра, способны проверять изоляцию на высоковольтном промышленном оборудовании, во много раз выше, чем этот же параметр у моделей мегаомметров, способных проверять лишь бытовую проводку. Их размеры также заметно различаются между собой.

Опасность повышенного напряжения устройства

В работе с мегаомметром существуют специфические особенности, на которые следует обращать пристальное внимание. В первую очередь это связано с повышенным напряжением прибора. Встроенный генератор обладает выходной мощностью, достаточной не только для проверки изоляции, но и для получения серьезной электротравмы. Поэтому, в соответствии с правилами электробезопасности, использовать мегаомметр могут только подготовленные и обученные специалисты, не менее чем с 3-й группой допуска.

В процессе замеров повышенное напряжение охватывает проверяемый участок, а также клеммы и соединительные провода. Защита от этого обеспечивается щупами, имеющими усиленную изолированную поверхность. Они предназначены для установки на измерительные провода. Концы щупов ограничены запретной зоной с помощью предохранительных колец. Таким образом, предупреждается касание к ним открытых частей тела.

Для выполнения измерения на измерительных щупах предусмотрена специальная рабочая зона, за которую можно смело браться руками. Непосредственное подключение к схеме осуществляется зажимами «крокодил» с хорошей изоляцией. Запрещается использование других типов проводов и щупов. При выполнении измерительных работ, людей не должно быть на всем проверяемом участке. Данный вопрос особенно актуален в тех случаях, когда сопротивление изоляции измеряется в длинномерных кабелях, протяженностью до нескольких километров.

Влияние наведенного напряжения

Электрическая энергия, проходящая по проводам ЛЭП, создает значительное магнитное поле. Оно изменяется в соответствии с синусоидальным законом и способствует наведению в металлических проводниках вторичной электродвижущей силы и тока I2. В случае большой протяженности кабеля, наведенное напряжение достигает значительной величины.

Данный фактор оказывает существенное влияние на точность проводимых измерений. Дело в том, что в этом случае неизвестна величина и направление электрического тока, протекающего через измерительный прибор. Данный ток появляется под влиянием наведенного напряжения и его значение добавляется к собственным показаниям мегаомметра, полученным через калиброванное напряжение генератора. В итоге образуется сумма двух неизвестных токовых величин, и данная метрологическая задача становится неразрешимой. Поэтому измерение сопротивления изоляции сетей при наличии любого напряжения является совершенно бессмысленным занятием.

Пристальное внимание к наведенному напряжению объясняется реальной возможностью электрического травматизма. Поэтому все работники должны строго соблюдать установленные правила безопасности.

Действие остаточного напряжения

При выдаче генератором мегаомметра напряжения, поступающего в измеряемую сеть, между проводом и контуром заземления возникает разность потенциалов. Это приводит к образованию емкости, наделенной определенным зарядом.

После того как измерительный провод отключается, цепь мегаомметра становится разорванной. За счет этого потенциал частично сохраняется, поскольку в проводе или шине создается емкостной заряд. В случае касания этого участка, человек может получить электротравму от разряда тока, проходящего через тело. Для того чтобы избежать подобных неприятностей, следует использовать переносное заземление. Его рукоятка должна быть заизолирована, что дает возможность безопасно снимать емкостное напряжение.

Перед тем как подключать мегаомметр для замеров изоляции, необходимо чтобы в проверяемой схеме отсутствовал остаточный заряд или напряжение. Для этого существуют специальные индикаторы или вольтметр с соответствующим номиналом. С помощью мегаомметра можно выполнять самые разные замеры. Например, изоляция в десятижильном кабеле вначале проверяется относительно земли, а затем измеряется каждая жила. Качество изоляции определяется по очереди между всеми жилами. Во время каждого измерения следует использовать переносное заземление.

Чтобы обеспечить быструю и безопасную работу, заземляющий проводник изначально одним концом соединяется с контуром заземления. В таком положении он остается до конца работ. Другим концом проводник контактирует с изоляционной штангой. Именно при ее непосредственном участии накладывается заземление, чтобы снять остаточный заряд.

Безопасная эксплуатация мегаомметра

Любые измерения следует производить только исправным мегаомметром. Устройство должно быть испытанным в лаборатории, где проверяется его собственная изоляция и все комплектующие части. Для испытаний применяется повышенное напряжение, после чего мегаомметру выдается разрешение на работу в течение определенного, ограниченного срока.

С целью поверки мегаомметр направляется в метрологическую лабораторию, где специалисты определяют его класс точности. Прохождение контрольных замеров подтверждается клеймом, наносимым на корпус прибора. В процессе дальнейшей эксплуатации должна соблюдаться сохранность и целостность клейма, особенно даты и номера специалиста, проводившего поверку. В противном случае устройство автоматически попадет в категорию неисправных.

Правильная область применения также гарантирует безопасность при работе с мегаомметром. Перед каждым замером определяется величина выходного напряжения. В первую очередь устройство применяется для испытаний изоляции. С этой целью для проверяемого участка создаются экстремальные условия, когда производится подача не номинального, а завышенного напряжения. Временной период также довольно продолжительный. Это способствует своевременному выявлению возможных дефектов и недопущение их в последующей эксплуатации.

Каждая схема, подлежащая проверке, имеет свои особенности, влияющие на безопасную работу мегаомметра. Поэтому перед подачей на нужный участок высокого напряжения, нужно исключить все неисправности и поломки составляющих элементов. Современное оборудование буквально насыщено полупроводниками, конденсаторами, измерительными и микропроцессорными приборами. Они не рассчитаны на высокое напряжение, создаваемое генератором мегаомметра. Перед проверкой все подобные устройства шунтируются или вовсе извлекаются из схемы. По окончании замеров схема восстанавливается и приводится в рабочее состояние.

Сопротивление изоляции: как правильно измерить

Перед измерением сопротивления нужно внимательно изучить схему электроустановки, подготовить средства защиты и сам прибор в исправном состоянии. Проверяемый участок должен быть заранее выведен из работы.

Проверка исправности мегаомметра происходит следующим образом. Выводы измерительных проводов закорачиваются между собой. После этого к ним от генератора подается напряжение. В случае исправности прибора результаты измерений закороченной цепи равны нулю. Далее концы проводов разъединяются, отводятся в стороны, после чего делается повторный замер. В норме на шкале отображается символ бесконечности, показывающий сопротивление изоляции в воздушном промежутке между измерительными концами.

Непосредственное измерение сопротивления изоляции выполняется в строго определенной последовательности. Прежде всего, переносное заземление нужно подсоединить к контуру. Напряжение на проверяемом участке должно отсутствовать. Далее собирается схема измерения прибора, а переносное заземление снимается.

На схему подается калиброванное напряжение до того момента, пока не выровняется емкостный заряд. Далее фиксируется отсчет, после чего напряжение снимается. Чтобы снять остаточный заряд, накладывается переносное заземление. По окончании замеров соединительный провод отключается от схемы, а заземление снимается.

Для замера сопротивления изоляции мегаомметром используется наибольший предел МΩ. Если данной величины недостаточно, необходимо воспользоваться более точным диапазоном. Все дальнейшие цепочки измерений должны выполняться в такой же последовательности. Некоторые конструкции мегаомметров могут работать в прерывистом режиме. В этом случае на протяжении одной минуты выдается напряжение, после чего в течение двух минут выдерживается пауза.

При наличии в измерительных приборах стрелочного индикатора, для всех замеров используется горизонтальная ориентация корпуса. Нарушение этого требования приводит к дополнительным погрешностям. Современные цифровые мегаомметры могут работать в любом положении.

Мегаомметр. Виды и устройство. Работа и применение. Особенности

Мегаомметр – специализированный прибор, предназначенный для выполнения замеров сопротивления. В отличие от омметра, данное устройство получило название вследствие особенностей функционального назначения устройства. «Мега» означает тысяча, а это значит, что прибор применяется с целью нахождения сопротивлений высоких значений. Поэтому устройство обеспечивает генерацию напряжений, благодаря которым и осуществляется измерение.

В большинстве случаев мегаомметр необходим для выяснения величин сопротивления в электроизоляции кабелей, электроцепей, трансформаторных установок, электродвигателей и других электрических установок. Изоляция представляет материал, который препятствует протеканию электротока в ненужном направлении. Необходимость проверки изоляции токопроводящих частей вызвана тем, чтобы не было короткого замыкания, возгорания, а также поражения людей электротоком.

Виды

Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания.

• Аналоговые. Их часто именуют стрелочными устройствами. Главная их особенность в том, что в них встроена индивидуальная динамо-машина, которая запускается с помощью кругового движения рукоятки. Также предусмотрена шкала со стрелкой. Сопротивление измеряется благодаря магнитоэлектрическому действию. Стрелка крепится на оси, на которой также находится рамочная катушка, на которую действует магнитное поле постоянного магнита. Когда ток протекает по катушке, то наблюдается отклонение стрелки на некоторый угол. Величина угла зависит от напряжения и силы тока. Возможность подобного измерения определяется законом электромагнитной индукции.

К преимуществам стрелочного устройства относятся надежность и неприхотливость. В то же время прибор является морально устаревшим, ведь данный агрегат имеет существенные размеры и большую массу.

• Цифровые. Данные измерители наиболее распространены. В них установлен мощный генератор импульсов, который работает с помощью полевых транзисторов. Подобные устройства оснащаются источником питания, они производят преобразование переменного тока в постоянный. В качестве источника тока может использоваться сеть либо аккумулятор. Измерение сопротивления осуществляется с помощью усилителя посредством сравнения падения напряжения в электроцепи с сопротивлением эталона.

Показатели отражаются на экране. В большинстве случаев предусмотрено сохранение результатов в памяти, дабы в дальнейшем была возможность сравнить данные. Электронное устройство имеет малый вес и небольшие габариты, благодаря чему можно выполнять разные электрические измерения. Но, чтобы работать с таким устройством, требуется достаточно высокая квалификация пользователя.

Кроме того, устройства отличаются друг от друга генерируемым напряжением и пределами измерений:

• Рабочее напряжение достигает 500 Вольт и предела в 500 МОм;
• 1000 Вольт и предела в 1000 МОм.
• 2500 Вольт и предела в 2500 МОм.

Также устройства отличаются классом точности. Например, устройство М4100, которое пользуется значительной популярностью у профессионалов, функционирует с погрешностью максимум 1%. Ф4101 выделяется погрешностью не выше 2,5%. Данные показатели следует учитывать в особенности там, где нужна большая точность определения сопротивления. Подбирать средство для испытаний и тестирования электросистемы следует с учетом сопротивления и иных показателей.

Устройство

Мегаомметр любого вида имеет следующие элементы:

В стрелочных устройствах напряжение создается динамомашиной, которая заключена в корпус. Динамомашина запускается благодаря пользователю, который крутит ручку устройства с установленной частотой. В большинстве случаев частота вращении должна составлять двум оборотам в секунду. Цифровые устройства питаются от электросети, но в то же время могут работать от батареек или аккумулятора. Функционирует устройство благодаря закону Ома, который определяет силу тока как отношение напряжения к сопротивлению. Устройство мерит электроток, протекающий между двумя включенными объектами, к примеру, жила-земля, 2 жилы и так далее. Измерения осуществляются эталонным напряжением, оно известно наперед. Мегаомметр, учитывая напряжение и ток, легко определяет сопротивление изоляционного слоя, которое измеряет.

В качестве источника постоянного напряжения выступает генератор постоянного тока. Чтобы менять пределы измерения, предусмотрен тумблер-переключатель, который дает возможность коммутировать разные резисторы. Благодаря этому можно менять режим работы и выходное напряжение.

Принцип действия

Каждый материал, который не проводит ток, имеет сопротивление изоляции. Со временем она устаревает, либо повреждается. При этом повреждения могут возникать внезапно, иногда их невозможно увидеть. Однако процесс может привести к выходу из строя применяемого оборудования, могут возникнуть замыкания и пожары. К тому же отсутствие изоляции может повлечь появлению на электрическом оборудовании напряжения, которое будет опасно для жизни человека.

Именно для таких измеренй применяется мегаомметр, он создает на измерительных выводах напряжение необходимой величины, чтобы измерить ток, который проходит по цепи. Изначально для генерации напряжений применялись электромеханические машины. Необходимо было вращать рукоятку, дабы генератор вырабатывал напряжение. Главное достоинство таких устройств в том, что им не нужна сеть либо батарея. Измерительная система здесь аналоговая, применяется стрелка, которая демонстрирует показания на шкале.

Также существуют электронные приборы и микропроцессорные устройства. Последние включают измерители тока и напряжения, жидкокристаллический дисплей, микроконтроллер, клавиатуру, источник питания, импульсный преобразователь напряжения. С клавиатуры задается значение испытательного напряжения, после чего генератор создает импульсы тока. Проводятся измерения, полученное значение применяется для вычисления измеряемого сопротивления. Устройство имеет несколько диапазонов измерений, которые переключаются автоматически с помощью изменения коэффициента передачи.

Активный выпрямитель выполняет преобразование переменного тока в постоянный. Напряжение постоянного тока при измерении сопротивления преобразуется в дискретную форму посредством преобразователя частоты напряжения, после чего оно направляется в микроконтроллер. В микроконтроллере происходит обработка команд, которые идут с клавиатуры. Далее идет управление генератором, автоматическим переключением диапазонов. Микроконтроллер вычисляет и запоминает значения измеряемых сопротивлений.

В большинстве случаев в устройстве применяется двухстрочный жидкокристаллический дисплей. Стандартные сервисные функции экрана включают индикатор разряда батареи и выключателя питания в случае отсутствия манипуляций. Корпус выполняется из прочного диэлектрического пластика, на панели спереди располагается клавиатура и индикатор гнезда, куда подключается измерительные щупы. На торце корпуса находится разъем, предназначенный для подключения адаптера. Питание устройства осуществляется от встроенного аккумулятора. Подзарядка батареи осуществляется от бытовой электрической сети в 220 вольт.

Применение

Мегаомметр находит следующее применение:

• Измерение изоляции электрических приборов, а также установок во время наладки и обслуживания в промышленных и лабораторных условиях.
• Измерение сопротивления разъемов, изоляционных материалов, в том числе обмоток электромашин. В большинстве случаев устройство используется для проверки изоляции.
• Измерение сопротивлений с целью проведения расчетов коэффициентов абсорбции, а также поляризации.

При работе мегаомметр создает напряжение, которое может быть опасным для пользователя. Поэтому следует проявлять осторожность. Для начала нужно обесточить оборудование или кабели, в которых нужно провести измерение сопротивления. В промышленности для работы с устройством допускаются только специалисты, которые имеют группу электробезопасности не меньше третьей. Во время измерения изоляции оборудования, к примеру, электрических двигателей, необходимо отключить их от сети. Затем цепи нужно заземлить. С этой целью к шине заземления подключается многожильный провод с хорошей изоляцией.

Каким прибором измеряется сопротивление изоляции

Как провести замер сопротивления изоляции

Сопротивление изоляции — важный параметр, без нормального показателя которого невозможна безопасная работа электроприборов. Что такое замер сопротивления, как проводить эту процедуру, как проверить электропроводку на этот показатель в электролаборатории и многое другое далее.

Что это такое

Сопротивление изоляции — показатель, который влияет на безопасность работы электрических установок. Также это главный параметр во всех кабелях и проводах, поскольку при эксплуатации они всегда подвергаются разным физическим и другим воздействиям. Согласно понятию из учебника физики это соотношение напряжения, которое приложено к диэлектрическому элементу к току, протекающему через этот элемент.

Несмотря на то, что кабели сделаны из качественного и долговечного материала, он может выйти из строя вследствие:

• высокого напряжения и солнечного света;
• механического повреждения и постановки неправильного температурного режима;
• неблагоприятной среды эксплуатации.

Чтобы точно выяснить причины повреждений в цепи кабеля или проверить возможность в дальнейшем эксплуатировать изоляцию, необходимо сделать замер сопротивления изоляции.

Обратите внимание! В случае визуального обнаружения изоляции, выполнение измерений уже не требуется. Осуществляя проведение замеров сопротивления изоляции мегаомметром, можно убрать неисправность, предотвратить пожар и аварийную ситуацию, убрать чрезмерно изношенное устройство, устранить короткие замыкания с возможными ударами тока людей.

Как обследовать электропроводку

Сделать обследование электрической проводки можно только после осмотра ее целостности. Так, на проводных изгибах не должно быть поломанных, потресканных и раскрошенных частей. Если после визуального просмотра, не были выявлены предпосылки того, чтобы заменить кабель, необходимо сделать измерение сопротивления изоляции. Для этого нужно воспользоваться мегаомметром.

Согласно правилам устройства электрических установок, в сети не должно быть сопротивление меньше 0,5 МОм, чтобы можно было правильно провести испытание с напряжением в тысячу вольт.

Кроме того, исследуется электропроводка в качестве профилактики. К примеру, изоляционное сопротивление нужно проверять каждые три года по правилам технической эксплуатации электрических установок. Где есть особо опасные объекты и наружные установки, проверку делают раз в год.

Обратите внимание! При начале работы необходимо сделать подсчет общей мощности потенциальных установленных электрических приборов. Исходя из данной информации, необходимо вычисление сечения кабели по показателям мощности. Далее необходимо сравнить получившуюся цифру с той, что равна сечению кабеля. Если она меньше, значит нужно в срочном порядке менять всю электрическую проводку.

Потом нужно проверить всю скрытую проводку. На части изоляции не должно быть никаких повреждений. Провода должны иметь специальные клеммы.

Обязательно необходимо осуществить проверку распределительного щита. Он должен быть правильным образом собран. В противном случае, когда будут подключены все электроприборы к щитку, автомат будет выбивать из-за предельной нагрузки.

Шкала допустимого сопротивления

Как правило, каждая шкала на предприятии своя, в зависимости от оборудования. Далее даны примеры допустимого изоляционного сопротивления электрических установок, аппаратов, цепей и проводок:

1. Электроустановка 12 ватт = менее 0,5 МОм;
2. Аппарат напряжения от 42 до 380 ватт = менее 0,5 МОм;
3. Электрический инструмент ручного типа в виде трансформатора, переносного светильника = менее 0,5МОм, а в напряжении 2 МОм;
4. Бытовая стационарная электроплита = 1МОм;
5. Кран и люфт = 0,5МОм;
6. Силовая и осветительная электропроводка, распределительная установка, щиток и токопровод = 0,5 МОм;
7. Вторичная управленческая цепь защиты измерения или сигнализации = 1 МОм и выше;
8. Цепь управления, цепь питания и цепи напряжения — 1 МОм и выше.

Замер сопротивления изоляции кабеля

Замер сопротивления изоляции электропроводки происходит около двух точек электрической установки, характеризующей утечку при подаче напряжения в сети. Результат — показатель, выражаемый в мегаомах. Измерение осуществляется при помощи мегаомметра, который исследует утечку тока, возникающую при действии регулярно поступающего напряжения к электрической установке.

Современными мегаомметрами выдаются разные уровни напряжения, чтобы испытать различное оборудование. В итоге, обязательная часть проверки цепи — изучение изоляционного сопротивления.

Приборы для измерений

Сегодня измерением сопротивления изоляции в кабелях занимаются мегаомметры, лучшие из которых М — 4100, ЭСО 202 / 2Г, MIC — 30, MIC — 1000 и MIC-2500. Поскольку электротехника, как и мир, не стоит на месте, появляются новые устройства и обновления старых.

Мегаомметр

Мегаомметр является специальным прибором, используемым профессиональными электриками, чтобы измерять электросети и приборы. Отличается от омметра тем, что может измерять на более высоком напряжении. Чтобы проверять сопротивление, прибором напряжение генерируется самостоятельно благодаря встроенному механическому генератору или батареи.

Обратите внимание! Конструкция его проста: источник питания, к примеру, генератор переменного тока, имеющий выпрямительный мост, и измерительный механизм.

Применение его широкое. Его используют, чтобы выявить повреждения в электросетях перед тем, как начать эксплуатировать ее, а также обнаружить места, где уже создалась аварийная ситуация. Чтобы проверить изоляцию кабеля в трансформаторной, электродвигательной части и любых устройствах, обладающих электрической обмоткой и изоляцией. Главное предназначение в измерении изоляционного сопротивления кабелей.

Благодаря испытаниям, можно понять, где находятся слабые места в электрических сетях. Показатели, снимаемые с мегаомметра, используются, чтобы определить степень изоляционной изношенности для предотвращения неожиданных и нежелательных случаев возгорания.

Принцип работы устройства прост. Он подает напряжение на кабельный участок, который и проверяется в итоге на наличие нормального поступления тока. При утечках, показатели попадают на панель, откуда пользователь и делает выводы. Если утечка больше допустимого значения, значит, речь идет о повреждении изоляции и появления короткого замыкания, недопустимого для того, чтобы была нормальная эксплуатация электрических сетей. В противном случае, кабели могут загореться.

Укомплектован каждый мегаомметр на 1000 и 2500 вольт гибкими медными проводниками, достигающими в длину до трех метров. Каждый прибор оснащен наконечниками в виде крокодила.

Обратите внимание! Отличаются устройства друг от друга модели дизайном и устройством. Аналоговые измерительные устройства обладают динамо машиной, которая вращением специальной ручки делает выработку напряжения, производящего изоляционные замеры. Также есть приборы с аналоговым табло и механической стрелкой. Современные модели оснащены аккумуляторными батареями и блоком питания, имеют цифровое табло, которое отображает изоляционные показатели с памятью.

Инструкция по технике безопасности

Вся измерительная работа сводится к тому, что используется мегомметр для изучения показателя сопротивления при напряжении до 1000 вольт. При рассмотрении светильников, до работы с ними, отключается напряжение, они выключаются из сети. При применении газоразрядных ламп, можно не выкручивать, а только убрать стартеры.

Важно до начала контрольных измерений проверить прибор, определив показания при разомкнутом и замкнутом проводнике. В первом случае должно появится бесконечное сопротивление, а во втором случае — значение около нуля.

Затем необходимо обесточить кабель. Чтобы убедиться в том, что напряжение отсутствует, нужно использовать указатель напряжения, испытанный на подключенном к участку цепи электрической установки.

Потом нужно заземлить токоведущие жила кабеля и при измерении его надеть диэлектрического вида резиновые защитные перчатки.

Обратите внимание! Прикасаться к токоведущим элементам запрещено!

Сопротивление можно проверить только по отдельной фазе. Если есть отрицательный результат, необходима проверка изоляции в участке фазы и земли.

Выполняя измерения, необходимо полное следование инструкции, разработанной на предприятии. Воспрещено начинать работу, не убедившись в том, что отсутствует напряжение. Коммутация должна быть осуществлена только в том случае, если обесточены токоведущие части и использованы средства защиты.

В целом, сопротивление изоляции — параметр, который нужно измерять при выходе из строя кабели или в качестве профилактики при помощи мультиметра и других доступных способов. Важно при этом полностью следовать инструкции и соблюдать технику безопасности, чтобы все измерения проходили без ущерба для здоровья.

Измерение сопротивления изоляции. Методика и приборы. Порядок

Качественные изолирующие материалы определяют функциональность и надежность снабжения объектов электрической энергией. Каждый специалист на предприятии должен понимать важность свойств изоляции оборудования. Периодически необходимо контролировать работу электрических устройств, проводить измерение сопротивления изоляции.

Материал изоляции кабелей имеет свой срок службы. На качество диэлектрического материала изоляции влияют следующие факторы:

• Высокое напряжение.
• Солнечный свет.
• Механические повреждения.
• Температурный режим.
• Среда использования.

Измерение сопротивления изоляции рекомендуется для более точного выяснения причин повреждений в кабельной цепи, или цепи электрических устройств, а также для проверки возможности дальнейшей эксплуатации изоляции.

Если дефект изоляции обнаружен визуально, то выполнять измерения сопротивления уже нет необходимости. При обнаружении нарушения изоляции с помощью мегомметра, можно предотвратить:

• Неисправности устройств.
• Возникновение пожара.
• Аварийные ситуации.
• Чрезмерный износ устройства.
• Короткие замыкания.
• Удары электрическим током персонала, обслуживающего устройства.

Методика

Главной характеристикой состояния изоляции электрооборудования принято считать сопротивление постоянному току, поэтому обязательной частью проверки цепей является контроль сопротивления изоляции.

Приборы

Значение сопротивления изоляции контролируется при помощи мегомметрами. Сегодня популярными являются мегомметры марок: М — 4100, ЭСО 202 / 2Г, MIC – 30, MIC — 1000, MIC-2500. Прогресс технологий в электротехнике не стоит на месте, поэтому виды измерительных приборов постоянно обновляются.

Мегомметр состоит из источника питания постоянного тока и механизма измерения. В качестве источника тока может использоваться генератор переменного тока с выпрямительным мостом.

Мегомметры можно разделить по величине напряжения:

• До 1000 вольт.
• До 2500 вольт.

В комплекте к прибору приложены гибкие медные проводники. Их длина может достигать до 3 метров. Сопротивление изоляции измерительных проводов должно быть более 100 мегом. Концы проводов мегомметра должны быть оснащены наконечниками со стороны подключения к прибору. Другие концы проводов должны оснащаться зажимами вида «крокодил» с рукоятками из диэлектрического материала.

Порядок измерений

Перед началом контрольных измерений необходимо выполнить:

• Перед непосредственным измерением необходимо выполнить контрольную проверку прибора. Такая проверка производится путем определения показаний прибора во время разомкнутых и замкнутых проводников. При разомкнутых проводниках стрелка или индикатор должны показывать бесконечное сопротивление. При замкнутых проводах показания должны быть близки к нулю.
• Обесточить измеряемый кабель. Для проверки отсутствия напряжения необходимо пользоваться указателем напряжения, который испытан на заведомо подключенном к напряжению участке цепи электроустановки, согласно требованиям правил охраны труда.
• Произвести заземление токоведущих жил испытуемого кабеля.

Во время измерения сопротивления на участках цепи свыше 1000 вольт, необходимо применять диэлектрические резиновые перчатки. Запрещается касаться токоведущих элементов, присоединенных к мегомметру.

Сопротивление проверяется для отдельной фазы по отношению к другим фазам. При отрицательном результате необходимо проверить сопротивление изоляции между отдельной фазой и землей.

Схема проверки сопротивления

Измерение сопротивления изоляции на кабеле, рассчитанном на напряжение более 1000 вольт, на изоляцию накладывают экранное кольцо, которое соединено с экраном.

При работах с кабелями до 1000 вольт, имеющих нулевые жилы, необходимо знать:

• Изоляция нулевых проводов должна быть не хуже, чем у фазных проводников.
• Нулевые проводники должны быть отключены от заземления со стороны приемника и источника питания.

При вращении ручки привода генератора мегомметра необходимо добиться устойчивого состояния стрелки прибора. Только после этого можно измерять сопротивление. Для устойчивого положения стрелки ручку вращают со скоростью около 120 об / мин.

После начала вращения ручки до момента измерения должно пройти не менее 1 минуты. Далее после подключения проводов к кабелю необходимо выждать 15 секунд. После этого зафиксировать величину сопротивления.

При ошибочно выбранном интервале измерений, необходимо выполнить следующие мероприятия:

• Снять напряжение с измеряемого проводника, подключить к нему заземление.
• Установить правильное положение переключателя и возобновить измерение на новом диапазоне.

При подключении и снятии заземления применение диэлектрических перчаток является обязательным. После проведения измерений на кабеле накапливается заряд энергии, который необходимо снять перед отключением прибора. Заряд снимается при помощи наложения заземления.

Проверка изоляции осветительной цепи

Измерение сопротивления изоляции осветительной цепи выполняется мегомметром, рассчитанным на напряжение до 1000 вольт. Работы по измерению включают в себя следующие этапы:

• Измерение сопротивления изоляции магистрали: от щитов 0,4 кВ до электрических автоматов распредщитов.
• Сопротивления изоляции от этажных распредщитов до квартирных щитков.
• Измерение сопротивления изоляции цепи освещения от автоматов выключения и групповых щитков до арматур освещения. В светильниках перед измерением отключается напряжение, выключатели света должны находиться во включенном состоянии, нулевые рабочие и защитные провода должны быть отключены, лампы освещения вывернуты. Если применяются газоразрядные лампы, то их допускается не выкручивать, однако необходимо снять стартеры.
• Значение сопротивления на участках освещения и осветительной арматуры должно быть выше 0,5 мегома.

Информация по применению в измерениях приборов, и итоги замеров оформляются протоколами.

Требования безопасности

Работники измерительной лаборатории, направленные для исполнения работ в различных электроустановках, и не находящиеся в штате предприятия, владеющего электроустановкой, считаются командированными работниками.

Специалисты должны иметь в наличии определенной формы удостоверения. При этом должна быть отметка комиссии командирующей фирмы о присвоении группы электробезопасности. Фирма, отправляющая специалистов, несет ответственность за исполнение нормативов по технике безопасности и соответствию групп по электробезопасности.

Организация работ сотрудников предполагает выполнение мероприятий перед началом работ:

• Извещение владельца проверяемой электроустановки о целях работы.
• Предоставление специалистам права производства работ в виде выдачи наряда, назначения ответственных лиц.
• Проведение вводного инструктажа.
• Ознакомление с электросхемой и особенностями установки.
• Подготовка рабочего места.

Организация (владелец) несет ответственность за соблюдением требований охраны труда. Работы осуществляются по наряду-допуску.

При выполнении измерений необходимо:

• Соблюдать указания инструкций, применяемых приборов, разработанных на предприятии. Также необходимо выполнять вспомогательные требования согласно нарядам-допускам.
• Запрещается начинать работы по измерениям, не убедившись в отсутствии напряжения на измеряемом участке. Контролировать отсутствие напряжения питания при выполнении измерений. Это требование выполняется с помощью испытанного указателя, который должен быть протестирован на подключенных к напряжению элементах электроустановки, согласно правилам ТБ. Напряжения контролировать между фазами, землей и фазами. Эта операция требует особой тщательности и ответственности.
• Коммутацию приборов осуществлять при обесточенных токоведущих частях.
• Обеспечить использование средств защиты и специального инструмента с диэлектрическими ручками, которые заранее испытаны.

Бригада специалистов должна иметь в составе не менее 2-х человек, включая производителя работ с 4 группой электробезопасности, и работника с 3 группой электробезопасности. При выполнении измерений запрещается подходить к токоведущим элементам ближе безопасного расстояния, которое определено в таблице.

Интервалы проведения проверок

Временные нормативы проведения плановых измерений величин сопротивлений, значение напряжения для измерения изоляции описываются в правилах технической эксплуатации. Ежегодно производится измерение сопротивления изоляции осветительной аппаратуры, лифтовой проводки, а также электропроводки подъемно-транспортных механизмов.

В остальных случаях такие проверки осуществляются один раз в несколько лет. Каждые 6 месяцев производится проверка переносного электрооборудования и инструмента, а также сварочных аппаратов.

При невыполнении установленных интервалов проверок повышается вероятность появления различных нежелательных неисправностей электроустановок. Нарушители этих правил могут подвергаться определенным санкциям и штрафам. В организациях должны быть разработаны планы проведения проверок изоляции. При этом делается упор на особенности и технические запросы, которым должны соответствовать электроустановки, а также кабельные сети. Изоляция проверяется во время эксплуатационных испытаний.

Мегаомметр — друг инженера-электрика

краткое содержание статьи:

Мегаомметр – это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после высоковольтных испытаний), обмотке статора турбогенератора, электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

• С1 — геометрическая емкость
• С2- абсорбционная емкость
• R1 – сопротивление изоляции
• R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Однако тут встает неудобство в том плане, что необходимо найти розетку.

Однако и на этом прогресс не остановился, и появились электронные мегаомметры. Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор (ну я не проверял, но так говорят некоторые инженера).

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Внимание, говорю правду. Подробнее об этом писал вот тут, но повторюсь еще раз. Правильно прибор для измерения мегаОмов называется мегаомметр. Ранее он назывался мегомметр (например, в книге 1966 года он так и именуется). Новые времена, новые правила. Правильно называть его мегаомметр, так давайте же и будем использовать это название в своей электротехнической жизни. И если мегомметр — это название устаревшее, то прочие интерпретации являются просто неправильными и неграмотными. Хотя можно, например, старые приборы с ручкой, выпущенные в советском союзе называть мегомметры, а новые цифровые, например электронные типа Sonel именовать мегаомметрами. Но это моё личное мнение, скорее даже шутка, чем мнение.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Мегаомметр ЭСО-210

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы ЭСО 210/3 и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Мегаомметр sonel mic-2510

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Безопасность при работе мегаомметром

Так как мегаомметр подает высокое напряжение, то он является потенциальным источником опасности как для тех, кто это напряжение подает, так и для тех, кто находится рядом с оборудованием, кабелем, на который это напряжение подается.

О чем же необходимо помнить, при работе с мегаомметром? Во-первых, необходимо правильно подсоединять концы к прибору, во-вторых надо надежно закреплять концы, по которым подается напряжение к электрооборудованию. Также не стоит забывать про заземление испытываемого оборудования, как до измерения, так и по окончании для снятия остаточного заряда.

Фокусы с мегаомметром

Про фокусы с мегаомметром могу только отметить, что есть у нас один работник, которого мы мегерили на 500 вольт, тут, как он говорит главное держать концы плотно и не отпускать. Внимание. Не советую вам это повторять . . Зрелище было стремное конечно. А теоретически ток небольшой и термическое воздействие не напрягает.

В общем, желаю вам удачи в вашей работе с мегаомметром, и будьте внимательны, ведь наша профессия не только очень интересная, но и достаточно опасная. ТБ превыше всего.

Сохраните в закладки или поделитесь с друзьями

Нормы изоляции и измерения сопротивления кабелей

Во многом безопасность электрической сети определяется качеством изоляции. Периодическое ее испытание позволяет предотвратить возникновение различных аварий и даже поражение током живого организма. Суть тестирования заключается в замере сопротивления изоляции с помощью специальных приборов. Любое отклонение от требуемых норм является причиной замены или ремонта электрооборудования.

Суть измерений

Под сопротивлением изоляции понимается способность материала не пропускать через себя электрический ток. Для каждого диэлектрика, в зависимости от места использования, установлены свои нормативные требования. Периодичность проверки и необходимые значения указываются в «Правилах устройства электроустановок» (ПУЭ) и в «Правилах технической эксплуатации электроустановок потребителями» (ПТЭЭП).

Все виды испытаний можно условно разделить на три группы:

• проводимые производителем на заводе;
• выполняемые непосредственно на объекте после модернизации или проведения ремонта;
• запланированные согласно требованиям правил безопасности и нормам.

Возможные повреждения, кроме заводских дефектов, чаще всего возникают из-за условий эксплуатации. Это воздействие сверхтоков, вызывающих перегрев защитной оболочки, влияние химических реагентов, механические разрывы, вызванные как ошибками монтажа, так и грызунами. Цель измерений заключается в предотвращении поражения человека электрическим током и обеспечения пожарной безопасности.

Повреждение изоляции вызывает пробой. Это ситуация, при которой между двумя изолированными друг от друга проводниками появляется электрический контакт. Например, между рядом лежащими проводами в кабеле или при прикосновении человека к частям электроустановки. Обычно при пробое наблюдается прожженное отверстие и изменение цвета изоляционного материала. В основе механизма пробоя твердого диэлектрика лежит электронный лавинообразный процесс. Наступает он из-за образования в материале так называемого плазменного газоразрядного канала.

К измерению изоляции допускается только специалист, имеющий удостоверение о проверке знаний и группу допуска не ниже третьей, если замеры проводятся в сети с напряжением до 1 кВ, и не ниже четвертой — при измерении выше 1 кВ.

После завершения измерения электрического сопротивления изоляции, полученные результаты обрабатываются и делается вывод о возможности дальнейшей эксплуатации сети. Так, большое значение для достоверности результата имеет температура окружающей среды. Нормирование измерений в ПУЭ указано для 20 °C, поэтому если работы выполняют при другой температуре, то полученные данные пересчитывают по формуле: R=K*Rиз, где K — коэффициент приведения указанный в дополнениях к ПУЭ.

Используемые приборы

Приборы, с помощью которых проводят измерения, условно разделяются на две группы: щитовые измерители и мегомметры. Первые применяются с подвижными или стационарными электроустановками с отдельной нейтралью. В типовую конструкцию приборов контроля изоляции щитовой входит индикаторная и релейная часть. Эти измерители могут работать в непрерывном режиме и использоваться в сетях переменного напряжения 220 В или 380 В разной частоты.

В большинстве же случаев проведение измерений осуществляется мегомметром. Его отличие от обыкновенного омметра в том, что он работает с довольно высокими значениями напряжения, которые прибор сам и генерирует. Существует два типа мегомметров:

1. Аналоговые. В них для получения необходимой величины напряжения используется механический генератор, представляющий собой динамо-машину. Этот тип часто называют «стрелочным» из-за наличия градуированной шкалы и динамической головки со стрелкой. В принципе измерения лежит магнитоэлектрический эффект. Чем больше значение тока протекает через катушку, тем, в соответствии с законом электромагнитной индукции, на больший угол отклоняется и стрелка. Приборы относятся к простому типу устройств с хорошей надежностью. На сегодня уже морально устарели, так как обладают значительной массой и габаритами.
2. Цифровые. В схеме современного устройства используется мощный генератор сигнала, собранный на интегральной микросхеме (ШИМ контроллер) и полевых транзисторах. Дискретные мегомметры, в зависимости от своей конструкции, могут работать от сетевого адаптера или независимого источника питания, например, аккумуляторной батареи. Результаты выводятся на жидкокристаллический дисплей. Работа построена на сравнении измеренного сигнала с эталонным и обработкой данных в специальном блоке — анализаторе. Прибор обладает небольшим весом и размерами, но для работы с ним необходима определенная квалификация.

Главным параметром, характеризующим работу измерителя, является погрешность выдаваемого результата. Кроме того, к его основным техническим параметрам относят: пределы сопротивления, величину генерируемого напряжения, температурный диапазон.

Методика испытания

Для того чтобы правильно измерить сопротивление изоляции, необходимо подготовить как предмет испытаний, так и сам прибор. Температура в помещении должна находиться в пределах 25±10 °C с относительной влажностью не более 80%. Перед началом работ следует отключить измеряемый объект от питающей сети. Убедиться в том, что на отключенной линии не выполняются работы и никто не прикасается к токоведущим частям. Все предохранители, лампы и тому подобные электрические приборы должны быть сняты.

Перед испытанием с отключенных токоведущих частей снимается остаточный заряд. Делается это путем их соединения с шиной заземления. Контактная перемычка убирается только после подключения измерителя. По окончании испытания остаточный заряд снова снимается кратковременным восстановлением заземления.

В стандартную комплектацию мегомметра входит три щупа. К ним подключается: защитное заземление, тестируемая линия, экран. Последний используется для исключения токов утечки.

Методику измерения можно представить следующим образом:

1. В соответствии с требованиями ПУЭ, предъявляемыми к линии, выбирается тестовое напряжение. Например, для домашней проводки устанавливается значение от 100 В до 500 В. При работе с цифровым прибором для этого необходимо нажать кнопку «Тест», а на аналоговом покрутить ручку до того момента, пока индикатор не сообщит о появлении нужной величины напряжения.
2. Линейный вывод тестера подключается к проверяемой жиле кабеля, а земляной — к остальным проводам, объединенным в жгут. То есть каждая жила проверяется относительно остальных проводов, электрически связанных между собой.
3. Каждая жила испытывается относительно земли, при этом остальные провода к заземлению не подключаются.
4. Если полученные данные оказываются неудовлетворительными, то измерения проводят отдельно для каждой жилы по отношению ко всем взятым проводникам в кабеле.
5. Все полученные значения записывают, а затем их сравнивают с нормами ПУЭ и ПТЭЭП.

Следует отметить, что если по каким-либо причинам в низковольтной сети перед испытанием отключить нагрузку не представляется возможным, то замер фазного и нулевого проводников проводится только относительно РЕ (земли). При этом рабочие нули следует отключить от нейтральной шины. Если же это не выполнить, то полученные данные для любого провода будут одинаковы и равны сопротивлению проводника с наихудшими параметрами.

Допустимые значения

Минимальное показание измеренных напряжений должно быть выше нормированных значений. Необходимая величина сопротивления закладывается заводом изготовителем кабельной или электротехнической продукции, согласно действующим техническим условиям.

Выпускаемая электротехническая продукция различается на несколько типов и бывает: общего применения, силовой, контрольной и распределительной. Между собой изделия разделяют не только по физическим характеристикам, но и конструктивным. Их разнообразие обусловлено средой окружения, в которой они используются. Например, кабель, предназначенный для прокладки в земле, усиливается металлической лентой и состоит из нескольких слоев изоляции.

Измеряется сопротивление изоляции в Омах. Но из-за больших величин с показателем всегда используется приставка мега. Указываемое число обычно рассчитано для определенной длины, чаще всего это километр. Если же длина меньше, то просто выполняется перерасчет.

Для кабелей, использующихся в связи и передающих низкочастотный сигнал, сопротивление изоляции, должно быть не менее 5 тыс. МОм/км. А вот для магистральных линий — выше 10 тыс. МОм/км. Но при этом всегда минимальное необходимое значение указывается в паспорте на изделие.

В общем же случае приняты следующие нормы сопротивления изоляции:

• кабель, проложенный в помещении с нормальными условиями окружающей среды, — 0,50 МОм;
• электроплиты, не предназначенные для переноса, — 1 МОм;
• электрощитовые, содержащие распределительные части и магистральные провода, — 1 МОм;
• изделия, на которые подается напряжение до 50 В, — 0,3 МОм;
• электромоторы и другие приборы, работающие при напряжении 100−380 вольт, — 0,5 МОм;
• устройства, подключаемые к электрической линии, предназначенной для передачи сигнала с амплитудой до 1 кВ, — 1 МОм.

Для кабелей, подключенных к силовым линиям, действует немного другая норма. Так, провода, используемые в электрической сети с напряжением более 1 кВ, должны иметь значение сопротивления не менее 10 МОм. Для остальных же, кроме контрольных, минимальный порог снижен вдвое. Для контрольных проводов норматив требует значение сопротивления не менее 1 МОм.

Контроль над изоляцией

Сопротивление изоляции относится к важному параметру электротехнической продукции. Именно от нахождения параметра в установленных нормах зависит безопасность работы. Поэтому важно периодически замерять величину, вовремя выявляя отклонения. Кроме того, для промышленных объектов предусмотрена обязательная периодичность проведения измерений.

В соответствии с установленными нормами и правилами, измерения изоляции должны осуществляться:

• для передвижных или переносных установок не реже одного раза в полугодии;
• для внешних приборов и кабелей наружной прокладки, а также в помещениях с повышенной опасностью — не менее одного раза в год;
• для всех остальных случаев не реже одного раза в три года.

То есть в помещениях, например, таких как офис, магазин, школа, измерение на сопротивление должно выполняться не реже одного раза в 36 месяцев. После окончания испытаний в обязательном порядке составляется акт, в котором указываются измеренные данные. Если замеры неудовлетворительные, то электрический участок выводится в ремонт до момента его приведения к требуемым нормам.

Требования безопасности

Одно из основополагающих правил при исследовании изоляции заключается в том, что приступать к работе, не удостоверившись в отсутствии напряжения на измеряемом участке, нельзя. Прибор, используемый для испытаний, должен быть поверенным или хотя бы быть сертифицированным.

Использовать необходимо лишь только тот мегомметр, выдаваемое напряжение которого соответствует установленным нормам. Так, для сетей или оборудования с напряжением до 50 В, используется тестер, выдающий 100 В. Применение прибора с меньшим значением не даст правдивости информации о состоянии участка, а большего — может привести к повреждениям.

Измерение сопротивления мегомметром необходимо выполнять только на отключенных токоведущих частях, с обязательным снятием остаточного заряда. При этом заземление с токопроводящих частей снимается лишь после подключения тестера. Соединительные провода подсоединяются с помощью изолирующих штанг. При работе прикасаться к токоведущим частям, даже в диэлектрических перчатках, запрещено.

Измерение сопротивления изоляции мегаомметром

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

• Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
• Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
2. Аналоговый амперметр.
3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
4. Сопротивления.
5. Переключатель измерений кОм/Мом.
6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

• Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
• На отображаемые данные влияет равномерность вращения динамо-машины.
• Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
• Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Испытуемый объект	Уровень напряжения (В)	Минимальное сопротивление изоляции (МОм)
Проверка электропроводки	1000,0	0,5>
Бытовая электроплита	1000,0	1,0>
РУ, Электрические щиты, линии электропередач	1000,0-2500,0	1,0>
Электрооборудование с питанием до 50,0 вольт	100,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с номинальным напряжением до 100,0 вольт	250,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с питанием до 380,0 вольт	500,0-1000,0	0,5 или более в зависимости от параметров, указанных техническом паспорте
Оборудование до 1000,0 В	2500,0	0,5 или более в зависимости от параметров, указанных техническом паспорте

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм 2 . Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

• Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

• Каждый из проводов проверяется относительно земли.
• Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

1. Подготовительный этап (полностью описан выше).
2. Установка переносного заземления для снятия электрического заряда.
3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
7. Отключение переносного заземления с тестируемого объекта.
8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
10. Снимаем остаточное напряжение при помощи переносного заземления.
11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

• При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
• Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
• При подключении щупов необходимо касаться их изолированных участков (рукоятей).
• После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
• Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Что такое измерение сопротивления изоляции и почему это важно

Как любое оборудование, техника, со временем из строя начинают выходить и электрические кабели различных видов. Одной из методик определение запаса прочности кабеля и выявления дефектов является измерение сопротивления изоляции. В этой статье рассказывается о том, что это, когда и как оно проводится.

Обследование электропроводки

В каждой организации, в ведении которой находится электроустановки, должен быть ответственный за электрохозяйство. В его обязанности входит составление планово-предупредительных работ по ремонту этого оборудования, а также проведения периодических испытаний и измерений, обследования электропроводки. Периодичность таких измерений, как правило, составляется на основе требований ПТЭЭП. Например, по поводу измерения сопротивления изоляции там сказано, что испытания стоит проводить 1 раз в 3 года.

Что такое измерение сопротивления изоляции

Это измерение специальным прибором (мегаомметром) сопротивления между двумя точками электроустановки, которое характеризует ток утечки между этими точками при подаче постоянного напряжения. Результатом измерения является значение, которое выражается в МОм (мегаОмы). Измерение проводится прибором – мегаомметром, принцип действия которого состоит в измерении тока утечки, возникающего под действием на электроустановку постоянного пульсирующего напряжения. Современные мегаомметры выдают различные уровни напряжения для испытания разного оборудования.

Допустимое сопротивление для различного оборудования

Основным руководящим документом является ПТЭЭП, в котором приводится периодичность испытаний, величина испытательного напряжения и норма значения сопротивления для каждого вида электрооборудования (ПТЭЭП приложение 3.1, таблица 37). Ниже приводится выдержка из документа.

Не стоит путать сопротивление электрических кабелей с сопротивлением коаксиального кабеля и волновым сопротивлением кабеля, т.к. это относится к радиотехнике и там действуют другие принципы подхода к допустимым значениям.

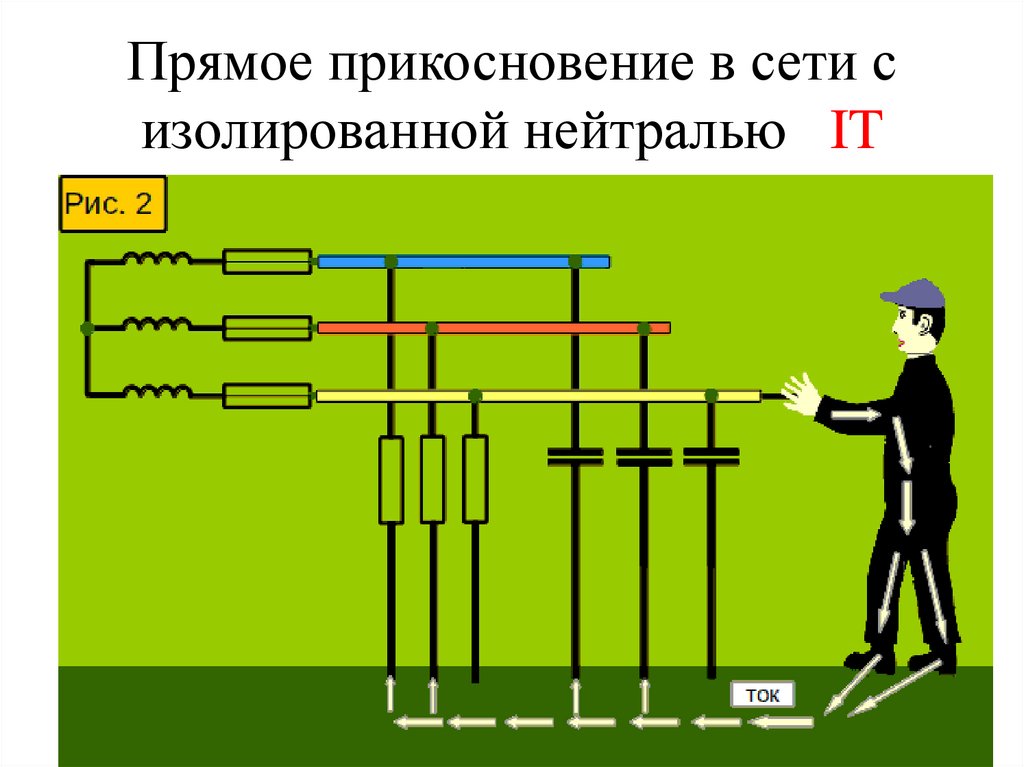

Вопрос электробезопасности

Измерение сопротивления изоляции проводится с целью обезопасить человека от поражения током и в целях пожарной безопасности. Отсюда минимальное значение сопротивления – 500 кОм. Оно взято из простого расчета:

U – фазное напряжение электроустановки;

RИЗ – сопротивление изоляции электрооборудования;

RЧ – сопротивление тела человека, для расчетов по электробезопасности принимается RЧ =1000 Ом.

Подставляя известные значения (U=220 В, RИЗ=500 кОм), получается ток утечки 0,43 мА. Порог ощутимого тока 0,5 мА. Таким образом, 0,5 МОм – это минимальное сопротивление изоляции, при котором среднестатистический человек не будет чувствовать тока утечки.

При измерении мегаомметром также стоит обратить внимание на безопасность, т.к. аппарат выдает до 2500 В на своих щупах, оно может быть смертельным для человека. Поэтому проводить измерения может только специально обученный персонал. Подключение мегаомметра и измерения должны проводиться на отключенной от электрической сети электроустановке. Необходимо провести проверку электропроводки на отсутствия напряжение. Если проходят испытания для кабеля, следует обезопасить это место от случайного прикосновения к неизолированным частям кабеля на противоположном конце от места испытания.

Методика измерения сопротивления изоляции кабеля

Сначала персонал должен определить отсутствие напряжения на кабеле с помощью указателя напряжения. На противоположном конце жилы кабеля должны быть разведены на достаточное расстояние, чтобы не было случайного замыкания. Затем вывешиваются запрещающие знаки в зоне проведения испытания. Также необходимо провести визуальный осмотр кабеля, если это возможно, чтобы определить, есть ли места перегрева или оголенные участки. После этого можно приступать к измерениям. Необходимо измерить сопротивление изоляции между фазами (А-В, А-С, В-С), между фазами и нулем (А-N. B-N, C-N), между нулем и заземляющим проводом. Время каждого измерения – 1 минута. После каждого испытания необходимо заземлять жилу кабеля, хотя современные мегаомметры могут проводить самостоятельную разрядку. Полученные результаты записываются в протокол. Стоит помнить, что, если полученные данные делаются для какой-то проверяющей комиссии, протокол имеет право делать только специализированная электролаборатория.

Приборы для проведения измерений

Для проведения испытаний именно постоянным пульсирующим напряжением наилучшим выбором является мегаомметр. В приборах старых конструкций для получения напряжений использовался встроенный механический генератор, работающий по принципу динамо-машины. Чтобы выдать необходимое напряжение, надо было усиленно крутить ручку. В настоящее время мегаомметры выполняются в виде электронных устройств, работающих от батарей, они имеют компактный размер и удобное программное обеспечение. Современные мегаомметры имеют память, где хранятся несколько испытаний. При каждом измерении проводится автоматический подсчет коэффициента абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 (сопротивление изоляции через 60 сек после начала испытания) на 30-50 % больше, чем R15 (через 15 сек).

Измерение сопротивления изоляции кабеля – ответственная процедура, от правильности выполнения которой, зависит безопасность, как людей, так и оборудования. Поэтому не стоит пренебрегать этой несложной, но полезной операции. Это поможет сэкономить немало средств.

работа с мегаомметром. Мегаомметр бывает двух основных видов, они различаются методом измерения, а также типом источника питания

Мегаомметр – это прибор для измерения сопротивления изоляции, который подает постоянное напряжение величиной 100, 250, 500, 1000, 2500, 5000В. Это универсальный переносной прибор, предназначенный также для испытаний повышенным напряжением. Мегаомметром испытывают обмотки электродвигателей, силовые кабельные линии, обмотки турбогенераторов и прочее электрооборудование. В общем, везде где есть изоляция, применяют мегаомметр. Данные приборы бывают ручные, цифровые, аналоговые, электронные, механические, высоковольтные.

Сопротивление изоляции, физика процесса

Наиболее часто встречающимся видом измерения в моей практике является измерение сопротивление изоляции. Данный вид измерения можно производить на кабеле (до и после ), обмотке , электродвигателе, трансформаторе, даже в релейной защите мегерить цепи приходится постоянно. В общем, на любом электрооборудовании, которое имеет изоляцию, необходимо следить за её величиной и выявлять возможные несоответствия для предотвращения возможных неблагоприятных для оборудования последствий.

Поговорим о физической модели сопротивления изоляции. Более подробно о классах и видах изоляции будет написано в отдельной статье. Уточним же, что факторами, портящими изоляцию являются токи, протекающие в оборудовании и сверхтоки (пусковые, токи кз). В этом материале я остановлюсь на схеме замещения изоляции. Это будет схема, состоящая из двух активных сопротивлений и двух емкостей. Значит, что мы имеем:

• С1 — геометрическая емкость
• С2- абсорбционная емкость
• R1 – сопротивление изоляции
• R2 – сопротивление, потери в котором вызываются абсорбционными токами

Зачем Вам это знать? Ну, я не знаю, возможно, покрасоваться перед не знающими эти основы людьми. Или же, чтобы понять характер прохождения постоянного тока через изоляцию.

Первая цепь состоит из емкости С1. Эта емкость называется геометрической, она характеризуется геометрическими характеристиками изоляции, её расположения относительно земли. Эта емкость разряжается мгновенно, при заземлении изоляции после испытания. Та самая бдыщ, искра при поднесении заземления к испытуемой фазе после опыта.

Вторая цепь имеет в своем составе два элемента – емкость С2 и активное сопротивление R2. Эта цепь имитирует потери при подаче на изоляцию переменного напряжения. R2 характеризует строение и качество изоляции. Чем более изоляция потрепана, тем меньшая величина R2. Емкость С2 называется абсорбционной емкостью. Эта емкость заряжается, при подаче постоянного напряжения, не мгновенно, а за время пропорциональное произведению R2 на С2. Чем лучше диэлектрические свойства изоляции, тем дольше будет заряжаться емкость С2, потому что величина R2 будет больше у здоровой изоляции. В общем, эта емкость отвечает на вопрос, почему после искры надо держать заземление еще пару минут на испытуемой жиле. Она разряжается медленно и заряжается не мгновенно.

Третья ветка состоит из активного сопротивления R3, которое характеризует ток утечки изоляции и потери. Ток возрастает при увлажнении изоляции, пропорционален площади изоляции и обратно пропорционален толщине изоляции. Вот такая электрическая модель изоляции.

История развития мегаомметра

Поговорим про историю развития мегаомметров. Откуда взялось такое название? Вероятно из-за названия измеряемой величины. Кстати, также мегаомметр называют мегер, или говорят промегерить цепь. Знакомо? Оказывается, и возможно, вы это знали, это название происходит от названия древнейшей фирмы по производству измерительного оборудования под названием «Megger». Эта компания появилась еще в 19 веке, а первые тестеры выпускали еще в 1951 году.

Первые мегаомметры, тогда еще мегомметры, были с ручками. Ты крутишь ручку, вырабатывается постоянное напряжение, и ты производишь испытания. Крутить надо было с частотой 120 об/мин. Однако, долго крутить могли не все. Ведь измерения необходимо производить одну минуту, для определения коэффициента абсорбции. Поэтому наука шагнула вперед, и появились аналогичные мегаомметры, но с питанием от сети и кнопкой подачи напряжения. Держать кнопку куда удобнее, чем крутить ручку. Однако тут встает неудобство в том плане, что необходимо найти .

Однако и на этом прогресс не остановился, и появились электронные мегаомметры. Они уже с подсветкой, не обязательно держать кнопку подачи напряжения на протяжении всего испытания, однако, при испытании кабеля, остаточная емкость может спалить прибор (ну я не проверял, но так говорят некоторые инженера).

Как правильно мегаомметр, мегометр, мегомметр, мегаометр или еще как?)

Внимание, говорю правду. Подробнее об этом писал вот , но повторюсь еще раз. Правильно прибор для измерения мегаОмов называется мегаомметр. Ранее он назывался мегомметр (например, в книге 1966 года он так и именуется). Новые времена, новые правила. Правильно называть его мегаомметр, так давайте же и будем использовать это название в своей электротехнической жизни. И если мегомметр — это название устаревшее, то прочие интерпретации являются просто неправильными и неграмотными. Хотя можно, например, старые приборы с ручкой, выпущенные в советском союзе называть мегомметры, а новые цифровые, например электронные типа Sonel именовать мегаомметрами. Но это моё личное мнение, скорее даже шутка, чем мнение.

Основные типы и марки приборов мегаомметров из моей практики (устройство и принцип работы)

Начнем с простеньких. Итак, первые участники сегодняшнего парада – украинские приборы и ЭСО 210/3Г. Буква «Г» говорит о том, что прибор работает от внутреннего генератора и имеет ручку. Модель без ручки работает от сети 220В и от кнопки. Они невелики по размеру и удобны в пользовании. Это верные помощники энергетиков. Ими удобно мегерить любое электрооборудование. А еще можно взять после испытания один из концов и разземлять им, ибо концы с обеих сторон имеют металлические наконечники. В моделях с ручкой в качестве источника напряжения выступает генератор переменного тока, в моделях с кнопкой — трансформатор, преобразующий переменное напряжение в постоянное.

Значит, пройдемся по настройкам прибора. Прибором можно испытывать, подавая постоянное напряжение величиной 500, 1000 или 2500 Вольт. Показания появляются на стрелочной шкале, которая имеет несколько пределов, которые переключаются выключателем. Это шкала «I», «II» и «IIx10».

Шкала «I» — нижние цифры верхней шкалы. Отсчет идет справа налево. Значения от 0 до 50 МОм.

Шкала «II» — верхние цифры верхней шкалы. Отсчет идет слева направо. Значения от 50МОм до 10 ГОм.

Шкала «IIx10» — аналогична шкале «II», однако, значения от 500МОм до 100 ГОм.

В приборе также имеется нижняя шкала от 0 до 600 В. Эта шкала имеется в приборе ЭСО-210/3 и при не нажатом положении кнопки подачи напряжения показывает напряжение на концах. В общем, поднесли концы мегаомметра к розетке, и стрелка поднялась до 220В. Но только правильно подключить их надо на измерение напряжения, а не сопротивления изоляции. Один на молнию, а второй на Ux.

При подаче напряжения загорается красная лампочка на шкале, что сигнализирует о наличии напряжения на концах прибора.

Как подсоединить щупы прибора? У нас имеется три отверстия для присоединения щупов – экран, высокое напряжение и третий измерительный (rx, u). Вообще два щупа спарены и один из них подписан. Ошибиться внимательному человеку непросто.

Шагнем далее и остановим свой взор на мощном польском приборе под названием Sonel – мегаомметр mic-2510. Этот мегаомметр является цифровым. Внешне он очень симпатичный, в комплект входит сумка, в которую складываются щупы типа крокодилы (достаточно мощные и надежные) и втычные. Кроме того, в комплект входит зарядное устройство. Сам же прибор работает на батарейке, что достаточно удобно. Не требуется подключение к сети и не требуется вращение ручки, как у старых моделей отечественных мегаомметров. Также имеется лента, для удобного расположения на шее. Вначале это казалось мне не очень удобно, но в итоге к этому привыкаешь и осознаешь все достоинства. Кроме надежной батарейки к плюсам можно отнести возможность подачи напряжения без поддержания кнопки. Для этого вначале нажимаешь старт, потом «энтер» и всё – следи за показаниями и не подпускай никого под напряжение.

Этим прибором можно измерять следующие величины двухпроводным способом и трехпроводным. Трехпроводный способ используется для измерений, где необходимо исключить влияние поверхностных токов – трансформаторы, кабели с экраном.

Также прибором можно измерять температуру с помощью термодатчиков, напряжение до 600 вольт, низкоомное сопротивление контактов.

Шкала прибора имеет значения 100, 250, 500, 1000, 2500 Вольт. Это достаточно широкий диапазон, который может удовлетворить нужды инженеров при проведении самых различных испытаний. От коэффициента абсорбции, до коэффициента поляризации. Максимально измеряемое сопротивление изоляции, которое способен измерить прибор составляет 2000 ГОм — впечатляющая величина.

Коэффициент поляризации характеризует степень старения изоляции. Чем он меньше, тем более изоляция изношена. Коэффициент поляризации на 2500В и замеряем сопротивление изоляции через 60 и 600с или через 1 и 10минут. Если он больше двух, то всё хорошо, если от 1 до 2 – то изоляция сомнительна, если же коэффициент поляризации меньше 1 – время бить тревогу. Западные шеф-инженеры не приветствуют высоковольтные испытания, тем же АИДом, а рады провести мегер-тест на 5кВ или 2,5кВ с измерением данного коэффициента.

Коэффициент абсорбции это отношения сопротивления изоляции через 60 и 15 секунд. Этот коэффициент характеризует увлажненность изоляции. Если он стремится к единице, то необходимо поднимать вопрос о сушке изоляции. Более подробно о его величине для разного типа оборудования описано в нормах испытания электрооборудования вашей страны.

В процессе работы я встречался и с другими приборами, но именно эти два показывают, как далеко шагнул прогресс в процессе производства мегаомметров. У каждого из увиденных мною приборов есть свои плюсы и минусы.

Как пользоваться мегаомметром

Как же производятся измерения сопротивления изоляции (самое популярное измерение, которое выполняют мегаомметром) у различного электрооборудования. Рассмотрим, как испытывать, на примере энергосистемы РБ. Хотя, нормы в принципе одни и те же, за минимальными различиями.

Замер сопротивления изоляции мегаомметром, прозвонка с помощью мегаомметра

Перед началом измерения необходимо проверить, что прибор рабочий, для этого необходимо произвести подачу напряжения при закороченных концах и замкнутых. При замкнутых мы должны получить «0», а в разомкнутом состоянии должны иметь бесконечность (так как мы меряем сопротивление изоляции воздуха). Далее сажаем один конец на землю (заземляющий болт, шина, заземленный корпус оборудования), а второй на испытываемую фазу, обмотку. Два человека производят испытания, один держит концы, а второй подает напряжение. Записывается показание через 15 секунд и через 60. По окончании заземляется жила, на которую подавалось напряжение и через минуту-другую (в зависимости от величины и времени подачи напряжения) снимаются концы и измерения производятся на другой жиле по аналогичной схеме.

Как же прозвонить что угодно с помощью мегаомметра, прозвонка это проверка на целостность цепи. Прозвонка – это первый прибор электрика, который он должен собрать сам из лампочки, батарейки и проводков. Как же прозвонить с помощью мегаомметра? Мегаомметр не совсем прозванивает, он показывает, что отсутствует связь между фазой и землей, то есть отсутствие замыкания обмотки на землю. Однако если подать большое напряжение, то вполне можно спалить обмотку реле или двигателя.

Замер сопротивления изоляции электродвигателей мегаомметром

Значит, подходим мы к электродвигателю, например это 380-вольтовый мотор какого-нибудь насоса. Снимаем крышку, отсоединяем питающий кабель. Далее подаем 500В и смотрим. Если в конце минуты сопротивление меньше 1МОм, значит, не соответствует нормам. Коэффициент абсорбции не нормируется для маленьких электродвигателей. Напряжение подается между одной фазой и землей. Две другие фазы соединяются с корпусом. По окончании испытания производится заземление испытанной жилы.

Замер сопротивления изоляции кабелей мегаомметром

Значит, имеем кабель. С одной стороны он, например, подключен к пускателю, а с другой стороны к электродвигателю или приводу, который пускает электродвигатель. Нам необходимо промегерить этот кабель. Мы отключаем его от пускателя и от электродвигателя. Ставим человека у электродвигателя, если он в другом помещении, чтобы не подпускал никого к открытым жилам, которые мы будем испытывать. Далее подаем напряжение между жилой и землей 2500 В в течение минуты. Величина сопротивления изоляции для кабелей напряжением до 1000В должна составлять не ниже 0,5 МОм. Для кабелей напряжением выше 1кВ величина сопротивления изоляции не нормируется. Если мегаомметр показывает ноль, значит, жила пробита и надо искать повреждение. Также измеряется сопротивление изоляции между жилами. Или объединяют три жилы и на землю и если величина неадекватная, то необходимо уже измерять каждую жилу на землю по отдельности.

Также в конце испытаний необходимо до снятия провода, по которому подавалось напряжение, повесить заземляющий провод на него. Чем больше напряжение подавалось, тем дольше необходимо ждать. Для высоковольтных кабелей это время достигает нескольких минут.

Безопасность при работе мегаомметром

Так как мегаомметр подает высокое напряжение, то он является потенциальным источником опасности как для тех, кто это напряжение подает, так и для тех, кто находится рядом с оборудованием, кабелем, на который это напряжение подается.

О чем же необходимо помнить, при работе с мегаомметром? Во-первых, необходимо правильно подсоединять концы к прибору, во-вторых надо надежно закреплять концы, по которым подается напряжение к электрооборудованию. Также не стоит забывать про заземление испытываемого оборудования, как до измерения, так и по окончании для снятия остаточного заряда.

Фокусы с мегаомметром

Про фокусы с мегаомметром могу только отметить, что есть у нас один работник, которого мы мегерили на 500 вольт, тут, как он говорит главное держать концы плотно и не отпускать. Внимание!!! Не советую вам это повторять!!! . Зрелище было стремное конечно. А теоретически ток небольшой и термическое воздействие не напрягает.

В общем, желаю вам удачи в вашей работе с мегаомметром, и будьте внимательны, ведь наша профессия не только очень интересная, но и достаточно опасная. ТБ превыше всего!!!

Последние статьи

Самое популярное

В электрических цепях важнейшую роль играет сопротивление изоляции. Особенно это важно для высоковольтных установок. Напряжение промышленного тока 230/400В (220/380В по устаревшим стандартам) можно без сомнений считать высоким с точки зрения безопасности. Поэтому проверка сопротивления изоляции электроустановок всегда выполняется:

• при вводе электроустановки в эксплуатацию;
• после окончания ремонтных работ;
• периодически, для профилактики.

Для таких испытаний используется специальный прибор — мегаомметр. Из его названия следует, что он измеряет сопротивление в миллионах Ом. Поэтому работа с мегаомметром проводится с использованием высокого напряжения. Иначе нельзя получить электрического поля, близкого к реальным условиям, и слабый ток утечки невозможно измерить существующими приборами.

Необходимо знать, как пользоваться мегаомметром, этот прибор требует группу допуска 3 и выше по электробезопасности. На выходных клеммах прибора в момент измерений присутствует высокое напряжение порядка 500-2500В. При измерении сопротивления изоляции мегаомметром кабельных и других линий, или когда измеряется коэффициент абсорбции, в проводнике накапливается существенный заряд, так как емкость длинных проводников может достигать нескольких мФ.

Изолирующий материал имеет диэлектрическую проницаемость, которая увеличивает емкость. Неосторожное прикосновение к такому проводнику ПОСЛЕ проверки изоляции может быть смертельно опасным! Так как не все, даже электрики, являются любителями и знатоками физики, то буквальное знание инструкций по работе с мегаомметром является обязательным и проверяется независимо от образования и квалификации у всех работников, получающих допуск на право проводить измерения.

Правила определяют, как измерить сопротивление изоляции в каждом конкретном случае. Измерение сопротивления изоляции мегаомметром — это действие, для которого он и предназначен. Например, измерение сопротивления изоляции электродвигателя или коэффициента абсорбции. С другой стороны, измерение сопротивления обмоток постоянному току предпочтительно проводить другим прибором (омметром, а лучше мостом постоянного тока), хотя мегаомметр может работать в диапазоне низких сопротивлений, результаты будут грубыми. Можно лишь прозвонить проводник мегаомметром — в этом случае он покажет нулевое сопротивление или очень близкое к нему.

Устройство мегаомметра

Современные мегаомметры имеют устройство, существенно отличающееся от приборов ранних образцов, однако, принцип их действия остается тем же: подача в измерительную цепь повышенного напряжение и измерение малых токов, которые протекают в этой цепи. Вместо динамо-машинки и стрелочного гальванометра, помещенных в массивный карболитовый корпус, современный прибор содержит импульсный высоковольтный генератор, выпрямитель, цифровой микроамперметр, управляющий контроллер и дисплей для вывода результатов измерений.

Для питания используются щелочные или литий-ионные элементы, общим напряжением 9-12 В. Именно такие приборы сейчас получили распространение. Приборы устаревших типов из-за физического старения могут просто не пройти поверку и не получат сертификата. Без этого документа измерения считаются недействительными.

Режимы и нормы измерений

Для бытовой проводки и электроустановок испытания сопротивления изоляции проводов производятся напряжением 500 В, а для промышленных напряжением 1-2,5 кВ. Минимальное сопротивление изоляции бытовых сетей и установок должно быть не менее 0.5 МОм, а промышленных не менее 1.0 МОм, отсюда такая разница в напряжениях, которые требуются для мегаомметра.

Изоляция кабелей и проводки

Измерение сопротивления изоляции кабеля выполняют между его проводниками и между отдельнымипроводниками и землей или экраном (кожухом), если он имеется. Если кабель имеет экран или оплетку, то ее присоединяют к клемме «Э» мегаомметра для компенсации токов утечки при измерении изоляции между проводниками. Если испытуемое устройство представляет шкаф, то с клеммой «Э» соединяется корпус. Экран кабеля, оплетка, кожух или корпус электроустановки всегда заземляются. Для подключения прибора применяют только изолированный провод. Трогать его руками во время измерений запрещается. Проверяемый проводник после испытаний заземляется проводником при помощи изолирующей штанги.

Изоляция электродвигателей и трансформаторов

Поскольку и электродвигатель и трансформатор считаются электрическими машинами, то существует много общего в том, как выполняется измерение сопротивления изоляции трансформатора и мотора. Электродвигатель (трансформатор) испытывается на сопротивление межобмоточной изоляции — изоляции между фазами, а также на сопротивление изоляции между каждой из обмоток и корпусом. В случае, если обмотки соединены в звезду или треугольник внутренним образом, то испытывается только сопротивление между обмотками и корпусом. В электродвигателях дополнительно могут проводиться испытания подшипниковой изоляции.

Безопасность при измерениях

Измерения мегаомметром всегда сообщают изолированным проводникам заряды, и чем лучше качество изоляции, тем дольше держится заряд. В целях безопасности обязательно снимают эти заряды при помощи проводов с изолированными рукоятками. Закорачивают точки подсоединения проводов от прибора и каждый из проводников дополнительно замыкают на землю. Цель одна — снять все остаточные заряды для безопасности людей.

Измерение изоляции электроустановок выполнить легче, чем линий и сетей, по причине сосредоточенности и близости к персоналу. Ниже приводится пошаговый порядок действий при измерениях на линиях.

Измерение изоляции на линиях

При подготовке к измерениям кабельных линий необходимо удалить из всех мест, где возможен доступ к проводникам, посторонних людей и животных. Вывесить предупреждающие таблички и поставить дежурных.

Линия должна быть полностью обесточена и отключена от всех нагрузок: автоматов, УЗО, вставок, должны быть вынуты все вилки из розеток и т.п. иначе померить сопротивление изоляции кабеля окажется невозможным, а некоторые приборы, оказавшиеся в нагрузке, могут быть повреждены.

Выбрав цепь для измерения сначала на некоторое время закорачивают ее проводники на землю или корпус (если уже известно, что сопротивление заземления корпуса в норме). Это требуется для снятия остаточных зарядов и точности измерений.

Измерительный прибор (мегаомметр) надежно подключается к выбранным точкам, между которыми испытывается изоляция. Экраны, оплетки и корпуса подключаются к клемме «Э». Изоляционный материал проводов мегаомметра должен быть целым по всей их длине.

Нажимают кнопку «Пуск» и в линию подается напряжение. Через 15 секунд автоматически делается первый отсчет сопротивления изоляции. Еще через 45 делается второй. Прибор рассчитывает коэффициент абсорбции. Это отношение второго отсчета к первому. Коэффициент абсорбции показывает меру влажности изоляции.

Коэффициент поляризации измеряют в течении 600 секунд. Это третий отсчет. Отношение третьего отсчета ко второму является коэффициентом поляризации. Это мера качества изоляции.

Проведенный измерительный процесс запоминается в мегаомметре и все данные можно вывести на дисплей или сохранить в памяти (это зависит от марки прибора).

Мегаомметр отключают, при помощи изолированных штанг и специального проводника разряжают линейные проводники по цепи измерения и на землю. Действия повторяют для всех необходимых цепей.

Оценка результатов

Для небольших объектов за сопротивление изоляции считают данные, полученные через 15 секунд. Экраном не пользуются, так как емкость невелика (например, электродвигатель, который не подключен к длинному кабелю.) Коэффициент абсорбции также не измеряют. Во всех остальных случаях, и для кабельных линиях сопротивлением изоляции считают данные, полученные после 60 секунд. Индекс поляризации измеряют при комплексных испытаниях электроустановок.

Читателям этой статьи, скорее всего, придется измерять небольшие объекты, где измерение изоляции производится по упрощенному варианту. Мегаомметры дают возможность выбирать требуемые режимы измерений в своем меню, поскольку все измерительные процедуры более-менее стандартизованы. Несмотря на это, нельзя ни на секунду забывать о соблюдении мер безопасности, которые перечислены в статье!

Как говорится “по многочисленным просьбам…” записал сегодня на видео пример измерения мегаомметром сопротивления изоляции токоведущих частей.

Мегаомметр- электромеханический, то есть с “крутилкой”, надо вращать ручку как на шарманке))

Лично мне такой больше по душе чем электронный, с тем у меня как то не сложились отношения…

На видео рассказываю как устроен мегаомметр, основные технические характеристики и правила применения- что куда подключать. как крутить и т.д.

Получилась своеобразная краткая инструкция по мегаомметру в видеоформате.

С видео опять у меня не очень… Когда уже начал просматривать- оказалось что стрелочный указатель совсем не видно. Эх, что ж делать, фотоаппарат у меня не справляется с поставленой задачей)))

В статье на фото все прекрасно видно- можно посмотреть.

У кого нет возможности смотреть видео- читайте статью.

Для чего предназначен мегаомметр? Для измерения сопротивления изоляции токоведущих частей. На выходе мегометра при вращении рукоятки появляется высокое напряжение и если изоляция плохая- ее начинает “прошивать”.

И чем хуже изоляция тем сильнее ее пробивает повышенным напряжением мегаомметра- тем ниже ее сопротивление.

Токоведущие части- это провода, шины и т.п. которые в нормальном режиме находятся под напряжением и по ним протекает электрический ток.

А вот как раз для того, что бы этот режим работы был нормальным, а не аварийным нам и надо иметь хорошую изоляцию токоведущих частей относительно земли, корпусов оборудования и всего того где не должно быть опасного потенциала.

Вообще в энергетике самый главный приоритет- это жизнь и здоровье человека. Железяку можно отремонтировать, заменить, а жизнь человека бесценна.

Электричество же представляет реальную угрозу здоровью, поэтому от него отделяются, отгораживаются- изолируются всеми возможными средствами.

В проводах это всевозможный нетокопроводящий материал, на подстанциях с высоким напряжением и громоздким оборудованием- соответствующий воздушный зазор, фарфоровая изоляция ну и т.д.

А вот что бы знать в каком состоянии у нас находится изоляция- и предназначен мегаомметр.

Все прекрасно знают и постоянно передают в новостях- сколько происходит пожаров от неисправной электропроводки- вот последствия нарушенной изоляции.

Параметры изоляции регламентируются в ПУЭ- правилах устройства электроустановок и измеряются естественно в Омах.

А так как сопротивление изоляции очень высокое и значения получаются иногда с девятью нулями то используют приставку МЕГА, то есть шесть нулей сокращается и значение например 9000000000 превращается в 9 тыс.МОм.

Это было небольшое вступление, а сейчас про мегаомметр.

Предназначен уже сказал для чего, технические характеристики кратко:

режим работы прерывистый, 1 мин. максимум можно измерять, 2 мин. перерыв и т.д.

режимы измерения повышенным напряжением 500, 1000, и 2500 Вольт

измерительная шкала- верхняя и нижняя.

По верхней измеряется очень высокое сопротивление от 50 до 10 тыс.МОм

По нижней- от 0 до 50 МОм

Скорость вращения рукоятки- 120-140 оборотов в минуту.

Рабочее положение- горизонтальное, при любом другом стрелочный индикатор будет давать погрешность измерения- немножко врать.

На корпусе имеется клемная колодка куда подключаются измерительные провода с щупами. Всего- три клеммы.

Клемма с буквой “Э” обозначает экран. Сюда подключается специальный третий провод из комплекта, идущего с мегаомметром.

Второй конец этого провода фиксируется на кожухе или экране. Это используется при измерении сопротивления изоляции между двумя токоведущими частями для устранения токов утечки, возникающих при этих измерениях.

Если же меряется изоляция относительно корпуса оборудования или “земли”- то подключать клемму “Э” не надо!

На одном из измерительных проводов на конце- две клеммы, одна- маркированная буквой “Э” подключается на на соответствующую клемму “Э” мегаомметра, вторая- на среднюю клемму.

Второй измерительный провод подключается на клемму со знаком минус.

Если экран не нужен- эту клемму провода просто не подключаем.

Как работать мегаомметром?

Для начала надо убедиться что токоведущие части где будем измерять отключены- проверяем отключенные автоматы, рубильники и т.п.

Затем заземляем токоведущие части и снимаем заземление только после подключения мегаомметра.

Измерительные щупы мегаомметра брать только за изолирующие рукоятки (при напряжении выше 1000Вольт кроме этого еще используют диэлектрические перчатки)

Когда измеряем- нельзя касаться токоведущих частей!

Делаем измерение изоляции и по окончании- снимаем заряд с токоведущих частей прикасаясь к ним кратковременно проводом заземления.

Снимаем заряд и с самого мегаомметра- прикасаемся измерительными щупами друг к другу.

Не забываем снять заземление с токоведущих частей! Иначе будет конкретное КЗ!

Основу вроде всю написал, если у вас есть что добавить- пишите в комментарии.

Узнайте первым о новых материалах сайта!

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

• ⚡ проверяете отсутствие напряжения на жилах кабеля
• ⚡ на длинных кабелях может быть наведенное или остаточное напряжение
  Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
• ⚡ отсоединяете кабель от подключенного оборудования.
  Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

• ⚡ подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
• ⚡ вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
• ⚡ замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

• ⚡ на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
• ⚡ Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
• ⚡ После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

1. первым делом проверяете отсутствие напряжения на кабеле
2. заземляете все жилы
3. прибор размещаете на ровную поверхность
4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

1. Первый замер делается на заводе изготовителе
2. Перед монтажом на объекте
3. После монтажа перед подачей напряжения
4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

• ⚡ некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
• ⚡ перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
• ⚡ измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
• ⚡ когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
• ⚡ если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
• ⚡ если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
• ⚡ при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Мегаомметр – крайне полезный прибор, используемый для измерения сопротивления изоляции электрических кабелей, обмоток трансформаторов, а также для проверки электроинструментов.

Параметры сопротивления изоляции имеют важнейшее значение для находящихся в эксплуатации электросистем и установок. Проверка данной характеристики входят в состав обязательных электроизмерений, проводимых для определения состояния, работоспособности и безопасности электрических сетей.

Виды и особенности мегаомметров

Сегодня на рынке представлены мегаомметры различных марок и типов, предназначенные для измерения изоляции с напряжением до 100, 500, 1000 и 2500 В, установленная величина напряжения генерируется самим измерительным устройством. На рисунке ниже представлена принципиальная схема мегаомметра ЭС0202.

Различаются между собой не только генерируемым напряжением, но также классом точности. К примеру, пользующийся большой популярностью у профессиональных специалистов прибор марки М4100, работает с погрешностью не более 1%. Для устройств Ф4101 нормальная погрешность составляет не более 2,5%. Чем выше значение исследуемой электросети или установки, тем более точным должен быть используемый для измерения мегаомметр. Питание измерительных средств может осуществляться от встроенных аккумуляторов или от сетей переменного тока напряжением 127-220 В.

Выбирать средство для испытаний электрической системы необходимо с учетом номинального сопротивления в сети, напряжения и других индивидуальных особенностей.

Чаще всего проводят испытания в сетях и устройствах с номинальным напряжением до 1000 В (электрические двигатели, цепи вторичной коммутации и другие). Для измерений в таких условиях необходимо использовать мегаомметры, рассчитанные на работу в цепях от 100 В до 1000 В. Если номинальные параметры сети выше 1000 В, необходимо использовать измерительные средства, работающие с напряжением до 2500 В.

Порядок проведения измерений

Измерения мегаомметром проводятся в несколько этапов. На рисунке ниже представлена схема подключения устройства в трехфазной цепи.

Сначала необходимо измерить сопротивление изоляции соединительных проводников, полученный результат должен соответствовать верхнему пределу измерительного устройства.

• установка наибольшего из возможных значений в случаях неизвестных параметров сопротивления изоляции;
• устанавливать предел измерений следует с учетом того, что наибольшая точность полученных результатов достигается за счет отсчета показаний в пределах рабочей шкалы устройства.

При испытаниях электрики обязательно следует убедиться в отсутствии напряжения на проверяемом участке электрической цепи.

Когда все предварительные работы и проверки выполнены, необходимо закоротить или отключить от цепи все элементы и устройства с пониженными значениями сопротивления изоляции и с пониженным напряжением, к примеру, полупроводники, конденсаторы и другие.

Цепь на время проведения электроизмерительных работ необходимо заземлить.

Теперь можно подключить устройство к исследуемой цепи. Испытания проводятся путем вращения ручки генератора мегаомметра с постоянной скоростью в 120 оборотов в минуту. Измерения длятся в течение 60 секунд, после чего можно записать результаты.

При проведении электроизмерительных работ на приборах и системах с большой ёмкостью, фиксировать показания мегаомметра необходимо после того, как стрелка полностью успокоится.

В целях безопасности, после проведения испытаний, перед отсоединением мегаомметра от электрической цепи, необходимо снять остаточный электрический заряд с устройства путем его кратковременного заземления. На рисунке ниже представлена схема подключения цифрового измерителя для проверки изоляции проводки.

При проведении электроизмерений следует учитывать, что результаты исследования могут быть искажены из-за различных внешних факторов, к примеру, из-за увлажнения изолированных частей электросети или электрической установки, что приводит к возникновению токов утечки. В этом случае на изоляцию необходимо наложить токоотводящий проводник, присоединив его к зажиму «Э» мегаомметра.

Правила соединения мегаомметра с цепью через зажим «Э»:

• при проверке изоляции электрического кабеля, изолированного от земли, зажим соединяют с броней провода через проводник;
• при проверке сопротивления изоляции между обмоток зажим «Э» соединяют с корпусом электрической машины;
• при измерении на обмотках трансформатора, зажим «Э» подключают к устройству под юбкой выходного изолятора.

Важно помнить, что измерение сопротивления изоляции в осветительных и силовых системах должно проводиться при включенных выключателях, отключенных электрических приемниках, отключенных плавких вставок и вывернутых лампах.

Ни в коем случае нельзя проводить испытания мегаомметром сетей, отдельные элементы которых располагаются в непосредственной близости от других электрических систем, находящихся под напряжением. Также запрещено проводить измерения на воздушных линиях электропередач при грозе.

Как проверить изоляцию электродвигателя мегаомметром

Электродвигатели используются практически везде: как автомобилестроении, так и в других областях промышленности. Однако, как и любые агрегаты, они имеют свой срок службы и их периодически необходимо проверять. Одним из приборов, который позволяет выявить неисправности, является мегаомметр. Как мегаомметром проверить двигатель, расскажем ниже.

Чаще всего используются два вида электрических двигателей: асинхронные и коллекторные.

Прозвонка асинхронного двигателя мегаомметром

Им чаще всего оборудованы приборы бытового использования. Измерение сопротивления изоляции электродвигателя мегаомметром производится следующим образом:

1. Проводим замеры сопротивления между выводами двигателя. Переводим прибор в режим до 100 Ом. После этого подключаем мегаомметр. Между крайним и средним выводом сопротивление должно быть от 30 до 50 Ом, а между вторым и крайним – до 20.  Если такие значения получены во время прозвона, то двигатель исправен.
2. Для исключения утечки тока на «массу» мегаомметр переводится в положение до 2000 Ом. Каждая клемма соединяется щупами с корпусом самого двигателя. Если никаких отклонений не произошло, то такой двигатель исправен.

Проверка коллекторного электродвигателя мегаомметром

Проводить измерения такого двигателя можно, только полностью его разобрав.

1. Соединяем щупы с каждым выводом. Если будет выявлено отсутствие сопротивления, то такой двигатель неисправен и его требуется заменить.
2. Проверяем ротор. Переводим прибор в положение до 200 Ом и располагаем щупы на максимальном расстоянии. Фактически щупы занимают место щеток и таким образом всё прозванивается. Для ускорения процесса можно вручную поворачивать ротор, до прикосновения каждой обмотки с щупом.

Если мегаомметр показывает примерно одинаковые значения, то двигатель абсолютно исправен и нареканий к нему быть не может.

Прибор Uni-T UT-526: Тестируем время сработки УЗОшек и меряем сопротивление изоляции (мегометр) – CS-CS.Net: Лаборатория Электрошамана

Прибор Uni-T UT-526 (комплект поставки)

Слышал я много раз обо всяких мегометрах (измерителях сопротивления изоляции) и даже о приборах тестирования времени срабатывания дифзащиты. Ну и вроде незачем они мне были: в поля я почти не езжу, потому что давно перешёл к сборке щитов, поэтому мегерить мне нечего. Дифавтоматы и УЗО я тоже могу протестировать кнопкой «Тест» на них самих. Но… в какой-то момент осваивал я AliExpress и решился заказать что-то более дорогое, чем 1-2 тыр. И заказал прибор Unit-T UT-526 — измеритель времени срабатывания дифзащиты, сопротивления изоляции (напряжение до 1000 вольт) и простой тестер напряжения и проводимости в одном флаконе. Вот сейчас про него и расскажу.

Прибор этот оказался таким удачным, что сначала его у меня стащил Кирич Funt по принципу «Слушай, мне завтра надо, а ты себе новый закажи — вот тебе денег за него», а потом второй заказанный прибор стащил себе его напарник, когда они вместе с Киричем проездом побывали у меня в гостях. Так что в итоге у нас теперь у каждого по прибору есть =) Вроде как кажется, что прибор снимает напряжение с линии при её мегерении, но это всё-таки не так (в инструкции написано, спасибо ROMUZ).

Ребят эти приборы выручили, когда они ездили смотреть какой-то коттедж, в котором им предлагали дотянуть проводку за другими мастерами и на котором иногда срабатывало вводное УЗО во временном щите. После мегеренья линий оказалось, что проблема на линии в щит другого строения. Нашли — оказалось всё просто и кабель в снегу лежал. Во втором случае Кирич мегерил линии за другими рабочими и нашёл одну запоротую. А в третьем он мегерил бухту кабеля перед прокладкой и тоже одну бухту забраковал. Кстати, вообще, с таким компактным прибором можно кабель сразу при покупке мегерить, хех!

А мне прибор помог понять номинал УЗО, когда я только начинал разбираться с мутью в этажном щитке после реконструкции. Я думал, что там будет УЗО на 30 мА, а прибор показал что время сработки этого УЗО для 30 мА какое-то странно большое. Пошёл разбираться — оказалось, там стоит УЗО на 100 мА.

Приборы я заказывал в одном и том же магазине, и в последний раз китайцы мне прислали прибор даже в красивой внешней коробке. Её-то я отфоткал на заглавную фотку поста. Прежде чем начать смотреть фотки (и ещё и видео в конце поста), пробежимся по тому, что прибор может:

• Мерить сопротивление линии. Не путать с сопротивлением заземления или ещё чем-то. Обычный омметр и пищалка для прозвонки цепей.
• Мерить напряжение постоянного и переменного тока в линии. Простенький тестер электрика вида «тут 220, а тут 250 — хммм… странно, к чему бы это».
• Мерить время срабатывания дифзащиты (УЗО и дифавтоматов). Прибор выдаёт на них некий ток и замеряет время их сработки. Ток задаётся чем-то, что переключается релюшками внутри прибора — при изменении уставки тока слышно, как они щёлкают.
• Мерить сопротивление изоляции при повышенном напряжении. Прибор выдаёт в линию высокое напряжение и замеряет сопротивлении линии.

Питается он от шести батарек типа «AA» и содержит в себе тестовые щупы с разными наконечниками и измерительный провод. А если выкинуть красивую коробку, то в комплекте с прибором идёт вот такая вот сумочка:

Прибор Uni-T UT-526 (в сумке для переноски)

Прибор закрывается крышкой и фиксируется в сумке резинкой, чтобы никуда не выпал. А вокруг прибора укладываются все тестовые шнуры.

Прибор Uni-T UT-526 (сумка открыта)

Вот какой комплект получается. На мой взгляд — довольно много всего идёт с прибором. И это хорошо! Есть даже ремешок, чтобы его себе на шею повесить на время измерений. Хех. Надо так в режиме мегометра вешать на разных личностей и включать: «Дёрнешься — у###т!».

Прибор Uni-T UT-526 (весь комплект прибора)

Передняя панель прибора закрывается крышкой. Это такая приятная мелочь, чтобы таскать прибор не в его сумочке, а в чемодане или большой сумке с инструментами. Тогда передняя панель прибора не засрётся и не поцарапается. На время работы крышка легко перезащёлкивается на заднюю часть прибора — поэтому она никуда не потеряется.

Крышка закрывает прибор от внешних повреждений и ударов

На передней панели прибора есть кучка гнёзд для тестовых щупов. Гнёзда подписаны и помечены цветом, так что ошибиться будет тяжело, если привыкнешь к их расположению. Есть переключатель режимов работы и кнопки для установки параметров тестирования. А кнопка «TEST» запускает выбранное тестирование.

Прибор Uni-T UT-526 с открытой крышкой

Сзади прибора находится отсек для батареек. Он закрывается винтиком, потому что батареек много, они тяжёлые и обычные защёлки крышки могут не выдержать, если вы уроните прибор. А винт — более вероятно что выдержит и крышка не откроется.

Отсек для батарей прибора UT-526

Ставим туда батарейки. Сначала пропихиваем три батарейки под дальний держатель, а потом вставляем оставшиеся три.

Устанавливаем батареи в прибор

Что дают вместе с тестером? Ремешок, про который я уже говорил. Тестовые щупы. Щупы идут в комплекте с защитными колпачками, которые позволяют сократить их жала до небольших кончиков. Также есть крокодилы, которые накручиваются на щупы для того, чтобы цеплять их к кабелям, которые надо промегерить.

Все разъёмы щупов имеют свои заглушки, чтобы ничего не загадилось. Хотя, мне кажется, что эти заглушки потом сразу потеряются: замучаешься их вынимать и вставлять. Хотя есть идея — продырявить их и привязать на нитки к разъёмам щупов.

Комплект тестовых проводов прибора Uni-T UT-526

А ещё есть тестовый шнур для того, чтобы втыкать его в розетку и мерить время срабатывания УЗО.

Шнур этот я доработал, потому что штатно он идёт с вилкой для китайских розеток (и ещё некоторых подобных — я видел такие же на Кипре). Из-за этого шнура все боятся заказывать этот прибор из Китая и думают что он рассчитан на 120 вольт сети. Но это не так — это просто такая вот вилка.

Оригинальный шнур для тестирования розеток и УЗО прибора

Срезаем её нахер! Вместо неё я поставлю разъём типа IEC («Компьютерный») для того, чтобы можно было подключать к тестовому шнуру прибора вообще любой кабель. Или обычный с вилкой (и тогда проверять наличие PE в розетках и сработку дифзащиты на линии) или сделать какие-то свои щупы, чтобы проверять дифзащиту прямо в щите, который я собираю.

На фото ниже изменился баланс белого цвета, поэтому жилы кажутся белёсыми. К сожалению, я не делал других фоток во время переделки шнуров, поэтому вам придётся верить мне на слово: жилы этого кабеля имеют яркий медный цвет. Это меня удивило и обрадовало, потому что обычно китайские провода оставляют желать лучшего.

Доработка вилки тестового шнура прибора UT-526

Разъёмы IEC, которые продаются в магазинах, имеют херовые зажимы, поэтому тут я делаю классические опаянные колечки: по этому проводу никогда не будет течь большой ток, потому что он измерительный. Так что даже на прочность соединений можно не обращать внимание.

Доработка вилки тестового шнура прибора UT-526 (разделали провод)

Всё! Собираем разъём начисто. Вот что получается:

Доработка вилки тестового шнура прибора UT-526 — поставили разъём IEC

Наш тестовый провод (или кабель — пофигу) готов!

Доработанный под разъём IEC шнур прибора UT-526

Ради примера я подключил к моему проводу обычный шнур питания:

Теперь разъём IEC можно соединять с любыми шнурами

Теперь побалуемся с дифавтоматом на 30 мА и УЗОшкой на 100 мА! Давайте посмотрим, как работает прибор!

Схема для тестирования времени срабатывания дифавтомата при помощи прибора UT-526

Как протестировать время срабатывания дифзащиты, если у тебя есть готовая проводка? Да просто воткнуться в розетку и стащить оттуда фазу, ноль и PE. Прибор сделает утечку на PE и всё отлично сработает.

ОКей! А как быть, если я хочу проверить дифавтомат или УЗОшку отдельно? Без розетки? А вот тогда соберём ту страшную схему, которую никогда нельзя использовать: соединим PE вместе с нулём до дифавтомата вот так:

Обвязка дифавтомата (УЗО) для тестирования, чтобы создать контакт с PE

Теперь у нас и появился PE, на который мы и будем делать утечку. Ура!

ВАЖНО! Прибор будет тестировать дифзащиту только на номинальном сетевом напряжении 220..230V! Без электросети (наличия L, N, PE) он не сможет выдать ток утечки с фазы на PE, так что даже протестировать электромеханическое УЗО без электросети не получится.

Подаём питание на дифавтомат, выбираем на приборе предел «30 мА» и жмём кнопку «TEST».

Прибор UT-526 подготовлен для тестирования дифавтомата

Вуаля! Дифавтомат отключился (с синим флажком — по утечке) и прибор показал нам результат в 18 миллисекунд. Вот, уже интересно! Теперь мы обладаем какими-то данными о том, за какое время срабатывает дифзащита.

Время срабатывания дифавтомата — 18 мс

Теперь тестанём УЗОшку на 100 мА. Если не переключить ток утечки прибора, то прибор выдаст на неё 30 мА тока, УЗОшка не сработает, а прибор пикнет и покажет время «>2000 ms». По нему можно судить о том, что УЗОшка не сработала вообще.

Готовы к тестированию УЗО на 100 мА

УЗОшка на 100 мА сработала за 17 миллисекунд.

УЗО на 100 мА срабатывает за 17 мс

Подводим итоги по этой части. Плюсы этого прибора в том, что он позволяет легко и просто практически неподготовленному человеку протестировать дифзащиту и по времени срабатывания, и вообще по наличию PE. Например, сдаёшь ты проводку в квартире — прошёлся по всем розеткам, потыкал кнопку — и сразу понял, где есть PE, а где нет, и вообще — всё ли нормально работает. А маленьким минусом прибора я бы назвал то, что нельзя покрутить ток утечки для проверки границ сработки УЗО (а вот тут народ на сообществе заморочился и сделал такой вот тестовый стенд: Тестим УЗОшки бюджетно).

А теперь помегерим кусочек провода ПВС — больше ничего у меня не нашлось. Этот опыт будет синтетический, потому что негде мне показать вам хреновую изоляцию провода. Но с Кирирчем на объекте мы отлично смочили кусочек кабеля ВВГ(А)-нг-LS слюнями. А у меня как раз есть пиалка с недопитым облепиховым (кисленькая она) чаем. Макнём академика! ©

ОЧЕНЬ ВАЖНО! Если вы решите заказать такой прибор и быстренько побежать мерить сопротивление изоляции линий своей проводки — то не забудьте ФИЗИЧЕСКИ ОТКЛЮЧИТЬ ПРОВОДА ЛИНИИ ОТ ЩИТА И ОТ ТЕХНИКИ (открутить от автомата и шинок, вытащить вилки приборов из розеток, отвинтить провода, идущие на варочную, водогрей, кондиционер) — иначе вы можете СПАЛИТЬ СВОЮ ТЕХНИКУ!

Готовимся к тесту. ПВС я придавил обжималкой, чтобы он случайно не прыгнул вместе со щупом под напряжением, заготовил пиалу — и вперёд!

Готовимся тестировать сопротивление изоляции на 1000 В

Даём напряжение. Прибор показывает нам текущее напряжение (999 вольт) и текущее сопротивление линии, которое у такого кусочка конечно же будет больше чем 500 мегаом. Напряжение на линию подаётся только если нажата кнопка «TEST». Если её отжать — то напряжение с выхода прибора отключается и можно переключаться на другую линию.

Внимание! В инструкции написано (спасибо ROMUZ что меня ткнул туда), что напряжение с линии при этом не снимается! Так что будьте аккуратны!

Тестируем сопротивление изоляции кабеля на 1000 В

А теперь макнём! Линия намокает, напряжение на ней падает и через некоторое время на линии происходит высоковольтный пробой и горит самая настоящая мелкая дуга. Вот скриншот из видео:

Высоковольтная дуга повреждённого кабеля при измерении сопротивления изоляции

Сопротивление лини упало до 0,27 мегаом, что равно 270 кОм. Можем подсчитать: 230/270 000 = 0,008 ампера. Тут даже УЗО не сработает никакое, а прибор покажет дефект линии. А, хе хе, адски пахнущий озоном разряд поможет этот дефект вычислить.

На видео я ради прикола дожёг кабель насколько смог. В какой-то момент сопротивление линии опустилось до 0,02 мегаома — до 20 кОм. В этом случае ток утечки через такую хреновую изоляцию был бы равен: 230/20 000 = 11,5 мА. Если на линии было бы УЗО на обычные 30 мА — то оно бы не сработало, а вот УЗО на 10 мА — точно сработало бы.

То есть, если жёстко придираться ко всяким тонкостям и сильно параноить — то мегометр покажет вам проблемы на линии ещё раньше чем УЗО. А УЗО поможет увидеть проблемы на линии раньше, чем эта линия замкнёт через автомат. Поэтому-то я и ставлю все линии под дифзащиту в своих щитах: когда линии начнёт становиться плохо (накмокнет или её изоляция сильно деградирует), то УЗО её отключит до того, как её замкнёт.

Наша измерительная дуга провоняла мне всё озоном так, что аж зубы от него болели (озон обладает очень сильной окисляющей способностью, а я им почти что напрямую подышал, пока видео снимал) и проплавила изоляцию проводов. Это было похоже на некоторые сцены из боевиков, где бандиты угрожают куском искрящего кабеля.

Провод ПВС после того как его пожгло дугой при тестировании

А вот и провода. Видно, как дуга пожгла изоляцию.

Провод ПВС после того как его пожгло дугой при тестировании

На этом у меня всё. Я задумал сделать тестовый шнур на основе вилки или каких-то щупов так, чтобы подключать PE от него к нулю ввода в щите и какими-нибудь двойными штырями сразу тыкать в два контакта дифавтомата или УЗО и так их и проверять.

А теперь видео, где я расказал то же самое. Зато там можно поглядеть на работу прибора вживую:

5 шагов для расчета диаметра связанного кабеля

Один из часто получаемых нами запросов — указать общий диаметр (OD) заказываемых индивидуальных кабельных жгутов. Этот запрос возникает часто, поскольку электрические подрядчики должны иметь возможность оценить, согласуются ли их планы друг с другом, а приблизительная оценка дает им ощущение, что их первоначальные предположения и расчеты верны, или если они хотят добавить небольшую маржу. ошибки в стоимости кабелепровода, или если им действительно нужно вычислить цифры, чтобы убедиться, что все соответствует стандартам Национального электротехнического кодекса (NEC).

Как производитель оригинального оборудования, занимающийся переработкой предварительно изготовленной проволоки, мы не производим саму проволоку, и каждый производитель имеет свои собственные допуски по внешнему диаметру для каждого типа оболочки проволоки.

Здесь мы используем средние значения спецификаций производителя, чтобы дать нам возможность оценить внешний диаметр пучка проводов для наших собственных необходимых расчетов, то есть емкости катушки. Сам расчет является математическим, и с известными данными можно сформулировать и рассчитать, используя простые электронные таблицы Excel.

Этот расчет помогает определить, правильный ли размер планируемого трубопровода.Самый простой способ измерить пучок кабелей — это использовать небольшой измерительный инструмент, называемый OD-Tape. OD-ленты используются в электрических и сантехнических областях для измерения как длины, так и общего внешнего диаметра. Чтобы оценить жгут, отрежьте по одной 3-дюймовой части для каждого проводника в жгуте, скрепите их все вместе и используйте ленту для наружного диаметра, чтобы измерить внешний вид.

Вычислить диаметр так же просто, как измерить его с помощью более сложного математического подхода.

RESISTOMAT® 2304 — Высокоточный автоматический прибор для проверки и испытаний на электрическое сопротивление

Исключительно точные измерения омметра RESISTOMAT® 2304 создают надежную базу данных для вашего управления качеством.

• Диапазон от 200 мкОм до 20 кОм
• Разрешение до 1 нОм
• Точность 0.01%
• Температурная компенсация
• Интерфейс IEEE488, RS232, RS485
• Опция USB и Ethernet

Скачать паспорт RESISTOMAT® 2304

•


  Непревзойденное силовое решение для алюминиевых кабелей

  Благодаря приложению усилий до 100 кН новая технология зажима burster превосходит любую толщину оксидной пленки. Обеспечивается равномерное электроснабжение. Благодаря точному дозированию прилагаемого крутящего момента достигаются воспроизводимые эталонные значения сопротивления.

•


  Бонус за эффективность и безопасность

  Вы получаете целесообразные и сопоставимые параметры управления для планирования производства, направленных на оптимизацию использования материалов и сокращение затрат. Кроме того, измерение сопротивления разрыву обеспечивает документальное подтверждение того, что партия вашей алюминиевой или медной проволоки соответствует требованиям заказчика.

•


  Симметричный держатель кабеля

  Равномерное крепление образца кабеля всегда обеспечивается особой геометрией зажимных губок.Не требуется изгибание или подготовка образца. Зажимные губки оптимально передают свое огромное усилие на тросовый зонд.

•


  Фиксация образца без изгибов

  Механическое колесо используется для надежной установки длины образца кабеля. В сочетании с высокой силой фиксации зажима измерение может выполняться практически в прямом положении. Таким образом, результаты измерений не зависят от этого влияющего фактора.

•


  Точность на основе точного расстояния

  Регулировка расстояния между подводом мощности и точкой измерения обеспечивает правильные результаты и позволяет сократить образец с 3.От 40 м до 2,20 м, что позволяет экономить материал и упрощает работу.

•


  Воспроизводимость благодаря точным значениям температуры

  Медь и алюминий изменяют свое сопротивление примерно на 0,4% / K. Чтобы создать четко определенные условия измерения, несмотря на колебания температуры, омметр RESISTOMAT® 2304 подключается к откалиброванному датчику RTD.

Зажимные устройства

ДЛЯ МЕДНЫХ ЖЕЛЕЗНЫХ КАБЕЛЕЙ, АЛЮМИНИЕВЫХ И МЕДНЫХ ПРОВОДОВ

Новаторская точность и гибкость

Зажимное устройство обеспечивает точные и воспроизводимые результаты для алюминия и меди, таким образом, устройство поддерживает деятельность по обеспечению качества и планированию производства.Он идеально подходит для различных требований пользователя в сочетании с соответствующим цифровым омметром из линейки burster RESISTOMAT®.

Подходит для жил кабеля с поперечным сечением до 1500 мм ² и опционально до 2500 мм ² .

Загрузить брошюру по измерениям кабелей

Загрузить техническое описание модели 2381

• Четырехпроводная технология — устраняет измерительные провода и сопротивление контактов.
• Температурная компенсация для Al и Cu.
• Интерфейс для RS232, USB и Ethernet.
• Доступно программное обеспечение для ПК.

Зажимное устройство Модель 2381

• Для использования при производственном контроле, обеспечении качества и общих проверках на соответствие
• Выполнен в виде прочной, устойчивой к деформации рельсы из легкого металла с одним подвижным и одним жестким зажимным устройством
• Длина измерения 50 — 1000 мм
• Зажимное устройство для образцов с поперечным сечением 0,1 мм ² до прибл.100 мм ² . Технически возможно и большее поперечное сечение.

Дополнительно: направляющий рельс , модель 2388, для поддержки и направления образцов, а также для защиты от сквозняков и быстрых перепадов температуры кабельных зондов.

Загрузить техническое описание модели 2381

И вместе с тем: RESISTOMAT® 2316 — Надежный миллиомметр для использования на производстве и в лабораториях

• Диапазон от 2 мОм до 200 кОм
• Разрешение до 0,1 мкОм
• Точность 0.03%
• Температурная компенсация
• Интерфейс RS232 и PLC
• Опция USB и Ethernet

Скачать паспорт RESISTOMAT® 2316

Зажимное устройство Модель 2381-V001

• Измерительная длина 1000 мм, поперечное сечение образца от 1 мм ² до 1500 мм ² (макс. Диаметр 44 мм)
• Большое расстояние между отводом тока и напряжения обеспечивает равномерное распределение тока
• Регулируемая зажимная опора для правки образца, особенно удобна для больших поперечных сечений

Дополнительно: Зажимные губки и метчики по индивидуальному заказу для образцов с поперечным сечением до 2500 мм ² (макс.диаметр 57 мм)

Загрузить техническое описание модели 2381-V001

А также: RESISTOMAT® 2317 — Микроомметр для кабельной промышленности

• Диапазоны измерения от 200 мкОм до 20 кОм
• Разрешение до 0,01 мкОм
• Точность 0,03% показания.
• Автоматический диапазон
• Температурная компенсация для всех материалов
• Тепловая э.д.с. компенсация
• Защита входного напряжения до 400 В среднекв.
• Ethernet-, USB-, RS232 — а также интерфейс ПЛК

Скачать паспорт RESISTOMAT® 2317

Зажимное устройство Модель 2382 L

• Измерение сопротивления проводов, рельсов, кабелей или секторных жил для силовых кабелей
• Измерительная длина 1000 мм, сечение образца от 1 мм ² до 1500 мм ² (макс.диаметр 44 мм)
• Водяная баня для точного измерения температуры с помощью встроенного регулятора температуры
• Цифровой омметр RESISTOMAT® 2304 обеспечивает автоматическую настройку дисплея измеренных значений на номинальное значение при 20 ° C.

Дополнительно: Индивидуальные зажимные губки и метчики для образцов с поперечным сечением до 2500 мм ² (макс. Диаметр 57 мм)

Загрузить техническое описание модели 2382 L

И вместе с тем: RESISTOMAT® 2304 — высокоточный автоматический измерительный и испытательный прибор для любых требований

• Диапазон от 200 мкОм до 20 кОм
• Разрешение до 1 нОм
• Точность 0.01%
• Температурная компенсация
• Интерфейс IEEE488, RS232, RS485
• Опция USB и Ethernet

Скачать паспорт RESISTOMAT® 2304

НАДЕЖНАЯ КАЛИБРОВКА

Вся измерительная система может быть легко, быстро и надежно проверена с помощью калибровочного стержня из меди или манганина, который поставляется с калибровочным сертификатом DAkkS. Калибровочные сопротивления серии 1240 можно использовать для проверки цифрового омметра.

Загрузить лист данных Калибровочный резистор серии 1240

Скрыть информациюДополнительная информация

Принадлежности

Калибровочный резистор серии 1240

Калибровочные резисторы серии 1240 могут использоваться для надежной калибровки омметра.Сертификат испытаний согласно ISO 9000 с подробными техническими данными включен в объем поставки этих высококачественных калибровочных резисторов.

Опционально за дополнительную плату возможна доставка с сертификатом калибровки DKD / DAkkS в соответствии с ISO 17025.

Загрузить лист данных Калибровочный резистор серии 1240

Тест-щипцы KELVIN 2386-V001

Эти щипцы используются для 4-проводного измерения омических сопротивлений готовых к отправке кабельных барабанов.Возможен четырехпроводный контакт сечением жил до 1000 мм ² , опция 2400 мм ² (ø 55 мм).

Установленные измерительные провода имеют длину 10 м с 4 банановыми заглушками на конце.

Загрузить паспорт KELVIN Test Tong 2385

Программное обеспечение для ПК — все под контролем

Дополнительное программное обеспечение для управления измерениями, сбора данных и документации.

• Отслеживание в реальном времени, для температуры и сопротивления
• Поддержка оператора для правильного измерения (нет отчета об измерениях без стабильного измерения и полной информации об измерениях), инструкция для неквалифицированного персонала
• Экспертный режим для измерительных исследований и нового образца для установки правильных параметров (зажимное усилие, скручивание, требования к точности и т. Д.))
• Метрические и британские единицы
• Английский язык
• Возможно обновление программного обеспечения удаленного ПК, соглашение об обслуживании будущих операционных систем и дополнительная поддержка
• Доплата за дополнительную настройку
• Стандартный ПК с операционной системой WIN 7/8, поставляемый заказчиком
• Интерфейс RS232 или USB, необходимый для подключения измерительного оборудования
• Бесплатный Ethernet для подключения ПК к сети

Сервис

Мы сделаем замеры за вас

У наших специалистов все под рукой:

Вы ищете индивидуальное решение для контроля качества при производстве токопроводящего кабеля или индивидуальное оборудование для измерения сопротивления? Доверьтесь нашим специалистам, мы дадим вам объективный совет, дальновидный.Просто свяжитесь с нашей командой.

И пока мы говорим об этом, если вы хотите, чтобы мы измерили образец вашего кабеля для вас — вы можете быть в нашей лаборатории млрд куб.
