Восстановление подключения гибкого шлейфа ЖК-экрана

Сегодня расскажу про довольно интересный случай восстановления гибкого шлейфа экрана прибора. Шлейф имеет дорожки в виде токопроводящего напыления и очень тонкий. Рассмотрим всё на примере ремонта металлодетектора Bosch DMF 10 Zoom.

Прибор поступил с заявленной неисправностью – не работает ЖК-экран. При этом сам прибор функционирует нормально, звуковая и световая индикация работают. Устройство уже довольно возрастное (2007 год выпуска), но вполне функциональное и востребованное, так что ремонт целесообразен.

Перед разбором не забываем извлечь батарейку и все работы проводим при отсутствии питания, дабы случайным замыканием не повредить устройство окончательно.

Крепёжные шурупы прячутся под наклейками двух нижних ножек.

Снимаем переднюю крышку, а также пластиковый держатель дисплея.

Шлейф подключён к плате приклеиванием – не самый удобный в плане ремонта метод. Присмотревшись, можно заметить, что несколько первых дорожек слегка оторваны от платы и повреждены.

Из-за этого на экране и отсутствует изображение – прижав оборванное место можно наблюдать на дисплее некоторые работающие сегменты.

Сложно сказать, что послужило причиной. Возможно, деградация клея от времени. Но я больше склоняюсь к механическому воздействию – либо неудачное падение, либо неаккуратное вмешательство извне.

Приклеить назад шлейф нереально, поэтому придумал другой способ – небольшой переходник для соединения.

Для начала очень аккуратно полностью отрываем шлейф от платы. После начинается самый долгий и тонкий процесс. Напылённые дорожки на шлейфе покрыты белым силиконом для защиты. Его-то и нужно бережно удалить, не повредив при этом дорожки. Делал это под микроскопом скальпелем, что заняло около 2 часов. Очищаем 1-2 мм по всей ширине шлейфа.

Фото под микроскопом. Выглядит не очень аккуратно, но не забываем, что всё очень мелкое. После этого ещё дополнительно покрыл очищенные места токопроводящим клеем. После высыхания проверяем отсутствие замыканий между дорожками. Если они есть, то аккуратно ликвидируем их, счищая клей скальпелем.

Далее нам необходимо найти кусок платы с контактными площадками, шаг которых соответствует шагу дорожек на шлейфе. Небольшой лайфхак: если нет специальной линейки для измерения шага контактов, можно взять кусочек какого-нибудь полупрозрачного материала (в моём случае это стикер-закладка) и, приклеив его на шлейф, наметить проходящие дорожки. А потом использовать данный шаблон для поиска необходимой платы. Шаг дорожек данного шлейфа идеально совпал с шагом контактов PCI Express.

Поэтому твёрдой рукой вытаскиваем дорогущую видеокарту из системника и… В общем, донорская видеокарта в очередной раз нам послужит. Выпиливаем из неё два кусочка, как на фото ниже. Не забываем оставить по краям место для крепежа. Детали полностью идентичные по размерам.

К контактам нам необходимо подпаять тонкие провода. Аккуратно залуживаем около 1 мм каждой дорожки. Чтобы это легко сделать, заклеиваем остальную часть дорожки каптоновым скотчем, а оставшееся место залуживаем.

И припаиваем к ним проводки. взял самый тонкий МГТФ-провод, длина каждого около 5 см. И так 24 раза.

Далее начинаем собирать бутерброд. Совмещаем очищенные места шлейфа с контактами на плате. Я дополнительно использовал кусок скотча для удержания шлейфа после совмещения.

Накладываем сверху места контакта силиконовую прокладку (взял со старого дисплея). Была в наличии только такая, но можно было и потоньше.

Сверху вторая платка и затягивается винтами.

По картинкам понять проще, чем по описанию. Кстати, внимательный читатель по фото выше может заметить, что что-то не так. Припаянные провода явно отличаются от описанных выше. Дело в том, что окончательно собрать прибор удалось только с третьей попытки.

В первый раз я взял китайские провода для перемычек, но по факту они оказались очень жёсткими, да ещё и недостаточной длины, поэтому пришлось от них отказаться и вернуться с своему любимому МГТФ. Хотя у китайских проводов был несомненный плюс – различие цветов, что помогало при монтаже, а с белым МГТФ пришлось вдвойне внимательней быть, чтобы не перепутать местами.

Во второй раз до меня дошло, что металлические болты рядом с катушкой сенсора металлодетектора как-то не совсем правильно, поэтому их заменил на пластиковый крепёж (фото не сделал, к сожалению). В принципе, в устройстве есть возможность перекалибровать его и оно успешно функционировало с металлическими болтами, но решил не рисковать – вдруг это скажется на чувствительности – и заменил на пластиковые.

Далее подпаиваем провода новосозданного переходника к площадкам на плате детектора.

И дальше – проверка. И весьма успешная. На автотесте все сегменты экрана работают.

Пластиковый держатель экрана пришлось также немного «доработать напильником», а именно удалить левый упор, место которого занял наш переходник.

Провода аккуратно уложились сбоку. Для надёжности место пайки к плате устройства дополнительно укрепил термоклеем.

При сборке дополнительно следим, чтобы эти провода не попали случайно между половинками корпуса. Время покажет степень надёжности данной конструкции.

Как из широкого шлейфа сделать узкий. Изготовление гибкого шлейфа для жк экрана. Как приклеить шлейф к дисплею — описание метода

Для соединения движущихся элементов с электронной начинкой устройства применяют плоские шлейфы. Во время эксплуатации такие шлейфы могут переламываться, и контакт отходит или про- .падает. Для поиска причины неисправности и отсутствия контакта шлейфы позванивают омметром, осторожно выгибая соединитель­ные дорожки в разные стороны (для выявления отсутствия контакта в каждой дорожке шлейфа).

Но… щлейф – шлейфу рознь. К примеру, в компьютерной тех­нике — это сленговое название ленточного (плоского) кабеля; та­кие шлейфы обычно используют для подключения жестких дисков, оптических дисководов и других узлов к материнской плате ПК. Другое дело – шлейф в охранно-пожарной сигнализации — электри­ческая цепь, соединяющая выходные цепи извещателей, вспомога­тельные элементы и предназначенная для передачи на приемно-кон­трольное устройство сигналов, а в некоторых случаях и для подачи электропитания на извещатели.

Шлейф сотового или (бесшнурово­го) радиотелефона — это комплектующая, соединяющая несколько подвижных частей телефона и предназначенная для передачи элек­тронного сигнала из одной части телефона в другую, как например, от электронной платы к ЖК-дисплею (индикатору).

Именно этот участок потерял работоспособность в моем радиоте­лефоне (китайского производства) Texet TX-D5300; после падения на пол с высоты 1,5 м, дисплей переносной «трубки» перестал инди­цировать отдельные сегменты символов. Пришлось разобрать дан­ный радиотелефон и локализовать неисправность, которая состоит в частичной потере контакта между дорожкой пластикового шлейфа и облуженными контактами на плате с дисплеем-индикатором.

Стоимость такого шлейфа варьируется в диапазоне 100-600 руб, и поэтому, на мой взгляд, с учетом быстрого «морального» старения определенной модели телефона, не разумно тратиться на приобрете­ние нового шлейфа, а затем еще и резервировать время на его уста­новку в устройство; проще отремонтировать старый шлейф методом дополнительных перемычек, о чем я поведаю ниже. На рис. 2 видно, что контакты шлейфа приклеены к дисплею и в этой части быстрый и «экономный» ремонт не эффективен.

Рис. 2 Соединение шлейфа и ЖКИ

С другой стороны шлейфа контакты припаяны к плате в шахмат­ном порядке (рис. 3).

Рис 3 Вид на место припайки шлейфа к основной плате

Технология ремонта шлейфа

Снимают заднюю крышку корпуса радиотелефона, 2 пальчиковых аккумулятора. Откручивают 2 винта доступных после снятия ак­кумуляторов и крышки. Плоской отверткой (помещенной в стык в районе звукового капсюля над дисплеем) разъединяют две крышки корпуса; после чего становятся доступны еще 2 винта. Открутив их, снимают главную печатную плату. Затем под дисплеем снимается пластмассовая накладка (она держится на двустороннем скотче). После чего уже возможна прозвонка шлейфа, с помощью которой находят обрыв в конкретной дорожке (дорожках).

Медицинской иглой, с применением портативной лупы зачища­ют изоляцию проводников шлейфа, периодически восстанавливая заточку иглы на мелком наждачном бруске; эта задача решается до­вольно легко.

Затем, паяльником мощностью 25 Вт, с намотанным на v-образное косое жалр куском медной проволоки – в качестве тонкого и острого жала, опаивают зачищенные участки шлейфа, снимая остаток пластиковой изоляции.

Лезвием скальпеля (или ножом) зачищают 1-2 мм участка до­рожки шлейфа и облуживают его. Затем с помощью того же при­способления, одетого на жало паяльника припаивают проводник к печатной плате. Повторяют эти операции столько раз, сколько проводников шлейфа надо восстановить. Почти отремонтирован­ный шлейф проверяют на наличие зазоров между всеми соседними дорожками-проводниками.

Следующим шагом термопленку (подойдет от принтера) или толстый полиэтилен оборачивают в один слой у вновь припаянных дорожек шлейфа. Затем прогревают утюгом до легкого расплавле­ния (пленка шлейфа начинает плавиться и хорошо приклеивается к плате). На этом этапе главное – водить жалом с несильным нажи­мом, плавно. Также паяют шлейф с другой стороны к плате дисп­лея телефона (в том случае, когда индикатор крепиться с помощью прорезиненных дорожек).

Если одна или несколько дорожек шлейфа разломились не у края, а посредине (в центре длины, обычно это заметно визуально даже невооруженным глазом), для его восстановления лучше продубли­ровать дорожки отрезками тонкого гибкого монтажного провода, к примеру, МГТФ-0,6.

Обратная сборка корпуса радиотелефона производится в обрат­ном порядке.

Внимание, важно!

Если шлейф небольшой по количеству дорожек (к примеру, до 10) его можно изготовить буквально «на коленке», закрепив проволоч­ки в самодельный шлейф из широкого лейкопластыря на тканевой основе. В данном случае проволочки укладывают на кусок пласты­ря (соответствующий длине штатного шлейфа), одна к другой и с тем же изоляционным интервалом. Длину проводников варьируют в шахматном порядке (кроме соответствующего «рисунка» на пе­чатной плате, это необходимо и для того, чтобы при пайке кфкдого (следующего проводника, защитить место пайки предыдущего от касания жалом паяльника, и, следовательно, мгновенным его отпа­иванием).

Таким же способом можно быстро отремонтировать радиотеле­фоны других моделей, и даже сотовые телефоны, у которых «пере­ломился» (частая неисправность слайдеров и «раскладушек») или частично потерял контакт соединительный шлейф.

Завалялся дома на полке сидишник от Walkman (D-NE920). Хороший плеер, НО….. Он не пашет. После разбора выяснилось что причина кроется в перебитом шлейфе головки, поэтому сегодня будет показано как починить шлейф своими руками.

Разборка

Внутри собственно ничего особенного. Стандартные потроха для си-ди плеера — головка с механическим приводом и электроника.

Еще до разборки было установлено, что перебита половина шлейфа, идущего к головке. К сожалению самую первую фотку, как выглядел шлейф изначально я потерял((

Мне повезло, т.к. шлейф был односторонним, хотя встречаются и двухсторонние. Если проводники проходят с двух сторон, то возможность ремонта такого шлейфа сильно усложняется. Хотя все зависит от ловкости рук и ширины проводников. Я с таким не сталкивался. Обычно двусторонние шлейфа используют в сотовых телефонах и ноутбуках для экономии места.

Сам плеер достался мне уже в плачевном состоянии и долгое время приспокойно лежал на полочке. Как можно было умудриться так порвать шлейф я, честно говоря, даже не понимаю.

Вот головка плеера с порванным шлейфом. Были обрезаны все лохмотья и поврежденные места. Сейчас я покажу как починить шлейф.

Как починить шлейф, поехали…

На фотографии выше видно, что со стороны головки обрезано не ровно а лесенкой. Лесенка идет по проводникам шлейфа.

А вот лесенка уже с обоих сторон от разрыва шлейфа.

Для восстановления и полноценной работы шлейфа необходимо соединить все разорванные дорожки, а для этого необходимо припаивать вместо отсутствующих частей шлейфа провода. Для уменьшения вероятности замыкания мест припайки проводов между собой, лучше если они находятся не на одной линии а разнесены лесенкой.

Лудим проводники

Для того чтобы все прошло гладко лучше сразу залудить проводки (как это сделать можете посмотреть в ) а также залудить проводники на шлейфе. Для этого необходимо счистить верхний изоляционный слой.

Я делал это острием канцелярского ножа. Достаточно счистить маленькую площадочку, в которую затем нужно ткнуть паяльником с оловом, смоченном в канифоли. В итоге должна получиться оловянная капелька.

Вместо отсутсвующих частей шлейфа будут проводки из наушников. Удобны они по трем причинам:

1. Дома всегда найдутся дохлые наушники.
2. Такие провода представляют из себя смесь тонких медных проводков и капроновых ниточек. Благодаря этому они легко гнутся , более выносливы и более тонкие.
3. Они покрыты лаком по всей длине. Соответственно им не нужна никакая наружная изоляционная оплетка, которая будет их только утолщать и препятствовать их гибкости.

Припаиваем проводки

Первым делом были восстановлены крайние проводники. Вообще-то с чего начинать разницы нет, просто крайние контакты оказались толще и на них производилась тренировка)

Оставалось еще три тоненьких (~0.1 мм) проводника по центру. Вырезать их вместе с основанием шлейфа мне показалось бессмысленным и для того, чтобы разнести места припайки лишние части проводников просто отрывались.

Теперь, когда все проводки подпаяны необходимо убедиться в отсутствии ошибок, допущенных при пайке. Берем в руки мультиметр, включаем режим измерения сопротивления и проверяем первым делом, а не замкнули ли мы соседние проводники между собой. Если все нормально то теперь необходимо прозвонить каждый проводник от начала шлейфа (разъема) до места где к шлейфу что либо подпаивается:

Защитное покрытие

Если что-то не так ищем и исправляем. Когда все окай, остается лишь финальный штрих. Для защиты от мало ли чего я прокрасил места пайки лаком для ногтей и залепил проблемное место скотчем.

Честно говоря в скотче я немного сомневался, все-таки шлейф должен легко гнуться при перемещениях головки, а из-за скотча шлейф стал жестковат, но гнулся)

Собираем, пробуем…

Вот тут то меня и ждало самое больше разочарование…. Проблема была не только в шлейфе, но и электронике. При подключении плеера к зарядке он на экранчике показывал зарядку, но загораясь на пару секунд гас, и после, уже не реагировал ни на какие кнопки. Отсоединение и повторное подключение зарядки лишь приводило к повторению описанного…

Было 2 часа ночи настроения чинить заметно поубавилось и плеер отправился дальше пылиться на полку… Вот такая вот печалька:-(

Надеюсь, что информация о ремонте шлейфа оказалась для Вас полезна))

Шлейфы — это тип проводов, которые применяются для соединения различных печатных плат и электронных элементов внутри устройства. Они имеют много разновидностей и особенностей пайки. В зависимости от внутреннего сечения установленных контактов проводимость будет выше или ниже. Это относится и к типу материала для пайки.

Если возникает вопрос, как восстановить шлейф при его повреждении самостоятельно, то следует учитывать множество различных нюансов. В статье будут описаны основные элементы и представлены сведения, как делать пайку на контактах на различных устройствах.

Особенности

Перед тем как начать рассматривать вопрос, как восстановить порванный шлейф, следует изучить его особенности. В зависимости от типа устройства или печатной платы, данный вид проводов может быть как плоским, так и кругового сечения. Помимо этого, поверх контактов и самого проводника могут наноситься различные элементы в виде технического лака, графитового напыления или прорезиненной оплетки.

Если поврежден шлейф на подвижных модулях устройства, к примеру, на печатной головке принтера, тогда необходимо зачистить контакты от прорезиненной оплетки. Шлейфы на экранах и в телефонах могут быть нанесены поверх печатной кремниевой платы. Они имеют плоский вид и защищены графитовым напылением.

Назначение

Основное предназначение каждого шлейфа — это передача короткого или длинного электрического импульса между модулями устройства. В зависимости от типа и толщины, а также материала проводника сигнал передается с определенной скоростью.

Это важно учитывать, так как если необходимо заменить сам проводящий элемент, потребуется медный провод необходимого сплава. В противном случае контакт может не проходить. Шлейфы удобно размещать в компактных моделях оборудования благодаря их небольшим размерам. Часто такой тип соединения используется в мобильных телефонах, ноутбуках или экранах.

Проводники могут различаться по количеству проводов и контактов внутри. Шлейфы с одним проводниковым элементом обычно устанавливаются поверх кремниевых плат. Если потребуется подключить экран или жесткий диск, тогда будет использоваться многопоточный тип соединения. В нем может быть до 40 точек сцепления. Именно эти шлейфы чаще всего подвержены повреждениям, так как пайка происходит на всех контактах. В случае повреждения хотя бы одного из них устройство перестанет нормально функционировать.

Неисправности, связанные с повреждением

Определить, что оборудование повреждено из-за шлейфа, достаточно просто. Если рассматривать экран ноутбука или телевизора, то из-за повреждения проводника матрица начнет мигать или частично пропадет изображение. Это связано с тем, что такой канал подключения к основной плате отвечает за проецирование сигнала. Поврежденный участок будет транслироваться с перебоями изображения именно в месте спайки контактов.

В любом из случаев убедиться, что проблема в шлейфе, можно, только разобрав само устройство и проверив напряжение на каждом из его контактов. Обычно такие перебои видны невооруженным взглядом.

Из основных визуальных признаков повреждения выделяются следующие:

1. Потемнения в местах, где идет жила шлейфа.
2. Изломы и разрывы на ленте.
3. Поврежденные контакты в местах пайки.

В любом из случаев обычным клеем такие неполадки не исправить. Здесь потребуется канифоль, олово, спирт и паяльная станция.

Какие устройства часто нуждаются в ремонте

Каждый раз, когда владелец бытовой техники и электроники сталкивается с вопросом, как восстановить шлейф, он должен понимать, что сама операция по пайке или зачистке контактов несет определенный риск. Исправив неполадку на шлейфе без необходимых инструментов или материалов, есть риск повредить соседние модули.

Частыми клиентами мастерских становятся владельцы:

1. Телевизоров, мониторов, экранов ноутбуков.
2. Клавиатур.
3. Ноутбуков и ПК.
4. Телефонов.

Проблема не в качестве самих проводников, а в риске их повреждения. Если рассматривать мобильный телефон, то шлейф в основном повреждается из-за контактов с жидкостью. В результате в местах пайки контакты перегорают.

Проводники на клавиатуре изнашиваются в результате частого использования клавиш и переключателей. Это приводит к тому, что сам проводник со временем стирается и проводимость уменьшается. Если рассматривать ноутбуки и персональные компьютеры, то проблема может возникнуть из-за скачка напряжения или неправильном подключении самого проводника.

Экраны

Вопрос, как восстановить шлейф дисплея, достаточно сложный. Все зависит от марки и модели матрицы и плат, к которым крепится такой экран. Это может быть ноутбук, монитор, планшет, моноблок или телевизор. На каждом из перечисленных устройств используется собственный метод пайки и технология нанесения связующих материалов.

Поврежденные контакты на местах сцепления должны быть полностью очищены. Для этого можно использовать лезвие или скальпель. Затем потребуется зачистить провода для их фиксации на месте пайки с платой. Паяльник лучше использовать с небольшим наконечником, чтобы не допустить попадания олова на другие элементы. Если потребуется нарастить поврежденный участок в случае его обрыва или сгиба, тогда понадобится подобная модель провода. Найти ее можно на радиорынке или в интернете, на тематических ресурсах.

Рассматривая вопрос, как восстановить шлейф на матрице, необходимо перед началом ремонта протестировать каждый подключенный элемент либо контакт. Делается это при помощи вольтметра. Он показывает напряжение на каждом участке. Необходимо это делать для того, чтобы не только найти источник повреждения, но и его причину, которая может быть поврежденной деталью.

Клавиатуры

Частыми клиентами мастерских с вопросом, как восстановить шлейф на клавиатуре, становятся любители компьютерных игр и постоянных переписок. Это обычная практика, когда клавиатура после нескольких лет активного использования приходит в негодное состояние.

Перетертый шлейф придется заменить. Для этих целей потребуется медная проволока подходящего сечения. Сам контакт плоский и расположен по всей площади печатной платы, отвечающей за передачу информации после нажатия на конкретную кнопку на клавиатуре. Потребуется зачистить слой лака и удалить перетертый провод. После этого на его места ставится новый и фиксируется токопроводящим клеем. Затем наносится технических лак.

Восстановить шлейф клавиатуры нетрудно. При правильном выполнении действий операция займет не более 30-40 минут. Главное, чтобы все контакты были хорошо обработаны лаком и клеем.

Ноутбуки

Восстановить шлейф ноутбука можно несколькими способами. Расположенные на материнской плате контакты и провода имеют сменный тип. В случае обнаружения повреждения на них лучше заменить сам провод. Он стоит гораздо дешевле, чем материалы, которые потребуются для его восстановления.

Если комплектующие найти не вышло, можно его заменить. Для этого потребуется подобрать подходящий по сечению провод. Данный метод не подходит для многожильных шлейфов.

Поврежденный проводник извлекается из места контакта на плате. После этого провод в оплетке аккуратно продевается в вилки на местах сцепления. Они используют защелки, поэтому зафиксировать их можно при помощи плоской отвертки.

Если требуется восстановить многожильный шлейф, тогда следует зачистить место повреждения и нарастить обрыв при помощи проводникового состава. Для этих целей часто используется токопроводящий клей.

Телефоны

Популярным также является вопрос, как восстановить шлейф на телефоне после его попадания в воду. При контакте с ней экран мобильного устройства начинает темнеть. Это признак того, что контакты шлейфа на матрице повреждены.

Для того чтобы это исправить, потребуется провести замену проводника. Его необходимо аккуратно срезать от места фиксации на основной плате и отключить от экрана телефона. После приобретения нового провода его сначала следует припаять к основной плате ровно на то место, где был старый проводник. Далее контакты крепятся к матрице смартфона.

Что необходимо знать о восстановлении

Если говорить о том, как восстановить дорожку на шлейфе, то в первую очередь следует разобраться с порядком ремонта такого проводника. Особенностью дорожек является наличие их не в защищенном кожухе или оплетке из резины, а на самой печатной плате.

Основная трудность заключается в том, что контакты плоские, и чтобы их снять, потребуется зачистить основной слой защитного лака. Для исправления повреждения они могут быть заменены на провода и медную леску круглого сечения. Фиксируется проводник при помощи токопроводящего клея. После этого поверх наносится лак.

При подключении многожильного проводника важно, чтобы каждый отдельный контакт был хорошо припаян. Убедиться в проводимости всех потоков можно при помощи вольтметра.

Какие материалы и инструменты потребуются

Разбирая вопрос, как восстановить дорожку на шлейфе, необходимо знать, что потребуется из материалов и инструментов для выполнения этого действия.

В большинстве случаев при ремонте или замене проводника будет необходим паяльник или паяльная станция. При использовании насадки важно установить иглу в качестве нагревателя, так как именно она позволит точно нанести олово для сцепления всех элементов.

Технический лак и токопроводящий клей также будут нужны при ремонте шлейфа. В зависимости от его типа и формы придется приобрести расходные материалы в виде проводов нужного размера и сечения. Для того чтобы повысить точность сцепления каждого элемента, советуется использовать увеличительное стекло или микроскоп.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них — это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

1. Зачистить шлейф в месте повреждения.
2. Удалить поврежденный участок.
3. Нанести клей или установить новый проводник.
4. Зафиксировать провод на месте стыковки.
5. При помощи паяльной станции нанести олово для стыковки.
6. Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть. Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы.

Меры предосторожности

Разбирая вопрос, можно ли восстановить шлейф, важно знать, какие могут быть проблемы при этом действии. Самостоятельно не рекомендует проводить пайку проводника в современных смартфонах. В отличие от старых моделей телефона, для ремонта матриц потребуется специальное оборудование. В домашних условиях при помощи паяльной лампы это сделать будет невозможно.

Следует при замене проводника ставить только идентичный. Если заменить его на высоко- или низкопроводимый, в результате скачка напряжения подключенный элемент может полностью выйти из строя. Все зачищенные элементы после замены нужно обязательно покрывать защитным слоем. Нельзя их оставлять открытыми, так как это может привести к перегреву самого проводника.

Что делать, если установить шлейф не удалось

Разобравшись с тем, как восстановить шлейф, можно приступать к работе. Для достижения успешного результата необходимо внимательно выполнять каждый шаг и осторожно наносить связующее вещество для пайки. Только после того, как наносимая масса затвердеет, устройство можно испытывать. Для этого следует проверить уровень напряжения на подключенном элементе вольтметром.

Если же напряжения нет, и сам шлейф не функционирует, лучше обратиться за помощью в специализированную мастерскую. Не все детали и шлейфы можно склеить или спаять в домашних условиях.

Однако опытные специалисты отмечают, что набора инструментов и материалов будет недостаточно, чтобы провести пайку. Для этого применяется дорогостоящее оборудование и различные приборы, которые самостоятельно приобрести будет проблематично. Поэтому, чтобы избежать риска повреждения, лучше сразу обращаться за помощью к профессионалам.

Статьи и Лайфхаки

Печатные платы и подвижные элементы современной мобильной техники соединяются между собой благодаря плоским проводникам, также именуемым шлейфами.

В процессе активного использования устройства один из таких кабелей нередко надламывается, и владелец аппарата начинает интересоваться, как восстановить шлейф на телефоне.

Наша статья для тех, у кого есть определенные технические навыки, она расскажет о том, как самостоятельно произвести ремонт в данной ситуации.

Что потребуется для восстановления

Современные мобильные устройства быстро выходят из моды, и на смену им постоянно приходят другие.

Однако не каждый пользователь готов выложить денежные средства не только на приобретение усовершенствованного смартфона, но и на покупку и установку нового шлейфа, вышедшего из строя.

• Если мы разберём мобильное устройство, то увидим, что контакты приклеены прямо к дисплею, и в данной ситуации мы вряд ли сможем что-то сделать. С противоположного конца шлейфы присоединены к плате в определённой последовательности.
• Для поиска неисправного проводника используют прибор под названием омметр. При этом аккуратно отгибают соединительные элементы в противоположные стороны, чтобы выявить «мерцающий» контакт.
• Для ремонта нам понадобится набор материалов и специальных инструментов, включая плоскую отвёртку, увеличительную лупу, иглу, спирт, наждачную бумагу, паяльник, термоплёнку (толстый полиэтилен), липкую ленту и многожильный кабель МГТФ.

Инструкция по восстановлению шлейфа

1. Снимаем заднюю крышку корпуса устройства и извлекаем батарею. После этого выкручиваем винты крепления при помощи отвёртки.
2. Снимаем основную плату и накладку под экраном, изготовленную из пластмассы. Она крепится на 2-стороннем скотче.
3. Теперь можно поискать обрыв на конкретной дорожке. Снимаем изоляцию при помощи иглы, облегчая себе просмотр увеличительным стеклом. Иглу лучше иногда подтачивать.
4. Наматываем на жало нашего паяльника отрезок медной проволоки. Лучше всего, если мы используем устройство низкой мощности (до 25 ватт). Опаиваем зачищенные участки проводника, устраняя остатки того, что было изоляцией.
5. Зачищенный край оборванного шлейфа (около 1,2 миллиметра) подготавливаем к тому, чтобы припаять к основной плате. Если повреждены несколько проводников, повторяем вышеуказанное действие для каждого из них.
6. Теперь припаиваем края к плате и проверяем на предмет наличия промежутков между дорожками.
7. Берём термоплёнку и оборачиваем её у припаянных краёв шлейфа в 1 слой. Прогреваем до того момента, когда она начнёт плавиться и приклеится к ленте.

   При этом может быть задействован обычный утюг. Главное – пользоваться им аккуратно и плавно, не допуская сильного нажима. При необходимости прогреваем шлейф и с обратной стороны.

8. Если дорожка обломилась не у края, а в центре, лучше всего продублировать её кусочками монтажного провода. Теперь можно приступить к сборке мобильного устройства.

Добавим, что если шлейф небольшого размера, его можно изготовить и своими силами. Для этого укладываем и крепим проводники на полоске тканевого медицинского пластыря.

Знакомы ли вы с принципом соединения всех подвижных элементов с печатной платой во всех современных мобильных технологиях? Соединение этих элементов достигается при помощи шлейфов. В ходе постоянной эксплуатации данный компонент может выйти из строя. Как починить и восстановить шлейф на телефоне? Пользователи без опыта сразу же впадают в панику и ударяются в поиски ближайшего сервисного центра. Но в мастерской услуги шлейфа стоят довольно-таки немалых денег, а кто любит непредвиденные затраты? Данная статья поможет тем пользователям, которые имеют базовые знания в работе с современной техникой. Сегодня мы попробуем отремонтировать, запаять и соединить шлейф собственными усилиями.

Немного об устройстве и предстоящей работе

Современные модели мобильных телефонов очень быстро теряют былую актуальность, потому что им на смену приходят новые версии устройств. Не каждый пользователь готов отдать большую сумму денег, для того чтобы обзавестись новеньким мощным смартфоном. Поэтому нужно делать восстановление шлейфа. Компоненты на такие девайсы стоят не сильно дорого, но их установка — это довольно затратное мероприятие.

Можно ли провести ремонт шлейфа своими руками? Если вы разберете свой гаджет, то увидите, что контактные площадки крепятся прямо на дисплей. С обратной стороны корпуса эти детали присоединяются к печатной плате в определенной последовательности.

Важно! Для того чтобы определить неисправность, нужно обзавестись новеньким мультиметром, в который будет встроен омметр для измерения сопротивления. В тех же сервисных центрах соединительные компоненты отгибаются в противоположные стороны для выявления проблемного контакта.

Если же во время диагностики выявились и другие проблемы, советуем их одновременно устранить. Возможно, в этом случае вам пригодятся другие наши публикации:

Инструменты

Чтобы провести ремонт в домашних условиях, нужно знатно подготовиться и найти специальные материалы и инструменты, такие как:

1. Плоская отвертка.
2. Увеличительное стекло.
3. Иголка.
4. Спиртовой раствор.
5. Наждачка.
6. Паяльная станция.
7. Толстый слой полиэтилена.
8. Клейкая лента и многожильный кабель МГТФ.

Важно! Прежде чем приступать к восстановительным работам, подумайте несколько раз. Все манипуляции не представляют особой сложности, если вы когда-либо занимались чем-нибудь подобным. Если стопроцентной уверенности в успехе нет, то рекомендуем все-таки отыскать сервисный центр, где квалифицированные работники возьмут дело в свои руки.

Способ первый

Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:

• Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
• Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
• Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
• Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.

Важно! Для облегчения процедуры используйте увеличительное стекло.

• Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
• Край, который только что был зачищен, нужно подготовить к соединению с платой.

Важно! Если по какой-то причине были повреждены сразу несколько проводников, то повторяем последнюю манипуляцию для каждого из них.

• Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
• Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой. Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте. Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
• Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
• Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.

Важно! Также вам следует знать, что шлейф можно изготовить самостоятельно. Для этого нужно уложить проводники на пласт обычного медицинского пластыря.

Как отремонтировать шлейф телефона другим способом? Все очень просто.

Способ второй

Восстановительные работы можно провести и следующим образом:

• Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
• Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
• Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
• Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта. Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.

Важно! Для удобства лучше приподнять провод в середине над теми частями, что повреждены.

• Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
• Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
• Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.

Как приклеить шлейф к стеклу матрице телевизора

Обратился ко мне товарищ с просьбой помочь заменить шлейф гибкий на жк дисплее приборки. От старости шлейф рассохся и отклеился. Многие пытаются восстановить его путем прогрева. Это временное решение и через 1-2 месяца жк опять частично тухнет. Решение проблемы одно — замена шлефа. Можно купить готовый ремкомплект, но не всегда можно найти нужный, и хорошего качества.

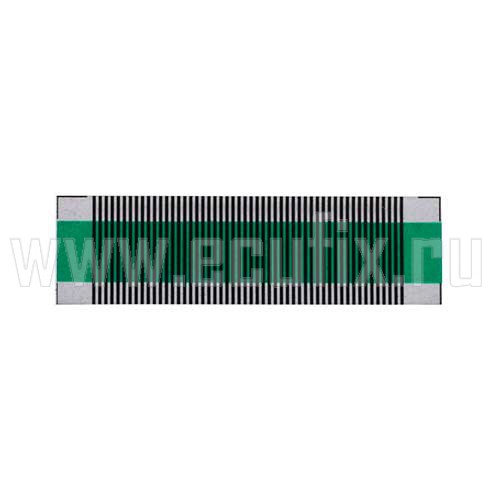

Собственно товарищем был куплен ремкомплект. Контактные дорожки на нем совпадали, а вот сам рисунок дорожек был в зеркальном отражении. Но это мелочи. Начал их клеить. Клеится они просто, путем прогрева и прижимания. Но их качество оказалось ужасным и шлейфы подпалились от нагретого стекла…

Ремкомплект испорчен, нужно делать новый. Почитав инет на предмет восстановления шлейфов, пришла идея сделать новый шлейф из медицинского пластыря и проволоки.

На листе бумаги отмечаем шаг контактов, потом закрепляем пластырь клеем вверх на листе.

Пластырь лучше подобрать по ширине шлейфа, но можно просто внахлест узкие склеить. Далее берем многожильный провод и распускаем его. Нарезаем кусочки с запасом и наклеиваем на пластырь параллельно друг другу с заданным шагом.

Эти многожильные соединения берут на себя роль подвижного сочленения электрических плат, отдельных моделей и других узлов схемы.

К наиболее распространенным типам подключения шлейфов можно отнести:

1. Пайка (один из самых надежных способов, но он требует определенного технологического процесса и оборудования, перегрев элементов схемы при пайке может вывести их из строя).
2. Различные механические сочленения (зажимы, вставки и т.п., выполнить такое соединение очень просто, не требуется дополнительного оборудования или навыков, к недостаткам можно отнести низкую надежность – шлейф может не до конца прижаться, контакты со временем окисляются и т.п.).
3. Наклейка на проводящий ток клей/клейкую ленту (на этом способе подключения шлейфов и остановимся подробнее).

Какие есть виды токопроводящего клея для шлейфа

Изначально адгезионные технологии применялись для монтажа чипа на подложку при помощи специальной токопроводящей пасты. В этом случае не требовалась пайка (то есть нагрев), паста застывала, обеспечивая необходимый теплоотвод и проведение электричества.

Позже технологию взяли на вооружение для подключения различного рода дисплеев и других узлов цифровой техники.

Современные токопроводящие клеи могут быть:

• Изотропные. Отличаются тем, что внутри токопроводящего материала нет никаких ограничений на направление распространения тока, среда однородная. Это могут быть ICA (изотропные клеи) или ICP (изотропные пасты).
• Анизотропные. Внутри токопроводящего материала ток распространяется только в определенном направлении. В эту группу можно отнести ACA (анизотропные токопроводящие клеи) и ACF (анизотропные токопроводящие пленки).

Последние получили наибольшее распространение в бытовой технике. Так, при помощи ACF можно приклеить шлейф к матрице ЖК телевизора. Ток будет проходить между соединяемыми контактами строго перпендикулярно их поверхности внутри анизотропного скотча.

Использование любых клеящих смесей связано с определенными ограничениями. Различные ACF-пленки (скотчи) рассчитаны на соединение определенных видов материалов, требуют соблюдения температурных и влажностных режимов, отсутствия пыли и других мелких частиц, препятствующих адгезии, а также определенных условий прижатия склеиваемых поверхностей (минимальное усилие, нагрев и т.п.).

Немаловажным показателем использования ACF является минимальный требуемый зазор между контактами (у каждого типа пленки он свой).

ВИДЕО ОПИСАНИЕ

Чем и как приклеить шлейф к плате

Большинство современных плат для цифровой техники использует механический способ подключения шлейфов, однако, в отдельных случаях могут использоваться анизотропные токопроводящие пленки (скотч) или клеи.

Чтобы приклеить гибкий шлейф к плате в случае с ACF необходимо:

1. Очистить остатки предыдущего соединения/скотча с помощью изопропилового спирта.
2. Взять анизотропную клеящую пленку (подойдет, например, 3M Z-Axis 9703, перед применением обязательно следует убедиться, что расстояние между контактами не превышает 0,4 мм, так как при меньшем размере можно получить короткое замыкание).
3. Снять первый защитный слой и наклеить пленку на плату.
4. Снять второй защитный слой с ACF-пленки.
5. Правильно сопоставить контакты шлейфа и контакты на плате, приложить шлейф и равномерно придавить к поверхности платы с достаточным усилием.

При проведении работ обязательно следует учесть, что в воздухе не должно быть пыли и мелких частиц (если наклейка производится в бытовых условиях, работу можно проводить в ванной комнате).

Как приклеить шлейф к дисплею — описание метода

Технология монтажа шлейфов с помощью токопроводящей клейкой ленты идентична процессу соединения шлейфа и платы.

Отличия могут быть лишь в поддерживаемых материалах (например, скотч Axis 9703 не рекомендуется для монтажа на стеклянные поверхности, подойдут только пленки 5352R и 5552R от того же производителя) и минимальном рекомендуемом зазоре между контактами (так, пленка 3M Z-Axis 5552R может применяться при расстоянии между контактами менее 100 микрон).

Некоторые токопроводящие пленки или клеи могут требовать нагрева или большого усилия, прилагаемого к склеиваемым поверхностям при монтаже.

Перед покупкой в обязательном порядке следует ознакомиться со спецификацией пленки/клея. Уточнить порядок применения.

Восстановление порванных шлейфов токопроводящим скотчем

Часто случается, что в процессе разборки дисплеев или другой сложной техники при отклеивании шлейфа прикладывается чрезмерное усилие, и он рвется.

Приобретение такого простого с виду элемента может стать практически невыполнимой задачей, так как аналогичных проводников в продаже не найти, как и доноров (сломанной техники, с которой можно снять запчасти).

В этом случае ACF пленка или клей спасет ситуацию, вне зависимости от типа шлейфа.

Процедура так же проста, как и в случае с подключением шлейфа к плате или монитору.

1. Поврежденный участок шлейфа вырезается. Для этого проводник полностью перерезается под прямым углом в двух местах по краям от порыва (поврежденного участка).
2. При необходимости на стыкуемом участке токоведущие части оголяются (если в середине шлейфа проводники заизолированы) и обрабатываются спиртом.
3. Снимается первый слой защитной пленки с ACF, и скотч наносится на конец одного из обрезков шлейфа.
4. Снимается второй защитный слой и прикладывается второй обрезок шлейфа.
5. В зависимости от требований технологии монтажа пленки может потребоваться нагрев или достаточное усилие сжатия места соединения (здесь важно учесть, что некоторым типам шлейфов нагрев противопоказан, значит, соединяющую пленку следует выбирать с монтажом без нагрева).

ВИДЕО ИНСТРУКЦИЯ

Недостаток такого метода восстановления шлейфа – уменьшение его длины.

Шлейф матрицы – набор проводов, соединяющих плату формирования изображения с матрицей экрана. В целом это чувствительный компонент телевизора, отвечающий за нормальную работу матрицы. Ремонт шлейфа производится при его повреждении, которое сопровождается рядом дефектов. Основными из них являются: периодическое или постоянное мерцание, искаженное изображение, рябь, полосы или пятна.

Как отремонтировать шлейф матрицы

Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных.
Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.

При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.

Физическое повреждение

К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.

Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.

При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты. Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.

Важно! Выполняя пайку необходимо следить, чтобы между отдельными жилами не образовались перемычки.

Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.

Внимание! В случае замены или ремонта матрицы шлейф возле разъема рекомендуется закрепить скотчем.

Искажение картинки

Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.

Справка! При появлении полос на экране рекомендуется проверить работу антенны. Она может искажать входящий сигнал, вызывая разнообразные помехи.

Пятна на изображении

При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.

Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.

Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.

Как правильно разобрать устройство

Произвести ремонт самой матрицы, если экран треснул или разбит, невозможно. Стоимость новой матрицы немного ниже стоимости нового телевизора. Поменять вышедший из строя устройство можно самостоятельно при условии четкого следования пунктам пошаговой инструкции.

Справка! Для проведения ремонта потребуется сильный увеличительный прибор (микроскоп, лупа или очки с увеличительной линзой).

Ремонт шлейфа состоит из нескольких этапов:

Шаг 1. Разборка корпуса.

Шаг 2. Осмотр поврежденного шлейфа.

Шаг 3. Отсоединение его от матрицы и аккуратная выемка.

Шаг 4. Зачистка и обезжиривание поврежденных контактов.

Шаг 5. Восстановление контактов методом припаивания.

Шаг 6. Установка шлейфа и присоединение к матрице.

Шаг 7. Сборка корпуса.

Ремонтные работы требуют четкости и максимального внимания во избежание повреждения остальных тонких дорожек. Исходную форму шлейфа необходимо сохранить в первоначальном виде. Даже незначительный изгиб может привести к разрыву проводников.

При отсоединении от матрицы нельзя опираться на нее, можно повредить материнскую плату. По возможности его целесообразнее поменять на новый из-за кропотливости работ по его ремонту.

Что делать — Отклеился шлейф от тачскрина

Пайка шлейфа тачскрина — инструкция.

---

Для современных внутренних интерфейсов соединения отдельных узлов обязательным атрибутом считается наличие внутреннего шлейфа. Функцией таких соединений считается подвижное сочленение электрической платы, отдельных моделей и других узловых схем. В случае, если отклеился шлейф от тачскрина, нужно сразу же приступить к ремонтным работам.

Среди наиболее распространенных типов подключения шлейфов можно назвать несколько.

1. Пайка – требует соблюдение всех этапов технологического процесса. Считается самым надежным способом, если использовать для этого высококачественное оборудование. В случае отклеивания шлейфа от тачскрина при пайке, отдельные компоненты могут выйти полностью из строя.




2.


3. Применение различных механических сочленений – зажимы, вставки. Не требуется использовать дополнительное оборудование или иметь особые навыки. В то же время для такого способа характерна низкая надежность из-за того, что оторвался шлейф или он может не плотно прижаться, а также происходит окисление контактов.

4. Наклейка на проводящий ток клея или клейкой ленты.



Разновидности токопроводящего клея для шлейфа

Токопроводящий клей способствует обеспечению надежного и быстрого сцепления при минимальных габаритах. Существует несколько разновидностей современных токопроводящих клеев:

• изотропный – используется в однородной среде, не существуют какие-либо ограничения на направления по распространению тока;

• анизотропные – ток распределяется согласно определенному направлению.

За счет токопроводящего клея прохождение тока будет осуществляться строго перпендикулярно. Следует учитывать, что на использование любой клеящей смеси существуют определенные ограничения. Более того, понадобится также соблюдать температурные и влажностные режимы, следить за тем, чтобы пыль и другие мелкие частицы отсутствовали. Отдельным аспектом, на который также следует обратить внимание считается соблюдение минимально требуемого зазора между контактами.

Приклеивание шлейфа к плате

Для большей части современных плат для цифрового оборудования характерно использование механического способа подключения шлейфов. Также, существуют случаи, когда становится возможным использование анизотропных токопроводящих пленок или клеевых растворов. Для приклеивания гибкого шлейфа к плате понадобится соблюдение определенного алгоритма действий.

1. Очищение остатков предыдущего соединения, используя при этом изопропиловый спирт.

2. Применение анизотропной клеящей пленки – следует сделать акцент на правильном расстоянии между контактами. В случае небольшого зазора есть вариант получения короткого замыкания.




3. Снятие первого защитного слоя и приклеивание пленки на плату.

4. Отсоединить шлейф и очистить второй защитный слой.

5. Правильное сопоставление контактов шлейфа и контактов платы, приложение шлейфа и равномерное соединение с поверхностью платы. Для последнего действия понадобится приложить определенные усилия.

Проводя такие работы, следует следить за тем, чтобы в воздухе полностью отсутствовала пыль и мелкие частицы. В случае осуществления проклейки шлейфа в домашних условиях, оптимальным вариантом будет приклеить материал в ванной комнате.

Большинство пользователей ошибочно полагают, что выполнить такие работы в домашних условиях не является возможным. Если отошел шлейф от дисплея, то выполнить ремонтные работы самостоятельно возможно, если использовать для этого специальное оборудование. Более того, в обязательном порядке понадобится придерживаться определенного алгоритма действий.

Монтаж шлейфа при помощи токопроводящей клейкой ленты имеет полное сходство с процессом соединения шлейфа и платы. Различие может быть связано только с поддерживаемыми дисплейными модулями и минимально рекомендуемом зазоре между контактами. В частности, для некоторых токопроводящих пленок или клеев понадобится нагрев или приложить большие усилия. Перед тем, как покупать запчасти для смартфонов или приступать к ремонтным работам, следует деталь изучить спецификацию пленки или клея.

Как припаять шлейф матрицы к плате лед телевизора

«Айболит Плюс» на карте

Пайка шлейфа матрицы телевизора

Матрицы на ЖК телевизоры стоят очень дорого. Поэтому замену матриц в нашем городе практически никто не производит. Телевизоры с битыми матрицами идут на запчасти. Мы тоже скупаем такие телевизоры.

Но есть у матриц жк телевизоров дефекты, которые можно устранить. Один из таких дефектов это плохой контакт между шлейфом и планкой матрицы, которую иногда также называют TCON. Шлейф приклеен к матрице анизотропным клеем. И в принципе он неплохо держит. Но все же иногда контакт нарушается, особенно если в телевизоре неоднократно и неаккуратно снимали матрицу для ремонта подсветки дисплея — замены светодиодов. Также эту операцию приходится делать при ремонте планки дисплея после попадания жидкости, которая стекает с матрицы по шлейфу прямо на эту планку. Ну или просто форс-мажор и шлейф отклеился.

Если этот шлейф оторвался от самой матрицы, то тут ничего надежного, чтобы дать гарантию, придумать не получится. Приклеить такой шлейф к ЖК матрице без специального оборудования не реально.  А вот к дисплейной планке очень даже возможно. На фотографиях ниже вы можете увидеть этапы ремонта матрицы ЖК телевизора LG 40 дюймов, у которой нарушился контакт между дисплейной планкой и шлейфом. Шлейф аккуратно отклеивается и отрезается полоска в 1мм. Затем счищается клей.   Шлейф и контакты на планка залуживаются  и припаиваются.

На первой фотографии — как это выглядит в исправном состоянии.

А на этой фотографии, оторванный и заново припаянный. Операция прошла успешно. Телевизор работает уже пол-года. Нареканий нет.

Фотографии сделаны с хорошим увеличением. На самом деле, расстояние между проводниками на шлейфе крайне мало и не каждая мастерская возьмется за такую работу.

777177.ru

Ремонт шлейфа матрицы телевизора: пошагово

Шлейф матрицы – набор проводов, соединяющих плату формирования изображения с матрицей экрана. В целом это чувствительный компонент телевизора, отвечающий за нормальную работу матрицы. Ремонт шлейфа производится при его повреждении, которое сопровождается рядом дефектов. Основными из них являются: периодическое или постоянное мерцание, искаженное изображение, рябь, полосы или пятна.

Как отремонтировать шлейф матрицы

Поломка может сопровождаться одним из этих дефектов или одновременно всеми из перечисленных. Восстановить нормальную работу можно двумя способами: произвести ремонт шлейфа матрицы или заменить его на новый. Второй способ более простой, но воплотить его на практике бывает иногда сложно. Связано это с тем, что линейка выпускаемых телевизоров у каждого производителя постоянно обновляется.

При этом старые модели и комплектующие для них снимаются с производства. Ремонт – более сложный способ, требующий внимательности и аккуратности.

Физическое повреждение

К этому виду относятся повреждения шлейфа в виде обрыва, окисления его контактов или элементов поверхностного монтажа. Для определения повреждений в сервисных центрах выполняют диагностику шлейфов методом прозвонки всех жил тестером, мультиметром, трансформатором или другим устройством. При этом определяется целостность проводов и их изоляции.

Физическое повреждение может произойти из-за перетирания проводов вследствие изгиба, нагрева из-за плохого контакта или перетирания с течением длительного времени работы. Дорожку с поврежденным контактом можно отремонтировать, проколов ее в нескольких местах иглой и залив отверстия токопроводящим лаком. После высыхания лака поврежденное место заклеивают скотчем.

При более серьезном повреждении поломанную дорожку отсоединяют, смывают ацетоном старую изоляцию, контакты зачищают скальпелем. На места разрыва наносят канифоль, возвращают дорожку на место и припаивают контакты. Для пайки можно использовать инфракрасный паяльник. При этом поврежденный участок вырезают ножницами, совмещают дорожки друг с другом и припаивают. Высокая температура нагрева обеспечивает плотную спайку.

Важно! Выполняя пайку необходимо следить, чтобы между отдельными жилами не образовались перемычки.

Разъем шлейфа может окисляться, что приводит к выходу из строя всего устройства. Окисление контактов происходит по разным причинам, например, из-за попадания на них жидкости. Почистить механическим способом разъемы трудно из-за тонкости дорожек шлейфа. Безопасно очистить контакты можно с помощью любого растворителя, нанесенного на обычную бумагу. Тщательно потерев контакты о пропитанную бумагу, их промывают растворителем и аккуратно прочищают щеткой.

Внимание! В случае замены или ремонта матрицы шлейф возле разъема рекомендуется закрепить скотчем.

Искажение картинки

Искажение картинки происходит по нескольким причинам: неисправность самой матрицы, повреждение шлейфа, неисправность видеокарты. При повреждении шлейфа на экране появляется большое количество разноцветных вертикальных полос, хаотично меняющих друг друга. При легком наклоне телевизора или при повторном включении кабеля цветовая гамма меняется. Преобладающими становятся белые полосы, из-за чего эту поломку называют «северным сиянием». В средней части экрана появляются горизонтальные полосы, которые являются признаком неисправности именно этого устройства.

Справка! При появлении полос на экране рекомендуется проверить работу антенны. Она может искажать входящий сигнал, вызывая разнообразные помехи.

Пятна на изображении

При неисправном шлейфе на экране могут появиться крупные цветовые пятна. Они распределяются в одной части экрана или по всей его площади. Пятна периодически меняют цвет или сохраняют его. При наклоне телевизора или повторном включении кабеля они могут исчезнуть или деформироваться.

Светлые и темные пятна появляются при нарушении условий эксплуатации телевизора. При использовании влажных салфеток или аэрозолей для ухода за экраном, влага может попасть на шлейф, что приводит к окислению контактов.

Пятна могут быть причиной производственного брака. Например, если матрица установлена неровно, образуются белые засветы в углах.

Как правильно разобрать устройство

Произвести ремонт самой матрицы, если экран треснул или разбит, невозможно. Стоимость новой матрицы немного ниже стоимости нового телевизора. Поменять вышедший из строя устройство можно самостоятельно при условии четкого следования пунктам пошаговой инструкции.

Справка! Для проведения ремонта потребуется сильный увеличительный прибор (микроскоп, лупа или очки с увеличительной линзой).

Ремонт шлейфа состоит из нескольких этапов:

Шаг 1. Разборка корпуса.

Шаг 2. Осмотр поврежденного шлейфа.

Шаг 3. Отсоединение его от матрицы и аккуратная выемка.

Шаг 4. Зачистка и обезжиривание поврежденных контактов.

Шаг 5. Восстановление контактов методом припаивания.

Шаг 6. Установка шлейфа и присоединение к матрице.

Шаг 7. Сборка корпуса.

Ремонтные работы требуют четкости и максимального внимания во избежание повреждения остальных тонких дорожек. Исходную форму шлейфа необходимо сохранить в первоначальном виде. Даже незначительный изгиб может привести к разрыву проводников.

При отсоединении от матрицы нельзя опираться на нее, можно повредить материнскую плату. По возможности его целесообразнее поменять на новый из-за кропотливости работ по его ремонту.

setafi.com

Разборка и ремонт ЖК телевизора Samsung LE40A454C1

Жидкие кристаллы – вестники разлуки с любимым телевизором. Сегодня разбираем и пытаемся отремонтировать ЖК телевизор Samsung LE40A454C1 с неисправностью –  вертикальные полосы на изображении. Телевизор имеет белый корпус и у клиента висел на стене. Вертикальные полосы достаточно хорошо известны всем ремонтникам, как проблемы с драйверами (их также называют дешифраторами, контроллерами, декодерами) матрицы ЖК-панели.

Это такие микросхемы, которые преобразовывают цветовой сигнал для адресации и включения каждого пиксела. Производители обычно располагают эти драйверы на гибких шлейфах как можно ближе к матрице, разделяя всю ее длину на несколько участков.

Проявление дефекта

В данном телевизоре сверху матрицы находятся 8 шлейфов с припаянными на них драйверами. Но обо всем по порядку.

Кладем нашу ЖК-панель на мягкую подложку лицом вниз и откручиваем саморезы и винты на задней панели.

А телик ведь собран в Словакии, оказывается, и потребляет электричества, как две лампочки по 100 Вт.

Разборка телевизора

Наш самсунг имеет достаточное количество интерфейсов ввода-вывода. Не забудьте открутить и тут саморез.

Задняя крышка телевизора снимается без проблем. Под ней видим всего-ничего – плату блока питания посередине. Еще плату блока обработки сигналов справа и плату подсветки под черной накладкой.

Осмотрев разъемы ламп подсветки, сложилось впечатление, что их тут целых 10, хотя данных от производителя об этом я не нашел. Теперь наша задача – добраться до шлейфов сверху матрицы. То есть нужно снять переднюю рамку телевизора. Для этого нужно открутить болты, помеченные на фото.

Вообще платы источника питания можно не снимать, но если есть подозрения в ее работе. Откручиваем саморезы, указанные на фото и освобождаем шлейфы.

Необязательно, но если нужно, снимаем плату обработки сигнала и отсоединяем шлейфы опять.

Плату подсветки снимать не нужно. Стоит только проверить надежность крепления разъемов.

Динамики этого телевизора установлены внизу и крепятся на резиновых подвесах для исключения вибраций на корпусе.

Сверху блока источника питания есть металлическая накладка, которую нужно открутить.

Под ней расположена промежуточная плата со шлейфами матрицы. Шлейфы аккуратно отсоединяем и осматриваем плату на предмет микротрещин или холодной пайки.

Полосы на изображении

Сняв переднюю рамку и установив платы на место (если с ними все в порядке), переворачиваем телевизор и включаем его. Полоски на изображении укажут на неисправные драйверы.

На фото представлена часть матрицы с полоской и драйвер на гибком шлейфе, который отвечает за эту группу пикселей. Чаще всего из-за перегрева, механического воздействия или заводского брака, происходит отслоение гибкого шлейфа от контактов матрицы.

Также встречается отслоение драйвера от гибкого шлейфа – обведено красным. Реже отслоение происходит от платы разводки шлейфа – обведено желтым. Также иногда встречаются микротрещины в шлейфе (после падений ЖК-панели).

В моем случае, при нажатии на места шлейфа, указанные на фото, полоски пропадали. Обратите внимание, что шлейф слегка изогнут с одной стороны и ровный с другой. Это говорит о механическом напряжении в шлейфе. Такого быть не должно. Скорее всего это недоработка производителя. Так как на всех остальных шлейфах наблюдается такая же ситуация.

Прижим шлейфов

После игрищ в нажиманиями на шлейф, родилась идея просто прижать их в нужных местах соответствующей конструкцией. Для этого на металлическую рамку, которая находятся сверху матрицы изнутри я приклеил двусторонний скотч на протяжении всего экрана.  Это чтобы прижим был равномерен везде и не возникло новых механических напряжений.

На эту полоску скотча приклеил полоску уплотняющего материала, в который упаковывают материнские платы и прочие компьютерные запчасти.

Получилось, что как раз напротив контакта шлейфа с матрицей будет уплотняющая подушка.

Вот куда она будет ложиться.

 Смысл идеи — прижать шлейфы к матрице.

После сборки этого чуда выяснилось, что толщины уплотнителя не хватает. Я подобрал более толстый уплотнитель.

 И наклеил этот уплотнитель прямо на места соединения шлейфов с матрицей Samsung LE40A454C1.

Результат ремонта телевизора

После долгих проб и экспериментов, к сожалению, устойчивого эффекта добиться не удалось. Курил долго интернет и форумы. Были сообщения об удачном восстановлении контакта утюгом или паяльной станцией и столько же сообщений о неудачном. Шлейф получается приклеен специальным анизотропным токопроводящим клеем, который только под прессовкой имеет низкое сопротивление, а без нее – высокое.

Нагретым паяльником с нажимом у меня не получилось восстановить контакт шлейфа с матрицей. К тому же, пока забавлялся со шлейфом, заметил, что контакт дешифратора матрицы со шлейфом стабильно стал ухудшаться.

После консилиума с коллегами, ввиду отсутствия возможностей найти где-либо новую матрицу, было принято решение отдавать телевизор без ремонта. Что ж, случается и такое.

На этом отчет о неудачной попытке ремонта ЖК-панели Samsung LE40A454C1 заканчиваю.

Мастер Пайки.

masterpaiki.ru

как заменить экран своими руками на брелке сигнализации, поменять ЖК, шлейф

Для корректировки рабочих параметров охранных комплексов используется брелок с интегрированным дисплеем. При падении пульта на твердую поверхность жидкокристаллический экран повреждается, что затрудняет управление комплексом. Владелец автомобиля может обратиться в специализированный сервис или произвести замену дисплея Starline A91 своими руками.

Когда и зачем менять дисплей

Установленный внутри пульта дисплей присоединяется к печатной плате при помощи специального шлейфа, который при резких ударах отходит от контактных поверхностей.

Дополнительно при ударах повреждается сама панель, на которой появляются темные полосы или бесформенные пятна.

Дефекты усложняют управление сигнализацией Starline, поскольку на табло не видны контрольные индикаторы (например, при выборе функций курсорным методом). Владелец может поменять пульт или восстановить штатное изделие путем замены ЖК-дисплея автосигнализации.

Разбор брелка и отключение дисплея

Для диагностики и замены экрана брелока потребуется разобрать изделие:

1. Открыть заднюю крышку и извлечь из гнезда элемент питания.
2. Выкрутить инструментальной отверткой малогабаритный винт с крестообразной головкой.
3. Разъединить половины корпуса, которые удерживаются дополнительными пластиковыми защелками. Детали разъединяются плоской пластиковой лопаткой, не повреждающей поверхности корпуса пульта управления сигнализацией Старлайн 91.
4. Вынуть из нижней части корпуса 2 печатные платы с установленным жидкокристаллическим экраном и припаянным антенным штекером. Демонтировать резиновую пластину с символикой кнопок, если на детали имеются надрывы, то рекомендуется замена элемента.
5. Отделить верхнюю плату вместе с антенной, которая крепится на нижней части при помощи металлических штекеров.

Дисплей держится на печатной пластине на шлейфе и дополнительных клеевых точках. Под стеклянную панель подсовывается отвертка или пинцет, а затем производится отделение приклеенного узла. Затем владелец аккуратно отделяет шлейф от контактов на печатной плате, детали соединяются слоем специального клея.

Монтаж дисплея

Перед тем как приступить к замене дисплея на брелоке сигнализации, требуется удалить остатки клеевого материала. Поверхность и контакты протираются специальным обезжиривающим составом (при помощи ватных палочек). От качества подготовки поверхности зависит работоспособность нового дисплея, при плохом контакте на экране остаются нерабочие затемненные участки.

В запасные части поставляются экраны, оснащенные контактной дорожкой. К контактам крепится гибкий шлейф или припаиваются металлические усики, которые затем фиксируются на плате. От типа коммутации зависит алгоритм установки экрана в пульт управления.

Монтаж на термоклей

Запасной экран поставляется в комплекте со шлейфом, который требуется установить самостоятельно. Владелец сигнализации предварительно удаляет защитную пленку с внутренней поверхности жгута, а затем приклеивает элемент к поверхности табло или печатной плате. При проведении монтажа необходимо совместить токопроводящие дорожки с контактными пластинами. При смещении шлейфа в сторону нарушается передача сигнала, что приводит к возникновению неработающих зон на экране.

Для улучшения соединения шлейфа и контактов необходимо провести по стыку 2-3 раза пластиной из древесины или ногтем. Затем жгут совмещается с контактами на плате и приклеивается по аналогичной процедуре. Для крепления пластины табло используется герметик, который наносится на заднюю часть детали. После проведения монтажа требуется установить батарею, при пуске пульта на дисплее кратковременно включаются все символы. Если часть пиктограмм не работает, то требуется еще раз провести по линии стыка деревянной пластиной.

Монтаж методом пайки

Допускается восстановить заводской шлейф, который применяется вместе со старым дисплеем. Процедура проводится при помощи бытового паяльника, восстановление возможно только в случае повреждения контактирующих поверхностей. Для фиксации используется зона, расположенная за участками, ранее крепившимися к контактам. Владелец аккуратно прикладывает шлейф к контактным площадкам, а затем проглаживает поверхность нагретым жалом паяльника.

Допускается установка нового экрана, который предварительно размещается под старым. Затем штатный шлейф аккуратно крепится 2-3 проходами жалом паяльника. После монтажа выполняется проверка работоспособности табло, а затем пульт собирается.

Как припаять дисплей

Чтобы припаять дисплей в бытовых условиях, потребуется установить металлические ножки длиной 4-6 мм. Для наращивания рекомендуется применять предварительно покрытую припоем медную проволоку диаметром 0,5-0,7 мм. Проволока нарезается на отрезки необходимой длины, которые затем поочередно припаиваются к выводам дисплея. Для работы используется паяльная станция или бытовой паяльник с жалом уменьшенного диаметра. Допускается применять вместо жала толстую медную проволоку, которая наматывается на штатный нагревательный элемент паяльника.

Для установки табло требуется подсоединить 22 ножки, дополнительные боковые контакты, присутствующие на шлейфе, используются для увеличения прочности соединения. Для корректного соединения деталей потребуется помощь второго человека или необходимо изготовить приспособление, обеспечивающее неподвижность элементов. Полученные усики поочередно подгибаются и припаиваются к контактным площадкам.

На площадки предварительно наносится слой припоя, использовать кислотные флюсы не рекомендуется (из-за риска коррозии элементов вследствие воздействия оставшегося реагента). Излишние усики аккуратно обрезаются малогабаритными кусачками или маникюрными ножницами. После завершения работы необходимо установить элемент питания и проверить работоспособность всей поверхности экрана. Затем детали устанавливаются в корпус, устройство проверяется путем подачи команд.

تحميل Рубрика полезные советы восстанавливаем клеёный шлейф на ЖК дисплее mp3 — mp4

Восстанавливаем клеёный шлейф на ЖК дисплее

Ремонт графитового шлейфа к жк дисплею Полный процесс

ЖИДКОКРИСТАЛЛИЧЕСКИЙ ДИСПЛЕЙ НЕ ВСЕ СЕГМЕНТЫ СВЕТЯТСЯ РЕМОНТИРУЕМ

Ремонт ЖК дисплея своими руками

Ремонт графитного шлейфа жк дисплея от дорого КВ рессивера Repair Of The LCD Display

Ремонт телевизора пайка шлейфа матрицы

Замена угольного шлейфа ЖК восcтановление контактов LCD

Ремонт ЖК дисплея тонометра и не только

Ремонт ВСЕХ LCD дисплея тестера Мультиметра или калькулятора и их аналогов

ЖК телевизор не показывает вертикальные полосы Пайка шлейфа матрицы к плате паяльником

Ремонт шлейфа плоттера GRAPHTEC CE LITE 50

Восстановление экранов у телевизора

замена жк дисплея на шлейфе сигнализации Starline A9

КАК ВОССТАНОВИТЬ УГОЛЬНЫЙ ШЛЕЙФ

Как восстановить шлейф

Ремонт тонометра шлейф дисплея

Как приклеить шлейф ЖК матрицы Восстановление шлейфа дешифратора Пример телевизор ЖК BBK

Ремонт матрицы как припаять шлейфы к новой плате матрицы инструкция

Ремонт LCD экрана с помощью лампы Repair LCD

Замена шлейфа на ЖК ТВ

Как удалить и снова прикрепить ленту ЖК-дисплея с печатной платы с мелким шагом: 9 шагов (с изображениями)

Итак, теперь у вас есть чистые контактные площадки для печатной платы, и лента зажата на месте, и мы готовы нагреть.

Несколько советов по применению тепла :

1. Не прикладывайте слишком много тепла, чтобы не испортить ленту. Да, это звучит глупо, но я пережарил одну сторону своей ленты и сошёл с рук. Возможно, вы захотите проверить кусочек, который вы обрезали в другом месте, чтобы получить правильное количество тепла.

2. Прикрепляйте ленту только вниз, прижимая нагретый кончик вертикально вниз и поглаживая от пятки до носка. То есть по той же линии, что и углеродные линии.

3. Не поддавайтесь искушению приложить тепло широким движением! — Лента ЖК-дисплея при нагревании будет тянуться или рваться, особенно на лентах с мелким шагом.

4. Избегайте нагрева других компонентов, которых вы не хотите! Если рабочее пространство ограничено, защитите другие компоненты.

Инструменты для нагрева — на ваше усмотрение, но я использовал паяльник мощностью 25 Вт с широким плоским наконечником, покрытым оловянной фольгой.Предупреждение: паяльник слишком горячий с оловянной фольгой, поэтому я немного охладите его, окунув во влажную губку непосредственно перед нагревом. Я использовал метод паяльного наконечника, потому что у меня более точный контроль, но у него не было регулируемого нагрева. Если у вас есть хороший паяльник с контролем температуры, начните с малого и увеличивайте его, чтобы получить нужный нагрев.
Вы также можете использовать наконечник пистолета для горячего клея, покрытый оловянной фольгой, которая имеет более мягкий нагрев, но наконечник пистолета для клея может быть слишком большим в ограниченном пространстве.

Применение нагрева

Шаги по нанесению тепла следующие:

1. Выполните последнюю проверку регистрации перед нагреванием

2. Прикрепите один конец ленты и еще раз проверьте регистрацию .

3. Если все в порядке, то закрепите другой конец и снова проверьте регистрацию.

4. Теперь, когда ЖК-лента прикреплена и регистрация все еще сохраняется, вы можете применить нагрев к оставшейся ленте.

Снова Не нагревайте ленту одним широким движением.Работайте от пятки ленты до носка или работайте промоканием. Под протиранием я подразумеваю удары нагретым кончиком по одному месту на ленте, а затем вертикальный подъем, снова охлаждая кончик влажной губкой перед каждым нанесением.

Вы узнаете, что лента прикреплена, поскольку клей в ленте меняет свой внешний вид на печатной плате.

Первая фотография на этом этапе предназначена для демонстрационных целей, чтобы показать паяльник с прикрепленной фольгой.

Вторая фотография на этом этапе — это реальная повторно прикрепленная лента.Вы можете видеть, что левая сторона ленты не получилась так же хорошо, как правая. У меня слишком сильно нагрелся паяльник. Вот как я закончил охлаждение паяльника влажной губкой перед нагревом.

В идеале я бы хотел, чтобы вся лента больше походила на правую часть фотографии.

Вы также можете увидеть, как хорошо виден носок золотой контактной площадки печатной платы. Так достигается хорошая регистрация.

Как исправить проблему с гибкими кабелями на ЖК-дисплее?

Хорошо, что мы нашли экран, но не знали, что он работает или нет? Итак, мы протестировали экран.По результатам теста мы подумали, что есть какие-то проблемы с гибкими кабелями.

И мы решили взять это в качестве примера и показать вам, как прижимать новые гибкие кабели к ЖК-дисплею с помощью машины для склеивания гибких кабелей .

Если вам нужны новые гибкие кабели Samsung оригинального качества, перейдите по ссылкам ниже:

ЖК-дисплей Тестер расширения сенсорного экрана + сенсорный гибкий кабель для Samsung S6edge / S7edge / S6 + edge / S8 / S8 + / S9 / S9 + / Note8 ремонт

ЖК-дисплей тестер расширения сенсорного экрана + сенсорный гибкий кабель для ремонта серии Samsung E / G / C / M / N

ЖК-дисплей Тестер расширения сенсорного экрана + сенсорный гибкий кабель для ремонта Samsung серии S и серии Note

ЖК-дисплей Тестер расширения сенсорного экрана + сенсорный гибкий кабель для ремонта Samsung серий A и J

А теперь идем дальше.

Первое, что нам нужно сделать, это протестировать экран.

Затем мы подготовим инструменты и материалы для восстановления гибких кабелей.

Перед ламинированием гибкого кабеля нам лучше заранее подготовить некоторые работы. Нам нужно подготовить инструменты, изображенные на картинке, для разделения стекла.

На этом этапе мы помещаем экран на платформу для нагрева при температуре 80 ℃, а затем отделяем стекло разделительной проволокой .

Если вам нужно купить разделительные провода, вы можете посетить этот сайт:

https: // www.forwardgd.com/products/forward-high-hardness-special-diamond-separator-wire?_pos=2&_sid=e094baf3f&_ss=r&variant=31609278595141

После того, как разделение стекла закончилось, мы продолжили удаление клея с помощью желтого инструмента для удаления клея .

После удаления клея отрываем заднюю наклейку руками при распылении очистителя клея.

После этого следующим шагом будет подготовка инструментов и материалов, изображенных на рисунке, для удаления проблемных гибких кабелей и ламинирования новых гибких кабелей на ЖК-дисплее.

Закончив подготовленную работу, начинаем аккуратно демонтировать гибкий кабель с помощью паяльника с Т-образной головкой .

Теплые чаевые:

1. Когда температура паяльника достигает 150–180 ℃, мы можем начать разряжать гибкий кабель.

2. Используйте Т-образную головку, чтобы нагреть положение гибкого кабеля, медленно отрывая его другой рукой.

После снятия гибкого кабеля нарезаем зубочистки на инструменты для удаления клея с помощью одностороннего лезвия .

Затем выливаем в колпачок средство для удаления клея ACF.

Теплые чаевые:

Будьте осторожны, средство для удаления клея ACF имеет сильную коррозионную активность. Во время этого процесса лучше надевать защитные перчатки.

После этого мы используем зубочистку со средством для удаления клея ACF, чтобы удалить клей с ЖК-дисплея.

После этого очистите место сварки гибкого кабеля ватной палочкой и белым маслом.

Следующая часть — ламинирование нового дисплея и гибких сенсорных кабелей на ЖК-дисплее. Сначала мы приклеиваем новый клей ACF к гибким кабелям дисплея и сенсорного экрана.

После этого прижмите клей ACF к гибким кабелям с помощью паяльника.

После этого мы помещаем ЖК-дисплей в область прижима машины для склеивания гибких кабелей.

Затем мы устанавливаем значение давления на 0.

Как только мы установим давление на 0, режущая головка автоматически упадет.

В это время прижмите режущую головку руками в правильное положение.

Затем выровняйте ЖК-дисплей.

После этого нажмите кнопку вакуумирования и плотно поглотите ЖК-дисплей.

Продолжаем доводить значение давления до 2.

После того, как мы установим давление на 2, режущая головка автоматически поднимется.

После этого регулируем рабочее расстояние микроскопа.

После этого оторвите пинцетом защитную пленку ACF.

Затем поместите новые гибкие кабели на ЖК-дисплей и откалибруйте положение.

После выравнивания слегка прижмите гибкий кабель и закрепите его на ЖК-дисплее с помощью инструментов.

После этого нажмите кнопку пуска, машина начнет ламинировать гибкие кабели.

После прижатия шлейфа тестируем экран окончательно.

Чтобы узнать, есть ли какие-нибудь чудеса. Хахаха ……

Вот и все. Вам не кажется, что вам легко работать? Думаем, эта машина станет одним из ваших отличных помощников при ремонте мобильных телефонов.

Для получения дополнительной информации свяжитесь с нами напрямую.

кабелей — клей или пайка?

кабель — клей или пайка? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 1 год, 3 месяца назад

Просмотрено 1к раз

\ $ \ begingroup \ $

Отвалился 13-контактный кабель, приклеенный к плате.Печатная плата предназначена для ЖК-экрана электронной пишущей машинки Canon. Другой конец кабеля входит в главную плату машины.

Печатную плату и кабель отнес в 2 ремонтные мастерские. Один сказал, что для установления контакта нужен специальный клей; другой сказал, что клей не имеет значения, но кончики штырей должны быть микропаяны.

Кто-нибудь может взвесить? Мне интересно, есть ли простое решение.

PS: Я собираюсь снять ЖК-экран с машины, чтобы поднять его на уровень глаз.Таким образом, печатная плата ЖК-дисплея не может находиться рядом с основной платой.

Дэйв Твид

159k1616 золотых знаков210210 серебряных знаков364364 бронзовых знака

Создан 18 фев.

JeanBJeanB

3377 бронзовых знаков

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Кабель оторвался от первоначально прикрепленных к нему контактов; вы можете видеть, что контакты все еще припаяны к печатной плате.

Нет практического способа отремонтировать существующий кабель; штифты были прикреплены во время производственного процесса, и нет возможности воспроизвести это вручную. Вам нужно будет получить новый кабель от OEM.

Лучше всего на этом этапе полностью заменить плоский гибкий кабель, используя отдельные провода для соединения между двумя платами по одному.

Создан 18 фев.

Дэйв Твид, Дэйв Твид

159k1616 золотых знаков210210 серебряных знаков364364 бронзовых знака

\ $ \ endgroup \ $ 16 \ $ \ begingroup \ $

Припой для электрического контакта, клей для механической опоры.Я думаю, что у вас есть более серьезные проблемы, например, как зачистить этот кабель (их нельзя зачистить), поскольку все открытые контакты срезаны. Купите новый кабель. Выполните поиск FPC / FFC на Mouser или Digikey и ПРОЧИТАЙТЕ ТЕХНИЧЕСКУЮ ИНФОРМАЦИЮ. Есть много форм этих кабелей, которые, казалось бы, выглядят одинаково, и не все с 13 контактами и одинаковым шагом здесь будут работать. Не знаю, как ремонтные мастерские на это не указали.

Создан 18 фев.

DKNguyenDKNguyen

38.2,112 22 золотых знака 5050 серебряных знаков105105 бронзовых знаков

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Все говорят, что ленточный кабель нельзя отремонтировать, но это может быть не так.

Если у вас достаточно провисания кабеля, вы можете использовать нож X-acto, чтобы соскрести достаточное количество изолятора с ленточного кабеля, не повреждая проводники, чтобы (осторожно!) Спаять его.Я не знаю, как долго изолятор выдержит температуру паяльника, но, возможно, стоит попробовать.

Лично я, вероятно, последовал бы примеру Дэйва Твида и просто припаял отдельные провода вместо того, чтобы искать OEM-деталь, поскольку вы уже знаете длину.

Создан 18 фев.

БортБорт

1,9666 серебряных знаков1616 бронзовых знаков

\ $ \ endgroup \ $ 4 Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Как отремонтировать соединение пластикового ленточного кабеля к ЖК-дисплею? : AskElectronics

Здравствуйте, этот пост относится к автомобильной электронике, но, прочитав описания рекомендуемых субреддитов, я подумал, что это будет наиболее подходящее место для публикации, так что я надеюсь, что это нормально.Рассматриваемая деталь не имеет отношения к эксплуатации или безопасности автомобиля и является скорее функцией / устройством, поэтому, надеюсь, вы не будете возражать, если я попросу совета здесь. Сначала я кратко разместил сообщение в r / electronics, прежде чем заметил, что вопросы по ремонту следует размещать здесь, в r / askelectronics.

Я буду ссылаться на это сообщение на форуме, чтобы показать, с чем я работаю (не мое сообщение, а та же проблема): http://www.406oc.co.uk/viewtopic.php?f=5&t=14154

У меня в машине есть ЖК-экран, Peugeot 406, на котором часто появляются линии.Экраны больше не производятся, и любые бывшие в употреблении в продаже часто выглядят так, как показано на этом сообщении на форуме, поэтому получение замены здесь нереально.

Я считаю, что это плохое соединение на пластиковом ленточном кабеле, который соединяется со стеклянным экраном. Кабель состоит из трех частей, две из которых (смежные) крепятся к задней части панели, а одна крепится к передней. Это очень тонкая пластиковая лента пленочного типа, очень нежная, и она каким-то образом приклеивается к стеклу во время производства.

Кто-нибудь знает надежный способ исправить такое соединение или хотя бы предотвратить его ухудшение?

Вот состояние экрана, которое у меня есть: https://goo.gl/photos/i2DeDKy7DpKtmaCs6 После 45 минут езды, когда он нагрелся, многие линии исчезли (показано на более темной фотографии), но затем на верхнем крае появилось темное пятно. Другие владельцы той же машины говорили мне, что тепло вызывает выцветание, а холод вызывает морщины.

Будем признательны за любые советы.Первая ссылка на сообщение в блоге показывает некоторые внутренние элементы, я могу разобрать свой и получить больше фотографий, если необходимо, хотя

Лента гибкого кабеля сенсорного дигитайзера с ЖК-экраном, совместимая с Apple Watch Series 2 2-го поколения (42 мм)

---

Цена:

9 долларов.99 + Депозит без импортных пошлин и доставка в Российскую Федерацию $ 13,70 Подробности

• Советы: Это замена для замены старого поврежденного гибкого кабеля ЖК-экрана, без инструкций, пожалуйста, установите его профессиональным техником.
• Сломался гибкий кабель ЖК-экрана? не нужно менять новое устройство, просто купите этот товар и замените поврежденный гибкий кабель ЖК-экрана, чтобы ваша машина снова заработала.
• Совместим с: Apple Watch Series 2 2-го поколения (пожалуйста, проверьте свою модель перед покупкой)
• Отправлено Amazon. Любые вопросы, пожалуйста, сначала свяжитесь с нами, мы постараемся помочь вам.

Ремонт ЖК-экрана

Sony A77 DSLR — Clever Creations

Шарнирный ЖК-экран на моей камере Sony A77 недавно перестал нормально работать.Экран все еще работал, когда он был помещен напротив корпуса камеры, но когда я выдвинул и повернул его от корпуса, он отображал только артефакты.

После некоторых исследований я обнаружил, что, вероятно, был поврежден гибкий кабель ЖК-экрана. Купив новый гибкий кабель и изучив схемы деталей, которые я нашел в Интернете, мне удалось отремонтировать камеру.

В этой статье я объясню, что вызывает проблемы с ЖК-экраном на Sony A77, что вы можете сделать, чтобы их предотвратить, и покажу, как вы можете исправить экран самостоятельно в домашних условиях.

Разбитый ЖК-экран на Sony A77

Прежде чем показать вам, как отремонтировать экран Sony A77, я дам дополнительную информацию о проблеме и отвечу на некоторые часто задаваемые вопросы:

Что вызывает проблемы с ЖК-экраном Sony A77?

Есть несколько причин, по которым ЖК-экран Sony A77 может иметь проблемы. Одна из наиболее частых причин — перелом гибкого кабеля ЖК-дисплея. Другими менее распространенными причинами являются повреждение самого экрана или его электронных компонентов, либо проблема на печатной плате камеры.

Трещина гибкого кабеля ЖК-дисплея

Наиболее частой причиной проблем с ЖК-экраном является износ гибкого кабеля, соединяющего печатную плату камеры с ЖК-дисплеем. Когда это происходит, на проводах кабеля образуется одна или несколько микротрещин. В этом случае экран больше не может принимать правильные сигналы и вместо этого отображает артефакты.

В случае с моим Sony A77, когда экран был прижат к корпусу, следы на гибком кабеле смогли хорошо контактировать, но когда экран отодвинули дальше от корпуса, связь оборвалась.

Обрыв гибкого кабеля, по-видимому, является наиболее частой причиной артефактов, поэтому при попытке исправить экран я рекомендую это исправить в первую очередь.

Повреждение ЖК-экрана и / или его электронных компонентов

Другой причиной проблем является неисправный ЖК-экран. Это может быть либо сам ЖК-экран, либо его управляющая электроника.

Вот некоторые возможные причины:

• Жидкости попадают в корпус ЖК-дисплея.
• Внезапный удар.
• Срок службы ЖК-экрана подошел к концу.

Последняя причина встречается не слишком часто, так как гибкий кабель обычно идет первым.

Если замена гибкого кабеля не помогает, вероятно, виноват сам ЖК-экран, и его необходимо заменить.

Проблема с материнской платой камеры

Другие (не ЖК) компоненты камеры также могут вызывать проблемы с ЖК-дисплеем. Например, на материнской плате камеры могут возникнуть проблемы из-за старости или из-за падения камеры.

Обычно это отображается как зеленый экран на ЖК-дисплее. Или, если быть более конкретным, повторяющийся зеленый узор на экране. Пример этого можно увидеть здесь.

В этом случае видоискатель A77 также перестает работать и показывает точно такой же рисунок, как и на ЖК-дисплее. Это важное отличие от случая повреждения гибкого кабеля или ЖК-экрана. В этой ситуации в видоискателе по-прежнему отображается изображение сенсора.

Решение проблемы с зеленым экраном связано с заменой материнской платы камеры и выходит за рамки данной статьи.

Сложно ли отремонтировать ЖК-экран?

Вам нужно будет разобрать камеру, заменить гибкий кабель или ЖК-экран, а затем снова собрать все.

Это может показаться сложной задачей, но это относительно просто. Все шаги, которые вам необходимо предпринять, перечислены ниже на странице. При достаточном терпении и осторожности мало что может пойти не так.

Что нужно для ремонта ЖК-экрана?

Некоторые стандартные инструменты и сменный гибкий кабель ЖК-дисплея (или сменный ЖК-экран).Все перечислено ниже на странице.

Мне удалось найти замену гибкого кабеля ЖК-дисплея на eBay примерно за 50 евро. Вы также можете найти их на Amazon. Там же можно найти сменные ЖК-экраны.

Ремонт и замена камеры

Из того, что я нашел в Интернете, ремонт камеры в сервисном центре Sony обошелся бы в сумму от 200 до 400 долларов, включая оценку, доставку, компоненты и труд.

Покупка корпуса на замену (Sony A77 Mark II) обошлась бы мне примерно в 1200 долларов.

Сам ремонт камеры обошелся мне в ~ 60 долларов на замену шлейфа. Очевидно, этот вариант сопряжен с немного большим риском, но я был уверен, что правильно определил проблему и смог ее исправить.

Можете ли вы также использовать это руководство для ремонта экрана на Sony A77 II?

Да! A77 Mark II не сильно отличается от A77. Эту же точную процедуру можно выполнить для ремонта ЖК-экрана на обеих камерах.

Я сам не ремонтировал A77II, но люди связывались со мной и сообщали, что они успешно выполнили эти шаги для своего A77II.Так что я уверен, что это работает.

Можете ли вы сделать что-нибудь, чтобы ЖК-экран A77 не разбился?

Только если вы никогда не двигаете шарнирный экран. Основная причина артефактов — гибкий кабель, на котором развиваются переломы. Ограничение нагрузки на гибкий кабель продлит срок его службы.

Кроме того, помогает бережное обращение с камерой и ее безопасное хранение.

Как отремонтировать ЖК-экран Sony A77

Что вам понадобится

Препарат

Во время ремонта будьте очень осторожны с новым шлейфом. Слишком сильное перекручивание или изгиб плоской части кабеля может привести к его поломке. Важно быть осторожным с ним, чтобы избежать второго обрыва кабеля. Начните с подготовки корпуса камеры. Снимите линзу и замените ее крышкой корпуса. Во время работы с камерой очень важно защитить зеркало камеры. Продолжайте извлекать аккумулятор из корпуса. Мы не хотим замыкать что-либо во время работы с печатными платами и вокруг них.

Сони А77 кузов разборка

Сдвиньте резиновую наглазник вверх, чтобы снять ее. Это показывает винты внизу, до которых нам нужно добраться. Отвинтите три винта, обведенных кружком. Рядом с видоискателем есть два винта, по одному с каждой стороны. Другой винт удерживает диск диоптрийной настройки. Следите за компонентами, которые используются на каждом этапе. Для подобных проектов я обычно храню все маленькие винтики и компоненты в коробке с разделителями. Таким образом, я могу легко отслеживать части, которые я использовал для каждого шага, и мне будет легче правильно собрать все вместе. Удалите обведенный винт с правой стороны корпуса камеры. Удалите эти два винта с левой стороны корпуса камеры. Они расположены за резиновыми крышками, защищающими микрофон и разъемы дистанционного управления. Открутите семь обведенных винтов на нижней части корпуса камеры . Винты (3), обведенные оранжевым кружком, и винты (4), обведенные зеленым кружком, имеют разную резьбу. Обязательно держите их отдельно друг от друга. Удалите последний винт . Вам нужно будет поднять ЖК-экран, чтобы получить доступ к этому винту.

Снятие задней крышки

Снимите заднюю крышку. Для этого сначала откройте шов между задней крышкой и корпусом. Вы можете сделать это с помощью гвоздей, инструмента для вскрытия или чего-нибудь вроде медиатора. Все, что достаточно тонкое, чтобы попасть в небольшой зазор. Будьте осторожны с гибкими кабелями при снятии задней крышки. Оранжевый и синий гибкие кабели, соединяющие заднюю крышку и корпус камеры, довольно короткие.Следите за тем, чтобы случайно не перекрутить и не потянуть их. Отсоедините оранжевый и синий гибкие кабели . Удерживая гибкие кабели как можно ближе к разъему, осторожно потяните. Они должны выйти прямо сейчас. Удалите два винта, обведенных кружком. Это винты, которые удерживают ЖК-экран в сборе.

Разборка ЖК-экрана в сборе

Удалите два винта, обведенных кружком, на внутренней стороне задней крышки. Винты удерживают на месте длинный металлический кронштейн. После того, как винты будут удалены, мы можем снять кронштейн. Снимите заднюю крышку ЖК-экрана. Будьте осторожны, не тяните за гибкий кабель. Если скоба из предыдущего шага была снята, гибкий кабель должен пройти прямо через отверстие. Выверните два винта, обведенных кружком, на ЖК-дисплее в сборе. Выверните винты по бокам ЖК-дисплея в сборе. Один винт на картинке обведен кружком, другой находится на противоположной стороне ЖК-дисплея. Снимите пластиковый экран с ЖК-дисплея. Не снимайте экран полностью. Осторожно отсоедините гибкий кабель ЖК-дисплея от экрана. Шлейф прикреплен к экрану с помощью липкой основы. Отсоедините гибкий кабель от металлической пластины. Снимите винт крышки петли. Вытяните две пластмассовые детали, составляющие крышку петли.
Выверните два винта в нижней части ЖК-экрана в сборе. Фотографии немного не в порядке, поэтому крышка петель снова на месте. Снимите заднюю крышку с ЖК-дисплея. Удалите два винта на внутренней стороне нижней части ЖК-дисплея. Извлеките металлический шарнир из корпуса ЖК-дисплея.
Осторожно извлеките гибкий кабель из разъема печатной платы. Я использовал небольшую отвертку с плоской головкой, чтобы вытащить кабель из разъема. В идеале вы должны использовать что-нибудь неметаллическое, чтобы не поцарапать следы на печатной плате.

Если вы хотите заменить сам ЖК-экран, вы бы сделали это именно здесь.Просто разберите ЖК-дисплей еще немного, пока вы не сможете снять и заменить саму ЖК-панель.

К сожалению, у меня нет изображения этих шагов, так как я заменил только гибкий кабель.

Удаление гибкого кабеля

Поверните разъем гибкого кабеля на 90 градусов, чтобы расположить разъем параллельно проводам. Будьте осторожны, не прикладывайте чрезмерных усилий и не повредите провода возле разъема. Осторожно протолкните соединитель через отверстие. Это плотно прилегает, но это единственный способ снять неповрежденный гибкий кабель.Опять же, будьте осторожны, чтобы ничего не заставить. Проденьте кабель через второе отверстие в петле . Точка середины пути. Это насколько камеру нужно разбирать. Теперь вы можете вставить новый гибкий кабель и выполнить все предыдущие шаги в обратном порядке для повторной сборки Sony A77.

Советы по повторной сборке

Используйте прозрачную ленту, чтобы снова прикрепить гибкий кабель к металлической пластине. Новый гибкий кабель ЖК-дисплея, который я купил, не имел липкой основы. Я прикрепил его с помощью прозрачной ленты.Для этого также подойдет тонкий двусторонний скотч. Установите крышку петли в правильной ориентации. Убедитесь, что отверстие в крышке петли ориентировано на противоположной стороне гибкого кабеля. Продеть винт крышки шарнира через новый кабель во время сборки, мягко говоря, будет довольно проблематично. Успех! Замена шлейфа решила проблему.

Краткое описание процесса ремонта

1. Снимите объектив и аккумулятор с корпуса камеры.
2. Снимите резиновую крышку проушины.
3. Выкрутите все винты задней крышки.
4. Снимите заднюю крышку.
5. Отсоедините оранжевый и синий гибкие кабели.
6. Отвинтите винты ЖК-экрана в сборе.
7. Разберите ЖК-дисплей в сборе.
8. Замените сломанный гибкий кабель (или сломанный ЖК-дисплей).
9. Соберите камеру, выполнив указанные выше действия в обратном порядке.

Заключение

Это был отличный проект для меня, так как мне всегда нравится продлевать срок службы продуктов.Особенно, когда в качестве альтернативы можно потратить много денег.

Ремонт оказался не таким сложным, как я думал. Sony A77 — сложная технология, но кажется, что она спроектирована так, что ее относительно легко ремонтировать.

Информация о сборке ЖК-дисплея с использованием термосвариваемых машин | Оборудование для термосварки

Подключение плоских панелей к печатным платам

от Дэна Фритшена и Монте МакГрю

Оригинальная статья, опубликованная в: Information Display, Oct.93

Больше не печатается. Текущая статья Обновлено 2013 г.

Эластомерные соединители надежны и недороги, если дисплей можно установить на плате, но что делать с ноутбуком?

Двумя наиболее распространенными устройствами для подключения стеклянных плоских дисплеев к печатным платам (ПП) являются эластомерный соединитель и соединитель с термосваркой. Эластомерный соединитель — это более старый метод соединения, который обычно используется в предварительно собранных модулях жидкокристаллических дисплеев (ЖКД).Соединитель с термосваркой — это более поздняя инновация, которая может быть взаимозаменяема с эластомерным соединителем во многих опорах и обеспечивает гораздо большую гибкость конструкции.

Эластомерные соединители

Многослойный эластомерный соединитель представляет собой многослойную полосу из силиконового каучука с чередующимися проводящими и изолирующими слоями. Он используется для соединения электродов на печатной плате с электродами на стеклянной подложке ЖК-дисплея. Соединитель описывается его длиной, высотой и шириной, а также шагом проводящих слоев.Размеры разъема зависят от геометрии ЖК-дисплея и его положения относительно печатной платы. Эластомерные соединители широко используются в модулях и там, где ЖК-дисплей может быть установлен непосредственно на печатной плате, содержащей драйверы.

Когда используется эластомерный соединитель, он располагается непосредственно поверх электродов печатной платы, а дисплей располагается поверх соединителя. Для правильного совмещения длина разъема должна немного превышать расстояние между крайними электродами, но не должна превышать длину ЖК-дисплея.Этот припуск позволяет соединителю перемещаться из стороны в сторону без потери электродов.

Ширина разъема определяется кромкой ЖК-дисплея и должна быть спроектирована так, чтобы плотно прилегать к кромке, не превышая ширины кромки. Высота соединителя должна выдерживаться с более жестким допуском, чем длина и ширина. Общее практическое правило состоит в том, что эластомерный соединитель должен быть сжат на 10-15% в собранном виде, но не более чем на 1,0 мм. Если разъемы сжаты менее 0.5 мм, они не смогут компенсировать отклонения на поверхности печатной платы и ЖК-дисплея. Если эластомерные соединители сжать более чем на 1,0 мм, они могут прогнуться и потерять контакт либо с печатной платой, либо с ЖК-дисплеем. Изгибание может также произойти, если высота превышает ширину соединителя более чем на 3–1.

Сборка с помощью эластомерного соединителя

Для правильного соединения с эластомерным соединителем ЖК-дисплей должен быть ограничен непосредственно над печатной платой и сжат.Самый популярный способ добиться этого — использовать пластиковую или металлическую рамку, которая окружает дисплей как рамка и прикрепляется к печатной плате. Независимо от того, какое ограничивающее устройство используется, необходимо поддерживать выравнивание между ЖК-дисплеем и платой. Поскольку эластомерные соединители являются дублирующими, а не выделенными соединителями, разработчики должны поддерживать отношение шага подложки к шагу соединителя как минимум 3: 1. Проводящие пути в эластомерном соединителе никогда не бывают совершенно вертикальными, и может возникнуть несоосность из-за перекоса.Высота более 10 мм требует особого конструктивного решения. См .: Какие переменные необходимы для хорошего теплового уплотнения

Самая распространенная проблема выравнивания — несовпадение электродов на двух подложках. Верхний набор электродов не обязательно должен быть точно над нижними электродами, но по мере увеличения несоосности вероятность правильного соединения уменьшается. Комбинация шага, перекоса и несовпадения подложки будет определять, подключены ли правильные пары электродов.

Печатные платы

имеют три основных типа электродов: оловянно-свинцовые, позолоченные и покрытые углеродными чернилами. Из-за высокого импеданса, присущего слоям эластомера, легированного углеродом, и ЖК-дисплеям, любой из трех может использоваться с эластомерными соединителями. Недостаток оловянно-свинцовых прокладок в том, что они подвержены коррозии; в случае коррозии их необходимо очистить перед установкой разъема. После сборки сжатый соединитель должен защитить электроды от дальнейшего окисления. Позолоченные следы и следы, покрытые углеродными чернилами, устраняют проблему окисления и одинаково хороши для эластомерных соединительных штифтов.

Возможные проблемы с термосваркой

После сборки ЖК-модуля могут возникнуть определенные проблемы. Первая проблема — это отсутствие сегментов. За исключением проблем со стеклом ЖК-дисплея, отсутствие сегментов является результатом чрезмерного сопротивления через токопроводящую дорожку. Это может быть вызвано изгибом разъема, из-за которого проводящие дорожки поднимаются с печатной платы или ЖК-дисплея. Эта проблема может возникать для соединителей, у которых отношение высоты к ширине больше 3 к 1, отсутствует надлежащее ограничение по бокам или они чрезмерно сжаты.Если при сжатии ни один сегмент не горит, проблема может быть в окислении всех электродов.

Связанный сбой разъема отображается на дисплее с блеклыми сегментами. И снова проблема заключается в высоком сопротивлении, но только достаточном, чтобы вызвать выцветание. Если происходит замирание, сопротивление соединителя можно снизить за счет увеличения ширины проводящей жилы соединителя, перехода на соединитель с более низким объемным удельным сопротивлением, уменьшения высоты сборки или увеличения ширины электрода.Контактное сопротивление можно уменьшить, используя позолоченные дорожки на печатной плате.

Эластомерные соединители предлагают надежный способ подключения дисплеев к печатным платам. Хотя сами разъемы недорогие, сборка компонентов требует дополнительных затрат. Наконец, эластомерные соединители ограничены стойкой, в которой дисплей можно удобно расположить прямо над печатной платой и параллельно ей.

Чтобы преодолеть эти требования к сборке и размещению компонентов, был разработан новый тип соединителя: соединитель с термосваркой (HSC).

Соединители с термосваркой

Термоплавкий соединитель состоит из полиэфирной пленки толщиной примерно 0,001 дюйма (0,025 мм), на которой нанесены следы проводящих чернил (рис. 1). Чернила содержат частицы углерода или серебра, в зависимости от области применения. Процесс печати аналогичен трафаретной печати, поэтому часто встречаются переменный шаг и другие нестандартные конструкции. Один настраиваемый FISC может даже соединить несколько компонентов вместе в любом количестве конфигураций.Чернила обычно оставляют незащищенными, но в некоторых случаях поверх чернил накладывается слой изоляционного материала для защиты от коротких замыканий и повышения устойчивости к истиранию. Область, где соединитель будет приклеиваться к компонентам, покрыта тонким слоем электропроводящего термореактивного клея. (Клей является анизотропным, поэтому перемычка или короткое замыкание не является проблемой.) Окончательная сборка соединителя с компонентами осуществляется с помощью тепла и давления. После того, как связь сделана, она долговечна и очень прочна.

HSC может быть прикреплен к большинству распространенных контактных площадок печатных плат и других материалов подложек. Клей хорошо приклеивается к подушечкам из меди, золота, олова и угольных чернил, а также к стеклу, используемому для ЖК-дисплеев. Основные требования к склеиваемой поверхности заключаются в том, чтобы она была чистой, ровной и гладкой, чтобы гарантировать адекватную прочность склеивания.

Термический штифт

Соединители с термосваркой можно найти в большом количестве сообщений. В обычном калькуляторе они прикрепляют ЖК-дисплей и солнечную панель к печатной плате.На военной службе они служат там, где для отображения с высоким разрешением требуется разъем с мелким шагом.

HSC имеет много преимуществ перед другими разъемами в портативных компьютерах, где он широко используется для подключения дисплея к печатной плате. Среди этих преимуществ — минимальное использование места на плате для склеивания HSC и тот факт, что он устраняет необходимость прикреплять дисплей непосредственно к печатной плате. Это позволяет использовать плату исключительно для компонентов. Еще одно преимущество состоит в том, что он позволяет размещать печатную плату и все драйверы дисплея на одной плате в той половине компьютера, где находится клавиатура.Разъем проходит от печатной платы через шарнирную область к дисплею, что устраняет необходимость в установке платы драйвера рядом с дисплеем. Было обнаружено, что HSC очень долговечны даже при постоянном изгибе, необходимом для этого шарнирного применения. Как правило, они проходят испытания на сохранение своих рабочих характеристик не менее 20 000 циклов изгиба.

Многие другие посты FPD используют HSC из-за гибкости конструкции, которую они предлагают. В тонких корпусах, таких как пейджеры и сотовые телефоны, обычно недостаточно места для установки дисплея на печатной плате, как это требуется для эластомерных разъемов.С HSC дисплей может находиться в любом положении относительно доски и практически на любом расстоянии. HSC предлагают широкий диапазон шагов следа от 0,28 мм и выше. Эластомерные соединители имеют шаг до 0,03 мм, но из-за требований избыточности минимальный шаг дорожек компонентов составляет 0,10 мм.

Приложение, требующее HSC высокого разрешения (мелкого шага), — это дисплей для эхолота. HSC, используемые в эхолотах, продемонстрировали надежность, необходимую для электронного разъема, который будет использоваться в сложных условиях.

Сравнение затрат на сборку пластика

Стоимость HSC может быть конкурентоспособной со многими другими типами соединителей. Обычно более дорогие, чем эластомерные соединители, гибкость их конструкции делает HSC обычным выбором для выводов LCD-to-PCB. Электролюминесцентные и газоплазменные дисплеи имеют более высокие требования к мощности, чем ЖК-дисплеи, и поэтому требуют разъемов с низким сопротивлением. В этом случае серебряные HSC дешевле, чем эластомерные соединители с низким сопротивлением. HSC могут быть значительно дешевле, чем гибкие схемы и ленточные соединители, но сопротивление ограничивает стойку, в которой они могут использоваться.

Сборка с HSC

Клей, используемый в HSC, активируется с помощью очень точного нагрева и давления, и для сборки требуется специальный термопресс. После того, как соединение было сделано, его нелегко сломать, и разъемы не могут быть использованы повторно, если их удалить. Из-за требований к оборудованию HSC-соединения не могут быть выполнены с компонентами, доступ к которым ограничен. Ремонт оборудования с соединениями HSC в полевых условиях нецелесообразен.

Клей, используемый для обычных HSC, представляет собой термореактивный клей, который активируется при температуре 130 град.C, при давлении более 30 кг / см2, требуемом в течение минимум 3 секунд. При производстве обычно используются более высокие температуры, давления и время выдержки для обеспечения успешного склеивания. Точные параметры склеивания для каждого приложения уникальны, но после определения они редко требуют модификации.

В типичном цикле сборки основание и склеиваемые компоненты очищаются. Затем следы на HSC совмещаются с подушечками субстрата или следами компонентов. Затем термический пресс прикладывает постоянное тепло и давление до тех пор, пока не будет выполнено соединение.После склеивания соединение можно проверить на целостность. Рис. 1: Ассортимент стандартных
(справа) и нестандартных (верхний и нижний левый) термосвариваемых соединителей (HSC) и прочности на отслаивание. которые являются типичными определяющими факторами качества облигаций.

Выравнивание дорожек HSC относительно контактных площадок печатной платы осуществляется путем обработки отверстий в печатной плате и HSC для дорожек с большим шагом или путем ручной или автоматической регулировки дорожек с мелким шагом. Выравнивание дорожек с мелким шагом часто может выполняться вручную оператором, который индексирует компоненты, просматривая их с увеличением.В некоторых случаях процесс автоматизирован с использованием компьютерной системы распознавания изображений, которая автоматически индексирует компоненты для согласования. При любом способе сборки процесс склеивания может быть успешно выполнен в крупносерийном производстве.

Монтажное оборудование

Термопресс, необходимый для процесса склеивания, должен быть специально разработан для сборки HSC из-за точного контроля, необходимого для успешного склеивания (рис. 2). В дополнение к контролю температуры пресс должен обеспечивать точное и равномерное давление на область склеивания.Для этого пресс должен поддерживать плоскостность приклеивающего лезвия к фиксирующему приспособлению. Силиконовый каучук часто используется на границе соединения лезвие / HSC для равномерного распределения давления и компенсации нелинейностей на поверхности лезвия. Использование силиконовой резины требует более высокой температуры лезвия и более длительного времени выдержки. Силиконовый каучук также портится в процессе склеивания и требует постоянной замены. Если внимательно не следить, это может привести к некачественной связи.Потребность в силиконовом каучуке в процессе может быть устранена, если компоненты, фиксирующее приспособление и соединительное лезвие будут соответствовать строгим допускам на размеры, чтобы гарантировать равномерное приложение давления. Исключение силиконового каучука позволяет значительно сократить время выдержки в процессе склеивания и снизить частоту разрушения склеивания.
Неисправности в процессе сборки могут возникать по ряду причин:

• Если склеиваемые поверхности не являются чистыми, гладкими и ровными, они могут повлиять на непрерывность и прочность склеивания.
• Клей, используемый на HSC, имеет срок годности, поэтому особое внимание следует уделять дате изготовления соединителя. Типичный срок хранения 3-6 месяцев; коннекторы нельзя использовать после истечения срока их годности.

Соединители с термосваркой имеют много преимуществ по сравнению с другими соединителями: у них также есть ограничения.

• При приклеивании к печатной плате высота контактной площадки над платой должна быть минимальной.
Соединители
• подвержены увеличению контактного сопротивления, если они подвергаются сочетанию высокой температуры и влажности.
• При неправильной сборке или повреждении разъемы не подлежат ремонту. Их необходимо удалить с компонентов, которые можно очистить и использовать повторно.

HSC предлагает уникальную альтернативу другим разъемам из-за своей гибкости и доступности с мелкими дорожками. HSC позволил разработчикам создавать продукты, содержащие FPD, без ограничений, характерных для эластомерных соединителей. Для соединений между печатными платами HSC предлагает недорогую альтернативу гибким соединительным штырям.

Соединения дисплея и драйвера в будущем будут сосредоточены на одной TAB гибкой цепи, которая будет связана с дисплеем, на котором все микросхемы драйверов будут установлены по его периметру. Более чем один производитель дисплеев исследует эту концепцию сборки плоских дисплеев, но технология не была доведена до совершенства.

Свяжитесь с нами для получения дополнительной информации

Дэн Фритшен (инженер по продажам — Young Technology, Inc.)

Монте МакГрю (инженер по продажам — полимер Shin-Etsu)

.

No related posts.
