Гениальный способ, как правильно соединять между собой провода

Знакомый электрик показал, как нужно правильно и качественно соединять между собой провода. При ремонте может пригодится каждому.

Скрутка — простое соединения межу собой проводов

И это вам не хухры-мухры, когда надёжности нет и качество контакта теряется!

Есть много способов вместе соединять электрические провода, но не всегда они долго «живут»… Я имею в виду методом обычной «скрутки».

Правда нам ведь нужно соединить два электропровода, а не тросы. Поэтому у каждого есть свои методы.

Способы, как правильно соединять между собой провода

Монтёр сначала показал те способы и такие методы, которые многие используют, но, по его мнению, они неправильные или скажем так, не очень надёжные (видео внизу публикации).

Первый способ скрутить провода

Самым простым соединением 2-ух проводов — это монтаж и скрутка сразу с места зачистки изоляции. По мнению автора ролика — это не верно.

И ещё один монтаж скрутки проводов

Второй способ — это когда каждый конец провода делишь на два равных пучка. А затем каждый из разделённых скручиваешь. И этот метод не подошёл.

А вот ещё как правильно соединить провода

А вот третий монтаж считается самым крепким и надёжным (гениальным). Просто нужно скручивать не с места начала изоляции, а отступив середину оголённых.

Правда ПУЭ (Правила устройства электроустановок) запрещают «скрутку», но это самый простой, быстрый, популярный и дешёвый способ.

Полезно и интересно: Полезные советы и необычные хитрости от умелых мастеров для вашего гаража.

Кстати, я думаю, что многие электрики на сегодня используют другие варианты коммутации:

  • пайка,
  • сварка,
  • клеммы,
  • болты,
  • гильзы.

В общем смотрите видео:

И что говорят профессионалы:

А какой способ соединения проводов для вас является правильным и качественным.

Следите за моими новыми публикациями — дальше ещё интереснее будет!

Способы соединения электрических проводов — как ПРАВИЛЬНО соединять провода между собой

Общие правила соединения проводов между собой в домашних условиях

— Нельзя соединять жилы проводов, накручивая один на другой, — можно лишь перекручивать их. Таким образом допустимо сопрягать до шести жил разного сечения.

— Нельзя скручивать жилы алюминиевого и медного проводов. Если все же есть острая необходимость, то жилы медного провода обрабатываем канифолью и покрываем припоем ТОС и только потом скручиваем с алюминиевым кабелем.

Использовать флюс на основе кислоты в этом случае запрещено.

— Для соединения алюминиевых и медных проводов можно использовать резьбовой зажим. На болт толщиной в два-три раза больше сечения провода надеваем шайбу, затем накидываем петлю одного провода, потом вторую шайбу и петлю другого провода. Поверх надеваем третью шайбу и все зажимаем гайкой.

— Для улучшения качества скрутки конец пучка из скрученных проводов откусываем бокорезами (кусачками). В результате концы жил спаиваются между собой способом «холодной сварки».

— Чтобы исключить образование оксидной пленки, ухудшающей плотность соединения на скрутке, желательно использовать кварцевазелиновую смазку для алюминиевых проводов и вазелиновую смазку для медных.

— Для увеличения срока службы скрутки концы соединения можно пропаять оловянно-свинцовым припоем с канифолью в качестве флюса.

— Соединять провода в домашних условиях можно также с помощью различных клеммников, соединительных блоков, обжимных гильз и т. д.

— Независимо от вида и способа соединения все оголенные участки проводов следует изолировать тремя слоями изоляционной ленты.

Места соединения проводов — зона особой опасности. Как правило, 90% всех неполадок и аварий возникает именно в контактах и кабельных скрутках.

Способов соединения проводников существует множество. Самый распространенный и простой из них ручная скрутка ТПЖ винтом и заматывание данного места изолентой (рис. 4.65).

Рис. 4.65. Скрутка кабельных жил, сделанная вручную и защищенная изолентой

Чтобы качественно выполнить скрутку, необходимо знать, как именно это делается (рис. 4.66).

Рис. 4.66. Варианты соединения проводов скруткой

Однако именно в таких самодельных соединениях чаще всего происходит разрыв цепи. Иногда к такому способу прибегать нельзя — например, при соединении медных и алюминиевых проводников.

Чтобы избежать таких ситуаций, необходимо выполнять соединения при помощи специальной арматуры, которой на сегодняшний день вполне достаточно — есть из чего выбрать (рис. 4.67).

Рис. 4.67. Современные способы соединения проводов при помощи клемм и клеммных колодок

Кабельные сжимы
эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки (рис. 4.68). Используется для ответвления проводов от основной (магистральной) линии.

Клеммная колодка — очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами (рис. 4.69). Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом (рис. 4.70).

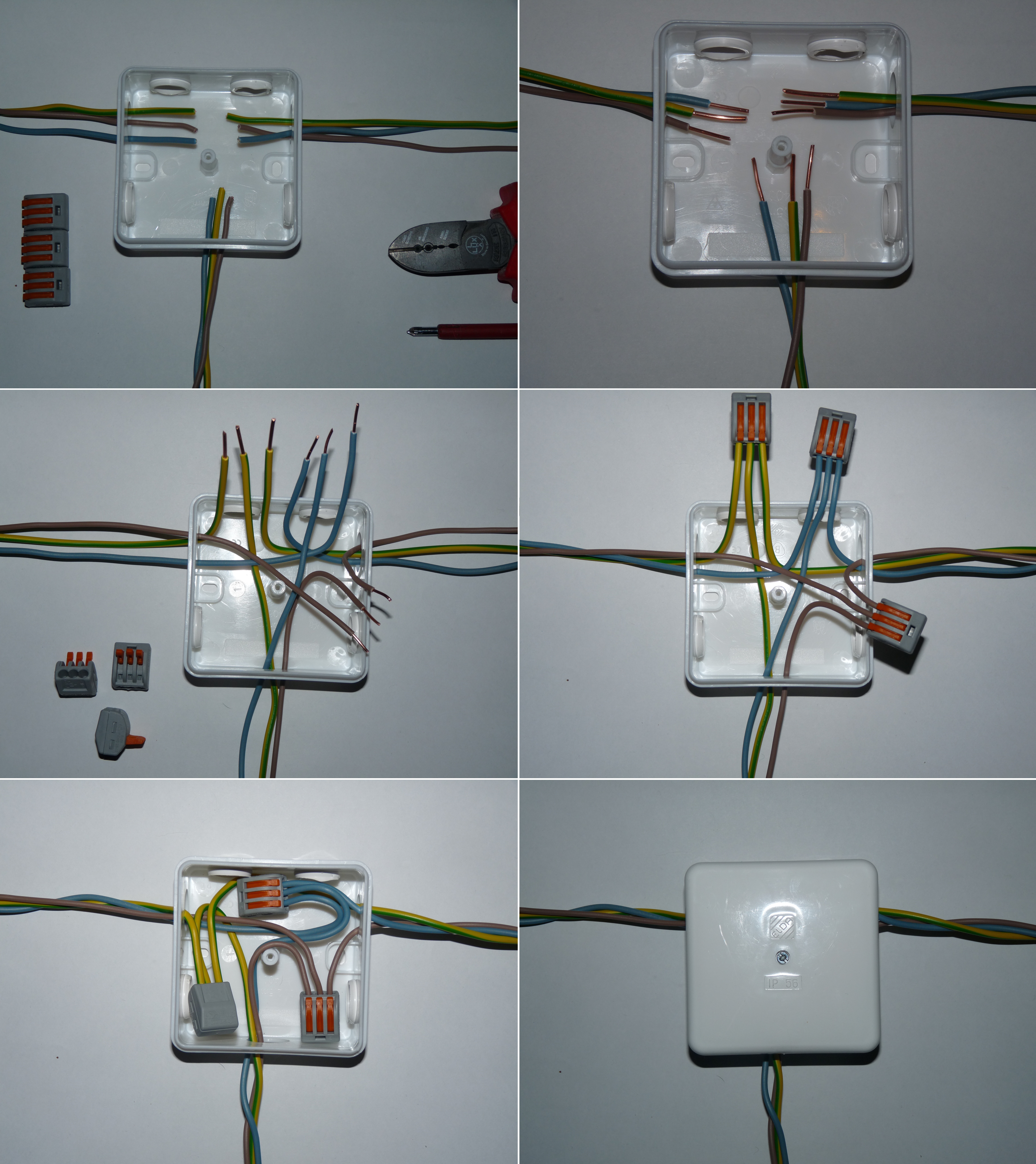

Как соединить медные провода между собой в распредилительной коробке

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком.

Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

  • Скрутка с последующей пайкой или сваркой.
  • Монтаж с применением клеммных колодок.
  • Соединение с использованием «орешков».
  • Применение соединительных шин.
  • Соединение кабеля с использованием пружинных клемм типа WAGO.
  • Болтовой способ монтажа.
  • Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т.д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов. В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки. Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной. Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

  • Существенное сокращение времени монтажных работ.
  • Наличие отдельного изолированного клеммного места под каждый проводник.
  • Защиту кабеля от повреждений и негативного внешнего воздействия.
  • Аккуратный вид и компактные размеры мест соединений кабеля.
  • Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв.мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Как правильно соединять провода — от скрутки до сварки

Очень часто при выполнении электротехнических работ на производстве и в быту, необходимо соединять электрические провода. В результате соединения должен получиться надёжный электрический контакт, обладающий малым переходным сопротивлением.

В противном случае (если контакт будет иметь большое электрическое сопротивление) место соединения проводов будет постоянно греться. Это в дальнейшем приведёт к негативным последствиям, как в плане надёжности электрической цепи, так и в плане безопасности.

Соединять электрические провода можно самыми различными способами. Это может быть обычная скрутка двух или нескольких жил, пайка проводов, сварочное соединение, опрессовка, обычное болтовое соединение. Кроме того, для соединения часто используется клеммник, клеммная колодка, а также соединительные изолирующие зажимы.

Провода соединяют в проходных и в клеммных коробках, в электрических шкафах, щитках, распределительных устройствах, в электрических и электронных приборах и т.д. Обычно соединяют две и более электрические жилы. Соединяемые жилы бывают однопроволочными и многопроволочными, одинакового сечения или разного.

Соединять провода из разных металлов (медь с алюминием) напрямую категорически запрещается. Это связано с тем, что медь и алюминий обладают разной электрической проводимостью. Т.е. при прохождении по электрической цепи большой токовой нагрузки, алюминий будет больше греться, что в результате привёдёт к ухудшению контакта, ещё большему нагреву в месте соединения, оплавлению и повреждению изоляции.

Для того чтобы любое электрическое соединение было выполнено качественно, желательно знать особенности каждого вида соединения.

4 способа соединения провода без пайки

В этом руководстве я научу вас четырем способам соединения провода без пайки. Пайка может быть сложной и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке — это то, что нужно время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок. Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто рассмотреть другой метод. Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в вашем местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале: низкая, средняя и высокая. Если вы делаете временную схему или проект, вероятно, лучше всего будет использовать методы низкой категории, поскольку они позволяют легко отключать после того, как вы сделали соединение. Однако, если вы создаете постоянный кругооборот или проект, который часто перемещается, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не было суставов, разваливающихся в середине эксперимента.
Перед тем, как начать, вам необходимо изучить несколько основ подключения проводов. Большинство проводов покрыто пластиковым изолятором. Изолятор — это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При соединении проводов необходимо иметь оголенный конец без изоляции.Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / ножницы для зачистки проводов, плоскогубцы и катушка с многожильным проводом. Сначала посмотрите на инструменты для зачистки проводов и найдите отверстия, рядом с которыми написано число. Число представляет размер или ширину отверстия. Чем меньше номер калибра, тем шире провод. Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто практикой). Вставьте 3/4 дюйма провода в отверстие в приспособлениях для зачистки проводов с помощью подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните их к ближайшему концу. После небольшого надавливания пластиковая изоляция должна соскользнуть, обнажив многожильный провод под ней.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, — это скрутка двух проводов вместе. Во всех описанных методах, кроме «метода обжима» и «метода зажима аллигатора. «вам нужно будет начать со скрученных вместе проводов.Чтобы скрутить два провода вместе, сначала нужно снять изоляцию с проводов. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке. Теперь, когда вы освоили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Метод зажима «крокодил» / прочность: Низкий — Метод зажима «крокодил» — самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений. Возможность защелкивания зажимов типа «крокодил» практически в любом месте очень удобна не только для подключения проводов, но и для закрепления предметов и удержания предметов. Что вам потребуется: пакет зажимов типа «крокодил» (доступен на RadioShack, не тот, который уже подключен к проводам), два провода с зачищенными концами.
Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из кожи аллигатора, которые соединяются с проводами, или сделать свои собственные.

Метод / прочность электрической ленты: Средняя — Метод изоленты является довольно надежным и требует лишь минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам понадобится: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть всю проволоку.Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая — Метод горячего клея — это прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно купить в местном магазине для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея.Затем с помощью насадки клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте горячему клею остыть.

Метод обжима / прочность: Высокая — Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но после небольшой практики его можно использовать с мастерством. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам понадобится: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна проводить электричество), инструмент для обжима и пара зачищенных проводов.
Первое , вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс для другого провода. Затем поместите обжим в выемку в обжимном инструменте. Сжимайте инструмент до тех пор, пока обжим не сломается. и изгибается в форме буквы «U». Продолжайте делать это с остальной частью обжима, пока не получите бороздку, идущую по длине обжима.Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Обжимка требует практики, поэтому не расстраивайтесь, если она не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

Как правильно сращивать провода

Фото: Эванс Брасфилд

Снова и снова люди говорили мне, что они боятся изменять жгут проводов своего велосипеда, чтобы установить новый аксессуар.Если немного покопаться, багабу обычно боится вплетать провода в обвязку велосипеда. Разрезать жгут проводов вашего мотоцикла не следует легкомысленно и пытаться делать это только тогда, когда вы уверены в том, какие провода следует разрезать — скажем, получив заводское руководство по обслуживанию — процесс на самом деле не так уж и страшен.

Сращивание проводов — это процесс физического соединения двух или более проводов для создания механически прочного и электрически безопасного пути. Это можно сделать несколькими способами.Механические соединители, которые физически зажимают провода вместе или к общему проводнику, являются самыми простыми, но они занимают больше места, и определенные виды подвержены выходу из строя. При пайке используется горячий утюг для нагрева проводов до температуры, при которой припой расплавляется, а когда он остывает, это обеспечивает прочное физическое соединение и электрическую проводимость. Однако пайка также является большим источником беспокойства среди новичков. Не бойтесь, сращивание проводов вполне допустимо, если все сделано правильно.

Источником страха при сращивании обычно является незнание пайки, которую, по-видимому, многие считают, что ее следует делать только в полночь, во время полнолуния, практикующим темные искусства. К счастью, эта идея вздор. Любой, даже тот, у кого руки трясутся так же сильно, как у меня, может научиться паять с минимальными затратами крови и сокровищ.

Включите: Как установить коммутируемое дополнительное питание на ваш мотоцикл

Разветвитель провода — олицетворение зла.Кусок справа прорезает изоляцию провода, возможно, повредив жилы внутри. Вибрация мотоцикла может ослабить кран и вызвать периодические сбои в соединении или просто выскочить из провода.

Какие у меня варианты подключения?

Наиболее распространенные разъемы, которые вы найдете в наборах послепродажного обслуживания, — это ответвители для обжима проводов. Это инструменты дьявола. Выбросьте их и научитесь паять или использовать разъемы Posi-Lock, которые немного дороже, но у меня еще не было ни одного из них.С разъемами Posi-Lock снимите примерно полдюйма изоляции с концов проводов, но не скручивайте отдельные жилы. Наденьте пластиковый хомут на конец провода, а затем плотно закрутите хомут и провод в корпус Posi-Lock. Повторите то же самое с другим концом провода. В результате получается прочное, электрически исправное соединение, которое я использовал годами, когда не хватало места для пайки. Я также использовал Posi-Locks в качестве соединителей проводов в тех местах, где соединение может периодически отключаться.

Posi-Lock обеспечивает надежность и обратимость стыковых соединений без пайки.

При правильной сборке стыковое соединение имеет такую ​​же прочность, как и паяные соединения, показанные ниже. Posi-Taps допускает трехстороннее соединение.

Причина, по которой отводы с опрессовкой проводов опасны, довольно проста. Хотя вы могли подумать, что они упростят сращивание, просто зафиксировав их на месте, они также могут прорезать некоторые из настоящих жил проволоки, делая проволоку более слабой, более устойчивой и более склонной к поломке.Кроме того, окружающая среда мотоцикла с высокой вибрацией увеличивает вероятность ослабления соединений обжима и возникновения периодических отказов, которые сложно отследить.

Стыковое соединение используется для соединения проводов, идущих в одном направлении.

Чем вы сращиваете провода?

Приличный паяльник на 40 Вт можно купить менее чем за 20 долларов, но я рекомендую паяльник с регулируемым переключателем и встроенной подставкой. Если вы посмотрите на распродажи, их можно будет купить за 35 долларов или меньше. Вам нужен проволочный припой достаточно узкого калибра, чтобы его можно было легко расплавить с калибром проволоки, обычно встречающимся на мотоциклах, обычно 18 калибра для большинства целей.Я обычно покупаю припой без канифольного стержня, предпочитая нанести немного флюса на оголенные провода перед их нагреванием и нанесением припоя.

Пигтейл-сращивание используется для отвода провода обратно вдоль провода, к которому он подключен. Хороший пример того, когда выбрать косичку или стыковое соединение, можно найти здесь.

Вы должны научиться паять что-нибудь кроме жгута проводов. Для этой статьи я выбрал провод 18-го калибра красного и синего цветов, чтобы было легче увидеть, как они сочетаются.При сращивании проводов обычно используется один из трех видов сращивания: стыковое сращивание, когда две проволоки соединяются в одну непрерывную проволоку; стык пигтейла, где провода лежат рядом; и трехстороннее соединение, которое подводит второй провод к середине другого провода.

Этот трехсторонний соединитель вставляет красный провод в середину синего. Это пример, в котором обычно используются отводы для обжима провода низкого качества. Не поддавайтесь искушению.Несмотря на то, что пайка проводов в линию является сложной задачей, после обмотки это соединение намного безопаснее, чем любое обжимное соединение.

Для первых двух стыков необходимо удалить примерно полдюйма изоляции с обоих концов провода. Концы скручены вместе, чтобы обеспечить хорошее механическое соединение между проводами. Подставку с зажимами из крокодиловой кожи можно сделать самодельной или купить, чтобы удерживать провода на месте при нагревании от утюга.

Все три соединения были упакованы в термоусадочную пленку.Однако иногда лента — единственный вариант в ограниченном пространстве, в котором вы делаете стык.

Перед тем, как прикасаться жалом к ​​проводам, залудите жало, расплавив на нем небольшое количество припоя. Это помогает распределить тепло, когда наконечник касается проводов. При плавлении припоя к проводам старайтесь не касаться припоем железа. Вместо этого позвольте утюгу нагреть провод до такой степени, чтобы расплавился припой. Удерживание утюга под проводами позволяет теплу двигаться вверх, а сила тяжести тянет расплавленный припой вниз.Капиллярное действие играет важную роль в распределении припоя по месту соединения. Прикоснитесь к утюгу и припаяйте к нескольким точкам на стыке, чтобы убедиться, что он равномерно распределен по жилам проводов. Хотя вы хотите, чтобы припой покрыл большую часть места стыка, старайтесь не оставлять на стыке большие капли припоя. Это выглядит некрасиво, и если стык будет заклеен изолентой, он станет намного больше.

После того, как соединение остынет, обрежьте все свободные провода, которые могут проткнуть ленту или термоусадочную пленку.Затем оберните его изолентой или термоусадочной пленкой, чтобы предотвратить случайное заземление на другие провода или разъемы.

Продолжайте практиковать технику пайки до тех пор, пока вы не освоитесь с ней, прежде чем пытаться использовать ее в самых ограниченных пространствах мотоцикла.

Паяльные инструменты

Хотя вы можете начать с простого однотемпературного паяльника и рулона припоя, я обнаружил, что вложения в паяльную станцию ​​с регулируемой температурой окупаются.Во-первых, у них обычно есть удобное место для размещения горячего утюга между использованиями. Больше никаких ожогов на верстаке. Во-вторых, у них также может быть держатель для губки, который позволяет легко очистить наконечник перед началом нового соединения. Другой инструмент, который я рекомендую, — это рука помощи, которая удерживает провода на месте, когда вы работаете на скамейке. Это делает жизнь намного проще.

Эту базовую паяльную станцию ​​можно купить чуть больше 30 долларов.

Магазин паяльной станции Vastar здесь

У меня не очень устойчивые руки.Итак, этот инструмент на вес золота, когда мне нужно припаять несколько проводов — и все это менее чем за 10 долларов.

Магазин для Neiko 01902 Регулируемая рука помощи здесь

При работе с велосипедом лучше всего защитить остальные провода в жгуте, поместив кусок картона между паяемыми и нетронутыми проводами.


Мы стремимся находить, исследовать и рекомендовать лучшие продукты. Мы зарабатываем комиссионные с покупок, которые вы совершаете, используя розничные ссылки в наших обзорах продуктов. Узнайте больше о том, как это работает .

Работа с проводом — learn.sparkfun.com

Добавлено в избранное Любимый 39

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью устройства для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода.Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго. Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна проходить по оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (так называемая витая спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.
← Предыдущая страница
Как зачистить провод

Как соединить провода (Краткое описание проекта)

Фото: istockphoto.com

Если в ваш список дел по дому входит амбициозный проект электроснабжения своими руками — будь то установка осветительной арматуры, замена переключателя или расширение электрического провода, чтобы добавить еще одну розетку в гараже — вам нужно знать основные навыки сращивания проводов. Если вы научитесь правильно сращивать провода, это не только обеспечит правильное выполнение ремонта и модернизации электрических систем, но и, что не менее важно, сохранит безопасность вас и вашего имущества.

Инструменты и материалы

Шаг 1

В следующих инструкциях предполагается, что вы соединяете вместе два провода Romex одного типа. (В этом примере мы подключаем NMC 12/2 с землей к проводу того же типа и размера.) Romex — это торговая марка проводов, предпочитаемых многими электриками, которые обычно используются в жилых помещениях. Маркировка на внешней изоляции «12/2 NMC с заземлением» указывает размер и тип провода — другими словами, провод 12 калибра с двумя внутренними изолированными проводниками (черный «общий» и белый «нейтральный»). ), а также неизолированный заземляющий провод.NMC — это аббревиатура от неметаллического кабеля, типа провода, наиболее распространенного в жилых помещениях.

Другие типы проводов Romex, используемых в жилищном строительстве:

  • Провод калибра 12 / 3–12 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для выключателей и осветительных приборов.
  • Провод калибра 10 / 2–10 с два внутренних изолированных проводника и заземление, обычно используемые для водонагревателей
  • Провод калибра 10 / 3–10 с тремя внутренними изолированными проводниками и заземлением, обычно используемый для электрических сушилок для одежды
  • Провод калибра 6 / 3–6 с тремя внутренними изолированными проводники и заземление, обычно используемые для электрических плит и духовок

Следует отметить, что, хотя можно сращивать разные типы проводов Romex, например, от 12/2 до 12/3, вы никогда не должны сращивать вместе провода другой калибр. Калибр провода зависит от предполагаемой силы тока. Например, провод 12-го калибра может выдерживать примерно 20 ампер, а провод 10-го калибра — 30 ампер. Перегрузка провода силой тока, превышающей предполагаемую, может привести к его перегреву, расплавлению и, возможно, возгоранию.

Шаг 2

Перед началом любых работ выключите автоматический выключатель, подающий электричество к проводу, который вы хотите сращивать. Будьте предельно осторожны при работе с электричеством, поскольку неправильное обращение с ним может привести к серьезным травмам или даже смерти.Убедитесь, что питание действительно отключено, с помощью вольтметра — устройства, измеряющего электрический ток в проводах — вы можете купить его в большинстве центров по ремонту дома. Если вы все еще не уверены, что питание отключено, выключите главный автоматический выключатель для всего дома.

Дополнительные меры предосторожности, которые следует предпринять перед началом вашего проекта:

  • Найдите партнера. Никогда не работайте с электропроводкой в ​​одиночку. Вы хотите, чтобы кто-то был рядом на случай, если произойдет неприятное обстоятельство.
  • Поменяйте обувь. Носите обувь на резиновой подошве, чтобы изолировать свое тело.
  • Убедитесь, что пространство сухое. Никогда не работайте с электропроводкой во влажных или сырых условиях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Шаг 3

С помощью плоскогубцев электрика или линейного мастера удалите две заглушки на новой распределительной коробке, которые будут содержать и защищать сращенные провода и содержать любые искры, которые могут вызвать пожар, если что-то пойдет не так.Заглушки вдавливаются в коробку в заранее определенных местах во время изготовления для облегчения удаления. Большинство распределительных коробок являются универсальными и имеют заглушки различных размеров для различных применений и разного калибра проводов. Эта установка позволяет вам выбрать места на коробке, где вы хотите установить соединители проводов и провода во время установки.

Фото: istockphoto.com

Шаг 4

Вставьте соединитель Romex (см. Пример на Amazon) в каждое выбивное отверстие в распределительной коробке.Обязательно приобретите разъем, который подходит к выбивным отверстиям, которые вы используете в распределительной коробке, и подходит для диаметра сращиваемого провода. Закрепите соединитель на распределительной коробке, используя контргайку с резьбой и затягивая плоскогубцами и / или отверткой. Разъемы действуют как защитные направляющие, которые также крепят провода к распределительной коробке. Без них провода могут быть повреждены острыми краями выбивных отверстий.

Шаг 5

Установите распределительную коробку надлежащим образом — многие типы прикрепляют непосредственно к стойке стены или поверхности с помощью монтажных винтов или анкеров — и в зоне в пределах досягаемости существующего провода.

Шаг 6

Пропустите конец каждого провода Romex 12/2 — существующего провода и провода, который вы сращиваете с ним — через один из соединителей проводов Romex, прикрепленных к коробке. Затяните винты по бокам соединителя проводов, предназначенные для его фиксации, с помощью отвертки соответствующего типа.

Шаг 7

Проденьте заземляющий винт через резьбовое отверстие на задней стороне распределительной коробки. Винт заземления заземляет распределительную коробку — безопасно возвращает избыточный электрический ток на землю — в случае короткого замыкания.

Шаг 8

Снимите примерно шесть дюймов внешней пластиковой оболочки с концов проводов, которые вы сращиваете. Универсальный нож идеально подходит для разрезания внешней изоляции. Удалите защитную бумажную упаковку, окружающую изолированные провода и заземляющий провод.

Фото: istockphoto.com

Шаг 9

Оберните один из оголенных медных проводов заземления один раз вокруг винта заземления, прикрепленного к распределительной коробке; вы должны оставить около шести дюймов оголенного провода, свешивающегося за винт. Затяните винт заземления с помощью отвертки, чтобы прикрепить провод заземления к коробке.

Теперь плотно скрутите второй провод заземления вместе с присоединенным проводом заземления с помощью плоскогубцев электрика и закрепите соединение с помощью накручивающегося колпачка / гайки. Аккуратно сложите соединенные провода в задней части распределительной коробки.

Шаг 10

С помощью пары инструментов для зачистки проводов удалите примерно 1/2 дюйма изоляции с концов обоих кабелей 12/2, как с черного, так и с белого проводов.Устройства для зачистки проводов — удобный инструмент для этой задачи, поскольку они предназначены для снятия изоляции с проводов самых разных размеров и доступны в большинстве центров по ремонту дома. Как и плоскогубцы, инструмент имеет острые кромки и заданные точки разреза, которые позволяют снимать защитную изоляцию с каждого провода, не повреждая сам провод.

Шаг 11

С помощью плоскогубцев для электрика скрутите вместе зачищенные концы соответствующих проводов каждой жилы 12/2 Romex, белый провод к белому, а черный к черному. Скрутите их, пока они не будут плотно соединены, и закрепите каждое соединение проволочным колпачком / гайкой с резьбой. Аккуратно сложите оба комплекта проводов в распределительную коробку.

Шаг 12

Совместите защитную крышку с крепежными винтами на распределительной коробке и плотно затяните с помощью отвертки.

Знание того, как соединить собственные электрические провода, может сэкономить ваше время и деньги на многочисленных проектах по электричеству и освещению в доме. Однако если вы опасаетесь работать с электричеством или не имеете базовых знаний в области электричества, не стесняйтесь нанять лицензированного электрика для своего проекта.Хотя наем электрика может легко вернуть вам как минимум 50 долларов в час, это небольшая цена, которую нужно заплатить, чтобы защитить вашу семью и вашу собственность от серьезных последствий плохо выполненных электромонтажных работ.

Фото: istockphoto.com

Некоторые работы лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Как скручивать электрические провода вместе

Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10-го калибра … нельзя быть подключенным к выключателю 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой … 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 ампер
Southwire электроинструменты
желтый 12 калибр 20 ампер
розетку 120 вольт 20 ампер можно установить на выключатель 20 ампер, но не выключатель на 15 ампер / используйте провод 12 га.
… нельзя подключать к выключателю на 30-40 А.

Желтый / калибр # 12 провод, с массой … 20 ампер. Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А

НМБ — домашняя проводка
УФ — подземная
Рулоны многопроволочного

Белый 14 калибр 15 ампер
розетка 120 вольт 15 ампер, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер. Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей… 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная

50-60 Использование выключателя 6 калибра /
Розетка 240 вольт 50 может быть установлена ​​только на выключатель 50 ампер

Купить:
6-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная
40-50 использование выключателя 8 калибра /
Розетка на 240 вольт на 40 ампер может быть установлена ​​только на выключатель на 40 или 50 ампер

Купить:
8-2 провод
Southwire электроинструмент
НМБ домашний электропроводка
УФ подземная

Медь заземляющий провод.
Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не отключаться, никогда не использовался в качестве нейтрального провода.
Обычно … используйте тот же размер, что и другие провода в цепи
Купить:
Медный провод заземления 12 калибра
Заземление провод
зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

бронированный кабель может использоваться как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции.

Не металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока.

Все трубы … металлические, пластиковые … гибкие и жесткие … должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
Бронированный кабель
Southwire резак для бронированного кабеля
Неметаллический гибкий кабелепровод
Power кнут
Тянуть ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но проблемы с изоляцией, отсутствие правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии.

Купить:
Электрик наборы инструментов
Klein инструменты
Инструменты комплекты


12 га Многожильный провод подходит для кабелепровода с несколько проводов … но многожильный не может быть установлен под винт клеммы на розетках, выключатели, таймеры и т. д. без риска… тепла вызывая растопыренные пряди … которые отслаиваются … и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку.
Купить:
рулонов из многожильного провода

Защитить отсутствие повреждений проводки
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и гвозди). Не повредите кабель или провода внутри кабеля.

-Код гласит: кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15
Купить
Конец кусачки на Amazon



Электрически изолированные инструменты
При снятии изоляции с провода НЕ допускайте царапин и надрезов на поверхности. из медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка.
Купить инструменты:
Wire стриптизерши на Amazon
Linesman плоскогубцы
Утилита нож на амазонке

Мультиметры
Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод.
Купить:
Аналог. мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
Clampmeter для проверки расхода на линии

Разъемы проводов — электрические 101

Синий провод — Гайка Хороший выбор для соединений балластных проводов.

Оранжевый провод — Гайка Обычно используется с осветительными приборами или вентиляторами для подключения к проводам переключателя.

Yellow Wing- Гайка Обычно используется для подключения 2 проводов № 14 или 2 № 12.

Tan Twister Обычно используется для подключения от 2 до 3 проводов №14 или №12.

Red Wing- Гайка Обычно используется для подключения от 3 до 4 проводов № 14 или № 12 или 3 № 10.

Соединители для стыкового сращивания проводов телефона для передачи данных

Провода для передачи данных и телефонные провода имеют очень маленький диаметр — от 22 до 24 AWG. Эти провода используются для проводки телефона, компьютера и устройства открывания двери гаража и должны использоваться только для низкого напряжения.Соединители для стыкового сращивания используются для соединения двух или более проводов вместе.

На изображении справа показан соединитель данных и стыковой сращивания, к которому можно подключить до трех проводов. Эти провода зачищены (или нет, см. Инструкции) и вставлены в разъемы. Для соединения верхней и нижней части разъема можно использовать плоскогубцы или щипцы для обжима.

На изображении справа показана проводка устройства открывания гаражных ворот, соединенная с контактным разъемом телефонного провода.

Как установить Twist-

на соединители проводов
  1. Выключите питание.
  2. Зачистите провода, обычно около ½ дюйма для двух проводов. Зачистите от до 1 дюйма более двух проводов. Выведите многожильный провод (и) за сплошной (ые) провод (а) примерно на 1,6 мм (1/16 дюйма).
  3. Совместите изношенные жилы и проводники.
  4. Равномерно сожмите концы проводов.
  5. Вставьте провода в разъем и закрутите по часовой стрелке, пока разъем не перестанет скручиваться.
  6. Слегка потяните за каждый провод, чтобы убедиться, что провода надежно закреплены внутри разъема.

Разъем должен перестать скручиваться после шага 5. Если он не перестает скручиваться или если провод откручивается при вытягивании на шаге 6, отсоедините соединение и начните заново. Для правильного подключения может потребоваться соединитель другого размера.

Вставить

в разъемы для проводов

Подключить провода в разъемы для вставки очень просто, но отсоединить их очень сложно. Их следует использовать только в осветительных приборах. В осветительных приборах используются провода 18 AWG, которые легко отсоединить от этих разъемов, потянув за провода и скручивая их.

Никогда не используйте вставные в разъемы в электрической распределительной коробке. Если необходимо изменить провода в распределительной коробке с разъемами push-, провода в этих разъемах, вероятно, придется разрезать и повторно соединить с помощью twist- на разъемах.

Разъемы для проводов используются для соединения двух или более проводов. Типов соединителей проводов много, самые распространенные — скрутка вкл. Соединители Twist- IDEAL Industries на проводах являются наиболее распространенными и будут описаны в этой статье.Разъемы Twist- на проводах доступны во многих размерах с кодировкой цвета , что позволяет использовать провода разного калибра и количества проводов.

Twist-

On Wire Connectors

IDEAL Industries Первый соединитель для проводов назывался wire- nut® и стал торговым названием для любого соединителя Twist- on Wire. IDEAL Industries предоставляет информацию о своих соединителях проводов, включая цветовую кодировку соединителя, которая указывает размер. Цвета и размеры разъемов в отрасли не совпадают, но они похожи на разъемы IDEAL.

Таблица

идеального сечения проводов — Краткое руководство на двух страницах для подбора размера провода, количества проводов и цветового кода соединителя.

Брошюра по

Ideal Wire Connector — Полное руководство по их продукции для разъемов проводов.

Размеры разъемов для проводов

Размер разъемов для проводов зависит от калибра проводов и количества проводов, соединенных вместе.На упаковках соединителей проводов указаны минимальные и максимальные допустимые размеры и размеры проводов. Избегайте использования минимальных и максимальных размеров и чисел.

Разъемы для общих проводов

Twister® — IDEAL считает, что это наиболее распространенный разъем для проводов в жилых проектах. Это также очень часто используется в коммерческом строительстве. Они доступны в трех размерах. Оболочка расширяется при затягивании для обеспечения надежного соединения. Если вам нужно удалить этот проводной соединитель, его следует заменить новым проводным соединителем из-за расширения.

Wire- Nut® — оригинальный соединитель проводов, доступен в пяти размерах.

Wing- Nut® — Они имеют профилированные крылья для обеспечения надежного захвата и дополнительного крутящего момента. Они доступны в трех размерах.

WireTwist® — экономичный соединитель, аналогичный гайке Wire- .

Как соединить бытовую проводку для удлинения цепей

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

При выполнении работ по модернизации может потребоваться сращивание проводов для перемещения цепей или добавления новых устройств.Соединение — это соединение двух или более проводов путем их скручивания. Пластиковый соединитель, называемый проволочной гайкой, используется для изоляции и фиксации стыка. Используйте размер гайки для проволоки, соответствующий количеству и калибру проводов, которые вы используете.

Соединения для сращивания проводов должны быть размещены внутри закрытой электрической коробки, известной как распределительная коробка. Распределительная коробка обычно квадратная и металлическая. После установки коробку нельзя скрывать внутри стен или потолка, чтобы она оставалась доступной в любое время.

По коду общее количество проводников, разрешенных в выходной коробке, известное как заполнение коробки, ограничено размером коробки и калибром проводов. К проводникам относятся не только провода, но и такие устройства, как переключатели, розетки и некоторые другие металлические детали. Сумма всех проводников должна быть меньше кубического дюйма емкости розетки.

Для расчета заполнения коробки каждый провод 14 AWG, входящий в коробку, умножается на 2. Двенадцать проводов калибра умножаются на 2,25. Все заземляющие провода считаются как 1, умноженная на самый большой калибр провода в коробке.Например, все провода заземления, входящие в коробку, равны 1 X 2,25 для провода 12AWG.

Устройства, включая переключатели и розетки, умножаются на 2-кратный размер самого большого диаметра провода в коробке. Любые металлические зажимы учитываются как 1-кратная длина самого большого провода. Пигтейлы и другие соединения, которые находятся в коробке, не учитываются. Для более подробного объяснения того, как точно подсчитать количество проводников, проверьте это перед добавлением новых проводов или устройств.

Электрическая распределительная коробка

Распределительная коробка имеет несколько отверстий со съемными заглушками по бокам и сзади.Выберите отверстия, удобно расположенные для соединяемых кабелей, и снимите заглушки. Имейте кабельный зажим для каждого и ослабьте винты, чтобы открыть хомут. Протяните около 8-10 дюймов кабеля через зажим и затяните вокруг него хомут, чтобы он крепко держался, но не зажимал пластик.

Разделите оболочку кабеля, оставив около 1/4 дюйма, покрывающего провода. Обрежьте оболочку, чтобы удалить ее, и снимите примерно 3/4 дюйма пластиковой изоляции с конца каждого провода.Избегайте надрезов и царапин на медном проводе при снятии изоляции.

Вставьте зажим с присоединенными проводами в отверстие распределительной коробки и изнутри коробки наденьте прилагаемую гайку на провода и на резьбу зажима. Поверните гайку как можно глубже на резьбу, а затем с помощью отвертки и молотка постучите по ней до упора.

Соединение проводов

Лучший способ удалить изоляцию, не повредив медь, — это использовать инструмент для зачистки проводов. У большинства стрипперов есть набор резаков для самых обычных калибров. Осторожно поверните стриптизерши назад и вперед один или два раза и снимите изоляцию с конца.

Сожмите провода вместе так, чтобы концы совпали, и скрутите их вместе по часовой стрелке с помощью плоскогубцев. Сделайте 1 или 2 оборота, чтобы образовалось прочное соединение, стараясь не врезаться в медь губками плоскогубцев.

Если концы проводов слишком далеко друг от друга, гайка не затянется должным образом. Убедитесь, что концы совпадают, прежде чем скручивать их вместе.При необходимости отрежьте немного кончика, чтобы достать их еще до присоединения разъема.

Наденьте разъем по часовой стрелке на скрученные провода, убедившись, что внизу нет оголенной меди. Осторожно потяните за разъем, чтобы убедиться, что он надежно закреплен. Вы можете обернуть изолентой провода и колпачок для дополнительной безопасности или просто вставьте стыки в заднюю часть коробки и прикрепите крышку.

Еще подобное на Do-It-Yourself-Help.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
