Как правильно собрать электрощиток своими руками?

Электрощиток — это отправная точка квартирной проводки, поэтому от его сборки зависит правильность подачи электроэнергии. Зная, как он устроен, вы сможете самостоятельно его подключить. И даже если вы не планируете это делать, а собираетесь вызвать электриков, то сможете проверить качество выполненной работы. Мы расскажем, какие приборы необходимы для монтажа электрощитка по типовой схеме и как его можно самостоятельно собрать.

Электрооборудование, которое нужно для щитка

Чтобы собрать электрощиток, потребуются следующие элементы:

  • Ящик. По сути это корпус щитка, в который будут помещены все элементы. Существуют пластиковые и металлические ящики. Мы советуем второй вариант, так как на практике металл служит дольше пластика, и к нему проще будет прикрутить дополнительное оборудование.
  • DIN-рейки. DIN-рейка — это элемент, на который монтируется все оборудование щитка. Сама рейка закрепляется на внутренней стенке щитка. То, сколько потребуется реек, определяется количеством оборудования, такого как автоматы, УЗО и т.д.
  • Вводной автомат. На него заводится питающий кабель. Он обеспечивает защиту всего контура проводки. Вводной автомат должен быть рассчитан на общую нагрузку, собираемую со всех линейных автоматов. Например, если в квартире будут идти две линии с автоматами по 16 А, тогда общий автомат должен выдерживать нагрузку не менее 32 А.
  • Линейные автоматы. Устанавливаются на каждую линию отдельно. Они разрывают цепь при возникновении короткого замыкания на линии или обрыва провода. Каждый линейный автомат должен соответствовать нагрузке. Обычно устанавливаются на автоматы на 16 А или 25 А для розеточной группы и 10 — 16 А для освещения.
  • Счетчик. Ведет учет электроэнергии в квартире. Может быть однофазным или трехфазным, однотарифным или многотарифным.
  • Шины. К соответствующим шинам подключаются рабочие нули, заземление и фазы.
  • УЗО. Устройство защитного отключения предназначено для защиты человека от поражения тока утечки, а также предотвращение пожара в квартире. УЗО может быть, как общим (устанавливается для всего контура проводки), так и групповым (монтируется для определенной группы, например, для освещения).

Количество всех комплектующих будет зависеть от размера квартиры или дома и желаемого количества линий разводки. Для простоты мы приведем схему подключения электрощитка для однокомнатной квартиры.

Собираем электрощиток для однокомнатной квартиры

Предположим в нашей небольшой квартире будет три линии: освещение, розеточная группа и бойлер (его нужно подключать через отдельный автомат). Тогда для сборки щитка нам потребуется следующие элементы:

  • Металлический корпус с DIN-рейками.
  • Вводной автомат на 32 А — 1 шт.
  • Счетчик — 1шт.
  • УЗО на 30 мА — 1 шт.
  • Однополюсные автоматы на 16 А — 3 шт.

PE-шина для подключения нулевого проводника и заземления.
Схема подключения электрощитка будет следующей:

Эта схема подходит для сборки щитка в старых советских постройках, где заземление не было предусмотрено. Однако в принципе заземление берется с шины PE, поэтому его можно провести даже по этой схеме. Ниже на фото показано, как выглядит уже собранный щиток.


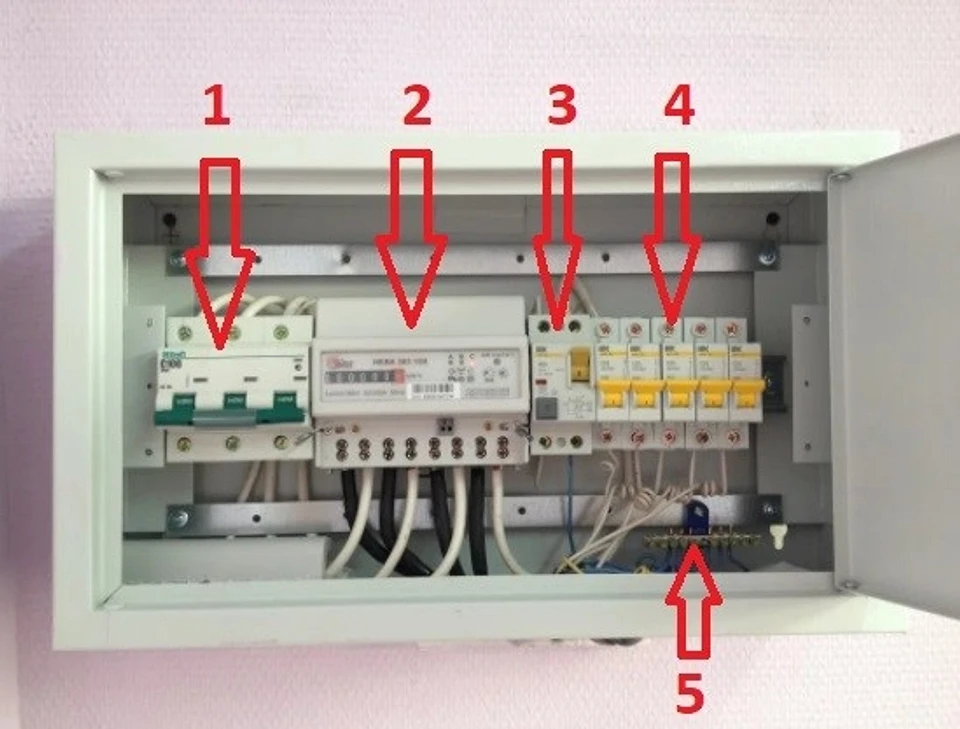

Сначала устанавливается вводной автомат (1). После него идет счетчик (2), который дальше раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).

Для двух и трехкомнатных квартир увеличится количество линейных автоматов, номинал вводного и возможно количество УЗО. Также при большом количестве комплектующих возможно потребуется ящик большего размера.

Советы домашним электрикам:

Теги электропроводка

Как правильно установить и собрать щиток электрический в квартире



Монтируем электрический щиток самостоятельно

Важность электрического щитка в квартире в системе электроснабжения дома чрезвычайно велика. Проводка не сможет качественно и полноценно функционировать без правильного распределения потребителей электрической энергии, а пожаро– и электробезопасность будет сведена к минимуму при отсутствии необходимых элементов защиты. Конечно же лучше будет, если прокладкой проводов и монтажом оборудования будут заниматься специалисты, но при некотором изучении этого вопроса (с этим вам поможет данная статья) вы сможете самостоятельно произвести монтаж электрического щитка своими руками без особых усилий и затрат, собрав несложную электрическую схему. Главное разобраться, какие бывают схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрические нагрузки, как их правильно и равномерно распределить.

Общие вопросы об электрических щитах

На данный момент существует два типа электрических щитов. Первый – старый и уходящий в небытие – щит с предохранителями (или пробками), которые были одноразовыми, и их необходимо было выкручивать для замены, и современные устройства, оснащенные системами пакетных выключателей (автоматами).

Разумеется, использовать лучше современные технологии, так как они превосходят устаревшие системы в плане надежности, безопасности и долговечности, да и места занимают меньше, но не они не ремонтируются. В магазинах можно купить щитки как уже со встороенными автоматическими выключателями, так и пустые «боксы» и уже самому устанавливать необходимое оборудование.

Электрический  щиток в квартире, схема электропитания которой может быть разнообразной, а количество потребителей и их мощность со временем может вырасти, должен выбираться с дополнительными местами под автоматические выключатели.

Вводной автомат, обычно способный одновременно отключить и «фазу» и «ноль», должен выбираться исходя из общей нагрузки квартиры. Величина его токовых и защитных характеристик выше, чем у вспомогательных автоматов. Как правило, для двух– и трёхкомнатных квартир подойдет автомат на 32–40 ампер (порядка 7 кВт), если нагрузки меньше, автомат можно взять на 25 или 16 ампер.

Что касательно вспомогательных автоматов, устанавливаемых на «фазу», то они необходимы для защиты отдельного помещения или устройства. Специалисты советуют ставить такой автомат на каждого потребителя, чья мощность превышает 1,5 кВт (нагревательные баки, стиральные машины и так далее). Таблица примерных нагрузок электроприборов расположена ниже.

Таблица 1 — примерные мощности бытовых устройств.

Электроприбор

Мощность, Вт

Телевизор

140

Освещение

500

Компьютер

500

Микроволновка

800

Стиральная машина

2600

Электрочайник

1300

Бойлер

1900

Пылесос

650

Утюг

1600

Холодильник

300

УЗО (устройство защитного отключения) — чрезвычайно полезное устройство, если необходимо повысить уровень электрической защиты в разы. Реагируют на малейшие утечки токов и напряжений, мгновенно обесточивая цепь. При наличии в доме ванных и детских комнат, снабженных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение мощности УЗО

Монтаж и устройство щита

Щиток электрический квартирный abb или legrand бывает двух видов:

  1. Закрытый (встраиваемый в стену).
  2. Открытый (щит крепиться непосредственно к вертикальной поверхности).

Выбор вида установки в основном зависит от типа электропроводки — если проводка открытого типа идеальным будет монтаж накладного щита — такой щит не требует специальной подготовки места, крепление к стене осуществляется при помощи обычных дюбель–гвоздей или шурупов «саморезов» (всё зависит от материала стены).

Если же проводка скрытого типа (т.е. встроена в стену), то лучшим вариантом будет установка встроенного щита. Тут все сложнее, так как придётся долбить стены. Главное не забыть удостовериться в том, что толщина стены позволяет установить щиток. После создания ниши, она промазывается крепящим раствором гипса или алебастра, и уже в такое ложе встраивается «бокс». Щиток удобнее использовать пластмассовый. Верхняя часть должна содержать вводные автоматы, под которыми располагается счётчик. Его крепят винтами. Монтаж счетчика выполняется после окончания работ, связанных с устройством электропроводки. Это связано с пломбировкой.

Монтаж электрического щитка должен осуществляться на жесткую поверхность — в том месте, где к нему легко добраться и обслуживать.

По нормам расположение щитка, он устанавливается вдали от трубопроводов воды и газа. Он должен быть расположен на ровной поверхности стены с углом наклона не более 1,5 градуса на высоте около 1,5 метра от пола. Если нет возможности расположить счетчик далеко от мест потенциального повреждения, то его можно поместить в шкаф, оснащенный смотровым окном. Крепление проводов допускается с использованием бандажной вязки.

Для проводки на чердаке необходимо оставить провод небольшой длины, потому что не допускается скручивание провода в бухту. Если вы делаете монтаж электрической проводки на чердачном помещении, кабель размещен в металлической трубе с заземлением.

Что касательно материалов, из которых изготавливаются щиты, то это может быть как металл, так и термоустойчивый пластик. Второй вариант более удобен в монтаже и эксплуатации, более безопасен, да и внешний вид его привлекателен.

Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.

В принципе, все электрические схемы щитов однотипные, но существуют основные факторы, по которым они собираются, сюда входят:

  • количество потребителей электрической энергии;
  • суммарная мощность потребления электрической энергии;
  • мощность каждого потребителя;
  • место установки электрощита;
  • количество фаз;
  • наличие заземляющего проводника;
  • наличие узла учета электрической энергии.

Напряжение подаётся на вводной автомат (лучше, если двухполюсный) и идет на однофазный узел учета электроэнергии, откуда поступает на УЗО. Далее происходит расщепление фазы и непосредственное распределение нагрузок при помощи автоматических выключателей и дополнительных УЗО. Например, будут автоматы отдельно на освещение, на розетки и на мощных потребителей.

Устройство электрического щитка при трехфазной системе электроснабжения аналогично, только вводной автомат, УЗО и электросчетчик будут трехфазными, а вся система будет больше как в плане габаритов, так и в количестве автоматов и соединительных проводников.

Начинаем внутренний монтаж

Теперь разберемся, как правильно собрать щиток электрический. Перво–наперво в щите, при помощи саморезов, устанавливается дин–рейка. Из себя она представляет металлическую пластину, к которой впоследствии будут прикреплены все коммутационные аппараты. Для создания необходимой длины ее можно легко распилить ножовкой по металлу.

Помимо дин-реек на корпус щита крепятся клемники (по–другому распределительные шины). Их роль заключается в соединение нулевых проводников. Если квартира или дом старого образца и вся система выполнена только фазой (3 фазами) и рабочим нулем (выполняется проводом голубого цвета), достаточно одного клемника. Если же система выполнена по правилам и имеется дополнительный желто-зеленый проводник (защитный ноль или заземление), то необходимо ставить еще одну шину. На данный момент времени в продаже имеются шины, конструкция которых позволяет крепить их на дин-рейку, как и автоматы.

После монтажа дин–реек приступаем к креплению автоматических выключателей. Современная конструкция позволят сделать это очень быстро, достаточно на верхней стороне автомата плоской отверткой оттянуть защелкивающее устройство, посадить автомат на дин-рейку и убрать отвертку. Снятие осуществляется аналогично.

Инструкция по сборке

Далее идет пошаговое описание того, как собрать электрический щиток однофазный:

  1. Строго соблюдаем меры предосторожности!
  2. Производим крепление необходимого количества дин-реек к щиту.
  3. После их крепления, согласно выбранной схеме устанавливаем необходимое количество автоматов, УЗО, нулевых шин. Следует помнить, что по правилам, вводной автомат следует ставить слева вверху.
  4. Устанавливаем электрический счетчик (если позволяет место). Это специфическое оборудование, требующее специальных знаний, поэтому лучше просто подвести к нему провода и вызвать контролера из Энергосбыта, который произведет правильное подключение, а заодно составит акт и опломбирует счетчик.
  5. Подключаем вводной автомат. Лучше будет, если фазы  подвести к нему снизу. В будущем это упростит задачу при установке перемычек между автоматами.
  6. Объединяем все автоматы и УЗО специальными перемычками. В вопросе: «Как собрать электрический щиток?» на этот пункт стоит обратить внимание.

    Сборка распределение щитка

Соединение можно производить тремя способами:

  1. При помощи многопроволочных медных проводов с втулочными наконечниками типа НШВИ.
  2. Собственноручно изготовить перемычки П–образной формы из кусков медного провода.
  3. При помощи специальных изолированных шин, называемых гребенками. Такая шина удобна в плане монтажа и не занимает много места, плюс в несколько раз снижает количество соединительных проводов.

Последующие действия:

  1. После того как выполнены все необходимые шаги по сборке электрического щита, приступают к разделке и подключению проводников.
  2. С разделкой все просто — счищаем при помощи ножа лишнюю изоляцию.
  3. После снятия, желательно пропаять оголенные концы или оснастить специальными обжимами, которые тоже лучше пропаять.
  4. Производим подключение проводов к автоматам — клеммы необходимо хорошо затягивать отверткой, слабый контакт впоследствии приведет к нагреву и разрушению токоведущих частей.
  5. Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины.
  6. Нулевой проводник подключается к нулевой шине. Если в качестве защиты используется обычный автомат (кроме вводного) – ноль идет напрямую, если защита выполнена УЗО — ноль идет через него к подключаемой линии.

Что еще необходимо знать?

Установка электрического щитка и его сборка — это не только умение правильно собирать схемы. Также необходимо знать некоторые нюансы, чтобы впоследствии не пожалеть о потраченном времени и силах.

  1. На покупаемом щите ни в коем случае нельзя экономить! Дешевизна щита явно говорит о некачественных материалах, из которых он сделан. Дешевая пластмасса со временем желтее и становиться хрупкой. Огнеупорность тоже может быть низкой.
  2. Покупать щит лучше с запасом модулей. Должна быть возможность маневра в большую сторону.
  3. Необходимо подписывать установленные автоматы! Спустя время можно и не вспомнить, какой автомат для чего служит. Зачастую в комплекте с электрощитом идет клеящаяся бумага, служащая как раз для этих целей.
  4. Через полгода, после сборки, необходимо произвести протяжку контактов.
  5. Периодически производить тестирование УЗО путем нажатия соответствующей кнопки.
  6. Лучше покупать оборудование известных марок. В таких щитах все подготовлено для удобной, качественной и безопасной кабельной разводки и установки защитных устройств. Например, сборка электрического щитка legrand или abb, займет меньше времени за счет наличия необходимых комплектующих материалов.
  7. Для удобства располагаем распределительные шины по разные стороны. Заземляющую – внизу, нулевую – вверху.
  8. При наличии детей в доме, щит необходимо купить с замком или оснастить таковым.

Нужно напомнить, что производить сборку и монтаж электрического щитка Легранд, AББ или оборудования другой фирмы необходимо строго на отключенной электролинии, после проверки отсутствия напряжения.

Для присоединения собранного щитка к действующей системе, необходимо привлечь работников соответствующих организаций.  Для многоквартирных домов это представители ТСЖ или ЖЭК.

В итоге после окончания всего процесса сборки и подключения, необходимо закрыть или прикрутить крышку и проверить свою работу, путем подачи напряжения на токоведущие части вашего щита.

Схема монтажа с тремя фазами вводаОднофазная схема подключенияСхема электропроводки в квартире

Специально для сайта ремонт квартиры самостоятельно.

Как собрать щиток для квартиры

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

  • ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
  • ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

  • ⚡недорогая
  • ⚡оптимальный вариант для маленьких квартир
  • ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемыПроизводитель и цена
IEKABBLegrandSchneiderКЭАЗ
Схема №11700р6700р7300р4300р2100р
Схема №21600р6600р7200р4200р2000р
Схема №34200р9200р9800р6800р4600р
Схема №42400р6900р8100р5100р2700р
Схема №53400р9700р10300р7500р3700р
Схема №65900р12200р12800р10000р6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

  • мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
  • двухкиловаттные потребители подключаются медным кабелем сечением 2. 5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
  • в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
  • для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
  • то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Видео по теме

Важен коммутатор в доме. Защищает проводку от короткого замыкания, защищает пассажиров от повреждений, вызванных поражением электрическим током, но управляет ими только при правильной сборке и из качественных компонентов. Вы можете легко построить его самостоятельно, если у вас есть основные электрические навыки. Но если честно, мой знаменитый электрик привлек меня. Потому что вы не хотите сжечь свой дом из-за неправильно собранного теста.

Автоматические машины в распределительном щите

Что я сделал сам, я купил все оборудование.

Я не пытался выбирать судьбу китайских производителей, поэтому я выбрал знаменитые бренды: ABB, Legrand и Schneider. Затем он следил за ценовой политикой этих трех компаний. Учитывая тот факт, что я решил использовать RCD (оставшееся текущее устройство) и дифференциальную машину в своем щите, цена была достаточно высокой, чтобы найти, что у компании с низкими ценами есть много времени.

Что такое дифференциальная машина?

Говоря простыми словами, это УЗО и автомат в одном поле.

Застрял дороже, чем отдельная машина и уза, но это дешевле, чем оба устройства одновременно, а места в щите менее заняты.

Что такое машина?

Машина — это, по сути, вилка (плавкий предохранитель), на которой проволока была ранена в советское время (это для тех, кто ее помнит).

Затем плагин обновился и взял две кнопки, один красный, немного меньше, чтобы сделать его более инклюзивным, а другой белый. Теперь оба продукта в основном являются архаизмами, но вы все равно можете их купить в магазинах. Основное назначение машины (и всех этих труб) является слабым местом в цепи и ожогами (в случае предохранителя для провода), или просто разрушить цепь и предотвратить нагрев, а также после проводов зажигания. Это не спасает машину от ударов, поэтому, если вы касаетесь фазы, вы настолько тонкие, как должны, и машина не заботится об этом …

это не его задача.

Что такое УЗО?

Это предохранительное устройство для остановки? Как только (не дай бог!), Ваш ребенок решает взять его с манжетой в розетку, автоматы поймут, что это не так, если он должен пойти и сломать цепочку. Это займет около 0,2 секунды. Ребенок может и будет бояться, но шансы на выживание будут намного выше.

И это не только дети, но из-за страха, который я дал делу, а также в плохой изоляции проводников и ударе по делу. Вообще, вещь необходима, все происходит в жизни.

Он должен быть дан, но мы не должны забывать, что УЗО не спасает от короткого замыкания и его следует устанавливать вместе с автоматическим устройством.

В результате мой выбор был отменен на шведско-швейцарских машинах АББ.

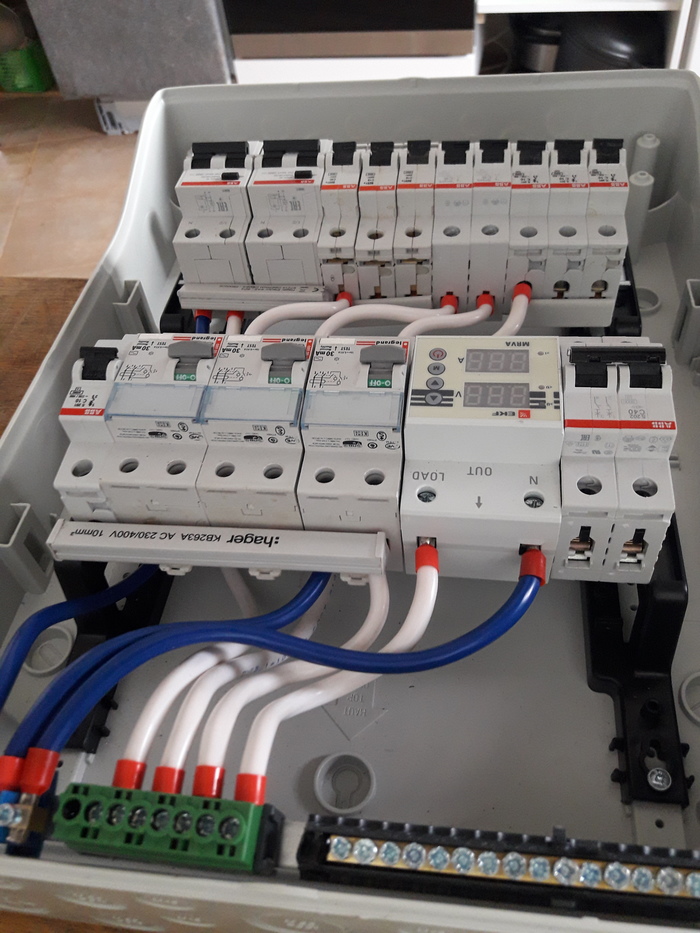

Как правильно собрать электрический щит

Заказ находится в интернет-магазине. Ребята, цены не беспокоят, поэтому я расширил сайт здесь, чтобы рекламировать. Там я купил коробку для машин и две шины для подключения «ничего» и заземления.

Комплект защиты состоит из:

  • Shield ABB для 36 модулей;
  • Полная клемма для нуля и фазы;
  • Вводная машина для 32А;
  • Диффузионные автоматические устройства 16А для чердака, три дома (розетки), печи, посудомоечные машины (для каждого), а также отдельный дифференциал для котельного оборудования.

Прочитайте расположение дома здесь.

  • 10A.
  • Автоматический 16А и УЗО для ванны. Дифференциальная машина не работала здесь, и мне приходилось покупать устройства отдельно. Причина проста: ABB не имеет ошибки утечки 10 мА, которая должна быть установлена ​​в ванной комнате по соображениям безопасности.
  • Поэтому мы изменили разницу с автоматическим устройством и УЗО с требуемой утечкой.

  • 10A насос насоса насоса насоса;
  • Автоматическое оружие в резерве 16A.
  • Монтаж распределительного щита

    Структура щита является ответственным вопросом, поэтому, если есть возможность, вы можете доверить это дело правильному электрику.

    Как укус, как может показаться. Если вы хотите это сделать, вам нужно уточнить, сколько у вас линий (например: в доме 2 линии светлые + розетки, котёл будет больше, тем больше стироп, посудомоечная машина, и есть больше продавцов, чтобы облегчить повседневную жизнь?).

    Он сам сделает все остальное.

    Я могу посоветовать электрику, если вы напишете его по почте, в поле ниже. Он живет в Москве. Вот рядом машин рядом. Обратите внимание на точность. Я с радостью принял эту работу.

    Доверяя состав щита профессионалам! Это важно!

    Монтаж распределительного щита

    Если вы сделали электропроводку своими руками, установка щита, составленная из вашего заказа, не составит труда.

    Он должен быть закреплен на стене и соединить провода с местами, где будет показывать электрик. Если вы используете Difa Automata, вы не должны изменять фазу и ничего. Фазовый провод обязательно подключается к выходу с фазой, от нуля до нуля, на диавол, а УЗО — знак. Если есть наименьшее сомнение и неопределенность, то на этом этапе доверьтесь электрику.

    Сколько стоит установка коммутатора?

    Я согласился с ценой одного дифрактометра АББ на 16А, но все зависит от времени, когда электрику придется собирать коммутатор.

    Берегите себя и своих близких.

    Мы построили щит в квартире и доме самостоятельно

    Требования к распределительным щитам напряжением до 1 кВ, установленных в производственных помещениях.

    4.1.3. Распределительные устройства (распределительные щиты) должны иметь четкие надписи, указывающие назначение отдельных цепей, панелей, аппаратов. Надписи должны выполняться на лицевой стороне устройства, а при обслуживании с двух сторон также на задней стороне устройства. Распределительные устройства должны, как правило, иметь мнемосхему.

    На приводах коммутационных аппаратов должны быть четко указаны положения «включено» и «отключено».

    4.1.18. Проходы кабелей как снизу, так и сверху, внутрь панелей, шкафов и т. п. должны осуществляться через уплотняющие устройства, предотвращающие попадание внутрь пыли, влаги, посторонних предметов и т.п.

    4.1.22. Конструкции РУ должны предусматривать ввод кабелей без нарушения степени защиты оболочки, места для прокладки, разделки внешних присоединений, а также наи­меньшую в данной конструкции длину разделки кабелей.

    Должен быть обеспечен доступ ко всем обслуживаемым аппаратам, приборам, устройствам и их зажимам. РУ должны иметь устройства для подключения нулевых рабочих (N), заземляющих (РЕ) и совмещен­ных (РЕN) проводников внешних кабелей и проводов. РУ должны предусматривать ввод кабелей как снизу, так и сверху, или только снизу, или только сверху.

    4.1.25. Распределительные устройства, установленные в помещениях, доступных для неквалифицированного персонала, должны иметь токоведущие части, закрытые сплошными ограждениями, либо должны быть выполнены со степенью защиты не менее IР2Х

    Оконцевание проводов и кабелей должно быть выполнено так, чтобы оно находи­лось внутри устройства.

    4.1.27. Съёмные ограждения должны укрепляться так, чтобы их удаление было невозмож­но без применения инструмента. Дверцы должны запираться на ключ.

    (ПТЭЭП):

    2.2.4. Токоведущие части пускорегулирующих аппаратов и аппаратов защиты долж­ны быть ограждены от случайных прикосновений. В специальных помещениях (элек­тромашинных, щитовых, станций управления и т.п.) допускается открытая установка аппаратов без защитных кожухов.

    Все РУ (щиты, сборки и т.д.), установленные вне электропомещений, должны иметь запирающие устройства, препятствующие доступу в них работников неэлектротехни­ческого персонала.

    У дежурного персонала должен быть запас калиброванных плавких вставок.
    Применение плавких некалиброванных вставок не допускается. Плавкие вставки должны соответствовать типу предохранителей.

    2.2.17. Оборудование РУ должно периодически очищаться от пыли и грязи.

    Как правильно собрать электрический щиток в квартире или частном доме

    Сроки
    очистки устанавливает ответственный за электрохозяйство с учетом местных условий.

    Уборку помещений РУ и очистку электрооборудования должен выполнять обученный персонал с соблюдением правил безопасности.

    На дверях РУ должны быть предупреждающие плакаты и знаки установлен­ного образца. На предохранительных щитках и (или) у предохранителей присоединений должны быть надписи, указывающие номинальный ток плавкой вставки.

    2. Устройстве, которыми должны быть оборудованы передвижные свароч­ные аппараты при их эксплуатации в особо опасных условиях ив помеще­ниях с повышенной опасностью поражения электрическим током.

    3.1.12. Все электросварочные установки с источниками переменного и постоянного тока, предназначенные для сварки в особо опасных условиях (внутри металлических емкостей, колодцах, туннелях, на понтонах, в котлах, отсеках судов и т.д.) или для рабо­ты в помещениях с повышенной опасностью, должны быть оснащены устройствам автоматического отключении напряжения холостого хода при разрыве сварочной цепи или его ограничения до безопасного в данных условиях значения.

    Устройства должны иметь техническую документацию, утвержденную в установленном порядке, а их пара­метры соответствовать требованиям государственных стандартов на электросварочные устройства

    Дата добавления: 2016-12-05; просмотров: 2402 | Нарушение авторских прав

    С увеличением потребления электроэнергии и количества приборов в доме, возникает необходимость замены типовых щитков с так называемыми «пробками» на современные автоматы. Оптимальное разрешение ситуации – перепоручение такой работы профессионалам. Но если вы обладаете знаниями, умениями и запасом терпения, собранные подробные рекомендации помогут осуществить монтаж и сборку щитка самостоятельно.

    Общие вопросы об электрических щитках

    Этот прибор обязателен для установки в квартирах и частных домах.

    Щиток выполняет несколько важных функций для комфортного и безопасного проживания:

    • ввод и распределение электричества;
    • создание подходящих условий эксплуатации приборов и проводки (регулировка напряжения).

    Выбор электрического щитка является достаточно важным этапом, на котором уже можно допустить первую ошибку.

    Некоторые жильцы стараются подобрать такие составляющие, которые будут органично вписываться в интерьер, и при этом не задумываются о свойствах материалов.

    Не нужно выпускать из внимания тот факт, что монтаж электрического щитка можно проводить только в том случае, если он изготовлен из огнестойких материалов.

    Также важно учитывать его вместительность, так как в процессе работы потребуется равномерное расположение элементов системы ввода и распределения электричества.

    Монтаж и устройство щита

    Прежде чем начинать монтаж, необходимо составить подробную схему щитка. Для этого нужно определить систему электроснабжения, используемую в конкретном помещении. Затем требуется провести группирование точек потребления.

    Чаще всего применяется следующая схема группировки:

    • розетки помещения;
    • выключатели и освещение;
    • другие электрические приборы.

    Важно знать! Для подключения к щитку бойлеров, стиральных и посудомоечных машин используют отдельные группы.

    Как легко собрать и установить электрощиток в квартире

    Также необходимо учитывать то, что для каждого прибора используют различные автоматы, отличающиеся по характеристикам.

    Таблица примеров по использованию автоматов в схеме электрического щитка.

    Как правильно собрать электрощит в квартиру, частный дом, дачу.

      Электрический щит – это своеобразный «мозг» вашей электросети, который отвечает за ее корректную работу. В Украине нет жесткого контроля со стороны надзорных органов к внутренним электросетям в частном жилищном строительстве, а поэтому ответственность за правильное функционирование электротехники полностью ложится на владельца объекта. Повреждение электросети, вывод из строя дорогостоящего оборудования, поражение электрическим током, пожар и задымление – все это последствия неправильно подобранного и смонтированного электрооборудования. Именно по этой причине необходимо иметь хотя бы базовое понимание о электрощитах.



    Электрощит — функции и особенности монтажа

      В нашей стране требования к бытовым электросетям максимально приближены к европейским. При этом особенностью украинского электричества является его низкое качество. Ток обладает большим количеством параметров: напряжение, частота и так далее. В Украине эти показатели нестабильны и постоянно скачут в зависимости от нагрузок, времени года, состояния подстанции, соседских электросетей и прочих факторов. Конечно, есть и современные частные коммерческие сети, способные обеспечивать более или менее достойные параметры подаваемого на объект электропитания. Но все-таки подавляющее большинство линий электроснабжения оставляют желать лучшего и по-хорошему нуждаются в реконструкции и модернизации. Поэтому при проектировании щитка нужно учесть нюансы конкретной электросети, особенности самого объекта, всей техники в нем и месторасположение самого шкафа. Ведь даже на этапе выбора шкафа, есть масса вариантов: он может быть металлическим или пластмассовым, рассчитанным для установки внутри или снаружи помещения, иметь глухие или прозрачные дверцы и так далее. От того, в каком виде электричество подаётся на объект, зависит нужен вам однофазный или трехфазный электрический щит.



      Само устройство должно быть собрано так, чтобы выполнять целый ряд функций. Первая из них — распределение энергии по линиям между потребителями. Вторая – защитная функция. Короткие замыкания, перегрузка сети, скачки напряжения, утечка тока – все те аварийные ситуации, последствия которых он должен предотвратить или минимизировать. Первые два случая чреваты пожарами, порчей проводки, розеток и так далее. А перепады напряжения негативно влияют на технику и при повторении могут вовсе вывести ее из строя. Кроме этого, щиток должен защищать от поражения током и самого человека. Третья функция – коммутационная. Ее мы подробнее опишем, когда будем говорить о щитках в частных домах.



    Особенности монтажа

      Щитки могут быть как примитивно-простыми для временных сооружений или потребителей, так и “продвинутые”, способные удовлетворить самые высокие требования. В статье идет речь о среднем и оптимальном сегменте. Нужно понимать, что электрический щит – это составная конструкция. А значит, устройство собирается под определённый объект с учетом всех его особенностей. Щиток можно изготовить в специализирующейся компании. В таком случае его просто доставят на объект, а местному электромонтажнику останется прикрутить шкаф к стене и подключить кабель от потребителей. В принципе, электрик может и сам собрать щит, но тогда он должен делать это по заранее выполненному проекту и иметь достаточный уровень знаний, то есть, как минимум иметь знания проектировщика, щитовика и электромонтажника (в общем надо быть уверенным в том, что Вы доверяете свой объект отличнику, с большим опытом и багажом знаний. Доверять работнику, в чей квалификации вы не уверены, выполнять и саму схему – крайне рискованно. Как правило, большинство электриков делают это по одному шаблону многие годы подряд, не учитывая новые требования и технические инновации. В итоге даже из дорогой конфигурации может получиться некачественный щиток, который просто не будет выполнять своих функций.



      При сборке обязательно нужно обратить внимание, чтобы в шкафу оставалось свободное место. Часто электрики в целях экономии забиваю его битком. Этого делать ни в коем случае. Во-первых, через пару лет может потребоваться модернизация щита, расширение его функциональных возможностей, допустим, будет устанавливаться какое-то дополнительное оборудование, под которое нужны новые линии. Тогда придется менять весь шкаф или, как минимум устанавливать дополнительный. Во-вторых, свободное место нужно для нормального внутреннего климата, чтобы внутри не повышалась температура.



      Ведь в щите стоит автоматика, которая тоже выделяет тепло в процессе работы. А при неправильном микроклимате, оборудование уже не сможет корректно функционировать.



    Щиток временный

      Такие устройства устанавливаются для обеспечения временного электропитания различных строительных вагончиков, времянок и прочих объектов не капитального строительства. Они обеспечивают лишь контроль ввода с минимальными требованиями по электрозащите, с минимальными затратами на само оборудование. Чаще всего это просто небольшой шкафчик на 1-2 автоматических выключателя, возможно с дополнительной модульной розеткой и рубильником.







    Щиток в квартиру

      В многоквартирных домах постройки прошлого века)), большая часть оборудования располагается в общих на несколько квартир этажных щитках. В новостроях они тоже есть на лестничных площадках, но их назначение минимально и сведено к учету электроэнергии и организации ввода, остальные функции выполняет квартирный распределительный щит, который чаще всего монтируется в стену. В квартирных шкафчиках располагается основная часть автоматики (рубильники, автоматические выключатели, устройства защитного отключения, реле контроля напряжения, различные дополнительные модульные компоненты).



      Обязательным требованием для бытовых объектов в Украине является наличие дифференциальной защиты, по-другому – УЗО (устройство защитного отключения). Функция данного изделия – защита человека от поражения электрическим током. Самый простой пример – маленький ребенок в процессе игры может засунуть токопроводящий предмет в розетку, без дифзащиты он получит удар током. Никакие шторки и заглушки на самих розетках от этого гарантированно не спасают, а вот УЗО срабатывает в тот момент, когда происходит утечка тока. То есть еще до того, как сила тока достигнет опасного для человека значения. Многие электрики заблуждаются, когда устанавливают дифзащиту только на оборудование, которое контактирует с водой. Защищен должен быть весь объект, в некоторых случаях, исключением могут быть лишь системы освещения.



      Еще один важный элемент – реле контроля напряжения. Данные устройства обеспечивают защиту потребителей от перепадов напряжения. Например — напряжение упало с 220 вольт до 180, по закону Ома если напряжение снизилось, то ток вырос. Многие бытовые электроприборы не рассчитаны на работу с высокими токами, поэтому телевизоры, стиральные машинки и прочая техника начинает «умирать». При повышенном напряжении происходит то же самое и со временем от таких перепадов техника выходит из строя, причем, чаще всего, гарантия производителя на подобные случаи не распространяется. Тут нужно понимать, что реле контроля напряжения не стабилизирует электричество, а просто обесточивает объект при серьезных отклонениях от нормальных параметров сети, так же при различных авариях со стороны энегопоставщика. После предустановленного временного промежутка, устройство автоматически подключает потребителя к сети, если устранены причины отключения.



      В случае, к примеру, пожара — находясь в состоянии стресса, нет времени на раздумья, что именно отключить или за какие рычаги дергать. Поэтому при эксплуатации элетрощитового оборудования, важно знать, где в нем находится вводной автомат или рубильник, при помощи которого можно быстро обесточит весь объект. Также при монтаже есть возможность предусмотреть дежурную линию. Тогда при обесточивании квартиры отключаются все потребители, кроме «дежурных», например, холодильника, сигнализации, интернета.



    Щиток на дачу

      Дачный электрощит должен выполнять такие же функции, что и квартирный, но отличается определенной спецификой, которую необходимо учитывать при проектировании. Довольно часто электрошкаф устанавливается снаружи на улице, обязательным условием в таком случае, конечно, будет выбор герметичного шкафа. Дачный дом рассматривается, как объект временного сезонного проживания, может быть деревянным, а поэтому подход к пожароопасности строже. Так же, очень важно, чтобы автоматы четко соответствовали нужным параметрам: ни больше и ни меньше. Если электричество в квартиру к дому подаётся подземным кабелем, то к даче оно чаще всего приходит от столба воздушной линией. Во время грозы кабель может получить разряд молнии. Если такое произошло, ток начинает растекаться в две стороны от точки поражения. Конечно, никакая стандартная автоматика не защитит от столь высокого импульсного разряда. Поэтому для объектов с воздушной подачей электроснабжения существует специальное оборудование – ограничители импульсных перенапряжений. Это устройство, как только регистрирует наличие подобного разряда на вводе, сразу же сбрасывает ток в заземляющий контур, то есть, далее к потребителям опасные токи уже не движутся. Довольно часто, в связи перегруженностью допотопных электросетей дачных поселков и кооперативов, напряжение постоянно занижено и использованием реле контроля напряжения ситуацию исправить не удастся.



      Решением, является установка стабилизатора напряжения, в щиток или рядом с ним. В случае перепадов напряжения, эти устройства не отключают, а выравнивают отклонения до правильных значений, выдавая в сеть нормальное стабильное электричество хорошего качества. Но такие устройства обойдутся недешево, в среднем стоимость подобных аппаратов может составлять около 20 тысяч гривен. Еще один момент, который нужно учесть, это размеры таких стабилизаторов: они займут примерно столько же места, как и сам щиток.





    Щиток в частный дом

      Отличие частных домов от дач – круглогодичное проживание, а соответственно и большее количество потребителей, требований и условий. Само собой, такой объект, как частный дом может иметь более одного щитка, к примеру, вводной на столбе ближайшей воздушной линии электроснабжения, где установлен счетчик электричества, отдельные распределительные щиты для каждого этажа, гаража, сарая, бани и других возможно отдельно стоящих подсобных зданий. Применение каскада электрощитов существенно улучшает схему электрики, экономит электрический кабель и прочие затраты, улучшает функционал и удобство использования. Герметичные шкафы и боксы устанавливаются на улице и в потенциально влажных помещениях: подвалах, погребах, банях и саунах. Для частного дома характерно присутствие таких специфичных потребителей, как насосная станция, которая обеспечивает объект водой, отвечает за полив газонов и прочего, для такого оборудования нужна более надежная защита и от перегрузок, и от замыканий, и от поражения током.  Так же, как и для дачных домов необходимо обеспечивать защиту от импульсных перенапряжений, а в идеале и молнеезащиту объекта.



      Частные дома нередко находятся за городом, где электрические сети нестабильны, частым явлением являются аварийные отключения, по этому владельцам приходится приобретать генераторы, которые подают электричество на объект, пока основная линия находится в аварийном состоянии. Для этого в щитке должны быть коммутационные устройства, переключающие ток с одной линии на другую или с линии на генератор и наоборот. Переключение может происходить и в ручном режиме – с помощью рубильника, и через АВР – системы автоматического ввода резерва. В таком случае, как только пропал ток, автоматика дает сигнал генератору на запуск, тот начинает поставлять электричество в сеть и происходит переключение. Нужно учитывать, что производительность генератора обычно гораздо ниже, чем потребление дома, поэтому он выполняет именно аварийное обеспечение. Для этого в щитке предусматривают отключение неприоритетных нагрузок. Рабочими остаются только первостепенные потребители: освещение, охранные, пожарные и дежурные системы.



      Современным веянием моды в конфигурациях современных электрических цепей стали альтернативные источники генерации электроэнергии (солнечные панели, ветрогенераторы, гидроэлектрические миниэлектростанции) — сопряжение таких устройств с внутренней сетью объекта, так же требует разработки четких проектных расчетов проводимых исключительно профессионалами, обычный электрик точно не потянет такую задачу.



      В частном доме специфичным пунктом является и отопление. Оно может осуществляться самыми разными способами: при помощи газового, электрического, твердотопливного, пеллетного котла или теплового насоса. Эти системы отопления имеют свою автоматику управления, включая и тепловые насосы. Для их корректной работы необходимо обеспечивать правильное питание. А для электрических котлов и тепловых насосов достаточные мощности, необходимые для их работы. Здесь само собой не обойтись без расчетов. К примеру, если на объект подается 25 ампер, а неквалифицированный электрик рекомендует поставить котел с такими же показателями, то дому просто не останется электричества. Зимой автоматы будут постоянно отключать ток, а жильцы останутся в холоде и без света.



      Проектирование сети в частном доме намного сложнее, чем к примеру, в однокомнатной гостинке. Поэтому очень важно привлекать к работе именно высококвалифицированного специалиста, который не только правильно все рассчитает, но и поможет сэкономить на глупых растратах. Например, посоветует, как снизить потребление и оптимизировать расход электричества при помощи альтернативных источников энергии.



      Современный электрощит должен обязательно защищать ваше жилье по 4 параметрам: от перепадов, поражения током, перегрузки и коротких замыканий. Если хоть один из этих параметров не выполнен, то вы просто выбросили деньги на ветер. Остальные функции зависят уже от конкретного объекта. Качественное устройство обеспечивает вашему жилью безопасность, надежность и комфорт. Оно работает само по себе, реагируя на аварии, непредвиденные ситуации и так далее. Поэтому щит должен быть собран так, чтобы поставить его и забыть на ближайшие 50 лет.





    Подобные интересные статьи:



    Как подобрать автоматический выключатель



    Как выбрать розетки и выключатели



    Для чего нужно УЗО

    Как собрать электрощиток своими руками: последовательность работ

    Содержание:
    Оборудование для квартирного электрического щитка и его назначение
    Электрощиток своими руками: сборка
    Электрический щиток для квартиры: советы по сборке электрического оборудования

    Ни одна электропроводка современного дома или квартиры не в состоянии функционировать полноценно, без качественного распределения электроэнергии между всеми домашними потребителями. Эта функция и возлагается на электрощиток, в котором сосредоточено оборудование, отвечающее не только за распределение электрической энергии, но и за безопасность эксплуатации проводки и даже за учет потраченной энергии. Именно такой щиток мы и рассмотрим в этой статье. Вместе с сайтом stroisovety.org досконально изучим вопрос, как собрать электрощиток своими руками, какое для этого понадобится оборудование и инструменты.

    Электрощиток для квартиры фото

    Оборудование для квартирного электрического щитка и его назначение

    В принципе, для того чтобы собрать простой электрощиток для дома, оборудования понадобится не так уж и много – его можно перечислить на пальцах.

    1. Входной автоматический выключатель – обычно двойной, для обесточивания электропроводки сразу по двум электропередающим кабелям (фаза и ноль). Мощность этого автомата рассчитывается в зависимости от суммарной нагрузки всех потребителей электроэнергии в доме или квартире. Как правило, это 32А – такой силы тока вполне достаточно, чтобы справиться с большой нагрузкой и в то же время сработать при малейшем коротком замыкании.

    2. УЗО или, как его еще называют, дифференцированное реле. Устройство защитного отключения реагирует на утечку тока – его настройки в прямом смысле слова позволяют безопасно совать пальцы в розетку. Речь идет о миллисекундах – именно за такое время сработает дифференцированное реле и обесточит электропроводку. Оно реагирует на малейшие утечки напряжения – скажем так, если где-то ноль проводки замкнет на землю, то УЗО сработает и напряжение в сети исчезнет. Можно, конечно, собрать электрощиток и без него, но отказываться от такой защиты не стоит и всегда следует помнить о своей безопасности.

    Как установить квартирный электрощиток своими руками фото

    3. Вспомогательные автоматические выключатели. Они предназначены для контроля электрических цепей каждой отдельно взятой комнаты или одного мощного потребителя. По-хорошему, таким автоматическим выключателем необходимо снабдить каждую комнату и каждый электрический прибор, потребляемая мощность которого зашкаливает за 1,5кВт. К таким приборам можно отнести водонагревательные баки, стиральные и посудомоечные машины, электродуховки, ванны джакузи и т.д. Мощность таких автоматических выключателей выбирается в зависимости от нагрузки на электрическую цепь. В среднем, это 16А.

    4. Распределительная шина – медная контактная полоса, используемая для безопасного и быстрого соединения распределительных автоматических выключателей между собой. С ее помощью электрическая энергия одновременно поступает на входы всех автоматов.

    Электрощиток для дома фото

    5.Нулевая рейка – в ее задачи входит объединить все нулевые кабели, идущие от потребителей. При наличии в доме или в квартире заземления она также используется для коммутации жил заземления.

    6.Электрический щиток. Как же без него? Ведь где-то нужно размещать все это оборудование. Они бывают разные. Встраиваемые и накладные ящики для квартирного электрического оборудования разделяются по размерам, что, в свою очередь, позволяет устанавливать в них разное количество оборудования.

    7. О приборе учета говорить не будем, он идет как бесплатное приложение к любой квартире или к дому. Это сфера деятельности исключительно городских энергетических сетей.

    Сборка электрощитка своими руками

    Электрощиток своими руками: сборка

    Начнем с того, что счетчик электроэнергии и главный автоматический выключатель электроэнергии вам установят соответствующие городские службы. В их работу лучше не вмешиваться, так как это чревато большими штрафами. А вот все, что находится после главного автомата защиты, очень даже легко и просто собрать своими руками и не переплачивать огромные деньги.

    Итак, начнем. Практически в любом электрическом щитке имеется специальная планка для установки автоматического оборудования. Вернее сказать, их там несколько – длинная и две короткие. На одну из коротких будет установлен главный автомат, а вторая будет использована для монтажа УЗО. Его и ставим на это место, после чего подаем на него питание. Он имеет точно такие же подключения, как и двойной автоматический выключатель, к которым необходимо подсоединить провода, идущие от главного автомата. Здесь главное не перепутать ноль и фазу. Внимательно посмотрите на УЗО – там все написано. О том, что главный автомат должен быть отключен, думаю, напоминать не нужно.

    Как собрать электрощиток своими руками фото

    На следующем этапе работ в квартирный электрощиток нужно установить все имеющиеся одинарные автоматические выключатели и соединить их между собой контактной шиной. Верхние клеммы автоматов полностью откручиваются, после чего в них вставляются загнутые концы шины, а клеммы с усилием зажимаются. В ближайший к УЗО автомат (а вернее в его верхнюю клемму) вставляется провод, выходящий из фазы дифференцированного реле.

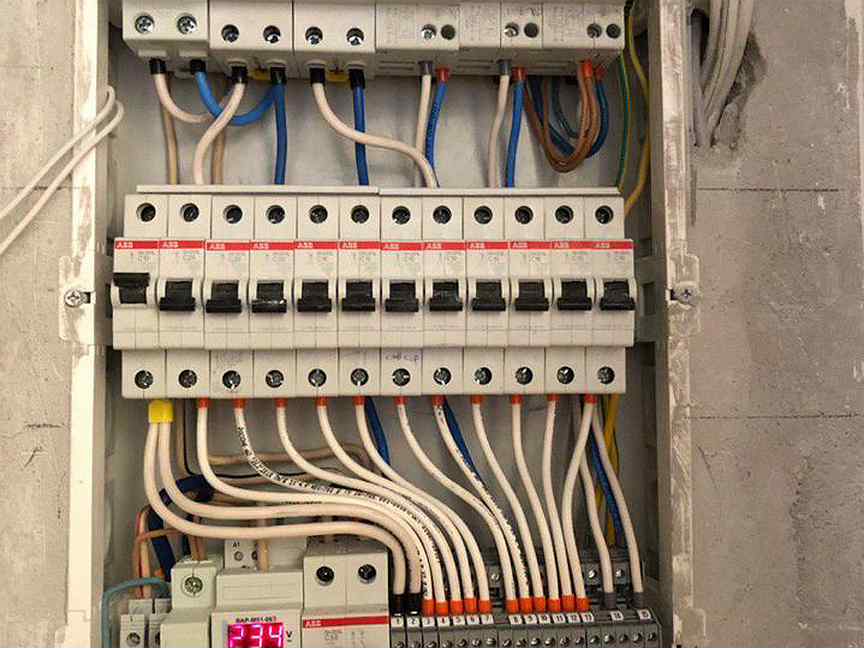

    Установка автоматических выключателей фото

    Теперь займемся нулем. Где-нибудь рядом с автоматами нужно поставить нулевую планку и с помощью одного из винтов, имеющихся на нулевой планке, и куска провода подключить к ней нулевой выход УЗО.

    В принципе, это все, включаем главный автоматический выключатель и проверяем наличие электрического питания на выходе каждого из автоматов. Делается это просто. Нужно включить все автоматические выключатели в рабочее положение и с помощью индикаторной отвертки определить их работоспособность. При прикосновении пальцем к металлическому ободку на рукоятке отвертки должна загореться встроенная лампочка.

    Если все в порядке, то можно переходить к подключению отдельных электрических цепей квартирной проводки. Здесь все просто, вы же догадались подписать каждый из проводов, который выходит из стены? Фаза подключается к автомату, а ноль к нулевой планке. Автомат подписываем, чтобы не забыть его назначение.

    Электрический щиток своими руками фото

    Электрический щиток для квартиры: советы по сборке электрического оборудования

    Несмотря на кажущуюся простоту, собрать квартирный электрический щиток своими руками не так уж и легко. Как и в любой подобной работе, здесь имеется масса нюансов:

    1. Во-первых, это подключение проводов. Все подключаемые концы должны быть либо пропаяны, либо оснащены специальными обжимами, которые, по-хорошему, тоже нужно пропаивать.
    2. Во-вторых, это подключение автоматов и прочего оборудования. Все клеммы должны быть качественно затянуты. Слабые и шевелящиеся контакты ни к чему хорошему не приводят – они, как правило, греются, в результате чего изоляция и пластиковый корпус автоматов оплавляется. Результаты слабых контактов могут проявиться в виде короткого замыкания.
    3. В-третьих, это аккуратность монтажа, выраженная в установке маркировки на проводах. Как вы считаете, спустя год или два вы вспомните, какой провод куда идет? Вот и я так думаю – именно поэтому не лишним будет хотя бы увязать провода в группы и подписать их назначение.
    4. В-четвертых, не забывайте правила электробезопасности – работайте только при отключенном энергоснабжении.

    Автоматы электрического щитка

    В общем, как бы там ни было, а вопрос, как собрать электрощиток своими руками, для многих людей так и останется нерешенным. Дело в том, что такие работы без минимальных знаний принципов действия электричества производить не следует, и если вы уж решились на самостоятельную сборку и установку квартирного электрического щитка, то будьте добры изучить их.

    Автор статьи Дмитрий Ворохов

    Установка электрощита в однокомнатной квартире от схемы и сборки до монтажа

    Обычно в доме современных людей работает множество электронной аппаратуры, дающей нагрузку электросети. Чтобы обеспечить электробезопасность, необходим электрический щит, который возможно смонтировать в квартире своими руками.

    Что такое электрический щит и для чего он нужен?

    Электрический щит в квартире представляет собой вид оборудования, который используют для приема и распределения электроэнергии. Кроме этого, устройство необходимо для того, чтобы защищать линии цепей от перегрузок и замыкания.

    Электрощит — это пластина из пластика, где располагаются выключатели, счетчик энергии и входной автомат. Применяется он в различных зданиях и постройках, которые отличаются строгими требованиями к электробезопасности.

    Щиты могут быть навесными, напольными, встраиваемыми. А виды зависят от выполняемых функций. К примеру, главный распределительный щит принимает, учитывает и распределяет электрическую энергию и предотвращает появление аварийных ситуаций. В структуру щита могу входить защитная аппаратура та, что дает возможность автоматически запускать и останавливать подачу тока. Кроме этого, в комплектацию щита входят трансформаторы тока и счетчики электроэнергии.

    Схема электрощита в квартире состоит из:

    • Вводной выключатель-автомат. Он обычно двойной и обесточивает два электропровода ноль и фазу. Интенсивность его работы зависима от общей нагрузки электроприборов в квартире.
    • Конструкция защитного отключения, представляет собой дифференцированное реле. Мгновенно может обесточить электрическую линию, как только происходит малейшая утечка напряжения. Этот элемент в электрощите необязателен, но его необходимо иметь для того, чтобы можно было обеспечить электробезопасность.
    • Дополнительные включатели-автоматы, они осуществляют контроль электроприборов высокой мощности, к которым относятся электрические водонагреватели, системы охлаждения.
    • Коробка электрощита. Необходима, для расположения систем и деталей, производится из пластика не подверженного возгоранию.
    • DIN-рейка. Это пластинка из металла, которая нужна для расположения автоматов применяя особые средства скрепления. К корпусу крепится электрозащита.
    • Кабели для соединения с сечением в зависимости от свойств оборудования.

    Правильный электрощит в квартире это тот, где имеется весь нужный набор оборудования под конкретный случай, чтобы соотнести вводную мощность с возможным уровнем электрической безопасности.



    Электрощит для однокомнатной квартиры должен быть как можно более удобным и безопасным согласно действующим стандартам.

    Установка электрощитка

    Хоть в структуру электрощитка и входит сложное оборудование, его можно собрать самостоятельно. Но здесь следует знать, в чем заключается монтаж электрощита для жилого помещения. Имеется два вида монтирования:

    • на стену;
    • встраиваемый в стену.

    Правила эксплуатации

    В процессе эксплуатации должны выполняться следующие правила:

    • Электрощит должен быть установлен в соответствие со всеми правилами и нормами безопасности.
    •  В комплекте с электрощитом должны идти документы, где указывается имеющееся бытовые приборы и их ток.
    •  На электрощите необходимо разместить отметку с указанным напряжением.
    • Электрощит должен быть произведен из материала, который устойчив к возгоранию
    • Кабели следует пометить бирками с обозначением подключенных приборов.
    • Необходимо заземление электрощитка, что относится к его каркасу и дверцам.
    • Дверцы должны содержать элементы для пломбировки.
    • В наличии должен иметься технический паспорт с указанием сведений о сертификации и свойствах.
    • Спустя тридцать дней после установки, необходимо открыть щиток и подтянуть все клеммы.
    • Если в квартире живут малыши, то дверцы лучше держать запертыми на замок.

    Как собрать электрощит в квартире?

    Для начала нужно будет:

    1. Сделать проект электропроводки.
    2. Определить место для размещения.
    3. Иметь схему по сбору щитка.
    4. Правильно подобрать комплектующие.
    5. Правильно установить оборудование.
    6. Подключить электрощит к кабелю.

    Чтобы собрать электрощит по схеме нужно приобрести следующие комплектующие:

    1. Вводный автомат и 4 дополнительных.
    2. Устройство защитного отключения.
    3. Счетчик.
    4. Гребенки для заземления и нулевого провода.



    Защита от накрутки и перепадов напряжения

    Для того чтобы защитить дом от скачков напряжения используется особое реле. Это устройство которое может считывать параметры электрического тока и разрывать цепь тогда, когда показатели выйдут за пределы необходимого диапазона. После того, как показатели придут в норму, устройство замкнет цепь и возобновит питание сети.

    Для максимальной защиты потребителей следует установить несколько устройств.

    Можно ли перенести электрощит в квартиру?

    Перенос электрощита в квартиру возможен, но для этого необходимо разрешение соответствующих инстанций.

    Сборка электрощитов своими руками

    Комплектация навесного распределительного щитка

    Перед покупкой щитка вы четко должны знать, сколько модульных устройств защиты и управления необходимо для проводки вашей квартиры. Информацию об этом вы можете узнать из проекта электропроводки или от вашего мастера. Вы также сами можете просчитать нужное количество устройств защиты и отключения, если прочитаете статью сайта:Силовые цепи квартиры.

    Устройство навесного распределительного щитка

    На рисунке ниже вы видите навесной щиток в разобранном виде.

    В квартирный электрощиток устанавливаются следующие модульные устройства:

    • Вводной автомат защиты и отключения. К нему подключается питающий кабель для квартиры;
    • Автоматы защиты от короткого замыкания (сверхтоков). Они же служат устройствами для принудительного отключения отдельных линий электропроводки от электропитания;

    Устройства защитного отключении (УЗО). Они служат для защиты людей и домашних животных от паражения электрическим током при прикосновении к корпусам электрооборудования,которые оказались под напряжением.

    Важно! УЗО устанавливается в электрическую цепь, после автомата защиты. Отдельно УЗО не устанвливается

    Но есть устройства, объединяющие в себе функции автомата защиты и УЗО. Это Дифференциальные автоматы.

    Кроме автоматов электрощиток квартиры необходимо укомплектовать устройствами подключения, распределения и дополнительным оборудованием.О них дальше.

    Составляем схему распределительного щита

    Чтобы собрать однофазный щиток своими руками, требуется схема. При её составлении необходимо учесть специфику потребления электроэнергии зданием:

    • мощность, потребляемую каждой отдельной группой;
    • общую расчетную мощность;
    • количество потребительских групп;
    • месторасположение счётчика расхода электроэнергии.

    Схема должна составляться так, чтобы она была понятной и удобной. На ней необходимо указать номиналы приборов, площадь сечения кабеля, разводку к потребителям. Пример можно найти в Интернете.

    Схема сборки трёхфазного щитка во многом схожа со схемой для однофазного напряжения сети. Разница заключается в использовании иного способа распределения потребителей – каждая группа подключается к своей фазе. Важным нюансом является необходимость соблюдения баланса по нагрузке между всеми фазами.

    Монтаж щитка для загородного строения

    • Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
    • Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
    • Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
    • Монтируем защитные крышки, подписываем для удобства все автоматы.
    • Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
    • Заводим провода от потребителей в автоматы.

    Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

    Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

    После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

    Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

    При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

    Специфика сборки щитка в деревянном доме

    Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

    Нюансы выбора материалов

    Проводка в потолке из дерева в металлической гофре

    При подборе материалов учитываются такие нюансы:

    • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
    • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
    • Все точки проводки, в том числе розеточно-осветительные, заземляются.
    • Разрешено применять трех-, четырехжильный провод.
    • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
    • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
    • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
    • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

    Требования к распредщитку

    Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

    Однофазная схема распределительного щита — 5 разных вариантов

    Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

    Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

    Общие принципы построения любой схемы щитка:

    1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
    2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
    3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

    Реализация неотключаемых линий в щите с помощью контактора

    Данная функция может быть реализована и другими простыми способами и среди них стоит выделить наиболее актуальный. Часто рекомендуют использовать контакторы, этот элемент в свою очередь управляется классическим выключателем, таким же который отвечает за выключение света в помещении.

    Контактор монтируется в электрический щит и через его контакты подключается не приоритетная (отключаемая) нагрузка помещения. Как уже говорилось выше, нагрузка управляется посредствам самого обычного выключателя, его лучше всего установить возле выхода из дома. Принцип работы довольно прост.

    Нужно щелкнуть кнопку для того чтобы цепь питания катушки контактора разомкнулась, таким образом размыкаются и его силовые контакты, и все потребители отключаются от электрической сети.

    Если щелкнуть выключатель повторно, то цепь замыкается и оборудование получает питание от электрической сети и все функционирует в прежнем режиме. Как видно это тоже не очень-то сложно, и вполне можно провести работу своими силами.

    Кого можно отнести к НЕотключаемым потребителям

    К подобным потребителям зачастую относят холодильник или морозильную камеру, чтобы началась разморозка и продукты не испортились. Свет в коридоре нужен для того чтобы можно было одеться и обуться безо всяких проблем.

    Электрокотел или газовое оборудование не отключается, чтобы поддерживать в помещении оптимальную температуру в холодное время года. Иногда вместе с котлами работают электрические насосы, система защиты от утечки воды.

    Чтобы не оставить дом без охраны на определенный срок, нужно обеспечить электрической энергией сигнализацию и возможно систему видеонаблюдения.

    В целом тут может быть самое разное оборудование, нужно детально все продумать. Иногда это может быть еще и серверное оборудование или автоматическая система отключения или включения освещения в темное время суток.

    Особенно актуально иметь розетку на дин-рейке, так как можно обесточить весь дом, но при этом сверлить, долбить, бурить и выполнять дополнительные работы с электроинструментом.

    Какие недостатки в НЕотключаемых линиях

    Но помимо явного преимущества нужно ознакомиться и с имеющимися недостатками:

    1. 1. Если имеются электронные часы на бытовой технике то это проблема, после отключения время сбрасывается.
    2. 2. Система теплого пола должна быть подключена к неотключаемой группе, в противном случае придется некоторое время ходить по холодному полу. Сюда стоит отнести и змеевик, но это уже не так критично.
    3. 3. Как уже упоминалось, стоимость электрощита увеличивается, но незначительно.
    4. 4. ПК нельзя оставить в режиме ожидания или в спящем режиме, при отключении сети он выключится.
    5. 5. Нет возможности использования ИБП на отключаемых линиях, потому как они будут разряжаться и издавать характерный звук.

    Похожие материалы на сайте:

    Схема распределительного щита

    Существует множество конфигураций схем электрощита. Различаются они по месту применения (для дома или квартиры), наличию заземляющего контура (заземление, зануление или их отсутствие), количеству фаз (однофазная схема 220 вольт или трехфазная 380 вольт) и другим параметрам. Углубляться в данный вопрос не будем. Рассмотрим лишь простую однофазную схему с заземлением и выделим основные особенности сборки.

    Ниже представлена схема с указанием основных компонентов распределительного щита.

    1. Корпус щита.
    2. Шина нулевых рабочих проводников.
    3. Шина нулевых защитных проводников (заземление или зануление).
    4. Устройство защитного отключения (УЗО).
    5. Автоматический выключатель.
    6. Счетчик электроэнергии.
    7. Линии групповых цепей.

    Разработанная с учетом конкретного места назначения схема упростит ориентирование в разветвленной сети электропроводки, упорядочит потребителей энергии (бытовые электроприборы) и покажет назначение каждого задействованного элемента автоматики в электрощите.

    Едиными правилами для любых схем распределительного щита являются:

    • Наличие вводного автомата перед счетчиком. С его помощью можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.
    • На электроплиты, духовые шкафы, кондиционеры и иную бытовую технику, обладающую большой мощностью целесообразно устанавливать отдельные автоматы в связке с УЗО. Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.
    • Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы.
    • При компоновке электрощита необходимо соблюдать согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка (принцип селективности).

    Рекомендации по квартирному щитку

    Теперь по конкретному вопросу, заданному Антоном. То есть, к приведенной схеме щитка произведем подбор автоматов.

    Все кабели выбраны правильно, с хорошим запасом. И всё будет прекрасно работать, пока не возникнет перегрузка или КЗ в случае поломки в нагрузке или питающих кабелях. Выбираем автоматы, исходя из максимально надежной, безопасной и продолжительной работы электропроводки и нагрузок.

    Ещё раз публикую присланную таблицу, только добавлю последнюю колонку с рекомендованными автоматами.

    Рекомендации по выбору автоматов защиты в квартирный электрощиток. Красным выделены автоматы, рекомендованные к замене.

    Развернутые комментарии. Также даю Вариант, в котором номиналы приведены к одному ряду с незначительным снижением надежности и с возможным увеличением нагрузки на группе.

    Гр.1. Тут всё отлично, ничего менять не надо. Надеюсь, подключение через клеммы сделано надежно?

    Гр.2. Ток кабеля 4,0 мм² с учетом запаса 70% берём 38х0,7=26А. Его прекрасно защитит автомат с номинальным током 20А. Поскольку увеличения тока при пуске нет, лучше взять автомат с характеристикой В. Подключение тоже обязательно через клеммы. Вариант – С25.

    Гр.3. Самая проблемная группа. Почему электрики выбрали такой кабель при значительной нагрузке – потому что розетки жилой 4,0 мм² подключать проблематично. Для защиты кабеля нужен автомат С20, но это не позволит подключать всю плановую нагрузку. По любому, 42А через кабель 2,5  мм² пропустить не получится. Нужно теперь либо распределить нагрузку во времени, либо тянуть ещё линию к дополнительному блоку розеток, либо воспользоваться линией на варочную панель (Гр.2), либо линией духового шкафа (Гр.4). Вариант – С25, но кабель может работать с перегрузкой.

    Гр.4. Мощность небольшая для такого кабеля, поэтому достаточно номинала С16. Вариант – С25, особенно если часть тока пойдёт для нужд розеток кухни.

    Гр.5. В16. Вариант – С16

    Гр.6. В16. Вариант – С16

    Гр.7. Теплый пол. В16 или даже В10. Вариант – С16

    Гр.8. Стиральная машина. С16. Вариантов нет.

    Гр.9. Спальня. В16. Вариант – С16

    Гр.10. Кабинет. В16. Вариант – С16

    Гр.11. Кондиционер. С16. Вариантов нет.

    Гр.12. Холодильник. С10. Вариантов нет.

    Гр.13. Уголок. В10. Вариант – С10.

    Гр.14. Аппаратура. В10. Вариант – С10, или С16, если возможно увеличение нагрузки, например включение пылесоса.

    Гр.16. Проектор. В10. Вариант – С10 или С16.

    Осталось неясным, как подключается освещение (через Гр.12?). Его лучше подключать через В10. Вариант – С10.

    Устройства подключения, устанавливаемые в электрощитке

    При большом количестве модульных устройств (автоматов защиты) в электрощитке, а также для удобства подключения к вводным клеммам автоматов нужно для комплектации щитка купить клемные соеденители, вводные клеммы и клемные размножители.

    На фото ниже показаны разнообразные варианты клеммных соеденителей, устанавливаемых на дин-рейку.

     Вводная клемма устанавливается в гнездо ввода автомата, а к контактам клеммы подключаются провода вводного кабеля.

    1. Соеденительная клемма;
    2. Разветвительная гребенка;
    3. Автоматы звщиты;
    4. Дин-рейка.

    Клемные размножители. Крышка открывается:

    В качестве дополнения электрощит может быть укомплектован фиксаторами для проводов и кабелей, позволяющим аккуратно уложить кабели внутри электрощитка, замком на дверцу.

    На этом о комплектации распределительного щитка все!

    Другие статьи раздела: Электромонтаж

    • Базовые нормативы электромонтажных работ
    • Вводной автомат. Расчет, выбор вводного автомата для квартиры
    • Кабели с бумажной изоляцией
    • Кабельный металлический лоток
    • Как выбрать стильный торшер
    • Как снизить цены на электромонтажные работы
    • Комплектация распределительного щитка, автоматы защиты, клеммы подключения
    • Магнитные пускатели: назначение, схема подключения
    • Монтаж электропроводки
    • Поиск исполнителя электомонтажных работ

    Схемы электрощитков(функциональные)

    • Схема подключения электросчетчика на 380 Вольт
    • Схема электрического щита на 3 автомата защиты
    • Электрическая схема щитка на 12 автоматов
    • Электрическая схема щитка на 6 автоматов
    • Электрическая схема щитка на 5 автоматов
    • Электрическая схема щитка на 9 автоматов
    • Электрическая схема щитка на 10 потребителей:9 однополюсных автоматов+1 трехполюсной+2 двухполюсных автомата,питание 380 Вольт

    Электросхемы ЩИТКОВ КВАРТИРНЫХ(принципиальные),простые боксы

    • Щиток Квартирный:5 групп для 20 потребителей,питание 380 Вольт;
    • Щиток Квартирный:4 потребителя,питание 380 Вольт;
    • Щиток Квартирный:8 потребителей,питание 380 Вольт;
    • Щиток Квартирный:10 потребителей;
    • Щиток Квартирный:10 автоматов защиты;

    Что требуется для реализации схемы

    Главная особенность заключается в том, что схема неотключаемой линии не нуждается в значительных капиталовложениях, это бюджетное мероприятие, которое по карману каждому человеку. В целом нужно будет провести подключение всего одного автоматического выключателя или выключателя нагрузки. Далее остается только грамотно собрать схему электрощита.

    Стоит сказать, что имея хотя бы базовые знания, можно самостоятельно заняться данным вопросом, особых сложностей нет. К примеру, вводной автомат установлен в этажном щите для квартиры или в щите учета, если речь идет о частном секторе. Коммутационный аппарат в таком случае устанавливается на вводе электрического щита.

    Тут уже может быть как автоматический выключатель, так и выключатель нагрузки. С этого устройства перемычки расходятся на два направления, один в автомат, который располагается на верхней DIN-рейке (смотрите рисунок). Второй идет вниз на ввод второго выключателя нагрузки. В подобной ситуации неотключаемой линией будет именно группа устройств установленных на верхней DIN-рейке, вторая будет отключаемой.

    Покидая дом нужно будет только щелкнуть ВН (выключатель нагрузки), установленный на нижней DIN-рейке, отключить от электрической сети помещение и не думать о том, а включен ли утюг или все же выключен, с чайником не произойдет ничего и так далее. В работе останутся только потребители, которые функционируют от групповых автоматов расположенных до отключаемого ВН. Как видно сложного действительно ничего нет и объяснения весьма простые и понятные, особенно для человека, который разбирается в этом вопросе.

    В интернет сети имеется еще несколько вариантов реализации подобной схемы, так что можно провести определенное количество времени за компьютером для изучения всевозможных схем и методов подключения.

    Взять, к примеру, такой вариант, где второй выключатель нагрузки отсутствует, а что касается НЕОТКЛЮЧАЕМЫХ ЛИНИЙ, то они подключены напрямую к верхнему контакту ВН.

    Но эта схема не совсем правильна, потому как, любой щит должен иметь коммутационный аппарат, который служит для отключения всего щитка. В подобной ситуации обесточить весь электрощит невозможно. Если отключить вводной автомат (ВН) погаснут потребители подключенных к нижним контактам, при этом верхние клеммы остаются под напряжением и соответственно все что к ним подключено тоже.

    Опасность данной схемы заключается в возможном поражении электрическим током. Придет дядя Вася электрик, отключит вводной автомат будет думать, что напряжения нигде нет и полезет в щит, а там …

    Поэтому обязательно должен быть водной коммутационный аппарат, который будет отключать напряжение со всего оборудования.

    Если говорить об экономии, то речь идет всего об одном рубильнике, в то время как эксплуатационная безопасность ухудшается. Исходя из этого, первый вариант является более подходящим и безопасным.

    Также стоит выделить схему реализации неотключаемой линии с дополнительной защитой от утечки тока. В таком случае можно ставить УЗО на каждую группу линий, но можно установить и столько элементов, сколько имеется групповых автоматов. Тут уже важную роль играет бюджет.

    Монтаж

    Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

    • Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
    • Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
    • Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

    Почему же «замыкает»

    Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.

    Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.

    А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.

    Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и  инструкция, как соединить автоматы в щитке.

    Схема сборки распределительного щитка в квартире

    Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

    В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

    1. Автоматического выключателя, который имеет два полюса.
    2. Счетчика электроэнергии.
    3. УЗО.
    4. Групповых «пакетников».

    Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления. тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

    Теперь необходимо подробно рассмотреть эту схему:

    1. Корпус распределительного щитка.
    2. Нулевая шина.
    3. Заземляющая шина.
    4. Гребенка для соединения выключателей.
    5. Однофазное УЗО.

    На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

    Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

    При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

    Что необходимо знать

    Различают несколько разновидностей сетей, а именно:

    • однофазную;
    • трёхфазную.

    По способу монтажных работ:

    • используя гребёнку, то есть шину;
    • через перемычки из электропровода одножильного типа;
    • через перемычку из электропровода многожильного.

    Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть.

    Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

    Набор модулей для щитка

    Количество устройств в щите зависит от площади помещения. Чем больше квартира, тем большее число выключателей и розеток. Для этого потребуется много автоматов.

    Электрический щиток для частных домов по стандарту содержит 12 модульных элементов. Если корпус качественный, в нем обязательно будет DIN рейка. Это металлическая направляющая планка, на которую монтируется все приборы.

    В распределительном щитке, она имеет жесткую фиксацию, ее длину можно уменьшить с помощью ножовки. Встраиваемые приборы имеют защелки, которыми закрепляются на DIN рейке.

    Количество бытовых приборов определяет нагрузку на сеть. Чтобы не произошло короткого замыкания или перегрузки, в электрощитке используют автоматы.

    Никакая квартира не обходится без электросчетчика. Он считает потраченную электроэнергию, поэтому также крепится в боксе.

    Как подключить панель электрического автоматического выключателя

  • Проверить питающие провода

    Электрик сначала проверяет, отключила ли электроснабжение питающих проводов энергокомпания. Они проверит питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

  • Открытые нокауты в коробке

    Затем электрик открывает металлические заглушки для главного служебного трубопровода, а также для каждой ответвленной цепи, которая войдет в коробку выключателя.Может потребоваться еще одна заглушка для основного заземляющего провода. Заглушки представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать трубам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует стамеску или старую отвертку, чтобы вскрыть заглушки. Они могут сделать все это одновременно или начать только с заглушки для основного служебного трубопровода, а затем открыть заглушки для ответвленных цепей позже, когда будут прокладываться отдельные провода цепи.

    После удаления заглушек электрик устанавливает кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на концевые части соединителей с внутренней стороны панели.

    Установите электрическую панель Тимоти Тиле
  • Установите панель автоматического выключателя

    Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью шурупов или анкеров, вбитых через заднюю часть панели в стену.Если отверстия не совпадают со стойками за панелью, они могут просверлить дополнительные просверленные отверстия в задней части панели для установки или установить кусок фанеры для установки панели.

    Если основные служебные провода входят в дом через кабелепровод, панель в это время будет осторожно размещена так, чтобы канал входил в фитинг кабелепровода, уже установленный на служебной панели.

  • Установите основные служебные провода

    Теперь электрик пропустит рыбную ленту через отверстие основного служебного трубопровода изнутри панели к точке входа за пределами дома, где имеются основные служебные провода.Обычно имеется три основных служебных провода: два черных провода под напряжением и белый нейтральный провод.

    Основные служебные провода прикрепляются к концу рыболовной ленты изолентой и протягиваются обратно в панель прерывателя. Может потребоваться помощник, который будет помогать проталкивать провода снаружи, пока рыболовная лента натягивается изнутри, поскольку это большие жесткие провода. В панель втягивается много лишнего провода, чтобы можно было выполнить соединения в любом месте коробки.

  • Подключите основной провод заземления

    Основной заземляющий провод — обычно довольно большой неизолированный медный провод — подводится к панели и подключается к основному заземляющему соединению.Обычно это металлический выступ на обратной стороне металлической панели или на конце шины заземления.

    Этот основной заземляющий провод обычно подключается к заземляющему стержню. В некоторых системах может быть дополнительный провод заземления, используемый для заземления металлических водопроводных труб; оба могут быть подключены к одной клемме заземления на панели.

  • Подключите главную сервисную нейтраль

    Главный рабочий нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины различается в зависимости от производителя панели, но она всегда находится на значительном удалении от двух горячих шин.Это шина серебристого цвета с множеством меньших винтов и точек подключения, с одним большим отверстием для основного рабочего нулевого провода.

  • Подключите главный выключатель

    Теперь электрик сгибает два черных служебных провода для легкого подключения к главному выключателю. В большинстве панелей главный выключатель — это большой автоматический выключатель на 240 В, расположенный в верхней части панели. Он будет контролировать всю мощность, подаваемую в дом, и подключаться к обеим горячим шинам, идущим вертикально через панель.

    Концы служебных проводов зачищены от изоляции, достаточной для подключения к клеммным наконечникам главного выключателя. Электрик старается не оставлять лишний оголенный провод, поскольку это создает угрозу безопасности, если провода могут соприкасаться с другими проводами.

    Оголенные концы основных рабочих проводов вставляются в проушины на главном выключателе, и винты надежно затягиваются.

    Проводка питания панели выключателя Тимоти Тиле
  • Тяговые провода для ответвительных цепей

    Электрик протянет провода для различных цепей к панели.Если они попадают в панель по металлическому каналу, их втягивают в панель с помощью рыбной ленты. Если в ответвленных цепях используется проводка NM, разъемы NM устанавливаются на панель, и кабели плотно удерживаются винтами, которые затягиваются на желтке. В панель протянуто множество проводов, чтобы обеспечить возможность ошибки; лишняя проволока будет намотана на внутренние края панели.

    На кабеле NM срезана внешняя пластиковая оболочка кабеля, так что там, где кабель входит в панель, остается лишь небольшая часть.Для каждого кабеля электрик снимет небольшую часть изоляции с каждого отдельного проводящего провода. Использование специального инструмента для снятия изоляции гарантирует отсутствие повреждений металлических проводов.

  • Подключите провода заземления ответвленной цепи

    Теперь электрик подключает все зеленые и неизолированные медные провода для ответвлений цепей к шине заземления внутри панели. концы проводов вставляются в отверстия в шине, и установочные винты затягиваются.

  • Подключение автоматических выключателей

    Автоматические выключатели для каждой ответвленной цепи теперь подключаются по одному. Выключатели были тщательно подобраны, чтобы соответствовать требуемой силе тока и напряжению цепей, а также требованиям норм. Электрики проходят тщательную подготовку по выбору типа выключателя, соответствующего схеме.

    Например, некоторые прерыватели будут прерывателями типа GFCI, другие — в стиле AFCI, а другие могут быть прерывателями комбинированного стиля.Эти выключатели будут иметь спиральный провод. Также будут стандартные автоматические выключатели без гибких проводов, только наконечники для подключения горячего провода.

    Начните с подключения нейтрального провода схемы. В стандартных выключателях нейтральный провод цепи присоединяется к нулевой шине на панели. Но в автоматических выключателях AFCI, GFCE или комбинированных AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «Нейтраль панели» или «Белый».»(Примечание: в цепях на 240 В нет белых нейтральных проводов, так как оба провода являются горячими.)

    Затем электрик подключил к цепи горячий провод, который будет черным или красным. В выключателях AFCI или GFCI этот провод цепи подключается к клемме с пометкой «Мощность нагрузки» или «Черный».

    Наконец, для выключателей AFCI или GFCI прикрепите спиральный белый гибкий провод выключателя к нейтральной шине на панели.

    После подключения всех проводов цепи автоматический выключатель может быть вставлен в гнездо панели.Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы в панели, а затем надавливание вниз, пока выключатель не встанет на место.

    Лишняя проволока аккуратно наматывается по внутренним краям панели. Оставление большого количества излишков упростит ремонт или замену в будущем.

  • Завершите установку

    Крышка панели выключателя установлена, и электрик дает команду коммунальной компании включить питание.Теперь электрик включает автоматические выключатели и проверяет правильность работы всех цепей в доме.

    В завершение электрик маркирует панель, чтобы определить функцию каждой цепи. Это поможет домовладельцу или будущему электрику определить и отключить отдельные цепи при необходимости.

  • Электропроводка и установка

    Могут ли домовладельцы Далласа сэкономить деньги при установке или подключении электрической панели

    Установка электрических панелей и проводки требует особой осторожности и навыков, поскольку работа с электричеством может привести к смертельным последствиям для неопытных людей. Стоимость монтажа электропроводки или панелей зависит от объема проекта, а также от того, возникнут ли какие-либо проблемы при выполнении работ.

    Если вы обновляете старый дом или устанавливаете пристройку, может потребоваться новая электрическая панель и проводка, чтобы привести дом в соответствие с нормами.

    Как подключить электрическую панель

    Для установки электрощита необходимо предварительно выбить заглушки для установки трубы питателя.Установите разъем в панель и установите контргайку, чтобы удерживать его на месте. Если вы используете металлическую трубу, поместите пластиковую втулку на резьбу соединителя.

    С помощью рыболовной ленты протяните провода электрического питателя через трубу питателя. Оставьте достаточно провода, чтобы добраться до противоположной стороны панели. Таким образом, будет достаточно проводов для подключения в любом месте электрической панели.

    Согните два черных провода, придав им форму для облегчения установки на главный выключатель.На этой фотографии главный выключатель расположен вверху справа на панели. Зачистите провод ровно настолько, чтобы можно было подсоединить его к клеммным наконечникам главного выключателя.

    Подключите нейтральный провод к нулевой шине. Нейтральная шина расположена по обе стороны от выключателей. Это стержень серебристого цвета с множеством более мелких винтов и точек подключения. Он также имеет большее отверстие для нейтрального провода механизма подачи. Нейтральный провод — это провод, помеченный белой фазирующей лентой.

    Для прокладки проводов ответвленной цепи затяните их за ленту.Если вы устанавливаете проводку NM, установите разъемы NM на электрическую панель и закрепите провода двумя винтами на ремнях. Снимите внешнюю оболочку, чтобы обнажить проводники.

    Подключите все зеленые и оголенные медные провода к шине заземления. Подключите белые нейтральные провода к нулевой шине. Если вы согнете провода заранее, у вас получится аккуратный и аккуратный монтаж проводов, который выглядит единообразно.

    Затем установите линии питания на выключатели ответвления.Черный и красный провода — это провода фидера на этой фотографии, причем черные провода являются одним из проводов горячего питания, а красные провода — другим. Подключите провод соответствующего размера к выключателю с правильным номиналом. Согните провода так, чтобы они сохраняли аккуратный вид после завершения установки.

    Электрическая панель

    : советы по безопасной установке

    В очень ранних домах все еще есть старые панели с предохранителями, эти панели требуют, чтобы владелец дома менял предохранители, когда они перегружаются и перегорают.Это создает проблемы, потому что владелец дома может не иметь надлежащего предохранителя и может вставить предохранитель слишком большого размера. Или у хозяина дома может вообще не оказаться запасного предохранителя, оставив цепь отключенной, пока его не купят. Позвоните нам по телефону (214) 238-8353, чтобы получить обслуживание и ремонт на дому.

    Для получения дополнительных статей и информации посетите https://www.berkeys.com/category/electrical/

    Ваш блок автоматического выключателя заполнен — ​​что теперь?

    Национальный электротехнический кодекс, хотя иногда и немного суетливый, это справочник для всех видов электрических спецификаций в типичном доме.Среди его множества точек данных можно указать емкость проводки — количество и тип розеток, разрешенных в цепи, защищенной автоматическим выключателем с определенной силой тока. В связи с постоянным поступлением новых электроприборов и устройств в большинстве домов имеются полностью загруженные сервисные панели, в которых нет места для каких-либо новых цепей.

    Создание места для большего количества цепей в панели полного электрического обслуживания

    К счастью, в главной электрической панели остается больше места, чем кажется на первый взгляд, если вы используете тандемные автоматические выключатели. Ниже приводится описание того, что такое тандемные автоматические выключатели и как с их помощью добавить новую цепь. Если ваша электрическая панель настолько мала, что тандемные автоматические выключатели не решат проблему, вам, вероятно, придется поручить электрику установить новую электрическую сервисную панель.

    Для получения дополнительной информации см. Электрические сервисные панели и автоматические выключатели: как они работают такой же толщины.Очень большой выключатель обычно находится в верхней части панели; это главный рабочий выключатель (он отключает все питание). Кроме того, вы, вероятно, увидите пару других сверхтолстых или двойных выключателей, которые обслуживают большие приборы, такие как водонагреватель и электрическая плита.

    Остальные автоматические выключатели среднего размера обычно обслуживают цепи освещения, розеток и небольших электроприборов в доме и обычно представляют собой выключатели на 15 или 20 ампер. По мере роста потребностей в электричестве в домашних условиях они часто заканчиваются в семьях, и / или на электрической панели может не хватить места для установки новых.

    Тандемный однополюсный автоматический выключатель на 20 А

    Если вам нужно больше 15 или 20-амперных выключателей, простым решением является установка тандемного выключателя. Общий размер тандемного выключателя такой же, как и у стандартного выключателя, но вместо одного выключателя он имеет два узких выключателя, расположенных рядом. Вы можете купить тандемные автоматические выключатели, у которых обе стороны — выключатели на 20 ампер, обе — на выключатели на 15 ампер, или одна сторона — 15 ампер, а другая сторона — 20 ампер.

    Хотя каждый «полуавтоматический выключатель» тоньше стандартного автоматического выключателя, они обеспечивают одинаковую защиту цепи.Удалив стандартный 20-амперный выключатель и заменив его тандемным блоком с двумя 20-амперными выключателями, вы сразу же получите дополнительную цепь в электрической панели. Провода от исходного прерывателя присоединяются к одному из новых прерывателей в тандеме, а провода, питающие вашу новую цепь, присоединяются ко второму прерывателю.

    Установка тандемного выключателя — это простая работа, которая занимает около 10 минут. Однако установка новой схемы с коробками, кабелями, розетками, переключателями и осветительными приборами занимает гораздо больше времени.

    Добавление новой цепи

    Ниже приводится пошаговый обзор, который показывает, что нужно, чтобы добавить новую цепь и подключить ее к новому выключателю. Если у вас нет инструментов или навыков для безопасного выполнения этой работы самостоятельно, наймите для этого электрика.

    Шаг 1: Сначала определите, какие лампы, выключатели и розетки вам нужны, а затем определите их приблизительное расположение. Если вы добавляете электрическую схему в интерьер вашего дома в полностью законченной комнате, вам нужно выбрать место в зависимости от того, насколько сложно будет установить кабели и коробку.Если вы просто добавляете новую схему освещения в незавершенное пространство, например в подвал, выбор места будет намного проще.

    Шаг 2: Составьте список покупок того, что вам нужно. Сходите в домашний центр и проведите его с клерками в электрическом отделе. Эти люди обычно хорошо информированы и могут легко объяснить варианты, которые вы, возможно, не рассматривали.

    Шаг 3: Установите электрические коробки в желаемом месте и проложите между ними электрический кабель соответствующего калибра.Имейте в виду, что если ваша новая схема будет на первом этаже, а дом построен на цокольном этаже, вам нужно будет пропустить кабели через балки пола в подвале, а не протыкать их через готовые стены, полы и т. Д. и потолки на первом этаже.

    Шаг 4: Установите новые розетки, осветительные приборы, переключатели и крышки.

    Шаг 5: Выключите главный прерыватель в верхней части коробки, а затем снимите крышку панели, открутив несколько больших винтов. Используйте тестер напряжения, чтобы убедиться, что питание панели отключено — прикосновение к электрически заряженным проводам или шинам внутри панели может быть смертельным. Тогда, пока вся ваша работа выполняется ниже главного выключателя, вы не будете подвергаться воздействию какой-либо заряженной мощности в распределительной коробке. Выключив основное питание, вы не сможете получить электрошок от каких-либо приборов в доме (но вам может понадобиться фонарик, так как у вас будет полностью отключено электричество).

    Выверните винты крышки панели, чтобы получить доступ к коробке.

    Шаг 6: Выберите стандартный прерыватель для замены, желательно тот, который находится в нижней части коробки, где будет проще удалить существующий прерыватель и установить новый.

    Шаг 7: Снимите черный провод с существующего прерывателя и извлеките прерыватель из коробки, взявшись за него со стороны, где провод был прикреплен. Выключатель удерживается в коробке выступом на шине. (Шина проходит по середине задней части коробки и удерживает обе колонны выключателей.) Прерыватель будет поворачиваться со своего места до тех пор, пока он не выйдет за выступ на шине, а затем его можно будет снять.

    Автоматические выключатели удерживаются трением на главной шине внутри панели. Черные провода цепи прикреплены к одной стороне каждого прерывателя, в то время как белый и заземляющий провод прикреплены винтами к вертикальной шине заземления. Здесь заземляющая шина представляет собой полосу серебристого цвета, идущую вдоль конца провода прерывателей.

    Шаг 8: Присоедините черный провод от старого выключателя к верхнему выключателю в новом тандемном блоке.Затем проделайте то же самое с черным проводом от нового сетевого кабеля.

    Шаг 9: Зацепите конец, противоположный черным проводам, на шину и вставьте прерыватель в отверстие, пока он не будет на одном уровне с окружающими блоками.

    Шаг 10: Присоедините белый провод и провод заземления от новой цепи к той же полосе в задней части коробки, которая удерживает белый провод и заземляющий провод старого выключателя.

    Шаг 11: Установите на место крышку панели и дверцу, включите главный служебный выключатель и убедитесь, что новые компоненты цепи работают правильно.

    Стив Уилсон пишет для The Home Depot. Он был редактором по обустройству дома в журнале Popular Mechanics в течение 22 лет и владел подрядным столярным предприятием в Рочестере, штат Нью-Йорк. Он также написал три книги об улучшениях в доме. Вы можете ознакомиться с ассортиментом автоматических выключателей, посетив веб-сайт The Home Depot.

    Эта статья является редакционным содержанием, которое было размещено на нашем сайте по нашему запросу и опубликовано для наших читателей.Компенсации за его размещение мы не получили.

    Основы автоматического выключателя для каждого домовладельца

    Каждый домовладелец должен быть знаком с работой и особенностями панели автоматического выключателя / коробки электрического выключателя, которая находится в подсобном помещении и обеспечивает питание дома. Знание того, что это такое, почему это важно и как работает, может помочь вам в устранении неисправностей домашней электросети и избежать опасных ситуаций.

    И, к счастью, не сложно!

    Вот все, что домовладельцу нужно знать о панели автоматического выключателя / распределительной коробке :

    Как работает блок автоматического выключателя?

    Панель главного автоматического выключателя — это, по сути, большой выключатель, который безопасно распределяет электроэнергию в ваш дом.В коробке автоматического выключателя также находятся другие меньшие вспомогательные переключатели, которые подключаются к определенным областям вашего дома. Эти маленькие переключатели называются выключателями, и их функция заключается в обеспечении электрической безопасности.

    Таким образом, как домовладельцу, вам нужно будет получить доступ к главной панели автоматического выключателя только при отключении питания или при выполнении ремонта или замены.

    Почему коробка автоматического выключателя важна для безопасности дома?

    Электроэнергия, которая течет из линии вашей энергокомпании, проходит через счетчик в главную панель автоматического выключателя .Это делает вас и вашу семью уязвимыми к поражению электрическим током от вашей бытовой техники, системы HVAC и электронного оборудования, а поражение электрическим током, ожоги и пожары могут нанести серьезный ущерб жизни и имуществу.

    Панель автоматического выключателя обеспечивает питание, но также имеет функции безопасности, которые защищают проводку и предотвращают поражение электрическим током и возгорание из-за перегрузки или перегрева. Механизм безопасности панели автоматического выключателя защищает ваш дом и его жителей от всех опасностей, связанных с неправильным заземлением, короткими замыканиями, колебаниями напряжения, неисправной проводкой и поврежденной изоляцией.

    Основные характеристики безопасности панели автоматического выключателя

    Основные источники электропитания и материалы панели автоматического выключателя:

    • Главный автоматический выключатель — Это выключатель, который включается и выключается для управления протеканием тока. Таким образом, если возникает перегрузка из-за короткого замыкания или из-за того, что одновременно работает слишком много устройств, соответствующий автоматический выключатель автоматически отключается, чтобы перекрыть прохождение тока.Стандартные выключатели можно подразделить на следующие две категории:
    • Однополюсный выключатель — Эти однополюсные выключатели обычно имеют ток от 15 до 20 А, обычно встречаются в большинстве автоматических выключателей и могут выдерживать напряжение до 120 В.
    • Двухполюсный выключатель — Эти полюсные выключатели доступны с разной силой тока и могут выдерживать напряжение 240 В. Двухполюсные выключатели предназначены для крупной бытовой техники, такой как кондиционеры, водонагреватели, стиральные машины и плиты.
    • Прерыватели цепи от дугового замыкания — Это автоматические выключатели специального назначения, разработанные для дополнительной защиты от электрического пожара и поражения электрическим током.
    • Субпанели — субпанели представляют собой небольшие блоки выключателей , предназначенные для обработки большего количества цепей, когда у вас нет места для размещения новых цепей.
    • Шины — Два ряда на главной панели автоматического выключателя подключаются к горячим шинам. Здесь ток течет от главного выключателя к разветвительным цепям и достигает розетки.

    Разница между размерами коробки выключателя

    В идеале в большинстве домов должны быть коробки автоматических выключателей на 100 или 200 ампер, в зависимости от количества электроэнергии, которое требуется панели, и количества цепей, добавленных к главной панели автоматического выключателя.

    Итак, когда кому-то нужен автоматический выключатель большего размера, они могут иметь в виду усилители или количество цепей.

    Предупреждающие знаки для замены блока автоматического выключателя

    В идеале долговечности и надежности коробки автоматического выключателя должно хватить на 25-30 лет, но вам может потребоваться заменить ее раньше, если вы заметите любой из следующих признаков:

    • Автоматический выключатель часто срабатывает
    • Автоматический выключатель не сбрасывается
    • Перегрев источников электропитания и материалов
    • Запах гари в щите выключателя
    • Физическое повреждение электроснабжения и материалов

    Напоминания о безопасности для домовладельцев

    Если вы проверяете панель автоматического выключателя в какой-либо момент, это, вероятно, связано с электрическими проблемами или отключением питания.Но прежде чем приступить к проекту DIY, имейте в виду следующие моменты:

    • Включите и выключите переключатель и проверьте различные области вашего дома, контролируемые главным выключателем
    • Всегда работайте сухими руками и на сухой поверхности
    • Избегайте повторного сброса отключения питания, если автоматический выключатель не сбрасывает
    • Не прикасайтесь к поврежденной и оголенной проводке и не пытайтесь устранить ее, всегда вызывайте лицензированного и сертифицированного электрика!

    Если вы часто сталкиваетесь с проблемами, связанными с панелью автоматического выключателя, переключитесь на наши высококачественные, надежные и долговечные автоматические выключатели, чтобы вы всегда были спокойны. Позвоните нам по телефону 1.800.458.9600.

    D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный перечень электрических соединителей, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения.Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

    Монтаж электрощита

    Важность установки электрических панелей

    В зависимости от того, как долго вы прожили в своем доме, может возникнуть необходимость в ремонте, о котором вы можете не думать. За стенами делается много работы, чтобы ваш дом был теплым и хорошо освещенным, но электрическая панель не сможет хорошо выполнять свою работу, если вы не будете постоянно обновлять ее и работать.

    В этом видео показано, как установить электрическую панель.

    Установка электрического щита

    В каждом доме есть электрическая панель определенного размера или типа. Являясь центром вашей электрической системы, он разделяет ваш дом на отдельные цепи, каждой из которых можно управлять отдельно. Таким образом, он также отвечает за производительность и эффективность вашей электрической системы в целом и, как и другие компоненты, в какой-то момент может выйти из строя и потребовать ремонта или замены. Нужна ли вам замена панели FPE, ремонт выключателя или модернизация блока предохранителей. Без соответствующей электрической панели вы просто не сможете использовать электричество в доме.

    Когда напряжение от электрической сети достигает вашего дома, оно должно быть равномерно распределено по дому. В каждом доме есть определенное количество цепей, каждая из которых обеспечивает наличие в доме электропроводки, необходимой для работы бытовой техники, гаджетов и других устройств. Более того, каждый из них оборудован автоматическим выключателем, который отключит эту цепь при обнаружении чрезмерного напряжения, чтобы избежать риска возгорания и повреждения других частей электрической системы.

    Электрическая панель (, также известная как сервисная панель, коробка выключателя или коробка автоматического выключателя ) гарантирует, что вы можете использовать электричество безопасным, эффективным и действенным способом. Технология развивалась на протяжении многих лет, а это означает, что важно иметь новейшие электрические панели, чтобы ваш дом был защищен. Это особенно актуально для домов, в которых все еще используются старые блоки предохранителей. Наши электрики могут помочь.

    Электрическая панель может показаться достаточно простой, но на самом деле она является привратником всей вашей электрической системы.Установив правильно установленную панель, вы можете быть уверены, что проводка и цепи, управляющие вашей собственностью, будут работать безопасно и правильно.

    Что делает моя панель автоматического выключателя?

    Автоматический выключатель — это, по сути, предохранительное устройство, используемое для предотвращения повреждения электрических цепей в электрической системе вашего дома электрической перегрузкой. При обнаружении перегрузки срабатывает автоматический выключатель, обслуживающий эту панель, так же, как сработает предохранитель в коробке предохранителей старого типа.Однако вместо того, чтобы заменять предохранитель для повторного замыкания цепи, современный автоматический выключатель позволяет сделать это простым щелчком выключателя. Поскольку ваш автоматический выключатель является неотъемлемой частью защиты вашей электрической системы, а также служит для того, чтобы сделать цепи сброса настолько удобными, очевидно, что вы действительно не можете позволить себе рисковать, когда дело касается общего состояния и производительности вашей панели автоматического выключателя.

    Электрические панели

    важны в вашем доме

    Ваша электрическая панель — самый важный электрический блок в вашем доме.Вы должны убедиться, что ваши панели работают должным образом, чтобы они могли максимально надежно распределять электричество по всему дому. Цепи могут закоротить и перестать обеспечивать электричеством весь ваш дом. Панели, которые не работают должным образом, могут загореться. Эти панели могут генерировать опасный ток и представлять опасность поражения электрическим током любого человека в комнате. Позвоните нам по телефону (713) 812-7070, чтобы получить обслуживание и ремонт на дому.

    Для получения дополнительных статей и информации посетите https: // www. abacusplumbing.net/category/electrician/

    Как правильно собрать электрический щиток в квартире или частном доме. Как устроен квартирный электрощиток? Распределение квартирной электросети на группы

    Каждый дом оборудован электрической системой. Электропроводку обычно собирают с нуля или заменяют на новую. Система электропроводки должна не только правильно распределять электричество, но и быть надежной.Защитную функцию выполняет электрический щит. Его необходимо установить в каждом доме. Профессиональные электрики проводят качественную сборку электрощитов, однако при соблюдении определенных правил такие работы можно провести самостоятельно.

    При создании качественной разводки нужно понимать, как осуществляется физика процесса. Инженерные знания состоят из понимания основ физики и математики. Поэтому проводить электромонтаж самостоятельно можно только при полном владении определенными знаниями.Важно следовать определенным рекомендациям и соблюдать определенные правила. Требования к электрощитам прописаны в соответствующих ГОСТах.

    Для чего нужен щит?


    Несколько систем можно назвать электрическими панелями. К ним относятся распределительная коробка, основная и групповая. Все они работают по одному принципу. Для чего нужен электрический щит? Он имеет несколько функций:

    • Он должен получать энергию от внешнего источника.
    • Электрический щит используется для распределения энергии между различными группами потребителей;
    • Еще одна функция экрана — защита проводки.Это предотвращает короткие замыкания.
    • Современные щиты способны контролировать качество энергии, поставляемой потребителю, и при необходимости реагировать на это.
    • Электрический щит должен гарантировать абсолютную безопасность, защищать людей от многих повреждающих факторов.

    Маленькое устройство должно отвечать многим требованиям. Это требует внимательного и вдумчивого подхода к работе с электрощитом. Установка прибора не обойдется без точного научного расчета.Однако все сложные концепции и процессы можно представить в виде простых рекомендаций. Основные требования прописаны в ГОСТе.

    Как распределяется электричество


    Распределение энергии по группам пользователей — одна из основных задач электрического щита. Если вы решили установить его самостоятельно, вы должны знать несколько обязательных правил распределения:


    Многие могут подумать, что такой подход к установке экрана и прокладке электрических кабелей является довольно избыточным.Однако на самом деле этот метод является единственно правильным, учитывая необходимость обеспечения безопасности и удобства управления, прописанных в ГОСТе.

    Многие неопытные электрики, незнакомые с принципами электромонтажа, в целях экономии покупают вместо качественной продукции кабели малого сечения. Кроме того, любители часто приобретают недорогие УЗО и автоматы. Такие решения могут повлиять на безопасность жителей дома, в который подведено электричество.

    Перед публикацией следует рассмотреть один пример. Из экрана выходит кабель сечением 1,5 квадратных метра. мм, который защищен током 10 А. Его можно использовать для освещения в одном помещении. Линия входит в распределительную коробку. Если в соседнем помещении ожидается меньшая нагрузка на электрическую сеть, неопытный электрик может принять решение уменьшить сечение кабеля, выходящего из распределительной коробки, до 0,75 кв. Мм.

    По неизвестным причинам в электрической сети происходит короткое замыкание.Провода можно просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, достигающих 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, и в квартире может начаться пожар. Из этого следует, что ни при каких условиях не должно быть уменьшения сечения кабеля в линии.

    Схема электрической панели


    При установке экрана и проводки необходимо правильно составить схему.Эта работа обычно поручается инженеру-специалисту. Однако при соблюдении определенных принципов оно выполняется самостоятельно. Схема подключения и панель должны быть точными. Это обеспечит безопасную работу системы.

    Одна из самых простых — это однолинейная схема щита. Это можно понять довольно быстро. Название «однолинейный» появилось потому, что в такой схеме одной линией обозначается сразу группа проводов, а не отдельные электрические кабели. Сколько в нем проводов, показано косыми черточками.Ниже на схеме написаны мощность, тип кабеля и линии потребителей.

    Для защиты электрической системы от перенапряжения используются автоматические выключатели, размыкающие электрическую сеть под нагрузкой. Их не рекомендуется использовать везде, так как они довольно болезненно реагируют на отключение под нагрузкой. Лучше установить электрические машины.

    Чтобы разобраться в схеме подключения электрощита со всеми потребителями тока, следует присмотреться к его более привлекательному варианту.На этой схеме показаны все электрические устройства и проводники. Схема электрощита должна соответствовать требованиям ГОСТ.

    Необходимость УЗО для электрического щита


    УЗО — это устройство, отключающее питание при превышении определенных значений. Он способен обнаруживать утечки в электрической сети. Его необходимо установить на всех электрических розетках и линиях электропередач. Для выбора и эксплуатации такого устройства необходимо знать несколько правил:


    Использование дифференциальных автоматов не оправдано с экономической точки зрения.УЗО и автоматы лучше покупать отдельно. Устанавливать дифференциальную машину можно только в случае острой нехватки свободного места в щите. Такое устройство также можно использовать для защиты критических электрических линий.

    Совет! После разработки схемы электрощита обратитесь к опытному электрику. Это позволит избежать многих проблем при создании качественной проводки.

    Количество мест на приборной панели


    Каждое устройство, установленное в распределительной коробке, выполнено типовых размеров. .. Все элементы расположены в металлическом профиле. Его ширина 35 мм. Этой ширины достаточно для установки однопозиционного автоматического выключателя в щите. Главный параметр электрощита — количество посадочных модулей. Чтобы узнать, сколько нужно таких мест, следует воспользоваться специальной таблицей.

    Лучше, если в щитке будет установлена ​​модульная розетка. Для этого необходимо выделить 3 места. Такое устройство может понадобиться при выполнении ремонта. С таким оборудованием можно легко отключить все линии и подключить к щиту электроинструмент.Для этого понадобится удлинитель.

    Дополнительно должно быть установлено реле напряжения, которое будет контролировать его показания в сети. Если напряжение выйдет за установленные пределы, нагрузка отключится. Через некоторое время напряжение снова появится. Это экономит ценные потребители энергии.

    Даже при установке простого экрана требуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобрести щиток на 24 или 36 посадочных мест.

    Выбор хорошего электрического щита


    Когда количество мест определено, следует подумать о дизайне продукта. Существует несколько типов щитов, различающихся по способу установки:

    • Откидные щиты, для которых не нужно готовить специальную нишу. Их можно просто повесить на стену с помощью шурупов или анкеров. При установке щита на улице сделайте его навесным.При установке внутри помещения проводка должна быть оголена.
    • Щитки встроенные — для таких устройств подготовлена ​​ниша в стене. Устанавливаются такие изделия исключительно в помещениях со скрытой проводкой.

    Щиты часто имеют металлический корпус. Выпускаются они разных типов — встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют несомненное преимущество перед моделями из других материалов. Особенно часто их устанавливают на открытом воздухе. Эти щиты намного проще защитить от вандалов. Уличные модели обычно оснащены стеклянным окном, которое позволяет считывать данные счетчика.

    Щиты из пластика сегодня очень популярны. Они могут быть настенными или встроенными. Такие устройства предназначены как для наружной, так и для внутренней установки. Благодаря большому разнообразию моделей их можно интегрировать практически в любой интерьер. Обычно они выглядят очень эстетично. Однако через несколько лет белый пластик может пожелтеть.

    Есть несколько советов, как выбрать электрощит:

    • Во-первых, стоит обратить внимание на продавца.У проверенного поставщика вы можете сразу приобрести электрический щит и модульное оборудование, а также множество аксессуаров. Лучше, если покупка будет осуществлена ​​в большом магазине, имеющем достаточно большой ассортимент. Эти продавцы заботятся о своей репутации, поэтому не смогут найти некачественный товар.
    • Также важно учитывать производителя. Среди мировых брендов — Hager, Makel, ABB. Однако есть и несколько проверенных отечественных производителей.
    • Каждый производитель предлагает щиты различной конфигурации.Лучше выбирать продукты с богатым функционалом. Для такого щита ламели должны быть в каркасе, который легко демонтируется. Такое конструктивное решение упрощает сборку и разборку конструкции. Кроме того, следует выбрать экран с правильной организацией и механизмом блокировки для входящих кабелей. Лучше, если в щите будут кабельные органайзеры, которые сэкономят место внутри конструкции.

    Многие известные производители также производят сопутствующие товары — замки, гребни, двери.

    Сборка и установка щита


    Электрощит — сложное устройство, требующее точной сборки и правильной установки … Не запускайте устройство с модульным оборудованием в грязном или пыльном помещении, где ведутся строительные работы. Лучше, чтобы эти процессы проходили в чистом и хорошо освещенном помещении на твердом столе. Поэтому лучше, чтобы щит был снабжен съемной рамой с планками.

    Монтаж откидного корпуса


    Подвесные конструкции можно установить за несколько минут. Эта работа ничем не отличается от развешивания обычного шкафчика. Поэтому, например, была выбрана встроенная конструкция. Технология его монтажа в кирпичную или бетонную стену ничем не отличается.

    Установка щита в бетонную конструкцию немного сложнее. Для начала нужно выяснить, несущая это стена или нет. В первом случае установка в нем щита запрещена. По согласованию необходимо будет выполнить армирование по новому проекту и провести различные работы… На это уйдет много времени и денег.

    Лучше, если монтаж щита будет производиться в фальш-стене. В нем можно проложить все необходимые кабели таким образом, чтобы обеспечить максимальную эффективность работы экрана. В этом случае стена станет на 10 см толще. Это решение может быть лучше с точки зрения дизайна.

    Для начала следует учесть правила сборки электрощита своими руками:

    • Щиты следует размещать в вентилируемых помещениях, располагая конструкцию возле входа в жилище.Лучше, если заслонка будет установлена ​​в тамбуре.
    • В помещении, в котором будет установлен щит, должна быть влажность 60%.
    • От дверных проемов, углов и откосов до боковых поверхностей щита должно быть расстояние не менее 15 см. Кроме того, устройство должно быть легко доступно. Не рекомендуется устанавливать щитки в шкафах и шкафах.
    • Запрещается размещать легковоспламеняющиеся предметы и вещества рядом с экраном.
    • Установка должна производиться на высоте 1.От 4 до 1,7 м над чистым полом.

    Монтаж электрощита — сложная процедура, которая выполняется в строгой последовательности. Каждый этап работы нужно выполнять максимально точно, не упуская мелочей. Порядок работ при установке корпуса следующий:

    • Отметить место установки щита. Для этого с помощью уровня следует провести нижнюю линию конструкции и вертикаль любой стороны.
    • Прикрепите корпус к стене. Совместите нижний и боковые края с отметками. Обведите тело по периметру. Для этого воспользуйтесь строительным маркером.
    • С помощью болгарки делают надрезы по периметру ниши. Для этой работы используется болгарка с алмазным диском.
    • Пробойником необходимо выдолбить всю поверхность ниши, а затем выровнять дно.
    • Примерьте корпус в нише, проверьте, насколько оптимальна глубина установки.
    • Установите стандартное крепление на заслонку, затем вставьте заслонку в нишу, выровняйте ее и сделайте отметки в стене для дюбелей.
    • Перфоратором просверлите отверстия под крепеж, вставьте дюбеля, установите щиток и закрепите его.
    • Демонтировать раму с вставленными в нее направляющими от щита.
    • Заполните пространство между нишей и корпусом пенополиуританом.

    Часто возникают ситуации, когда настенные крепления не входят в комплект поставки экрана.На дюбели можно установить щит, пробив их через заднюю стенку. Для крепежа есть места, в которых просверливаются отверстия.

    Кабельный ввод в экран


    Эта процедура требует повышенного внимания. При правильной организации кабельного ввода значительно облегчится установка модульного оборудования. Это позволит правильно установить необходимые устройства.

    Стандартные экраны сделаны таким образом, что в них удобно вставлять кабели.В нижней и верхней частях таких конструкций есть специальные перфорированные отверстия. Чтобы вставить трубу, просто нажмите на них пальцем. Обычно эти отверстия предназначены для труб диаметром 16 и 20 мм.

    Ввести кабель в навесной распределительный щит довольно просто. Необходимо только закрепить электрический кабель, а кабели систематически вставлять по очереди. При вводе кабеля во встроенное устройство используется определенная технология. В этом случае корпус щита необходимо закрепить на алебастре.Кроме того, его необходимо выровнять. Эту работу лучше всего выполнять профессионалу.

    Если вы купите дешевый экран, ввести электрические кабели будет проблематично. Вырезать отверстия придется самостоятельно. Затем нужно установить специальные пластины. Всех сложностей можно избежать, если сразу приобрести более дорогую конструкцию, отвечающую всем требованиям ГОСТ.

    Еще одна проблема, с которой сталкиваются неопытные электрики, заключается в том, что при вводе электрического кабеля в электрическую панель, проходя через технологические отверстия, кабель имеет определенную степень свободы при движении по трубе.При этом в самом коммутаторе сложно организовать провода. Решить эту проблему достаточно просто — необходимо положить алебастр в желоб рядом с тем местом, где электрические кабели входят в щит. Однако это решение не очень современное и не самое эффективное.

    Предварительная сборка электрического щита


    В Интернете есть множество фотографий, иллюстрирующих сборку уже установленных на своих местах электрических щитов.В этом случае необходимо расположить модульное оборудование и провести коммутацию различных элементов проводом ПВ1. В этом случае его сечение должно быть от 4 до 6 квадратных метров. мм. Оборудование устанавливается на высоте 1,5-1,7 м от пола. Это нужно учитывать, зная, что одновременно маляры и шпаклевщики будут гулять. На самом деле установка электрического щита очень сложна даже для опытного профессионала.

    Заключение


    Учитывая все проблемы, которые могут возникнуть в процессе работы, следует напомнить, что лучше приобретать только качественные комплектующие.Модульное оборудование следует размещать на столе в чистом помещении. Опыт такой работы позволит подключить все линии к существующей панели.

    Перед тем, как физически смонтировать распределительный щит в своей квартире, необходимо точно определиться на бумаге со схемой распределительного щита. Какое модульное оборудование устанавливать, сколько и какого номинала будут выключатели, устанавливать ли дифференциальные автоматы и УЗО? Сколько будет стоить то или иное оборудование? Большинство этих вопросов с цитированием самих диаграмм будет отображено в статье.

    Стоит отметить, что все приведенные ниже схемы предназначены именно для однофазных квартирных щитов, находящихся непосредственно в вашей квартире. Предполагается, что щиток учета со счетчиком и вводным автоматом уже находится в панели пола. Соответственно, его изображение на схемах отсутствует.

    Нормативные документы и правила для щитов

    Все схемы и квартирные панели должны быть собраны в соответствии с нормативными документами и не противоречить прописанным там инструкциям и правилам.В первую очередь, это конечно ПУЭ, но есть еще два документа, на которые стоит обратить пристальное внимание:

    • ГОСТ 32395-2013 Щиты распределительные для жилых домов. Общие технические условия. ()
    • Свод правил проектирования и строительства СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» ()

    Требования правил для квартирных щитов

    Примечания и требования из вышеуказанного ГОСТа, на которые следует обратить внимание при сборке и выборе квартирного щита:

    Упрощенная схема квартирной панели

    Данная схема подходит для небольших одно- или двухкомнатных квартир. .. Где общая длина всех проводов и кабелей не превышает 300-400м.

    Номинальный ток вводного устройства для квартир с электроплитами и однофазной нагрузкой должен быть от 40А и выше.

    Ниже указаны группы кабелей, питающие определенные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения, выполненные кабелем сечением 1,5 мм2, защищены автоматом на 10 А, группы розеток сечением от 2,5 мм2 до 16 А.

    Санузел подключен к дифференциальной машине, т.е.е. розетки, освещение и все потребители в ванной объединены в одну группу. Причем ток утечки на диффе выбран 10 мА.

    Некоторые электрики включают 30 мА, ссылаясь на возможные ложные срабатывания. В правилах нет конкретного запрета, согласовано, что эта защита не должна быть больше 30 мА … Почему лучше установить на 10 мА, вы можете понять, прочитав, как ток определенной величины влияет на вашу корпус:

    Правда, в магазинах для того, чтобы купить дифференциальные автоматы на 10мА, скорее всего, придется делать заказ. В основном в свободной продаже преобладают устройства с током утечки 30 мА.

    Варочная панель и духовой шкаф получают питание в отдельных группах, что означает, что это два разных потребителя. Если у вас электроплита, то есть когда плита и духовка вместе, нужно поменять шнур питания и автоматический выключатель:

    Если вас беспокоят перебои в подаче электроэнергии и вы хотите защитить свое оборудование от скачков напряжения, то вы можете немного увеличить стоимость схемы, добавив на вход реле напряжения.Здесь схематично показано реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза + ноль и выход-фаза + ноль).

    Плюсов этих схем:

    • недорого
    • лучший вариант для малогабаритной квартиры
    • легко установить и подключить

    Большой недостаток схемы заключается в том, что при утечке тока в линиях, отличных от ванной комнаты, защита не сработает.

    Эту схему можно улучшить, поставив на вход УЗО. Перед этим убедитесь, что в панели пола, где находится ваш счетчик, установлен автоматический выключатель, так как без автомата устанавливать УЗО запрещено. Если уже есть УЗО или дифавтомат, то дублировать защиту нет смысла. Схема с УЗО на входе будет такой:

    Один нюанс — при суммарном расходе кабеля в разводке квартиры от 400м и более возможны ложные срабатывания вводного УЗО из-за полных токовых утечек.Тут уже желательно применять УЗО на отдельные группы, убрав вводную из схемы квартирного щита.

    Схема электрощита в квартире с УЗО в отдельных группах

    Эта схема уже более совершенна. Его можно использовать как в малогабаритных квартирах, так и в квартирах с общей длиной проводки более 400 м. Вводного УЗО нет, так как переключателя нагрузки достаточно (не забываем про автомат в напольной панели со счетчиком).

    Номинальный ток вводного устройства выбирается исходя из допустимой мощности для квартир с однофазной нагрузкой, равной 11 кВт, и коэффициента спроса для элитных квартир — 0,8.

    Имеется защита от утечек тока на отдельные группы розеток и сплит-систему (кондиционер). Причем одно защитное устройство УЗО стоит на совмещенных группах, каждая из которых, в свою очередь, защищена от перегрузок автоматическими выключателями.

    Особо стоит отметить, что каждому УЗО нужна своя собственная нулевая планка.В противном случае все они будут работать вместе синхронно в случае утечки в любой группе кабелей. А чтобы найти поврежденную проводку, придется физически отсоединить нулевые проводники от сборных шин.

    Желательно защищать осветительные линии от протечек, если вы используете настенные светильники с металлическими корпусами и периодически протираете их или меняете лампочки, не отключая напряжение. В большинстве случаев можно обойтись простыми машинами.

    Схема та же, но с реле напряжения:

    Цена комплектации квартирных панелей

    Цены только на комплектность модульного оборудования (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеперечисленных схем сведены в одну таблицу. Цены взяты из интернет-магазинов и могут значительно отличаться в вашем регионе.

    Название схемы Производитель и цена
    IEK ABB Legrand Schneider KEAZ
    Схема №1 1700р 6700 руб руб 7300 4300р 2100р
    Схема №2 1600р 6600 руб 7200 руб 4200 руб 2000р
    Схема №3 4200 руб. 9200 руб. 9800 руб. 6800 руб. 4600 руб.
    Схема №4 2400р 6900 руб 8100 руб 5100 руб 2700р
    Схема №5 3400р руб. 9700 10300р 7500 руб 3700 руб
    Схема №6 5900 руб 12200 руб 12800 руб 10000р 6200 руб

    В старых домах в подъезде устанавливали электросчетчик с вилкой в ​​качестве предохранителя. Относительно недавно это удовлетворяло потребителей: было мало бытовой техники и большая мощность … Сегодня, когда практически в каждом доме много мощного электрооборудования, требуется другое устройство для ввода электричества в дом.

    Электрощит — то, что нужно в доме

    Установка электрического щита решает многие проблемы, связанные с безопасностью использования электроэнергии, ее качеством. Новые постройки, как правило, ими оборудуют сразу, а в старых постройках желательно устанавливать их взамен примитивных старых.Щиток будет распределять электроэнергию между группами потребителей, защищать от коротких замыканий и нагрузок, превышающих номинальную.

    Электрооборудование устанавливается в пластиковый или металлический ящик. Требуются счетчик электроэнергии и главный выключатель. Счетчик монтируется самостоятельно или сотрудниками энергокомпании. Главный выключатель отключает потребление электроэнергии в квартире при необходимости или срабатывает автоматически в случае нештатной ситуации. Счетчик и входной автомат, если они установлены перед счетчиком, должны быть опломбированы.

    Но это часть приборов электрического щита. Дополнительное удобство и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите контуров домашней сети — электропроводки и бытовой техники. Каждая машина обслуживает одну группу потребителей, а для мощных устройств устанавливаются отдельные машины. Каждый автоматический выключатель предназначен для автоматического отключения или принудительного отключения.

    Устройство дифференциального тока содержит дифференциальный трансформатор, который сравнивает баланс входного и выходного тока.При его нарушении, что происходит при неконтролируемой утечке тока или при попадании на человека напряжения, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать поражение электрическим током. Защитное отключение рассчитано на ток, безопасный для человека.

    Помимо перечисленных приборов, на приборной панели установлены шины. Подключение автоматов осуществляется по распределительной шине в виде медной ленты — на ней подключаются входные контакты.Блок с выводами для питания нулевых проводов называется нулевой шиной. Земля подключена к другой шине — земле.

    Группы потребителей — как распределять по правилам

    Электроэнергия, поступающая в дом, правильно распределяется между потребителями. Существуют правила, при соблюдении которых можно собрать электрощит своими руками:

    1. 1. Все потребители мощностью от 2 кВт выделены в отдельные группы. Для каждого ставим автомат, рассчитанный на определенную нагрузку.
    2. 2. Для стиральной и посудомоечной машины, кондиционера, других устройств с малой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
    3. 3. Подключаем более мощные устройства через автомат на 20 А или 32 А. Берем кабель с большим сечением: 4 мм2 или 6 мм2.
    4. 4. Подводка к розеткам выполняется отдельно для каждой комнаты, сечением 2,5 мм2. В распределительной коробке делаем ответвления к розеткам.
    5. 5. Для линий освещения мы используем 1.Кабель 5 мм2, каждую защищаем автоматом на 10 А, проводим отдельный кабель.

    Кабели к мощным электроприборам не должны иметь ответвлений, а прокладываться целиком к каждому потребителю отдельно.

    На первый взгляд отдельный подход к прокладке кабеля может показаться излишним. По сути, он единственно верный, обеспечивает высокую безопасность и удобство использования. В любой аварийной ситуации происходит автоматическое отключение групп потребителей, а не всей сети. Этот тип проводки намного проще диагностировать и устранять неисправности.

    Монтаж электрического щита

    Схемы электрического щита — составляем сами

    Для сборки электрического щита необходима схема. Для его составления учитываем все факторы и особенности потребления электроэнергии дома:

    • сколько киловатт в сумме рассчитывается потребление электроэнергии;
    • какую мощность потребляет каждая группа;
    • сколько всего существует отдельных групп потребителей;
    • , где будет установлен счетчик электроэнергии.

    Оформляем схему в понятной и удобной форме. Указываем номиналы устройств, сечение кабеля, проводку до потребителей. Ниже приведен пример внутреннего наполнения панели и разводки для однофазной сети.

    Для трехфазного сетевого напряжения больших перепадов в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюдать баланс нагрузки между фазами.

    Принадлежности — какой экран и модули выбрать

    Корпус распределительного щита из металла или пластика, закрепленный на стене или утопленный в ней. При скрытой проводке больше подходит распределительный щит, скрытый в нише стены. Внешний экран можно установить в помещении или на открытом воздухе. Выбор важен: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик со съемными стенками, в котором DIN-рейки легко снимаются или отодвигаются.По размерам лучше иметь некоторый запас внутреннего пространства.

    Начальным элементом любой схемы является вводная машина, перекрывающая подачу электричества в дом. Его параметры зависят от общей мощности, потребляемой домом. Постановлением Правительства Российской Федерации определено, что сетевые организации осуществляют стандартное подключение электросети 380 В на 15 кВт. Если требуется больше, подключитесь за дополнительную плату.

    • номинальный ток;
    • ток, при котором срабатывают автоматы;
    • скорость их ответа.

    Машины устанавливаются в каждый контур отдельно. Важно рассчитать их параметры: при недостаточной мощности постоянно будет происходить ложное срабатывание. На малой мощности они не смогут выполнить свое предназначение — защитить от перегрузки. Машины укомплектованы прибором на время работы. После цепи следует установить более короткое время отключения, чтобы оно происходило вдоль верхней линии.

    При номинальном токе он превышает суммарный ток подчиненных ему автоматов. Тогда станки выключатся раньше, предохраняя УЗО от повреждений.

    Внутреннее содержание — устройство модульных

    Панельное оборудование изготавливается по унифицированным типовым размерам. Для крепления используется DIN-рейка — металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в панели приборов, следует знать, что двухполюсный АВ — это 2 модуля, трехполюсный — три. Однофазное УЗО занимает 2 модуля, трехфазное — 4.Один клеммник — один модуль, счетчик в зависимости от модификации — 6-8 модулей.

    Выполняется на столе, что намного удобнее, чем на стене. Но сначала необходимо установить крепление для щита, когда оно еще не заполнено модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Вне зависимости от метода вводный автомат всегда стоит первым. По линейному принципу дальше располагаются все УЗО, за ними следуют автоматы. Размещение простое, но неисправность найти сложно. По второму способу устройства размещаются группами: сначала УЗО, затем машины его группы.

    Необходимо соблюдать правила установки:

    • соединения внутри экрана выполняются проводом, совпадающим по сечению с вводом;
    • вход вверху, выход внизу;
    • Запрещается зажимать многожильный провод без клемм НШВИ;
    • для зажима разных проводов в одной клемме, для двух проводов используются наконечники.

    Приступим к сборке. Помещаем модули по выбранной схеме на DIN-рейку, фиксируем зажимами. Чтобы облегчить работу, помимо схемы составляем план расстановки приборов. Затем соединяем их между собой проводами. Зачищаем концы, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Прижимаем наконечники пресс-клещами KBT, которые по стоимости не очень дороги. Именно этот инструмент надежно зафиксирует проводники в наконечниках.

    Использование специальных шин (гребней) значительно облегчит электромонтаж электрического щита. Они оснащены плоскими контактами (штырями), которые вставляются в контакты автоматики, обеспечивая надежное соединение. Производители автоматов выпускают матрицы, подходящие для этих модулей по своим размерам; они могут не соответствовать другим из-за разницы в высоте тона.

    Все автоматические выключатели, дифавтоматы, УЗО, шины следует покупать у одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.

    Соединительные кабели — ввод и обрезка внутри экрана

    Правильный ввод кабеля значительно облегчает установку и позволяет оптимально организовать внутреннее пространство. Стоит покупать щиты с технологическими отверстиями для входа, иначе придется пилить или сверлить. У хороших экранов есть заглушки, которые мы снимаем и наматываем кабель. Подключаемся к вводу машины, фиксируем пластиковым фиксатором. Все кабели сразу маркируются.

    Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию жил, снимаем ее. С отдельными проводами работать удобнее, чем с жесткими кабелями. Распределяем всю проводку в щите пучками: отдельно фаза (L), ноль рабочий (N) и защитный ноль (PE). Мы хотим, чтобы они как можно меньше пересекались. Заранее размечаем концы, стягиваем струбцинами.

    Оставляя кабель внутри экрана, мы оставляем его длиной в два раза больше высоты. Делается это так: протянул кабель до места подключения, снова натянул на ввод и отрезал.Это вовсе не лишнее: разводка идет своей траекторией, а не кратчайшим путем. Когда нужно тянуть их, чтобы добраться до места назначения или наращивать, это плохо. Так что на десяток сантиметров экономить не стоит.

    Ввод в эксплуатацию и эксплуатация электрического пульта

    После завершения установки выключите все устройства на приборной панели. Загружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильной фазы и нуля. По очереди кнопкой «Тест» проверяем УЗО и дифавтоматы.Проверяем напряжение на входе автоматов, включаем по очереди и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щита: искрообразования, копчения, нагрева быть не должно. Проверка розеток и освещения.

    Электрическая панель должна периодически проверяться. Обязательно через месяц вскройте и подтяните все контакты. В дальнейшем проверяем работу УЗО ежемесячно. Если установка производится с соблюдением рекомендаций специалистов, продуманно и без спешки, оборудование прослужит долго и надежно.

    Насколько просто собрать и установить в квартире электрощит

    В квартире современного человека работает огромное количество электроприборов, которые создают большую нагрузку на сеть.

    Для обеспечения повышенной электробезопасности в квартире или доме можно установить индивидуальный электрический щиток, это позволит отдельно управлять электроприборами.

    Сделать это можно совершенно самостоятельно, например, при ремонте или после замены старой проводки.

    Элементы электрощита

    Обычный электропанель для квартиры не содержит много элементов, и собрать его может практически каждый. В состав электрического щита входят:

    • Входной выключатель … Как правило, двойной, обесточивая сразу два электрических кабеля — нулевой и фазный. Мощность подбирается в зависимости от суммарной потребляемой нагрузки всей бытовой техники в квартире.
    • Устройство защитного отключения (УЗО) … дифференцированное реле.Обесточивает электропроводку буквально за миллисекунды после обнаружения утечки напряжения, например, при замыкании нейтрального провода на массу. Это не обязательный элемент электрощита, однако его стоит приобрести для обеспечения электробезопасности.
    • Дополнительные выключатели … Управляют мощными электрическими приборами, такими как котлы, электроплиты, кондиционеры, стиральные машины, а также электрическими цепями в отдельных помещениях. Рейтинг подбирается в зависимости от мощности потребителя.
  • Нейтральная и заземляющая шины … Это медные ленты на диэлектрической основе, используемые для безопасного контакта заземляющих и рабочих нулевых проводов. Они могут быть открытыми и закрытыми, предотвращая прикосновение.
  • Корпус электрощита … Необходим для размещения оборудования из жаропрочного пластика или металла. Они могут быть навесными или встроенными.
    Настенные шкафы просты в установке, но не всегда хорошо вписываются в интерьер квартиры.Встроенные требуют более тщательной подготовки к установке, в том числе строительных работ, но практически незаметны.
  • DIN-рейка … Это металлическая пластина, предназначенная для установки машин с использованием специальных креплений. Он прикреплен к корпусу электрической панели.
  • Провода соединительные … Сечение подбирается в зависимости от характеристик электрооборудования.
  • Требования к коммутатору

    Одна из основных целей установки распределительного щита в квартире — повышение уровня электробезопасности, поэтому нужно очень серьезно отнестись к требованиям к его установке .

    Электрощит должен соответствовать всем правилам ГОСТ 51778-2001 и ПУЭ

    .
    • К заслонке должна быть приложена техническая документация …, которая описывает установленное оборудование, а именно количество устройств и их номинальный ток.
    • Экран должен иметь знак электробезопасности с указанным напряжением.
    • Материалы, из которых изготовлен экран, должны быть негорючими … Покрытие экрана не должно пропускать электрический ток.Как правило, это жаропрочный пластик или металл с полимерным покрытием.
    • Провода должны быть помечены, например, бирками с указанием подключенных устройств.
    • Заземляющие и нулевые клеммы должны иметь не более одного провода на клемму. Выбирая блоки, нужно рассчитывать на то, что при подключении будут свободные клеммы. Шины должны быть маркированы согласно правилам ПУЭ .
    • Электрическая панель должна быть заземлена … это относится как к кузову, так и к его дверям.
    • Двери распределительного щита должны иметь элементы для герметизации.
    • Обратите внимание на наличие технического паспорта с указанием сертификационных данных и характеристик.
    • Для соединения машин между собой необходимо использовать специальные «гребенчатые» шины.

    Следуя правилам, описанным в ПУЭ и ГОСТ, вы можете установить электрощит самостоятельно, для этого необходимо разработать схему подключения.

    Схема сборки и подключения

    Для создания схемы электрощита необходимо определить тип системы электроснабжения в доме, разделить потребителей электроэнергии на несколько групп и построить на основе этих данных схему по ГОСТ 21.614 для графического обозначения всех элементов щита.

    Тип системы электроснабжения можно указать на табличке на лестничной клетке, в противном случае узнать, обратившись в ЖЭК. Существует три типа систем, которые различаются способом питания и заземления: TN-C, TN-S, TN-C-S .

    TN-C — БП старого типа … проводка в квартире включает двухжильный медный или алюминиевый кабель, кабель в экране совмещает ноль и землю.

    TN-S, TN-C-S более современные системы питания … используйте трехжильный кабель для разводки в квартире и отдельный кабель для нуля и заземления в распределительном щите на полу.

    Тогда следует разделить потребителей электроэнергии на несколько групп. Например, можно разделить на группы точки подключения розеток в каждой отдельной комнате, выключатели, крупные потребители электрического тока, такие как кондиционер или бойлер.Учитывая все эти характеристики, выбирается отдельная машина для каждой группы .

    После этого начинают рисовать схему электрощита. На него указывают все элементы, с использованием графических символов по ГОСТ 21.614 … а также все текущие потребители, которые к ним подключены.

    Схема сборки и подключения электрощита в квартире:

    Используя схему подключения, можно приступить к установке электрического щита.

    Установка и установка своими руками

    Для начала нужно выбрать электрический щит. Для этого нужно определиться с типом экрана … Скрытые экраны рекомендуется устанавливать при скрытой проводке, при открытой проводке лучше устанавливать навесной щиток.

    Если в квартире нет специальной ниши для установки встроенной заслонки … то придется делать это самостоятельно, что создает дополнительные трудности, но такой щиток будет хорошо замаскирован. Навесной распределительный щит в квартире установить намного проще … все, что для этого нужно — это закрепить несколькими саморезами, однако в интерьере он не всегда хорошо смотрится.

    Следующий этап зависит от того, на сколько групп были разделены все потребители электроэнергии на этапе разработки щитовой схемы. Количество используемых машин зависит от количества зон. … а также размер корпуса, в котором они будут установлены.

    Корпус следует выбирать с запасом по количеству установленных машин, это сэкономит деньги, если придется модернизировать систему питания. Перед установкой панели необходимо выбрать ее расположение в квартире.

    Щиток должен располагаться в легкодоступном месте на высоте 1,5–1,7 метра от уровня пола, чтобы его не загораживали мебель или двери. Место для размещения щита выбирается один раз, поэтому к его выбору стоит подойти ответственно.

    Также следует продумать, как будет расставлена ​​остальная мебель и интерьер. Если установлен распределительный щит скрытого типа, то необходимо выбрать место, где можно будет устроить нишу для него.

    Следующие действия необходимо выполнять только при отключении электричества … После отключения электричества необходимо провести кабель внутри корпуса через кабельные вводы, предварительно вынув вилки.

    На этом установка электрического щита завершена, дальнейшее задание — установка и подключение машин .

    Установка электрического щита не представляет особой сложности, это можно сделать самостоятельно. Вам просто нужно разобраться в его устройстве, соответствует всем требованиям ГОСТ и ПУЭ … а также правилам электробезопасности. А после установки проверьте, все ли элементы работают правильно.

    Сборка щита для квартиры своими руками

    В данной статье будет рассмотрен поэтапно весь процесс выбора и установки электрощита в квартире, а также описаны типичные ошибки новичков, чтобы самостоятельно собрать квартирный электропанель своими руками, не прибегая к услуги электрика.

    Подготовительный этап

    Как правило, электрощит в квартире устанавливается после того, как проложена электропроводка, а необходимые кабели собираются в одном месте, предназначенном для установки электрощита. Если по каким-то причинам экран устанавливается до разводки, то при ремонте его нужно будет защитить от загрязнения.

    Особенно много пыли будет при скалывании стен под скрытую электропроводку.Что касается прокладываемых кабелей, необходимо правильно рассчитать сечение проводов, а потребителей электроэнергии в квартире разделить на группы.

    скрытая проводка в квартире до электрощита

    Устанавливаемая проводка должна включать заземляющий провод PE. Желательно выполнять проводку кабелями с разноцветными жилами, и очень важно промаркировать каждый провод, ведущий к экрану.

    болт заземления для эл.щит

    Если этого не сделать (частая ошибка новичков), то, даже не имея в наличии электрощита, уже можно начинать работу, взявшись за целостность и маркировку проводов.

    пример расположения автоматов и УЗО в щите с заземлением

    Выбор безопасного распределительного щита для квартиры

    Многие пользователи, выбирая данное устройство, ошибочно руководствуются прежде всего эстетическими соображениями, отодвигая остальные критерии на второй план.

    Если вы используете фразу для поиска в Интернете:

    « квартирный электрораспределитель », тогда поисковик выдаст множество вариантов элегантных изделий, которые органично впишутся в интерьер комнаты. Но нужно помнить, что квартирный щит, в первую очередь, должен соответствовать критериям пожарной безопасности, поэтому необходимо, чтобы он был металлическим или огнеупорным пластиком.

    установка метал. Эл. внутренняя заслонка с замком

    Крышка электрощита должна обеспечивать не только эстетику дизайна квартиры, но и быть достаточно надежной, ведь ее основная функция — защита от случайного контакта с токоведущими поверхностями клемм для подключения модульных устройств.

    Это особенно важно, если в квартире проживают дети, поэтому даже если щит установлен на недоступной для них высоте, следует принять дополнительные меры предосторожности и выбрать электрический щит с крышкой, закрывающейся на ключ.

    Выбор заслонки по вместимости

    В комплект квартирной панели обычно входит встроенная DIN-рейка. Если его нет, то необходимо предусмотреть монтажные отверстия, в этом случае необходимо будет дополнительно приобрести DIN-рейку необходимой длины.

    Машина для установки на DIN-рейку

    Также в комплект электрощита, как правило, входят распределительные шины — ноль на изоляторах (если экран металлический) и шина РЕ для подключения заземляющих проводов.

    установка щита с заземлением и шинами заземления

    Некоторые электрические щиты для квартиры продаются со встроенным счетчиком электроэнергии и имеют герметичный отсек. В большинстве случаев пользователи выбирают автоматические выключатели и устройства защитного отключения, называемые УЗО, самостоятельно, исходя из собственных расчетов нагрузки на проводку.

    Shield со встроенным счетчиком электронной почты

    Реле контроля напряжения также принято устанавливать в распределительном щите квартиры. ограничители мощности, различные сигнальные устройства и модульные розетки.

    Очень часто в таких щитах устанавливают коммуникации, не относящиеся к электроснабжению — распределительные коробки для кабелей для подключения интернета, кабельного телевидения, проводного радио.

    Поэтому устанавливаемый в квартире электрощит нужно выбирать достаточно вместительным и с некоторым запасом на возможную в будущем установку дополнительных модулей и устройств.

    Откидная крышка

    Совершенно бессмысленно использовать накладку для скрытой проводки, и наоборот, поэтому решение этого вопроса будет дано еще на этапе планирования разводки в квартире. К выбору производителя распределительного щита стоит обратить особое внимание — многие владельцы квартир, пытаясь сэкономить, покупают товары «безымянного» китайского производства, а затем в отчаянии, полные раскаяния, не знают, что делать.

    Распределительный щит скрытого монтажа

    Например, можно представить ситуацию, когда в квартире с ремонтом на фоне красивых обоев внезапно отвалилась крышка у распределительного щита, либо внутренняя электронная «начинка» щита норовит выпасть из-за некачественного пластика, который не удерживает шурупы и прочий крепеж.

    Необходимо помнить, что замена щита равносильна локальному ремонту, поэтому к выбору следует отнестись очень внимательно, руководствуясь критериями качества и надежности.

    Нарисуйте схему подключения щита

    Многие новички, особенно те, кто уже имеет опыт электромонтажа, чувствуя себя профессионалами, производят электромонтаж в квартирном щите, держа схему в голове, что является грубейшей ошибкой, которую никогда не совершают настоящие мастера.

    Пример монтажной схемы распределительного щита

    Независимо от навыков и памяти профессионального электрика, он всегда составит схему подключения, хотя бы для того, чтобы он (или кто-то другой) в будущем, занимаясь обслуживанием, ремонтом или модернизацией щита, не терял время зря. с хитросплетениями проводов.

    Кроме того, блуждая по лабиринтам собственной памяти, легко сделать ошибку, которую потом, не имея схемы щита, будет очень сложно обнаружить.Универсальной схемы квартирного щита не может быть в силу индивидуальных потребностей, но есть общепринятые принципы объединения электрических панелей.

    Подключение в приборной панели счетчика электроэнергии и приборов до этого должно осуществляться официальными службами, будем считать, что оно уже выполнено.

    После счетчика (или перед ним) идет входной автоматический выключатель, потом часто устанавливают УЗО (общее для всех групп) и от него с помощью перемычек подключают автоматические выключатели для отдельных линий потребителей, подключенных к квартирному щитку, которые также могут быть защищены собственными УЗО.

    Заземление и шина заземления

    Следует избегать частой ошибки с нулями при подключении УЗО и дифавтоматов, а в квартирном щитке для каждого такого устройства должна быть предусмотрена отдельная шина с нулевой изоляцией.

    Электромонтаж

    При установке внешнего варианта электрощита он прикручивается саморезами к дюбелям. При установке квартирной заслонки скрытого монтажа необходимо перед установкой вывести все входящие провода внутрь корпуса, а затем закрепить в выдолбленной ранее нише с помощью раствора алебастра.

    Для электромонтажа потребуется минимальный набор инструментов:

    • отвертки крестообразные и прямые;
    • Кусачки или плоскогубцы;
    • Нож для зачистки или специальный инструмент;
    • Мультиметр для проверки целостности провода.

    Не лишним будет приобрести комплект термоусадочных трубок для маркировки. Расположив модульные устройства в правильном порядке, необходимо рационально и эргономично расположить провода в щите, не позволяя им снова и снова переплетаться.

    Набор термоусадочных трубок

    Начните с подключения входной линии, убедившись, что на проводах нет напряжения. Подведя необходимые провода к клеммам подключения и правильно согнув, откусите лишнее, учитывая запас на ввод провода в монтажную розетку модульной машины.

    После этого с провода снимается изоляция таким проводом, чтобы оголенный провод полностью входил в гнездо подключения, при этом не выступая над машиной.Процесс зачистки проводов следует уделять особое внимание, избегая порезов или обрывов металлических жил, иначе кабель в этом месте будет перегреваться.

    Съемник для снятия изоляции проводов

    Осторожно зажмите провода, стараясь не повредить зажимы и не сдвинуть заднюю стенку экрана.
    Повторите эту процедуру для всех проводов один за другим, один за другим. Таким же образом разрезаются и связываются перемычки.

    Проверка и профилактика щита

    После выполнения подключений автоматические выключатели распределительного щита следует нагружать, подключив имеющуюся нагрузку (электрооборудование) к внутренним электрическим линиям квартиры, на которые рассчитывались защитные выключатели.

    Проверка квартирной панели

    Посмотрев в течение часа за щитком в таком режиме работы, следует убедиться, что нет характерного запаха подгоревшей изоляции, проверить, насколько горячие машины.

    Если к работе электрощита претензий нет, то его подключение можно считать успешным.

    Раз в полгода проводить профилактику соединений в щитке — затягивать винтовые зажимы проводов на клеммах модульных устройств.

    Электросеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и важнейшей частью электрической схемы считается электрическая панель , которая содержит автоматические выключатели, УЗО, дифавтоматы и дополнительное оборудование. Именно у электро приборная панель блок управления всем электрооборудованием расположен на отдельной площадке. До недавнего времени в квартирах не было распределителей. Достаточно считался коммутатор , который расположен на лестничной площадке.На отдельную квартиру полагались электросчетчик и пара автоматов.

    Однако иногда счетчик располагался в квартире и вместе с ним имелись две предохранительные вилки. Однако прогресс не стоит на месте, потребление энергии выросло в несколько раз, а требования безопасности изменились. Достаточно сказать, что 30 лет назад потребление на квартиру было ограничено 800 Вт. Сравните этот показатель с сегодняшним энергопотреблением. Один электрочайник потребляет 1,5-2 кВт, не говоря уже о стиральных машинах, микроволновых печах, кондиционерах и т. Д.Понятно, что требования к электрооборудованию изменились вместе с увеличением энергопотребления.

    Перед тем, как приступить к электромонтажным работам, необходимо составить схему квартирного электрощита, указать, что в нем будет и как подключать. При выполнении такой схемы необходимо учитывать следующие факторы:

    1. Тип проводки в квартире: «звезда», «шлейф», в распределительных коробках или смешанный вариант. Выбор разводки определяет, сколько проводов подойдет к экрану.Их количество может варьироваться от одного до нескольких десятков.

    2. Суммарная мощность всех электроприборов в квартире и отдельно потребляемая мощность в выделенной зоне. Эти значения нужно рассчитать, чтобы определить номиналы машин.

    3. Рассмотрим все варианты загрузки Например, приехали гости и в квартире есть буквально все, что только можно: плита, кондиционер, компьютер и даже стиральная машина.Если такие расчеты уже проводились (вы определили сечение жил), то будет проще — под кабель подбираются станки и другие устройства. Если он рассчитан на ток 25 А, что соответствует сечению медного проводника 2,5 мм², то автомат или УЗО должно быть 16 А.

    4. Какой тип электроприборов установлен в квартира. Помните, что на отдельные устройства (например, стиральные машины) обязательно устанавливать УЗО.

    Чтобы лучше представить последовательность действий для установки квартиры электро щит , приведем пример установки определенной схемы. Перед вами двухкомнатная квартира.

    Известно, какие устройства будут в нем и количество отдельных зон, составлена ​​электрическая схема щита. Монтаж начинается с выбора места расположения щита, его размера и типа. Щит обычно находится в коридоре возле входной двери… Это наиболее рационально — не надо далеко тянуть входящий кабель. Хотя это условие не является строгим, в подсобке можно поставить электрический щит.

    Пример схемы — квартирная электропроводка, трехфазная

    Располагается на высоте 1,5 м или на уровне глаз так, чтобы до нее было удобно дотянуться рукой. Если в доме есть дети, есть смысл установить электрощиток повыше и выбрать вариант, который закрывается на ключ, например, металлический ШРВ.

    Пример схемы — квартирная электропроводка, однофазная

    View electro щит: для наружной или внутренней установки, пластик или металл, с прозрачной дверью или нет — зависит от простоты монтажа и ваших предпочтений. Например, встроенный щит удобнее всего устанавливать в перегородках из гипсокартона, а наружную установку на железобетонных стенах. Для этого не нужно делать выемку в стене, а это очень трудоемко.

    Размер коммутатора зависит от количества устройств, которые будут в нем расположены. На схеме показано примерно 30 полюсов или модулей. Один однополюсный автоматический выключатель занимает один модуль. Все электрические устройства, расположенные в панели, имеют размеры, кратные ширине этого модуля. Например, счетчик может занимать место, эквивалентное 8 машинам; для его установки понадобится коробка на 8 модулей. Подсчитав количество машин и размер других электрических устройств, вы сможете узнать, какого размера нужен щит.Для этого не нужно идти в магазин с линейкой. Щиты называются так: на 12 модулей, 36 модулей и т.д.

    Их много видов. В нашем случае нам понадобится ящик на 36 модулей. Есть такие, внутри которых могут быть места для счетчика и отдельно — для машин и других устройств, которые крепятся на DIN-рейку, или только для установки на DIN-рейку. Вариантов очень много. Чтобы правильно выбрать щит, нужно составить список всего оборудования, которое будет установлено внутри, и проконсультироваться с продавцом в магазине.

    Если electro закрылка , то для подведения к ней большого количества проводов проделываются широкие канавки, в которые может поместиться пучок кабелей. Для наружного применения — воздуховоды подходящего размера или достаточное количество пластиковых труб … Для ввода проводов внутрь пластикового распределительного щита на боковых панелях по периметру имеются отверстия, закрытые отрывными люками. В металлическом экране уже подготовлены отверстия: вверху — для входящих кабелей, внизу — для отходящих.Провода в точках входа и выхода экранов в таких коробках защищены сальниками или муфтами. Если есть металлический ящик с герметичной крышкой, то установка муфт обязательна.

    Наружный electro Откидная створка крепится к стене при помощи дюбелей или шурупов. Внутренний тоже можно прикрепить к задней крышке и дополнительно схватить по краям гипсовым клеем или алебастром. После того, как щит установлен на место и в него вставлены провода, наступает очередь электроустановочного оборудования.Внутри любой коробки есть специальные шпильки для крепления DIN-рейки. Счетчики могут быть закреплены на этой рейке или в специальном месте внутри распределительного щита с помощью обычных креплений: шурупов или шурупов.

    Установить машины очень просто: просто вставьте их на DIN-рейку до щелчка, и устройство надежно зафиксируется на рейке. Чтобы снять или переместить машину, достаточно отверткой выдавить ее язычок — устройство снимется с крепления. Электрическая панель, которая подходит для установки устройств, показанных на нашей схеме, имеет 3 DIN-рейки по 12 модулей в каждой.Входной двухполюсный автомат на 40 А ставится на первую штангу сверху слева. Фаза и ноль подключены к двум его полюсам соответственно. Машина будет отображать символы, указывающие, какой провод к чему подключать. Рядом с автоматом справа от него установлен счетчик.

    Примечание … Устройства в щите можно размещать в любом порядке — не имеет значения, если они правильно подключены друг к другу. Однако гораздо удобнее, когда они располагаются друг за другом в той же последовательности, что и на схеме.

    Если у вас нет разрешения на установку, то подключать щиток не стоит — об этом позаботится специалист. В том случае, если вы все же подключили его самостоятельно, нужно показать щит дежурному электрику, который все проверит и поставит пломбы на счетчик.

    Примечание. Невозможно потреблять больше энергии, чем указано на счетчике. Какой именно счетчик будет стоять в квартире, выбирает организация (ЖЭК).Например, если в приборе написано, что он рассчитан на 5–40 А, то потреблять больше 8,8 кВт будет невозможно. Счетчик просто выключит вас.

    Сразу за ним двухполюсный автомат на 40 А, подобный тому, который установлен перед счетчиком. По правде говоря, этот автомат — перебор, он просто дублирует работу первого ВА. Однако, если хотите перестраховаться, то можете поставить. Место на первой DIN-рейке закончилось, теперь нужно перейти на среднюю.Первое слева на средней полке — реле напряжения. Это такой хитрый прибор, который следит за предельными значениями напряжения и отслеживает его скачки. По сути, он дублирует работу ВА, разрывая цепь, если вдруг сила тока начинает увеличиваться или уменьшаться выше или ниже установленных значений. Кроме того, реле точно показывает, когда и насколько изменилось напряжение. Это дополнительное устройство управления необязательно, но очень полезно, если в квартире установлено дорогое электронное оборудование.

    На очереди УЗО. После реле напряжения общая линия разделена на 3 зоны, каждая из которых управляется одним УЗО. Поскольку автомат в цепи перед этим устройством рассчитан на номинальный ток 40 А, то и с таким же индикатором устанавливается УЗО. Порог для всех 3 таких устройств 30 мА, что в принципе нормально. Однако УЗО, отвечающее за ванную комнату, лучше всего поставить с порогом 10 мА. Устанавливать по одному такому устройству на подключение духовки и стиральной машины с водонагревателем на кухне не стоит.Эти устройства лучше разделить на разные УЗО. Средняя DIN-рейка занята, теперь нужно перейти на нижнюю. Вся нижняя планка занята однополюсной ВА. Их всего 9 штук, так что места предостаточно. Каждая из этих машин отвечает за определенную часть схемы.

    Например, первая и вторая слева находятся на 2 группах розеток на кухне. Это правильно, так как кухня — самый мощный потребитель, в ней много электроприборов.Еще две машины управляют силовой нагрузкой в ​​ванной, так как в ней установлено серьезное силовое оборудование: водонагреватель и стиральная машина. Эти устройства подключаются не через розетки, которых в ванной должно быть меньше, а через распределительные коробки и клеммы. Последние 2 машины в ряду по 10 А устанавливаются на освещение, которое разделено на 2 зоны: жилые комнаты и другие помещения — ванная, кухня, коридор и туалет.

    На схеме видно, что на входе стоит двухполюсный автомат.Далее квартирная сеть делится на 2 основные зоны: освещение и мощность. Зона мощности защищена УЗО и автоматом перед ним, дополнительно разделена на 3 части и УЗО не контролируется зоной освещения. После того, как машины и другие устройства встанут на свои места, вам необходимо подключить их друг к другу и к сети. Такое подключение происходит только при отключении входящего кабеля. Для начала внутри щита на специальных опорах устанавливаются 2 шины, которые необходимо использовать в обязательном порядке.В пластмассовом или металлическом ящике такие шины устанавливаются в свободном пространстве на изолирующих опорах. Эти шины служат для соединения между собой нулевого и заземляющего проводов, так как все оборудование после УЗО соединяется между собой только фазными проводниками.

    Шины должны быть свободными, чтобы оставалось место для подходящих проводов. Подбирать шину нужно по количеству подходящих к ней проводов. В этом случае лучше выбрать шину с 14 отверстиями, чтобы иметь 2 в запасе.Лучше всего соединять устройства между собой с помощью сплошных жил, так как они хорошо фиксируются на месте и не требуют установки специальных клемм на голую часть. Для соединения полюсов машин между собой можно использовать специальную однополюсную гребенчатую шину; если нет, то просто скручиваем провода.

    Подключить электрические устройства несложно, если внимательно прочитать схему и не торопиться с подключением. Обратите внимание, что 2 крайних правых провода на схеме, отвечающих за освещение, не имеют заземляющих проводов.Если нет люминесцентных ламп с заземлением, это нормально. Когда он есть, придется протянуть на освещение трехжильный провод и подключить заземляющий провод к общей шине заземления.

    После подключения оборудования друг к другу, входящий кабель и провода, выходящие из зон питания, соединяются. Последний шаг — подписать каждую машину — что именно она относится. Для этого есть специальные окна. Если таковых нет, то надписи делают на пластиковой крышке лоскутом, закрывающим внутреннюю часть коробки.Последний штрих — включение квартирного распределительного щита. После этого нужно по индикатору проверить питание на всех проводах.

    • Щиток побольше нужно приобретать всегда на несколько групп. Если возникнет необходимость поставить дополнительное оборудование, то менять его не придется.
    • Не стоит объединять под одним УЗО несколько электроприборов разного назначения, иначе окажется, что в ванной прорвется фен, а в гостиной выключится компьютер.Зоны лучше разделить территориально: ванная с туалетом, отдельные жилые комнаты, кухня.
    • УЗО лучше устанавливать после автомата по схеме, и оно должно быть на ступень выше по величине номинального тока. Например, пара ВА / УЗО должна быть такой — 16 А / 25 А. Ведь УЗО не реагирует на короткое замыкание. Делать это должен автомат, поэтому лучше выбрать УЗО более высокого номинала, чтобы оно не сгорело.Вы можете установить равные значения, большой ошибки не будет.
    • Если УЗО защищает несколько автоматов подряд и стоит перед автоматами по схеме, это нарушение. При этом перед УЗО обычно стоит вводный автоматический выключатель (а может и больше одного). Это запрещено, а точнее не по правилам энергетического надзора. По мнению этой организации, на входящем кабеле должен быть автомат ВА, затем счетчик и только потом УЗО.Перед прилавком можно поставить дифавтомат.
    • Лучшим решением будет поставить УЗО в каждой зоне после автомата. Однако, глядя на цены, придется объединить несколько машин под одно УЗО.
    • Не ставьте УЗО и дифавтоматы на розетки, к которым будет подключен компьютер. Это хитрое устройство может вызывать ложные срабатывания, особенно если не рассчитан порог.
    • УЗО лучше покупать механическое, а не электронное — оно надежнее и не зависит от работы сети.

    Квартира electro откидная крышка — не единственная проблема, с которой может столкнуться домашний электрик. Ведь есть еще напольный коммутатор , в котором по идее домашнему мастеру справиться невозможно, но иногда необходимо. Вряд ли такой щит придется устанавливать, но если серьезно заняться модернизацией электричества в квартире, то оставлять его без присмотра нельзя. В ультрасовременном оборудовании внутри квартиры толку не будет, если силовой кабель в ЩЭ из алюминия пенсионного возраста, а блоком питания управляет единственный пакетный коммутатор на 25 А, явно не последней модели. .

    Разберемся, что происходит в ОНА, которая, как правило, заперта, а ключ находится у дежурного электрика. Это жгут проводов от одного распределительного щита на несколько квартир. Принцип такой же, как и для водопровода — по одному стояку на вход, от него ответвляются на каждого пользователя. Правда, электричество тогда возвращается в виде нуля, а водоснабжение заканчивается канализацией. Следует сразу предупредить: если в щит нет пропуска, то в него не стоит залезать, разве что автомат отключит электричество и вам нужно будет снова его включить.Все работы должен выполнять электрик из ЖЭК.

    Единственное, чего можно добиться — это закупить материалы и получить модернизацию в ЖЭК. Электрик подойдет, а вы будете смотреть. ЩЭ должна соответствовать квартирному щитку если не по оснащению, то хотя бы по мощности и надежности. Внутри щита есть изображение, которое напугает любого. Это запутанные пучки проводов непонятного сечения, соединенные между собой множеством способов, полусгнившая изоляция, полуразрушенные машины в треснувших корпусах.Все это аккуратно засыпано пылью, вызывая ностальгию (или аллергию) по советским временам.

    Как правило, разобраться, какой кабель к какому, невозможно — бирки и надписи на них отсутствуют. Кабель, ведущий в квартиру, выявляется долгими экспериментами по отключению вводного автомата и тыкаю щупом по всем контактам, либо примерно угадывается по направлению. Сделать можно так: составить схему того, что именно нужно сделать, купить материалы и согласовать с электриком работы.Лучше объединиться с соседями, чтобы переделать весь щит.

    Необходимые действия:

    • 1. Заменить кабель от стояка на медный кабель соответствующего сечения. В этом случае необходимо соединить алюминиевый кабель стояка с медным выводом с помощью специальной клеммы или зажима.
    • 2. Замените старые AE или коммутаторы пакетов на современные машины, рассчитанные на силу тока, которые должны быть установлены на DIN-рейку.
    • 3. Если к заземляющей шине и общему нулю подсоединить нейтральный и заземляющий провода с помощью старых разъемов, то лучше их заменить на более новые и современные.

    Есть другой способ радикальной замены всего оборудования в распределительном щите полу … Если перенести счетчик на распределитель квартиры , то в этажном можно поставить выключатель с плавкими вставками или даже без них. Главное, чтобы ЖЭК с этим согласилась.

    Сервисный провод на 200 А: модернизация электрического счетчика и панели

    ЧАСТЬ 1 ИЗ 2: В этом видео мастер-электрик Скотт Кэрон показывает первый этап замены устаревшей электрической системы.

    ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше оставить профессиональному электрику.

    Шаги по обновлению до сервисного провода на 200 А
    1. Убедитесь, что все здание отключено от электричества, что может потребовать большего, чем просто отключение главного выключателя.
    2. Обратитесь в коммунальное предприятие по отключению электропровода от дома.
    3. Выньте стеклянный счетчик из гнезда счетчика.
    4. Отвинтите розетку счетчика сбоку от дома, затем с помощью кусачков перережьте кабель, подключенный к розетке.
    5. Увеличьте существующее отверстие для кабеля в стене с помощью аккумуляторной дрели и кольцевой пилы диаметром 3 дюйма.
    6. Просверлите балку обода с помощью удлинительного вала и кольцевой пилы диаметром 2 дюйма.
    7. Подсоедините электрический кабель SE на 200 А к новой розетке счетчика.
    8. Пропустите кабель SE через отверстие в стене и затем привинтите гнездо счетчика к внешней стороне дома. Используйте уровень торпеды, чтобы убедиться, что гнездо ровно.
    9. Установите новую водоотталкивающую головку и кабелепровод из ПВХ на внешнюю стену непосредственно над гнездом счетчика. Закрепите кабелепровод к гнезду счетчика с помощью ПВХ-клея. Закрепите трубопровод к дому пластиковыми скобами П-образной формы.
    10. Попросите коммунальную компанию отметить расположение любых линий метро. Затем воткните в землю два медных стержня заземления с помощью трехфунтовой кувалды.Разместите стержни на расстоянии 6 футов друг от друга.
    11. Подключите провода между заземляющими стержнями до клеммы межсистемного соединения и в розетку счетчика.
    12. Подключите провода питания к гнезду счетчика.
    13. Вставьте стеклянный счетчик в гнездо счетчика. Затем защелкните крышку счетчика.

    Сервисная панель на 200 ампер

    ЧАСТЬ 2 ИЗ 2: В этом видео главный электрик Скотт Карон устанавливает новую панель для завершения обновления услуги.

    ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше оставить профессиональному электрику.

    Шаги по установке панели:
    1. Убедитесь, что все здание отключено от электричества, что может потребовать большего, чем просто отключение главного выключателя.
    2. Используйте диагональные кусачки, чтобы перерезать все провода внутри существующей электрической панели.
    3. Отвинтите и снимите старую электрическую панель со стены.
    4. Прикрутите к стене большую фанерную панель толщиной ¾ дюйма для монтажа новой электрической панели.
    5. Пропустите кабель SE через верх новой электрической панели, затем прикрутите панель к фанере.Используйте уровень торпеды, чтобы убедиться, что панель выровнена.
    6. Выполните все электрические соединения внутри электрической панели.
    7. Подайте домашние цепи в панель, убедившись, что каждый кабель проходит через кабельный разъем.
    8. Подключите медные провода заземления и провода с белой изоляцией к заземлению и нулевой шине внутри панели.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
