Как правильно подключить стабилизатор напряжения.

Для защиты однофазных сетей применяются однофазные стабилизаторы напряжения, это очевидно. Для трехфазных сетей возможно применение как одного трехфазного, так и трех однофазных стабилизаторов.

Второй вариант более предпочтителен, так как позволит сэкономить при покупке прибора: стабилизаторы, рассчитанные на ~380 Вольт стоят значительно дороже. Такой способ защиты подойдет для электроприборов, рассчитанных на питание 220 Вольт и имеет свои преимущества.

Если по каким-то причинам пропадет одна из питающих фаз на входе, то стабилизатор продолжит работу, в то время, как трехфазный в этом случае полностью отключится. Однако, если в сети имеется трехфазная нагрузка, то этот вариант исключен.

Подключение стабилизатора напряжения. В некоторых случаях стабилизатор напряжения (как правило, небольшой мощности) может быть укомплектован вилкой на сетевом шнуре и, иметь одну или нескольких розеток на корпусе для подключения защищаемых электроприборов.

Здесь все достаточно просто: подключение сводиться к подключению самого стабилизатора к сети при помощи вилки, а защищаемой нагрузки, наиболее чувствительных к «скачкам» напряжения в электросети приборов – к его выходным розеткам.

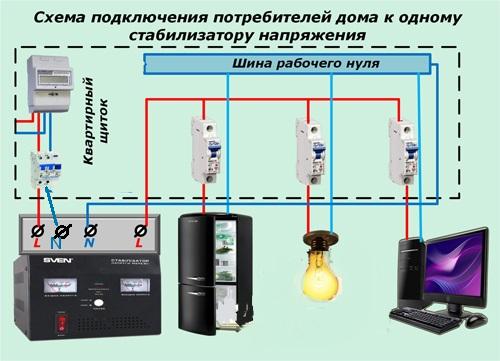

Подключение всей электрической нагрузки через стабилизатор (стабилизатор напряжения «на весь дом») предусматривает использование стабилизатора напряжения, электрическая мощность которого должна превышать суммарную мощность нагрузки на 20-30 %.

При подключении любого стабилизатора, прежде всего, необходимо правильно подобрать сечения жил кабеля или провода. Стабилизатор включается в сеть после счетчика на вводе электропроводки помещения, последовательно в разрыв питающего провода.

Все стабилизаторы, как правило, для защиты защищаемой цепи от коротких замыканий и перегрузок имеют встроенный автоматический выключатель. Для защиты электрической цепи самого стабилизатора от возникновения в ней сверхтоков, непосредственно перед стабилизатором должен также быть установлен «автомат» нужного номинала.

Схема подключения стабилизатора напряжения. Собственно, схема подключения стабилизатора напряжения, обычно бывает изображена изготовителем устройства на задней стенке корпуса, поэтому, ошибиться в подключении, как видите, сложно — оно осуществляется к винтовым клеммам колодки. В примере на фото показано подключение однофазного стабилизатора напряжения.

Маркировка клемм здесь выполнена стандартными буквенными обозначениями: L – для подключения фазного провода, N – для нулевого.

Схема подключения однофазного стабилизатора.

Схема подключения однофазного стабилизатора напряжения для одного потребителя.

Схема подключения трехфазного стабилизатора.

нюансы установки, схемы подключения аппаратуры ✮ Newet.ru

Многих владельцев загородного жилья волнует вопрос, как подключить однофазный стабилизатор напряжения. Также он актуален для других потребителей, живущих в местах с низким качеством электроснабжения. Ведь только правильное подключение стабилизатора может обеспечить эффективную защиту электроприборов и оборудования от скачков напряжения, грозовых разрядов и других проблем с электросетью. Если не соблюдать правила установки или использовать не верную схему подсоединения, стабилизирующее устройство может преждевременно выйти из строя, вместе с подключенной нагрузкой.

Принцип действия стабилизаторов напряжения

Принцип работы прибора основан на отслеживании входного напряжения и его последующей корректировке при необходимости. Регулировка в большинстве устройств классической конструкции осуществляется с помощью переключения добавочных обмоток трансформатора.

Для управления переключением силовых ключей используется микропроцессор. Алгоритм его программы может предусматривать шесть рабочих режимов:

  1. Транзит. Он задействован в случаях, когда входное напряжение отвечает стандарту. При этом стабилизатор выполняет функцию защиты от внезапных скачков.
  2. Повышение. Этот режим используется при снижении входного напряжения ниже заданного значения, но в границах рабочего диапазона. Он предусматривает выравнивание характеристик до нужных величин.
  3. Вытягивание. Аварийный режим, который включается при чрезмерном понижении напряжения. Стабилизатор некоторое время не отключается, поднимая напряжение до тех пор, пока хватает ресурса трансформатора. Такой режим часто используется на оборудовании для военной техники.
  4. Понижение. Он аналогичен режиму «Повышение», только вместо сниженного напряжения он стабилизирует повышенное в пределах диапазона регулирования напряжения.
  5. Авария. Отключение устройства из-за превышения напряжением верхней границы регулирования.
  6. Задержка включения. Этот режим необходим для сглаживания скачка при включении электрической сети.

Подготовка прибора к подключению

Перед тем как подключить однофазный стабилизатор напряжения, необходимо определиться с местом установки. Основная масса устройств рассчитана на эксплуатацию в отапливаемых помещениях без повышенной влажности. Место установки должно обеспечивать хорошую вентиляцию оборудования. Зазор между корпусом стабилизатора и стенками шкафа, в который он монтируется, должен составлять не менее 10 см. Если нужно установить устройство в нишу в стене, то нужно убедиться в пожаробезопасности отделочных материалов.

В инструкциях, которые описывают, как правильно подключить стабилизатор напряжения, оговаривается, что в первую очередь, следует выполнить внешний осмотр устройства, убедиться в отсутствии повреждений и проверить целостность подключаемых кабелей. Важный момент: стабилизирующее оборудование необходимо подключать в цепь после счетчика электроэнергии.

В противном случае возможны проблемы со службами энергонадзора.

Не рекомендуется подключать стабилизатор сразу после того, как устройство побывало на морозе. В этом случае образуется конденсат, который может привести к поломке аппарата. Кроме того, рекомендуется дополнительно защитить оборудование автоматическим выключателем или УЗО.

Порядок действий при подключении стабилизатора

Этапы подключения стабилизатора:

  1. Отключаем вводный автомат в распределительном шкафу для обесточивания сети. После этого нужно убедиться в отсутствии напряжения с помощью указателя.
  2. Последовательно подключаем стабилизатор в разрыв фазного провода между электросчетчиком и нагрузкой.
  3. Некоторые типы устройств имеют три контакта для подключения — вход фазы, выход фазы и нейтраль. Фазный провод от сети подключается к контакту «Вход», фазный провод нагрузки — к контакту «Выход». К нейтрали присоединяется нулевой провод электросети без разрыва. Соединение отрезка нулевого провода к стабилизатору и общего нулевого провода выполняется с помощью клеммной колодки или обычной скрутки. В других схемах подключения стабилизатора напряжения предусмотрено четыре или пять контактов. Помимо входа и выхода фазы здесь имеется вход и выход нейтрали, а также заземление.
  4. Сначала нужно подключить только входные провода. После этого следует нужно включить сеть и проверить входные и выходные параметры стабилизатора. Если они находятся в пределах нормы, можно подсоединять нагрузку.

Особенности установки стабилизаторов в трехфазную сеть

Если электроснабжение объекта осуществляется по сети 380 В, вам необходимо сделать выбор между двумя схемами подключения стабилизатора напряжения:

  1. Использовать один трехфазный стабилизатор.
  2. Установить три однофазных стабилизатора.

Первый вариант выбирается в случаях, когда на объекте есть мощные трехфазные потребители — например, электродвигатели, отопительные котлы, водонагреватели. Трехфазные стабилизаторы используют только электромеханический принцип стабилизации, из-за чего отличаются большими габаритами и массой.

Как правило, они предназначены для промышленных предприятий и других крупных объектов.

Для частного сектора и прочих мест, где установлены только 220-вольтовые потребители, оптимальным вариантом является применение трех однофазных стабилизаторов. Он позволяет подобрать устройства, подходящие по мощности, точности стабилизации и типу, на каждую фазу, а также избежать перекоса фаз. Кроме того, три однофазных стабилизатора стоят в среднем дешевле одного трехфазного, более удобны в транспортировке, подключении и обслуживании, занимают меньше места. При необходимости их можно оснастить блоком контроля сети, который позволит превратить комплект в полноценный трехфазный стабилизатор и дополнительно защитит 380-вольтовое оборудование от аварий в электросети.

Итоги

В статье мы рассмотрели, как правильно подключить стабилизатор напряжения, описали схемы и возможные варианты подключения устройств для однофазных и трехфазных электросетей.

Установка стабилизатора напряжения в частном доме

Для того, чтобы стабилизатор напряжения прослужил вам долго, важно еще правильно его подключить. Поговорим об основных моментах, которые нужно учитывать при подключении.

Прежде всего, нужно еще раз убедиться, что стабилизатор напряжения подобран верно. Об этом мы рассказывали в предыдущих статьях.

Основные принципы, на которые надо ориентироваться при выборе стабилизатора:
  • определить количество фаз в сети и, соответственно, количество фаз стабилизатора. Если к дому походит 2 кабеля = сеть однофазная = только однофазный стабилизатор. А 4 кабеля, подходящих к коттеджу = трёхфазная сеть = 2 возможности выбора стабилизаторов. Первый — три однофазных стабилизатора можно установить, если в коттедже нет трехфазных потребителей, работающих от трехфазных розеток. В их числе, например, могут быть электрические плиты устаревших моделей, насосы или сауны. Второй — если в доме есть трехфазные потребители, то необходимо устанавливать только трехфазный стабилизатор.
  • правильно подобрать мощность стабилизатора. Об этом подробно написано в отдельной статье. Если коротко, при подборе мощности необходимо учитывать мощность входного автомата, суммарную активную мощность подключаемых приборов, учитывать пусковые нагрузки, а также нагрузочную способность стабилизатора.
  • понимать проблемы, существующие в сети. Разные причины и характер существующих в сети помех подразумевают и разные решения, и разные типы стабилизаторов. Так, например, электромеханические стабилизаторы не подойдут для сетей с частыми перепадами напряжения, зато релейные в таких случаях будут в самый раз.
  • есть еще несколько нюансов, касающихся точности стабилизаторов, способов их установки, предполагаемых условий эксплуатации и желаемой ценовой категории. Их тоже важно учитывать, выбирая стабилизатор.
Затем наступает время подключения стабилизатора. Что нужно иметь ввиду?
  1. Настоятельно рекомендуем для подключения стабилизаторов напряжения мощностью более 2-3 кВА обратиться к профессиональному электрику. Тем более, это касается трёхфазных стабилизаторов.
  2. В качестве мер обязательной безопасности стоит применять УЗО (АВДТ) с дифференциальным током на 30 мА, включенным до входной цепи стабилизатора. В качестве мер дополнительной безопасности рекомендуется применять вилки и удлинители с УЗО (АВДТ) с дифференциальным током на 30 мА.
  3. Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ и соответствующей нормативной документации. Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности.
  4. Стабилизаторы мощностью 500, 1000, 1500 и 2000 ВА, как правило, во всех линейках подключаются к центральной сети переменного тока с помощью штепсельного сетевого шнура с вилкой. Приборы-потребители стабилизированного напряжения подключаются к штепсельным розеткам, установленным на задних панелях приборов этих моделей.
  5. Подключения входных и выходных цепей моделей от 3000 до 20000 ВА осуществляется к клеммной колодке в соответствии с маркировкой на задней приборной панели с помощью кабелей, оснащенных соответствующими кабельными наконечниками.
  6. Внимательно изучите паспорт стабилизатора, при подключении учитывайте особенности каждой марке и следуйте инструкциям.
  7. Соблюдайте условия эксплуатации стабилизатора. При этом не стоит устанавливать его в помещение, имеющее предельно допустимую низкую или высокую температуру. Избегайте мест, имеющих значительную влажность, например, чердака или подвала.
  1. Не забывайте о том, что стабилизатору для нормального функционирования необходим доступ воздуха. Поэтому не стоит устанавливать его там, где вентиляция затруднена, например, в одной из ниш или кладовок коттеджа. Также стабилизатор не рекомендуется устанавливать в помещениях, где хранятся горюче-смазочные материалы, химически активные вещества.



Если все условия эксплуатации соблюдаются, и стабилизатор подобран верно, с учетом всех особенностей вашей сети и той техники, которую вы собираетесь через него подключать, то он прослужит долго, позволит вам забыть о перепадах напряжения и продлит срок службы бытовой техники.



Источник изображения: http://www.safetypartnersltd.com/electrical-safety-in-the-workplace/#.VPXVjvmsV8w

Тэги: стабилизаторы напряжения, стабилизаторы, установка, для дома

Схема подключения стабилизатора напряжения на даче и дома

Основная идея любого стабилизатора — сохранность вашей техники от плохого и скачущего напряжения. Любому электрическому устройству необходимо для работы стабильное напряжение. Главная характеристика, которую вы должны знать при выборе стабилизатора – это мощность, которую требуют электроприборы, которыми вы пользуетесь. Сейчас, производители практически всегда для указания мощности используют киловольт-амперы.

Рассмотрим принцип работы устройства более подробно

Устройство, приспособленное для стабилизации входящего напряжения и очистки этого напряжения от различных колебаний высоких частот. Стабилизаторы классифицируют по типу устройства механизмов, за счет которых осуществляется работа всего устройства в целом.

Релейные стабилизаторы. По статистике, большинство отдает предпочтение релейным стабилизаторам. Это происходит благодаря приятному соотношению цены и качества. Один из плюсов – это быстродействие, зависящее от силы скачка входящего напряжения, и колеблется от 0.3 до 0.6 секунд.

Есть и свои минусы, состоящие в том, что при переключении реле может появиться небольшой скачок электричества. Подобный скачок совершенно безопасен для техники, так как его значение минимально – 10-20 В.

В современных стабилизаторах вся работа выполняется за счет силового автотрансформатора и электрического блока. Там контролируются процесс входа и выхода электричества. Из микроконтроллера подаются сигналы ключам и силовым реле. Когда происходит процесс управления и формировки, то учитывается время, за которое произошло срабатывание ключей. Благодаря этому, передача электричества производится почти без пробелов. Дальше вы можете подробно посмотреть схему устройства релейного стабилизатора.

Электромеханические стабилизаторы напряжения. Его работа осуществляется за счет того, что основная плата управления проводит анализ напряжения, которое входит, и после сканирования передается сигнал на специальный мотор, находящийся внутри электрической катушки. Один из плюсов: по сравнению с релейным стабилизатором, электромеханический гарантирует более высокую и точную стабилизацию. Точность стабилизации зависит, в первую очередь, от численности витков у трансформатора.

Возможности мотора у разных стабилизаторов ограничивают движения щетки и чаще всего скорость движения составляет 5-15 В/сек. Скачки электричества могут быть опасны для техники, только когда достигают 25-45 вольт.

Чтобы стабилизаторы не зависали, нужно не забывать о том, что производят разные моторы. Большинство устройств используют для питания входящее напряжение и когда оно сильно расходуется на другие приборы, работа стабилизатора приостанавливается, так как он испытывает недостаток питания. Если у вас стабильное напряжение без резких перепадов, то вам это не страшно.

Тиристорные (симисторные) стабилизаторы напряжения. Работа происходит за счет силовых ключей, которые по-другому еще называют тиристы. Благодаря им, секции трансформатора переключаются автоматически. У таких устройств много похожих черт с релейными, но превосходят их по количеству ступеней стабилизации и точности.

Примерная схема устройства

На схеме можно наблюдать, что при помощи ключей происходит переключение отводов трансформатора, и напряжение на выходе немного изменяется. Многие отказываются от приобретения такого стабилизатора из-за высокой цены, но зато, вы приобретаете тишину и комфорт, так как при работе механизмы издают минимальное количество шума.





Как правильно производить подключение

На самом деле, если вы располагаете финансами, то лучше обратиться с подобным делом к профессионалам, так как при самостоятельном подключении можно допустить много ошибок.

Перед тем как начать устанавливать стабилизатор, подготовьте место:

  • хорошо проветрите помещение;
  • тщательно вытрите пыль на том месте, где будет стоять стабилизатор;
  • внимательно проверьте, чтобы на выбранное вами место не попадала влага.

При покупке, в комплекте вам будет выдан паспорт устройства. Хорошо изучите все пункты. Если вы перевозили стабилизатор в минусовую температуру, то перед установкой нужно обязательно подержать механизм в теплом месте с комнатной температуры. Иначе внутри устройства может образоваться конденсат.

При подключении устройство обязательно должно быть отключено от питания! Контакты розетки, к которой будет подключен стабилизатор, должны быть обязательно заземлены, или само устройство заземлить самостоятельно.

Часто бывают такие ситуации, что в техпаспорте не прописано как правильно устанавливать устройство. В таком случае лучше все-таки связаться с производителем для получения инструкции, но если все-таки вы решили делать установку самостоятельно, то вот небольшая инструкция:

Во всех стабилизаторах фазы находятся по краям клеммной колодки, ближе к центру нули и в середине земля.

  • Если во время установки, на экране устройства появилась латинская буква Н, то это значит, что напряжение внутри устройства подскочило выше положенного уровня;
  • если появилась латинская буква L, то это значит, что напряжение внутри устройства упало ниже положенного уровня.

Когда при подключении происходят такие скачки, срабатывает специальная защита. Если появились латинские буквы C-H, это значит, что в сумме, мощность всех устройств, подключенных к стабилизатору, перешагнула допустимый барьер и из-за этого срабатывает защита.

Для того чтобы не было таких постоянных скачков напряжения, используют специальное реле, которое контролирует напряжение. Вот пример того, как правильно подключать стабилизатор.

Что нужно сделать обязательно:

  • подсчитайте, сколько в сумме составляет мощность всех подключенных устройств. Это делается так — общую мощность разделить на семь;
  • узнайте, какой минимальный порог для напряжения в вашем доме.

Благодаря этим характеристикам, вы сможете подобрать стабилизатор специально для вашего дома. Чтобы вам легче было считать мощность, которую вы используете ежедневно, есть специальная таблица.

Электрические приспособления

Инструменты

прибор

мощность, ВА

прибор

мощность, ВА

Устройства для ухода за волосами (фен, плойка)

500-2000

Дрель, шуруповерт

500-1000

утюг

250-1500

перфоратор

700-1500

Электрическая плитка

1200-6200

электроточило

500-1500

Мультиварка, тостер, блендер

800-2000

дисковая пила

800-1800

кофемашина

800-1500

Электрический рубанок

500-1200

Электрические устройства для обогрева помещений

1200-2500

электролобзик

500-1000

Приспособления для готовки на гриле

1300-2100

шлифовальная машина

700-2600

пылесос

500-2000





Радиоприемник

100-300

Электроприборы

телевизор

200-600

компрессор

800-2500

Холодильная и морозильная камеры

200-800

водяной насос электрический

600-1000

Духовая печь

1200-2500

циркулярная пила

2000-2500

Микроволновая печь

1000-2100

кондиционер

1200-3200

ПК

500-800

Электрический мотор

600-3200

Электрический чайник

1200-2500

вентиляторы

800-1800

Светильники

50-200

газонокосилка

800-2600

бойлер

1200-1500

насос высокого давления

2000-2900

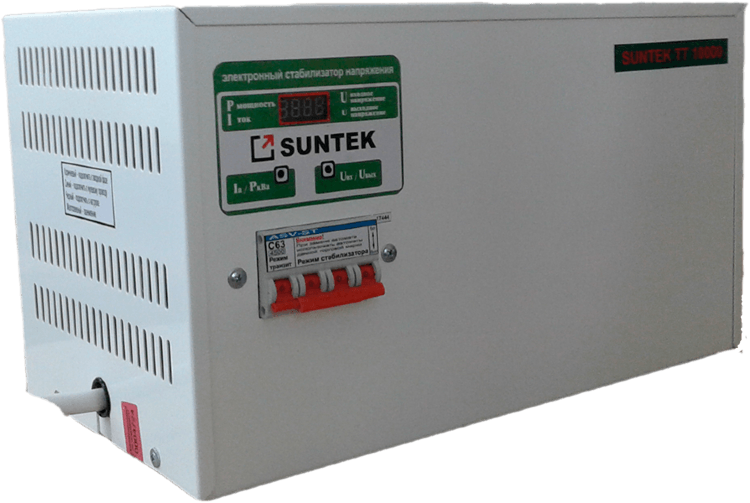

SUNTEK — Подключение стабилизатора напряжения

При перепадах напряжения в сети стабилизатор просто незаменим. Он выравнивает сетевое напряжение до стандартных значений (220В), устраняет помехи и позволяет снабжать приборы «качественной» электроэнергией. Но чтобы стабилизатор мог полноценно выполнять возложенную на него задачу, его необходимо правильно установить.

Стабилизаторы малой мощности до 2000ВА
Стабилизаторы напряжения небольшого номинала рассчитаны на обслуживание одного или нескольких приборов (потребителей). Например, стабилизатор на котел, стабилизатор на холодильник, стабилизатор на телевизор и пр. Как правило, такие модели стабилизаторов мобильны и не нуждаются в установке. Они размещаются рядом с прибором и подключаются по типу вилка/розетка. С этим не может возникнуть проблем. Достаточно вставить вилку стабилизатора в любую розетку в доме, а потребителей подключить к розетке (розеткам) на корпусе стабилизатора.

Мощные стабилизаторы напряжения от 3000ВА
Установка мощных стабилизаторов, предназначенных для защиты электросетей всего дома или объекта, несколько сложнее. Они подключаются к вводному силовому кабелю при помощи клеммных разъемов. Такой монтаж вполне можно провести самостоятельно, для этого не требуется особого допуска или разрешительных документов, но здесь не обойтись без профессионального инструмента и хотя бы начальных знаний в области электромонтажа. Если вы не уверенны в своих силах, то лучше сразу обратиться за помощью к квалифицированному электрику.

Выбор места для установки
Стабилизатор, предназначенный выравнивать напряжение во всем доме, подключается к вводному кабелю, поэтому вполне логично расположить его неподалеку от электрощита. Но место, где планируется установить прибор, должно соответствовать некоторым требованиям.
Во-первых, температурный режим. Многие стабилизаторы, представленные на рынке, достаточно чувствительны к отрицательным температурам, что несколько ограничивает варианты установки. Они не способны работать в зимний период в неотапливаемых помещениях. Релейные стабилизаторы напряжения SUNTEK имеют нижний порог -30С, то есть их можно свободно размещать в гараже или в подсобных помещениях без отопления, но не открытом воздухе. Атмосферные осадки, высокая влажность или долгое нахождение под прямыми солнечными лучами может вывести стабилизатор из строя.
Во-вторых, вентиляция. При работе стабилизатор выделяет тепло, которое отводится наружу через отверстия на корпусе. В стабилизаторе может быть установлен вентилятор для принудительного оттока перегретого воздуха либо вентиляция идет естественным путем (в стабилизаторах напряжения SUNTEK принудительная вентиляция предусмотрена в моделях номиналом свыше 8500ВА). И в том, и в другом случае для обеспечения нормальной циркуляции воздуха, прибор не следует размещать вплотную к каким-либо поверхностям, монтировать в узких нишах, накрывать или другим образом заслонять вентиляционные отверстия.
В-третьих, прочность крепления. Стабилизаторы напряжения SUNTEK имею универсальный корпус, то есть могут размещаться горизонтально на полу, на стеллаже, полке или вертикально крепиться к стене. Стабилизатор весит несколько килограмм, например SUNTEK 11000ВА — 17 кг. Поэтому при установке необходимо обязательно проконтролировать прочность основания, на которое планируется поместить прибор, или надежность настенного крепления.
При выборе места для установки также следует учитывать, что работа как релейных, так и электромеханических стабилизаторов напряжения сопровождается некоторым шумом — перещелкивания реле, движение щетки по обмоткам катушки, звук работающего вентилятора. Такие типы стабилизаторов не рекомендуется устанавливать рядом со спальней, в гостиной.

Порядок установки стабилизатора
Мощные стационарные стабилизаторы подключаются на вводе в помещение после электросчетчика и вводного автомата. Подключение после счетчика обусловлено действующими нормами и правилами. Ведь необходимо учесть всю потребляемую энергию, в том числе и ту, которую расходует сам стабилизатор. Вводной автомат — является защитным устройством, позволяющим обезопасить электропроводку от перегрузки и токов короткого замыкания, предотвратить поломку электрооборудования. В дополнение к вводному автомату рекомендуем установить вспомогательную защиту в виде УЗОНа (Устройства защиты от отгорания нуля и перенапряжений). Данное устройство мгновенно отреагирует на отгорание нуля в сети и не даст скачкам напряжения на фазном проводе (до 285В) вывести из строя бытовые электроприборы и защитит сам стабилизатор.
Тогда порядок установки будет следующий: после счетчика, в разрыв фазного провода устанавливается автоматический выключатель, затем идет УЗОН, следом стабилизатор напряжения.

Подключение стабилизатора
Стабилизаторы напряжения для подключения к вводному кабелю оснащены так называемым клеммником или клеммной колодкой с 3-ми (упрощенная схема), 5-ю клеммами. В стабилизаторах напряжения SUNTEK пять клемм: фаза и ноль (вход), заземление, ноль и фаза (выход). При подключении фазный и нулевой провода сети подводятся к входным клеммам стабилизатора, а провода нагрузки, соответственно, к клеммам на выход. Отдельным проводом соединяется разъем заземления с шиной РЕ, расположенной в распределительном щитке.
Ещё один важный момент – провода. Необходимо правильно подобрать сечение и рабочее напряжение проводов, с помощью которых производится подключение стабилизатора. Слишком толстые провода — это неоправданные расходы, а слишком тонкие — риск возникновения аварийной ситуации. Они могут не справиться с нагрузкой, что приведет к возгоранию проводки или к короткому замыканию. Требуемое сечение кабеля можно легко определить по специальным таблицам, находящимся в свободном доступе.
Но будьте внимательны, в сети с пониженным напряжением ток на вводе может значительно возрастать. Это надо обязательно учитывать при установке стабилизатора и брать входные провода с большим сечением, чем выходные.
Кабель, конечно, лучше выбирать с медными жилами. Медь хорошо проводит ток, выдерживает большие нагрузки, и хотя медные кабели стоят дороже алюминиевых, но они более надежные, гибкие и удобные в работе.

Разумеется, не стоит игнорировать и общие правила монтажа электроприборов.
— До начала работ необходимо отключить питание сети в электрическом щите.
— Нужно с вниманием отнестись к Паспорту прибора, изучить информацию, следовать рекомендациям. Это позволит не допустить ошибки и не нарушить правила предоставления гарантии на прибор.
— Монтаж выполняется согласно схеме установки, рекомендуемой производителем прибора.
— Перед включением прибора необходимо проконтролировать надежность и правильность всех соединений.
— Не допускается подключать к прибору нагрузку, превышающую его мощность. Рекомендуется иметь в запасе резерв по мощности 20-30%.
— В зимний период не следует подключать электроприбор сразу после транспортировки к месту монтажа. Внутри корпуса образуется конденсат и потребуется некоторое время (2-3 часа), чтобы прибор полностью просох.

Особенности подключения однофазных стабилизаторов в трехфазную сеть
Если у вас к дому (объекту) подходит трехфазная сеть, при этом отсутствует трехфазная нагрузка, то предпочтительнее устанавливать три однофазных стабилизатора, а не один трехфазный. Комплект однофазных стабилизаторов стоит дешевле, их легче обслуживать, и при исчезновении напряжения на одной из фаз, остальные будут работать.
При установке однофазных стабилизаторов напряжения в трехфазную сеть 380В необходимо учитывать некоторые особенности. На каждую фазу подключается по одному стабилизатору. Номиналы стабилизаторов выбираются согласно нагрузке. Нагрузку рекомендуется распределять равномерно, то есть суммарная мощность приборов, подключенных к каждому стабилизатору, должна быть примерно одинаковой.



О подключении трехфазного стабилизатора напряжения можно прочитать здесь.

Как подключить стабилизатор напряжения к котлу: монтаж и подключение

Автор: Voltmarket

Время прочтения: 5 мин

Современные газовые котлы – это сложные приборы, призванные обеспечить независимость потребителя от центрального отопления и горячего водоснабжения. Для корректной работы котла требуется наличие стабильного сетевого напряжения. Под стабильным напряжением понимается вовсе не точное соблюдение номинала 220В. Достаточно поддерживать сигнал с отклонениями не более 10% от номинального значения. Отклонения в ту или иную сторону, выходящие за допустимые рамки, могут сказаться на работе или вывести из строя электрические или электронные узлы. А функционирующий неправильно котел может представлять серьезную опасность. Именно потому пользователи справедливо задаются вопросом, нужен ли стабилизатор напряжения для газового котла. Ответ очевиден – да.

Выбирать стабилизатор приходится из огромного разнообразия моделей, которые, в свою очередь, могут отличаться не только по основным технико-эксплуатационным характеристикам, но и по типу. Выбор следует осуществлять осознанно, изучив основные критерии, так как от установленного прибора будет зависеть работа котла. Если вникать в основные характеристики стабилизаторов нет желания, рекомендуем обратиться к специалистам.



Подбираем стабилизатор для газового котла

Бытовой газовый не прожорлив, в связи с чем независимо от модели будет достаточно стабилизатора напряжения мощностью около 300-400 ватт. Стоит также задуматься: может защитить не только котел, но и все остальное оборудование? Ведь в доме или квартире работает масса других электроприборов, восприимчивых к перепадам напряжения. В таком случае потребуется подсчитать суммарную мощность всех потребителей и подобрать соответствующую модель с запасом порядка 30%.

Точность стабилизации не играет особой роли, так как любой бытовой стабилизатор обеспечит точность, достаточную для корректной работы котла. Куда важнее обратить внимание на рабочий диапазон (амплитуда колебаний, которые могут быть стабилизированы без защитного отключения). Чем выше рабочий диапазон, тем меньше вероятность того, что стабилизатор осуществит защитное отключение из-за чрезмерных сетевых колебаний.

Также для котла желательно не устанавливать сервоприводные стабилизаторы из-за хоть и низкой, но все же вероятности искрения токосъемных щеток.

Монтаж и подключение стабилизатора

После выбора подходящего прибора пора узнать, как подключить стабилизатор напряжения к котлу. Для этого не нужны какие-то сложные схемы или навыки монтажа, если хорошо ознакомиться с инструкцией, которая идет к каждому стабилизатору. И иметь терпение, разумеется.

Тем не менее, кратко рассмотрим подключение стабилизатора напряжения своими руками.

Все начинается с места монтажа. Стабилизатор должен работать в условиях, которые принято называть комнатными. Другими словами, это должно быть отапливаемое помещение, в котором поддерживается прохлада летом и тепло зимой. Высокий уровень влажности также не допускается. Котельная наверняка подойдет. В зависимости от решения обеспечить защитой только котел или весь дом, Вы получите различные по массогабаритным показателям стабилизаторы. Компактные маломощные стабилизаторы подходят для установки на любой горизонтальной поверхности. Также существуют настенные аналоги. Стабилизаторы напряжения высокой мощности для дома или квартиры, в свою очередь, практически всегда предназначены для навесного монтажа.

После монтажа идет подключение стабилизатора в сеть. Это самый ответственный шаг (после выбора оптимальной модели стабилизатора, разумеется), поэтому ошибок быть не должно. В случае с маломощными стабилизаторами полочного типа все просто: в 90% случаев подключение не требуется. Вы просто подключаете вход стабилизатора к сети, а котел – к выходной розетке стабилизатора. Если подключение стабилизатора напряжения своими руками вызывает у Вас ужас, и, по какой-то причине, Вы не желаете приобщить к данной работе специалиста, то стабилизатор с подключением в розетку – идеальный выбор.

Если выбор сделан в пользу клеммного стабилизатора напряжения, схема подключения зависит от количества потребителей. В случае модели непосредственно для газового котла подключение осуществляется проще некуда. Нулевой провод берется от нулевой шины и подключается в соответствующий вход стабилизатора, откуда выводится на потребителя. Фазу с автомата подключаете к входу, а потребителя – к выходу. Упрощенная схема наглядно демонстрирует элементарность данного процесса:

Мощный стабилизатор напряжения для дома подключается аналогичным образом, отличается только положение в схеме. Вход фазы берется непосредственно с вводного автомата, когда как ноль стабилизатора подключается к нулевой шине. Выход фазы разводится на группы, каждая из которых оснащена автоматом. Когда речь идет о высокой нагрузке, сечение провода играет роль. Рассчитывайте сечение проводов при помощи найденного в поисковике онлайн-калькулятора.

На этом процесс заканчивается. Стабилизатор напряжения готов к первому включению и защите газового котла и прочего оборудования в течение многих лет. Некоторые модели стабилизаторов поддерживают настройку параметров, однако во многих случаях не стоит забивать этим голову, так как за редким исключением предустановленные заводские параметры являются оптимальными. Правильно подобранный стабилизатор гарантирует независимость срока службы газового котла от качества электроснабжения.

Если в процессе эксплуатации часто возникают ситуации, когда стабилизатор напряжения отключает котел – значит сетевые колебания имеют огромную амплитуду и выходят за рабочий диапазон стабилизации. В таком случае единственным верным решением будет не убрать стабилизатор, а установить комплексную защиту в виде источника бесперебойного питания, который вместо аварийного отключения будет переводить потребителя на резервное питание аккумулятором.



Как правильно подключить стабилизатор напряжения ресанта

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

    трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

    выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

    провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

    в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

    во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
    положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

    вход на стабилизатор
    выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

    фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
    нулевую жилу (синего цвета) к клемме N (Nin)
    заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель – выход со стабилизатора.

    его фазную жилу к зажиму ВЫХОД (Lout)
    нулевую к N (Nout)
    жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

    трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

    выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

    провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

    в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

    во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
    положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

    вход на стабилизатор
    выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

    фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
    нулевую жилу (синего цвета) к клемме N (Nin)
    заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель – выход со стабилизатора.

    его фазную жилу к зажиму ВЫХОД (Lout)
    нулевую к N (Nout)
    жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех. данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

  • исключается попадание влаги на поверхность аппарата;
  • необходимо обеспечить свободный обдув воздухом корпуса прибора;
  • выгодно расположить стабилизатор поближе к вводному щиту;
  • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
  • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
  • оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Как подключить регулятор напряжения трактора

by Ryan Hotchkiss

Hemera Technologies / PhotoObjects.net / Getty Images

Регулятор напряжения принимает ток от батареи с колеблющимся напряжением и выдает постоянное напряжение. Генераторы на шесть вольт и генераторы переменного тока на 12 вольт требуют напряжения при напряжении. Колебания напряжения могут повредить эти электрические механизмы. Регулятор трактора принимает напряжение, обеспечиваемое аккумулятором, регулирует его, уменьшая его, и отправляет его на генератор переменного тока с постоянным объемом, который генератор передает на катушку.К правильной клемме регулятора необходимо подключить три провода.

Шаг 1

Приварите опору регулятора к раме трактора. Приварите опору между генератором или опорой генератора и корпусом катушки. Следуйте инструкциям по установке регулятора, чтобы правильно расположить крепление. Некоторые рекомендуют вертикальное крепление, а другие требуют горизонтального размещения.

Шаг 2

Присоедините регулятор к креплению. Прикрутите или прикрутите четыре угла регулятора к креплению.Обычно для этого требуется четыре винта или болта и четыре шайбы и гайки. Не затягивайте болты слишком сильно, иначе вы повредите корпус регулятора, особенно если корпус пластиковый.

Шаг 3

Подсоедините положительный провод кабеля аккумуляторной батареи — обычно красный — к регулятору. Подключите провод к клемме с маркировкой «B» (иногда эта клемма обозначается «BATT»). Подключите генератор или провод генератора к регулятору. Соответствующая клемма для провода генератора / генератора помечена буквой «A» или «G» (иногда «ARM» или «GEN»).Подключите провод возбуждения — провод катушки возбуждения — к клемме возбуждения на регуляторе. Буквы «F» или «FIE» обозначают полевой терминал.

Поляризуйте генератор или генератор переменного тока с помощью регулятора. Коснитесь одним концом перемычки клеммой аккумулятора на регуляторе. Коснитесь другим концом провода полевого терминала. Подержите его на терминале в течение одной секунды, затем снимите. Вы можете повредить регулятор, если будете удерживать перемычку между аккумуляторной батареей и полевыми клеммами более секунды.

Ссылки

Вещи, которые вам понадобятся

  • Регулятор
  • Крепление регулятора
  • Сварщик
  • Отвертка с плоской головкой
  • Набор головок
  • Перемычка
Другие статьи

Поиск и устранение неисправностей генератора / регулятора

ТЕСТИРОВАНИЕ
Используйте Basic Праймер для проводки и Руководство по поиску и устранению неисправностей содержит простые процедуры проверки генератора и регулятора.
(не закончен, но все же очень полезен)

Примечание! Полностью заряженный аккумулятор не будет показывать заряд при многих обстоятельства. Проверьте систему, включив вентилятор при работающем двигателе. Ты буду обычно вижу разряд на холостом ходу, который переходит в состояние заряда над 1500 об. / Мин.

Если автомобиль тронулся впервые, проверьте полярность манометра включив свет при выключенном зажигании. Если амперметр движется к плюсу переключить провода на амперметре.

См. Схему подключения соответствующего предохранителя для регулятор напряжения. При необходимости замените.

Если в автомобиле непрерывный разряд, проверьте все связи в генератор и регулятор напряжения. Не забывай землю провод на регулятор напряжения!

Проверьте напряжение на клемме «Bat» генератора. Если напряжение составляет 13,5 В или более при работающем двигателе, проблема с подключением вниз по течению.Следуйте проводам и / или используйте схему подключения.

Если напряжение ниже 13,5 В, снимите штекерный разъем. при напряжении регулятор. При включенном зажигании убедитесь, что напряжение 11,5 В. минимум между красным проводом и черным заземляющим проводом к корпусу регулятора. Если нет, проследите красный провод обратно к блоку предохранителей, черный провод к его связь у земли. Используйте короткий провод, чтобы прыгать между красным и коричневым проводами. на розетка. Запустите двигатель и медленно увеличьте число оборотов до МАКСИМАЛЬНОГО значения 1500.Если амперметр показывает заряд, проблема в регуляторе.

Если изменений нет, проблема в генератор. Замени или лучше тем не менее, доставьте его в испытательный центр.

Симптон: Аккумулятор медленно уходит мертвый, но амперметр иногда показывает положительный заряд.

Обычно это неисправный диод в генераторе, реже плохой регулятор. Некоторые компоненты также могут потреблять большой ток, подавляющий мощность генератора.При включенном зажигании, но двигатель выключенный, включите вещи по одному. Проверьте амперметр на предмет индикации чрезмерное потребление тока.


Как установить регулятор напряжения генератора

Регулятор напряжения генератора необходим для поддержания постоянного напряжения в генераторе переменного или постоянного тока. Во время работы двигатель в генераторе работает на разных скоростях в зависимости от мощности, которую необходимо произвести.Переработанный двигатель может нагреться и вызвать скачки напряжения, которые могут нанести вред генератору. Стабилизатор напряжения в основном используется в автомобилях, чтобы аккумулятор не перезарядился и не вышел из строя.

Шаг 1 — Проверьте генератор

Перед установкой регулятора проверьте, работает ли ваш генератор. Также проверьте состояние аккумулятора, поскольку он является неотъемлемой частью системы. Проводка между генератором, регулятором и аккумулятором часто подвержена коррозии, которую можно удалить с помощью мелкой наждачной бумаги. Перед тем, как отсоединить какие-либо провода от их подключения, пометьте их, чтобы вы могли повторно подключить их. Перед проверкой регулятора необходимо поляризовать генератор. Подключите положительный полюс батареи к якорю генератора, чтобы поляризовать его. Удалите аккумулятор после этого шага. Хотя в некоторых руководствах указывается, что регулятор должен быть поляризован, на самом деле это означает просто генератор, поскольку регуляторы не чувствительны к полярности.

Шаг 2 — Выберите регулятор

Убедитесь, что используемый регулятор подходит для генератора.Величина напряжения, которое производит ваш генератор, должна попадать в диапазон, который может контролировать регулятор. Популярный диапазон для регулятора — от 6 до 12 вольт. Большинство регуляторов имеют маркировку силы тока и напряжения для облегчения идентификации. Не думайте, что чем выше напряжение, указанное на регуляторе, тем лучше для вашего генератора и аккумулятора. Если у вас есть внутренний регулятор, это означает, что ваш регулятор установлен внутри генератора, и его нельзя снять или заменить. Если регулятор неисправен, вам нужно будет переустановить весь генератор.

Шаг 3. Общие сведения о проводке генераторов переменного тока и регуляторов

Хотя большинство генераторов переменного тока поставляются со встроенным регулятором, некоторые из них имеют внешний регулятор. Клемма заземления аккумуляторной батареи должна быть отключена перед работой с генератором или регулятором. Регулятор будет иметь три провода. Вам нужно будет подключить два провода меньшего размера к генератору. На генераторе обычно есть маркировка F и R.Подключите F к тому месту, где написано 1 на регуляторе, и R к месту, где написано 2. Иногда маркировка генератора и регулятора говорит 1 и 2, или регулятор говорит F и R вместо генератора. Просто запомните соответствующие подключения. Подключите большой провод к батарее. Во всех случаях убедитесь, что проводка выполнена точно, так как любое неправильное подключение приведет к повреждению регулятора и генератора.

Шаг 4. Общие сведения о проводке генераторов постоянного тока и регуляторов

В этой системе необходимо позаботиться только о трех основных проводах: выключателе, регуляторе тока и регуляторе напряжения.Подключите провод F вашего регулятора к проводу возбуждения генератора, подключите A is к якорю генератора и подключите BATT к положительной клемме батареи. BATT обычно коричневый / желтый, F — желтый / зеленый, а A — в основном коричневый (имейте в виду, что эти цвета могут меняться в зависимости от марки устройства).

Balmar | Судовые системы зарядки | Мониторы батареи | Многоступенчатые регуляторы напряжения | Генераторы высокой мощности

Конфигуратор системы зарядки Balmar

Выберите тип двигателя…ДизельГаз

Выберите производителя … Beta MarineBMWBPMBukhCaterpillarChryslerCrusaderCummins MarineCummins MercruiserDetroit DieselDeutz DiterIndmarJohn DeereLehmanMarine PowerMarinerMercruiserMitsubishiNanniOMCPerkins / SabrePleasurebeselaVentvoes9

Выберите модель . .. 12C12D13A181GM1GM101GM10C1GM10L1GML1GMY200 (DFI) 200120022003, T20B2121A225 (Carb) 225 (DFI) 225 (EFI) 225 SEA PRO (Carb) 250 (EFI) -2727A2G1052GM2GMDYZT (EFI) 2727A2G1052GM2GMQM2GM2GMQ2GM2GMQ2GM2GMQM2GM2GMQ2GM2GM2GM2GM2GMQ2GM2GM2GM20GL3.0GLM3.0GLP3.0GS3.0GSM3.0GSP305305CI, 5.0L30B30C3114311631453150316031763176B3176C31963196C3208333304330634063406B3406C340834123503508350CI, 5.7L3512351635B364364CI, 6.0L38B3G1053GM3GMD3GMF3GMFY-E3GMLE3HM3HMF3Jh33Jh3BE3Jh3E3Jh43Jh4E3Jh4E-YEU3Jh4Z3Jh5E3TD3TM3TNE843TNE883YM203YM304.3Gi4.3GL4.3GS4.3GXi, Osi404039DFM4045DFM504045DFM704045TFM4045TFM504045TFM7542B431A, B432A, B434A, B44A44B46496496CI, 8.1L4D2544GM4Jh5JH-HT4JH-НТ-Z4JH- T4JH-TE4JH-TZ4Jh3-CE4Jh3-DTE4Jh3-E4Jh3-HTE4Jh3-TE4Jh3-UTE4Jh3L-HTNE4Jh3L-TNE4Jh44Jh4-CE4Jh4-DTE4Jh4-HTE4Jh4-TCE4Jh4-TE4Jh4E4Jh4ZA4JHE4JHZ4K1054LH-DTE4LH-HTE4LH-STE4LH-TE4LHA-DTE4LHA-DTZ4LHA-HTE4LHA-HTZE4LHA-STE4LHA- STZE4TD4TM4TNE844TNE885.0Fi5.0FL5.0Gi5.0GL5.0GXi, Osi5.7Gi5.7GiL5.7GL5.7GLi5.7GS5.7GSi5.7GSiL5.7GXi5.7GXiL5.7OSi5. 7OSXi5.8Fi5.8FL5.8Fsi5.8L500A, B501A, B55B55C55D570570A570T572A, B6068DFM6068SFM506068SFM756068TFM6068TFM506068TFM756068TFM766076AFM6076AFM306081AFM016081AFM756125AFM016125AFM756125SFM756D363, TC6K1056LP- DT6LP-DTE6LP-DTZE6LP-DTZE16LP-DTZY6LP-ST6LP-STE6LP-STZE6LY-ST6LY-STE6LY-STM6LY-STZY6LY-UT6LY-UTE6LY-UTM6LY-UTZY6LY2-STE6LYA-STE6LYA-UTE6LYM-STE6LYM-UTE7.4Gi7.4GL7.4Gsi71740A, В8. 1Gi8.1GiL8.1GSi8.1GSiL8.1GXi8.1GXiL8.1OSI8.2GL8.2GSi8.2L82AD290AD31, A, B, D, L, P, XAD41A, B, D, L, PAQ100AQ115A, B, CAQ120AQ120BAQ125, A, BAQ130A, B, C, DAQ131A, B, C, DAQ1AQAQ140, AAQ1AQAQ5, C, DAQ1AQAQ5, DAQ1AQAQ5 В, С, DAQ171AAQ175AQ175AAQ200A, В, CAQ200DAQ205AQ205AAQ211AQ211AAQ21AAQ225A, В, С, D, FAQ231A, BAQ255A, BAQ256AQ260AQ260A, BAQ271, А, В, CAQ280AQ280AAQ290AQ290AAQ311AQ311A, BAQAD30AAQAD31AAQAD40A, BAQAD41AQAD41A, В, DAQD19AQD21AAQD21BAQD27AQD29, AAQD2BAQD32AAQD40A, BAQD41AQD41AAQD70BAQD70BLAQD70CAQD70CLAQD70DArctic 157Arctic 181AS130CAS270TDB130B18MB190B21B220B23BB115A, В, CBB145BB145ABB165ABB170BB170BBB170CBB225, А, B, CBB231ABB260A, B, CBB261, ABeta 105Beta 14Beta 16Beta 20Beta 25Beta 30Beta 35Beta 38Beta 43Beta 50Beta 60Beta 75Black Scorpion Ski (Gen +) D1-20A, BD1-30A, BD12-7DA-D1-20A, BD1-30A, BD12-7DA-D1-20A, BD1-30A, BD12-650D-MHD1-30A, BD12-7DA-BD2, BD12-45D-BD2, BD2, BD12-650D-M , В, CD2-75AD203-2D203-DD229-4D229-6D302-2D302-3D303-2D303-3D41A, В, D, LDPX375DPX385DPX415DPX420DPX500DPX525DPX600DV10DV10MEDV10SMEDV20DV20MEDV20SMEDV36DV36MEDV36SMEDV48MEDV48SMEEI 165EI 250EI 300ES 165ES 250ES 300INBOARD & V-DRIVEIonic 144IPS500GK4EK4MK AD300KAD32PKAD42A, B, PKAD43PKAD44PKAMD300KAMD42A, B, PKAMD43PKAMD44PKBW-20KBW-21KM2AKM2PKM3AKM3VKM5AL2AL2EL3CL3ELM318XLM340XLM383XM 2. 04M 2.06M 2.C5M 2.D5M 3.09M265M273XMB20MB20AMB70BMD100MD100A, BMD100SMD11MD110SMD11CMD11DMD120MD120AMD17MD17CMD17DMD18MD19MD2MD2010, A, B20, DMD, B20, CAMD, B20, CAMD, CAMD, B20, CAMD, B20, CAMD, CAMD, B20, CAMD, B20 PMD27MD29, AMD2BMD2BHYMD3MD30MD30AMD31AMD32AMD3AMD3BMD40AMD42AMD42BMD5MD50MD50AMD5A, В, CMD6MD6AMD6BMD7MD70MD70AMD70B, CMD7AMD7BMI 120Model 110Model 120Model 140Model 150Model 165Model 175Model 185Model 190Model 198 MIEModel 2.5LModel 200Model 205Model 215Model 215 MIEModel 225Model 225 MIEModel 228Model 228 MIEModel 230Model 230 MIEModel 233Model 233 MIEModel 250Model 255Model 255 MIEModel 260Model 260 MIEModel 262 Mag (Gen +) (TBI) Модель 270 Модель 270 MIEM Модель 280 TRS Модель 3.0 / 3.0LXModel 300 TempestModel 320 (EFI) Model 325Model 325 MIEModel 330Model 330 MIEModel 350 Mag AlphaModel 350 Mag Alpha (4-BBL) Модель 350 Mag Alpha EFI (Gen +) Модель 350 Mag Bravo MPI Модель 350 Mag Bravo MPI (Gen +) Модель 350 Mag EFI Ski (Gen +) Модель 350 Mag EFI Ski (TBI) Модель 350 Mag MPI (Gen +) Модель 350 Mag MPI Alpha и BravoModel 350 Mag MPI Hor Alpha и BravoModel 350 Mag MPI HorizonModel 350 Mag MPI MIE (Gen + ) Модель 350 Mag MPI SkiModel 350 Mag MPI Ski (Gen +) Модель 350 Mag SkiModel 350 MIEModel 370 TRSModel 377 Scorpion (Gen +) (Ski) Model 377 Scorpion SterndriveModel 390Model 390 MIEModel 4. 3L (2-BBL) Модель 4.3L (Carb.) Alpha и BravoModel 4.3L (Gen +) Модель 4.3L (Gen II) Модель 4.3L (Gen II) (2-BBL) Модель 4.3L (MFI) Alpha и BravoModel Модель 4.3L EFI (Gen +) TBI Модель 4.3L MPIModel 4.3LH (Gen +) (4-BBL) Модель 4.3LHX (Gen +) (4-BBL) Модель 4.3LX (4-BBL) Модель 4.3LX (Gen +) (2-BBL) Модель 4.3LX (Gen II) (4-BBL) Модель 400 TRS (Циклон) Модель 420 Модель 425 Модель 425 (Gen V) Модель 440 TRS (Cyclone) Модель 450 (Gen V) Модель 454 EFI (Gen V) Модель 454 EFI Ski (Gen V) Модель 454 Mag AlphaModel 454 Mag Bravo Модель 454 Mag Bravo (Gen V) Модель 454 Mag Bravo (Gen VI) Модель 454 Mag Bravo MPI (Gen VI) Модель 454 Mag MPI (Gen VI) Модель 454 Mag MPI HorizonModel 454 Mag MPI Horizon (Gen VI) Модель 454 Mag MPI Ski (Gen VI) Model 460 TRS (Cyclone) Модель 465Model 465 (Gen V) Model 496 MagModel 496 Mag HOModel 5.0L (2-BBL) Модель 5.0L (2-BBL) (Gen +) Модель 5.0L (4-BBL) Модель 5.0L (Carb.) Alpha и BravoModel 5.0L EFI (Gen +) Модель 5.0L MPI Alpha и BravoModel 5.0LXModel 5.7L (2-BBL) Модель 5. 7L (2-BBL) (Gen +) Модель 5.7L (Carb.) Alpha и BravoModel 5.7L BravoModel 5.7L Competition SkiModel 5.7L EFI (Gen +) Модель 5.7L EFI ( Gen +) MIEModel 5.7L EFI (TBI) (2-BBL) Модель 5.7L EFI (TBI) AlphaModel 5.7L EFI (TBI) BravoModel 5.7L MIEModel 5.7L SkiModel 5.7L Ski (CARB) Модель 5.7L Ski (Gen +) Модель 5.7LX (4-BBL) Модель 5.7LX Bravo EFI (Gen +) Модель 5.7LX EFI (TBI) (2-BBL) Модель 5.7LX EFI (TBI) (4-BBL) Модель 500 (Gen +) Модель 500 (Gen V) Модель 500 (Gen VI) Модель 500 BulldogModel 500 EFIModel 502 EFI (Gen V) Model 502 Mag BravoModel 502 Mag Bravo (Gen V) Model 502 Mag MPI (Gen VI) Model 502 Mag MPI Bravo (Gen VI) Model 525 EFIModel 525SCModel 525SC (Gen V) Model 525SC ( Поколение VI) Модель 575SCIModel 600SC (Gen IV и V) Модель 600SC (Gen VI) Модель 600SCIModel 662SCIModel 7.3L (Bravo & MIE) Модель 7.4L BravoModel 7.4L Bravo (Gen V) Модель 7.4L Bravo (Gen VI) Модель 7.4L MIE (LH) (Gen V) Модель 7.4L MIE (LH) (Gen VI) Модель 7.4L MIE (LH) с Hurth MK4 Модель 7.4L MIE MPI (L29) (Gen VI) Модель 7. 4L MIE MPI (LH) (Gen V) Модель 7.4L MIE MPI (LH) (Gen VI) Модель 7.4L MIE TBI (LH) (Gen VI) Модель 7.4L MPI (Gen VI) Модель 7.4LX Bravo MPI ( Поколение V) Модель 7.4LX Bravo MPI (Поколение VI) Модель 7.4LX Bravo TBI (Поколение VI) Модель 7.4LX MPI (Поколение V) Модель 7.4LX MPI (Поколение VI) Модель 7.4LX MPI (Поколение VI) (L29) Модель 7.4 LX TBI (поколение VI), модель 700SCIModel 8.1S HOModel 8.1S HorizonModel 8.2L MIE (Gen V), модель 8.2L MIE MPI (LH) (Gen VI) Модель 8.2L MIE с HurthModel 800SC (Gen V) Модель 888Model 898Model 900SC Модель D1.7L DTI (Alpha) Модель D2.8L D-Tronic (Bravo и MIE) Модель D3.0L BravoModel D3.0L MIEModel D3.6L BravoModel D3.6L MIEModel D3.6L W Bravo (экспорт) Модель D4.2L BravoModel D4.2L MIEModel D4.2L / 250 D-TronicModel MX 6.2L BS MPI SkiModel MX 6.2L MPIModel MX 6.2L MPI HorizonMS 120Oceanic 235Oceanic 265SP 4.19P 4.42RC100. DRC105DRC106D, DSRC120DRC140DRC145DTSRC160DSRC180DRC18DRC210DT, DTSRC215DV, DTSRC240DTSRC25RC25DRC285DVRC320DRC355DVRC36DRC480DV, TurboRC600DTVRC800DTVRC90DSRover 60TAMD102A, DTAMD103ATAMD120TAMD120A, BTAMD121, С, DTAMD122, А, С, D, PTAMD162, А, В, CTAMD163, А, PTAMD165A, С, PTAMD22PTAMD30, А, В, CTAMD31A, В, D , L, M, P, S, XTAMD40A, B, CTAMD41ATAMD41B, D, H, L, M, PTAMD42A, B, WJTAMD60, A, B, CTAMD61, ATAMD62ATAMD63L, PTAMD70TAMD70B, C, DTAMD70ETAMD71, A, BTAMD , WJTAMD73P, WJTAMD74A, C, L, PTAMD75PTD203-3TD229-4TD229-6THAMD70, В, CTMD100TMD100ATMD100B, CTMD102ATMD120TMD120A, BTMD121CTMD122ATMD22, А, PTMD30A, BTMD31A, В, D, LTMD40TMD40A, В, CTMD41A, В, D, LTMD50TMD50ATMD70ATMD70B, CUJh3EV SeriesV- 115 (DFI) V-135 (DFI) V-150 (DFI) V-175 (DFI) V12 / 570V12 / 620S Различные модели Vulcano 375 Vulcano 450Y-5M


Не готовы к настройке?

Первый обзор нашего
Руководство по выбору системы зарядки
Поиск по Balmar, OEM или Aftermarket Генератор

Установка нового регулятора напряжения

Генератор переменного тока Lucas ACR, как и многие генераторы переменного тока, устанавливаемые на британские автомобили, имеет регулятор напряжения, установленный внутри. Это возможно, потому что современный стабилизатор напряжения — это нестандартное устройство.

Когда вы протестировали систему зарядки автомобиля, оснащенного генератор , и чеки в Как проверить автомобильный аккумулятор указать на ошибку в регулятор напряжения , убедитесь, что вам нужно его заменить. Ошибка может быть в другом.

Если описанные здесь простые тесты не помогли, отнесите автомобиль к автоэлектрику; генераторы, устанавливаемые на современные автомобили, легко повредить.

Перед выполнением любых работ с системой генератора переменного тока, кроме тестирования, отсоедините оба терминалы из аккумулятор .

Неправильная зарядка или отсутствие выхода могут быть из-за плохо заземленного регулятора. Убедитесь, что соединения чистые и плотные. Устройство может быть заземлено через крепления или отдельным проводом.

Недозаряд может быть вызван неисправным генератором кисти и контактные кольца (Видеть Замена щеток генератора ), а также неисправным регулятором.

Простой способ проверить генератор — запустить двигатель и подключите вольтметр через аккумулятор терминалы.Если он зарегистрируется напряжение батареи только неисправность в генераторе или его проводке, или в поле изолирующий реле если есть.

Если регистрируется чрезмерное обвинять (15 вольт или более) регулятор неисправен и его необходимо заменить.

Замена внутреннего регулятора Lucas ACR

Обратите внимание на количество выводов и их место, а также на шайбы и установочные пазы.

При отсоединенном аккумуляторе снимите заднюю крышку генератора.На большинстве автомобилей вы должны снять генератор, чтобы добраться до него (см. Тестирование генератора и проверка мощности ). Отстегните провода, есть два, три или четыре и металлическую соединительную бирку — отметив, где они поместиться .

Регулятор может быть закреплен двумя винтами или одним винтом и установочными пазами: обратите внимание на то, как эти пазы подходят, чтобы вы могли правильно установить новый блок. Будьте осторожны, чтобы не уронить винты или шайбы.

Некоторые внутренние регуляторы имеют полевую соединительную линию от клеммы к корпусу регулятора.

Перемычка защищает генератор от аккумулятора, когда зажигание выключен. Возможно, вам придется ослабить винт звена и переместить звено в сторону. Обратите внимание на небольшой пластик распорка .

Новый блок может не во всех отношениях совпадать со старым — например, у него может быть больше или меньше соединительных проводов.

Тщательно следуйте инструкциям производителя; они расскажут вам, как подключить агрегат к различным типам генераторов переменного тока.

Соберите генератор, снова подсоедините аккумулятор, запустите двигатель и проверить (см. Как проверить автомобильный аккумулятор ).

Замена отдельного регулятора

Замена внешнего регулятора на генераторе Bosch.

Заменить отдельный регулятор вне генератора несложно, будь то современный транзистор типа или электромагнитного типа, установленного на некоторых импортных автомобилях.

При отсоединенном аккумуляторе отсоединить соединения от регулятора. Обозначьте выводы, чтобы не запутать их.

Выверните крепежные винты и снимите регулятор.Очистите область за ним, чтобы обеспечить хороший контакт, если регулятор заземлен через его крепления.

Установите новый блок, снова подсоедините провода, а затем аккумулятор. Запустите двигатель и проверьте регулятор.

Независимые регуляторы

Типичный отдельный тип электронного регулятора.

Хотя тенденция заключается в разработке электронного регулятора в генераторе переменного тока, некоторые из них все еще существуют отдельно.

Отдельное реле сигнальной лампы.Реле изоляции возбуждения, которое изолирует генератор от аккумуляторной батареи при выключении зажигания. Электромагнитный регулятор напряжения с двумя переключателями, установленный на некоторых старых генераторах переменного тока.

В старых автомобилях вместо генератора может быть динамо-машина. У динамо-машины есть отдельный регулятор, блок управления (см. Очистка и замена блока управления ), имеющий три электромагнитных переключатели для управления Текущий , напряжения и отключения при необходимости, чтобы предотвратить разряд аккумулятора через динамо-машину.

Некоторые генераторы имеют отдельные электромагнитные регуляторы, а некоторые — отдельное реле изоляции поля, электромагнитный переключатель, который защищает генератор при выключении зажигания.

У некоторых автомобилей есть отдельное управление в схема для сигнальной лампы на панели приборов.

Основы электроники: регулятор напряжения

Создание регулятора напряжения

Теория предыстории: как работает регулятор напряжения?


Название говорит само за себя: регулятор напряжения.Аккумулятор в вашем автомобиле, который заряжается от генератора переменного тока, розетка в вашем доме, которая обеспечивает все необходимое электричество, сотовый телефон , который вы, вероятно, будете держать под рукой каждую минуту дня, им всем требуется определенное напряжение для функция. Колеблющиеся выходы, превышающие ± 2 В, могут привести к неэффективной работе и, возможно, даже к повреждению ваших зарядных устройств. Колебания напряжения могут происходить по разным причинам: состояние электросети, включение и выключение других приборов, время суток, факторы окружающей среды и т. Д.Из-за необходимости постоянного постоянного напряжения введите регулятор напряжения.

Регулятор напряжения — это интегральная схема (ИС), которая обеспечивает постоянное фиксированное выходное напряжение независимо от изменения нагрузки или входного напряжения. Это можно сделать разными способами, в зависимости от топологии схемы внутри, но для того, чтобы этот проект оставался базовым, мы в основном сосредоточимся на линейном регуляторе. Линейный регулятор напряжения работает, автоматически регулируя сопротивление через контур обратной связи, учитывая изменения как нагрузки, так и входа, при этом сохраняя постоянное выходное напряжение.

Микросхема стабилизатора напряжения в корпусе ТО-220 С другой стороны, для импульсных регуляторов
, таких как понижающий (понижающий), повышающий (повышающий) и понижающий-повышающий (повышающий / понижающий), требуется несколько дополнительных компонентов, а также повышенная сложность как различные компоненты повлияют на результат. Импульсные регуляторы намного более эффективны с точки зрения преобразования энергии, где эффективность играет большую роль, но линейные регуляторы очень хорошо работают как регуляторы напряжения в низковольтных приложениях.

В зависимости от приложения, стабилизатору напряжения может также потребоваться больше внимания для улучшения других параметров, таких как пульсирующее напряжение на выходе, переходная характеристика нагрузки, падение напряжения и выходной шум.Такие приложения, как аудиопроекты, более чувствительны к шуму и помехам, поэтому потребуется дополнительная фильтрация, особенно в импульсных регуляторах, где пульсации на выходе могут быть значительными. Большую часть информации, включая схемы, можно найти в техническом описании микросхемы стабилизатора напряжения, с которой вы работаете, в разделе «Примечания по применению».


Указания по применению для регулятора 7805T У
Afrotechmods также есть информативное видео о работе с популярным регулятором напряжения LM317T для получения регулируемого выхода.


Проект

Комплект регулятора напряжения макетной платы — отличный набор для пайки для любого новичка. Он выдает чистое 5 В постоянного тока с максимальным выходным током 500 мА. Он способен принимать входное напряжение в диапазоне 6-18 В постоянного тока и имеет контакты, размер которых идеально подходит для любой стандартной макетной платы с шагом 0,1 дюйма.

В комплект входит:

(1) Печатная плата
(1) Выключатель питания
(1) Разъем питания постоянного тока 2,1 мм
(1) Электролитический конденсатор 10 мкФ
(1) 0.Монолитный конденсатор 1 мкФ
(1) Резистор 1 кОм
(1) Красный светодиодный индикатор питания
(1) Разъемы контактов
(1) Руководство пользователя

Вам понадобятся:
• Паяльник
• Припой
• Фрезы
• Сетевой адаптер 6-18В (Mean Well GS06U-3PIJ)


Комплект регулятора напряжения макетной платы Solarbotics 34020
Направления:

1. Резистор и конденсатор 0,1 мкФ:
Удалите ленту и согните выводы резистора, затем вставьте его в положение, обозначенное R1.Припаяйте его с другой стороны и отрежьте лишние выводы. Сделайте то же самое для конденсатора 0,1 мкФ в позиции C2. Неважно, как эти детали установлены — они не поляризованы .

2. Регулятор напряжения и цилиндрический домкрат:
Припаяйте регулятор напряжения в положение V-REG. Убедитесь, что сторона табуляции выровнена с жирной линией на символе — обратное направление не работает! Затем обрежьте лишние провода. Защелкните цилиндрический домкрат в положение B1 и припаяйте его на место.

Шаг 1 Шаг 2
3. Конденсатор 10 мкФ и индикатор питания:
Установите электролитический конденсатор 10 мкФ в положение C1. Позиционирование имеет решающее значение. Убедитесь, что более длинный провод входит в площадку, отмеченную (+). Убедитесь, что он находится в правильном положении, проверив, что полоса на стороне конденсатора находится ближе всего к этикетке PWR. Сделайте то же самое со светодиодом; более длинный вывод входит в круглую площадку. Вы можете подтвердить, что светодиод находится в правильном положении, заметив небольшую выемку на светодиоде, расположенную на стороне символа светодиода с линией (возле квадратной площадки).

4. Контакты выключателя питания и макетной платы:
Выключатель питания просто устанавливается в положение PWR. С выводами на макетной плате посложнее — они идут снизу, и их сложнее удерживать при пайке. Тщательно припаяйте их как можно ровнее вручную или, если вы уверены, вставьте длинную сторону контактов в макет так, чтобы они совпадали с отверстиями в печатной плате, затем припаяйте их, пока макетная плата удерживает все на одном уровне.

Шаг 3 Шаг 4
5.Настройка Power Rails:
ЭТО ВАЖНО.
Если вы забудете это сделать, ваша доска не будет работать! Выберите, на какой стороне макета вы хотите установить плату (в этом примере мы используем левую сторону). Обратите внимание на полярность направляющих макетной платы «+» внизу и «-» вверху. Найдите, какой набор контактных площадок на плате соответствует этому расположению, и нанесите каплю припоя на маленькие полумесяцы.

Если вы планируете переключать полярность питания на направляющих, вы можете установить номер детали SWT7 на контактные площадки между контактными площадками. Не помещайте капли на подушечки, если вы это сделаете. Обратите внимание, что это не рекомендуемая модификация.

Подайте питание на плату от любого источника постоянного тока диаметром 2,1 мм с номинальным напряжением 6–18 В — не превышайте максимальное значение 35 В постоянного тока! Регулятор мощности нагревается при питании от более 12 В (это нормально). Если вы не хотите использовать его на макетной плате, используйте контактные площадки с маркировкой «+ -» на конце, ближайшем к гнезду цилиндра, для регулируемой выходной мощности 5 В.


Шаг 5
SWT7 Навесной

Вопросы для обсуждения


1. Какое влияние на выход цепи окажут тепло и шум?
2. Как конденсаторы помогают отфильтровывать помехи?
3. Каковы преимущества и недостатки линейных и импульсных регуляторов?

Электропроводка Твердотельные однофазные регуляторы

Electrical Tech, Руководство по установке

Наши блоки регуляторов представляют собой экономичную замену выпрямителю Lucas и стабилитрону. Они могут быть подключены к отрицательной или положительной земле. Также может использоваться на европейских и японских велосипедах с генераторами на постоянных магнитах мощностью не более 200 Вт.

Эти инструкции относятся ко всем двум продаваемым нами выпрямителям с проводным регулятором: (PodTronic, Tympanium, Boyer и Sparx).

«Двухпроводный» означает количество (желтых) входных проводов генератора. Блоки с 2 желтыми проводами однофазные. Если блок регулятора имеет три желтых провода, он известен как трехфазный. Подробнее см. Техническую статью о типах фаз генератора.

В некоторых более ранних системах вы можете встретить генератор с 3 или более проводами. Это не трехфазные системы.Трехфазную систему легко определить по 9 полюсам статора и 3 проводам. В ранних статорах использовалось 6 полюсов и 3, 4 или 5 проводов. Вы можете без особого труда преобразовать 3- и 5-проводный 6-полюсный генератор в 2-проводный. Это преобразует мотоцикл на 12 В, что потребует замены лампочек. Это особенно важно для 5-проводной системы ET, поскольку в них используются лампы переменного тока. Нет простого или прямого преобразования для 4-проводных систем ET.

Для 3-проводных 6-полюсных генераторов переменного тока (6 В) вы можете преобразовать их в 12 В, соединив зеленый / черный и зеленый / желтый провода.Белый / зеленый будет второй ногой.

Установка довольно проста:

  1. Установите модуль регулятора рядом с аккумулятором в месте, где свободно проходит воздух. Алюминиевый корпус действует как теплоотвод. Он нагревается на ощупь, но не так сильно, как заводской стабилитрон. Современные регуляторы используют микросхему IC для включения / выключения зарядки. Заводское оборудование перенаправляет избыточную мощность на диод, который преобразует эту энергию в тепло.
  2. Проверьте, имеет ли ваша система положительное или отрицательное заземление.Британские велосипеды в основном были: отрицательный грунт до 1950 года, положительный грунт 1950-78 годов и отрицательный уровень 1979 года. С завода.
  3. Отсоедините заземляющий провод от аккумулятора.
  4. Найдите и извлеките или отключите стабилитрон и селеновый выпрямитель. Зенер: их можно найти в нескольких местах: между ножками вилки на оребренном радиаторе, прикрепленным к корпусу из сплава корпуса воздушной камеры на моделях OIF, на алюминиевой пластине под сиденьем или на монтажной пластине подножки на Norton. Выпрямитель: набор пластин на стойке под сиденьем.
  5. К только что снятому селеновому выпрямителю подключены три провода.
    1. Зеленый / белый и зеленый / желтый, идущий от генератора.
    2. «Горячий» провод обычно коричневый / белый. Это идет на «горячую» сторону батареи. Это противоположность заземляющего провода.
  6. Подключите зеленый / белый выход от генератора к одному из желтых проводов. Зеленый / желтый провод идет к другому желтому проводу.
  7. Если в вашей системе положительное заземление, подключите красный провод к земле (заземление корпуса), а черный провод выводите к отрицательной клемме аккумулятора.
  8. Если ваша система имеет отрицательное заземление, подключите черный провод к земле (заземление корпуса), а красный провод выведите к положительной клемме аккумулятора.

Соблюдайте полярность аккумулятора! В противном случае вы повредите регулятор. На коробке регулятора красный всегда положительный, а черный всегда отрицательный. Обратите внимание, что корпус с оребрением изолирован от проводки и не определяет полярность. Цветовая кодировка проводки — это все, что требует вашего внимания.

9. Теперь, когда вы проверили, что все подключено правильно, снова подсоедините провод заземления аккумуляторной батареи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
