Как правильно настроить изображение на телевизоре LG — журнал LG MAGAZINE Россия

Многие пользователи задаются вопросом, нужно ли настраивать изображение на телевизоре после покупки. Производители техники LG, несмотря на большие объемы производства, выполняют отладку всех функций телевизоров. Но тем не менее стоит учесть, что не менее важную роль играют факторы и условия, в которых будет эксплуатироваться ваш телевизор LG. Источник сигнала, высота, на которой он будет установлен или повешен, расстояние, с которого вы планируете смотреть телевизор, размер комнаты и даже уровень освещенности помещения, — все способно сыграть свою роль. Так что настроить изображение «под себя» можно только дома после установки и запуска вашего телевизора. Это легко сделать самостоятельно, не вызывая на дом мастера.

Настройка изображения в телевизоре LG

Как и при эксплуатации любой техники, начать настройку изображения в телевизоре LG следует с чтения Руководства пользователя (инструкции).

Все современные модели телевизоров LG работают на операционной системе Web OS, которая делает управление опциями интуитивно понятным. Самый простой способ настроить изображение — включить функцию «Интеллектуальный режим изображения». Когда этот режим активен, телевизор сам подбирает лучшие настройки картинки для каждой транслируемой передачи.

• Нажмите на пульте кнопку Home (Значок «Дом»). Найдите в меню пункт «Настройки» (Значок «Шестеренка»), после чего в правом верхнем углу экрана выберите три точки, расположенные в ряд друг над другом.
• Найдите в открывшемся cписке «Экран», в нем вы увидите строчку «Интеллектуальный режим изображения».
• Активируйте «Интеллектуальный режим изображения» кнопкой «Вкл».

Важно: Эта опция активна не во всех регионах.

Если в вашей стране функция «Интеллектуальный режим» не активна, то настроить изображение на телевизоре LG можно и вручную.

• Нажмите на пульте кнопку Home (Значок «Дом»). Найдите в меню пункт «Настройки» (Значок «Шестеренка»), после чего в правом верхнем углу экрана выберите три точки, расположенные в ряд друг над другом.
• Найдите в открывшемся меню строчку «Экран» — «Настройки режима изображения» — «Режим экрана».
• Все, что вам нужно сделать, это определиться, какой режим вам нужен в зависимости от того, контент какого вида и жанра вы собираетесь смотреть в настоящий момент.

Режимы настройки изображения в телевизорах LG

«Стандартный»: Настройки яркости, контрастности и четкости в стандартном режиме.

«Яркий»: После того, как вы включите этот режим, изображение в телевизоре будет ярче, контрастнее и четче за счет увеличения показателей данных настроек.

«Эко / APS» (в зависимости от модели): При активации данного режима настройки изображения позволяют сэкономить энергопотребление.

«Кино»: Режим, разработанный для просмотра фильмов и сериалов.

«Спорт / Футбол / Крикет» (Наличие режима и его название в зависимости от модели и страны): Настройки изображения позволяют смотреть спортивные мероприятия в наилучшем качестве, в том числе за счет увеличенной резкости движущихся на большой скорости предметов.

«Игры»: Режим разработан специально для того, чтобы подключать телевизор LG  к игровым консолям. В частности изображение отображается без задержки.

«Фото» (Опция поддерживается только телевизорами моделей Ultra HD): Режим, оптимизированный для просмотра изображений с минимальной потерей цветов.

ISFccc «Эксперт»: Режим предусмотрен исключительно для сертифицированных ISF-специалистов по настройке изображения.

В данном режиме можно настроить изображение с помощью тестовых таблиц и образцов.

Какие еще параметры изображения можно настроить в телевизоре LG

В разделе меню «Настройки режима изображения» (как открыть его, см. выше) также можно настроить и другие параметры изображения:

«Подсветка»: Чем сильнее подсветка, тем ярче изображение экрана.

«Свет OLED»: Регулировка яркости подсветки OLED-панели.

«Контрастность»: Регулировка контрастности светлых и темных частей изображения.

«Яркость»: Регулировка яркости изображения на экране.

«Четкость»: Регулировка четкости изображения.

• «Четкость по горизонтали»: регулировка четкости горизонтальной границы,
• «Четкость по вертикали»: регулировка четкости вертикальной границы.

«Цвет»: Регулировка интенсивности цветов изображения.

«Оттенки»: Регулировка цветового баланса RGB. Чем ближе к R50, тем сильнее выражены красные оттенки. Чем ближе к G50, тем насыщеннее зеленые оттенки.

«Цветовая температура»: Регулировка цветового баланса от холодных к теплым оттенкам.

Также в меню «Настройки изображения» есть подпункт «Дополнительные настройки» / «Доп. Настройки». В нем можно настроить еще ряд параметров:

«Динамический контраст»: Коррекция разницу между светлыми и темными участками экрана.

«Динамический цвет»: Коррекция насыщенность и яркость цветов на экране.

«Корректор цвета»: Оптимальное соотношение цветов на экране для визуального восприятия зрителя.

«Предпочитаемый цвет»: Коррекция отдельных настроек изображения в зависимости от индивидуальных пожеланий владельца.

«Супер разрешение»: Повышение четкости мутной картинки.

«Гамма»: Коррекция отображаемой яркости.

«Гамма цветов»: Выбор диапазона оттенков.

«Расширение границ»: Увеличение детализации по краям экрана.

«Образец»: Таблицы для настройки, используемые в режиме «Эксперт».

«Баланс белого»: Коррекция изображения в теплых или холодных тонах.

Чтобы сбросить выбранные настройки изображения, нужно в «Настройках режима изображения» (как открыть его, см выше») выбрать пункт «Сброс».

Ремонт лед подсветки жк телевизора LG своими руками

Без такой подсветки не может нормально работать ни один жидкокристаллический ТВ вне зависимости от его марки. Мы расскажем, каким образом можно сделать ремонт Led подсветки телевизора в домашних условиях на примере устройства от Lg, и что для этого вам понадобится.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

1. Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
2. Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
3. Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
4. Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
5. У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Почему может сломаться ЛЕД подсветка

Сразу стоит отметить важную конструкционную особенность светодиодной подсветки. Хотя каждый из ее элементов работает на низком напряжении, все диоды соединены последовательно для стабилизации подачи питания на них из одного источника. В результате образуется огромный недостаток: если один полупроводниковый кристалл выходит из строя, потухает вся подсветка целиком.

Возникает двоякая ситуация. С одной стороны, пользователь получает решение повышенной надежности. Схема подачи напряжения на диоды проста, у нее огромная отказоустойчивость. Современные полупроводниковые элементы надежны и стабильны. Однако никто не застрахован от браков производства и других непрогнозируемых вещей. В результате при отказе одного светового элемента подсветка выключается.

Это, по меньшей мере, неприятно. Ведь без фонового засвета на экране нельзя ничего увидеть. Матрица полностью темная. Увидеть картинку можно только с помощью фонарика, посветив на дисплей. Но расстраиваться не стоит. Имея некоторые навыки и немного специального оборудования, починить свой телевизор можно даже своими руками.

Как проверить подсветку

Самый простой и действенный способ уже указан выше. Если при просвечивании экрана фонариком на нем видно изображение, можно даже не искать другие проблемы. Дешифраторы, система питания, сигнальные шлейфы, графические процессоры и остальные ключевые узлы работают нормально. Неполадка возникла в подсветке или блоке ее управления.

Чтобы проверить подсветку, с телевизора нужно снять практически все. Но все это можно сделать аккуратно и быстро. Проверка подсветки состоит из двух этапов.

1. Нужно убедиться, что на структуру диодов подается напряжение. Эту задачу решает LED драйвер, отдельная цепь блока питания телевизора. Если на ее выходе нет напряжения, подсветка работать не будет.
2. Если на драйвере есть напряжение, при осмотре не обнаружено мест локального перегрева, отвалившихся проводников и повреждения токоведущих дорожек, приступают к проверке каждого из кристаллов.

Хотя для работ понадобится специальное оборудование, для его эксплуатации требуются только минимальные знания и навыки. В перечень приборов входит мультиметр, паяльник (воздушная паяльная станция) и острые щупы. А вот объем знаний несколько обширнее. От ремонтника потребуется умение проверять параметры участков цепи. Не лишними будут знания о базовых значениях напряжения, с которыми работают полупроводниковые кристаллы. Понадобится также аккуратность, сноровка и уверенные навыки пайки воздушным феном. Поэтому, если всего этого нет в наличии, приступать к самостоятельному ремонту не рекомендуется. Лучше обратиться в сервис за квалифицированной помощью.

Разборка изделия

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

• необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
• перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
• особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

1. Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.

2. Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.

3. Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.

4. Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к. она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
5. Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.

Поиск неисправности

Теперь начинается непосредственный ремонт Led подсветки телевизора: для этого вам нужно по контуру отщелкнуть аккуратно все защелки, снять рамку из пластика и убрать рассеивающие пленки, чтобы открыть светодиоды.

У разных моделей телевизоров LG будет свой набор лед подсветки: для LG 32LN541U — это три ряда по 7 светодиодов, а для LG 32LB582V — три по 6 штук.

Как было отмечено выше, во всех телевизорах, где используется такая подсветка, светодиоды подключаются последовательно, поэтому при перегорании одного из них, вся система перестает работать. Если неисправен LED драйвер, то не поступает напряжение на всю систему, а когда перегорел один из светодиодов, то напряжение идет, но все усилия устройства засветить систему напрасны: хоть подавай 200 вольт, цепь разомкнута.

Как видим из фотографии, подсветка состоит из 18 светодиодов, при замерах напряжение без нагрузки было 140 V, то есть на каждый приходилось 7,8 В. Когда учтем падение напряжения на каждой планке и общую нагрузку, то вывод будет такой: в данной модели используются светодиоды на 6 В.

Найти перегоревший светодиод непросто: если нет подгорания в месте крепления, то надо проверять каждый элемент по отдельности.

Где брать запчасти

Сегодня найти запчасти для своего ТВ не составит труда. Самый простой способ — заказать их у производителя модели. В этом случае можно купить готовые линейки в сборе, с проводниками, диодами и наклеенными на них линзами. Их нужно просто установить на свои штатные места и подключить. Но есть проблема долгой поставки и достаточно высокой цены.

Второй вариант — заказать светодиоды в интернет магазинах или на площадке Алиэкспресс. В этом случае цена комплекта будет приемлема, но ждать придется достаточно долго. Наконец, есть вариант похода по сервисным мастерским с целью выбора и покупки световых элементов, уже бывших в употреблении.

Как менять диоды

Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.

Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.

Как снять линзу

Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.

Как снять диод

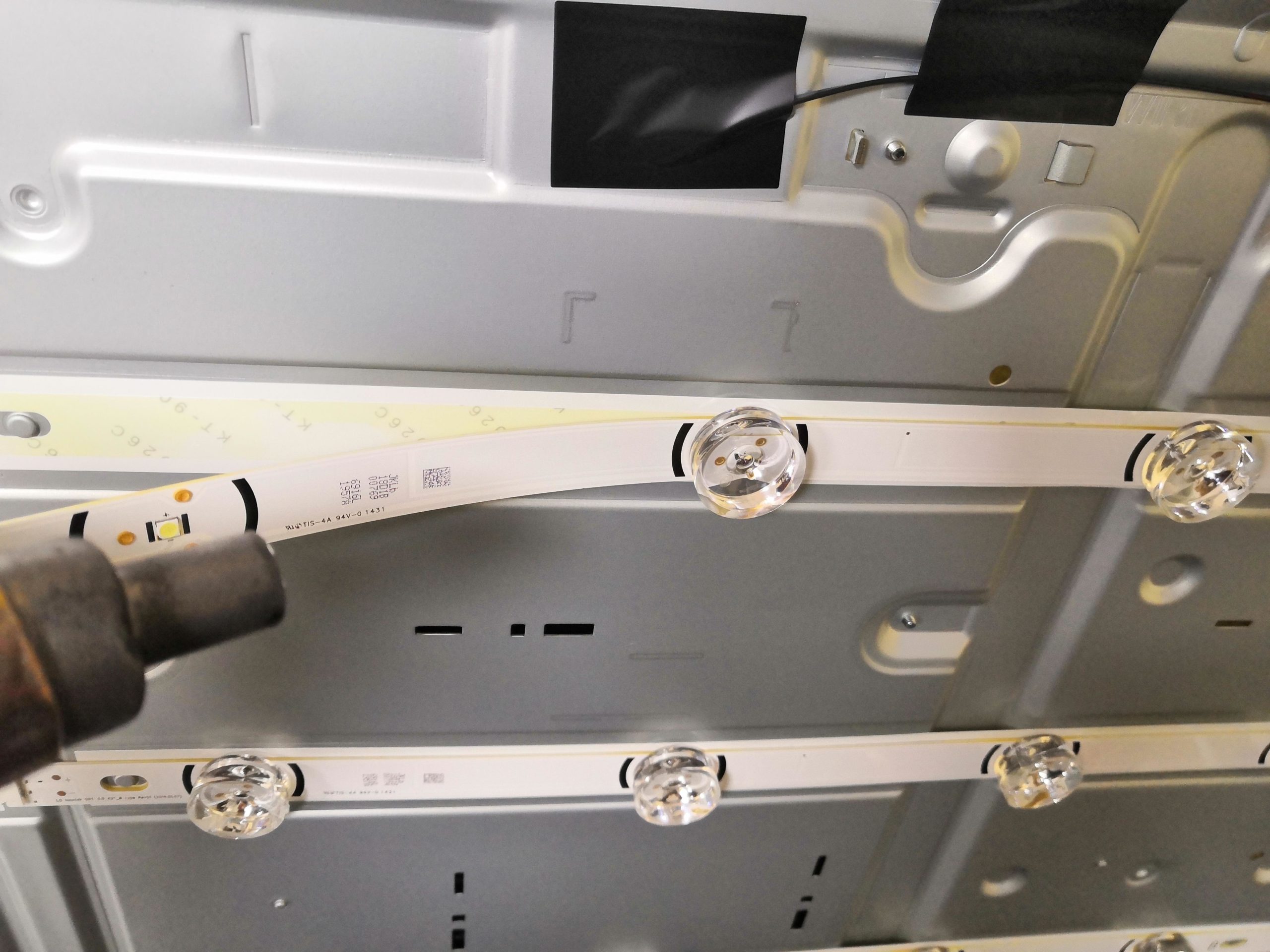

Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.

Как готовить посадочную площадку

После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.

Как установить новый диод

Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.

Возвращаем линзы на места

До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.

Важно! Если поставить все линзы быстро, клей не успеет застыть. Это дает возможность сделать проверку и, при необходимости, корректировки.

Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.

А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

Заключительные работы

Когда ремонт Led системы телевизоров марки LG был осуществлен полностью, прежде, чем производить окончательную сборку, подключаем напряжение к планкам и проверяем свечение всех светодиодов. Если все нормально, то собираем ТВ, выполняя все операции последовательно и с осторожностью, как и при демонтаже.

После окончания яркость подсветки лучше не выводить на максимум, а ограничиться 75% — при таком режиме светодиоды работают в нормальном режиме и, как утверждают специалисты, прослужат намного дольше.

Устанавливаем телевизор на прежнее место, включаем его в сеть и наслаждаемся качеством: если нигде на экране нет посторонних пятен светлого или темного колера, значит, ремонт был выполнен правильно, с соблюдением всех рекомендаций. А получить максимум возможностей от своего телевизора можно, узнав, как правильно настроить цифровые каналы на телевизоре LG.

Самые надежные телевизоры LG 2020 года

Телевизор LG 32LM570B

1️⃣ Ремонт подсветки телевизора – за 20 минут! Сервисный центр Restore

Качественный ремонт подсветки телевизора

Многие пользователи не могут представить свою повседневную жизнь без телевизора. Основной принцип передачи изображения на матрицу включает в себя подсветку, без которой невозможно существование любой современной модели. На рынке техники, представлены 2 типа телевизоров – LCD и LED. У первого типа ламповая подсветка дисплея, а у второго – светодиодная. Но несмотря на качество изготовления определенных  моделей телевизоров, они не защищены от негативного влияния внешней среды.

Как понять, что подсветка телевизора вышла из строя?

LED подсветке свойственно выходить из строя даже в устройствах известных торговых марок. Если отсутствует изображение на экране, при том, что сохраняется звук и реакция на управление, значит вышла из строя подсветка. Поломка возникает в результате неисправности драйвера на главной плате, попадания жидкости внутрь и перегоревших светодиодов. Замена подсветки телевизора – это тонкая и сложная работа, выполнить которую собственными силами вряд ли получится. В случае поломки данного элемента лучше всего обратиться в сертифицированный сервисный центр Re:Store, мастера которого выполнят не только детальную диагностику, восстановление функциональности, но и послеремонтное тестирование устройства.

Инструкция по восстановления подсветки телевизора

• Вам необходимо заполнить заявку на сайте или связаться с нами по телефону (044) 333-60-78;
• Оформляется заказ менеджером;
• Согласовываем сроки, стоимость выполнения ремонтных работ;
• Диагностируем устройство;
• Устраняем дефекты;
• Послеремонтное тестирование;
• Сообщаем Вам о завершении ремонта;
• Выдача устройства.

Почему нам доверяют?

Наша компания подходит к выполнению поставленных задач профессионально и ответственно. Мы обладаем высокой и достойной репутацией. Все восстановительные работы выполняются специалистами с квалификацией в соответствии корпоративным стандартам качества и гарантией. Устранение неполадок выполняется от 2 дней, в зависимости от сложности поломки и особенностей модели. Сеть сервисных центров Re:Store обслуживает телевизоры ежедневно, без выходных. Нас легко найти и к нам выгодно обращаться!

• Бесплатная аппаратная и программная диагностика устройства.
• В сервисном центре Re:Store все технические работы проводят профессиональные специалисты, которые являются мастерами своего дела.
• Используем оригинальные комплектующие от производителя, так и качественные аналоговые запасные части.
• Все ремонтные работы, от простых до самых сложных, у нас проводятся на профессиональном оборудовании в специальном лабораторном помещении.
• Гарантия качества на все услуги и комплектующие сроком от 1 до 6 месяцев.
• Собственная курьерская служба доставки в Киеве.
• Самые оптимальные цены на срочною замену подсветки телевизора.

Сроки: от 2 часов до 5 дней.

Гарантия: от 1 до 6 месяцев.

Оборудование: цифровой осциллограф, мультиметр, измеритель, паяльники и т.д.

Безопасность: полная конфиденциальность данных.

Комплектующие: оригинальные запчасти, а также их качественные аналоги.

Цены на ремонт подсветки телевизора представлены в таблице:

Вид предоставляемых услуг	Цена
Диагностика	Бесплатно*
Ремонт подсветки телевизора Samsung	600 грн.
Ремонт подсветки телевизора Philips	500 грн.
Ремонт подсветки телевизора LG	550 грн.
Ремонт подсветки телевизора Toshiba	450 грн.
Ремонт подсветки телевизора Sony	600 грн.
Ремонт подсветки телевизора Sharp	400 грн.
Ремонт подсветки телевизора Xiaomi	450 грн.
Ремонт подсветки телевизора Panasonic	500 грн.

*Указаны ориентировочные цены, чтобы узнать точную стоимость, позвоните нам или оставтье заявку

Замена подсветки в телевизоре. Подробная инструкция.

Если у вас вышла из строя подсветка в телевизоре, наверняка вы задаетесь вопросом: что делать? Проблема в том, что поменять подсветку в телевизоре не так просто как может показаться. А ещё есть вероятность, что попытка починить телевизор самостоятельно приведет к еще большей поломке. И Вы рискуете заплатить за ремонт дороже чем это могло обойтись изначально. В статье вы узнаете, как заменить подсветку в телевизоре и почему будет лучше обратиться сразу к мастеру.

Диагностика телевизора

Как понять, что в телевизоре вышла из строя именно подсветка? Направляем на экран фонарик. В результате увидим тусклую картинку. Можно сделать вывод — из строя вышла либо подсветка либо LED драйвер. Чтобы полностью быть уверенным нужно разобрать телевизор и детально рассмотреть элементы аппаратной составляющей.

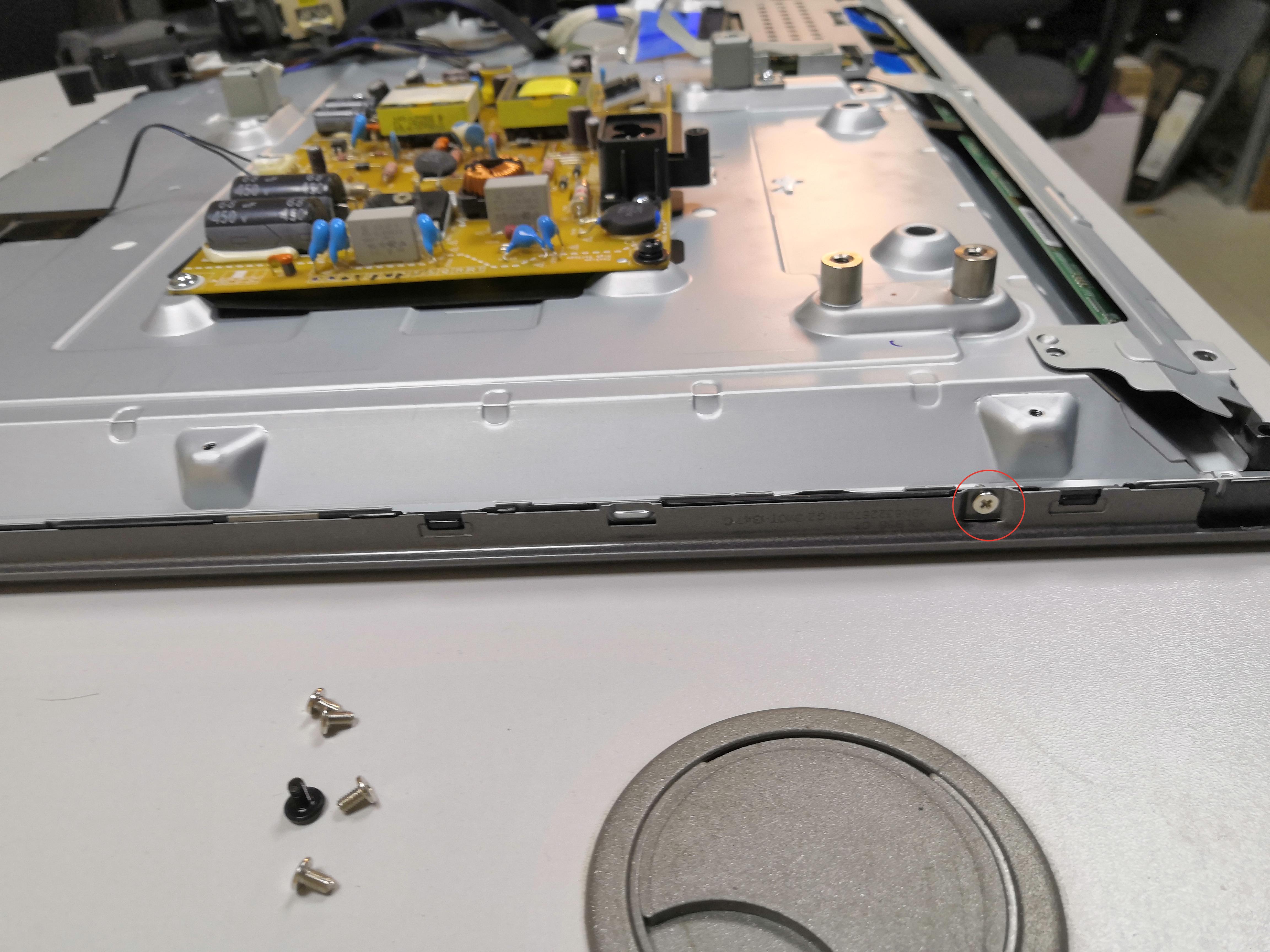

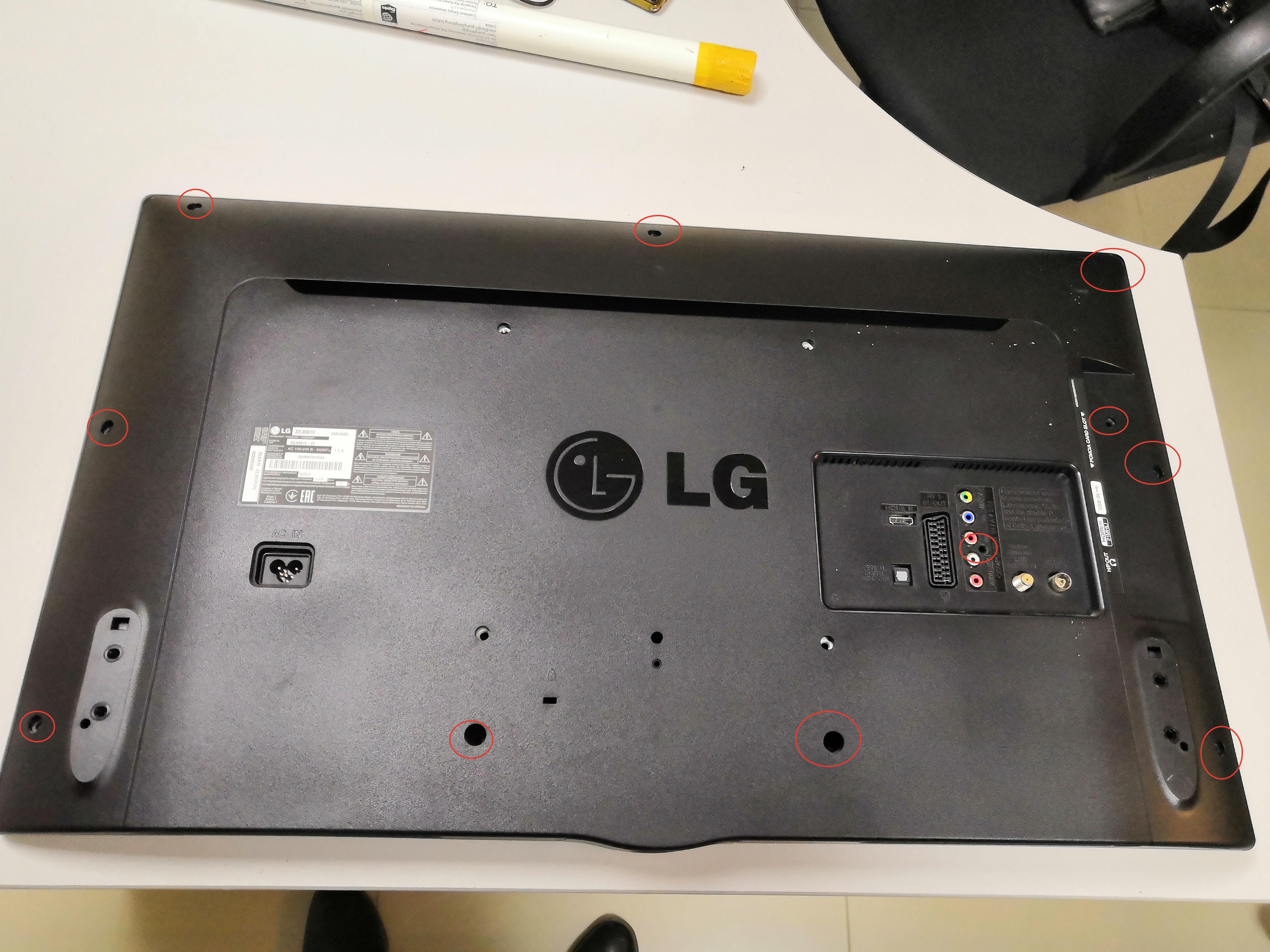

Чтобы снять заднюю часть телевизора нужно открутить болты которые держат крышку. После проверяем подсветку и напряжение на выходе. К примеру, если напряжение подсветки 100V это значит, что комплектующая вышла из строя. Чтобы починить ее, нужно снять матрицу. Сняв крышку вы увидите ключевые платы: main, T-con и адаптер питания. Будьте очень осторожны на этом этапе. Ваша неосторожность может привести к большей поломке и Вы уже не сможете сами её устранить.

• Придерживайтесь чистоты, чтобы не загрязнить фильтры и матрицу.
• Также подготовьте место, куда будут складываться детали.
• Будьте внимательны с дешифраторами, чтобы не оборвать шлейф.

Разборка шаг-за-шагом:

1. Отсоединение шлейфов, выкрутка между ними болтов и изьятие T-con платы.
2. Снятие металлических защитных элементов с дешифраторов, открутив крепления и болты.
3. Снять переднюю раму устройства выкрутив все винты. Снять рамку.
4. Перевернуть экран придерживая матрицу. Дешифраторы должны находится сверху, можно отсоединить резиновые крепления.
5. Отсоединить матрицу.

Определение нерабочих светодиодов

Приступим к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

Замена светодиодов

Самостоятельно заменить подсветку телевизора LG чрезвычайно непросто, не исключено, что у вас возникнут определенные затруднения. Предположим, что в процессе диагностики вам удалось определить парочку поврежденных диодов. Приобрести планку новых лампочек весьма проблематично. Сервисные центры не поставляют эти детали, поэтому единственный выход – закупка у производителя. Понятное дело, что поставки придется ждать очень долго, не говоря уже о стоимости.

Чтобы не покупать планку, следует заменять светодиоды в LED телевизорах LG поодиночке. Купить можно на рынке. Преимущественно продаются уже перепаянные детали, но ничего страшного, главное чтобы они работали.

Запомните, что абсолютно все планки фиксируются при помощи двустороннего скотча. Следовательно, их нужно прогреть паяльным феном, чтобы ослабилась фиксация скотча. Зафиксируйте светодиодную планку в специальном держателе. Прогрейте ее феном снизу, в итоге олово будет расплавлено. Так и удаляется сломанная деталь. Пайка осуществляется аналогичным образом, только так можно поменять деталь, при этом, не повредив ее.

Запомните, что в заводских условиях абсолютно все линзы крепятся компаундом, следовательно, в процессе их демонтажа будьте предельно осторожны. Каждую из них придется установить на ее место. Чтобы не нарушить фокусировку.

Есть еще одна тонкость: не исключено, что вам попадутся светодиоды с минусовой площадкой большого размера, следовательно, плюсовая будет меньше. Подрежьте место контакта, чтобы припаять диод.

В том случае, если краска будет немного повреждена – ничего страшного. По аналогичному принципу припаиваются оставшиеся элементы конструкции. Что касается линз, то их нужно приклеить с помощью суперклея.

Как лучше поступить?

Если Вам нужен рабочий телевизор – идите к мастеру. Если же Вы уверены в своих силах, можете сами починить подсветку в ТВ и наша подробная инструкция Вам в помощь. Тем, кто готов немного потратиться, но при этом получить исправный работающий телевизор, советуем позвонить нам.

Теперь когда Вы взвесили свои возможности и средства, смело звоните нам. Мы Вам поможем!

Замена подсветки телевизора lg 32ln540v

9zip. ru Ремонт домашней электроники Ремонт светодиодной подсветки LCD телевизора LG 32LN540V: телевизор с платиной

В ремонте ЖК телевизор LG 32LN540V с неисправностью: «говорит, но не показывает, возможно нужно заменить платину». Под платиной, вероятно, подразумевается плата, на которую сетовали ремонтники в каком-то местном сервисе, дескать, может быть надо её заменить и всё наладится. «Платину» менять не стали, и телевизор попал к нам. Чтобы убедиться в работоспособности всего кроме подсветки, следует посветить фонариком в экран включённого телевизора под определённым углом. При этом можно увидеть изображение.

На нашем сайте мы много писали о ремонте ЖК-подсветки, но касалось это, в основном, компьютерных мониторов, диагональ которых сравнительно невелика. Тут же — телевизор с почти метровой диагональю, и подсветка у такой большой матрицы устроена совсем иначе. Здесь подсвечивается не пластина из оргстекла с торцов, а непосредственно матрица «насквозь»; сами светодиоды расположены за экраном.

Казалось бы, что тут такого? Разобрать телевизор, вызвонить сгоревшие светодиоды, перепаять и собрать всё обратно. Но не всё так просто.

Сложность первая: большая диагональ экрана. Матрица представляет собой два слоя из тонкого стекла, которые проклеены лишь по краям. Малейшая деформация может привести к тому, что этот бутерброд, заправленный жидкими кристаллами, лопнет. Поэтому при разборке экрана следует соблюдать осторожность. Прежде всего, его следует уложить на большой кусок поролона, чтобы нагрузка равномерно распределилась по поверхности экрана. Так сломать его значительно сложнее. Извлекать саму матрицу из металлической рамы следует вдвоём, очень аккуратно, укладывать её также следует на ровную поверхность и кусок поролона.

Сложность вторая: пыль. При сборке экрана между его слоями, а это — матрица и различные плёнки, неотвратимо попадает пыль. В идеале это нужно делать в чистой комнате, но такие условия деревенским ремонтникам даже и не снились. В сервисах наловчились удалять пыль при помощи специальной липкой штуковины, похожей на целлофановый пакет, только липкий, но здесь также, скорее всего, не всё просто: пока убираешь одну пылинку, прилетят ещё две. Именно по этой причине мы — за то, чтобы не разбирать экран. Возможно ли это? Как правило, да.

Сложность третья: необычные светодиоды. Да, в телевизор не поставишь любимые светодиоды, припасённые для китайских лампочек-кукуруз. И светодиоды из фонариков также не годятся. Причин тому несколько. Первая — другие светодиоды туда просто не подойдут по размеру. Конечно, можно исхитриться и припаять проводками, приклеить, но могут пострадать равномерность подсветки и охлаждение. Вторая причина — цветовая температура. Даже если свет найденных на замену светодиодов кажется белым, после того, как ты поставишь их в телевизор, увидишь жёлтое пятно на экране напротив такого светодиода. Мы провели несколько таких экспериментов, все белые светодиоды, которые смогли найти, при установке в телевизор желтят на изображении. Так что лучше ищи специальные, телевизионные светодиоды. Мы таких не нашли, а могли бы позаботиться заранее, благо на Али они вовсе не дефицит. В конце статьи ты можешь их найти.

Сложность третья с половиной: эти светодиоды закрыты линзами-рассеивателями. По этой причине тебе будет непросто вызвонить сгоревший светодиод: его контактные площадки скрыты линзой. Можно царапать подложку с токопроводящими дорожками и вызванивать, можно сначала определить линейку со сгоревшими светодиодами, оторвать все линзы и привычно вызванивать. Линзы срезаются острым строительным ножом. А вот как их приклеить обратно — придётся придумывать.

Да, сложности есть, а куда деваться? Придётся делать.

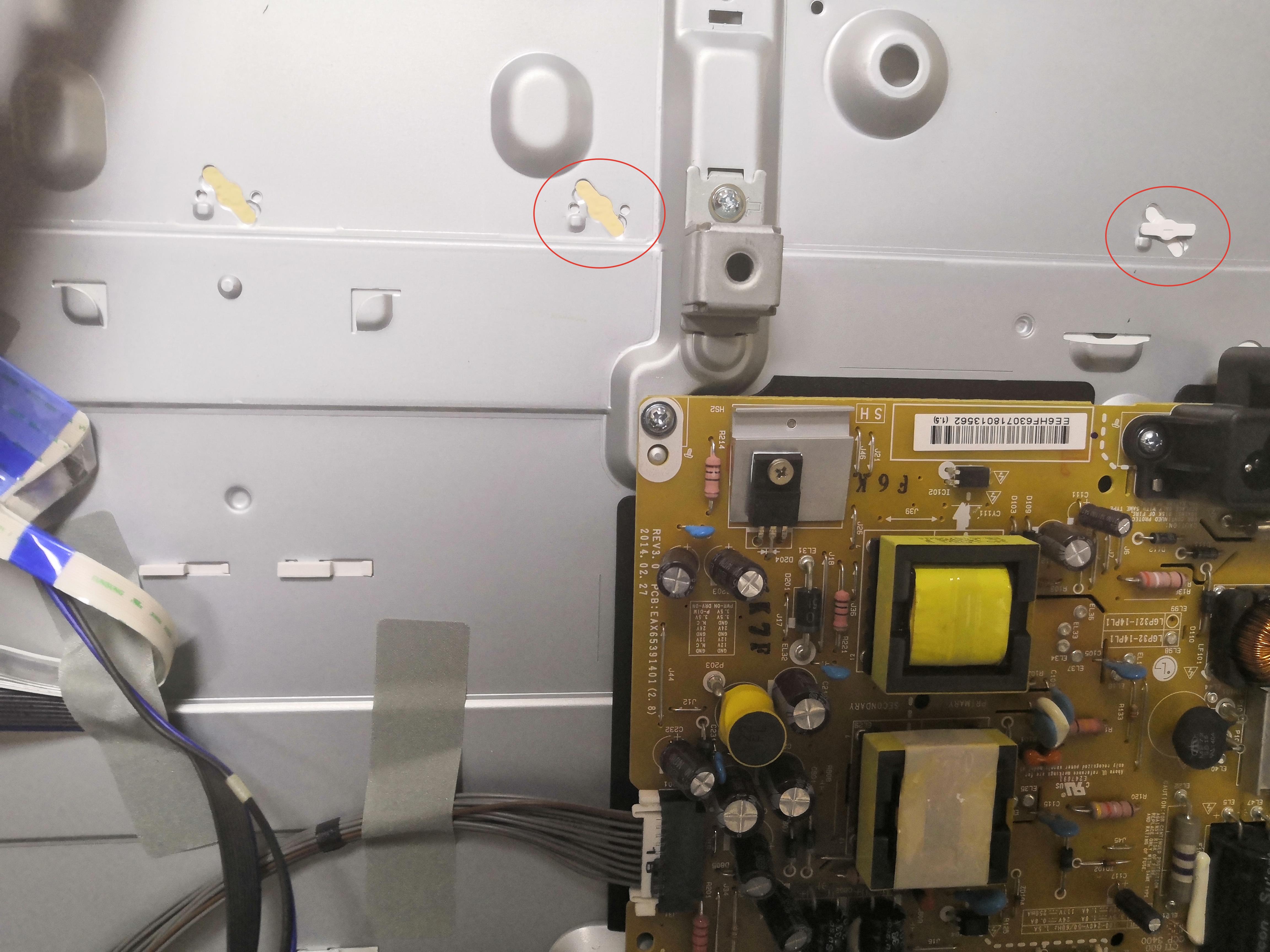

Первым делом разбираем телевизор и изучаем внутреннее устройство. Платы установлены на металлическом шасси, которое является задней стенкой экрана и похоже на корыто. Его так и принято называть: корыто. Кто-то снимает с корыта все платы на этом этапе, но это совершенно не обязательно. Лучше посмотри, как это корыто соединено с рамой экрана. Как правило, соединено оно на нескольких болтах и защёлках по всему периметру. Если изловчиться, то можно разщёлкнуть их и снять корыто. Это проще делать, начиная с одного угла, проходя по одной стороне, ставя спички в качестве распорок, не позволяющих защёлкнуться обратно. Освободив так три стороны, можно аккуратно приподнять корыто и подложить под два угла спички. Последнюю сторону освободить будет значительно проще. После этого можно снять корыто. Не стоит волноваться о попадании пыли внутрь: здесь она не страшна.

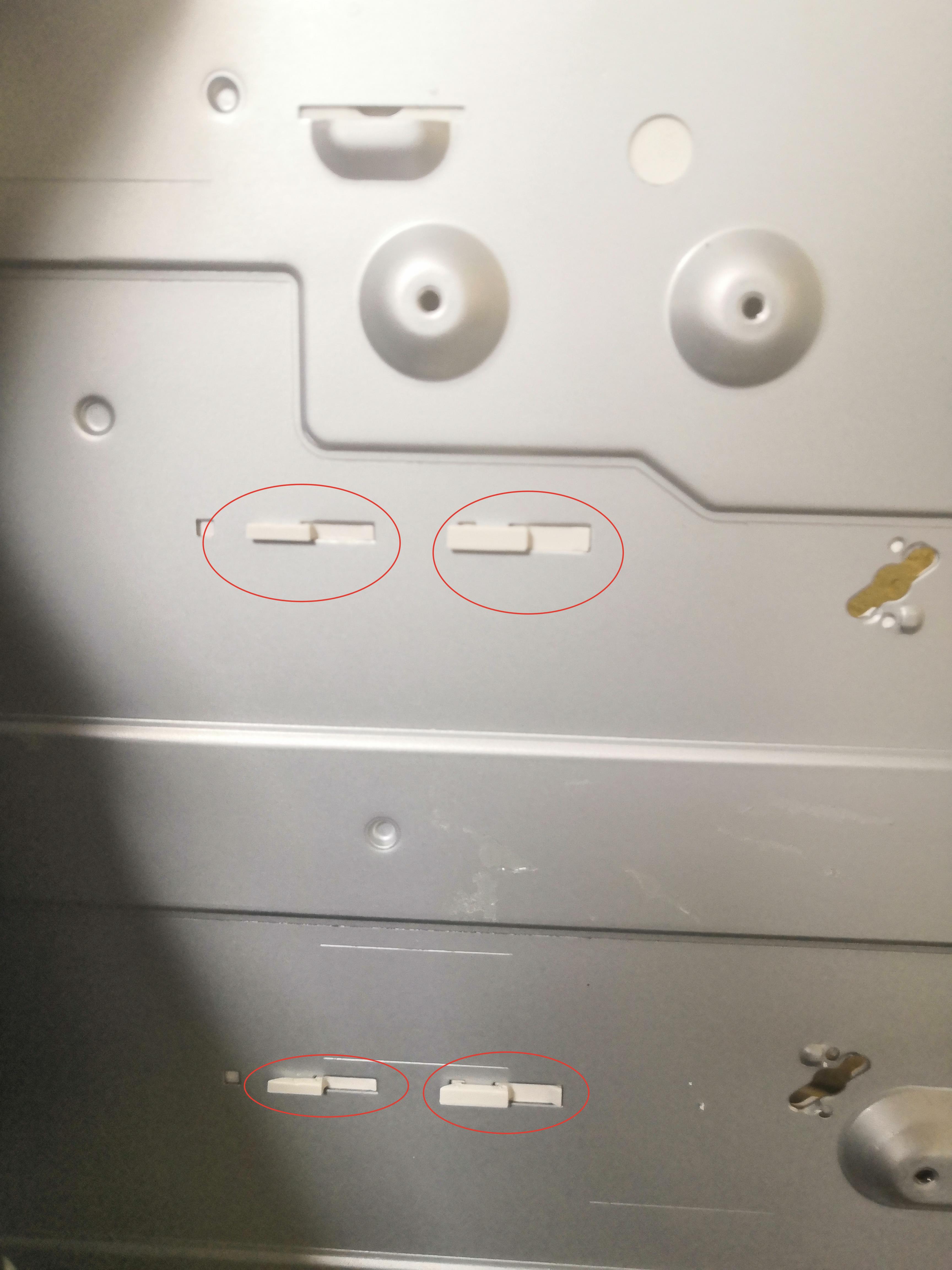

Если же ты чувствуешь в себе силы разобрать экран так, как это принято делать в сервисах, то следует положить его лицевой стороной вниз на кусок поролона, по размерам меньшего, чем размеры металлической рамы. При этом, когда ты снимешь саму раму, она упадёт вниз, а матрица останется лежать на поролоне. Но помни о пыли. Стоит ли разбирать экран, если можно снять корыто?

Когда оно снято, появляется доступ к светодиодам. Они выглядят необычно и собраны в линейки. Линейки соединены последовательно, поэтому при перегорании одного светодиода подсветка тухнет совсем. Напряжение питания всей подсветки можно примерно прикинуть, умножив количество светодиодов на напряжение питания одного, но эту информацию можно найти и в сервис-мануале на телевизор или на матрицу. Нетрудно найти и напряжение отдельных планок — это нужно для выявления тех, в которых перегорели светодиоды.

Кто-то меняет эти планки целиком, кто-то имеет ремкомплекты, которые клеятся поверх планки. Кто-то меняет светодиоды. В нашем случае перегоревшим оказался один светодиод.

Как уже было сказано, из-за отсутствия таких светодиодов (не приходилось раньше чинить подсветку телевизоров с большой диагональю) мы перепробовали все имеющиеся с белым свечением. Те, что не подходили по току, делали составными. Ни один не подошёл. Лишь один светодиод оказался максимально близок к нужному цвету свечения, он был извлечён из боковой подсветки ЖК-монитора. Но даже он желтил, хоть и почти незаметно. Мы поставили два таких впараллель, немного увеличив контактные площадки на подложке. Не делай так, найди нормальные «телевизионные» светодиоды на Али.

Рассеивающие линзы мы приклеили на силиконовый герметик, т.к., во-первых, ничего другого и не было, а, во-вторых, это позволяет более удобно извлекать их в дальнейшем при необходимости, нежели отламывать или отрезать ножом. Многие ремонтники делают так же.

Собирается телевизор в обратном порядке, корыто защёлкивается и встаёт на место. Проверить подсветку можно на белом фоне или просто на светлых сценах. Здесь наиболее чувствительным оказывается боковое зрение, используй это, чтобы увидеть неравномерность или нарушение цветопередачи. Если всё в порядке, то ремонт почти закончен. В нашей деревне за замену светодиода в сервисе просят 6-7т.

Ты, наверное, задумаешься, а почему же светодиодная подсветка горит? Ведь она как раз задумывалась, как значительно более долговечная, нежели CCFL. Но по факту она выходит из строя наоборот ещё быстрее. Дело здесь в конструктивном дефекте, заложенном на этапе разработки. Ток питания светодиодов оказывается чрезмерным. И этот дефект присущ большому количеству моделей LCD-телевизоров.

По этой причине мы решили сделать режим работы подсветки более щадящим, уменьшив ток. Для этого находим токовый шунт на силовом ключе инвертора подсветки и увеличиваем его сопротивление. В нашем случае шунт состоял из восьми резисторов: 4 параллельных цепочки по 4,3 и 3,9 Ом последовательно. Мы просто выпаяли одну такую цепочку, оставив 3. Визуально на яркости это не отразилось, но ток снизится.

Схема инвертора телевизора LG 32LN540V:

Фото участка платы с шунтом:

После ремонта следует провести тестовый прогон в разобранном виде (без пластмассовой задней крышки) в течение нескольких часов, контролируя нагрев корыта: он должен быть более-менее равномерным, а температура в точках расположения светодиодов должна быть приемлемой. После этого следует денёк погонять телевизор в сборе. Если изображение в месте замены светодиода за это время не изменилось, то ремонт окончен. И вся платина осталась на месте

Диагональ экрана:	32″ (81 см)
Формат экрана:	16:9
Разрешение:	1920×1080
Частота обновления:	100 Гц
LED подсветка:	есть, Direct LED
Поддержка HD:	1080p Full HD
Прогрессивная развёртка:	есть
Стандарты TV:	PAL, SECAM, NTSC
Цифровой тюнер:	DVB-T MPEG4, DVB-T2, DVB-C, DVB-S2
Телетекст:	с памятью на 1000 стр.
Форматы DTV:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео:	есть
Мощность звука:	20 Вт (2х10 Вт)
Акустика:	два динамика
Интерфейс:	AV, компонентный, SCART, RGB, HDMI x2, MHL, USB
Размеры:	C подставкой 738x497x207 мм Без подставки 738x449x79 мм
Потребление от сети:	80 Вт

Общие рекомендации по ремонту TV LCD LED

Диагностику неисправности и ремонт LG 32LN540V, как и других электронных устройств, рекомендуется начинать с внешнего осмотра внешних и внутренних элементов. По видимым изменениям состояния компонентов обычно удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до проведения необходимых измерений. Электролитические конденсаторы фильтров со вспухшим корпусом, а так же образовавшиеся в пайках выводов греющихся элементов кольцевые трещины или слой угля на сгоревших резисторах иногда подсказывают ремонтнику причины появления неисправности и возможные последствия.

Если телевизор 32LN540V не включается, не издаёт никаких звуков при включении, а так же на передней панели не горят и не моргают никакие индикаторы, — есть большая вероятность неисправности в модуле питания. В некоторых случаях может быть неисправен только стабилизатор или преобразователь питания процессора управления, что характерно для некоторых моделей LG. В первую очередь необходимо заменить вспухшие конденсаторы фильтров выпрямителей, если они есть. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа (ключей) , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Причины пробоя силового ключа в импульсных источниках питания (ИИП) могут быть различны, например, неисправность полупроводниковых элементов или электролитических конденсаторов в цепях стабилизации первичной цепи, а так же отказ в работе микросхемы ШИМ-регулятора или обрывы резисторов в её обвязке.

Если при включении LG 32LN540V нет изображения, либо оно появится на секунду и пропадает, но звук есть, скорее всего неисправность в цепи светодиодов подсветки панели LC320DUE SF R1, либо в преобразователе их питания. Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.
В большинстве случаев отсутствия подсветки возникает необходимость в разборке панели с целью проверки светодиодов, разъёмов, шлейфов и всех контактных соединений. Если в одной линейке не работает один или несколько светодиодов, следовательно, они пробиты и их следует заменить.
Для проверки линеек светодиодов на предмет обрыва без разборки панели поможет, например, источник тока. Открыть последовательно соединённые PN-переходы простым мультиметром невозможно, потребуется напряжение порядка нескольких десятков вольт.

Внимание владельцам! Попытки самостоятельного ремонта телевизора LG 32LN540V не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Одна из типовых неисправностей LG 32LN540V часто возникает в LED панели LC320DUE SF R1 производителя LG.
Внешние проявления: отсутствует изображение, не работает подсветка дисплея. В большинстве таких случаев неисправными оказываются светодиоды, которые при проверке оказываются либо в обрыве, либо с пробитыми внутренними стабилитронами.
Светодиоды необходимо заменить, а максимальный ток от драйвера ограничить на 10-20%.
С подробностями можно ознакомиться на странице: замена светодиодов LED-посветки

Чтобы уменьшить ток подсветки в телевизорах с блоком питания LGP32-13PL1 (EAX64905001), можно увеличить сопротивление датчика тока, который состоит из набора пар низкоомных резисторов R822-R829, всего 4 пары 3.9 + 4.3 Ohm.
Отпаяв одну пару, увеличиваем номинал датчика на 25%, что пропорционально уменьшает ток в светодиодах с 400 mA до 300 mA.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard EAX64891306 показан на рисунке ниже:

EAX64891306 может применяться в телевизорах:

LG 32LN540V (Panel LC320DUE (SF)(R1)), LG 42LN542V-ZD (Panel LC420DUE SFR3), LG 32LN541V (Panel LC320DUE (SF)(R1)), LG 42LA615V (Panel LC420DUE (SF)(U2) ), LG 32LA615V (Panel LC320DUE (SF)(U2)), LG 42LN540V (Panel LC420DUE (SF)(R1)), LG 42LN541V (Panel LC420DUE (SF)(R1)), LG 47LN540V (Panel LC470DUE (SF)(R1)), LG 32LB530U ZA (Panel LC320DXE (SG)(R1)), LG 39LN540V (Panel HC390DUN-VCFP1-11XX), LG 32LA643V (Panel LC320EUN (SF)(F1)), LG 32LN542V (Panel LC320DUE SF R1), LG 47LA615V (Panel LC470DUE (SF)(U2)), LG 47LA643V ZB (Panel LC470EUN (SF)(F2)), LG 32LN541U ZB (Panel HC320DXN-VHFP1 — 21XX / HC320DXN-VHFPA — 21XX), LG 32LN536U (Panel NC320DXN (SA)(P1)), LG 37LN541U (Panel LC370DXE (SF)(R1)).

Внешний вид блока питания

Основные особенности устройства LG 32LN540V:

Установлена матрица (LED-панель) LC320DUE (SF)(R1).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0452A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером MAP3202. В качестве силовых элементов LED-драйвера применяются ключи типа FDT86106, AP18N20GH.
Формирование необходимых питающих напряжений для всех узлов телевизора LG 32LN540V осуществляет модуль питания EAX64905001, либо его аналоги c использованием микросхем SSC1S311A (PWM flyback), NR891D (PWM Step-down 24/12) и силовых ключей типа MDF11N65B.
MainBoard — основная плата (материнская плата) представляет собой модуль EAX64891306, с применением микросхем Cpu: ENGINE LGE2121-MS Spi Flash: MXIC MX 25L8006B, Eeprom: 4256BRP (24C256) и других.
Тюнер TDSQ-G601D(B) обеспечивает приём телевизионных программ и настройку на каналы.

Информация из альтернативного источника:

LG 32LN540V Шасси LD31B; LG 32LA615V
Тип панели (матрица): LC320DUE (SF)(R1)
Материнская плата: EAX64891306; EAX648991304(1. 1), LGE2121-MS, MX25L8006E, H5TQ2G63DFR, Tuner: TDSQ-G601D(B)
T-con: LC500DUE-SFR1,
PSU: EAX64905001
Remote control: AKB73715603 part1, part2,

Дополнительная техническая информация о панели:
Brand : LG Display
Model : LC320DUE-SFR1
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920×1080, FHD
Display Mode : IPS, Normally Black, Transmissive
Active Area : 698.4×392.85 mm
Surface : Antiglare (Haze 1%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1200:1
Display Colors : 16.7M (8-bit), CIE1931 68%
Response Time : 6 (G to G)
Frequency : 60Hz
Lamp Type : WLED Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

LG UN7000 Настройки калибровки — RTINGS.

Видео демонстрирует настройки для LG B8 OLED / LG C8 OLED. Хотя это не совсем то же самое, что и этот телевизор, он все же даст вам довольно хорошее представление о том, как выглядит меню. Мы обновим его более актуальным видео с настройками, если сделаем его.

Мы использовали следующие настройки калибровки для проверки 55-дюймового LG UN7000 (50UN7000PUB) , и мы ожидаем, что они будут действительными для 43-дюймового ( 43UN7000PUB ), 49-дюймового ( 49UN71006LB ), 50-дюймового ( 50UN7000PUC) ), 60 дюймов ( 60UN7000PUB ), 65 дюймов ( 65UN71006LB ), 70 дюймов ( 70UN7070PUA ), а также модели 75 дюймов ( 75UN7070PUC ).Эти настройки должны применяться к большинству типов контента, за исключением игр или использования в качестве монитора ПК, для чего требуется несколько дополнительных изменений, перечисленных ниже.

Общие настройки

Эко-настройки

Одним из первых, что мы сделали, было отключение всех режимов Power Saving и автоматических режимов изображения, поскольку мы не хотим, чтобы телевизор настраивал изображение во время тестирования.Для UN7000 мы установили Energy Saving в положение «Выкл.», А в меню «Общие» мы установили для AI Picture значение «Off», а также отключили Eye Comfort Mode в меню «Изображение». Вам следует изменить эти настройки по своему усмотрению.

SDR

Для контента SDR существует 10 предустановленных режимов изображения. Мы рекомендуем выбрать isf Expert (Dark Room) Picture Mode , так как он наиболее точен из коробки и позволяет максимально настраивать изображения. Если вы смотрите в более яркой комнате, ‘isf Expert (Bright Room)’ почти так же точен.

Мы рекомендуем установить Contrast на «80», Sharpness на «10», Color на «50» и Tint на «0».

Чтобы отрегулировать яркость телевизора, вы должны отрегулировать настройку Подсветка в зависимости от конкретных условий просмотра. Изменение этого параметра не влияет на общее качество изображения. Параметр Яркость регулирует само изображение, а не яркость телевизора.Обычно мы рекомендуем оставлять это на «50».

Система управления экспертами

На вкладке Expert Controls мы оставили выключенными Dynamic Contrast и Super Resolution на протяжении большей части нашего тестирования. Мы оставили Color Gamut установленным на «Auto», поэтому UN7000 выберет правильную цветовую гамму в зависимости от содержимого. Мы установили Gamma на 2.2, так как это наша целевая гамма.Мы выбрали «Теплый 2» Цветовая температура , которая была по умолчанию для некоторых режимов изображения.

HDR

HDR автоматически включается для собственных приложений. Как только вы начнете воспроизводить HDR-контент, некоторые настройки изменятся автоматически. Мы рекомендуем оставить для этих параметров значения по умолчанию в HDR.

Чтобы HDR работал с внешних устройств, параметр HDMI Ultra HD Deep Color обычно должен быть включен в меню «Дополнительные настройки» для используемого входа.Если оставить этот параметр включенным, на старых устройствах могут возникнуть проблемы с совместимостью, поэтому рекомендуется включать этот параметр только для устройств, которым он нужен.

Как сделать HDR ярче

Если вам кажется, что HDR-контент слишком тусклый, вы можете попробовать несколько вещей. Установите Dynamic Contrast на «High», установите Contrast и Backlight на максимальное значение и включите Dynamic Tone Mapping .Изображение ярче, так как вы можете видеть EOTF здесь.

Настройки движения

Хотя мы отключили большинство функций улучшения движения для большинства наших тестов, вы должны настроить их так, как вам больше нравится. Некоторые параметры, например параметры интерполяции движения, могут потребовать корректировки в зависимости от конкретного просматриваемого контента.

Интерполяция движения

Хотя мы обычно оставляем эти настройки отключенными во время тестирования, вы должны отрегулировать их по своему вкусу, поскольку разные люди предпочитают разные уровни интерполяции движения. Если вы хотите включить интерполяцию движения, установите TruMotion на «Пользовательский» и установите De-Judder на «10».

Настройки Judder

LG UN7000 может удалять дрожание из исходных источников 24p. Для этого просто включите настройку Real Cinema в меню «Настройки режима изображения».

Игры

Исходя из базовых настроек SDR и HDR, очень мало изменений требуется для отличного игрового процесса.UN7000 должен автоматически переключаться в «Game» Picture Mode , когда он обнаруживает, что игра ведется, и отключаться, когда вы прекращаете играть.

Для игр HDR рекомендуется включить HDMI Ultra HD Deep Color для используемого порта, в противном случае у вас могут возникнуть проблемы. Если включен Instant Game Response, телевизор должен делать это автоматически.

ПК для игр / настольного ПК

Для оптимального игрового процесса на ПК и правильной поддержки цветности 4: 4: 4 важно установить метку входа «PC» для используемого порта HDMI.После того, как вы установили метку, рекомендуется повторно применить наши базовые настройки SDR или HDR, поскольку режимы изображения меняются при установке метки. Это можно сделать из нового меню «Домашняя панель управления». В зависимости от формата, который вы отправляете, может также потребоваться включить настройку HDMI Ultra HD Deep Color для используемого порта.

Настройки баланса белого

Ниже приведены результаты баланса белого и цветового пространства. калибровка на нашем агрегате. Они предоставлены для справки и не должны скопированы, поскольку значения калибровки различаются для каждого отдельного устройства даже для одного и того же модель и тот же размер, что и у рассматриваемого нами телевизора, из-за производственных допусков. Если вы хотите попробовать их, вам нужно будет ввести все показанные значения, так как все они активны одновременно. Если качество изображения хуже, просто сбросьте их до значений по умолчанию. значения.

Как откалибровать телевизор

Проверено.com / USA СЕГОДНЯ Опубликовано 13:13 ET 15 октября 2013 г.

Настройки дисплея для изогнутого OLED-телевизора Samsung KN55S9C (Фото: Reviewed.com)

Основные моменты истории

• Регулировка подсветки делает ваш телевизор ярче в солнечных комнатах и ​​облегчает восприятие глаз в темных комнатах
• Настройки контрастности позволяют управлять интенсивность белых частей экрана и яркость черных областей
• Как правило, вам почти никогда не нужно менять настройки цвета

Независимо от того, потратили ли вы кучу денег на телевизор и хотите максимально использовать их, или вы просто пытаетесь сделать вашу скидку на маленький экран особенной, как миллион долларов, небольшая калибровка может иметь большое значение.

Работа с настройками не должна пугать. Если вам уже нравится, как выглядит ваш телевизор, возможно, вам не нужно его калибровать. Но если ваш экран недостаточно яркий, если он просто не выглядит правильным или даже если он вызывает у вас головную боль, несколько базовых настроек помогут решить большинство проблем.

ПОДСВЕТКА

В ЖК / светодиодном телевизоре подсветка похожа на фонарик, который освещает кукольный спектакль. Более высокое значение здесь увеличивает яркость всего экрана.

Существует идеальная настройка, при которой изображение не будет слишком тусклым или слишком ярким, и это почти полностью зависит от освещения в комнате. В залитой солнцем гостиной более яркая подсветка позволяет телевизору конкурировать с этой яркостью, уменьшая блики. В темном подвале более темная подсветка делает телевизор более приятным для глаз.

Чтобы настроить подсветку в соответствии с освещением в комнате, уменьшите ее, пока она не станет слишком тусклой, а затем медленно увеличивайте ее, пока не станет комфортно смотреть.

КОНТРАСТ

После того, как вы настроили подсветку телевизора в соответствии с комнатой, следующим логическим шагом станет установка контрастности. Другой неправильно обозначенный термин, настройка «контрастности» на телевизоре высокой четкости фактически контролирует интенсивность самых белых областей на экране.

В крупных магазинах вы можете заметить, что телевизоры с дисплеями имеют почти мучительно яркий и кричащий вид. Они настроены так только для того, чтобы привлечь ваше внимание. Дома вы захотите уменьшить настройки контрастности и подсветки — настройки по умолчанию «Кино» или «Кино» подходят для большинства комнат.

ЯРКОСТЬ

Как ни странно, настройка яркости фактически управляет черными областями изображения. Так что более подходящим названием могло бы быть «тьма».

Обычно для этого параметра по умолчанию установлены правильные уровни. Слишком большое ее увеличение приведет к размыванию областей изображения, которые должны были быть черными, а слишком сильное уменьшение приведет к затемнению некоторых цветов, устраняя важные детали в фильмах и шоу. Если вы хотите более темное изображение, уменьшите яркость всего за несколько кликов.

РЕЗКОСТЬ

Резкость по сути является пережитком времен аналогового телевидения. В современном цифровом мире в этом нет необходимости, потому что ваша телеприставка или проигрыватель дисков определяет резкость еще до того, как она попадет на ваш экран.

Когда вы увеличиваете резкость, телевизор преувеличивает области пересечения яркого и темного контента, что создает нежелательные ореолы. Мы советуем уменьшить резкость до нуля или, по крайней мере, не выше заводского значения по умолчанию.

ЦВЕТ

Если контраст обрабатывает уровни белого, а яркость обрабатывает уровни черного, цвет просто регулирует, насколько «красочным» будет изображение.Вот почему уменьшение цвета до минимального значения дает черно-белое изображение.

Как правило, изменение цвета практически не требуется. Значение по умолчанию — обычно 50 — обеспечивает цветовую насыщенность, соответствующую международным стандартам HDTV. Тем не менее, поворот на несколько щелчков мыши может выглядеть лучше для ваших глаз.

Самое главное — найти изображение, которое вам будет комфортно смотреть — и эти настройки должны помочь вам в этом.

Для получения дополнительных обзоров продуктов и новостей посетите страницу Проверено. com, подразделение USA TODAY, и подписывайтесь на @ReviewedDotCom в Twitter.

Прочтите или поделитесь этой историей: https://www.usatoday.com/story/tech/2013/10/15/reviewed-tv-calibration/2981799/

Лучшие настройки телевизора LG — объяснение и рекомендации • tvfindr

Какие самые лучшие настройки изображения LG?
Ответ будет разным. Следовательно, на этом сайте будет представлен обзор настроек, доступных на телевизорах LG. Наилучшие настройки зависят от:

• Личных предпочтений
• Окружения
• Типа использования
• Модель (например.грамм. LG OLED B8 )
• Отличия от устройства к устройству

Наше новое видео для LG OLED TV Настройки изображения

Какие настройки LG доступны?

Режим изображения

Режимы изображения можно рассматривать как предустановок , которые вы можете настроить позже со всеми другими настройками.

Яркий: Этот режим изображения обеспечивает четкое изображение за счет увеличения контрастности, яркости и резкости.

Стандарт: Без изменений предустановок

Кино: Этот режим создает идеальное изображение для фильмов.Этот режим особенно полезен вечером.

Спорт: Создает отличное изображение для просмотра спортивных состязаний, особенно улучшая управление движением.

Игра: Отключает большую часть обработки изображения, чтобы обеспечить минимально возможную задержку ввода.

Эффект HDR: В этом режиме создается динамическое изображение путем увеличения светлых и темных областей изображения, имитируя правильный HDR.

isf-Expert: Большинство уровней регулировки

Eco / APS : Это функция энергосбережения, которая изменяет все настройки телевизора для снижения энергопотребления.

Настройки режима изображения

Подсветка: С помощью этой настройки вы можете управлять яркостью экрана телевизора, регулируя подсветку.

ОСВЕЩЕНИЕ OLED: Этот параметр позволяет регулировать яркость дисплея путем изменения яркости панели OLED, поскольку OLED-дисплеи не имеют подсветки.

Контрастность: Отрегулируйте контрастность светлых и темных областей изображения.

Яркость: Повышает яркость темных областей.Полезно, чтобы видеть темные детали и избегать попадания черного цвета. Если установлено высокое значение, черный цвет может казаться серым.

Резкость: Эта настройка позволяет сделать изображение более резким и четким за счет формирования краев вокруг содержимого изображения.

Цвет: Управляет насыщенностью цветов. В очень ярком окружении требуется большая насыщенность, но изображение будет выглядеть искусственно, если оно установлено слишком высоко.

Оттенок: Регулирует цветовой баланс между красным и зеленым.

Цветовая температура: Делает изображение более теплым или холодным.

Экспертные элементы управления

Автоконтраст: Устраняет различия в яркости между яркими и темными областями экрана.

Dynamic Tone Mapping: Автоматическая регулировка контрастности в зависимости от яркости HDR-материала.

Dynamic Color: Делает изображение более живым и красочным.

Предпочтительный цвет: Цвет кожи, травы и неба можно настроить по своему вкусу.

Суперразрешение: Функция масштабирования LG

Гамма: Устанавливает среднюю яркость изображения.

Цветовая гамма: Предоставляет возможность расширить цветовую гамму.

Цветовой фильтр: Цветовой фильтр фильтрует цветовой спектр в цветах RGB для лучшего соответствия оттенка и цветовой насыщенности.

Баланс белого: Баланс белого можно использовать для регулировки общего тона экрана с использованием эталона белого.

Параметры изображения

Подавление шума: Подавление шума удаляет доминирующие мелкие точки для лучшего качества изображения, сглаживая цвета.

Уровень черного: Этот параметр изменяет темноту экрана для регулировки контрастности и яркости экрана.

Real Cinema: Эта опция обеспечивает кинематографические впечатления. Параметр TrueMotion должен быть отключен.

Motion Eye Care: Эта функция автоматически регулирует яркость экрана, уменьшая размытость изображения и предотвращая утомление глаз.

Локальное затемнение светодиода: Уменьшает яркость определенных частей подсветки, делая различные части экрана ярче или темнее. С подсветкой Edge-Lit (SK8000) можно затемнить только вертикальные полосы. С помощью Full Array Local Dimming (SK9500) можно затемнять различные зоны. Локальное затемнение увеличивает максимальный контраст, но может вызывать артефакты.

TrueMotion: Различные виды интерполяции кадров.

• Выкл. : выключает TruMotion.
• Clear : более четкое отображение быстрых изображений.
• Плавно : Делает быстрые движения более мягкими.
• Пользователь : ручная установка TruMotion.

Настройки соотношения сторон

Соотношение сторон: Существуют различные соотношения сторон, которые можно легко адаптировать к вашим потребностям:

• 16: 9: Стандартное соотношение сторон 16: 9.
• 4: 3: Отображает соотношение сторон 4: 3.
• Оригинал: Соотношение сторон изменяется от 16: 9 до 4: 3 в зависимости от исходного материала.
• Full Wide: Это полноэкранный режим. Изображение может исказиться.
• Масштаб по вертикали : Регулирует размер по вертикали
• Масштаб по всем направлениям : Отрегулируйте соотношение сторон по своему вкусу.

JustScan: Изменяет соотношение сторон в соответствии с исходным материалом.

Дополнительные настройки

Энергосбережение: Режим энергосбережения позволяет снизить энергопотребление телевизора.Выберите один из следующих параметров:

• Авто: Яркость окружающей среды определяется датчиком телевизора и автоматически регулирует яркость экрана.
• Минимум, Среднее, Максимум: Регулирует яркость экрана в соответствии с настройкой.
• Out: Деактивированный режим.

Режим комфорта для глаз: Этот параметр снижает утомляемость глаз за счет регулировки цветовой температуры.

Настройки панели OLED

Настройки панели OLED можно использовать для предотвращения «выгорания» изображений на экране, если телевизор был включен в течение определенного времени.

Pixel-Refresher:
Режим калибровки для противодействия выгоранию, когда OLED-телевизор был включен в течение длительного времени.

• НАЧАТЬ ТОЛЬКО ТЕЛЕВИЗОР ВЫКЛЮЧЕН: Когда телевизор выключен, программа обновления пикселей запускается автоматически.

• НАЧАТЬ СЕЙЧАС: Телевизор немедленно выключается, и запускается программа обновления пикселей. Когда процесс будет завершен, телевизор снова автоматически включится.

Каждый раз, когда телевизор включается во время работы, функция обновления пикселей немедленно останавливается.

Сдвиг экрана: Отображаемое изображение всегда слегка смещается через равные промежутки времени, чтобы еще больше предотвратить выгорание.

Регулировка яркости логотипа: Уменьшает статические части экрана, такие как логотипы каналов.

Лучшие настройки LG TV

Чтобы вы могли получить наилучшего качества изображения вашего телевизора LG 2019 года, мы собрали наиболее важные настройки в PDF-файле.

Скачать бесплатно PDF

Этот пост также доступен на: Deutsch

Сравните цены на светодиодную подсветку телевизора lg — купите лучшую светодиодную подсветку для телевизора lg у международных продавцов на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для светодиодной подсветки телевизора lg. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта светодиодная подсветка для телевизора высшего класса вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели светодиодную подсветку для телевизора LG на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в светодиодной подсветке телевизора LG и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lg led tv backlight по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Easy Fixes for Common TV Problems

Если вы еще не углубились в систему меню телевизора, возможно, вы столкнулись с раздражающими причудами, о которых даже не подозревали, что можно исправить. Настройки по умолчанию на многих телевизорах не всегда обеспечивают наилучшее изображение, особенно если учесть, что каждый источник видео (кабельная приставка, медиа-стример, проигрыватель Blu-ray, игровая система), вероятно, имеет свои собственные идеальные настройки, которые применимы. Вот простые решения четырех распространенных проблем с изображением.

Исправление сдавленного, растянутого или обрезанного изображения

Вы когда-нибудь смотрели телевизор и думали, что изображение немного нечеткое? Возможно, люди выглядят раздавленными, а может быть, некоторые части изображения выглядят так, будто исчезают за краем экрана. Это обычная проблема для многих телевизоров, и ее легко исправить.

Размер изображения — это параметр, который имеет много разных имен на разных телевизорах, но все они делают одно и то же: влияют на то, как видеосигнал, получаемый телевизором, геометрически отображается на экране.В идеале изображение на телевизоре отображается попиксельно, но это не всегда так. Иногда соотношение сторон отключено, заставляя изображение растягиваться или обрезаться. В других случаях телевизор обрезает край изображения для соответствия формату вещания. Когда это произойдет, нужно исправить размер картинки.

Параметр «Размер изображения» также может называться «Масштаб», «Широкий», «Формат изображения» или даже просто «Изображение». Проверьте в меню настроек вашего телевизора любой элемент, который звучит как один из этих терминов. Если вы не уверены, что это правильный выбор, проверьте, какие параметры доступны, и найдите Zoom, Stretch, Wide или 16: 9.Эти параметры указывают на то, что вы ищете правильную настройку. Они также означают, что вы выбираете неправильные варианты для получения наилучшего изображения на телевизоре.
