Несмотря на обилие в магазинах импортных швейных бытовых машин в магазинах, швейная машина Чайка остается одной из популярных моделей швейных машин для дома. В свое время купить Чайку пришлось за немалые деньги, и она вроде неплохо шьет, вот только иногда петляет. В остальном же, все хорошо. Все детали машинки целые и невредимые и выглядит неплохо до сих пор.

Действительно, сломать швейную машинку Чайка почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные. Все сделано в стиле бытовой техники советских времен. Но, вот почему-то, строчка у Чайки часто петляет, в стежке появляются пропуски, нередко обрывается нитка. Действительно, у швейных машин Чайка строчка петляет
практически «с рождения», в строчке иногда появляются пропуски, особенно при выполнении строчки зигзаг и стучит она при пошиве, словно пулемет.

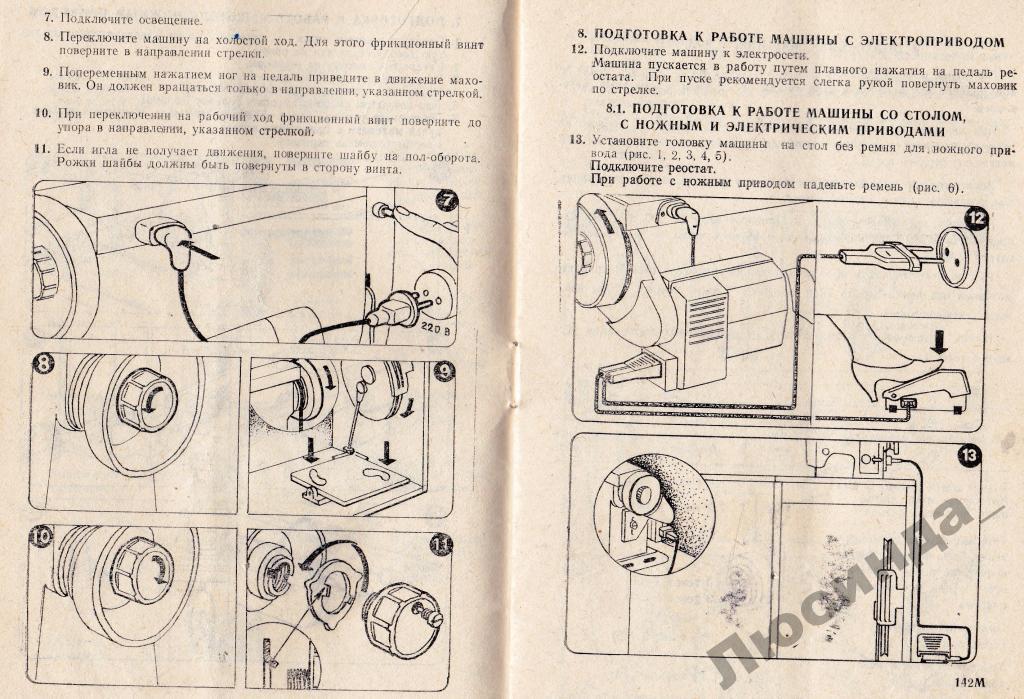

Завод изготовитель прилагает в комплекте инструкцию для швейной машинки Чайка, где подробно указано, как пользоваться машинкой и выполнять различные операции. Даже имеется электрическая схема электродвигателя, устройство педали. Но вот ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка. Мы попытаемся восполнить этот пробел инструкции и дать несколько рекомендаций о том, как настроить швейную машину Чайка своими руками.

1. Модификации швейных машин марки Чайка

Пропуски, петляние нижней и верней нитки, а также обрыв ее сверху и снизу — это основные неисправности швейных машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек.

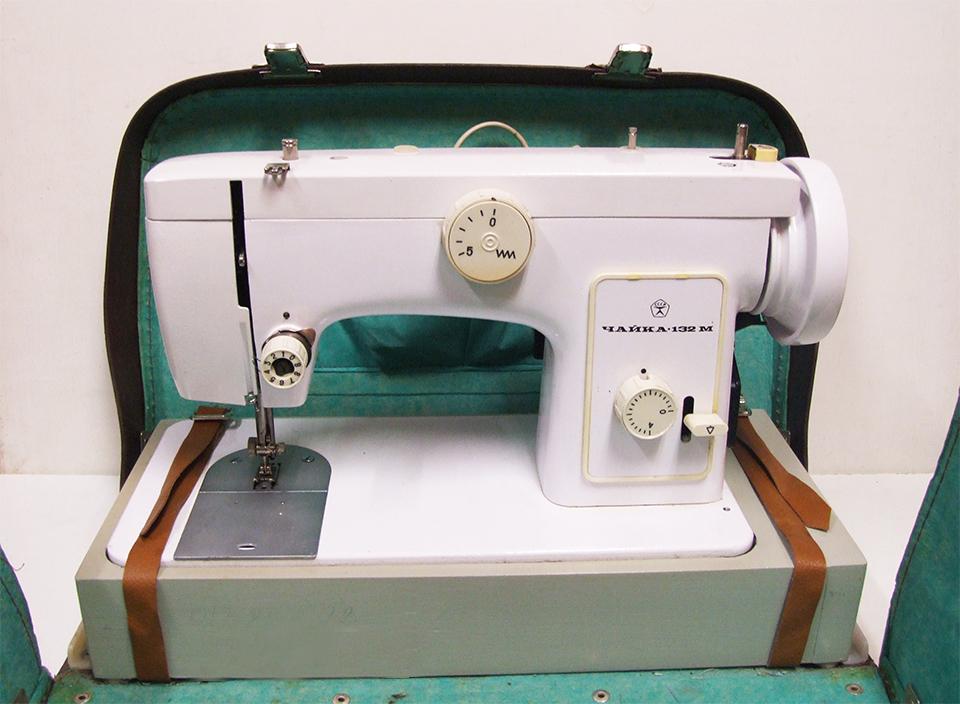

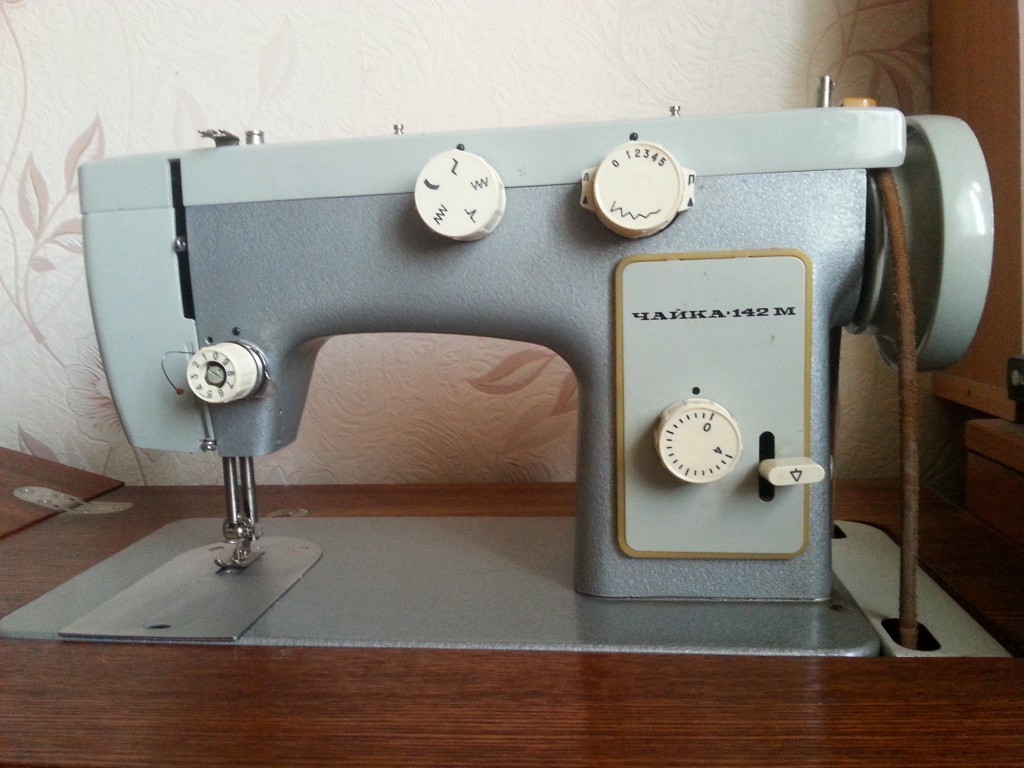

Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие имеют одинаковое устройство. Инструкцию по использованию и настройке для них одна общая. Поэтому, ремонт и настройка этих швейных машин практически ничем не отличается, за исключением ремонта копира. В зависимости от модели машины, может быть установлен тот или иной тип копира (устройство, отвечающее за выполнение строчки зигзаг).

Имеются также отличия в установке параметров челночного хода (в зависимости от модели). Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов швейной машины Чайка мы опустим. К тому же, такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта.

2. Уход и смазка швейной машины Чайка

Прежде чем приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку и смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки. Разберите челночное устройство. Снимите шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки (особенно в отсеке челночного хода) пыль, грязь, очесы. Смажьте машинным маслом все трущиеся детали. Для очистки используйте жесткую небольшую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Используйте иглы, предназначенные только бытовых машин Чайка

Обрыв нитки случается у швейных машин типа Чайка довольно часто. Первая причина, приводящая к обрыву нитки — погнутое острие иглы, которое обрывает нитку во время ее движения. С помощью лупы очень удобно осмотреть состояние острия иглы.
Используйте исправные иглы и предназначенные только для бытовых швейных машин, в соответствии с инструкцией швейной машины Чайка, Подольск 142.

Иглы для швейных машин должны быть в идеальном состоянии. Состояние иглы можно определить и без увеличительного стекла, если провести ногтем по острию иголки. Часто, именно иголка становится причиной появления пропусков в стежках, поломки иглы и появлению других дефектов строчки. Подбирайте номер иглы в зависимости от толщины ткани и ниток. Не используйте швейные иглы промышленного образца для бытовых швейных машин. Все иглы для промышленных швейных машин с круглой колбой. Иглы для бытовых швейных машин имеют на колбе спил.
Для пошива различных тканей и материалов применяйте соответствующий тип иглы. Например, для пошив кожи иголка имеет четырехгранное острие, что облегчает прокалывание материала и способствует образованию петли на иголке при захвате ее носиком челнока.

Итак, вы теперь знаете, что не всегда нужно настраивать швейную машину Чайка, чтобы устранить дефекты строчки. Иногда, достаточно проверить состояние иглы и заменить ее.

4. Игла при входе в игольное отверстие не должна его касаться

Обрыв нитки может быть следствием многих неисправностей, например, если иголка при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться точно в центре отверстия игольной пластины, равномерно удалена от обеих сторон. А при выполнении операции зигзаг расстояние L должно быть одинаковым с R.

Проверьте положение иглы и если оно смещено, то выполните следующую регулировку.
Продольная установка положения иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле. Крепление это находится в верхней части машинки и его не всегда видно. Покрутите на строчке зигзаг маховое колесо, и вы обнаружите это крепление.
Ослабьте (не выкручивайте полностью) эти винты и установите иглу строго по центру (смещая рамку игловодителя). Регулировать положение иглы нужно, когда машина установлена на выполнение прямой строчки.
Затяните крепление обратно и переключите в режим строчки зигзаг. Теперь нужно проверить положение иголки при левом и правом уколе. Вход иглы (при максимальной ширине зигзага), справа и слева должен быть равномерно удален от центра.
Если игла будет задевать край отверстия при максимальной ширине зигзага, то придется обращаться к мастеру. Нужно изменить еще одну регулировку, но ее может выполнить только опытный человек.

5. Поперечное положение иглы у Чайки может самопроизвольно сбиваться

Поперечное положение иглы регулируется стержнем, укрепленным на пластине двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна.

Регулировка этого узла достаточно сложная и требует опыта. К сожалению, именно этот механизм способен часто самопроизвольно сбиваться при работе у швейных машин Чайка. Особенно у моделей, оснащенных швейным электроприводом. Поэтому, если вы «твердо» решили самостоятельно выполнить ремонт швейной машины Чайка, следует научиться регулировать это положение иглы. Смещение иглы вперед приводит к ее поломке, а смещение в сторону швеи тоже приводи к поломке, но вначале швейная машина начнет пропускать стежки.

Регулировка поперечного положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно его выполнить, обратитесь к мастеру. Учтите, что неправильно выставленное положение иглы может быть причиной разрегулировки других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами. Обратите внимание на состояние игольной пластины. Отверстие не должно быть «разбито» и иметь зазубрины. Лучше такую пластину заменить.

6. Настройка положения челнока швейной машины Чайка

Неправильное положение челнока швейных машин Чайка, по отношению к игле приводит к обрыву нитки, пропускам стежка и другим дефектам строчки.

Кроме вышеуказанных причин, пропуски появляются из-за неправильного положения челнока в момент встречи с иглой. Носик челнока не захватывает образовавшуюся игольную петлю, проходит мимо нее и образуется пропуск. Причинами появления пропусков стежков в строчке могут быть и многие другие факторы, например «крученая» нитка, погнувшаяся игла, толщина ткани не соответствует толщине иголки и др. Но все же, именно из-за слишком большого зазора между лезвием иголки и носиком челнока чаще всего и появляются пропуски.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы необходимо приблизить носик челнока к лезвию иглы. Поверните машинку набок и найдите (с левой стороны) крепление челночного хода, затянутое двумя болтами на М10. Отворачивать их нужно накидным ключом, в худшем случае рожковым, но не плоскогубцами. Осторожно, чтобы не «сорвать» грани болтов, ослабьте это крепление. Ни в коем случае не выкручивайте их полностью.

Если вы будете выполнять эту регулировку впервые, но нужно немного подумать. Дело в том, что не сразу понимаешь, какая связь между этими винтами и положением носика. Возникает желание подвинуть челночный ход на себя или от себя. На самом деле, вытягивать его гвоздодером или забивать молотком не нужно, он легко поворачивается на своей оси. Это очень важный момент и неопытному человеку сложно сразу понять, о чем идет речь.

Итак, аккуратно, можно с помощью мощной отвертки подвиньте (поверните) челночный механизм так, чтобы носик челнок был почти вплотную с лезвием иглы. Предварительно вы уже должны снять игольную пластину, лапку и опустить иглу на уровень носика челнока. Чтобы точнее выставить этот зазор используйте лупу.
Обязательно прокрутите швейную машину несколько раз и убедитесь, что носик не попадает в иглу, а сам зазор не изменился. При затяжке крепления челночного хода (2-х винтов) ход может сместиться. Затягивайте крепление в несколько этапов, постоянно меняя стороны затяжки.
Точно так, как вы приближали носик к игле, можно и отдалять челночный ход.

7. Взаимодействие челнока и иглы швейной машинки Чайка

Все ближе и ближе мы подбираемся к самой главной тайне швейной машинки Чайка, которая объяснит, почему же она петляет? Но вначале давайте закончим регулировать зазор между иглой и носиком челнока и узнаем кое-что еще об устройстве швейной машинки Чайка и ее модификациях.

В момент встречи носика челнока с лезвием иглы должны соблюдаться определенные параметры. Зазор между носиком челнока и лезвием иглы должен быть в пределах 0,1-0,15 мм. Когда игла опускается в самое нижнее положение и начинает обратное движение, поднимается вверх на высоту 1.8-2,0 мм, то носик челнока должен подойти к ней так, чтобы его нижняя кромка была выше верхней кромки ушка иглы на 1 мм, как минимум, но не более 2 мм. Кстати, подъем иглы из нижнего положения — это основной параметр для настройки любой швейной машины. Этот параметр влияет на образование игольной петли и ему следует уделять особое внимание.

Для того, чтобы носик «уверенно» захватил верхнюю нитку необходимо, чтобы возле ушка иглы образовалась петля, в которую он и проходит, зацепляет ее и вытягивает. Вот поэтому, игла сначала должно опуститься вниз, а затем, немного подняться. При встрече с носиком челнока у нее уже должна сформироваться петля.

При пошиве грубых тканей, положения иглы (высота) у швейной машины Чайка часто сбивается. Отрегулировать его можно, если ослабить крепление игловодителя. На втулке, удерживающей игловодитель, имеется специальный крепежный винт. Чтобы лучше понять, о чем идет речь, можно посмотреть, как регулируется положение игловодителя у промышленной швейной машины 1022, 22 класса.

Вышеперечисленные параметры регулировки подходят для всех модификаций швейных машин Чайка, Подольская и являются универсальными практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать для ремонта швейных машин других марок, в том числе и современных бытовых швейных машин. Регулировки, приведенные ниже, применяются только для швейных машин типа Чайка.

8. Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Чайка 134 заправка нити. Инструкция для швейных машин чайка, подольск

Швейная машина Чайка, пожалуй, самая популярная модель домашней швейной машины, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время купить ее пришлось за немалые деньги, и она вроде как недавно еще шила хорошо, вот только что-то стала петлять. Действительно сломаться ей почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные — все в стиле советской техники. Но вот, к сожалению, петляет она практически «с рождения» и стучит при пошиве, словно пулемет.

Еще много других «прелестей» предоставил завод вместе и инструкцией по устройству и использованию, где чуть ли не 5 страницах описано, как устроена педаль, дана электрическая схема двигателя, но ни слова о том, как настроить и выполнить ремонт швейной машины Чайка .

Швейная машинка Чайка имеет много моделей, практически мало чем отличающиеся друг от друга: Чайка 2; 3; 142м; 132; 134; 143 и др. Швейные машины Подольского завода: Подольск 142, Подольск 125-1 другие, а также швейная машинка Мальва, имеют примерно такое же устройство, как и Чайка. Поэтому инструкцию к одной из этих машин вполне подойдёт для любой модели швейной машинки полного зигзага, типа Чайка.

Настройка, регулировка и ремонт швейных машин Чайка практически аналогичен для всех моделей указанных выше, за исключением ремонта копира (в зависимости от модели машины) и установки некоторых параметров челночного хода. Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов в этой статье опустим.

К тому же такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта, да еще в домашних условиях.

Смазка швейной машинки Чайка

Прежде чем приступить к ремонту и настройке швейной машины Чайка своими руками, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами сверху). Отсоедините лапку, снимите иглу и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места. Места, которые нужно смазывать, можно посмотреть в инструкции к машинке или смазывать все доступные трущиеся металлические детали и узлы.

Для смазки очень удобно использовать медицинский одноразовый шприц, только подбирайте такой размер, чтобы он проходил в горлышке емкости с маслом. Иглу при «заправке» маслом нужно снять.

Ремонт швейной машинки Чайка

Основная неисправность у машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек — это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки — загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы.
Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы

L должно быть одинаковым с R .

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление).
Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

Регулировка вертикального положения иглы

Поперечное положение иглы регулирует стержнем, укрепленным на пластине с двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна. Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно электрической швейной машинки Чайка.

Поэтому, если вы решили самостоятельно ремонтировать свою швейную машинку, следует научиться регулировать положение иглы, поскольку смещение иглы вперед — причина ее поломки, а смещение в сторону от швеи — причина пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно ее выполнить, обратитесь к мастеру, поскольку она может быть причиной сбоя работы других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.

Можно добавить, что при использовании кривой иглы на носике челнока могут образоваться зазубрины, которые «размохначивают» нить и обрывают. Носик челнока и должен быть идеально гладким и острым, без шероховатости. Состояние его можно определить, проведя ногтем по краю носика или с помощью лупы. Винт затяжки прижимной пластины не должен быть в зазубринах, ручка защелки должна четко фиксироваться и поверхность его должна быть чистой и гладкой. Сам челнок тоже должен быть идеально чистым, без зазубрин и ржавых пятен.

Регулировка игловодителя и крепление натяжителя

При пошиве грубых тканей иногда игла смещается вверх вместе с игловодителем. Появляются пропуски в стежке. На этом фото стрелочками указано, где находится винт крепления игловодителя и винт крепления натяжителя верхней нитки .

Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе и пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иглой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причиной могут быть и многие другие факторы.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы, необходимо регулировать положение челночного хода. Ослабить два болта, крепящие его и аккуратно, можно с помощью мощной отвертки, подвигать или отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад.

Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить подробнее тоже очень сложно. Все что можно еще добавить, внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта быть не должно.

Параметры ругулировки челночного хода и иглы (Чайка)

В момент встречи носик челнока и лезвия иглы, должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен подойти к ней выше ушка иглы на 1мм, как минимум, но не более 3 мм.

Кстати, очень важный момент, подъем иглы из нижнего положения (1,8 — 2,0 мм). Этот параметр влияет на образование игольной петли и на него следует обратить особое внимание. Для того, чтобы носик захватил нитку с иглы необходимо чтобы образовалась петля, куда он и проходит, зацепляя ее. Вот поэтому игла сначала должна опуститься вниз и затем, немного поднявшись уже встретиться с носиком петлителя.

Положение иглы регулируется еще и игловодителем, для этого имеется винт для его крепления на втулке под фронтальной крышкой (см. выше).

Если установить такие параметры регулировки челночного хода, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт ее не окончен. Еще есть много других настроек челночного хода, достаточно сложных и необходимых для швейной машины «Чайка». Именно там скрыты причины петляния нитки и столь редкостного явления для швейных машин — обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того требующего большого опыта от исполнителя. За что им и спасибо, по крайней мере, от мастеров по ремонту швейных машин. Без работы они не останутся, пока есть швейные машины «Чайка».

Фрикционная шайба махового колеса

Иногда приходится снимать маховое колесо с машинки. В этом узле всего три детали, но многие не могут его собрать правильно. Связано это с тем, что лепестки фрикционной шайбы логичней было бы вставлять внутрь прорези вала, поэтому так и делают. В результате машинка начинает прокручиваться вхолостую.
Лепестки должны быть обращены не в сторону корпуса машинки (вала), а в вашу сторону. Мало того, их можно поставить в «двух вариантах», выберите тот, при котором ограничительный винт не будет мешать затягивать крепление махового колеса.

Несмотря на обилие в магазинах импортных швейных бытовых машин в магазинах, швейная машина Чайка остается одной из популярных моделей швейных машин для дома. В свое время купить Чайку пришлось за немалые деньги, и она вроде неплохо шьет, вот только иногда петляет. В остальном же, все хорошо. Все детали машинки целые и невредимые и выглядит неплохо до сих пор.

Действительно, сломать швейную машинку Чайка почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные. Все сделано в стиле бытовой техники советских времен. Но, вот почему-то, строчка у Чайки часто петляет, в стежке появляются пропуски, нередко обрывается нитка. Действительно, у швейных машин Чайка строчка петляет
практически «с рождения», в строчке иногда появляются пропуски, особенно при выполнении строчки зигзаг и стучит она при пошиве, словно пулемет.

Завод изготовитель прилагает в комплекте инструкцию для швейной машинки Чайка, где подробно указано, как пользоваться машинкой и выполнять различные операции. Даже имеется электрическая схема электродвигателя, устройство педали. Но вот ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка . Мы попытаемся восполнить этот пробел инструкции и дать несколько рекомендаций о том, как настроить швейную машину Чайка своими руками.

Пропуски, петляние нижней и верней нитки, а также обрыв ее сверху и снизу — это основные неисправности швейных машин типа «Чайка», выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек.
Швейная машинка Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие имеют одинаковое устройство. Инструкцию по использованию и настройке для них одна общая. Поэтому, ремонт и настройка этих швейных машин практически ничем не отличается, за исключением ремонта копира. В зависимости от модели машины, может быть установлен тот или иной тип копира (устройство, отвечающее за выполнение строчки зигзаг).

Имеются также отличия в установке параметров челночного хода (в зависимости от модели). Но поскольку наша задача научиться настраивать только строчку, ремонт многих узлов швейной машины Чайка мы опустим. К тому же, такой ремонт невозможно сделать своими руками, не имея профессиональных знаний и опыта.

Прежде чем приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку и смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки. Разберите челночное устройство. Снимите шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки (особенно в отсеке челночного хода) пыль, грязь, очесы. Смажьте машинным маслом все трущиеся детали. Для очистки используйте жесткую небольшую кисточку для клея, а для смазки швейной машинки очень удобно использовать медицинский одноразовый шприц.

3. Используйте иглы, предназначенные только бытовых машин Чайка

Обрыв нитки случается у швейных машин типа Чайка довольно часто. Первая причина, приводящая к обрыву нитки — погнутое острие иглы, которое обрывает нитку во время ее движения. С помощью лупы очень удобно осмотреть состояние острия иглы.
Используйте исправные иглы и предназначенные только для бытовых швейных машин, в соответствии с инструкцией швейной машины Чайка, Подольск 142 .

Вышеперечисленные параметры регулировки подходят для всех модификаций швейных машин Чайка, Подольская и являются универсальными практически для всех швейных бытовых машин челночного стежка. Эти рекомендации можно использовать для ремонта швейных машин других марок, в том числе и современных бытовых швейных машин. Регулировки, приведенные ниже, применяются только для швейных машин типа Чайка.

8. Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки.
Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо.
Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Современные швейные машинки можно разделить на 2 типа: электронные и электромеханические (Чайка и другие). Конструктивных отличий между этими типами швейных машин много, но основное, понятное всем — на электронных моделях домашние швейные машины выполняют операций неограниченное количество, из-за наличия электронного блока управления.

Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации для любых моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Эта инструкция швейной машинки Чайка подходит и для швейных машин Мальва, а также всех моделей швейных машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др.

1. Швейные машины Чайка и Подольск 142 устроены одинаково

Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, составлена она на основе инструкции завода изготовителя.
Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных марок, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов строчки, образованных на базе строчки зигзаг. Первые модели этих швейных машин выполняли только строчку зигзаг. В последующем, некоторые модели Чайка и Подольск комплектовались устройством, отвечающим за выполнение других, дополнительных строчек (копир)и соответственно, устанавливался и переключатель режимов его работы.

Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вытащите шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3. Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности. Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.

Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Инструкция швейной машины Чайка не содержит раздел о том, как настраивать швейную машинку. Однако нередко машинку Чайка или Подольская необходимо регулировать и настраивать. Иногда машинка ломает иголку, в строчке появляются пропуски или обрывается нитка. Почему это происходит, и как устранить такие неисправности своими руками читайте в этой статье.

Несмотря на то, что в этой статье речь идет о промышленной машине 22 класса, материал этой статьи сайта можно использовать для настройки швейных машин Чайка, Подольск, Зингер любых моделей. Обязательно прочитайте, если вы собираетесь своими руками выполнять ремонт машинки.

Инструкция к швейной машинке Чайка имеет ряд таблиц, в которых указана рекомендуемая толщина иголок и ниток при пошиве различных тканей. К сожалению, редко кто обращает внимание на этот раздел инструкции. В результате швейная машина Чайка начинает делать пропуски стежков, обрывать нитку, петлять и приходится ее настраивать.

Ремонт швейных машин Подольск, Зингер можно выполнить самостоятельно, если это не связано с заменой деталей или сложной регулировкой некоторых узлов. Часто причиной «поломом» становится невнимательность или несоблюдение правил эксплуатации согласно инструкции к швейной машине Подольск. Иногда достаточно правильно установить иголку и машинка будет шить снова без пропусков и обрыва нитки.

Многие модели швейных машин Чайка и Подольск, Зингер оснащены ножным приводом. Ножной привод этих машинок имеет одинаковое устройство, несмотря на внешнее отличие. Как правило, в инструкции к Чайке или Подольск не указано, как регулировать привод. Однако, за многие годы эксплуатации, это требуется сделать. Подробную инструкцию о том, как устроен привод, читайте в этой статье.

Если в строчке появляются петли снизу, возможно причиной тому является натяжитель верхней нити. О том, как устроен регулятор натяжения нитки.

Полноценный процесс работы на швейной машинке, вне зависимости от опыта работы с этим прибором, невозможен без его правильных настроек, которые выполняются вручную. Так, рассмотрим в этом материале подробные схемы того, как правильно заправлять машинку швейную.

Общая инструкция к заправке швейной машинки

Общая инструкция по заправке машинки швейной выглядит так:

1. Нитку, с которой вы будете работать, намотать на шпульку и на этом же этапе на катушку для верхней нити надеть верхний штырь.
2. Далее идет заправка верхней нити в швейной машине. Для этого процесса обычно на корпусе прибора имеется инструкция. К верхней нити относится та, которая от катушки протягивается в ушко иглы. Прежде чем продеть нить в ушко, следует поднять лапку и установить иглу так, чтобы она заняла положение на самом верху.
3. Проверить натяжение нити. В современных устройствах есть специальные регуляторы натяжения.
4. После заправки верхней нити, можно заправлять нить нижнюю. Для этого надо отключить привод (моховое колесо) и шпульку вставить на место. После этого, надо включить колесо и крутить его, пока на шпульке не окажется достаточно нитки.
5. Колпачок шпульки вставить в челночное устройство, следя за тем, чтобы палец шпульки совпадал с прорезью челночного устройства. Если все сделать правильно, то раздастся характерный щелчок.
6. Нить надо вывести через пластину задвижки, закрыть ее. Верхнюю и нижнюю нить надо соединить и завести назад за лопатку.

Чтобы проверить правильность проделанной работы, следует прокрутить маховое колесо. После того как иголка поднимется и опустится, из отверстия в пластине на верхней нити должна образоваться петля из нити нижней.

Чтобы понятно, как заправить шпульку в швейную машинку стандартного типа, рекомендуем посмотреть видео-урок, в котором рассказывают не только о последовательности действий, но и о том, где находится шпулька и на какие нюансы стоит обратить особое внимание:

Правильный порядок заправки ниток

Этот процесс будет различен в зависимости от типа машинки. В современных устройствах есть подробные инструкции, как правильно заправить нитки в швейную машинку, да и сами приборы устроены так, что можно интуитивно догадаться, как все делать. А вот с машинками роторного типа трудности возникают, поэтому детально представим две инструкции:

Заправка верхней нитки

1. Нить с катушки провести через крепление у корпуса устройства.
2. Нить провести в регулятор натяжение нити и завести в компенсационную пружину, которая внешне напоминает крючок.
3. Нитку продеть в отверстие нитеводителя, вывести через него и провести в имеющееся крепление, потом в игольное ушко.

В некоторых моделях машинок вместо нитеводителя находится вилочка. В данном случае нужно просто наложить нить на эту вилочку, а не вдевать в отверстие.

Заправка нижней нитки

1. Нижнюю нить намотать не на катушку, а на шпульку.
2. Шпульку вставить в шпульный колпачок, при этом нитка должна быть заправлена под пластину пружины.
3. Проверить натяжение нити. Определенное натяжение задается под модель машинки.

Как заправить двойную иглу?

Если машинка выполняет строчку зигзаг, то в ней может быть установлена двойная игла. В данном случае нити будут заправляться в иглы точно так же, как если бы это делалось с одной иголкой, различие лишь в том, что потребуется дополнительная — вторая — катушка. При этом обе нити должны проходить через один и тот же натяжитель верхней нитки.

Инструкция, как заправить две иглы в машинку:

1. Двойная иголка устанавливается по тому же принципу, что и обычная игла. Спил иглы должен направляться от себя, а круглая сторона самой колбы иглы – на себя.
2. Нитки с обеих катушек надо провести через все нитеводы, не забыв про натяжитель верхней нити. Должно получиться так, что самые нижние нитеводы будут их разделять.
3. Левую нить надо заправить в иглу слева, правую, соответственно, в иглу справа. Если у устройства нитевод один, то левую нить надо провести через нитевод, а правую рядом, заправив ее под ушко иглы.

Пользоваться двойной иголкой несложно, главное — обе верхних нити заправить правильно, а также ослабить их натяжение (в самой шпульке). Нижняя нить будет использоваться при шитье одновременно с верхней нитью, тем самым образуя зигзаг, поэтому и необходимо обязательно ослабить натяжение.

Двойня иголка позволяет облегчить выполнение двойной отделочной строчки на машинке, а также выполнять декоративную отделочную строчку всего одним швом двойной иглы.

Ручная швейная машинка: как заправить

При настройке ручной машинки важно правильно подобрать иголку и номер нити для того или иного вида ткани, а также отрегулировать натяжение нити, в противном случае, качество строчки пострадает. В остальном, заправка ручной швейной машинки не должна вызывать трудностей, в чем можно убедиться по инструкции к заправке машинки «Чайка»:

1. Ручку повернуть так, чтобы механизм, который притягивает нити, оказался вверху.
2. Иглу до упора вставить в держатель. Плоская сторона должна быть повернута к стержню, на котором находится лапка.
3. С помощью винта надо закрепить иглу.
4. Катушку с нитками установить на предназначенный для этого стержень.
5. Нитку продеть через фрикционную шайбу и нитенаправитель.
6. Нитку вставить в нитенаправитель, зафиксировать в иглодержателе.
7. Нитку продеть через игольное ушко (это будет верхняя нить).

Заправка нижней нити:

1. Нить намотать на шпульку.
2. Шпульку вставить в колпачок. Нитка должна оказаться снаружи.
3. Колпачок вставить обратно, чтобы прозвучал характерный щелчок.
4. Чтобы натянуть нить, надо повернуть ручку машинки для натяжения.
5. Обе нитки (и верхнюю, и нижнюю) заправить под лапку.

Как правильно отрегулировать натяжение нити:

• Использовать винт, который находится на шпульном колпачке. Чем сильнее затянут винт – тем более натянута нитка.
• Отрегулировать натяжение при помощи регулятора, который находится у рычага, поднимающего лапку.

Несколько полезных правил по использованию машинки «Чайка»:

• Без заранее опущенной иглы под лапку строчку начинать нельзя.
• Ручка машинки поворачивается строго «к себе», менять направление поворота нельзя.
• Для работы на этой машинке надо выбирать те ткани, которые годятся для всех видов стежков, иначе можно испортить не только ткань, но и привести свою машинку в полную негодность.

Видео: Как заправить ручную швейную машинку «Подольск»?

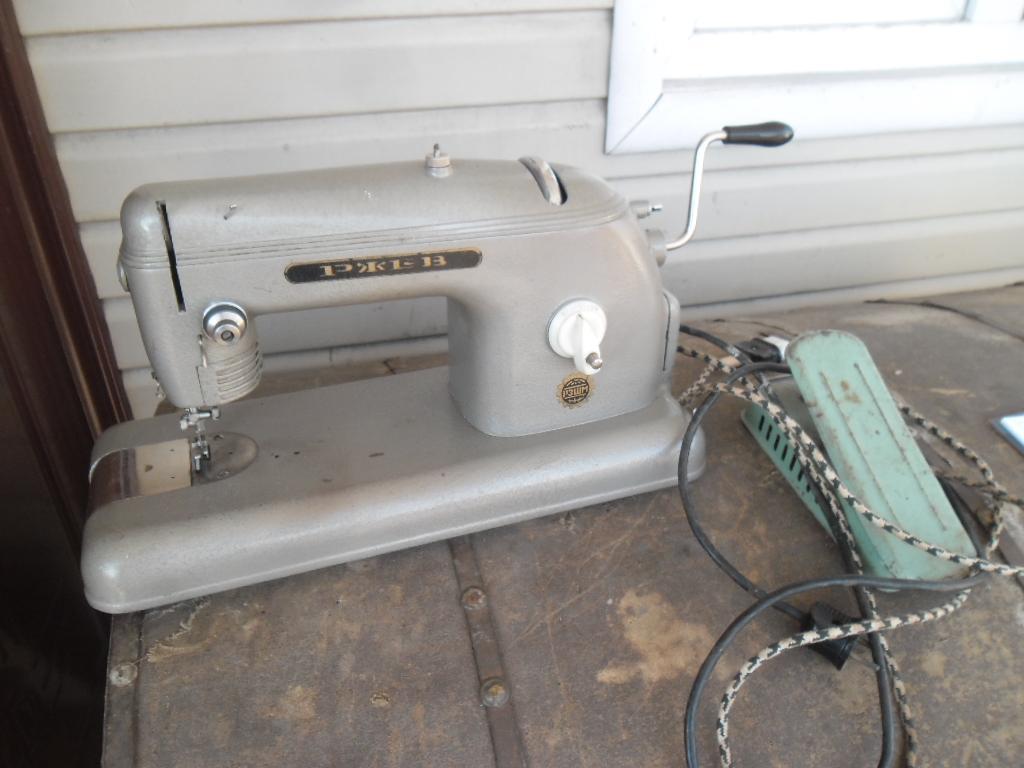

Еще одна старая машинка, которая была у бабушек дома – это прибор марки «Подольск». Несмотря на то, что такая модель старая и ручная, работать с ней приятно, если разобраться со всеми ее механизмами и научится заправлять, в чем поможет следующее видео:

Чтобы получать удовольствие от работы, а также избежать проблем во время работы, стоит досконально изучить инструкцию к заправке швейной машинки, ведь от этого будет зависеть не только качество пошитого изделия, но и срок эксплуатации прибора.

Вконтакте

Предлагаемая инструкция для швейных машин Чайка и Подольск — это упрощенный вариант руководства по эксплуатации завода изготовителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы

Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.

Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) — нормально, В — вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К). Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).

Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.

2. Неправильно выбранный номер иглы приводит к обрыву нитки

Любая инструкция имеет рекомендации по подбору иглы, в зависимости от вида и толщины ткани и выбранных ниток. Вот перечень рекомендаций для швейной машины Чайка, Подольская:
Шелк, батист — №70; ситец, сатин, батист, бельевые ткани — №80;
х/б ткани, бязь, фланель, тонкие шерстяные ткани — № 90;
шерстяные, костюмные ткани — №100;
толстые шерстяные ткани, сукно — №110.

Иглу нужно устанавливать вверх до упора и хорошо затягивать винтом, чтобы она не выскочила при работе. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону. И не устанавливайте иглы промышленного образца, с круглой колбой. Такие иглы приводят к пропускам и даже к серьезным поломкам, в частности поломке иглы швейной машины .

Прежде чем заправить нижнюю нитку, нужно поворотом махового колеса поставить иглу в верхнее положение, выдвинуть игольную пластину и захватив двумя пальцами левой руки защелку шпульного колпачка вытащить его из челночного хода машины. Кстати, при установке его обратно, должен быть слышен слабый щелчок. Если защелка не сработает, то шпульный колпачок может провернуться по оси и сломать иглу.
Нитку заводят под пружинную пластину колпачка, которая создает натяжение нижней нитки. Натяжение регулируется винтиком, прижимающим эту пластину. Поворачивая винт влево — натяжение ослабляется, и наоборот. Только выкручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нитка должна выходить свободно без усилий, но с небольшим ощутимым натяжением. Натяжение нижней нитки регулируется довольно редко. В основном, его нужно менять при пошиве слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машиной Чайка, Подольск

Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название.

Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок.

Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» — нормально. «В» — вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» — шелковые, тонкие ткани.
Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху.
Для выполнения строчки зигзаг установите ширину зигзага «0 — 5» и выберите на переключателе видов строчек — зигзаг. Не забудьте при этом уменьшить длину стежка до 1 — 3 мм, иначе зигзаг будет слишком разрежен.

Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки.

Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.

В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье .

Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.

В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.

Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.

Ремонт швейной машинки Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простым и понятным языком инструкцию для швейных машин типа Чайка, выполняющих строчку зигзаг. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное. Поэтому, это руководство по эксплуатации можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск.

Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.

Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

инструкция по эксплуатации, руководство по настройке и регулировке, ремонт машины. Как заправить нить?

Бренды швейной машинки

Швейная машина «Чайка-142М» – легендарная модель, выпускавшаяся во времена СССР и пользовавшаяся большой популярностью, сегодня переживает второе рождение. Достаточно узнать, чем отличаются ее современная и классическая версии, чтобы с уверенностью сказать, что эта техника и сегодня вполне соответствует своему статусу лидера в массовом сегменте рынка. Управлять ей довольно просто. Инструкция по эксплуатации техники дает исчерпывающие рекомендации и позволяет с легкостью разобраться в этом вопросе.

Подробное руководство по настройке и регулировке заметно упрощает и ремонт машины, если поломка незначительная. Оно поможет понять, как заправить нить, установить лапку или устранить стягивание материи. Имеет значение и правильный уход за выбранной техникой. Если в ходе ее эксплуатации были соблюдены все правила, серьезных проблем при шитье удастся избежать.

Характеристики

Классическая швейная машина «Чайка-142М» – это одна из первых моделей советской швейной техники, способная выполнять множество операций. Она выпускалась в нескольких модификациях:

• 142М-22 и ее версии – в наличии стол-шкаф, привод ножной;
• 142М-33 – с электроприводом, подставкой, чемоданом;
• 142М-22-33 – объединяющая функционал предыдущих версий, с 2 типами приводных механизмов.

В зависимости от привода машина работает от ножной педали или электрической энергии. Масса модели 142М-33 составляет 16 кг, других модификаций – 39 кг. Рабочая частота машинки составляет до 1000 об/мин, в наличии 12 швейных операций, максимальная ширина и длина стежка – 4 и 5 мм соответственно. Лапка поднимается на высоту 6 мм и более. В комплекте регулятор натяжения верхней нити, нитеобрезатель, переключатель на шитье строчкой зигзаг.

Классической ножной и электрической машине «Чайка 142-М» не требуется сложная регулировка, а лишь периодическая смазка, поскольку все детали механизма металлические.

Оборудование адаптировано для работы с шелковыми, шерстяными, льняными, хлопковыми тканями, при использовании двойной иглы можно выполнять декоративные швы.

Современная версия электромеханической швейной машины Chayka 142М производится во Вьетнаме. Она гораздо легче своей предшественницы – всего 5,7 кг. Среди ее сохраненных опций – вертикальный челнок, рычажное переключение обратного хода, подъем лапки с дополнительным запасом высоты для шитья тяжелых и толстых тканей. Остались прежними и показатели длины, ширины стежка, наличие регулятора натяжения верхней нити.

К отличиям можно отнести горизонтальное расположение катушечного стержня, увеличение числа доступных операций. Теперь их 19, в наличии выметывание петли в полуавтоматическом режиме, создание оверлочных швов, трикотажных, эластичного зигзага. Машинка делает потайные и декоративные стежки. Игла при прямой строчке может иметь центральное положение или смещаться вправо.

Комплектация

В комплекте поставки современной швейной машины Chayka 142М есть мягкий чехол, защищающий ее от пыли во время хранения, мягкая фетровая прокладка. Дополнительно в наличии приспособление для вспарывания ткани, стержень для фиксации катушки в вертикальном положении, а также малый и большой ее держатели.

Для настройки и регулировки в комплекте есть отвертка-ключ, масленка со смазочным материалом. Производитель добавил к машинке аксессуары: набор из 3 игл, 4 шпульки из пластика, штопальную платину, специальную направляющую для занятий квилингом, рамку для создания петель в полуавтоматическом режиме. Среди доступных лапок: универсальная, предназначенная для вшивания молний, для пришивания пуговиц.

К модели «Чайка-142М» советского образца также прилагался комплект аксессуаров, состоящий из:

• коробки для принадлежностей;
• масленки для смазки механизмов;
• 2 отверток разных размеров для наладки техники;
• 5 одинарных и 3 двухстержневых игл;
• штопальной пластины;
• 4 шпулек;
• кисточки для чистки;
• запасной лампы;
• вспарывателя и нитевдевателя;
• 6 лапок в дополнение к универсальной;
• аксессуара для создания потайного шва.

Помимо этого, в комплекте шел чемодан-чехол или стол-шкаф в зависимости от модификации машины. В целом можно сказать, что производитель и сегодня не экономит на удобстве пользователей.

Инструкция по эксплуатации

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

• протягивается через направляющую сверху;
• проводится справа налево между дисковым механизмом регулятора натяжения;
• выводится в ушко в рычаге;
• опускается вниз через пружину;
• заходит в нитенаправитель, размещенный в игловодителе;
• продевается в игольное ушко вручную или нитевдевателем.

В машинах нового образца часть нитенаправительного механизма скрыта в корпусе за специальной панелью. Последовательность действий при заправке изображена на пояснительных рисунках тут же, их не нужно искать в руководстве.

Наматывание нити

В машинах старого образца штырь для установки шпульки находится сверху корпуса, там же, где основная катушка. Нить вынимают из заправки, проводят через специальный натяжитель, в несколько оборотов вручную крепят на шпуле, устанавливают ее на крепление, задвигают до упора. Маховик переводится в положение холостого хода, после чего на моталку подается усилие от привода и осуществляется намотка. При заполнении шпули остановка произойдет автоматически.

На машине нового образца намотка нити происходит похожим образом. Вся схема нанесена на корпус в виде подсказок.

Управление

Для того чтобы начать шить, необходимо на левом регуляторе панели управления машиной «Чайка-142М» выбрать нужный тип строчки, а на правом установить отметку «0» с соответствующим указателем по центральной оси (соответствует положению стрелок часов на «12»). Нижним вращающимся контроллером выставляется длина стежка – она зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами невысокой плотности достаточно положения 1,5-2 мм.

Для изменения направления шитья (реверса) необходимо перевести рычаг справа от регулятора длины стежка до упора вниз, выполнить закрепку и отпустить. Он сам займет штатное положение. Чтобы увеличить или уменьшить обороты хода машины, используется ножная педаль.

Изменение усилия при нажатии на нее даст нужный эффект. Педаль работает только при подключении прибора к сети.

В машине можно регулировать подъем зубьев нижнего транспортера. Для этого с платформы демонтируется пластина, закрывающая доступ в челночный отсек. При обнаружении регулятора его помещают в нужное положение. Пометка «В» актуальна для проведения вышивальных и штопальных операций (лучше выполнять при минимальном шаге зигзага). Литера «Н» подходит для большинства материалов, особенно тонкий текстиль шьют в положении «Ш».

В модели нового образца реверс находится на панели ближе к игловодителю, скрытому в корпусе. Регуляторов 2 и они находятся друг над другом. Верхний отвечает за параметры стежка, нижний – за выбор типа строчки.

Уход

Для того чтобы швейная машина демонстрировала необходимую работоспособность, ей требуется правильный уход. Начать стоит с визуального осмотра корпуса. Нужно удалить с его поверхности все видимые загрязнения, пыль. После этого можно приступить к демонтажу съемных элементов. В старой версии можно было снять верхнюю крышку, в новой она опломбирована, и доступ для смазки механизмов представлен в ограниченном объеме.

Обязательным моментом в процессе ухода является очистка челночного отсека от застрявших в механизме очесов тканей. Эти работы ведутся при поднятой и зафиксированной в верхнем положении игле. Также ее и лапку можно полностью демонтировать. Освободив доступ к механизму, нужно смазать при помощи масленки все трущиеся детали. Достаточно 2-3 капель на каждый узел.

Возможные неисправности и ремонт

Основные причины поломки современных машин Chayka 142М обычно сводятся к нарушению штатных регулировок и настроек. Их достаточно вернуть к заводским значениям или поправить до устранения неисправности. Например, при неправильном натяжении нити всегда петляет нижняя строчка или цепочка верхних стежков получается с дефектом.

У старых моделей машин «Чайка-142М» со временем выходит из строя или сбивается зубчатый ремень электропривода. Если это произошло, главный и нижний вал рассинхронизируются. Строчка в этом случае будет иметь следы пропусков. У новых машин такая проблема тоже встречается, и для поправки положения ремня приходится демонтировать лицевую панель корпуса, поскольку эта деталь скрыта внутри него.

К другим типичным неисправностям можно отнести обрыв нити. Среди его причин – искривление и затупление иглы либо ее неправильное положение. Также может быть смещен игловодитель или забит очесами челнок. Но чаще всего причина кроется в неверном натяжении нити.

И если у современной машины она регулируется специальными настроечными узлами и требует лишь периодического удаления скопившегося между плоскими дисками мусора, то в моделях старого образца регулировка проводится вручную.

Для начала делается контрольная строчка, необходимая, чтобы выявить проблему. Если шов имеет выраженные дефекты, рекомендуется:

• проверить правильность положения шпули;
• проконтролировать заправку верхнего натяжителя;
• провести осмотр на предмет обнаружения механических помех;
• проверить тип иглы и нити.

Не все дефекты можно устранить самостоятельно. Если при устранении указанных проблем строчка остается неровной, нужно обратиться за диагностикой в сервисный центр. Причиной может быть производственный брак или поломка детали механизма.

Если дело в натяжении верхней нити, достаточно будет ослабить его на 0,5 шага. После этого выполняется пробный шов. Регулировка продолжается, пока результат не станет удовлетворительным. Если дело в нижней нити, отверткой нужно ослабить винт челночного механизма по направлению против часовой стрелки.

О возможных видах неисправностей швейной машинки смотрите в следующем видео.

Как заправлять нитку в швейную машинку чайка

Предлагаемая инструкция для швейных машин Чайка и Подольск – это упрощенный вариант руководства по эксплуатации завода изготовителя. Эту универсальную инструкцию можно использовать для всех моделей швейных машин Чайка 2, 3, 132, 132м, 134, и Подольск 142, 142м, Мальва и других моделей.

1. Основные узлы и механизмы

Снимите верхнюю крышку (два винта сверху крышки) и смажьте несколькими каплями масла основные узлы фронтального отсека. Винт 1 предназначен для регулировки игловодителя, в который вставляется игла. Винт 2 зажимает натяжитель верхней нитки. Это крепление довольно часто необходимо подтягивать, поскольку пластмассовый корпус натяжителя проваливается винтом и натяжитель начинает шататься в посадочном гнезде.

Если ткань плохо продвигается, чаще всего нужно просто поднять зубчики рейки, установив переключатель в положение (Н) – нормально, В – вышивка.

Снимая маховое колесо, обязательно обращайте внимание на положение лепестков фрикционной шайбы (Л). Чтобы отвернуть полностью фрикционный винт, удерживающий маховое колесо, ослабьте винт (К). Регулирование натяжение ремня электропривода или осуществляется после ослабления винта (Б).

Устройство для намотки нитки на шпульку тоже необходимо смазывать и иногда регулировать.

2. Неправильно выбранный номер иглы приводит к обрыву нитки

Правильный подбор иглы – одно из условий хорошей работы швейной машинки. К сожалению, именно на это меньше всего обращают внимание. Слишком тонкая игла «разлохмачивает» нитку и она обрывается, слишком толстая игла разрушает волокна тонких тканей и приводит к «расползанию» швов после стирки. Для трикотажных тканей, эластичных тканей (стрейч), джинсовых тканей, особенно для кожи, желательно использовать специальные иглы, имеющие определенную форму лезвия и острия. Подробнее см. Иглы для швейных машин.

Любая инструкция имеет рекомендации по подбору иглы, в зависимости от вида и толщины ткани и выбранных ниток. Вот перечень рекомендаций для швейной машины Чайка, Подольская:
Шелк, батист – №70; ситец, сатин, батист, бельевые ткани – №80;
х/б ткани, бязь, фланель, тонкие шерстяные ткани – № 90;
шерстяные, костюмные ткани – №100;
толстые шерстяные ткани, сукно – №110.

Иглу нужно устанавливать вверх до упора и хорошо затягивать винтом, чтобы она не выскочила при работе. Плоская (спиленная) сторона колбы на игле должна быть обращена в противоположную от вас сторону. И не устанавливайте иглы промышленного образца, с круглой колбой. Такие иглы приводят к пропускам и даже к серьезным поломкам, в частности поломке иглы швейной машины.

3. Заправка верхней и нижней нитки

Заправлять верхнюю нитку достаточно просто, нет надобности так подробно объяснять, как в инструкции для швейных машин Чайка и Подольск. Главное, правильно заправить нитку в натяжитель, чтобы нитка проходила через компенсационную пружину (К), которая подтягивает верхнюю нитку во время формирования стежка строчки.
Швейные машины Чайка и Подольск достаточно чувствительны к работе этого узла, и если нитку не заправлять, как требует инструкция, то появится «петляние» верхней нитки снизу. Впрочем, причин появления петель в стежке много и других, подробнее о которых можно прочитать в статье Швейная машинка Чайка.

Прежде чем заправить нижнюю нитку, нужно поворотом махового колеса поставить иглу в верхнее положение, выдвинуть игольную пластину и захватив двумя пальцами левой руки защелку шпульного колпачка вытащить его из челночного хода машины. Кстати, при установке его обратно, должен быть слышен слабый щелчок. Если защелка не сработает, то шпульный колпачок может провернуться по оси и сломать иглу.
Нитку заводят под пружинную пластину колпачка, которая создает натяжение нижней нитки. Натяжение регулируется винтиком, прижимающим эту пластину. Поворачивая винт влево – натяжение ослабляется, и наоборот. Только выкручивайте не более чем на пол-оборота, иначе винт может выскочить и потеряться.
Нижняя нитка должна выходить свободно без усилий, но с небольшим ощутимым натяжением. Натяжение нижней нитки регулируется довольно редко. В основном, его нужно менять при пошиве слишком тонких тканей или трикотажа, а также при использовании очень тонких ниток.

4. Управление швейной машиной Чайка, Подольск

Часто шпульный колпачок швейной машины Чайка называют челноком или шпулькой. Это неправильно, у каждой детали есть свое название.

Для выполнения обычной прямой строчки, рычаг ширины зигзага необходимо установить на цифру «0», а положение переключателя выбора строчки установить на прямую строчку. Установите требуемую длину стежка, обычно 3 или 4 мм, правильно заправьте нитки. Челночный ход состоит из челнока и шпульного колпачка. Шпулька с нижней ниткой вставляется в шпульный колпачок.

Перед началом работы проверьте, в каком положении находятся зубчики рейки. Для пошива средних тканей рычаг переключения должен находиться в положении «Н» – нормально. «В» – вышивка, то есть зубчики рейки во время работы швейной машины не должны выходить из игольной пластины и не продвигать ткань. «Ш» – шелковые, тонкие ткани.
Ориентиром для правильного положения зубчиков рейки являются положение этих букв сверху.
Для выполнения строчки зигзаг установите ширину зигзага «0 – 5» и выберите на переключателе видов строчек – зигзаг. Не забудьте при этом уменьшить длину стежка до 1 – 3 мм, иначе зигзаг будет слишком разрежен.

Натяжение ниток при выполнении строчки зигзаг нужно регулировать дополнительно. Регулируйте натяжение верхней нитки так, чтобы обе нитки были равномерно втянуты в ткань. Учтите, что слишком сильное натяжение верхней нитки приведет к стягиванию ткани при пошиве. Возможно, потребуется отрегулировать и натяжение нижней нитки.

Верхняя нитка в стежке швейных машин Чайка, Подольск часто образует петли снизу, причиной тому становится не только слишком слабое натяжение верхней нитки. Иногда, требуется регулировать положение челночного хода, что выполнить может только мастер-наладчик швейных машин. Более подробно о некоторых причинах см. Почему строчка петляет.

5. Инструкция по смазке швейных машин Чайка

Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.

В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье Смазка швейных машин.

Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки – обычный медицинский шприц.

Неполадки, неисправности, ремонт швейных машин
В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск
Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.

Инструкция к швейной машине Чайка, Подольск 142
Ремонт швейной машинки Чайка требует определенных знаний и опыта. Но, многие виды «поломок» можно устранить самостоятельно, если прочитать эту статью. В этой статье мы предлагаем краткую, написанную простым и понятным языком инструкцию для швейных машин типа Чайка, выполняющих строчку зигзаг. Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное. Поэтому, это руководство по эксплуатации можно использовать для любых моделей швейных машин Чайка, Мальва, Подольск.

Шпулька для швейной машины
Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Швейная ручная машинка – устройство и ремонт привода
У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.

Устройство и настройка швейной машины
Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

All rights reserved © / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте.
Спасибо, что вы полностью просмотрели страницу.
Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена.
Авторские права защищаются законом.

включайся в дискуссию

Поделись с друзьями

Швейная машина «Чайка-142М» – легендарная модель, выпускавшаяся во времена СССР и пользовавшаяся большой популярностью, сегодня переживает второе рождение. Достаточно узнать, чем отличаются ее современная и классическая версии, чтобы с уверенностью сказать, что эта техника и сегодня вполне соответствует своему статусу лидера в массовом сегменте рынка. Управлять ей довольно просто. Инструкция по эксплуатации техники дает исчерпывающие рекомендации и позволяет с легкостью разобраться в этом вопросе.

Подробное руководство по настройке и регулировке заметно упрощает и ремонт машины, если поломка незначительная. Оно поможет понять, как заправить нить, установить лапку или устранить стягивание материи. Имеет значение и правильный уход за выбранной техникой. Если в ходе ее эксплуатации были соблюдены все правила, серьезных проблем при шитье удастся избежать.

Характеристики

Классическая швейная машина «Чайка-142М» – это одна из первых моделей советской швейной техники, способная выполнять множество операций. Она выпускалась в нескольких модификациях:

• 142М-22 и ее версии – в наличии стол-шкаф, привод ножной;
• 142М-33 – с электроприводом, подставкой, чемоданом;
• 142М-22-33 – объединяющая функционал предыдущих версий, с 2 типами приводных механизмов.

В зависимости от привода машина работает от ножной педали или электрической энергии. Масса модели 142М-33 составляет 16 кг, других модификаций – 39 кг. Рабочая частота машинки составляет до 1000 об/мин, в наличии 12 швейных операций, максимальная ширина и длина стежка – 4 и 5 мм соответственно. Лапка поднимается на высоту 6 мм и более. В комплекте регулятор натяжения верхней нити, нитеобрезатель, переключатель на шитье строчкой зигзаг.

Классической ножной и электрической машине «Чайка 142-М» не требуется сложная регулировка, а лишь периодическая смазка, поскольку все детали механизма металлические.

Оборудование адаптировано для работы с шелковыми, шерстяными, льняными, хлопковыми тканями, при использовании двойной иглы можно выполнять декоративные швы.

Современная версия электромеханической швейной машины Chayka 142М производится во Вьетнаме. Она гораздо легче своей предшественницы – всего 5,7 кг. Среди ее сохраненных опций – вертикальный челнок, рычажное переключение обратного хода, подъем лапки с дополнительным запасом высоты для шитья тяжелых и толстых тканей. Остались прежними и показатели длины, ширины стежка, наличие регулятора натяжения верхней нити.

К отличиям можно отнести горизонтальное расположение катушечного стержня, увеличение числа доступных операций. Теперь их 19, в наличии выметывание петли в полуавтоматическом режиме, создание оверлочных швов, трикотажных, эластичного зигзага. Машинка делает потайные и декоративные стежки. Игла при прямой строчке может иметь центральное положение или смещаться вправо.

Комплектация

В комплекте поставки современной швейной машины Chayka 142М есть мягкий чехол, защищающий ее от пыли во время хранения, мягкая фетровая прокладка. Дополнительно в наличии приспособление для вспарывания ткани, стержень для фиксации катушки в вертикальном положении, а также малый и большой ее держатели.

Для настройки и регулировки в комплекте есть отвертка-ключ, масленка со смазочным материалом. Производитель добавил к машинке аксессуары: набор из 3 игл, 4 шпульки из пластика, штопальную платину, специальную направляющую для занятий квилингом, рамку для создания петель в полуавтоматическом режиме. Среди доступных лапок: универсальная, предназначенная для вшивания молний, для пришивания пуговиц.

К модели «Чайка-142М» советского образца также прилагался комплект аксессуаров, состоящий из:

• коробки для принадлежностей;
• масленки для смазки механизмов;
• 2 отверток разных размеров для наладки техники;
• 5 одинарных и 3 двухстержневых игл;
• штопальной пластины;
• 4 шпулек;
• кисточки для чистки;
• запасной лампы;
• вспарывателя и нитевдевателя;
• 6 лапок в дополнение к универсальной;
• аксессуара для создания потайного шва.

Помимо этого, в комплекте шел чемодан-чехол или стол-шкаф в зависимости от модификации машины. В целом можно сказать, что производитель и сегодня не экономит на удобстве пользователей.

Инструкция по эксплуатации

Для описания управления и настройки швейных машин «Чайка-142М» и Chayka 142М в сравнении стоит с самого начала рассматривать равноценные модификации с электрическим приводом. Ножные варианты с ремнем сегодня не выпускаются. Настройка и регулировка техники всегда начинается со смазки. Выполняются все работы строго при отключенном электроприводе.

Заправка нити

Перед тем как начать пользоваться швейной машиной «Чайка-142М», нужно позаботиться о правильной заправке нити. Для этого нужно установить иглу в позиции, в которой желобок для нити будет направлен к оператору, а спиленная часть колбы окажется повернута в противоположную сторону. При погружении в пластину касания быть не должно. Если оно происходит, нужно провести позиционирование при помощи игловодителя – его винты ослабляются, выбирается положение строго по центру.

Далее можно переходить непосредственно к заправке нити. Нижняя находится на шпульке и нуждается в помещении внутрь шпульного колпачка челночного механизма. Его вынимают из машины перед заправкой. Шпулька помещается внутрь так, чтобы ее вращение происходило по часовой стрелке. Свободный конец нити длиной 10-15 см проводят через прорезь, заводят под пружину и крепят в специальном пазу, проверив свободу вращения.

Верхний натяжитель тоже заправляется в определенном порядке, с обязательным подъемом иглы и лапки до упора вверх. После этого из корпуса сверху вытягивается убранный во время хранения стержень для установки катушки, и она помещается на свое место. Кончик нити:

• протягивается через направляющую сверху;
• проводится справа налево между дисковым механизмом регулятора натяжения;
• выводится в ушко в рычаге;
• опускается вниз через пружину;
• заходит в нитенаправитель, размещенный в игловодителе;
• продевается в игольное ушко вручную или нитевдевателем.

В машинах нового образца часть нитенаправительного механизма скрыта в корпусе за специальной панелью. Последовательность действий при заправке изображена на пояснительных рисунках тут же, их не нужно искать в руководстве.

Наматывание нити

В машинах старого образца штырь для установки шпульки находится сверху корпуса, там же, где основная катушка. Нить вынимают из заправки, проводят через специальный натяжитель, в несколько оборотов вручную крепят на шпуле, устанавливают ее на крепление, задвигают до упора. Маховик переводится в положение холостого хода, после чего на моталку подается усилие от привода и осуществляется намотка. При заполнении шпули остановка произойдет автоматически.

На машине нового образца намотка нити происходит похожим образом. Вся схема нанесена на корпус в виде подсказок.

Управление

Для того чтобы начать шить, необходимо на левом регуляторе панели управления машиной «Чайка-142М» выбрать нужный тип строчки, а на правом установить отметку «0» с соответствующим указателем по центральной оси (соответствует положению стрелок часов на «12»). Нижним вращающимся контроллером выставляется длина стежка – она зависит от толщины ткани, увеличивается пропорционально ее росту. Для работы с материалами невысокой плотности достаточно положения 1,5-2 мм.

Для изменения направления шитья (реверса) необходимо перевести рычаг справа от регулятора длины стежка до упора вниз, выполнить закрепку и отпустить. Он сам займет штатное положение. Чтобы увеличить или уменьшить обороты хода машины, используется ножная педаль.

Изменение усилия при нажатии на нее даст нужный эффект. Педаль работает только при подключении прибора к сети.

В машине можно регулировать подъем зубьев нижнего транспортера. Для этого с платформы демонтируется пластина, закрывающая доступ в челночный отсек. При обнаружении регулятора его помещают в нужное положение. Пометка «В» актуальна для проведения вышивальных и штопальных операций (лучше выполнять при минимальном шаге зигзага). Литера «Н» подходит для большинства материалов, особенно тонкий текстиль шьют в положении «Ш».

В модели нового образца реверс находится на панели ближе к игловодителю, скрытому в корпусе. Регуляторов 2 и они находятся друг над другом. Верхний отвечает за параметры стежка, нижний – за выбор типа строчки.

Для того чтобы швейная машина демонстрировала необходимую работоспособность, ей требуется правильный уход. Начать стоит с визуального осмотра корпуса. Нужно удалить с его поверхности все видимые загрязнения, пыль. После этого можно приступить к демонтажу съемных элементов. В старой версии можно было снять верхнюю крышку, в новой она опломбирована, и доступ для смазки механизмов представлен в ограниченном объеме.

Обязательным моментом в процессе ухода является очистка челночного отсека от застрявших в механизме очесов тканей. Эти работы ведутся при поднятой и зафиксированной в верхнем положении игле. Также ее и лапку можно полностью демонтировать. Освободив доступ к механизму, нужно смазать при помощи масленки все трущиеся детали. Достаточно 2-3 капель на каждый узел.

Возможные неисправности и ремонт

Основные причины поломки современных машин Chayka 142М обычно сводятся к нарушению штатных регулировок и настроек. Их достаточно вернуть к заводским значениям или поправить до устранения неисправности. Например, при неправильном натяжении нити всегда петляет нижняя строчка или цепочка верхних стежков получается с дефектом.

У старых моделей машин «Чайка-142М» со временем выходит из строя или сбивается зубчатый ремень электропривода. Если это произошло, главный и нижний вал рассинхронизируются. Строчка в этом случае будет иметь следы пропусков. У новых машин такая проблема тоже встречается, и для поправки положения ремня приходится демонтировать лицевую панель корпуса, поскольку эта деталь скрыта внутри него.

К другим типичным неисправностям можно отнести обрыв нити. Среди его причин – искривление и затупление иглы либо ее неправильное положение. Также может быть смещен игловодитель или забит очесами челнок. Но чаще всего причина кроется в неверном натяжении нити.

И если у современной машины она регулируется специальными настроечными узлами и требует лишь периодического удаления скопившегося между плоскими дисками мусора, то в моделях старого образца регулировка проводится вручную.

Для начала делается контрольная строчка, необходимая, чтобы выявить проблему. Если шов имеет выраженные дефекты, рекомендуется:

• проверить правильность положения шпули;
• проконтролировать заправку верхнего натяжителя;
• провести осмотр на предмет обнаружения механических помех;
• проверить тип иглы и нити.

Не все дефекты можно устранить самостоятельно. Если при устранении указанных проблем строчка остается неровной, нужно обратиться за диагностикой в сервисный центр. Причиной может быть производственный брак или поломка детали механизма.

Если дело в натяжении верхней нити, достаточно будет ослабить его на 0,5 шага. После этого выполняется пробный шов. Регулировка продолжается, пока результат не станет удовлетворительным. Если дело в нижней нити, отверткой нужно ослабить винт челночного механизма по направлению против часовой стрелки.

О возможных видах неисправностей швейной машинки смотрите в следующем видео.

Особенности эксплуатации машин «Чайка» почти такие же, как у «Подольск». Это касается замены деталей, настройки агрегата перед работой, смазки, заправки нитки и установки иголки перед пошивом изделий. Перед тем, как самостоятельно менять детали или заправлять нитку, нужно прочитать инструкцию.

Особенности машины «Чайка»

«Чайка» во многом напоминает машину «Подольск 132 м». Это касается как устройства агрегата, так и правил эксплуатации. Поэтому пошаговая инструкция заправки ниток практически идентичная. То же самое касается большинства моделей обоих производителей. Разница лишь в том, когда именно агрегат был выпущен. У более ранних моделей отсутствует возможность выполнения любых строчек, кроме зигзагообразной.

При правильной эксплуатации машины «Чайка» могут служить в течение многих лет. Это касается не только подбора ткани, но и соблюдения инструкции по использованию аппарата. В том числе – как заправить нитку в швейную машину «Чайка».

Машины «Чайка» похожи друг на друга конструкцией и функциями (фото: besplatka.ua)

Несмотря на то, что на фото машины данного производителя могут выглядеть слишком старыми и неприспособленными к работе, их функциональный потенциал иногда превышает способности современных бытовых моделей. Если заправлять только качественные нитки и вовремя смазывать детали агрегата, на нем можно даже отремонтировать старую джинсовую или кожаную куртку.

Еще одно преимущество машин «Чайка» заключается во взаимозаменяемости деталей. Челнок, механизм заправки ниток, особенности регулировки узлов почти у всех моделей одинаковые.

Чтобы ознакомиться с устройством машины, можно использовать картинки, на которых цифрами обозначены комплектующие. Те же картинки нужно изучить перед тем, как заправить нить в швейную машину «Подольск» или «Чайка».

Органы управления и составные части

Во время пошива одежды или ремонта старых вещей придется иметь дело с:

• челночным устройством;
• платформой швейной машины;
• игольной пластинкой;
• прижимной лапкой;
• игловодителем;
• рычагом подъема лапки;
• регулятором натяжения верхней нитки;
• верхней и фронтальной крышками;
• рычагом нитепритягивателя;
• шайбами натяжителя верхней нитки;
• указателем разновидности строчек и ширины зигзага;
• стержнем для катушки;
• моталкой и маховиком;
• рычагами смещения иглы и обратной подачи ткани;
• ручками зигзага, регулятора длины стежка и подъема гребенки;
• двигателем материала (зубчатая рейка).
• панелью рисунков;
• ручкой переключения блока копиров.

Выбор ниток и иголок

Чтобы машина работала эффективно, просто вдеть нитку недостаточно. Нужно правильно подобрать иголку и нитку. Если вставить неподходящую модель, можно не только не получить качественное изделие, но и сломать весь швейный механизм.

Машину «Чайка» можно использовать для пошива постельного белья (фото: marieclairehome.com.ua)

С одной стороны, «Чайки» удобны тем, что на них можно работать с любыми материалами. Однако перед пошивом нужно вставлять разные иголки и подбирать соответствующие нитки. Вот какие нитки нужно продеть в машину при работе с разной тканью:

• для тонкого шелка и батиста подходят нитки, промаркированные под номером 65, и иголки №70; для пошива простыней, работы с коленкором, ситцем, сатином, шелком и другими бельевыми тканями берут иглы №80, нитки – №65;
• с тяжелыми хлопчатобумажными тканями, бязью, фланелью, тонкими шерстяными материалами, тяжелыми сортами шелка покупают иглы №90, нитки – №50;
• для обработки шерстяной костюмной и твидовой ткани подходят иглы №100;
• для толстых шерстяных пальтовых материалов и сукна предназначены иглы №110.

Перед тем, как одеть нитку в иглу, последнюю нужно закрепить в гнезде. Для этого ее устанавливают в иглодержатель. При этом игловодитель должен находиться в верхнем положении. Иглу продвигают вверх до упора и фиксируют положение при помощи винта. Перед тем, как продеть в иглу нитку, нужно убедиться, что плоская сторона колбы (лыска) на игле направлена в противоположную сторону от работающего человека.

Важно! Старые машины передаются из поколения в поколение или покупаются для бытовых нужд. Часто вместе с ними прилагаются запасы хлопчатобумажных ниток советского происхождения. Большинство людей полагает, что для выполнения бытовых операций и, тем более, для ремонта старой одежды, можно не докупать новые нитки. И это большая ошибка. Старые нитки слишком толстые и грубые. Из-за постоянного использования и трения о металлические детали они могут создавать потертости и другие дефекты. В лучшем случае это приведет к разрыву волокна во время работы, в худшем – к поломке машины. Лучше купить новые нитки, изготовленные из полиэстера. Они гладкие, достаточно тонкие, поэтому более удобные в работе

Заправка нити

Заправка верхней нитки осуществляется в таком порядке:

1. Перемещение катушечного стержня вверх до упора из крышки рукава.
2. Установка ушка нитепритягивателя в верхнее положение. Для этого задействуют маховик.
3. Поднятие прижимной лапки.
4. Установка катушки с нитками на стержень.

Важно! Во время заправки верхняя нитка должна проходить через такие детали: отверстие пластинчатого нитенаправителя, между шайбами регулятора натяжения, ушко нитепритягивательной пружины. Обязательно нужно проверить, чтобы нитка заходила под нитепритягивательной крючок и только после этого продевалась через отверстие рычага нитепритягивателя. Затем волокно должно перейти вниз в нитенаправитель из проволоки, попасть в нитенаправитель на игловодителе, и только теперь в ушко иглы со стороны работающего человека

Заправка нижней нитки осуществляется так:

1. Перед тем, как вдевать нижнюю нитку, вынимают шпульный колпачок вместе со шпулькой из челночного устройства.
2. Предварительно запускают маховик и переводят иголку в верхнее положение.
3. Затем выдвигают задвижную пластинку, двумя пальцами левой руки держат рычаг защелки шпульного колпачка.
4. После этого извлекают шпульный колпачок.

Правила наматывания ниток

Нитку в швейных машинках «Чайка» наматывают на шпульку при помощи моталки. Во время этой процедуры маховик машины должен работать вхолостую. Последовательность такова:

1. Предварительно освобождают фрикционный винт.
2. Далее шпульку надевают на шпиндель моталки таким образом, чтобы пружинка шпинделя проходила сквозь прорезь шпульки.
3. Катушку с нитками размещают на катушечном стержне.
4. Нитку с катушки пропускают между шайбами натяжения, делают несколько витков па шпульку вручную.
5. Моталку поджимают к маховику.
6. Чтобы продолжить наматывать нитку, маховик запускают при помощи привода.
7. О том, что наматывание завершено, свидетельствует положение резинового кольца. Оно не должно прикасаться к маховику.
8. Чтобы снять шпульку, моталку перемещают влево от упора.
9. Далее подготовленную шпульку заправляют в шпульный колпачок, а нить заводят под пружину натяжения.
10. Чтобы нитка не оборвалась, обязательно оставляют не менее 10-15 см свободными.
11. Шпульный колпачок с намотанной на шпульку ниткой вставляют в челночное устройство.
12. Иголка должна оставаться в верхнем положении.
13. Шпульный колпачок со шпулькой надевают на стержень челночного устройства до упора.

Определить, правильно ли все сделано, можно так: палец шпульного колпачка должен помещаться в гнездо до упора.

Как ухаживать за машиной «Чайка»

Какой качественной ни была бы машина, она требует своевременного ухода (регулярно смазывать и очищать). Даже если ее применение ограничивается ремонтом старой одежды, в механизм забивается пыль и грязь. Со временем они могут стать причиной засорения деталей, появления ржавчины и поломки.

Детали машины нужно регулярно чистить от пыли и грязи (фото: YouTube)

Перед тем, как осмотреть агрегат, нужно отключить электродвигатель от сети. Затем нужно снять верхнюю крышку (она зафиксирована при помощи двух винтов). Далее отсоединяют прижимную лапку, снимают иголку и игольную пластинку, крышку челночного механизма. Машину нужно отсоединить от деревянной подставки или стола.

Перед очищением разбирают челночное устройство – вынимают шпульный колпачок, запорное кольцо, челнок. Только после перечисоленных выше операций можно сметать пыль, удалять грязь, очесы. Детали не должны быть влажными, поэтому, если используете влажную губку, каждый винт нужно вытереть насухо. Если нужно смахнуть слой пыли, удобнее всего делать это при помощи жесткой кисточки для клея. Затем можно смазать все элементы крепления машинным маслом. Удобнее это делать это при помощи шприца.

Больше об особенностях эксплуатации машин «Чайка» можно узнать из видео ниже.

Как Заправить Швейную Машинку Чайка + Видео

Как заправить чайку — видео

Заправка верхней нитки Чайки

Для начала нам нужна катушка с ниткой, я выбрал самую обычную бытовую с белой нитью:

катушка с ниткой

Устанавливаем ее на стержень для катушки:

стержень для катушки

Теперь продеваем нитку через выравниватель:

выравниватель

Следующим шагом будет заправка регулятора натяжения верхней нитки, для этого проводим нить через «тарелочки», цепляем его за крючок и проводим под планкой, подробная схема показана на фото:

заправка регулятора натяжения верхней нитки

Далее пропускаем нить через нитепритягиватель (фото 5), цепляем за держатель (фото 6) и за игловодитель (фото 7):

нитепритягиватель и держатель

игловодитель

На этом заправка верхней нитки завершена, остается лишь продеть нитку в иголку.

Заправка нижней нитки Чайки

Первым делом открываем крышку (если у вас бытовой вариант, если со столом, открываем крышку стола):

открываем крышку

Теперь, когда мы открыли крышку, нам необходимо извлечь шпуледержатель, для этого переводим иглу в верхнее положение (Это очень важно, иначе не получится вставить обратно!) движением маховика. Далее находим рычаг и вытягиваем за него как на фото:

извлечь шпуледержатель или шпульный колпачок

Когда наш шпуледержатель извлечен, устанавливаем в него заправленную шпульку и продеваем нить как на фото:

извлечь шпуледержатель или шпульный колпачок

После этого возвращаем шпуледержатель как и извлекали, до щелчка.

Наша швейная машинка заправлена и готов к шитью!

О швейной машинке Чайка

Теперь давайте поговорим о самой машинке Чайка, ее особенностях, как ухаживать, какие нитки выбрать и т. д.

Немного истории

«Чайка» — начинает свой путь с 1960-х годов, назвали ее в честь первой женщины-космонавта Валентины Терешковой, которая имела позывной «Чайка». Главной особенностью моделей была их надежность: машины могли работать по 10 лет без ремонта.

В 1991 году произошел пик производства и спроса (более 1,5 миллионов машин за год!). И вот, спустя много лет, огромное количество швей до сих пор имею дома эту прекрасную технику, которая в своем время себя отлично зарекомендовала среди профессионалов и домашних мастериц и мастеров.

Подольск и чайка

Швейные машины Подольск и Чайка похожие не только внешне, у них одинаковое внутреннее устройство, именно поэтому инструкция подойдут для любой модели. Хотя обе модели очень старые и на вид может показаться, что они не пригодны для работы, но на деле не уступают (а чаще всего и опережают) современные модели: на них можно шить не только джинсы (очень плотный материал), но и кожу!

При должном уходе, смазке и замене расходников, чайка может прослужить более 15-20 лет!

Устройство швейной машинки Чайка и Подолськ:

Устройство швейной машинки Чайка

• челночным устройством;
• платформой швейной машины;
• игольной пластинкой;
• прижимной лапкой;
• игловодителем;
• рычагом подъема лапки;
• регулятором натяжения верхней нитки;
• верхней и фронтальной крышками;
• рычагом нитепритягивателя;
• шайбами натяжителя верхней нитки;
• указателем разновидности строчек и ширины зигзага;
• стержнем для катушки;
• моталкой и маховиком;
• рычагами смещения иглы и обратной подачи ткани;
• ручками зигзага, регулятора длины стежка и подъема гребенки;
• двигателем материала (зубчатая рейка).
• панелью рисунков;
• ручкой переключения блока копиров.

Ткани, нитки и иголк для швейной машины Чайка и Подольск:

Для качественной работы и сохранения работоспособности вашей машины очень важно подбирать правильные нитки и иголки для каждой отдельной ткани, далее мы приведем список с различными вариациями наборов:

• Тонкие сорта шелка, батист — иглы №70, нитки — №65.
• Простынное полотно, коленкор, ситец, сатин, шелк, бельевые ткани — иглы №80, нитки — 65.
• Тяжелые хлопчатобумажные ткани, бязь, фланель, тонкие шерстяные ткани, тяжелые сорта шелка — иглы №90, нитки -50.
• Шерстяные костюмные — иглы №100.
• Толстые шерстяные пальтовые ткани, сукно — иглы №110.

Смазка и уход за швейной машинкой Чайка и Подольск:

Перед началом работ нужно, прежде всего, убедиться, что ваша техника настроена правильно, это правило обязательно не только для швейной техники, оно также применяется для автомобилей, компьютеров и много другого.

Не стоит сразу приступать к «делу», если ваша техника простояла долго время в ящике, убедитесь, что механизмы смазаны и отчищены от слоя пыли. Иначе мы рискуете нарваться на капитальный ремонт!

Для смазки Чайки и Подольска лучше всего подойдет индустриальное масло И-20А ГОСТ 20799-75. На каждую указанную точку хватит 1-2 капель масла:

Устройство швейной машинки Чайка

Если вы чувствуете заклинивания — попробуйте почистить челнок. Чистить его следует обычной кисточкой, металлические инструменты использовать нельзя, чтобы не нарушить его работу.

Швейная машина Чайка 142М — Porrivan

Швейная машина Чайка 142М – чудо советской промышленности. С льющимся отовсюду маслом, систематическими обрывами ниток и немедленной после покупки поломкой нитепритягивающей пружины, но при этом доставляющей так много радости счастливому владельцу.

В Советском Союзе было четыре типа бытовых швейных машин – ручные, ножные, электрические и Зингер.

Причём последняя никак не исчезнет с просторов Великого, Могучего и некогда Единого пространства 1/6 части суши. Все с большим пиететом относятся к Зингерам начала двадцатого столетия, типа шить на них можно всё, что угодно и не ломаются. Почти у каждого есть в запасе история о спасении этого агрегата с некой помойки и о последующей его долгой службе на благо человечества. Не знаю как вам, но я не люблю эту машину. Не вижу ничего в ней хорошего. Вообще швейные машинки с ручным приводом не приводят в восторг. Однако если взять Чайку 2М и навесить на неё электродвигатель получается вполне себе умеренно дикий аппарат, который хоть и продолжает обрывать нитку, но всё же уже приятно напоминает авиационную пушку. В смысле, строчит, как из пулемёта.

Ножные швейные машины иной раз встречались в углу чьей-нибудь комнаты, чулана или коридора, заваленные всякими нужными вещами или просто тяжёлыми предметами, благо чугунная станина машины позволяла это сделать. Никогда в жизни не видел этого аппарата в работе, что это за зверь не представляю.

А вот электрических швейных машин я не помню ни у кого. С чем было связано их массовое отсутствие у населения непонятно, ведь у половины были ручные швейные машины, что должно означать периодическое занятие шитьём, но нет, не было. У нас машины не было вообще, мы брали её в прокате. Та самая Чайка 2М с электродвигателем. Именно на ней я и сшил свои первые штаны. Не брюки, а именно штаны, то есть, носить их уже было можно, но только для «погулять», а вот в кино уже идти было нельзя, хотя тогда мы и ходили в чём попало и что достанешь.

И вот было принято решение купить-таки электрическую швейную машину. Это не как сейчас – пошёл и купил. Тогда всё надо было ловить (ловить – ежедневно приезжать в магазин и спрашивать: «привезли?»), но нам то ли повезло, то ли продавцы магазина «Свет» поняли, что нам действительно нужно купить эту штуку, только недели не прошло, как дома появился этот самый аппарат – Чайка 142М. В тумбочке. Но тумбочка это не просто предмет мебели, а основа для универсальности (без шуток), потому что у этой машины два типа привода – электрический и ножной. Плюс на собранную машину, то есть на тумбочку, всегда можно что-нибудь поставить (цветок, телевизор и т.д. и т.п.). Симпатичный предмет мебели, на котором иногда можно пошить.

Недостатки Чайки 142М

Как уже было сказано, нитепритягивающая пружина моей Чайки сломалась моментально. Та же участь постигла регулятор натяжения верхней нити. Так как они оба находятся в связке, то всю жизнь приходилось их подкручивать, поджимать и придерживать. Масло капало снизу машины. Со временем пластмасса ящичков на дверце тумбочки начала крошиться, что привело к потере одного из ящиков. Вилки у педали сразу начали коротить, издавая неприятный запах. В конце концов, восточно-германский двигатель сгорел. Игловодитель треснул, но несколько лет удавалось всё же работать и с таким. В рабочем состоянии от лёгкого нажатия на раскладной стол тумбочка начинала заваливаться, до падения не доходило, но в стене остались заметные следы (теоретически возможно полное падение). Ремень ножного привода систематически рвался. При шитье вся конструкция Чайки 142 тряслась, как Уазик на ухабах, отчего пару раз головка машины вылетала из пазов. Грохот по децибелам не превышал звука реактивного самолёта, но было похоже.

Достоинства Чайки 142М

Ножной привод потребовался после сгорания двигателя. Оказалось, что научиться приводить в движение машину ногами очень просто.

Двойная игла. С неприятным удивлением обнаружил, что шить двойной иглой можно не на всех машинах. Обнаружилось уже после замены Чайки на новый аппарат Janome и, конечно же, когда понадобилось шить двойной иглой. А на Чайке 142М можно.

Тумбочка. В тумбочку можно было убрать недошитое, производственный мусор или то и другое вместе взятое. Под педаль ножного привода можно спрятать одну-две бутылки водки. Тумбочка на колёсиках, поэтому она может без особых усилий украсить интерьер любой из комнат, коридора, кухни или балкона. В разложенном состоянии получается не очень широкий, но всё-таки удобный рабочий стол, на котором можно расположить объёмные вещи с утеплителем.

data-matched-content-rows-num=»4,2″ data-matched-content-columns-num=»1,2″ data-matched-content-ui-type=»image_stacked,image_stacked»

Швейная машина Чайка 142М — «В хороших руках отличная швейная машинка»

Я рада приветствовать всех, кто зашел на мою страницу.

Свой отзыв я хочу посвятить швейной машине отечественного производства Чайка 142М. (подольский механический завод) Продавалась она в специальной полированной тумбе.

Тумба производства Чеховского мебельного комбината, со знаком качества, возможно поэтому она и сейчас выглядит вполне презентабельно, одновремнно служит подставкой для ЖК-телевизора. Сама машинка Чайка 142М тоже со знаком качества.Чего ей только не довелось шить- простыни, пододеяльники и наволочки не в счет. Моя мама сшила на ней одеяло, а сестра умудрилась сшить полотнище для дельтаплана. Как тут не скажешь, что это техника на века.

Расскажу немного об устройстве самой машинки. Да, еще забыла добавить,что она у нас с ножным приводом бренда «ASPA». И к швейной машинке ,и к комплекту привода прилагалось руководство по эксплуатации. Руководство полное, подробное, как раз в самый раз для начинающих хозяюшек.



Начать наверное надо с общих требований к началу работы с бытовой техникой, которые заключаются в том, что:

1. Нужно как можно внимательнее изучить руководство пользователя.

2. Машинка должна включаться только в сеть с напряжением 220 вольт.

3. Перед началом работы нужно удостовериться в исправности самого механизма и его составляющих.

4. Нельзя оставлять машинку без присмотра — нужно обязательно вытянуть штепсельную вилку из сети, тоже самое делается при проведении ремонта.

5. Важный момент- смазка деталей машинки: нужно использовать масло только специализированное, предназначенное для швейных машин.(или масло определенной марки, рекомендованное заводом-производителем И-20А ГОСТ 20799-75)



. Это так, краткое руководство, более подробно со всеми нюансами рекомендаций нужно знакомиться по ходу изучения этой чудо-техники. Для более детального знакомства со схемой составных частей машинки я приведу фото из руководства.

Внешне машинка не кажется такой навороченной, как современные модели, но набор выполняемых ею функций достаточно большой: пошив разного рода строчек(прямые, зигзагообразные, смещенные и т.д.), изготовление петель и пришивание пуговиц, оформление окантовки тесьмой, штопка, вышивка, выстегивание ватника и т.д.



Подготавливая машинку к работе в первый раз, следует внимательно изучите все фотокартинки последовательности установки : начинают ее с установки головки на шарниры.

Затем прикрепляют козырек к платформе, пропускают ремень(через отверстия козырька и опорной планки в ручей маховика и приводного колеса, а затем уже соединяют ремень скрепкой..Проверьте освещение техники.

Порверьте работу машины на холостом ходу, переключите ее на рабочий ход.



ПОДГОТОВКА МАШИНЫ С ЭЛЕКТРОПРИВОДОМ К РАБОТЕ

Полностью годготовкой машины к работе занимался муж, именно он и подсоединял приводной комплект. Вместе с ним мы учились вставлять иглу в игловдеватель(закрепляли его до упора),

зкареплять катушечную нитку на специальном стержне.

Не сразу все получилось с первого раза, особенно если такую машинку видишь впервые, тем более никогда вообще ничего не шил даже на ручной машинке типа Подольской. Итак , мы научились пользоваться катушечным стержнем, вставлять иглу в иглодержатель(если не получается всегда можно использовать специальное приспособление).



Приступаем к работе



Первое,что мы делаем- включаем машинку в электросеть.Поворачиваем маховик по стрелке ,вставляем намотанную шпульку в колпачок, отправлем его в «гнездо».

Поднимаем регулятор подъема , устанавливаем регулятор ширины строчки,вставляем материал, опускаем лапку, и иглу в материал,оставив кончик длины нити не менее 10см . Плавно, без резких движдений нажимаем на педаль реостата и шьем. Чтобы научиться шить без рывков нужно время, если вы ,конечно, не учились шить с детства и у вас были опытные учителя.



Работа закончена, лапка поднимается, нитка обрезается, а мы проверяем качество строчки.Если есть замечания проводим ослабление или усиление натяжения верхней нити. Если все устраивает- любуемся качеством ровной строчки с одинаковыми стежками одинаковой ширины.

В зависимости от предполагаемой работы зависит и использование соответствующей ручки выбора: для пошива зигзаг, устанавливается соответствующий рисунок.

Зигзагообразной строчкой можно не только выполнить какой-нибудь рисунок, но настрочить резинку, кружева, или тесьму. Рассказывать о мишинке Чайка 142 М можно много , всего в одном отзыве не перечислишь, поэтому я кратко перечислю все ее достоинства:

1. Штопка, вышивание, аппликация- этой машинке доступно все, чего не доступно обычной ручной машине.

2.Разные виды строчек, оверлог.

3. Есть возможность регулировать длину и ширину строчек.

4. Выстегивание ватных изделий, оформление петли полуовтомата и т.д.

5. На боковой части дверки машинки расположены полочки для запасных деталей машины и коробочка с принадлежностями, включая иглы, емкость для масла, маленькую отвертку и т.п.

6 пПрдходит для шитья изделий изразного материала: льна, шелка , шерсти,ситца, сатина и т.д.



Чего ни в коем случае нельзя делать:Шить на этой машине кожу и более сложные материалы ( после пошива материала на дельтаплан машинка стала работать увы,хуже.



Смазку машины и чистку челночного аппарата,как в прочем и оценку всей конструкции, а также возможности неисправностей швейной машины я бы доверила только специалисту.- это все таки сложная техника. При умелом обращении эта машинка служит годами, это хороший вариант для тех, кто любит рукоделие. Если у вас есть такая машинка- вам можно позавидовать!

Ремонт швейных машин Чайка в домашних условиях своими руками

Здравствуйте, читатели моего блога «Я шью машинку!». Тема сегодняшней статьи — Ремонт швейных машин Чайка в домашних условиях своими руками.

Еще не так давно ремонт швейных машин «Чайка» был чуть ли не основным направлением швейных мастерских. Они часто терпят неудачу как тогда, так и сегодня. Но с учетом того, что на сегодняшний день эта швейная машина должна была уступить место ремонту новых и более современных моделей, они будут крайне редки.И мастера не очень охотно берутся за ремонт устаревших Чайков. Если вы не спешите расставаться со своей помощницей или она сентиментальна, вам нужно будет научиться ремонту швейных машин в домашних условиях. Так что можно не только сэкономить, но и подарить вторую (или третью и т. Д.) Жизнь дорогой Чайке.

Как начать ремонт швейной машины своими руками в домашних условиях?

Прежде чем приступить к ремонту швейных машинок в домашних условиях Чайка своими руками, необходимо понять причину ее выхода из строя. В случае именно этой модели швейной машины наиболее частая проблема: пропускает стежки при шитье, ломается игла, делает плохую строчку.
Пропуск стежков на машине Чайка может быть из-за того, что игла погнута или она проходит через отверстие в игольной пластине не посередине. В первом случае ремонт заключается просто в его замене. Но второй требует более сложной манипуляции, которую тоже вполне можно произвести, не выходя из дома. Вам следует открыть верхнюю крышку и отрегулировать положение внутри кольца, потянув его вплотную (чтобы немного ослабить винты).Затем, немного приоткнув винт на зажиме, необходимо установить игловодитель прямо в среднее углубление и плотнее затянуть винты.

Ремонт швейных машин на дому

Если в процессе шитья часто ломается игла, ремонт швейной машины своими руками будет заключаться в регулировке точного прохождения конусной каретки. И в этом случае требуется почти высочайшая точность, пренебрежение которой может привести к двум крайностям: либо, опять же, оборвется, либо нить не будет захвачена.
Это лишь некоторые из возможных причин выхода из строя или плохой работы швейной машины Чайка. Их намного больше, и к ремонту нужно подойти творчески и со страстью. Вам может потребоваться несколько попыток ремонта, чтобы устранить тот же недостаток. Главное — не сдаваться. Терпение и еще раз терпение. Также можно запастись магнитом. Пригодится для облегчения поиска болтов и саморезов, и стремиться выскользнуть из рук мастера при ремонте автомобиля Чайка дом.

Как установить иглу на швейную машину. Как пользоваться швейной машиной

Привет, София!

Правильная установка иглы — одно из главных условий работы машины. Будьте осторожны при замене иглы. Если вы меняли его, посмотрите, правильно ли вы его вставили.

Для всех машин, таких как Чайка, и для большинства других, выполняющих зигзаг, игла должна находиться в пропиленной части луковицы от самой себя, а канавка для нити должна смотреть на вас.

Именно со стороны этой канавки вводится резьба.

Если игла на входе в игольное отверстие касается его, то периодически нить будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия в игольной пластине на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции расстояние L должно быть таким же, как и R.

Продольная установка иглы в центре зазора иглы осуществляется перемещением рамы игловодителя, закрепленной двумя винтами на коромысле, расположенном в верхней части машины (поверните маховик по зигзагообразной линии, это крепление).Ослабьте эти винты и установите иглу по прямой строго по центру (сдвигая рамку игловодителя).

После проверьте положение иглы при левом и правом впрыске. Надеюсь, вход иглы (на максимальной ширине зигзага) справа и слева будет равномерно удален от центра. Если игла касается края отверстия с максимальной шириной зигзага — обратитесь к мастеру, этот случай для него.

швейная машина чайка

Поперечное положение иглы контролируется стержнем, закрепленным на пластине двумя винтами, и пластиной, которая прижимает каркас игловодителя к стержню держателя.

Регулировка этого узла достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно выходить из строя при работе, особенно электрическая швейная машина «Чайка». Поэтому, если вы решили отремонтировать швейную машину самостоятельно, вам следует научиться регулировать положение иглы, так как движение иглы вперед является причиной ее поломки, а смещение в сторону швеи — причиной упущений.

Регулировка положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, так как это может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книги, набитой техническими терминами и схемами.

Можно добавить, что при использовании изгиба иглы на носике волана могут образовываться зазубрины, которые «разморачивают» нить и обрезают. Он должен быть идеально ровным и острым, без шероховатостей. Его состояние можно определить, потрогав край носика или с помощью лупы.

Винт прижимной пластины не должен входить в пазы, ручка фиксатора должна быть зафиксирована, а ее поверхность должна быть чистой и гладкой.

Неправильная установка челнока швейной машины. Чайка приводит к обрыву нити и появлению других дефектов стежка, в том числе разрывов. Зазоры обычно возникают из-за неправильного положения челнока в момент встречи с иглой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется щель.Причиной может быть множество других факторов. Например, мусор (даже в небольшом количестве) в шаттле.

Также попробуйте еще раз правильно заправить обе нити — как верхнюю, так и нижнюю.

Эту и другую информацию о ремонте швейных машин можно найти на http://www.yubkiplus.ru/shvejnaja-mashinka-chajka.html

Инструкцию к швейной машинке Чайка можно скачать здесь

Инструкцию швейной машины Чайка можно использовать как руководство для любых моделей швейных машин, выполняющих зигзагообразную линию типа Чайка: Чайка 2, Чайка 3, Чайка 134.

Данная инструкция швейной машинки Чайка также подходит для швейных машин Мальва и марок Подольск: Подольск 142, Подольск 142М и др.

1. Швейные машины типа Чайка, Подольск такие же.

Настоящая инструкция по эксплуатации швейной машины Чайка дана в сокращенном виде, исходя из инструкции производителя.
Работа и конструкция швейных машин Подольск и Чайка практически однотипны, поэтому данная инструкция подходит для всех моделей этих швейных машин, в том числе и для швейной машины Мальва.Они имеют одинаковое устройство и отличаются только наличием дополнительных видов зигзагообразных стежков. Некоторые модели Чайки и Подольской имеют для этого дополнительное устройство (копировальный аппарат) и, соответственно, рычаг переключения режимов его работы. Устройство челночного хода, заправка нити и параметры регулировки узлов и механизмов этих швейных машин практически одинаковы, за исключением установки некоторых настроек параметров хода челнока (в зависимости от модели машины).
Подробнее о том, как наладить и провести мелкий ремонт швейных машин типа «Чайка», смотрите в других статьях в разделе о ремонте швейных машин.

2. Органы управления и узлы станка Чайка, Подольск 142

1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Прижимная лапка. 5. Иглодержатель. i6. Лапы подъема руки. 7. Регулятор натяжения верхней нити. 8. Верхняя и передняя крышки. 9. Рычаг нитепритягивателя. 10. Натяжные шайбы. 11. Указатель типа линий. 12. Индикатор ширины зигзага. 13. Сердечник для катушки. 14. Забивная машина. 15. Маховик. 16. Рычаг смещения иглы. 17. Ручка зигзагообразная.18. Рычаг обратной подачи. 19. Ручка регулировки длины стежка. 20. Ручка регулятора подъема гребня. 21. Двигатель материала. 22. Панно с картинками. 23. Ручка переключателя копировальных аппаратов.

3. Виды тканей для шитья, нитки и иглы для швейной машины Чайка, г. Подольск

.

Тонкие разновидности шелка, батиста — игла №70, нить — 65
Простыня, бязь, ситец, атлас, шелк, льняные ткани — игла № 80, нить — 65
Тяжелые хлопчатобумажные ткани, бязь, фланель, тонкие шерстяные ткани. , тяжелые сорта шелка — Игла №1.90
Шерсть костюмная — спица № 100
Шуба плотная шерстяная, сукно — спица №. 110

Игла 1 должна быть установлена ​​в иглодержатель 2 (верхнее положение игловодителя) до упора и закреплена винтом 3.
Плоская сторона колбы 4 (плоская) на игле должна быть обращена в сторону от рабочий человек (рис. 4)

4. Заправка верхней и нижней резьбы. Инструкция к швейной машине Чайка, Подольск

Заправка верхней нити
Вытяните катушку 13 до упора из крышки втулки.
Установите приемную проушину в верхнее положение, повернув маховик.
Поднимите прижимную лапку.
Установить катушку с резьбой на стержень 13.
Заправить верхнюю нить нужно именно в такой последовательности. В отверстиях 7 и 6 пластинчатого нитенаправителя, между шайбами ​​регулятора натяжения 8, затем вверх в проушину 4 натяжной пружины, вниз под крюк предохранительного распределителя 3, вверх через отверстие нитепритягивателя. рычаг 5 вниз в проволочный нитенаправитель 2, в нитенаправитель 1 на игловодителе и надавите на ушные иглы 9 с рабочей стороны.

Заправка нижней нити
Перед заправкой нижней нити необходимо вытянуть шпульный колпачок со шпулькой из шпульки, для чего нужно повернуть маховик, чтобы игла переместилась в верхнее положение. Сдвиньте скользящую пластину, возьмитесь за рычаг защелки шпульного колпачка двумя пальцами левой руки и снимите шпульный колпачок.

5. Намотка нити. Инструкция к швейной машине Чайка, Подольск

Намотайте нить на шпульку с помощью намотчика. При намотке нити на шпульку маховик машины должен работать на холостом ходу.Для этого ослабьте фрикционный винт 1 (рис. 8).
Поместите шпульку на шпиндель намоточного устройства 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Установите катушку 1 с нитками на стержень для катушки. Проденьте катушку между натяжными шайбами ​​4, как показано на рис. 9, а затем намотайте несколько витков шпульки вручную. Предварительно натяните маховик на маховик. Затем заведите, вращая маховик с приводом.
После того, как шпулька полностью намотана, резиновое кольцо намоточного устройства больше не будет контактировать с маховиком, и намотка прекратится. Перед снятием шпульки намоточное устройство необходимо переместить влево от упора 3.
Заправьте намотанную шпульку в шпульный колпачок и проденьте нить под натяжной пружиной, как показано на рис. 10. Оставьте свободный конец нити длиной 10-15 см.
Вставьте шпульный колпачок с заправленной нитью в челнок. При этом игла должна находиться в верхнем положении.
Установить шпульный колпачок со шпулькой на стержень 3 челночного механизма до упора. В этом случае палец 1 шпульного колпачка должен войти в гнездо 2 (рис.11).

6. Машинное управление. Инструкция к швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открытии иметь тенденцию возвращаться в исходное положение.
Перед шитьем нижнюю нить необходимо удалить с игольной пластины, для этого, удерживая конец игольной нити, поверните маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю нить челнока и поднялась в верхнее положение. .Натяните челночную нить на игольную пластину (рис. 12) с верхней нитью и поместите концы верхней и нижней ниток под прижимную лапку, как показано на рис. 13.
Чтобы выполнить простую прямую строчку, вам необходимо: совместите цифру 0 на ручке 17 со стрелкой 12 (рис. 1). Ручка 23 может находиться в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совпадения числа с указателем на панели.
Обратное направление материала для прихватки осуществляется нажатием на рычаг 18 (рис.1) до упора. Шаг обратной подачи более 2,5 мм остается постоянным в пределах 2,5 мм.
Регулировка рейки по высоте производится регулятором 1 (рис. 14). Использование регулятора производится при снятой скользящей пластине. Для толстых материалов регулятор устанавливается на отметке H (нормальный), для тонких материалов — на отметке W (шелк), для вышивки и штопки — на отметке B (вышивка). Буквы должны быть видны сверху.
Для перехода к зигзагообразным, декоративным и целевым строчкам понадобится ручка 23 (рис. 1) аккуратно нажать и перейти к нужному типу строчки. Поверните ручку 17, чтобы совместить цифру 5 со стрелкой 12.
Рисунок для отделочных изделий будет более четким с меньшим шагом линий. Офсетная строчка используется при выполнении специальных операций, например, при обработке петель, пришивании «молний» и т. Д. Для сдвига стежка используйте ручку 16. Поворачивая ее без усилий до остановки в направлении, указанном стрелками, игла смещается. вправо или влево от среднего положения.
Для проверки качества шитья рекомендуется провести пробную строчку на нужном клочке ткани и при необходимости отрегулировать натяжение нити.
Натяжение верхней нити контролируется регулятором натяжения. Плетение верхней и нижней ниток должно происходить посередине прошиваемого материала. Если переплетение нитей при образовании стежка происходит сверху, необходимо ослабить натяжение верхней нити. Если переплетение ниток происходит внизу, нужно увеличить натяжение верхней нити.
При шитье через толстые и твердые места необходимо шить медленно и вручную поворачивать маховик.
При шитье тонких материалов, таких как шелк и т. Д., Рекомендуется осторожно потянуть материал за прижимной лапкой, чтобы не сшить шов.
Для нормальной работы машины необходимо начать шить в следующей последовательности: оттянуть нити, заправленные под лапку (верхнюю и нижнюю), и, удерживая их, опустить иглу в материал (вращая маховик рукой), опустить лапку и сделать 2–3 петли.После этого можно отпустить нить и продолжить шитье.
После шитья поднимите прижимную лапку, вытяните швейный материал от себя и обрежьте нити на краю нитеобрезателя, расположенного на стержне прижимной лапки (Рис. 12, позиция 1), оставив конец подстилки 8- 10 сантиметров в длину.

7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для облегчения работы автомобиля и предотвращения износа все места, указанные стрелками, следует смазать одной или двумя каплями индустриального масла И-20А ГОСТ 20799-75.
Места смазки головки станка (Рис.17)
Места смазки зигзагообразного механизма (Рис. 19)
Очистка и смазка челнока (Рис.20)
Тяжелая работа станка, а иногда и заклинивание из-за загрязнения курс шаттла. Трасса завалена обрывками ниток, выступами ткани, пылью.
См. Также Смазка швейных машин.
Для очистки челнока игловодитель необходимо установить в верхнее положение. Вытяните шпульный колпачок 1, повернув пружинный фиксатор, чтобы снять накладное кольцо 2, снимите крючок 3.Очистите гнездо челнока 4 щеткой-щеткой от пыли и ниточной пыли. Нельзя использовать для чистки металлические предметы, чтобы не нарушать чистоту рабочей поверхности. Направление челнока в ходовой части и шпиндель намоточного устройства также смазываются 1-2 каплями масла.

Швейная машина «Чайка», пожалуй, самая популярная модель швейной машины для дома, несмотря на обилие импортных бытовых швейных машин в магазинах. В свое время мне пришлось купить Чайку за большие деньги, и она вроде хорошо шьет, только иногда петли, в остальном все в целости и сохранности.Действительно сломать швейную машинку Чайка практически невозможно. Кузов алюминиевый, детали полностью металлические, узлы крепкие и надежные — все в стиле советских технологий. Но, к сожалению, леска наматывает
практически «с рождения», иногда в леске бывают зазоры, особенно по зигзагу и стуки при шитье, как у пулемета.
Производитель прилагает инструкцию к швейной машине Seagull, где подробно описано, как пользоваться машиной и выполнять различные операции, даже есть электрическая схема электродвигателя, педальное устройство, но нет ни слова о том, как настроить и выполнять на хотя бы мелкий ремонт швейной машинки чайка.Мы постараемся восполнить этот пробел инструкцией и дадим несколько рекомендаций, как отремонтировать швейную машинку Чайка своими руками.

Модификации швейных машин марки Чайка

Основная неисправность станков типа «Чайка», выполняющих зигзагообразную линию и на ее основе несколько видов отделочных линий — это зазоры, зацикливание нижней и верхней ниток, а также ее обрыв сверху и снизу. Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Mallow и другие — все эти аппараты имеют одинаковое устройство и инструкцию по эксплуатации и настройке, поэтому их ремонт практически одинаковый, за исключением ремонта копировального аппарата (в зависимости от модели аппарата) и настройки параметров шаттла. Но поскольку наша задача — научиться настраивать только линию, мы снизим ремонт многих узлов. Тем более, что такой ремонт невозможно произвести своими руками, не имея профессиональных знаний и опыта в домашних условиях.

Прежде чем приступить к ремонту и настройке швейной машинки «Чайка» самостоятельно, желательно провести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу и игольную пластину, крышку механизма челнока.Отсоедините станок от деревянной подставки или стола. Разберите крючки: бобины случае, стопорное кольцо, крюк. Теперь удалите с машины, (особенно в челночном отсеке) пыль, грязь, тягу и хорошо смажьте все трущиеся, доступные места моторным маслом. Для чистки используйте прочную маленькую кисточку для клея, а медицинский одноразовый шприц очень удобен для смазки швейной машины.

2. Используйте иглы, предназначенные только для швейных машин с чайками.

Обрыв нити часто случается на швейных машинах типа «чайка».Первой причиной, приводящей к обрыву нити, является изогнутый острие иглы, из-за которого нить рвется при движении. С помощью лупы вы можете четко увидеть состояние острия иглы. Используйте исправные иглы, предназначенные только для бытовых швейных машин, в соответствии с. См. Инструкции к швейной машине. Чайка, Подольск 142
Иглы для швейных машин должны быть в идеальном состоянии. Состояние иглы можно определить, проведя ногтем по острию иглы или используя увеличительное стекло.Часто именно игла вызывает разрывы стежков, поломку иглы и другие дефекты строчки.
Выберите номер иглы в зависимости от толщины ткани и нити. Не используйте промышленные круглые иглы для бытовых швейных машин. Иглы для бытовых швейных машин имеют пропил на колбе.
Для шитья различных тканей и материалов используйте соответствующий тип иглы, например, для шитья кожи игла имеет четырехсторонний наконечник, что облегчает прокалывание материала и способствует образованию петли на игле. когда он зацеплен за нос крючка.

3. Игла на входе в игольное отверстие не должна касаться его

Обрыв нити может быть результатом многих неисправностей, например, если игла касается ее при входе в игольное отверстие, то нить будет периодически обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия в игольной пластине на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции L должны совпадать с R .
Продольная установка иглы в центре зазора иглы осуществляется путем смещения рамки игловодителя, закрепленного двумя винтами на коромысле в верхней части машины (поверните маховик по зигзагообразной линии и вы увидите это устанавливать).Ослабьте эти винты и установите иглу по прямой строго по центру (сдвигая рамку игловодителя). После проверьте положение иглы при левом и правом уколе. Вход иглы (при максимальной ширине зигзага) справа и слева будет равномерно удален от центра. Если игла касается края отверстия с максимальной шириной зигзага — обратитесь к мастеру, этот случай для него.

4. Поперечное положение иглы у чайки может самопроизвольно отклоняться

Боковое положение иглы регулируется стержнем, закрепленным на пластине двумя винтами, и пластиной, прижимающей каркас игловодителя к стержню кронштейна.
Регулировка этого узла достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно выходить из строя при работе, особенно с электрическими швейными машинками. Поэтому, если вы решили самостоятельно отремонтировать швейную машину Gull, вам следует научиться регулировать это положение иглы, ведь смещение иглы вперед является причиной ее поломки, а смещение в сторону швеи — причиной упущений.
Регулировка бокового положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, потому что неправильное положение иглы может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книжки, набитой техническими терминами и диаграммы.
Обратите внимание на состояние игольной пластины. Отверстие е не должно быть «сломанным» и иметь насечки. Такую плиту лучше заменить.

5. Положение волана у Чайки — причина пропусков и зацикливаний

Неправильная установка челнока швейной машины.Чайка приводит к обрыву нити и появлению других дефектов стежка, в том числе разрывов. Зазоры обычно возникают из-за неправильного положения челнока в момент встречи с иглой — носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется щель. Многие другие факторы могут вызвать пропуск стежков на швейной машине, например, перекрученная нить, погнутая игла, толщина ткани не соответствует толщине иглы и т. Д., Но основным из них является слишком большой зазор между лезвием иглы и соплом иглы. шаттл.

Для того, чтобы правильно выставить положение встречи сопла челнока и иглы, необходимо правильно отрегулировать положение сопла челнока. Для начала переверните машину на бок и найдите с левой стороны крепление крюка, затянутое двумя болтами М10. Поворачивать их нужно накидным ключом, в худшем случае рожковым, а не плоскогубцами.
Ослабьте эти два болта и осторожно с помощью мощной отвертки переместите шестерню челнока так, чтобы носик челнока был почти близко к лезвию иглы.Предварительно следует уже снять игольную пластину, лапку и иглу, чтобы подвести челнок к носу. Чтобы точнее поставить этот зазор, воспользуйтесь лупой. Так же, как вы приблизили носик к игле, только в противоположном направлении, вы можете отодвинуть челнок по отношению к игле. Челночный бегун вращается вокруг оси, а не движется вперед и назад. Это очень важный момент. Не тяните его гвоздемером и не забивайте, он легко крутится вокруг своей оси. Неопытному человеку сложно сразу понять, о чем говорится, но и объяснить тоже.Все, что можно добавить — внимательно продумайте, прежде чем что-то крутить, а уж тем более откручивать. Остающихся деталей после ремонта на швейной машинке Чайка быть не должно.

6. Взаимодействие челнока и игольной швейной машины Чайка

Все ближе и ближе мы подходим к самому главному секрету швейной машинки «Чайка» — почему она уворачивается? Но сначала закончим регулировку зазора между иглой и носиком волана; Так же мы узнаем кое-что об устройстве швейной машины «Чайка» и ее модификациях.
В момент встречи носика челнока и лезвия иглы должны соблюдаться следующие параметры: зазор между носиком и лезвием около 0,1 — 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен подниматься к ней над ушком иглы не менее чем на 1 мм, но не более чем на 2 мм. Кстати, это очень важный момент — подъем иглы из нижнего положения. Этот параметр влияет на формирование петли иглы и требует особого внимания.Для того, чтобы носик захватил нить с иглы, необходимо, чтобы образовалась петля там, где она идет, зацепляя ее. Поэтому игла должна сначала упасть, а затем, немного приподнявшись, уже встретиться с носиком петлителя, образуя петлю для захвата.
Положение иглы регулируется игловодителем. На втулке, удерживающей игловодитель, имеется специальный винт. Чтобы примерно понять, о чем идет речь, можно посмотреть, как регулируется ее положение на промышленной швейной машине 1022, 22 класса.
Все вышеперечисленные параметры подходят для всех модификаций швейных машин Чайка, Подольская и универсальны практически для всех швейных бытовых машин челночного стежка. Вы можете использовать эти рекомендации для ремонта швейных машин других марок, кроме тех, о которых пойдет речь ниже.

7. Модели швейных машин. У Чайки есть отличия в настройке шаттла.

Если вы установите эти параметры, швейная машина «Чайка» будет работать относительно нормально.Но, к сожалению, его ремонт не закончился. Есть еще много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» — это ремонт челночного хода. Именно там скрываются причины заедания нити и таким редким явлением для швейных машин является обрыв нижней нити. Сложность изложения этого материала состоит в том, что практически на любой модели швейной машины «Чайка» инженеры предусмотрели свои настройки для настройки этого сайта и, более того, еще требующие от художника большого опыта.Мы не будем намеренно давать рекомендации по его настройке, так как самостоятельно их осуществить практически невозможно. Сервисный техник обычно выбирает одно положение сопла челнока относительно иглы, варьируя между тремя дефектами: зацикливанием нити, открытием нижней нити и разрывом верхней нити.

Вкратце отметим только, что базовое положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе.Пройдя иглу чуть выше уха, носик должен закончить движение и переместиться дальше (влево) за иглу на 1-3 мм. Этот параметр составляет 1-3 мм. для каждой модели Чайка «своя» и от нее зависит, как будет формироваться линейка. Если челнок уходит слишком далеко за иглой, он вытягивает лишнюю верхнюю нить и появляются петли, если нить «не доходит», может порваться.
Отрегулируйте машину так, чтобы при левом и правом впрыскивании нос челнока уверенно захватил петлю с иглой.Если на машине все еще есть дефекты строчки, обратитесь к мастеру по ремонту швейной машины.
Для того, чтобы изменить положение челнока (наконечник выступает иглой), в крайней правой части вала, приводящего в действие челночное устройство, найдите втулку-рычаг, соединенную с основным (верхним) валом. Ослабьте ключом крепление втулки, затянутой винтом М10, и слегка поверните вал, удерживая его плоскогубцами. Другой рукой возьмитесь за маховик.

7 марта

Обзор игл для швейных машин

ИГЛЫ ДЛЯ БЫТОВЫХ ШВЕЙНЫХ МАШИН

Швейные иглы — самая маленькая, но очень важная часть любой швейной машины.

По сравнению с другими деталями, швейные иглы подвергаются наибольшей нагрузке. Поэтому качество строчки и появление многих дефектов в работе швейной машины зависят от состояния иглы, ее типа и настроек.

Иглы для бытовых швейных машин

Количество разновидностей и типов игл для бытовых швейных машин увеличивалось поэтапно вместе с усовершенствованиями и изменениями в бытовых швейных машинах и швейном оборудовании.

Ниже приведены описания различных элементов и компонентов иглы для швейных машин.

Параметры игл для швейных машин

Острие иглы

Есть 2 основные группы острия иглы:

Острие иглы для текстильной группы

Кончик иглы для кожи.

Что касается острия иглы для текстильной ткани, то оно имеет округлую форму и втыкается в ткань, а острие иглы для кожи, напротив, имеет форму лезвия и прорезает материал. От правильного выбора острия иглы зависит внешний вид шва и вероятность повреждения материала.

Тонкое острие иглы

Ключ к лучшему шитью. Когда игольное ушко проникает в продукт, игла оказывает наибольшее давление на ткань. Чтобы предотвратить повреждение материала в этих местах (разрывы), давление иглы на материал снижается за счет истонченного кончика иглы. В последних разработках игольных головок для органов, таких как «KN» и «SF», головки имеют длинную и тонкую форму, которая особенно хорошо подходит для тонких трикотажных (тканых) тканей.

Отметка острия иглы (щелкните изображение, чтобы увеличить)

Если игла выбрана правильно, строчка будет иметь красивый вид и не повредить материал.

Ушко иглы

Беспрепятственное прохождение нити через ушко при высокой скорости шитья обеспечивается за счет прохождения игольного ушка и внешней формы.

Благодаря тому, что внутренняя сторона ушка гладкая, нет переплетения и обрыва нити.

Канавка (выемка)

Форма канавки (выемки) имеет решающее значение для создания хорошей петли.

Канавка иглы служит для точного следования нити и предотвращает заедание нити, когда игла проникает в материал.

Существуют различные формы канавок для иглы. Иглы для органов «OSP» имеют закругленную бороздку для защиты материала. Форма канавки игл Органа «SRG / SGL» предотвращает расслоение рыхлых тканей (например, шнуров).

Ранее использовавшаяся круговая канавка теперь в основном заменена на «понтонную» — канавку, поскольку это позволяет наилучшим образом сформировать петлю и предотвратить повреждение стопы.

Стержень иглы

Разновидности игл:

Укороченные стержни иглы.

Дважды укороченные игольчатые стержни.

Сила, с которой игла протыкает ткань, и ее долговечность зависят от конструкции стержня иглы.

Колба для иглы

Диаметр колбы иглы важен, потому что иглодержатель в швейной машине имеет определенный размер.

Если колба иглы не соответствует размеру держателя, это может вызвать проблемы, когда вы решите вставить иглу в держатель.

Различают круглую и плоскую колбу. Некоторые системы имеют круглую колбу с углублением для фиксации иглы.

В принципе, каждый тип иглы для бытовой швейной машины закодирован (сконструирован) для конкретной швейной машины, в которой он будет использоваться.

Часто многие мастера шитья в процессе работы нередко сталкиваются с довольно частыми проблемами пропуска стежка или некачественной строчки.Изменение различных настроек швейной машины или чередование разных видов строчки, как правило, принципиально не меняет к лучшему, и тогда обычно принято все списывать на некачественное оборудование или недобросовестность производителя.

1. Швейная игла может вызывать дефекты строчки.

Иглы для швейных машин следует тщательно подбирать не только «под ткань», но и используемую нить. В любой инструкции к швейной машине есть рекомендации по использованию ниток и игл, обязательно соблюдайте эти требования.Пропуск стежков, поломка иглы, обрыв нити, заедание нити в строчке часто возникают из-за того, что на швейной машине используется игла неподходящего размера или типа, игла имеет кривизну или затупилась.

2. Дефекты швейных игл исправлению не подлежат.

Перед установкой иглы необходимо проверить, нет ли на ней кривизны, затупления кончика или ржавчины. Встречаются и другие дефекты, например, отсутствие ушной раковины или неправильное ее расположение по отношению к бороздке для резьбы, но это довольно редко.

Дефектные швейные иглы, в том числе изогнутые и затупленные, лучше сразу выкинуть, чтобы они не попали под руку. Никогда не пытайтесь затачивать или выпрямлять швейную иглу. Любой дефект иглы этого типа не подлежит исправлению. Швейные иглы, особенно иглы для швейных машин, изготовлены из чрезвычайно прочной стали, и хорошая игла — это игла, которая ломается при ударе или попытке выпрямить ее и не гнется, как гвоздь.

3. При установке иглы обратите внимание на форму колбы.

Обратите внимание на колбу иглы (верхняя часть, которая вставляется в игловодитель).Часто швеи используют иглы с круглой колбой (без надреза) для своих бытовых швейных машин. Иглы с такой лампочкой используются только в промышленных машинах и иногда встречаются в бытовых оверлоках.

Швейная игла для бытовых швейных машин всегда имеет пропил на колбе (для безошибочной установки).

Применение промышленных швейных игл всегда приводит к сбоям в работе, а иногда и к серьезным повреждениям.

Перед покупкой новых игл желательно иметь при себе образец или выписать из инструкции точную маркировку игл, рекомендованную для данной швейной машины или оверлока.В инструкции всегда указывается марка иглы, номер иглы (толщина) рекомендуемых размеров в зависимости от толщины ткани и нити.

Дело в том, что иглы могут быть не только разной длины, но и иметь ряд отличий в колбе. Диаметр луковицы может быть тоньше или толще, длина самой лампы также может отличаться и т. Д. Это может повлиять на некоторые настройки швейной машины, особенно на оверлок.

В результате появятся неисправности, например, пропуск стежка в строке.

Хотя это не очень актуально, но иногда стоит обращать на это внимание при поиске причин появления зазоров после замены иглы.

Количество игл для бытовых швейных машин: 65; 70; 75; 80; 90; 100; 110; 120; 130. Самые распространенные числа — 80; 90; 100. Это именно тот размер иглы, который всегда должен быть в наборе.

5. Как проверить кривизну швейной иглы

Визуально трудно определить, гладкая ли игла или погнута.Используйте этот метод (см. Рисунок), чтобы проверить кривизну иглы.

Такой тест может быть полезен, если вы не можете найти причину пропуска стежков в швейной машине или оверлоке. Иногда бывает, что носик челнока или оверлока петлителя попадает в саму иглу. Игла немного гнется, но на вид абсолютно плоская. В результате в строчке появляются пропуски стежка.

Всегда проверяйте иглу, чтобы найти причину появления зазоров.

Кривизна швейной иглы проверяется на темном фоне быстрой прокруткой.Если острие иглы остается в одной точке, значит, оно плоское.

Тупую иглу можно определить, проведя ногтем большого пальца правой руки по кончику иглы. На кончике ноготь обязательно найдет искривленное место.

Никогда не используйте швейные иглы с ржавчиной. Они портят ткань, особенно тонкую и нежную ткань, и удерживают нить во время движения по игле.

6. Европейская система размеров игл

Европейская система размеров игл для швейных машин включает размеры от 60 до 120, в зависимости от диаметра иглы.Американская система — от 8 до 21.

Во избежание путаницы на упаковке нанесены оба числа, например 60/8 или 100/16. Иглы 60/8 диаметром 0,6 мм, а 100/16 — 1 мм. Чем меньше число, тем тоньше игла.

7. Типы швейных игл для бытовых швейных машин

Острые швейные иглы подходят для всех тканей, особенно тяжелых и плотных. Используются для отделочной строчки, потому что их острый конец легко пробивает ткань.Размеры: от 60/8 до 120/20.

Универсальные иглы используются для шитья всех типов тканей. Большие размеры удобно использовать для отделочной линии. Слегка закругленный кончик иглы легко проникает в ткань. Размеры: от 60/8 до 120/20.

Иглы с закругленным концом используются для шитья трикотажных изделий. Закругленный кончик иглы проходит между петлями, не протыкая их. Размеры: от 60/8 до 100/16.

Иглы для кожи легко протыкают кожу, не разрывая ее и не пропуская швов.Не рекомендуется использовать их для пошива изделий из синтетической замши. Имеют форму острого клина. Размеры: от 90/14 до 110/18.

Двойная игла для швейной машины используется для декоративной строчки, отделочного стежка и строчки складок. На одну ногу крепятся две иглы. Размеры: от 80/12 до 90/14, толщина: от 1,8 до 4,0 мм. Двойная игла 75/11 для эластичных материалов имеет ширину 4,0 мм.

Швейная игла для джинсовой ткани или игла для джинсовой ткани используется для шитья очень плотных тканей.Его край не загибается, так как имеет округлую форму. У нее крепкое туловище и маленький глаз. Размеры: от 90/14 до 110/18.

Игла для отделочной строчки с большим ушком предназначена для работы с толстыми декоративными нитками. Не пропускает стежки и не плетет нитки. Размеры: от 80/12 до 110/18.

Игла с крыльями предназначена для выполнения декоративного шва на швейной машине. Расправляет нить, проделывая дырку в хрустящей ткани, например, во льняной ткани. Имеет два крыла (по бокам от уха).Размеры: от 100/16 до 120/20.

Самонаполняющаяся игла удобна для тех, кому сложно заправить нить в иглу. На игле, рядом с ушком, есть прорезь, через которую нить и нить проходят через ушко. Игла используется для работы с тканями средней плотности. Размеры: от 80/11 до 100/16.

Выбор швейной иглы

Один из главных секретов швейного мастерства, который, по сути, вовсе не секрет, а одна из основополагающих основ этой индустрии — качество результата напрямую зависит от правильного выбора. игл.

Действительно, именно игла, установленная в швейной машине, будет определять непрерывность работы и качество результата. Современные иглы отличаются самым большим разнообразием — они могут иметь различные варианты заточки, формы ушка, размеры бороздок и т. Д. Все эти особенности, некоторые из которых практически не видны человеческому глазу, существенно влияют на формирование линии, ее целостность. и качество.

Специалисты также подчеркивают, что какими бы ни были параметры иглы, она должна полностью соответствовать типу и толщине ткани.Кроме того, современные технологии, применяемые в легкой промышленности, неуклонно приводят к появлению новых видов тканей, обладающих различными свойствами и характеристиками. При работе с такими тканями необходимо обеспечить прочность и качество стыков ниток, и при этом не повредить структуру самой ткани.

Обычно соответствие типов игл и типов ткани указывается в инструкции к швейному оборудованию. Однако полностью полагаться на эти данные все же стоит — настоящие профессионалы должны обладать знаниями и навыками взаимозаменяемости игл, знать их особенности и характеристики, поскольку именно эти знания помогут облегчить работу в будущем.

Так, например, с особой тщательностью нужно подходить к систематизации швейных игл. Система игл может быть индивидуализирована для разных машин, и при заказе иглы необходимо знать не только тип машины, для которой она предназначена, но и то, какой должна быть колба самой иглы. Например, иглы DBx1 и DPx5 — несмотря на то, что обе используются для прямолинейных машин, но колбы у этих двух моделей разные. Тип иглы можно посмотреть либо в инструкции, либо сверить его с иглами, которыми машина была изначально укомплектована.Также некоторые производители указывают тип иглы прямо на корпусе машины. Купив машину, следует сразу увидеть и записать тип иглы, чтобы не обременять себя долгими и утомительными поисками.

Производители игл для швейных машин

Grotz-Beckert — одно из старейших предприятий по производству швейных и вязальных игл для легкой промышленности, основанное в 1852 году. Сегодня компания претендует на четкое и непоколебимое лидерство в этой области — Grotz -Beckert владеет 6 заводами в Северной Америке, Европе и Азии, которые производят продукцию, распространяемую в десятках стран по всему миру.Концерн рос за счет слияний и поглощений сторонних компаний и теперь практически полностью охватывал весь спектр игольных изделий, используемых в швейной отрасли. Торговая марка Grotz-Beckert производит иглы для вязальных и ткацких машин, иглы для швейных и обувных машин, пробивные и структурообразующие иглы, тафтинговые иглы, образующие петли ворса и их модули (наполнители).

Практичность и точность, присущие немецкой нации, как нельзя лучше находят свое место в производстве этих продуктов — иглы Grotz-Beckert отличаются непревзойденным качеством и простотой использования, благодаря которым большинство профессионалов швейной промышленности во всем мире мир их использует.

Schmetz — еще один известный производитель игл из Германии, имеющий богатую историю и достигший невероятных высот в этом бизнесе. Компания существует на мировом рынке более 160 лет, и за все это время мастера шитья ни разу не подводили — иглы Schmetz пользуются широкой популярностью благодаря отличному качеству и уникальным эксплуатационным характеристикам.

Производитель регулярно обновляет свой каталог продукции, благодаря чему как реальные, так и потенциальные покупатели могут ознакомиться с новыми моделями швейных игл и быть в курсе последних тенденций в этой области.Производство осуществляется с учетом существующих потребностей и текущих запросов швейных мастеров, благодаря чему продукция Schmetz соответствует всем самым высоким международным требованиям и стандартам.

Altek Beissel — одна из самых прогрессивных и динамично развивающихся компаний, производящих самый широкий ассортимент швейных игл, расположенная в Индии. Производитель крайне чувствителен к качеству продукции — иглы Altek Beissel первыми среди прочих были изготовлены в соответствии со стандартом качества ISO 9002, а при их создании используются технологии, оборудование и опыт ведущих европейских компаний. .Каждая серия игл проходит более сотни различных тестов и тестов в производстве, и только после их успешного завершения допускается к продаже. Ассортимент Altek Beissel включает иглы для оверлочных и заглушек, иглы для различных видов натуральной и искусственной кожи, замши, иглы с усиленным основанием для предотвращения пропуска стежков, иглы с титановым покрытием и другие.

TNC — Triumph Needle Corporation, Тайвань, специализируется на производстве широкого ассортимента швейных игл.высшее качество. Изначально компания была основана как дочернее предприятие немецкой компании Lammerz, но через некоторое время TNC стала самостоятельным производством, успешно используя бесценный опыт немецкого производителя. Даже сегодня TNC продолжает использовать немецкое оборудование и сырье.

TNC имеет ряд собственных патентов. В частности, компания использует различные виды покрытий игл — керамические, титановые, «алмазные» (угольные). Благодаря ответственному и прогрессивному подходу к вопросам качества продукция TNC пользуется успехом в более чем 40 странах мира и продолжает уверенно завоевывать остальную часть рынка на всех континентах.

Organ Needle — один из крупнейших японских производителей в мире, занимающийся выпуском швейных игл. Продукция этой компании пользуется заслуженной популярностью во многих странах — швейные иглы Organ Needle известны с 1936 года, хотя свою деятельность она начала в 1920 году с производства игл для граммофонов. Сегодня Organ Needle является одним из лидеров в своей отрасли — компания регулярно проводит различные исследования и испытания сырья, чтобы конечная продукция имела непревзойденное качество.Ассортимент производителя насчитывает более 6500 наименований товаров, среди которых особенно популярны бытовые, промышленные, обувные, ковровые и вязальные спицы.

Выберите номер иглы в зависимости от материала

Число, указанное в названии иглы, указывает толщину (диаметр) иглы в сотых долях миллиметра (например, № 80 = 0,8 мм = NM80) или долях дюйма ( 10,12 дм). Чем больше значение числа, которым маркируется игла, тем она толще.Отдельные производители могут

указать сразу два значения, например 100/16 или 120/19. Это означает, что размер иглы указывается в двух единицах: в миллиметрах и в дюймах.

Номер иглы всегда печатается на колбе иглы. Шаг для таких игл — 5 (например 80, 85, 90), есть размеры от 60 до 120.

Шаг по американской системе «1», цифры от 8 до 21. Соответствие европейской маркировке будет выглядеть следующим образом:

8/60 — очень легкие ткани

10/70 — легкие ткани

12/80 — легкие и средние ткани

14/90 — средние ткани

16/100 — тяжелые ткани

18/110 — очень тяжелые ткани

Примерное соответствие диаметра игл и типа ткани:

Высокоэластичное трикотажное полотно, лайкра и другие эластичные материалы — иглы No.65-90;

Ткани легкие для рубашек, блузок — иглы № 60-70;

Ткани тонкие (батист, шифон, крепдешин и др.) — иглы №80-90;

Ткань, бязь, ткани из химических волокон и штапеля, материалы для пошива костюмов — иглы №80-90;

Легкая шерсть и тяжелые химические волокна, джинсовая ткань — игла № 100;

Ткани плотные шерстяные — игла № 110;

Ткань грубая, бобр, мешковина — игла №120;

Тяжелые и сверхтяжелые материалы (кожа, брезент и т. Д.) — для таких материалов иглы следует подбирать индивидуально, так как в зависимости от плотности маркировка игл может варьироваться от № 100 до № 200.

Также нужно помнить о соответствии сочетания игла-нить. В нитках ситуация обратная: чем больше цифра, тем тоньше нить от 18 до 250.

Применяемость иглы

Помимо цифр в маркировке швейных игл, вы также можете найти буквенные обозначения, которые определить объем каждой конкретной иглы, т.е.е. для каких видов тканей он предназначен. Например, игла с названием 130 / 705H-M предназначена для тонких плотных тканей. Расшифровка буквенных обозначений приведена ниже.

H Иглы универсальные. Они имеют слегка закругленный кончик и могут быть самого разного размера. Обычно это иглы размером от 60 до 110. Универсальные иглы предназначены для шитья простых, не «капризных» тканей (лен, бязь, хлопок и др.).

Иглы H-J для толстых тканей.Такие иглы имеют острую заточку. Иглы используются при шитье толстых толстых материалов — джинсов, саржи, брезента и др.

Hm Иглы микротекс. Иглы Microtex очень острые и тонкие. Эти иглы используются для точного прокалывания тканей из микрофибры и тканей тонкого переплетения. Например, плащевые ткани с покрытием или без него, шелк, тафта и другие подобные ткани.

H-S Иглы для эластичных тканей. На такой игле есть специальный край, снижающий риск пропуска стежков при растяжении материала и слегка закругленный кончик.Игла предназначена для шитья трикотажа средней плотности и синтетических эластичных тканей.

Иглы для вышивания H-E. Иглы для вышивания имеют специальный вырез и слегка закругленный кончик, а отверстие для ушка несколько больше, чтобы не повредить материал или нить. Кроме того, игла для вышивания имеет большую металлическую иглу. Иглы этого типа предназначены для декоративного шитья или вышивания специальными нитками для вышивания. Размер спиц от 70 до 90 номеров.

H-EM — иглы для вышивания или пришивания металлизированных ниток.Они имеют большое полированное ушко и канавку для предотвращения отслоения металлизированной резьбы. Номер 80 и 90. Иглы с номером 80 для тонких тканей. № 90 для более плотных тяжелых тканей.

Иглы для квилтинга H-Q. На иглах для квилтинга имеется специальный скос, уменьшенное ушко и закругленный кончик, благодаря чему на ткани не видны следы от проколов и отсутствуют пропуски стежков.

H-SUK Иглы с закругленным концом. Такая игла легко разворачивает нити ткани и петли и тем самым проходит между нитками, исключая повреждение материала.Особенно хороши для шитья трикотажа, трикотажа и трикотажа.

H-LR Иглы для кожи с острой кромкой. Разрез делают под углом 45 градусов к направлению шва. В результате получается декоративный шов, стежки которого имеют небольшой наклон.

H-O — игла с лезвием, предназначена для декоративной обрезки швов, выполнения разрезов декоративными стежками. Иглы этого типа имеют разную ширину лезвий. Лезвия могут быть либо с одной стороны наконечника, либо с обеих сторон.Использование этих игл на линиях, где игла делает проколы в одном и том же месте несколько раз, усилит декоративный эффект.

H-ZWI — двойная игла объединяет две иглы, объединенные одним держателем. Назначение такой иглы — декоративная обрезка и подворачивание. Подшиваем низ трикотажа (на изнаночной стороне образуется зигзаг). У игл всего три размера (№70,80,90) и три типа (H, J, E). Расстояние между иглами указано на упаковке в миллиметрах (1.6, 2.0, 2.5, 3.0, 4.0, 6.0). Чем больше число, тем шире расстояние между иглами. Иглы 4.0 и 6.0 можно использовать только на прямой линии.

H-DRI — Тройные иглы только двух размеров (2,5, 3,0). Работа с иглами этого типа аналогична работе с иглами маркировки H-ZWI. При работе на швейных машинах с этим типом игл используйте стежки, предназначенные для работы с двойной иглой. Если вы выберете неправильную строчку, игла может сломаться и повредить машину или стать причиной травмы.

Topstitch — специальные иглы для декоративных строчек. Игла имеет большое ушко и большую канавку для того, чтобы декоративная нить (она толще, чем обычно, была хорошо видна на ткани), чтобы легко проходить через нее. Если вам нужно сделать линию из рыхлых распадающихся ниток, то эта игла будет лучшим выбором. Числа от 80 до 100. Для легких, средних и тяжелых тканей.

Использование соответствующей иглы упрощает работу со многими материалами. Более наглядно это показано в таблице:

Однако следует подчеркнуть, что такая маркировка швейных игл не является общепринятым стандартом для всех производителей без исключения.Многие компании, которые занимаются выпуском этого продукта более десятка лет, обладают техническими, исследовательскими и информационными ресурсами для собственных разработок. Другими словами, некоторые из крупнейших игроков рынка оставляют за собой право вводить в обращение собственные авторские классификации, что позволяет им выделять свои продукты среди других.

Все чаще в магазинах можно купить иглы с маркировкой в ​​виде названия типа ткани, например 130 / 705H JEANS — игла для тканей джинсового типа.Это игла типа HJ.

Новое поколение игл для бытовых швейных машин с титановым покрытием для лучшего скольжения между слоями ткани.

SCHMETZ применяет цветовое обозначение конуса колбы иглы для бытовых машин. UNIVERSAL [стандарт] — без обозначения, BALL POINT [сферический наконечник — для трикотажа и трикотажа] — без обозначения, STRETCH — желтый, JEANS / DENIM — синий, MICROTEX [для микрофазы и шелка] — фиолетовый, ВЫШИВКА [с увеличенным ушком для вышивка] — красный, МАСЛЯНЫЙ [для квилтинга и лоскутного шитья] — зеленый, SP SUPER STRETCH — оранжевый.

ELx705 — игольная система, специально разработанная для плоских машин и ковровых покрытий. Они немного длиннее стандартных игл. Бывают обычные и хромированные. Последние обозначаются буквами CF (Chrome Finish). Кстати, примерная длина иглы — 38,5 мм.

Итак, в названии иглы зашифрована информация о назначении иглы и ее толщине. Игла с названием 130 / 705H-J (№ 90) — игла для бытовых швейных машин, подходит для толстых тканей, диаметр иглы 0.9 мм. А игла с названием 130 / 705H-E (№ 80) — игла для вышивания; диаметр иглы 0,8 мм.

Ажур — Игла «ДЖЕРСИ» от NM 70 до NM 90

Бархат — Игла «STRETCH» NM 75, NM 90 или УНИВЕРСАЛЬНАЯ ИГЛА от NM 70 до NM 90.

Батист — УНИВЕРСАЛЬНАЯ ИГЛА NM 60, NM 70

Belset (Бельсета) — ИГЛА «МИКРОТЕКС» от 70 до 90 нм

Букле (Boucle) — ИГЛА «ДЖЕРСИ» от 70 до 90 нм

Бязь — ИГЛА УНИВЕРСАЛЬНАЯ от 80 до 100 нм

Велюр — ИГЛА УНИВЕРСАЛЬНАЯ от НМ 70 до НМ 100

КРЫЛО (КРЫЛО) — игла — ИГЛА ДЛЯ ИЗМЕРИТЕЛЬНОЙ НМ 100, НМ 120

Вискоза — УНИВЕРСАЛЬНАЯ ИГЛА от НМ 70, НМ 80

Вуаль — УНИВЕРСАЛЬНАЯ ИГЛА от НМ 60 до НМ 80

Высокоэластичный трикотаж (лайкра, шелковый трикотаж) — ИГЛА УНИВЕРСАЛЬНАЯ от NM 70 до NM 100

Вышивка — ИГЛА ДЛЯ ВЫШИВКИ NM 75, NM 90, для вышивки без лапки — ИГЛА С ВЕСНОЙ NM 80

Трикотаж и трикотаж — ИГЛА ДЖЕРСИ «» от 70 до 90 м. миль; для эластичного материала — ИГЛА «СТРЕЙЧ» NM 65, NM 75, NM90

Трикотажный материал — ИГЛА «ДЖЕРСИ» от ТЬ 70 до NM 100

Габардин — ИГЛА УНИВЕРСАЛЬНАЯ от NM 70 до NM 100

Газ — ИГЛА «ДЖЕРСИ» «» НМ 70, НМ 80

Гардины — ИГЛА УНИВЕРСАЛЬНАЯ НМ 80, НМ 90

Изделия грубого трикотажа — ИГЛА «ДЖЕРСИ» «НМ 80, НМ 90

/ Орнаментальная пряжа — ИГЛА ДЛЯ ВЫШИВАНИЯ НМ 75, НМ 90 или ИГЛА МЕТАЛЛИЧЕСКАЯ NM 80, NM 90

Декоративная двойная строчка — DOUBLE NEEDLE (для различных применений доступны специальные иглы) от NM 65 до NM 100, NE от 1.От 6 мм до 8,0 мм

Многоцветные декоративные строчки — ИГЛА С ДВУМЯ NM 80; — ИГЛА ДВОЙНАЯ (для различного применения есть специальные иглы) от НМ 65 до НМ 100, НЭ от 1,6мм до 8,0мм; — ТРОЙНАЯ ИГЛА NM 80, NE 2,5 мм или 3,0 мм

Тройные декоративные строчки — TRIQUE NEEDLE NM 80, NE 2,5 мм или 3,0 мм

Декоративные швы — ИГЛА ДЛЯ МЯСА NM 100, NM 120; — ИГЛЫ НМ 80; — ДВОЙНАЯ ИГЛА (доступны специальные иглы для различных применений) от NM 65 до NM 100, NE от 1.От 6 мм до 8,0 мм; — ИГЛА ТРОЙНАЯ NM 80, NE 2,5мм или 3,0 мм

Denim — ИГЛА «ДЖИНСЫ» от NM 70 до h 110; для акцентированной строчки — ДВОЙНАЯ ИГЛА «ДЖИНСЫ» NM 100

Джерси — ИГЛА «ДЖЕРСИ» от NM 60 до NM 80 для эластичного материала — ИГЛА «СТРЕЙЧ» NM 65, NM 75

Джинсовая ткань — ИГЛА «ДЖИНСЫ» от От NM 70 до NM 110; для акцентированной строчки — ДВОЙНАЯ ИГЛА «JEANS» NM 100

Жаккардовая ткань — УНИВЕРСАЛЬНАЯ ИГЛА от NM 80 до NM 100

Жоржет (также креп-жоржет) — УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА «МИКРОТЕКС» от NM 60 до НМ 80

Искусственный мех — ИГЛА «ДЖЕРСИ» или УНИВЕРСАЛЬНАЯ ИГЛА от НМ 70 до НМ 100

Искусственная кожа — ИГЛА «МИКРОТЕКС» или ИГЛА «LEDER» от НМ 70 до НМ 100

Искусственный мех — УНИВЕРСАЛЬНАЯ ИГЛА от НМ 70 до НМ 100 или ИГЛА «ДЖЕРСИ» от НМ 70 до НМ 90

Кромки — ДВОЙНАЯ ИГЛА (имеется специальная игла для различных применений) от НМ 60 до НМ 100, NE от 1.От 6 до 4,0 мм; — с эластичными материалами — ИГЛА ДВОЙНАЯ «СТРЕЙЧ» NM 65 или NM 75, NE 2,5 мм или 4,0 мм

Квилтинг — ИГЛА ДЛЯ СТЕГАНИЯ NM 75, NM 90

Клеенка, ткань вощеная — ИГЛА «MICROTEX» от NM 80 до NM 100

Корд — ИГЛА УНИВЕРСАЛЬНАЯ от НМ 80 до НМ 100

Корсетные материалы — ИГЛА «СТРЕЙЧ» NM 75, НМ 90 или ИГЛА «ДЖЕРСИ» от НМ 70 до НМ 90

Краевые швы — см. Оверлок — работает

Креп — ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 80

Крепдешин — ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 80

Crinkle, Crash — УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА «МИКРОТЕКС» 80

Кружево — игла подбирается в зависимости от характеристик материала, номер иглы от НМ 70 до НМ 90

Купро (Cupro) — ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 80

Lavable (Lavable) — ИГЛА УНИВЕРСАЛЬНАЯ от НМ 60 до НМ 90

Лайкра (Лайкра) — ИГЛА «СТРЕЙЧ» НМ 65, НМ 7 5, NM 90 или ИГЛА «JERSEY» «от NM 70 до NM 90

Lame (Хромая) — ИГЛА» MICROTEX «от NM 60 до NM 90

Loden (Loden) — УНИВЕРСАЛЬНАЯ ИГЛА от NM 80 до NM 120

Квилтинг — СТЕГАЛЬНАЯ ИГЛА NM 80, NM 90

Материалы с покрытием — ИГЛА «MICROTEX» от NM 70 до NM 110

Махровая ткань — УНИВЕРСАЛЬНАЯ ИГЛА NM 90

Крючки — ИГЛА NM 100, NM 120 ИГЛА или ДВОЙНАЯ ИГЛА NM 100 ИГЛА

Металлизированные швейные и вышивальные нитки — ИГЛА «МЕТАЛЛИК» NM 80, NM 90

Ткани из микрофибры — ИГЛА «MICROTEX» от NM 60 до NM 90

Нейлон — УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА «MICROTEX» от NM 60 до NM 90

Номер иглы (NM) — соответствует толщине иглы (диаметру ее сердечника) в сотых долях миллиметра (например: игла NM 80 имеет толщину 0.8 мм)

Кромка и кромка — (футболки, майки и др.) — ИГЛА ДВОЙНАЯ «СТРЕЙЧ» NM 65 или NM 75, NE 2,5 мм или 4,0 мм

Оверлочная работа — существуют различные системы игл следуйте инструкциям производителей швейной машины.

Organdy — ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» NM 60, NM 70

Рассеивание — ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 90 или ИГЛА ДЛЯ НАНЕСЕНИЯ от НМ 80 до НМ 100

Паллета (Пайетка) — ИГЛА «МИКРОТЕКС» от НМ 70 до НМ 90 или ИГЛА «СТРЕТЧ» НМ 75, НМ 90

Лакокрасочные материалы — УНИВЕРСАЛЬНАЯ ИГЛА от НМ 90 до НМ 120

Панне — ИГЛА «СТРЕТЧ» NM 75 или УНИВЕРСАЛЬНАЯ ИГЛА НМ 70, НМ 80

Брезент, брезент — ИГЛА «ДЖИНС» от НМ 90 до НМ 110

Парча — ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «МИКРОТЕКС» от НМ 60 до НМ 90

Пленки (полиэтиленовые пленки, искусственная кожа, клеенка) — ИГЛА «МИКРОТЕКС» »от НМ 60 до НМ 100

Полульняная ткань — ИГЛА УНИВЕРСАЛЬНАЯ НМ 70, НМ 80

Поплин — ИГЛА« МИКРОТЕКС »или УНИВЕРСАЛЬНАЯ ИГЛА от НМ 60 до НМ 80

Постельное белье из трикотажа — ИГЛА СТРЕЙЧ NM 75, NM 90

Тканое постельное белье — УНИВЕРСАЛЬНАЯ ИГЛА от NM 70 до NM 100

Work cl другие — ИГЛА «JEANS» NM 100, NM 110

Расстояние в мм между кончиками двойной или тройной иглы (NE) — в зависимости от назначения иглы и ее системы, от NE 1.От 6 мм до NE 8,0 мм

Двусторонняя ткань — ИГЛА УНИВЕРСАЛЬНАЯ или ИГЛА «ДЖЕРСИ» от НМ 70 до НМ 100

Рубашки — УНИВЕРСАЛЬНАЯ ИГЛА НМ 70, НМ 80

Рубашки из тканей с добавлением эластичных волокон — ИГЛА «СТРЕЙЧ» NM 75

Serge — ИГЛА «JEANS» от NM 70 до NM 110

Стежок — СТАЛЬНАЯ ИГЛА NM 75, NM 90

Столовое белье — УНИВЕРСАЛЬНАЯ ИГЛА от NM 60 до NM 100

Тафта — ИГЛА «MICROTEX »или ИГЛА УНИВЕРСАЛЬНАЯ NM 60, NM 70

Термо-велюр (Флис) — ИГЛА УНИВЕРСАЛЬНАЯ от NM 70 до NM 90 или ИГЛА« СТРЕЙЧ »NM 75, NM 90

Толстая кожа, прочная искусственная кожа — ИГЛА« LEDER »от От NM 100 до NM 120

Тонкая кожа — ИГЛА «LEDER» или УНИВЕРСАЛЬНАЯ ИГЛА от NM 70 до NM 90

Тонкий трикотаж — STRETCH NEEDLE NM 65, NM 75

Бархат с травлением — ИГЛА «STRETCH» NM 65, NM 75, NM 90

Тюль — ИГЛА УНИВЕРСАЛЬНАЯ «ДЖЕРСИ» NM 70, NM 80

Войлок — UNIVER ПРОДАЖА ИГЛА от НМ 80 до НМ 100

Флис (Флис) — ИГЛА УНИВЕРСАЛЬНАЯ от НМ 70 до НМ 90 или ИГЛА «СТРЕЙЧ» NM 75, НМ 90

Х \\ B трикотажный материал — ИГЛА «ДЖЕРСИ» »от НМ 70 до NM 90 или ИГЛА «STRETCH» NM 75, NM 90

Shambri (Шамбри) — УНИВЕРСАЛЬНАЯ ИГЛА NM 80, NM 90

Сменный агент — УНИВЕРСАЛЬНАЯ ИГЛА или ИГЛА «MICROTEX» от 60 до NM 80

Шелк — ИГЛА «MICROTEX «от NM 60 до NM 90

Причины поломки иглы швейной машины

Причиной поломки иглы может быть слишком сильное натяжение верхней нити, особенно если нить очень прочная.

Натяжение нити должно быть таким, чтобы при опущенной лапке нить можно было растянуть рукой с небольшим усилием. Правда, сначала нужно вытянуть нить из иглы иглы. Это приблизительная ориентация, но сначала вручную регулируют натяжение нити, а затем регулируют его по леске.

Постепенно уменьшайте натяжение верхней нити, добиваясь правильного переплетения обеих нитей точно по середине ткани, чтобы «узел» стежка не был виден ни снизу, ни сверху.

Не перетягивайте верхнюю нить. Затягивать нужно так, чтобы верхняя нить не была видна при натяжении соединяемых частей, а при небольшом растяжении шва нить в строчке не порывалась.

Прочность соединения деталей, в первую очередь, зависит не от натяжения, а от равномерного переплетения нити и длины стежка.

1. Швейная игла не вставляется в игловодитель до упора.

Швейная игла не полностью вставлена ​​в игловодитель и как бы становится длиннее по сравнению с нормальным уровнем.В этом случае игла попадает в челнок, и игла ломается.

Как правило, при замене внимательно проверяйте установку иглы, чтобы игла полностью вошла в игловодитель и была надежно затянута.

2. Не прикрепленная лапка

Поломка иглы происходит в основном, когда она касается деталей машины, мимо которых проходит. Первая такая деталь — стопа.

Игла может касаться прижимной лапки, когда прижимная лапка качается, поворачивается или смещается в сторону.В первом случае необходимо укрепить стопу винтом, в остальном необходимо снять переднюю доску, ослабить винт в держателе стержня лапки и повернуть стопу так, чтобы игла прошла насквозь. центр ушка лапки и центр ушка игольной пластины; правильно установив лапку, необходимо хорошо закрепить винт держателя.

3. Для шитья толстых и грубых тканей используется тонкая игла.

Выход иглы из строя на ткани может произойти при неаккуратной прошивке утолщенных мест (например, шва).

Очень распространенная ошибка, часто вызванная ленью, при замене иглы на иглу другого номера (более толстую или более тонкую) и использовании игл с другой формой лезвия.

Используйте специальные иглы для швейных машин для шитья джинсовой ткани, кожи, трикотажа. Они имеют особую форму носа, и их намного легче проникать сквозь ткань, не разрушая ткань и облегчая процесс шитья и петель. В сочетании с прочными и эластичными нитками машина будет работать мягче, а стежки будут ровными и красивыми.

Когда нужно прострочить толстые поперечные швы, необходимо, замедляя вращение маховика, рычагом немного приподнять лапку.

4. Неудобное шитье. Швея вытягивает ткань вручную

Из-за этого игла сгибается, и челнок, игольная пластина и лапка могут быть повреждены. Нельзя тянуть ткань рукой, а снимать ткань под лапкой следует только сзади, подальше от вас. Если материал продвигается плохо, увеличьте давление лапки с помощью регулировочного винта или реле давления на лапке.См. Инструкции о том, как отрегулировать давление лапки на материал швейной машины.

Лучше сдвинуть ткань, если немного приподнять зубья рейки. Большинство швейных машин имеют для этого специальный переключатель.

5. Поверхность стопы изношена или болтается.

Стопа изношена или болтается, в результате она «висит» на месте крепления. А при прохождении мест с утолщением ступня смещается и в нее попадает игла.

Швейная машина испытывает сильную вибрацию во время работы, и точка крепления лапки должна быть хорошо затянута, желательно отверткой, чтобы винт ее крепления не ослабевал во время работы.

6. Игла установлена ​​длинной канавкой в ​​противоположном направлении.

Игла установлена ​​длинной канавкой в ​​неправильном направлении (противоположном) и касается носика челнока, что может привести к поломке челнока.

Неправильная установка иглы — это наиболее частая причина «поломки» швейной машины и обращения к мастеру. Желательно хорошо запомнить, как игла установлена ​​на вашей машинке или даже нарисовать это положение на небольшом листе бумаги и наклеить скотчем на корпус пишущей машинки.

Если вам сложно понять, как установить иглу, снимите игольную пластину и посмотрите, как носик челнока проходит вдоль иглы. Она должна входить почти вплотную в выемку на игле, а не рядом с длинной канавкой для нити. При установке иглы эту бороздку легко нащупать пальцем или ногтем. Но резьба вставляется со стороны этой фаски.

Не знаю, как вы, но мой лучший глаз — лупа, настоятельно рекомендую вам использовать ее при замене иглы.

7. Использованы иглы другого типа, промышленный образец.

То же самое происходит при установке иглы другого типа, например промышленного образца. Часто неопытные швеи устанавливают такие швейные иглы на бытовые машины и оверлоки. И после вызова мастера весь ремонт машины сводится к замене иглы.

Как уже было сказано, колба бытовой швейной иглы должна иметь пропил, а не быть круглой.

Промышленная игла не только не предназначена для бытовых швейных машин, но и может повредить некоторые детали.Поэтому, если они у вас есть, отдайте их лучшим профессионалам в студии, они будут очень довольны.

8. Установлена ​​изогнутая игла

Установлена ​​изогнутая игла или она погнута в процессе. Это происходит, как правило, при шитье толстых тканей тонкой иглой. При шитье толстых тканей и материалов лучше подстраховаться и поставить иглу даже толще, чем нужно на номер.

Кроме того, следует помнить, что иглу можно согнуть, вынув ткань из-под прижимной лапки, если (при отсутствии устройства для снятия натяжения верхней нити) нить не вытягивается из регулятора натяжения.

Кстати, «настоящие» иглы не гнутся, а от удара ломаются на мелкие кусочки. Будьте осторожны, ведь куда летят эти штуки, никто никогда не видел.

8. Игловодитель сместился из-за ослабления крепления.

Крепление игольницы нужно иногда проверять, особенно на наших «родных» машинках. Снимите или откройте переднюю крышку и попробуйте затянуть винт крепления игловодителя.

Если винт затянут, значит, крепление ослаблено.Если вам сложно найти этот винт самостоятельно, посмотрите в инструкции к швейной машине, где находится винт игловодителя вашей машинки, и проверьте, надежно ли он затянут.

9. Другие причины поломки иглы.

Маховик швейной машины вращается в противоположном направлении. Это часто случается с машинами с ручным и ножным приводом, а также с начинающими шитьем.

Если игольная пластина сдвигается во время шитья, необходимо подтянуть винты для ее крепления.

Если шпульный колпачок вставлен неправильно, до щелчка, т.е. он не фиксируется на центральном штифте и не поворачивается в челноке, его следует удалить, а затем вставить правильно (до щелчка).

В заключение следует еще раз отметить, что в шитье мелочей, как и в любом другом серьезном деле, нет. Недооценив важность и функциональность такой составляющей, как обычная швейная игла, какой бы миниатюрной и незначительной она не казалась, вы можете заплатить за это существенным браком готового изделия.

Чтобы избежать неприятных последствий, необходимо предельно внимательно относиться как к выбору самой иглы, так и к условиям и продолжительности ее эксплуатации. Только такое ответственное отношение к делу позволит в полной мере овладеть исключительно профессиональными навыками, а также поможет сэкономить время в будущем и повысить качество работы …

Часто начинающие рукодельницы задаются вопросом, как установить иглу на швейную машину? При неправильной установке нить снова и снова обрывается, стежки часто пропускаются или машина сразу перестает шить, из-за чего терпение истощается, а нервы значительно портятся.Чтобы всего этого избежать, вам просто нужно следовать нескольким простым советам, данным в этой статье.

Игольчатое устройство

Машинная игла — самое простое и гениальное изобретение. Это сложнее ручной иглы, но если вы хоть раз посмотрите на ее устройство, у вас никогда не возникнет вопросов о том, как вставить иглу в швейную машину, а нить — в иглу.

Итак, игольное устройство не зависит ни от марки швейной машины, ни от того, электрическое оно или механическое.Все машинные иглы имеют одну конструкцию:

стержень
1. или, как его еще называют, лезвие;
2. колба утолщенная;
3. наконечник;
4. ушко;
5. паз длинный;
6. паз короткий;
7. облысение.

Стоимость услуг в компании Норд

.

Регулировка швейной машины от 380 ₽

Звоню мастеру!

Разновидности швейных машин

Все швейные машины можно разделить на две группы: бытовые и промышленные.

Что касается бытовых швейных машин, здесь все намного проще. Во-первых, игла в таких машинах часто уже вставлена. Во-вторых, если вам все же придется заменить ее, то вставить новую иглу не составит труда, потому что в бытовой машинке место, куда вставляется игла, выполнено специально под форму иглы, то есть может только быть вставленным одним единственным способом.

Если говорить о промышленных швейных машинах, то здесь ситуация несколько сложнее, потому что, если вы вставите иглу неправильно, швейная машина не будет работать.Поэтому швеи вынесли простую шпаргалку, которая помогает им запомнить, как правильно вставлять иголку.

В большинстве промышленных машин заправка нити в иглу необходима слева направо. Но также известно, что нить вставляется со стороны длинной канавки, а оказывается — со стороны короткой. То есть при установке иглы необходимо следить, чтобы ее длинная бороздка «смотрела» влево, а короткая — вправо (тогда как в бытовой машине все с точностью до наоборот).

Пошаговые инструкции по установке машинной иглы

1. Прочтите инструкции, прилагаемые к швейной машине, потому что часто есть краткое руководство о том, как правильно установить иглу. Если инструкции нет, запомните положение старой иглы, прежде чем достать ее и вставить новую.
2. Если машина электрическая, необходимо отключить ее от сети.
3. Открутите фиксирующий винт, удерживающий иглу.
4. Установите иглодержатель в верхнее положение, медленно вращайте маховик.Полностью открутив винт, снимите иглу и уберите ее в безопасное место.
5. Внимательно осмотрите новую иглу. Если вы забыли положение предыдущей иглы или просто не обратили на нее внимания, попробуйте воспользоваться перечисленными выше шпаргалками (у бытовой машинки длинный паз направлен вправо, у промышленной — влево).
6. Вставьте новую иглу в иглодержатель, затяните винт так, чтобы игла надежно закрепилась и не ослабла.

Проделав все эти манипуляции, проденьте нить в иглу и сделайте несколько стежков. Если швы получились гладкими, значит, вы отлично справились с заданием и можете смело создавать великолепные наряды. Если стежки прошиты или нить оборвана, попробуйте отрегулировать положение иглы, слегка повернув ее в другую сторону. Поверните иглу и снова и снова проверяйте правильность ее положения, пока тестовые стежки не станут идеальными. И самое главное — помните, что терпение — удел сильных духом, а нервные клетки не восстанавливаются!

— Этот вопрос чуть ли не самый главный в работе на швейной машине.В самом деле, сколько раз друзья обращались ко мне, чтобы посмотреть на их пишущую машинку — почему она не шьет? И, хотя я не механик, я смотрел и иногда находил единственную причину — игла вставлена ​​неправильно! Машина хоть и не ракета, но все же очень тонкий инструмент, и все в нем точно откалибровано, каждая шестерня, кулачок, паз имеет свое предназначение и стоит точно на своем месте. Поэтому пренебрегать им нельзя. Это касается и иглы.

Задавая вопрос: «?», Конечно, людям интересна собственная машина.Конечно, кто задает такой вопрос, впервые сталкивается с этой проблемой. Поэтому все вопросы: «Как вставить иглу в швейную машину Подольск? Как вставить иглу в швейную машину чайка? Как вставить иглу в зингер швейной машины? Как вставить иглу в ручную швейную машину» «Как вставить иглу в старую швейную машину?» — один ответ: в любую машину иглы вставляются одинаково.

НО! Есть одно правило: нужно знать , с какой стороны вставлять иглу в швейную машину. Когда мы учились впервые, я уже обращал внимание на этот вопрос. Но потом мы подробнее поговорили о том, как вставить нить в иглу, с какой стороны. Понятно, что с той, где находится игольное ушко. И тут разговор касался вопроса: как вставить иглу? Поэтому в этой статье мы отдельно остановимся на этой проблеме, а в видеоуроке мы наглядно рассмотрим весь процесс.

Подробнее на игле

Игла в швейной машине — самая важная деталь.Регулировка практически всех параметров в челночном устройстве применяется к его работе. Несмотря на хрупкость, игла испытывает наибольшие динамические нагрузки. Тип иглы, ее состояние и положение влияют на качество строчки. Поэтому каждой швеи нужно знать о ней больше, чем о машине в целом.

Игла подбирается в зависимости от типа и толщины ткани. Нити подбираются в соответствии с толщиной иглы. В моей книге есть подробная таблица соответствий, которая идет в подарок при подписке.Также необходимо знать, что нитки и иглы одного и того же количества могут отличаться по качеству. Современные иглы, например, намного прочнее, лучше скользят, менее тупые по сравнению с «советскими». Промышленные иглы того времени были еще хуже. В своем видеоуроке я показываю, что использую промышленные иглы. Это иглы, оставшиеся от советских времен, когда были не только станки, но и аксессуары к ним. Пришлось достать куда угодно и что угодно только шилом. И это все шило.С тех пор у меня есть привычка экономить. Я не собираюсь с этим расставаться. Я поделюсь этим с вами.

Заточил иглу, которая затупилась, до нуля наждачной бумагой, значительно продлила жизнь. Я кладу только новую иглу на новую ткань и особенно на трикотаж (спицы не всегда оправдывают себя), а затем использую ее либо для ремонта старых вещей, либо при шитье более рыхлых тканей. Если игла все еще работает, но уже достаточно поработала, глупый, я не выбрасываю ее, потому что всегда может быть, что тебе нужно починить сумку, рабочую сумку дать, что-то в этом роде.На таких вещах игла моментально затупляется. Зачем портить новую иглу? А потом выбросьте. Таким образом, иглы расходуются по моему очень экономно. Надо сказать, что современные иглы, если они не ломаются и не гнутся по толщине шва, совсем не «кончаются». Я никогда не подрывал современную иглу. Я скажу, что это «число» может не пройти, и линия будет с промежутками в стежках, если игла станет короче. Заточить нужно ровно, почти горизонтально, чтобы кончик не укорачивался.После заточки немного полироли про шерсть. Это не сложно.

Нельзя шить кривую иглу. Возьмите иглу за колбу и быстро прокрутите на темном фоне, если острие иглы остается в одной точке, это означает, что это не кривая. Изгиб иглы сложно выпрямить, лучше взять другую.

Тупая игла вызывает стук в машине, втягивая ткань в отверстие в игольной пластине, заматывая нити снизу, вытягивая нити из ткани, неровный стежок, а также разрывает волокна ткани .Кстати, автор книги «Ремонт бытовых швейных машин» А. И. Зюзин «разрешает» заточить иглу.

Иглы ржавые не может быть применен! Они портят ткань, особенно тонкую и плотную.

Поверхность игольной пластины всегда должна быть гладко отполирована. Пластину, покрытую ржавчиной, но очищенную наждачной шкуркой, использовать нельзя, так как колеи от ржавчины задержат продвижение ткани. Бывает, что игольная пластина изгибается посреди систематических ходов иглы.Деформированную пластину необходимо расправить.

Структура иглы

Скажу, что мне как-то повезло, и мне не пришлось вызывать слесаря, как я уже говорил, ни заглядывать в книгу по ремонту машин, которую я купил еще в 1993 году. Но сейчас работаю на сайте и неся, так сказать, некоторую ответственность перед людьми, я не только делюсь своим личным опытом, но и стараюсь узнать больше, чем мне лично нужно, чтобы дать более полную информацию. И спустя четверть века, заглянув в умную книгу (указанную выше), я с удивлением обнаружил, или понял, что облысение — это не только намек для домохозяек, но и влияет на настройку иглы.

Дело в том, что на фабриках заменой игл занимаются профессионалы; им не нужны чаевые. Но в домашних машинках, поскольку колба притирается под плоскость, то положение ушка корректируется с учетом этого смещения. Поэтому, вставив иглу в неправильном направлении, можно не только получить петлю, но и игла может попасть в игольную пластину и сломать или повредить саму пластину: малейшие заусенцы на пластине и ткани будут стягиваться.

Соответственно, если игла без лестницы, то луковица толще и положение уха тоже смещается.Игла в отверстии игольной пластины не должна касаться ее сторон — позиция 5.

Необходимо знать, что зазор между челноком и иглой в вертикальной плоскости установлен на 0,05 мм. !!! Следовательно, если толщина луковицы немного больше, то помимо смещения иглы относительно отверстия в игольной пластине нос челнока может ударить по игле. При этом поломка иглы и носика челнока неизбежна.

Но интересно, что за более чем 30 лет я не научился этому на практике.Может мне и повезло, но у меня на всех машинах все работает с иглами разных производителей, я никогда не заморачивался по этому поводу. Вообще о разной толщине колб я узнал на пять минут раньше, чем вы. Но лучше все же об этом знать!

Причем иглы разных производителей имеют разную толщину колбы. Специалист, автор этой замечательной книги, которую, кстати, можно скачать в Интернете, рекомендует вставлять только те иглы, на которые настроена ваша машинка.Вот почему в инструкции сказано: «НЕ ИСПОЛЬЗУЙТЕ другие иглы», кроме указанных! Например, это написано в моей инструкции к каверловеру. Чтобы перейти на другой тип иглы, необходимо сменить машину. Вот почему не все можно починить на роликах на YouTube, и нужно очень хорошо подумать, прежде чем что-то откручивать и перекладывать. Вы можете полностью сломать машину.

Таким образом,

минимально вмешивается в процесс: чтобы заменить иглу, нам просто нужно знать, где у нее длинная канавка.Утолщенная часть луковицы имеет срезанную сторону; такой разрез называется плоским. Если машина настроена на индийские иглы, при шитье домашней иглой возможен пропуск стежков в строчке. Наоборот.

Помните! На всех швейных машинах игла должна быть установлена ​​так, чтобы длинная канавка на игле была обращена к направляющей игольной нити. — Это подсказка производителя. Если игла лысая, то проплешина будет на противоположной стороне.

Когда игла вставлена, вручную поверните маховик и проверьте, как игла проходит относительно отверстия в игольной пластине.Если все в норме, то заправьте машинку и проверьте качество прошивки. Если зазоров нет, значит все в порядке, можно шить.

Автор книги пишет: «Иногда берут круглую иглу (промышленную) и точат иглу на колбе. Такой иглой не шить! Почему? Да потому, что самодельная плоскоголовка не может отвечать следующим требованиям: должна быть строго определенная толщина отрезанной части колбы; плоскость плоскостности должна быть строго параллельна продольной оси иглы и находиться с противоположной стороны от продольной длинной канавки.«

В видеоуроке я сказал, что есть мастера, которые шлифуют квартиру. Но, в первую очередь, это делает мастер и шьет такую ​​иголку. А во-вторых, мастера не всегда правы, как вы уже убедились на моем примере: в уроке на обеих моих рабочих машинах вставлялись промышленные иглы, которые я поменял на обычные бытовые. Все шью.

Написав статью, я не мог успокоиться, пока на второй день меня не посетила инсайт (эврика): у игл должны быть колбы разного диаметра! Лыску шлифуют только колбы с большим диаметром на определенную величину, после чего диаметры игл выравниваются с одной стороны.Проверил и — точно! Поэтому я сделал еще одно видео об этом.

Однако чудеса все же остались: я поймала две иглы с толстыми колбами без проплешин, которые тоже хорошо шили, как «обычные» иглы. Так что пробуйте, экспериментируйте и находите ответы на вопросы. Удачи !!!

Сегодня мы узнали , как вставить иглу в швейную машину , , с какой стороны вставлять иглу в швейную машину , структура иглы и что влияет на качество строчки.

Задавайте вопросы. Если статья была полезной, поделитесь ею с друзьями. в соцсетях Буду признателен за лайки. Подписавшись на новости, вы не пропустите новые уроки, а также получите в подарок полезную книгу. «Швейная машина бытового назначения».

С любовью, Ольга Злобина

Смазка для швейных машин Seagull. Швейная машина Чайка. Инструкция. Ремонт и регулировка. Основные узлы и механизмы

Инструкция швейной машины «Чайка» может использоваться как инструкция по эксплуатации для любых моделей швейных машин, выполняющих зигзагообразный стежок типа «Чайка»: «Чайка 2», «Чайка 3», «Чайка 134».Данная инструкция по швейной машине Чайка также подходит для швейных машин Мальва и марки Подольск: Подольск 142, Подольск 142 и др. 1. Точно так же устроены швейные машины типа Чайка, Подольск. Настоящая инструкция по эксплуатации швейной машины Чайка дана в сокращенном виде, исходя из инструкции производителя. Работа и устройство швейных машин «Подольск» и «Чайка» практически однотипны, поэтому данная инструкция по эксплуатации подходит для всех моделей этих швейных машин, в том числе и для швейной машины «Мальва».Они имеют одинаковую структуру и отличаются только наличием дополнительных видов строчки зигзаг. Некоторые модели Чайка и Подольская имеют для этого дополнительное устройство (копировальный аппарат) и, соответственно, рычаг переключения режимов его работы. Устройство челнока, заправка и регулировочные параметры узлов и механизмов этих швейных машин практически одинаковы, за исключением установки некоторых настроек параметров работы челнока (в зависимости от модели машины). Подробнее о том, как настроить и провести мелкий ремонт швейных машин типа Чайка, читайте в других статьях раздела, посвященного ремонту швейных машин.2. Органы управления и узлы машин Чайка, Подольск 142 1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Прижимная лапка. 5. Игловодитель. i6. Рычаг подъема ноги. 7. Регулятор натяжения верхней нити. 8. Верхняя и передняя крышки. 9. Рычаг нитепритягивателя. 10. Натяжные шайбы. 11. Указатель типа линий. 12. Индикатор ширины зигзага. 13. Стержень для катушки. 14. Виндер. 15. Маховик. 16. Рычаг смещения иглы. 17. Зигзагообразная ручка. 18. Рычаг обратной подачи. 19. Ручка регулятора длины стежка. 20. Ручка регулятора подъема гребенки.21. Двигатель материала. 22. Панно с картинками. 23. Ручка переключения копировального аппарата. 3. Виды тканей для шитья, нитки и иглы для швейной машины Чайка, Подольск Тонкий шелк, батист — игла №70, нити — 65 лен, бязь, ситец, атлас, шелк, льняные ткани — игла №80, нитки. — 65 Тяжелые хлопчатобумажные ткани, бязь, фланель, тонкие шерстяные ткани, тяжелые виды шелка — № иглы. 90 Шерстяные костюмы — № иглы. 100 Плотные шерстяные пальто, ткань — № иглы. 110 Игла 1 должна быть вставлена ​​в иглодержатель 2 (игловодитель в верхнем положении) до упора и закреплена винтом 3.Плоская сторона колбы 4 (плоская) на игле должна быть обращена в противоположную сторону от работающего человека (рис. 4) 4. Заправка верхней и нижней нити. Инструкция к швейной машине Чайка, Подольск Заправка верхней нити Вытяните шпульку 13 до упора из крышки рукава. Переместите нитепритягиватель в верхнее положение, повернув маховик. Поднимите прижимную лапку. Наденьте катушку с ниткой на катушку 13. В этой последовательности заправляйте верхнюю нить. В отверстия 7 и 6 нитенаправителя, между шайбами ​​8 регулятора натяжения, затем вверх в проушину 4 пружины нитепритягивателя, вниз под крючок нитепритягивателя 3, вверх через отверстие для нити. рычаг натяжителя 5 вниз в нитенаправитель 2, в нитенаправитель 1 на игловодителе и вставьте в иглы 9 со стороны рабочего.Заправка шпульной нити Перед заправкой шпульной нити необходимо вытянуть шпульный колпачок со шпулькой из шпульки, повернув маховик, чтобы поднять иглу. Вытяните скользящую пластину, возьмитесь за рычаг защелки шпульного колпачка двумя пальцами левой руки и снимите шпульный колпачок. 5. Намотка нити. Инструкция к швейной машине Чайка, Подольск Намотайте нить на шпульку мотальной машиной. При намотке нити на шпульку маховик должен работать на холостом ходу. Для этого ослабьте фрикционный винт 1 (рис.8). Наденьте шпульку на шпульный шпиндель 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Установите катушку 1 с ниткой на стержень для катушки. Проденьте нить с катушки между натяжными шайбами ​​4, как показано на рис. 9, а затем намотайте несколько оборотов на шпульку вручную. Прижмите намоточную машину к маховику. Далее заведите, вращая маховик с помощью привода. Когда шпулька полностью намотана, резиновое кольцо намоточного устройства перестает контактировать с маховиком, и намотка прекращается. Перед снятием шпульки устройство намотки шпульки необходимо переместить влево от упора 3.Проденьте намотанную шпульку в шпульный колпачок и проденьте нить под натяжной пружиной, как показано на рис. 10. Оставьте свободный конец нити длиной 10-15 см. Вставьте шпульный колпачок с заправленной шпулькой в ​​челнок. В этом случае игла должна находиться в верхнем положении. Наденьте шпульный колпачок со шпулькой на штифт 3 шпульки до упора. В этом случае стержень 1 шпульного колпачка должен войти в прорезь 2 (рис. 11). 6. Машинное управление. Инструкция к швейной машине Чайка, Подольск При правильной установке шпульного колпачка рычаг защелки должен находиться в подпружиненном состоянии и при открытии пытаться вернуться в исходное положение.Перед началом шитья нижнюю нить необходимо снять с игольной пластинки, для этого, удерживая конец игольной нити, поверните маховик так, чтобы игла упала в игольное отверстие, захватила нижнюю нить челнока и поднялась в верхнее положение. . Верхней нитью натяните челночную нить на игольную пластину (рис. 12) и поместите концы верхней и нижней ниток под прижимную лапку, как показано на рис. 13. Для шитья простой прямой строчкой совместите цифру 0 на ручке 17 с указателем 12 (рис.1). Ручка 23 может находиться в любом положении. Длина стежка устанавливается поворотом ручки 19 (Рис. 1) до тех пор, пока число не совпадет с индикатором на панели. Обратное направление подачи материала на закрепку осуществляется нажатием рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи более 2,5 мм остается постоянным в пределах 2,5 мм. Регулировка высоты стойки осуществляется регулятором 1 (рис. 14). Регулятор работает со снятой скользящей пластиной. Для толстых тканей регулятор установлен на отметку H (нормальная), для тонких тканей на отметку W (шелк), а для вышивки и штопки — на отметку B (вышивка).Буквы должны быть видны сверху. Чтобы переключиться на зигзагообразную, декоративную и целевую строчки, ручку 23 (рис. 1) необходимо установить на нужный тип строчки, слегка нажав и повернув. Поверните ручку 17, чтобы совместить цифру 5 с указателем 12. Рисунок для отделки одежды будет более четким с меньшим шагом стежка. Офсетная строчка используется при выполнении специальных операций, например, при обработке петель, пришивании «молний» и т. Д. Ручка 16 используется для сдвига строчки. Если повернуть ее без усилий в направлении, указанном стрелками, игла перемещается вправо или влево из среднего положения… Чтобы проверить качество шитья, рекомендуется сделать пробный стежок на нужном куске ткани и при необходимости отрегулировать натяжение нити. Регулировка натяжения верхней нити осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней ниток должно происходить в середине швейных материалов. Если при формировании стежка переплетение находится сверху, ослабьте натяжение верхней нити. Если нить находится внизу, увеличьте натяжение верхней нити. Проходя через толстые и твердые места, шейте медленно и вручную поворачивайте маховик.При шитье тонких тканей, таких как шелк и т. Д., Мы рекомендуем слегка тянуть ткань за лапку, чтобы не сморщить шов. Для нормальной работы машины необходимо приступить к шитью в следующей последовательности: натянуть нити, заправленные под лапку (нижнюю и верхнюю), и, удерживая их, опустить иглу в материал (вручную вращая маховик на себя), опустить лапку и сделать 2–3 петли. Затем вы можете отпустить нити и продолжить шитье. По окончании шитья поднимите прижимную лапку, оттяните от себя материал, который нужно сшить, и обрежьте нити напротив нитеобрезателя на стержне прижимной лапки (рис.12, позиция 1), оставив конец слепка длиной 8-10 сантиметров. 7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск Для обеспечения легкости работы машины и предотвращения износа все места, указанные стрелками, следует смазать одной или двумя каплями индустриального масла И-20А ГОСТ 20799-75. Точки смазки головки машины (Рис.17) Точки смазки зигзагообразного механизма (Рис.19) Очистка и смазка челнока (Рис.20) Сильное перемещение станка, а иногда и заклинивание из-за загрязнения хода челнока .Ход забивается обрезками ниток, начесом ткани, пылью. См. Также Смазка швейных машин. Чтобы очистить ход челнока, игловодитель должен находиться в верхнем положении. Вытяните шпульный колпачок 1, повернув пружинный фиксатор на себя, снимите накладное кольцо 2, снимите челнок 3. Осторожно очистите челнок 4 щеткой-щеткой от пыли, грязи и ниток. В этом случае нельзя использовать для чистки металлические предметы, чтобы не нарушить чистоту рабочей поверхности. Направление крюка в ходовой части и шпиндель намотки также смазываются 1-2 каплями масла.Швейная машина «Чайка». Ремонт и регулировка Швейная машина «Чайка» — пожалуй, самая популярная модель швейной машины для дома, несмотря на обилие импортных бытовых швейных машин в магазинах. В свое время пришлось за большие деньги купить Чайку, и она вроде неплохо шьет, но только иногда крутит, в остальном все в целости и сохранности. Ведь сломать швейную машинку «Чайка» практически невозможно. Кузов алюминиевый, детали все металлические, узлы крепкие и надежные — все в стиле советских технологий.Но тут, к сожалению, леска петли почти «с рождения», иногда в леске появляются разрывы, особенно на зигзаге и стуки при шитье, как пулемет. Производитель прилагает инструкцию к швейной машине Чайка в комплекте, в которой подробно описано, как пользоваться машиной и выполнять различные операции, даже имеющуюся электрическую схему электродвигателя, педального устройства, но здесь нет ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка. Мы постараемся восполнить этот пробел в инструкции и дадим несколько рекомендаций, как отремонтировать швейную машину Чайка своими руками.а точнее нить, а также разрыв ее сверху и снизу. Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие — все эти аппараты имеют одинаковое устройство и инструкцию по эксплуатации и настройке, поэтому ремонт у них практически одинаковый, за исключением ремонта копировального аппарата (в зависимости от модели аппарата) и установки настроек шаттла. Но поскольку наша задача — научиться настраивать только линию, мы опустим ремонт многих узлов.К тому же подобный ремонт невозможно сделать своими руками, без профессиональных знаний и опыта в домашних условиях. Уход, смазка швейной машины Чайка Перед тем, как приступить к ремонту и настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу, игольную пластину и крышку шпульки. Снимите машинку для стрижки с деревянной подставки или стола.Разберите шпульку: бобины случае, стопорное кольцо, крюк. Теперь удалите с машины пыль, грязь, флис (особенно в части челнока) и смажьте все трение, доступные места, машинным маслом. Для чистки используйте небольшую жесткую кисточку для клея, а для смазки швейной машины используйте одноразовый медицинский шприц. 2. Используйте только иглы для швейных машин Seagull Обрыв нити — обычное явление для швейных машин, таких как Seagull. Первой причиной, приводящей к обрыву нити, является изогнутый острие иглы, которое рвет нить при ее движении.С помощью лупы очень хорошо видно состояние острия иглы. Используйте иглы в хорошем состоянии, предназначенные только для бытовых швейных машин, в соответствии с инструкциями к швейной машине Чайка, Подольск 142 Иглы для швейных машин должны быть в идеальном состоянии. Состояние иглы можно определить, проведя ногтем по кончику иглы или используя увеличительное стекло. Часто именно игла вызывает разрывы стежков, поломку иглы и другие дефекты строчки.Выберите номер иглы в соответствии с толщиной ткани и нити. Не используйте иглы для домашних швейных машин с круглой колбой. Иглы для бытовых швейных машин имеют пропил на колбе. Для шитья различных тканей и материалов используйте соответствующий тип иглы, например, для шитья кожи игла имеет четырехстороннее острие, что облегчает прокалывание материала и способствует образованию петли на игле при он зацепляется за крючок. 3. Игла не должна касаться ее при входе в игольное отверстие.Обрыв нити может быть результатом многих неисправностей, например, если игла касается ее при входе в игольное отверстие, то нить будет периодически обрываться. При шитье прямой строчкой игла должна располагаться в центре отверстия в игольной пластине, равномерно удаленной с ее сторон, а при выполнении зигзагообразной операции расстояние L должно быть таким же, как и R. в верхней части игольной пластины. станок (поверните маховик по зигзагообразной линии и вы увидите это крепление). Ослабьте эти винты и установите иглу на прямую строчку точно по центру (перемещая рамку игловодителя).Затем проверьте положение иглы при левом и правом впрыске. Вход иглы (при максимальной ширине зигзага) справа и слева будет на равном расстоянии от центра. Если игла касается края отверстия на максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него. 4. Поперечное положение иглы у чайки может самопроизвольно сбиться. Поперечное положение иглы регулируется стержнем, закрепленным на пластине двумя винтами, и пластиной, которая прижимает каркас игловодителя к стержню держателя.Регулировка этого агрегата достаточно сложна и требует опыта, но, к сожалению, именно этот механизм может самопроизвольно потеряться при работе, особенно с электрическими швейными машинками. Поэтому, если вы решили самостоятельно отремонтировать швейную машину Чайка, вам следует научиться регулировать это положение иглы, так как смещение иглы вперед является причиной ее поломки, а смещение в сторону швеи — причиной пропусков. . Регулировка поперечного положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, так как неправильное положение иглы может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книги, набитой техническими терминами и схемами. . Обратите внимание на состояние игольной пластины. Отверстие e не должно быть «сломанным» или зазубренным. Такую плиту лучше заменить. 5. Положение челнока у «Чайки» является причиной пропусков и зацикливания. Неправильное положение челнока швейных машинок «Чайки» приводит к обрыву нити и появлению других дефектов строчки, в том числе зазоров.Зазоры обычно возникают из-за неправильного положения волана в момент встречи с иглой — носик волана не зацепляет образовавшуюся петлю, проходит мимо и образуется зазор. Многие другие факторы также могут вызывать пропуск стежков на швейной машине, например, «перекрученная» нить, погнутая игла, толщина ткани не соответствует толщине иглы и т. Д., Но все же основной из них слишком велик. зазор между лезвием иглы и носиком челнока. Чтобы правильно установить положение встречи носика челнока и иглы, необходимо правильно отрегулировать положение носика челнока.Для начала поверните машину в сторону и найдите с левой стороны фиксатор челнока, затянутый двумя болтами M10. Откручивать их нужно гаечным ключом, в худшем случае — рожковым ключом, а не плоскогубцами. Ослабьте эти два болта и осторожно, используя мощную отвертку, переместите механизм челнока так, чтобы носик челнока был почти на одном уровне с лезвием иглы. Предварительно необходимо уже снять игольную пластину, подвести лапку и иглу к носику челнока. Используйте увеличительное стекло, чтобы лучше определить этот зазор.Так же, как вы приблизили носик к игле, только в обратном направлении, вы также можете задержать курс вместе с воланом по отношению к игле. Ход челнока вращается вокруг оси, а не движется вперед и назад. Это очень важный момент. Необязательно вытаскивать гвоздодер или забивать молотком, он легко крутится вокруг своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но еще и объяснить тоже. Все, что можно добавить, это тщательно разобраться, прежде чем что-то крутить, а уж тем более откручивать.После ремонта швейной машины не должно быть оставшихся деталей. 6. Взаимодействие челнока и иглы швейной машины «Чайка» Все ближе и ближе мы подходим к самому главному секрету швейной машины «Чайка» — почему она заводится? Но сначала закончим регулировку зазора между иглой и носиком челнока, узнаем еще кое-что о конструкции швейной машины «Чайка» и ее модификациях. В момент встречи носа челнока и лезвия иглы должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно равен 0.1 — 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен заходить в нее над ушком иглы не менее чем на 1 мм, но не более чем на 2 мм. Кстати, это очень важный момент — подъем иглы из нижнего положения. Этот параметр влияет на формирование петли иглы и должен быть обращен особенным вниманием … Для того, чтобы носик захватил нить с иглы, необходимо, чтобы петля образовывалась там, где она идет, зацепляя ее. Поэтому игла должна сначала опуститься, а затем, немного приподнявшись, уже встретиться с носиком петлителя, образуя петлю для захвата.Положение иглы регулируется игловодителем. На втулке есть специальный винт, удерживающий игловодитель. Чтобы примерно понять, о чем идет речь, можно посмотреть, как регулируется ее положение на промышленной швейной машине 1022, класс 22. Все вышеперечисленные параметры подходят для всех модификаций швейных машин «Чайка», «Подольская» и универсальны практически для всех челночных стежков. бытовые швейные машины. Вы можете использовать эти рекомендации для ремонта швейных машин других марок, кроме рассмотренных ниже.7. Модели швейных машин «Чайка» имеют различия в настройке хода челнока. Если выставить эти параметры, швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт не закончился. Есть еще много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» — это ремонт челночного движения. Именно там скрываются причины образования петель и такого редкого для швейных машин явления, как обрыв нижней нити.Сложность изложения этого материала состоит в том, что практически для любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого агрегата и к тому же требующие от исполнителя большого опыта. Мы сознательно не будем давать рекомендаций по его настройке, так как самостоятельно сделать их практически невозможно. Слесарь обычно выбирает одно положение носика челнока относительно иглы, варьирующееся от трех дефектов: зацикливание нити, обрыв нижней нити и обрыв верхней нити.Вкратце отметим лишь, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе. Пройдя иглу чуть выше уха, нос должен закончить движение и пройти дальше (влево) за иглу на 1-3 мм. Этот параметр составляет 1-3 мм. для каждой модели Чайки «свое» и от этого зависит, как будет формироваться линейка. Если крючок выходит слишком далеко за иглу, он вытягивает лишнюю верхнюю нить и появляются петли, если нить «не доходит», нить может порваться.Отрегулируйте швейную машину так, чтобы носик челнока плотно захватил петлю иглы с помощью левого и правого укола. Если на машине все еще есть дефекты строчки, обратитесь к мастеру по ремонту швейных машин. Чтобы изменить положение челнока (перевернуть иглу), найдите в крайней правой части вала, приводящего челнок, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте крепление втулки, затянутое винтом M10, гаечным ключом и немного поверните вал, удерживая его плоскогубцами.Другой рукой держите маховик. Подробнее.

Инструкцию швейной машины «Чайка» можно использовать как руководство по эксплуатации к любой модели швейных машин, выполняющих зигзагообразный стежок типа «Чайка»: Чайка 2, Чайка 3, Чайка 134.

Данная инструкция к швейной машине Чайка также подходит для швейных машин Мальва и марки Подольск: Подольск 142, Подольск 142М и др.

1. Точно так же устроены швейные машины типа Чайка, Подольск

Настоящая инструкция по эксплуатации швейной машины «Чайка» дана в сокращенном виде, исходя из инструкции производителя.
Работа и устройство швейных машин «Подольск» и «Чайка» практически однотипны, поэтому данная инструкция по эксплуатации подходит для всех моделей этих швейных машин, в том числе и для швейной машины «Мальва». Они имеют одинаковую структуру и отличаются только наличием дополнительных видов строчки зигзаг. Некоторые модели Чайка и Подольская имеют для этого дополнительное устройство (копировальный аппарат) и, соответственно, рычаг переключения режимов его работы. Устройство челнока, заправка и регулировочные параметры узлов и механизмов этих швейных машин практически одинаковы, за исключением установки некоторых настроек параметров работы челнока (в зависимости от модели машины).
Подробнее о настройке и мелком ремонте швейных машин типа «Чайка» смотрите в других статьях раздела, посвященного ремонту швейных машин.

2. Органы управления и узлы станка Чайка, Подольск 142

1. Челночное устройство. 2. Платформа. 3. Игольная пластина. 4. Прижимная лапка. 5. Игловодитель. i6. Рычаг подъема ноги. 7. Регулятор натяжения верхней нити. 8. Верхняя и передняя крышки. 9. Рычаг нитепритягивателя. 10. Натяжные шайбы. 11. Указатель типа линий.12. Индикатор ширины зигзага. 13. Стержень для катушки. 14. Виндер. 15. Маховик. 16. Рычаг смещения иглы. 17. Зигзагообразная ручка. 18. Рычаг обратной подачи. 19. Ручка регулятора длины стежка. 20. Ручка регулятора подъема гребенки. 21. Двигатель материала. 22. Панель рисунков. 23. Ручка переключения копировального аппарата.

3. Виды тканей для шитья, нитки и иглы для швейной машины Чайка, Подольск

.

Тонкий шелк, батист — игла №70, нить — 65
Постельное белье, бязь, ситец, атлас, шелк, льняные ткани — игла №9.80, нить — 65
Ткани плотные хлопчатобумажные, бязь, фланель, тонкие шерстяные ткани, тяжелые виды шелка — игла № 90
Костюмная шерстяная — игла № 100
Ткани пальто шерстяные плотные, сукно — игла № 110

Игла 1 должна быть вставлена ​​в иглодержатель 2 (в верхнем положении игловодителя) до упора и закреплена винтом 3.
Плоская сторона колбы 4 (плоская) на игле должна быть обращена внутрь. противоположном направлении от работающего человека (рис.4)

4. Заправка верхней и нижней нити. Инструкция к швейной машине Чайка, Подольск

Заправка верхней нити
Вытяните стержень катушки 13 до упора из крышки рукава.
Переместите нитепритягиватель в верхнее положение, повернув маховик.
Поднимите прижимную лапку.
Поместите катушку с ниткой на катушку 13.
Заправьте верхнюю нить в такой последовательности. В отверстия 7 и 6 нитенаправителя, между шайбами ​​8 регулятора натяжения, затем вверх в проушину 4 пружины нитепритягивателя, вниз под крючок нитепритягивателя 3, вверх через отверстие для нити. рычаг натяжителя 5 вниз в нитенаправитель 2, в нитенаправитель 1 на игловодителе и вставьте в иглы 9 со стороны рабочего.

Заправка нижней нити
Перед заправкой нижней нити необходимо снять шпульный колпачок со шпулькой, для чего необходимо повернуть маховик, чтобы поднять иглу. Вытяните скользящую пластину, возьмитесь за рычаг защелки шпульного колпачка двумя пальцами левой руки и вытяните шпульный колпачок.

5. Намотка нити. Инструкция к швейной машине Чайка, Подольск

Намотайте нити на шпульку с помощью намоточного устройства.При намотке нити на шпульку маховик должен работать на холостом ходу. Для этого ослабьте фрикционный винт 1 (рис. 8).
Наденьте шпульку на шпульный шпиндель 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Установите катушку 1 с ниткой на стержень для катушки. Проденьте нить с катушки между натяжными шайбами ​​4, как показано на рис. 9, а затем намотайте несколько оборотов на шпульку вручную. Прижмите намоточную машину к маховику. Далее заведите, вращая маховик с помощью привода.
Когда шпулька полностью намотана, резиновое кольцо намоточного устройства перестает контактировать с маховиком, и намотка прекращается.Перед снятием шпульки намоточное устройство необходимо повернуть влево от упора 3.
Заправьте намотанную шпульку в шпульный колпачок и проденьте нить под натяжной пружиной, как показано на рис. 10. Оставьте свободный конец нити длиной 10-15 см.
Вставьте шпульный колпачок с заправленной шпулькой в ​​челнок. В этом случае игла должна находиться в верхнем положении.
Наденьте шпульный колпачок со шпулькой на стержень 3 шпульки до упора. В этом случае штифт 1 шпульного колпачка должен войти в прорезь 2 (рис.11).

6. Машинное управление. Инструкция к швейной машине Чайка, Подольск

Когда шпульный колпачок вставлен правильно, рычаг защелки должен находиться в подпружиненном состоянии и при открытии пытаться вернуться в исходное положение.
Перед началом шитья необходимо снять нижнюю нить с игольной пластинки, для этого, удерживая конец игольной нити, поверните маховик так, чтобы игла упала в игольное отверстие, захватила нижнюю нить челнока и поднялась к верхнему. позиция.Верхней нитью натяните челночную нить на игольную пластину (рис. 12) и поместите концы верхней и нижней ниток под прижимную лапку, как показано на рис. 13.
Для шитья простой прямой строчкой совместите цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может находиться в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до тех пор, пока число не совпадет с индикатором на панели.
Обратное направление подачи материала на закрепку осуществляется нажатием рычага 18 (рис.1) до упора. Шаг обратной подачи более 2,5 мм остается постоянным в пределах 2,5 мм.
Регулировка высоты стойки производится регулятором 1 (рис. 14). Регулятор работает со снятой скользящей пластиной. Для толстых тканей циферблат устанавливается на отметку H (нормальный), для тонких тканей на отметку W (шелк), а для вышивки и штопки — на отметку B (вышивка). Буквы должны быть видны сверху.
Чтобы переключиться на зигзагообразную, декоративную и целевую строчки, ручку 23 (рис. 1) нужно установить на нужный тип строчки легким нажатием и поворотом.Поверните ручку 17, чтобы совместить цифру 5 с указателем 12.
Рисунок отделки изделий будет более четким с меньшим шагом строчки. Офсетная строчка используется при выполнении специальных операций, например, при обработке петель, пришивании «молний» и т. Д. Ручка 16 используется для сдвига строчки. …
Чтобы проверить качество шитья, рекомендуется прошить пробный стежок на нужном куске ткани и при необходимости отрегулировать натяжение нити.
Регулировка натяжения верхней нити осуществляется с помощью регулятора натяжения.Переплетение верхней и нижней ниток должно происходить в середине швейных материалов. Если при формировании стежка переплетение находится сверху, ослабьте натяжение верхней нити. Если нить находится внизу, увеличьте натяжение верхней нити.
При шитье через толстые и твердые места шейте медленно и вручную поворачивайте маховик.
При шитье тонких тканей, таких как шелк и т. Д., Мы рекомендуем слегка тянуть ткань за лапку, чтобы не сморщить шов.
Для нормальной работы машины необходимо начать шить в следующей последовательности: натянуть нити (нижнюю и верхнюю), заправленные под лапку, и удерживать их, опустить иглу в материал (вручную вращая маховик), опустить стопу и сделайте 2-3 петли.Затем вы можете отпустить нити и продолжить шитье.
По окончании шитья поднимите прижимную лапку, оттяните от себя материал, который нужно сшить, и обрежьте нити на краю нитеобрезателя, расположенного на стержне прижимной лапки (рис.12, позиция 1), оставив конец слепка длиной 8-10 сантиметров.

7. Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для облегчения работы станка и предотвращения износа все места, указанные стрелками, следует смазать одной или двумя каплями индустриального масла И-20А ГОСТ 20799-75.
Точки смазки головки машины (рис. 17)
Точки смазки зигзагообразной формы (рис. 19)
Очистка и смазка челнока (рис. 20)
Сильное движение машины, а иногда и заклинивание, может происходить из-за загрязнения хода челнока. Ход забивается обрезками ниток, флисом, пылью.
См. Также Смазка швейной машины
Для очистки хода челнока игловодитель должен находиться в верхнем положении. Вытяните шпульный колпачок 1, повернув пружинный фиксатор на себя, снимите декоративное кольцо 2, выньте крючок 3.Гнездо крючка 4 тщательно очистить щеткой-щеткой от пыли, грязи и ниток. В этом случае нельзя использовать для чистки металлические предметы, чтобы не нарушить чистоту рабочей поверхности. Направление крюка в ходовой части и шпиндель намотки также смазываются 1-2 каплями масла.

Швейная машина «Чайка» — пожалуй, самая популярная модель швейной машины для дома, несмотря на обилие импортных бытовых швейных машин в магазинах.В свое время пришлось за большие деньги купить Чайку, и она вроде хорошо шьет, но только иногда уворачивается, в остальном все в целости и сохранности. Ведь сломать швейную машинку «Чайка» практически невозможно. Кузов алюминиевый, детали все металлические, узлы крепкие и надежные — все в стиле советских технологий. Но вот, к сожалению, леска
петляет практически «с рождения», иногда в леске появляются разрывы, особенно на зигзаге и стуки при шитье как автомат.
Производитель прилагает в комплекте инструкцию к швейной машине Чайка, в которой подробно описано, как пользоваться машиной и выполнять различные операции, есть даже схема электродвигателя, педальное устройство, но нет ни слова о том, как настроить и работать на мелкий ремонт швейной машины Чайка. Мы постараемся восполнить этот пробел в инструкции и дать несколько рекомендаций, как отремонтировать швейную машину Чайка своими руками.

Модификации швейных машин марки Чайка

Основной неисправностью в машинах типа «Чайка», выполняющих зигзагообразную строчку и на ее основе нескольких видов отделочных стежков, являются разрывы, заедание нижней и верхней нити, а также ее обрыв вверху и внизу.Швейная машина Чайка, Чайка М, Чайка 142, Чайка 132, Чайка 134, Чайка 132 м, Чайка 142 М, Чайка 143, Чайка 3, Чайка 2 и Подольск 142, Подольск 125-1; Мальва и другие — все эти аппараты имеют одинаковое устройство и инструкцию по эксплуатации и настройке, поэтому ремонт у них практически одинаковый, за исключением ремонта копировального аппарата (в зависимости от модели аппарата) и установки настроек шаттла. Но поскольку наша задача — научиться настраивать только линию, мы опустим ремонт многих узлов.К тому же подобный ремонт невозможно сделать своими руками, без профессиональных знаний и опыта в домашних условиях.

Прежде чем приступить к ремонту и настройке швейной машины Чайка своими силами, желательно провести профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу, игольную пластину и крышку шпульки. Снимите машинку для стрижки с деревянной подставки или стола.Разберите шпульку: бобины случае, стопорное кольцо, крюк. Теперь удалите с машины пыль, грязь, флис (особенно в части челнока) и хорошо смажьте все протирающиеся места машинным маслом. Для чистки используйте небольшую жесткую кисточку для клея, а медицинский одноразовый шприц очень удобно смазывать швейную машину.

2. Используйте иглы, предназначенные только для швейных машин Чайка

.

Обрыв нити часто происходит на швейных машинах, таких как «Чайка». Первая причина, приводящая к обрыву нити, — изогнутый острие иглы, которое рвет нить при ее движении.С помощью лупы очень хорошо видно состояние острия иглы. Используйте иглы в хорошем состоянии и предназначенные только для бытовых швейных машин, в соответствии с инструкцией к швейной машине Чайка, Подольск 142
Иглы для швейных машин должны быть в идеальном состоянии. Состояние иглы можно определить, проведя ногтем по кончику иглы или используя увеличительное стекло. Часто именно игла вызывает разрывы стежков, поломку иглы и другие дефекты строчки.
Выберите номер иглы в зависимости от ткани и толщины нити. Не используйте иглы для домашних швейных машин с круглой колбой. Иглы для бытовых швейных машин имеют пропил на колбе.
Для шитья различных тканей и материалов используйте соответствующий тип иглы, например, для шитья кожи игла имеет четырехстороннее острие, что облегчает прокалывание материала и способствует образованию петли на игле. когда он пойман за крючок.

3. При входе в игольное отверстие игла не должна касаться его.

Обрыв нити может быть результатом многих неисправностей, например, если игла касается ее при входе в игольное отверстие, то нить будет периодически обрываться. При шитье прямой строчкой игла должна находиться в центре отверстия в игольной пластине, на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции расстояние L, должно быть таким же, как и R .
Продольная установка иглы в центре игольной прорези осуществляется перемещением рамы игловодителя, закрепленной двумя винтами на коромысле, в верхней части машины (поверните маховик по зигзагообразной линии, и вы увидите это вложение).Ослабьте эти винты и установите иглу на прямую строчку точно по центру (перемещая рамку игловодителя). Затем проверьте положение иглы при левом и правом впрыске. Вход иглы (при максимальной ширине зигзага) справа и слева будет на равном расстоянии от центра. Если игла касается края отверстия на максимальной ширине зигзага — обратитесь к мастеру, этот случай уже для него.

4. Поперечное положение иглы в Чайке может самопроизвольно потеряться

Поперечное положение иглы регулируется стержнем, закрепленным на пластине двумя винтами, и пластиной, которая прижимает каркас игловодителя к стержню кронштейна.
Регулировка этого агрегата достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно теряться при работе, особенно на электрических швейных машинах. Поэтому, если вы решили самостоятельно отремонтировать швейную машину Чайка, следует научиться регулировать это положение иглы, так как смещение иглы вперед является причиной ее поломки, а смещение в сторону швеи — причиной пропусков. .
Регулировка поперечного положения иглы требует профессиональных знаний и опыта.Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, так как неправильное положение иглы может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книги, набитой техническими терминами и схемами. .
Обратите внимание на состояние игольной пластины. Отверстие e не должно быть «сломанным» или зазубренным. Такую плиту лучше заменить.

5. Положение волана у Чайки — причина пропусков и зацикливаний

Неправильное положение челнока швейной машины приведет к обрыву нити и другим дефектам строчки, включая зазоры.Зазоры обычно возникают из-за неправильного положения волана в момент встречи с иглой — носик волана не зацепляет образовавшуюся петлю, она проходит мимо и образуется зазор. Многие другие факторы также могут вызывать пропуск стежков на швейной машине, например, «перекрученная» нить, погнутая игла, толщина ткани не соответствует толщине иглы и т. Д., Но все же основной из них слишком велик. зазор между лезвием иглы и носиком челнока.

Чтобы правильно установить положение встречи носика челнока и иглы, необходимо правильно отрегулировать положение носика челнока.Для начала поверните машину в сторону и найдите с левой стороны фиксатор челнока, затянутый двумя болтами M10. Откручивать их нужно гаечным ключом, в худшем случае — рожковым ключом, а не плоскогубцами.
Ослабьте эти два болта и осторожно, используя мощную отвертку, переместите механизм челнока так, чтобы острие челнока было почти на одном уровне с лезвием иглы. Предварительно необходимо уже снять игольную пластину, подвести лапку и иглу к носику челнока. Используйте увеличительное стекло, чтобы лучше определить этот зазор.Точно так же, как вы приблизили нос к игле, только в противоположном направлении, вы также можете отодвинуть ход челнока по отношению к игле. Ход челнока вращается вокруг оси, а не движется вперед и назад. Это очень важный момент. Нет необходимости вытаскивать его гвоздемером или забивать молотком, он легко крутится вокруг своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснить тоже. Все, что можно добавить, это тщательно разобраться, прежде чем что-то крутить, а уж тем более откручивать.После ремонта швейной машины не должно быть оставшихся деталей.

6. Взаимодействие челнока и иглы швейной машины Чайка

.

Все ближе и ближе мы приближаемся к самому главному секрету швейной машинки «Чайка» — почему она извилистая? Но сначала закончим регулировку зазора между иглой и носиком челнока, узнаем больше о конструкции швейной машины «Чайка» и ее модификациях.
В момент встречи носа челнока и лезвия иглы должны соблюдаться следующие параметры: зазор между носиком и лезвием примерно равен 0.1 — 0,15 мм; когда игла выходит из нижнего положения на высоту 1,8 — 2,0 мм, носик должен выступать над ней над ушком иглы не менее чем на 1 мм, но не более чем на 2 мм. Кстати, это очень важный момент — подъем иглы из нижнего положения. Этот параметр влияет на формирование петли иглы и требует особого внимания. Чтобы носик захватил нить с иглы, необходимо, чтобы там, где она идет, образовалась петля, зацепляющая ее. Поэтому игла должна сначала опуститься, а затем, немного приподнявшись, уже встретиться с носиком петлителя, образуя петлю для захвата.
Положение иглы регулируется игловодителем. На втулке есть специальный винт, удерживающий игловодитель. Чтобы примерно понять, о чем идет речь, можно посмотреть, как регулируется ее положение на промышленной швейной машине 1022, 22 класс.
Все вышеперечисленные параметры подходят для всех модификаций швейных машин «Чайка», «Подольская» и универсальны практически для всех бытовых швейных машин челночного стежка. Вы можете использовать эти рекомендации для ремонта швейных машин других марок, кроме рассмотренных ниже.

7. Модели швейных машин Чайка имеют отличия в настройке челнока

.

Если выставить эти параметры, швейная машина «Чайка» будет работать относительно хорошо. Но, к сожалению, на этом ремонт не закончился. Есть еще много других настроек, достаточно сложных и необходимых для швейной машины «Чайка» — это ремонт челночного движения. Именно там кроются причины зацикливания нити и такого редкого для швейных машин явления — обрыва нижней нити.Сложность изложения этого материала состоит в том, что практически для любой модели швейной машины «Чайка» инженеры предусмотрели свои особенности настройки этого агрегата и к тому же требующие от исполнителя большого опыта. Мы сознательно не будем давать рекомендаций по его настройке, так как самостоятельно сделать их практически невозможно. Слесарь обычно выбирает одно положение носика челнока относительно иглы, варьирующееся от трех дефектов: зацикливание нити, обрыв нижней нити и обрыв верхней нити.

Вкратце отметим лишь, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе. Пройдя иглу чуть выше уха, нос должен закончить движение и пройти дальше (влево) за иглу на 1-3 мм. Этот параметр составляет 1-3 мм. для каждой модели Чайки «свое» и от этого зависит, как будет формироваться линейка. Если крючок выходит слишком далеко за иглу, он вытягивает лишнюю верхнюю нить и появляются петли, если нить «не доходит», нить может порваться.
Отрегулируйте швейную машину так, чтобы носик челнока плотно захватил петлю иглы с помощью левого и правого укола. Если на машине все еще есть дефекты строчки, обратитесь к мастеру по ремонту швейных машин.
Чтобы изменить положение челнока (опрокинуть иглу), найдите в крайней правой части вала, приводящего челнок, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте крепление втулки, затянутое винтом M10, гаечным ключом и немного поверните вал, удерживая его плоскогубцами.Другой рукой нужно придерживать маховик.

Швейная машина «Чайка» выполняет прямой стежок, зигзагообразный стежок и на его основе несколько видов отделочных стежков. В наше время купить такую ​​машинку можно только с электроприводом (с педалью), ножная модель (с ремнем), так называемая «тумба», выпускалась еще в советское время.
Швейная машина Чайка 2; 3; 142м; 132; 134; 143; Подольск 142, Подольск 125-1; Мальва и другие — все эти машины имеют одинаковый прибор и инструкцию по эксплуатации и настройке.У них практически нет конструктивных отличий, разве что есть дополнительный набор видов декоративной строчки зигзаг. Правда, при ремонте и регулировке для каждой модели швейной машины Чайка или Подольск нужно знать соответствующие параметры, схемы регулировки узла челнока для каждой модели. Это один из недостатков, но большим плюсом является то, что цена на запчасти, особенно бывшие в употреблении для швейных машин, таких как «Чайка», вполне приемлема.

Перед тем, как самому приступить к настройке швейной машины Чайка, желательно сделать профилактический осмотр, чистку, смазку.Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу, игольную пластину и крышку шпульки. Снимите машинку для стрижки с деревянной подставки или стола. Разберите шпульку: бобины случае, стопорное кольцо, крюк. Теперь удалите с машины пыль, грязь, флис (особенно в части челнока) и смажьте все трение, доступные места, машинным маслом.

Как правило, основные неисправности швейных машин типа «Чайка» — обрыв нити при шитье; пропущенные стежки; зацикливание верхней нити при шитье.Также есть характерный стук при работе, но это конструктивная особенность этих машин и единственное средство — периодическая смазка. Хотя бывают исключения, швейные машинки «Чайка» работают достаточно тихо.
Обрыв резьбы. Первой причиной, приводящей к обрыву нити, является изогнутый кончик затупившейся иглы, который при движении рвет нить. С помощью лупы очень хорошо видно состояние острия иглы. Используйте исправные иглы и швейные машины для швейных машин в соответствии с инструкциями.

Часто задают вопрос: как в швейной машинке «Чайка» заправить нить в иглу? Для всех машин типа «Чайка» и большинства других, выполняющих зигзагообразную строчку, игла должна располагаться распиленной частью колбы от вас, а канавка для нити должна смотреть на вас. Со стороны этого паза вводится нить.

Если игла касается его при входе в игольное отверстие, нить будет периодически обрываться. При шитье прямой строчкой игла должна находиться в центре отверстия в игольной пластине, на равном расстоянии от ее сторон, а при выполнении зигзагообразной операции расстояние L, должно быть таким же, как и R … Продольная установка иглы в центре игольной прорези осуществляется путем смещения рамки игловодителя, закрепленного двумя винтами на коромысле, расположенном в верхней части машины (поверните маховик по зигзагообразной линии, см. это вложение). Ослабьте эти винты и установите иглу на прямую строчку точно по центру (перемещая рамку игловодителя).
Затем проверьте положение иглы при левом и правом впрыске. Надеюсь, вход иглы (с максимальной шириной зигзага справа и слева) будет равномерно расположен от центра.Если игла касается края отверстия на максимальной ширине зигзага, то обратитесь к мастеру, этот случай уже для него.

Поперечное положение иглы регулируется стержнем, закрепленным на пластине двумя винтами, и пластиной, прижимающей каркас игловодителя к стержню держателя. Регулировка этого агрегата достаточно сложна и требует опыта, но, к сожалению, именно этот механизм способен самопроизвольно теряться в процессе эксплуатации, особенно электрической швейной машины Чайка.Поэтому, если вы решили отремонтировать швейную машину самостоятельно, вам следует научиться регулировать положение иглы, поскольку смещение ее вперед является причиной ее поломки, а смещение в сторону швеи — причиной пропуска стежков при шитье.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете сделать это самостоятельно, обратитесь к мастеру, так как это может быть причиной перекоса других узлов, ремонту которых невозможно научиться из скучной книги, набитой техническими терминами и схемами.
Можно добавить, что при использовании изогнутой иглы на носике челнока могут образовываться зазубрины, которые «ослабляют» нить и обрываются. Он должен быть идеально ровным и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.
Стяжной винт прижимной пластины не должен иметь зубцов, ручка защелки должна быть четко зафиксирована, а ее поверхность должна быть чистой и гладкой.
Неправильное положение носика челнока швейной машины приводит к обрыву нити и появлению других дефектов строчки, включая зазоры.Пропуски обычно возникают из-за неправильного положения челнока, когда он встречается с иглой. Носик волана не зацепляет образовавшуюся петлю, проходит мимо и образуется пас. Причиной может быть множество других факторов.

Оверлок 51 класса, пожалуй, самая распространенная марка промышленных швейных машин, используемых в повседневной жизни в небольших ателье.

Ремонт или регулировка оверлока не всегда требуется, иногда достаточно просто отрегулировать натяжение нити, и это снова качественно обметет ткань.

Швейная машина

Швейная машина «Чайка» выполняет прямой стежок, зигзагообразный стежок и на его основе несколько видов отделочных стежков. Комплектуется преимущественно электроприводом и ножным приводом (шкаф).
Швейная машина Чайка 2, Чайка 142М, Чайка 143, Подольск 142, Подольск 125-1, Чайка 132, Чайка 134 и Мальва — все это семейство швейных машин Чайка одной модели.
Отличия у них небольшие, за исключением настроек челночного узла и наличия дополнительного набора копиров разного типа строчки зигзаг.
Перед тем, как приступить к настройке швейной машины «Чайка», желательно провести профилактический осмотр, очистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иглу, игольную пластину и крышку шпульки. Снимите машинку для стрижки с деревянной подставки или стола. Разберите шпульку: бобины случае, стопорное кольцо, крюк. Теперь удалите с машины пыль, грязь, флис (особенно в части челнока) и смажьте все трение, доступные места, машинным маслом.

Как правило, основными неисправностями швейных машин типа «Чайка» являются: обрыв нити при шитье; пропущенные стежки; зацикливание верхней нити при шитье. Также есть характерный стук при работе, но это конструктивная особенность этих машин и единственное средство — периодическая смазка. Хотя бывают исключения, швейные машинки «Чайка» работают достаточно тихо.
Швейная машина «Чайка»: обрыв нити; положение иглы.
Первая причина, приводящая к обрыву нити, — это изогнутый кончик затупившейся иглы, который обрывает нить во время своего движения.С помощью лупы очень хорошо видно состояние острия иглы. Используйте исправные иглы и швейные машины для швейных машин в соответствии с инструкциями.
Часто задают вопрос: как в швейной машинке «Чайка» заправить нить в иглу?
Для всех машин типа «Чайка» и большинства других, выполняющих зигзагообразную строчку, игла должна располагаться распиленной частью колбы от вас, а канавка нити должна смотреть на вас. Со стороны этого паза вводится нить.
Можно добавить, что при использовании изогнутой иглы на носике челнока могут образовываться зазубрины, которые «ослабляют» нить и обрываются. Он должен быть идеально ровным и острым, без шероховатостей. Его состояние можно определить, проведя ногтем по краю носа или с помощью лупы.

Неправильное положение челнока швейной машины приведет к обрыву нити и другим дефектам строчки, включая зазоры.
Зазоры обычно возникают из-за неправильного положения волана в момент встречи с иглой — носик волана не зацепляет образовавшуюся петлю, проходит мимо и образуется зазор.Причиной может быть множество других факторов. Мы рассмотрим этот конкретный агрегат поближе, так как он имеет существенные отличия в регулировке от других швейных машин, в том числе из линейки швейных машин «Чайка».

Для начала установите иглу в крайнее верхнее положение и посмотрите, каков зазор между челноком и выходным концом толкателя (плоская пружина внутри хода челнока). Зазор должен составлять 0,3 мм. Если он больше, слегка согните пластину. Проделайте то же самое с другим входным концом пластины.Однако делать это нужно осторожно и не гнуть тарелку. Если необходимо наоборот увеличить зазор, подложите под пластину кусок проволоки и аккуратно прижмите ее край.

Зазор между лезвием иглы и носиком челнока должен составлять 0,1-0,05 мм. Устанавливается в положение включенного зигзагообразного стежка (максимальное качание), в положение иглы при выполнении левого впрыска и регулируется поворотом корпуса цапфы вместе с ходом челнока.
Для регулировки положите машину на бок и ослабьте два болта (см. Рисунок) гаечным ключом M10. Поворачивая штифт (поддев его мощной отверткой) на себя — вы приближаете носик челнока к игле и наоборот.

Еще один параметр, который можно регулировать независимо, — это момент, когда нос челнока встречается с иглой при правильном зигзагообразном ударе.
Носик должен входить на 1 мм выше игольного ушка. Вы можете отрегулировать этот параметр, опуская игловодитель.
Игловодитель имеет пропил под винт, ход его ограничен. Если вы не можете его снять, не стучите по нему.
Конечно, это далеко не полный перечень неисправностей и способов их устранения на швейной машине Чайка. Кроме того, приведенные нами параметры настройки носят очень общий характер, так как каждая модель швейной машины типа Чайка имеет свои параметры и размеры зазоров, но как общий материал эти рекомендации можно использовать при ремонте любой зигзагообразной швейной машины.

Швейная машина ручная Подольск ПМЗ

Швейная машина Подольск класса 2М выполняет прямую строчку, комплектуется преимущественно ручным и ножным приводом, иногда электроприводом. Для начинающих швеей, школьниц (для уроков труда) — идеальный станок. По своим характеристикам и надежности в работе эта швейная машина, пожалуй, превосходит многие современные. После смазки он становится мягким, а главное, с ним можно шить толстые ткани и материалы.Некоторые опытные швеи используют его для шитья кожи.

Конечно, есть недостатки: узкая лапка, полорельса для продвижения материала, неудобный в регулировке челночный узел, но в целом швейная машина «Подольск» — довольно удачная модель.

Очень часто спрашивают: как правильно вставить нить в иглу?
Казалось бы, детский вопрос, но некоторые швеи действительно не умеют делать это правильно, а иногда вызывают мастера, считая, что машинка сломалась.Дело в том, что его челнок снимает нить с иглы с правой стороны (лезвие иглы должно быть слева, как показано на рисунке), а длинная нить для нити — с правой. Иногда швея ставит иглу лезвием вправо, и швейная машина даже шьет! Но она, конечно, промахивается, рвет нить. Поэтому схему положения иглы лучше наклеить на корпус скотчем. Вы можете знать, как правильно вставить иглу, но ваша дочь школьница обязательно ошибется.
При замене иглы срез колбы должен смотреть влево, а нить заправлять справа, внутри машины, а не снаружи, как это иногда бывает.

Обратите внимание, что не все модели иглы «Подольская» устанавливаются таким образом. Есть модели, особенно первые, у которых игла крепится наоборот. Чтобы убедиться, как правильно установить иглу, снимите игольную пластину и посмотрите, какая сторона носика челнока подходит к игле.

Посмотреть состояние ручного привода станка. Часто бывает, что все его узлы расшатаны и не смазаны. Затяните винты ступицы большой отверткой. Конечно, все должно быть хорошо смазано, особенно под эти винты нужно заливать масло, так как они также выполняют роль втулки.
Если деревянная ручка болтается, поместите нижний край втулки с ручкой на массивную металлическую поверхность, верхний край втулки развальцовывайте молотком, но желательно, чтобы это сделал квалифицированный специалист, иначе ручка может быть поврежденным.
И последнее — эффект олифы, который часто встречается у неопытных швеей. То есть иногда швея использует для смазки неподходящее масло, даже подсолнечное, и машина вскоре заклинивает и не крутится. Для смазки используйте только швейное масло и ничего больше. Даже моторное масло может закоксоваться, если машину долго хранить на балконе, где много солнца и пыли.
Если это произошло, снимите маховик швейной машины, только обратите внимание на то, как установлены лепестки фрикционной шайбы (вверх).После обильной смазки дать машинке постоять, желательно сутки и по возможности долить немного керосина на все натирающие узлы. Затем возьмите отвертку и вставьте ее в паз главного вала, и очень осторожно попробуйте пошевелить главный вал. Самое главное — не сломать паз вала, так как он чугун и его края легко отламываются с чрезмерным усилием. Когда вал уже вращается, включите привод и остановите машину на холостом ходу, постоянно добавляя смазку, пока не появится легкий ход.

Прежде всего, отрегулируйте узел петлевания, то есть установите расстояние между концом петлителя и ушком иглы. Его можно регулировать, поднимая или опуская игловодитель. Снаружи справа отверстие под отвертку для регулировки положения игловодителя. Вставьте короткую отвертку в окошко и нащупайте прорезь на винте, и после ослабления винта (не выкручивается полностью) установите игольницу вместе с иглой, как показано на рисунке: 2 — 2.5 мм. над игольным ушком.
Как уже было сказано, у швейной машины «Подольск» очень неудобная регулировка зазора между лезвием иглы и носиком челнока. Его можно уменьшить, подтолкнув весь механизм челнока ближе к игле, которая закреплена 2 винтами на корпусе машины и регулируется путем добавления или удаления прокладок под ходовой частью челнока и должна составлять 0,1 мм. Но очень часто эти винты выкручиваются с трудом, а регулировать это крайне неудобно.Если вы будете шить трикотажное полотно, вам необходимо отрегулировать этот зазор до минимального значения 0,1 мм.

Швейная машина с натяжителем верхней нити Подольская:
При поднятой лапке нить должна свободно выходить из натяжителя, а при опускании плотно и равномерно прижимать нить с силой, необходимой для данной ткани и нити. Чтобы нить свободно растягивалась при поднятой лапке, полностью отверните гайку регулировки натяжения и снимите шайбу с перемычкой посередине.Убедитесь, что в натяжителе есть толкатель (плоский штифт). Можно немного вдавить перемычку внутри шайбы отверткой, слегка ударяя по ней плоскогубцами, и тогда толкатель будет выдавливать эту шайбу.
Компенсирующая пружина должна быть в хорошем рабочем состоянии, она обеспечивает красивый вид лески и предотвращает образование петель при шитье.

Конечно, это далеко не полный список советов, как самостоятельно отремонтировать швейную машинку в домашних условиях, но во многих случаях, используя этот материал, вы можете настроить свою машинку самостоятельно, не прибегая к помощи мастера.

Оверлок

самостоятельный ремонт, настройка оверлока

Даже бытовой оверлок намного сложнее швейных машин и настроить его практически невозможно, тем более что отремонтировать оверлок без специальных знаний и навыков. Однако не всегда оверлоки нужно ремонтировать или регулировать, иногда достаточно просто отрегулировать натяжение нити, и это снова качественно обметет ткань. Некоторые оверлоки очень чувствительны к заеданию ниток, и при переходе на нитки другого качества вам придется заново регулировать их натяжение.

В некоторых инструкциях предусмотрен ремонт оверлоков, их регулировка и параметры установки петлителей и игл при выходе из строя этих зазоров или замене петлителей. Как правило, они ориентировочные, идеальные. Мастер, ремонтирующий оверлоки, должен экспериментальным путем довести их до нужной стоимости, поэтому этот вид ремонта рекомендуется для профессионалов.
Все наши рекомендации в разделе «Ремонт оверлока» являются обобщенными и подходят для любой модели оверлока, но не забудьте внимательно прочитать инструкцию для своей модели, где вы можете найти информацию о настройке, смазке, типе игл и многом другом.

Если у вас есть щели или стук, скорее всего, игла затупилась или погнута. Затупившаяся игла может вызвать множество проблем. Игла оверлока — очень важная деталь, от ее состояния зависят многие параметры, в частности, зазор иглы с петлителем является основным параметром для выполнения обметывания без зазоров. Тупую иглу можно определить, проведя большим пальцем правой руки по игле от колбы до конца. Ноготь обязательно найдет загиб на кончике.Для осмотра можно использовать увеличительное стекло. Если игла погнута, не пытайтесь ее распрямить, настройки оверлока очень точны и не позволяют использовать такие иглы. Положите иглу плоской стороной на ровную поверхность, чтобы проверить состояние иглы. Осмотрите иглу сверху и с боков: 1 — параллельный просвет. 2 — плоская поверхность (стекло и др.)

Обратите особое внимание на то, какой тип иглы установлен в вашем оверлоке. Обязательным условием является использование только рекомендованных заводом-изготовителем игл.Помимо того, что иглы могут быть с круглой или обрезной колбой, они еще могут отличаться длиной и толщиной колбы, длиной самой иглы и другими параметрами. Если в вашем оверлоке используются иглы с круглой колбой, при замене вам необходимо заменить иглу на такую ​​же толщину и длину колбы. Размеры и типы используемых игл указаны в инструкции, иногда они находятся на наклейке внутри оверлока. Лучше всего записать вид игл на небольшом листе бумаги и наклеить прозрачным скотчем на туловище.В любом бытовом оверлоке игла устанавливается длинной проточкой — к себе, либо с отпиленной частью колбы — от себя. Обязательно установите иглу до упора, а если у вас две иглы, то они расположены со смещением (одна над другой).
После продолжительной работы отсек петлителя и другие доступные места следует очистить от обрезков, флиса и т. Д., Желательно жесткой щеткой для волос (для клея).

Нитки оверлока играют жизненно важную роль в процессе обработки оверлока.Если вы используете нитки разного качества или толщины, это сразу же повлияет на натяжение и, следовательно, рисунок строчки изменится. Оверлок очень чувствителен к натяжению, и малейшее изменение одной нити может повлиять на все остальные. Идеально использовать нитки одной марки, меняя только цвет. Но на практике это случается редко, поэтому при замене ниток на другой тип или толщину мы рекомендуем ослабить все натяжители и на самой медленной скорости постепенно увеличивать натяжение каждой нити, периодически проверяя, какая нить и насколько натянута.Иногда при настройке оверлочного стежка можно использовать нить другого цвета, для наглядности отрегулировать натяжение каждой, а затем установить необходимые.
Старайтесь не использовать хлопковые или толстые нитки. Чем тоньше и эластичнее нить, тем легче она будет проходить через ткань, иглы, петлители и тем лучше будет шов.

Оверлоки следует смазывать не реже одного раза в полгода, а при интенсивном использовании — раз в месяц. Желательно использовать для этого медицинский шприц, а не масленку.С длинной иглой всегда можно заползти в труднодоступные места и потреблять меньше масла. Излишки масла в области иглы могут повредить обрабатываемую ткань. Будьте осторожны, смазывая детали, контактирующие с тканью. В инструкции дана схема смазки, но можно взять за правило смазывать любые доступные места, где есть трение металлических деталей, даже если они не оговорены заводом. Чтобы хорошенько смазать все оверлочные узлы, иногда необходимо снять защитные крышки корпуса, но если их сложно снять, можно обойтись заводскими наклейками для смазки.Смазке оверлока следует уделять больше внимания, чем швейной машины, так как оверлок работает на более высоких оборотах и ​​отсутствие смазки в некоторых узлах приводит к перегреву и даже заклиниванию.

Список основных неисправностей оверлока:
Ткань не двигается: слишком слабое давление прижимной лапки. Если ткань слишком тонкая, то давление нужно уменьшить, иначе ткань будет собираться. При шитье толстых тканей давление лапки следует увеличивать. В общем, прижимную лапку не следует менять, если в этом нет явной необходимости.

Игла сломана: игла погнута или затупилась; неправильно установлена ​​игла; Во время работы сильно тяните ткань рукой.

Обрыв нити — нить заправлена ​​неправильно. Осторожно заправляйте топливо. В некоторых моделях замков заправка петлителей — довольно сложная процедура, и без специально изогнутых пинцетов не обойтись. Обязательно вставлять резьбу во все указанные на схеме точки крепления;
Нить запуталась.Проверьте катушку, возможно, нить сошла с катушки и застряла на части тела. Проверьте нитенаправители и весь путь нити;
Слишком сильное натяжение нити — одна из причин обрыва;
Использование игл другого типа (см. Выше).

Пропуск стежков: игла погнута или затупилась; неправильно установлена ​​игла; используется игла, не рекомендованная к применению производителем; неправильно заправлена ​​резьба или отсутствует одно из резьбовых приспособлений; давление прижимной лапки слишком слабое.

Стежки неровные: натяжение нити неправильно отрегулировано.

Ткань сморщена: слишком сильное натяжение нити. При шитье тонких и легких тканей следует ослабить натяжение нити; нить заправлена ​​неправильно или запуталась.

Класс оверлока 51

Марка Ovelok 51 — пожалуй, самая распространенная марка промышленных швейных машин, используемых в быту, в небольших ателье. Хотя морально эта техника давно устарела и многие современные ткани просто невозможно качественно обработать, тем не менее, ее использование иногда оправдано, особенно для обработки грубых и толстых тканей.Одно из преимуществ, к тому же 51 класс — доступная цена. За 3-4 тысячи рублей можно купить вполне приличный б / у оверлок. Иногда возникает проблема выполнить ремонт, настроить оверлок. Все инструкции к нему утеряны, литературы практически нет, а услуги мастера порой стоят дороже, чем сам овелок. Для такого случая мы предлагаем вам небольшие рекомендации.

Технические характеристики оверлока 51 и 51-А классов.
максимальная частота вращения главного вала 3500 об / мин; длина стежка 1.5 … 4 мм .; ширина обметки 3-6 мм .; максимальная толщина обрабатываемых тканей 2,5 мм. Оверлоки класса 51 оснащены дифференциальным двигателем с тканевым приводом, а машина класса 51-A — простой стойкой. Это можно объяснить проще, так как оверлок 51 класса может растягивать край обметочной ткани, что делает шов эластичным, это очень важно для трикотажных полотен. Поэтому он может обтачивать не только костюмные и пальто ткани, но и трикотаж, белье. Внешне они точно такие же, но наличие дифференциальной рейки значительно увеличивает ее возможности.Обе машины используют иглы 0029 — (60, 65, 75, 90, 100)

Чтобы настроить оверлок самостоятельно, возможно, потребуется небольшая инструкция, опыт и навыки. Правильное взаимодействие петлителей и иглы друг с другом зависит от многих параметров, которые сложно установить без опыта. В этом руководстве для 51 оверлока даны базовые, которые могут служить вам лишь ориентиром при настройке.

Основным ориентиром при регулировке является левый петлитель (нижний) L.При опускании иглы в крайнее нижнее положение она должна занять крайнее левое положение на расстоянии 4 … 5 мм от иглы. При подъеме иглы на 2,5-3 мм. образуется петля игольной нити и носик левого петлителя, двигаясь вправо по направлению к игле, в этот момент (на 1,5 … 2 мм выше игольного ушка) должен захватить образовавшуюся петлю. Зазор между лезвием петлителя и иглой должен составлять 0,05 мм. Вы можете установить такой зазор, если ослабите винт, фиксирующий левый петлитель B, и осторожно поверните его в сторону иглы в момент ее приближения.После достижения необходимого зазора с нескольких попыток не забудьте затянуть винт B. Не ослабляйте винт B слишком сильно, петлитель следует подавать с небольшим усилием.
После захвата петли левый петлитель тянет ее вдоль лезвия, а правый петлитель R движется к нему, чтобы войти в петлю левого петлителя. Носик правого петлителя проходит вдоль выемки на задней стороне левого петлителя, одновременно приближаясь как можно ближе к его ушку и лезвию. Если вы проведете горизонтальную линию в этой точке, носик правого петлителя должен быть ниже, чем ушко левого петлителя, а зазор между лезвиями обоих петлителей должен быть равен 0.1 … 0,15 мм. Можно запутаться в этих терминах, но проще не выходит … Теперь все, что вам нужно сделать, это снять петлю с правого петлителя с помощью иглы, и оверлок будет работать как часы.
При опускании иглы в петлю правого петлителя зазор между медью и лезвием также должен составлять 0,1 … 0,15 мм, а расстояние между ушком правого петлителя и острием иглы (когда они находятся на одного уровня) должно быть примерно 0,3 … 0,5 мм.
Правый петлитель не имеет регулировочного винта, который позволял бы приблизить или отодвинуть носик; он жестко закреплен винтом на платформе.Регулируется тривиально: осторожным изгибом в ту или иную сторону. Однако левый петлитель не складывается.

Следует отметить, что существует только одно правильное положение петлителя и иглы, при котором 51 оверлок будет работать безупречно. Все приведенные цифры являются ориентировочными при настройке оверлока, возможно, что некоторые параметры для вашей машины будут отличаться, все зависит от настройки кулачка. Поворот на 1-2 градуса изменит положение обоих петлителей одновременно, но, чтобы не сломать петлители, эту регулировку должен производить только опытный тюнер.
Причиной внезапного появления зазоров может быть смещение игловодителя вместе с иглой вверх, сначала проверьте этот параметр. Возможно, простое опускание игловодителя (винт I) на 0,5-1,0 мм устранит зазоры.

Заправка оверлока класса 51.
Правильная заправка резьбы важна для правильной работы оверлока. Пинцет используется для заправки нити.
Сначала заправьте правый (верхний R) петлитель (рис. P): через два отверстия 1, между натяжными шайбами ​​6, в нитеводитель 8, под кронштейн проволочного нитенаправителя 9 и в проушины петлителя. от тебя.Из стойки с катушкой нижнего петлителя L (слева) проденьте нить (рис.L) в отверстие 1, затем в ушко нитепритягивателя 3 и в отверстие нитенаправителя 8, закрепленного на крышку машины, через отверстия 9 и 10 в боковой крышке, затем через натяжитель 12, через трубчатый нитенаправитель 13, под нитепритягивателем 14 и в проушины левого петлителя от вас.
Нить иглы со стойки от шпульки пропускается (рис. Б) через отверстия 1 в пластине нитенаправителя 2, между шайбами ​​3 регулятора натяжения, отверстия 4 с левой стороны пластины 2 спереди фигурного нитепритягивателя 5 в ушко 6 нитеводителя, закрепленного на поводке игольного механизма, между натяжными шайбами ​​7 и в ушко иглы 8 от вас.

Регулировка длины оверлочного стежка (рис. X).
Общее движение рельса приводится в действие эксцентриком, который регулируется двумя винтами, расположенными глубоко в корпусе. Эксцентрик прикреплен к главному валу машины овелок. В корпусе 1 имеется паз для прохождения в нем ползуна — эксцентрика 4, смещение которого приводит к изменению длины стежка (чаще, реже). Это перемещение осуществляется винтом 2 после ослабления винта 3.

Установка ножей — оверлок 51 класса.
Обрезка края сшиваемого полотна осуществляется двумя ножами: верхним подвижным ножом 4, установленным на качающемся рычаге ножа 7, и нижним 11, который закреплен в блоке 12 на корпусе машины. Положение верхнего ножа 4 устанавливается в зависимости от ширины обметки. Верхний нож закреплен в держателе 5, который можно переставлять в ушках рычага 7. Для перемещения ножа отверткой отверните винт 6 зажима 10 на держателе 9 и сдвиньте держатель в сторону или другой — в зависимости от ширины облачности.Для нормального раскроя материала верхний нож 4 своей плоскостью должен плотно, без заметного зазора, входить в плоскость нижнего ножа 11. После того, как верхний нож 4 установлен в соответствии с необходимой шириной перекрытия, нижний к нему подносится нож 11, это перемещение блока 12 осуществляется нижним винтом с накаткой 14. Передний винт 13 на корпусе, фиксирующий башмак, предварительно откручивается отверткой. Как нижний, так и верхний нож можно отрегулировать в вертикальном направлении после ослабления крепежных винтов: 8 для верхнего и 1 для нижнего ножа.Нижний нож устанавливается в блок таким образом, чтобы его режущая кромка находилась на уровне игольной пластины оверлога. Верхний нож расположен так, чтобы его режущая кромка перекрывала нижний нож примерно на 1 мм. При изменении ширины обметки необходимо отрегулировать положение пластины 2 на прижимной лапке, отпустив винт предварительной фиксации 3.

Швейная машина «Радом» — 432 кл.
(производство Польша)

Машина полного зигзага с электроприводом.

Станок имеет оригинальный дизайн и очень привлекательный внешний вид… Особенность станка в том, что игла и челнок синхронно с ней совершают прямолинейное возвратно-поступательное движение по продольной оси станка по зигзагу.

Зигзагообразный механизм установлен в верхней части втулок справа, который посредством упора приводит в движение раму игловодителя, и в то же время вертикальный вал перемещает тело хода челнока через систему рычагов. С таким устройством игла не меняет своего постоянного положения относительно челнока.

Челнок и шпульный колпачок взаимозаменяемы с деталями машины Чайка. Шаттл правосторонний, качается в вертикальной плоскости. Привод движения челнока такой же, как у машины ПМЗ класса 2М: коленчатый вал — шатун — малый вал с коромыслом — коленчатый вал толкателя челнока. На толкателе челнока имеется пластинчатая пружина. Ткань подается как в машине 2М класса ПМЗ.

Устройство намотки шпульки включается и выключается фиксатором шпульки.

Одним из основных отрицательных факторов этой машины является невозможность придать маховику повышенную скорость вращения.Даже при средней частоте вращения (300 об / мин) коленчатого вала при зигзагообразном движении в машине создается неуравновешенная возмущающая сила, направленная вдоль оси машины, что приводит к сильной вибрации, которая отрицательно сказывается не только на стабильности регулировок, а также соединения всех узлов и частей …

Регулировка зазора.

1. Регулятор натяжения верхней нити. Компенсационная пружина регулируется поворотом оси в основании цилиндра регулятора и фиксируется винтом M4.Собранный регулятор, находящийся в отверстии рычага станка, может поворачиваться на любой угол. Глубина посадки ограничена ободом на базовом цилиндре.

Компенсационная пружина с левой стороны опирается на выступ в ободе цилиндра. Исходное положение пружинного крюка строго вертикально на уровне оси регулятора.

1. Положение иглы в прорези игольной пластины (рис. 1), где B = G — нормальное. Регулировка — заводская установка. В крайнем случае, сложив нижний конец игольницы, можно подвести иглу к середине задней и передней стенок прорези.Вы можете отпилить переднюю или заднюю часть игольной канавки игловодителя. Разберите сборку следующим образом. Снимите иглодержатель с нитенаправителем. Ослабьте фиксирующий винт стержня в верхнем левом углу рамы игловодителя. Вытяните шатун вместе со штифтом. Ослабьте передний крепежный винт игловодителя и потяните последний вверх.

Положение иглы B D — особой роли не играет, так как такое смещение будет незначительным и совпадать с плоскостью вращения челнока.Здесь B = G — это условие, гарантирующее безупречную работу иглы на игольной пластине.

Рисунок: 1. Положение иглы в игольной пластине (машина «Radom» 432 cl., «AIKO» -AE 350 cl.):

1 — задняя сторона; 2 — лицевая сторона; 3 — игла; 4 — траектория движения челнока: A = B — прямая; М = К — строчка зигзаг; B = G — нормальное положение иглы; а — расстояние между иглой и воланом; б — момент встречи иглы с воланом

1. Положение иглы в прорези игольной пластины при выполнении прямой строчки.М — левая сторона. К — правая сторона. A = B — нормальный и регулируемый по тяге. В верхней части рукавов каркас игловодителя соединяется с зигзагообразным блоком пластинчатым стержнем. На правом конце есть регулировочный винт, ослабив который, можно удлинить или укорачивать шток.
2. Отрегулируйте положение иглы в выемке игольной пластинки при зигзагообразном движении так, чтобы M = K было нормальным. М — левый зигзаг, К — правый зигзаг. Отклонения при М> К и М К), либо пропущенные стежки (М
3. Зазор между иглой и челноком в плоскости его движения должен быть в пределах 0.05-0,1 мм. Все устройство, обеспечивающее строгую синхронизацию движения иглы и челнока, направлено именно на обеспечение устойчивости этого очень маленького зазора. При длительной работе или при высокой частоте вращения маховика (400 и более об / мин) в первую очередь нарушается этот зазор и происходит рассогласование всего синхронного движения — машина выходит из строя.

Отрегулировать автомобиль и восстановить синхронизацию необходимо следующими способами. Наклоните машину на спину.Поместите опору высотой 160 мм под рычаг машины. Корпус 1 челночного хода справа имеет удлиненный полый шкворень 4, который проходит в той же втулке, запрессованной в корпус платформы. На правом конце цапфы находится скоба-зажим 5, соединенная стержнем с вертикальным валом, совершающим колебательные движения зигзагообразно. Амплитуда колебаний вала равна ширине зигзага. Ослабив винт 6, фиксирующий буртик на конце цапфы, можно повернуть ходовое тело челнока на определенный угол и сдвинуть его в продольном направлении вправо или влево.При смещении корпуса влево зазор уменьшается, вправо — увеличивается.

1. Расстояние между иглой и направляющей пластиной, прикрученной двумя винтами к корпусу хода челнока, составляет 0,8–1 мм. Регулируется поворотом ходовой части челнока. При повороте по часовой стрелке расстояние увеличивается, против часовой стрелки — уменьшается.
2. Падение носика челнока позади иглы в крайнем нижнем положении составляет 3,5 мм (рис. 1). Отрегулируйте следующим образом: на правом конце вала толкателя челнока кронштейн коромысла малого вала фиксируется зажимом.Ослабив крепежный винт снизу и удерживая маховик от проворачивания, поверните вал толкателя, а значит, и челнок, в ту или иную сторону. Выставив нужное расстояние, плотно затяните прижимной винт хомута (это делать очень неудобно).
3. Момент встречи носика челнока с иглой определяется двумя факторами:

а) за время от начала движения иглы и челнока до момента их встречи игла должна пройти не менее 2 мм.Будет лучше, если он пройдет более 2 мм. Здесь счет ведется в десятых долях миллиметра;

b) игольное ушко в самом нижнем положении не должно быть закрыто входным концом толкателя челнока. В противном случае петля-переполнение будет отогнута в сторону концом толкателя, и стежки будут пропущены при строчке (этот момент аналогичен для всех машин с аналогичным челночным и толкающим устройством). Встреча должна происходить на 2 мм выше игольного ушка.

Все регулировки челнока с иглой должны производиться, когда ручка управления типом стежка установлена ​​на прямую строчку (см. Швейную машину Aiko).

Когда ручка 2 (рис.) Установлена ​​в положение «ноль», идет прямая волнистая линия. Чтобы устранить проблему, снимите верхнюю крышку рукава. Установите рычаг 2 на отметку «1». Ослабьте винт 3 и немного сдвиньте рычаг 2 вправо. Затяните винт 3. Включите машину и, выполнив прямую строчку, посмотрите, нет ли волнистости; если он не исчез, повторите операцию. Переместив рычаг 2 вправо (влево) на очень небольшое расстояние, добейтесь исчезновения волнистости на прямой строчке.

Рисунок: Верхняя часть зигзагообразного блока «Радом» -432:

1 — передняя стенка рукава; 2 — рычаг установки ширины зигзага; 3 — винт регулировочный прямолинейный; 4 — штанга; 5 — регулировочный винт положения иглы на зигзаге.

Нижняя часть игловодителя погнута. Чтобы его выпрямить, нужно разобрать игловодитель в сборе:

1) снимаем щит с патроном и кладем на тыльную сторону;

2) снимите узел прижимной планки;

3) ослабьте два винта стопорных втулок прижимной планки. Сдвиньте нижний рукав вниз, верхний рукав вверх и выньте рамку с игольницей. Снимите игловодитель через нижнюю проушину;

4) на открытом огне нагреть нижний конец игловодителя до малинового цвета и расправить.

Соберите в обратном порядке. Проверьте работу игловодителя. Его движение вверх и вниз должно быть легким, без малейших заеданий.

Объяснение деталей швейной машины 37 Объяснение деталей швейной машины

Вот объяснение всех различных частей, из которых состоит швейная машина.

Мы сделали фотографию, на которой показаны все части, которые вы видите спереди, сзади, сверху и вокруг иглы и прижимной лапки. Мы пронумеровали каждый элемент, чтобы его было как можно проще назвать.

2 способа использования этого руководства:
1) Посмотрите изображение ниже с номерами для каждой части и найдите название каждой части ниже.
2) Откройте часть «Таблица содержания» ниже и щелкните каждую часть, чтобы увидеть, как она работает и что делает.

Мы увеличили область вокруг иглы / прижимной лапки, чтобы было легче видеть каждую часть.

В этом руководстве вы узнаете обо всех различных частях швейной машины.Обе части под станиной (нижние части) и верхние части машины вокруг иглы и прижимной лапки.

Обзор деталей швейной машины

Вот список наименований деталей

1. Маховик
2. ЖК-дисплей (только на компьютеризированных станках)
3. Стопор устройства намотки шпульки
4. Шпиндель намотки шпульки
5. Стержень для катушки с ниткой
6. Натяжной диск устройства намотки шпульки
7. Натяжной рычаг
8. Металлическая направляющая для верхней нити
9. Натяжной диск
10. Рычаг регулировки скорости
11. Кнопка реверса
12. Кнопка пуска / остановки
13. Игольчатый винт
14. Кнопка открывания крышки шпульки
15. Игла
16. Съемник прижимной лапки
17. Встроенный нитевдеватель
18. Прижимная лапка
19. Зубья транспортера
20. Крышка шпульки (прозрачная)
21. Шпулька
22. Вытянутый рычаг
23. Подъемник прижимной лапки
24. Свет
25. Рычаг зубьев транспортера (опустите его для шитья со свободным ходом или пришивания пуговицы)
26. Ручка
27. Электрический шнур
28. Функциональные кнопки
29. Кнопка режима
30. Металлическая направляющая для верхней нити
31. Свободный рукав (отлично подходит для шитья чего-нибудь круглого, например, подола брюк или манжетов.
32. Ножная педаль (теперь показана на изображении выше)

Описание каждой части швейной машины

1 Маховик

Поверните маховик, чтобы переместить иглу вверх и вниз. Всегда проверяйте, что вы поворачиваете маховик на себя, а не в другую сторону.

На механических моделях вы можете найти два маховика. Тот, что находится на правой стороне машины, будет двигать иглу вверх и вниз, и вы будете использовать ее каждый раз, когда останавливаете шитье, чтобы отодвинуть иглу от ткани.

Перед намоткой шпульки необходимо вытащить маховик. Это необходимо для того, чтобы игла не двигалась вверх и вниз, пока вы наматываете шпульку. На некоторых машинах следует делать это немного по-другому. Вместо того, чтобы тянуть маховик, вы ослабляете колесо меньшего размера, установленное на маховике.

Другой маховик используется для выбора между многими стежками, которые может выполнять машина.

2 ЖК-дисплей (только на компьютеризированных станках)

Если у вас есть компьютеризированная швейная машина , у вас будет цифровой дисплей.На этом дисплее вы можете найти такую ​​информацию, как длина стежка, ширина стежка, уровень натяжения и т. Д.

На некоторых более дорогих и современных компьютеризированных моделях ЖК-дисплей может также отображать изображения выбранных вами стежков. Таким образом, вы всегда можете видеть, что именно вы делаете.

Если у вас есть механическая модель m , у вас не будет цифрового дисплея, и вы выберете все настройки с помощью двух маховиков.

3 Стопор устройства намотки шпульки

Если вам нужно намотать нить на шпульку, вы будете рады, что у вас есть эта деталь.

Он остановит намотку, когда шпулька будет полной. Если по какой-то причине на вашей машине нет этого маленького ограничителя намотки шпульки, будьте очень осторожны при намотке шпульки. Вы должны внимательно следить за этим и отпустить педаль вручную, как только катушка шпульки почти заполнится.

4 Шпиндель намотки шпульки

Сюда вы кладете шпульку, когда хотите ее намотать.

Вы прижимаете его к шпинделю и фиксируете на месте, толкая его в сторону.Теперь вы готовы приступить к подаче нити на шпульку, как только вы намотали нить на диск устройства намотки шпульки (см. Пункт 6). Всегда не забывайте останавливать иглу перед тем, как начать намотку (см. Пункт 1).

5 Стержень для катушки ниток

Катушечный стержень — это то место, где вы крепите верхнюю нить. Большинство машин имеют два стержня для катушки, поэтому вы можете работать с двумя иглами. На двойную иглу у вас получится две верхние нити.

Отлично подходит для шитья кромки и для многих проектов украшения.

6 Натяжной диск устройства намотки шпульки

Эта маленькая средняя часть используется, когда на шпульку наматывается больше нити. Для правильной работы нити необходимо правильное натяжение.

Сначала вы надеваете шпульку на шпиндель намоточного устройства (см. Пункт 4), а затем вы вытягиваете длинный кусок нити и поворачиваете его вокруг натяжного диска устройства намотки шпульки. Это необходимо для того, чтобы нить была плотно затянута и не запуталась.

Когда внимание будет правильным, вы увидите, как нить движется вверх и вниз по шпульке, когда вы начали намотку.Это необходимо для того, чтобы нить наматывалась равномерно по ширине шпульки. Вы также можете контролировать направление резьбы с помощью отвертки, слегка толкая ее вверх и вниз во время наматывания.

7 Натяжной рычаг

Натяжной рычаг — очень важная часть машины. Перед тем, как приступить к шитью, всегда нужно убедиться, что верхняя нить проходит вокруг этой части. Если вы этого не сделаете, то начнете шить, и у вас непременно появится птичье гнездо.

Приемный рычаг будет подниматься и опускаться в течение стежка, который выполняет машина.И каждый раз он будет затягивать стежок, чтобы сделать его идеальным. Именно поэтому ваша злая птица влезает в гнездо, если вы не используете его, потому что в этом случае швы не затягиваются.

Всегда сверяйтесь с руководством, если сомневаетесь, как правильно заправить нить в машину.

8 Металлическая направляющая для верхней нити

Убедитесь, что верхний лад огибает эту часть.

Вы направите нить в эту сторону, прежде чем заправить ее вокруг рычага намотки.Если вы этого не сделаете, нить запутается на ткани.

9 Набор натяжения

Натяжение — важный аспект шитья.

Перед тем, как начать, всегда необходимо убедиться, что верхняя нить (а также нижняя нить) имеет правильное натяжение. С помощью этого регулятора можно регулировать натяжение верхней нити (игольной нити). Некоторые машины делают это автоматически, и вам не нужно так много думать о натяжении, в то время как на старых машинах вам нужно делать это каждый раз вручную.

Натяжение обычно устанавливается в пределах 3-4, но на большинстве машин оно может достигать значений от 0 до 5. Если вы не знаете, как его установить, просто начните со средней позиции (вероятно, 3).

Натяжение нижней нити, однако, регулируется на шпульном колпачке с помощью маленького винта, как мы увидим позже (см. Пункт 21).

10 Рычаг регулировки скорости

Большинство швейных машин позволяют регулировать скорость машины. Это измеряется как количество стежков, которое машина сделает за минуту.Некоторые машины делают 800, а другие — до 1200 стежков в минуту.

Если вы продаете действительно длинные куски ткани (например, занавески), вы можете установить их на высокой скорости, чтобы закончить. Однако, если вы покупаете шитье мелких мелких деталей, вы можете установить самую низкую скорость.

11 Кнопка реверса

На новых машинах, подобных приведенной выше, здесь должна быть кнопка реверса.

Для более старых моделей у вас будет механическая кнопка, расположенная справа или рядом с приемным рычагом.Наверное, на автомате рядом с кнопкой было бы наоборот.

Вы обычно будете использовать эту кнопку всякий раз, когда начинаете или заканчиваете шов. Здесь вам нужен дополнительный слой стежков, и вместо того, чтобы поднимать нижний колонтитул вверх и вниз, вы можете просто использовать кнопку реверса, чтобы пару раз вернуться назад и вперед.

Таким образом вы убедитесь, что стежки не расстегнутся, когда вы начнете их тянуть.

12 Кнопка пуска / остановки

Наличие кнопки пуска / остановки на вашей машине позволяет вам шить без использования педали.

Это отличный вариант, особенно если через некоторое время у вас начнут болеть ноги. Если вы шьете много часов в день, вам определенно понадобится кнопка пуска на машине, чтобы не использовать лапку. Постоянно нажимать на педаль может быть сложно, так что это действительно хороший вариант — использовать вместо этого кнопки на тренажере.

13 Игольчатый винт

Здесь вы заворачиваете винт. Обязательно плотно затягивайте винт, чтобы он не упал во время шитья.В противном случае игла может выпасть из машины. В более старых моделях циферблат будет больше, поэтому его можно будет крепко закрепить пальцами. Более новые модели будут поставляться с небольшой отверткой для завинчивания винта.

14 Кнопка открывания крышки шпульки

Здесь вы открываете крышку шпульки. В вышеприведенной машине используется шпулька с верхней загрузкой. У нас также есть много машин с системой шпульки с фронтальной загрузкой, которая позволяет расположить шпульку в вертикальном положении перед вами.

Многие европейские модели будут использовать систему шпульки с фронтальной загрузкой, а в штатах это, вероятно, 50-50

15 Игла

Это твоя игла.

Убедитесь, что вы используете правильный средний размер и шрифт. Здесь вы найдете все, что вам нужно знать об иглах.

16 Съемник прижимной лапки

Съемник прижимной лапки позволяет поднять прижимную лапку, чтобы получить доступ к ткани. На других типах машин вы можете заменить прижимную лапку, открутив довольно большой винт.Всегда сверяйтесь с руководством, если вы точно не знаете, как это сделать на вашем конкретном компьютере.

Стойка некоторых серповидных лапок крепится к самой прижимной лапке. В этом случае вам необходимо снять стойку, уже установленную на вашей машине, чтобы установить новую прижимную лапку.

17 Встроенный нитевдеватель

Это действительно хороший вариант для вашей машины.

Встроенный нитевдеватель автоматически заправит нить в иглу. Вы просто медленно продвигаете нить вниз по игле (сверху вниз), и система вставляет нить в иглу за вас.Это обязательная функция вашей машины, если вы слабовидящие.

Если у вас нет такой возможности, вы также можете использовать иглу для заправки нити, чтобы упростить заправку. С помощью иглы для заправки нити (также называемой иглой для инвалидов) вы можете заправить нить в иглу, не обнаруживая ушка иглы с нитью.

18 Прижимная лапка

Прижимная лапка используется для удержания ткани на месте во время шитья. Как видно из названия, он будет давить на ткань, чтобы ткань двигалась и оставалась на месте.

Обычно мы будем использовать универсальную прижимную лапку (также называемую универсальной прижимной лапкой), но мы также хотим иметь другие прижимные лапки на выбор. Когда вы шьете винилом, вам нужно, чтобы нижняя часть прижимной лапки была покрыта покрытием, чтобы она не прилипала к винилу.

К другим типам прижимных лапок относятся:

• универсальные ножки
• лапка для молнии
• лапка для петель
• лапка для пришивания пуговиц
• лапка для потайной кромки
• лапка для атласных строчек
• открытый носок
• опорная лапка
• лапка для вышивания
• лапка для закатки
• прямая строчка
• шагающая стопа
• и другие.

Если у вас есть базовая модель, вероятно, у нее будет только несколько различных ножек на выбор. Это нормально. Для большинства швейных проектов вам не понадобятся все специальные прижимные лапки.

19 Зубья транспортера

Зубцы транспортера (также называемые гребнями транспортера) — это то, что заставляет ткань двигаться, когда вы прекращаете шить.

Он делает это путем вращения вверх-вниз, отталкивая ткань от вас. Каждый раз, когда игла движется вверх и вниз, зубцы транспортера также совершают это круговое движение, чтобы немного подтолкнуть ткань.

Поскольку зубцы транспортера будут тянуть ткань за вас во время шитья, вам никогда не следует с силой толкать или тянуть ткань.

Итак, если швейная машина не тянет ткань должным образом, необходимо убедиться, что зубцы лапки находятся в правильном положении (см. Пункт 25).

Вы можете использовать рычаг зубцов транспортера (см. Пункт 25), чтобы опустить зубцы, чтобы они не тянули ткань. Подробнее об этом в пункте 25.

20 Крышка шпульки (прозрачная)

Новые машины будут иметь прозрачную крышку в области шпульки.У вас может быть прозрачная крышка для шпулек с верхней загрузкой, а также для шпульных систем с передней загрузкой. Это действительно удобная функция, так как вы можете отслеживать, сколько нити осталось на шпульке.

Вы хотите время от времени открывать крышку для очистки машины. Каждый раз, когда вы меняете нижнюю нить, вы должны хорошо чистить машину. Во время шитья ворс будет постоянно накапливаться, что может помешать правильной работе машины.

21 Шпулька

Ложка для шпульки — это ваша нижняя нить.Если машина заправлена ​​правильно, вы можете повернуть маховик на себя, чтобы подтянуть нижнюю нить. Шпулька вставлена ​​в шпульный колпачок.

На машине с фронтальной загрузкой у вас всегда будет металлический шпульный колпачок, а на машине с верхней загрузкой у вас может быть шпульный колпачок из пластика или металла. Мы предпочитаем делать шпульный колпачок из металла, так как он более прочный. Время от времени игла может задевать шпульный колпачок, и это не вызовет столько проблем, если у вас металлический колпачок.

Если вы хотите изменить натяжение шпульной нити, вы можете сделать это с помощью маленького винта за пределами шпульного колпачка. Обычно это не то, что вы хотите регулировать, но иногда вам придется, если натяжение слишком слабое или слишком сильное. Подробнее о настройке натяжения шпульки вы можете прочитать здесь.

22 Вытянутый рычаг

Вытянутая рука — отличное решение, когда вы работаете с большими кусками ткани.

Добавляет больше места и позволяет удерживать ткань на месте.Некоторые машины будут иметь встроенную выдвинутую руку, а на других машинах — это отдельная выдвинутая рука, которую вы можете снимать и снимать. Длинные руки отлично подходят для стегальных работ, а на промышленных швейных машинах вы чаще всего найдете длинные руки.

Когда вы снимаете выдвинутый рычаг, вы получаете доступ к отсеку с множеством аксессуаров для вашей машины. Здесь вы обычно храните дополнительные иглы, шпульки, щетки, отвертку и все остальное для вашей машины.

23 Подъемник прижимной лапки

Вы можете использовать эту маленькую ручку, чтобы поднять прижимную лапку.

Это нужно делать всякий раз, когда вы хотите переместить ткань или, возможно, хотите сменить иглу. Вы также должны убедиться, что прижимная лапка поднята, когда вы заправляете нить в машину.

Если вы оставите его опущенным (во время заправки нити), вы заклините машину и, вероятно, у вас возникнут проблемы с гнездованием птиц. Обязательно опустите прижимную лапку перед началом шитья.

24 Свет

Здесь у вас будет небольшая лампочка, чтобы осветить место для шитья.

На некоторых машинах будут установлены две лампы, чтобы не было теней. У вас также может быть возможность включить светильник вверх и вниз. Это может быть полезно, когда вы шьете в ночное время.

Маленькие лампочки должны быть от 15 до 20 Вт. Всегда проверяйте руководство, чтобы выбрать лампу, подходящую для вашей машины.

25 Рычаг зубьев транспортера

Если вы хотите шить со свободной подачей материала, вы должны опустить зубцы.

Мы делаем это, чтобы зубы не тянули ткань, когда мы начинаем шить. То же самое, когда вы пришиваете пуговицу. В этом случае мы также хотим, чтобы зубы не тянули ткань, чтобы мы могли шить в нужном нам направлении.

На некоторых машинах рычаг зубьев транспортера будет размещен в другом месте. Если вы не можете его найти, обратитесь к руководству. Вы хотите найти кнопочный переключатель с этим символом:

Треугольники символизируют зубы.

На первом символе зубцы находятся над столом и готовы двигать ткань во время шитья. На втором символе зубцы опущены и не будут касаться (перемещать) вашу ткань во время шитья.

26 Ручка

Ручка помещается на машину, чтобы ее было легко перемещать.

27 Электрический шнур

Сюда вставляется электрический шнур.

Его также можно разместить на задней части машины внизу. Всегда проверяйте, что ваша машина использует правильный шнур и получает нужное напряжение.В Европе принято использовать 220 вольт, а в штатах — около 110 вольт. Некоторые машины будут работать как от 220 вольт, так и от 110 вольт, в то время как другие машины могут работать только от 110 вольт. Поэтому обязательно ознакомьтесь с руководством, прежде чем подключать швейную машину, если у вас есть сомнения.

Итак, если вы путешествуете со своей швейной машиной, вам нужно убедиться, что вы не перегружаете себя неправильным количеством ватт.

28 Функциональных кнопок

Здесь вы выбираете, какой тип стежка вы будете использовать.

Если вы используете старую модель или механическую модель, у вас не будет этих кнопок. Вместо этого у вас будет другой маховик для выбора стежков. Этот маховик обычно располагается с правой стороны передней части станка.

29 Кнопка режима

Кнопка режима уникальна для этого типа машины Singer. Это позволяет вам выбирать между различными режимами на ЖК-экране.

Подобные кнопки вы найдете на большинстве компьютеризированных швейных машин. Все компьютеризированные модели имеют разные настройки и кнопки, поэтому вам нужно будет проверить свое руководство или DVD-диск с инструкциями, который прилагается к вашей машине.

30 Металлическая направляющая для верхней нити

Вот еще одна металлическая направляющая, чтобы убедиться, что нить движется правильно.

Заправлять нить в машину нужно осторожно. Нить должна обойти все маленькие направляющие и диски. В противном случае вы получите неправильное натяжение нити или столкнетесь с птицами, когда начнете шить.

31 Свободная рука

Большинство швейных машин имеют свободный рукав.

При перемещении отсека для принадлежностей у вас будет лучший доступ к руке.Это называется свободной рукой. Это отлично подходит для шитья чего-либо круглого, например, подола брюк или манжетов, потому что вы получаете свободный доступ к области иглы.

32 Ножная педаль

Ножной педали нет на картинке вверху сообщения. Вы используете ножную педаль для управления скоростью машины, и когда вы ее отпускаете, машина останавливается. Часто он бывает из пластика, но в некоторых случаях из металла. Прочтите эту статью, если у вас возникли проблемы с педалью.

Если у вас есть кнопка пуска на машине (см. Часть 12), вы также можете шить без педали.Вы просто используете эту кнопку, чтобы запускать и останавливать машину. Это действительно отличный вариант, если у вас проблемы с ногами или если вы продолжаете шить.

Обзор принадлежностей швейной машины

Давайте взглянем на некоторые дополнительные детали, которые обычно идут в комплекте с вашей машиной.

Количество деталей, входящих в состав компании, сильно варьируется. Для базовой модели вы не получите много вещей, а для более продвинутых моделей, подобных той, что мы показали в верхней части этой страницы, вы получите целую кучу вещей.

Но перечисленные ниже предметы будут включены в коробку практически для любой модели швейной машины.

Наименования комплектующих

33. Щетка
34. Рыхлитель шва
35. Отвертка
36. Дополнительные шпульки
37. Штанга для квилтинга

Описание дополнительных принадлежностей

33. Щетка

.

Эту маленькую щеточку можно использовать для чистки машины. Очень важно никогда не использовать воздуходувку для чистки машины.Потому что, если вы сделаете это, вы только толкните ворс и грязь дальше в машину, где это может стоить проблем.

Вместо этого вы можете использовать эту маленькую щетку, а также аккуратно пропылесосить машину вокруг всех движущихся частей. Многие части машины труднодоступны для маленькой щеточки, поэтому вы можете использовать пылесос. Начните с самого низкого уровня всасывания и убедитесь, что вы не всасываете шпульку и т. Д.

Область шпульки особенно трудно чистить, поэтому мы составили здесь небольшое руководство: Руководство по очистке области шпульки.

34. Рыхлитель шва

Для удаления стежков можно использовать рыхлитель швов. Маленькое лезвие на конце рыхлителя предназначено для вставки в стежки.

35. Отвертка

Отвертка предназначена для закрепления иглы.

36. Дополнительные шпульки

Большинство машин также поставляется с несколькими дополнительными шпульками.

37. Направляющая планки для квилтинга

Направляющая планки для квилтинга будет использоваться со специальной прижимной лапкой, предназначенной для квилтинга.

Вы пропускаете ее через прижимную лапку, и самый простой способ сделать это — установить перед установкой прижимной лапки на машину. После того, как вы установили направляющую планки для квилтинга, вы можете использовать ее как направляющую, чтобы сохранять то же положение при шитье. Полоса позволит вам точно следовать существующей строчке.

Как пользоваться швейной машиной

Как пользоваться швейной машиной

Вы решили научиться шить.Может быть, вы купили недорогой аппарат. Возможно, вы одолжили одну у друга. Что теперь?

В любом случае, прежде чем вы сделаете свой первый стежок, вы захотите узнать, как настроить швейную машину.

Это пошаговое руководство проведет вас через шаги, которые вам понадобятся, чтобы начать свой путь к шитью.

Примечание. Если вы планируете приобрести новую машину, обязательно прочтите мои советы по покупке швейной машины.

---

---

Как пользоваться швейной машиной

На первый взгляд швейная машина может показаться огромной.Для чего нужны эти кнопки? Как вообще включить машину?

Для того, чтобы научиться шить, совсем не нужна дорогая машинка. В большинстве швейных проектов можно использовать прямую строчку, строчку зигзаг и петлю. Все остальное хорошо, но не обязательно для новичка.

Первое, с чего нужно начать, — это узнать о своей швейной машине. В этом уроке вы познакомитесь с основами, чтобы вы могли приступить к шитью.

Настройка швейной машины

Имейте в виду, что существует множество разных швейных машин.Но все они будут иметь схожие функции, и об этом мы и поговорим. Как только вы поймете эти основы, вы сможете шить практически на любой машине.

Пока вы начинаете разбираться в вещах, неплохо держать швейную машину под рукой и постоянно готовой к работе. Найдите небольшой уголок в своем доме и держите машину настроенной и готовой к шитью.

---

Прежде чем начать

Я рекомендую вам вытащить руководство, прилагаемое к вашей машине, и прочитать шаги по настройке.Даже если они не имеют смысла, вам будет проще следовать этому руководству. Вы сможете ознакомиться с условиями, и это поможет вам лучше освоить свою машину.

---

Шаг 1. Включение питания машины

Перед тем, как начать, вам необходимо подсоединить шнур питания. Шнуры питания швейной машины съемные, что упрощает хранение машины, когда она не используется. Он крепится с правой стороны машины и должен находиться рядом с переключателем включения / выключения.

Подключите шнур питания к устройству ПЕРЕД подключением шнура к розетке.

---

Шаг 2: ножная педаль

Ножная педаль также должна быть подключена к машине, чтобы машина шила. Шнур будет намного тоньше шнура питания и может быть немного длиннее.

С правой стороны будет небольшое отверстие для подключения ножной педали к машине. После подсоединения ножной педали положите ее на пол в удобном для вас положении.

---

Шаг 3. Включение машины

На правой стороне станка будет тумблер. Он используется для включения и выключения машины. Некоторые машины переключаются вверх и вниз. Остальные переключаются справа налево.

Переключатель может или не может говорить Вкл / Выкл. Вместо этого на нем могут быть символы. Символ «O» означает выключение, а символ «|» для вкл.

После того, как шнур питания подсоединен к машине и вставлен в розетку, вы можете включить машину.

---

Шаг 4: Характеристики швейной машины

Каждая машина немного отличается, однако большинство машин имеют одинаковые характеристики.Некоторые из этих функций могут быть электронными или они могут использовать циферблаты, однако они все равно будут выполнять ту же функцию на швейной машине.

Держите свою швейную машину поблизости и определите следующие характеристики:

---

Маховик

Маховик находится с правой стороны машины, и когда вы его поворачиваете, игла будет подниматься и опускаться. Иногда во время шитья вы можете застревать нить или сломать иглу. Вам нужно будет повернуть маховик, чтобы освободить ткань от замятия.

Кнопка реверса

Когда вы нажимаете кнопку реверса, ваша игла меняет направление и шьет в обратном направлении. Вы захотите сделать обратную строчку в начале и в конце большинства швов. Это предотвратит распускание шва.

Обратная строчка также хороша при шитье предметов, которые необходимо надежно удерживать.

Шкала длины стежка

Эта шкала используется для определения длины ваших стежков. Длина стежка по умолчанию обычно равна 2.5 мм и большинство электронных машин будут использовать это по умолчанию.

Для пришивания сборок используется более длинная строчка, например 5 мм.

Установка длины стежка на 0 мм означает, что игла будет прошивать на месте. Хотя это не используется очень часто, это может быть полезно, если вы хотите закрепить стежки в начале и в конце шва.

Установка длины стежка от 0 до 1 обычно является значением по умолчанию для выполнения петель.

Селектор стежков

Большинство машин имеют различные строчки.Основные строчки, о которых вам нужно знать, — это прямая строчка и строчка зигзаг.

Эти две строчки позволяют выполнять большинство типов шитья. Чтобы узнать о различных настройках строчки вашей конкретной машины, обратитесь к руководству по эксплуатации.

Обратите внимание, что многие машины также позволяют регулировать положение иглы влево, по центру или вправо. Эта функция обычно находится на диске выбора строчек.

Натяжной циферблат

Регулятор натяжения определяет, насколько равномерно распределяется нижняя нить.Обратитесь к руководству по эксплуатации вашей машины, чтобы узнать заводские настройки натяжения по умолчанию, которые подходят именно вашей машине. Для новых шитьев не рекомендуется регулировать натяжение.

Если у вас ослаблена нижняя нить, вам следует повторно заправить верхнюю и нижнюю нити.

Время отрегулировать натяжение — при шитье с чем-то вроде тяжелой декоративной нити сверху и универсальной нити на шпульке. Поскольку эти две нити имеют разный вес, вам придется отрегулировать натяжитель.

В противном случае оставьте значение по умолчанию.

---

Шаг 5. Заправка машины

Добавьте новую иглу в машину

Для начинающих рекомендуется использовать универсальную иглу размером 12 /80 для ваших первых или двух проектов. Я рекомендую ТОЛЬКО бренд Schmetz, потому что большинство машин откалибровано для использования этой иглы. Плюс они очень прочные. Подробнее об иглах для швейных машин здесь.

Все иглы для швейных машин имеют одинаковую конструкцию (но все они не равны).Они округлые спереди и плоские сзади.

Ослабьте иглодержатель и вставьте новую иглу до упора в машину. Затяните игольный зажим. Примечание. Игла входит в отверстие только в одном направлении — плоской стороной назад.

Заправить машину

• Большинство машин имеют одинаковую резьбу. Чтобы узнать, как правильно заправить нить на вашей конкретной машине, обратитесь к вашему руководству.
• Швейные машины будут следовать той же дорожке для заправки нити.Ваша нить выйдет из катушки с нитью (которая может быть вертикальной или горизонтальной) и пройдет через первый нитенаправитель, натяжной диск или направляющую и направляющую нитепритягивателя. Примечание. На некоторых машинах направляющая натяжения не очень заметна. Это будет перед направляющей нитепритягивателя. Если вам нужны дополнительные инструкции, обратитесь к руководству пользователя.
• Нить должна пройти через какой-то иглодержатель, прежде чем она наконец войдет в игольное ушко спереди назад.Обязательно отрежьте конец нити для чистого разреза, прежде чем пытаться заправить нить в иглу.
• Оттуда протяните нить под прижимную лапку и потяните ее к задней части машины. Это предотвратит спутывание ниток при выполнении первых нескольких стежков.

Примечание. Некоторые машины оснащены автоматическим или полуавтоматическим нитевдевателем. Обратитесь к своему руководству для получения инструкций.

---

Шаг 6: Шпулька

Перед тем, как вставить шпульку в машину, необходимо намотать шпульку.Это будет происходить в верхней части вашей машины. Поскольку машины наматывают шпульки по-разному, вам необходимо обратиться к руководству пользователя и внимательно следовать указаниям по намотке шпульки.

Ваша машина также может работать на шпульке определенного типа. Это может быть металл или пластик.

Убедитесь, что шпулька намотана равномерно, а нить не слишком ослаблена. Не беспокойтесь о переполнении шпульки; ваша машина автоматически остановится, когда она заполнится.

Шпульки с верхней или передней загрузкой

Шпульки загружаются либо сверху машины, рядом с иглой, либо с передней части машины, под иглой.

Правильный метод заправки шпульки зависит от марки и модели вашей машины. Обратитесь к руководству по эксплуатации вашей машины и внимательно следуйте инструкциям по загрузке шпульки.

Каждый раз, когда вы меняете шпульку, рекомендуется брать небольшую щетку и удалять все скопившиеся ворсинки. Это хорошая привычка, которая обеспечит бесперебойную работу вашей машины в течение долгого времени.

Посмотрите это короткое видео, показывающее, как взаимодействуют верхняя нить и шпулька.

---

Шаг 7: транспортеры и прижимные лапки

Иногда в шаблоне может быть указание «опустить гребенки транспортера» перед тем, как перейти к шагу.

Транспортеры — это металлические зубья под прижимной лапкой. Они двигаются, когда вы шьете, и осторожно захватывают нижнюю часть ткани, чтобы пропустить ее через машину.

гребенки транспортера будут оставаться поднятыми для большей части шитья, однако их можно опустить для таких функций, как простегивание со свободной подачей материала.

Справа от машины должна быть кнопка или диск для опускания гребенок транспортера. Если нет четкой маркировки, проверьте руководство по вашему устройству.

Швейная машина будет иметь множество ножек, каждая из которых имеет уникальное применение.Самая распространенная стопа — это универсальная стопа или лапка для зигзага. Эта лапка прижимает ткань к гребенкам транспортера и игольной пластине, чтобы пропустить ткань через машину.

Эта опора подходит для большинства начинающих проектов. Дополнительную информацию о различных лапках см. В моем Руководстве по лапкам для швейных машин .

---

Шаг 8: Маркировка горловины и припусков на швы

Игольная пластина — это металлическая пластина, которая находится под прижимной лапкой и обычно имеет отметки припуска на шов.

Игольная пластина имеет отверстие для прохождения иглы. Это может варьироваться в зависимости от вашей машины, но подходит для разных положений иглы. Иногда его необходимо снимать, чтобы убрать с машины ворсинки.

Маркировка припуска на шов служит ориентиром для швов различной ширины.

---

Еще несколько вещей, которые следует запомнить

Шитье может стать хобби на всю жизнь. Чем больше вы будете шить, тем лучше у вас получится.

Не торопитесь и познакомьтесь со своей машиной.Не бойтесь практиковать разные стежки на своей машине.

Но, главное, получайте удовольствие!

Удачного шитья!

---

Найти бесплатные руководства или инструкции по замене для швейных машин

Руководства по эксплуатации швейных машин — бесценный инструмент, когда дело доходит до понимания того, как правильно пользоваться вашей машиной. Эти книги проводят пользователя через каждый аспект швейной машины, какие задачи она может выполнять, а также как работать и устранять неисправности конкретной модели машины.

Инструкции по эксплуатации швейных машин часто могут потеряться. Тем, кто приобрел бывшую в употреблении швейную машину, может не быть руководства. Не волнуйтесь, есть несколько способов заменить утерянное или поврежденное руководство. Производители швейных машин понимают, что руководства к машинам теряются, и обычно помогают заменить оригинальное руководство для любой швейной машины, даже если она унаследована или куплена на распродаже.

Советы по поиску подходящего руководства для вашей машины

Каждая марка и модель швейных машин, производимых по всему миру, в определенном смысле уникальна.В результате найти подходящее руководство для машины может быть непросто для тех, кто не знает точно, какая у них марка и модель. Особенно это касается старых версий.

Руководства по эксплуатации швейных машин считаются «частью» или важным элементом оборудования машины. Те, кто знает марку и модель швейной машины, скорее всего, смогут найти руководство. Первый шаг — найти производителя и номер модели машины. У большинства машин есть название производителя где-нибудь на машине.Номер модели может быть на задней или нижней части машины. Для тех, кто нигде не может найти номер модели, сделайте снимок машины и попробуйте отправить его по электронной почте на адрес электронной почты службы поддержки производителя для получения помощи. Другой вариант — посетить официальный веб-сайт компании, на которой установлена ​​ваша машина, и просмотреть их базу данных, чтобы найти соответствие. Обычные производители швейных машин включают Baby Lock, Bernina USA, Brother Company, Elna USA, Husquavarna Viking, Janome, Pfaff, Riccar, Singer и White Sewing Machines.Взаимодействие с другими людьми

Другие интернет-ресурсы

В то время как некоторые из этих производителей имеют обширные коллекции руководств, относящихся к моменту основания их компаний, в коллекциях других есть только руководства к новейшим моделям, и они должны перепечатывать или использовать старые ресурсы по запросу. Shoppers Rule — это веб-сайт, на котором продаются инструкции по эксплуатации для швейных машин более 15 производителей. Если руководство все еще в печати, они получат оригинал; если нет, сделают копию. В том редком случае, когда руководство недоступно, они попытаются найти его.

Производитель швейных машин Singer предлагает инструкции для всех моделей по разным ценам. Просто используйте их раздел «Потребительские товары» на веб-сайте, чтобы найти руководства по бытовым машинам. Между тем, другие компании, перечисленные выше, обычно имеют большинство руководств, которые люди ищут, на их собственных веб-сайтах. Или попробуйте поискать в Интернете марку, модель машины и слово «Руководство по эксплуатации» в кавычках. Если машина является популярной моделью, скорее всего, PDF-версия будет доступна бесплатно (или по минимальной цене) для печати и загрузки дома.Независимо от того, какой вариант использовался для замены конкретного руководства, это не должно быть слишком сложно, если машина была произведена в течение последних 100 лет.

Как добиться идеального натяжения нити швейной машины

Плохое натяжение нити на машинном шве может привести к нестабильному шву, сморщиванию или просто непривлекательной строчке. Идеальные машинные стежки плавно соединяются и выглядят одинаково с обеих сторон ткани. Если вы видите маленькие петли на правой или изнаночной стороне, натяжение нити неправильное.

Красная строчка — это верхняя нить; черный — это боббоновая нить. Напряжение уравновешено.

Предварительная проверка натяжения

Помимо настроек натяжения машины, на натяжение нити может влиять ряд факторов. Прежде чем пытаться отрегулировать настройки машины, обратите внимание на другие факторы, которые не могут снизить напряжение:

Игла швейной машины погнута или на кончике есть заусенец?

Размер иглы подходит для ткани?

Правильно ли заправлена ​​нить? Большинство машин имеют нитенаправители, натяжные диски, регулятор натяжения и пружину шпульного колпачка, которая контролирует натяжение шпульной нити.Убедитесь, что машина заправлена ​​правильно. Помните, что большинство натяжных дисков закрываются, когда прижимная лапка опущена, поэтому обязательно заправляйте машину с поднятой лапкой. Хорошая привычка — поставить катушку на машину и вытащить 18 дюймов нити. Крепко держите нить в руке, не заправляющей нить, так, чтобы вы могли «защелкнуть» нить на натяжных дисках (как при чистке зубов нитью). Это гарантирует правильное размещение нити в натяжных дисках.

У шпульки такой же вес нити, как и на верхней катушке? Нить хорошего качества?

Верхняя нить заедает за выемку или другую шероховатую поверхность на краю катушки?

Вы уронили металлическую шпульку на твердый пол? Если это так, то почти незаметное повреждение может помешать правильной работе.

Диски натяжения чистые? Иногда ворс накапливается в дисках натяжения. Заправьте машину как обычно. Снимите нить с катушки машины и обрежьте ее рядом с катушкой. Завяжите на нити два или три узла сверху и убедитесь, что они туго затянуты. Вытяните иглу и протяните узловатую нить через натяжные диски вниз за иглу. Крошечные узлы часто захватывают ворсинки на натяжных дисках. Не забудьте накрывать машину в перерывах между использованием, чтобы в ней не скапливалась пыль.

Диагностика неправильного натяжения нити

Если вы устранили все возможные причины, перечисленные выше, но напряжение все еще сохраняется, попробуйте это диагностическое упражнение.

Начните с создания тестовых образцов. Возьмите ткань светлого цвета. Заправьте машину нитками разного цвета в иглу и шпульку. Прошейте 6 дюймов или около того и посмотрите на лицевую и изнаночную стороны ткани.

Если на правой стороне есть петли (красная нить с черными петлями), натяжение верхней нити слишком сильное.

Если на нижней стороне есть петли (черная нить с красными петлями), натяжение нижней нити слишком сильное.

В большинстве случаев необходимо отрегулировать верхнее натяжение.

Регулировка натяжения верхней нити

При регулировке натяжения верхней нити на машине помните, что более высокие числа на шкале указывают на большее (более сильное) натяжение, а меньшие числа — на более низкое (более слабое) натяжение.

Попробуйте изменить шкалу натяжения на одну единицу вверх или вниз.Прошейте еще одну строчку на образце, чтобы увидеть, сбалансировано ли натяжение. Продолжайте изменять настройки натяжения, пока стежки не будут сбалансированы и петли не будут видны на верхней стороне. Проведите пальцами по петлям с обеих сторон ткани; они должны казаться гладкими.

Регулировка натяжения нижней нити

Чтобы проверить натяжение нижней нити: Если у вас шпулька с фронтальной загрузкой, снимите шпульку и ее шпульный колпачок с машины. Убедитесь, что нижняя нить продета через пружину шпульки.Удерживая нить, освободите шпульный колпачок по мягкой поверхности (шпульные колпачки не следует ронять на твердую поверхность, так как удар может изменить их работу). Если шпульный колпачок опускается на пару дюймов, натяжение правильное. Если шпульный колпачок опускается на несколько дюймов, шпулька натянута слишком слабо. Если шпулька вообще не опускается, шпулька натянута слишком сильно.

Сбоку на шпульке есть небольшой винт. Используя отвертку из комплекта станка, поверните винт на четверть оборота вправо, чтобы затянуть, и влево, чтобы ослабить.Это деликатная калибровка, поэтому вносите только самые незначительные изменения.

Если ваша машина оснащена шпулькой с верхней загрузкой и несъемным шпульным колпачком, вы не сможете отрегулировать натяжение шпульной нити. Вместо этого сбалансируйте натяжение, отрегулировав верхнюю нить. Хотя у вас меньше контроля, обычно вы можете успешно установить натяжение, работая только с верхней нитью.

Когда обращаться к специалисту

Если вы испробовали все эти советы, но ваша машина по-прежнему не делает хороших стежков, пора отнести ее в магазин.

Иногда «плохое» напряжение — это хорошо. При наметании одежды измените натяжение так, чтобы стежки были свободными. После того, как швы зашиты окончательно, наметочные стежки снимаются легко и быстро. Только не забудьте исправить натяжение, прежде чем прошивать новые швы.

Были ли у вас проблемы с настройкой натяжения нити на швейной машине? Как вы решили проблему?

Фотографии: Джеймс Келлер, если не указано иное.

Запустить галерею

Подпишитесь на рассылку обсуждений

Получайте самую свежую информацию, включая советы, методы и специальные предложения, прямо на свой почтовый ящик.

No related posts.
