Электромонтажные изделия. Разновидности (зажимы, клеммы, крокодилы, изоляторы, разъемы, наконечники)

Электромонтажные изделия применяются на всех этапах электромонтажных работ: при подводе электрического кабеля в жилое или производственное помещение, при прокладке проводов, оборудовании распределительных шкафов, электрических щитков и распаячных коробок. Из этого следует, что разнообразие электромонтажных изделий очень широко и нет никакой возможности в короткой статье охватить все их виды. Поэтому мы остановимся лишь на некоторых из них.

Зажимы, клеммы



        Любые электромонтажные работы абсолютно невозможно представить себе без необходимости соединения проводов.  Причем эти соединения должно быть надежными, безопасными и не требующими больших трудозатрат. Одним из таких видов соединений являются соединения, осуществляемые клеммами Ваго (WAGO), сам же принцип соединения провода в них основан на применении пружинных зажимов. Они особенно удобны, когда есть необходимость, соединить сразу несколько проводов. Кроме того, соединение с помощью клемм Ваго не требует никакого дополнительного инструмента, кроме инструмента для снятия изоляции. После снятия изоляции провод вставляется в клемму и зажимается с помощью специального рычажка, при этом легко соединяются провода разных сечений, одножильные и многожильные, а также медные с алюминиевыми, так как благодаря конструкции клемм, они не будут иметь физического контакта между собой. Отметим, что кроме клемм с зажимным рычажком, которые по сути являются изделиями многоразового использования, применяются и более дешевые одноразовые клеммы Ваго. Соединение при помощи этих клемм получается достаточно компактным, так что его можно применять, например, в люстрах и других осветительных приборах. Ну и, конечно, они находят свое место в распаячных коробках и распределительных щитках.



Рисунок 1. Клемма WAGO.



       Следует сказать, что данные клеммы являются брендом одноименной компании, которая обеспечивает разнообразную номенклатуру этих изделий в зависимости от целей их применения. Причем, виды изделий постоянно пополняются – так относительно недавно была выпущена интересная серия 2273 под названием WAGO COMPACT PUSH WIRE®, предназначенная специально для для распределительных коробок. Характерной ее особенностью является особая компактность и безопасность. Наиболее популярна серия 222 для соединения одножильных, многожильных и тонкие многожильных проводников. Используется для соединения проводников сечением 0,08 мм² – 2,5 мм² /4 мм². Столь малое сечение проводников позволяет использовать данные клеммы для соединения наушников, систем управления, телефонного кабеля и других приборов, использующих провода малого сечения.

Рисунок 2. Клеммы WAGO серия 222

       В линейке клемм WAGO появилась и более компактная 221 серия, которая имеет все преимущества 222 серии, но компактнее ее на 40 процентов. Кроме того, она выполнена в прозрачном корпусе, который позволяет увидеть правильность монтажа проводов и длину зачистки. Эта серия может использоваться с проводами сечений проводников от 0,14 до 4 мм².

     Одноразовые клеммы Ваго, вроде серии 773, стоят дешевле и являются довольно популярными. Я бы с осторожностью рекомендовал применение одноразовых клемм – если возникает необходимость демонтажа, то вытащить провод из них довольно затруднительно, проще его откусить кусачками, сама клемма потом просто выбрасывается.

     Несмотря не на что, на все новые и не скроем полезные веяния в соединении проводов старая добрая клеммная колодка с винтовым зажимом по-прежнему популярна у электриков. Добавим заслуженна популярна. Объясним почему.

      Во-первых, благодаря простоте монтажа – так как зажим провода осуществляется простым закручиванием винта. Хотите размонтировать? Да никаких проблем, той же отверткой откручиваете винт и всё.

      Во-вторых, позволяет соединять провода большого сечения до 6 кв. мм, а есть и специальные колодка и с большим сечением.

      В-третьих, на рынке сейчас имеются колодки с корпусом из полипропилена, обладающие всеми достоинствами этого отличного материала.

      Наконец, колодка состоит из пар, которые могут отделяться от нее и использоваться в количестве потребном для решения конкретной задачи.

      Совет. С опаской смотрите на колодки, сделанные из полиэтилена и не то, чтобы они были так уж плохи, просто их место там, где нет особых нагрузок, а следовательно, и температур – в освещении, системах управления и т.д. Кто хоть раз видел полностью оплавленную полиэтиленовую клеммную колодку, тот знает это и без моих слов.

Рисунок 3. Клеммная колодка

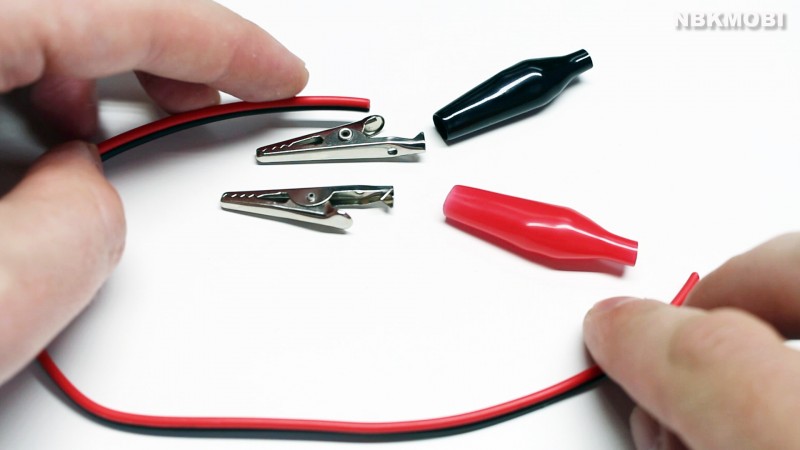

Зажим Крокодил.

       Электрический зажим с таким жизнерадостным названием, штука на самом деле полезная и нужная. Принцип действия такой же, как и у бельевой прищепки – нажимаешь на концы, он открывается, отпускаешь закрывается. А еще он имеет и зубья, ну крокодил, что же вы хотите. Этот зажим хорошо знаком каждому водителю, которому в суровую зимнею пору, ранним январским утром приходилось заводить с «прикуривателя» свой автомобиль.

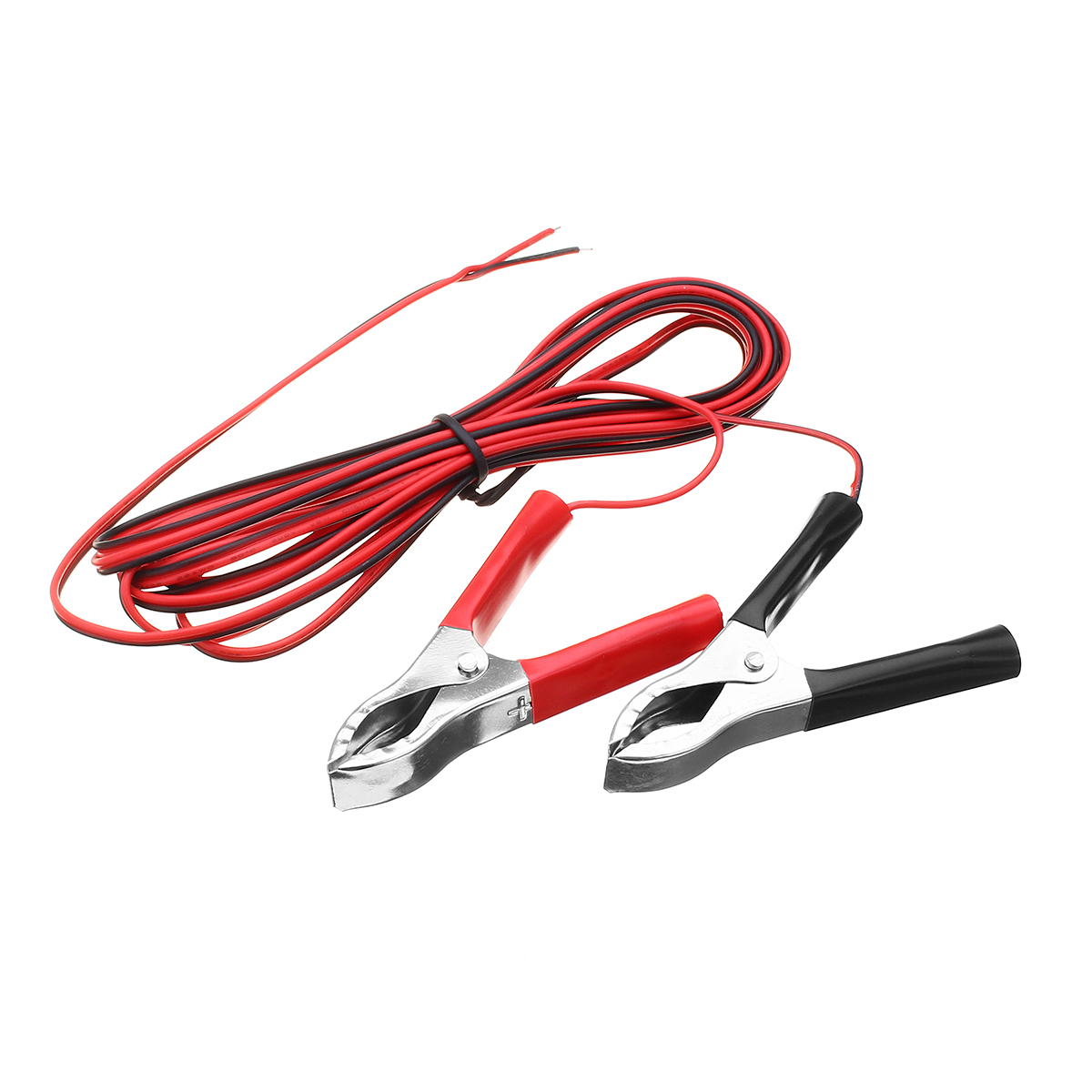

Рисунок 4. Зажим Крокодил

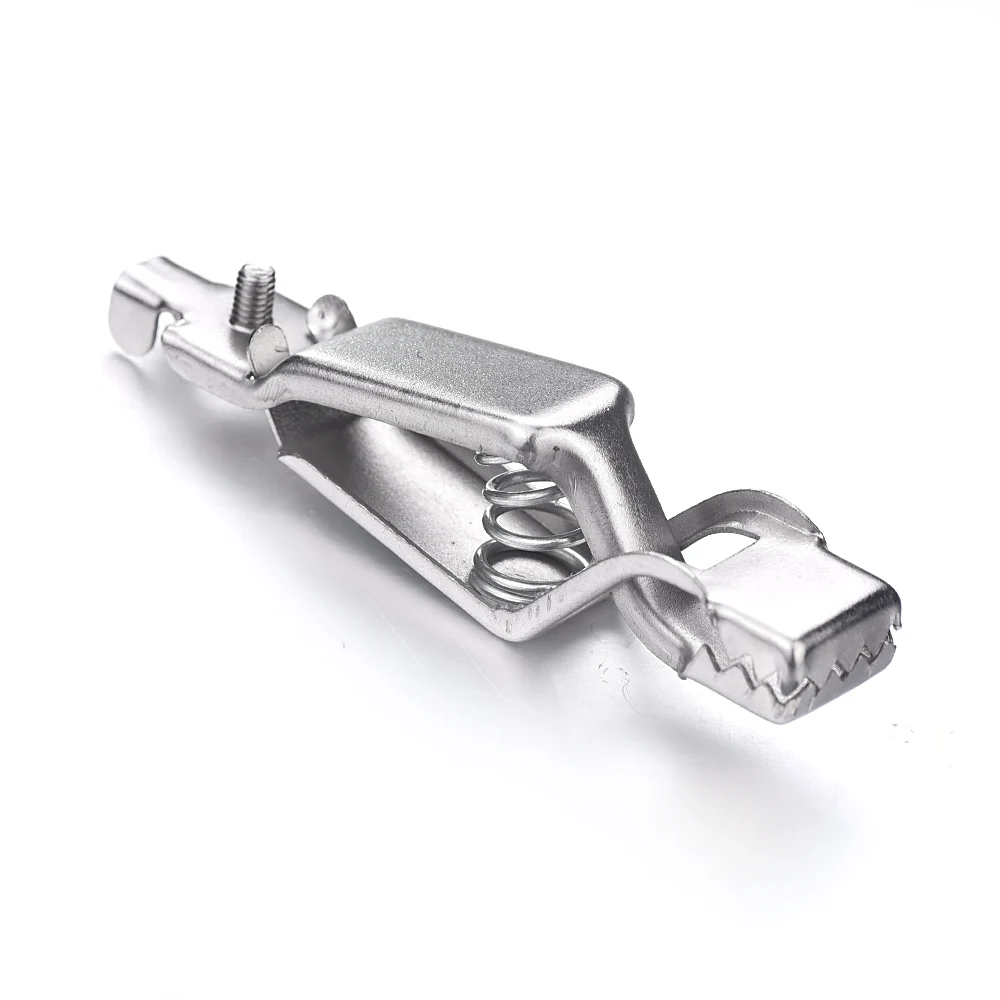

       Устройство этого зажима достаточно простое – на штифте соединены верхняя и нижняя половины, соединенные пружиной, вот собственно и все устройство. Основание или даже весь зажим могут быть защищены диэлектриком от поражения электрическим током. К одной из половин крокодила к его основанию подсоединяется электрический провод или методом пайки, или же механически посредством крепежного винта. Место под крепление провода обычно закрыто изоляцией. Как правило, используются в паре, при этом один из зажимов красного, другой черного цвета.

       Область применения данного зажима понятно, там где требуется временное, максимально быстрое и при этом надежное соединение. Это далеко не только «прикуриватели» для автомобиля, это незаменимая вещь для диагностики и ремонта любых электрических бытовых изделий. Главная характеристика – это рабочий ток, на который рассчитан данный зажим. Причем диапазон токов достаточно широкий от 2,5 А до 250 А. Соответственно различаются и материалы, из которых он изготовлен от тонкой стальной штамповки, до медных или латунных достаточно массивных изделий.



Изоляторы.

       Изоляторы — это большой и распространенный класс электротехнических изделий и когда далекий от электромонтажных работ человек слышит это слово, ему представляется красивая блестящая гирлянда, висящая высоко-высоко на стальных опорах ЛЭП. Но в бытовом применении мы имеем дело совсем с другими изоляторами. Каждый, наверно, знает древний фарфоровый штырьевой изолятор ТФ-20, который и до сих пор еще используется для воздушного подвода электричества, главным образом к дачному домику, однако он выдерживает вполне себе приличное напряжение в 1 кВ.

Рисунок 5. Штырьевой изолятор ТФ-20

       Сейчас определенной популярностью пользуется так называемая ретро-проводка, когда провода, заплетенные в красивую косичку, размещаются поверх, как правило, деревянной стены. Выглядит это довольно неплохо, ну тут как говорится на любителя. Вот для крепления проводов таким способом требуются изоляторы, которые крепятся к стене, а уже на них крепятся сами провода. Изоляторы, обычно фарфоровые могут быть нескольких цветов. Ретро-изоляторы бывают различных размеров по высоте и диаметру. Иногда их изготавливают нарочито неровными, чтобы подчеркнуть их старину.

Рисунок 6. Изолятор	Рисунок 7. Ретро проводка



При прохождении через отверстия в стенах используются специальные, так называемые  керамические проходные изоляторы, со специальным отверстием для провода с различными диаметрами и длинами. Поставляются обычно комплектами. Кстати такие изоляторы могут быть полезны и для обычной проводки, так как керамика обладает очень многими достоинствами.

Рисунок 8. Проходной изолятор	Рисунок 9. Проходной изолятор



Электромонтажные разъемы и наконечники.

       Многожильный медный провод при всех его несомненных достоинствах имеет и определенные недостатки. И иногда эти его недостатки могут значительно повлиять на надежность и безопасность электрических соединений. Если кратко перечислить эти недостатки, то можно выделить следующие: тонкие жилы многожильного провода имеют обыкновение загибаться в сторону, обламываться от механического воздействия, например, прижимных винтов, вылезать из разъемов, где это совсем не требуется. Словом, ведут себя излишне своенравно и с этих надо бороться. Чтобы этого не случалось, используются всевозможные разъемы и наконечники, которые решают задачу безопасного и надежного подсоединения многожильного провода к необходимому устройству. Для высоковольтных систем с большой токовой нагрузкой разъемы и наконечники настоятельно рекомендуется подсоединять, используя опрессовку специальным инструментом! Разъемы используются тогда, когда требуется оперативное замыкание или размыкание сети или требуется создание всевозможных ответвлений от основной цепи, часто применяются такие плоские разъемы как Рп вилка-розетка или Рш вилка-розетка. Различаются они типоразмерами. Разъемы изготавливаются из никелированной латуни или облуженной меди и снабжены изоляцией. Каждый разъем рассчитан на определенный максимальный ток и это значение категорически нельзя превышать.

Рисунок 10. Плоские разъемы

       Также часто применяются штекерные разъемы типа «папа-мама», изолированные «папа» с ПВХ манжетой — РШИ-П и разъем штекерный изолированный «мама» в ПВХ корпусе — РШИ-М цилиндрической формы, что дает большую компактность и простоту соединения.

Рисунок 11. Разъемы цилиндрические

       Наконечники применяются для постоянного электрического соединения и бывают разных видов: плоские, штыревые круглые, штыревые плоские, штыревые втулочные, кольцевые, в виде гильзы, вилочковые и др. Наконечники изготавливаются из облуженной меди и благодаря этому гораздо меньше подвержены окислению, которое приводит к повышению контактного сопротивления. Наконечники особенно важны в автоматах, так как предотвращают передавливание многожильного провода.

Рисунок 12. Наконечники под опрессовку

       Наиболее удобными и в то же простыми для монтажа являются штыревые втулочные наконечники НШВИ и НШВИ(2), которые бывают соответственно двойными и одинарными. Наконечники этого типа имеют очень большую линейку сечений от 0,25 до 150 мм². Максимальное напряжение составляет 690 В.

Рисунок 13. Штыревые втулочные наконечники НШВИ

       Эти наконечники специально разработана под опрессовку и снабжены очень прочной полиамидной или полипропиленовой изоляцией. Штыревые втулочные наконечники состоят из облуженной медной трубки, один конец которой имеет коническую форму, что облегчает заведение внутрь многожильного провода. Процесс монтажа штыревого втулочного наконечника требует специального инструмента, который называется кримпер и с его помощью сам монтаж длится считанные секунды. Провод с предварительно снятой изоляцией заводится в наконечник до упора, а потом обжимается поверх втулки кримпером. На этом собственно процесс и закончен. В результате получается монолитная, хорошо изолированная конструкция, которая без сомнения надежнее и безопаснее оголенных многожильных проводов.



       На этом сейчас мы пока прервемся, а в дальнейшем расскажем вам еще о многих других видах электромонтажных изделий.



Как подключить телефонную розетку . Электропара

С появлением мобильной связи стационарные телефоны не потеряли своей актуальности, особенно в административных и офисных зданиях. Чтобы обеспечить возможность установки такого телефонного аппарата, следует подключить телефонную розетку.

Подключение телефонной розетки своими руками гораздо проще и безопаснее, чем аналогичный процесс с обычной электрической розеткой на 220 В. Розетки для телефона работают в сети с гораздо более низким напряжением, поэтому даже при прямом контакте с оголенными частями провода никакого риска для жизни и здоровья нет. Один нюанс – если во время контакта произойдет входящий вызов, напряжение увеличится до 120 Вольт, а это уже довольно болезненно и неприятно.

Подключить телефонную розетку к проводу не представляет особой сложности – простая схема с двумя проводами понятна даже начинающему электрику. При этом можно подключить к одной линии несколько абонентов (телефонных аппаратов), что особенно актуально в больших помещениях. Розетки соединяются в одну цепь параллельным способом – один провод идет на все первые контакты розеток, второй – на следующие.

Телефонная розетка может иметь различную конструкцию с креплением на защелках или болтиках. Разобрать розетку довольно просто – для этого нужно с помощью отвертки подцепить защелки, а в случае винтового монтажа вывернуть болтики. Накладные розетки монтируются непосредственно на рабочую поверхность (на стену), а телефонные розетки скрытого монтажа устанавливаются в монтажный короб или блок.

Порядок подключения телефонной розетки

Выбор телефонной розетки зависит от типа используемого аппарата. Если модель устаревшая, к ней подойдет универсальная телефонная розетка, в которой совмещены и четырехконтактный разъем, и современный коннектор.

Подключение телефона к розетке старого образца довольно простое – с правой стороны от пластикового язычка находятся контакты, к которым и нужно подключить 2 провода. Нужно обратить особое внимание на то, чтобы и в розетке, и в телефонной вилке провода были подключены зеркально на соответствующие контакты.

В большей части случаев абонент обладает современным аппаратом, под который нужно подобрать современную розетку из трех существующих типов коннекторов.

Различают следующие типы розеток:

RJ11 c 2 проводами;

RJ14 с 4 проводами, контактами;

RJ25 с тремя парами контактов.

Телефонные розетки RJ14 являются отличным вариантом для установки своими руками. Они подходят почти ко всем телефонным аппаратам. Если в доме только один стационарный телефон, нужно использовать для подключения 2-ой и 3-ий контакты, расположенные в середине. Если есть необходимость подключить вторую линию, следует использовать 1-ый и 4-ый контакты.

Если телефонная розетка накладная, то используются только средние контакты, к которым идут провода красного и зеленого цвета.

Розетка RJ25 оснащена тремя парами контактов, это не самый лучший вариант для подключения телефонам своими руками. Чтобы подключить одну телефонную линию, нужно использовать 3-ий и 4-ый контакты, к которым подводится красный и зеленый провод.

Все телефонные розетки (RJ11, RJ14, RJ25) подключаются с использованием телефонного провода, оснащенного соответствующим коннектором, по сути, разница лишь в количестве контактов.

Какие провода использовать для подключения телефонной розетки? Все провода и кабели имеют конструкционные особенности, которые напрямую влияют на выбор области применения. В бытовых условиях (квартира, дача) применяется двужильный провод, однако с увеличением потенциального количества абонентов количество жил может увеличиваться до 6, а при подключении к компьютеру наиболее оптимальна витая пара.

Специфика подключения телефонной розетки Legrand

Что и говорить, электротехническая продукция компании Легранд пользуются огромной популярностью, поэтому очень часто пользователи задают вопросы, связанные с подключением телефонной розетки  этого брэнда.

Телефонные розетки Legrand производятся с использованием самых новейших технологий. Так, нет необходимость в зачистке проводов, поскольку в конструкции уже присутствует встроенный механизм самозачистки. Подключение кабеля и вовсе не требует никаких усилий – достаточно лишь повернуть контактный механизм на четверть оборота.

После окончания работ обязательно нужно проверить работоспособность телефонной линии. Для этого нужно снять трубку и прослушать, есть ли гудок. Если в телефонной трубке тишина, можно попробовать поменять провода местами, благо их всего два, и много времени это не займет. Если аппарат по-прежнему не работает, нужно проверить всю схему с самого начала.

Тестеры телефонных и компьютерных сетей

Один из компонентов современных структурированных кабельных систем (телекоммуникационных и компьютерных сетей) представляет собой пару или несколько пар изолированных проводов, скрученных между собой. Свивание повышает связь проводников одной пары и уменьшает электромагнитные помехи от внешних источников, а также взаимные наводки при передаче дифференциальных сигналов.

Для снижения связи разных пар в кабелях UTP категории 5 и выше провода пар свиваются с различным шагом. Точное соответствие порядка коммутации внутри и между парами для таких кабелей имеет, по сравнению с обычными многожильными, особое значение.

Кабельный тестер – прибор, специально разработанный для обнаружения оборванных или закороченных пар, перепутанных проводов в одной паре, перепутанных пар и перепутанных проводов между разными парами, а также для проверки целостности экрана кабеля.

Прибор состоит из двух функциональных блоков – передатчика (активной части) и приемника (пассивной части), которые подключаются к разъёмам на концах кабельной линии. Блок-передатчик последовательно «опрашивает» состояние каждого провода в кабеле, а блок-приёмник возвращает ответ по неиспользуемой в конкретный момент паре.

Ассортимент имеющихся в МПО Электромонтаж приборов для тестирования кабелей широк, учитывая их определённую специализацию.

Прибор HL-MNT для витой пары фирмы Hyperline, Тайвань (Н5001 в нашем прайс-листе) предназначен для тестирования магистралей и патч-кордов , позволяет проводить проверку телефонного, витопарного и коаксиального кабеля на правильность разводки, обрыв, короткое замыкание и полярность пар.

Тестер LT-100 для витой пары , коаксиала, телефона HL-NCT1 (Н5002) предназначен для тестирования магистралей и патч-кордов, позволяет тестировать телефонный, витопарный и коаксиальный кабель на правильность разводки, обрыв, короткое замыкание и полярность пар. Применяется с разъёмами RJ12, RJ-45, BNC.

Тестер для витой пары, коаксиала, телефона HL-NCTU (Н5003) применяется для тестирования витой пары, телефонного, USB и коаксиального кабеля длиной до 90 метров с разъёмами RJ-45 , RJ-11, USB, BNC. Имеет встроенный BNC терминатор 25/50 Ом, индикацию прямого или кроссового соединения, индикацию зарядки батареи питания.

Тестер для кабеля и аппарат частотного поиска HL-TG (Н5006) – это бесконтактный индукционный прибор для прозвонки линий – поиска нужной пары в пучке кабеля или поиска скрытой проводки. Генератор импульсов (активная часть) подсоединяется к одному из концов искомого провода (разъёмы RJ12 или крокодил), при приближении приемника (щупа) к другому концу или к месту прохождения кабеля в стене, он издает звуковой и световой сигнал.

Тестер NETcat Micro NC-100 от компании Greenlee, США (Н5008) предназначен для тестирования витой пары, экранированного, неэкранированного и коаксиального кабеля на целостность проводки и правильность разводки пар проводников (обратной полярности, перепутанных пар и жил, расщепленных пар). Использование цифровых технологий делает работу быстрой, легкой и точной. Для управления прибором используются всего 4 функциональные клавиши, результаты выводятся на высококонтрастный ЖК-дисплей с подсветкой. Для трассировки кабеля при помощи индуктивного щупа прибор генерирует 3 различных тональных сигнала.

В ассортименте МПО Электромонтаж также имеются комплекты для проверки целостности и полярности линии, наличия тока вызова — это тональные генераторы для тестирования телефонной линии и индуктивные щупы, разработанные компанией Tempo (США).

Тестовые телефонные трубки – это универсальные многофункциональные приборы, предназначенные для ремонтно-диагностических работ на аналоговых абонентских шлейфах телефонных сетей. По технической сути это телефонные аппараты специального назначения, от той же Tempo и от фирмы Plantronics.

Для подключения тестирующих приборов непосредственно к линии используются модульные адаптеры Greenlee и Harris Communication с зажимами крокодил и гнёздами RJ11/RG45.

Об этих приборах (товарная группа Н50) мы подробнее расскажем в следующем номере.

Прозвонка схемы мультиметром. Как прозвонить телефонный кабель

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики. Именно поэтому умение определять обрыв или другие неисправности в проводке сэкономит вам не только кучу времени и нервов, но и бюджет.

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

Итак:

• Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
• При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
• Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений. Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

• Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском. Поэтому пользоваться им возможно только в крайних случаях и очень осторожно.

В этом случае определяем фазу в ближайшей розетке. Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет.

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

• Прежде всего давайте определимся как у нас устроена проводка в квартире. Если все выполнено согласно норм ПУЭ п.1.1.30, то у вас должно быть три провода. Один провод синего цвета — это нулевая жила, один провод желто-зеленого цвета — это защитное заземление и один провод любого другого цвета — это фазный провод.
• В старых домах зачастую используется двух проводная система в которой имеется только фазный и нулевой провод. В большинстве случаев они не обозначены и вам придется определять самостоятельно.
• В дальнейшем мы исходим из того, что нам доподлинно известно обрыв какого провода мы ищем. Если вы с этим еще не определились, то обязательно посмотрите видео на страницах нашего сайта по поиску проводов.
• Если мы предполагаем, обрыв фазного провода, то просто проверяем наличие напряжения на интересующем нас участке. Если его нет, то провод оборван.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели.

• С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
• Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
• Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
• Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

• Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого. Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода. Достаточно обладать знаниями на уровне школьного курса физики. При этом следует помнить, что основой всех работ с электричеством является техника безопасности.

Что такое мультиметр

Проверка кабеля на наличие обрыва

При прозвонке выполняются следующие действия.

1. Переключатель мультиметра устанавливается в положение 200 Ом.
2. Щупами поочередно проверяется на обрыв каждая жила.
3. Показания прибора правильно классифицируются. Если сопротивление не превышает 2 Ом, то провод исправен. Когда отметка доходит до 10 Ом, это означает, что где-то появился неплотный контакт или частичный обрыв.

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

1. Сначала отключают электричество в квартире с помощью вводного автомата.
2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.
2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
3. Остальные пары проводов проверяются аналогичным образом и маркируются.

При проверке на замыкание щупы подсоединяются к разным проводникам в режиме омметра. Наличие сопротивления показывает, что они связаны электрически между собой. Проверка делается на небольших отрезках проводки, поскольку у прибора небольшое напряжение. Перед тем как прозвонить провода мультиметром на короткое замыкание, во всей схеме отключаются все приборы. Проверяя все линии, находится закороченная. Затем она вызванивается по участкам, пока не найдется место замыкания.

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

• мультиметр переключается в режим измерения напряжения;
• один щуп цепляется на минус АКБ или массу автомобиля;
• другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания.

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Заключение

Найти самостоятельно неисправность в электропроводке можно, если разобраться, как мультиметром прозванивают провода, и овладеть методом исключения. При этом наличие схемы здесь обязательно. На ощупь проводку отремонтировать сложно, поскольку часто провода прокладываются жгутами, в которых непросто разобраться.

Полная проверка и прозвонка электропроводки являются обязательным этапом ремонта квартиры. Кроме того, прозванивать электропроводку приходится и тогда, когда есть сомнения в ее исправности.

Конечно, самый простой способ проверить исправность электропроводки вашей квартиры – это обратиться к электрикам. Правда, у муниципальных служб оперативность работы отнюдь не на высоте, а частные — достаточно дорого берут за свои услуги.

Обратите внимание!

При любых работах, связанных с электропроводкой, необходимо строго соблюдать правила техники безопасности.

Проверка электропроводки

Проверка на этапе прокладки

Для начала обратим внимание на потенциальные проблемы, которые могут ожидать мастера-электрика при прокладке новой проводки. Как правило, такая проводка прокладывается по голым стенам (или в специально проделанные штробы), и затем – перекрывается штукатуркой и финишной отделкой.

Обратите внимание!

Первую проверку всей электропроводки необходимо выполнять до начала всех штукатурных работ!

Иначе в дальнейшем вас может ожидать неприятный сюрприз: для устранения неполадок с проводами придется вскрывать штукатурку.

На данном этапе возможные источники проблем с электропроводкой можно разделить на две группы:

• Ошибки строителей (штукатуров, бетонщиков, отделочников)
• Ошибки электрика

И если с первой группой бороться можно только неусыпным надзором, то ошибок электрика можно избежать, тщательно следуя прорисованной схеме проводки при ее прокладке и внимательно проверкой перед началом отделочных работ.

Простая проверка новой электропроводки

Итак, мы пришли к моменту, когда проводка проложена. И проложена, вроде, правильно.

Что мы можем сделать на этом этапе, чтобы убедиться в исправности проводки?

• Проверяем проводку на наличие короткого замыкания: между нулем, фазой и землей не должно быть контакта .
  Качество изоляции проводов при высоком напряжении напрямую зависит от качества кабеля, так что если вы не поскупились, и приобрели не самый дешевый вариант – то здесь проблем, как правило, не возникает

Обратите внимание!

Если же вы не уверены в качестве изоляции – можно проверить его с помощью мегаомметра. Как правило, в строительных магазинах такую услугу оказывают при покупке.

• Следующий этап проверки – визуальный контроль качества изоляции кабеля . Любые механические повреждения должны быть устранены до того, как кабель будет перекрыт отделкой или штукатуркой.

Если на этом этапе все в порядке, то можно приступать к следующему этапу проверки – прозвонке проводки. Далее мы опишем процедуру прозвонки максимально подробно – по этому алгоритму можно будет проверить как новую проводку, так и проводку в уже жилой квартире.

Прозваниваем проводку

Инструменты для прозвонки

Чаще всего прозвонка производится мультиметром – специальным прибором, предназначенным для регистрации различных параметров электрического соединения (силы тока, напряжения, сопротивления и т. д.) .

Простой мультиметр стоит недорого, и потому вполне заслуживает занять постоянное место в вашем наборе инструментов.

Мультиметр, установленный в режим прозвонки (чаще всего обозначается соответствующим значком) поможет вам, если необходимо:

• Проверить наличие контакта
• Проверить целостность электрической цепи
• Проверить работу выключателя или розетки
• Разобраться, какой из пучка кабелей (очень распространенная в наших квартирах ситуация) куда подключен.

Мультиметры бывают цифровые и аналоговые, однако принцип их работы остается неизменным .

Как пользоваться мультиметром для прозвонки проводки — мы расскажем в следующем разделе.

Прозвонка с помощью мультиметра

Прозванивая проводку с помощью мультиметра, выполняем следующие операции:

• Далее ищем ноль. Включаем мультиметр на измерение напряжения (если нам нужно найти 220В, ставим больше – у ряда моделей это 600 В). Затем одним щупом мультиметра касаемся фазы, а другим поочередно тестируем провода. Как только на мультиметре появится искомые 220В – нужный нам провод найден. Маркируем и его.
• Проверяем другие пары проводов по этому же принципу, и точно так же маркируем их.

С помощью мультиметра можно не только прозвонить проводку в распределительной коробке, но и проверить, нет ли разрыва в проводе (например, в кабеле питания).

Проверка целостности проводника

Проверку целостности проводника выполняем так:

• Отсоединяем проводник от источников тока. Если проводник представляет собой многожильный кабель – то делаем это для всех входящих в него проводов.
• Включаем мультиметр либо в режим прозвонки, либо – в режим измерения сопротивления на самом грубом пределе.
• Соединяем щупы мультиметра: на дисплее должны появиться нули, а в режиме прозвона со звуковым сопровождением прибор издаст писк.
• Разомкнутые щупы мультиметра присоединяем к проводнику. Целый проводник показывает нулевое сопротивление.
• Для многожильного кабеля процедура проверки та же, но предварительно необходимо промаркировать соответствующие жилы (если они не отличаются цветом изоляции).

Если после проверки нарушений целостности кабеля не выявлено – значит, неисправность следует искать в другом месте.

Прозвонка проводов в квартире, поиск нарушения целостности кабеля или короткого замыкания вполне могут быть выполнены самостоятельно. И все же, напоминаем еще раз – даже если вы опытный специалист-электрик, не забывайте о правилах техники безопасности!

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Что измеряет прибор?

Мультиметры способны замерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал в том случае, если две вещи электрически соединены. Это пригодится, например, при монтаже проводки и скручивании или пайке проводов. указывает, что соединение есть, и ничего не разъединилось. Также прибор можно использовать для того, чтобы убедиться, что электрическая связь между двумя проводниками отсутствует. Это поможет выявить

Мультиметром можно тестировать диоды. Они подобны одностороннему клапану, пропускающему ток лишь в одну сторону. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности в том, как он включен в цепь, либо в его исправности, возможность проверки будет как нельзя кстати. Если тестер-мультиметр имеет данную функцию, чтобы выяснить, как именно она работает, следует прочитать инструкцию.

Более дорогие приборы могут, например, проверять работоспособность и замерять характеристики конденсаторов и транзисторов.

Азы электротехники

Информация о том, как пользоваться мультиметром, для «чайников». Сопротивление, напряжение, ток — параметры, которые могут быть измерены в единицах, обозначаемых символами. Например, расстояние выражается в метрах или символом м. В электронике это:

1. Напряжение выражает, с какой силой электроны проталкиваются по цепи. Большее значение эквивалентно приложению большего усилия. Измеряется в вольтах (V).
2. Сила тока выражает, сколько по цепи движется электронов. Большее значение соответствует большему расходу электричества. Измеряется амперами (А).
3. Сопротивление выражает, как трудно электронам проходить через что-то. Чем оно выше, тем сложнее проходить току. Выражается в омах (Ω, омега).

Символ, обозначающий единицу измерения, отличается от переменной в уравнении. Например, закон Ома выражается как:

• U = IR, где I — ток, U — напряжение и R — сопротивление.

Вольт, Ампер и Ом обозначаются V, A, Ω.

Чтобы понять, как пользоваться мультиметром, для «чайников» будет полезно привести в помощь простую аналогию. Ток подобен движению воды в трубе. Больший ее расход означает больший ток. Давление, создающее движение воды, — это напряжение; более высокое давление сильнее «проталкивает» воду, увеличивая ток. Сопротивление — как препятствие в трубе. Например, через трубу, забитую мусором, вода будет течь с трудом. Сопротивление ее будет больше, чем у трубы, свободной от препятствий.

Переменный и постоянный ток

Еще одна информация, которую необходимо усвоить до того, как пользоваться мультиметром. Для «чайников» будет интересным узнать, что движется в одном направлении. Его источником может быть, например, обычная батарея. Различные мультиметры по-разному обозначают постоянное напряжение и ток. Как правило, это DCV и DCA, или прямая черта над V и А.

Изменяет направление движения много раз в секунду. В домашней сети это происходит 50 раз (в США — 60 раз в секунду). В разных мультиметрах переменное напряжение и ток обозначаются по-своему. Как правило, ACV и АСА, или волнистая линия (~) рядом или выше V и А.

Параллельное и последовательное соединение

При пользовании мультиметром необходимо определить порядок его подключения, который зависит от того, что требуется определить. В последовательной цепи ток, протекающий через каждый ее элемент, одинаковый. Таким образом, для его измерения необходимо подключить прибор последовательно. В параллельной цепи каждый элемент имеет одинаковое напряжение. Поэтому, для его измерения мультиметр необходимо подключить параллельно.

Что означают символы на передней панели?

Еще одна информация, которую необходимо знать до того, как пользоваться мультиметром. Для «чайников» будет сложно разобраться во множестве символов на его передней панели, особенно если отсутствуют надписи. Не стоит беспокоиться. Они представлены единицами измерения V, A, Ω.

Большинство мультиметров использует метрические приставки, которые ведут себя в отношении к единицам измерения электричества так же, как с расстоянием и массой. Метр, например, — единица расстояния, километр — 1000 м, миллиметр — 1/1000 м. То же относится к килограммам, граммам и миллиграммам массы. Наиболее часто встречающиеся метрические приставки, используемые в мультиметрах:

• μ (микро)=10 -6 ;
• m (милли)=10 -3 ;
• k (кило)=10 3 ;
• М (мега)=10 6 .

Эти метрические приставки используются для Ампер, Вольт и Омов. Например, 200kΩ — двести килоОмов, что соответствует 200 000 Ом.

Установка пределов

Одни мультиметры настраиваются автоматически, другие требуют ручной установки диапазона измерений. В последнем случае всегда следует выбирать диапазон немного превышающий ожидаемую величину. Это похоже на линейку и рулетку. Если нужно измерить что-то, что составляет 60 см в длину, то 50-сантиметровая линейка будет слишком коротка, и придется использовать рулетку.

То же относится и к мультиметру. Допустим, необходимо измерить напряжение батареи AA, значение которого ожидается равным 1,5 В. Есть варианты для 200 мВ, 2 В, 20 В, 200 В, 600 В. 200 мВ слишком мало, нужно выбрать следующее большее значение 2 В. Еще большие варианты слишком велики, их выбор привел бы к потере точности (это как пользоваться 5-метровой рулеткой с сантиметровыми делениями без миллиметровых).

Что значат другие символы?

В измерительных приборах часто используются следующие обозначения:

1. Располагается около символов V, А вместе с метрическими приставками. Обозначает переменность измеряемой величины.
2. Сплошная Располагается рядом или выше V или А и обозначает постоянное напряжение или ток.
3. Серия параллельных дуг. Используется при проверке О том, как прозвонить провода мультиметром, описано ниже.
4. АС, DC. Вместо линий может использоваться сокращенное наименование переменного (AC) и постоянного (DC) тока.
5. Треугольник с проведенными через него линиями. Используется для тестирования диодов.

Параметры выбора

Каким должен быть хороший мультиметр? Отзывы пользователей позволяют выделить следующие его черты, на которые следует обратить внимание в первую очередь:

• провода не должны обрываться после нескольких использований;
• наличие автоматического отключения;
• удобство расположения кнопок и разъемов;
• автоматический выбор диапазона измерений;
• достаточный по размеру ЖК-экран;
• класс точности;
• диапазоны измерений.

Мультиметр: инструкция по подсоединению проводов

Продаются вместе с красными и черными проводами со щупами. Один их конец подключается к мультиметру, а щуп используется для тестирования цепи. Красный щуп принято использовать для положительных, а черный — для отрицательных значений.

Хотя проводов только 2, мест для их подключения больше, что может стать причиной путаницы. Способ подключения провода зависит от предмета измерения и модели, поэтому для уточнения следует обратиться к руководству пользователя.

Большинство мультиметров защищено от большого тока предохранителем, который плавится и разрывает цепь. Это предотвратит выход прибора из строя.

Если приложить щупы к элементу или участку цепи, то цифровой дисплей покажет результат. Переключателем устанавливается напряжение, ток либо сопротивление, а также пределы измерений.

Определение целостности соединения

Как прозвонить провода мультиметром? Для этого необходимо:

• вставить красный провод в разъем Ω, а черный — в COM;
• установить переключатель на символ звукового сигнала в виде параллельных дуг;
• соединить щупы с тестируемыми точками;
• прибор подаст звуковой сигнал, если соединение между двумя щупами существует (т. е. сопротивление близко к нулю), и будет молчать при его отсутствии.

Мультиметр: инструкция по измерению сопротивления

Проблема с резисторами состоит в том, что производители хотят, чтобы пользователи запомнили цвет, которым кодируются их характеристики. Вот как правильно пользоваться мультиметром для определения сопротивления:

• вставить красный щуп в гнездо Ω, а черный — в COM;
• соединить щупы с контактами сопротивления;
• выбрать требуемый предел измерений;
• считать значение.

Если ваш индикатор высветит 1, то предел слишком мал. Необходимо устанавливать переключатель на большее значение до тех пор, пока не будет получено верное показание. Если значение близко к нулю, то предел слишком высок. Его нужно уменьшать до получения реального показания. Если значение по-прежнему 0 на наименьшем пределе, то измеряемое сопротивление имеет нулевое значение.

Определение напряжения

Для измерения постоянного напряжения необходимо:

• вставить красный щуп в гнездо V, а черный — в COM;
• соединить красный щуп с положительной стороной батареи или схемы, а черный — с отрицательной или заземлением;
• установить переключатель пределов в положение измерения постоянного напряжения ожидаемого диапазона;
• считать показания прибора.

На приборе рядом с гнездами указаны максимально допустимые ток и напряжение. При несоблюдении этих значений схема мультиметра может быть повреждена.

Чтобы определить переменное напряжение, необходимо выбрать соответствующий предел. При этом порядок соединения щупов значения не имеет.

Измерение тока

• Вставить черный провод в разъем COM.
• Вставить красный провод в разъем, соответствующий предполагаемому диапазону измерений. Мультиметр 832, например, имеет разъемы для токов до 200 mA и 20 A.
• Установить переключатель пределов в положение измерения постоянного тока предполагаемого диапазона.
• Считать показания.

Следует соблюдать требования по ограничению проверяемого тока, указанные на приборе. В противном случае сработает предохранитель, если он установлен для данного диапазона измерений или схема мультиметра может быть повреждена.

Одним из наиболее ответственных этапов при монтаже оборудования является его подключение. От правильности выполненных работ по подключению зависит корректность работы монтируемого оборудования, реализация его функций в необходимом объеме и с требуемыми параметрами. В данной статье рассмотрим основные способы прозвонки кабеля, особенности подключения кабеля к оборудованию.

При проведении работ по монтажу нового оборудования одним из этапов проведения работ является прокладка цепей вторичной коммутации — кабельных и проводниковых электрических проводок, которые соединяют различные элементы оборудования. В данном случае цепи вторичной коммутации — это кабельные линии, которые соединяют элементы электрического оборудования с устройствами, осуществляющие управление этим оборудованием, его защиту и реализацию различных функций.

После того как все цепи проложены очередь подходит непосредственно к прозвонке и подключению кабеля между оборудованием.

Вообще понятие прозвонка подразумевает поиск соответствующих жил кабеля или провода с обоих концов. Например, проложенный имеет 12 жил, каждая из жил должна выполнять свою функцию. Одна или несколько неправильно подключенных жил может привести к выходу из строя оборудования либо неправильную его работу в процессе эксплуатации, когда при необходимости реализации определенной функции, она не будет выполнена по причине неправильного подключения цепей.

Процесс прозвонки кабеля может отличаться в зависимости от местных условий и вида самого кабеля. Если кабельная линия одна, и все ее жилы имеют цветовую маркировку, то найти концы каждой жилы не составит труда — достаточно подключить кабель с обеих сторон по цвету жил. Если кабелей несколько, но они были промаркированы до начала монтажа, то во время подключения также не возникнет сложностей, так как кабеля промаркированы, а жилы имеют цветовую маркировку.

Ситуация усложняется, когда кабеля по той или иной причине не промаркированы, а жилы не имеют цветовой маркировки, либо несколько жил имеют одинаковую цветовую маркировку. В таком случае необходимо произвести прозвонку проложенных линий для идентификации всех жил с обоих концов.

Можно выполнять несколькими способами, в зависимости от расстояния между концами прозваниваемых жил. Если идет речь о прозвонке цепей внутри одного распределительного шкафа, панели защит, вторичных цепей оборудования, то прозвонку можно выполнить единолично, при помощи тестера.

В качестве тестера используется мультиметр в режиме прозвонки, а при отсутствии такого режима – в режиме измерения сопротивления. Также может использовать специально предназначенный для этого прибор для прозвонки проводов, низковольтный указатель напряжения с соответствующей функцией, а также самостоятельно изготовленный из батарейки, проводов со щупами требуемой длины, лампы или телефонных трубок.

Возможно также использование для прозвонки проводов мегомметра, но это достаточно опасно и не везде применимо, так как мегомметр работает на напряжении от 500 В.

Суть прозвонки заключается в контроле целостности. Например, мультиметр в режиме прозвонки одним щупом касается жилы кабеля с одной стороны кабеля, а другим щупом поочередно касаются жил с другой стороны кабеля.

Когда прибор показывает целостность жилы (соответствующие показания или звуковой сигнал), то значит, найдены оба конца одной жилы, их необходимо промаркировать.

Маркировка жил осуществляется путем вывешивания бирок, на которые маркером наносится маркировка. При монтаже большого количества цепей, для их маркировки при прозвонке могут использоваться специальные наборы с буквами и цифрами разного размера, которые одеваются на маркируемые жилы в различных комбинациях.

Обычно при проведении прозвонки, промаркированные жилы кабеля можно сразу подключать к оборудованию. Если это гибкий провод, то перед подключением концы жил необходимо оконцевать специальными наконечниками.

Если необходимо произвести прозвонку кабеля, проложенного на большие расстояния, в разных помещениях, то эту работу выполняют вдвоем. В данном случае для прозвонки жил кабеля используется металлическая оболочка кабеля либо металлические конструкции, которые электрически соединены между собой, или же одна из жил кабеля, концы которой с обоих концов уже найдены, например, промаркированная жила другого кабеля.

При прозвонке первый работник находится с одной стороны кабеля, он присоединяет один щуп прибора (мультиметра или тестера) к металлической оболочке кабеля, металлической конструкции или к уже промаркированной жиле, к этим элементам с другой стороны кабеля второй работник присоединяет одну из жил, которую требуется прозвонить. Первый работник вторым щупом прибора поочередно касается до жил кабеля, когда прибор покажет целостность, жила с обоих концов маркируется. Таким образом, производится прозвонка всех остальных жил.

Существует еще один способ прозвонки кабелей – при помощи специального трансформатора. Для этой цели используется трансформатор с несколькими значениями напряжения на выходе.

Общий вывод трансформатора подсоединяется к заведомо промаркированной жиле или к другим элементам, которые имеют электрическую связь, остальные выводы подключаются к нескольким жилам, которые необходимо промаркировать.

На другом конце кабеля берется вольтметр, и поочередно измеряются значения напряжения между жилами и общим проводом.

Например, с одной стороны жилы подключены к выводам трансформатора с напряжением 5, 10, 15, 20 В, значит с другой стороны кабеля на других концах этих же жил должны быть соответствующие значения напряжения.

Фазировка кабеля

Перед подключением трехфазного высоковольтного или низковольтного кабеля к оборудованию необходимо соблюдать . Например, если секция шин питается от нескольких кабельных линий, то при подключении всех кабелей необходимо обеспечить правильное расположение фаз на выходе, чтобы не было короткого замыкания. Или же после проведения ремонта кабельной линии (установки кабельной муфты), на другом конце кабеля фазы могут оказаться в другом порядке.

Перед подачей напряжения по данному кабелю необходимо его «прозвонить», то есть убедиться в правильности чередования фаз. Данный процесс называется фазировкой.

Фазировка концов высоковольтного кабеля с оборудованием, к которому он должен подключаться, осуществляется при помощи специальных указателей напряжения для фазировки. Они представляют собой два указателя напряжения, соединенных между собой.

При проведении фазировки кабель остается не подключенным, его концы разводятся таким образом, чтобы было безопасно проводить фазировку, затем по кабелю и на участок оборудования, к которому его следует подключить, подается напряжение.

Далее поочередно прикасаются указателями между жилами и местами их подключения. Если указатель показывает наличие напряжения, то значит это разные фазы. Если указатель не показывает напряжения, то это значит, что фазировка данной жилы совпадает, и ее можно подключать к оборудованию.

Для фазировки кабелей напряжением до 1000 В применяют обычные двухполюсные указатели напряжения или вольтметра, рассчитанного на данное напряжение, и также подают напряжение на кабель и оборудование, к которому необходимо данный кабель подключить.

Поочередно прикасаясь к жилам и выводам оборудования, наблюдаем за показаниями указателя напряжения или вольтметра, наличие линейного напряжения свидетельствует о том, что это две разные фазы. Если показания отсутствуют, то это свидетельствует о том, что это точки с одинаковым потенциалом, то есть одинаковые фазы, значит, их можно соединять.

Кабельный тестер трассоискатель mastech ms6812. Кабельный тестер-трассоискатель Mastech MS6812 и его доработка. Описание и особенности

Кабельный тестер-трассоискатель Mastech MS6812 предназначен для нахождения отдельного провода или кабеля и прослеживания их пути прокладки в кабельной линии без повреждения изоляции.
С помощью MS6812 можно легко найти скрытую проводку электрических и телефонных кабелей, найти место обрыва поврежденного кабеля, наличие целостности провода (прозвонить кабель), детектирование тонового сигнала и определение полярности в телефонной линии, а также определение состояния линии (Занято, Вызов, Свободно).
Основные функции:

Дополнительная информация

• Проверка целостности кабеля
• Получение сигнала кабеля или обмотки (телефонная линия)
• Определение состояния работы телефонной линии (свободно, занято, набор номера)
• Посылает одиночный сплошной или двойной переменный сигнал на точку на кабеле или обмотке
• Частота посылаемого сигнала: 1. 5кГц Получаемая частота: 100Гц~ 300кГц
• Выход приемника (сигнал прямоугольной формы): одиночный (1500Hz) или двойной (1300 — 1500Hz)
• Проверка качества работы кабеля

Mastech MS6812 хороший помощник специалистам по прокладке, обслуживанию и ремонту телефонных линий. Кабельный тестер состоит из приемника и передатчика. Передатчик генерирует синусоидальный сигнал частотой около 2кГц и снабжен соединительными проводами красного и черного цвета и стандартным 4-х проводным телефонным кабелем с вилкой. Приемник состоит из высокочувствительного сенсора и усилителя.
Для поиска проводки достаточно включить передатчик, черный провод подключить на корпус или на массу, а красный провод к исследуемой цепи. Приемник необходимо поднести к исследуемой линии, громкость звука будет наибольшая около искомого проводника. Регулятор уровня звука в приемнике позволяет увеличивать чувствительность и настраивать прибор на конкретные условия работы. При необходимости можно использовать наушники, для этого предусмотрен специальный разъем. Питание осуществляется с помощью батареи 9В.
Основные характеристики:

Питание	2х9V 6F22 батарея
Размер приемника

Кабельный тестер Mastech ms6812 — универсальное устройство, при помощи которого можно отследить путь прокладывания провода, а также возможные повреждения в нем.

Перед первым использованием трассоискателя рекомендуется ознакомиться с правилами эксплуатации и техническими характеристиками.

Описание и особенности

Трассоискатель выполнен в зеленой цветовой гамме из прочной качественной пластмассы. Антенна находится на верхнем конце приемника, а на боковой стороне расположен регулятор громкости.

Если работа проводится в шумном помещении, то для удобства к устройству можно подключить наушники. Специально для этого внизу, на боковой стороне имеется стандартный разъем для наушников 3,5.

Динамик и кнопка включения-выключения расположены на верхней панели устройства трассоискатель Mastech ms6812.

Кнопка голубого цвета, предназначенная для включения и выключения тестера, не имеет фиксатора. Поэтому Mastech работает только при постоянном ее удержании.

В нижней части находится отделение для батарейки.

На передатчике имеется 2 светодиода, которые приводятся в действие (излучают красный цвет) во время работы тестера:

1. Cont — изменяет цвет. Предназначение заключается в передаче информации при проверке целостности и состояния телефонных линий.
2. Tone — индицирует включенный режим.

Выходами передатчика Mastech являются «крокодилы», которые необходимо подключать к исследуемой линии.

Также выходом является разъем RJ-11, подключаемый к телефонным розеткам. Если вскрыть передатчик, то на плате можно отметить еще один переключатель — это дискретный регулятор громкости.

Характеристики и спецификация

Кабельный тестер-трассоискатель Mastech ms6812 выпускается к реализации в картонной коробке небольшого размера, на обратной стороне которой прописаны главные технические характеристики устройства.

Так, трассоискатель состоит из передатчика и приемника сигнала, при помощи которых удается осуществлять следующие действия:

• отслеживать трассу прокладки кабеля;
• выполнять поиск провода;
• тестировать отсутствие обрыва провода;
• обнаруживать место обрыва проводки;
• определять полярность, целостность и состояние телефонных линий при подключении передатчика к телефонным розеткам;
• посылать однотональный сигнал по проводам.

Технические характеристики детектора скрытой проводки Мастеч:

• генерируемая частота — 1,5 кГц;
• диапазон частоты — от 100 Гц до 300 кГц;
• вес устройства — 417 г.

Mastech работает от батарейки типа «Крона». В комплектацию включены: приемник, передатчик, комплект батареек, мягкий чехол и инструкция по эксплуатации, представленная на английском языке.

Тесты и сравнения

Кабельный цифровой тестер Mastech ms6812 57876 схож с русским аналогом К561ЛН2.

Разницы между этими двумя устройствами нет практически никакой, поэтому в процессе эксплуатации можно руководствоваться одной и той же инструкцией.

Как пользоваться ms6812 Mastech:

1. Подключаем крокодилы передатчика к проверяемой паре. Если необходимо осуществить проверку только одного провода, то красный «крокодил» подключается к нему, а черный — к земле.
2. Переходим к окончанию провода, включаем приемник и, ведя антенну над проводами, следуем по сигналу.
3. При поиске обрыва ведем прибор над проводом, отслеживая пропадание сигнала.

Для поиска скрытой проводки 220 Вт необходимо ее обесточить.

Каждый желающий может трассоискатель Mastech ms6812 купить на Украине.

В качестве примера эксплуатации рассмотрим следующую ситуацию — необходимо выдать номер на старую розетку, расположенную в многоэтажном здании.

Она давно не использовалась, и у владельца не сохранилось никакой документальной информации по ней.

По этажам сделана разводка телефонных проводов, перемешанных с проводами иного предназначения.

Для поиска нужной пары нам необходимо подключить передатчик к телефонной розетке и провести антенной над плинтами.

Делать это лучше без спешки. Нужный плинт был найден за несколько секунд.

Затем нужно антенной провести над парами плинта и обнаружить искомую пару. На весь процесс с устройством Mastech по времени ушло не более 3 минут.

На поиск без тестера Mastech пришлось бы затратить несколько часов.

Здравствуйте. В своём сегодняшнем обзоре я расскажу о кабельном тестере-трассоискателе Mastech MS6812. С его помощью можно отследить как проложен провод, искать повреждения в автопроводке, в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. В конце обзора вас ждёт доработка трассоискателя, для получения на выходе передатчика двухтонального сигнала, что намного облегчает поиск. Если вам это интересно, то добро пожаловать под кат.

Заказ был сделан 6 декабря. 11 декабря магазин выслал товар почтой Швеции и 17 января я забрал из отделения связи — вот такой пакет:

Mastech MS6812 поставляется в красочной картонной коробке:

На обратной стороне которой — нанесены технические характеристики тестера:

Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:

В комплект, помимо тестера входит инструкция на английском языке:

Инструкция

Плата с обратной стороны:

Перейдём к передатчику:

Сверху на передатчике находится два светодиода.

«CONT», с изменяемым цветом – служит для проверки полярности, целостности и состояния (занята/свободна/вызов) телефонной линии. Это подробно написано в инструкции на тестер.

«TONE» — мигающий светодиод, индицирующий включённый режим TONE, при котором в проверяемый провод или линию подаётся тональный сигнал генератора, который принимает приёмник.

С нижней стороны передатчика находится батарейный отсек:

Питается передатчик, также, как и приёмник — от батарейки типа «Крона». Только в передатчике пришла севшая батарейка, которая потребовала замены, что странно. При замере потребления передатчика в положении переключателя «OFF» — потребление полностью отсутствует.

На боковой стороне находится переключатель «СONT» — «OFF» — «TONE». Соответственно, он переключает режимы работы передатчика: проверка телефонной линии/выключено/генератор.

Выходами передатчика являются два «крокодила» подключаемые к исследуемой линии или разъём RJ-11, который позволяет подключать передатчик к телефонным розеткам, а при наличии переходников – к плинтам и прочему. Например, можно использовать переходники от телефонной трубки связиста, которую я рассматривал.

Вскроем передатчик:

Передатчик устроен на базе , состоящем из шести элементов «НЕ», или инверторов:

И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.

В интернете нашлась схема тестера:

Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.

Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;

DA 1.3 и DA 1.4 – выходной каскад;

DA 1.5 и DA 1.6 – генератор тона.

Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:

Теперь при вот таком положении переключателя, который не выведен наружу:

Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.

Кратко о том, как пользоваться генератором. Подключаем крокодилы передатчика к проверяемой паре, если нужно проверить один провод – подключаем красный крокодил к проводу, а чёрный – к земле (в автомобиле – к массе) при этом провода должны быть обесточены.

Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.

Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.

Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:

И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.

Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.

Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.

Спасибо за внимание.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +54 Добавить в избранное Обзор понравился +38 +84

Выбираем кабели и разъемы для компьютерных сетей и телефонии

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Выбираем разъемы

Для соединения разнообразных типов телекоммуникационного оборудования используются стандартизированные разъемы, сокращенно обозначаемые как RJ (Registered jack).

Они различаются по типу применения (RJ11, RJ12 –в телефонии, RJ45 – в локальных сетях), размерам и

количеству контактов, например, 4P4C, 6P4C и т. д. Расшифровывается такое буквенно-цифровое сокращение следующим образом: 6P2C означает «6 позиций (Р – position) – 2 контакта (С – сontact)». То есть в разъеме имеется возможность подключения шести проводов, но используются только два.

Компьютерные сети

Стандартным для подключения компьютеров к локальным сетям является разъем RJ45 c обозначением

8P8C (восьмипроводной с использованием всех восьми контактов).Разъемы следует выбирать в зависимости от того, с каким кабелем вы планируете их использовать – многожильным и одножильным.

Для кабеля с многожильными проводниками (патч-кордового кабеля – соединительного шнура от

компьютерной розетки до сетевой карты компьютера) необходимо использовать разъемы, имеющие специальную конструкцию ножа, предназначенного для прорезывания оболочки проводника кабеля с многожильными проводниками.

Если вы используете кабель с проводниками, состоящими из одной целиковой жилы (такой кабель обычно

используется для прокладки линий по зданию – от центрального оборудования до розетки абонента), то вам понадобятся разъемы, предназначенные для одножильного кабеля.

Подключение жил кабеля к разъему RJ45 8P8C производится по специальной цветовой схеме. Стандартом

определено применение двух вариантов цветовых схем подключения. При изготовлении соединительного шнура, идущего от компьютерной розетки до сетевой карты компьютера (либо от домашнего роутера до компьютера), можно использовать любую схему включения жил кабеля – главное, чтобы с двух концов кабеля она была одинаковой.

Телефония

Самые распространенные в телефонии разъемы обозначаются как RJ11 (иногда RJ12). Они различаются

количеством контактов. Разъем 4P4C (4 позиции — 4 контакта) чаще всего используется на шнурах, соединяющих телефонную трубку и телефонный аппарат (спиральный витой шнур). Разъемы 6P2C, 6P4C, 6P6C применяются для шнуров, соединяющих телефонный аппарат с телефонной розеткой. Для подключения обычных телефонных аппаратов предпочтительнее выбирать 6P4C (допустимо применение

6P2C). В таком случае используется одна пара проводов, подключенных в два центральных контакта разъема.

Разъем 6P6C применяется в основном для подключения системных телефонных аппаратов, с которых производится настройка параметров небольших офисных АТС.

Теперь остается установить разъем и проверить, все ли сделано правильно.

Монтаж и тестирование

Для монтажа разъема на кабель используются специальные клещи для обжима разъемов. Такой универсальный инструмент позволяет зачистить кабель, выровнять и обрезать жилы и обжать разъем после установки в него жил кабеля.

Для проверки целостности кабеля и правильности монтажа можно использовать простое и недорогое приспособление для диагностики – кабельный тестер. Он позволяет выявить обрывы жил и перепутанные пары, проверив тем самым целостность кабеля и правильность подключения жил в разъеме.

Тестер состоит из двух частей – главной и удаленной, на каждой расположено по 4 светодиода. Главная часть подключается с одной стороны проверяемого кабеля, приемник – с другой.

При подключении прибора в кабельную линию, главная часть поочередно отправляет в каждый проводник сигнал, зажигая при этом соответствующий светодиод. Удаленная часть тестера принимает сигнал, на ней загорается светодиод, соответствующий линии с сигналом. При правильном порядке монтажа жил кабеля на обеих частях прибора синхронно и поочередно загораются все светодиоды.

* Чем больше полоса пропускания (полоса частот), тем больше данных можно передать за определенный отрезок времени

без потери качества передачи данных (так как данные передаются одновременно).



Источник: журнал ЭнергоMIX № 3 (4)/2013

Розетка телефонная TF RJ-11 одинарная Legrand Valena белая 774438

Розетка Legrand Valena телефонная один выход

Механизм телефонной розетки 774438 продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).

Чистка лицевой панели выключателя и рамки нужно производить влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду).

Цвет лицевой панели розетки: белый (RAL 9003)

Схема монтажа двойной телефонной розетки 774439.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

---

Характеристики

Тип устройства Розетки

Тип устройства Розетки

Тип устройства Розетки

Тип механизма Телефон (RJ-11)

Тип механизма Телефон (RJ-11)

Тип механизма Телефон (RJ-11)

Добавление пользователя-призрака к нашим зашифрованным коммуникациям — это не «крокодиловый чип»

Примечание: это третья часть серии из четырех частей, в которой эксперт по безопасности Джон Каллас разбирает фатальные недостатки недавнего предложения добавить секретного пользователя: правительство — к нашим зашифрованным разговорам. Часть вторую можно найти здесь .

Последнее предложение разведывательного сообщества по обходу шифрования предлагает схему, которая позволит осуществлять наблюдение за надежно зашифрованными сообщениями путем тайного добавления к разговору дополнительного пользователя — правительства.

Авторы GCHQ настаивают на том, что предложение не «взламывает шифрование». Они ошибаются. Как объяснили несколько компьютерных ученых и экспертов по безопасности, включая Сета Шона, Сьюзан Ландау, Мэтта Грина и Брюса Шнайера, черный ход шифрования «пользователь-призрак» не сработает, как было обещано. Создать безопасные инструменты достаточно сложно; невозможно создать технологию, недоступную для всех , кроме «правильных людей».

В этом третьем посте серии из четырех частей, посвященной предложению GCHQ «Пользователь-призрак», я обращаюсь к технологическому утверждению, которое авторы делают в своем эссе: идея о том, что добавление секретного слушателя к беседе — это все равно что прикрепить «крокодил» зажимы »к телефонному проводу. Эта аналогия — риторический прием, призванный нормализовать представление о тайном слушателе. Это в высшей степени неточно с технологической точки зрения и служит для того, чтобы скрыть основные недостатки идеи авторов GCHQ: предложение «пользователя-призрака» не сохранит конфиденциальность разговоров от неавторизованных злоумышленников, и преступники и террористы легко смогут победить инструмент.

Крокодиловые зажимы почти вымерли

Авторы GCHQ испытывают ностальгию, настаивая на том, что все, чего они просят, — это чтобы мир «вернулся на несколько десятилетий назад» и позволил следователям применить «виртуальные крокодиловые зажимы» к коммуникационные платформы в Интернете.В конце концов, давным-давно полиция могла подкрасться к телефонным проводам, идущим за пределами вашего дома, и преобразовать двусторонний звонок в трехсторонний (с правительством в качестве третьей стороны) с помощью зажимов типа «крокодил». Зажимы типа «крокодил», называемые здесь, в Соединенных Штатах, зажимами «крокодил», представляют собой небольшие металлические зажимы, которые можно временно прикрепить к электрическому соединению.

Метафора может быть простой и понятной, но здесь она не работает. Правда, ранние телефонные системы можно было прослушивать с помощью зажимов «крокодил» и магнитофона.Но этот метод быстро оказался, мягко говоря, неэффективным. С начала 1990-х годов, когда были развернуты первые цифровые телефонные коммутаторы, прослушивание телефонных разговоров проводилось централизованно с помощью специальной технологии перехвата, которую телефонные компании обязаны использовать в соответствии с федеральным законом. Какой бы очаровательной ни была метафора клипа «крокодил», на протяжении почти трех десятилетий реальность прослушивания телефонных разговоров такова, что это происходит через — да — обязательный бэкдор в телефонной архитектуре, который сам по себе создает уязвимости в системе безопасности.

Что еще более важно, Интернет радикально отличается по конструкции от телефонной сети. Телефонная система централизована — дорогая нисходящая сеть подключается к дешевым немым устройствам в наших домах и офисах. Напротив, Интернет децентрализован — вместо централизованной сети, соединяющей глупые устройства конечных пользователей, это немая сеть, соединяющая интеллектуальные устройства. Современные смартфоны — это карманные компьютеры, которые заменяют наши музыкальные плееры и телевизоры — и, кстати, также позволяют совершать телефонные звонки.

Это различие в конструкции означает, что централизованное прослушивание телефонных разговоров, которое работает в старой телефонной системе, не будет работать для Интернета. Коммуникации в Интернете могут передаваться в любое время, выбирать разные пути, менять пути во время движения и отправлять информацию вне очереди.

Это подводит меня к самому важному моменту: в децентрализованном Интернете нет места для размещения виртуальных клипов-крокодилов, кроме как на наших личных смартфонах, компьютерах и других конечных устройствах.Когда Алиса и Боб разговаривают друг с другом, вы можете слушать либо на устройстве Алисы, либо на устройстве Боба. Не существует единого пути, по которому идет коммуникация, нет одного сетевого маршрутизатора или коммутатора, который передал бы все разговоры Алисы и Боба.

Крокодил в машине

Теперь вы можете возразить, что современные Интернет-коммуникации гораздо более централизованы, чем раньше. Архитектура «клиент-сервер» больше похожа на телефонную сеть, чем на децентрализованный Интернет.Коммуникации идут не от Алисы к Бобу, а от Алисы к Facebook, а затем к Бобу. WhatsApp — наиболее удачная цель предложения GCHQ для реализации «пользователя-призрака» с его 1,5 миллиардами пользователей, которые безопасно обмениваются данными с помощью сквозного шифрования — работает через серверы Facebook. Итак, если вы являетесь GCHQ, Facebook кажется хорошим местом для добавления секретного слушателя.

Это предположение неверно, потому что сегодняшняя криптография не работает. Наблюдение за зашифрованными разговорами не может осуществляться только в централизованном офисе (Facebook), потому что вся работа, от шифрования до смайликов, выполняется на устройствах пользователей, а не в сети Facebook. Злоумышленники также должны ввести код «пользователя-призрака» на сотовые телефоны и компьютеры. Это обеспечивает простой способ избежать перехвата: найдите и удалите такой код на своих устройствах.

Это немного сложно; Потерпи меня, пока я объясню, почему это правда.

Двое — компания, трое — конференция

Сегодняшняя криптография работает точка-точка, между двумя сторонами, даже когда в разговоре участвует более двух человек. Не вдаваясь в математику, вот обычный сценарий.Когда мы с вами хотим безопасно поговорить друг с другом, каждое коммуникационное программное обеспечение на наших смартфонах выбирает случайное число, которое будет нашими ключами. Номер, который выбирает мой телефон, — это то, что я хочу, чтобы вы использовали в качестве ключа шифрования при разговоре со мной, а номер, который выбирает ваш телефон, — это ключ, который я буду использовать для разговора с вами. Самая большая техническая проблема шифрования — это то, как мы сообщаем друг другу наши соответствующие ключи, что криптографы называют «обменом ключами».

Существует несколько способов обмена ключами, и все они следуют схожему пути.Самый распространенный метод, который мы используем сегодня (называемый Диффи-Хеллманом), работает следующим образом: я выполняю некоторые вычисления над своим ключом. Я отправляю вам результат этой математики. Вы берете вещь, которую я послал вам вместе с вашим ключом, и делаете еще несколько вычислений. Затем вы отправляете этот результат мне. В конце этого танца я знаю твой ключ, а ты мой. Важно отметить, что мы можем танцевать этот танец полностью публично, и все же никто другой не знает наших ключей.

Этот обмен ключами — чудо современной эпохи, и именно он делает возможным частное Интернет-общение.Зашифрованная связь, которую мы все используем чаще всего, TLS, неявно двусторонняя. Криптографические модели, описывающие гарантии безопасности TLS, явно зависят от того факта, что участвуют только две стороны. Интерфейсы аутентификации и индикаторы, видимые пользователем, также предполагают то же самое.

Если это правда, вы можете спросить, как безопасно работают групповые чаты в наших текстовых приложениях? Что ж, многие из существующих приложений (например, WhatsApp, iMessage, Signal и другие) имитируют многосторонний разговор, шифруя каждое сообщение для каждого устройства каждого участника.Хотя точные детали меняются от одного приложения к другому, основной принцип заключается в том, что я веду двусторонний разговор с каждым из участников чата одновременно, и они также поддерживают двусторонний разговор с каждым из них. Другой. Алиса разговаривает с Бобом, Алиса разговаривает с Кэрол, Боб говорит с Кэрол — и все это одновременно. Поэтому, когда Алиса отправляет сообщение, она отправляет его на устройства Боба и Кэрол, хотя всем троим кажется, что они все находятся в одной «комнате».

Этот факт приводит к чистой истине: чтобы иметь сквозное шифрование с множеством концов, каждый конец должен знать обо всех других концах.Когда к беседе присоединяется новый человек, каждое устройство каждого участника беседы должно установить новое зашифрованное двустороннее соединение с новым человеком. Допустим, GCHQ присоединяется к разговору между Алисой, Бобом и Кэрол. Сотовые телефоны Алисы, Боба и Кэрол теперь должны установить зашифрованное соединение с GCHQ. Даже при разработке стандартов шифрования сообщений устройство каждого участника требует полного и точного реестра группы и их ключей.

Призрачные шаги

Авторы GCHQ знают это.Но конечная точка доступа правительства должна быть невидимой для всех участников разговора, чтобы участники не перестали говорить свободно. Что хорошего в прослушке, о которой все знают? Итак, предложение включает в себя кое-что еще: приложение должно лгать пользователю.

В настоящее время защищенные приложения предупреждают участников, когда кто-то присоединяется к вызову или прекращает его, и все они принимают разные решения о том, что и сколько рассказать своим пользователям. Приложение Signal уведомляет всех о каждом обновлении списка участников.Система Apple iMessage сообщает владельцу учетной записи об изменении на его собственных устройствах; если я покупаю новый телефон, например, мой ноутбук и планшет показывают, что в моей учетной записи есть новое устройство, и, следовательно, мои разговоры. Раньше WhatsApp не сообщал людям об изменениях устройства, но это меняется в рамках их улучшений безопасности. Эти виды уведомлений являются неотъемлемой частью обеспечения безопасности сети связи в современную эпоху и широко признаны как таковые. Не раскрываясь и не произнося этого, эссе GCHQ предлагает прекратить использование этой передовой практики безопасности.

Даже если это произойдет, участники все равно смогут узнать, когда они установили новые связи с привидениями. Приложение может подавлять уведомление пользователя о «призрачном пользователе», присоединяющемся к разговору, но устройство по-прежнему имеет всю информацию, необходимую технически подкованному человеку, чтобы узнать, есть ли там злоумышленник. В конце концов, чтобы передать интересующие сообщения, смартфон должен быть подключен к двухстороннему разговору с этим призраком, и ключ призрака должен быть сохранен в его памяти.Как и Волшебник страны Оз , правительственный агент может находиться за занавеской, но они должны находиться в одной комнате с Дороти и ее друзьями.

В целом, и сетевая архитектура интеллектуальных устройств в децентрализованной сети, и математика шифрования заставляют призрака находиться на устройствах участников. Метафора крокодила описывает ситуацию, когда подслушивающего нет, но он подслушивает. На самом деле, эта ситуация полностью разрушается, не оставляя ничего, кроме ностальгической риторической закрутки.

В моем следующем эссе я свяжу все эти нити вместе и покажу, как неизбежно будет разоблачен «пользователь-призрак», что сделает предложение бесполезным.

Дополнительная литература

Как вы заметили, этот вопрос, касающийся различий в фундаментальных способах связи до компьютерной революции и после нее, а также до Интернета и после, невероятно сложен и трудно поддается резюмированию. Вот некоторые дополнительные ресурсы:

Стивен М.Белловин, Мэтт Блейз, Сьюзан Ландау, Стефани К. Пелл, « Это слишком сложно: как Интернет меняет закон Каца, Смита и электронного наблюдения »

Вассилис Превелакис и Диомидис Спинеллис , Афинский роман: как несколько чрезвычайно умных хакеров осуществили самый дерзкий взлом сотовой сети в истории «

Уитфилд Диффи и Сьюзан Ландау», Конфиденциальность на линии: политика прослушивания и шифрования «

Петля» Крокодиловый хвост «OC10 — ONECONTROL

Петля» Крокодиловый хвост «- это флагманский коммутатор от One Control. Создавайте до 70 предустановок с помощью простой системы автоматического сохранения нажатием кнопки. OC10 имеет 7 программ на банк, и вы можете выбрать до 10 программ для каждой программы. OC10 также оснащен midi и может отправлять изменения программы или использоваться в качестве midi для использования в сочетании с другими устройствами midi. Соедините два OC10 с помощью простого кабеля LAN для доступа к нескольким педалям вне сцены. В OC10 также включен замечательный буфер BJF от One Control, который также можно обойти, используя небуферизованный вход.OC10 также может быть простым переключателем с доступом к прямому режиму. Прямой режим идеально подходит для групповых занятий или экспериментов с педалями, прежде чем вы решите, как настроить свои программы. Петля Crocodile Tail Loop действительно является самым инновационным педальным переключателем на рынке.

BJF Buffer Routing

Многие люди спрашивают, почему петля Crocodile Tail Loop имеет буферизованный и небуферизованный вход. Причина в том, что с некоторыми педалями гитаристы предпочитают иметь буфер позже в своей сигнальной цепи, чтобы не мешать, или они просто не хотели бы иметь буфер вообще.

Вот почему петля «Крокодиловый хвост» имеет буферный вход и выход. Думайте о буферном входе и выходе, как о любой другой гитарной педали. Например, если вы хотите, чтобы буфер в цикле 8 просто запускался от отправки 8 к входу буфера, а затем с выхода буфера к возврату 8.

Петля «Крокодиловый хвост» обеспечивает удивительную гибкость

, когда дело доходит до маршрутизации . Выбираемое переключение буфера, переключение каналов усилителя и доступ к петле эффектов — это лишь некоторые из способов, которыми Crocodile Tail Loop может помочь вам с маршрутизацией вашей гитары и педалборда.

Переключение каналов усилителя

Петля «Крокодиловый хвост» имеет три отдельных петли, которые можно использовать для различных целей. Эти петли могут использоваться для переключения каналов усилителя или подключения эффектов для включения в петлю эффектов усилителя, а также для множества других функций, соответствующих потребностям конкретного гитариста.

Шлейфы 8–10 имеют маркировку NO и NC. Это означает нормально открытый или нормально закрытый. Обратитесь к руководству по эксплуатации вашего усилителя, чтобы узнать, нормально ли открыт ножной переключатель или нормально ли он закрыт.Если ваш усилитель имеет вход на четверть дюйма для переключения каналов усилителя, весьма вероятно, что петля Crocodile Tail Loop сможет переключать каналы вашего усилителя.

Функции MIDI

Петля «Крокодиловый хвост» оснащена MIDI-входом и выходом / сквозным. Петля «Крокодиловый хвост» была создана, чтобы быть невероятно удобной для пользователя, и мы решили, что она также должна быть частью функции midi. Практически не имея программирования, гитаристы могут переключать MIDI-программы с помощью своих любимых цифровых эффектов.Обратите внимание, что петля с «крокодиловым хвостом» может отправлять только номер ПК (изменение патча) без CrocEye.

Петля «Крокодиловый хвост» имеет функции передачи и приема. TX обозначает передачу midi, а RX — прием midi. Гитаристы могут выбирать, хотят ли они отправлять или получать изменения MIDI-программ во внутренних программах.

Выход midi также можно изменить на midi thru. Таким образом, если вы хотите использовать более продвинутый MIDI-контроллер или программное обеспечение для управления своими эффектами, это вполне возможно.

Для расширенных функций MIDI (PC # и CC #) требуется CrocEye. С CrocEye вы сможете отправлять инструкции по тапу на все педали Strymon, нажав один ножной переключатель на петле Crocodile Tail Loop. CrocEye может поддерживать до 16 устройств и 16 каналов.

Функции связи и синхронизации

Одной из опций, которая отделяет петлю «Крокодиловый хвост» от многих других коммутаторов на рынке, являются функции синхронизации и связи. Возможность подключения или удаленного управления переключателем петель невероятно важна для многих профессиональных музыкантов.Независимо от того, предпочитаете ли вы использовать стойку эффектов или предпочитаете, чтобы ваши технические специалисты контролировали изменения патча, петля Crocodile Tail Loop — отличное решение для гитаристов, использующих педали.

Функция Link позволяет игрокам соединять две петли Crocodile Tail Loops вместе с помощью специального кабеля, который использует разъемы LAN. Пожалуйста помни; стандартный кабель LAN не сможет соединить две петли типа Crocodile Tail Loops вместе. Необходимо использовать специальный кабель One Control. Стандартный сетевой кабель работать не будет.Представьте себе возможность собрать до 20 педалей с помощью одного переключателя.

Функция Sync также чрезвычайно полезна. Как упоминалось ранее, возможность удаленного управления переключателем петель чрезвычайно важна для профессиональных музыкантов. С петлей крокодилового хвоста One Control дает вам два варианта сделать это. Первый — это использование двух петель «крокодиловый хвост» и управление одной из них с помощью нашего фирменного кабеля связи. Второй — использование миди-входа Crocodile Tail Loop и управление Crocodile Tail Loop с помощью предпочитаемого вами MIDI-контроллера.Так как Crocodile Tail Loop реагирует на стандартные изменения программы, использовать его с другими MIDI-контроллерами очень просто.

Использование петли Crocodile Tail в стерео

Хотя разъемы Crocodile Tail Loop являются монофоническими, его можно использовать с одним стереоэффектом в сочетании с 8 моно педалями. Поскольку петля Crocodile Tail Loop имеет два идентичных выхода из петель 1-7, вы

можете использовать один из дополнительных выходов, чтобы помочь со стерео процессом. Имейте в виду, что при использовании стереопедали потребуется две отдельные петли от петли Crocodile Tail Loop.

1. Запустите кабель от выхода # 8 к входу стереоэффекта

2. Запустите один левый выход из эффекта в возврат 8

3. Запустите правый выход из эффекта в возврат 9

4. Запустите кабель из выхода 1 Вход 8

5. Проведите кабель от выхода 2 к входу 9

6. Проведите выход 8 к левому усилителю

7. Выполните 9 к правому усилителю

Эти процессы мы также можем выполнить с петлями 9 и 10, если так желанный. Имейте в виду, что стереоэффекты должны быть последним шагом в настройке петли Crocodile Tail Loop. Конечно, переход в моно после перехода

в режим стерео означал бы, что окончательный сигнал снова станет моно.

Технические характеристики

Размеры: 18,2 (Д) x4,35 (Ш) x2,5 (В) дюйм

Вес: 1800 г

Источник питания:

постоянного тока

Потребление тока: 450 мА

Входное сопротивление: 500 кОм

Выходное сопротивление: 10 кОм Макс.

Всего шлейфов: 10

Циклов серии

: 7

Отдельных шлейфов: 3

Миди: 1 вход Midi и 1 выход Midi / сквозной

Доступные аксессуары

Кабель LAN 1 м / 3 фута

Кабель LAN 10 м / 33 фута

Расширение CrocEye Midi

Программа по борьбе с вредителями в масштабе штата | FWC

Что такое неприятный аллигатор?
Как правило, аллигатора можно считать неприятным, если он не менее 4 футов в длину и представляет угрозу для людей, домашних животных или имущества.Если вас беспокоит аллигатор, позвоните на горячую линию для неприятных аллигаторов по номеру 866-FWC-GATOR (866-392-4286), и мы отправим по контракту ловушку для назойливых аллигаторов, чтобы разрешить ситуацию.

Аллигаторы длиной менее 4 футов недостаточно велики, чтобы представлять опасность для людей или домашних животных. Однако никогда не стоит трогать аллигатора, даже маленького, потому что это опасно и незаконно. Если в вашем бассейне, на крыльце или в подобной ситуации есть аллигатор ниже 4 футов, позвоните на горячую линию Nuisance Alligator по телефону 866-FWC-GATOR (866-392-4286).

Почему FWC не перемещает назойливых аллигаторов во Флориду?
Флорида имеет здоровую и стабильную популяцию аллигаторов. У нас во Флориде около 1,3 миллиона аллигаторов. Аллигаторы живут во всех 67 округах, и они населяют все дикие районы Флориды, которые могут их прокормить. Удаление вредных аллигаторов не оказывает значительного воздействия на популяцию аллигаторов в нашем штате.

Переселенные аллигаторы часто пытаются вернуться к месту их отлова. По пути они могут создавать проблемы людям или другим аллигаторам.Если аллигатор успешно возвращается, поймать его снова будет необходимо и, вероятно, будет сложнее во второй раз.

Чтобы избежать создания проблем на месте выпуска, нужно будет переселить вредных аллигаторов в отдаленные районы, где они не встретят людей. В этих отдаленных районах уже есть здоровые популяции аллигаторов, а те, которые уже живут там, создали социальные структуры. Появление нового аллигатора в этих областях, вероятно, вызовет боевые действия, которые могут привести к смерти местного аллигатора или завезенного аллигатора.

Прочитать Руководство по жизни с аллигаторами (брошюра)

Распространите информацию о возможном присутствии аллигаторов в прудах и каналах с помощью этих знаков.

PETA демонстрирует жестокость, скрывающуюся за сумками из крокодиловой кожи

Крокодилы, разрезанные, содранные во Вьетнаме для кожаных сумок

Видео-разоблачение PETA раскрывает страдания и мучительную смерть крокодилов во Вьетнаме при изготовлении «роскошных» кожаных сумок для Louis Vuitton и других брендов — help прекрати это!

Видео принять меры

Компания PETA выявила страдания на фермах рептилий в США.С. и Африка, а теперь и кадры очевидцев, раскрывают ужасающую реальность того, что во Вьетнаме десятки тысяч крокодилов были выращены и жестоко убиты для производства «роскошных» кожаных сумок, продаваемых по всему миру. Две фермы занимались поставками шкур крокодилов материнской компании Louis Vuitton LVMH и «некоторым из крупнейших брендов», по словам владельца фермы. Обратите внимание на то, какие покупки сумок, ремней или ремешков из крокодиловой кожи могут поддержать вас, а затем примите меры, чтобы помочь остановить это злоупотребление.

Шеи вскрылись, а штыри проткнули шипы, пока они были живы

Рабочие били крокодилов электрошоком, а затем пытались убить их, разрезая им шеи и проталкивая металлические прутья по позвоночнику. При этом животные сильно трясутся. Видно, как нога одного крокодила поднимается после того, как его разрезали. Затем рабочие оставляют его истекать кровью. Этот метод убийства давно доказан как негуманный, и эксперты обнаружили, что крокодилы остаются в сознании более часа после того, как их спинной мозг был перерезан, а кровеносные сосуды перерезаны.Эксперт по рептилиям, который смотрел кадры убитых крокодилов, сказал, что «разрезы на шее были бы очень болезненными и бесчеловечными» и «Нет никакой вероятности, что эти животные« умерли мгновенно »». и Перемещение Рабочие отвели крокодилов в соседнюю комнату и срезали им кожу — процесс, который занимает от 15 до 20 минут на животное. На видеозаписи видно, что один крокодил продолжал двигаться после снятия шкуры.

В маленьких бесплодных вольерах

Исследователь посетил ферму, где содержатся десятки тысяч крокодилов, и убивает 1500 из них каждые три месяца.На этой ферме, которая поставляет шкуры для Louis Vuitton, около 5 000 крокодилов содержались в небольших бетонных вольерах — , несколько уже, чем длина их тел . Исследователю сказали, что они содержатся в этих условиях, которые эксперт по рептилиям назвал « чрезмерно ограничивающим, недостимулирующим и бесчеловечным » для крупных крокодилов, в течение 15 месяцев, прежде чем их окончательно забили.

Упаковано в бетонные ямы

На этой ферме и на другой ферме, которая поставляет шкуры LVMH, крокодилов упаковывали в бетонные ямы.Когда несколько животных содержатся вместе, вполне вероятно, что это приведет к агрессии и травмам, а это обычно приводит к инфекции и болезни. У одного крокодила не было хвоста.

Кожа срезана и снята

После того, как крокодилы были зарезаны, рабочие срезали и сняли с них кожу — и все это просто для изготовления «роскошных» сумок, кошельков и других предметов из крокодиловой кожи для продажи Louis Vuitton и другим брендам.

Вы можете помочь остановить эту жестокость!

PETA разоблачила жестокость на фермах рептилий на трех континентах, и история всегда одна и та же: мрачное, тесное заключение и насильственная смерть. Прежде чем покупать вещи, сделанные из таких экзотических шкур, пожалуйста, остановитесь и подумайте о животных, от которых они происходят, и их сильных страданиях. Не поддерживайте эту жестокость своими покупками.

Делайте больше

Делайте больше: Призывайте LVMH отказаться от экзотической кожи от Louis Vuitton и всех его брендов. Момент вашего времени имеет огромное значение для этих забытых животных.

15 интересных фактов о ‘Crocodile Dundee’

Комик Пол Хоган был уже знаком публике за пределами Австралии, когда его серия скетчей Шоу Пола Хогана (1973–1984) была распространена по всему миру.Он также был лицом популярной австралийской туристической рекламы, умоляя людей бросить креветку в Барби. Для многих все еще было шоком, когда Крокодил Данди стал самым кассовым фильмом в истории Австралии, за исключением Top Gun , самого кассового фильма в Америке в 1986 году. New York Times назвал его » «феномен года в кино», описывая его как «своего рода мягкий, здравомыслящий Рэмбо «.

1.ВЕРОЯТНО, ВДОХНОВЛЕННЫЙ РОД АНСЕЛЛ.

Во время рыбалки в 1977 году лодка Рода Анселла перевернулась из-за крокодила. Он провел ночь, дрейфуя в море, прежде чем оказался на острове у берега реки Фицморис в Северной территории Австралии. Он провел семь недель, выживая с помощью своего ума, в том числе пил коровью кровь, прежде чем его спасли. У него взяли интервью о своих приключениях в популярном ток-шоу Майкла Паркинсона, где он якобы говорил о том, что предпочитает спать на полу отеля, где его любезно разместила команда Parkinson .Анселл утверждает, что Хоган процитировал интервью Parkinson как источник вдохновения для фильма в одном из первых радиоинтервью, но стенограмма интервью так и не была найдена. Жизнь Анселла оборвалась в 1999 году после перестрелки с полицейскими. В 2000 году Хоган сказал, что вера в существование одного настоящего Крокодила Данди является «мифом».

2. Ведущий певец INXS МАЙКЛ ХАТЧЕНС БЫЛ ОДНИМ ИНВЕСТОРОМ ФИЛЬМА.

Среди 1400 ответственных инвесторов были брокеры, богатые игроки в крикет и Майкл Хатченс, солист INXS.Инвестиционный банк Квинсленда Paul Morgan & Company обеспечил выплату $ 7,1 млн, необходимых для его создания. Хоган и Корнелл добавили 600 000 долларов собственных денег. Фильм в конечном итоге собрал более 300 миллионов долларов по всему миру, и прибыль была разделена между инвесторами.

3. ЭТИ НАСТОЯЩИЕ НОЖИ БАУИ НАЗЫВАТЬ НЕ МОЖЕТ.

На съемочной площадке присутствовали стальные, резиновые и алюминиевые версии ножа Боуи Crocodile Dundee. Сам Хоган попросил дизайнера реквизита Джона Боуринга сделать версию из нержавеющей стали, хотя этого не было в сценарии.Когда Боуринг спросил Хогана, где ему нужен стальной нож в фильме, Хоган объяснил, что еще не написал эту часть.

4. ОДИН ИЗ ПИСАТЕЛЕЙ НЕ ДУМАЛ, ЧТО ЛИНИЯ «НОЖ» БЫЛА ОЧЕНЬ ВЕСЕЛЫЙ.

«На бумаге это не было смешно», — призналась Шади по поводу строчки «Это не нож». Цитата была результатом сотрудничества трех сценаристов, и она стала одной из самых запоминающихся сцен фильма.

5. ОНИ ВЫСТРЕЛИЛИ МЕСТО В АВСТРАЛИИ И НЬЮ-ЙОРКЕ.

Среди австралийских локаций был национальный парк Какаду, размером с Германию.Он приобрел такую ​​известность, что после выхода фильма в парке было предложено туров «Крокодил» Данди туров.

Бар Вазака в Ист-Виллидж был также в The Godfather Part II (1974) и Rent (2005). Номер в отеле Нью-Йорка — это люкс за 900 долларов в отеле New York Plaza. Это был отель в North by Northwest (1959) и Home Alone 2: Lost in New York (1992).

6. ХОГАН РАБОТАЛ НА МОСТЕ, НА КОТОРЫЙ ГЛЯДИТ СЬЮ В НАЧАЛЕ.

Сиднейский мост Харбор-Бридж показан из окна отеля, пока Сью разговаривает по телефону с Нью-Йорком. Хоган был на нем монтажником, а не художником, как обычно сообщалось. «Послушайте, если бы я был художником — и вы бы приходили каждый день и говорили:« Какого цвета мы сегодня будем рисовать, мальчики? » «Ах, линкор Грей» — я бы спрыгнул », — сказал Хоган.

7. ЛИТЬЕ И ЭКИПАЖ НОЧИЛИ В ХИБАХ.

Поскольку поблизости от места съемок актеров и съемочной группы в Национальном парке Какаду не было подходящих отелей, они на короткое время поселились в ветхих хижинах.Вооруженная охрана всегда была рядом, чтобы убедиться, что настоящий крокодил не доставит проблем. Джон Корнелл также позаботился о том, чтобы вокруг было пиво, чтобы команда наслаждалась.

8. КРОКОДИЛ НЕ НАСТОЯЩИЙ.

Когда Сью (Линда Козловски) подверглась нападению крокодила, она никогда не подвергалась опасности, и не только потому, что Мик следил за ней — на самом деле это был механический крокодил стоимостью 45 000 долларов. Хоган хотел настоящий для крупных планов, но это было невозможно.

9. БУФФАЛО БЫЛО НАСТОЯЩИМ (И ОЧЕНЬ УСТОЙЧИВЫМ).

Когда Хогана спросили, с каким животным труднее всего работать в IGN в 2001 году, он не колебался. «Буйвол. Потому что, если буйвол ничего не хочет делать, он весит 2000 фунтов, а вы знаете, что это не так. Так что вам придется торчать [и ждать, пока он не начнет сотрудничать]. Азиатский буйвол в Австралии с 8 футов рогов. [Эта сцена в первом фильме заняла] весь день. Как будто он сказал: «Я просто сижу здесь. И вы ничего не можете с этим поделать».

10. ФИЛЬМ, ПРОИГРЫВАЕМЫЙ В НОМЕРЕ ОТЕЛЯ, ПОДХОДИТ.

В некоторой степени симметрично названию, фильм играл роль Сэма Пекинпы Major Dundee (1965) с Чарлтоном Хестоном в главной роли.

11. 20-Й ВЕК FOX (Грубо) СКАЗАЛ «НЕТ» ПРИОБРЕТЕНИЮ АМЕРИКАНСКИХ ПРАВ.

Джон Корнелл показал фильм руководителю компании 20th Century Fox, когда он был в Голливуде, пытаясь продать его. «Был какой-то идиот, который сидел, поставив ноги на стол, и наблюдал за ними минут 20, смотрел на эти часы около восьми раз и сказал мне, что они не работают», — вспоминает Корнелл.» Он был очень грубым. Иногда я получаю удовольствие от размышлений о том, как выглядит его лицо в такое время ». В итоге Paramount получила права.

12. АВСТРАЛИЙСКАЯ И МЕЖДУНАРОДНАЯ ВЕРСИИ РАЗЛИЧНЫ.

После того, как тестовые показы показали, что зрители обеспокоены некоторыми из австралийских сленговых терминов, некоторые из этих терминов были дублированы на американском языке или просто исключены. Всего из фильма было удалено семь минут для международной версии, почти все из первой половины, где действие происходит в Австралии.«Мы ускорили темп, чтобы удовлетворить вкусы американского потребителя», — признал Барри Лондон, президент по дистрибуции Paramount.

№

13. ПРЕДМЕТНЫЕ ЗНАКИ В ОБЛАСТИ

«КРОКОДИЛ» В НАЗВАНИЕ ТАКЖЕ ДОБАВЛЕНЫ ДЛЯ АМЕРИКАНСКОЙ АУДИТОРИИ.

«Были фильмы о рептилиях — один даже назывался Аллигатор , — объяснил Лондон. — Мы хотели, чтобы все знали, что« Крокодил »- это прозвище».

14. Люди ИСКЛЮЧАЛИ СТАВКИ В ОТЕЛЕ PLAZA.

Туристы специально спрашивали номер Мика Данди и звонили в отель «Плаза» с просьбой предоставить номера с биде. Однако в отеле не было комнат с биде, а та, что в фильме, была на съемочной площадке, построенной съемочной группой.

15. ХОГАН И КОЗЛОВСКИЙ поженились в реальной жизни.

Они поженились в 1990 году, у них родился сын Шанс. Козловский подал на развод в 2013 году.

Кто были настоящими охотниками за крокодилами в Австралии? — Любопытный Дарвин

Обновлено 17 июля 2018 г. 12:54:06

Фотография: Билл Дин был сфотографирован для книги Кейта Уилли «Охота на крокодилов» (Прилагается: «Охота на крокодилов»).

Это были настоящие крокодилы Данди.Голубокровные, грубые как кишки австралийцы, которые одолели рептилий-монстров и выжили, чтобы рассказать сказки.

Охота на крокодилов в Топ-Энде была впервые организована коренными австралийцами, но именно мачо с пивом и ножами с Северной территории, присутствие которых прочно вошло в массовую культуру.

Так кто же были эти смельчаки, которые стали олицетворением необжитой Австралии? А что с ними случилось?

Любопытный Дарвин — это наш локальный сериал рассказов, в котором вы задаете нам вопросы, голосуете за своего любимого, а мы расследуем.Вы можете задать свои вопросы по любой теме или проголосовать за нашу следующую тему.

Фотография: Спрашивающий Энтони хотел знать, что случилось с людьми из Crocodile Hunt. (Поставляется)

«Я никогда не был в Новом Завете, но, будучи заядлым охотником и опытным бушменом, я полюбил книгу Кейта Уилли« Охота на крокодилов »с того момента, как вытащил ее из мусорного ведра библиотеки», — говорит любопытный собеседник Дарвина Энтони Стори.

В книге рассказывается история об охоте на крокодилов из Верхнего конца старой школы, задокументированная на болотных равнинах реки Южный Аллигатор, граничащей с Арнемлендом.

Уилли объединился с Биллом Дином, профессиональным стрелком крокодилов, и вместе они исследуют, на что на самом деле была похожа жизнь на равнинах бизонов.

Отец мистера Стори Грэм познакомился с Уилли, но с тех пор оба скончались. Теперь он хочет ответов.

«Это должно дать вам некоторую фору при поиске кого-то из того поколения, кто сможет заполнить вас прямо изо рта», — сказал он.

Первая подсказка

Индустрия охоты на крокодилов действительно приобрела известность в 1950-х и 60-х годах, примерно в то время, когда была написана и опубликована книга Уилли, когда множество охотников пробились к вершине в поисках быстрых денег.

Фотография: Охотники вылавливают крокодилов вдоль реки Дейли. (Прилагается: Истории территорий)

Выслеживание этих старожилов сопряжено с трудностями.Многие охотничьи лагеря для сафари разорились, когда охота на крокодилов была объявлена ​​вне закона в Новом Завете в 1971 году, после того, как животные были почти полностью истреблены, и большинство, если не все, охотники старой школы с тех пор скончались.

Наше первое представление о жизни этих бесстрашных парней пришло из обращения, опубликованного в West Arnhem Wire в 2015 году, малоизвестном информационном бюллетене в Интернете, посвященном региону реки Дейли.

«Много лет назад я жил с человеком по имени Билл Дин, который был старым охотником на буйволов и крокодилов и стрелял в ваш регион», — говорится в сообщении.

«Я знаю много историй Билла (тех, которые не записаны в книге Уилли), но есть гораздо больше невысказанного, и я пытаюсь записать все, что могу, для себя и сына Билла, Джошуа».

Заинтригованный, любопытный Дарвин намеревался связаться с автором, известным только как Шаррон.

Вскоре зазвонил телефон.

Билл Дин: «Настоящий крокодил Данди»

По телефону раздался командный голос.

«Кровавый Билл много лет приставал ко мне, чтобы я написал о нем книгу, чтобы противопоставить кое-что из [Кита] Уилли», — сказал Шаррон Кейпс из Бандаберга в Квинсленде.

Фотография: Г-н Дин никогда не терял страсти к охоте на крокодилов (Поставляется: накидки Шаррона).

«Уилли хотел выйти и испытать [охоту], поэтому все говорили, что если вы хотите получить настоящий опыт, ждите Билла Дина».

Шаррон Кейпс познакомилась с Биллом 38 лет назад, когда ей было 15 лет, и вместе у них есть сын Джошуа.

Шаррон и Билл были двумя горошинами в стручке. Оба они называли себя «прогулками», пара нередко проводила годы в разлуке — и даже вступала в повторный брак (более одного раза) — прежде, чем неожиданно оказаться на пороге друг друга.

«Он говорил:« Она всегда будет возвращаться ко мне, эта ». И я вернулась, даже на его смертном одре», — сказала она.

Фотография: Мистер Дин был заядлым рыбаком и охотником (Поставляется: накидки Шаррон)

По словам Шаррона, Биллу никогда не приписывали должным образом его роль в книге Уилли.

Но было кое-что, что раздражало его гораздо больше за эти годы.

«Он взломал Крокодайл Данди.Он обычно смотрел шорты для этого и ломал голову «, — засмеялась она.

» Он обычно говорил: «Эй, это я!» Это я про меня ».

«Ему не нужны были деньги, он был без ума от того, что они украли часть его истории, но не поверили».

Этот аргумент имеет некоторые достоинства. Фотографии молодого Билла Дина поразительно напоминают знаменитого персонажа Пола Хогана.

Точно так же коллеги Билла Ослик и Наггет, описанные в книге Уилли 1966 года, появляются примерно 20 лет спустя в «Крокодайле Данди», на этот раз переименованном в «Донк и Наггет».

«Вы помните эту строчку:« Это не нож, это нож? » Я слышала, как Билл сказал это, когда мне было 15, — сказала мисс Кейпс.

«Все старые парни говорили это, потому что у тебя появлялись все молодые деньги, желающие быстро заработать состояние.

« Они придумывали дурацкие ножи и рвали шкуры, поэтому было обычным делом сказать: «Думаешь, это нож?» Это не нож, это нож ».

После того, как охота на крокодилов была объявлена ​​вне закона в Новой Зеландии, Билл перебрался через Верхний Энд и далеко на север Квинсленда, работая на разных работах в районе Бурдекина.

Фотография: Мемориал покойному Биллу Дину (Прилагается: Кейпсы Шаррона)

Но он никогда не переставал работать над романом, который так много лет назад приставал к Шаррону.

«У него было имя для этого: Анна Пуру, что на языке [аборигенов] означает белый буйвол», — сказала она.

«Мы начали, но так и не закончили. Даже когда он лежал умирая, он сказал:« Мы так и не дочитали эту чертову книгу ».

«Вот почему я разместил этот пост в поисках людей в регионе, потому что я хотел закончить его для нашего сына».

После борьбы с эмфиземой Билл мирно скончался в 2014 году.

Джордж Харитос: человек, который помог принцу снять кожу с крокодила

По словам Уилли, Джордж Харитос был «выжившим с тех времен, когда люди стреляли в крокодилов из ружья вместо камеры ».

После войны он работал плотником, но его настоящей страстью была охота на грозного зверя Top End.

Его подвиги в качестве охотника за крокодилами вместе со своим братом-водопроводчиком Николасом и деловым партнером Джимом Эдвардсом регулярно попадали в заголовки новостей.

Фотография: Отец Хелен, Джордж Харитос, широко освещен в книге «Я Дарвин». (ABC News: Бриджит Джадд)

Одним из их основных моментов была помощь герцогу Эдинбургскому принцу Филиппу в стрельбе и снятии шкуры с крокодила в 1950-х годах.

«Однажды [они] потерпели кораблекрушение, это было в 1951 году.Лодка протекала, они находились в 600 милях от дома и направлялись к водам, кишащим крокодилами », — сказала его дочь Хелен Харитос.

« Несмотря на то, что они потерпели кораблекрушение, они не могли позволить себе вернуться домой пустыми. вручил. Они застрелили, сняли шкуру и убили крокодилов и вернулись домой с полным снаряжением ».

Фотография: Вырезка из газеты отмечает визит герцога Эдинбургского в Дарвин в 1956 году.(Поставляется) По словам Хелен,

Haritos был уникальным среди охотников Top End, потому что он всю жизнь изучал побережье, погодные условия и повадки крокодилов.

Он был интуитивным. Ночью он использовал привязанный к голове прожектор, чтобы уловить красные глаза крокодилов — нововведение, которое он принес со своей военной службы.

Но охота на крокодилов была тяжелой работой. Иногда они едва приносили прибыль, и в конце 1950-х Харитос отказался от стрельбы, обвиняя в этом трех «М» — грязь, страдания и комаров.

Так началась обширная и разнообразная карьера, в течение которой он работал грузчиком и водителем барж, среди прочего.

«Он отправился на Тимор со скотом и должен был принести сандал», — вспоминает Хелен.

«В то время было много беспорядков . .. Они ушли, были примерно в 12 часах пути, наткнулись на человека в воде и подняли его.

» Он сбежал, и они [таможня] сказали папа развернулся и отвез его обратно [в Тимор], но папа выкинул за борт столько топлива, сколько мог, и сказал: «Извините, у меня топлива достаточно, чтобы добраться до Дарвина».

«И этот человек до сих пор живет здесь [в Дарвине]».

Хотя он, возможно, повесил свои ботинки в мире охоты на крокодилов, наследие Харитоса будет жить по-разному.

Самка морского крокодила по кличке Альберт называла задний двор Хелен своим домом с 1992 года, когда она унаследовала его от своего умершего отца.

По словам Хелен, Альберт непреднамеренно присоединился к семье Харитос в 1958 году.

Фотография: Альберт все еще живет на заднем дворе Хелен (ABC: Александра Фишер)

Кто-то попросил у ее отца крокодила на вечеринке.Естественно, Джордж пошел прямо к реке Мэри, чтобы поймать его.

Но когда пришло время отдавать крокодила, покупатель протрезвел и больше не хотел его.

«Это были действительно новаторские дни, и [люди интересуются папой], потому что это очарование прошедших дней», — сказала Хелен.

«У них действительно была довольно захватывающая жизнь. Все знали их … И они были просто хорошими людьми».

Джордж Харитос был награжден Орденом Австралии в конце 1980-х годов за вклад в судоходство, прежде чем скончался в 1992 году.

Родни Анселл: история выживания и известность

Хотя Род Анселл не упоминается в романе Кита Уилли, когда дело доходит до охотников за крокодилами старой школы, было бы упущением пройти мимо вдохновения из реальной жизни. Крокодил Данди.

Хотя его слава в конечном итоге превратилась в дурную славу, именно его маловероятная история выживания в глубинке принесла ему прозвище.

Фотография: Анселл был убит в перестрелке с полицией в 1999 году. (Поставляется)

После того, как его лодка перевернулась на далекой реке Виктория, Анселл прожил более семи недель на маленьком острове, спав на кишащих змеями деревьях, чтобы избежать кружения голодных крокодилов.

Но, по словам его бывшей жены Джоанн Ван Ос, он никогда не был охотником на крокодилов в профессиональном смысле.

«Он застрелил пару крокодилов, которые пытались съесть его собак на реке Фицморис, и несколько лет спустя он застрелил пару кустов с несколькими рабочими-аборигенами, но так и не застрелил их на шкуры», — сказала она.

Фотография: Род Анселл широко считается реальным источником вдохновения для Крокодила Данди (Прилагается)

Тем не менее, после этого испытания Анселла засыпали звонками журналистов и общественности, которые надеялись услышать эту историю из первых уст.

«[Друзья] спрашивали, почему мы держим фильм в таком секрете», — сказала Джоанн.

«До этого мы даже не знали, что фильм существует.

Итак, если он на самом деле не был охотником на крокодилов, почему его так часто ассоциируют с Крокодилом Данди?

По словам Джоанн, Анселл был харизматичным и «умел работать со СМИ».

«Настоящий Крокодил Данди фильм… прославлял все те самые австралийские качества, которые мы признаем и любим: стойкость, близость к кустам, чувство юмора, ларрикинизм, отношение «она будет права» », — сказала она.

« Род Анселл продемонстрировал все эти характеристики в самом себе, и разыгрывал это для средств массовой информации, когда это было необходимо.

Но за дерзким фасадом скрывалась темная подбрюшье.

Нисходящая спираль Анселла к амфетаминовой зависимости закончится буйством, подпитываемым наркотиками.

После убийства сержанта Бревета Глена Энтони Хейтсона и ранения трех других мужчин он был застрелен полиции в 1999 году.

Фотография: Мемориал сержанту Глену Хейтсону, смертельно раненному Анселлом в 1999 году (ABC News: Бриджит Джадд)

Хотя все они имеют разные истории и наследие, наш задающий вопрос Энтони Стори считает, что тенденция Австралии «романтизировать» охотников ранней эпохи является свидетельством той важной роли, которую они сыграли в сокращении числа крокодилов — что, по его мнению, отошло на второй план. Последние годы, когда «левши из городских районов пьют латте» выступают против этой практики.

Он также признает, что, хотя некоторые из охотников старой закалки могут иметь больше прав называть себя вдохновителями Крокодила Данди, без опыта, знаний и руководства местных охотников и собирателей, «они вылечили бы очень мало скины действительно «.

Кто задал вопрос?

Фотография: Энтони Стори хотел знать, что случилось с охотниками за крокодилами старой школы.(Прилагается: История Энтони)

Энтони Стори родом из Меандровой долины на северо-западе Тасмании.

Музыкант по профессии и подающий надежды автор, он также заядлый бродяга по деревьям и истребитель диких вредителей.

«[Я] больше чувствую себя в кустах с дружелюбными животными и деревьями, чем с глупыми людьми, возящимися в своих собственных гнездах», — сказал он.

Он надеется, что рассказы об охотниках старой закалки прольют свет на рост численности морских крокодилов и необходимость действовать.

«В конце концов, необходимо вернуть равновесие», — сказал он.

«Может быть, это реинкарнация этих преступников, чтобы убрать еще несколько этих монстров, прежде чем те, кто глотает латте в отпуске, будут записаны на смерть и спрятаны под берегом реки».

Темы: крокодил, человеческий интерес, нападения животных, животные сообщество и общество, история нт, Дарвин-0800, Катерина-0850

Впервые опубликовано 17 июля 2018 г. 06:39:19

Человек реки Аделаиды спасен от массивного морского крокодила из-за забора из колючей проволоки

Массивный пятиметровый морской крокодил с кровью вокруг рта подкрадывается к человеку в его саду — и забор из колючей проволоки был единственным, что спасло ему жизнь

• Огромный морской крокодил напал на человека, когда он ухаживал в свой сад
• Он чудом избежал смерти после того, как его забор из колючей проволоки послужил защитой
• У крокодила были окровавленные зубы и огромный живот после того, как он съел теленка
• Он считал, что крокодил не мог этого сделать. перелезть через забор из-за недавнего обеда

Клаудиа Попоски и Уэйд Селлерс для Daily Mail Australia

Опубликовано: 00:37 GMT, 5 августа 2019 г. | Обновлено: 02:05 GMT, 5 августа 2019 г.

Пятиметровый крокодил с кровью на челюсти после того, как съел теленка, преследовал человека, который занимался садоводством — с колючей проволокой и полным животом, возможно, две вещи это спасло ему жизнь.

Мужчина был шокирован, когда обернулся и увидел массивного крокодила, прижатого к забору в реке Аделаида на Северной территории с открытой пастью.

Забор из колючей проволоки и тот факт, что крокодил только что съел теленка, были причинами, по которым зверь не напал на беззащитного человека, сообщает NT News.

Человек из реки Аделаида был шокирован, когда обернулся и увидел массивного крокодила, прижатого к забору с раскрытой пастью, когда он пытался добраться до него

Эксперт по крокодилам Дарвина Грэм Уэбб сказал, что для морских крокодилов бродить необычно на суше во время засушливого сезона в Top End — который длится с мая по октябрь — и сказал, что это могло быть в пути с пересыхающего биллабонга.

«Иногда в это время года крокодилы, которые во время сезона дождей переместились в маленькие купальники или ванночки, внезапно высыхают и пытаются вернуться к реке».

‘Они пытаются протолкнуть вещи, поэтому я не знаю, убил ли он теленка, но он мог легко это сделать. Если он убил теленка, он, вероятно, расчленил его, схватил кусочки и бросил вокруг.

Ужасающий образ огромной рептилии появился после того, как владелец крокодиловой фермы Коорана Джон Левер нашел тарелку внутри 4.7-метровый крокодил по имени MJ во время вскрытия на его предприятии недалеко от Рокгемптона, Квинсленд, в июне.

Эксперт по крокодилам Дарвина Грэхем Уэбб (на фото слева) сказал, что для морских крокодилов необычно бродить по суше в сухой сезон в Верхнем крае.

Морской крокодил, предположительно пяти метров в длину, напал на человека вдоль берега. Река Аделаида с экспертом, который сказал, что рептилия могла быть поймана в высохшем биллабонге (На фото: другой крокодил в реке Аделаида)

В Интернете было опубликовано изображение MJ, который погиб после драки с другим крокодилом, висевшим рядом. его пасть, демонстрирующая огромные размеры животного.

Г-н Левер изначально не был уверен, кому или чему принадлежит пластина, но с тех пор ему сообщили, что этот тип пластины использовался в хирургии человека.

Эта новость побудила семьи тех, кто пропал без вести в этом районе, обратиться к мистеру Левер, чтобы узнать, принадлежала ли тарелка их любимому человеку.

Г-н Левер сейчас пытается выяснить, в каком десятилетии использовалась пластина и кому она принадлежала.

Владелец крокодиловой фермы Коорана Джон Левер нашел табличку внутри 4.7-метровый (15 футов) крокодил по имени MJ (на фото) во время вскрытия в июне на его предприятии недалеко от Рокхэмптона, Квинсленд

Г-н Левер сначала не был уверен, кому или кому принадлежит пластина (на фото), но с тех пор он был сообщил, что тип пластины использовался в хирургии человека

Поделитесь или прокомментируйте эту статью:

.

No related posts.
