Монтаж выключателя с подсветкой своими руками: схема подключения

Огромное количество современных инноваций направлено на увеличение уровня комфорта и удобства нашей с вами жизни. Электрические приборы, в том числе и простые выключатели, тоже не стоят на месте. Мало того, что дизайнеры занимаются наиболее удобной формой для кнопок, в то же время не забывают и о таких старых идеях, как простая подсветка.

  • Сегодня мы разберем схему подключения выключателя с подсветкой, то какие виды подобных бывают, чем они отличаются, и о многом другом.

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели.

Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком.

Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве.

Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Современные виды выключателей с подсветкой стали более аккуратными и утонченными. Конструкции становятся тише, а размер – меньше. То же касается и светодиодных элементов. Сейчас их основная задача просто в темноте дать информацию о том, где находится выключатель.

Кроме того, есть определенные ограничения, касательно сфер использования подобных устройств. Касаются они в основном портативных источников света, или тех, что получают питание от низковольтных линий.

Подключение

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта. Для начала нужно понимать, по какой схеме вам нужно двигаться.

Вся сложность заключается в подключении выключателя так, чтоб в выключенном положении светодиод внутри светился, и выключался, когда выключатель замыкает контур. Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защищает осветительный элемент от перегрузки и скачков напряжения.

Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.

Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища. И ведь дело не только в том, что они потребляют намного больше электроэнергии, помимо этого перегорают они тоже весьма исправно.

Монтаж

Если говорить о современных версиях, которые сейчас можно встретить на полках магазинов, то монтаж выключателя с подсветкой своими руками производится весьма просто. Если производитель не халтурил, то процесс установки не будет отличаться от обычного выключателя.

Все потому, все необходимые контакты уже подключены. Обычно светодиод уже подключен к нолю и фазе, и когда цепь замыкается, а значит освещение задействуется, он выключается. Обратно включается после того, как замок разомкнут, и питание идет непосредственно из фазы только к нему.

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Если нет возможности отключить питание на отдельный выключатель, то следует это сделать с комнатой, или же домом. Дальше, даже если вы уверенны в том, что питание отключено, воспользуйтесь отверткой-тестером, и убедитесь в своей правоте.

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя.

Если у вас возникли проблемы, то возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов. Делать это осторожно стоит как минимум потому, что поврежденные провода подлежат удалению, а чем короче они будут в коробке, тем сложнее будет производить их монтаж и последующую установку выключателя.

Теперь, когда у вас есть пустая коробка, из которой только торчат несколько проводов, можно начинать монтаж нового выключателя. Обычно, на обратной стороне есть маркировка, которая показывает к какому контакту нужно подсоединять какой провод.

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Фото подключения выключателя с подсветкой

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert. ru/sxema-podklyucheniya-vyklyuchatelya-s-podsvetkoj/

Выключатель с подсветкой: описание подключения, общие принципы работы и варианты современного дизайна (85 фото)

В каждом жилом и промышленном помещении присутствуют выключатели света. Для того чтобы в ночное время суток было проще обнаружить их, устанавливается специальная подсветка.

  • Но прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить – с другой.

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

  1. Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.
  2. Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

Схема представленного прибора не содержит в себе никаких сложностей. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Правильный монтаж

Если ранее не осуществлялся монтаж таких приборов, то нужно следовать представленной ниже инструкции как подключить выключатель:

Следует обеспечить цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

В стене создается выемка, в которую выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

С нового прибора нужно снять кнопку или клавишу и осуществить подсоединение силовых проводов. Вместе с этим, выполняется подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Если выполняется установка выключателя проходного типа, то нужно заранее обеспечить устройство проводки под два выключателя. В этом случае фаза подсоединяется ко второму выключателю, а с обратного конца выходят два кабеля, которые присоединяются к контактам первого выключателя. После этого, один из фазных проводов подключается к лампочке.

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

  • Со стены удаляется выключатель.
  • Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
  • Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
  • В корпус помещается диодная лампочка.
  • Монтируется выключатель.
  • Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.
  • Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.
  • К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

В данном случае, проблема заключается непосредственно в сберегающей энергию лампе, поскольку даже небольшого напряжения, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

  • Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
  • Следует отказаться от подсветки.
  • Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

Фото выключателей с подсветкой

Источник: https://electrikmaster.ru/vyklyuchatel-s-podsvetkoj/

Подключение выключателя с подсветкой: виды, устройство и схема

В домах, квартирах и остальных помещениях, куда проведена электроэнергия, обязательно установлены выключатели. Современные модели позволяют не только включать/выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые оборудованы подсветкой. Установка и подключение выключателя с подсветкой имеют свои нюансы и правила.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

  • люминесцентные лампы;
  • приборы освещения с электронными пусковыми регуляторами;
  • некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

  1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
  2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
  3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

  1. С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
  2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
  3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

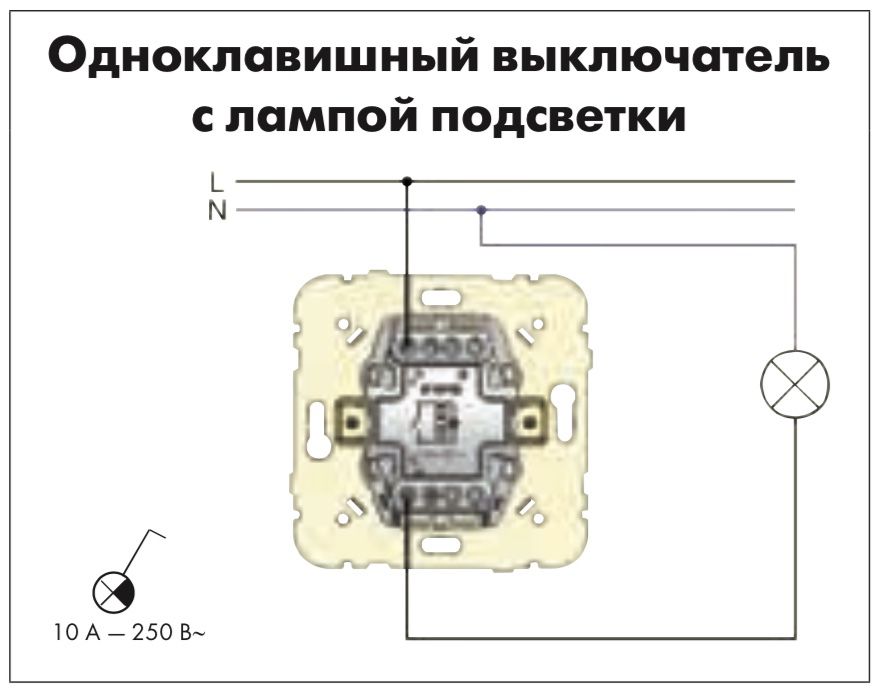

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

  1. С помощью плоской отвертки снять клавишу.
  2. Осторожно убрать декоративную накладку.
  3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
  4. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

  1. Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
  2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
  3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
  4. Обесточить сеть.
  5. Провода зачистить от изоляции.
  6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
  7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
  8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
  9. Провод, идущий к люстре, соединить с контактом и закрепить.
  10. Последний провод закрепить под контакт, на котором нет пластин.
  11. Проверить правильность подключения.
  12. Вставить внутреннюю часть выключателя в монтажную коробку.
  13. Закрепить винты.
  14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

  1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
  2. С помощью плоской отвертки поддеть, потом снять клавиши.
  3. Снять декоративную рамку.
  4. Открутить болтики.
  5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
  6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
  7. Отсоединить провода от контактов.
  8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
  9. Найти резистор и светодиод.
  10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
  11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

  • светодиод;
  • ограничивающий резистор;
  • диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии. В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ.

При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа.

Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. выполнить довольно просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил. Необходимо лишь приобрести обычный выключатель и индикатор.

Подключение выключателя с подсветкой: виды, устройство и схема

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Как подключить светодиодный выключатель: схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

  • одной входной, двух выходных клемм;
  • токоограничивающего резистора;
  • подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки.

Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель.

Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

  1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
  3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • проверить маркировку проводов на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

  • Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.
  • Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.
  • Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки.

Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

  1. Инструкция по подключению светодиодного выключателя:
  2. Как установить подсветку своими руками:
  3. Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Источник: https://sovet-ingenera. com/elektrika/rozetk-vykl/kak-podklyuchit-svetodiodnyj-vyklyuchatel.html

Как подключить выключатель с подсветкой?

Ремонт квартиры

В квартирах, в которых уже установлено освещение, непременно есть выключатели. Для того чтобы ночью не заниматься его поиском на стене, а просто зажечь свет, выключатель обычно дополняют подсветкой, принцип работы которой заключается в том, чтобы светится в тот момент, когда освещения в комнате нет.
В данном материале мы опишем Вам, как подключить выключатель с подсветкой. Хочется подчеркнуть, что здесь нет ничего трудного, поскольку выключатель с подсветкой устанавливается тем же способом, что и стандартный выключатель. Единственная разница от стандартного устройства заключена в том, что тут установлено вспомогательное удобство – это источник подсветки.

Важно учитывать, что в данной ситуации нет принципиальной разницы, какого бренда выключатель Вы будете монтировать, будь то «UNICA», «LEGRAND», «GUSI», или какой-то иной.

Схема работы у всех выключателей едина: клавишей замкнули цепь – свет загорелся, клавишей разомкнули цепь – свет потух. Естественно различаться они будут своим внешним видом и только.



Содержание

  1. Из чего состоит выключатель с подсветкой
  2. Как установить выключатель
  3. Особенности подключения выключателя с подсветкой на видео



Важный нюанс: до начала подключения выключателя с подсветкой, нужно определить тип светильника. Это важно потому, что подсветка качественно функционирует лишь с галогенными или лампами накаливания. Для осветительных приборов, обладающих пускорегулирующими приборами, применение выключателей с подсветкой не советуют.



Из чего состоит выключатель с подсветкой

Если убрать клавиши выключателя, то Вы заметите внизу индикатор подсвечивания – это может быть маленький светодиод или неоновая лампочка.

Чтобы разобраться, как он функционирует, проанализируем подробнее устройство выключателя с подсветкой.
Тут все довольно очевидно.

Фазный кабель, подходящий к выключателю, подключается на клейму обозначенную — L, а с клейм L1 и L2 провода идут на осветительные приборы.

Клавиши выключателя соединяют между собой L, L1 и L2:

  1. L— L1 — включена первая клавиша;
  2. L— L2 — включена вторая клавиша;
  3. L— L1 и L2 — включены две клавиши.

Сейчас ясно, вследствие чего запрещено к выключателю единовременно подсоединять «фазу» и «ноль» — случится короткое замыкание.

Тут же на выключателе смонтирована схема подсветки, которая включает в себя токоограничивающее сопротивление и светодиод. Диод и сопротивление соединены с клеймами L и L1.

Цепь подсветки функционирует таким образом:

В момент, когда свет потушен, клеймы выключателя L и L1 не соединены между собой, а значит, светодиод будет светиться, поскольку через него будет приходить электрический ток.

При нажатии на клавишу, подвижная клейма выключателя соединяет друг с другом L и L1, по средством чего, схема подсветки убирается из цепи. Светильник зажигается, а подсветка тухнет.

Тут может появиться вопрос. Почему светильник не зажигается через подсветку?
Все предельно просто.

Для того чтобы загорелся светодиод, довольно маленького напряжения и силы тока.
В цепи подсветки это регулирует токоограничивающие сопротивление, которое не пропускает излишнее напряжение. А поскольку для светильника данного напряжения и силы тока мало, то вследствие этого он и не зажигается.

Когда Вы включаете выключатель, то ток напрямую идет на светильник через его клеймы L и L1, минуя сегмент подсветки.



Как установить выключатель

Для того чтобы правильно установить выключатель, в первую очередь нужно убрать его клавиши.

Аккуратно пальцем или отверткой зацепляете выступающую грань клавиши, и вытягиваете ее на себя.
После демонтажа двух клавиш, подключаете силовые кабели к выключателю, одновременно с этим подключается и цепь подсветки

Дальше Вам необходимо вставить наш прибор в монтажную коробку, и с помощью шурупов, основательно зафиксировать выключатель.

Итоги:

  • Для более комфортного использования освещения в ночное время суток применяется выключатель с подсветкой.
  • Устройство подсветки основано на неоновой лампочке или светодиоде.
  • При подборе вида выключателя нужно брать в расчет тип осветительного прибора.
  • Монтаж выключателя с подсветкой достаточно лаконичен и прост и практически ни чем не отличается от установки стандартного выключателя.



Подключение выключателя с подсветкой на видео




На этом все, но если у Вас еще остались вопросы по теме — как подключить выключатель с подсветкой, то можете задать их в комментариях к этой статье.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

схема подключения выключателей со светодиодами

У многих современных выключателей в корпусе можно увидеть небольшое освещенное окошко, которое выполняет функцию подсветки. Благодаря этому устройству, найти такой выключатель ночью намного проще. Если разобрать данные элемент, то можно увидеть, что схема выключателя с подсветкой довольно проста. Двухклавишный и любой другой выключатель с подсветкой будет отличаться от обычного только одной составляющей — присутствием в его корпусе индикатора.

Виды выключателей с подсветкой

Ни для кого не секрет, что постоянные поиски в темноте выключателя приводят к тому, что все пространство вокруг прибора загрязняется руками. Поэтому использование дополнительного освещения помогает дольше сохранить новый ремонт.

Устройство и установка выключателя с встроенной подсветкой

В этом устройстве фаза идет на контакт L, а L1 идет к осветительному прибору. Существующие контакты проводят замыкание цепей при определенном нажатии клавиш. Если нажать на клавишу №1, то замыкается через L и L1. Таким образом, при выключенном свете у подсветки включена лампочка. При включении цепь замыкается на L и L1, подсветка выходит из общей токопадающей части и не работает.

Особенности конструкции выключателей с подсветкой

Для того чтобы большое напряжение не оказывало излишнего влияния на лампочку небольшой мощности, в схему встроен резистор, выполняющий роль ограничителя тока. Этот элемент уменьшает напряжение. За счет использования подключённого резистора достигается еще один важный эффект: осветительный прибор не загорается. Малого количества тока недостаточно для мощного светильника. Когда включается свет, лампа подсветки полностью выходит из схемы и никак не влияет на общую мощность.

Но как подключить выключатель с подсветкой? Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Для монтажа следует:

  1. Обесточить помещение;
  2. Поддеть выступающий край клавиши рукой или отверткой и потянуть на себя. Далее клавиша демонтируется;
  3. Теперь клеммы выключателя подсоединяются к проводам, согласно существующей схеме. Винты на клеммах закручиваются;
  4. После переключатель помещается в подрозетник и закрепляется другими винтами;
  5. В заключение клавиши устанавливаются на свое место;
  6. Теперь можно подавать напряжение и пользоваться оборудованием.

На заметку. Обычно в документации любого выключателя с подсветкой указана схема подсоединения. Либо обозначения «+» и «-» нанесены на само устройство. Если есть сомнения, правильно или нет проведена установка, проверьте все эти данные.

Подсветка своими руками

Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом.

Простая схема для выключателя

Все устройство состоит из дополнительного резистора – R1, диода – VD1 и светодиода – VD2, который выполняет роль подсветки. Диод используется для защиты от обратного напряжения. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Вместо диода можно взять диодные лампы.

Сборки на светодиоде подключаются к тумблеру. При этом лампа устанавливается таким образом, чтобы ее свечение было заметно через прибор. Также следует учесть, что клавиши не должны задевать дополнительные устройства. Поэтому важно изначально определить, как удобнее расположить подсветку, и уже потом паять схему. По окончании сборки лучше заизолировать провода и резистор изолентой. Идеальный вариант – использовать кембрики.

Иногда для более удобного размещения подсветки следует просверлить отверстие в выключателе для вывода лампочки. Также потребуется вывести наружу лампочку, если материал, из которого изготовлена внешняя часть выключателя, не пропускает света с подсветкой.

Средний уровень потребления при использовании указанных радиоэлементов составит примерно 1 кВтхчас в месяц. При использовании двойного выключателя с подсветкой в схеме устанавливаются две дополнительные лампочки индикации, у трехклавишного – 3 лампочки. Кроме того, для каждой клавиши необходимо будет собрать свою схему. Сдвоенный вариант в таких устройствах не применяется.

Важно! Любая подсветка будет дополнительно расходовать энергию.

Подсветка с использованием конденсатора

Для того чтобы уменьшить расходы на электричество и поднять КПД подсветки, в цепь подключается конденсатор, а в качестве резистора выбирается радиоэлемент напряжением до 100 Ом.

Важно! Когда места для размещения дополнительных элементов подсветки внутри выключателя слишком мало, то можно взять не один большой, а несколько маленьких резисторов и включить их параллельно.

В качестве токоограничивающего прибора здесь применяется конденсатор С1. Используемое сопротивление R1 с мощностью от 0, 25 Вт играет роль ограничителя тока заряда конденсатора. В схеме можно использовать сопротивление с напряжением от 100 до 500 Ом. За счет применения конденсатора энергопотребление снижается и будет составлять примерно 0,05 кВт×часа в месяц. Но из-за размеров конденсатора для размещения этой подсветки потребуется больше места.

Схема для подсветки с конденсатором

Иногда после установки при выключенном свете лампы все равно продолжают работать с минимальной степенью освещенности. Этот эффект может появиться при использовании современных светодиодных светильников, в которых предусмотрено слабое свечение, а также у люминесцентных ламп. Обычные лампы накаливания в таких условиях работать не будут. Чтобы избежать подобного явления, следует использовать светодиодные лампы с диммируемыми блоками питания.

Представленная схема подключения подходит только для лампы накаливания. Если применять энергосберегающие осветительные приборы, то, скорее всего, при выключенном свете можно будет наблюдать слабое свечение. Если использовать в качестве основного освещения светодиоды, то не сработает подсветка. Сопротивление у светодиодов слишком большое, из-за этого тока не хватит для работы подсветки, или ее свечение будет слишком маленьким. Для того чтобы решить эту проблему, используется схема с неоновой лампой.

Подсветка с неоновой лампой своими руками

Эта схема довольно часто используется с современным тумблером. Принцип работы подсветки с неоновой лампой мы уже разобрали выше, когда изучали конструкцию заводского выключателя.

Обратите внимание! Подсветка применяется в разных бытовых приборах, например, в электрическом чайнике. Если дома есть старый ненужный электрочайник, можно просто вытащить подсветку из него и использовать для выключателя. По виду это устройство представляет собой резистор с неоновой лампой. Эти элементы идут последовательно. Сама схема включена параллельно ТЭНу. Обычно все провода внутри чайника заизолированы с помощью термоусадочных трубок, и понять, где находится резистор, можно по утолщению кембрика.

Как сделать подсветку на неоновой лампе

Рассмотрим подробнее, какие элементы следует взять для самостоятельной сборки выключателя с подсветкой для светодиодных ламп. В существующей цепи сопротивление будет иметь мощность более 0,25 Вт, номиналом от 0,5 до 1,0 Мом.

Если используются неоновые лампы с усиками, то проблем при установке подсветки не возникнет (такую лампу можно вытащить из удлинителя с выключателем). Другое дело – применение неоновой лампочки с цоколем. Из-за недостатка места в выключателе внедрять в цепь патрон для подсветки неудобно. Лучше припаять 2 провода к местам выводов лампочки на цоколе. Для предохранения от повреждений нужно посадить лампочку в термоусадочную трубку.

Дополнительный осветительный элемент в выключателе

Использование подсветки позволяет работать выключателю в режиме индикации, основная задача которой показывать, что прибор находится под напряжением. Если подсветка помогает искать выключатель в темноте, то есть лампочки выключатся при загорании светильника, то индикация срабатывает вместе с включением оборудования.

В чем состоит разница между индикацией и подсветкой

Индикация покажет, находится или нет цепь под напряжением, если лампы в осветительных приборах выйдут из строя.

Итак, конструкция подсветки зависит:

  • от вида лампочек, с которыми будет использоваться выключатель света;
  • от габаритов места, где будет установлена дополнительная схема;
  • от требуемого режима энергосбережения.

Но каким бы ни было выбранное оборудование, расходы электроэнергии на работу подсветки будут минимальные. В этом приборе используются маломощные лампы, которые не могут оказать существенного влияния на коммунальные расходы.

Главное достоинство представленных вариантов с индикатором состоит в том, что все эти схемы не могут нанести вреда выключателю или самому светильнику. При неправильном соединении возможны неисправности и выход из строя только самой подсветки, выключатель и осветительный прибор будут работать в обычном режиме.

Видео

Как подключить выключатель с подсветкой

Как работает выключатель с подсветкой? Разобраться несложно, так как схема подключения его довольно проста.

Принцип работы

Всем знакома такая история: заходишь в темное время суток в комнату и трудно сразу найти клавишу на стене, чтоб включить свет. Когда находится заветная кнопка, мы включаем освещение. Возникает мысль: нужно установить выключатель с подсветкой. Подобные устройства уверенно занимают свое место на рынке светотехнической продукции. Они имеют высокую степень надежности, хороший дизайн, удобство в эксплуатации.

Устройство выключателя с подсветкой довольно простое. Идея заключается в том, что при выключенной лампочке пластмассовый корпус коммутирующего элемента светится, и его легко можно найти в темноте. Принцип действия основан на элементарных законах физики. Схема выключателя света оснащена индикатором в виде светодиода, светодиодом или неоновой лампочкой. Когда отключено освещение, контакты выключателя разомкнуты, ток при этом должен потечь по цепи индикатора, установленного параллельно, и включить подсветку. Вся задача состоит в том, чтоб правильно рассчитать сопротивление резистора.

Схематично подключение выключателя с подсветкой изображено на рисунке.

Подключение выключателя

Виды переключателей

Выключатели света с подсветкой бывают следующих видов: кнопочные, сенсорные, клавишные и поворотные. Наиболее широкое применение получили устройства с клавишами. Сенсоры дороже обычного переключателя, поэтому используются редко. Последний тип считается устаревшим и применяется не очень часто.

По количеству управляемых электрических цепей они в свою очередь подразделяются на выключатели с одной клавишей, с двумя и с тремя.

Одноклавишный выключатель с подсветкой применяется для выполнения коммутации одной цепи и укомплектован встроенным диодом.

Двухклавишный выключатель с подсветкой применяется для светильников, имеющих несколько лампочек. Иногда двойной выключатель ставится на входе в туалет и ванную. Здесь для удобства тоже актуальна ночная подсветка.
Если нужно объединить гораздо большее количество электрических цепей, тогда берут несколько штук и комбинируют, устанавливая их в блоки.

Особое внимание необходимо уделить такому виду коммутаторов, как проходной выключатель с подсветкой. Он устроен немного иначе, чем стандартное устройство, и дает возможность управления несколькими схемами из разных мест. Область их применения – помещения с большими площадями и несколькими входами. Механизм такого выключателя имеет подвижный контакт, который всегда используется при разрыве электрической цепи. При использовании кнопки «вкл/откл» подвижная часть устройства перебрасывается от одного контакта к другому, обеспечивая работу другого участка.

Бывает как одинарный, так и двойной выключатель подобного типа. На рисунке изображена схема его подключения.

Схема подключения проходного выключателя

Фаза подведена ко второму выключателю, контакты первого и второго переключателя соединены между двумя кабелями. Конец фазного провода с первого переключателя подсоединен к лампе. При отключении замыкающего элемента светильник не горит. При установке первого выключателя в положение «вкл» появляется замкнутый контакт, и свет в лампе загорится, а если подать сигнал со второго, то погаснет.

Удобно размещать такие схемы включения на лестницах, чтоб можно было управлять освещением как сверху, так и снизу. Чтобы избежать вероятности падения со ступенек в темноте, как раз и рекомендуется оснащать их подсветкой. Удобнее всего использовать готовые выключатели на светодиодах.

Как установить выключатель?

Как подключить выключатель с подсветкой? Это несложно выполнить как опытному электрику, так и новичку. Монтаж подобных электроустановочных изделий доступен любому человеку, способному держать в руках отвертку.

Если выключатель с подсветкой одноклавишный, то осуществить установку и подсоединение двух проводов при соблюдении элементарных правил техники безопасности можно за 5–10 минут.


Немного сложнее окажется подключение двухклавишного выключателя. Как правило, они комплектуются индикацией с одной лампочкой, если их две, то лампы нужно объединить скруткой и подключить к подходящей на выключатель фазе, а другие концы требуют подсоединения к двум исходящим фазам. Далее установка выключателя с подсветкой производится стандартным способом.

Если в квартире установлены старые выключатели без подсветки, то ее можно сделать своими руками по имеющейся схеме. Существуют следующие варианты исполнения:

  • с индикатором из неоновой лампы;
  • со светодиодом.
Схема выключателя с подсветкой с использованием светодиода и резистора

Она состоит из светодиода типа АЛ307, одноваттного резистора сопротивлением 100 Ом и параллельно подключенного диода КД521, который служит для защиты от пробоя. Однако в такой схеме есть недостаток – это большая потребляемая мощность. Для экономии электрической энергии в схему можно установить конденсатор, имеющий емкость 1 мкФ. Он будет ограничивать ток светодиода. Но дело в том, что эта громоздкая конструкция может не поместиться в корпус выключателя. Подобные схемы подсветки применяются только для ламп накаливания и «галогенок». Люминесцентная лампа будет мигать, а светодиодная совсем не будет работать из-за большого сопротивления светильника.

И подводя небольшой итог, можно сказать, что устройство выключателя с подсветкой не такое сложное, модернизировать своими руками уже имеющиеся старые образцы несложно. Но все же лучше купить готовые – они более надежны в эксплуатации, а также имеют хороший дизайн.

Выключатель с подсветкой легранд как подключить

22 июля 2017

Статьи

Как подключить одноклавишный выключатель с подсветкой Legrand Etika

Как подключить выключатели с подсветкой Legrand Etika 672403, 672203, 672303, 672603

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

Купить розетки и выключатели Legrand Etika

Подключение одноклавишного выключателя с подсветкой Legrand Etika

В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.

Практичность выключателей с подсветкой

Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.

В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.

Схемы подключения выключателей

Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.

Например, выключатель с подсветкой, схема подключения которого представлена ниже.

Когда выключатель находится в положении «Выключено», то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1. Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора. Достаточно всего лишь вспомнить классический закон силы тока.

Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.

Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.

Схема светодиодной подсветки выключателя с конденсатором

Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.

Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.

Подключение проходного выключателя

Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.

При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.

Установка двухклавишного выключателя

Двухклавишные проходные выключатели Legrand отличает присутствие пары контактов, независимых друг от друга. При надавливании на клавиши они переключают верхние линии на нижние, и при этом верхние контакты выполнены с отсутствием конечного вывода. А нижние контакты связаны со вторым, таким же проходным выключателем.

Зная, как устроены левая и правая группа контактов, легко понять, как подключить проходной выключатель.

Подключение пары проходных выключателей предельно просто. Фаза, которая выходит из электрического щита квартиры или дома, подается на контакт второго выключателя, в то время как в самих рамках всей группы контакты перемычкой соединены между собой. А те контакты, которые находятся в левой группе, подают ток на независимые друг от друга приборы освещения. Здесь важно учитывать одно правило. Два эти контакта ни в коем случае не должны соединяться между собой. Затем все перекрестные четыре контакта нужно увязать между собой в виде пары.

Выключатели компании Legrand

«Легранд», пожалуй, самый распространенный бренд среди электротехнических приборов, и поэтому большинство предпочитает использовать именно их продукцию, либо близкую к ним, но тоже известных компаний.

Среди продукции, относящейся к электротехнической арматуре, нужно выделить и розетки, подходящие для телевизионных и телефонных сетей — слаботочные, и все они, кроме отменного дизайна, обладают высоким качеством, откуда получили широкую популярность не только в нашей стране, но и во всем мире.

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Подключения проходного выключателя с подсветкой

Рассмотрим, пожалуй, самую нетребовательную схему, с помощью которой можно подключить такие выключатели. Ноль в схеме обозначен синим цветом. Он, попав в распределительную коробку, затем направляется на лампу освещения. Оранжевый провод — это фаза. Он проходит из той же коробки на вход первого из выключателей. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. А затем, уже всего одним проводом пройти к лампе.

Двойной выключатель с подсветкой, схема подключения которого идентична рассмотренным, применяется в качестве устройства для управления источниками освещения, которые разнесены друг от друга и могут находиться на значительном расстоянии. Но управлять ими требуется из конкретного места, а порой из двух или трех.

Особенно ощутим эффект комфорта, когда используется двухклавишный выключатель с подсветкой, схема подключения которого прилагается в комплекте, на лестницах, в больших комнатах, когда не хочется вставать, например, с кровати, чтобы выключить в спальне свет. Если выключатель находится у двери — это неудобно перед сном. Поэтому логичней использовать проходной выключатель. Один устанавливается как обычно, у двери в помещении, а второй около кровати, чтобы можно было выключить свет, не вставая.

Часто используют автоматическую регулировку выключения и включения света. Для этого к лампочкам подключают детекторы, которые реагируют на движение или на звук. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.

Таким образом, если используется одноклавишный выключатель с подсветкой, схема подключения которого уже рассмотрена, а также проходные выключатели с различным количеством клавиш, легко достигаются любые результаты в реализации дизайнерских задумок и проектов. А простота монтажа обуславливает возможность самостоятельного проведения работ, не прибегая к услугам дорогих специалистов.

Выключатель viko с подсветкой как подключить

Как подключить выключатель вико?

Устройство и принцип работы

Любой двойной выключатель состоит из следующих конструктивных элементов:

  • Две клавиши, способные изменять положение в зависимости от производимых действий.
  • Пластиковый корпус, снимаемый с прибора перед началом подключения.
  • Клеммники для подключения входных и выходных проводников.

В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.

Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов.

Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:

  • Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
  • Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
  • Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.

Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.

Виды выключателей с подсветкой

Общим недостатком таких устройств является невозможность их подключения к любым лампам дневного света, оборудованных стартерами. В этом случае конденсатор через светодиод будет постепенно заряжаться, и при достижении полной зарядки он направит все накопившееся электричество в лампу. Возникает короткая вспышка, которая периодически повторяется и сильно раздражает окружающих.

Основным критерием выбора выключателей является способ их включения. Наибольшее распространение получили стандартные клавишные устройства, предназначенные для внутренней и наружной установки. Их конструкция предельно простая, а в эксплуатации они надежны и удобны. Замыкание и размыкание цепи осуществляется посредством механического двухпозиционного переключателя.

В разных моделях в качестве подсветки используются светодиоды или неоновые лампочки. Несмотря на внешнее сходство, они существенно отличаются техническими характеристиками. Например, неоновые лампы отличаются низким энергопотреблением, но они же способствуют высокому падению напряжения. То есть, при минимальном токе свечения 0,1 мА, падение напряжения составляет 70 В. У светодиодов эти показатели соответственно будут 2 мА и 2 В.

Подсветка может устанавливаться не только в двойных выключателях, но и в устройствах с тремя и даже четырьмя клавишами, а также на проходных моделях. Светящаяся точка обычно располагается на корпусе или на клавишах – сверху, в центре или снизу.

Схемы подключения

Светодиодная подсветка может подключаться по разным схемам и не ограничиваться одним лишь резистором. Тем более, что использование обычного сопротивления имеет ряд существенных недостатков. В процессе эксплуатации резистор подвержен сильному нагреву, а схема подключения способствует возникновению обратного тока в этой цепи и последующему пробою светодиода. Кроме того, модели со светодиодами потребляют примерно 300 ватт в месяц.

При использовании нескольких выключателей в течение года общее энергопотребление может оказаться слишком высоким. Все эти проблемы вполне разрешимы с помощью других, более экономичных и безопасных схем.

Схема с использованием диода

Схема позволяет успешно преодолеть отрицательные эффекты, вызываемые обратным током, в первую очередь – избежать пробоя светодиода. В этом случае параллельно лампочке подсветки устанавливается диод. Резистор, используемый в схеме, обладает минимальной рассеиваемой мощностью в 1 ватт, а его сопротивление составляет 100-150 кОм. Выбор параметров диода осуществляется в соответствии с характеристиками светодиода.

Недостатком данной схемы является заметный нагрев резистора и общее высокое энергопотребление подсветки. Такая подсветка полностью подходит только для ламп накаливания. С лампами дневного света она будет работать некорректно.

Схема подключения с конденсатором

Проблема сильного нагрева резистора преодолевается путем использования схемы подключения с добавлением в цепь конденсатора. Параметры сопротивления необходимо изменить, поскольку резистор будет ограничивать заряд конденсатора. Показатели конденсатора обычно составляют 100-500 Ом. Емкость равна 1 мФ, а сам он рассчитан на напряжение 300 вольт. Выбор характеристик резистора осуществляется опытным путем.

При необходимости, обычный диод можно заменить вторым светодиодным элементом, устанавливаемым на обратную сторону корпуса или на свободную клавишу. Данная схема потребляет минимальное количество электроэнергии – средний расход за месяц составляет около 50 Вт. Однако, установка конденсаторов возможна не во все выключатели, а проблема работы с энергосберегающими и светодиодными лампами полностью не разрешается.

Подготовка к подключению

Выключатель с подсветкой подключается к сети точно так же, как и обычный. Дополнительная цепь не оказывает влияния на основные функции двухклавишного выключателя. К самому устройству подводится фазный провод. Это позволяет избежать появления напряжения на патроне светильника при выключенном состоянии прибора. Нулевые провода, наоборот, подключаются напрямую к осветительному прибору. Перед началом работ электрическая сеть должна быть обесточена путем отключения автомата или выкручивания предохранительных пробок.

Вначале следует разобрать выключатель чтобы ознакомиться с его конструкцией. Разборка начинается с клавиш, закрепленных штырьками или пластиковыми защелками. Обычно, они вытаскиваются с небольшим усилием, поочередно – сначала одна, а потом другая.

После клавиш корпус освобождается от декоративной рамки. Ее крепление выполняется двумя шурупами, которые легко откручиваются. Когда все пластиковые детали сняты, электрическая часть устройства становится полностью открытой для обзора. Сразу же нужно определить места расположения клемм, куда будут подключаться провода. Сами клеммы оборудуются в виде небольших медных площадок с прижимными винтами. Провод очищается от изоляции, вставляется на свое место и прижимается винтом.

При наличии подсветки необходимо зачистить провод и вставить его в нужный пружинный разъем. Внутренняя пружина одновременно обеспечивает надежную фиксацию и качественный контакт.

Подключение

После изучения конструкции выключателя можно выполнять непосредственное подключение выключателя. Тем, кто впервые столкнулся с подобной задачей, рекомендуется заранее составить схему, по которой будут прокладываться провода к выключателю и осветительным приборам.

Стандартная схема подключения включает в себя фазный провод, находящийся под напряжением. Он обозначается буквой L и через выключатель подводится к светильнику. Кроме него существует нулевой или нейтральный провод N, который подводится напрямую к патрону осветительного прибора. При наличии провода заземления, он также подключается напрямую к светильнику.

Провода могут быть проложены закрытым или открытым способом, если это предусматривает схема подключения. В первом случае потребуется устройство штроб в стенах, в во втором – гофрированные трубы или кабель-каналы. При скрытой проводке под выключатель в стене высверливается отверстие.

Для того чтобы обеспечить надежное подсоединение и качественный контакт с клеммами, конец каждого проводника зачищается примерно на 1-1,5 см. При использовании многожильных проводов, рекомендуется провести опрессовку их концов. К двухклавишному выключателю подводится три провода. Первый является фазным и подается на вход, а второй и третий идут на выход и подводятся непосредственно к светильнику. Нулевой и заземляющий проводники соединяются с контактами источников света. Место ввода фазного провода указывается внутри выключателя стрелкой. Сама фаза определяется тестером.

После того как все провода установлены на свои места и выполнено подключение двойного выключателя с подсветкой, необходимо произвести изоляцию потенциально опасных мест. Затем вся конструкция вместе с проводами устанавливается в монтажную коробку и закрепляется растяжками при помощи винтов. По завершении основных работ нужно установить на место декоративную панель и обе клавиши.

При наличии подсветки, для подключения двойного выключателя необходимо воспользоваться дополнительными проводками, соединенными с мини-индикаторами, установленными на клавишах. Один из них соединяется с фазой на входе в верхней части, а другой – с одним из проводов, идущих к светильникам. Когда свет будет выключен, цветные индикаторы продолжат светиться на каждой клавише.

Как просто и быстро подключить выключатель Viko

Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.

Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.

Выключатель марки Viko серия Carmen

Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.

Схема подключения

двухклавишный выключатель схема подключения

одноклавишный выключатель схема

Итак, когда выключатель разобран, в зависимости от того, какой тип расцепителя вы выбрали, нужно производить его подключение.

Схема подключения при этом не сильно отличается. В любом случае, на выключатель приходит один провод (фаза), а от него отходит один, два или три провода, если вы подключаете одноклавишный, двухклавишный и трехклавишный выключатели соответственно.

Двухклавишный выключатель Viko с подстветкой

Тем не менее, при всей простоте конструкции у некоторых людей возникают вопросы по установке выключателей Viko с подсветкой.

Действительно, многие выбирают такие типы выключателей за их практичность.

Слабое красное свечение индикатора позволяет с легкостью найти клавишу включения света в темноте и, несомненно, это имеет свои неоспоримые преимущества.

Индикаторы в выключателях Viko нужно подключать самостоятельно.

Если вы выбрали такой тип конструкции, то после снятия клавиш (как это было описано выше) вы обнаружите светодиод, от которого отходят два красных провода.

Эти провода необходимо подсоединить таким образом, чтобы один из них был подключен ко «входу» — внизу, а второй к одному из «выходов» вверху.

При этом полярность не имеет значение. Индикатор будет загораться тогда, когда та клавиша выключателя, к «выходу» которой вы его подключили, будет находиться в состоянии «ВЫКЛ»

Монтаж на стену

Перед монтажом выключателя на стену следует:

  1. С помощью индикатора напряжения найти провод, по которому подходит фаза и отделить его от всех остальных проводов
  2. Отключить подачу электроэнергии на выключатель

Полезный совет: перед проведением работ по монтажу любых электроприборов убедитесь в том, что электроэнергия отключена. Повесьте на пакетниках табличку с предупреждающей надписью, например «Не включать, работают люди!»

Дальнейшие действия нужно проводить только при отключенном электричестве:

  1. Зачистить провода в подрезетнике от изоляции на длину 8-10 мм
  2. Согнуть зачищенную часть проводов под 90°
  3. Провод, который вы отметили как фазный должен подходить к выключателю снизу, остальные провода подключаются сверху
  4. Поместите фазный провод в соответствующее отверстие в нижней части рамки выключателя.
  5. В это же отверстие поместите один из красных проводов светодиодного индикатора.
  6. Закрепите провода с помощью резьбового зажима
  7. Поместите выходные провода в соответствующие отверстия, соблюдая необходимый порядок и закрепите их резьбовыми зажимами.
  8. Следует учитывать, что оставшийся провод светового индикатора следует соединять с одним из указанных проводов.
  9. После этого конструкция помещается в подрозетник и закрепляется сначала с помощью шурупов, которые поставляются вместе с подрозетником и закручиваются в соответствующие места его пластикового корпуса. Отмечено стрелкой на рисунке

    Стрелкой отмечены монтажные винты

  10. С помощью имеющегося механизма, выключатель закрепляется путем зажима «монтажными лапками» с использованием отвертки
  11. Накладывается декоративная рамка
  12. Декоративная рамка фиксируется пластиковой прозрачной накладкой, снятой ранее
  13. Устанавливаются клавиши выключателя

Видеоинструкция установка выключателя Viko с подсветкой

Розетка с таймером – элемент умного дома Немецкие розетки ABB объединяют надежность и стильный дизайн Как подключить проходной выключатель Lezard и какую при этом использовать схему. Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Источник: http://electricadom.com/kak-prosto-i-bystro-podklyuchit-vyklyuchatel-viko.html

Подключение выключателя с подсветкой

Все большей популярностью пользуется прибор, позволяющий моментально включить освещение в комнате, без необходимости на ощупь шарить по стенам и натыкаться на все углы. Весомым аргументом в пользу подобного обустройства становится также ничтожно малое потребление электроэнергии используемыми для этих целей светодиодными лампочками. Самостоятельное подключение выключателя с розеткой имеет некоторые нюансы, на которые нужно обратить внимание.

Основные разновидности приборов

В этом сегменте рынка потребителю предлагается обширный ассортимент выключателей. На прилавках электромагазинов можно встретить устройства с подсветкой в таком конструктивном исполнении:

  • не требующие особых усилий при монтаже и в процессе эксплуатации клавишные модели. Такой вариант остается наиболее доступным и распространенным;

  • активирующие общий источник света проходные приборы, установка которых выполняется в противоположных местах обслуживаемого помещения. Очень удобны для обслуживания частных домов в несколько этажей, наличии помещений с большой площадью, длинных коридоров;

  • инновационные кнопочные выключатели с расположенными вместо клавиш кнопками разной формы. Сталь нержавеющей марки, используемая в качестве исходного материала, прекрасно дополнит любой интерьер.

Выбор полностью зависит от предпочтений потребителя. А вот особенности самого устройства, принцип его действия и нюансы подключения необходимо знать в любом случае.

Важные моменты в работе прибора

Обустройство индикатором является единственной разницей при сравнении обычных устройств и моделей с подсветкой. Этот элемент служит для определения зоны расположения прибора и работает только в случае выключения освещения. Схематическое изображение выглядит так:

Слева можно увидеть, что в стандартном исполнении одноклавишного типа мы имеем дело с простым разрывом фазного провода. Диодная лампочка выполняет функцию соединения этого токопроводника в положении «выключено». Первая реакция пользователя вполне естественна – а по какой причине в подобной ситуации не горит главное освещение?

Все дело в резисторе, который впаивается совместно с диодом и способствует понижению напряжения в цепи до самых низких показателей. Полученные в результате этого параметры смогут обеспечить работу миниатюрной лампочки, а вот обеспечить функционирование нити накаливания значительного объема не в состоянии. Более наглядно такой процесс иллюстрируется ниже:

Последовательность подключения

Завершив этап подбора подходящей модели и покупки, можно переходить к работам по монтажу. Самостоятельно заменить старое устройство не вызывает особых хлопот, если воспользоваться следующими рекомендациями:

  • В распределительном щитке потребуется обесточить то помещение, в котором вы будете производить замену.
  • Первым делом удаляются клавиши установленного ранее устройства. Следующие шаги – снимается рамка и откручиваются зажимные винты, чтобы можно было вытянуть все внутренние элементы.
  • В новом выключателе освобождаем доступ к «начинке», несколько ослабляя крепеж контактов.

  • Ознакомиться со схемой подключения можно на задней части любого прибора. В соответствии с рисунком выполняется присоединение проводки к устанавливаемому выключателю.
  • Монтаж происходит в последовательности, обратной процессу демонтажа старого прибора.
  • Проверка правильности выполненного подключения осуществляется переводом рубильника в рабочее положение.

Важно! Обратите внимание, что особенность конструкции заключается в наличии с одной стороны контакта входа фазы с другой – обустройством несколькими выводами для проводки к лампам. Число выводов всегда на единицу больше, чем количество клавиш. Найти провод входящей фазы достаточно просто – потребуется подача напряжения и определение индикатором плюса.

Спокойное следование требованиям инструкции поможет выполнить всю процедуру правильно.

Как подключаются проходные модели

Каких-то затруднений при необходимости размещения подобных элементов не существует. Главное заключается в заблаговременной укладке проводки для двух устройств. Подробнее читайте о подключении проходного выключателя.

Функционирование такого прибора выглядит так – на второе устройство выходит фазный кабель, а пара токопроводников, выходящих с другой стороны, соединяется с контактами первого прибора. Один фазный провод непосредственно примыкает к лампе.

Самостоятельное изготовление подсветки

При желании немного дать волю своим творческим наклонностям индикацию вполне можно обустроить своими руками. Последовательность процедуры такова:

  • извлечение выключателя из поверхности стены;
  • при помощи паяльника производим комплектацию цепи, состоящей из диода и встроенного резистора с параметрами 2 Вт мощности и 50 кОм сопротивления;

  • полученная конструкция присоединяется к контактам входа/выхода;
  • внутри корпуса укладывается лиодная лампа и производится окончательный монтаж устройства в требуемой зоне.

Не стоит забывать об ответственности, которую вы берете на себя установкой самодельных конструкций.
Отсутствие окошек на клавишах требует сверловки на клавишах отверстий. Не очень удобный способ по сравнению с покупкой устройства в специализированных торговых точках.

Мигание ламп после установки подсветки

Причина подобного явления находится в устройстве самих лампочек, а не приборов выключения. Конденсатор светильника подзаряжается небольшим напряжением, проходящим через него. Происходит срабатывание стартера, сопровождающееся короткими вспышками.

  • Подобные явления отсутствуют при эксплуатации галогенных ламп и моделей накаливания.
  • Не применять подсветку для энергосберегающих приборов.
  • Применяется также монтаж дополнительного резистора, как в обустройстве самодельного устройства.

В отдельных случаях может понадобиться модернизация проводки в квартире. Чтобы произвести правильное подключение, следует предварительно проконсультироваться с квалифицированным специалистом.

Схема подключения двухпозиционного переключателя

и светодиодного кулисного переключателя

Как подключить кулисный переключатель к цепи — это распространенный вопрос, который задают многие люди. Есть базовый кулисный переключатель включения / выключения, с которым мы все знакомы, но не все знают, как подключать провода, а также есть различные варианты с подсветкой, которые могут знать еще меньше людей!

Ниже вы найдете базовую схему подключения кулисного переключателя, а также простую для понимания электрическую схему кулисного переключателя с подсветкой, так что независимо от ваших потребностей, после прочтения этого, вы захотите поставить переключатели на все Светодиоды самостоятельно.И вы можете, потому что это так просто, и вы найдете все, что вам нужно знать об этом прямо здесь.

Схема электрических соединений кулисного переключателя

Это самый простой тип переключателя — кулисный переключатель включения / выключения (как показано с использованием черного антивандального переключателя Oznium, который устанавливается в отверстие 16 мм или 19 мм).

У него всего 2 контакта:

Кулисные переключатели Oznium могут быть подключены к любому источнику 12 В, все остальное не требует пояснений, просто следуйте монтажной схеме кулисного переключателя, и вы не ошибетесь.

Схема подключения светодиодного кулисного переключателя

Для светодиодного кулисного переключателя обратите особое внимание на положение контактов заземления, питания и подключения, следуйте схеме ниже (здесь используется светодиодный круглый кулисный переключатель Oznium с рекомендуемым диаметром монтажного отверстия 3/4 ″), и у вас не должно возникнуть проблем с подключением кулисного переключателя со светодиодами:

Наши кулисные переключатели доступны в:
  • Обычный / Обычный (без светодиода. Не горит)
  • Синий (светодиод горит, когда включен)
  • Красный (светодиод горит, когда переключатель включен)
  • Зеленый (светодиод горит, когда переключатель включен)
  • Белый (светодиод горит, когда переключатель включен)
  • Янтарный (светодиод горит, когда переключатель включен) вкл.)
  • Вкл / Выкл / Вкл (3-позиционный переключатель.Без светодиода)

Схема электрических соединений кулисного переключателя в стиле OEM Scion

Этот переключатель также имеет встроенный светодиод, который загорается, когда он находится во включенном положении, поэтому, если вы приобрели один из них, ниже представлена ​​схема подключения. как вы собираетесь подключать этот конкретный кулисный переключатель света, не забудьте обратить особое внимание на маркировку на штырях:

Подключение 3-позиционного или 2-ходового переключателя для RV

Вы хотите управлять одним светом с двух переключателей ? Допустим, у вас есть большой дом на колесах, и вы хотите управлять освещением с помощью выключателя в спальне, а также выключателя на кухне.Вы можете использовать два наших переключателя включения / выключения и соединить их следующим образом:

Я надеюсь, что это поможет вам в следующем проекте светодиодного освещения, обязательно ознакомьтесь с большим разнообразием переключателей, кулисных переключателей, тумблеров, которые мы есть предложение.

Как подключить кулисный переключатель с подсветкой

Кулисный переключатель с подсветкой похож на тумблер SPST с дополнительной клеммой, которая позволяет свету работать. Перед тем, как продолжить, вы можете просмотреть статью о проводке тумблера. Также реле можно использовать для переключения аксессуаров с более высокой потребляемой мощностью, чтобы уменьшить нагрузку переключателя и падение напряжения.

Статьи по теме:

Подключение тумблера

Подключение реле

Большинство тумблеров имеют «однопозиционные, одинарные. бросить »разнообразие. Об этом мы и поговорим здесь. В одной позиции переключатель открыт, и соединение не установлено. В другом положении он «закрыт» и аксессуар подключен к источнику питания.

Большинство переключателей будут иметь маркировку «Power», «ACC» или «Аксессуар» и «Земля».Переключатель открывает и закрывает соединение между «Power» и «ACC». «Земля» связана с массой автомобиля и необходимо для работы света. Если ваши соединения не помечены, вы нужно проверить их мультиметром или определить, какой из них, методом проб и ошибок. Обратите внимание, что большинство переключателей не загораются, если они находятся на «заземленной» стороне аксессуара.

Вот пример того, как вы можете подключить вспомогательный поклонник. Обратите внимание, если клемма 3 «Земля» не была подключена, переключатель все равно включите вентилятор, но вы не получите освещения.Обратите внимание, что это просто иллюстрация того, как работает переключатель. Обычно следует включать предохранитель, а реле использовать в устройствах с большей силой тока.

Если вы в чем-то не уверены, рекомендуем иметь электромонтажные работы выполняются профессионалом. Неправильная проводка может привести к повреждению компонентам и даже пожарам.

Типовые материалы проекта:

Кулисный переключатель

Первичный провод

Патрон предохранителя

Реле

Термоусадочные стыковые соединители и клеммы отключения

================== ===============================================

СМОТРЕТЬ ДРУГИЕ СТАТЬИ WIRING DEPOT TECH

ПРОВЕРЬТЕ ЭТИ ВИДЕО WIRING DEPOT TECH

Эта запись не была размещена ни в одной категории.

Как подключить световую панель к 5-контактному кулисному переключателю — OBP

Подключение световой панели к выключателю может показаться сложной задачей, но на самом деле все наоборот, и вы можете провести всю проводку менее чем за 5 минут. Самой сложной частью процесса установки может быть понимание того, куда идут разные провода, но не беспокойтесь, мы проведем вас через весь процесс.

Описание переключателя световой полосы

Пятиконтактный кулисный переключатель световой полосы является одним из самых популярных переключателей световой балки , потому что он имеет прямоугольную форму и обычно сочетается с интерьером большинства автомобилей.Кулисный переключатель управляет световой полосой, нажимая на верхнюю часть переключателя, а чтобы выключить световую полосу, вы просто нажимаете ее на нижнюю часть переключателя.

Еще одна причина, по которой 5-контактный кулисный переключатель популярен для световых панелей, заключается в том, что у них есть подсветка , которая может работать с вашим заводским внутренним освещением приборной панели. Когда переключатель световой полосы включен, на кулисном переключателе световой полосы загорится другой свет, уведомляющий вас о том, что переключатель в настоящее время питает ту световую балку, которую вы к нему подключили.

Это закон

Когда дело доходит до установки дополнительного освещения на ваш автомобиль, вы должны знать законы своего штата. Например, здесь, в штате Пенсильвания, вам нужно , чтобы иметь выключатель световой полосы, который загорается, когда свет включен, . Цель этого закона состоит в том, чтобы убедиться, что водитель знает, когда включена дополнительная световая полоса, чтобы вы не ослепляли приближающееся движение.

Давайте посмотрим на спину

На задней панели 5-контактного кулисного переключателя световой панели находится 5 контактов, каждый из которых имеет определенное назначение.

Коммутатор стоит вертикально, поэтому начнем с сверху вниз :

  • # 8 Заземление для верхнего света переключателей — ( Эта клемма может быть заземлена вместе с # 7 )
  • — # 7 Заземление для выключателя нижнего света — ( Эта клемма может быть заземлена вместе с # 8, за исключением случаев, когда вы подключаете фары выключателя к заводскому диммеру света вашего автомобиля )
  • # 2 Является ли положительное питание аккумуляторной батареей или источником питания с предохранителем ( Эта клемма может быть объединена с # 6 )
  • # 3 Является ли положительное напряжение , которое идет к световой панели ( Это единственная клемма, которая не может быть объединена с другой клеммой )
  • # 6 Является ли положительное напряжение , которое идет на нижний свет ( Этот вывод может быть объединен с # 2 )

Как сделать перемычки для световой балки

Вам потребуется сделать два соединительных кабеля:

Кабели перемычки заземления — Они будут против земли для №8 заземления верхнего света, №7 заземления для нижнего света

Положительные кабели перемычки — Это будет для источника питания №2, а питание №6 для нижнего света

Как только это будет завершено, проложите оставшуюся часть проводки световой панели, и все готово.

Если вы пытаетесь преобразовать трехконтактный переключатель световой панели в пятиконтактный кулисный переключатель, прочтите, пожалуйста, ниже.

Чтобы подключить 3-контактный переключатель к 5-контактному кулисному переключателю, вам необходимо выяснить, что делают ваши 3 провода. Жгуты проводов Aurora настроены следующим образом: черный = земля / отрицательный, красный = положительный, синий = питание осветительного прибора. Если вы используете какой-либо другой жгут проводов, вам нужно будет проверить каждый провод, чтобы определить, какой из проводов представляет питание, землю и питание для светодиодного осветительного прибора.

Клавиатура для гостиной с подсветкой K830 Руководство по установке

IE8 / IE9 / IE10 больше не поддерживается.Пожалуйста, используйте более современный браузер для просмотра нашего сайта.

Клавиатура для гостиной с подсветкой K830 Руководство по установке

О K830

Подключение

Функции клавиатуры

Сочетания клавиш и функциональные клавиши

Поддержка

О K830

  1. Щелчок левой кнопкой мыши
  2. Порт зарядки Micro-USB
  3. Выключатель питания
  4. Функциональные клавиши
  5. Автоматический датчик освещенности
  6. Состояние батареи и Bluetooth® индикатор подключения
  7. Горячие клавиши
  8. Тачпад
  9. Кнопки мыши
  10. Документация по продукту
  11. Приемник Unifying
  12. Удлинительный USB-кабель
  13. Кабель для зарядки Micro-USB

Подключение

Использование приемника Unifying

1. Подключите приемник Unifying к портативному или настольному компьютеру. Вы можете использовать прилагаемый удлинительный кабель USB, чтобы расположить приемник Unifying вдали от металлических предметов или устройств, которые могут вызывать помехи.

Подробнее об Unifying

* Кабель HDMI не входит в комплект.

2. Включите клавиатуру.

Использование Bluetooth Smart

У вас есть возможность подключить клавиатуру к совместимому компьютеру с ОС Windows 8 или более поздней версии с помощью технологии Bluetooth Smart последнего поколения.Чтобы выполнить сопряжение ПК с поддержкой Bluetooth Smart Ready и клавиатуры:
  1. Включите клавиатуру и убедитесь, что приемник Unifying не подключен к вашему ПК.
  2. Нажмите одновременно кнопки Fn + Del .
Индикатор подключения Bluetooth мигает, указывая на то, что клавиатура обнаруживается. Он остается видимым в течение 2 минут.

  1. Полное сопряжение Bluetooth Smart на совместимом компьютере с Windows 8 или более поздней версии:
    1. Перейти к панели управления Устройства и принтеры .
    2. Нажмите «Добавить устройство» . Отображается список обнаруживаемых устройств.
    3. Выберите «K830» из списка.
    4. Нажмите «Далее» и следуйте инструкциям на экране.

Индикатор подключения Bluetooth Smart

После успешного сопряжения клавиатуры с компьютером или телевизором индикатор подключения Bluetooth Smart загорится зеленым.
Свет Описание
Мигающий зеленый Быстро: клавиатура находится в режиме обнаружения и готова к сопряжению.
Медленно: клавиатура пытается повторно подключиться к компьютеру или телевизору.

Функции клавиатуры

Подсветка клавиатуры

Когда вы начинаете пользоваться клавиатурой, автоматический датчик освещенности определяет уровень освещенности в комнате и соответствующим образом регулирует интенсивность подсветки клавиатуры.

Есть три уровня интенсивности:

  • При ярком свете: без подсветки клавиатуры
  • При плохом освещении: подсветка полной интенсивности
  • В темноте: подсветка половинной интенсивности
Вы можете вручную отменить настройку автоматической подсветки. Нажмите кнопку для переключения между тремя уровнями интенсивности.

Обратите внимание:

  • При низком уровне заряда аккумулятора подсветка автоматически отключается для экономии заряда аккумулятора.
Автоматическое управление подсветкой восстанавливается автоматически, если клавиатура не используется в течение 30 минут или более или после выключения и повторного включения клавиатуры.

Сенсорный кран

Нажимайте клавишу Fn и левую кнопку мыши для переключения между отключением касания и включением.

Вы также можете нажать левую кнопку мыши в верхнем левом углу клавиатуры, чтобы выполнить щелчок или удобную навигацию двумя руками.

Вы также можете коснуться поверхности сенсорной панели, чтобы выполнить щелчок.

Прокрутка

Прокрутите двумя пальцами вверх или вниз.

Вы также можете одновременно нажать клавишу Fn и провести одним пальцем в любом месте сенсорной панели для прокрутки для удобной навигации двумя руками.

Зарядка клавиатуры

Ваша клавиатура заряжается.Батарейки, подлежащие замене, не требуются.

Трехчасовая зарядка обеспечивает до 10 дней использования при вводе текста около двух часов в день с включенной подсветкой или около года без подсветки.

Примечание. Время использования, которое вы получаете в перерывах между зарядками, может зависеть от вашей модели использования.

При включении клавиатуры индикатор батареи показывает уровень заряда.

Индикатор Пояснение
Мигающий зеленый Аккумулятор заряжается.
Сплошной зеленый Аккумулятор полностью заряжен или зарядка завершена.
Мигающий красный Низкий уровень заряда аккумулятора. Зарядите аккумулятор.
Для зарядки аккумулятора подключите клавиатуру к компьютеру с помощью кабеля для зарядки Micro ‑ USB поставляется.

Индикатор батареи мигает зеленым, пока зарядка место. Заряжайте, пока индикатор не перестанет мигать. Вы можете использовать клавиатуру, пока она заряжается.

Примечание:

  • Для ключей от F1 от до F12 :
    • Нажмите только кнопку, чтобы выбрать функцию: «Регулировка яркости подсветки»…
    • Нажмите одновременно Fn и клавишу для выбора функциональной клавиши: F1 , F2 …
  • Для всех остальных функциональных клавиш нажмите одновременно Fn и клавишу, чтобы выбрать функцию.
  • Некоторые функциональные клавиши могут быть недоступны для использования на устройствах Android.
  • Вы можете использовать программное обеспечение Logitech Options на компьютере под управлением Windows, чтобы отменить требование нажатия клавиши Fn.

Поддержка

Совместимые компьютеры

Клавиатура

K830 работает как с настольными, так и с портативными компьютерами и совместима со следующими операционными системами.

  • Windows® 8 и выше
  • Chrome OS ™
  • Android ™ 5.0.2 и выше

Для подключения клавиатуры через Bluetooth Smart необходим компьютер с функцией Bluetooth Smart.

Функциональные возможности клавиатуры, такие как горячие клавиши и жесты сенсорной панели, могут отличаться в зависимости от операционной системы.

Клавиатура не работает

  • Используйте прилагаемый удлинительный кабель USB, чтобы расположить приемник Unifying как можно ближе к клавиатуре и удалить любые металлические предметы между приемником и клавиатурой.
  • Попробуйте подключить приемник Unifying к другому порту.
  • Попробуйте подключить приемник Unifying непосредственно к компьютеру.
  • Если ваша клавиатура подключается через Bluetooth Smart, убедитесь, что Bluetooth включен в настройках вашего устройства, и убедитесь, что приемник Unifying не подключен.
  • Убедитесь, что клавиатура подключена к ПК с поддержкой Bluetooth Smart.

K830 — это клавиатура plug and play, разработанная для простоты использования и долгого срока службы.Однако если у вас возникнут какие-либо проблемы или возникнут вопросы по поводу вашего продукта, компания Logitech всегда готова помочь. Начните с посещения нашей страницы поддержки клиентов для получения полной поддержки.

Служба поддержки клиентов

Крепление фонарей заднего хода | Как работает автомобиль

Выключатели фонарей заднего хода

Есть два основных типа переключателей фонарей заднего хода. На механической коробке передач переключатель обычно ввинчивается в корпус коробки передач и может иметь контргайку, чтобы удерживать его в нужном положении. Этот тип переключателя имеет две клеммы. На автоматической коробке передач переключатель похож по внешнему виду, но обычно имеет четыре вывода вместо двух. Два предназначены для цепи фонарей заднего хода и два — для цепи переключателя блокировки, которая предотвращает запуск автомобиля на любой передаче, кроме «N» или «P».

Фонари заднего хода обычно не требуются по закону, но они полезны.Они служат двум целям — предупреждать других участников дорожного движения о том, что вы собираетесь двигаться задним ходом; и чтобы обеспечить свет, если вы в темноте двигаетесь задним ходом.

схема простой, состоящий из одного или двух задних фонарей управляемый выключатель , поэтому если что-то пойдет не так, это легко проверить. На большинстве автомобилей выключатель установлен на механизм коробка, и она работает автоматически, когда включена задняя передача. Если фары были добавлены после того, как автомобиль был изготовлен, переключатель может быть ручным управлением, установленным на приборной панели.

Перегоревшая лампочка

Датчик переключения

Чтобы проверить работу переключателя заднего хода, включите зажигание и выберите передачу заднего хода. Подключите одну сторону контрольной лампы к массе и по очереди щупайте каждую клемму. Переключатель должен загораться при прикосновении к каждой клемме.

Одна из самых частых проблем — перегоревшая лампочка. Чтобы проверить это, удалите его из его держатель и подключите его через аккумулятор терминалы с коротким расширением провод.Если лампочка загорается, неисправность кроется в другом месте цепи.

Сначала убедитесь, что патрон лампы и клеммы проводки чистые и светлые. Если есть коррозия, очистите ее влажной или сухой бумагой, затем установите на место лампочку и повторно протестируйте.

Если лампа по-прежнему не загорается, предохранитель может взорваться. Вам также следует подозревать перегоревший предохранитель, если два фонаря заднего хода идут вместе.

Предохранители

Во многих случаях предохранитель, защищающий фонари заднего хода, также охватывает другие аксессуары (см. руководство к автомобилю, чтобы узнать, какие именно).Если ничего из этого не исправно, замените предохранитель и повторите попытку. Если предохранитель перегорел сразу после проверки это есть короткое замыкание где-нибудь — может быть проще получить автоэлектрик его проследит.

Если другие компоненты, защищенные предохранителем, все еще работают, вам необходимо проверить остальную часть цепи с помощью контрольной лампы.

Текущий чек

Поверните зажигание включите и снимите подающую проволоку с катушка остановить это перегрев. Выберите передачу заднего хода или положение «R» на автоматической коробке передач.

Прикрепите контрольную лампу к надежной точке заземления и проверьте клемму под напряжением в патрон лампы. Если контрольная лампа горит, Текущий достигает лампочки. Если лампочка имеет отдельный заземляющий провод, неисправность должна быть в нем.

Для проверки заземления протяните короткий провод от массы патрона лампы к точке на кузов автомобиля. Установите лампочку и проверьте еще раз. Если лампочка работает, замените земляной свинец.

Проверка проводки

Если ток не поступал в патрон лампы, необходимо проверить остальная часть схемы.

Найдите в руководстве по ремонту цвет и расположение проводов заднего хода. Тщательно прощупайте провод по длине. В большинстве случаев проволока исчезнуть в главном станке, где вы не сможете добраться до него. Если ты найдешь вину внутри ткацкого станка вы можете обход это путем сращивания нового провода.

Тест переключения

Если в проводке нет тока, проверьте выключатель коробки передач. По инструкции В машине будет два переключателя терминала. На автомате будет четыре, два из которых для ингибитор цепи и не должны беспокоить (если вы настраиваем переключатель — см. сбоку слева).Проверьте свое руководство, чтобы найти правильные терминалы для тестирования.

Может проще поднять машину на ось стоит. Затем включите зажигание и выберите передачу заднего хода. Подключите контрольную лампу к массе и проверьте одну клемму, потом другой. Если лампа горит на обоих выводах, неисправность в проводка между переключателем и фарами заднего хода. Если лампа не загорается при все, проверьте проводку между предохранителем и выключателем. Если лампа горит только одна клемма, переключатель либо сломан, либо требует настройки.

Чтобы заменить выключатель фонарей заднего хода, отсоедините проводку и либо отвинтите переключатель или, если используется контргайка, отпустите его. Заменить переключатель в обратном порядке, затем отрегулируйте.

Регулировка переключателя на механической коробке передач

Чтобы отрегулировать переключатель типа контргайки, подключите тестер цепей к клеммам. Включите передачу заднего хода и ослабьте контргайку. Вкручивайте выключатель, пока не загорится тестер, затем закрутите контргайку.

Для регулировки переключателя типа контргайки подключите тестер цепей к терминалы.

Включите передачу заднего хода и ослабьте контргайку (правую). Вкрутите переключатель пока индикатор не загорится, затем затяните контргайку.

Другие переключатели регулируются путем полного отвинчивания переключателя и добавления или удаления прокладок. Настройка верна, когда тестер просто загорается, когда переключатель полностью затянут.

Остальные переключатели регулируются путем полного отвинчивания переключателя и сложение или вычитание прокладки (верно).Настройка верна, когда тестер просто светится, когда переключатель полностью затянут.

Регулировка переключателя на автоматической коробке передач

Промаркируйте переключатель и коробку передач каплей краски.

Некоторые переключатели автоматической коробки передач регулируются. Базовый метод для регулировка описана здесь, но вы всегда должны обращаться в мастерскую руководство для точной процедуры.

Начните с определения четырех проводов переключателя и клемм, затем отключите их.Переместите шестерню рычаг в положение движения. Ослабить контргайку и открутите переключатель от коробки передач на несколько оборотов.

Используя тестер цепей с собственным источником питания (не контрольную лампу), подключите его к двум клеммам фонарей заднего хода. Медленно завинтите включайте, пока не погаснет свет. Отметьте переключатель и коробку передач мазком краски.

Выкрутите переключатель до тех пор, пока его отметка не окажется ровно посередине между двумя отметками на коробке передач.

Теперь подключите тестер цепей к двум клеммам блокировки. Винт переключатель дальше, пока тестер снова не загорится, и отметьте это положение на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на выключатель. Выкрутите переключатель до тех пор, пока его отметка не окажется ровно посередине между две метки на коробке передач (внизу), затем затяните контргайку.

Подключение коммутатора с индикатором • Infinitybox

Входы Infinitywire MASTERCELL очень просты в использовании.Вы просто подключаете входной провод к переключателю и заземляете другую сторону. Когда вы включаете переключатель, вход подключается к земле, которая сообщает MASTERCELL о необходимости включения выхода POWERCELL. Вы можете получить заземление либо с помощью проводов заземления, которые мы поставляем в жгуте проводов MASTERCELL, либо вы можете подключить их прямо к заземлению на шасси. Такой подход уменьшает общее количество проводов, необходимых для подключения к коммутатору, и позволяет нам подключать к коммутатору провода очень небольшого сечения.

Иногда покупатель хочет использовать выключатель, в который встроен индикатор. Это очень легко сделать, добавив простые компоненты.

Вот пример популярного коммутатора, которым пользуются многие наши клиенты. Это простой круглый тумблер. В переключатель встроен светодиод, который может загореться, когда переключатель находится в положении «включено». Вы можете приобрести такой переключатель у Waytek, нажав на эту ссылку.

Простой тумблер со световым индикатором.

На этой схеме показано, как подключить клеммы переключателя к входу MASTERCELL, заземлению и напряжению 12 В от аккумулятора.

Изображение электрической схемы, показывающее, как подключить простой выключатель со световым индикатором к входам Infinitywire MASTERCELL.

Здесь важно отметить, что вы ДОЛЖНЫ установить диод во входной провод от MASTERCELL к переключателю. Это должен быть диод 1N4001, который можно купить в любой Radio Shack. Вы можете перейти к детали, перейдя по этой ссылке.Обратите внимание, что направление диода очень важно. Полоса на диоде должна быть со стороны провода, подключенного к переключателю, а не со стороны, идущей к MASTERCELL.

Вы можете получить свои 12 вольт из любой точки автомобиля. Если вы хотите, вы можете использовать мощность зажигания от POWERCELL для индикаторов. Таким образом, ваши переключатели будут гореть только при включенном зажигании автомобиля. В качестве альтернативы вы можете подключить его напрямую к постоянному источнику питания от батареи.

Также обратите внимание, что полярность подключения к переключателю важна. Убедитесь, что вы просматриваете электрическую схему, прилагаемую к вашему коммутатору, и ссылаетесь на нашу электрическую схему.

Если вы будете следовать этим простым инструкциям, индикаторы переключателя загорятся, когда вы включите переключатель. Вы можете скачать PDF-версию этой схемы соединений, щелкнув по этой ссылке.

Если у вас есть какие-либо дополнительные вопросы об этой схеме подключения, обратитесь в нашу группу технической поддержки по телефону (847) 232-1991 или напишите нам по адресу sales @ infinitybox.com.

Прошивка

для клавиатур K2 V1 US — Keychron

Как обновить прошивку?

Примечание: Если с клавиатурой все работает нормально.

Пожалуйста, не обновляйте прошивку. Есть вероятность, что это может повредить вашу клавиатуру.

Эта прошивка НЕ ​​совместима с K2 версии 2.

ПРЕДУПРЕЖДЕНИЕ: ТОЛЬКО ДЛЯ клавиатуры Keychron K2 версии 1 США

Пожалуйста, следуйте инструкциям для прошивки прошивки.

  1. Загрузите правильную прошивку для вашей раскладки. (Белая подсветка K2 / подсветка K2 RGB) в противном случае она может сломать вашу клавиатуру.
  2. Убедитесь, что ваша клавиатура находится в кабельном режиме. Если вы перепрограммируете клавиатуру в режиме Bluetooth, она сломает вашу клавиатуру.
  3. Убедитесь, что ваша клавиатура переключена на правильную ОС. Бывший. Переключите клавиатуру на Windows, если вы используете устройство Windows.
  4. Убедитесь, что ваша клавиатура подключена к ПК только кабелем, который идет в комплекте.Если вы используете кабель стороннего производителя, убедитесь, что он может передавать данные, так как некоторые кабели можно использовать только для зарядки.
  5. Убедитесь, что только клавиатура Keychron подключена к ПК. В противном случае он может прошить прошивку других клавиатур. Если у вас несколько клавиатур Keychron, прошивайте прошивку по очереди, не подключайте все клавиатуры к компьютеру одновременно.
  6. Теперь вы можете запустить исполняемый файл для Windows или файл приложения для Mac.
  7. После прошивки новой прошивки одновременно удерживайте Fn + Z + J в течение 5 секунд, чтобы выполнить сброс к заводским настройкам. Теперь вам хорошо.

Прошивка V1.62

    Что нового в этой прошивке
    1. Когда процесс обновления будет завершен, появится сообщение «Обновление успешно».
    2. После прошивки данной прошивки по умолчанию первая строка — это мультимедийные клавиши. Нажатие fn + f1-f12 является стандартной функциональной клавишей.После выбора «используйте F1, F2. И т. Д. Как стандартные функциональные клавиши »при настройке клавиатуры, по умолчанию это функциональная клавиша. Нажмите fn + f1-f12 в качестве мультимедийной клавиши.
    3. fn + L + клавиша светового эффекта (клавиша лампочки) — удерживайте эти три клавиши в течение 6 секунд, чтобы заблокировать световой эффект, который вы используете в данный момент. Чтобы разблокировать световой эффект, снова удерживайте эти три клавиши в течение 6 секунд. Пожалуйста, сначала удерживайте клавиши fn и L, затем удерживайте клавишу световых эффектов. （Даже после выключения клавиатуры и ее повторного включения эта функция все еще доступна）

    Загрузите прошивку по следующей ссылке:

    K2 Белая подсветка V1.62

    K2 Подсветка RGB V1.62


    Если вы столкнулись с проблемой «Приложение повреждено и не может быть открыто. Вы должны переместить его в корзину. Ниже приведены инструкции по ее устранению.

    1. Загрузите GateKeeper_Helper. (Вы можете обратиться к этой ссылке и загрузить его.) Завершили загрузку и откройте его. Затем откройте «GateKeeper_Helper».

    2. Вы увидите пять вариантов и попросите вас ввести свой выбор, теперь вы набираете 3 и вводите, он покажет вам, что «Перетащите приложение сюда, затем нажмите Return:», пожалуйста, сбросьте прошивку в GateKeeper и нажмите Return а затем введите свой пароль и нажмите Enter. Теперь вы увидите [Процесс завершен], готово!

    Наконец, попробуйте снова открыть нашу прошивку, и теперь вы сможете выполнить обновление прошивки, спасибо.

    Прошивка V1.6

      Что нового в этой прошивке
      1. fn + Caps Lock + P — удерживайте эти три клавиши вместе в течение 6 секунд, клавиша Caps Lock больше не будет соответствовать режиму подсветки, она будет использоваться для индикации состояния заглавных / строчных букв. Эта функция была включена в последнюю прошивку, но с ошибками, на этот раз мы исправили ошибку для этой функции.
      2. fn + L + клавиша светового эффекта (клавиша лампочки) — удерживайте эти три клавиши вместе в течение 6 секунд, это заблокирует световой эффект, который вы сейчас используете. Чтобы разблокировать световой эффект, снова нажмите эти три клавиши вместе на 6 секунд. Обязательно сначала удерживайте клавиши fn и L, а затем удерживайте клавишу световых эффектов.
      3. В условиях отсутствия подсветки, если вы нажмете кнопку световых эффектов, подсветка будет включена. (Мы добавляем это, потому что слишком много пользователей присылают нам вопросы, говоря, что «моя подсветка не работает». «Подсветка моей клавиатуры не работает», но причина этого в том, что они случайно выключили подсветку и забыли ее включить. .
      4. fn + I + D — по умолчанию кратковременно нажмите del, чтобы получить del, нажмите fn + del, чтобы получить вставку; Удерживайте эти три клавиши вместе в течение 6 секунд, функция клавиши del изменится на вставку. Затем короткое нажатие клавиши для вставки, нажатие комбинации клавиш fn вызовет функцию del. Снова удерживайте эти три клавиши вместе в течение 6 секунд, чтобы вернуться к значениям по умолчанию.

      Загрузите микропрограмму по следующей ссылке:

      K2 Подсветка белая V1. 6

      K2 Подсветка RGB V1.6


      Если вы столкнулись с проблемой «Приложение повреждено и не может быть открыто. Вы должны переместить его в корзину. Ниже приведены инструкции по ее устранению.

      1. Загрузите GateKeeper_Helper. (Вы можете обратиться к этой ссылке и загрузить его.) Завершили загрузку и откройте его. Затем откройте «GateKeeper_Helper».

      2. Вы увидите пять вариантов и попросите вас ввести свой выбор, теперь вы набираете 3 и вводите, он покажет вам, что «Перетащите приложение сюда, затем нажмите Return:», пожалуйста, сбросьте прошивку в GateKeeper и нажмите Return а затем введите свой пароль и нажмите Enter. Теперь вы увидите [Процесс завершен], готово!

      Наконец, попробуйте снова открыть нашу прошивку, и теперь вы сможете выполнить обновление прошивки, спасибо.

      Ниже представлены старые прошивки от прошлой

      Прошивка V1.37

      Версия с подсветкой RGB и версия с белой подсветкой:

      1. Под всей системой нажмите Fn + I + D в течение 3 секунд, красный светодиодный индикатор мигнет 3 раза и изменит функцию DEL и Insert. По умолчанию она будет работать как клавиша DEL, а затем изменится на Insert после нажатия сочетания клавиш. Наоборот. А еще мы добавляем составной ключ для Fn + DEL.При нажатии Fn + DEL, DEL будет работать как клавиша Insert, а когда DEL работает как Insert, нажатие Fn + Insert будет работать как DEL.
      2. Нажмите Fn + caps lock + p в течение 3 секунд, клавиша Caps Lock больше не будет соответствовать режиму подсветки, она будет использоваться для индикации состояния прописных / строчных букв.
      3. Исправлена ​​проблема, из-за которой в режиме низкого энергопотребления подсветка автоматически переходила в спящий режим через одну минуту. Теперь он будет следить за режимом подсветки, пока не разрядится батарея.

      Extra для версии с белой подсветкой:

      Добавить витрину уровня заряда батареи. При нажатии Fn + B, если мощность выше 70%, включается подсветка всей клавиатуры; когда оно составляет 70% ~ 30%, подсветка первого ряда будет отключена; когда оно ниже 30%, первые 2 ряда автоматически отключаются.

      Extra for RGB Backlight Версия:

      Добавить витрину уровня заряда батареи. Нажатие Fn + B, если мощность выше 70%, индикатор зарядки зеленый; 30% ~ 70%, индикатор зарядки будет синим; когда оно ниже 30%, индикатор зарядки будет продолжать мигать.

      Загрузите микропрограмму V1.37 по следующей ссылке:

      В

      V1.35 исправлена ​​проблема, из-за которой подсветка Page Up не мигала с другими клавишами.

      Прошивка V1.3
      Какие изменения мы внесли по сравнению с прошивкой V1.15?

      K2 Версия с подсветкой RGB

      1. Добавлена ​​клавиша «Fn + подсветка» в качестве сочетания клавиш для управления включением / выключением подсветки.
      2. В режиме «всегда включен» по умолчанию светится белым светом.
      3. Добавлены «Fn + стрелка влево» и «Fn + стрелка вправо» для регулировки подсветки RGB, так как схемы раньше не распространялись.
      4. Устранена проблема, при которой индикатор батареи продолжает гореть после полной зарядки.

      K2 Версия с белой подсветкой:

      1. Добавлена ​​клавиша «Fn + подсветка» в качестве сочетания клавиш для управления включением / выключением подсветки.
      2. Устранена проблема, при которой индикатор батареи продолжает гореть после полной зарядки.

      Загрузите микропрограмму V1.3 по следующей ссылке:

      Прошивка V1.15
      Какие изменения мы внесли в версию 1.15?
      1. Это исправило ошибки прошивки для 2-го пакета.
      2. В режиме Mac / iOS клавиша Del активируется только при отпускании кнопки. Нормально работает в режиме Win / Android.
      3. Для любых сочетаний клавиш сначала нажмите Fn, а затем нажмите другие клавиши, чтобы они заработали.

      Загрузите микропрограмму V1.

      No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
